Разборка Samsung Galaxy Note5

Что вам нужно

Детали

• Посмотреть

Инструменты

•

•

•

•

•

•

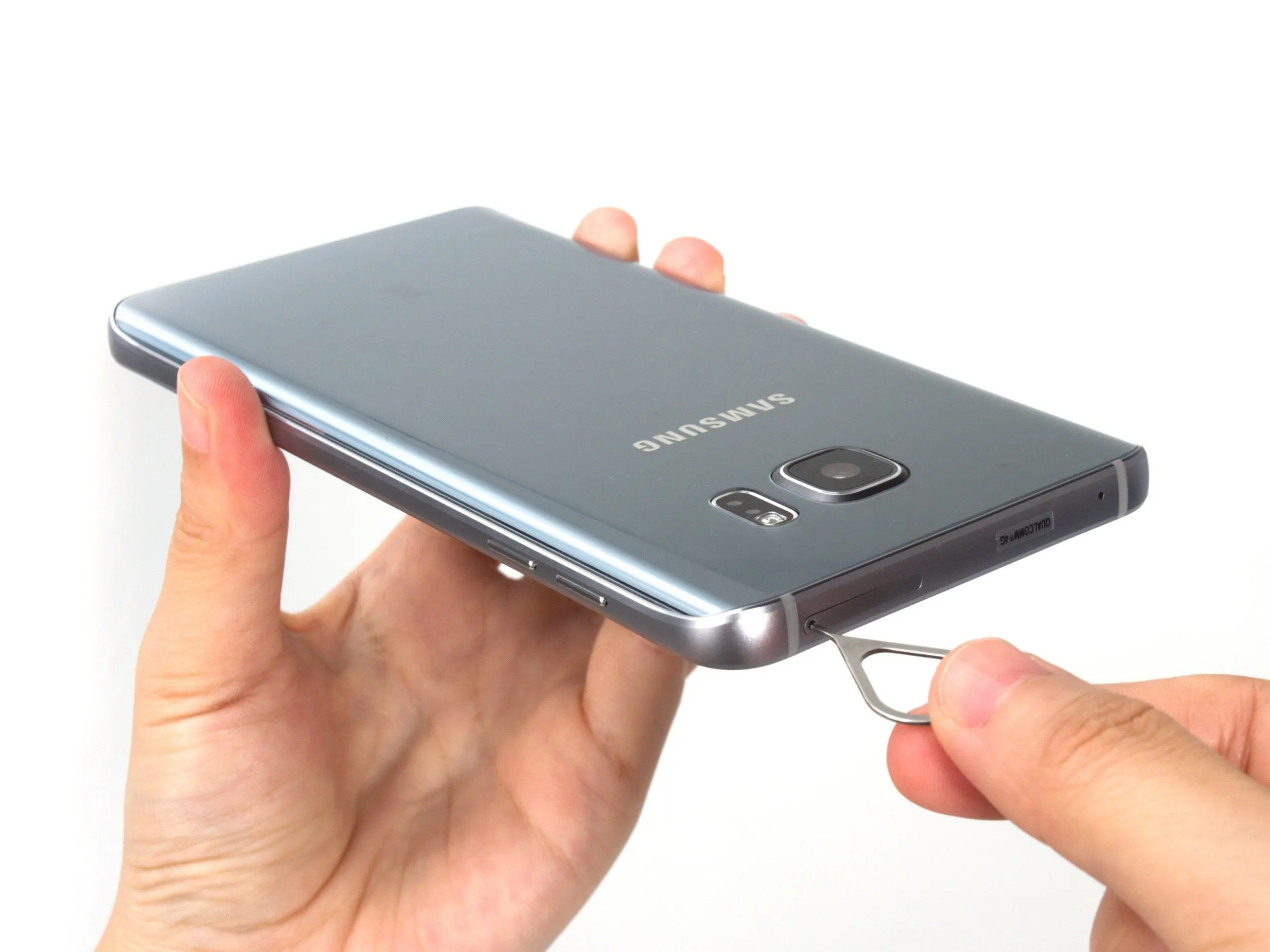

Шаг 1 Разборка Samsung Galaxy Note5

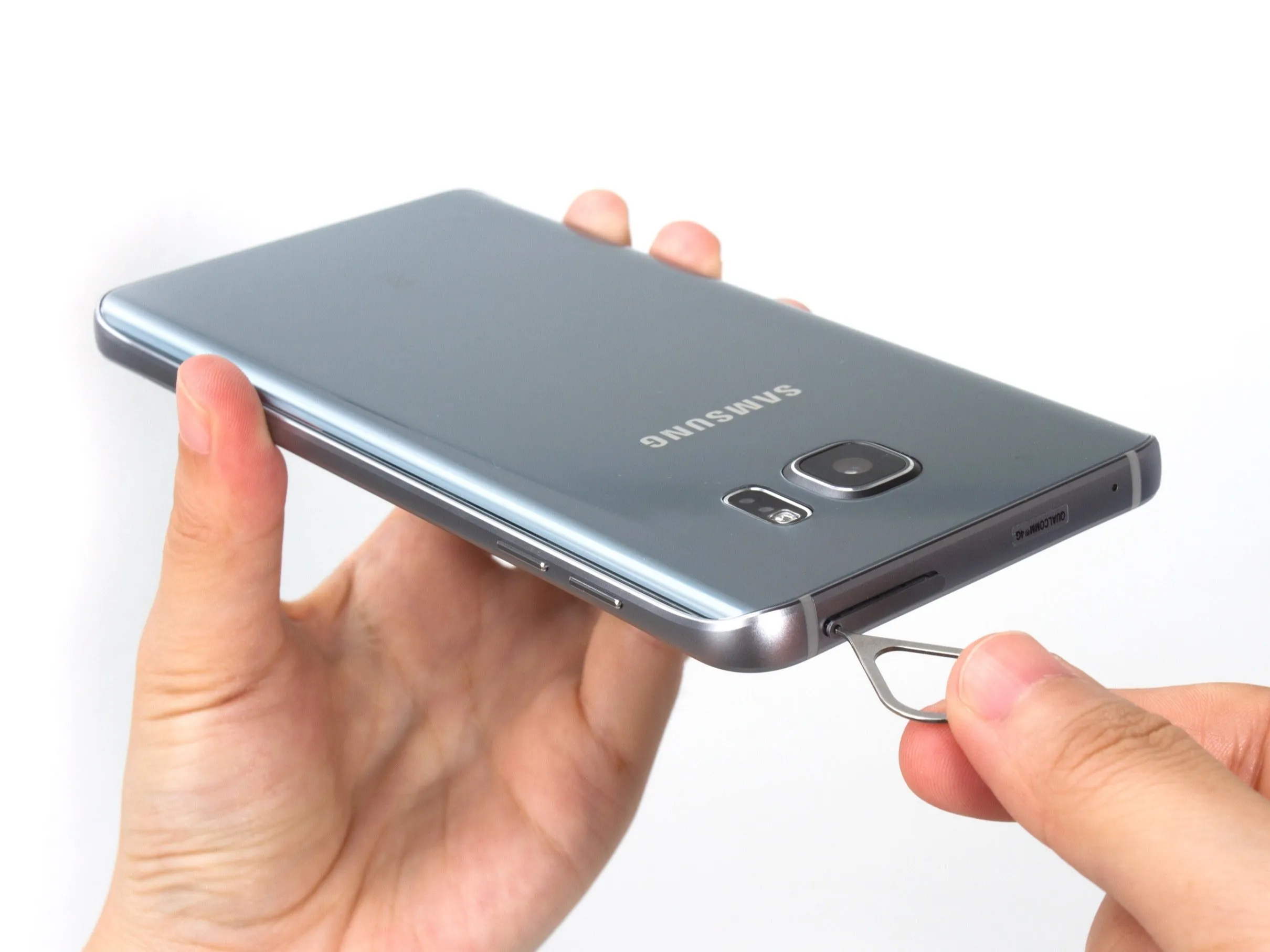

• Сначала извлеките лоток для SIM-карты. Это Samsung Galaxy Note 5 Duos, поэтому здесь два слота.

Шаг 2

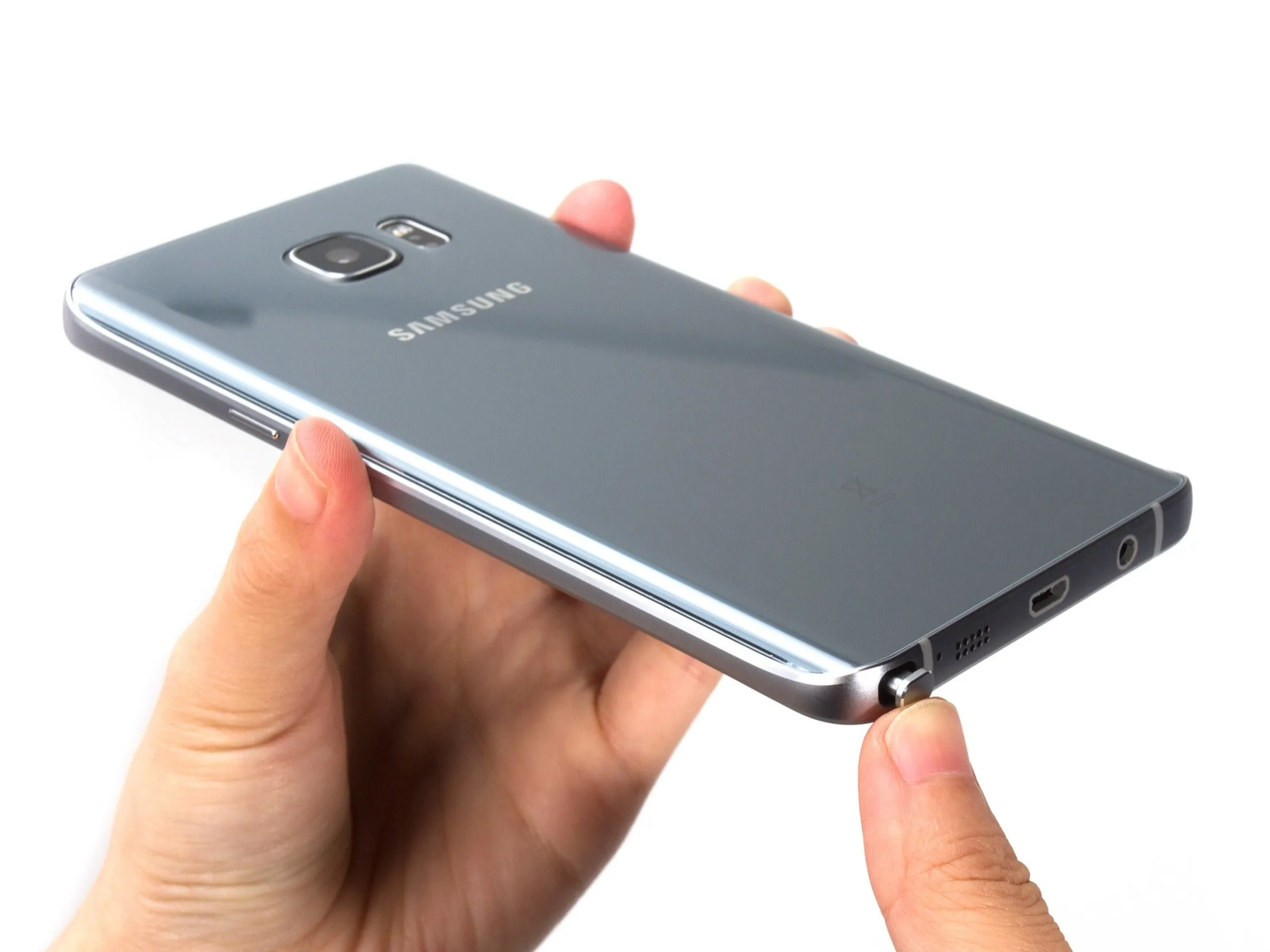

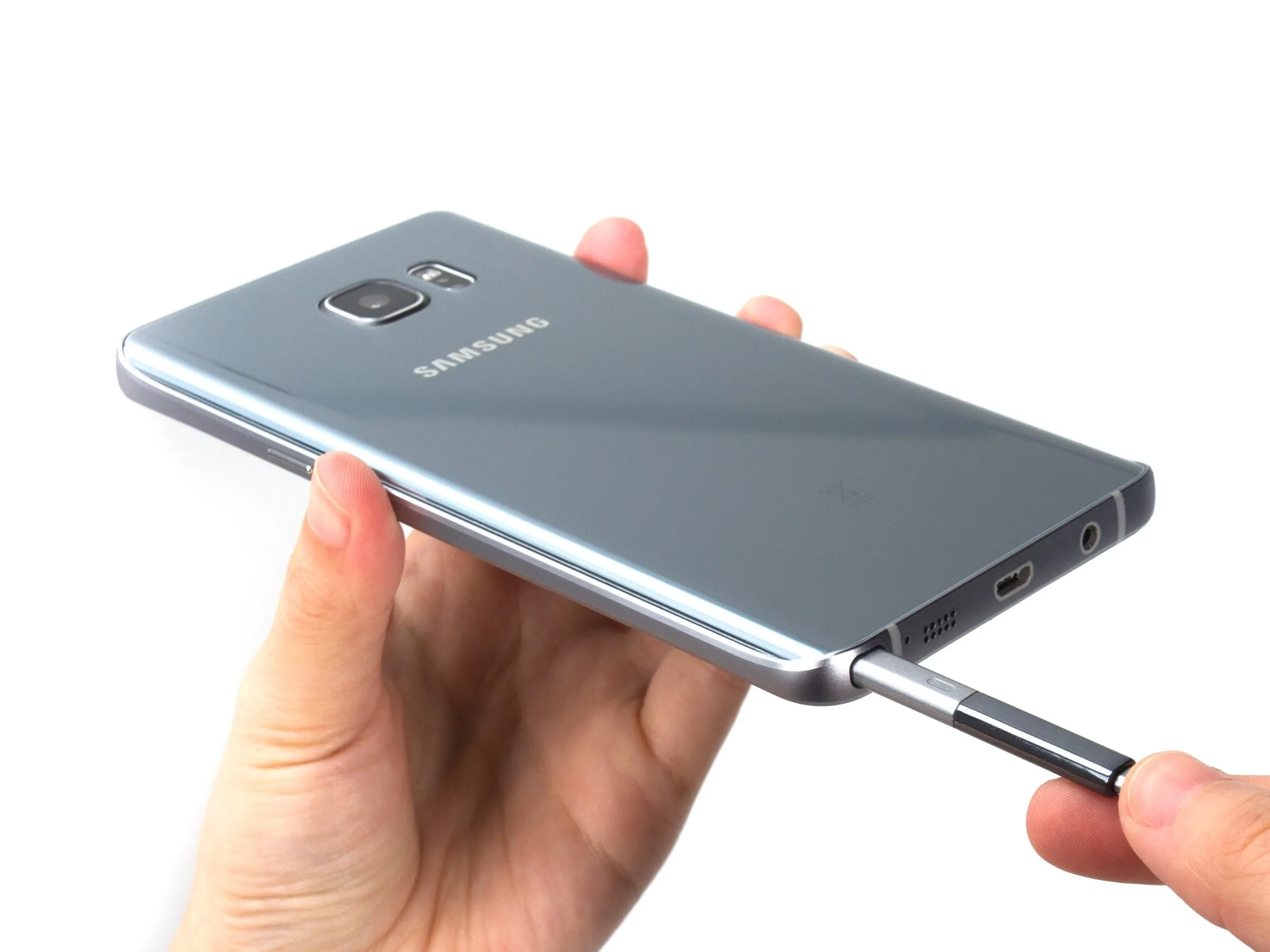

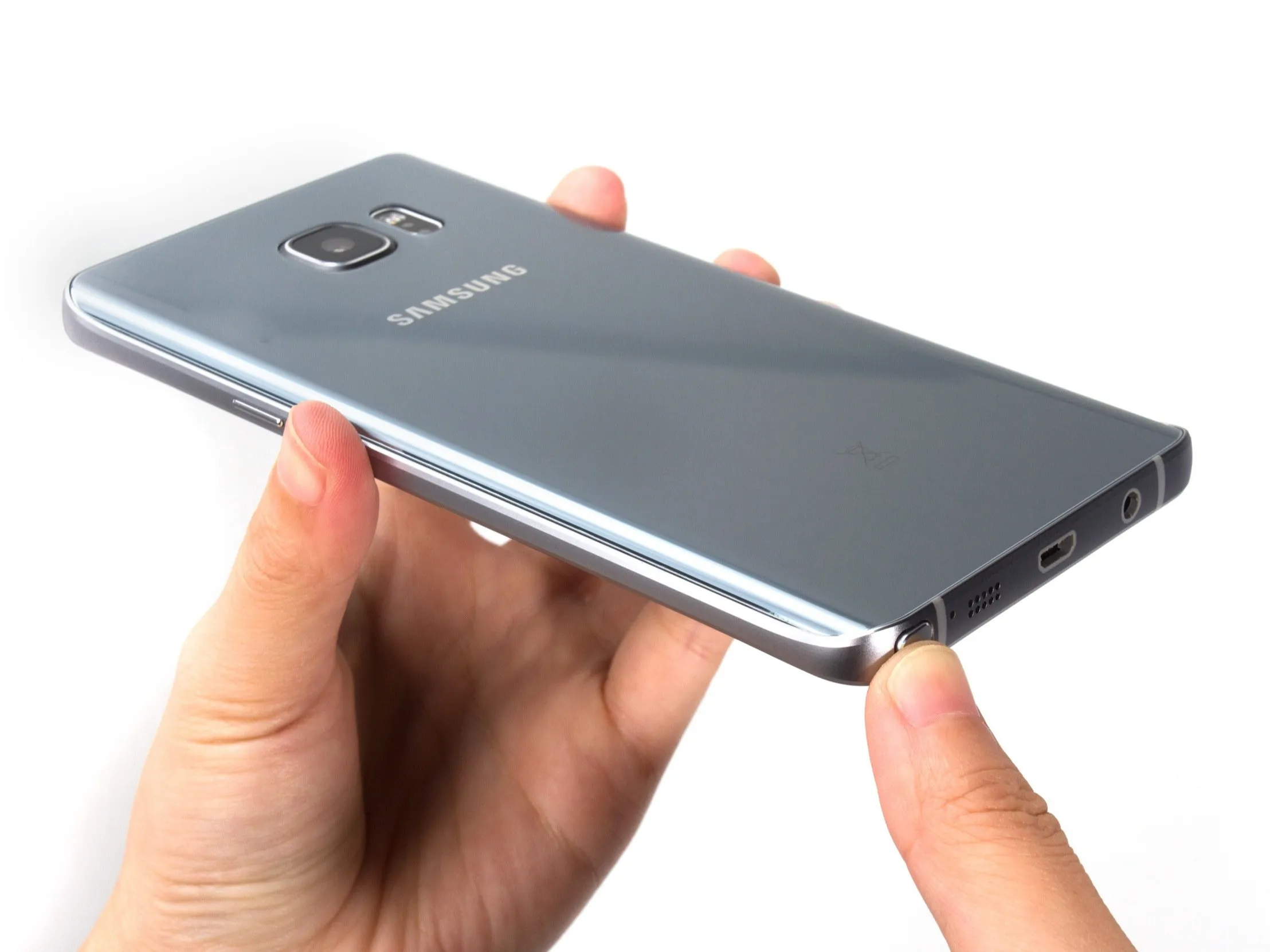

• Извлеките ручку S.

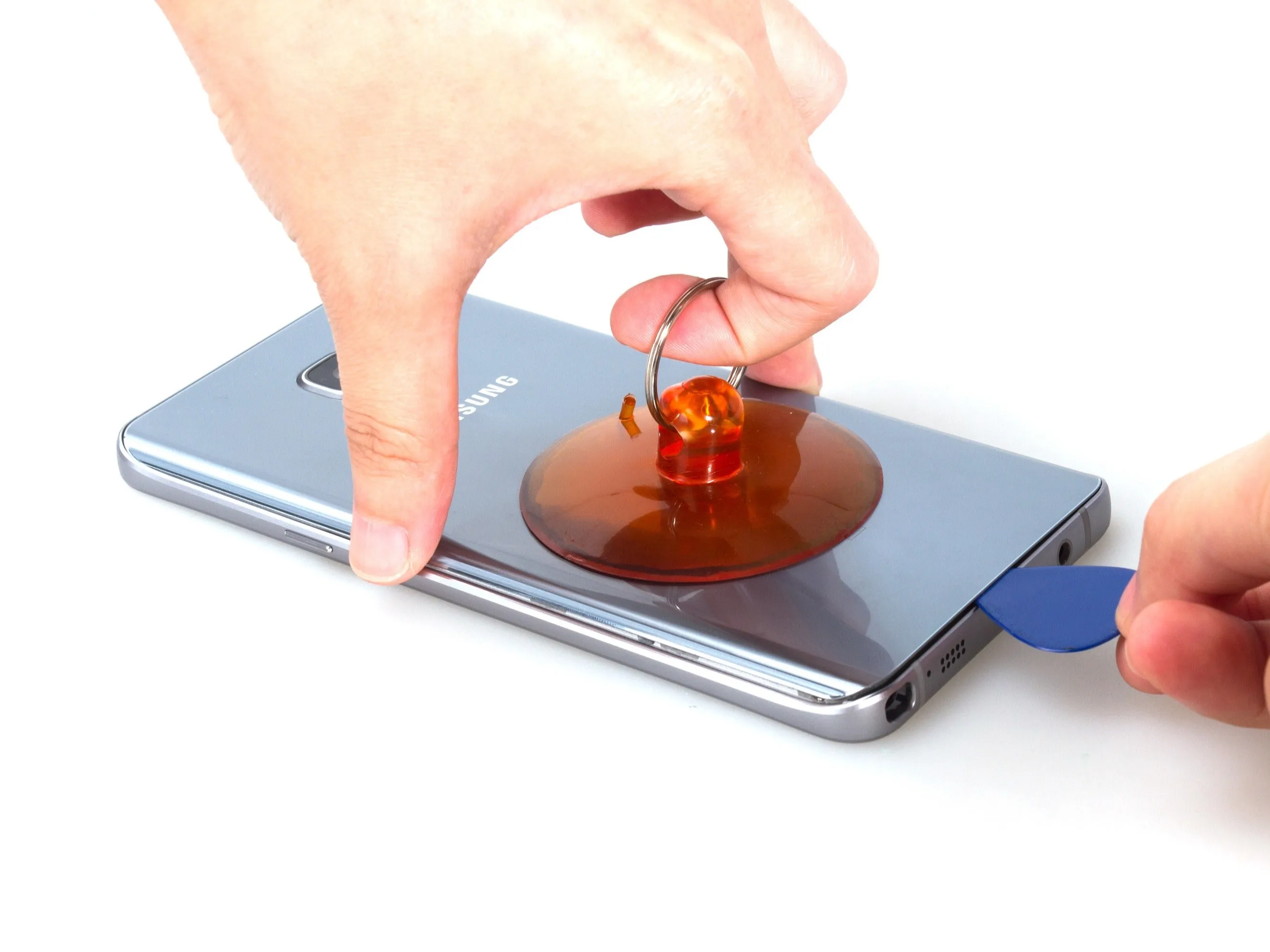

Шаг 3

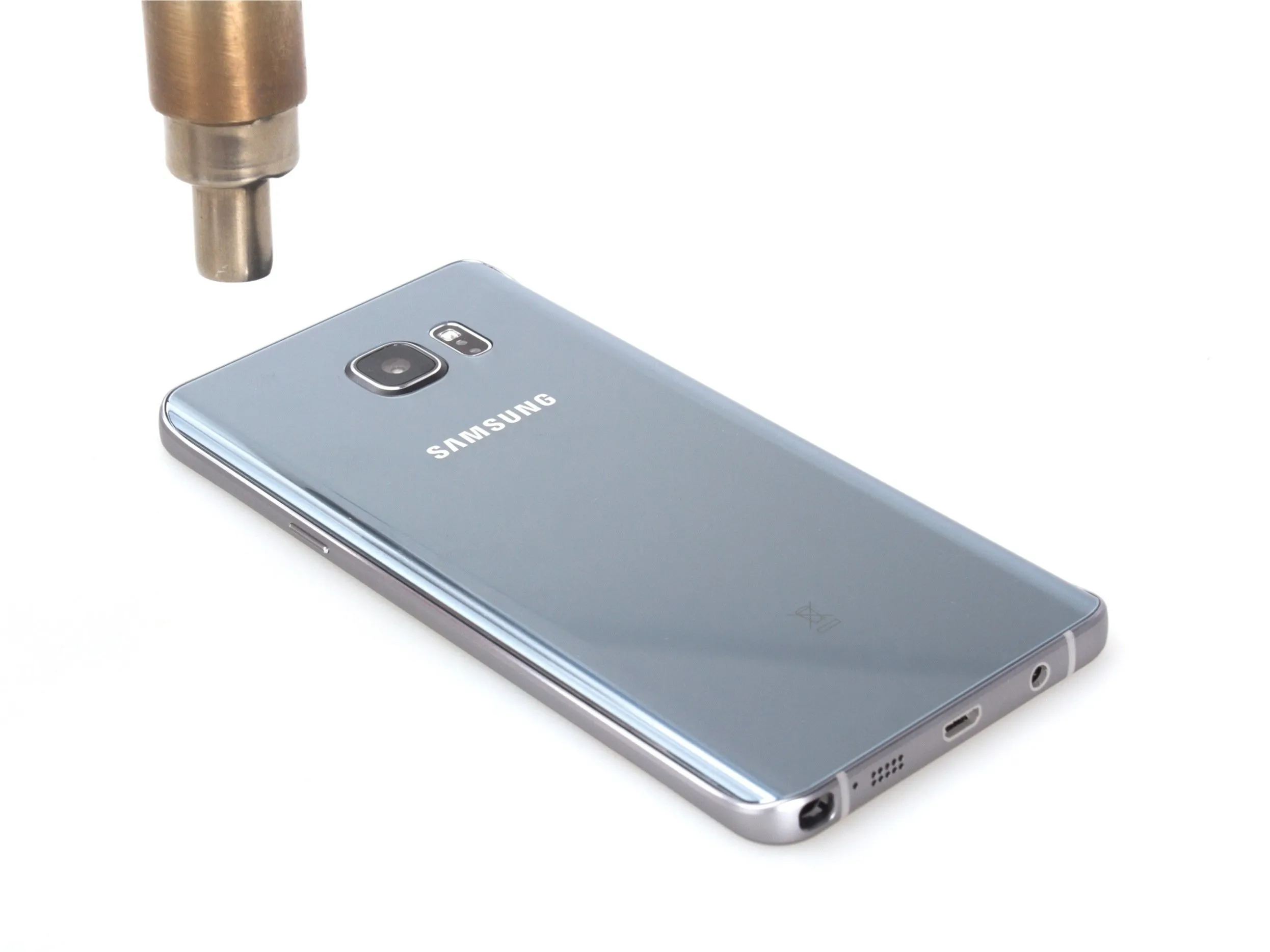

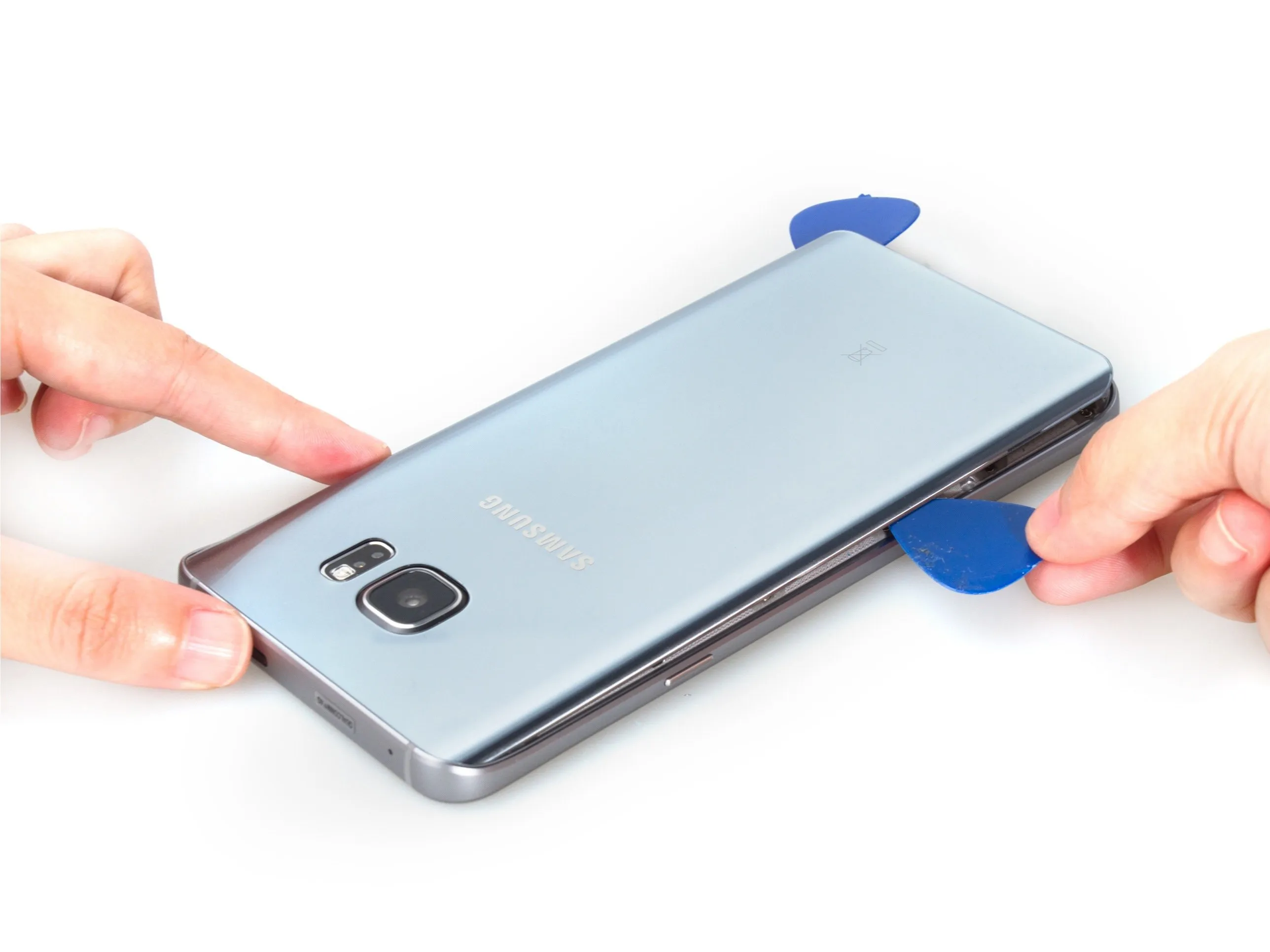

• Нагрейте заднюю крышку и вырежьте наклейку под ней. Очень сильный клей. Пожалуйста, будьте осторожны со стеклом и краями задней крышки.

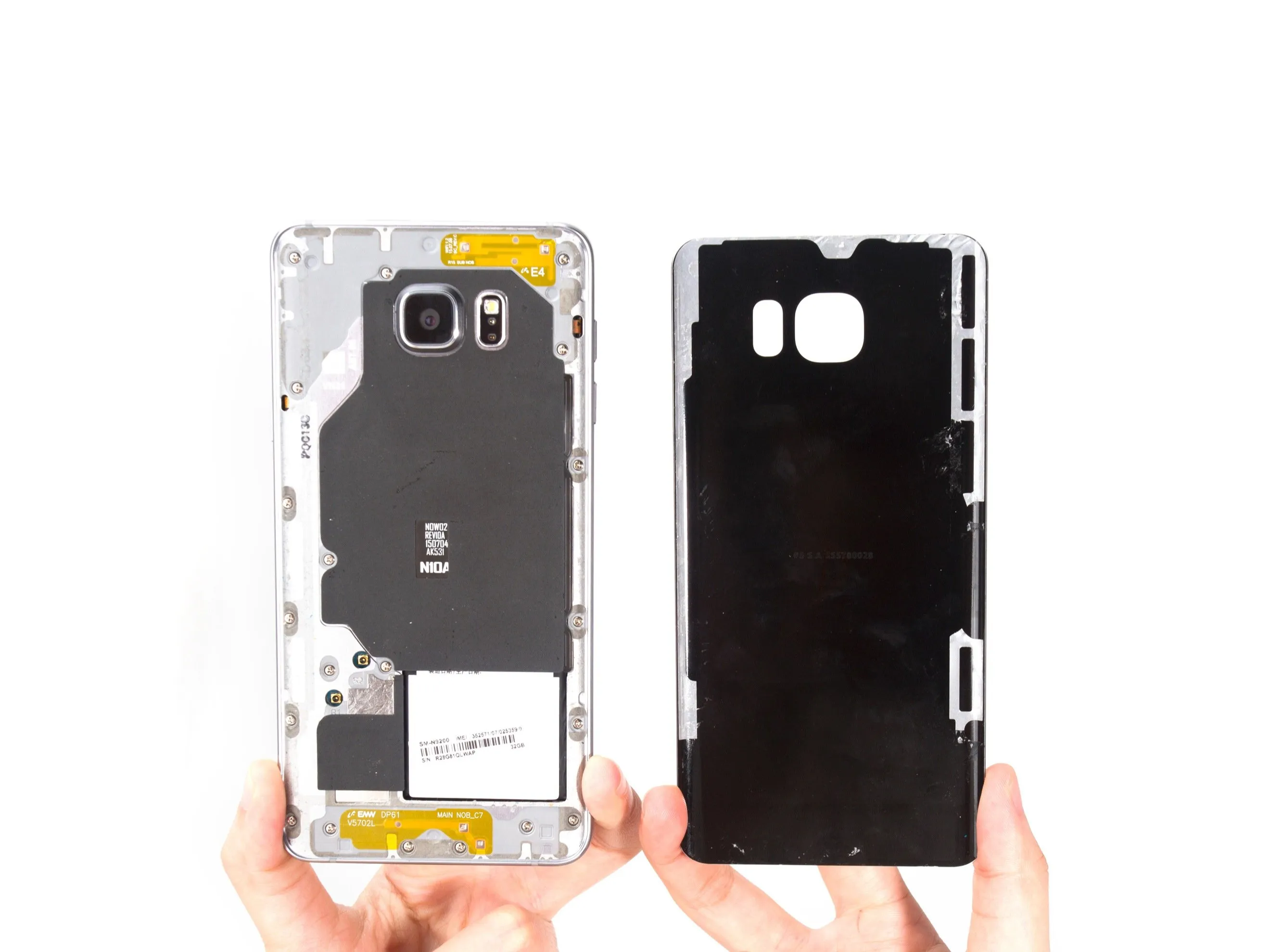

Шаг 4

• Снимите заднюю крышку. Белая полоска - это клейкая наклейка.

Шаг 5

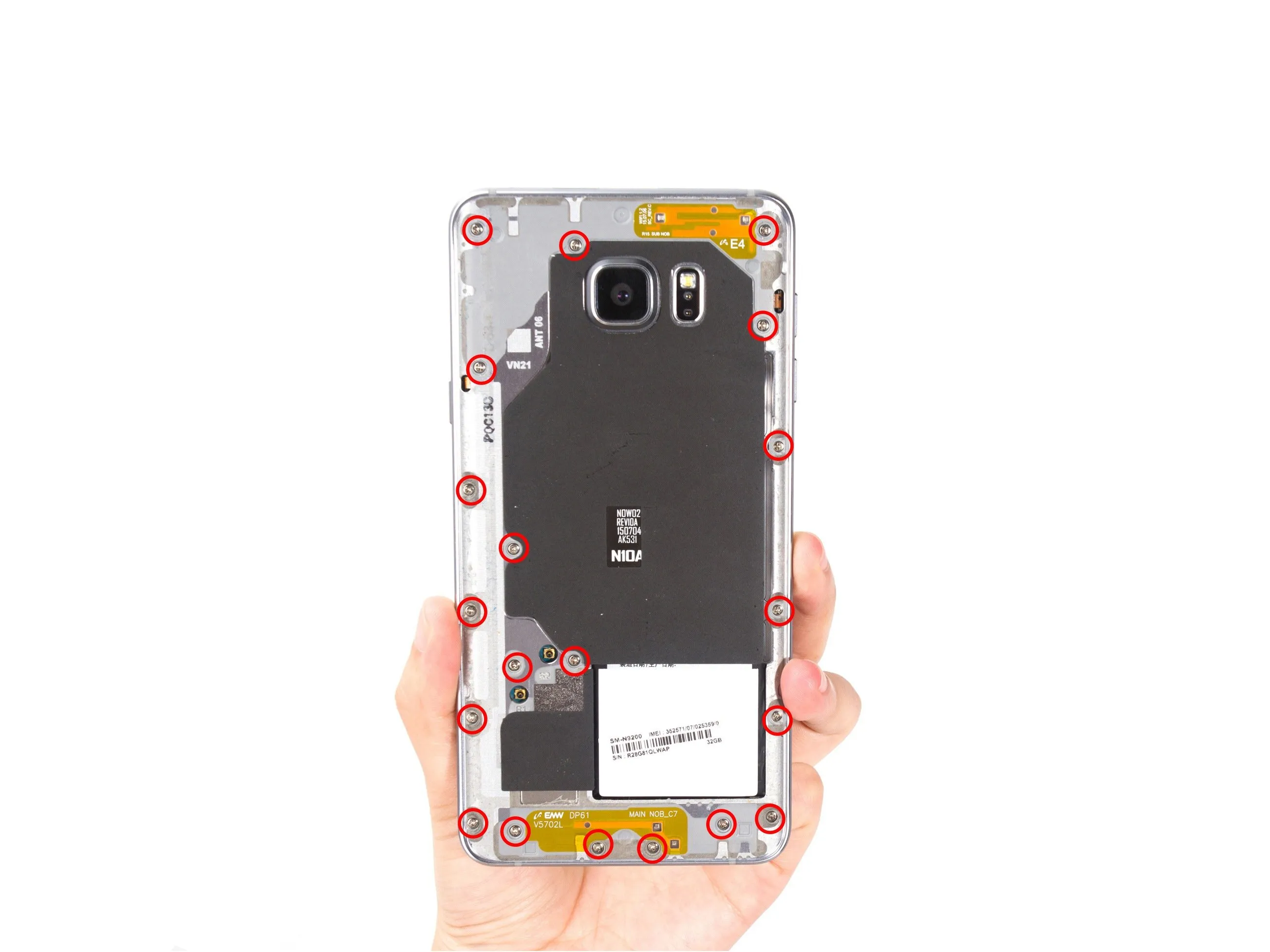

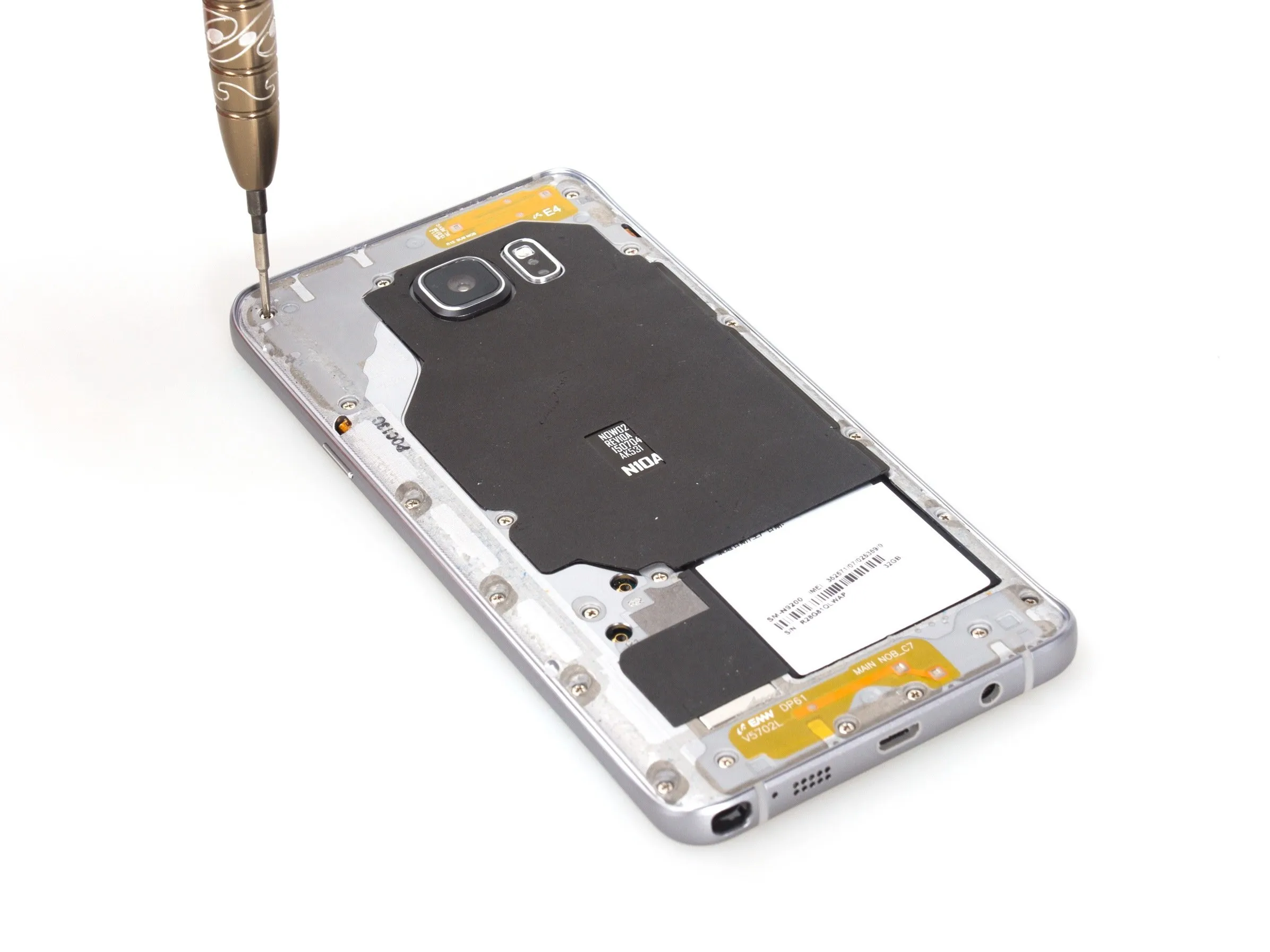

• Выкрутите все 20 винтов вместе.

Комментарии к шагу

Каков размер винта?

Каков размер винтов

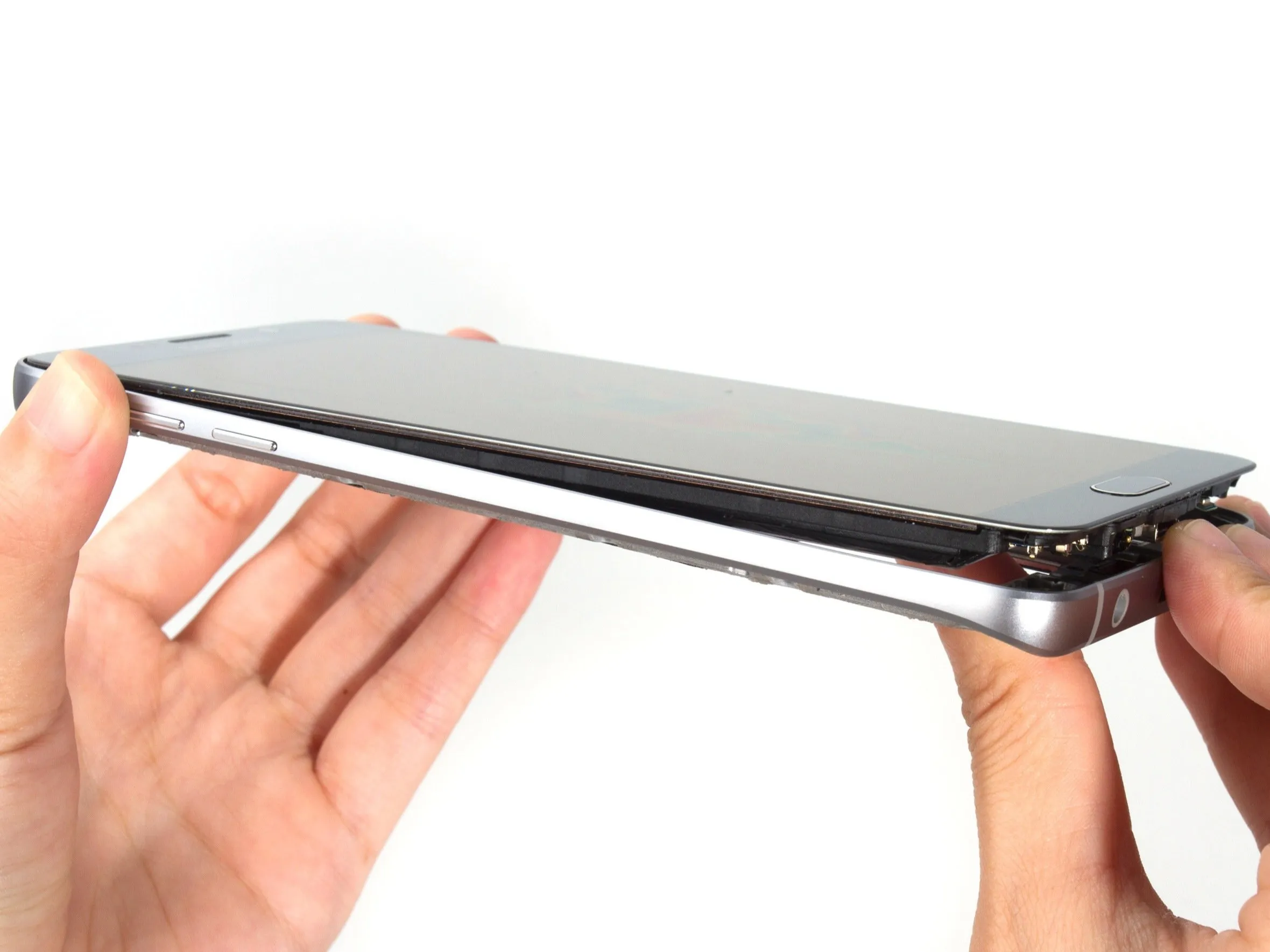

Шаг 6

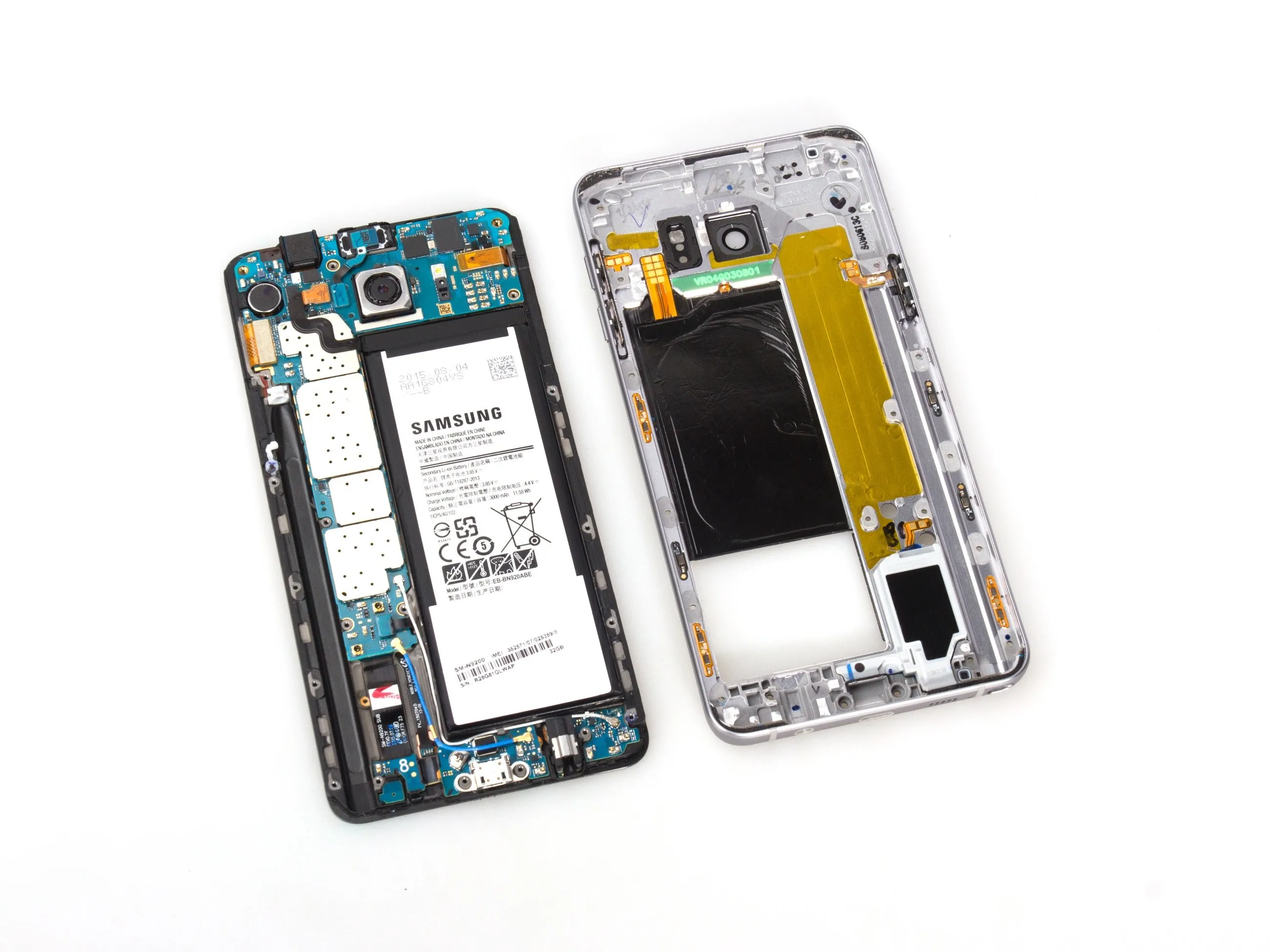

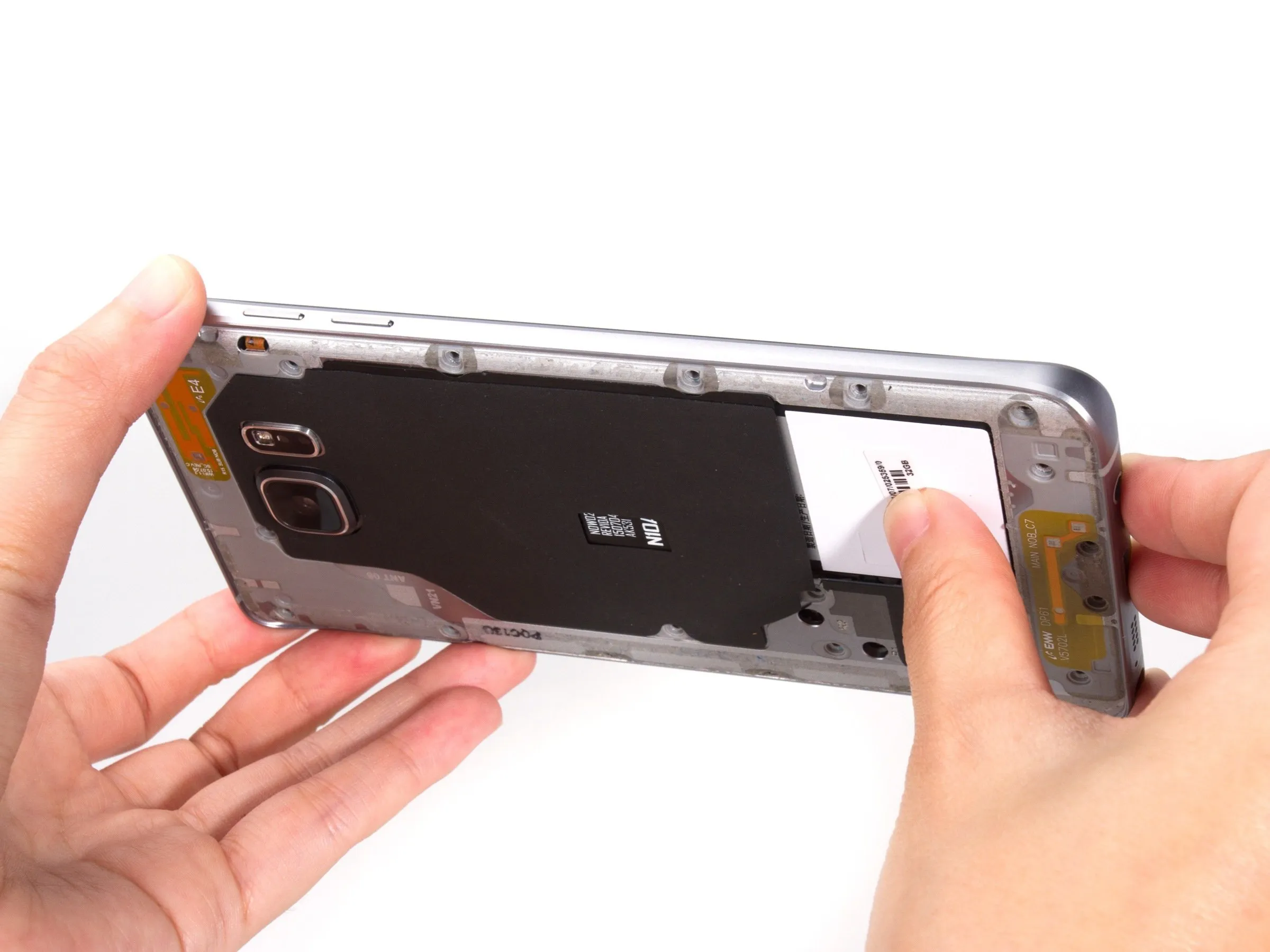

• Вытащите переднюю панель из среднего корпуса. На каждом углу есть небольшая черная клейкая наклейка.

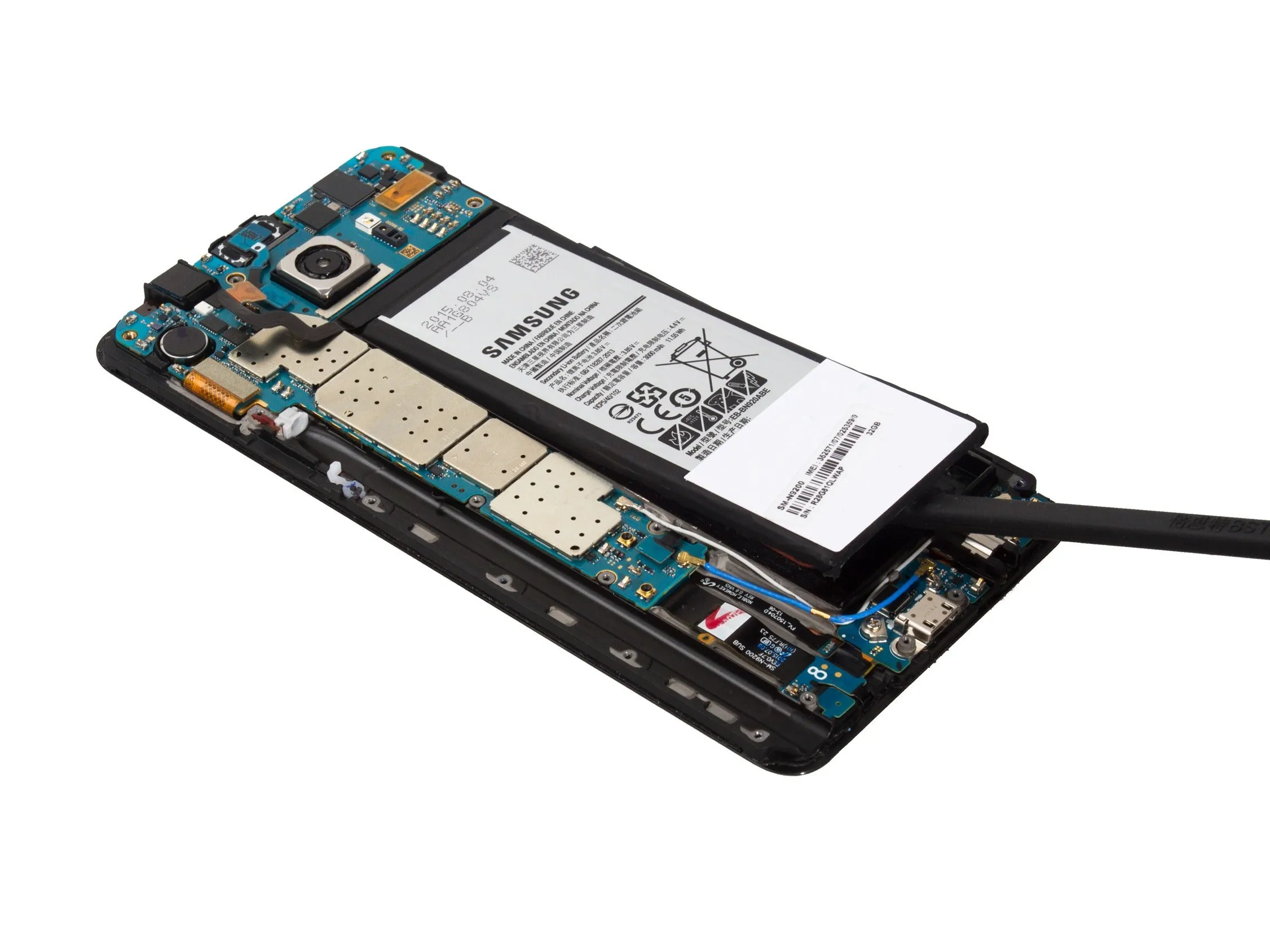

Шаг 7

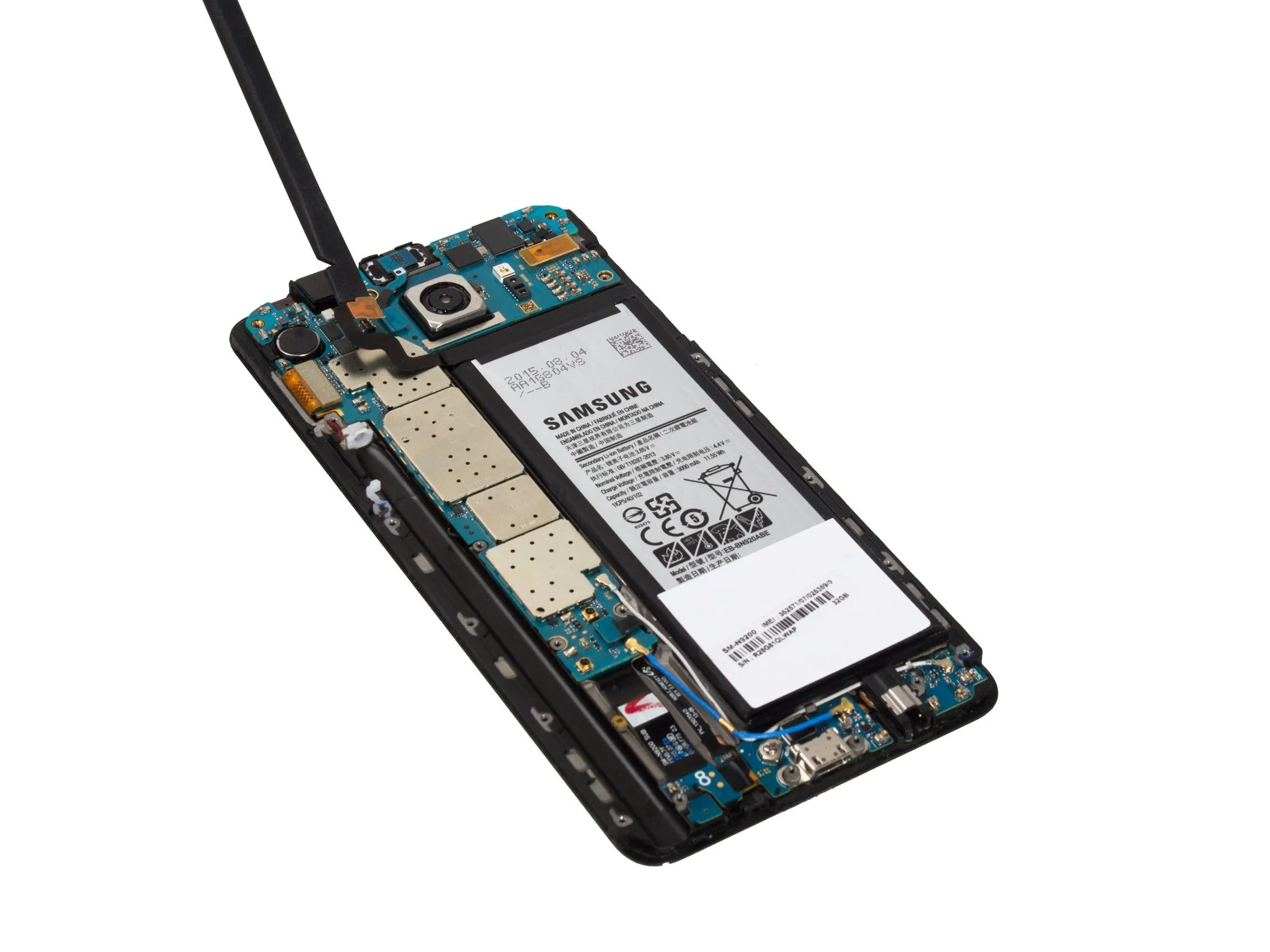

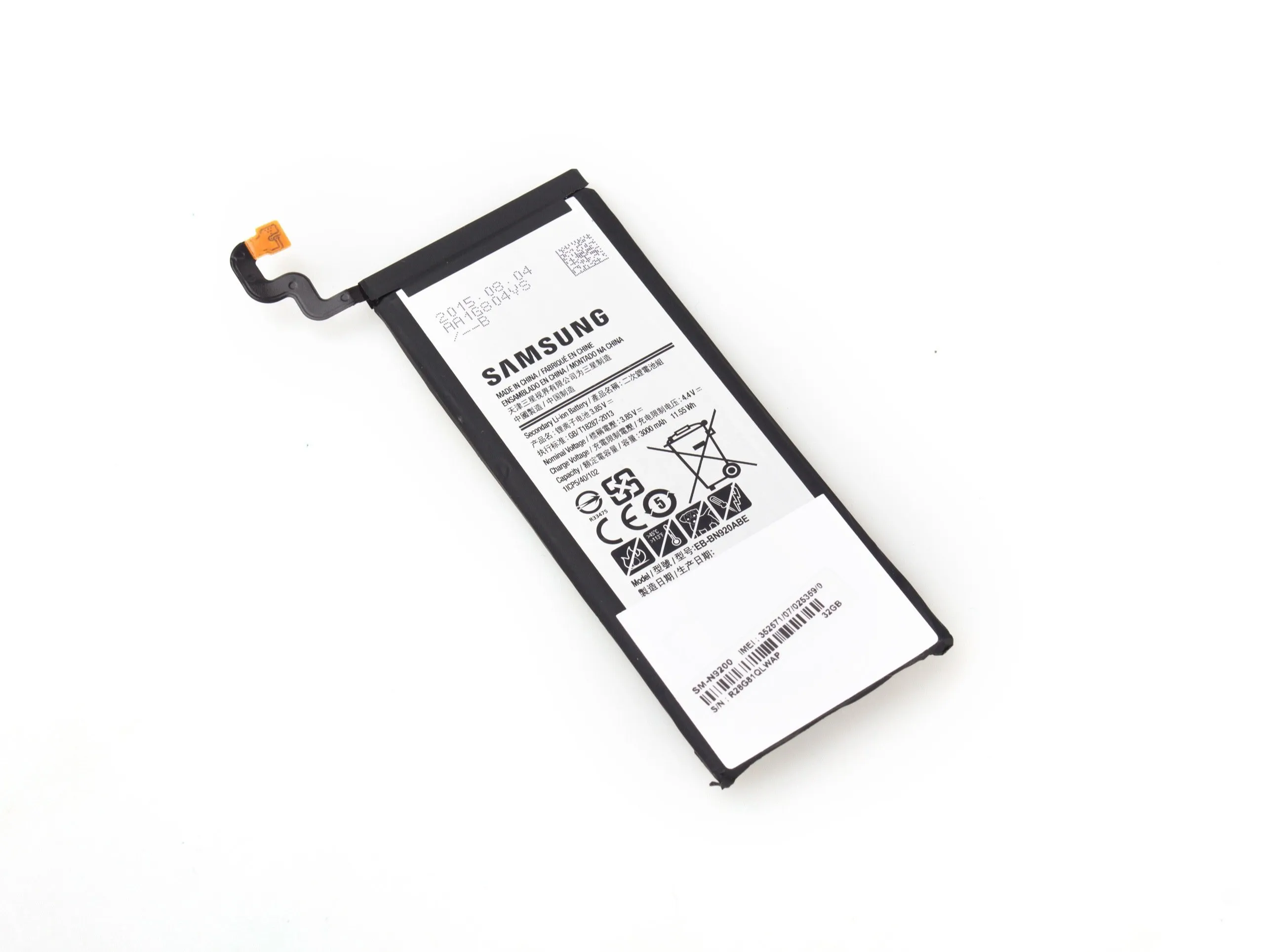

• Отсоедините разъем батареи от материнской платы и подденьте батарею. Да, под ней также есть немного клея.

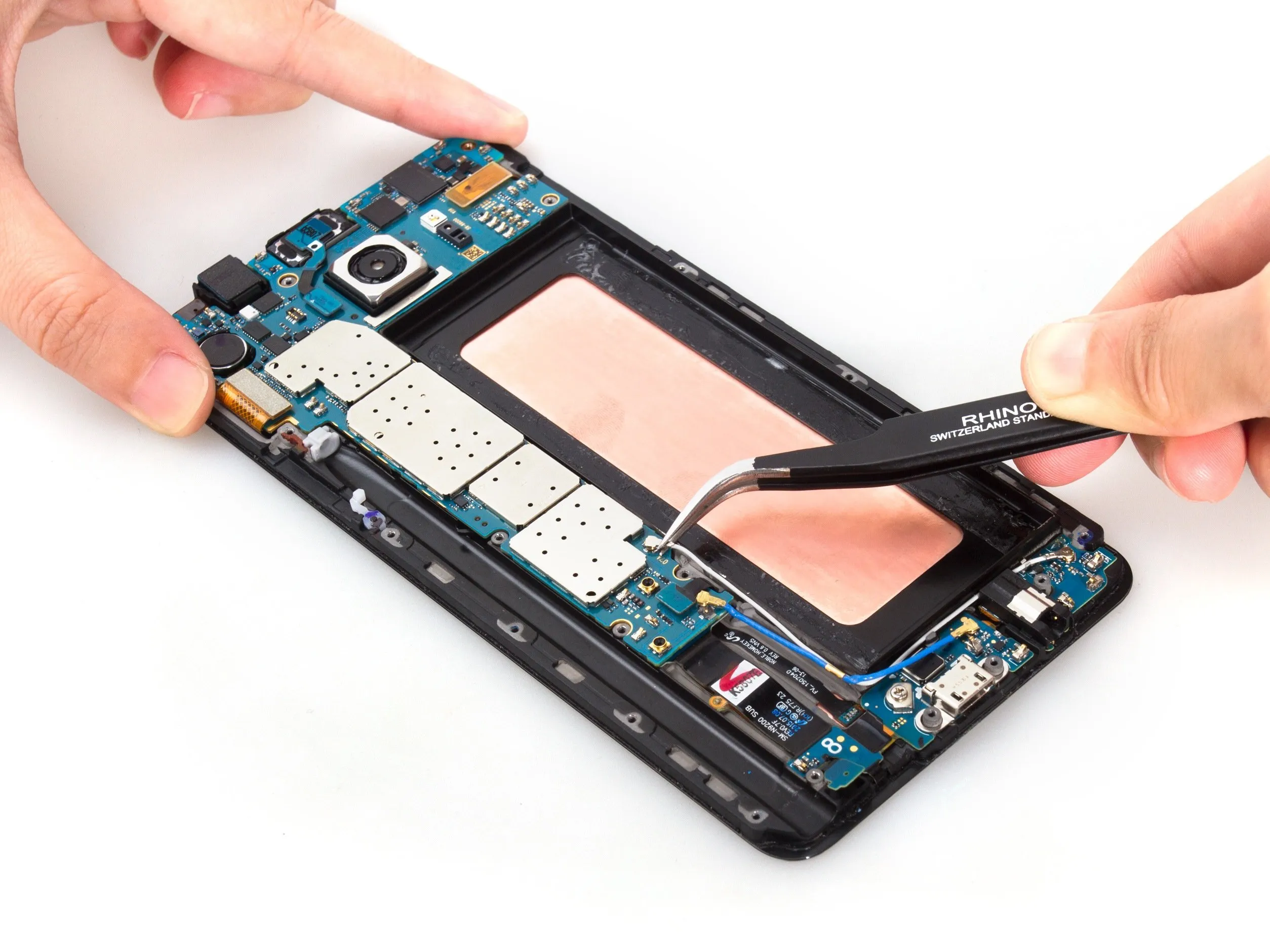

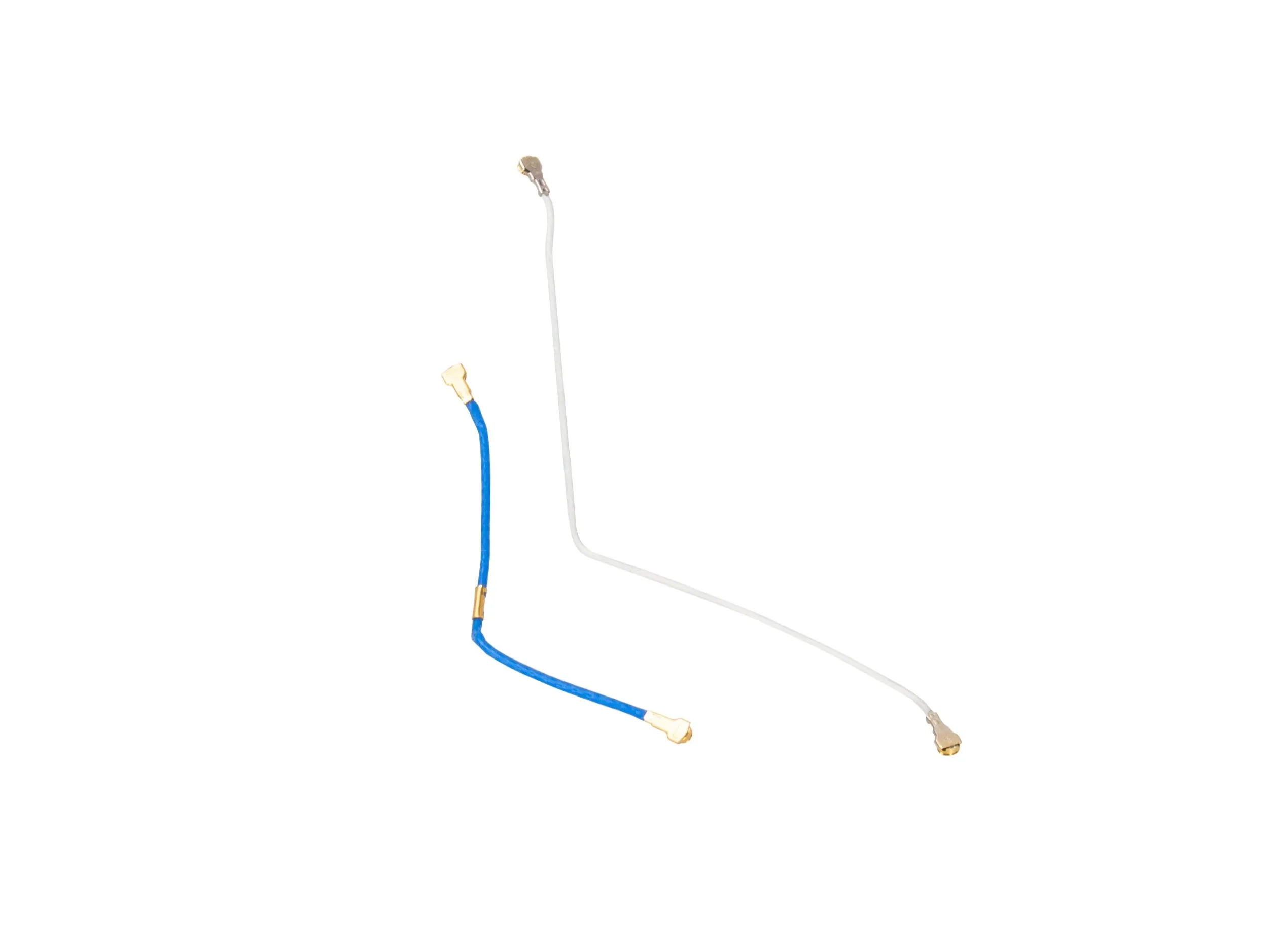

Шаг 8

• Отсоедините два отрезка сигнального гибкого кабеля. В разных версиях Samsung Galaxy Note 5 может быть только один сигнальный кабель.

Шаг 9

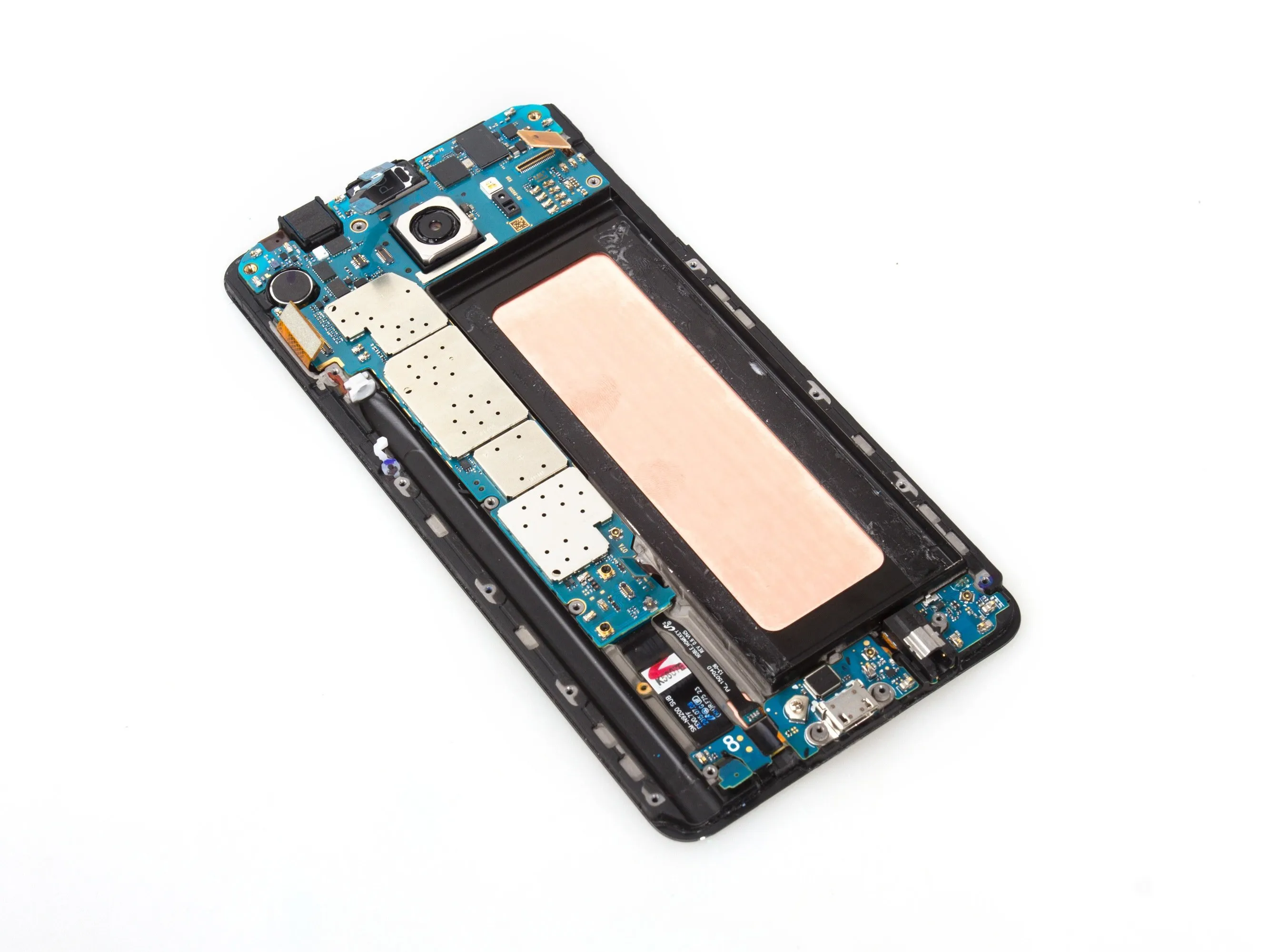

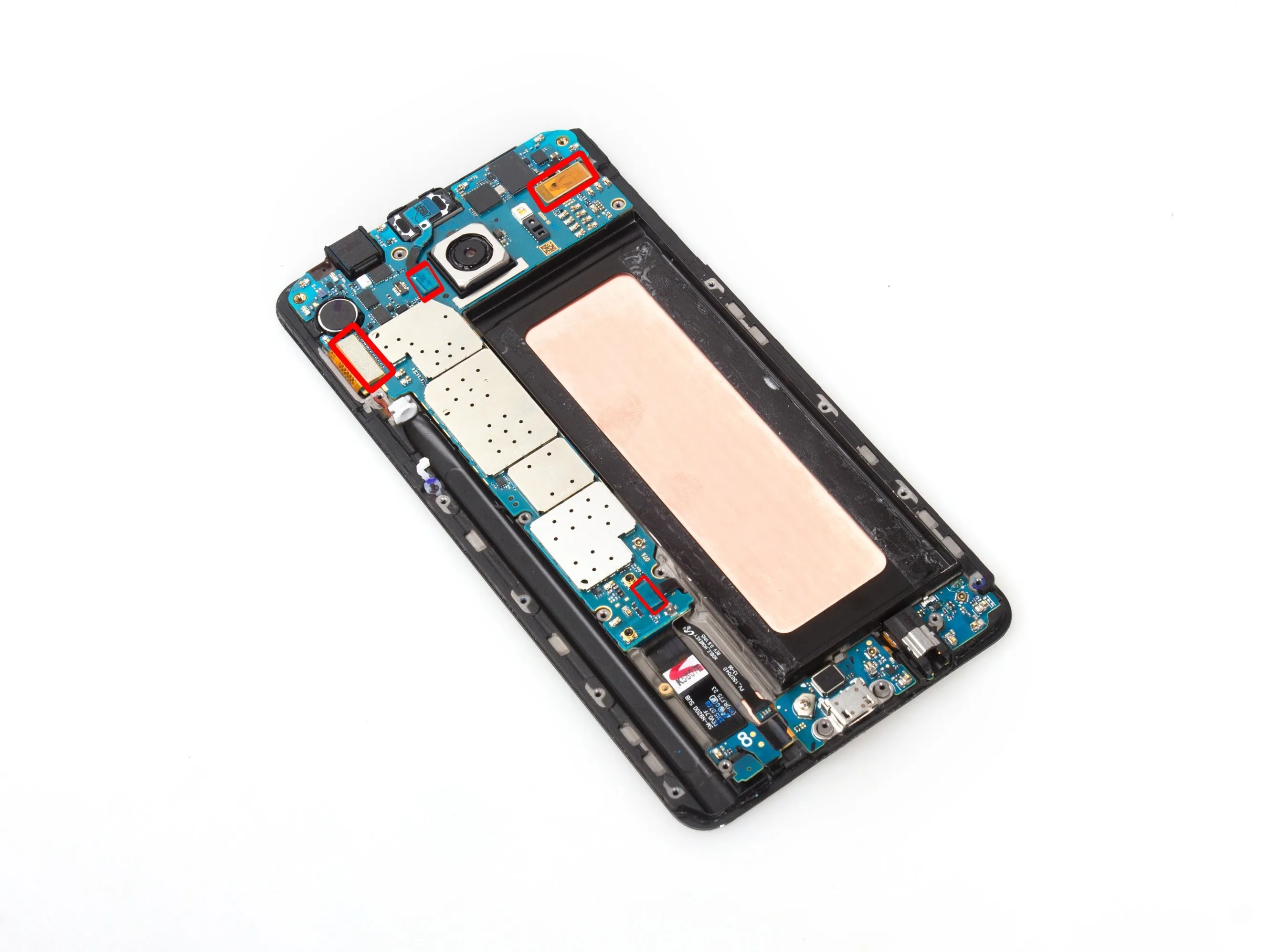

• Отсоедините разъем ЖК-дисплея, разъем дигитайзера, разъем наушников и разъем кнопки 'Домой' на материнской плате.

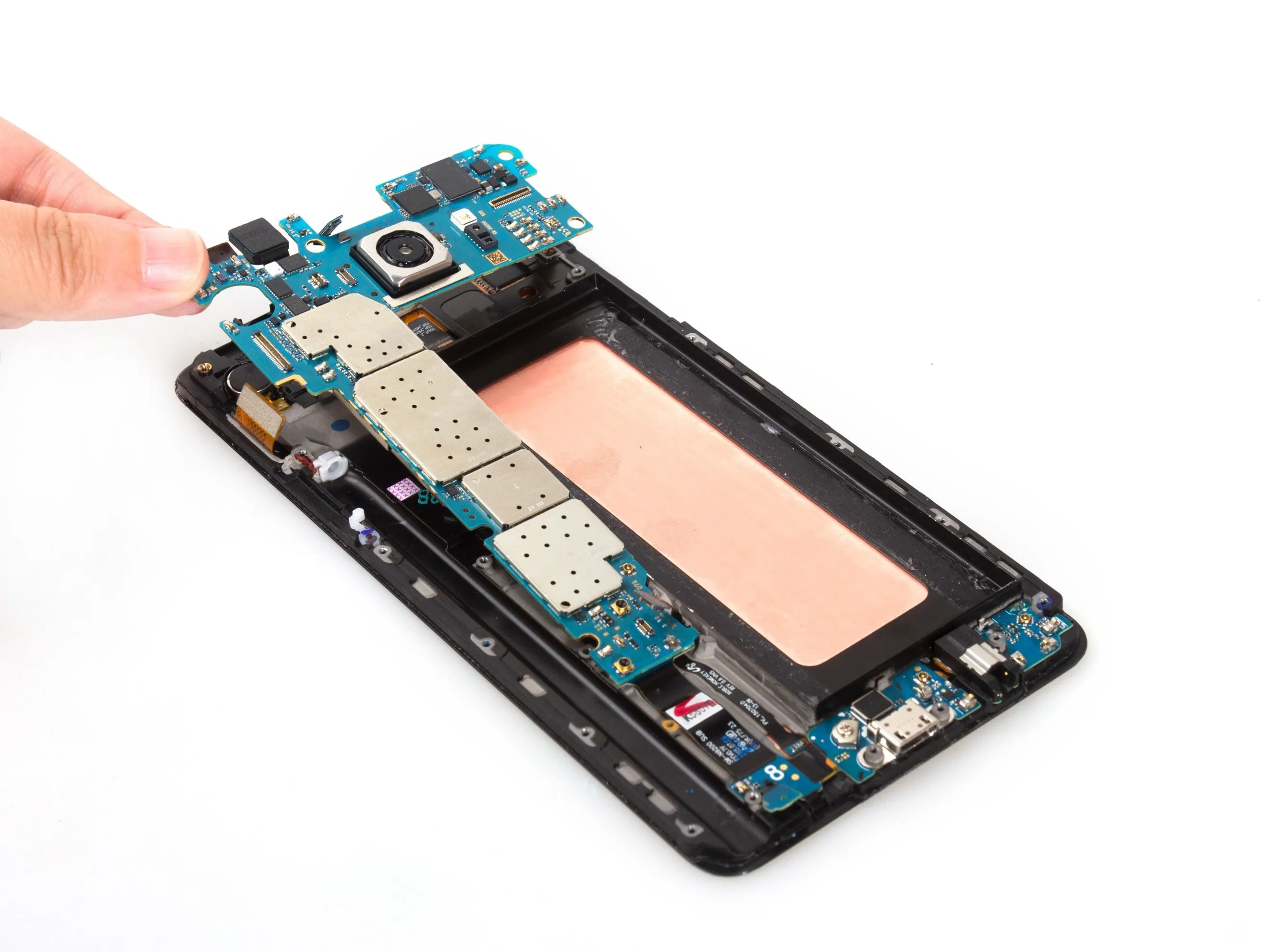

Шаг 10

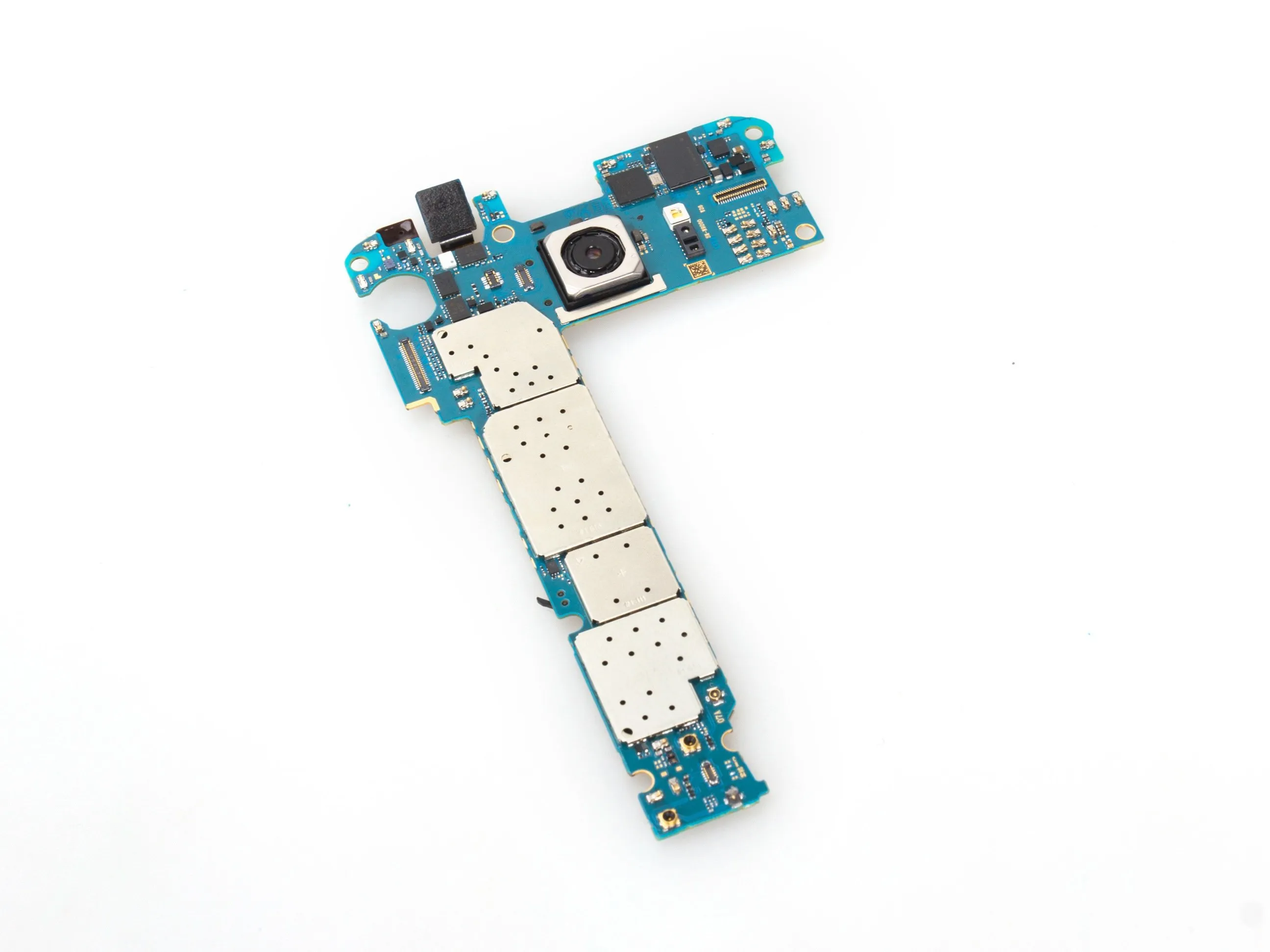

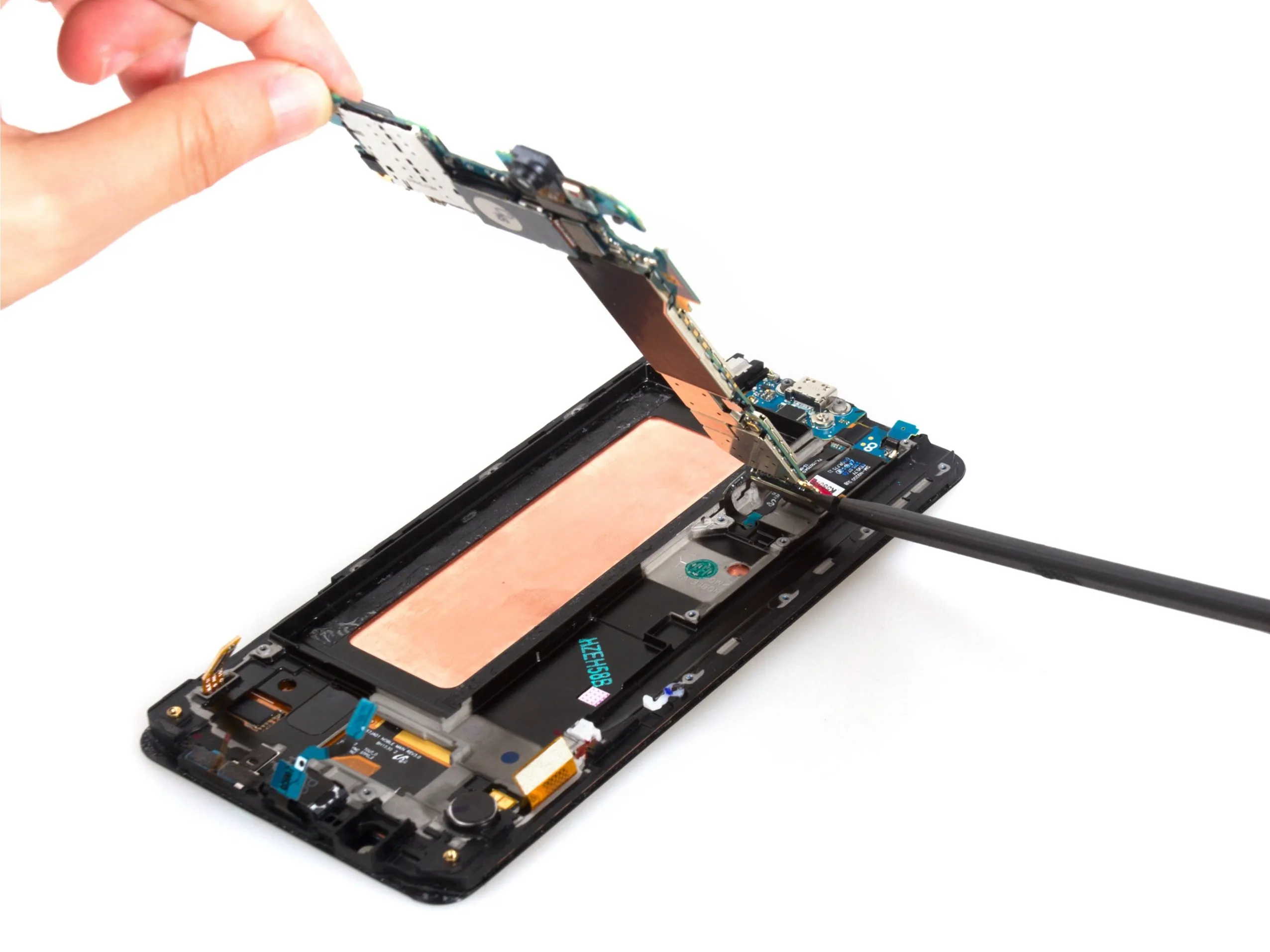

• Освободите разъем USB на задней панели и снимите всю материнскую плату.

Шаг 11

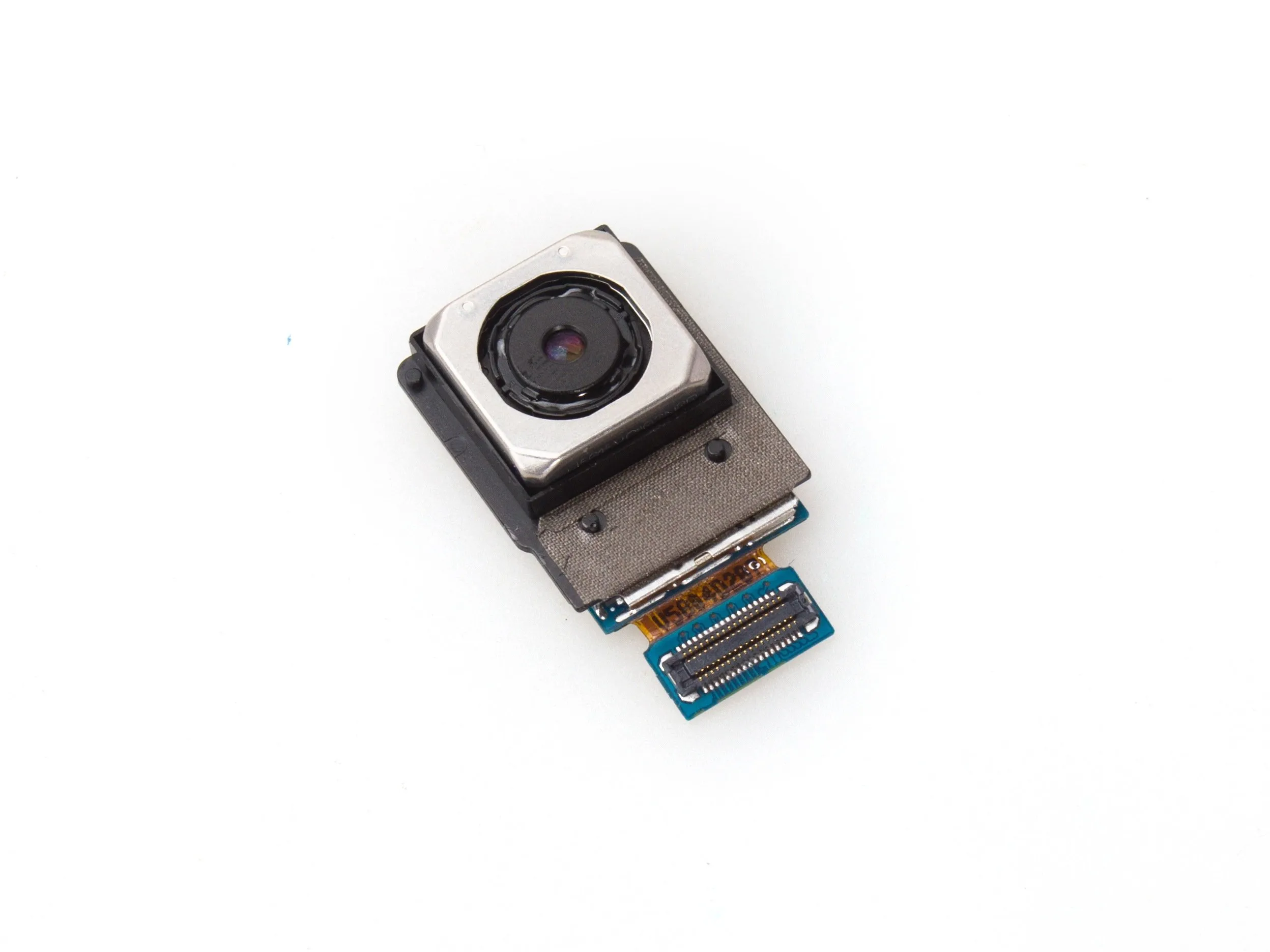

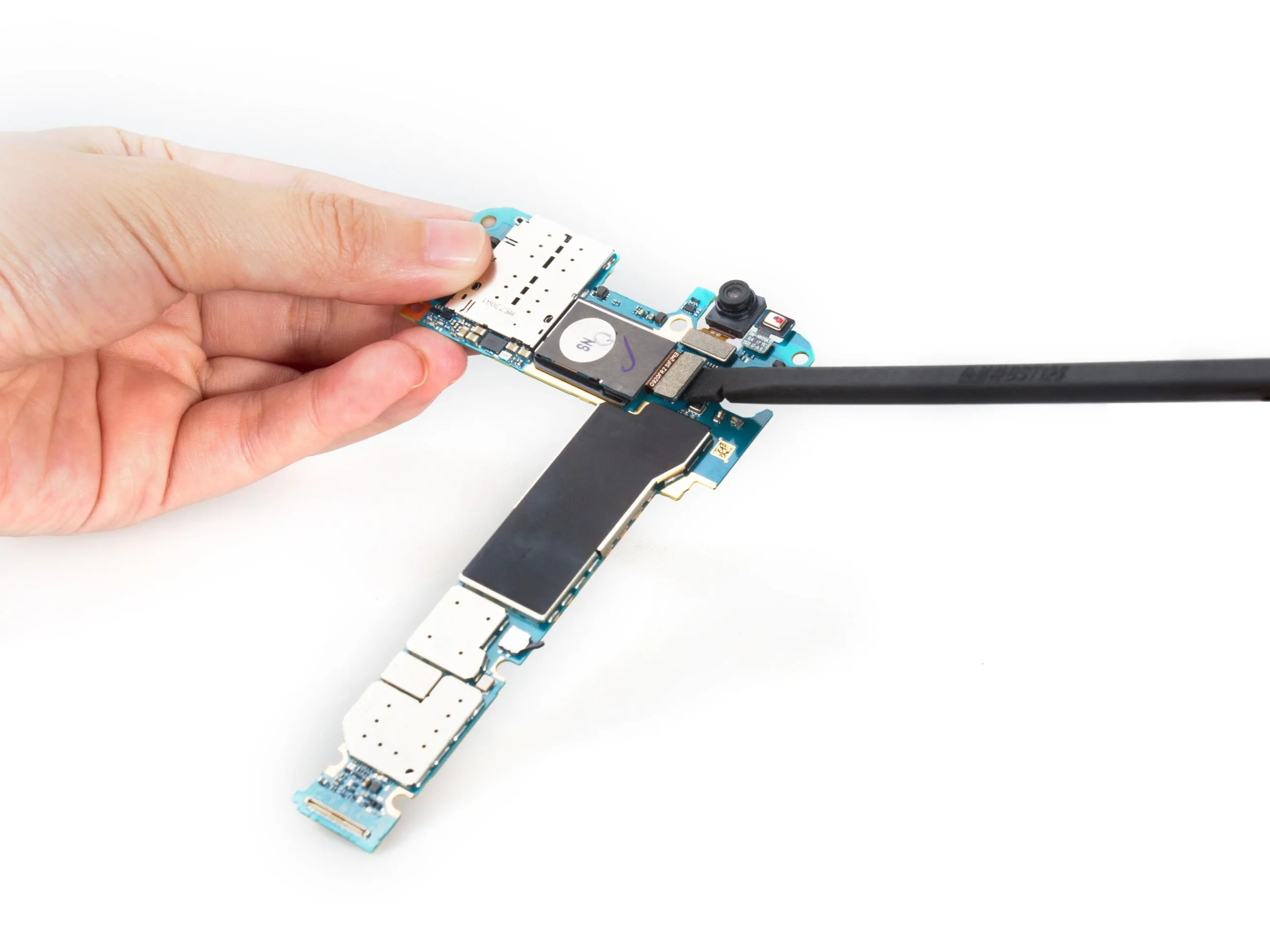

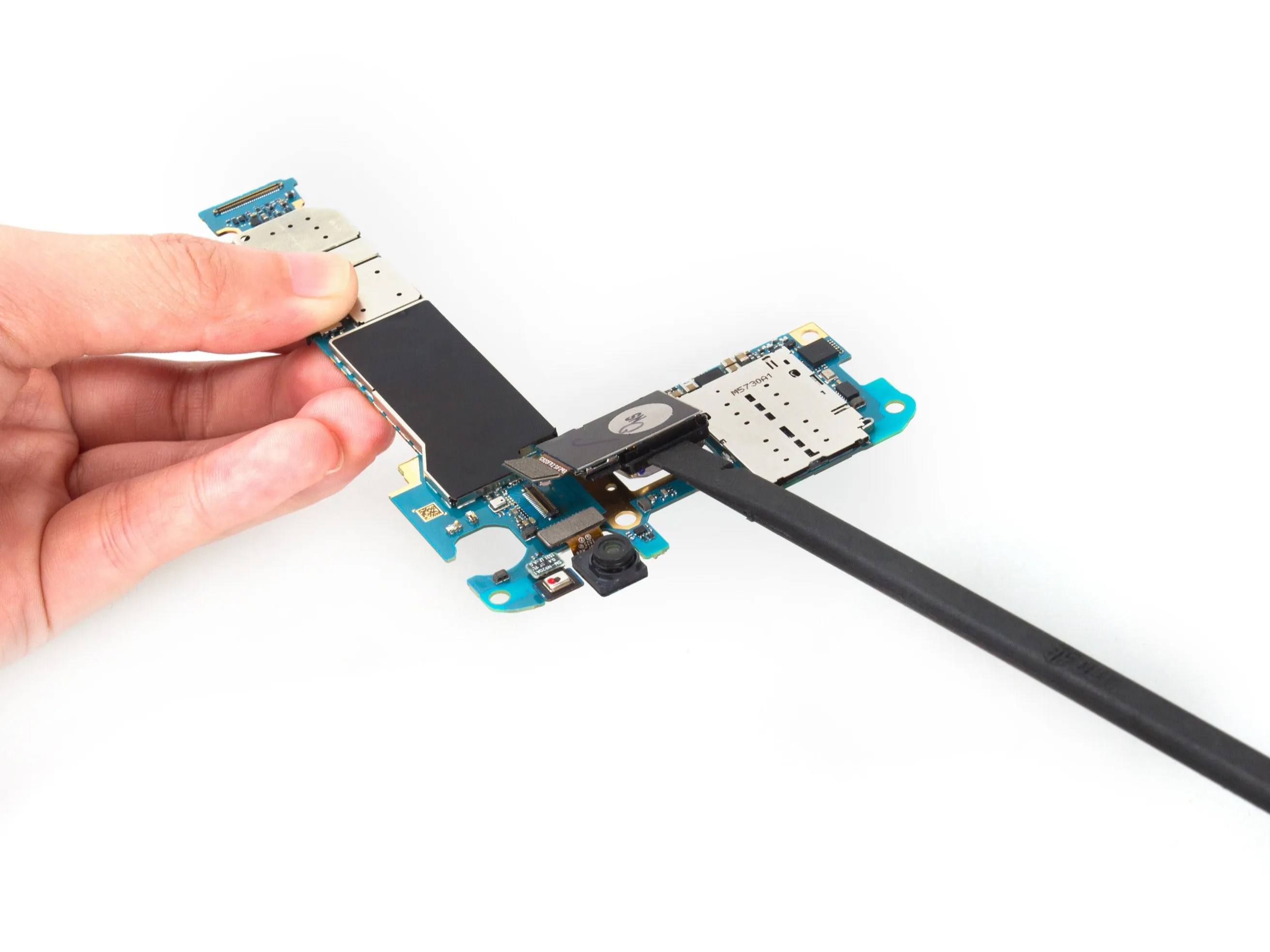

• Снимите заднюю камеру. Вокруг камеры находится черный пластиковый кронштейн. Поэтому их нужно снять вместе. Под ней находится немного клея.

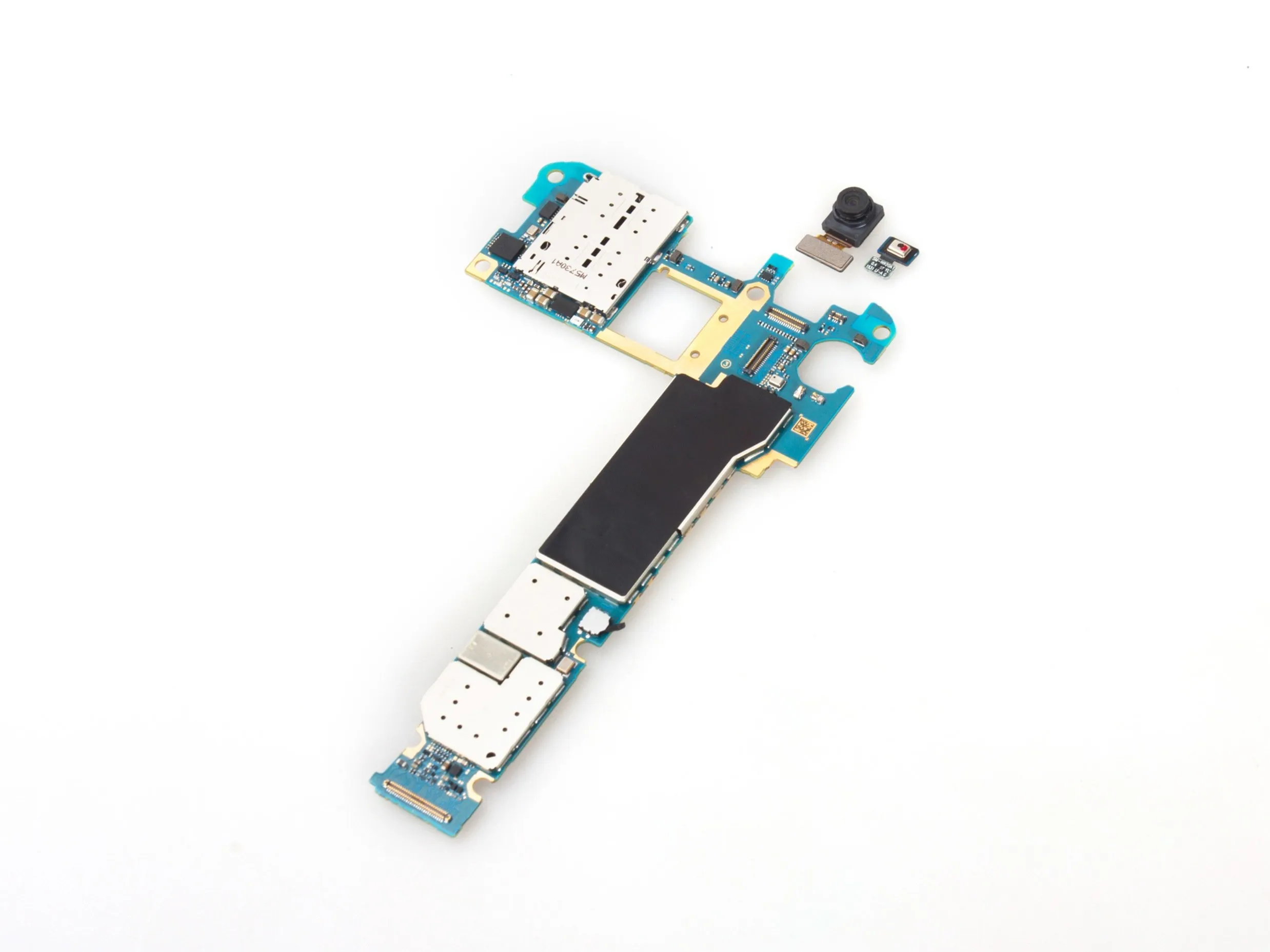

Шаг 12

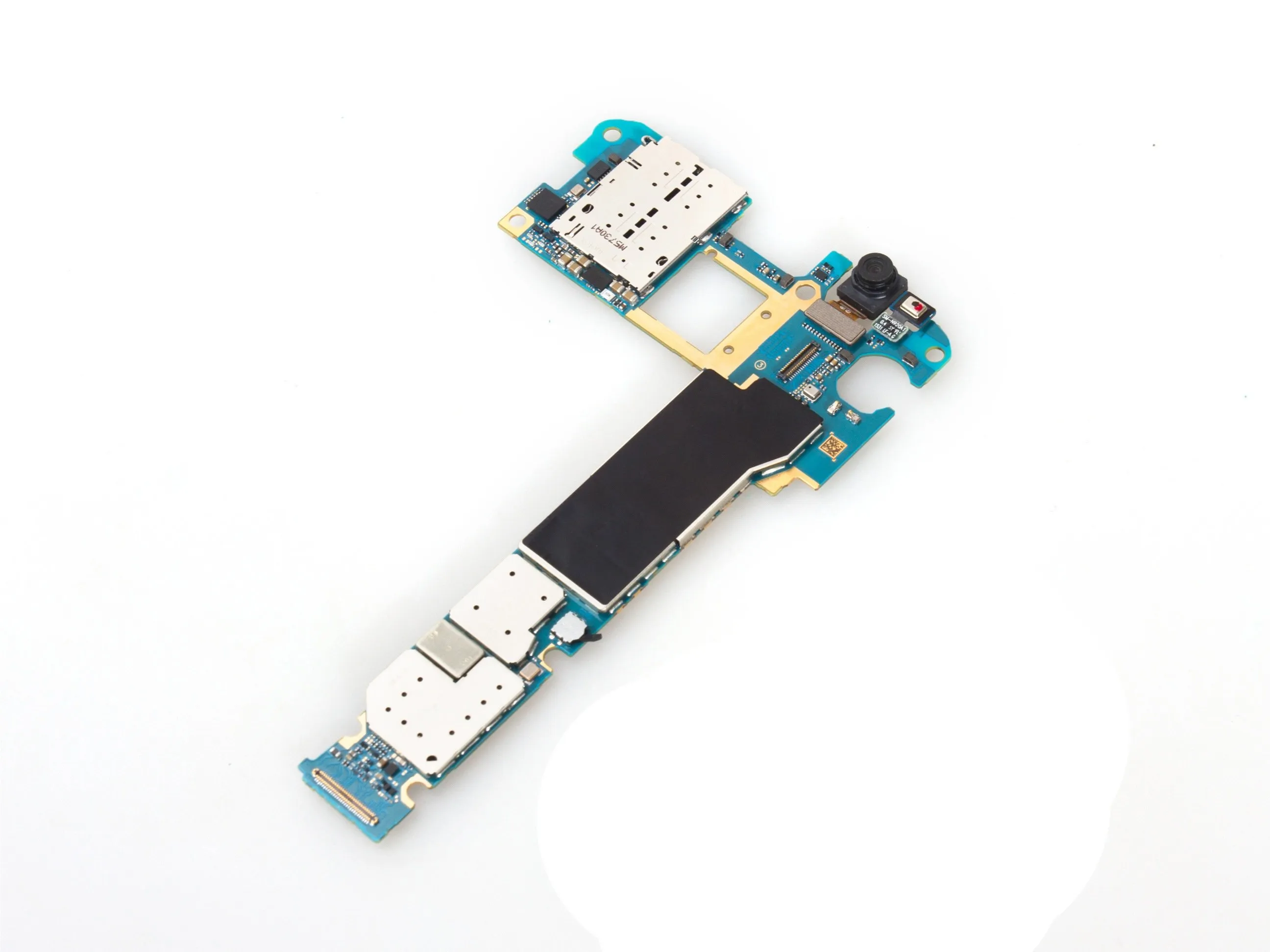

• Снимите фронтальную камеру и микрофон с шумоподавлением.

Шаг 13

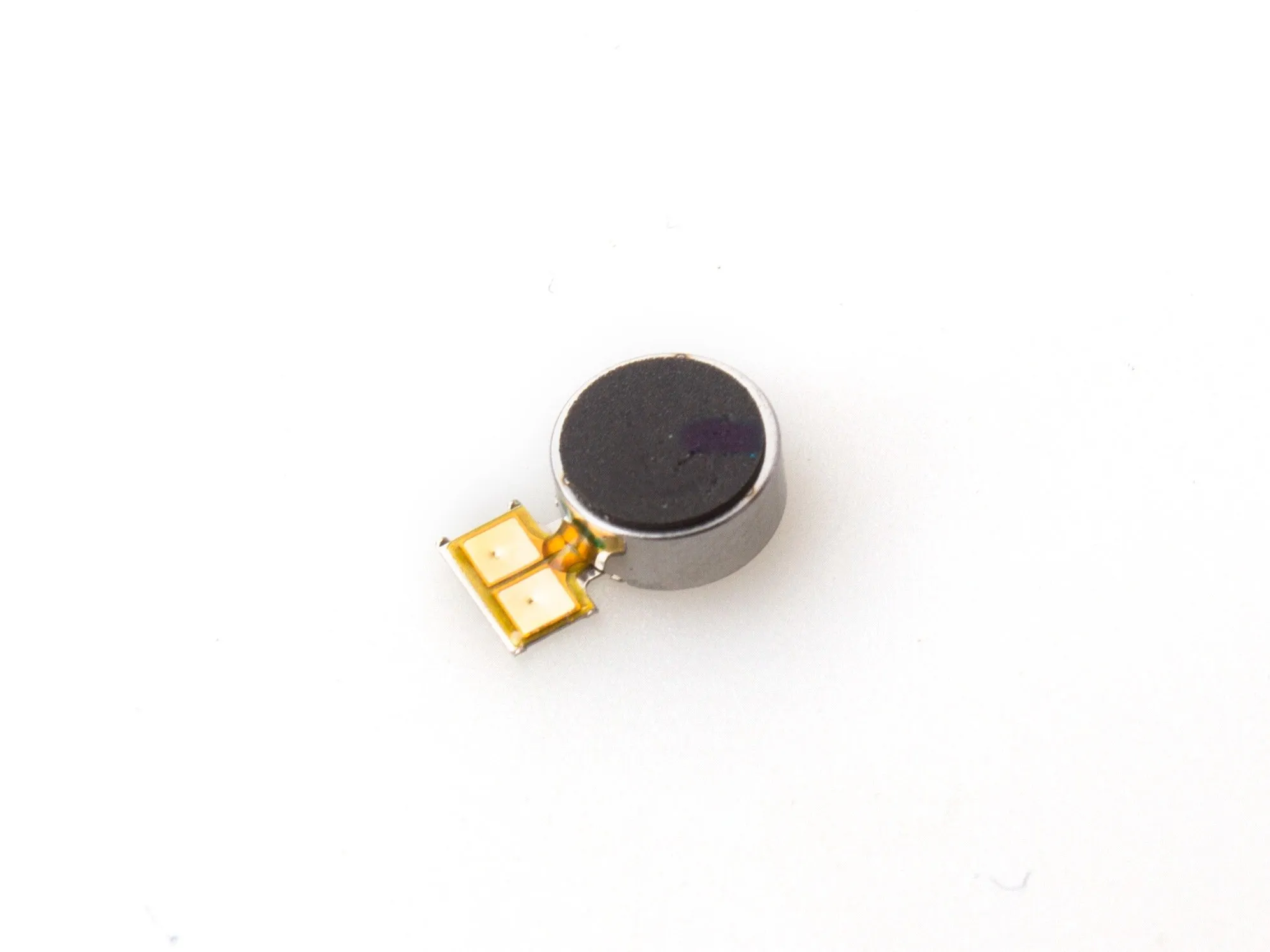

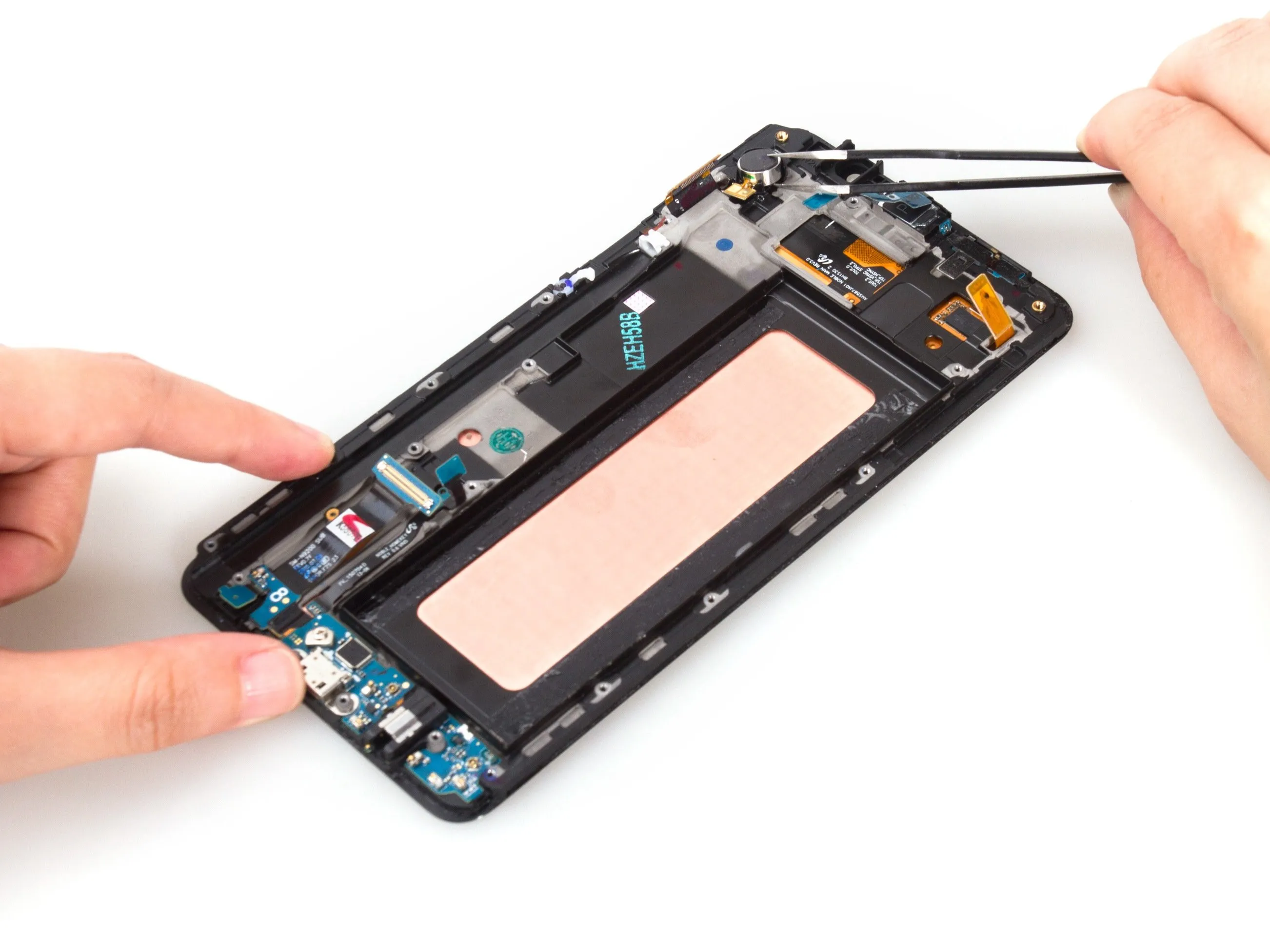

• Легко извлеките моторный вибратор.

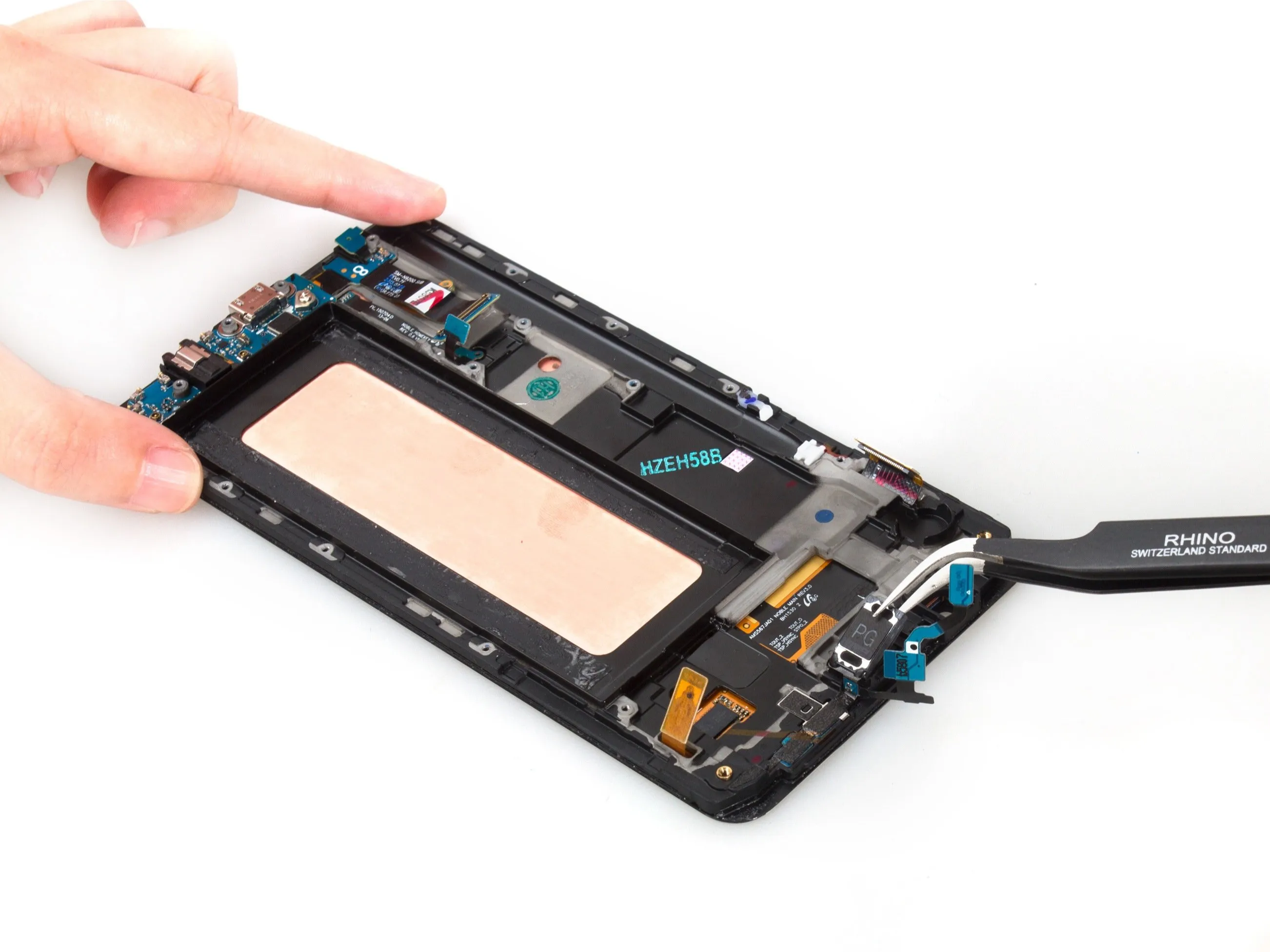

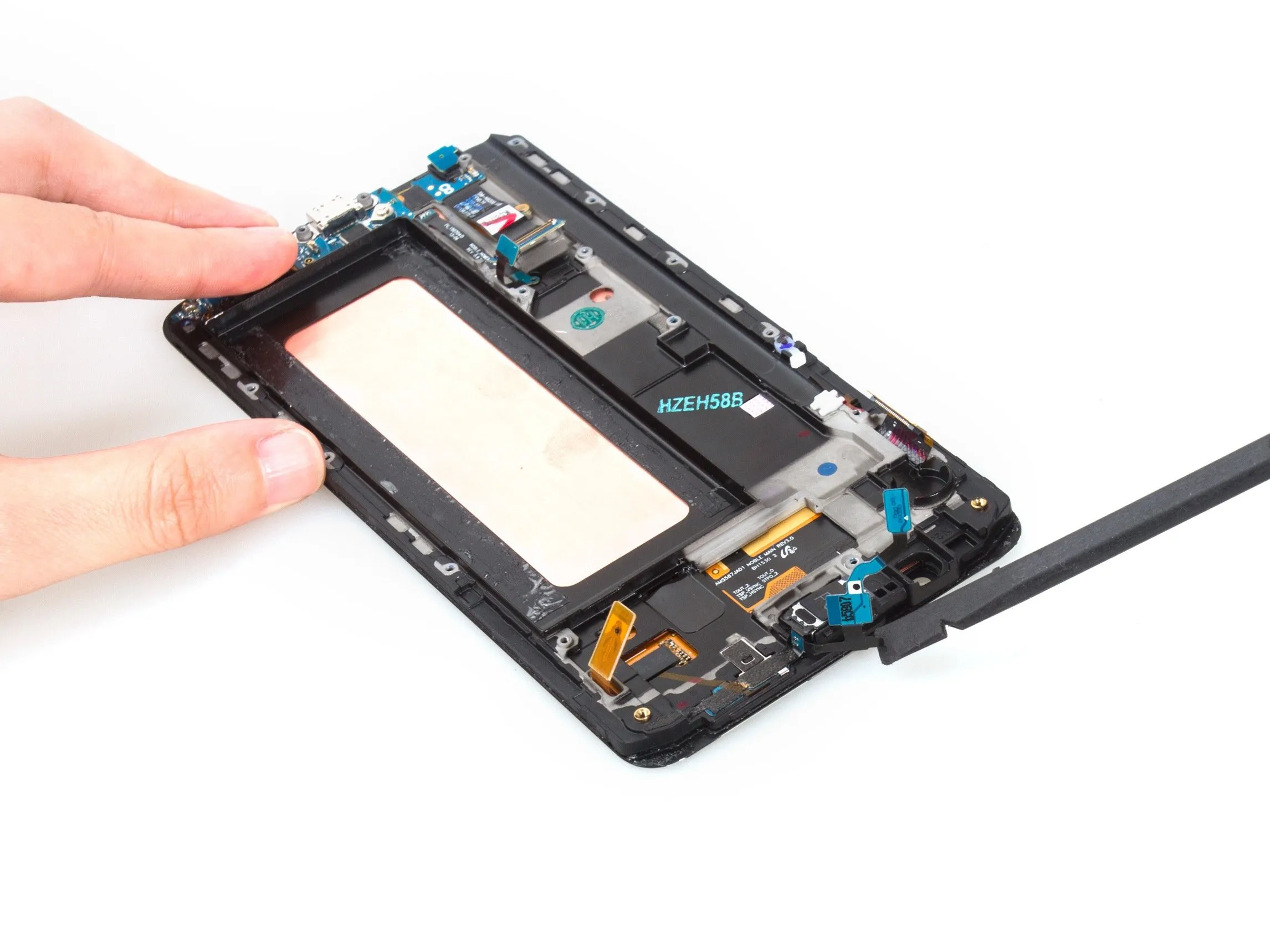

Шаг 14

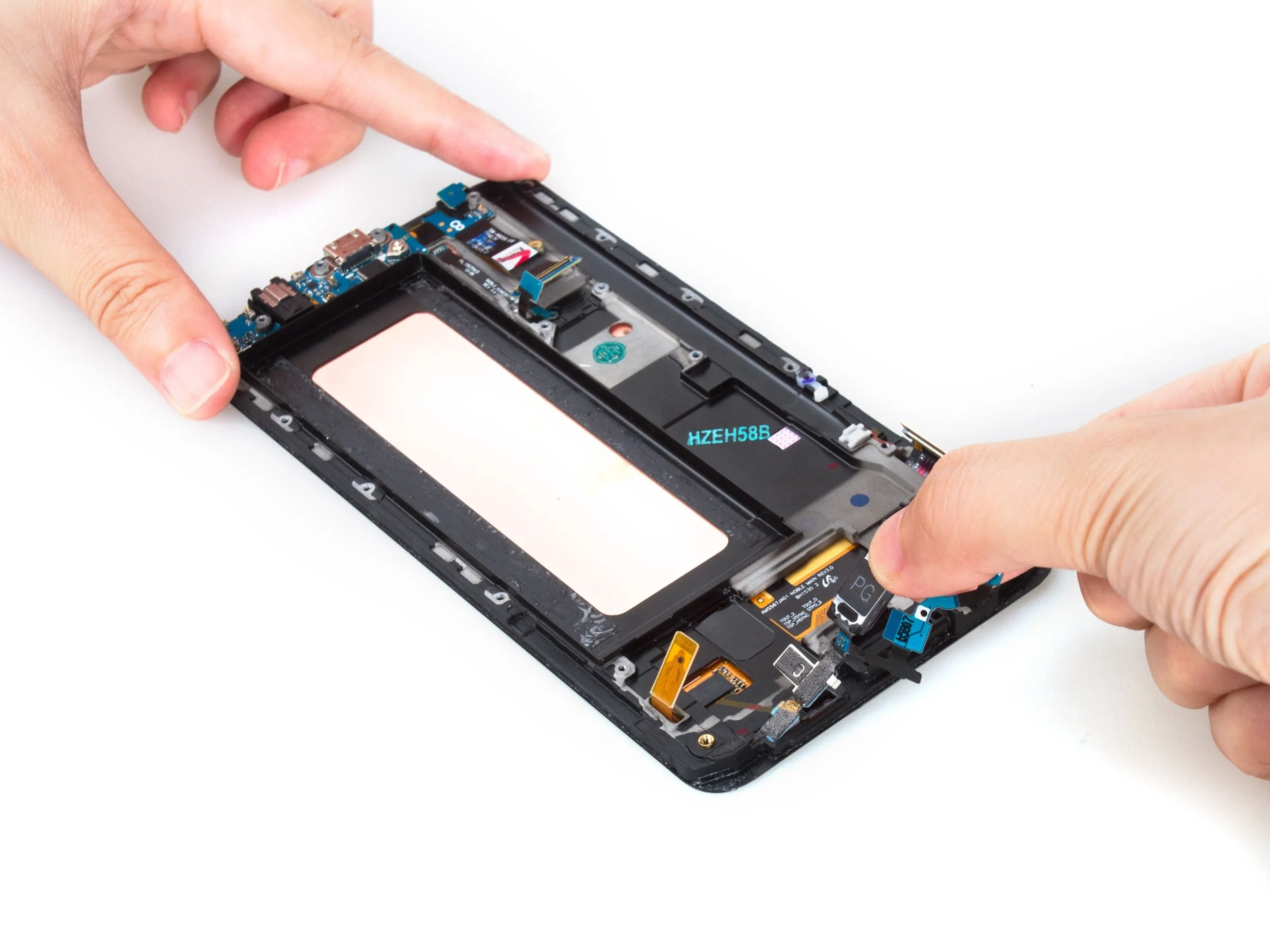

• Снимите динамик наушника в сборе.

Шаг 15

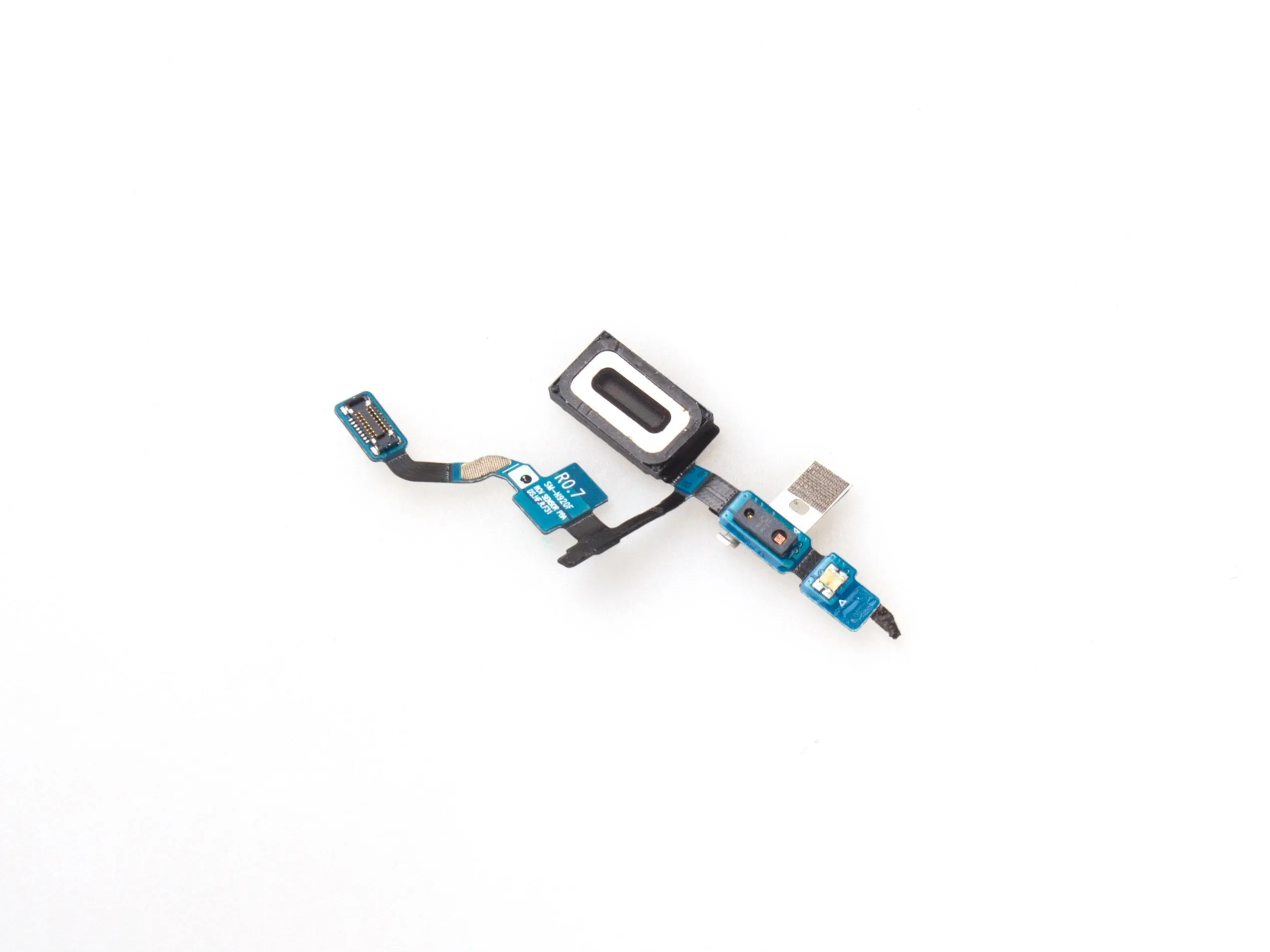

• Это узел наушника Samsung Galaxy Note 5. В него встроены динамик и датчики.

Шаг 16

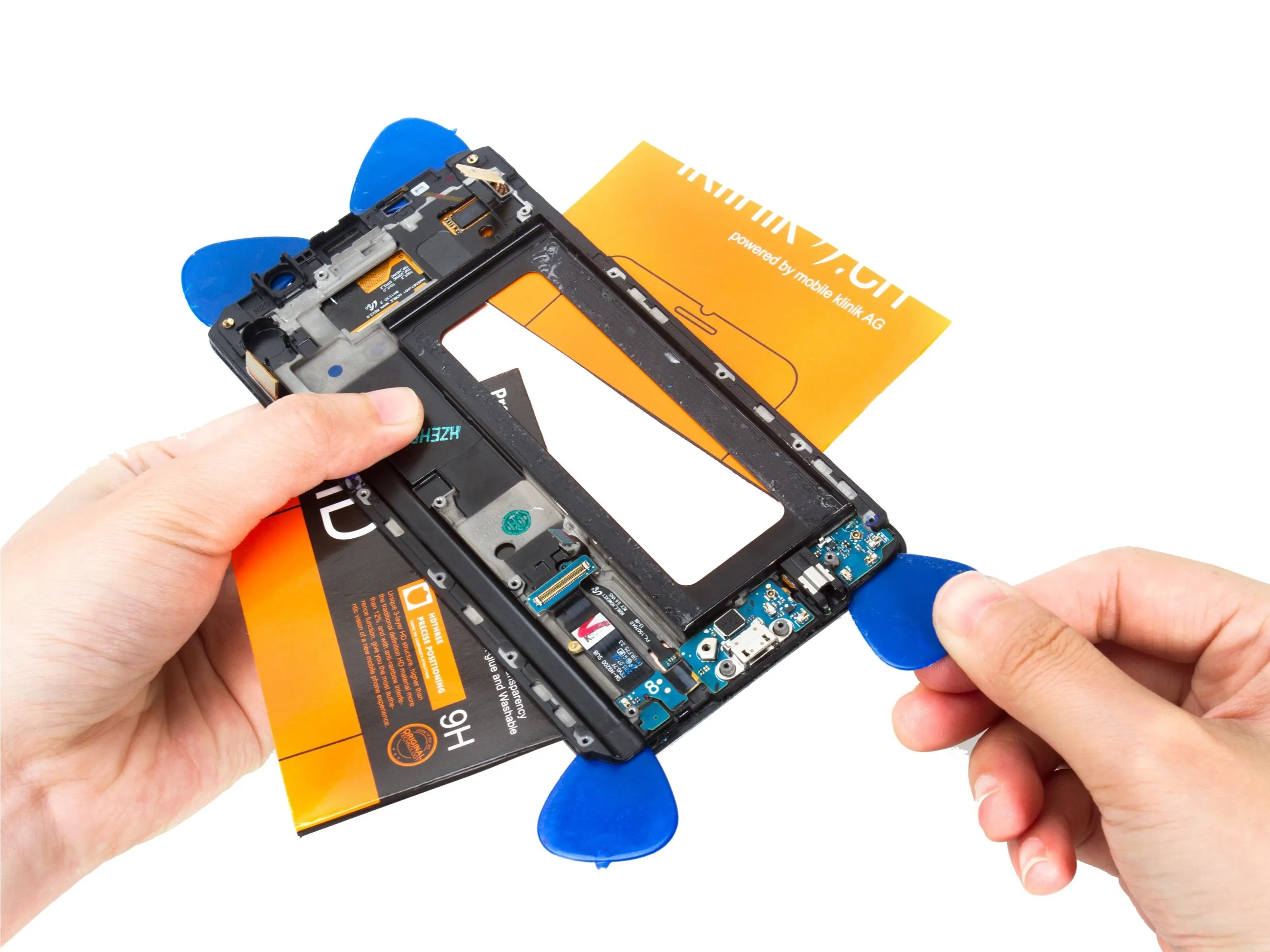

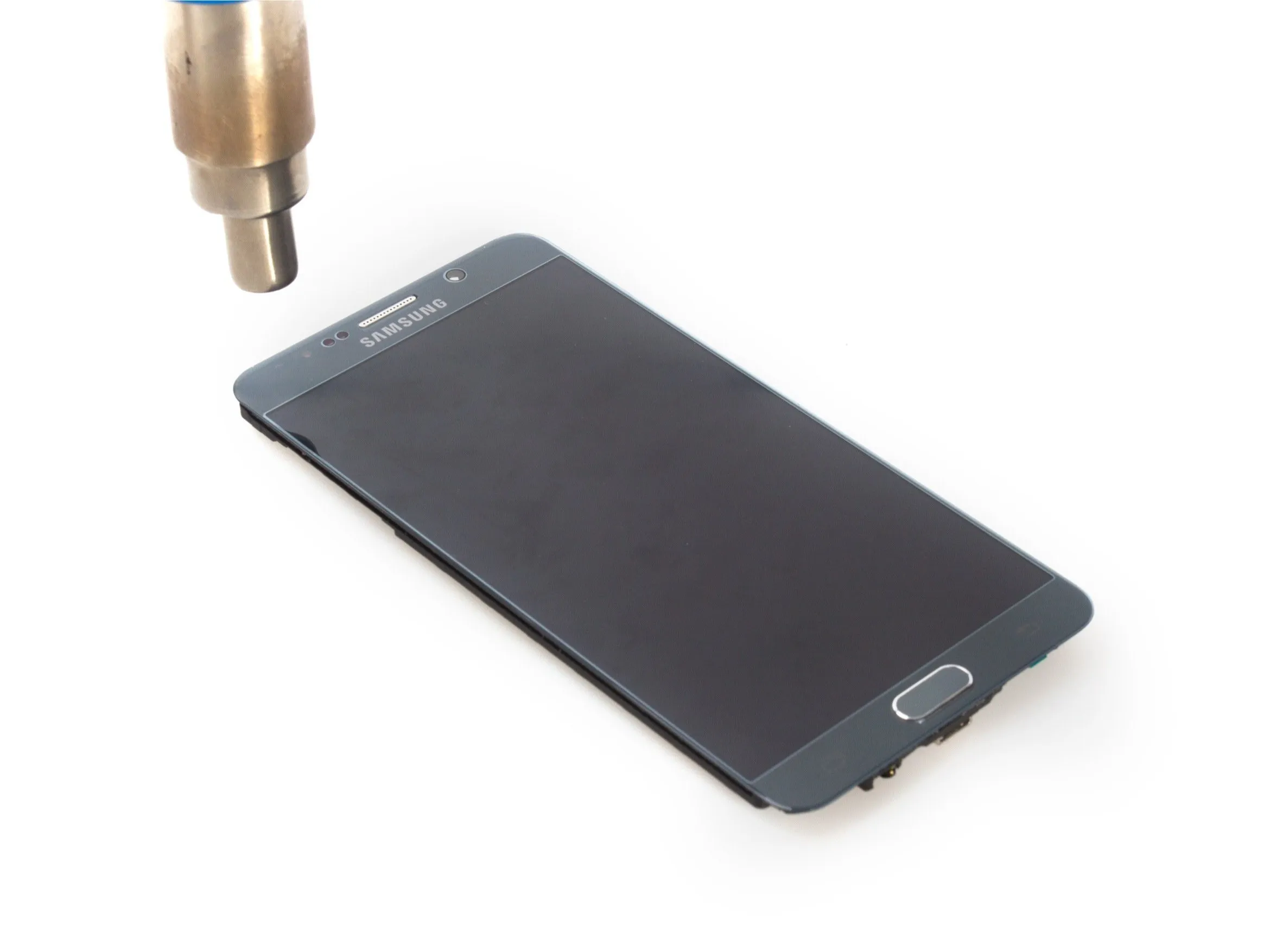

• Теперь попробуйте отделить ЖК-экран от рамки. Сложность и риск снятия экрана в одиночку получают почти 5 звезд (5 баллов вместе) соответственно. Экран слабый, а клей тоже слишком сильный.

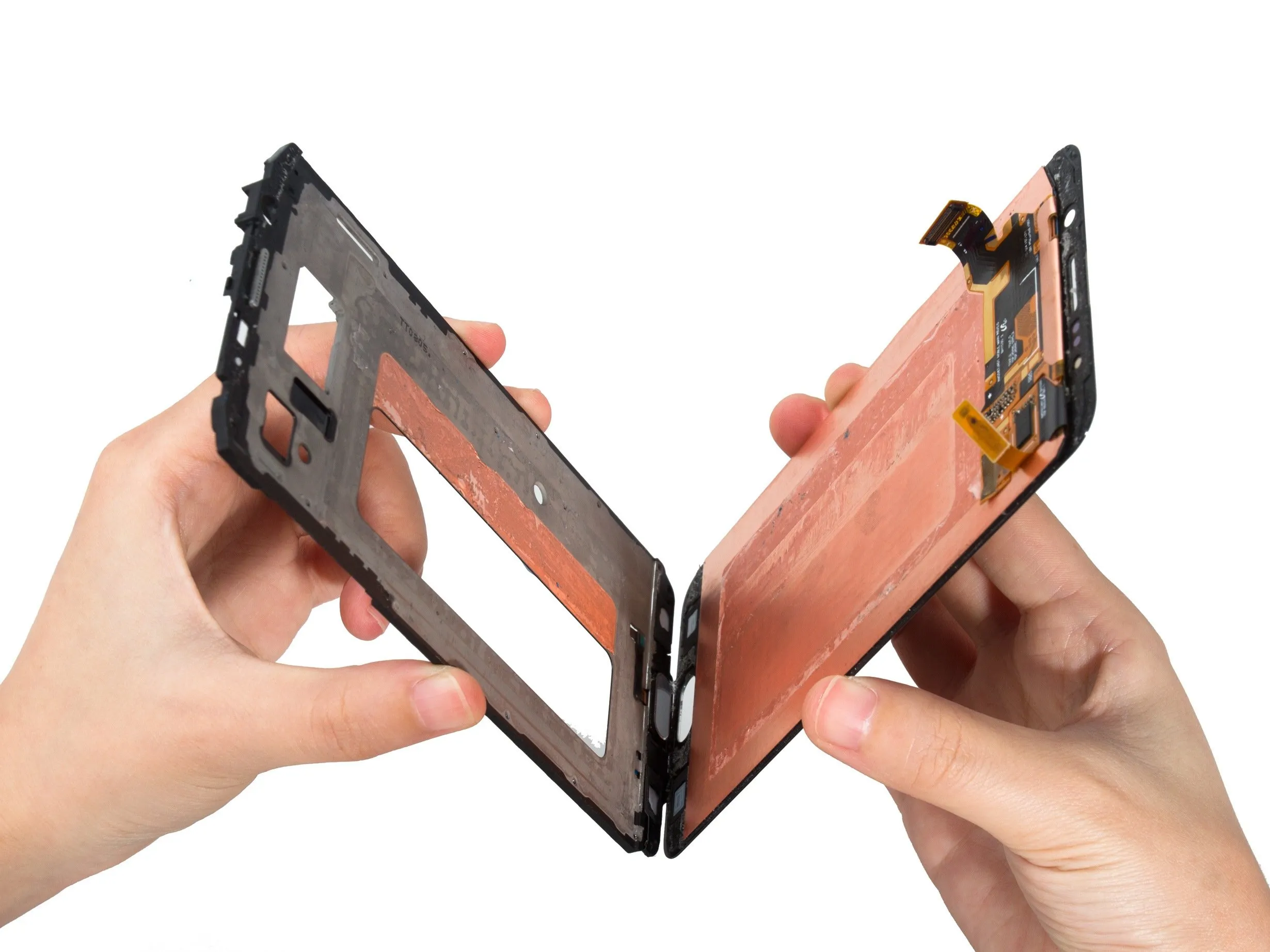

Шаг 17

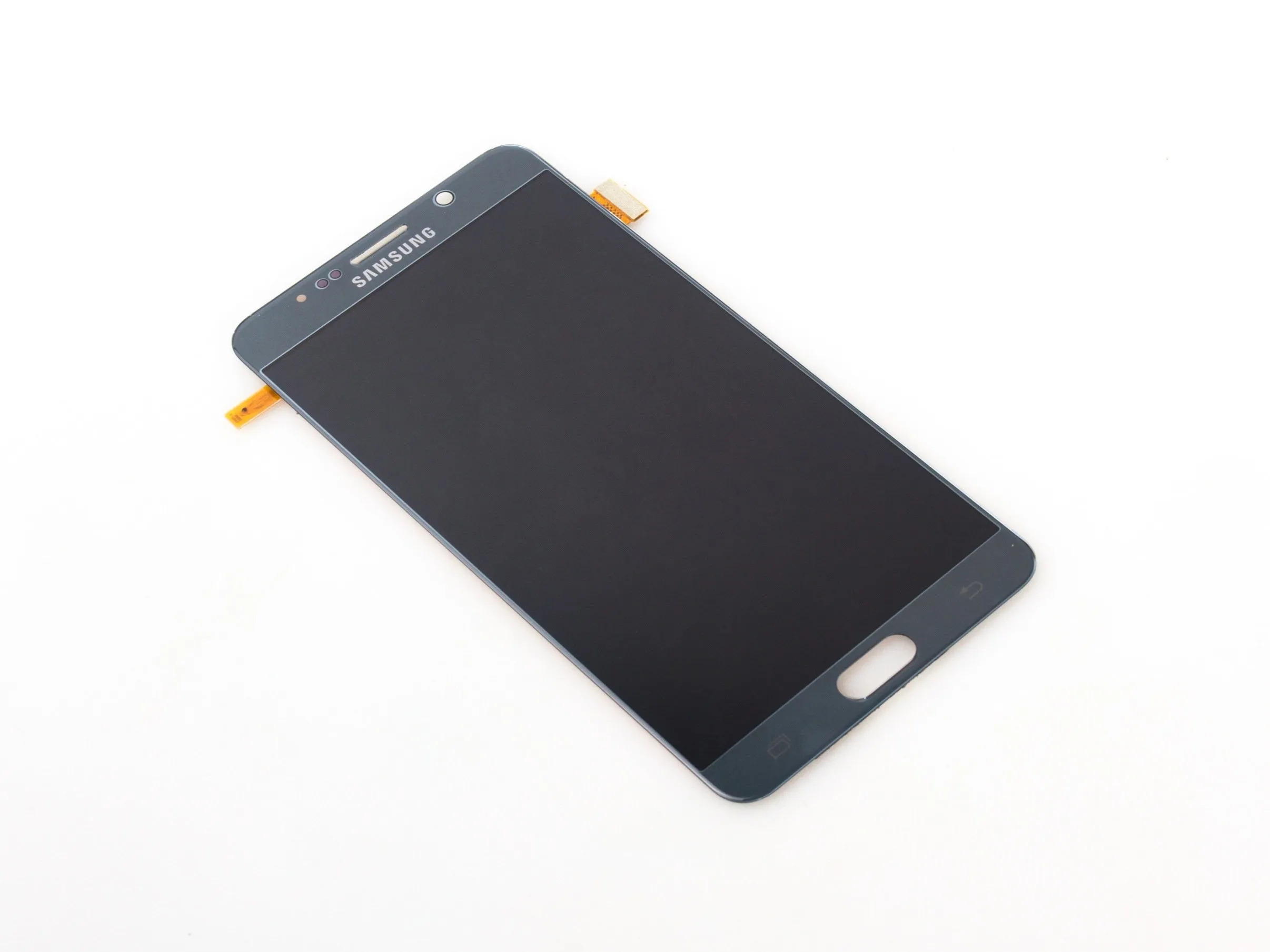

• Так как Samsung применил дизайн, что USB плата поставляется с мягкими клавишами вместе, DIY заменить USB плату и ЖК-экран в одиночку становится гораздо сложнее.

• Будьте осторожны с мягкими сенсорными клавишами внизу, особенно с гибкими.

• На самом деле, замена ЖК-экрана Samsung Galaxy Note 5, платы USB или кнопки Home почти такая же, как и при разборке.

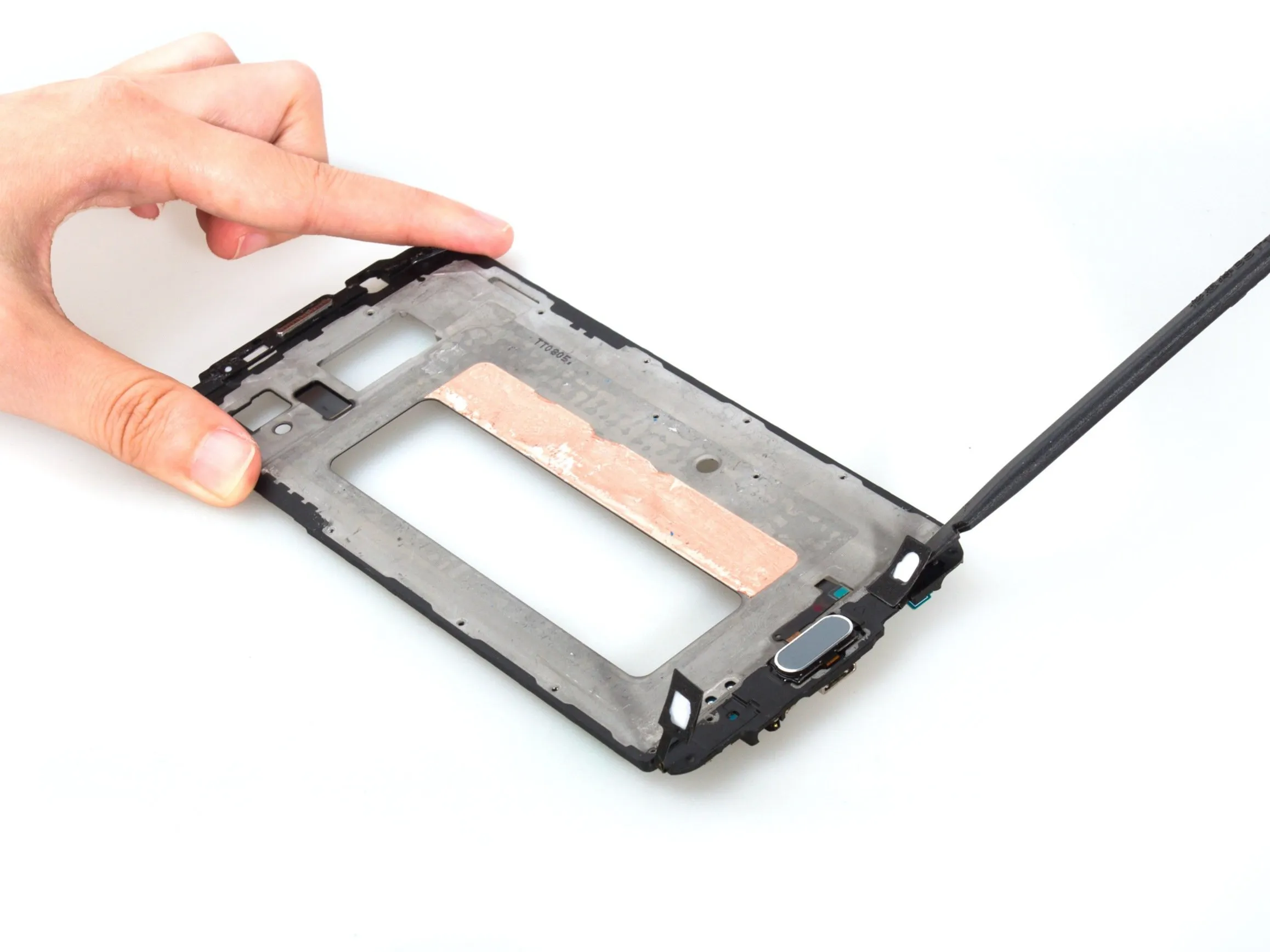

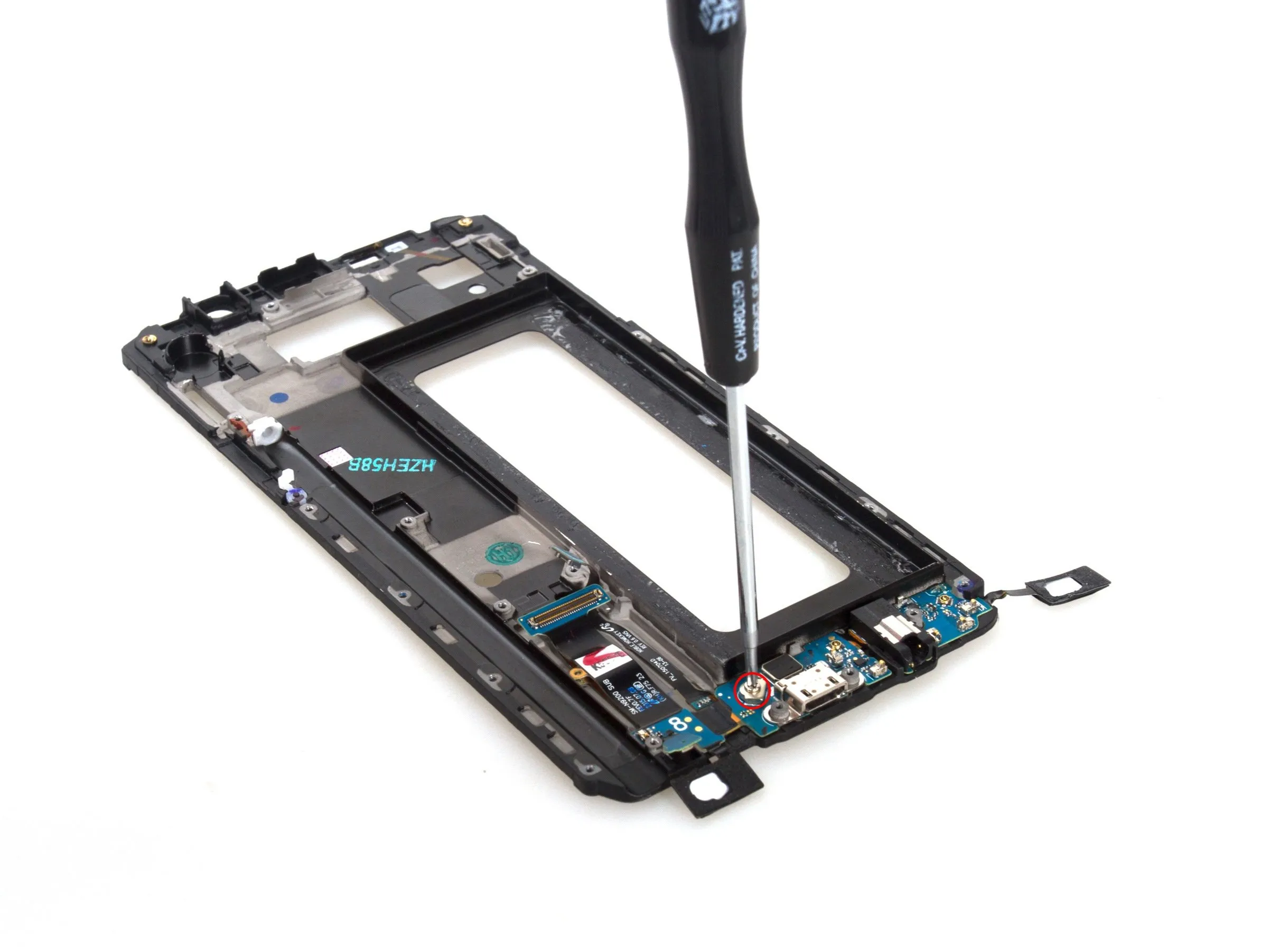

Шаг 18

• Осторожно отсоедините две кнопки мягкого сенсора от рамки. И открутите последний крепежный винт на плате USB.

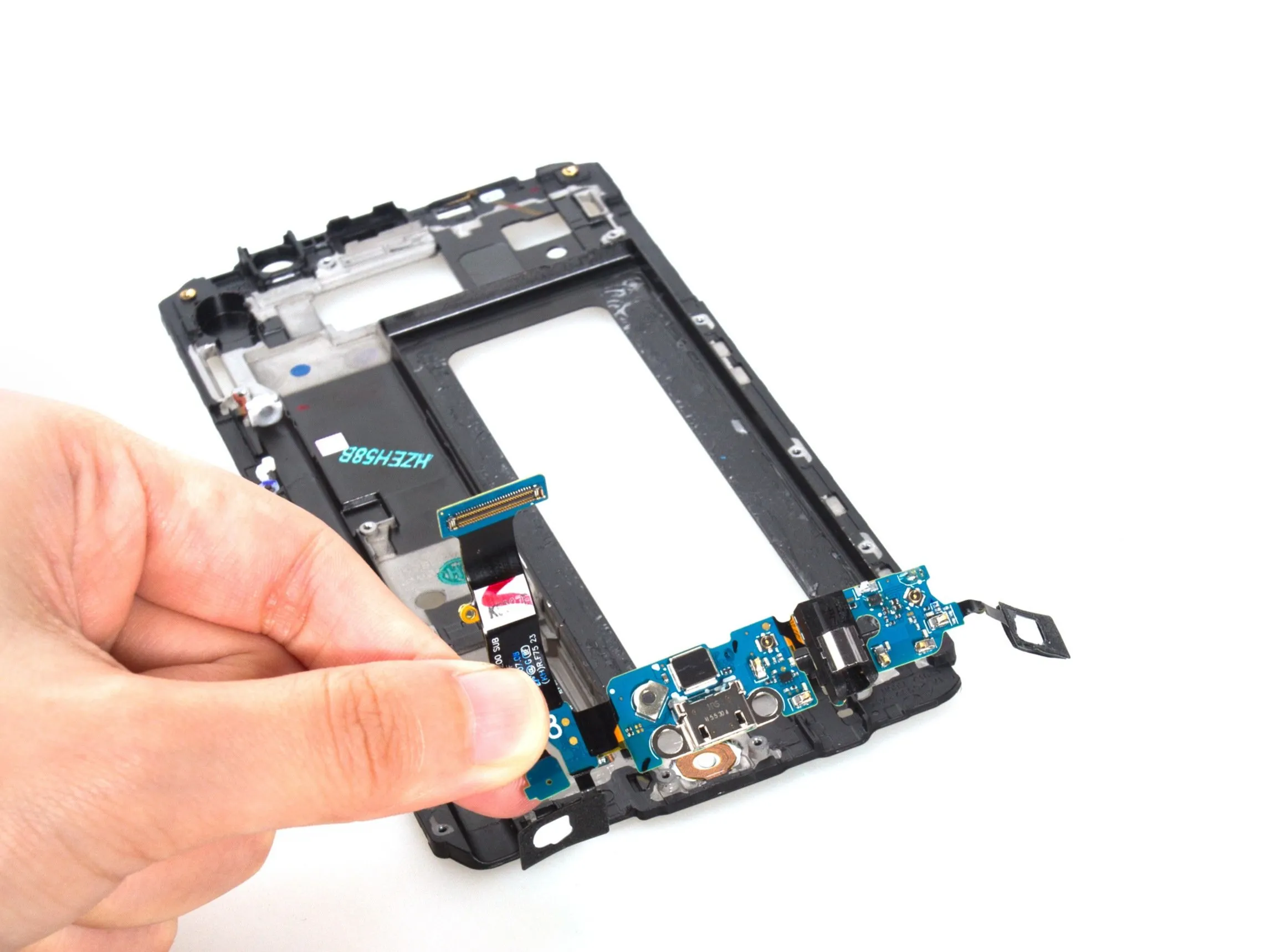

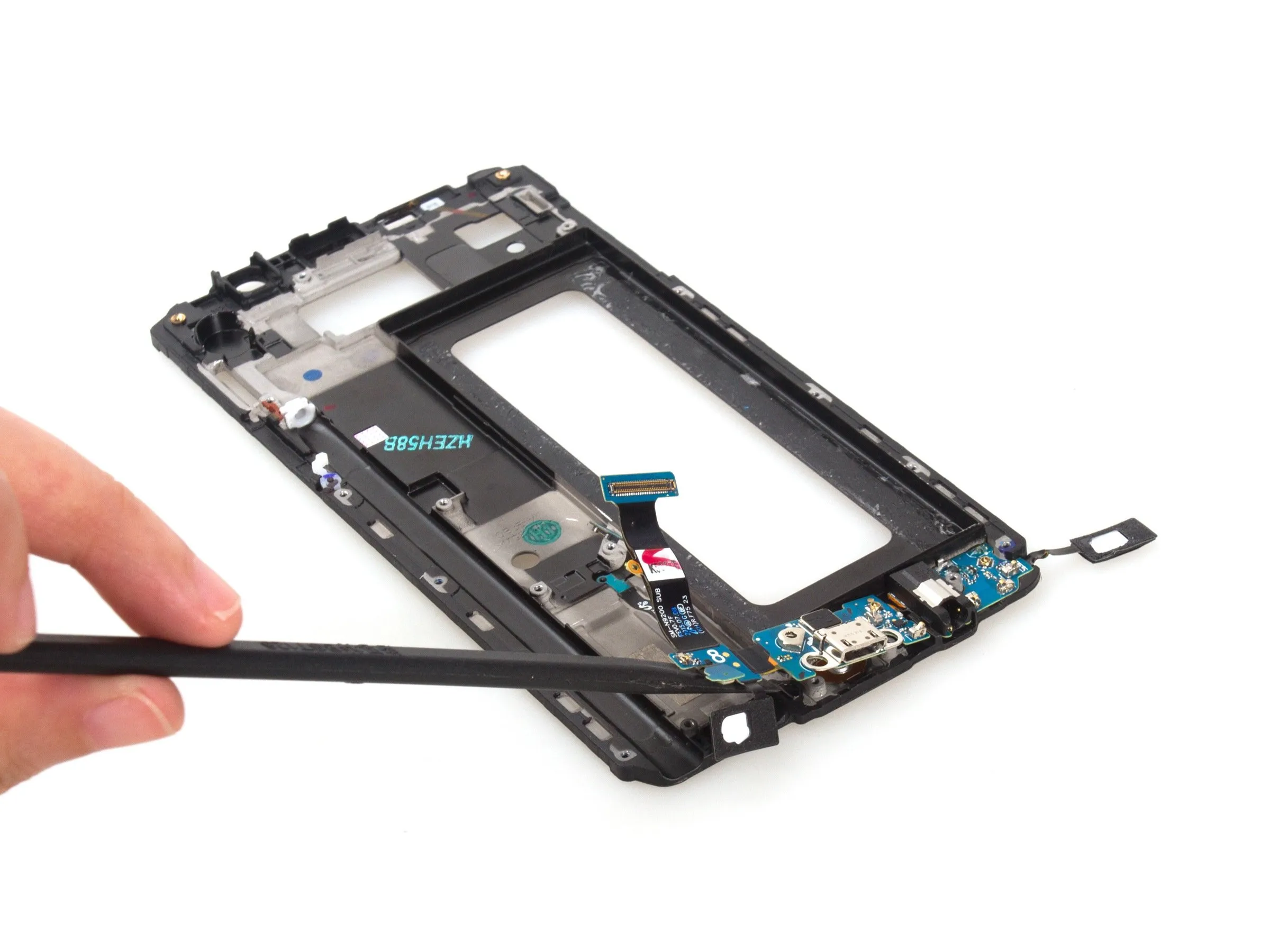

Шаг 19

• Наконец, извлеките плату USB.

Комментарии к шагу

Прикреплен ли микрофон к гибкому кабелю зарядной станции?

Прикреплен ли микрофон к гибкому кабелю зарядной док-станции?

Шаг 20

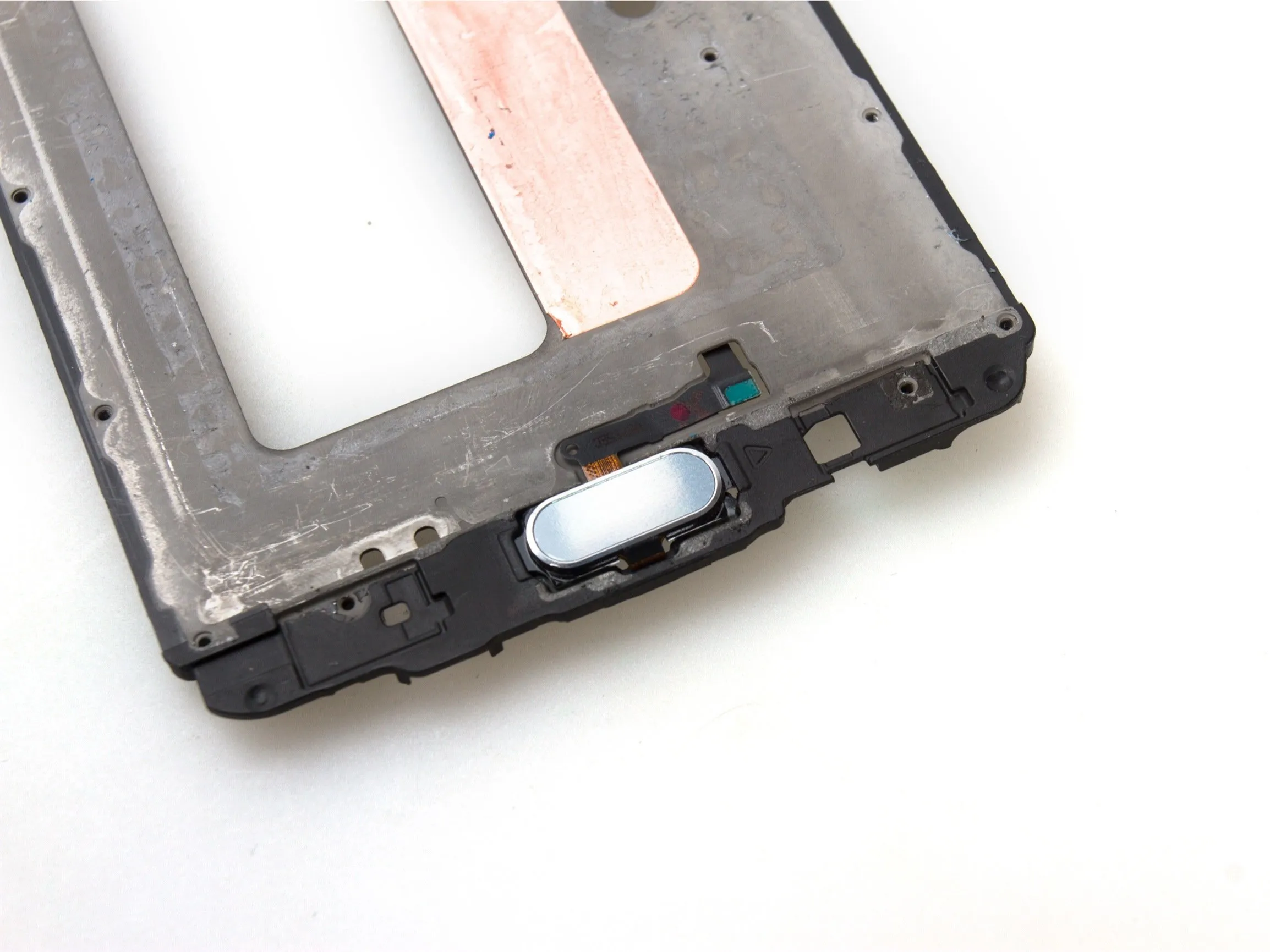

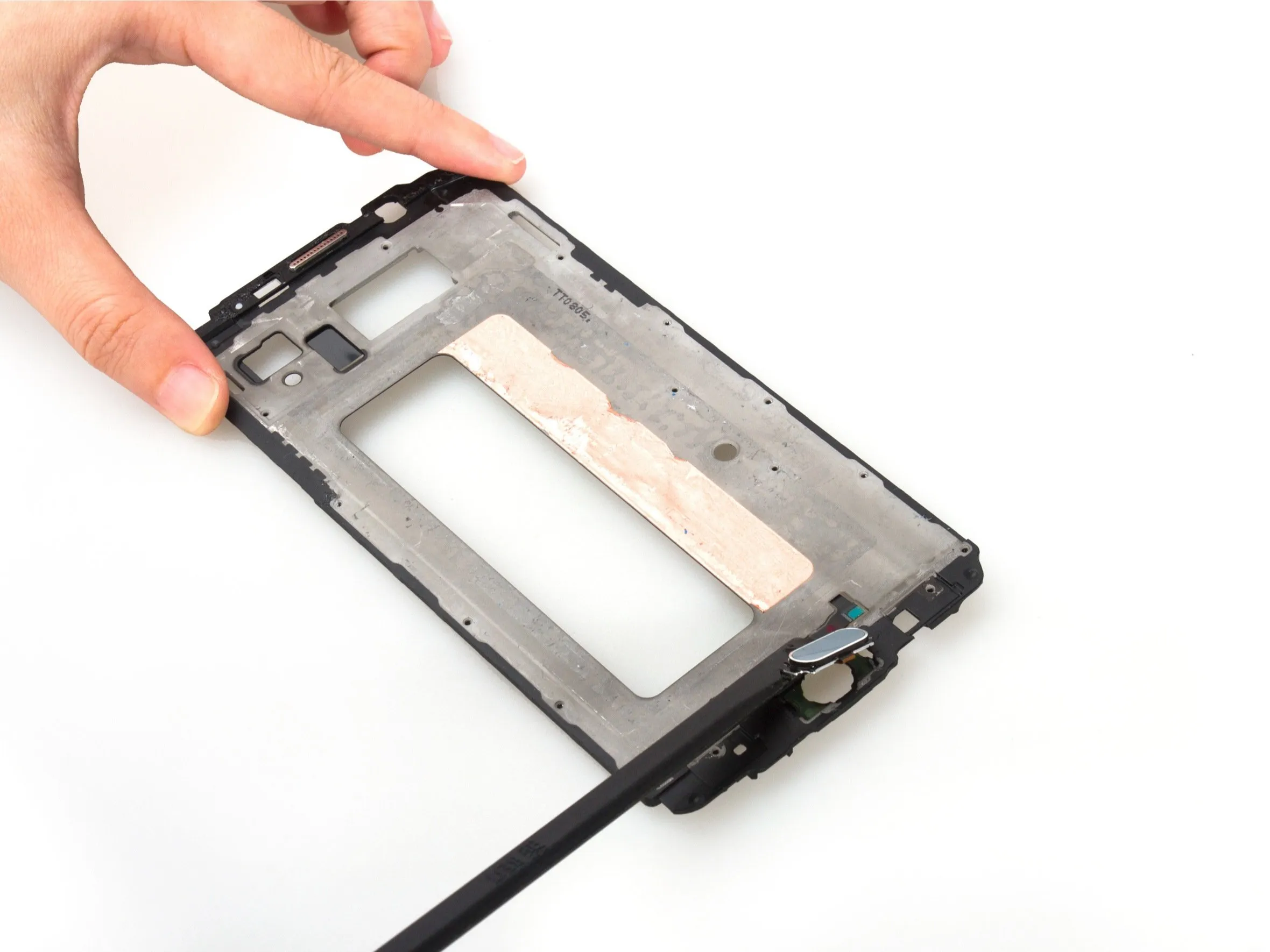

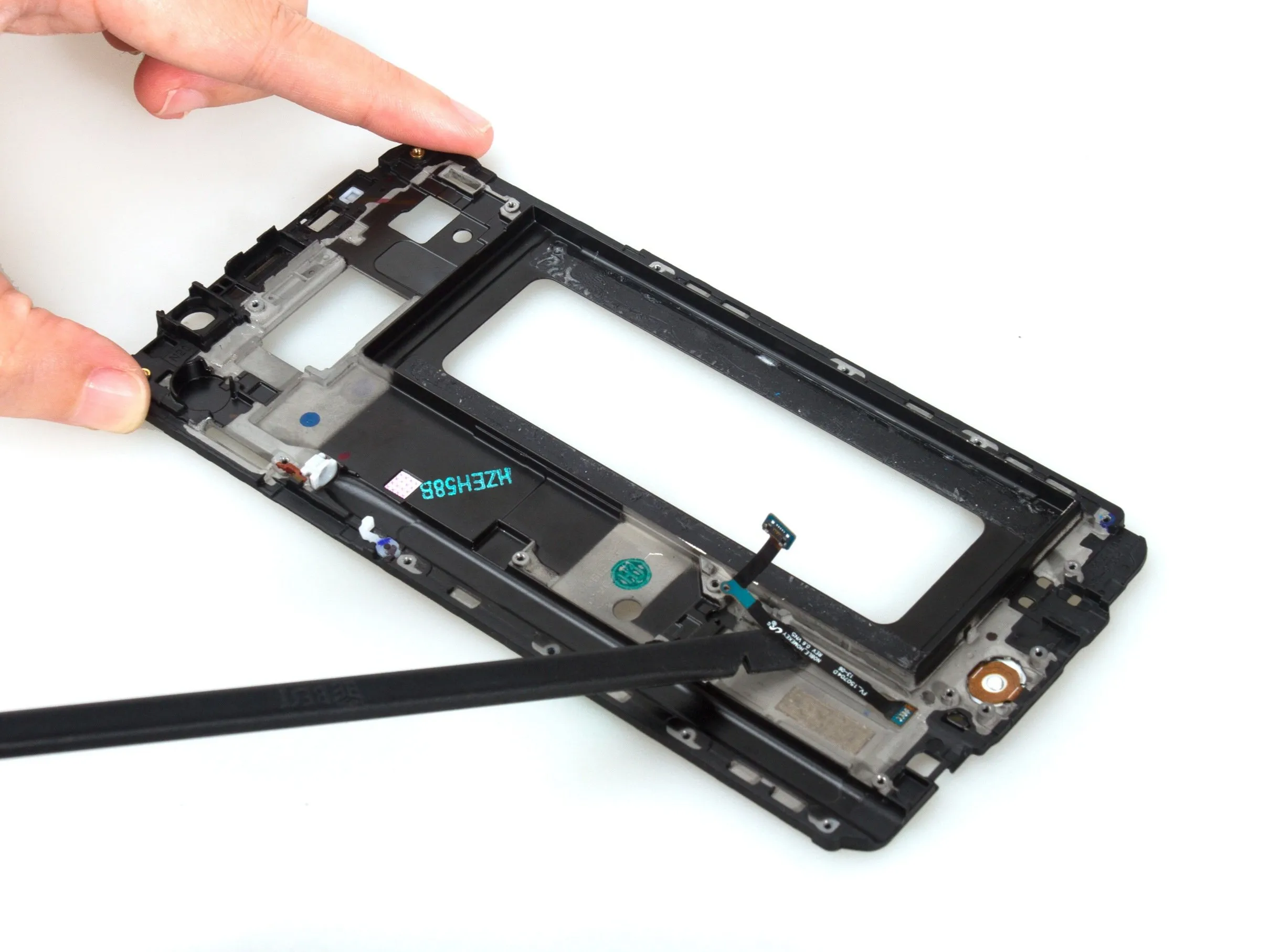

• Можете ли вы увидеть метку справа от кнопки 'Домой'? Надавите на кнопку в ее направлении и легко освободите ее от фиксации. Затем отрежьте клейкую наклейку под флексом.

Шаг 21

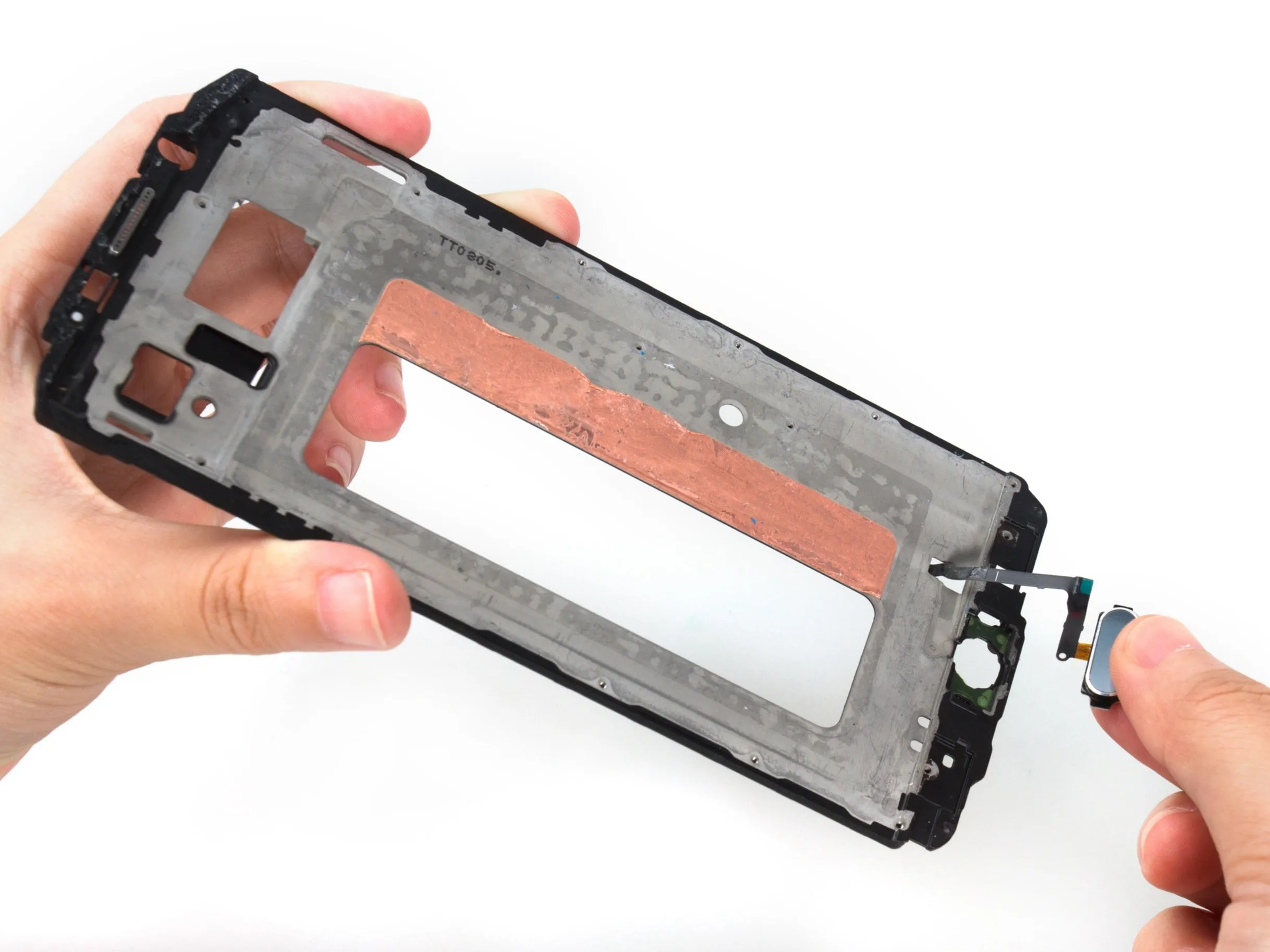

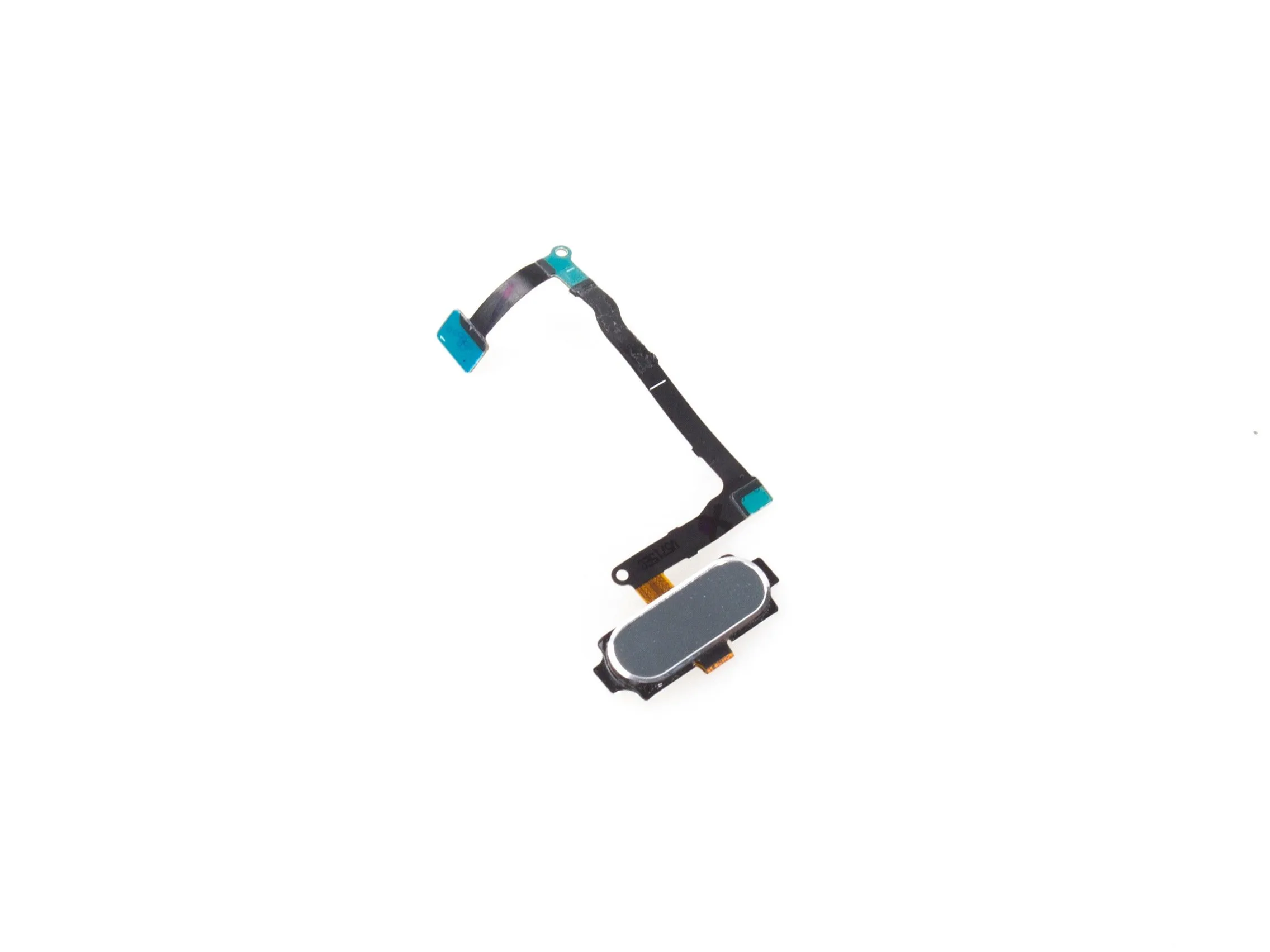

• Снимите гибкую домашнюю кнопку. Несмотря на то, что это небольшой компонент, его очень сложно и трудно заменить, даже с риском разбить экран.

Шаг 22

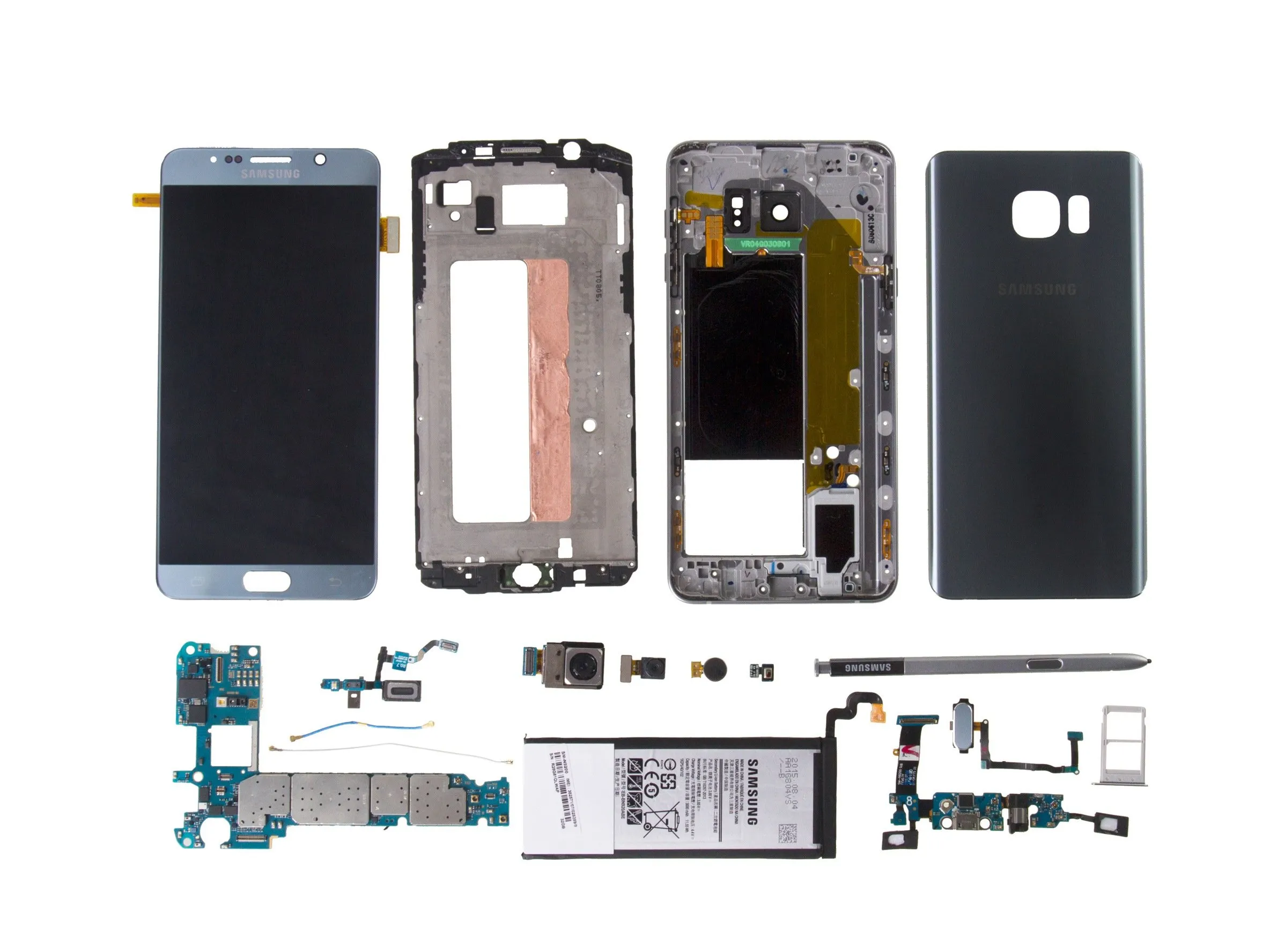

• Готово.

Комментарии к шагу

Это здорово

пожалуйста, помогите мне

Я не могу найти направление датчика освещенности

Можно ли собрать телефон обратно и чтобы он работал как прежде?

Комментарии к статье

Можно ли открыть перо s pen? Я хочу знать, потому что мой механизм щелчка s pen застревает и не щелкает.

Да, он отделяется по шву, где более темная часть с текстом Samsung соединяется со светло-серой частью. Вот достойное видео на youtube, которое сделал один парень: https://youtu.be/ixNXUh2fnZo Я бы рекомендовал попробовать пластиковые инструменты для открытия вместо бритвенного лезвия, также графит довольно грязный, поэтому я бы, вероятно, использовал небольшое количество легкой силиконовой смазки. Я покупаю ее в хозяйственном магазине в разделе сантехники (используется для уплотнения кранов). Это хорошая легкая смазка для резиновых и пластиковых деталей и все, что чувствительно к нефтяной основе смазки. Удачи!

Память хранится на материнской плате? Или в другом месте?

Так вы выяснили, где хранится память? Мой Note 5 упал в воду, и схема на материнской плате перегорела. Есть ли способ восстановить мои данные?

Так вы выяснили, где хранится память на Note 5? Я уронил свой Note 5 в воду, и, похоже, схема материнской платы поджарилась. Есть ли способ восстановить мои данные?

Пожалуйста, задавайте подобные вопросы на форуме 'Ответы'.

Быстрый ответ: в настоящее время телефоны хранят файлы на чипе eMMC. В случае с Note5 это чип UFS-II.

Здравствуйте, у меня треснула передняя стеклянная линза. Есть пошаговая инструкция? Я домашний подрядчик/инспектор с терпением. У меня ограниченный опыт ремонта ПК, Mac и т.д. Похоже, что заменить его будет сложно на 5 из 5. Не окажусь ли я в затруднительном положении? Спасибо!

Пожалуйста, задавайте подобные вопросы в форуме 'Ответы'.

Хотя замена стекла возможна, делать этого не стоит, так как небольшая ошибка (слишком сильный нагрев, слишком большое усилие и т.д.) может привести к повреждению AMOLED-панели или дигитайзера.

Здравствуйте, в шаге 9 показано, где ленточный кабель подключается к материнской плате. Когда я доставал эту деталь из упаковки, я случайно порвал немного ленточного кабеля. Мне конец или есть надежда? Пожалуйста, кто-нибудь, помогите

Какой ленточный кабель? Если это был ленточный кабель для экрана, то вам придется купить новый дигитайзер. Если это был один из более мелких компонентов, вы можете заменить только этот элемент на средней рамке.

Кто-нибудь знает, как отремонтировать блок зарядки, надеюсь, без необходимости вскрывать его.

Пожалуйста, задавайте подобные вопросы на форуме 'Ответы'.

Если вы имеете в виду зарядную катушку, то высока вероятность того, что она поджарилась в какой-то части. USB-порт может снова работать, если вы очистите его изопропиловым спиртом с помощью тампона или поднимите 'язычок' разъема.

Можно ли вывести кабель антенны за пределы телефона, просверлив отверстие в задней панели, а затем использовать его для подключения к внешней антенне?

Похоже, что кабель, если это не антенна, подключается к части телефона, которая является антенной, торчащей в пластиковой части ободка. Это возможно, но будет выглядеть немного нелепо.

Стилус сломался и застрял внутри телефона. Как его починить?

Пожалуйста, задавайте подобные вопросы в форуме 'Ответы'.

При разборке телефона внутри должен обнаружиться сломанный стилус, хотя он может немного застрять, когда вы попытаетесь отделить среднюю рамку.

Где находится раздел беспроводной зарядки?

Также не видно катушек индуктивности... они находятся внутри батареи?

Насколько я помню, зарядные катушки находятся поверх батареи, зажатые между задней панелью. Вероятно, это связано с различными вариантами.
