Разборка Samsung Galaxy Note7

Введение

Линейка телефонов Samsung, которые не помещаются в кармане, возвращается! И, как в Microsoft, они переходят от Note5 прямо к Note7. На первый взгляд, это похоже на S7 Edge с большим экраном и модным стилусом, но мы-то знаем: нет кишок - нет славы. Время разбирать!

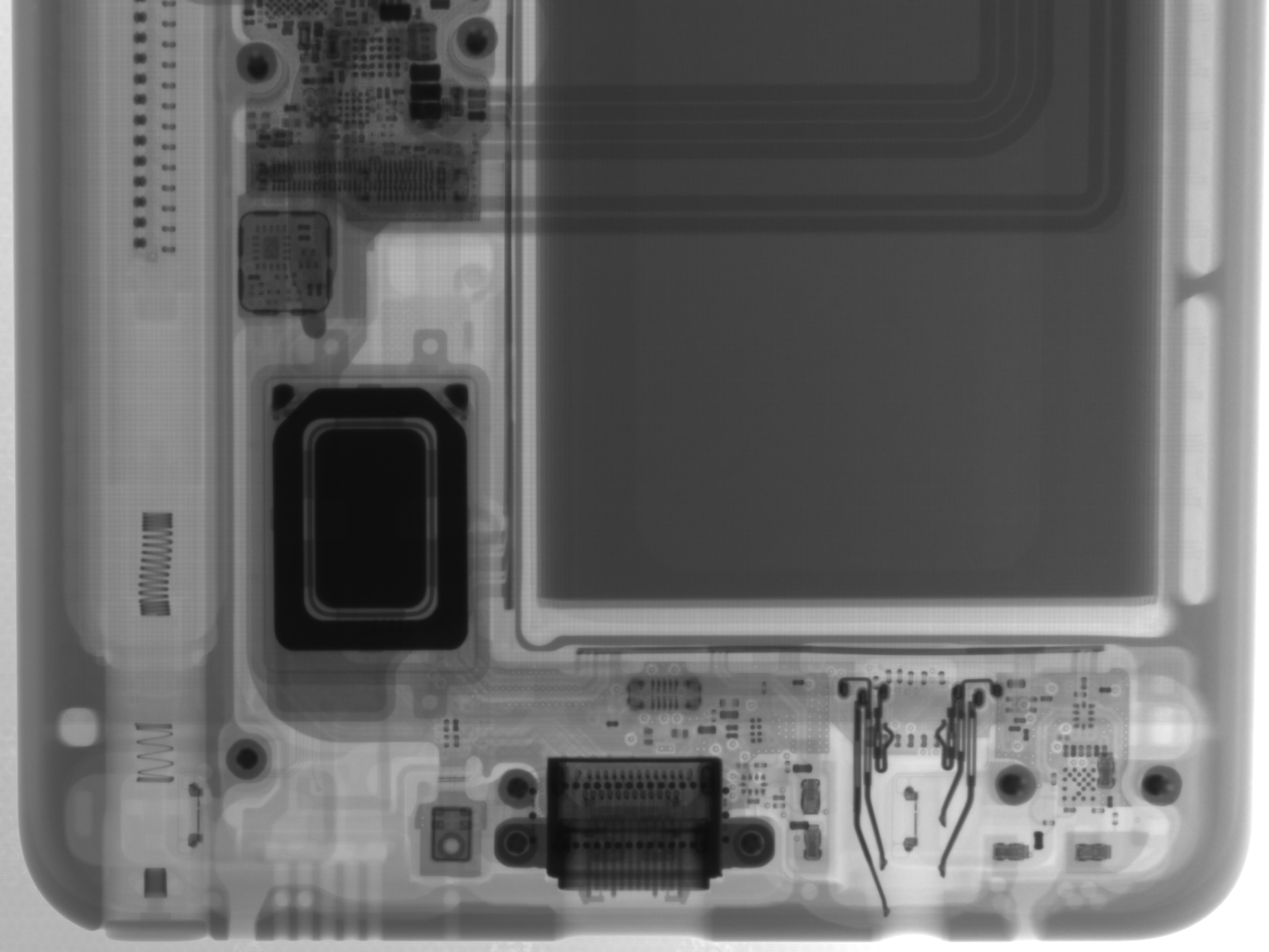

Обновление: Мы добавили несколько замечательных рентгеновских снимков от наших друзей из Creative Electron.

Вам нравятся странные разборки? У нас есть три (гораздо круче, чем два) способа быть в курсе последних новостей о ремонте: найдите нас в Twitter, присоединяйтесь к нашему кругу на Facebook и загляните в наш Instagram!

Что вам понадобится

Инструменты

•

•

•

•

•

•

Видео обзор

Шаг 1 Разбор Samsung Galaxy Note7

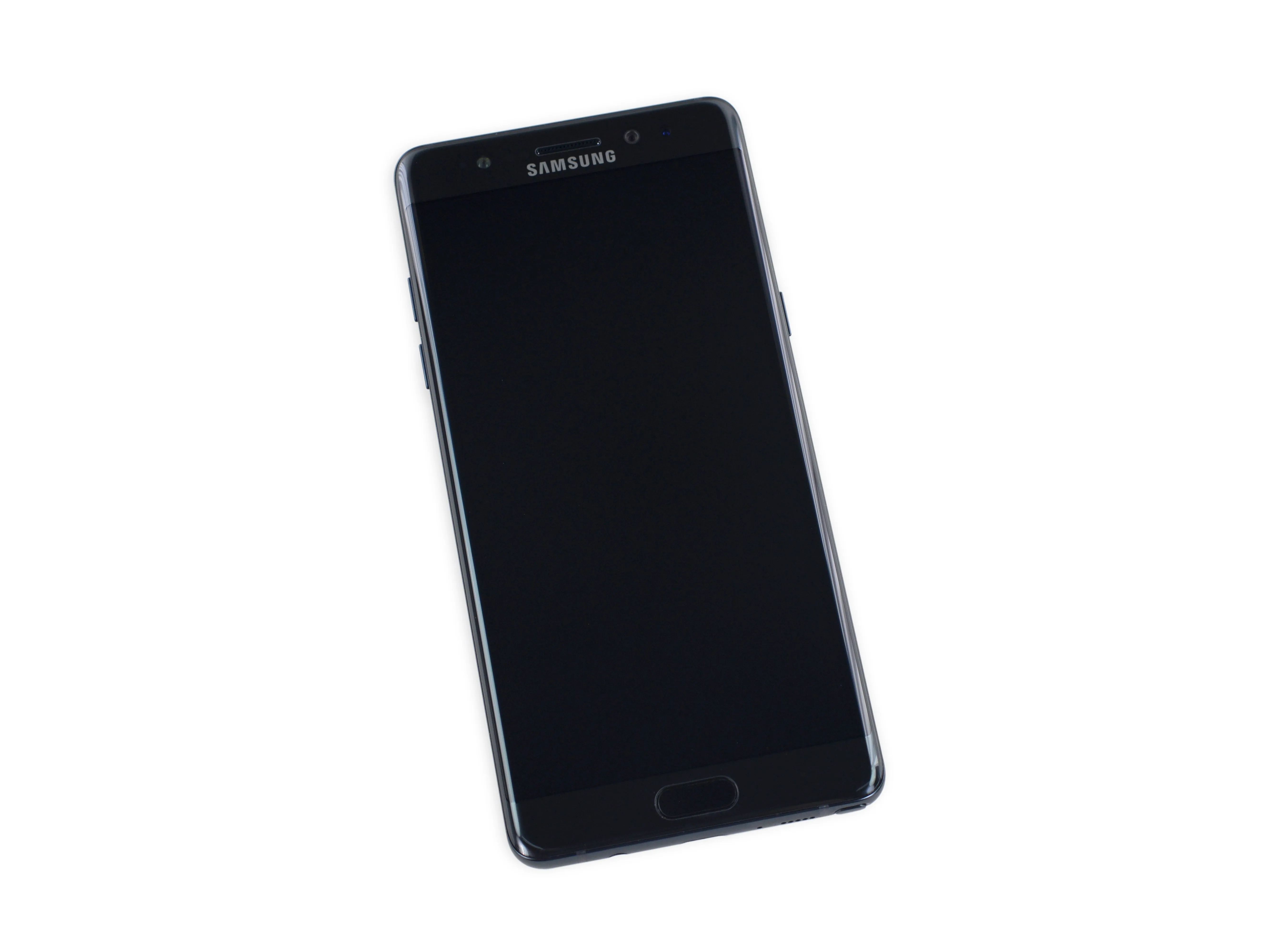

• Мы видим смесь нового и знакомого в характеристиках Note7:

• Изогнутая панель 5,7-дюймового Super AMOLED-дисплея с разрешением 2560 × 1440 (518 ppi) и стеклом Gorilla Glass 5

• Процессор Qualcomm Snapdragon 820 с 4 ГБ оперативной памяти + графический процессор Adreno 530

• 12-мегапиксельная тыльная камера с разрешением ƒ/1,7, OIS, двухпиксельным автофокусом, возможностью съемки видео в формате 4K; 5-мегапиксельная камера для selfie/1080p

• 64 ГБ встроенной памяти, дополнительные 256 ГБ доступны через расширение MicroSD

• Сканер радужной оболочки глаза, сканер отпечатков пальцев

• Стилус S Pen, USB-C и разъем для наушников (фу)

• Степень пыле- и влагозащиты IP68

Шаг 2

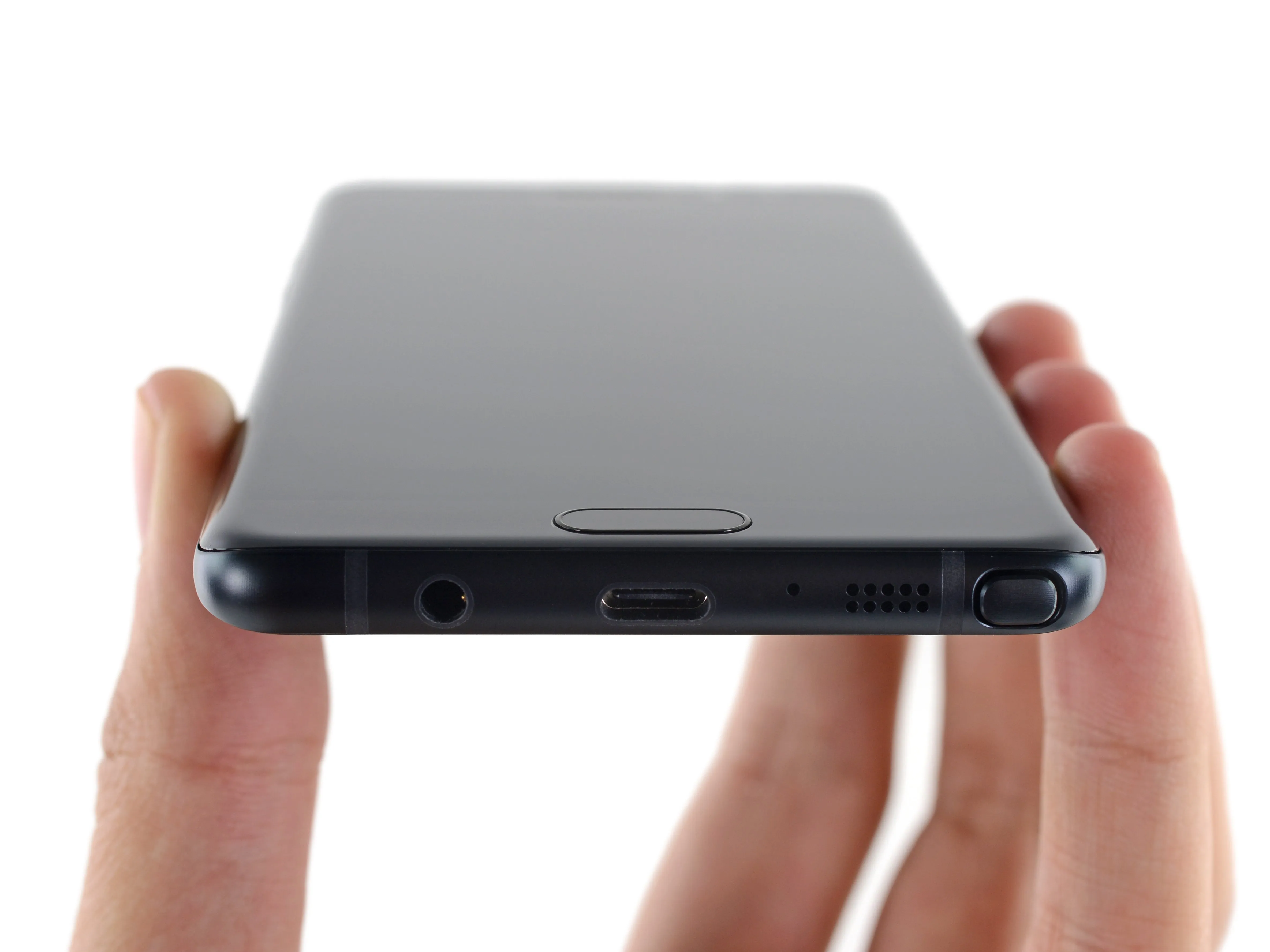

• Смело идя туда, куда не ступала нога мастера, мы натыкаемся на несколько портов, спрятанных у нижнего края. Слева направо:

• разъем для наушников

• порт USB-C

• Порт микрофона

• Решетка динамика

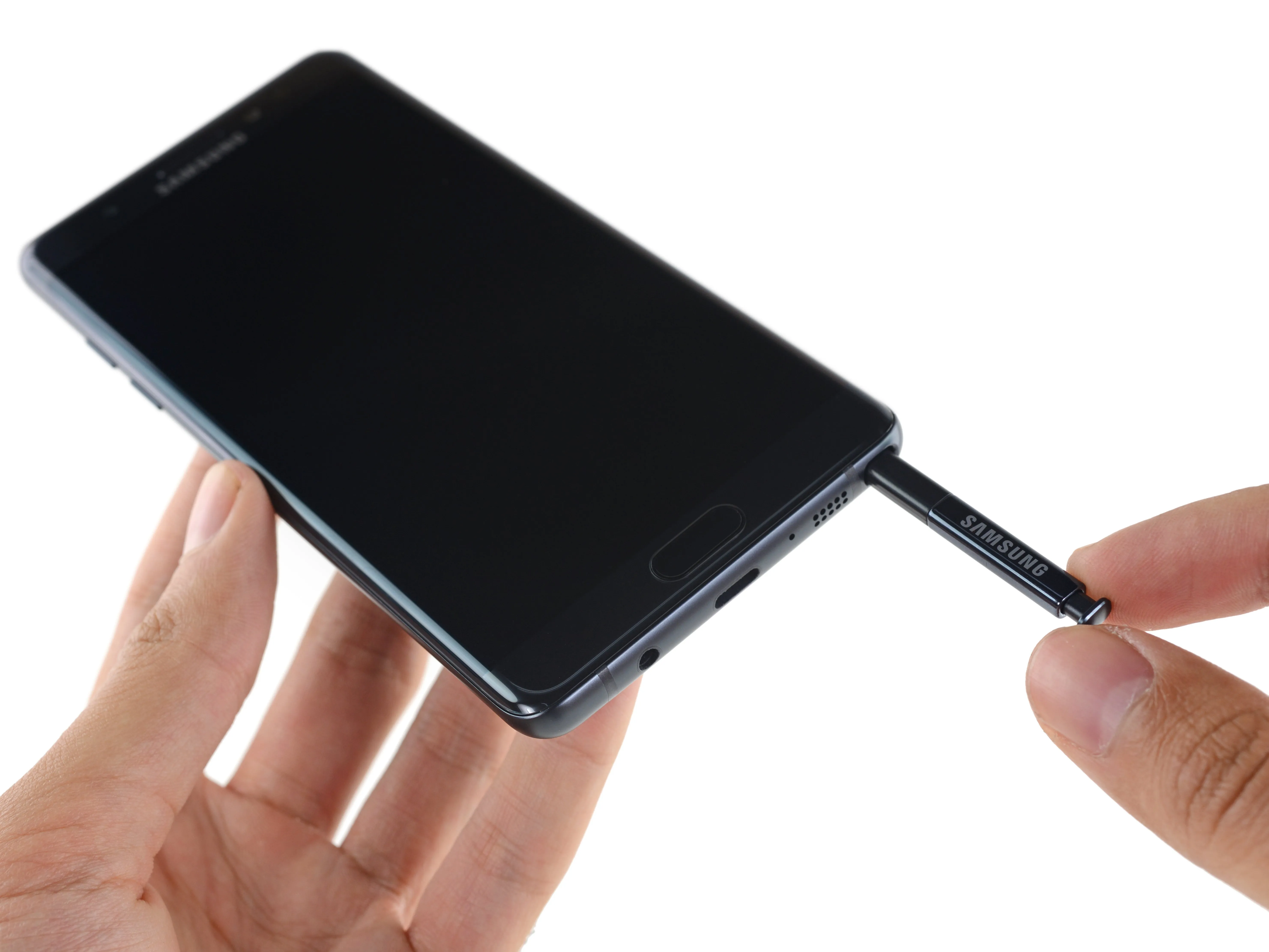

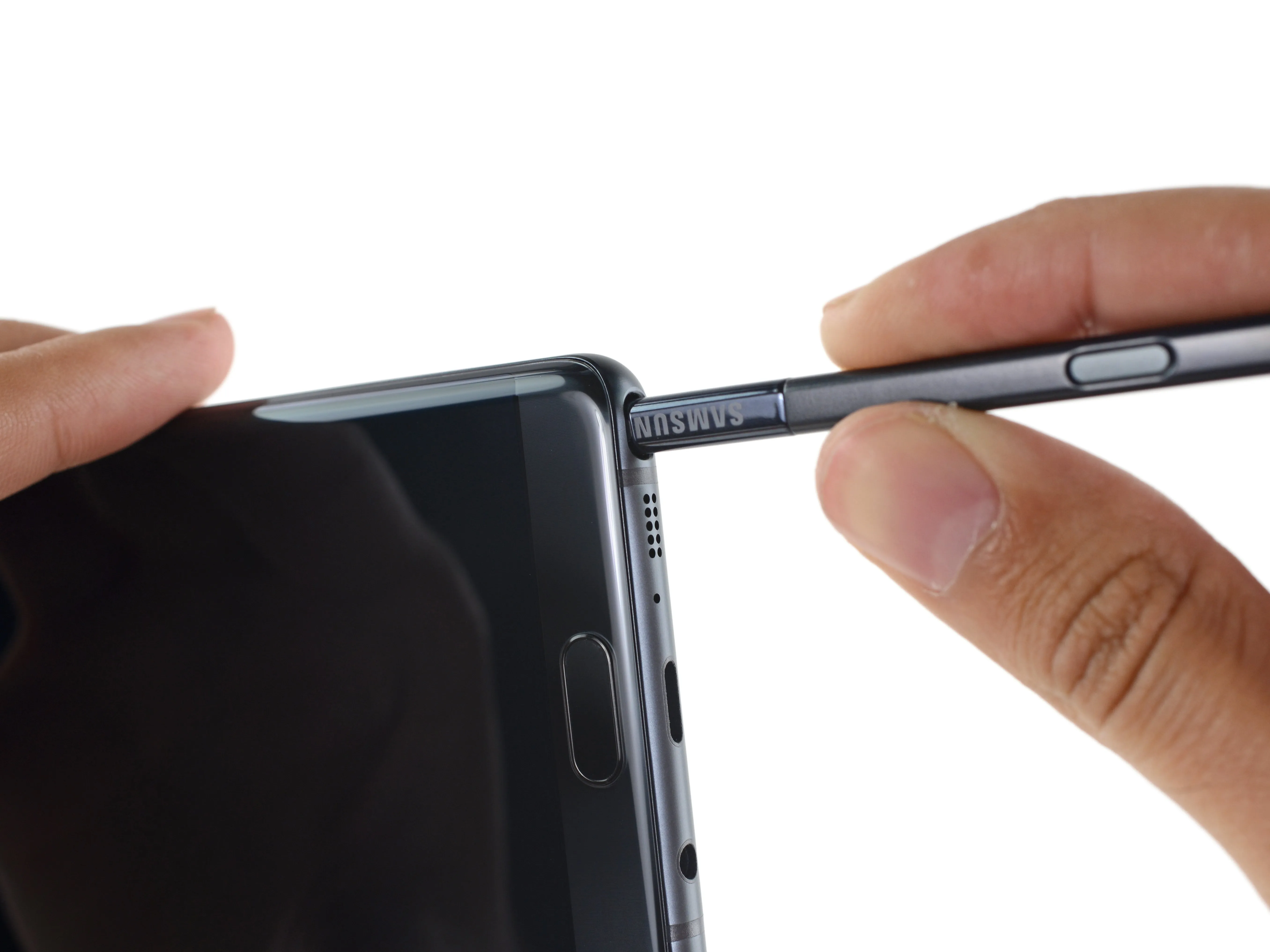

• Последний порт - это вовсе не порт, а знаменитое перо S Pen. Извлечение S Pen происходит так же легко, как нарезка теплого масла.

• Благодаря изменениям, внесенным в дизайн Note5 в середине производства, перо S Pen не вставляется в гнездо задом наперед. Вот это прогресс.

Шаг 3

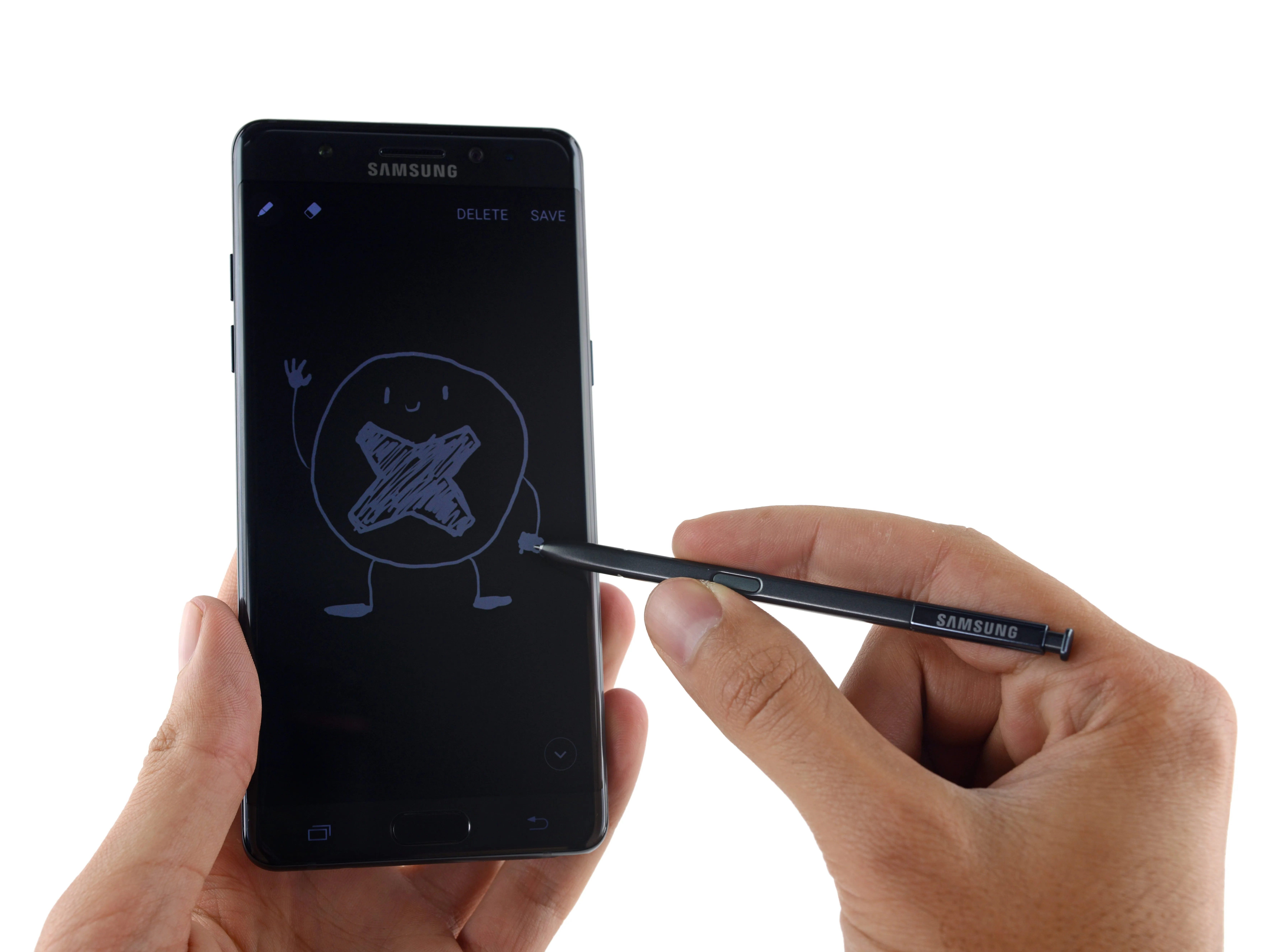

• Наши руки так и чешутся приступить к делу, но мы взяли паузу, чтобы протестировать S Pen.

• Первые впечатления: этот стилус очень хорошо противостоит Surface Pen от Microsoft и Apple Pencil.

• S Pen меньше (и более удобен для хранения), чем любой из них, но при этом имеет частоту сканирования 360 Гц и воспринимает 4 096 уровней давления по сравнению с 240 Гц у Pencil и 1 024 уровнями чувствительности у Surface Pen.

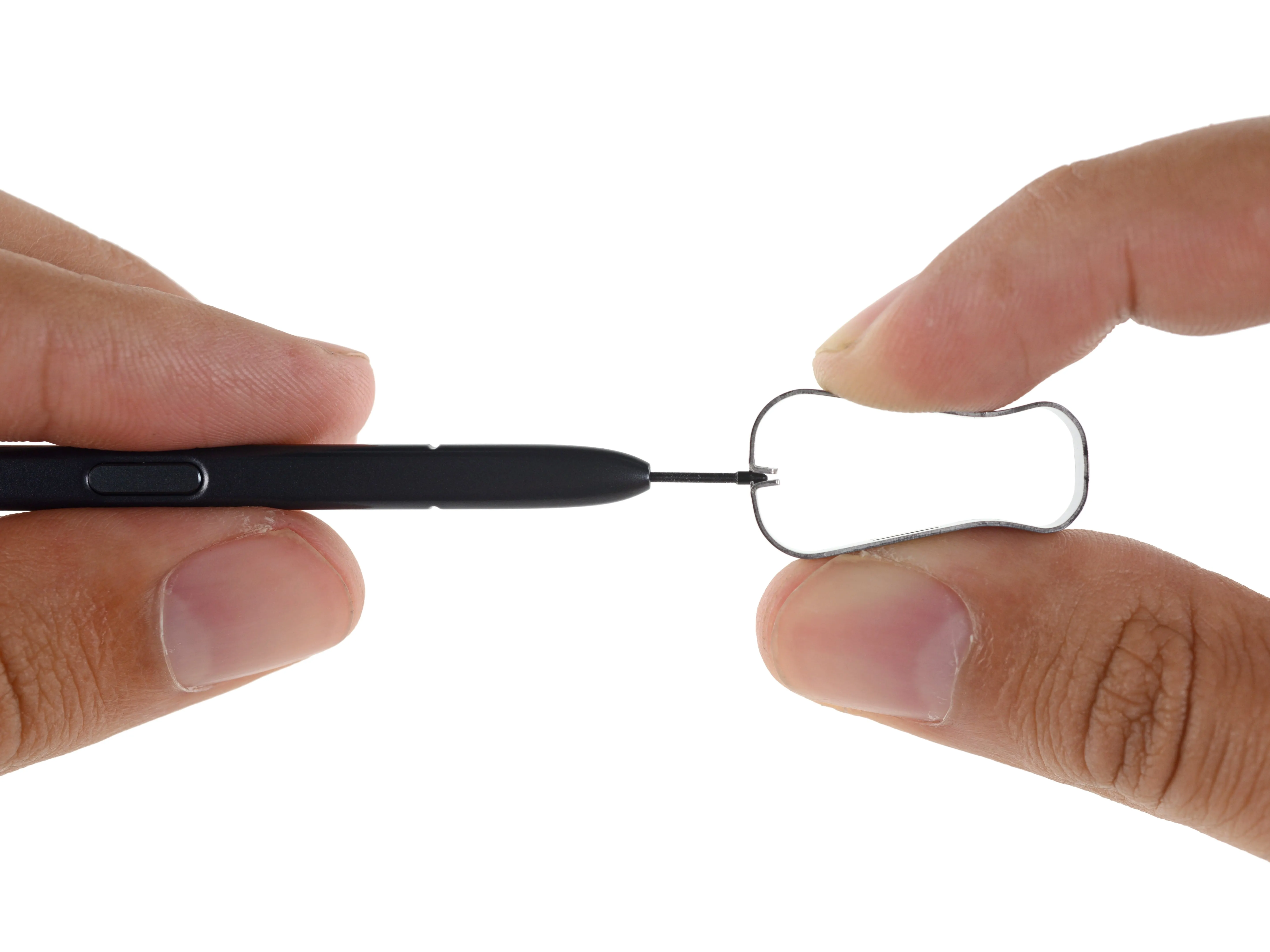

• Для дополнительной настройки S Pen поставляется с двумя сменными наконечниками: мягким для письма на гладком стекле и твердым для использования с защитными экранами.

Шаг 4

• Если бы вскрытие упрямо слипшихся устройств Samsung было олимпийским видом спорта, наша комната для разбора была бы заполненнаясзолотымимедалями ..

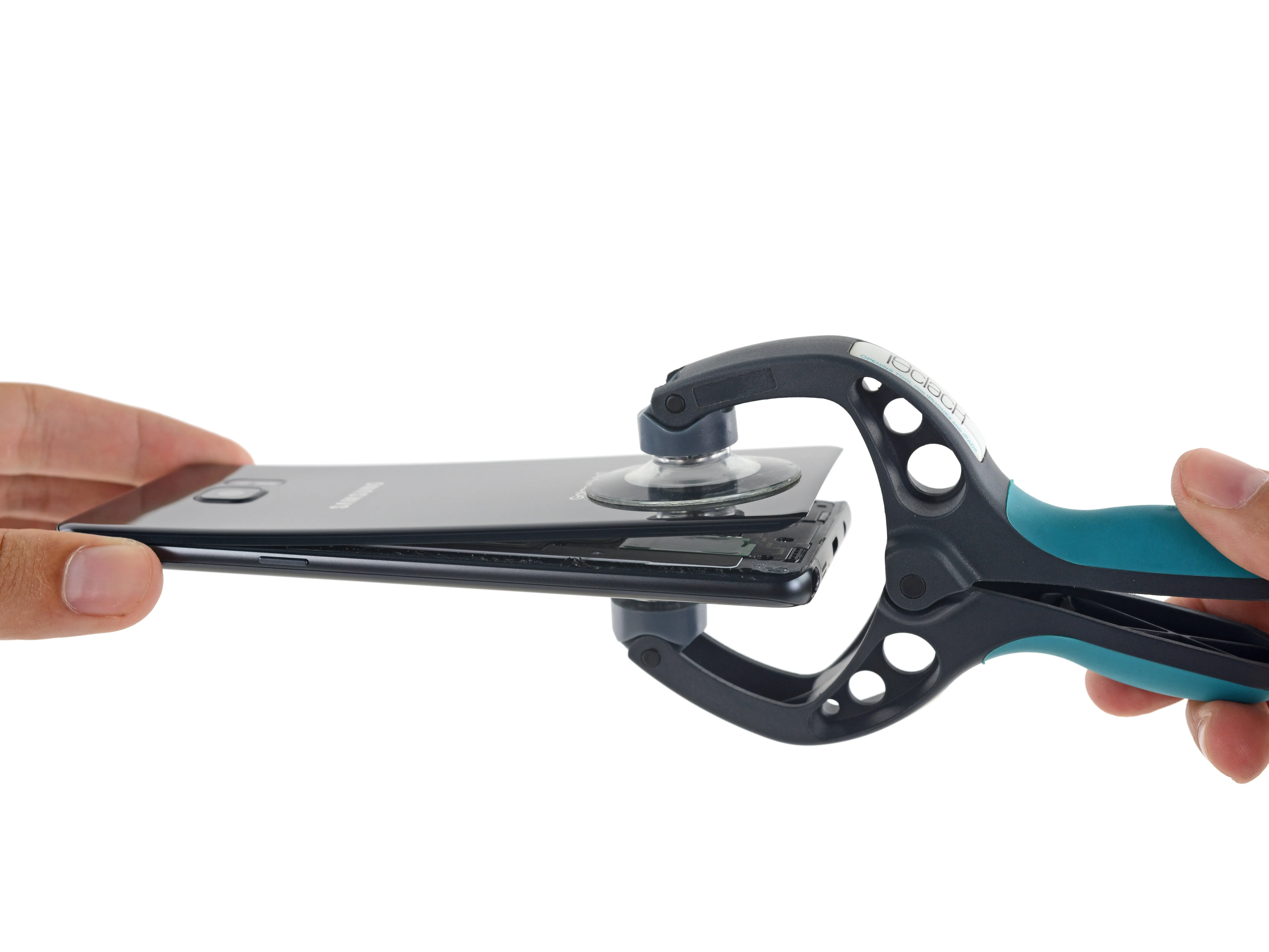

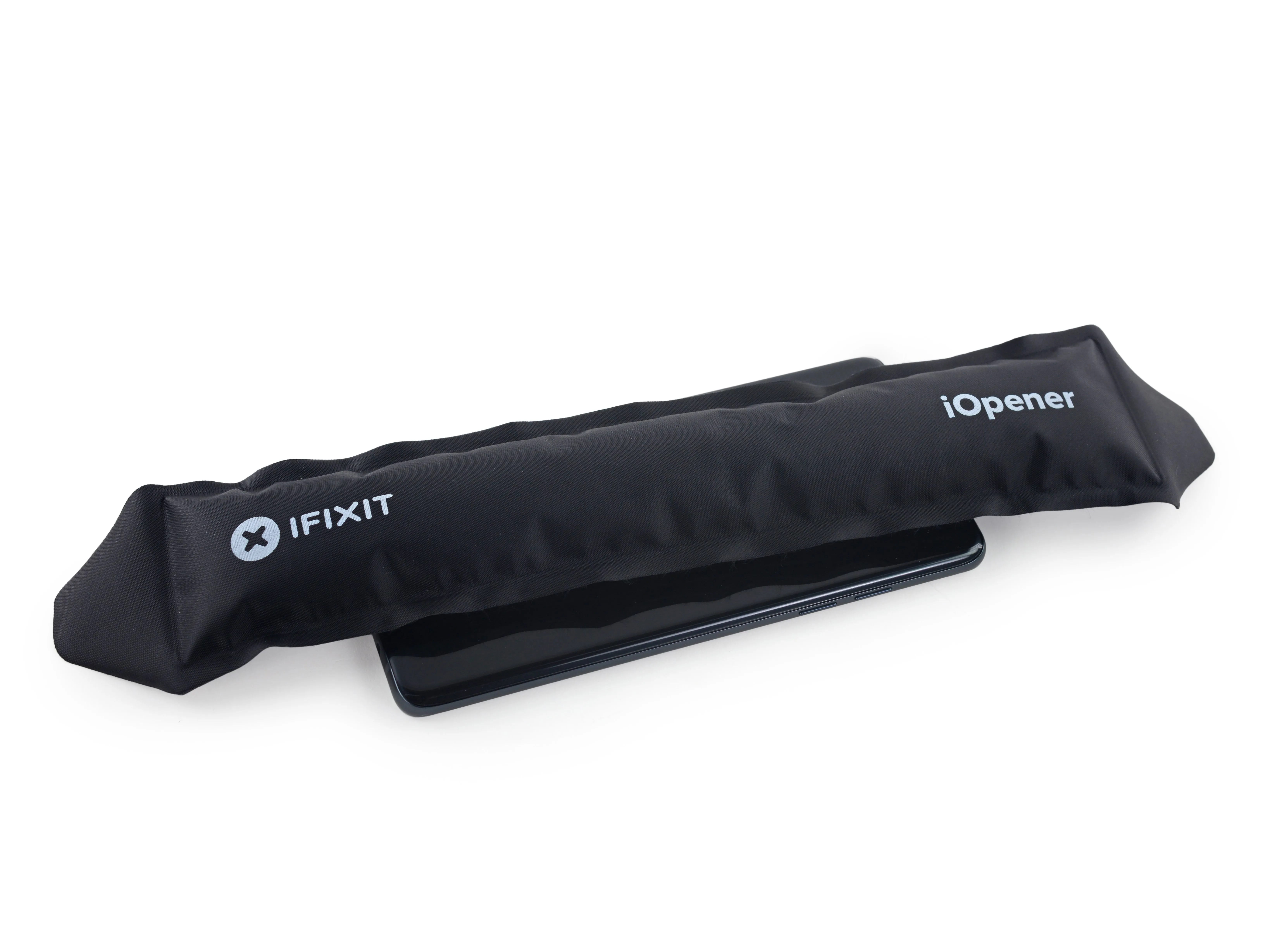

• Потянитесь, пока iOpener творит свою магию, размягчая клей под задним стеклом.

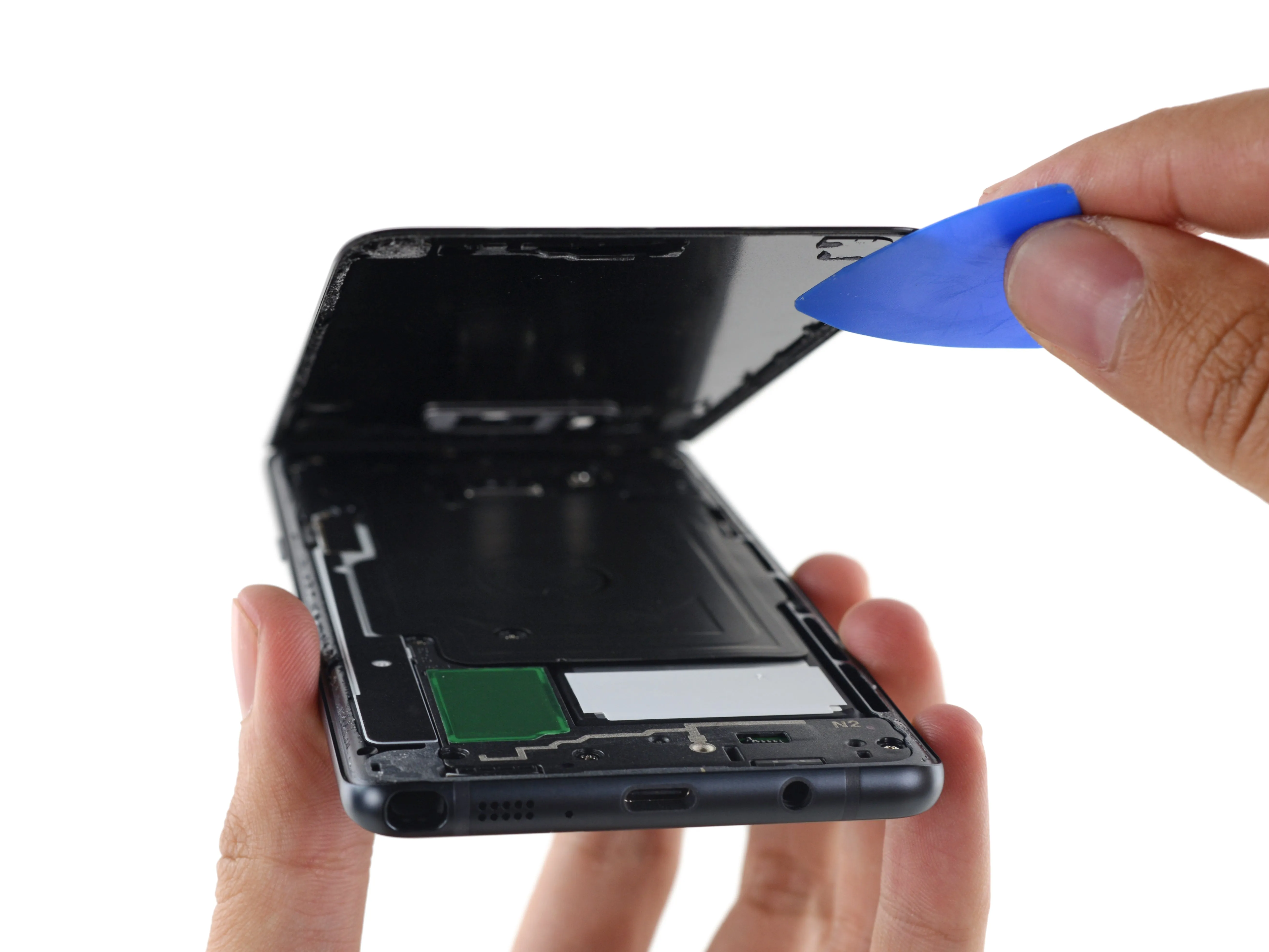

• Бах! Звучит выстрел. Мы вылетаем со стартовой площадки, iSclack и кирка в руках. Хлоп! Заднее стекло отделяется от шасси. Ух! У остального клея не было ни единого шанса. Ка-пау! Мы внутри.

• И толпа сходит с ума. Хорошо, но правда. Это довольно деликатная процедура, и мы все еще скучаем по временам пластиковых отклеивающихся задних корпусов.

Шаг 5

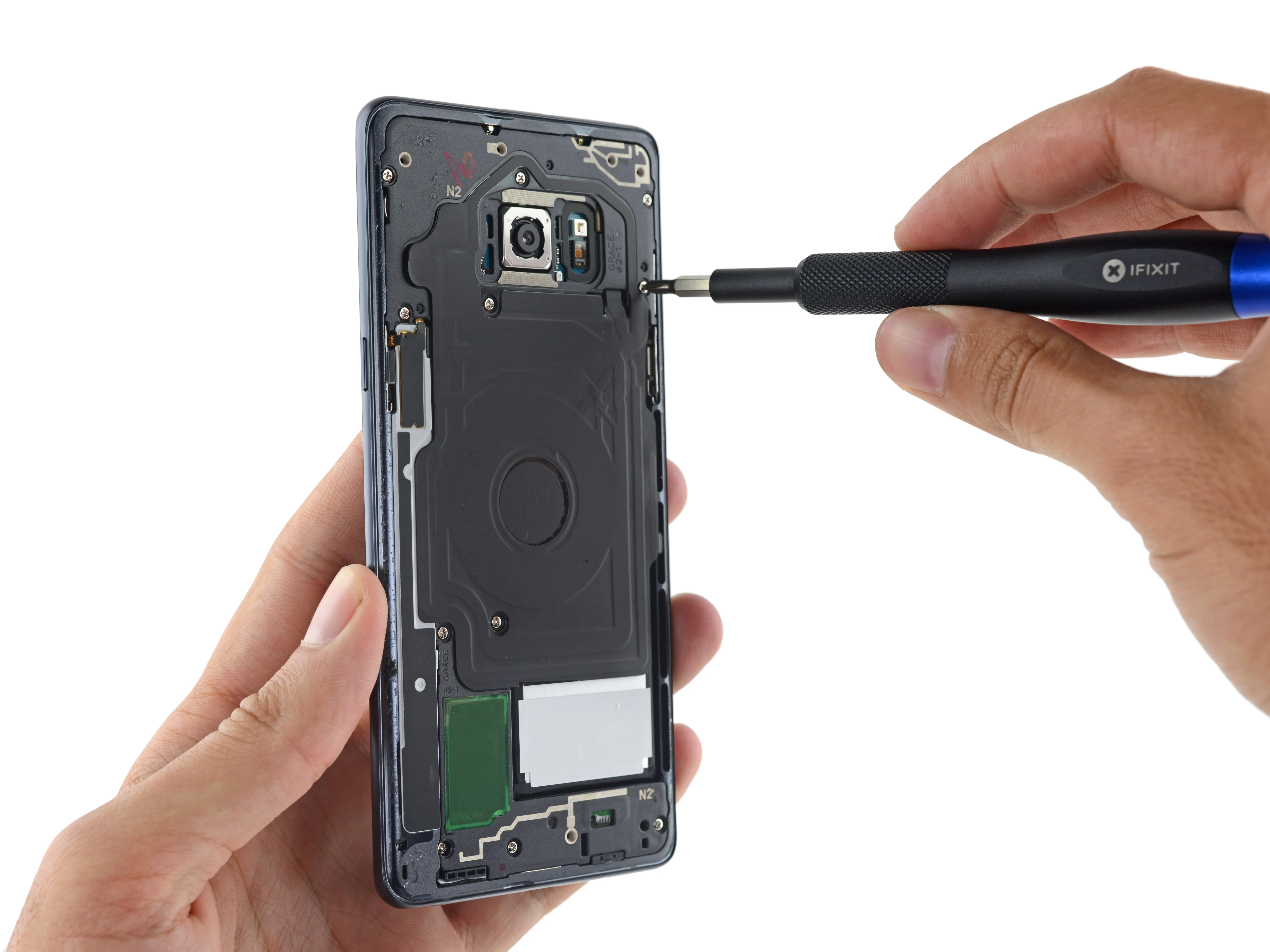

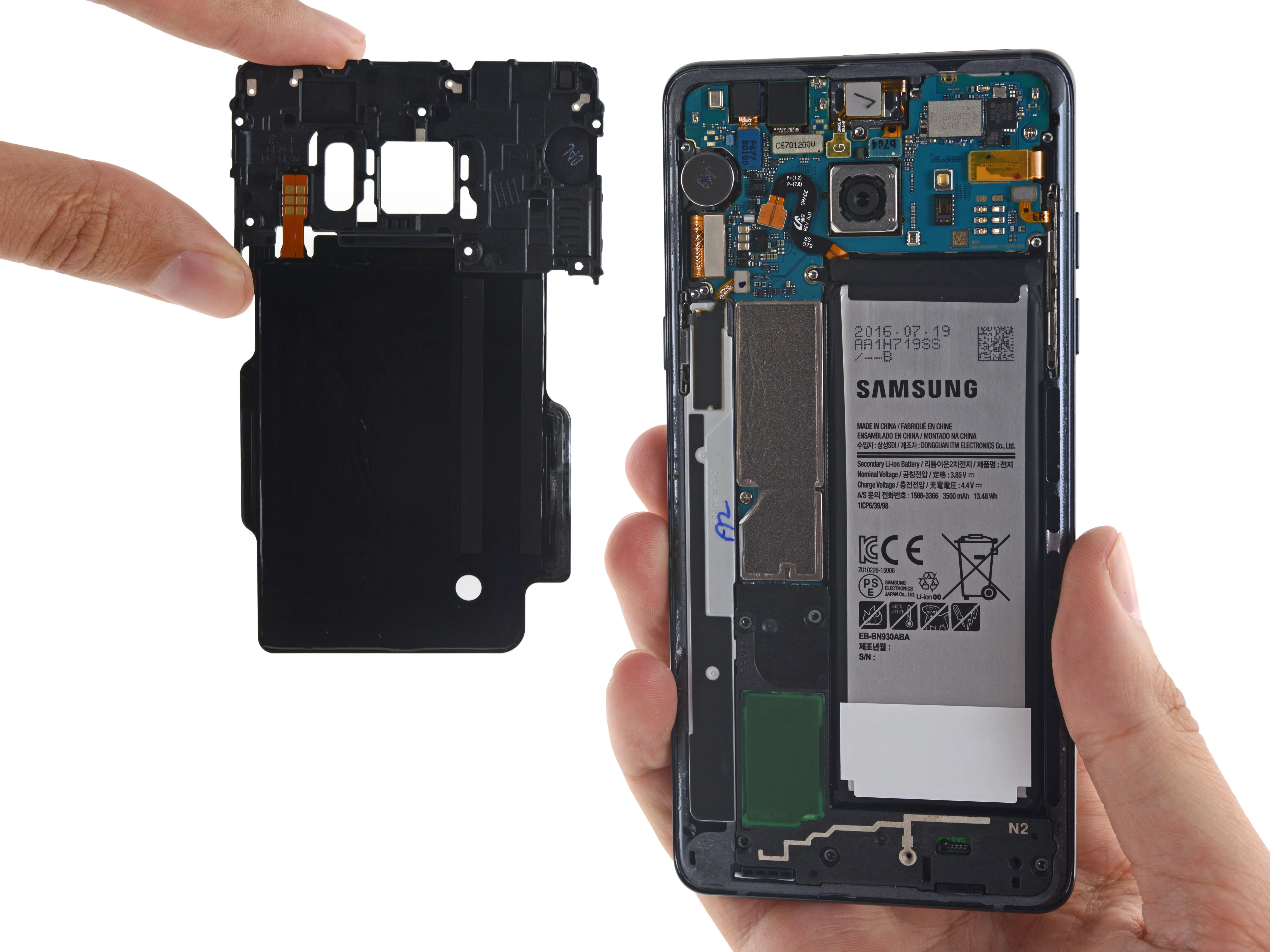

• Мастера любят винты Phillips. Видя эти старые добрые знакомые винты, мы обращаем внимание на то, что они крепят: милую катушку беспроводной зарядки.

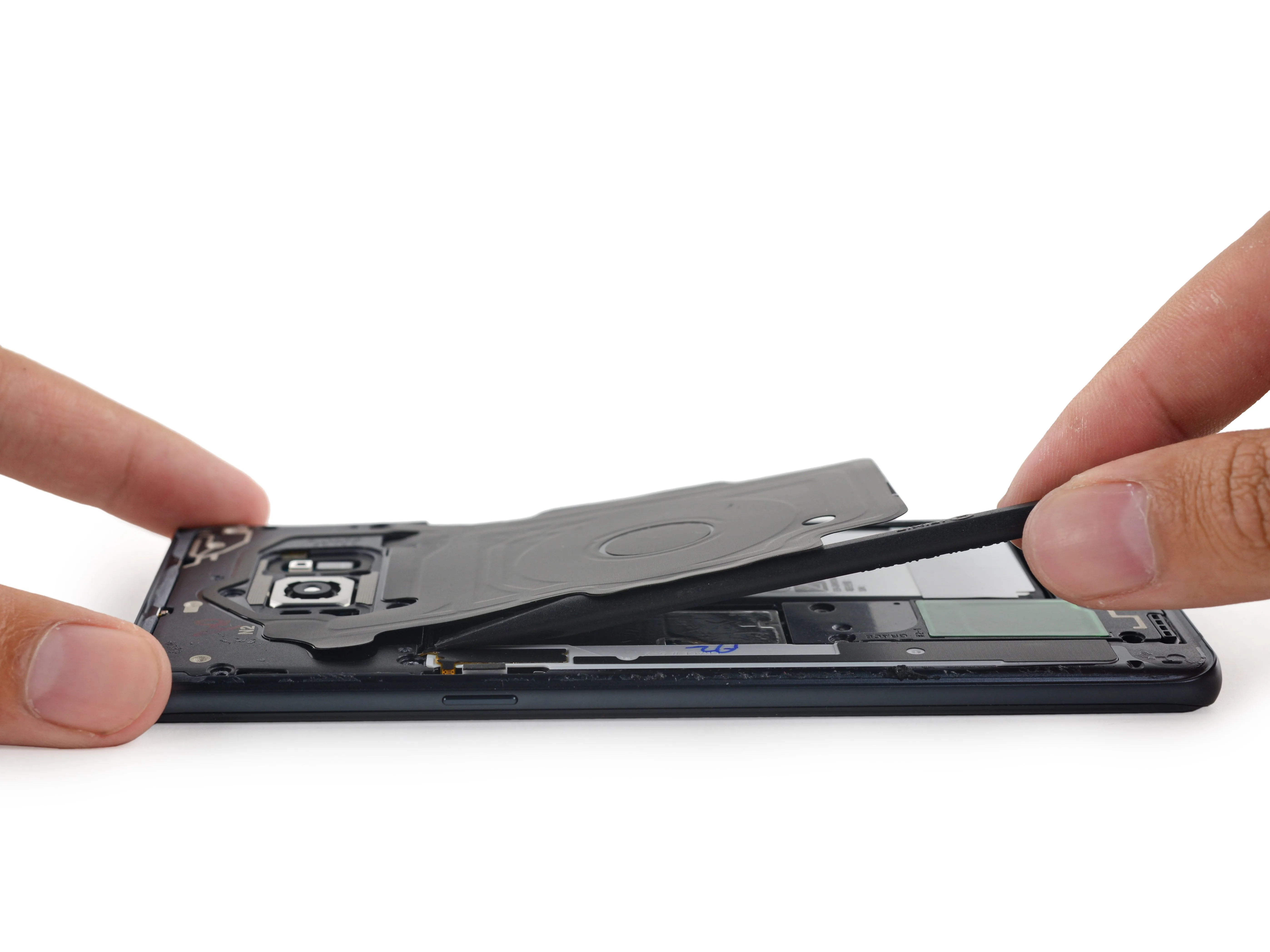

• Samsung утверждает, что 'после того, как вы попробуете беспроводную зарядку, пути назад уже не будет'. Это все равно что иметь горизонт событий черной дыры прямо в своем телефоне, со всеми вытекающими отсюда удобствами.

• Мы подозреваем, что антенна NFC также встроена в эту тонкую пластину. NFC не является чужим для GalaxyТелефоны.

• Таким образом, мы получаем первое полное представление о Note7. [Cue oohs and aahs].

Шаг 6

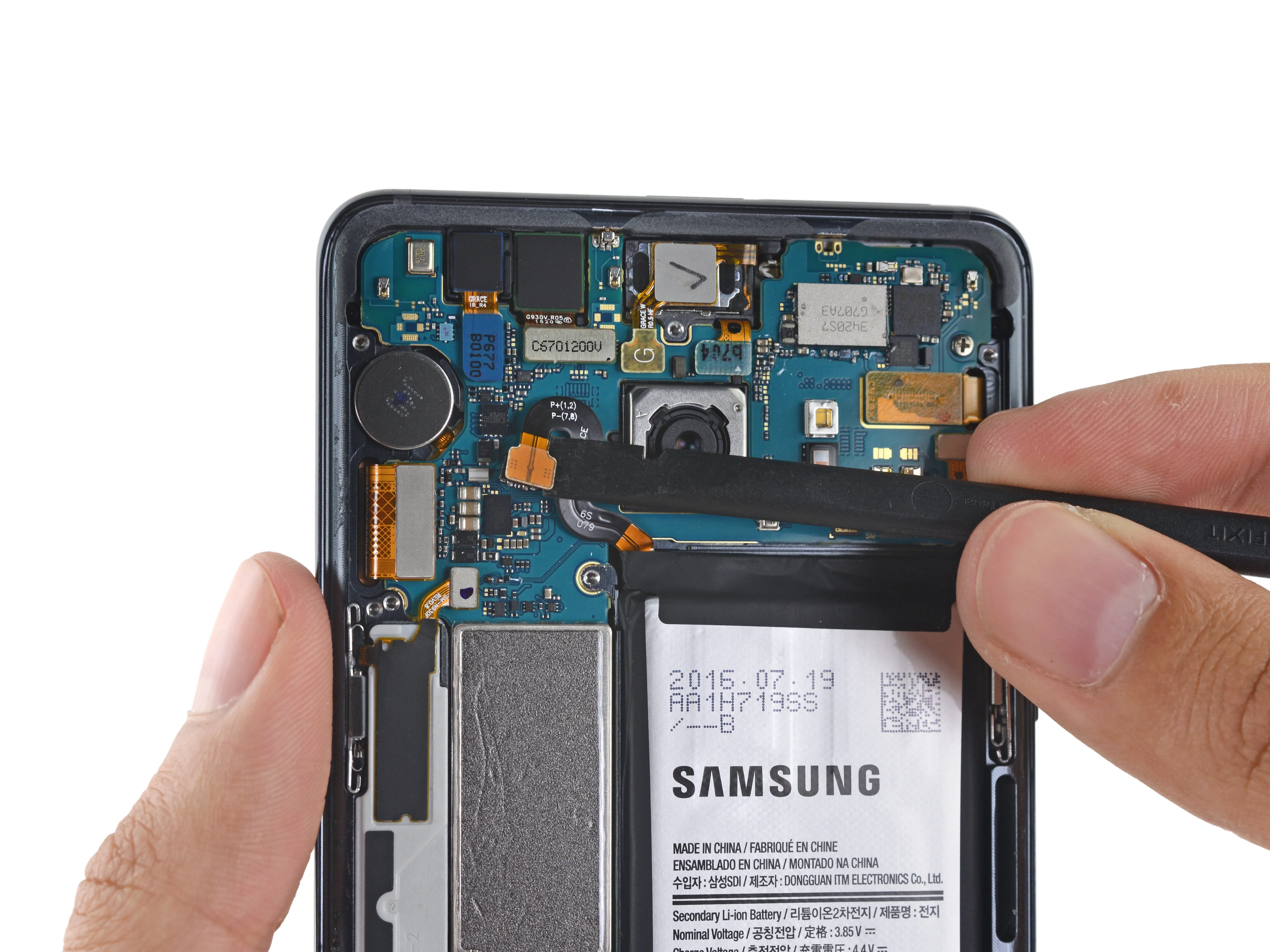

• Мы столкнулись с необычной конструкцией кабеля аккумулятора. На первый взгляд, это определенно слайд. При взгляде на все эти извилины нас начинает укачивать.

• К счастью для нас, достаточно щелкнуть палочкой, чтобы отсоединить кабель разъема батареи от материнской платы.

• Отсоединив батарею, мы погружаемся глубже.

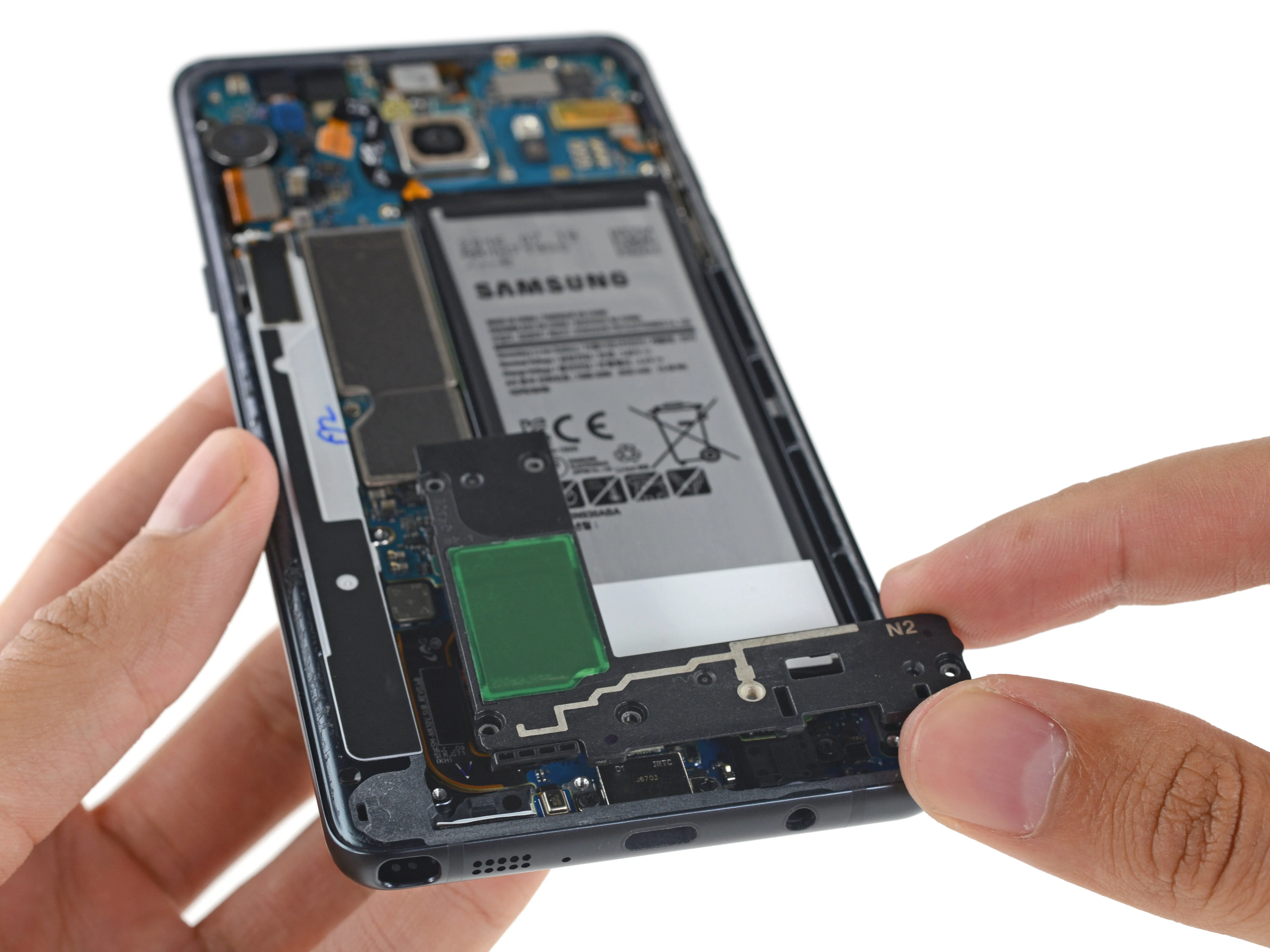

• Первая жертва: единственный динамик со встроенной антенной.

• Примечательно, что проходной канал динамика имеет прокладку и сетчатый вкладыш в дополнение к решетке, пробитой в корпусе (вероятно, для защиты от воды).

Шаг 7

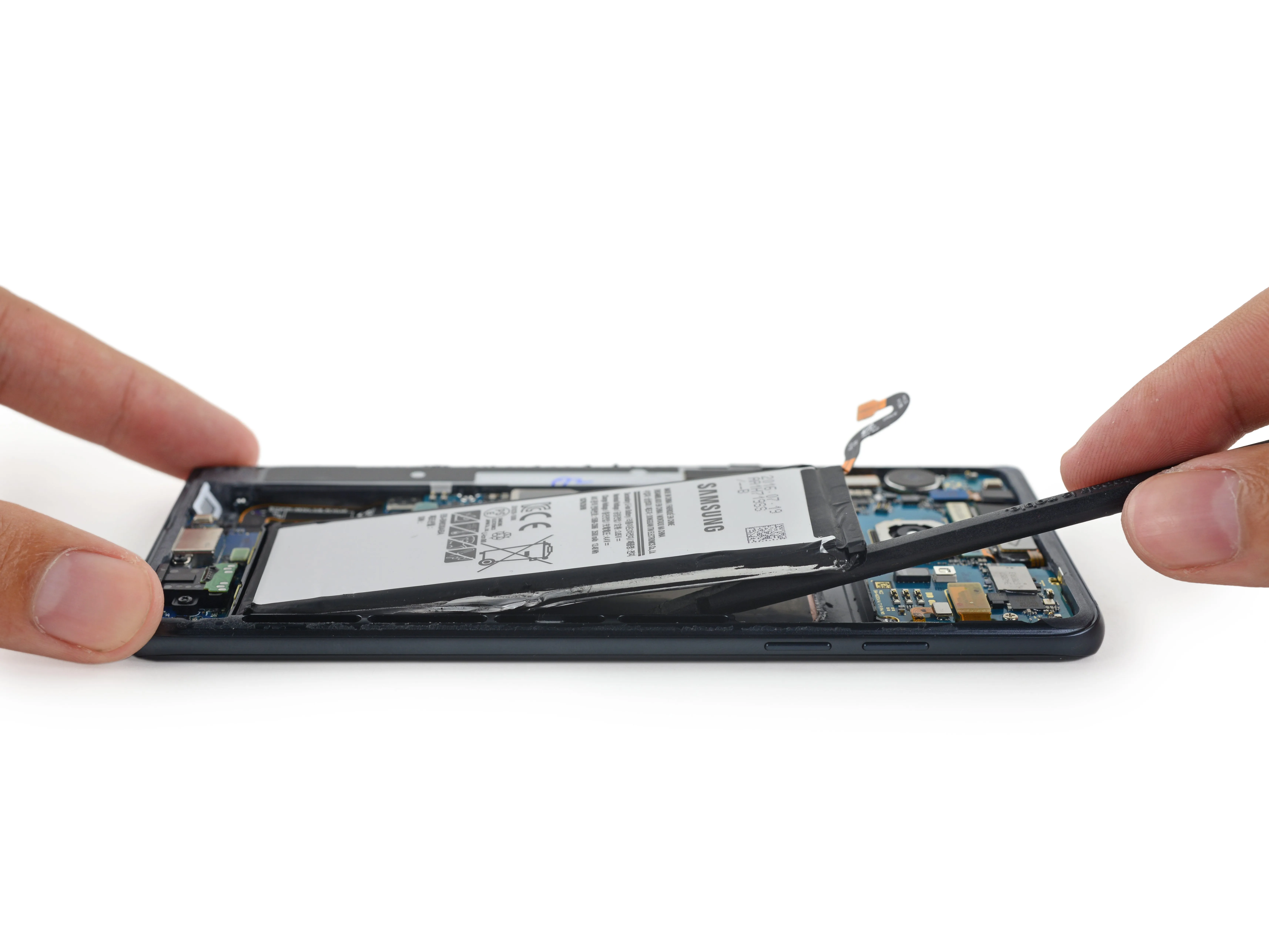

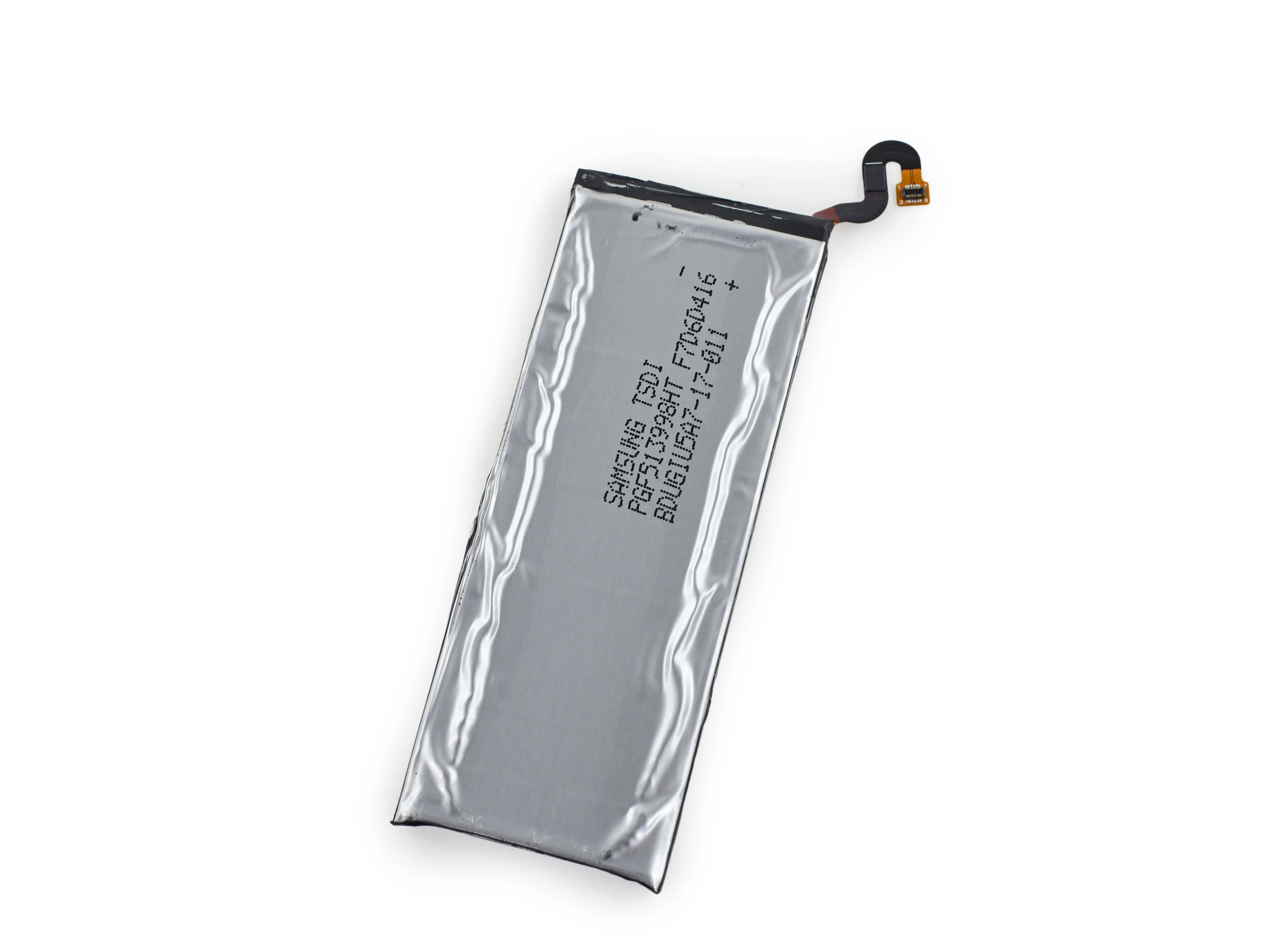

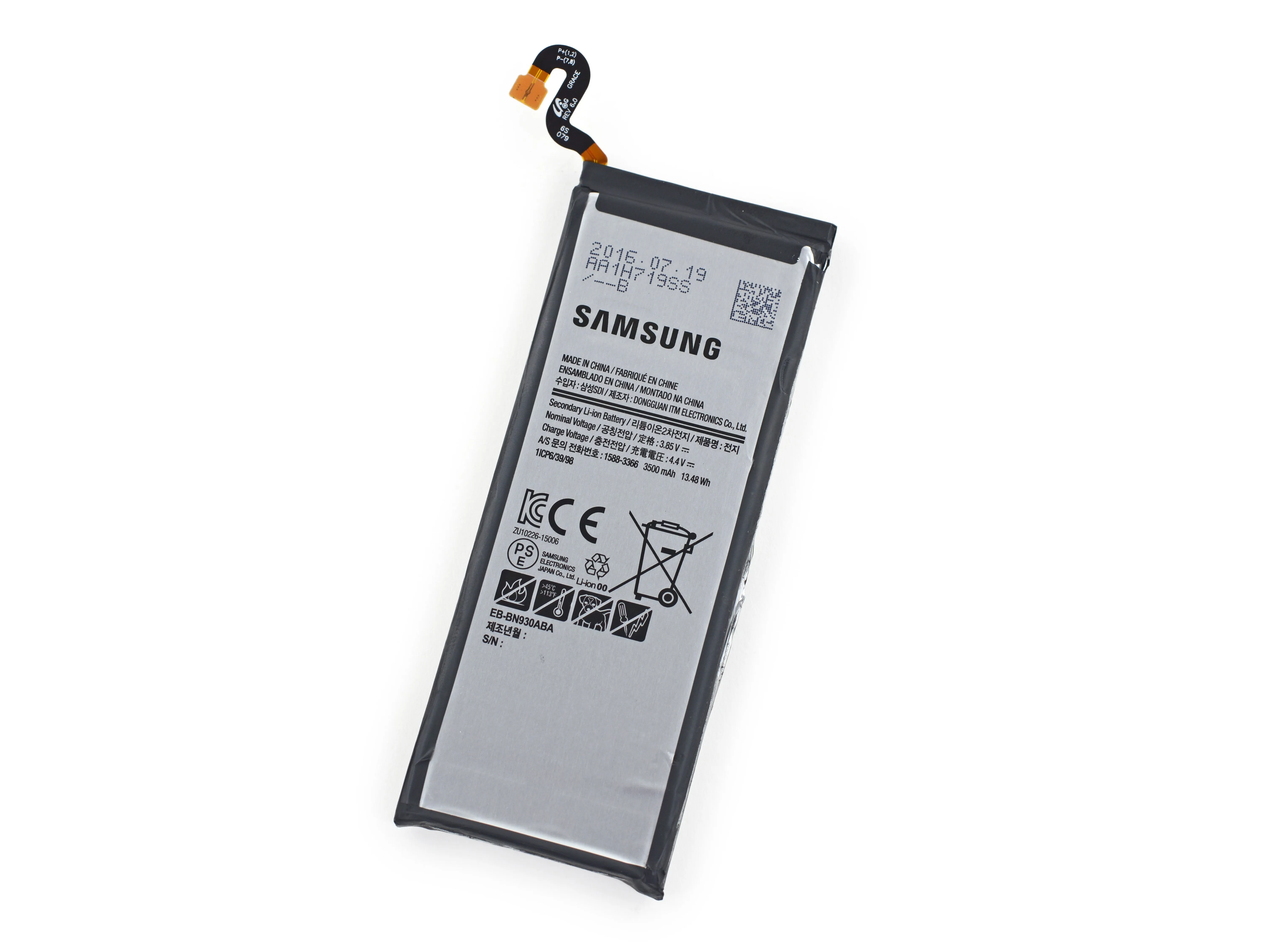

• Мы почти слышали, как батарея смеялась нам в лицо, когда мы пытались вырвать ее голыми руками, но наш внутренний Халк появился, и мы стали бить по ней со всей силой, на которую только способен наш лопатоносец.

• Эта батарея емкостью 3500 мАч и мощностью 13,48 Вт-ч значительно мощнее, чем батарея емкостью 10,45 Вт-ч, установленная в аналогичном по размеру смартфоне iPhone 6s PlusНо он немного уступает своему меньшему собрату, смартфону Galaxy S7 Edgeкоторая составляет 13,86 Вт-ч.

• Любопытно, что батарея Note7 укреплена стенками, вырезанными из задней части корпуса, что обеспечивает дополнительную структурную целостность и, возможно, даже некоторую защиту от воды.

Комментарии к шагу

Dongguan ITM Electronics Company LTD, интересно, что это название никогда не появляется во всех новостях о взрывающихся батареях.

Это потому, что Samsung проектирует свои новые телефоны так, чтобы в них не было сменных батарей. Это начинает казаться гарантированным способом заставить (большинство) людей покупать новые устройства каждые пару лет или около того.

Шаг 8

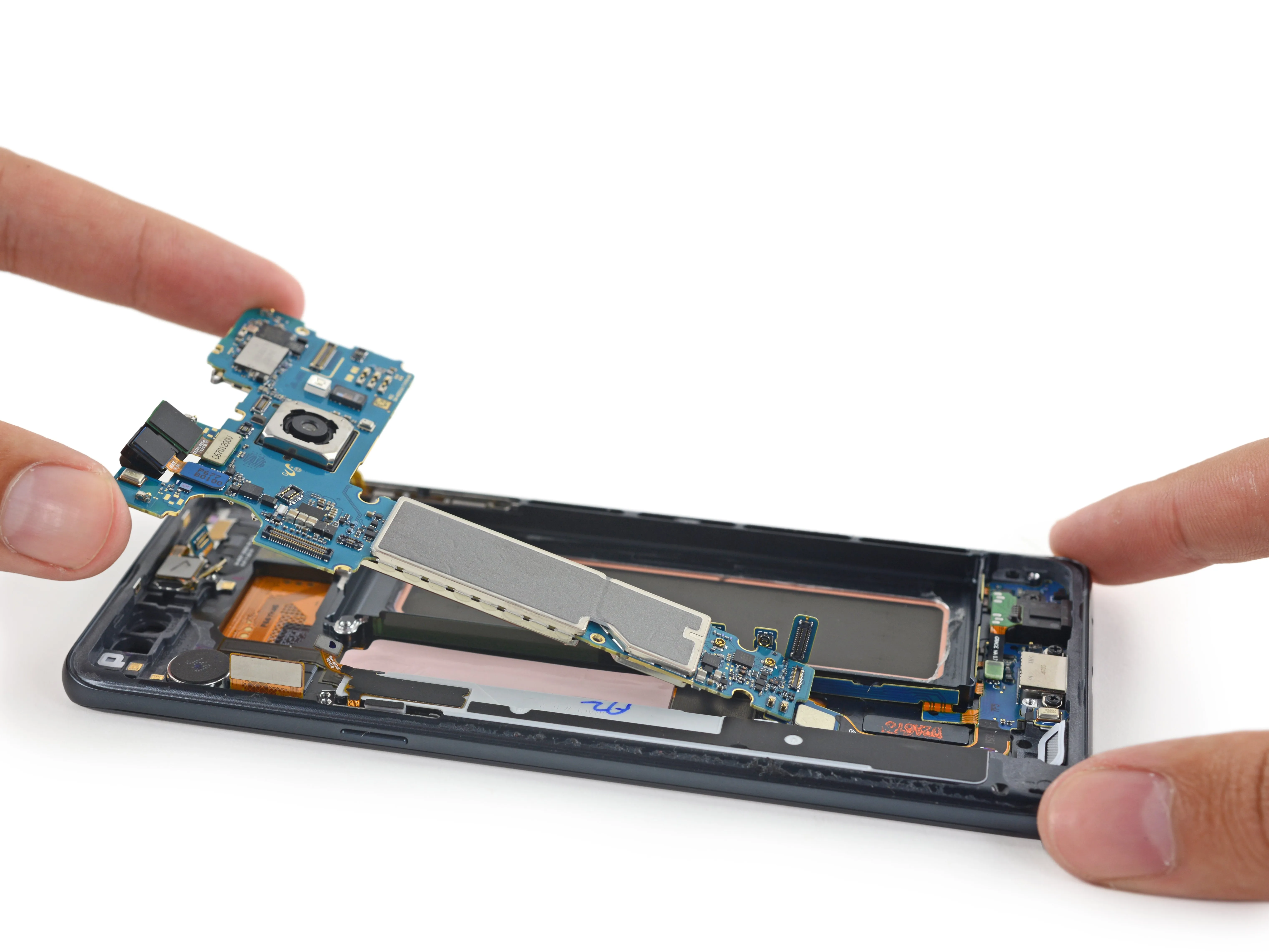

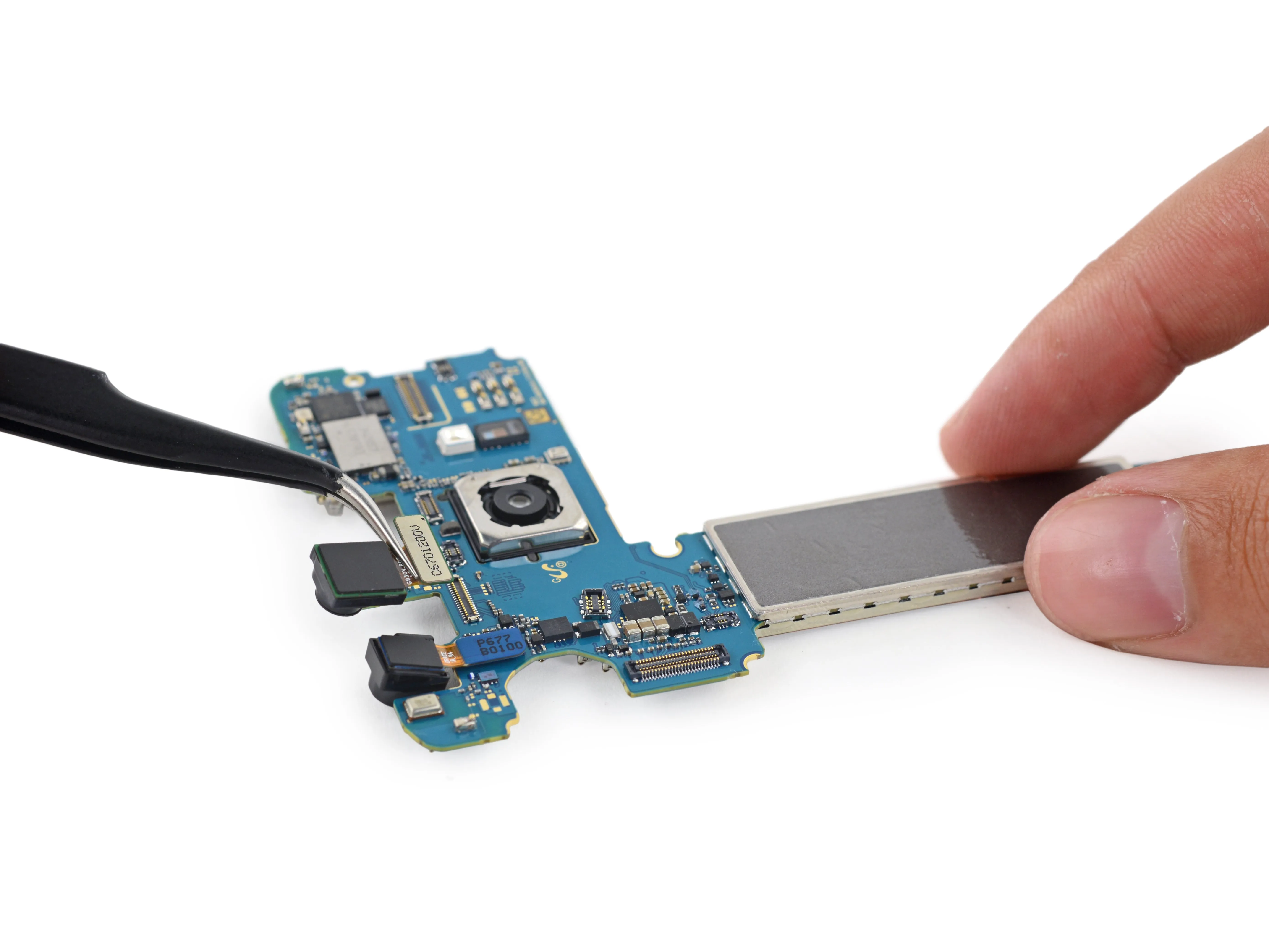

• Выходит материнская плата с тремя маленькими камерами.

• Фронтальная и тыловая камеры - привычные для смартфонов, так для чего же нужна третья камера?

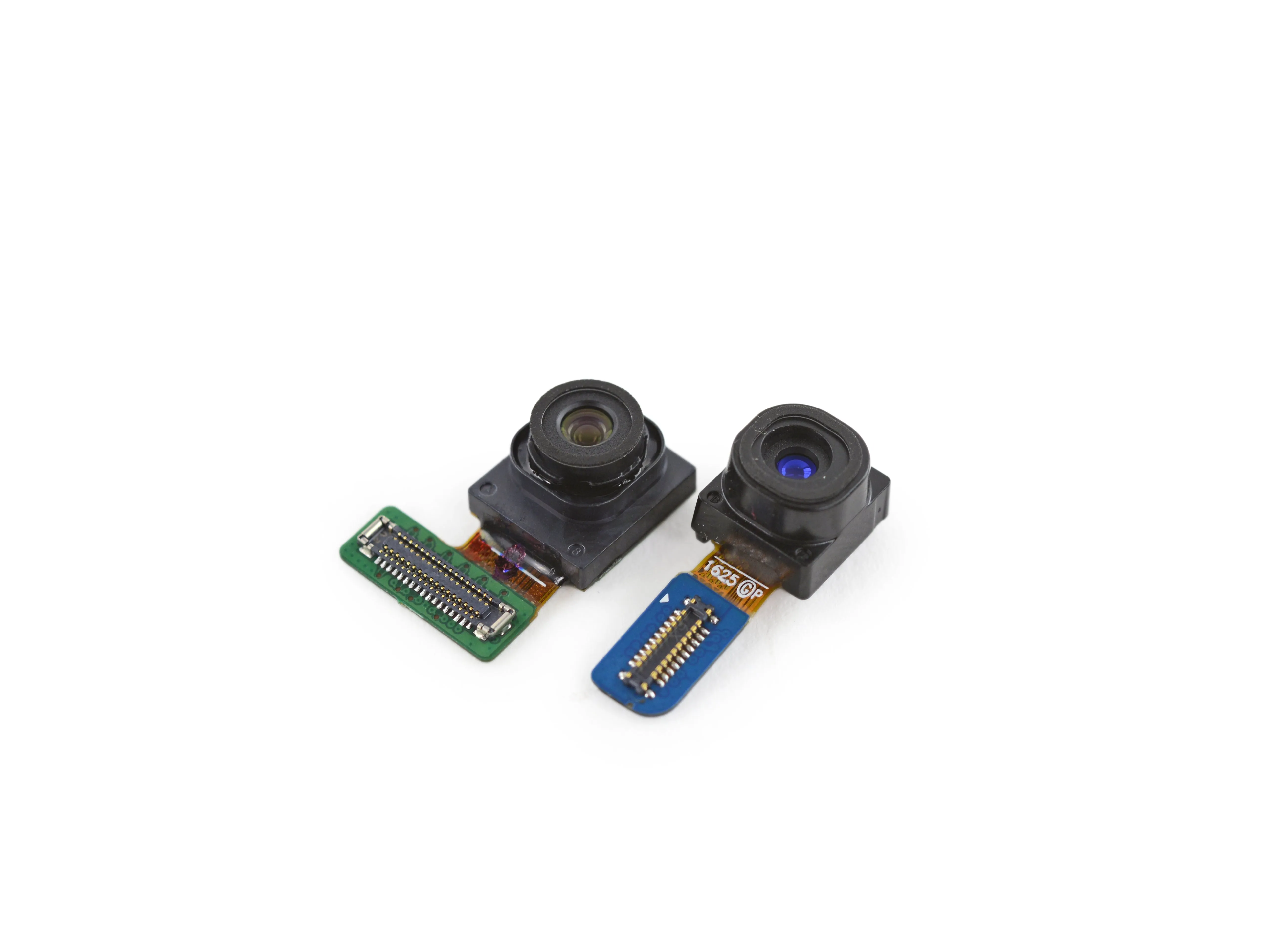

• Это сканер радужной оболочки глаза Note7. На самом деле он состоит из двух частей: расположенный рядом инфракрасный бластер незаметно подсвечивает глаз, а датчик фиксирует изображение, которое, как утверждается, является более безопаснее чем отпечаток пальца.

• Для сравнения сканер радужной оболочки глаза (справа) и 5-мегапиксельная ƒ/1,7 selfie-камера Note7 (слева).

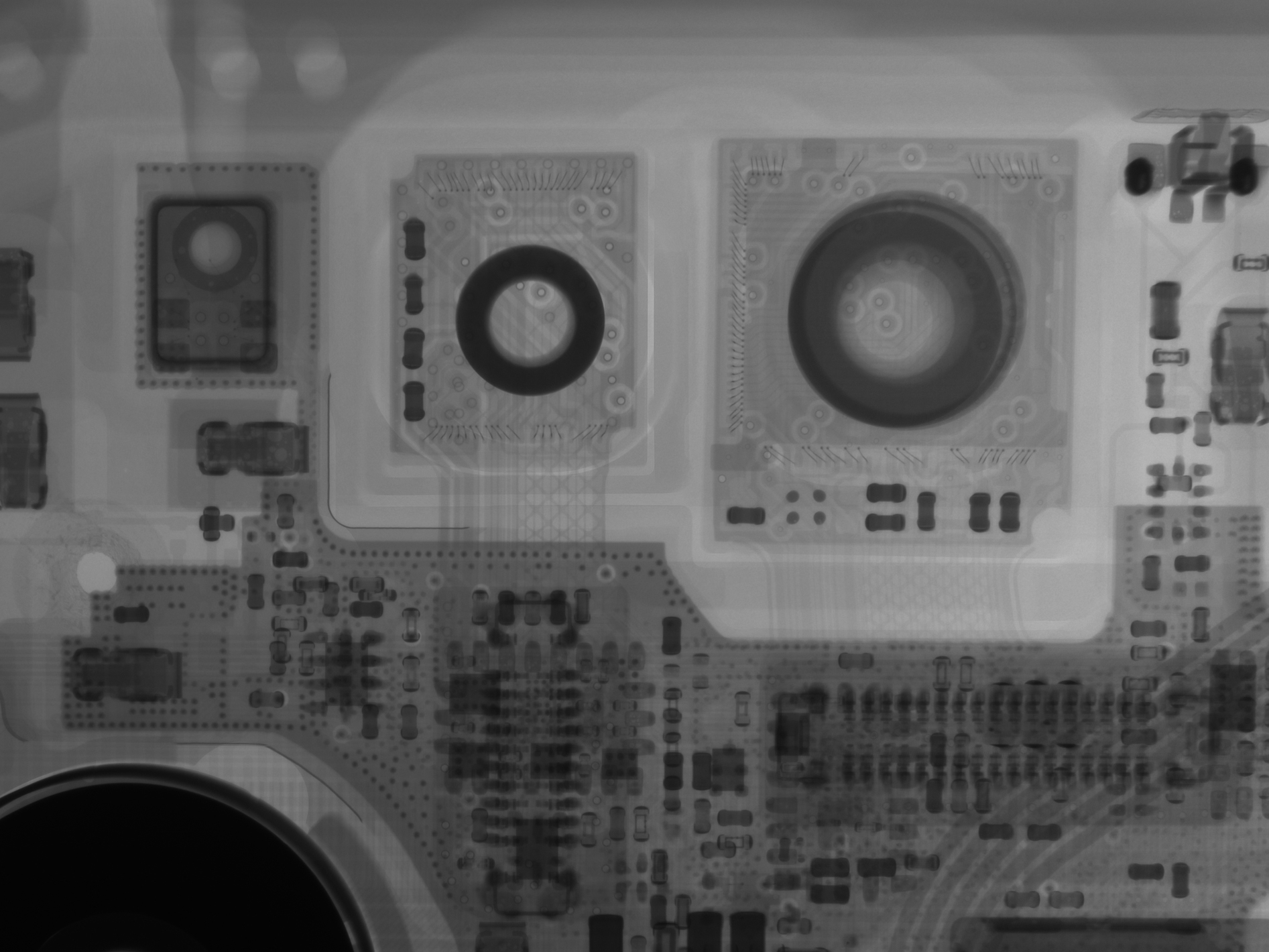

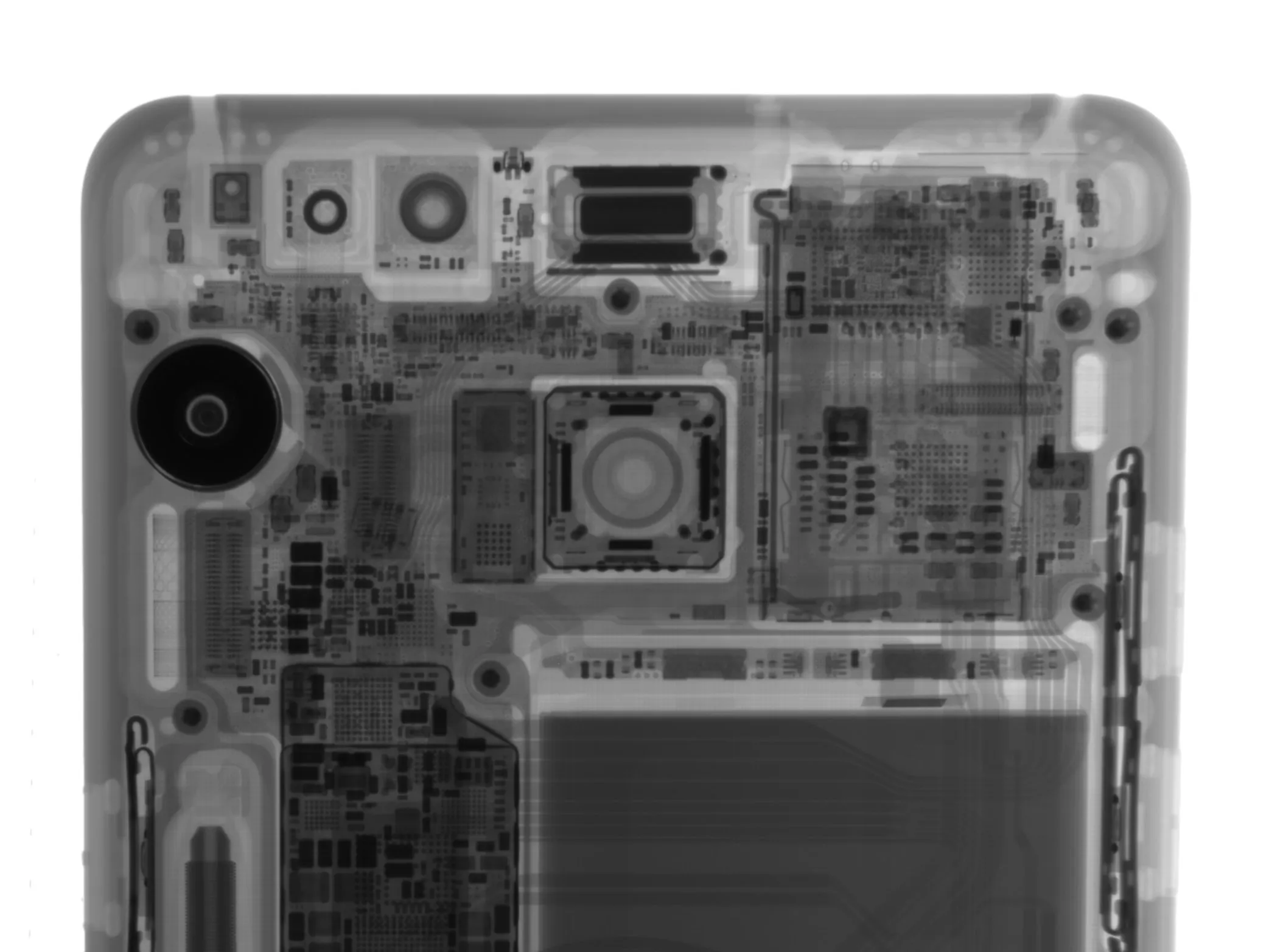

• И для сравнения рентгеновских снимков, здесь у нас две камеры по-прежнему находятся в устройстве.

Шаг 9

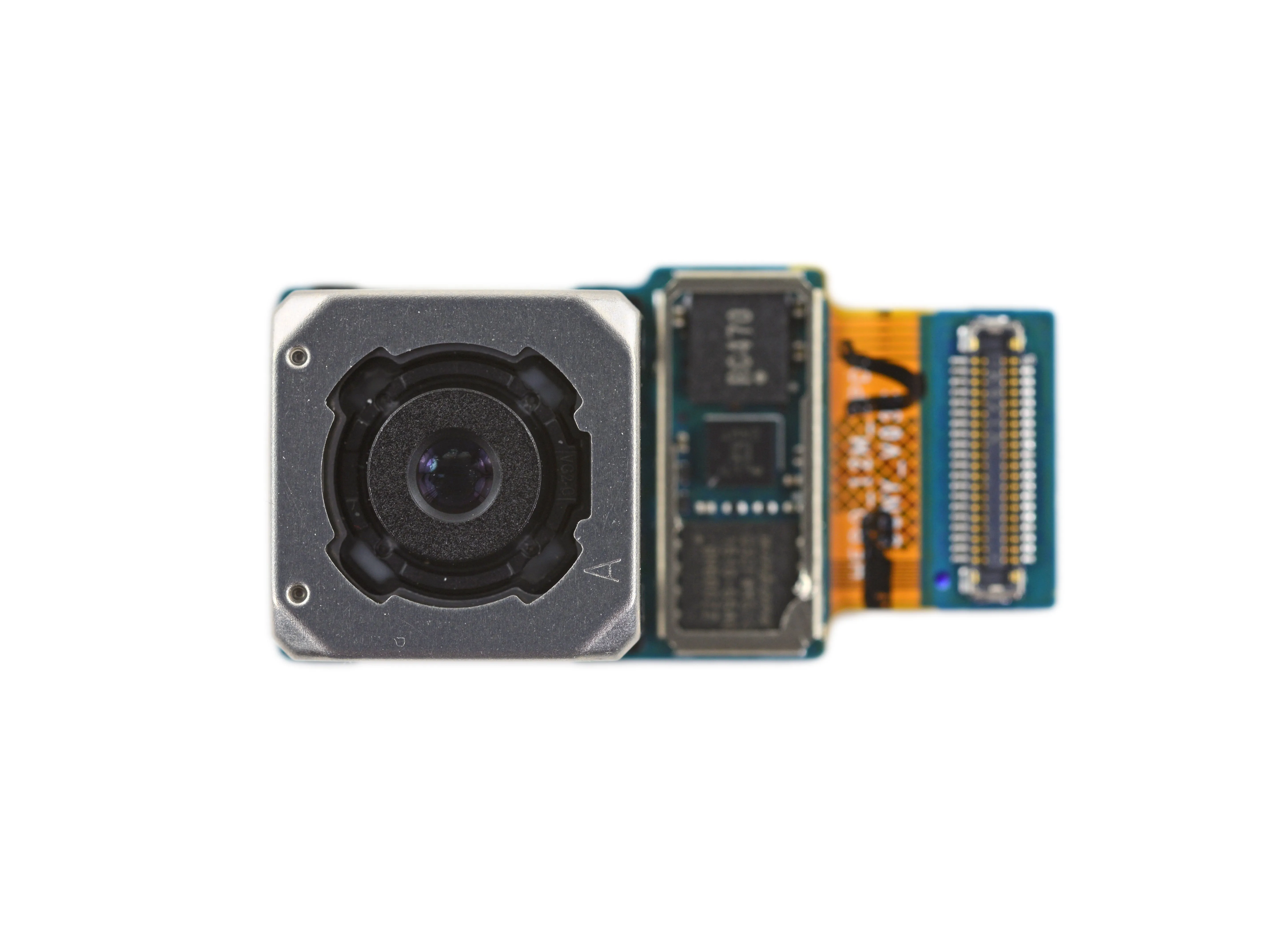

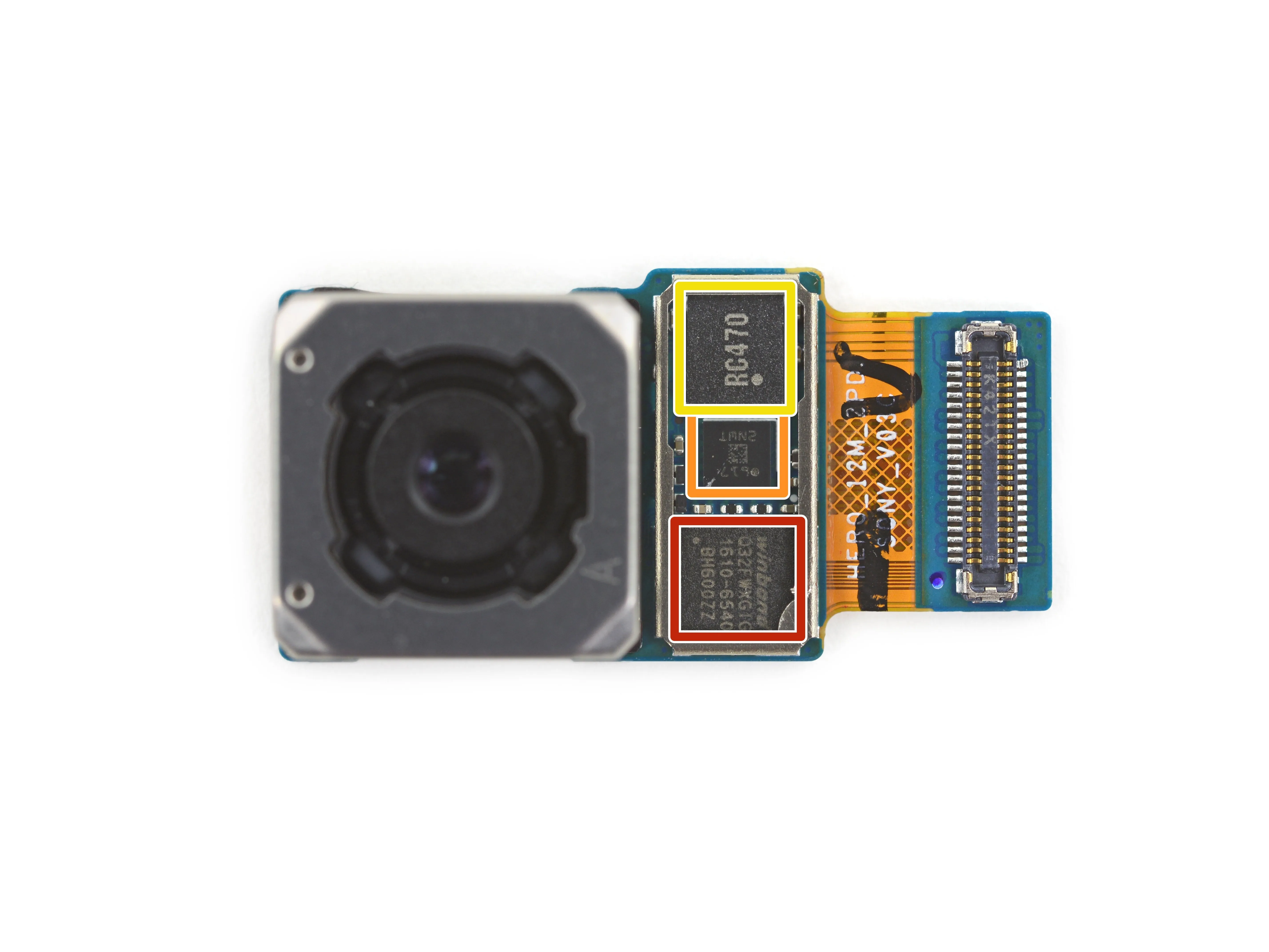

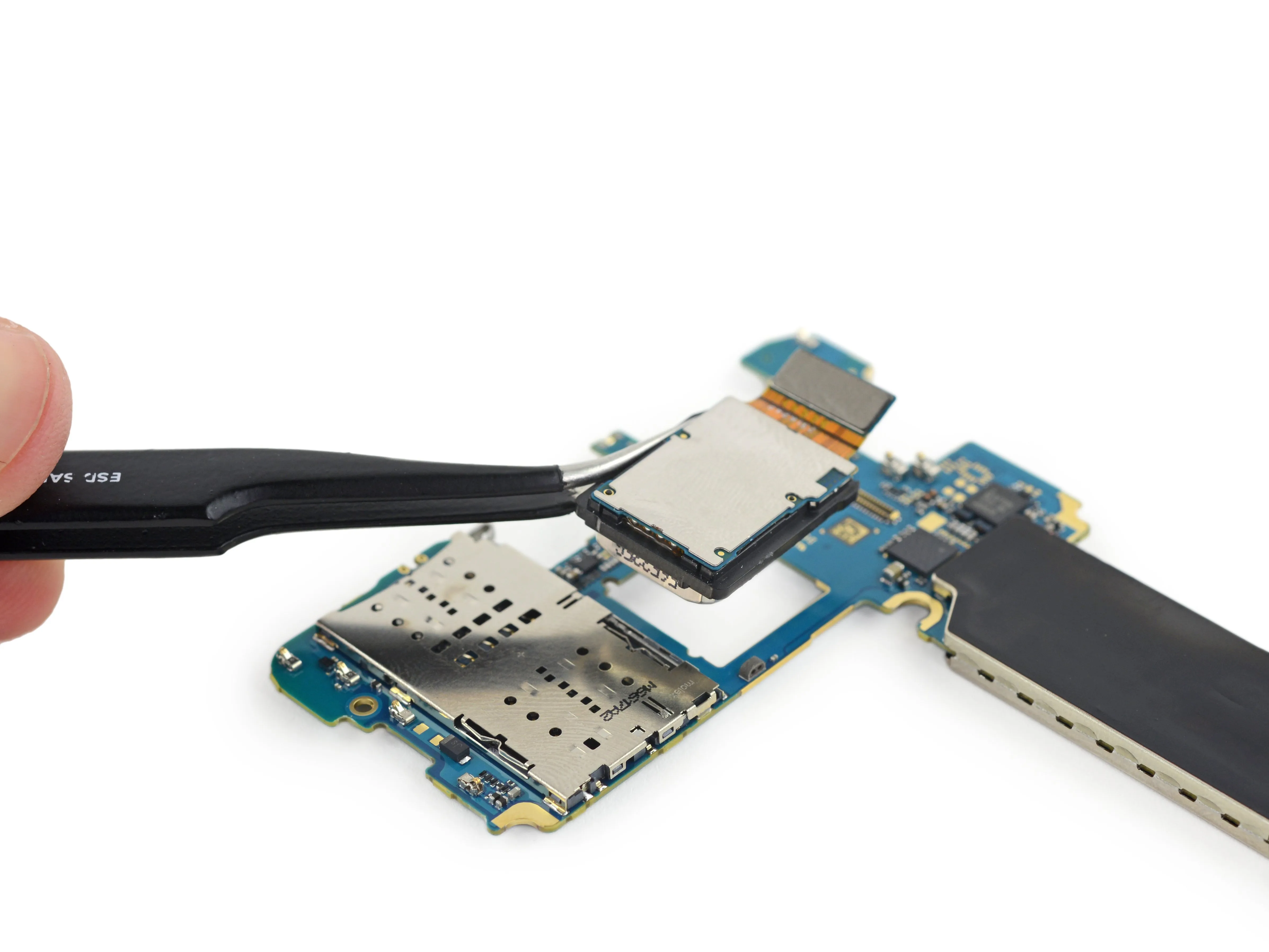

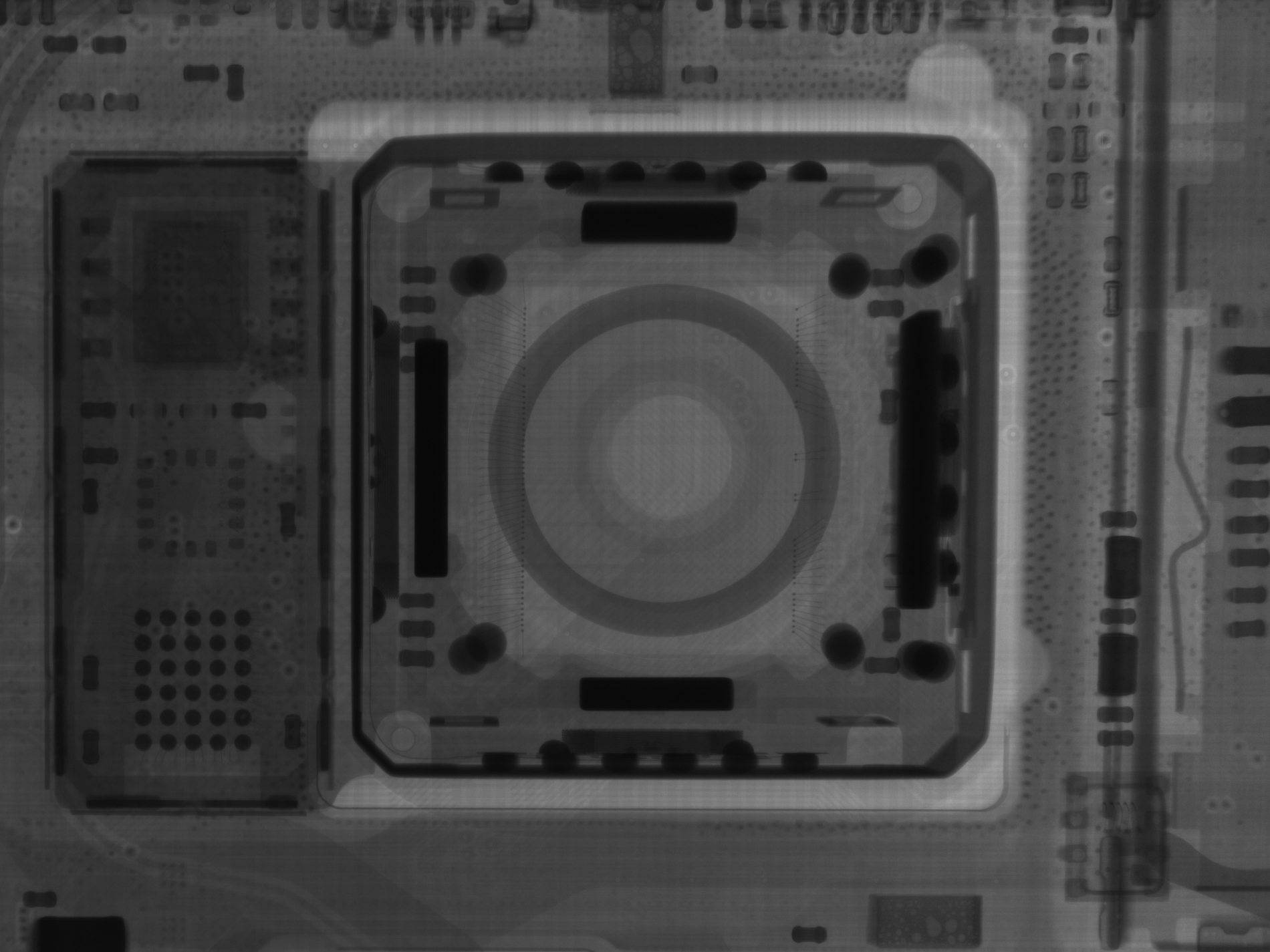

• Ловко извлекая материнскую плату, мы беремся пинцетом за крупную основная камера и выстраиваем его в линию, чтобы рассмотреть поближе.

• Это дежа вю снова и снова, когда мы вытаскиваем, похоже, ту же самую камеру Sony IMX260-основанная на Sony IMX260 основная камера, которую мы обнаружили в S7 и S7 Edge.

• ... И сходство идет дальше, вплоть до..:

• последовательной флэш-памяти Winbond Q32FWXGIG

• STMicroelectronics L2G2IS Двухосевой гироскоп MEMS OIS

• Драйвер OIS от Renesas

Шаг 10

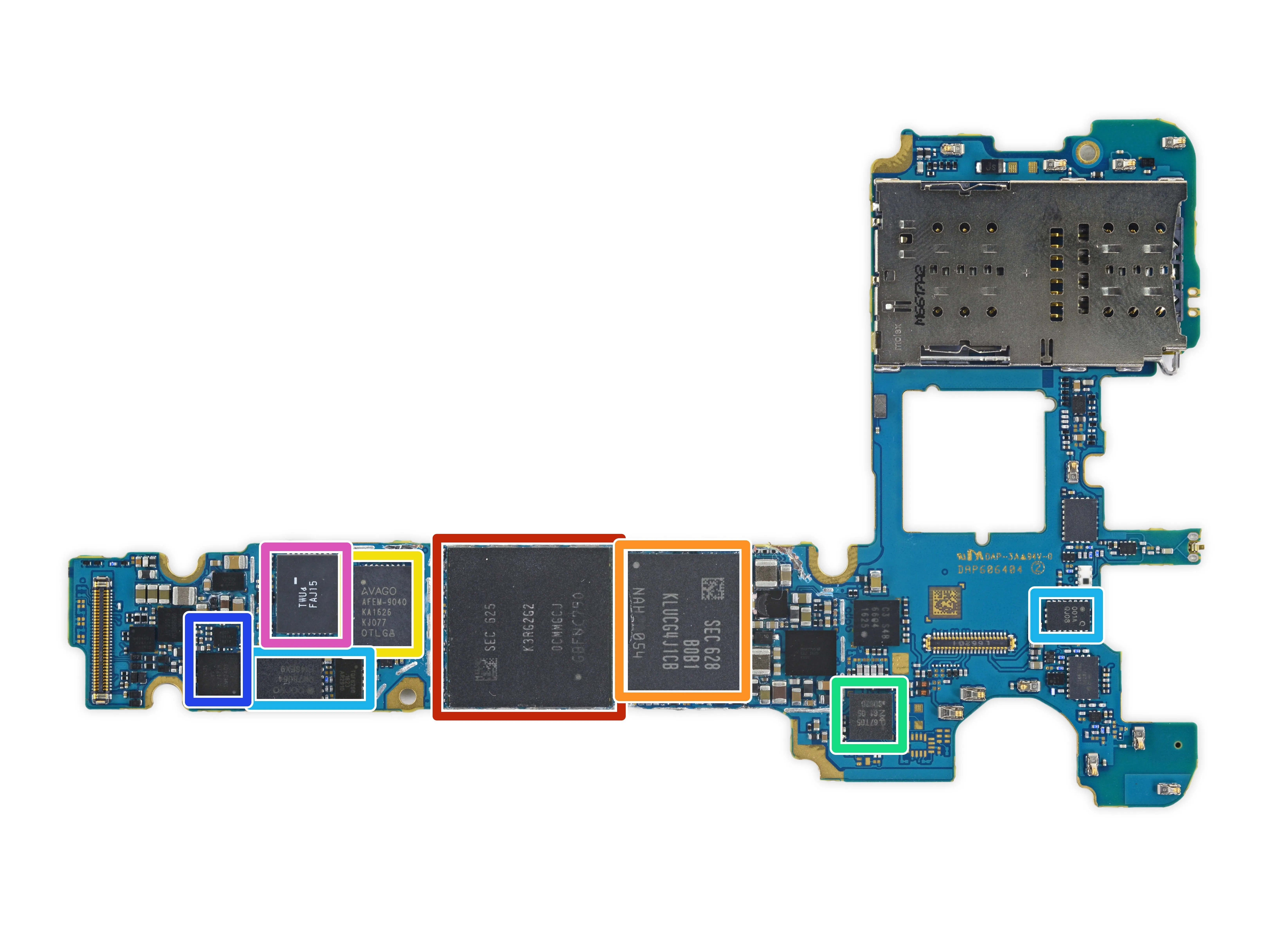

• Мы добрались до мяса и картофеля этого разбора, и, похоже, Samsung объединила больше, чем просто нумерация продуктов - этот чипсет почти идентичен тому, который установлен в S7 и S7 Edge.

• Samsung K3RG2G20CMMGCJ 4 ГБ оперативной памяти LPDDR4 SDRAM, расположенной поверх Qualcomm Snapdragon 820

• Samsung KLUCG4J1CB-B0B1 64 ГБ универсального флеш-накопителя 2.0

• Avago AFEM-9040 многодиапазонный многомодовый модуль

• Контроллер NFC NXP PN67T

• Qorvo QM78064 Высокочастотный модуль радиочастотного синтеза, TQF6260 фронтальный модуль и QM63001A модуль разнесенного приема

• Qualcomm WCD9335 аудиокодек и аудио/голосовой процессор DSP Group DBMD4

• Murata FAJ15 фронтальный модуль

Шаг 11

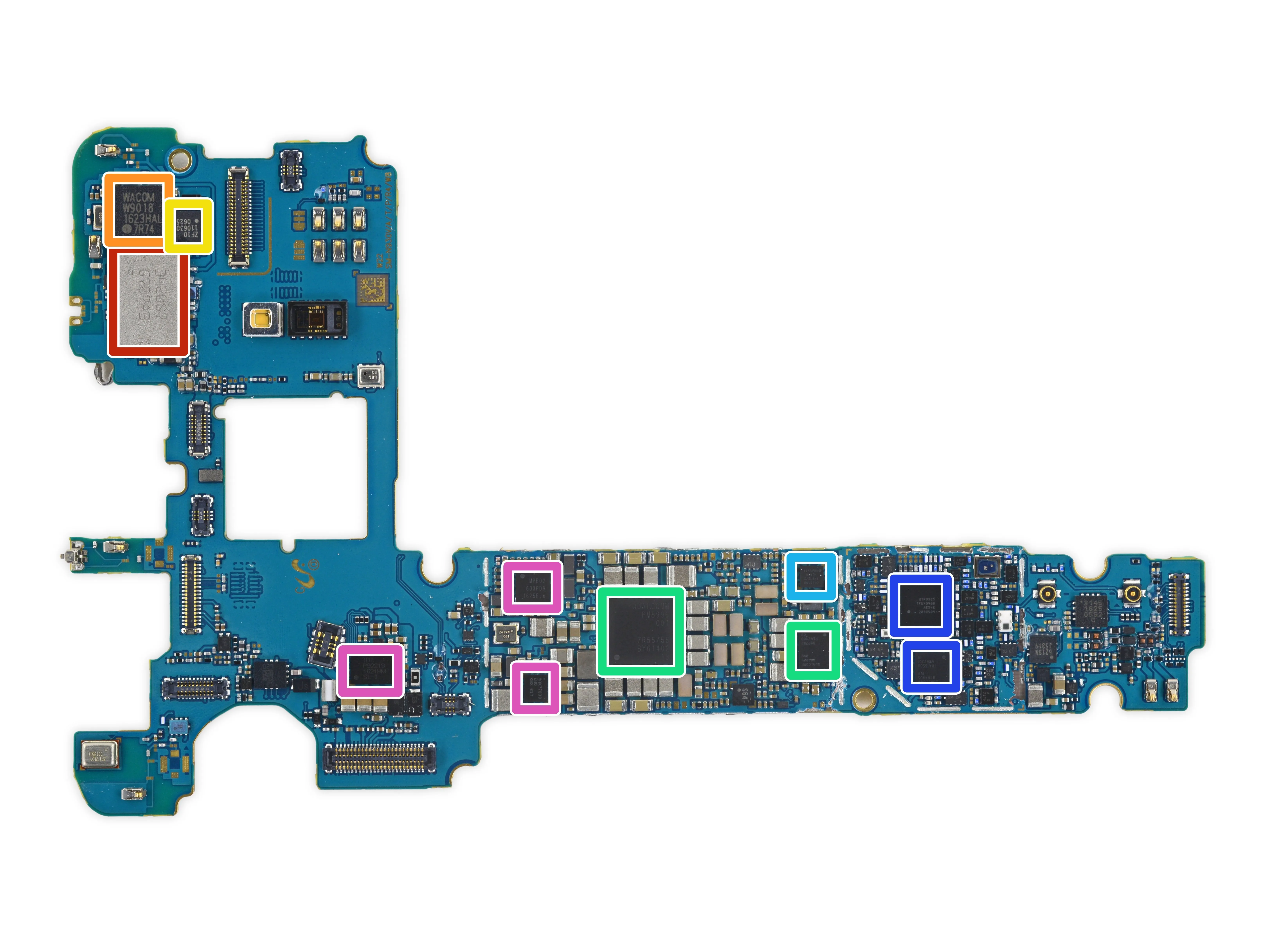

• Еще больше достойных внимания чипов скрывается на задней стороне:

• модуль Wi-Fi Samsung 3420S7 G707A3 (скорее всего, содержит SoC Broadcom BCM4359 Wi-Fi)

• ИС сенсорного управления Wacom W9018

• ZF10 110630 0625 (вероятно, расширитель ввода/вывода от NXP Semiconductor)

• Микросхемы PM8996 и PM8004 от Qualcomm

• Qualcomm QFE3100 устройство отслеживания конвертов

• Qualcomm WTR4905 и WTR3925 Радиочастотные приемопередатчики

• Беспроводной приемник питания IDT P9221S (вероятно, итерация IDT P9220) + управление питанием камеры Samsung S2MPB02 + ИС управления питанием Maxim Integrated MAX77838

Шаг 12

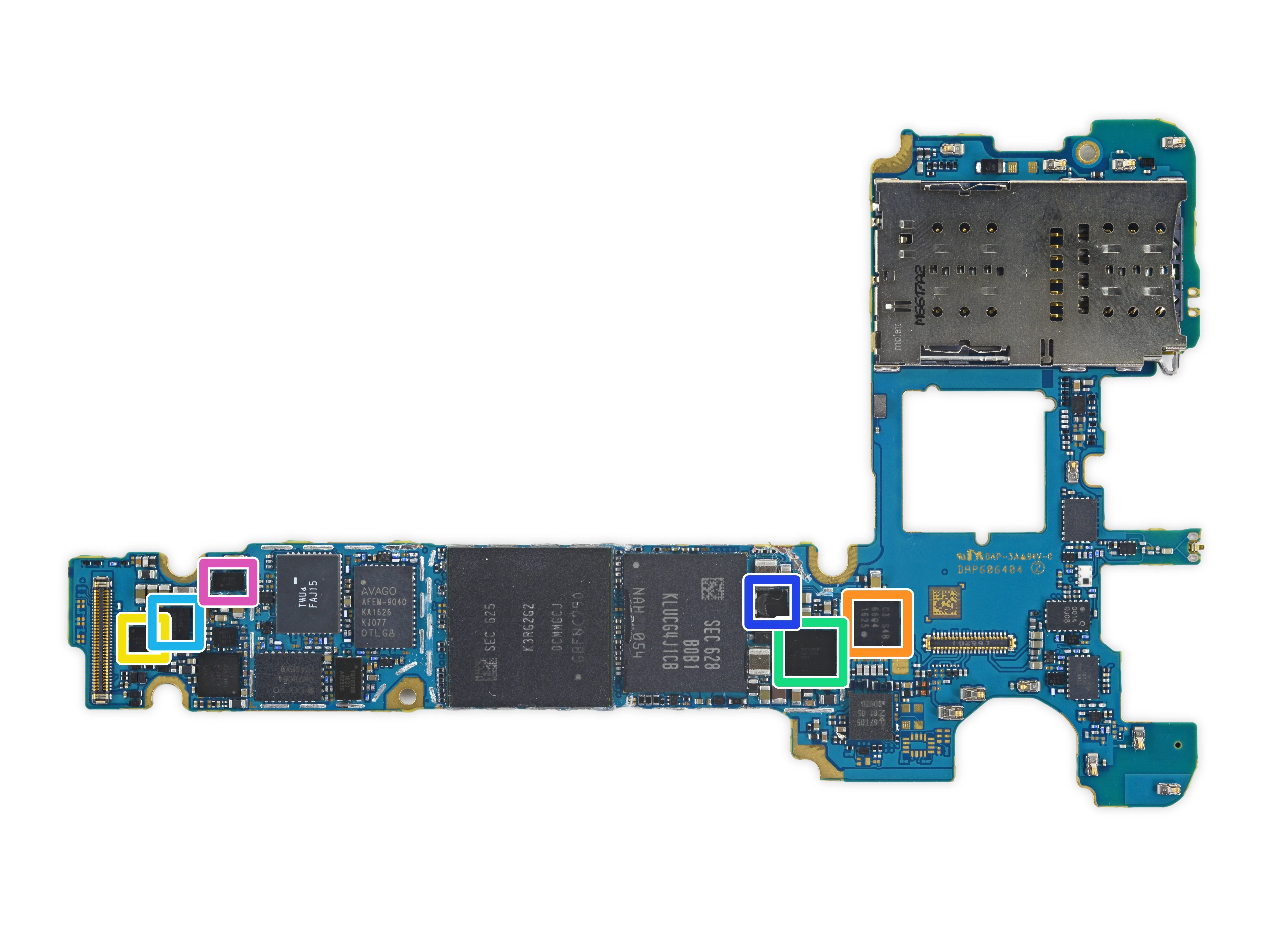

• Идентификация микросхем, ч. 2:

• Контроллер емкостной сенсорной кнопки Infineon (ранее Cypress Semiconductor) CY8CMBR3145

• Процессор изображений Samsung (вероятно)

• Управление питанием Samsung S2MM005X01

• Maxim Integrated MAX77854F управление питанием

• Усилитель звука Maxim Integrated MAX98506

• Зарядное устройство Texas Instruments BQ25898S

• Переключатель нагрузки ON Semiconductor FPF3688

Шаг 13

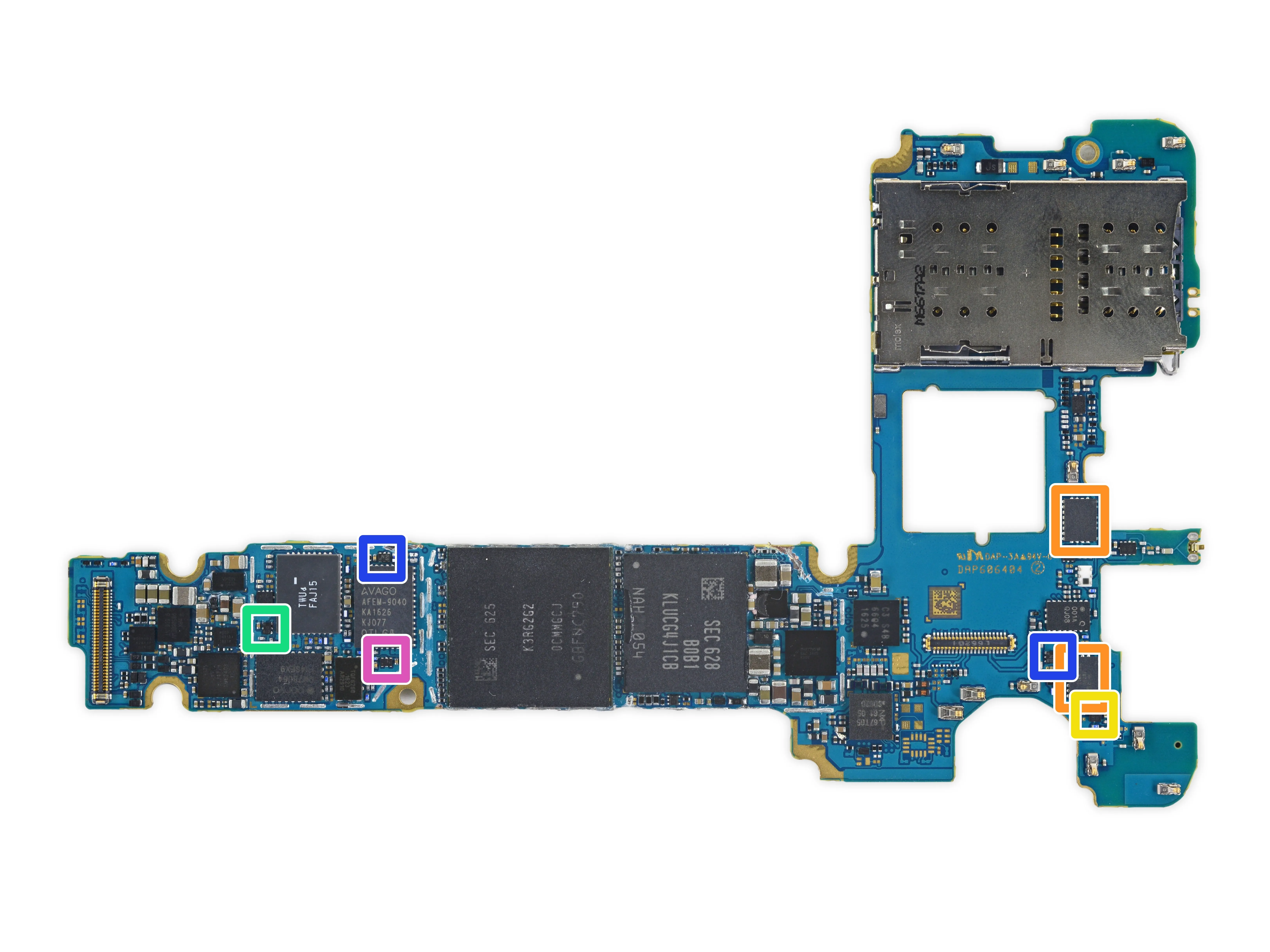

• Идентификация микросхем, часть 3:

• FM-радиоприемник RDA Microelectronics RDA6213

• Модуль переключателя антенны (вероятно)

• NXP Semiconductor BGU8103 Малошумящий усилитель GPS/ГЛОНАСС/Галилео/BeiDou

• NXP Semiconductor BGS8H2 Малошумящий усилитель LTE

• NXP Semiconductor BGS8L2 Малошумящий усилитель LTE

• NXP Semiconductor BGS8M2 Малошумящий усилитель LTE

• Infineon BGS12SN6 Радиочастотный переключатель SPDT

Шаг 14

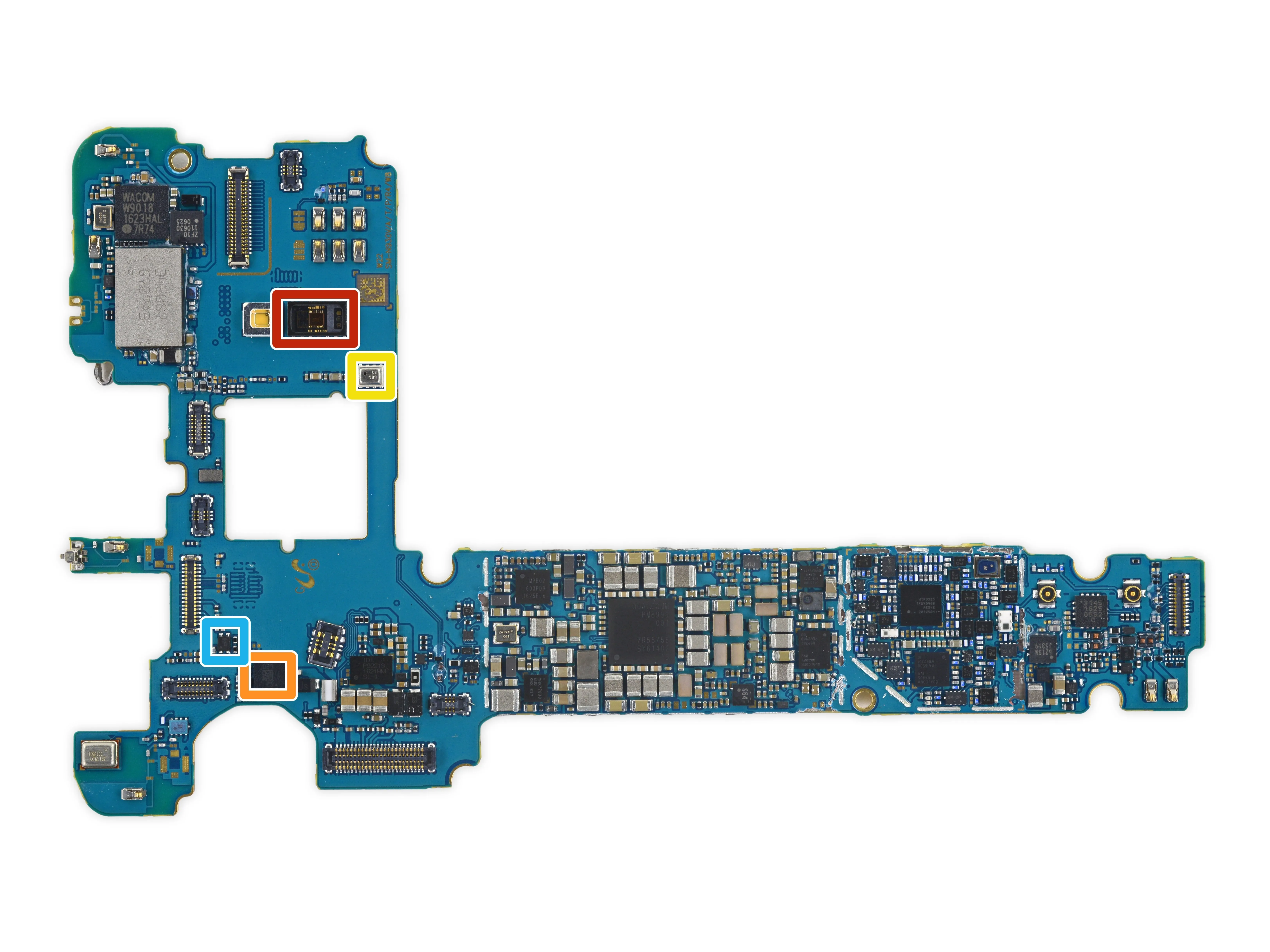

• Идентификация микросхем, часть 4 (датчики):

• Maxim Integrated MAX86902 датчик сердечного ритма (вероятно)

• STMicroelectronics LSM6DS3 3-осевой акселерометр/гироскоп

• Bosch Sensortec BMP280 датчик давления

• AKM Semiconductor AK09916 3-осевой электронный компас

• Seiko Instruments S-5712CCDL1-I4T1U датчик эффекта Холла

Шаг 15

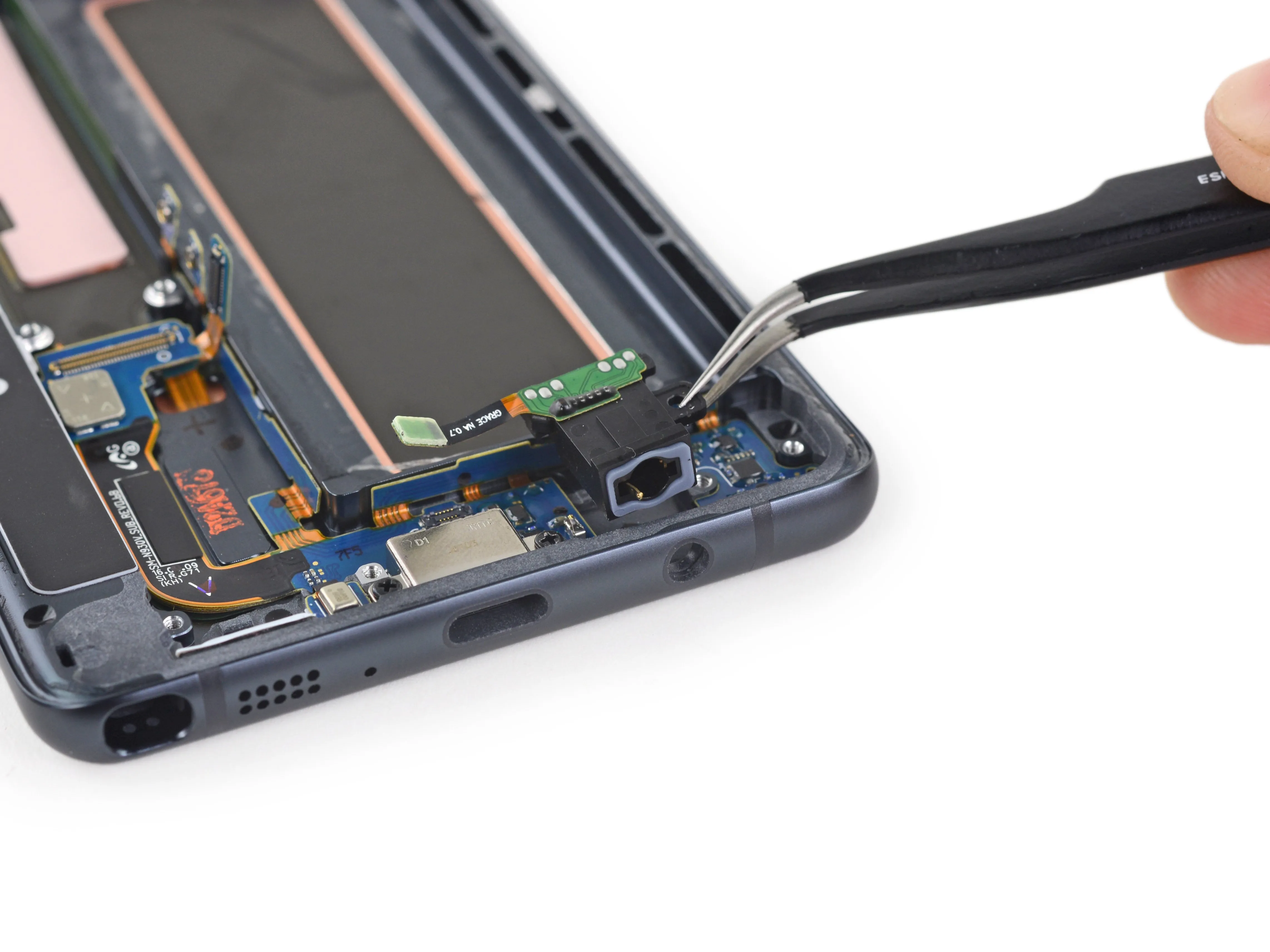

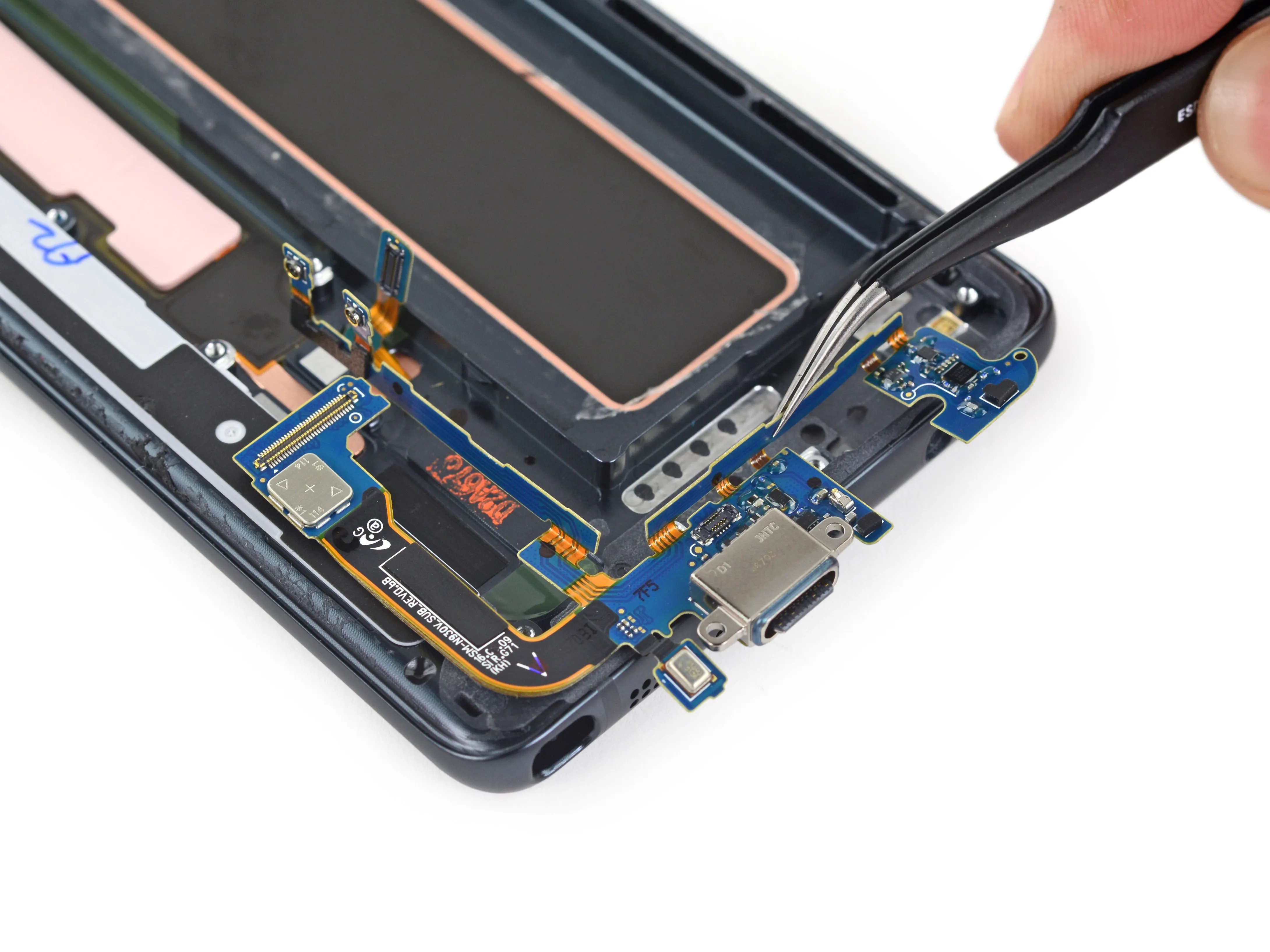

• Направляясь на юг, мы видим модульный разъем для наушников - он готов пропускать музыку и не пропускать воду, благодаря хорошей герметичной прокладке.

• Этот фаблет поставляется с защитой IP68 Это означает, что он не пропускает пыль и может находиться под водой на глубине 1 метра (или более).

• Порт USB-C новый в линейке Note, и хотя обратимость удобна, менять ее сложно. Samsung любезно включает в комплект переходник с micro-USB на C, чтобы сохранить актуальность ваших кабелей.

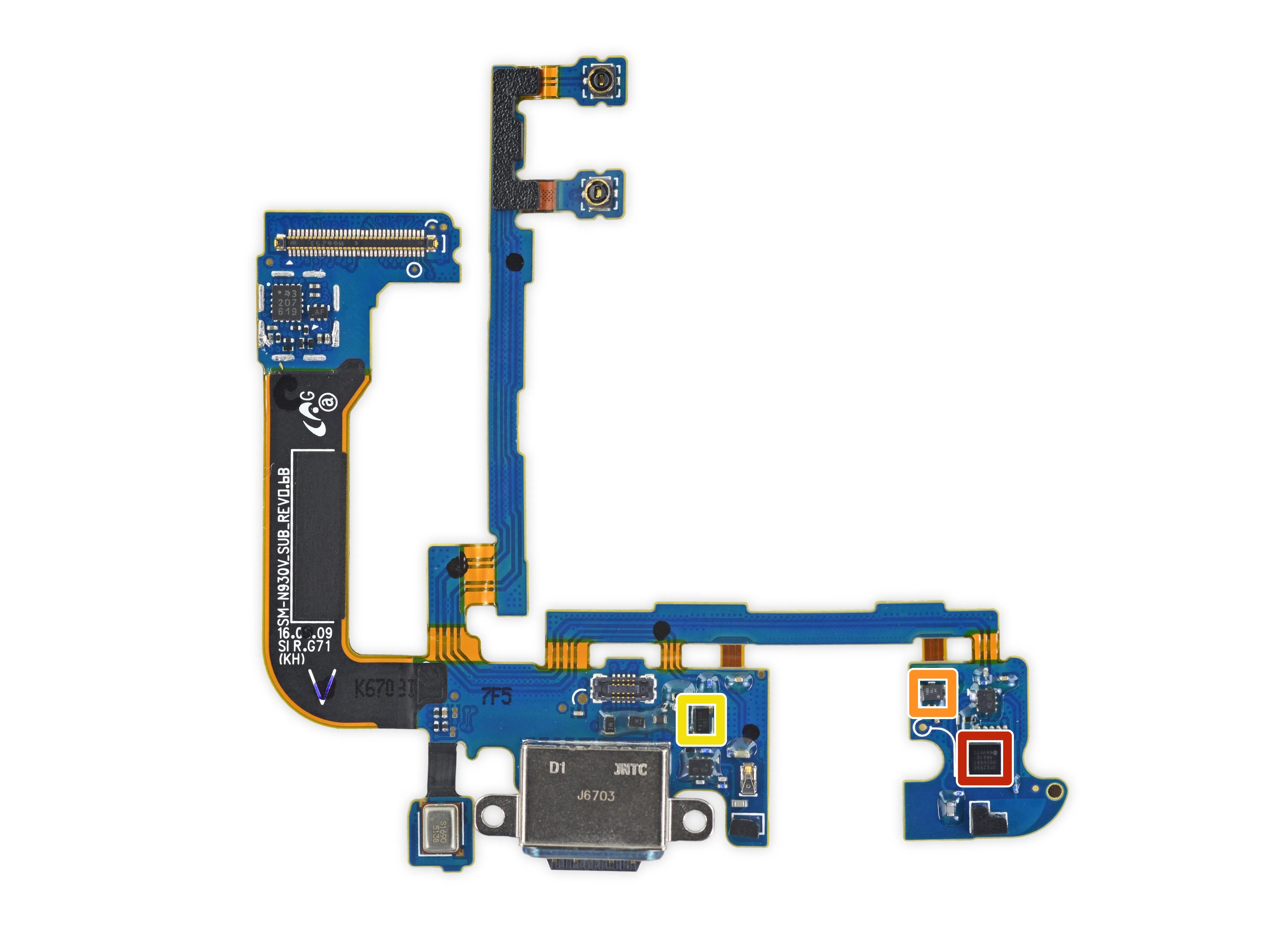

• Выходит массив дочерних плат! В отличие от той, что установлена в S7в этой плате используются жесткие межплатные соединения. Благодаря этому паучьи кабели не становятся хлипкими. А хлипкое никому не нравится.

• Идентификация микросхем:

• Qualcomm QFE2550 антенный тюнер

• Seiko Instruments S-5712CCDL1-I4T1U датчик Холла

• Датчик приближения Semtech SX9320 (вероятно)

Шаг 16

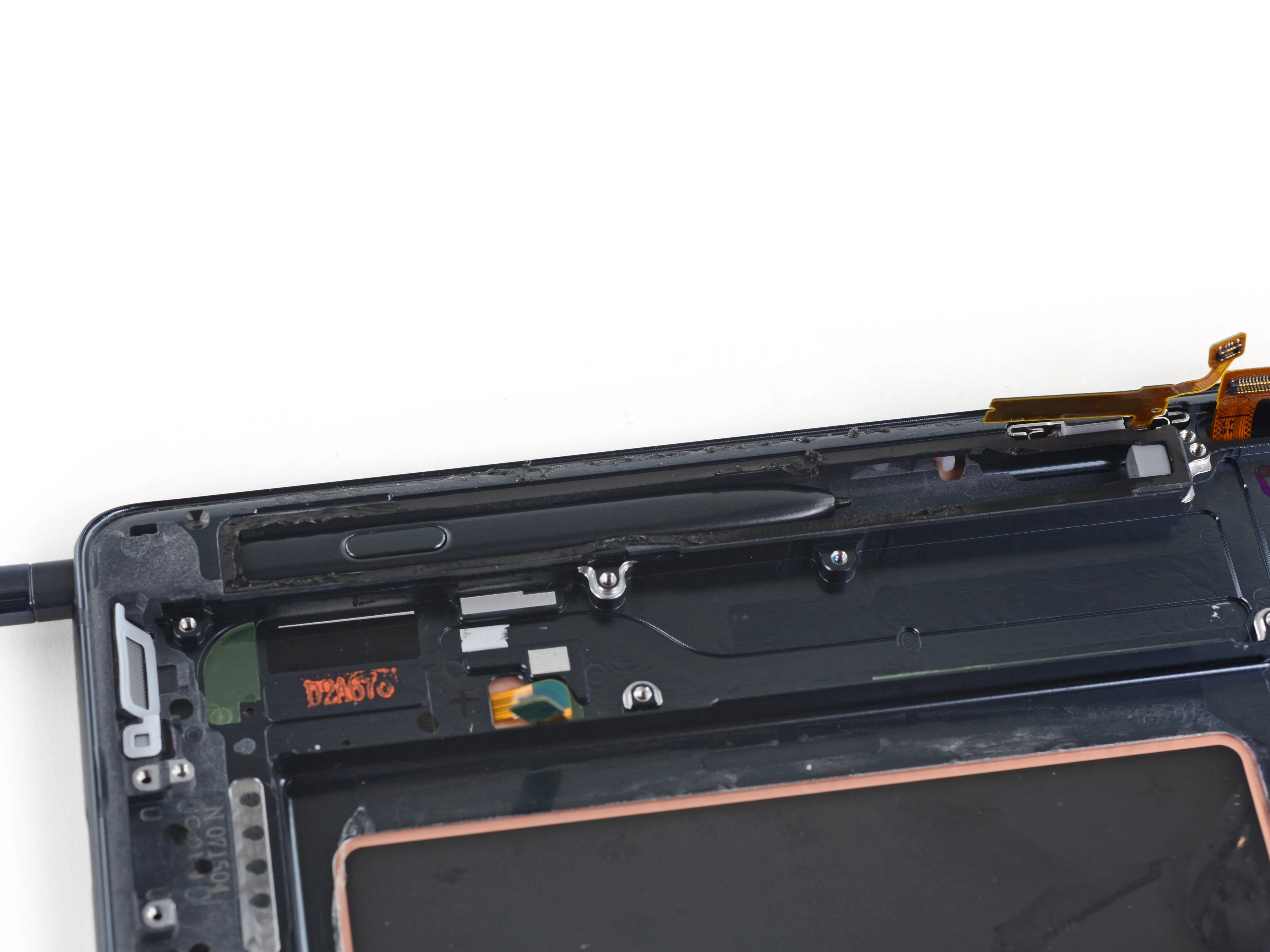

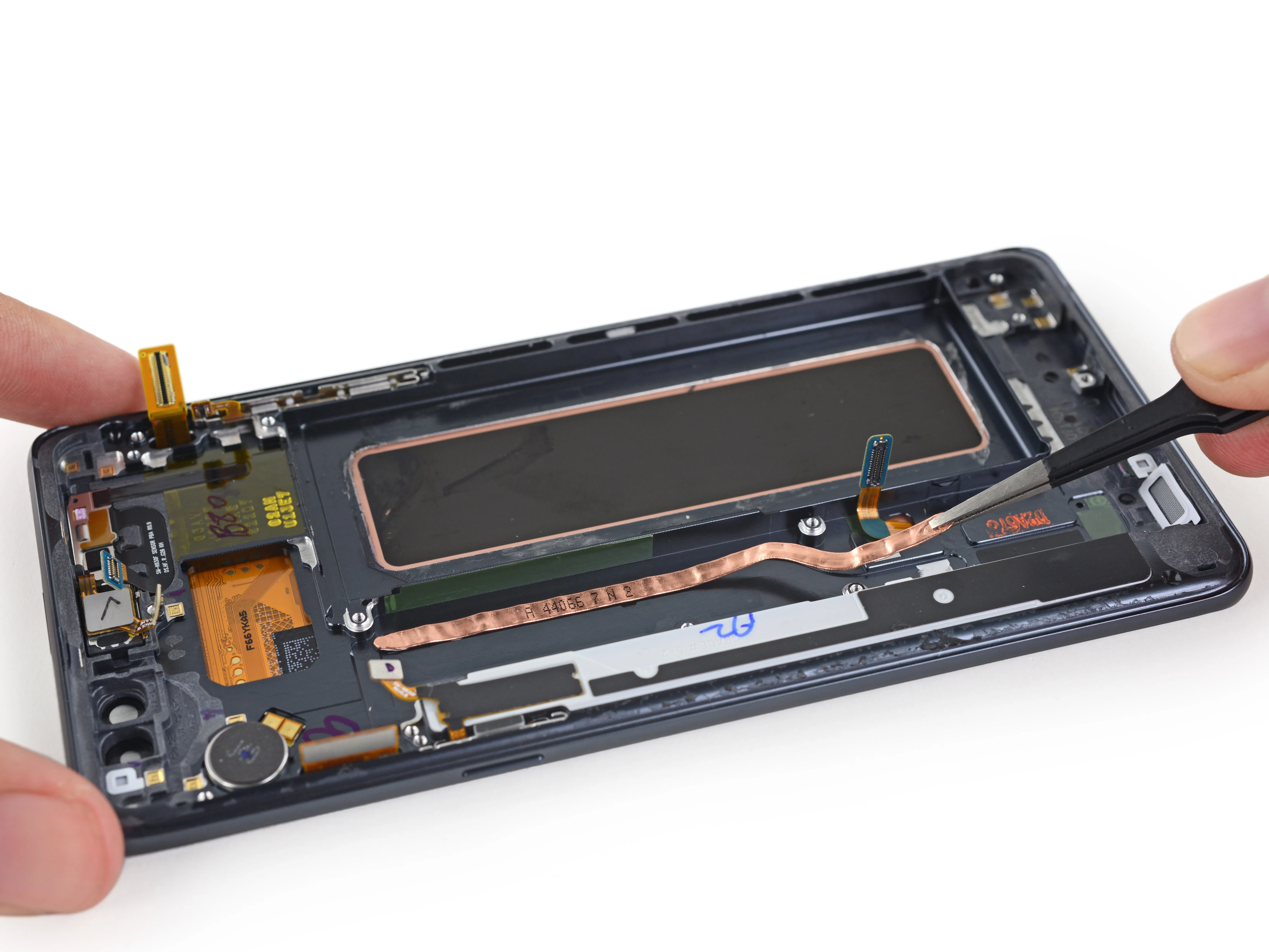

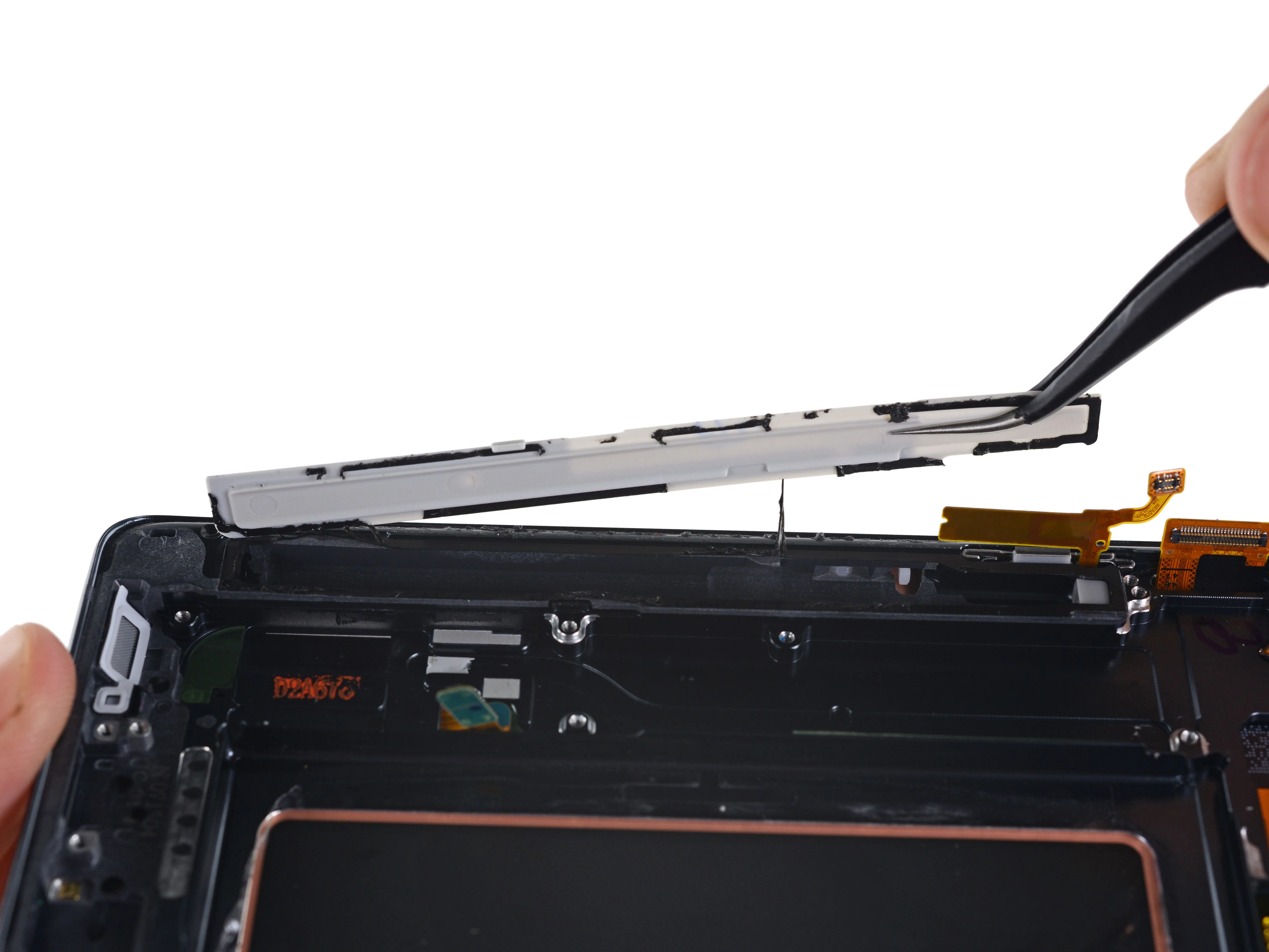

• Если вам нравятся крошечные тепловые трубки, то Note7 вам обеспечен. Похоже, что это тот же медный теплорассеивающий аппарат с 'жидкостным охлаждением', который мы извлекли из ванильного S7 и S7 Edge.

• Рядом с пластиковой крышкой, закрывающей отсек для пера S Pen, находится заметное количество клея. Вероятно, она служит для защиты гнезда для стилуса от проникновения.

• Обычно мы не любим клей, но эта водонепроницаемая защита, похоже, не сильно мешает ремонту.

• Внутри простой зажим фиксирует выемки S Pen, а серый резиновый бампер защищает перо.

Шаг 17

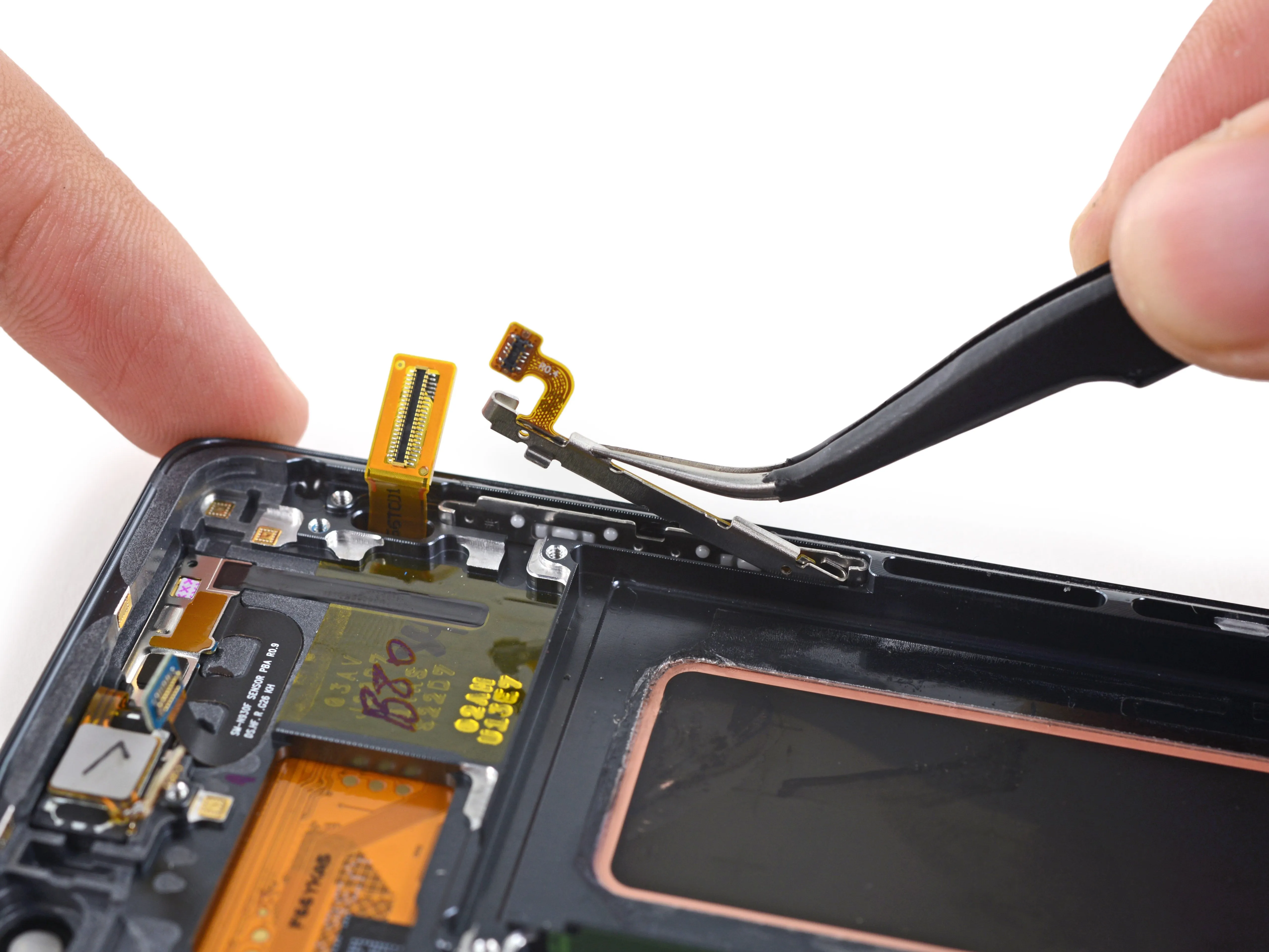

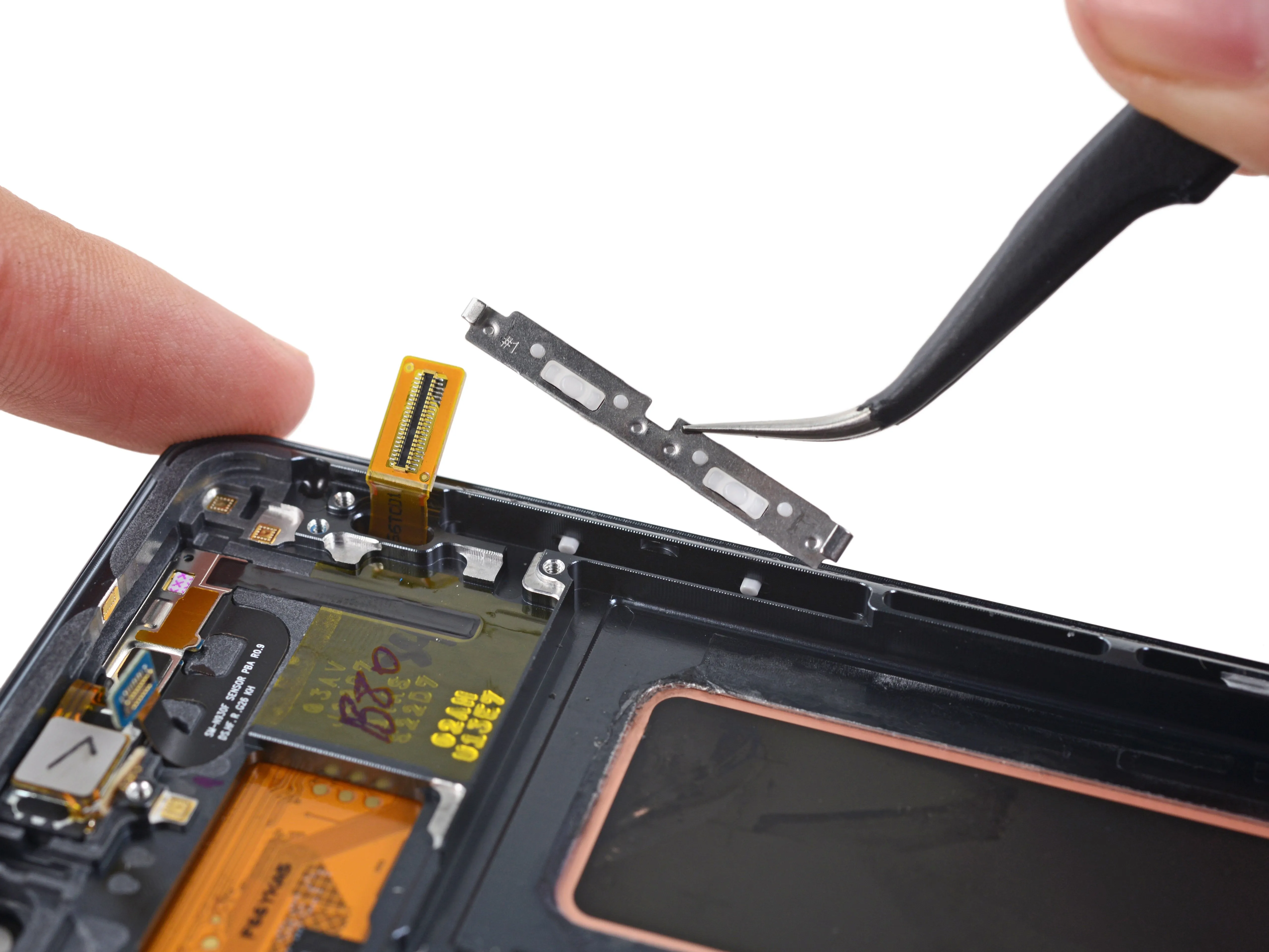

• Кнопки регулировки громкости выглядят довольно сложно, но это нас не останавливает. Вооружившись многолетним опытом выщипывания бровей, мы погружаемся в работу с пинцетом в руках.

• Первыми идут микропереключатели, за ними - усиливающий кронштейн с резиновыми прокладками. Не совсем то же самое, но похоже на другой подход к гидроизоляции который мы уже видели.

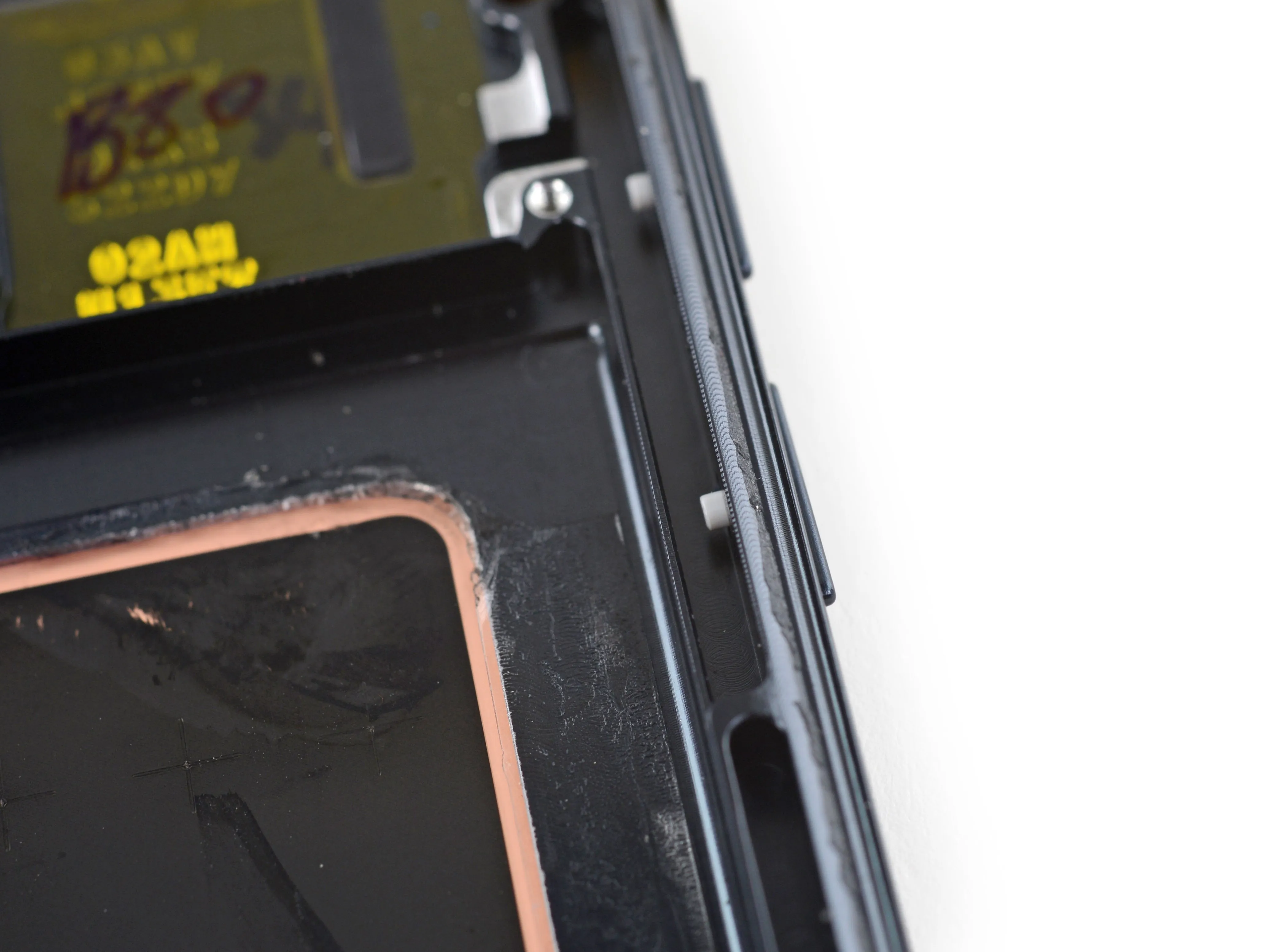

• Но... что это? Крышки кнопок странным образом зажаты внутри внешнего корпуса. Мы не можем их вытащить!

• Может ли это означать, что корпус имеет двойные стенки? Это гидроизоляция? Может быть, конструктивная особенность? Ваше предположение не хуже нашего.

Шаг 18

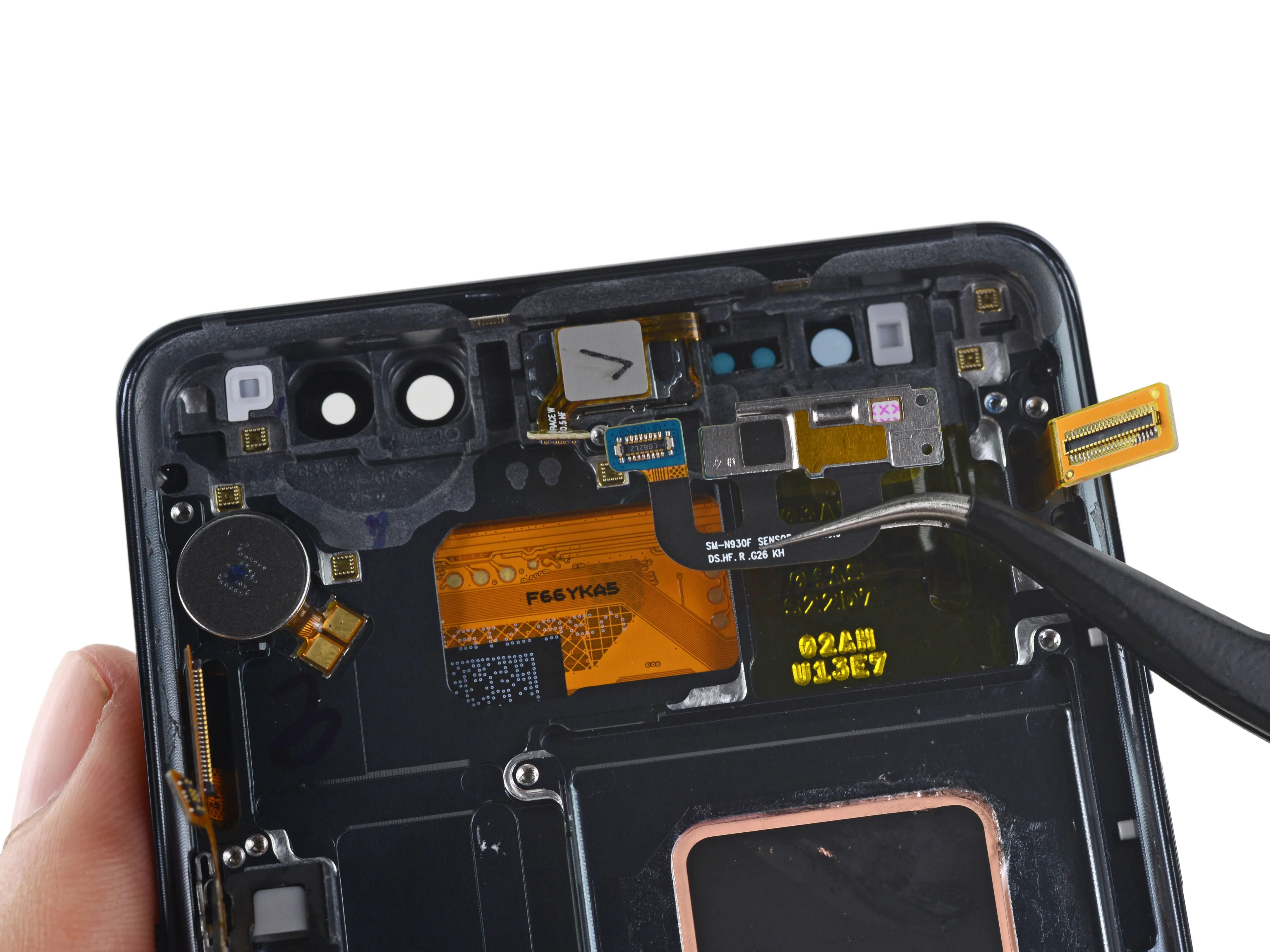

• Осталось совсем немного, и последним компонентом, который должен быть сдан, является массив датчиков на передней панели:

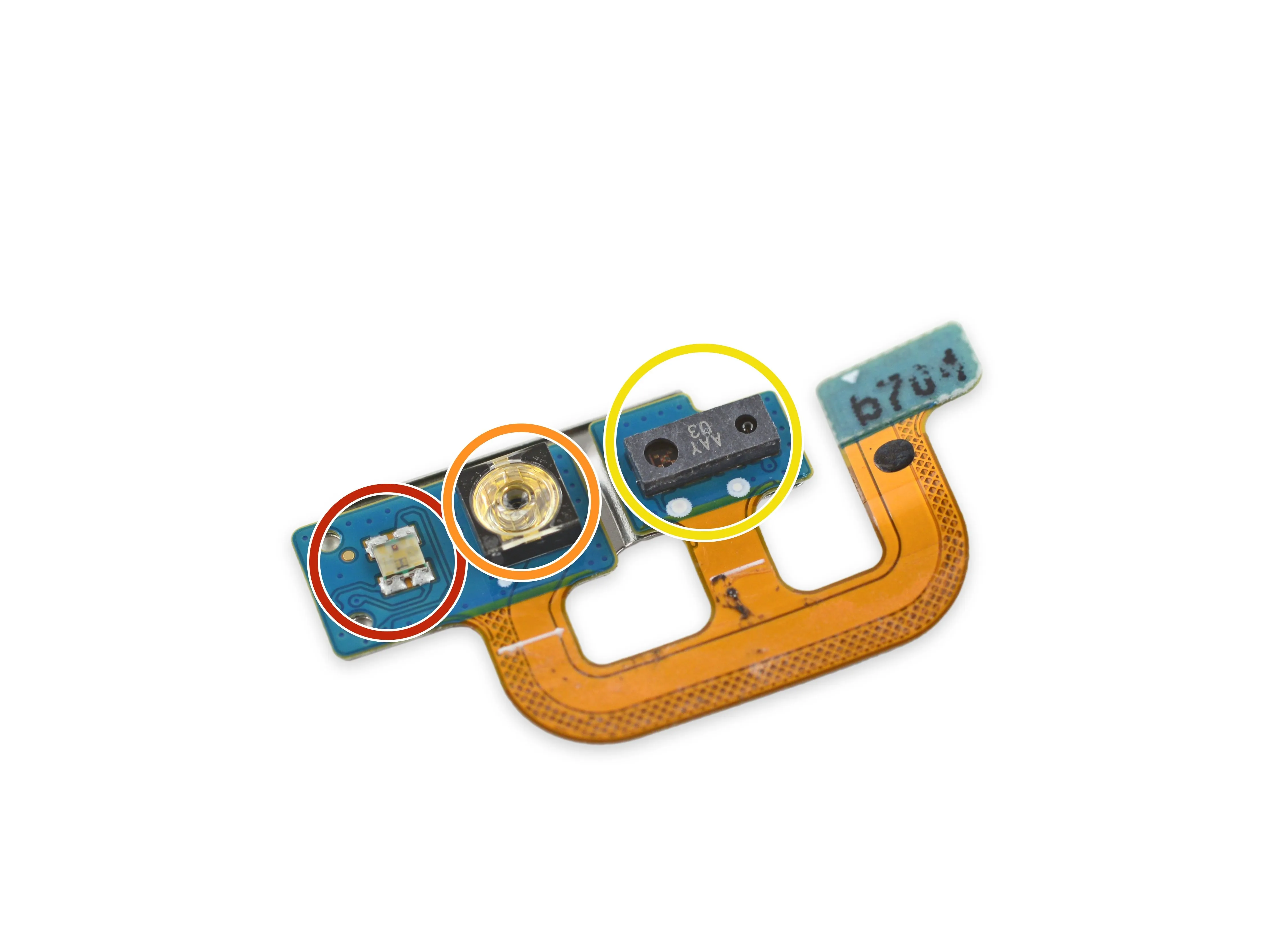

• светодиод состояния

• ИК-бластер для включения сканирования радужной оболочки глаза

• Мы уже видели датчик сканирования радужной оболочки глаза - этот компонент обеспечивает инфракрасную подсветку, чтобы сделать глаза более выразительными.

• Датчик приближения (скорее всего, AMS TMD4904)

Шаг 19

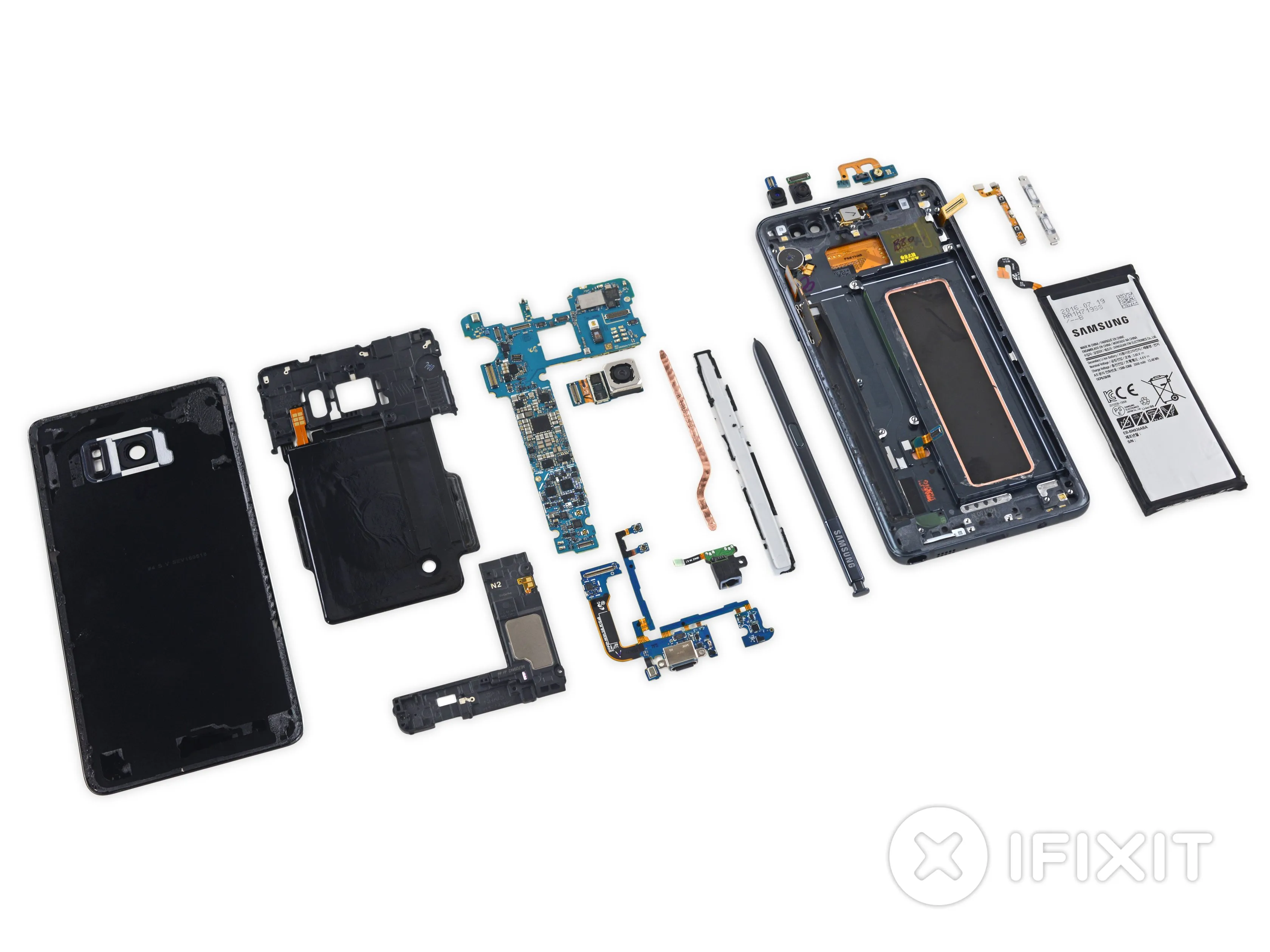

• И вот момент, которого вы ждали - взорванная (без каламбура) диаграмма Note7.

Вывод

• Многие компоненты являются модульными и могут быть заменены независимо друг от друга.
• Благодаря улучшенной прокладке кабелей плату порта зарядки можно снять, не разбирая дисплей.
• Аккумулятор можно извлечь без предварительного демонтажа материнской платы, но жесткий клей и приклеенная задняя панель сильно затрудняют замену.
• Переднее и заднее стекло вдвойне легче расколоть, а сильный клей на заднем стекле сильно затрудняет проникновение внутрь устройства.
• Из-за изогнутого экрана замена переднего стекла без разрушения дисплея, скорее всего, невозможна.

Оценка ремонтопригодности

Ремонтопригодность 4 из 10 (10 - легче всего отремонтировать)
