Разборка Samsung Galaxy Note8

Введение

Сайт Note7 появился на свет горячим, но погас в пламени и сгорании. Из пепла восстает Note8! Samsung сделала все возможное, чтобы улучшить технические характеристики этого телефона, и добавила несколько остановок и добавила несколько остановок, когда дело касается батареи. Присоединяйтесь к нам и, надеемся, не к местной пожарной службе, пока мы вскрываем Samsung Galaxy Note8!

Ищете еще больше огненных обновлений?

Что вам нужно

Инструменты

•

•

•

•

•

•

Видео обзор

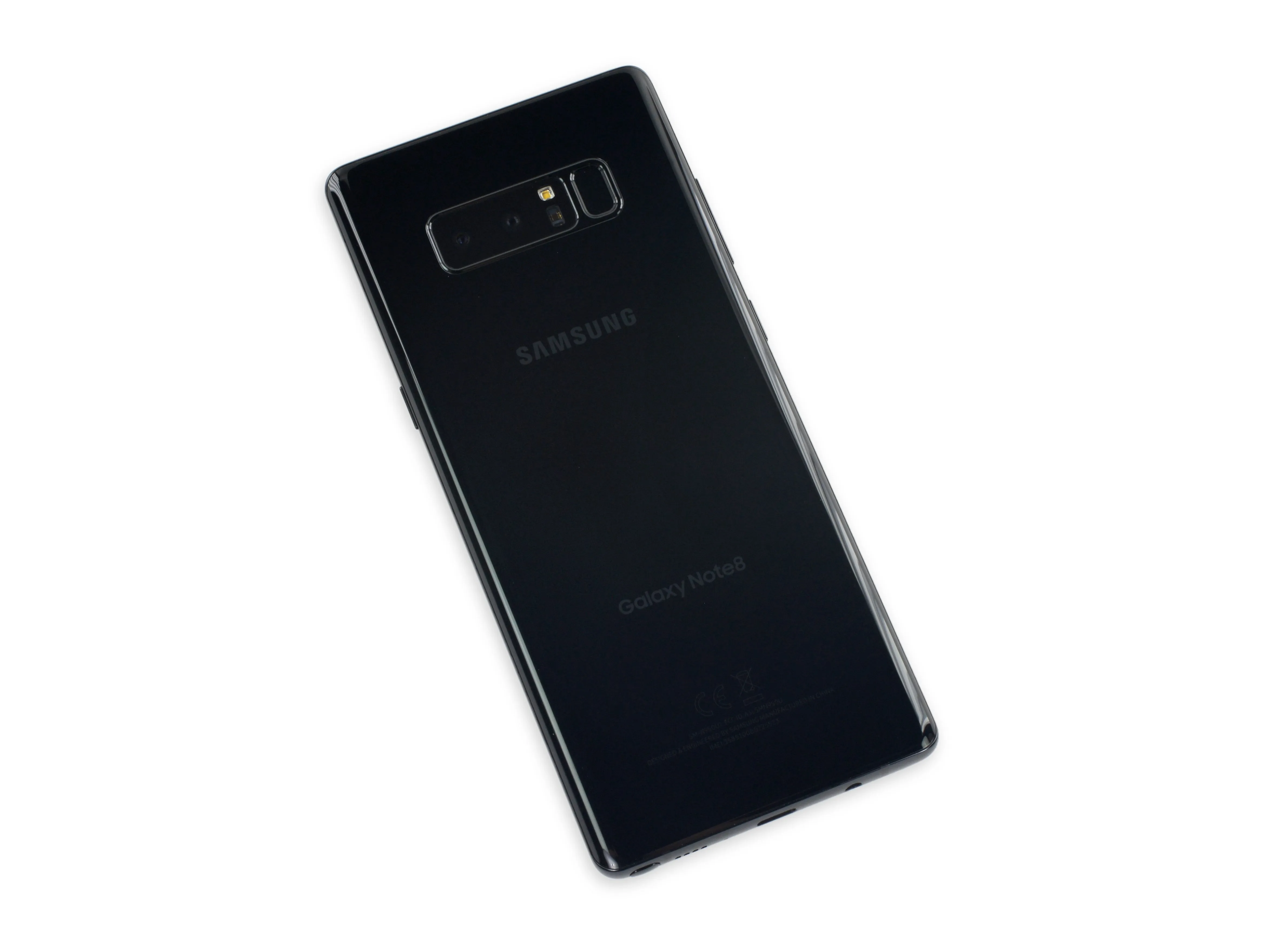

Шаг 1 Разбор Samsung Galaxy Note8

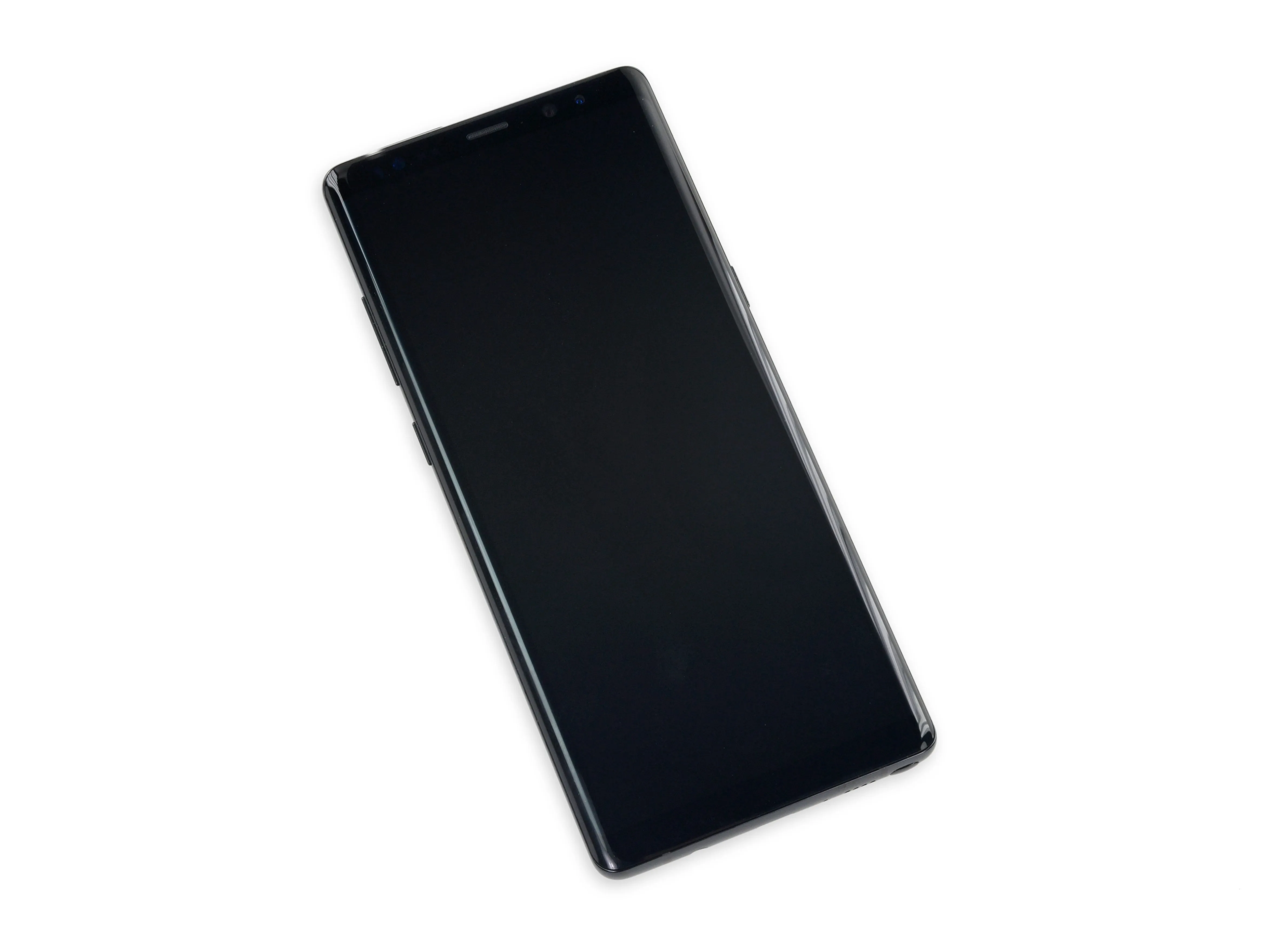

• Note8 - это высокий телефон. Давайте посмотрим, что занимает все это пространство:

• 6,3-дюймовый Super AMOLED-дисплей с соотношением сторон 18,5:9, разрешением 2960 × 1440 (521 ppi) и стеклом Gorilla Glass 5 от края до края.

• Процессор Qualcomm Snapdragon 835 с 6 ГБ оперативной памяти

• Аккумулятор емкостью 3300 мАч

• Основная камера с двумя объективами и двойным OIS: широкоугольный объектив 12 МП с диафрагмой ƒ/1,7 и телеобъектив 12 МП с диафрагмой ƒ/2,4

• 64/128/256 ГБ встроенной памяти с возможностью расширения до 256 ГБ с помощью microSD

• Слот S Pen, порт USB-C и разъем для наушников

• Степень пыле- и влагозащищенности IP68

Шаг 2

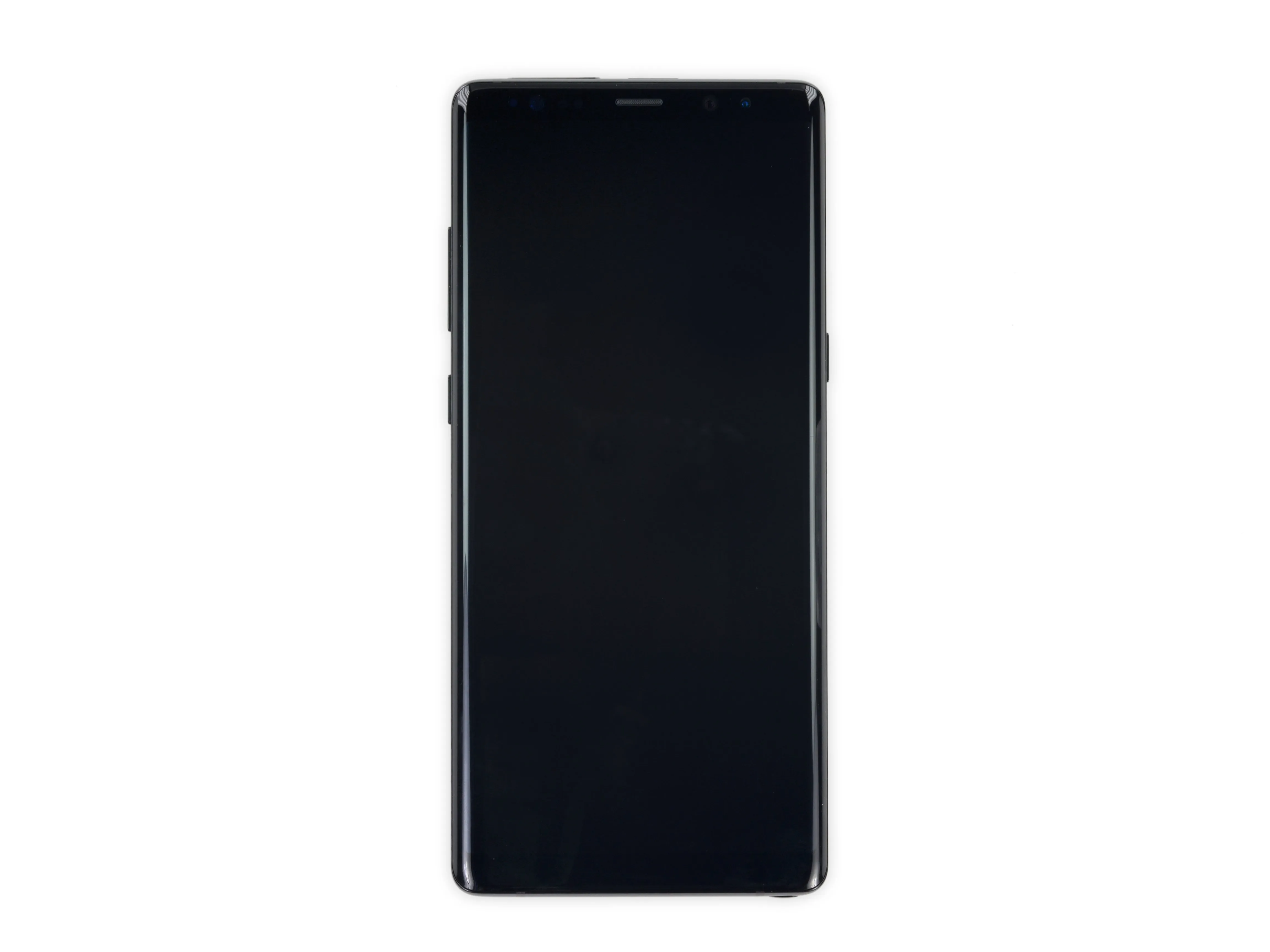

• Вы можете видеть сквозь этот телефон, если сильно прищуритесь, и у вас есть возможность стрелять высокоэнергетическими фотонами..

• Рентгеновские снимки свидетельствуют о том, что несколько знакомый макетНо немного физического тыканья и тыканья определенно необходимо. Приготовьте инструменты!

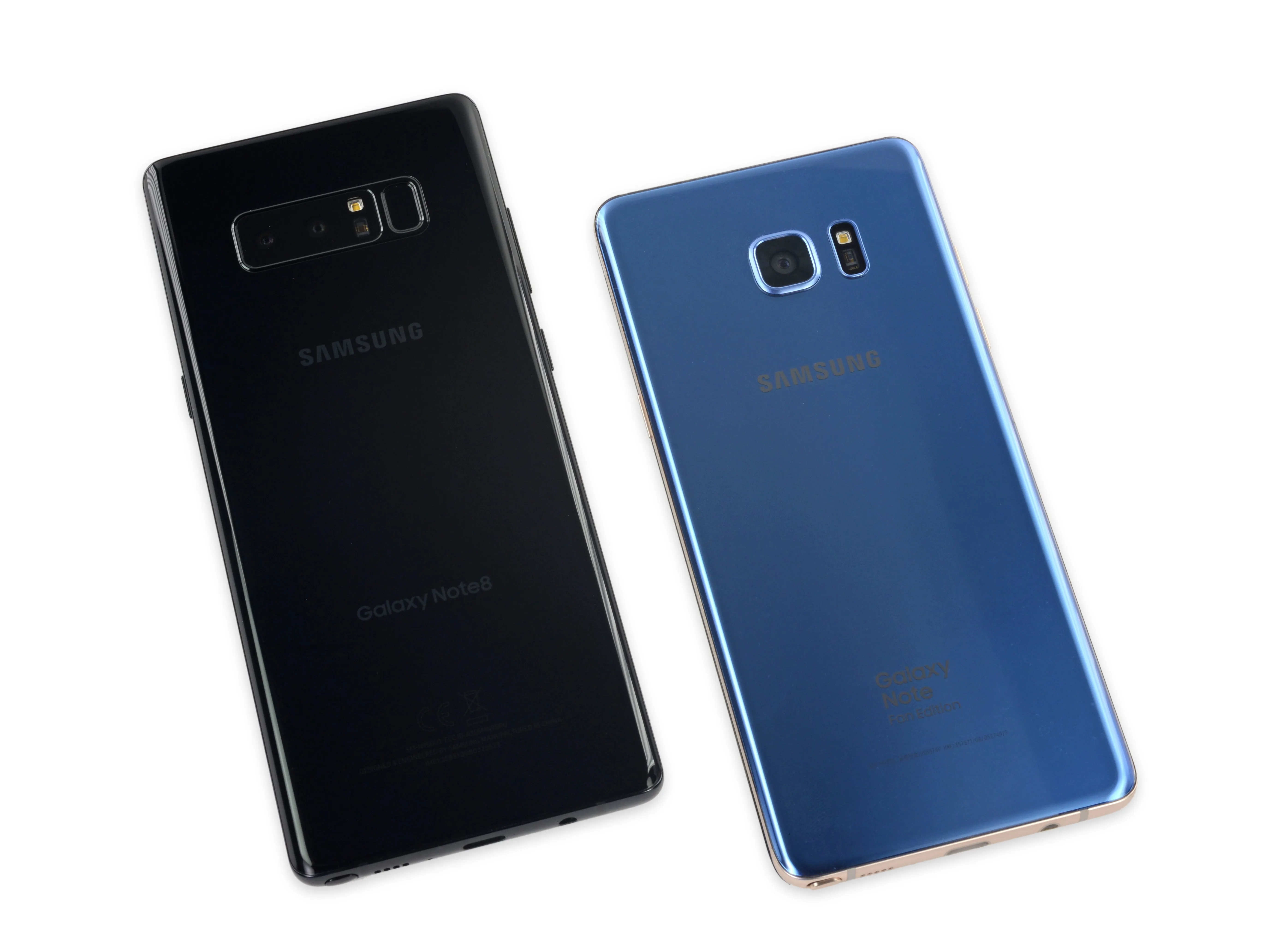

• Но сначала небольшое внешнее сравнение Note8 и Note7 Fan Edition показывает больший дисплей, более тонкие рамки и датчик отпечатков пальцев, который переместился на заднюю панель телефона, где теперь к нему присоединились не одна, а две камеры.

Шаг 3

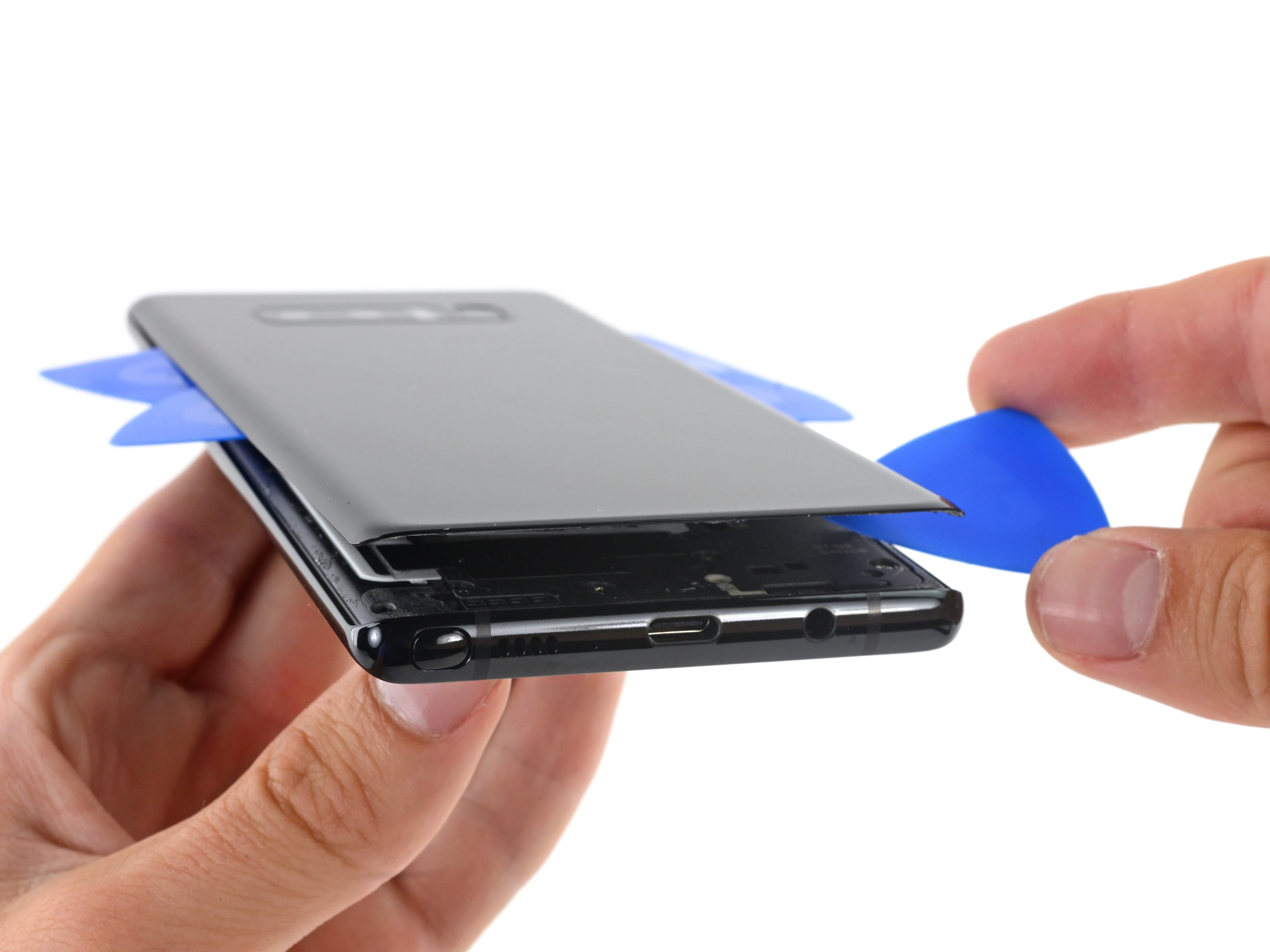

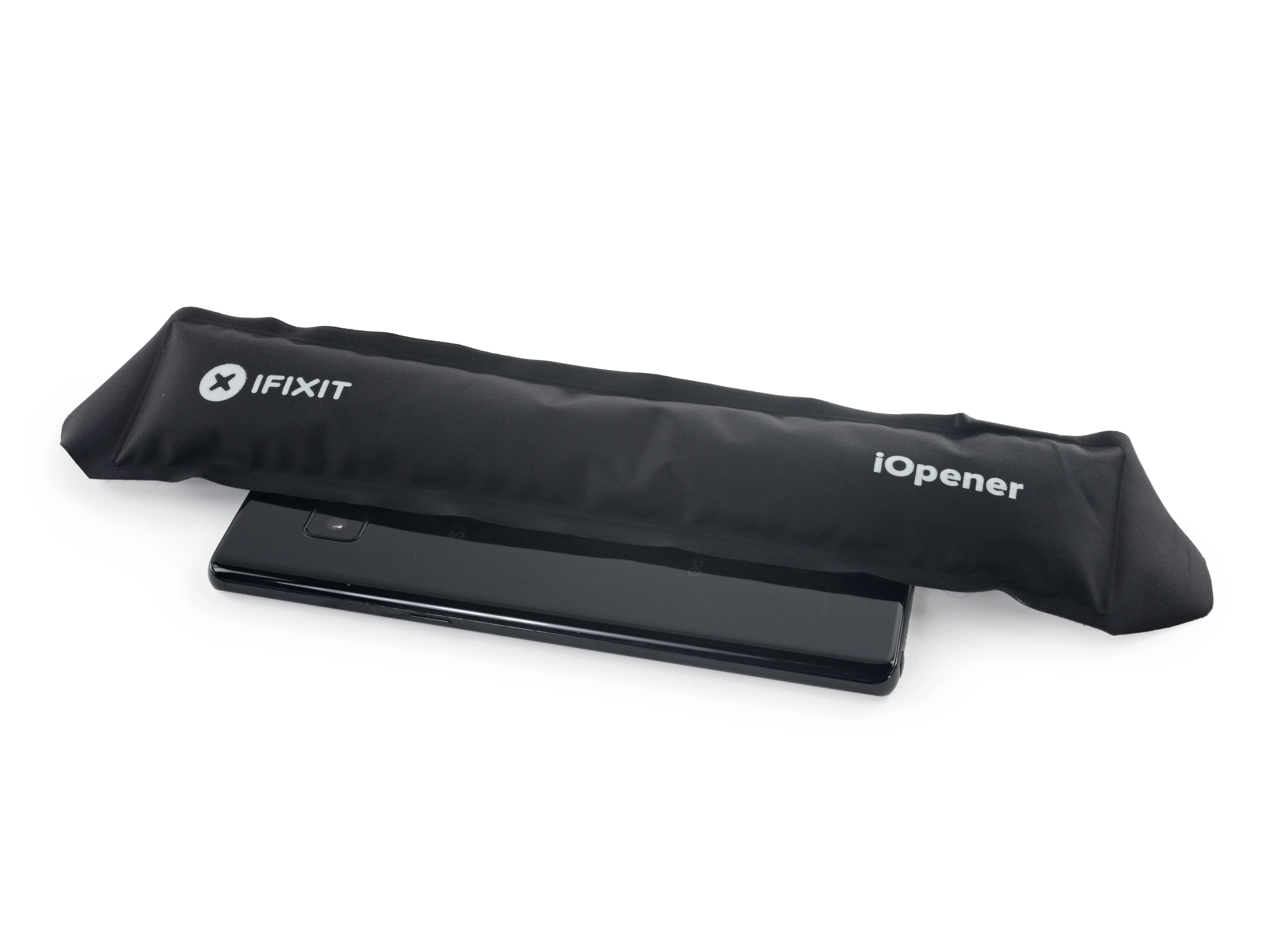

• Эта процедура вскрытия с помощью клея и термического выковыривания и разрезания, конечно, не является нашей любимой, но напо крайней мере,по крайней мере,сейчасэтостановитсязнакомый. Как обычно, все начинается с нашего надежного iOpener.

• Открыв телефон, мы видим тонкий кабель датчика отпечатков пальцев. Это делает вырезание через весь этот клей немного коварным, так как кабель может быть легко прорезан, если вы этого не ожидаете.

Шаг 4

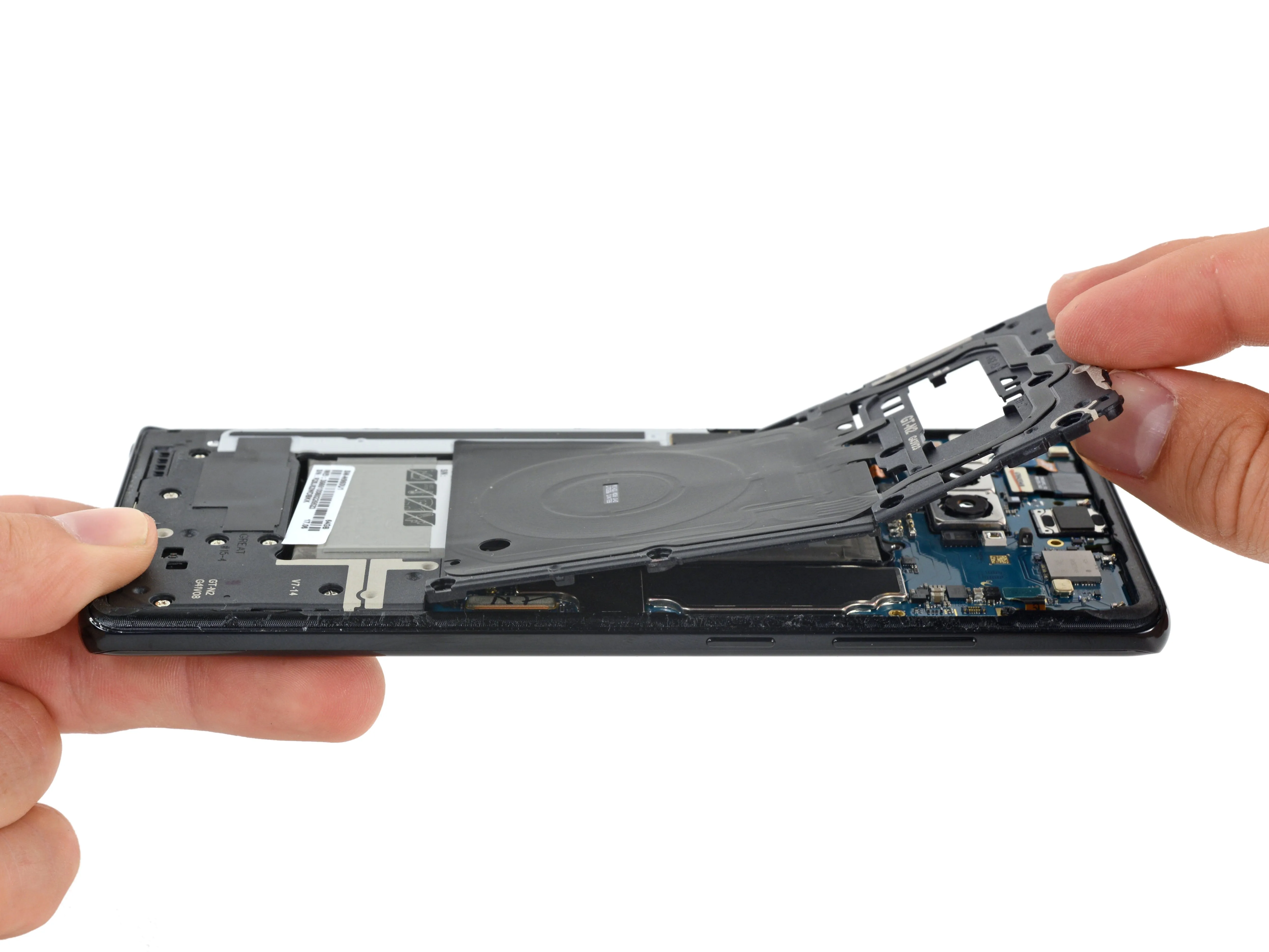

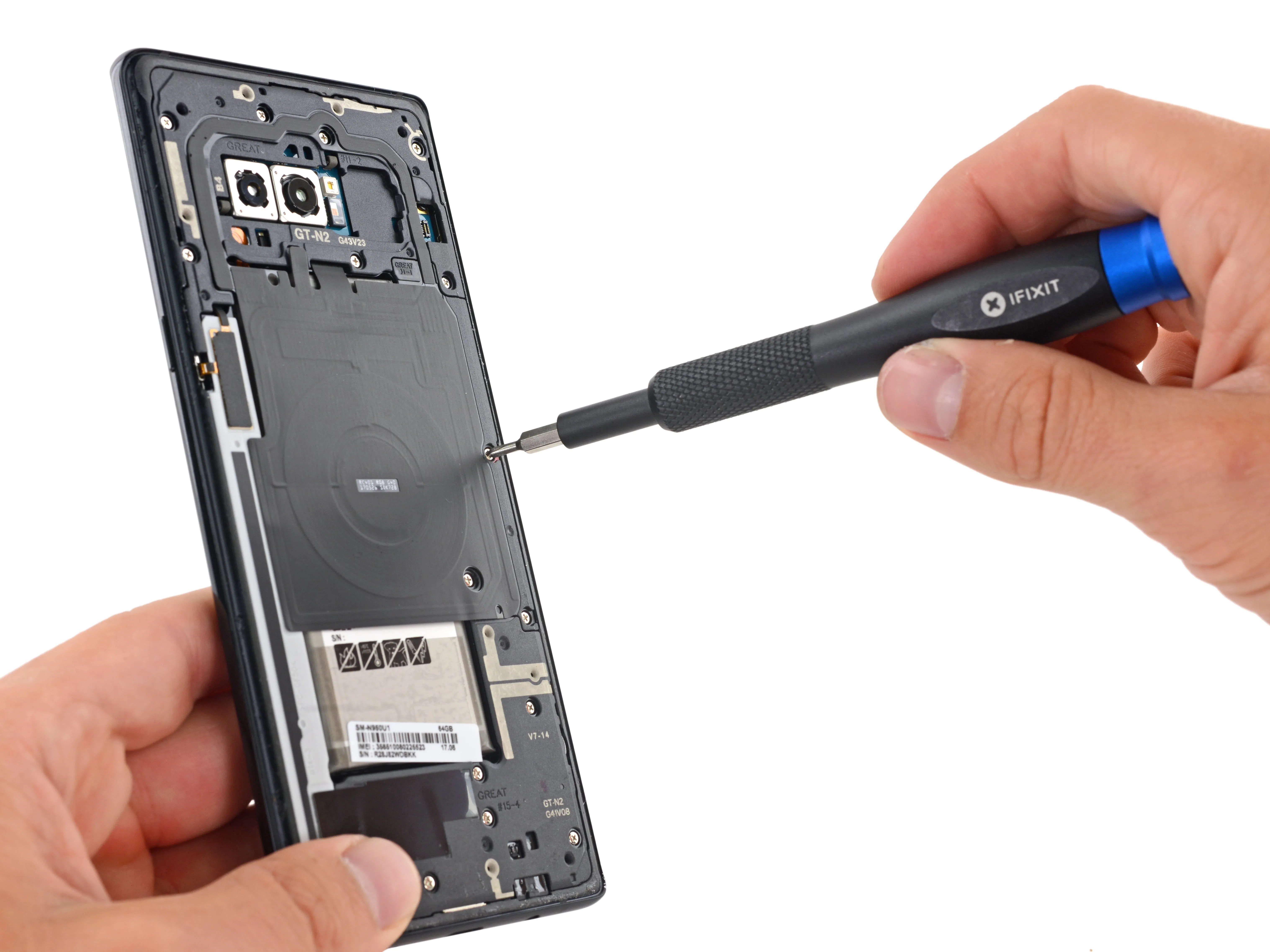

• Мы рады, что с помощью крестообразного ключа нам удалось снять среднюю рамку/антенну NFC/PMA и катушку беспроводной зарядки Qi.

• После извлечения этой максимальной средней рамки мы снимаем нижний динамик, чтобы получить первый взгляд на внутренности.

• Знакомые компоненты, незнакомые места- батарея размещена почти по центру, а вибратор переместился в правый нижний угол. Прощай стандартная компоновка Note/Galaxy S.

• Это тонкий ответ на прошлые проблемы с батареями или просто Samsung старается навести порядок? Пора взглянуть на эту электростанцию.

Комментарии к шагу

Я очень благодарен за этот обзор, но я хотел бы узнать, сохранились ли у вас где-нибудь точные измерения того, где расположены катушки беспроводной зарядки в задней части телефонов с беспроводной зарядкой? Я использую специальное крепление для своего телефона и хочу убедиться, что беспроводная катушка как можно ближе к полностью закрытой, но не могу сказать по этим изображениям, где именно в телефоне находится катушка. Если это имеет смысл. В принципе, я бы просто искал измерения сверху и снизу телефона, указывающие на начало и конец катушки. Если это невозможно, не беспокойтесь.

Привет, Брэндон! Сейчас у нас нет простого способа получить эту информацию. Я бы предложил посмотреть на рентгеновское изображение в шаге 2, увеличить его так, чтобы оно соответствовало вашему реальному телефону, и готово! Круг, похожий на яблочко, - это зарядная катушка, так что вы должны знать ее приблизительное расположение в вашем телефоне =)

Всем привет! Это руководство идеально, спасибо за него.

У меня вопрос: пожалуйста, можно ли сделать фото Note8 изнутри спереди? Как на этой, но спереди назад.

Большое спасибо!

Кто-нибудь может сообщить мне, можно ли заменить вибромотор, так как после падения моего телефона на угол вибрация прекратилась.

Шаг 5

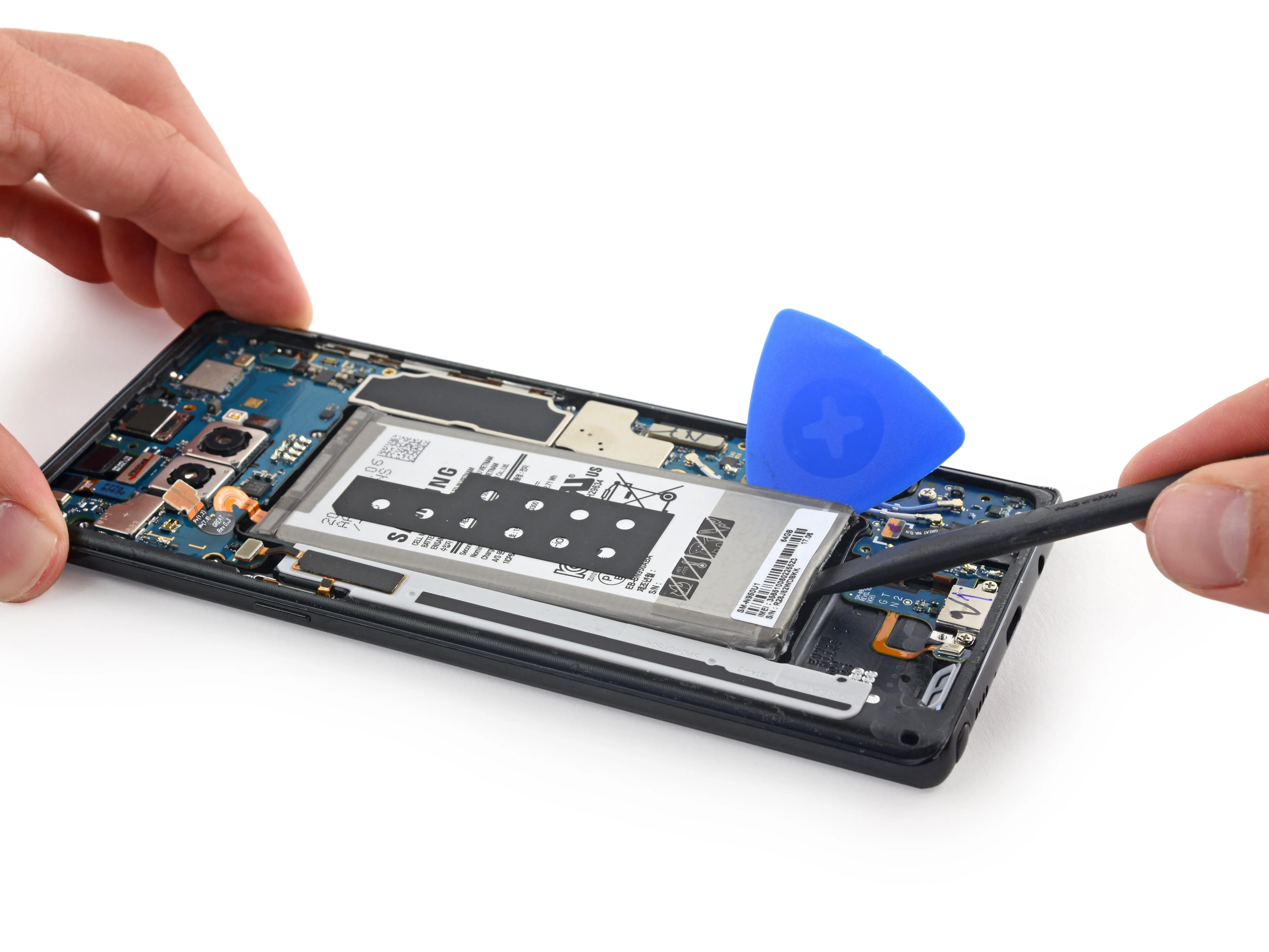

• Как и в других последних моделях телефонов Samsung, батарея находится в небольшой яме, покрытой клеем, но мы быстро приступили к работе, чтобы выковырять ее.

• Небольшое нагревание может помочь размягчить клей, но тепло и литий-ионные батареи образуют горючую смесь, поэтому мы выбрали другое решение другое решение.

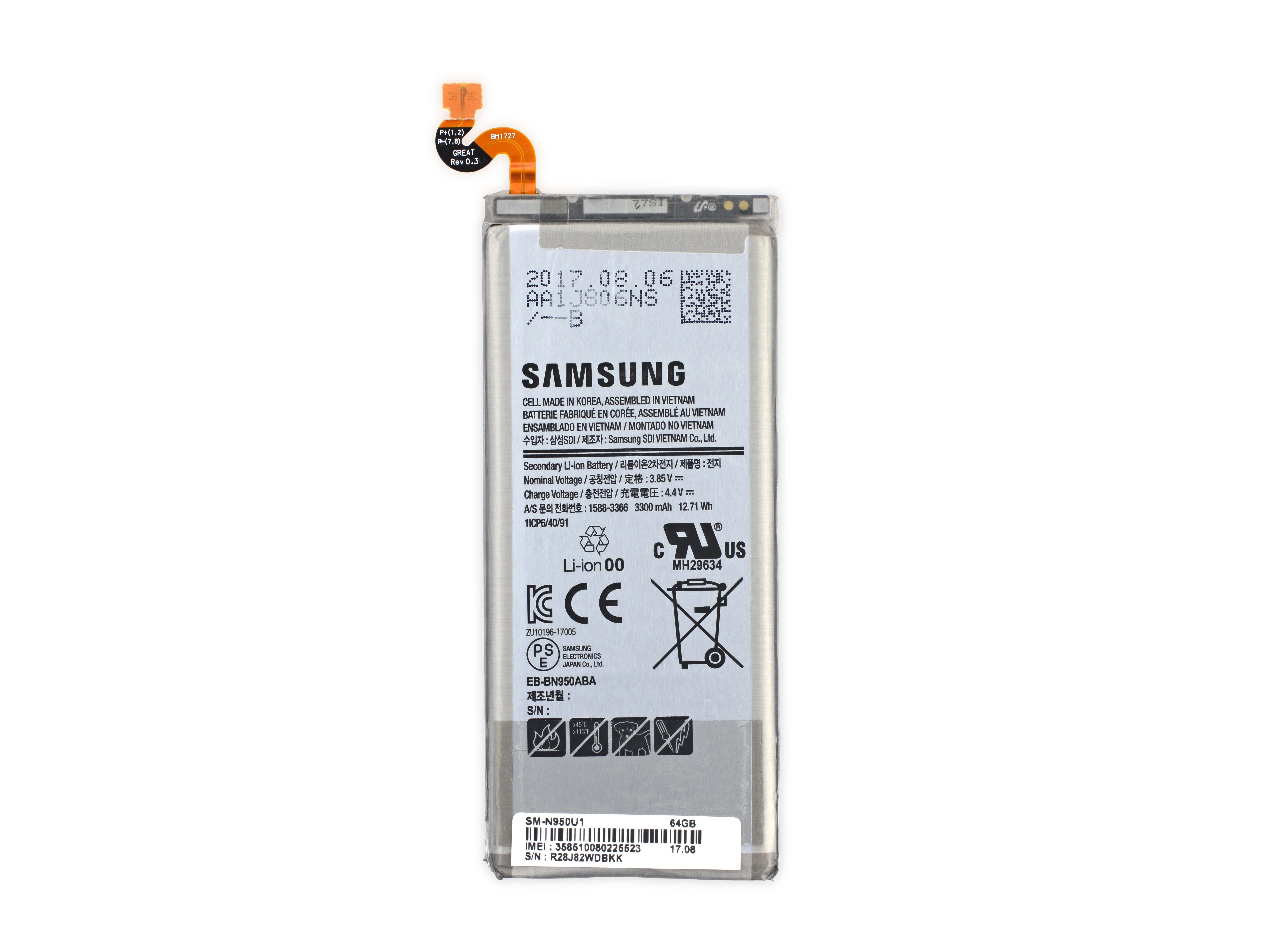

• Этот аккумулятор производства Samsung SDI обладает емкостью 12,71 Вт-ч (3300 мА-ч при 3,85 В).

• Это на 6% меньше, чем у 13,48 Втч у Note7-Но имейте в виду, что батарея сгорела не сразу. На сайте благополучно обновленная батарея в Fan Edition составляет всего 12,32 Вт-ч, так что это действительно улучшение (при условии, конечно, что пожара не произошло).

Шаг 6

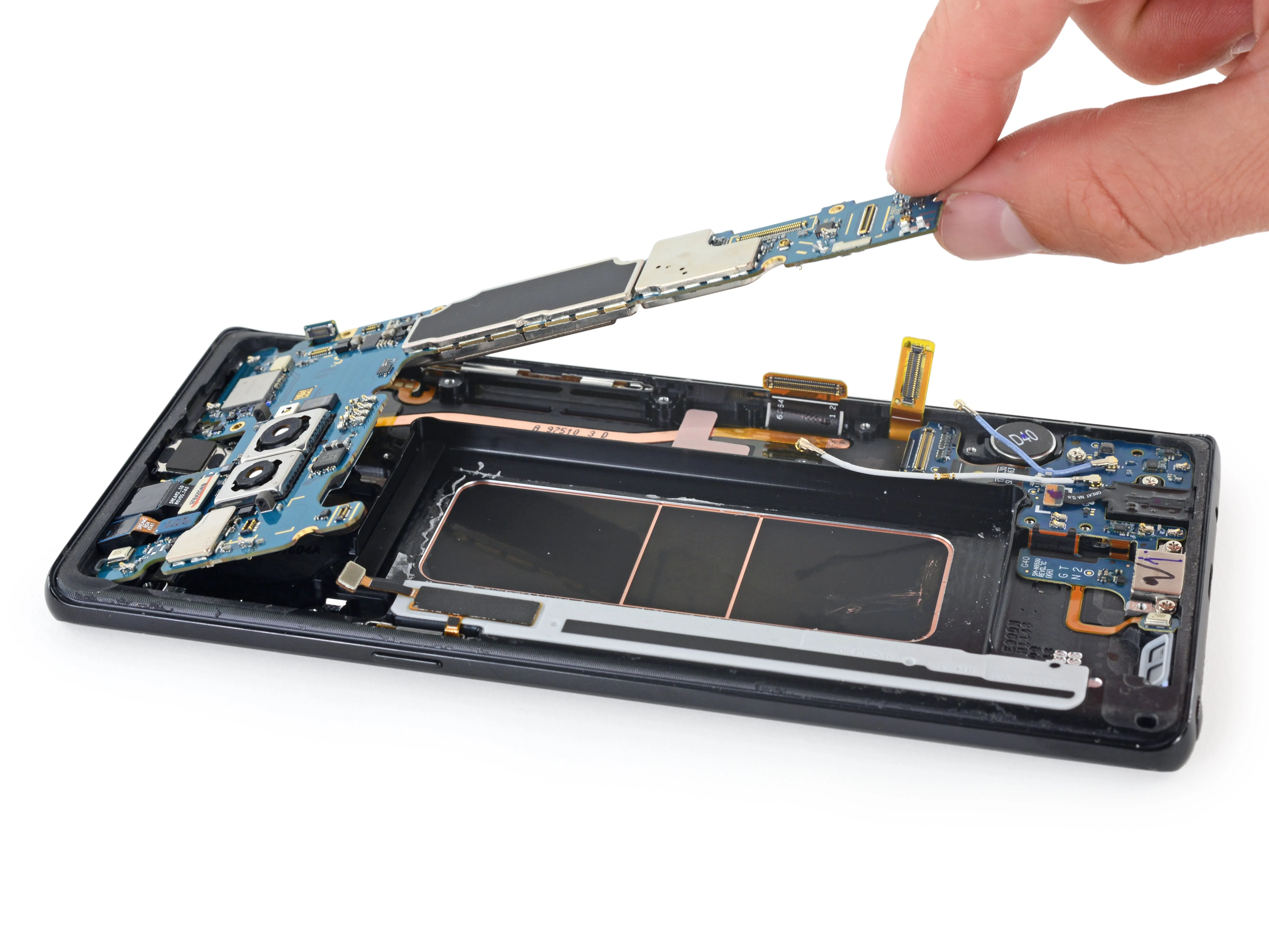

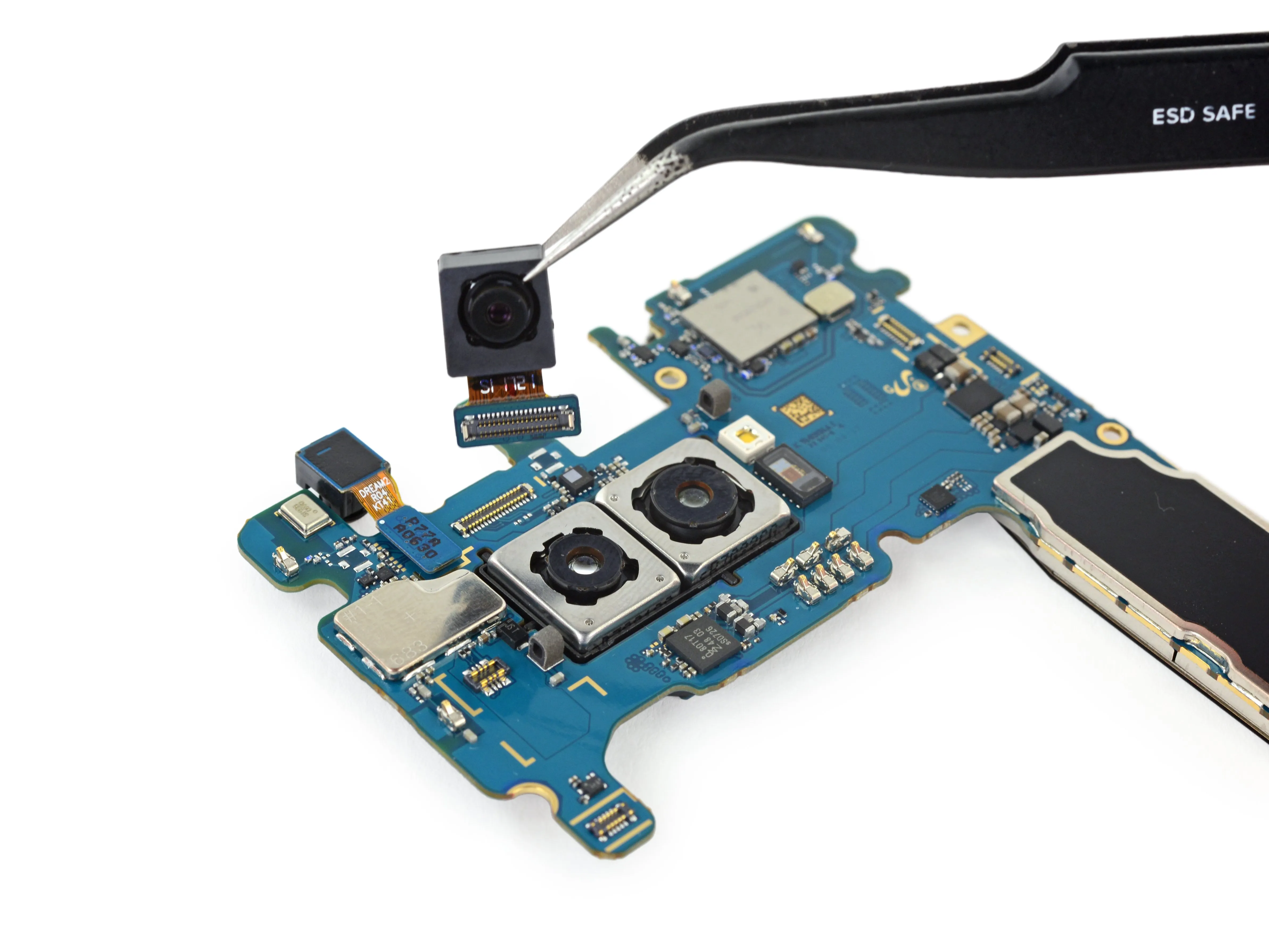

• Далее мы получаем в свое распоряжение материнскую плату, а также многочисленные камеры Note8.

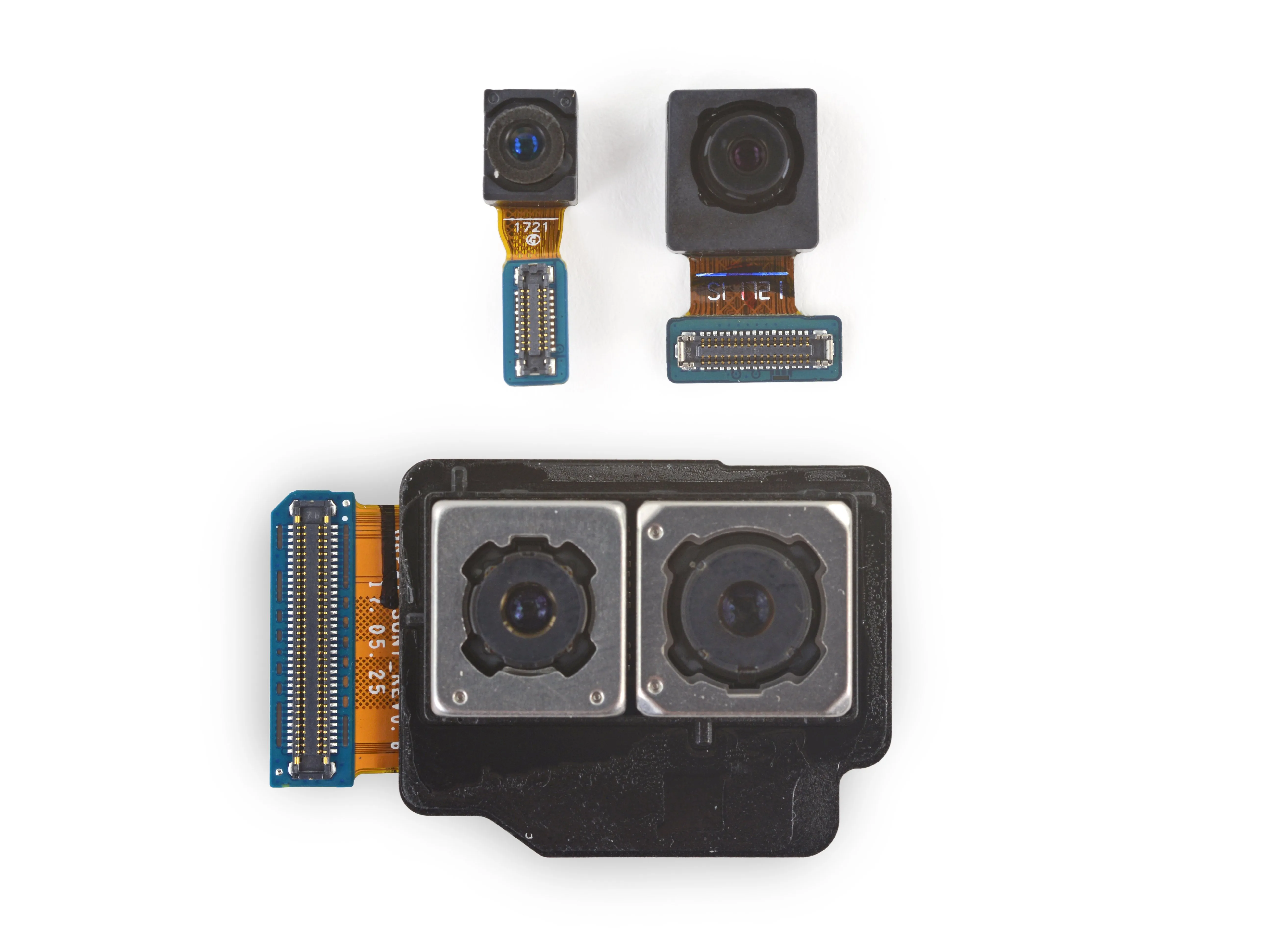

• Если в прошлый раз мы были впечатлены количеством камер. в прошлый разто в новом Note их стало еще больше - четыре:

• На лицевой стороне телефона находится сканер радужной оболочки глаза и камера 8 МП, ƒ/1,7.

• На задней панели находится новый модуль двойной камеры Samsung: широкоугольная и телеобъектив, обе с OIS. Эта система позволяет реализовать несколько довольно крутых новых функций.

• OIS подтвержден. На этом волшебном бонусном снимке можно увидеть отряд плотных темных фигур - это магниты, окружающие объективы обеих камер. Здорово!

Комментарии к шагу

Какой сканер радужной оболочки глаза используется в Note 8?

Будьте очень осторожны при снятии материнской платы, иначе вы совершите ту же ошибку, что и я. В правом углу находится один единственный винт. Просто в сторону и вниз оси немного от сим-карты

То же самое - я отломал кусок платы, и теперь мой Wi-Fi не работает.

Шаг 7

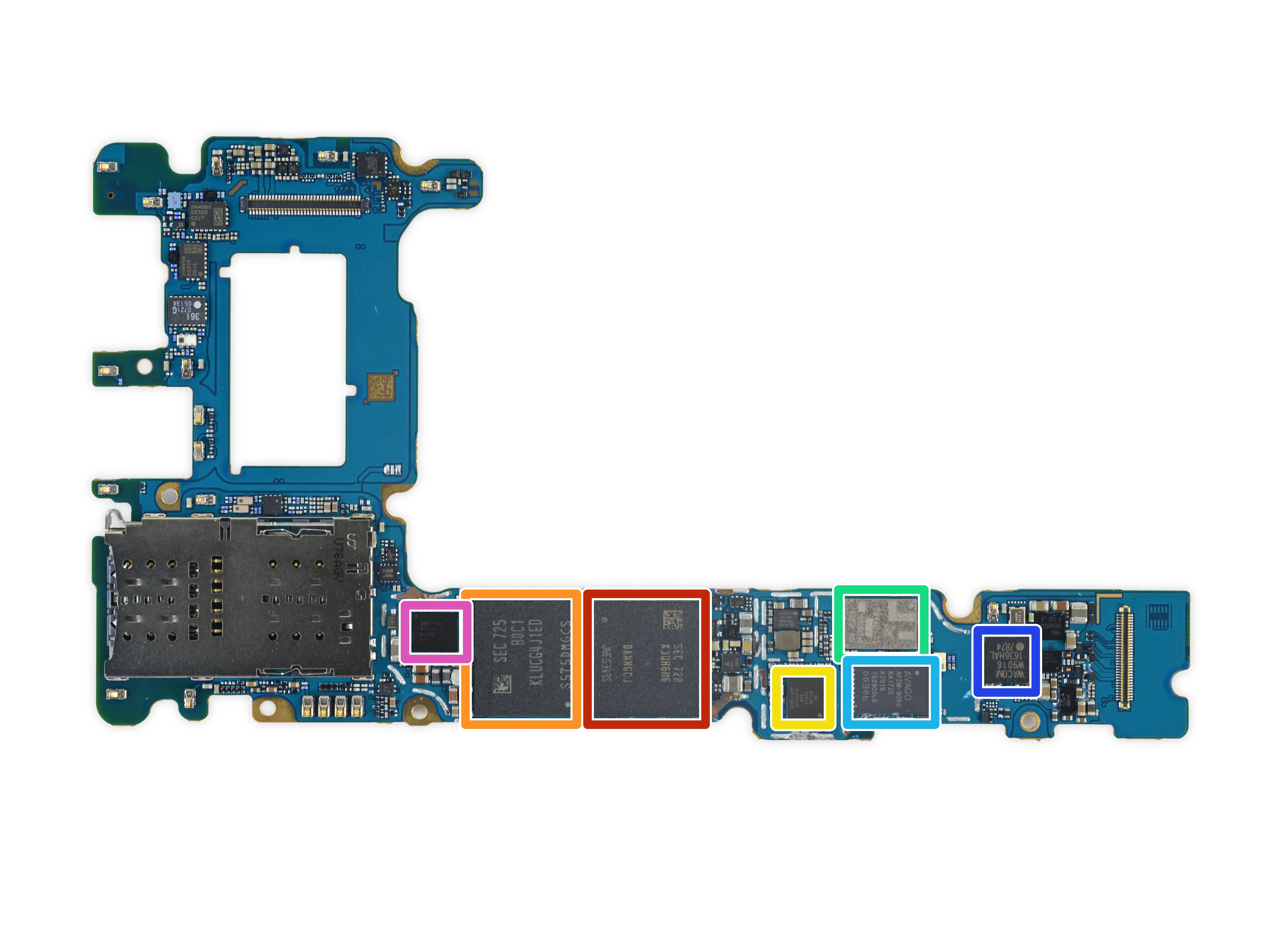

• Давайте отметим, что питает весь этот экран:

• Samsung K3UH6H60AM-NGCJ 6 ГБ LPDDR4X SDRAM, расположенных поверх Qualcomm Snapdragon 835

• Samsung KLUCG4J1ED-B0C1 64 ГБ флэш-памяти UFS

• Qualcomm WCD9341 Аудиокодек Aqstic

• Усилитель мощности Skyworks SKY78160-11

• Усилитель мощности Avago AFEM-9066

• ИС сенсорного управления Wacom W9018

• ИС управления питанием Silicon Mitus SM5720

Комментарии к шагу

нет контроллера NFC？

привет братан note8 n950f звуковая микросхема место расположения пришлите мне схему моя почта ahussain55807@gmail.com

Здравствуйте. Вы можете детализировать 3 чипа рядом с ic . N950U

Контакт. touchryna1@gmail.com

пожалуйста, направьте меня! Где находится микросхема Iris?

Мой телефон застрял на SAMSUNG GALAXY NOTE 8, поэтому я хочу купить эту карту, как я могу получить ее

Здравствуйте. Мой телефон сломан. Могу ли я извлечь 64 GB di memoria flash UFS Samsung KLUCG4J1ED-B0C1 и переместить на другое устройство или попытаться прочитать данные внутри с помощью какого-либо инструмента, разъема, устройства? Как я могу восстановить свои данные? Большое спасибо

Шаг 8

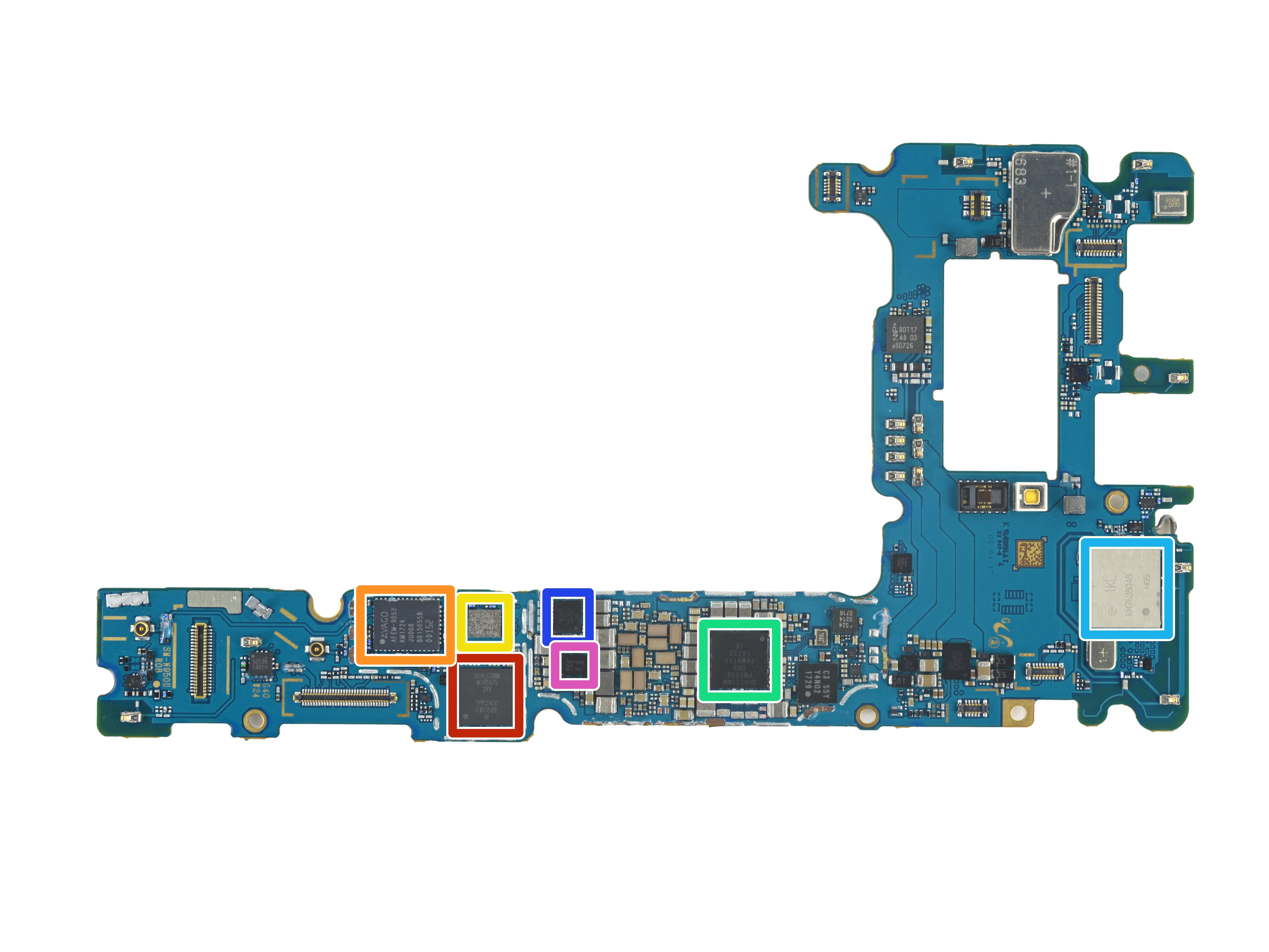

• Перевернув плату, мы обнаруживаем:

• Qualcomm WTR5975 радиочастотный приемопередатчик

• Усилитель мощности Avago AFEM-9053

• Skyworks SKY77365-11 Четырехдиапазонный модуль усиления мощности GSM/GPRS/EDGE

• Микросхема PM8998 от Qualcomm

• Модуль Wi-Fi Murata KM7628048

• ИС управления питанием Qualcomm PM8005

• ИС управления питанием Maxim Integrated MAX77838EWO AMOLED

Комментарии к шагу

чем отличается зеленый цвет платы от черного цвета платы iphone? одинаковое качество или нет?

Цвет платы может быть индивидуальным, не имеет никакого отношения к качеству, связан с ценой и красотой

ИМС Quallcomm PMIC имеет маркировку PM8998, а не PM 9886.

Почему бы не показать зарядное устройство IC ？

где микросхема камеры

пожалуйста, направьте меня! Где микросхема диафрагмы?

Шаг 9

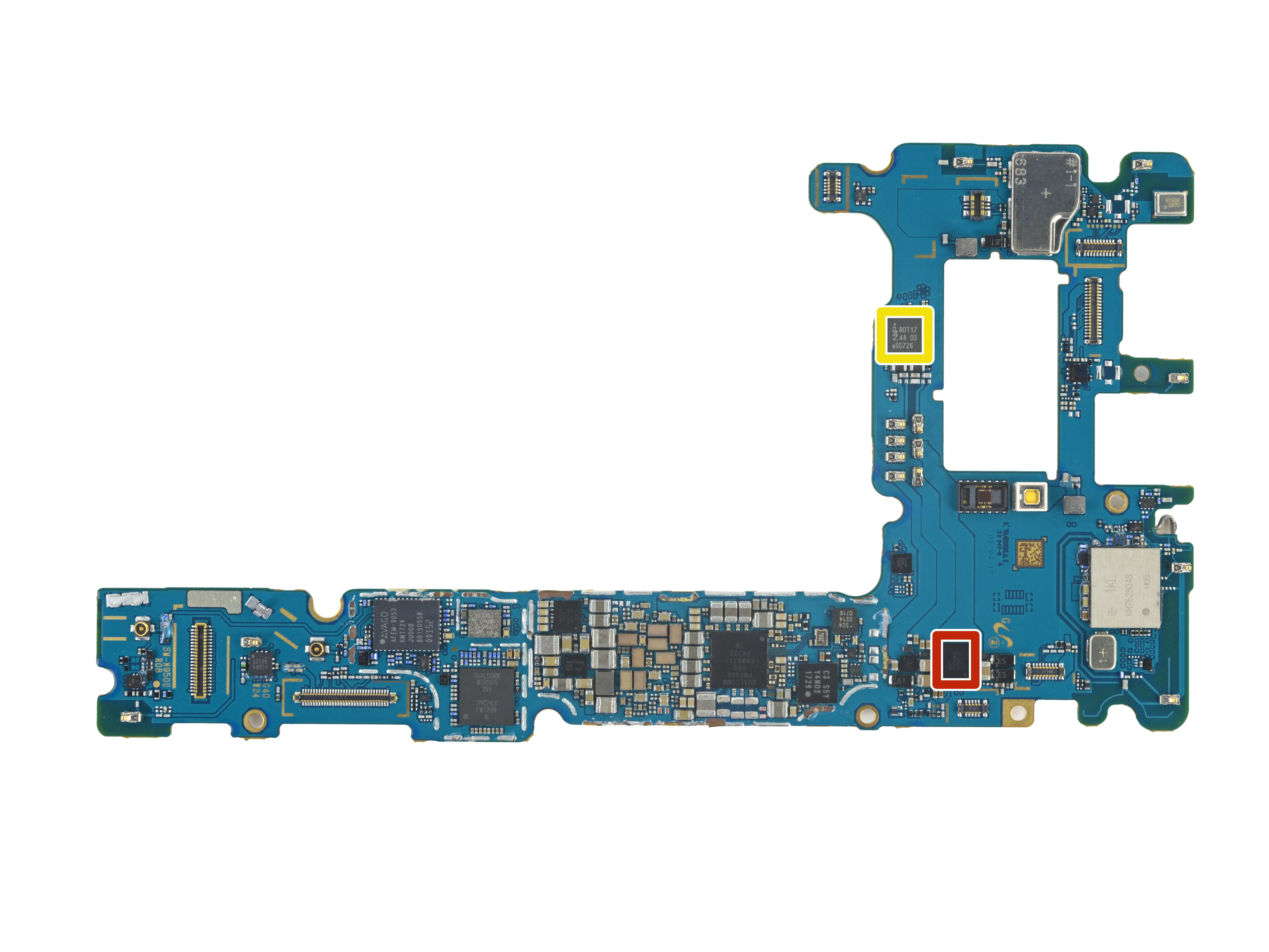

• Идентификация микросхем, часть 2:

• ИС беспроводного зарядного устройства IDT P9320S

• Усилитель звука Maxim MAX98506

• NXP Semiconductor PN80T Контроллер NFC с защищенным элементом

• Qualcomm QET4100 Отслеживатель огибающей 40 МГц

• Qualcomm ? D5319 ИС разнесения в среднем диапазоне

• Qualcomm ? D5320 ИС разнесения в высоком диапазоне (вероятно)

• ИС управления питанием Samsung S2M005X02 (вероятно)

Шаг 10

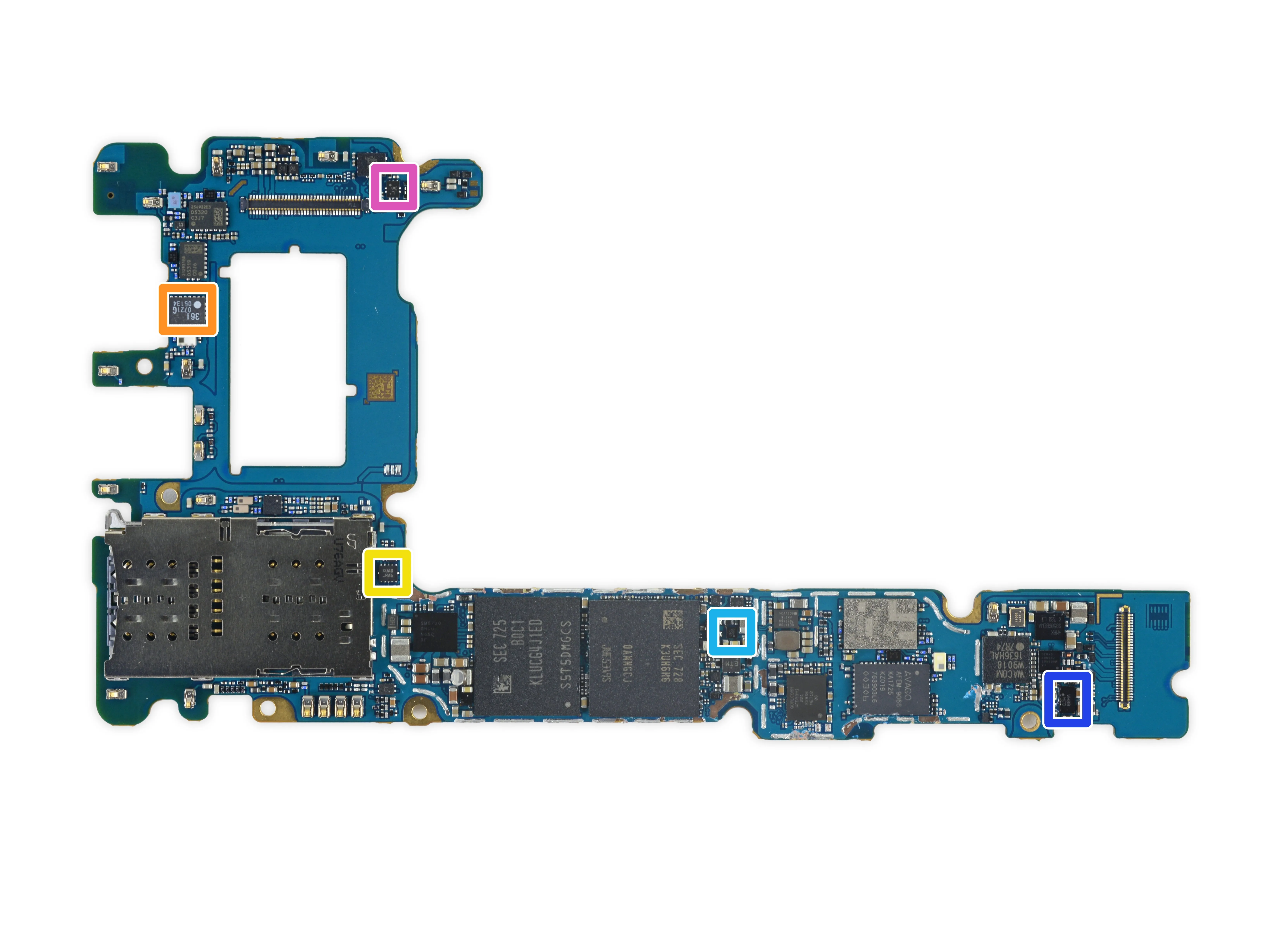

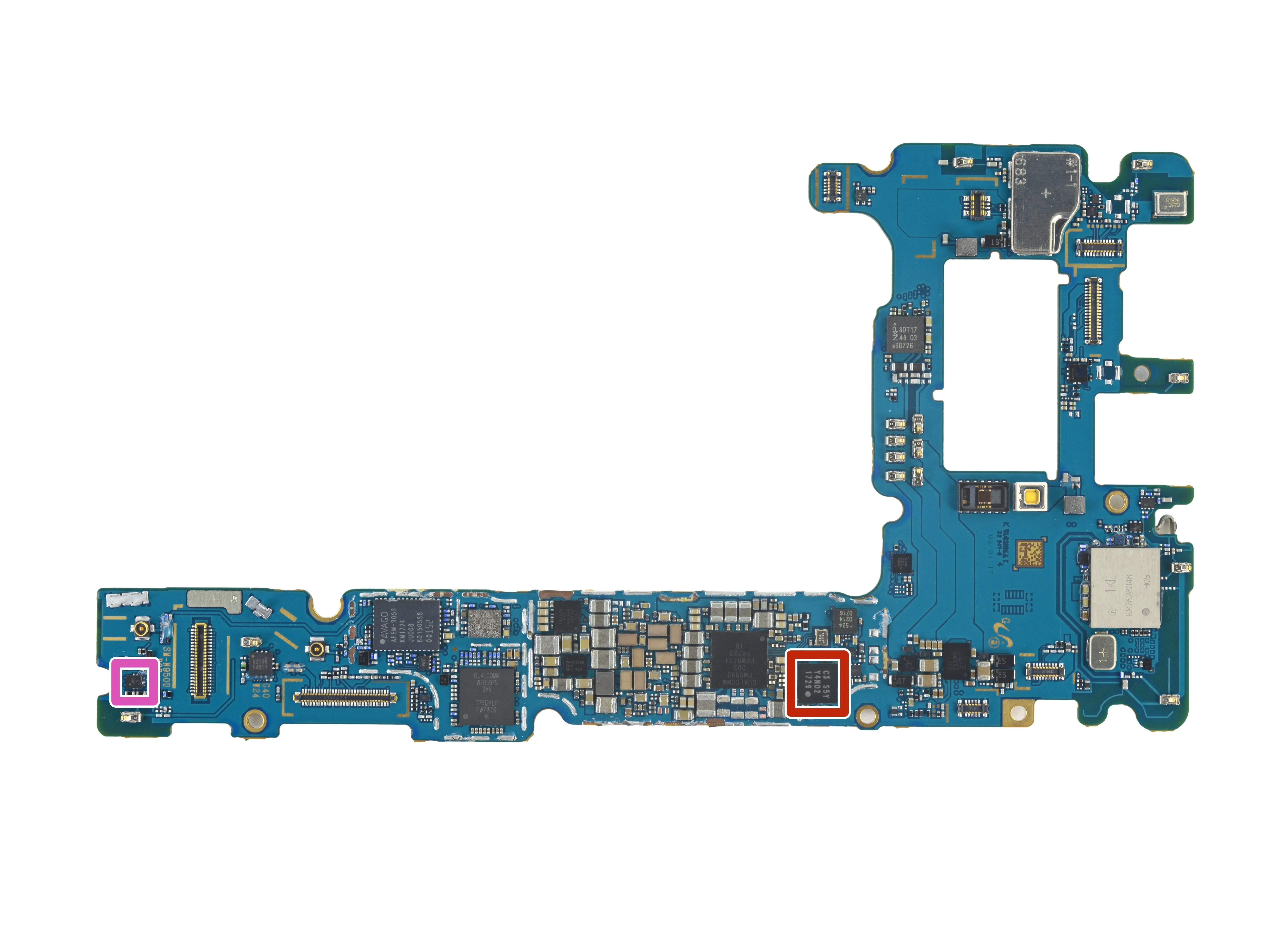

• Идентификация микросхем, часть 3:

• Процессор изображений Samsung S5YY4N02 (вероятно)

• Murata 361 низкочастотный разнос

• ON Semiconductor FXLA0104QFX 4-битный транслятор напряжения

• NXP Semiconductor NCX2200 компаратор

• ON Semiconductor FAN48618 Стабилизатор напряжения 1 А

• ON Semiconductor FPF3688UCX переключатель нагрузки

• Vishay DG2730 2-портовый аналоговый переключатель USB 2.0 DPDT, 480 Мбит/с

Шаг 11

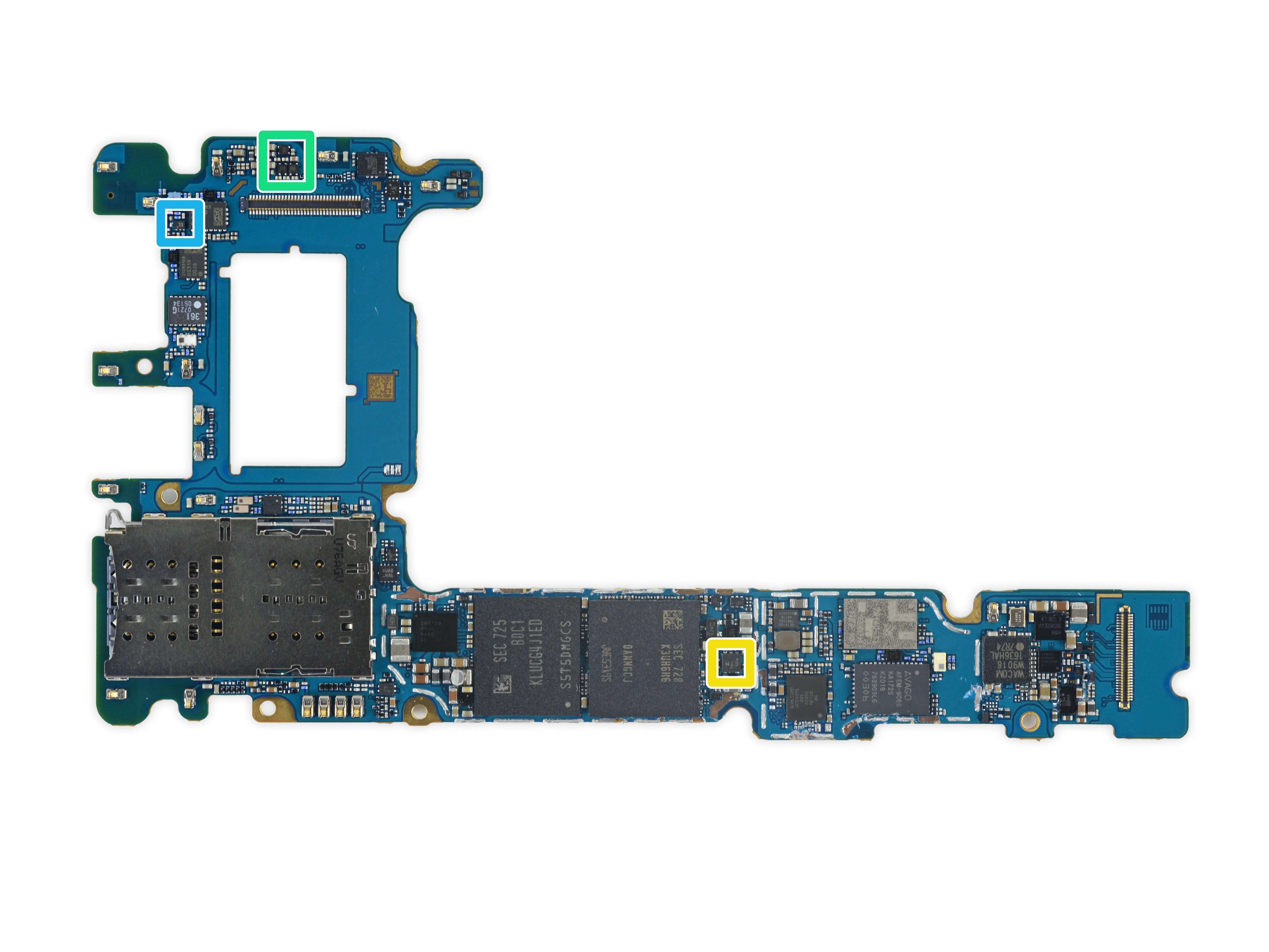

• Идентификация микросхем, часть 4:

• FM-трансивер RDA Microelectronics RDA6213N (вероятно)

• NXP Semiconductor PCAL6524 24-битный расширитель ввода/вывода

• Richtek RT8010GQW DC/DC-преобразователь 1 A

• Texas Instruments LP5907-Q1, LP5907и TLV74315P LDO-регуляторы

• Skyworks SKY65611-11 GPS/ГЛОНАСС/Галилео/BeiDou LNA

Шаг 12

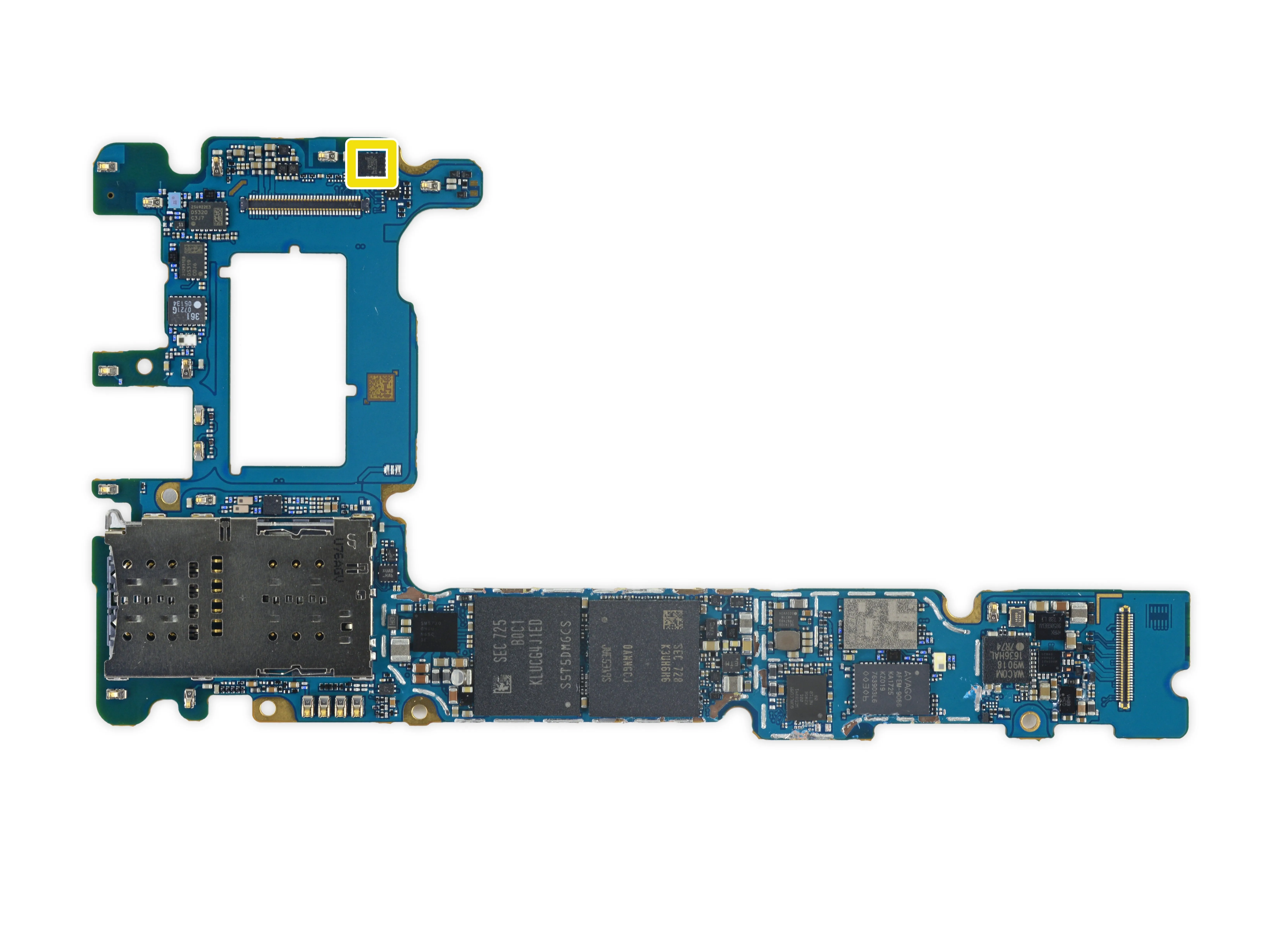

• Идентификация микросхем, часть 5 (датчики):

• AKM Semiconductor AK09916C 3-осевой электронный компас

• Ablic (ранее Seiko Instruments) S-5712CCDL1-I4T1U датчик на эффекте Холла

• STMicroelectronics LSM6DSL 3-осевой акселерометр/гироскоп

• STMicroelectronics LPS22HB датчик давления

• Maxim Integrated MAX86902 датчик частоты сердечных сокращений (вероятно)

Шаг 13

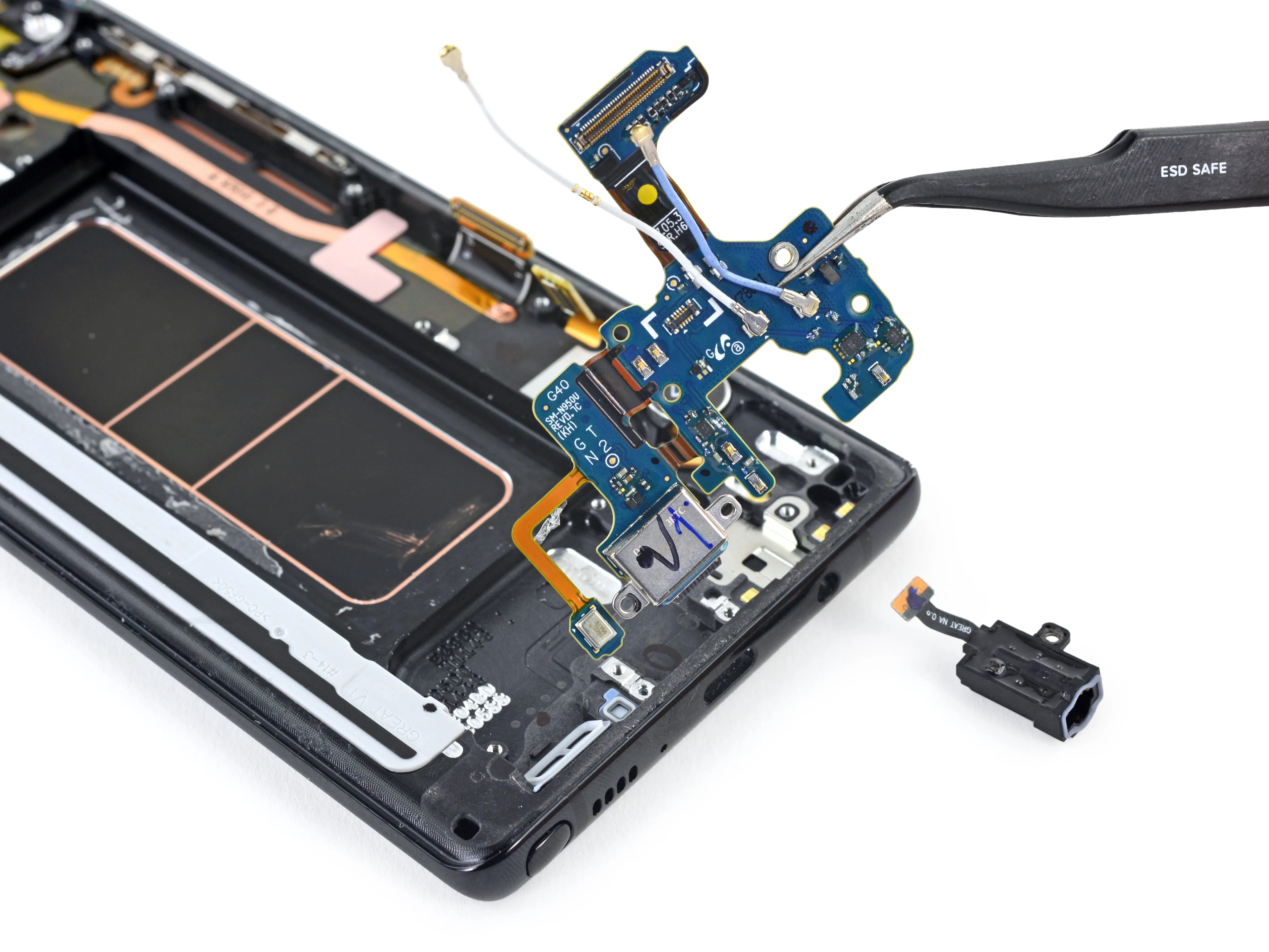

• Мы оставляем за собой право продолжать брюзжать по поводу процедуры вскрытия этих телефонов, но внутри не все так плохо.

• Порт USB-C - компонент, который будет подвержен износу, - можно извлечь вместе с дочерней платой.

• Тем временем 3,5-мм разъем для наушников присутствует (ура!) и является полностью модульным. Мы считаем это важнымна телефонах премиум-класса.

• Все это, а также степень защиты от воды/пыли по стандарту IP68, который превосходит все усилия Apple. Не так уж и плохо.

• Датчик передней панели (скорее всего, AMS TMD4906) также находится на собственной небольшой плате - еще один легко заменяемый модуль!

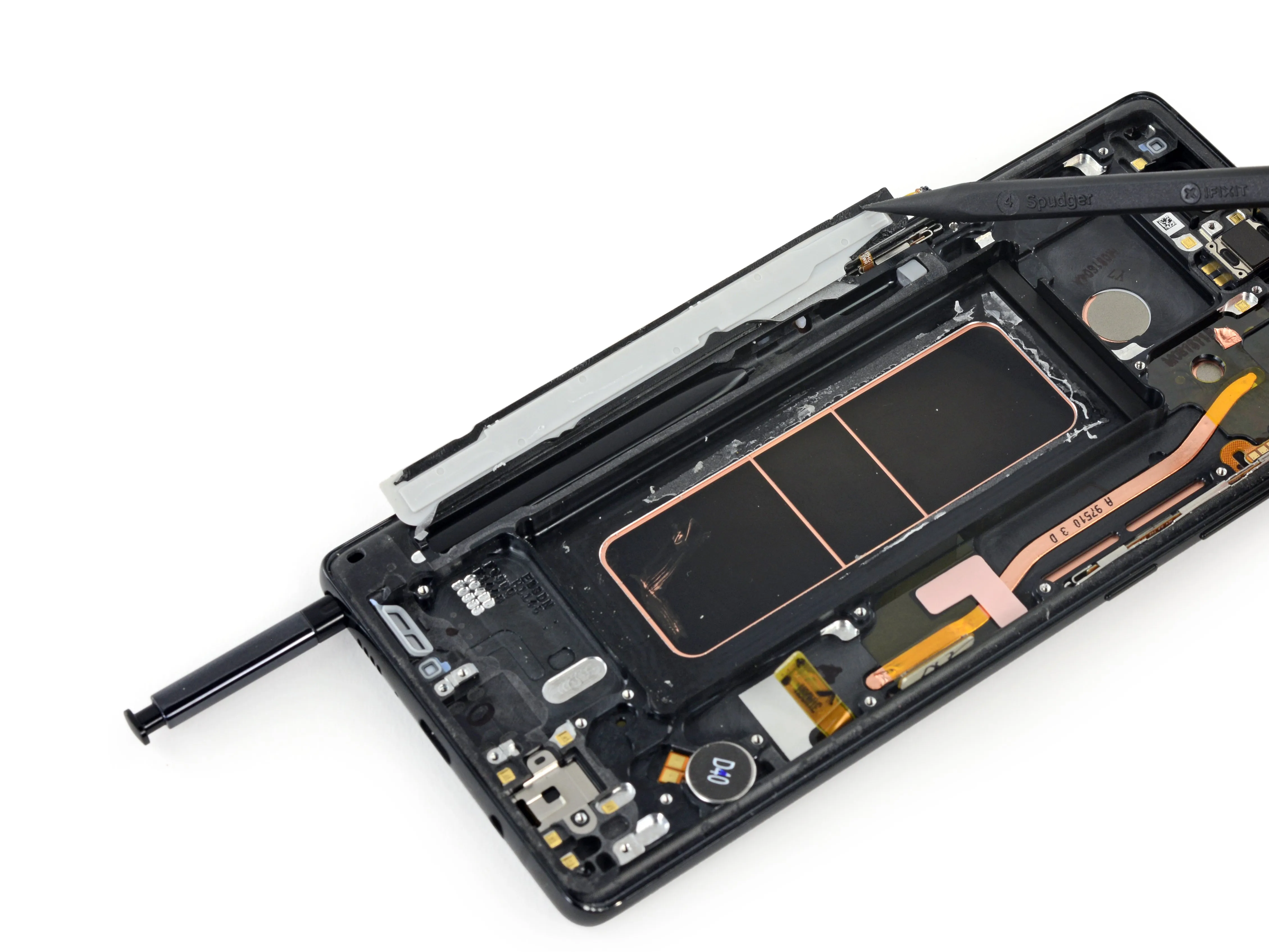

• Далее мы открываем отсек для S Pen... и находим S Pen. Вроде бы все очевидно, но мы не смогли удержаться.

Шаг 14

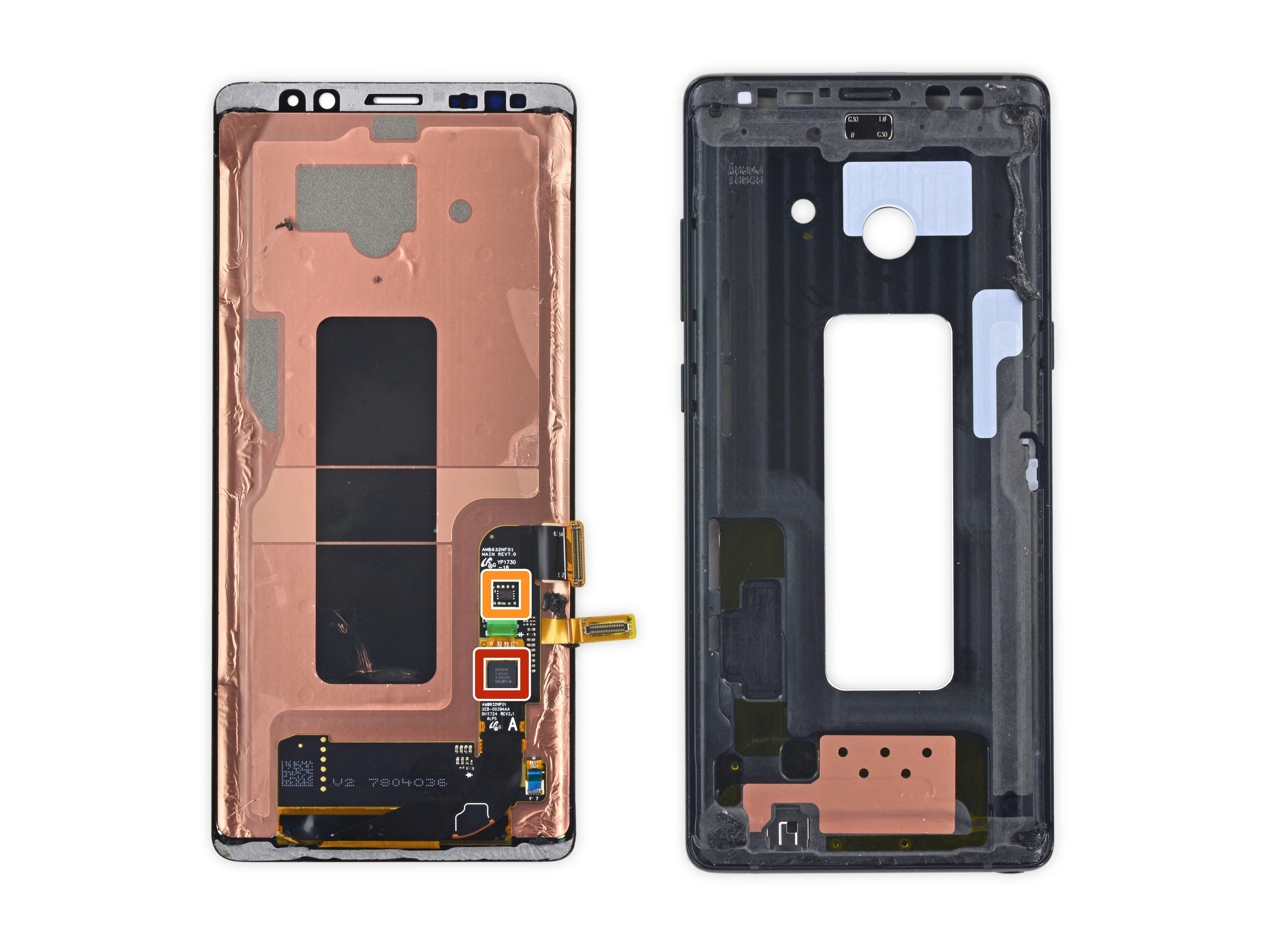

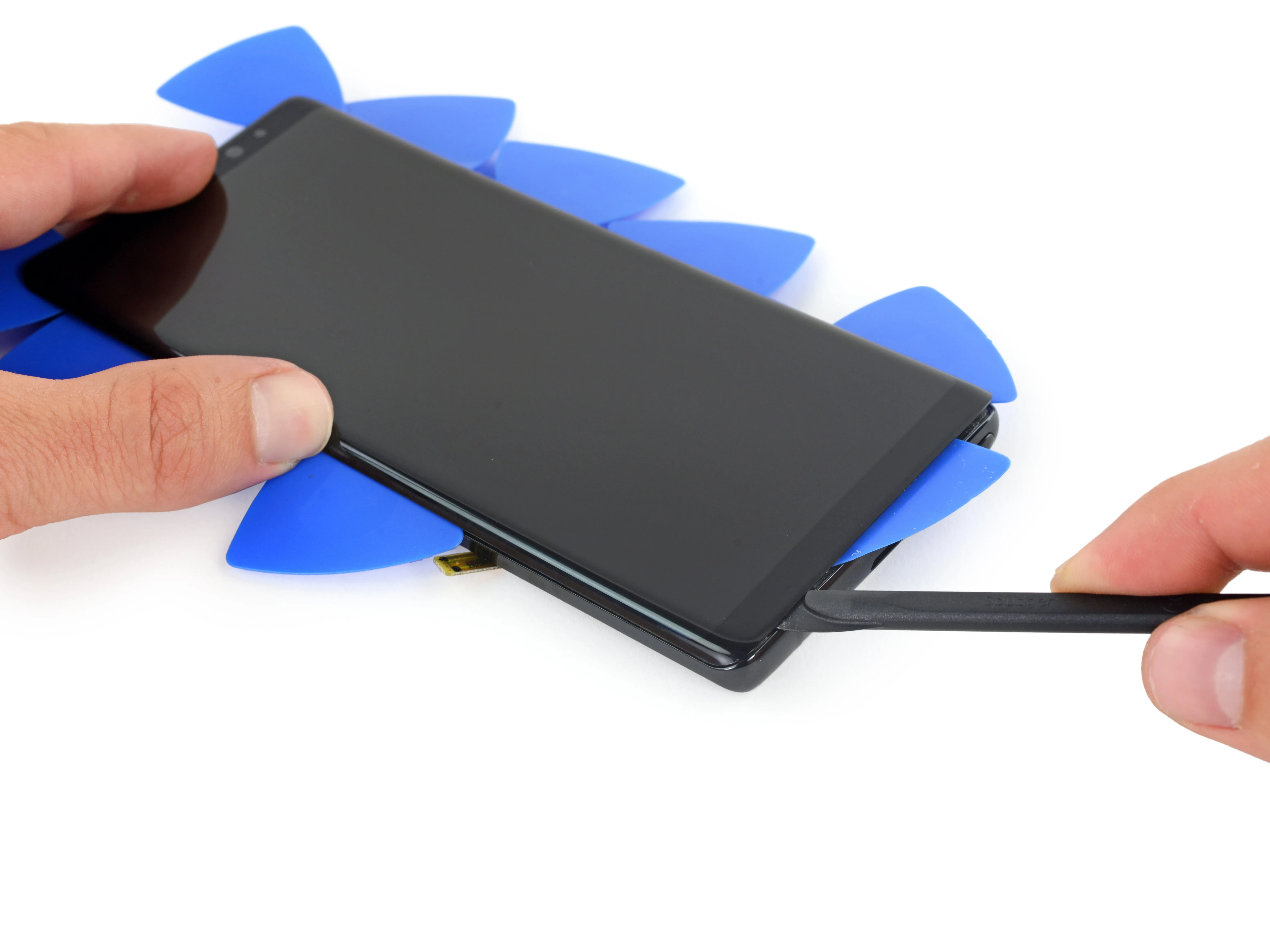

• OLED-панель Note8 была широко разрекламирована и получила множество положительных отзывов, но нас в основном интересует, как она выглядит.

• Ответ: принести тепло и все ваши открывающие пикировки.

• Этот дисплей производства Samsung превосходит все предыдущие дисплеи смартфонов и представляет собой значительный шаг вперед по сравнению с тем, что мы видели в серии S8 всего несколько месяцев назад. Неудивительно, что что некая фруктовая компания хочет поучаствовать в акции..

• Поехали: Samsung S6SY661X (вероятно, сенсорный контроллер)

• И последовательная флэш-память Winbond W25Q80EW объемом 8 Мб.

Комментарии к шагу

Дисплей все еще работает? Может быть, только стекло - это вариант, если вы сможете его достать.

Не уверен, что мы думаем об одном и том же, но два разъема на изображении выше выходят на заднюю сторону материнской платы (на первом изображении шага 6 это достаточно хорошо видно), поэтому для их отсоединения необходимо снять заднюю панель.

Шаг 15

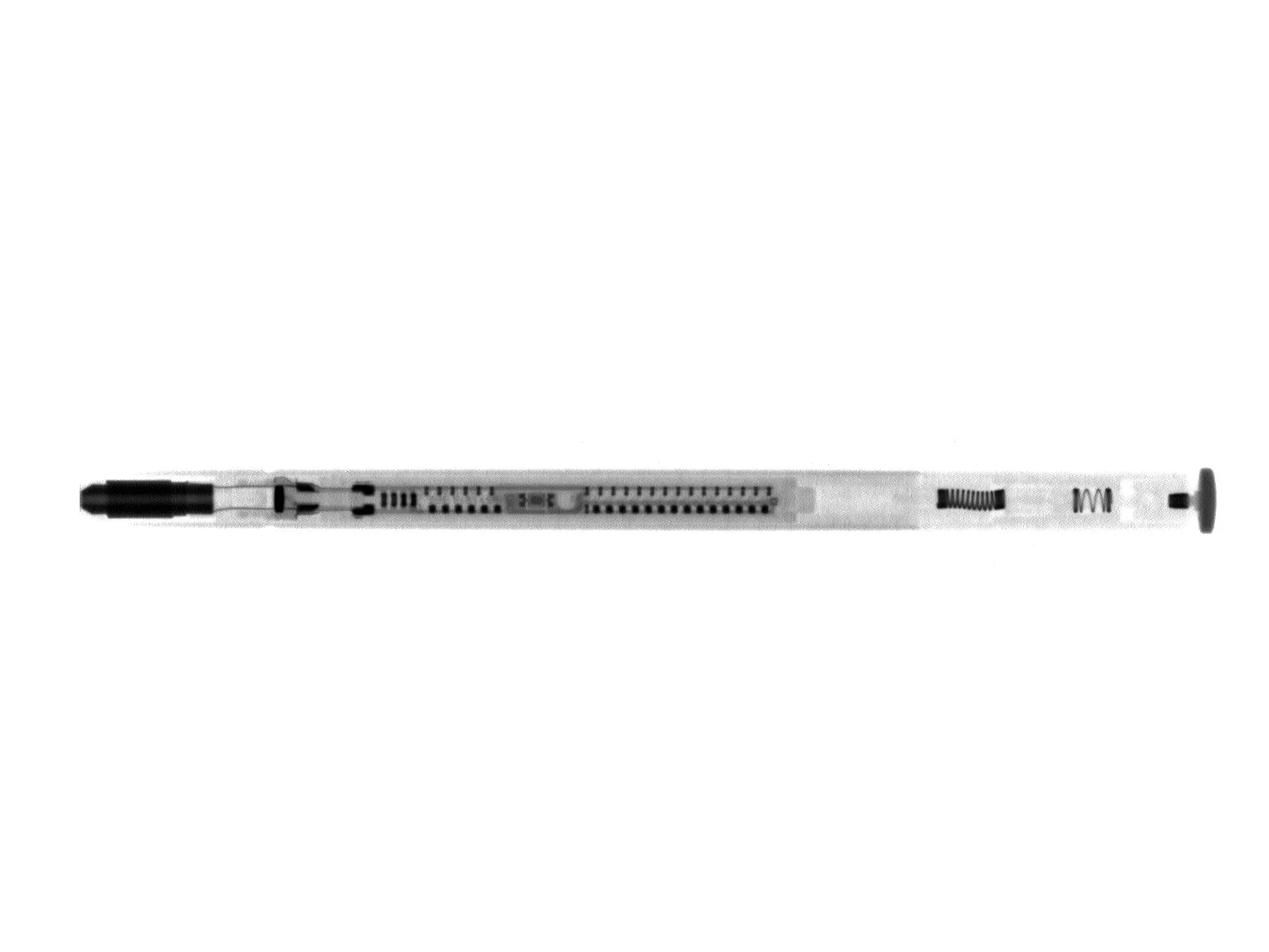

• Имея под рукой стилусы Note7 и Note8, мы не могли не провести собственное сравнение в стиле 'Звездных войн'.

• После славной битвы мы попросили наших друзей из Creative Electron показать нам внутреннюю работу S Pen.

• К сожалению, киберкристаллов они не нашли.

Шаг 16

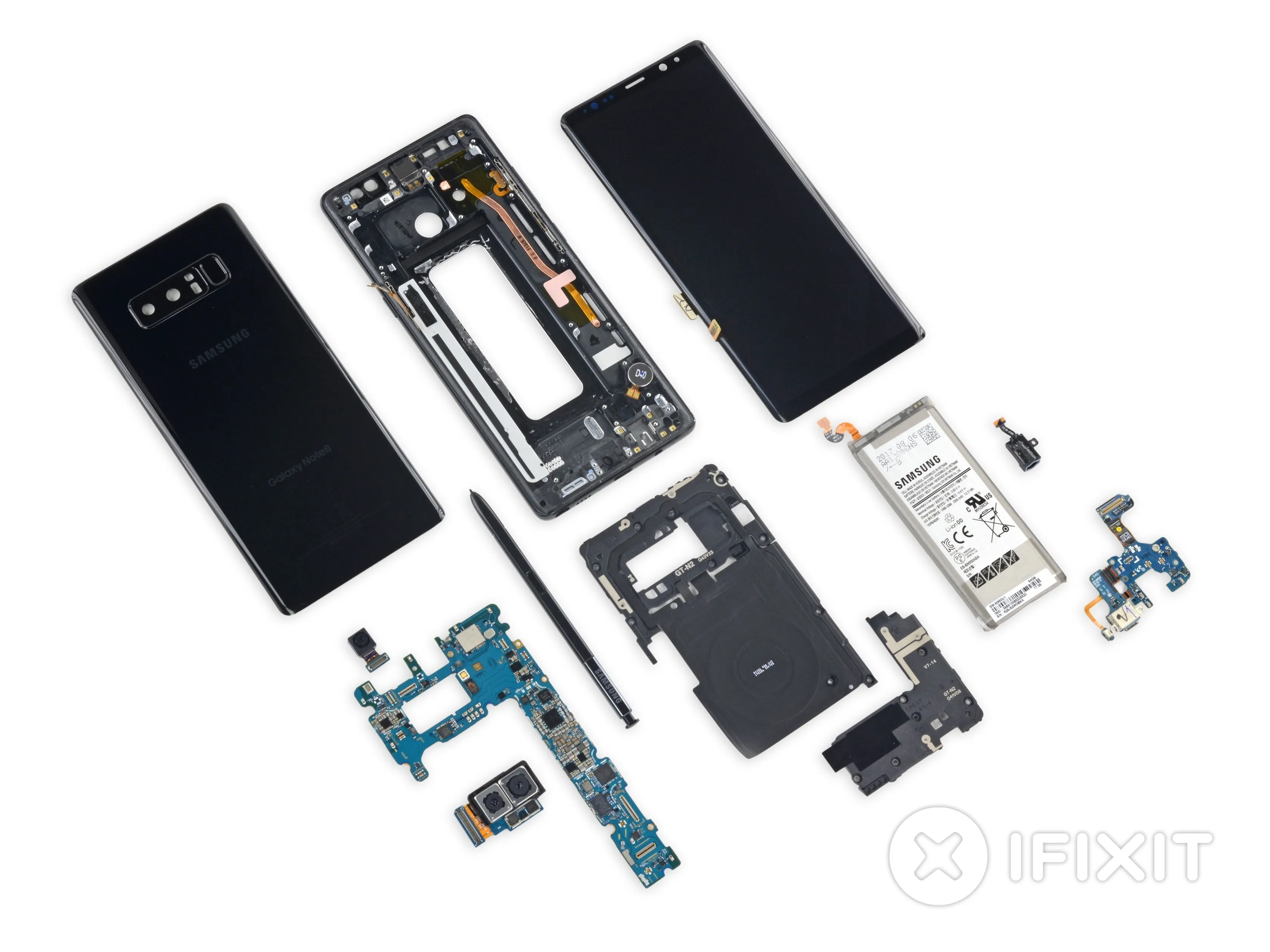

• Мы надеемся, что вы делали заметки по ходу дела, потому что этому Note пришел капут!

• Большое спасибо Creative Electron за то, что в очередной раз вывели наш разбор в новое измерение!

• Посмотрите на все кусочки и следите за оценкой.

Комментарии к шагу

Приветствую,

Как снять динамик наушников?

Приветствую,

Как снять динамик наушников в Note 8, а также какова рекомендуемая температура для снятия ЖК-рамы и выполнения разделения.

Фотографии получаются размытыми. Микрофоны не раскрыты, водонепроницаемость не раскрыта. Отсутствие подробностей.

Не хватает четких фотографий высокого разрешения. Отсутствует информация о микрофонах. Отсутствует информация о водонепроницаемости вокруг каждого порта и уплотнении корпуса телефона. Не хватает подробностей о внутренних отделениях. Едва ли адекватно. Высокая степень неясности по сравнению с тем, что необходимо для обслуживания.

Вывод

• Многие компоненты, включая все те, которые подвергаются износу, являются модульными и могут быть заменены независимо друг от друга.
• Единственные винты в этом телефоне - стандартные винты Phillips.
• Аккумулятор можно заменить, но жесткий клей и приклеенная задняя панель делают это излишне сложным.
• Все ремонтные работы требуют снятия стеклянной задней панели, что довольно сложно из-за большого количества клея.
• Замена дисплея требует снятия стеклянной задней панели и дисплея, которые являются хрупкими и крепятся с помощью сильного клея.

Оценка ремонтопригодности

Ремонтопригодность 4 из 10 (10 - самый простой ремонт)
