Разборка Samsung Galaxy Note9

Введение

Samsung снова выпускает Note9 точно по графику. На фоне жестокой рекламной кампании против Apple они надеются, что нового крутого пера S Pen будет достаточно для успеха. Может быть, под капотом нас ждет нечто большее? Мы срываемся с места, чтобы узнать это!

Заходите на наш Facebook, Instagramи Twitter, чтобы попасть на горячую линию разбора!

Что вам понадобится

Инструменты

•

•

•

•

•

•

•

  Посмотреть

Видео обзор

Шаг 1 Разбор Samsung Galaxy Note9

• Вот некоторые первые заметки о 9:

• 6,4-дюймовый Super AMOLED-дисплей без насечек от края до края с разрешением 2960 × 1440 (516 ppi).

• Окта-ядерный процессор Qualcomm Snapdragon 845 в паре с 6 ГБ оперативной памяти (8 ГБ опционально)

• Аккумулятор емкостью 4 000 мАч

• Двойная тыловая камера 12 МП с OIS и модулями с двойной апертурой ƒ/1.5-ƒ/2.4 широкоугольный и ƒ/2.4 телефото, а также 8 МП камера selfie

• Внутренняя память 128 ГБ (опционально 512 ГБ), дополнительные 512 ГБ доступны через расширение microSD

• Стилус S Pen с возможностью подключения по Bluetooth

• Степень пыле- и влагозащищенности IP68

Шаг 2

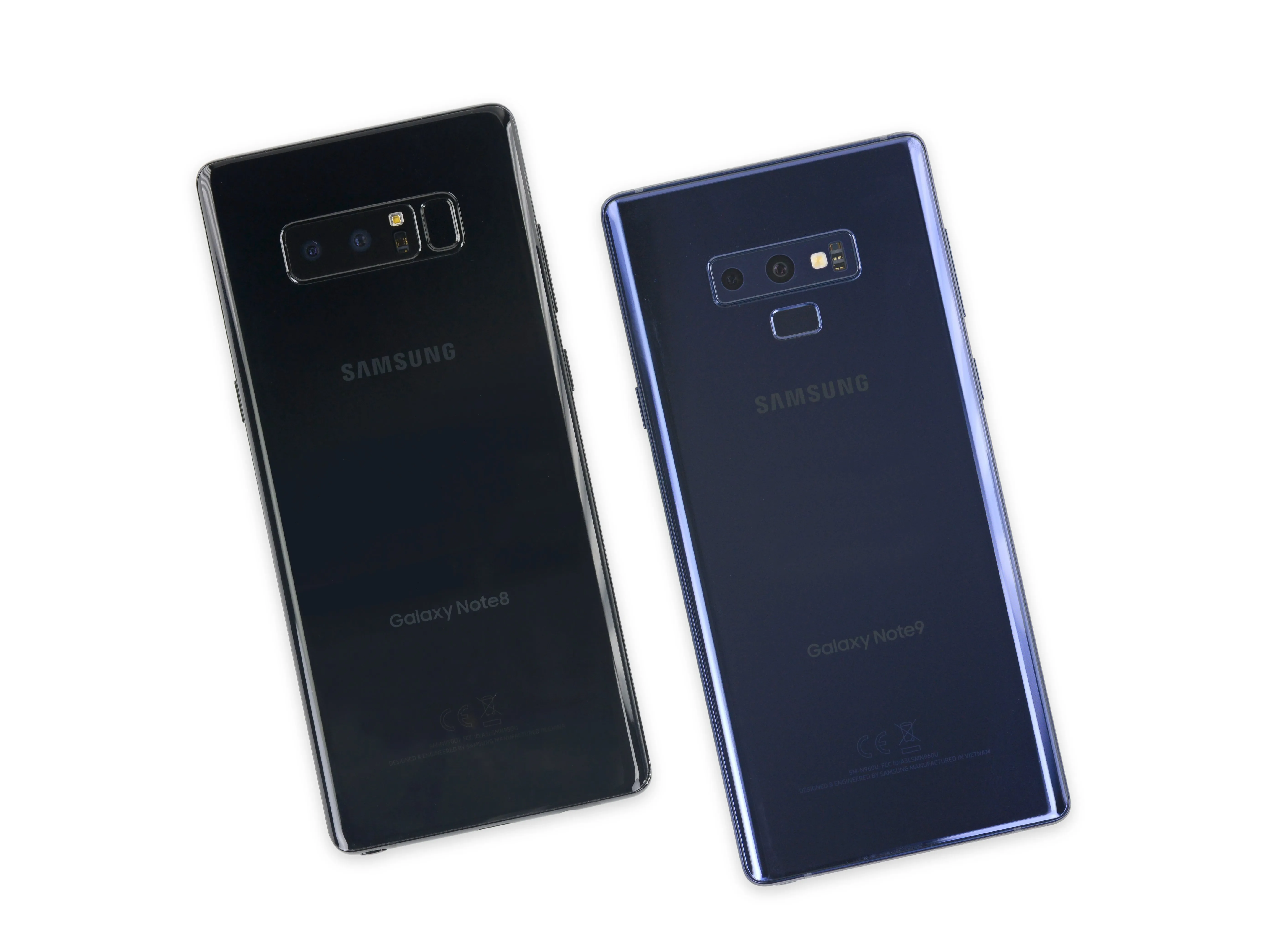

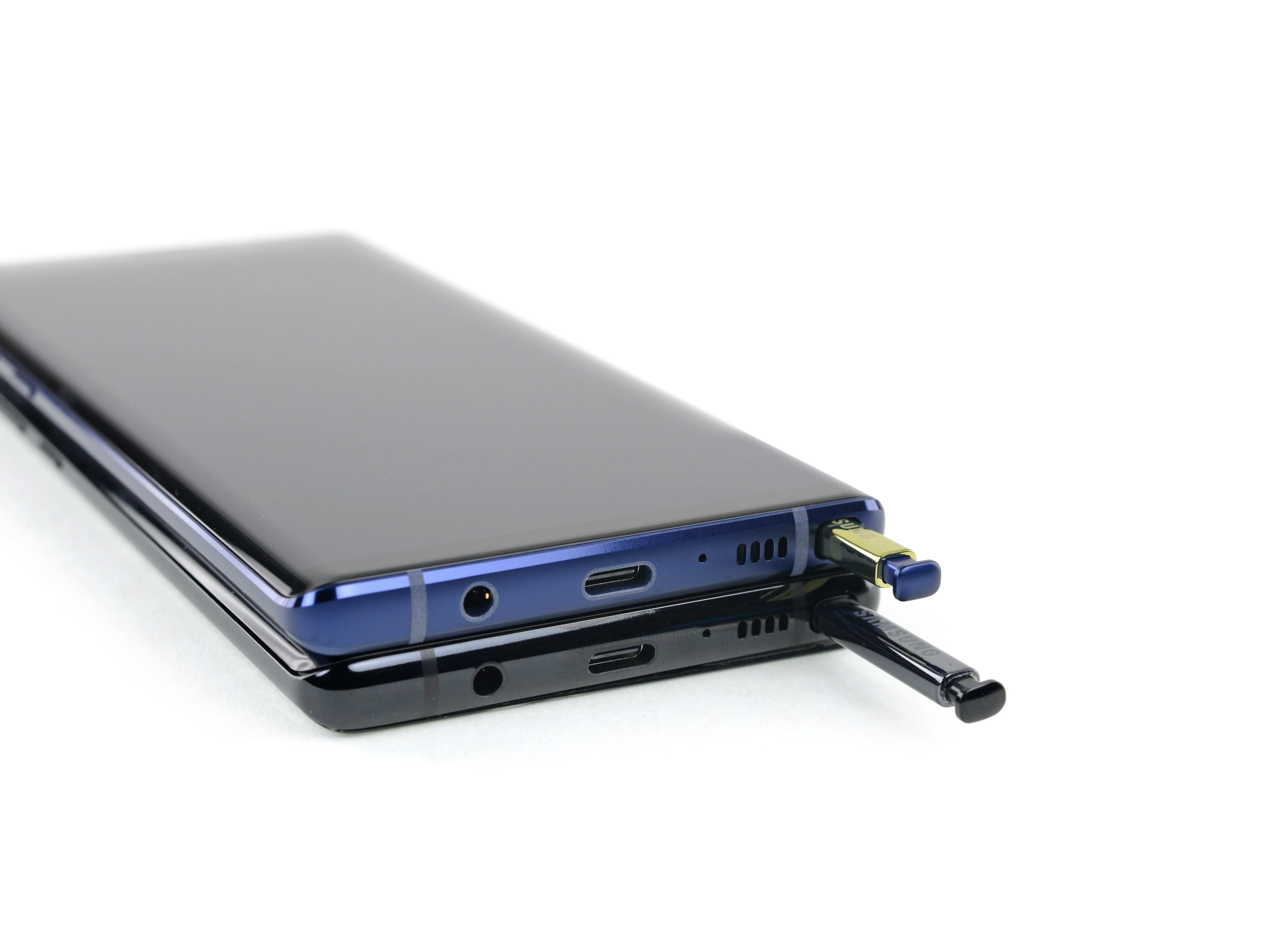

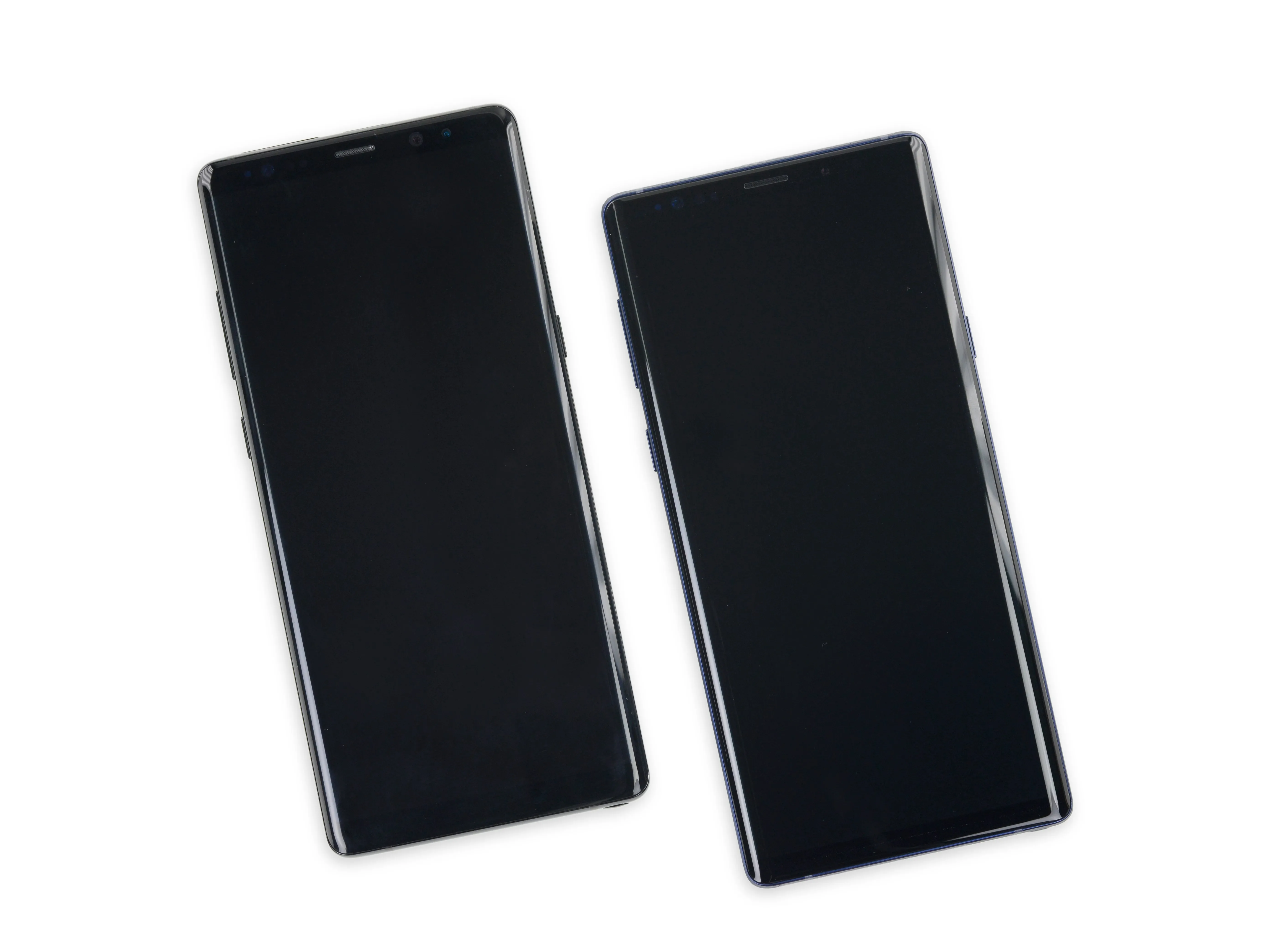

• Note9 выглядит очень (очень) похожим на Note8, и в принципе, по крайней мере, мы не против этого. Эволюция смартфонов замедлилась, и даже мы не считаем, что нужно пытаться исправить то, что не сломалось.

• Тем не менее, мы хотели бы исправить историю низкой ремонтопригодности серии Note.

• Так что же нового? Ну, он немного шире и короче, чем Note8, с дополнительным 0,1 дюйма дисплея, и он на волосок толще - 8,8 мм против 8,6 мм.

• Во все более редких случаях Samsung сохранила аналоговый разъем для наушников.

• Это не только уменьшает износ порта для зарядки, но и предотвращает появление такого бича, как беспроводных наушников со встроенным аккумулятором.

Шаг 3

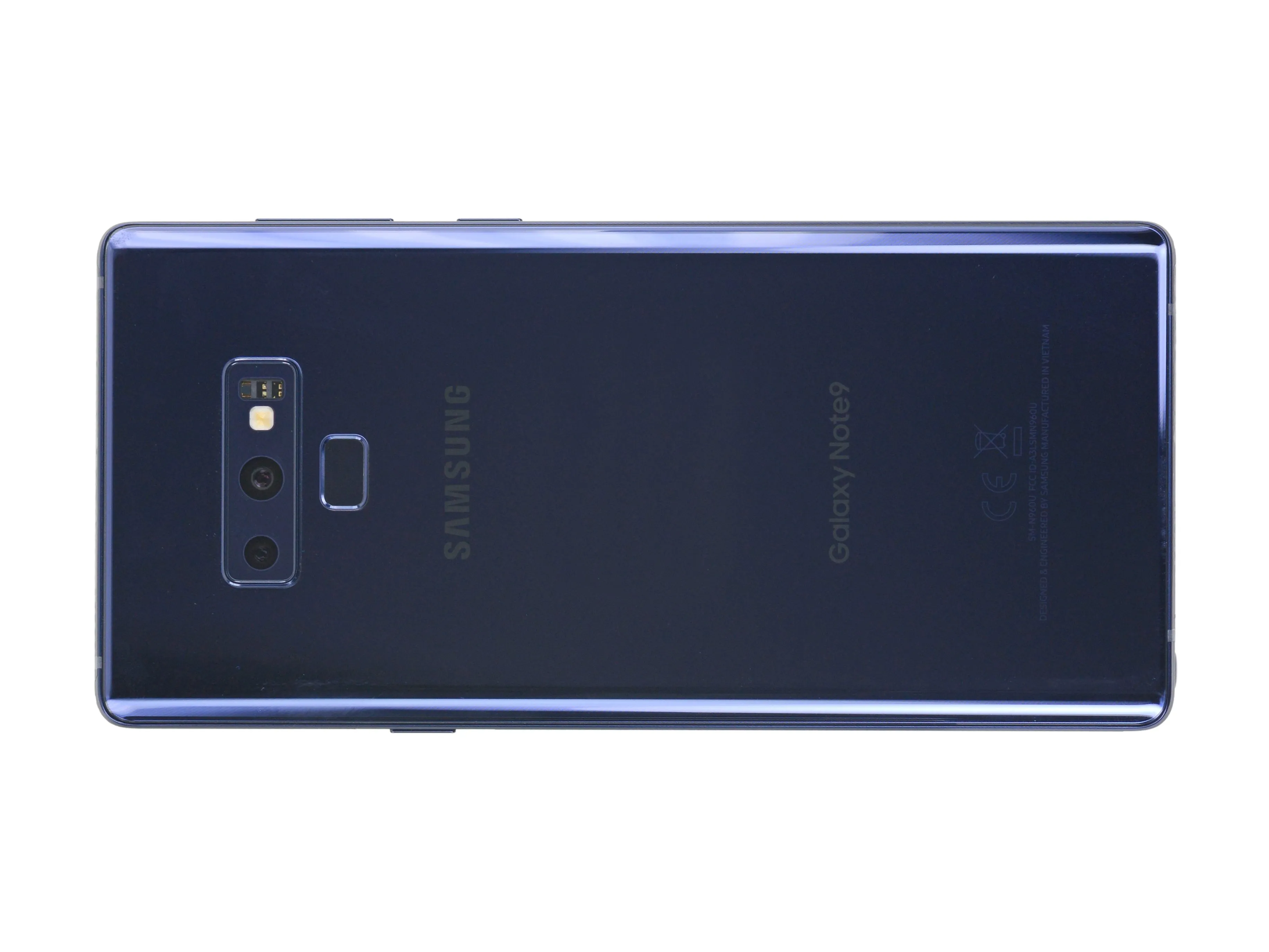

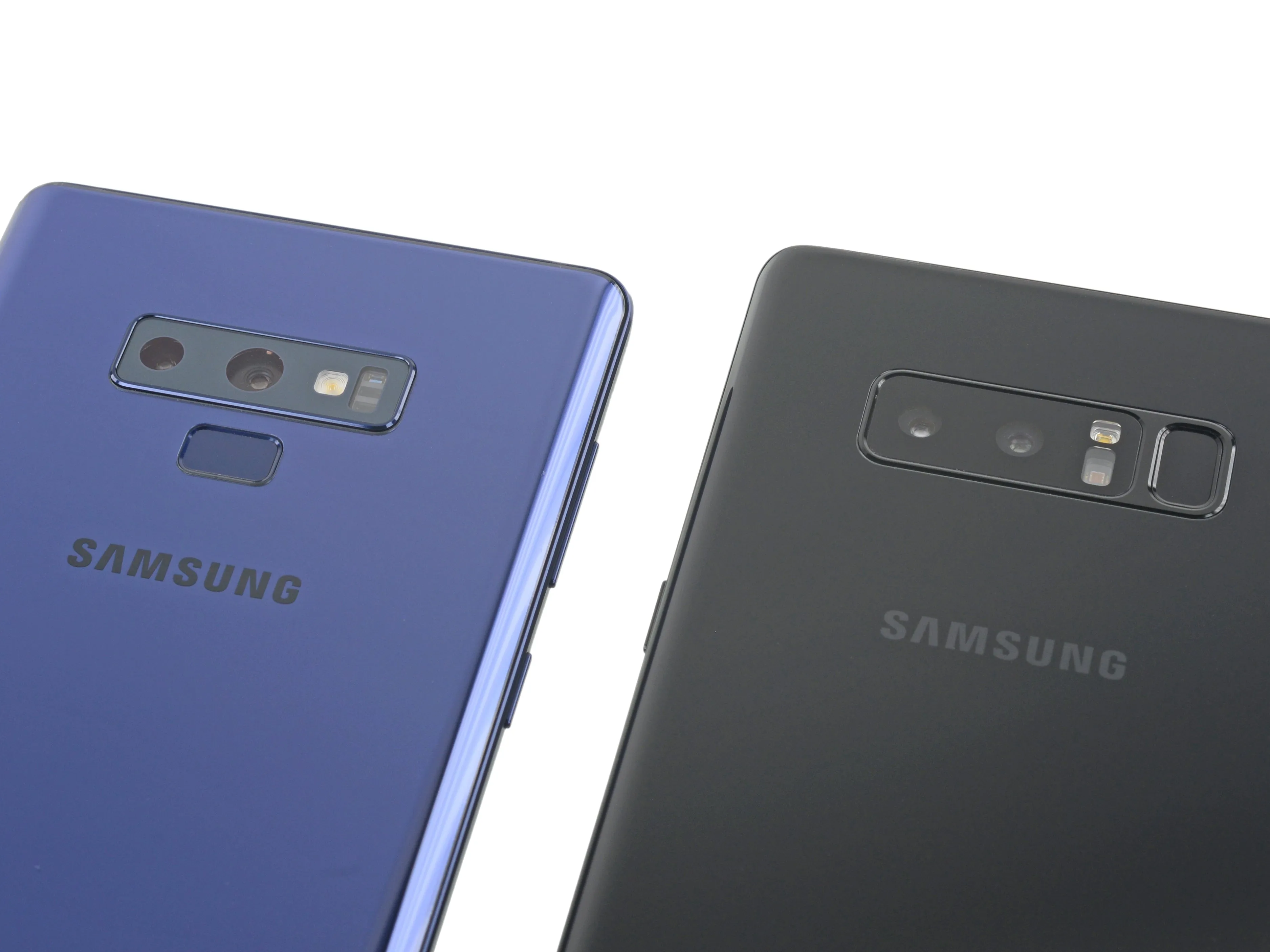

• Еще одно малозаметное (но хорошее) изменение: датчик отпечатков пальцев упаковал свои вещи и переехал в более удачное место, к югу от задней камеры.

• Результат: меньше времени, потраченного на замазывание объектива камеры неаккуратными тычками пальцев.

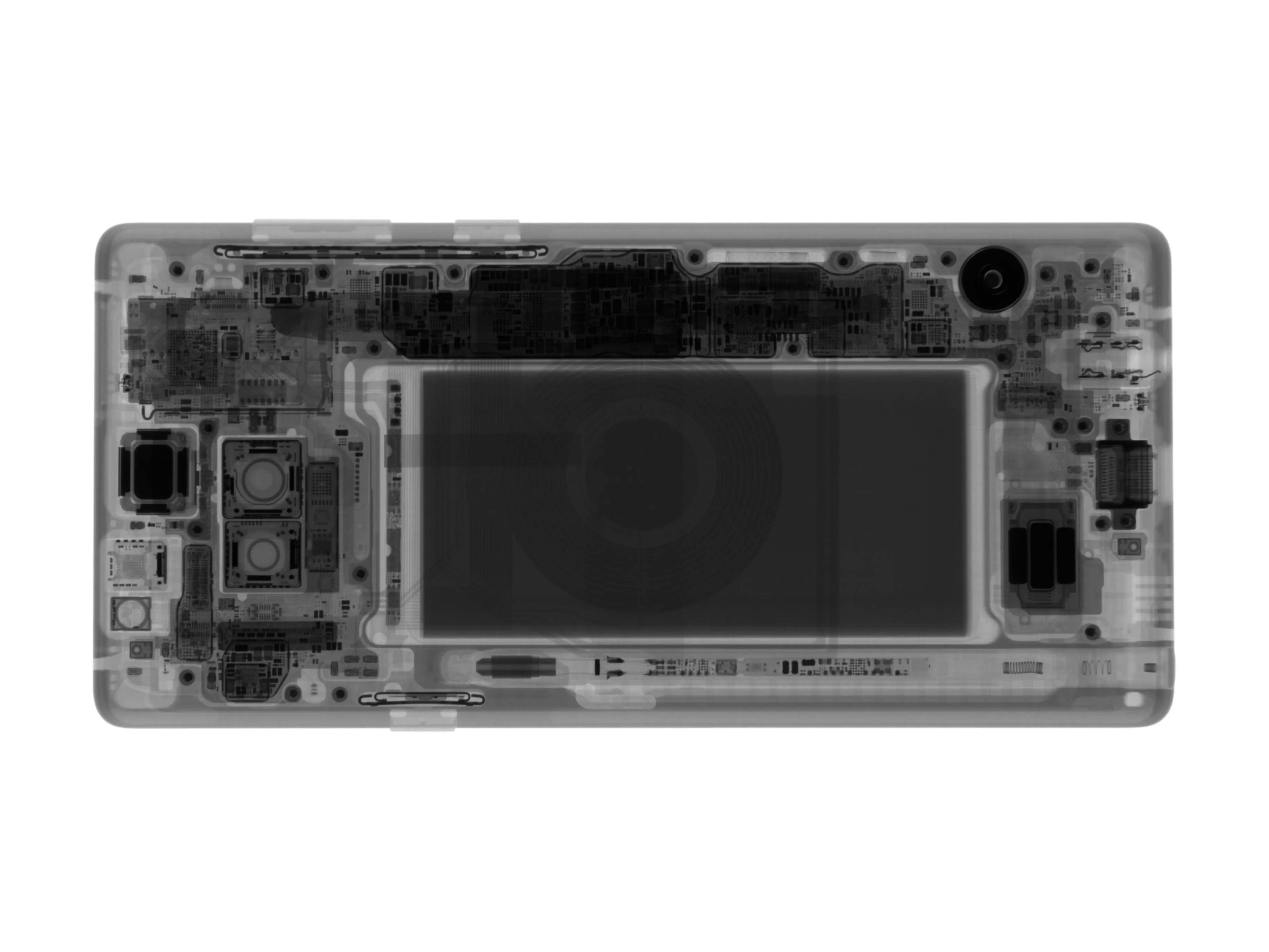

• Предупреждение о спойлерах: мы получили ранний взгляд на внутренности Note9 благодаря Creative Electronспособностям настенного взлома.

• Теперь, когда у нас есть карта, давайте отправимся в бой.

Шаг 4

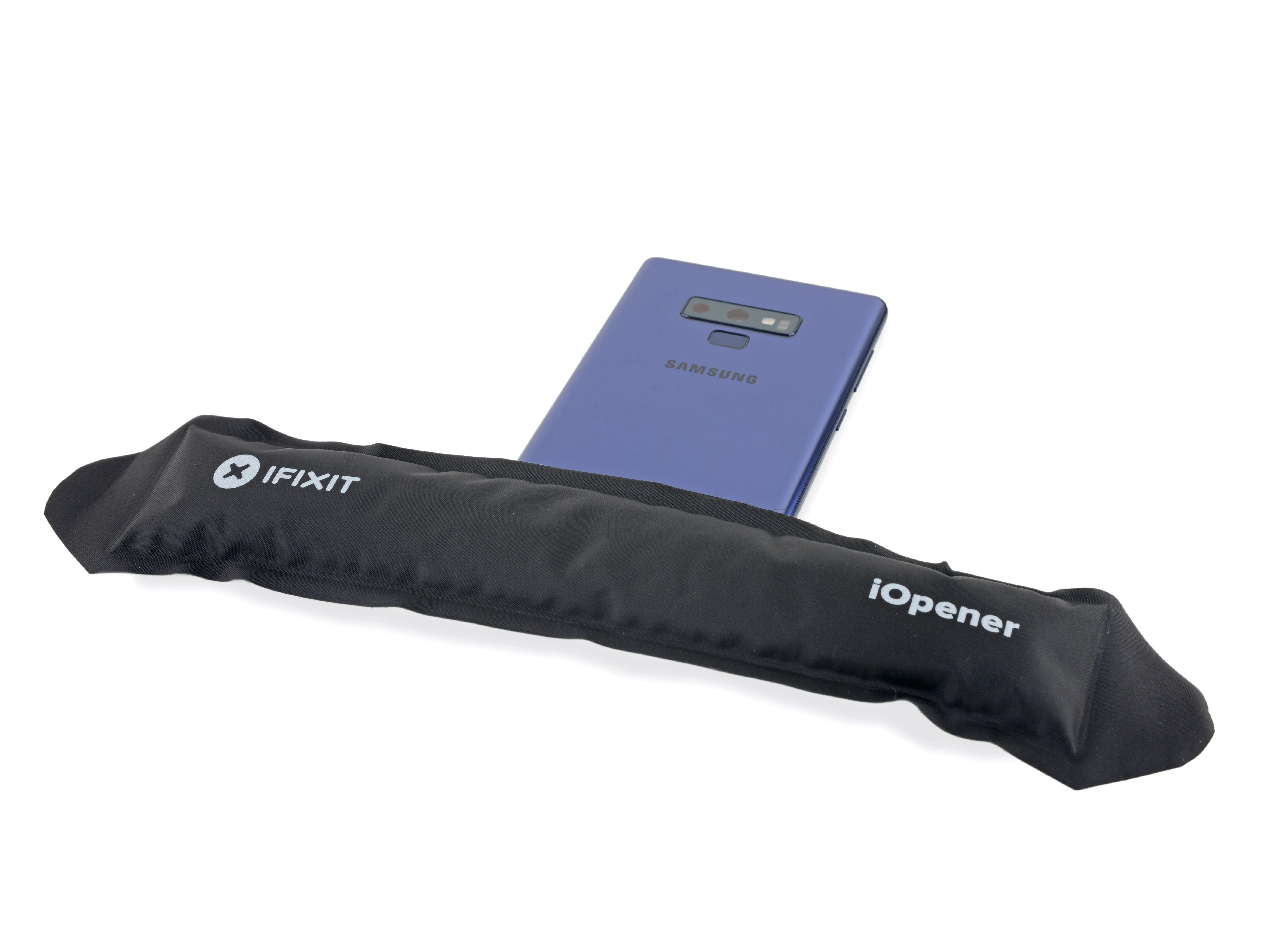

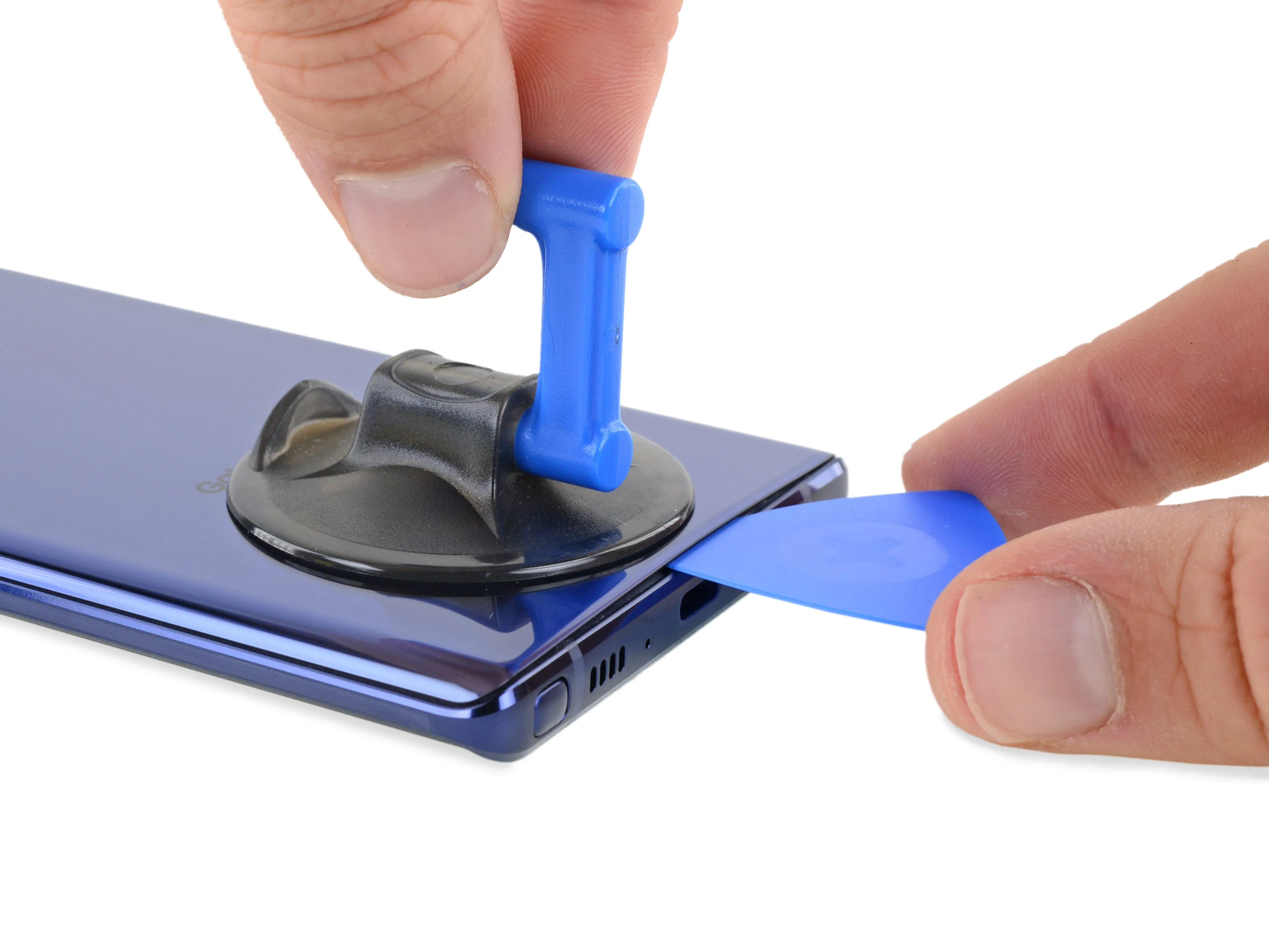

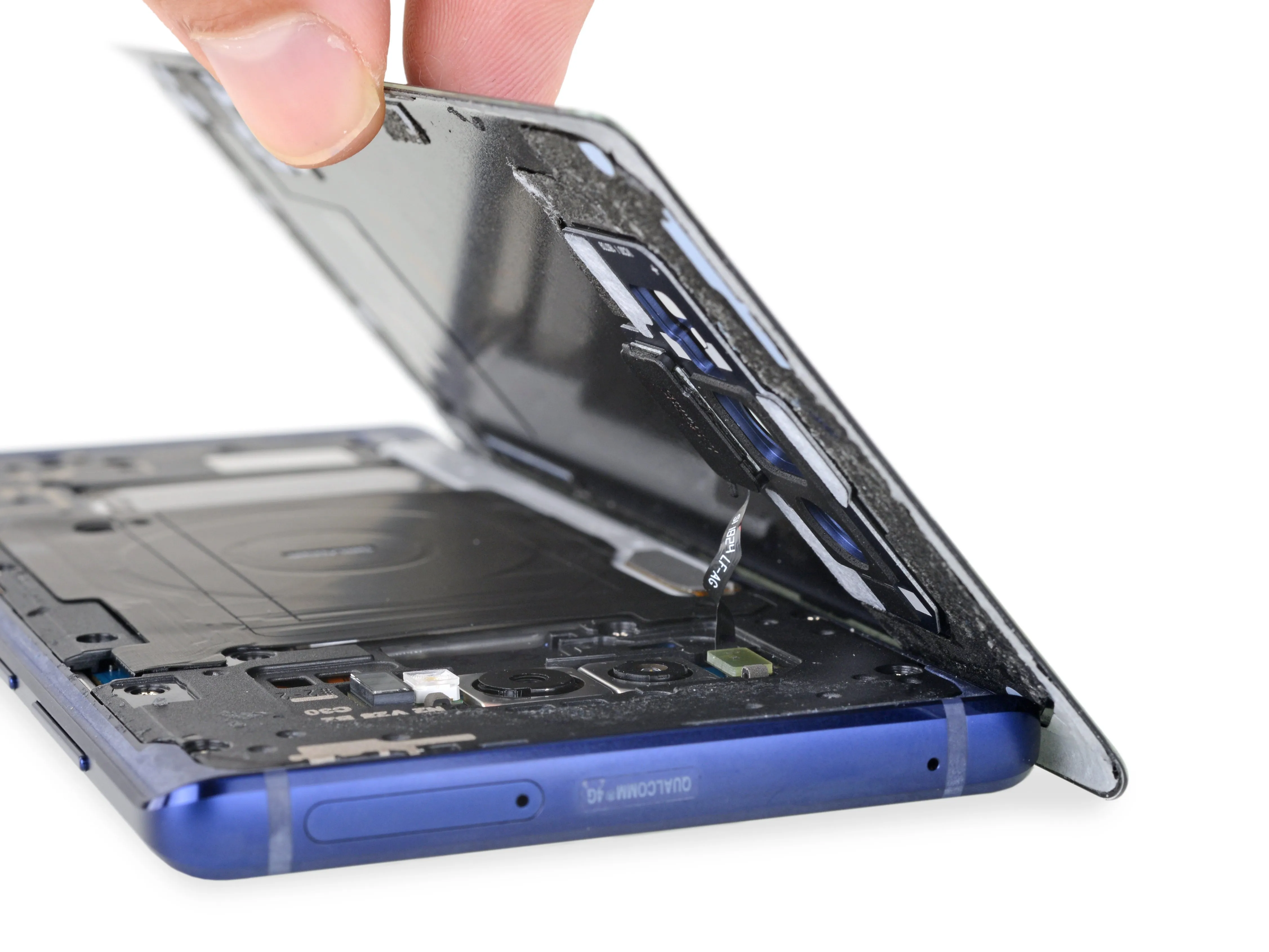

• Мы хотели бы начать с чистого листа, но клей на задней панели все еще довольно опасен. Samsung, не могли бы вы его убрать?

• Наш обычный страт из тепла, присасывания и осторожного нарезания кусочков в конце концов справляется с задачей.

• Новое расположение датчика отпечатков пальцев - долгожданное изменение: гибкий кабель стал гораздо менее уязвимым. гораздо менее уязвимо для случайного отрезания и нарезания кубиками.

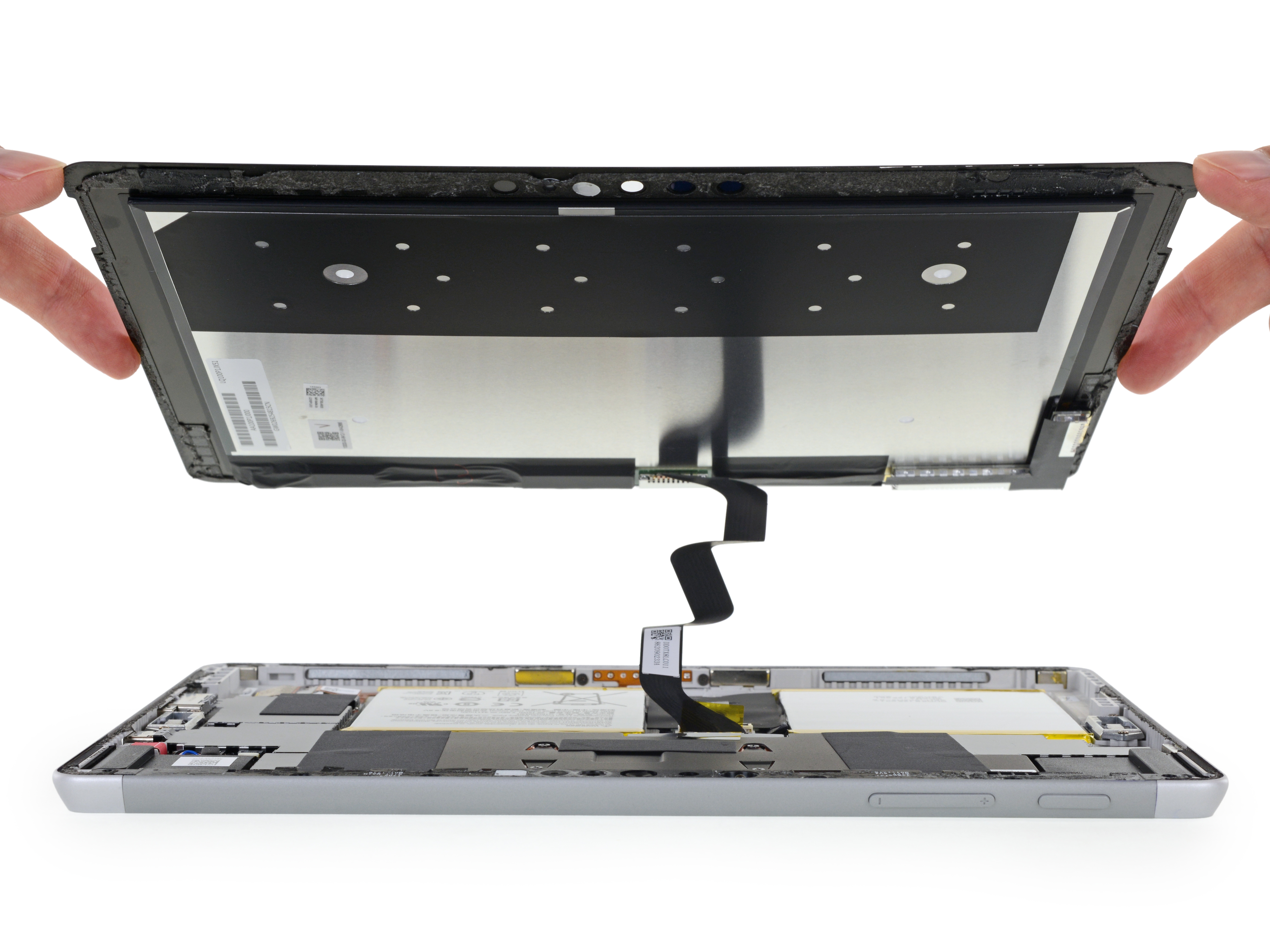

• Тем не менее, он все еще слишком короткий. Несколько хлипких сгибов, как мы видели на Surface Go сделали бы сборку более приятным занятием.

Комментарии к шагу

гибкий отпечаток пальца слишком короткий, нужно быть осторожным с датчиком отпечатков пальцев, кроме того, пинцет 45⁰ будет полезен при сборке.

Пожалуйста, обратите внимание, что ваша новая задняя крышка должна иметь отпечаток пальца клей на. большинство продукт не имел. я получил LUVSS Примечание 9 заднее стекло от amazon, который пришел со всеми клей и полный набор инструментов, лучший вариант, чтобы пойти для замены Примечание 9 заднее стекло

Что означает 'OP'? И 'nerf'?

На игровом жаргоне 'OP' означает чрезмерную силу, обычно обозначающую что-то нехарактерно/несправедливо сильное. 'Nerf' означает 'уменьшить мощность или эффективность' - также используется в играх.

Шаг 5

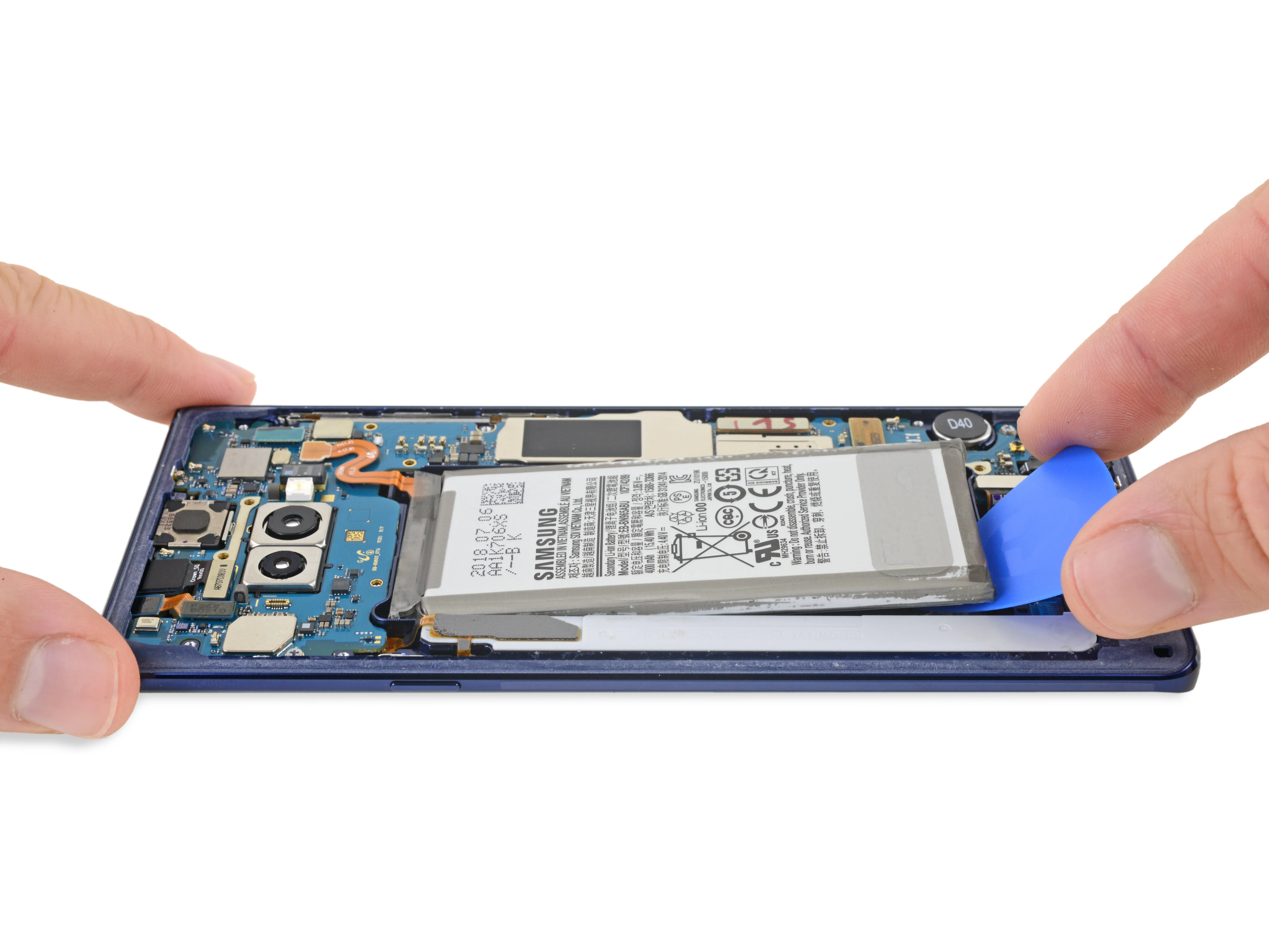

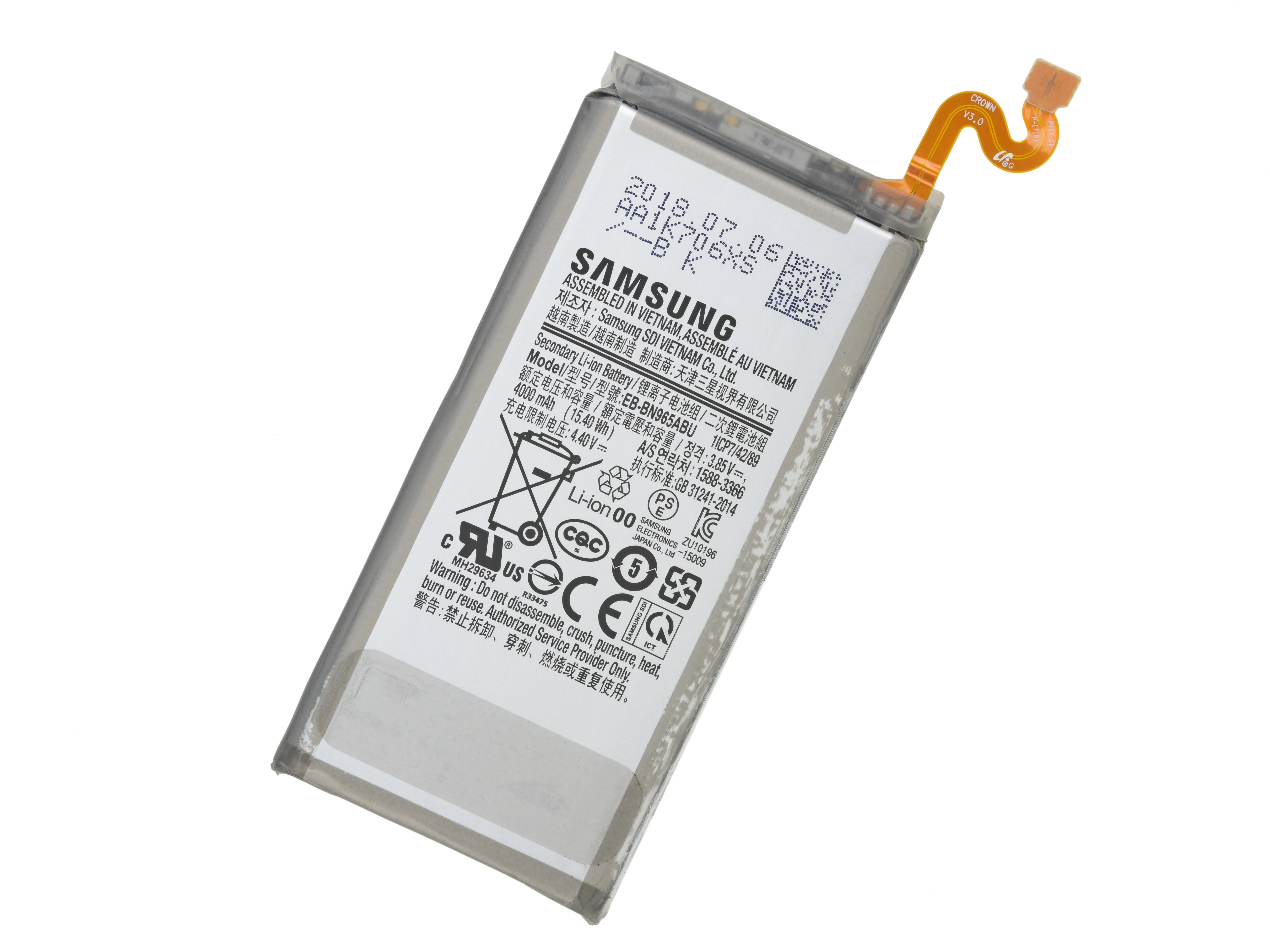

• Батарея по-прежнему приклеена в жалком липком колодце - но Note8 не взорвался, так что дизайн оправдан, а Samsung?

• Батарея Note9 весит смехотворные 15,4 Вт-ч, отказавшись от осторожных 12,71 Вт-ч. батарея Note8и затмевает оба печально известных Note7 (13,48 Втч) и iPhone X (всего 10,35 Втч).

• Поскольку мы знаем, что вы спросите, вот некоторые размеры: 87,7 мм x 41,5 мм x 6 мм. Вес: 54,7 г. А теперь вперед, вычислять плотность энергии! Или чем вы там занимаетесь.

Комментарии к шагу

Люди часто жалуются на это, когда видят цифры емкости аккумулятора, но я считаю, что очень важно отметить, что, хотя у iPhone аккумуляторы обычно меньше, чем у сопоставимых Androids, их процессоры также намного эффективнее, поэтому им не нужен такой большой аккумулятор, чтобы получить то же время автономной работы. Это правда, что iPhone, вероятно, не помешало бы увеличить время автономной работы, но размер аккумулятора не говорит всей истории. Не такой большой аккумулятор удешевляет производство и делает его менее вредным для окружающей среды. Кроме того, они просто потребляют меньше энергии. Я могу ошибаться, но обычно я не вижу, чтобы Делаете.ру упоминали об этом, когда сравнивают емкость аккумуляторов во время разбора.

Шаг 6

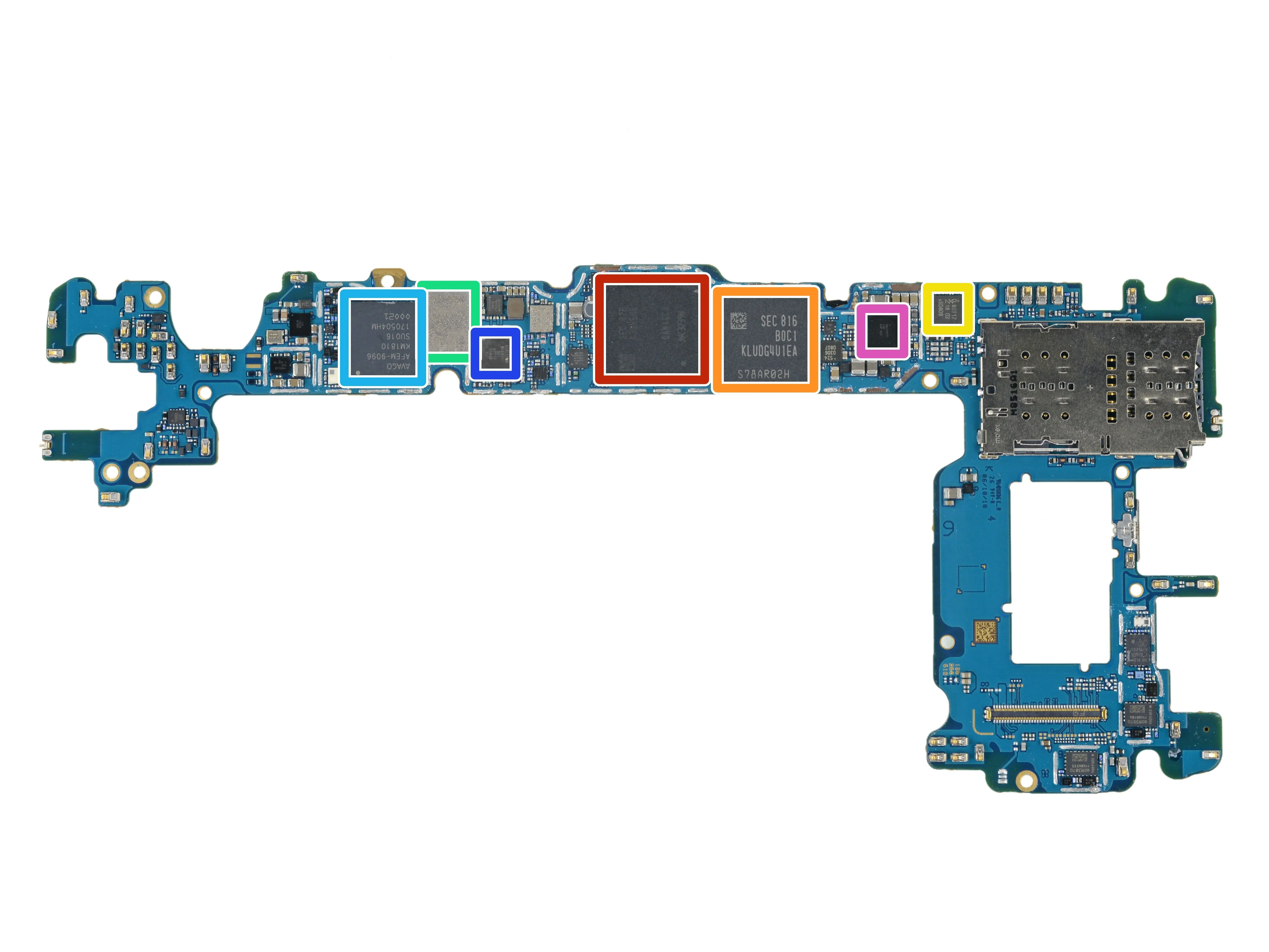

• Чипы, которые перемещают биты и байты:

• Samsung K3UH6H60AM-AGCJ 6 ГБ LPDDR4X SDRAM, с Qualcomm Snapdragon 845 подложка

• Samsung KLUDG4U1EA-B0C1 128 ГБ памяти eUFS

• NXP Semiconductor PN80T Контроллер NFC

• Skyworks SKY78160-51 Модуль передней панели WLAN

• Avago/Broadcom AFEM-9096 Фронтальный модуль LTE

• Аудиокодек Qualcomm WCD9341

• Maxim MAX77705 PMIC

Шаг 7

• Больше фишек на флипе:

• Контроллер дигитайзера Wacom W9018 с функцией S Pen

• Модуль Wi-Fi/Bluetooth Murata KM8423057

• Радиочастотный трансивер Qualcomm SDR845

• Микросхема PM845 PMIC от Qualcomm

• Приемник беспроводной зарядки IDT P9320S

• PMIC дисплея Samsung S2DOS05

• PMIC Qualcomm PM8005

Шаг 8

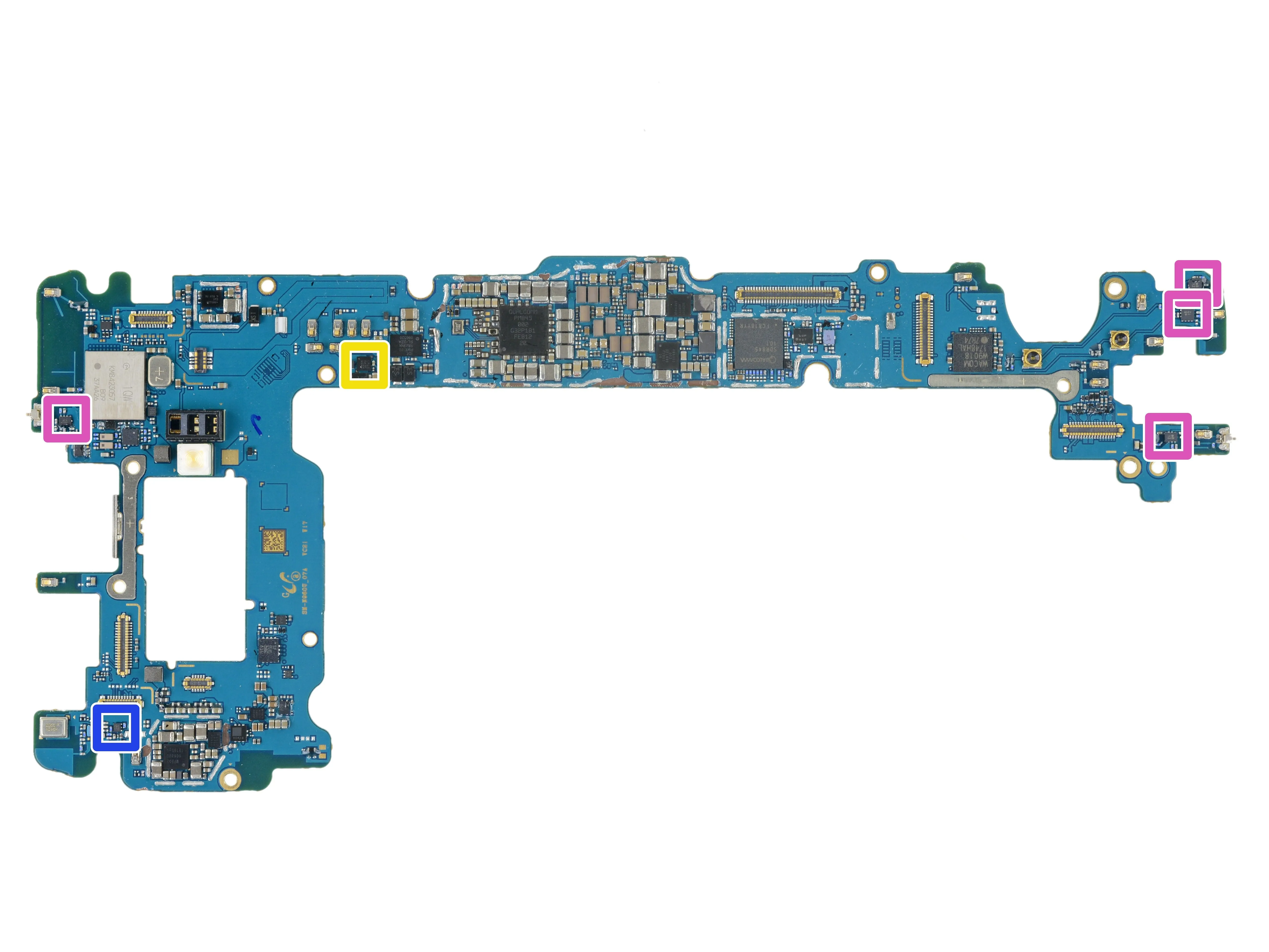

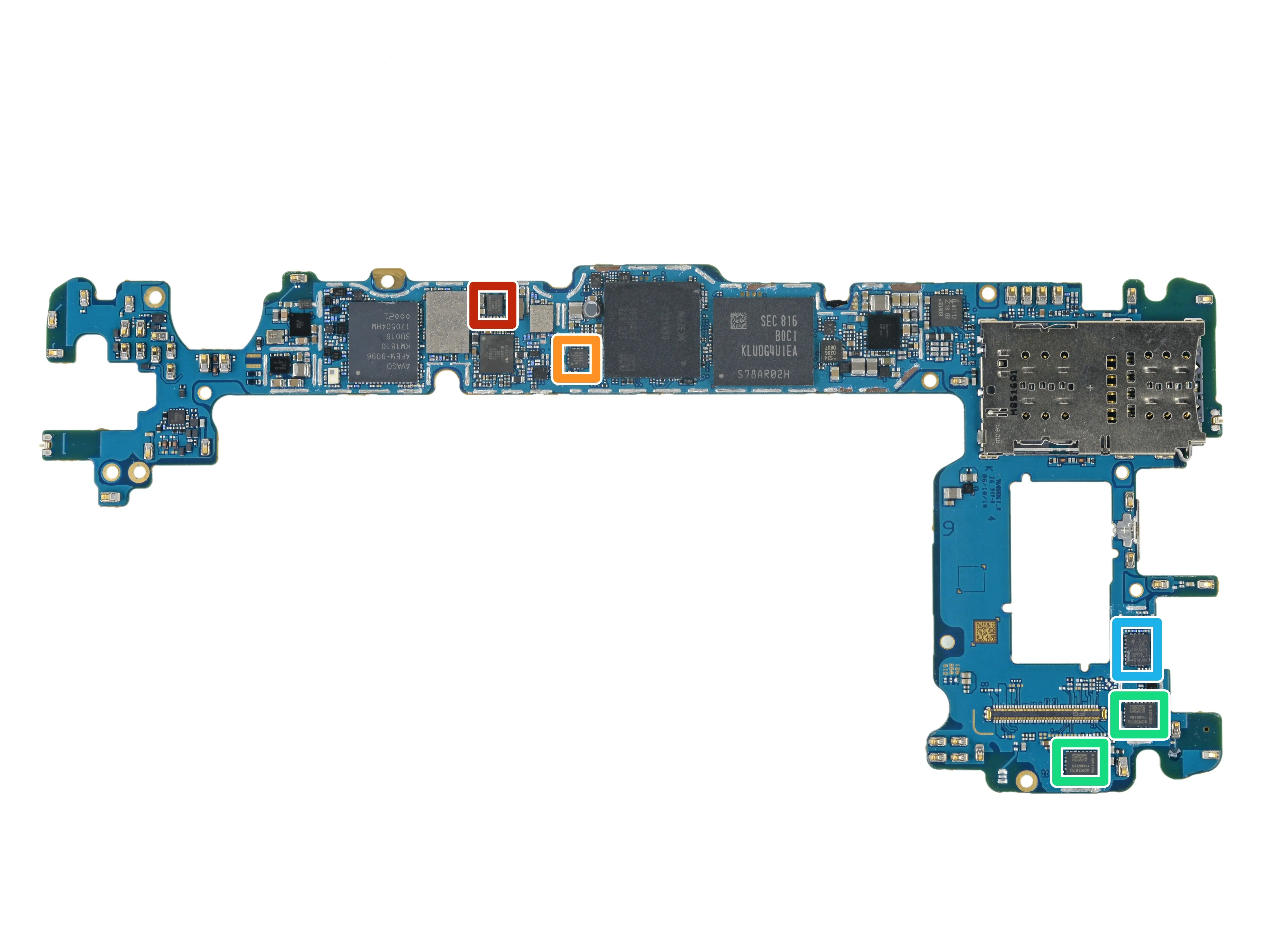

• Идентификация микросхем, часть 2:

• Qualcomm QET4100 Envelope Tracker

• FM-трансивер RDA Microelectronics RDA6213N (вероятно)

• Samsung S2MIS01 MST Драйвер

• Qualcomm QDM3870 модуль разнесения фронтальных частот в высоком диапазоне

• Skyworks SKY13716-11 Фронтальный модуль LNA для работы в низких диапазонах

• NXP Semiconductor BGU8103 Малошумящий усилитель GPS/ГЛОНАСС/Галилео/BeiDou

• Антенный тюнер

Шаг 9

• Идентификация микросхем, часть 3:

• Maxim Integrated MAX585128 аудиоусилитель (скорее всего)

• Управление питанием камеры Samsung S2MPB02

• Управление питанием камеры Samsung S2MPB03

• ON Semiconductor FAN48618BUC53X Повышающий регулятор 1 A

• Vishay DG2730 Аналоговый переключатель DPDT на 480 Мбит/с

• NXP Semiconductor PCAL6524 24-битный расширитель ввода/вывода

• МЭМС-микрофон Knowles

Шаг 10

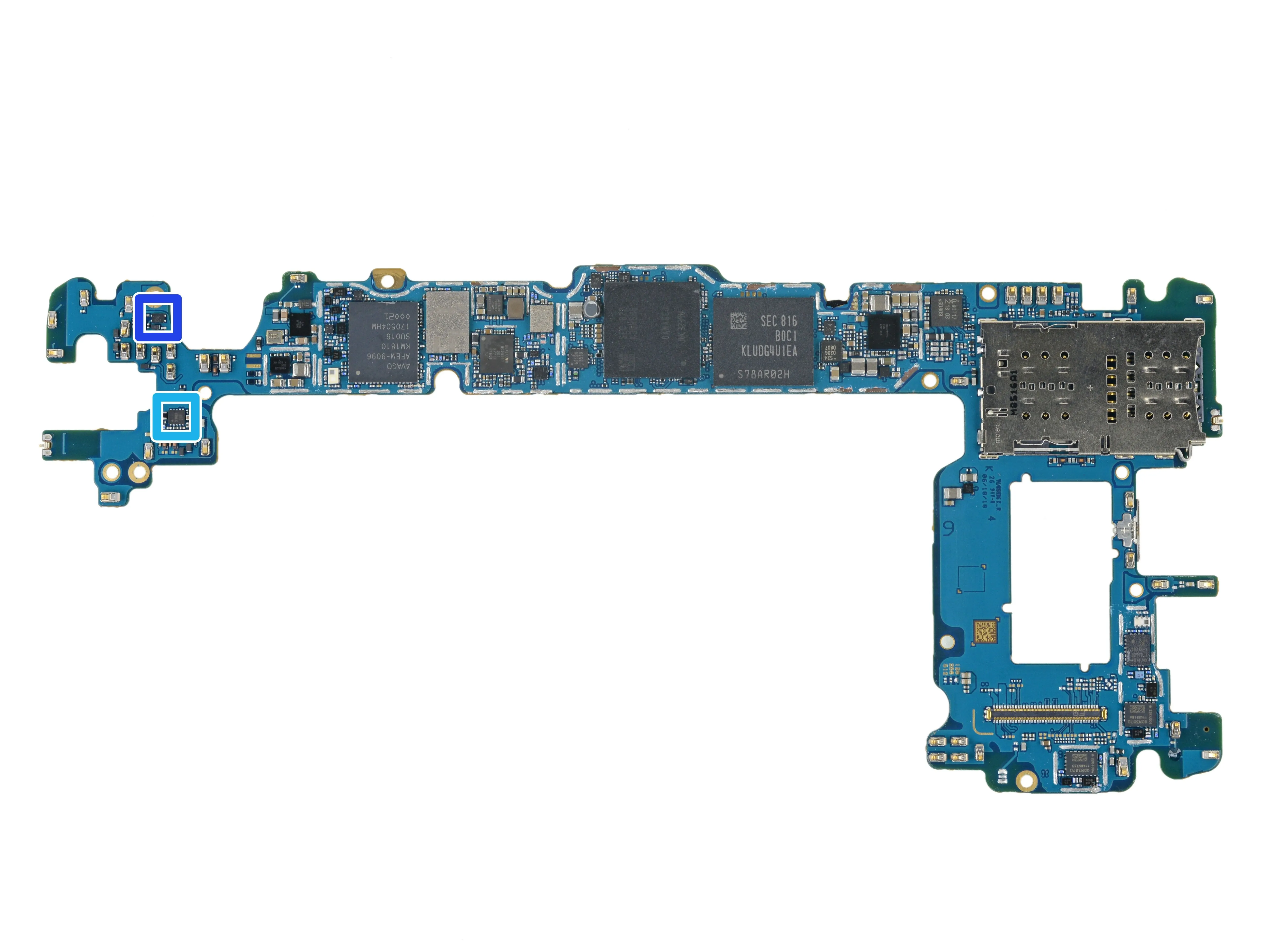

• Идентификация микросхем, часть 4 (датчики):

• STMicroelectronics LSM6DSL 3-осевой акселерометр/гироскоп

• AKM Semiconductor AK09918C 3-осевой электронный компас

• STMicroelectronics LPS22HB датчик давления

• Maxim Integrated ? датчик сердечного ритма

• Semtech SX9320 ? датчик приближения

• Diodes Incorporated датчик Холла (вероятно)

Шаг 11

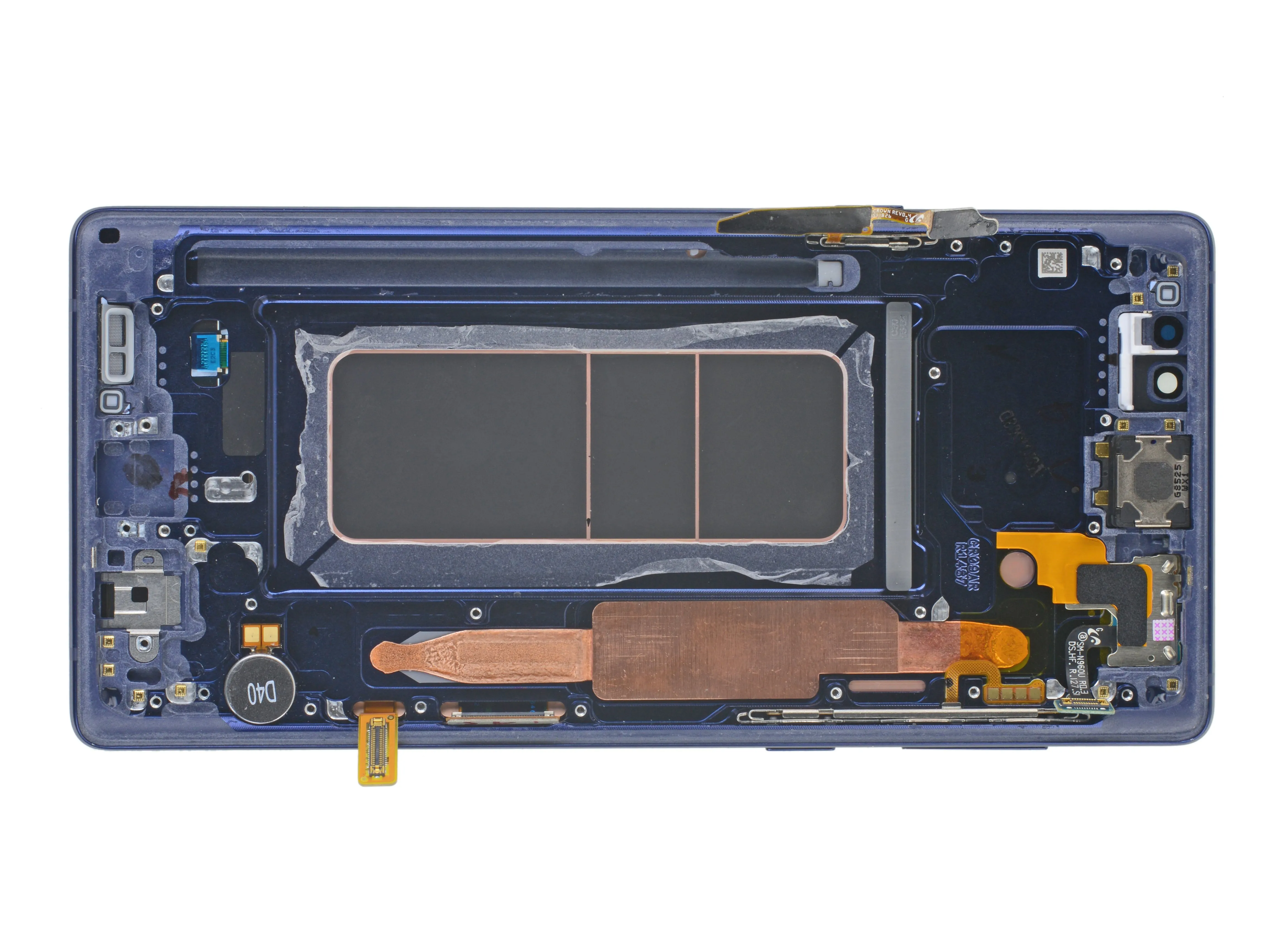

• Материнская плата поглотила дочернюю плату прошлых лет, оставив модульный порт USB-C (с микрофоном Ноулза), созревший для выбора.

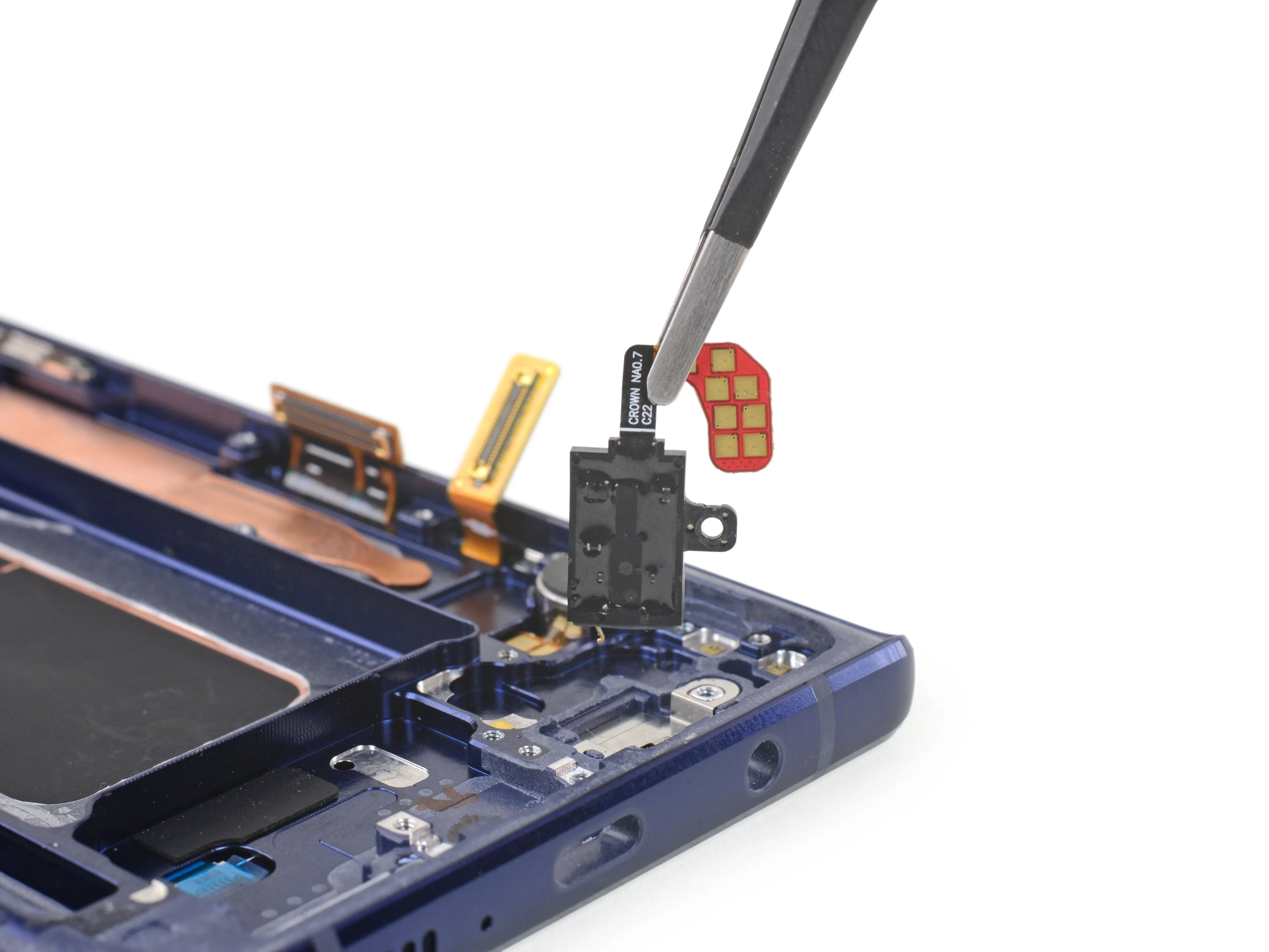

• Samsung продолжает предоставлять убежище для исчезающего разъема для наушников, при этом наделив его сверхтонким кабелем с пружинным контактом.

• Тепловая трубка имеет значительно большую площадь поверхности, чем предыдущие поколения. Возможно, эти трубки подтвердили концепцию или доказали, что они должны быть более мощными (потому что Fortnite).

Шаг 12

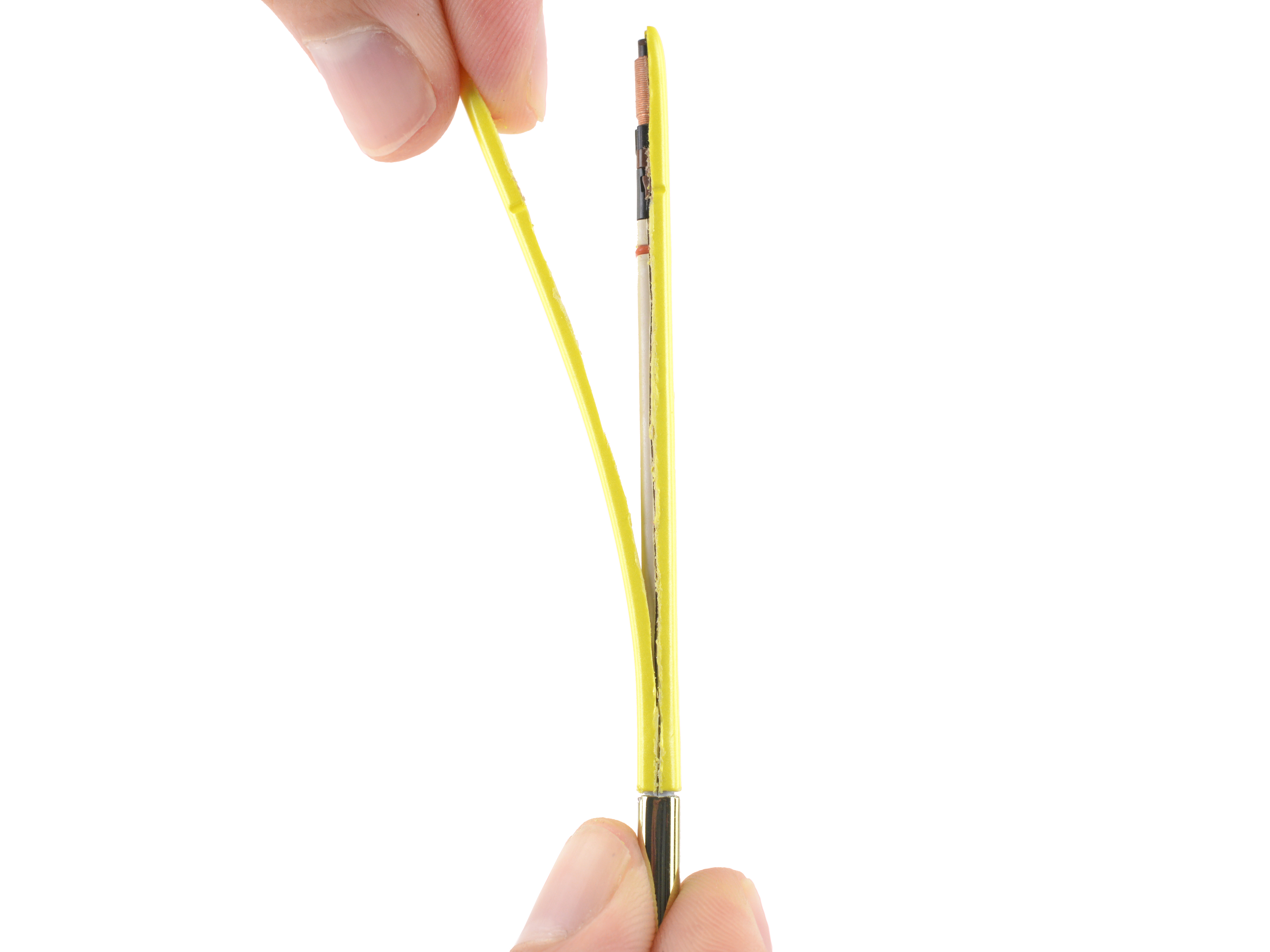

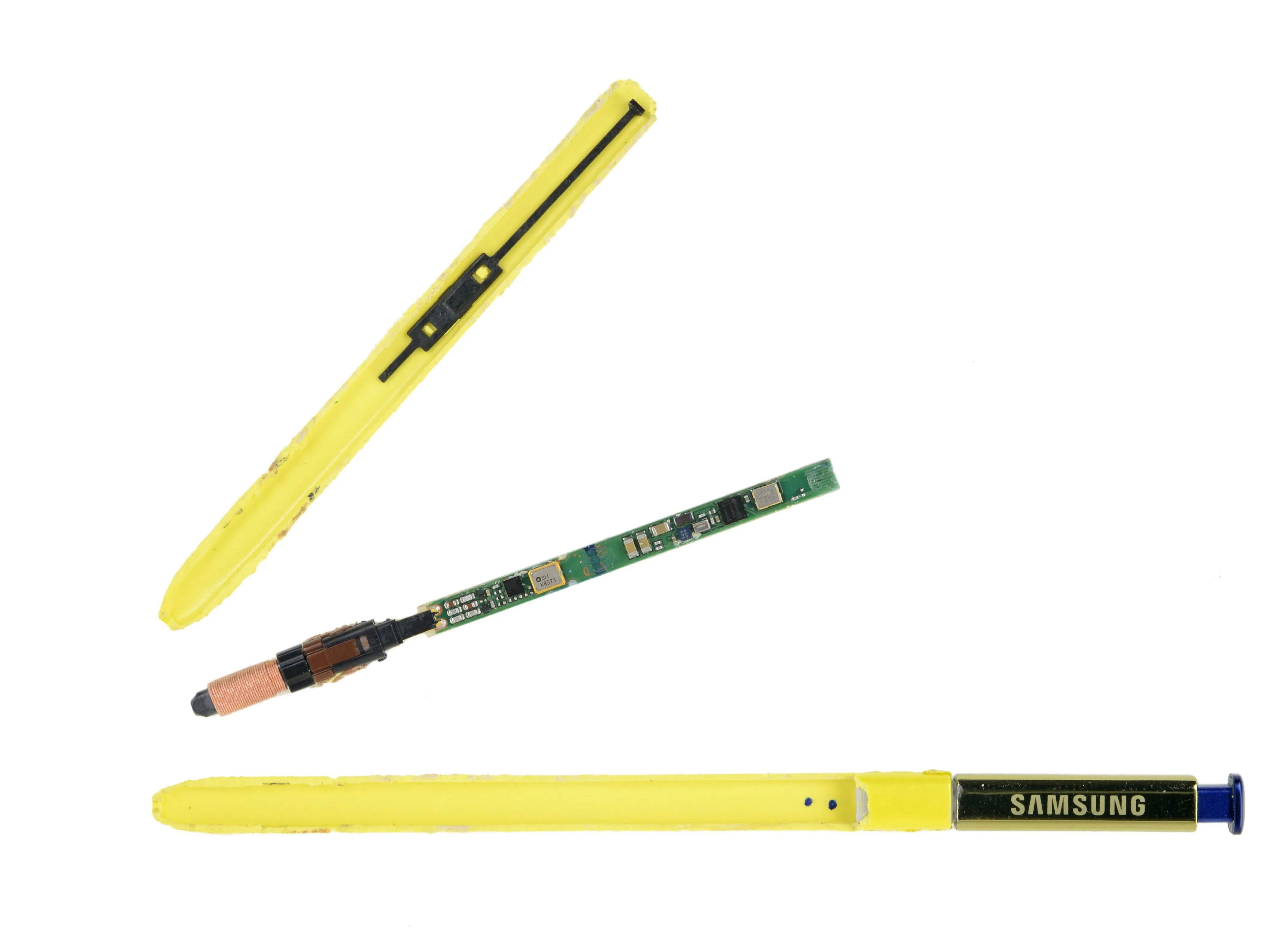

• Пришло время извлечь перо S Pen. Мы не смогли найти неразрушающий способ вскрыть его, поэтому пустили в ход тяжелое оружие - ультразвуковой резак!

• Теперь, когда появилась Fortnite, мы были готовы к томатному обновлению, но S Pen раскрывается как банан..

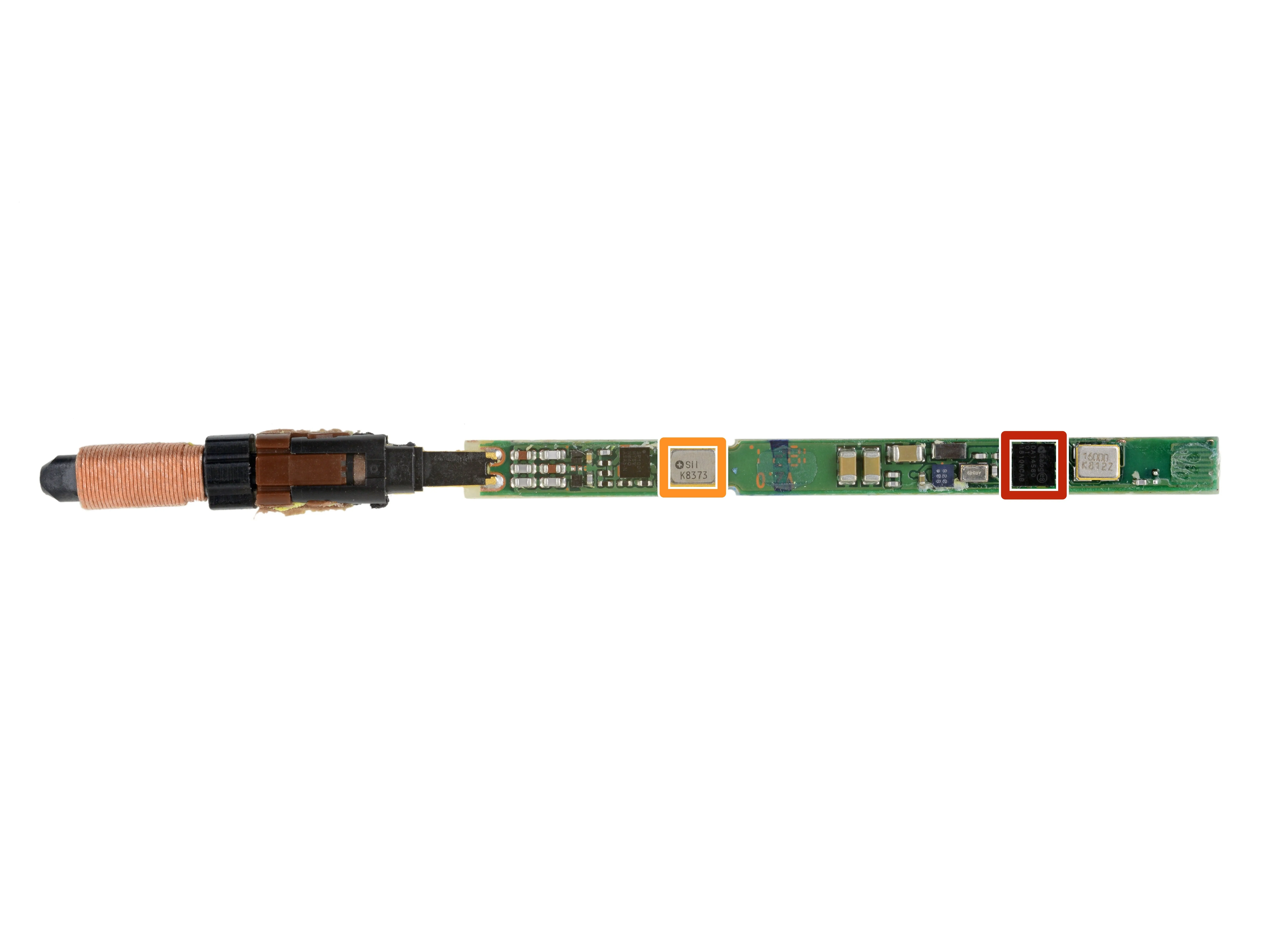

• Что в этой ламе? Как насчет DA14580 Dialog Semiconductor Bluetooth Smart SoC ...

• ...и суперконденсатор K8373 Seiko Instruments.

• Мы предполагаем, что суперконденсатор питает радио Bluetooth, которое используется только для единственной кнопки. Остальные функции стилуса работают без встроенного питания.

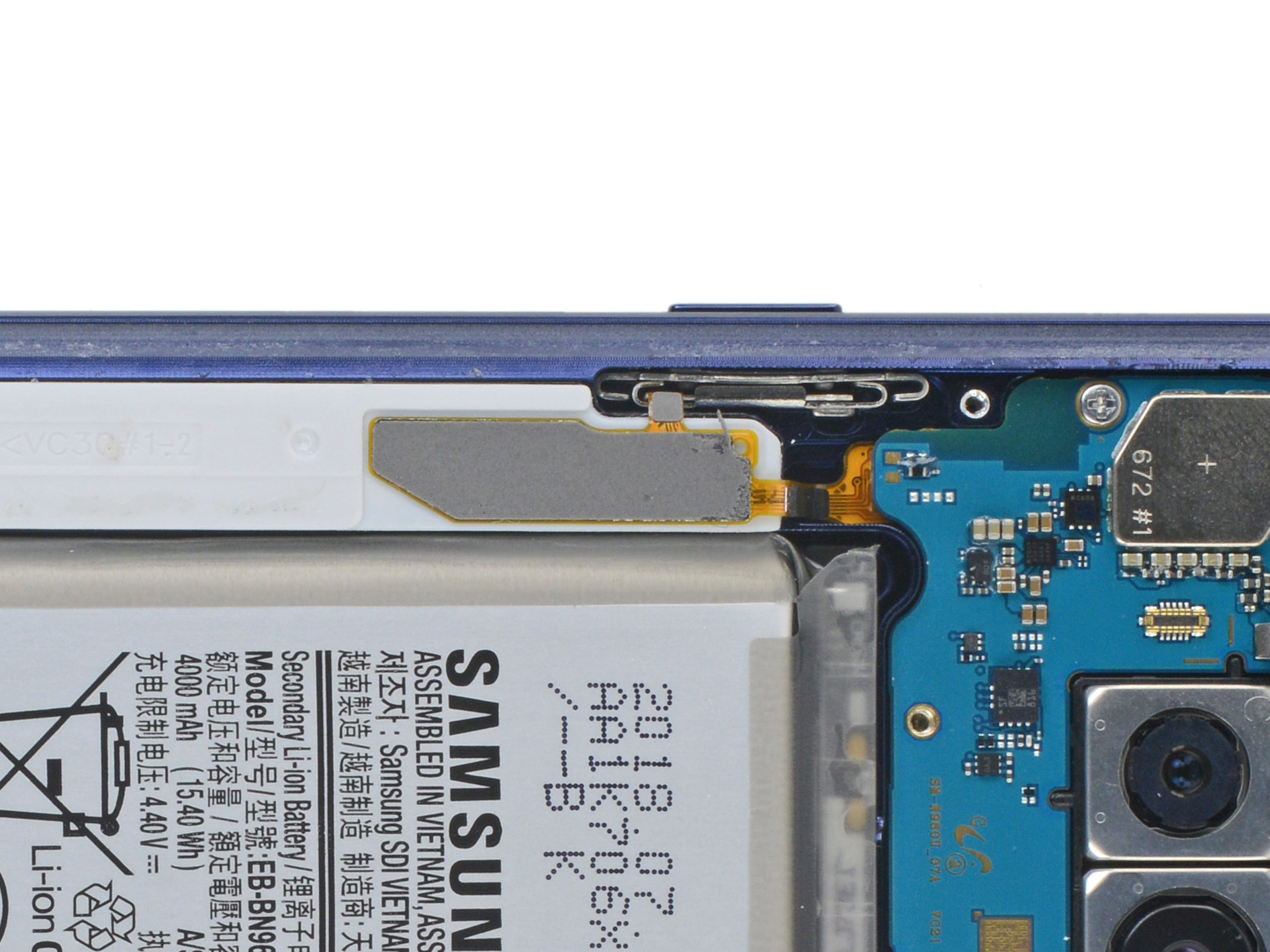

• Мы также предполагаем, что S Pen заряжается через чувствительные катушки, расположенные рядом с наконечником. Мы обнаружили серая накладка рядом с катушками, когда стилус убран, - возможно, это индуктивная зарядная площадка.

Комментарии к шагу

Я думаю, что катушка возле кончика не для зарядки, а для питания остальных частей S-pen при традиционном использовании. Если вы посмотрите на S-pen от Note 2, у нее тоже есть катушка на кончике. Сетка wacom под экраном определяет положение S-Pen на экране с помощью этой катушки. Однако мои знания в этой области ограничены, хотелось бы узнать больше о том, как она заряжает суперконденсатор.

Шаг 13

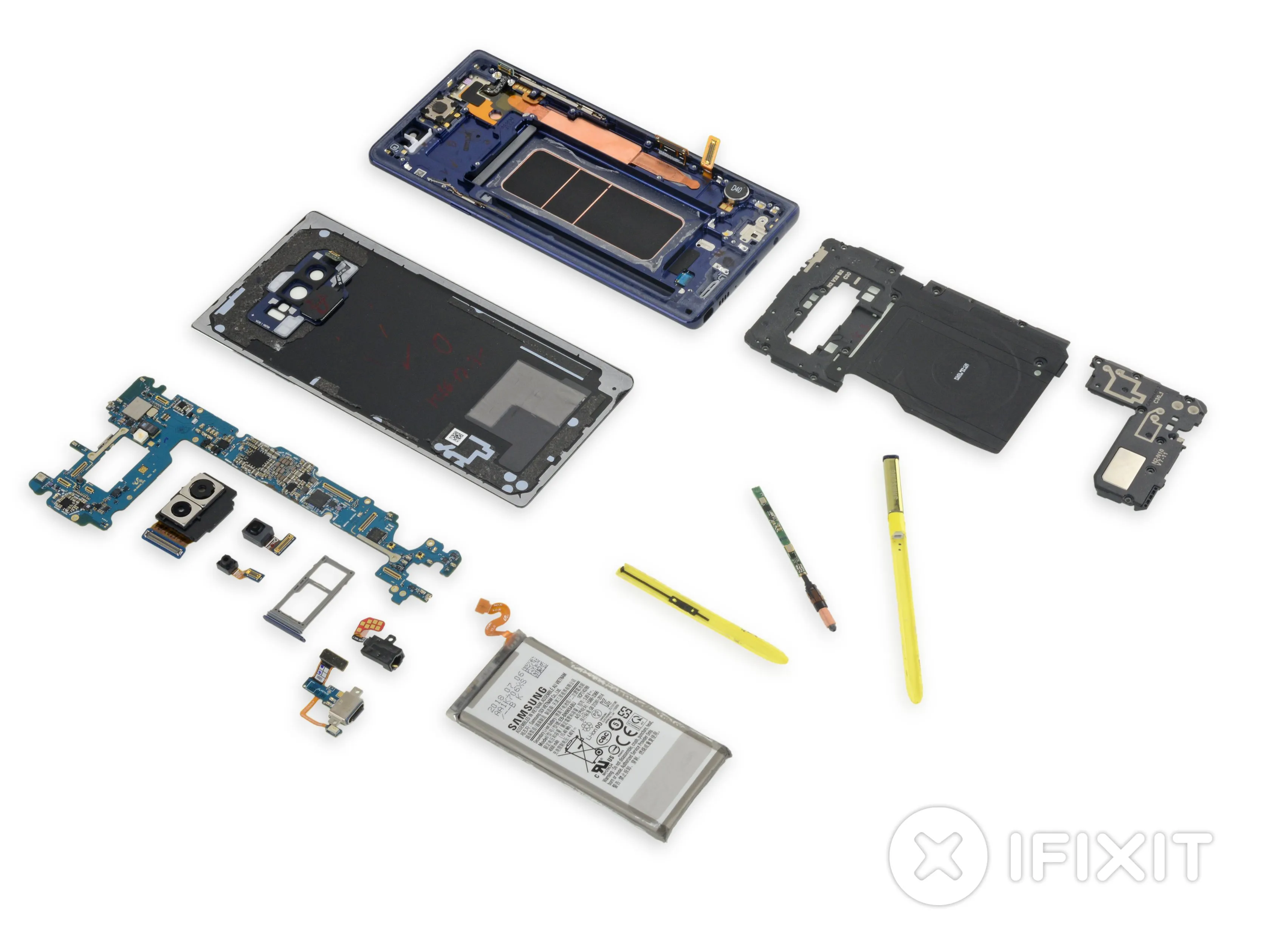

• И это все, что мы отмечаем!

• Samsung Galaxy Note9 - это не радикальный редизайн, но достаточно свежий, чтобы наши разборщики остались довольны. Линейка Note развивается медленно - более крупная материнская плата, другое перо, ничего радикального - за исключением батареи, которая просто взорвалась в размерах.

• Иногда это похоже на наблюдение за высыханием краски. Но иногда вам удается вскрыть крошечную ручку! (Чего мы не делали со времен Apple Pencil.)

Вывод

• Компоненты этого Note стали более модульными, чем когда-либо, благодаря тонким изменениям в оборудовании USB-C, разъеме для наушников и гибком кабеле док-станции S Pen.
• Используются только стандартные винты Phillips.
• Вы можете заменить батарею, если решитесь, но две чрезвычайно стойкие клеевые преграды делают это излишне сложным.
• Для обслуживания любого компонента необходимо сначала отклеить (а затем снова приклеить) стеклянную заднюю панель.
• Слишком частый ремонт дисплея требует замены всего корпуса или кропотливой работы по отделению треснувшего от клея стекла.

Оценка ремонтопригодности

Ремонтопригодность 4 из 10 (10 - самый простой ремонт)
