Введение

Это разборка моего старого сломанного Samsung Galaxy Pocket (GT-S5300).

Что вам нужно

Инструменты

  • Отвертка Phillips #0
    Отвертка Phillips #0 | Источник - ifixit.com
  • Инструмент для вскрытия iFixit
    Инструмент для открывания iFixit | Источник - ifixit.com
  • Отвертки iFixit (набор из 6)
    Щипцы для открывания iFixit (набор из 6) | Источник - ifixit.com

Шаг 1 Разбор Samsung Galaxy Pocket (GT-S5300)

Samsung Galaxy Pocket (GT-S5300) разборка, Samsung Galaxy Pocket (GT-S5300) разборка: шаг 1, изображение 1 из 3
Samsung Galaxy Pocket (GT-S5300) Разборка, Samsung Galaxy Pocket (GT-S5300) Разборка: шаг 1, изображение 1 из 3 | Источник - ifixit.com

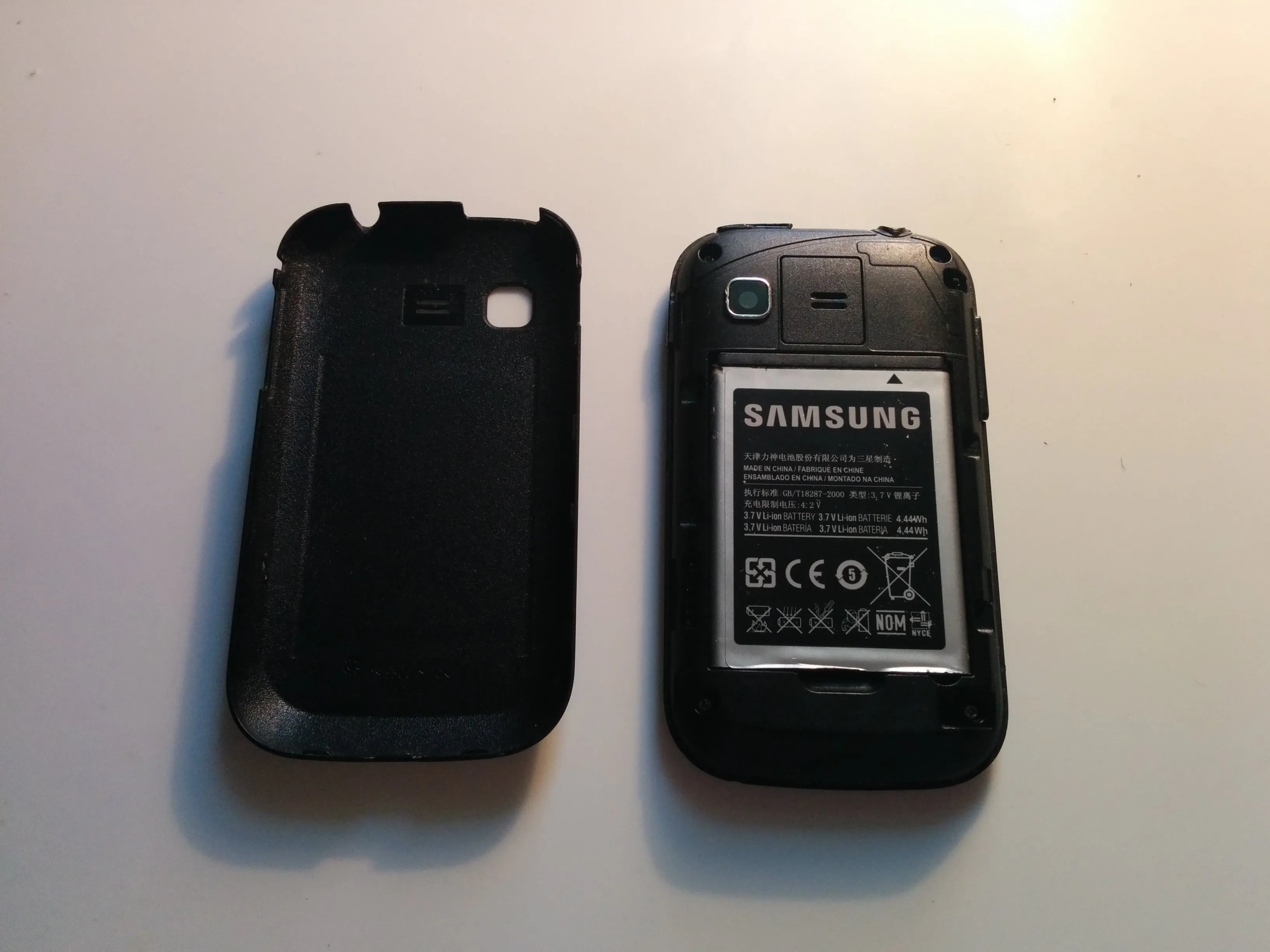

Samsung Galaxy Pocket (GT-S5300) Разборка, Samsung Galaxy Pocket (GT-S5300) Разборка: шаг 1, изображение 2 из 3
Samsung Galaxy Pocket (GT-S5300) Teardown, Samsung Galaxy Pocket (GT-S5300) Teardown: шаг 1, изображение 2 из 3 | Источник - ifixit.com

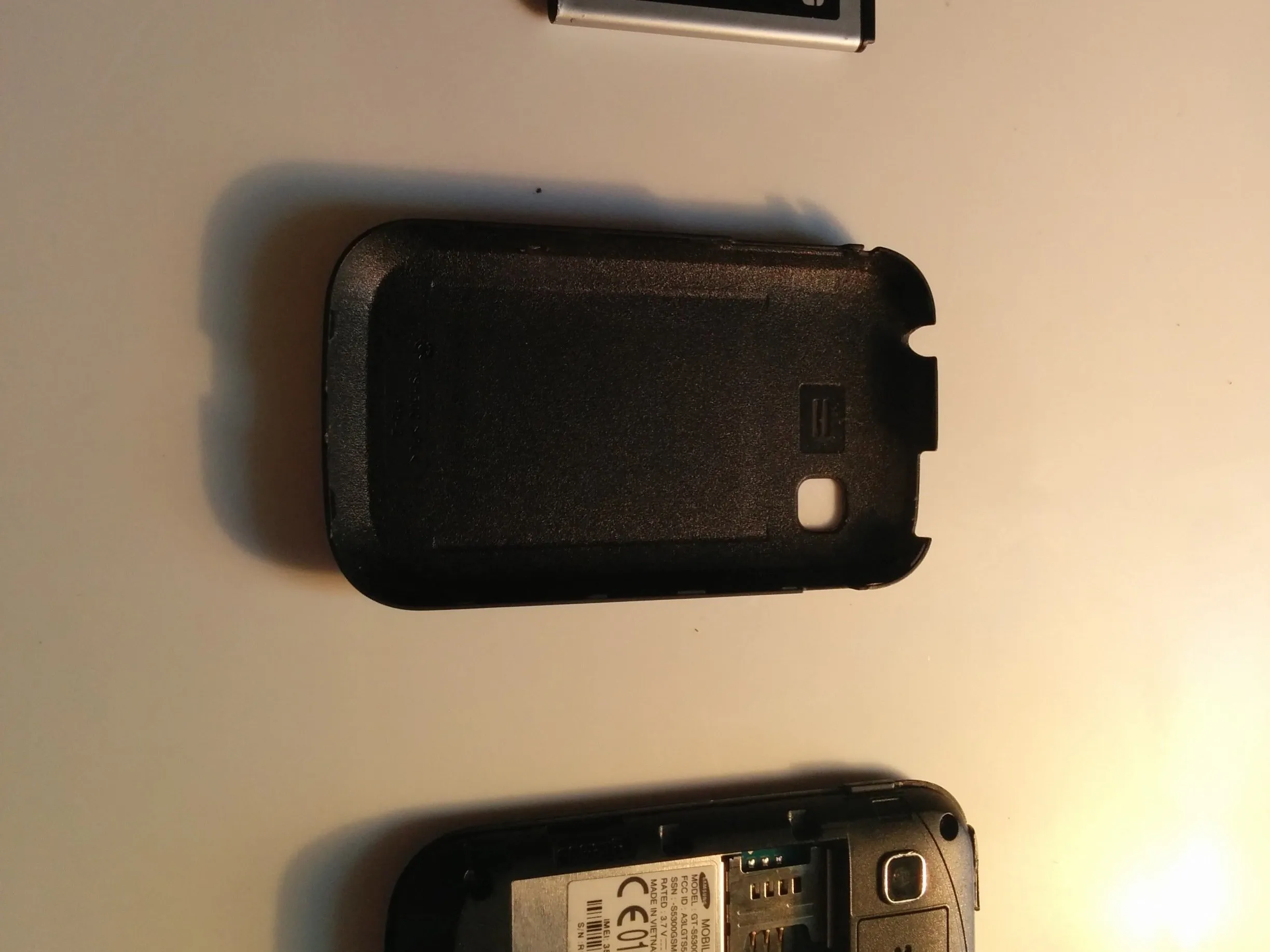

Samsung Galaxy Pocket (GT-S5300) Разборка, Samsung Galaxy Pocket (GT-S5300) Разборка: шаг 1, изображение 3 из 3
Samsung Galaxy Pocket (GT-S5300) Разборка, Samsung Galaxy Pocket (GT-S5300) Разборка: шаг 1, изображение 3 из 3 | Источник - ifixit.com

  • Снимите крышку аккумуляторного отсека

  • Затем извлеките аккумулятор

Шаг 2

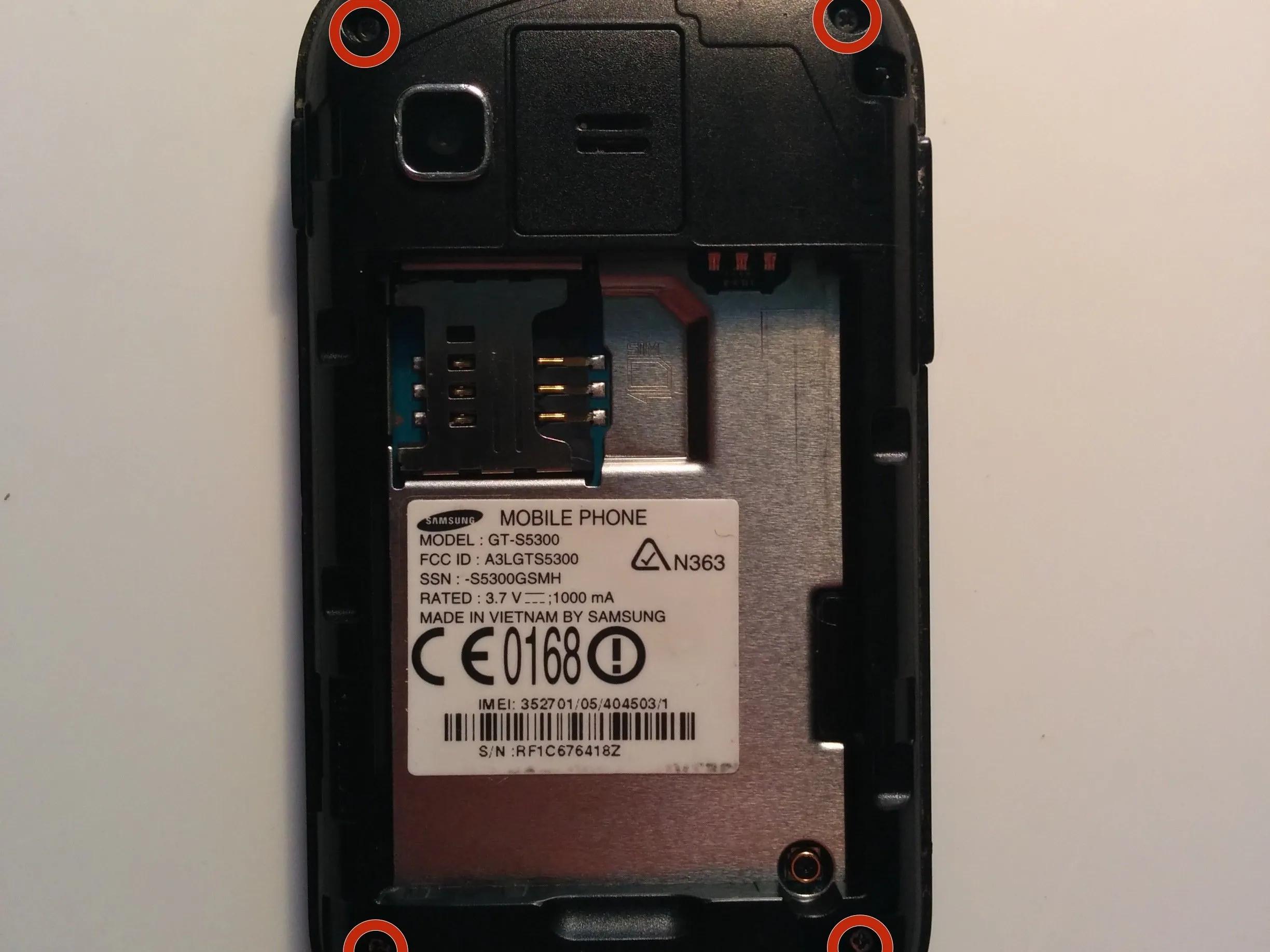

Разборка Samsung Galaxy Pocket (GT-S5300): шаг 2, изображение 1 из 2
Samsung Galaxy Pocket (GT-S5300) Разборка: шаг 2, изображение 1 из 2 | Источник - ifixit.com

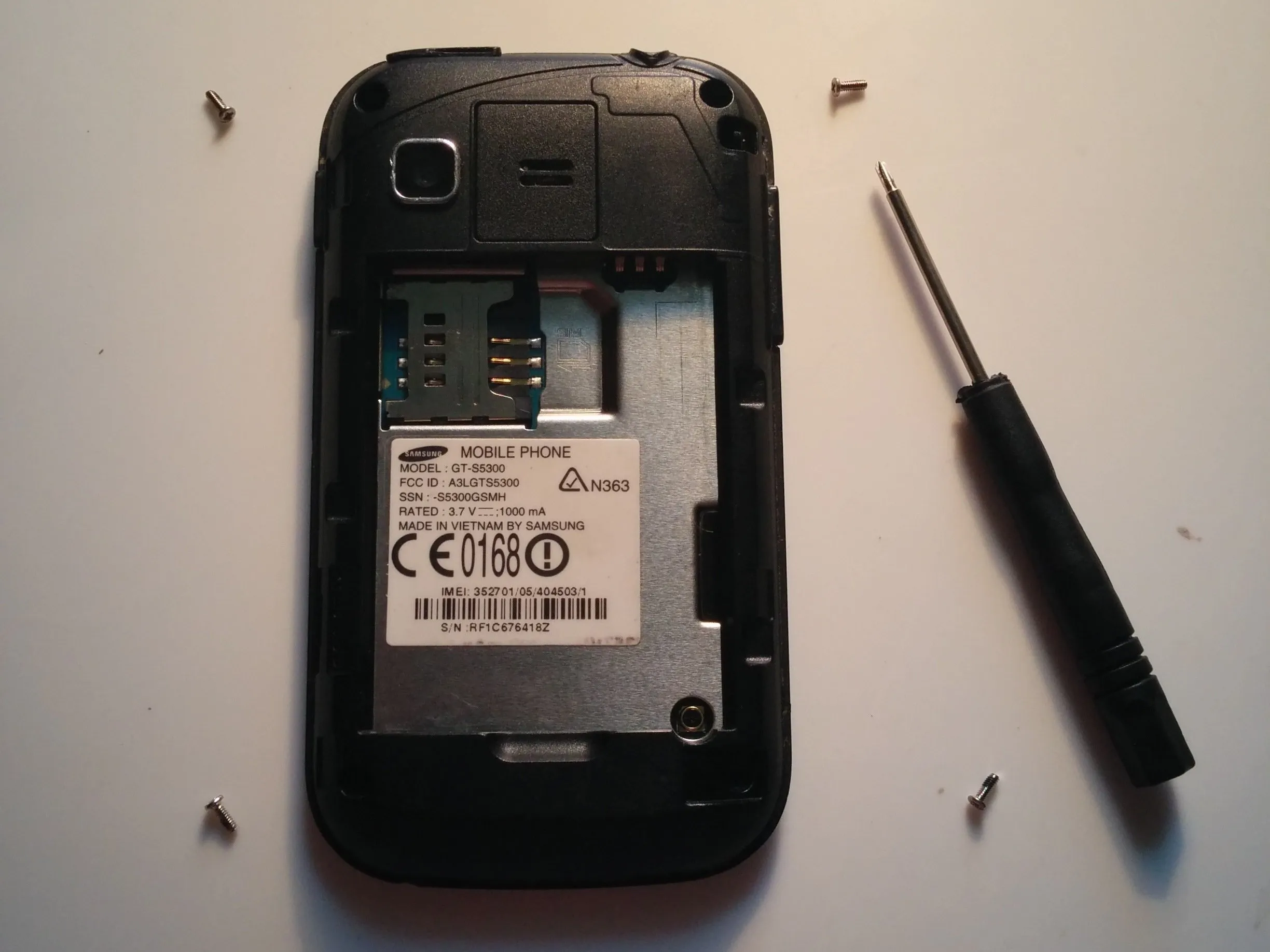

Разборка Samsung Galaxy Pocket (GT-S5300): шаг 2, изображение 2 из 2
Разборка Samsung Galaxy Pocket (GT-S5300): шаг 2, изображение 2 из 2 | Источник - ifixit.com

  • Открутите все 4 винта

Шаг 3

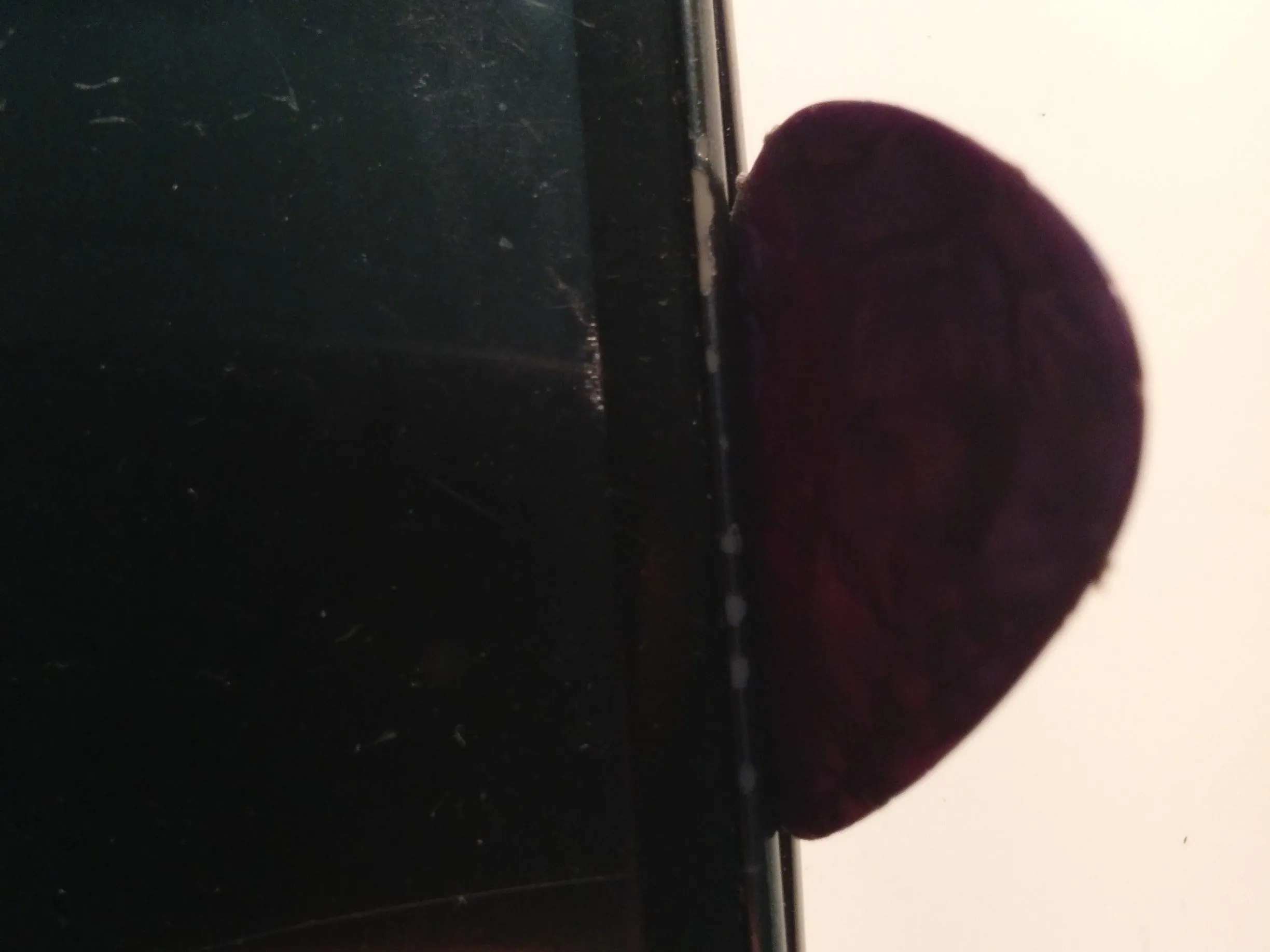

Разборка Samsung Galaxy Pocket (GT-S5300): шаг 3, изображение 1 из 2
Samsung Galaxy Pocket (GT-S5300) Разборка: шаг 3, изображение 1 из 2 | Источник - ifixit.com

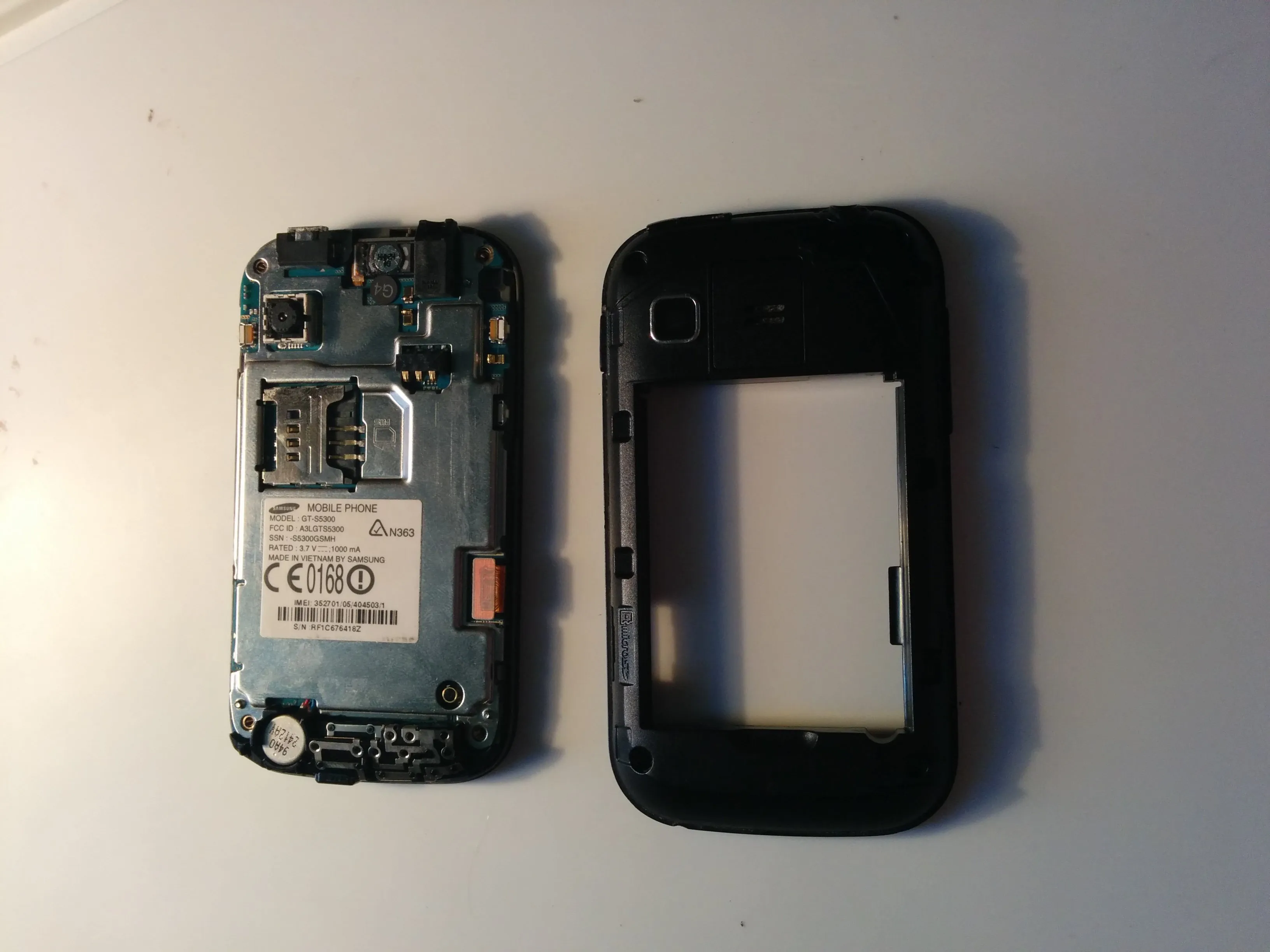

Разборка Samsung Galaxy Pocket (GT-S5300): шаг 3, изображение 2 из 2
Разборка Samsung Galaxy Pocket (GT-S5300): шаг 3, изображение 2 из 2 | Источник - ifixit.com

  • Вставьте гитарный медиатор между тонким ободком и задней панелью телефона.

  • Продвигайте его по всей длине, пока задняя часть не отсоединится от логической платы и экрана.

Шаг 4

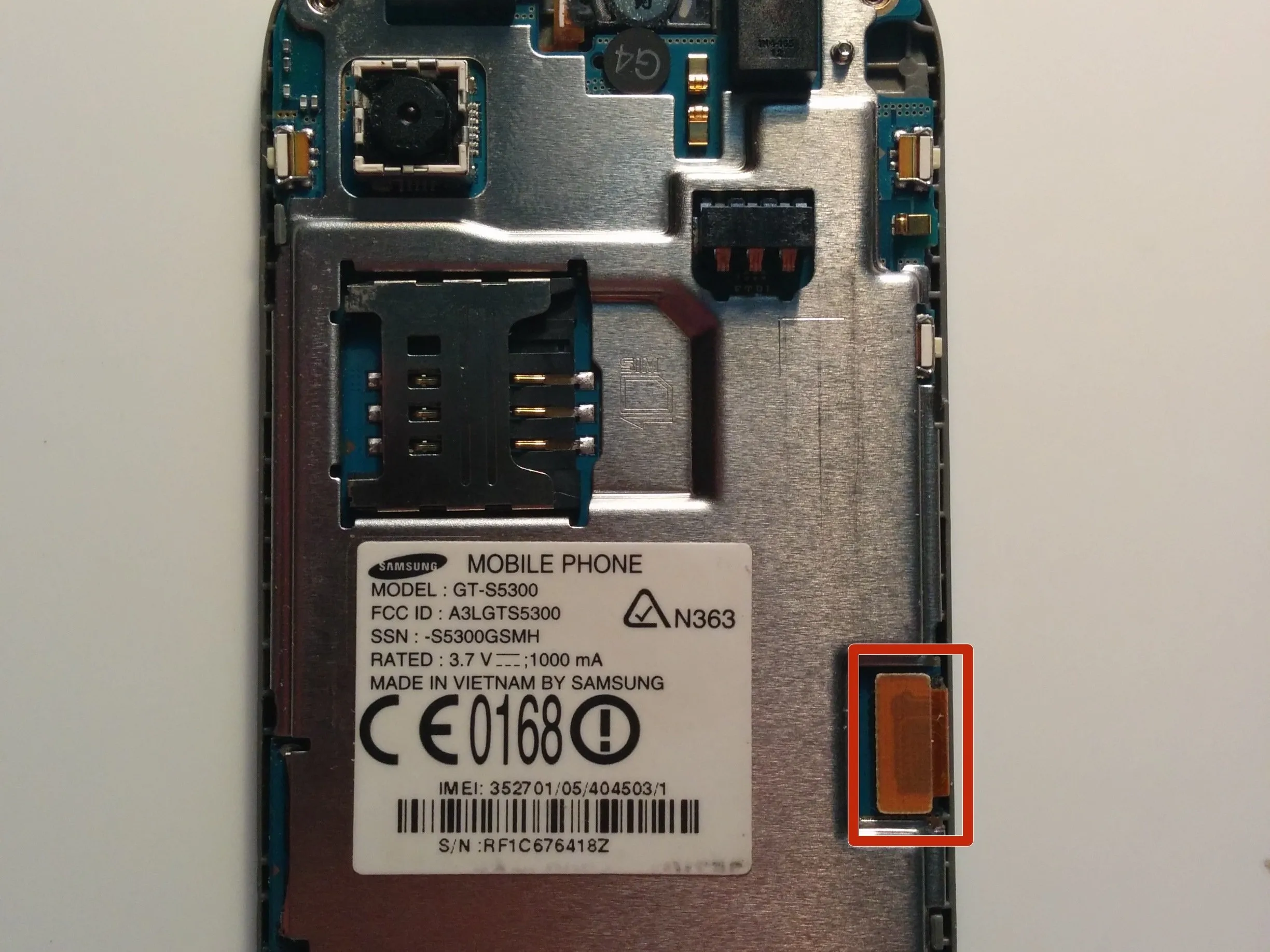

Разбор Samsung Galaxy Pocket (GT-S5300): шаг 4, изображение 1 из 2
Samsung Galaxy Pocket (GT-S5300) Разборка: шаг 4, изображение 1 из 2 | Источник - ifixit.com

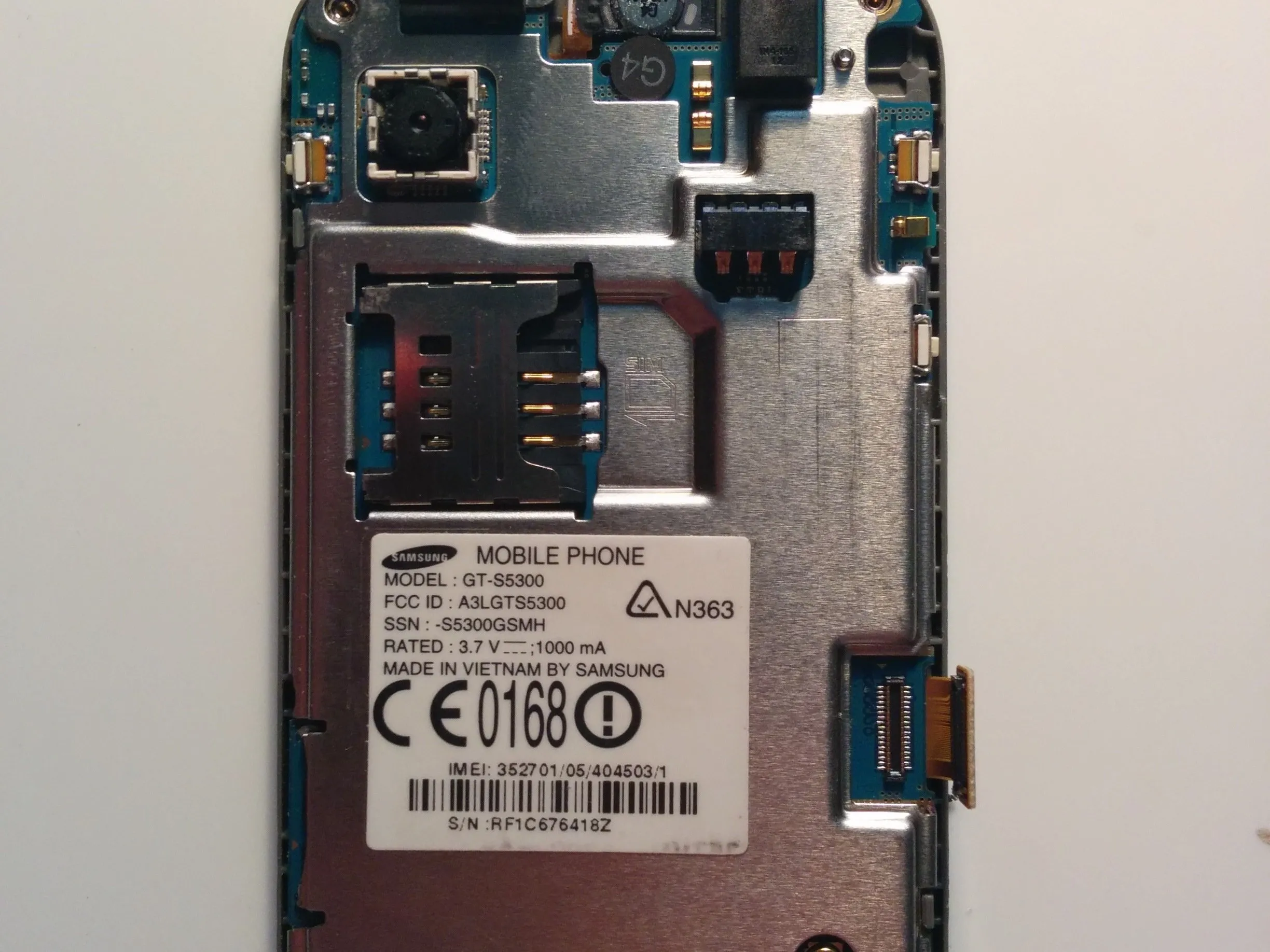

Разборка Samsung Galaxy Pocket (GT-S5300): шаг 4, изображение 2 из 2
Разборка Samsung Galaxy Pocket (GT-S5300): шаг 4, изображение 2 из 2 | Источник - ifixit.com

  • Извлеките разъем ЖК-дисплея

Шаг 5

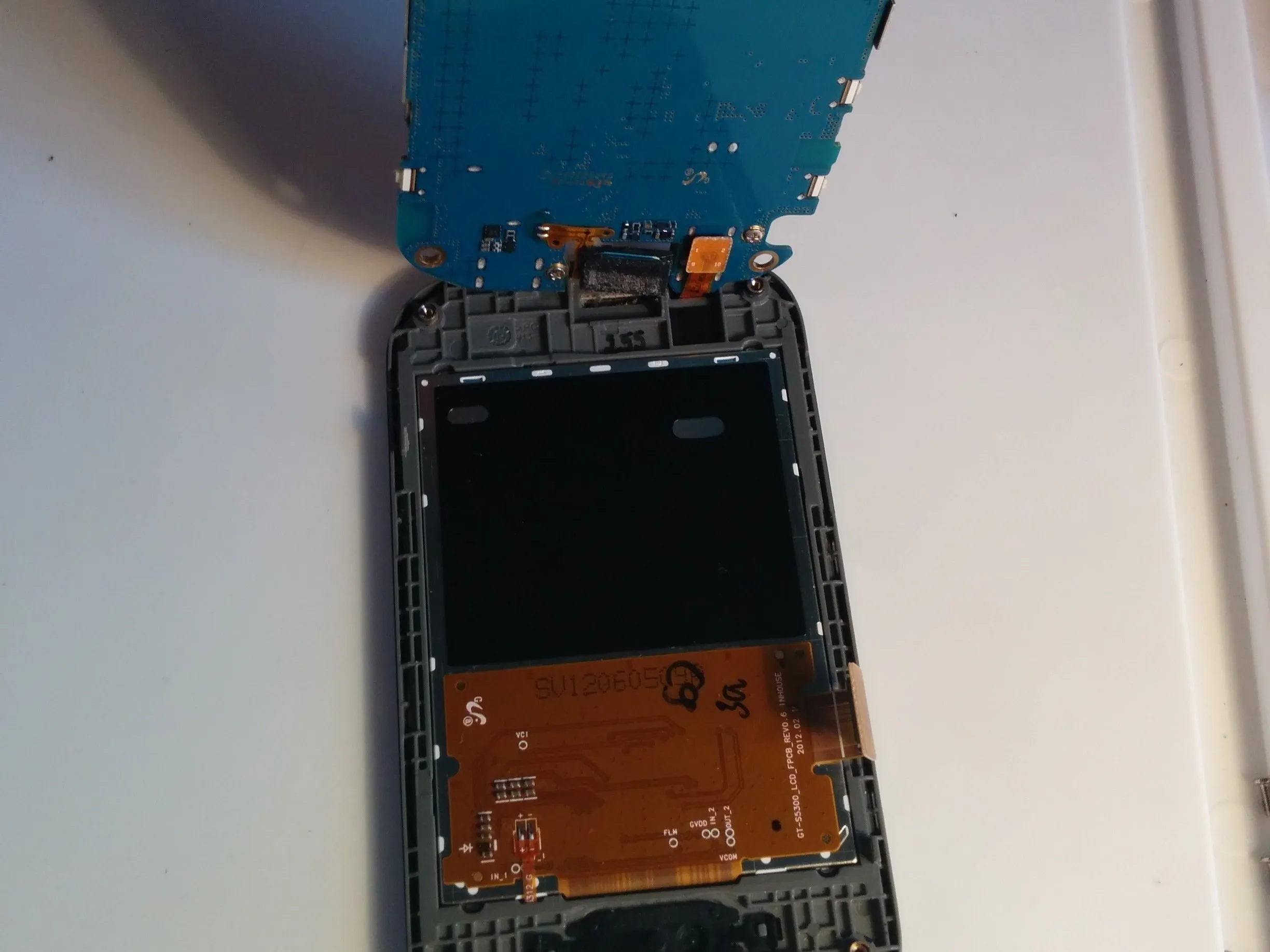

Разборка Samsung Galaxy Pocket (GT-S5300): шаг 5, изображение 1 из 1
Samsung Galaxy Pocket (GT-S5300) Разборка: шаг 5, изображение 1 из 1 | Источник - ifixit.com

  • Отсоедините логическую плату от экрана, подняв ее вверх и отсоединив разъем дигитайзера.

Шаг 6

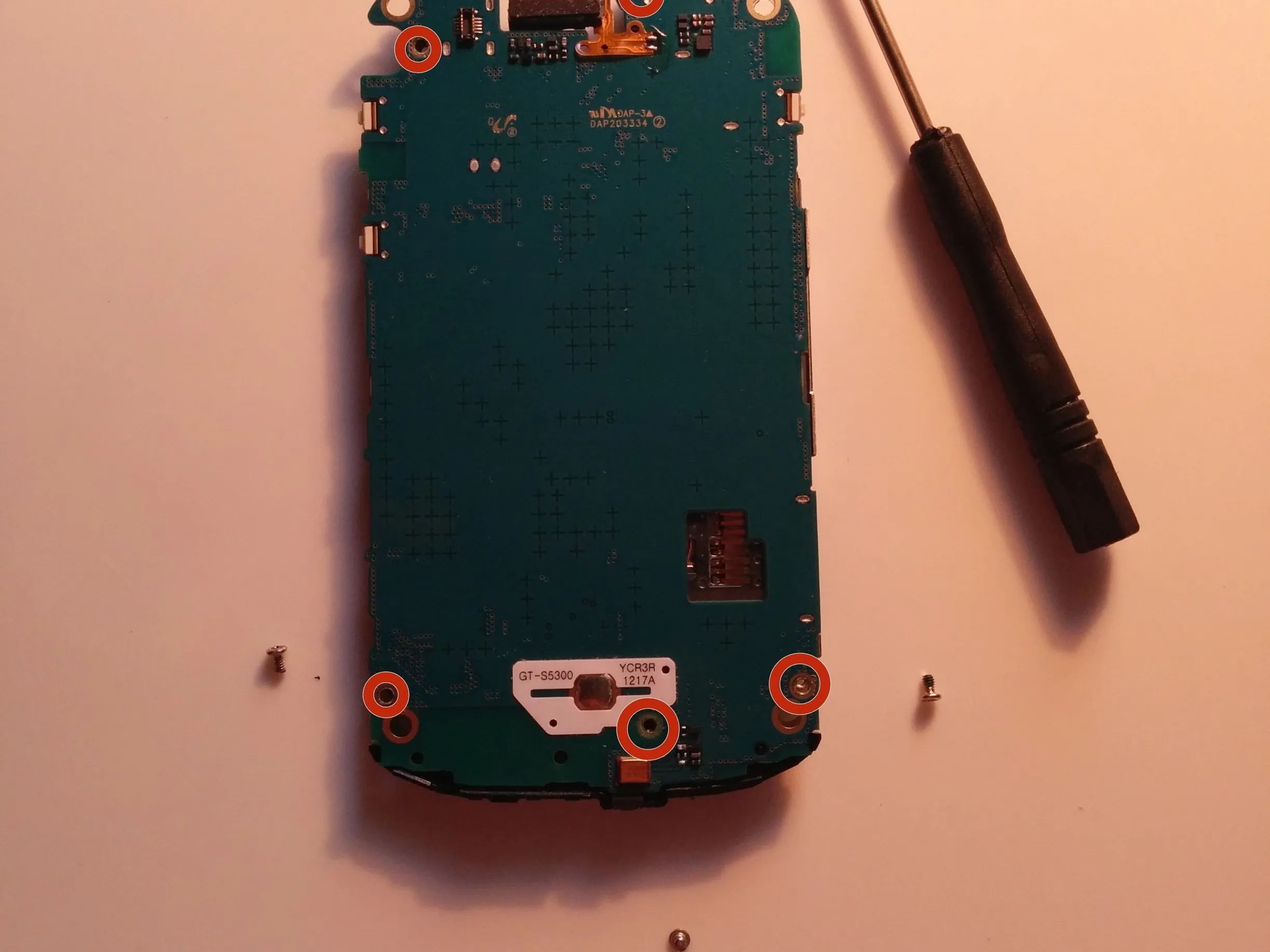

Разборка Samsung Galaxy Pocket (GT-S5300): шаг 6, изображение 1 из 2
Samsung Galaxy Pocket (GT-S5300) Разборка: шаг 6, изображение 1 из 2 | Источник - ifixit.com

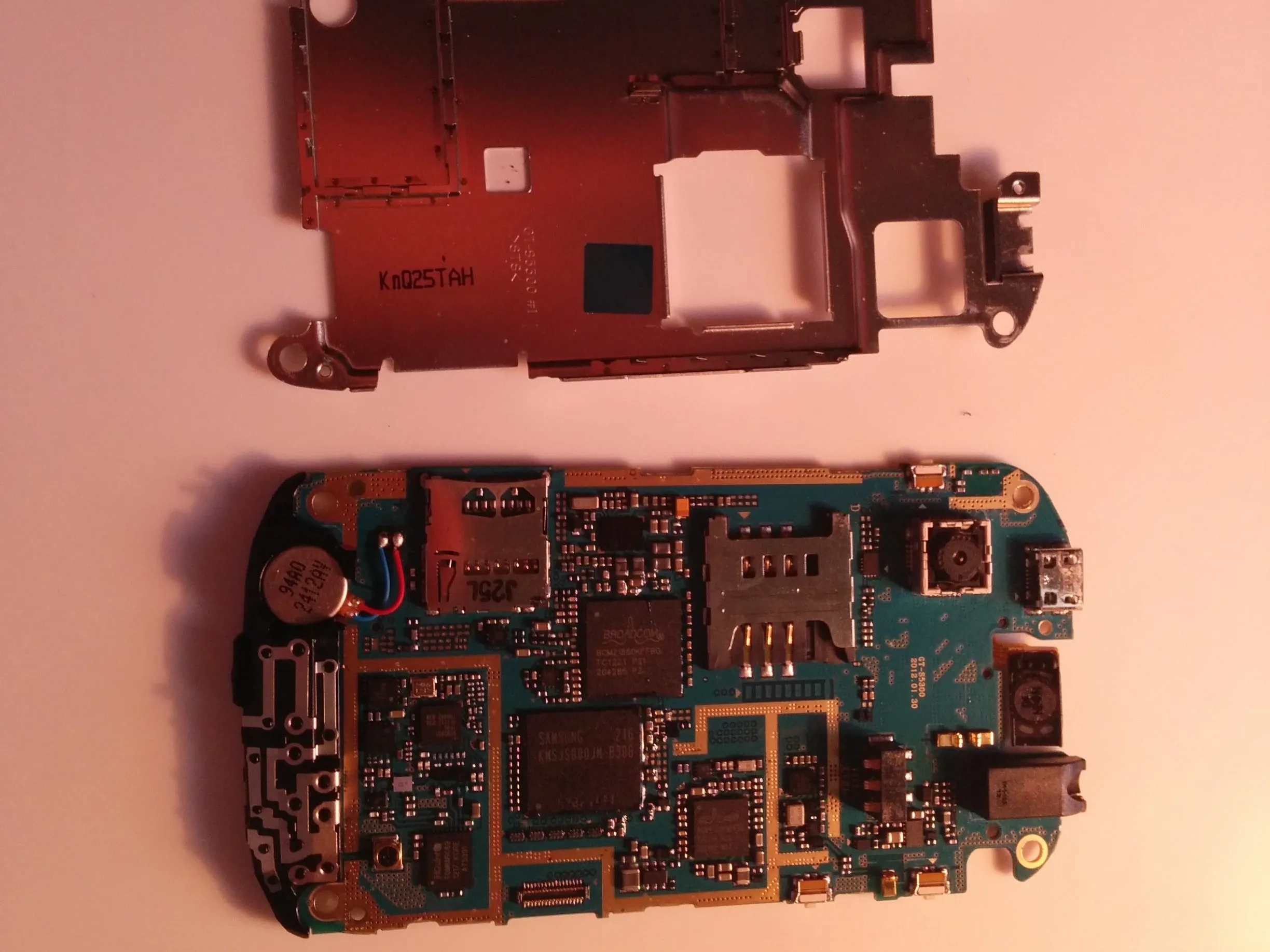

Разборка Samsung Galaxy Pocket (GT-S5300): шаг 6, изображение 2 из 2
Разборка Samsung Galaxy Pocket (GT-S5300): шаг 6, изображение 2 из 2 | Источник - ifixit.com

  • Открутите 5 винтов, чтобы снять экран

Шаг 7

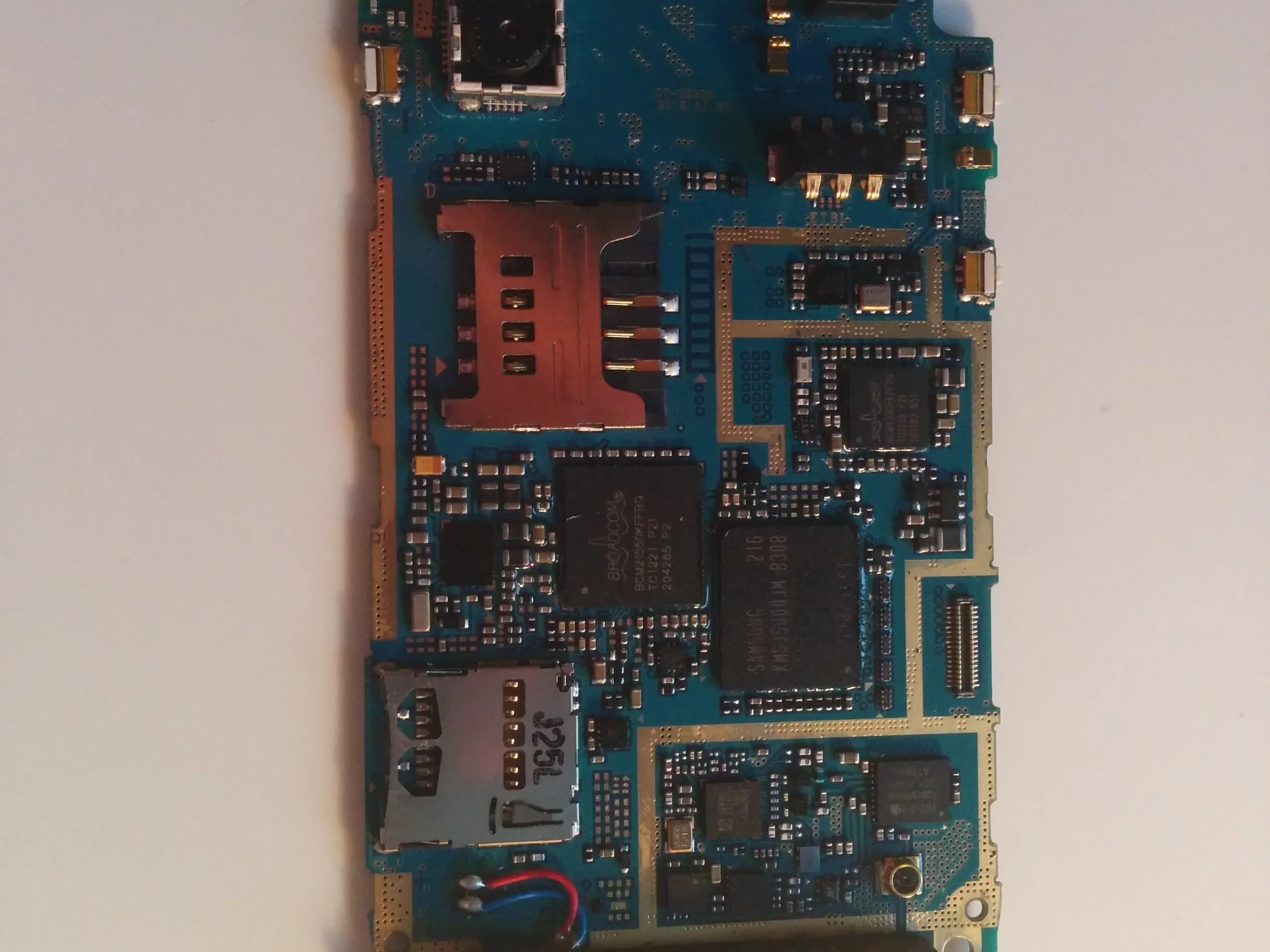

Разборка Samsung Galaxy Pocket (GT-S5300): шаг 7, изображение 1 из 3
Samsung Galaxy Pocket (GT-S5300) Разборка: шаг 7, изображение 1 из 3 | Источник - ifixit.com

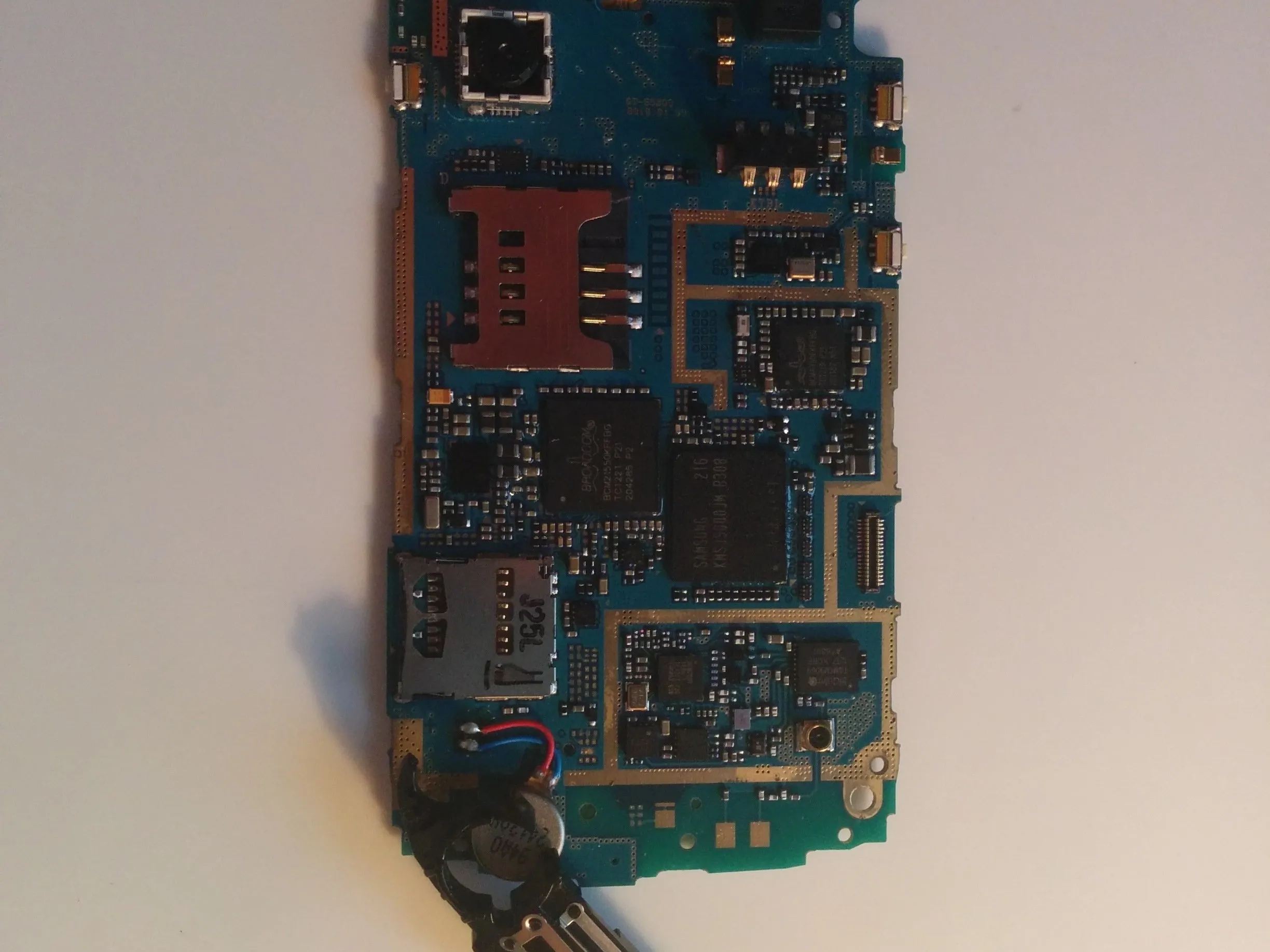

Разборка Samsung Galaxy Pocket (GT-S5300): шаг 7, изображение 2 из 3
Samsung Galaxy Pocket (GT-S5300) Разборка: шаг 7, изображение 2 из 3 | Источник - ifixit.com

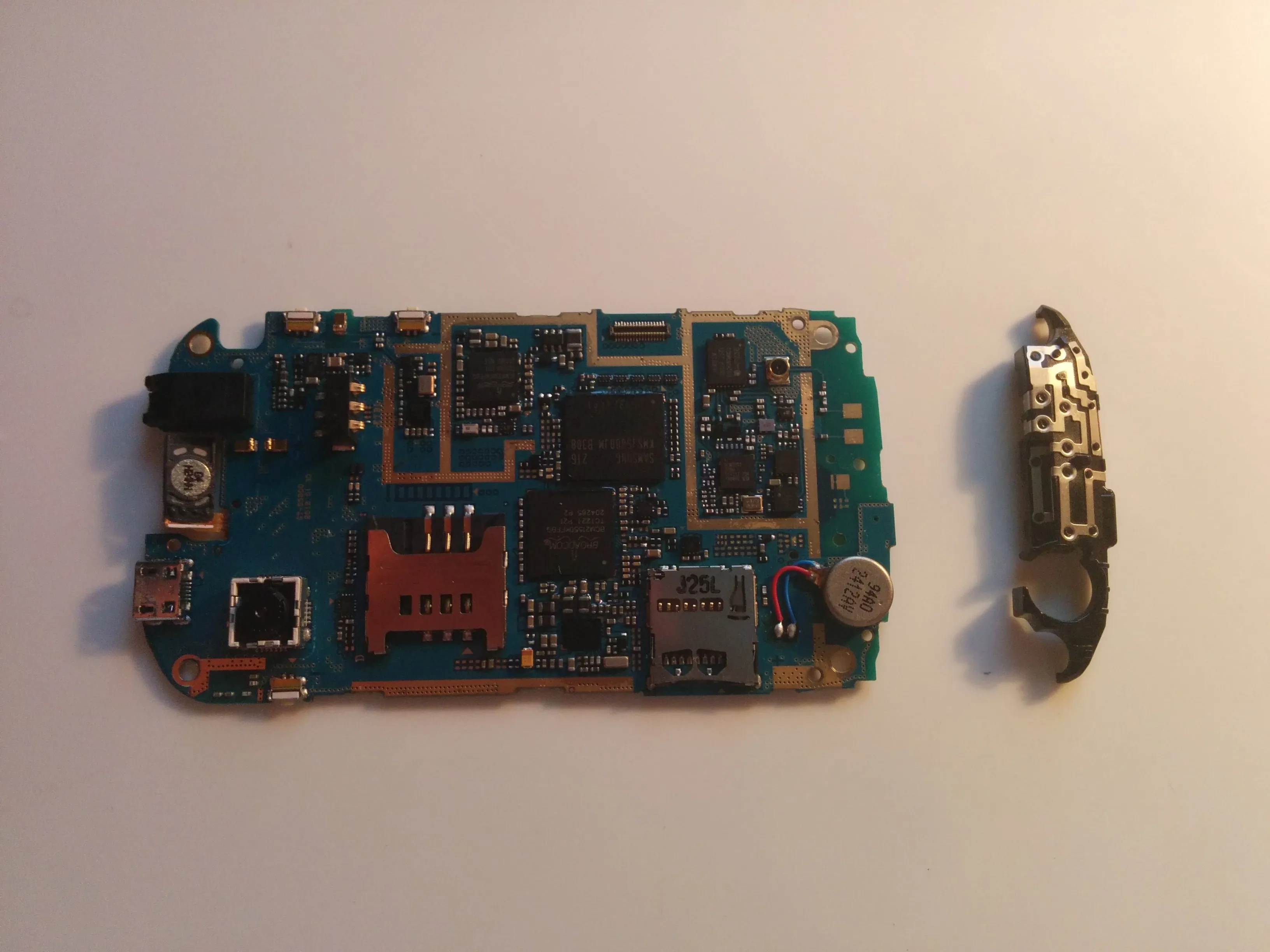

Разборка Samsung Galaxy Pocket (GT-S5300): шаг 7, изображение 3 из 3
Разборка Samsung Galaxy Pocket (GT-S5300): шаг 7, изображение 3 из 3 | Источник - ifixit.com

  • Отсоедините антенну от логической платы.

Шаг 8

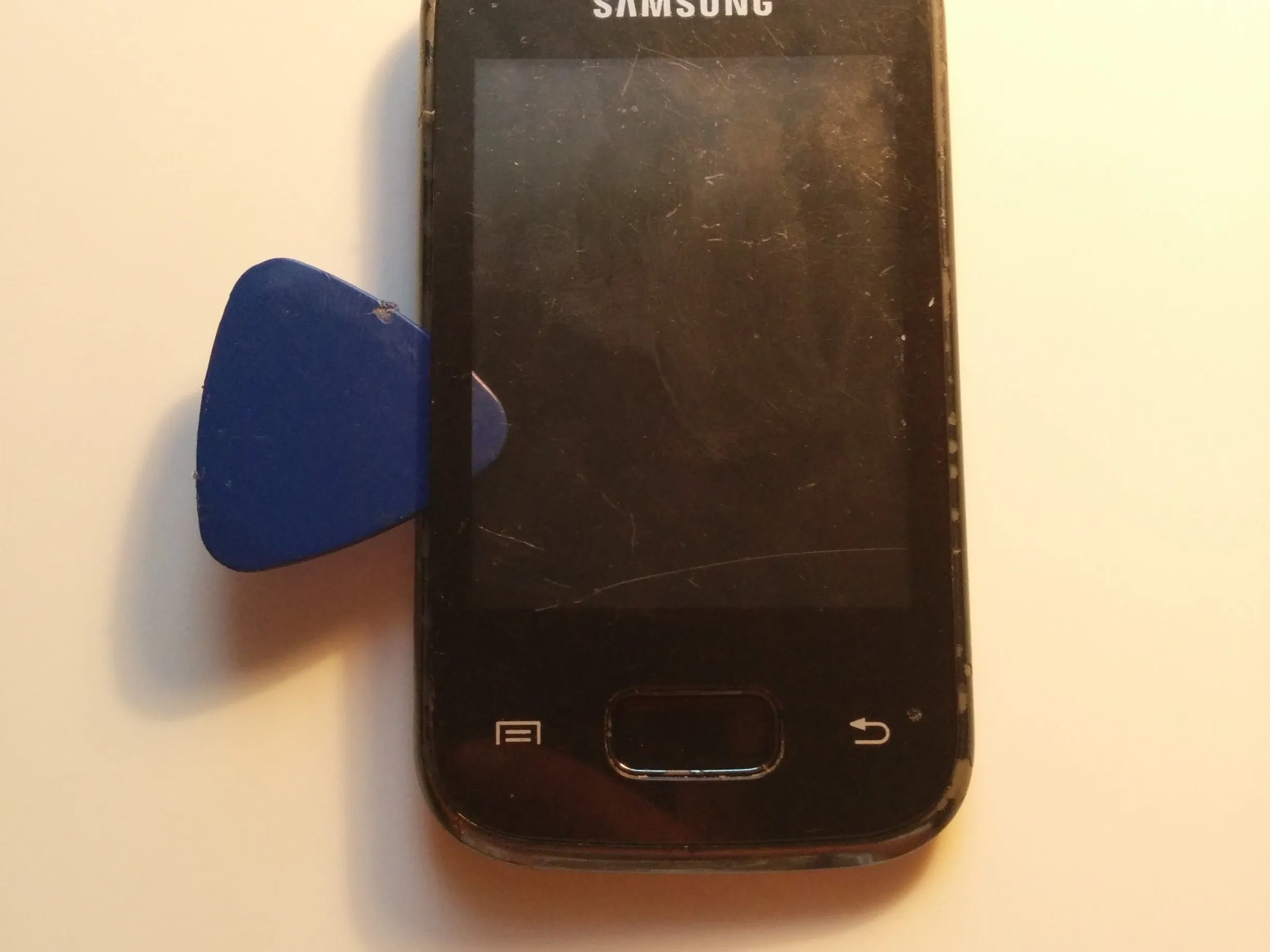

Samsung Galaxy Pocket (GT-S5300) Разборка: шаг 8, изображение 1 из 2
Samsung Galaxy Pocket (GT-S5300) Разборка: шаг 8, изображение 1 из 2 | Источник - ifixit.com

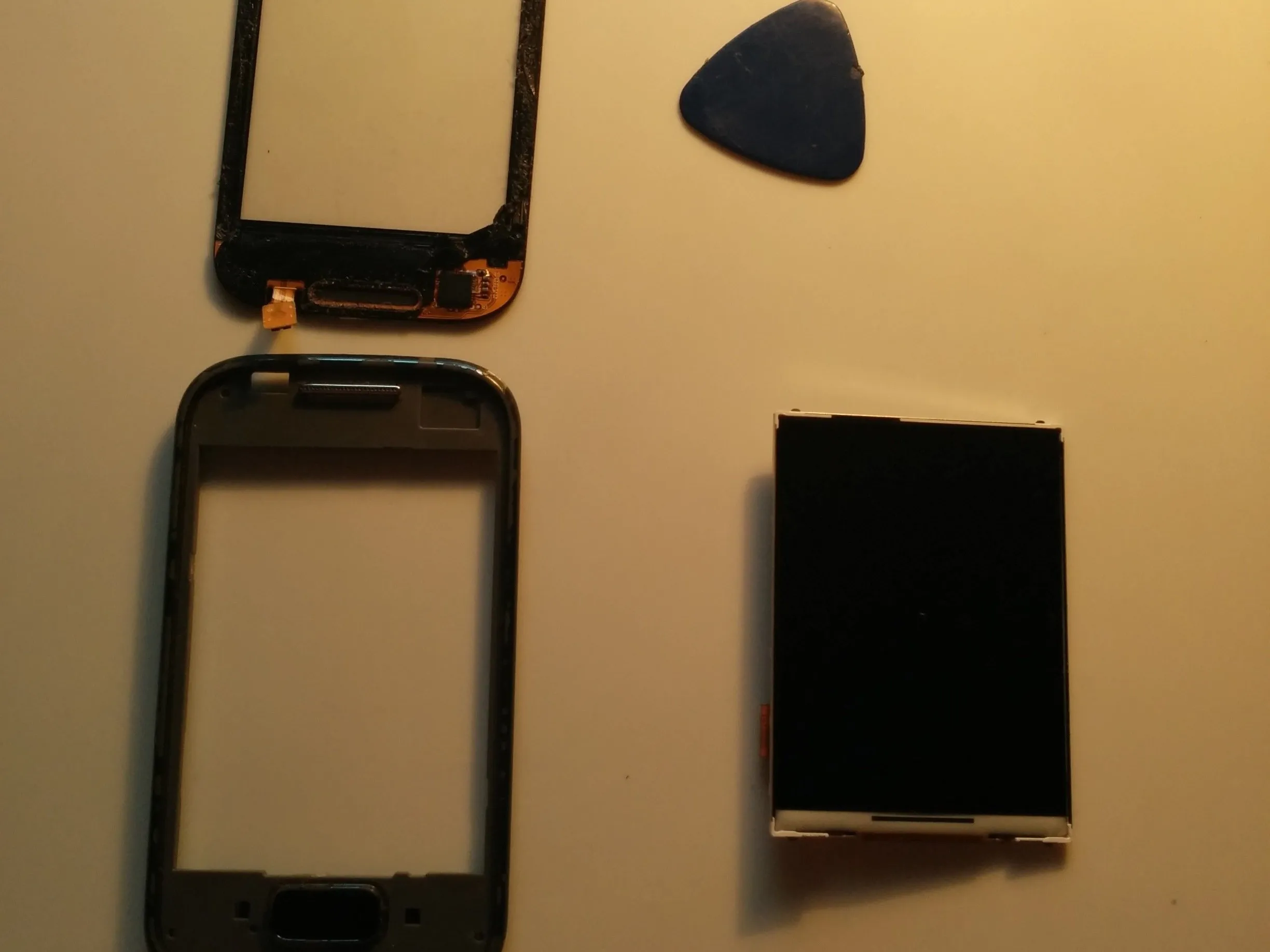

Разборка Samsung Galaxy Pocket (GT-S5300): шаг 8, изображение 2 из 2
Разборка Samsung Galaxy Pocket (GT-S5300): шаг 8, изображение 2 из 2 | Источник - ifixit.com

  • Просуньте гитарный медиатор между дигитайзером и ЖК-дисплеем.

  • Следите за тем, чтобы не попасть под черный клей на задней панели дигитайзера

  • В верхней части дигитайзера есть схема, будьте осторожны.

Шаг 9

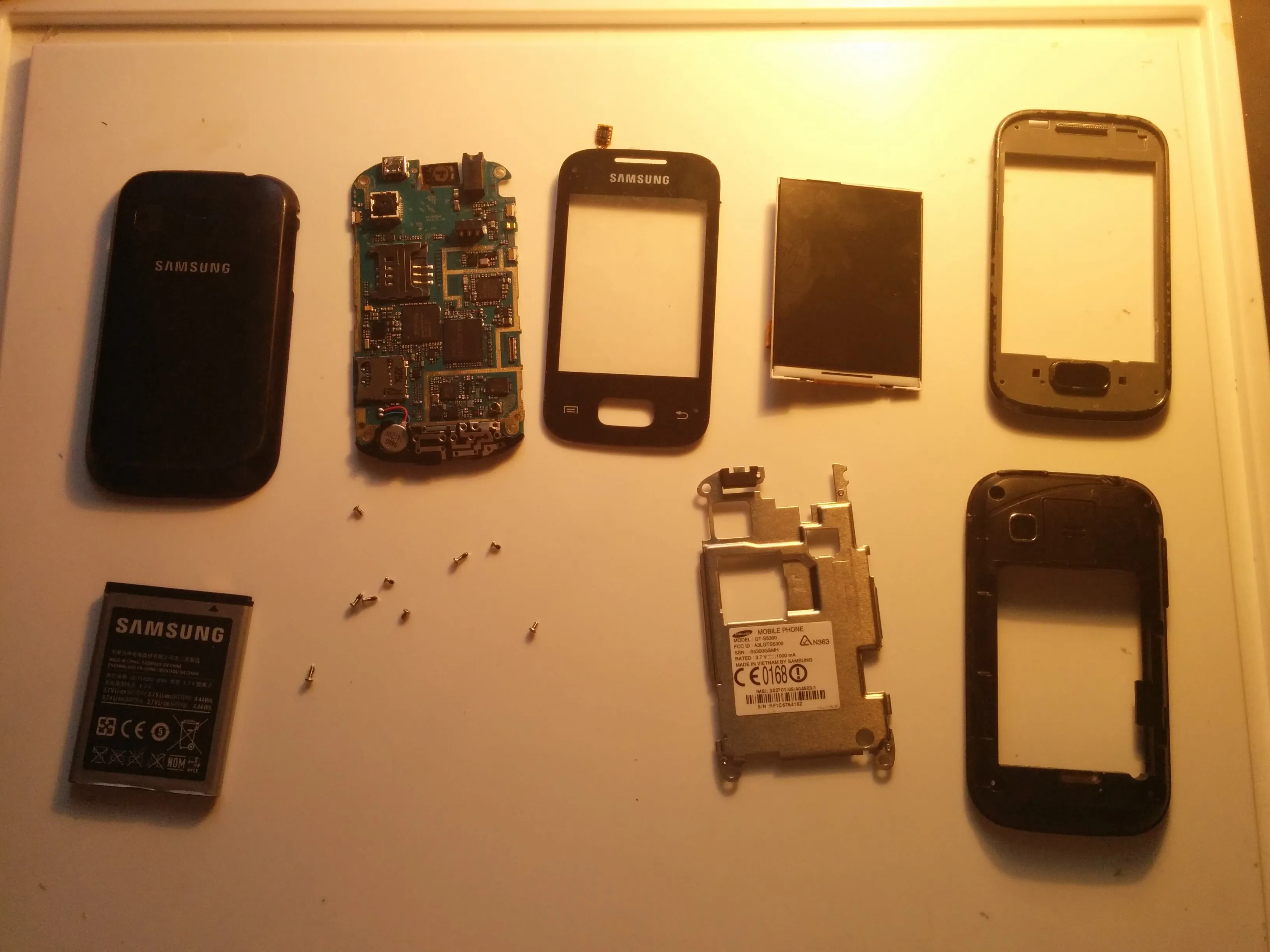

Разборка Samsung Galaxy Pocket (GT-S5300): шаг 9, изображение 1 из 1
Samsung Galaxy Pocket (GT-S5300) Разборка: шаг 9, изображение 1 из 1 | Источник - ifixit.com

  • Então essa é a minha desmontagem para o bolso da galáxia Samsung (GT-S5300)
