Разборка Samsung Galaxy S
Введение
Перед вами сломанный, поврежденный водой/замурованный Samsung Galaxy S.
Я уже разбирал его раньше, так почему бы не разобрать и сейчас.
Поехали!
Что вам понадобится
Инструменты
Набор металлических шпателей | Источник - ifixit.com
Инструмент для открывания iFixit | Источник - ifixit.com
Набор драйверов Mako - 64 прецизионные биты | Источник - ifixit.com
Шаг 1 Разборка Samsung Galaxy S
Сам телефон!
Обратите внимание на плохое освещение, грязный телефон и т.д. Это только доказывает, насколько я hi-tec.
Шаг 2

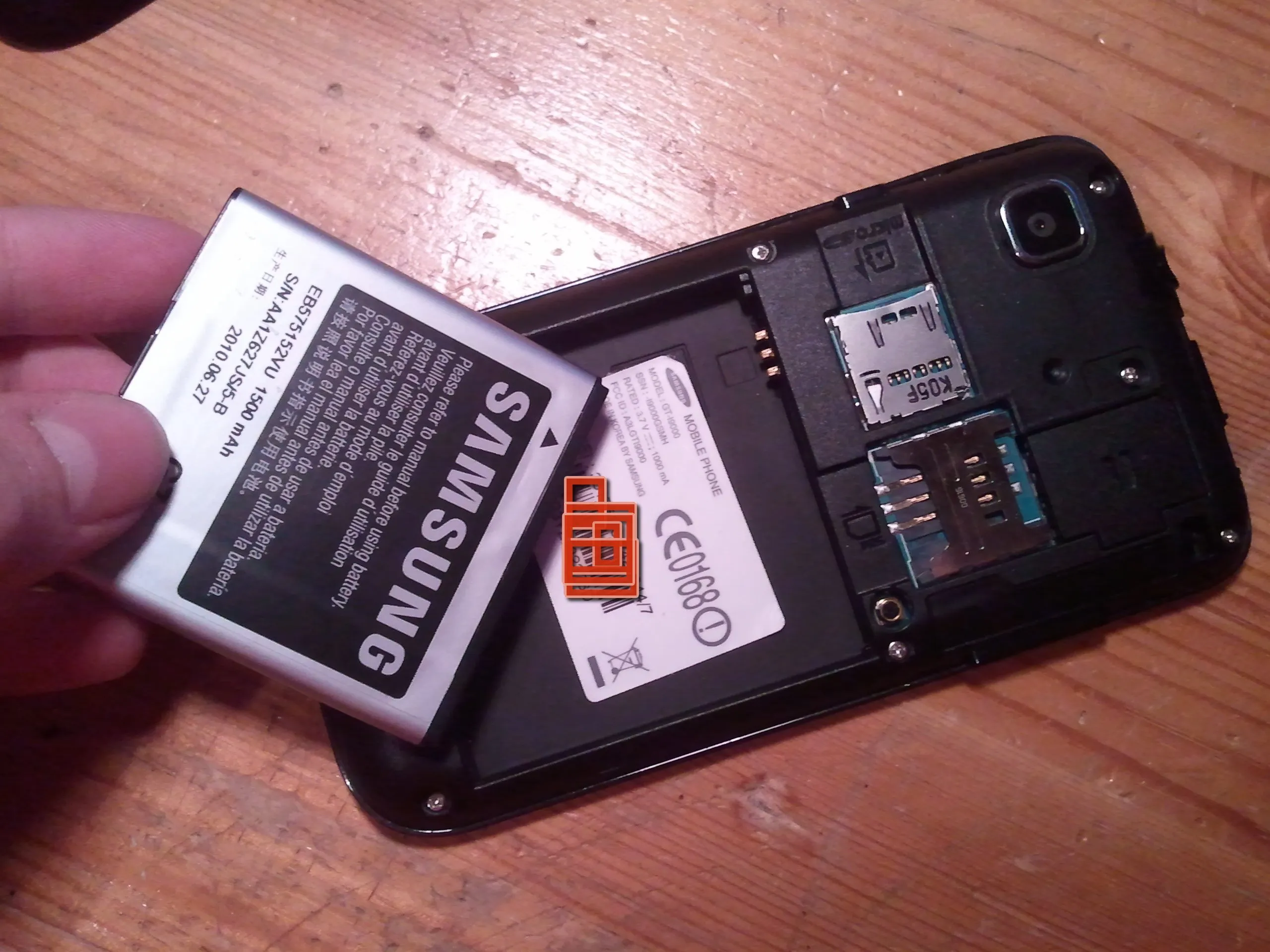

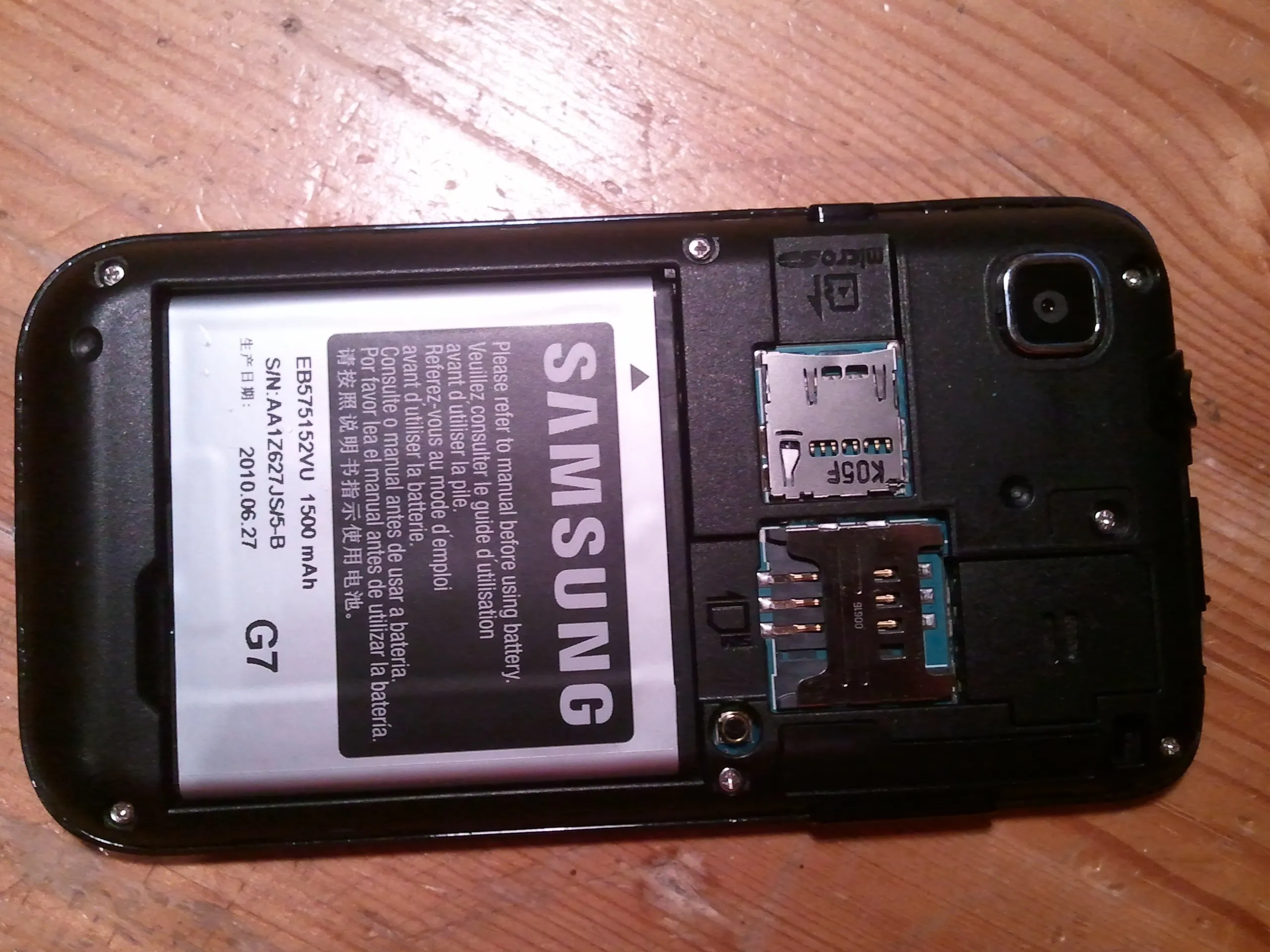

Снимаем скучные детали. Задняя крышка, аккумулятор и т.д.
Шаг 3

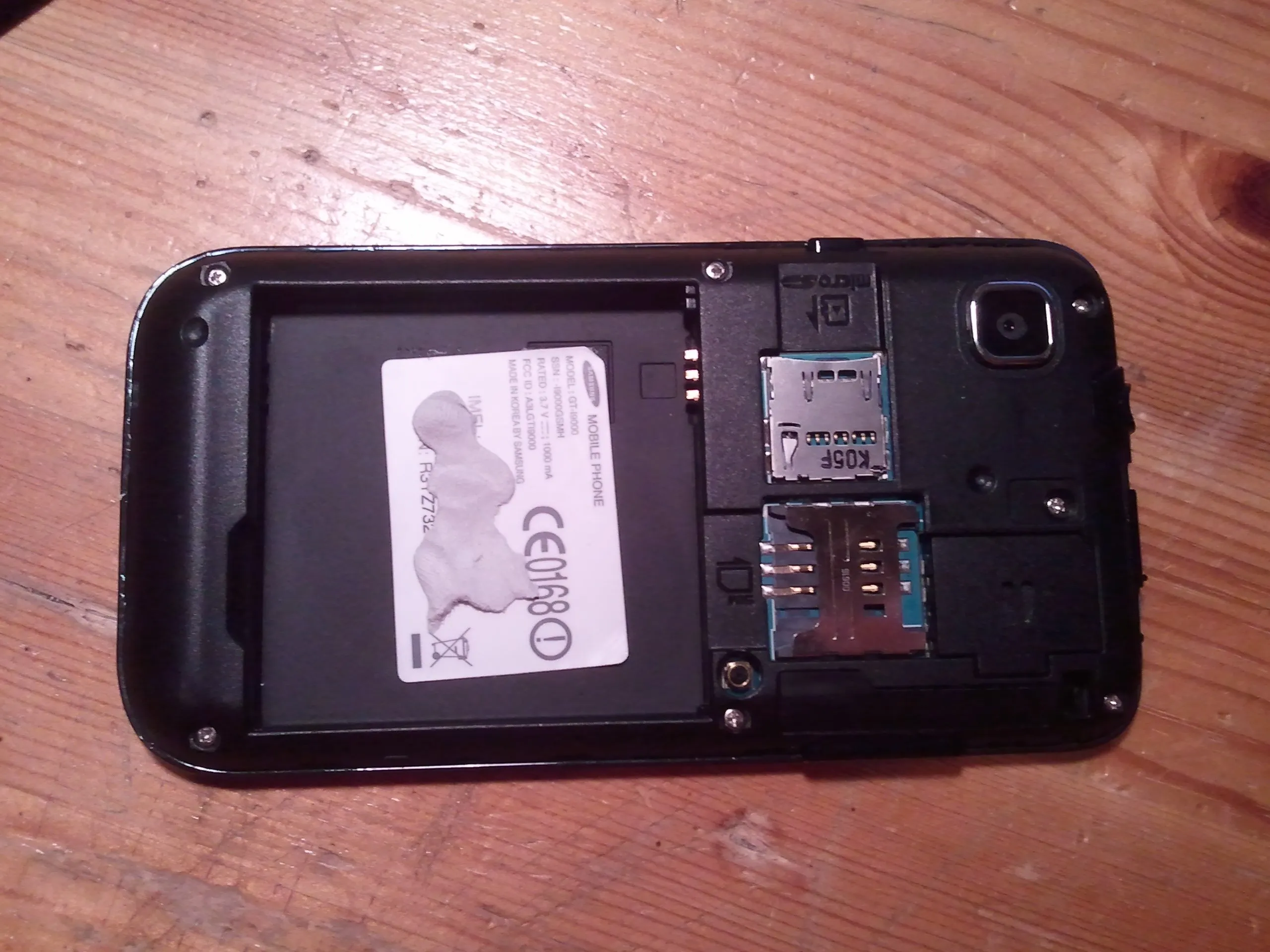

Аккумулятор!
Он показывает 1500 мАч, прилично.
Также указана дата изготовления.
Я добавил кусочек липкой ленты, чтобы скрыть код IMEI, еще раз показывая, насколько я hi-tec!
Шаг 4
Это точка невозврата, когда дело доходит до гарантии.
Но это не страшно, я использую этот телефон для запасных частей в любом случае.

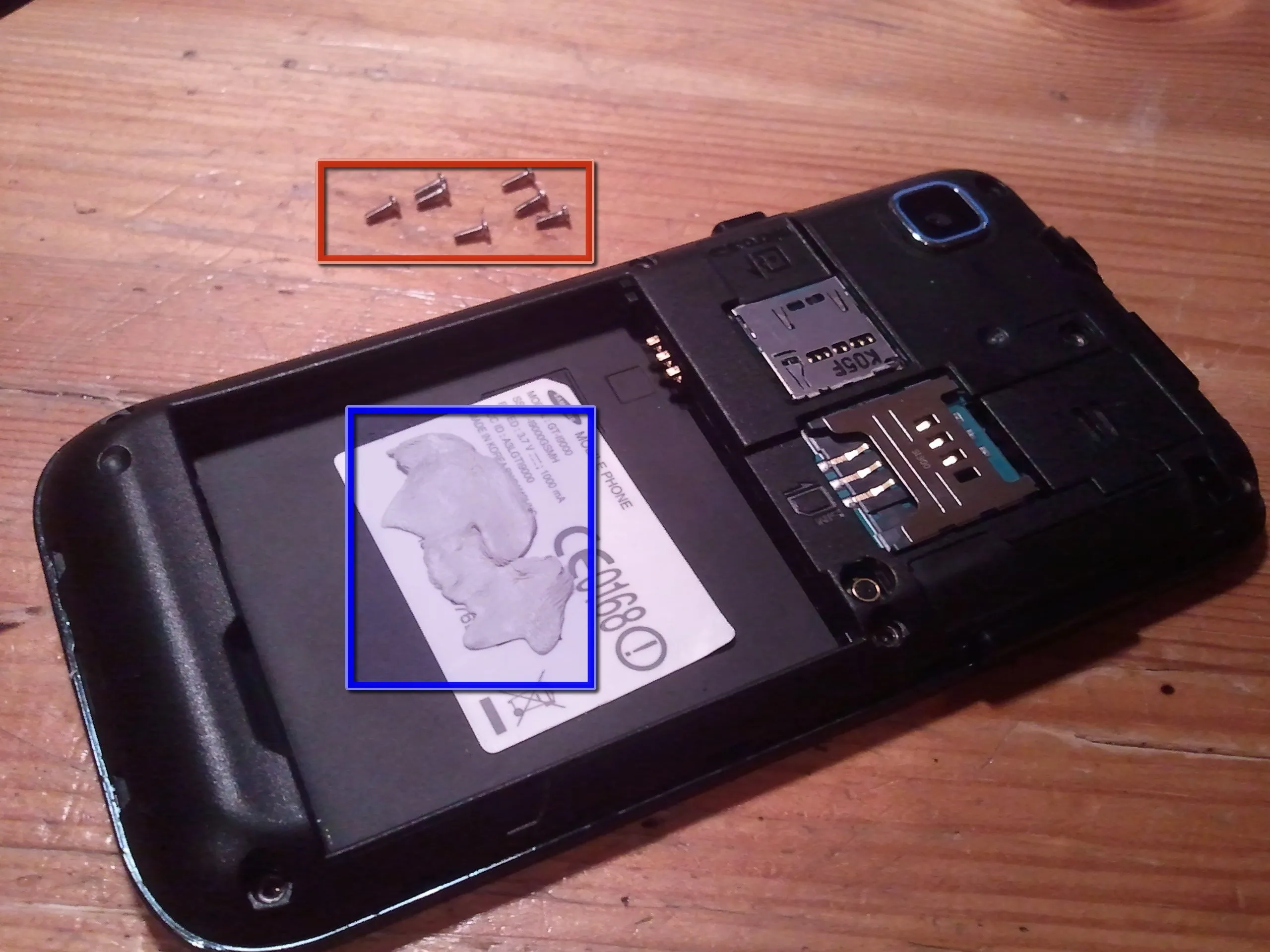

Липкая прихватка
Винты, 7 штук, если быть точным!

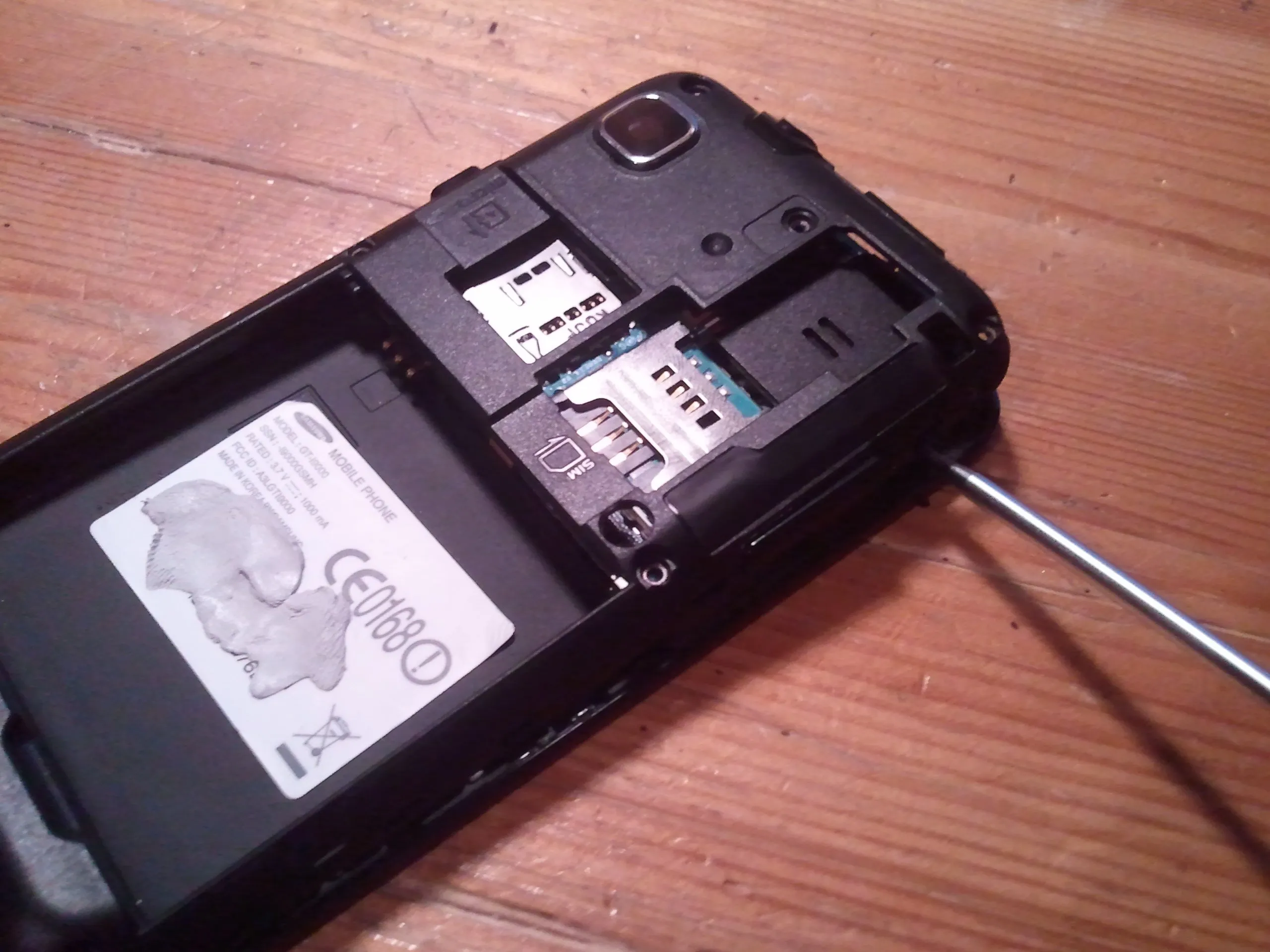

Шаг 5
Здесь начинается первая сложная часть. Легче всего начать прямо под кнопкой громкости и работать оттуда.
Будьте предельно осторожны, если вы используете металлические инструменты, как я. Вы можете легко повредить компоненты, если случайно засунете их внутрь.
И все готово!

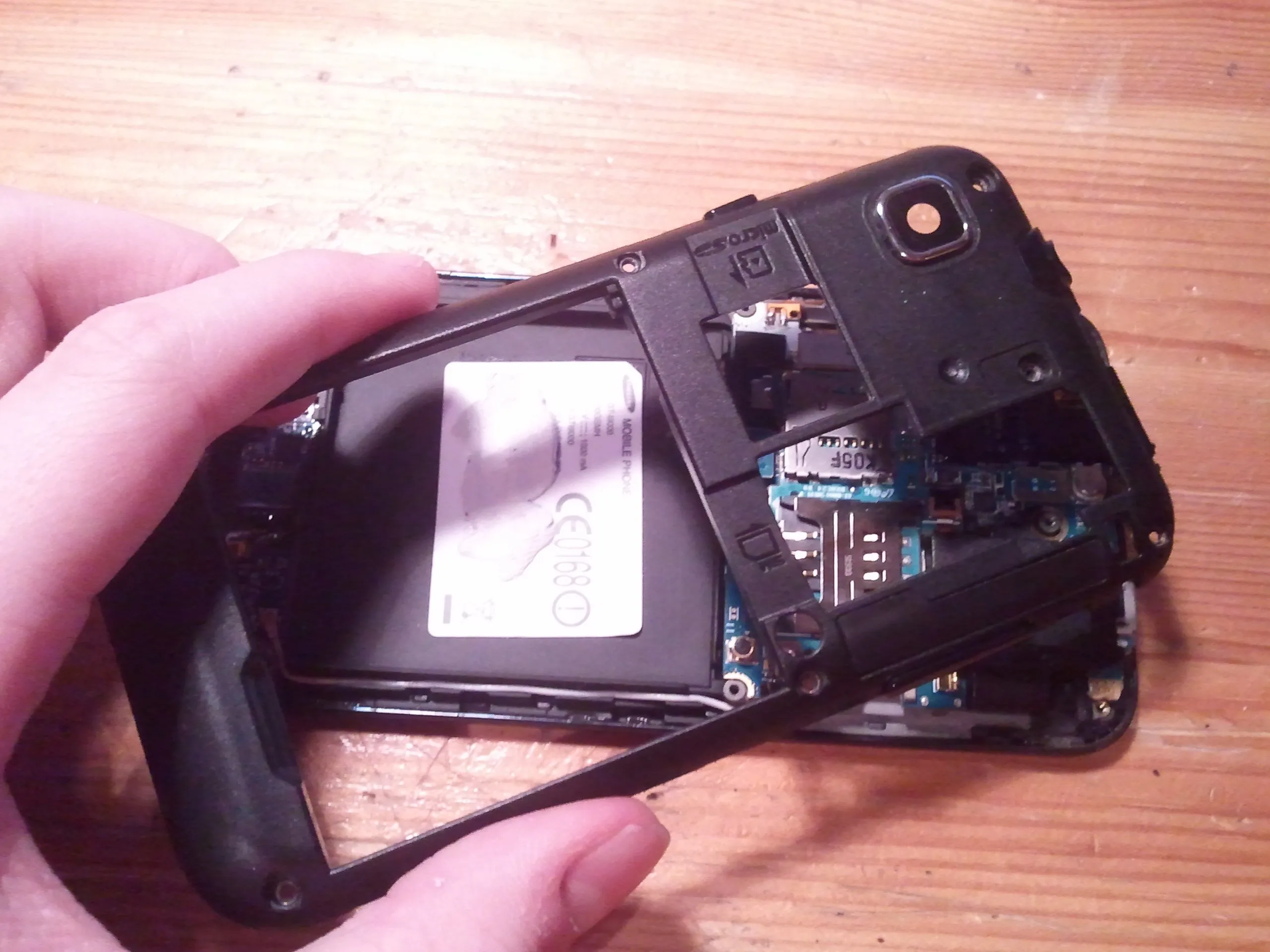

Шаг 6
Давайте посмотрим на внутренности этой штуки.
Задняя камера.
И фронтальная камера.
Динамик, на самом деле довольно большой.

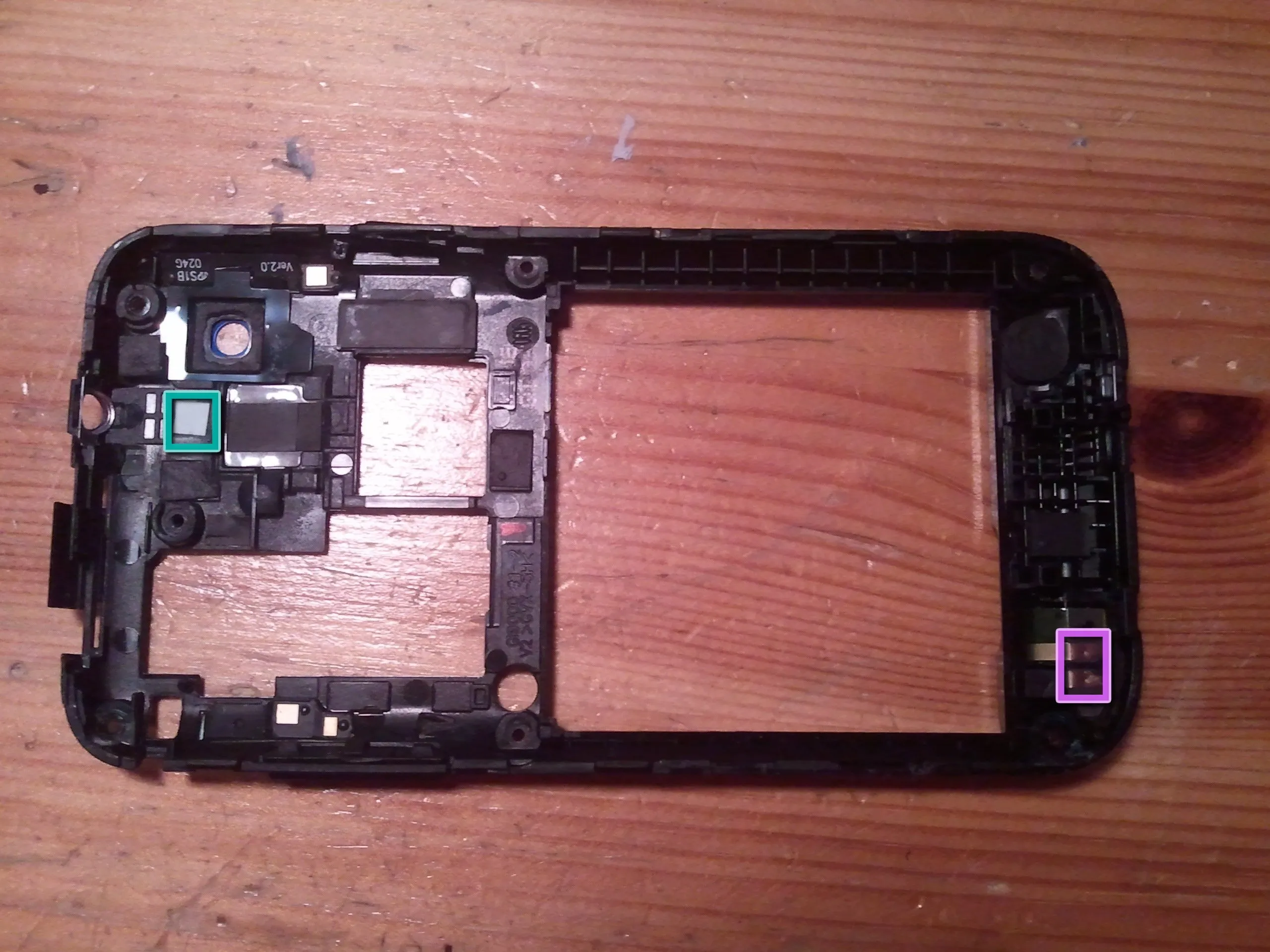

Детектор воды на пластиковой крышке, как вы можете видеть, это поврежденный водой телефон. обычно вы бы увидели фиолетовый узор.
Контакты, вероятно, для антенн.

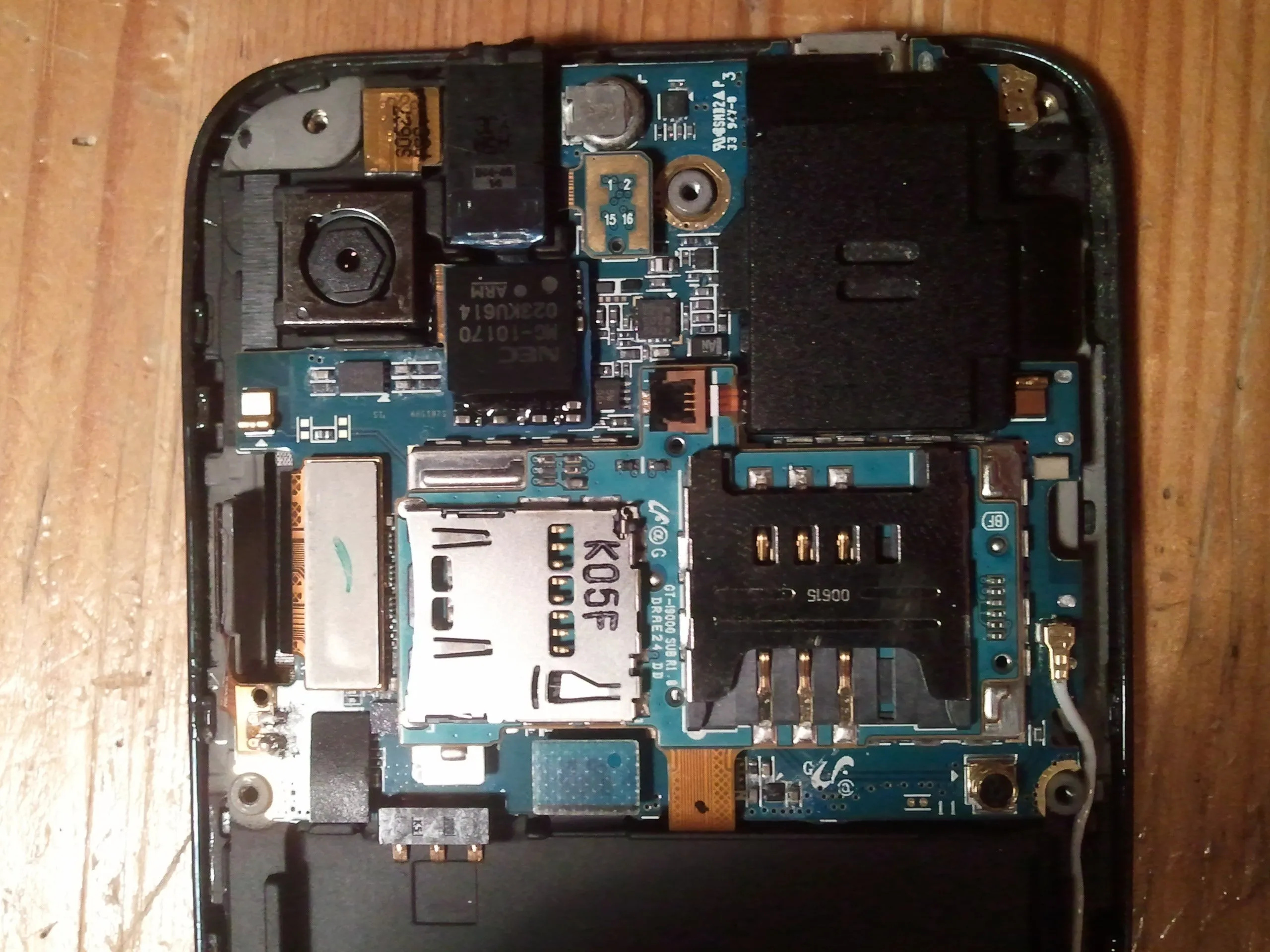

Шаг 7
Крупные планы компонентов.
Вибромотор

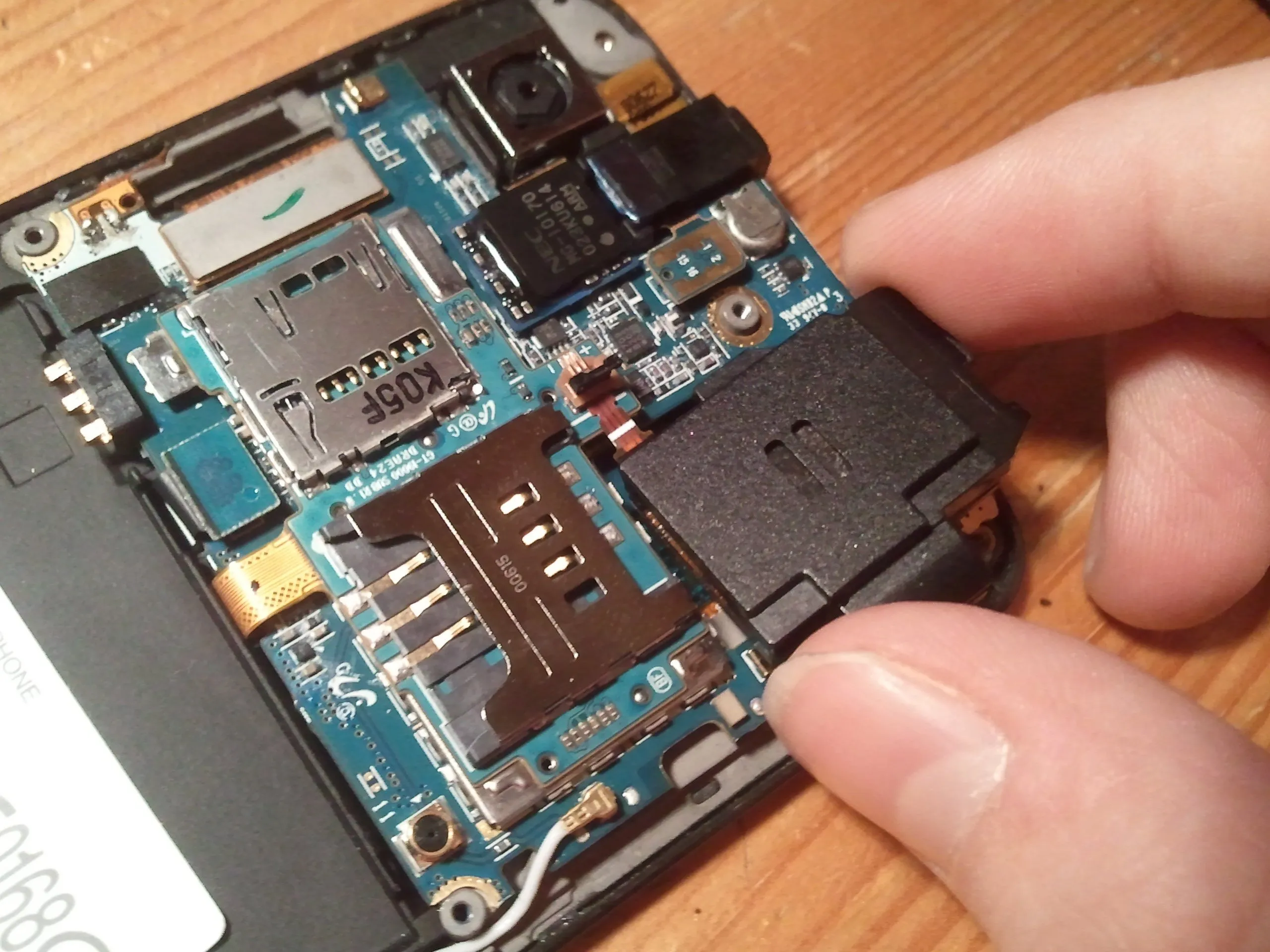

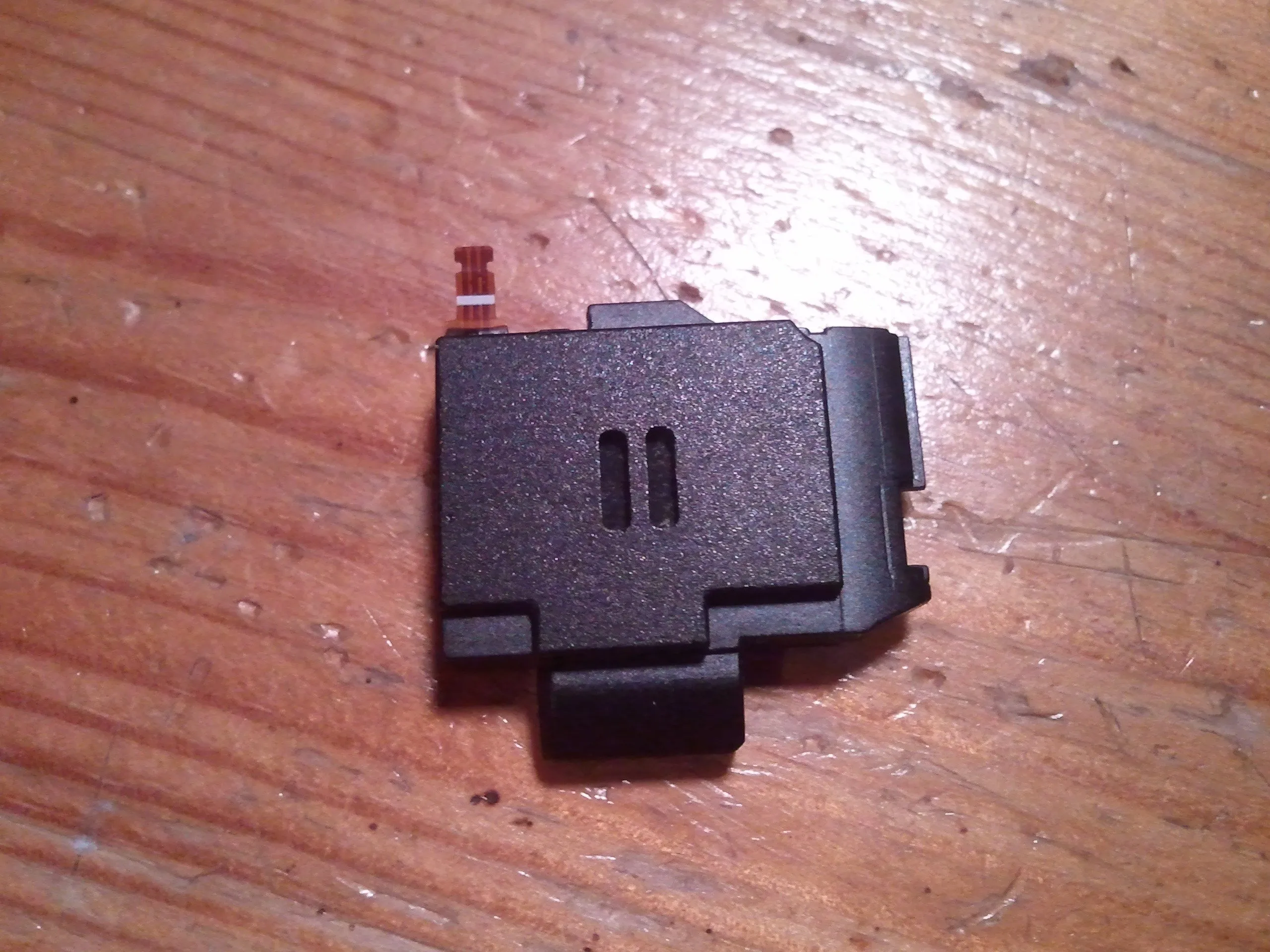

Шаг 8

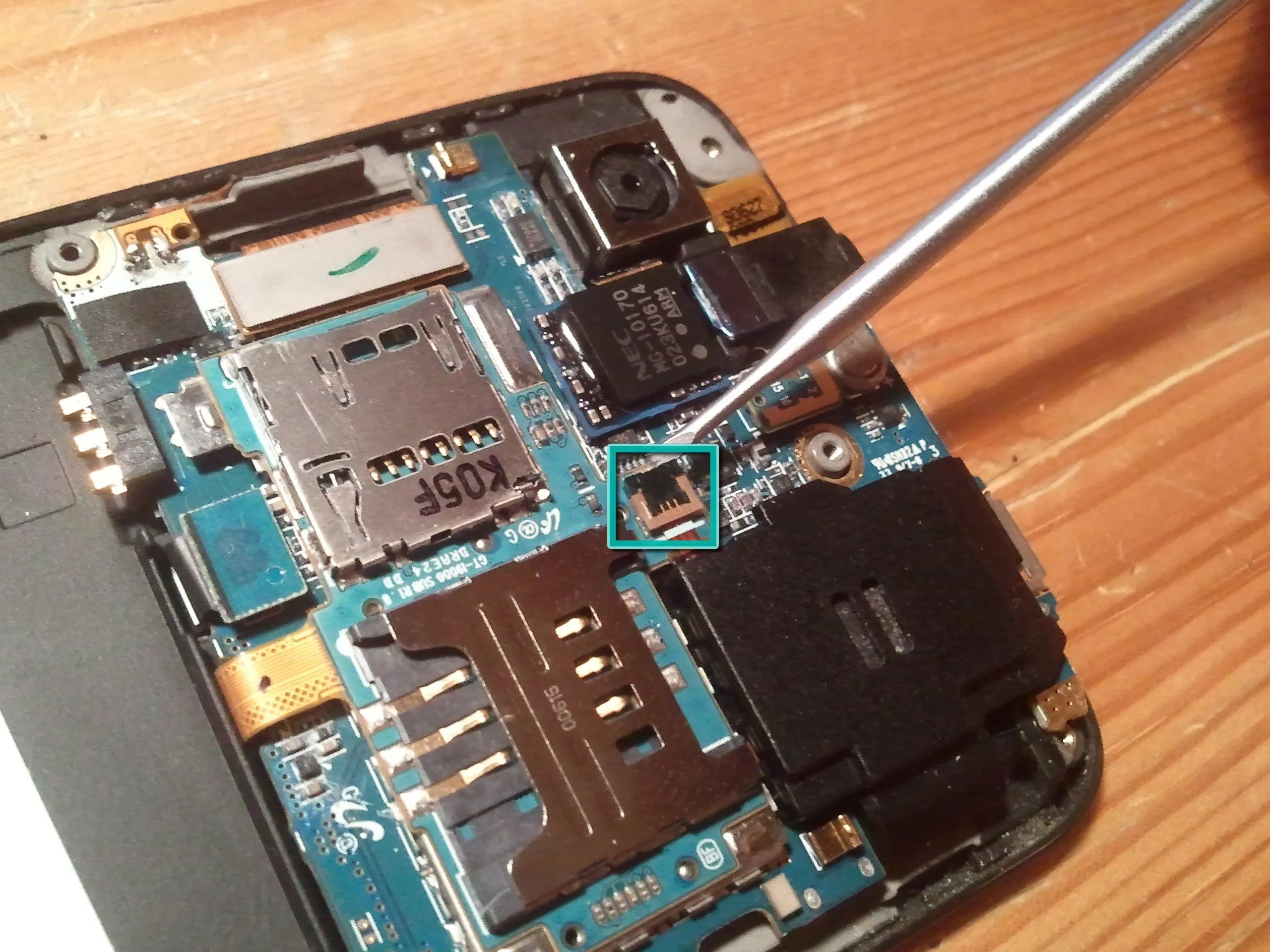

Снятие динамика.
Не забудьте поднять выступ!
И он снят!

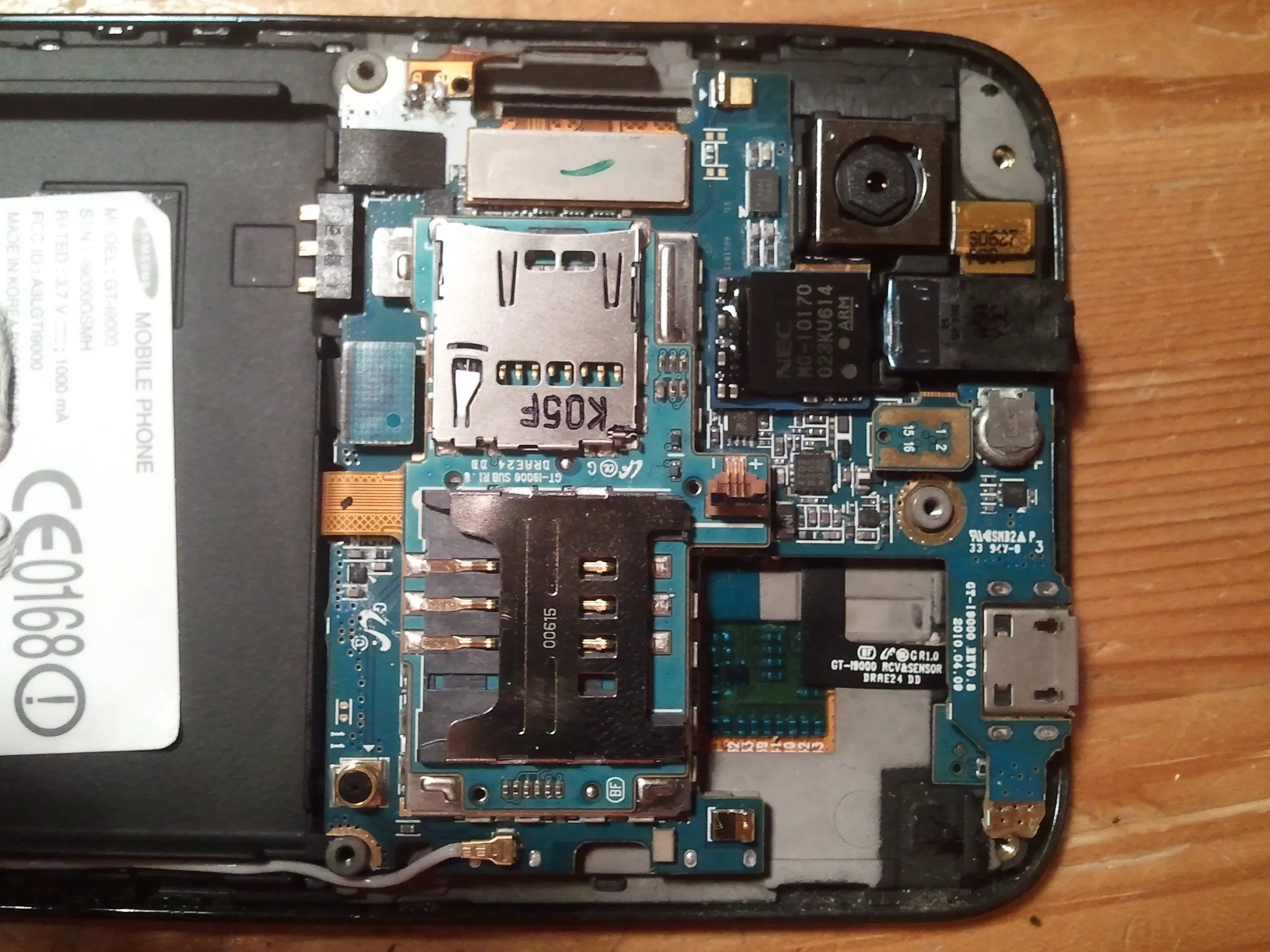

Шаг 9

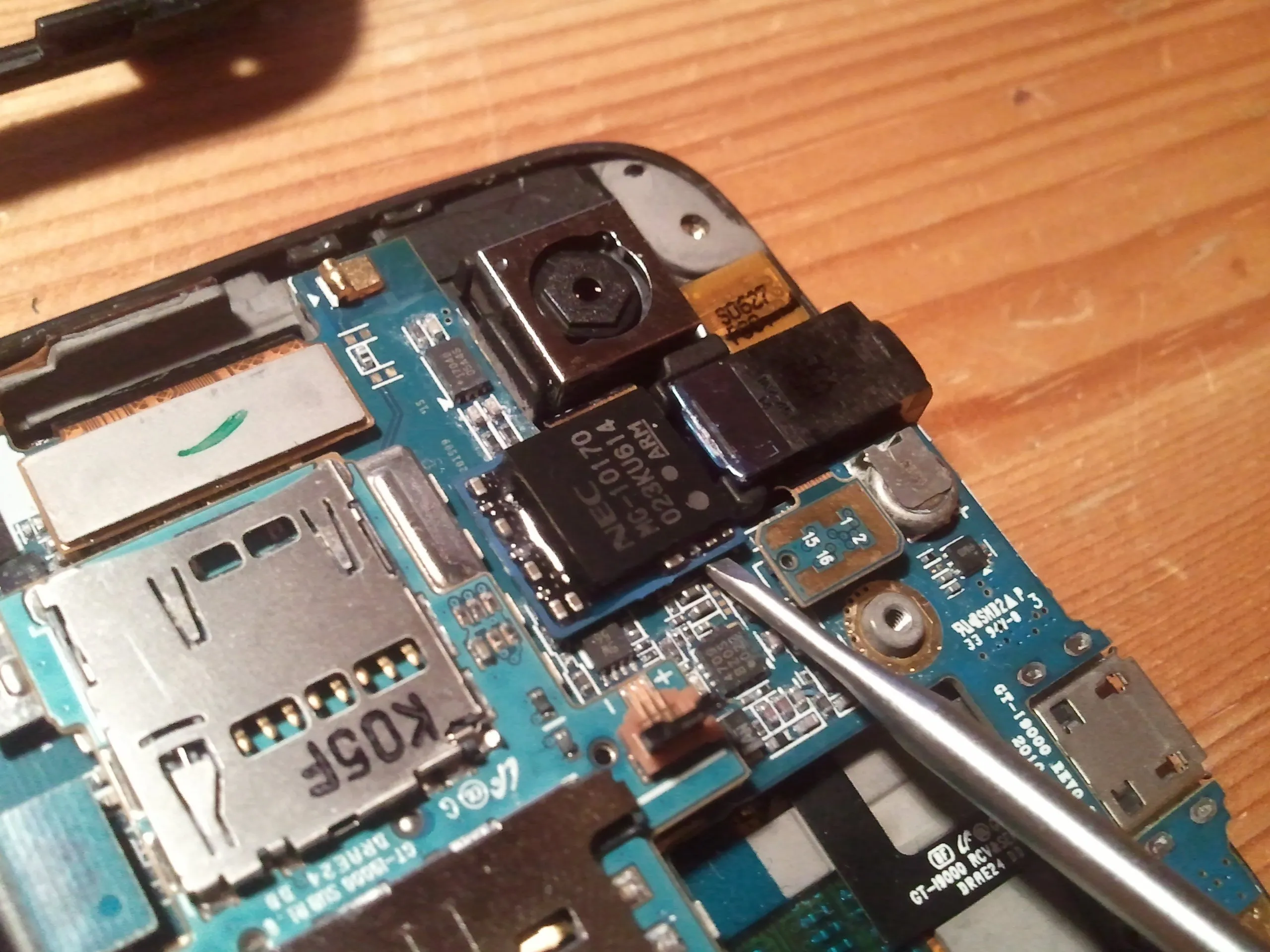

Теперь о камере!
И задняя, и передняя камеры представляют собой единый компонент.
Осторожно приподнимите разъем на картинке 2! Под ним находится множество компонентов.

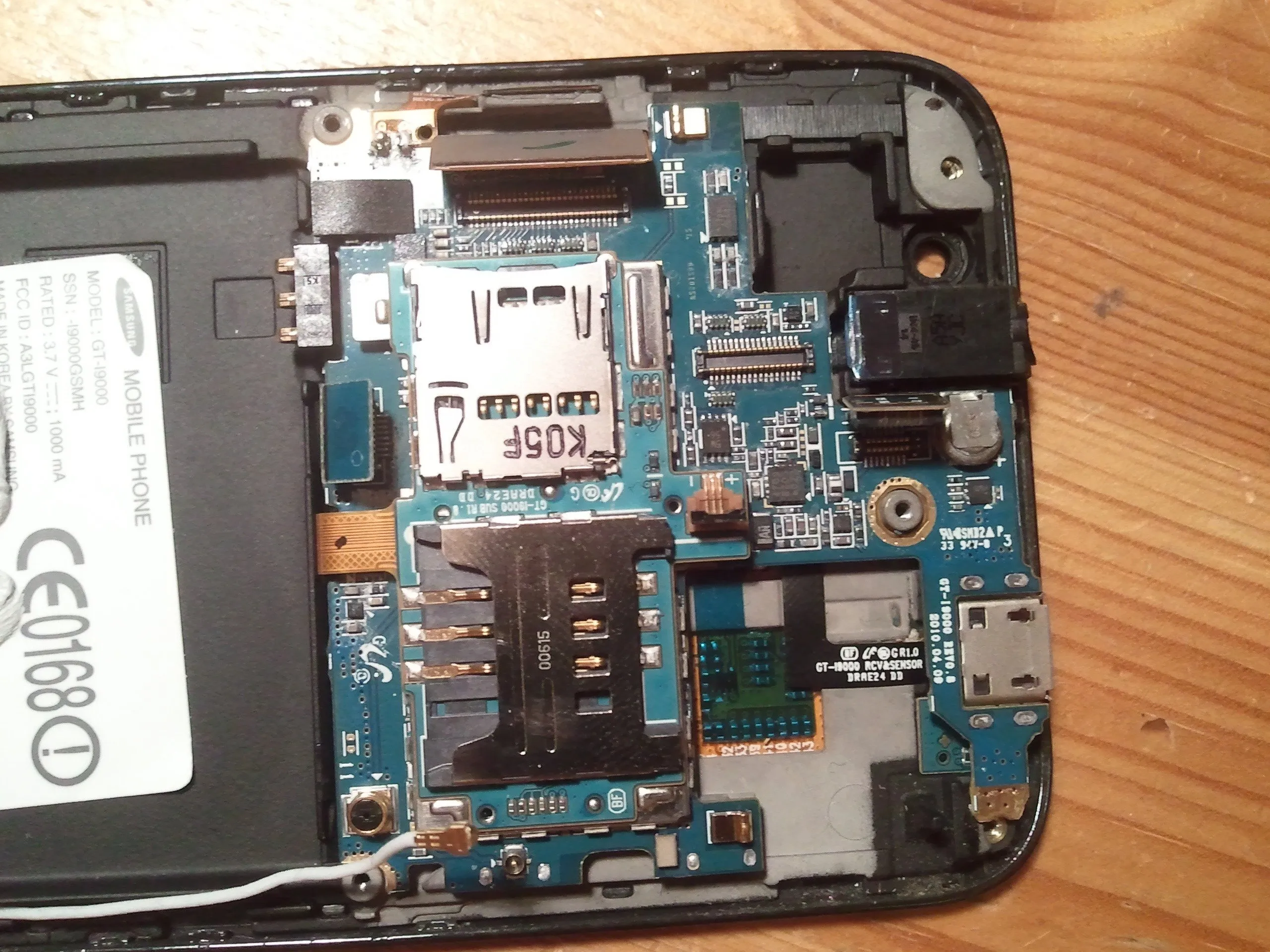

Шаг 10

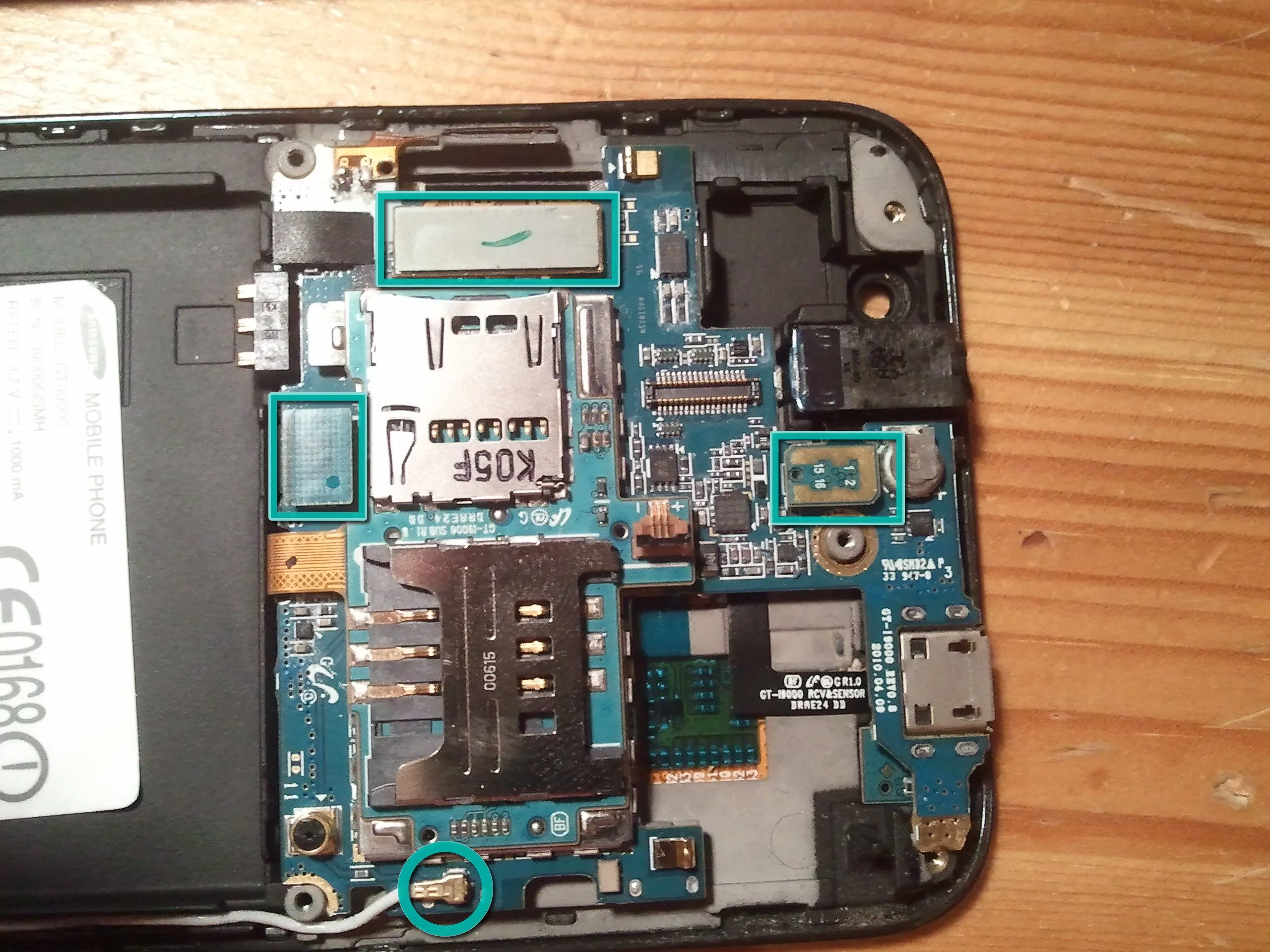

Теперь к материнской плате!
Отсоедините все (4) из них, чтобы извлечь материнскую плату.
Готово! (пока не пытайтесь извлечь)
Шаг 11

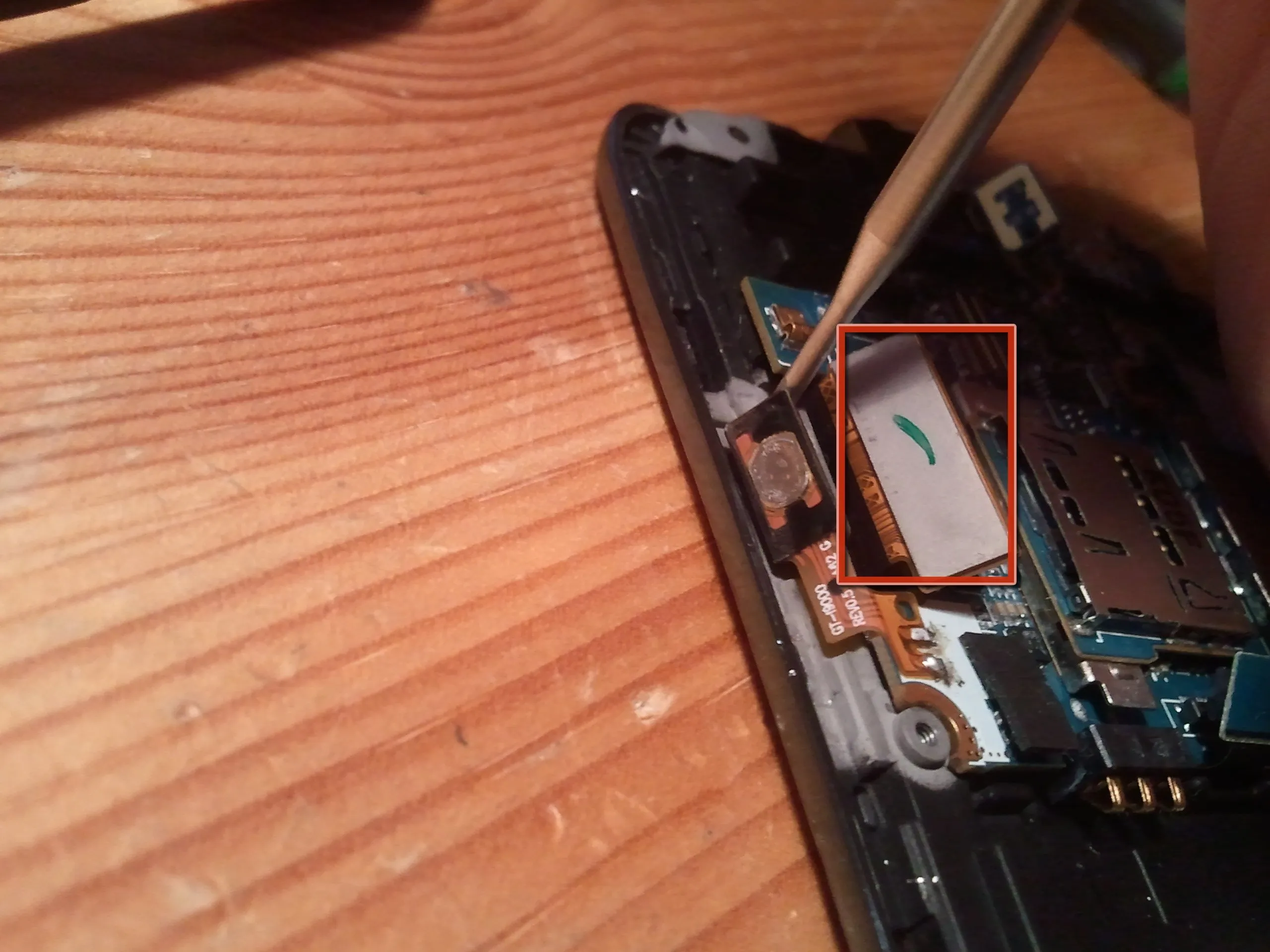

Теперь отсоедините кнопку питания, она держится на небольшом количестве клея, ничего страшного.
Осторожно поднимите ее, убедившись, что никакие разъемы не приклеены. Особенно тот, что помечен красным.
Шаг 12

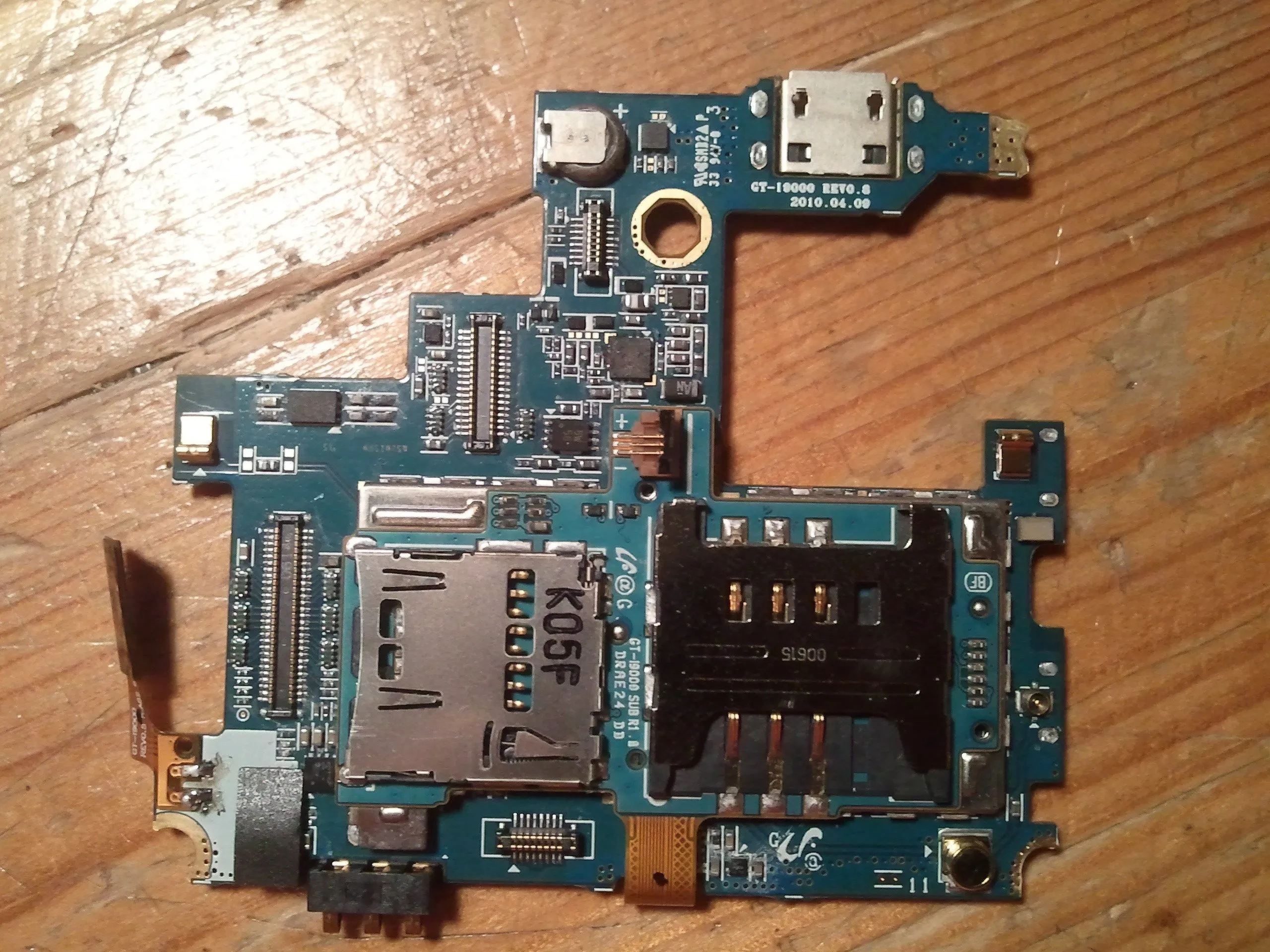

Передняя/задняя панель
Флеш-память.
Процессор работает на частоте 1 ГГц, но может быть разогнан.
Кнопки регулировки громкости.
Я добавлю более конкретные характеристики, когда займусь этим.

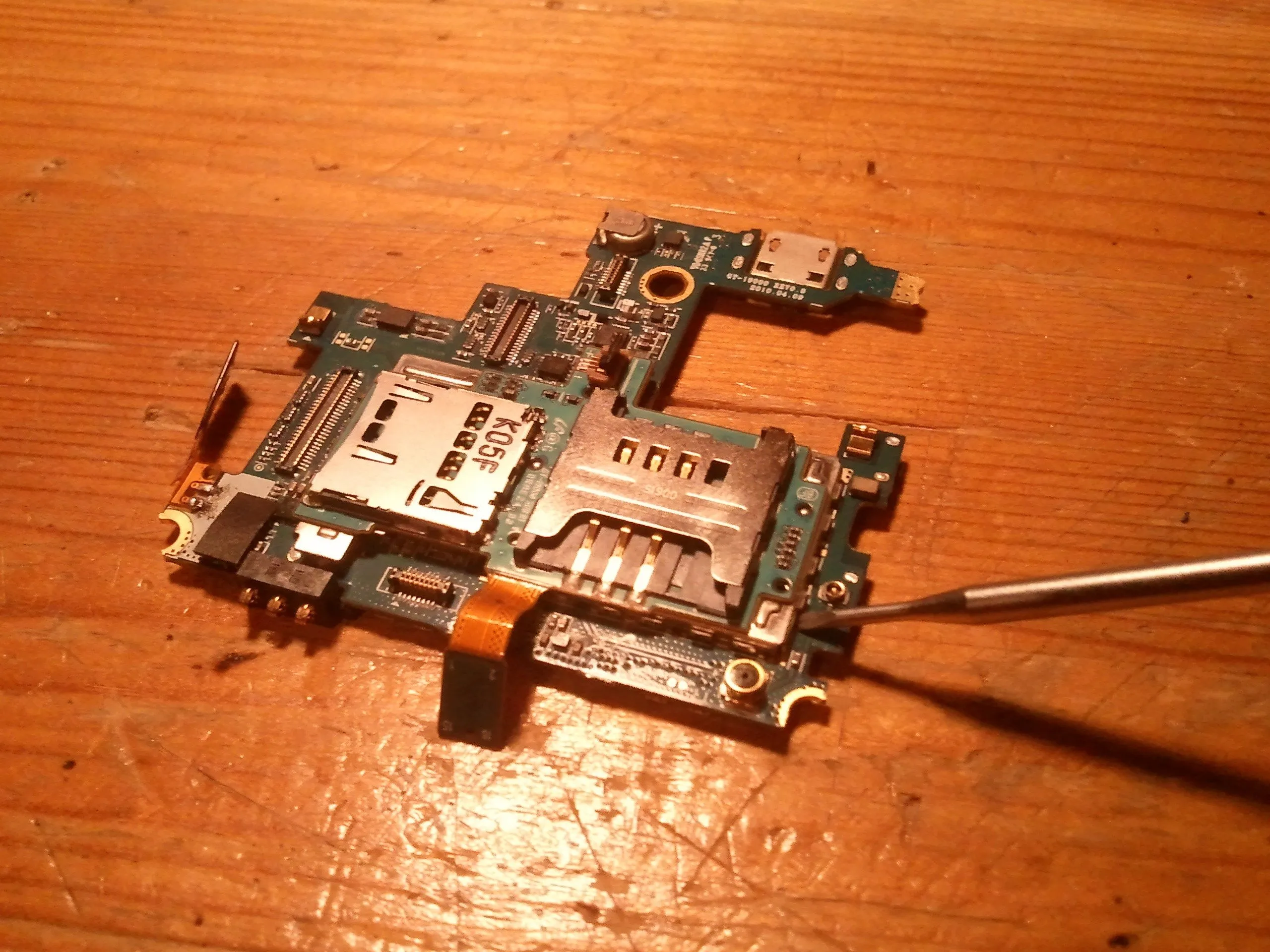

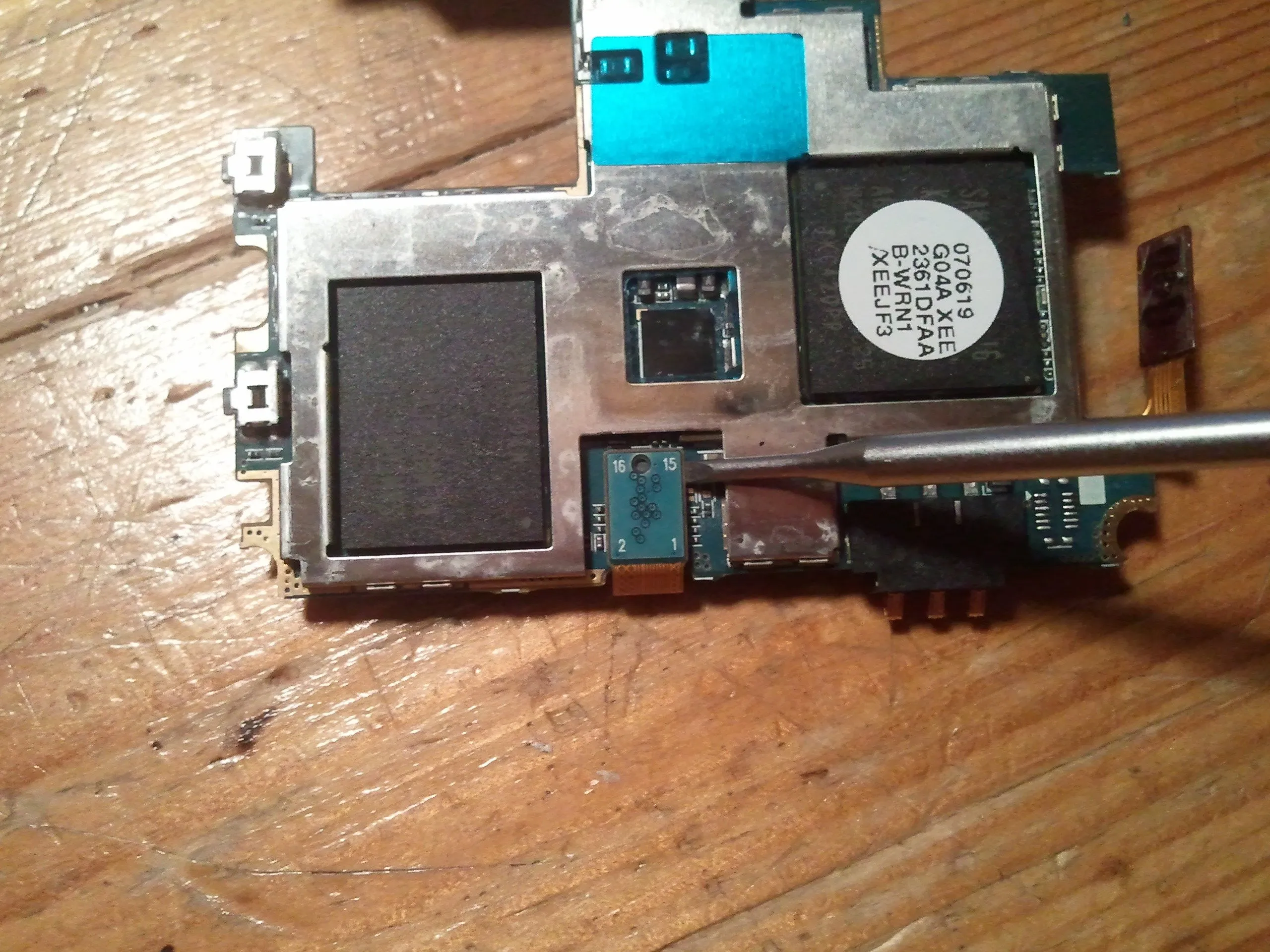

Шаг 13
Извлечение кабеля для слота sim/sd карты...
И он выключен.
Плохой баланс белого, извините!

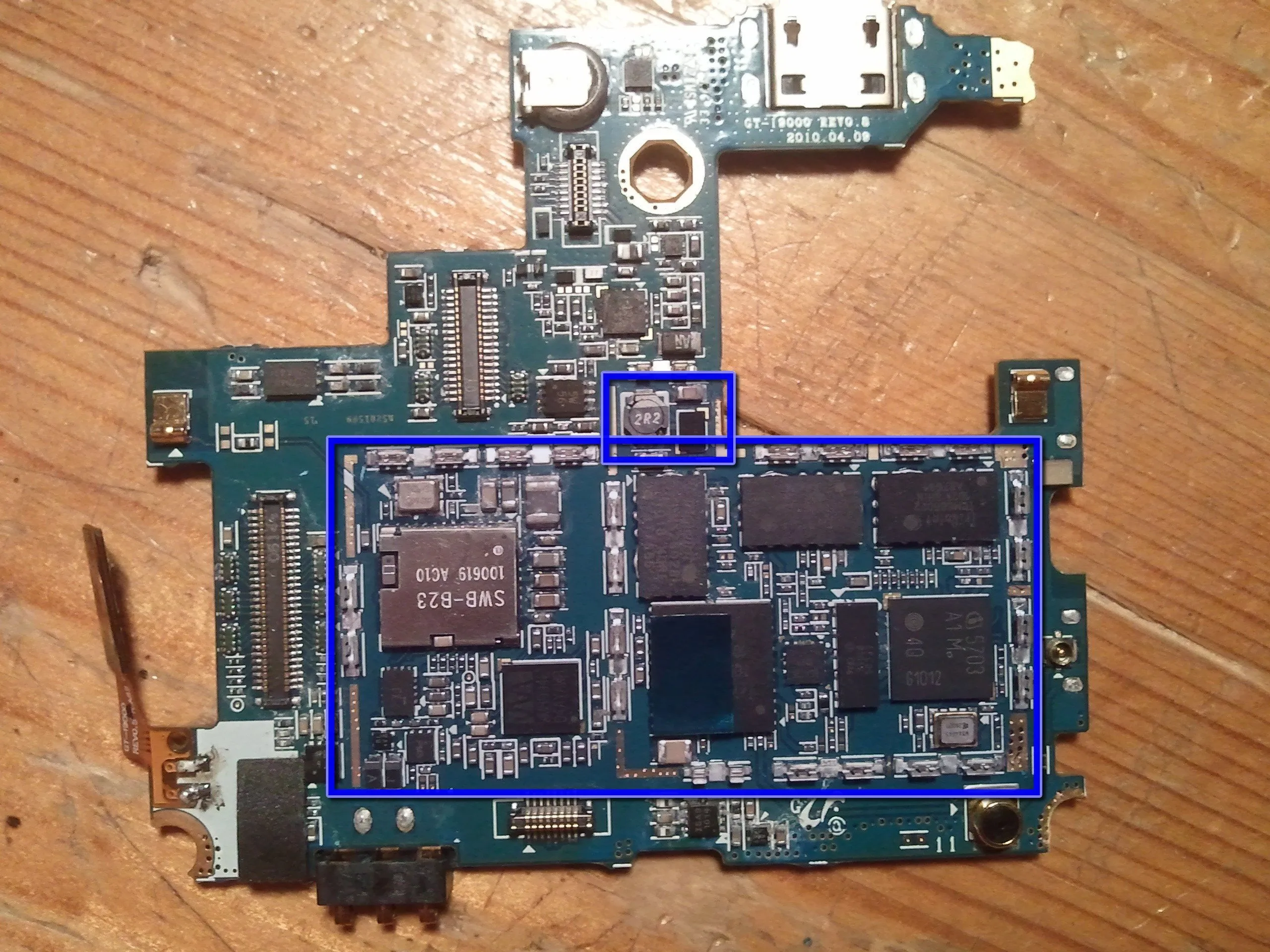

Шаг 14

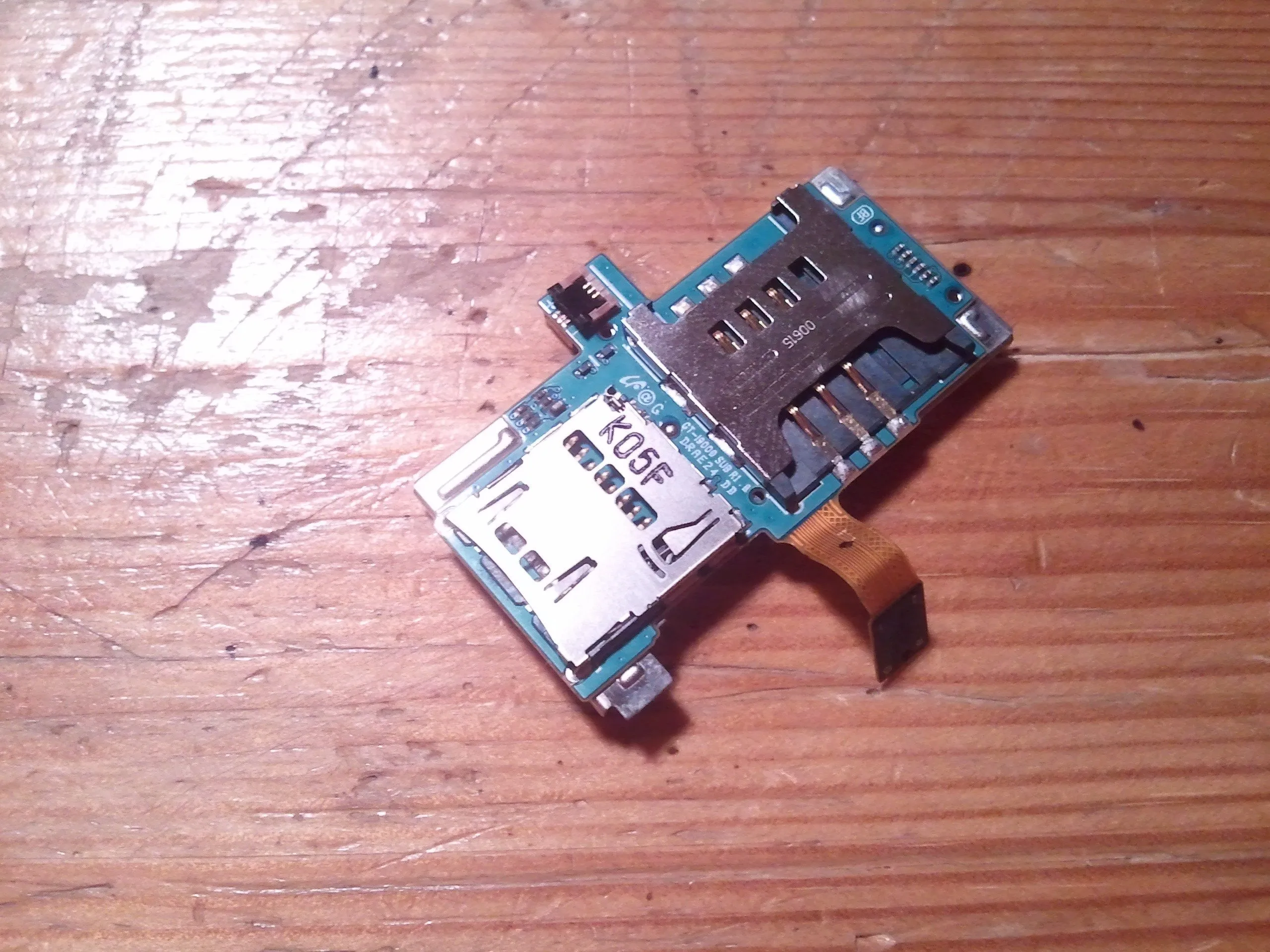

Слот для sim-карты/sd-карты.
И то, что под ним.

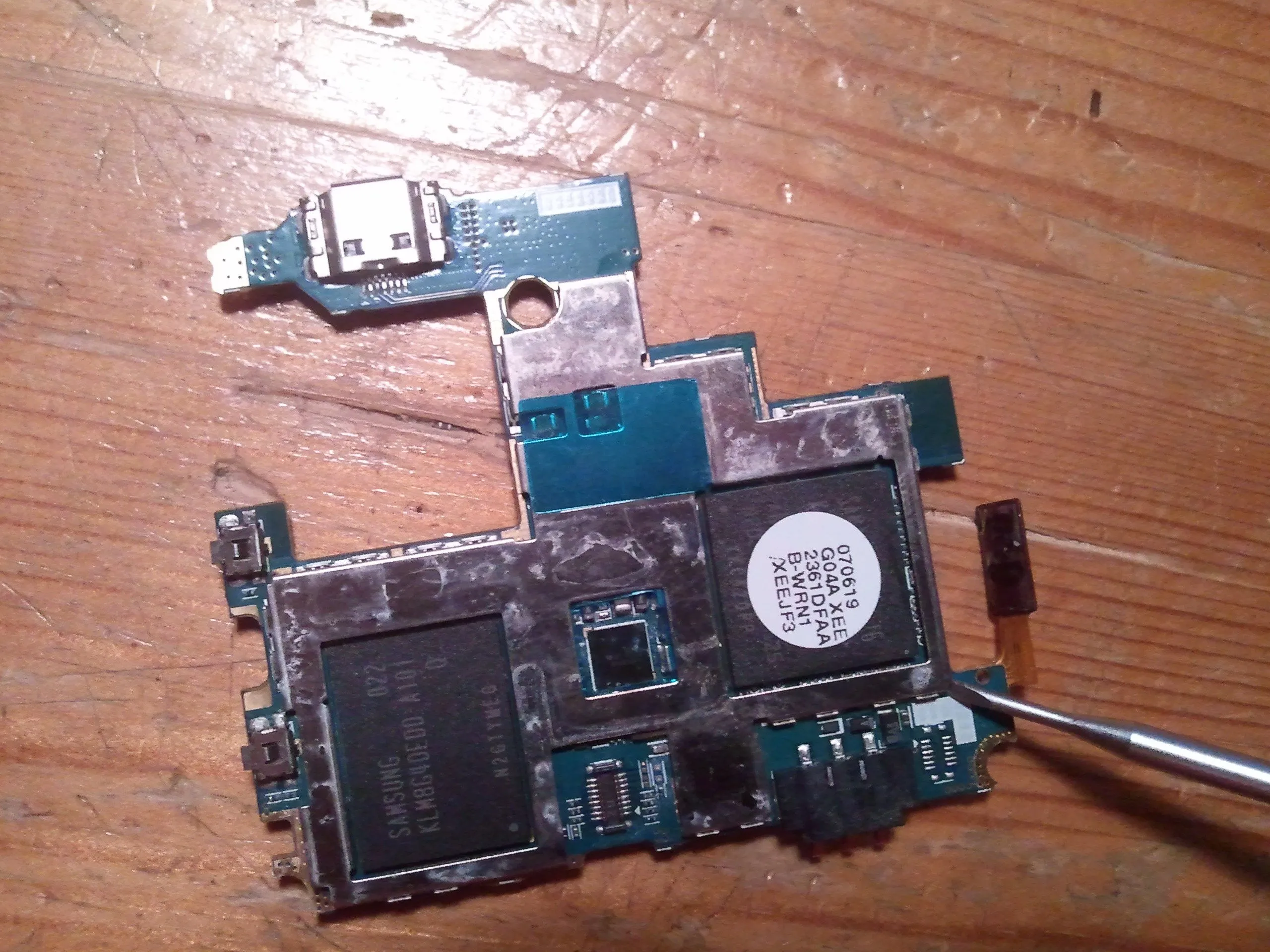

Шаг 15

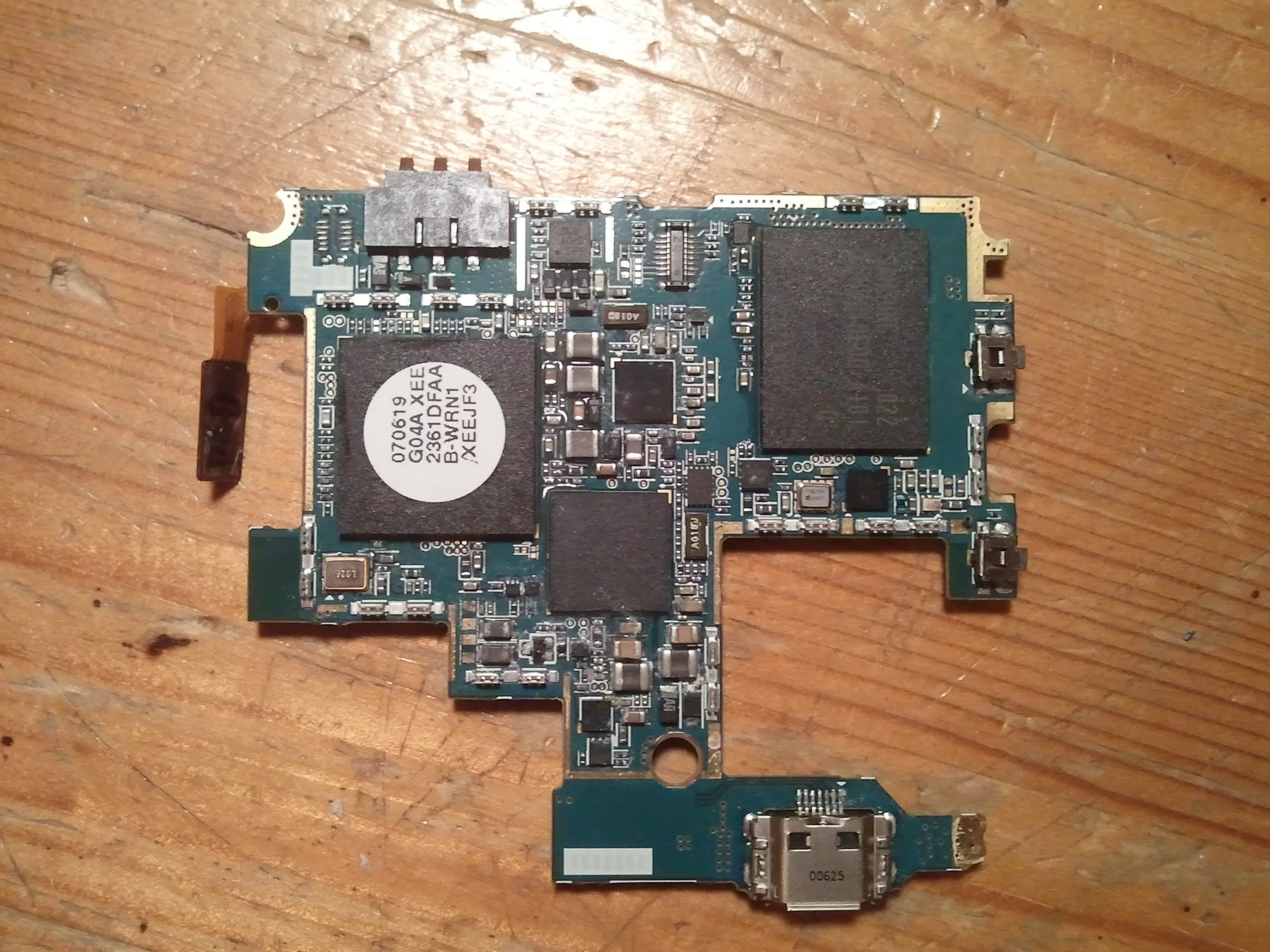

Теперь о металлическом щите на задней панели! И снова, больше спецификаций будет (надеюсь) скоро.
Шаг 16

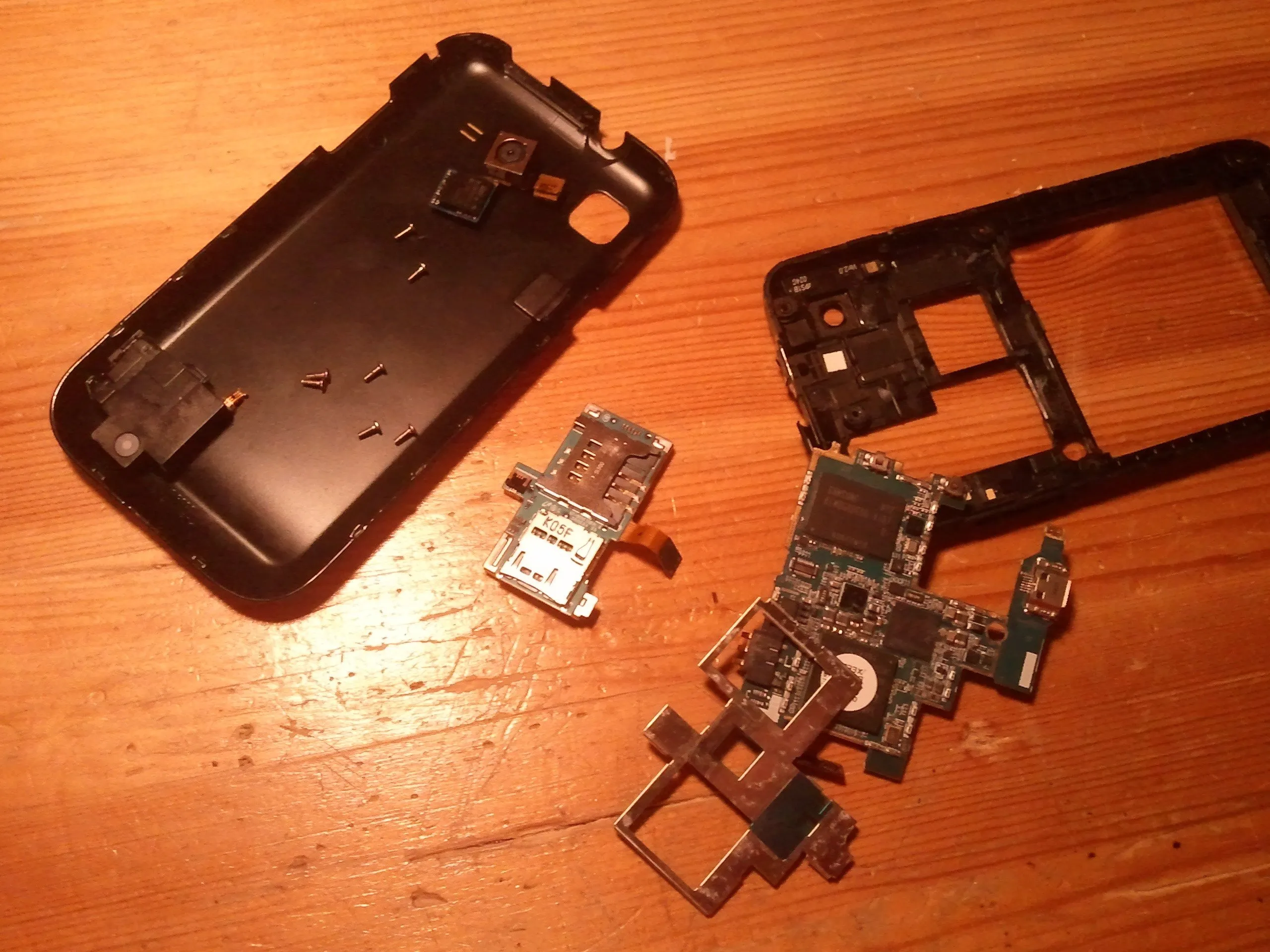

Детали, детали, детали!
И плохой баланс белого.
Шаг 17

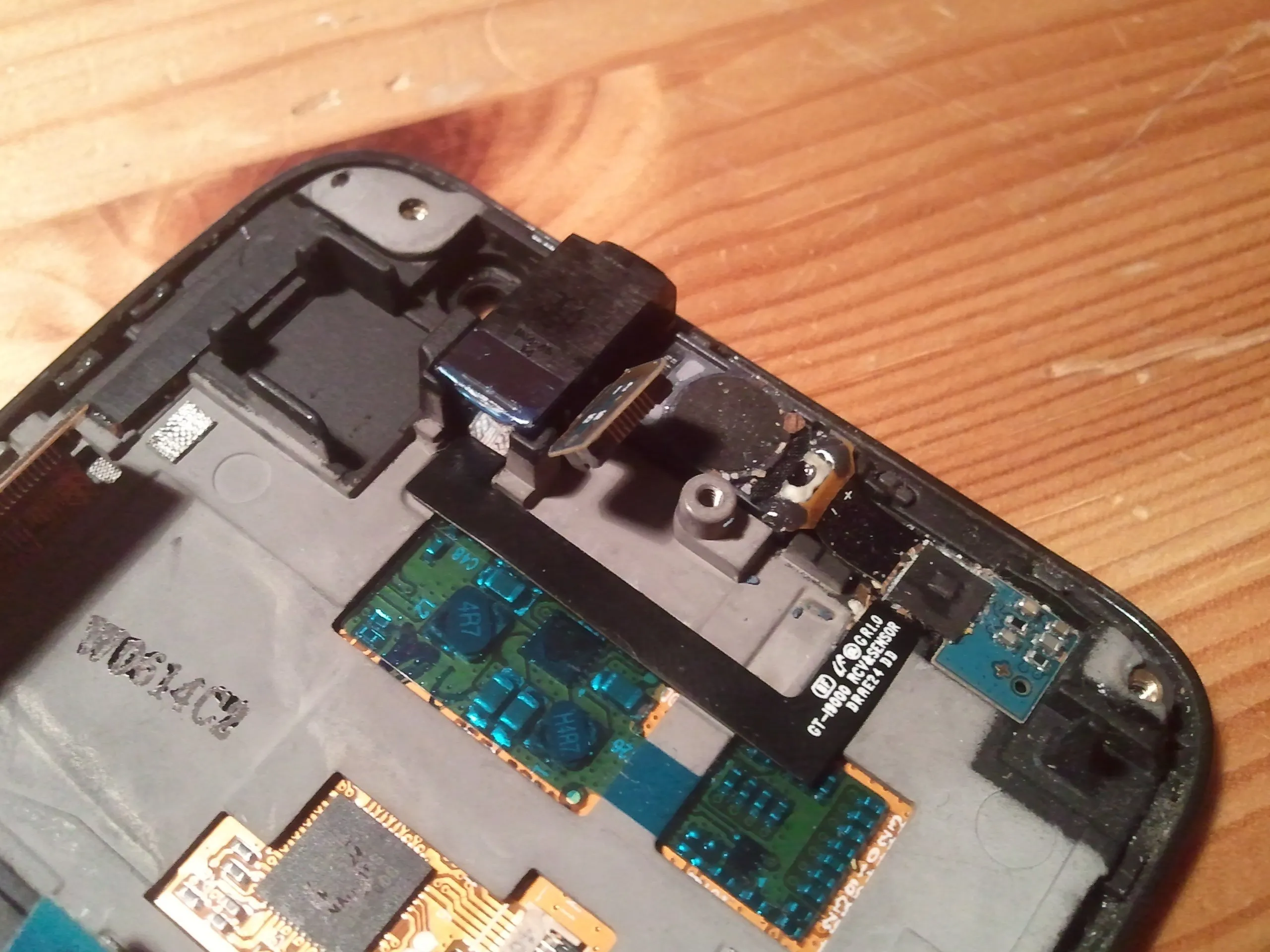

Теперь перейдем к компоненту, на котором расположены разъем для наушников, наушник и датчики приближения и освещенности.
Есть классное приложение 'androsensor', которое позволяет получить доступ ко всем датчикам в вашем телефоне!

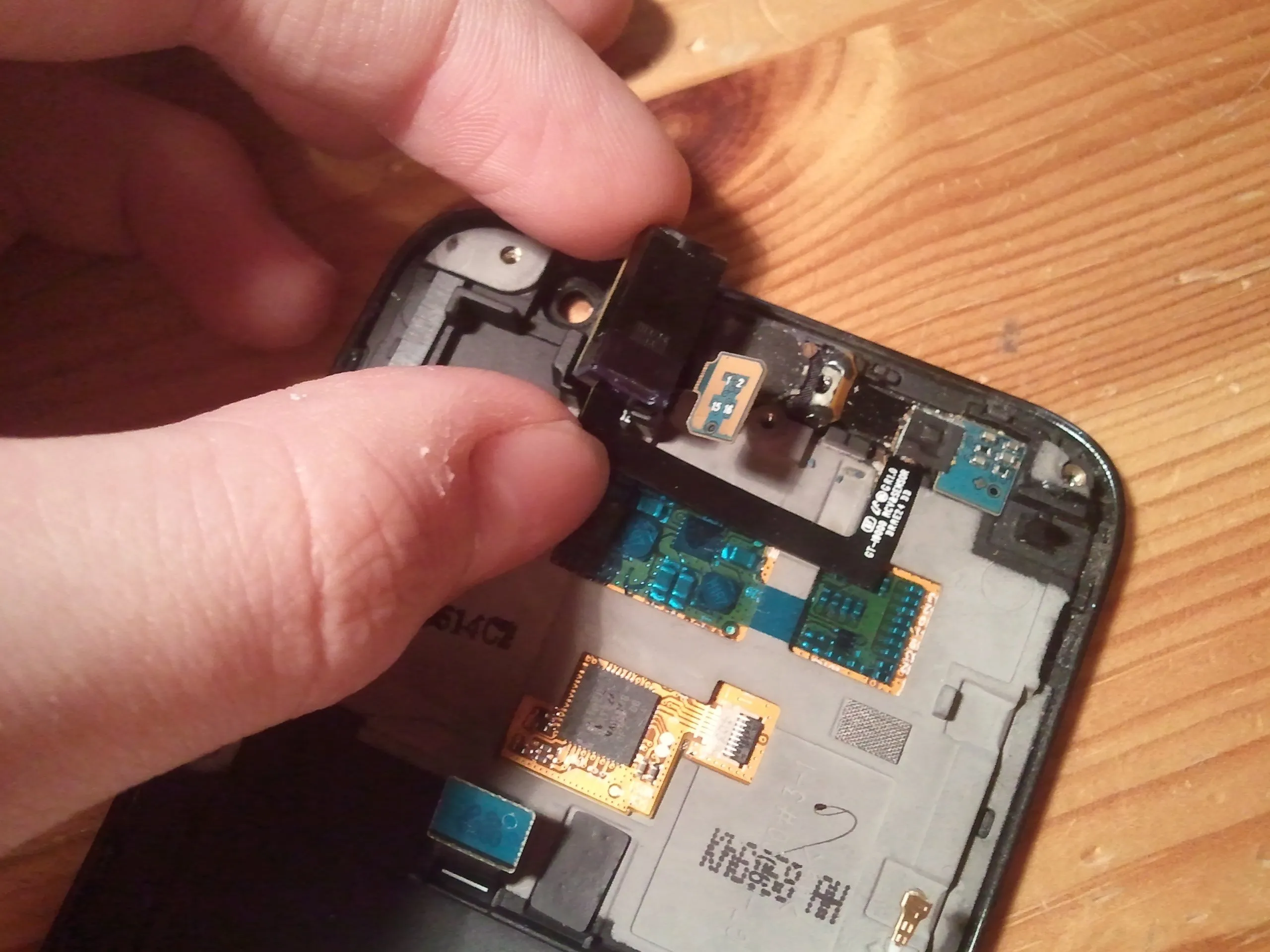

Эта штука буквально просто отрывается. Вы можете снять ее без каких-либо специальных инструментов!
Будьте осторожны, не перетягивайте кабели слишком сильно! Там есть немного клея, но он сразу отклеивается.

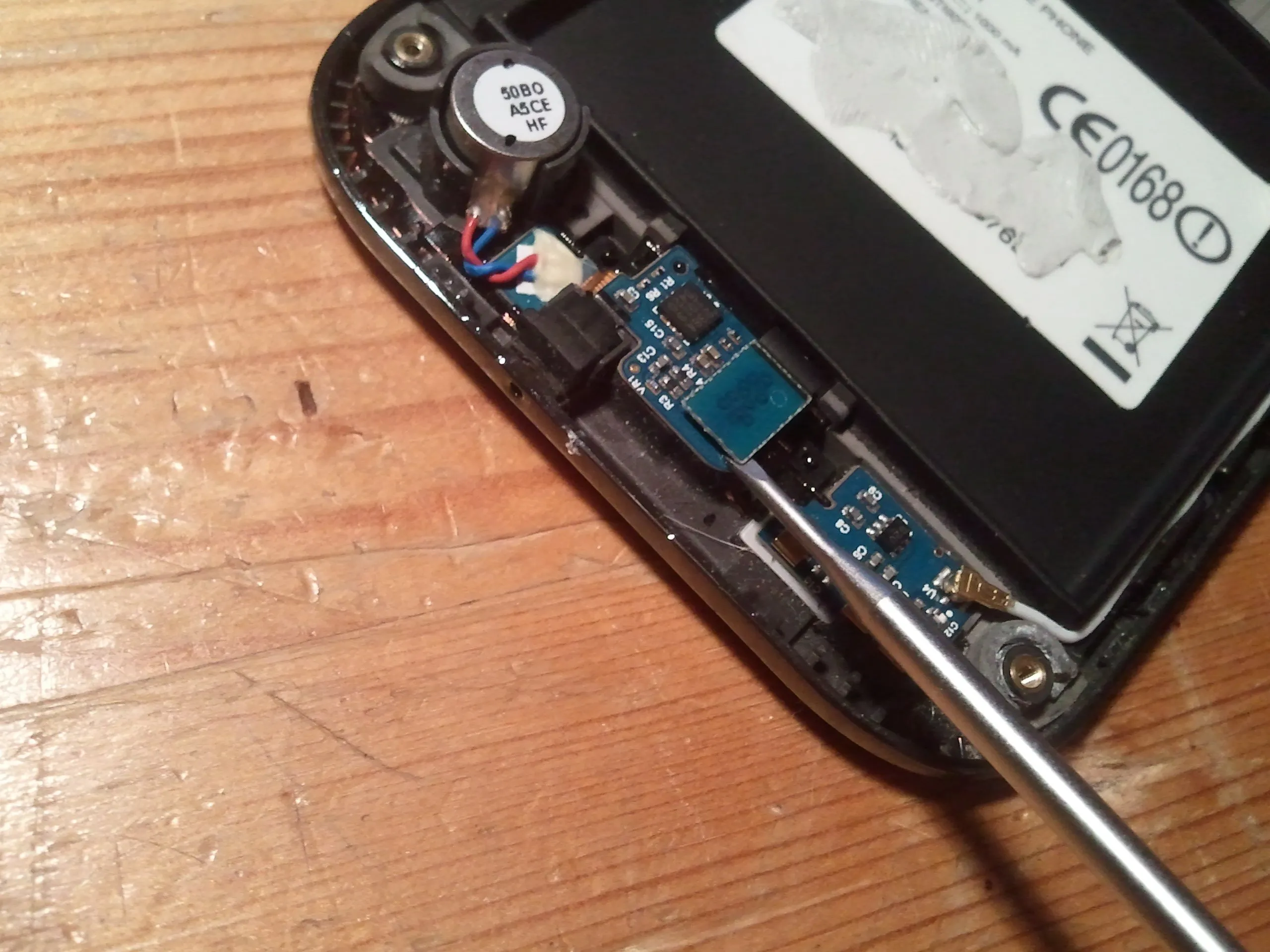

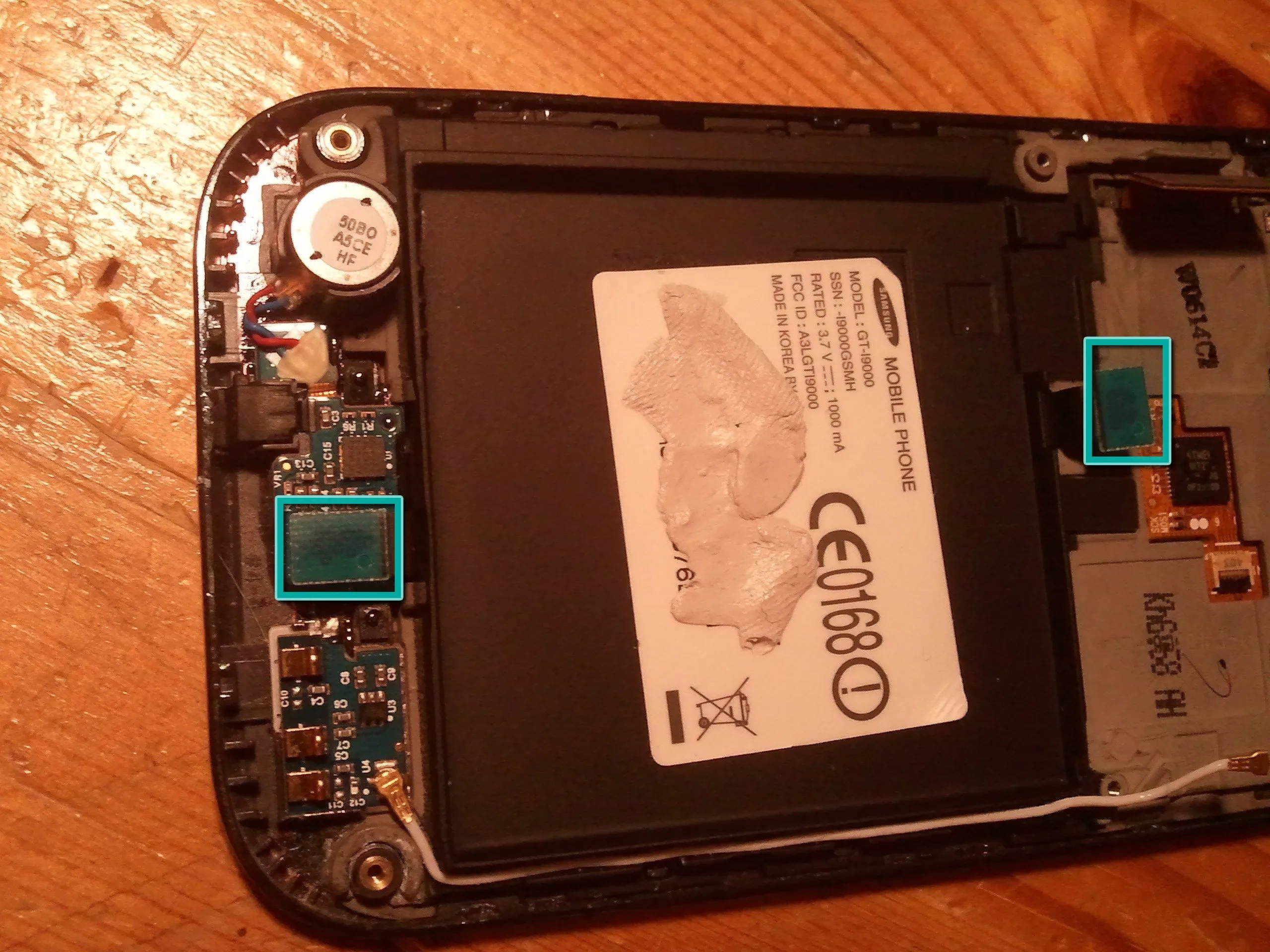

Шаг 18
Теперь перейдем к нижней части, включая микрофон, вибромотор и плату антенны.
Я не смог снять ее полностью, но я могу дать вам хорошее представление о том, как она выглядит, давайте посмотрим.
Кажется, мы соединены вместе!

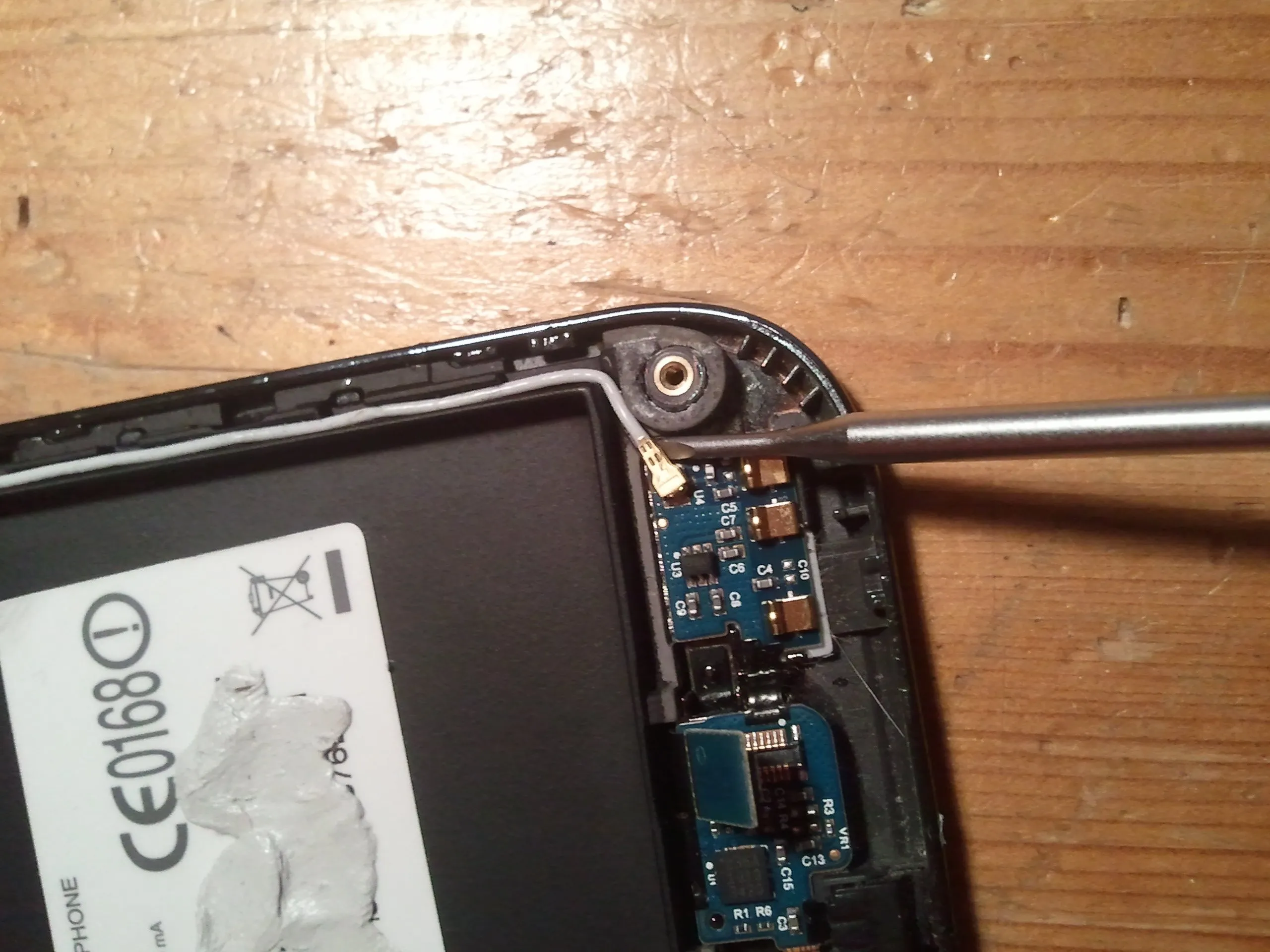

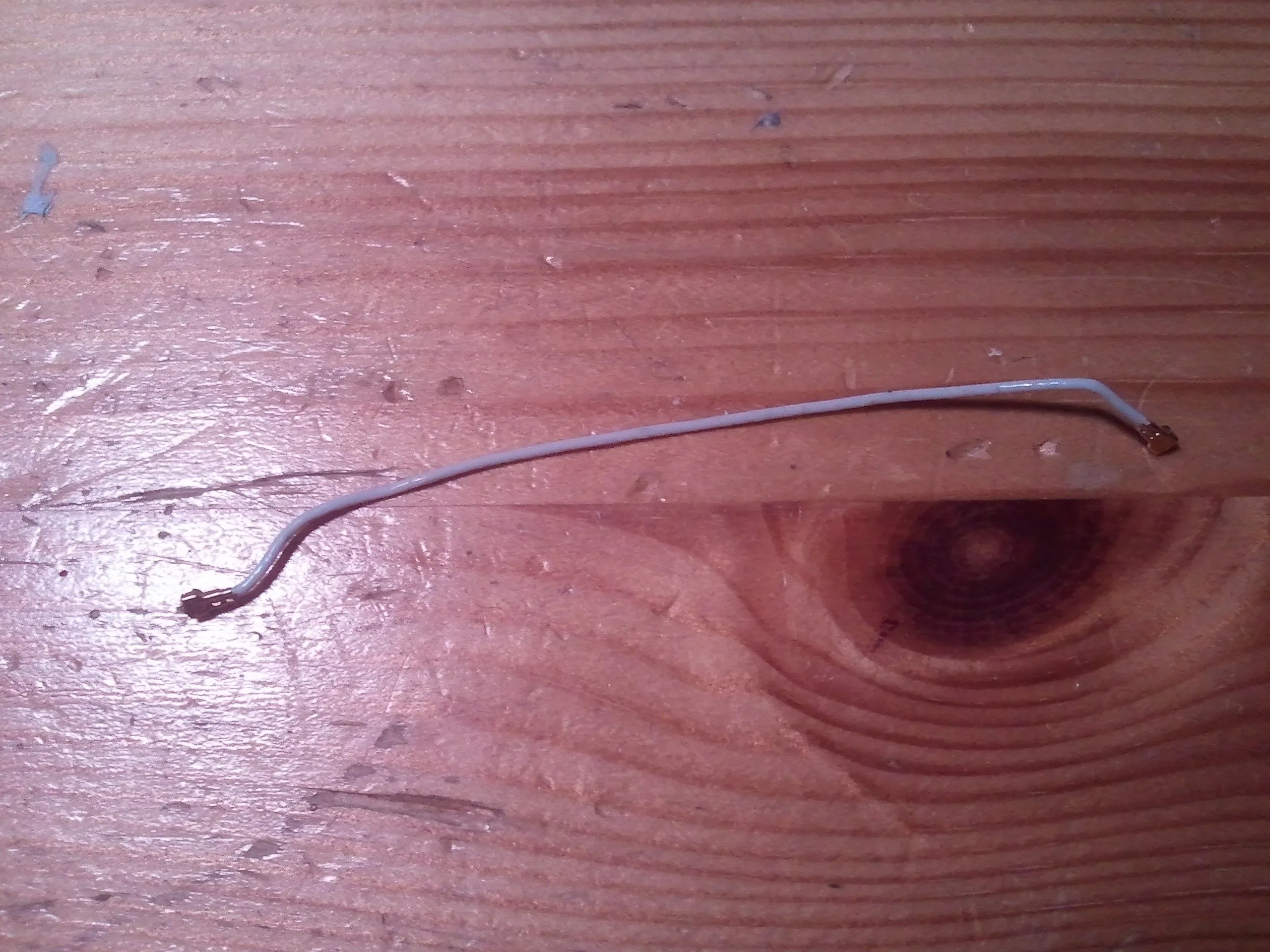

Шаг 19

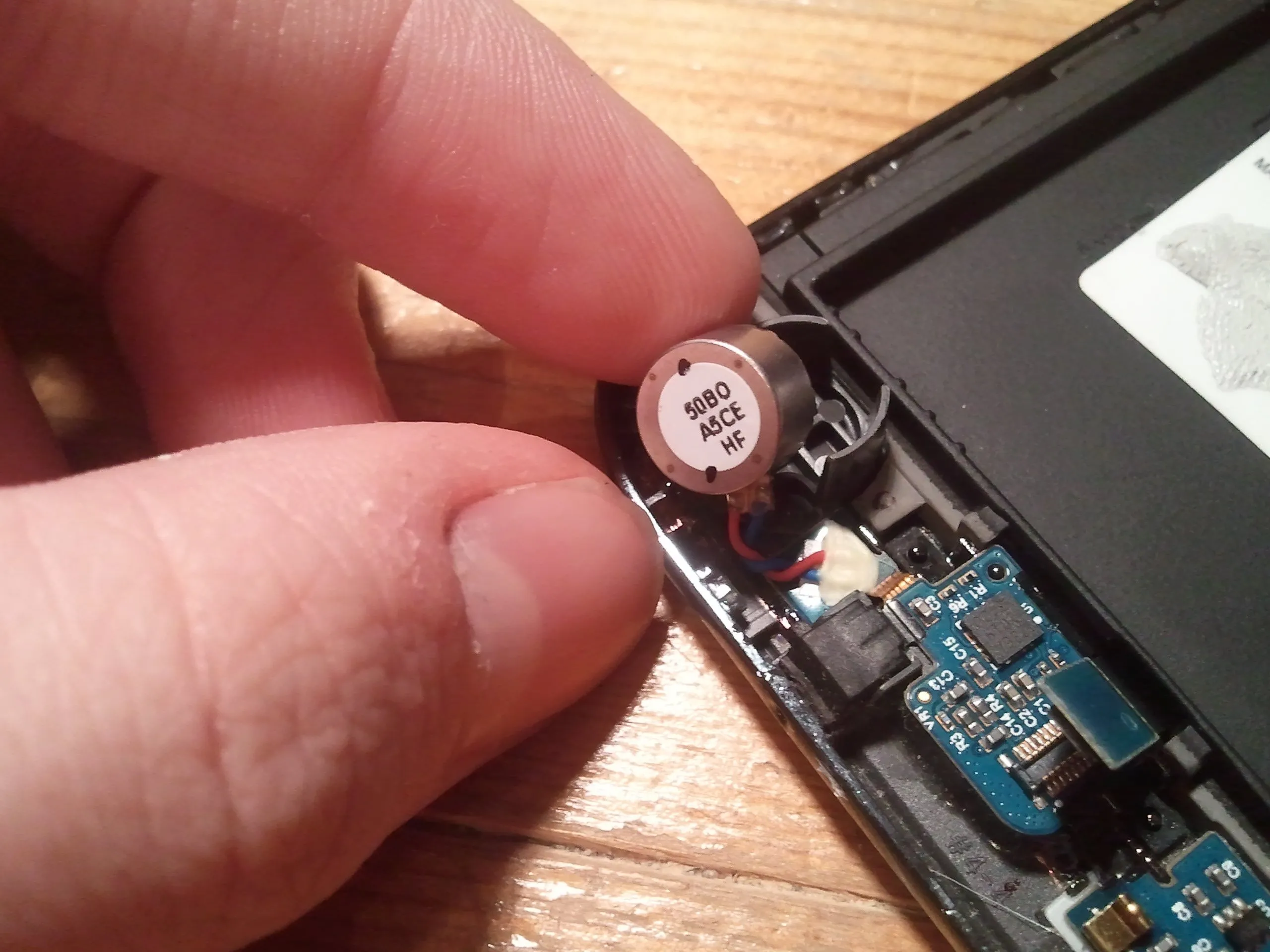

Отключите, отсоедините, снимите.

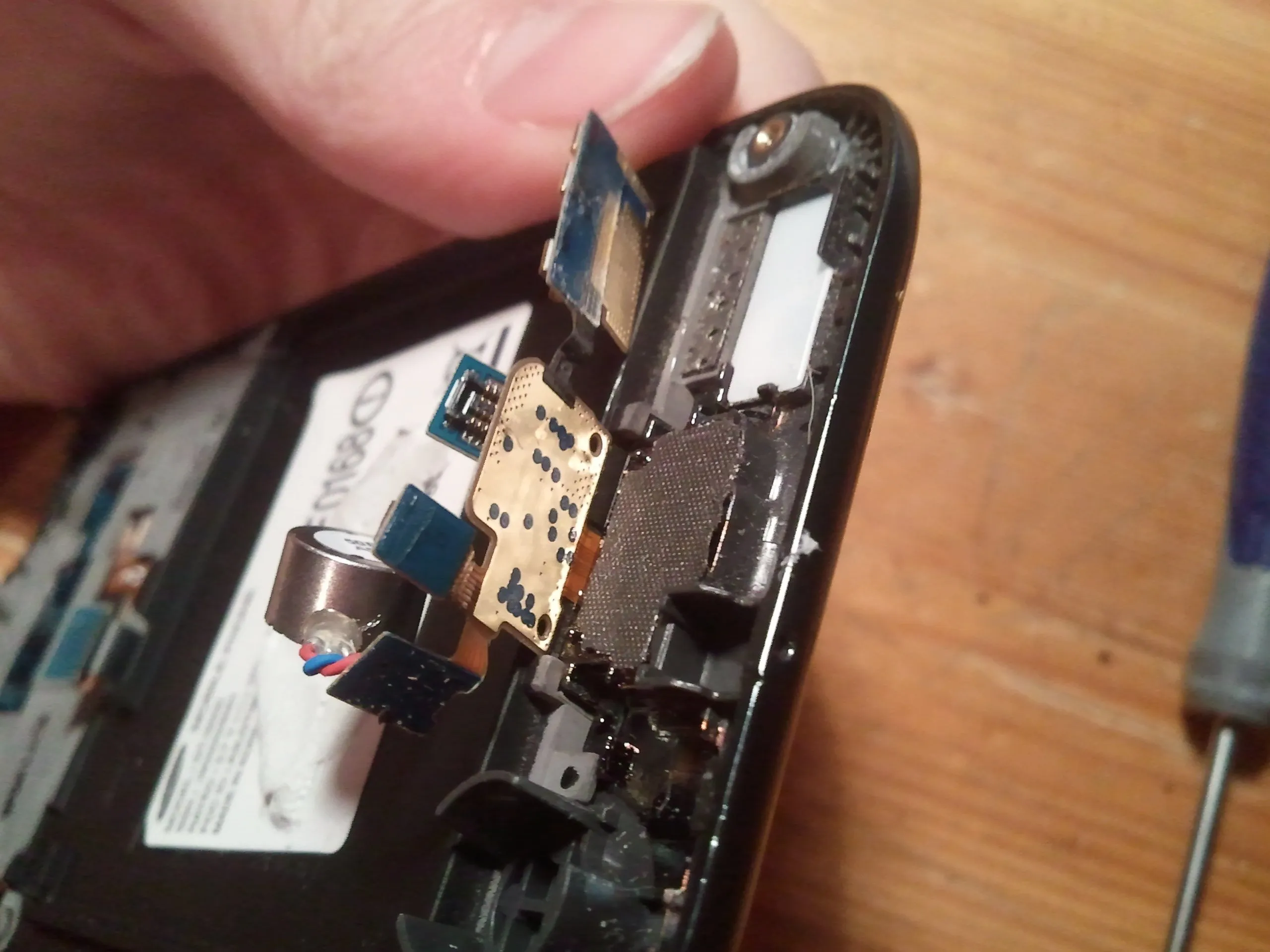

Шаг 20
Будьте предельно осторожны, снимая эти маленькие платы, они крепко держатся и любят прогибаться.
Шаг 21

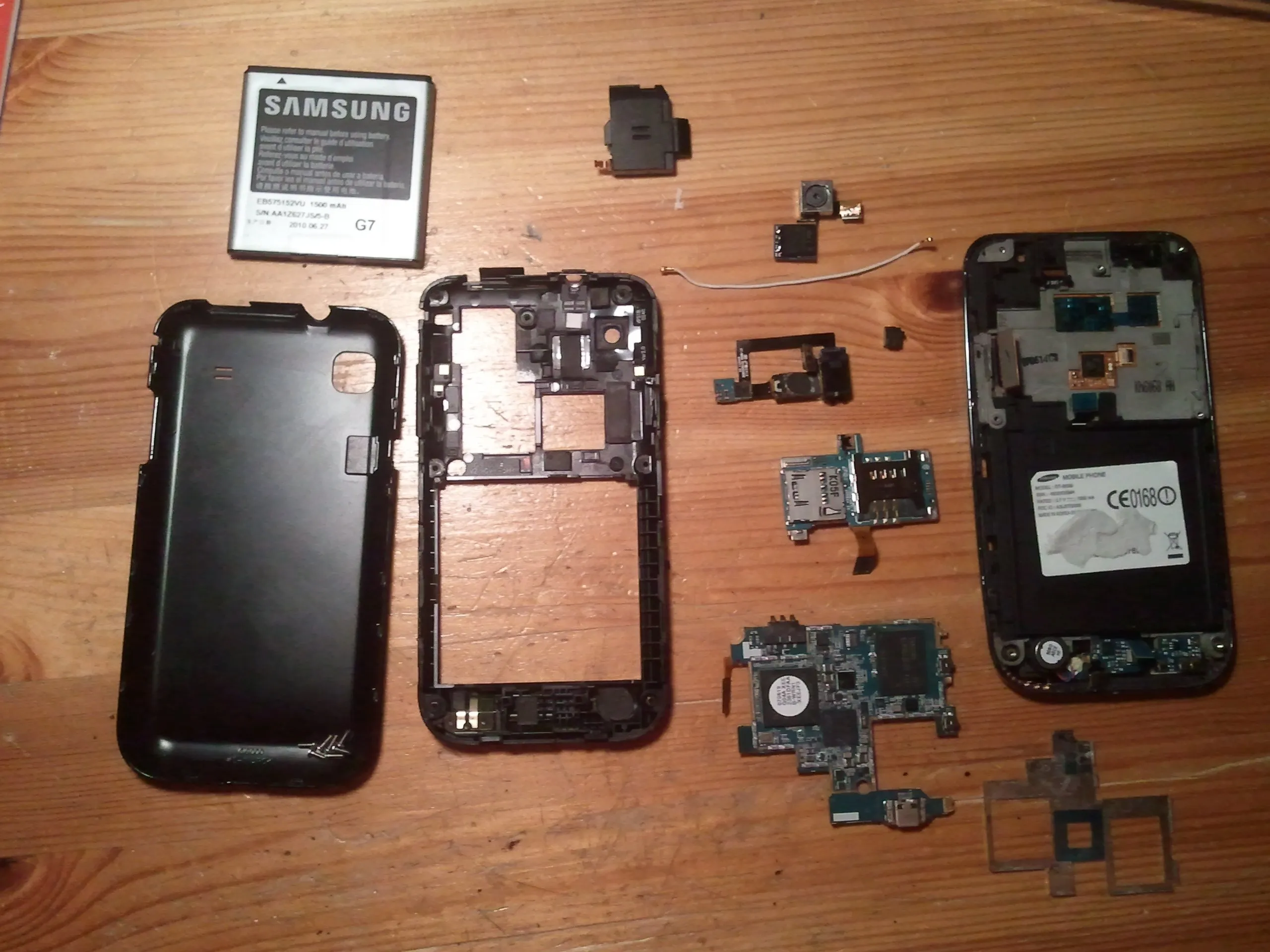

Видите? AMOLED-дисплей на самом деле прозрачный!
Не могу пойти дальше без тепловой пушки, которой у меня нет. Я попробовал снять рамку, но безуспешно.
Вот и все! Спасибо, что прочитали, и, пожалуйста, дайте мне обратную связь!
Это мой первый разбор, и фотографии были сделаны с помощью функционального телефона Galaxy s.
