Разборка Samsung Galaxy S 4G
Введение
Представляем вашему вниманию Samsung Galaxy S 4G. Не путайте с Samsung Galaxy S, Galaxy S II или Galaxy Tab. Galaxy S 4G - это новейший представитель Samsung на арене смартфонов. Присоединяйтесь к нам, и мы раскроем все тайны Galaxy S 4G.
Следите за нами на twitter чтобы получать все последние обновления.
Что вам понадобится
Инструменты
Тепловая пушка | Источник - ifixit.com
Отвертка Phillips #00 | Источник - ifixit.com
Инструмент для вскрытия iFixit | Источник - ifixit.com
Шаг 1 Разборка Samsung Galaxy S 4G

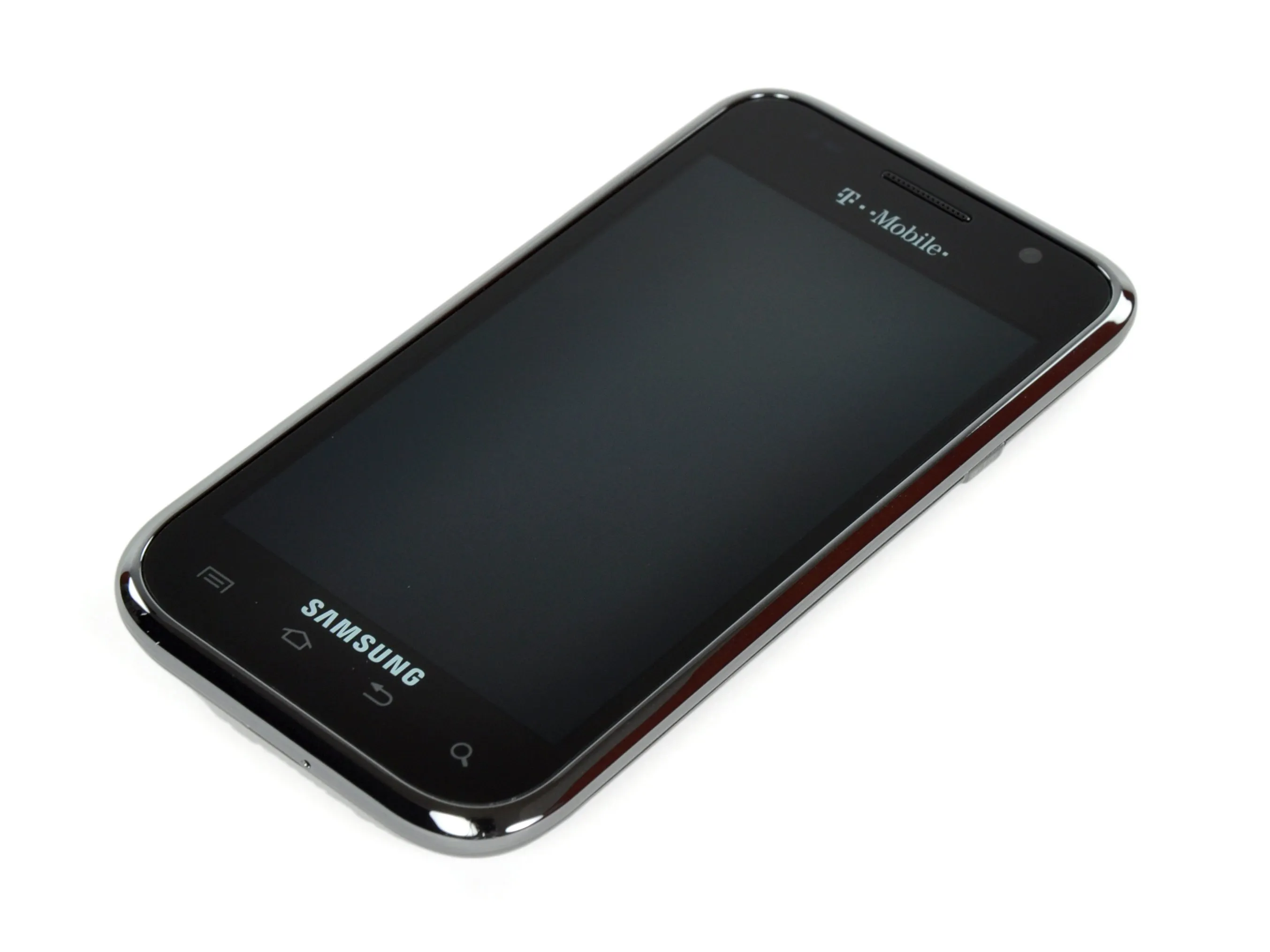

Прошел почти год с тех пор, как компания T-Mobile выпустила Samsung Galaxy S в Соединенных Штатах, и на этот раз она вернулась с Samsung Galaxy S 4G.
Samsung Galaxy S 4G - это новейшая (по крайней мере, общедоступная) ревизия Samsung Galaxy S (Samsung Vibrant).
Технические характеристики:
1 ГГц процессор
480 x 800 Super AMOLED дисплей
Задняя камера 5,0 МП и фронтальная камера VGA
1 Гб встроенной памяти и до 32 Гб памяти microSD
512 МБ ОПЕРАТИВНОЙ ПАМЯТИ
Шаг 2

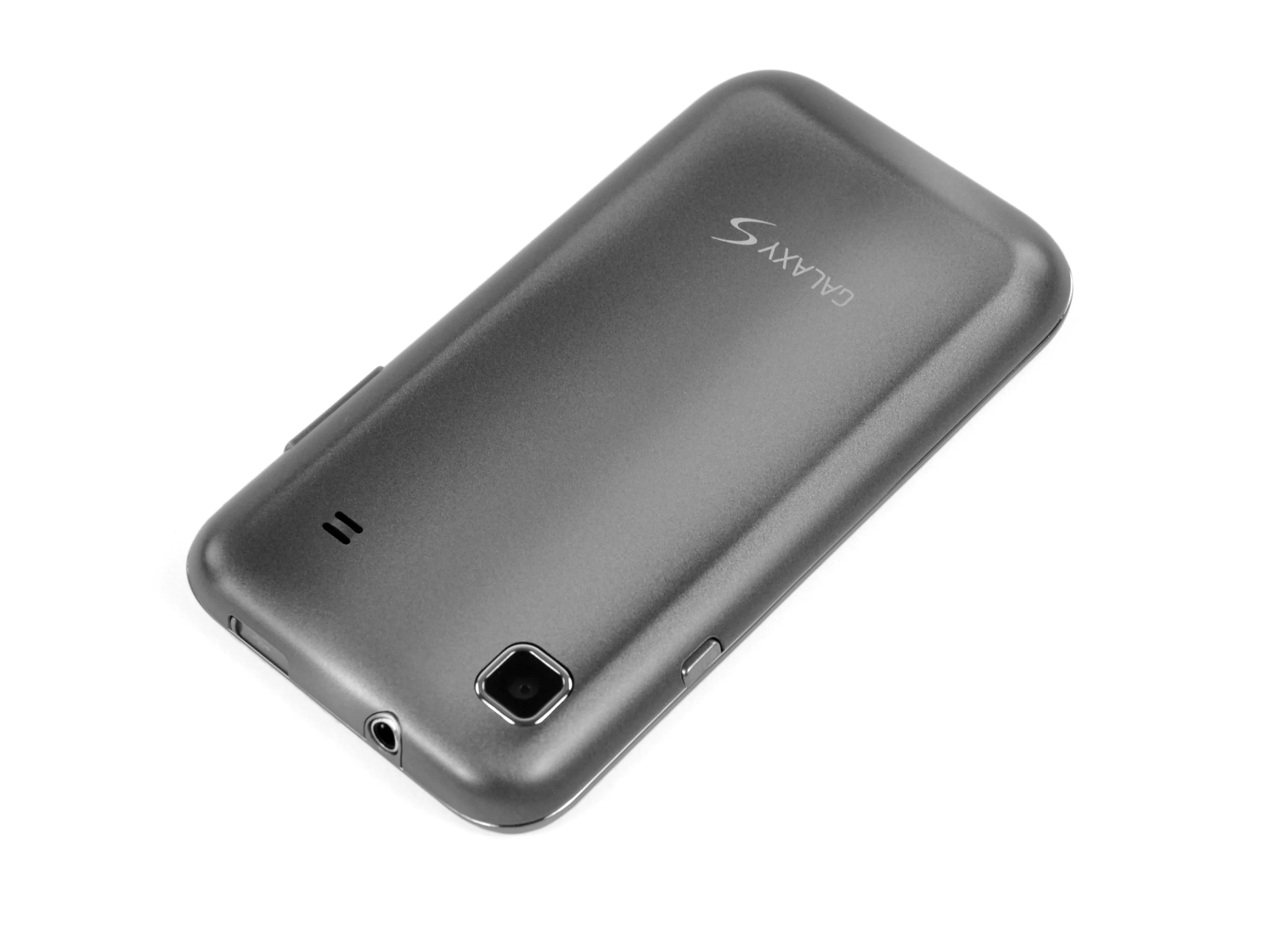

Графитовая задняя панель Samsung Galaxy S 4G дополняет изящные очертания телефона.

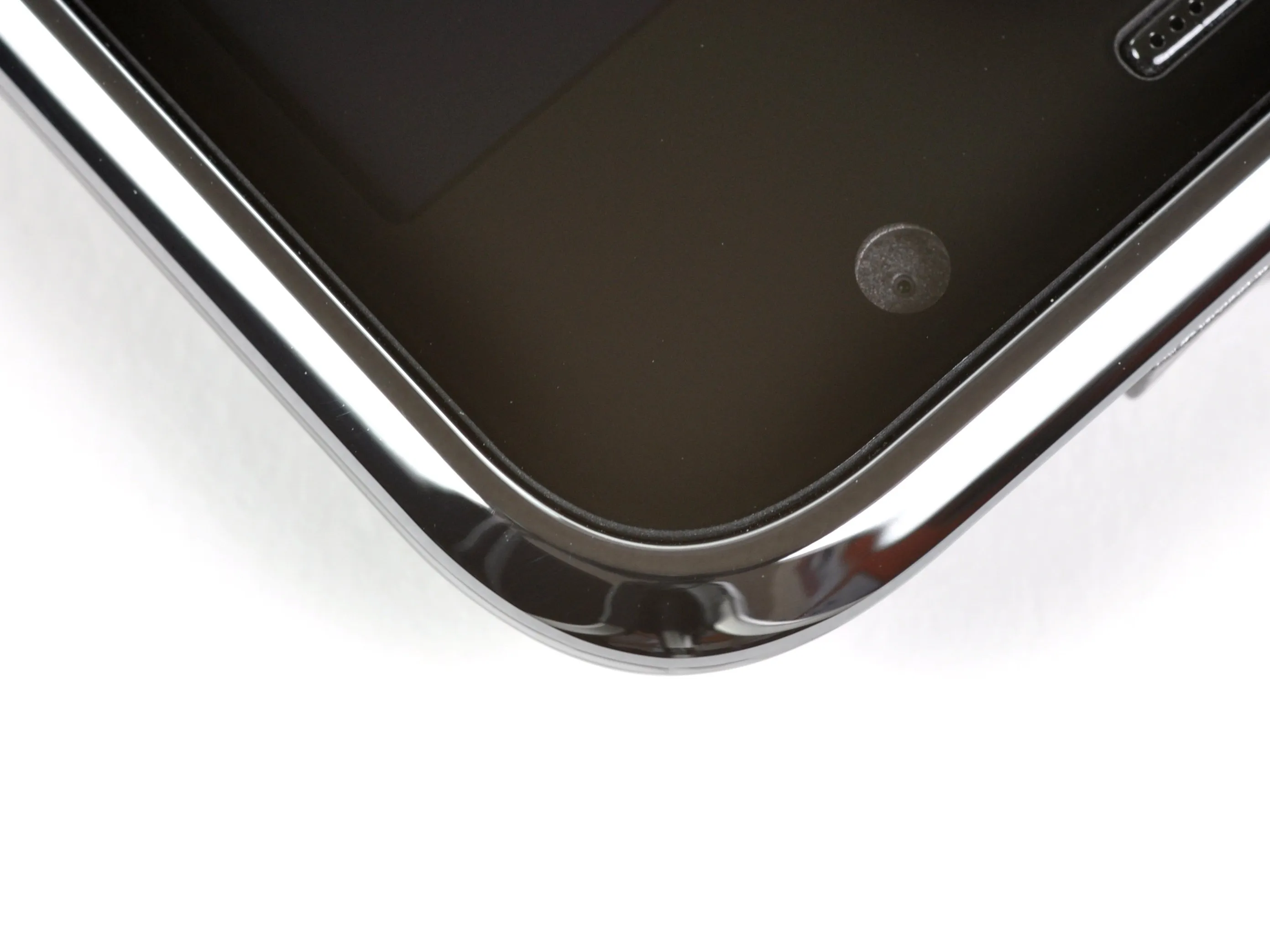

Первый облом: между стеклянной передней панелью и внешней рамкой есть довольно заметный зазор. Это было бы не так важно, если бы основным местом жительства мобильного телефона не был карман пользователя.
Шаг 3

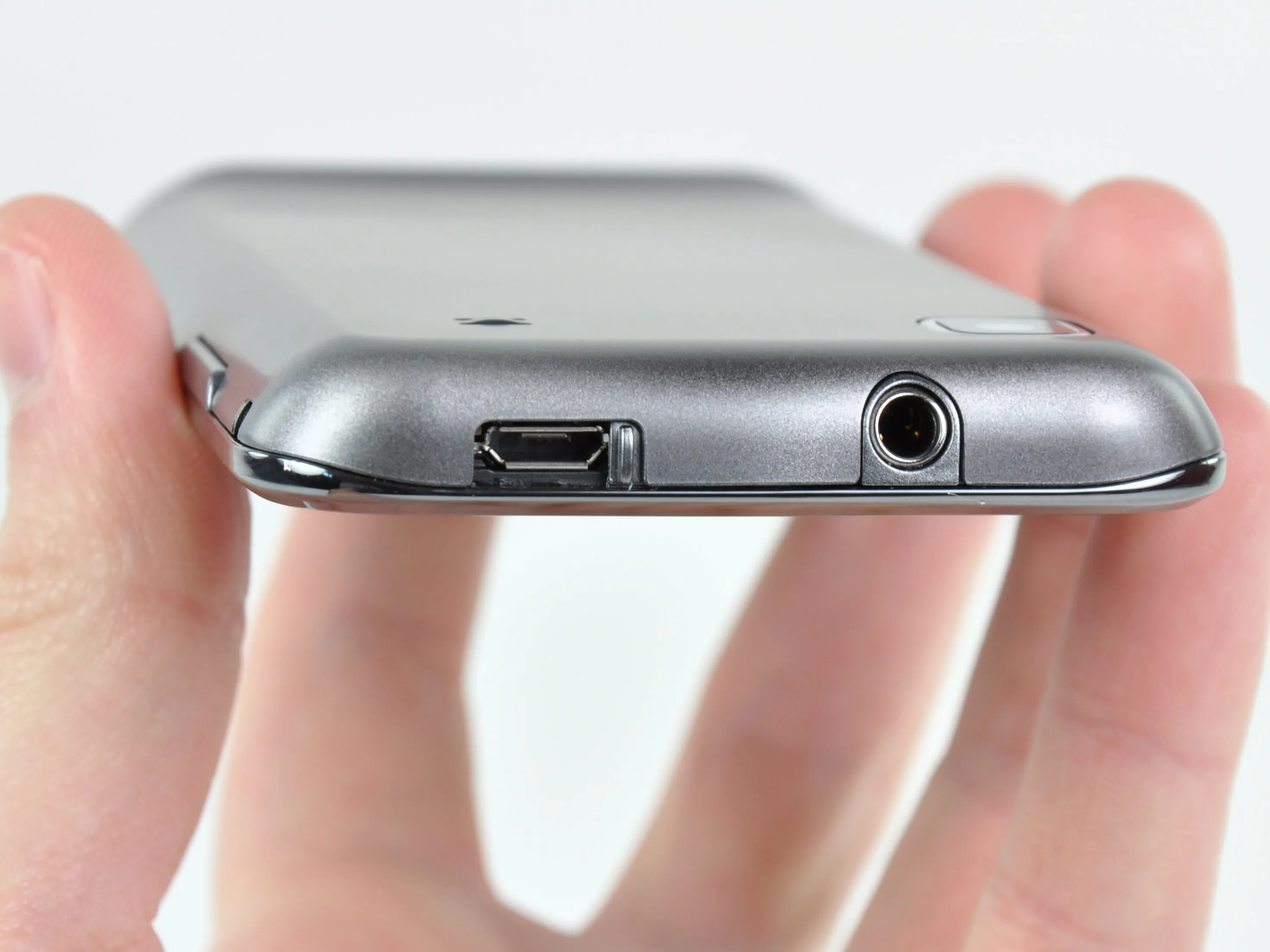

Прошли времена мини-USB. Galaxy S 4G может похвастаться разъемом micro-USB и 3,5-миллиметровым гнездом для наушников на верхней панели телефона.
Классная сдвижная дверца защищает порт micro-USB от ворса.
Комментарии к шагу
Может ли вода попасть только в разъем для сим-карты и порт зарядки, в результате чего телефон не заряжается и все сим-карты не читаются?
У меня такое происходит, и в ремонтной мастерской говорят, что это повреждение от воды, но это даже не глядя на него. Не хочу избавляться от телефона. Это лучший телефон на свете, но его нужно срочно починить.
Шаг 4

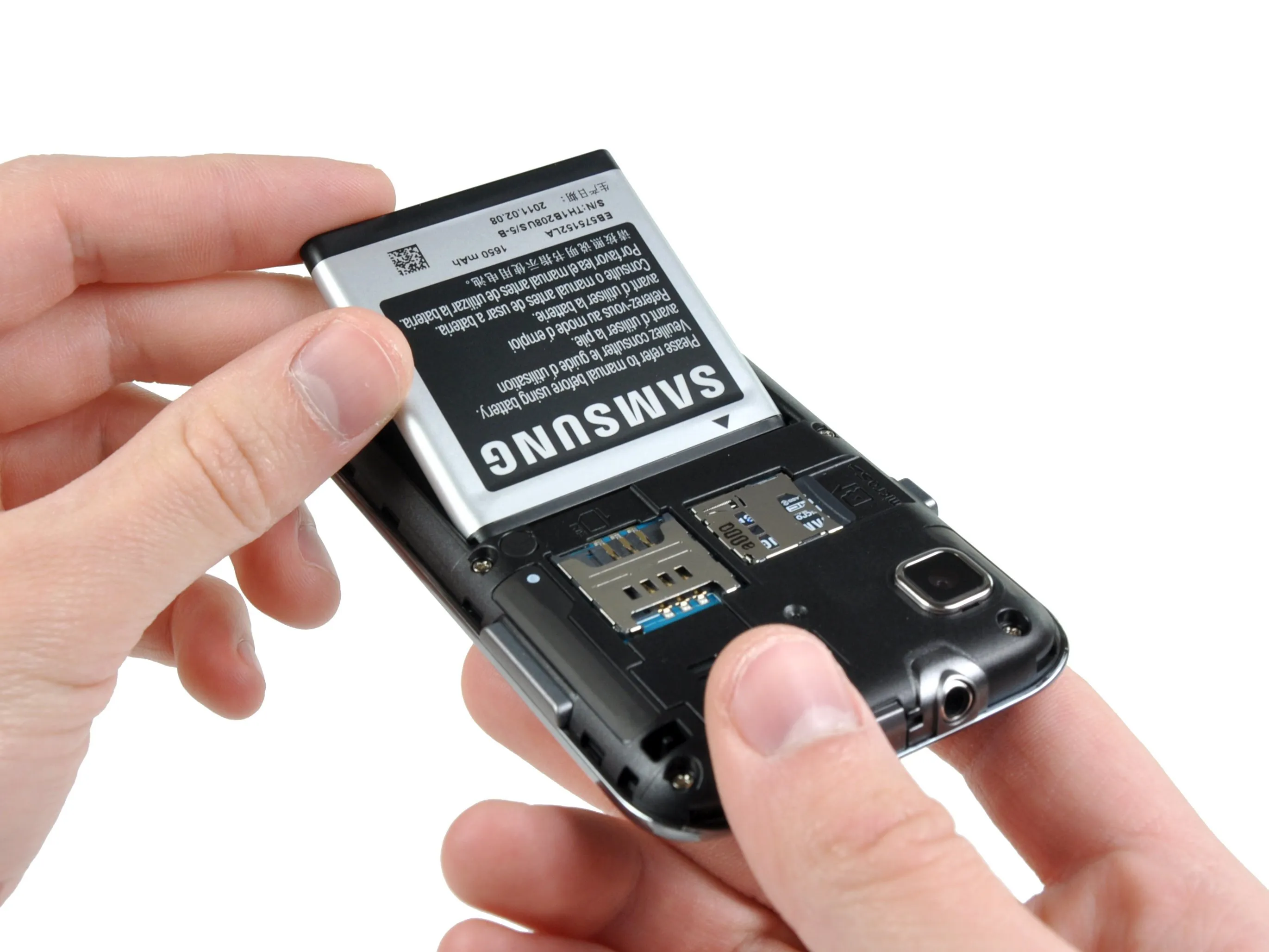

Ну-ка, посмотрите... что у нас тут? Задняя панель легко снимается, открывая слоты для карт SIM и microSD, а также, похоже, сменный аккумулятор!
Как и предполагалось (не то чтобы мы были экстрасенсами), батарея легко снимается и, следовательно, легко заменяется. Спасибо, Samsung!
Вы можете спросить себя, что питает это устройство?
Литий-ионный аккумулятор 3,7 В внутри Galaxy S 4G имеет емкость 6,11 ватт-часов, или 1650 мАч.
Шаг 5
Извлечение карты microSD не требует особых усилий.

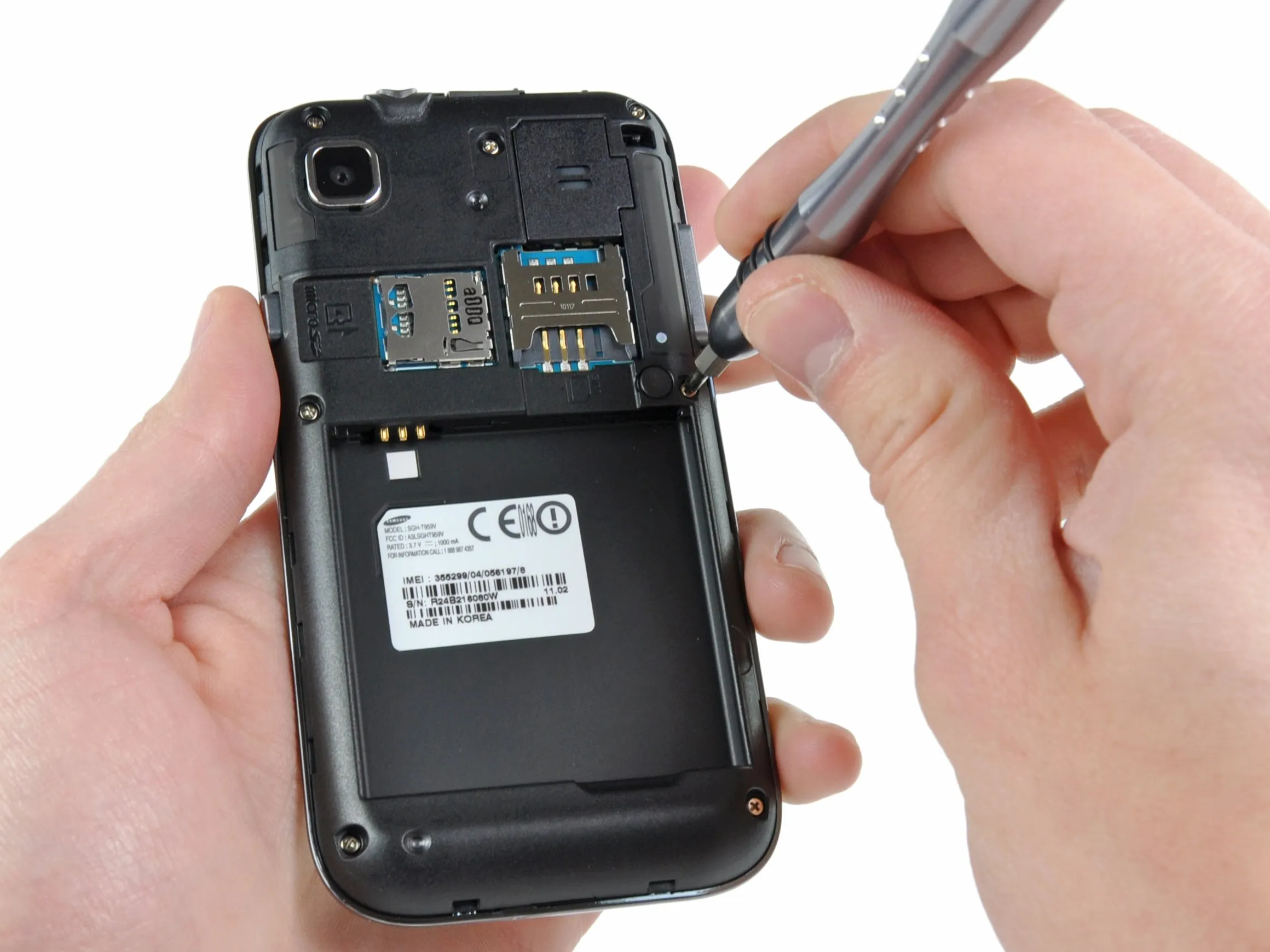

Давайте открутим эти надоедливые винты.
Samsung выбрала дружественные винты Phillips #00 для крепления пластиковой рамки к Galaxy S 4G. Интересно, что это единственные винты во всем устройстве.
С помощью нашего хорошего друга, инструмента для вскрытия пластика, мы сможем отсоединить пластиковую внешнюю рамку Galaxy S 4G.
Шаг 6
Прощай пластиковая рамка... мы вас почти не знали...

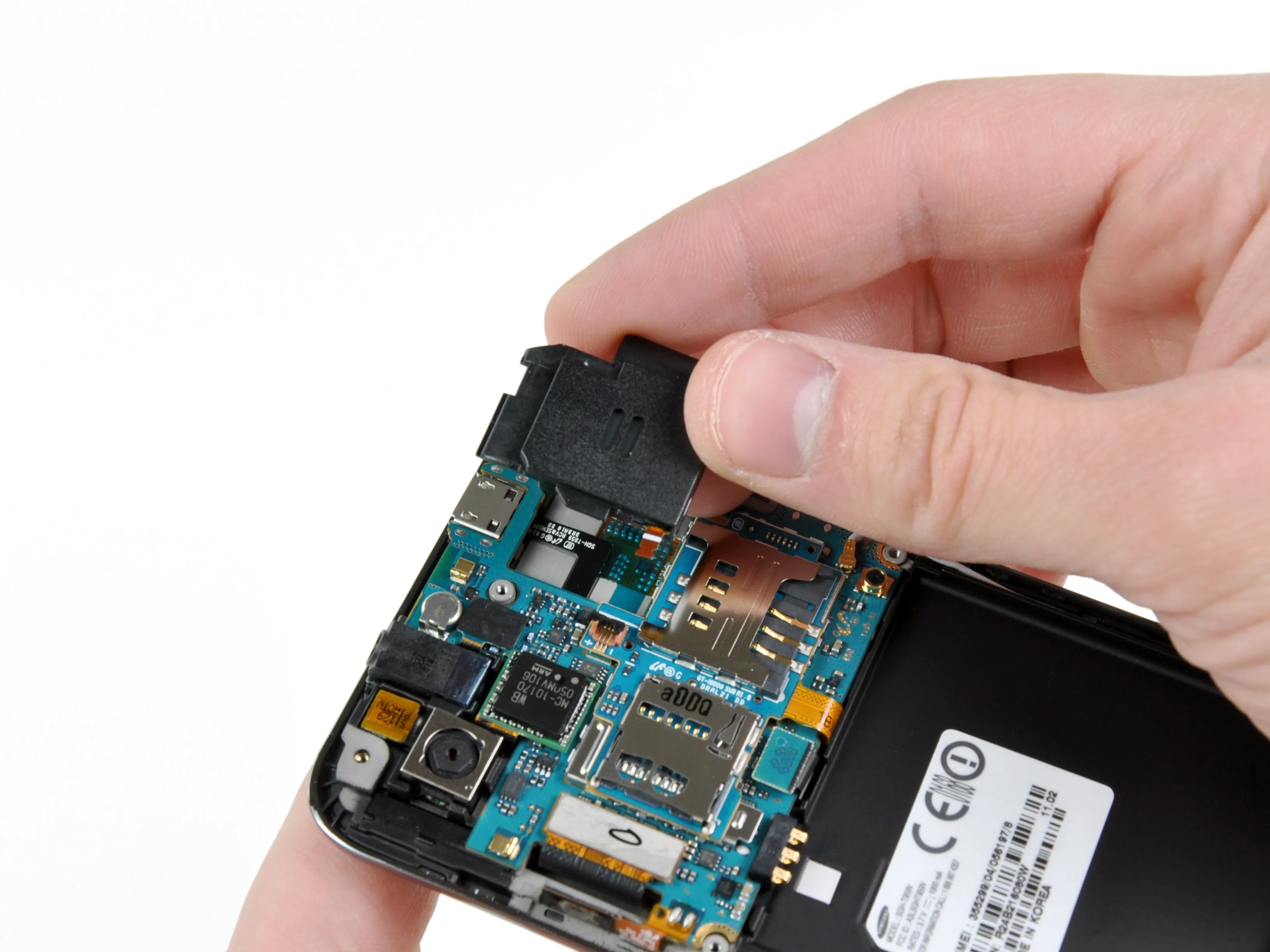

Когда пластиковая рамка исчезла, мы получили возможность рассмотреть внутренности Galaxy S 4G. Материнская плата довольно компактна.
Первый легко снимаемый элемент - динамик. Для его извлечения нужно просто перевернуть фиксатор ленточного кабеля ZIF на материнской плате.
Шаг 7
Камера в сборе... исчезни!

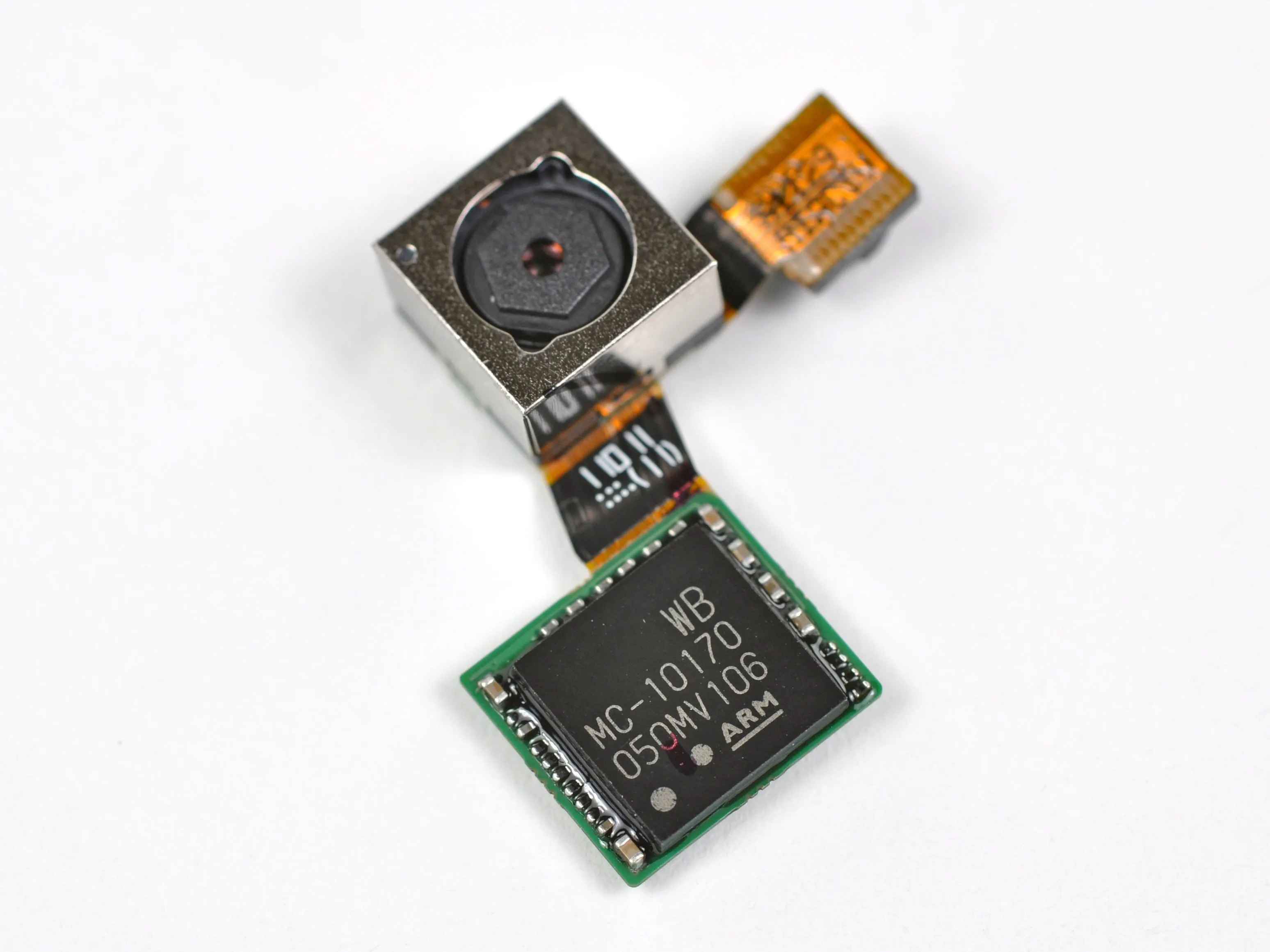

Компактная фронтальная и тыловая камера в сборе имеет корпус NEC MC10170 процессор изображения, ловко прикрепленный прямо к ленточному кабелю.
Задняя камера может снимать фотографии с разрешением 5 МП и видео с разрешением 720p. Как и в большинстве смартфонов, фронтальная камера имеет качество VGA.
Шаг 8
Отсоединив еще несколько разъемов, можно поднять материнскую плату прямо с внутреннего каркаса.

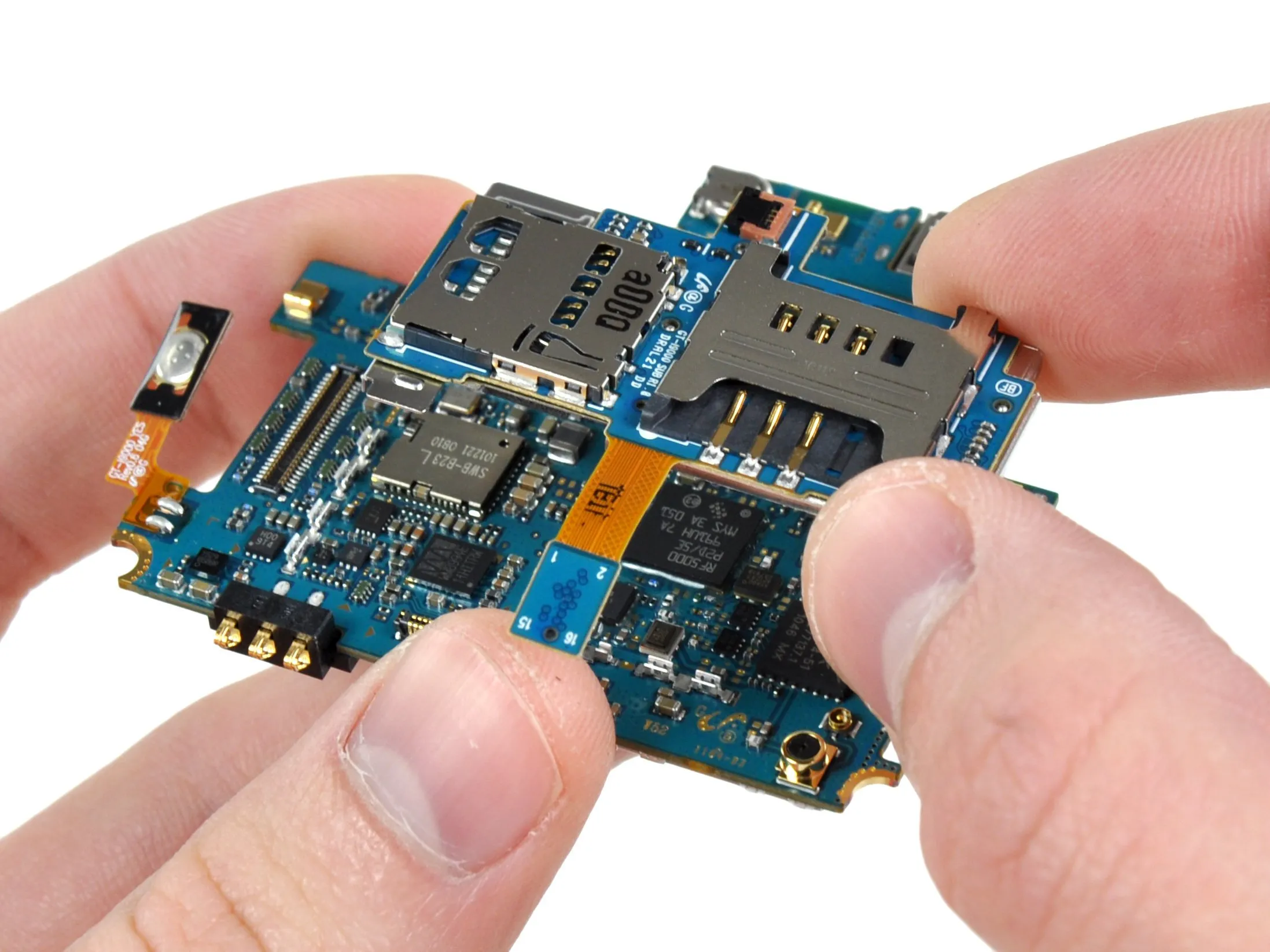

К заднему экрану EMI приклеена межплатная плата, на которой расположены слоты для SIM-карты и карты microSD. Мы отсоединили их как единое целое, чтобы взглянуть на микросхемы, обеспечивающие работу этого устройства.
Шаг 9

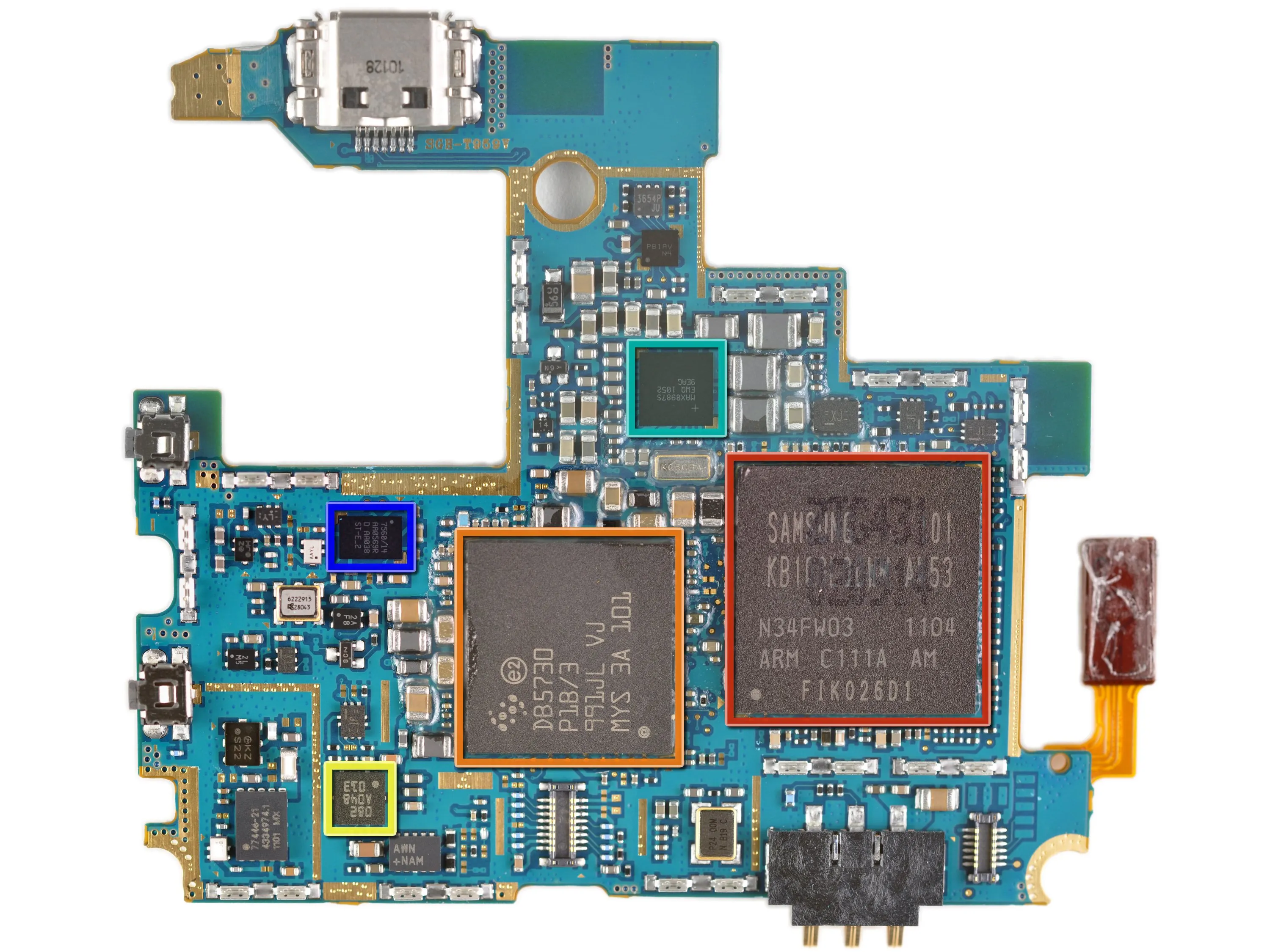

Крупные игроки на передней панели материнской платы включают:
Samsung KB100L00WM-A453 4 Гб (512 Мб) мобильной памяти DRAM, которая содержит процессор Intrinsity с тактовой частотой 1 ГГц в конфигурации 'пакет на пакет', как утверждают специалисты из Chipworks.
THOR от ST Ericsson M5730 Тонкий модем HSPA+
Акселерометр Bosch Sensortec
Maxim MAX8987 Управление питанием постоянного тока
Одночиповое GPS-решение ST Ericsson GNS7560
Вот сверхвысококачественная версия этого изображения, на случай, если вы хотите осмотреть плату тщательно.
Шаг 10

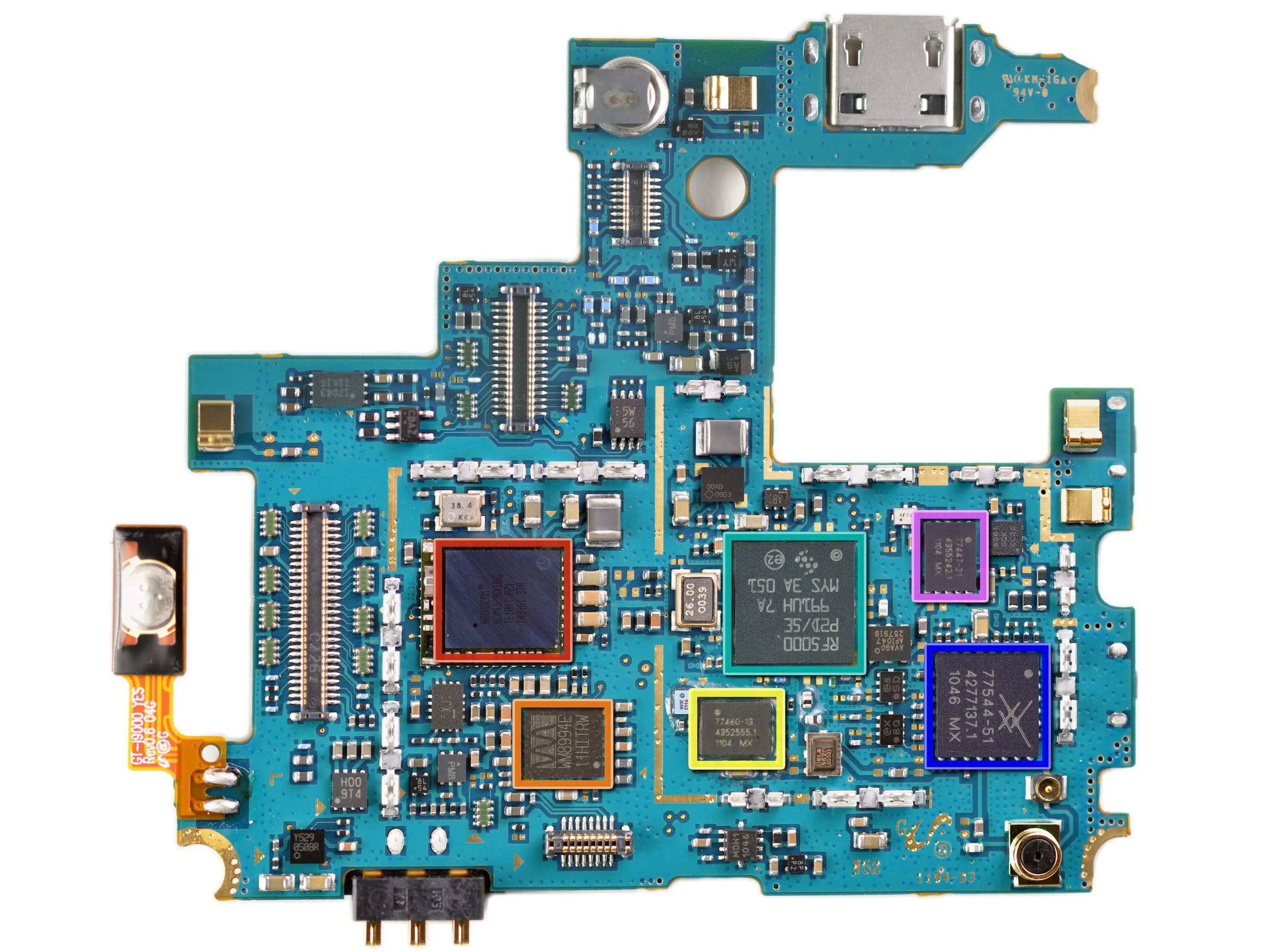

На обратной стороне платы:
Broadcom BCM4329 802.11n Wi-Fi, Bluetooth 2.1 и FM-тюнер
Микроэлектроника Wolfson WM8994 Аудиокодек
Skyworks SKY77460 Усилитель мощности WCDMA/HSPA+
Радиопередатчик ST Ericsson RF5000 (входит в состав чипсета THOR M570)
Skyworks SKY77544 Модуль передней панели TX-RX
Skyworks SKY77447 Нечувствительный к нагрузке усилитель мощности для WCDMA / HSDPA / HSUPA / HSPA+ Band II
Ультравысококачественную версию этой фотографии можно увидеть здесь.
Шаг 11

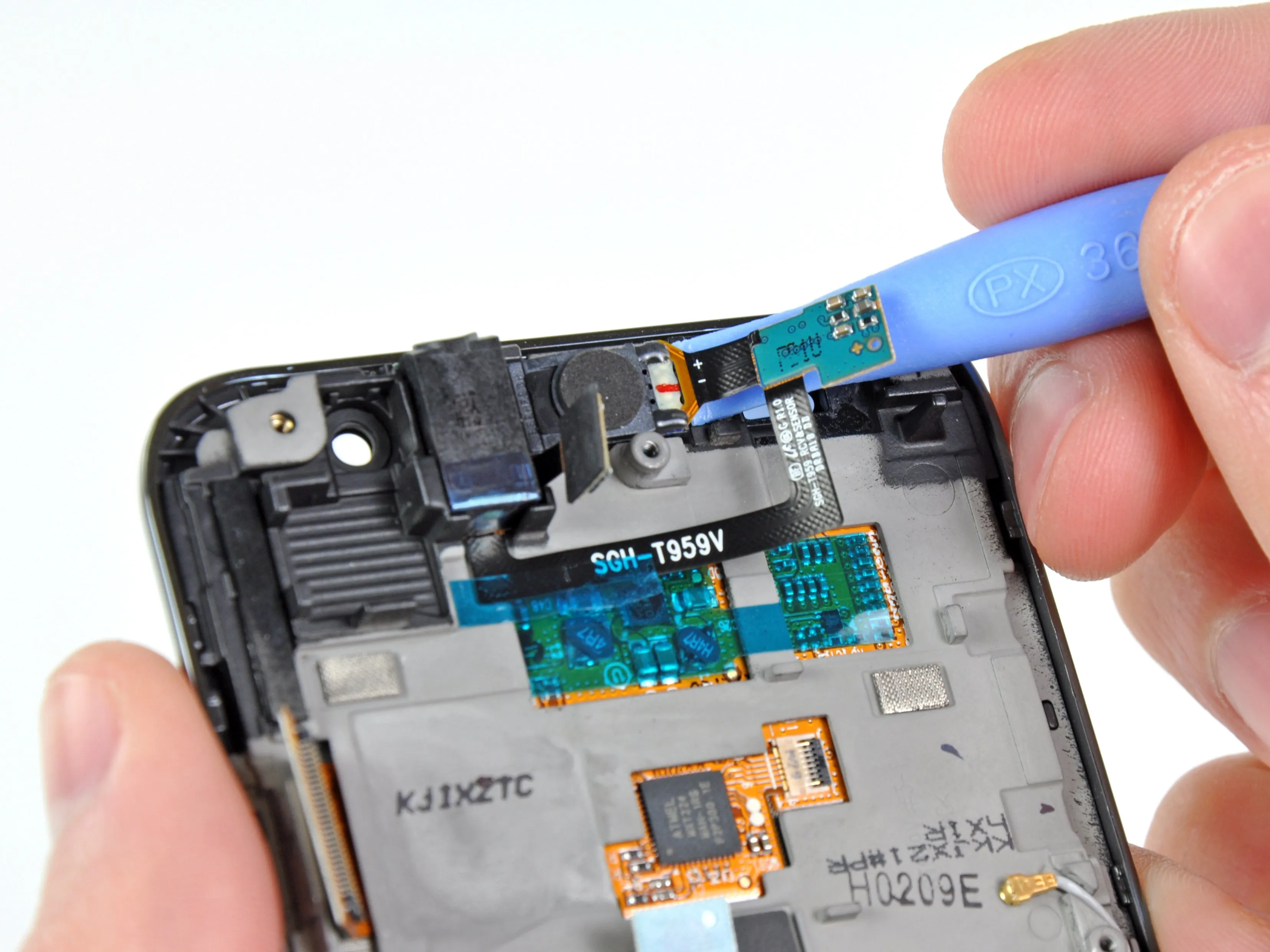

Разъем для наушников, динамик наушника и датчики приближения/окружающего света находятся на одном кабеле.
Кажется странным знакомым ....
Мы приветствуем усилия производителей смартфонов по перемещению часто ломающихся компонентов (например, разъема для наушников) на отдельные от материнской платы кабели/платы. Но крепление нескольких компонентов на одном кабеле также увеличивает общую стоимость кабеля, тем самым повышая стоимость ремонта только одного компонента.
Шаг 12
К сожалению, Galaxy S 4G нельзя разобрать дальше, не отсоединив переднюю панель от внутренней металлической рамки.

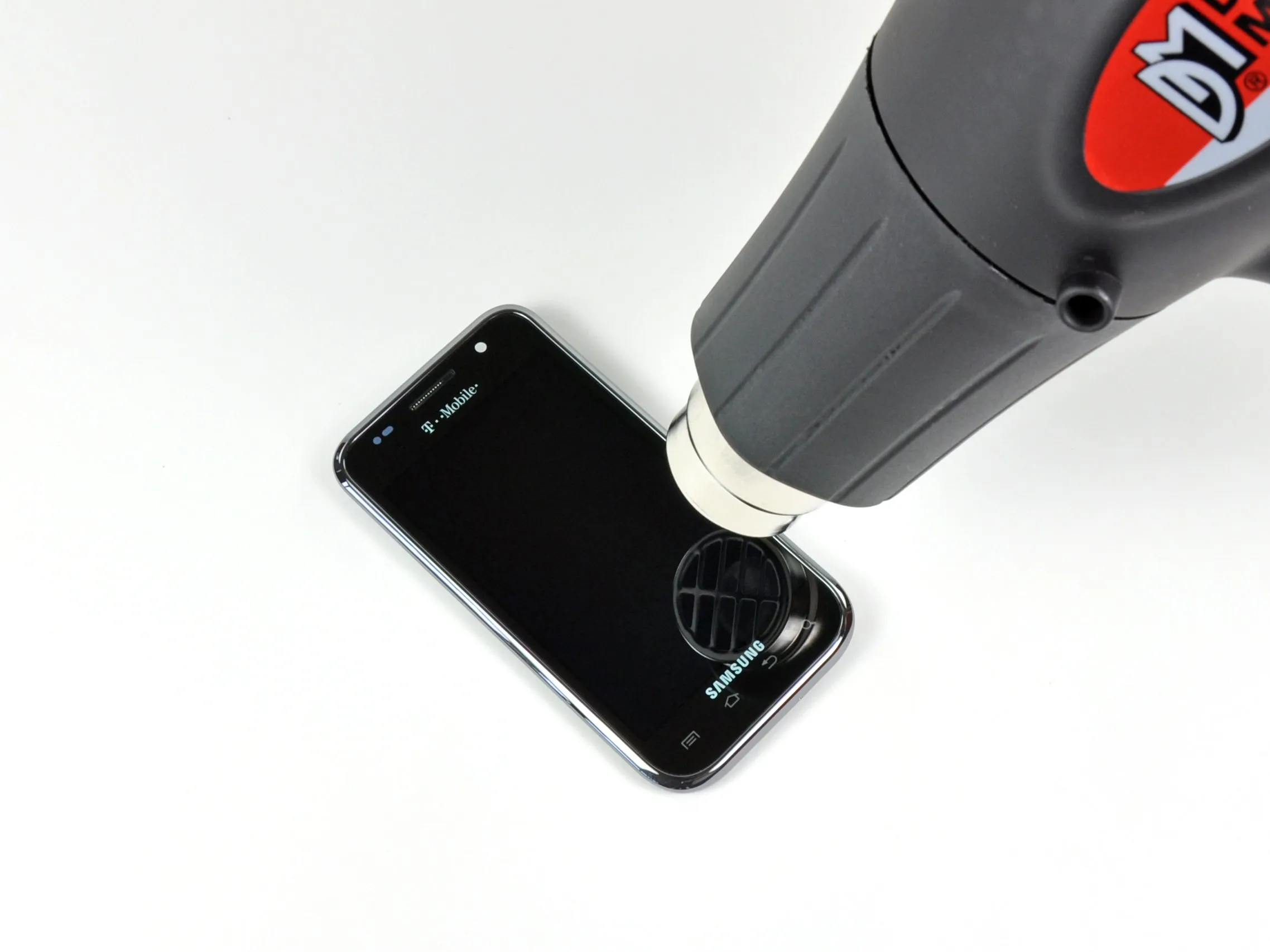

Пришло время тепловой пушки!
Чтобы отделить переднюю панель от задней, необходимо ослабить клей по периметру.
Добавьте немного тепла и противодействующих сил, и БАМ! Передняя и задняя панели успешно отделены друг от друга.

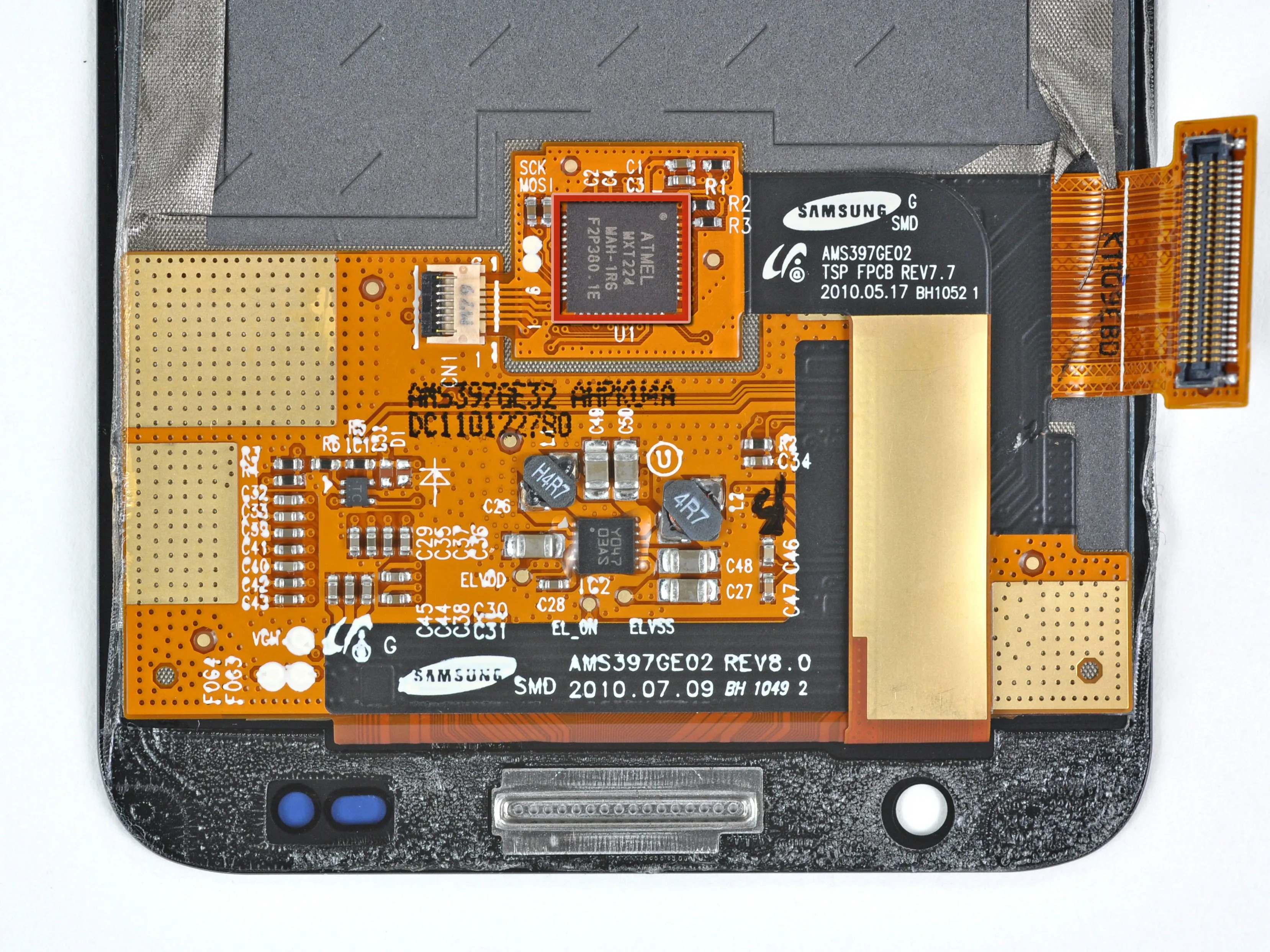

На задней панели дисплея мы находим микросхему Atmel mXT 224 контроллер сенсорного экрана, обеспечивающий емкостной мультитач, который также присутствует во вчерашнем телефоне Motorola Atrix в разборе.
Шаг 13

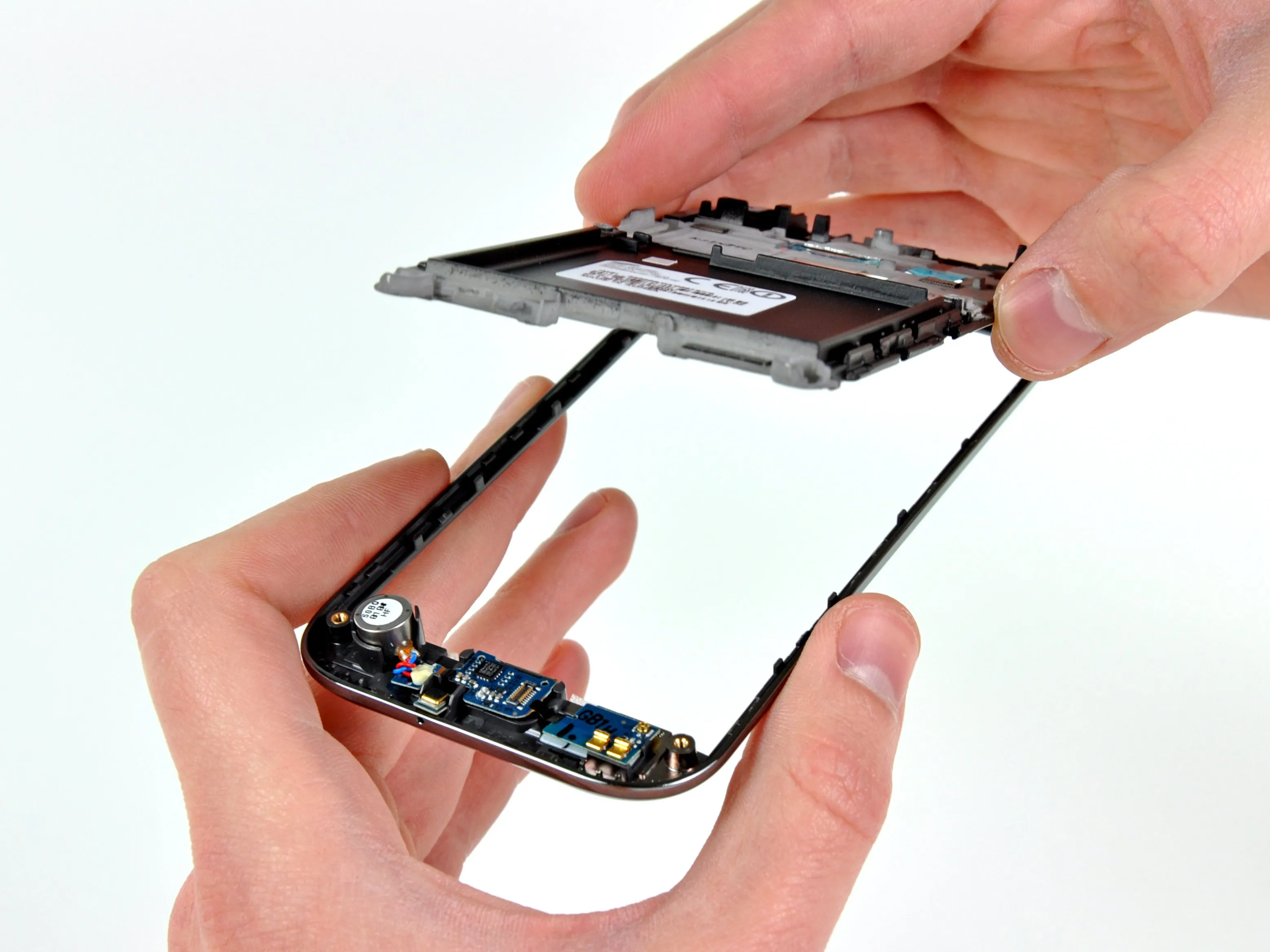

Теперь можно снять внешнее хромированное пластиковое кольцо с металлической внутренней рамки.
На этом этапе мы также можем снять сенсорные датчики, вибромотор, нижний микрофон и разъем антенного кабеля - все они находятся на одном блоке.
Шаг 14
Прежде чем мы продолжим разборку, нам предстоит провести эксперимент.
Дамы и господа, добро пожаловать на первый в истории сегмент 'Науки с Делаете.ру'.
Без лишних слов, давайте приступим!
Шаг 15
Дети (и взрослые, если уж на то пошло): НЕ ПЫТАЙТЕСЬ СДЕЛАТЬ ЭТО ДОМА. Несоблюдение этого предупреждения может привести к травмам, таким как ожоги пальцев. Мы - квалифицированные специалисты.

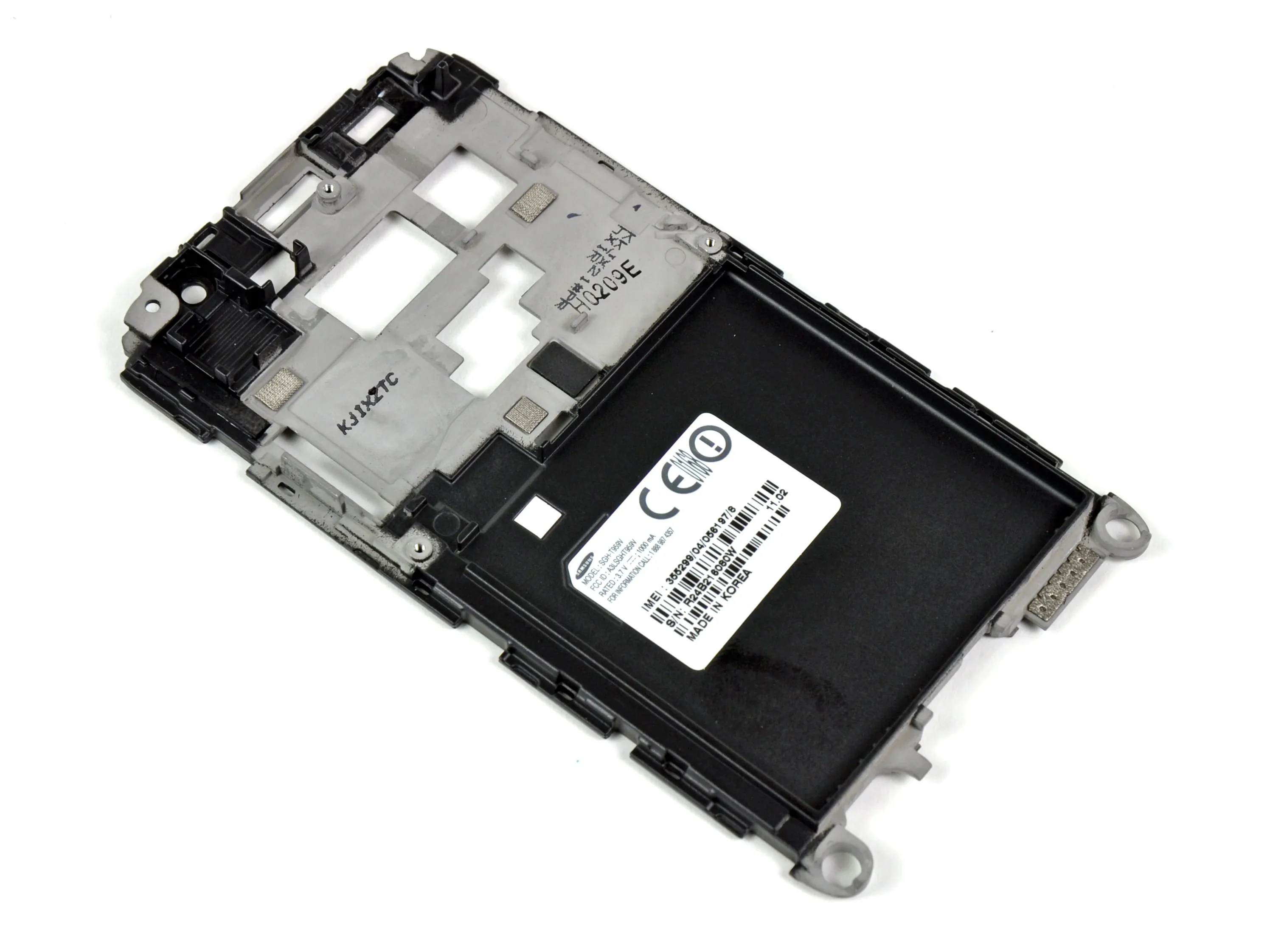

По слухам, Samsung использовала магний вместо алюминия для изготовления некоторых структурных компонентов. Самым очевидным кандидатом была основная опорная пластина, на которой крепились почти все компоненты телефона. Но как мы могли узнать это наверняка?
Шаг 16
Простым способом проверить магниевую гипотезу было содрать небольшую кучку пыли со средней плоскости рамки и... ну... поджечь ее.
При небольшом нагревании в присутствии магния и воздуха, которым мы дышим, образуется оксид магния и немного нитрида магния. Побочными продуктами этой реакции являются очень сильное тепло и чрезвычайно яркий свет.
Ага, похоже, это магний.
Но почему именно магний? Если вы посмотрите на свою старую знакомую Периодическую таблицуто это один из самых легких металлов - больше, чем даже алюминий. Кроме того, его высокая прочность делает его идеальным для обеспечения структурная поддержка где вес имеет большое значение.
Шаг 17

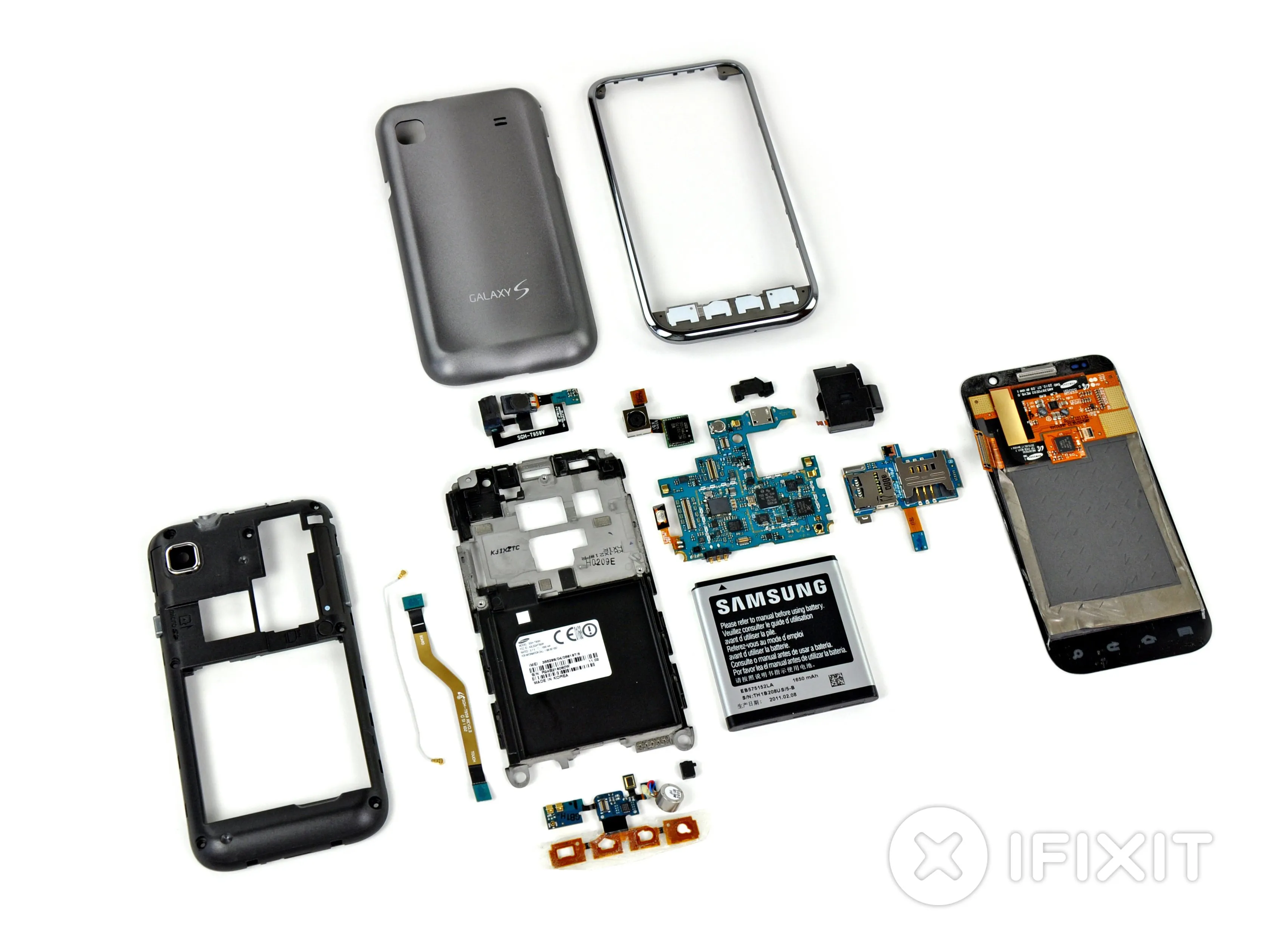

Оценка ремонтопригодности Samsung Galaxy S 4G: 6 из 10 (10 - самый простой ремонт)
Снятие задней панели для замены microSD/SIM-карт и аккумулятора не требует инструментов.
Присоединение таких компонентов, как разъем для наушников, к отдельным кабелям делает их замену менее дорогостоящей, чем замена всей материнской платы.
Не самая лучшая подгонка передней панели и хромированных пластиковых акцентов может привести к косметическим проблемам после длительного использования.
Передняя панель приклеена к AMOLED-дисплею, поэтому их необходимо заменять как единый дорогостоящий блок.
