Введение

Разобрать Samsung Galaxy S Blaze на случай, если вам понадобится его починить, совсем несложно.

Что вам понадобится

Инструменты

  • Крестовая отвертка №2
    Отвертка Phillips #2 | Источник - ifixit.com
    Посмотреть
  • Инструмент для вскрытия iFixit
    Инструмент для вскрытия iFixit | Источник - ifixit.com

Шаг 1 Разборка Samsung Galaxy S Blaze

Разборка Samsung Galaxy S Blaze, Samsung Galaxy S Blaze: шаг 1, изображение 1 из 2
Разборка Samsung Galaxy S Blaze, Samsung Galaxy S Blaze: шаг 1, изображение 1 из 2 | Источник - ifixit.com

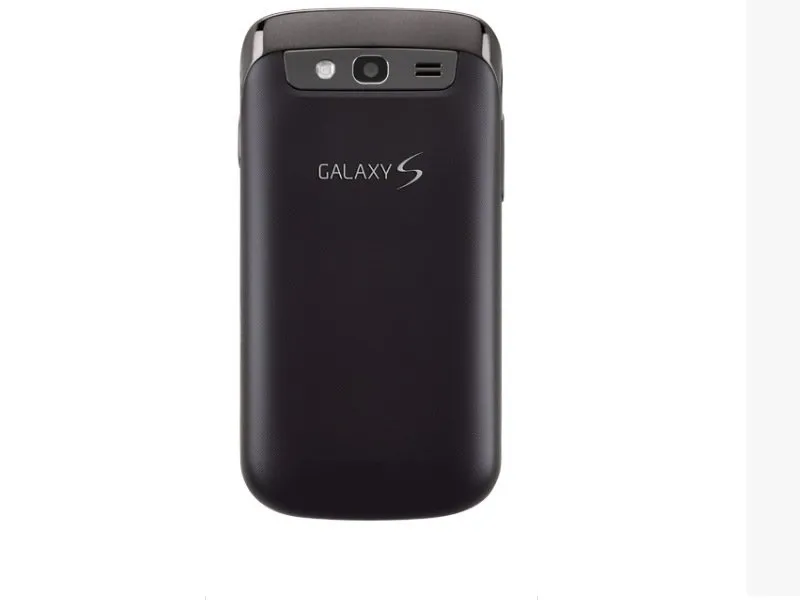

Разборка Samsung Galaxy S Blaze, Samsung Galaxy S Blaze: шаг 1, изображение 2 из 2
Разборка Samsung Galaxy S Blaze, Samsung Galaxy S Blaze: шаг 1, изображение 2 из 2 | Источник - ifixit.com

  • Samsung Galaxy S Blaze - это телефон с размерами 121,9 x 63 x 11,2 мм (4,80 x 2,48 x 0,44 дюйма).

  • Весит 127,6 г (4,48 унции).

  • Разрешение 480 x 800 пикселей (плотность пикселей ~235 ppi).

  • Выпущен в марте 2012 года.

Шаг 2 Аккумулятор

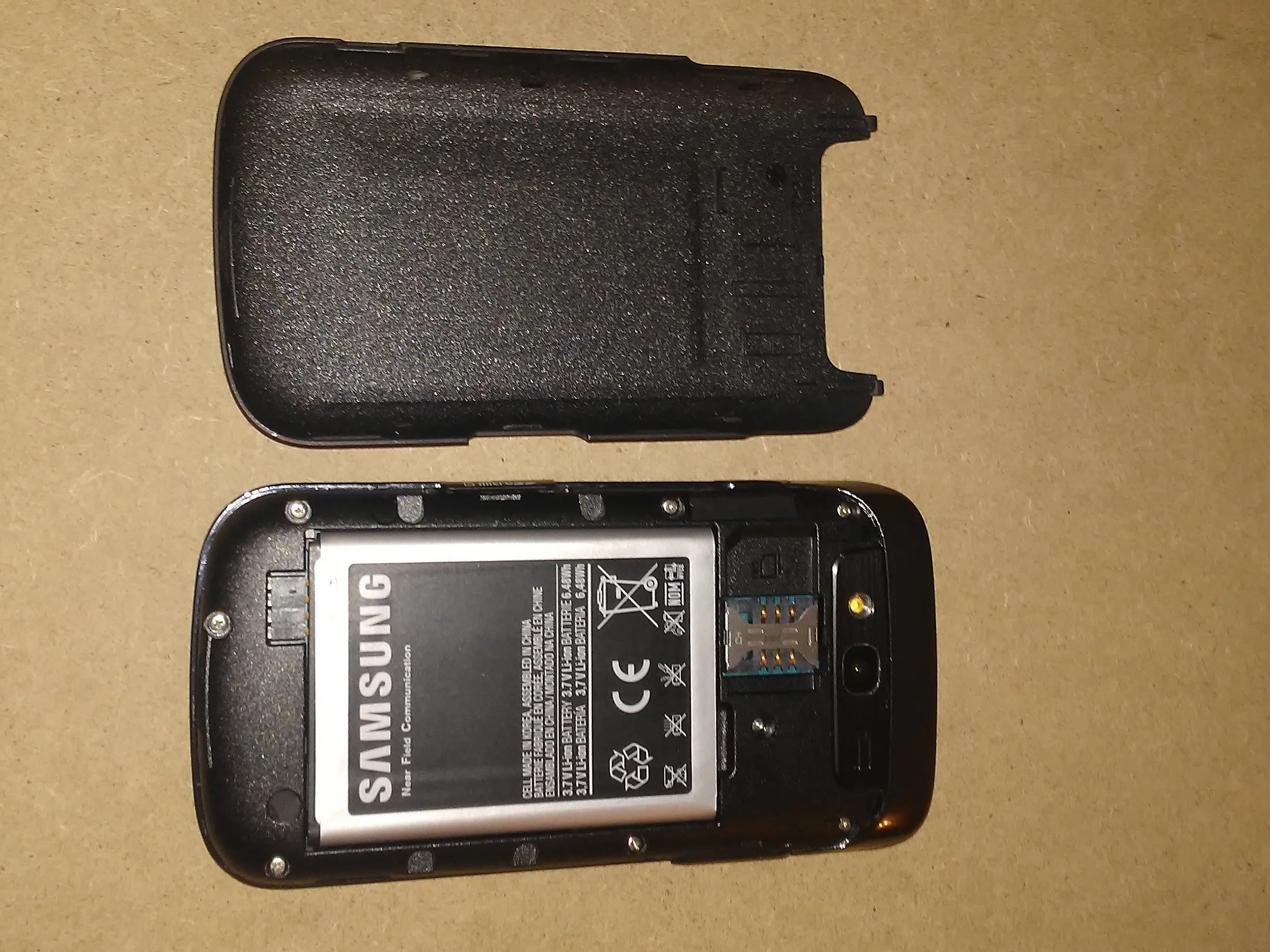

Samsung Galaxy S Blaze Teardown, аккумулятор: шаг 2, изображение 1 из 2
Разборка Samsung Galaxy S Blaze, аккумулятор: шаг 2, изображение 1 из 2 | Источник - ifixit.com

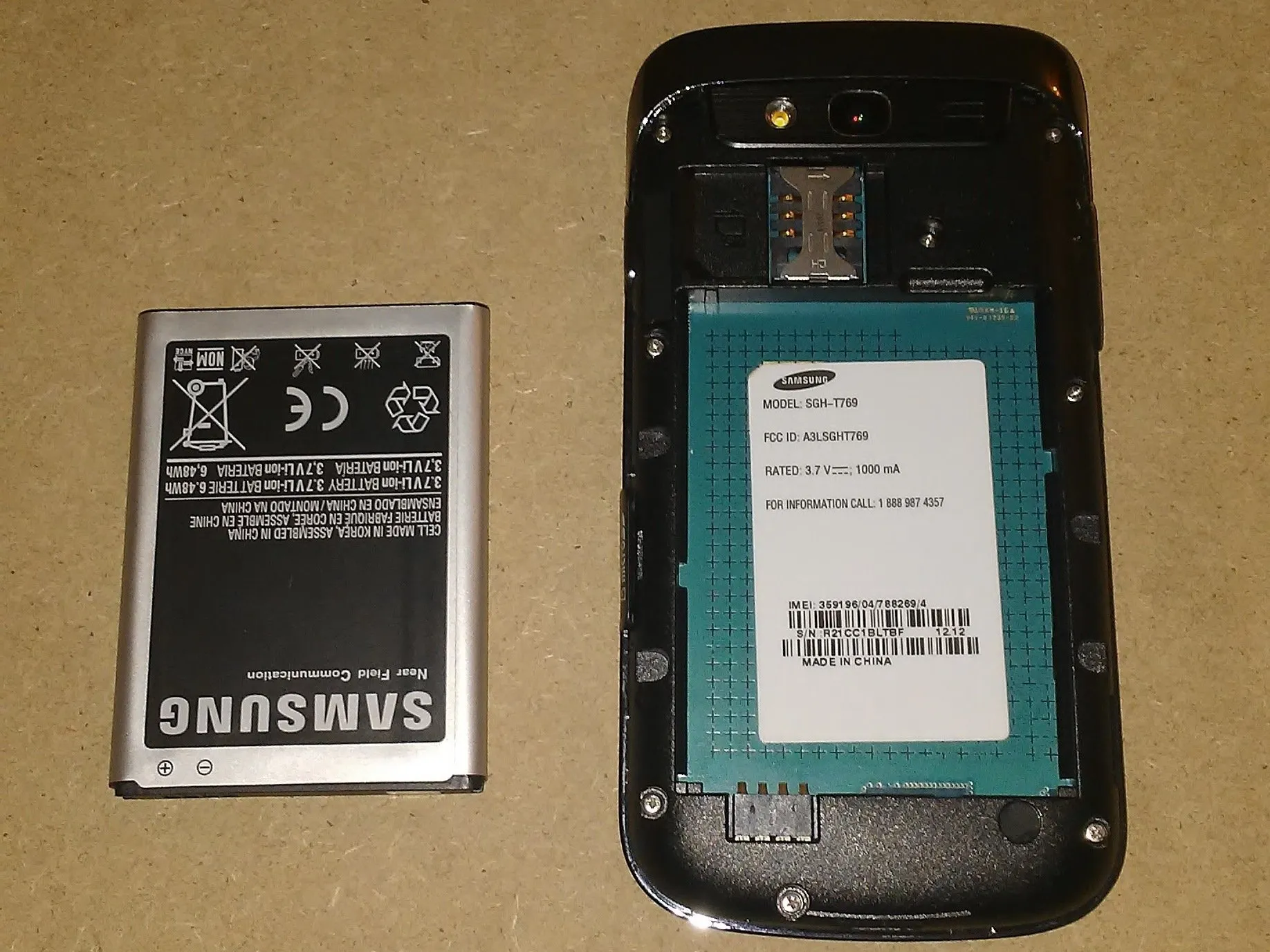

Разборка Samsung Galaxy S Blaze, аккумулятор: шаг 2, изображение 2 из 2
Разборка Samsung Galaxy S Blaze, аккумулятор: шаг 2, изображение 2 из 2 | Источник - ifixit.com

  • Снимите заднюю панель.

  • Извлеките аккумулятор.

Шаг 3 Задняя панель

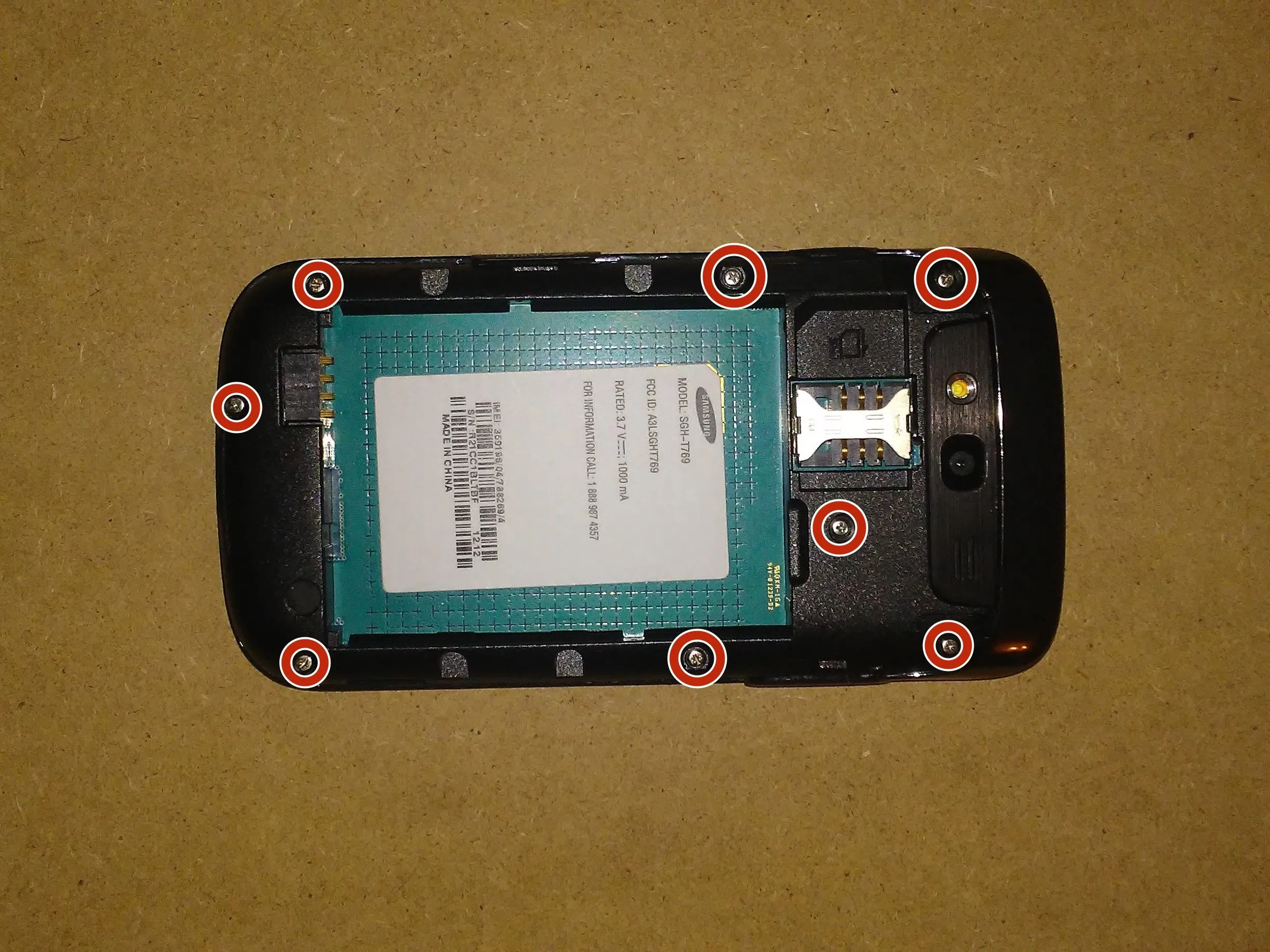

Разборка Samsung Galaxy S Blaze, задняя панель: шаг 3, изображение 1 из 2
Разборка Samsung Galaxy S Blaze, задняя панель: шаг 3, изображение 1 из 2 | Источник - ifixit.com

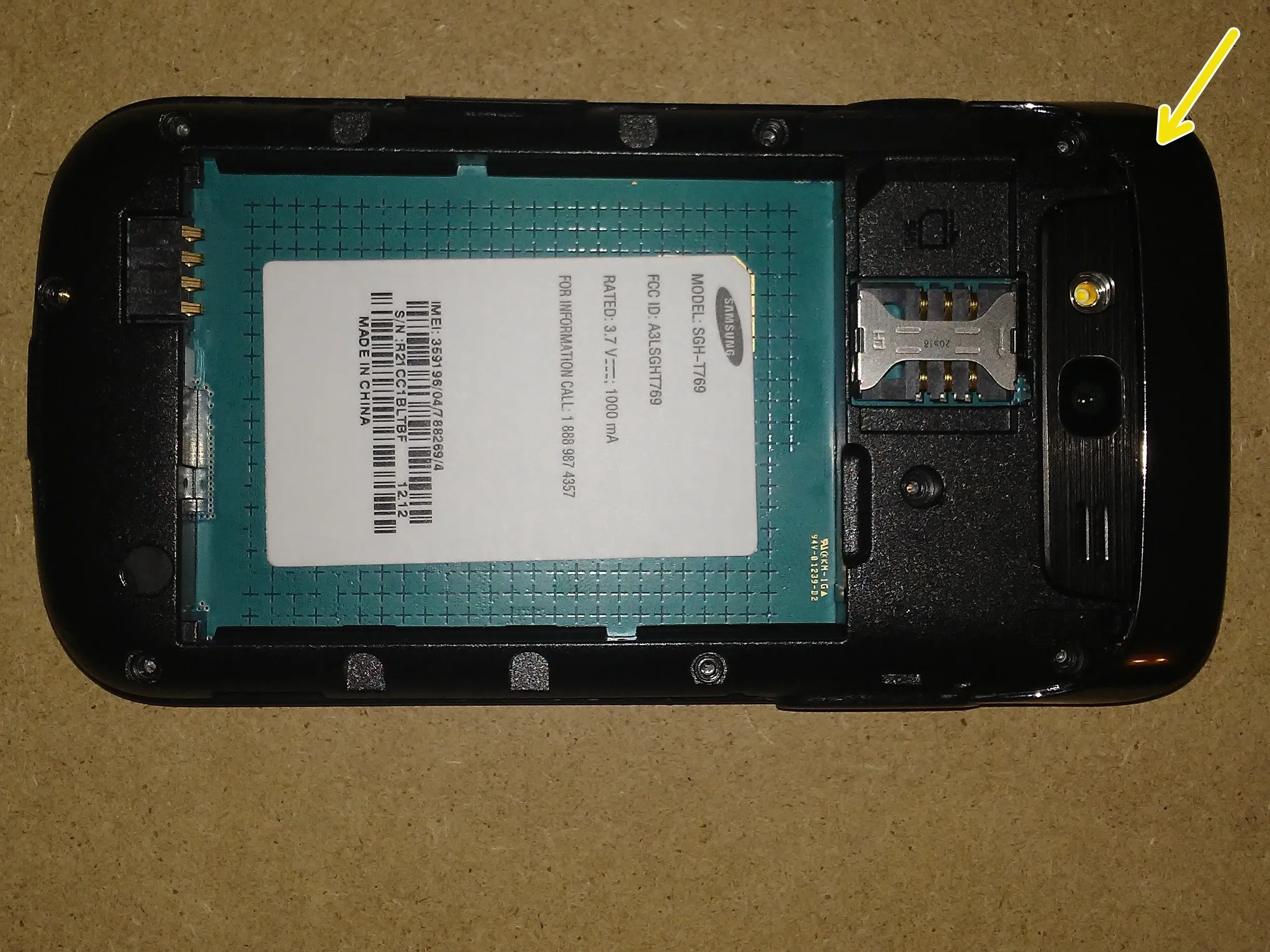

Разборка Samsung Galaxy S Blaze, задняя панель: шаг 3, изображение 2 из 2
Разборка Samsung Galaxy S Blaze, задняя панель: шаг 3, изображение 2 из 2 | Источник - ifixit.com

  • Используйте крестообразный ключ размера 00.

  • Выкрутите 8 винтов диаметром 4 мм.

  • Затем отсоедините заднюю панель, начиная сверху, используя синий пластиковый инструмент для открывания.

Шаг 4

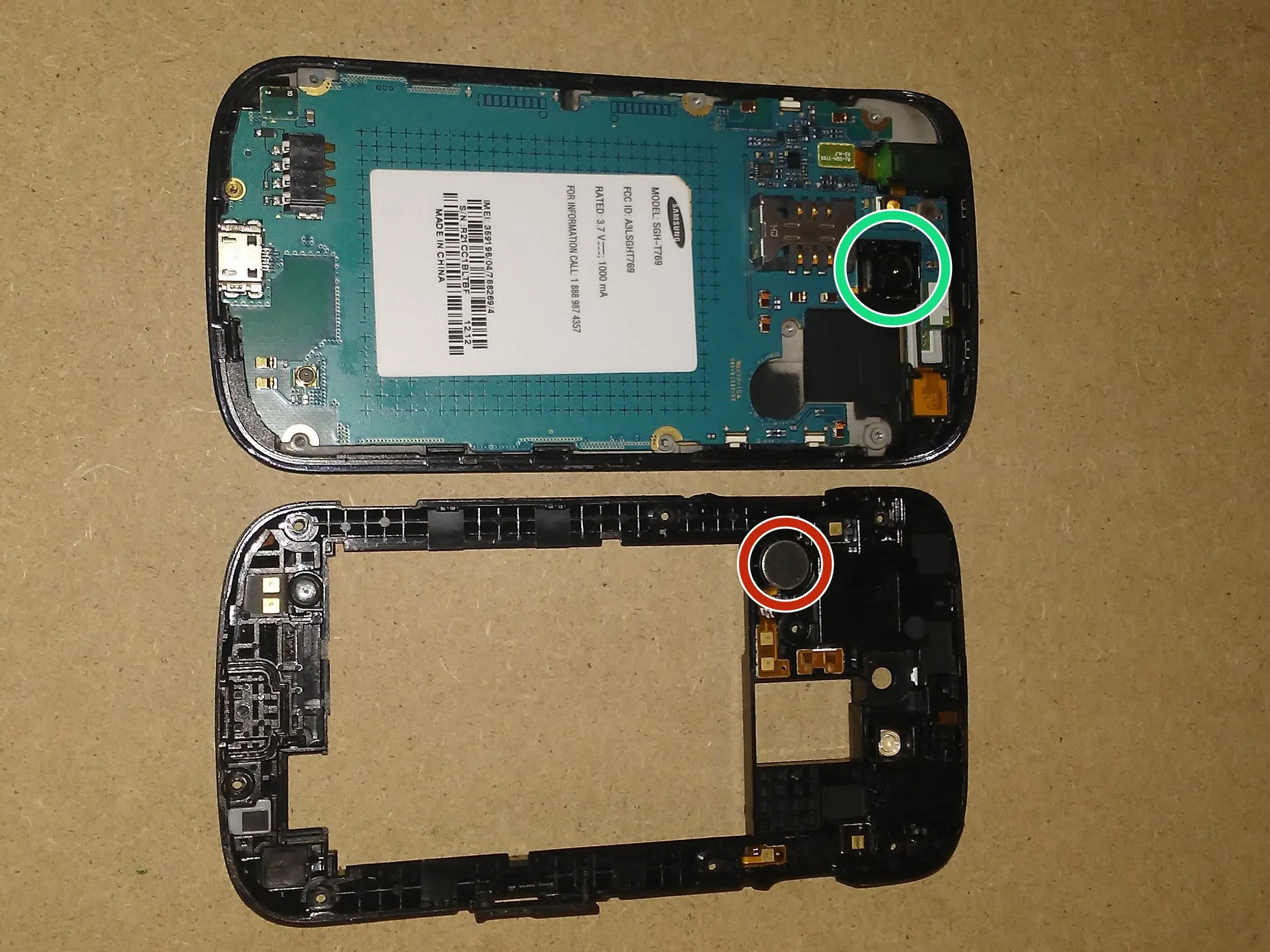

Разборка Samsung Galaxy S Blaze: шаг 4, изображение 1 из 1
Разборка Samsung Galaxy S Blaze: шаг 4, изображение 1 из 1 | Источник - ifixit.com

  • Сняв заднюю панель, вы сможете увидеть заднюю часть материнской платы.

  • Вибратор.

  • Камера 5 МП.

Шаг 5 Материнская плата

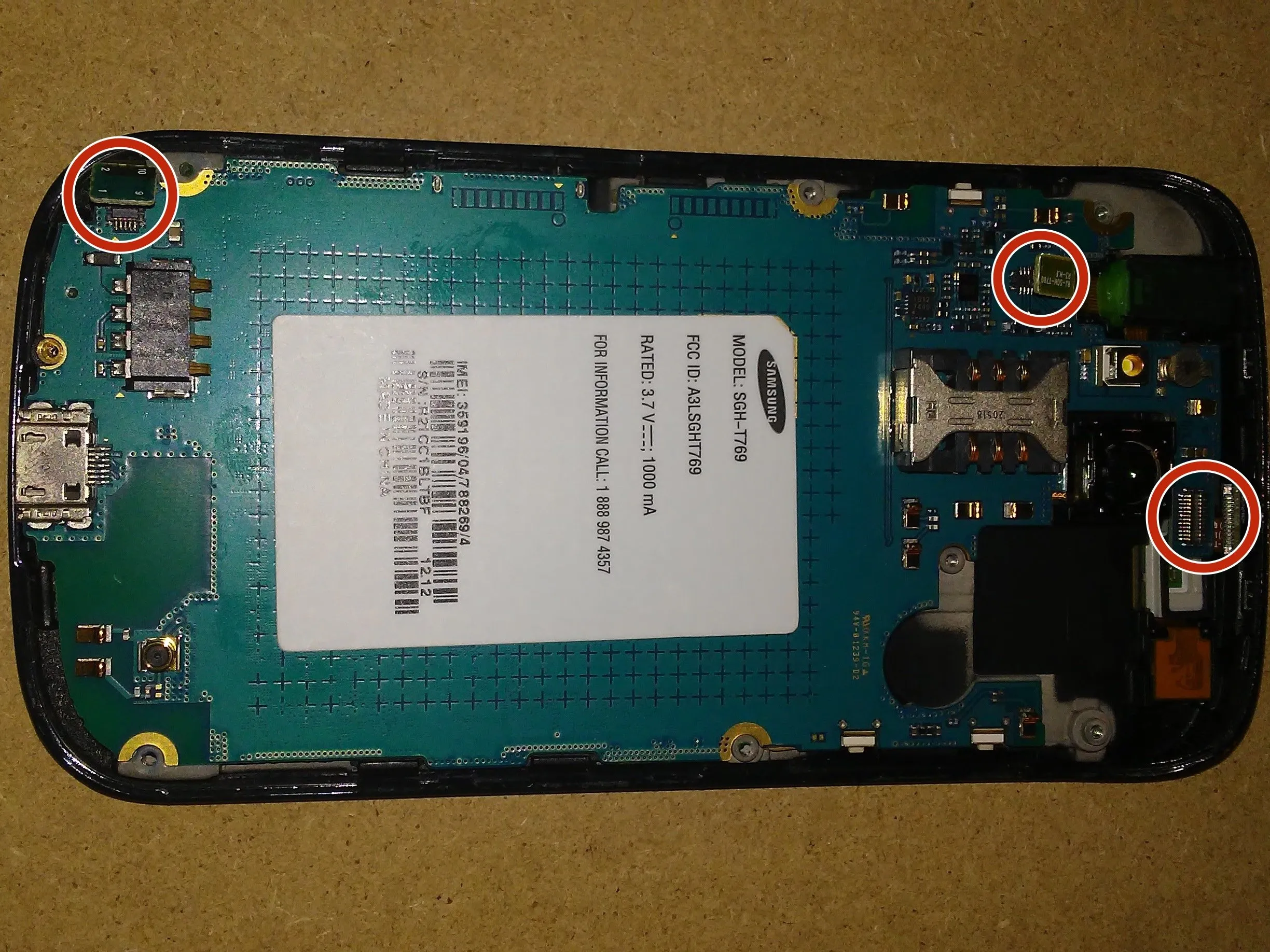

Разборка Samsung Galaxy S Blaze, материнская плата: шаг 5, изображение 1 из 2
Разборка Samsung Galaxy S Blaze, материнская плата: шаг 5, изображение 1 из 2 | Источник - ifixit.com

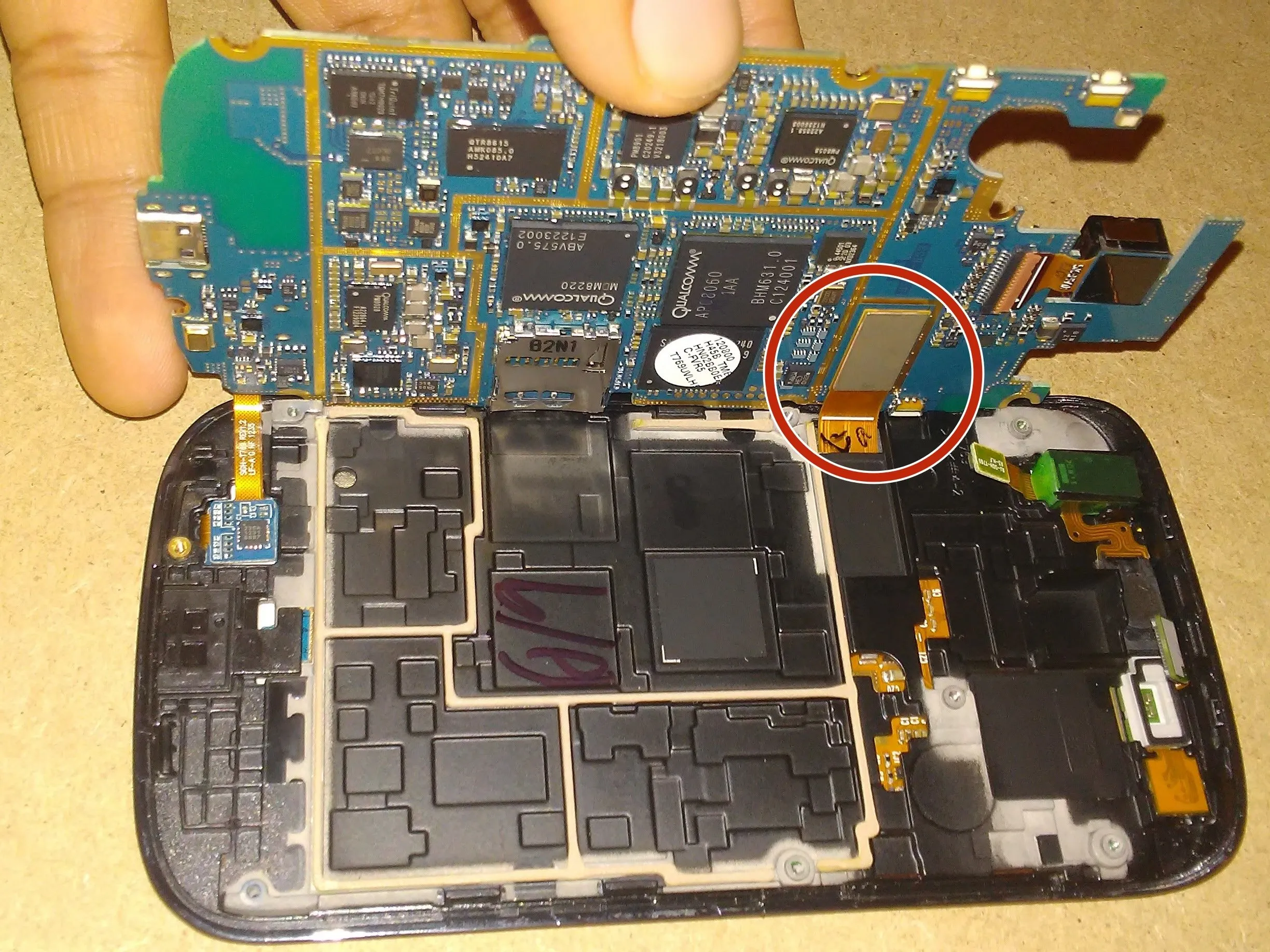

Разборка Samsung Galaxy S Blaze, материнская плата: шаг 5, изображение 2 из 2
Разборка Samsung Galaxy S Blaze, материнская плата: шаг 5, изображение 2 из 2 | Источник - ifixit.com

  • Отсоедините все 4 ленты.

  • 3 ленты расположены с одной стороны.

  • Четвертую ленту можно найти, если перевернуть материнскую плату.

Шаг 6 Все детали

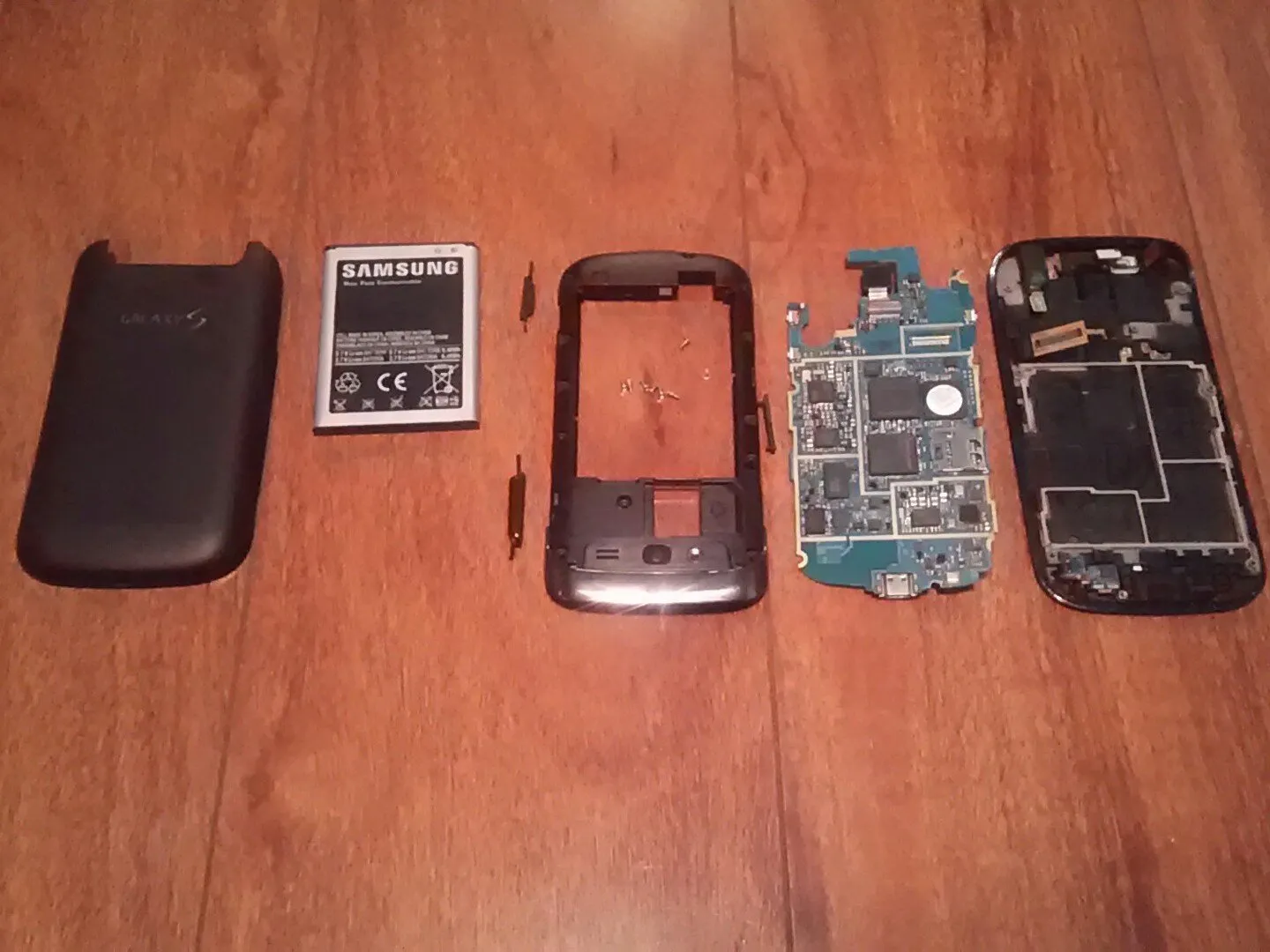

Samsung Galaxy S Blaze Teardown, Все детали: шаг 6, изображение 1 из 1
Разбор Samsung Galaxy S Blaze, все детали: шаг 6, изображение 1 из 1 | Источник - ifixit.com

  • Вот все детали, которые будут извлечены из телефона, если вы решите его разобрать.
