Разборка Samsung Galaxy S II

Введение

Это неофициальная разборка Делаете.ру замечательного Samsung Galaxy S II, наслаждайтесь! ;)

Что вам понадобится

Инструменты

•

•

Шаг 1 Разборка Samsung Galaxy S II

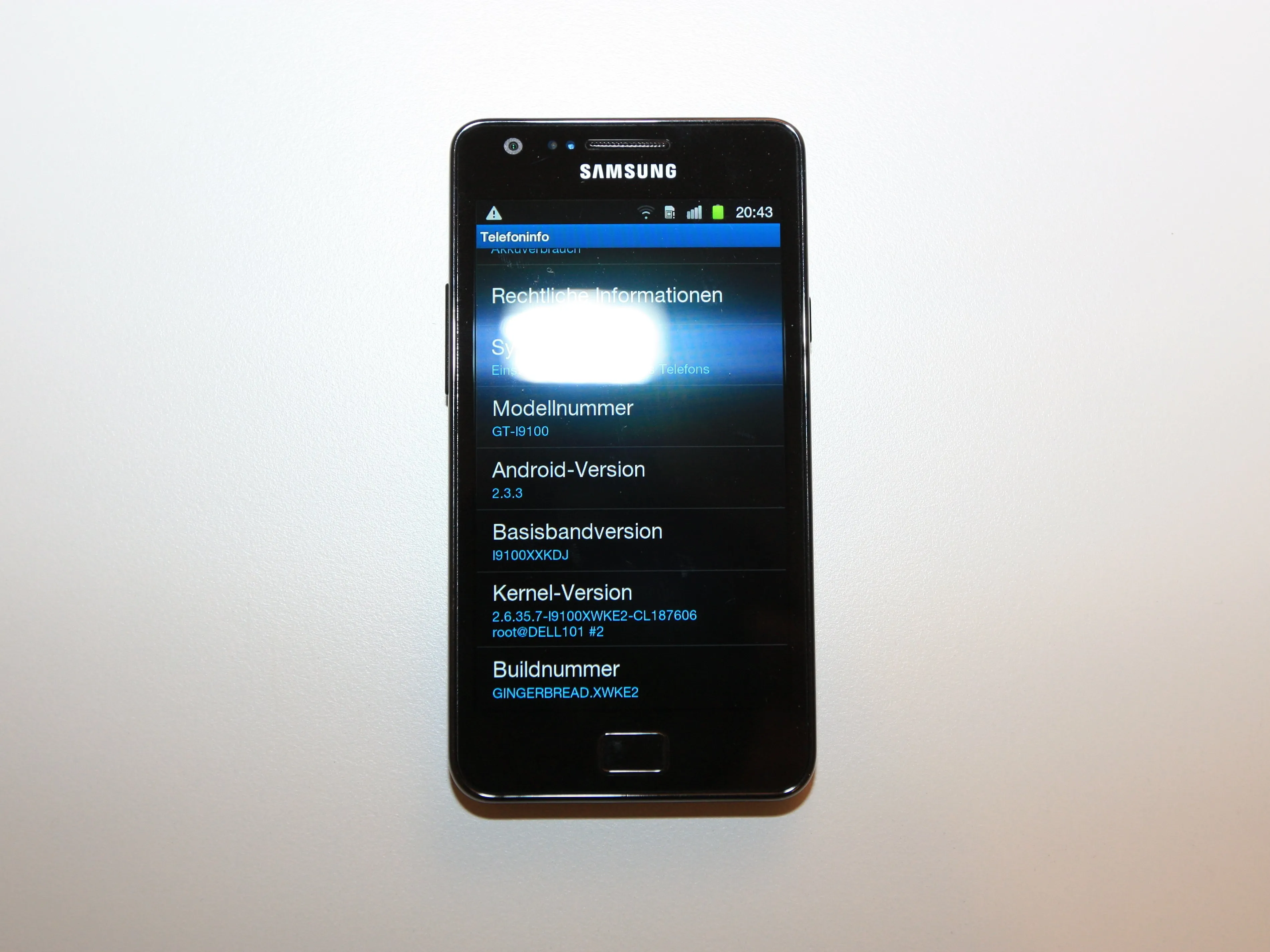

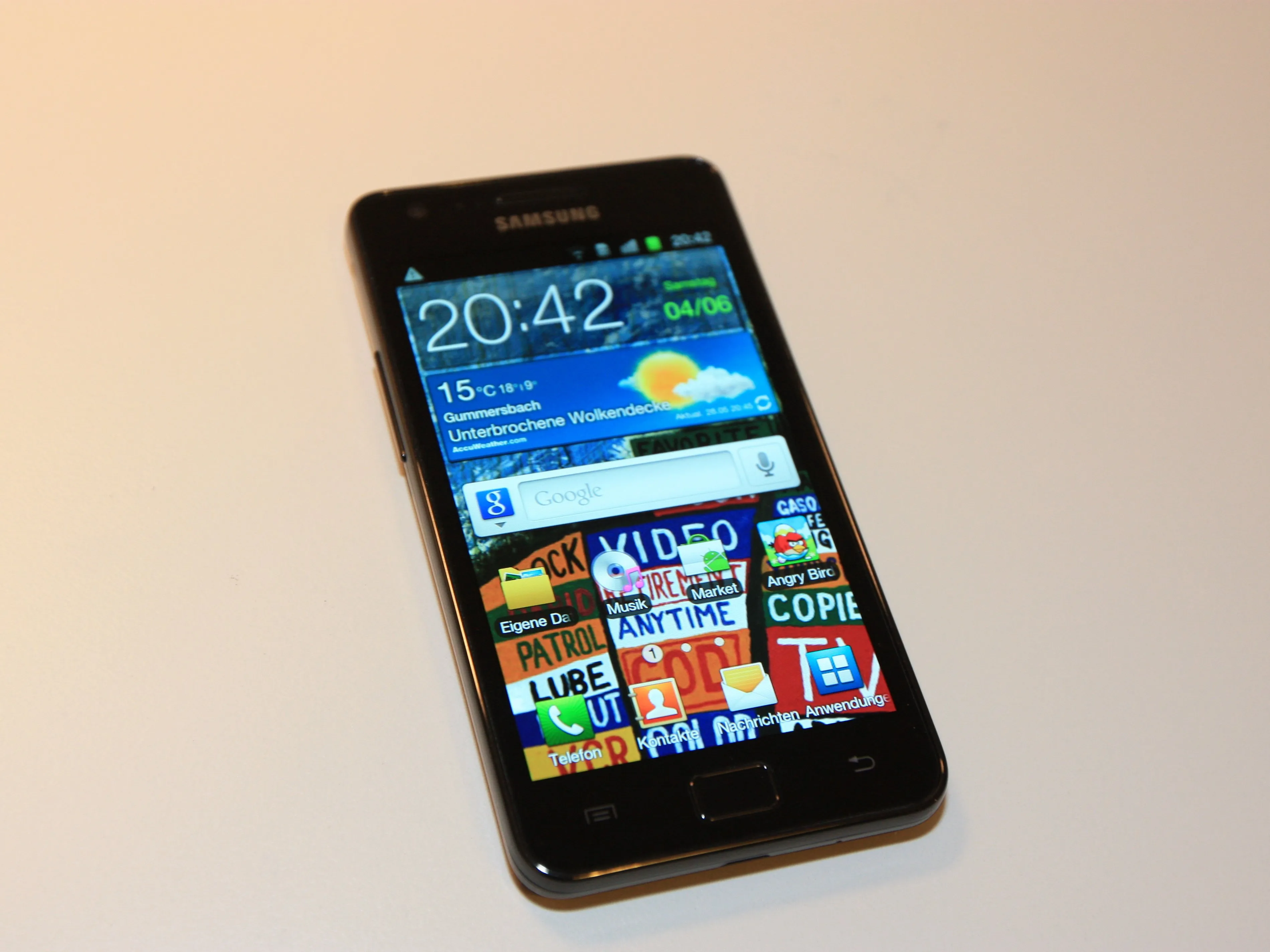

• 4,3-дюймовый дисплей Super Amoled Plus просто великолепен!

Шаг 2

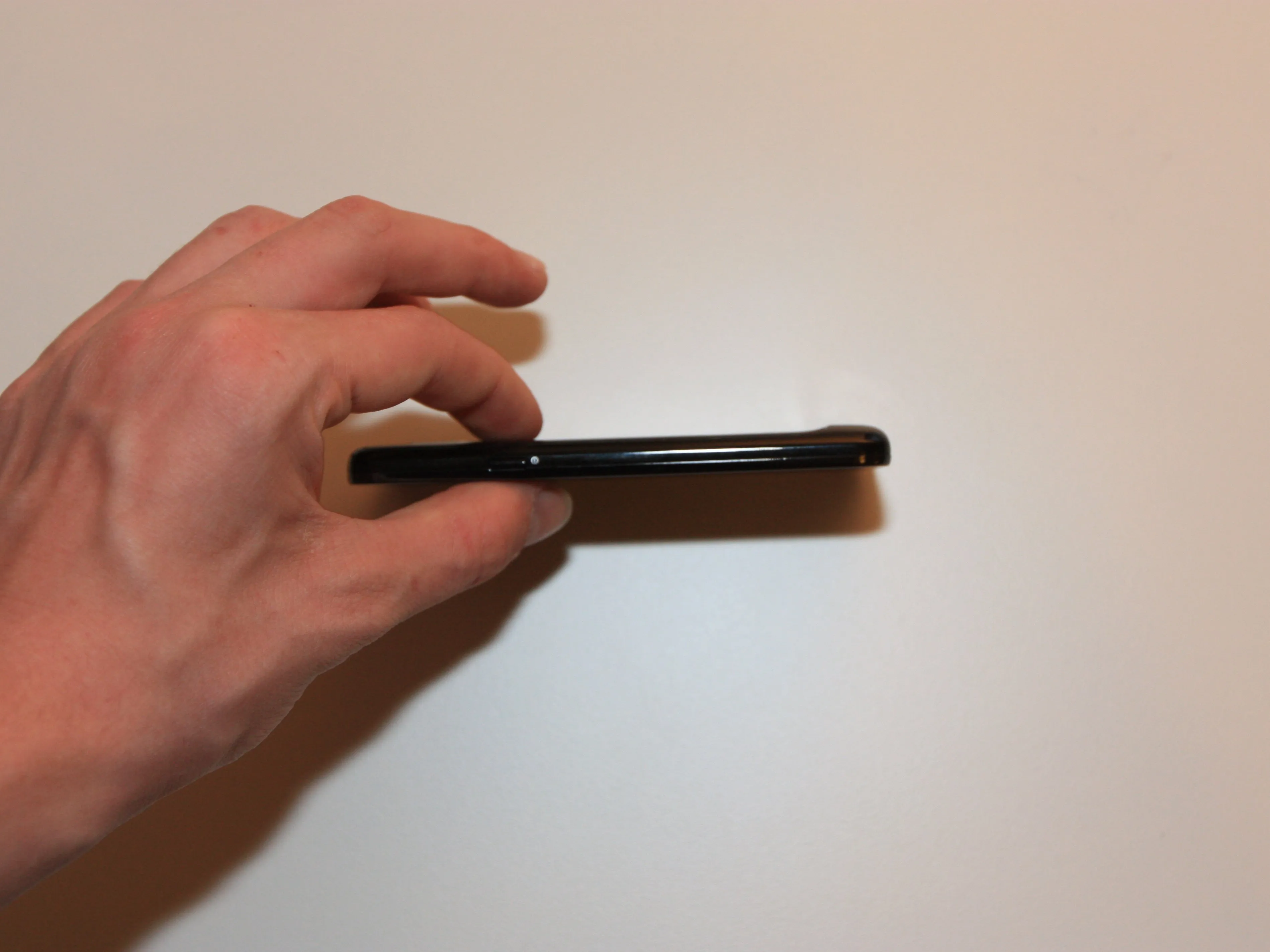

• Посмотрите, какой тонкий телефон! Всего 8,49 мм в толщину!

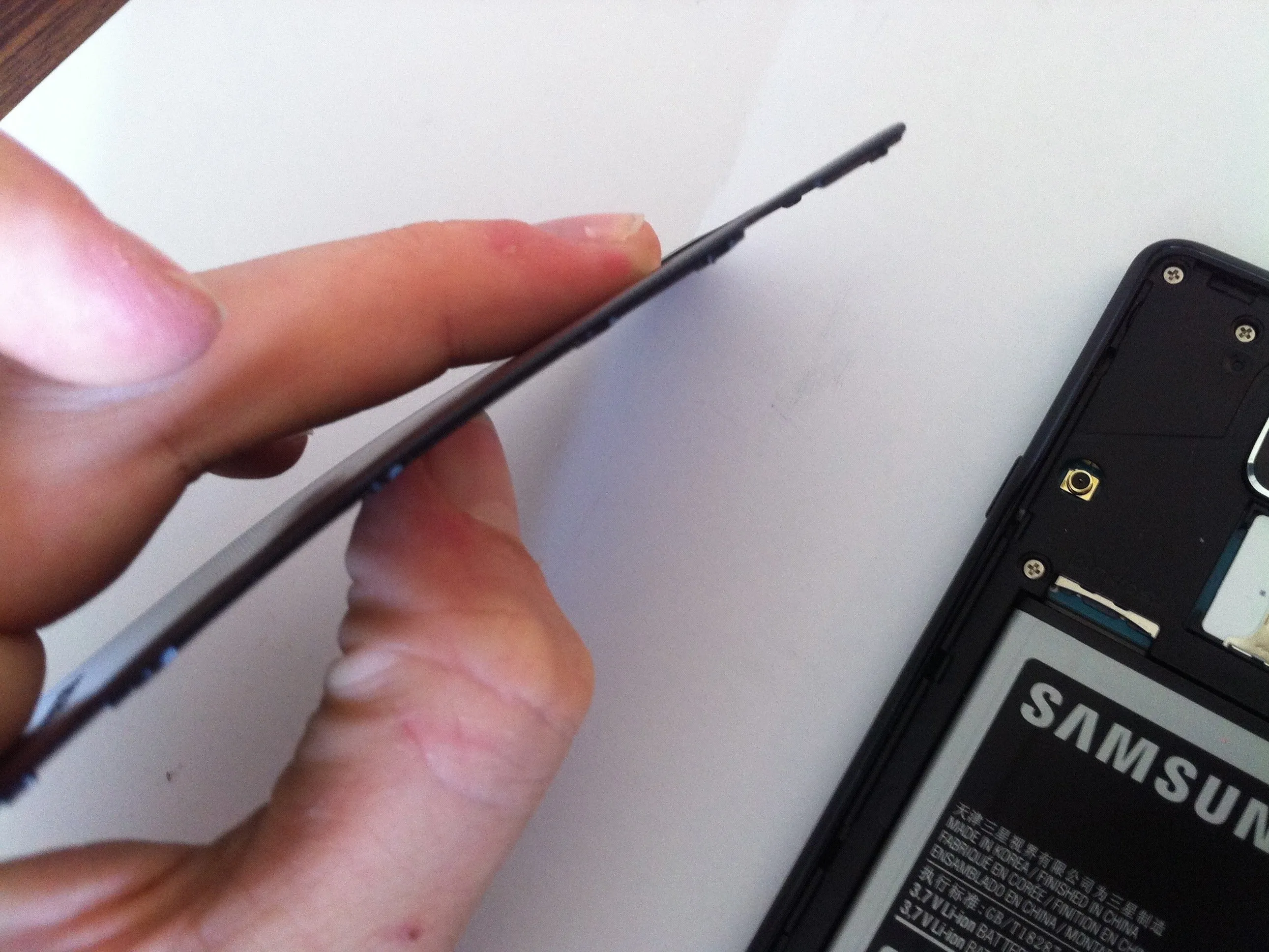

• Задняя крышка гибкая, но не волнуйтесь, она не сломается. Она также имеет приятную текстуру.

Комментарии к шагу

Пластиковая крышка упругая, но не хрупкая. Вы можете согнуть ее на 180°, и она не сломается.

Правда, я пытался отредактировать руководство, чтобы показать эту информацию, но мне было отказано!

Согласен насчет задней пластиковой крышки, она очень гибкая и не так легко ломается.

Посмотрите это видео, в котором показано, насколько прочна крышка аккумулятора! Тонкая, легкая и прочная, вот это да!

https://www.youtube.com/watch?v=ErXqnQKs-...

Видео об этой удивительно тонкой, легкой и гибкой крышке аккумулятора! Попробуйте превзойти этот алюминий!

Шаг 3

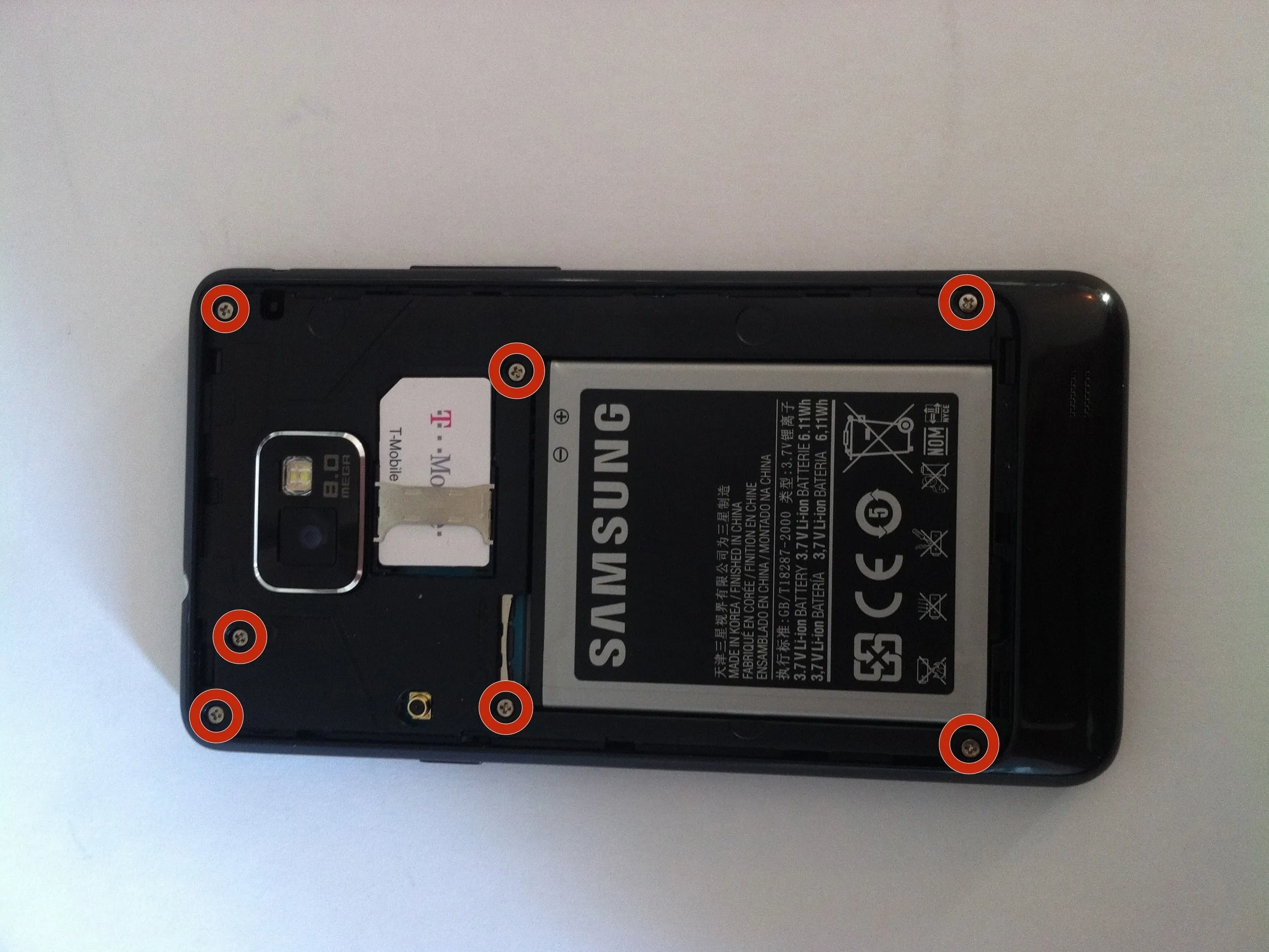

• Посмотрите, как все компактно внутри!

• Открутите семь видимых винтов.

• Затем отсоедините заднюю панель, начиная слева, рядом с аудиоразъемом. Действуйте медленно.

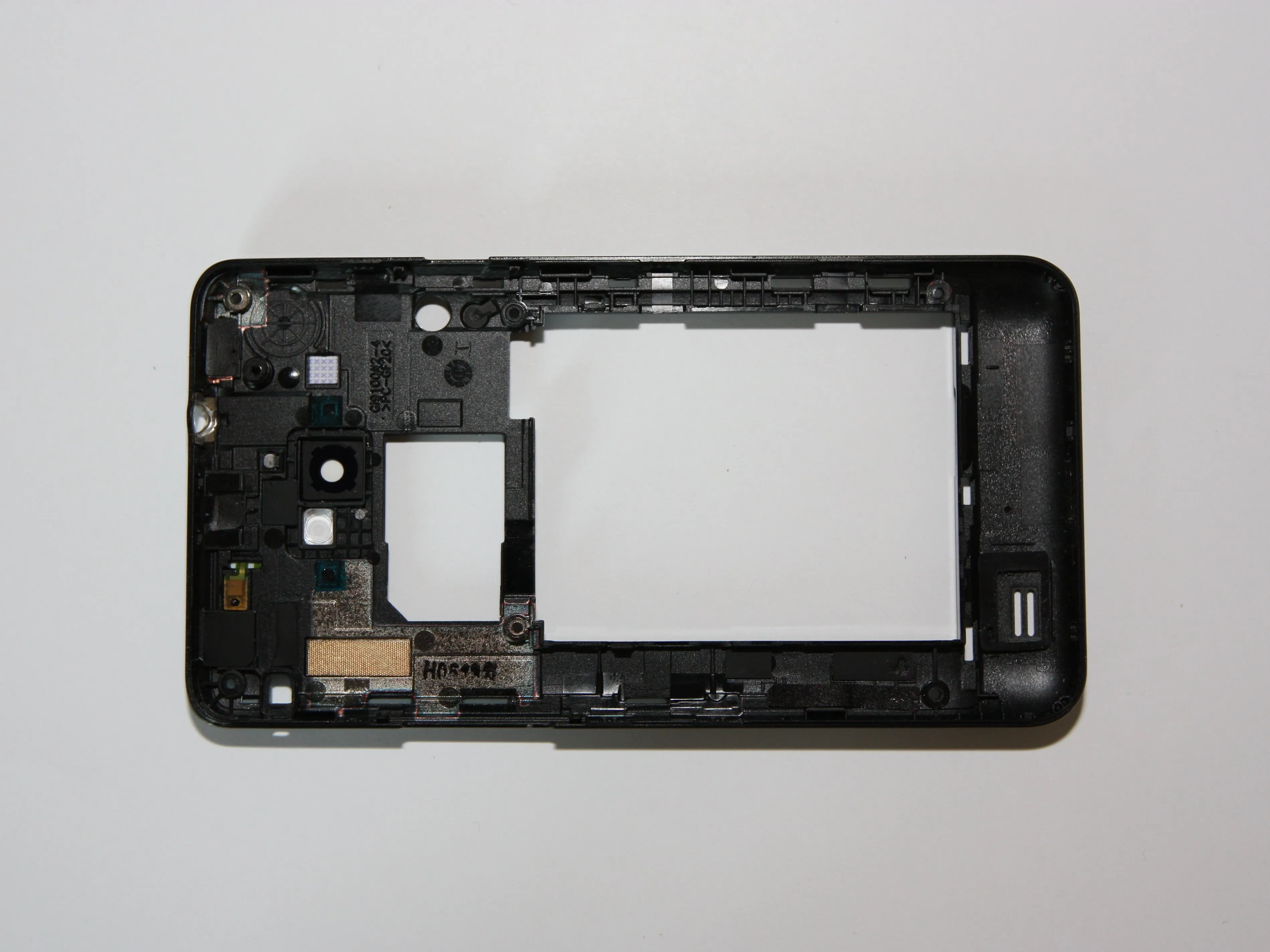

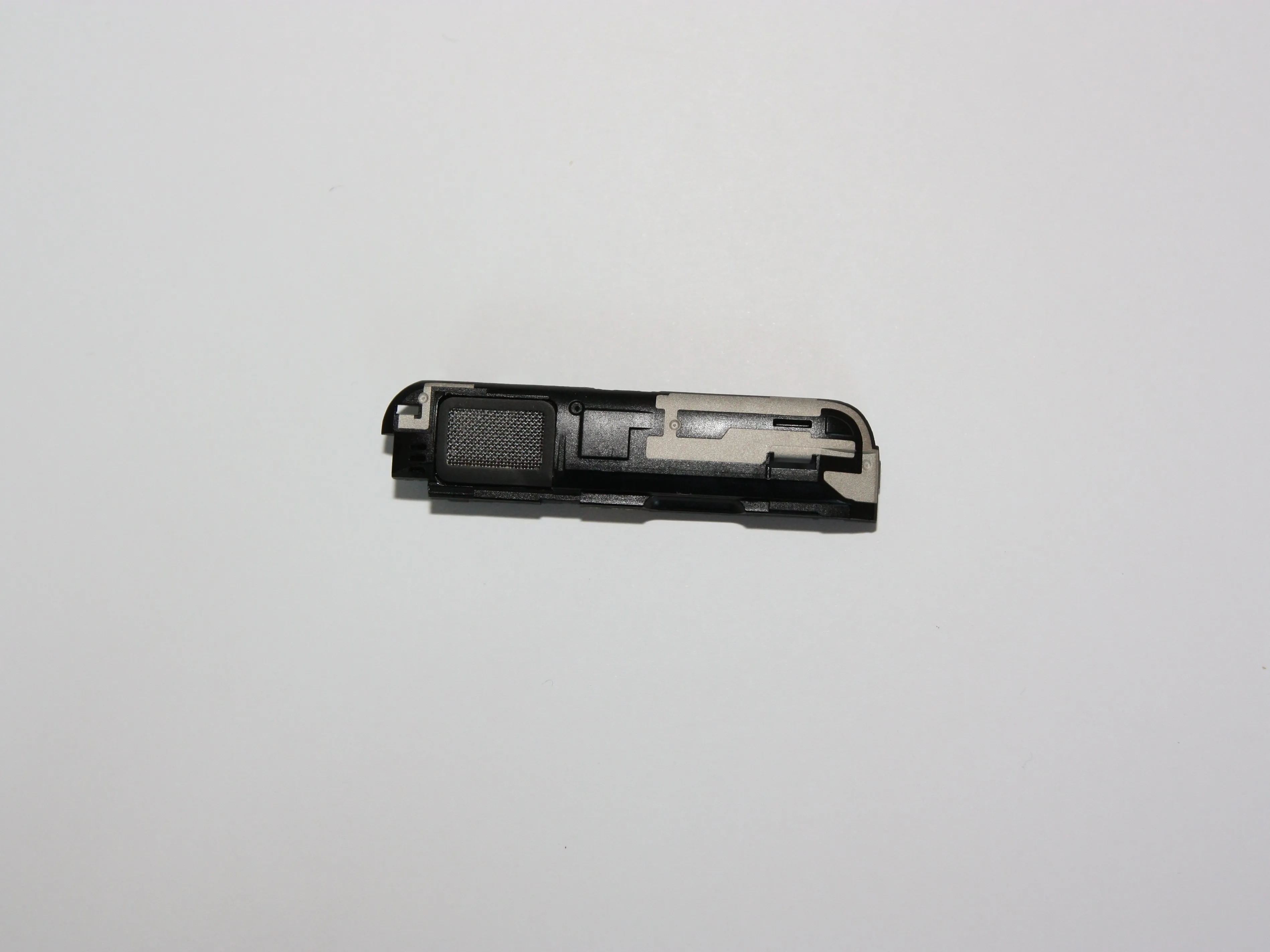

Шаг 4

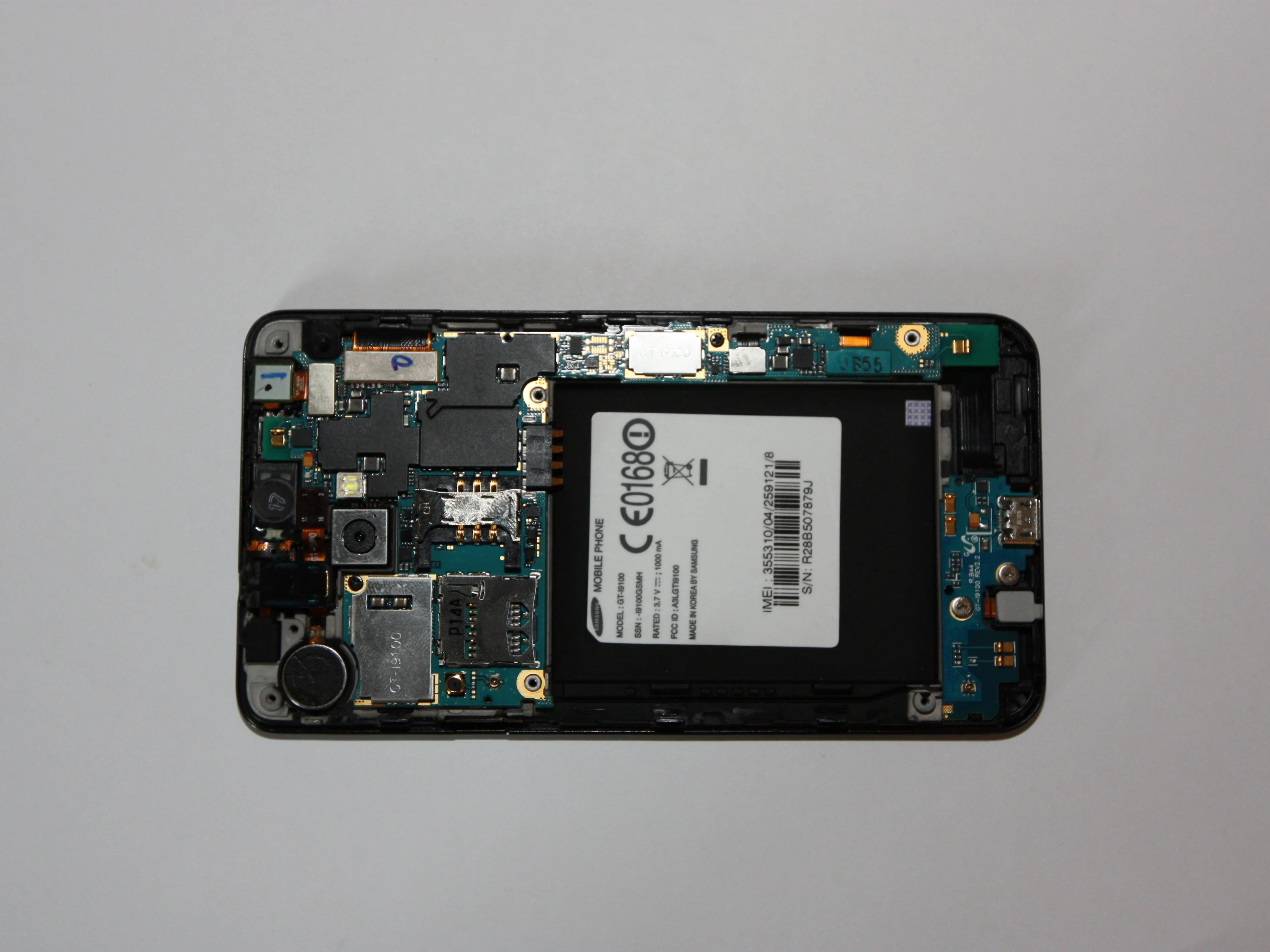

• Сняв заднюю панель, вы получите впечатляющий и изысканный вид на внутренности.

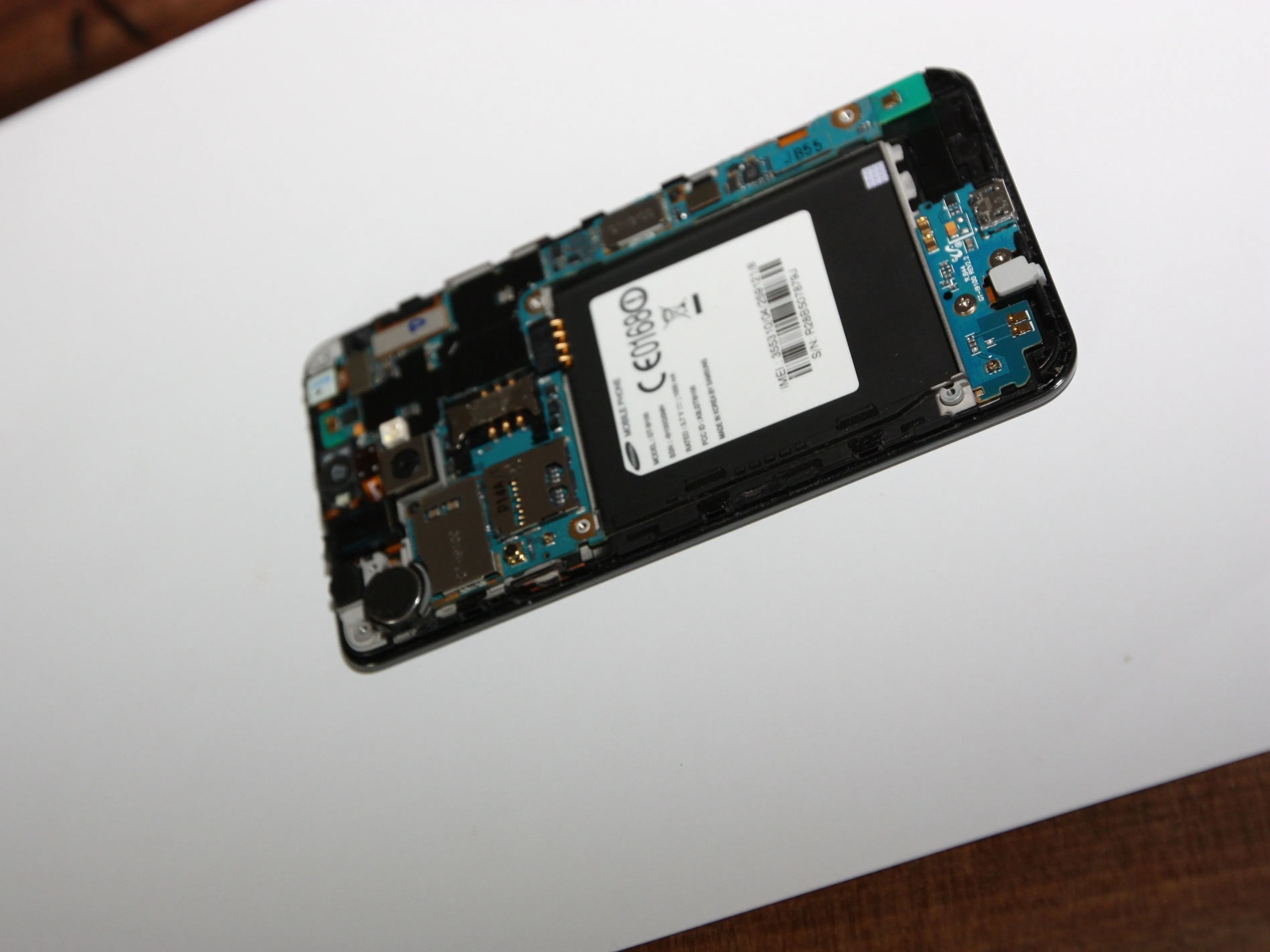

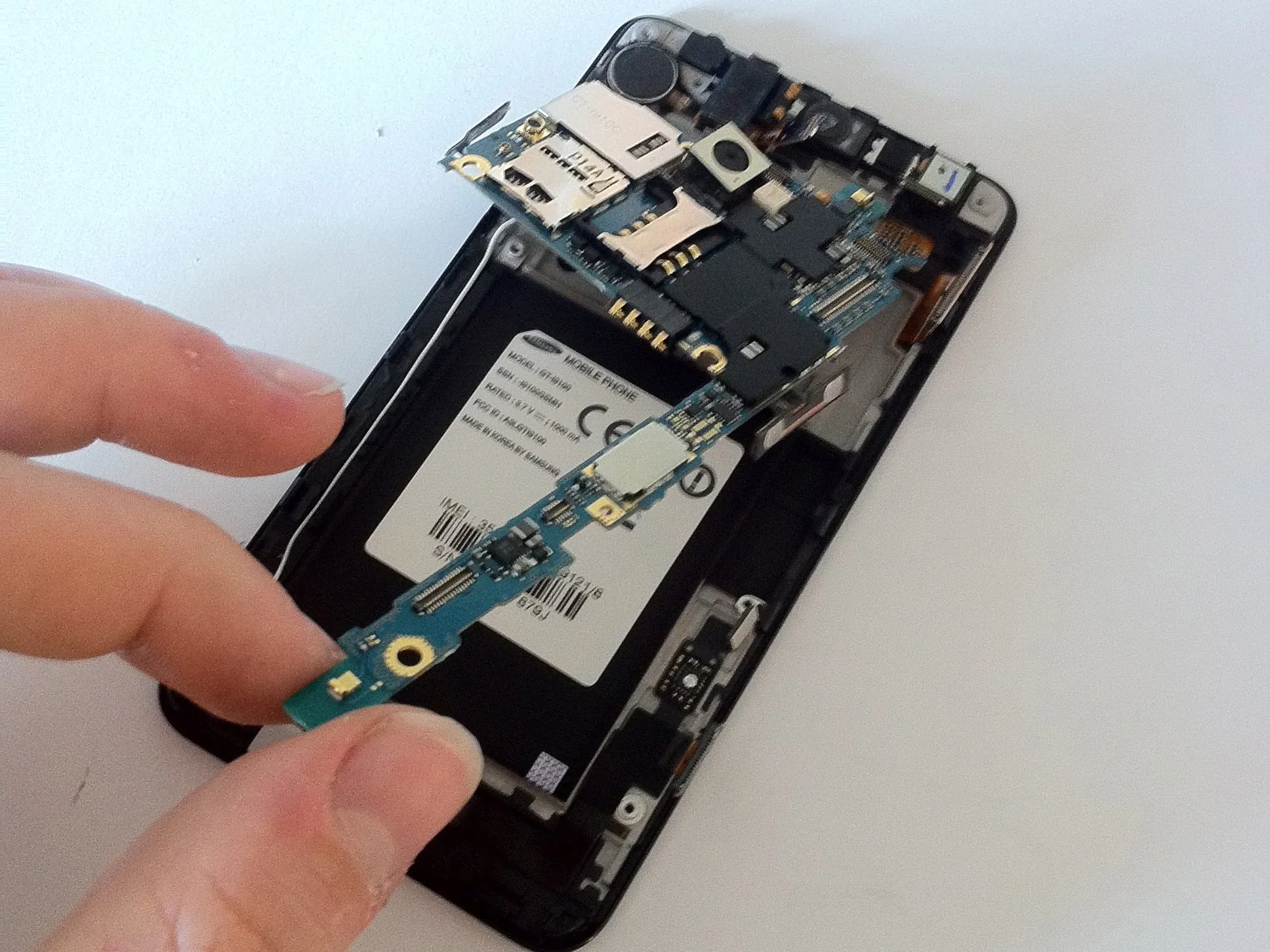

Шаг 5

• Снять материнскую плату так же просто, как и кажется!

• Отсоедините 5 ленточных разъемов и антенный кабель.

• Затем открутите 2 маленьких черных винта.

• Не забудьте отклеить флекс громкости и флекс питания, они прикреплены к материнской плате. В противном случае материнская плата не будет легко выниматься, как это должно быть.

Комментарии к шагу

Отделите приклеенные кнопки питания и громкости, прежде чем поднимать плату, потому что слишком сильное давление может оторвать ленту от платы, что приведет к большой душевной боли.

У меня вопрос. Где находится внутренняя SD-карта? Она встроена в материнскую плату?

Спасибо. Я попробовал подключить внешнюю антенну в порт под крышкой, слева вверху от батареи, и теперь я получаю сообщение 'мобильный оператор недоступен', когда антенна не подключена. Я читал, что сброс к заводским настройкам не поможет, но если я заменю деталь на плате, это должно вернуть меня к нормальной жизни? Спасибо

Я исправил это. Вставьте SIM-карту другого оператора, выберите 'Автоматически' среди мобильных сетей, и телефон заработает. Перезагрузите телефон, вставив обычную SIM-карту, снова выберите 'Автоматически', и все вернется в норму. Люди в других местах говорят, что вам нужна новая материнская плата (или отправить в Samsung и т.д. для ремонта), так как это невозможно решить с помощью программного обеспечения. Я попробовал другую SIM-карту, чтобы проверить, связано ли это с аппаратным или программным обеспечением, и, безусловно, это можно решить с помощью программного обеспечения. Если только мне не очень повезло, чего не бывает.

Шаг 6

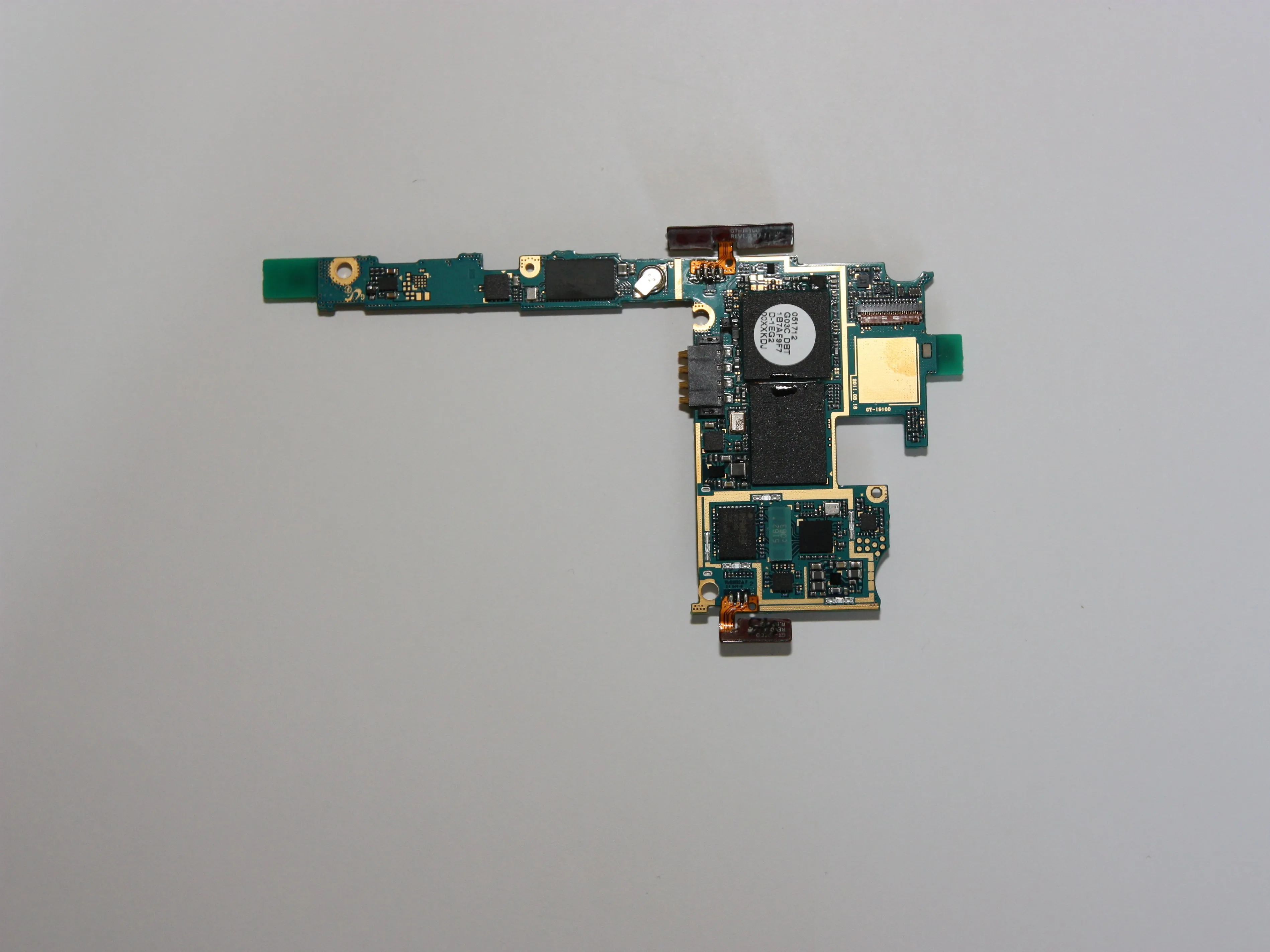

• Плата со снятыми защитными экранами.

• Передняя часть.

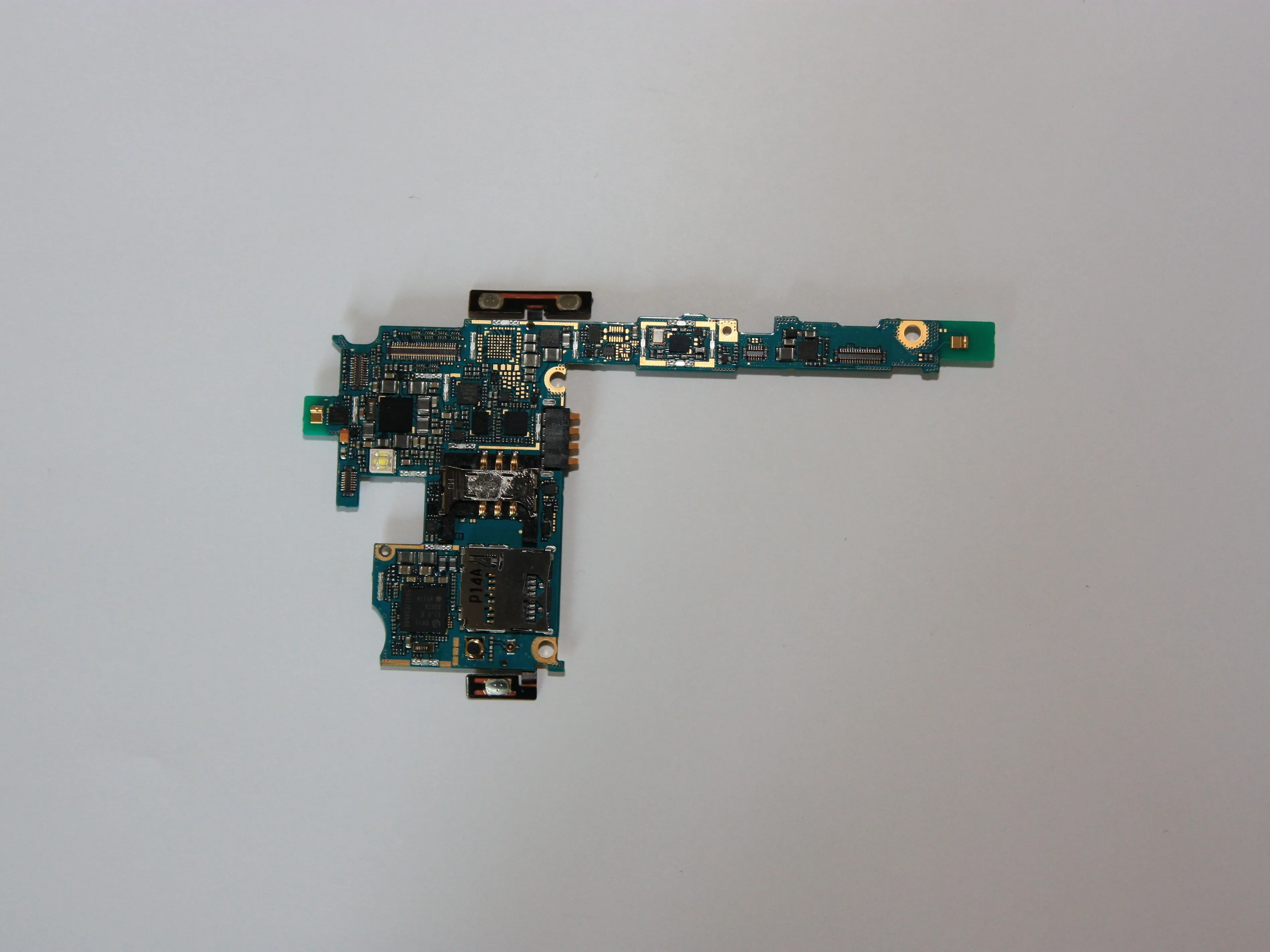

• ...и задняя панель.

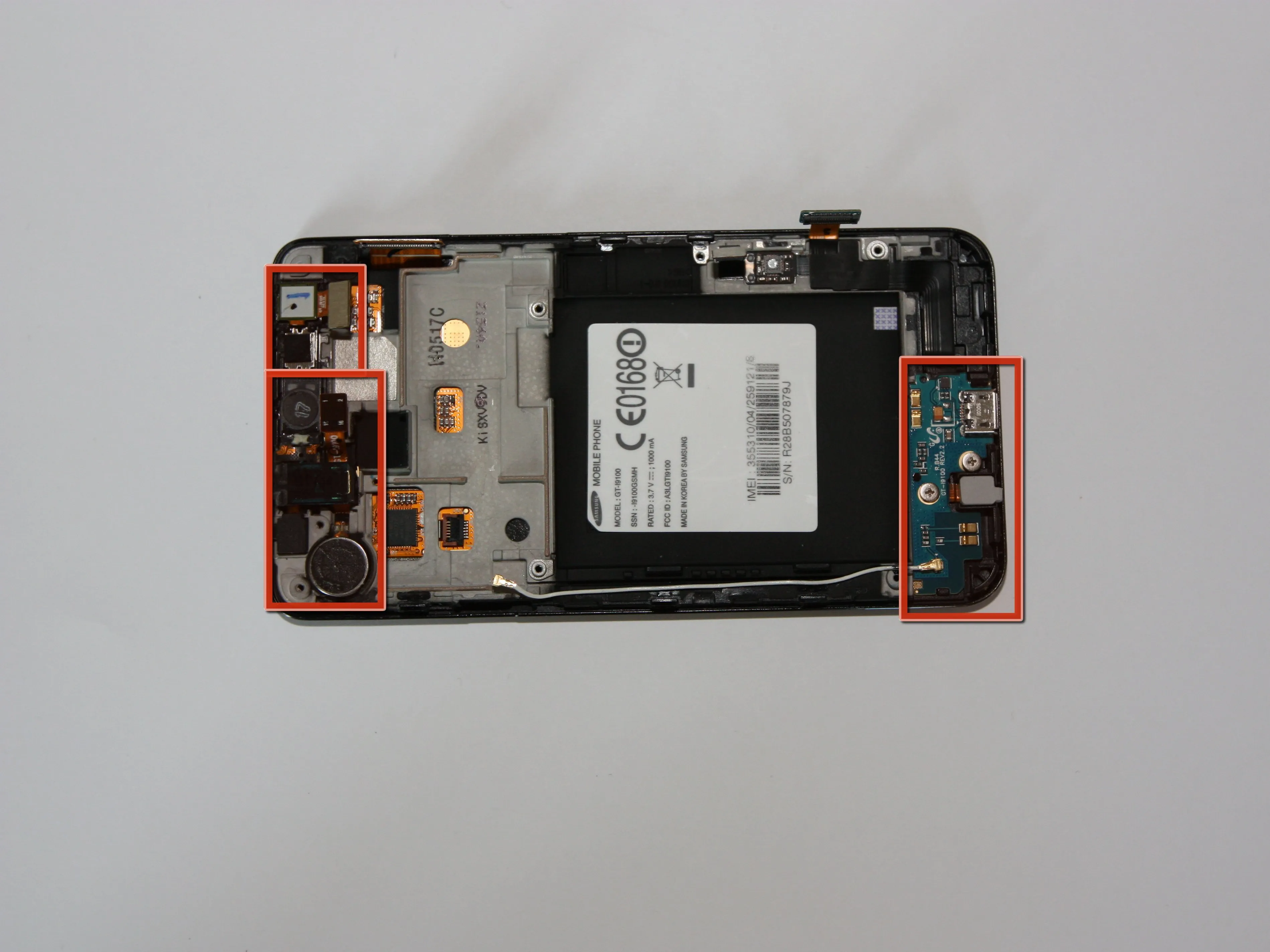

• Передняя панель без платы логики.

• Фронтальная часть камеры, микрофонный вибратор и плата usb-соединения-2, микрофонная антенна.

Шаг 7

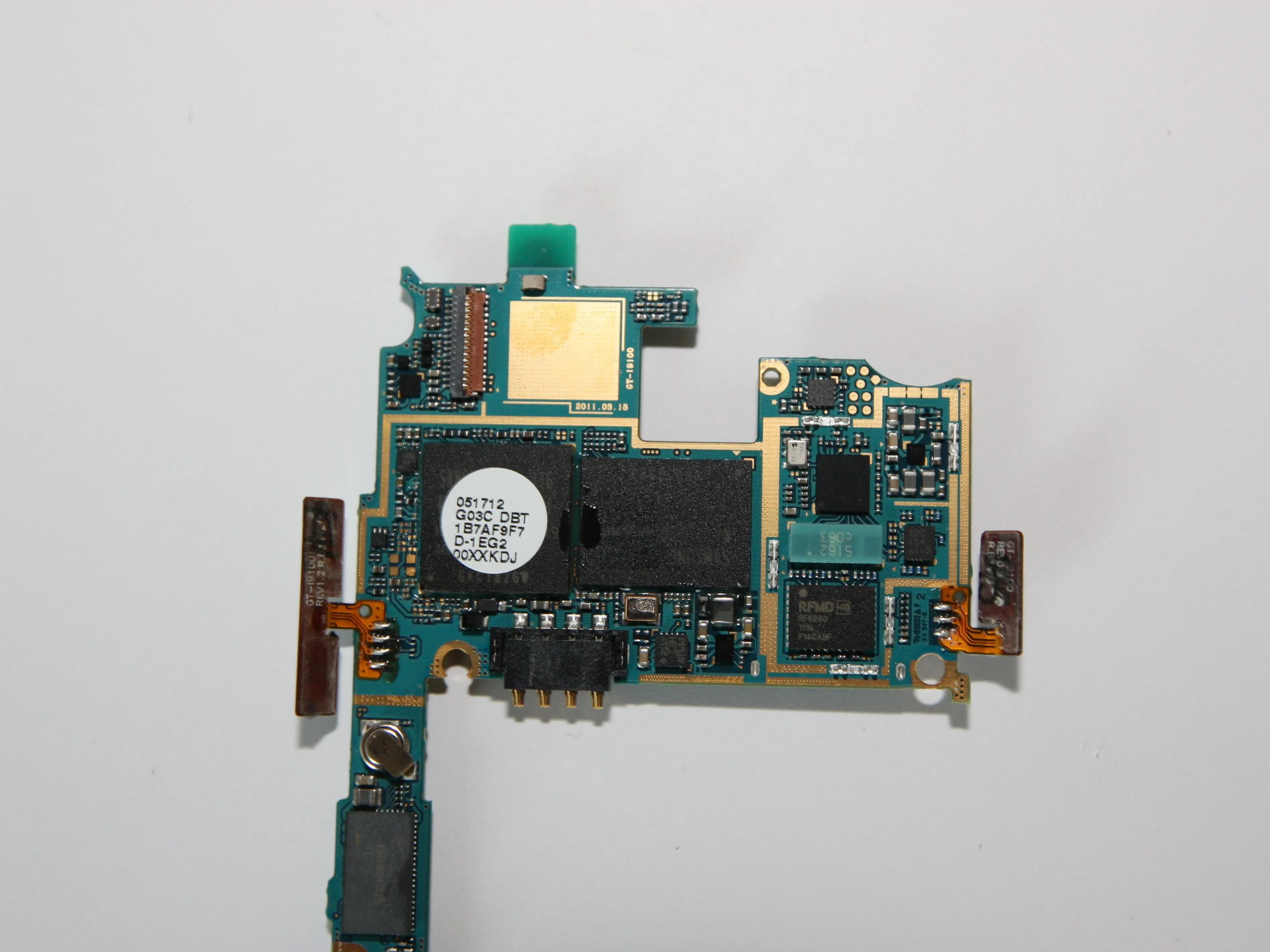

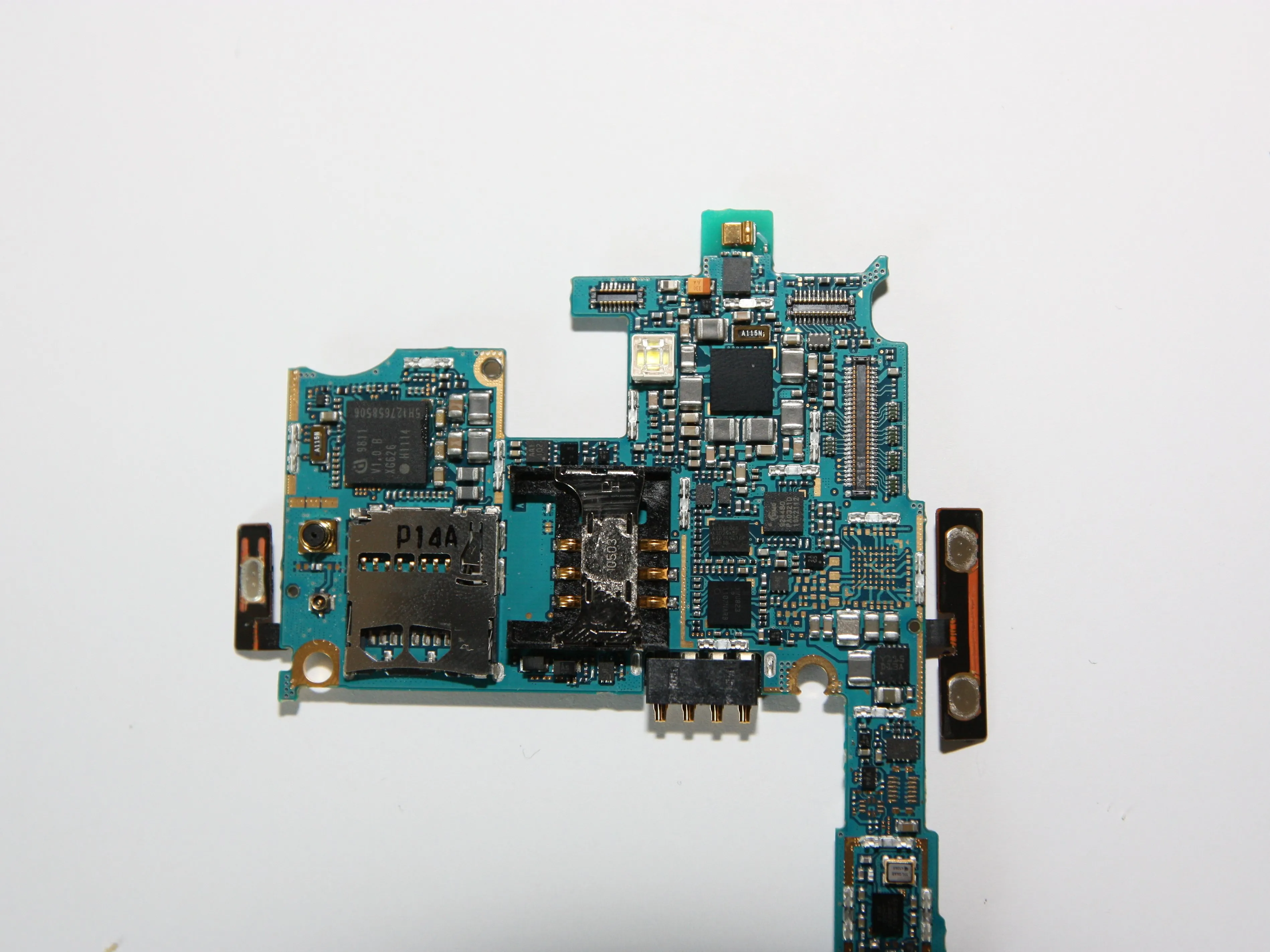

• Разъем камеры находится в левом верхнем углу на втором снимке.

• Кнопки питания и громкости припаяны к логической плате.

• Посмотрите изображение в HQ, если хотите впечатлиться!

Шаг 8

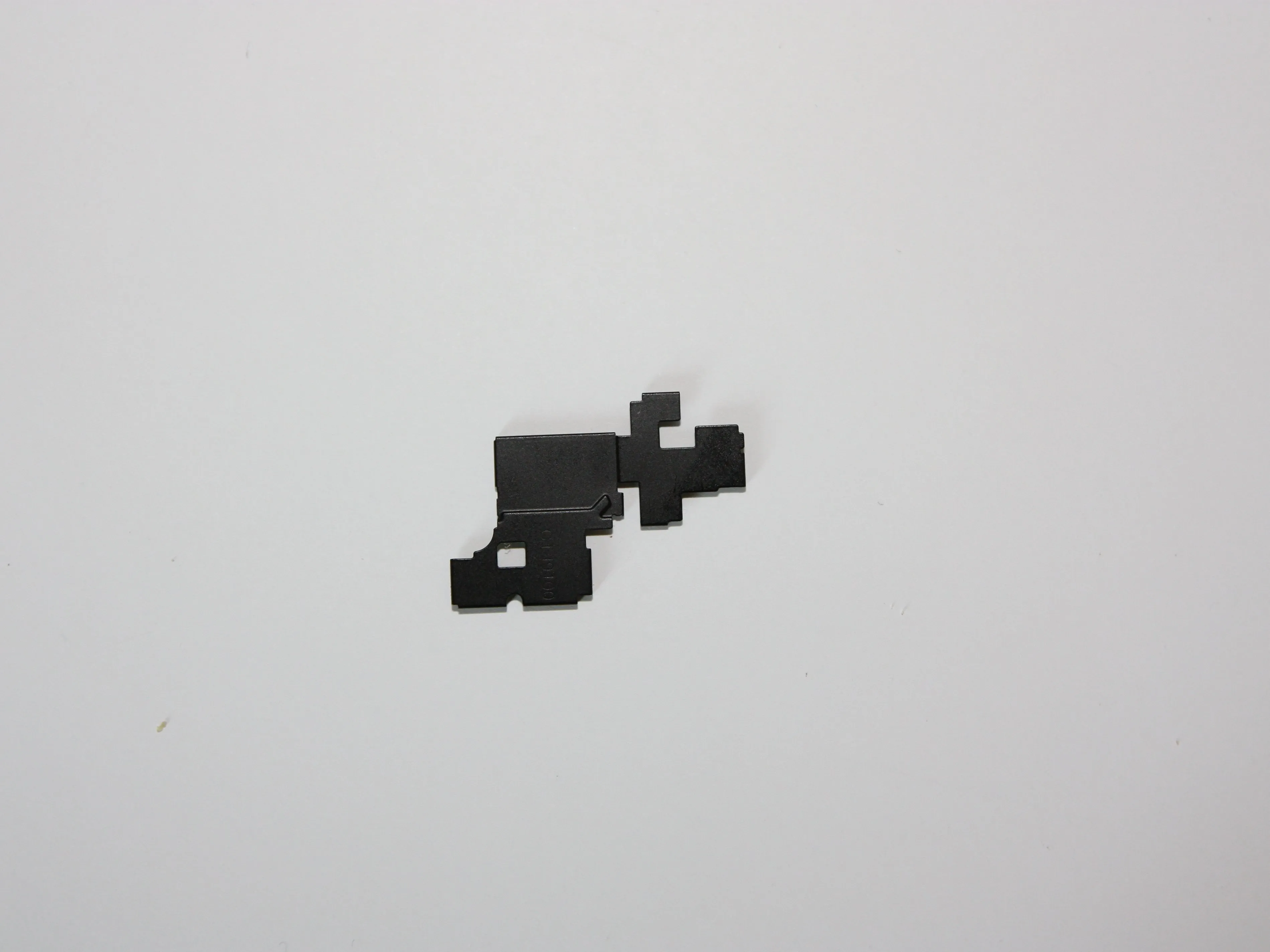

• Этот EMI-экран - почти теплоотвод.

• Должен быть полезен с двухъядерным процессором 1,2 ГГц под ним!

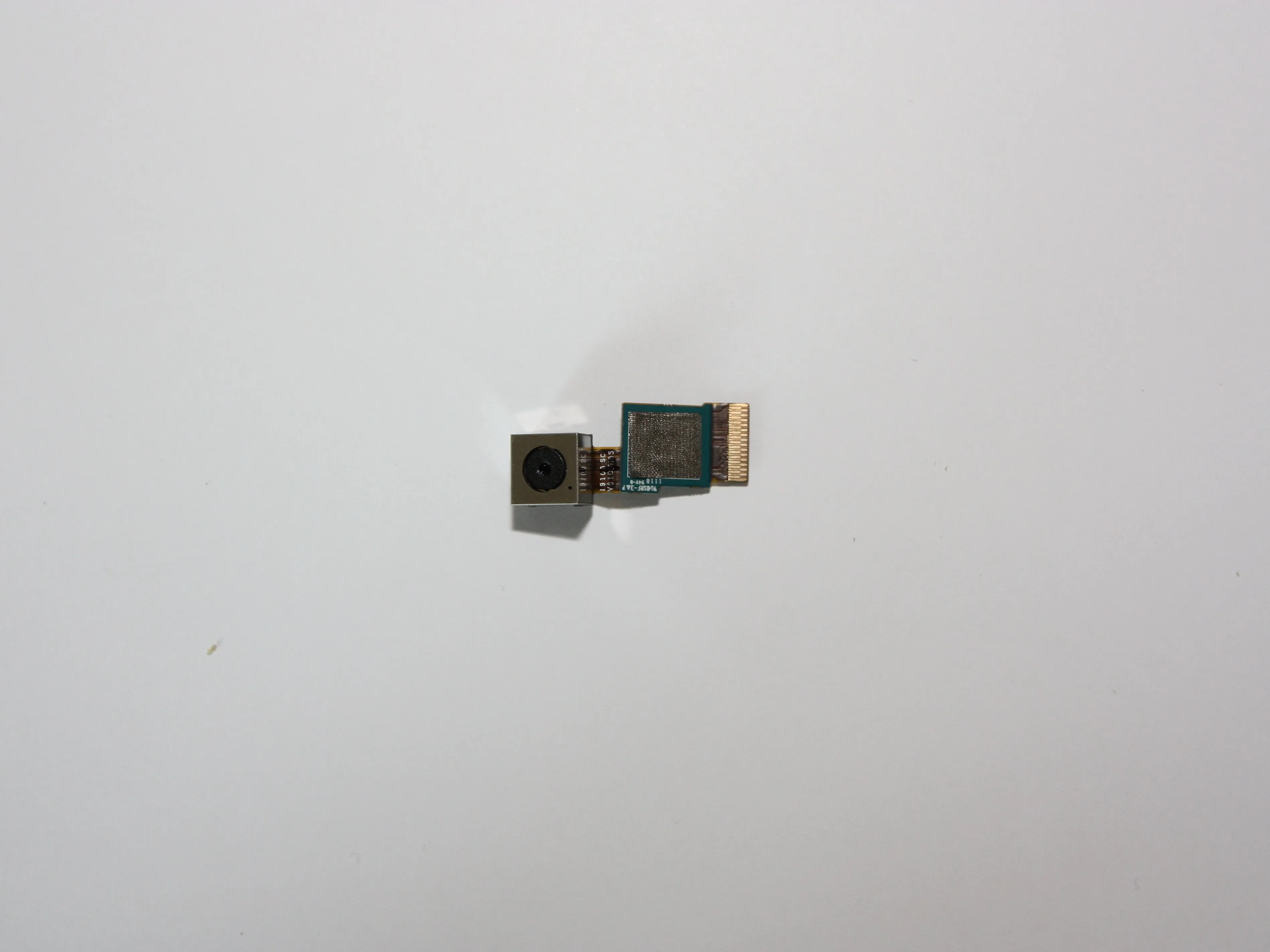

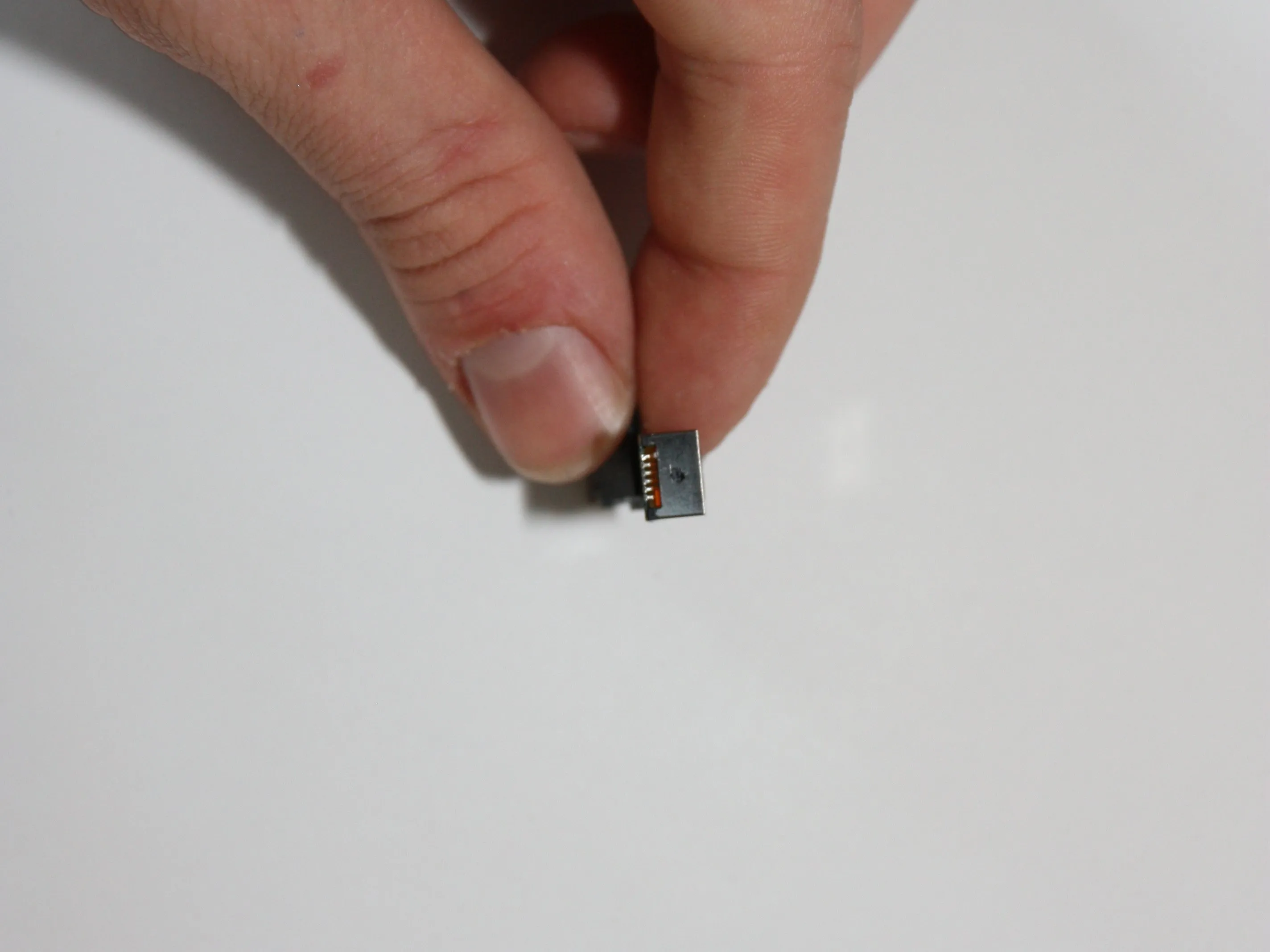

Шаг 9

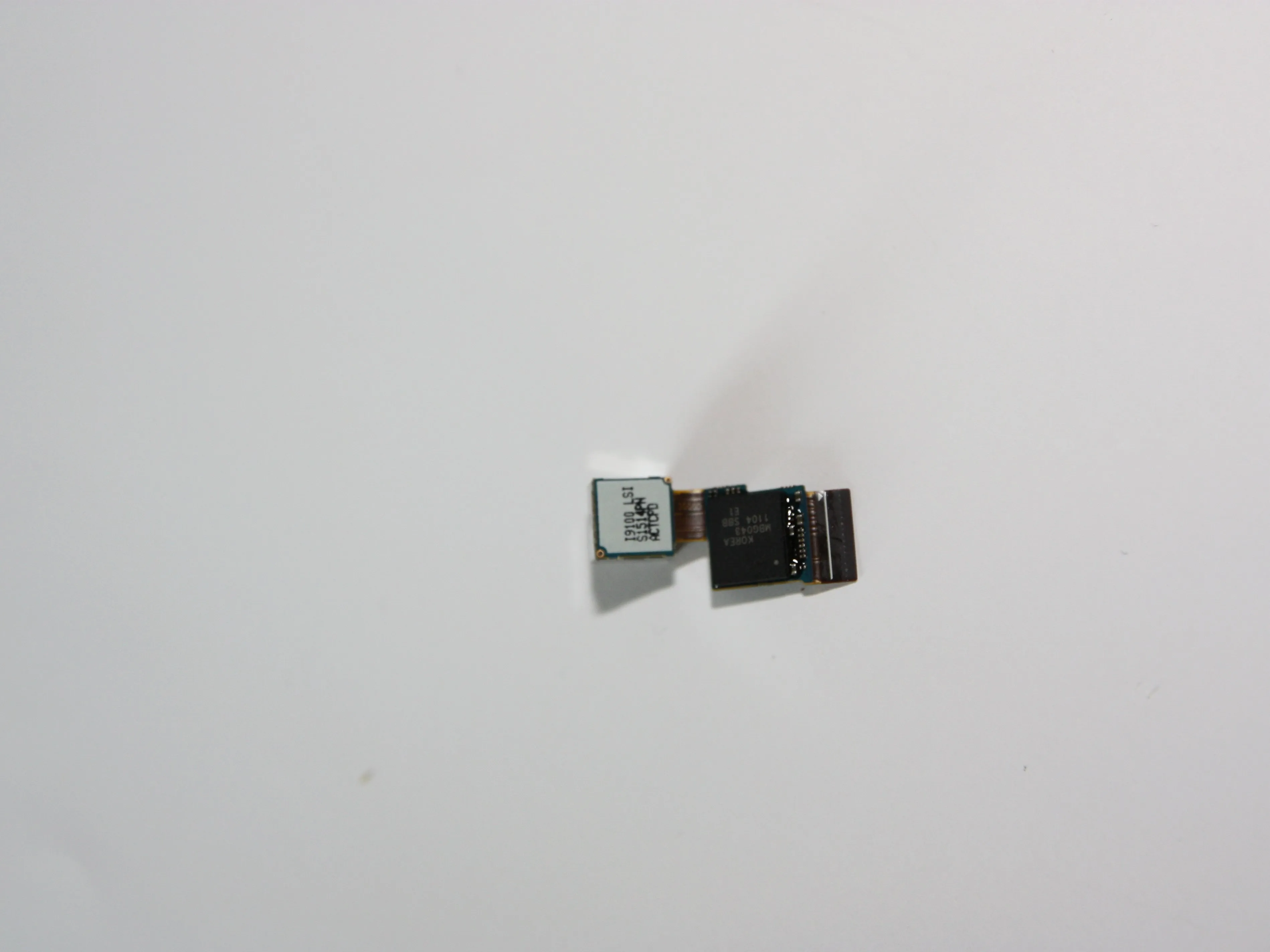

• Камера (крошечная) 8 МП.

• Она меньше, чем камера iPhone 4.

Шаг 10

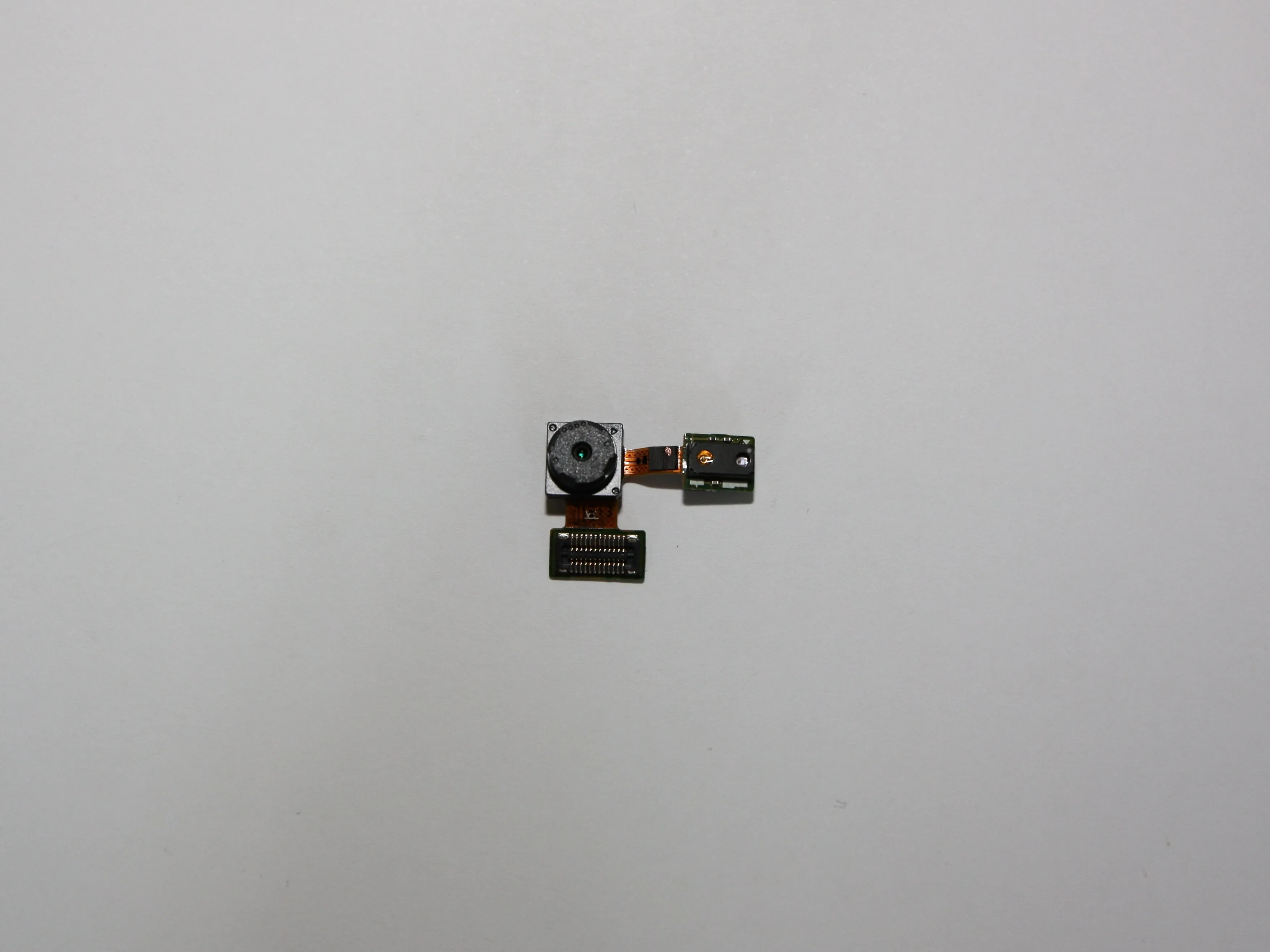

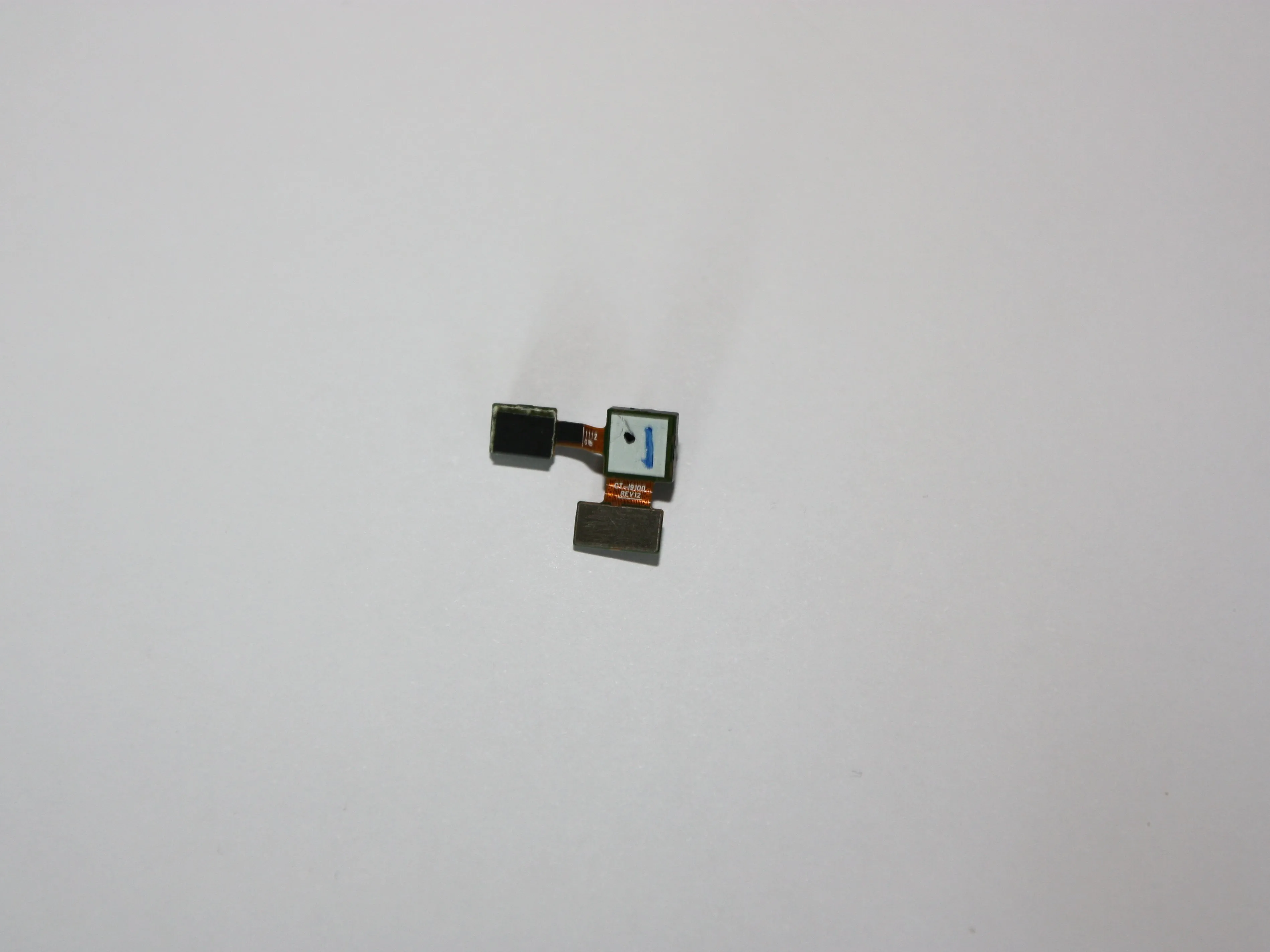

• Фронтальная камера и датчик освещенности представляют собой единую деталь.

• Фронтальная камера имеет разрешение 2 МП, что лучше, чем VGA-камера iPhone 4.

Шаг 11

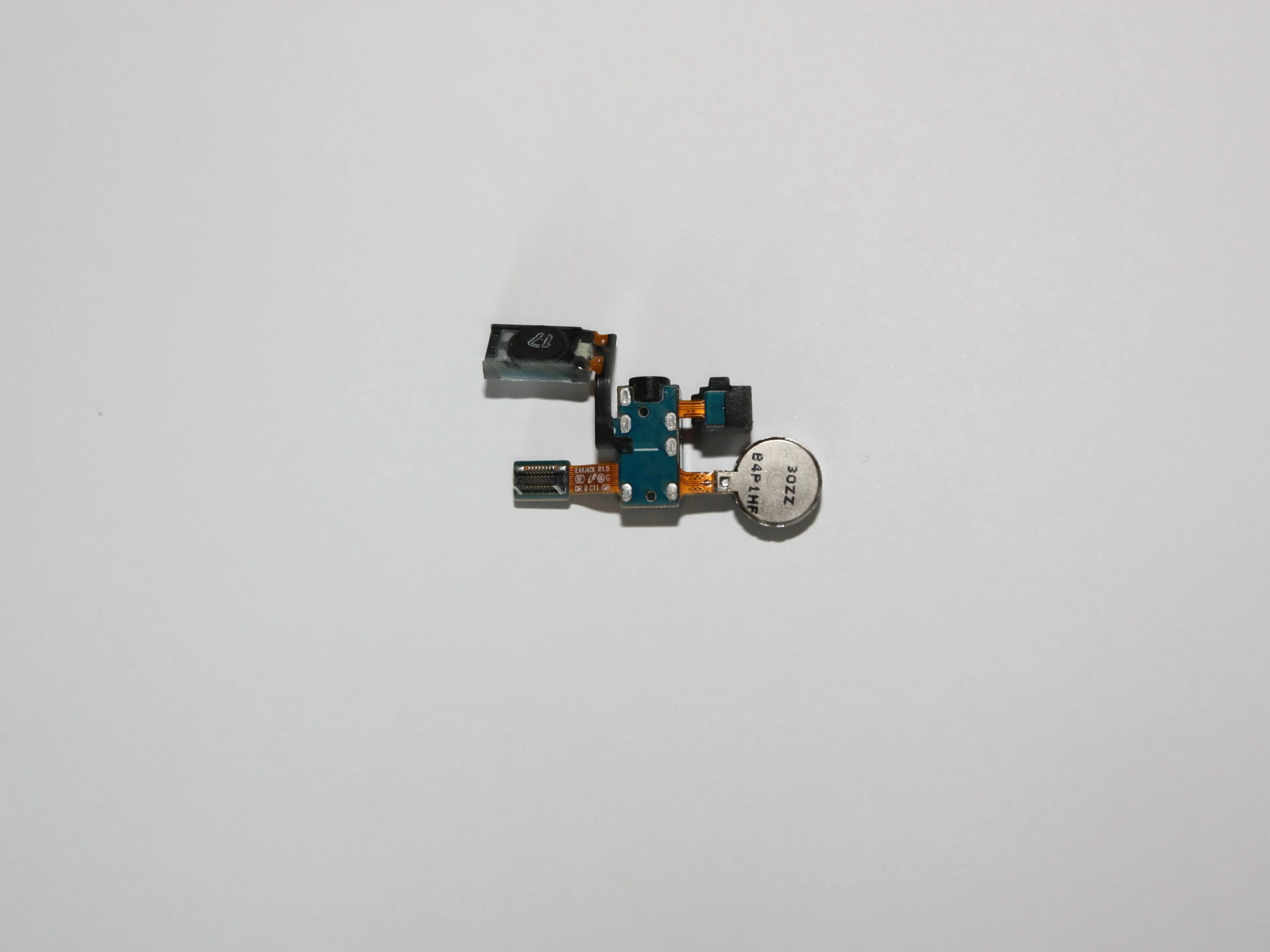

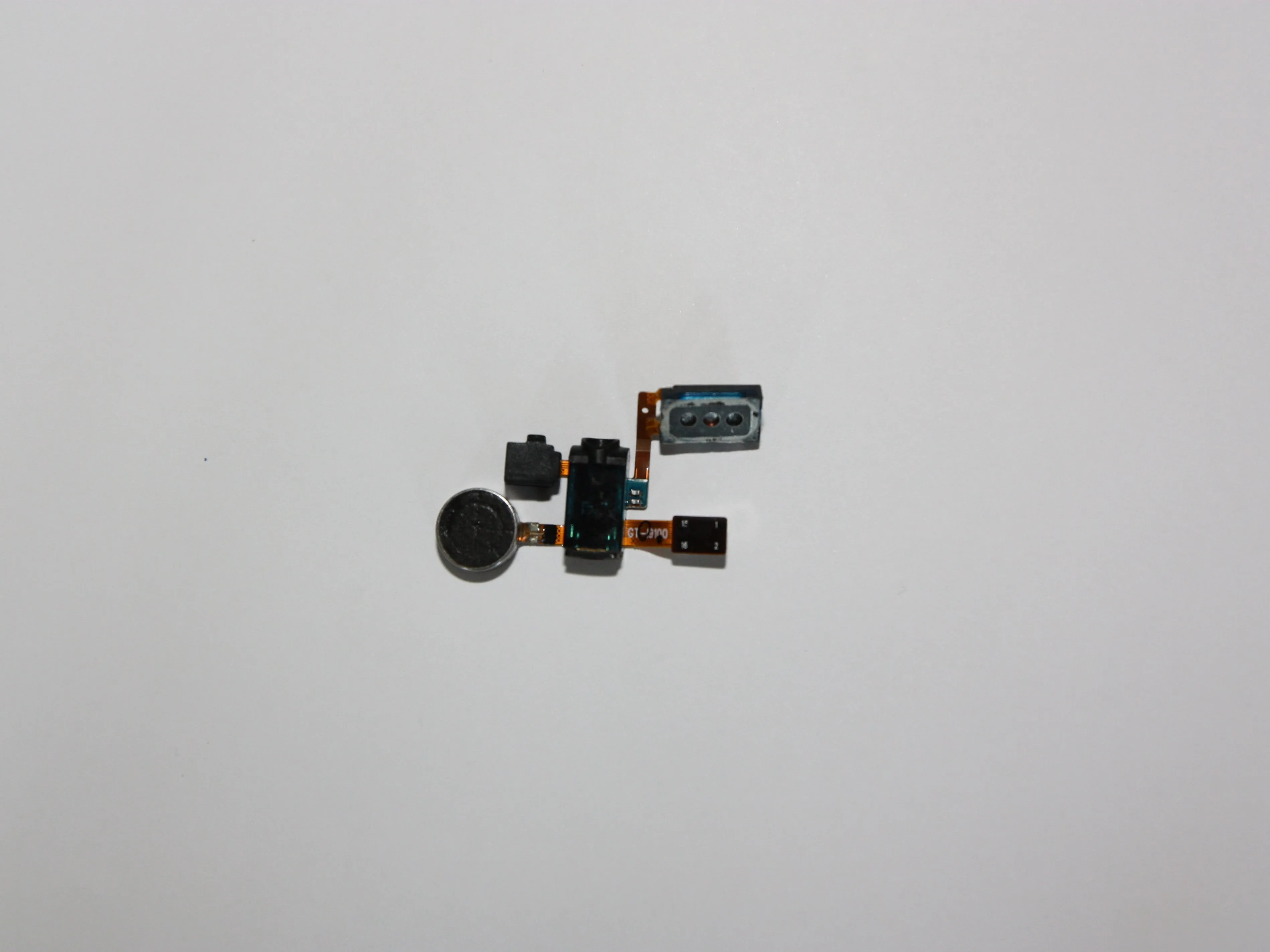

• Вибратор, первый микрофон (а вы знали, что их два?), затычка и динамик для ушей.

Шаг 12

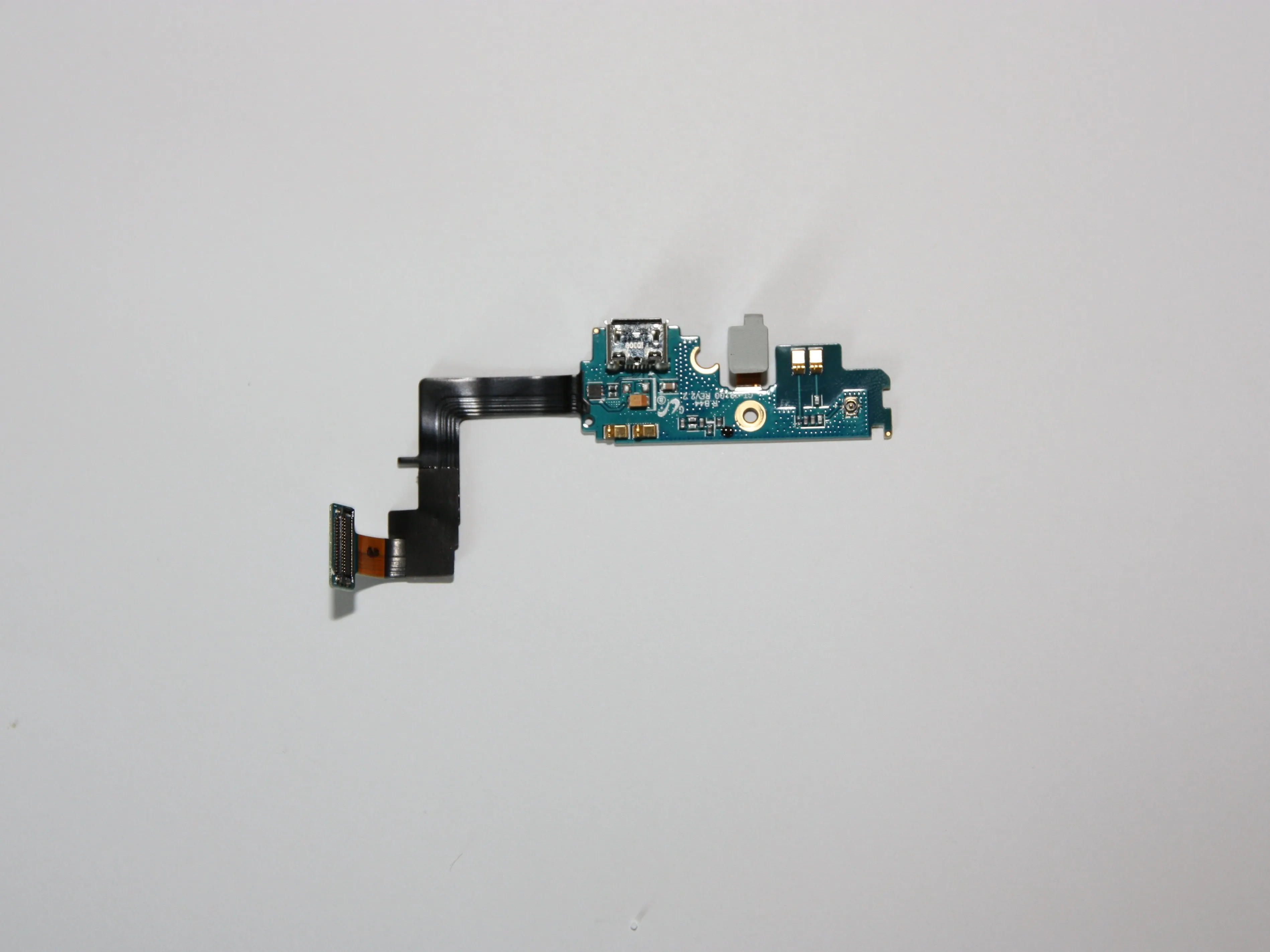

• USB-разъем и 2 x микрофонная плата.

• Она приклеена клеем к передней панели.

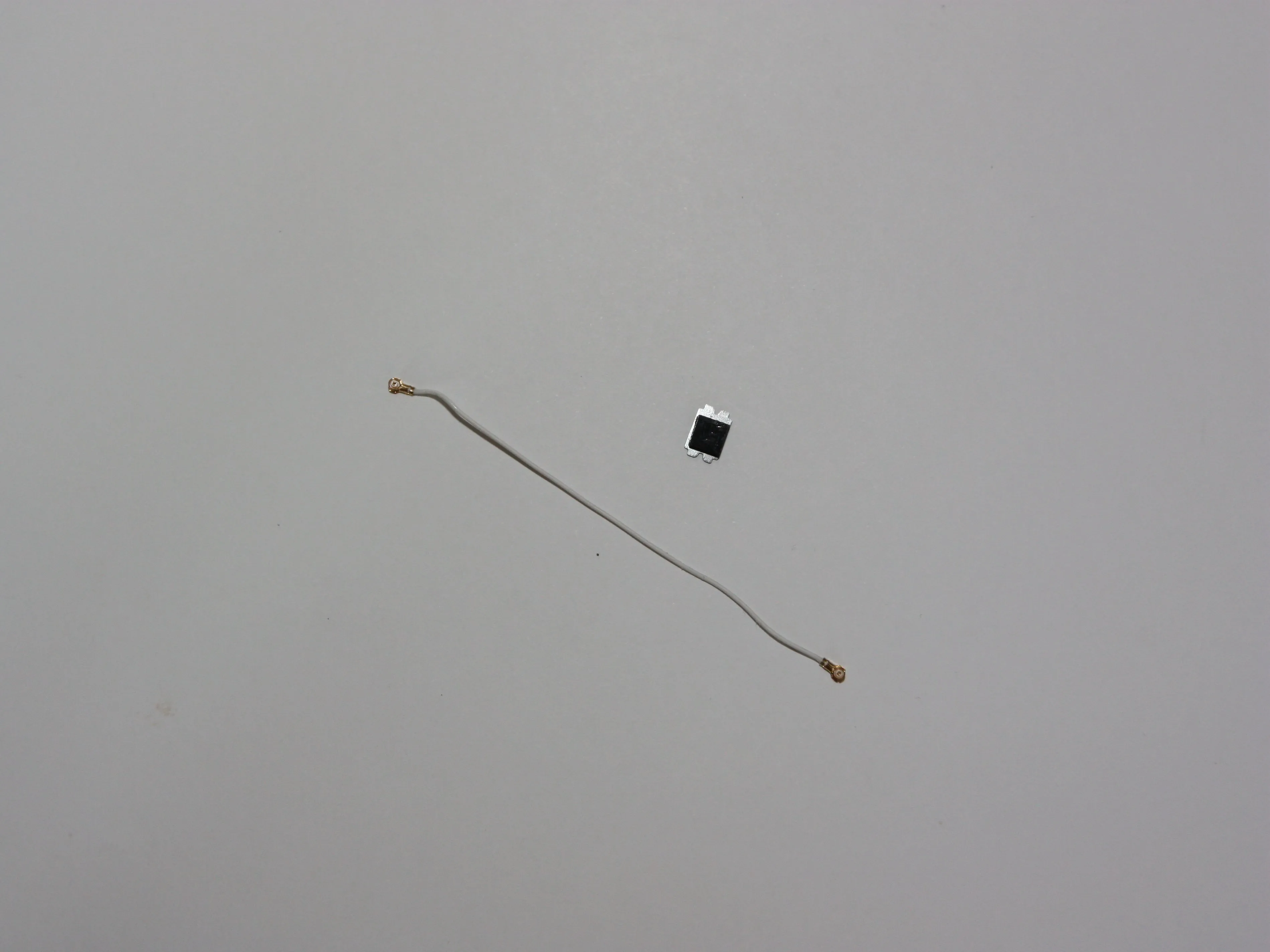

• (Единственный) антенный кабель и металлический экран, удерживающий датчик освещенности на месте.

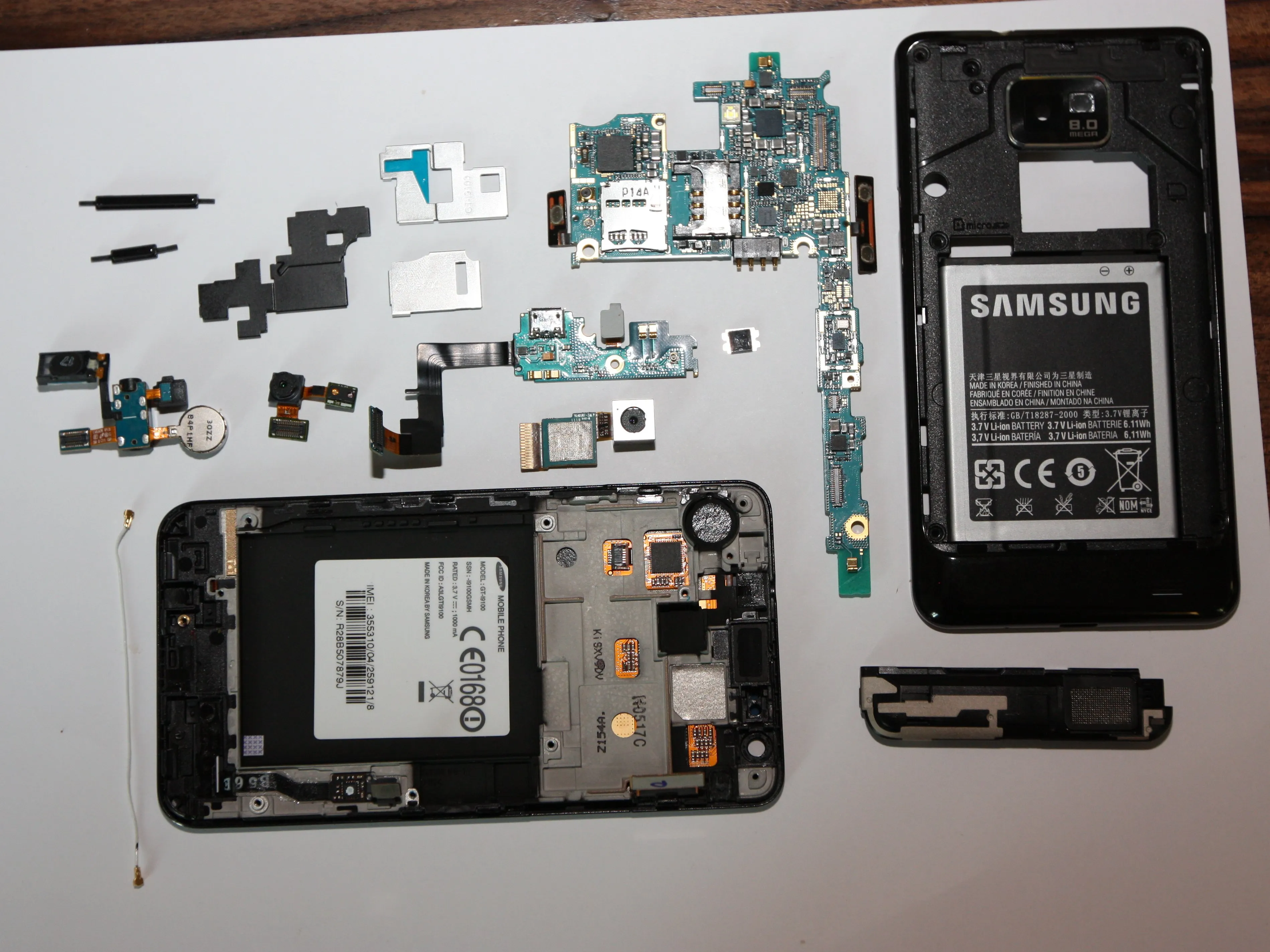

Шаг 13

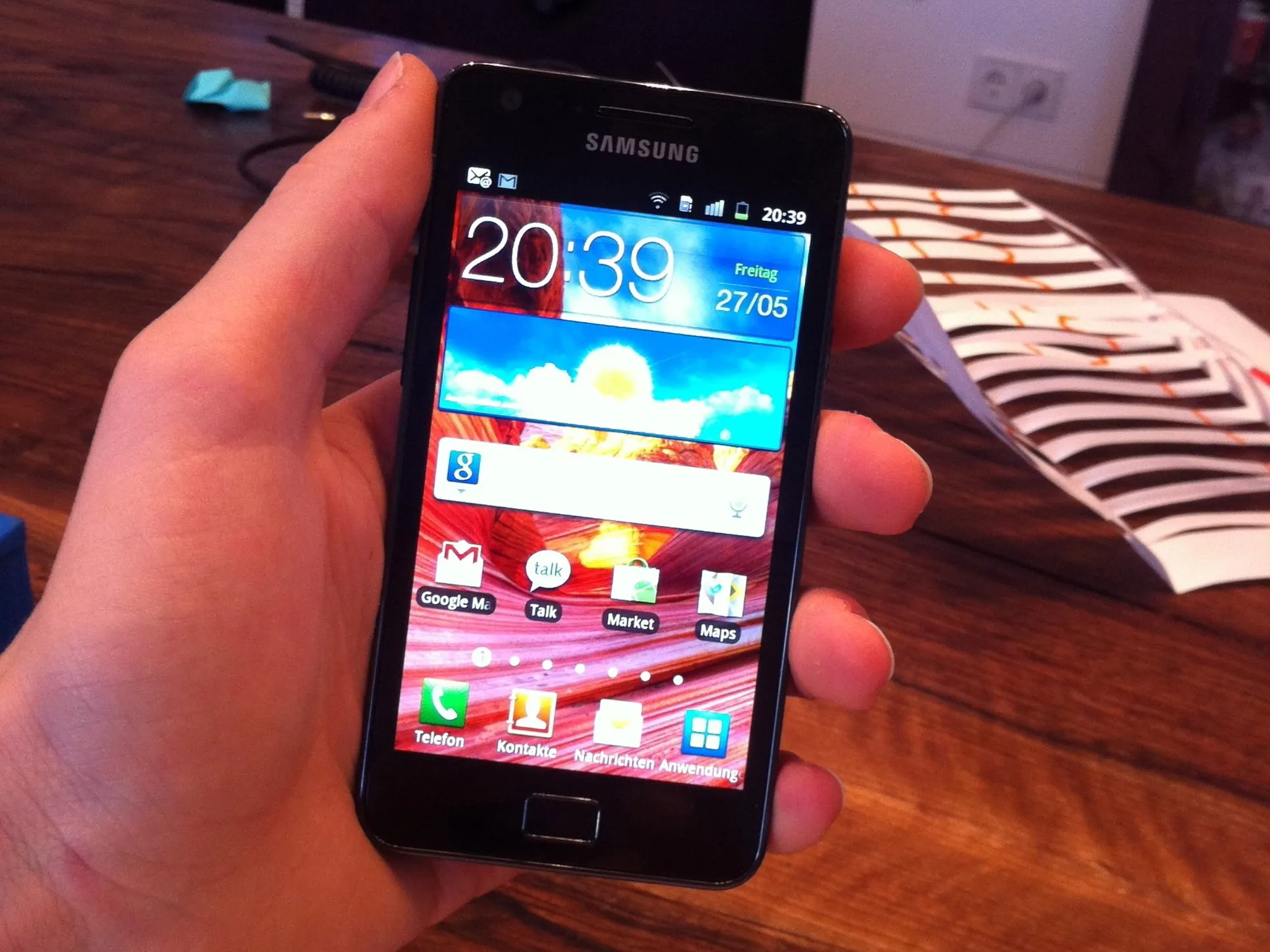

• Вот оно.

• Он все еще работает после сборки!

Комментарии к статье

Видите ли вы модуль NFC? (телефон привезен из Англии?)

Поскольку существует большая разница между странами, NFC не реализован в телефоне, может быть, чип включен?

Нет, он должен быть из Германии, я купил его там ;)

Я поменяю его для вас ;)

Где можно купить любой мобильный NFC чип и припаять к Galaxy S2 International version (I9100)?

Мне просто интересно,

клавиша громкости

как ее припаять, если ты ее оторвал, когда разбирал телефон?

и припаяна ли она...?

Новые клавиши легко найти в Интернете, и вам нужно будет использовать паяльник с тонким наконечником, чтобы припаять новую клавишу.
