Разборка Samsung Galaxy S III
Введение
С нетерпением ждем выхода Galaxy S 3 на ладони? Присоединяйтесь к нам, чтобы взглянуть на Samsung Galaxy S III, преемника Galaxy S II с соответствующим названием. Изображения предоставлены любезно Chipworks!
Следите за сайтом . Делаете.ру в Twitter, если вы хотите получать последние новости о наших разборах!
Что вам понадобится
Инструменты
Spudger | Источник - ifixit.com
Отвертка Phillips #0 | Источник - ifixit.com
Шаг 1 Разборка Samsung Galaxy S III
Во-первых, давайте поблагодарим всех, кого следует: большое, солидное, потрясающее спасибо Chipworks за предоставленные фотографии для этого разбора. Мы очень ценим их помощь в работе над Samsung Galaxy S III!
Вот их полный анализ по Galaxy S III.
Шаг 2
Samsung Galaxy S III, пожалуй, самый раскрученный телефон на базе Android, который когда-либо выходил на рынок, имеет впечатляющий список похвальных отзывов. Вот некоторые из самых впечатляющих технических характеристик:
Android 4.0 Ice Cream Sandwich
4,8-дюймовый Super AMOLED-дисплей с разрешением 720 x 1280
Четырехъядерный процессор с частотой 1,4 ГГц
аккумулятор 2100 мАч
Камеры 8 МП на задней панели и 1,9 МП на передней панели
16, 32 или 64 ГБ встроенной памяти

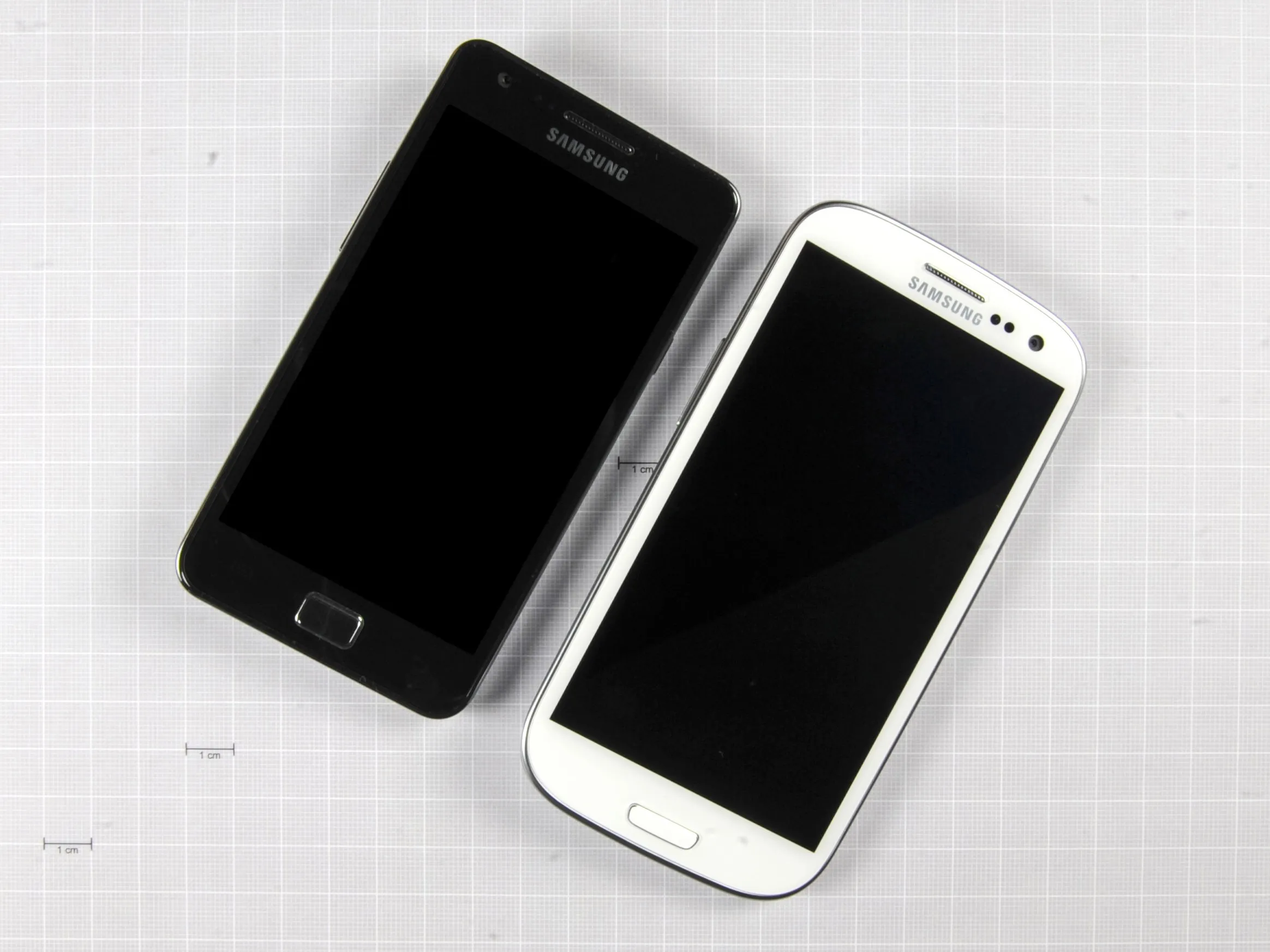

Для сравнения изображен рядом с Samsung Galaxy S2 (слева).
Шаг 3

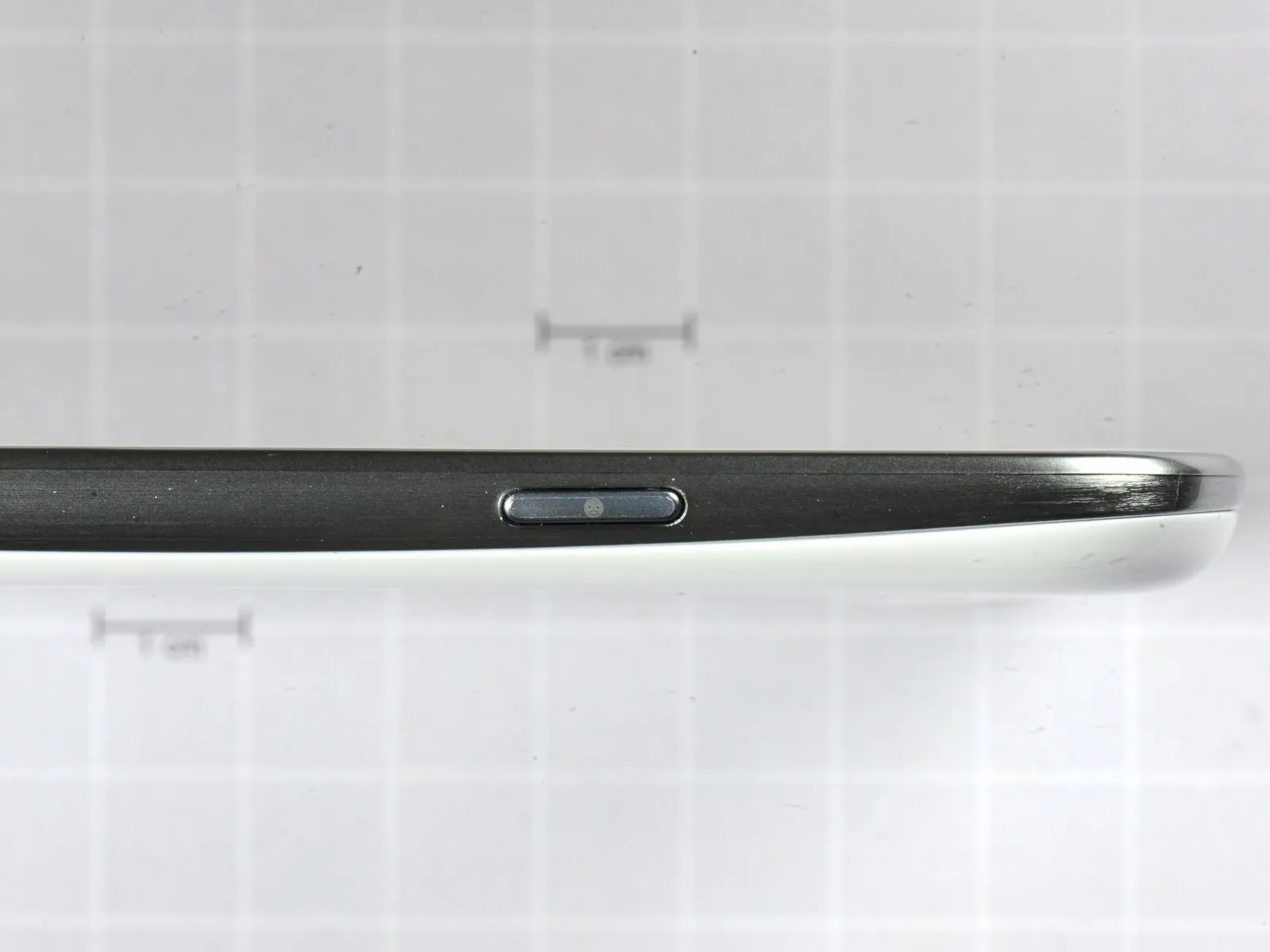

Простой и элегантный дизайн новейшего Galaxy S предусматривает наличие стандартной кнопки включения/выключения на боковой стороне устройства.
Пока мы готовимся к работе с Galaxy S, он наблюдает за нами с помощью задней 8-Мп камеры. Слева и справа от камеры находятся вспышка и динамики.
Galaxy S не только наблюдает за нами, но и слушает.
Шаг 4

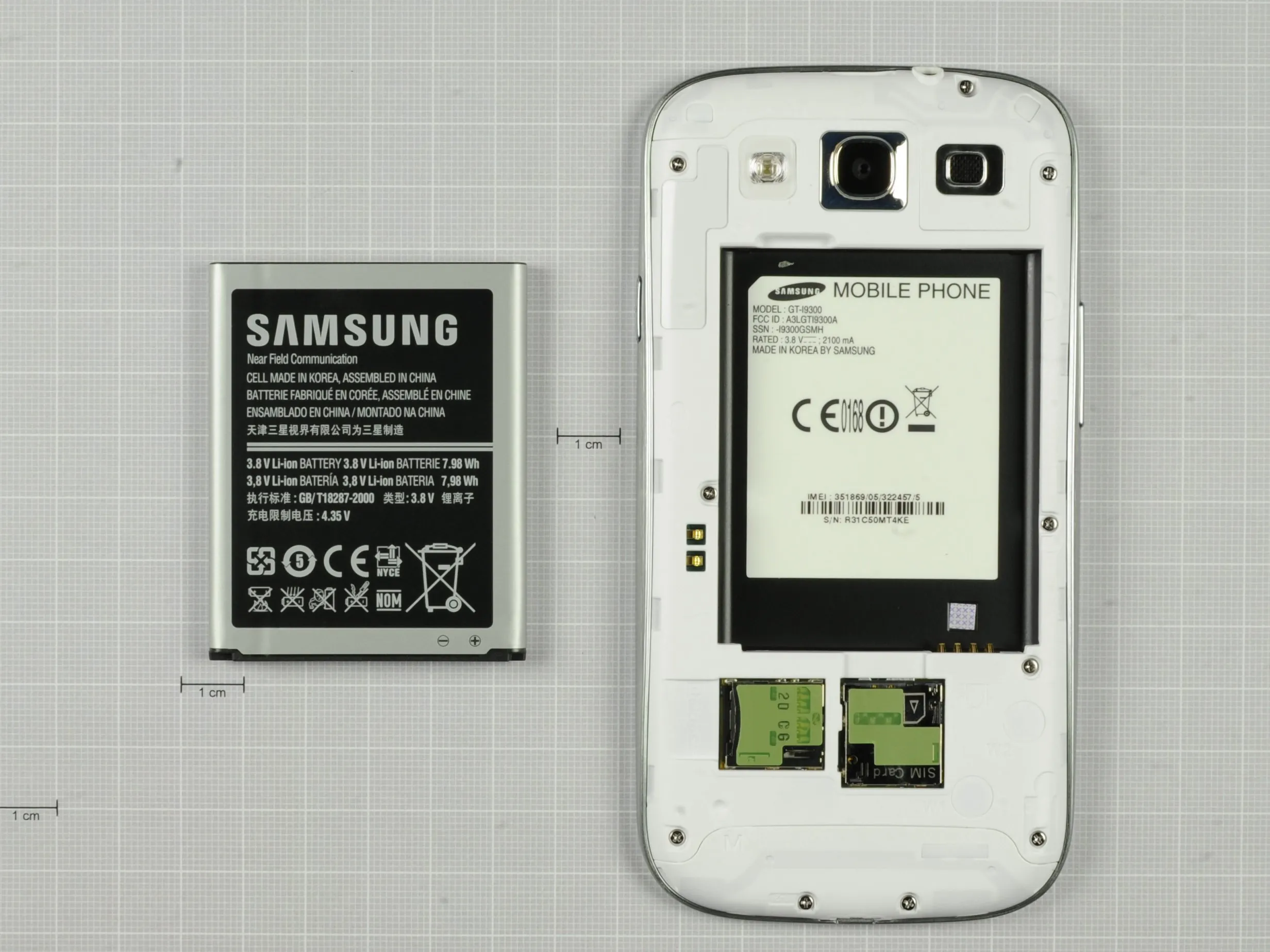

Как и в Galaxy Nexusв Samsung Galaxy S III мы находим обслуживаемую пользователем батарею.

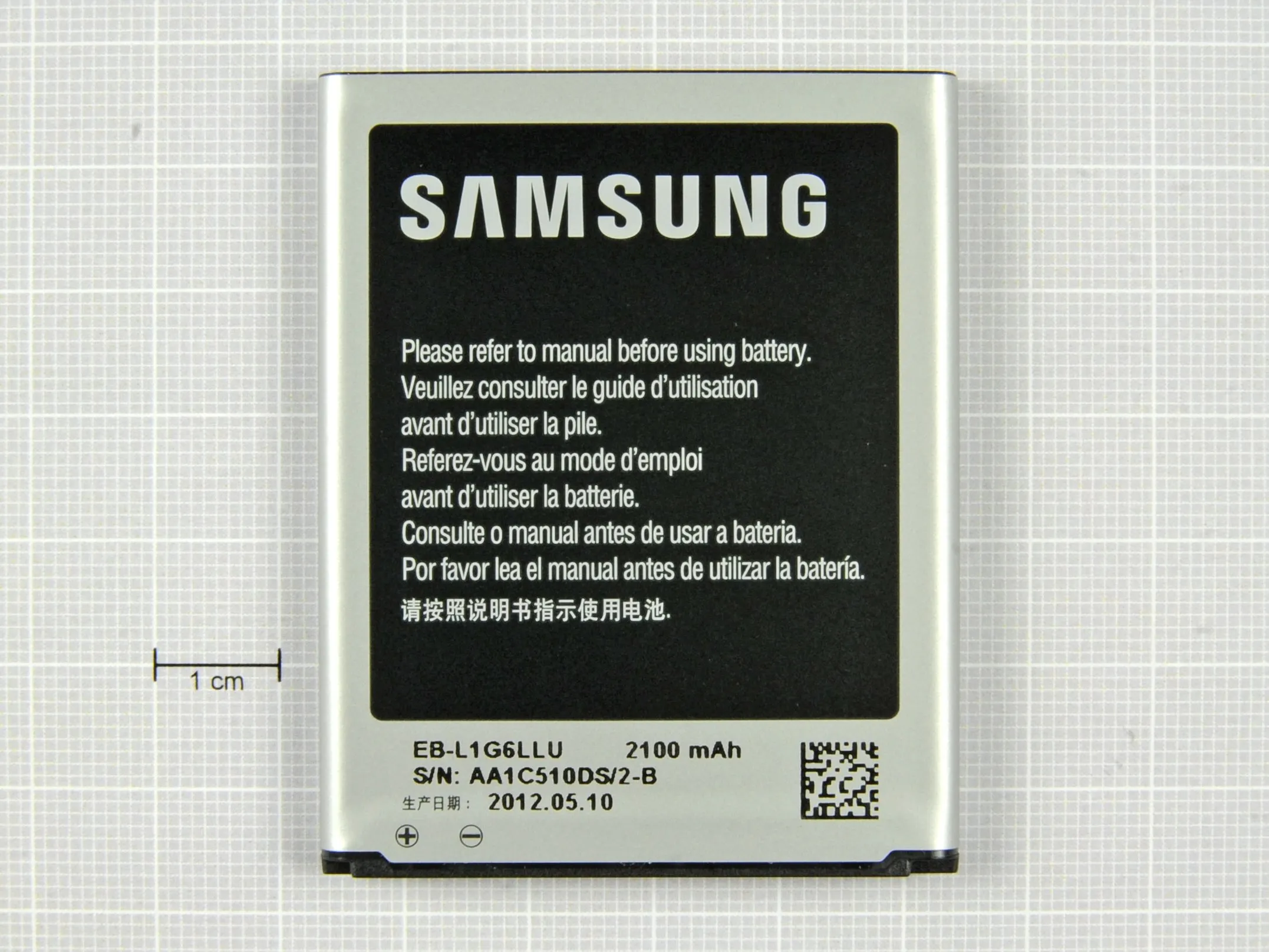

Батарея емкостью 2100 мАч и напряжением 3,8 В включает в себя антенну для ближней связи (NFC) модуля, используемого в 'S Beam'.
Для тех, кому интересно, 2100 мАч эквивалентны 7560 Кулонам заряда. Неудивительно, что именно столько заряда вмещает аккумулятор 3,8 В, 7,98 Втч.
А вот это уже интересно. Похоже, Samsung хочет, чтобы мы 'обратились к руководству перед использованием батареи?'. Да, как будто так и будет...
Шаг 5

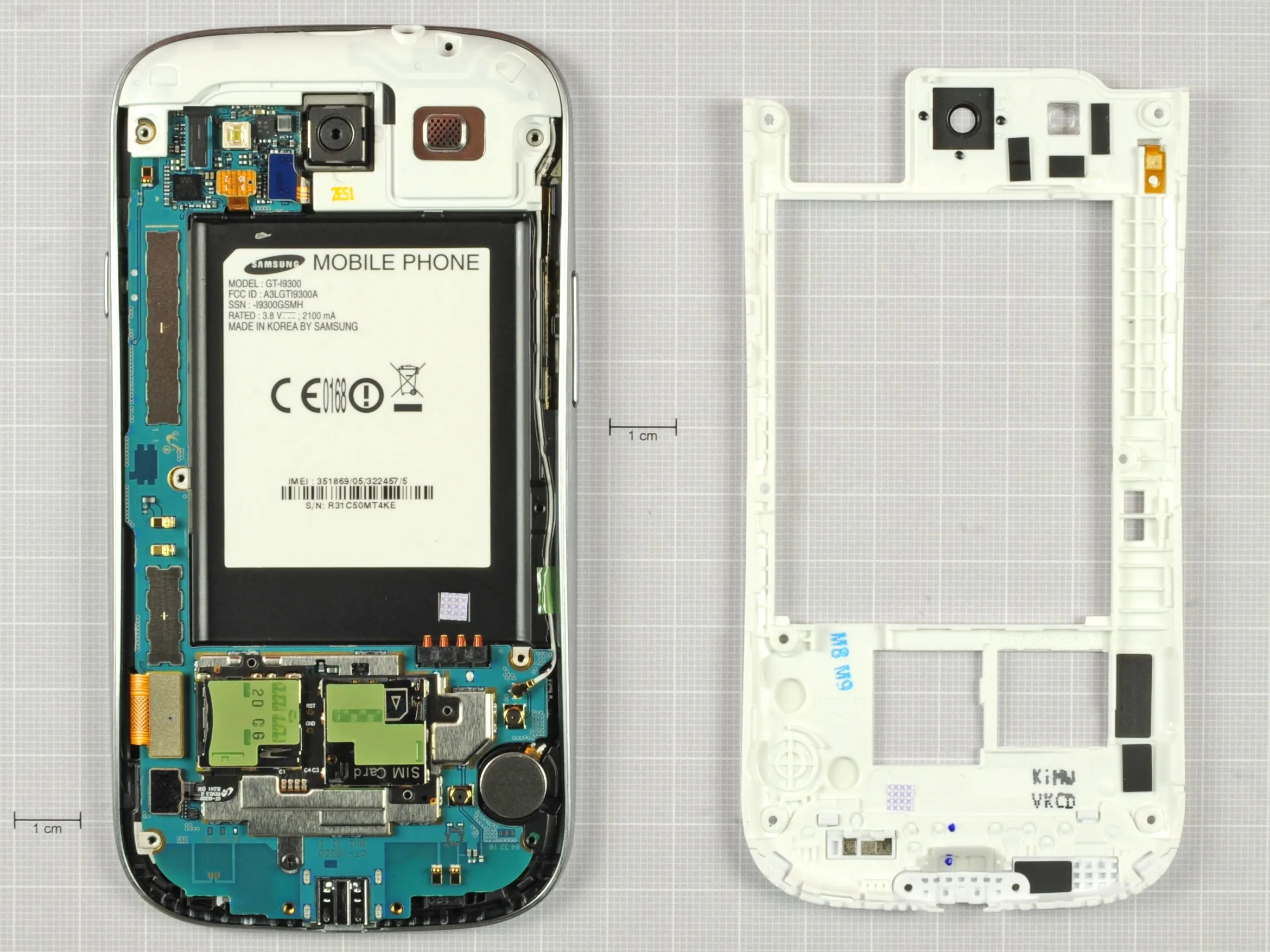

Время внутренностей. С помощью пассатижей вынимаем первые два пластиковых узла.
Первой вынимается задняя пластиковая рамка, защищающая материнскую плату и содержащая единственную наклейку-индикатор жидкости.

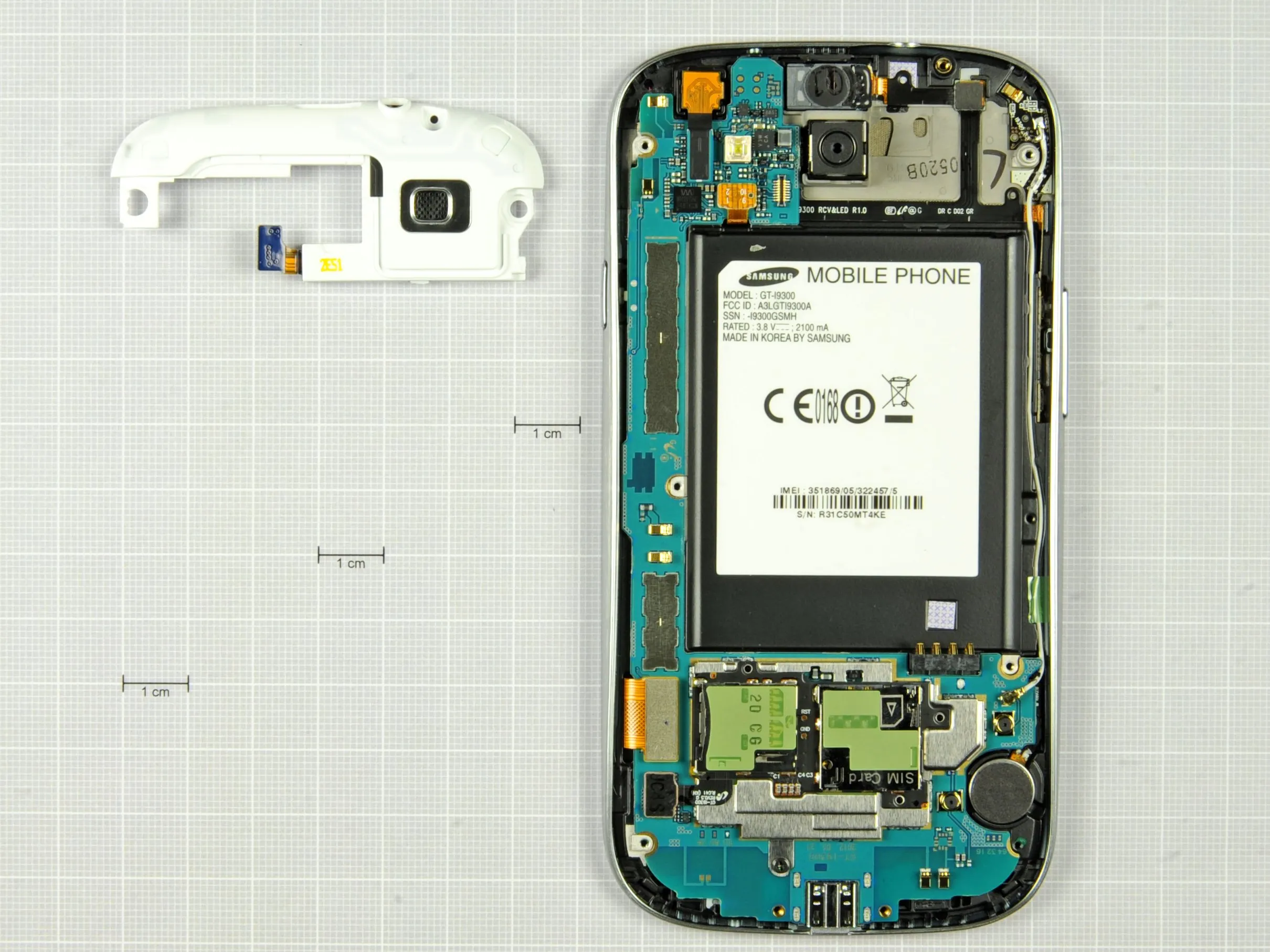

Удалив рамку, мы получим доступ к легко заменяемому динамику.
Шаг 6

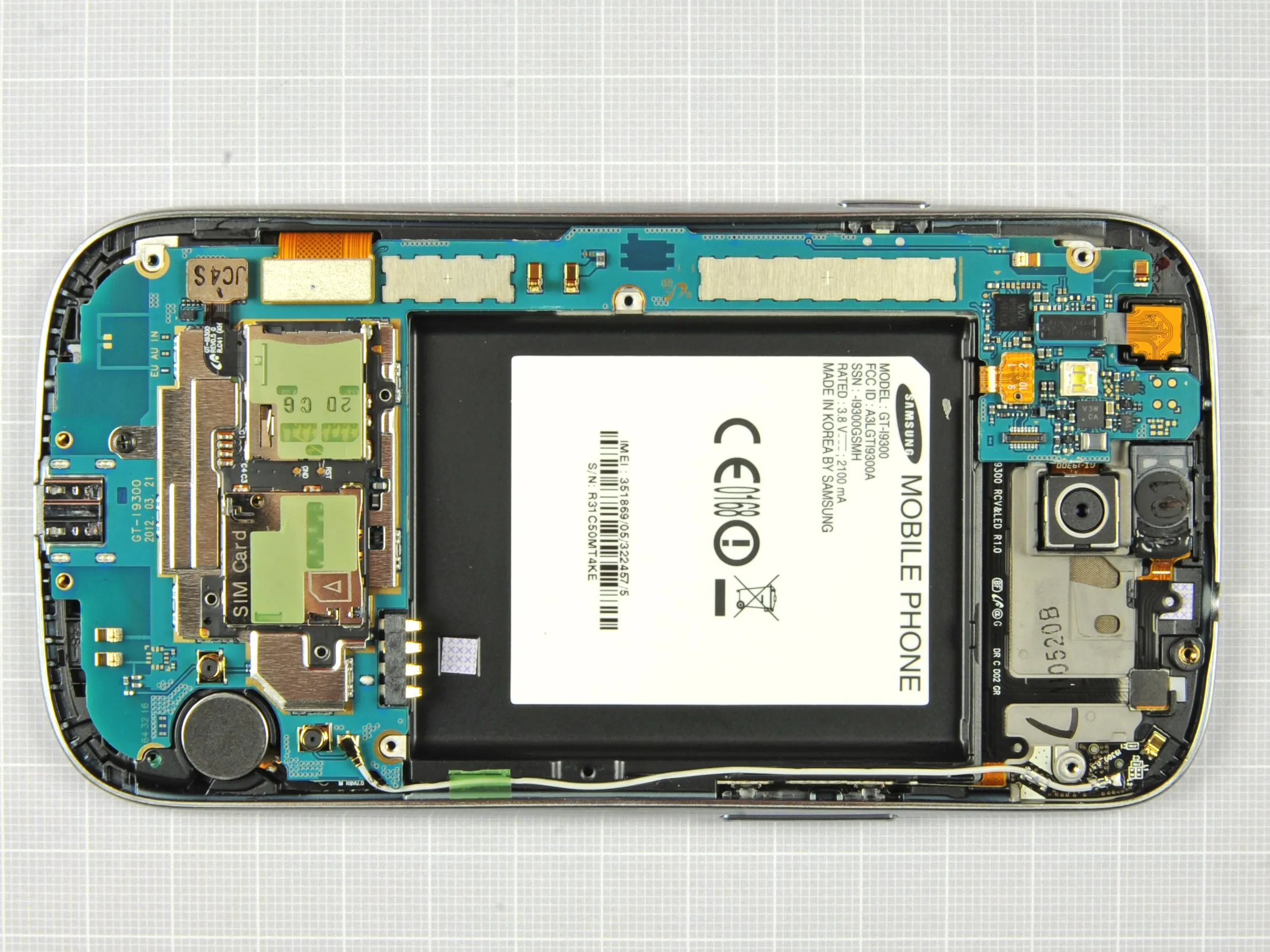

Теперь главный вопрос - что удалить в первую очередь. Так много компонентов в таком маленьком объеме!
Задняя камера, говорите? Конечно, давайте извлечем эту 8-Мп камеру из внутреннего каркаса.
Шаг 7

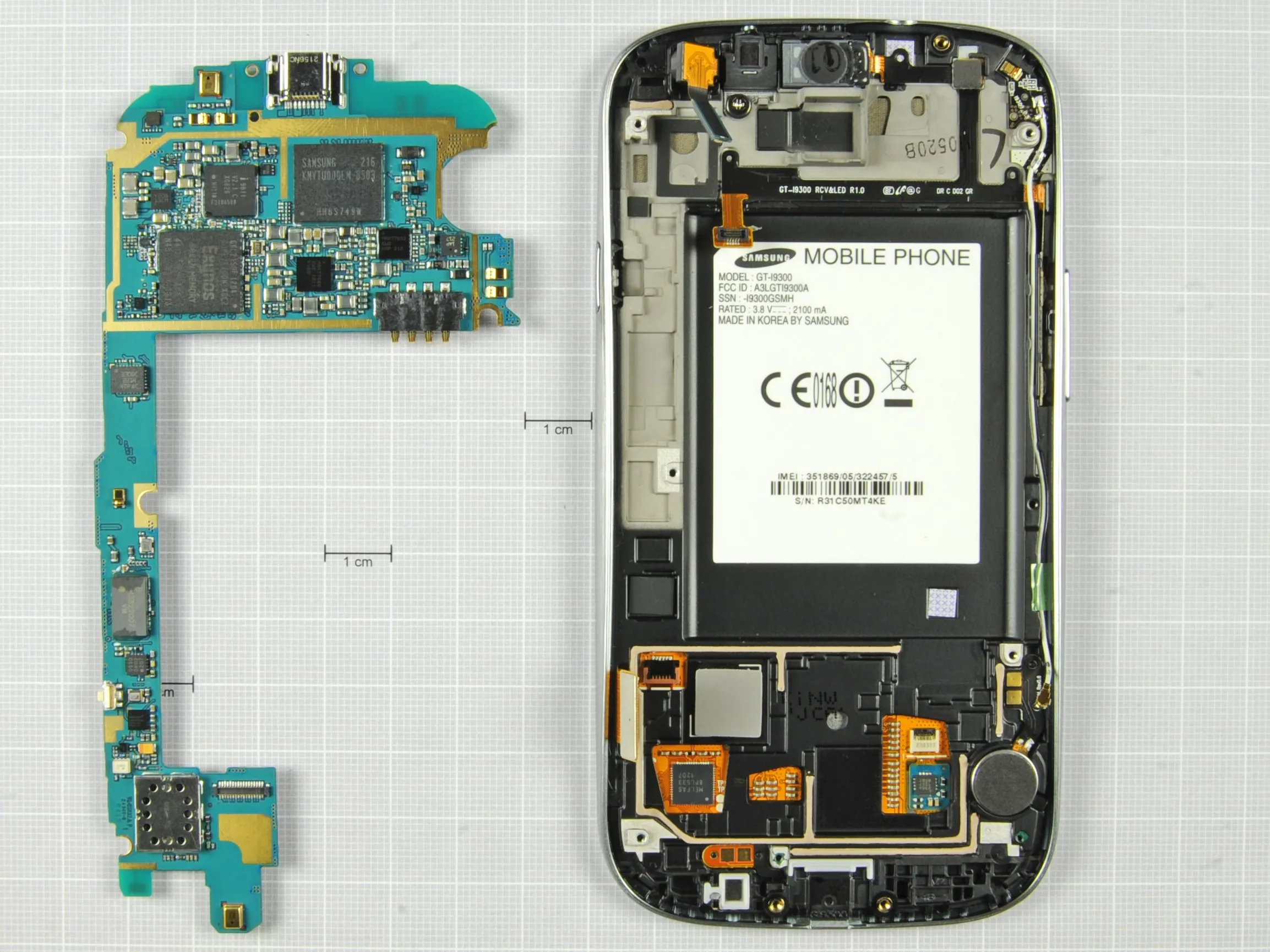

Продолжаем снимать материнскую плату с внутреннего каркаса.
Вынув материнскую плату, мы можем хорошо рассмотреть внутреннюю несущую раму. Хотя мы подозреваем, что рама, скорее всего, магниевая, у нас пока нет никаких конкретного доказательства.
Мы находим микросхему, которая не прикреплена к материнской плате: это Melfas 8PL533 Сенсорный датчик, который преобразует ваши прикосновения в нули и единицы.
Шаг 8
Давайте на минутку поговорим об инструментах.
Мы не просто делаем потрясающие разборки - мы продаем детали. И инструменты! Много-много инструментов.

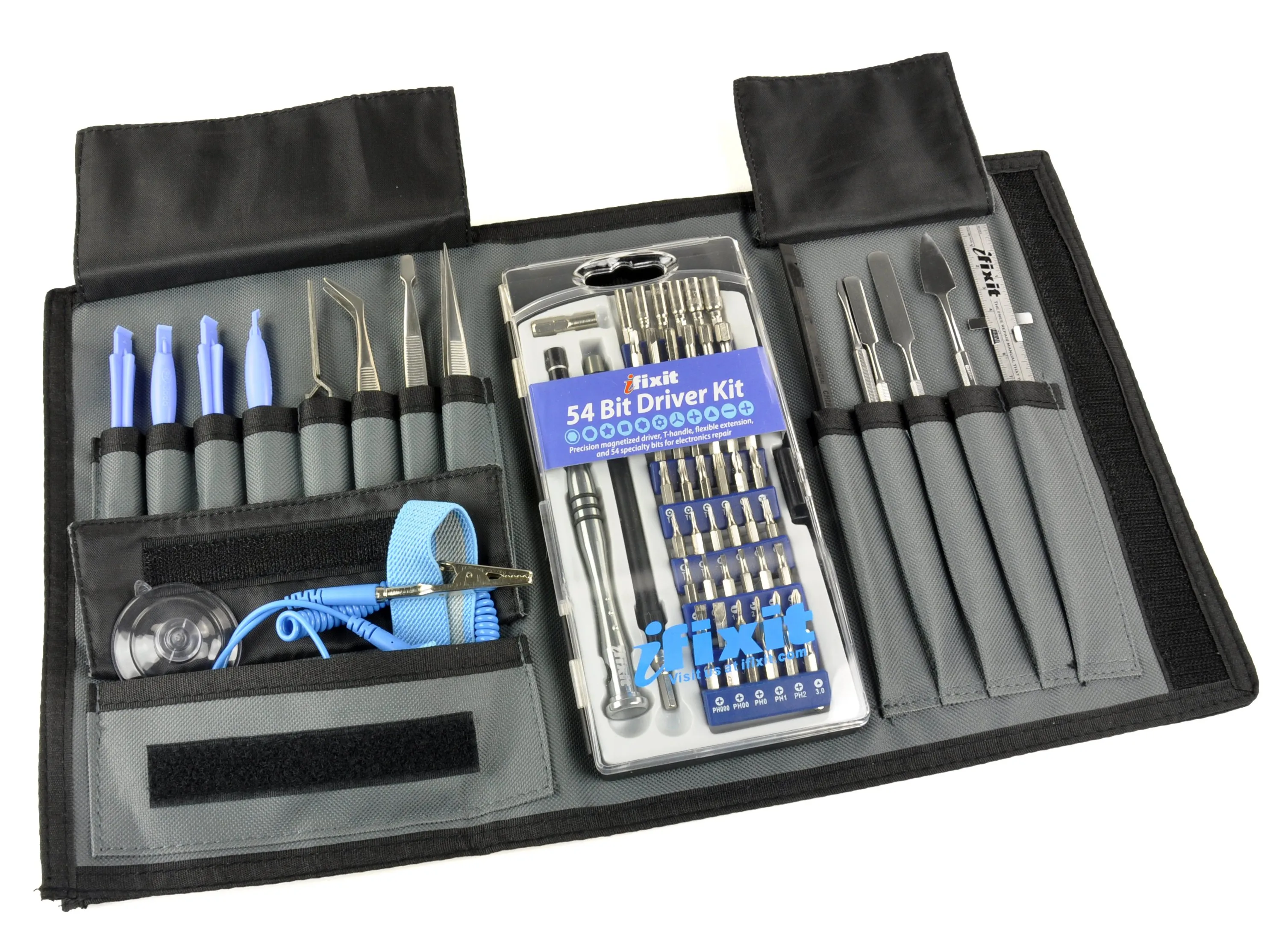

Например, этот удобный набор инструментов для электроники, который мы использовали, чтобы разобрать новый iPad. Вы знаете, что хотите такой же. Он окупится с первого раза, когда вы им воспользуетесь!
Мы продаем запчасти и обновления для Mac, детали для ремонта экрана iPhone, наборы для устранения печально известного красного кольца смерти Xbox и многое другое.
Нам нужна ваша поддержка, чтобы продолжать создавать бесплатное руководство по ремонту всего на свете.
Шаг 9

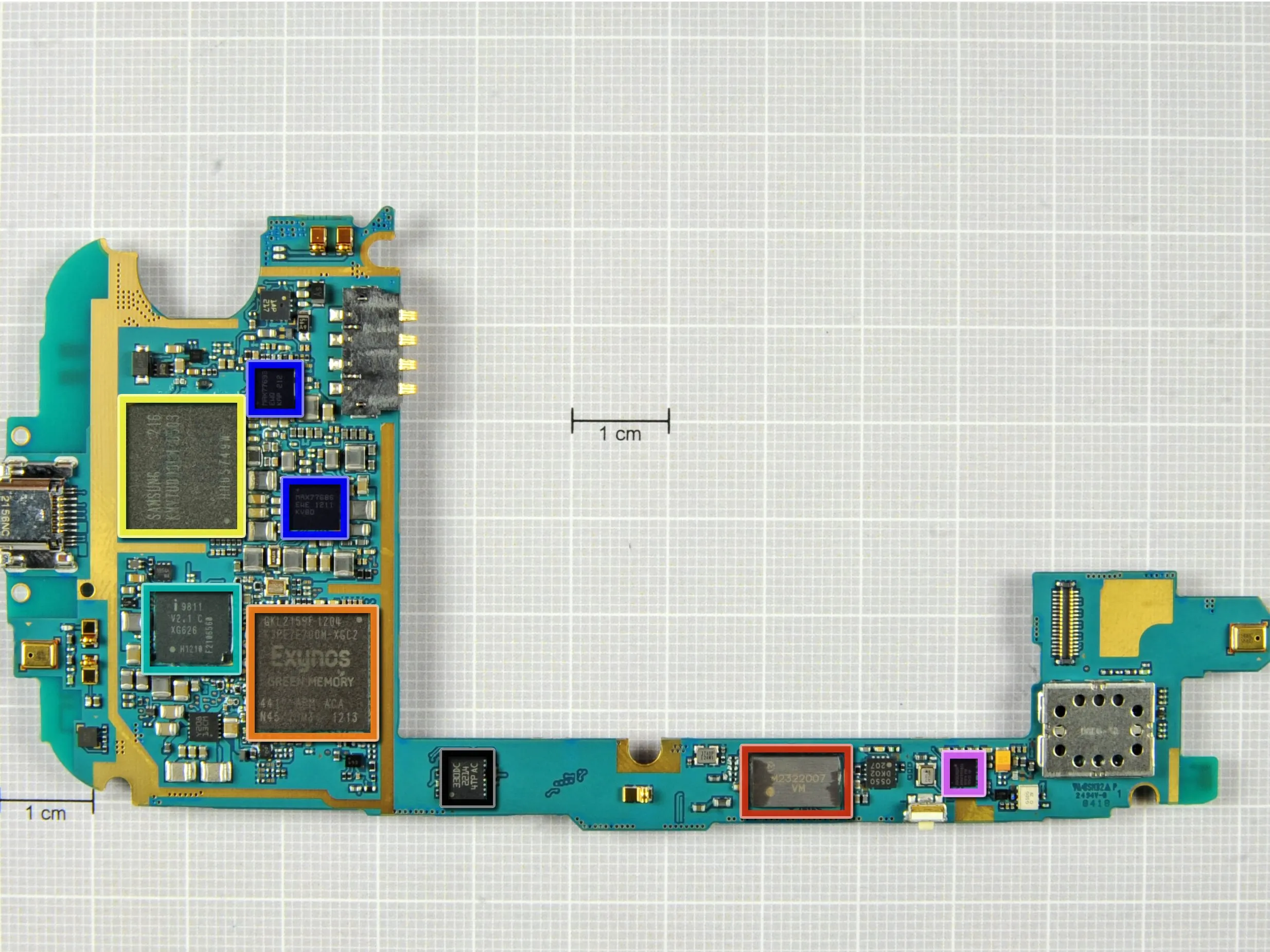

Компания Chipworks с радостью предоставила нам фотографии материнской платы менее чем через час после начала разборки! Вот передняя часть материнской платы:
Murata M2322007 Модуль WiFi
Четырехъядерный процессор Samsung Exynos 4412 A9 с 1 ГБ памяти LP DDR2 Green (K3PE7E700M-XGC2)
Samsung KMVTU000LM eMMC(16GB)+MDDR(64MB) NAND Flash
Процессор Intel Wireless PMB9811X Gold Baseband
MAX77693 и MAX77686
Интегрированный монолитный GNSS-приемник Broadcom BCM47511
33ODC 2214 4TP AC
Шаг 10

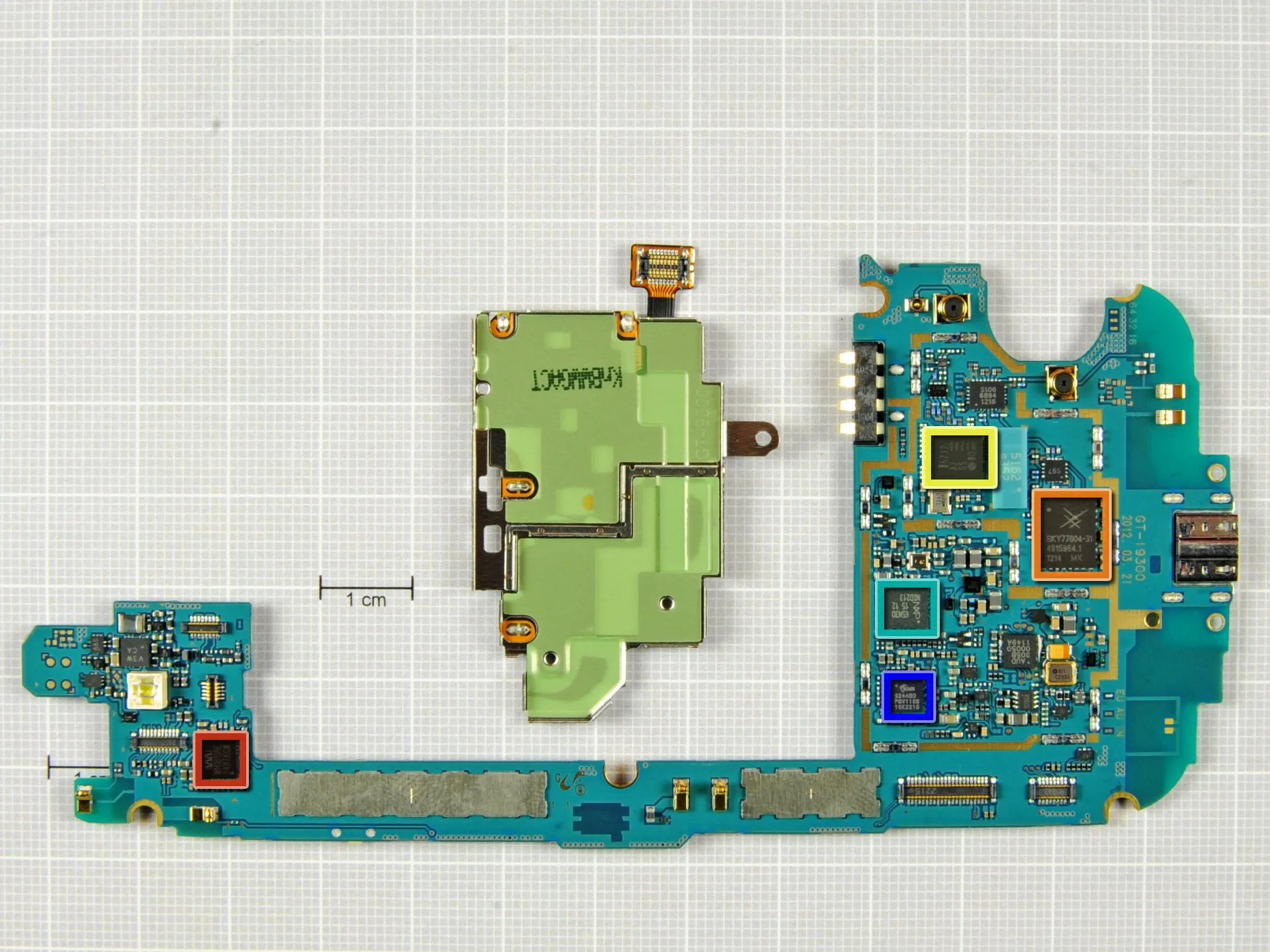

Нижняя часть материнской платы:
Wolfson Microelectronics WM1811 стереокодек
Skyworks SKY77604 Многодиапазонный усилитель мощности
Silicon Image 9244 маломощный MHL-передатчик
NXP PN544 Чип NFC.
Infineon PMB5712 радиочастотный приемопередатчик
Шаг 11

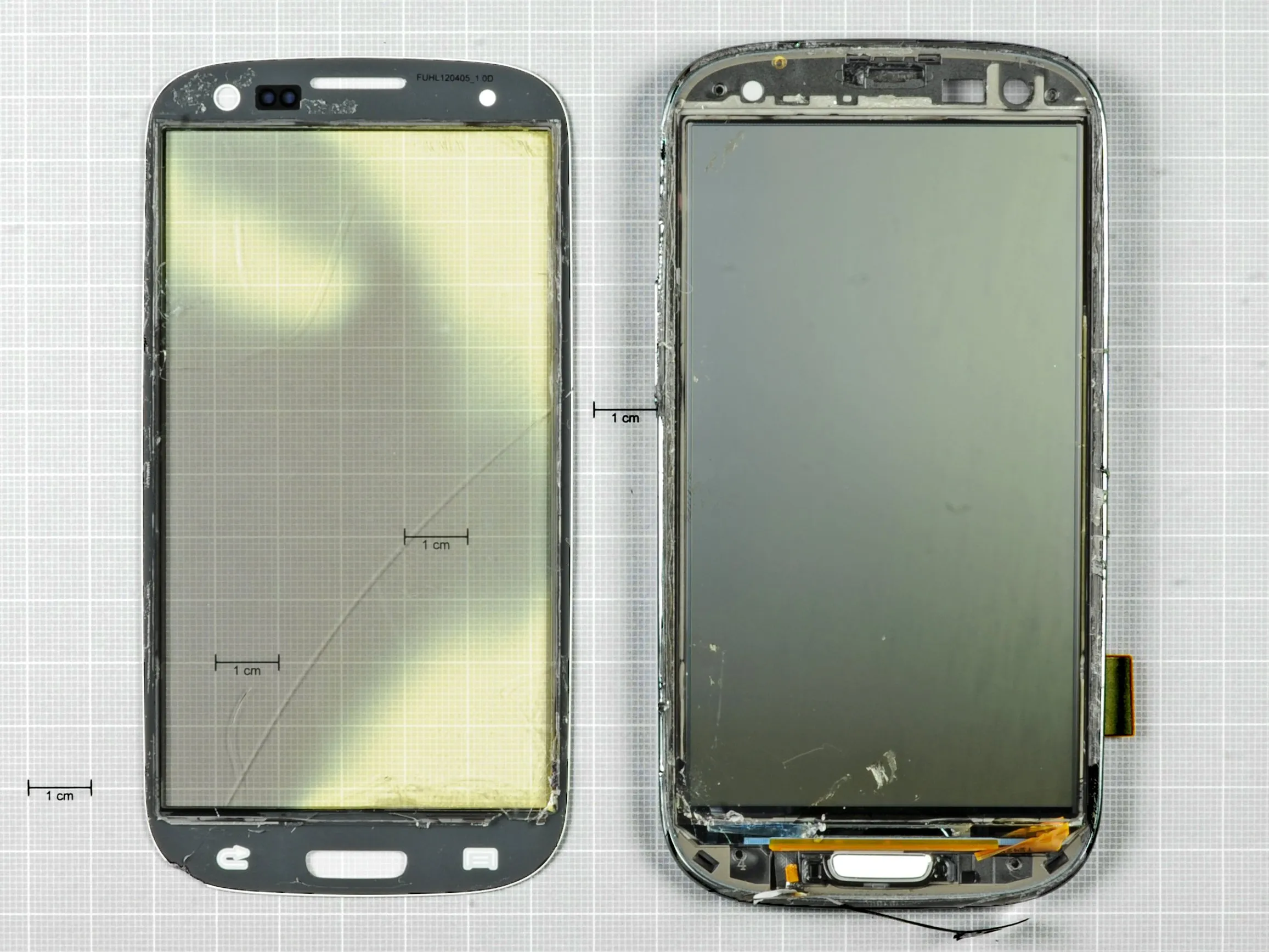

Стекло приклеивается к дисплею, а дисплей - к рамке Galaxy S III.
Это значительно увеличивает сумму, которую придется потратить на замену стекла, если вам посчастливится его разбить.
Комментарии к шагу
Купите защитное стекло... оно есть в Radio Shack и, кажется, работает просто отлично. Я уронил свой телефон несколько раз и ничего не случилось... также есть один из тех резиновых случаев, которые обернуть вокруг него....seems также работает как реклама... я знаю трудно поверить!
При замене переднего стекла на s3 сенсорный экран управляет снизу, если кто-то случайно перерезал кабель к одному, нужно ли покупать новый дигитайзер
Шаг 12

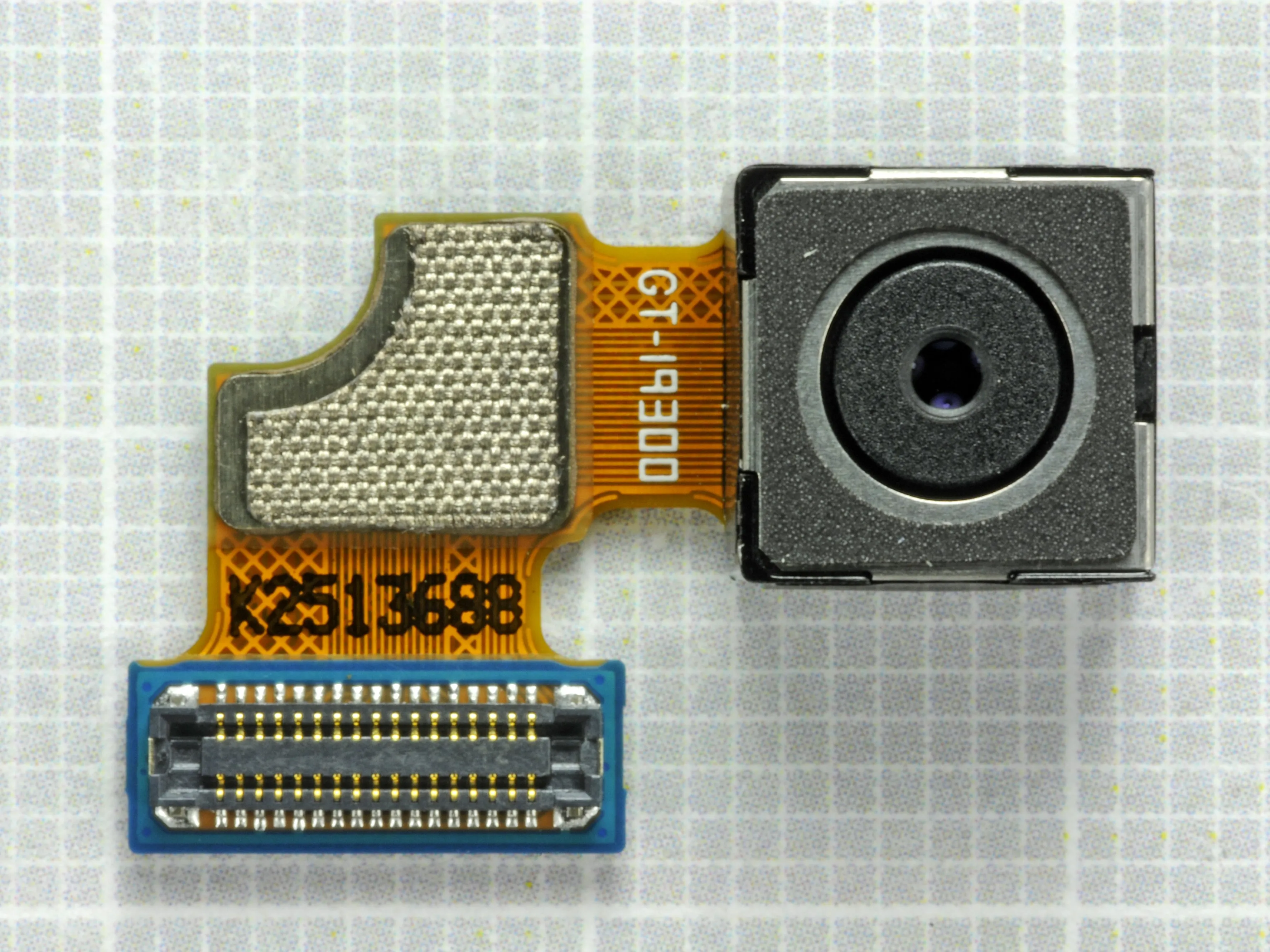

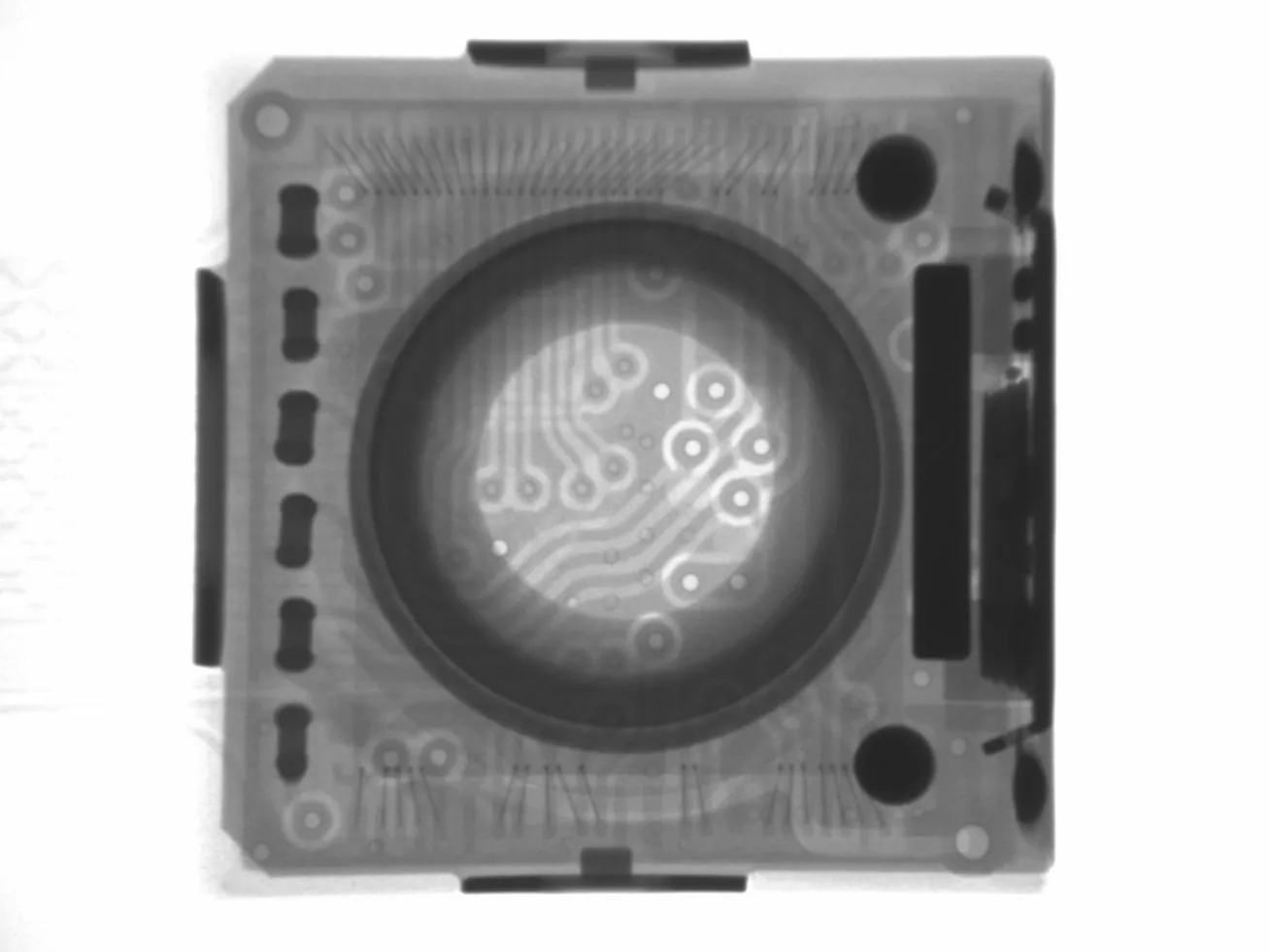

Еще несколько снимков этой наглой камеры, включая рентгеновский снимок от Chipworks!
Chipworks сообщает что камера оснащена сенсором Sony BSI. Вопреки предыдущим сообщениям, их первоначальный осмотр показывает, что это новый сенсор, а не тот, который используется в iPhone 4S. Расположение связующей площадки не такое, как у IMX145, установленного в iPhone 4S, и не такое, как у IMX105, установленного в предыдущих телефонах Samsung.
Шаг 13

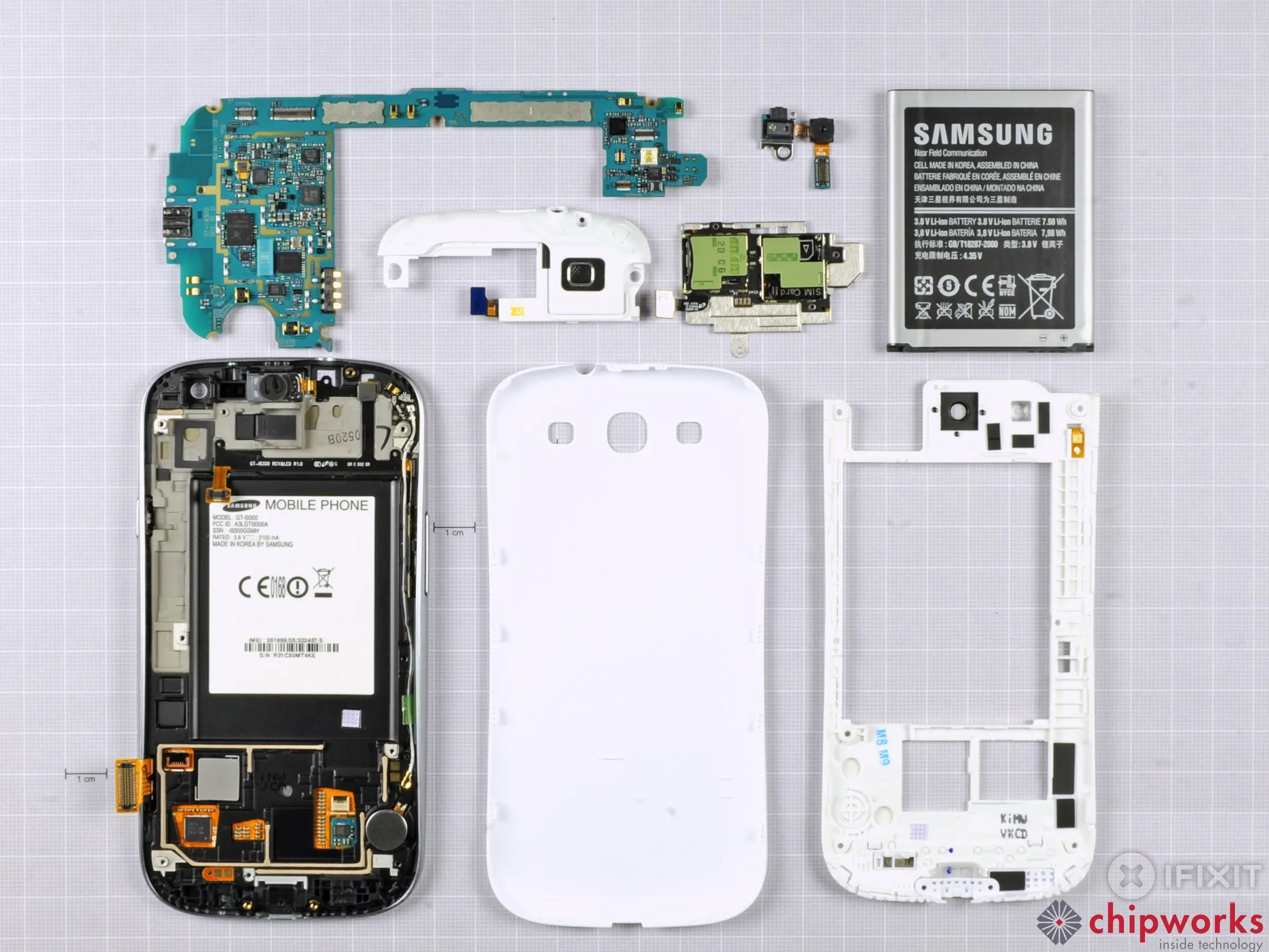

Обновление: Этот разбор был проведен исключительно через Интернет, что заставляет нас отложить оценку ремонтопригодности. Теперь, когда мы сами поработали над ним, мы можем поставить ему справедливую оценку:
Оценка ремонтопригодности Samsung Galaxy SIII: 8 из 10 (10 - самый простой ремонт)
Аккумулятор можно заменить без каких-либо инструментов.
Очень легко открыть и получить доступ к внутренним компонентам.
Во всем устройстве всего 12 винтов, все стандартные Phillips #0 (никаких проприетарных или защищенных размеров).
Мелкие компоненты (антенны, вибратор, датчик освещенности) являются модульными и могут быть заменены по отдельности, но они приклеены к передней панели.
Стекло приклеено как к дисплею, так и к рамке дисплея, что увеличивает стоимость ремонта.
Чтобы заменить переднюю панель, придется разбирать весь телефон, поскольку все элементы встроены в заднюю панель.
