Разборка Samsung Galaxy S10 и S10e

Введение

После внезапного появления iPhone в римскиецифрмы наполовину ожидали, что Samsung подарит нам Galaxy SX. Но вот они, слишком предсказуемо названные S10 и S10e. Действительно ли они так просты, как предполагают их названия? Есть только один способ узнать это - разборка!

Следите за нашими новостями и разборами в Twitter, Instagram и Facebook. Делаете.ру с доставкой, смотрите нашу рассылку.

Что вам понадобится

Инструменты

•

•

•

•

•

•

•

•

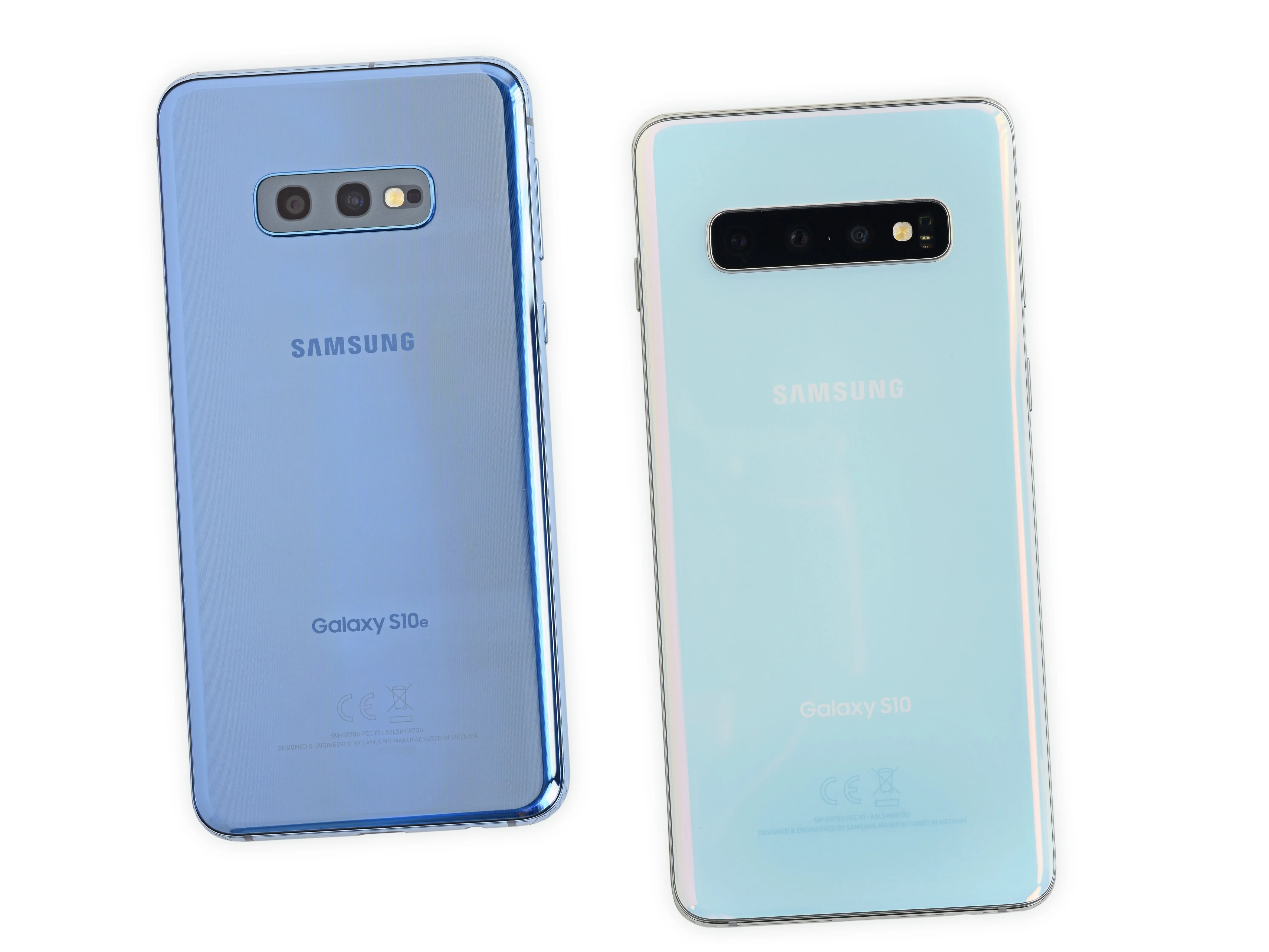

Шаг 1 Разбор Samsung Galaxy S10 и S10e

• Что именно добавляет букву 'e' в S10e и не добавляет ее в S10? Давайте посмотрим, говорят ли нам об этом спецификации:

• Super AMOLED дисплеи Infinity-O - 5,8' (2280 × 1080) у S10e и 6,1' (3040 × 1440) у S10

• Процессор Qualcomm Snapdragon 855 (или Samsung Exynos 9820 в некоторых регионах)

• 10-мегапиксельная камера selfie и тыловая камера с одним широкоугольным модулем 12 МП с двойной апертурой и одним ультрашироким модулем 16 МП, а также дополнительный модуль телефото 12 МП в S10.

• Обычный датчик отпечатков пальцев в боковой кнопке S10e против нового ультразвукового датчика отпечатков пальцев, спрятанного под дисплеем S10

• Разъем для наушников и слот для карт памяти microSD

• Степень водо/пылезащищенности IP68

Шаг 2

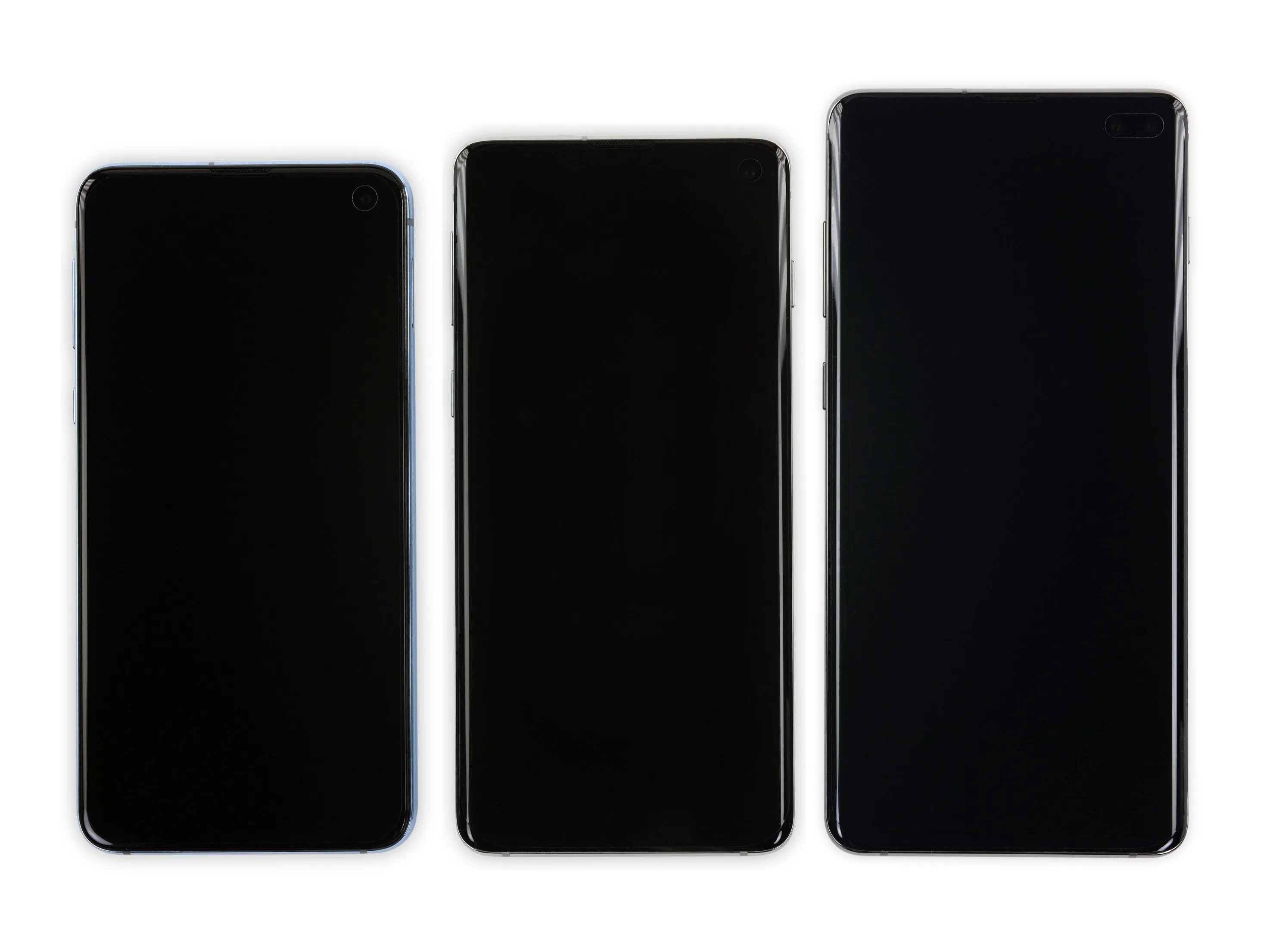

• Монолитные фасады этих телефонов мало что показывают, хотя мы отмечаем изогнутые края дисплея у S10 и S10+.

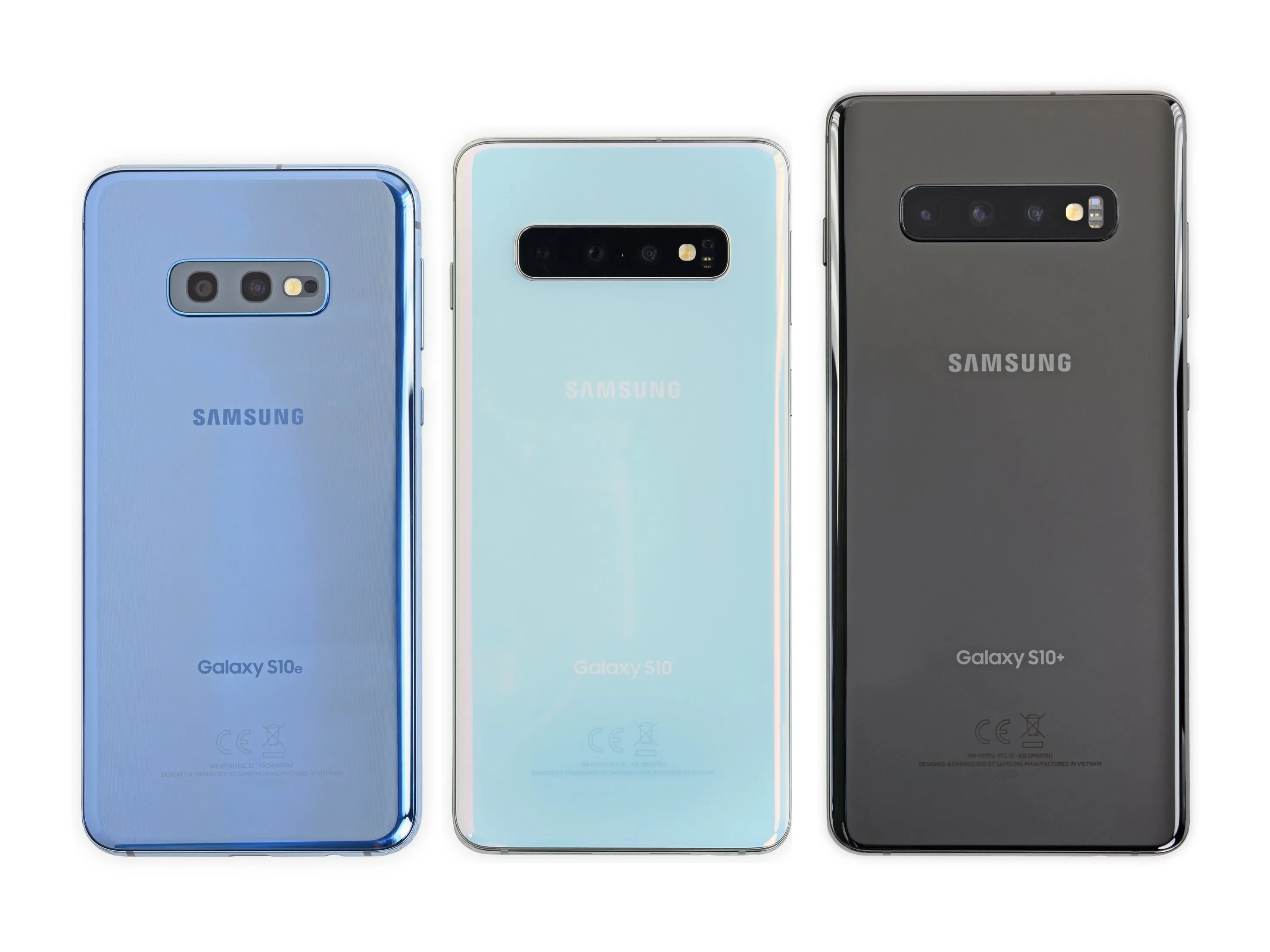

• Сзади мы видим две разные линейки камер: все телефоны оснащены широкоугольными и сверхширокоугольными камерами, но S10 и S10+ получили бонусные телефотокамеры.

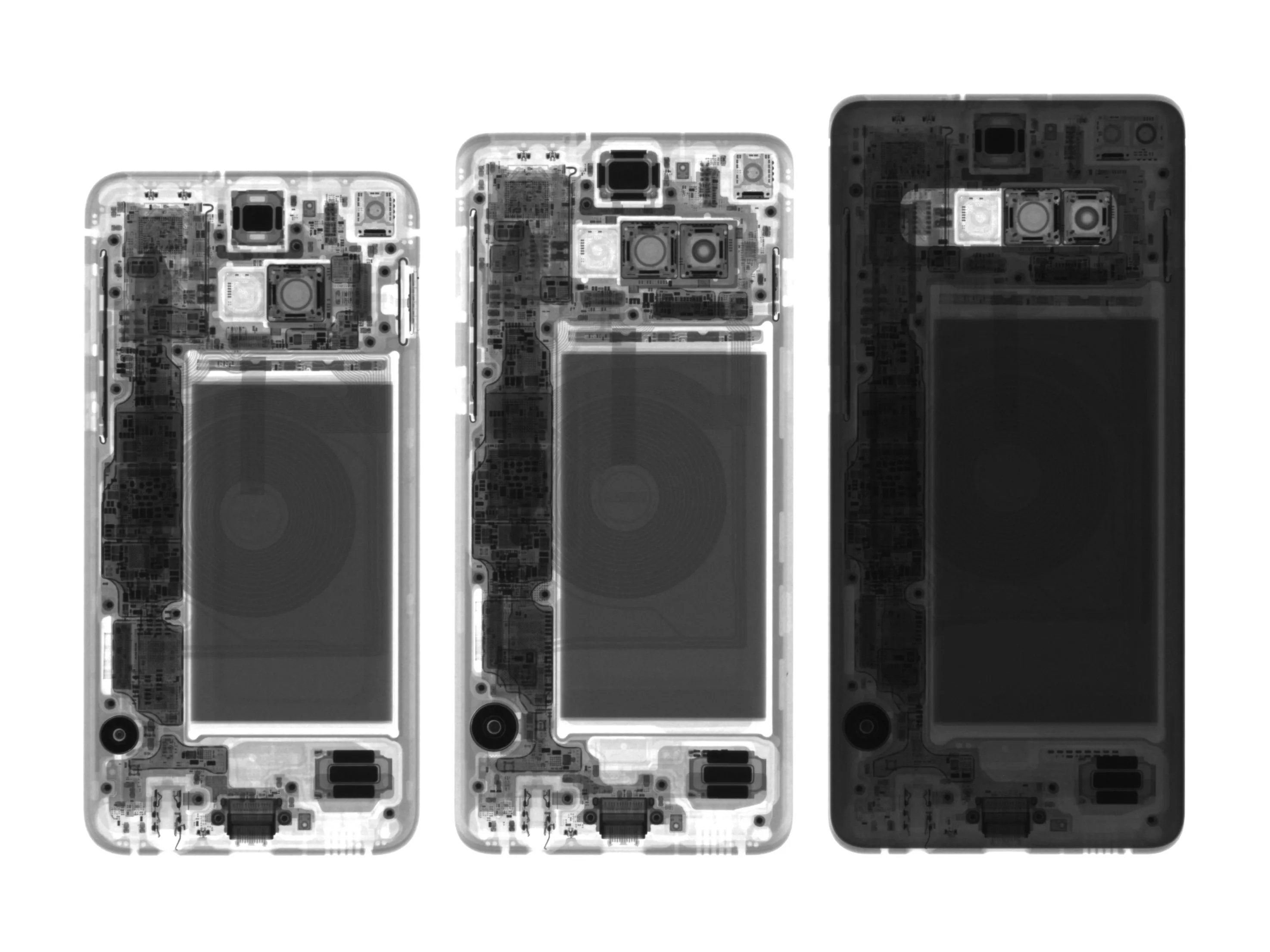

• Пока мы застряли, глядя на телефоны, как будто сейчас 1894 год, Creative Electron Мы получили современные рентгеновские снимки, которые помогут нам разоблачить эти телефоны.

• Плотная керамическая задняя крышка делает S10+ гораздо более непрозрачным для рентгеновских лучей, чем его собратья со стеклянной основой. Другими словами, он темный.

• Мы снимаем крышку с S10+ в нашем видео-обзоре - посмотрите его здесь!

Шаг 3

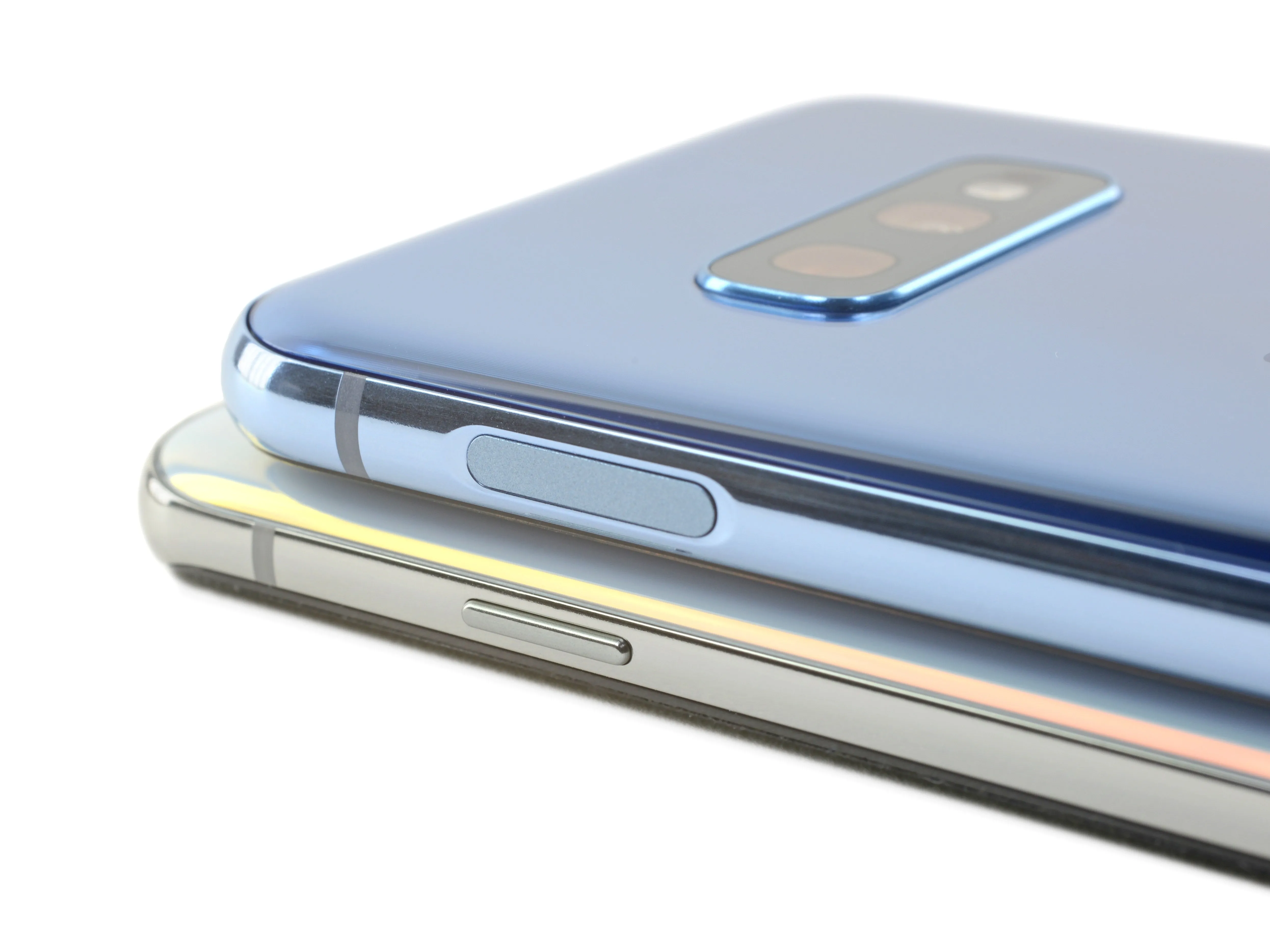

• Хотя внешне эти телефоны похожи, у бюджетного S10e заметно больше кнопка питания, где находится обычный емкостной датчик отпечатков пальцев.

• В S10 все немного ближе к сердцу, а датчик отпечатков пальцев даже не виден... без разбора, то есть.

• Кстати говоря, мы надеемся, что перемещенные датчики отпечатков пальцев сделают нашу процедуру открытия телефона немного безопаснее.

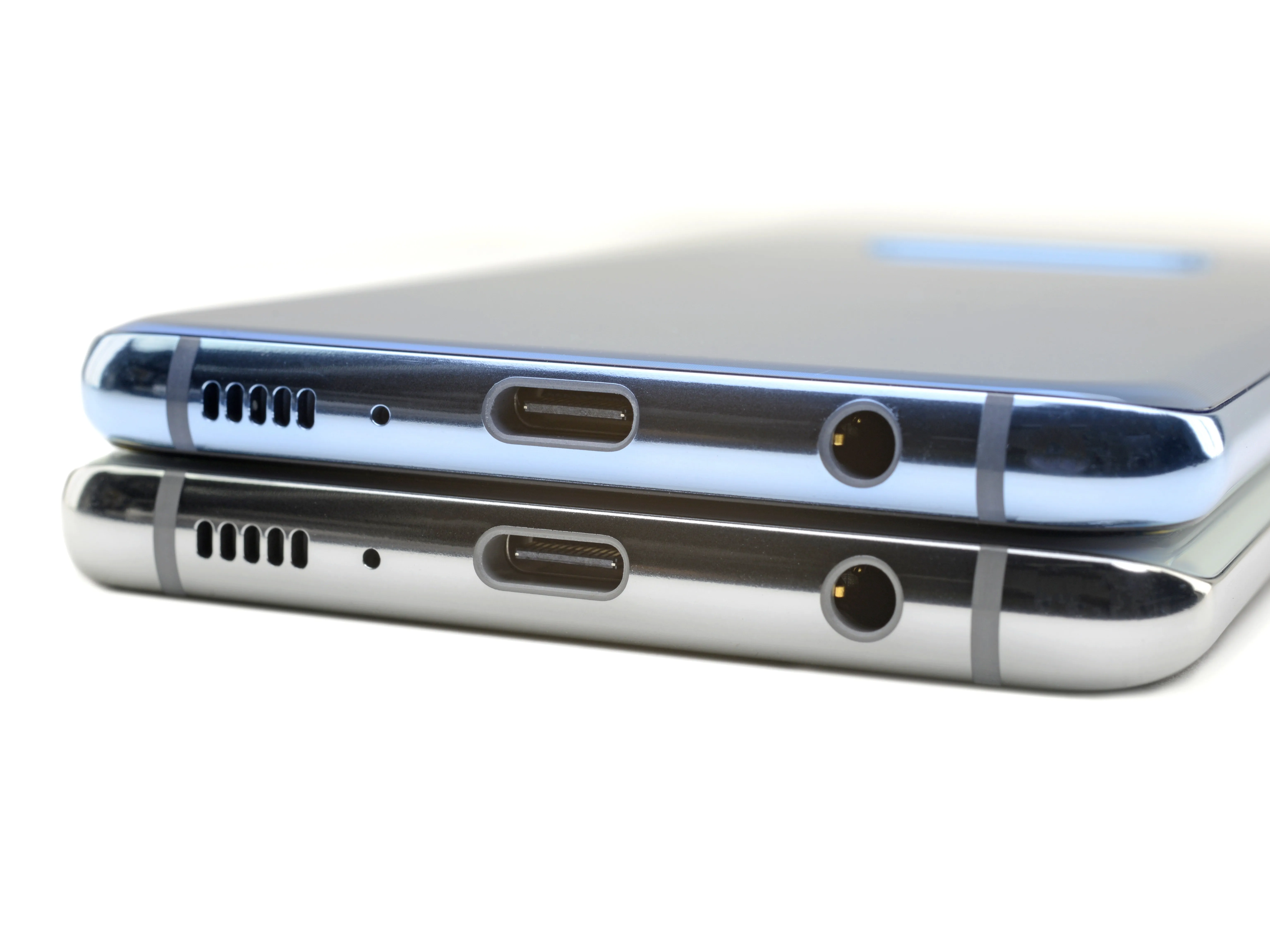

• Несмотря на тонкие различия, S10 и S10e согласны с тем, что разъемы для наушников - это все еще очень круто. Они также оснащены соответствующими портами USB-C, микрофонами и динамиками.

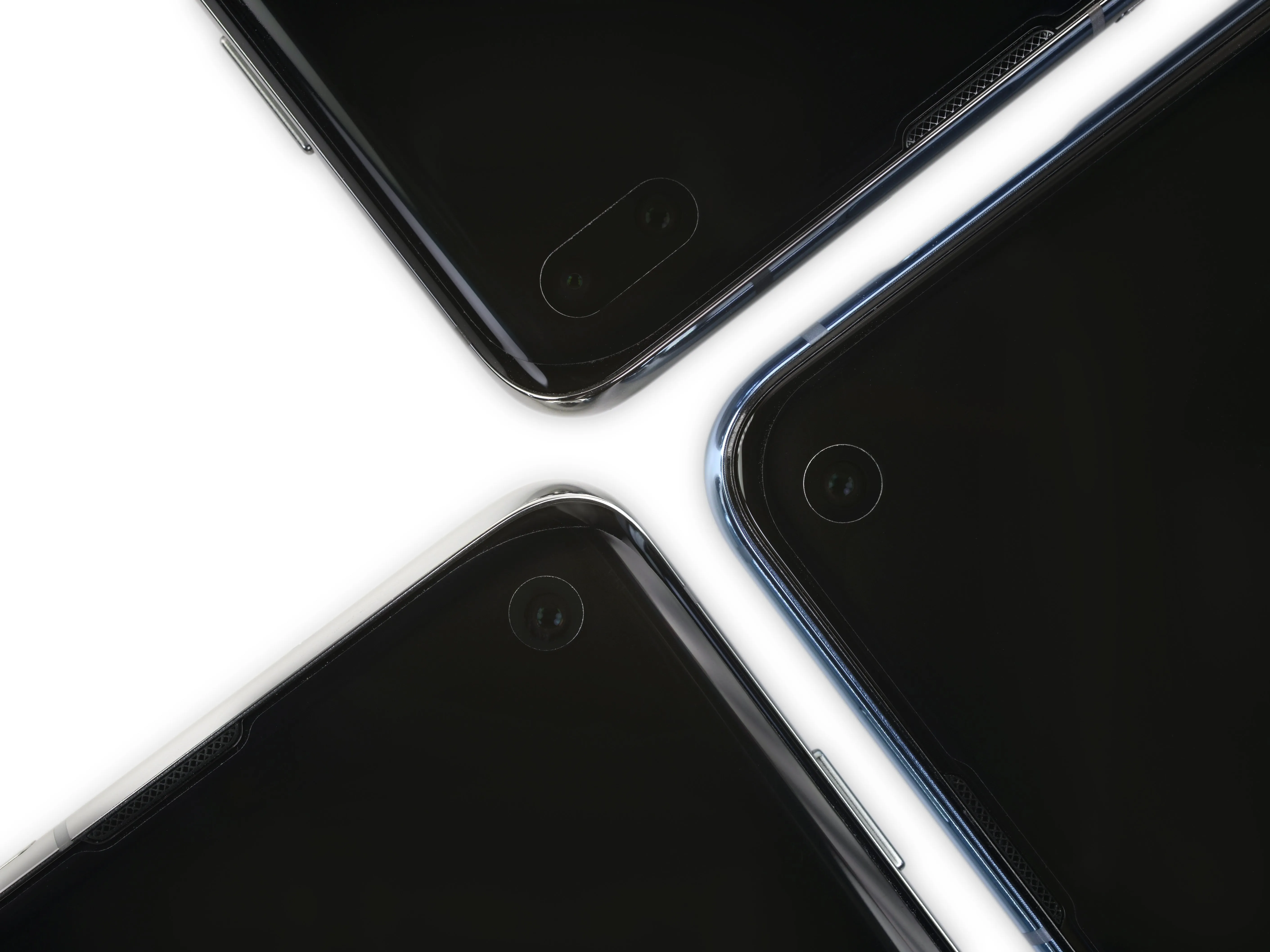

• В верхней части телефонов мы впервые (воочию) видим 'дырявые' дисплеи с предустановленными защитными экранами.

• По всей видимости, протектор экрана из закаленного стекла может помешать ультразвуковому датчику, так что Samsung пытается предотвратить эту проблему. Но тогда зачем он нужен S10e?

Комментарии к шагу

Уважаемый i Fix it Правда ли, что телефон c - type в galaxy s10 не может быть изменен, кроме как путем замены материнской платы?

Привет Макс,

Если вы посмотрите на первое изображение в шаге 7, вы увидите, что разъем USB-C является частью материнской платы. Если он сломается, вы можете заменить его, припаяв микропайкой запасную часть, но это гораздо сложнее, чем замена и замена маленькой дочерней платы. Другим решением будет замена материнской платы, к которой она прикреплена.

Я уже сломал свою заднюю панель. Она лежала у меня в кармане, и я не знаю, что случилось.

Шаг 4

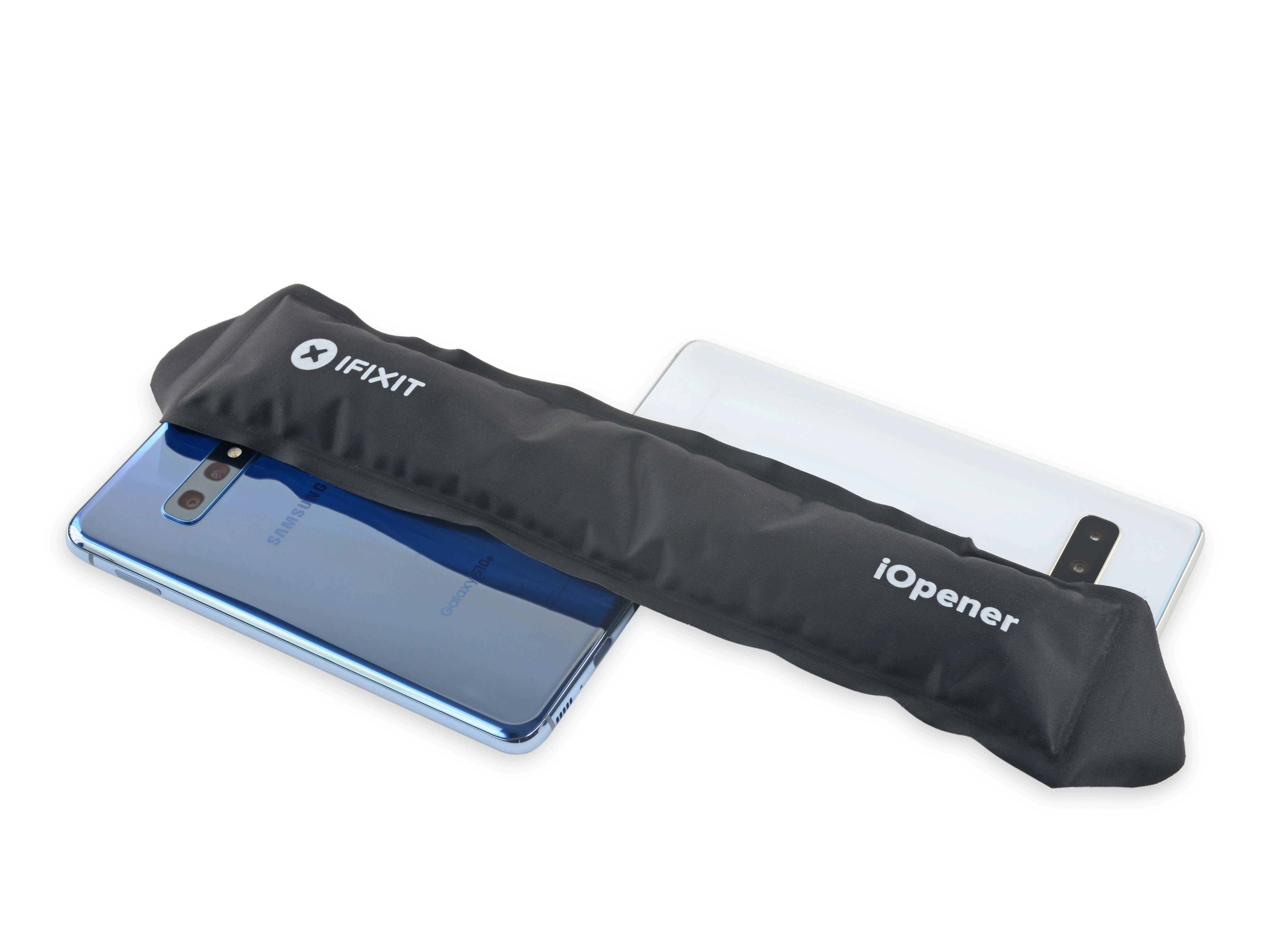

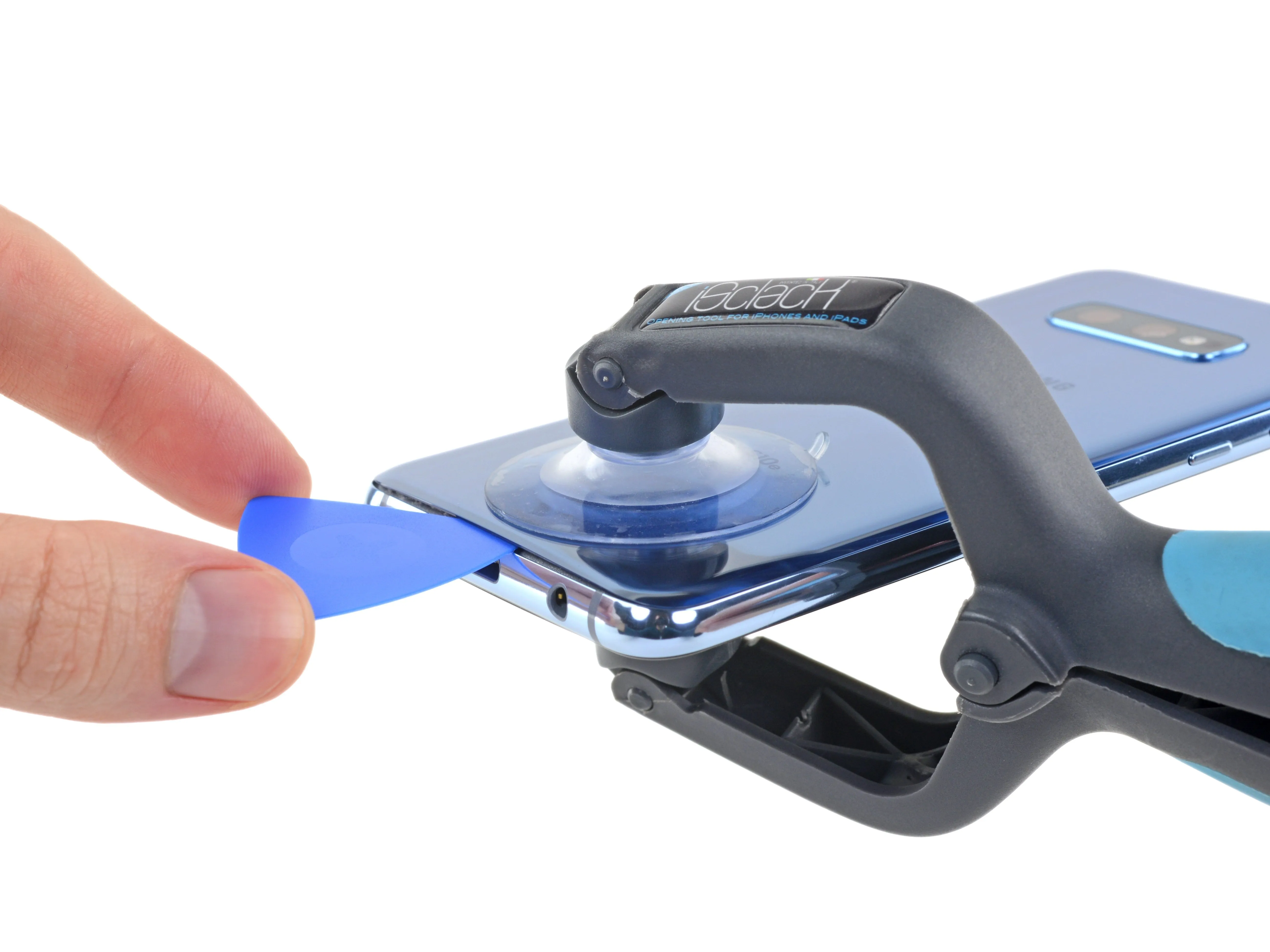

• С новым и улучшенным телефоном приходит новая и улучшенная процедура вскрытия... или нет! Однаждыснова мы должны нагреть вещи и задействовать наш надежный iSclack.

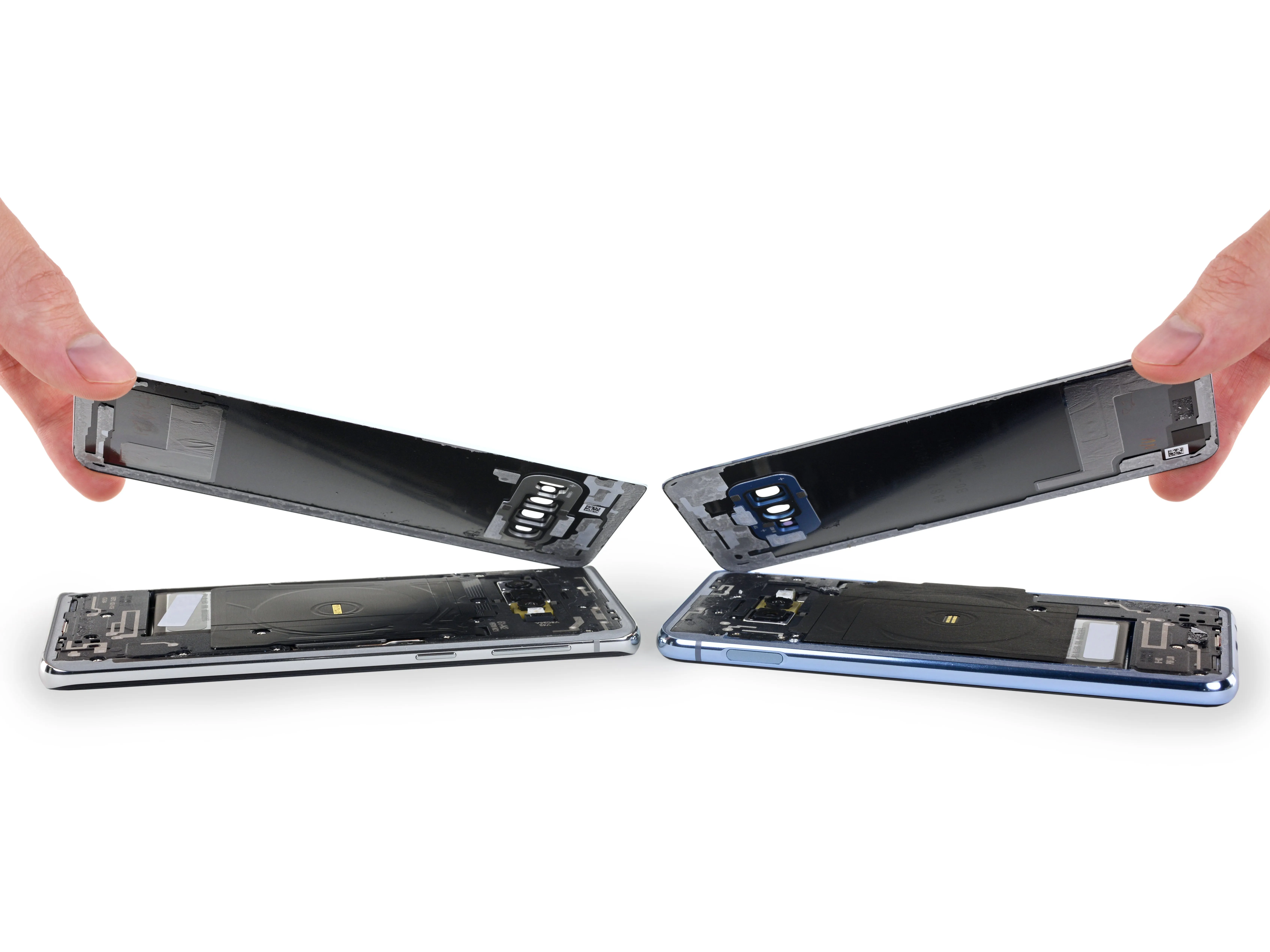

• Мы снимаем задние крышки с телефонов, ожидая какой-нибудь ловушки. Не в этот раз, адмирал Акбар! Панели отрываются сразу.

• Возможно, Samsung случайно улучшила ремонтопригодность - переместив датчики отпечатков пальцев с задней крышки, они избавились от ловушки в виде гибкого кабеля, которая в последние годы часто мешала ремонту аппаратов Galaxy.

• Кроме того, нам показалось, или клей на этот раз менее упрямый?

• Как только все остывает, мы замечаем теплоотводящие графитовые накладки, стратегически расположенные на задних крышках. Что-то здесь должно нагреваться, чтобы не обжечь пальцы.

Комментарии к шагу

Я использовал открывалку в соответствии с инструкцией, пытался в течение часа. Оставлял его на телефоне до 10 мин. Но все равно не могу открыть заднюю крышку настолько, чтобы достать карту.

Клей для S10 может быть очень неподатливым - фен/тепловой пистолет помогут. Клей также толще на некоторых участках, и наши руководства по ремонту показывают, где находятся самые тонкие части.

Эта разборка - первый взгляд на устройство и не предназначена для ремонта. Вы можете найти наши руководства по S10 здесь и руководства по S10e здесь.

Шаг 5

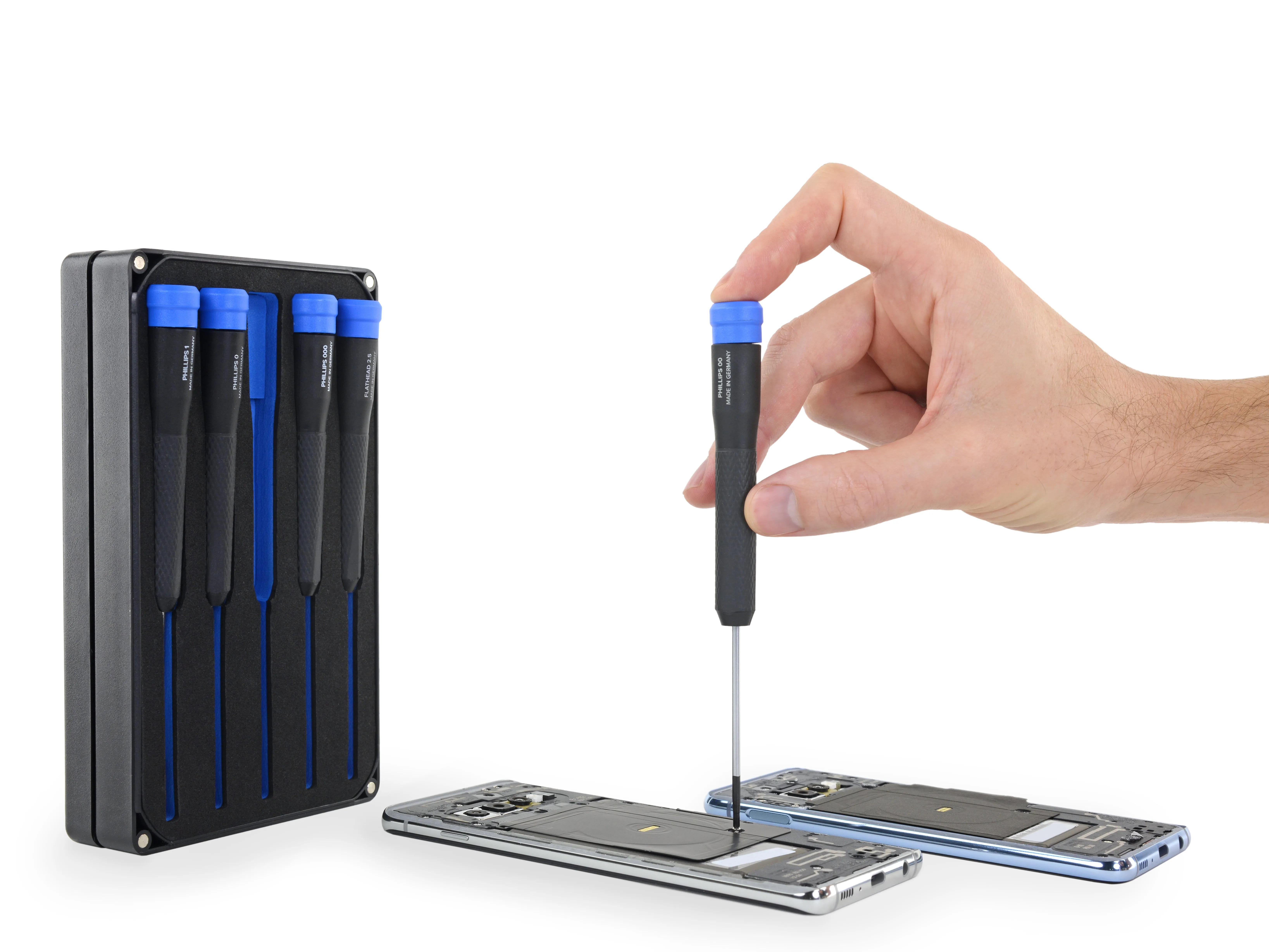

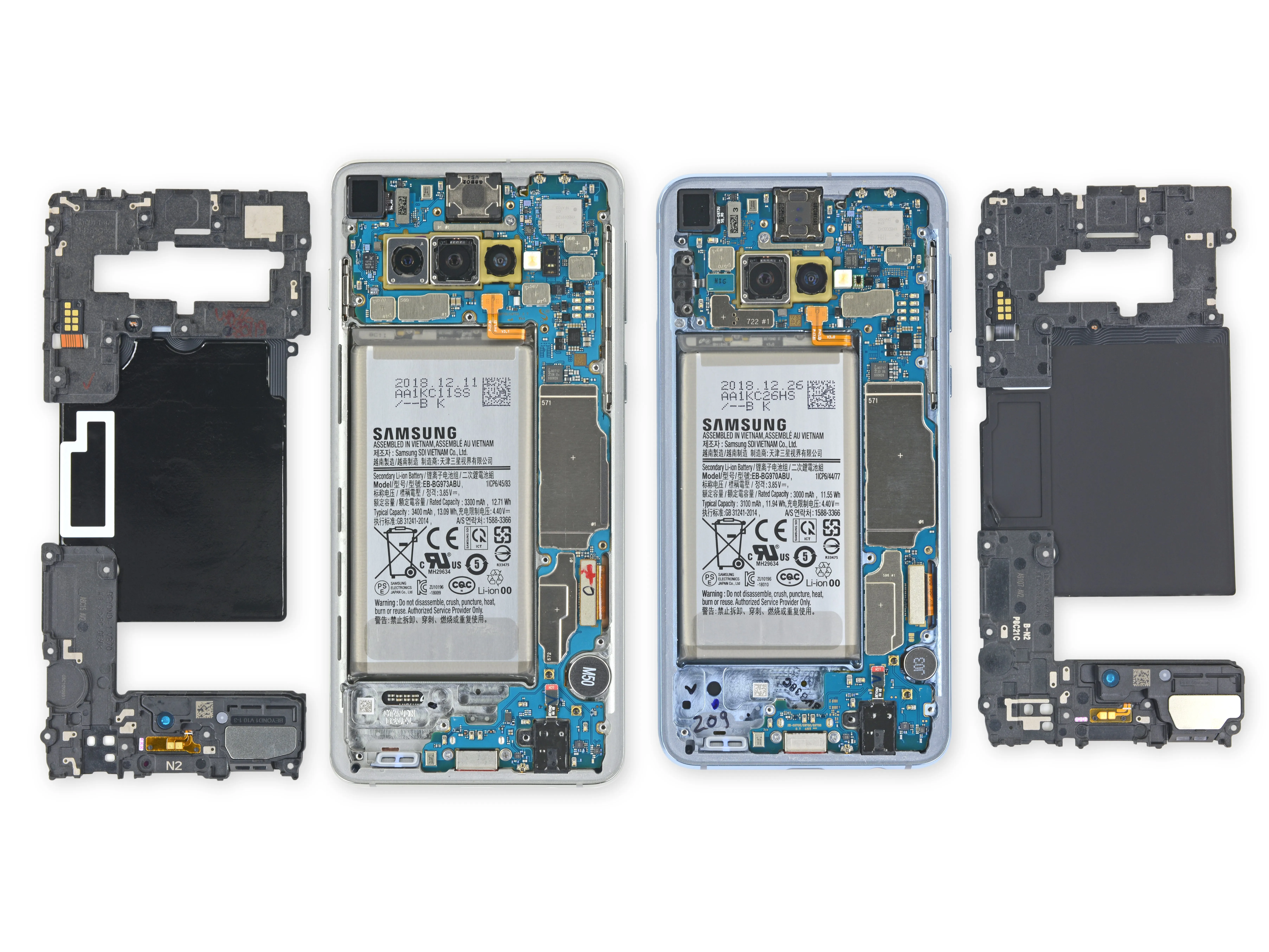

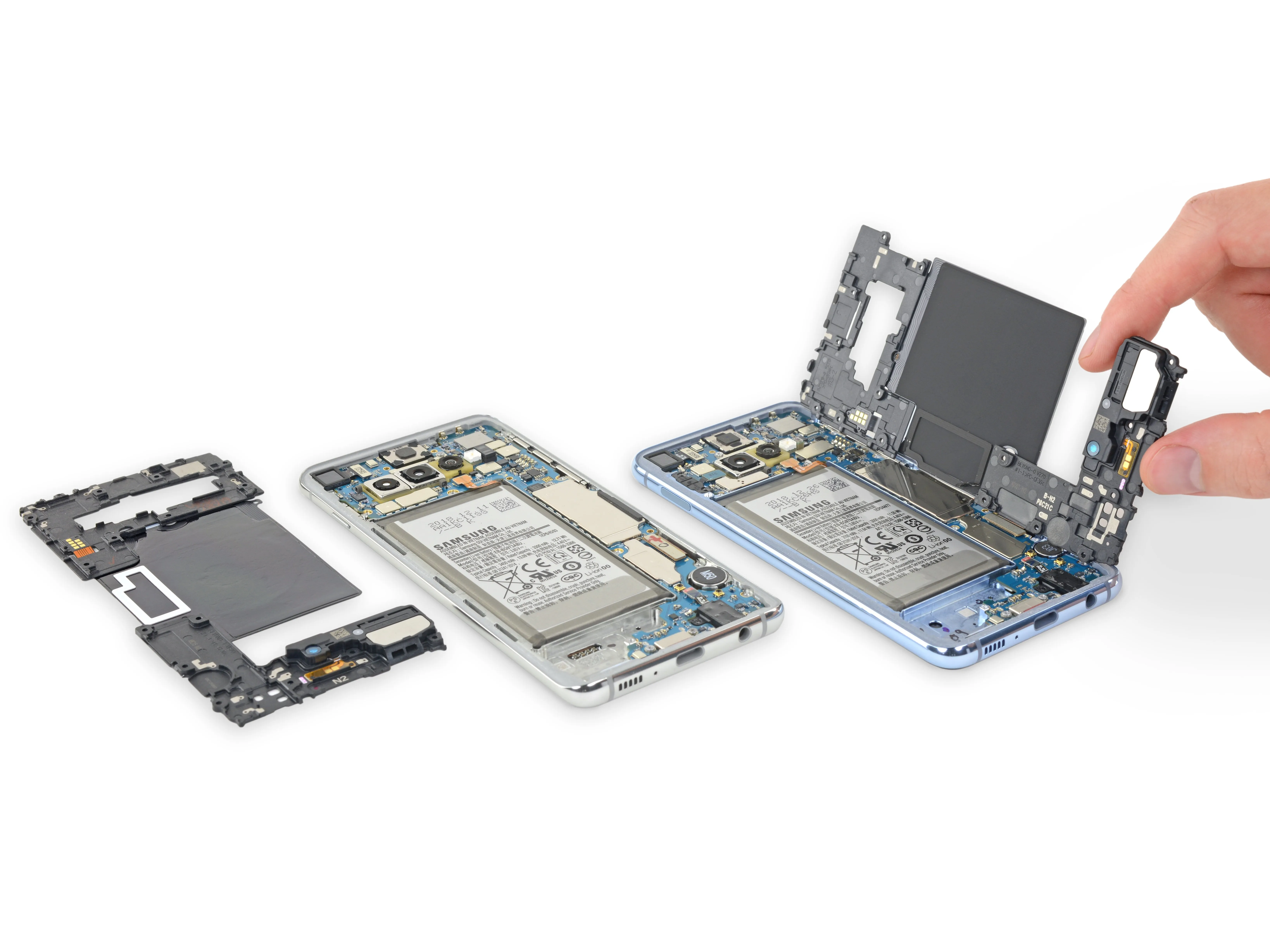

• Всего несколько стандартных крестообразных винтов стоят между нами и хорошим материалом. Наш набор драйверов Marlin обеспечивает нас всем необходимым, но мы рады, что Samsung пока использует только один драйвер.

• Эти средние блоки со встроенными катушками научились новому трюку: теперь они могут заряжать другие устройства без проводов.

• Возможно, именно поэтому в этом году катушки помещены между двумя слоями графита - беспроводное зарядное устройство, которое не только передает, но и принимает сигнал, будет выделять гораздо больше тепла.

• Беспроводная зарядка по своей сути неэффективна, в качестве побочного продукта она выделяет много тепла.

• Пока еще не решено, насколько сильно это может повлиять на длительное время автономной работы телефона, осуществляющего зарядку, особенно если речь идет об аккумуляторе, который не так легко заменить.

Шаг 6

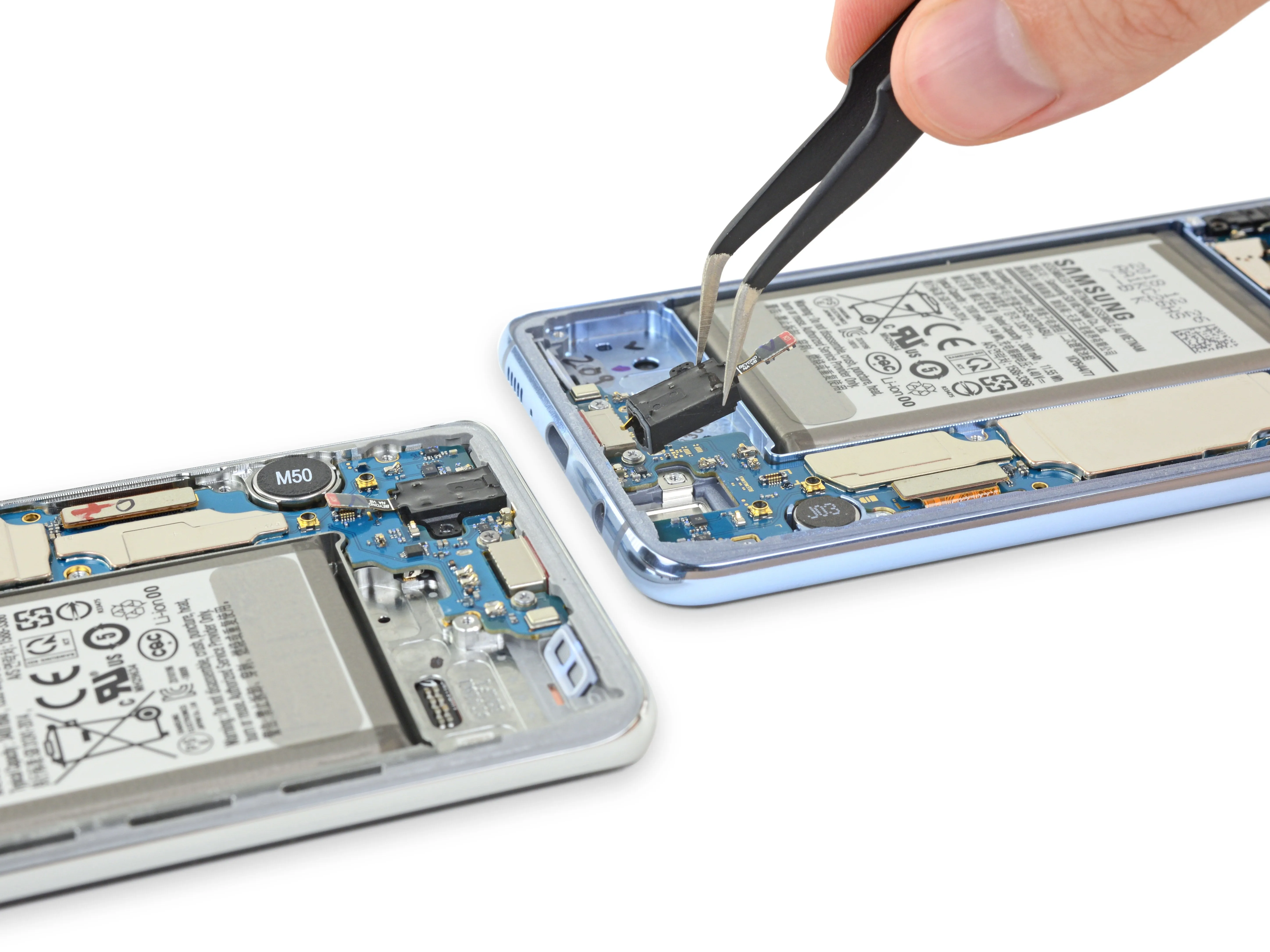

• Разъемы для наушников Samsung составляют всего 12 мм в высоту и 8 мм в поперечнике, и они на 100% модульные, что нам очень нравится. Жаль только, что в iPhone не хватает места для одного из них в iPhone-или даже iPad.

• ... или нет?

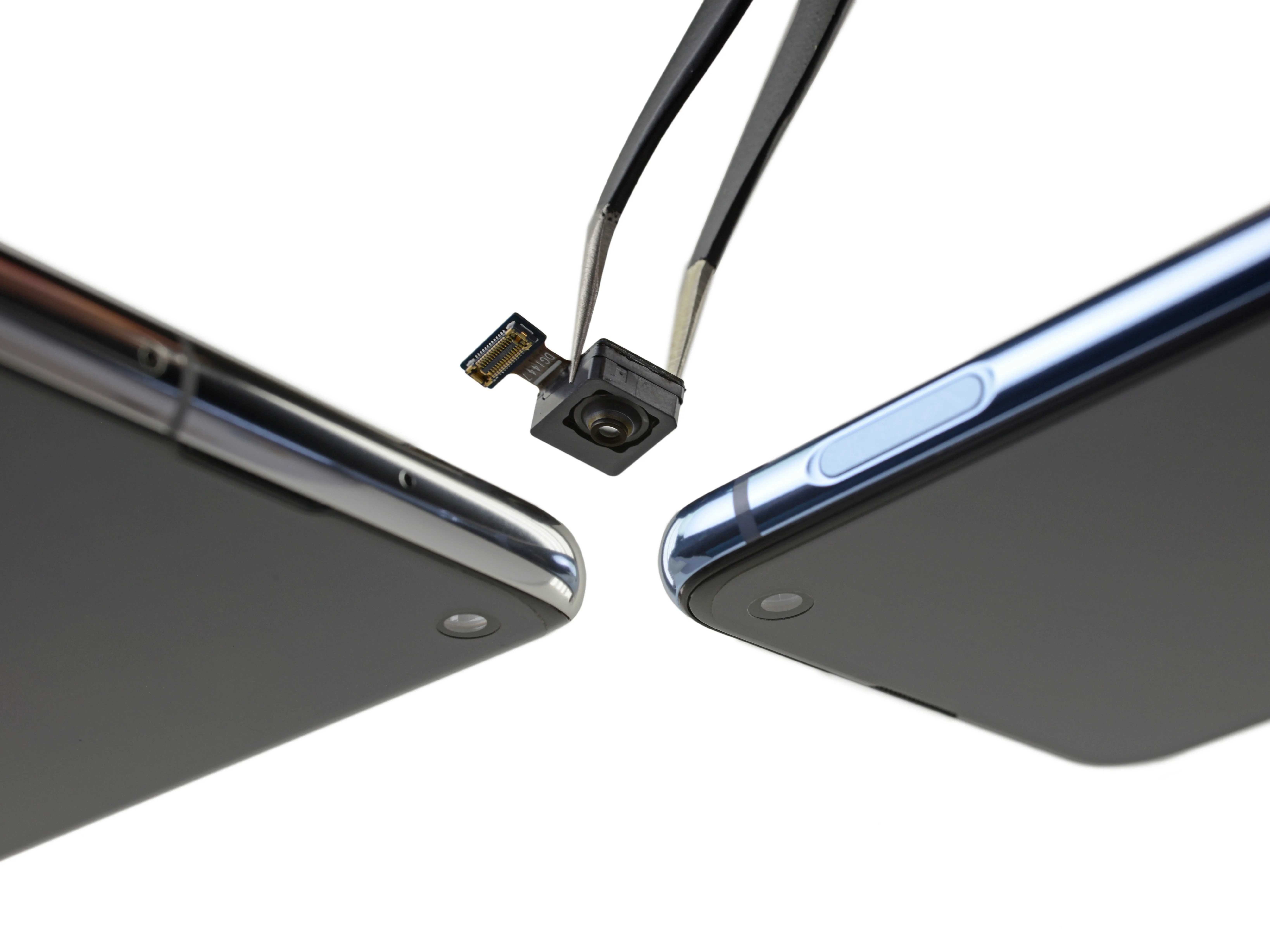

• О камерах мы поговорим чуть позже, а пока отбросим камеры selfie, чтобы освободить место для извлечения материнской платы.

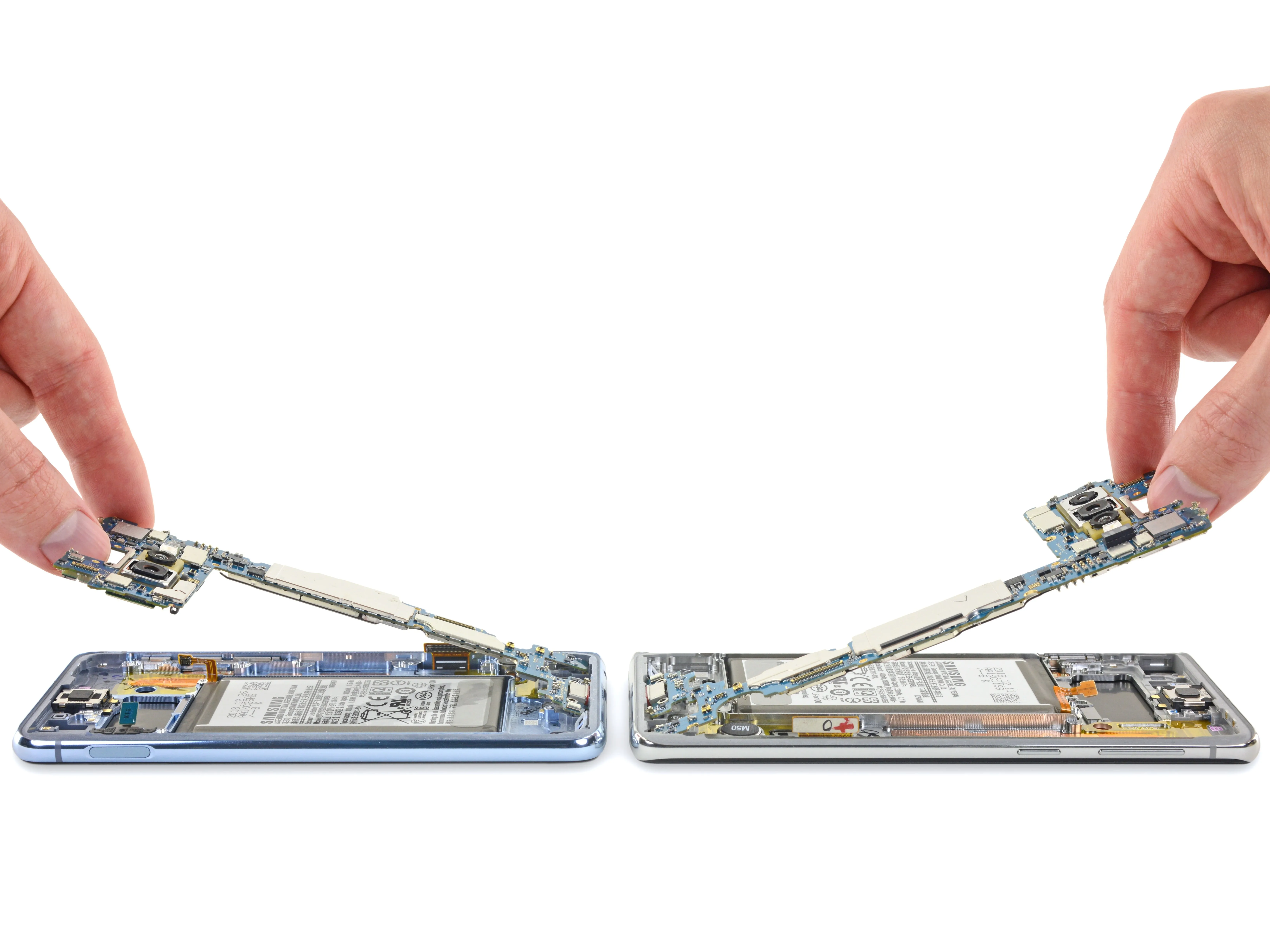

• Наш инженер по разбору выполняет безупречный синхронный подъем материнской платы...

• ...и, к сожалению, порты USB-C оказываются рядом. То, что раньше было одним из немногих положительных моментов в ремонте телефонов Galaxy - модульный, сменный порт USB-C - исчезло.

Шаг 7

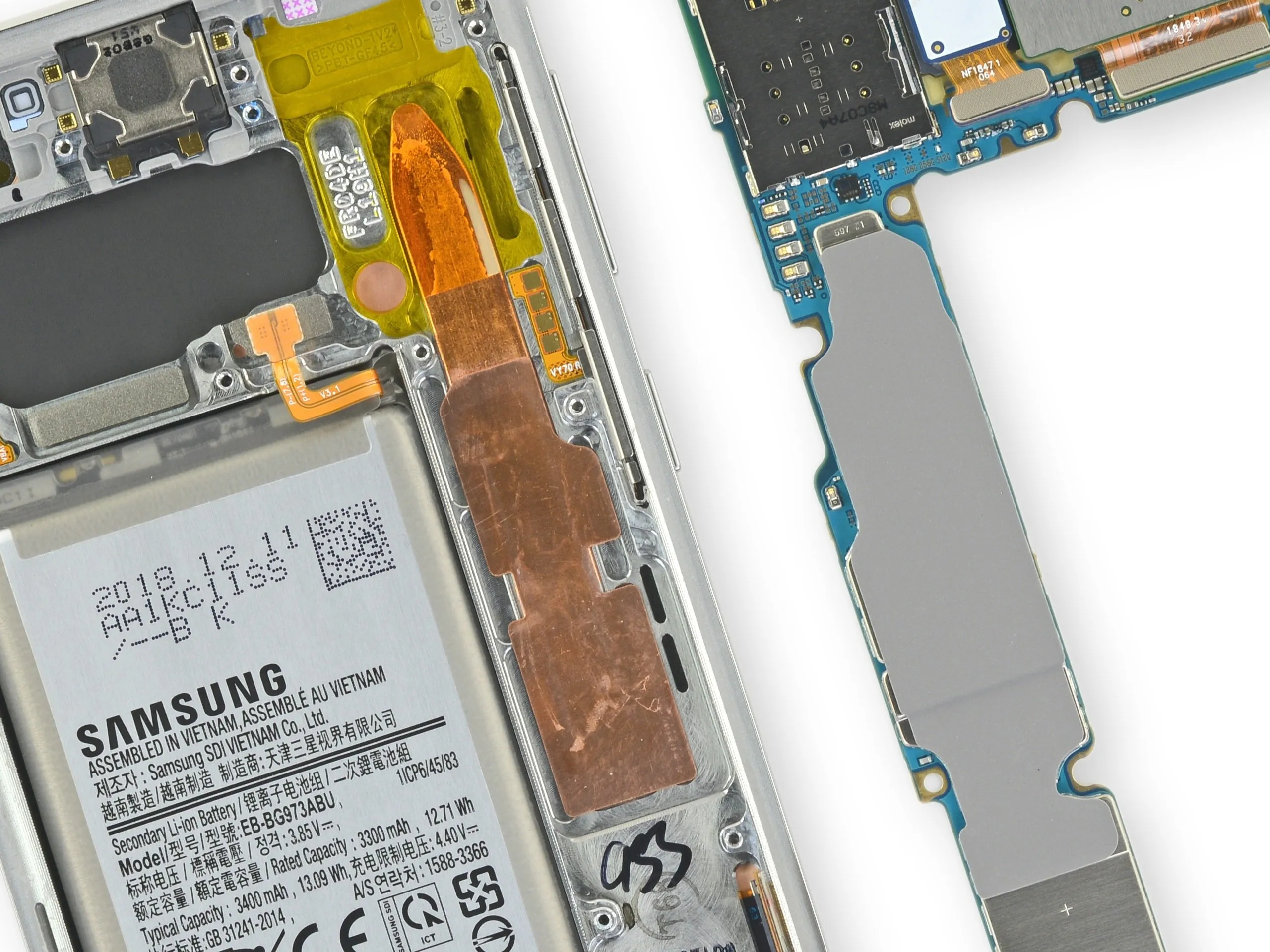

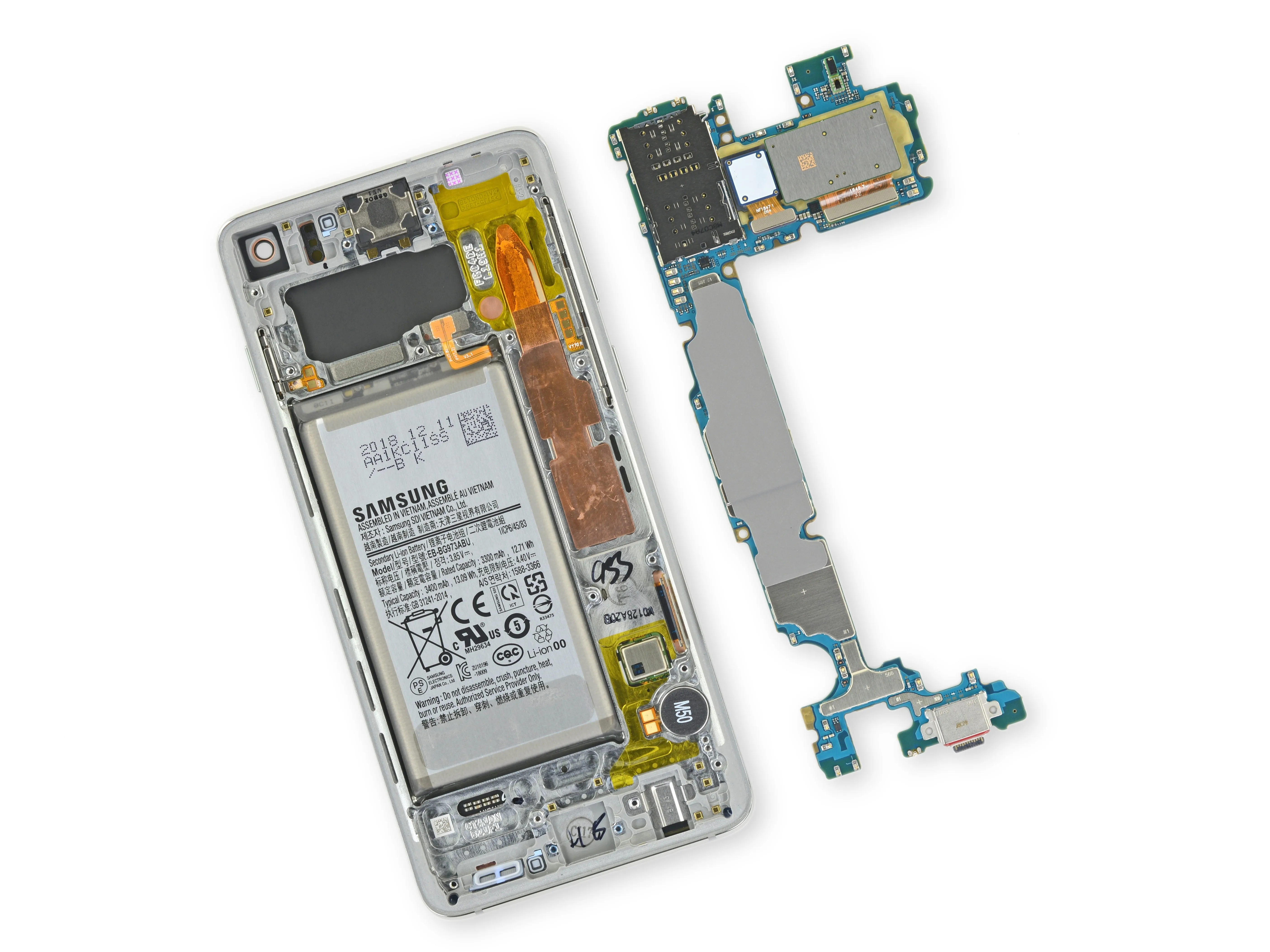

• Заглянув под материнскую плату, мы делаем пару интересных наблюдений.

• Массивная медная тепловая трубка под платой гораздо мощнее, чем чем у S9.-Она больше похожа на ту. на ту, что мы нашли в Note9..

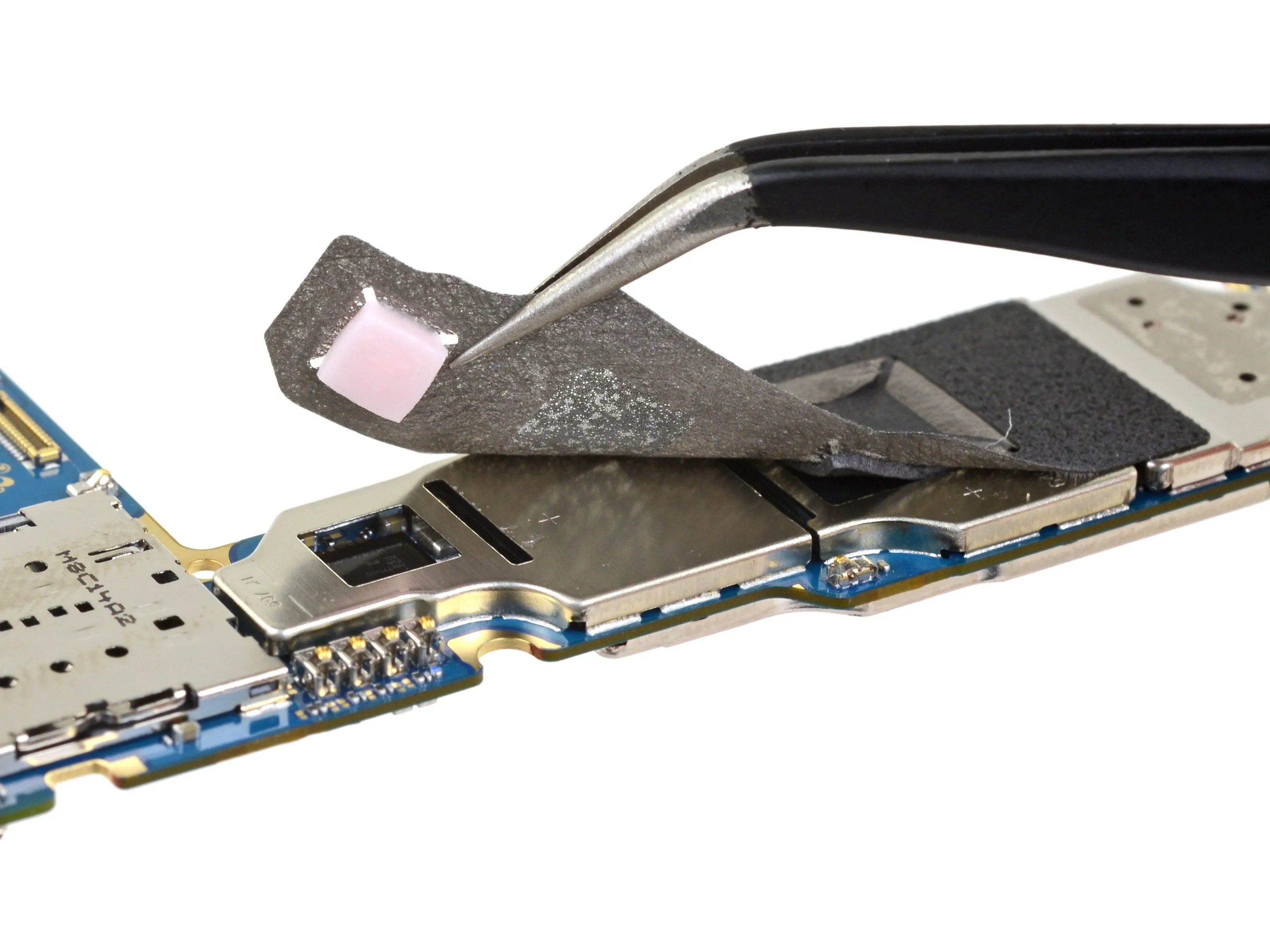

• Тем временем мы отклеиваем от платы дополнительный многослойный материал термоинтерфейса. Вся эта медь создает отличную, большую, плоскую поверхность для лучшей теплопередачи, но это мягкий металл, поэтому вам нужен этот мягкий интерфейс, чтобы заполнить любые пробелы, которые в противном случае могут убить производительность или перегреть ваш телефон.

• Эта тонкая наклейка, похоже, также обеспечивает некоторое экранирование радиочастот, поскольку в крышке банки под ней есть большое отверстие, в котором мы находим PMIC и большую розовую термопрокладку.

• TL;DR: Мы предполагаем, что быстрая зарядка + обратная беспроводная зарядка создают серьезную тепловую нагрузку на электронику в этой системе. Samsung приложила все усилия, чтобы охладить ее.

Комментарии к шагу

*Система охлаждения с паровой камерой доступна только на Galaxy S10+. Galaxy S10 и Galaxy S10e оснащены усовершенствованной системой охлаждения с тепловыми трубками.

https://www.samsung.com/us/mobile/galaxy...

Вы правы. Отличная находка! Их трудно отличить снаружи.

Подразумевается, что Galaxy копирует iPhone с самого начала этой статьи. Но Galaxy сохранил разъем для наушников, не имеет выреза, слава богу, и выигрывает у iPhone во всех технических характеристиках.

Шаг 8

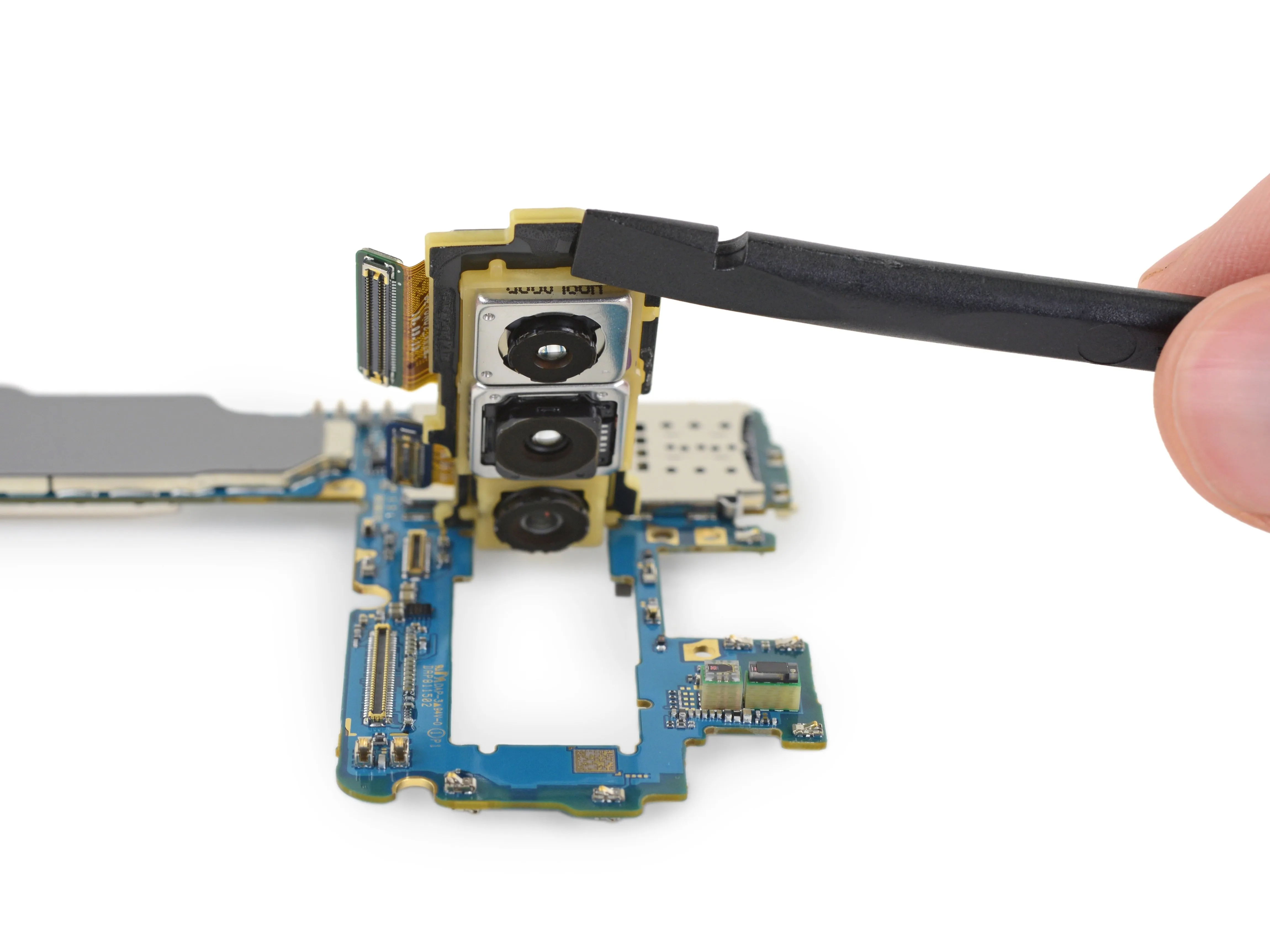

• Далее мы отсоединяем массив основной камеры от платы - он заключен в желтую пластиковую рамку, скорее всего, из ABS или нейлона естественного, неокрашенного цвета. (Это выглядит немного в стиле 80-хно нам это не мешает.)

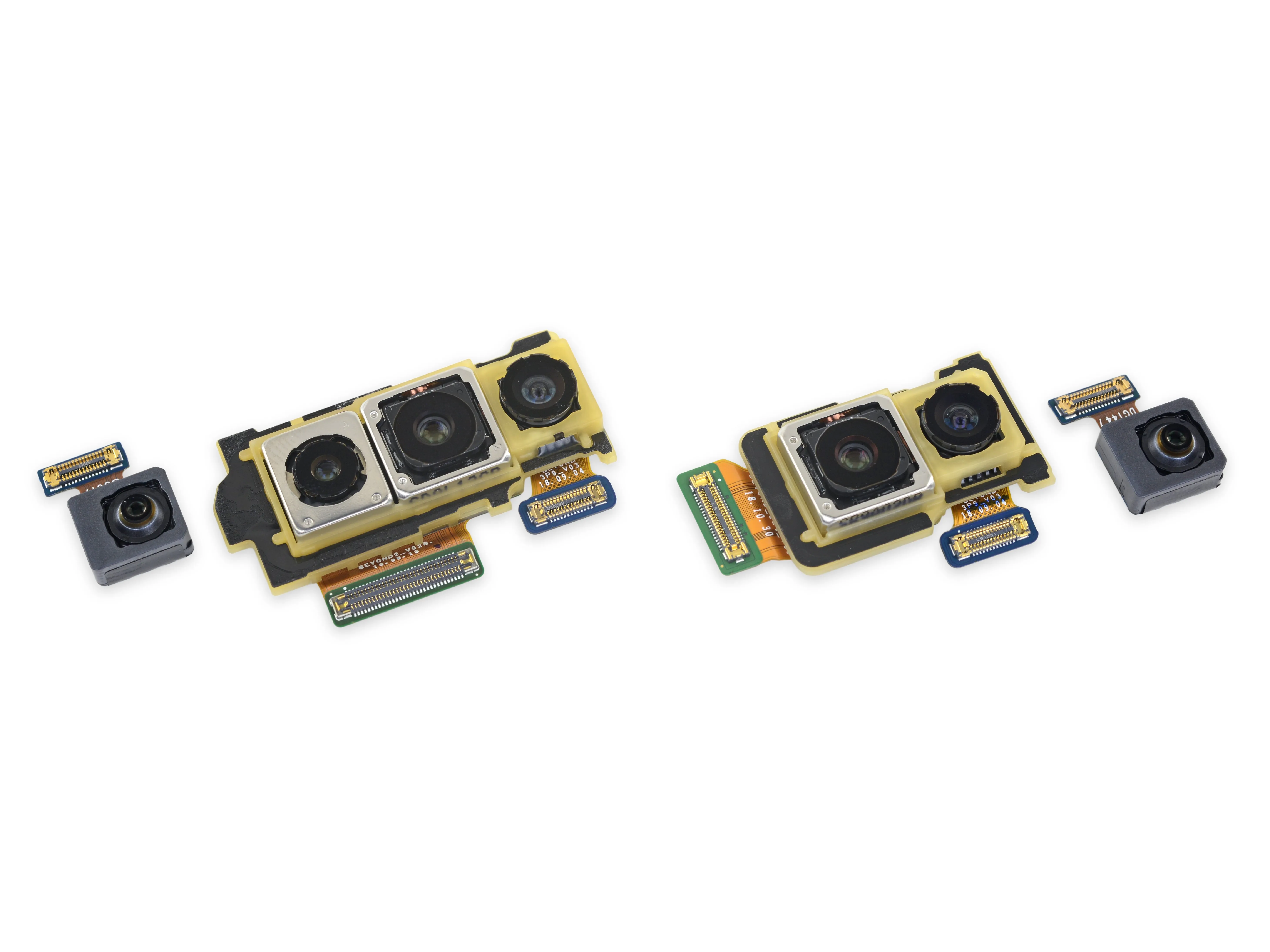

• Мы устанавливаем оба массива камер рядом с соответствующими камерами selfie (слева и справа).

• Матрица S10 (слева) получила еще одну камеру - 12 МП, ƒ/2,4 телеобъектив с OIS - и поместила ее на тот же разъем, что и стандартную широкоугольную камеру.

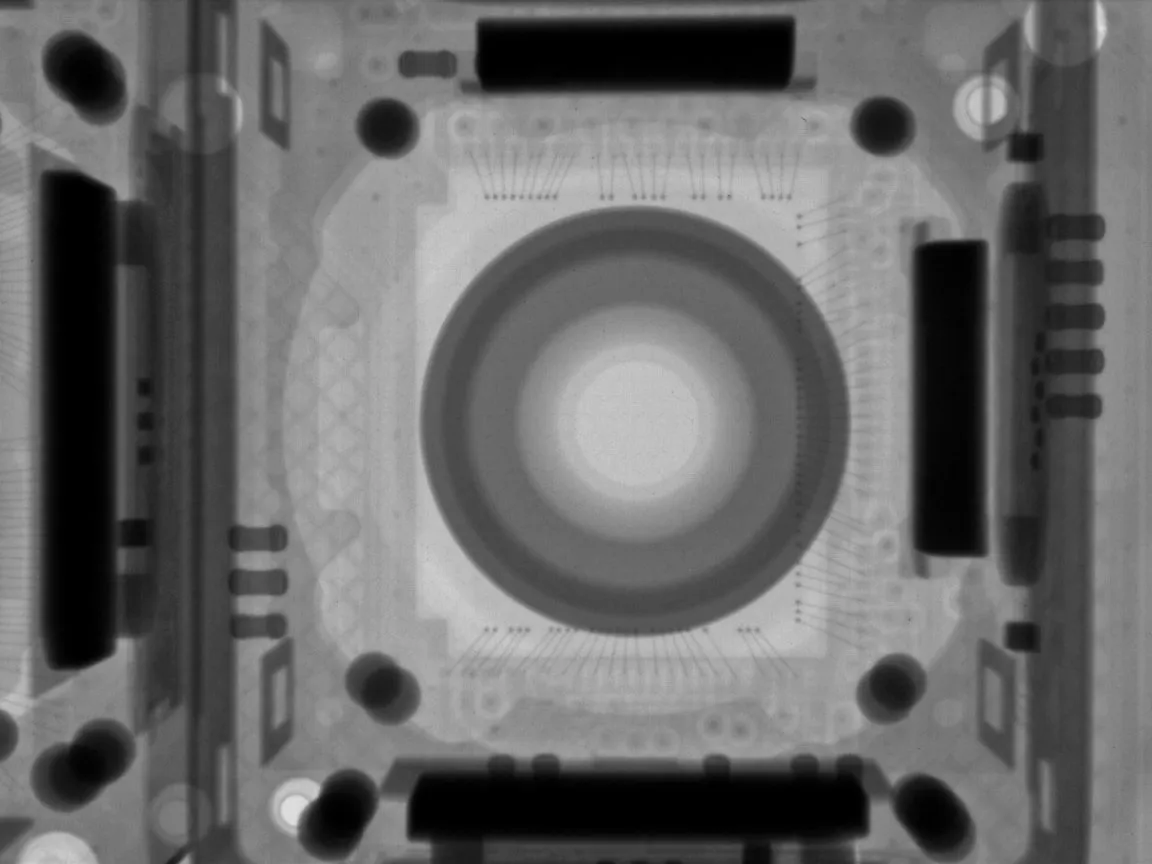

• Дальнейший физический разбор стал бы довольно разрушительным, но вот рентгеновский снимок, показывающий сенсор телекамеры и электромагниты OIS.

• Широкоугольные камеры на 12 МП также оснащены OIS, как и двойная апертура от S9+..

• Наконец, 16-Мп ультраширокоугольные модули ƒ/2,2 имеют чуть более толстые пластиковые рамки.

• Кодовое название этого года - 'Beyond', обновленное по сравнению с прошлогодним 'Star' .".

Шаг 9

• Термопрокладки и камеры в сторону, давайте перейдем к чипам! На лицевой стороне этих материнских плат (сверху: S10e, снизу: S10) мы видим:

• S10e: THGAF8T0T43BAIR 128 GB Toshiba Флеш-память UFS NAND

• S10: KLUFG8R1EM-B0C1 512 Гб флэш-памяти Samsung eUFS NAND

• Samsung K3UH7H70AM-AGCL LPDDR4X, установленная поверх Qualcomm Snapdragon 855 SoC

• Qualcomm WCD9341 аудиокодек

• Qorvo QM78062, вероятно RF Fusion фронтальный модуль

• Maxim MAX77705C PMIC

• Skyworks SKY78160-51 Малошумящий усилитель

Шаг 10

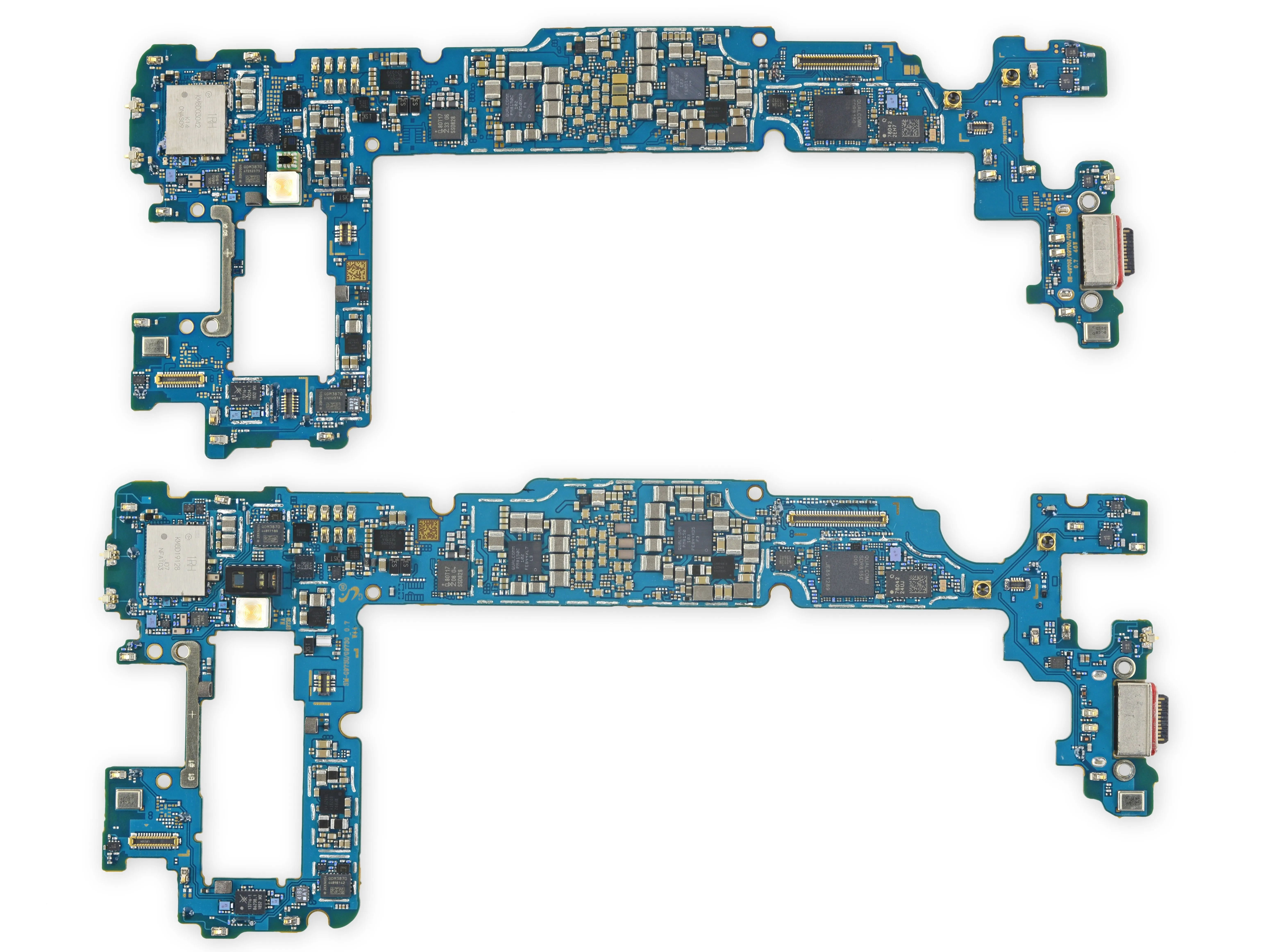

• Samsung, никогда не уступая в качестве, разместила еще больше кремния на откидных сторонах:

• Murata KM8D03042 (вероятно, модуль Wi-Fi/Bluetooth)

• Радиочастотный трансивер Qualcomm SDR8150

• Управление питанием Qualcomm PM8150

• Беспроводной приемник питания IDT P9320S

• Qorvo QM78062 модуль усилителя мощности (вероятно)

• NXP PN80T Контроллер NFC с защищенным элементом

• Модуль радиочастотного фронта Qualcomm QDM3870

Комментарии к шагу

На этот раз никаких чипов Broadcom?

Разве BCM4375 не должен работать с wifi и bluetooth?

https://globenewswire.com/news-release/2...

Это BCM4375 от Broadcom. Но он должен быть в модуле WiFi/BT производства Murata KM8D03042.

Цветовая маркировка помогает понять, что к чему. Хорошая работа.

Шаг 11

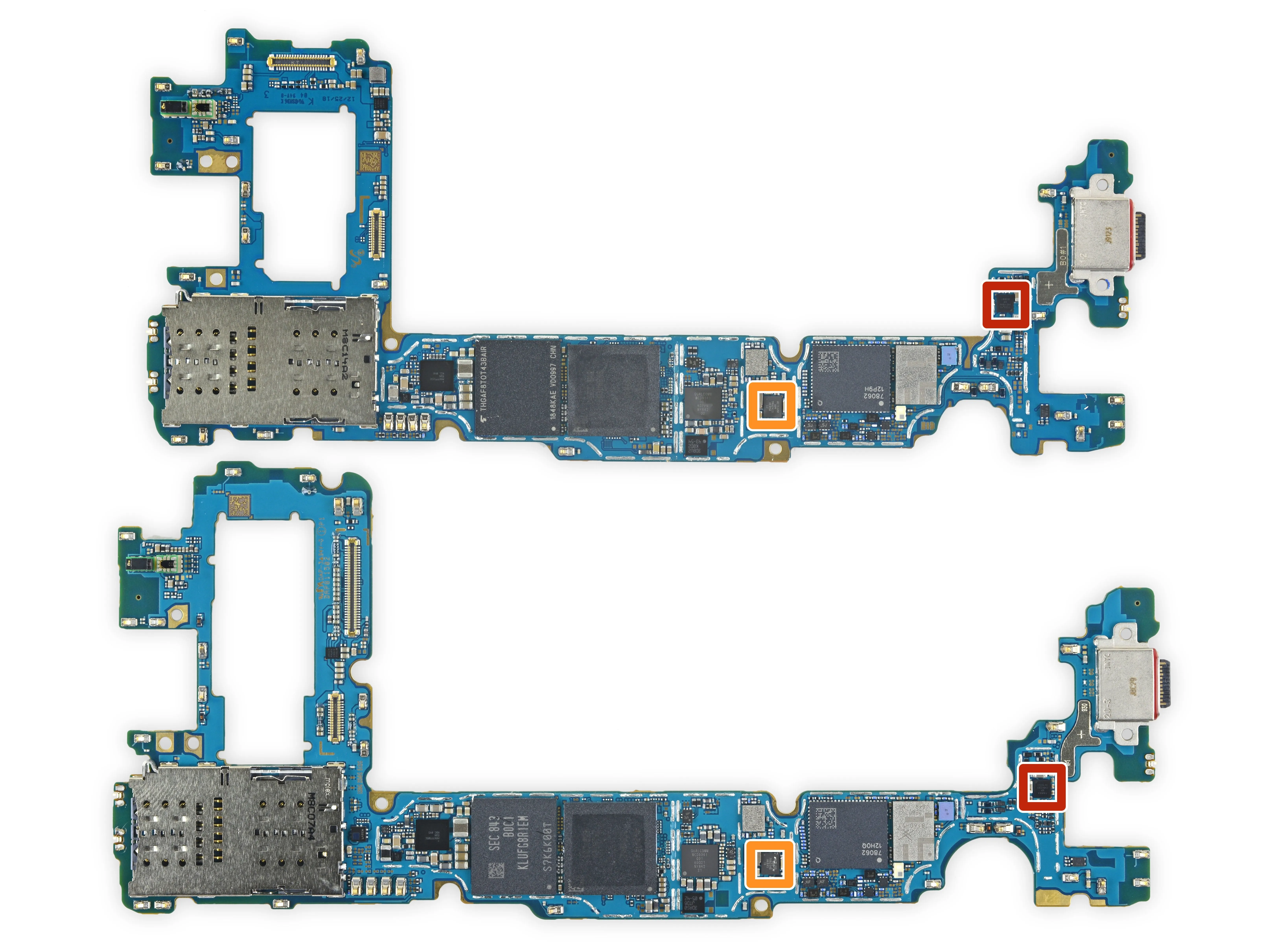

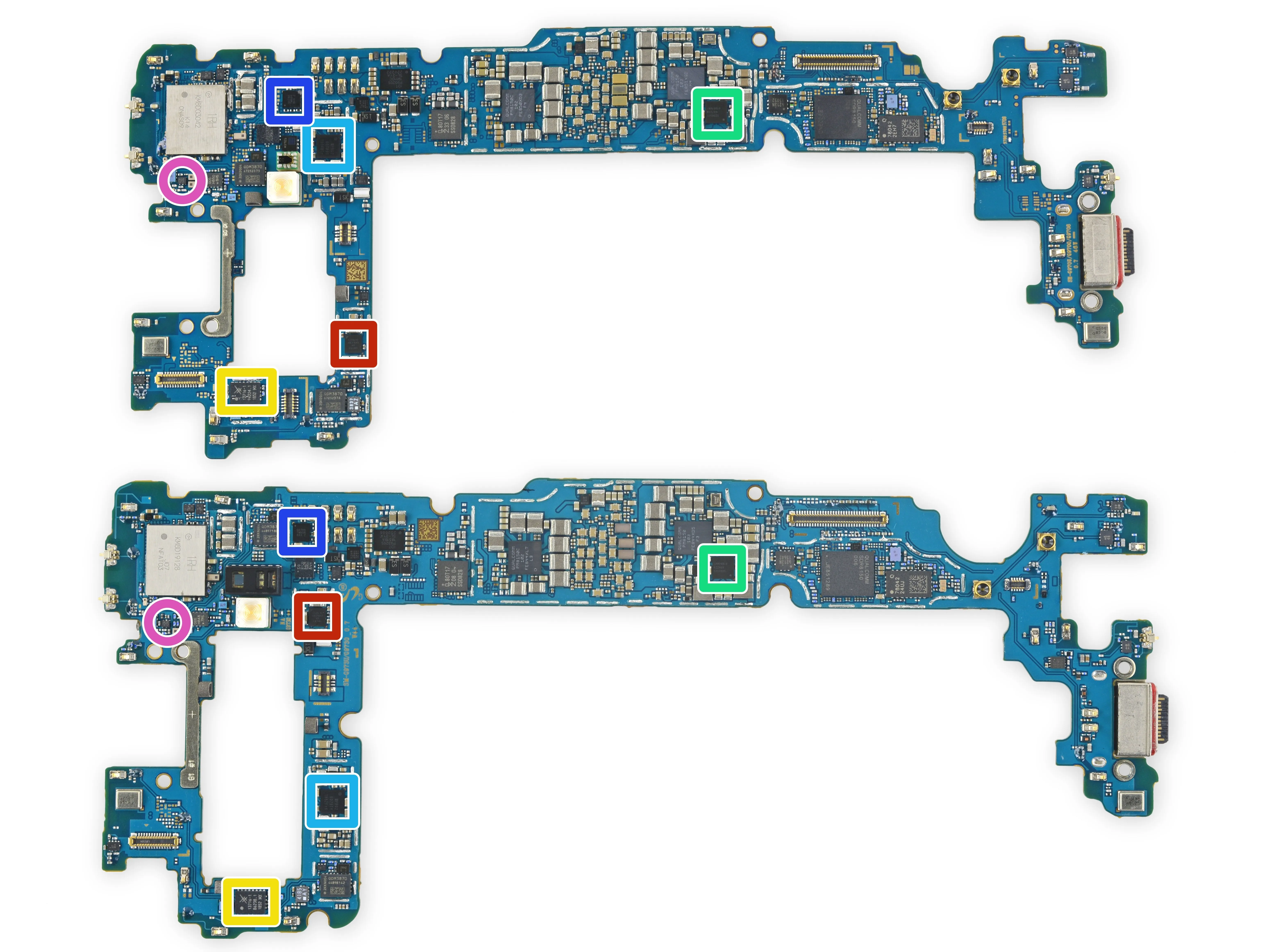

• Теперь, когда мы познакомились с крупными именами, давайте погрузимся глубже и посмотрим на маленьких ребят:

• Аудиоусилитель Cirrus Logic CS35L40

• трекер огибающей Qualcomm QET5100

• Skyworks SKY13716-11 низкочастотный фронтальный модуль LNA

• Вероятно, микросхема управления питанием дисплея Samsung S2DOS05

• Вероятно, ИС управления питанием камеры Samsung S2MPB02

• STMicroelectronics STM32G071EBY6 32-разрядный микроконтроллер Arm Cortex-M0+ с 128 Кб флэш-памяти

• NXP Semiconductor BGU8103 Малошумящий усилитель GPS/ГЛОНАСС/Галилео/Компасс

Шаг 12

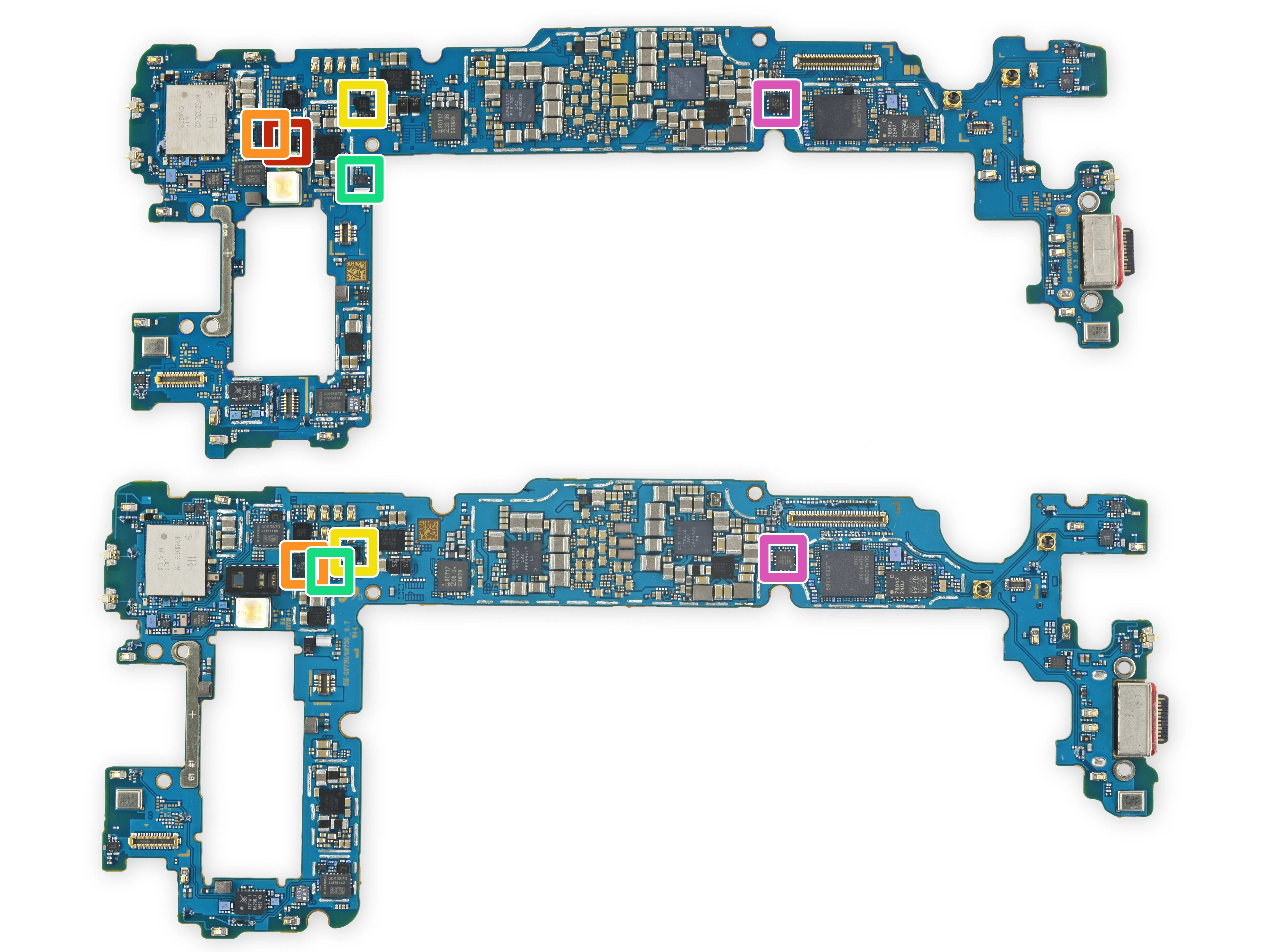

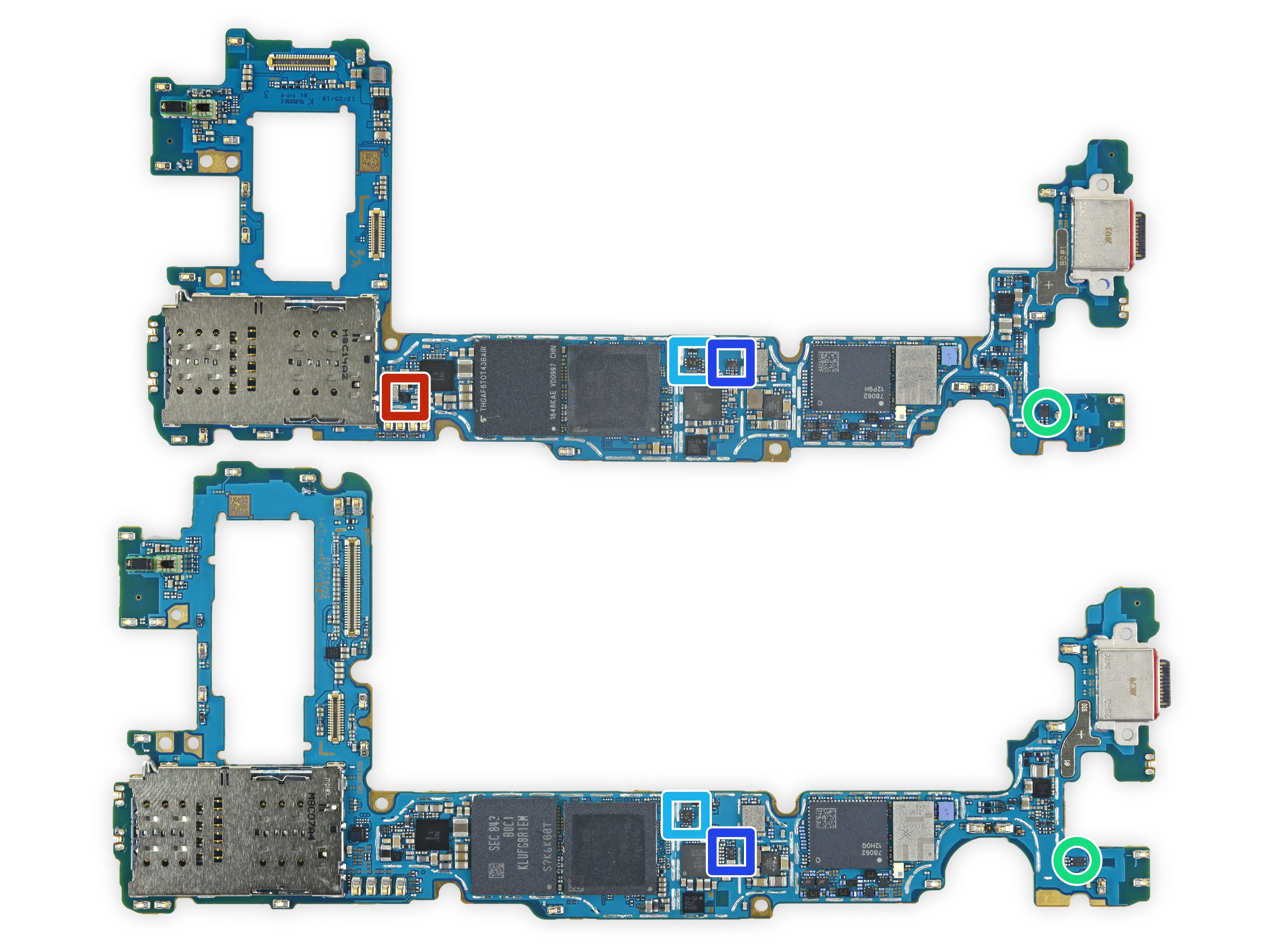

• И последнее, но не менее важное:

• STMicroelectronics LPS22HH датчик давления

• STMicroelectronics LSM6DSO акселерометр

• Samsung S2MIS01 MST драйвер

• Вероятно, Diodes Incorporated AH1897T Датчик на эффекте Холла

• Vishay DG2730 Аналоговый переключатель USB 2.0 DPDT

• NXP Semiconductor NCX2200 низковольтный компаратор

• FM-трансивер RDA Microelectronics RDA6213N (вероятно)

Шаг 13

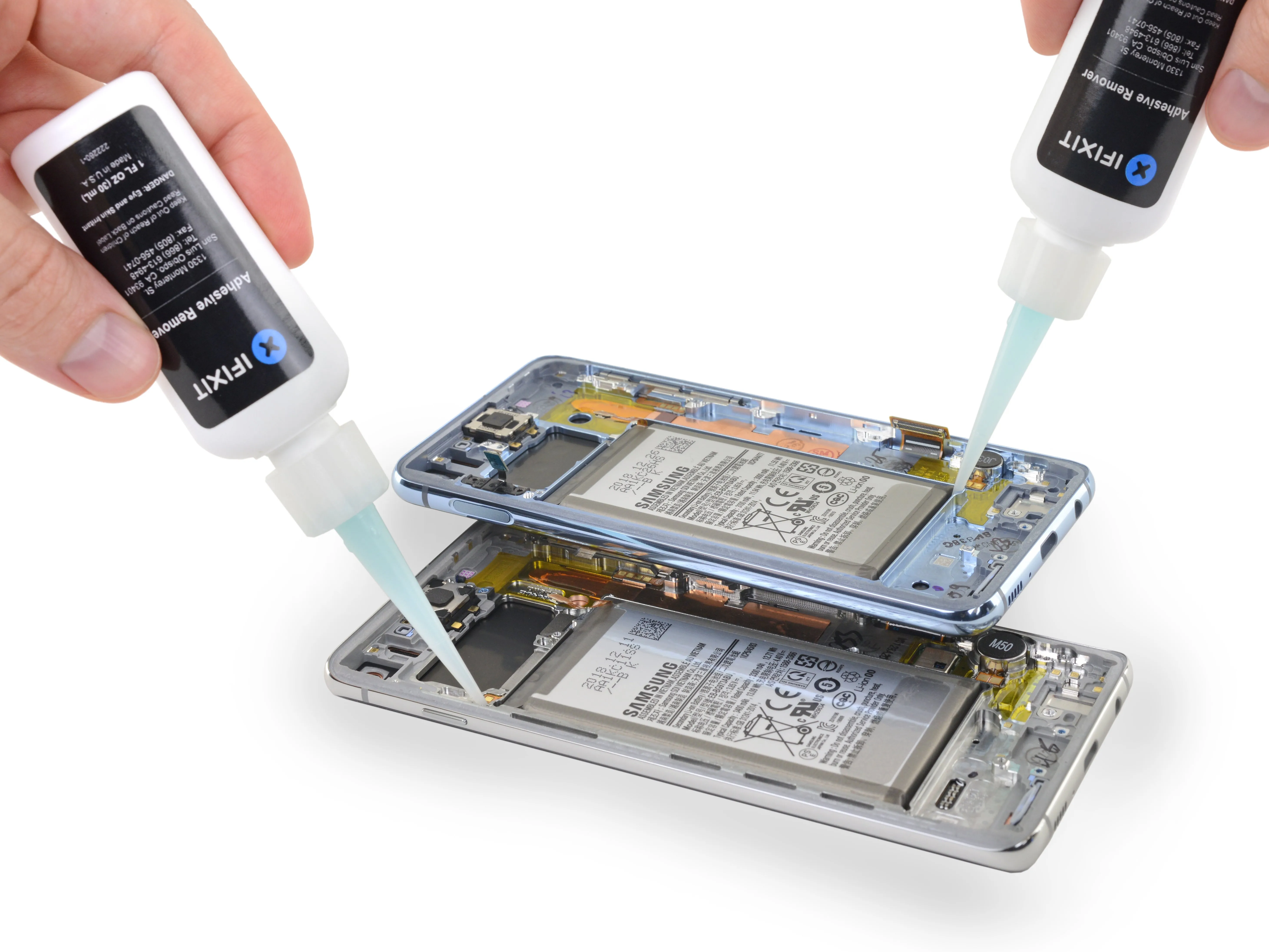

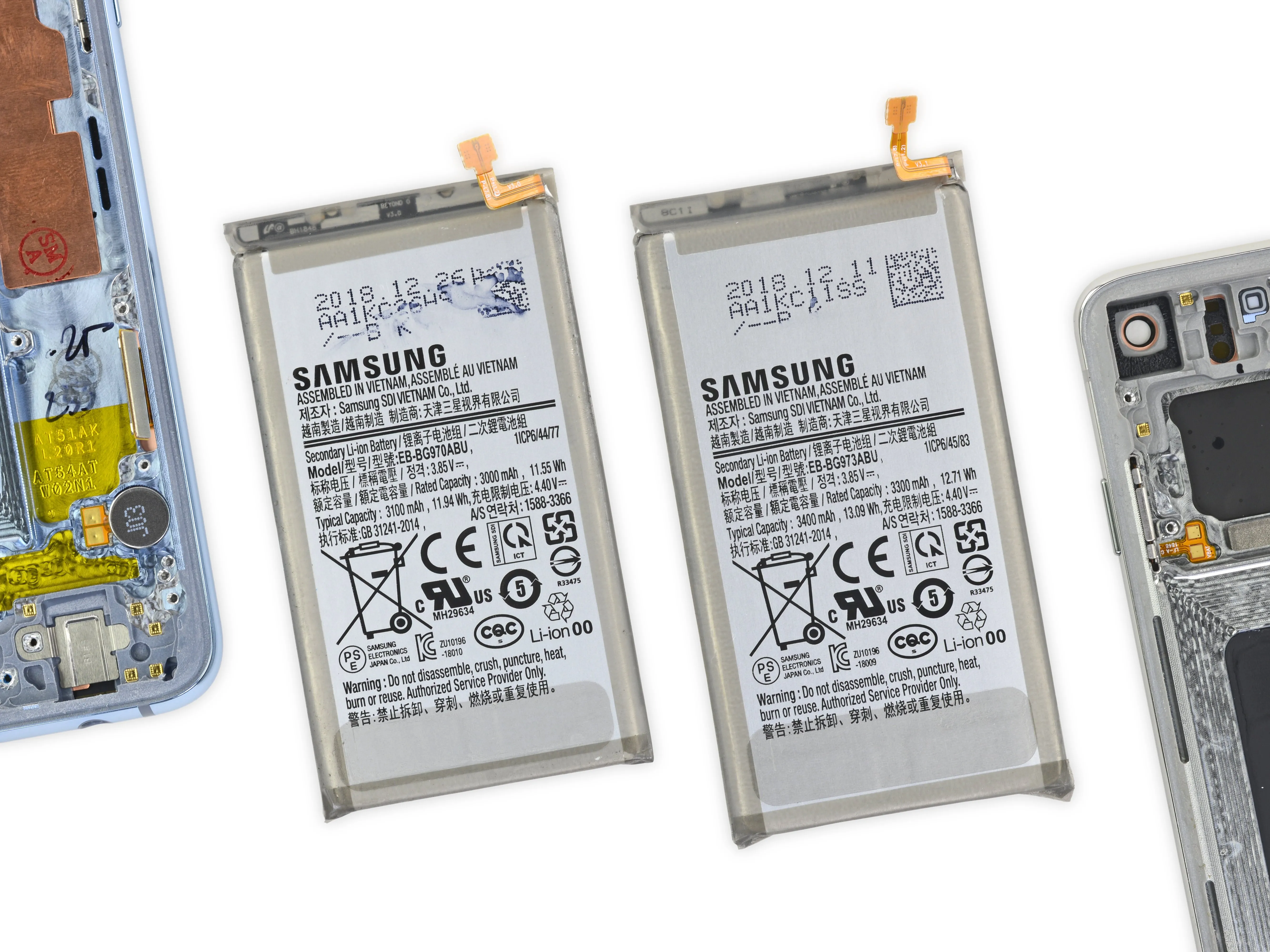

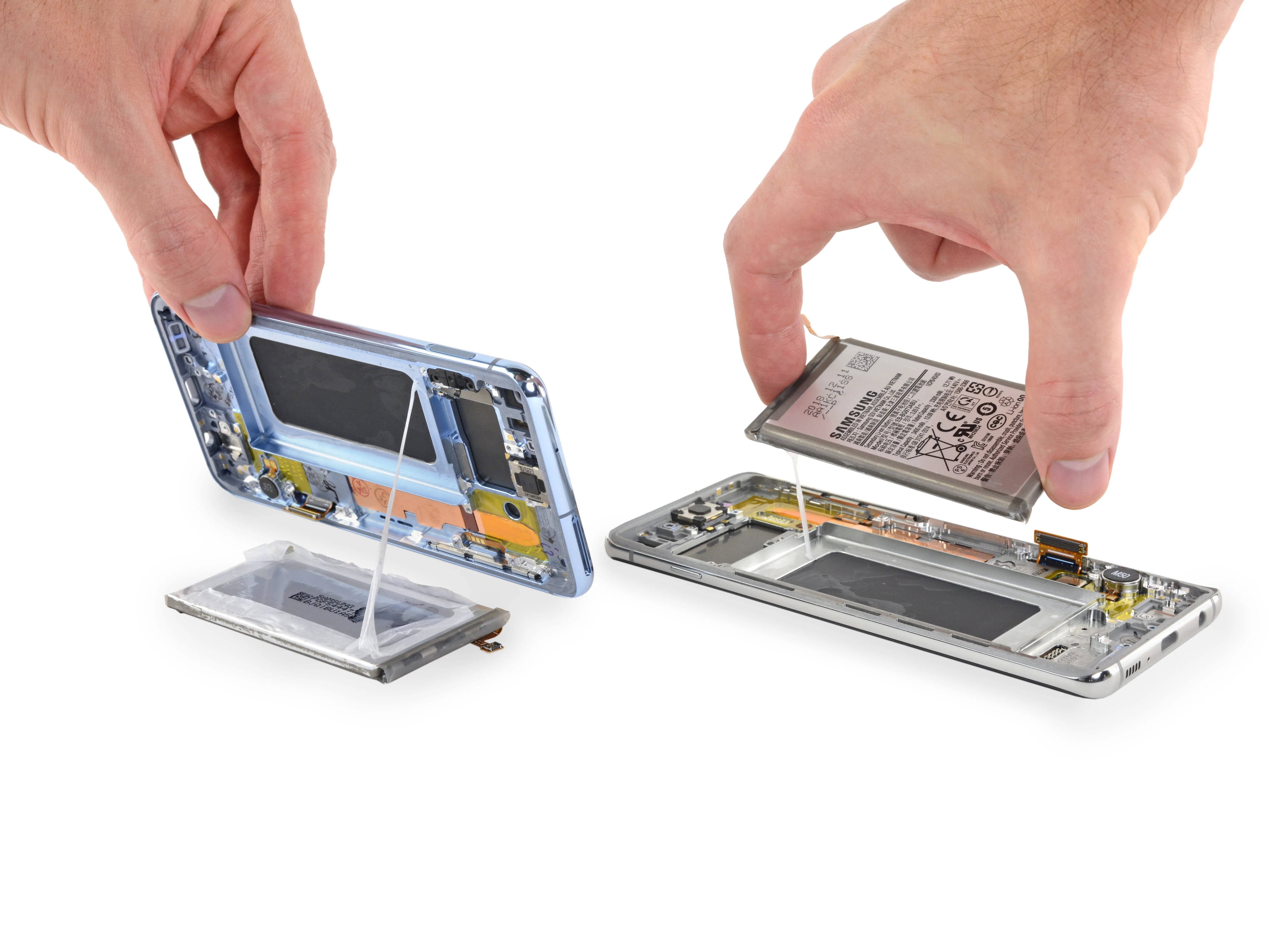

• Время работы от аккумулятора! К всеобщему удивлению, эти две батареи плотно прилегают к металлическим рамкам, без каких-либо дружественных оттяжки в поле зрения.

• Не волнуйтесь - мы достаем наше надежное средство для удаления клея и создаем красивую 'водную' функцию, пока ждем, пока клей снимет свою защиту.

• Мы уже говорили это раньше и повторим еще раз: аккумуляторы - расходный материал, и их придется заменить почти до конца срока службы любого современного смартфона.

• Эти портативные электростанции потребляют 11,94 Вт-ч для левостороннего S10e и 13,09 Вт-ч для правостороннего S10 (на 13 % больше по сравнению с прошлогодних 11,55).

• Для сравнения, у конкурирующих iPhone этот показатель составляет 11,16 Вт-ч (XR) и 10,13 Вт-ч (XS) соответственно.

Комментарии к шагу

Делаете.ру есть ли шанс повредить OLED-панель, уронив эти средства для удаления клея в процессе извлечения батареи?

Скорее всего, нет. OLED-панель изолирована медной фольгой.

Шаг 14

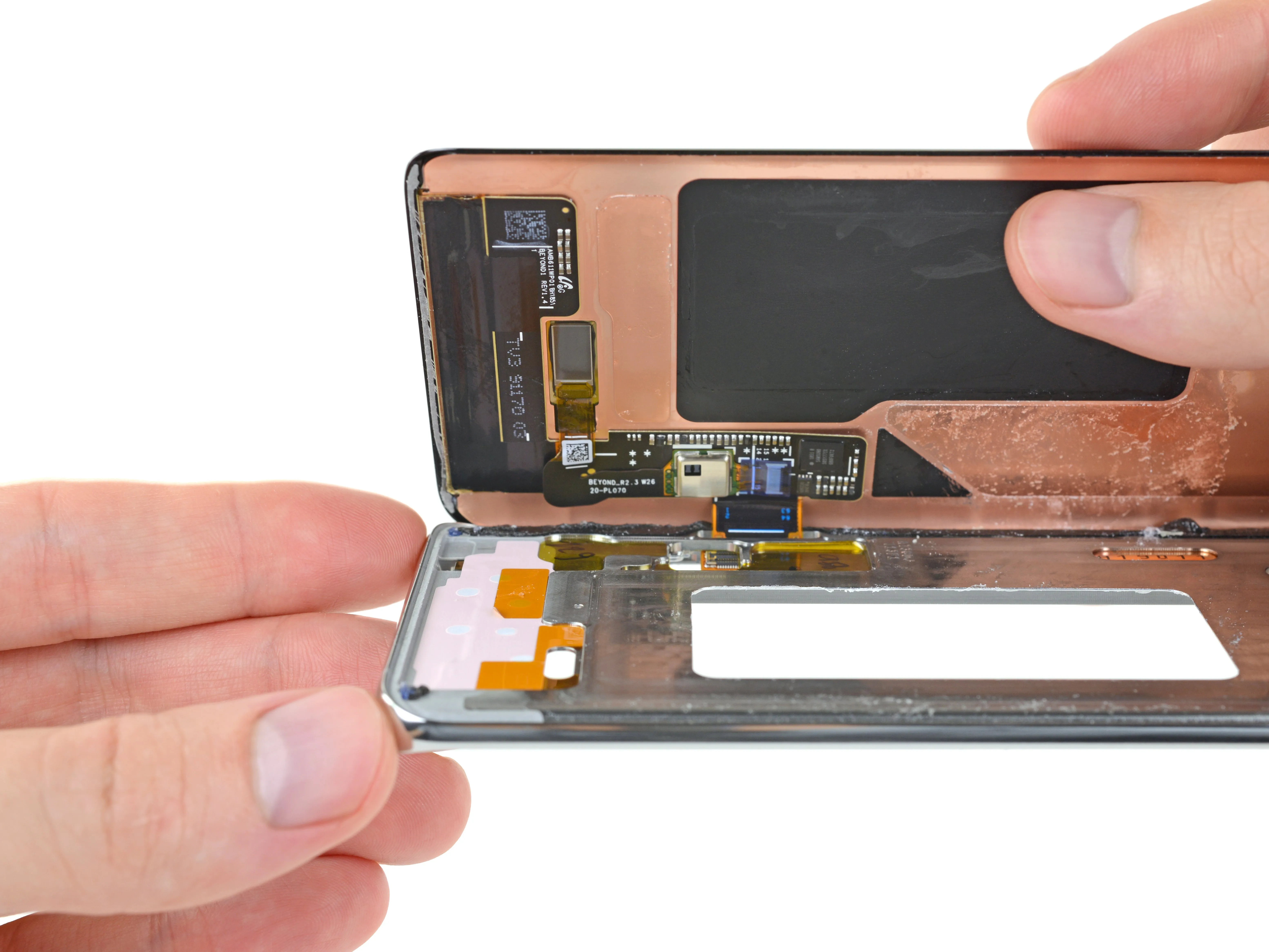

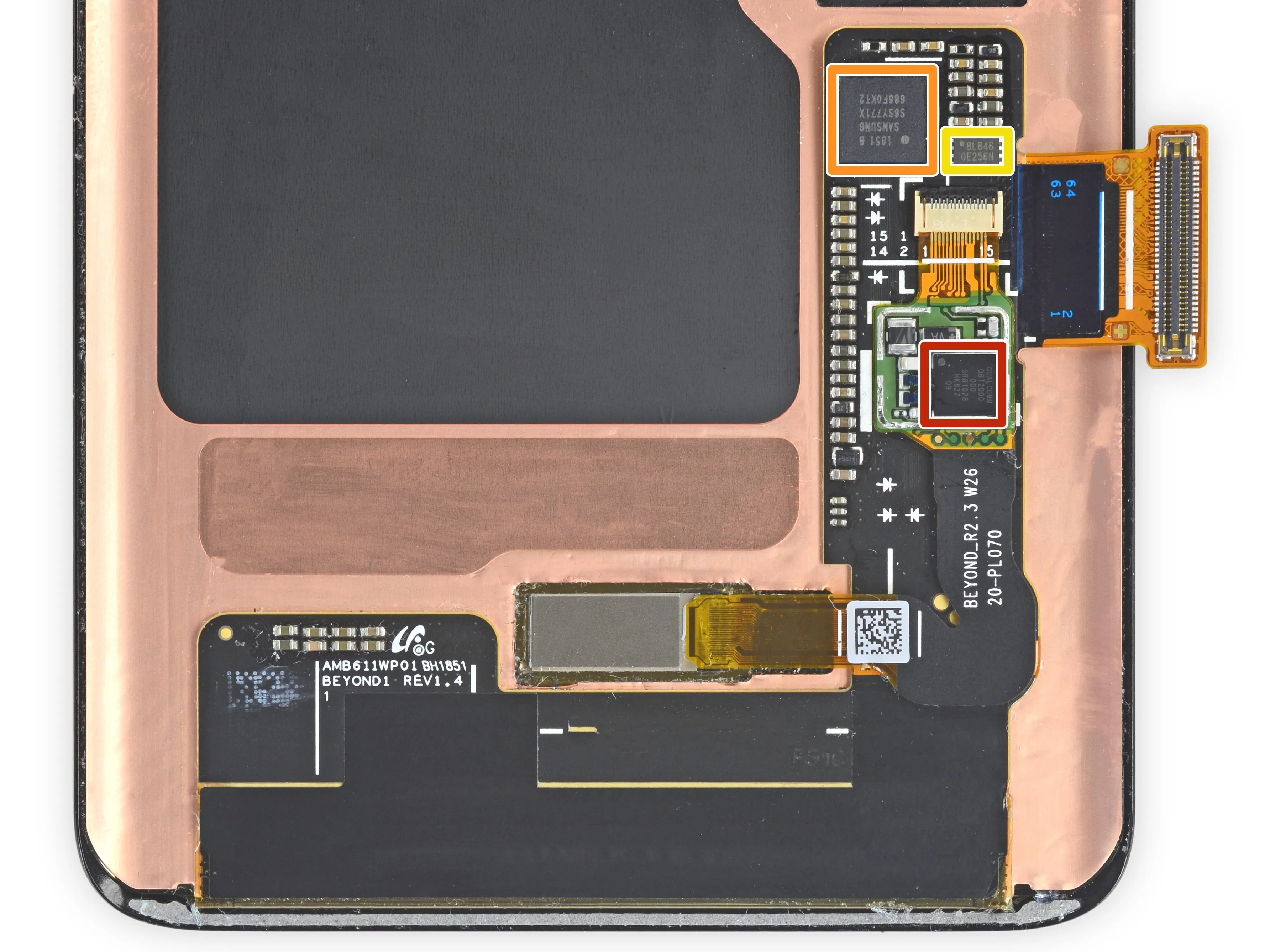

• Отступать некуда, и мы решаем рискнуть и снять эти хрупкие дисплеи. Оказавшись внутри S10, мы замечаем новый ультразвуковой датчик отпечатков пальцев.

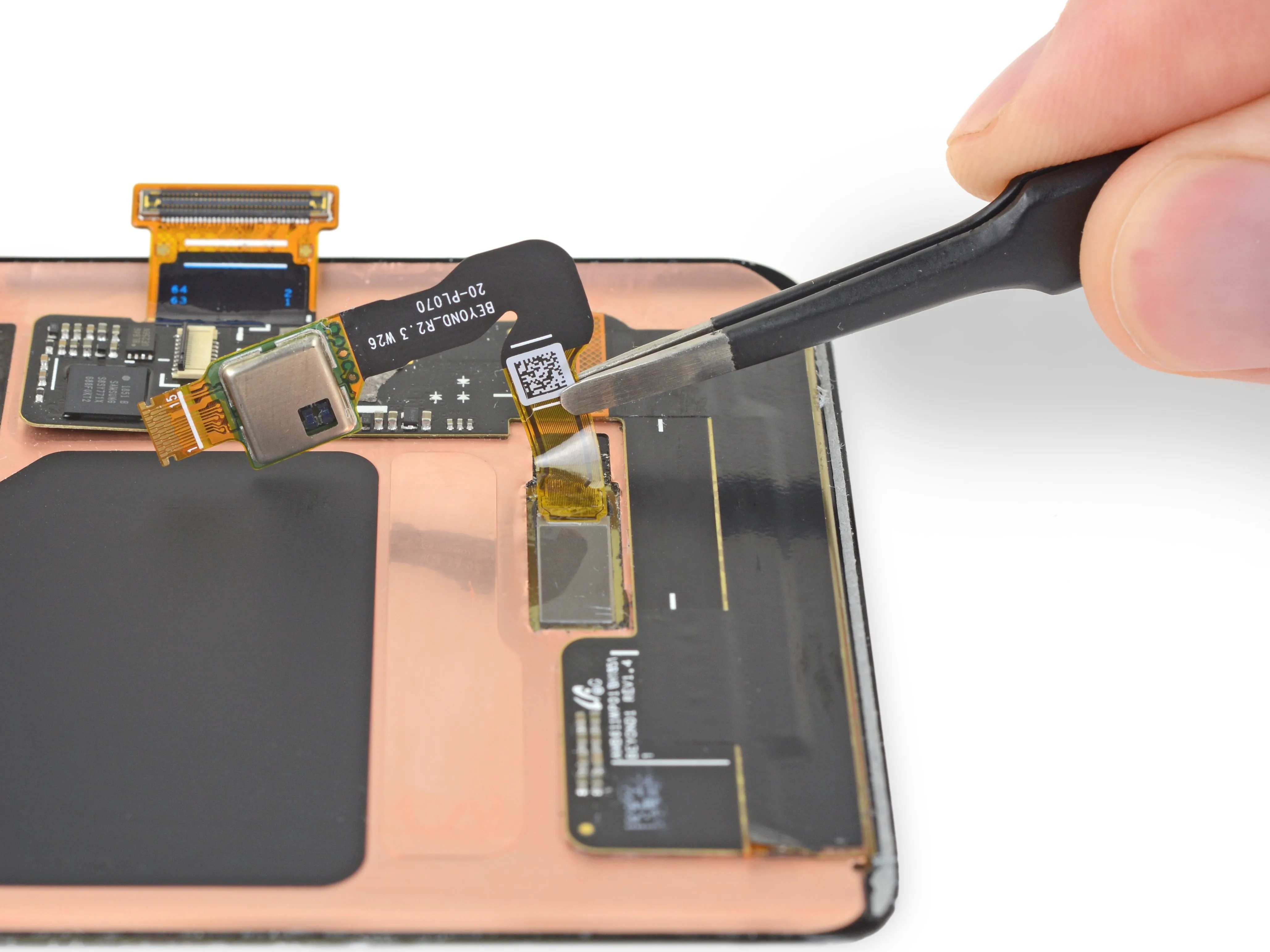

• Qualcomm QBT2000 Ультразвуковой контроллер датчика отпечатков пальцев

• Для летучих мышей и дельфинов это старая технология, но смартфон, использующий звук для считывания отпечатков пальцев, - это довольно круто, если честно. (Любезно предоставлено Qualcomm.)

• Технология, возможно, и новаторская, но на этом наши похвалы заканчиваются. Мы бросили в этого малыша практически все, что могли, и он не вышел целым.

• Если у Samsung есть советы по ремонту, которыми они хотели бы поделиться, мы готовы выслушать их. Пока же считайте, что в случае неисправности сенсора вам придется раскошелиться на новый экран.

• Другие микросхемы:

• Контроллер сенсорного экрана Samsung S6SY771X

• Winbond W25Q80EWUXIE 8 Мб последовательной флэш-памяти

Шаг 15

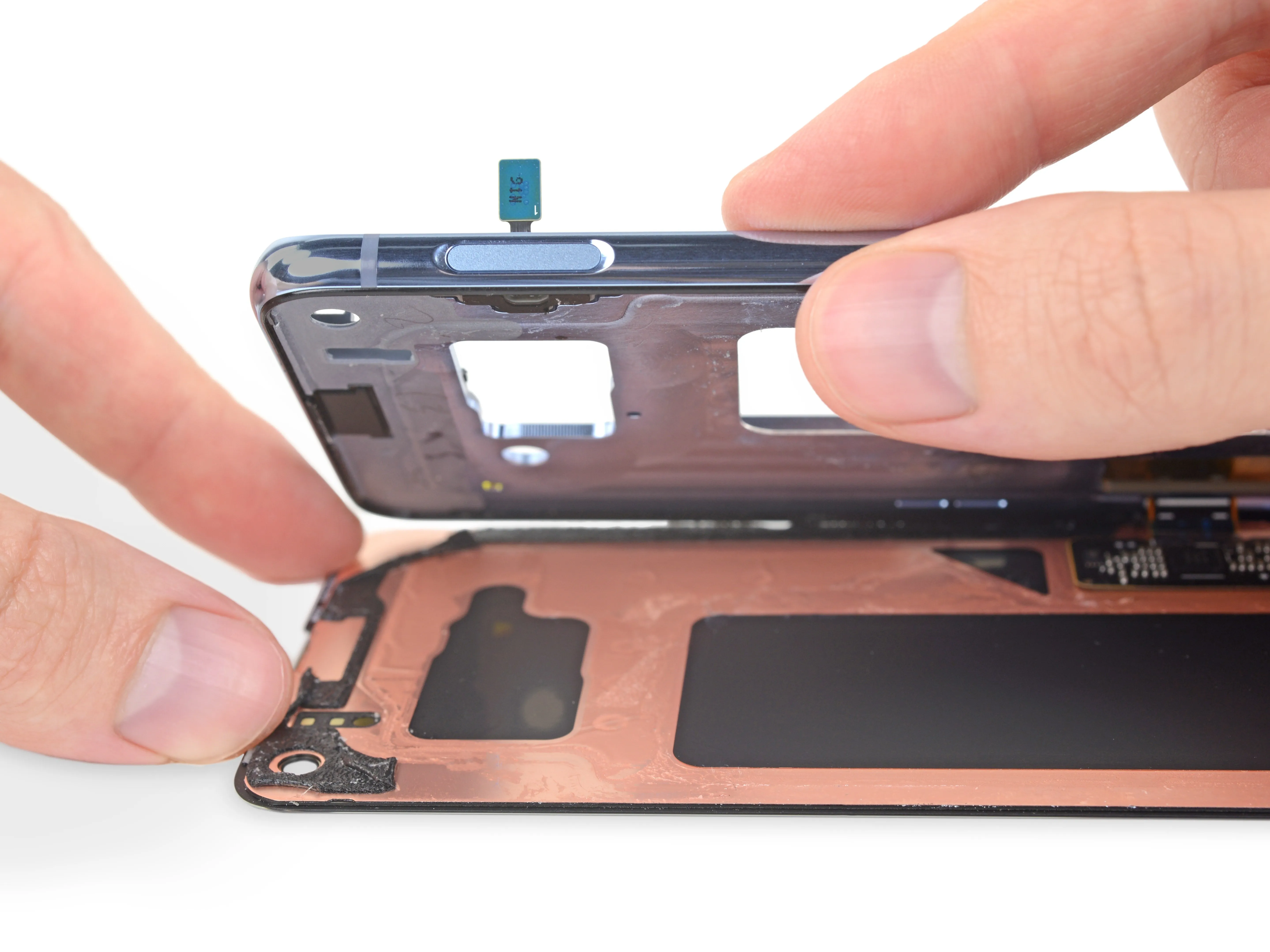

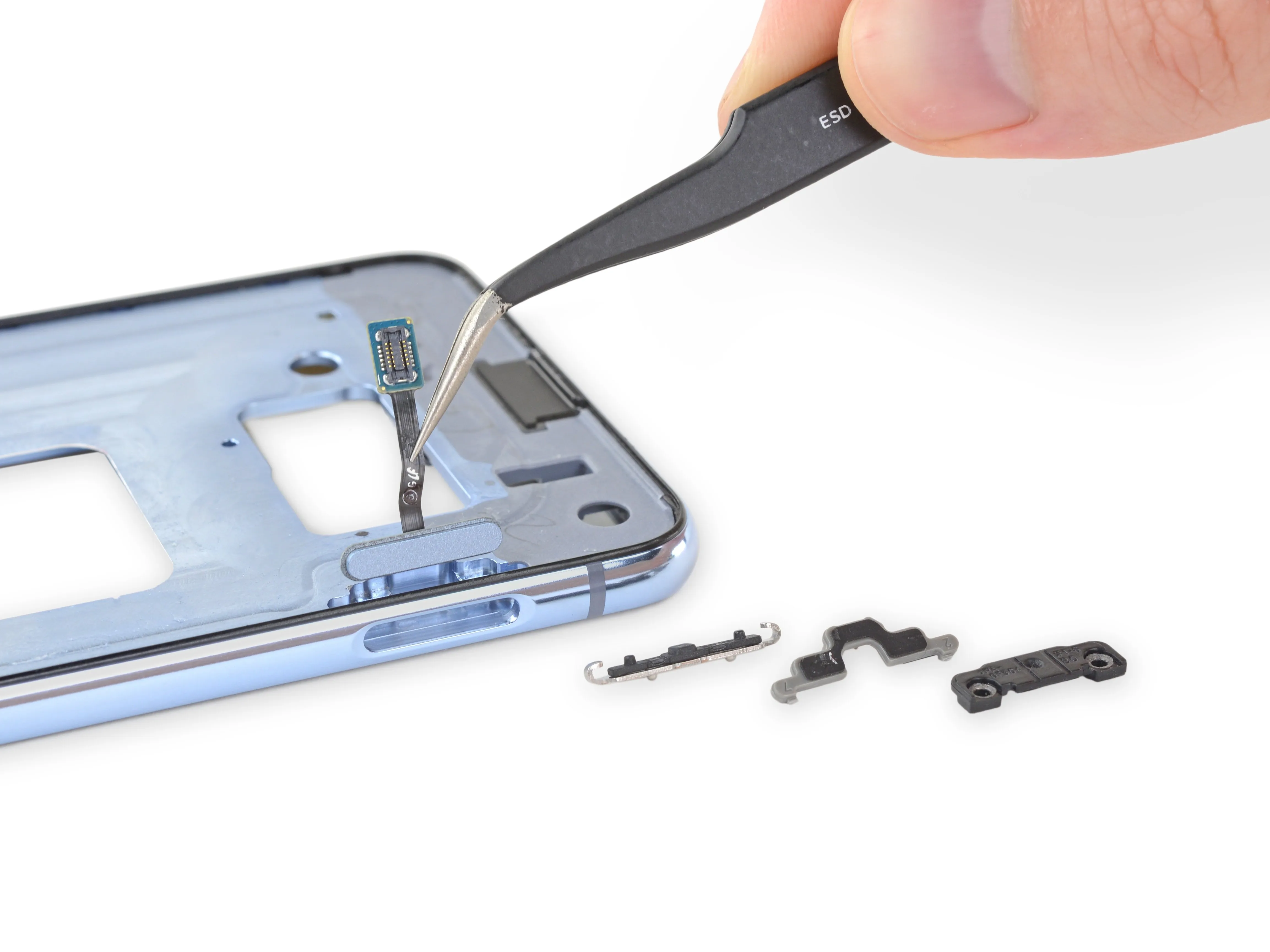

• Плоский дисплей S10e едва ли менее страшен для демонтажа, чем изогнутый экран S10. К сожалению, мы сомневаемся, что любой из этих дисплеев доживет до очередной игры в Fortnite.

• У S10e нет крутой ультразвуковой технологии, приклеенной к задней части дисплея, но зато есть знакомое лицо:

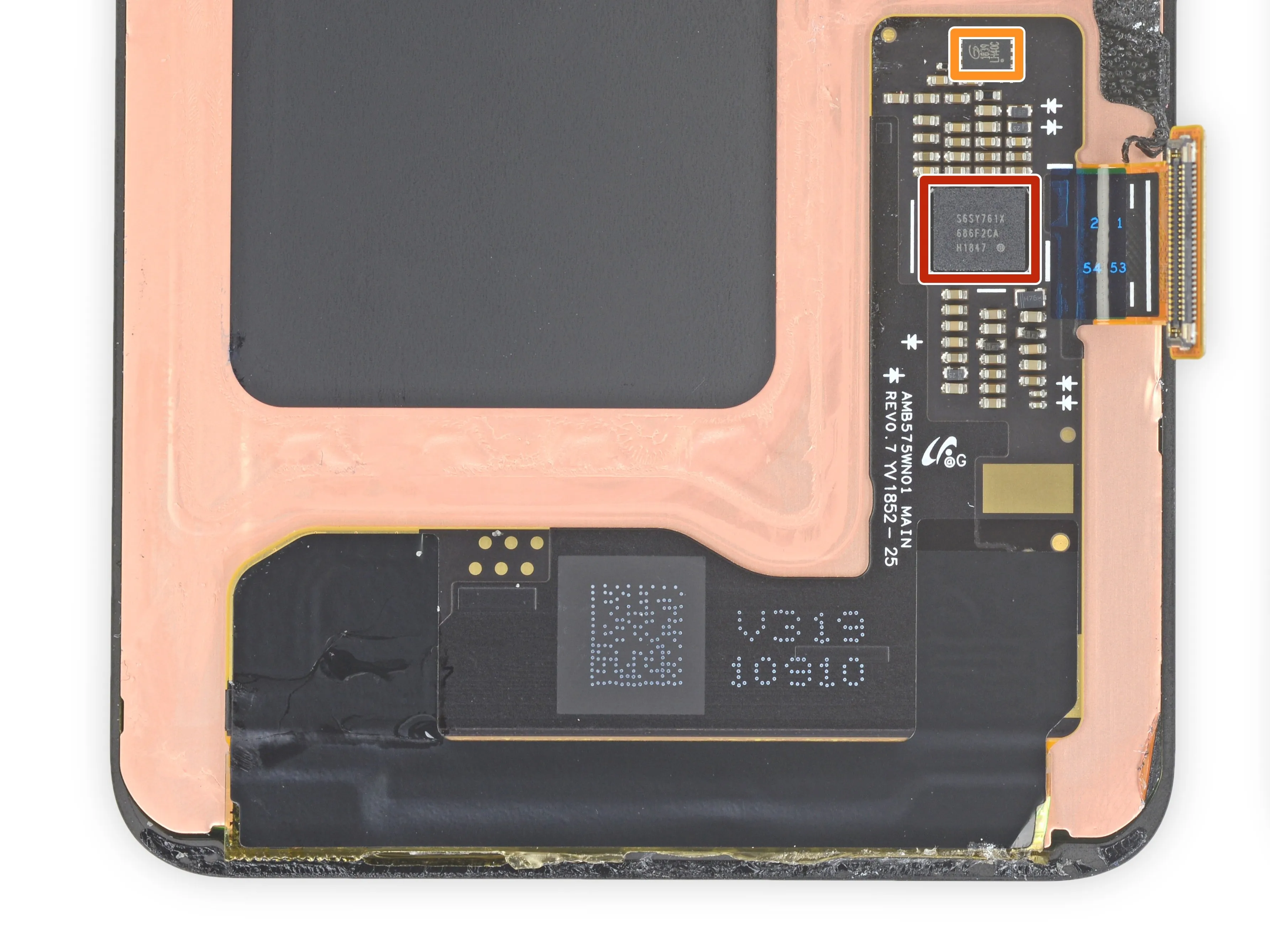

• ИС сенсорного контроллера Samsung S6SY761X - та же самая ИС, что и в S9 в прошлом году, и в телефонах S8 до этого.

• GigaDevice GD25LH40C 4 Мб последовательной флэш-памяти

• Вот более пристальный взгляд Упомянутый нами ранее емкостной сенсорный датчик, встроенный в кнопку питания.

• Эта технология не так бросается в глаза, но гораздо надежнее, чем что-либо под экраном на сегодняшний день.

• К сожалению, эта процедура ремонта оставляет желать лучшего: для доступа к кнопке требуется полностью снять экран.

Шаг 16

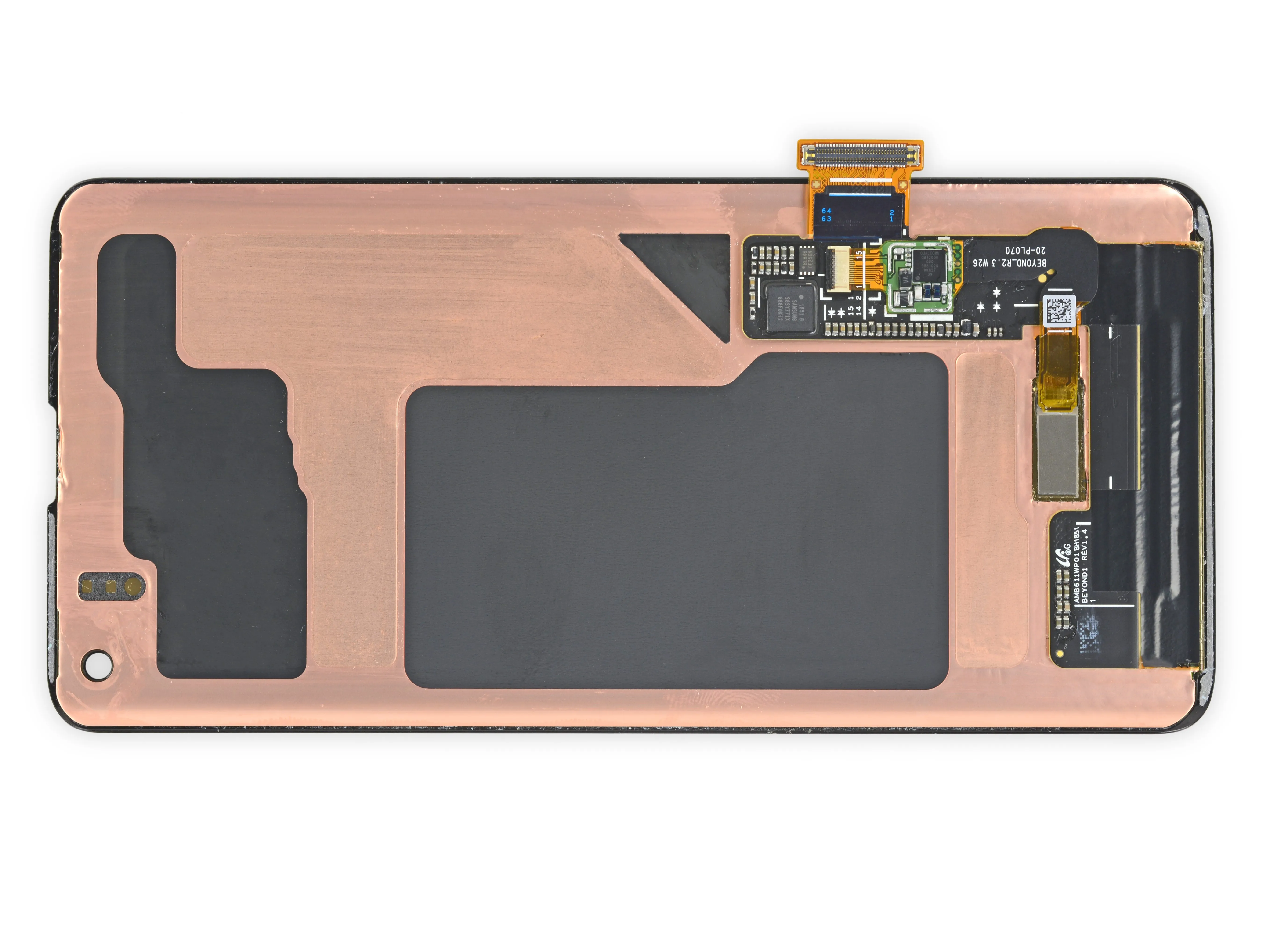

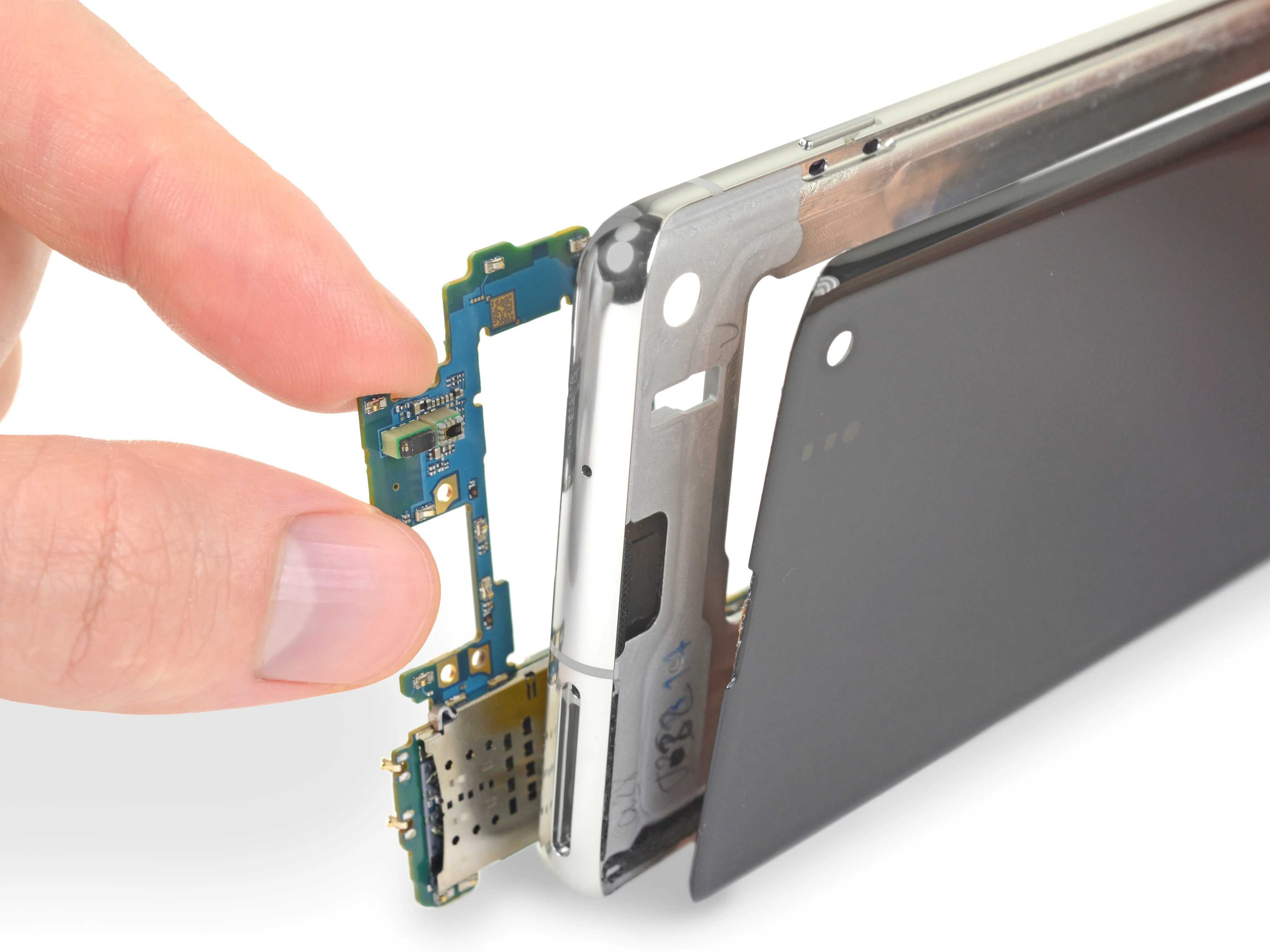

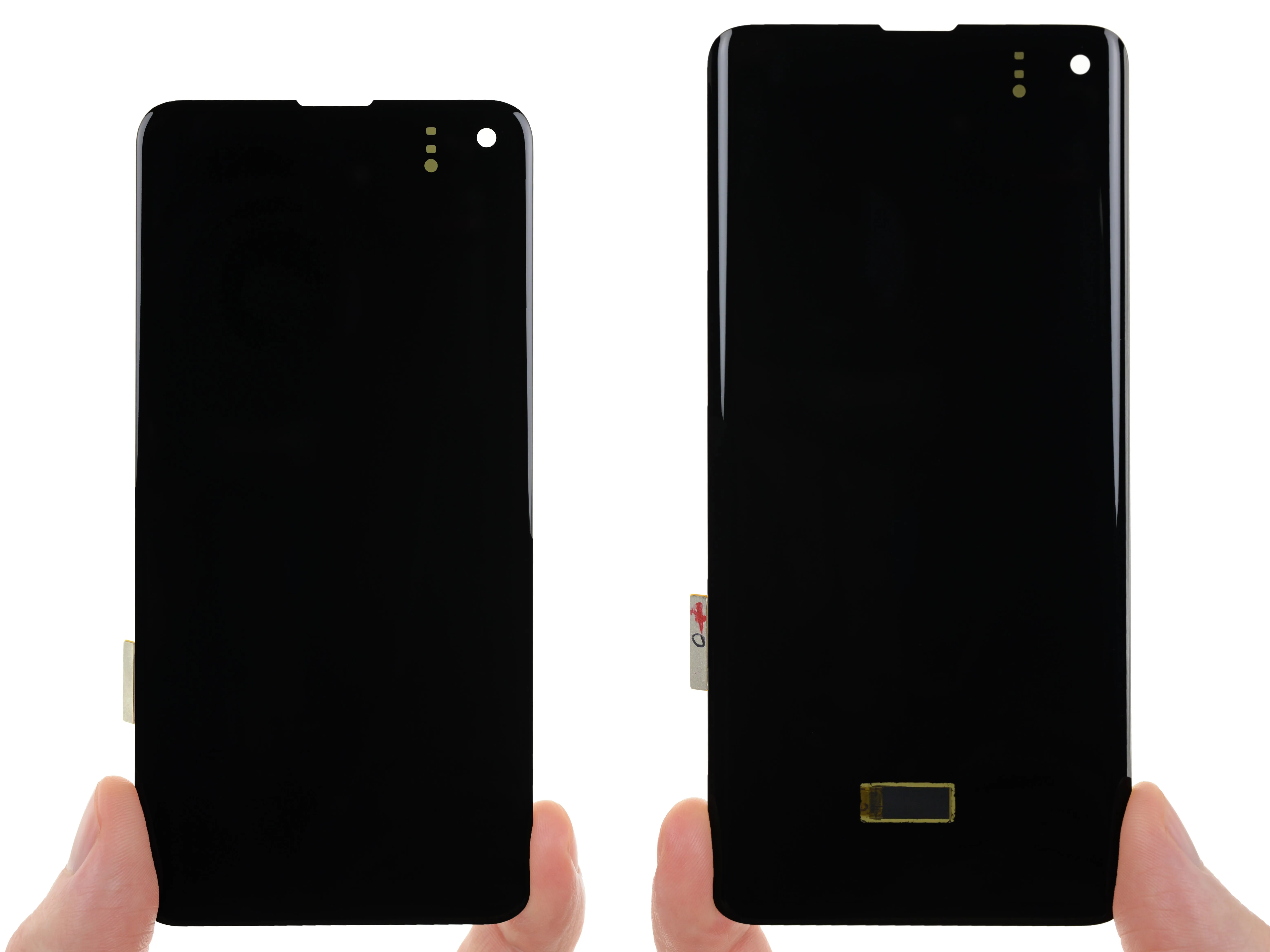

• Эти сверхтонкие дисплеи производства Samsung служат еще одним инструментом терморегуляции - на них нанесены слои меди и графита для отвода тепла, выделяемого другими компонентами внутри телефона.

• Отверстие для камеры, пробитое в этих слоях, конечно же, сделано намеренно и вырезано лазером 'пиксель в пиксель'. Отверстие проходит через среднюю рамку и материнскую плату, возвращаясь к самой камере.

• В отличие от камеры, скрытые датчики приближения и отпечатков пальцев 'видят' прямо сквозь OLED-матрицу, что позволяет создать самый 'краеугольный' экран из всех, что мы видели в разборе. При обычном использовании вы их, скорее всего, не увидите, но здесь, с отсоединенными дисплеями, их легко заметить.

Шаг 17

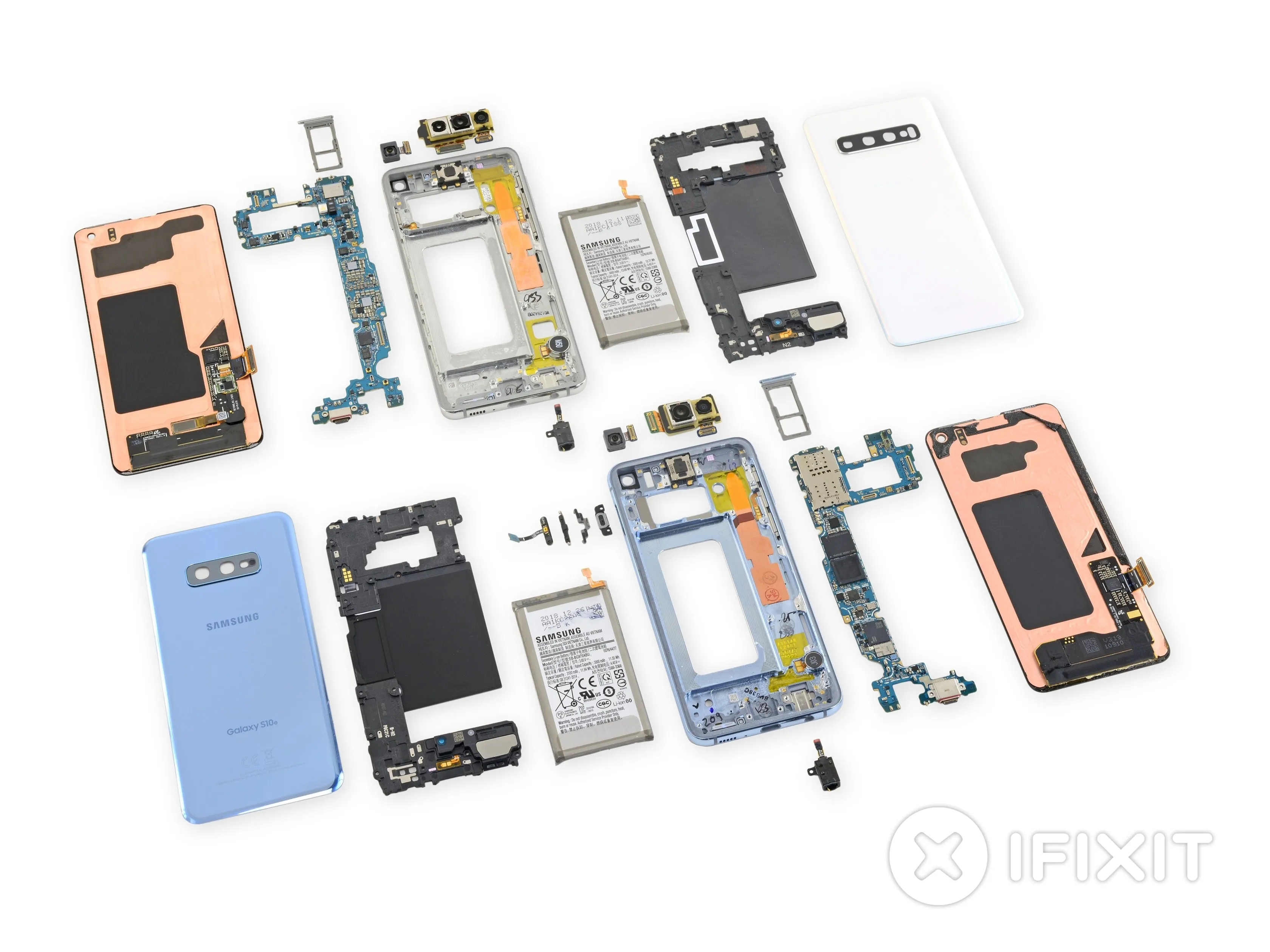

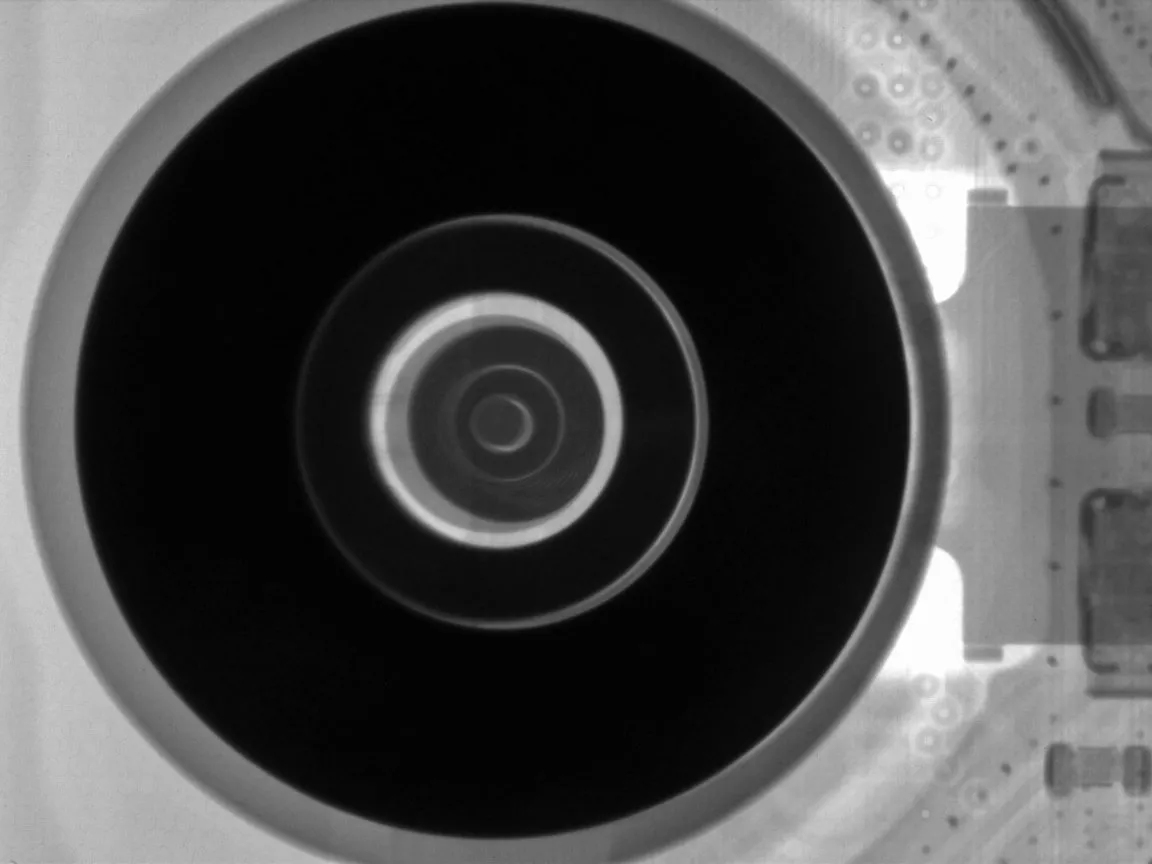

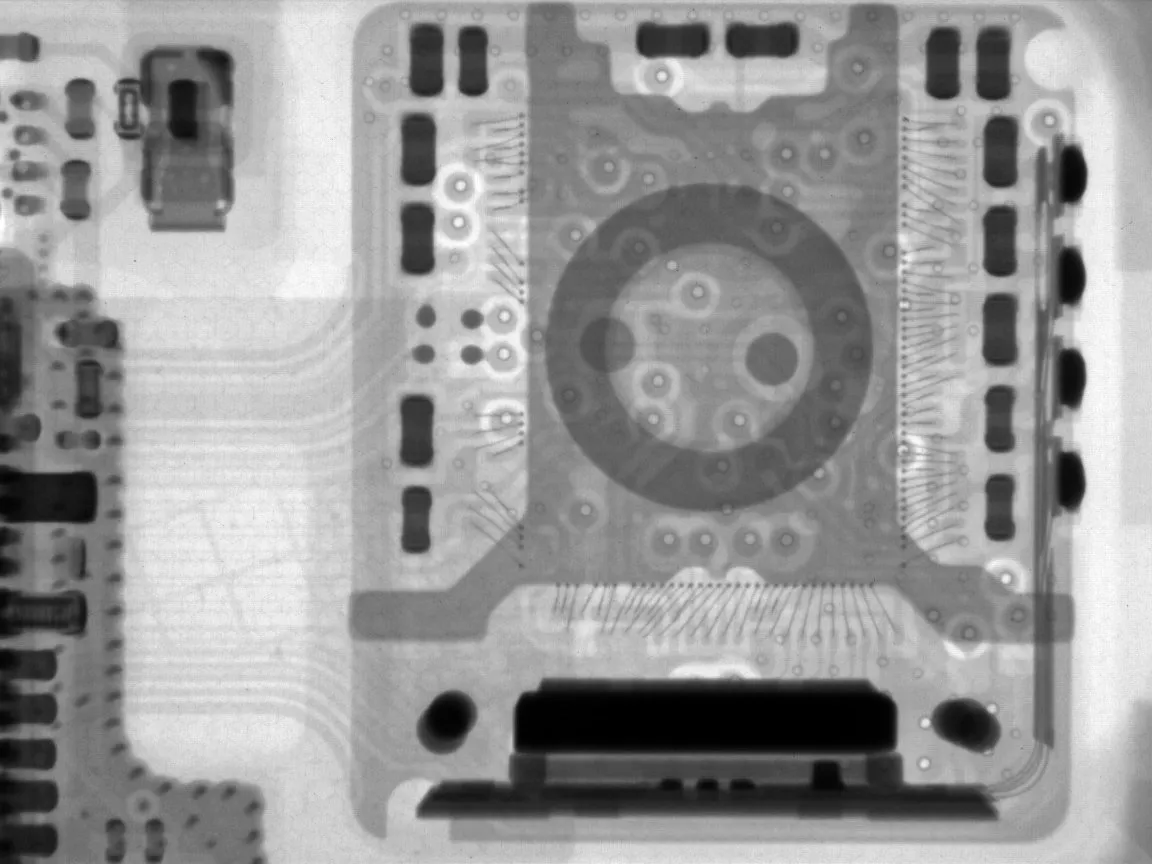

• Мы разобрали целых два телефона для вашего удовольствия, но вот TL;DR на случай, если вы торопитесь:

• Большие батареи, все еще приклеенные и нелегко заменяемые.

• Беспроводная зарядка других устройств от этих телефонов выделяет много тепла и, вероятно, не лучшим образом сказывается на длительном сроке службы батареи.

• Дисплеи довольно симпатичные, но заменить их будет дорого и сложно, да и новое расположение датчиков отпечатков пальцев не способствует делу.

• Но подождите, есть еще кое-что! Действуйте сейчас, и вы получите право на третий БЕСПЛАТНЫЙ обзор - у нас есть видео разборки S10+!

• Итак, пришло время оценить эти телефоны по достоинству.

Вывод

• Со всеми винтами справится один крестообразный ключ.
• Многие компоненты модульные и могут быть заменены независимо друг от друга, но порт зарядки теперь припаян к основной плате.
• Замена аккумулятора возможна, но все же излишне сложна.
• Вклеенное стекло спереди и сзади означает повышенный риск поломки и затрудняет начало ремонта.
• Ремонт экрана требует много времени на разборку и борьбу с жестким клеем.

Оценка ремонтопригодности

Ремонтопригодность 3 из 10 (10 - самый простой ремонт)
