Разборка Samsung Galaxy S20 Ultra

Введение

Что больше, чем Plus, быстрее, чем Note, и имеет даже больше камер, чем Max? Это самый новый и самый дорогой телефон в линейке Galaxy: Samsung Galaxy S20 Ultra. Присоединяйтесь к нам, чтобы разобрать этот гаргантюанский, четырехглазый, не бьющий по карману карманный компьютер.

Чтобы узнать больше интересных разборов и новостей о ремонте, обязательно следите за нами в Instagram, Twitter и Facebook. Если вы хотите получать новости от Делаете.ру, подпишитесь на нашу рассылку.

Что вам понадобится

Инструменты

•

•

•

•

•

•

•

Видео обзор

Шаг 1 Разборка Samsung Galaxy S20 Ultra

• Девизом Samsung для этого массивного телефона вполне может быть 'ни одна спецификация не осталась позади'. Выбирайте характеристики, и Samsung набирает их до eleve-er, двадцать. Только взгляните на эти цифры:

• 6,9-дюймовый Quad HD+ Dynamic AMOLED Infinity-O Display (3200x1440, 511ppi), частота обновления 60 или 120 Гц.

• Процессор Snapdragon 865 в паре с 12 ГБ оперативной памяти LPDDR5 (16 ГБ опционально)

• 128 ГБ флэш-памяти (512 ГБ опционально) с возможностью расширения с помощью MicroSD

• Аккумулятор емкостью 5 000 мАч

• Камеры, всего несколько: 12 МП ƒ/2,2 ультраширокоугольная; 108 МП ƒ/1,8 широкоугольная; 48 МП ƒ/3,5 телефото. Плюс 40-Мп ƒ/2,2 камера для селфи.

• Теперь мы знаем, что случилось с Galaxies S11 - S19: этот телефон съел их. Это монстр.

Шаг 2

• Samsung только что принесла самого большого претендента на победу в конкурсе на лучшую камеру, о котором вы даже не подозревали, и теперь он закончился! Все идите домой.

• Технически вы можете сделать больший бамп, но в какой-то момент он просто станет толще корпуса телефона без бампа вообще. Бред, мы знаем.

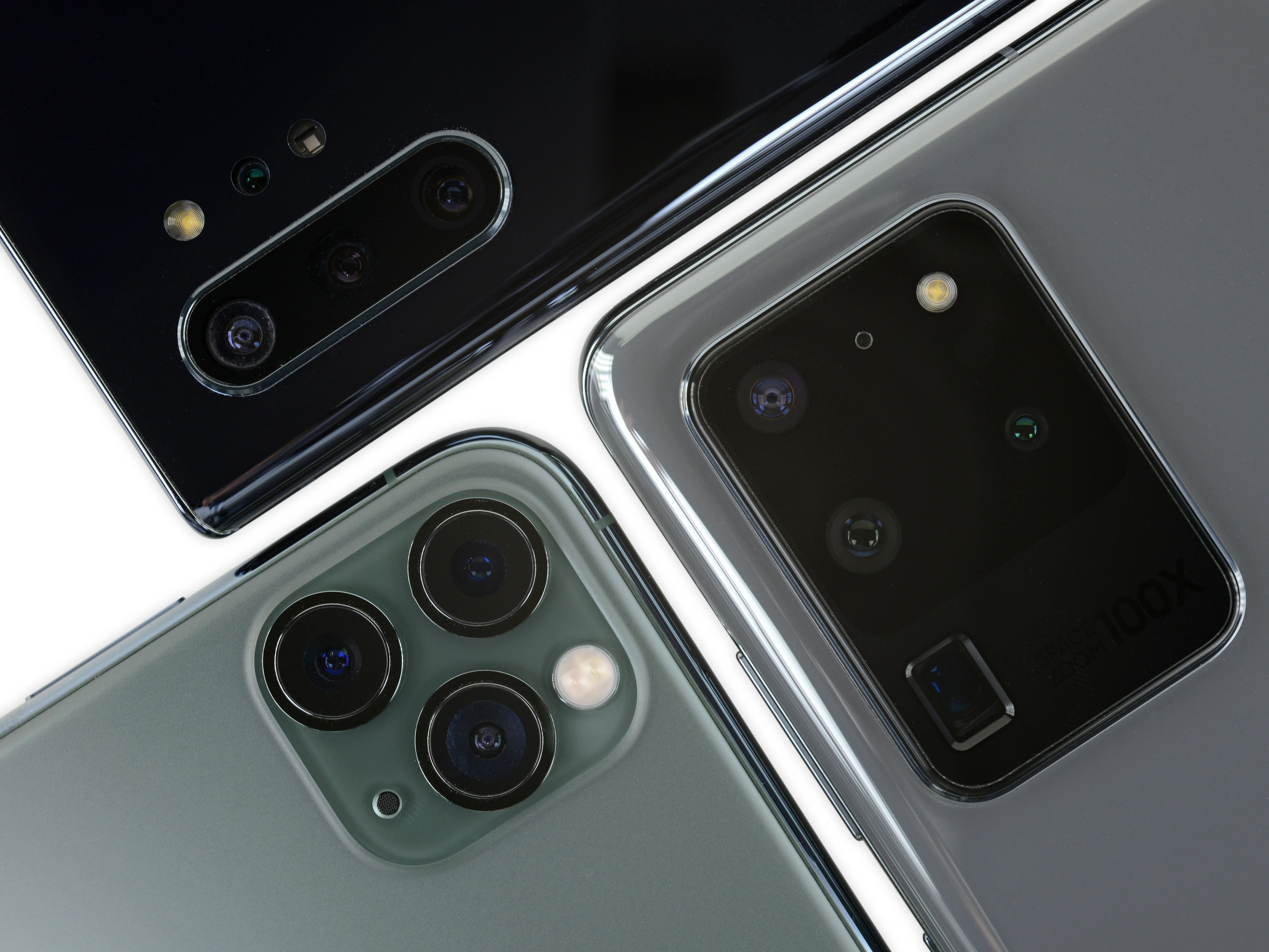

• Вот наглядное сравнение iPhone 11 Pro Max с его приподнятым тройным бампом и Note10+5G с его одинарным. Мартинсвильская трасса бугорком.

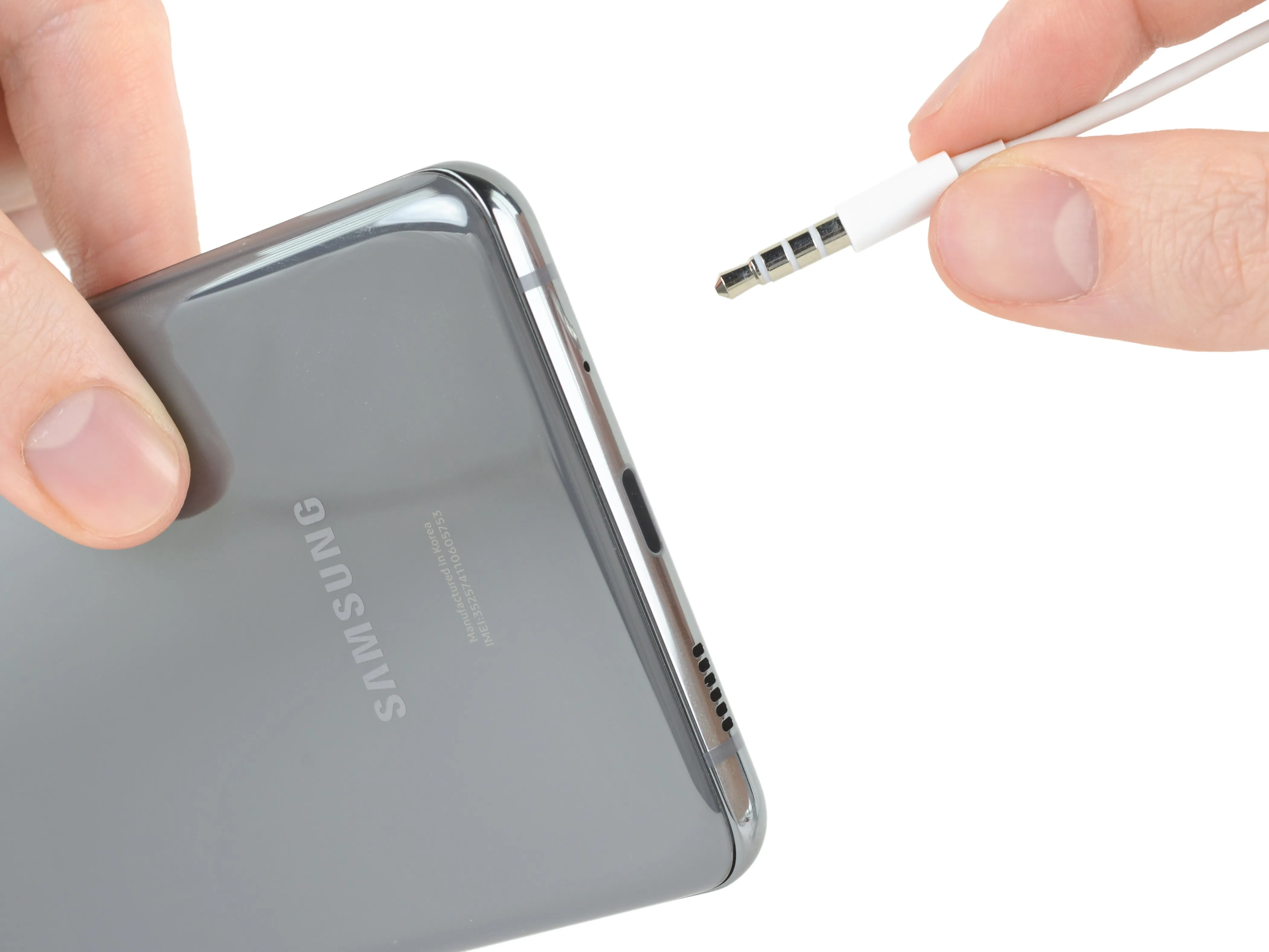

• Наш аппарат может быть бракованным - мы не смогли найти, куда подключить наушники. А кнопка Bixby исчезла, так кому же мы должны громко жаловаться?

Комментарии к шагу

УРА! Я все равно ненавижу Bixby!

Nokia Lumia 1020. Это бугорок камеры с прикрепленным к нему телефоном.

Шаг 3

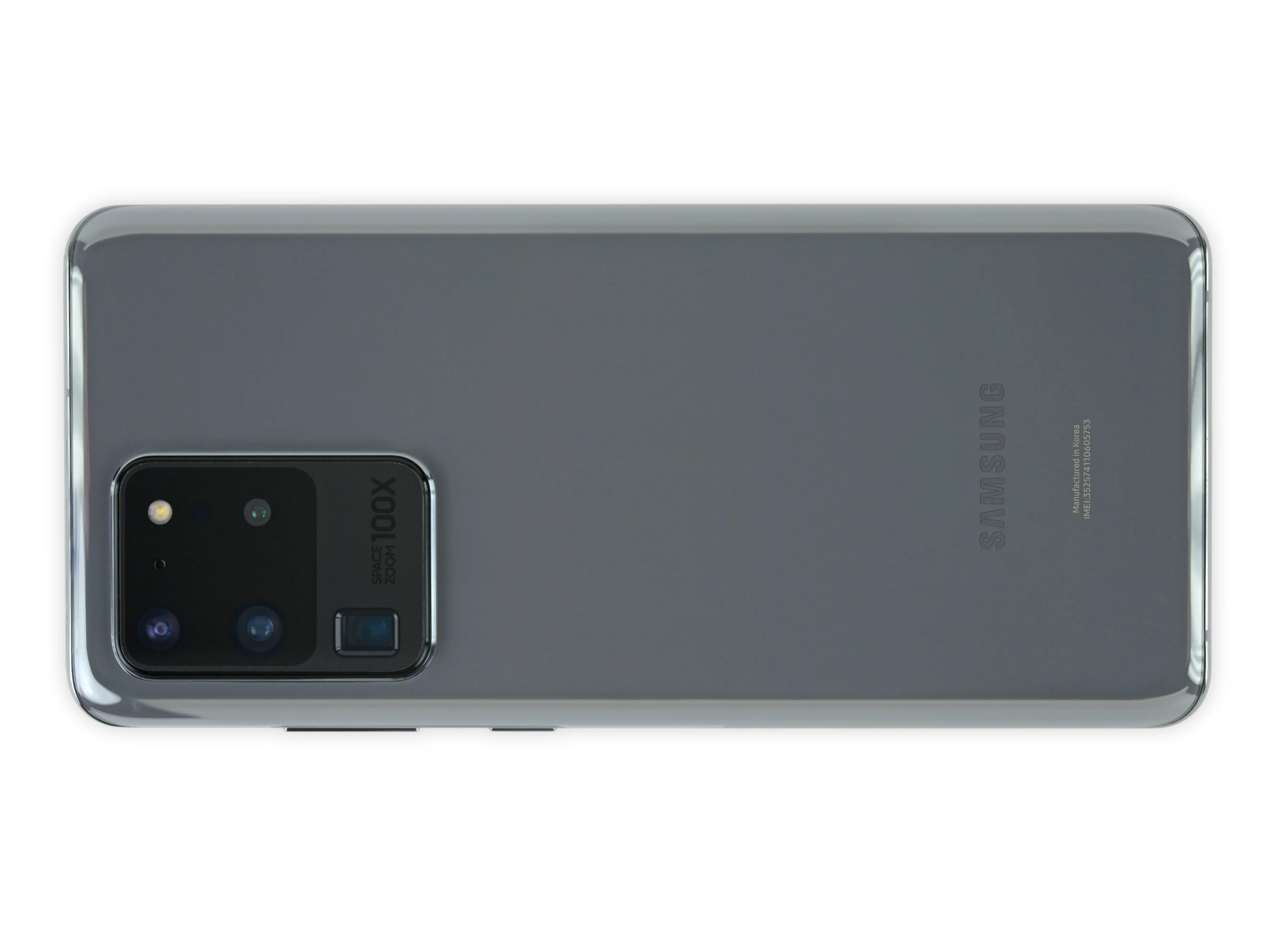

• Пока мы разогреваем наши инструменты, наши друзья из Creative Electron разогревают Ultra с помощью рентгеновских лучей.

• Мы видим много внутреннего сходства с прошлогодним Note10+5G, включая встроенные в рамку мм-волновые антенны и динамик наушника который выходит вверх из-за дисплея.

• Некоторые отличия малозаметны, но вот одно из них: обратите внимание на огромную камеру с зумом, расположенную рядом с кнопками питания. Она занимает место двух или трех модулей камеры обычного размера. Подробнее об этом чуть позже!

Шаг 4

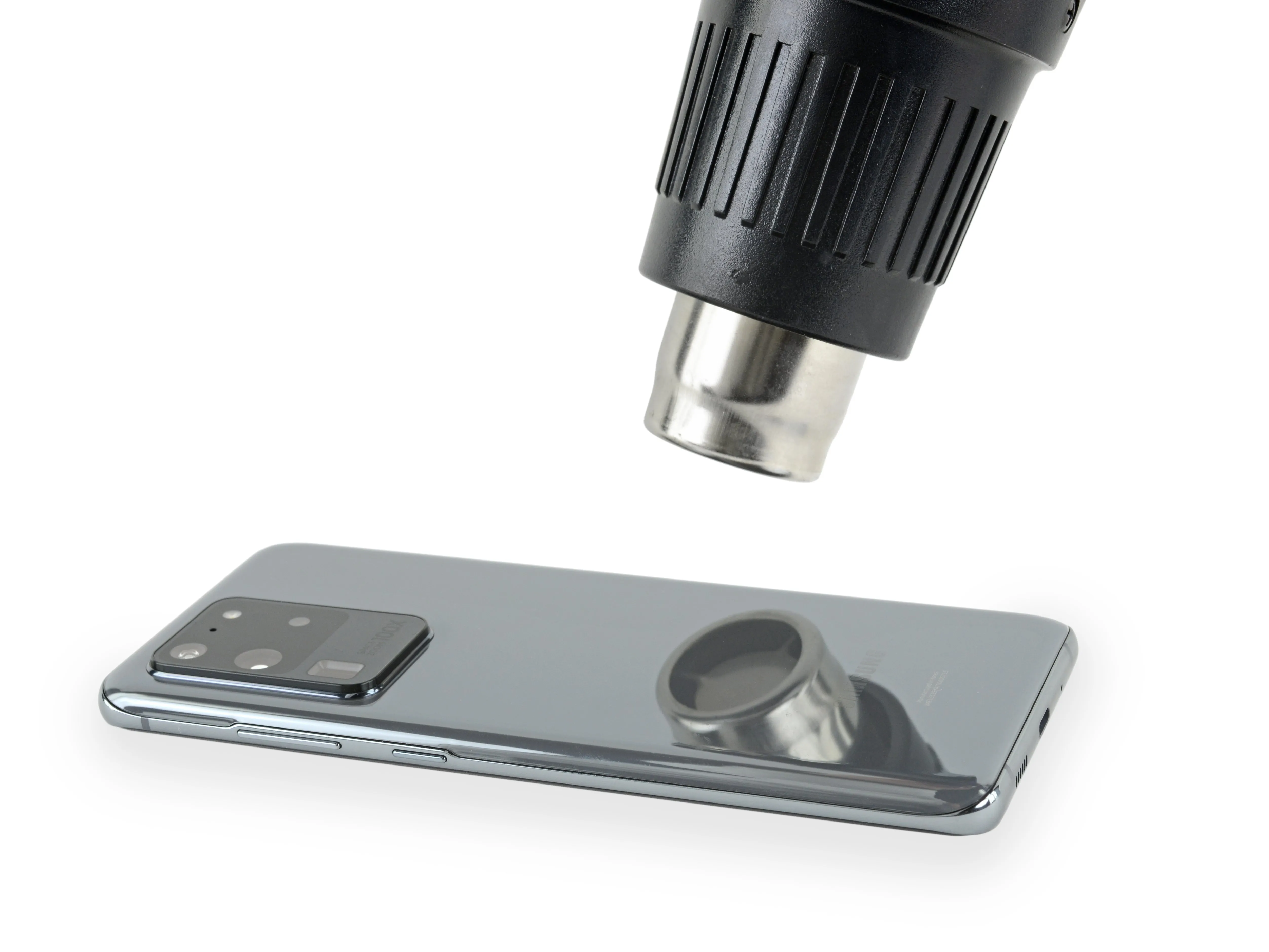

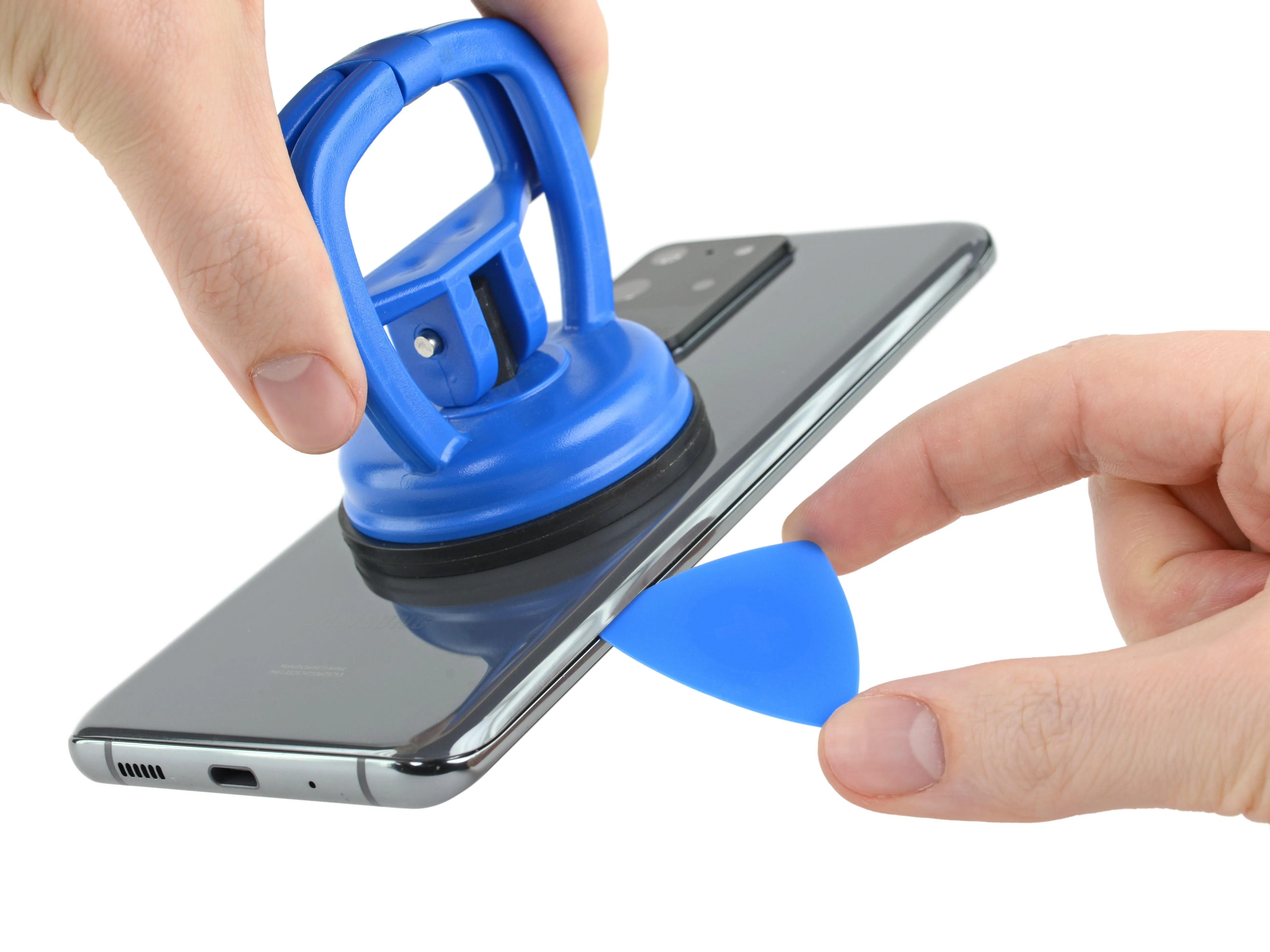

• Согласно нашей обычной процедуре SOP (Процедура вскрытия Samsung), мы начинаем искать путь внутрь через заднюю панель, предварительно немного нагрев ее.

• Клей здесь кажется более жестким, чем обычно для Samsung, но мы не уверены, обычная ли это вариация или что-то более гнусное.

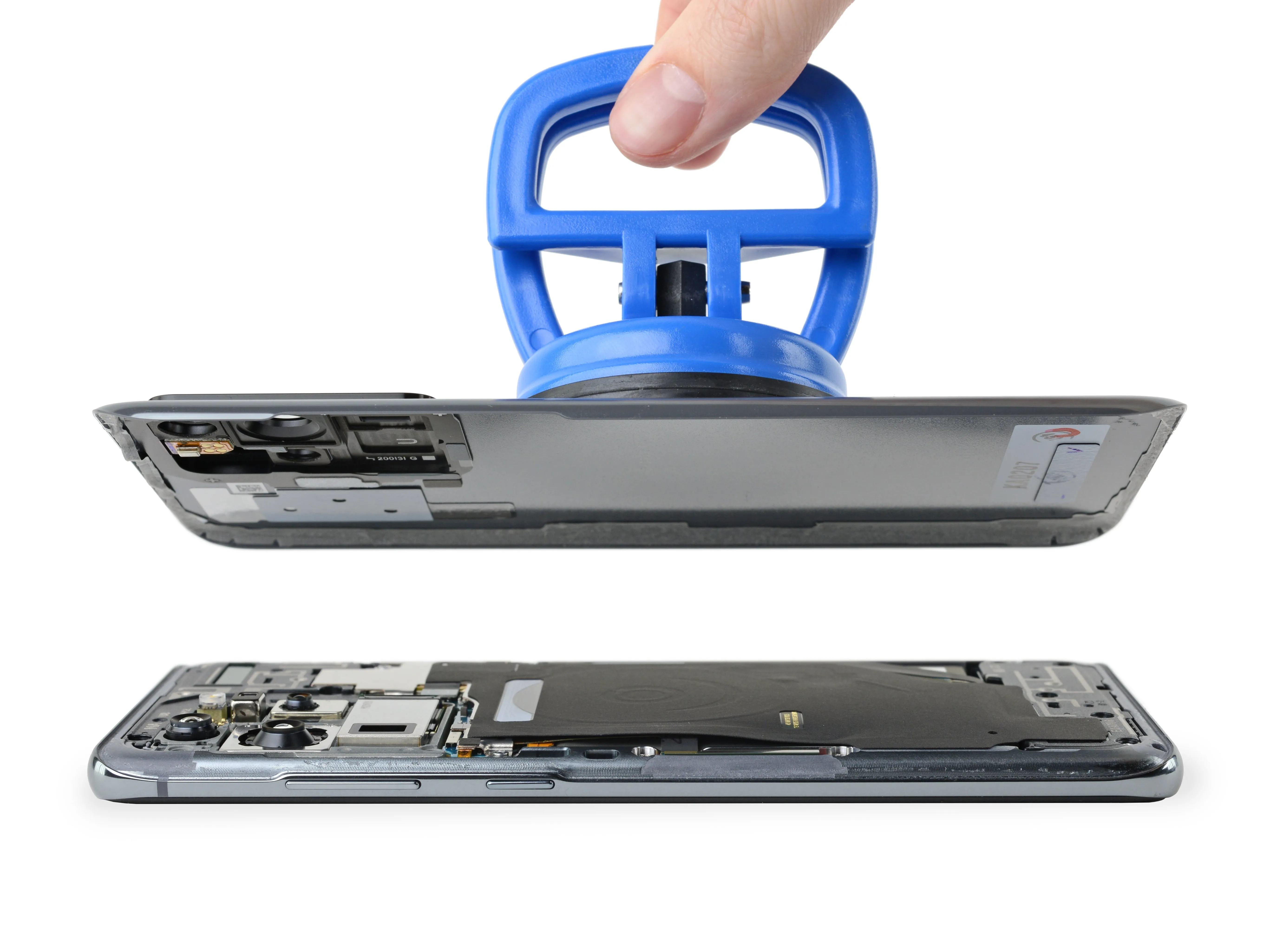

• К счастью, для таких случаев мы взяли с собой ультрабольшую присоску.

• С таким количеством клея мы с облегчением обнаружили, что задняя панель снимается без каких-либо зацепов для кабеля.

• Посмотрите на конусообразные удлинители на этих модулях камеры! Неудивительно, что бамп камеры такой толстый. Samsung отказалась от сенсоров Sony, которые используют все остальные, и решила сделать собственные модули для S20.

Шаг 5

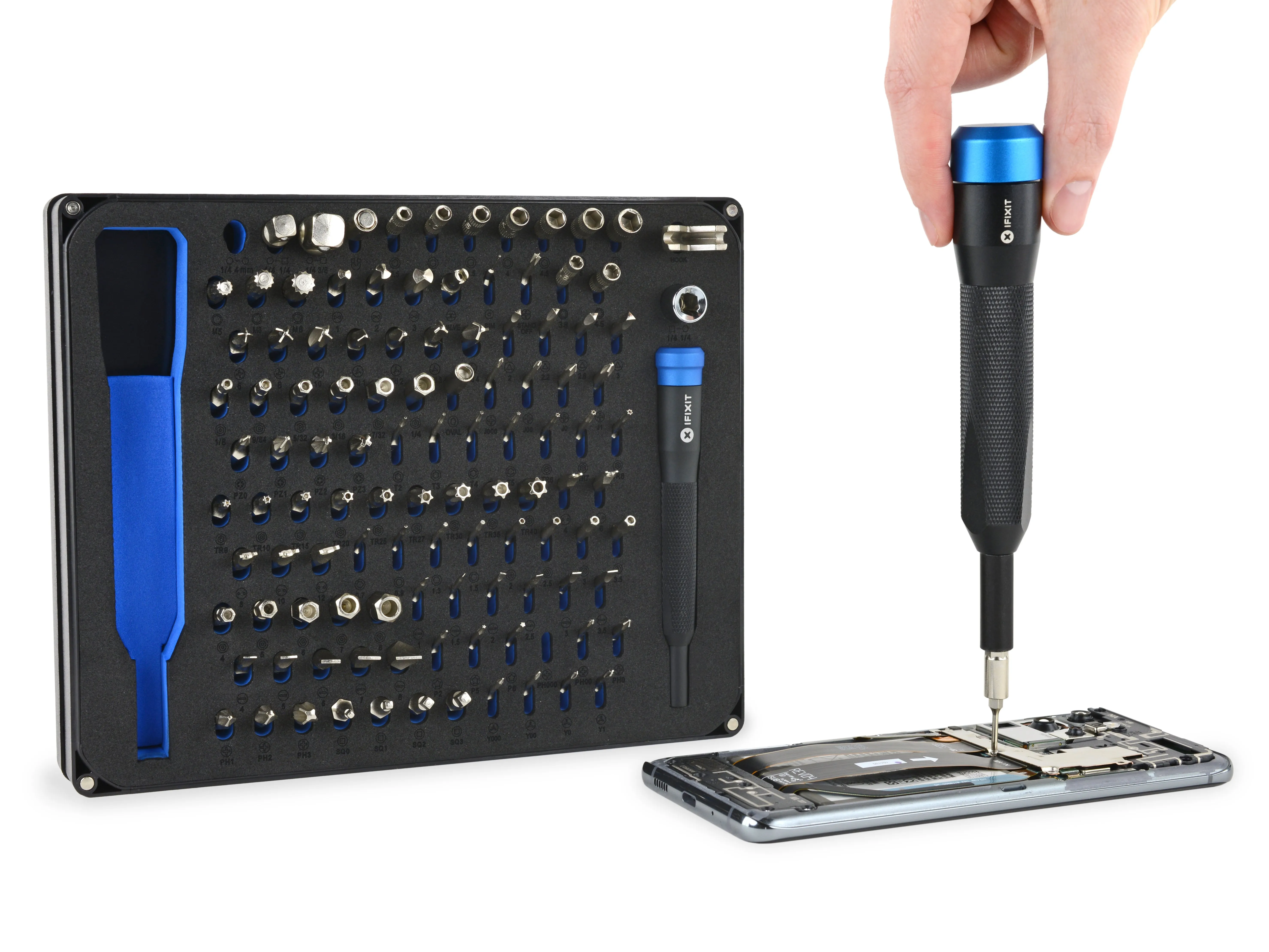

• Мы продолжаем пополнять сумку для инструментов более крупными и мощными инструментами, такими как этот набор Manta, который одинаково хорошо подходит для откручивания шурупов и разбивания грецких орехов. Только не перепутайте их.

• Все эти шурупы носят имя Филипп. Нам нравится Филипп, это солидное имя для шурупа.

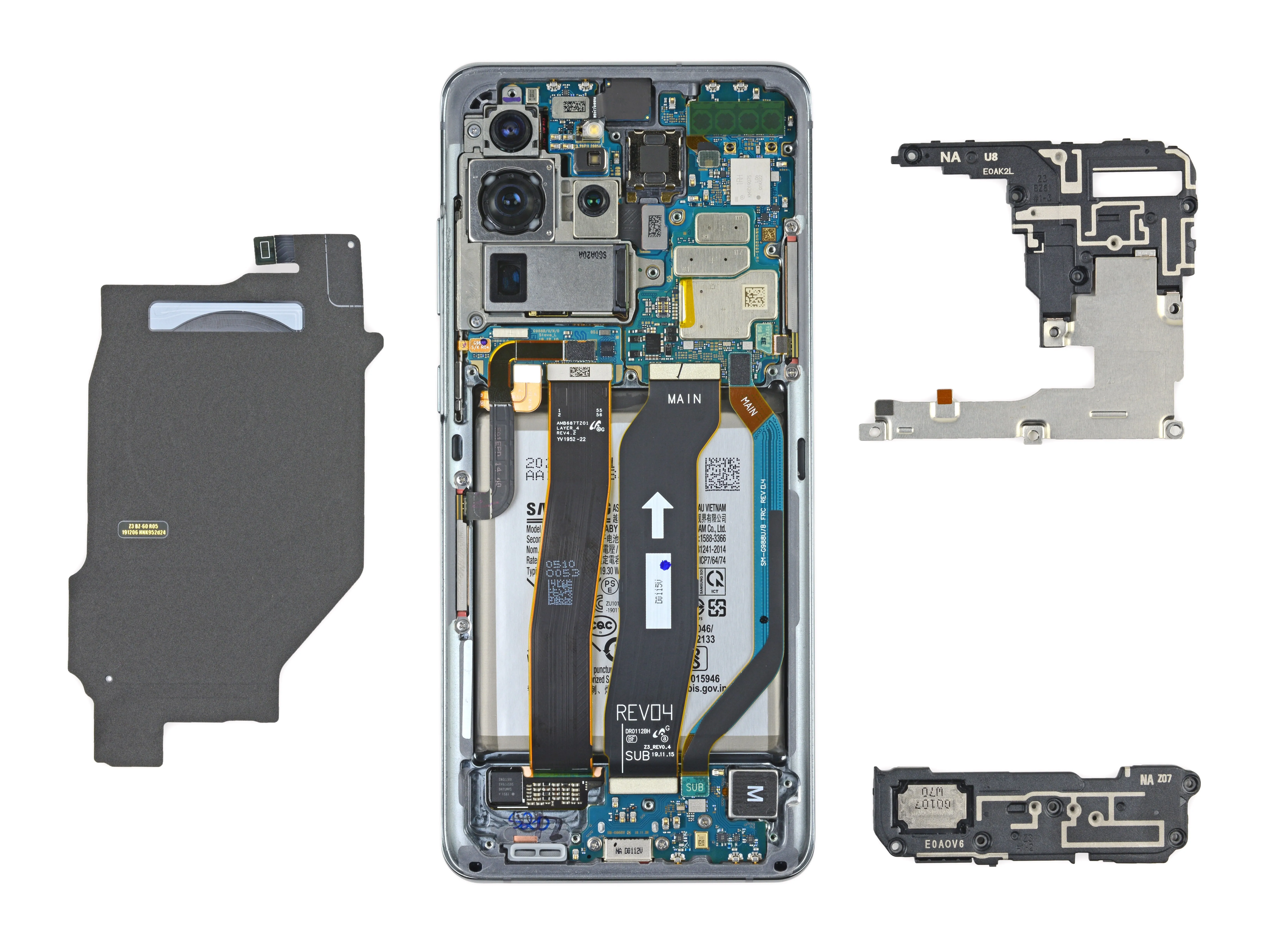

• Откинув верхний слой антенн, динамика и катушек заряда, мы получаем ясный вид на внутренности. Он действительно очень похож на Note10+ 5G если отказаться от стилуса и использовать это место для аккумулятора.

• Следите за нашими обоями для разбора! У нас будут обои для Ultra, а также для Plus и стандартного S20.

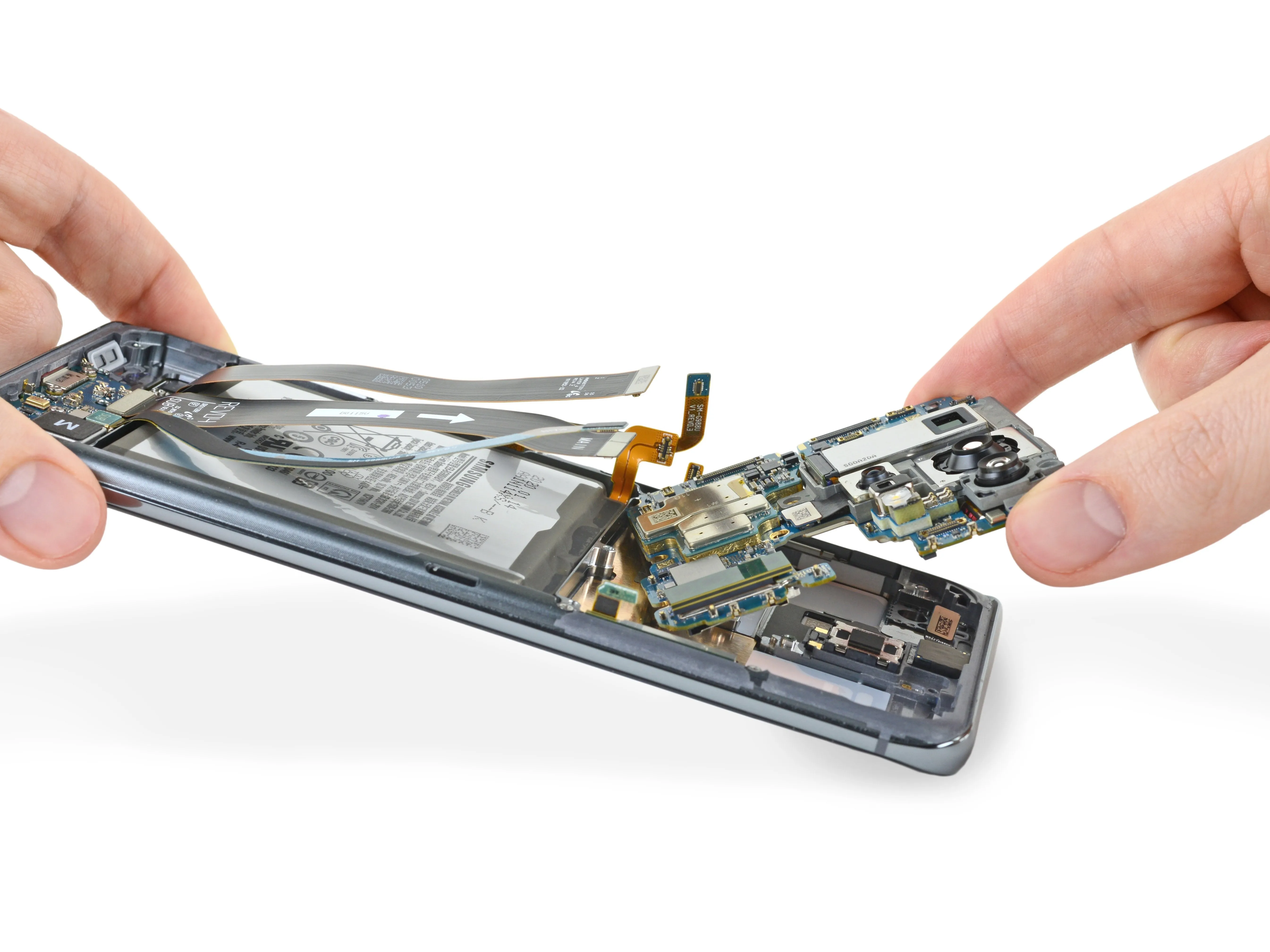

• Не теряя времени, мы извлекаем основную плату, которая настолько нагружена камерами, оборудованием для миллиметровых волн и дополнительными слоями платы, что это кажется лишь половиной победы. Пора начинать выбрасывать все за борт.

Шаг 6

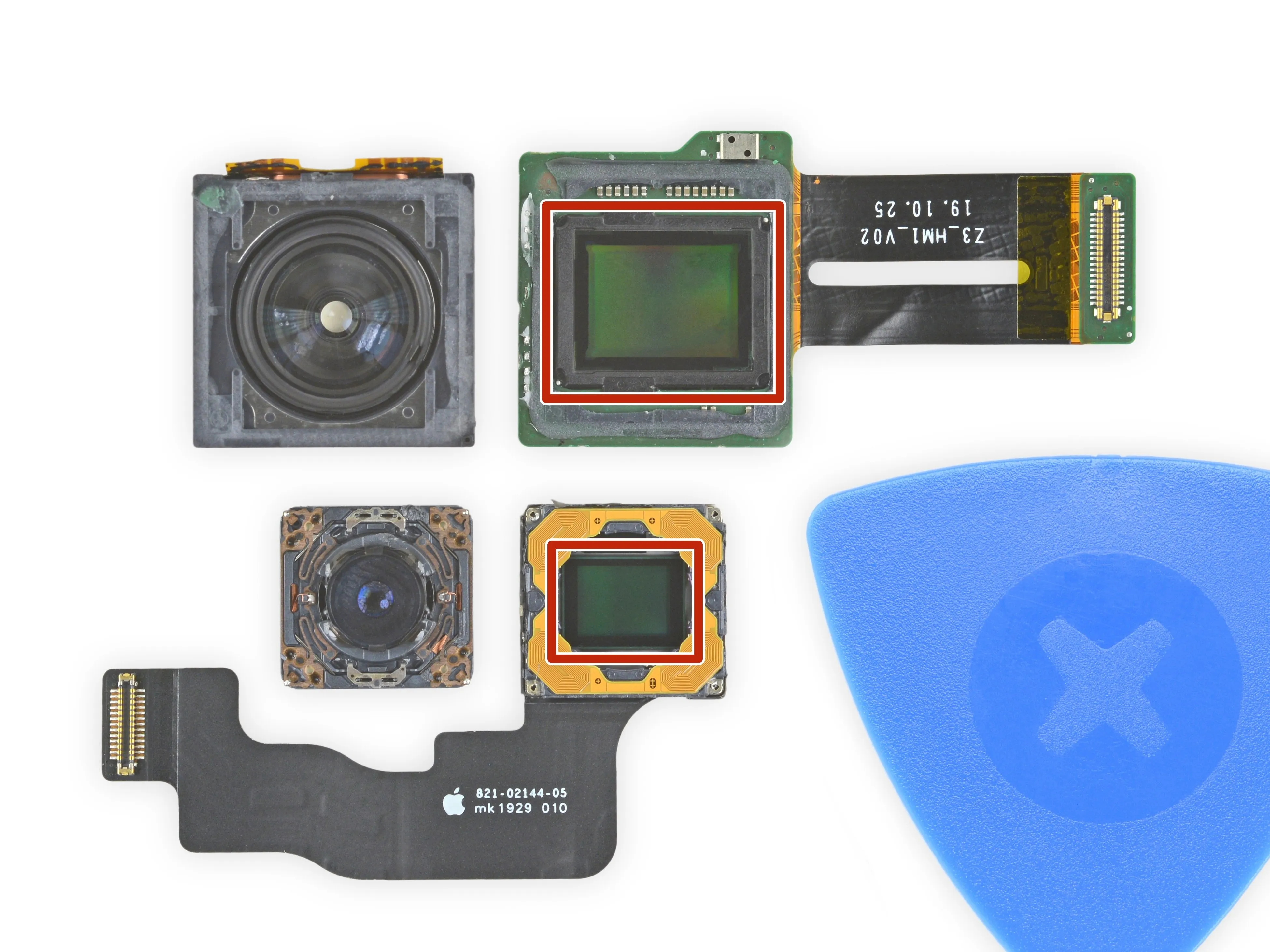

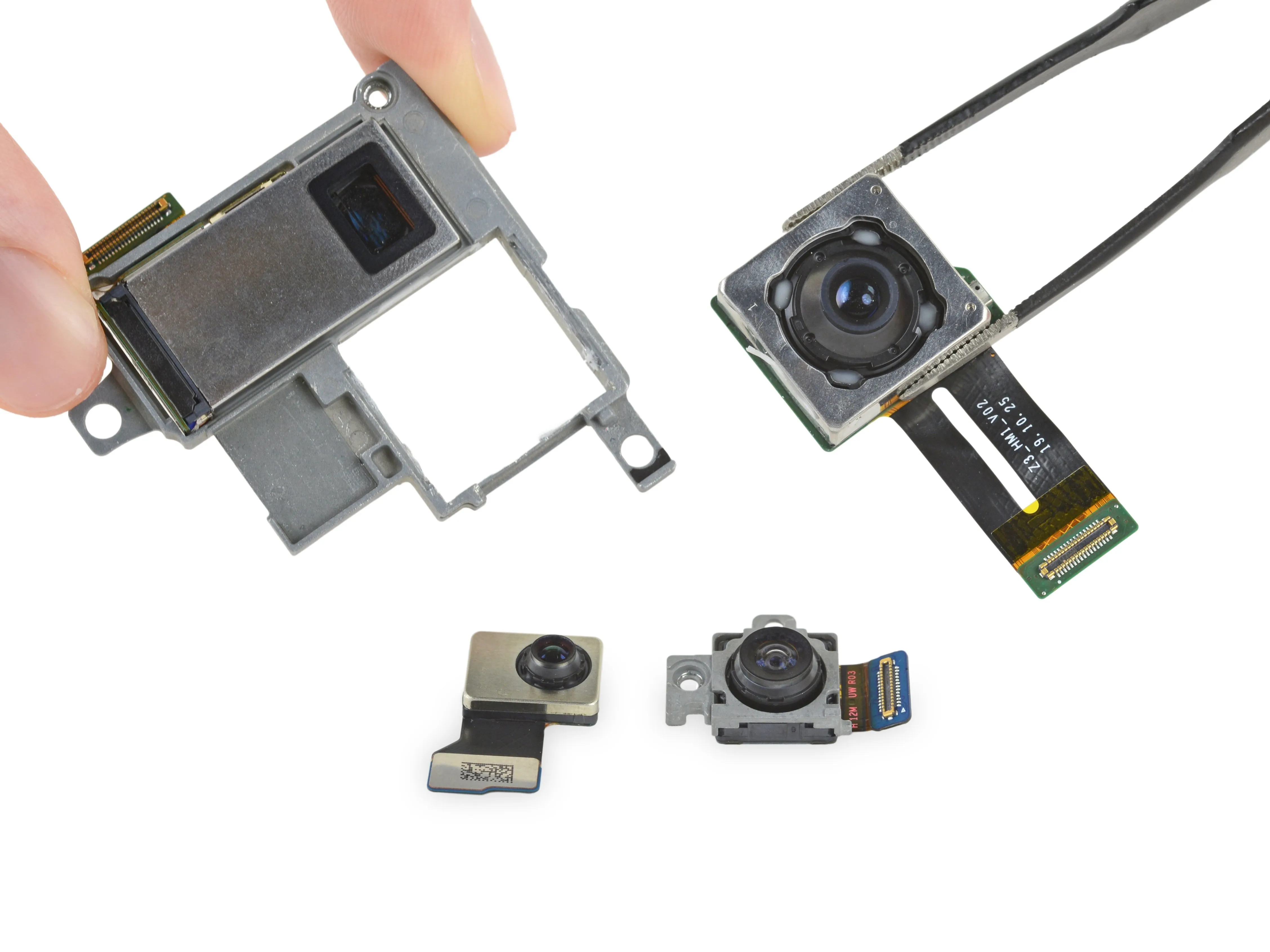

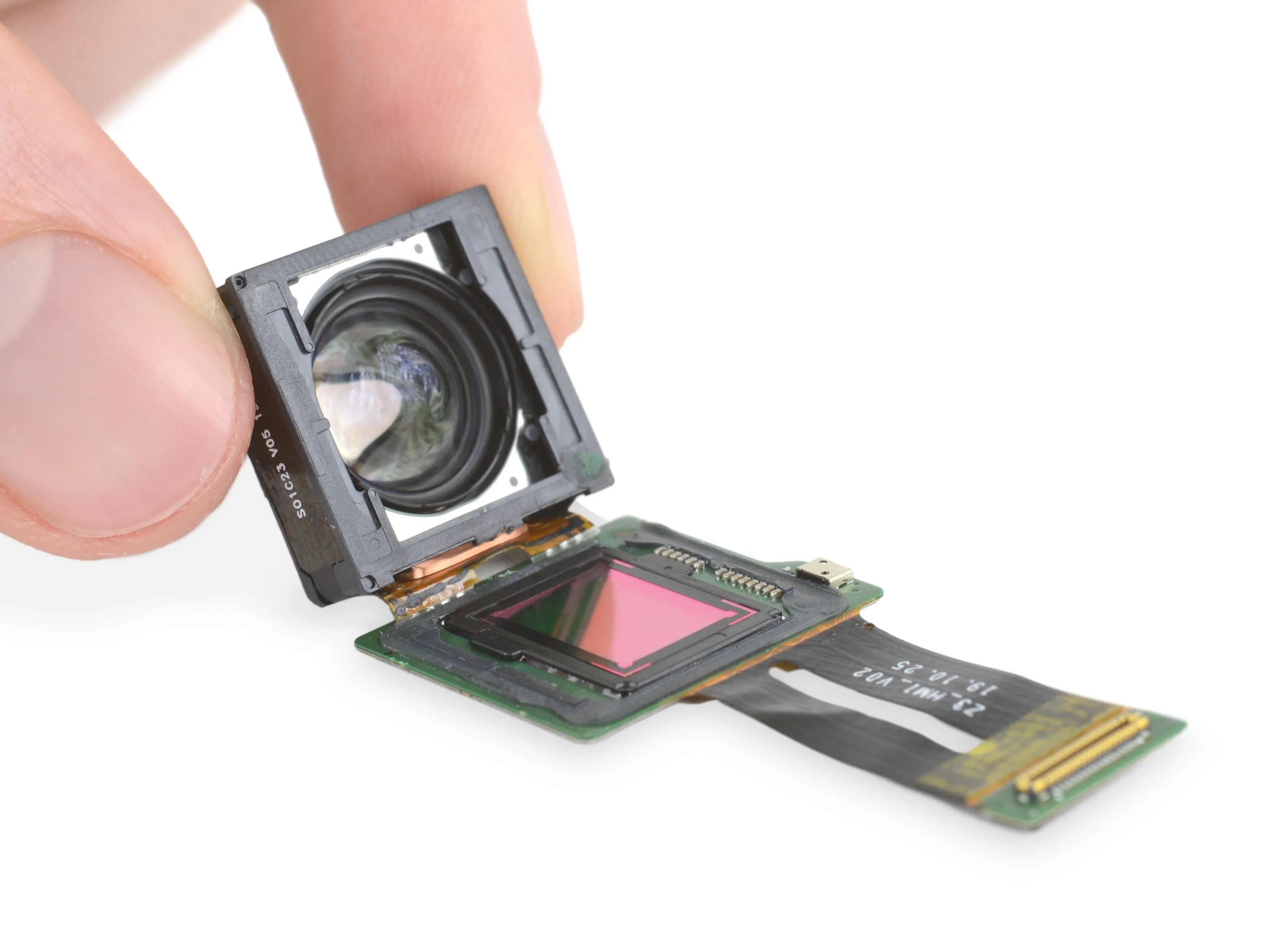

• Мы не можем удержаться от того, чтобы не открыть массивную широкоугольную камеру с разрешением 108 МП после того, как вытащим ее на свободу - Samsung не стесняется говорить о возможностях этого сенсора.

• Площадь сенсора в два раза больше, чем у 12-Мп основного сенсора iPhone 11 Pro, показанного здесь для сравнения.

• Однако большие сенсоры и большее количество пикселей не всегда означают лучшее изображение! 108 миллионов пикселей поместились в прямоугольник размером 9,5 мм x 7,3 мм. делает некоторые пиксели очень крошечными, и это как правило, создают шумные изображения в условиях недостаточной освещенности..

• Samsung утверждает, что новый сенсор способен делать четкие снимки даже в условиях недостаточной освещенности благодаря новому барьеру, построенному вокруг каждого пикселяПлюс метод бининга 3x3 пикселей, который они называют 'nona-binning' (3x3=9, отсюда nona).

• Биннинг пикселей это причудливый термин для объединения групп пикселей, чтобы собрать больше света. В результате фотография получается более яркой, хотя и с меньшим разрешением, и, надеемся, с меньшим количеством шума.

• Биннинг - это не обычный, повседневный даунсемплинг. Все эти пиксельные вечеринки происходят на аппаратном уровне, что исключает ошибки преобразования.

Шаг 7

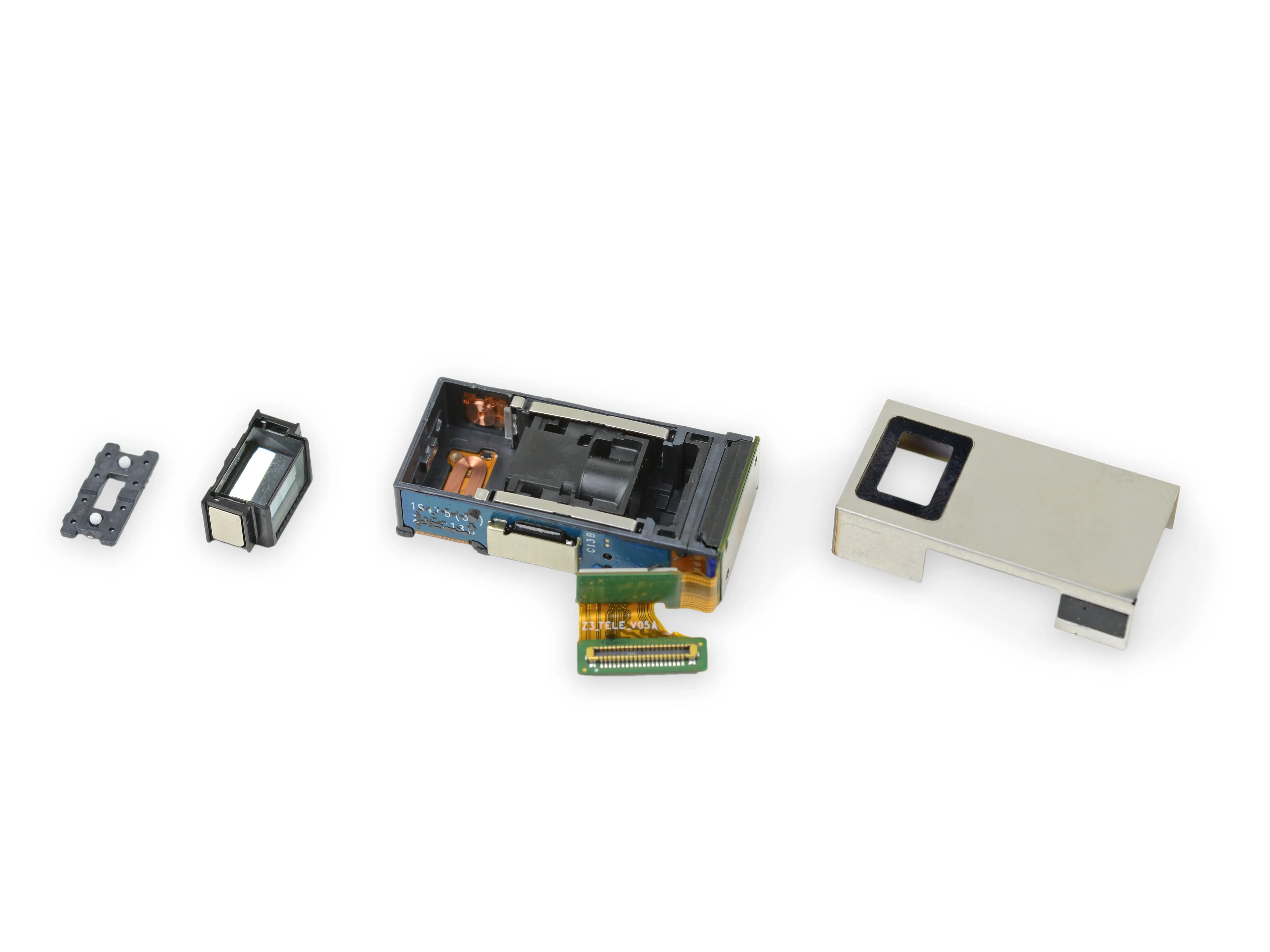

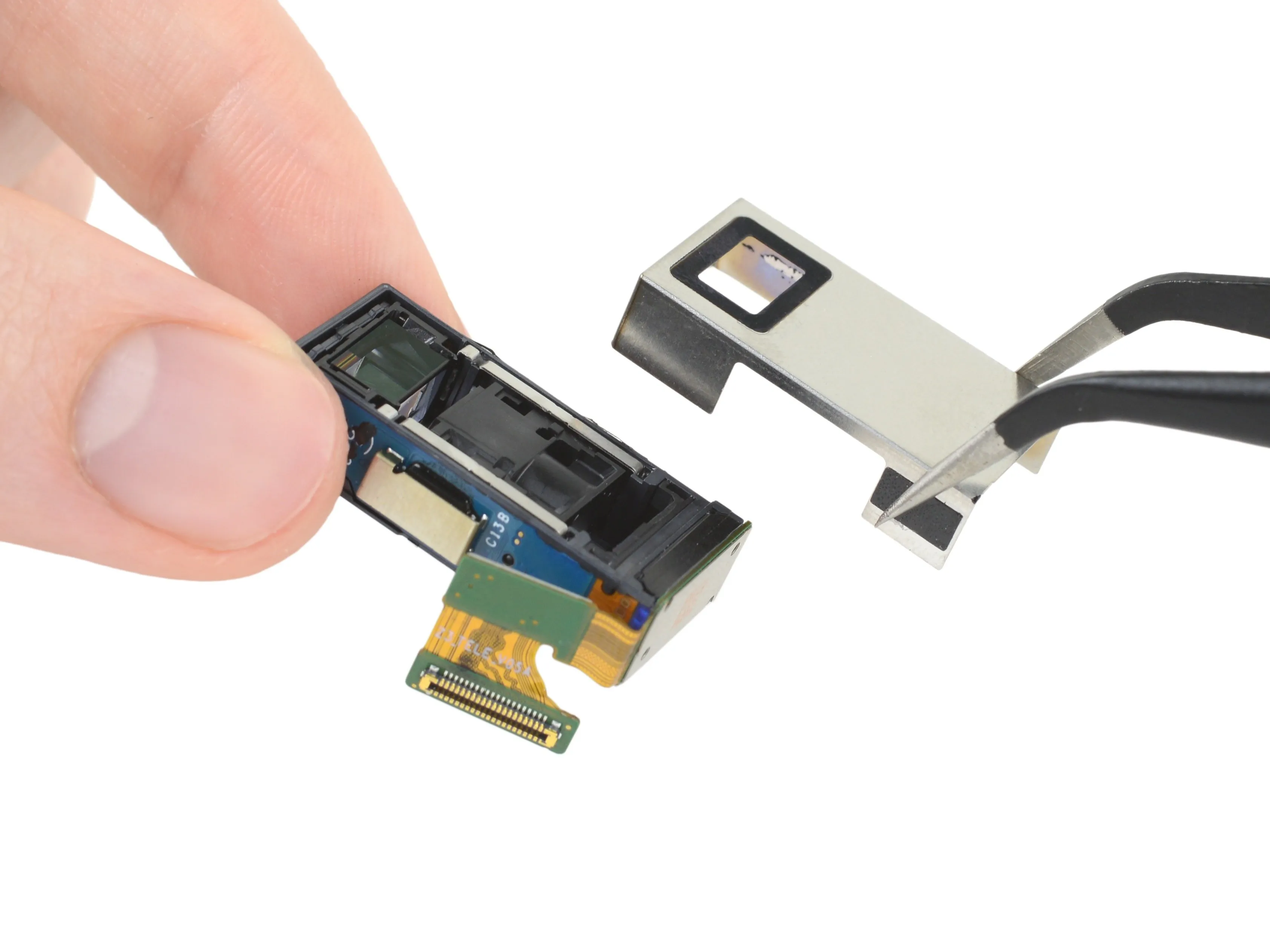

• Вот что необычно: этот модуль камеры занимает много бокового... пространства. Samsung так гордится этой камерой, что рекламирует ее прямо на бампе камеры.. Давайте посмотрим, что внутри.

• Как уместить стопку 'зум-объективов' в смартфоне толщиной всего 8,8 мм? Samsung говорит: повернуть его набок. Вместо того чтобы фокусировать изображение прямо на матрице, эта камера использует призму, отражающую свет в сторону под углом 90 градусов.

• Это, конечно, впечатляет! После прохождения через призму, которая имеет собственный оптический стабилизатор изображения, изображение проходит через выдвижной ящик, наполненный телеобъективамии, наконец, попадает на сенсор, установленный в конце туннеля.

• Сам объектив обеспечивает (фиксированное) 4-кратное увеличение - остальное достигается за счет комбинации обрезки и бинирования матрицы (48 мегапикселей уменьшены до 12) и стандартного цифрового зума, чтобы получить 100-кратное увеличение.

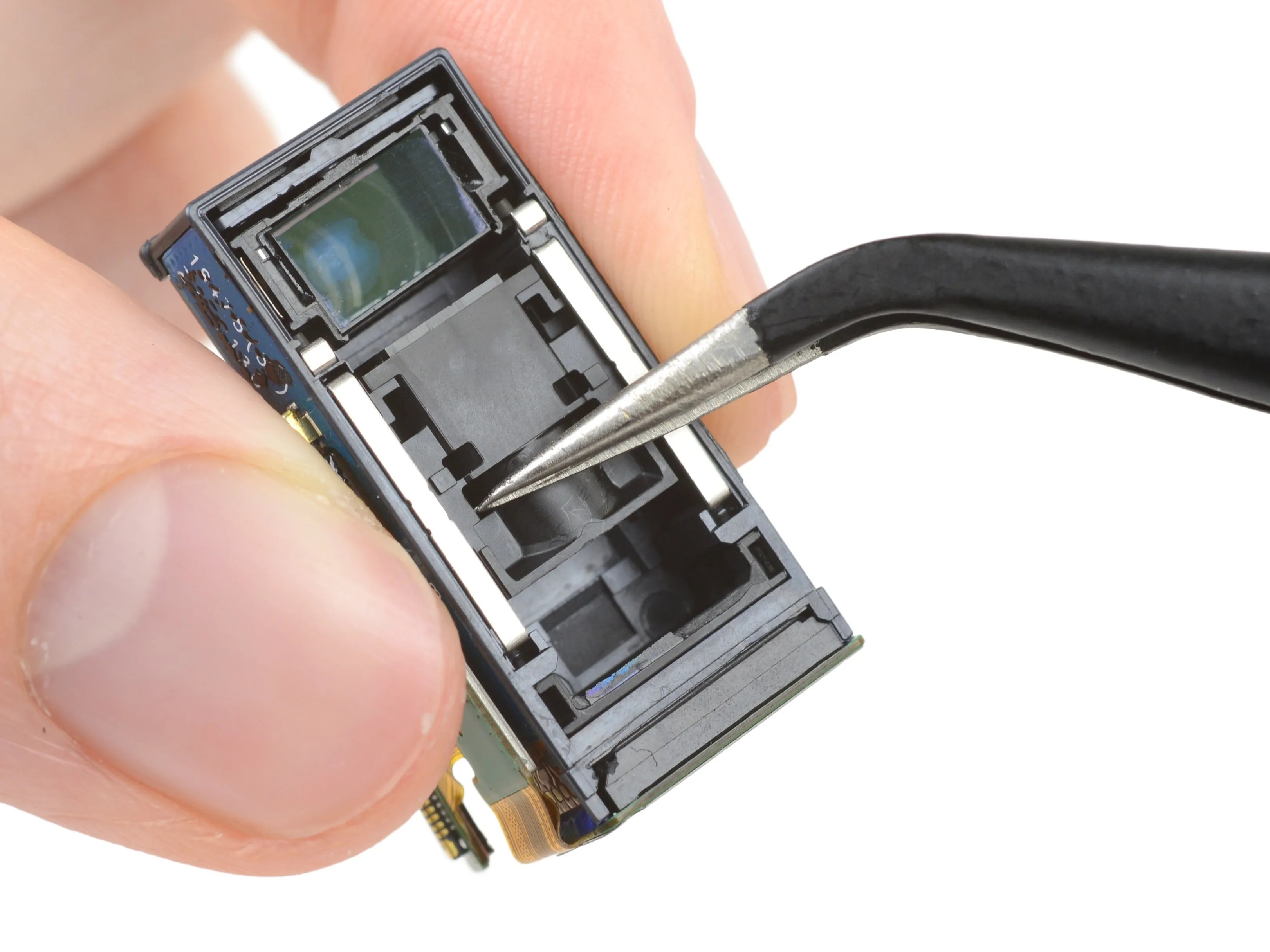

• Вынув призму, мы можем увидеть медные катушки и магниты, окружающие ее, а также крошечные белые подшипники на опорном кронштейне. Призма двигается вперед-назад относительно этого кронштейна, чтобы компенсировать дрожание рук.

Шаг 8

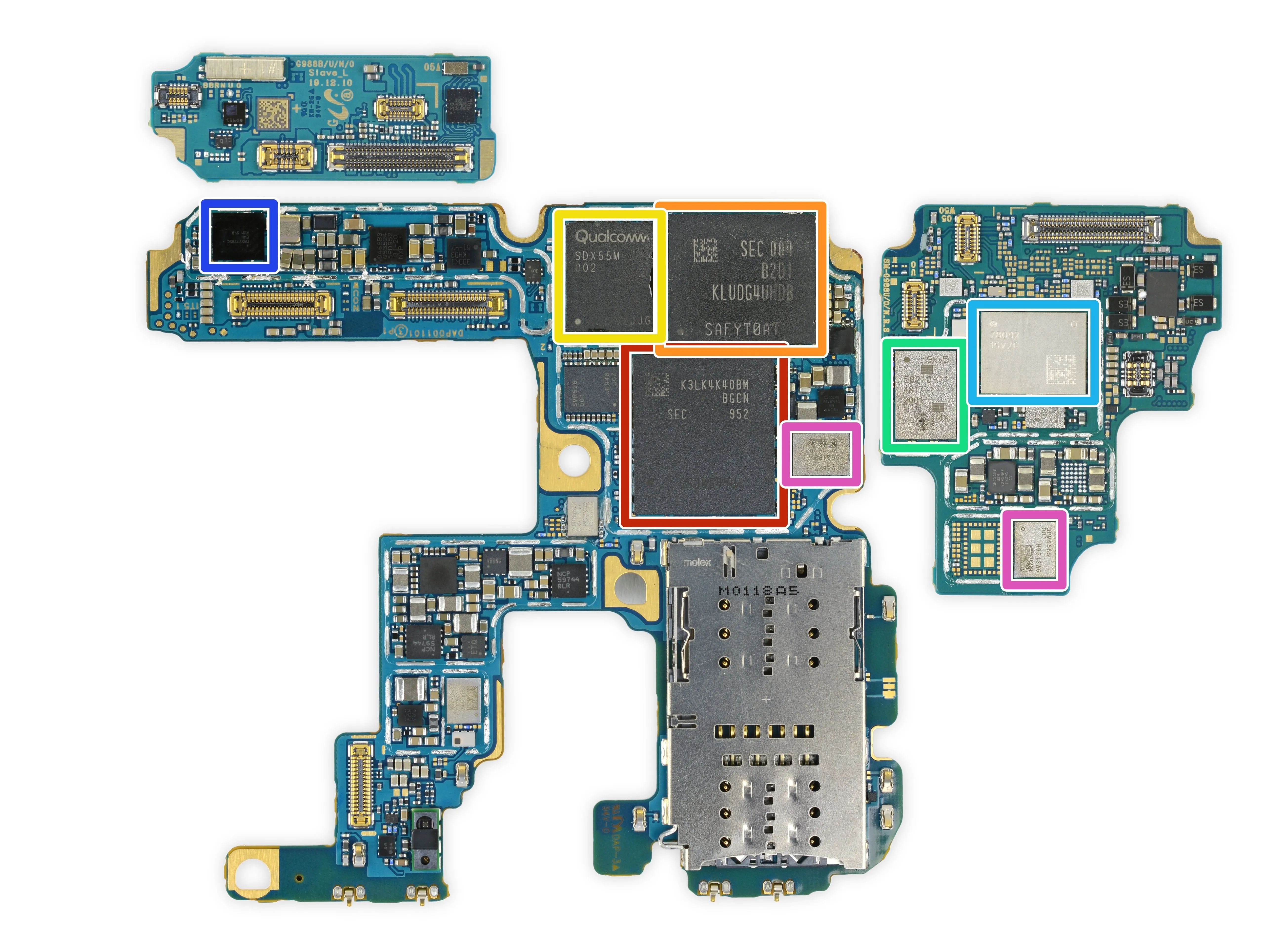

• Когда все экраны сняты, мы можем лучше рассмотреть кремний, скрывающийся под ними:

• Samsung K3LK4K40BM-BGCN 12 ГБ оперативной памяти LPDDR5, установленной поверх Qualcomm 865 SoC

• Samsung KLUDG4UHDB-B2D1 128 ГБ флэш-памяти UFS 3.0

• Qualcomm SDX55M Модем 5G второго поколения

• Skyworks SKY58210-11 Радиочастотный фронтальный модуль

• Qorvo QM78092 Фронтальный модуль

• ИС управления питанием Maxim MAX77705C

• Модули усиления мощности 5G Qualcomm QPM5677 и QPM6585

Шаг 9

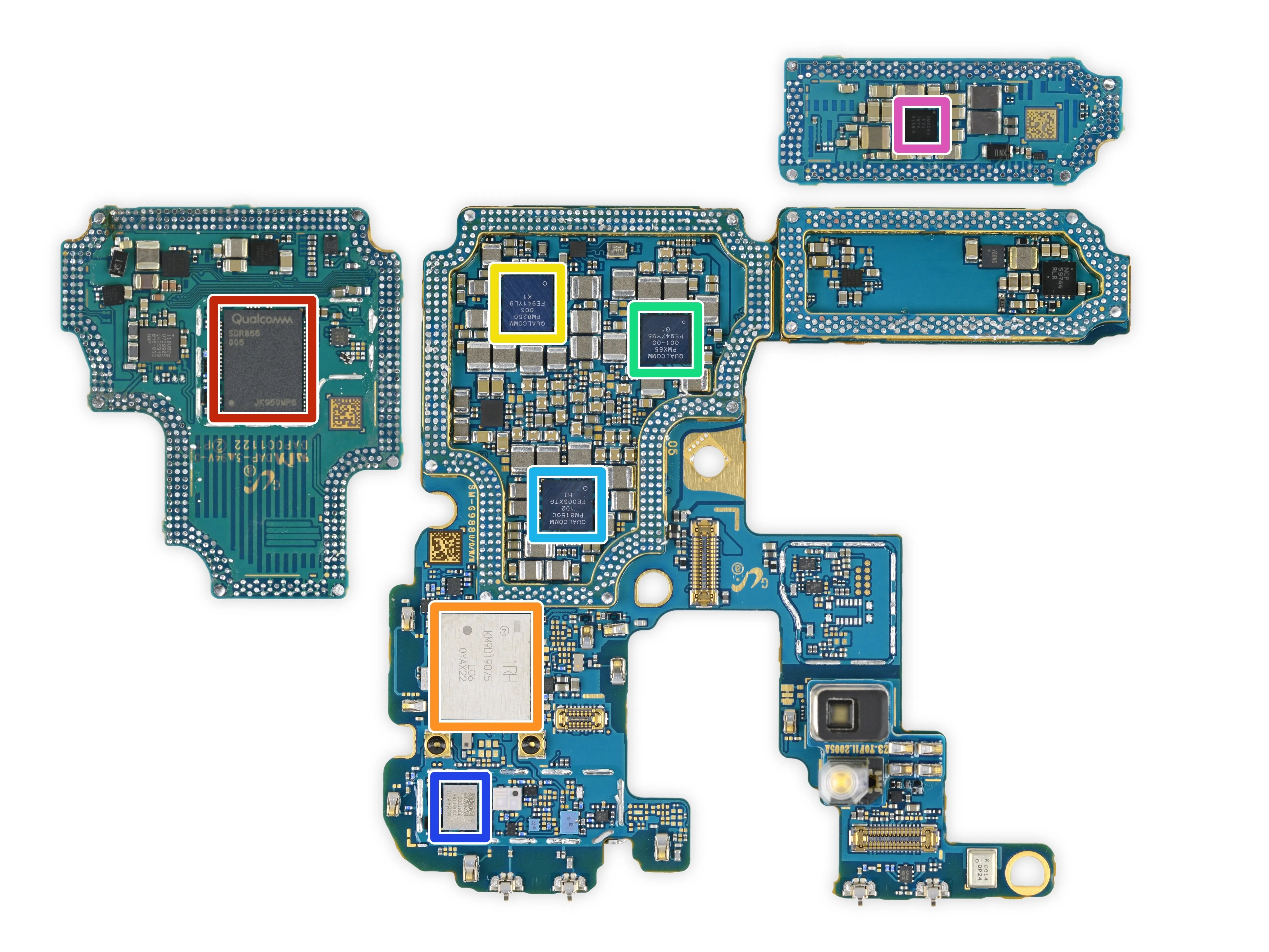

• Но подождите! Перевернув платы, вы обнаружите еще больше микросхем:

• Qualcomm SDR865 RF Tranceiver

• Модуль Wi-Fi и Bluetooth Murata KM9D19075

• ИС управления питанием Qualcomm PM8250

• ИС управления питанием Qualcomm PMX55

• ИС управления питанием Qualcomm PM8150C

• Фронтальный модуль Qualcomm QDM4870

• ИС управления питанием Silicon Mitus SM3080

Шаг 10

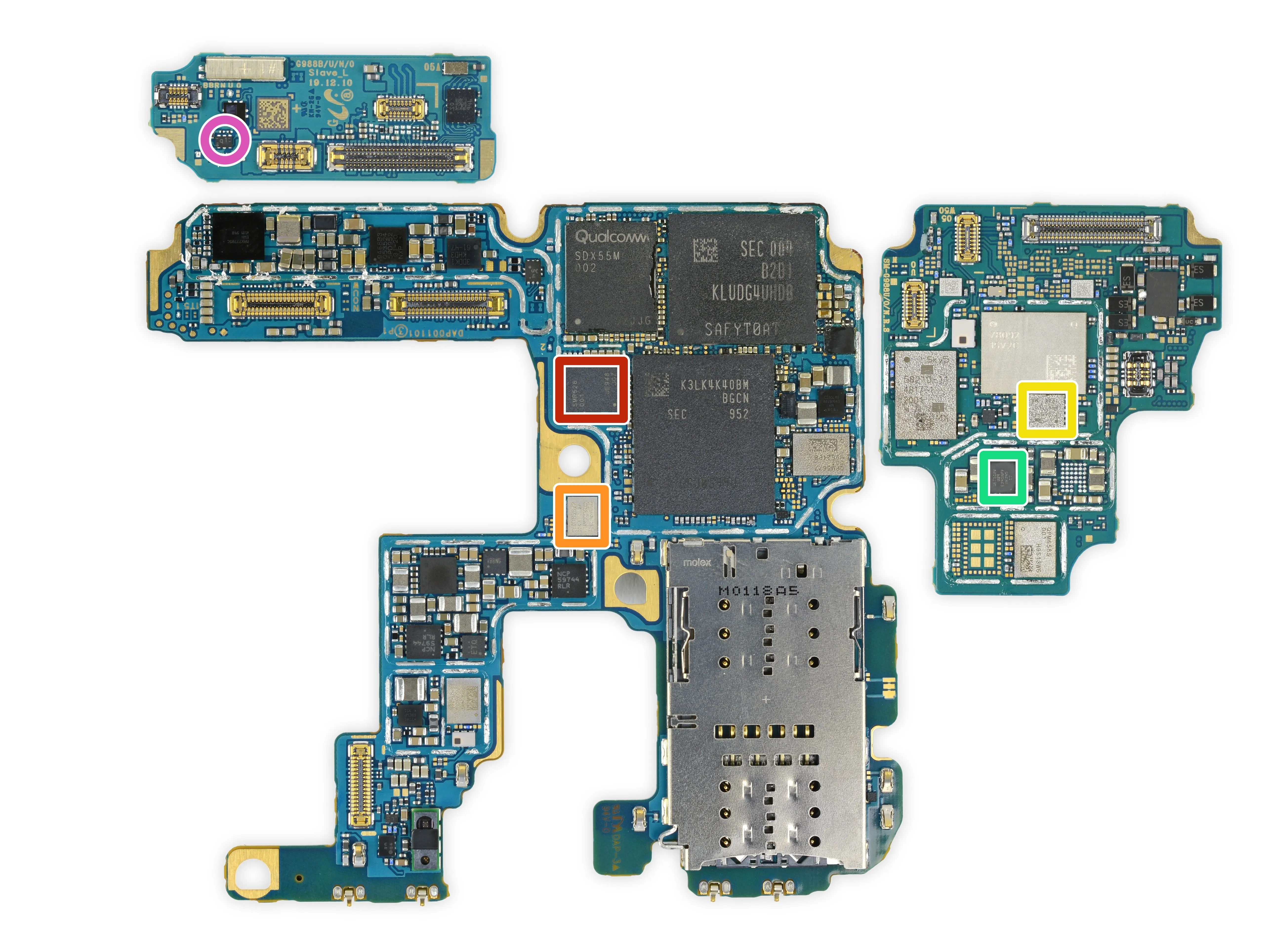

• Вы уже познакомились с основными устройствами, а вот некоторые бонусные фишки:

• радиочастотный трансивер Qualcomm SMR526

• фронтальный модуль Qualcomm QDM5872

• Skyworks SKY77365-11 четырехдиапазонный GSM/GPRS/EDGE модуль усилителя мощности

• Модуль отслеживания огибающей Qualcomm QET5100

• NXP Semiconductor SN110U Контроллер NFC с Secure Element и eSIM

• NXP Semiconductor BGU8103 Малошумящий усилитель GPS/ГЛОНАСС/Галилео/BeiDou

• NXP Semiconductor NCX2200 низковольтный компаратор

Шаг 11

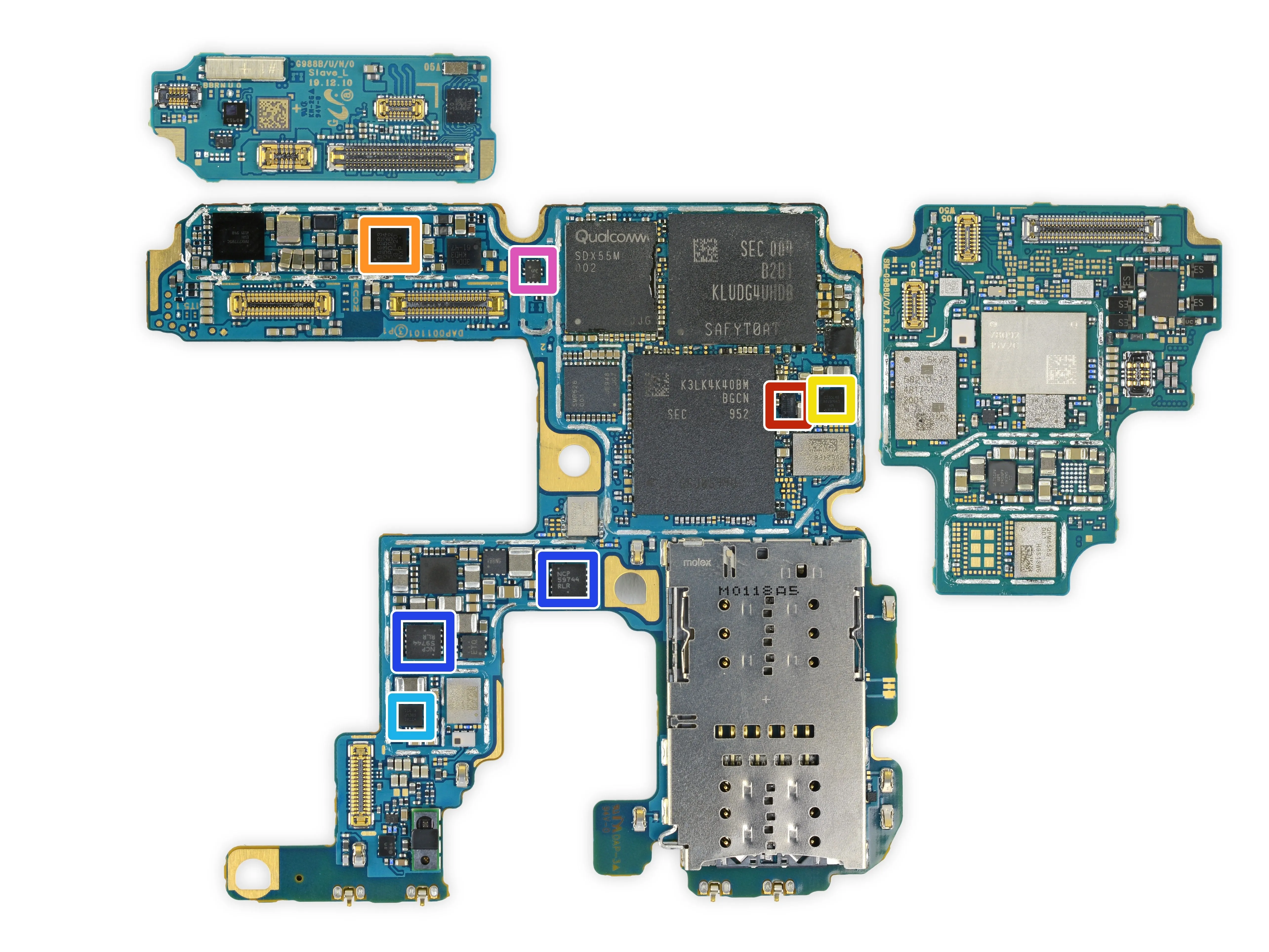

• И бонусные чипы:

• Qualcomm PM3003A для управления питанием

• NXP Semiconductor PCA9468 высокотоковое быстрое зарядное устройство

• Аудиоусилитель Cirrus Logic CS35L40

• Cirrus Logic CS40L25 Тактильный драйвер класса D

• Maxim Integrated MAX77816 Повышающий регулятор с переключателями на 5 А

• ON Semiconductor NCP59744 двухканальный LDO-регулятор

• Vishay DG2730 2-портовый высокоскоростной переключатель USB 2.0

Шаг 12

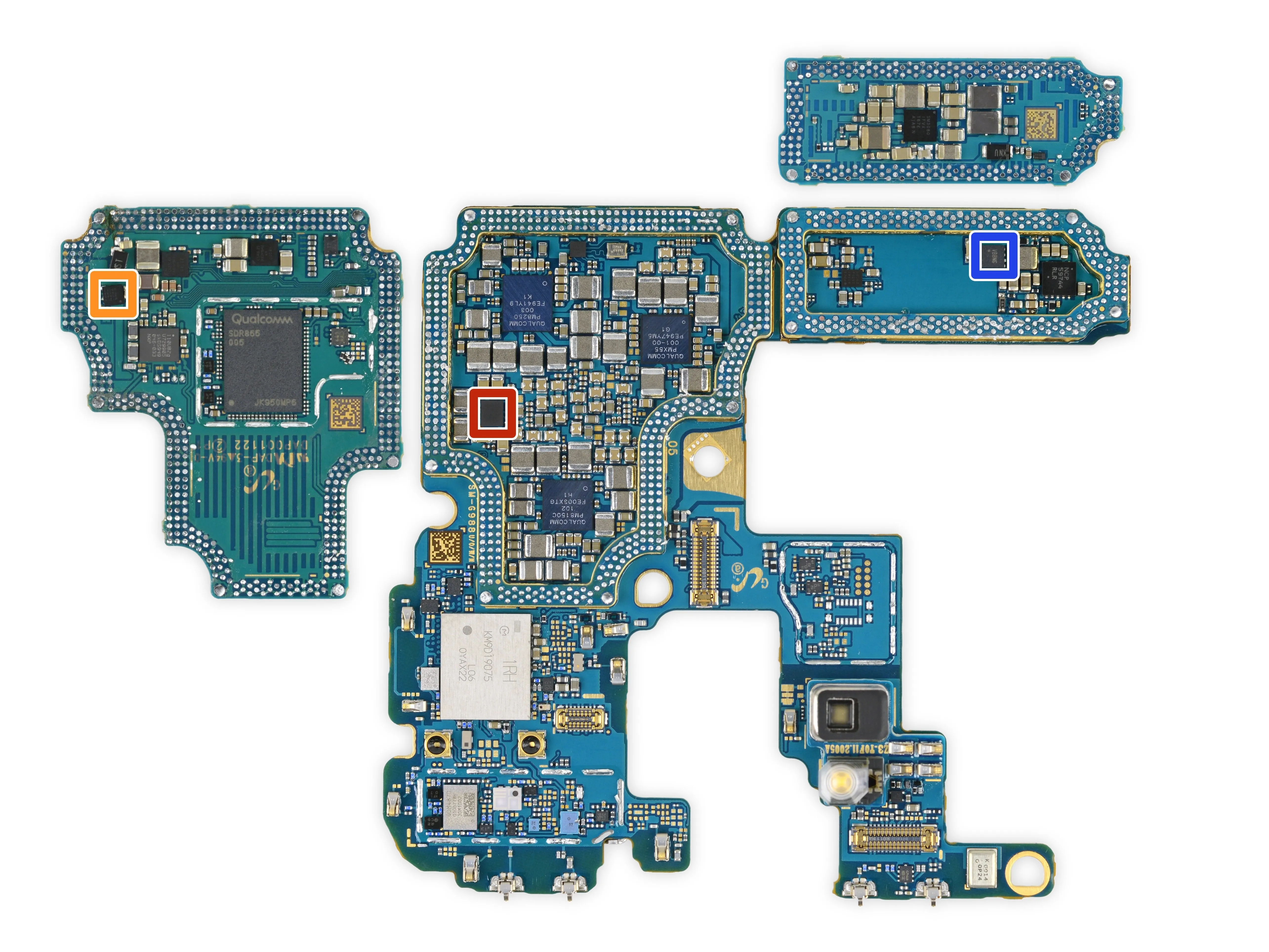

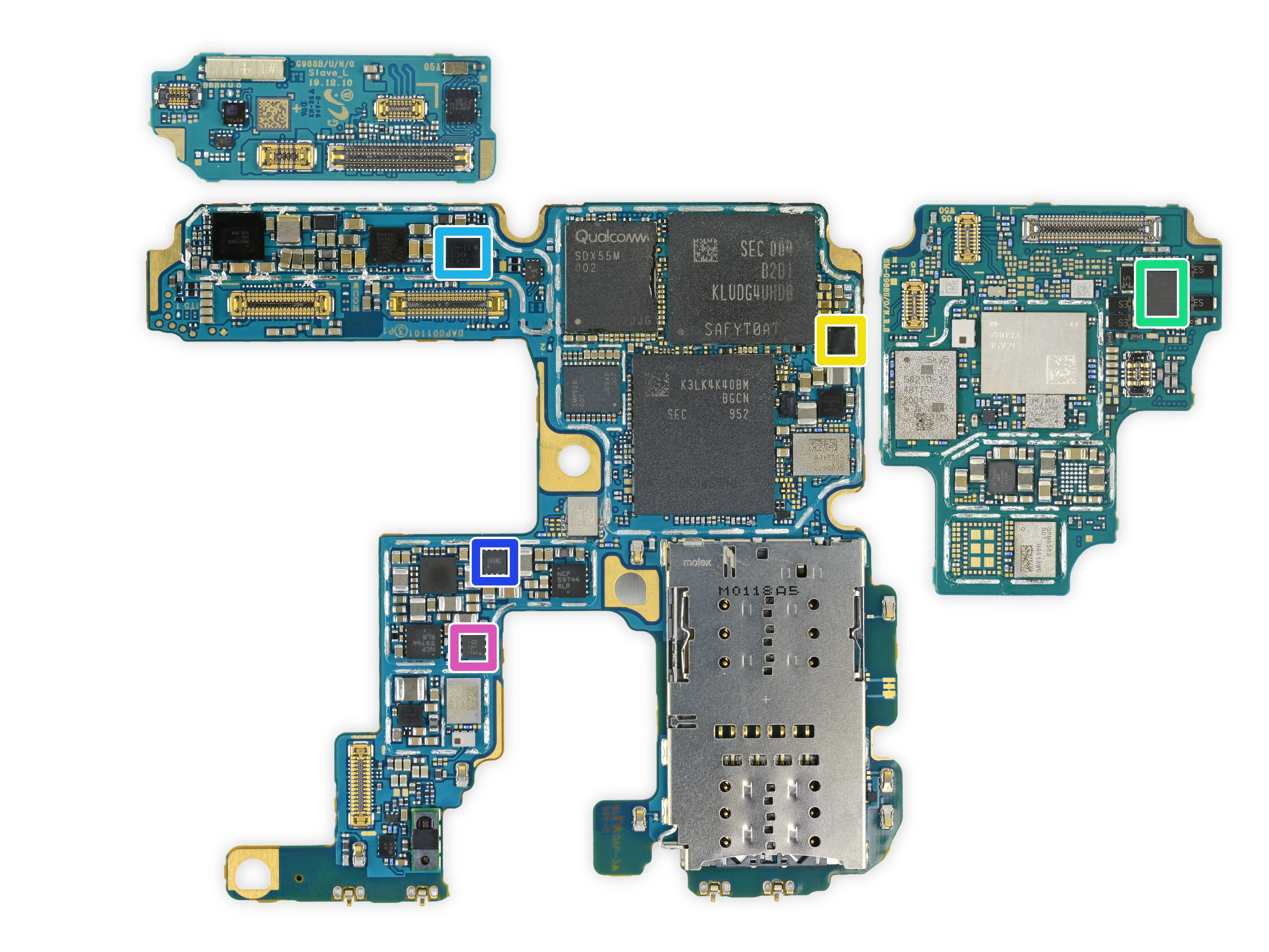

• Идентификация микросхем, продолжение:

• Qualcomm QET6100 датчик огибающей

• Samsung S2MIS0A MST Driver

• STMicroelectronics STM32G071EB 32-битный микроконтроллер ARM Cortex-M0+ с 128 КБ флэш-памяти

• Управление питанием Samsung S2MIW04X

• Коммутатор нагрузки OVP Likely ON Semiconductor FPF3788UCX

• Silergy DC-DC преобразователь

• Richtek RT8010GQW DC-DC преобразователь

Шаг 13

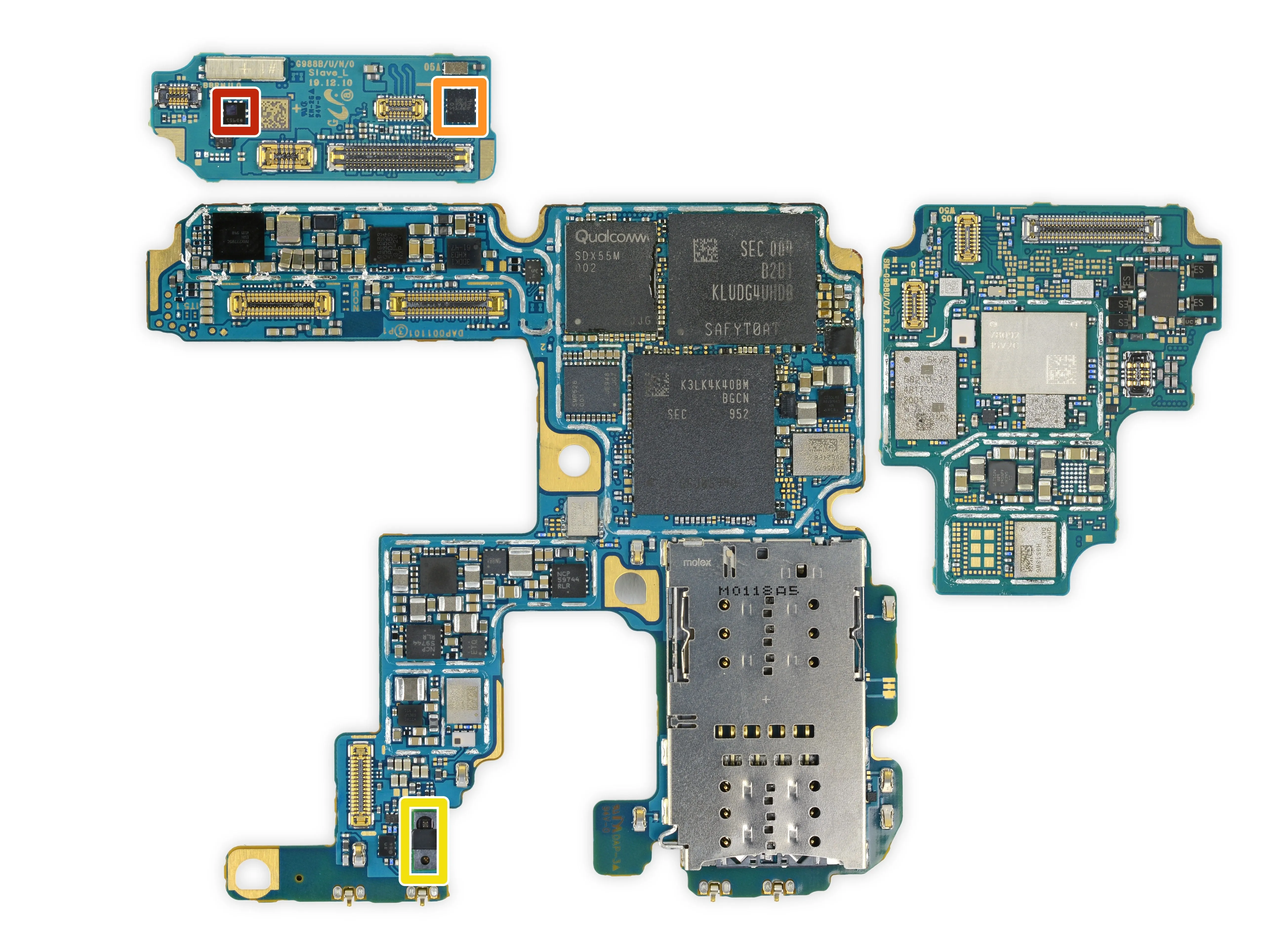

• Давайте поближе рассмотрим датчики, спрятанные по всей плате:

• STMicroelectronics LPS22HD датчик давления

• STMicroelectronics LSM6DSO акселерометр

• Вероятно, Austria Micro Systems TMD4903 датчик цвета/приближения с ИК-излучателем

• Вероятно, Bosch Sensortec BMM150 геомагнитный датчик

Шаг 14

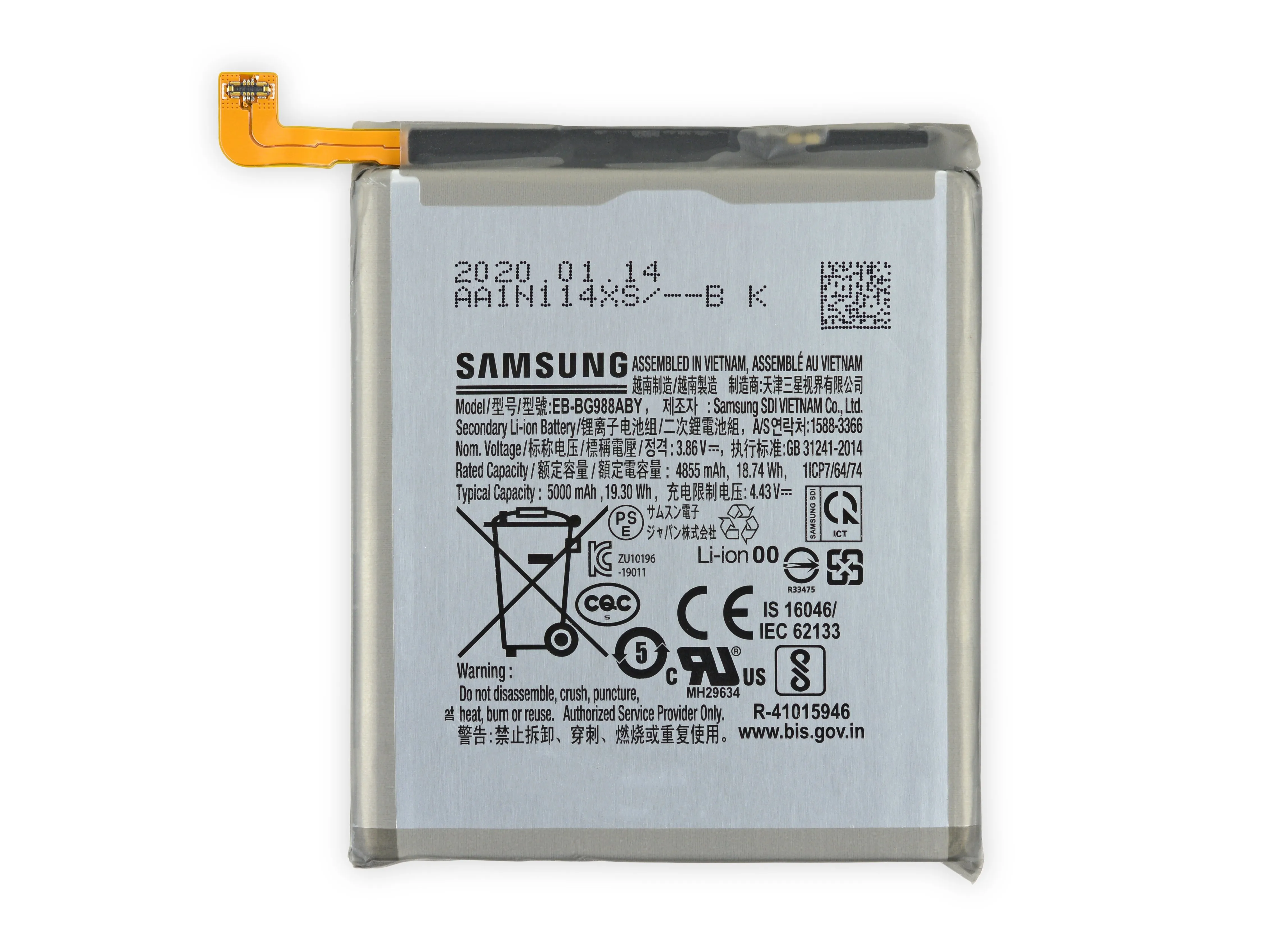

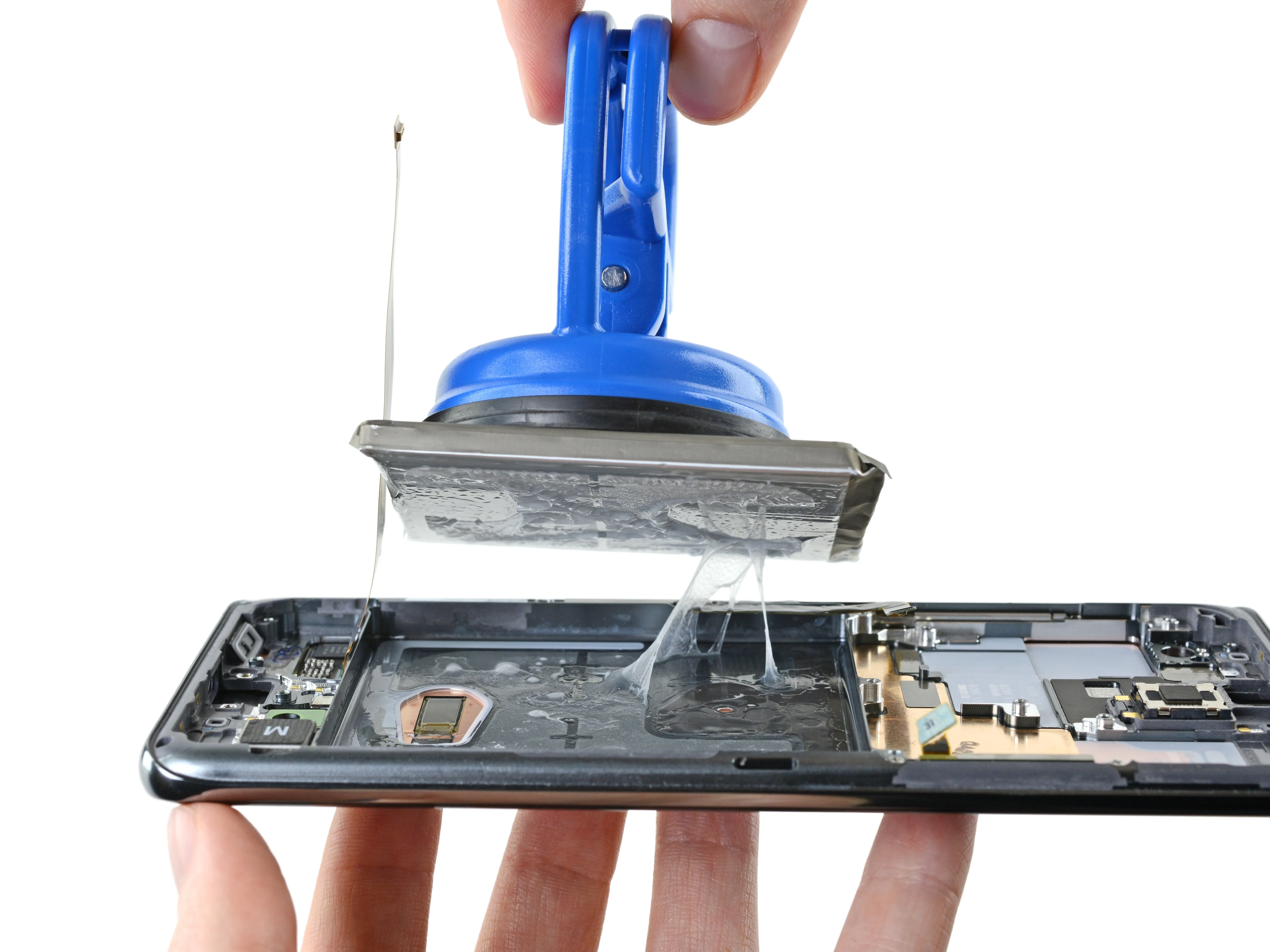

• Наша огромная присоска во второй раз помогает снять этот упорно прилипший аккумулятор. Этого, а также немного изопропилового спирта, достаточно, чтобы освободить ее.

• Это жуткий клей, и выглядит он почти как Venom вцепился в эту батарею и не хочет ее отпускать.

• Этот сверхбольшой аккумулятор емкостью 5000 мАч работает при напряжении 3,86 В, что составляет 19,30 Вт-ч.

• Это огромный прирост по сравнению с его современниками - прежде всего, iPhone 11 Pro Max с показателем 15,04 Вт-чи Galaxy Note 10+ 5G с показателем 16,56 Втч.

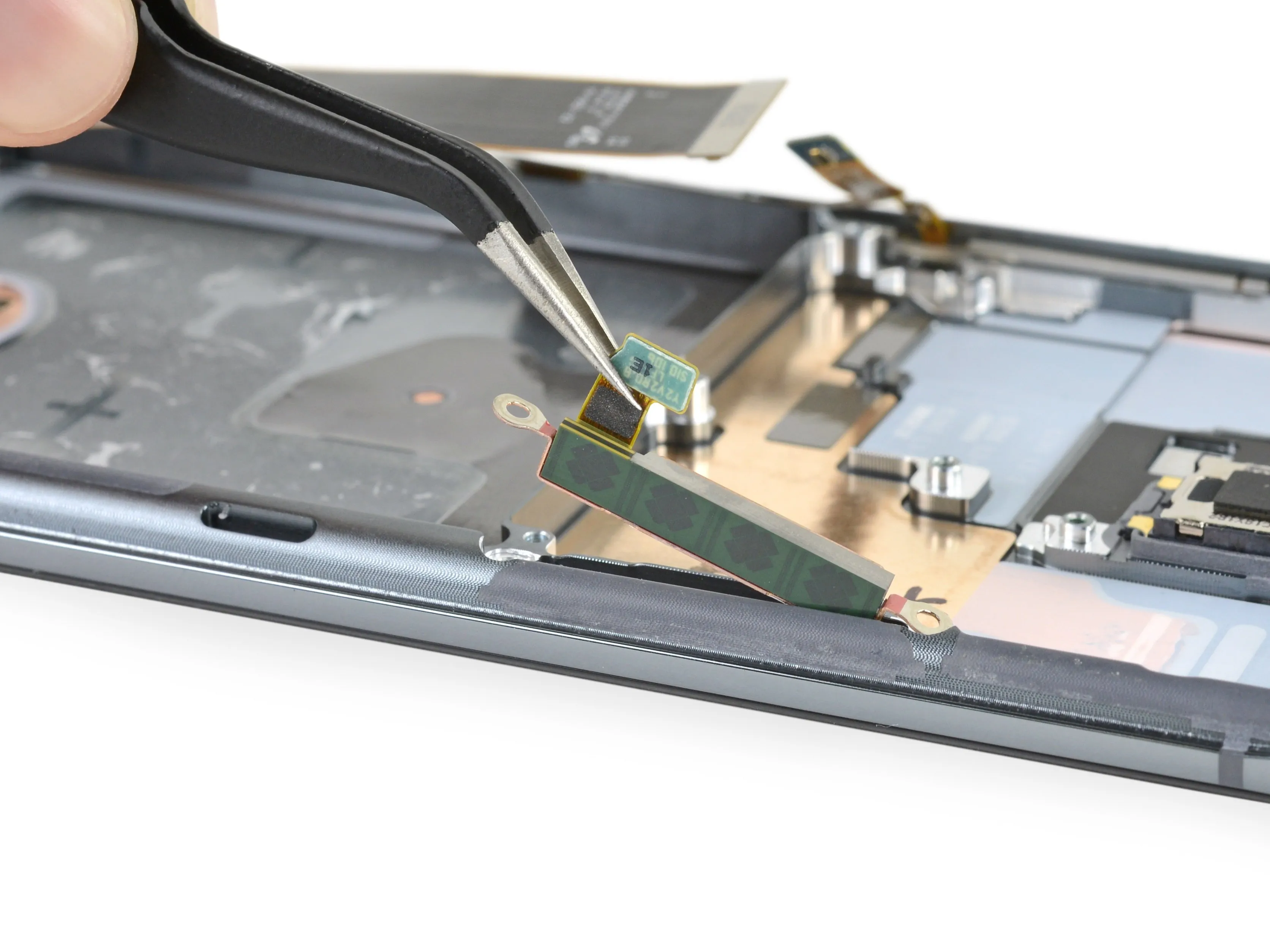

• Осмотрев телефон по периметру в поисках каких-либо скрытых элементов, мы обнаружили антенну миллиметровых волн, расположенную вдоль края рядом с медным тепловым диффузором - очень знакомый элемент. знакомое расположение.

Шаг 15

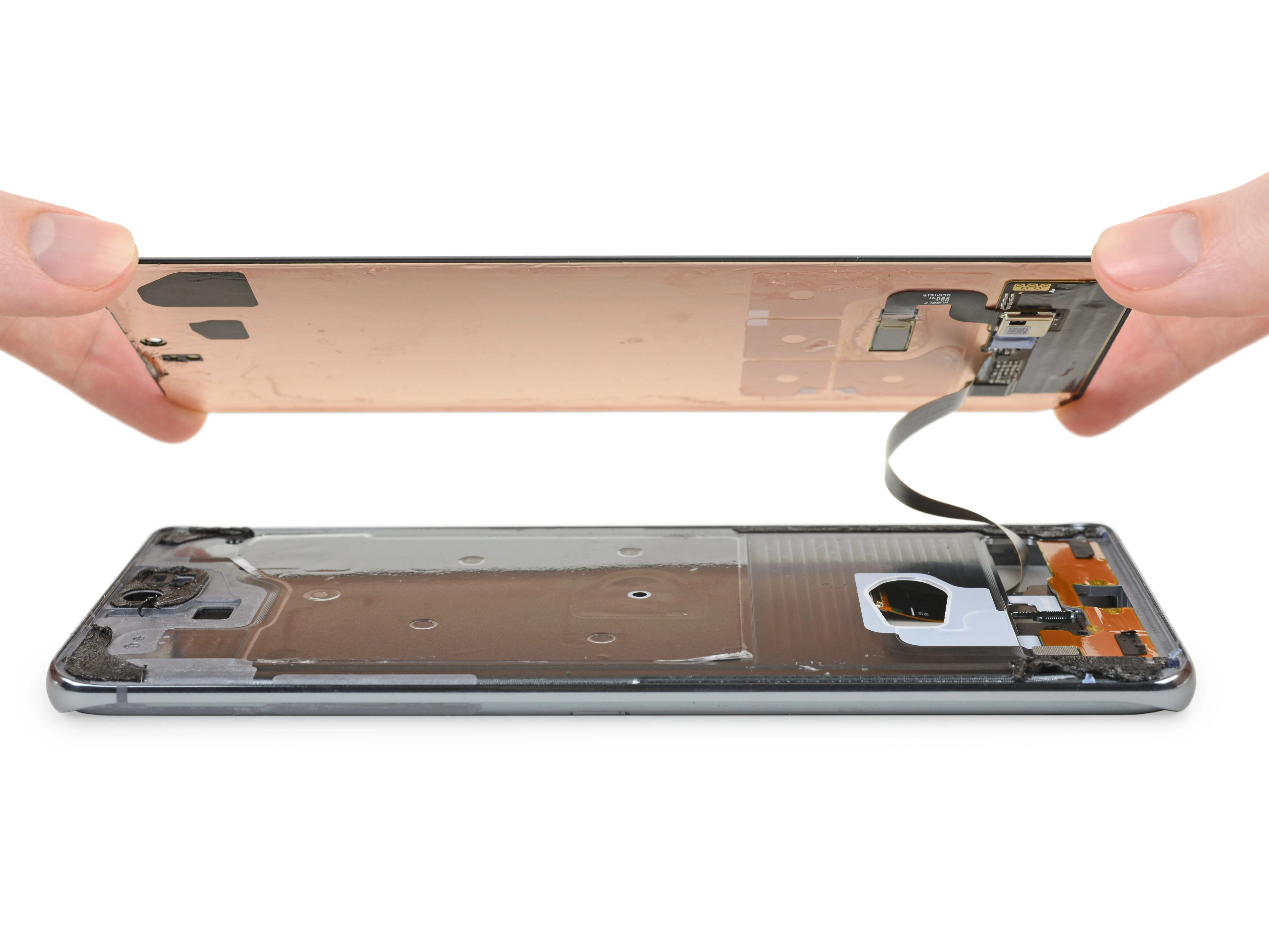

• Экран с частотой 120 Гц обновляется гораздо быстрее, но выключается примерно с той же скоростью, что и раньше (медленно и болезненно).

• Сравнивая это с дисплеем Note10+Но нет никаких явных признаков того, что этот монитор имеет более высокую частоту обновления. Однако он выглядит немного более обтекаемым - Samsung удалось свести его к одному ленточному кабелю, что несколько упрощает ремонт.

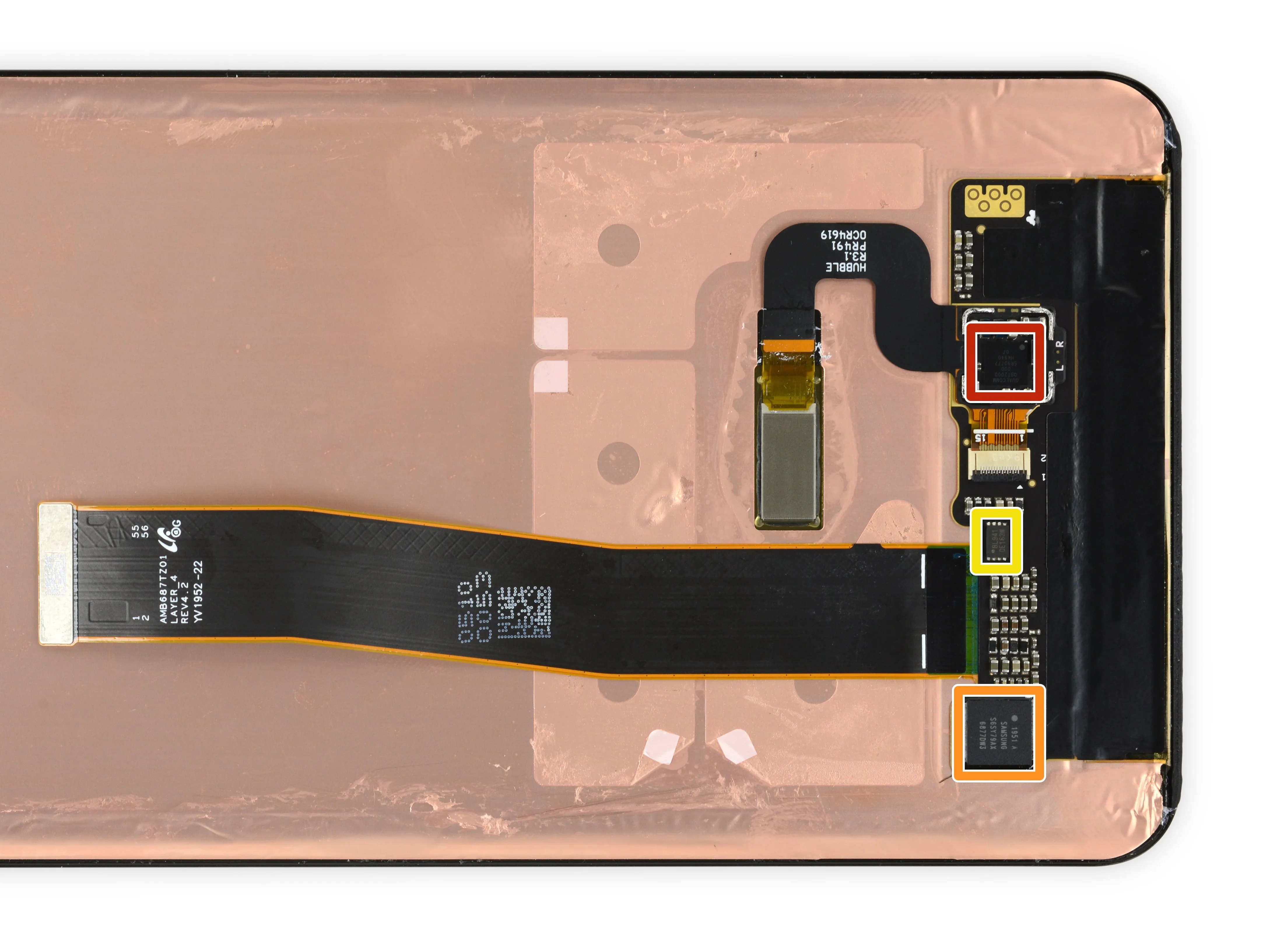

• Встроенный кремний включает:

• Qualcomm QBT2000 3D-звуковой сенсор контроллер

• Контроллер сенсорного экрана Samsung S6SY79AX

• Winbond W25Q80EWUXIE 8 Мб последовательной NOR-флэш-памяти

• Соответственно, кодовое название этого телефона с 'космическим зумом' -..... Хаббл. Как мы все знаем, космический телескоп 'Хаббл' работал идеально при запускеи ни разу не нуждался в ремонте.

Шаг 16

• Samsung продолжает расширять границы, но на этот раз в менее изящном форм-факторе. В то время как дизайн смартфонов постепенно сходится к одной и той же гигантской плите из черного стекла, мы обнаружили несколько интересных вещей, упакованных внутри S20 Ultra!

• Было бы легко отмахнуться от таких вещей, как 5G (которое работает только в одном квартале в крупнейших городах мира) или камеры с сумасшедшей плотностью пикселей и перископом, как от диковинки, но иногда новые маленькие аппаратные дополнения превращаются в довольно крупные сделки (камеры selfie, кто-нибудь?).

• В мире итераций и безопасных ставок приятно видеть, что Samsung продолжает делать то, что у нее получается лучше всего: наполнять телефоны необычными технологиями и смотреть, что из них прилипнет.

• К сожалению, Samsung не расширяет границ в ремонте, о чем свидетельствует оценка ремонтопригодности этого телефона...

Вывод

• Крепежные элементы, все одинаковые винты Phillips, требуют только одного драйвера и не могут быть перепутаны, что упрощает ремонт.
• Многие компоненты являются модульными и заменяются независимо друг от друга, но отсутствие разъема для наушников означает двойную нагрузку и износ порта USB-C.
• Каждый ремонт начинается с кропотливого отклеивания хрупкой стеклянной задней крышки.
• Заменить приклеенную батарею сложнее, чем когда-либо, особенно с учетом соединительных кабелей на плате.
• Слишком частый ремонт дисплея требует либо полного разбора, либо замены половины телефона.

Оценка ремонтопригодности

Ремонтопригодность 3 из 10 (10 - самый простой ремонт)
