Разборка Samsung Galaxy S21 Ultra

Введение

Что может быть лучше, чем 'Макс'? Зависит от того, кого вы спросите, но Samsung ответит громким 'Ultra!'. Именно так, однофамилец вернулся в виде Galaxy S21 Ultra, и он лучше, чем когда-либо, - по крайней мере, таково преобладающее мнение. Есть ли в этом телефоне что-то большее, чем просто увеличение технических характеристик и незначительный фейслифтинг? Есть только один реальный способ узнать это - да, это разборка.

Чтобы быть в курсе последних событий в области ремонта и разбора, заходите на наш канал YouTube, наш Instagram и наш Twitter. А чтобы получать все эти приятные 'Делаете.ру' прямо на свой цифровой почтовый ящик, подпишитесь на нашу рассылку.

Что вам понадобится

Инструменты

•

•

•

•

•

•

•

•

Шаг 1 Разборка Samsung Galaxy S21 Ultra

• Технические характеристики этого телефона выглядят очень ультра - но является ли он более ультра, чем прошлогодняя модель? Или это, по сути, S20 Ultra в маске? Судите сами:

• 6,8-дюймовый дисплей Quad HD+ Dynamic AMOLED 2X Infinity-O Display (3200x1440, 515ppi) с переменной частотой обновления до 120 Гц.

• Процессор Snapdragon 888 в паре с 12 ГБ оперативной памяти LPDDR5 (16 ГБ опционально)

• 128 ГБ флэш-памяти (256 или 512 ГБ опционально)

• Аккумулятор емкостью 5 000 мАч

• Пять камер: 12 МП ƒ/2,2 ультраширокоугольная; 108 МП ƒ/1,8 широкоугольная; 10 МП ƒ/2,4 телефото; 10 МП ƒ/4,9 перископная телефото, а также 40 МП ƒ/2,2 selfie-камера.

• Если вы читали наш разбор S20 Ultra и думаете, что видите двойникато вы не одиноки. Но давайте копнем немного глубже и посмотрим, совпадают ли не только цифры.

Шаг 2

• Прежде чем разбирать телефон, мы сначала разберем коробку и аксессуары. Очевидно, что там есть кабель и настенное зарядное устройство.

• Подождите... вы хотите сказать, что в коробке нет зарядного устройства? Разве Samsung не высмеяла Apple за то, что она сделала именно это в прошлом году? Ах да, Samsung удалила и это.

• Шутки в сторону, это не удивительный поворот от Samsung, и это небольшой шаг в правильном направлении для уменьшения количества электронных отходов.

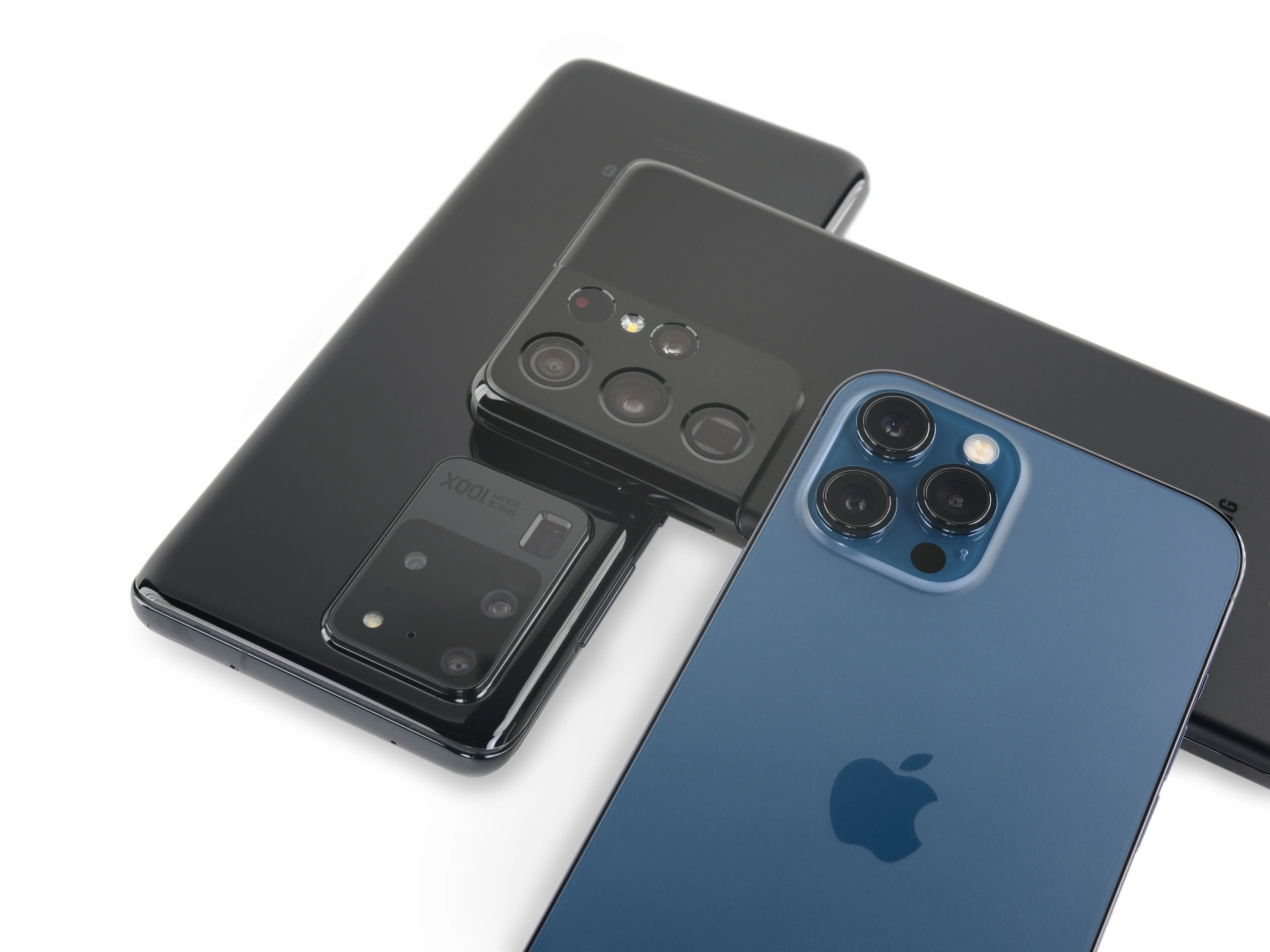

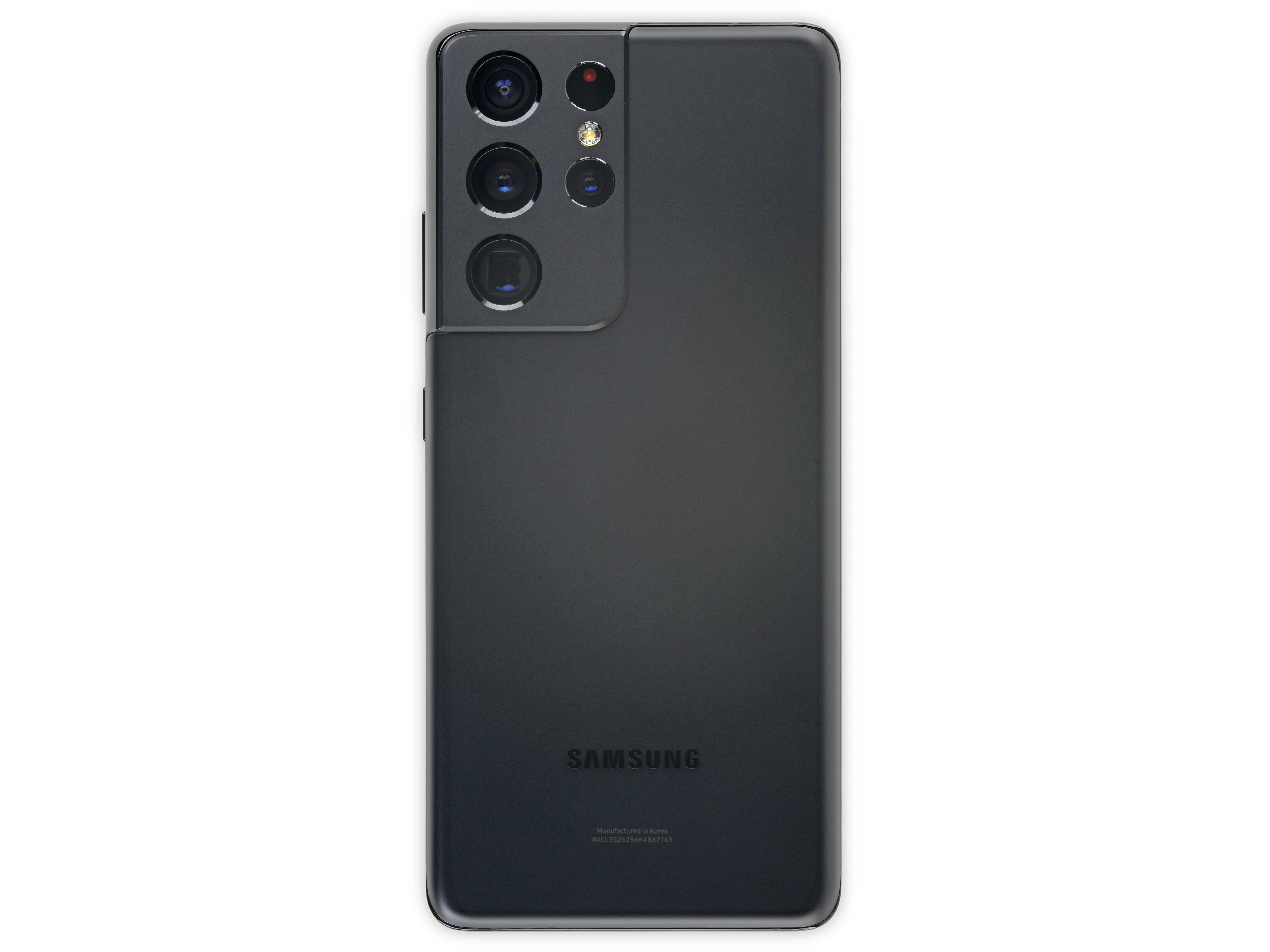

• С точки зрения дизайна, в этом году серия Galaxy S получила менее закругленный край (хотя это не столь значительное сплющивание как у Apple в iPhone).

• Между тем, бугорок камеры распространился до самого алюминиевого края Ultra, создавая плавный переход для глаз (и пальцев).

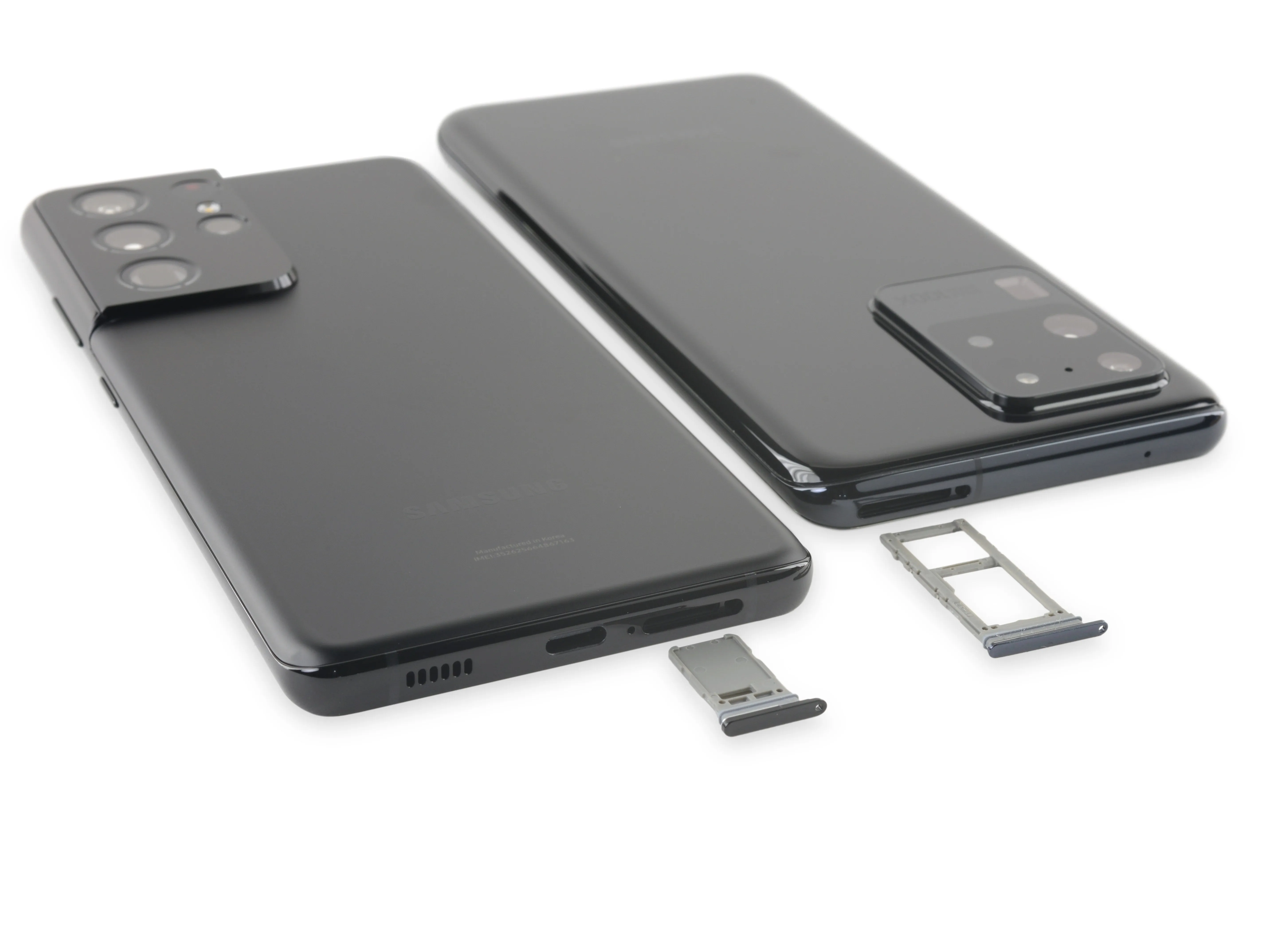

• Выпуклости камеры, возможно, останутся.А вот расширяемая память пошла по пути дронта - лоток microSD в серии S21 отсутствует.

• Одна вещь, которая нам очень нравится в новом дизайне: Матовая отделка стеклянной задней панели. (На ощупь она не очень похожа на стекло, но на ощупь довольно премиальная пластмасса, если вам это нравится).

Шаг 3

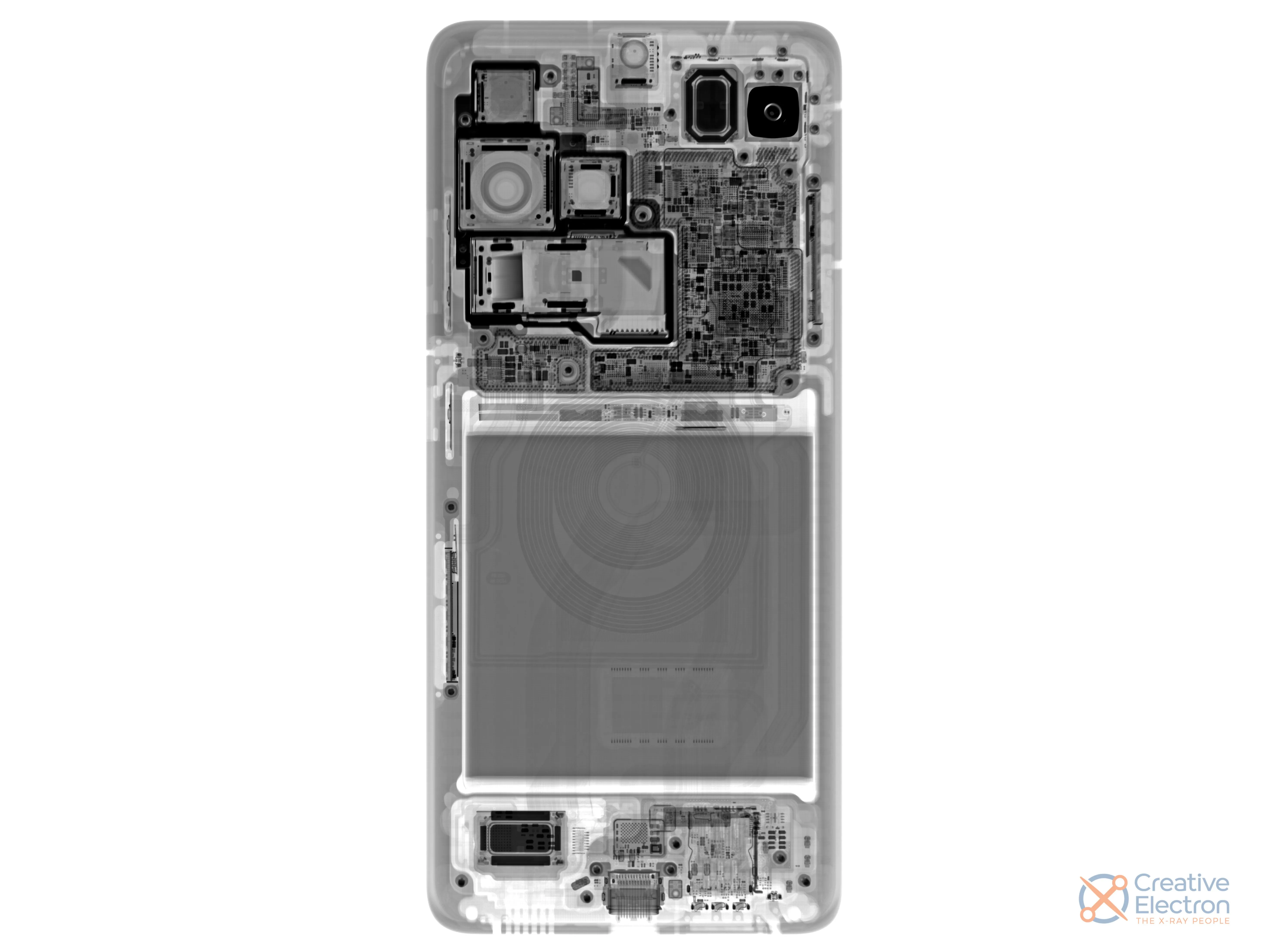

• Прежде чем мы достанем инструменты, давайте наденем очки Ultra-vision и заглянем внутрь, любезно предоставленные нашими друзьями из Creative Electron. Что интересного мы можем обнаружить по сравнению с Рентгеновский снимок S20 Ultra?

• Вибромотор и лоток для SIM-карты поменялись местами на обоих концах телефона. Это, по-видимому, освободило место для чуть более крупного динамика наушников.

• Телекамера перископа также стала заметно больше, вероятно, для дополнительного оптического зума.

• Наконец, катушки беспроводной зарядки получили незначительные изменения. Внешние катушки зарядки стали тоньше, удлинились и получили несколько дополнительных витков. Это может способствовать более эффективной работе на большей площади зарядки. Внутренние катушки теперь имеют два калибра - тонкие витки могут помочь заряжать небольшие устройства (такие как Galaxy Buds) более эффективно.

Шаг 4

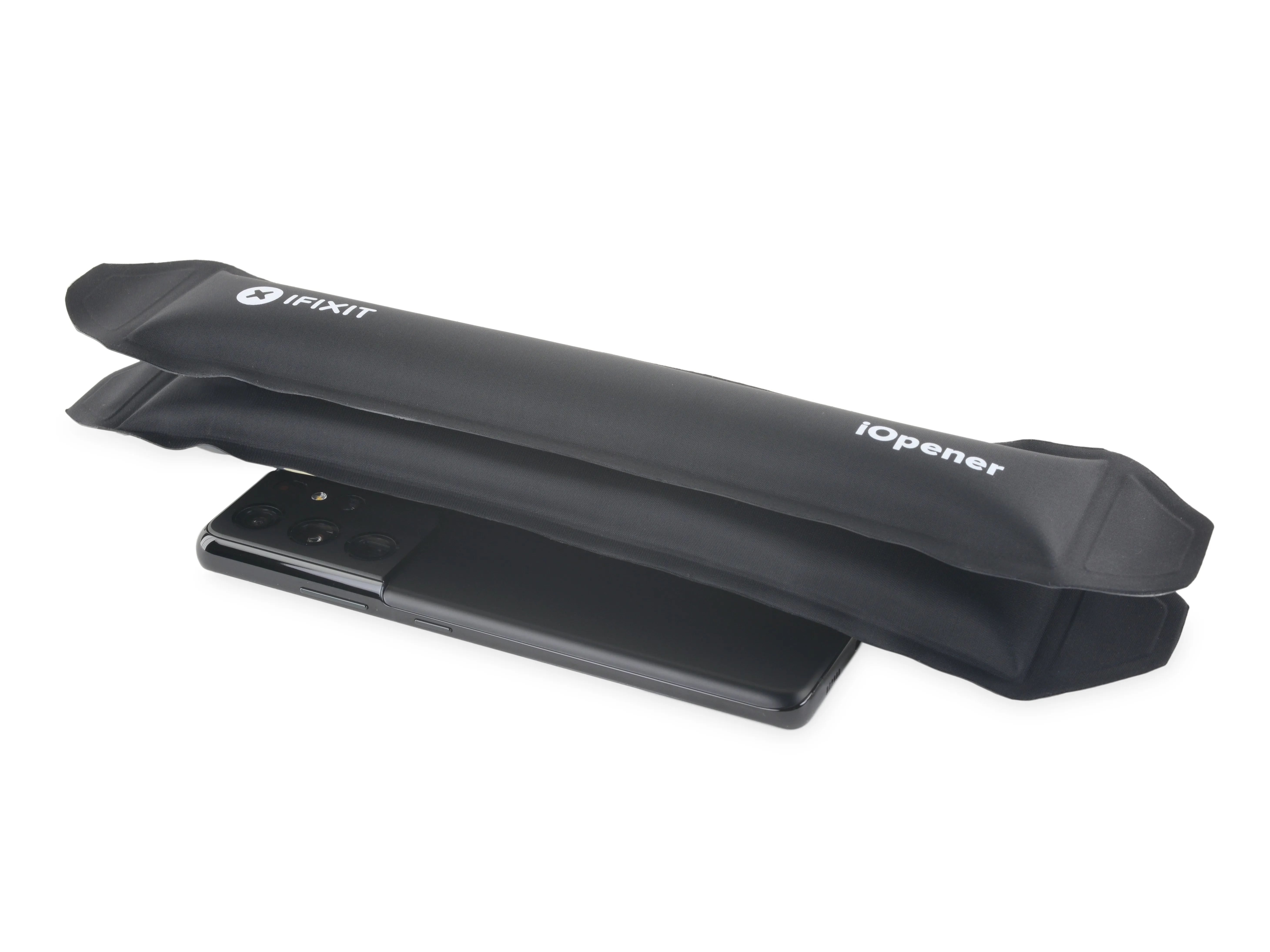

• Как ужасный (или гениальный?) врач, мы бросаем один взгляд и сразу же прописываем дозу тепла и нарезки, чтобы снять заднюю панель. Нам же нужно осмотреть пациентов!

• Возможно, удвоение дозы iOpeners облегчит нам работу? Возможно, нам понадобятся дополнительные испытания, прежде чем мы одобрим это для широкого использования.

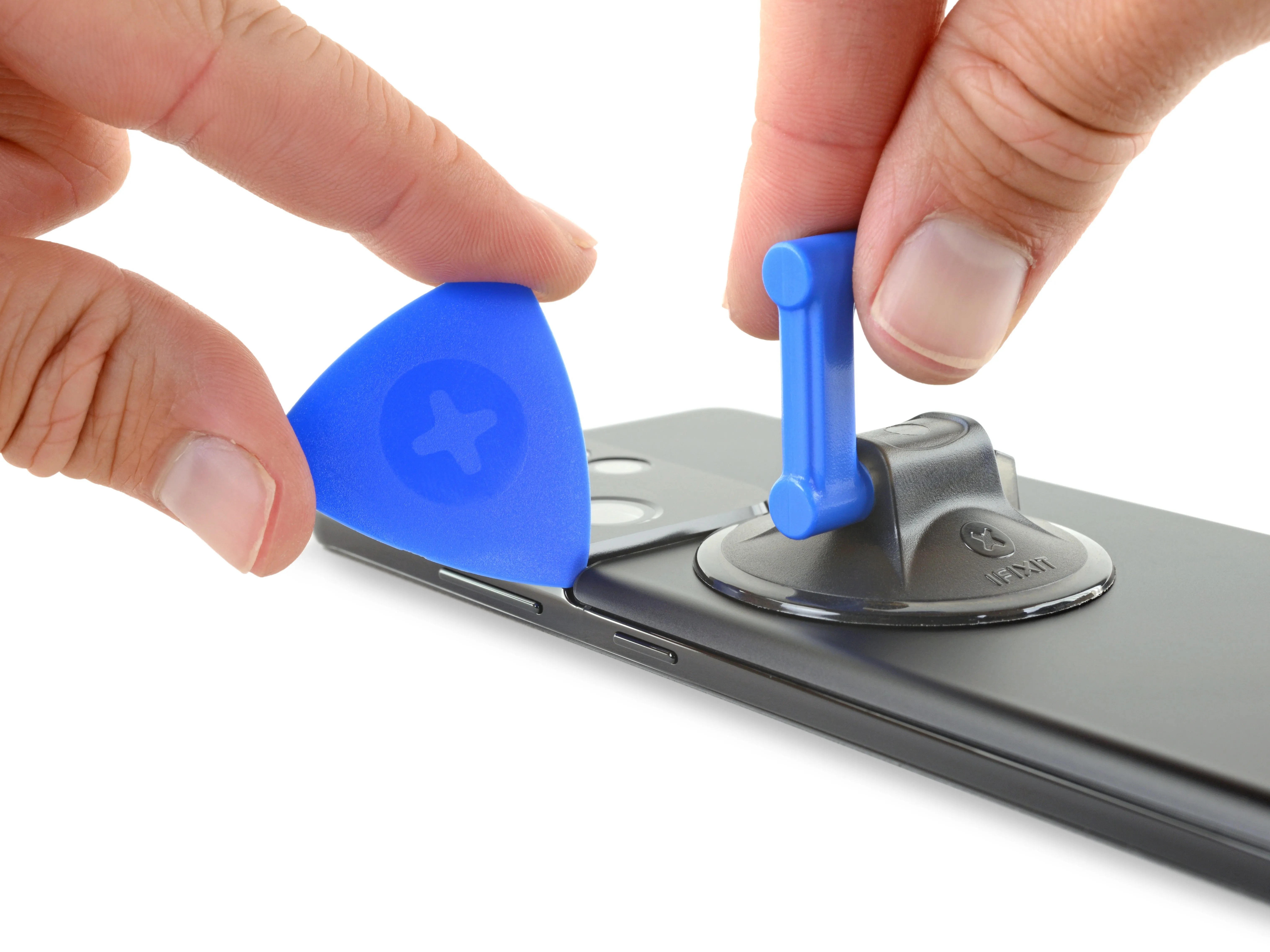

• После термической обработки пришло время сделать надрезы по периметру.

• Контуры нового бампа камеры делают эту процедуру более сложной. Мы разработали маневр с боковым подбором, но он все равно потребовал больше терпения, чем хотелось бы.

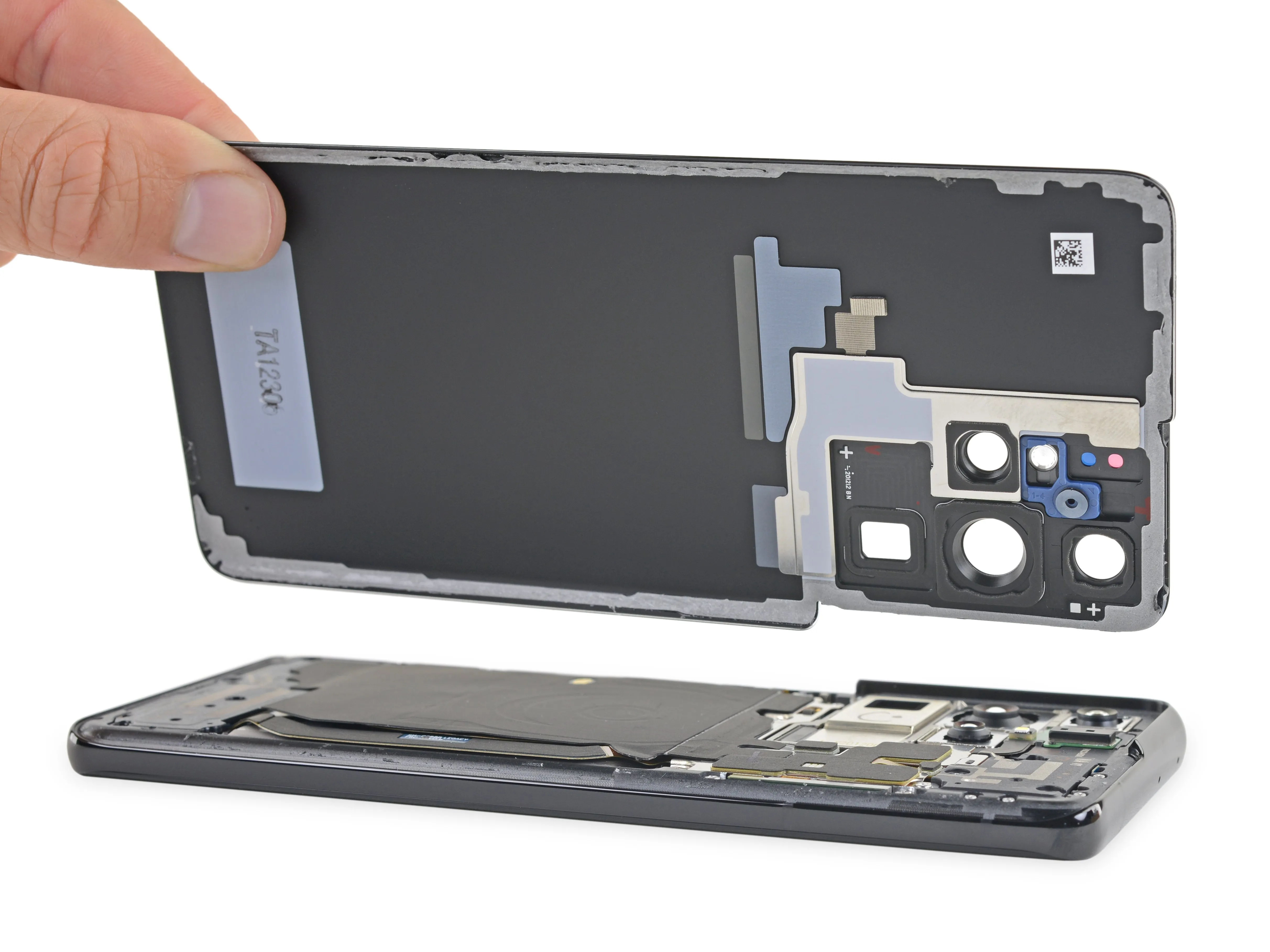

• Операция успешна! Задняя панель снимается, и к ней не прикреплены никакие лишние кабели.

Шаг 5

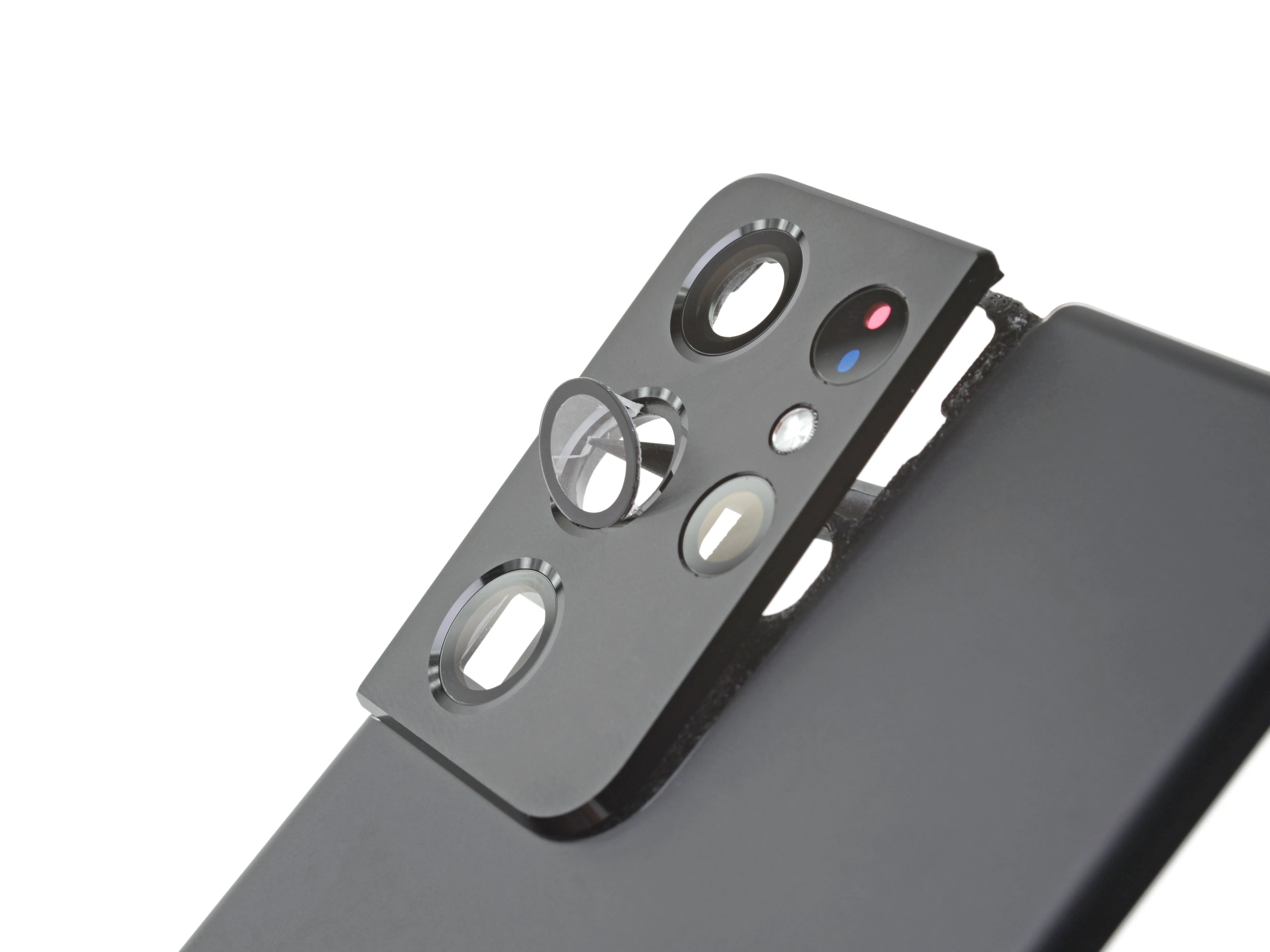

• Одна и та же большая клейкая прокладка удерживает на месте и заднюю крышку, и бамп камеры, но бамп можно вырезать отдельно, что открывает интересные возможности для кастомизации.

• ...и, в отличие от S20 Ultra, стеклянные линзы камеры можно заменить по отдельности, что, вероятно, хорошо.

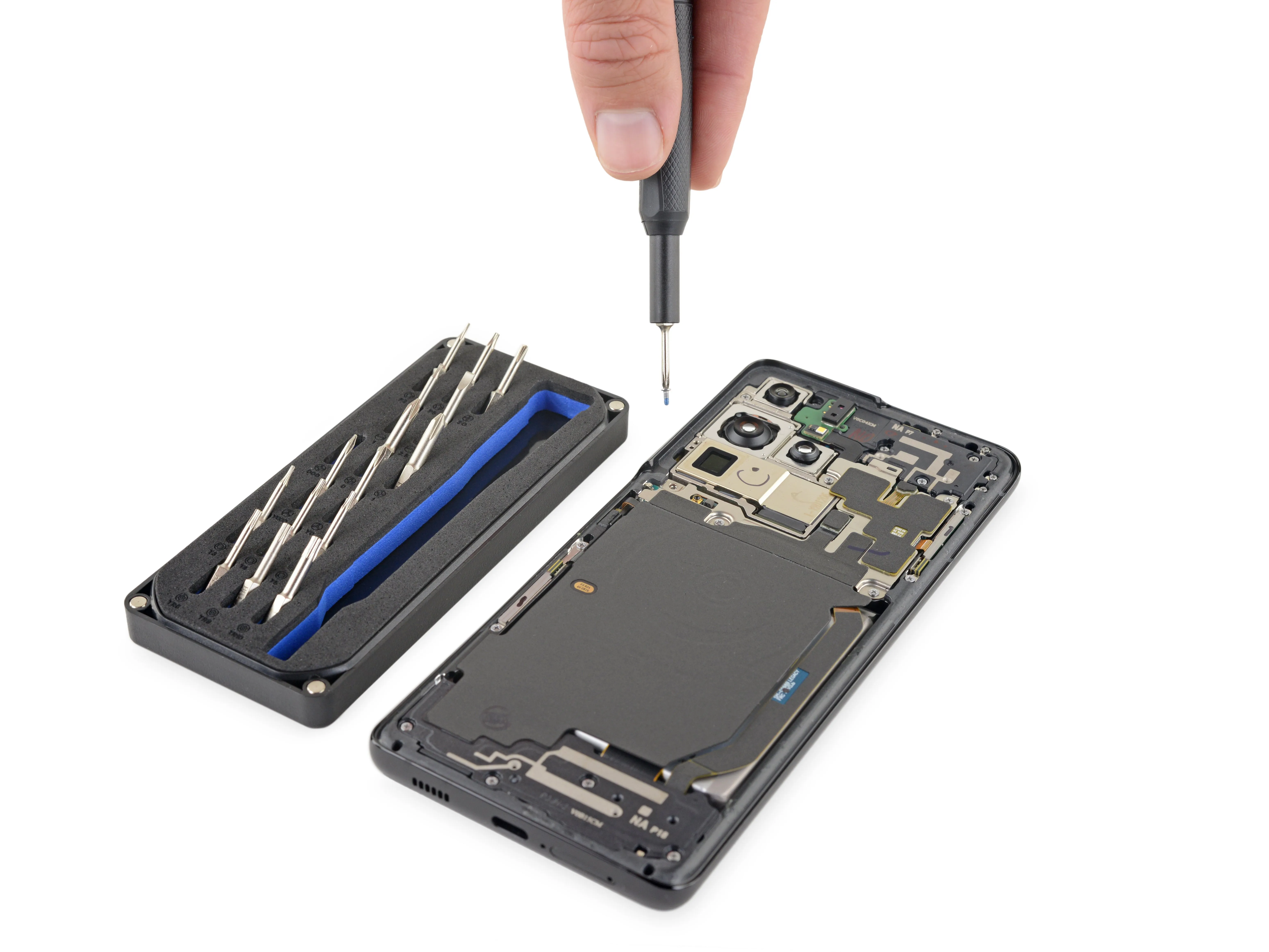

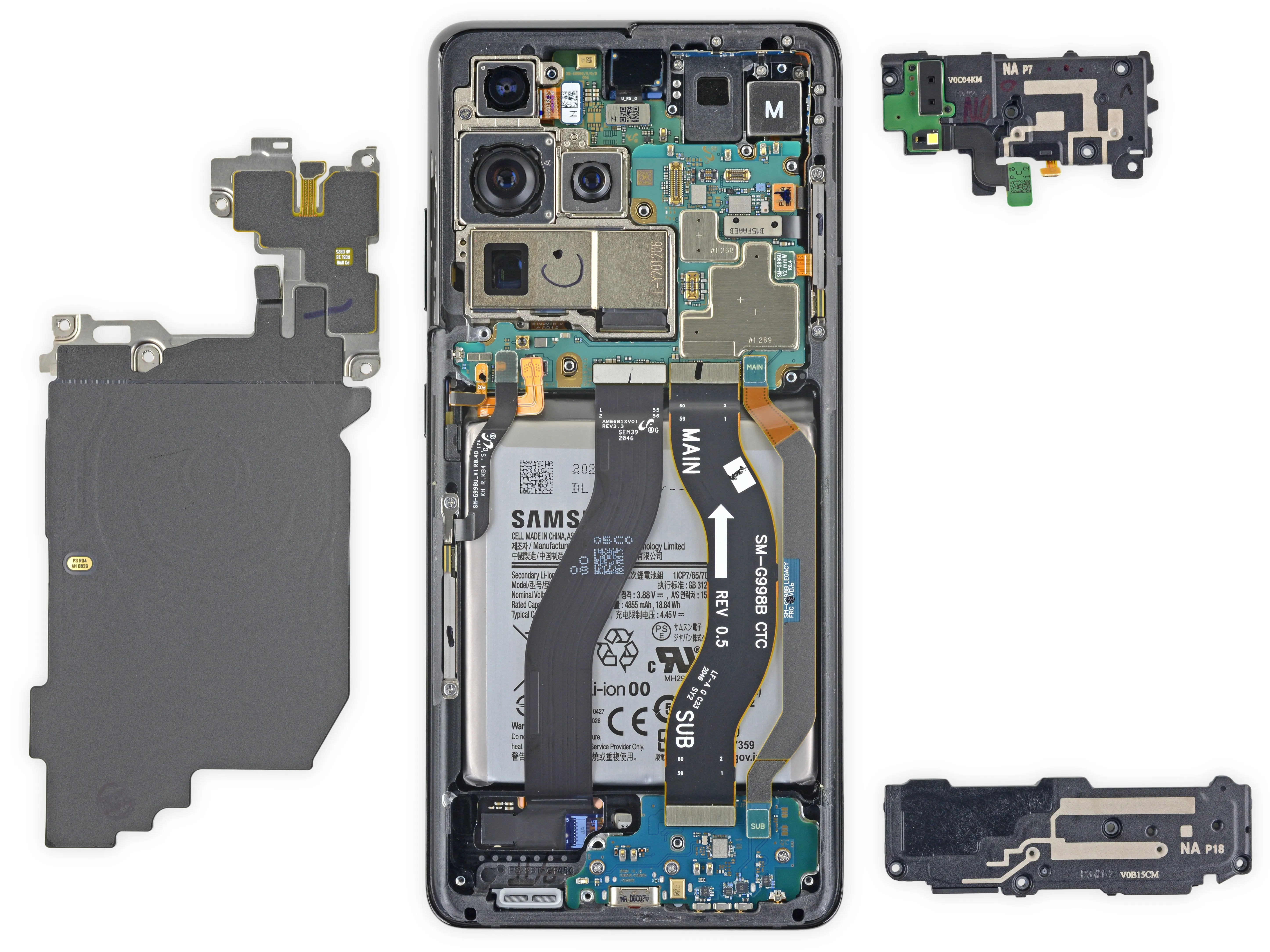

• Сняв заднюю панель, мы можем полюбоваться на то, каким огромным выглядит этот телефон рядом с нашим крошечным Minnow Driver Kit.

• Маленький парень по-прежнему справляется с работой, доказывая, что важен не размер набора инструментов, а то, как вы его используете.

• Внутренности, похоже, немного изменились по сравнению с прошлогодней моделью S20 Ultraс незначительными изменениями в катушке беспроводной зарядки и верхней антенне.

• Сайт динамик наушника выходит вместе с антенной, что является обновленным дизайном, который мы впервые увидели в модели Note 20-В отличие от предыдущих телефонов, таких как S20 Ultra, которые приклеивались к рамке отдельно.

Шаг 6

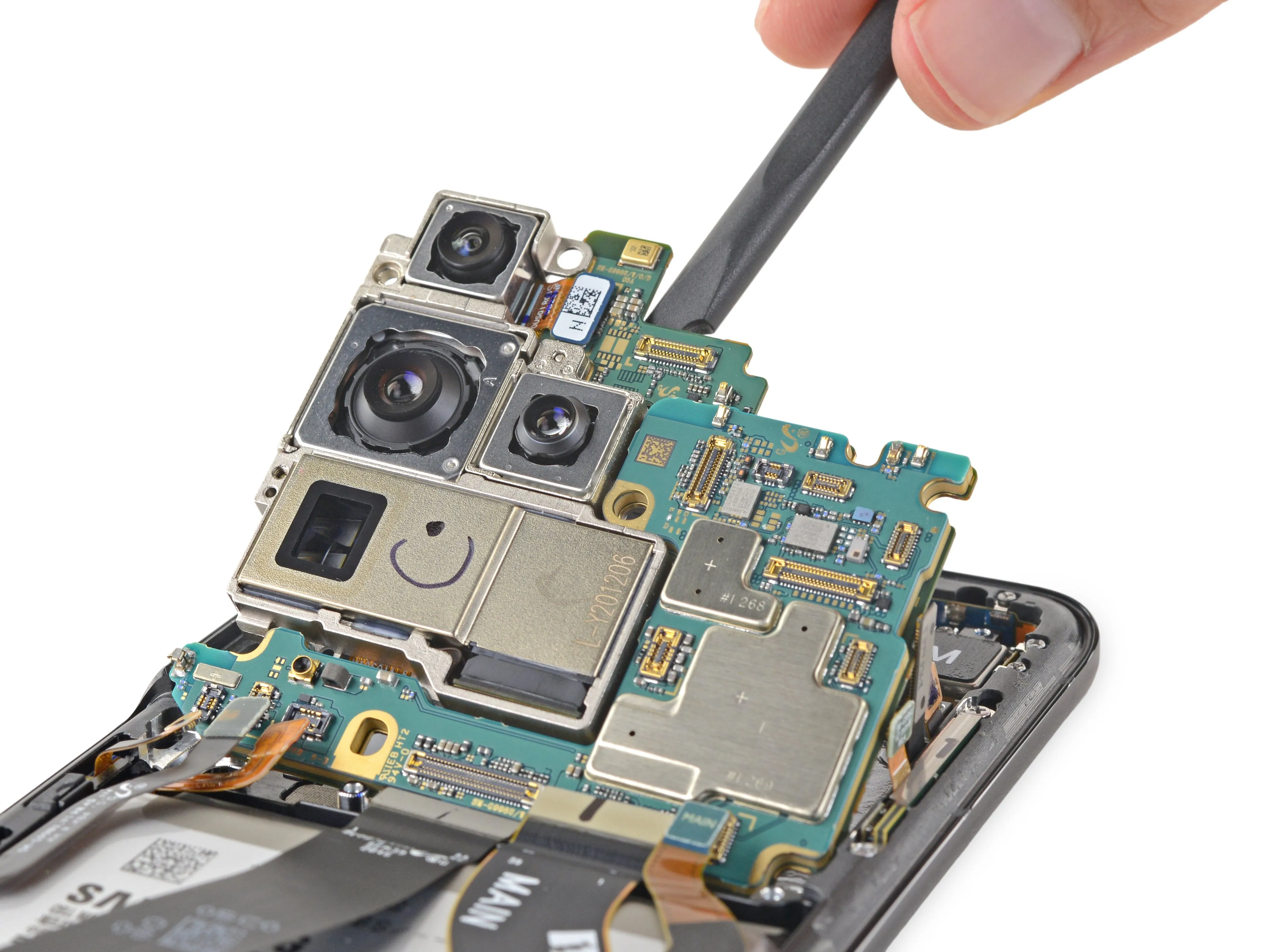

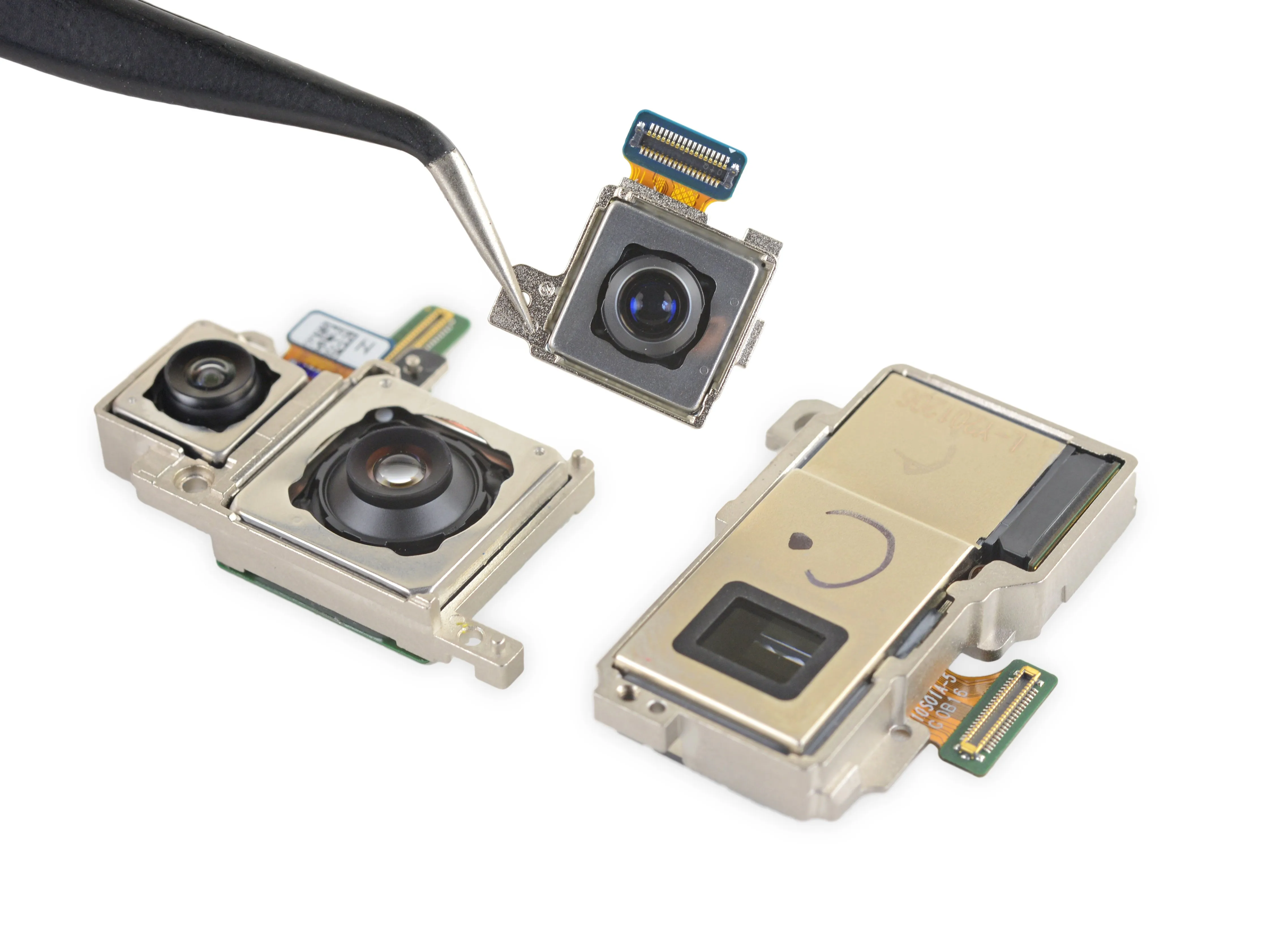

• После того, как мы аккуратно вытащили материнскую плату, мы направились к блокам камеры, где нас встречает знакомый по S20 Ultra 12-Мп ультраширокоугольник.

• Также вновь появилась основная широкоугольная камера 108 МП ƒ/1,8, но в этом году она уменьшилась с 26 до 24 мм в эквиваленте (пляжный сезон приближается!).

• Телекамера-перископ также возвращается, хотя и с полной переделкой, жертвуя одними функциями в пользу других:

• Разрешение уменьшилось с 48 МП до 10 МП; фокусное расстояние увеличилось со 103 до 240 мм (с 4-кратного до 10-кратного оптического зума); площадь матрицы уменьшилась (с 1/2,0 до 1/3,24 дюйма), но пиксели стали крупнее (с 0,8 до 1,22 мкм); наконец (барабанная дробь), более медленная диафрагма, с ƒ/3,5 до ƒ/4,9. Если вы все это усвоили, мы вас приветствуем.

• Одно большое изменение коснулось матрицы камеры: . DepthVision камера из S20+ и Ultra собрала вещи и переехала, освободив место для 10 МП ƒ/2,4 70 мм телекамеры в качестве нового соседа перископа.

• Похоже, DepthVision оказалась не совсем тем, за что ее выдавали, и теперь Samsung предпочитает заботиться о ней с помощью старой доброй программной обработки.

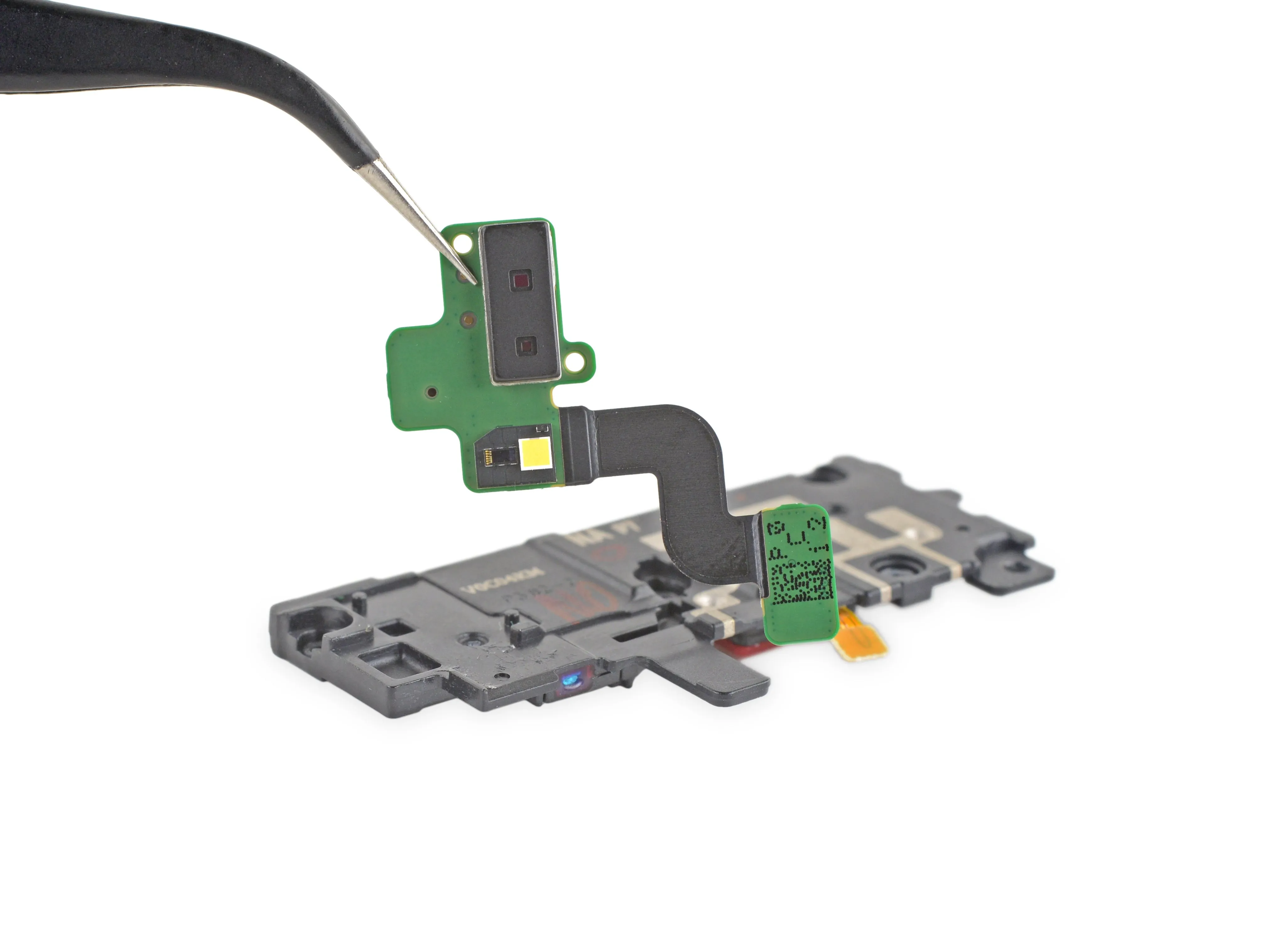

• Также новинка: лазерный модуль автофокусировки, который обеспечивает потрясающую автофокусировку (при фокусировке). Он похож на миниатюрный дальномер для гольфа - возможно, вы сможете использовать его как миниатюрный дальномер для гольфа?

Шаг 7

• Эти платы похожи на воющих собак? В любом случае, давайте посмотрим, что заставляет этот телефон работать:

• Qualcomm Snapdragon 888 под Samsung K3LK4K40CM-BGCP 12 ГБ оперативной памяти LPDDR5

• Флеш-накопитель Samsung KLUDG4UHDC-B0E1 128 ГБ

• Модулятор Qualcomm SMR526 5G

• ИС управления питанием Maxim MAX77705C

• ИС управления питанием Qualcomm QPM5825

• Фронтальный модуль Qualcomm QDM5872 и QDM4820

• ИС усилителя звука Cirrus Logic CS35L40

Шаг 8

• Эта правая плата выглядит как подозрительный динозавр. Вот еще несколько микросхем:

• радиочастотный трансивер Qualcomm SDR868

• ИС WACOM W9020 (маленький секрет S Pen) контроллер дигитайзера (вероятно)

• ИС управления питанием Qualcomm PM8350C

• ИС управления питанием Qualcomm PM8350

• ИС управления питанием Samsung SM3080

• ИС отслеживания огибающей Qualcomm QET5100

• Cirrus Logic CS35L40 и CS40L25 микросхема аудиоусилителя

Шаг 9

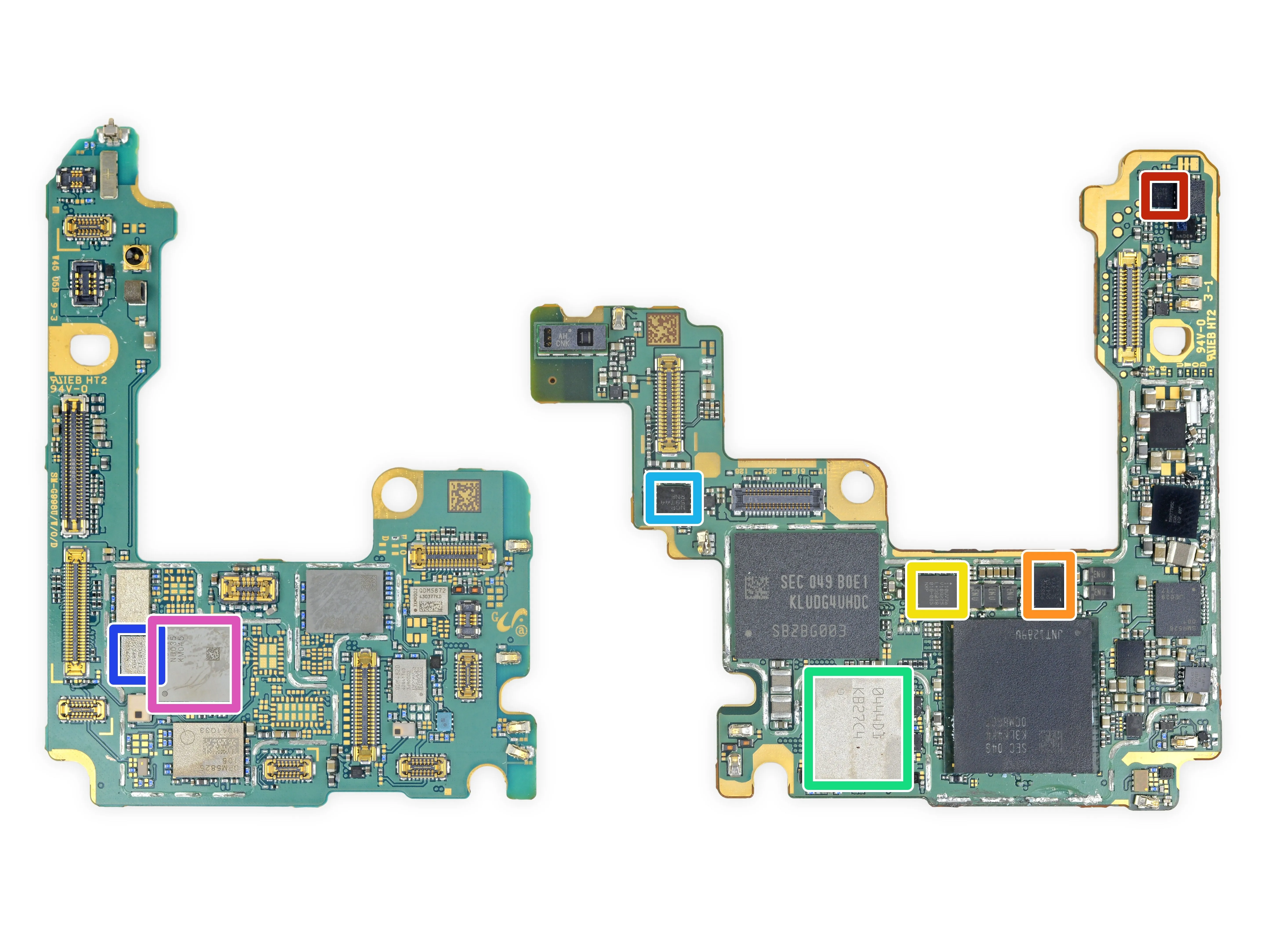

• Идентификация микросхем, продолжение:

• STMicroelectronics STM32G071K8T6 32-разрядный микроконтроллер ARM Cortex-M0 с 64 КБ флэш-памяти

• Renesas (ранее Integrated Device Technology) P9320S Беспроводной приемник питания

• NXP Semiconductor SN110T Secure Element

• Samsung 0444D1 Модуль Bluetooth (вероятно)

• ON Semiconductor NCP59744 LDO-регулятор 3A

• Skyworks SKY77368-11 Модуль усилителя мощности

• Broadcom (ранее Avago) AFEM-9146 RF Front End Module (вероятно)

Шаг 10

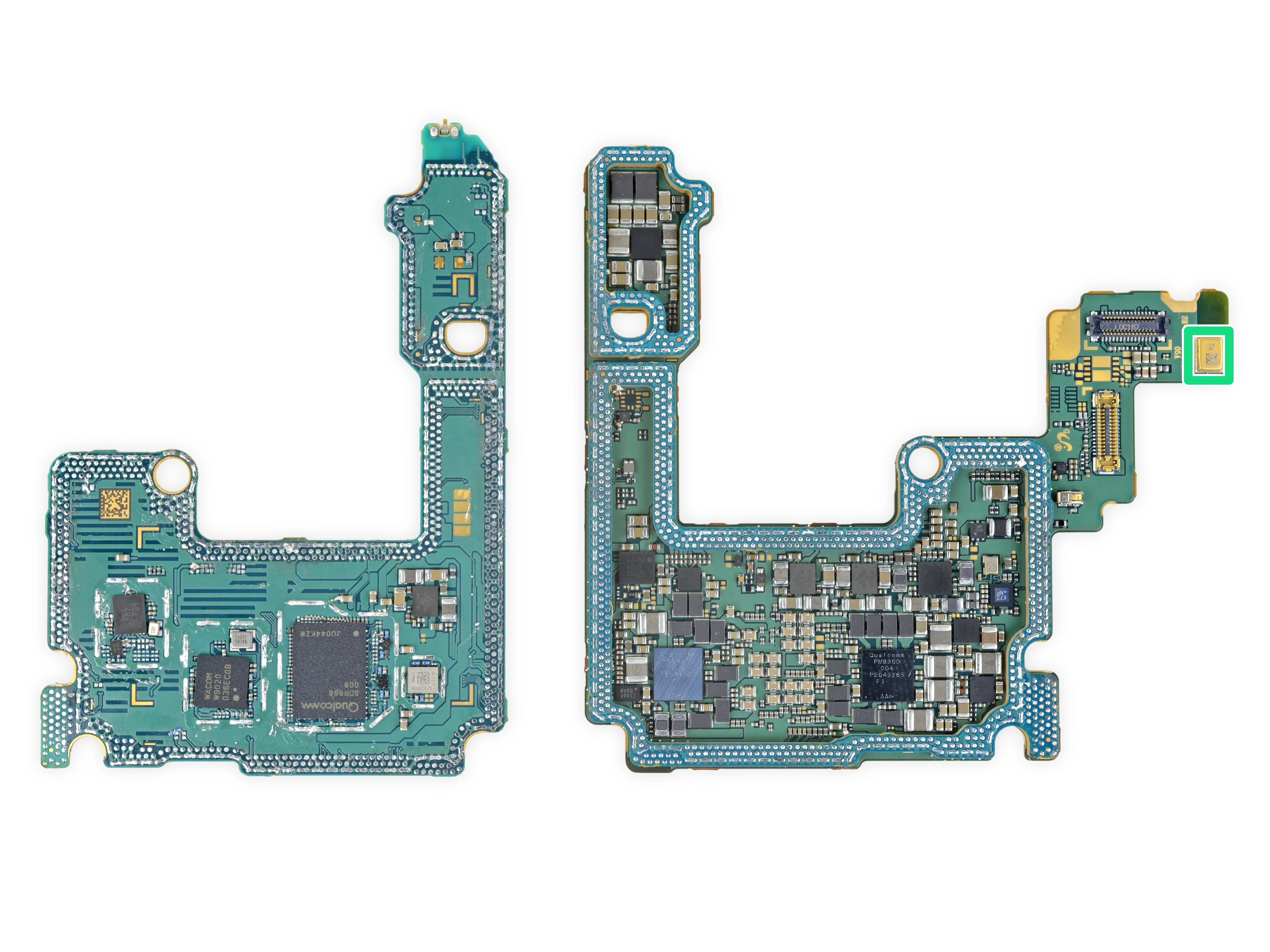

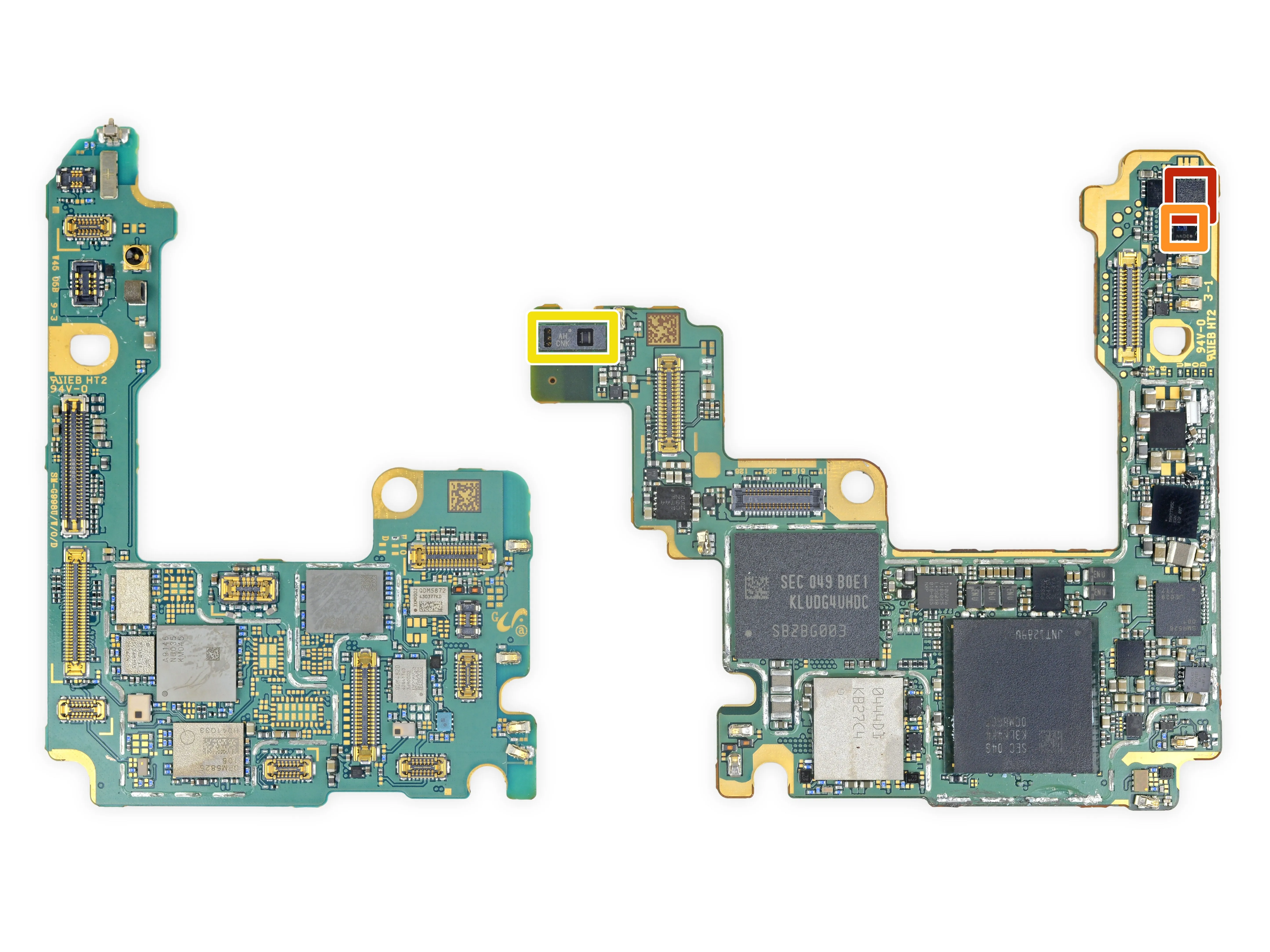

• Мы слышим ваше неутолимое желание получить больше идентификационных данных чипа, поэтому вот датчики на плате:

• STMicroelectronics LSM6DSL 3-осевой акселерометр/гироскоп (вероятно)

• STMicroelectronics LPS22HH датчик давления

• Austria Micro Systems датчик освещенности/цвета/приближения

• Knowles SPH0655LM4H-1 МЭМС-микрофон (вероятно)

Комментарии к шагу

Желтый не в порядке

Бвана Кизито прав, пакет, выделенный желтым цветом, не является датчиком движения. Он является частью чипсета Qualcomm и упакован в WLP с вентилятором.

Пакет, выделенный красным, действительно от ST, но это 6-осевой IMU.

Спасибо, что предупредили, Тревор!

Пожалуйста, поправьте меня, если я ошибаюсь, но я думаю, что в данном случае обе терминологии (6-осевой IMU против 3-осевого акселератора/гироскопа) описывают одно и то же.

Шаг 11

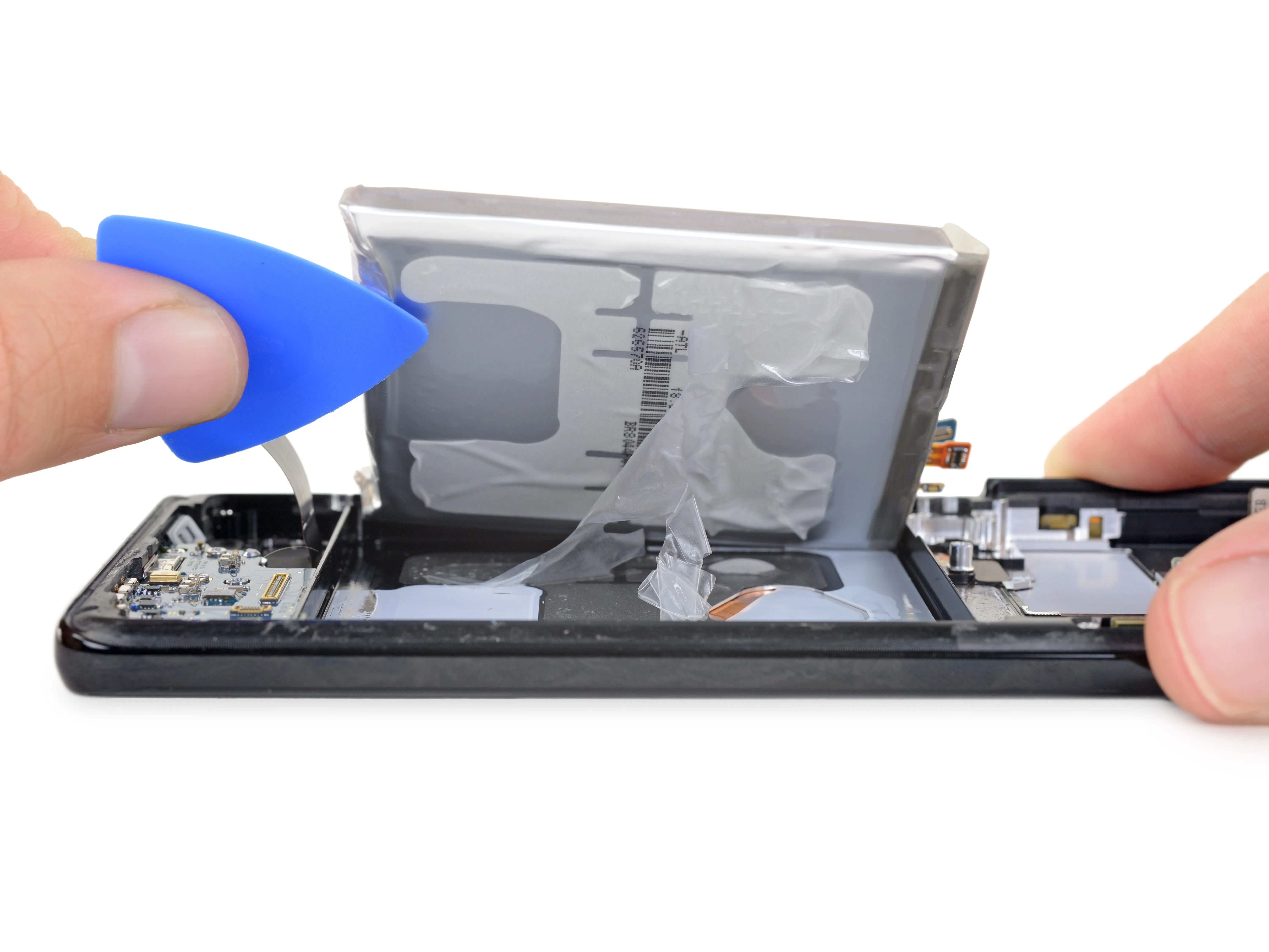

• Знакомые порождают презрение. Это не может быть более правдивым, поскольку мы нехотя достаем изопропиловый спирт и приступаем к извлечению батареи.

• Кстати, о знакомстве: этот блок питания выглядит ужасно знакомым...

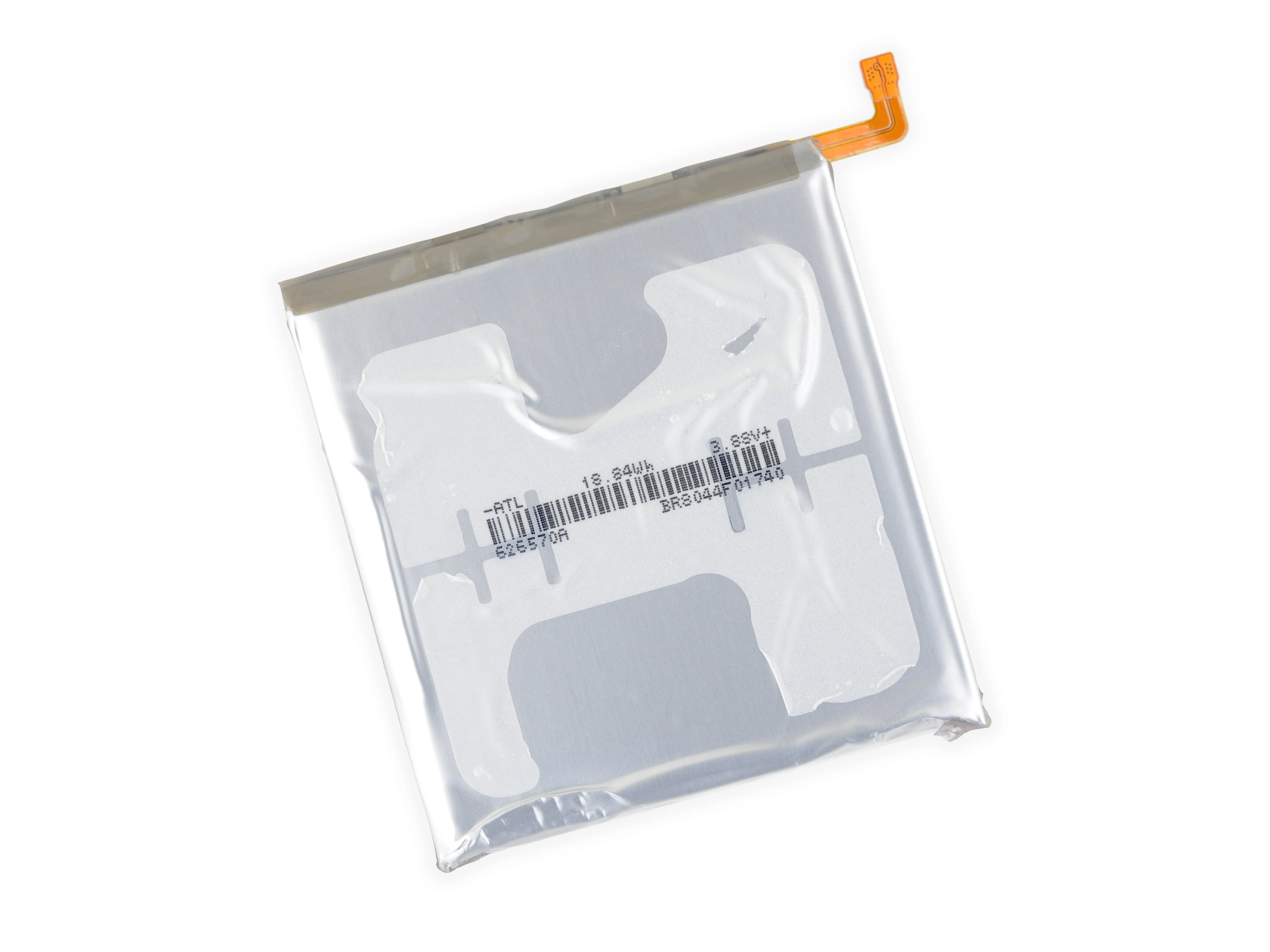

• Неудивительно! Это почти тот же самый тот же аккумулятор из S20 Ultraтолько с парой мелких обновлений.

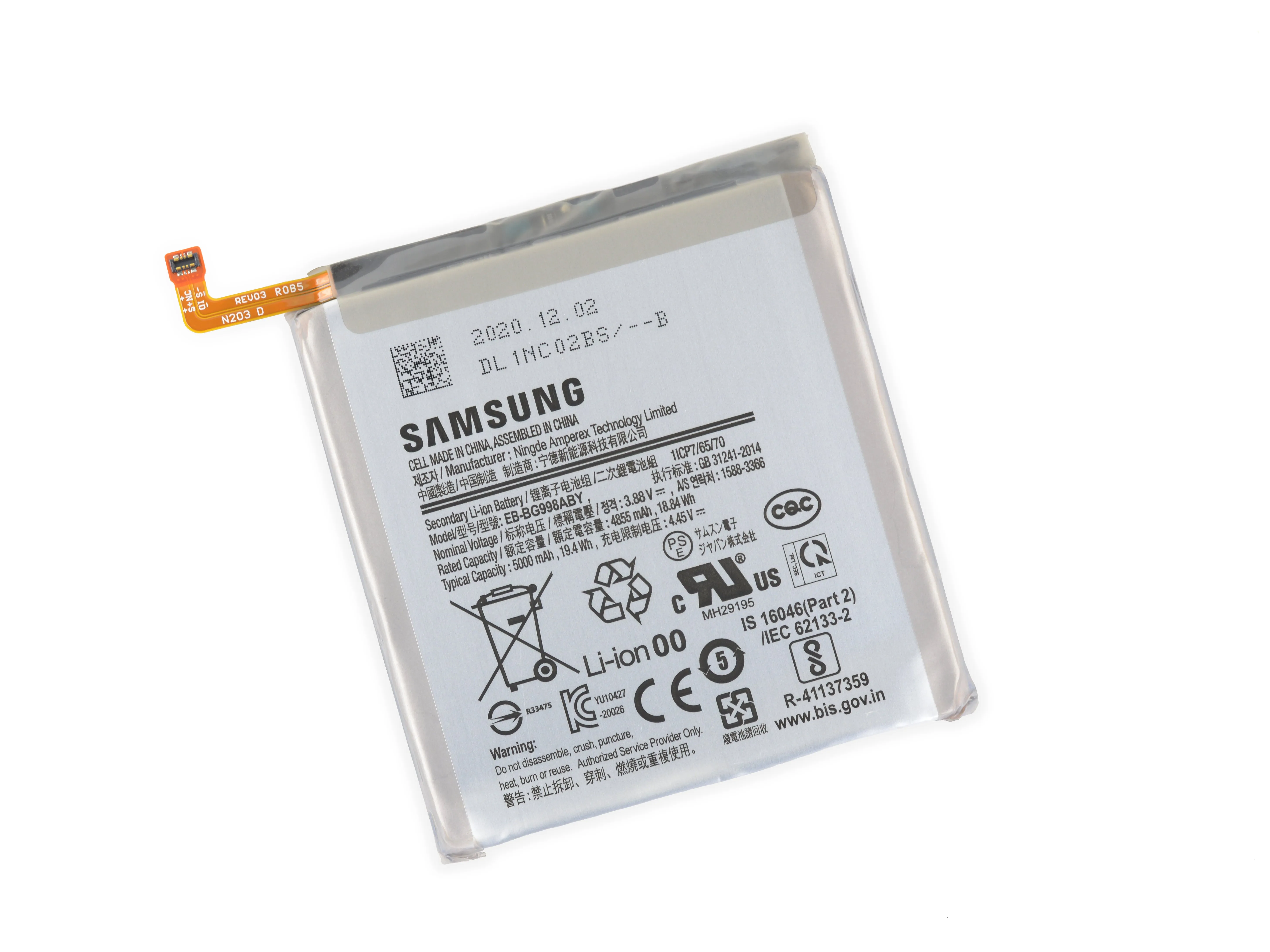

• Если вам нужно уточнить, то перед вами аккумулятор емкостью 5000 мАч, работающий при напряжении 3,88 В и потребляющий 19,40 Втч. (В прошлогодней модели батарея работала при напряжении 3,86 В, что составляло 19,30 Вт-ч).

• Таким образом, батарея iPhone 12 Pro Max 14,13 Втч вместе с, как ни странно, кажущейся гигантской батареей Note 20 Ultra. 17,46 Втч блок питания. Samsung, позиционирование вашего продукта, это сбивает с толку.

Шаг 12

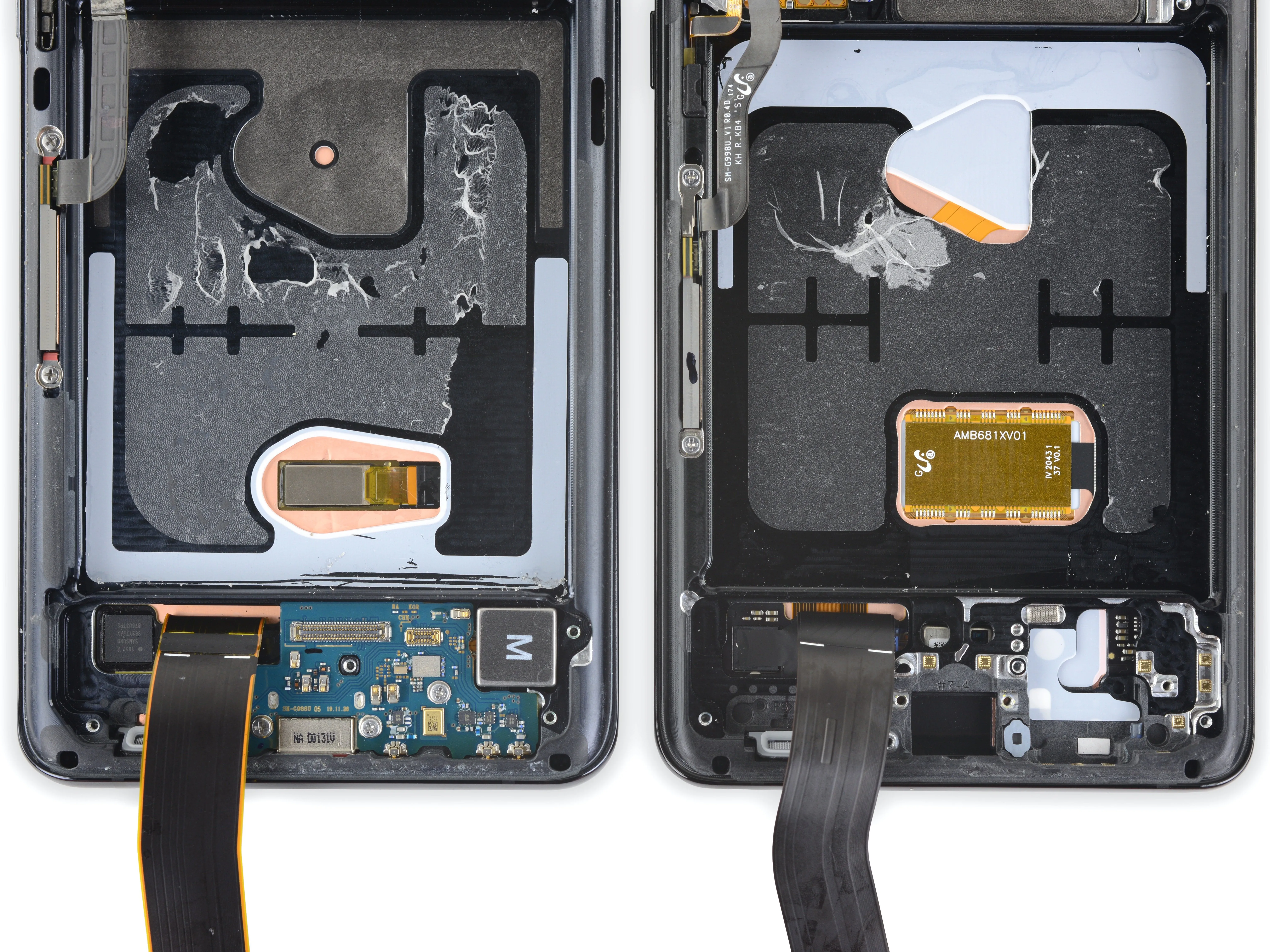

• Святой датчик отпечатков пальцев, Бэтмен! Новый экранный датчик на S21 Ultra (справа) на 77% больше, чем у S20, который теперь выглядит жалко.

• В дополнение к программные улучшенияувеличенная площадь поверхности позволяет более небрежно относиться к расположению пальцев, а также собирать больше данных за одно сканирование.

• S21 Ultra раздражает отсутствием удобного модульного кабеля для подключения дисплея, как в обычной модели S21. который мы нашли в обычной модели S21.. Это делает замену экрана немного более обременительной.

• Мы заглянули через вырез и обнаружили чип дисплея. Церемонию отклеивания дисплея мы оставим для настоящего руководства по ремонту.

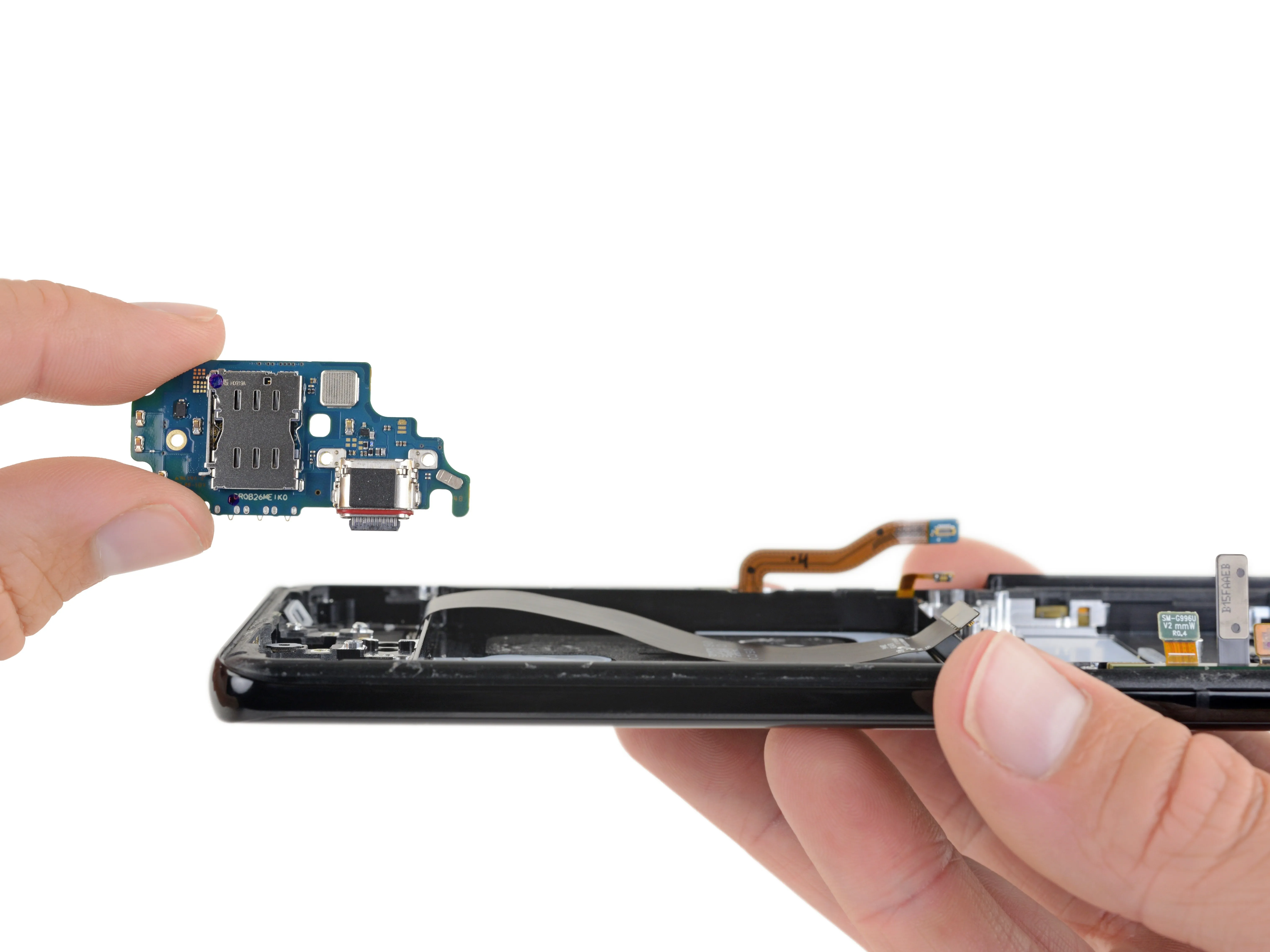

• Как видно из нашего рентгеновский снимок ранее, устройство чтения SIM-карт переместилось с верхней части телефона, где оно было подключено к материнской плате, в нижнюю часть, теперь оно подключено к дочерней плате, прямо рядом с портом зарядки USB-C.

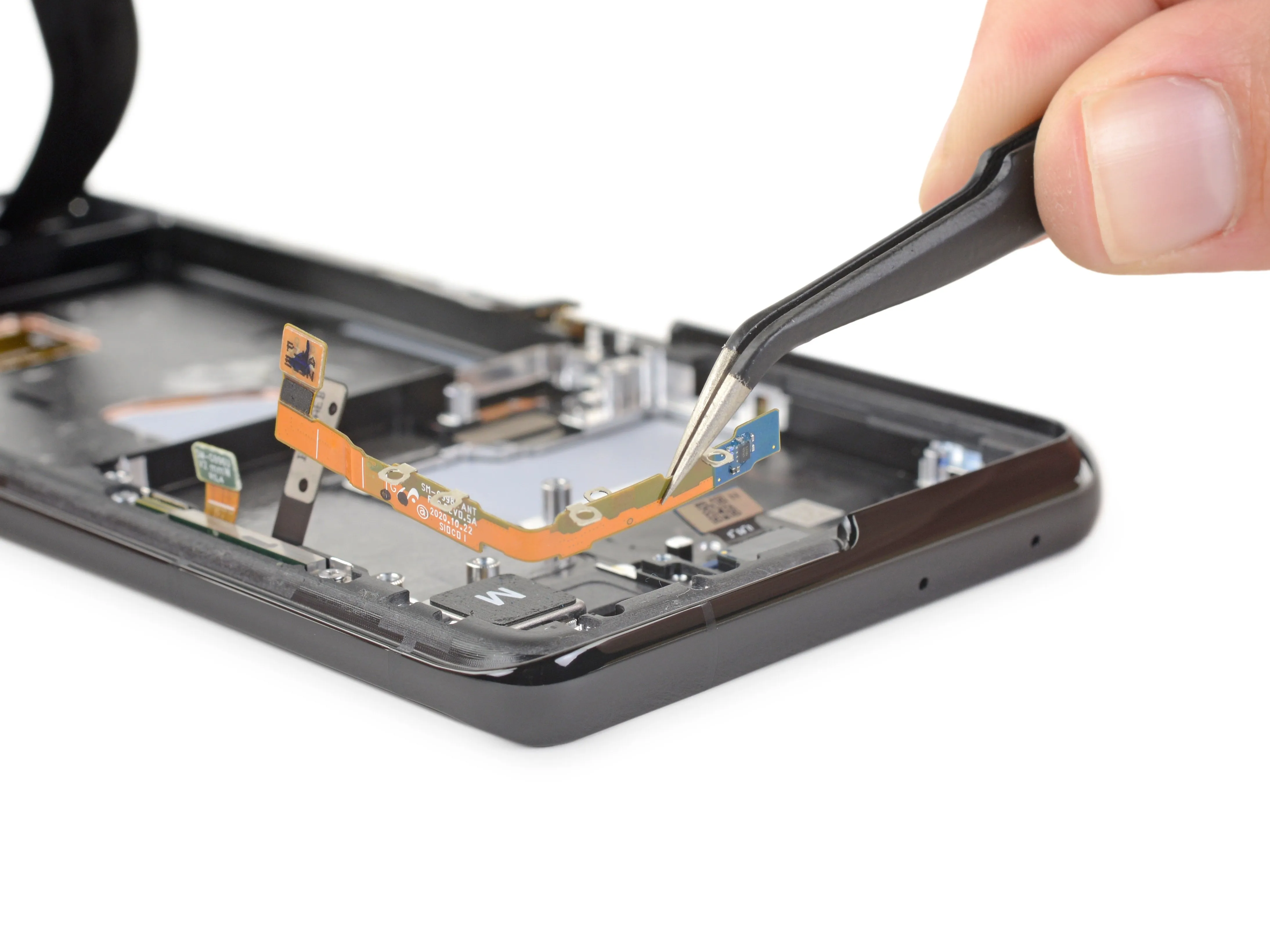

• В угол рамки втиснута новая антенна, возможно, UWB? Это не первое устройство Samsung с UWBНо это первый телефон Galaxy S, в котором используется данная технология, что довольно интересно.

Шаг 13

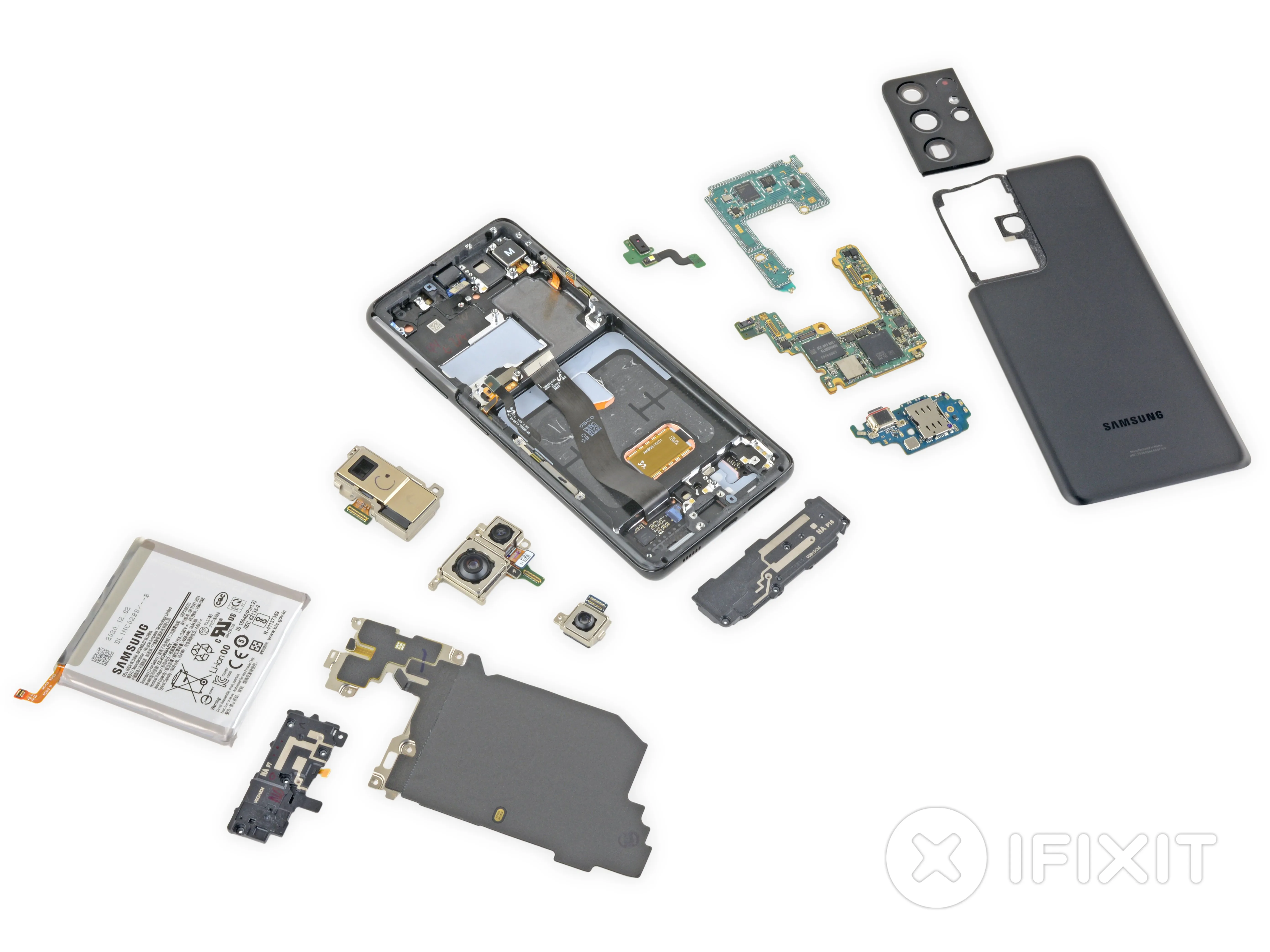

• Samsung известна тем, что расширяет границы возможного для смартфонов, но этот год больше похож на год технического обслуживания для серии Galaxy - сохранение того, что работало, и избавление от приятных попыток, в результате чего получился более совершенный продукт.

• При этом ремонтопригодность S21 Ultra, конечно, не была улучшена по сравнению с предыдущими поколениями...

Вывод

• Все важные крепежные элементы - это идентичные по размеру и длине винты Phillips, что упрощает процесс ремонта.
• Многие компоненты являются модульными и заменяются независимо друг от друга, но отсутствие модульного кабеля дисплея и поликарбонатной задней панели от обычного S21 - это шаг назад.
• Задняя панель приклеена, и ее трудно снять, тем более благодаря новому выступу вокруг края бампа камеры.
• Аккумулятор и дисплей по-прежнему являются сложными объектами ремонта, поскольку оба компонента держатся на серьезном клею и требуют значительной разборки, чтобы добраться до них.

Оценка ремонтопригодности

Ремонтопригодность 3 из 10 (10 - самый простой ремонт)
