Идентификатор микросхемы Samsung Galaxy S22

Идентификатор микросхемы Samsung Galaxy S22

Введение

Идентификатор микросхемы для смартфона Samsung Galaxy S22.

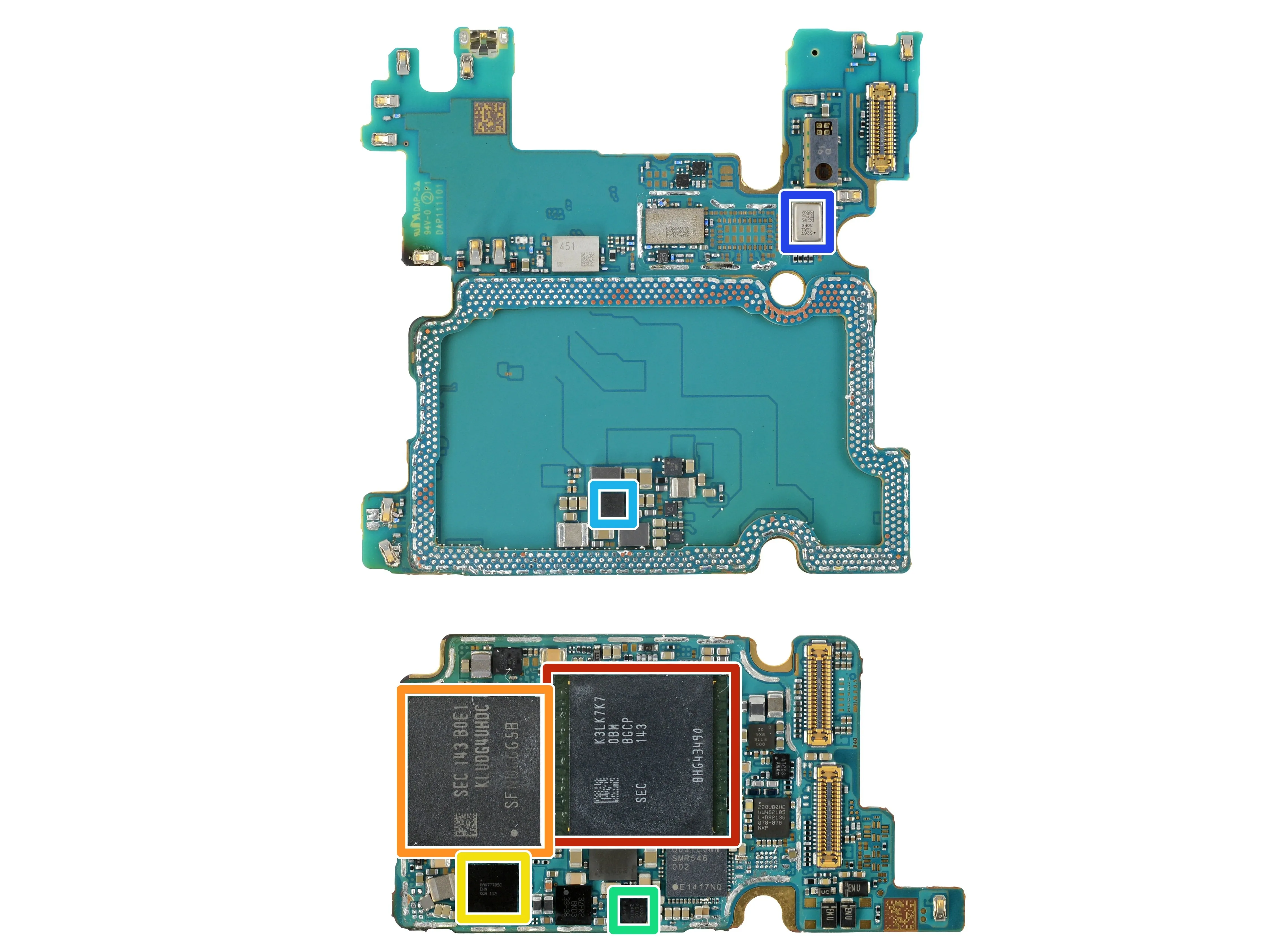

Шаг 1 Сторона основной платы 1

Идентификатор микросхемы Samsung Galaxy S22, сторона главной платы 1: шаг 1, изображение 1 из 2
Идентификатор микросхемы Samsung Galaxy S22, сторона основной платы 1: шаг 1, изображение 1 из 2 | Источник - ifixit.com

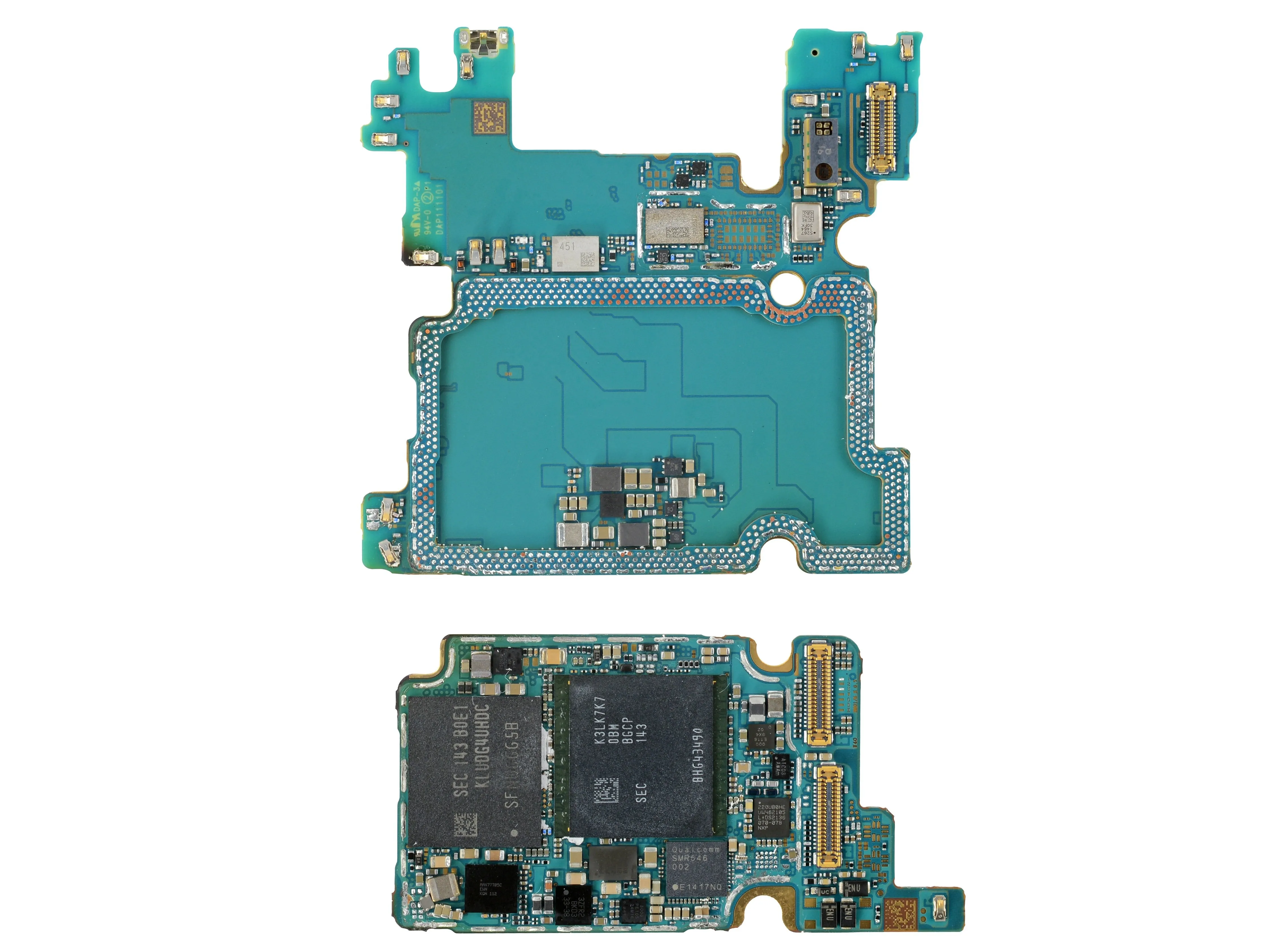

Идентификатор микросхемы Samsung Galaxy S22, сторона основной платы 1: шаг 1, изображение 2 из 2
Идентификация микросхемы Samsung Galaxy S22, сторона основной платы 1: шаг 1, изображение 2 из 2 | Источник - ifixit.com

  • Идентификация микросхем ч. 1:

  • Qualcomm SM8450 Окта-ядерный процессор Snapdragon 8 Gen 1, расположенный под 8 ГБ мобильной памяти LPDDR5 SDRAM Samsung K3LK7K70BM-BGCP

  • Samsung KLUDG4UHDC-B0E1 128 ГБ флэш-памяти NAND (UFS 3.1)

  • Maxim MAX77705C Управление питанием

  • Qualcomm PM3003 Управление питанием

  • Silicon Mitus SM3010 Управление питанием

  • Микрофон Knowles MEMS

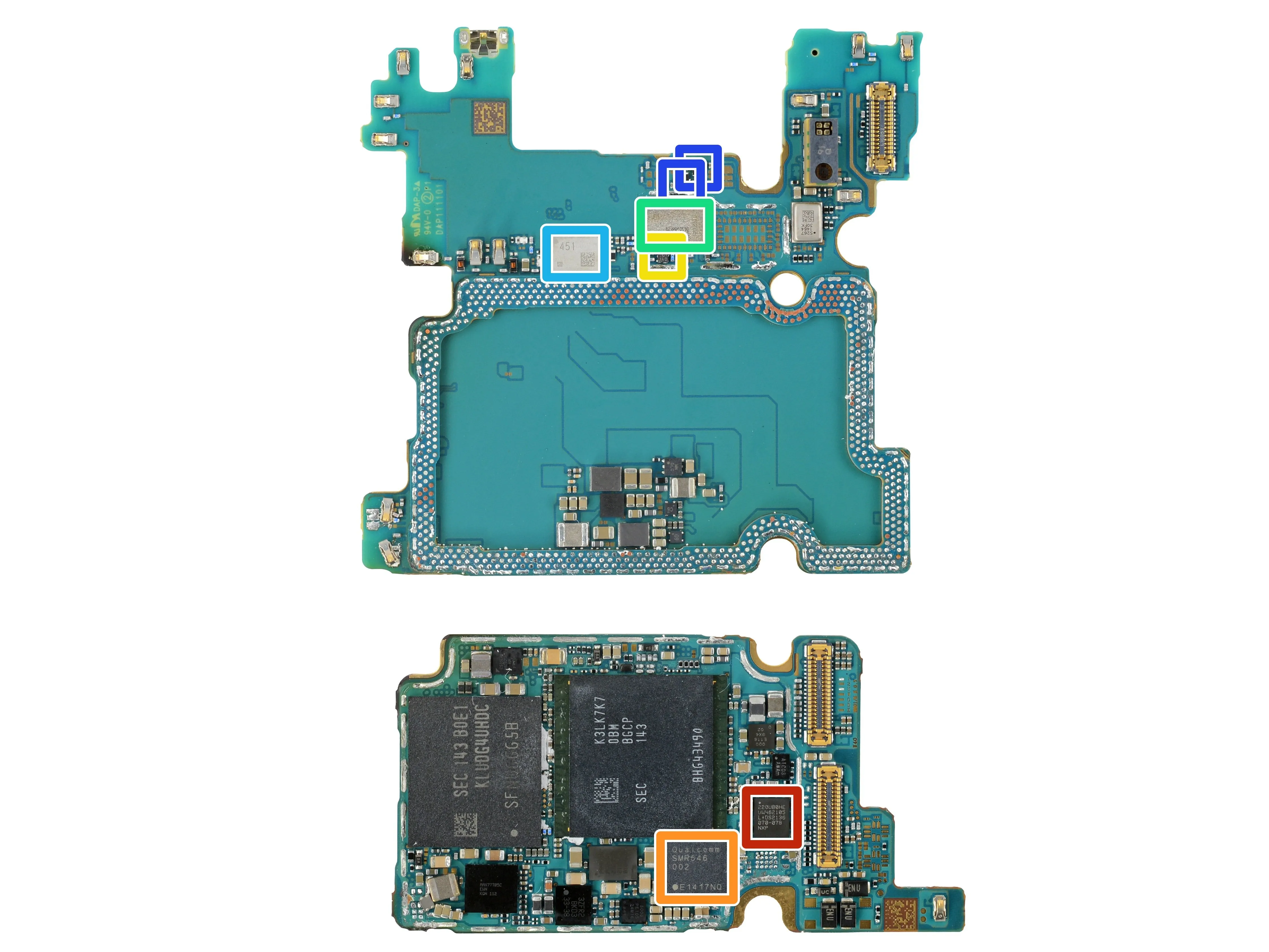

Шаг 2

Идентификатор микросхемы Samsung Galaxy S22: шаг 2, изображение 1 из 1
Идентификация микросхемы Samsung Galaxy S22: шаг 2, изображение 1 из 1 | Источник - ifixit.com

  • Идентификация микросхем стр. 2:

  • NXP Semiconductor SN220U NFC Controller w/ Secure Element

  • Радиочастотный трансивер Qualcomm SMR546

  • NXP Semiconductor BGU8103 Малошумящий усилитель GPS / ГЛОНАСС / Galileo / BeiDou

  • Qualcomm 1G2W5 ? Модуль передней панели (скорее всего)

  • Murata 451 ? Модуль переключателя антенны (вероятно)

  • Infineon BGSA20UGL8 Двойной шунтирующий переключатель апертуры антенны SPST

Шаг 3

Идентификатор микросхемы Samsung Galaxy S22: шаг 3, изображение 1 из 1
Идентификация микросхемы Samsung Galaxy S22: шаг 3, изображение 1 из 1 | Источник - ifixit.com

  • Идентификация микросхем часть 3 (датчики):

  • Austria Microelectronics Датчик освещенности/цвета/жеста/приближения

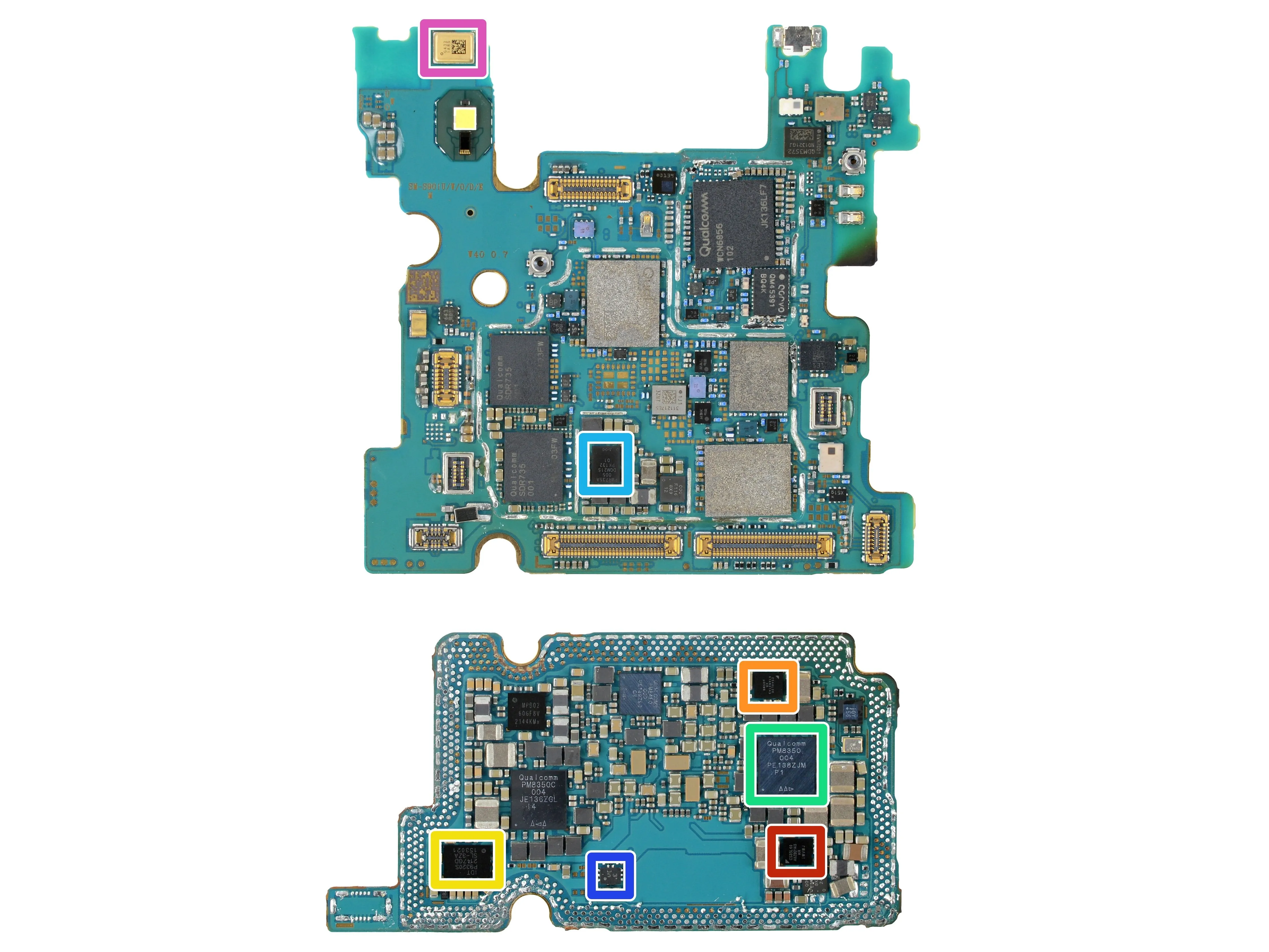

Шаг 4 Основная плата сторона 2

Идентификатор микросхемы Samsung Galaxy S22, сторона 2 основной платы: шаг 4, изображение 1 из 2
Идентификатор микросхемы Samsung Galaxy S22, сторона 2 основной платы: шаг 4, изображение 1 из 2 | Источник - ifixit.com
Идентификатор микросхемы Samsung Galaxy S22, сторона 2 основной платы: шаг 4, изображение 2 из 2
Идентификация микросхемы Samsung Galaxy S22, сторона 2 основной платы: шаг 4, изображение 2 из 2 | Источник - ifixit.com

  • Идентификация микросхем ч. 1:

  • Аудиоусилитель Cirrus Logic CS35L40

  • Cirrus Logic CS40L26 Тактильный драйвер

  • Беспроводной приемопередатчик питания Renesas P9320S

  • Управление питанием Qualcomm PM8350

  • Управление питанием Qualcomm PMR735A

  • Vishay DG2730 2-портовый аналоговый переключатель DPDT

  • МЭМС-микрофон Goertek

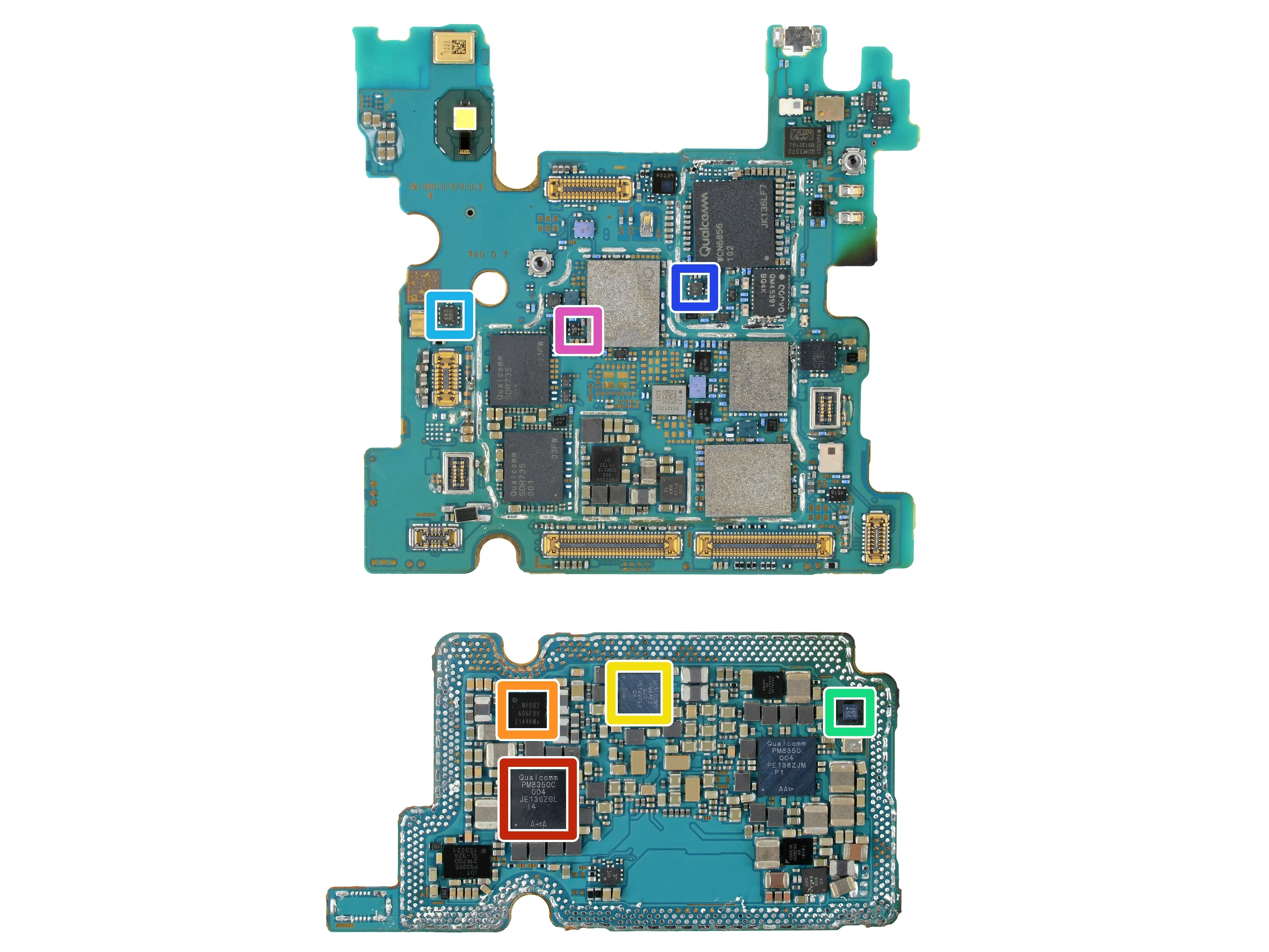

Шаг 5

Идентификатор микросхемы Samsung Galaxy S22: шаг 5, изображение 1 из 1
Идентификация микросхемы Samsung Galaxy S22: шаг 5, изображение 1 из 1 | Источник - ifixit.com

  • Идентификация микросхем стр. 2:

  • Управление питанием Qualcomm PM8350C

  • Управление питанием Samsung S2MPB02

  • Qualcomm PM8450 Управление питанием

  • Qualcomm PMK8450 ? Тактовый генератор

  • Антенный коммутатор Maxscend MXD8643 SP4T (скорее всего)

  • Антенный переключатель Maxscend MXD8638C SP3T

  • Малошумящий усилитель Maxscend MXDLN16GE GPS/ГЛОНАСС/Галилео/BeiDou

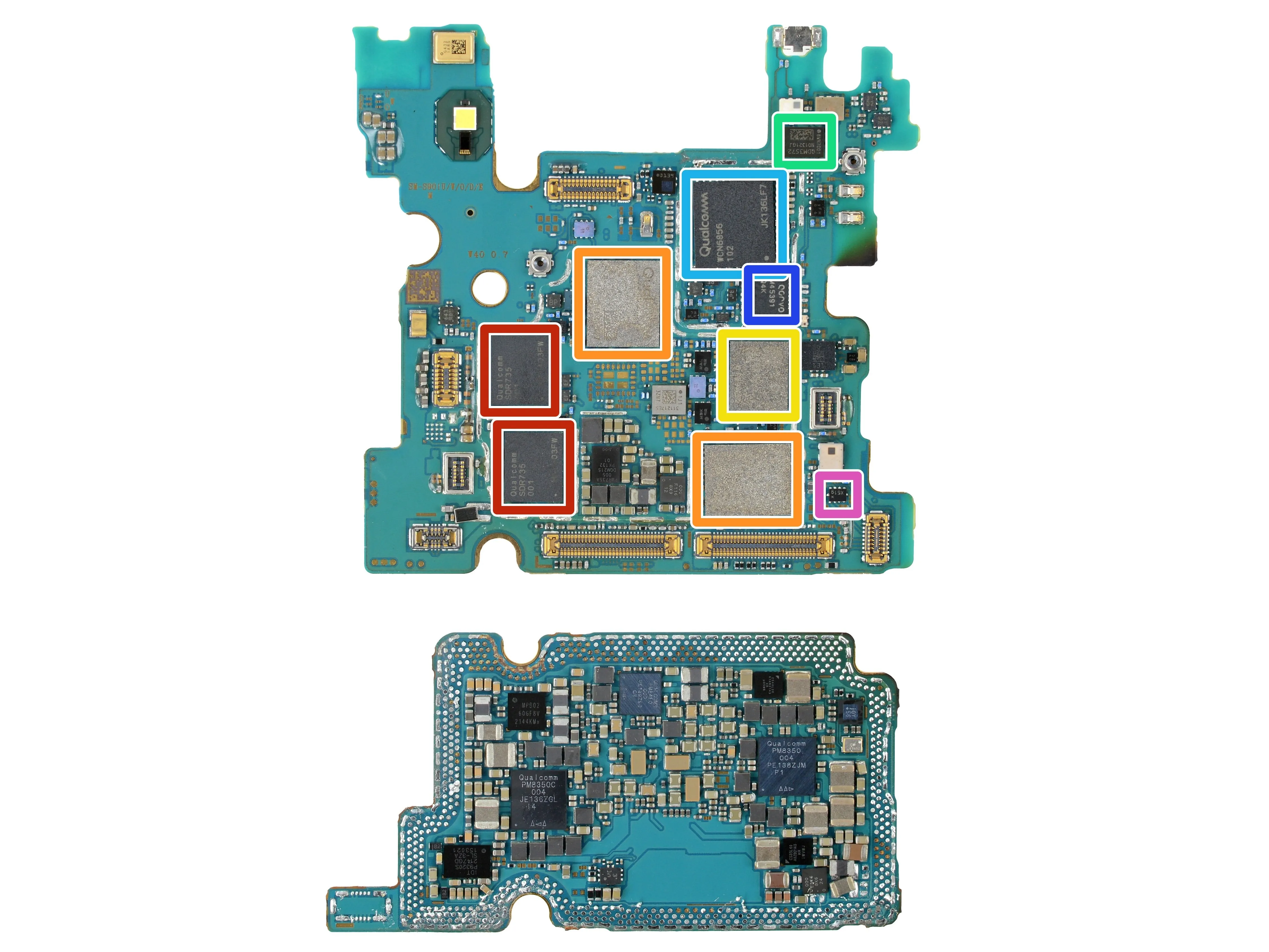

Шаг 6

Идентификатор микросхемы Samsung Galaxy S22: шаг 6, изображение 1 из 1
Идентификация микросхемы Samsung Galaxy S22: шаг 6, изображение 1 из 1 | Источник - ifixit.com

  • Идентификация микросхем часть 3:

  • Радиочастотный трансивер Qualcomm SDR735

  • Модуль переднего интерфейса Qualcomm QPM6815

  • Фронтальный модуль Qualcomm QPM6810

  • Модуль переключения антенн Qualcomm QDM3572

  • Qualcomm WCN6856 WiFi 6/6E и Bluetooth 5.3

  • Передовой модуль Qorvo QM45391

  • Infineon BGSX22G5A10 Перекрестный переключатель антенны DPDT

Шаг 7

Идентификатор микросхемы Samsung Galaxy S22: шаг 7, изображение 1 из 1
Идентификация микросхемы Samsung Galaxy S22: шаг 7, изображение 1 из 1 | Источник - ifixit.com

  • Идентификация микросхем ч. 4 (датчики):

  • 6-осевой акселерометр и гироскоп STMicroelectronics

  • Датчик давления STMicroelectronics

  • 3-осевой электронный компас AKM Semiconductor

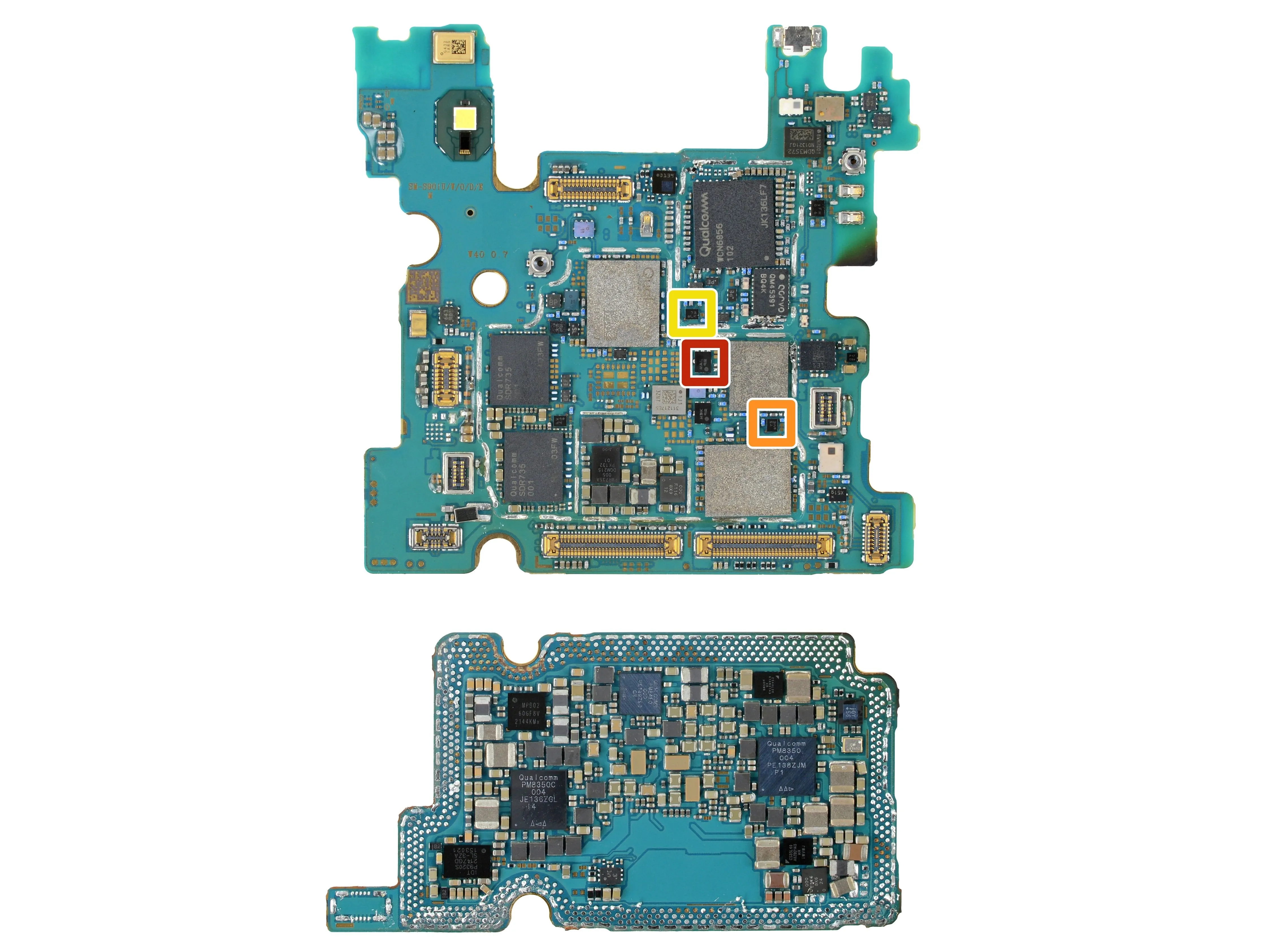

Шаг 8

Идентификатор микросхемы Samsung Galaxy S22: шаг 8, изображение 1 из 1
Идентификация микросхемы Samsung Galaxy S22: шаг 8, изображение 1 из 1 | Источник - ifixit.com
