Идентификатор микросхемы смартфона Samsung Galaxy S22 Ultra

Введение

Идентификатор микросхемы для смартфона Samsung Galaxy S22 Ultra.

Шаг 1 Сторона основной платы 1

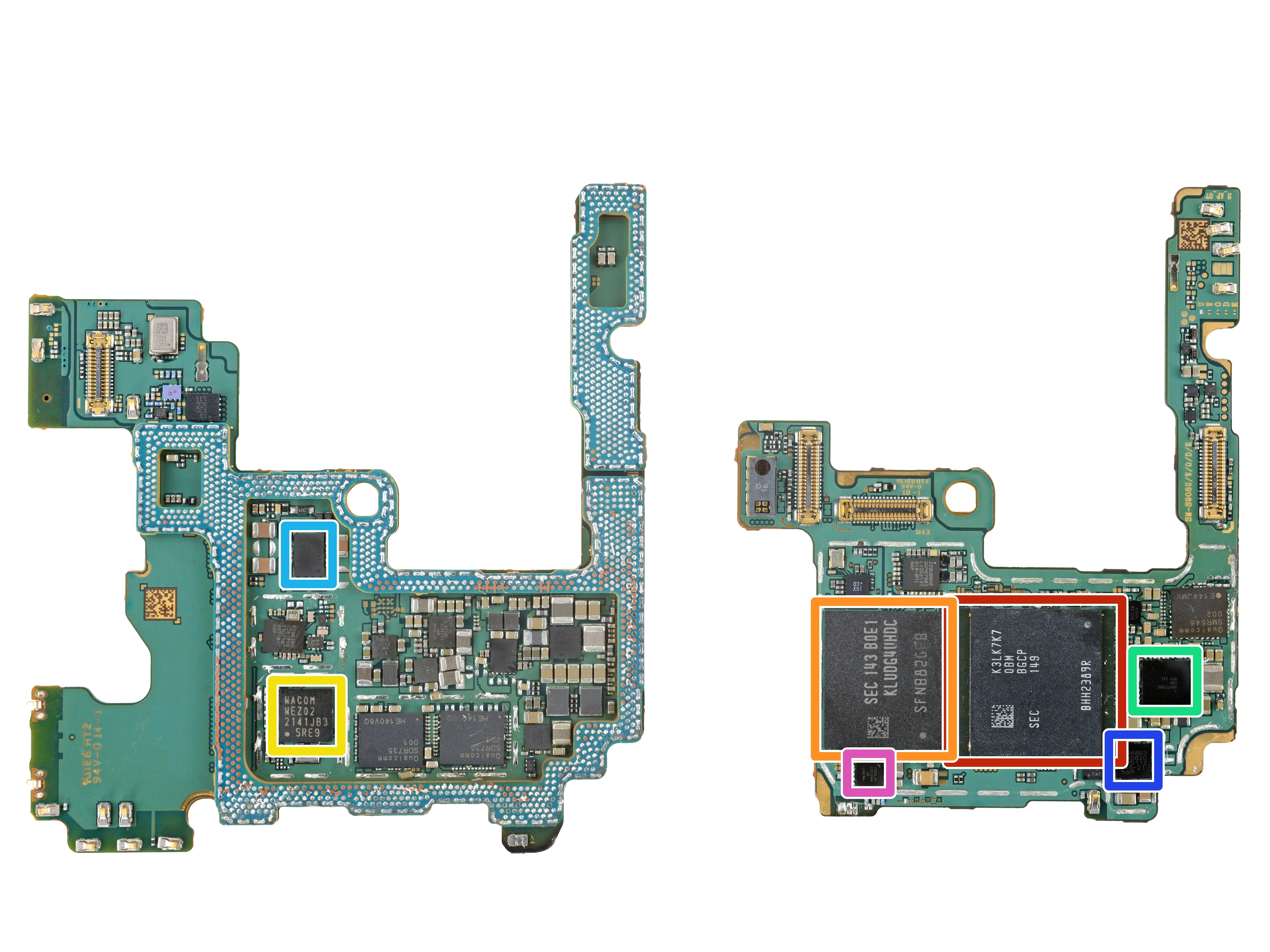

Идентификатор микросхемы Samsung Galaxy S22 Ultra, сторона основной платы 1: шаг 1, изображение 1 из 2 | Источник - ifixit.com

Идентификатор микросхемы Samsung Galaxy S22 Ultra, сторона основной платы 1: шаг 1, изображение 2 из 2 — Идентификация микросхемы Samsung Galaxy S22 Ultra, сторона основной платы 1: шаг 1, изображение 2 из 2 | Источник - ifixit.com

Идентификация микросхем Часть 1:
Qualcomm SM8450 Окта-ядерный процессор Snapdragon 8 Gen 1, расположенный под 8 ГБ мобильной памяти LPDDR5 SDRAM Samsung K3LK7K70BM-BGCP
Samsung KLUDG4UHDC-B0E1 128 ГБ флэш-памяти NAND (UFS 3.1)
Контроллер дигитайзера Wacom WEZ02
Управление питанием Maxim MAX77705C
Беспроводной приемопередатчик питания Renesas P9320S
Зарядное устройство NXP Semiconductor PCA9468
Аудиоусилитель Cirrus Logic CS35L40

Шаг 2

Идентификация микросхем, часть 2:
Cirrus Logic CS40L26 Тактильный драйвер
Qualcomm PMR735A Управление питанием
Qualcomm PM3003 Управление питанием
Diodes Incorporated AP7340D-30FS4-7 LDO-регулятор 150 мА / 3,0 В
Diodes Incorporated AP7340D-33FS4-7 LDO-регулятор 150 мА / 3,3 В
МЭМС-микрофон Knowles
Qualcomm PMK8450 ? Генератор тактовых импульсов

Шаг 3

Идентификация микросхем Часть 3:
Радиочастотный трансивер Qualcomm SDR735
Радиочастотный приемопередатчик Qualcomm SMR546
NXP Semiconductor SN220U NFC Controller w/ Secure Element
NXP Semiconductor SR100T Ультраширокополосная SoC
NXP Semiconductor BGU8103 Малошумящий усилитель GPS / ГЛОНАСС / Galileo / BeiDou
Qualcomm QET5100 Устройство отслеживания конвертов

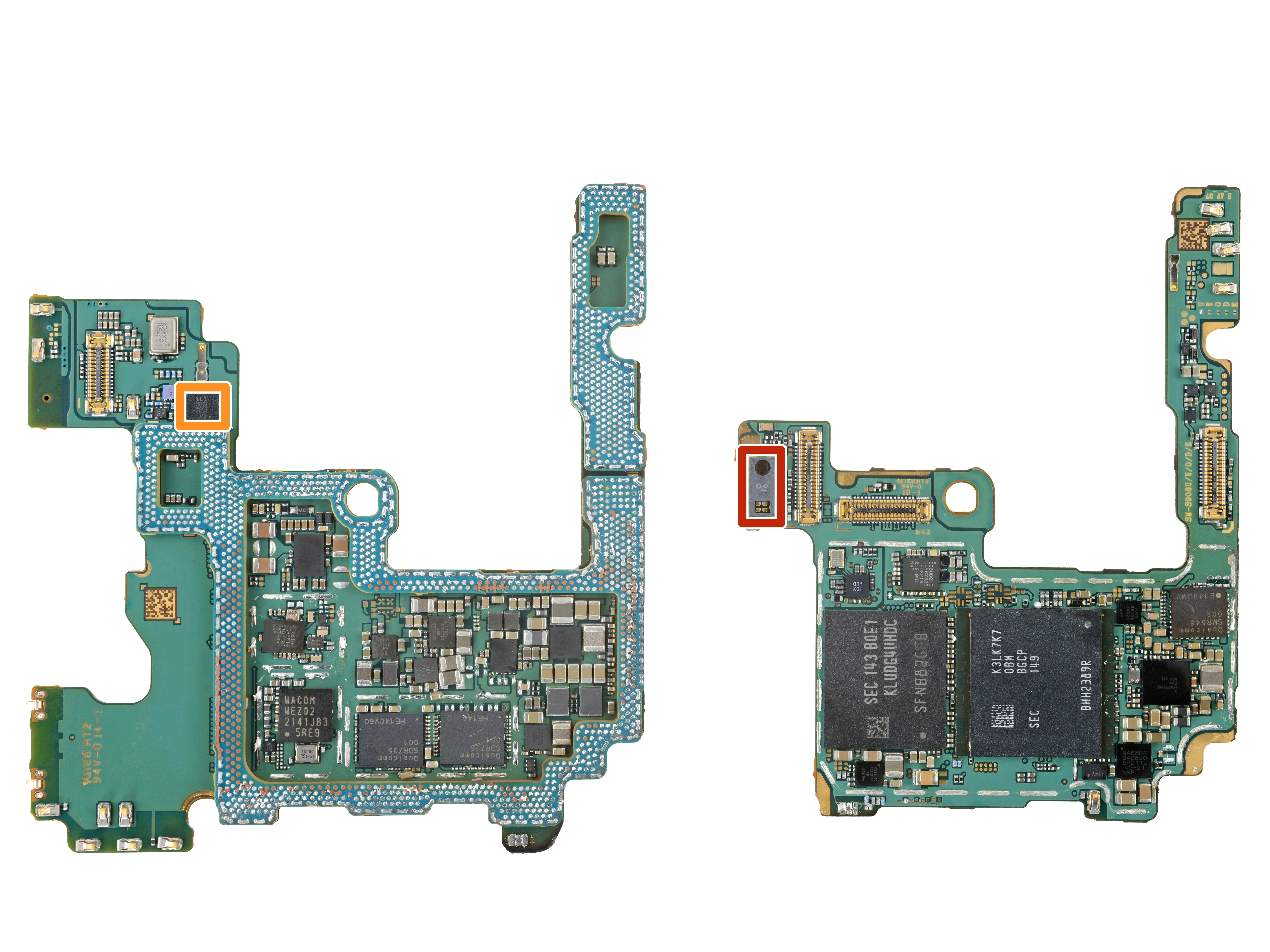

Шаг 4

Идентификация микросхем ч. 4 (датчики):
Austria Microelectronics Датчик освещенности/цвета/жеста/приближения
STMicroelectronics 6-осевой акселерометр и гироскоп

Шаг 5 Основная плата сторона 2

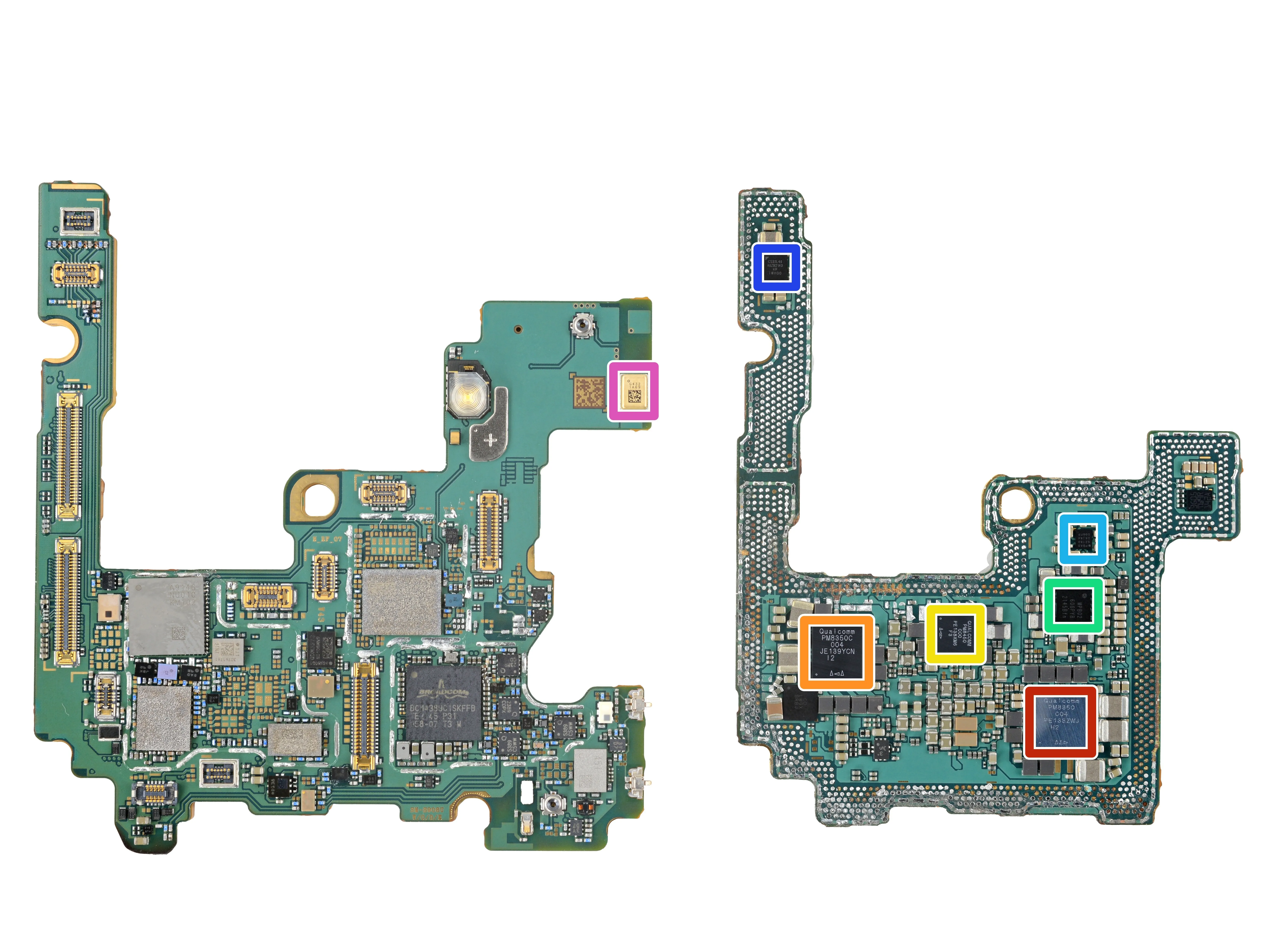

Идентификатор микросхемы Samsung Galaxy S22 Ultra, сторона 2 основной платы: шаг 5, изображение 1 из 2 | Источник - ifixit.com

Идентификатор микросхемы Samsung Galaxy S22 Ultra, сторона 2 основной платы: шаг 5, изображение 2 из 2 — Идентификация микросхемы Samsung Galaxy S22 Ultra, сторона 2 основной платы: шаг 5, изображение 2 из 2 | Источник - ifixit.com

Идентификация микросхем часть 1:
Qualcomm PM8350 Power Management
Qualcomm PM8350C Управление питанием
Qualcomm PM8450 Управление питанием
Samsung S2MPB02 Управление питанием
Samsung S2MPBA3 Управление питанием
Аудиоусилитель Cirrus Logic CS35L40
Микрофон Goertek MEMS

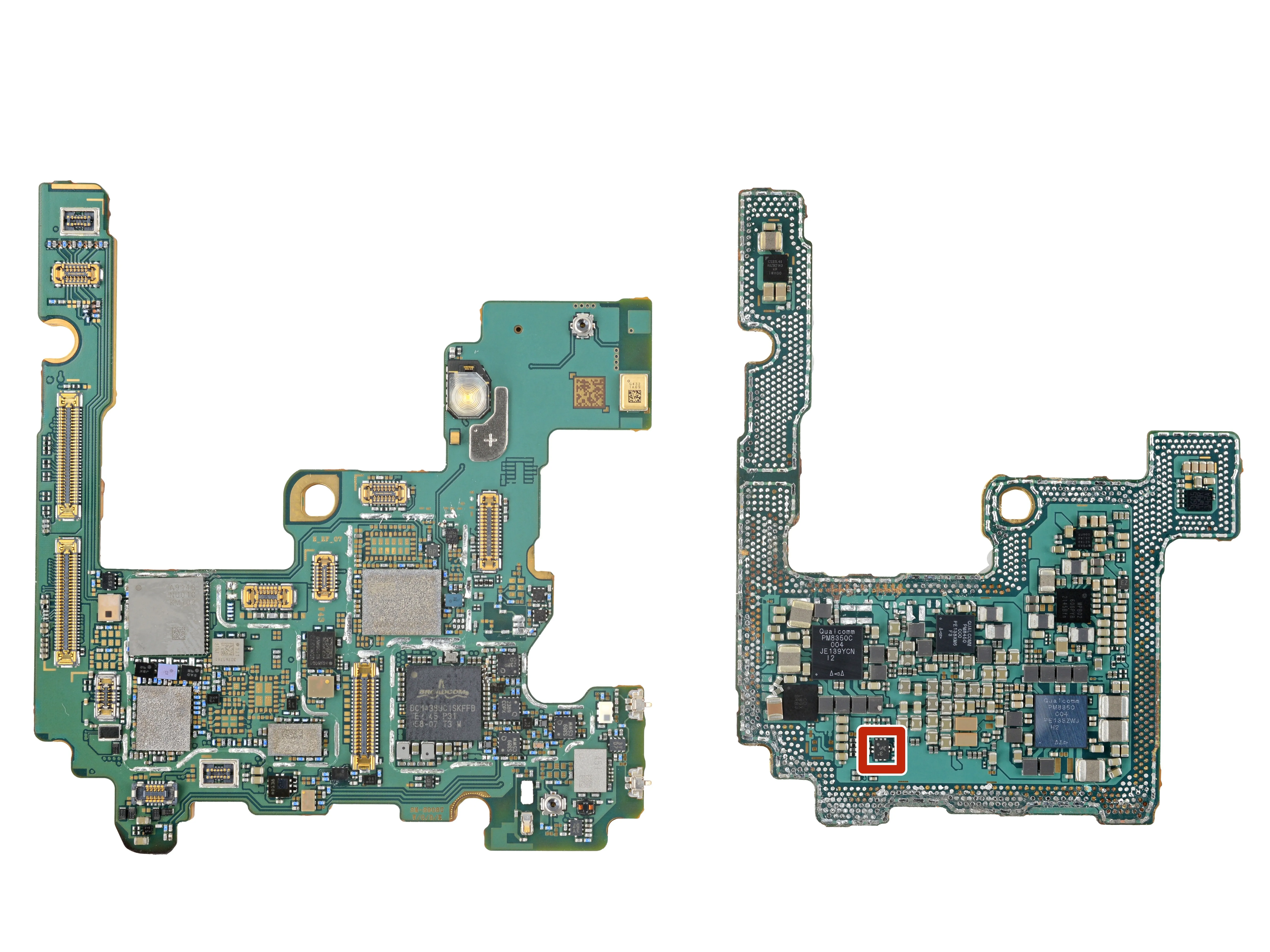

Шаг 6

Идентификация микросхем, часть 2:
Vishay DG2730 2-портовый аналоговый переключатель DPDT

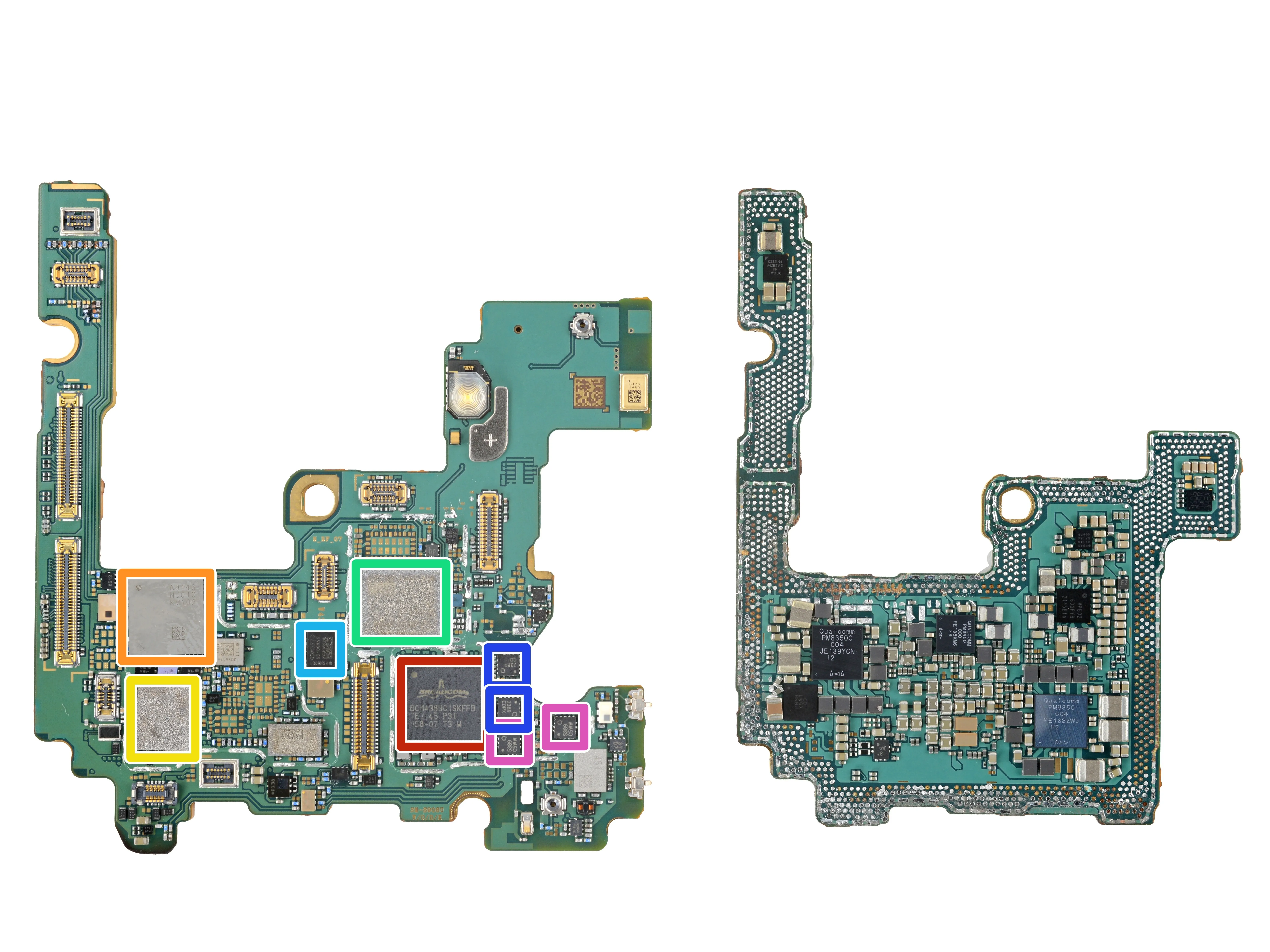

Шаг 7

Идентификация микросхем часть 3:
Broadcom BCM4389 Wi-Fi 6E и Bluetooth 5.0
Фронтальный модуль Broadcom AFEM-9146
Фронтальный модуль Skyworks SKY58083-11
Фронтальный модуль Qualcomm QPM6815
Модуль переключения антенн Qualcomm QDM3572
Усилитель мощности Qorvo 2389 RF (вероятно)
Усилитель мощности Qorvo 5389 RF (возможно)

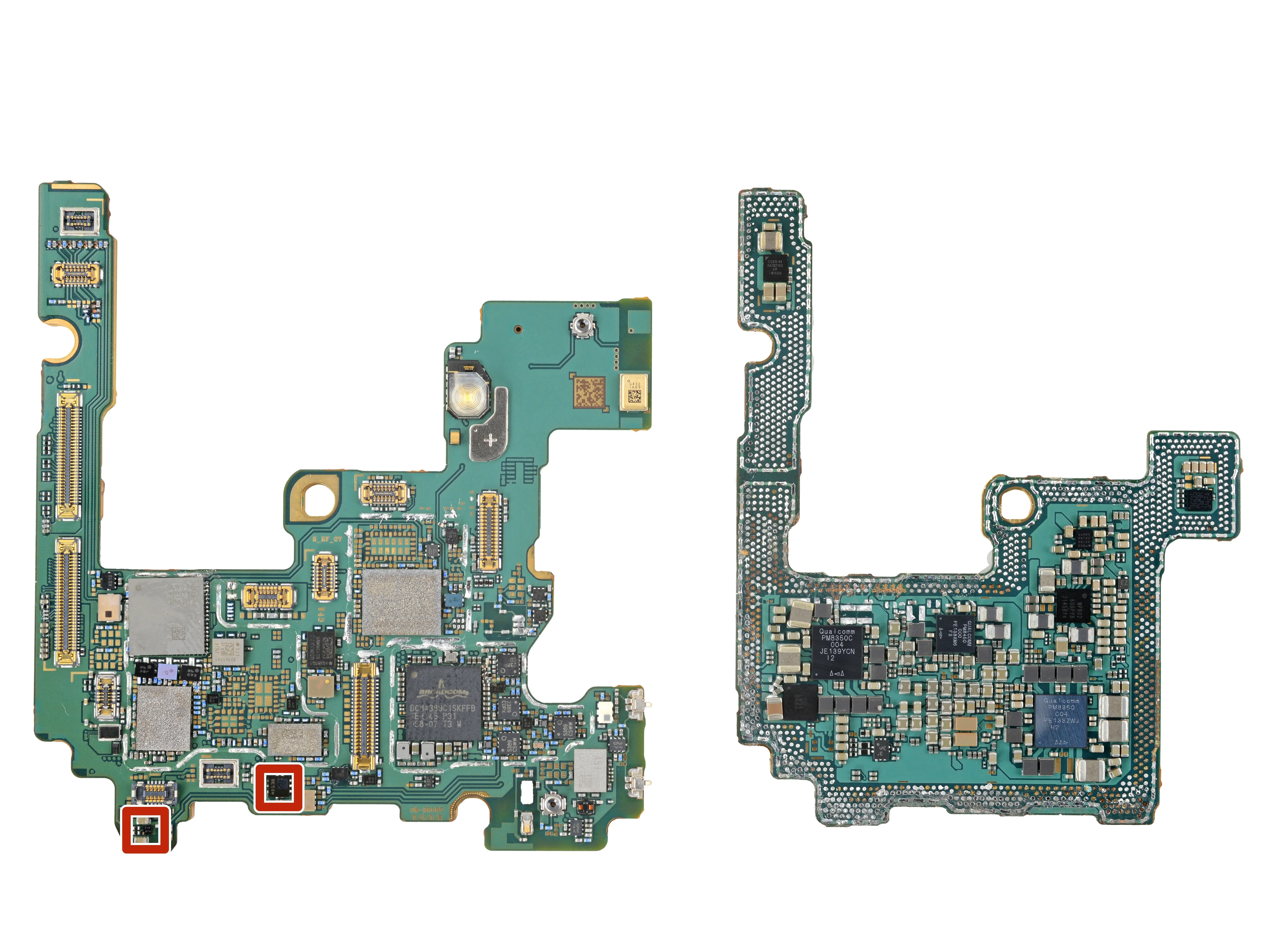

Шаг 8

Идентификация микросхем ч. 4 (Датчики):
3-осевой электронный компас AKM Semiconductor
Датчик давления STMicroelectronics
