Разборка Samsung Galaxy S4

Введение

Что мы все ищем в жизни? Счастья? Деньги? Бобби Фишера? Samsung стремится ответить на этот вопрос с помощью своей новинки в линейке Galaxy S. Все мы нуждаемся не более чем в спутнике жизни. Так что откажитесь от общения в реальной жизни и купите себе нового спутника жизни - Samsung Galaxy S4.

Присоединяйтесь к нам во всех наших последних экскурсиях по разбору на Twitter и Facebook!

Что вам понадобится

Инструменты

•

•

•

•

Видео обзор

Шаг 1 Разбор Samsung Galaxy S4

• В новой модели линейки Galaxy S компания Samsung решила отказаться от римских цифр. Давайте посмотрим на технические характеристики Galaxy S4 (не SIV):

• 5-дюймовый дисплей с разрешением 1920 x 1080 при 441 ppi (чуть меньше, чем 468 ppi у HTC One).

• 16, 32 или 64 ГБ встроенной памяти с возможностью расширения за счет внешнего накопителя microSDXC объемом до 64 ГБ

• 2 ГБ ОПЕРАТИВНОЙ ПАМЯТИ

• Задняя камера 13 МП и фронтальная камера 2 МП

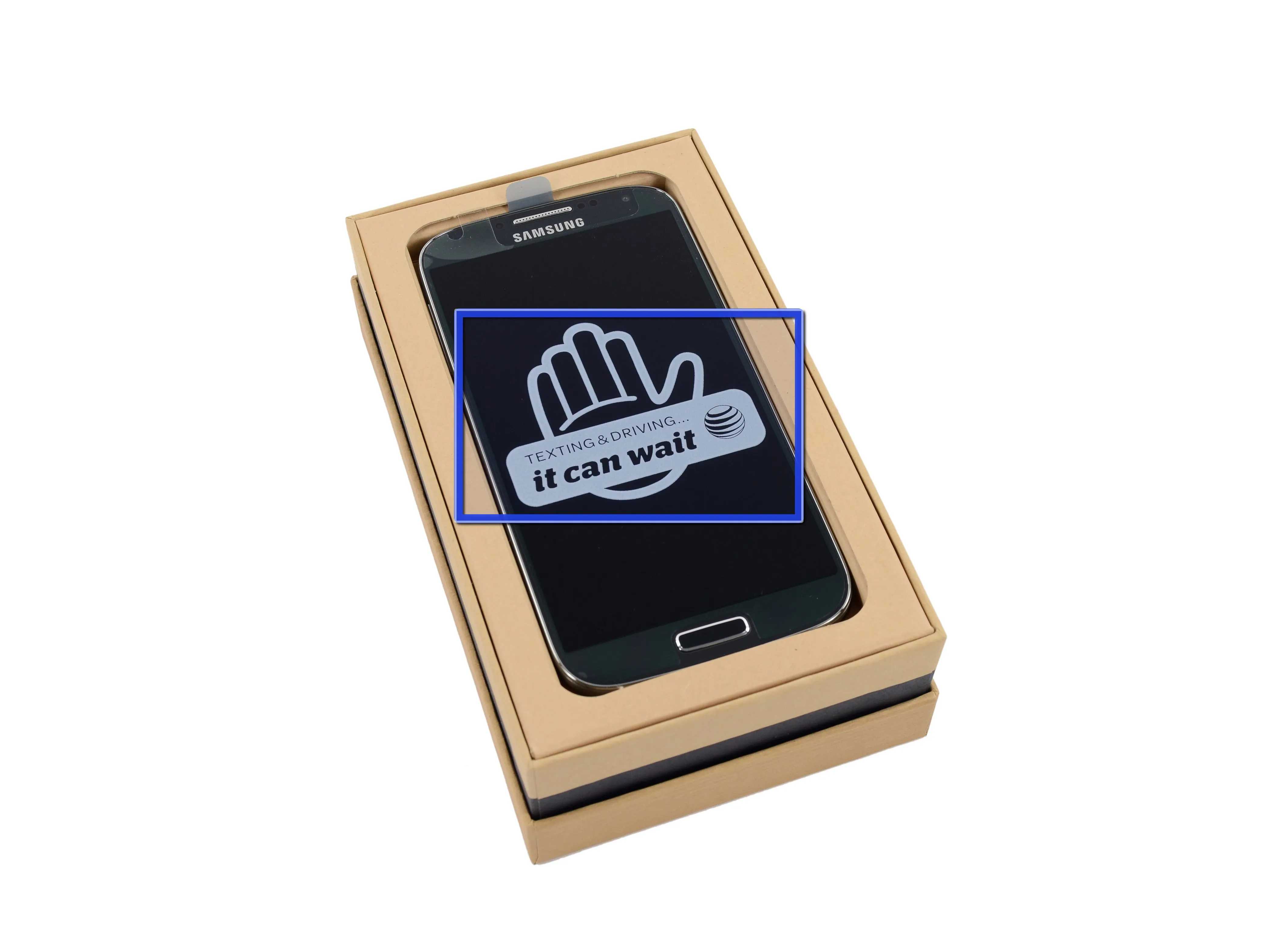

• Делаете.ру Социальное объявление! Пожалуйста, не чините вещи за рулем.

Шаг 2

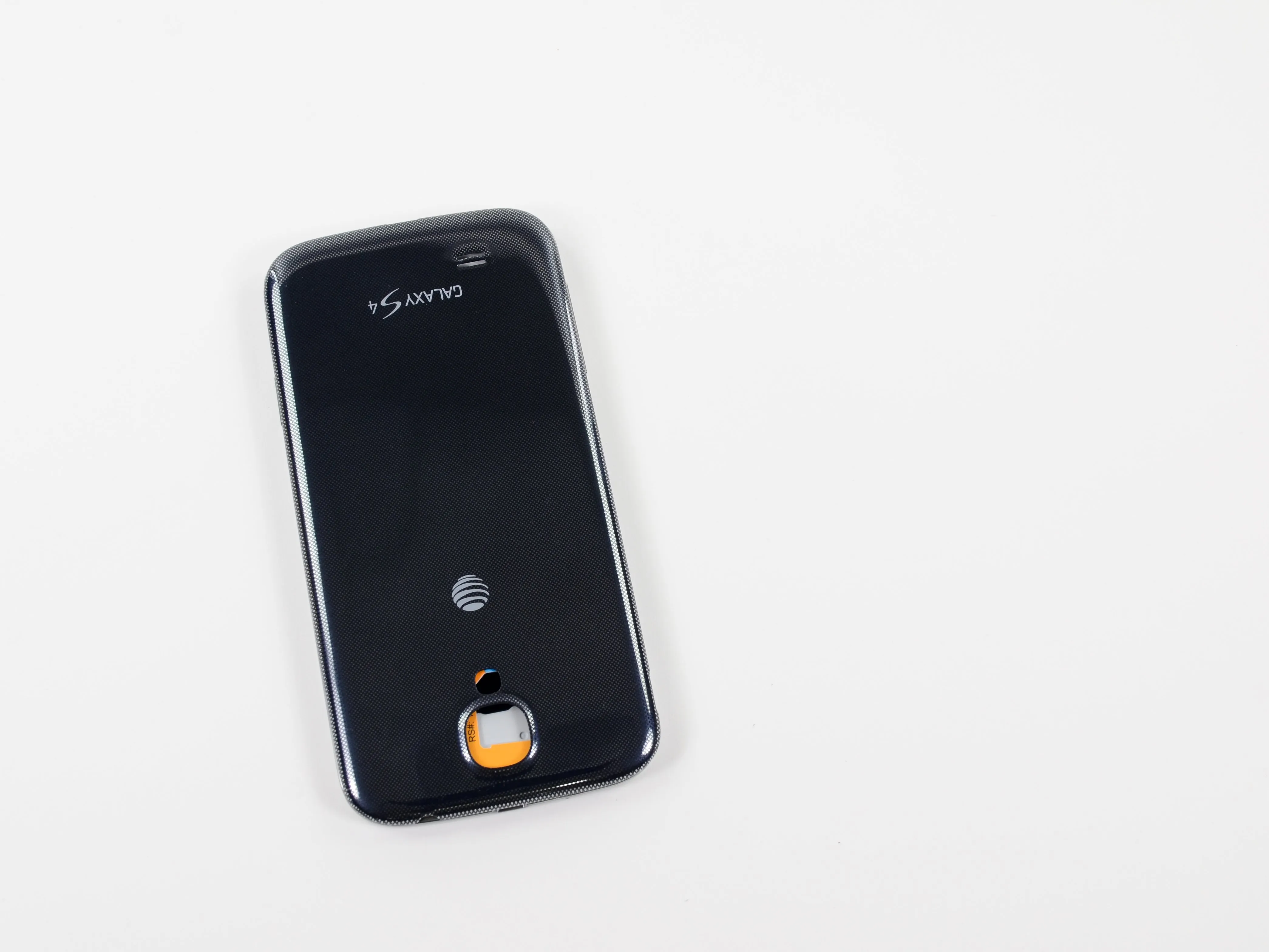

• Прямо из коробки мы уже вздохнули с облегчением... это съемный аккумулятор!

• Это тренд делает нас о-о-очень счастливыми! Samsung делает правильные вещи для своих клиентов и окружающей среды.

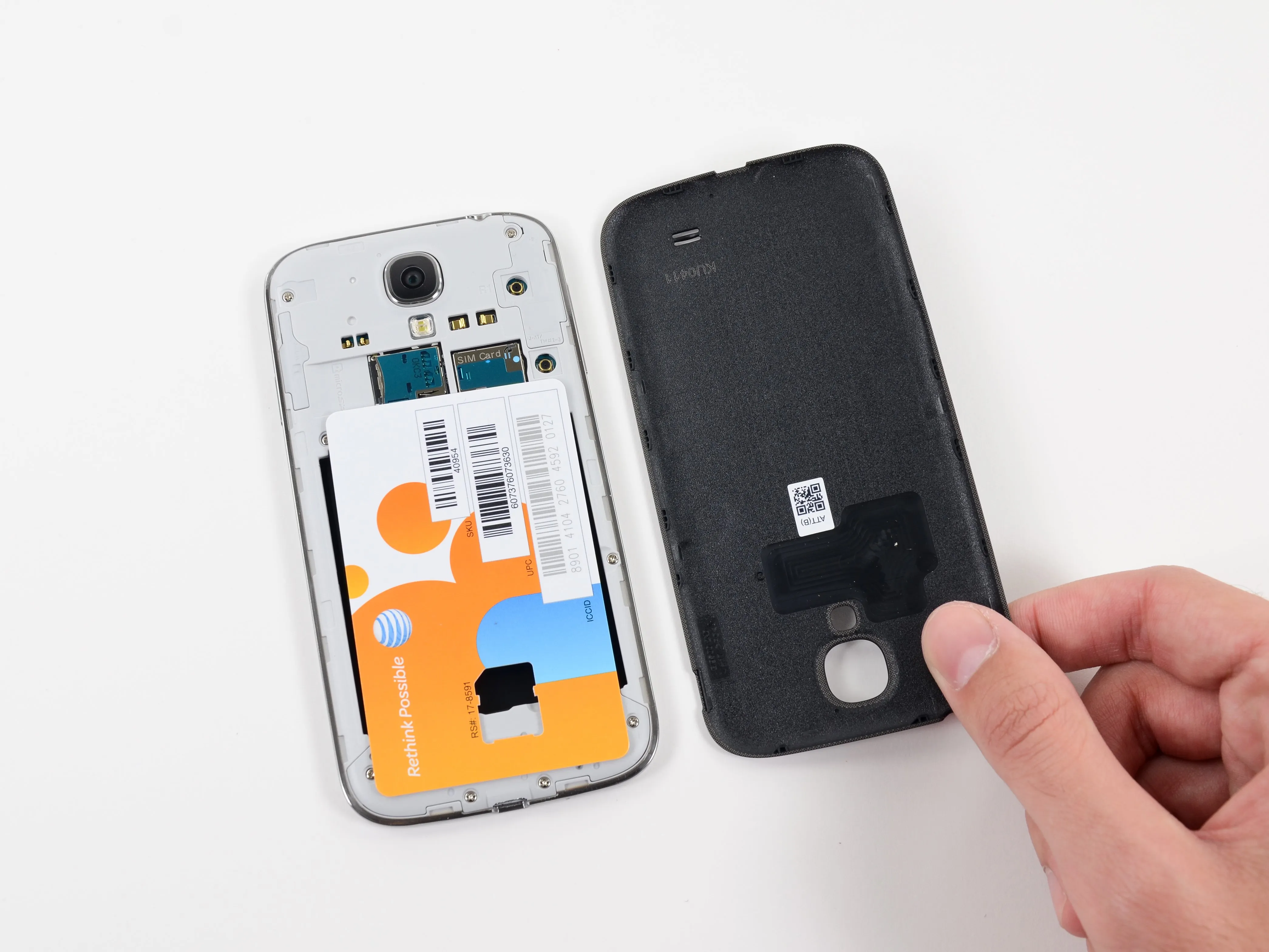

• Аккумулятор не только съемный, он даже снимается! Задняя панель лежит на устройстве вверх ногами, поэтому нам даже не нужно отстегивать какие-либо защелки, чтобы открыть ее.

• В полости аккумулятора находится система доставки micro-SIM-карты: усовершенствованный кусок пластика, из которого достается micro-SIM-карта. В нем содержатся суперважные данные о сроке службы вашей micro-SIM-карты, и все это в одном легко закрывающемся тонком кусочке пластика!

Шаг 3

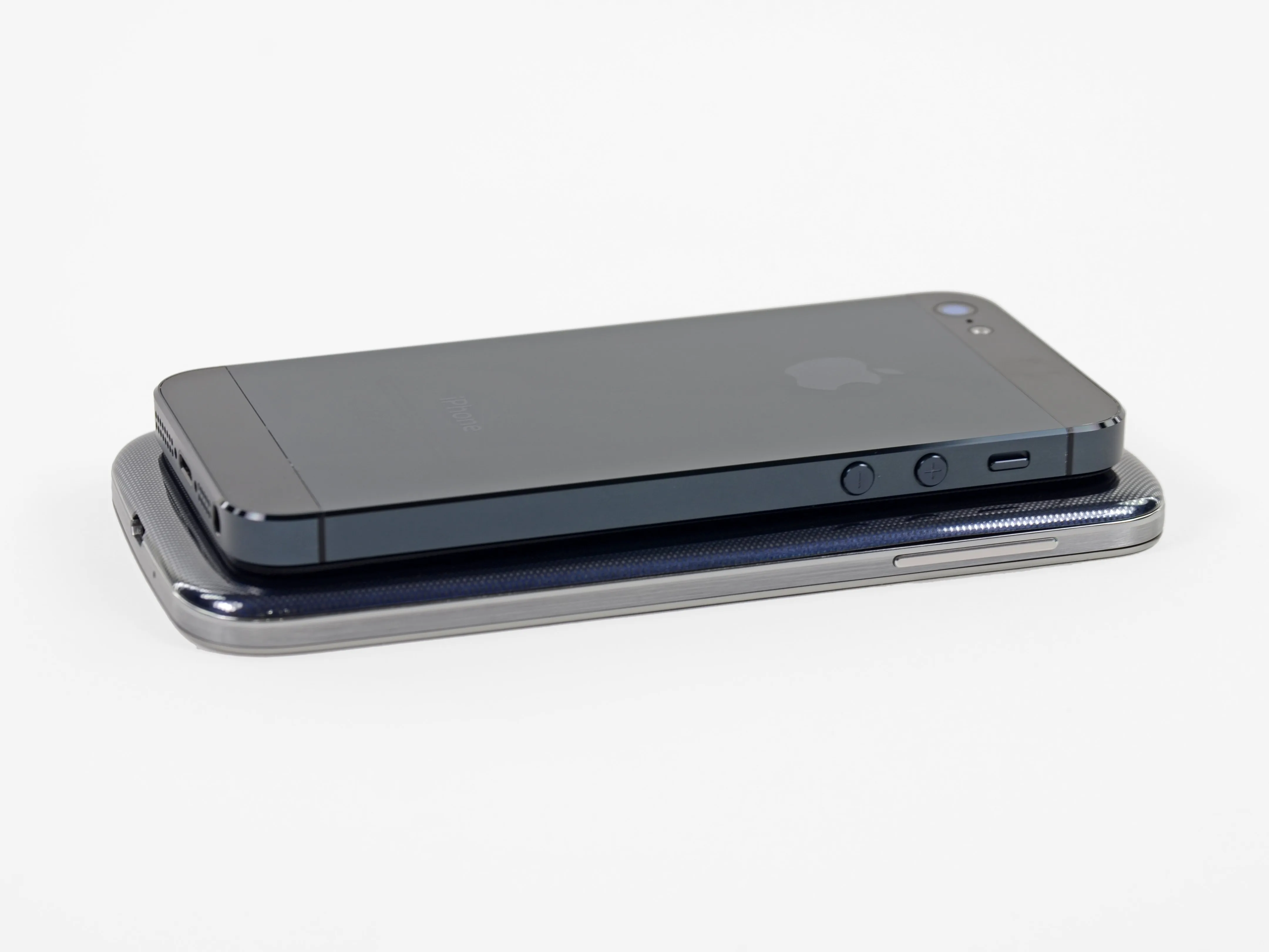

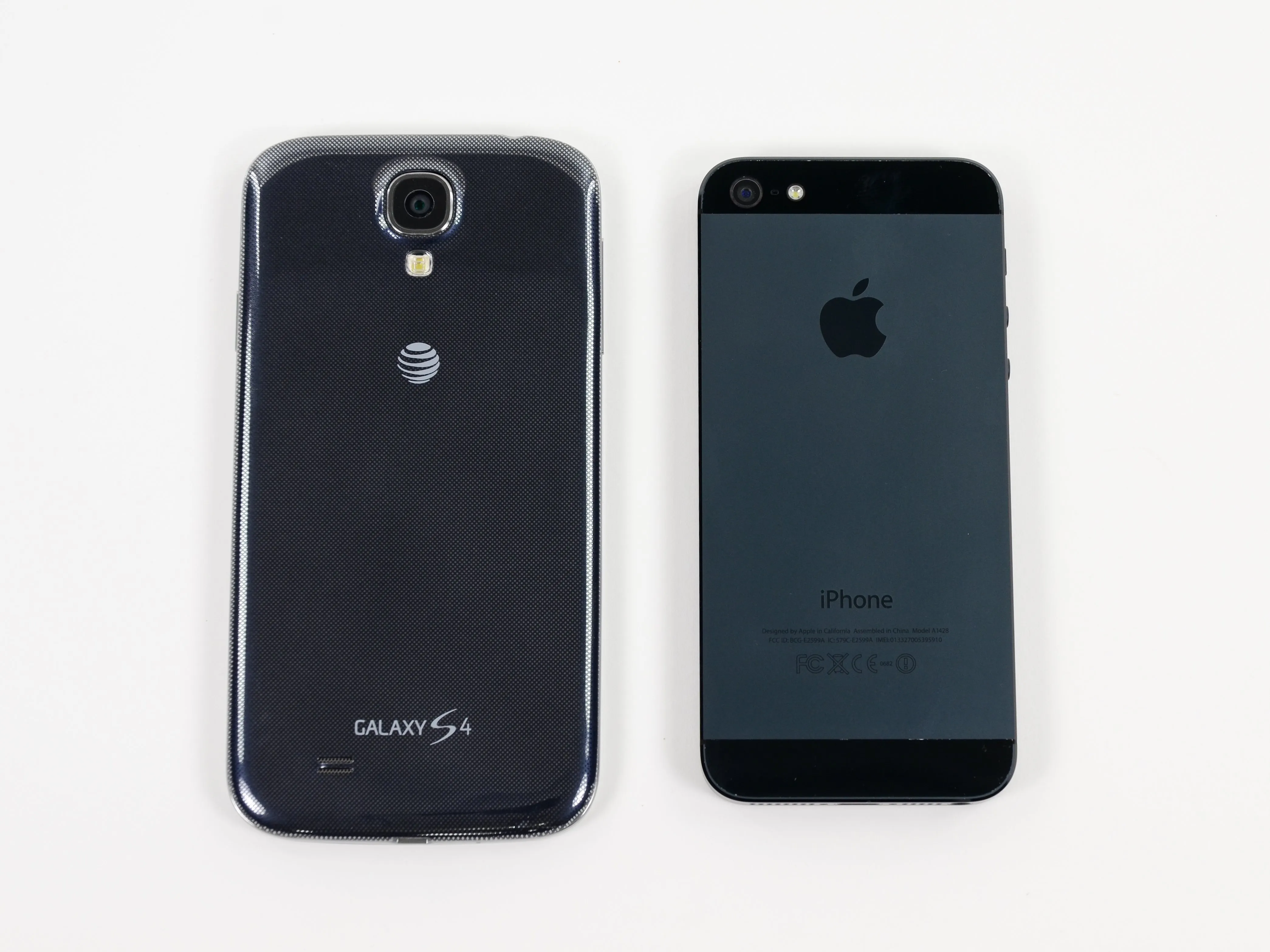

• Мы знаем, что это может быть сравнением яблок с апельсинами, но нам очень хочется посмотреть, чем S4 от Samsung отличается от последней модели Apple - iPhone 5.

• S4 оснащен 5-дюймовым Full HD Super AMOLED дисплеем, в то время как Retina-дисплей iPhone 5 - это 4-дюймовый IPS LCD.

• На сайте Galaxy S4 значительно больше, чем iPhone 5, его размеры составляют 5,38' x 2,71' x .31', а вес - 4,6 унции. iPhone 5, для сравнения, имеет размеры 4,87' x 2,69' x 0,30' и весит 3,95 унции.

• Оба телефона поставляются с 16, 32 или 64 ГБ встроенной памяти, а S4 также предлагает до 64 ГБ памяти microSDXC.

Шаг 4

• Одной из самых известных новых функций S4 является Smart Pauseкоторая автоматически приостанавливает воспроизведение видео, когда пользователь отводит взгляд от экрана.

• Как и все хорошие 'спутники жизни', S4 хочет, чтобы ему уделяли внимание - когда он с вами разговаривает, вам лучше смотреть!

• Вскоре после того, как мы сами начали играть с функцией Smart Pause, мы поняли, что нам придется найти способ обмануть ее...

• S4 не желал распознавать наш плакат с Железным человеком или наш офисного гномика Чиа как человеческие лица, но в конце концов нам удалось найти способ обмануть его.

Шаг 5

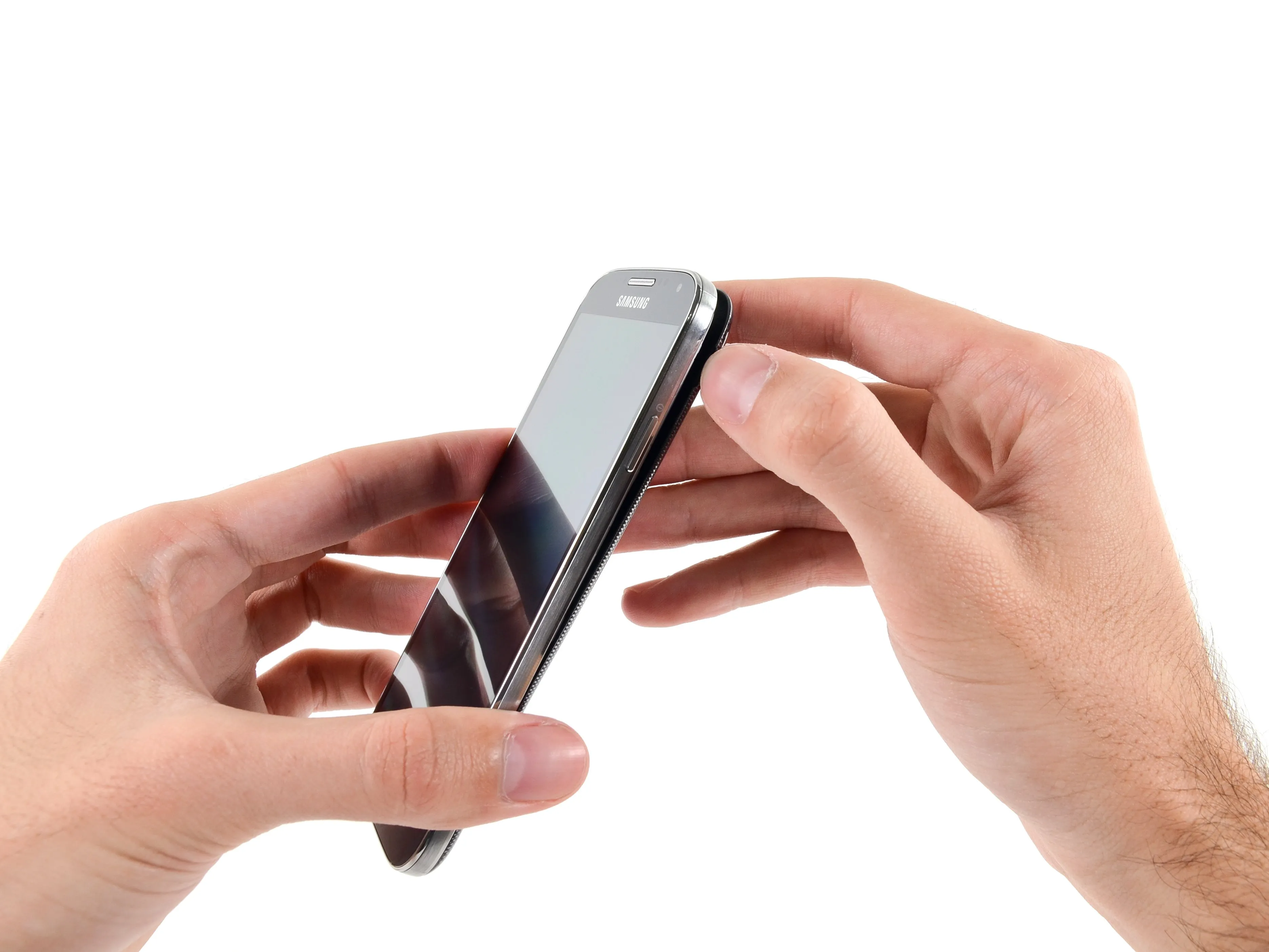

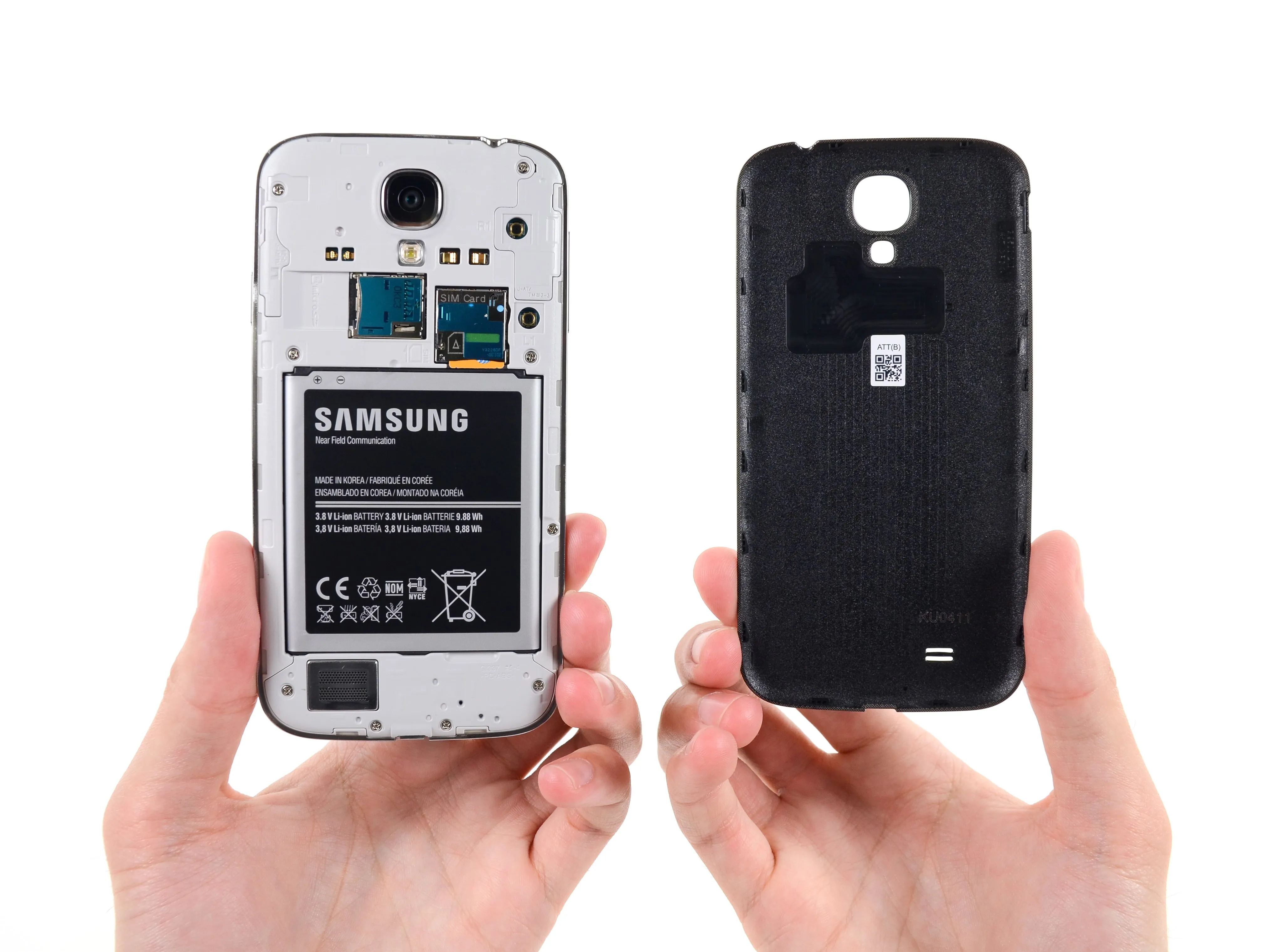

• После быстрого тест-драйва пришло время извлечь аккумулятор и приступить к работе. Новые программные функции - это здорово, но нам гораздо интереснее разобраться с тем, что их питает.

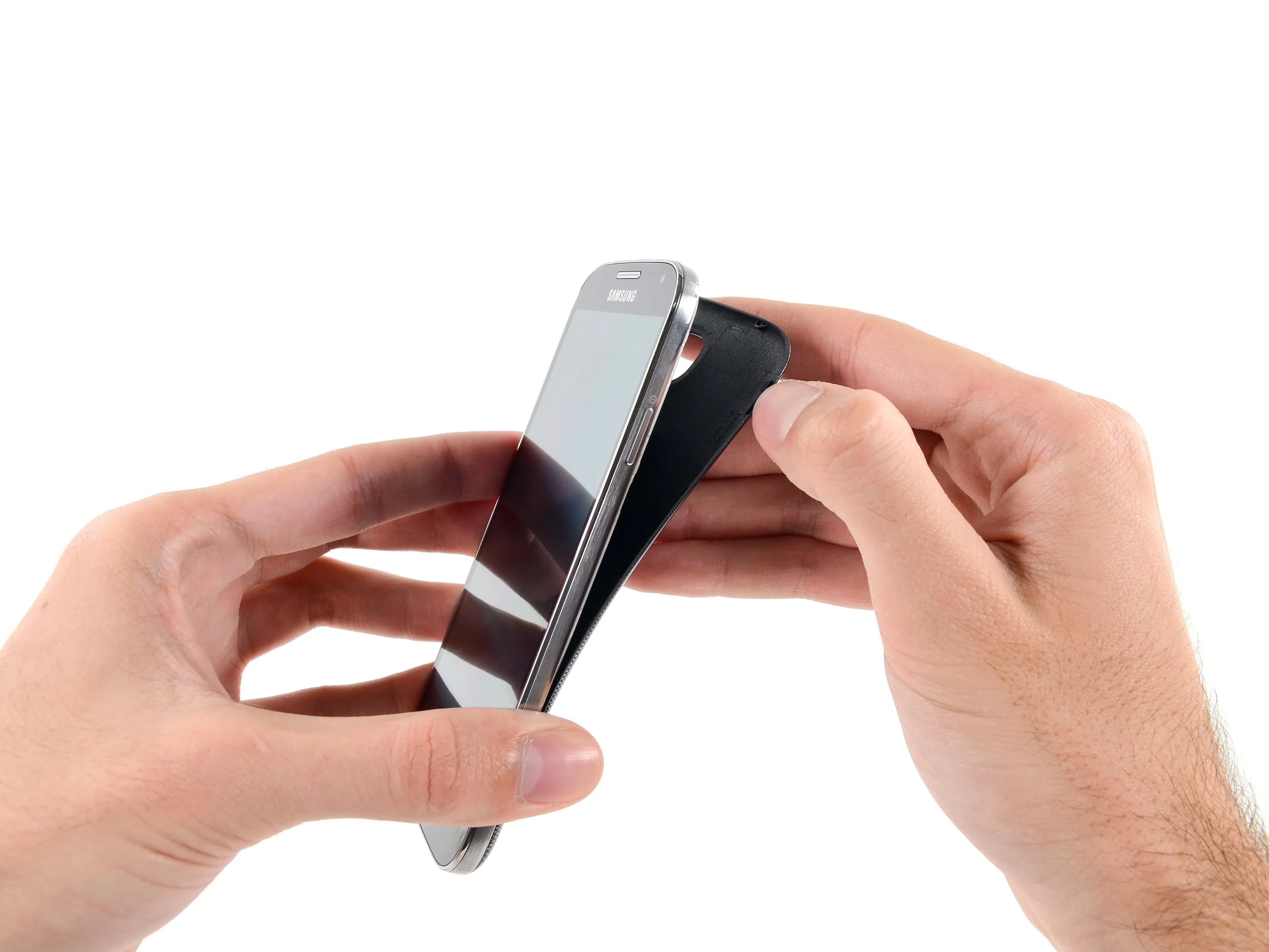

• Задняя панель снимается очень легко - достаточно поддеть ногтем паз, чтобы открыть телефон.

Шаг 6

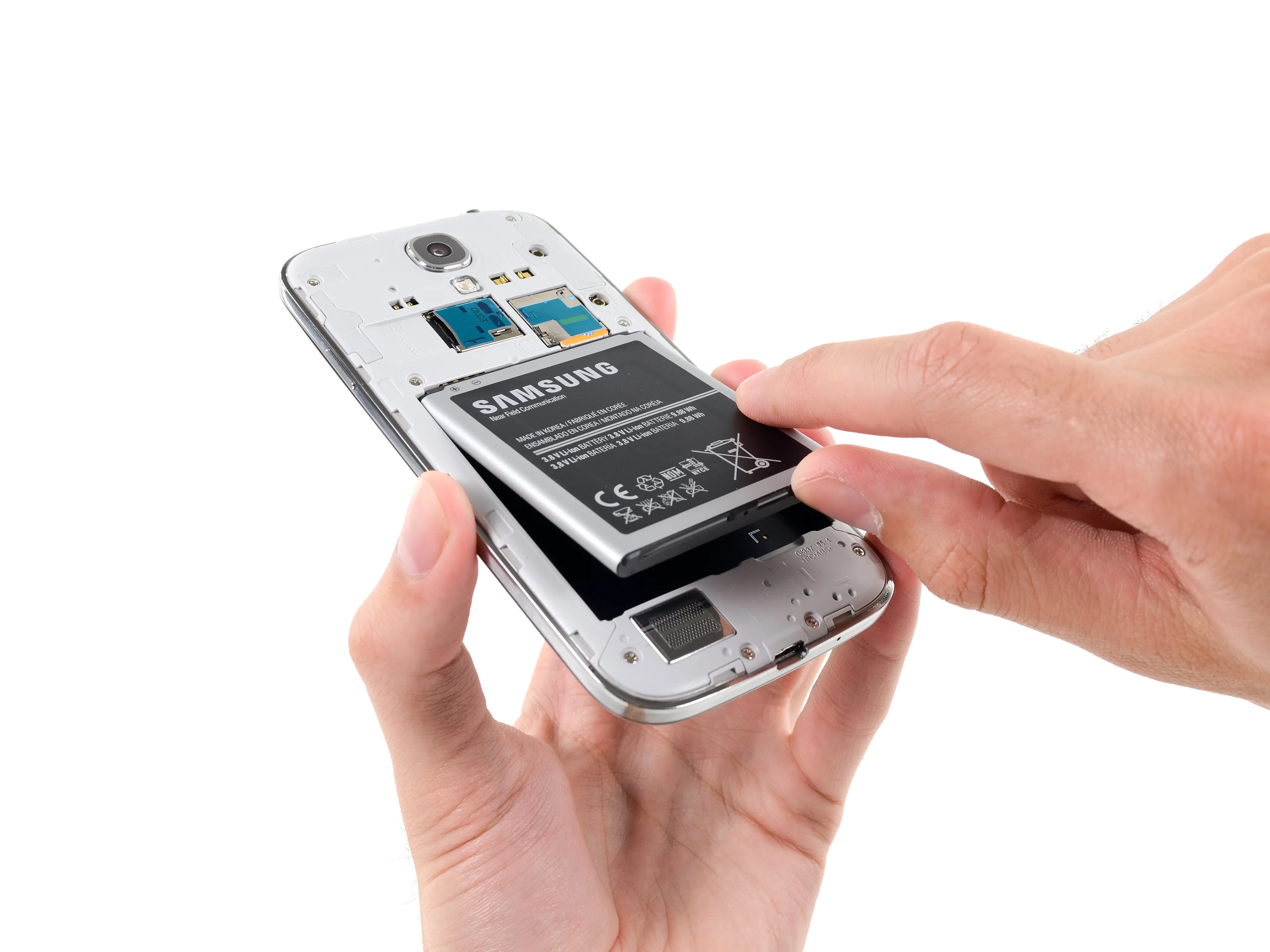

• Вставляете батарею, вытаскиваете батарею, вставляете батарею...и встряхиваете.!

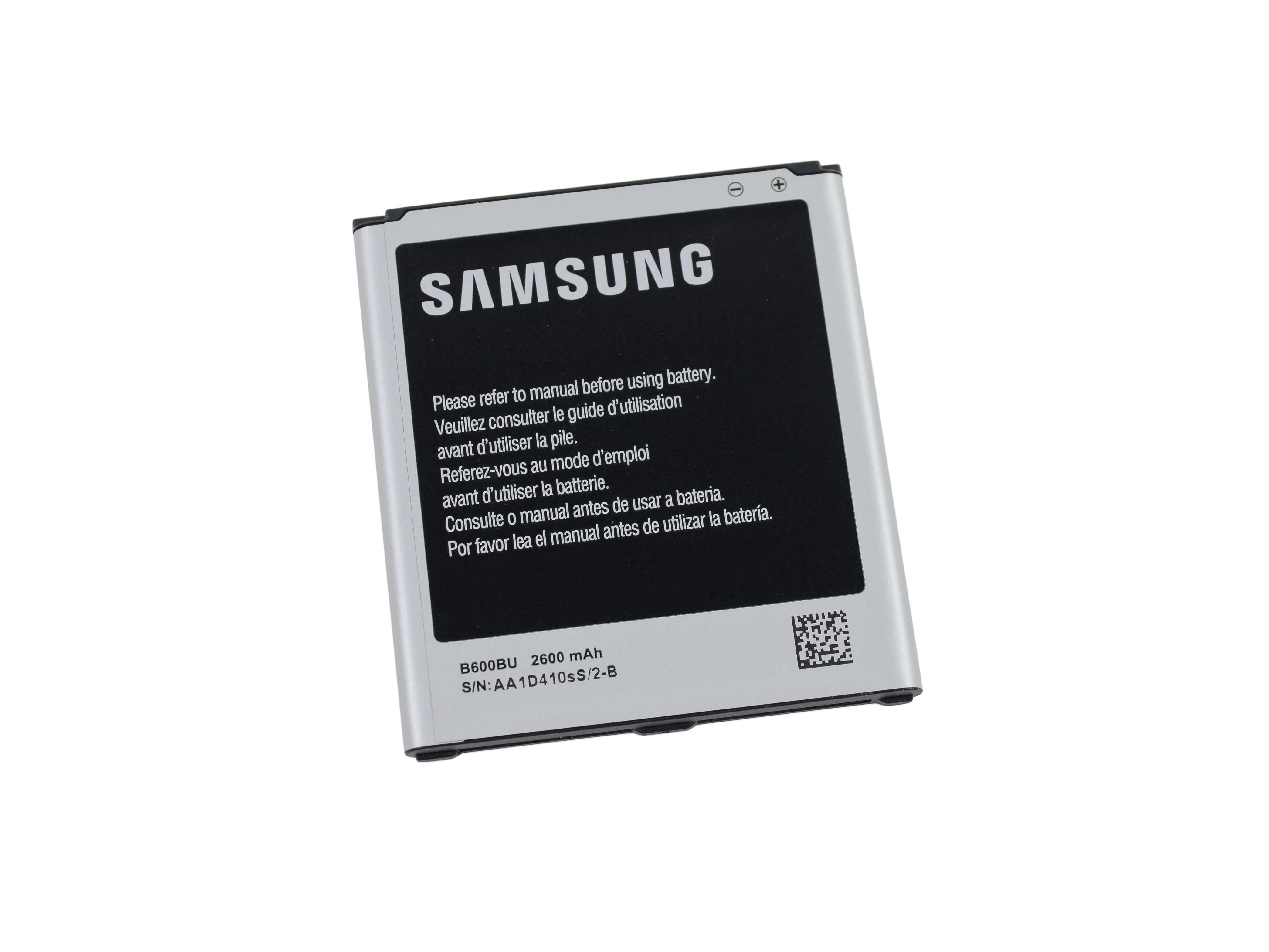

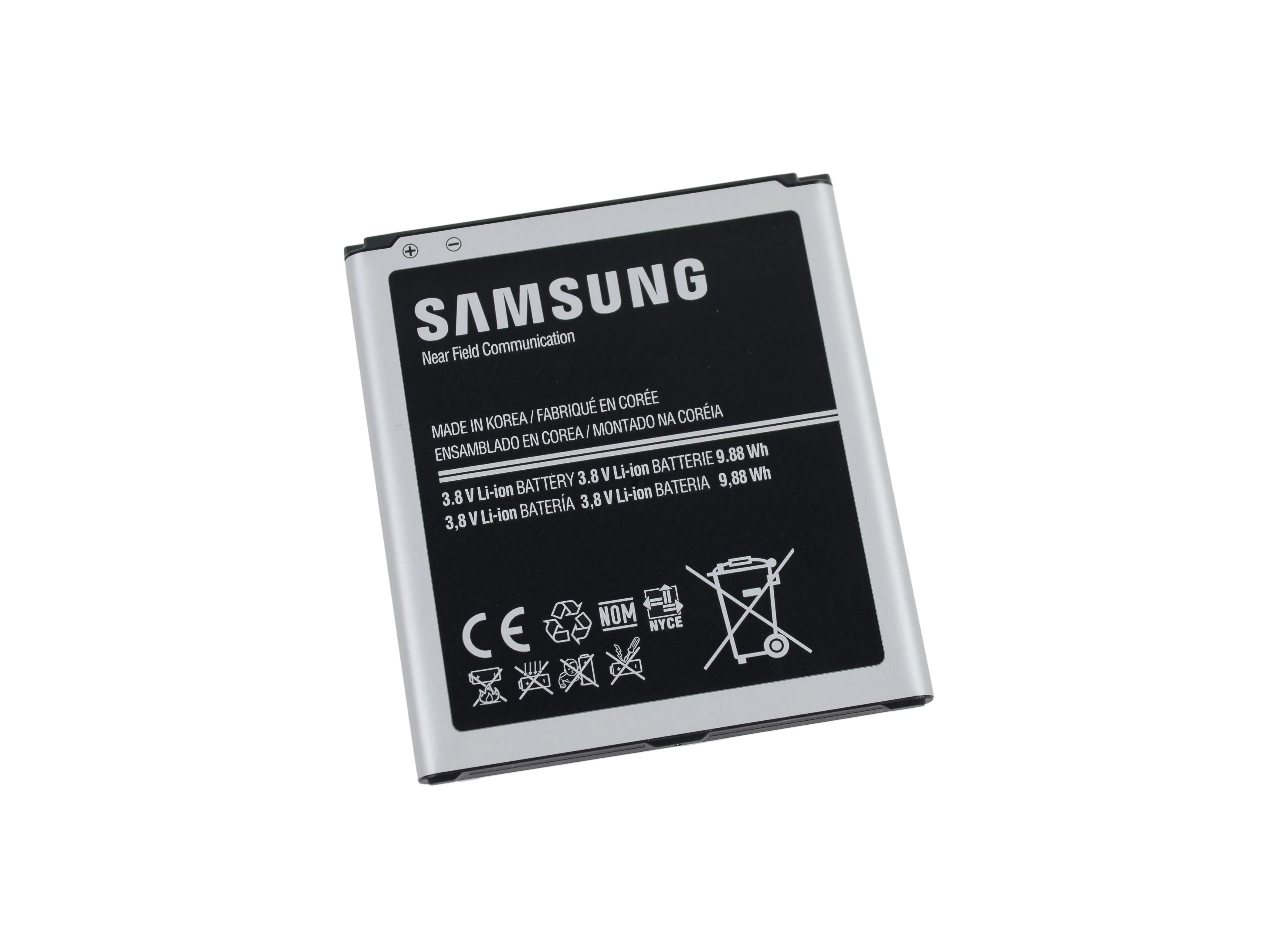

• Литий-ионный аккумулятор имеет напряжение 3,8 В и емкость 2600 мАч (9,88 Вт-ч). Заявленный срок службы составляет до 7 часов в режиме разговора и до 12,5 дней в режиме ожидания.

Шаг 7

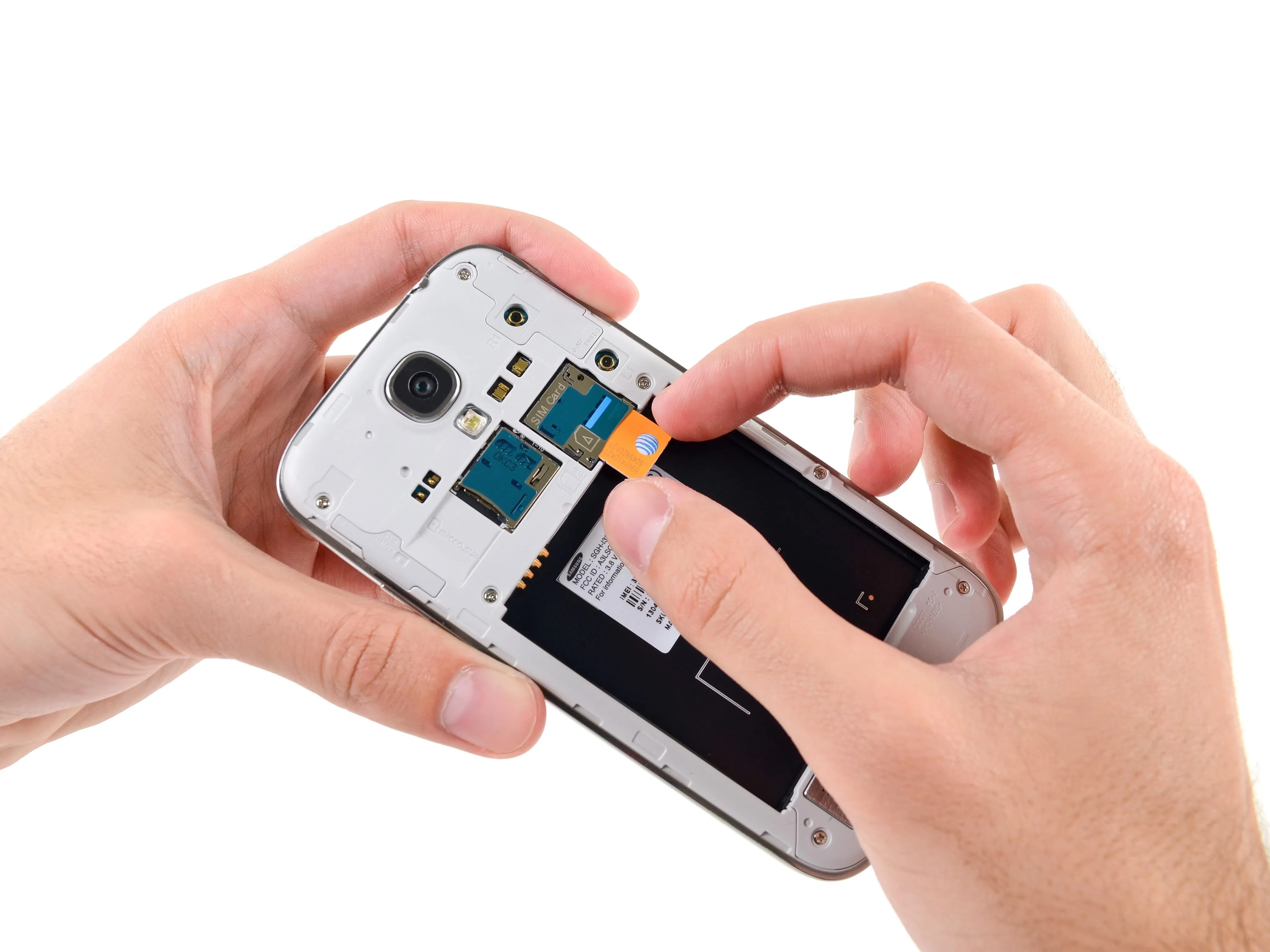

• Не теряя времени, вынимаем предустановленную карту micro-SIM.

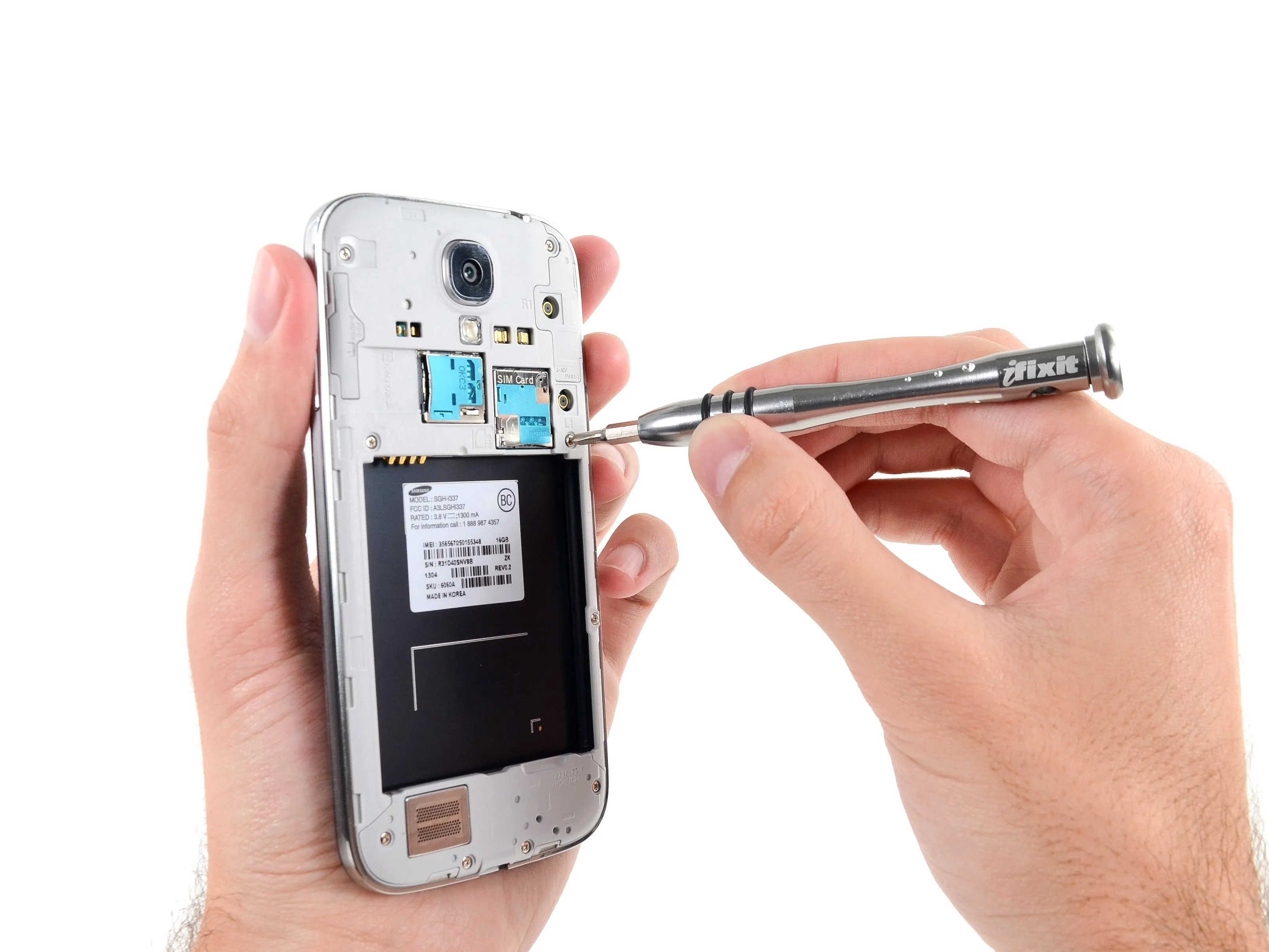

• Как и в предыдущей версии, несколько винтов удерживают пластиковую среднюю рамку на месте.

• Мы надеялись, что найдем магниевую среднюю рамку, как в прадедушка S4. Увы, похоже, что мы не будем играть с огнем в этом Galaxy.

Шаг 8

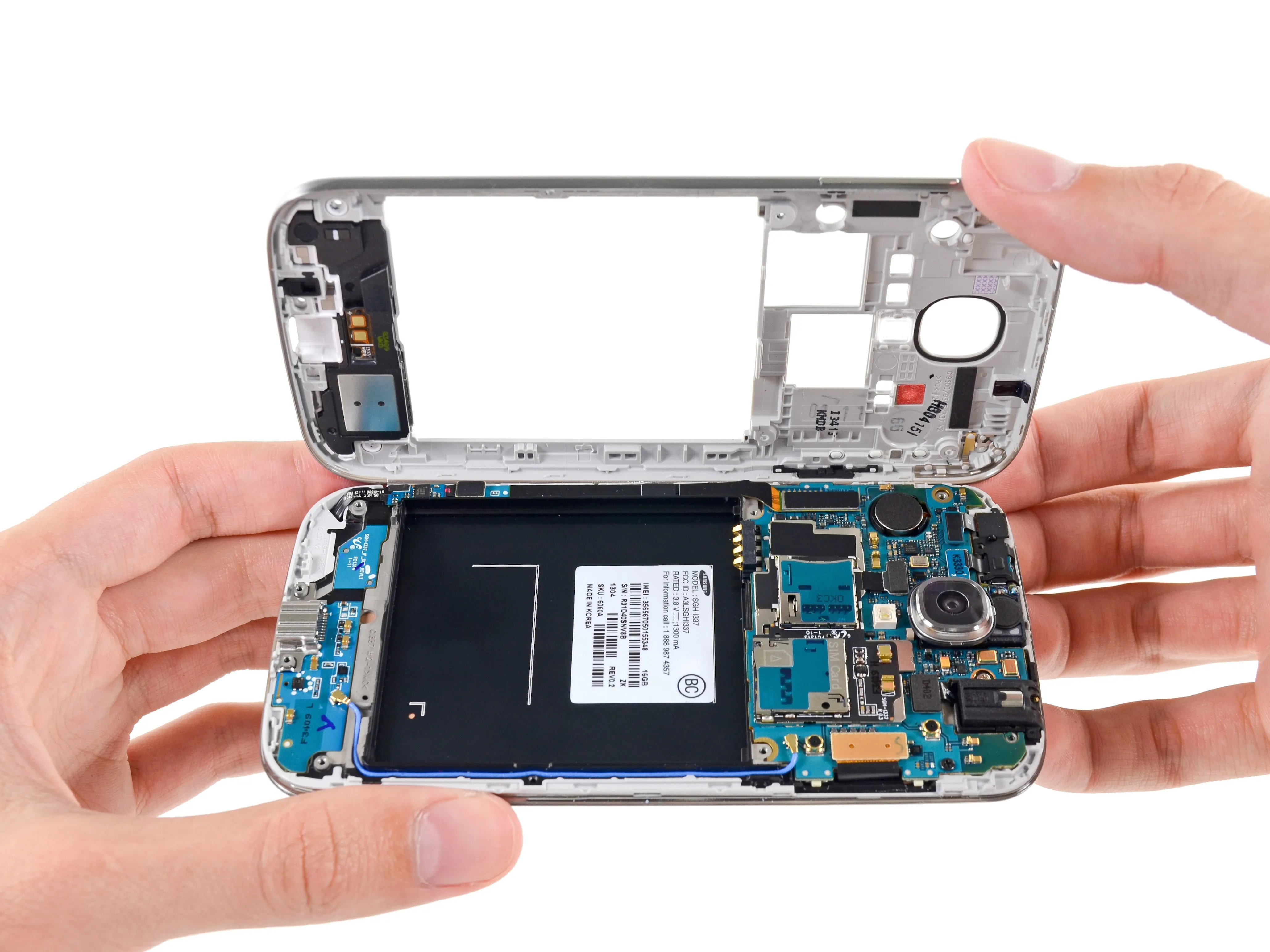

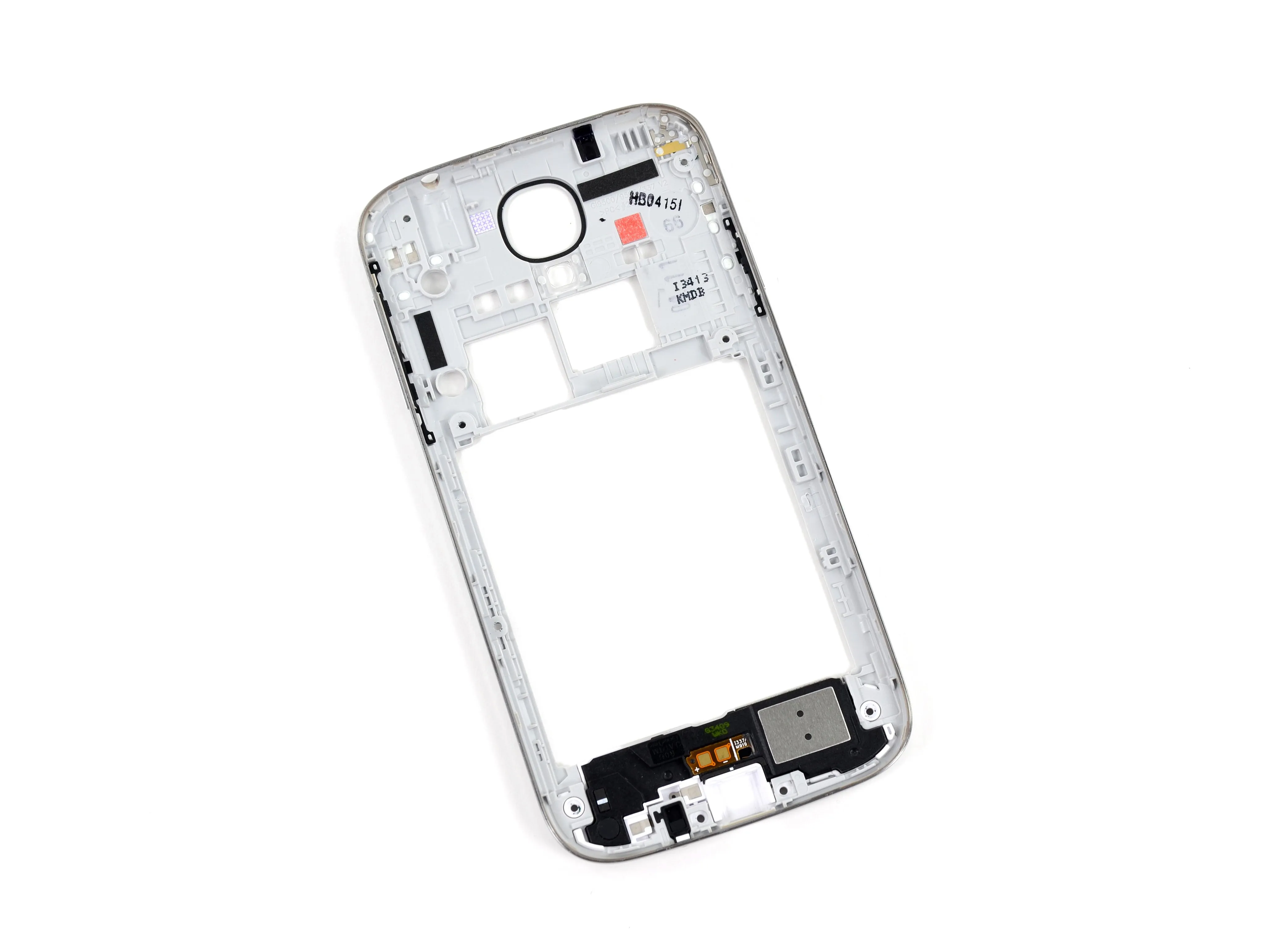

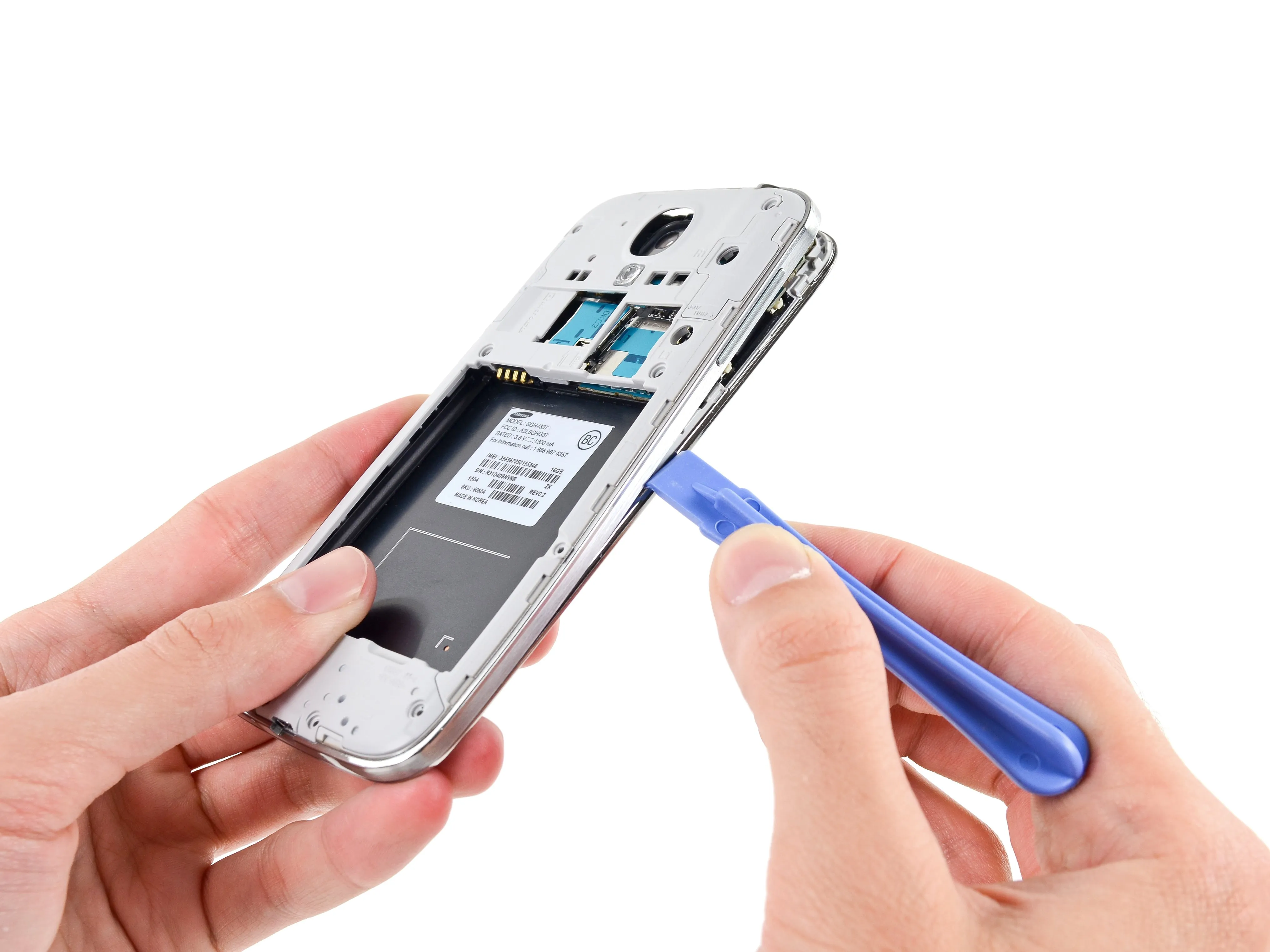

• После удаления винтов остается несколько клипс, фиксирующих пластиковую среднюю рамку S4 на месте.

• Они легко снимаются с помощью инструмента для вскрытия пластика, который действительно не имеет аналогов в мире. Наш первый взгляд на печатную плату довольно знакомая ..

• На средней рамке остались подпружиненные кнопки регулировки громкости и включения, внушительных размеров динамик и индикатор повреждения жидкостью.

Шаг 9

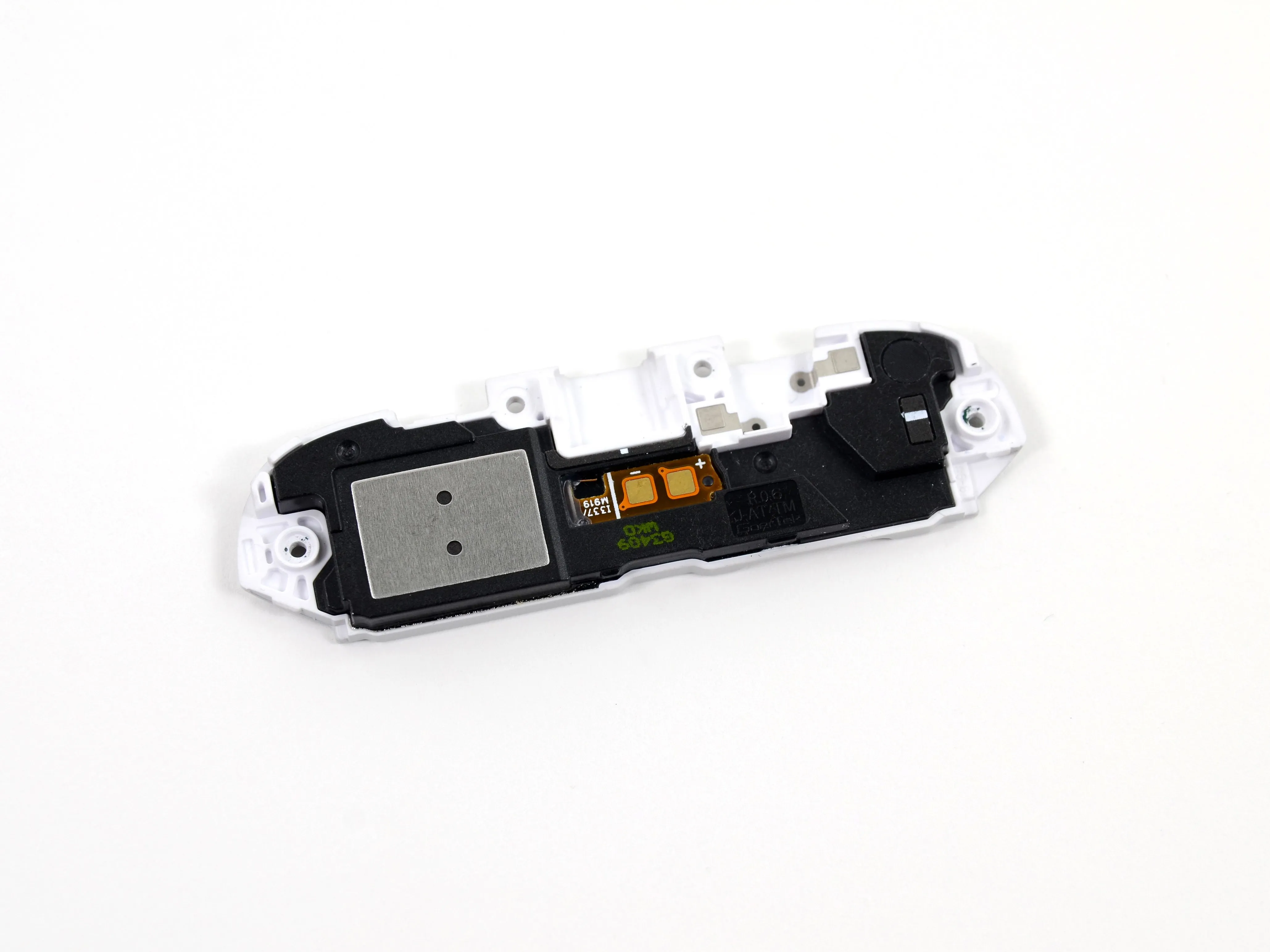

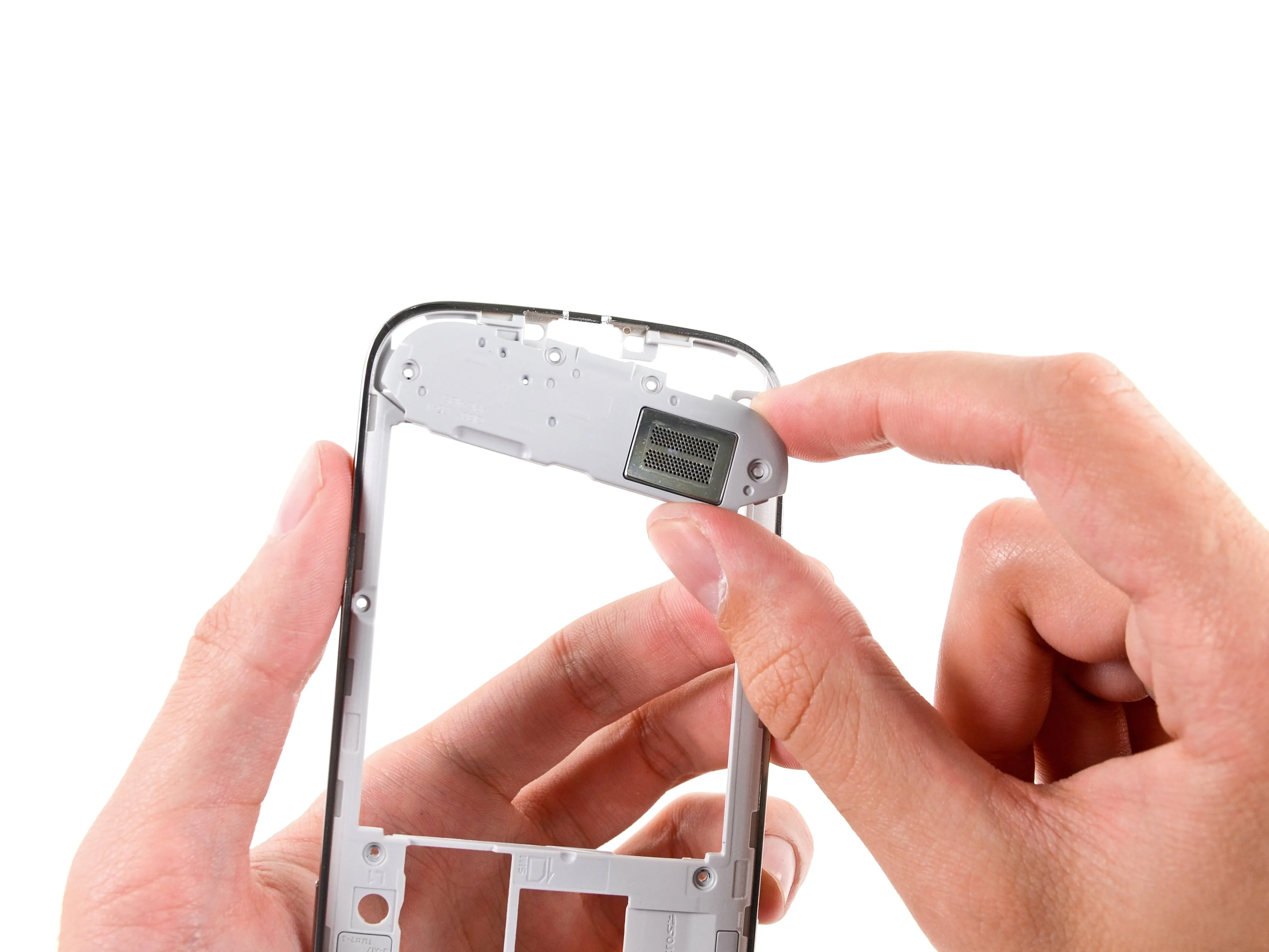

• Без особых усилий мы отсоединяем динамик от средней рамки.

• В отличие от двойных фронтальных динамиков в HTC Oneв S4 основной динамик расположен внизу на задней панели телефона.

• Это самое подходящее место для динамика, если ваши уши прикреплены к руке, когда вы держите устройство.

• Хотя качество звука может быть не не является горячим и свежим с кухнино динамик обладает неплохим звучанием и может воспроизводить ваши любимые композиции громко и четко.

Шаг 10

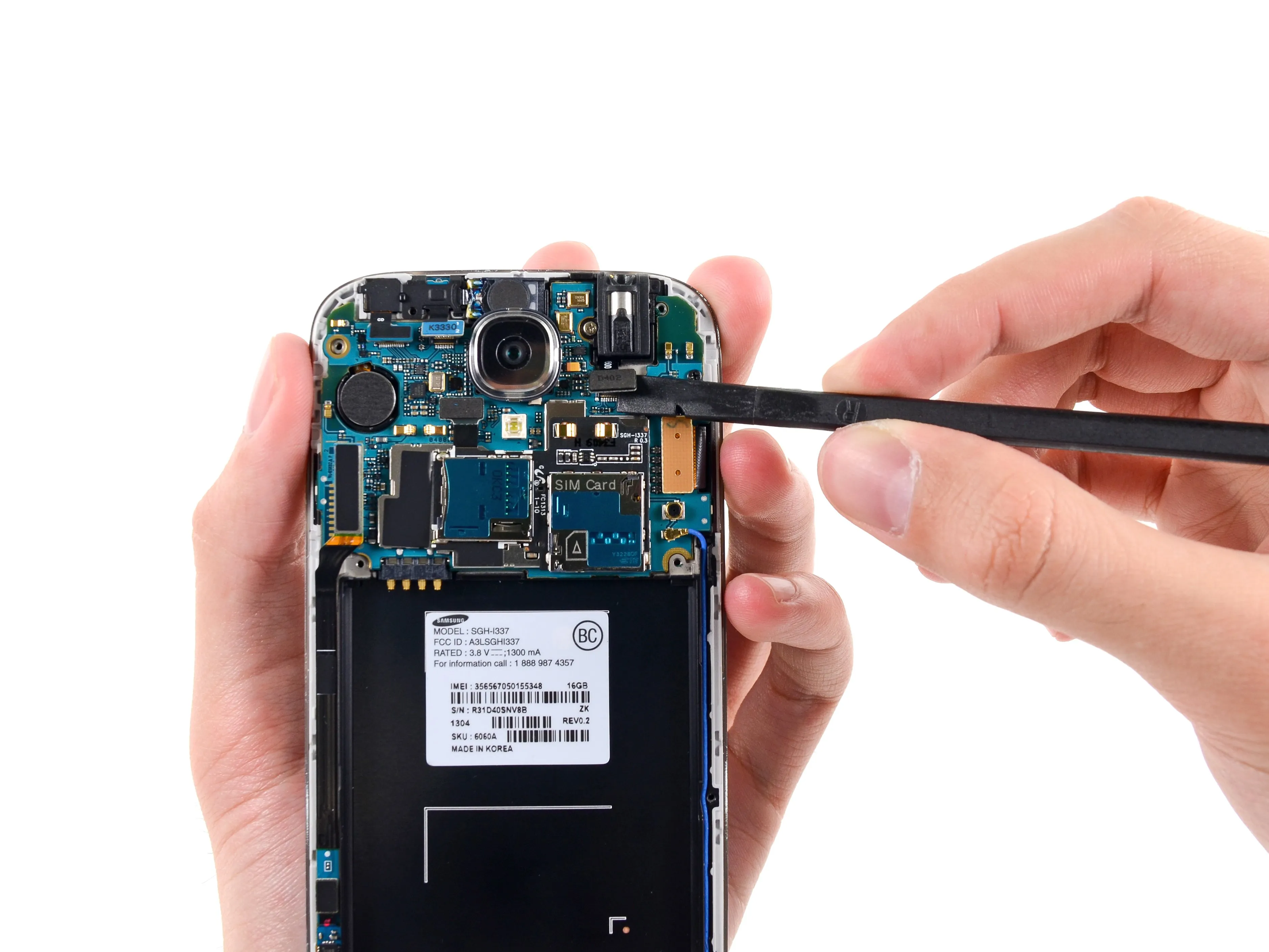

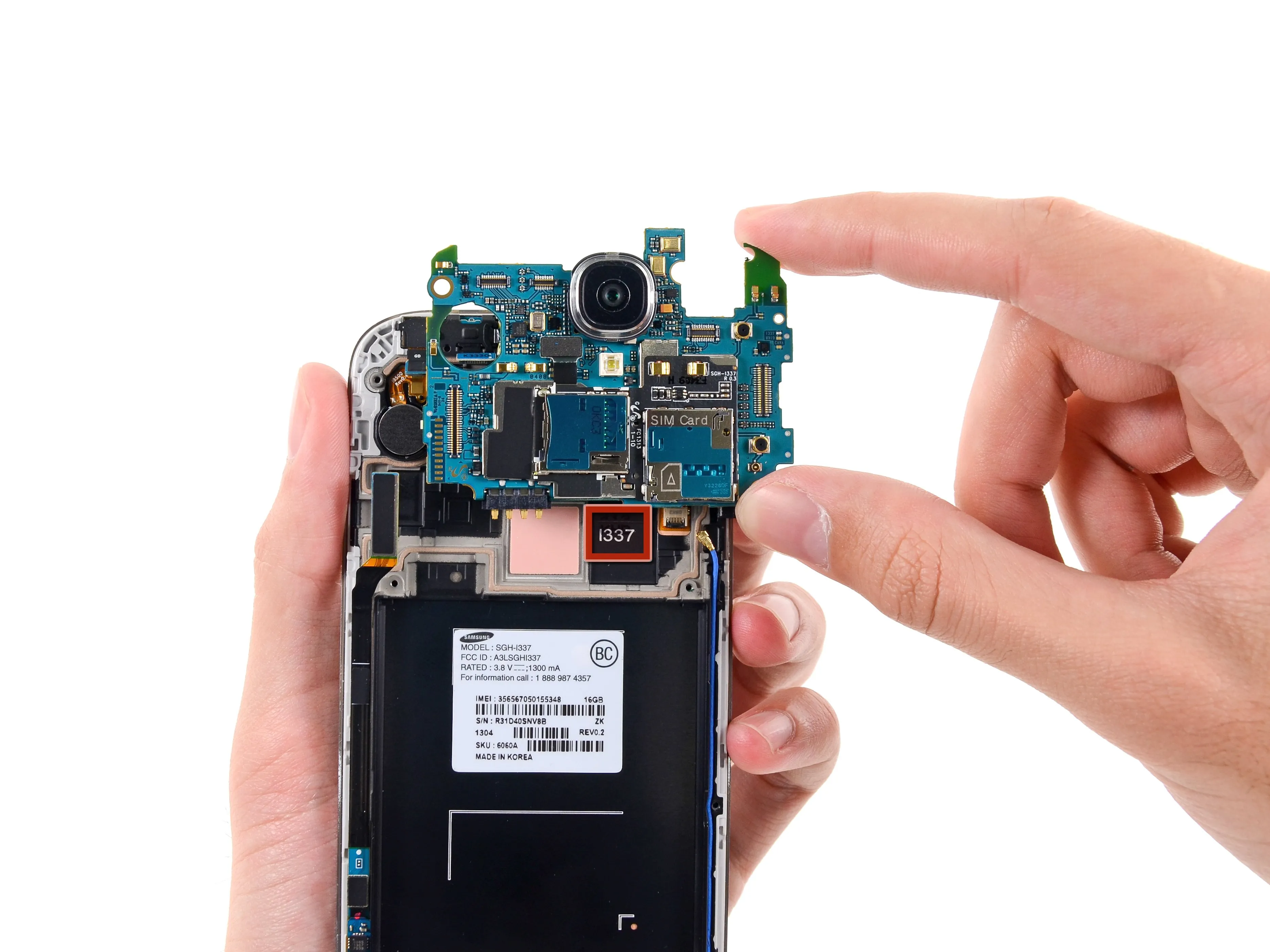

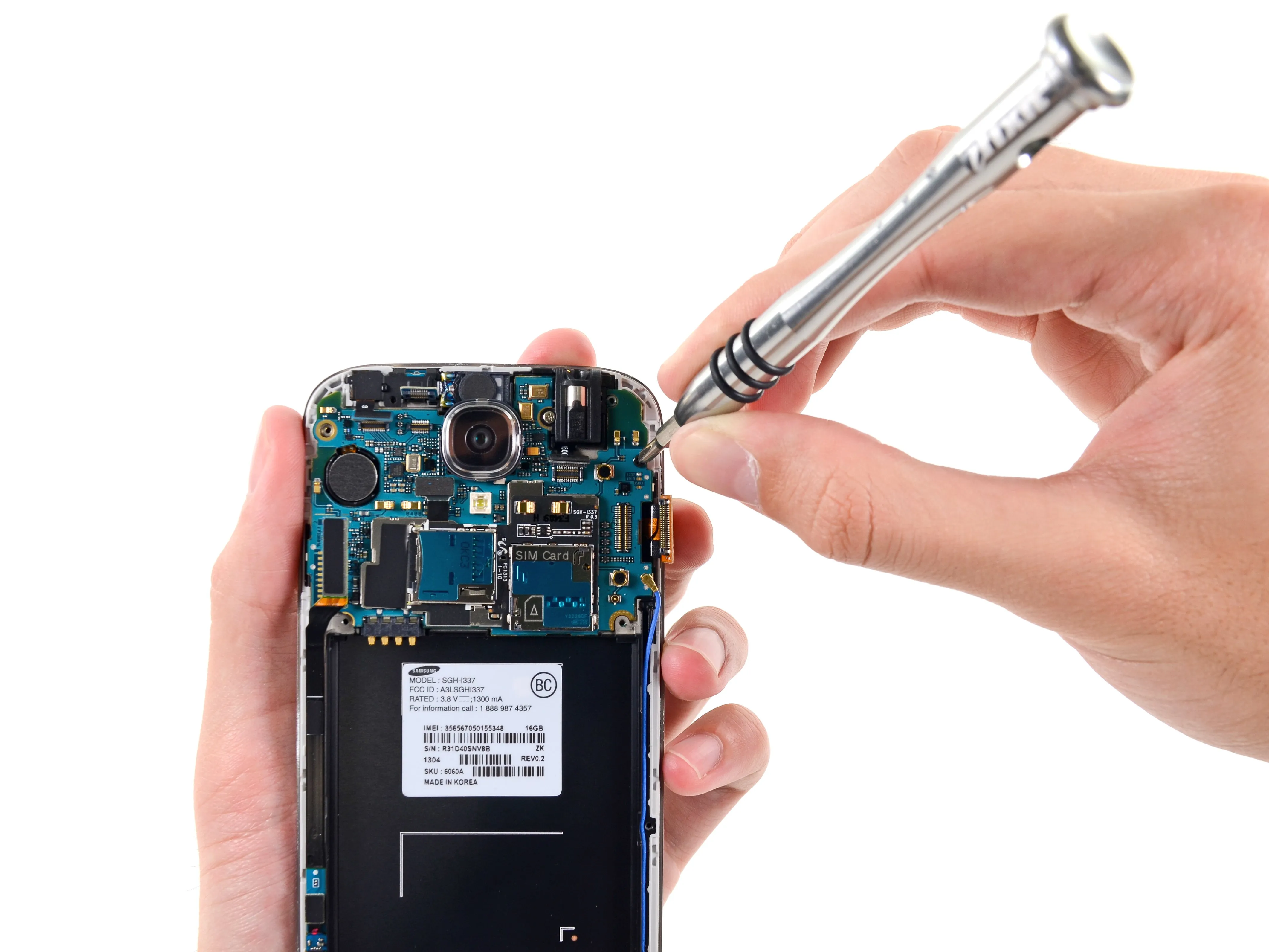

• Когда средняя рамка снята, все, что удерживает материнскую плату на месте, - это несколько разъемов и один винт. Два наших любимых инструмента - все, что нам нужно, чтобы вытащить ее.

• Насколько великим считает Samsung свой телефон? Если вы не смогли понять это по их презентациито внутренняя печать сообщает нам, что это устройство прямо 1337.

Шаг 11

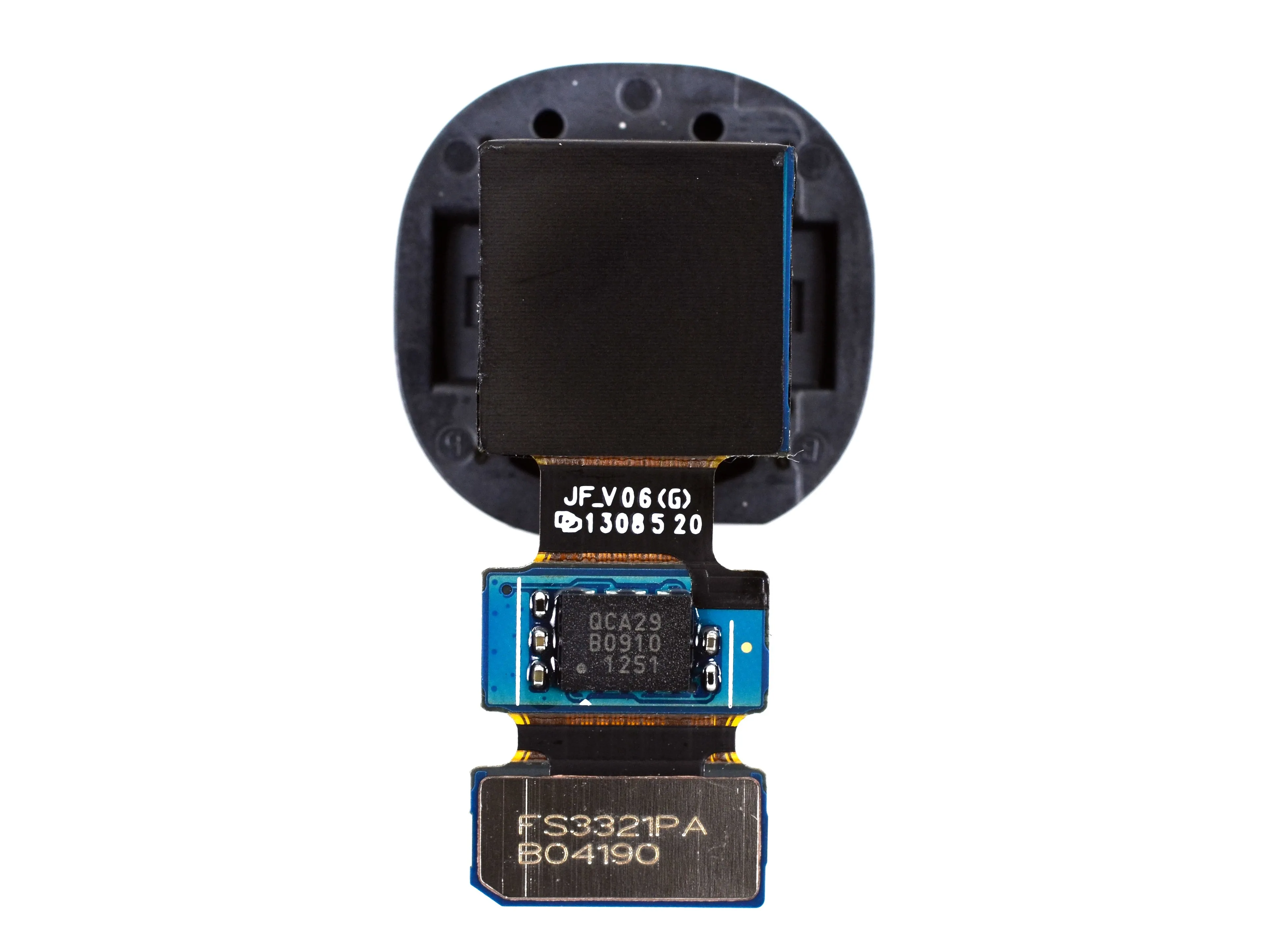

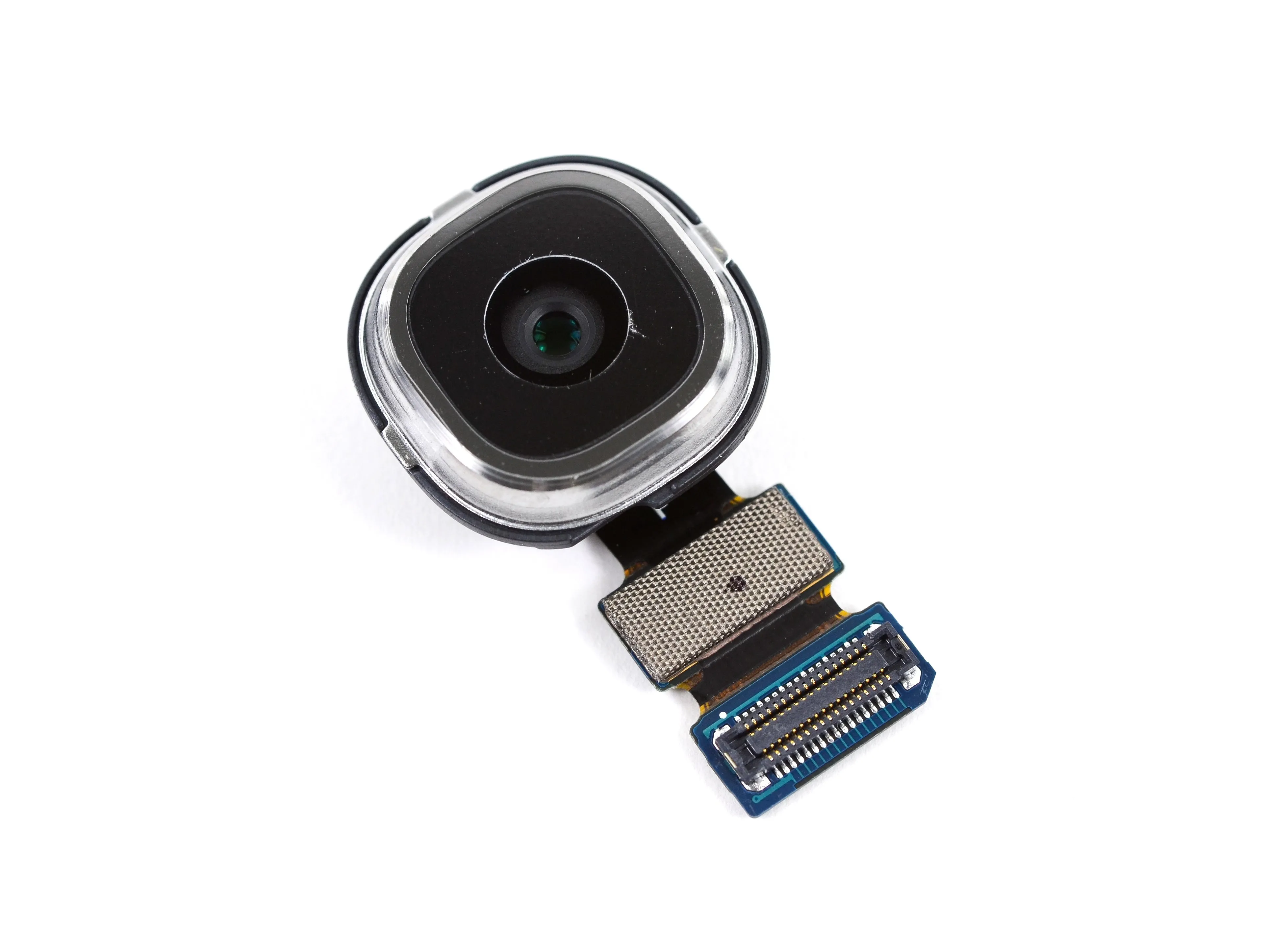

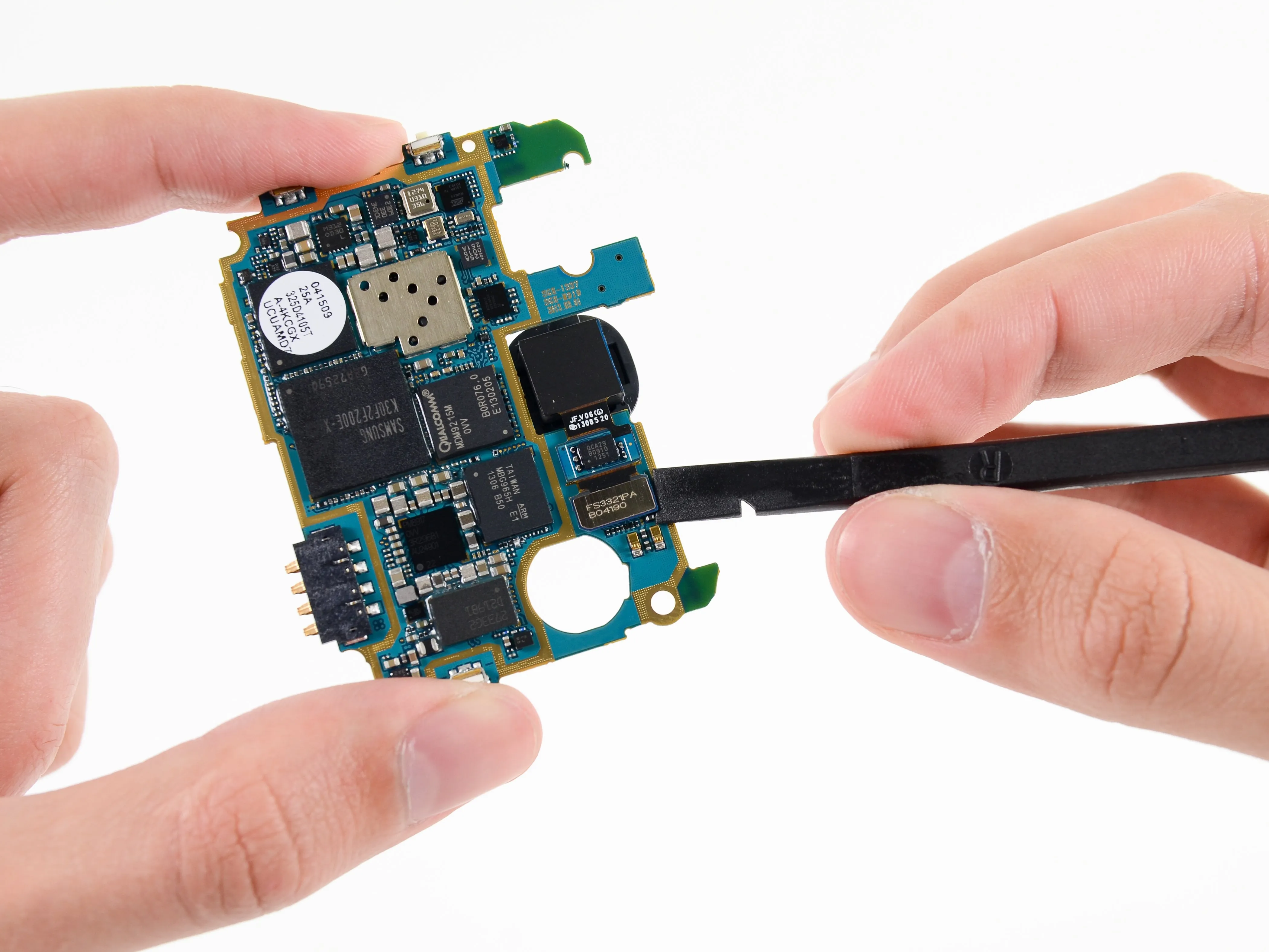

• Прежде чем мы сможем осмотреть материнскую плату, нам нужно снять камеру, расположенную на задней панели.

• Гравитационное притяжение между материнской платой и камерой, когда мы раздвигаем их, составляет примерно 0,0000000000098 Ньютона, так что с этой задачей легко справится наша команда подтянутых молодых технических писателей.

• В отличие от HTC недавно пренебрегшей гонкой мегапикселей.Samsung выбрала камеру на задней панели с разрешением 13 мегапикселей. Она также оснащена стандартной светодиодной вспышкой, сенсором с обратной подсветкой и возможностью записи видео в формате Full HD 1080p со скоростью 30 кадров в секунду.

Шаг 12

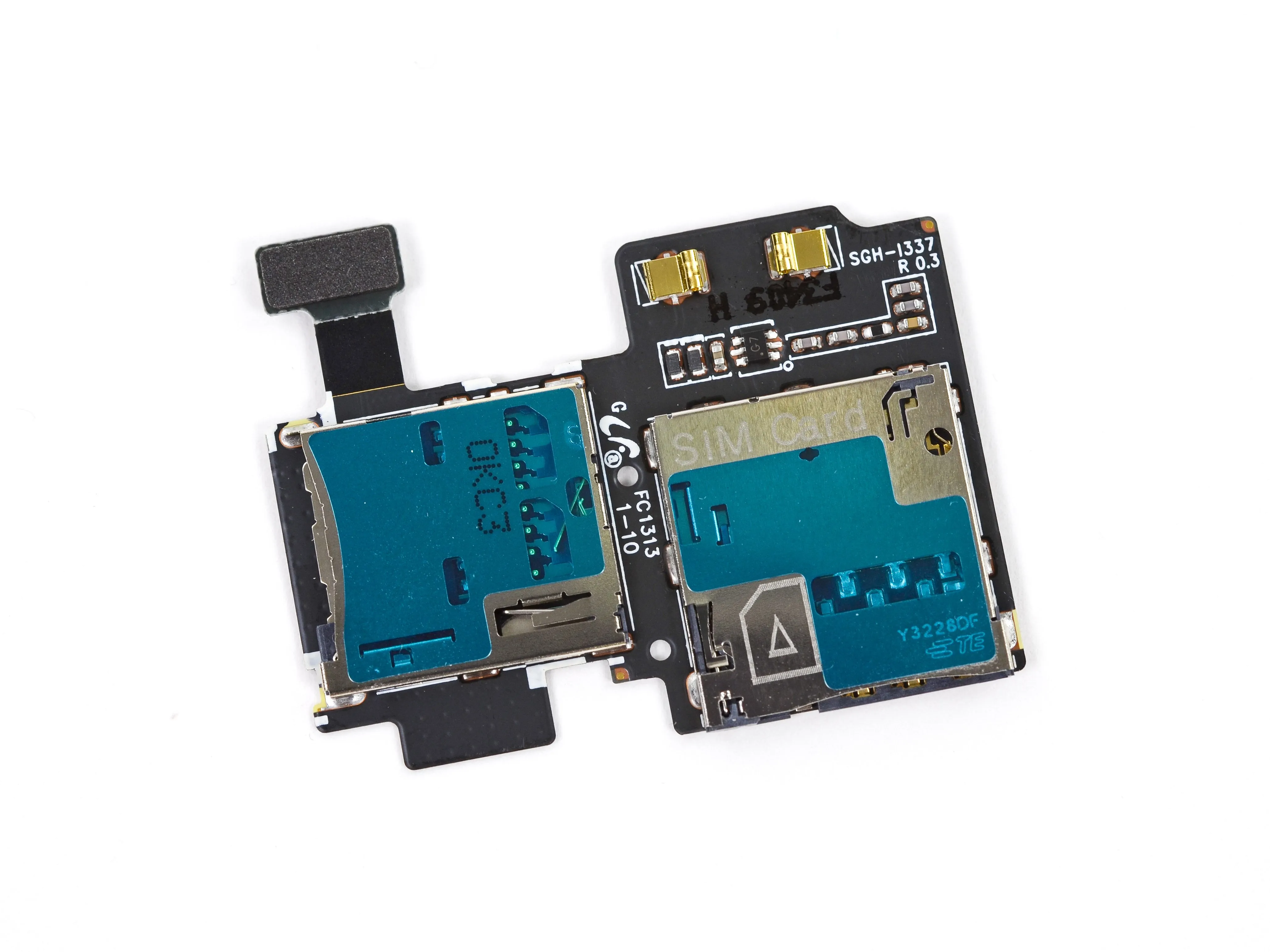

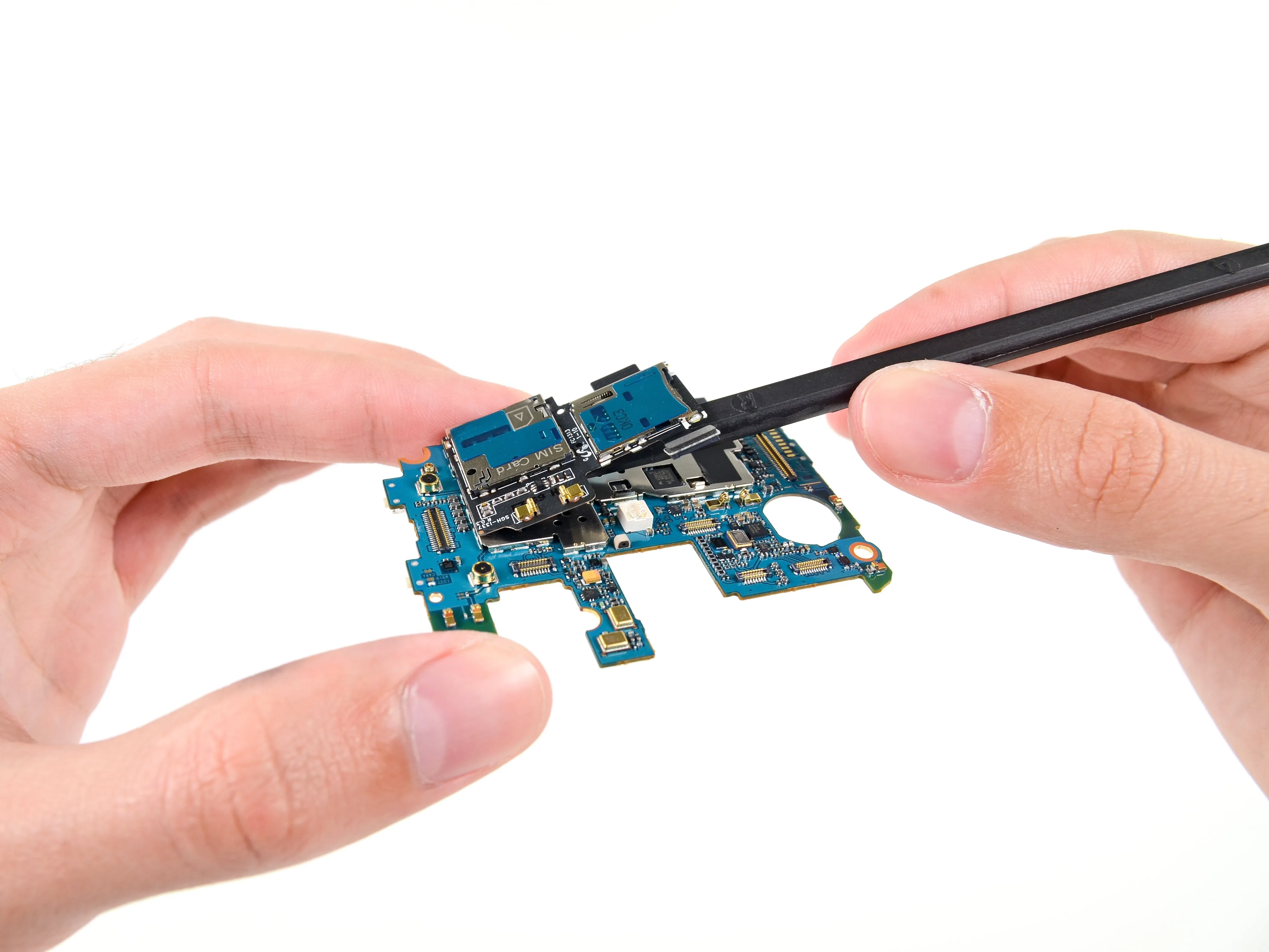

• На материнской плате находится плата SIM/microSDXC.

• С одной сторонымодульная конструкция этого компонента позволяет заменить его, если вы случайно засунете что-то в один из двух слотов - хотя вам придется заменить оба сразу.

• С другой стороныклей, которым он крепится к материнской плате, не позволяет заменить его без необходимости.

Шаг 13

• Qualcomm MDM9215M Модем 4G GSM/UMTS/LTE

• Управление питанием Qualcomm PM8917

• ARM Holdings MBG965H (справа)

• Samsung K3QF2F200E 2 ГБ оперативной памяти LPDDR3 (мы подозреваем, что под ним скрывается четырехъядерный процессор Snapdragon 600 APQ8064T 1,9 ГГц)

• Toshiba THGBM5G7A4JBA4W 16 ГБ eMMC (eMMC объединяет флэш-память NAND и микросхему контроллера в одном корпусе)

• Аудиокодек Qualcomm WCD9310

• Broadcom BCM4335 Single-Chip 5G Wi-Fi MAC/Baseband/Radio (благодаря наводке одного из пользователей, а также нашим друзьям из chipworksмы считаем, что под этим чипом что-то есть)

• Датчик барометрического давления Bosch Sensortec BMP180 (слева) - в качестве второго параметра Samsung выводит высоту в метрах.

Комментарии к шагу

Здравствуйте,

Вы сносите версию LTE. Компания Chipworks снесла версию HSPA. WiFi в версии HSPA - это Broadcom. В версии LTE он может быть другим, так как ходят слухи, что это может быть Qualcomm/Atheros. Не могли бы вы проверить?

В версии VZW, похоже, используется Qualcomm MDM9615M вместо радиочипа 9215.

Шаг 14

• Сняв модуль Broadcom с материнской платы, можно обнаружить расположенный под ним тайник: Skyworks SKY85303-11 2,4 ГГц, 256 QAM WLAN/Bluetooth® Front-End Module.

Шаг 15

• Переходим на другую сторону Galaxy:

• Skyworks 77619 модуль усилителя мощности для четырехдиапазонного GSM/EDGE

• Qualcomm WTR1605L семидиапазонный чип 4G LTE (тот же, что в Nexus 4)

• SWA GNF09

• Автономный чип NFC Broadcom 20794S1A

• Микроконтроллер Maxim MAX77803

• Кремниевое изображение 8240BO Передатчик MHL 2.0

• ИС управления питанием Qualcomm PM8821

Шаг 16

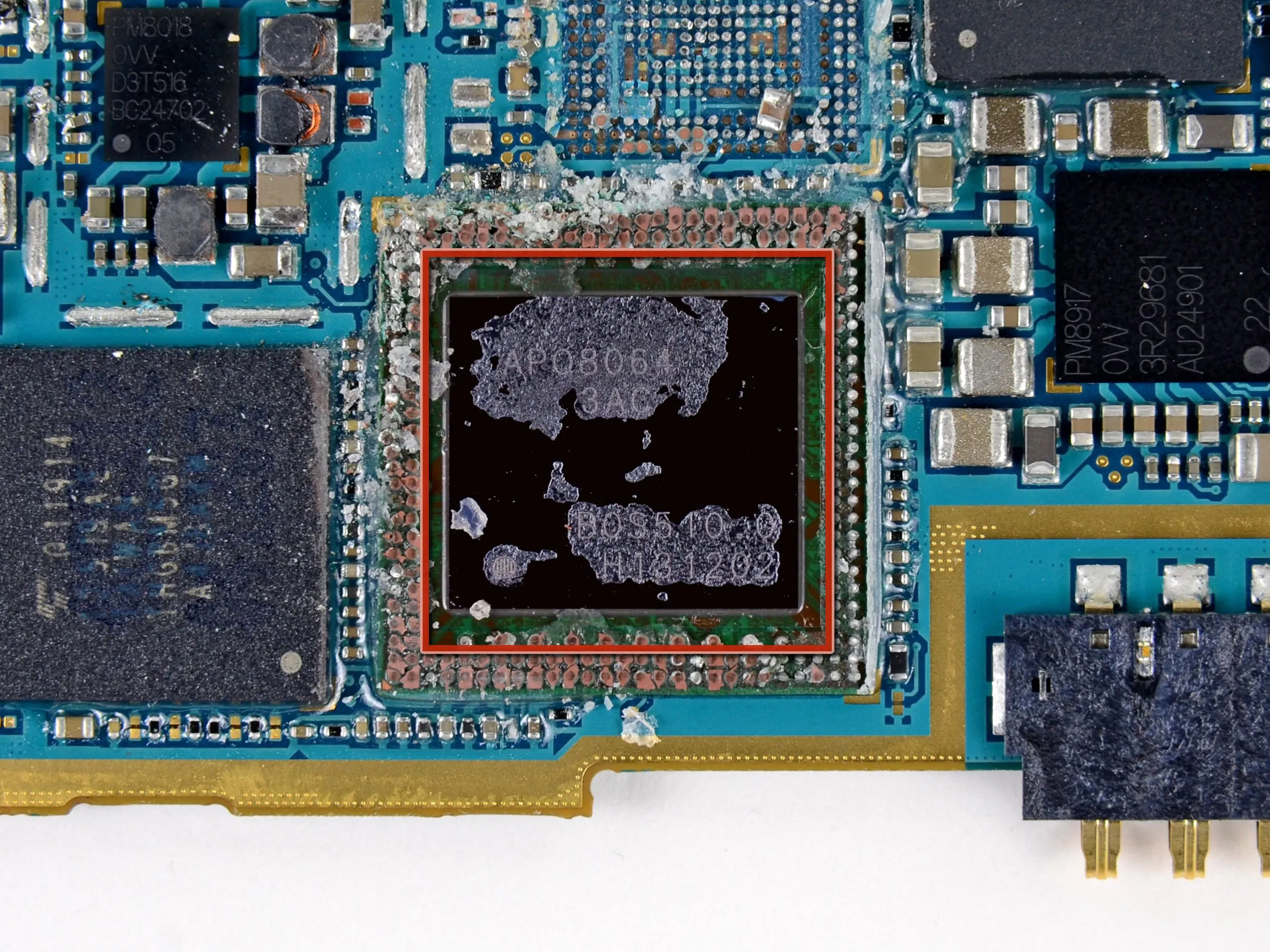

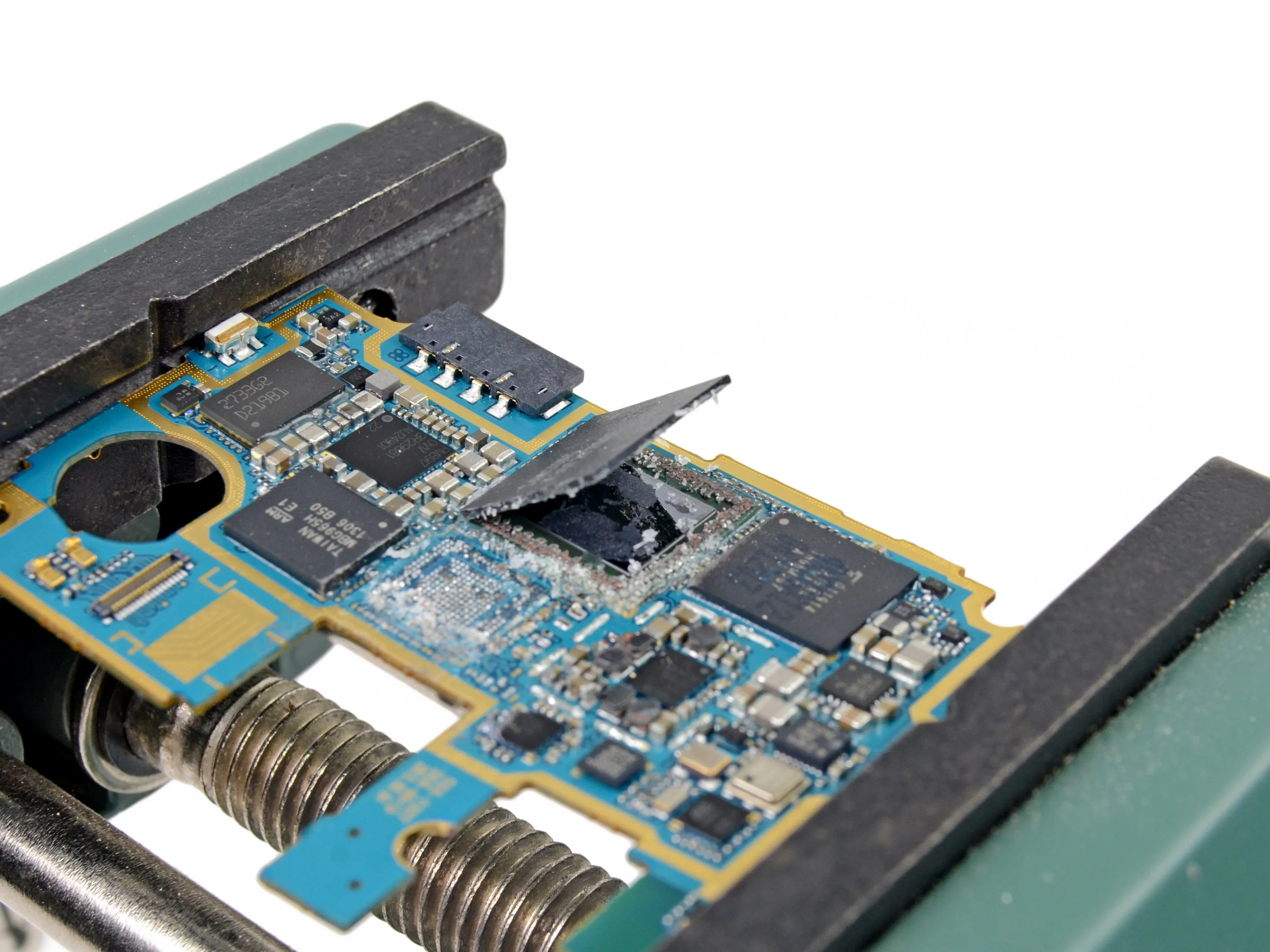

• ...и мы оказались правы! Под микросхемой Samsung LPDDR3 скрывается Snapdragon 600 APQ8064T 1,9 ГГц четырехъядерный процессор.

• Прикладной процессор Qualcomm маркируется как APQ8064.

• Если вам интересно, что случилось с модемом Qualcomm MDM9215M, то он был принесен в жертву во имя науки.

• Недавно компания Samsung попала под огонь за использование оловянного припоя, который добывается в очень опасных шахт в Индонезии. Организация 'Друзья Земли' подняла этот вопрос с помощью наглядной кампании #makeitbetter-включая знаки перед перед офисом Samsung.

• Только на прошлой неделе Samsung объявила об изменении своей политики. Хорошо для них! Компания Apple отказалась сообщить. используют ли они опасные шахты для производства iPhone.

Шаг 17

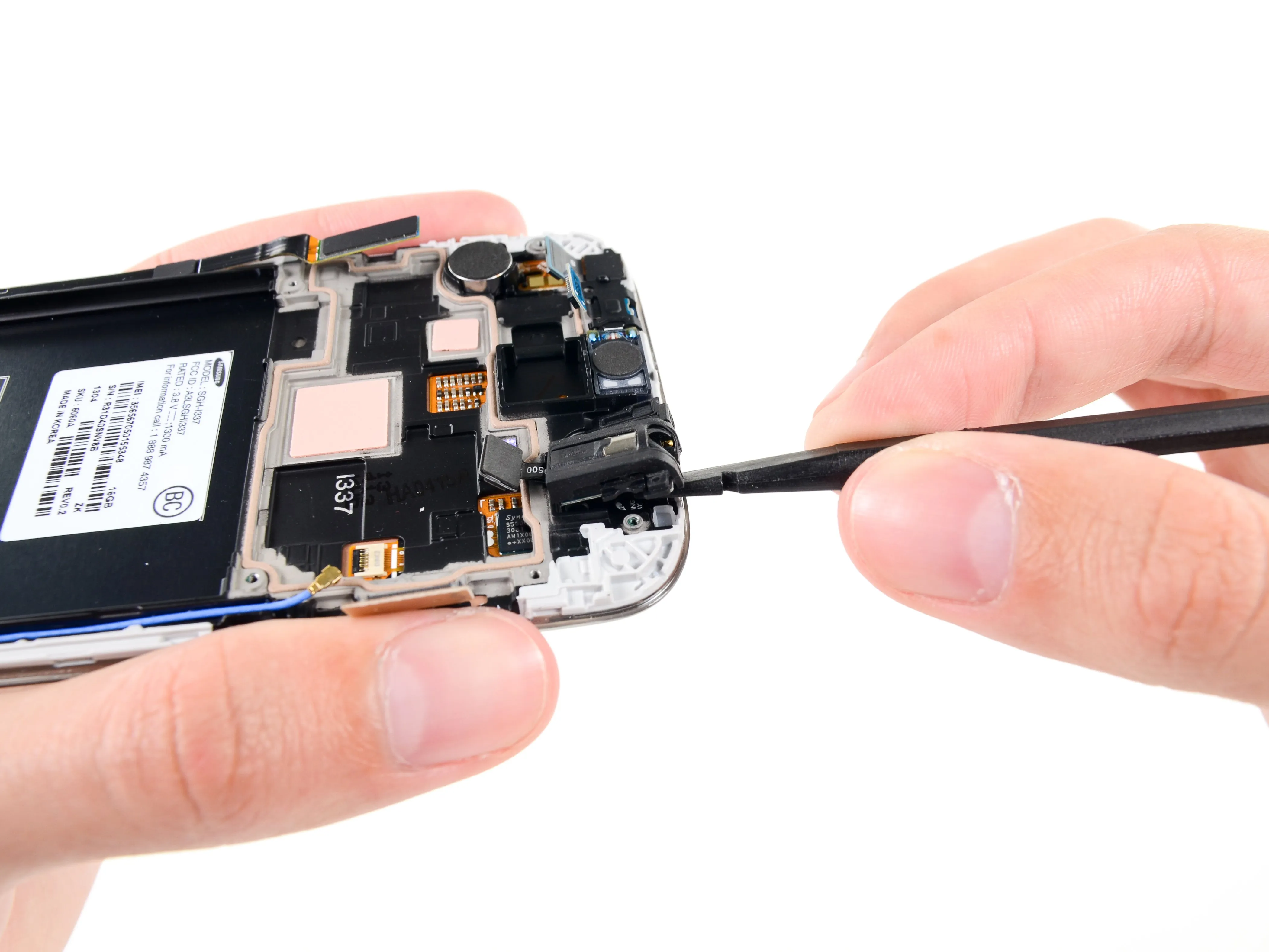

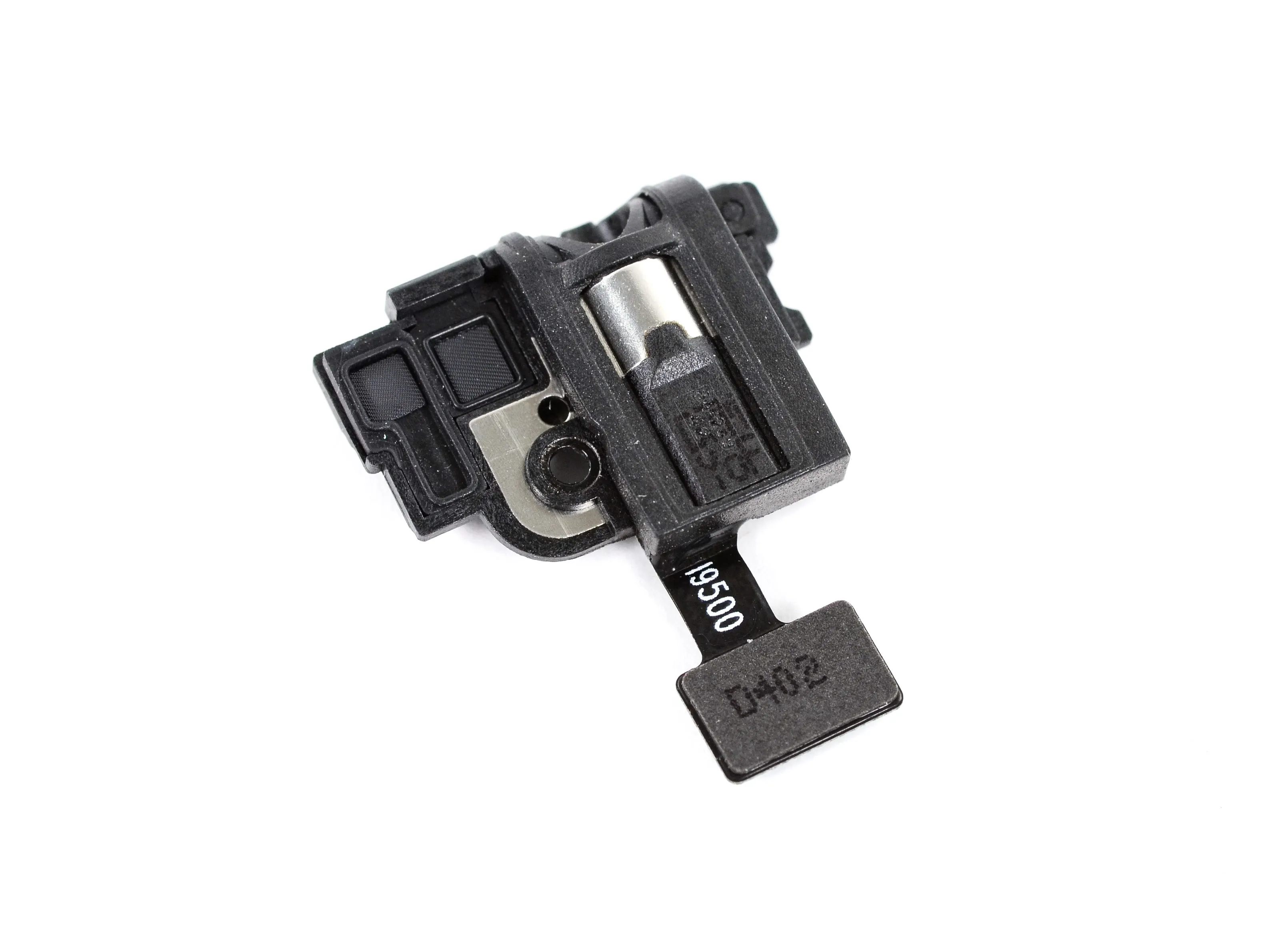

• Вынув материнскую плату, мы можем сосредоточить усилия на извлечении компонентов, прикрепленных к передней панели устройства.

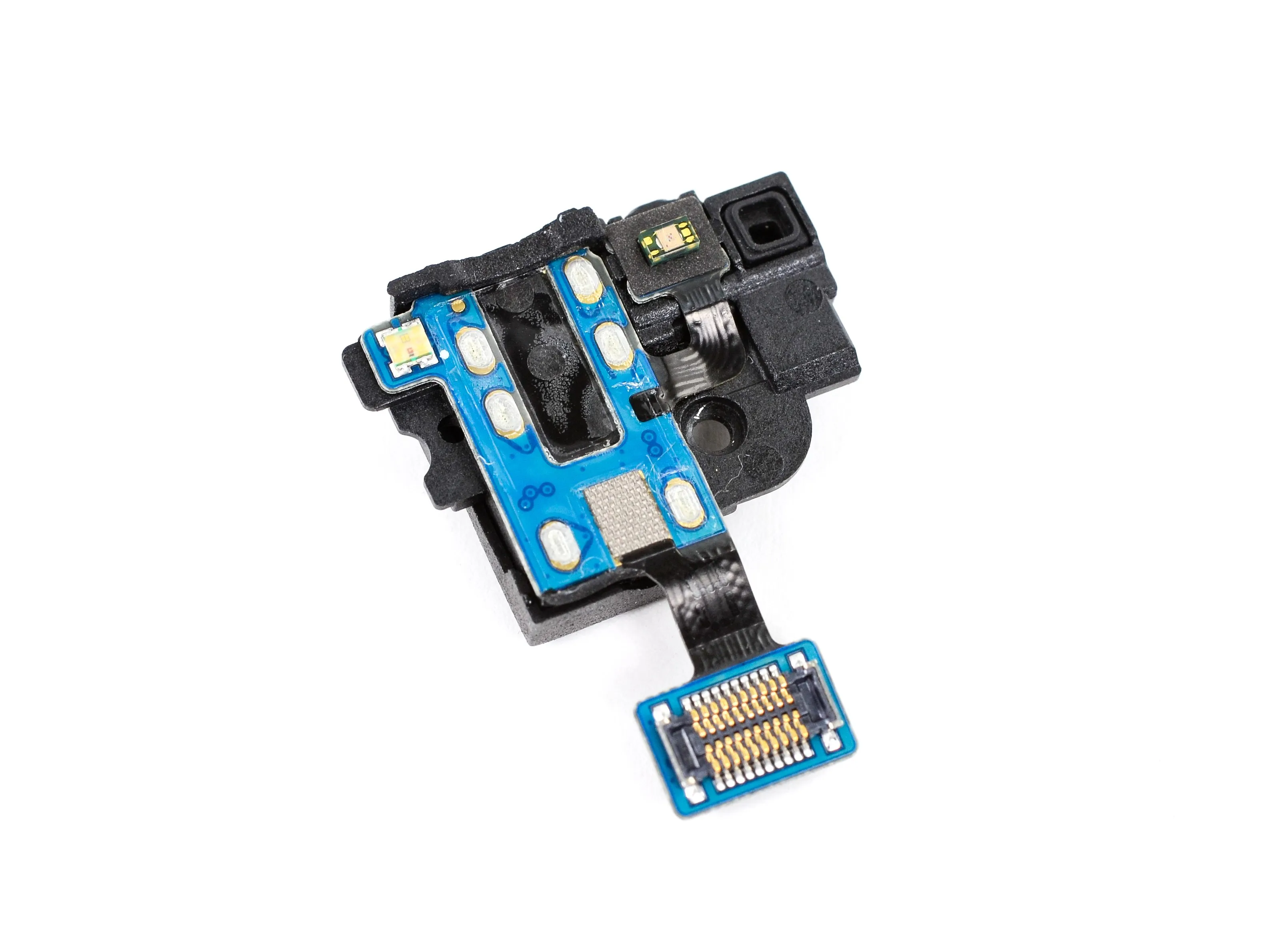

• Первым компонентом будет стандартный 3,5-мм разъем для наушников. Легкий щелчок нашим верным палочкой, и он вынут!

• Samsung не оставила ни одного полезного места, не украшенного дополнительными компонентами - на разъеме для наушников находится светодиодный индикатор состояния и первый из пары ИК-датчиков.

Шаг 18

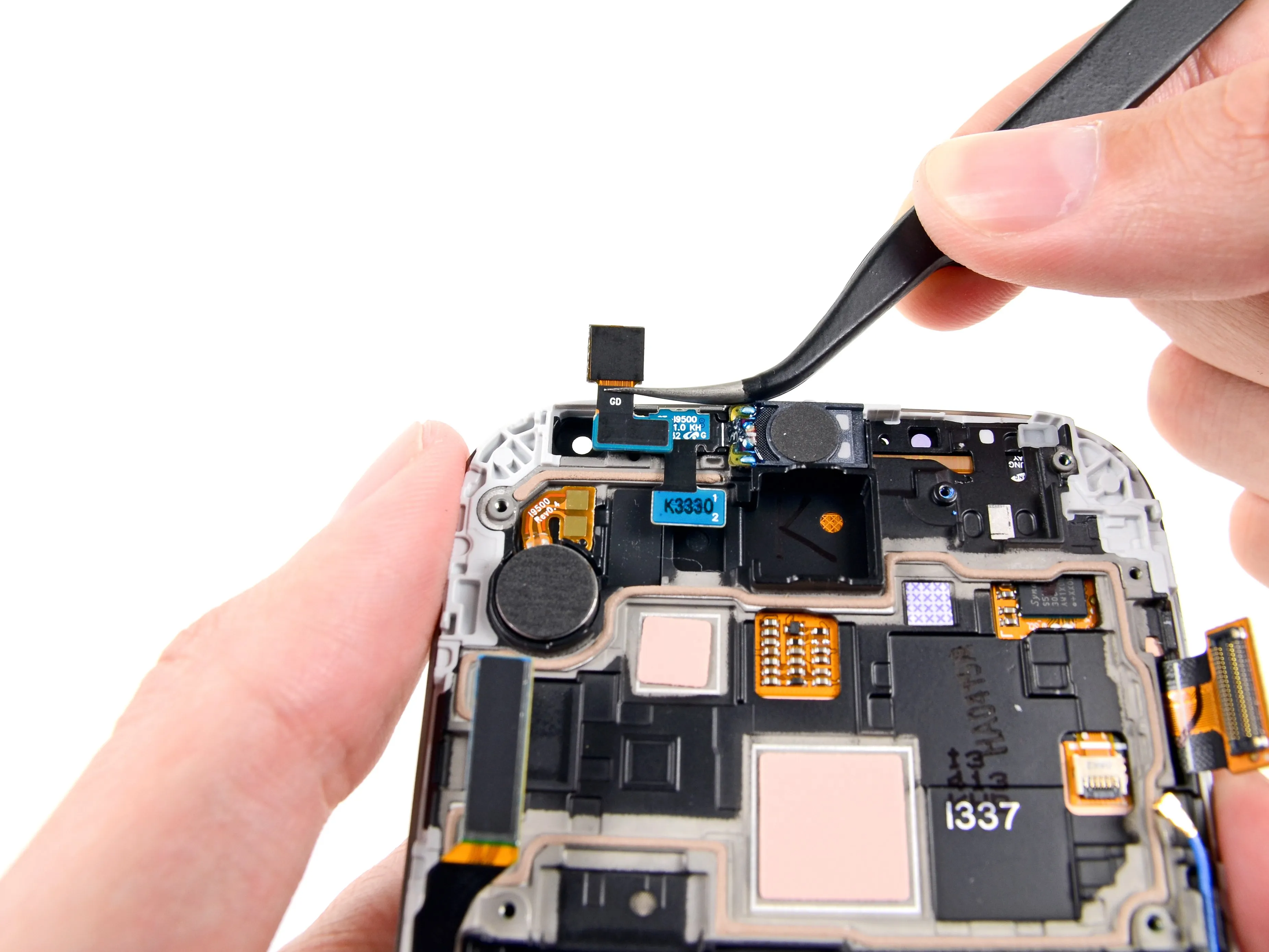

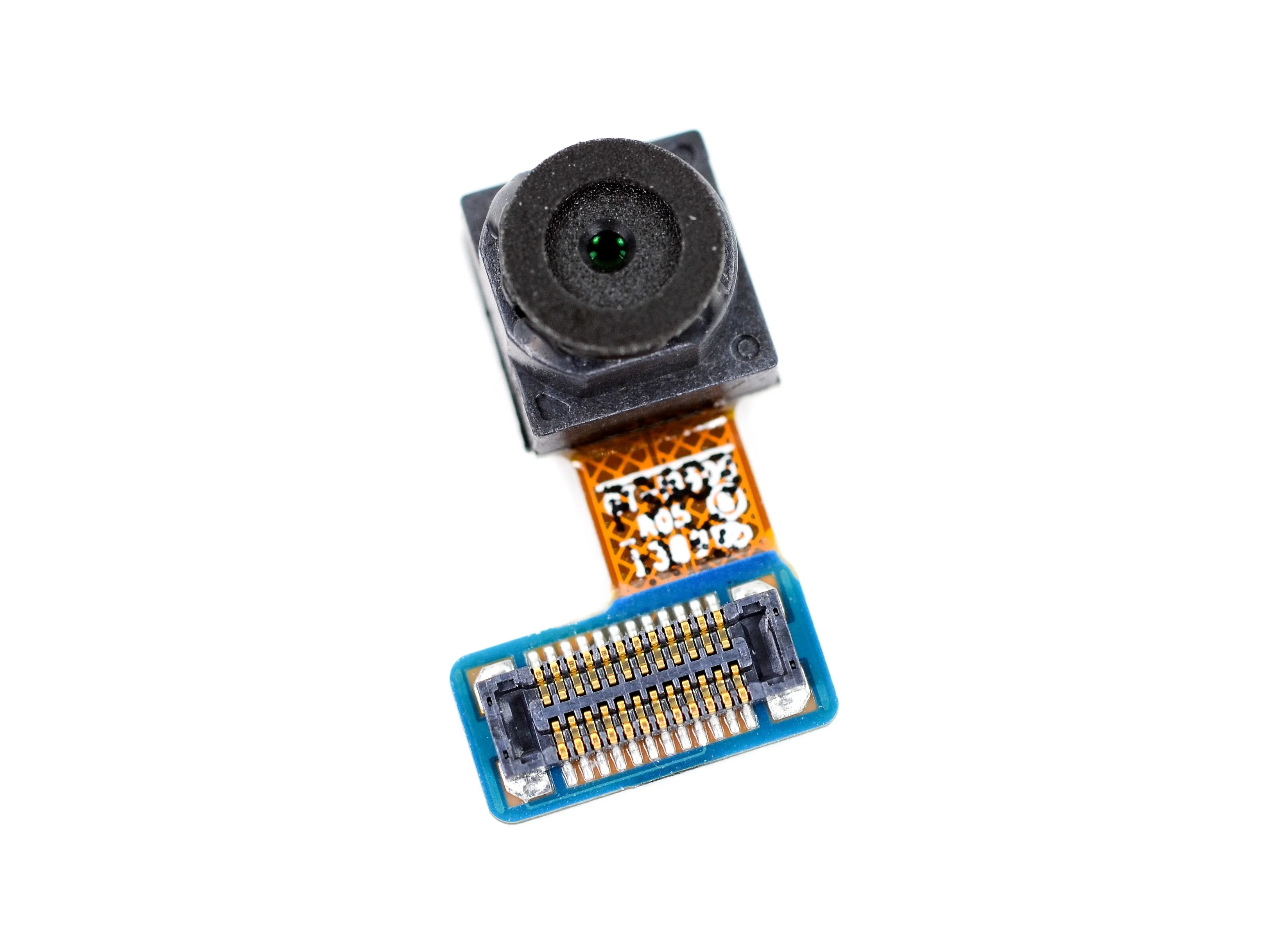

• Некоторые точные действия помогают нам извлечь фронтальную камеру из S4.

• Фронтальная камера с разрешением 2 МП используется новой функцией S4 двойной камеройПотому что лучше фотографий еды могут быть только фотографии людей, фотографирующих еду..

Шаг 19

• Тык-тык, щелк-щелк, твиз!

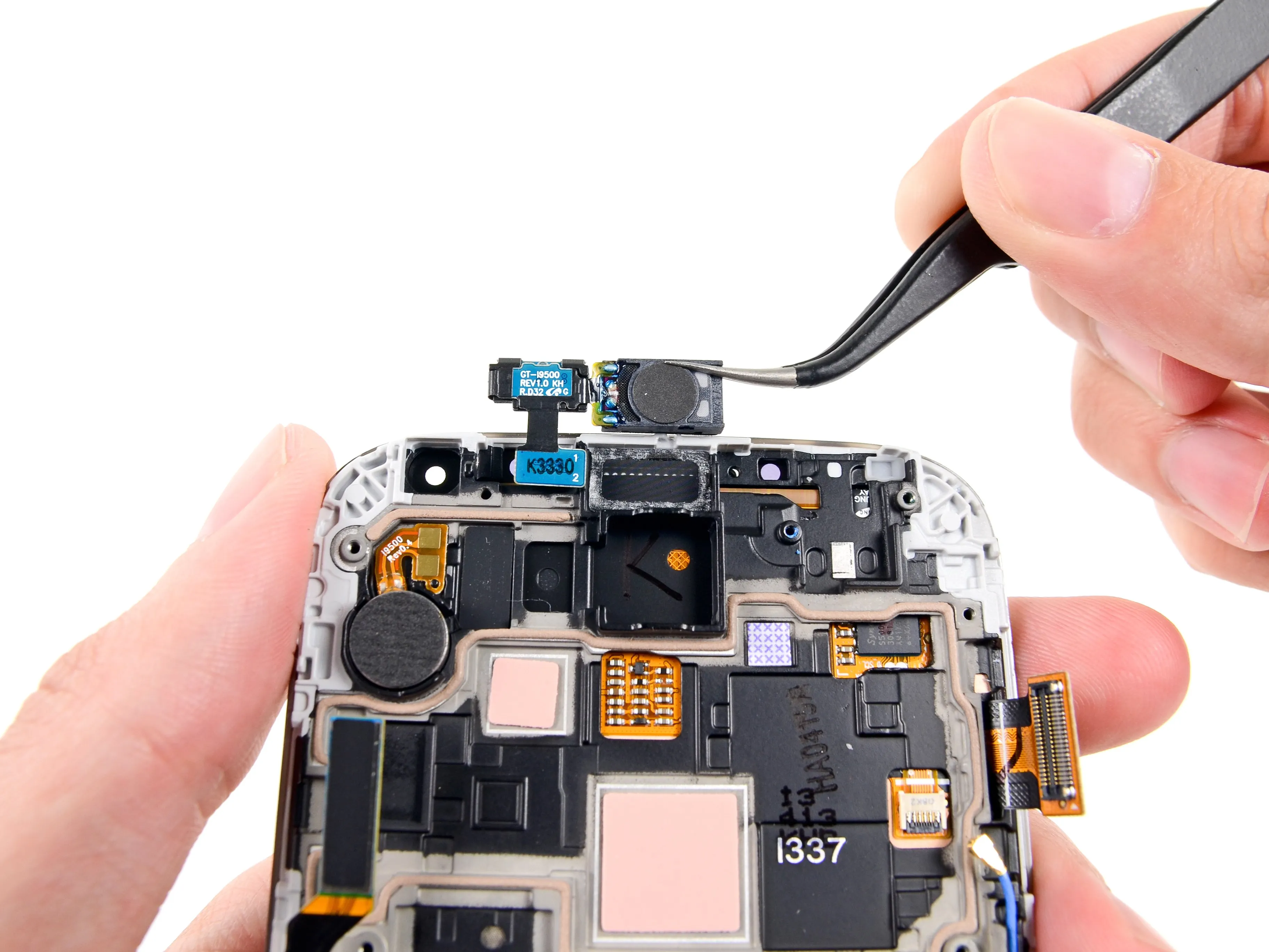

• Когда все легко снимаемые компоненты убраны с дороги, мы приступаем к работе по отсоединению оставшихся, слегка прилипших частей, наполняющих Galaxy Дисплей S4 в сборе.

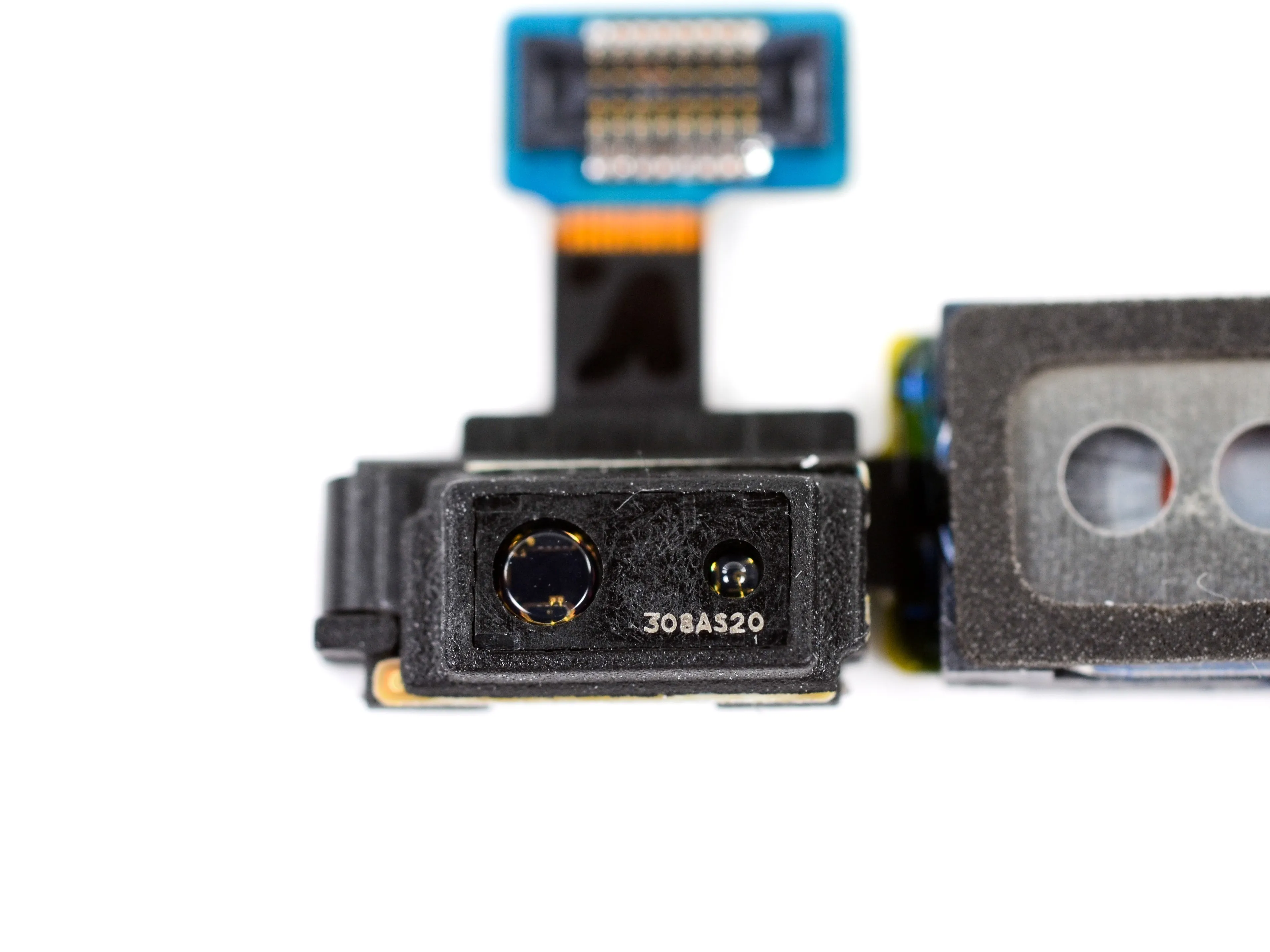

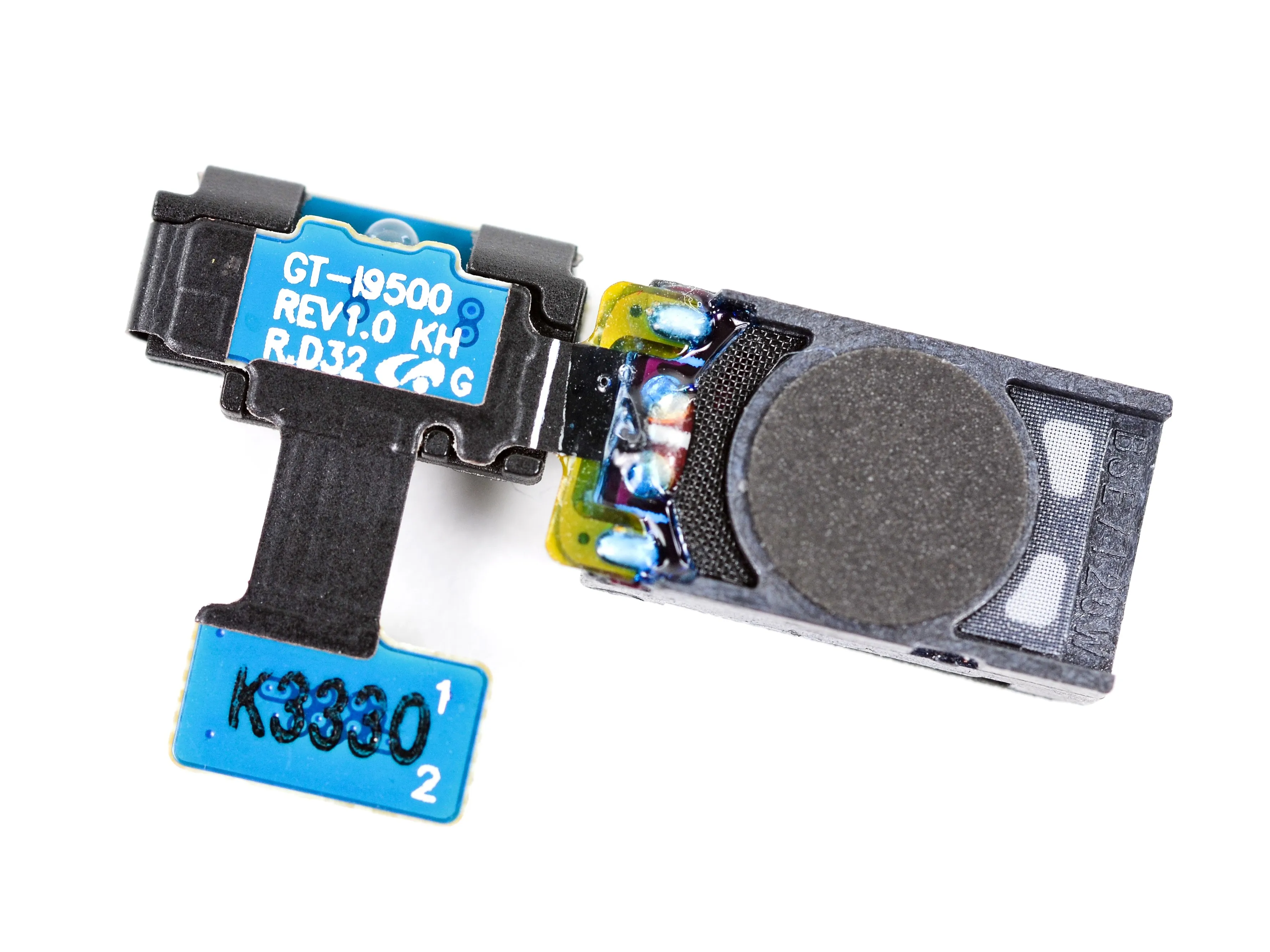

• Первым идет многоцелевой компонент, который соединяет динамик наушника, ИК-бластер и сенсорный массив, содержащий датчик освещенности и второй ИК-датчик.

• Расположение двух ИК-датчиков по обе стороны от динамика наушника объясняет, как Samsung использует новую функцию Air View/Air Gesture работает функция Air View/Air Gesture. Сопоставляя ИК-излучение, отраженное от вашей руки, с каждым из датчиков, телефон может отслеживать боковые движения, когда вы делаете жест, не прикасаясь к экрану.

Шаг 20

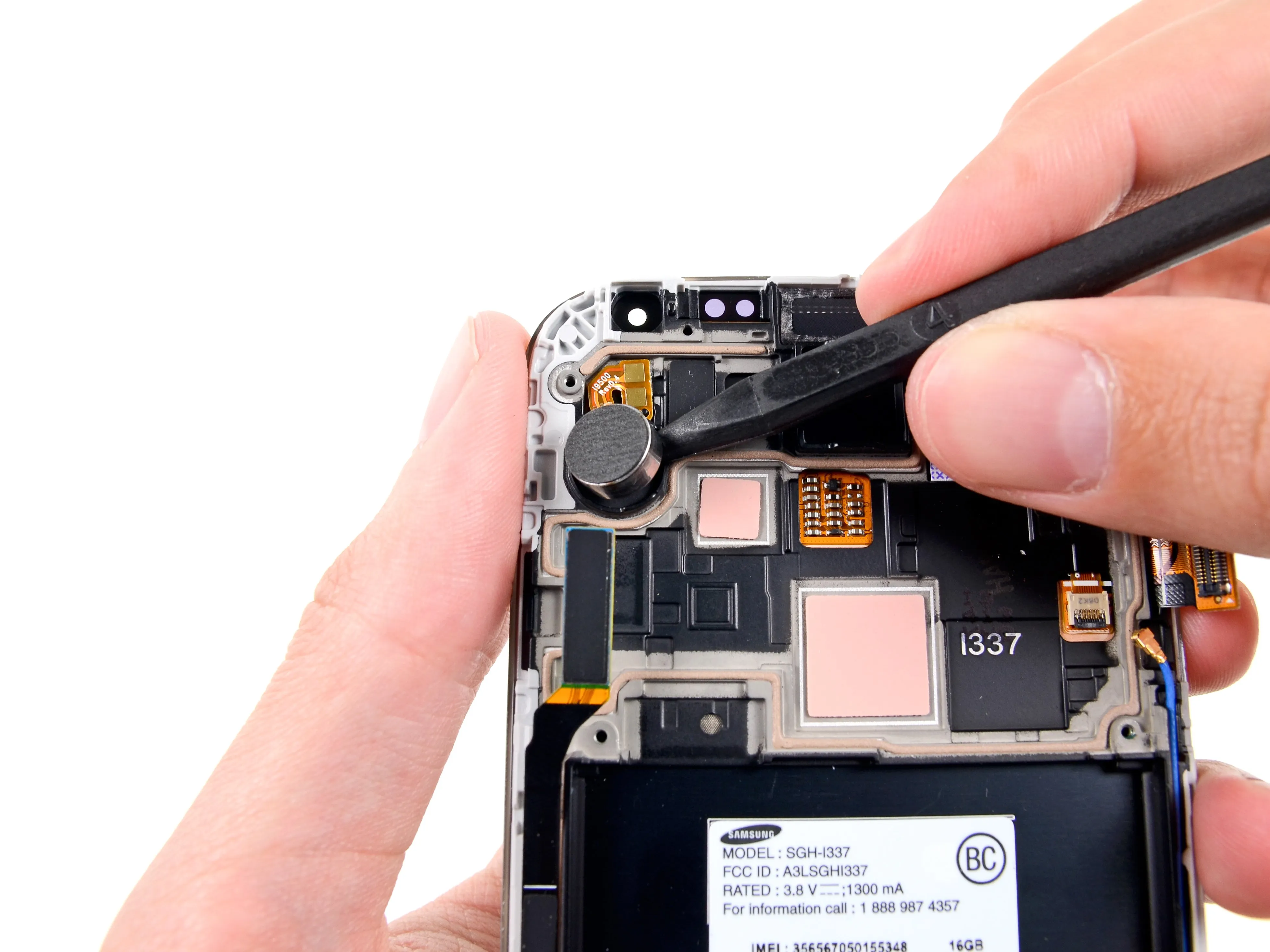

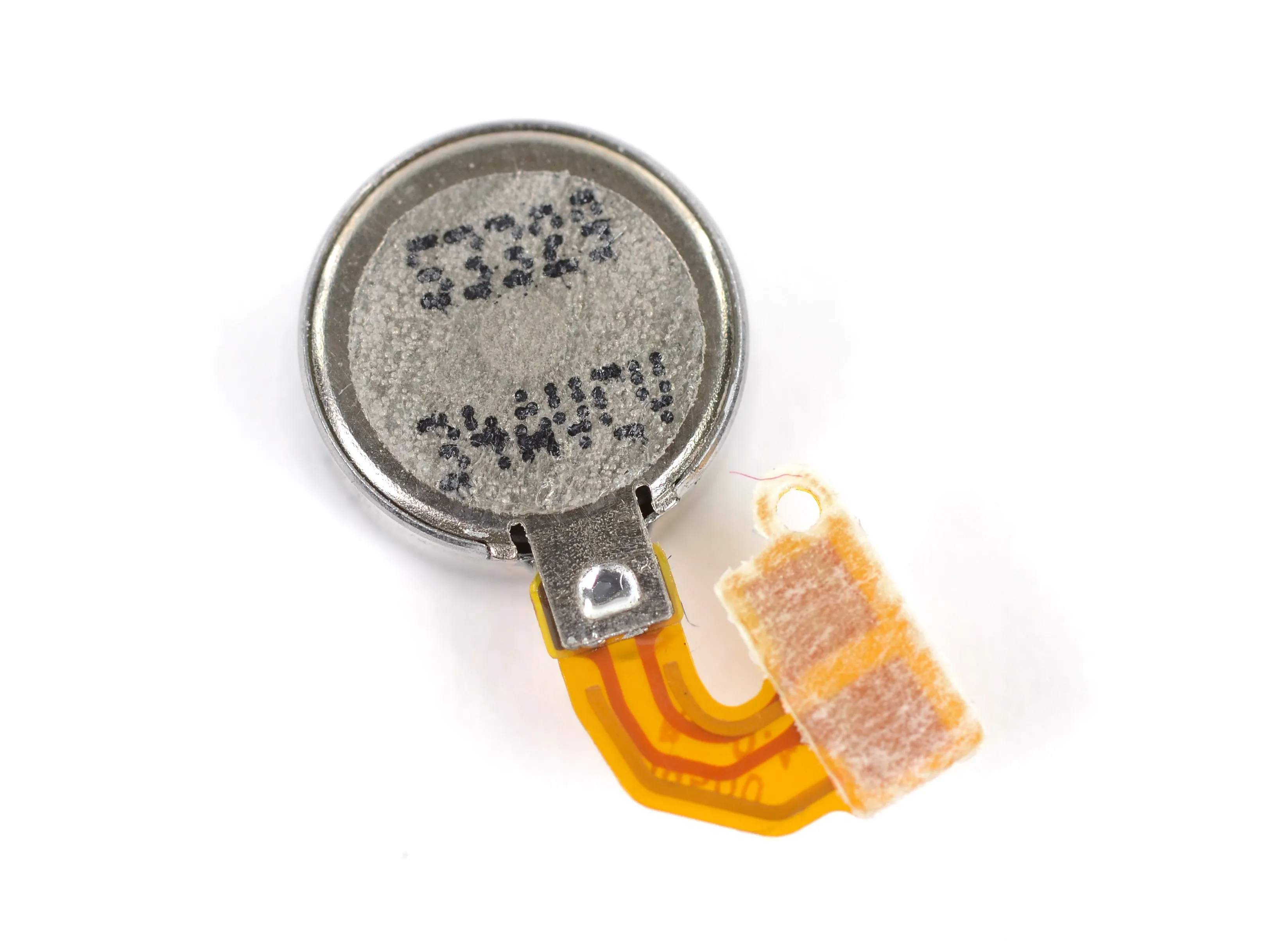

• Следующей жертвой нашей антиадгезионной кампании стал вибромотор.

• S4 оснащен вибромотором с линейным осциллятором, аналогичным тем, что используются в его собратьях на Android, таких как Nexus 4 и Galaxy Nexus.

• Этот конкретный мотор имеет маркировку 53329 34AVCV.

Шаг 21

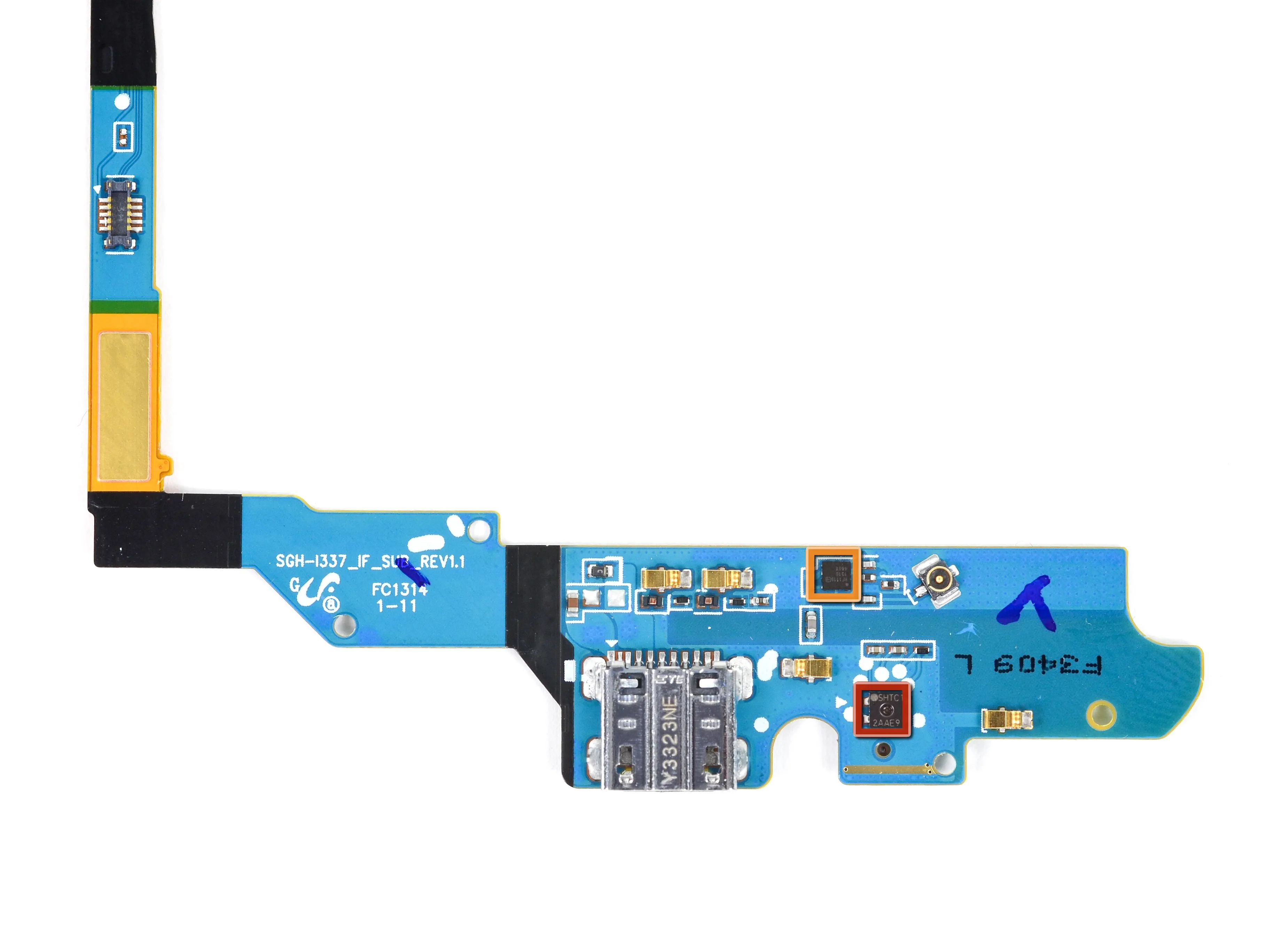

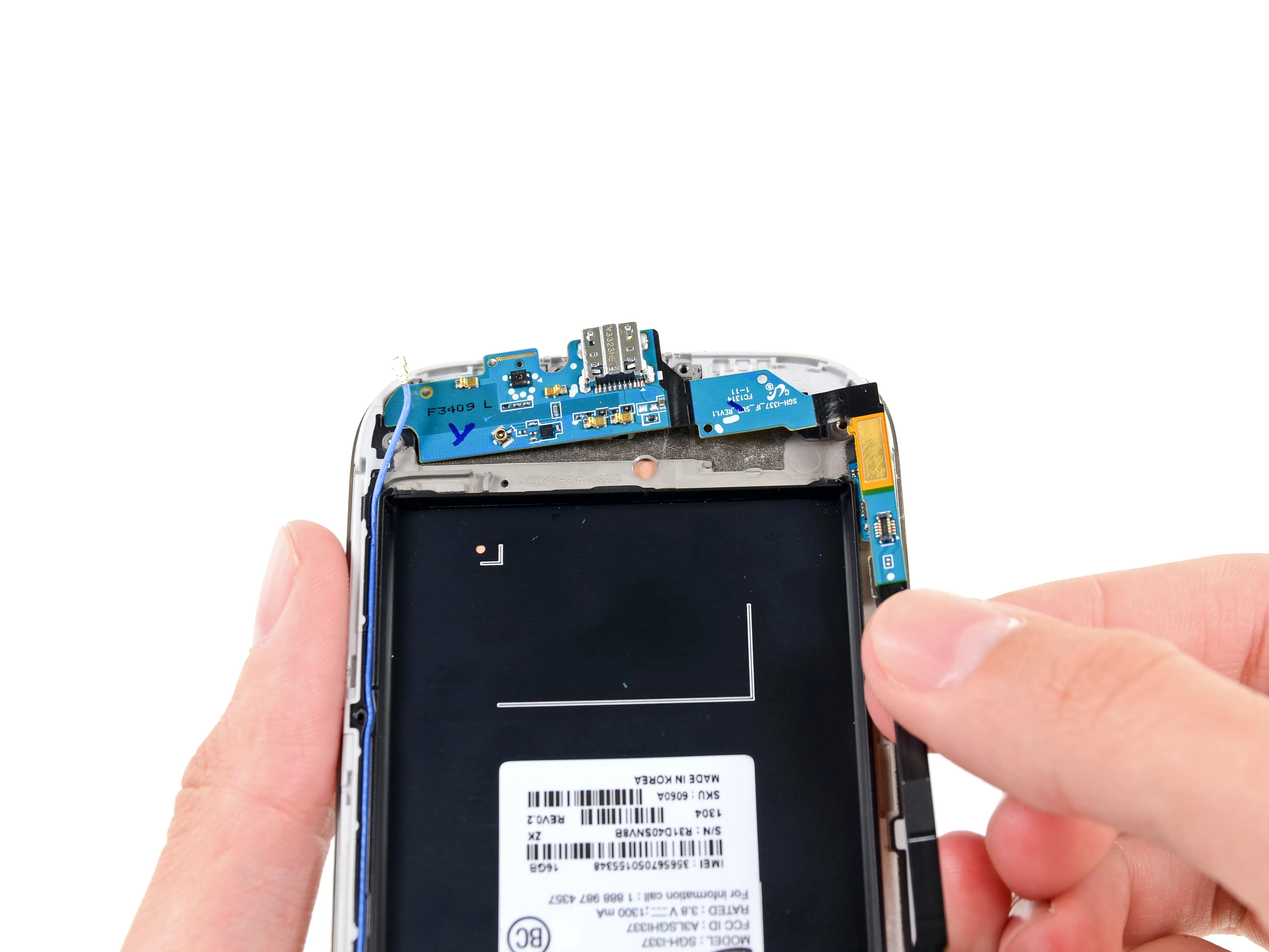

• На дочерней плате находится полнофункциональный порт micro USB. С MHL и USB OTG поддержка, пользователи могут использовать этот порт для вывода HDMI и подключения периферийных устройств USB в дополнение к зарядке и передаче данных.

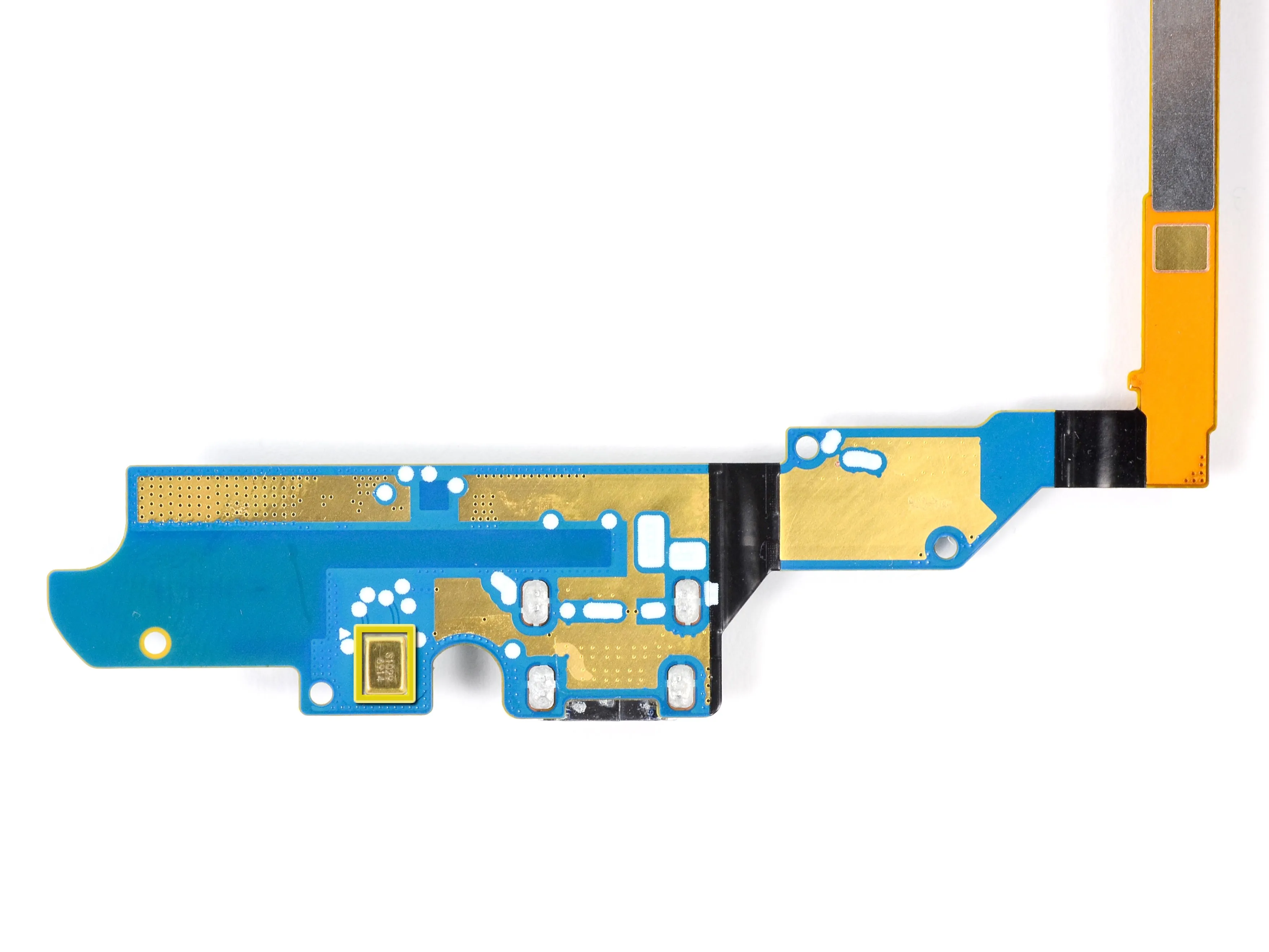

• Извлекая дочернюю плату из устройства, мы получаем представление о некоторых ее секретах.

• Sensirion SHTC1 датчик влажности и температуры

• RFMD RF1119 контроллер антенны

• S1029 6914 (похоже, это голосовой микрофон)

Комментарии к шагу

что касается портов usb, у него достаточно контактов для использования в качестве usb 3.0.

У моего s4 повреждена дочерняя плата, и он не заряжается, как я могу это исправить.

Пойдите в магазин samsung и купите... дочернюю плату и замените ее...

Сам микрофон находится в модуле динамика. То, что вы считаете микрофоном, на самом деле является кристаллическим осциллятором.

Шаг 22

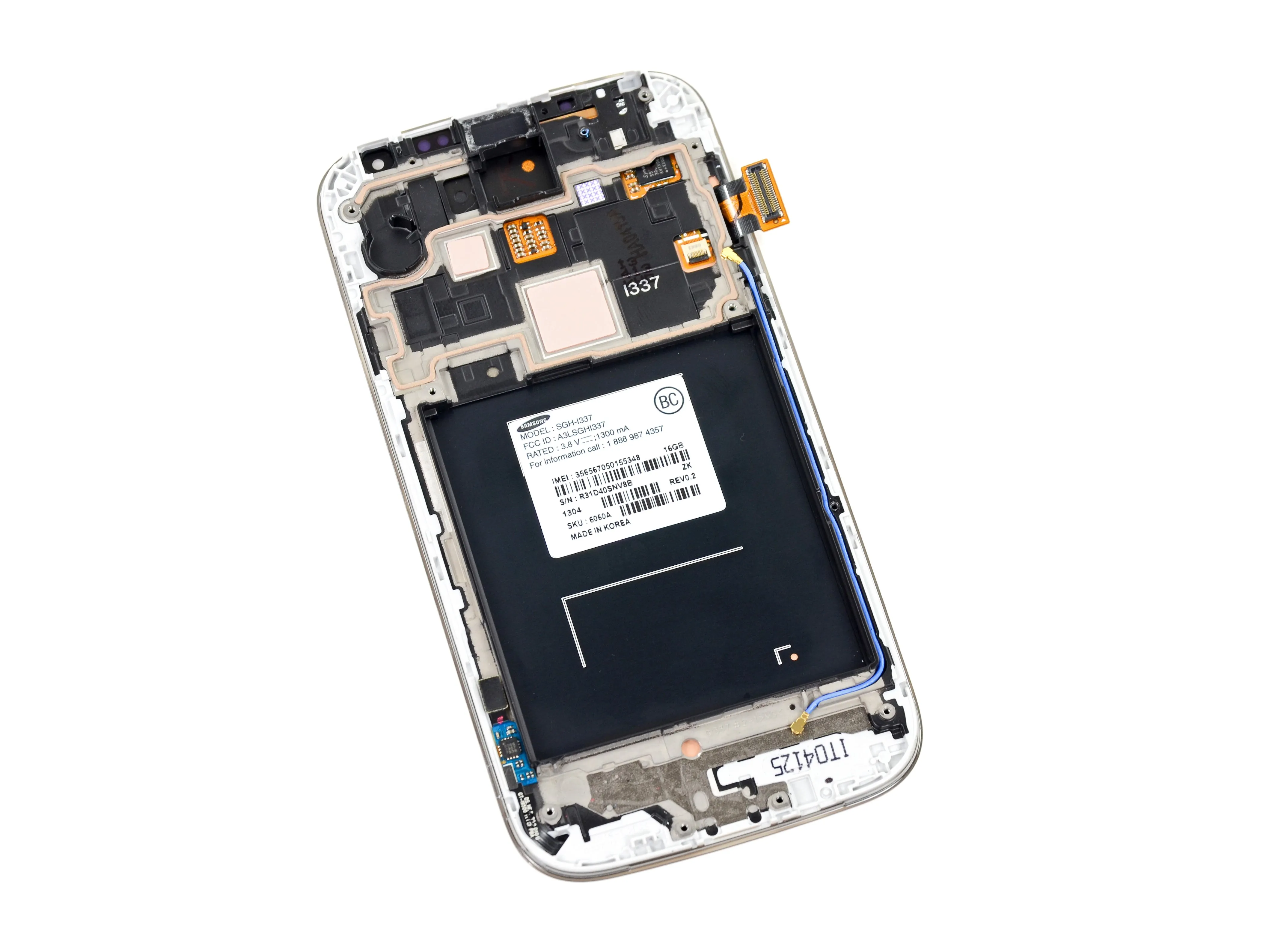

• Сборка передней панели - это последний кусочек головоломки.

• К сожалению, дисплей и переднее стекло соединены слоем оптического клея. Затем стекло приклеивается к пластиковой рамке дисплея, образуя единую сборку. Ничего удивительного.

• Взгляд на второй индикатор повреждения жидкостью на задней панели экрана, и - вау, что это там прячется?

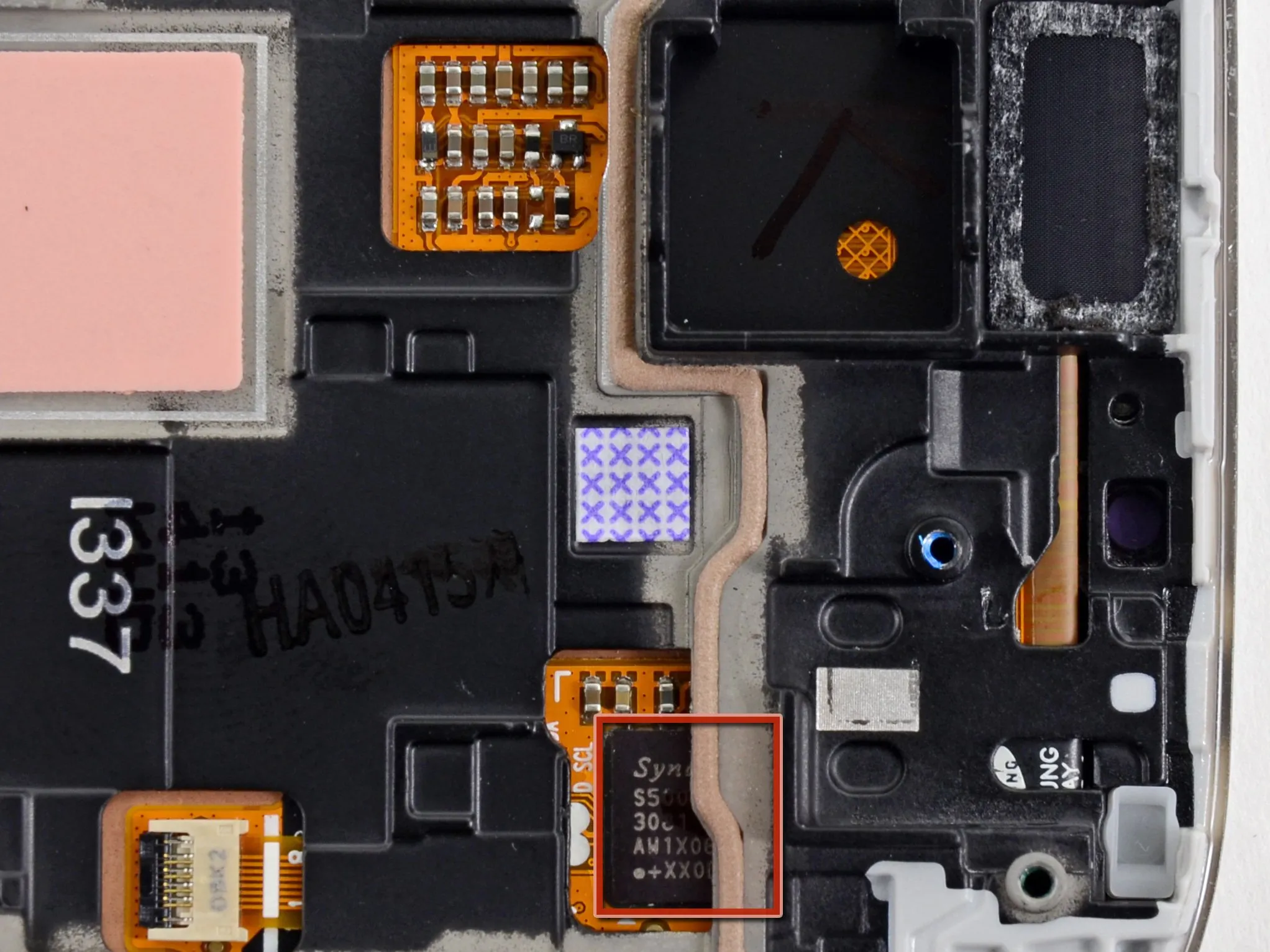

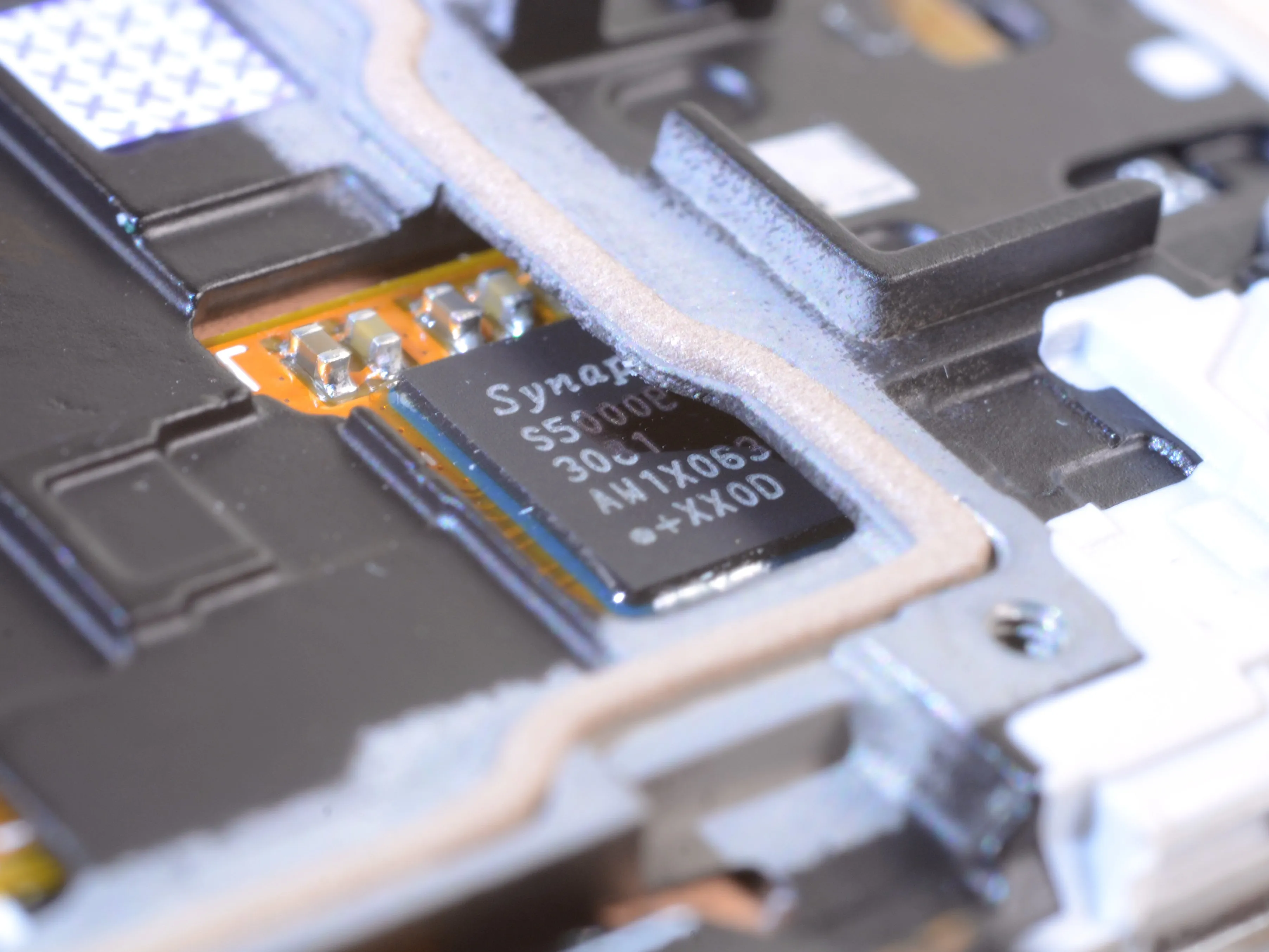

• Похоже, мы обнаружили контроллер сенсорного экрана - Synaptics S5000B.

• Этот чип отвечает за сверхчувствительный сенсорный экран S4, который работает даже в перчатках.

Шаг 23

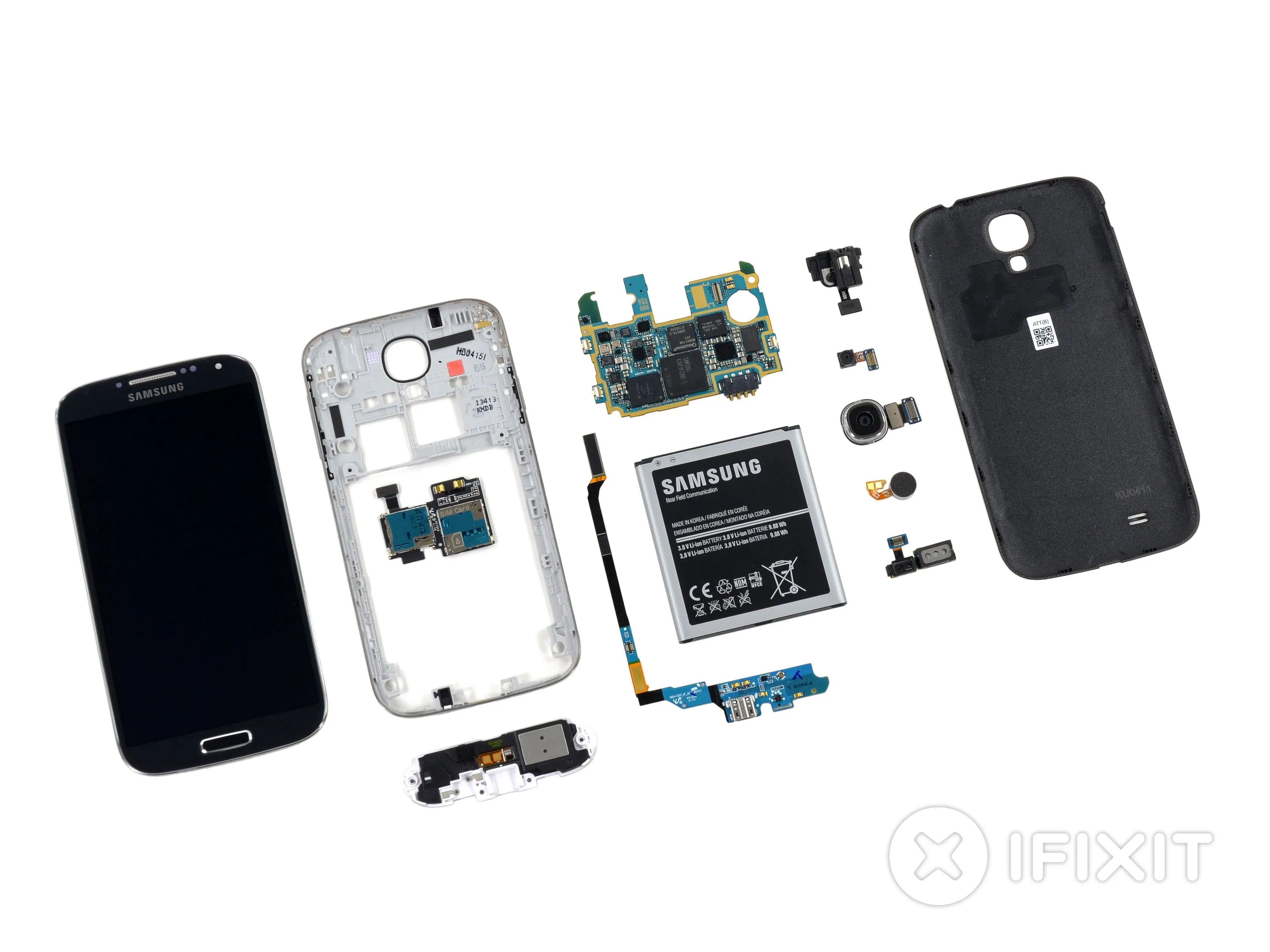

• Оценка ремонтопригодности Samsung Galaxy S4: 8 из 10 (10 - самый простой в ремонте)

• Аккумулятор можно заменить за несколько секунд без каких-либо инструментов.

• Очень легко открыть и получить доступ к внутренним компонентам.

• Во всем устройстве всего 11 винтов, все стандартные Phillips #0 (никаких проприетарных или защищенных размеров).

• Большинство мелких компонентов являются модульными и могут быть заменены по отдельности, но некоторые из них приклеены на место, что усложняет замену.

• Стекло приклеено как к дисплею, так и к рамке дисплея, что увеличивает стоимость ремонта.

• Чтобы заменить переднюю панель, придется разбирать весь телефон, поскольку все элементы встроены в заднюю панель.

Комментарии к статье

где они прячут гироскопы и акселерометры?

Здравствуйте, Ричард.

Вы можете найти все решения, связанные с датчиками ускорения и гироскопами, по этой ссылке.

Учтите, что это не мой личный сайт, но он мне помог.

https://free-mobile-solutions.blogspot.in...

Надеюсь, это может решить вашу проблему, как и мою.

Извините за столь поздний ответ, надеюсь, к этому времени вы уже решили свою проблему, но это для тех, кому это необходимо.

Хорошего дня

Здравствуйте, об этом не упоминалось в руководстве, но я хотел бы узнать, не могли бы вы рассказать мне, почему штырьки беспроводной зарядки изменились с S3 на S4. В частности, почему они изменили его с 2 штырьков на S3 на 4 штырька на S4. Спасибо!

Штырьки слева (экраном вниз) предназначены для беспроводной зарядки. Справа - для дополнительной антенны NFC. Это должно решить проблемы, наблюдаемые в S3 с беспроводной зарядкой и NFC.

Кто-нибудь, пожалуйста, подскажите, где я могу купить процессор для s4????.

Я думаю, вам нужно заменить всю материнскую плату.....
