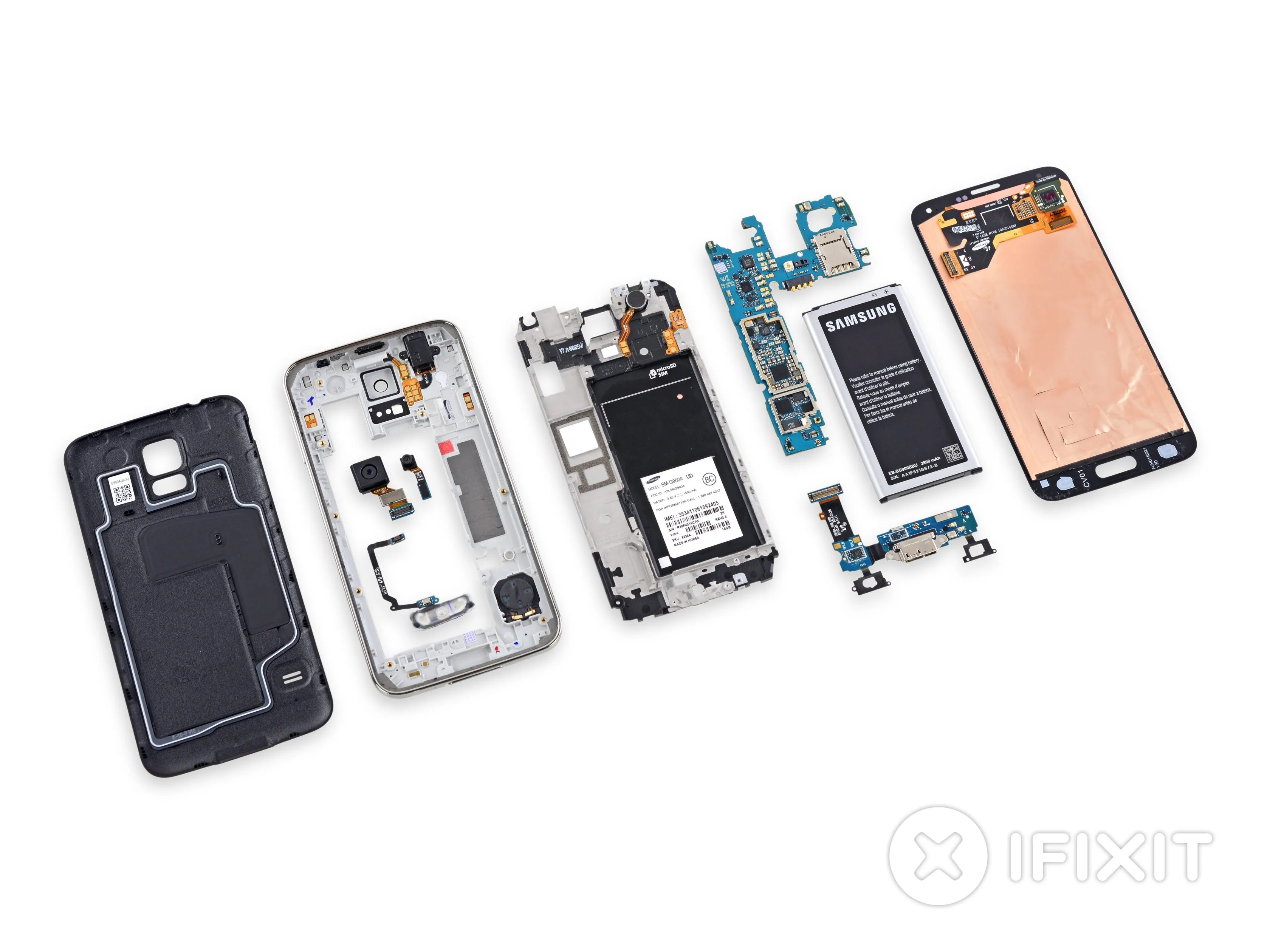

Разборка Samsung Galaxy S5

Введение

Время от времени наша земная команда разборщиков заглядывает в небо. Сегодня нам предстоит разобрать на кусочки Samsung Galaxy S5. Будет ли это устройство увековечено среди звезд ремонтопригодности или рухнет на землю, как пылающий метеорит?

Присоединяйтесь к нам, чтобы выяснить это с помощью наших лучших научных инструментов - Делаете.ру Стиль.

Беспокоитесь, что небо падает? Станьте первой птицей, которая напишите в Твиттере об этом, свяжитесь со своими друзьями-фиксаторами на Facebook и смотрите фотографии неба в Instagram.

Что вам нужно

Детали

•

Инструменты

•

  ×2

•

•

•

•

•

Видео обзор

Шаг 1 Разбор Samsung Galaxy S5

• Хорошо, что у нас есть галактика, с которой можно играть, потому что нам понадобится много места для всего этого оборудования:

• 5,1-дюймовый Super AMOLED дисплей (1920 x 1080, 432 ppi)

• 16-Мп тыловая камера с поддержкой видео 4K при 30 к/с; 2-Мп фронтальная камера с поддержкой видео 1080p и широкоугольным объективом

• Датчики отпечатков пальцев, сердечного ритма, жестов

• Четырехъядерный процессор Snapdragon 801 с частотой 2,5 ГГц, 2 ГБ оперативной памяти LPDDR3

• 16/32 ГБ встроенной памяти, плюс microSD до 128 ГБ

• LTE, NFC, Bluetooth 4.0 BLE, Micro-USB 3.0, Wi-Fi 802.11/ac MIMO

Шаг 2

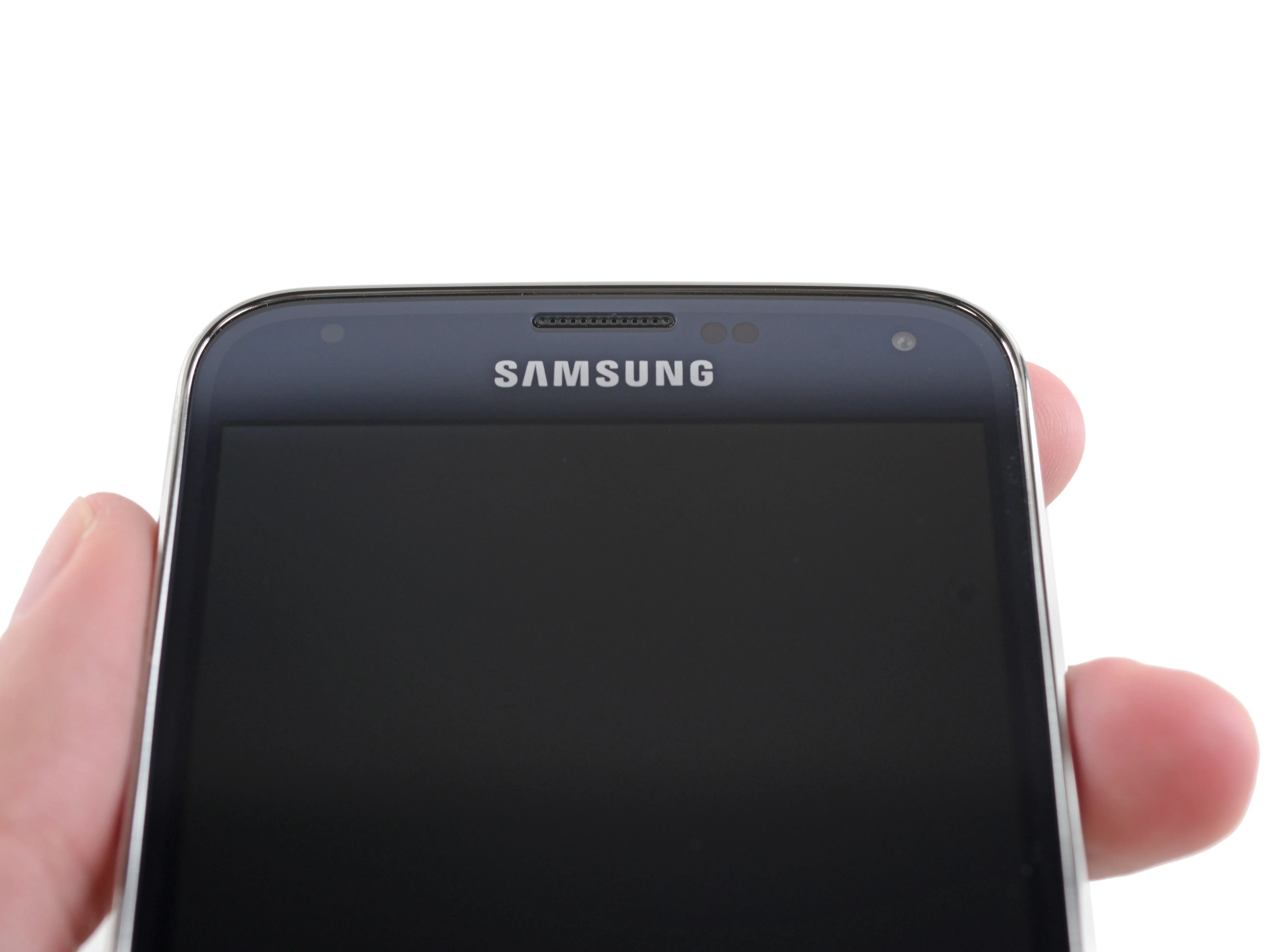

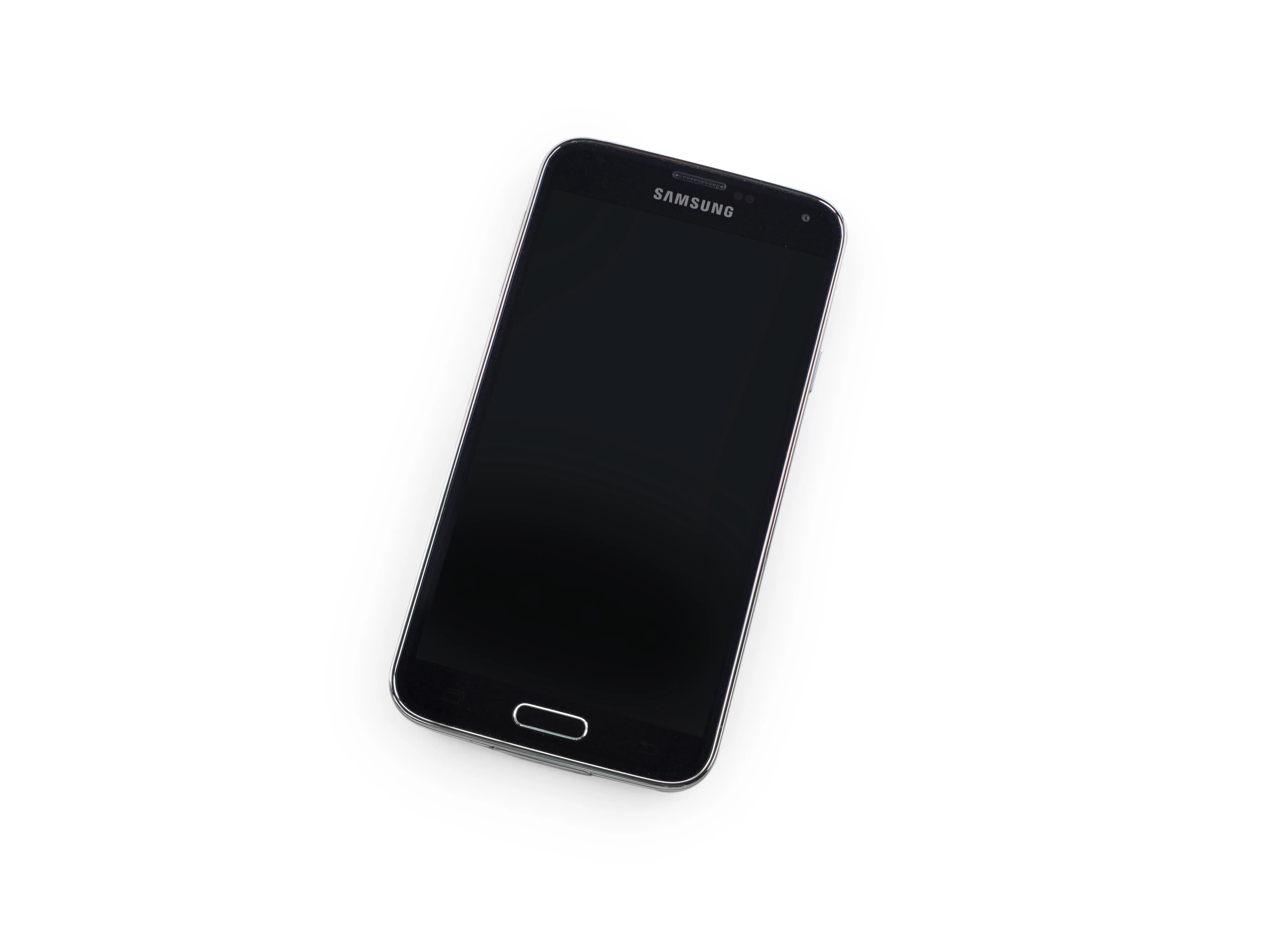

• Первоначальная проверка датчиков не выявила никаких признаков жизни - только множество оборудования, реагирующего на жизнь.

• От сканирования отпечатков пальцев до интерпретируемых жестов - этот телефон демонстрирует признаки высокоуровневого взаимодействия с развитой цивилизацией. А также, ямочки.

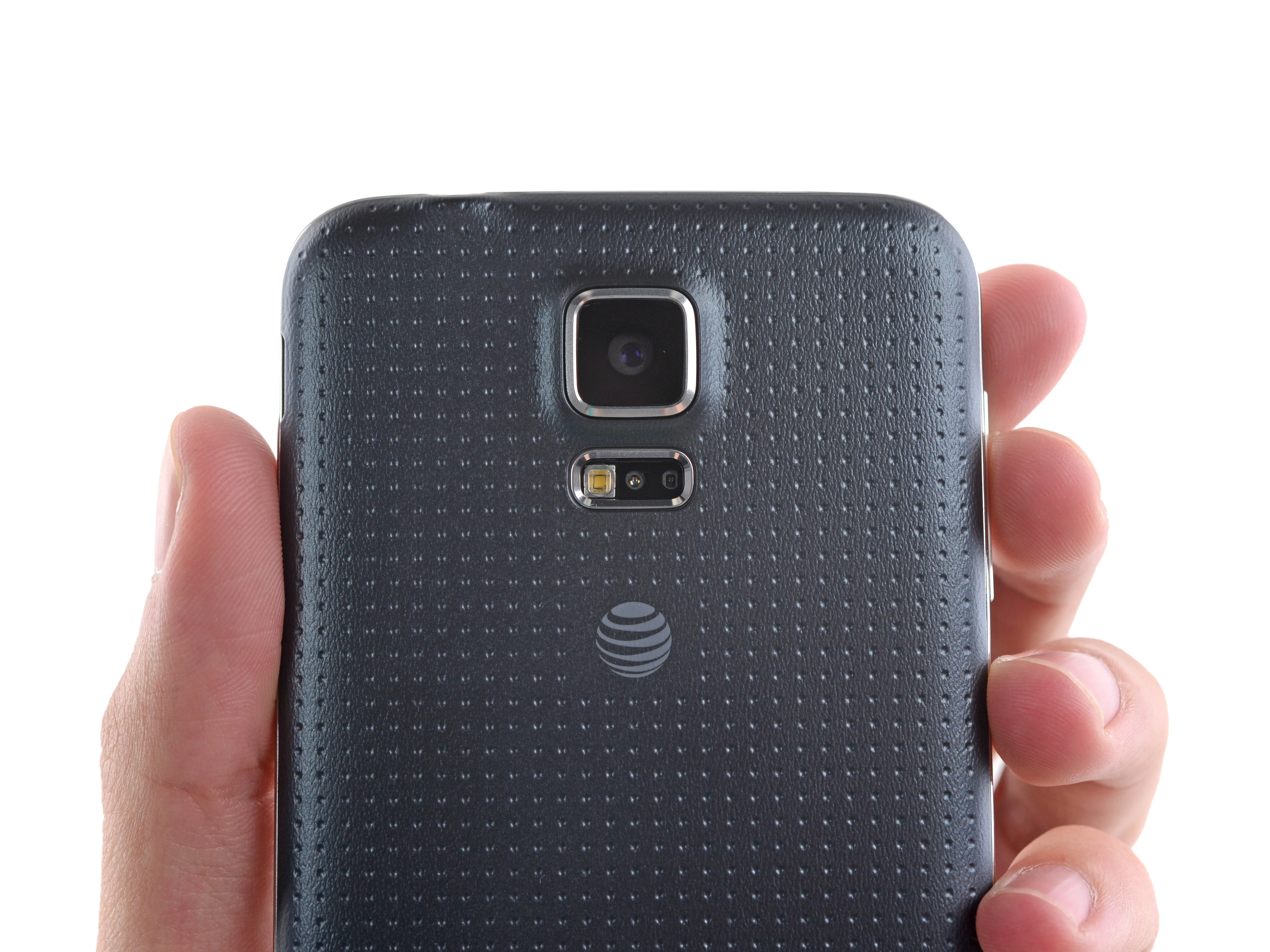

• Под 16-мегапиксельной задней камерой можно увидеть монитор сердечного ритма. Пригодится, если вам нужно следить за пульсом со смартфона. В общем, постоянно.

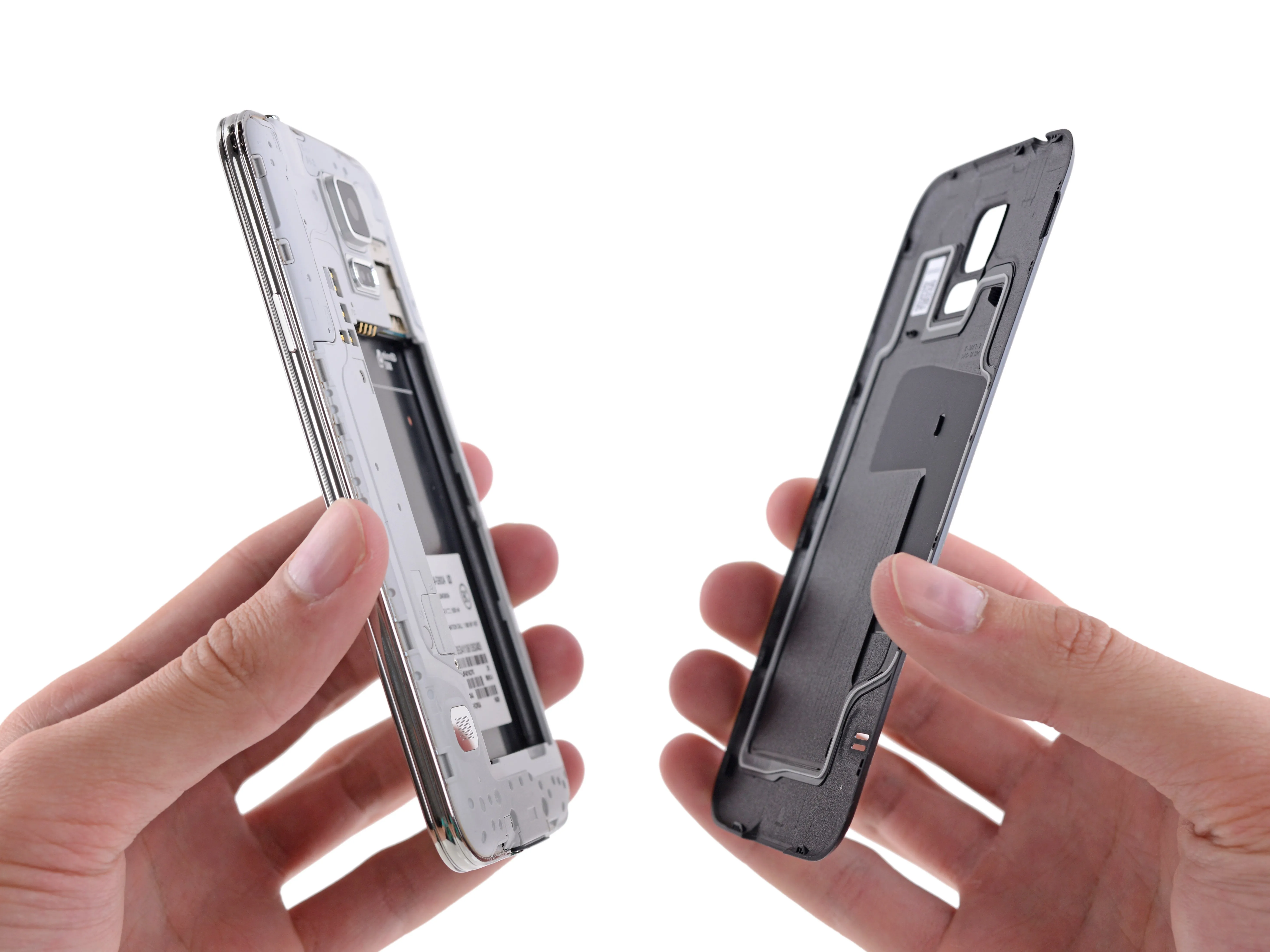

Шаг 3

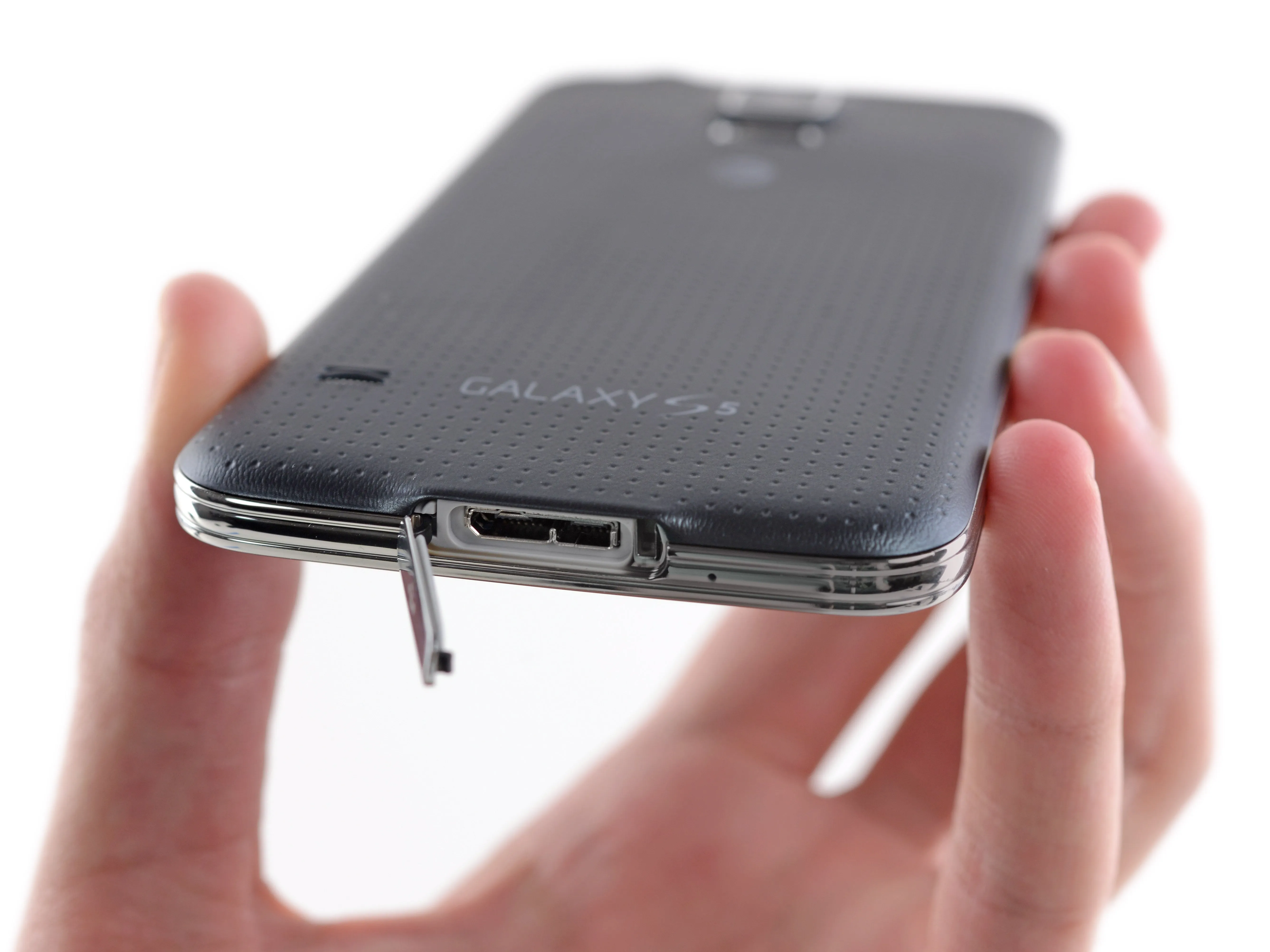

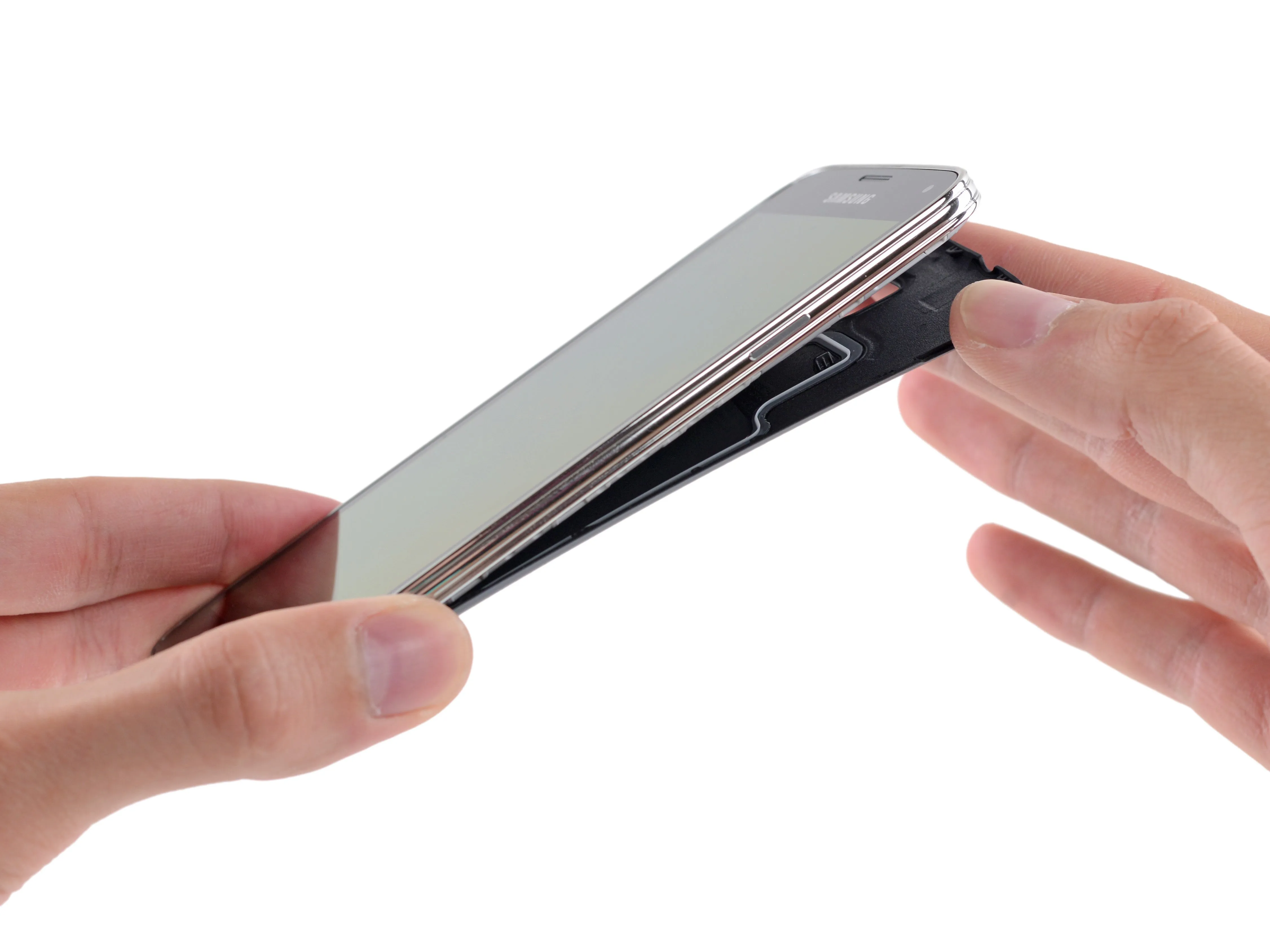

• Порт хо! Это серебряная бухта это Micro-B USB 3.0.

• И он открыт. По крайней мере, до батареи. Слезы радости тихо падают вокруг стола для разборки.

• Очистить заднюю панель этого телефона проще, чем очистить бананаЕдинственный инструмент, который требуется, - это большой палец.

• Несмотря на негативные отзывы о дизайне корпуса, простота снятия - это большой плюс для нас.

• Что это, отсутствие батареи?

• Похоже, Samsung пропагандирует образ жизни 'сделай сам'. Батарея не только не подлежит замене, но и должна быть установлена пользователем. Это заслуживает интернет-похвалы.

Шаг 4

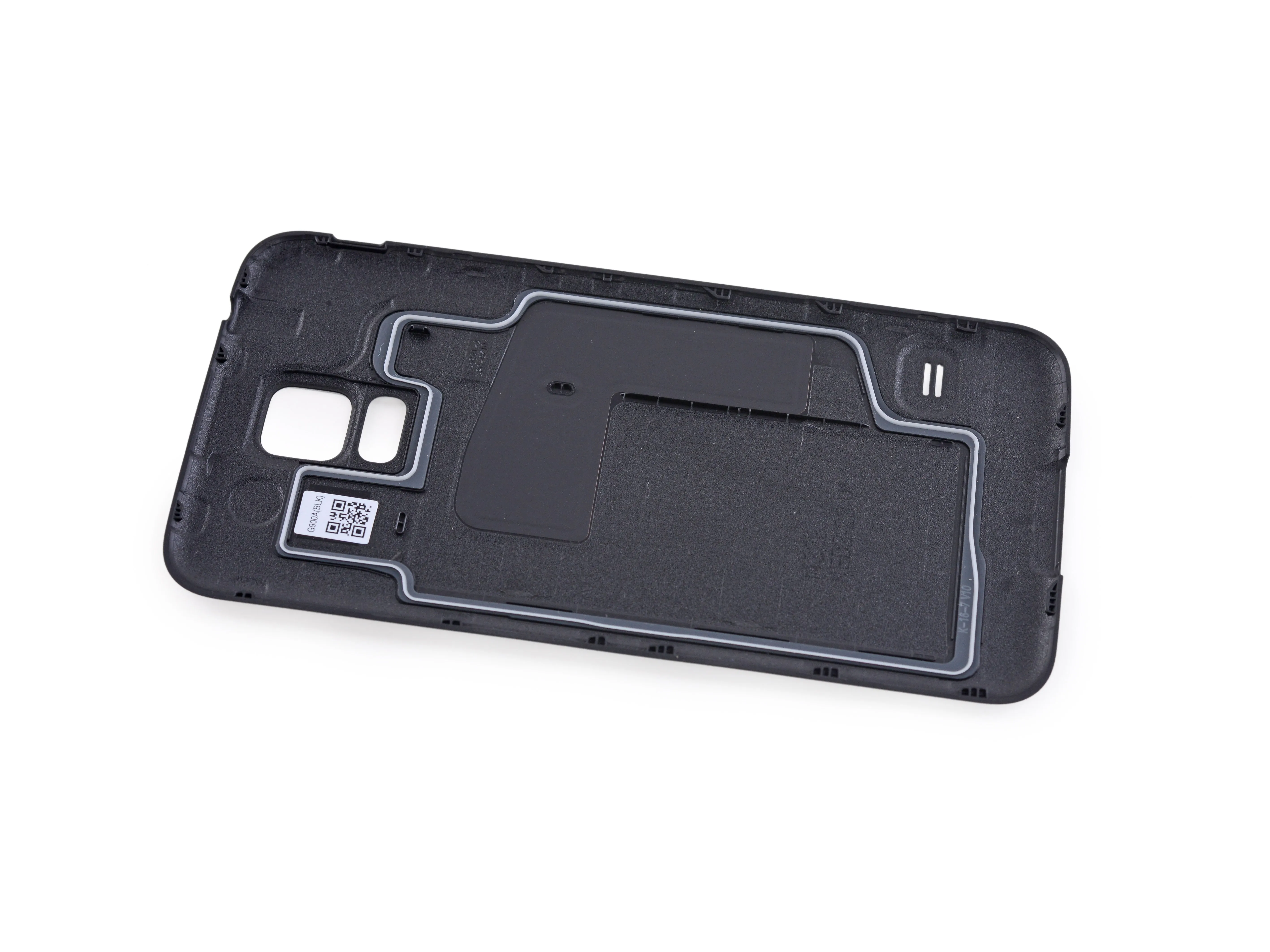

• Не нужно путешествовать автостопом чтобы найти заднюю крышку; она свободна и чиста.

• Мы предполагаем, что эта странная форма корпуса не является остатки космических существа резиновая прокладка. Samsung выбрала минималистский подход к защите от воды и пыли, а не более проблематичным методам.

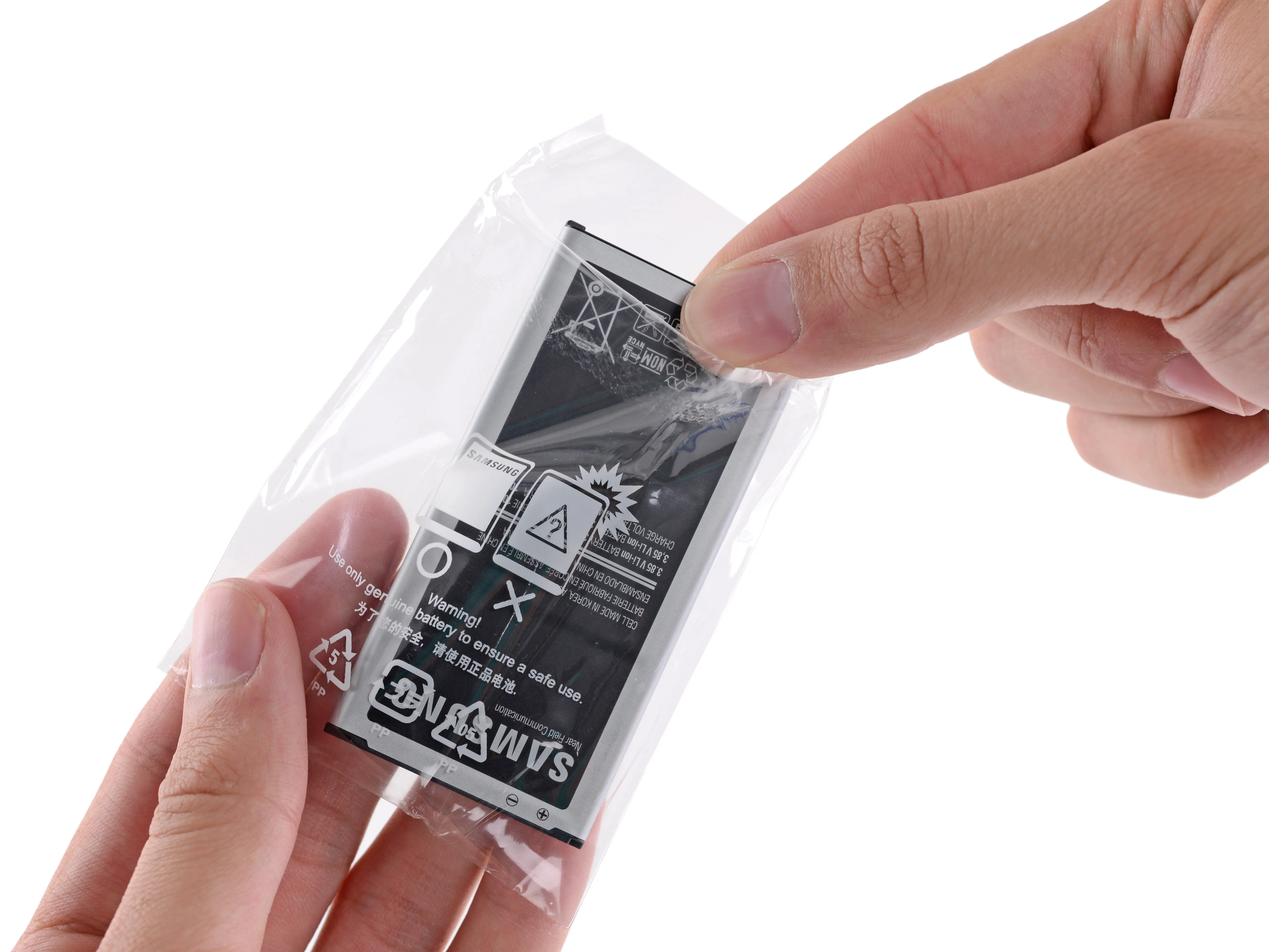

Шаг 5

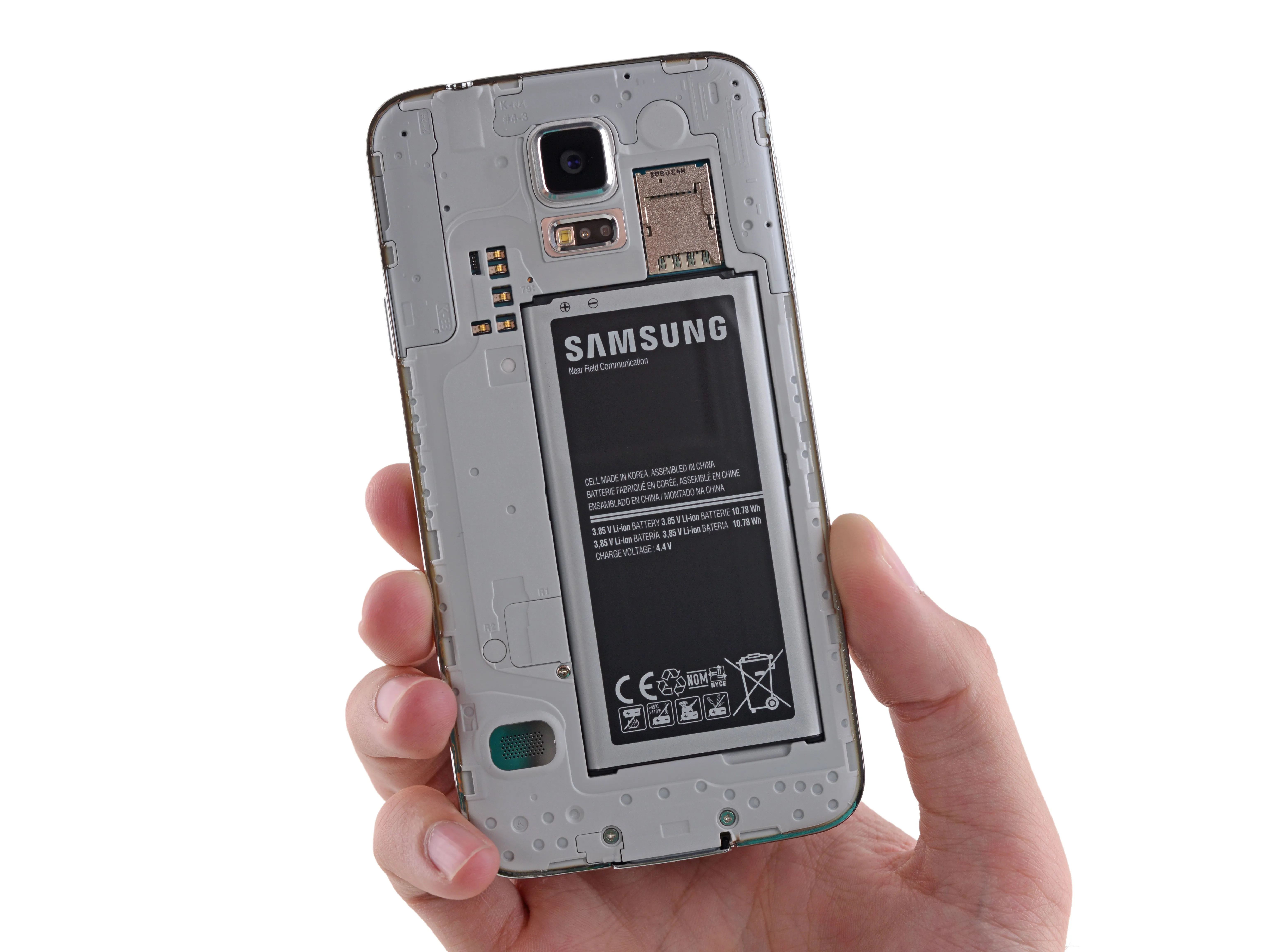

• Вытащив батарею из причудливой упаковки, мы бегло просматриваем предупреждения.

• Очевидно, что сомнительные батареи взорвутся при установке.

• Это аккумулятор с напряжением 3,85 В и емкостью 10,78 Вт-ч. Samsung заявила о более эффективном режиме экономии заряда батареи, но не указала срок его службы в своей рекламе. своей рекламе-В рекламе указана емкость батареи 2800 мАч.

• Это небольшое улучшение по сравнению с S4 3,8 В и 2600 мАч (9,88 Вт-ч). Заявлено 7 часов работы в режиме разговора и до 12,5 дней в режиме ожидания.

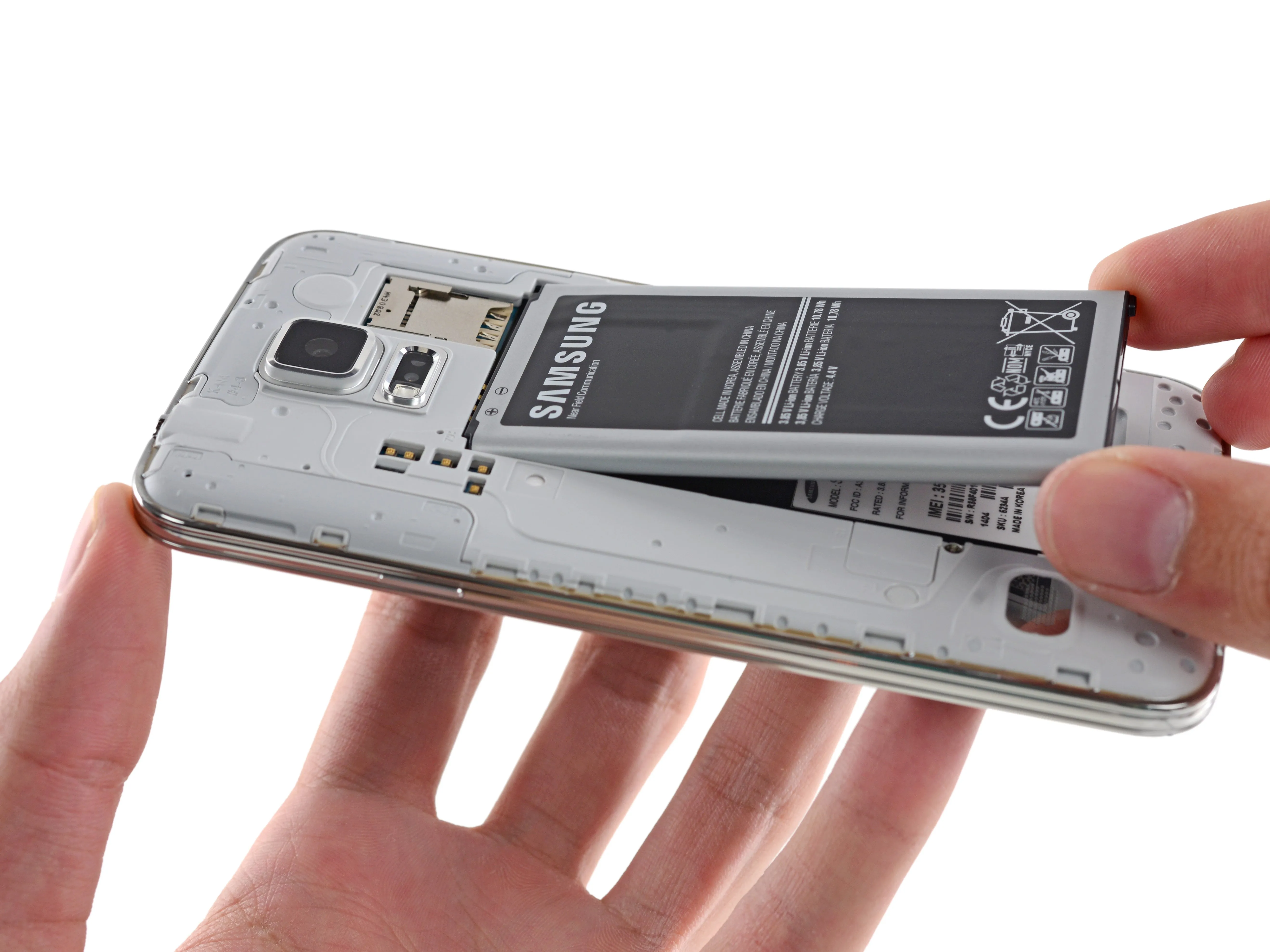

• Устанавливаем новый аккумулятор. Затем вынимаем его обратно. В этой разборке есть места, где нужно быть, и они находятся под этим аккумулятором.

• Для тех, кто следит за этим дома, это заняло в общей сложности 10 секунд. Побейте это, HTC.

Шаг 6

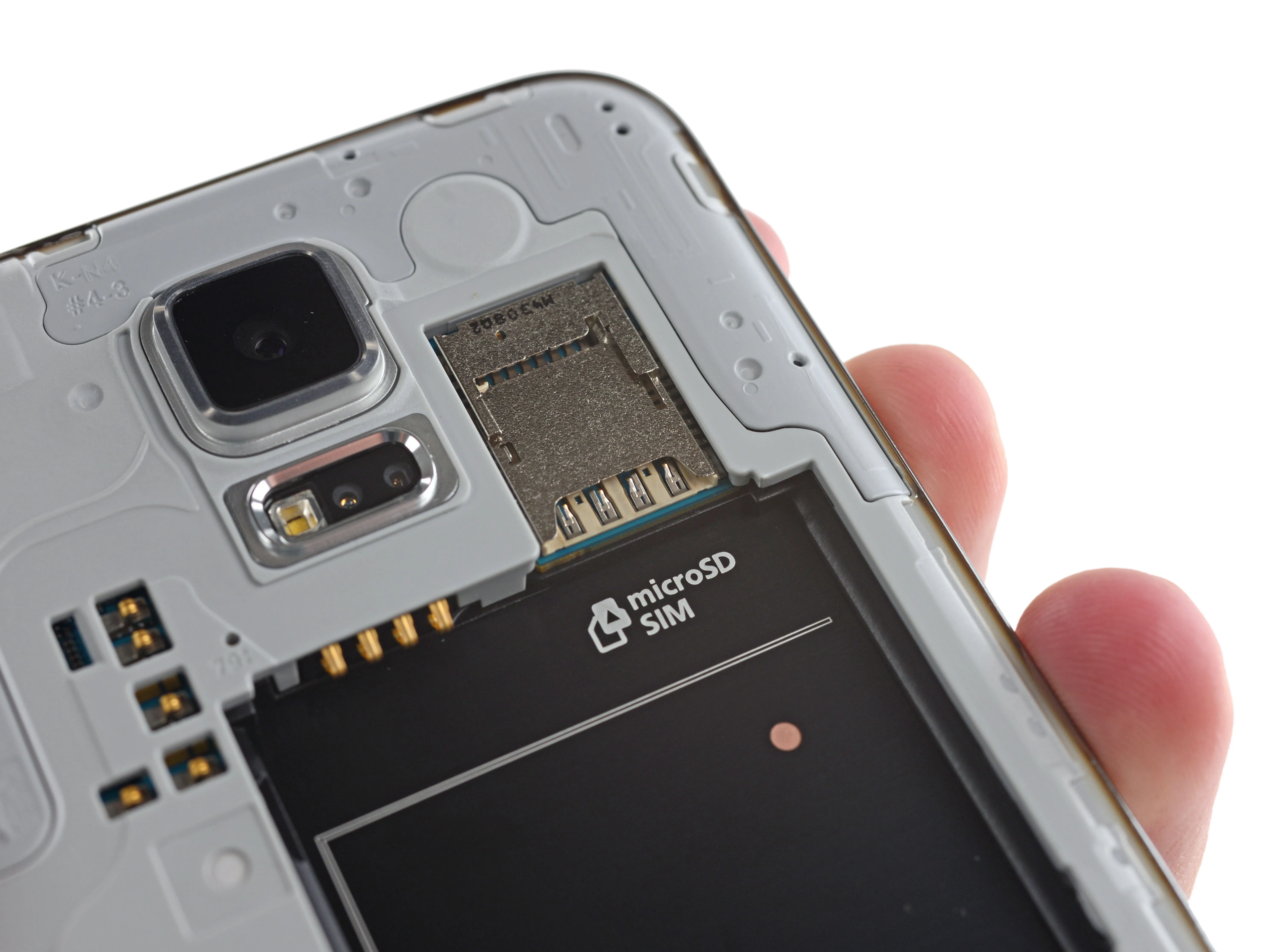

• Samsung сложил колоду в нашу пользу - колоду microSD + SIM-карт, то есть.

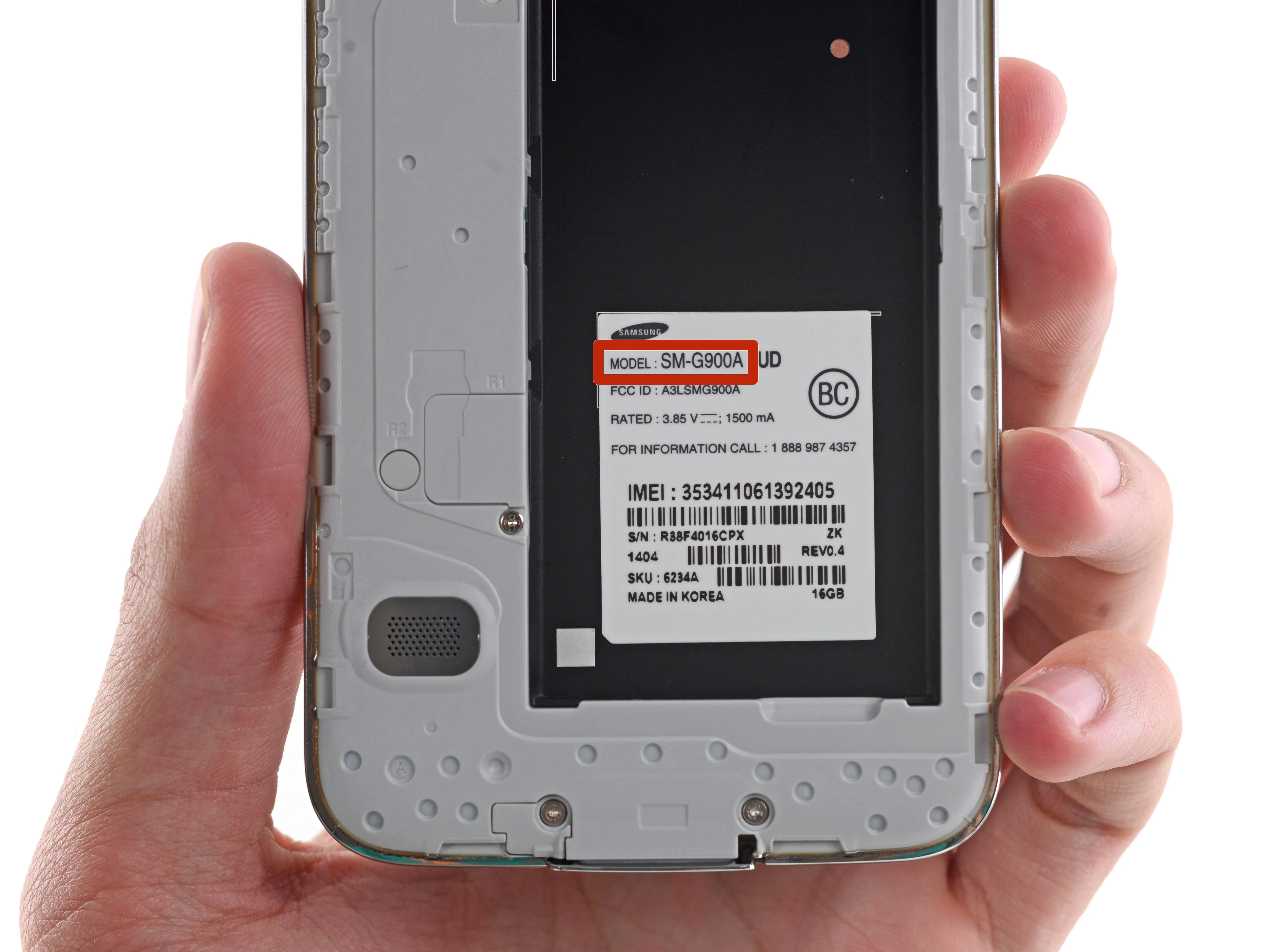

• 'Galaxy S5' может быть более броским, но для тех, кто предпочитает более формальное обозначение, SM-G900A - это номер модели, который вы ищете.

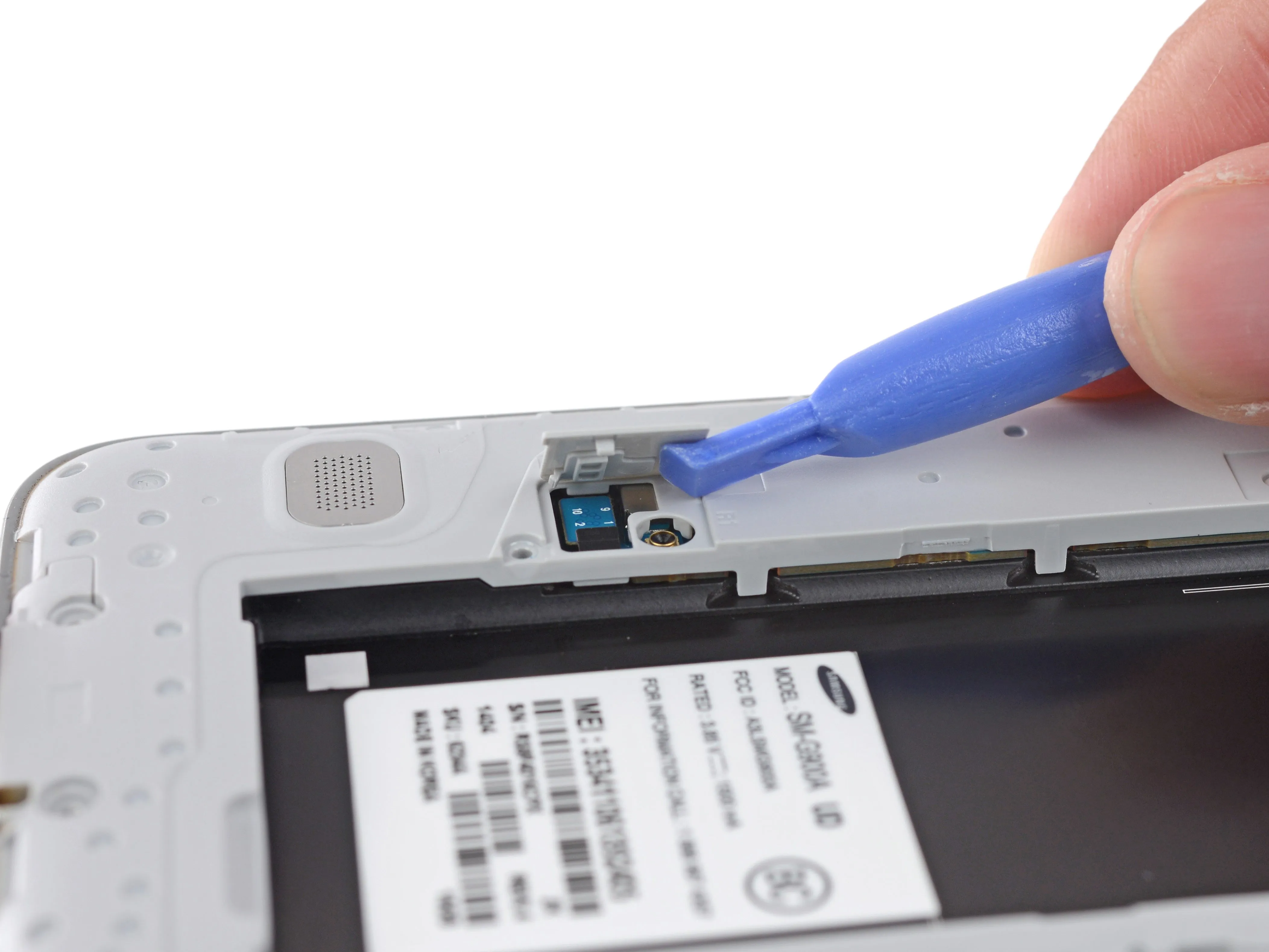

• Что скрывается за номером R1?

• Насколько мы можем судить сейчас, это просто случайные разъемы, и уж точно не винты, на которые мы надеялись. Следите за новостями, потому что у нас есть предчувствие, что это будет важно...

Комментарии к шагу

Это для того, чтобы снять экран

Это разборка, а не руководство по ремонту, используйте это руководство по замене для замены дисплея на вашем телефоне.

Шаг 7

• Неожиданно все выглядит мрачно. Прародитель S5, модель S4отправился на разборку, как протокольный дроид в масляную ванну.

• Однако на этот раз, похоже, весь дисплей в сборе стоит на пути дальнейших манипуляций.

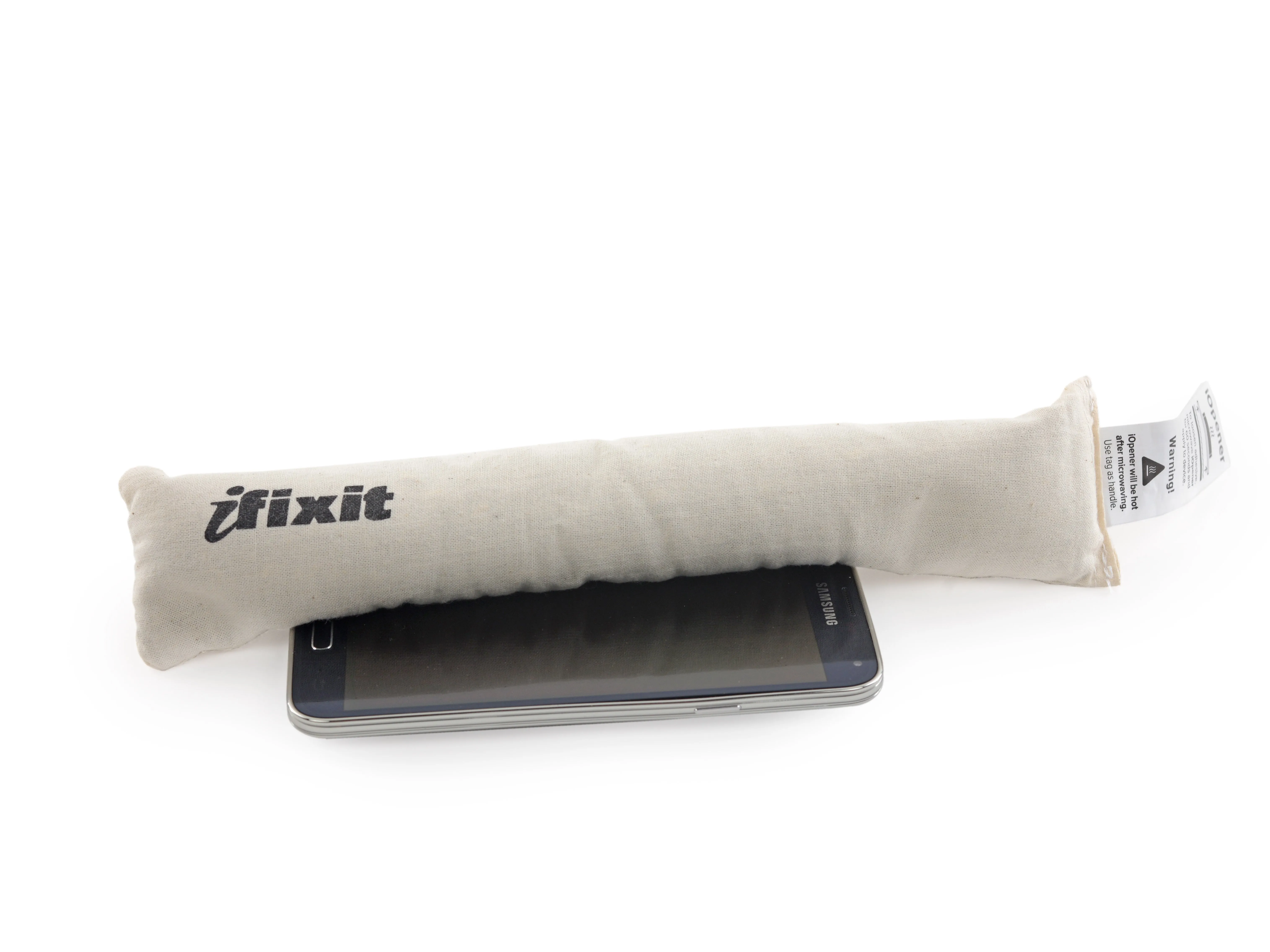

• Не имея другого выхода, мы прибегаем к помощи наших ремонтников - iOpener и Opening Pick - возможно, более известных под своими уличными именами Heat и Force.

• Ситуация выглядит плачевно. Что случилось, Самсунг? Я думал, мы были друзьями.

• Ты что, общался с Kindle Fire HDX?

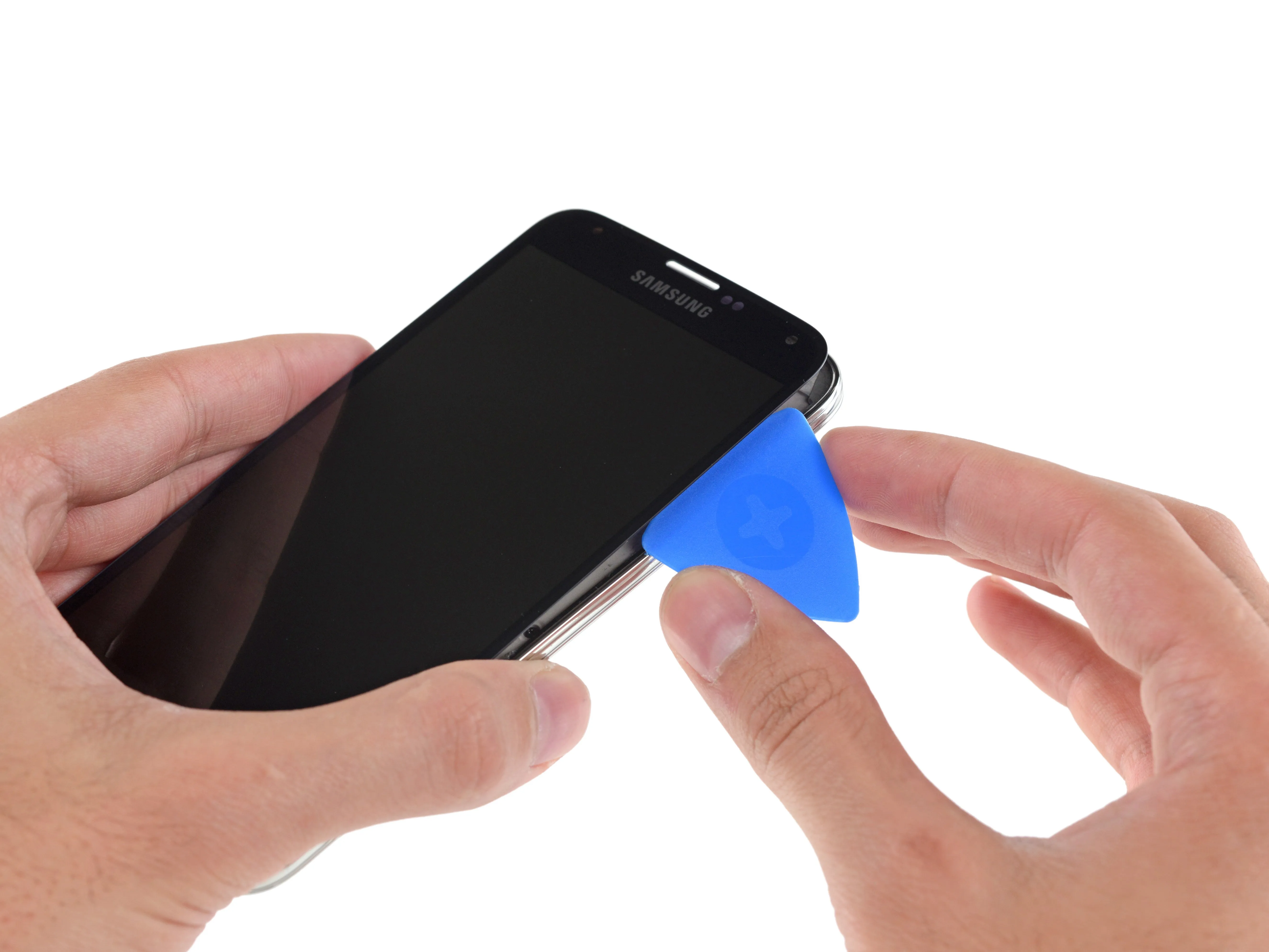

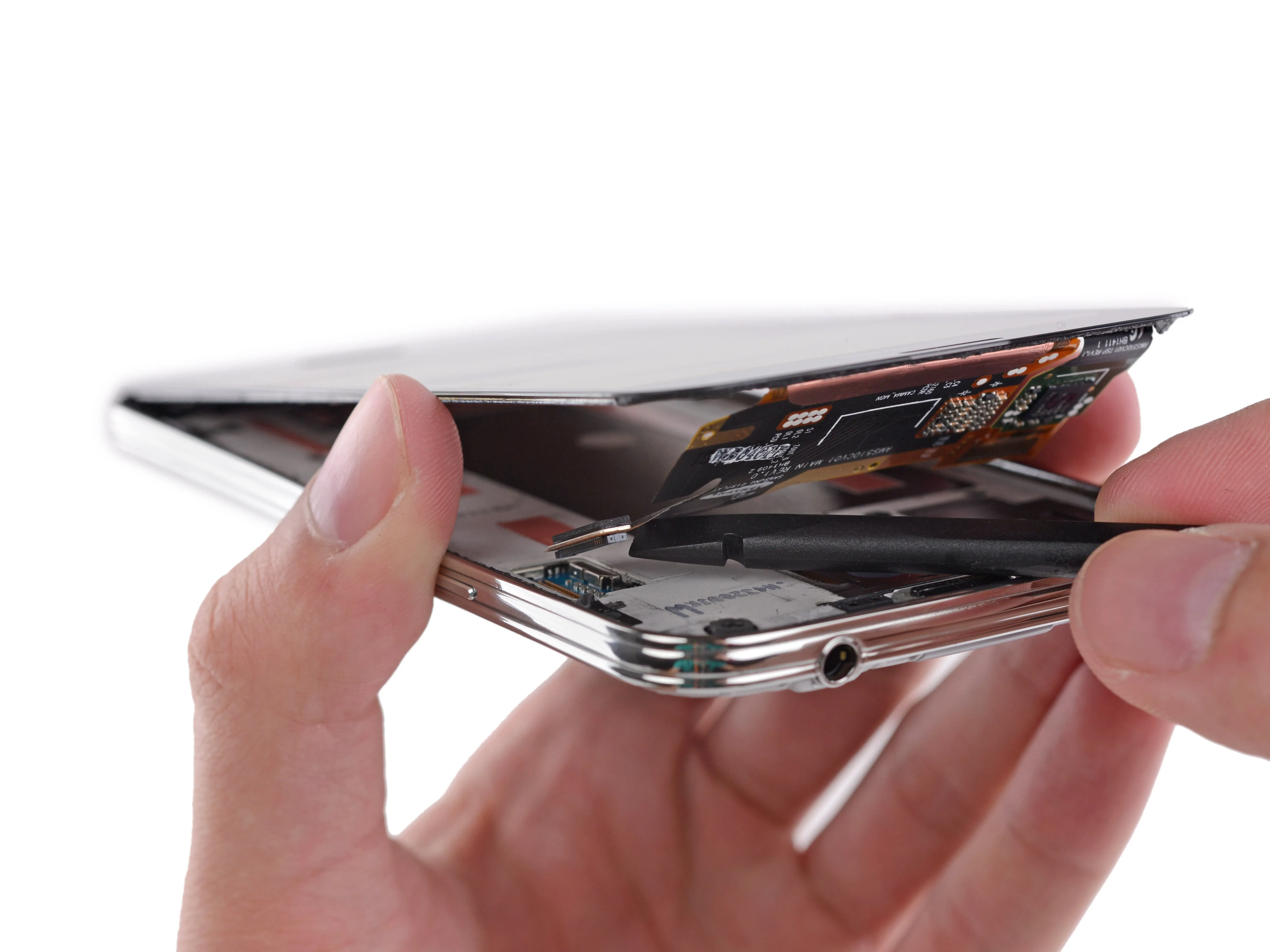

Шаг 8

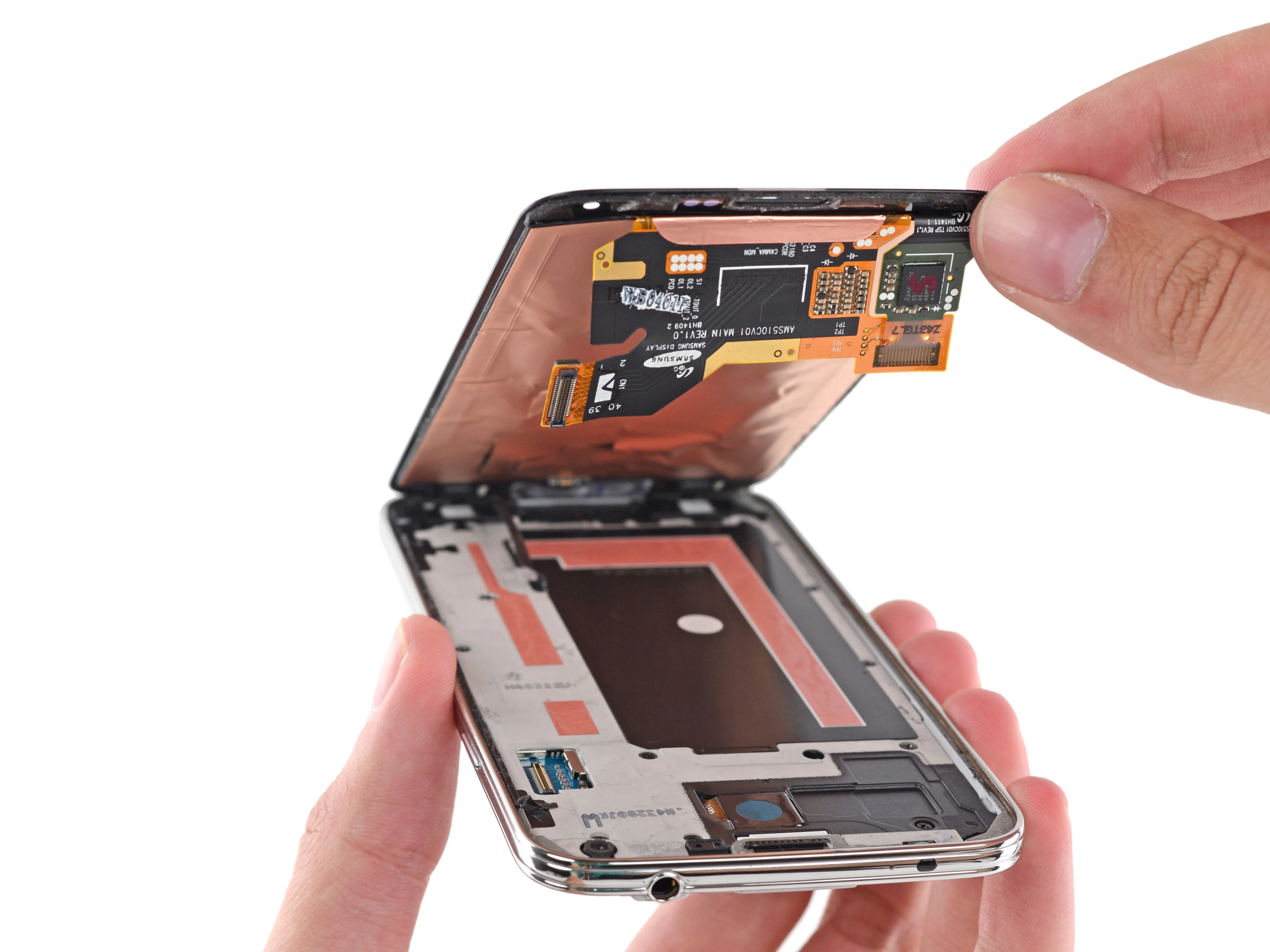

• Настало время для финального отжима.

• ...ой, гайки. КАБЕЛЬ.

• Кабельные мины-ловушки - это как найти яму со змеями между вами и сокровищем, за которым вы охотитесь. Что еще хуже, Харрисон Форд нигде нет.

• Просунув кабель, мы начинаем освобождать дисплей. К сожалению, Samsung, похоже, считает, что единственным способом проникнуть в этот телефон должно быть стекло.

Шаг 9

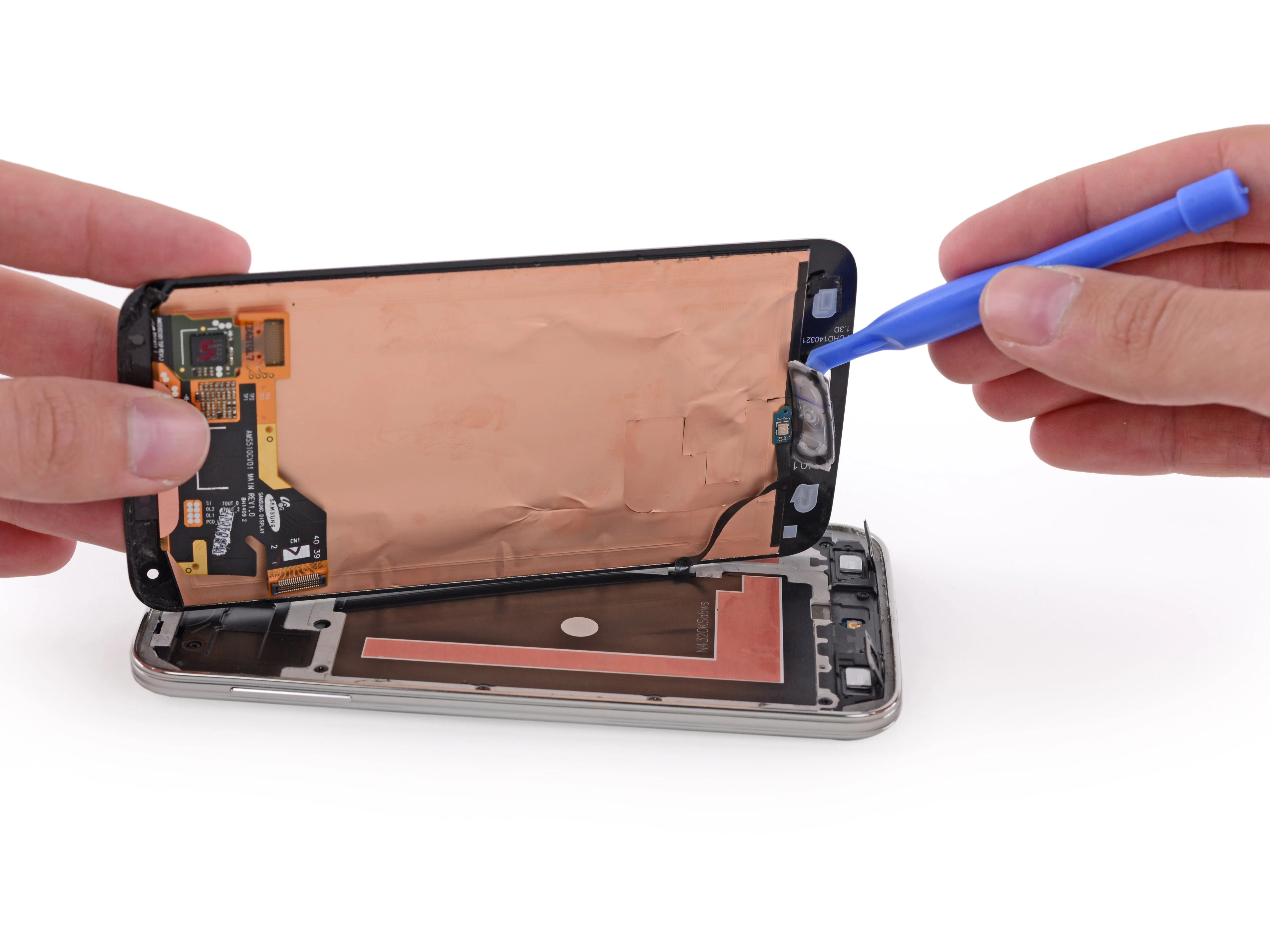

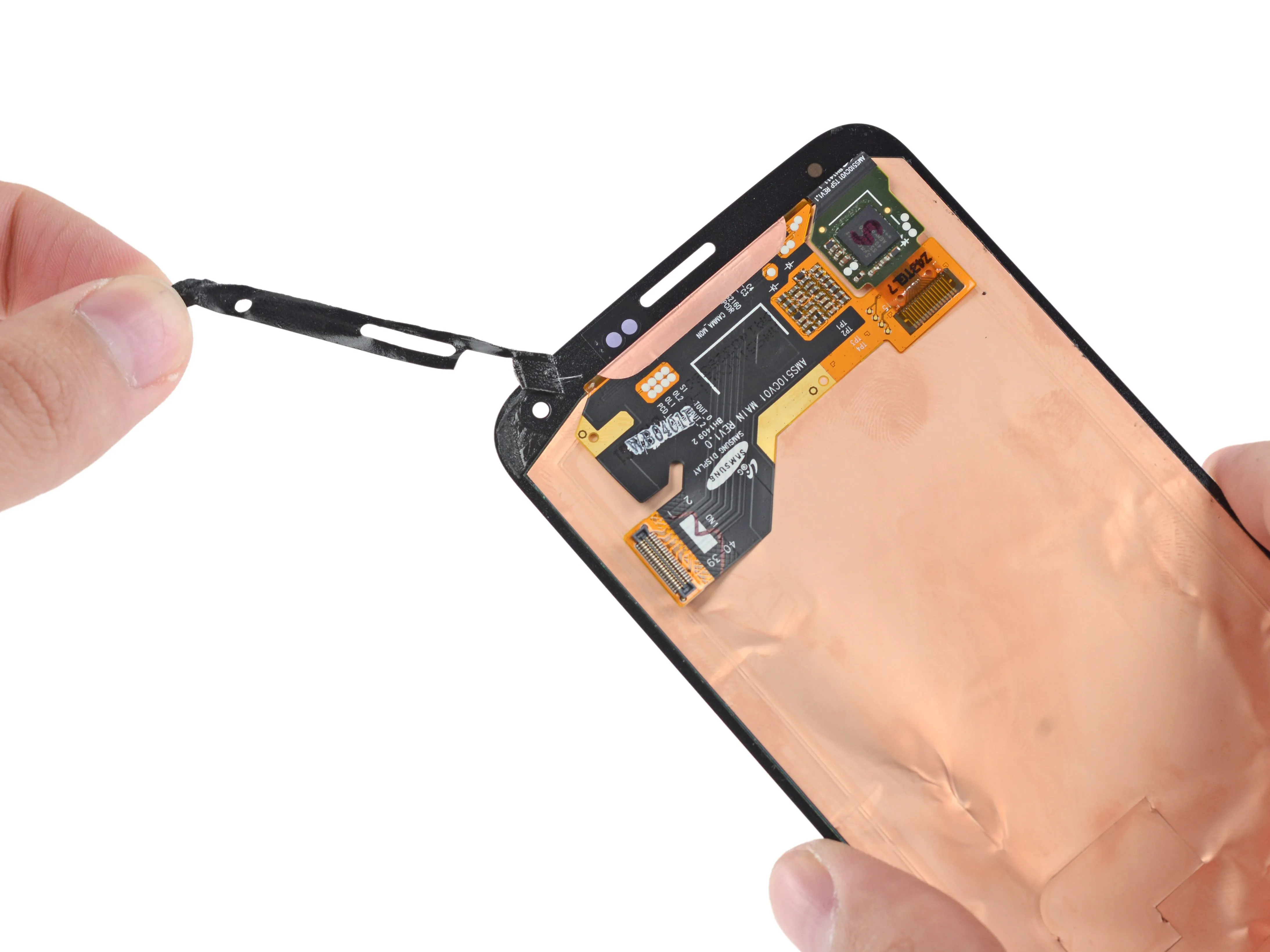

• Сняв дисплей, нам осталось убедить его расстаться с домашней кнопкой. Для этого мы используем пластиковый инструмент для открывания.

• Попрощайтесь с липкой лентой, удерживающей экран. При повторной установке дисплея, скорее всего, потребуется новый набор клея.

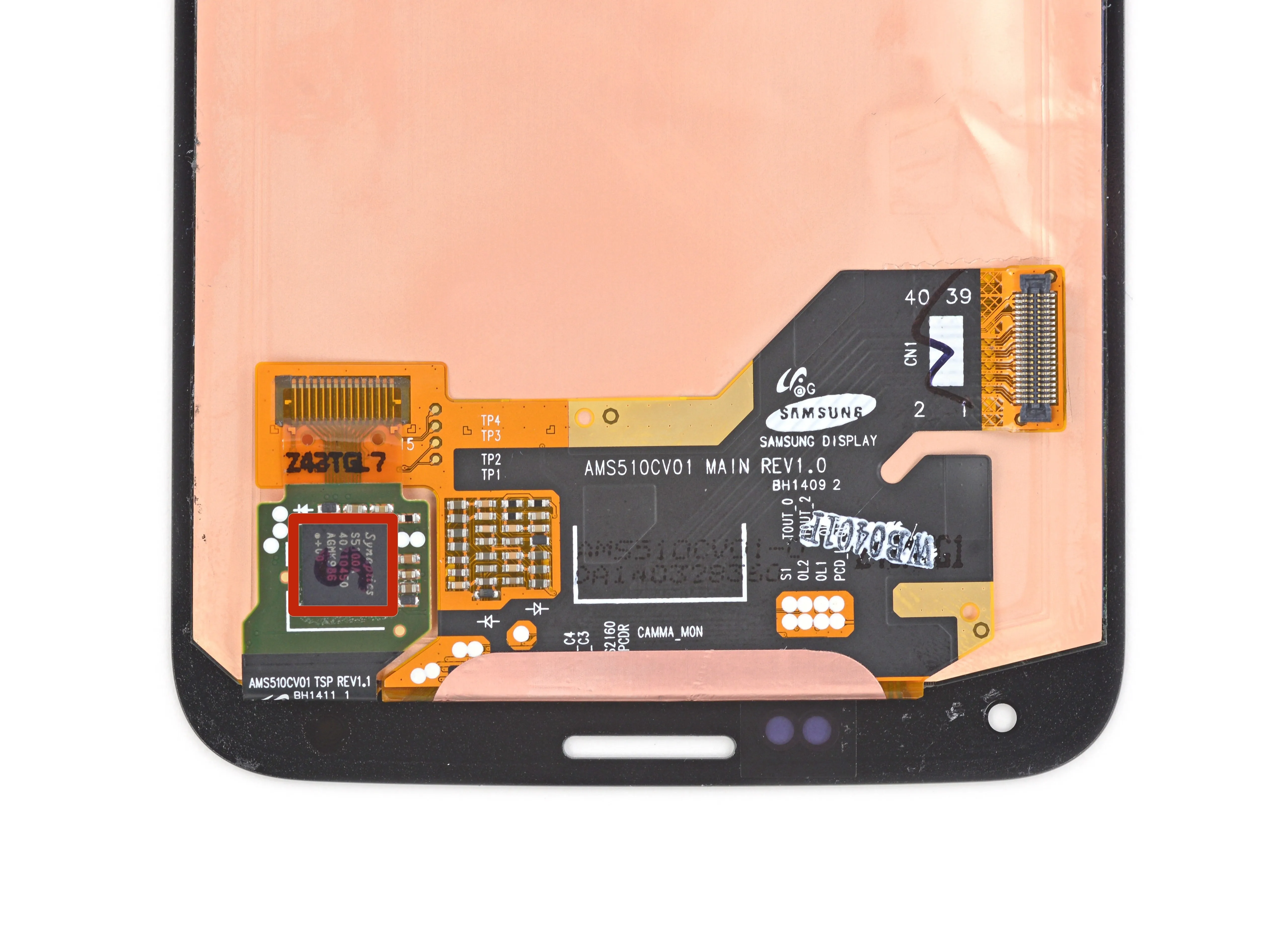

• Этот маленький кабель для сборки дисплея имеет множество насадок. В этом ему помогает контроллер сенсорного экрана Synaptics S5100A.

• Это довольно радикальное изменение в дизайне S-серии. Мы привыкли видеть внутренние компоненты на задней панели большого дисплея. В S5 все перевернуто с ног на голову: компоненты размещены между дисплеем и батареей, в собственном труднодоступном отсеке.

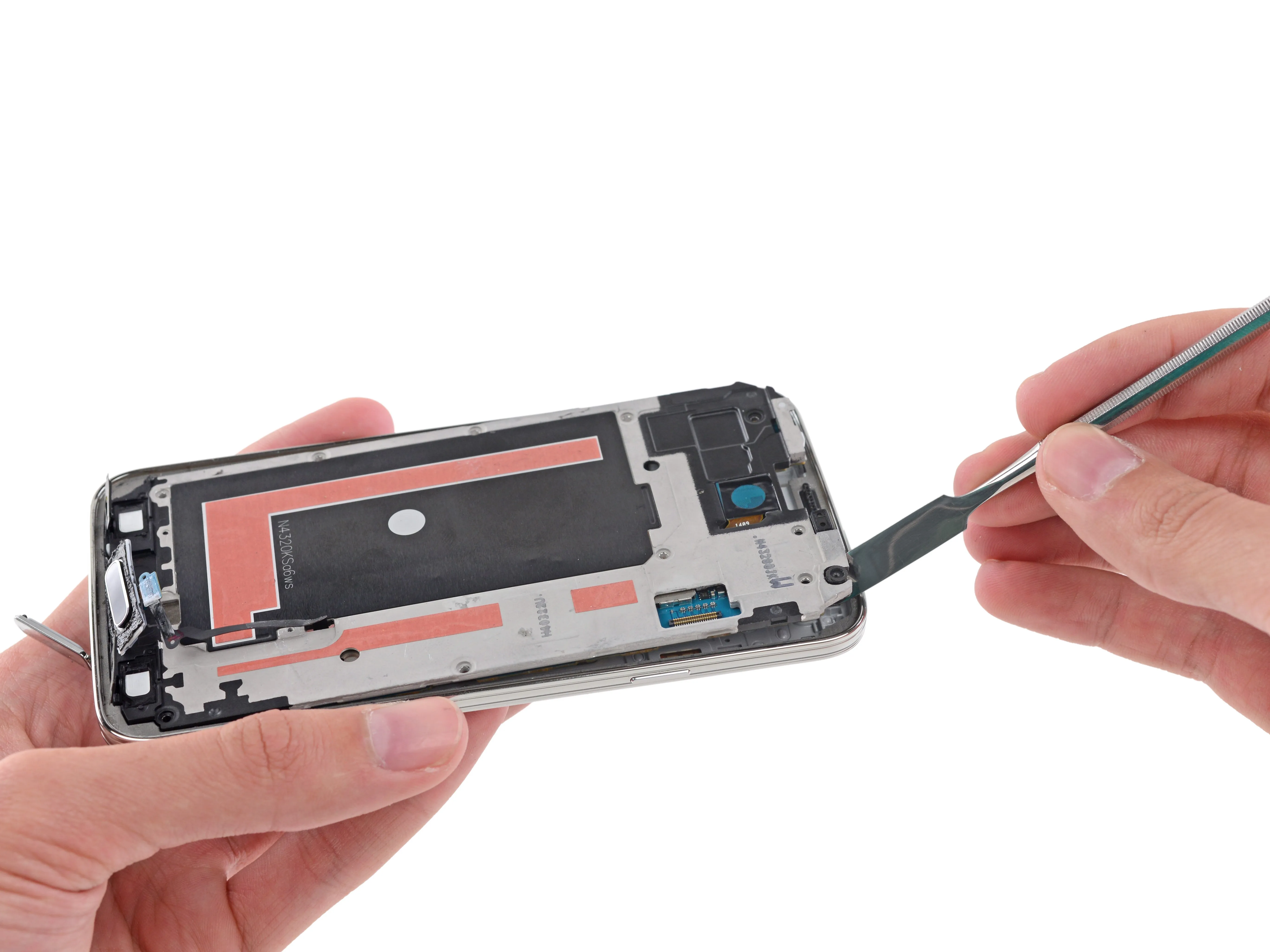

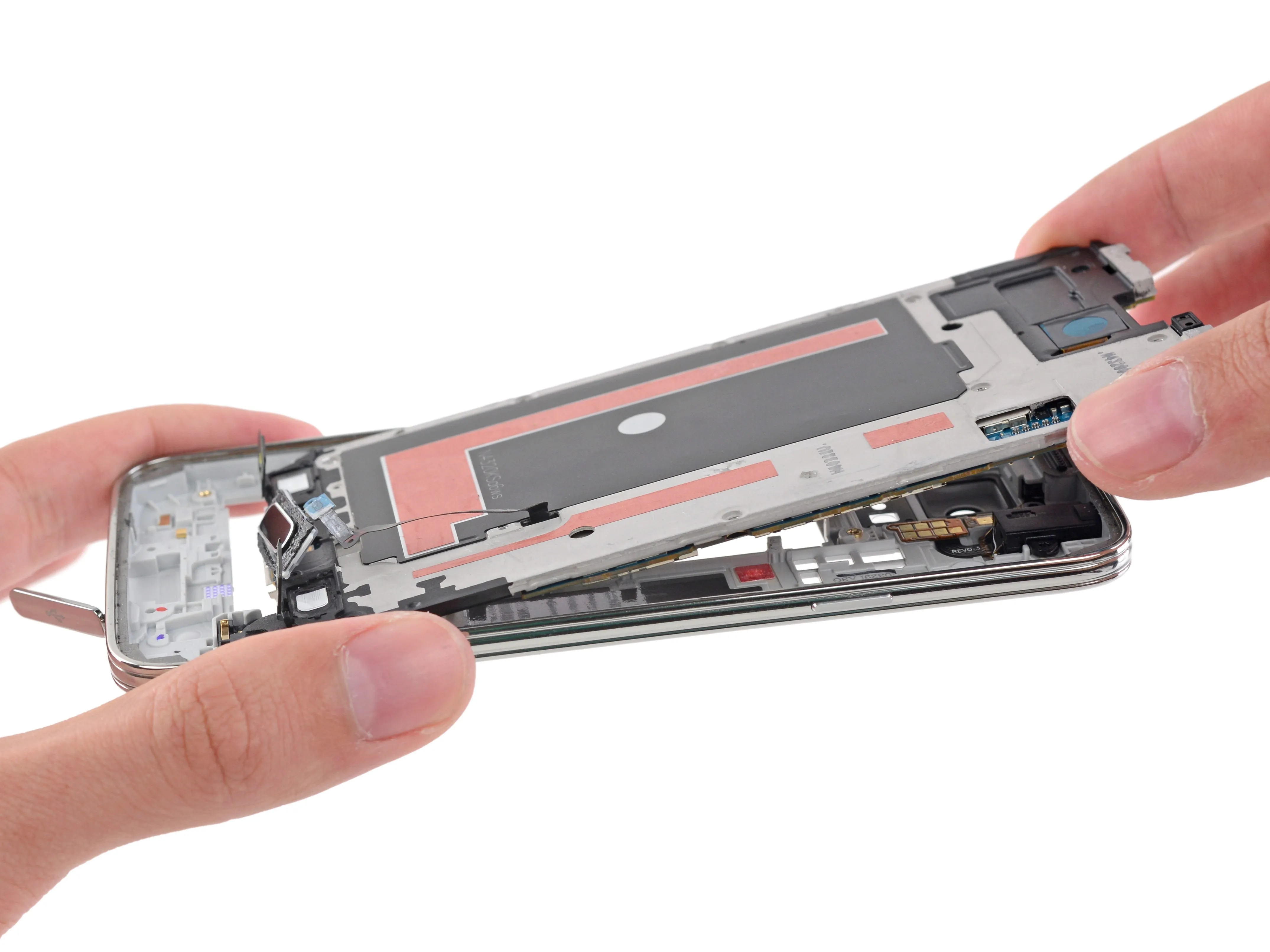

Шаг 10

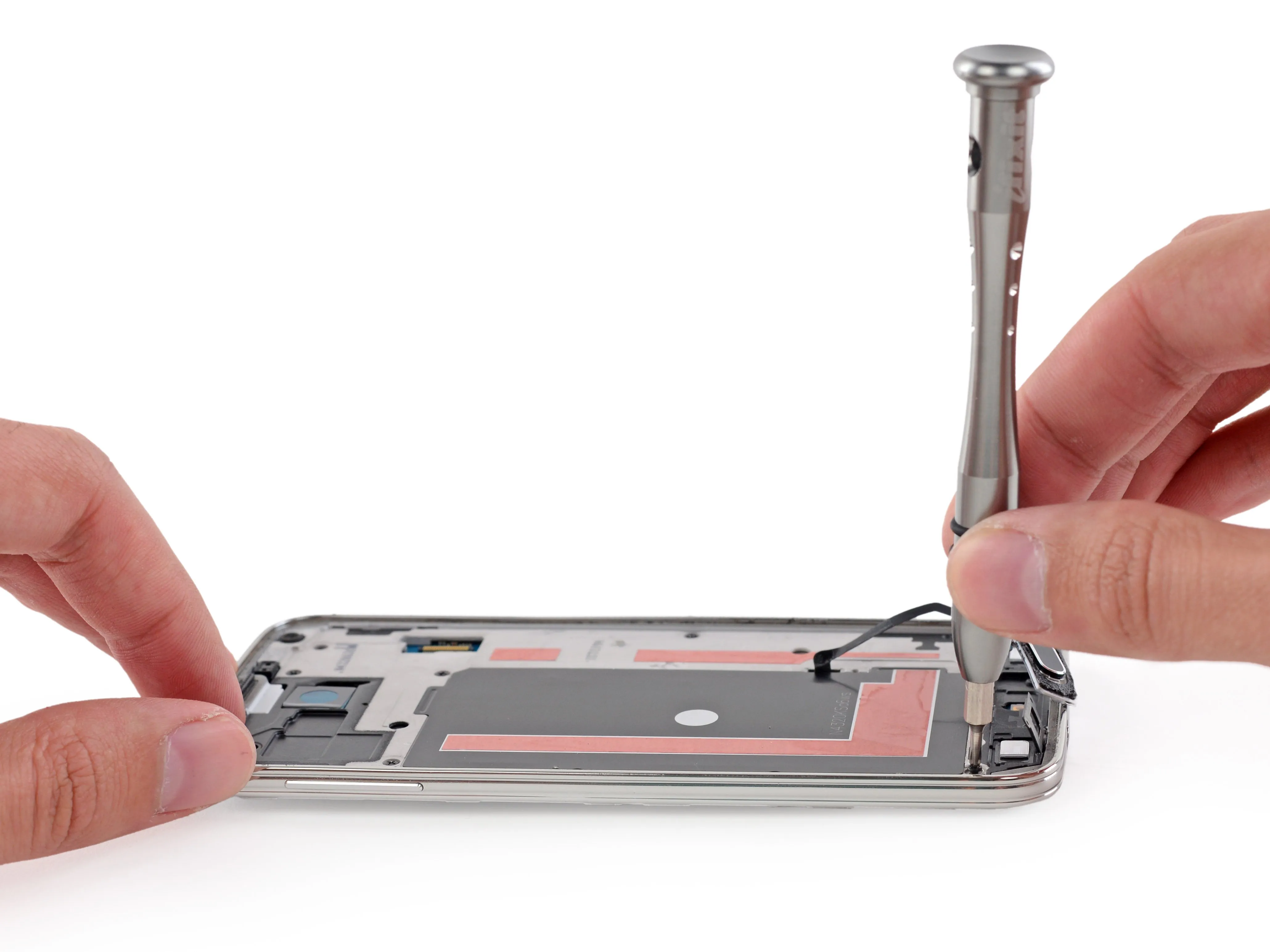

• О, Samsung, мы надеялись, что все идет не так. Но, увы, нужные нам винты находятся на другой стороне телефона. Вздох.

• Мы достигли точки дебатов по поводу номенклатуре Galaxy. По общему мнению, мы удаляем среднюю рамку из... средней рамки.

• Запутались? Да. Мы тоже.

• Дело вот в чем: после снятия заднего корпуса вы сталкиваетесь со средней рамкой. А между этой (первой) средней рамкой и дисплеем находится вторая средняя рамка. Вот и все: двойная средняя рамка.

Комментарии к шагу

Примечание: В средней рамке есть 10 черных винтов, а в задней части устройства есть 2 серебристых винта, которые удерживают среднюю рамку вместе. Убедитесь, что выкрутили все винты, прежде чем разбирать устройство.

Это разборка, и не стоит следовать ей как инструкции, ознакомьтесь с нашими пошаговыми руководствами по ремонту S5 для получения подробной информации о количестве и размере винтов!

Шаг 11

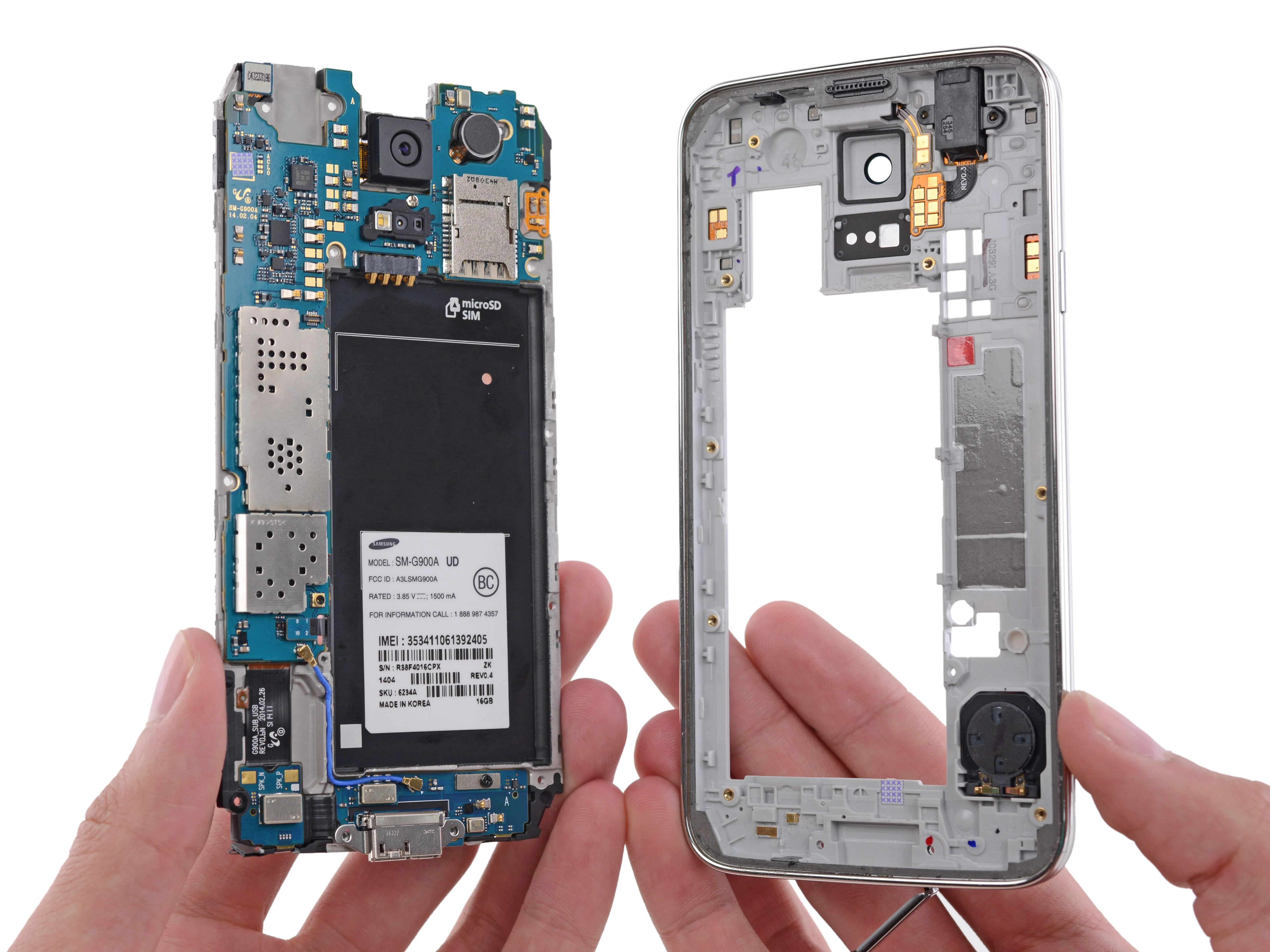

• Итак, напомним:

• Слева мы видим внутреннюю среднюю рамку с материнской и дочерней платами.

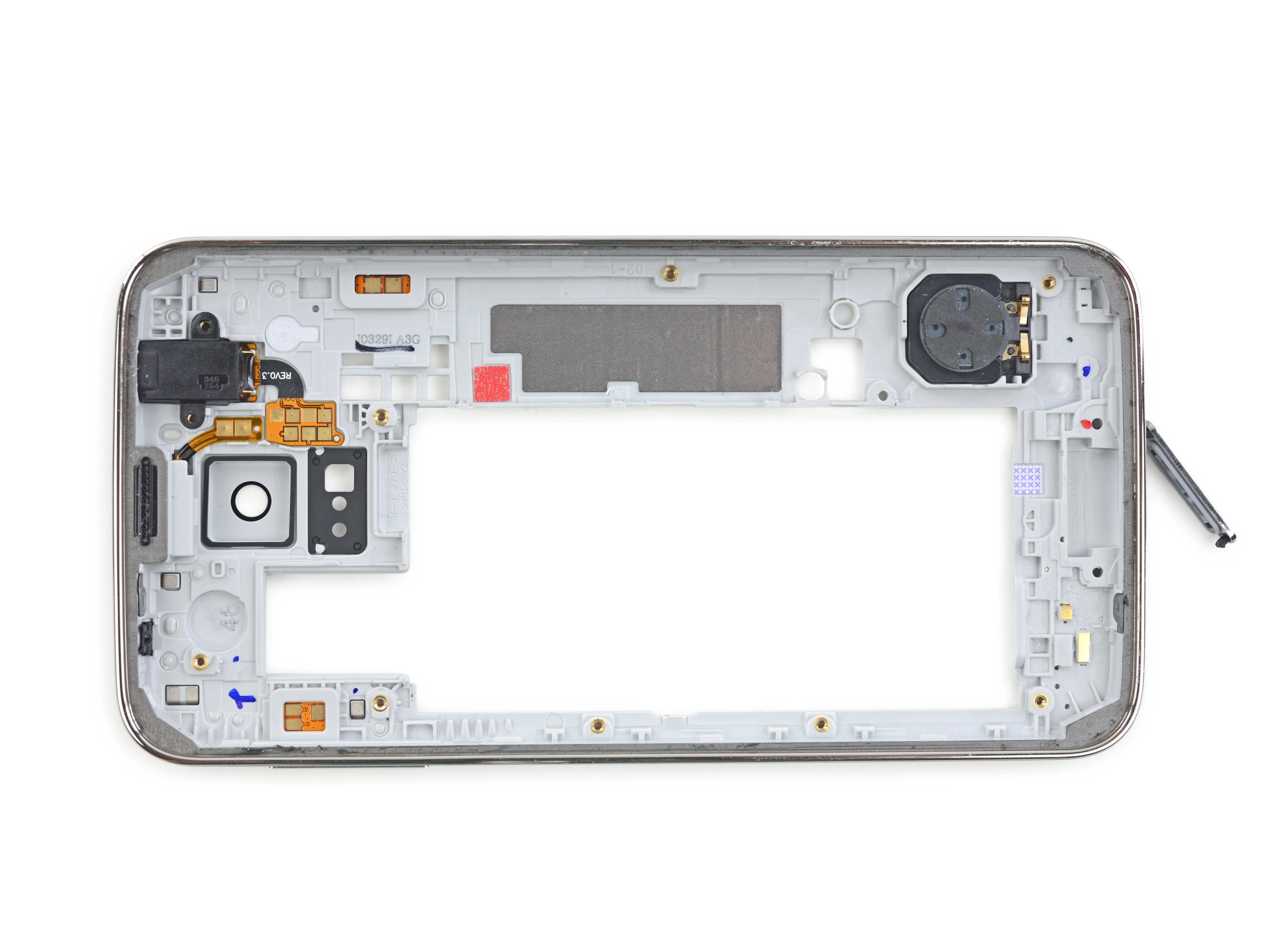

• Справа - внешняя средняя рамка с множеством пружинных контактов.

• С остальными элементами здесь мы уже знакомы: разъем для наушников, динамик, кнопки и т.д.

• Кризис идентичности предотвращен. Кризис ремонтопригодности, TBD...

• Также теперь можно увидеть, прямо под массивной камерой заднего вида, совершенно новый монитор сердечного ритма Samsung, работающий на базе процессора Samsung SM-G900S биосенсор.

Шаг 12

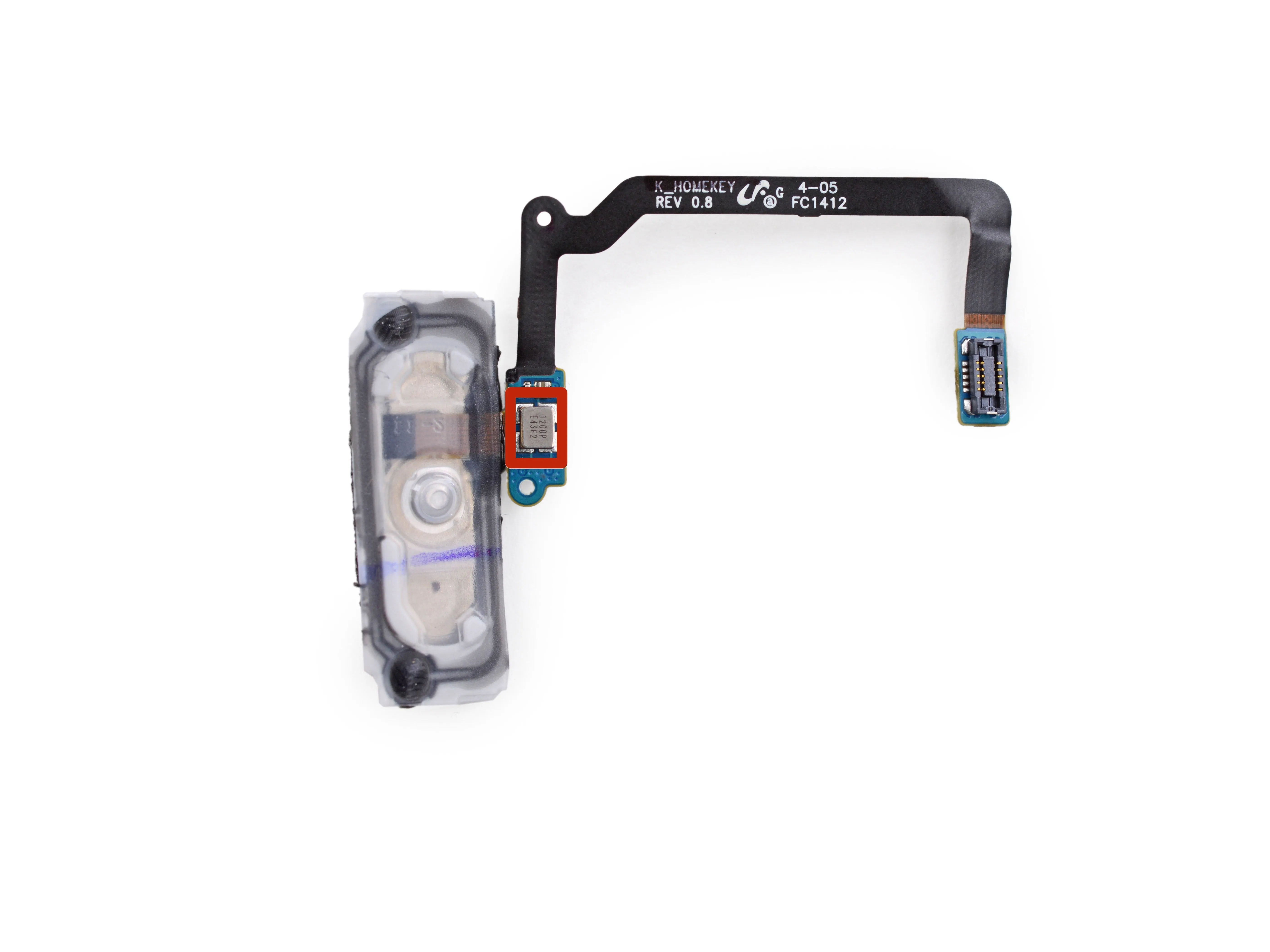

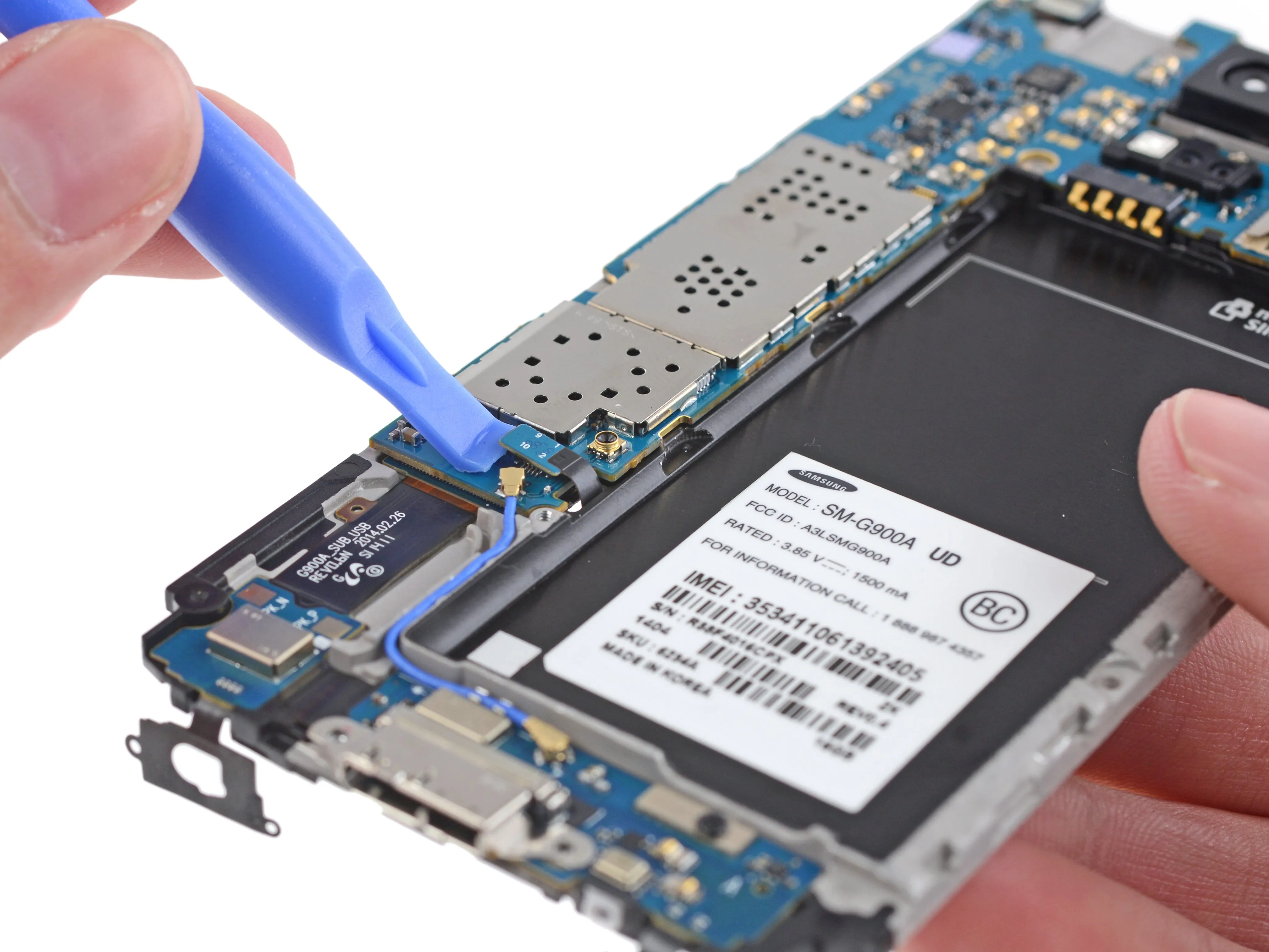

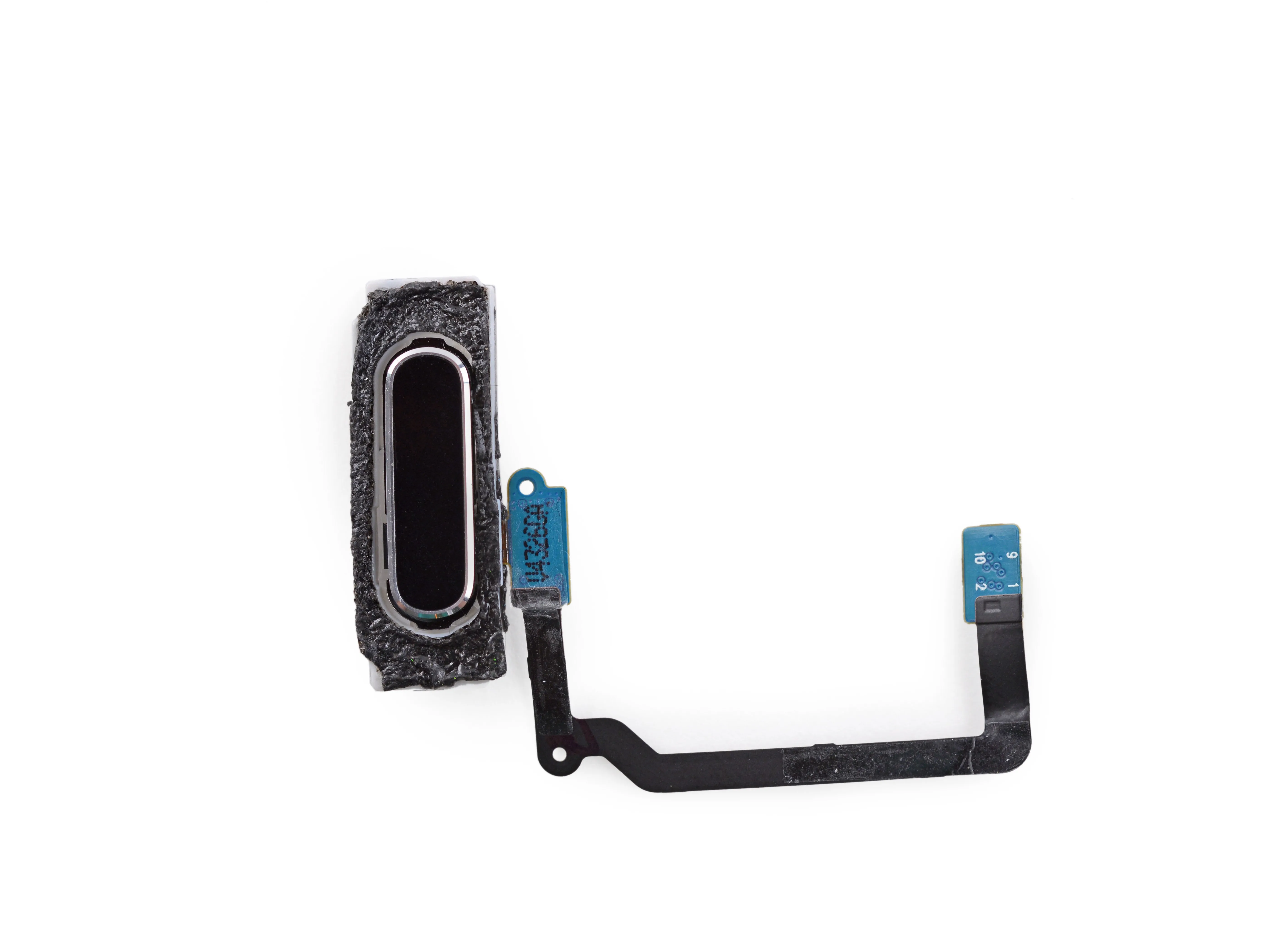

• Помните загадочный разъем на двери номер один? Сюрприз - это был кабель кнопки 'Домой'!

• Это открытие - бонус к ремонтопригодности S5 (и классический урок необходимости руководств по ремонту) - отсоединение кабеля кнопки home с самого начала значительно облегчило бы снятие дисплея и, несомненно, помогло бы при сборке.

• Присутствует и ожидаемый сканер отпечатков пальцев. Управляющий чип имеет маркировку 1200P E43F2.

• Некоторые говорят, что для того, чтобы этот датчик отпечатков действительно работал, требуется немного упорства.

Шаг 13

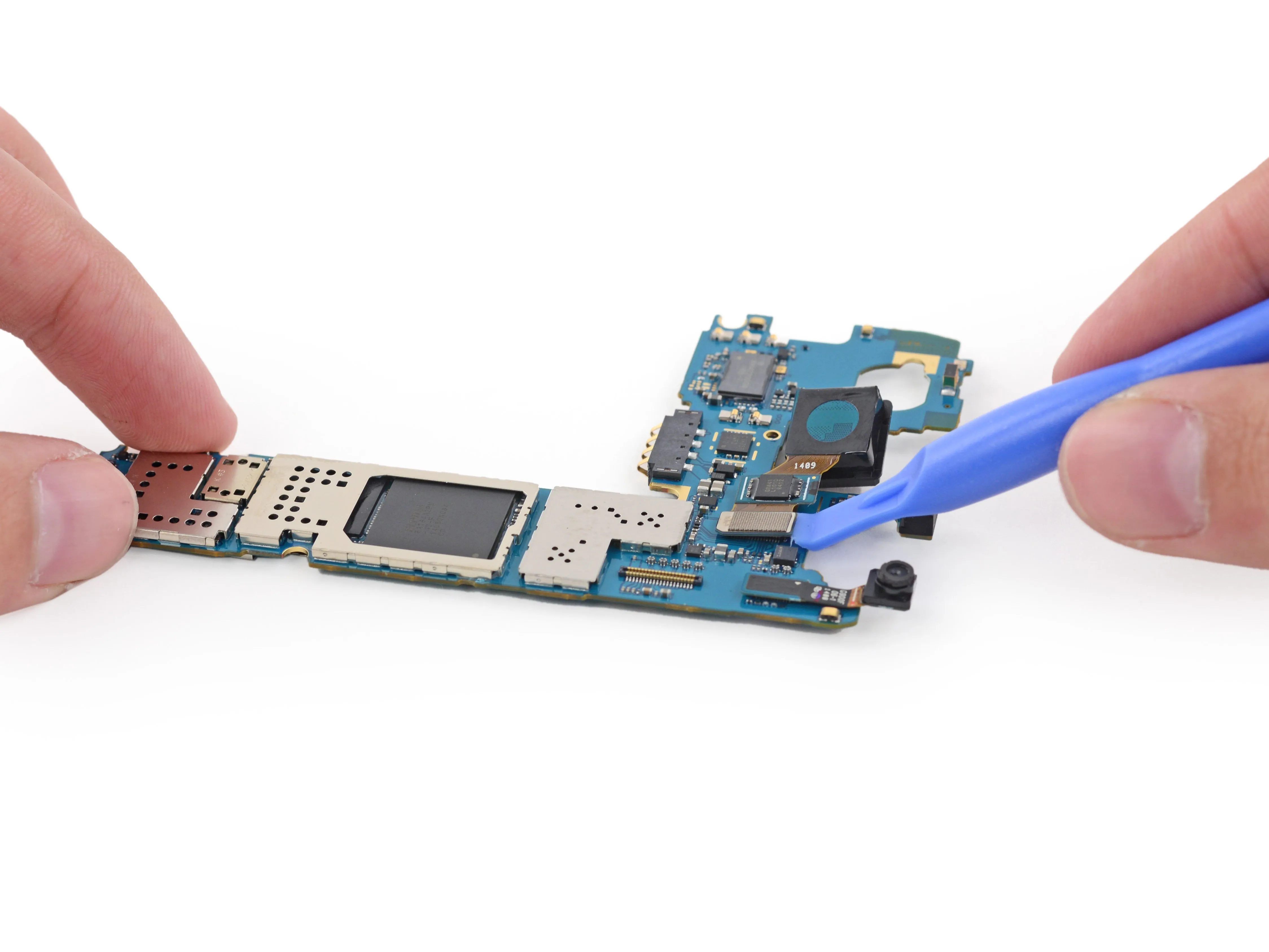

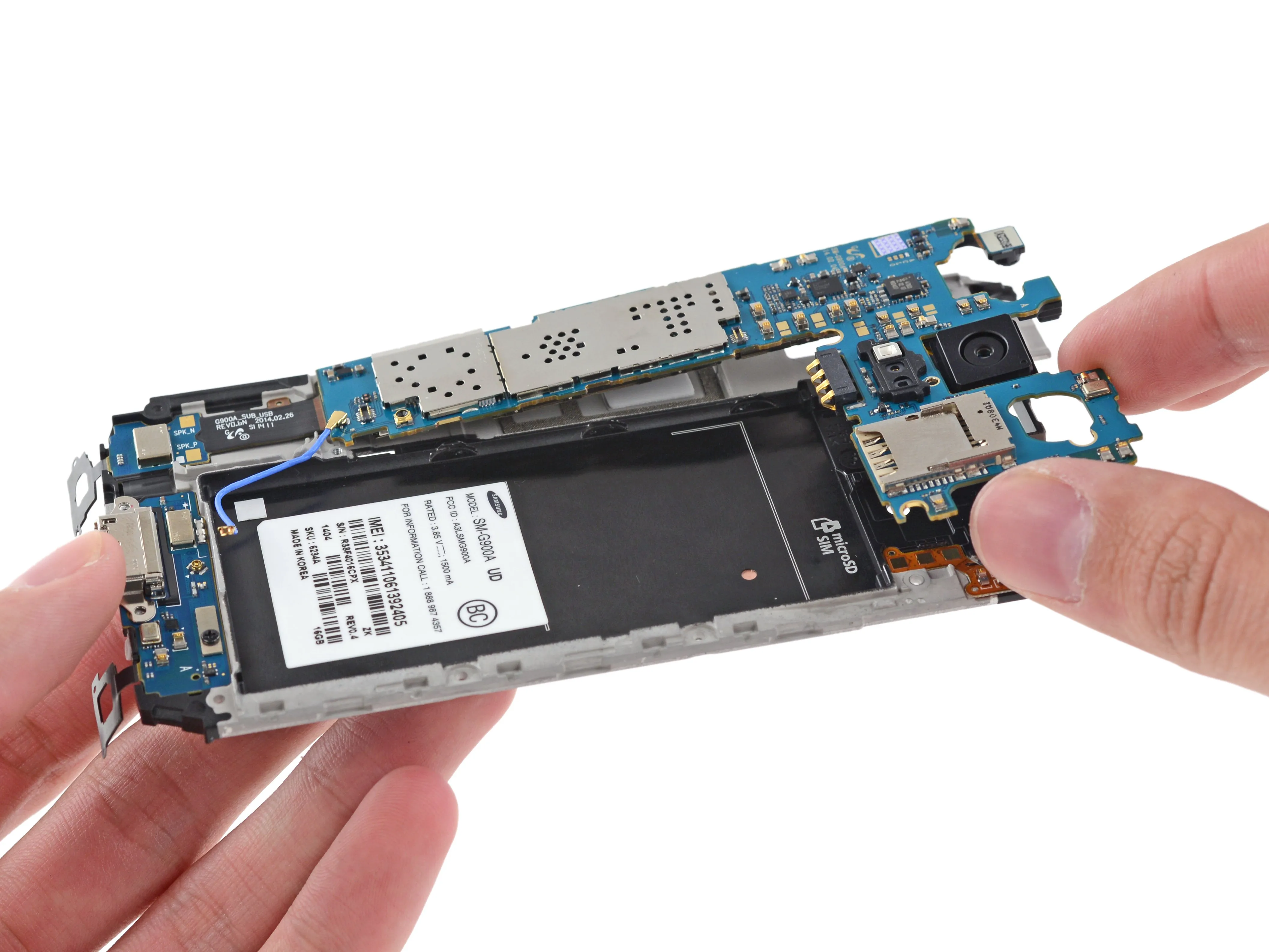

• Рядом с центром Galaxy находится материнская плата. Сделав тяжелую работу, мы вынимаем ее и начинаем искать признаки интеллектуальности.

• Первый признак - камера.

• В предвкушении конкурса на лучший взгляд мы используем наш верный инструмент для вскрытия пластика, чтобы выковырять ее и рассмотреть получше.

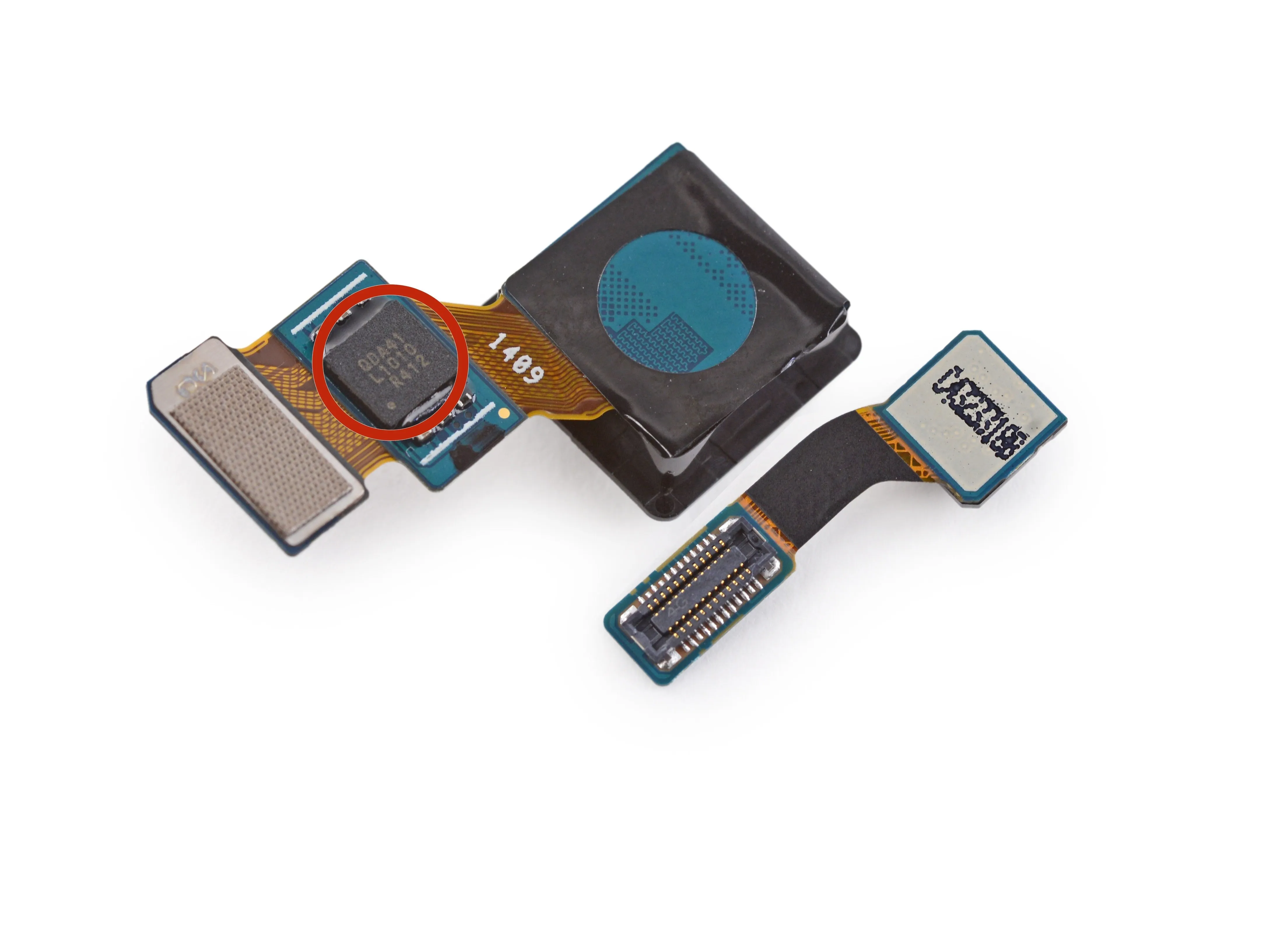

Шаг 14

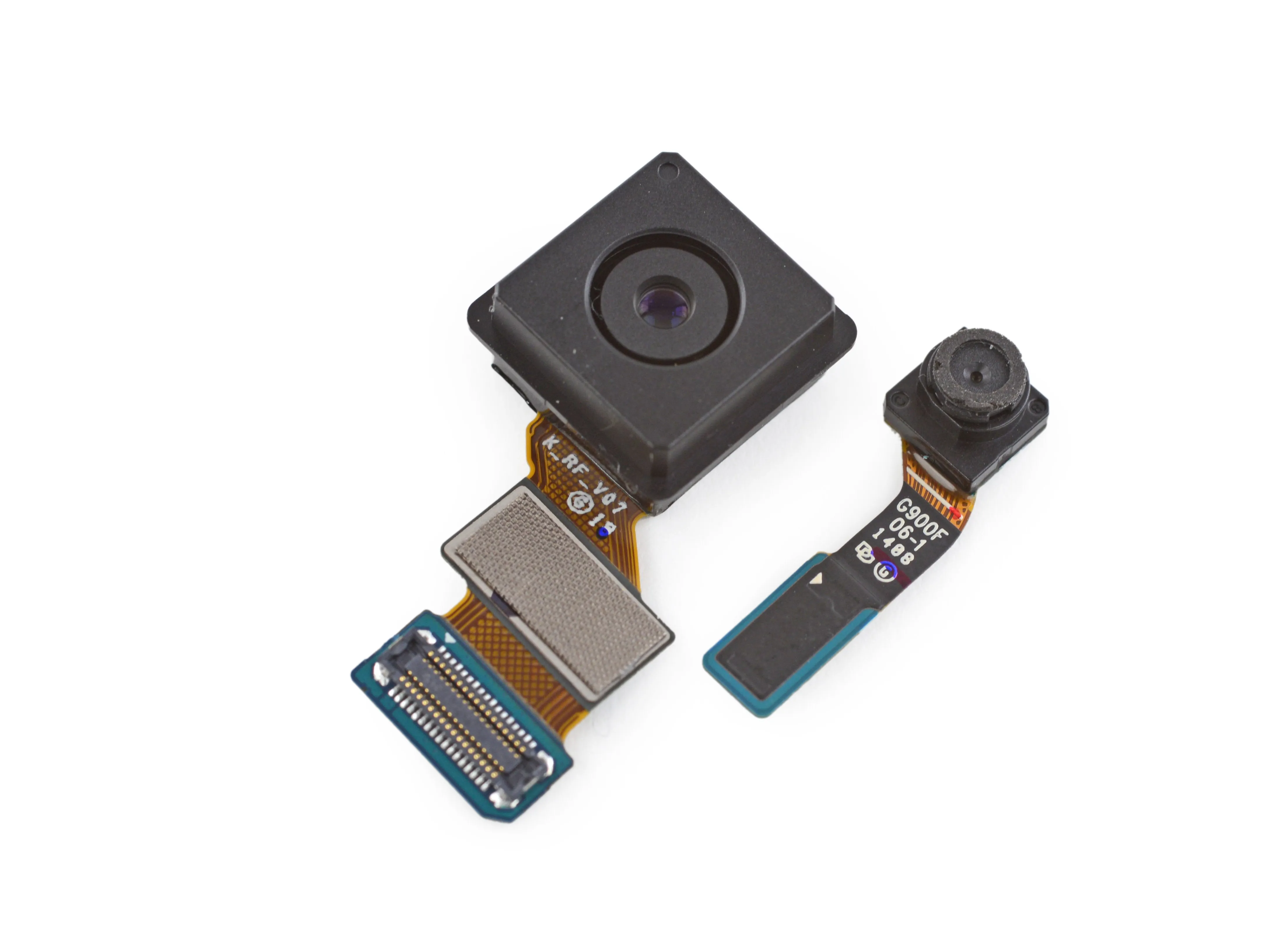

• Слева находится 16-мегапиксельная 1/2,6-дюймовая задняя камера Samsung.

• Благодаря новому, более быстрому автофокусу, эта камера должна позволить пользователям наконец-то поймать наконец-то поймать настоящий НЛО с помощью фотодоказательств.

• В рюкзаке основной камеры находится чип управления: QDA41 L1010 R412.

• Рядом с основной камерой стоит трюковой двойник Хоббита - фронтальная камера 2,0 МП.

• Этот маленький широкоугольный объектив снимает с разрешением 1920 x 1080.

Шаг 15

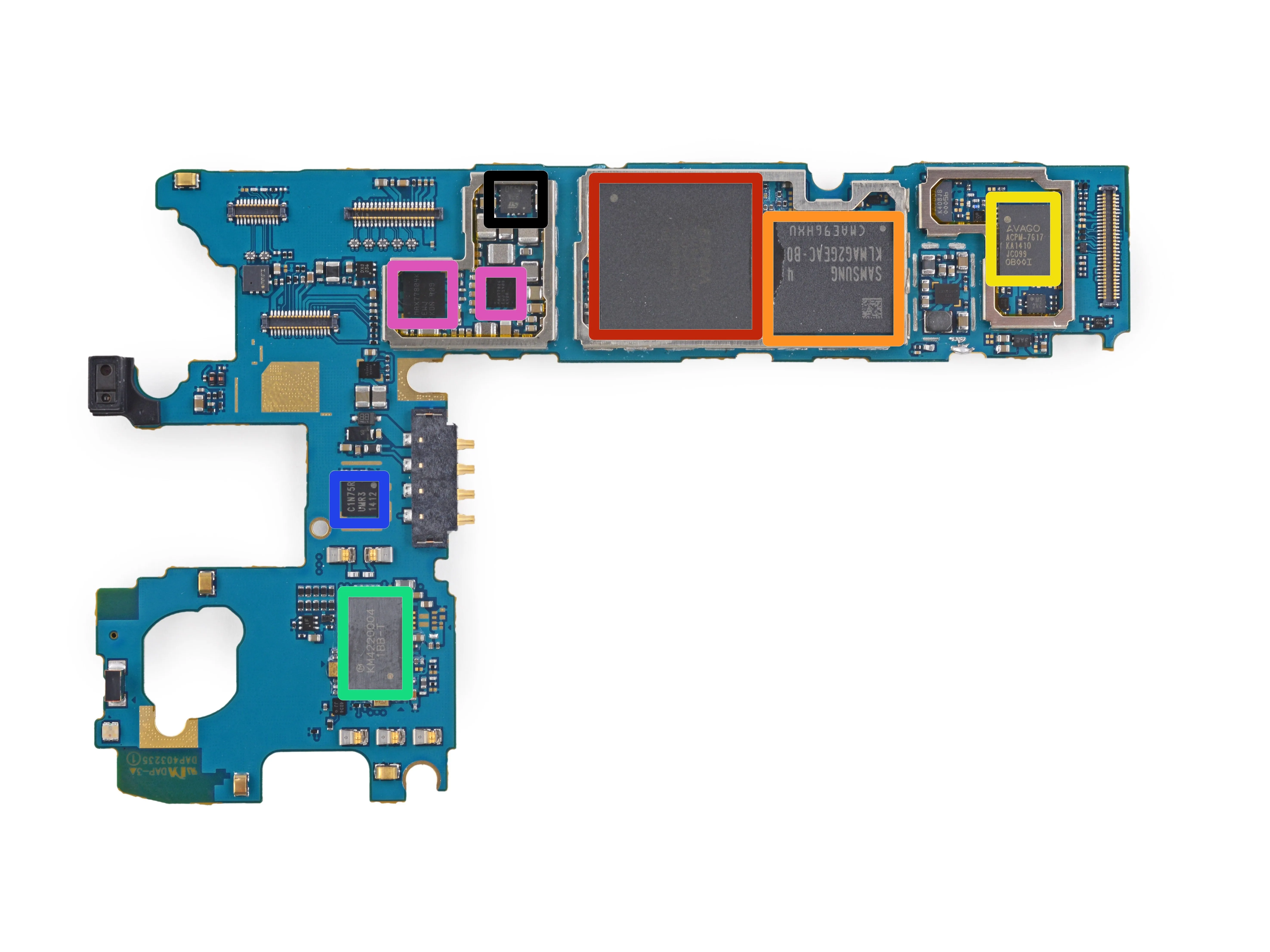

• В некоторых галактиках есть звезды. В других - чипы:

• Elpida FA164A2PM - тот же пакет из 2 ГБ оперативной памяти, который мы нашли в HTC One (M8)и отличается от 2 ГБ чипа Samsung, найденного в анализе Chipworks анализ. Четырехъядерный процессор с тактовой частотой 2,5 ГГц, вероятно, расположенный под

• Samsung KLMAG2GEAC-B0 16 ГБ встроенной памяти

• Avago ACPM-7617 многорежимный, многодиапазонный радиочастотный фронт-энд

• Murata KM4220004 (вероятно, модуль Wi-Fi)

• 1412 (C1N75R UMR3) (C1N78B YMP4)

• Maxim Integrated MAX77804K (система PSoC) и MAX77826

• STMicroelectronics 32A M410

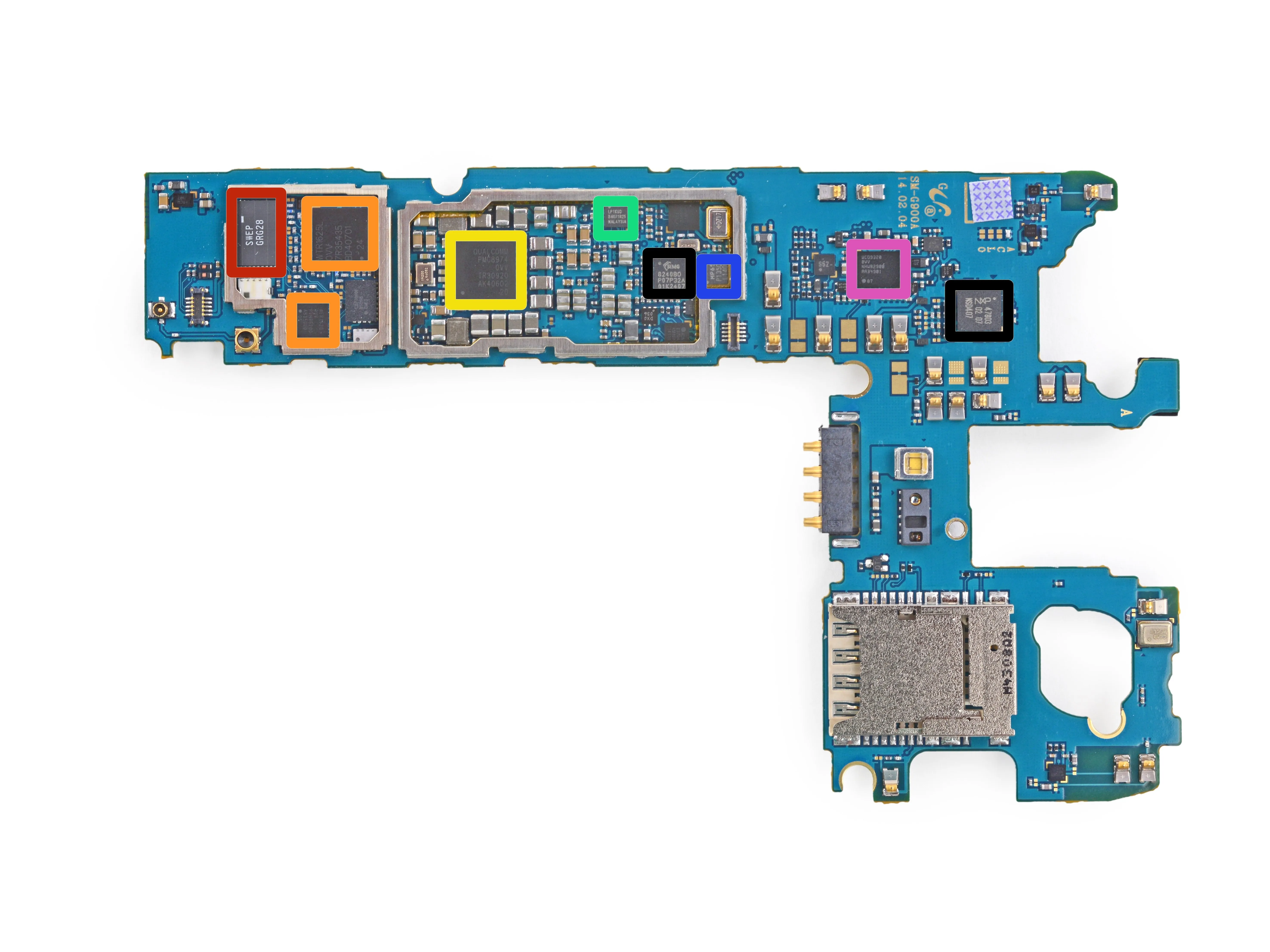

Шаг 16

• Модуль антенного переключателя SWEP GRG28 (спасибо Chipworks)

• Радиочастотный трансивер Qualcomm WTR1625L (еще один бис из HTC One M8) и...

• Чип-компаньон Qualcomm WFR1620 для приема только сигнала

• ИС управления питанием Qualcomm PMC8974

• Lattice iCE40 LP1K ПЛИС с низким энергопотреблением

• Invensense MP65M (MPU-6500M) гироскоп/акселерометр

• Аудиокодек Qualcomm WCD9320

• Мобильный HD-передатчик SIMG 8240B0 и контроллер NFC NXP 47803

Комментарии к шагу

Если вы еще не поняли, SIMG 8240B0 - это микросхема Silicon Image для видео/аудио передатчика MHL и HDMI.

https://www.siliconimage.com/solutions/ip...

Привет Делаете.ру. На этой фотографии шага 16, как он ориентирован, чуть ниже чипа акселерометра/гироскопа (синий квадрат), есть крошечный разъем, похожий на разъем датчика отпечатков пальцев. Для чего предназначен этот разъем? Спасибо.

Шаг 17

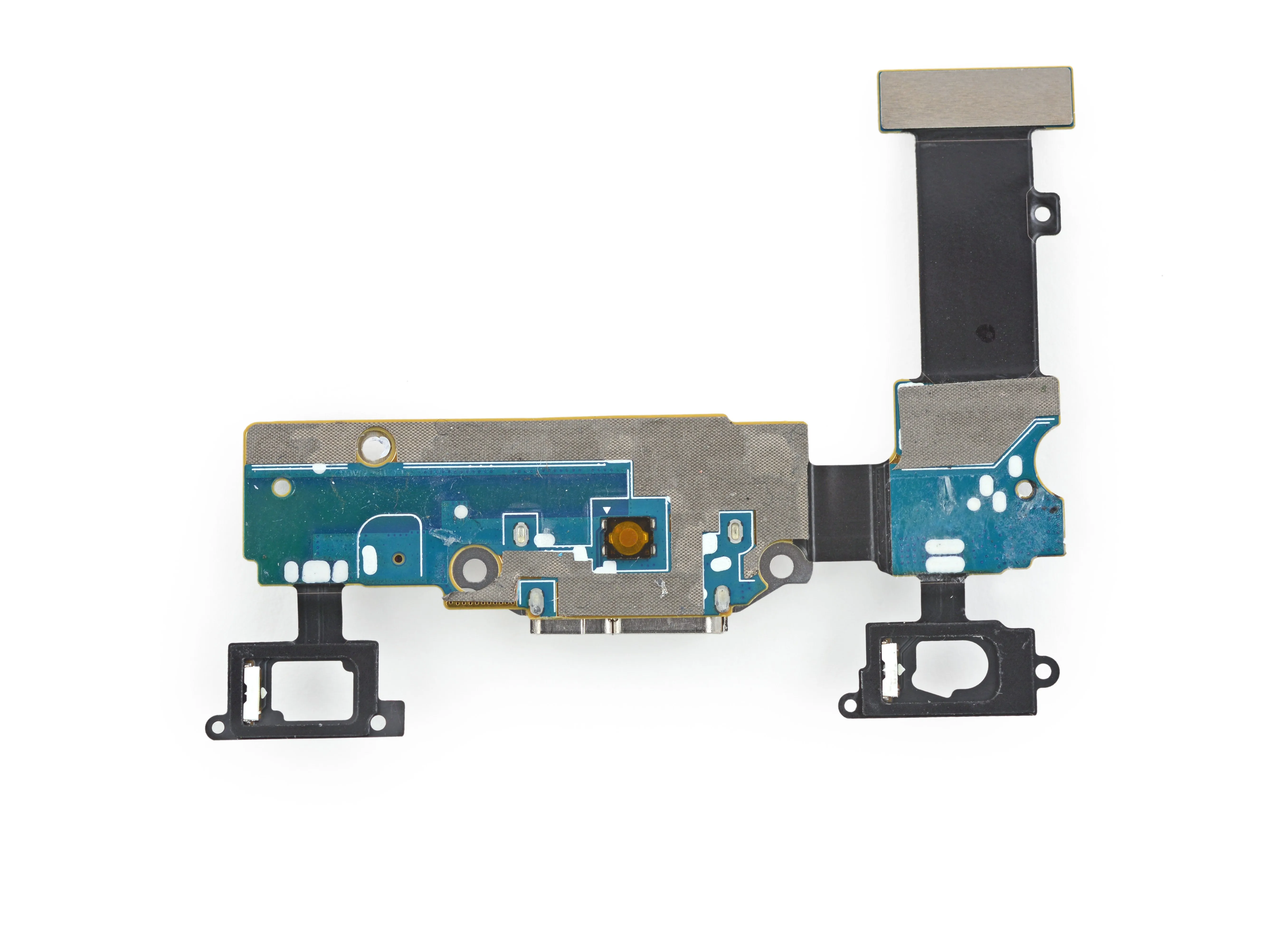

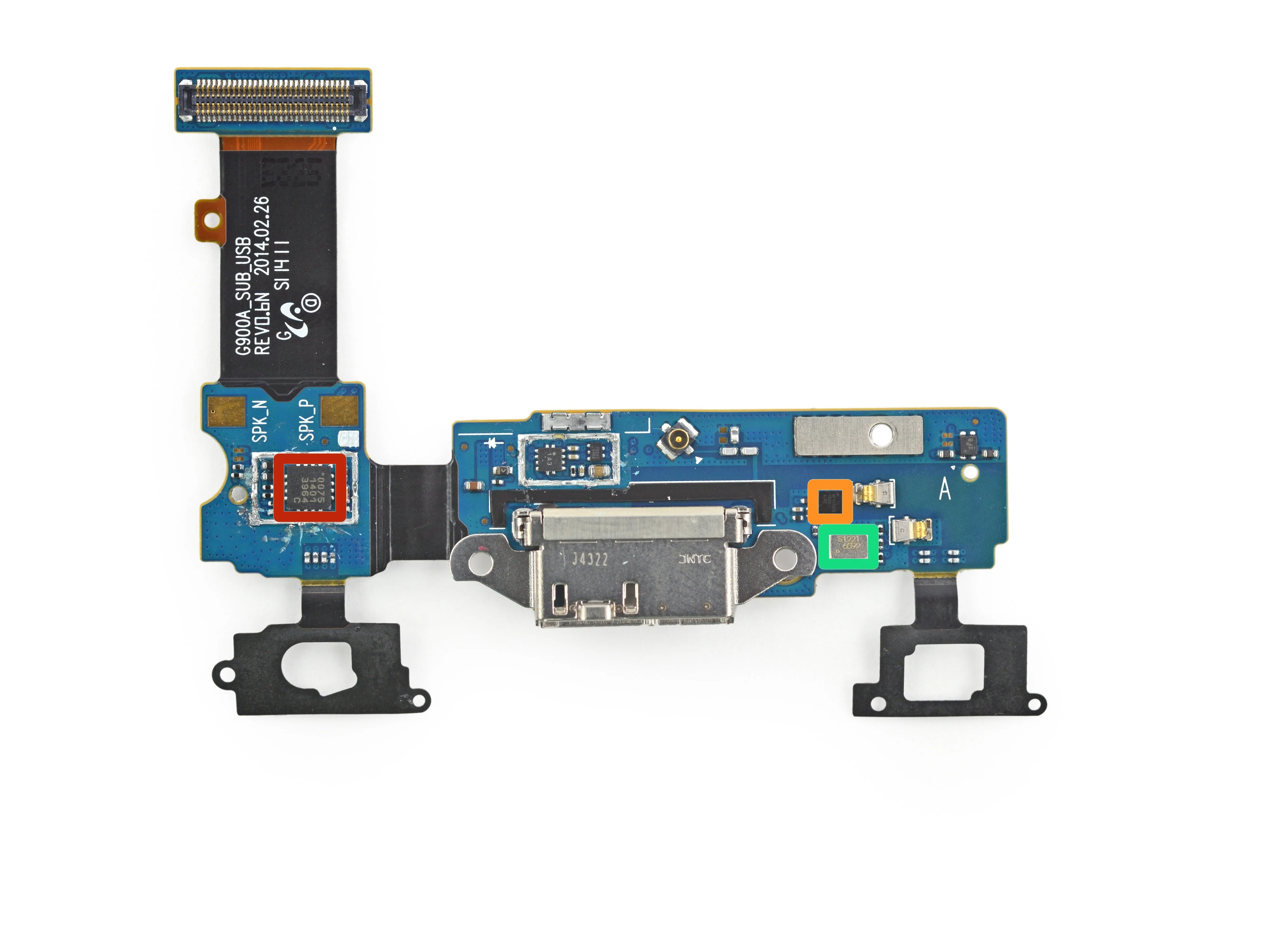

• Когда материнская плата убрана, мы обнаруживаем, что нам не хватает деталей. Все, что у нас осталось, - это одинокая маленькая дочерняя плата.

• На ней расположен порт для зарядки, а при ближайшем рассмотрении можно обнаружить кабели для нижних кнопок, а также россыпь микросхем:

• Cypress CY8C20075-24LKXI CapSense емкостной сенсорный контроллер

• RFMD RF1119 контроллер антенны

• S1221 основной микрофон

Шаг 18

• Оценка ремонтопригодности Samsung Galaxy S5: 5 из 10 (10 - самый простой в ремонте).

• Аккумулятор невероятно легко снять и заменить.

• Дисплей вынимается одним из первых, что делает замену немного быстрее. Однако он держится на значительном количестве клея и требует очень осторожного и настойчивого надавливания и значительного количества тепла, чтобы снять его, не разбив стекло и не перерезав кабели.

• После того как вы откроете устройство, некоторые компоненты, такие как камеры, разъем для наушников, вибромотор и динамики, являются модульными и их довольно легко заменить.

• Для замены чего-либо, кроме аккумулятора, необходимо сначала снять дисплей, что чревато дополнительными повреждениями по пути в ремонт.
