Разборка Samsung Galaxy S5 Mini

Введение

У нас было немного времени, чтобы поиграть с флагманским смартфоном Samsung Galaxy S5, и, похоже, он уменьшился в размерах. Постойте, послушайте... На самом деле мы разбираем совершенно новый Galaxy S5 Mini, более компактную, легкую и менее мощную версию S5. Назовем его флагманским смартфоном Samsung.

Чтобы не попасть впросак, мы получили S5 Mini с евро-старта прямо из России-матушки. Мы обязательно укажем на все специальные адаптации, необходимые этому телефону, чтобы говорить по-русски, и сделаем немного Наука с Делаете.ру и поговорим об отслеживании конвертов!

Не хватает разбора в вашей жизни? Присоединяйтесь к нам в Facebook, Instagram или Twitter!

Что вам понадобится

Инструменты

•

•

•

•

•

•

•

Шаг 1 Разборка Samsung Galaxy S5 Mini

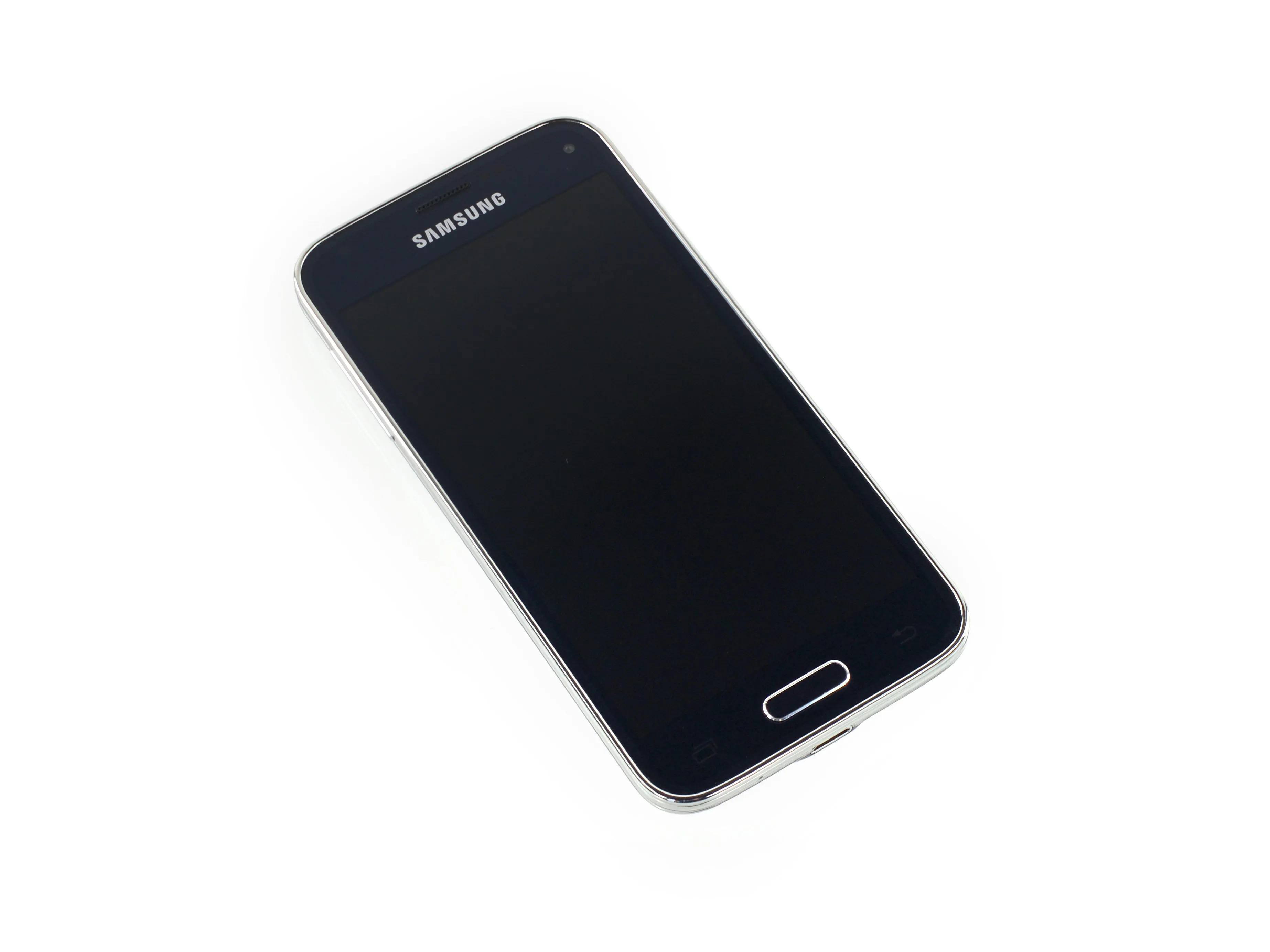

• Хотели бы вы, чтобы ваш Samsung Galaxy S5 был немного меньше? Больше не желайте. Представляем вам Samsung Galaxy S5 Mini. Технические характеристики включают:

• 1,4 ГГц четырехъядерный процессор Exynos 3 Quad (Exynos 3470)

• 4,5-дюймовый Super AMOLED дисплей с разрешением HD (720 x 1280 при 326ppi)

• Задняя камера 8,0 МП с автофокусом + светодиодная вспышка и фронтальная камера 2,1 МП

• Wi-Fi 802.11 a/b/g/n, NFC (только для версии LTE), Bluetooth v4.0 LE, microUSB 2.0, A-GPS + ГЛОНАСС, ИК-пульт ДУ

• 1,5 ГБ оперативной памяти и 16 ГБ внутренней памяти с возможностью расширения до 64 ГБ с помощью microSD

• Аккумулятор емкостью 2 100 мАч

• Акселерометр, гироскоп, компас; датчики сердечного ритма, приближения и отпечатков пальцев

Шаг 2

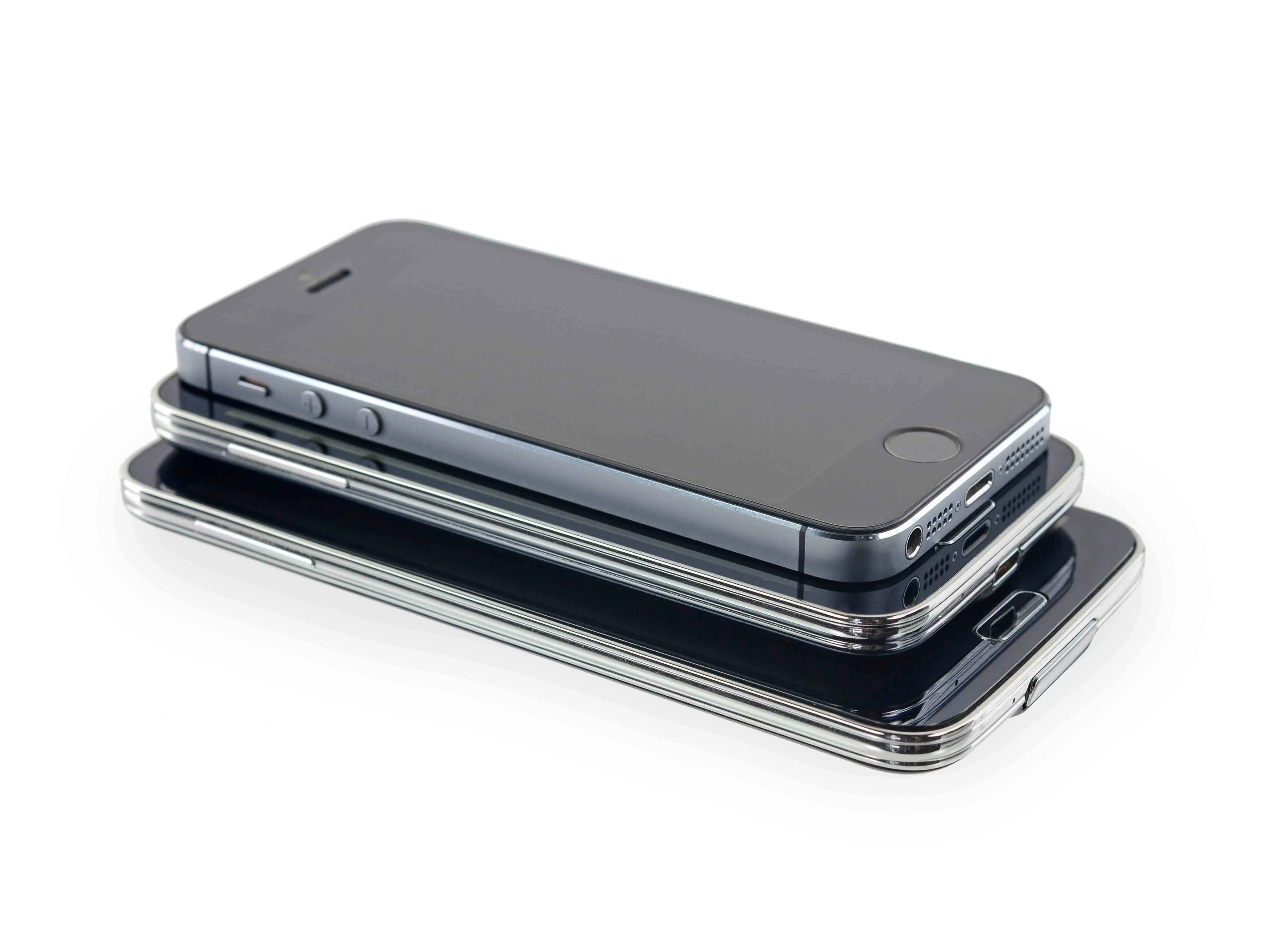

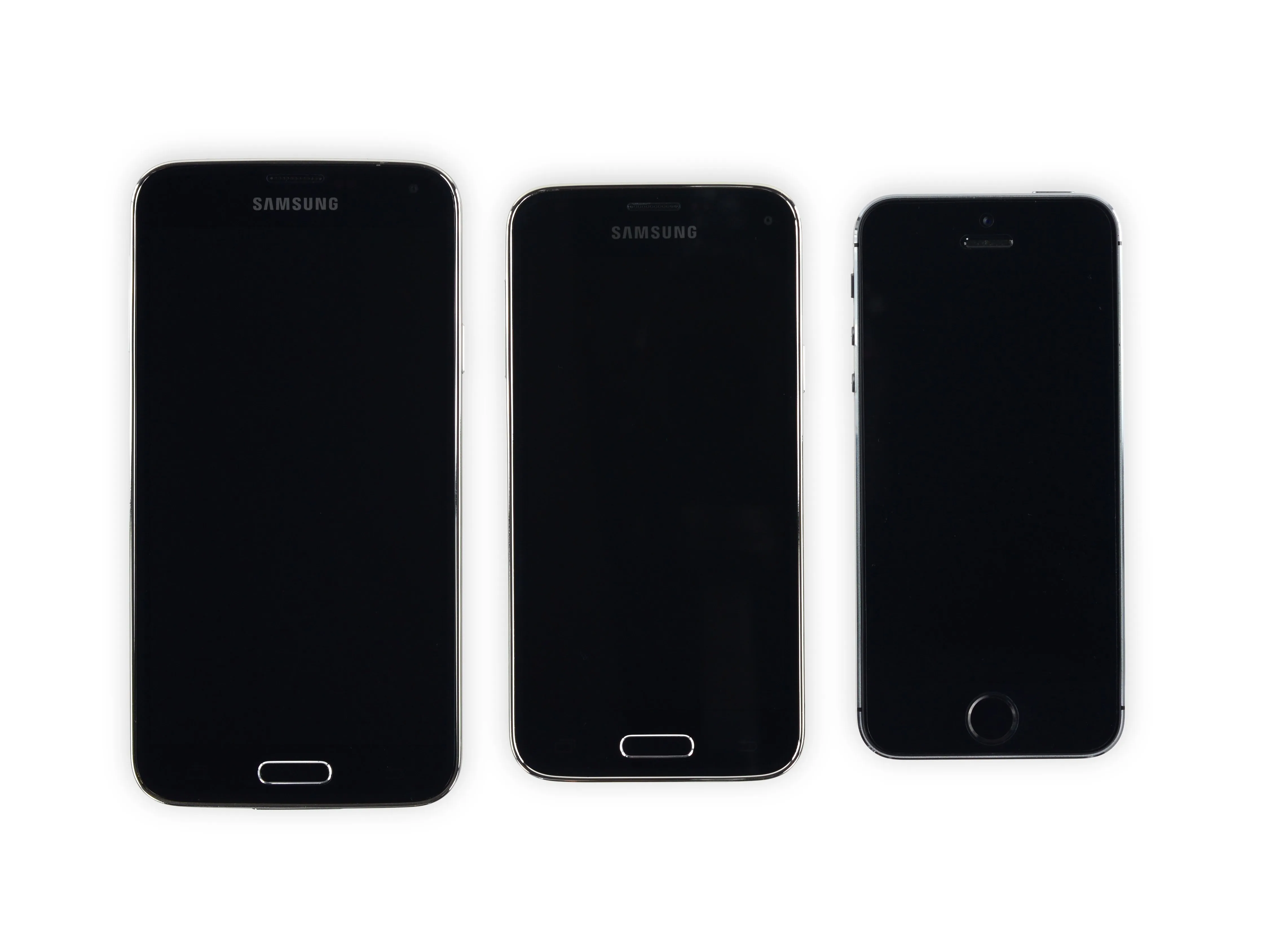

• А теперь настало время для эпического сравнительного компендиумаGalaxy S5, Galaxy S5 Mini и iPhone 5s выстроились в ряд, чтобы сделать свои снимки.

• Похоже, что Samsung стремилась к 'золотому сечению', выпустив телефон 'правильного' размера.

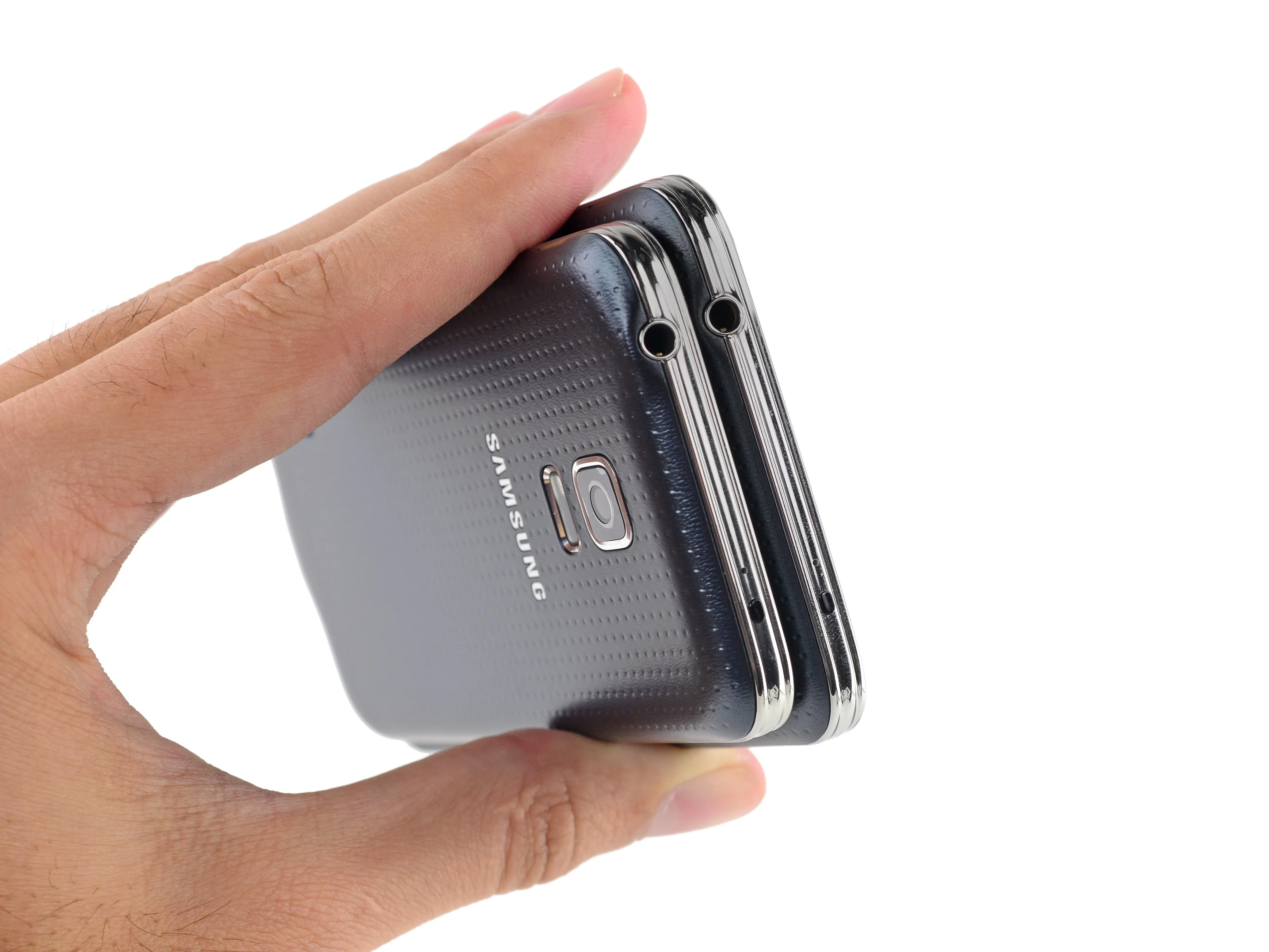

• S5 и его мини-клон выглядят идентичными по форме, но отличаются по масштабу. Для любителей цифр:

• Galaxy S5 имеет размеры 142 x 72 x 7,9 мм.

• Galaxy S5 Mini уменьшился до 131,1 x 64,8 x 9,1 мм.

• Быстрое вычитание показывает, что Mini сбрил 10,9 мм в высоту и 7,2 мм в ширину, но прибавил 1,2 мм в толщину. Остается вопрос: имеет ли это незначительное изменение в размерах существенное значение для ремонтопригодности?

Шаг 3

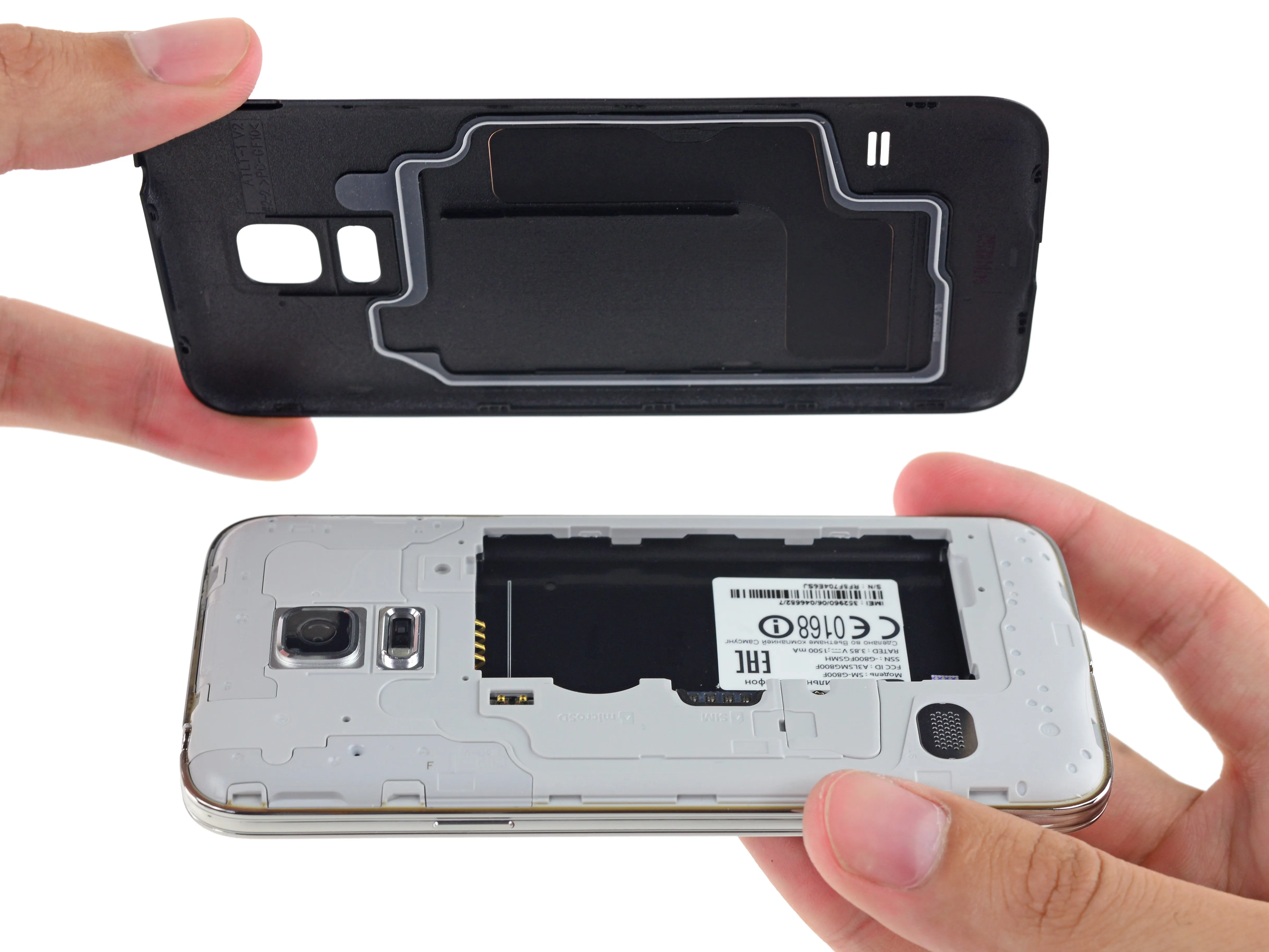

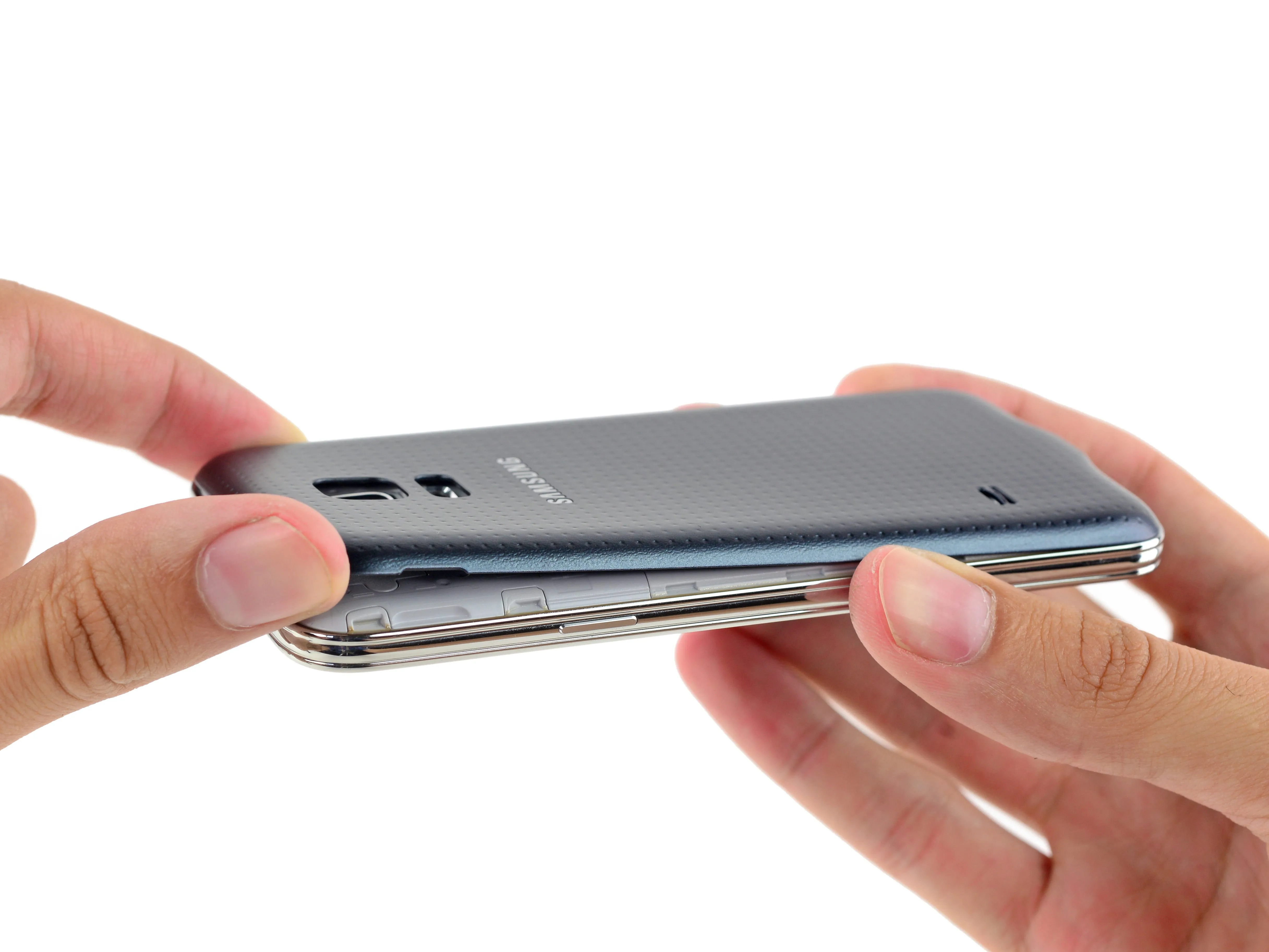

• Поворот и щелчок: задняя крышка легко снимается. Это большой бонус для ремонтопригодности, и мы рады, что Samsung сохранила эту конструкцию для простой замены батареи.

• Похоже, Galaxy S5 Mini оснащен тем же пыле- и водонепроницаемым корпусом, что и Galaxy S5.

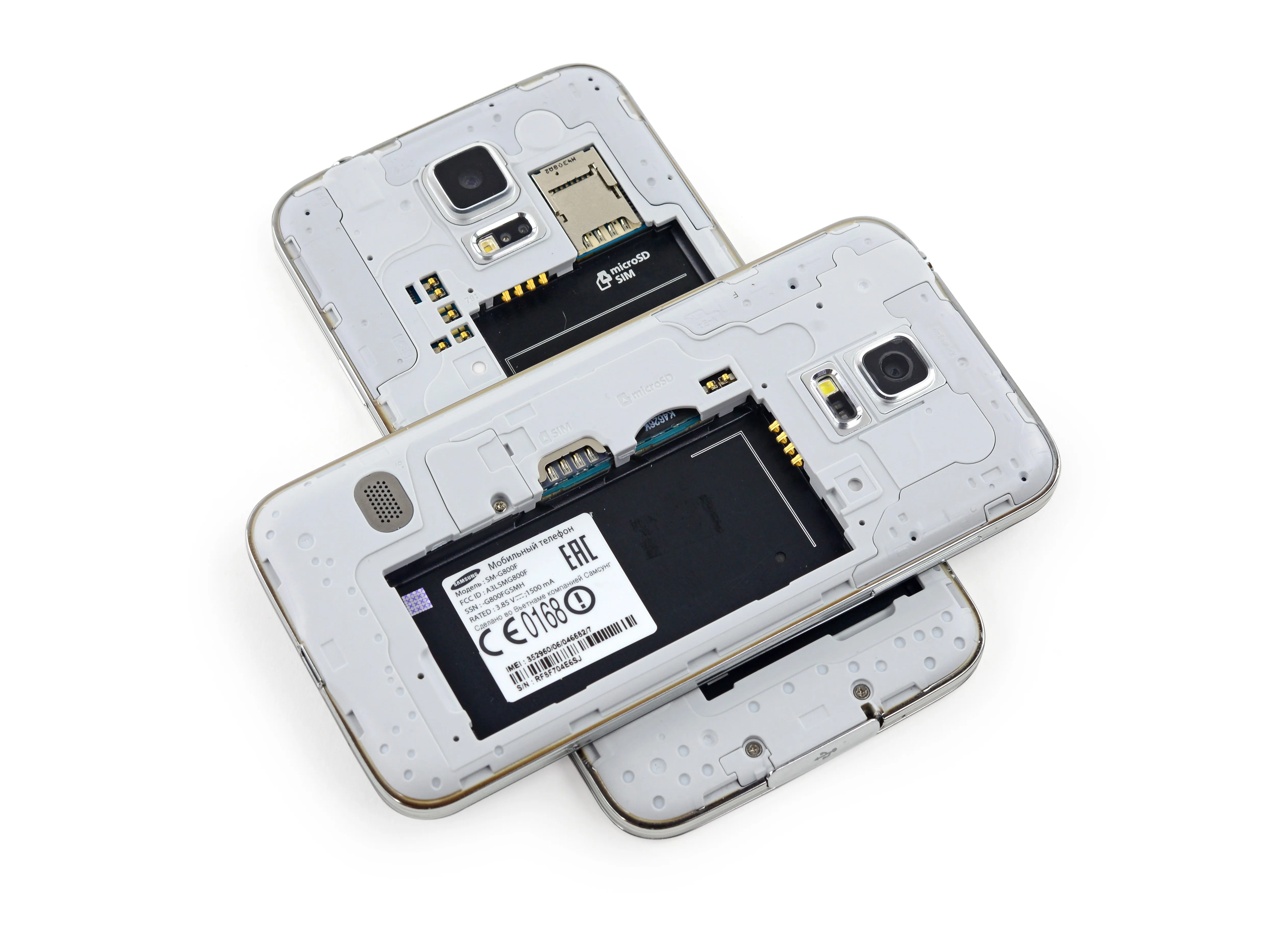

• Найдите разницу! Когда мастера Samsung свернули Galaxy S5, слоты для SIM- и microSD-карт переместились из дуплекса в два отдельных блока вдоль левого края аккумуляторного отсека.

• Слот для карт microSD заслуживает похвалы S5 mini. Расширяемая память означает, что вам не понадобится заклинание расширения, чтобы освободить место для вашей кошки (или крысы) фотографий.

Шаг 4

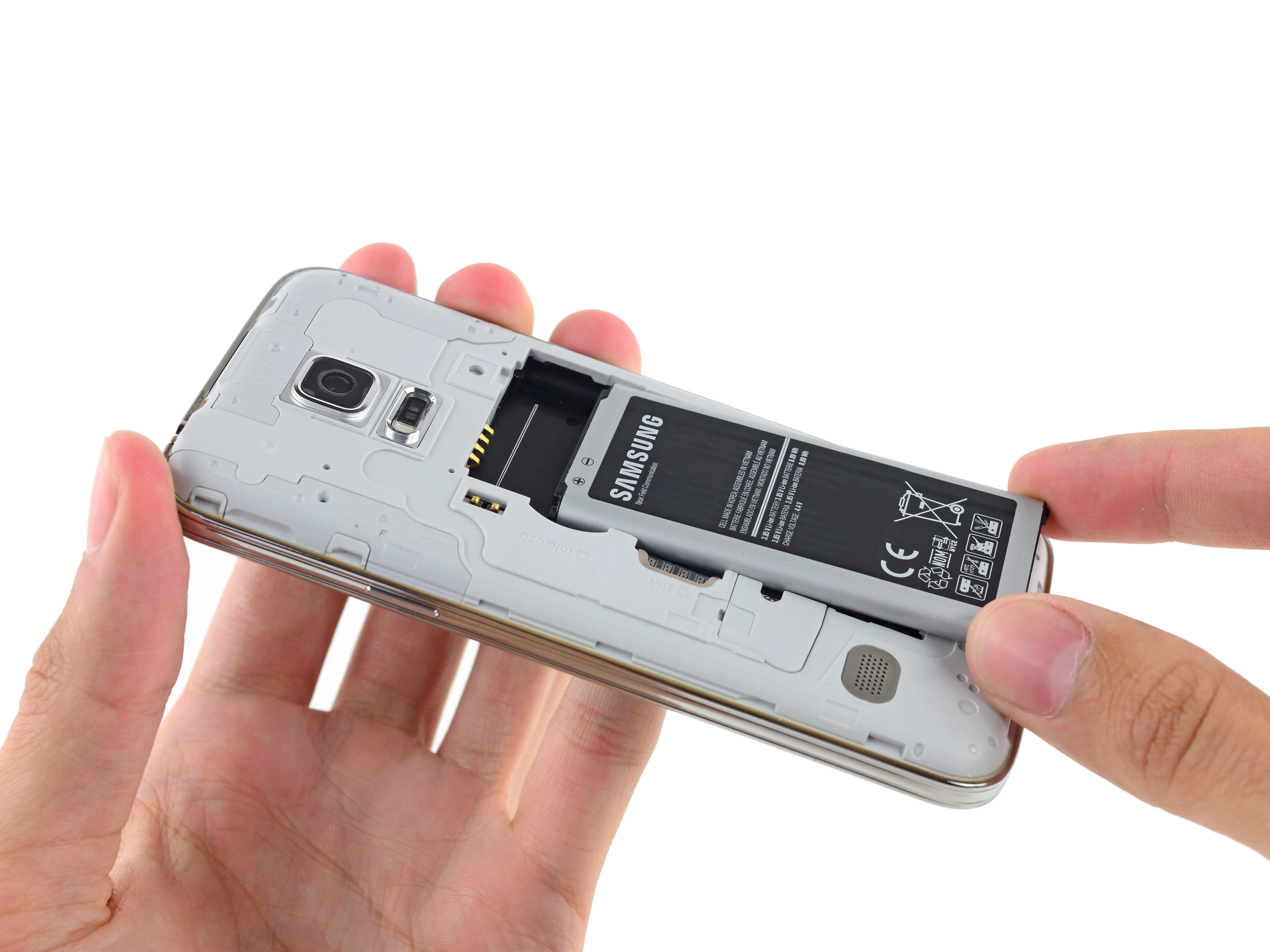

• Перед первым включением S5 Mini батарея должна быть установлена пользователем. Мы вставляем его, а затем вытаскиваем обратно для анализа.

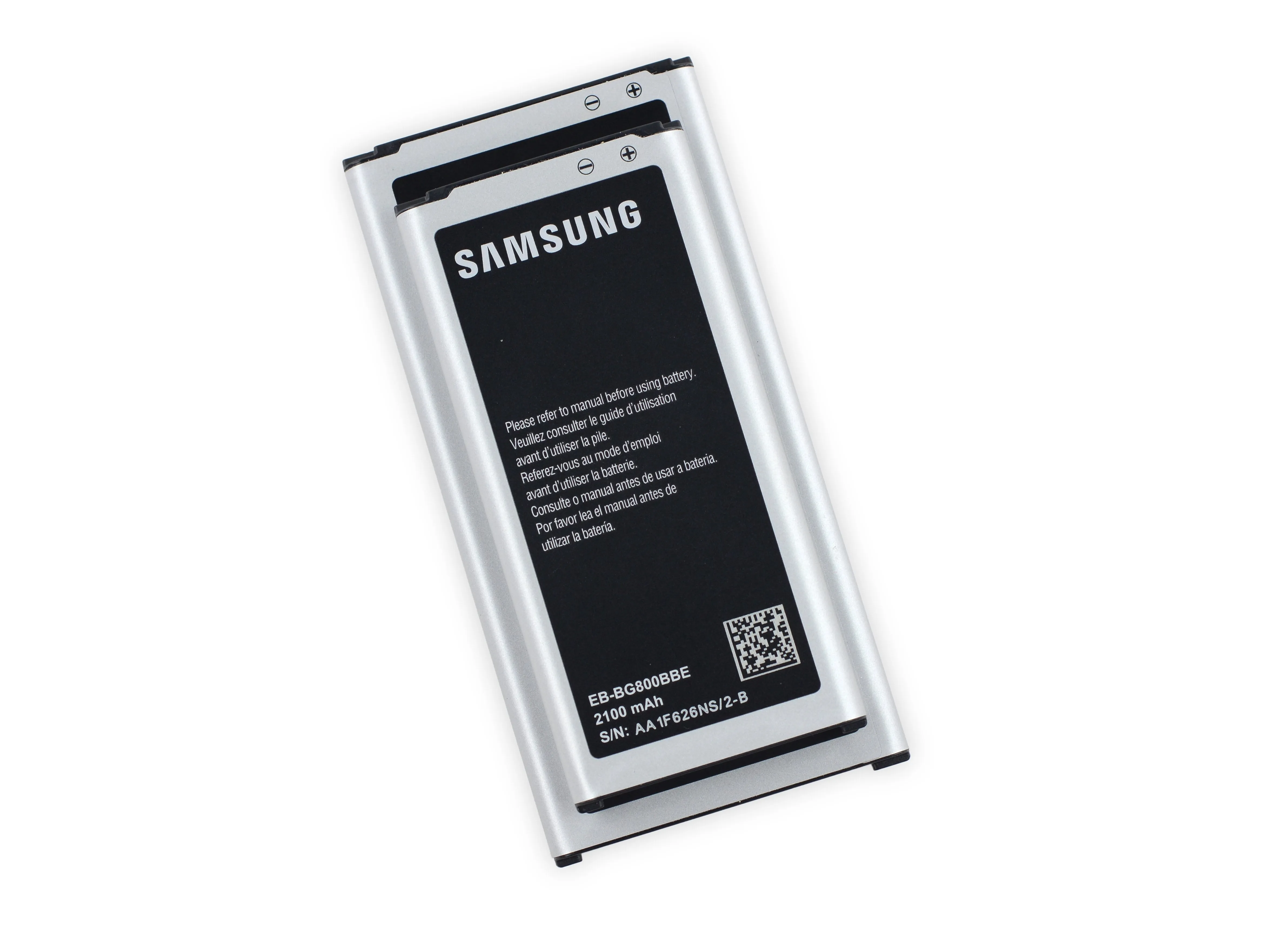

• Наш первоначальный анализ показывает, что она меньше, чем батарея из Galaxy S5, но мы переворачиваем их, чтобы убедиться в этом.

• Да, он меньше.

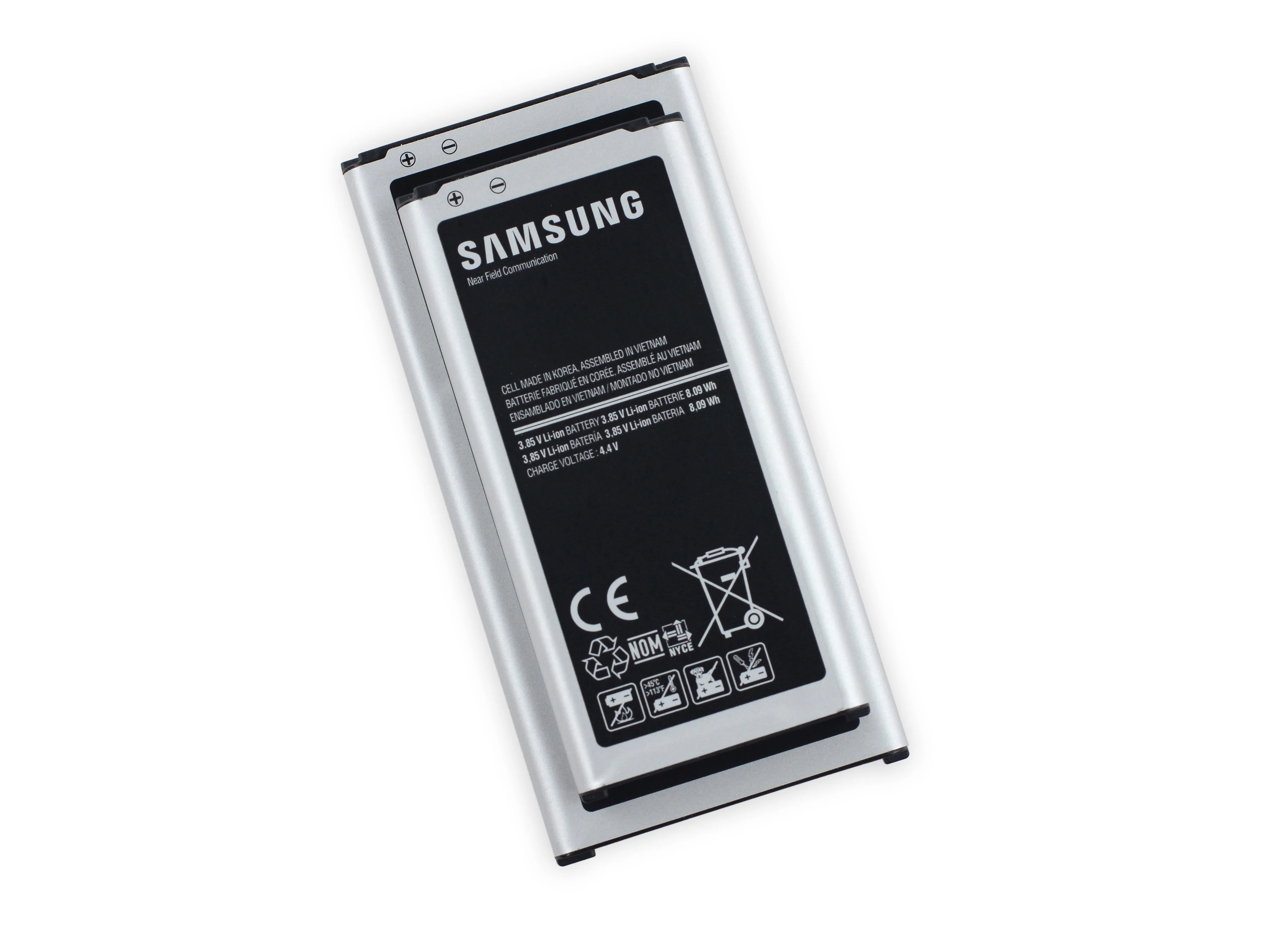

• Литий-ионный аккумулятор Galaxy S5 Mini имеет емкость 2100 мАч, напряжение 3,85 В и мощность 8,09 Вт-ч.

• Это на 25 % меньше, чем у батареи Galaxy S5 емкостью 2800 мАч.

• В то время как у iPhone 5S емкость батареи составляет всего 1440 мАч.

• Емкость - это одно, а то, как вы ее используете, - совсем другое. Смогут ли меньший экран и более медленный процессор Mini компенсировать меньшую емкость батареи?

Шаг 5

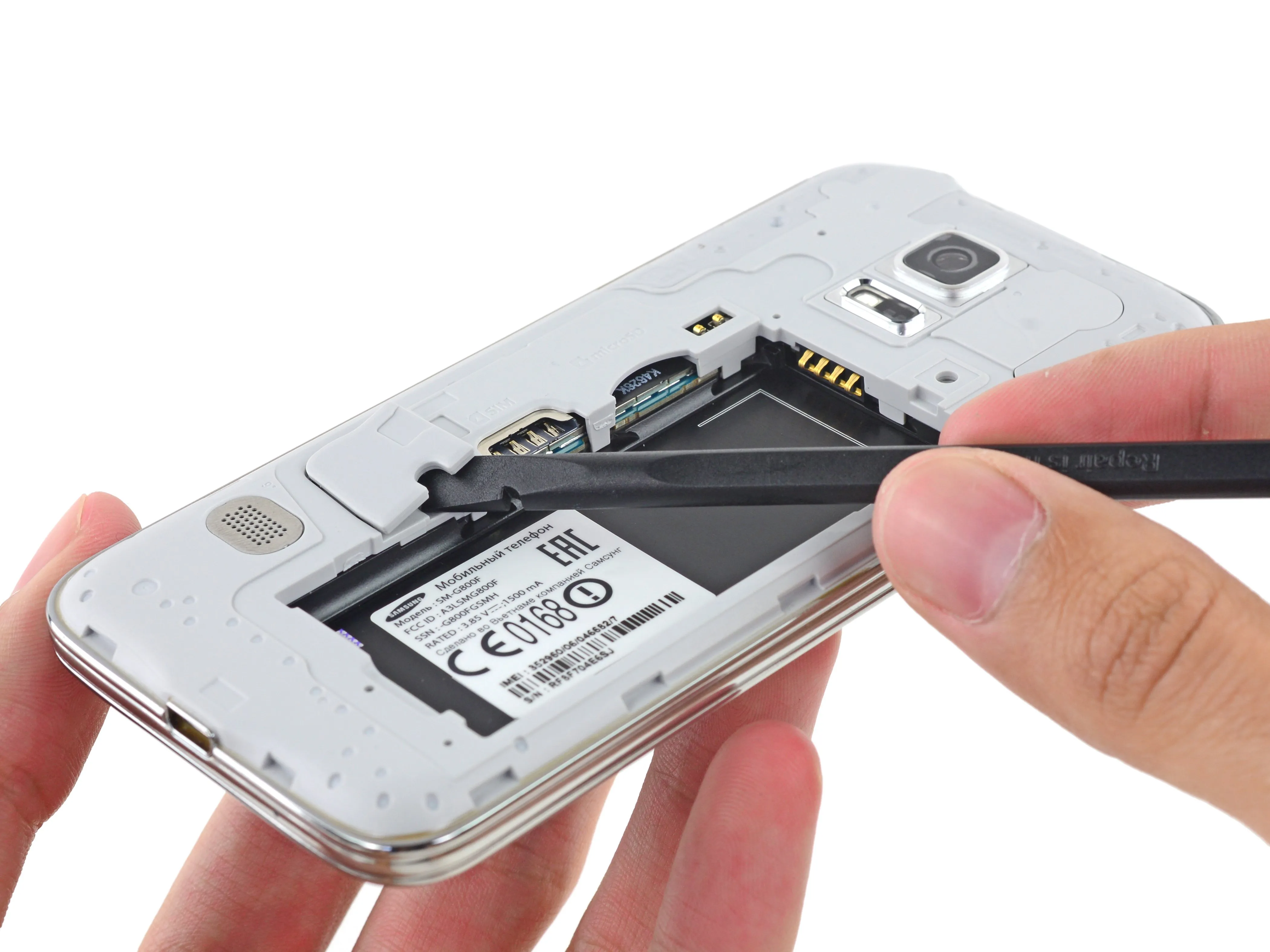

• Когда мы разбирали старшего брата S5 Mini, мы столкнулись с запутанной процедурой открытия, которая прояснилась только прояснилось по мере углубления в устройство.

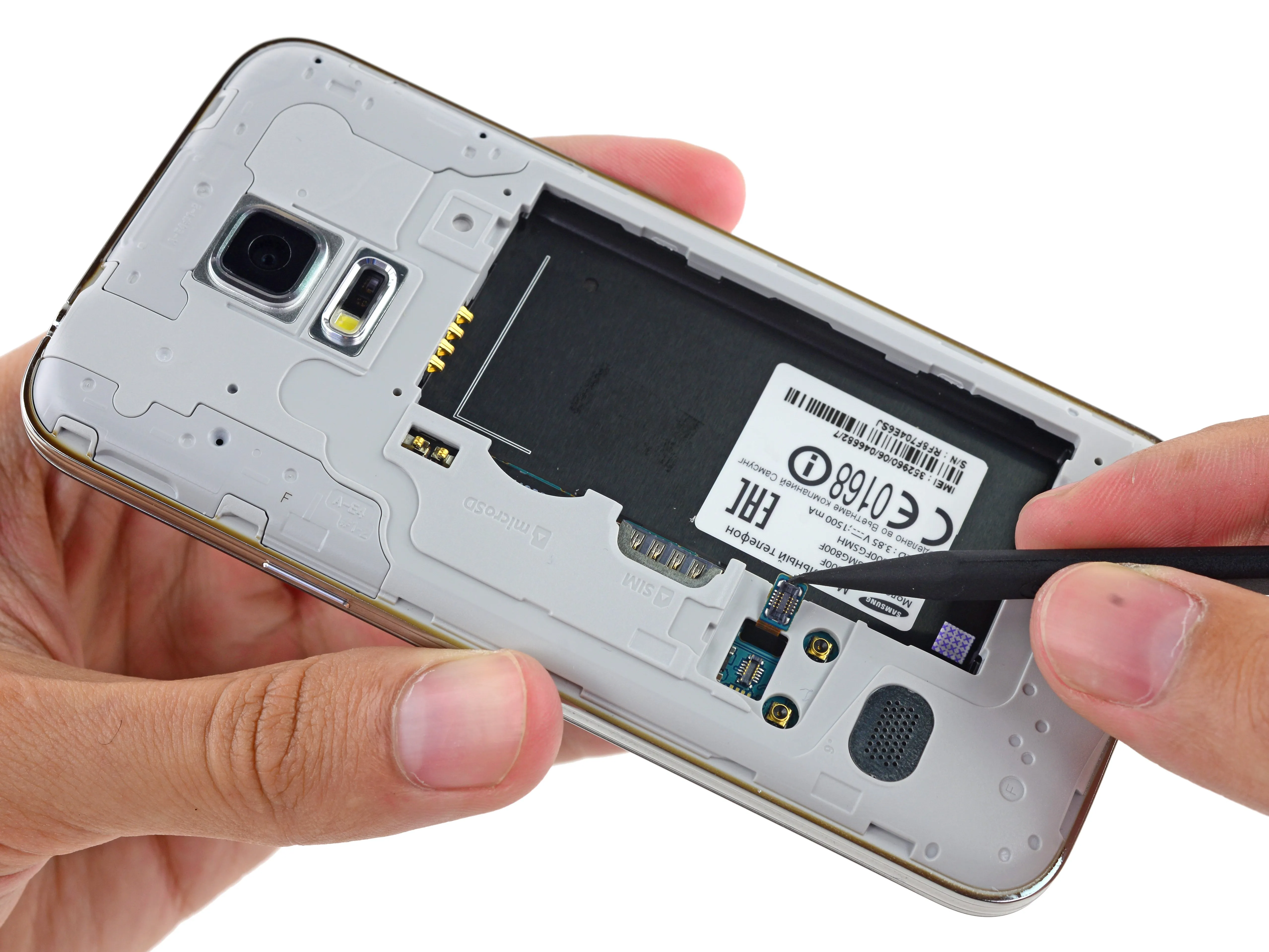

• На этот раз, благодаря неизменной конфигурации и руководству по ремонту Galaxy S5, мы не обманулись дважды. Чтобы открыть переднюю панель, нужно воспользоваться секретным задним люком.

• Ах, эта красота ремонтной документации.

Шаг 6

• Дан-дан... Дун-дун... Челюсти нашего iOpener охотятся за клеем в этом мини-морсе.

• Пока мы ждем 'Оскара', мы просто отметим, что эта ужасающая сцена отражает слишком частое использование клея в наших любимых устройствах. Точно так же, как мы обнаружили в его полноразмерный другэта неприятная ситуация не сулит ничего хорошего для ремонта.

Шаг 7

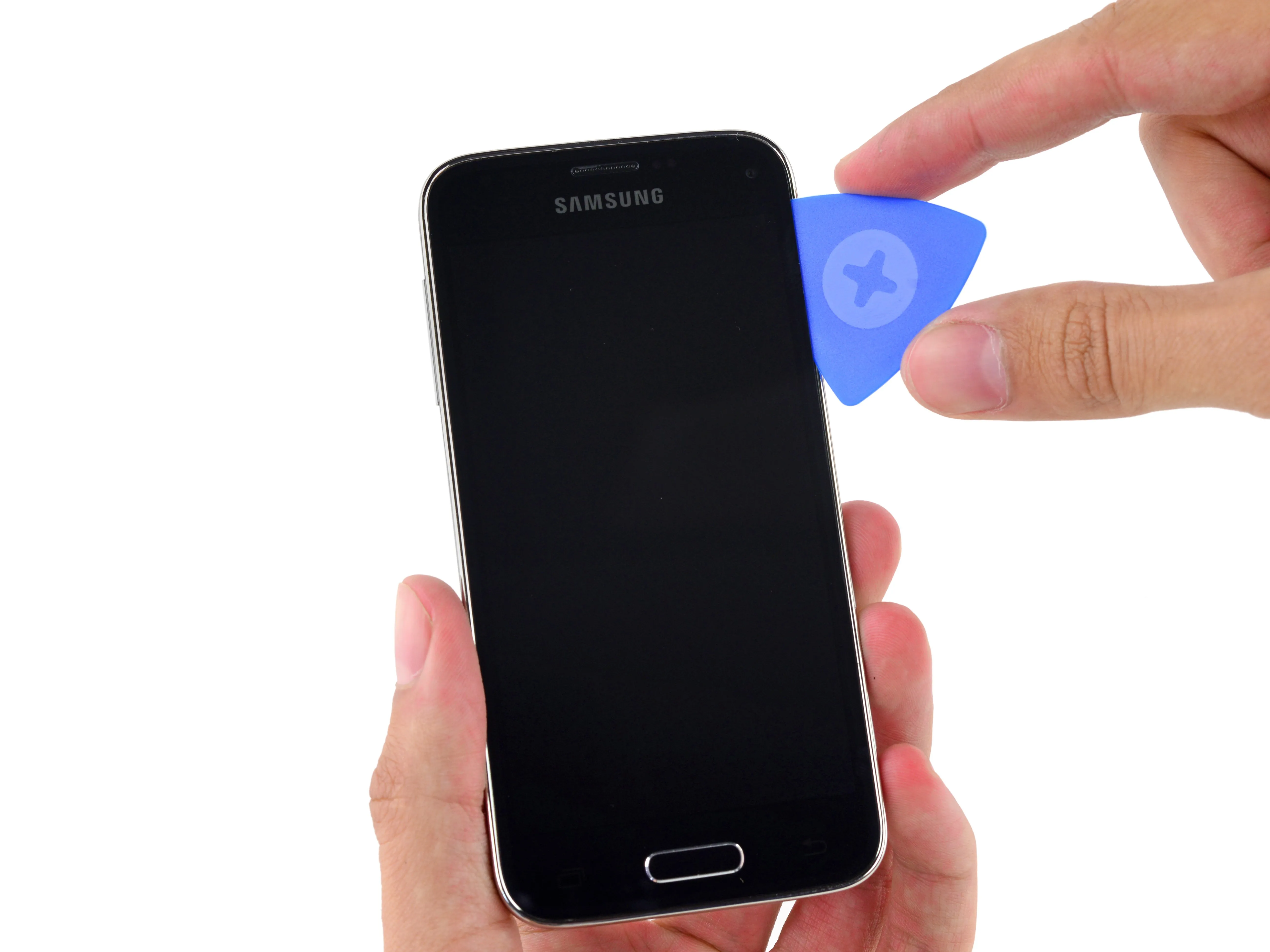

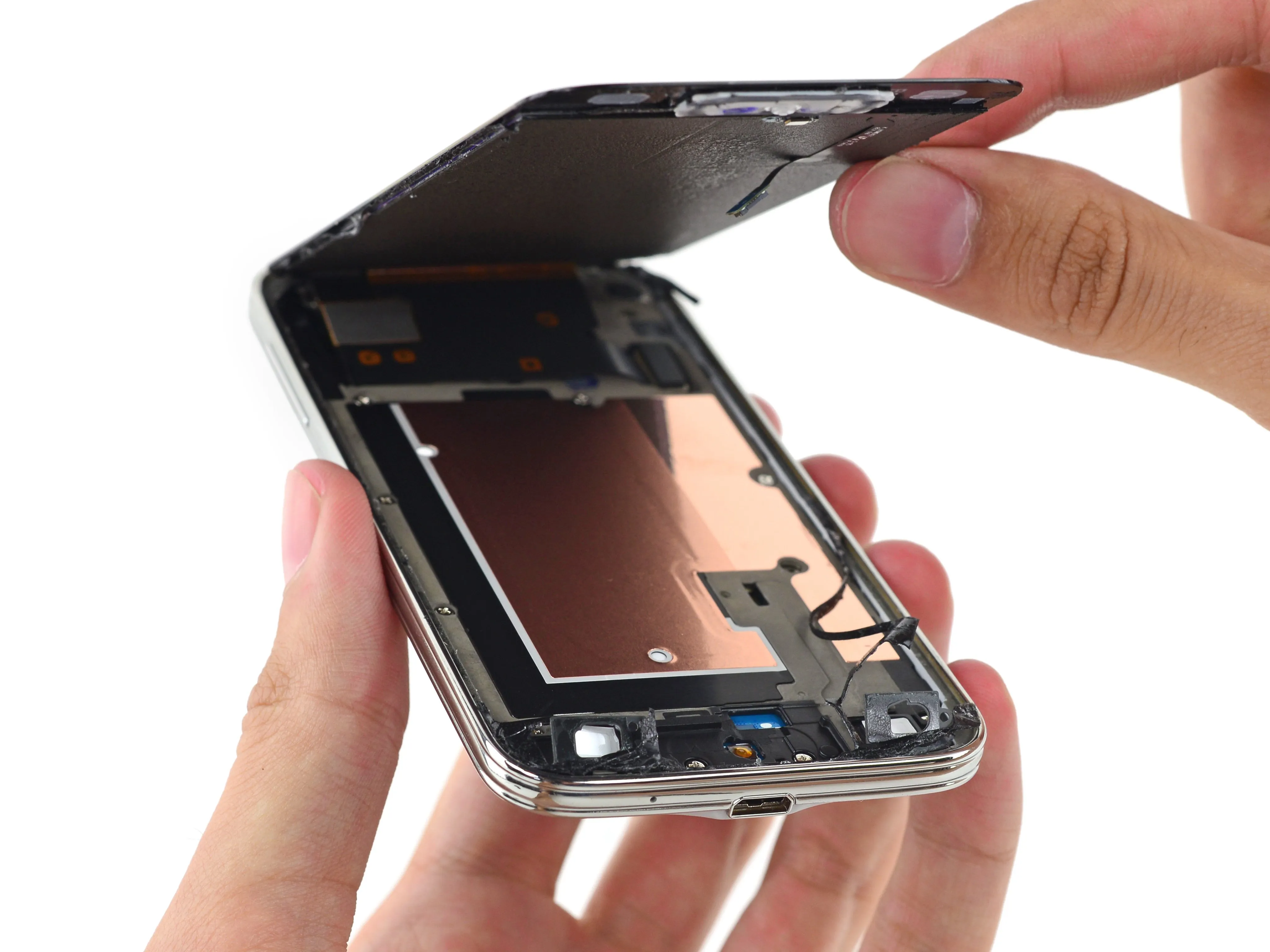

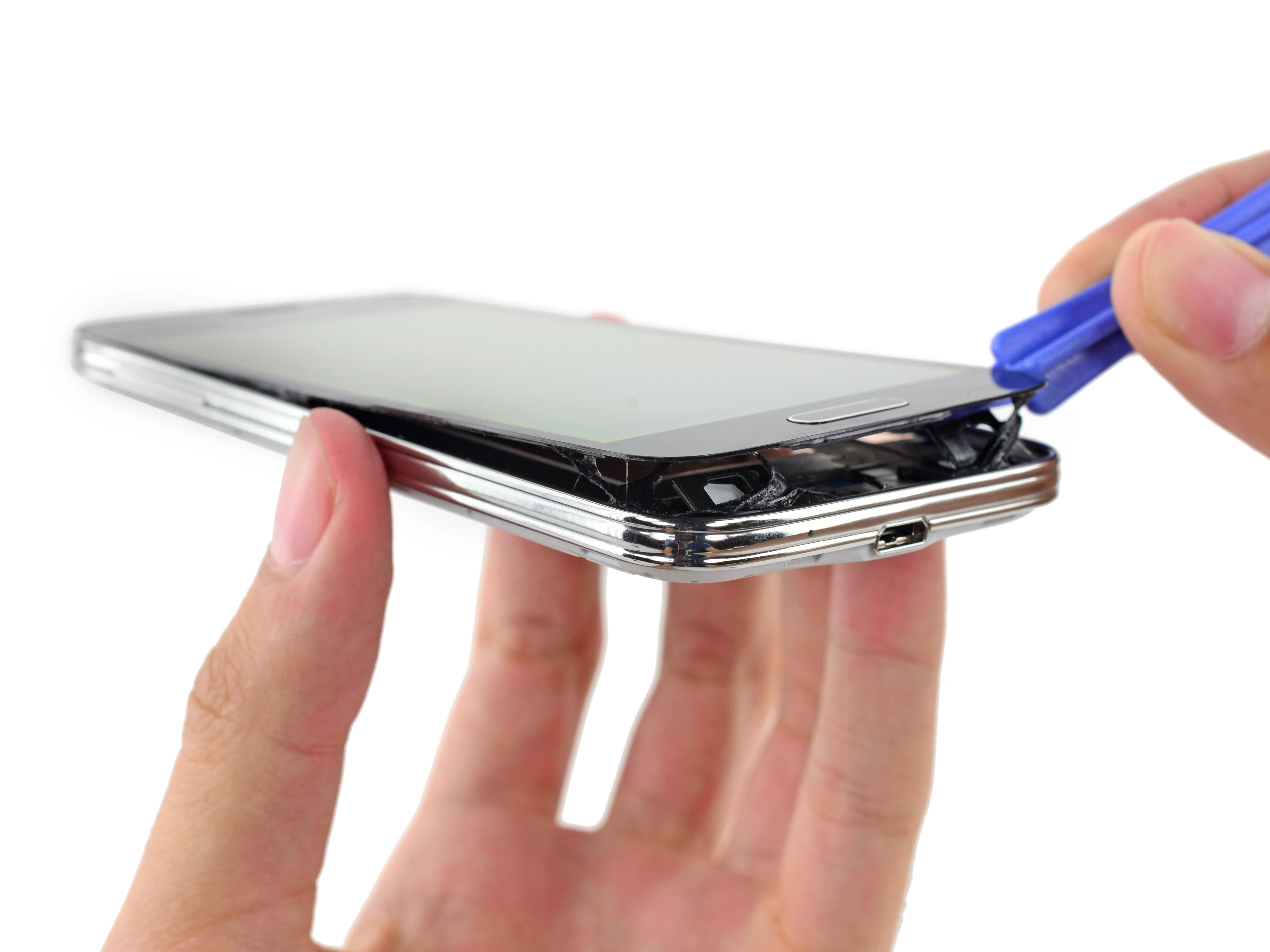

• Всех знаний и опыта в мире недостаточно, чтобы получить удовольствие от этой процедуры вскрытия. Это тот же самый процесс ковыряния, отдирания и отклеивания, что и в Galaxy S5 - с отвратительным клеем в комплекте.

• Когда кабель кнопки 'Домой' отсоединен от задней панели, дисплей складывается на кабель для передачи данных, что позволяет нам безопасно отсоединить все и снять дисплей.

Шаг 8

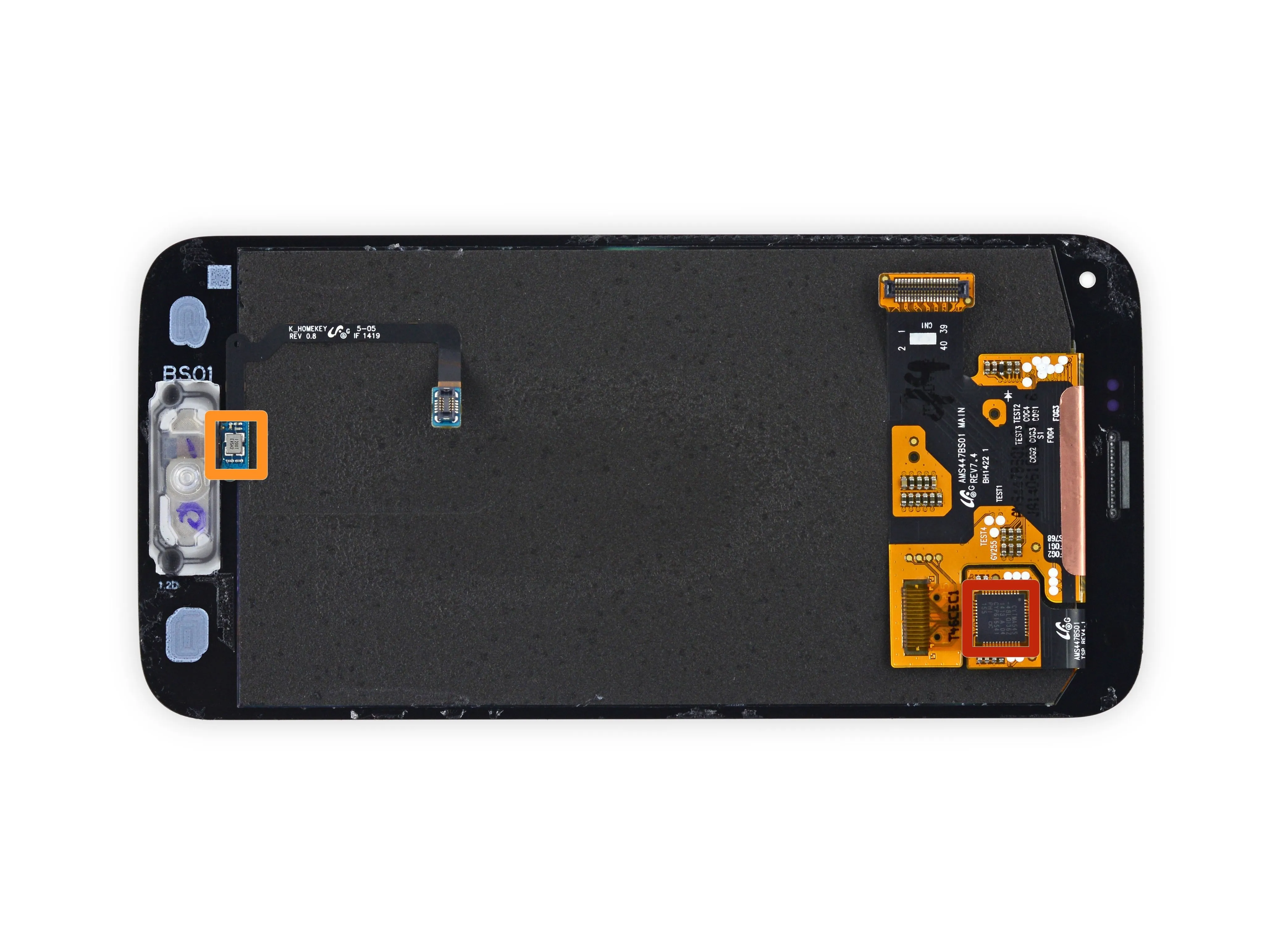

• На задней стороне дисплея, где по-прежнему находится кнопка Home, мы находим несколько интересных моментов:

• Cypress CYTMA545 Мультисенсорный контроллер TrueTouch для всех точек сенсорного экрана

• Контроллер сканера пальцев 1200T E45H2

• Дисплей в сборе произведен компанией Samsung и обозначен как AMS447BS01.

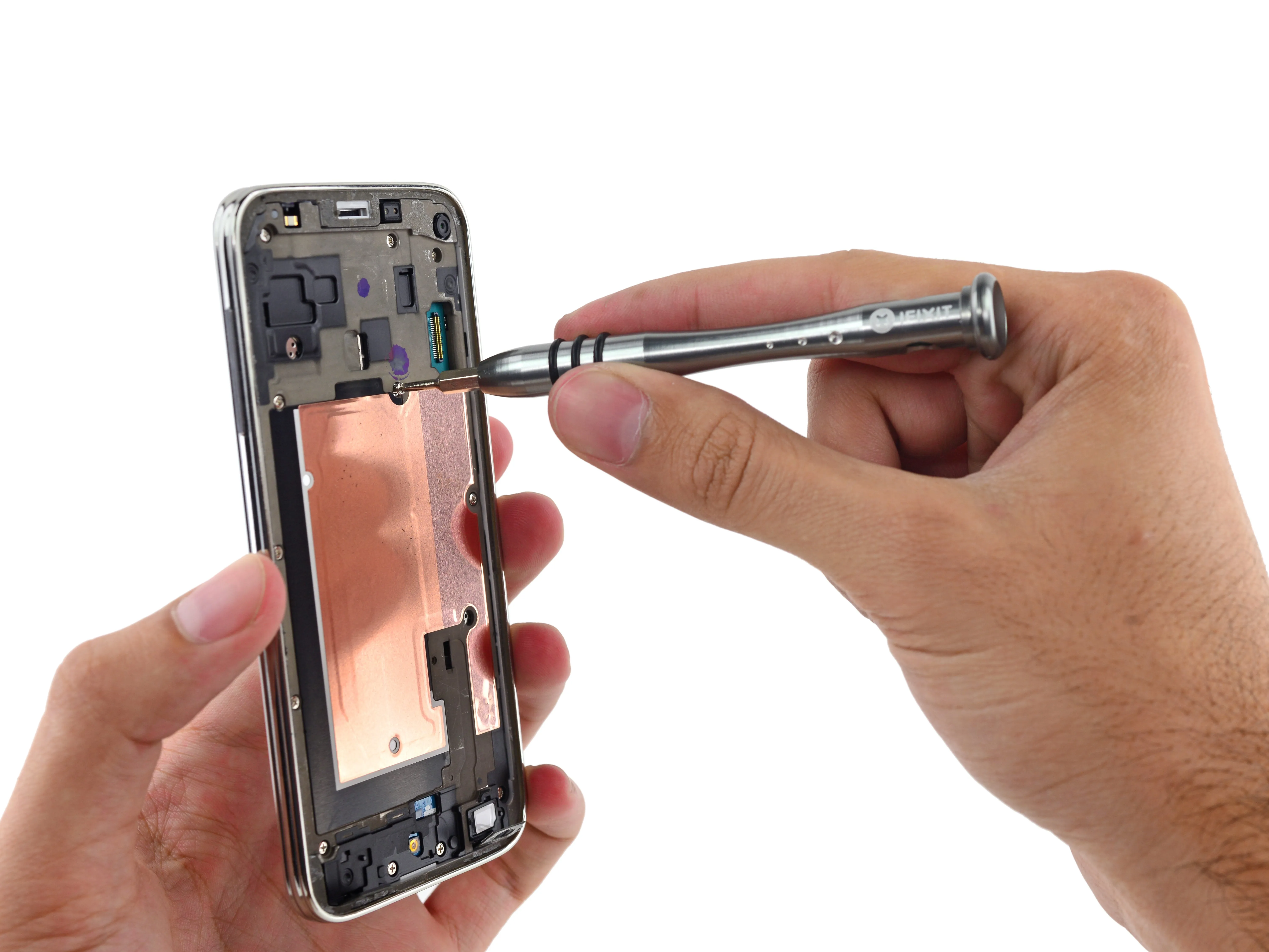

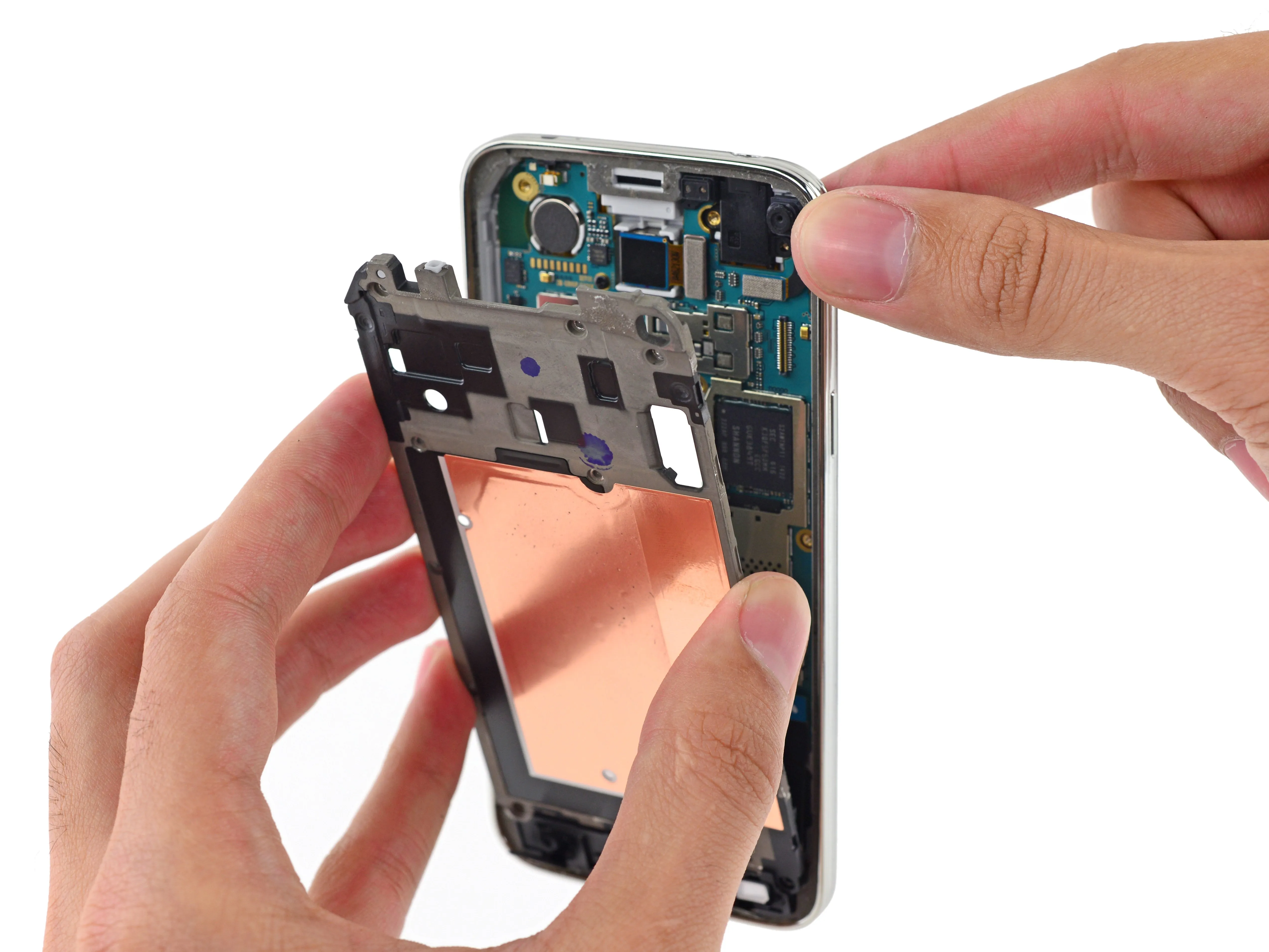

• Далее мы повернем отвертку к внутренней средней рамке.

• В данном случае наличие двух средних рамок усложняет процесс ремонта. Чтобы заменить любой из внутренних компонентов, необходимо нагреть и отжать дисплей в сборе, а затем отделить две плиты средней рамки.

Шаг 9

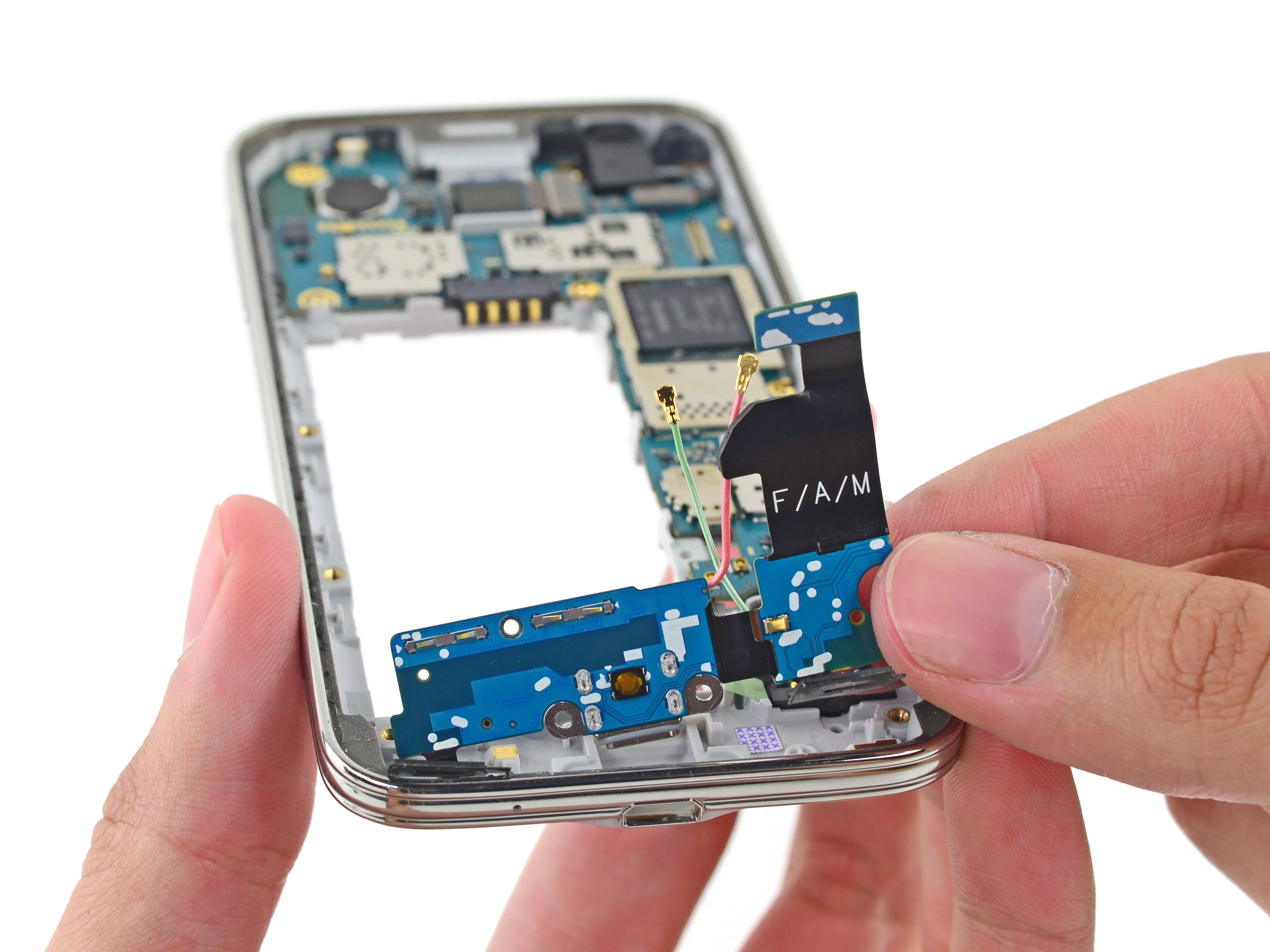

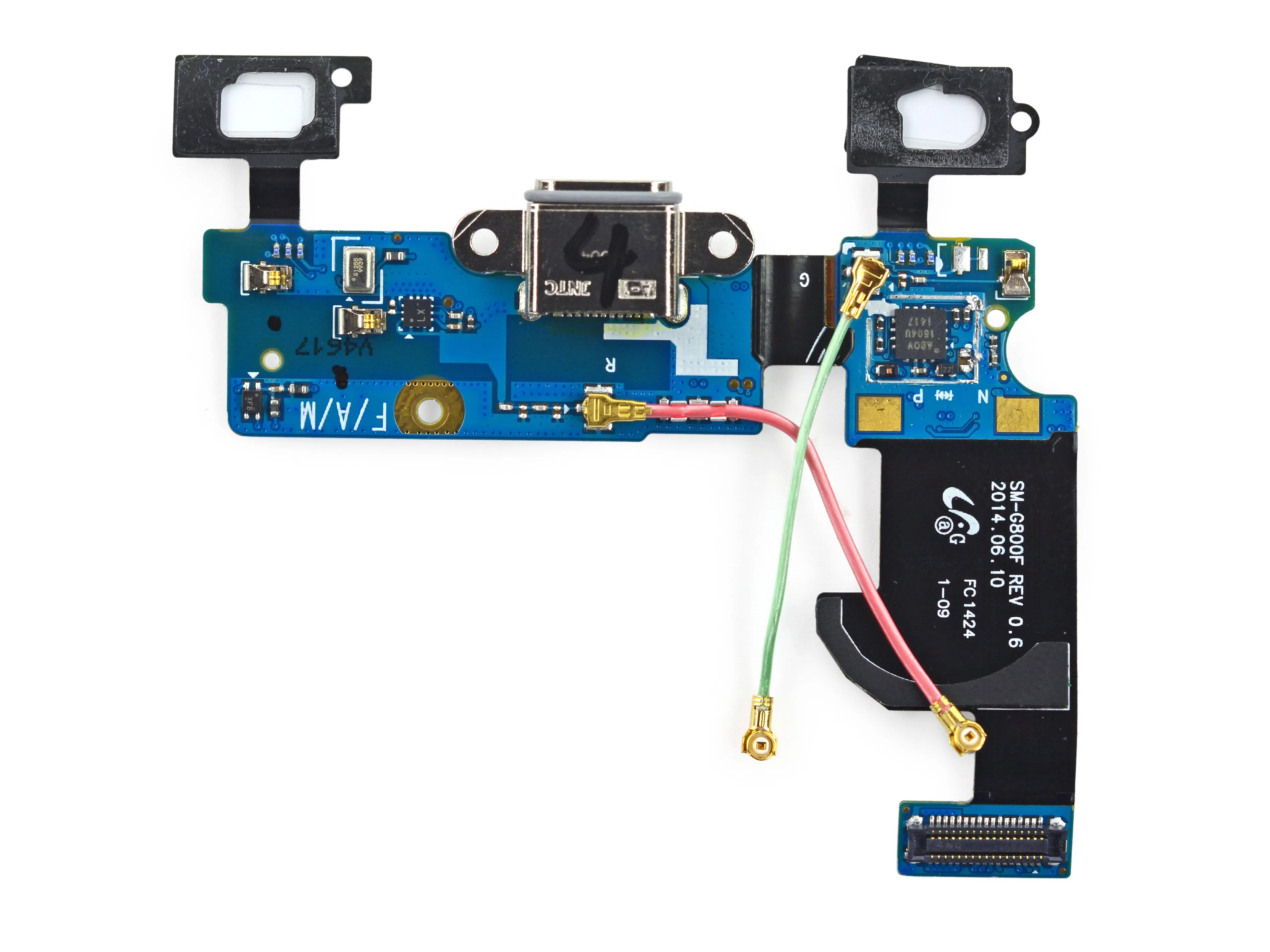

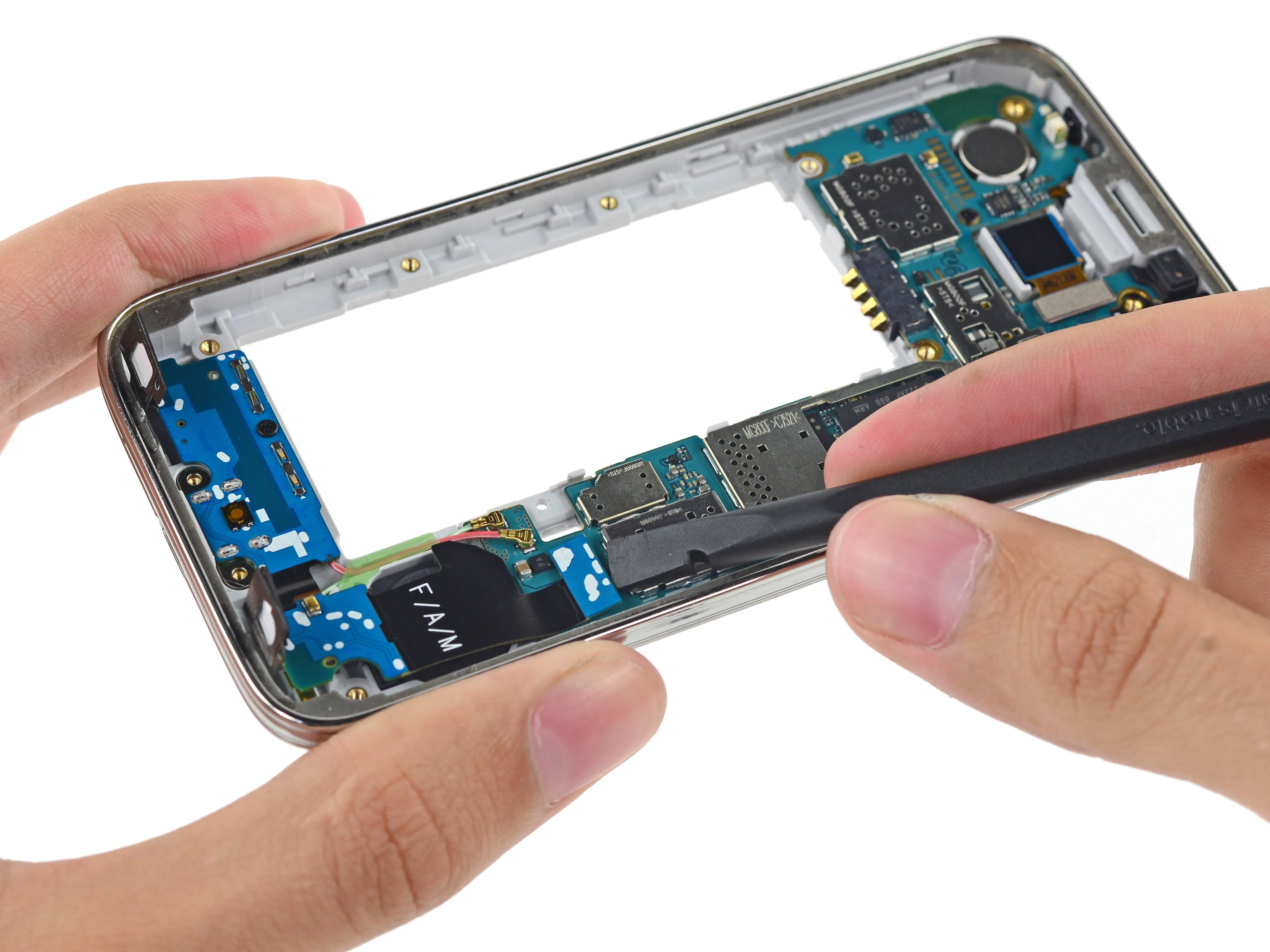

• Samsung немного облегчила нам жизнь, разместив разъем дочерней платы поверх материнской, что позволяет снять дочернюю плату без демонтажа материнской.

• Сняв дочернюю плату, мы обнаружили дополнительный кабель для подключения антенны, которого не было в нашем разлоченном Galaxy S5.

• Мы подозреваем, что это антенна Band 7 (для европейского покрытия). Зеленый коаксиальный кабель подключается к стандартным диапазонам WCDMA и LTE, но Band 7 относится только к LTE и работает на частоте 2,5 ГГц - поэтому это отдельная антенна, обеспечивающая лучшую производительность.

Шаг 10

• Люди по всему миру спрашивают нас, как снять материнскую плату. Вот как можно снять материнскую плату с Samsung Galaxy S5 Mini с помощью точной отвертки.

• Это выглядит просто, но никогда не забывайте: в Советской России плата снимается сама!

Шаг 11

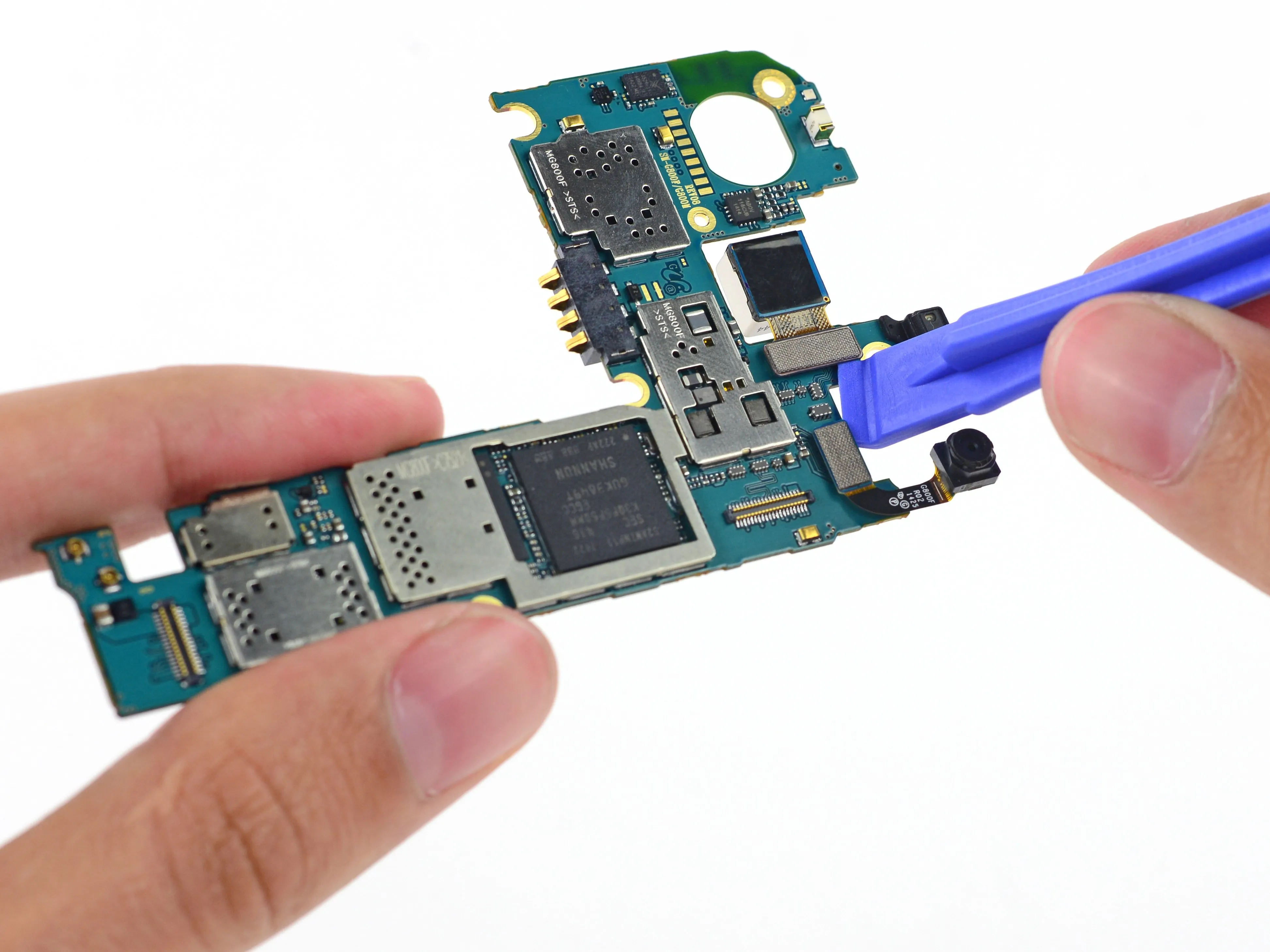

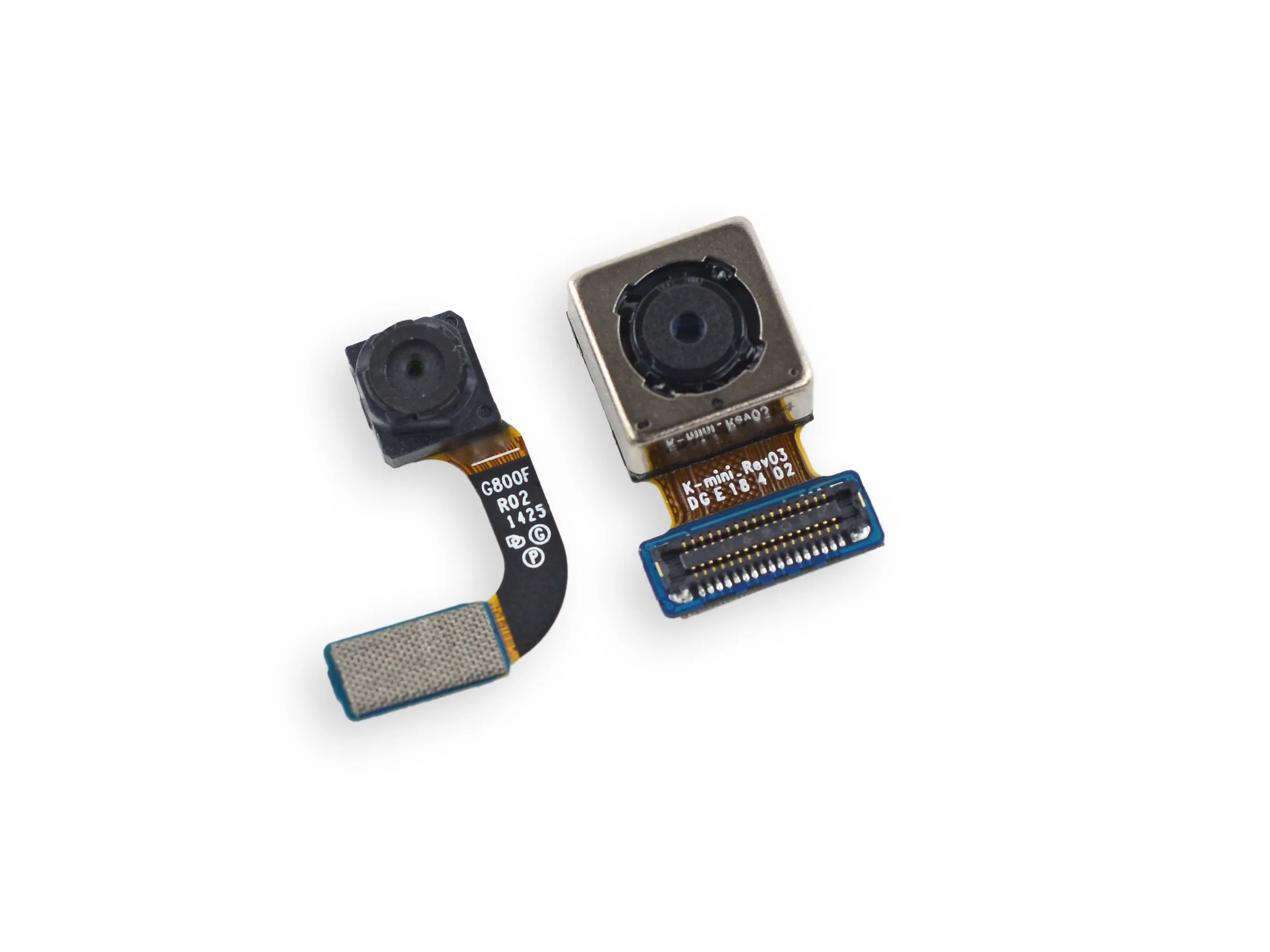

• Знаменитая двойная разборка бывает только раз в жизни и доступна лишь достойным. Наш опытный инженер по разборке одним махом снимает обе камеры с помощью инструмента для открывания.

• При дальнейшем осмотре мы обнаруживаем, что 2,1-Мп фронтальная камера маркирована как G800F R02 1425, а 8,0-Мп задняя - как DGE18402.

• Похоже, эти камеры не являются наследственная черта. После того как быстрый поиск в Интернете не дал никаких результатов относительно их производителей, мы решили сделать домашнее задание с помощью краудсорсинга. Есть желающие?

Шаг 12

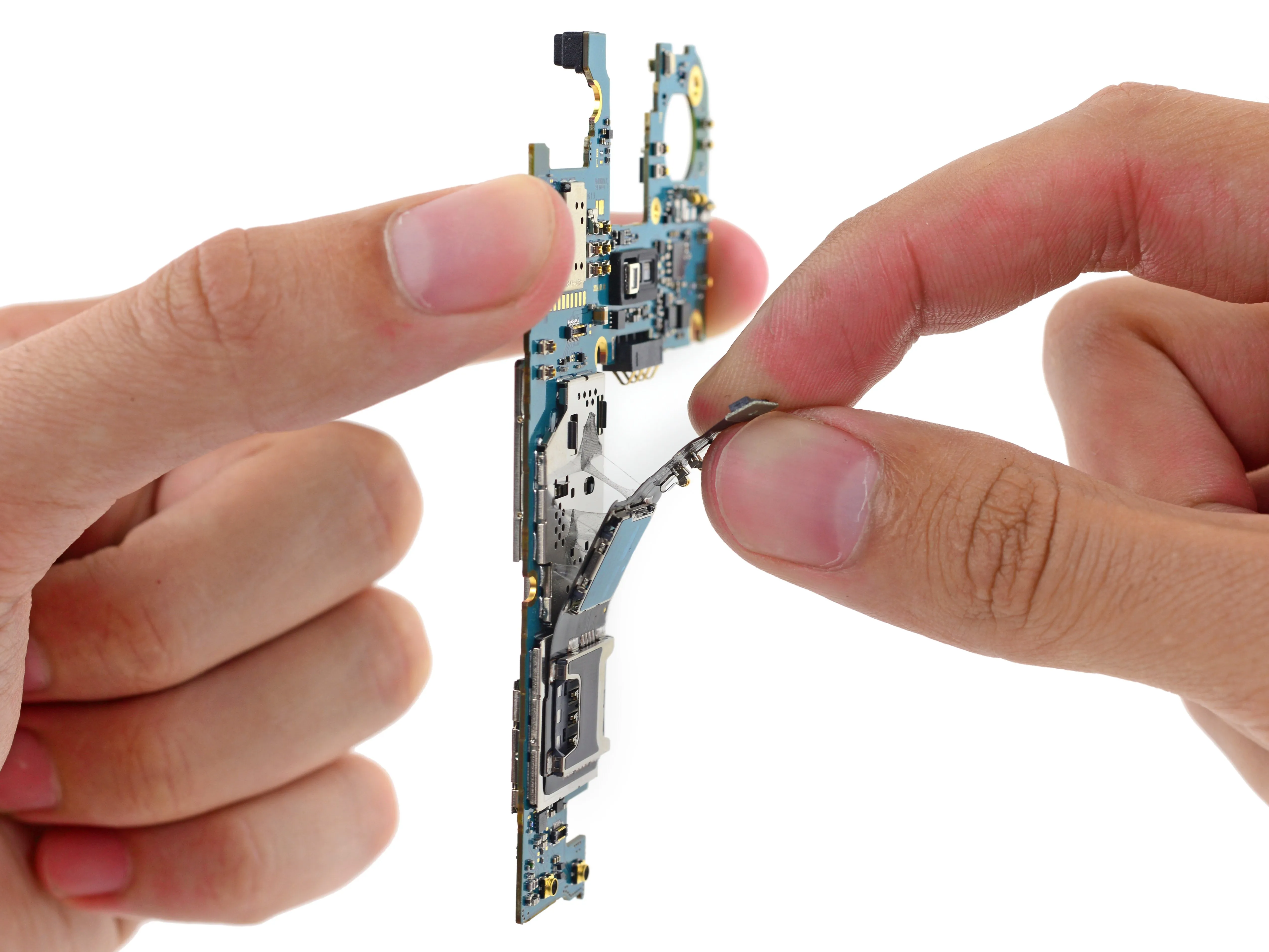

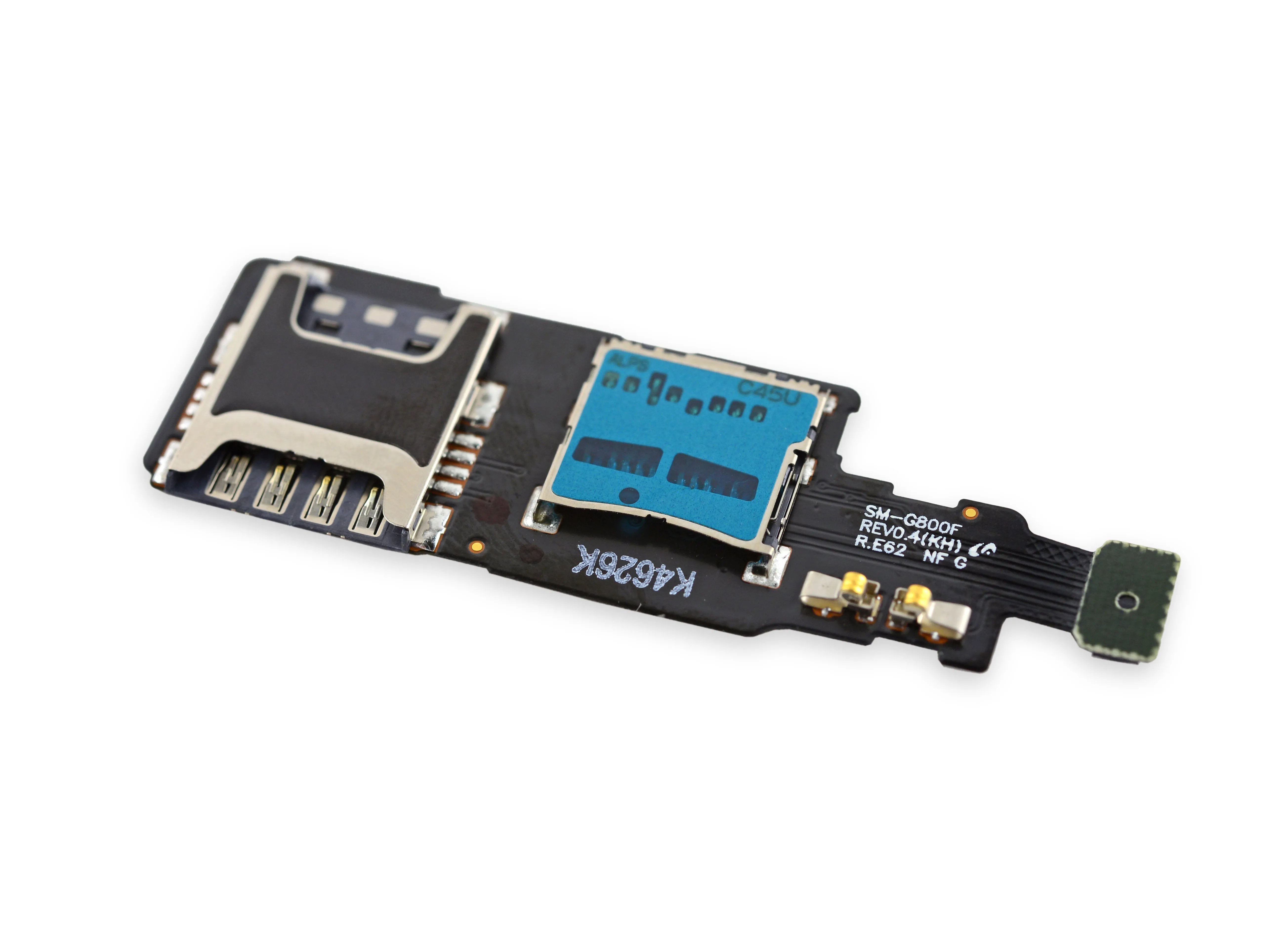

• После небольших уговоров нам удается заставить лоток для SIM-карты и карты microSD покинуть свое место на материнской плате.

• Несмотря на то, что Samsung действительно залила все клеем, сборка была довольно легко удалена.

Шаг 13

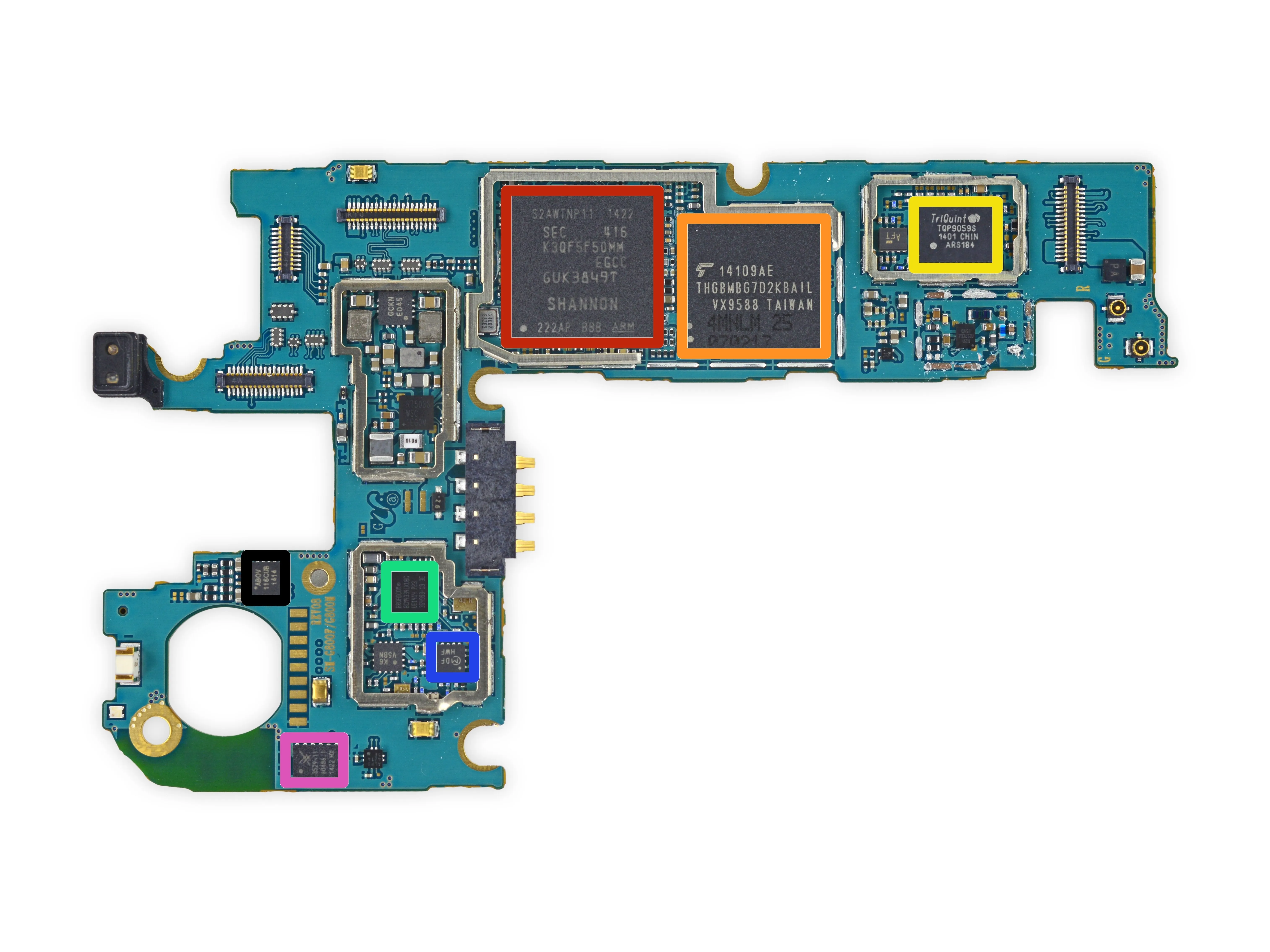

• Какие микросхемы можно найти на материнской плате этого миниатюрного устройства? Давайте проверим их:

• Samsung K3QF5F50MM с 1,5 ГБ DRAM, под которым находится четырехъядерный Exynos 3 Quad с частотой 1,4 ГГц. Мы слышали, что модем базового диапазона также интегрирован в процессор приложений - впервые для телефонов Galaxy, продаваемых за пределами Кореи.

• Toshiba THGBMBG7D2KBAIL 16 ГБ флэш-памяти NAND

• TriQuint TQP9059S Модуль усилителя мощности

• Broadcom BCM4334 Двухдиапазонный 802.11n Wi-Fi/BT 4.0 +HS/FM приемник комбинированный чип

• Murata DF HWF

• Skyworks 3529-11 60486 1

• ABOV Semiconductor 116CUB 1414

Шаг 14

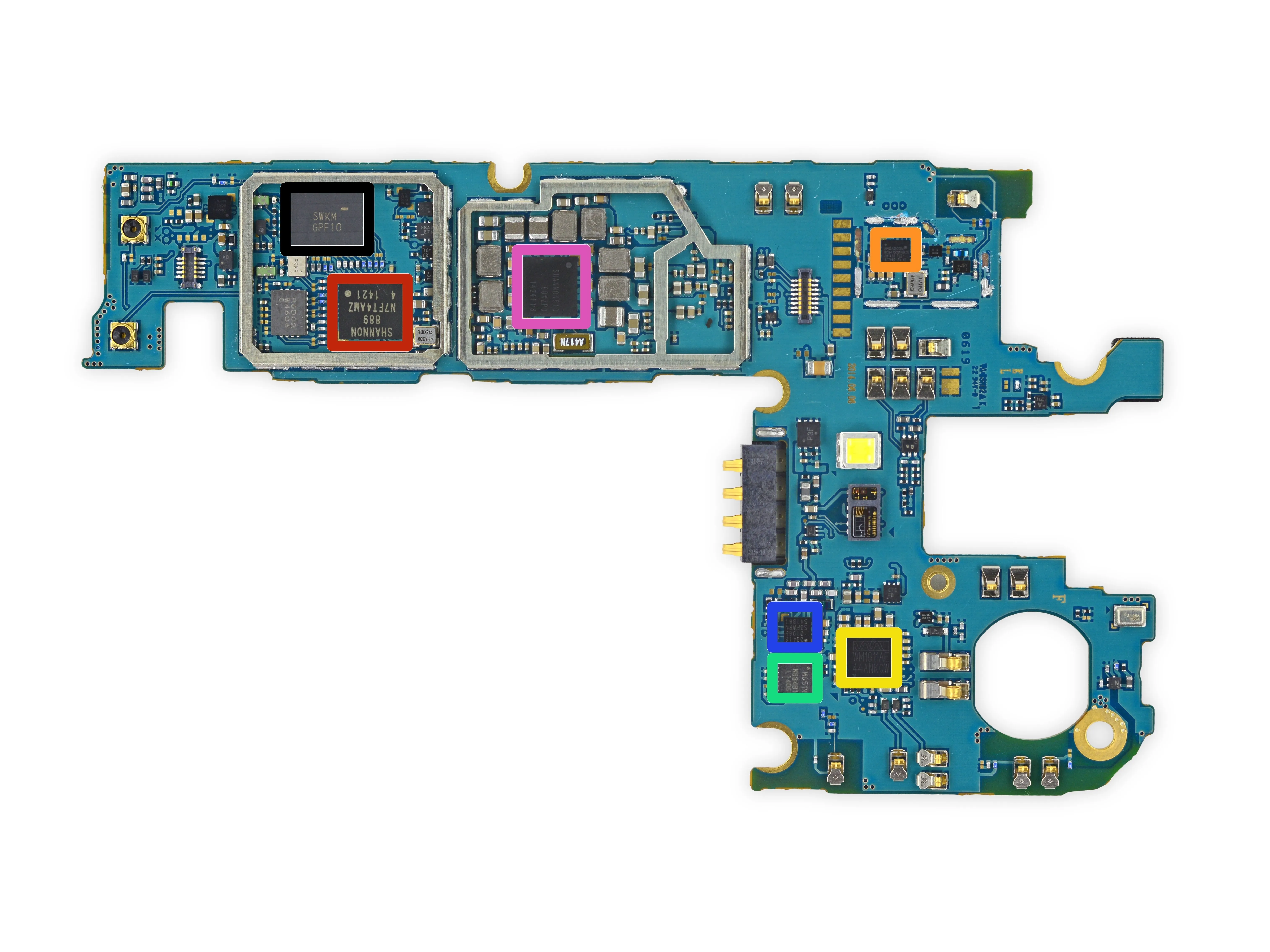

• Другая сторона материнской платы:

• Shannon 889 N7FT4AMZ (Samsung-разработчик RFIC передатчик/приемник)

• Интегрированный многоконсольный GNSS-приемник Broadcom BCM475201UB

• Микроэлектроника Wolfson WM1811AE Многоканальный кодек аудиоконцентратора

• InvenSense M651M 6-осевой акселерометр + гироскоп

• Samsung S3FWRN Чип NFC

• Shannon510 60XZP0 1424FP8

• SWKM GPF10

Шаг 15

• Время для науки с Делаете.ру! Сегодня мы узнаем о Отслеживание конвертов.

• Впервые разработанная в 1930-х годах для повышения эффективности мощных AM-радиопередатчиков, технология Envelope Tracking представляет собой постоянный контроль и настройку усилителя мощности, чтобы соответствия мощности, необходимой для передачиПри этом уменьшается нерациональное использование избыточной энергии, поступающей в радиоприемник.

• Проще говоря: меньше нерационально расходуемой энергии - больше срок службы батареи и более холодная работа. Больше кошачьих видео и более удобный карман могут стать вашими благодаря этой технологии.

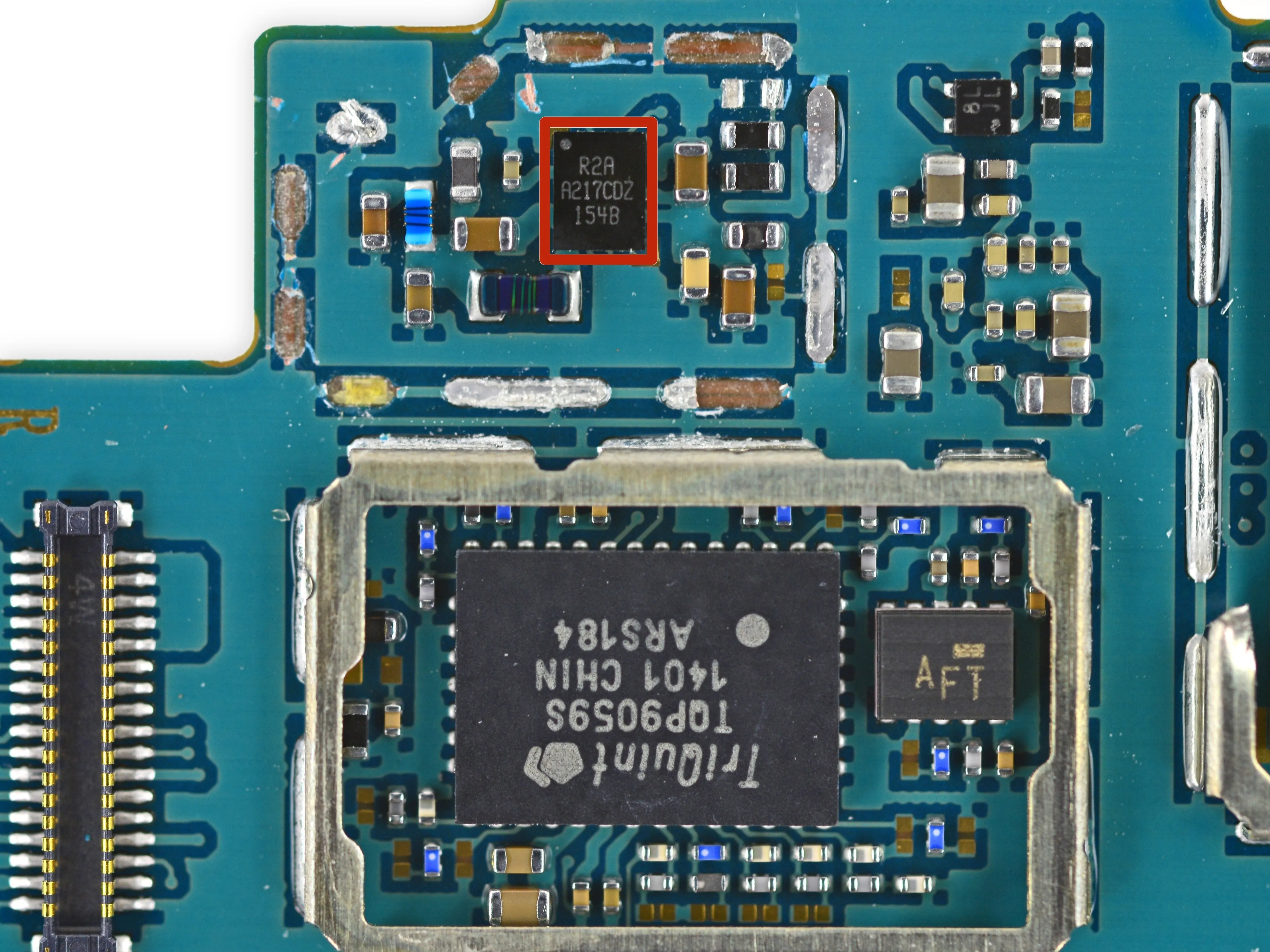

• Наш Euro Mini оснащен микросхемой R2 Semiconductor R2AA217C Envelope Tracking Modulator, управляющий усилителем мощности TriQuint TQP9059S.

• Из немногих телефонов, поддерживающих Envelope Tracking, это первый, который не работает на чипе Qualcomm.

Шаг 16

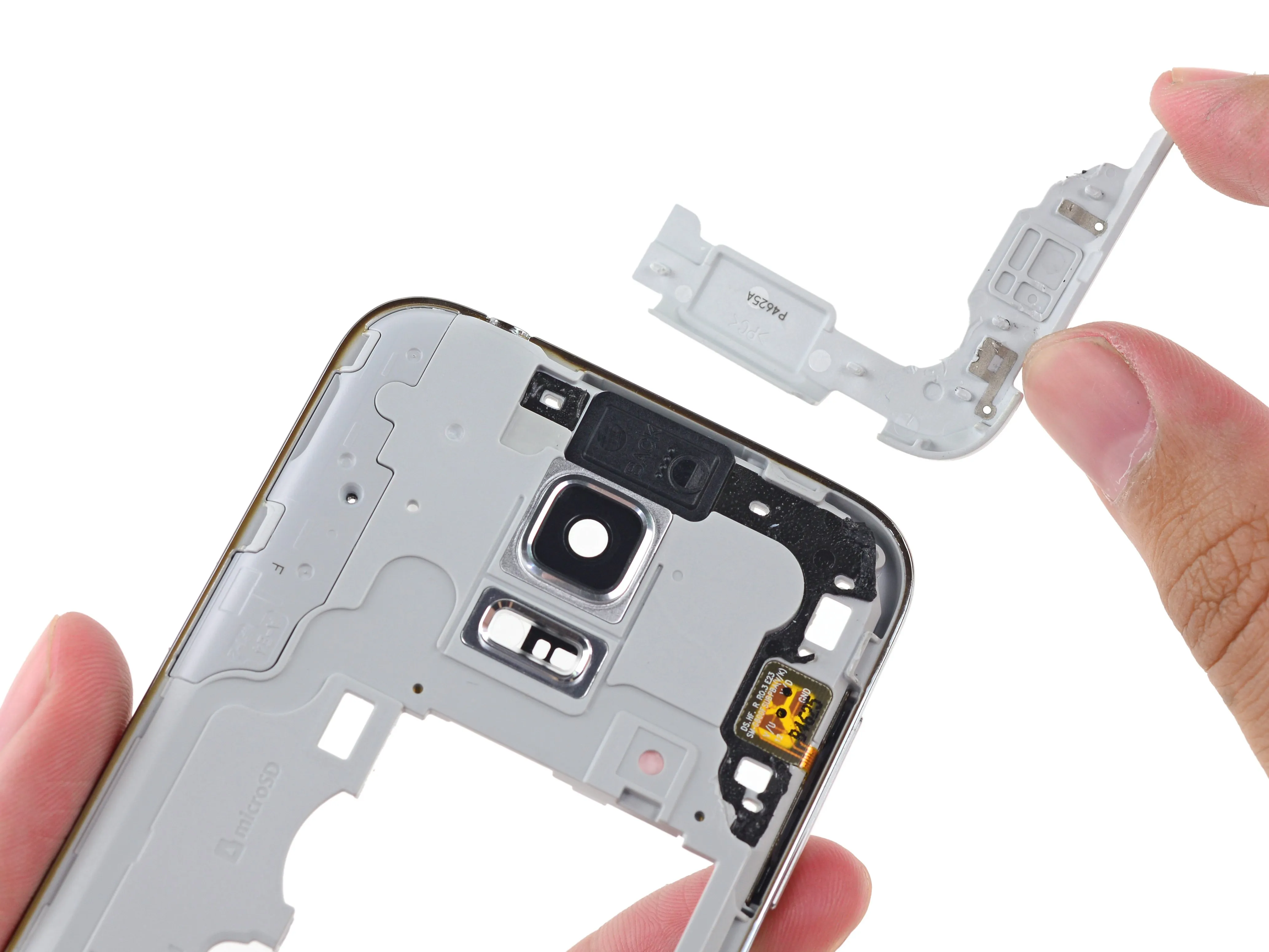

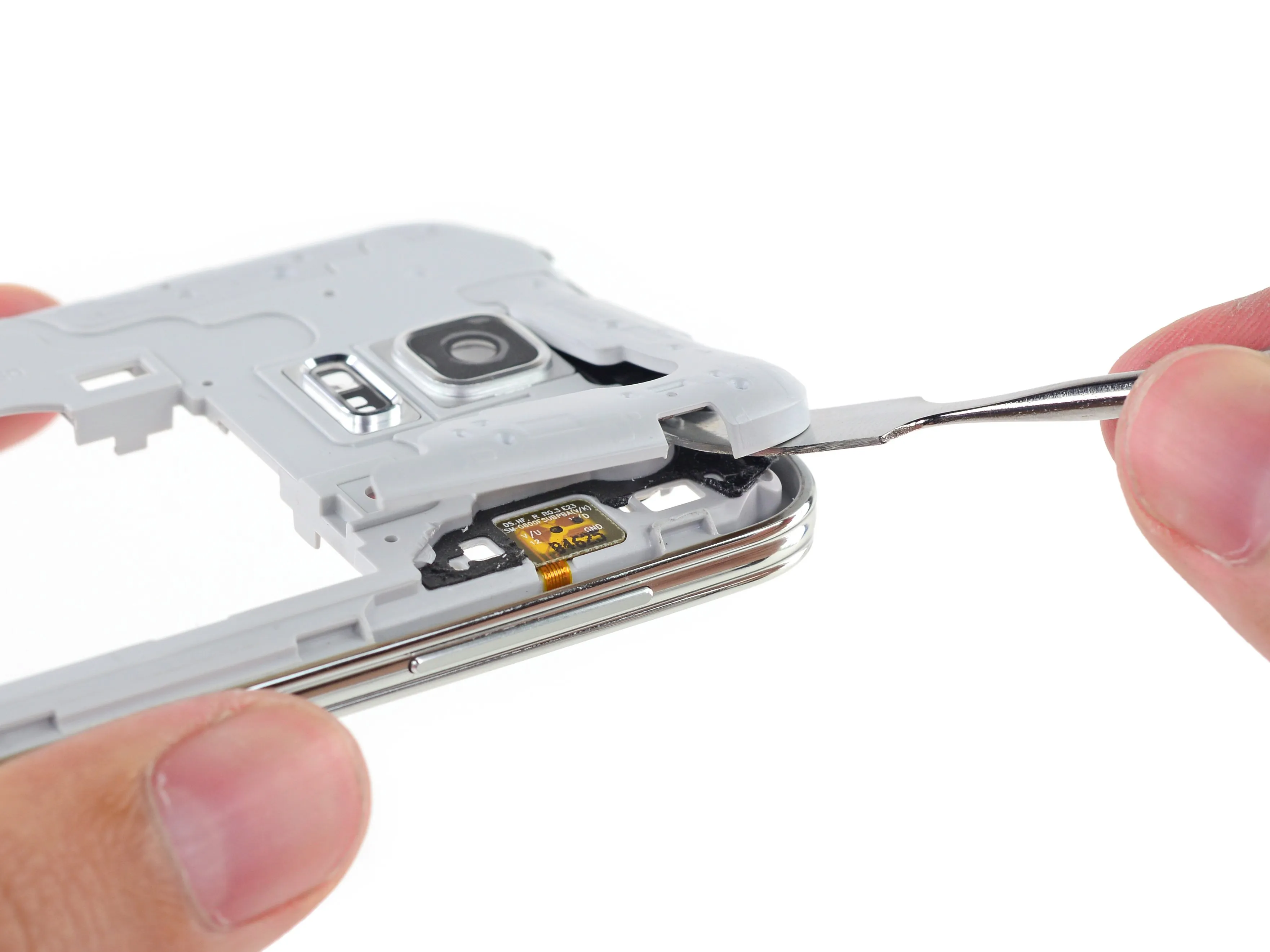

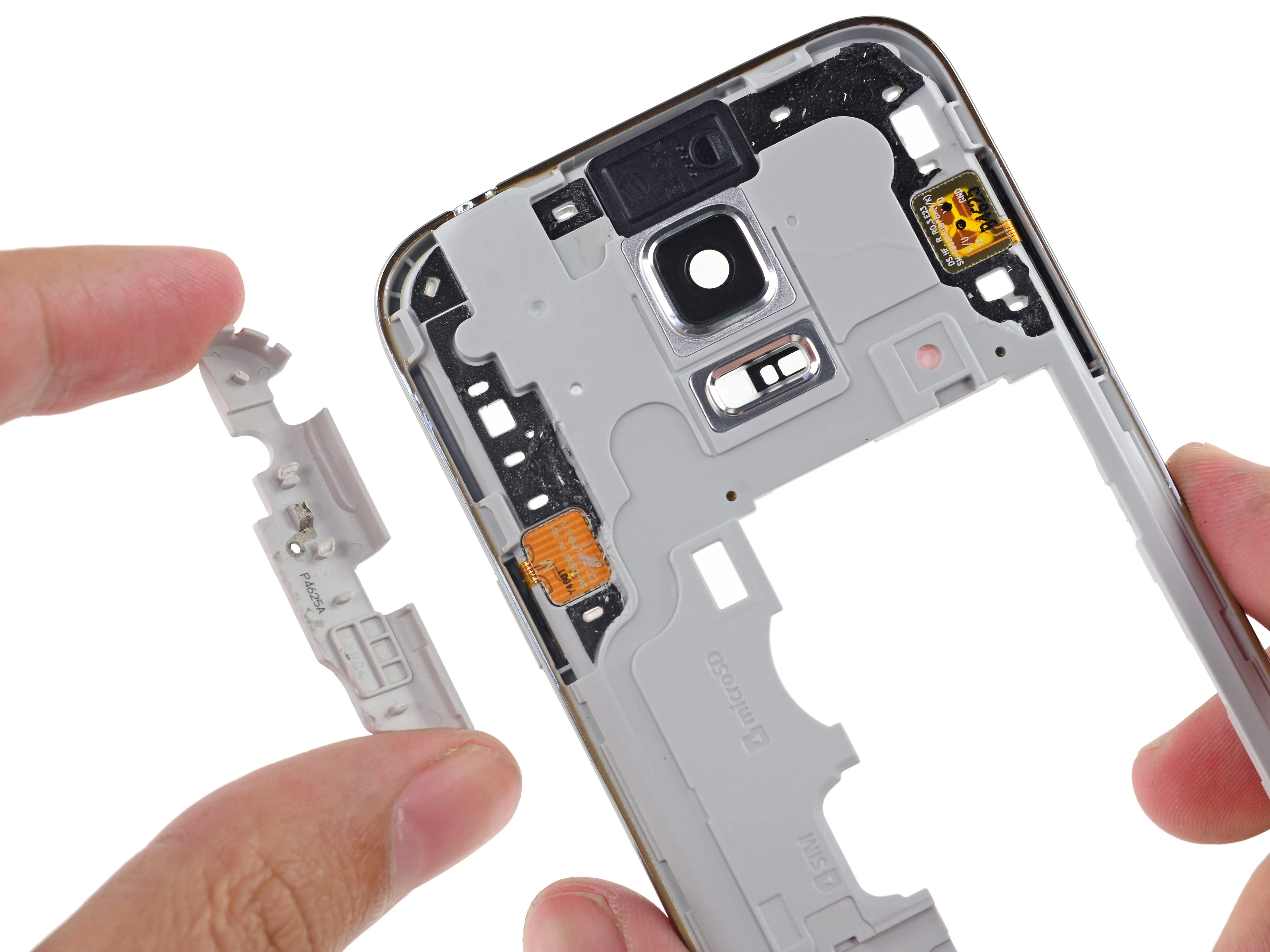

• Как парфе, этот телефон состоит из слоев. Как только мы подумали, что закончили, на внешней средней рамке появились новые дверцы, которые нам предстоит разобрать.

• Дверцы номер два и три закрыты каким-то мощным клеем, но при открываем они обнаруживают пружинные контакты и несколько кабелей кнопок. К сожалению, сами кнопки остаются крепко заклеенными.

Шаг 17

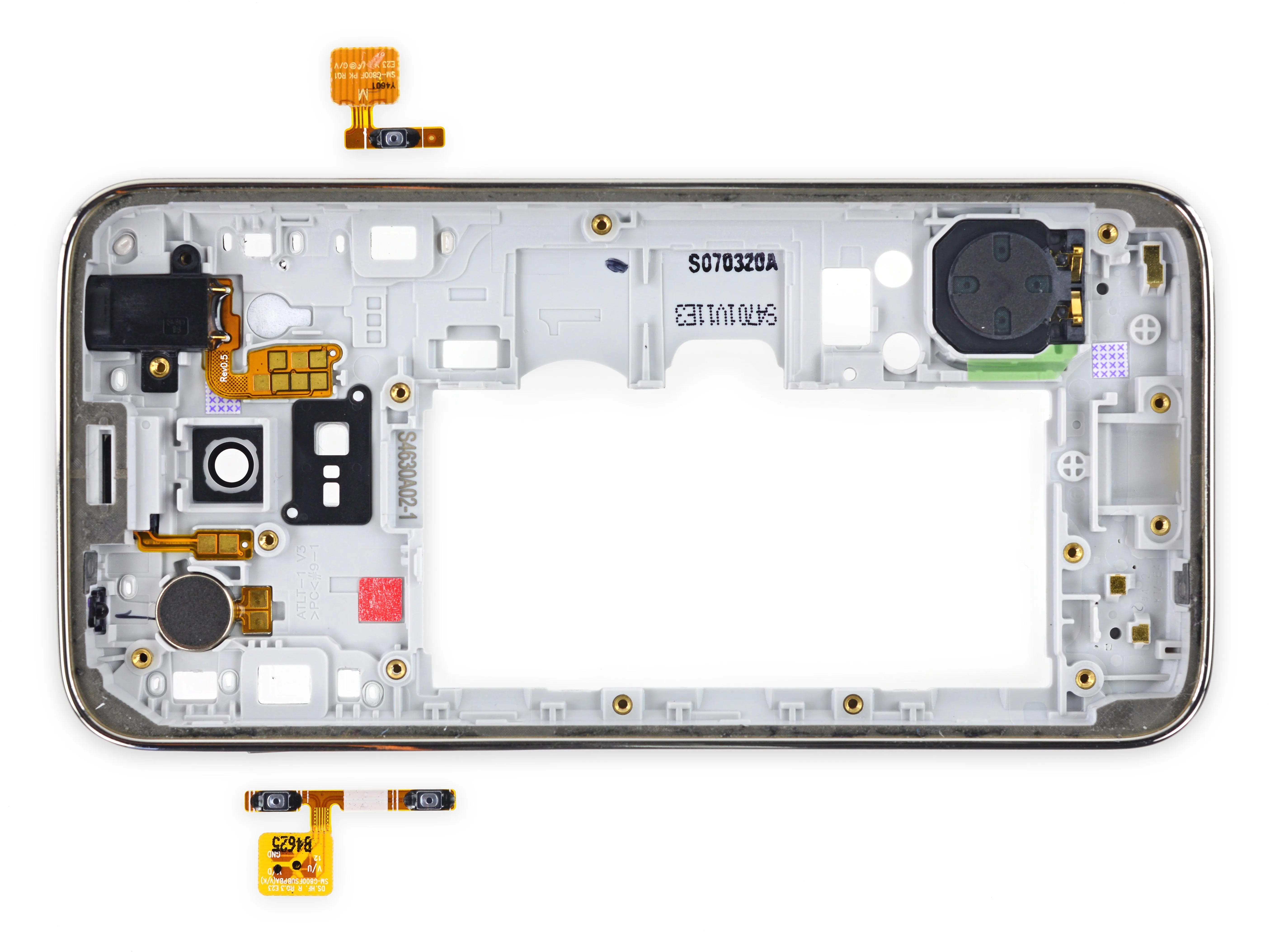

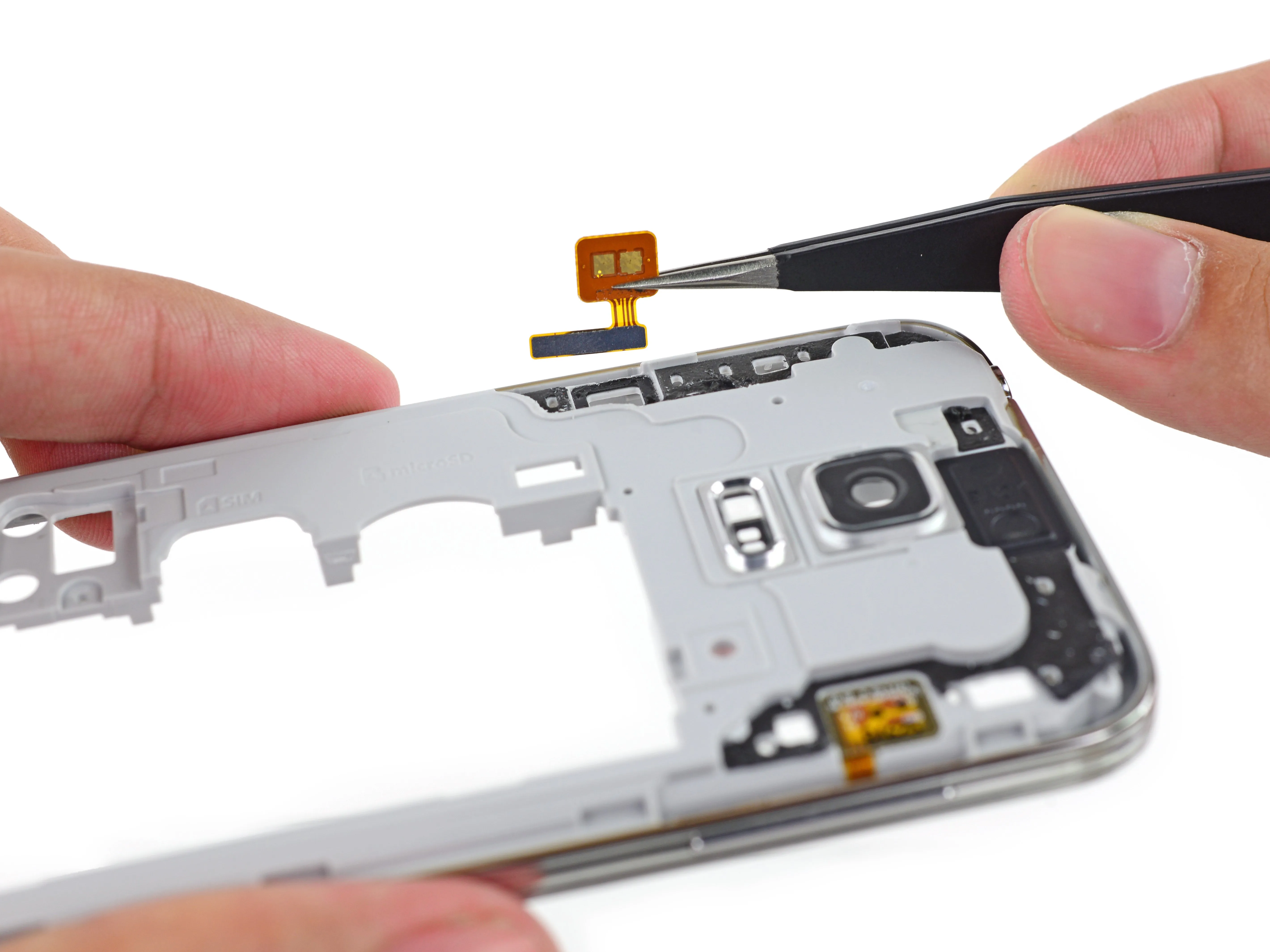

• После отклеивания кабелей кнопок от клея они выходят из своих кнопочных пещеры.

• Пластиковые крышки кнопок упрямо остаются на месте. Механическая кнопка на кабеле чаще всего выходит из строя, но ее достаточно легко заменить. Однако если вы уроните S5 Mini, вам, возможно, придется смириться с потертостями на внешних кнопках.

Шаг 18

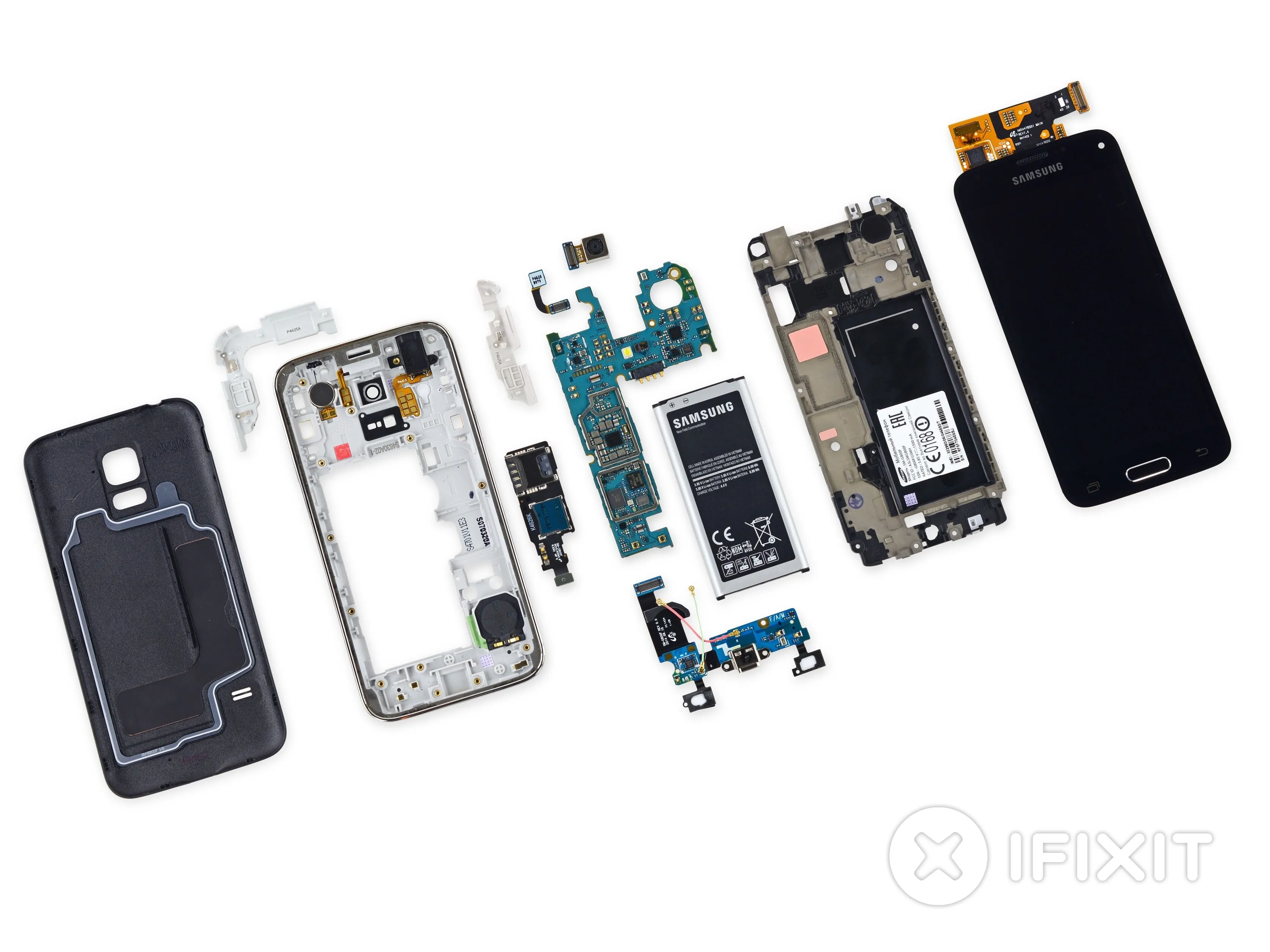

• Оценка ремонтопригодности Samsung Galaxy S5 Mini: 5 из 10 (10 - самый простой ремонт).

• Аккумулятор невероятно легко снять и заменить.

• Дисплей вынимается одним из первых, что делает его замену немного быстрее. Однако он держится на значительном количестве клея и требует очень осторожного и настойчивого отжатия, а также значительного нагрева, чтобы снять его, не разбив стекло и не перерезав кабели.

• После того как вы откроете устройство, некоторые компоненты, такие как камеры, разъем для наушников, вибромотор и динамики, являются модульными и их довольно легко заменить.

• Для замены чего-либо, кроме аккумулятора, необходимо сначала снять дисплей, что чревато дополнительными повреждениями по пути в ремонт.
