Разборка Samsung Galaxy S6

Введение

Линейка смартфонов Galaxy от Samsung обычно демонстрировала неплохие показатели ремонтопригодности, но прошлогодняя флагманская модель S5 оказалась на высоте, получив оценку 5/10.. Вернет ли нас обновленный S6 на звездную территорию, или мы еще больше погрузимся в глубины черной дыры ремонтопригодности? Запрыгивайте на борт, пока мы разбираем Samsung Galaxy S6!

Интересуетесь изогнутым аналогом S6? Загляните в Samsung Galaxy S6 Edge Teardown.

Присоединяйтесь к нам в стратосфере социальных сетей! Получайте оперативные новости в Twitter, следите за нами на Facebook и просматривайте нашу фотогалерею в Instagram.

Что вам понадобится

Инструменты

•

•

•

•

•

•

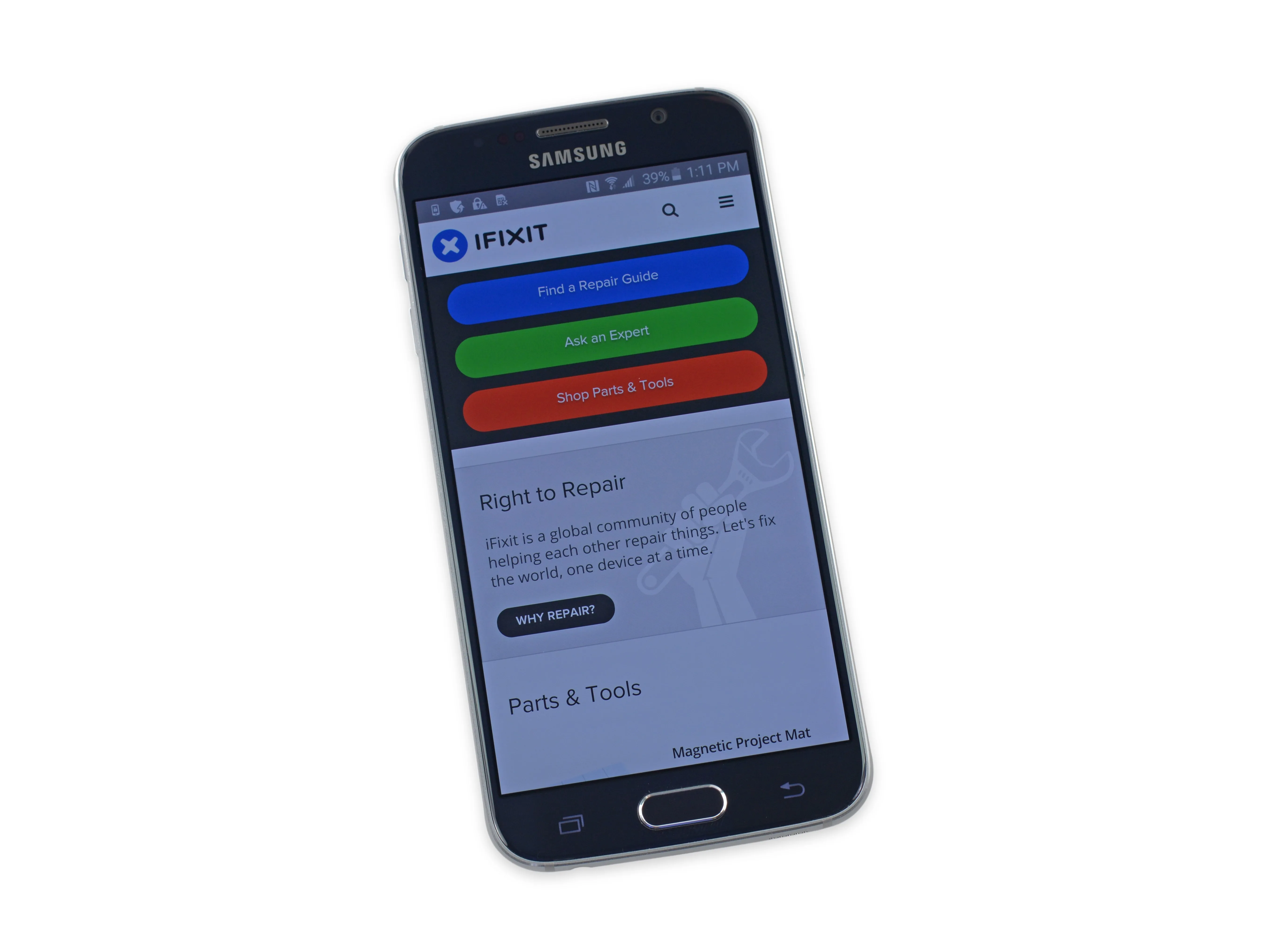

Шаг 1 Разборка Samsung Galaxy S6

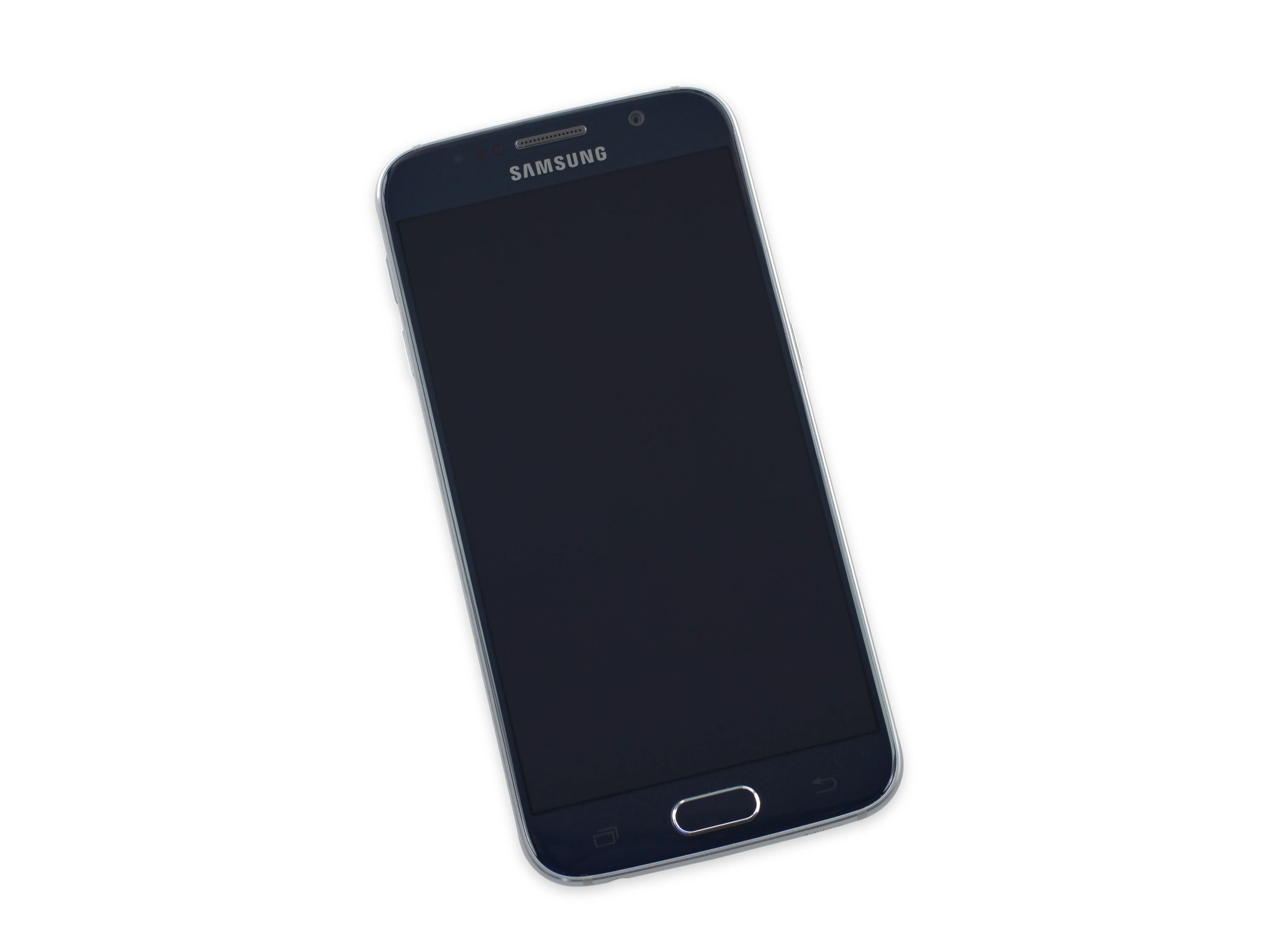

• По сравнению с S5, S6, безусловно, выглядит хорошо на бумаге. Его технические характеристики соответствуют характеристикам броского S6 Edge:

• 5,1-дюймовый емкостный сенсорный экран Super AMOLED (1440 x 2560 пикселей, ~577 ppi, 16M цветов)

• Процессор Exynos 7 Octa 7420 с интегрированным GPU Mali-T760 и 3 ГБ оперативной памяти

• Задняя камера 16 МП с HDR, светодиодной вспышкой и возможностью записи двойного видео

• Встроенная беспроводная зарядка

• Варианты с 32, 64 и 128 ГБ памяти

• Защитное стекло Corning Gorilla Glass 4

• У него больше мощности. В нем больше пикселей. Но все равно кажется, что чего-то не хватает. Мы не можем определить, чего именно, поэтому давайте покопаемся в этом. Время разбирать!

Шаг 2

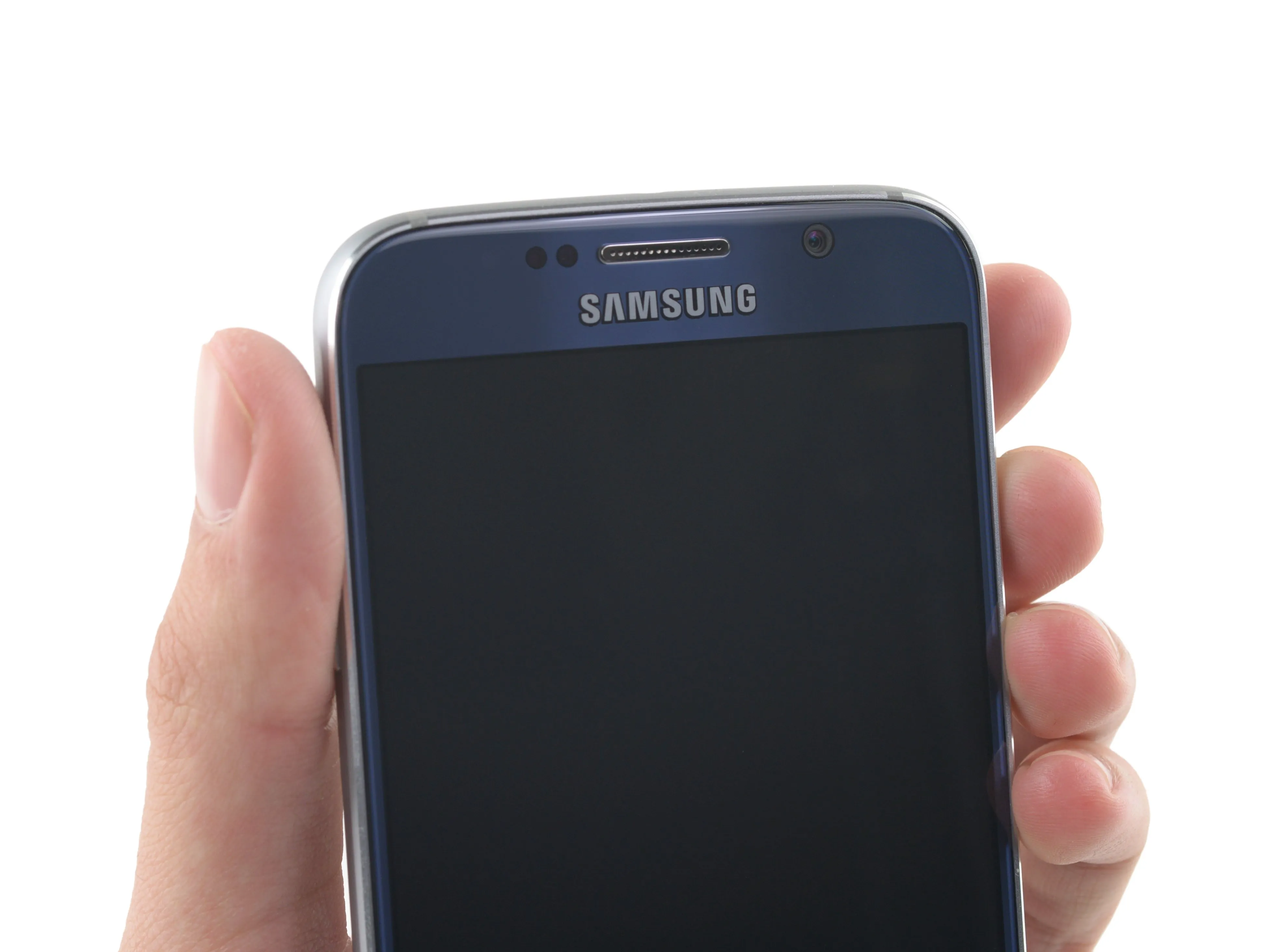

• Как и в случае с его более 'резким' собратом, новый Galaxy оснащен стеклом Gorilla Glass 4 на передней и задней панелях.

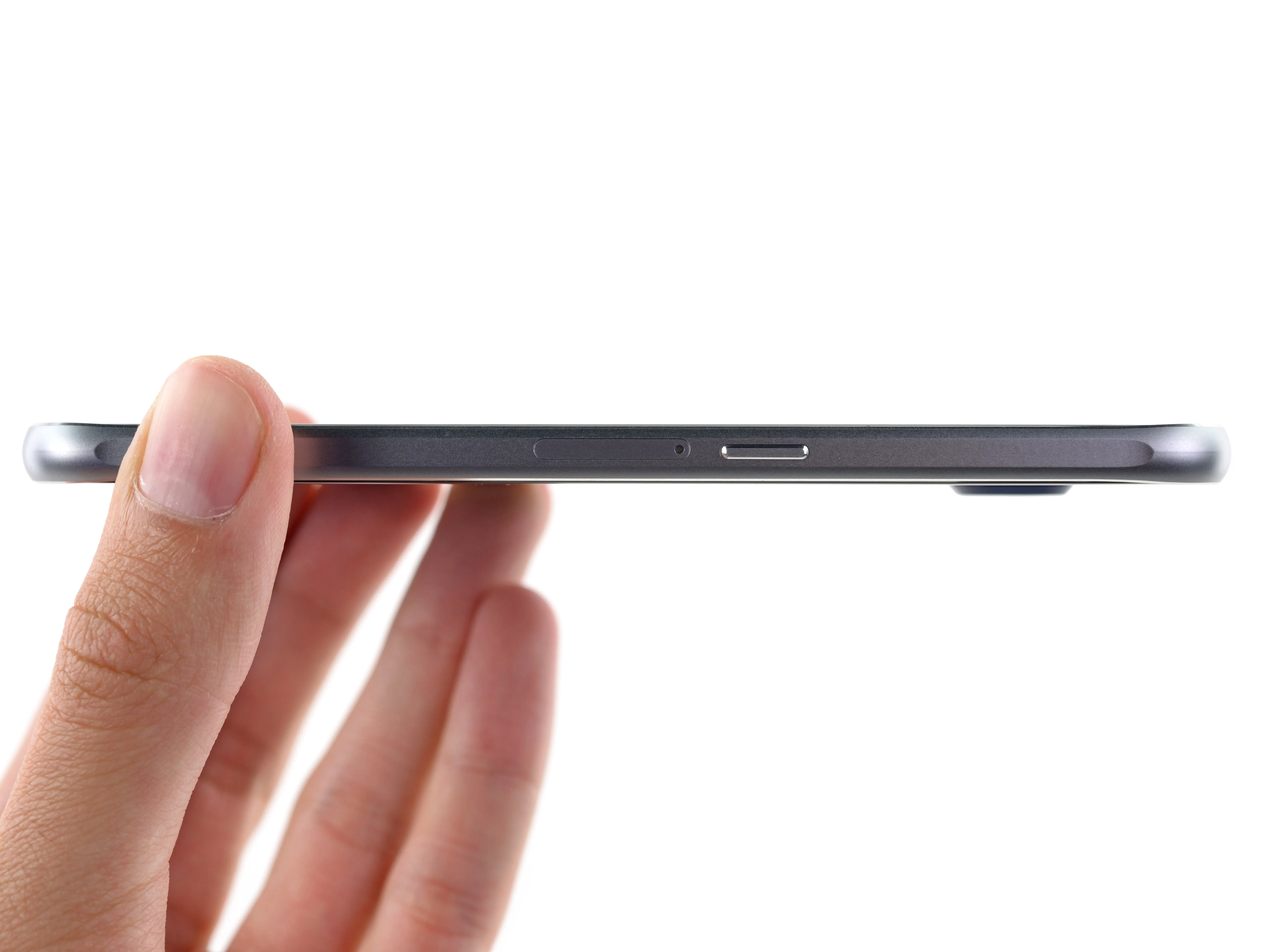

• Вид на край Galaxy.

• Толщина S6 составляет 0,27 дюйма, и он всего на волосок тоньше своего собрата Galaxy, S6 Edge (0,28 дюйма).

• Тоньше, но не меньше - S6 немного выше и шире своего собрата, а также немного тяжелее (на 6 граммов).

Шаг 3

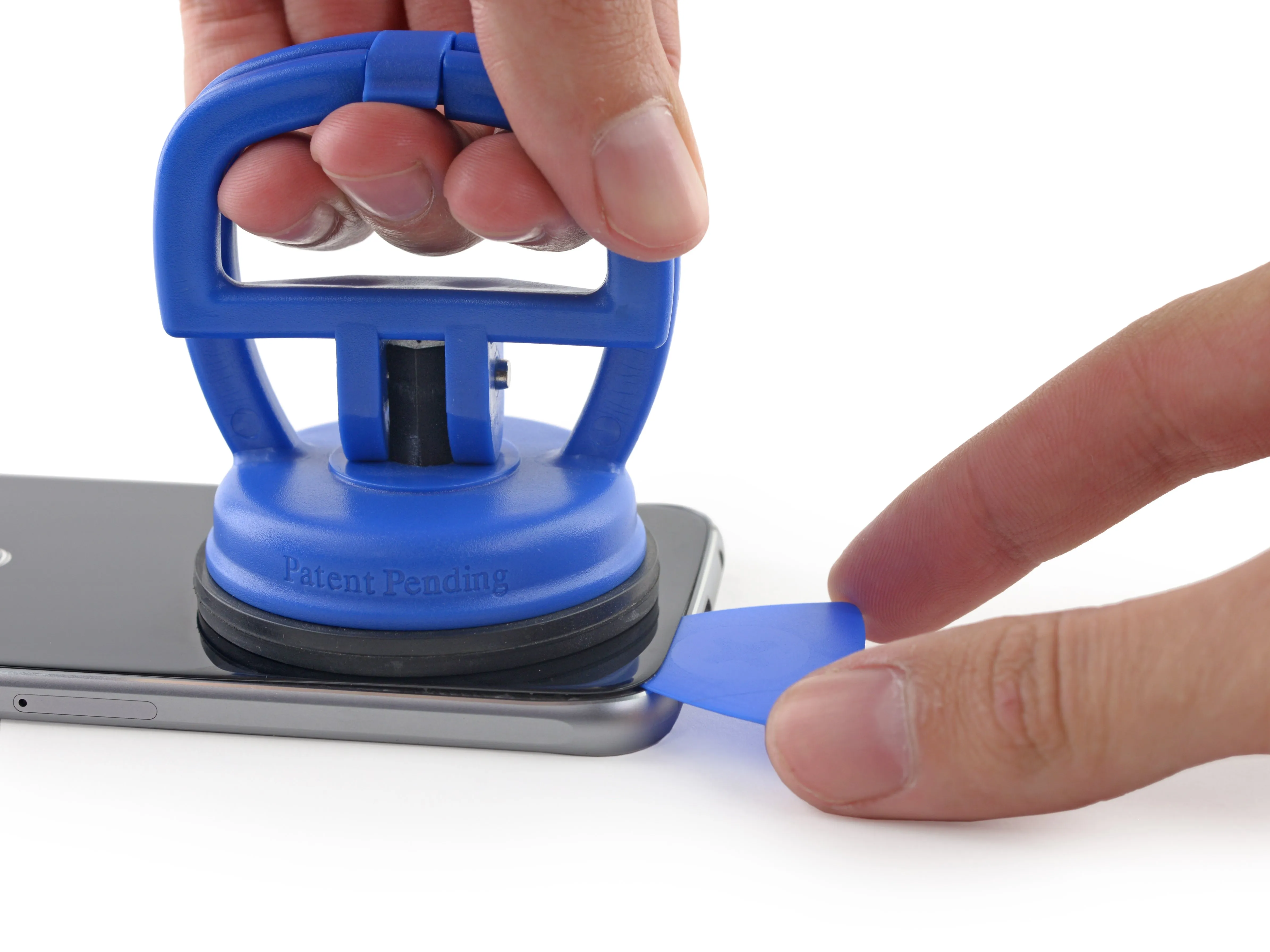

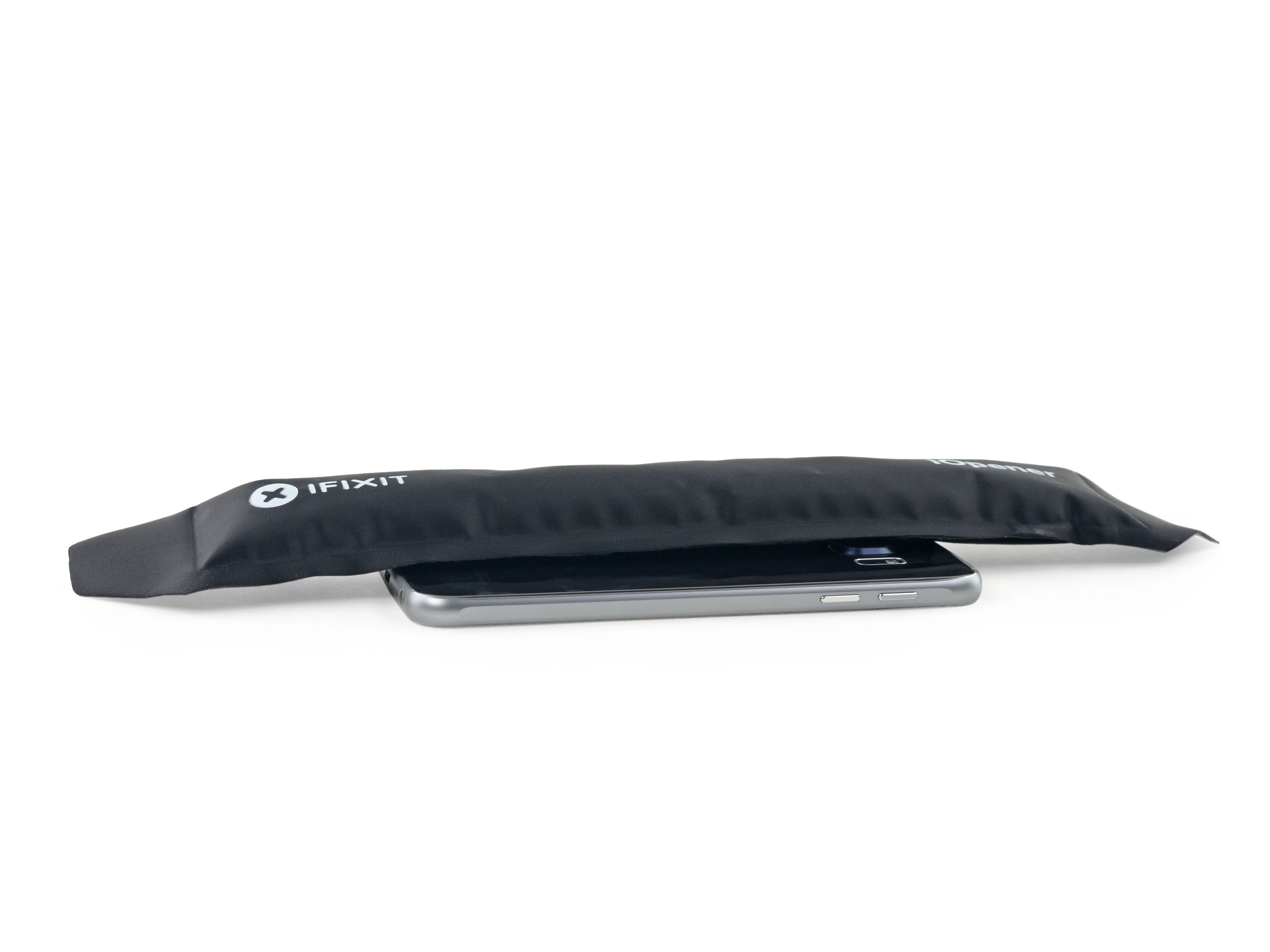

• S6 Edge было чудовищно трудно открыть, и, скорее всего, S6 имеет такой же неприятный клей. Этот Galaxy выглядит элегантно и говорит жестко, но мы используем тепло - в виде iOpener.

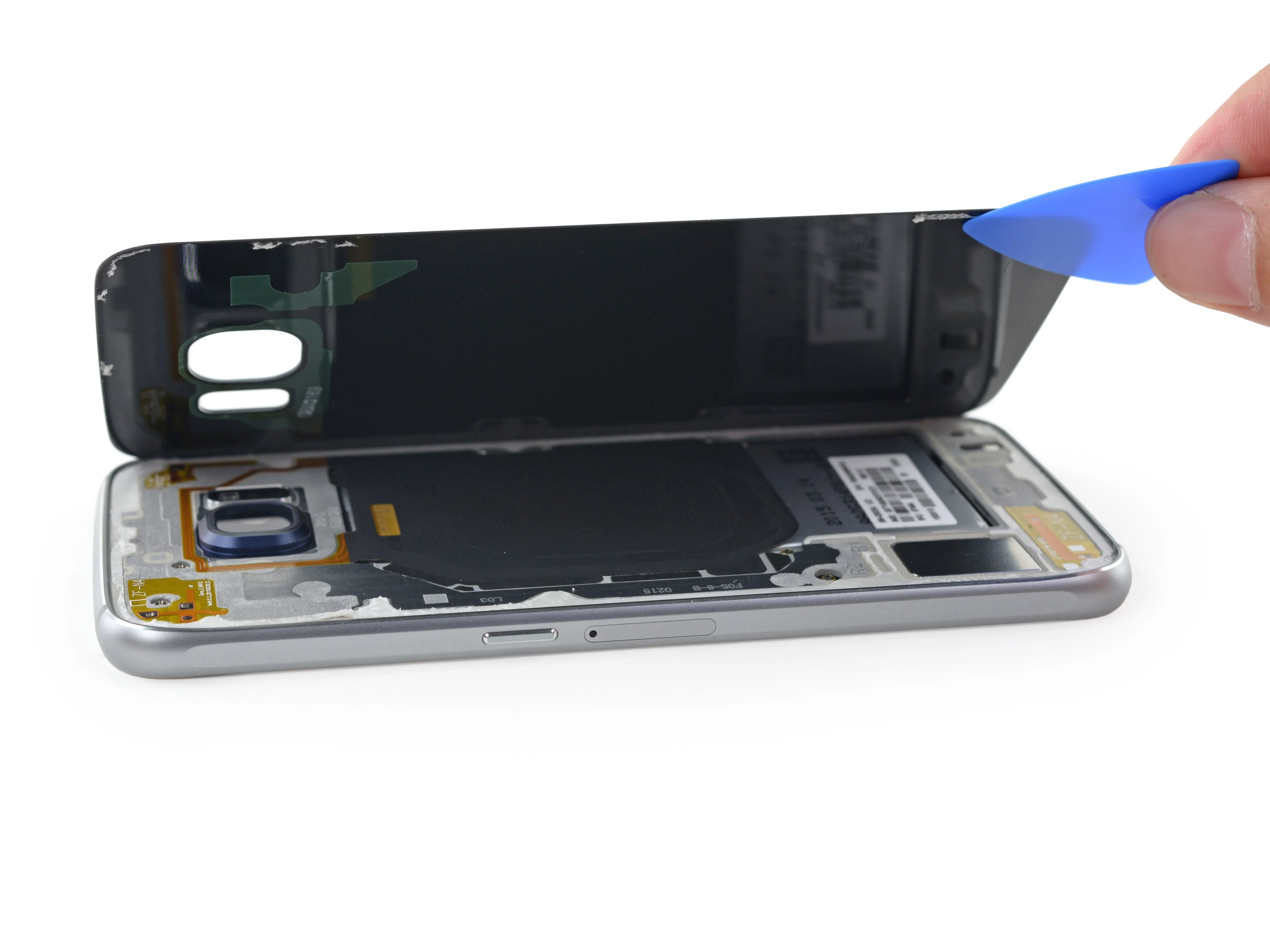

• После короткой борьбы с дежа вюнаша верная сверхпрочная присоска и отмычка позволяют нам проникнуть внутрь.

• Похоже, что S6 и S6 Edge будут иметь много общего как внутри, так и снаружи.

Комментарии к шагу

Прежде чем следовать этим инструкциям, устройство необходимо нагреть с помощью горячей плиты или другого подходящего варианта.

Ведь iOpener является таким источником тепла, не так ли?

Шаг 4

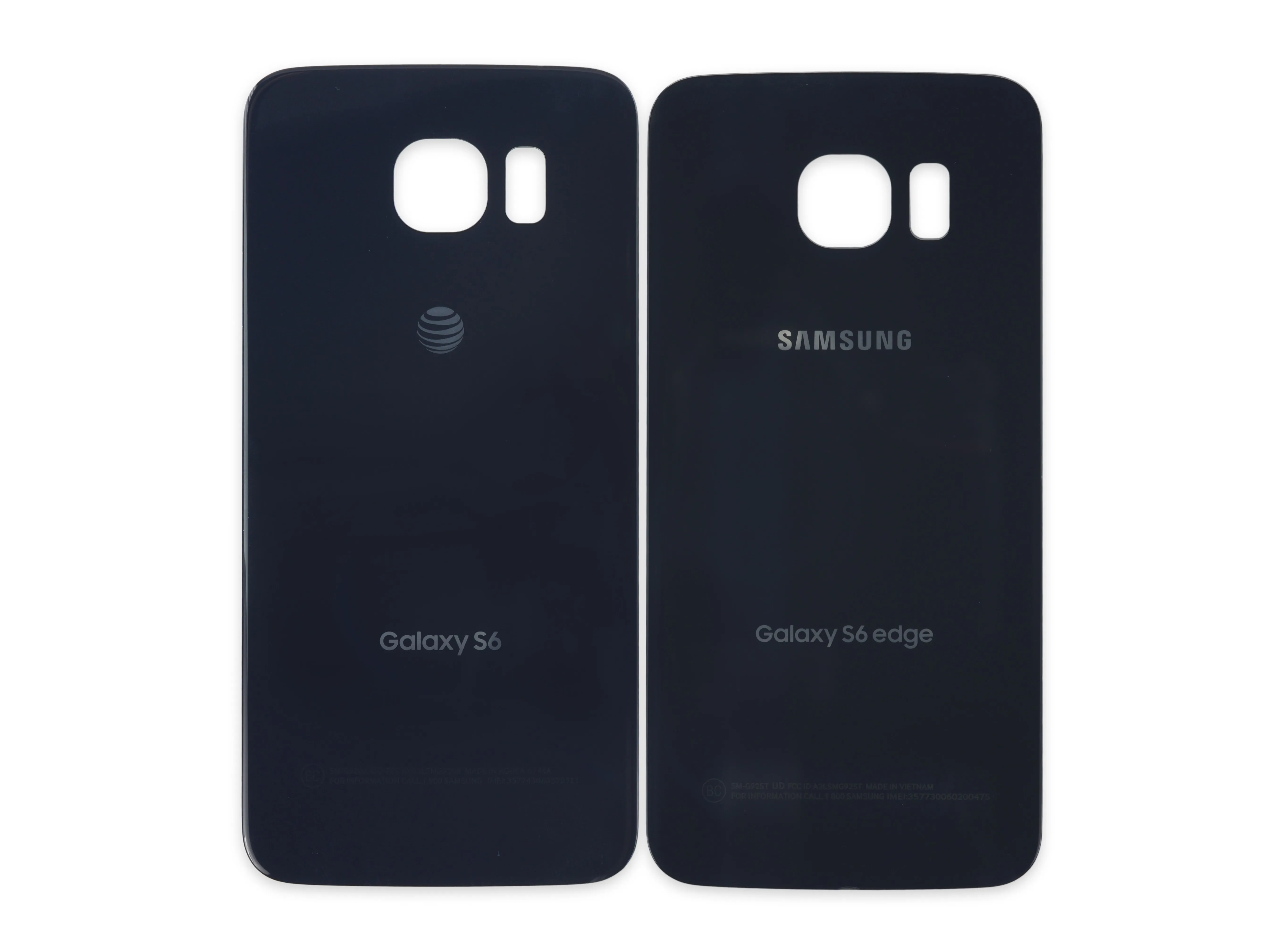

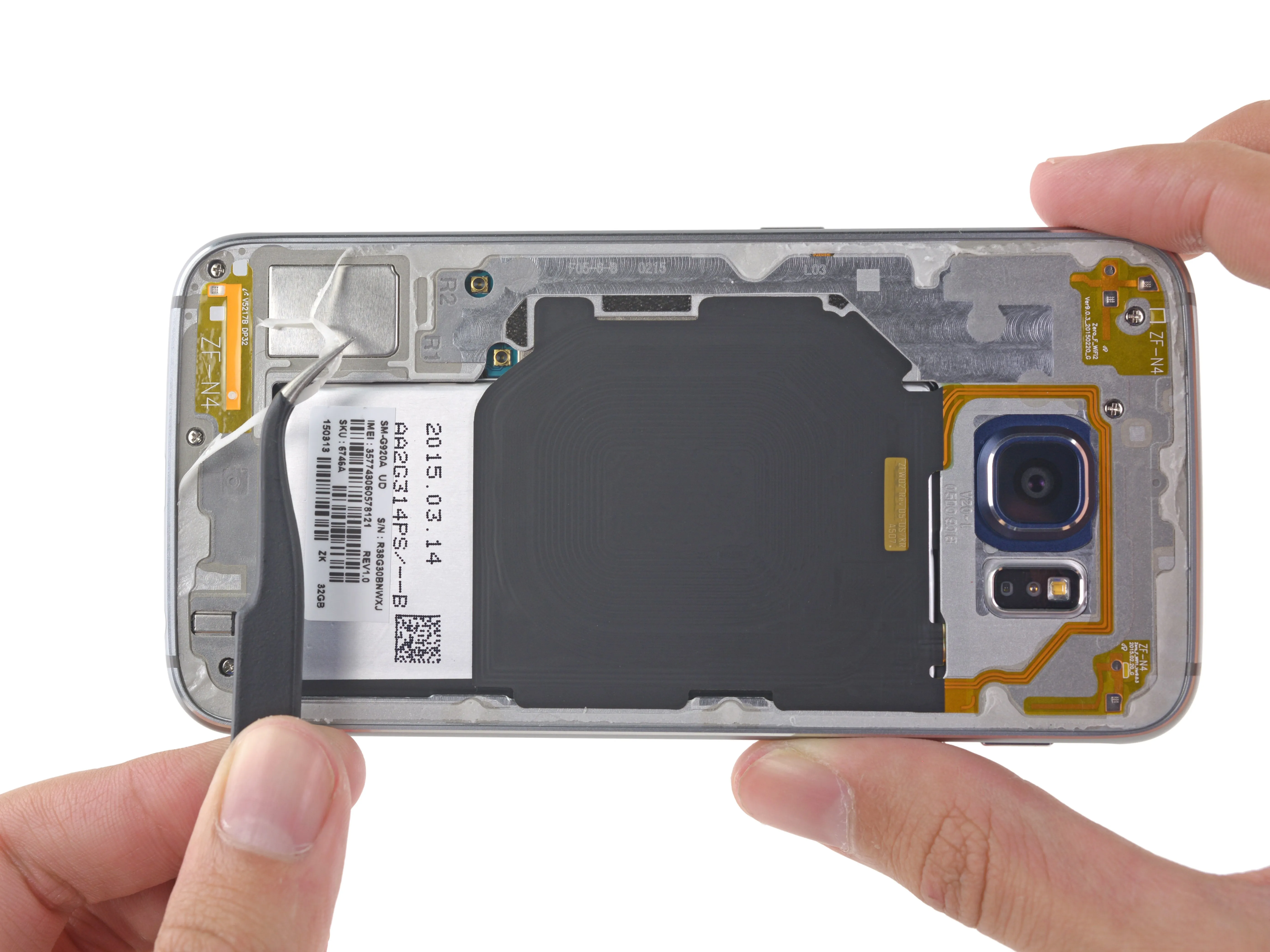

• Задние панели настолько похожи, что нам пришлось сравнить их бок о бок: как и следовало ожидать, панель S6 Edge (справа) немного меньше стандартной панели S6 (слева).

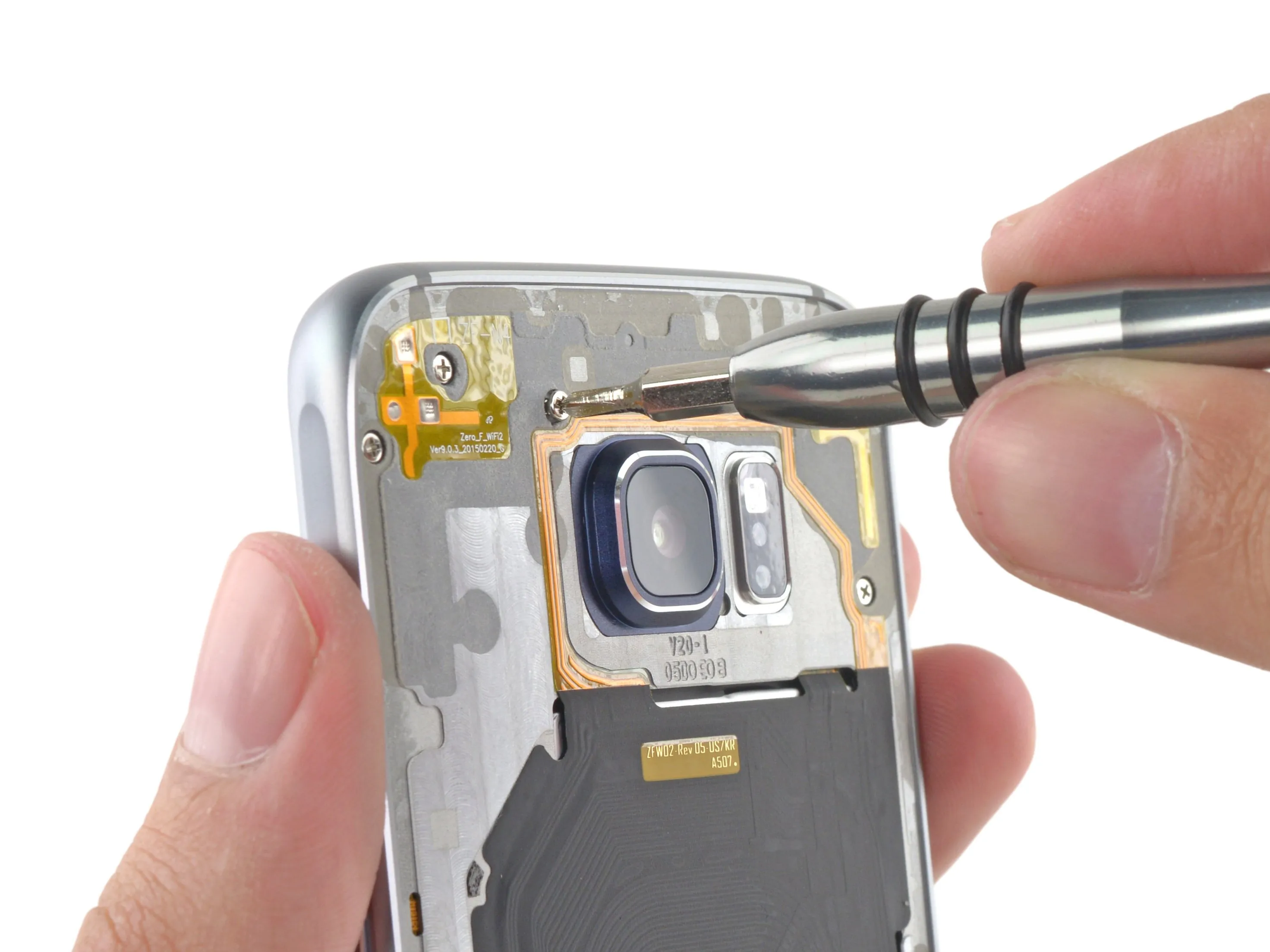

• На этот раз клей остался на средней рамке, скрыв винты. Мы на мгновение запаниковали, подумав, что придется проходить через дисплей, в стиле S5.

• Но после отклеивания клея все винты оказались на месте и были учтены, а теперь еще и удалены!

Шаг 5

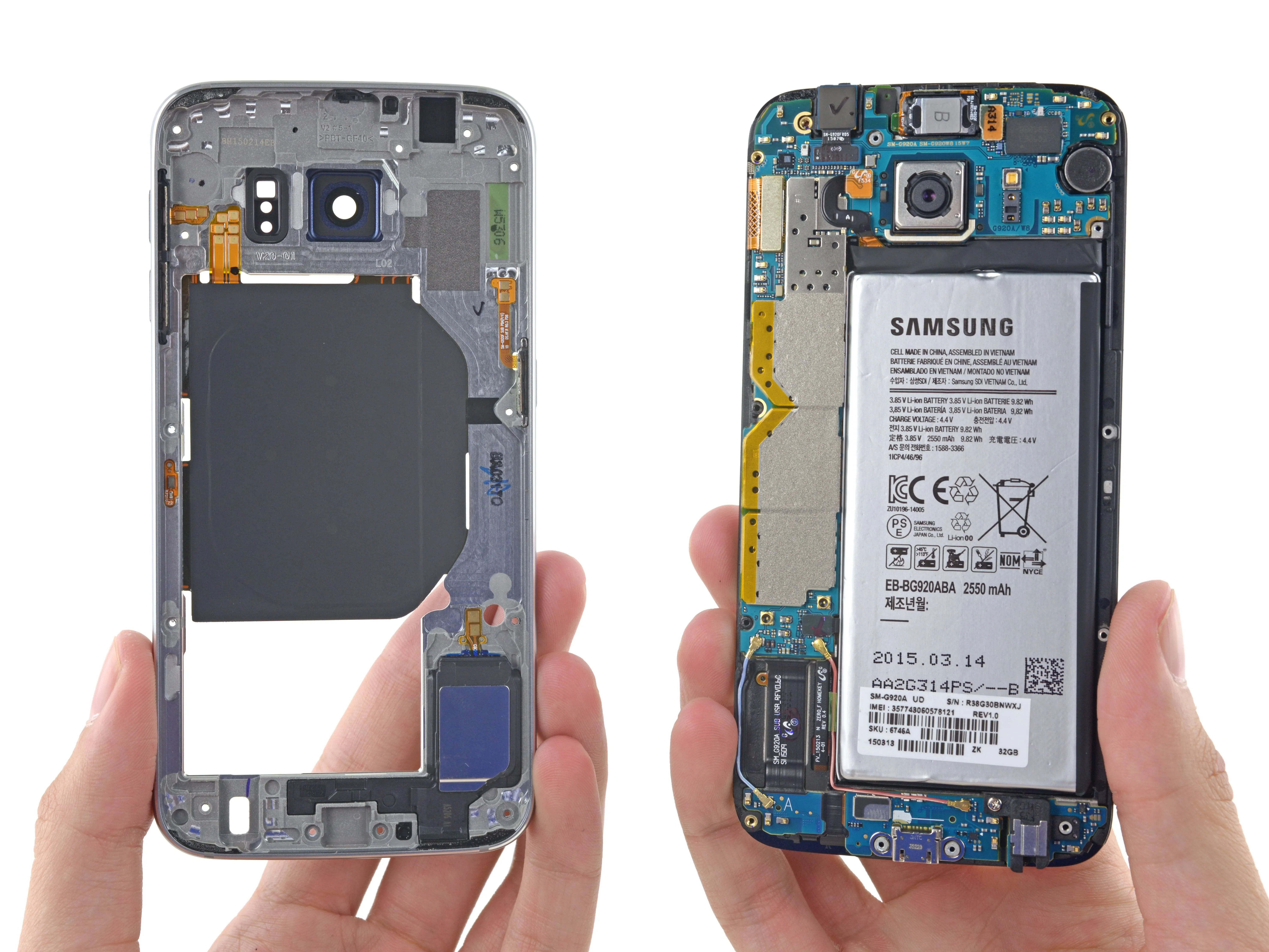

• Пришло время вскрыть этот Galaxy.

• Сняв среднюю рамку, вы увидите... S6 Edge?

• Может быть, и нет, но нужно быть очень внимательным, чтобы заметить разницу. За исключением небольшого изменения расположения вибратора, эти внутренние компоненты полностью повторяют другого флагманского смартфона Samsung, который мы недавно разбирали..

Комментарии к шагу

не забудьте вынуть держатель сим-карты, прежде чем снимать среднюю рамку

Какова функция большой черной штуки в центре средней рамки?

Как и в случае с S6 Edge, это катушка NFC/беспроводной зарядки.

Шаг 6

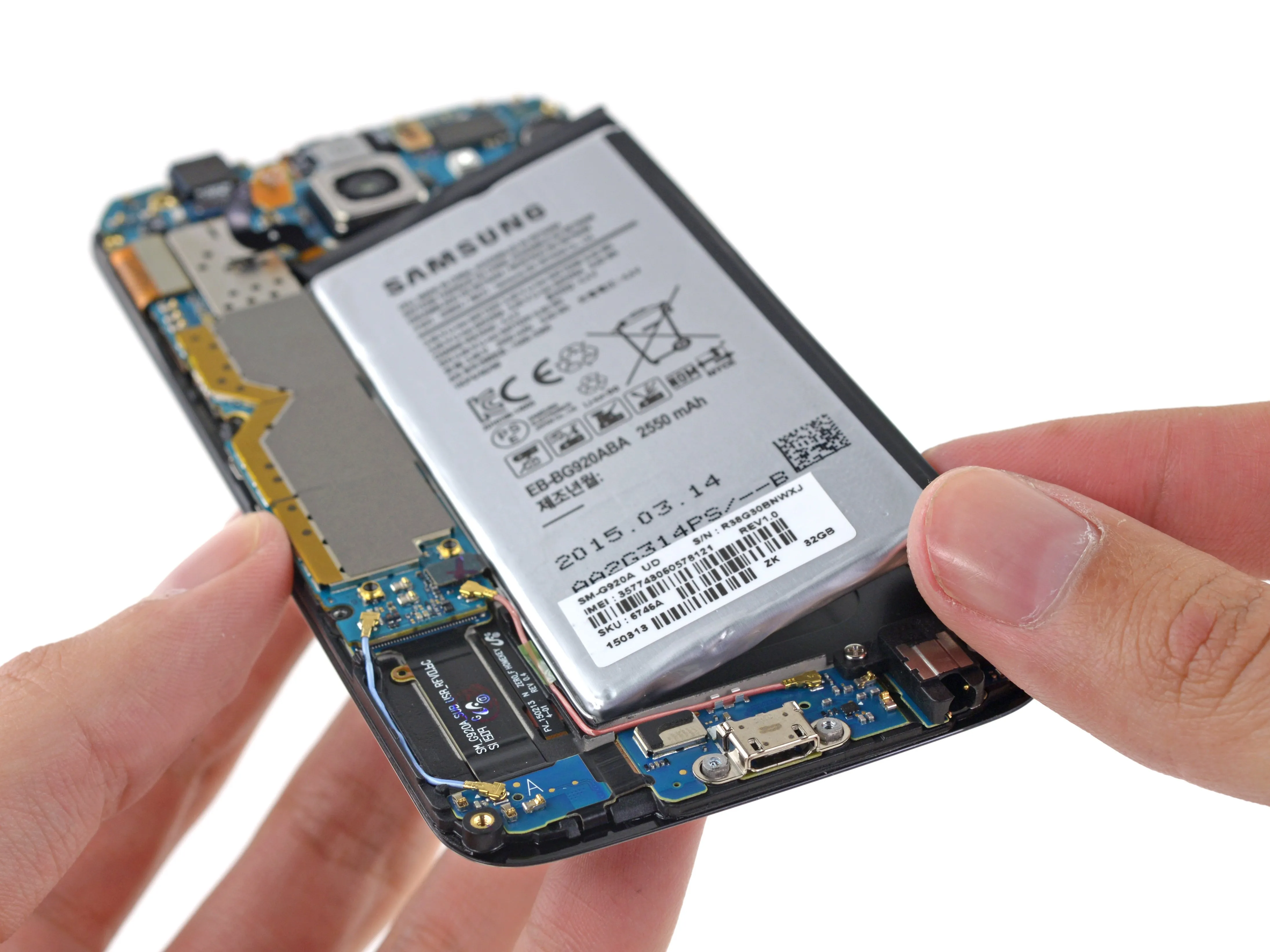

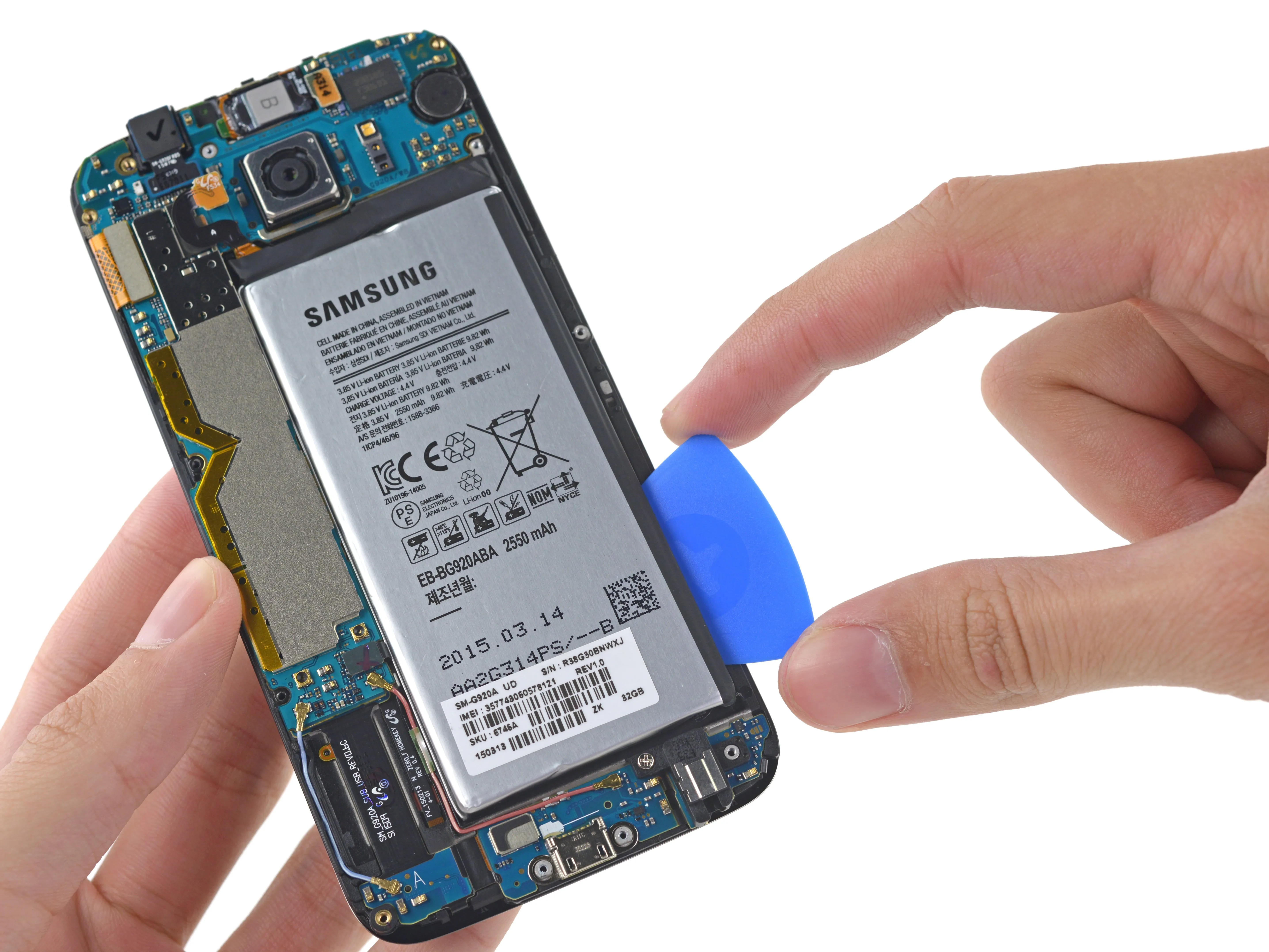

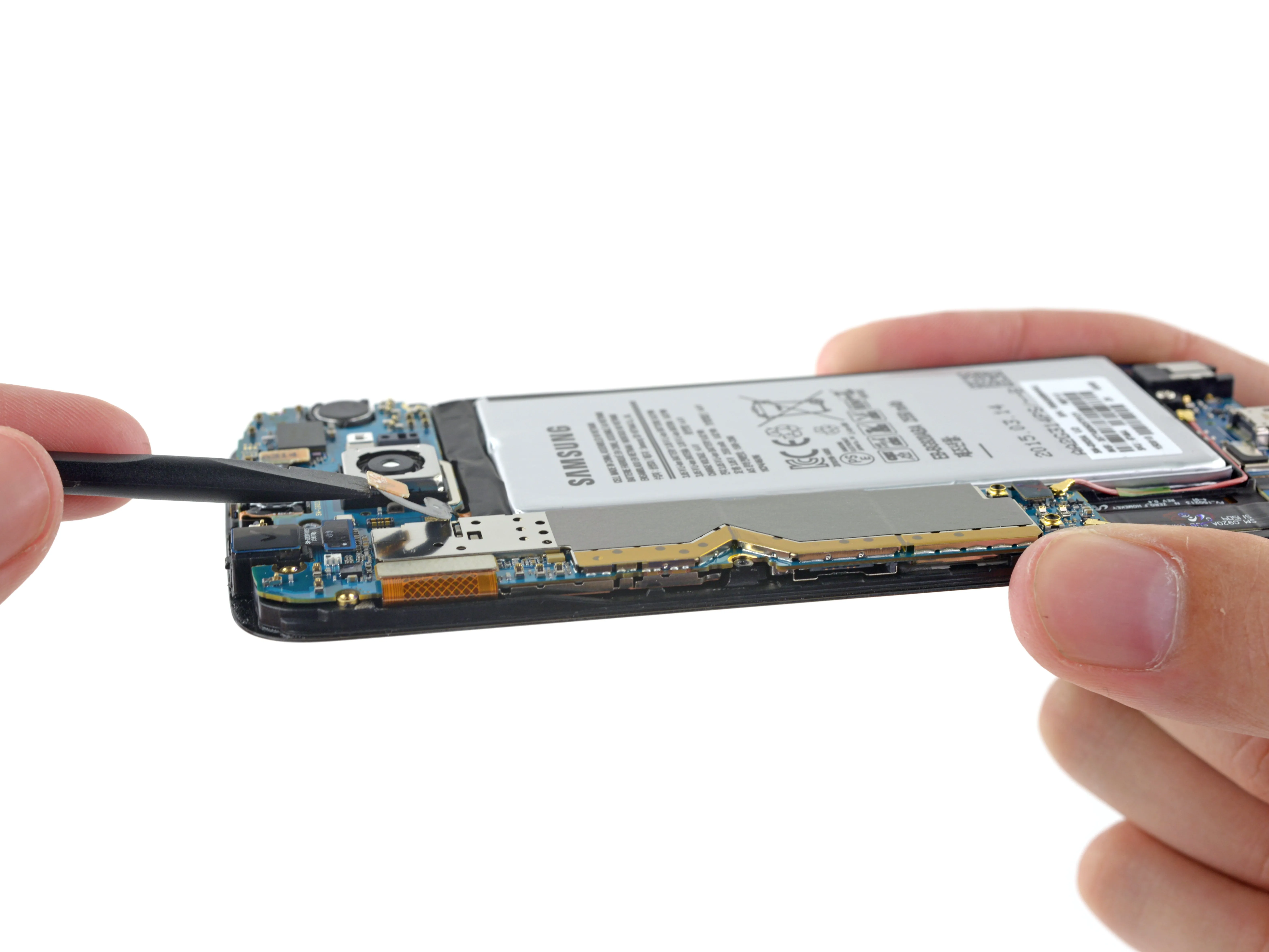

• Кто управляет телефоном? Аккумулятор!

• Извлечь батарею из S6 будет немного проще, чем из Edge. В Edge кабель аккумулятора прокладывался под материнской платой, а затем подключался сверху, что требовало снятия материнской платы, чтобы добраться до батареи.

• Похоже, что благодаря наличию дополнительного места внутри обычного S6, Samsung смогла проложить кабель поверх платы, чтобы сэкономить шаг для извлечения батареи.

• Кроме того, благодаря плоскому дизайну экрана S6, проще просунуть медиатор прямо в щель между батареей и дисплеем, что облегчает срезание (столь же прочного) клея, удерживающего батарею.

• Вряд ли это можно назвать заменой батареи, но это немного проще, чем в S6 Edge. Тем не менее, это шаг назад по сравнению с предыдущими моделями Galaxies, такими как S5, где вы могли заменить батарею используя только свою смекалку, да и та не требовалась.

Шаг 7

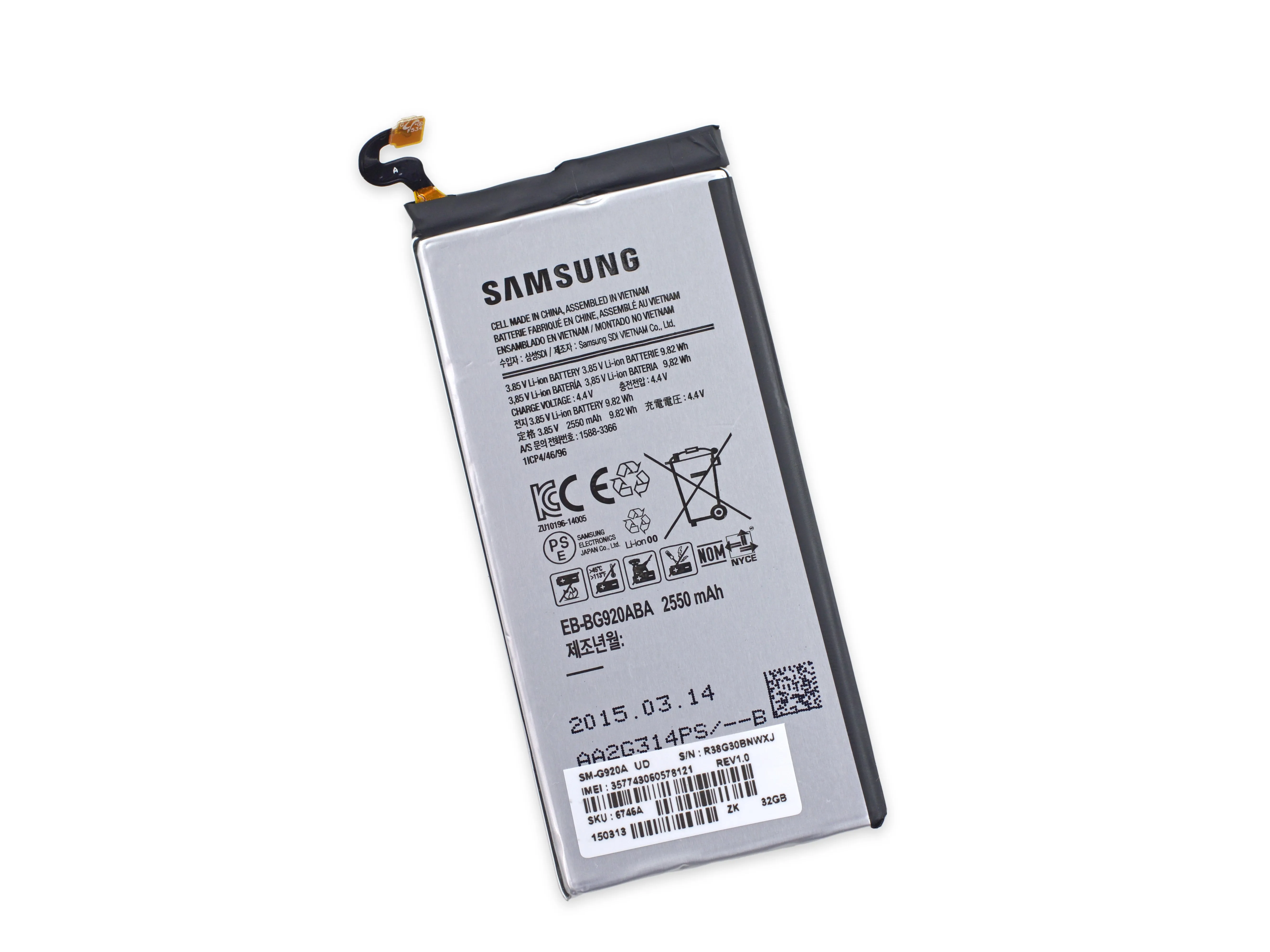

• Galaxy оснащен аккумулятором 3,85 В, 9,82 Втч, который, по заявлению Samsung, обеспечивает до 23 часов работы в режиме разговора по 3G, 12 часов работы в Интернете по Wi-Fi и до 57 часов воспроизведения музыки.

• С переходом на более тяжелые материалы корпуса, возможно, Samsung была заинтересована в снижении веса за счет уменьшения аккумуляторов. Аккумулятор емкостью 9,82 Втч в S6 и 10,01 Втч в S6 Edge кажутся довольно маленькими по сравнению с Galaxy S510,78 Втч.

• Батарея немного больше, чем 6,91 Втч, которую мы видели в iPhone 6но, возможно, обеспечивает меньшее время работы в режиме разговора. Похоже, что дополнительная площадь экрана требует много энергии.

Шаг 8

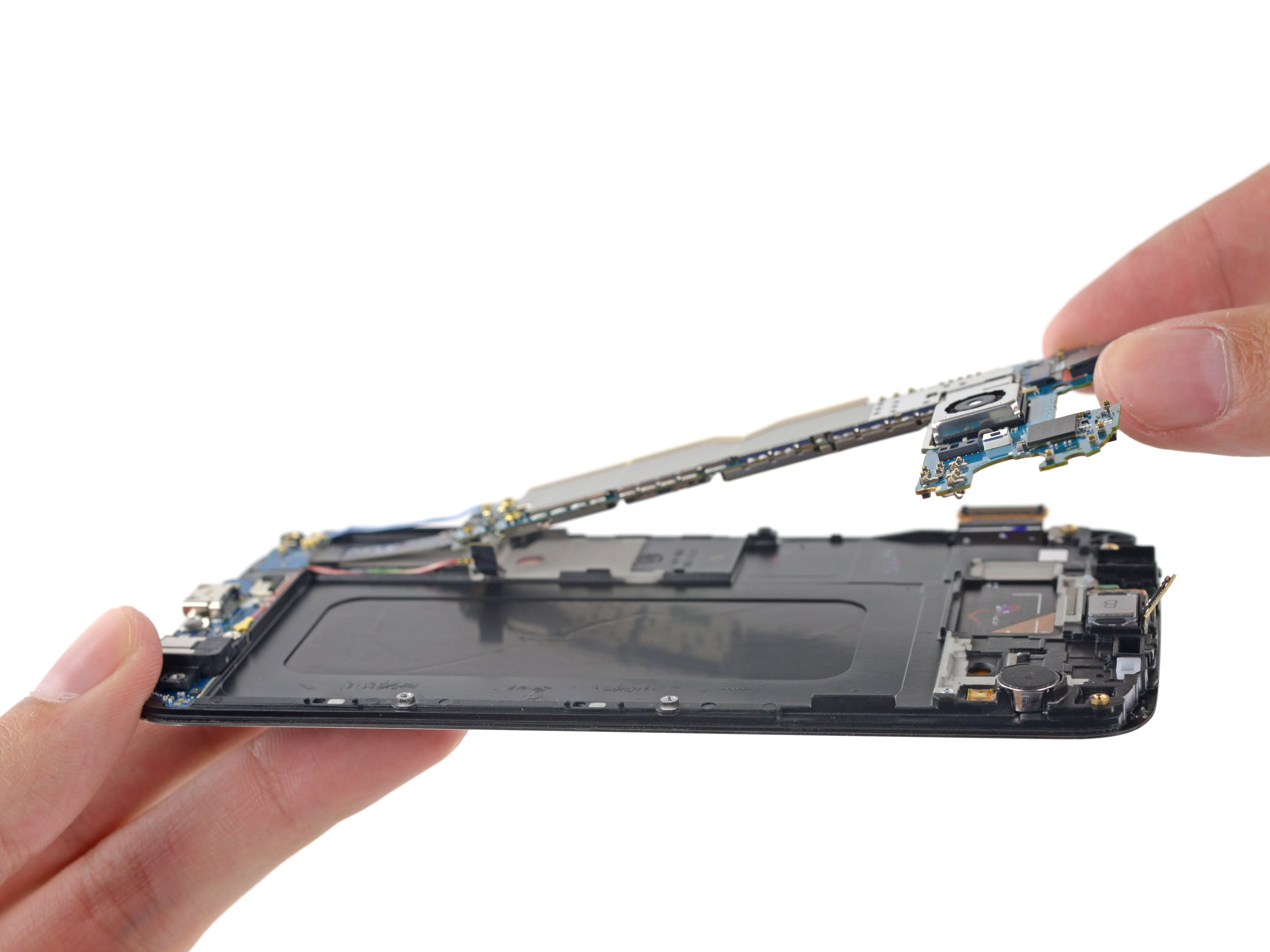

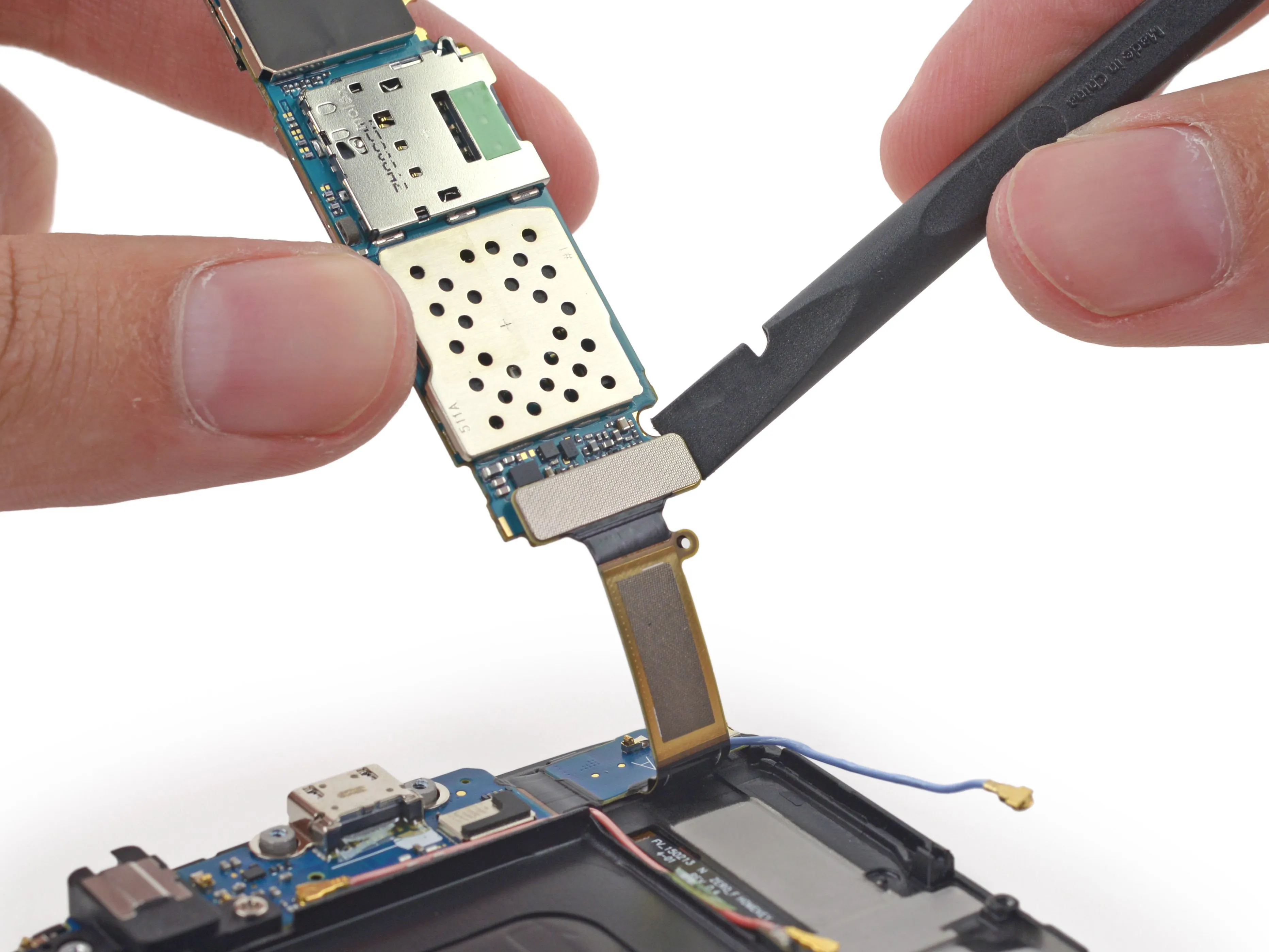

• Материнская плата по-прежнему удерживается гравитационным притяжением назойливого разъема дочерней платы. Мы быстро приступаем к работе с помощью пассатижей и снимаем плату, чтобы рассмотреть ее поближе.

Комментарии к шагу

необходимо снять еще два разъема: один с двух сторон сверху, другой - сбоку.

Мы не пишем обзоры как подробные инструкции по разборке - они должны давать возможность заглянуть внутрь новых устройств. Если вам нужны пошаговые инструкции, у нас есть полный набор руководств по ремонту, в которых подробно описана замена отдельных компонентов.

Шаг 9

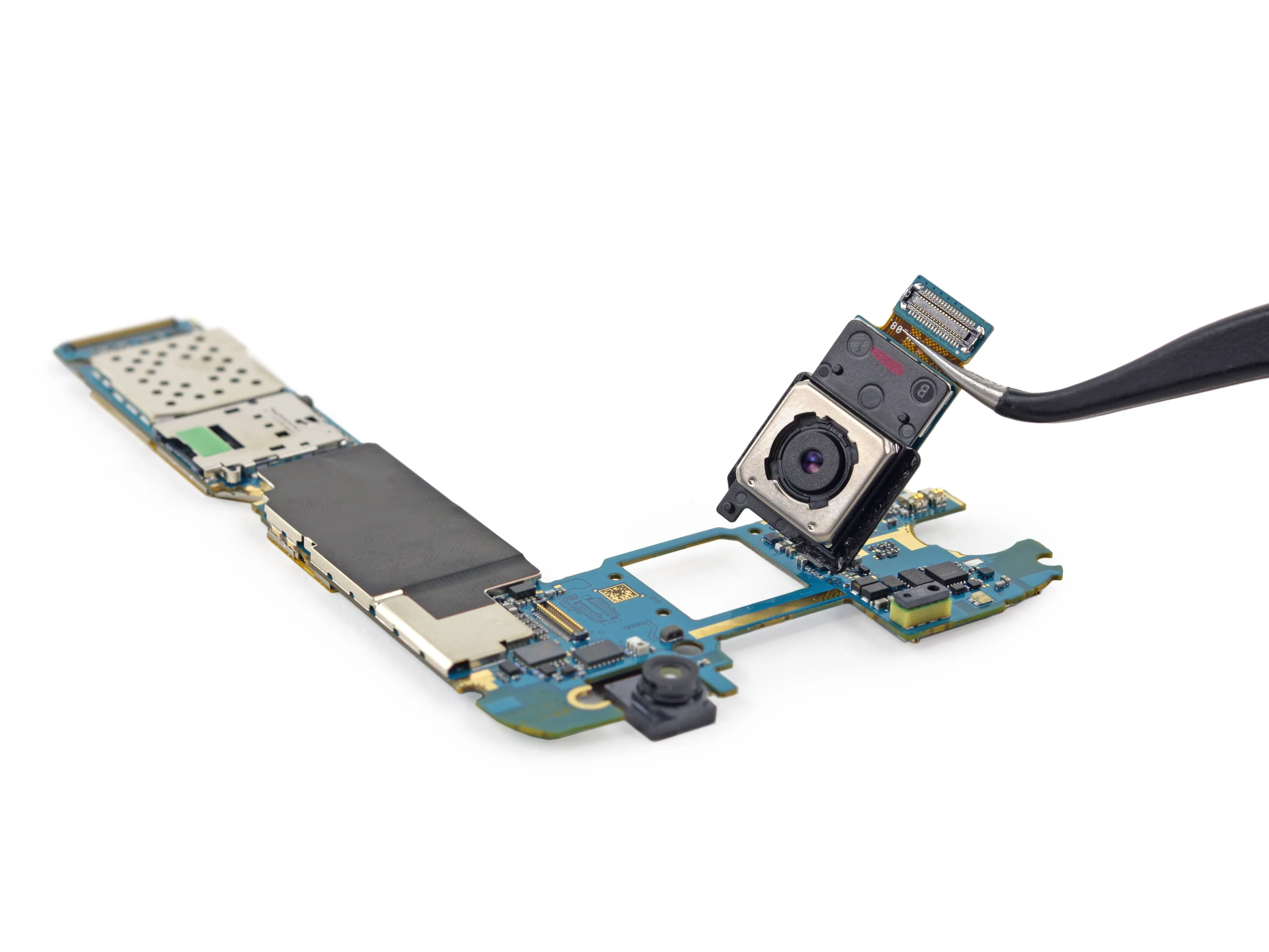

• Мы берем пинцет и внимательно рассматриваем камеры Galaxy.

• 5-Мп камера selfie в S6 - это точное копирование фронтальной камеры, которую мы нашли в его сестре Galaxy.

• На этом сходства не заканчиваются. Задняя 16-Мп камера с OIS выглядит почти так же, как и в Edge. Определенно, на этой печатной плате установлено похожее оборудование:

• Последовательная флеш-память Winbond W25Q32FW

• InvenSense IDG-2030 двухосевой гироскоп для оптической стабилизации изображения

Шаг 10

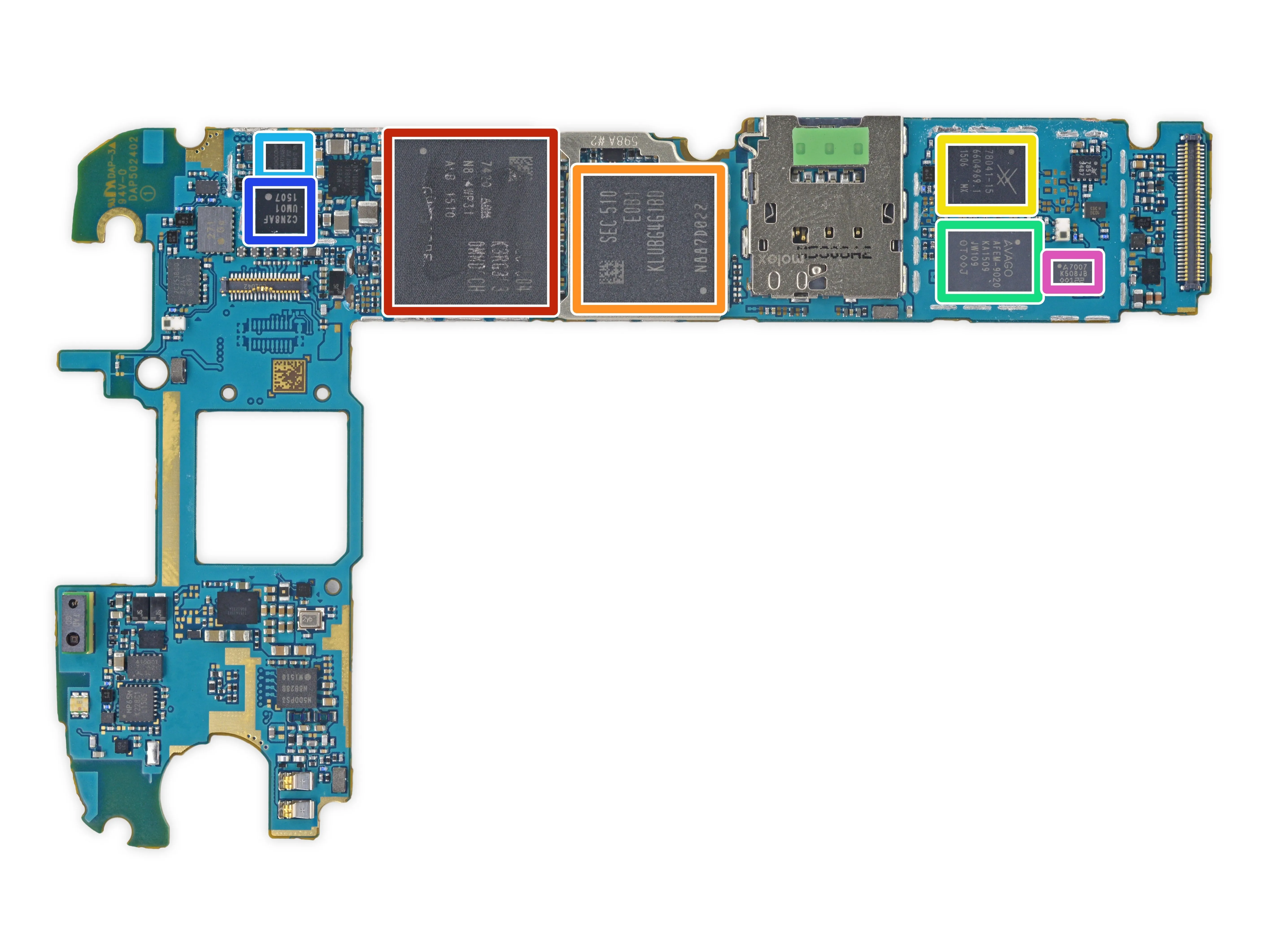

• Сначала мы исследуем заднюю сторону материнской платы и находим несколько знакомых тяжелых элементов:

• Samsung восьмиядерный процессор Exynos 7420 - 64-битный, 2,1 ГГц Quad + 1,5 ГГц Quad, с Samsung K3RG3G30MM-DGCH 3 ГБ оперативной памяти LPDDR4, встроенной в

• Samsung KLUBG4G1BD 32 ГБ NAND Flash

• Skyworks 78041 Гибридный многомодовый многодиапазонный (MMMB) модуль переднего фронта (FEM)

• Avago AFEM-9020 PAM

• Broadcom BCM4773 Концентратор местоположения GNSS

• Samsung C2N8AF (возможно, процессор изображения)

• Avago A7007 (ранее встречался в Galaxy S5)

Комментарии к шагу

В разборе не упоминается, что под чипом NAND Flash (оранжевый) находится модемный чип Samsung Shannon 333.

Она уложена и припаяна к плате с помощью тех же разъемов.

Также не указано, что это разновидность E0B1. (чип EMMC емкостью 32 ГБ).

Шаг 11

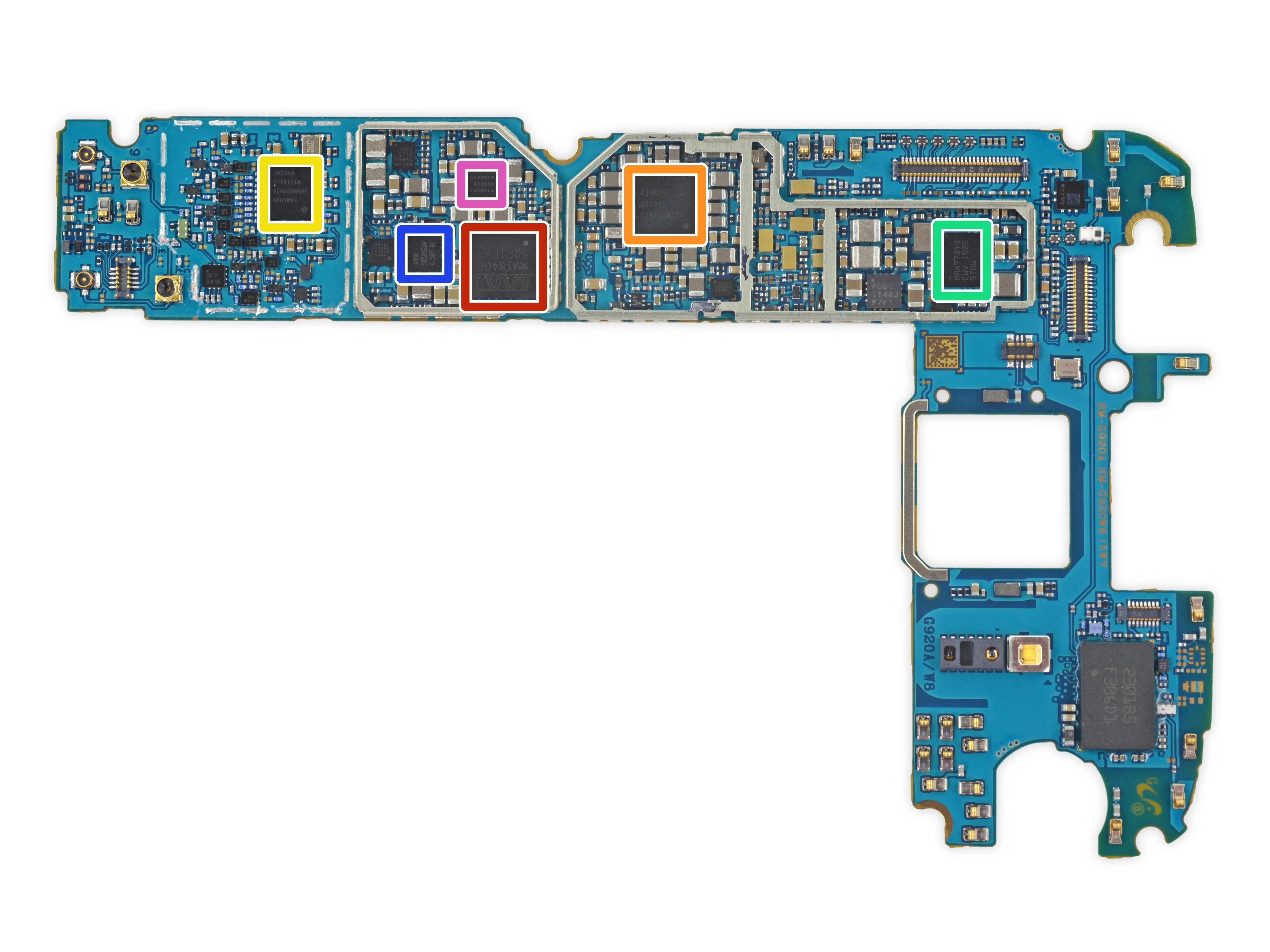

• Еще несколько знакомых лиц украшают лицевую сторону мобильника:

• Аудиокодек Wolfson Microelectronics WM1840

• Samsung S2MPS15 (вероятно, микросхема управления питанием, аналогичная S2MPS11)

• Радиочастотный трансивер Samsung Shannon 928

• Maxim MAX77843 Companion PMIC

• Maxim MAX98505 Аудиоусилитель класса DG

• Samsung Shannon 600B5D

Шаг 12

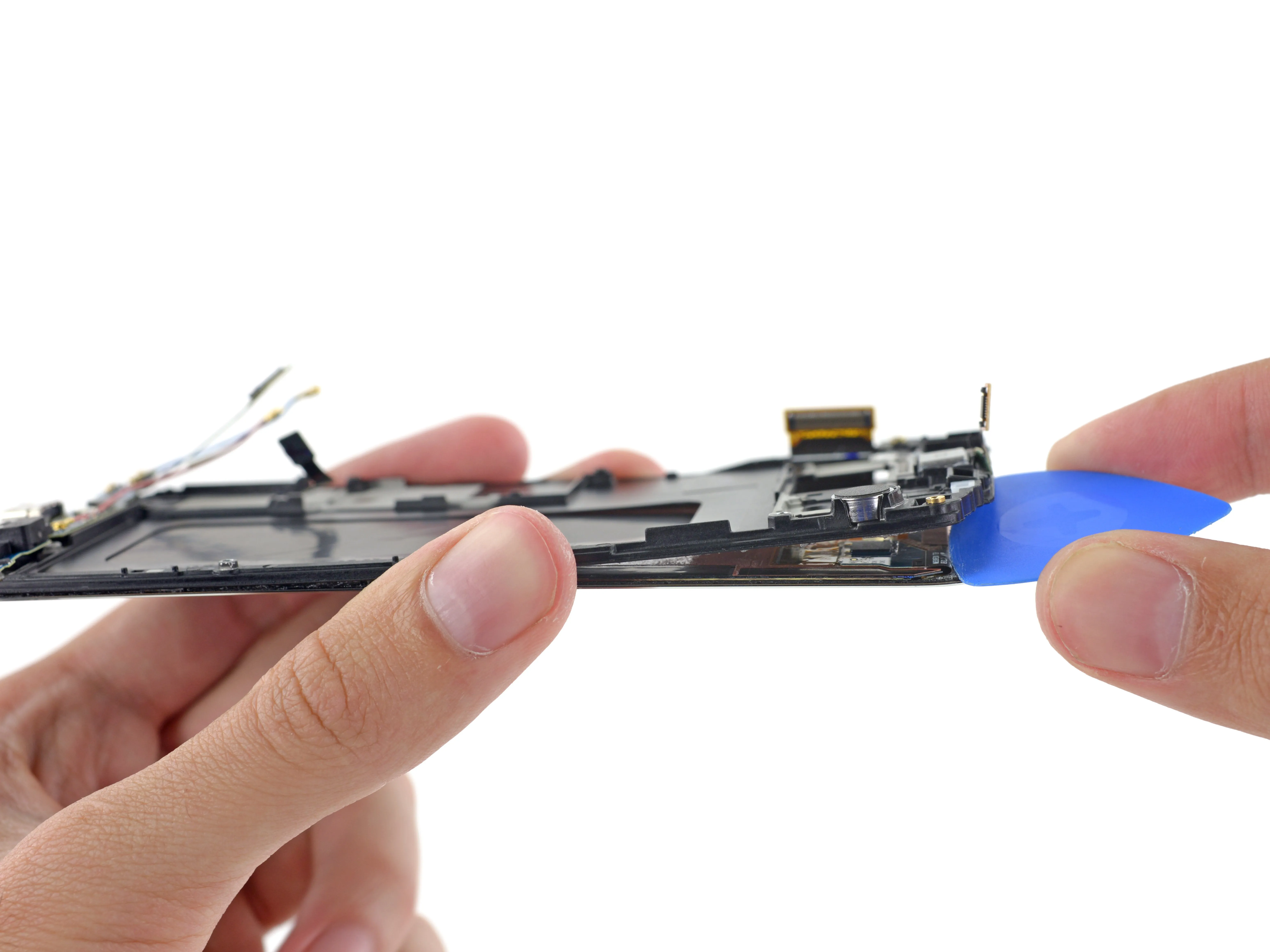

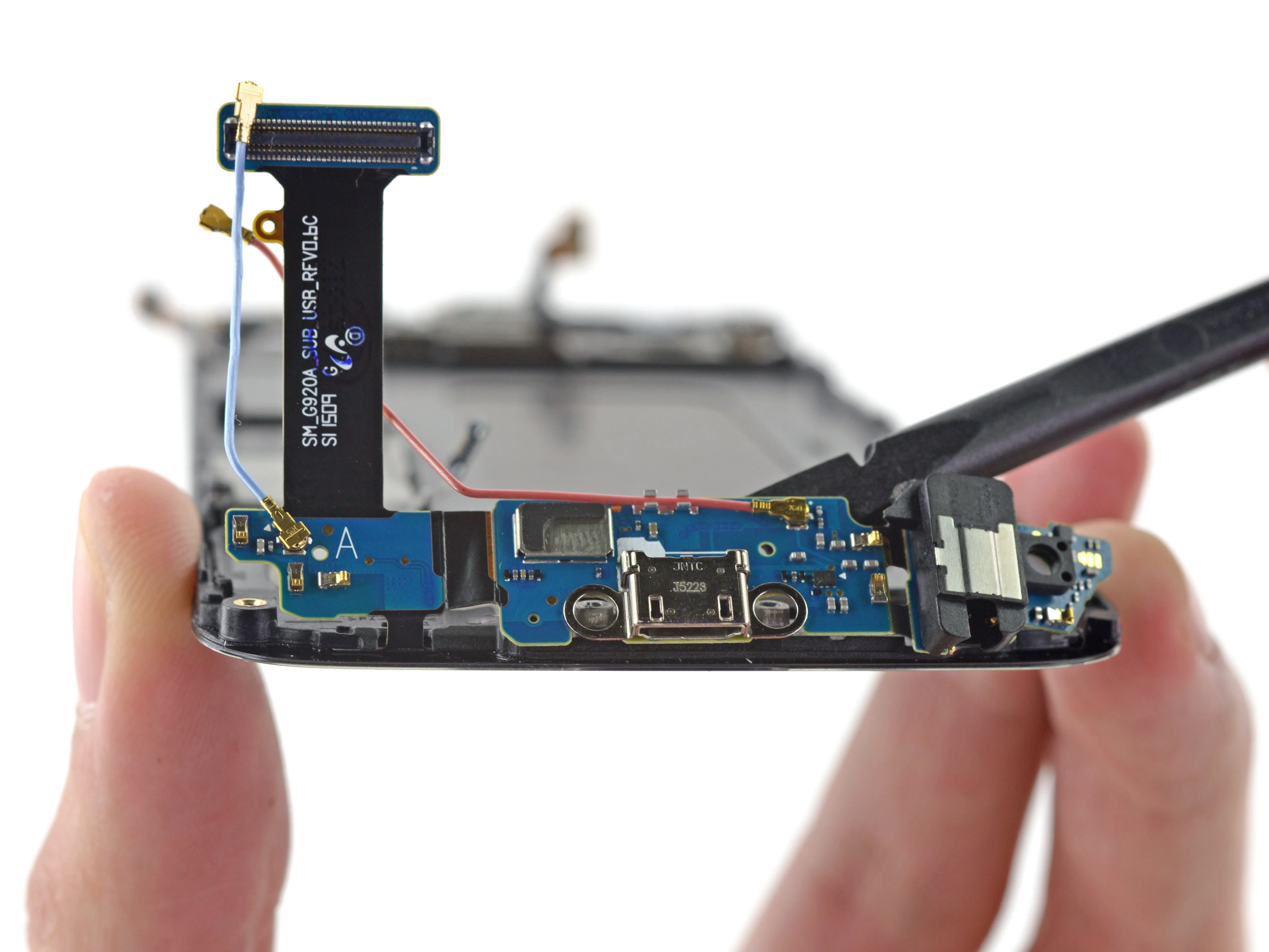

• Мы пытаемся поддеть дочернюю плату, но нам мешают кабели светодиодов мягких кнопок.

• Кабели светодиодов мягких кнопок зажаты между дисплеем и рамкой дисплея.

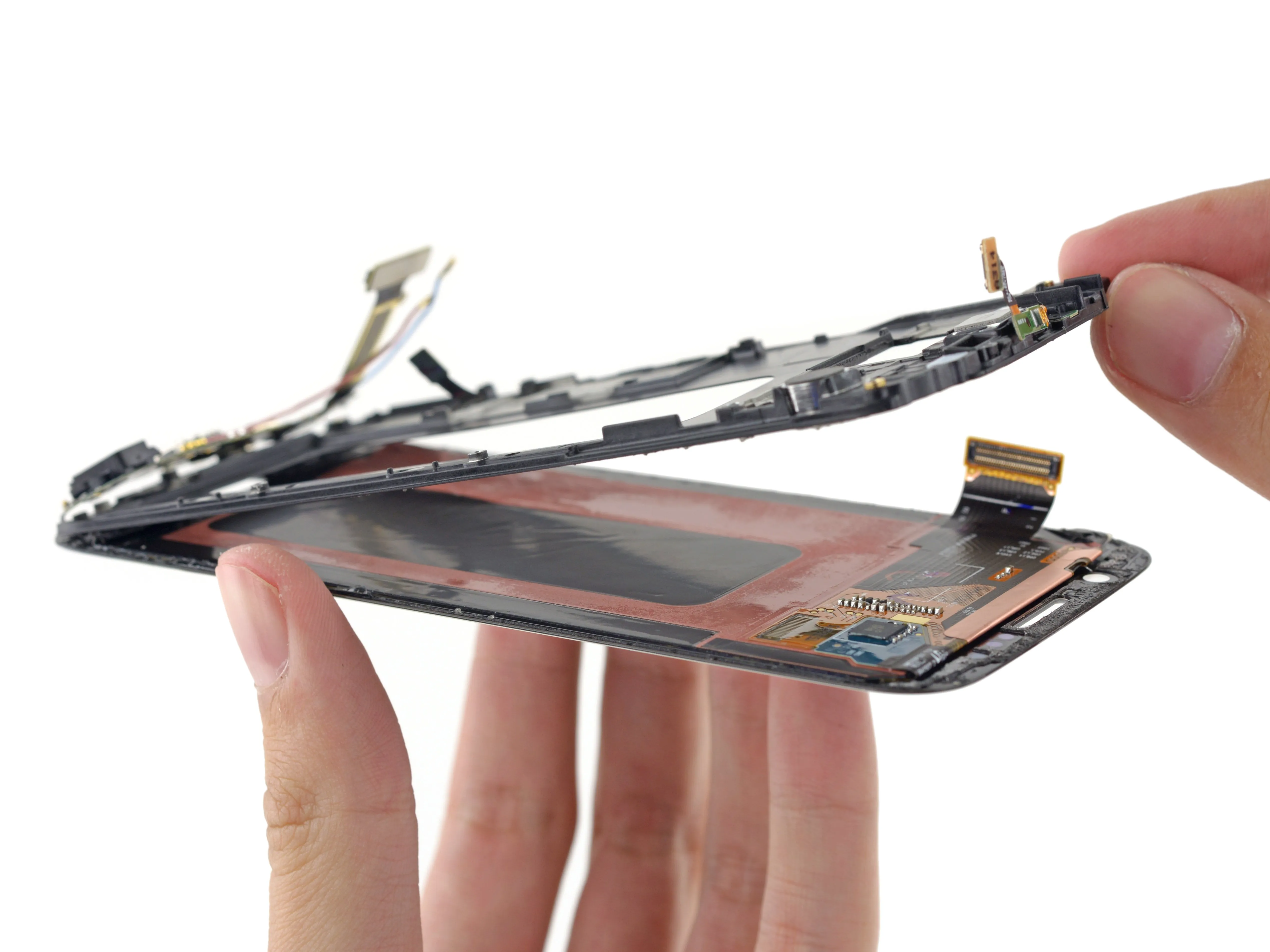

• Поэтому мы поддеваем рамку дисплея, чтобы освободить дочернюю плату.

Шаг 13

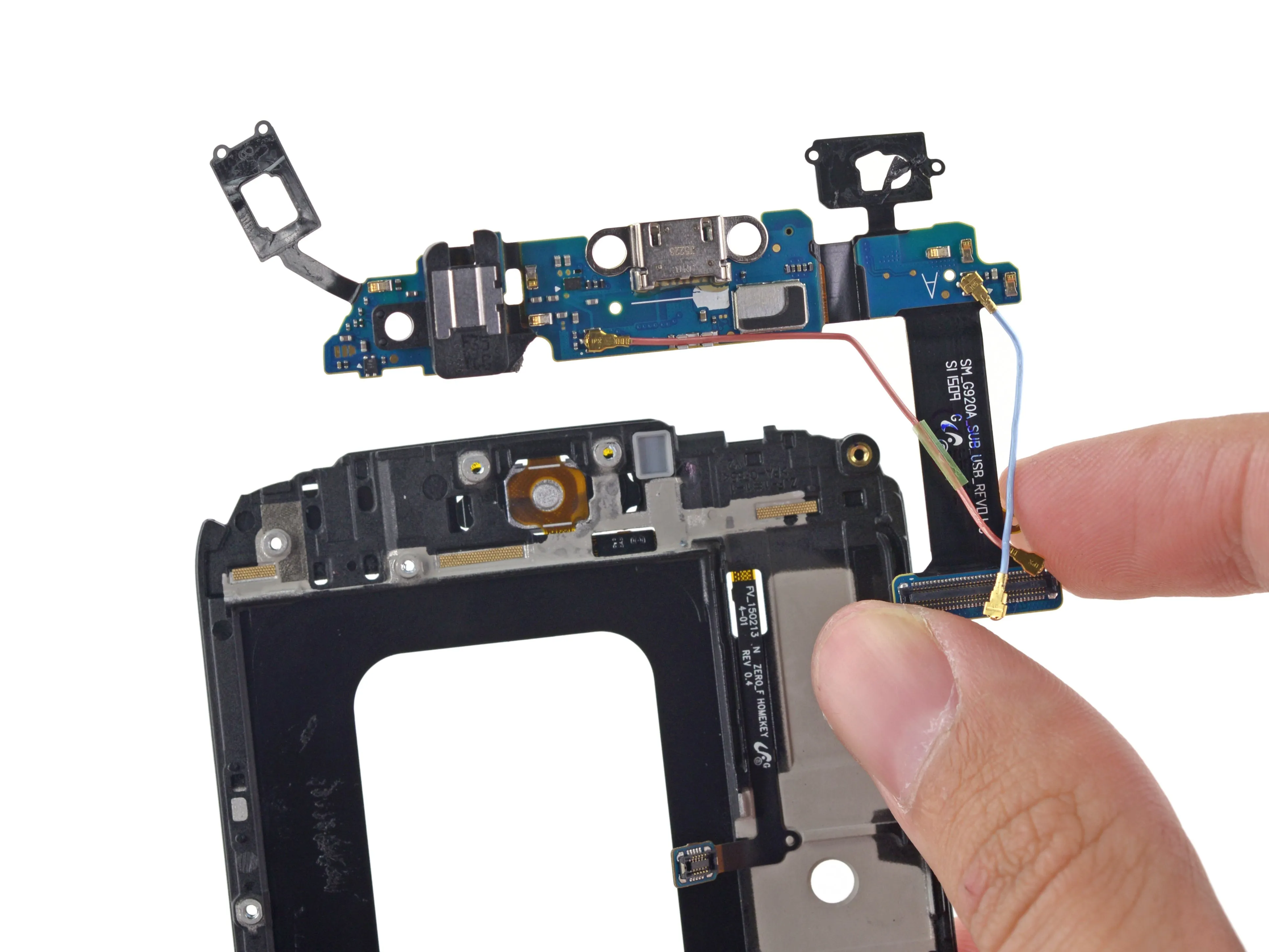

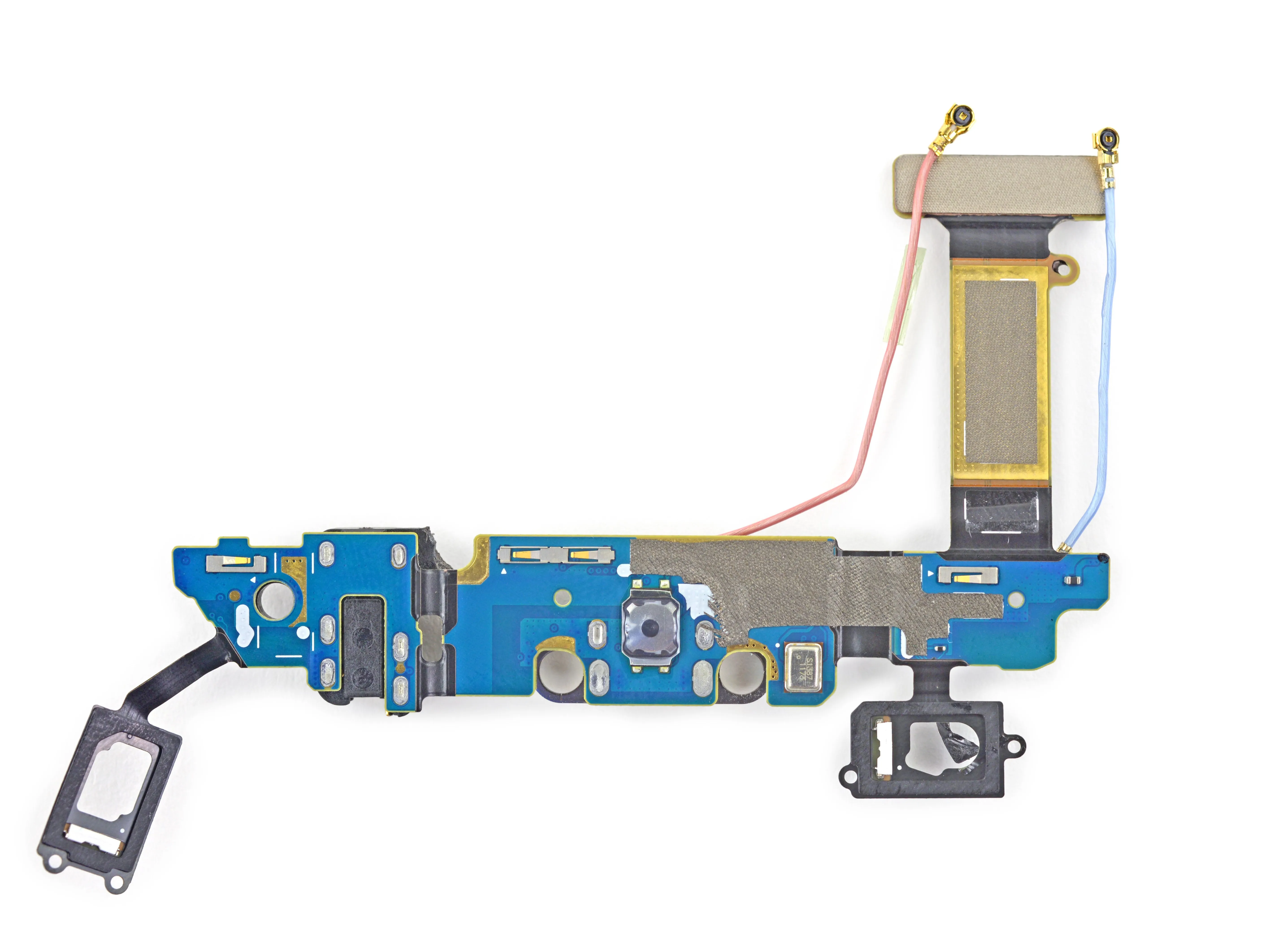

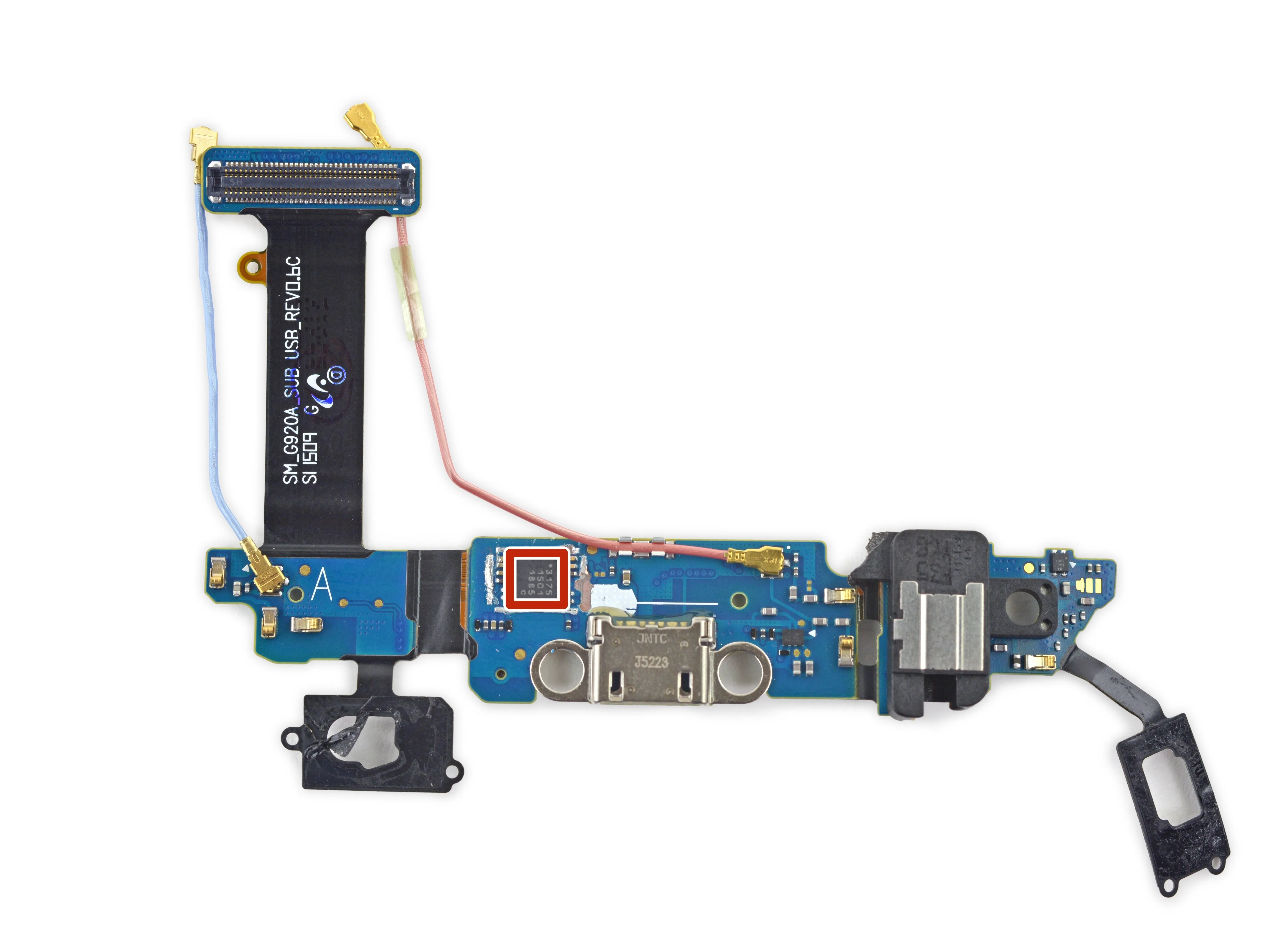

• После извлечения дочерней платы можно увидеть аудиоразъем и устаревший порт microUSB (2.0).

• Это еще один кажущийся шаг назад по сравнению с S5, который оснащен 10-кратно более быстрым портом USB 3.0.

• На борту мы видим одну микросхему:

• Cypress 3175 1501 1885 (вероятно, контроллер сенсорного датчика или датчика отпечатков пальцев).

Шаг 14

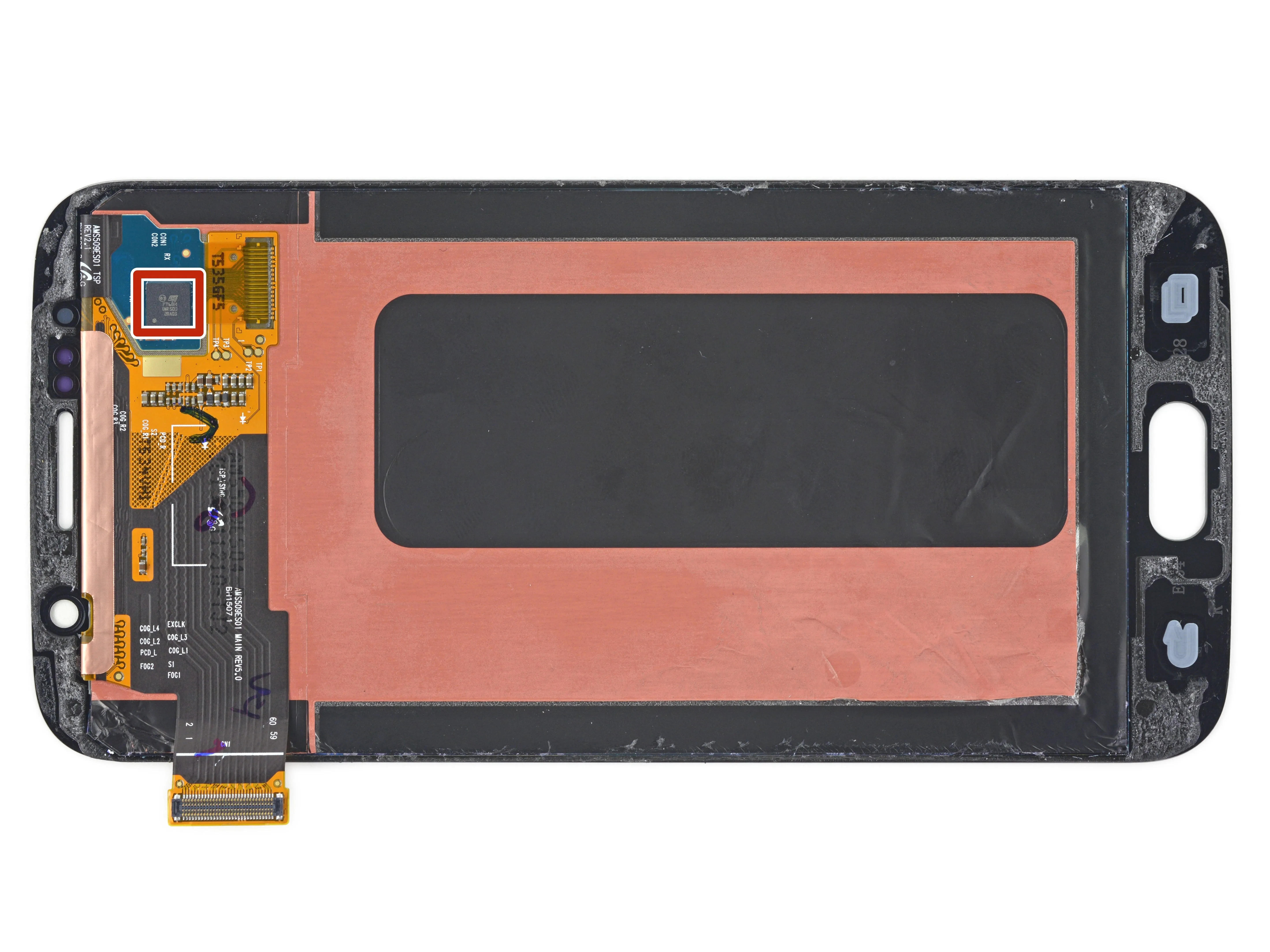

• Сняв дисплей, мы обнаруживаем то же самое. контроллер сенсорного экрана STMicro FT6BH как у S6 Edge.

Шаг 15

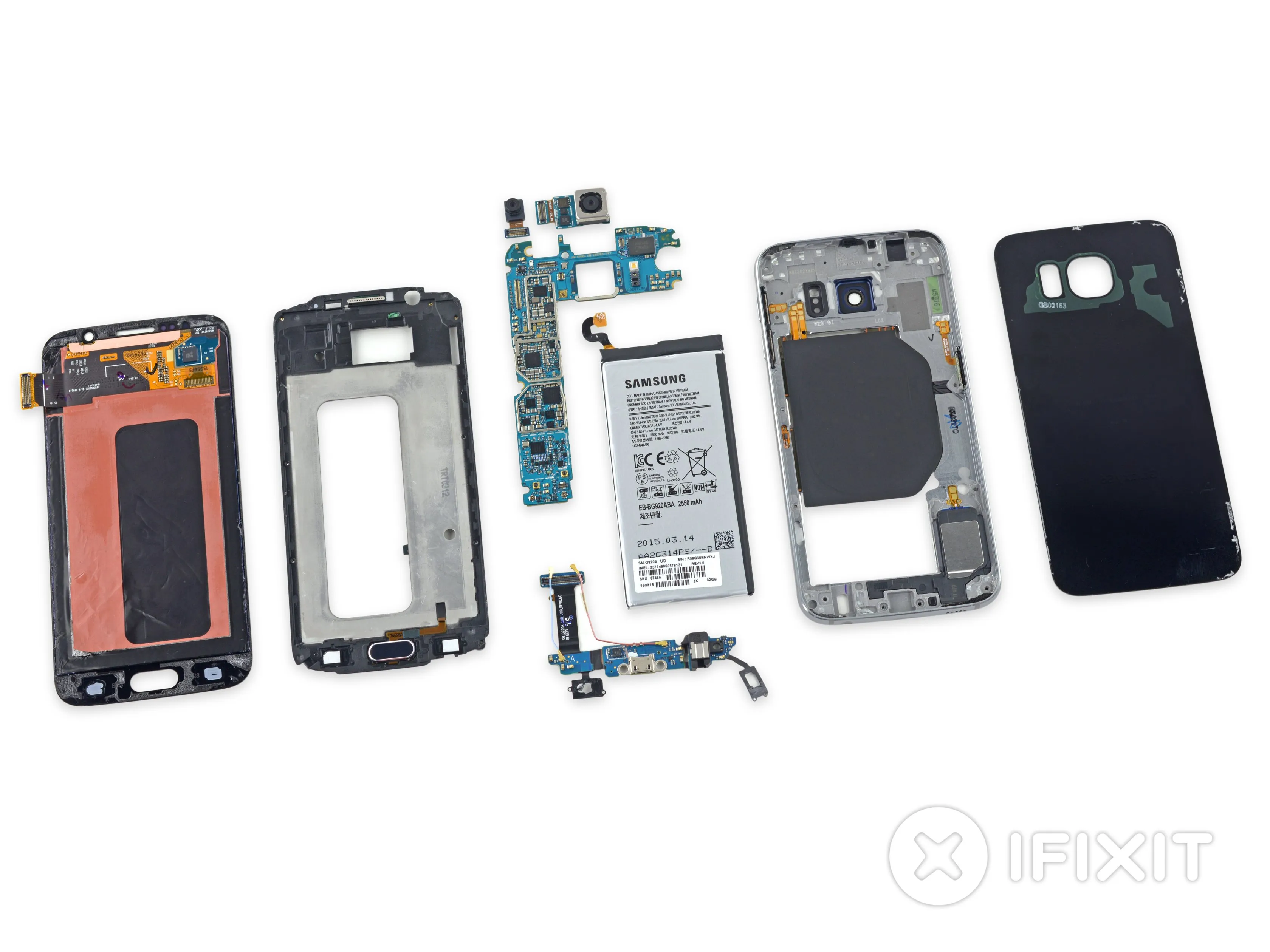

• Оценка ремонтопригодности Samsung Galaxy S6: 4 из 10 (10 - самый простой в ремонте).

• Многие компоненты являются модульными и могут быть заменены независимо друг от друга.

• В S6 нет такого элемента, как в S5, - дисплея, но для замены USB-порта его все равно придется снять.

• В отличие от S6 Edge, батарею можно извлечь без предварительного демонтажа материнской платы, но жесткий клей и приклеенная задняя панель усложняют замену.

• Переднее и заднее стекла вдвойне уязвимы для трещин, а сильный клей на заднем стекле сильно затрудняет проникновение внутрь устройства.

• Заменить стекло, не повредив дисплей, скорее всего, невозможно.

Комментарии к шагу

Мой samsung s6 упал в воду и включается, только когда он подключен к сети. Как только шнур вынимается, он выключается. Я проверил батарею, но проблема не в этом. Какие-нибудь предложения?

Возможно, дочерняя плата (при условии, что зарядка происходит на дочерней плате) обеспечивает питание материнской платы, но не батареи.

Samsung - это телефон, который является одним из лучших телефонов в мире. В этом нет никаких сомнений.

Но в то же время ... вероятно, самый сложный телефон для вскрытия!!!

Комментарии к статье

Значит, после снятия заднего стекла и откручивания винтов можно снять корпус? Поскольку я хочу заменить шасси на моем s6 в какой-то момент и не хочу снимать ничего, что мне не нужно.

Любая помощь будет принята с благодарностью.

У нас есть полный набор пошаговых руководств по замене компонентов в этом телефоне!

Моя жена окунула его в бассейн сразу после свадьбы моей дочери, поэтому нам нужно удалить фотографии.

Я пытался просушить его в течение недели, прежде чем даже попытаться включить его. Однако он мертв!

Есть предложения?

Сначала разберите его и замените севшую батарею. Обычно это первый компонент, который выходит из строя при соприкосновении с водой. После разборки замените севшую батарею и попробуйте снова. Вы сможете проверить остальные компоненты с минимальными затратами. Будьте здоровы.

Мой сын положил мой s6 в ванну. Материнская плата перегорела. Мои данные можно восстановить. Есть ли способ восстановить мои данные и сколько это будет стоить, а также без замены материнской платы? Мне нужны только мои фотографии и видео. Я не беспокоюсь, если мой телефон не будет исправлен после этого.

У меня такая же проблема. Стоимость услуг компании по восстановлению составляет от 450 до 600 евро.

Но в той, куда я его принес, не смогли восстановить данные.

Теоретически, вы можете перенести флеш-память NAND в другой S6 и использовать ее таким образом, я полагаю. Это будет дорого, но это возможно сделать

Здравствуйте, мой Samsung s6 не идет быстрая зарядка. что это за компонент на материнской плате, который управляет быстрой зарядкой?

Я ищу то же самое, я заменил USB-порт и плату, но все еще нет быстрой зарядки

Здравствуйте! Недавно я уронил свой телефон на твердую поверхность. Мой экран не треснул, но весь экран стал черным & теперь он не читает отпечатки пальцев или что-то еще. Можно ли его заменить? (Цензор?) под экраном? & Если да, то каков диапазон цен?

Спасибо!

Думаю, вы сломали дигитайзер (другими словами, ваш экран больше не пригоден). Хотя есть вероятность, что разъем экрана просто отсоединился, вам следует отнести его к специалисту и посмотреть, есть ли решение для этого!

4 из 10???? 1 или 2 из 10, я думаю...

Если сломан разъем micro usb: требуется разборка ЖК-дисплея и крышки аккумулятора. Значительный риск поломки

если сломан микрофон: требуется демонтаж ЖК-дисплея и крышки батарейного отсека. Значительный риск поломки

если сломан разъем mini jack: требуется разборка ЖК-дисплея и крышки аккумулятора. Значительный риск поломки

если сломан аккумулятор: требуется разборка крышки аккумулятора; в старых телефонах краска на крышке повреждена. (Если батарея раздута, то разбивается lcd).

Samsung делает этот телефон плохим для ремонта; плохая долговечность, плохой для окружающей среды...

Очень плохо для Земли.

0 из 10 на практике!!!

Пытаюсь починить сломанную заднюю кнопку... Какую деталь нужно заменить? Плату, кабели? Что?

Спасибо.

Привет, Дэйв! Кнопка не 'щелкает' и не работает? Кнопка 'назад' все еще горит? Кабели кнопок на системной плате предназначены только для светодиодов, функция кнопок должна быть частью дигитайзера в блоке дисплея. Вы можете попробовать открыть телефон и переподключить кабель дигитайзера, но я думаю, что это, скорее всего, будет больше проблем, чем пользы, я бы предложил экранную кнопку доступа. Но если вы хотите попробовать подключить разъем или полностью заменить экран, ознакомьтесь с нашим пошаговым руководством по замене дисплея!

Сегодня мой s6 окончательно умер. Можно ли вставить SD-карту в восстановленный телефон s6 или корпус s6, чтобы я мог восстановить свои фотографии и тексты? Моя последняя резервная копия была сделана два месяца назад, но у меня есть важные вещи после резервного копирования, которые мне очень нужны. Посоветуйте, пожалуйста.

К сожалению, нет, данные хранятся внутри.

Здравствуйте, я поменял батарею в своем s6, и теперь сенсорный экран больше не работает. Как я могу решить эту проблему?

Убедитесь, что вы полностью подключили экран... если да, то замените его.

Здравствуйте, я заменил экран и потерял винты к средней рамке... У вас случайно нет размера резьбы и длины винта? Samsung был бесполезен, когда спрашивал.

В наших руководствах есть длина винтов (примечание: это не руководство). Но не шаг резьбы. Если вы хотите купить сменные винты, я не знаю, что вам посоветовать. Возможно, мастерская по ремонту телефонов сможет вам помочь, так как у них иногда бывают мертвые телефоны, которые они могут разобрать на запчасти. Удачи!
