Разборка Samsung Galaxy S6 Edge

Введение

Прошел почти ровно год с тех пор, как мы выпустили Galaxy S5но Samsung шагнула на много лет вперед, создав дизайн Galaxy S6 Edge. Только разборка покажет, делает ли его стекло-алюминиевая конструкция и экран с изогнутыми краями столь же перспективным, сколь и футуристичным. Присоединяйтесь к нам, и мы отправимся в путешествие по краю (новейшей) Galaxy.

Не отвлекайтесь! Следите за нашими последними новостями о ремонте в Twitter, присоединяйтесь к нашему внутреннему кругу в Facebook и заглядывайте в наш Instagram, чтобы увидеть несколько снимков, которые выходят за пределы этого мира.

Что вам понадобится

Инструменты

•

•

•

•

•

•

Видео обзор

Шаг 1 Разборка Samsung Galaxy S6 Edge

• Этот новый телефон обладает серьезной привлекательностью. Заметные обновления включают:

• 5,1-дюймовый емкостный сенсорный экран Super AMOLED (1440 x 2560, ~577 ppi, 16M цветов).

• Процессор Samsung Exynos 7 Octa 7420 с интегрированным GPU Mali-T760 и 3 ГБ оперативной памяти

• 16 МП задняя камера с HDR, светодиодной вспышкой и записью видео 4K

• Встроенная поддержка беспроводной зарядки Qi и Powermat

• Варианты хранения данных 32/64/128 ГБ (но без слота microSD)

• Защитное стекло Corning Gorilla Glass 4

Комментарии к шагу

Зачем выкладывать фальшивую фотографию телефона?

Да, омг, я только что заметил это!

Хороший вопрос.

Подождите, что? Какая фотография?

Мне так надоело, что производители отказывают мне в ремонте. Аргумент о необходимости разрабатывать устройство таким образом, чтобы сделать его тонким, - это большая жирная ложь.

Разве не требуется возврат к usb 2.0 для быстрой зарядки?

Шаг 2

• Edge уже в продаже, и пока что мы впечатлены. Благодаря плавным изгибам и четкому дисплею S6 напоминает бесконечный бассейн на ладони...

• ...за исключением того, что он кажется гораздо менее эргономичным и является настоящим магнитом для отпечатков пальцев.

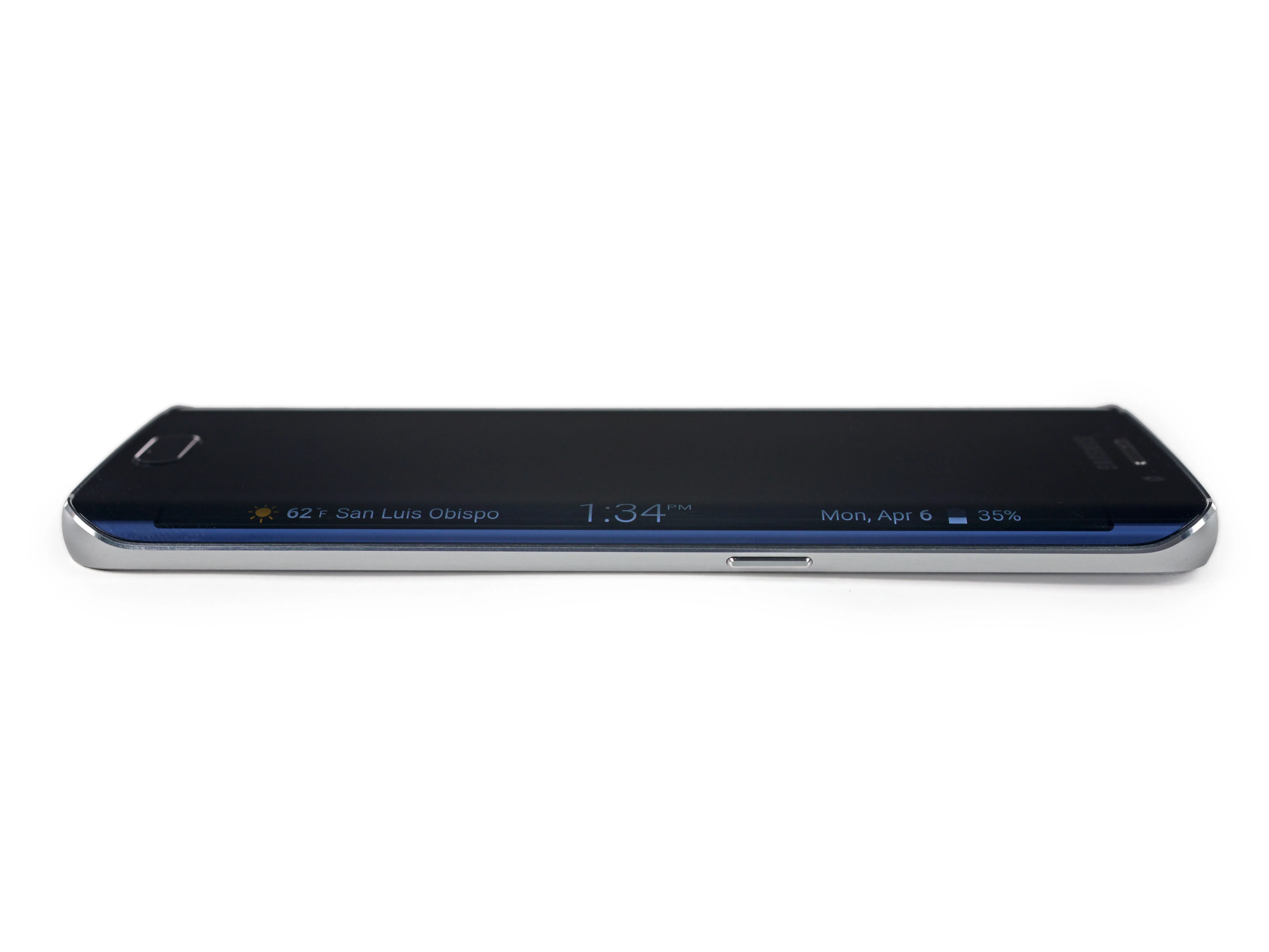

• При беглом взгляде с любой стороны можно увидеть функцию Edge 'Информационный поток', которая выводит все важные новости, погоду и уведомления на боковую сторону экрана.

• Таким образом, когда он лежит на столе, вы можете увидеть его под новыми (странными) углами. Добро пожаловать в будущее.

• Мы видим датчики приближения и жестов, а также фронтальную камеру - все они скрыты за стеклом Gorilla Glass.

Шаг 3

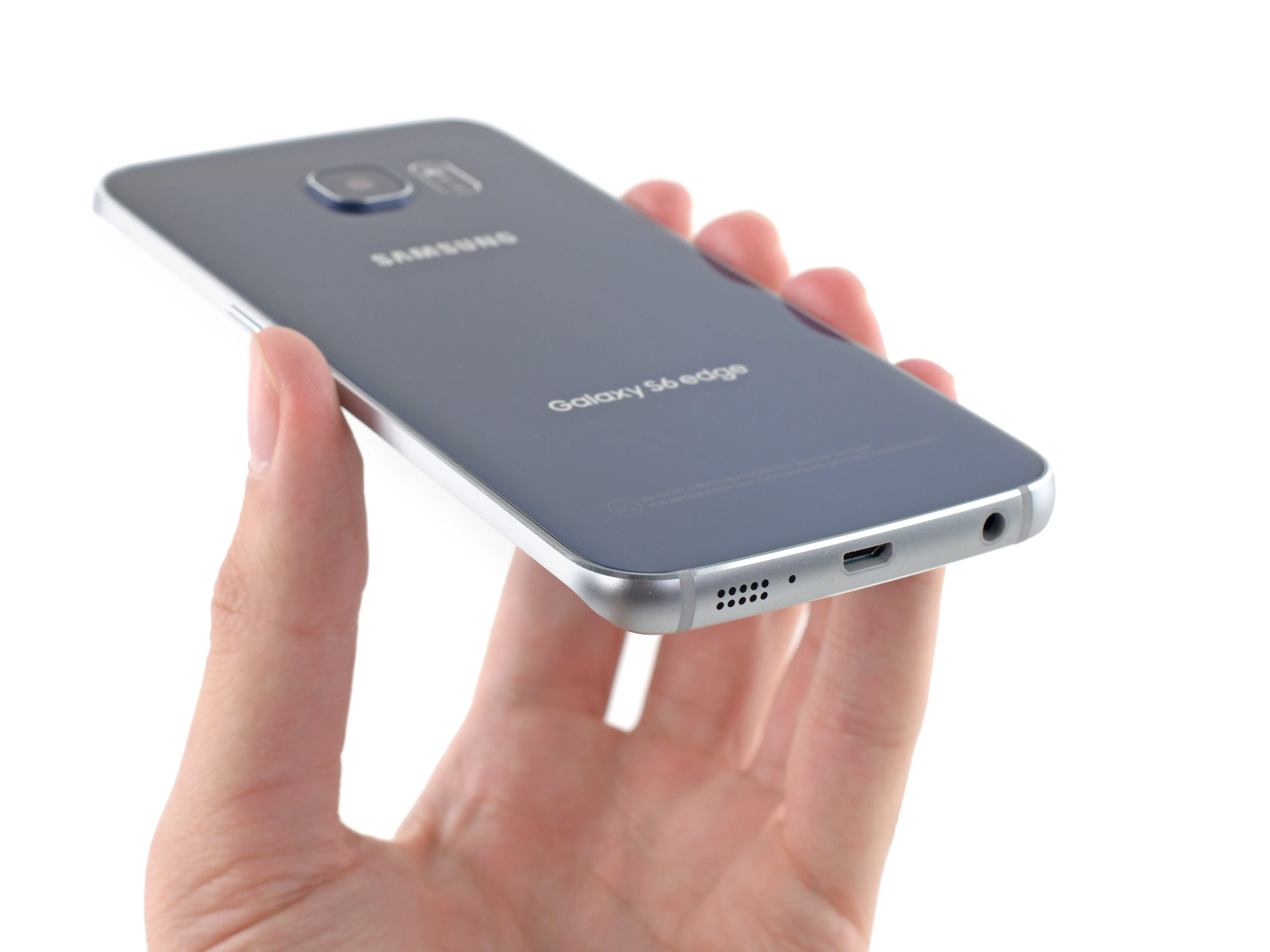

• На краю нового Galaxy находятся динамик и микрофон телефона, а также аудиоразъем и порт USB 2.0.

• Этот вид выглядит знакомо.

• Под светодиодной вспышкой, рядом с задней камерой, находится уже знакомый монитор сердечного ритма.

• К сожалению, у людей уже есть проблемы с этим датчиком.

• Второй микрофон расположился на верхней грани телефона, а также ИК-бластер и лотком для SIM-карт.

Шаг 4

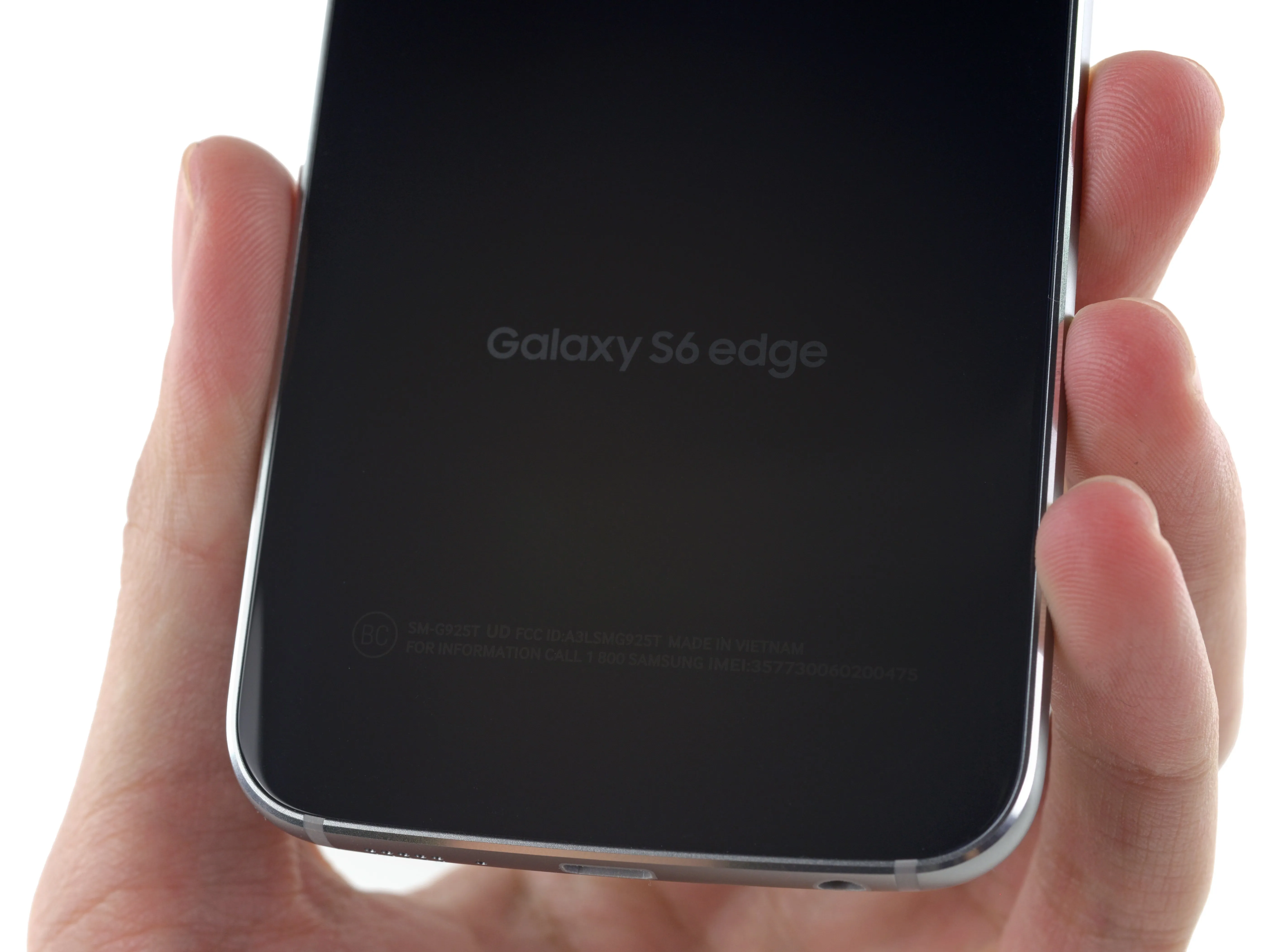

• Теперь посмотрим на заднюю панель этого ультрасовременного устройства. Заметим номер модели - SM-G925T - и приступим к работе по снятию задней крышки.

• Samsung повысила уровень шика в S6 и S6 Edge, выбрав безвинтовую стеклянную заднюю крышку. Это не совсем первый раз мы видим эту тенденцию в дизайне.

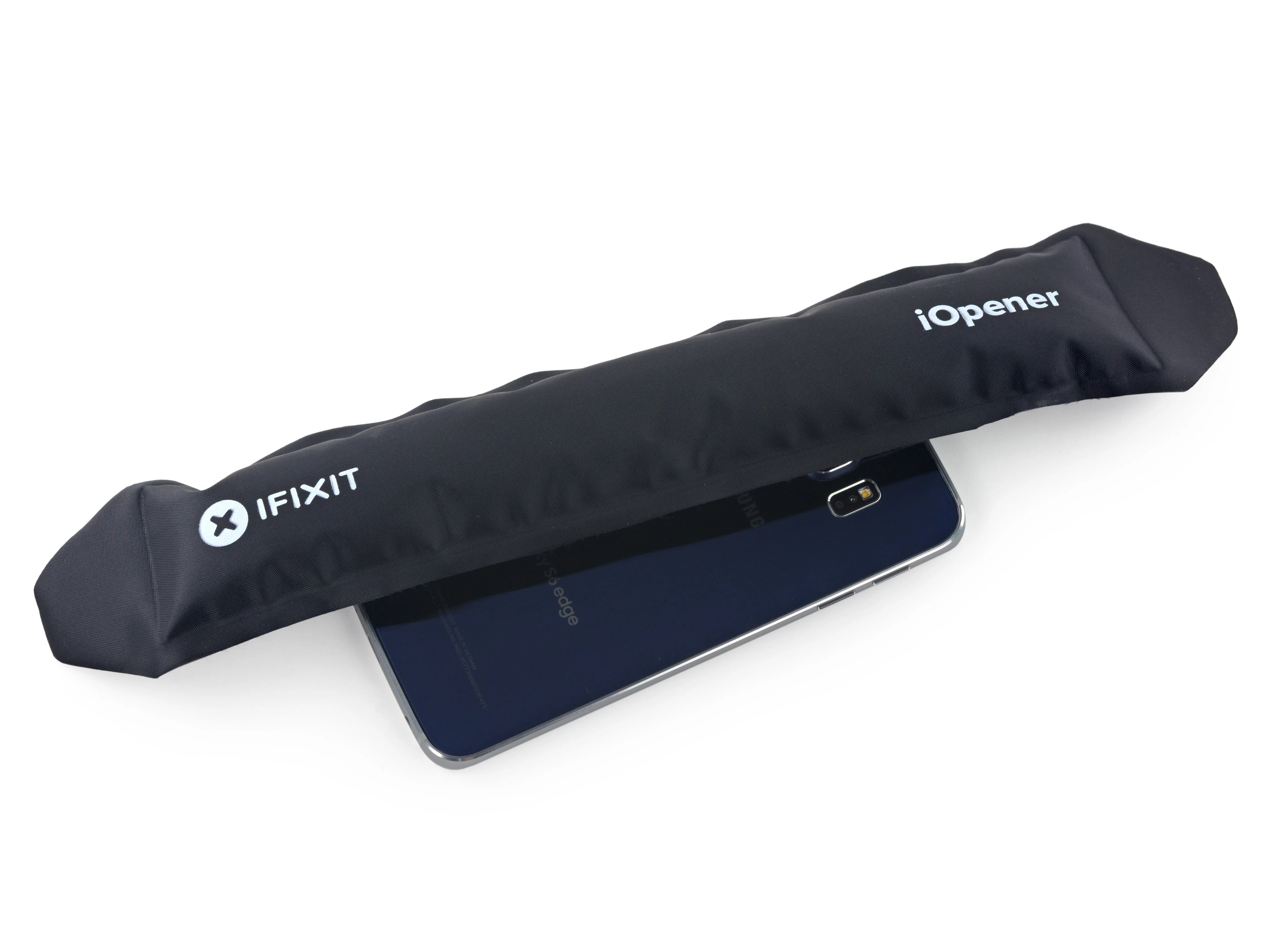

• Задняя панель приклеена очень прочно и плотно прилегает к рамке. Даже когда клей терпеливо отклеился, нам пришлось достать нашу сверхмощную присоску, чтобы поддеть ее. Определенно невесело.

• Вспомним времена, когда у Samsung были удобные дверцы для замены батареи. RIP.

Шаг 5

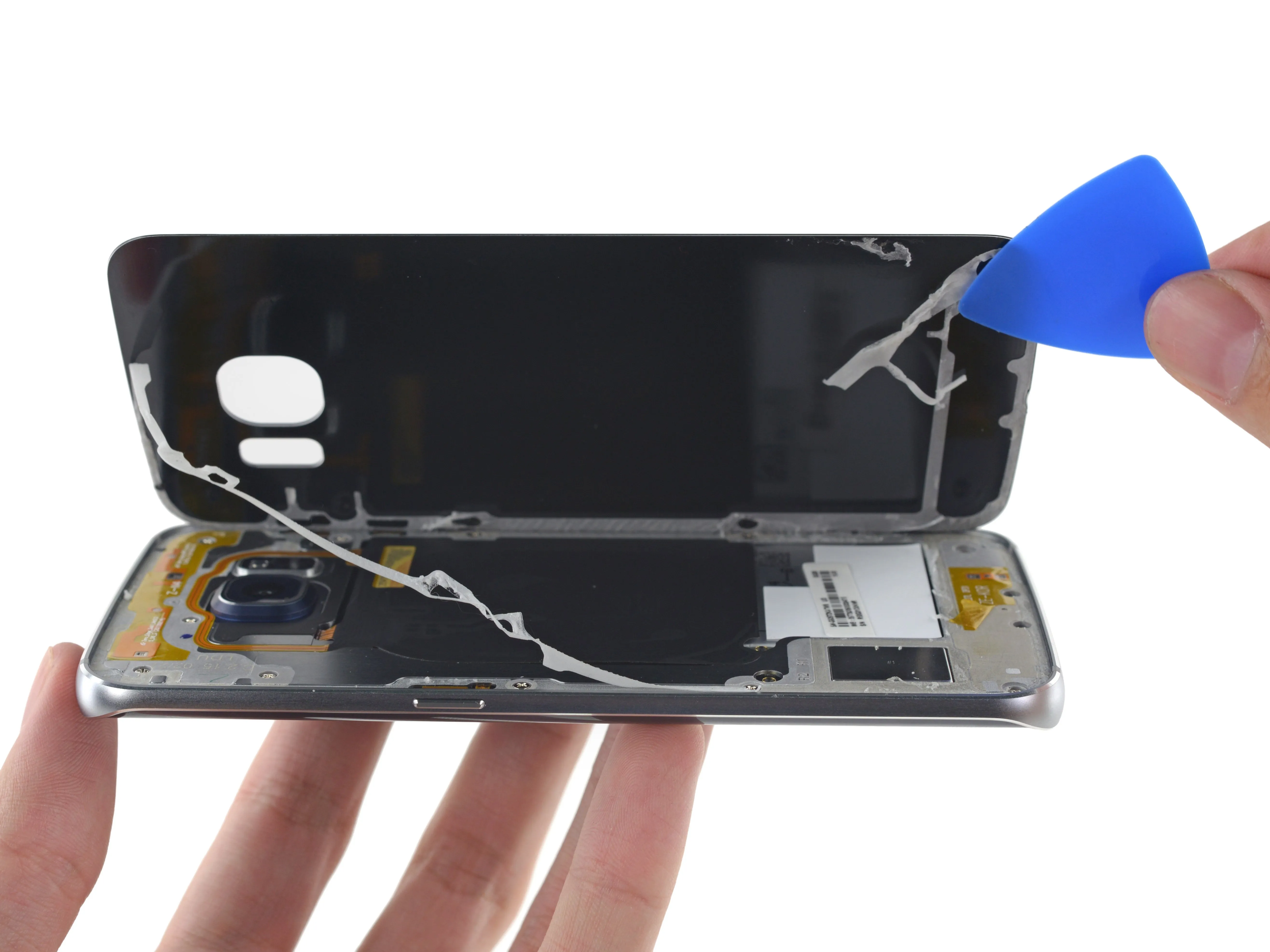

• Наши вскрывающие пики играют важную роль в раскрытии внутренней части Edge.

• Даже наши тонкие резцы с трудом одолевают края этого стекла.

• С большой помощью нашего друга iOpener и огромным терпением мы прокладываем путь по периметру.

• Задняя панель снята (ну, в основном). Под ней мы обнаруживаем довольно сложную ситуацию... но с ней ничего не поделаешь.

Шаг 6

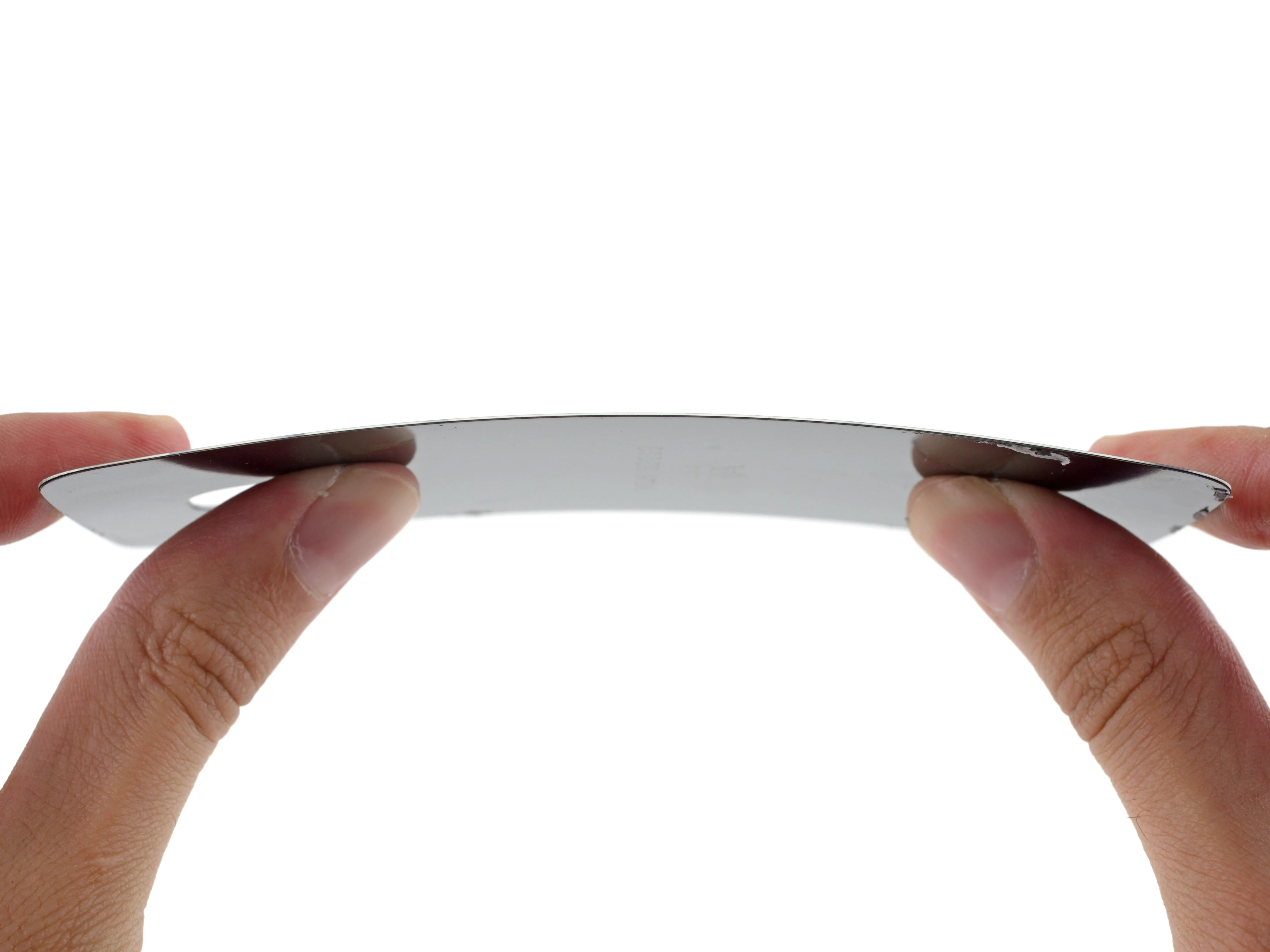

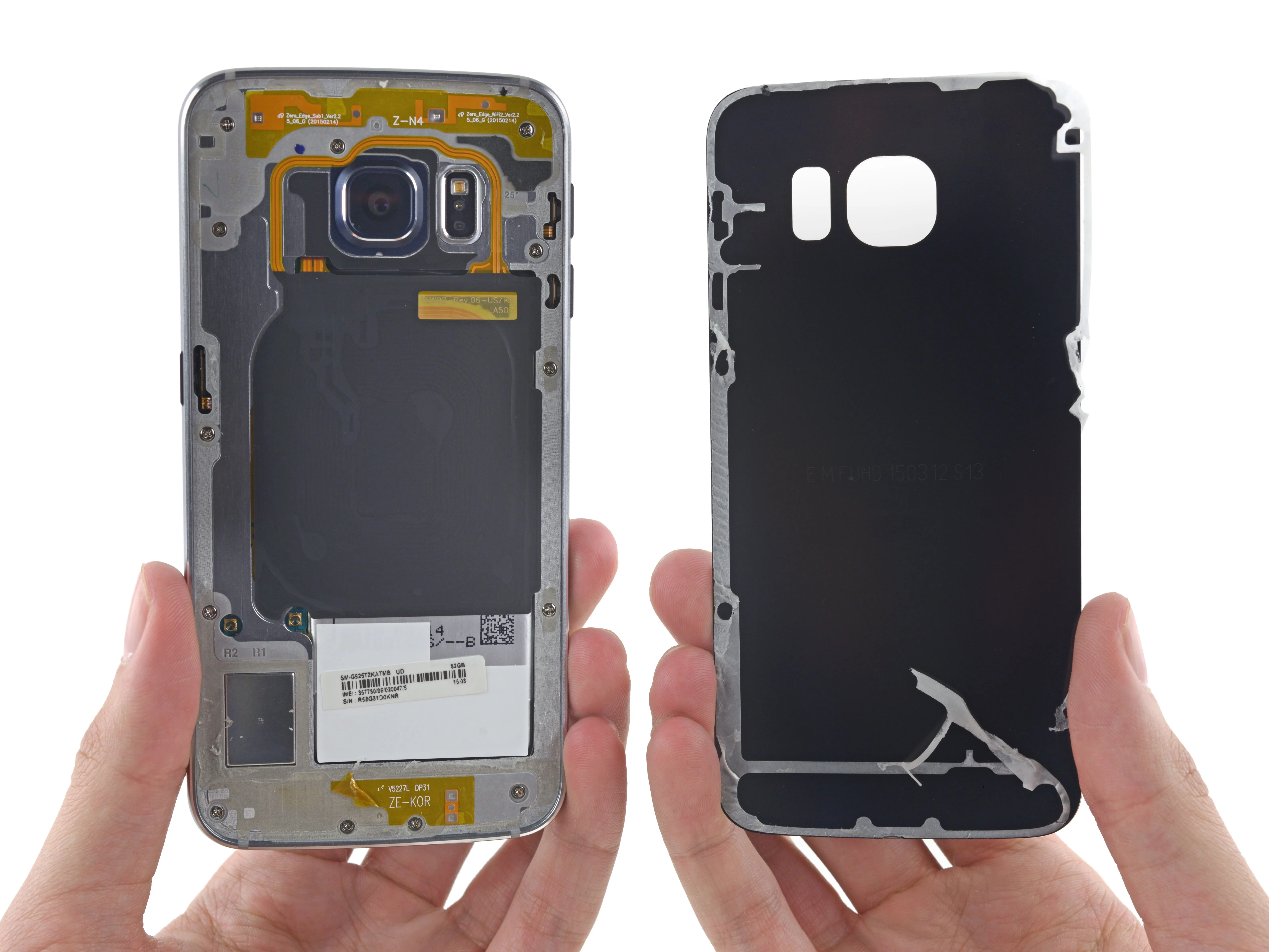

• С помощью пары волшебных слов (и хорошо приложенной силы), приклеенная панель чисто отделяется от остальной части телефона.

• Когда панель наконец снята, клей хорошо отслаивается от стекла, но оставляет липкие следы на металлической средней рамке.

• Когда мы узнали, что S6/S6 Edge поставляется со стеклянной панелью, мы попали в в страну воспоминаний о 2011 годеНо после наших сложных стресс-тестов стекло, похоже, прошло долгий путь за четыре года.

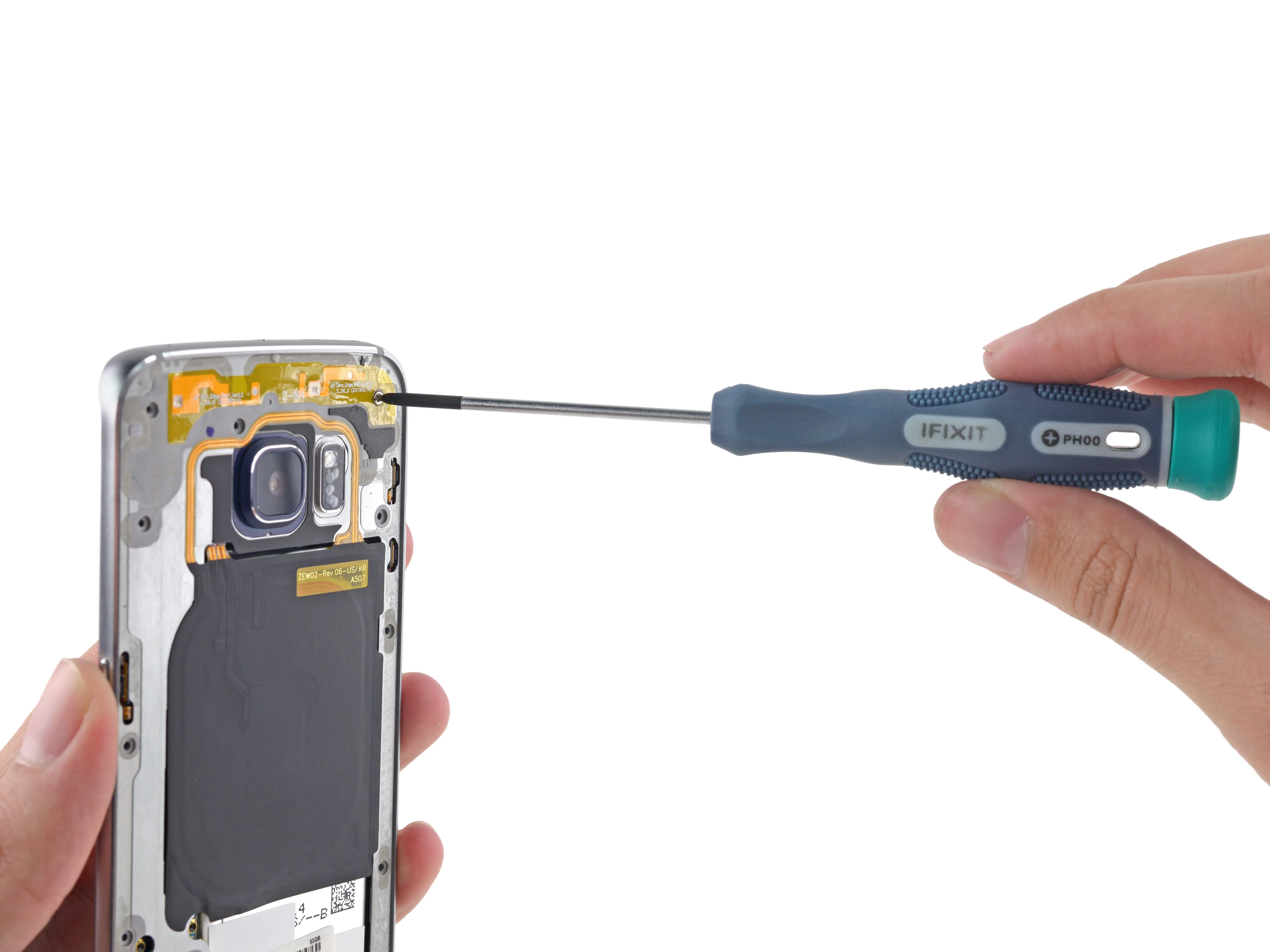

Шаг 7

• В каждом предыдущем телефоне Galaxy - в том числе и в ремонтируемом Galaxy S5 в прошлом году - именно в этой части мы должны были вынуть аккумулятор ногтем.

• Очевидно, Samsung хочет, чтобы мы разочарованнымиС батареей, полностью скрытой за средней рамкой.

• Наши старые друзья, отвертка и инструмент для открывания пластика, вступают в бой, чтобы помочь. По крайней мере, кажется, что с клеем покончено - средняя рамка снимается довольно легко, показывая все самое интересное под капотом.

Шаг 8

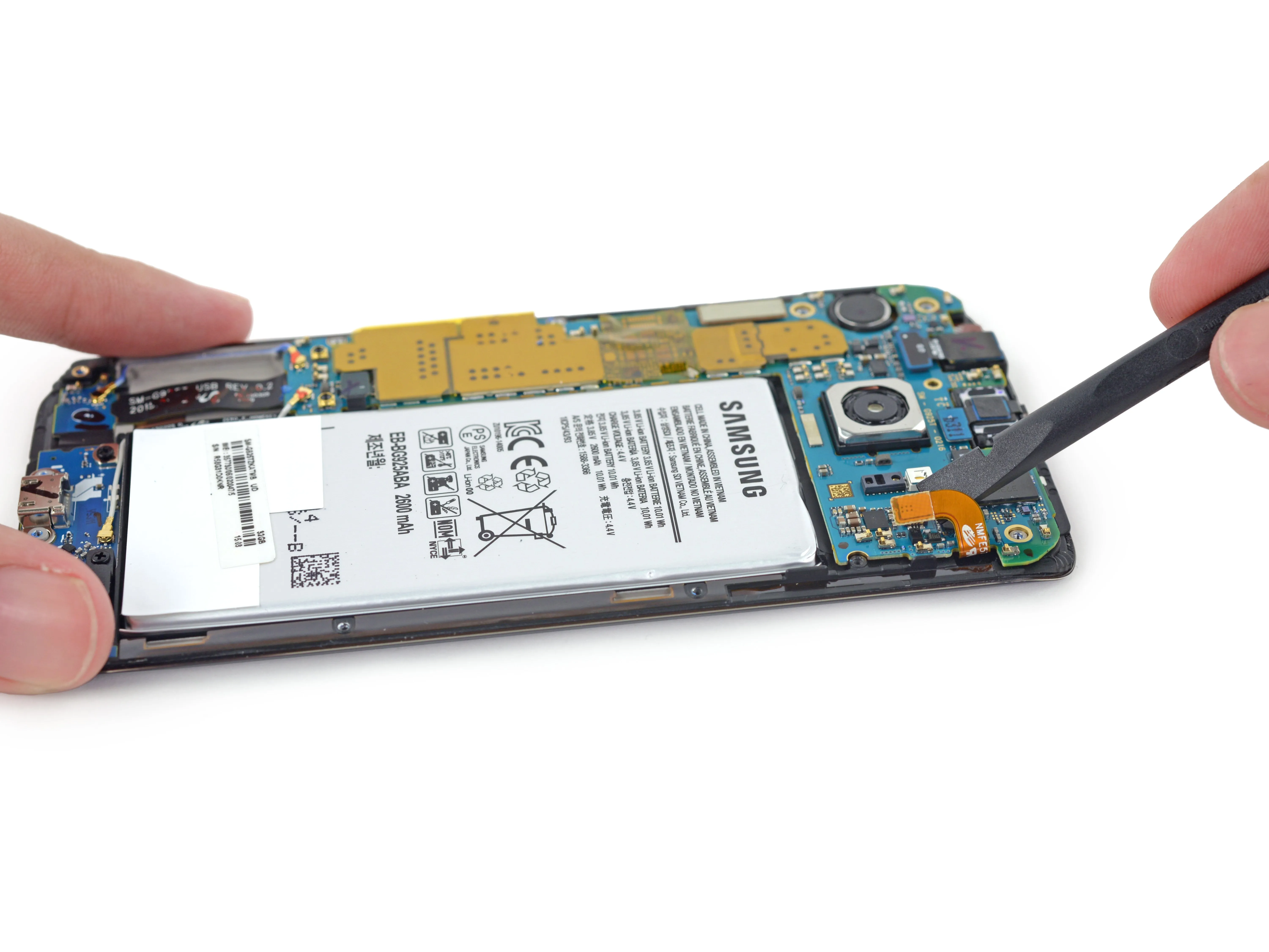

• Когда средняя рамка разобрана, мы наконец-то можем взглянуть на аккумулятор и материнскую плату.

• И снова нас ждет разочарование. Батарея по-прежнему находится в плену, под материнской платой.

• К этому моменту мы уже привыкли к возможности извлечения расширяемой памяти в виде карты MicroSD. Где она находится? Правильно - Samsung ее убрала. Если вам нужно дополнительное хранилище, лучше заплатить за него заранее, позже его уже не добавить.

• На средней рамке расположены тонны пружинных контактов, катушка NFC/беспроводной зарядки и динамик.

• Мы бы с удовольствием вытащили аккумулятор и посмотрели на него, но пока придется довольствоваться отсоединением его от материнской платы.

Комментарии к шагу

Очень подробная информация

Где находится чип Baseband? Внутри SoC?

Я зарабатываю на жизнь ремонтом телефонов, и сегодня я столкнулся с тем, что, похоже, является более поздней ревизией этого телефона, у которого здесь большие проблемы. Винты по обе стороны от порта зарядки отсутствуют - антенна проходит прямо через него, а отверстия для винтов отсутствуют. Внутри пластиковая часть динамика включает в себя дополнительный кронштейн, в котором порт зарядки зажат между корпусом и динамиком. Также есть винт, удерживающий разъем гарнитуры на переднем корпусе, который нельзя снять, пока не снят задний корпус.

В итоге разборка этой версии, скорее всего, приведет к разрушению порта зарядки и необходимости замены заднего корпуса и динамика.

Номер модели этого телефона - SMG925VZWA, версия для US Verizon. У меня не было под рукой других телефонов, чтобы сравнить номер модели, но вы определенно увидите разницу, когда снимите заднее стекло. Если эти отверстия для винтов отсутствуют, будьте ОЧЕНЬ осторожны, разбирая его, и ожидайте, что вам понадобится больше деталей.

Шаг 9

• Антенны с маркировкой на средней рамке, как мило.

• По данным Samsungантенны приварены к средней рамке с помощью ультразвуковой сварки, чтобы обеспечить стабильность и сэкономить место.

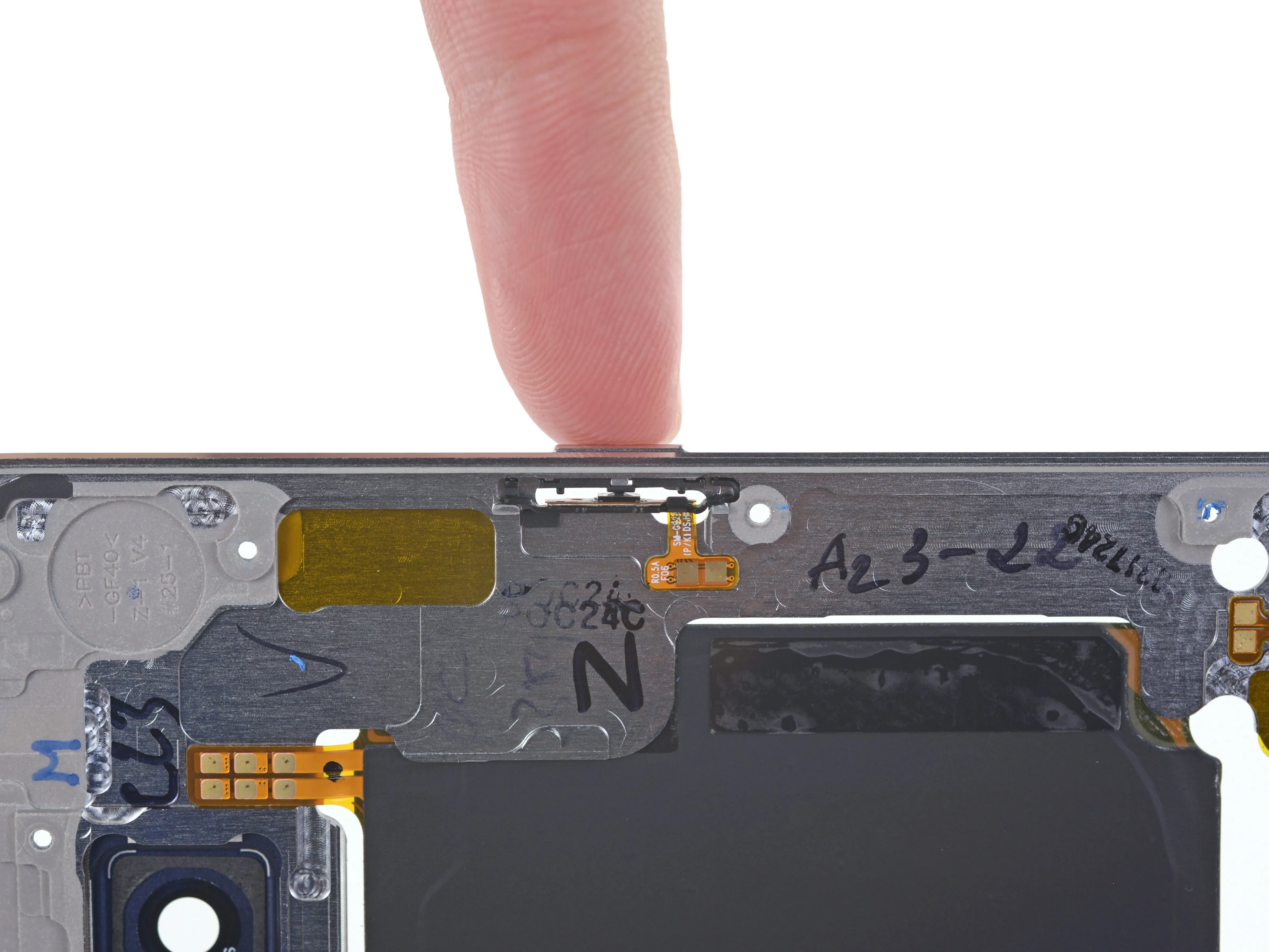

• Мы также обнаружили отверстие в средней части корпуса для кнопки питания.

Комментарии к шагу

Космический континуум меня повеселил.

Я тоже! Пришлось перечитать дважды, чтобы рассмеяться вслух!

Какова функция золотого пояса, который касается черной крышки с двух сторон и идет вокруг камеры?

Шаг 10

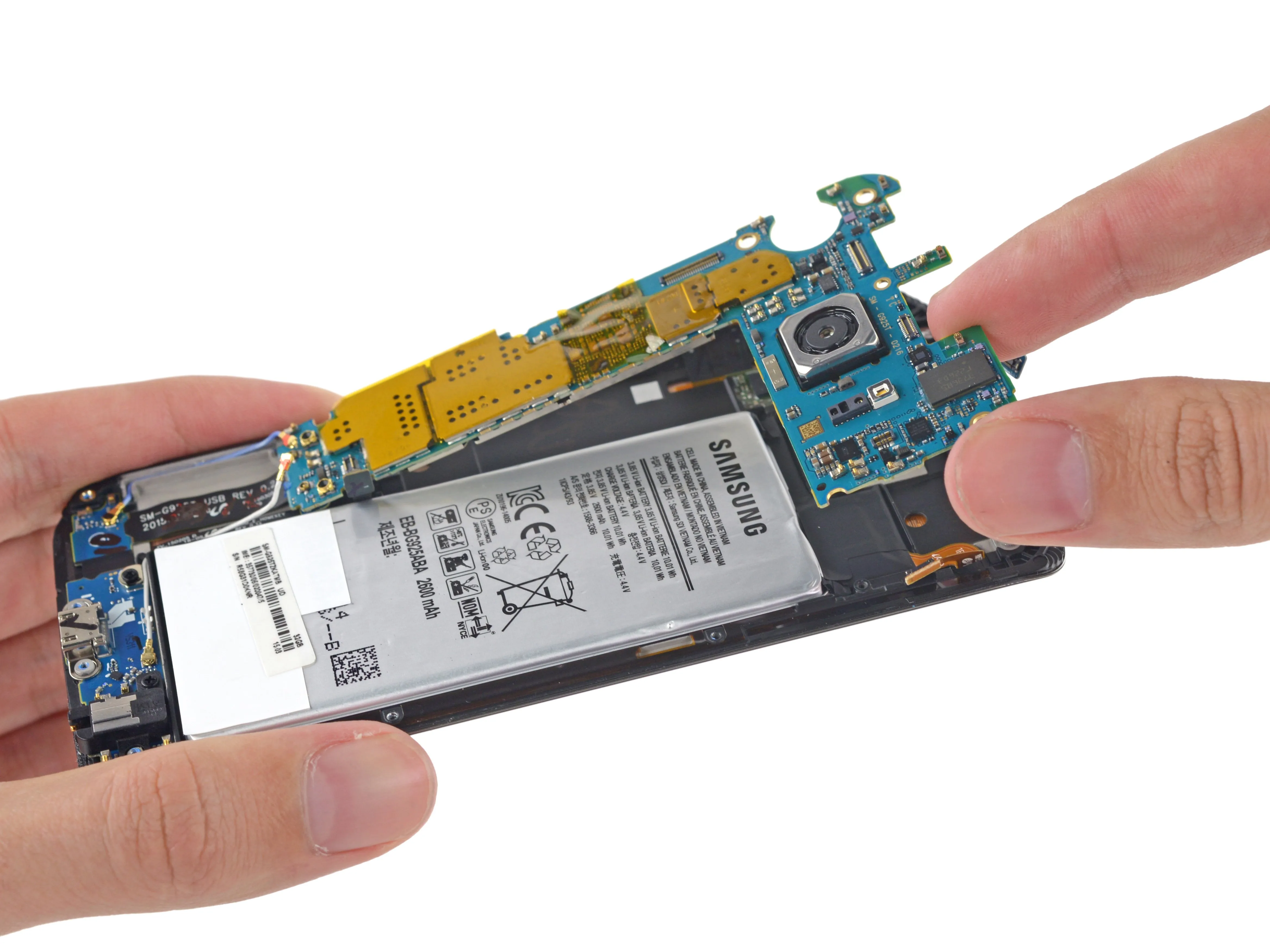

• Отсоединив все разъемы, материнская плата оказывается почти свободной от дисплея - она имеет такое же странное подключение платы ввода-вывода, которое мы впервые увидели в Galaxy S5.

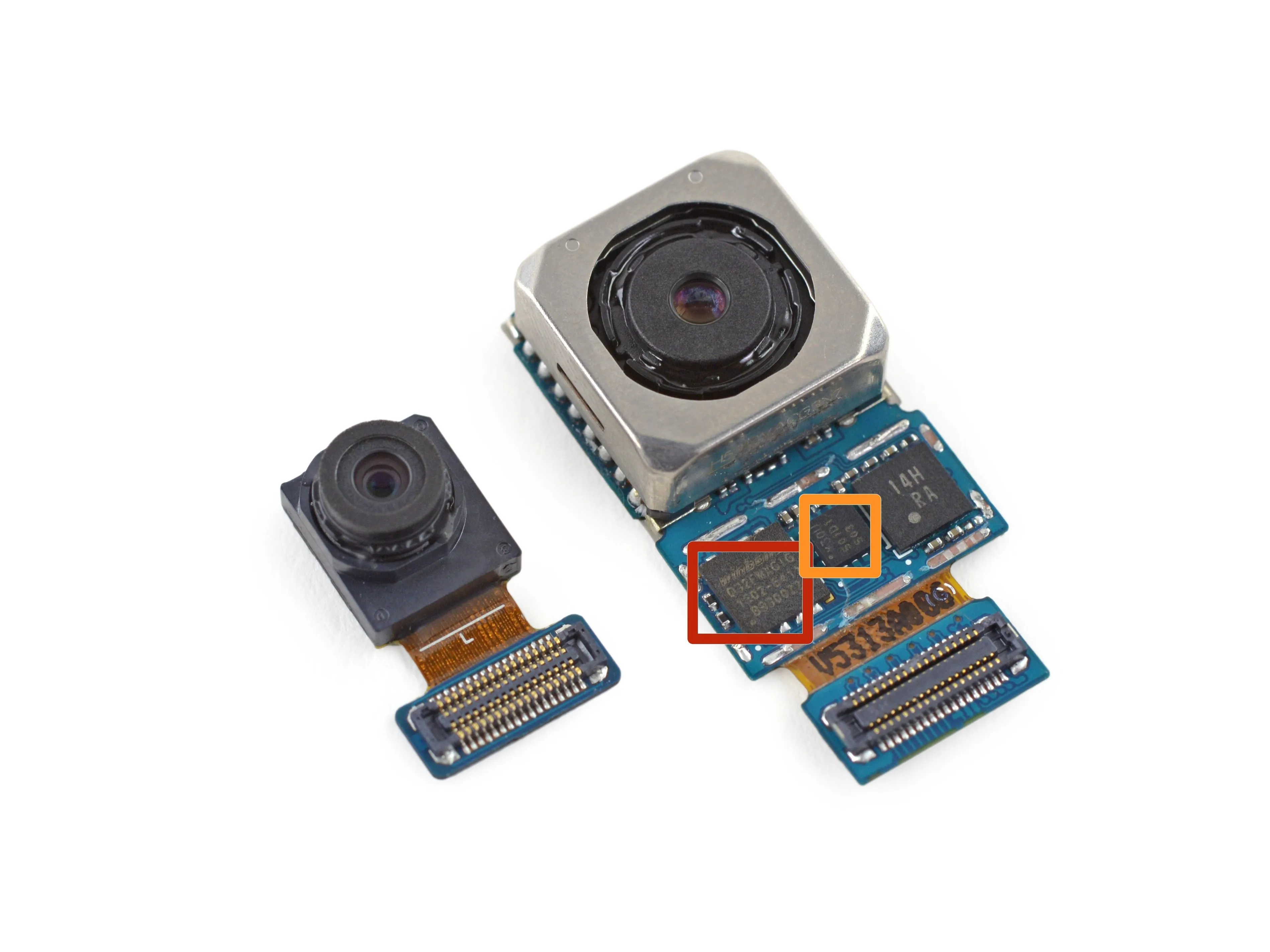

• Мы отсоединяем основную камеру от материнской платы, чтобы получше рассмотреть аппаратное обеспечение, расположенное на ее печатной плате:

• Winbond W25Q32FW Последовательная флэш-память

• InvenSense IDG-2030 двухосевой гироскоп для оптической стабилизации изображения

• 16 МП OIS камера на задней панели превосходит 5-Мп камеру selfie.

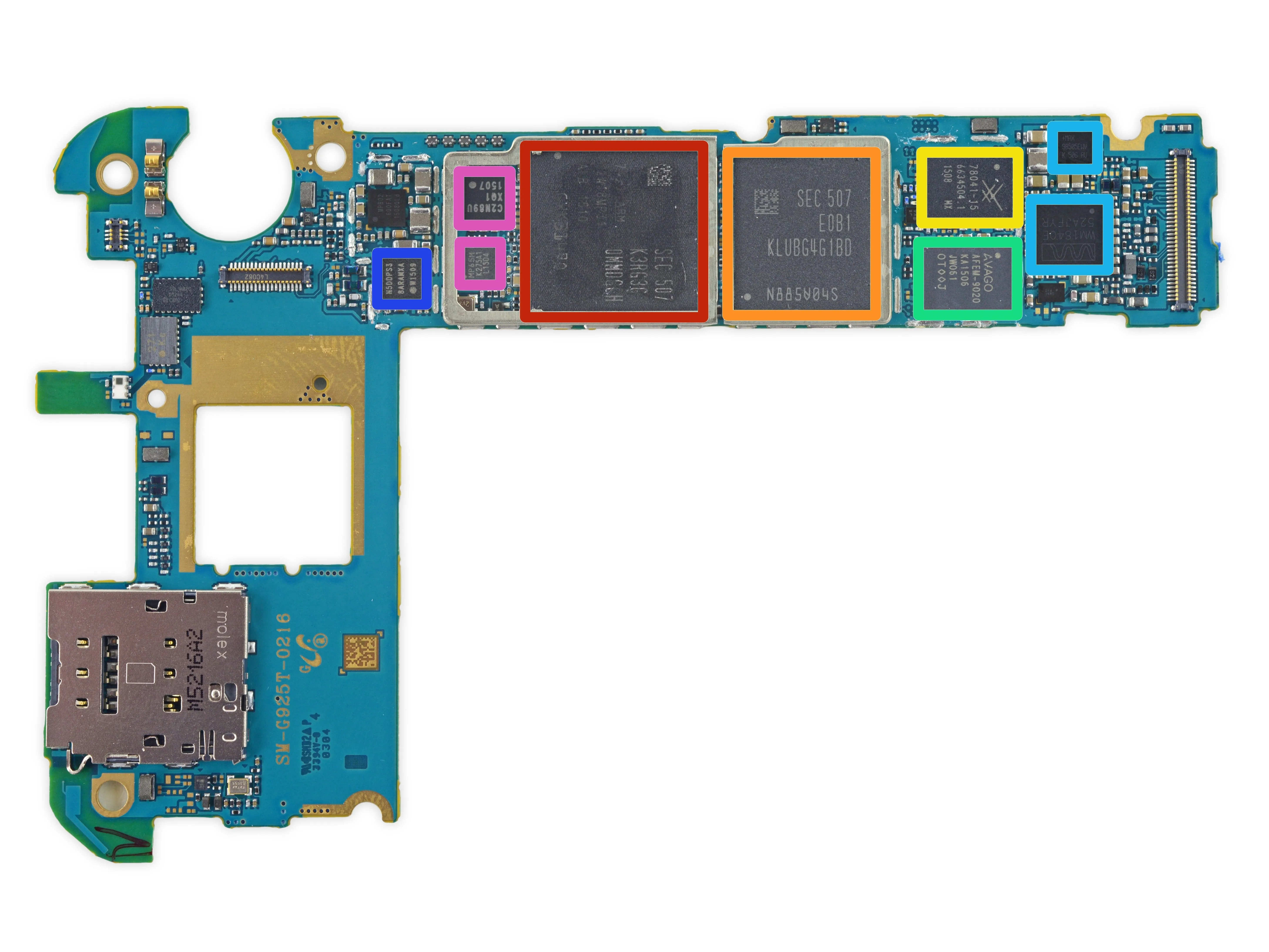

Шаг 11

• Как отметила компания ChipWorks в своем недавнем анализе Galaxy S6все больше и больше чипов во флагманских телефонах Samsung, похоже, производятся внутри компании. На лицевой стороне моба мы находим:

• Samsung Окта-ядерный процессор Exynos 7420 - 64-битный, 2,1 ГГц Quad + 1,5 ГГц Quad, с Samsung K3RG3G30MM-DGCH 3 ГБ оперативной памяти LPDDR4

• Samsung KLUBG4G1BD 32 ГБ NAND Flash

• Skyworks 78041 Гибридный многомодовый многодиапазонный (MMMB) модуль переднего фронта (FEM)

• Avago AFEM-9020 PAM

• Аудиокодек Wolfson Microelectronics WM1840 и аудиоусилитель класса DG Maxim MAX98505

• Samsung N5DDPS3 - аналогичен N5DDPS2, замеченному в Galaxy S6Вероятно, контроллер NFC

• InvenSense MP65M 6-Axis Accel + Gyro, и Samsung C2N89U (вероятно, процессор изображения)

Комментарии к шагу

Поддерживает ли телефон MHL? Я не видел чипа для MHL, как в S5.

Какая микросхема зарядки?

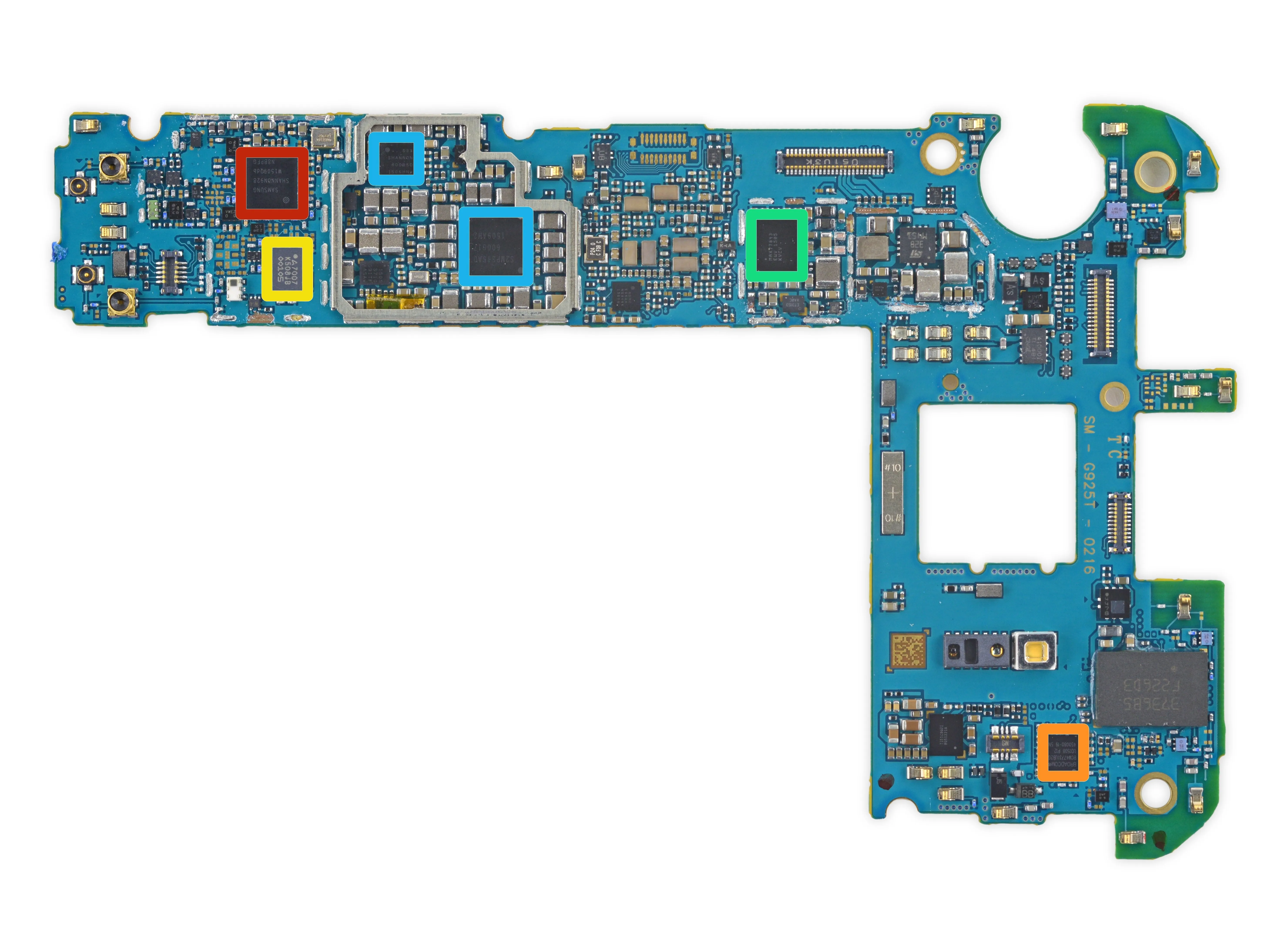

Шаг 12

• Перевернув материнскую плату, можно обнаружить больше аппаратных средств управления и множество микросхем управления питанием:

• радиочастотный трансивер Samsung Shannon 928

• Broadcom BCM4773 Концентратор местоположения GNSS

• Avago ACPM-7007 PAM

• Maxim MAX77843 Companion PMIC

• Различные ПМС Samsung Shannon

Шаг 13

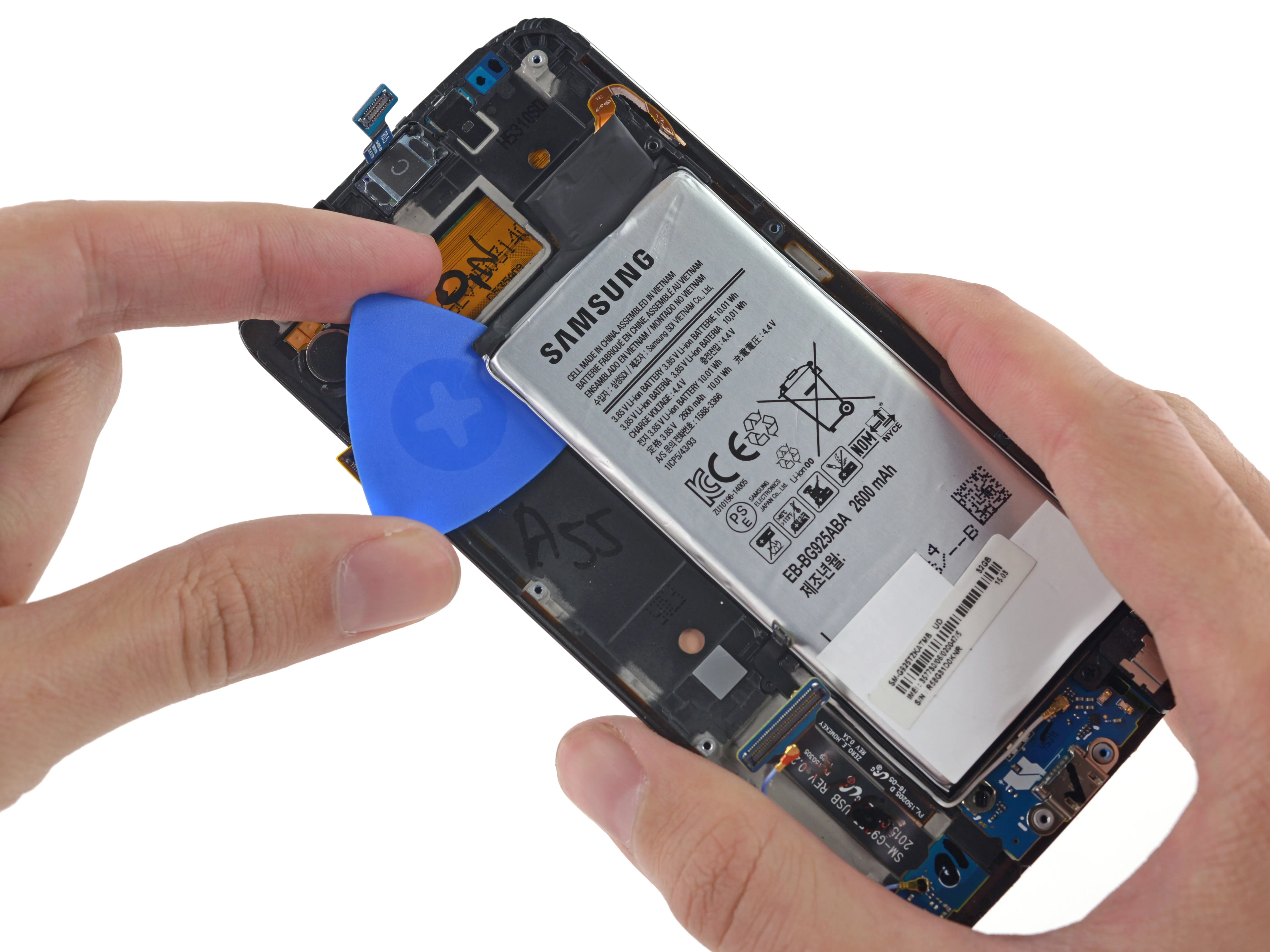

• Стеклянная задняя панель и упрямо приклеенная батарея? Samsung, вы общались с Apple?

• Аласс, тактика Apple заканчивается слишком быстро. Здесь нет удобных защелок, а значит, этот неприятный клей нужно отдирать по одной полоске за раз.

• Мы предполагаем, что Samsung знает, насколько это неприятно, учитывая маркировку, которая находится внутри рядом с батареей.

Комментарии к шагу

ХАХАХАХАХАХАХА, вот это было уморительно :D

Мне понравились шутки. Спасибо, ребята, что сделали эту статью такой веселой.

Шаг 14

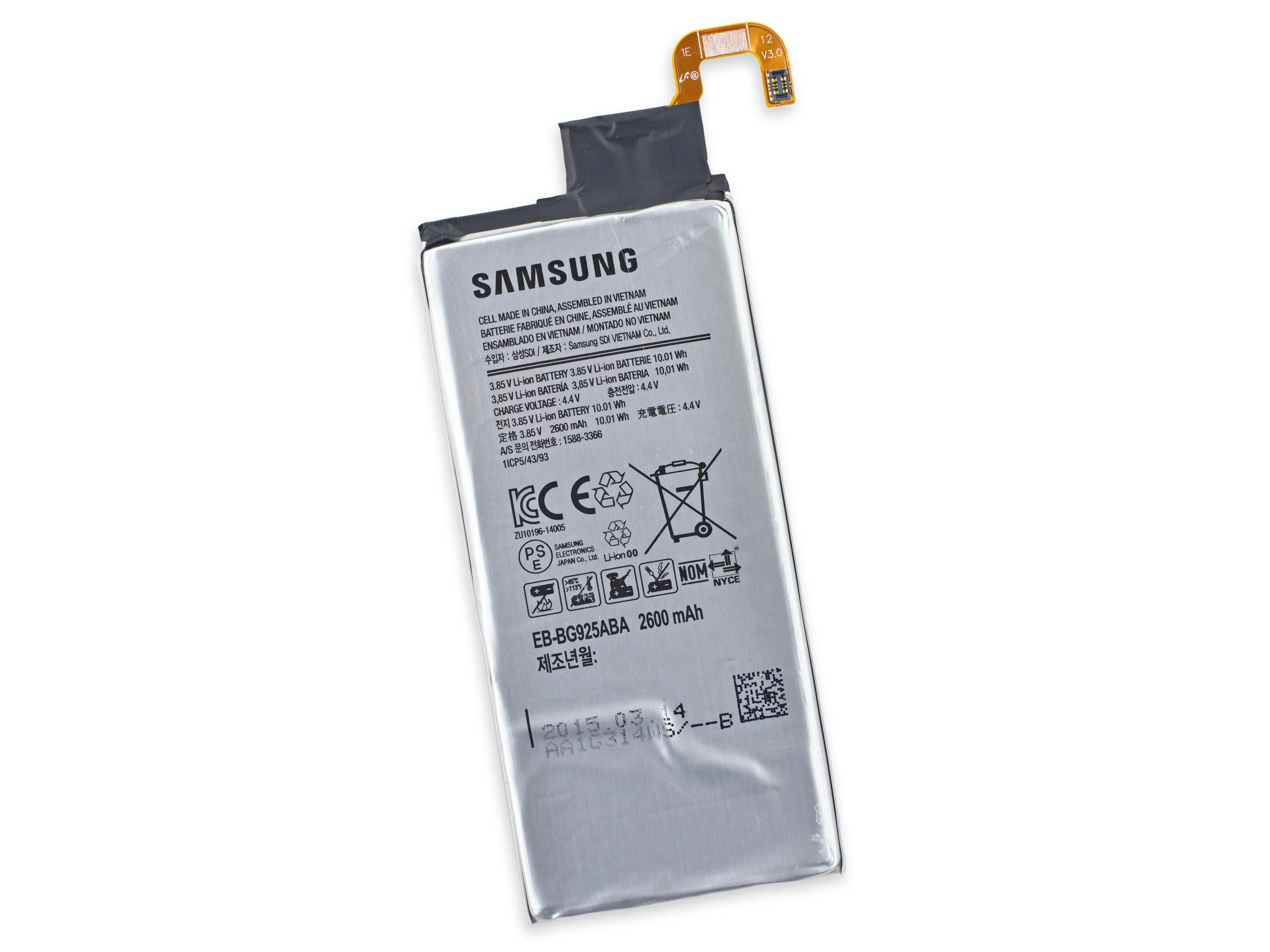

• Освободившись от налипшей слизи, мы можем лучше рассмотреть батарею 3,85 В, 10,01 Втч.

• Samsung отказалась от батареи емкостью 2800 мАч, установленной в модели Galaxy S5и вернулась к аккумулятору емкостью 2600 мАч, как в модели S4.

• Несмотря на меньшую батарею, некоторые авторы обзоров некоторые рецензенты считают, что Edge действительно работает от батареи немного дольше, чем его более плоский предшественник.

• Samsung утверждает, что батарея Edge обеспечивает 12 часов веб-серфинга в сетях LTE, 26 часов разговоров в сетях 3G WCDMA и до 58 часов воспроизведения музыки.

• И это только что из печати! Серьезно, посмотрите на дату.

Шаг 15

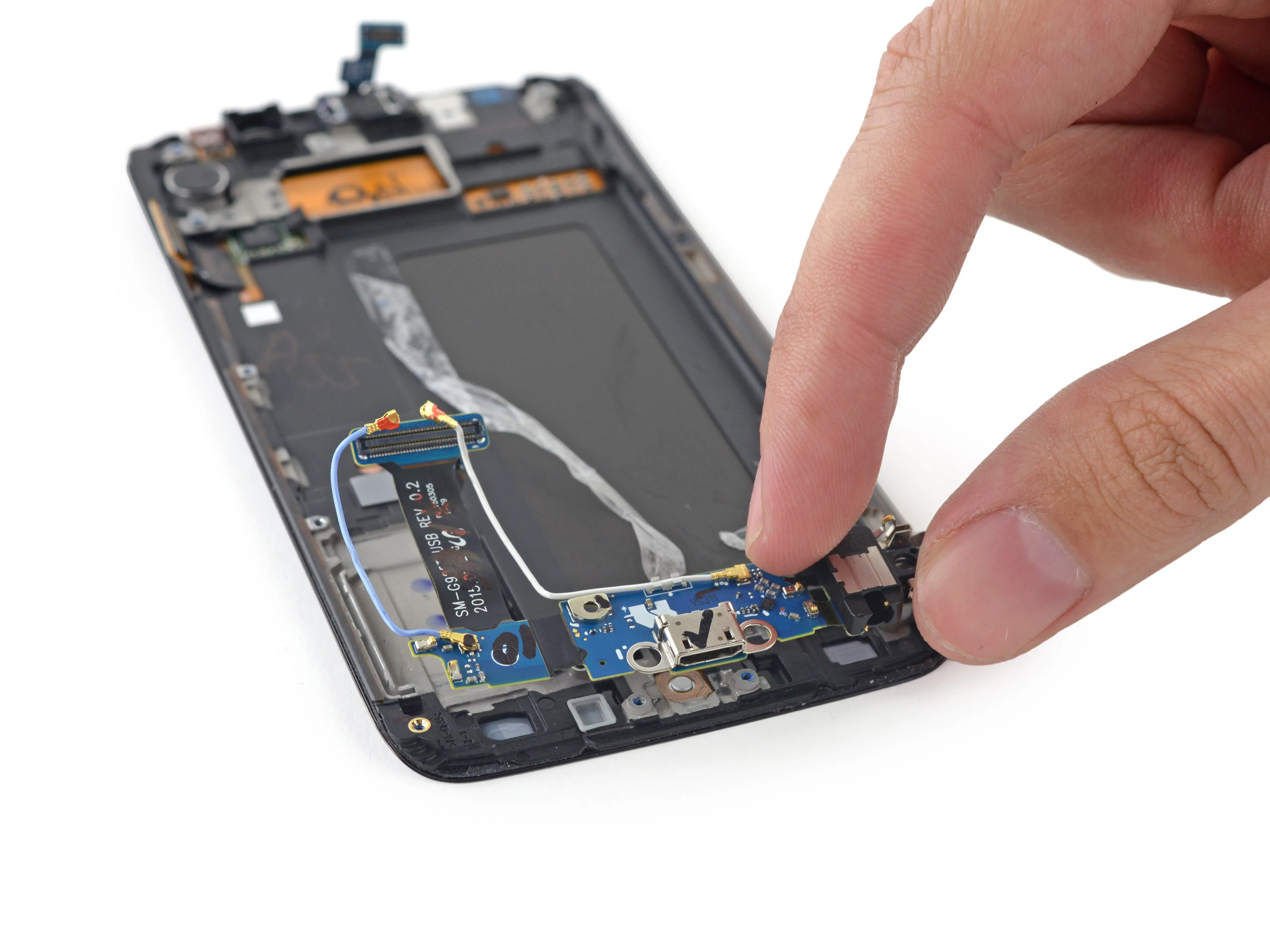

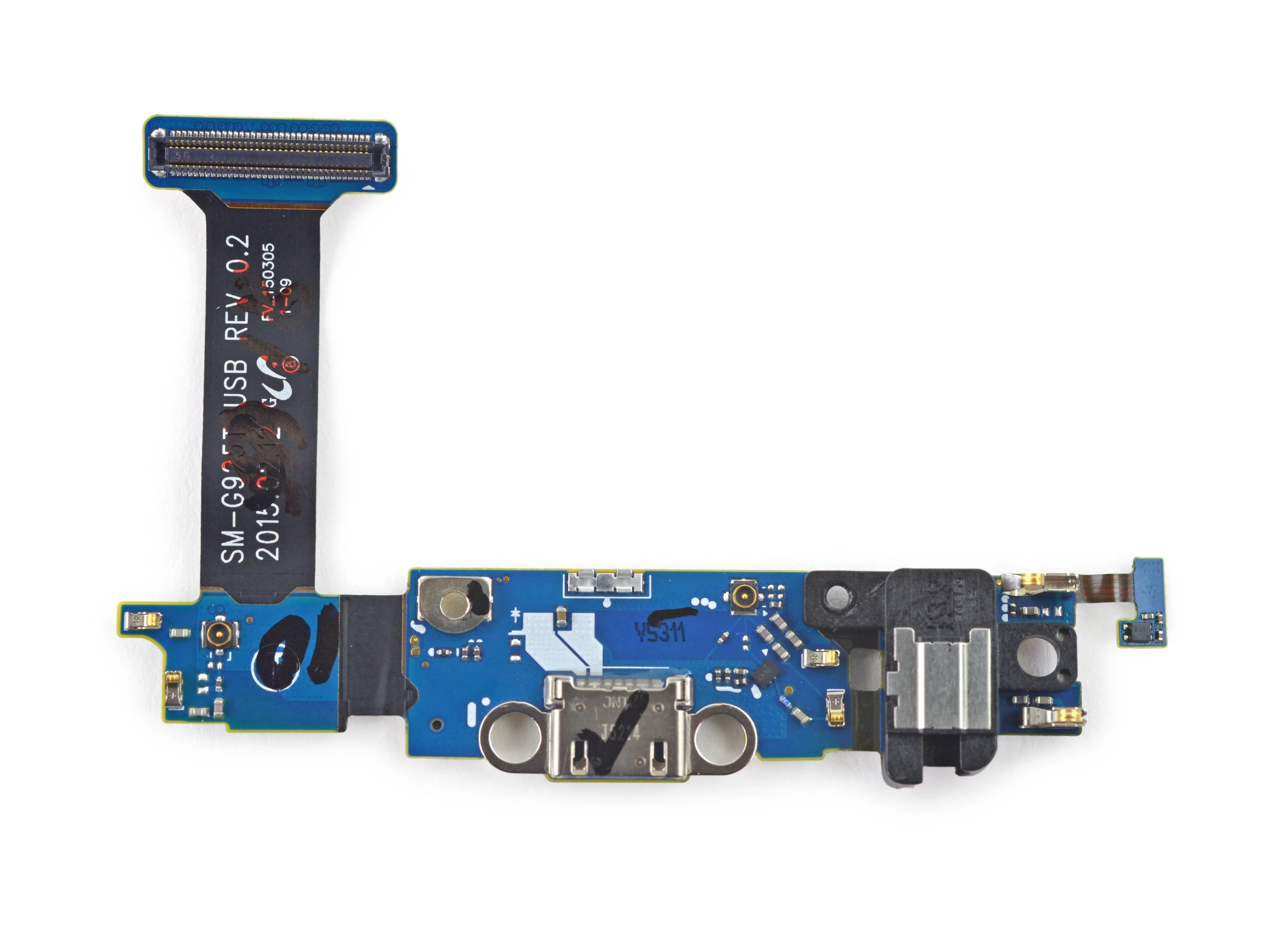

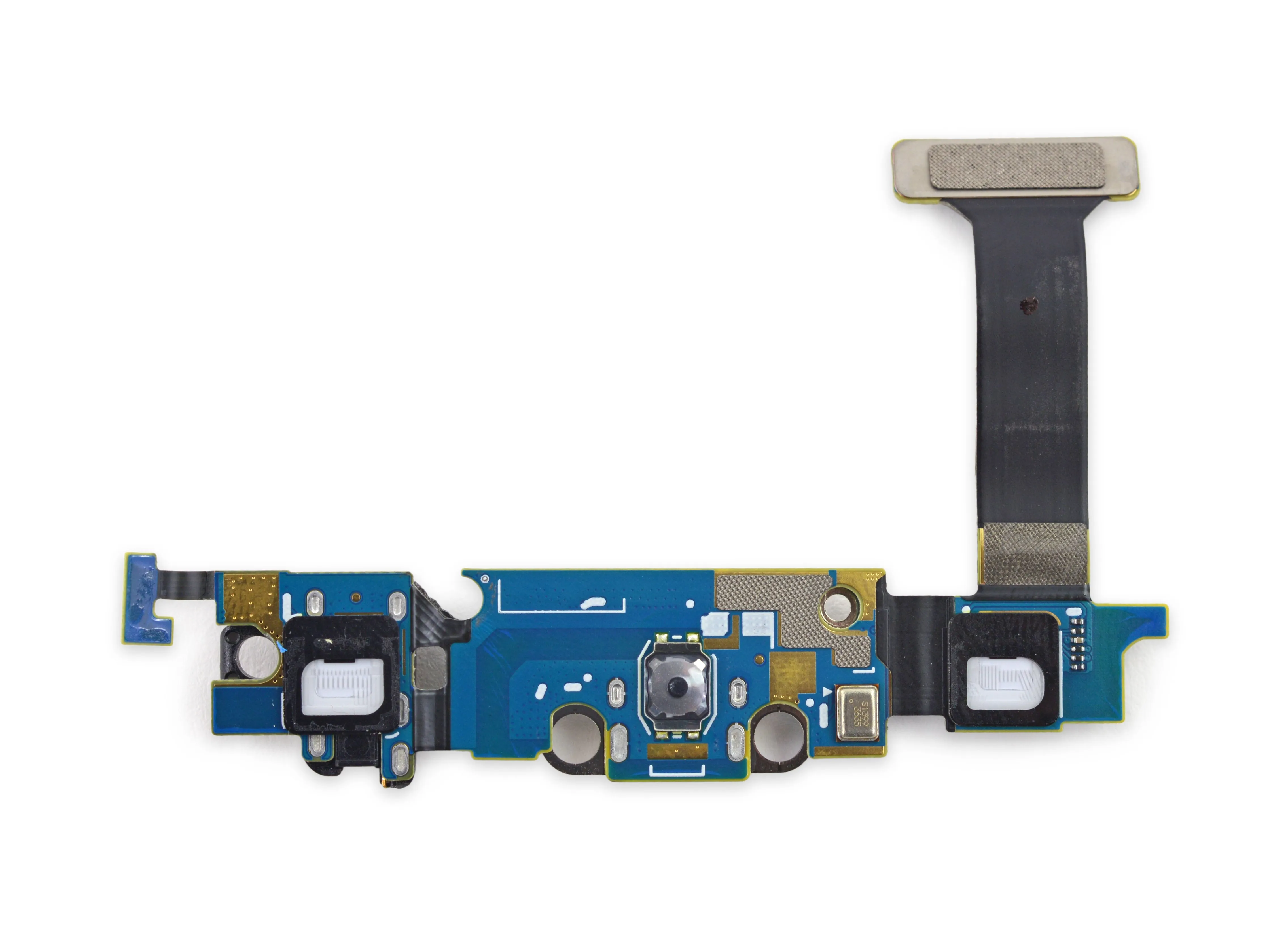

• Похоже, что это еще один серьезный шаг назад, S6 Edge отказался от молниеносного порт Micro-B USB 3.0, который был в Galaxy S5. в пользу обычного порта microUSB (2.0).

• Поскольку порты Micro-B USB 3.0 обратно совместимы со стандартными кабельными разъемами USB 1.x/2.0 micro-B, мы не видим в этом смысла. Кроме небольшой экономии места, никаких преимуществ нет, и уж точно ничто не оправдывает падение скорости передачи данных на ~90%.

• Добро пожаловать в год 2000.

Комментарии к шагу

Есть ли возможность заменить его модулем USB 3 от S5? :)

С наименьшими рамками моддинга и потерей разъема для наушников. Если вы используете модульный кабель s5. Если он вообще будет подключаться или работать.

Эй, не могли бы вы сказать мне, что это за крошечная маленькая лента, которая ведет к маленькой схеме. в правом верхнем углу на картинке номер два выше. Я сломал эту маленькую ленточку и парень разобрал.... действительно ли мне это нужно... что это делает.

Шаг 16

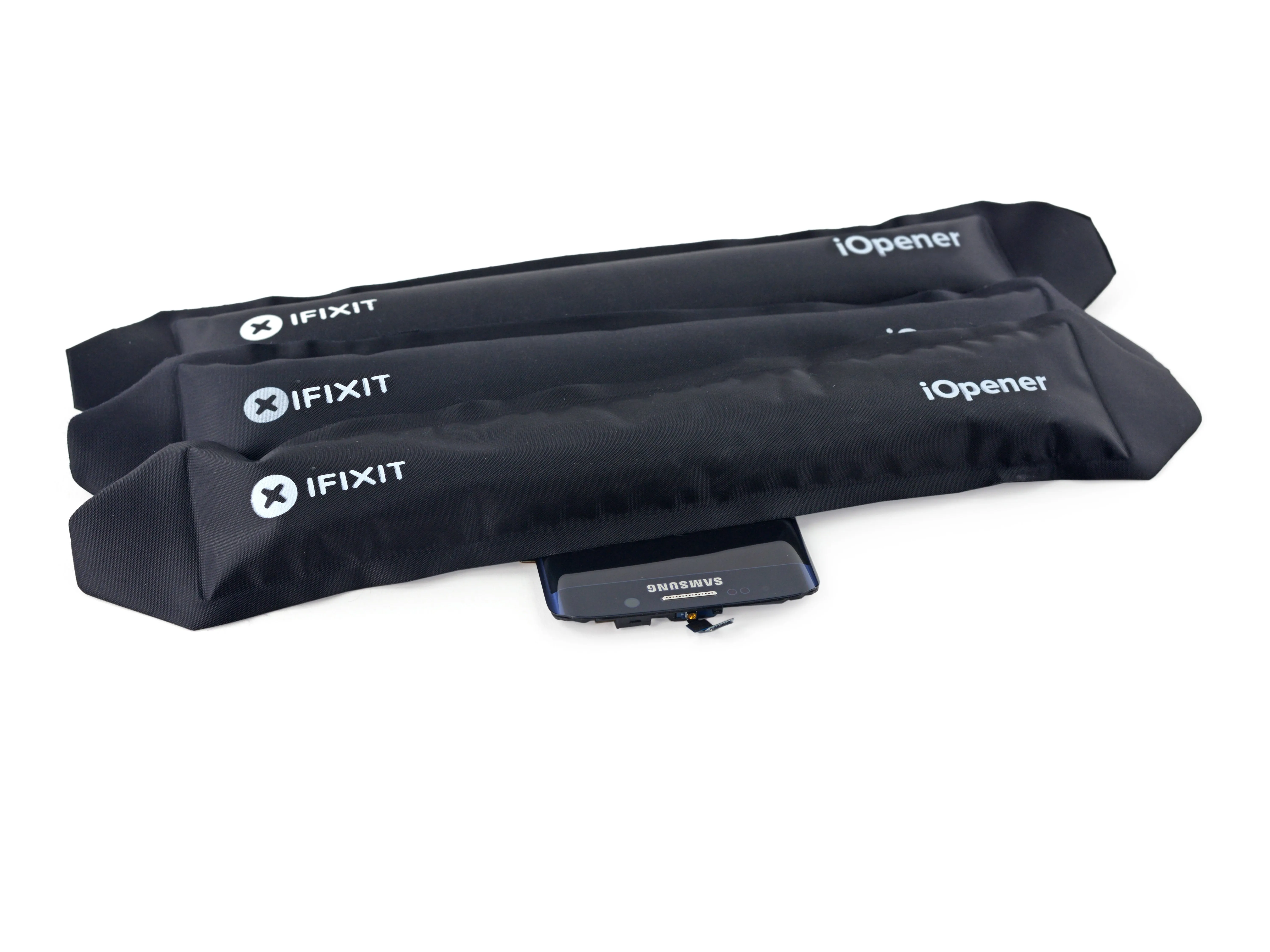

• Мы укладываем Edge спать в гнездо iOpener - надеемся, что он проснется обновленным, с отклеившимся клеем.

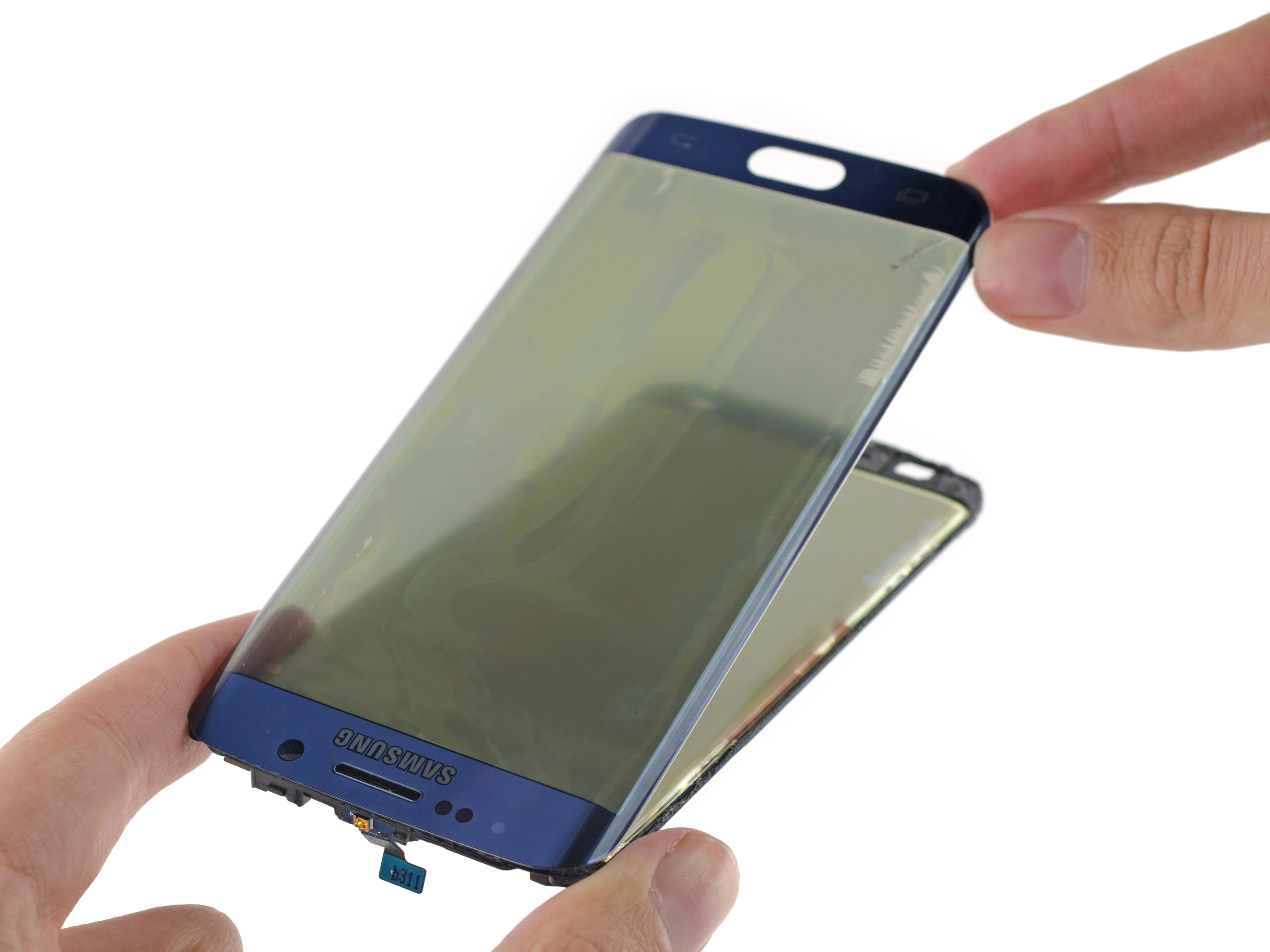

• Поднимаем стекло и... подождите - это нормально?

• Похоже, что, надавливая на изогнутый дисплей, мы немного разделили его. Упс.

• По словам Samsung, изогнутое стекло создается с помощью процесса, называемого 3D-термоформовкаэто процесс нагрева и формовки стекла. Хотя выглядит это эффектно, за это приходится платить - в данном случае в восемь раз дороже. Именно так, то, что раньше стоило 3 доллара, теперь может обойтись Samsung в 26 долларов из-за низкого выхода продукции.

• В недавнем отчете утверждается, что поставщик изогнутого стекла для Samsung получает только 50 % выхода, а это очень плохо для окружающей среды. Производство и так достаточно тяжелое для планеты, а тут еще приходится делать по два экрана для каждого телефона.

Комментарии к шагу

Вы только что разбили экран? Он все еще работает? Если нет, есть ли способ заменить кнопку 'Домой', не разбивая дисплей?

У меня треснул экран, и я не хочу платить 200 долларов за его ремонт. Действительно ли невозможно заменить только стекло, не разбив дигитайзер?

Ремонтопригодность - 3 балла, в то время как яблочные часы получили 5 баллов, где большинство яблочных часов 'неремонтопригодны'. С вашей шкалой нужно что-то делать, так как в настоящее время она выглядит так, как будто вы сторонник Apple и Samsung. Необходимость модифицировать инструмент напильником, чтобы открутить винты на яблочных часах, превосходит по моему мнению ремонтопригодность приклеенной задней крышки или приклеенной батареи. Не пытаясь создать какую-либо волну, просто указываю на отсутствие преемственности в ваших рейтингах ремонтопригодности. Спасибо, что предупредили меня о разборе этих устройств, так как это очень ценно.

Посмотрите, что нужно сделать, чтобы заменить экран на обоих устройствах. edge требует полной разборки, часы просто отсоединяются. батарея на edge требует снятия заднего стекла и полного разбора, часы просто снимают экран и там сидит батарея

Уэсли Берсон, телефон не требует полной разборки. На этапе 8 вы можете снять ЖК-дисплей.

Что касается замены экрана и аккумулятора, то это верно... А как насчет всего остального? В Apple Watch почти все остальное было 'неремонтопригодным'. Как устройство с несколькими компонентами 'неремонтопригодно' может быть оценено выше, чем устройство, которое можно отремонтировать независимо от сложности. Я бы подумал, что 'неремонтопригодность' будет иметь более низкий балл по той простой причине, что если с одним из этих компонентов возникнет проблема, то его нельзя будет отремонтировать, тогда как в случае с S6, по крайней мере, это возможно. Мы говорим о ремонтопригодности по всей шкале, а не только об экранах и батареях.

Я считаю, что должны быть такие подкатегории, как:

1. Открываемость

2. Ремонтопригодность

3. Разрушаемость

4. Разделяемость/восстанавливаемость

Затем среднее значение даст оценку ремонтопригодности. :)

Может ли стекло отделиться от ЖК-дисплея?

В верхней части телефона есть недостающая деталь, о которой вы не упомянули, под названием 'Ear Speaker & RCV Sensor - GH96-08091A', которая контролирует приближение, передний светодиод, а также голос динамика. почему? https://i.hizliresim.com/BPLWZQ.jpghttps://i.hizliresim.com/Zk9jLo.jpg

Шаг 17

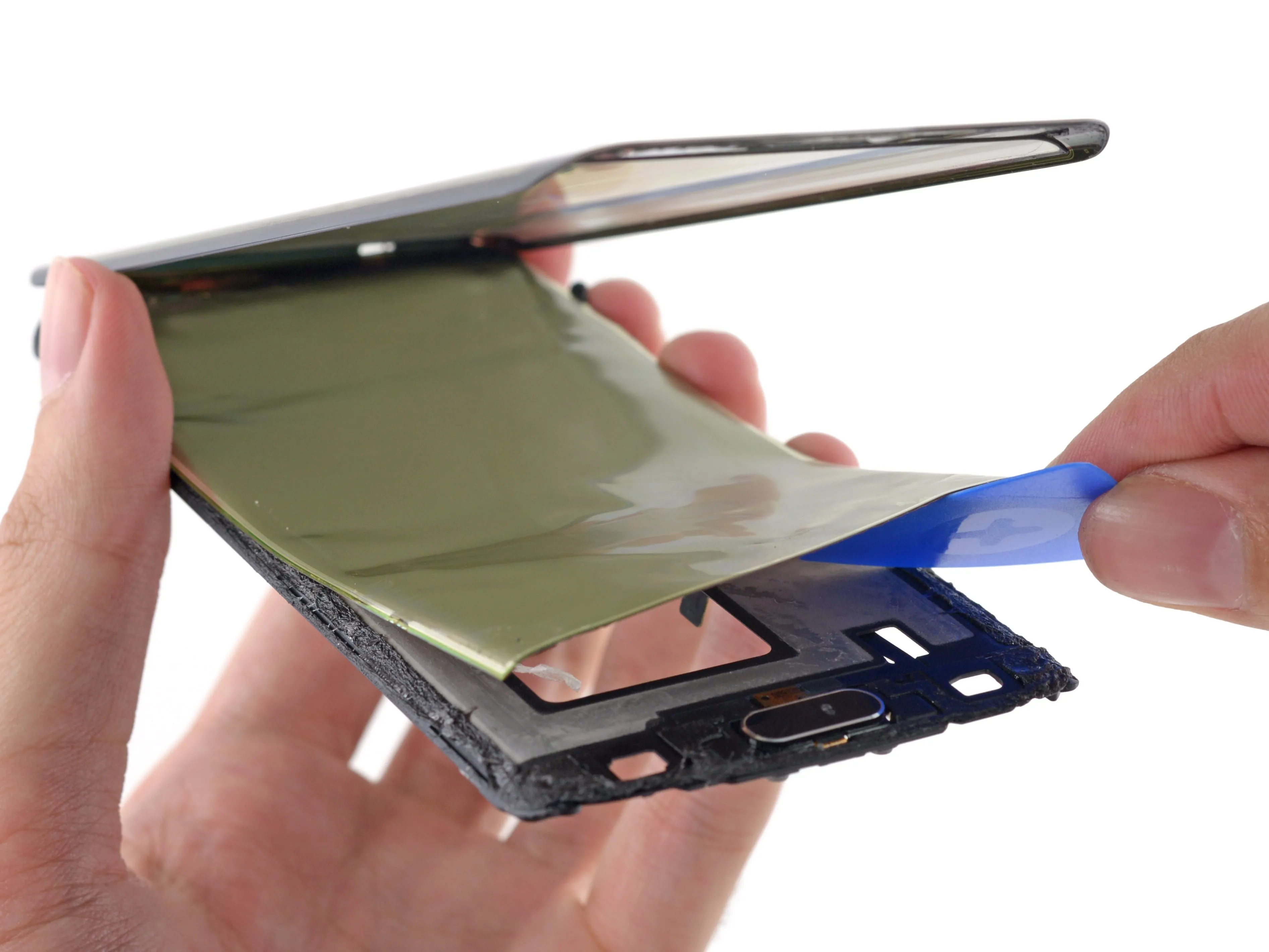

• Он гнется! Отделив дисплей, вы увидите, как дисплей Samsung изгибается по бокам телефона.

• Samsung Super AMOLED обеспечивает плавные изгибы экрана.

• Эти изгибы могут продлить срок службы вашего дисплея. Хотя AMOLED-экраны, используемые во многих современных телефонах, позволяют уменьшить толщину корпуса, они потенциально более короткий срок службы.

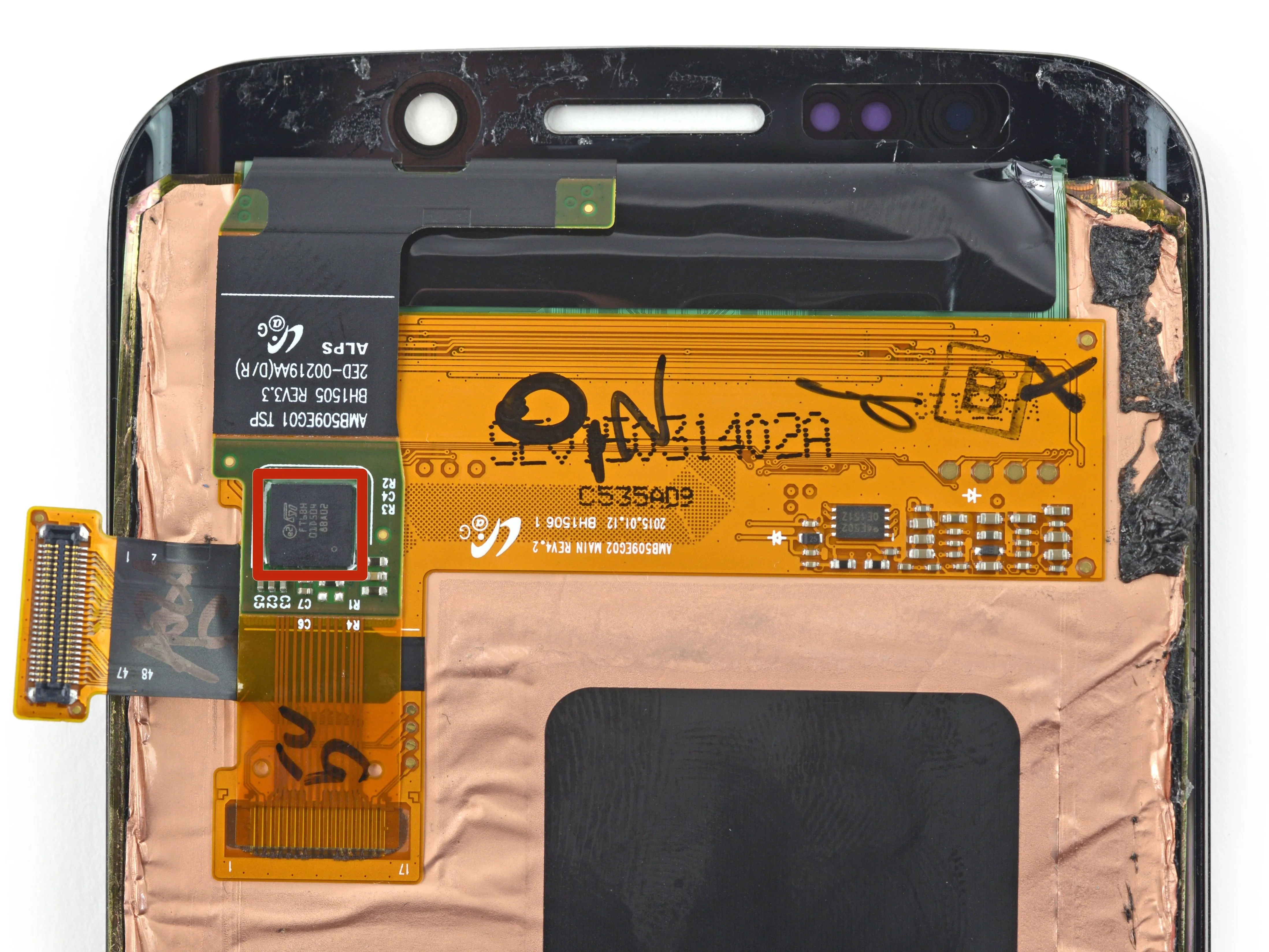

• На задней стороне дисплея находится привычный контроллер сенсорного экрана, на этот раз STMicro FT6BH.

Комментарии к шагу

Привет

При снятии стекла вы не сломали дигитайзер... насколько я знаю, дигитайзер приклеен к стеклу экрана, но при этом соединен с ЖК-дисплеем... поэтому при снятии стекла с ЖК-дисплея вы случайно ломаете дигитайзер в процессе... были ли у вас какие-либо проблемы с этим...

Большое спасибо

Стивен Стюард

Здравствуйте... У меня проблема с ресивером телефона, а также не работает aux... Какую деталь я должен купить, чтобы починить его...

У моего телефона не работает ресивер и aux, какую деталь мне нужно купить, чтобы починить его...

S6 egde голосовой ресивер и aux не работает, какую часть мне нужно заменить для него ... модель № g925t

Порт зарядки справился со всеми этими функциями

Ух ты! 50% выхода. Это ужасно. Очень интересное чтение Делаете.ру! Спасибо.

Это безумие. Это только что дало мне повод не покупать galaxy. Им нужно придумать лучший способ производства экранов. Это также объясняет, почему детали Samsung такие дорогие по сравнению с Apple. Выход. Вы фактически выкладываете Samsung за 2 экрана, что просто смешно.

Шаг 18

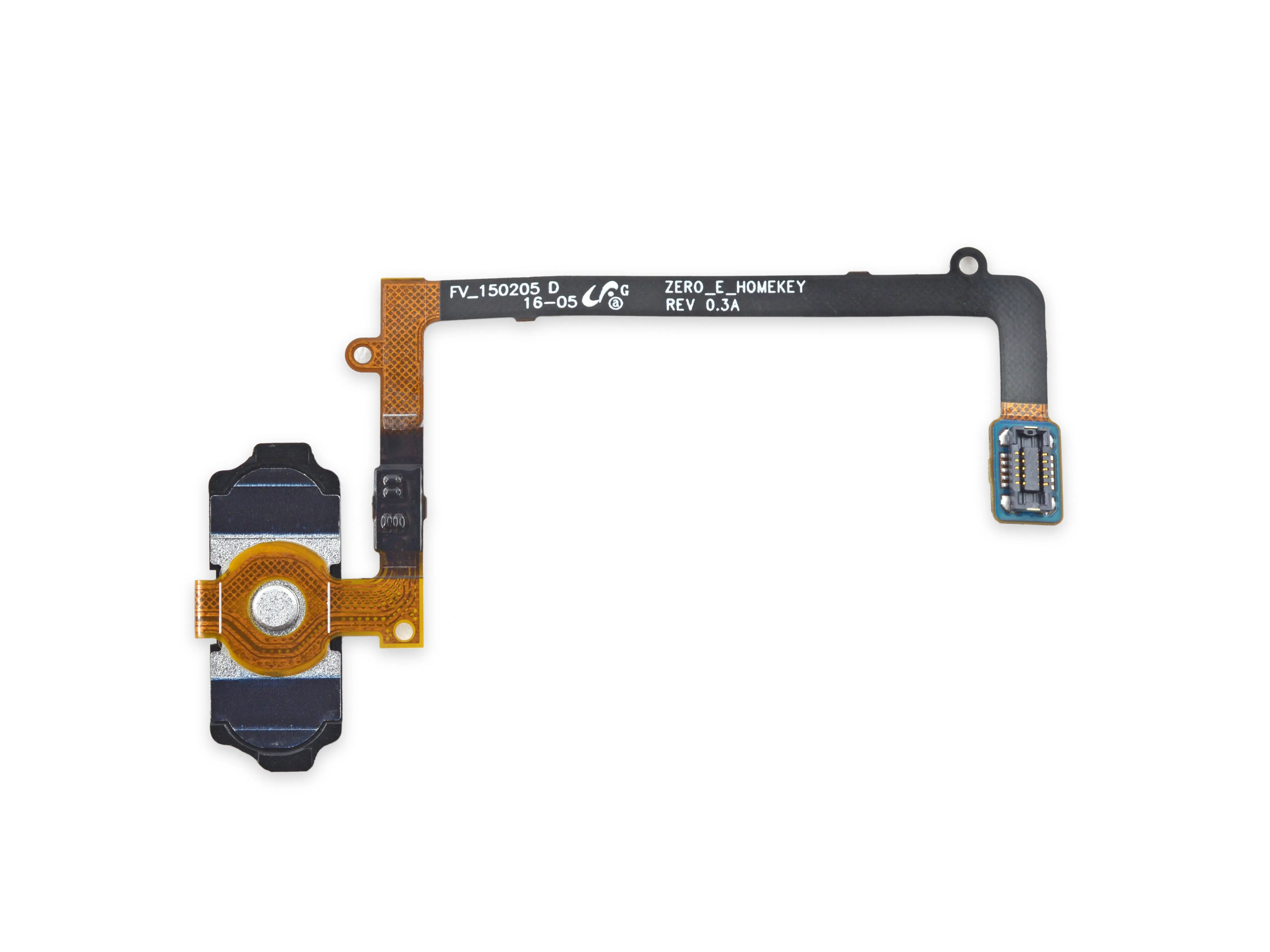

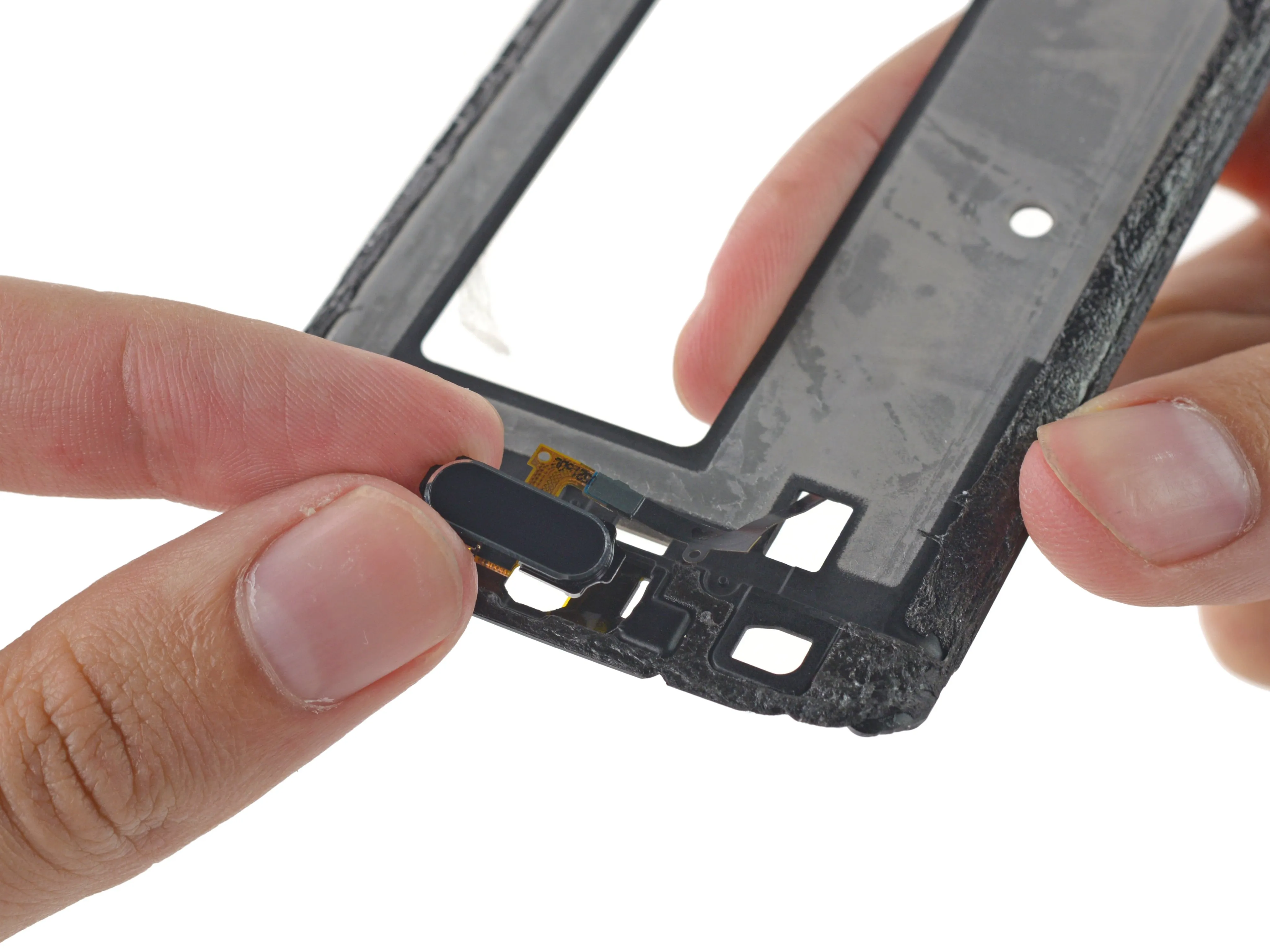

• Последним компонентом, который снимается с дисплея, является модульная кнопка 'Домой'.

• В отличие от прошлогодней функции разблокировки пролистыванием, этот датчик отпечатков пальцев - сенсорный.

• Также, в отличие от S5, здесь нет необходимости в каких-либо секретные люки.

• Благодаря отказу от прошлогодних махинаций с выниманием дисплея, мы получаем совершенно иной путь к домашней кнопке. Лучше? Да. Скорее всего, не хуже.

Шаг 19

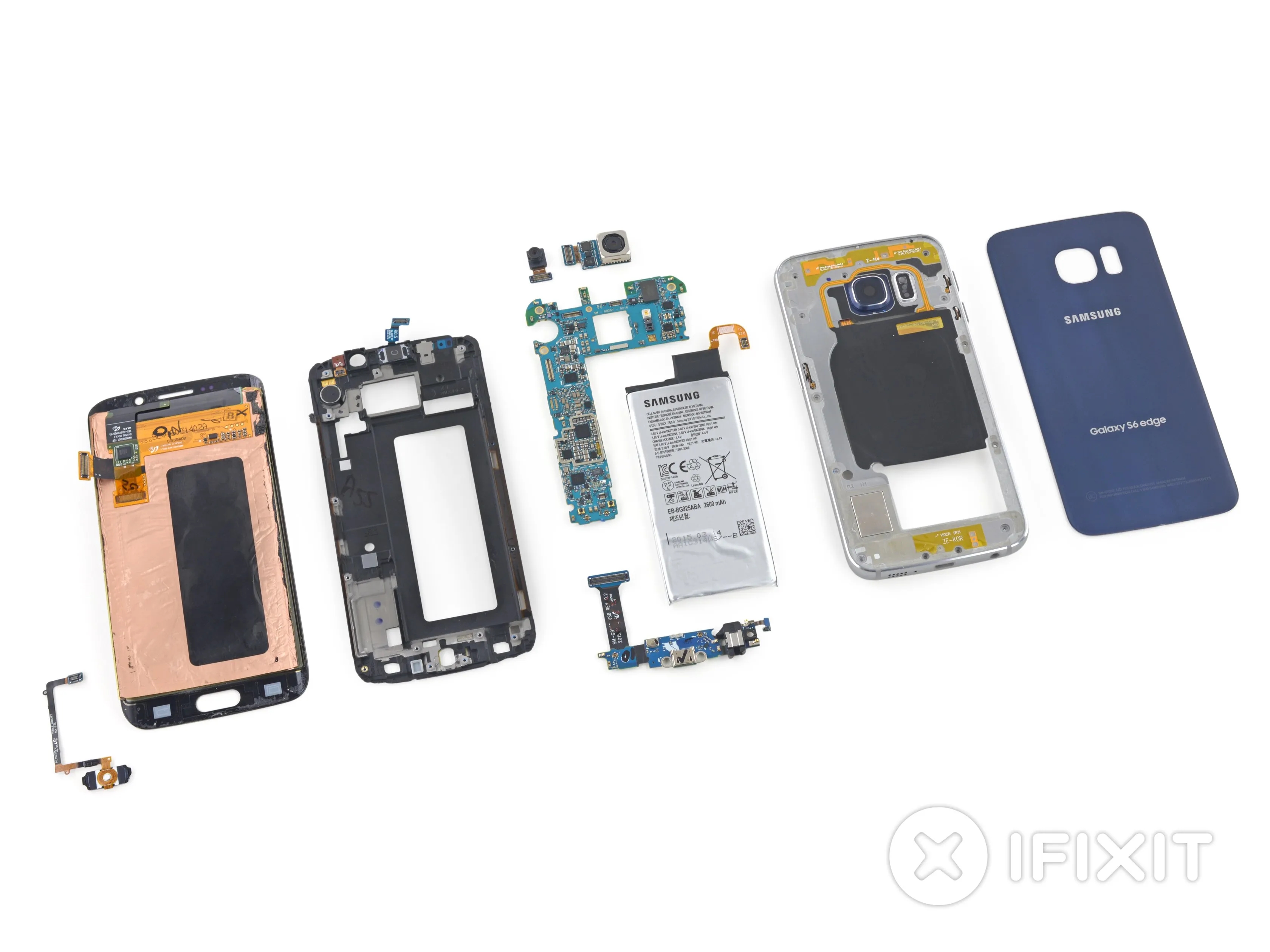

• Оценка ремонтопригодности Samsung Galaxy S6 Edge: 3 из 10 (10 - самый простой в ремонте).

• Многие компоненты являются модульными и могут быть заменены независимо друг от друга.

• Благодаря улучшению конструкции S5 вам больше не придется снимать дисплей, чтобы проникнуть внутрь телефона и заменить материнскую плату.

• Переднее и заднее стекло вдвойне уязвимо для трещин, а сильный клей на заднем стекле сильно затрудняет проникновение внутрь устройства.

• Аккумулятор очень плотно приклеен к задней части дисплея и скрыт под средней рамкой и материнской платой.

• Заменить стекло, не повредив дисплей, будет очень сложно.
