Разборка Samsung Galaxy S7

Введение

Возможно, этот телефон уже пару раз вскрывали, но нам не терпится самим исследовать загадочный тепловой рассеиватель. Окажется ли новая модная технология в S7 такой же крутой, какой она представляется? Только разборка покажет.

Следите за последними новостями о ремонте и за тем, как происходит магия разбора, следуя за нами в InstagramTwitter и Facebook.

Что вам понадобится

Инструменты

•

•

•

•

•

•

•

Видео обзор

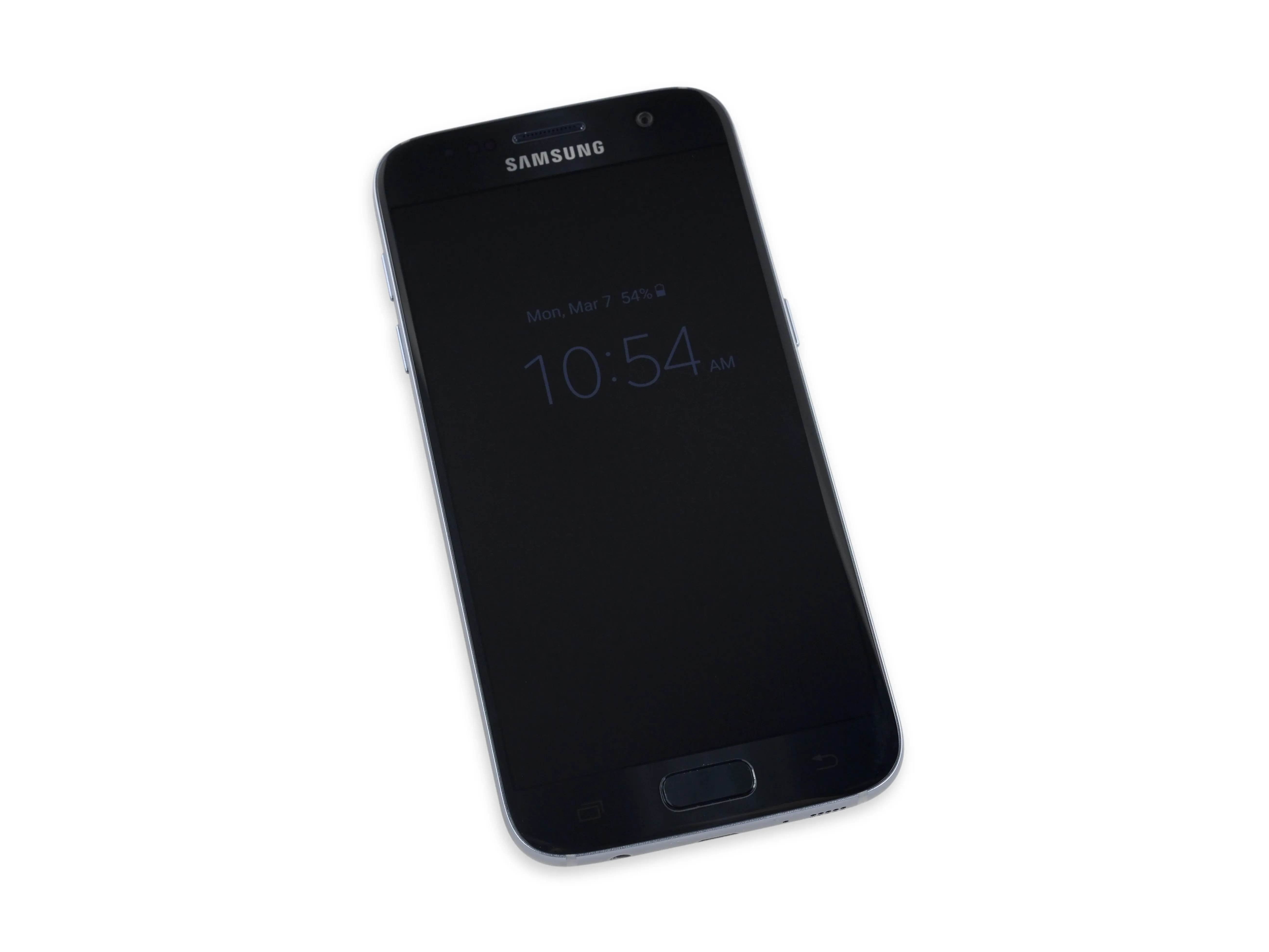

Шаг 1 Разбор Samsung Galaxy S7

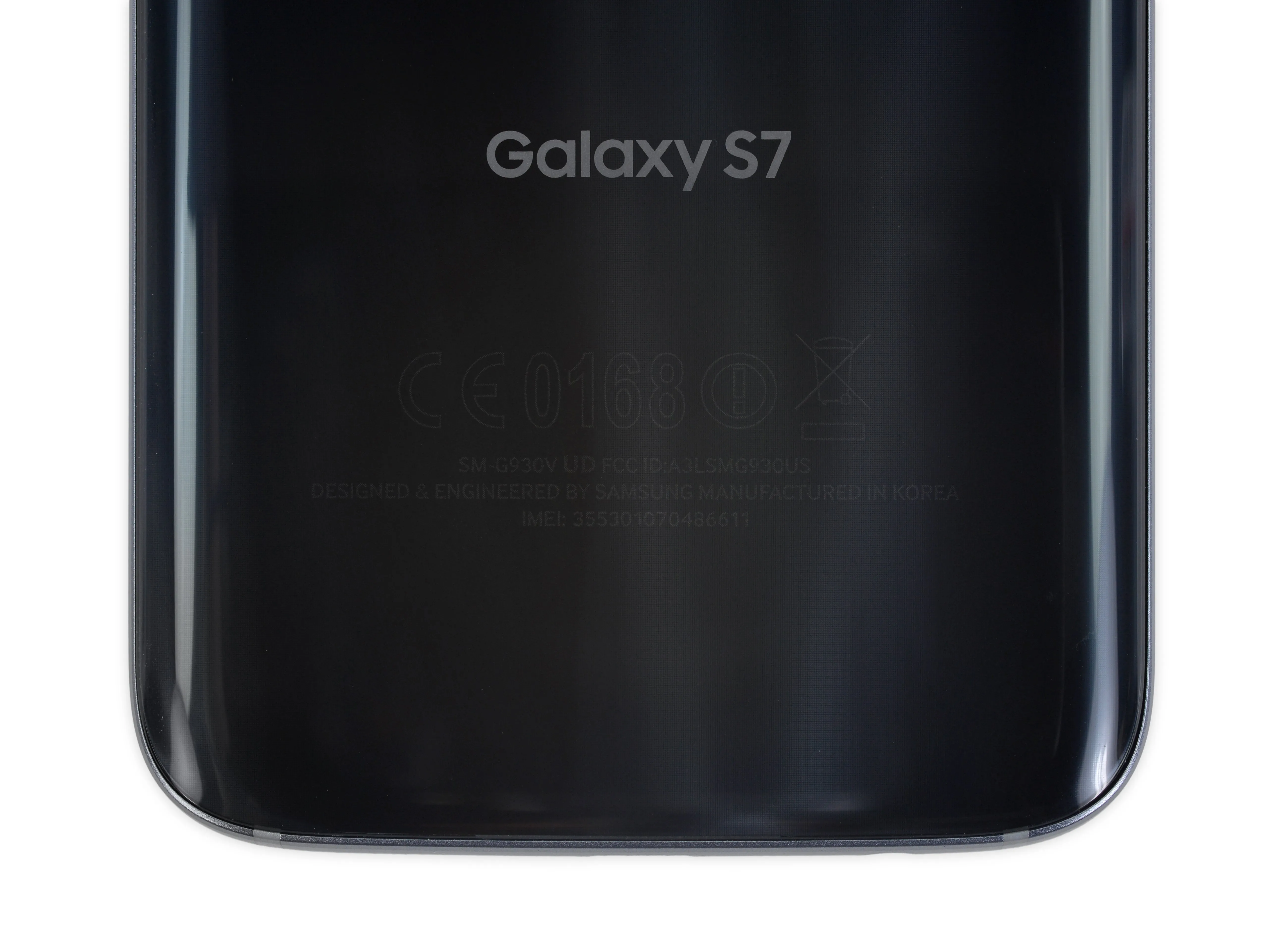

• Хотя легенда гласит, что число 7 обладает магическими свойствами, невозможно предугадать, какими качествами обладает S7. Если угадать наугад:

• 5,1-дюймовый Super AMOLED-дисплей с разрешением 2560 × 1440 (576 ppi).

• Процессор Qualcomm Snapdragon 820 с 4 ГБ оперативной памяти + графический процессор Adreno 530

• 12-мегапиксельная задняя камера с двухпиксельным автофокусом, съемка видео 4K; 5-мегапиксельная камера для селфи

• Внутренняя память 32 или 64 ГБ, расширяемая с помощью карт MicroSD (до 200 ГБ дополнительно)

• Степень водонепроницаемости IP68

• Android 6.0 Marshmallow

• Поскольку S7 еще ни разу не появлялся в интернете, нет возможности узнать, верны ли эти обоснованные предположения.

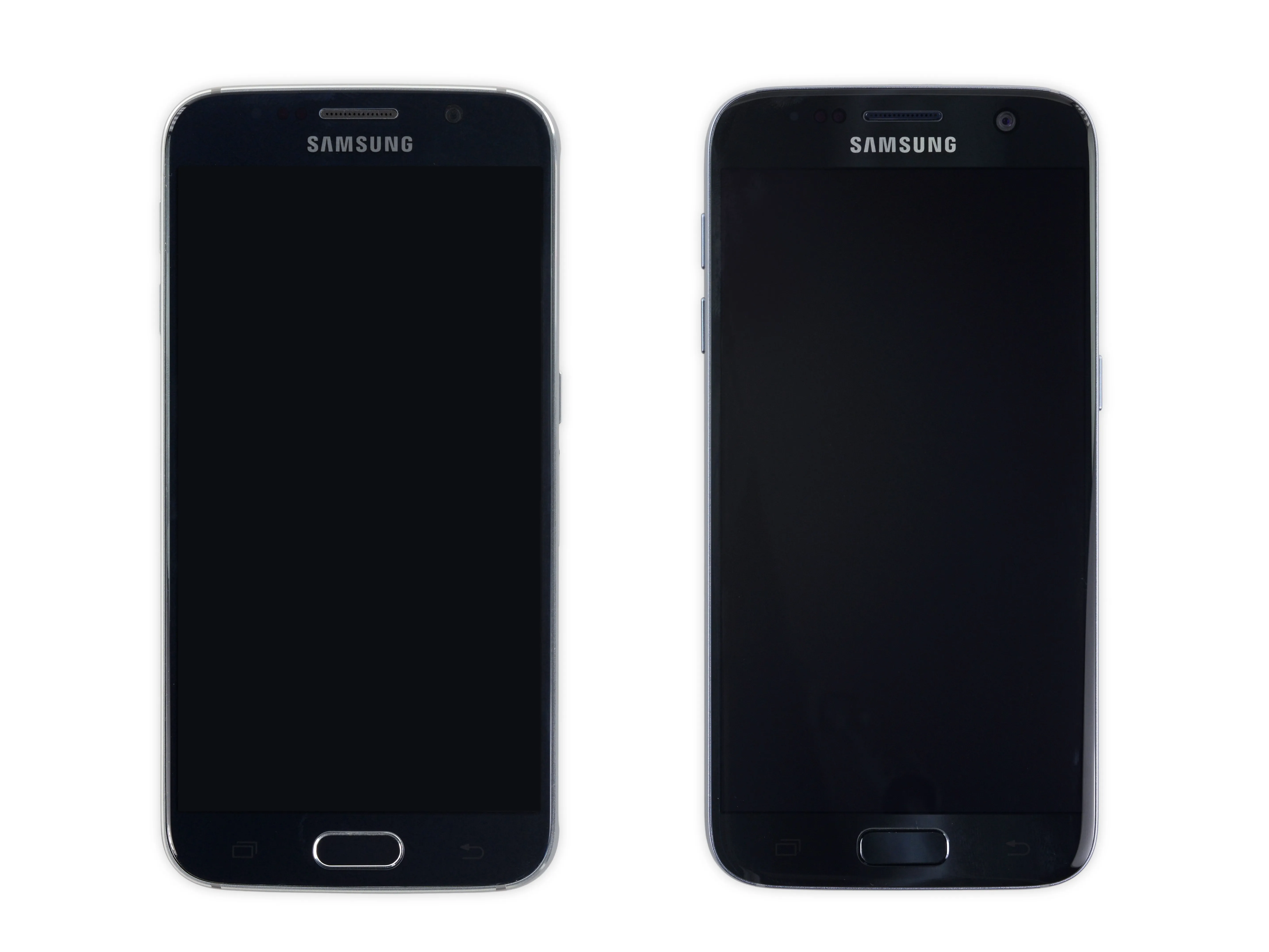

Шаг 2

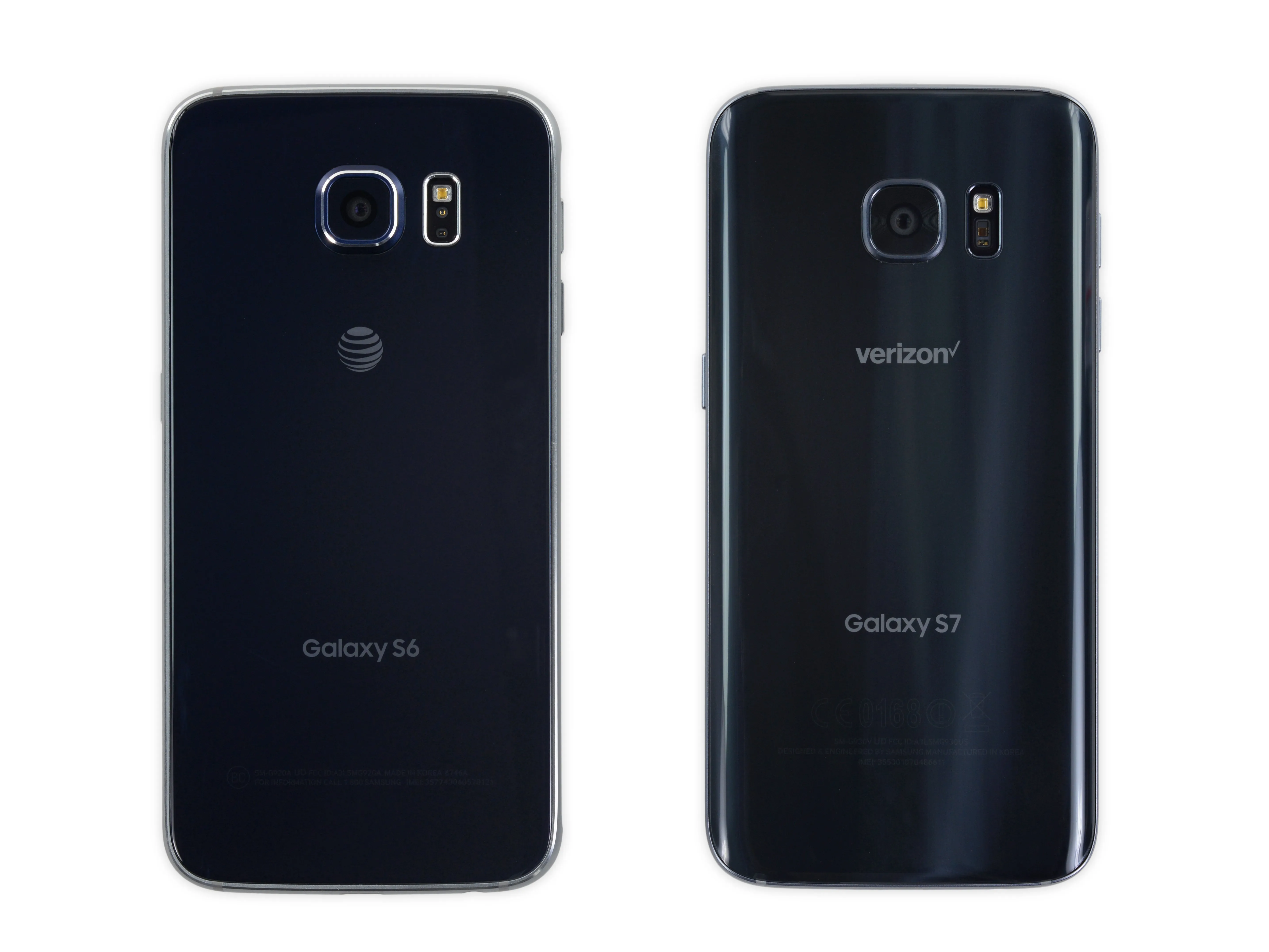

• По сравнению со своим предшественником, Galaxy S6, новый S7 стал... э-э-э...

• Простите, какой из них S7? Мы должны перевернуть их, чтобы перепроверить.

• Так-то лучше. В отличие от предшественника, задняя панель S7 плавно изгибается по бокам, делая телефон более удобным для захвата.

• S7 также сэкономил примерно по миллиметру от длины и ширины S6, но при этом прибавил почти целый миллиметр в толщине. Тем не менее, при толщине 7,9 мм он достаточно тонкий и даже имеет уменьшенный выступ камеры.

• После того как после того, как мы рассмотрели S6Но мы не были в восторге от его конструкции 'стекло на клею': он получил 4 балла из 10, а в отделе ремонтопригодности - большое 'мяу'. Будем надеяться, что, несмотря на внешний вид, S7 окажется лучше...

Шаг 3

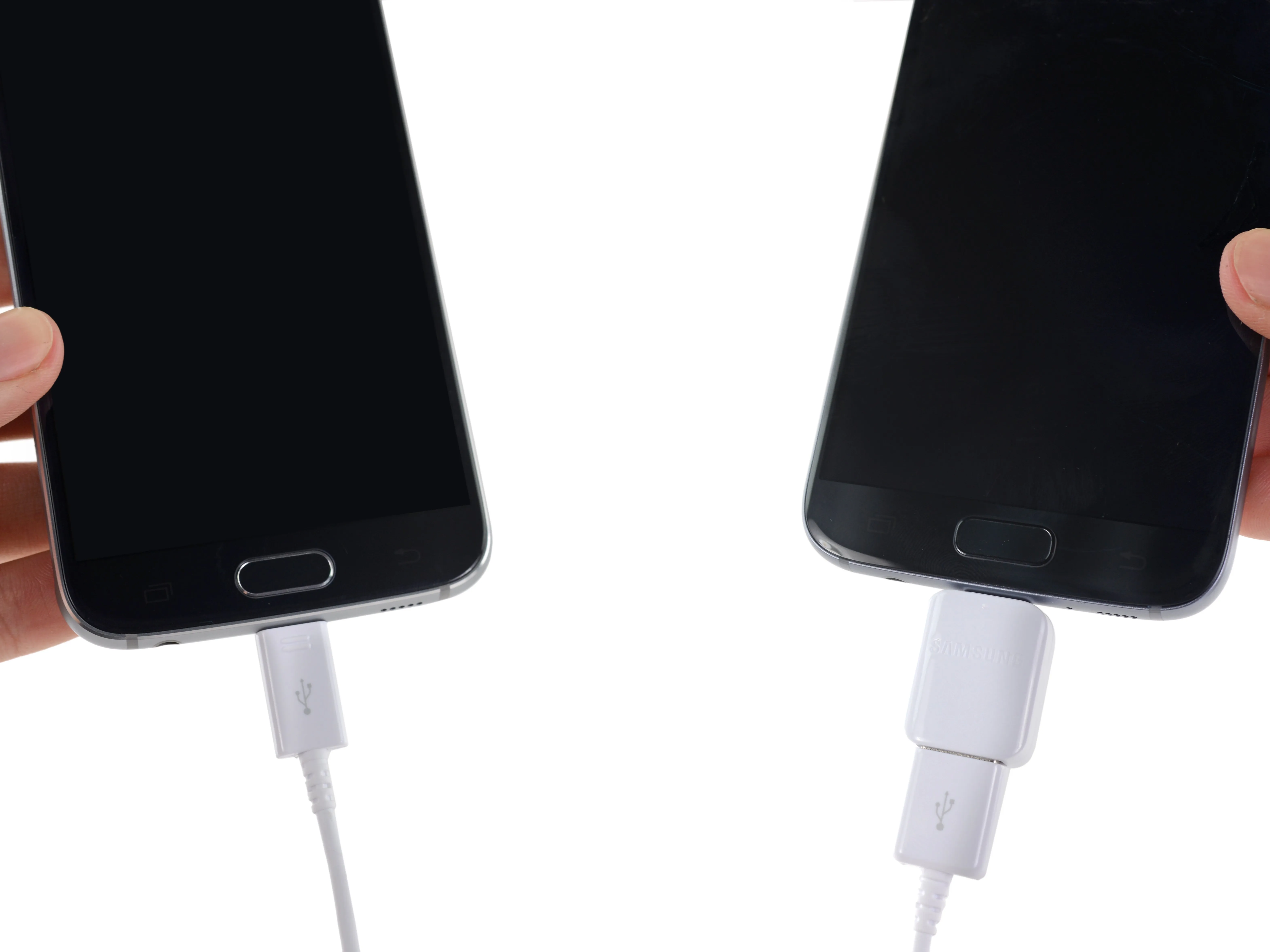

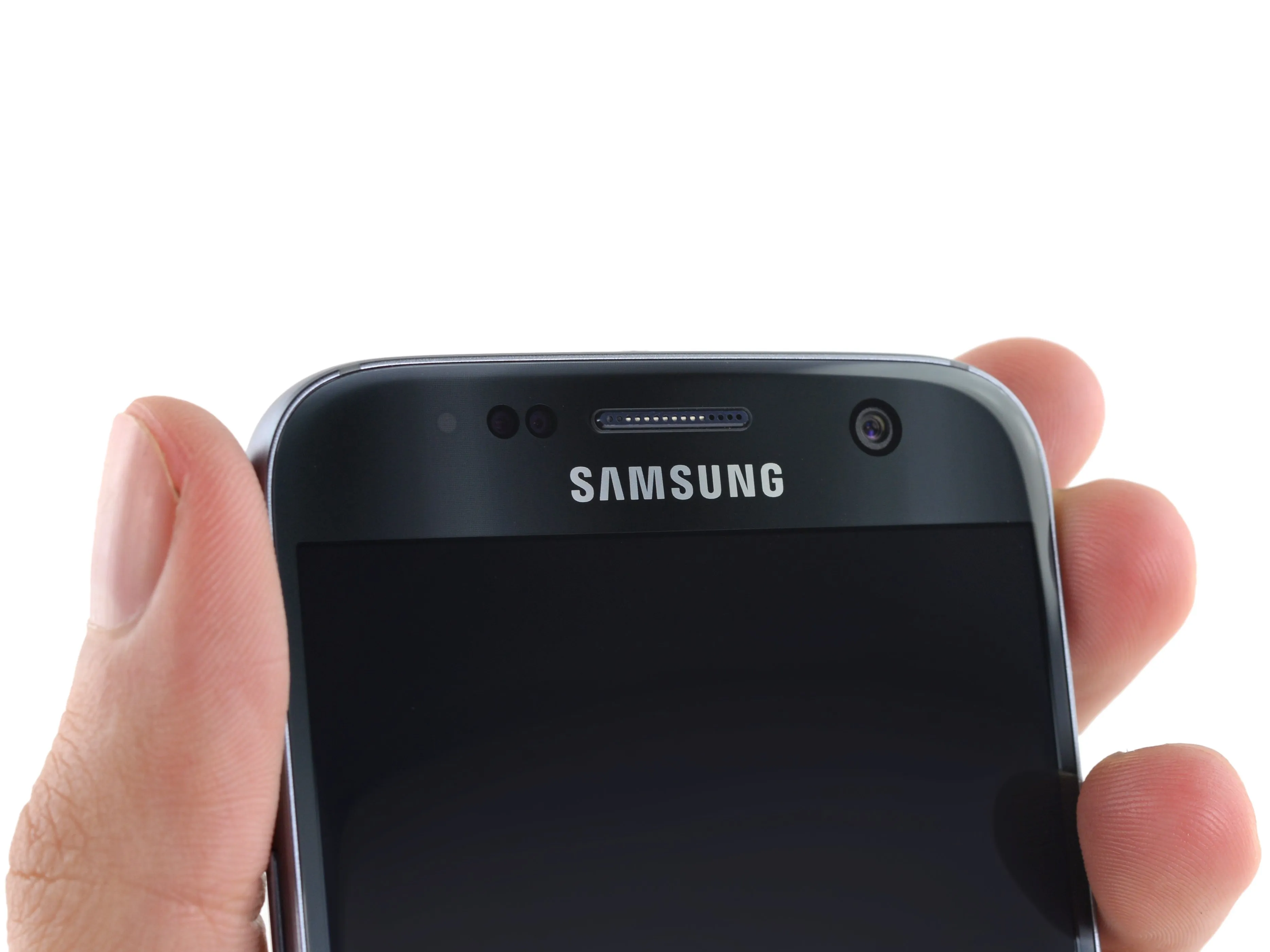

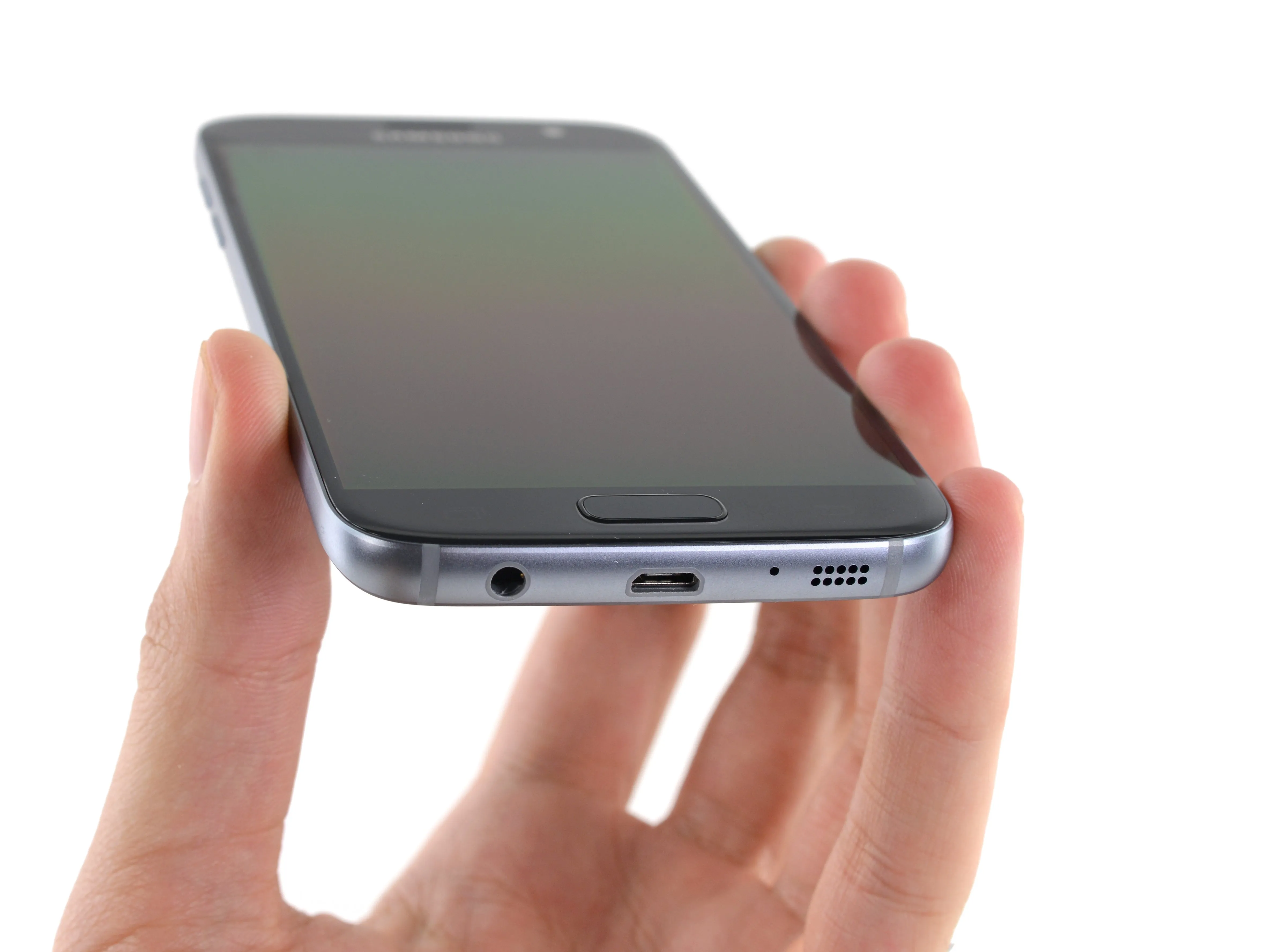

• Интересно, что Samsung предпочла остаться с обычным портом micro USB, а не с новым стандартом USB Type-C.

• Многие новые флагманские телефоны (Nexus 6P, LG G5, OnePlus 2) оснащены Type-C, но лишь немногие полностью используют возможности этого разъема.

• На данный момент Samsung, похоже, считает, что старый, более широко совместимый стандарт достаточно хорош.

• Или же они просто решили, что будет неудобно, если все эти бесплатные гарнитуры Gear VR не были совместимы с телефонами, с которыми они поставлялись.

• Samsung также сделала переход на новый телефон невероятно простым - в комплект входит USB-адаптер. Такое ощущение, что они ожидают, что вы купите новый телефон до того, как ваше текущее устройство полностью износится. Странно.

Шаг 4

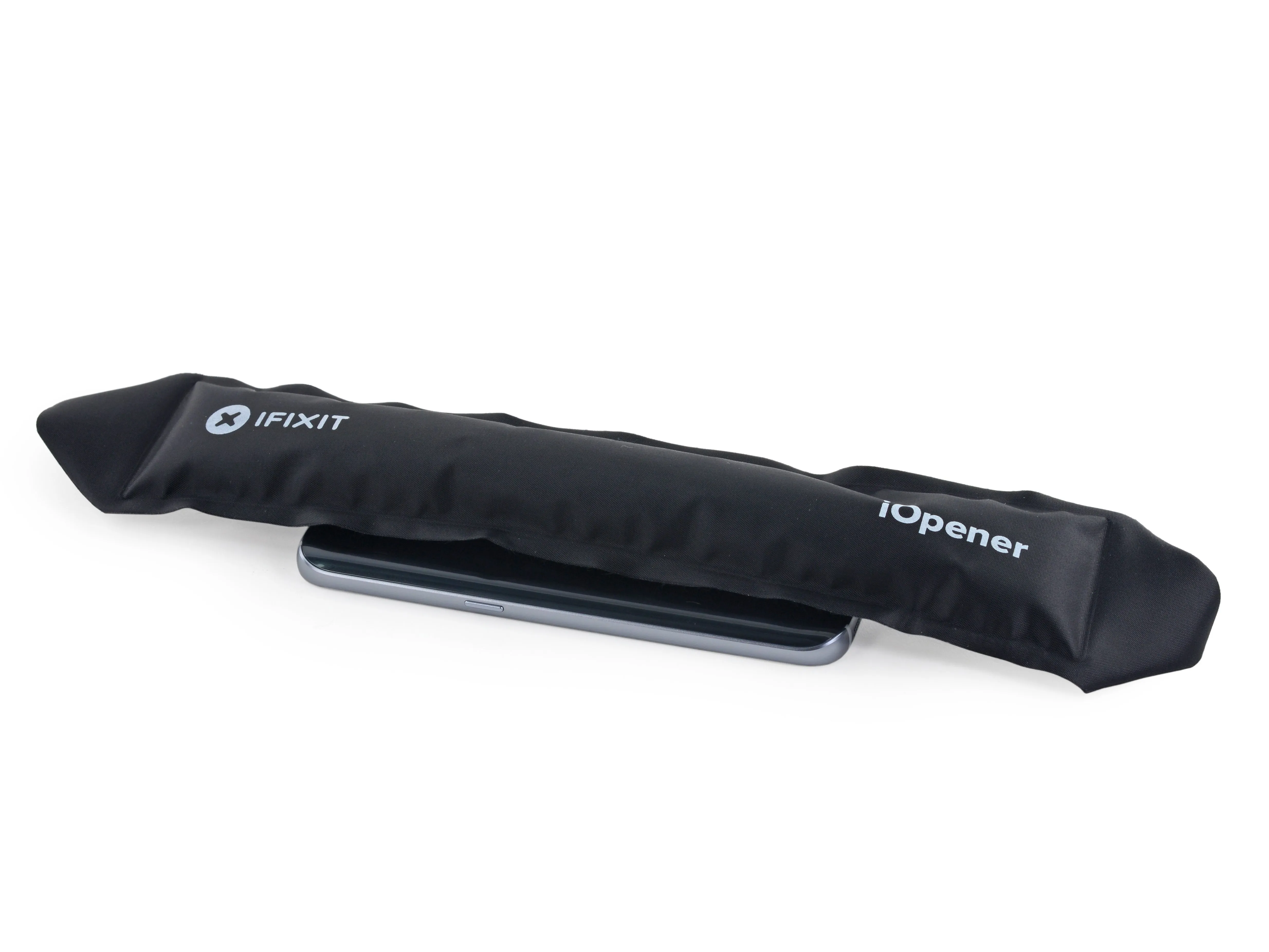

• Поскольку внешних винтов не обнаружено, существует только одна форма темной материи, удерживающей этот Galaxy вместе. Да, это клей.

• К счастью, горячий iOpener с этим не справится.

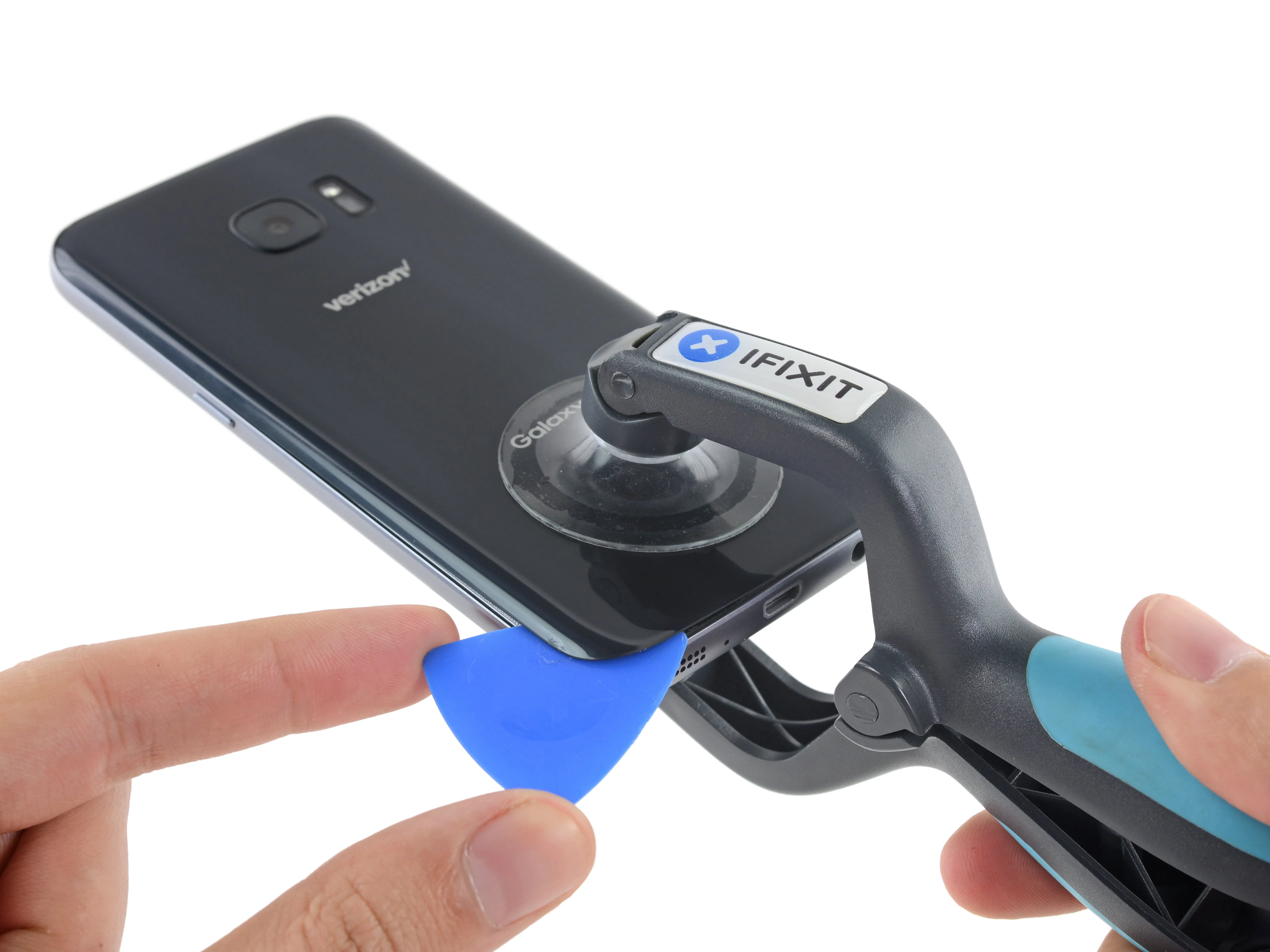

• Мы любим любой повод, чтобы достать наш верный инструмент iSclack с двумя присосками, а передние и задние стеклянные панели S7 делают его идеальной мишенью.

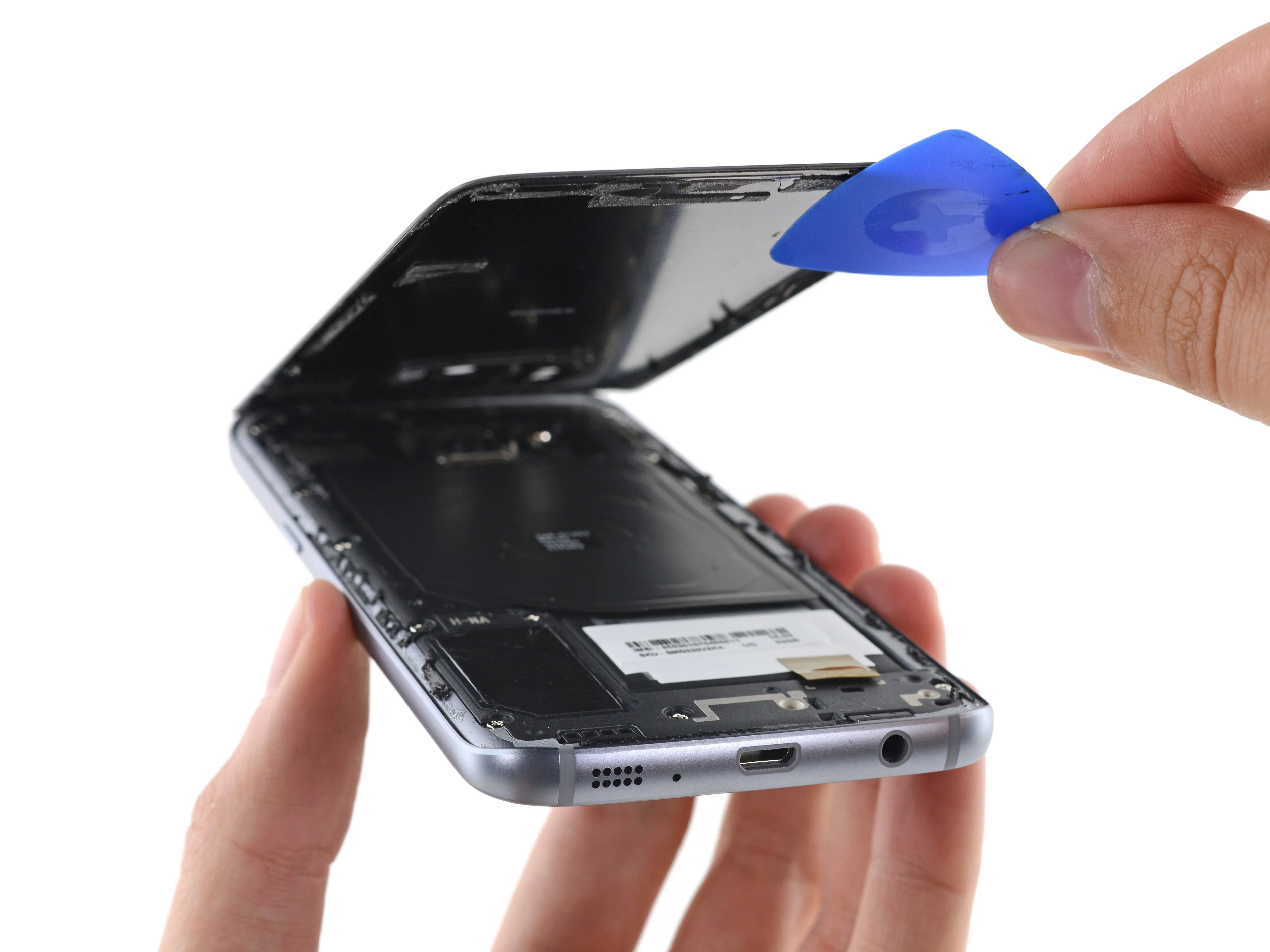

• Приподняв немного заднее стекло, мы атакуем его с помощью кирки и отделяем клей.

• В общем, это та же самая операция, что и в прошлый раз.-с небольшим увеличением клейкости.

Комментарии к шагу

Кто написал это? Это непроизносимо!!!!

Бонжур! Спасибо за внимательное замечание. Перевод был адаптирован к настоящему времени. Nous vous encourageons à rejoindre nos fidèles traducteurs ici https://fr.Делаете.ру/Translate ;-) Вместе мы сможем восстановить мир! Cordialement, Claire

Мое заднее стекло разбилось, как только я начал срезать клей. Я бы сказал, что заменить ЖК-дисплей на этом телефоне практически невозможно, не разрушив телефон.

Шаг 5

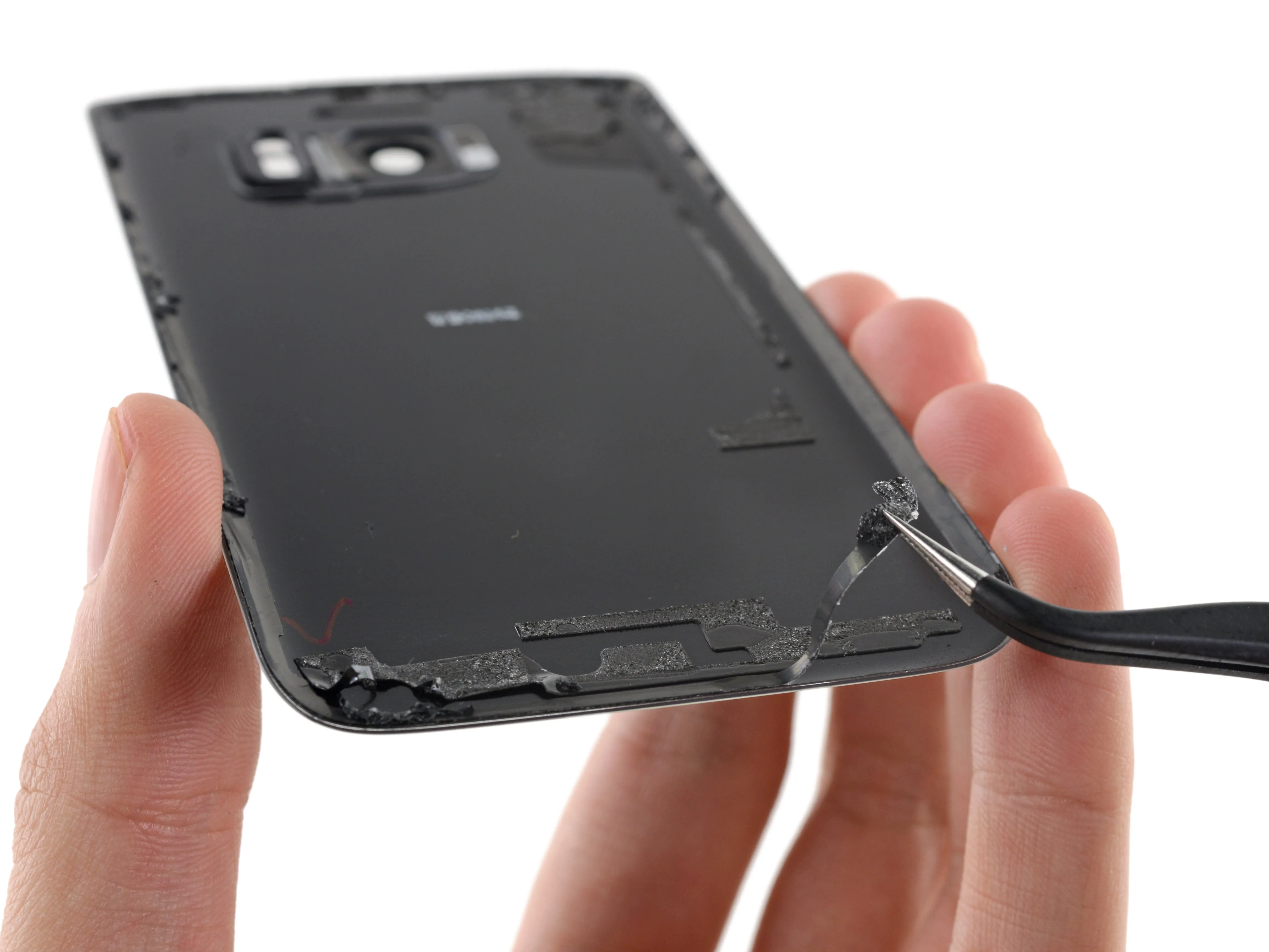

• Где в прошлом году мы нашли липкий белый клейТеперь мы видим липкий черный клей. Возможно, его изменили для водонепроницаемости, а может быть, это просто вопрос лучшего сочетания цветов.

• Снятие задней крышки не дало нам доступа ни к чему полезному - только к гладкой поверхности для приклеивания стекла.

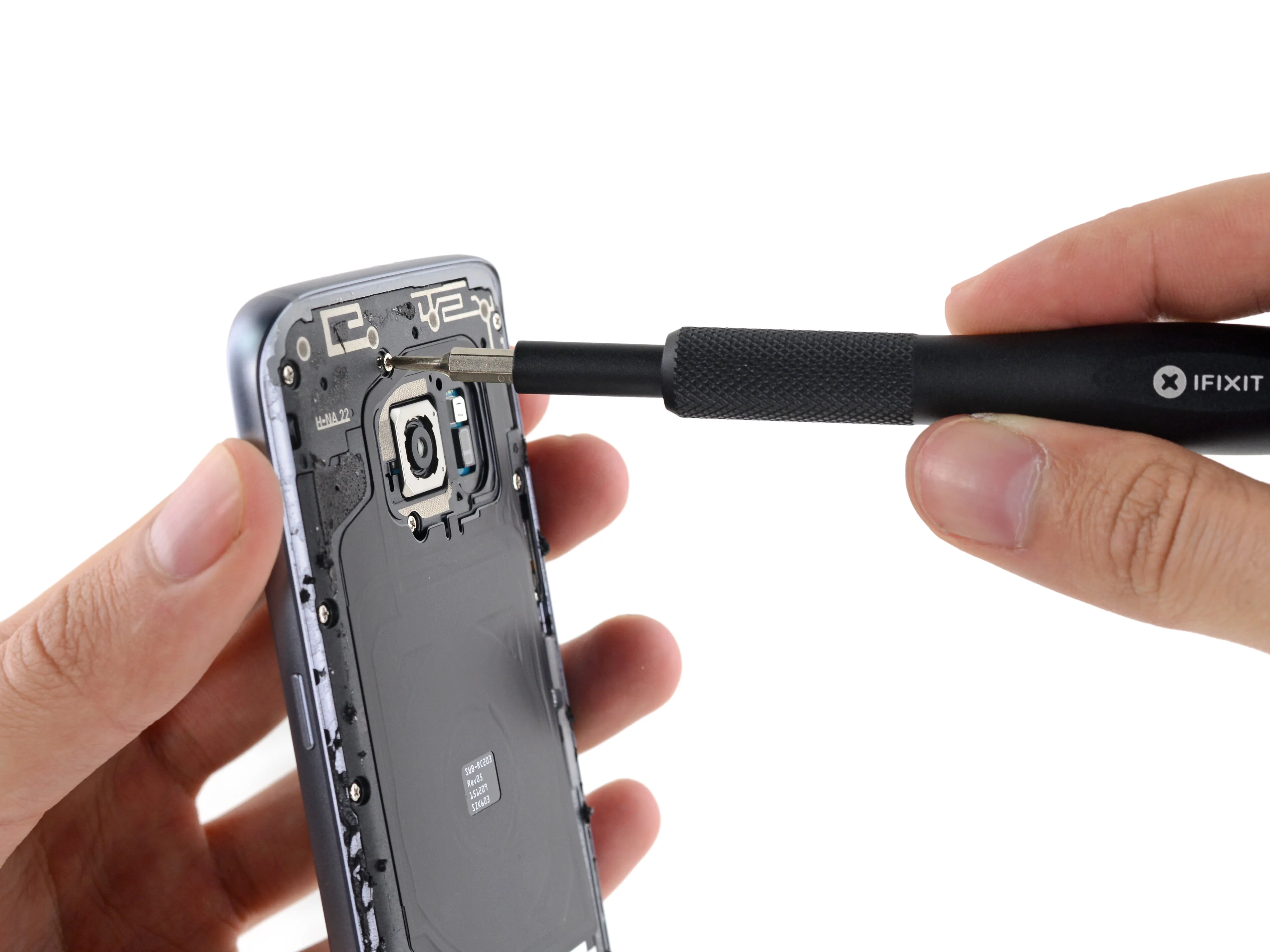

• К счастью, часть этой поверхности состоит из винтов.

Шаг 6

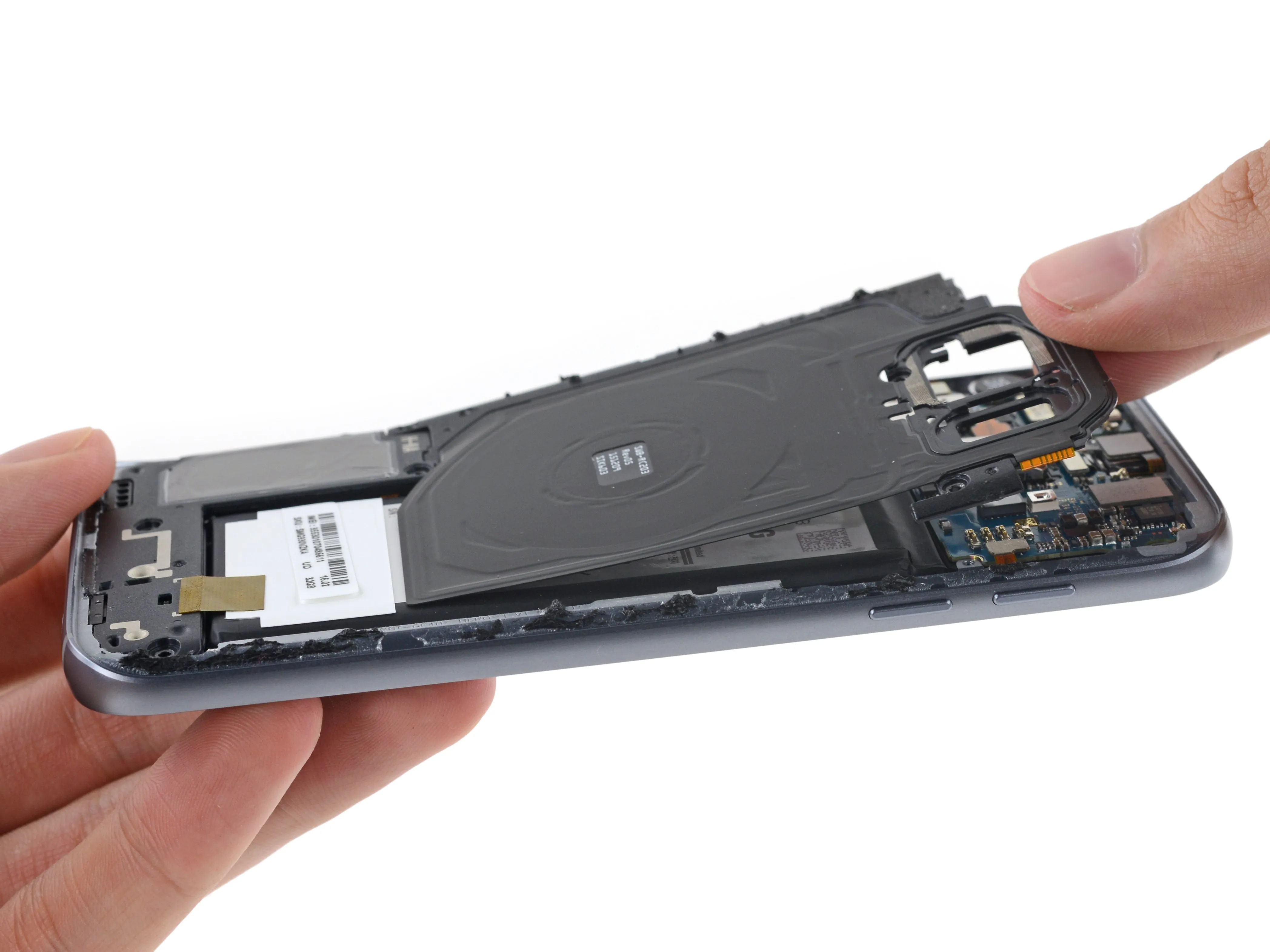

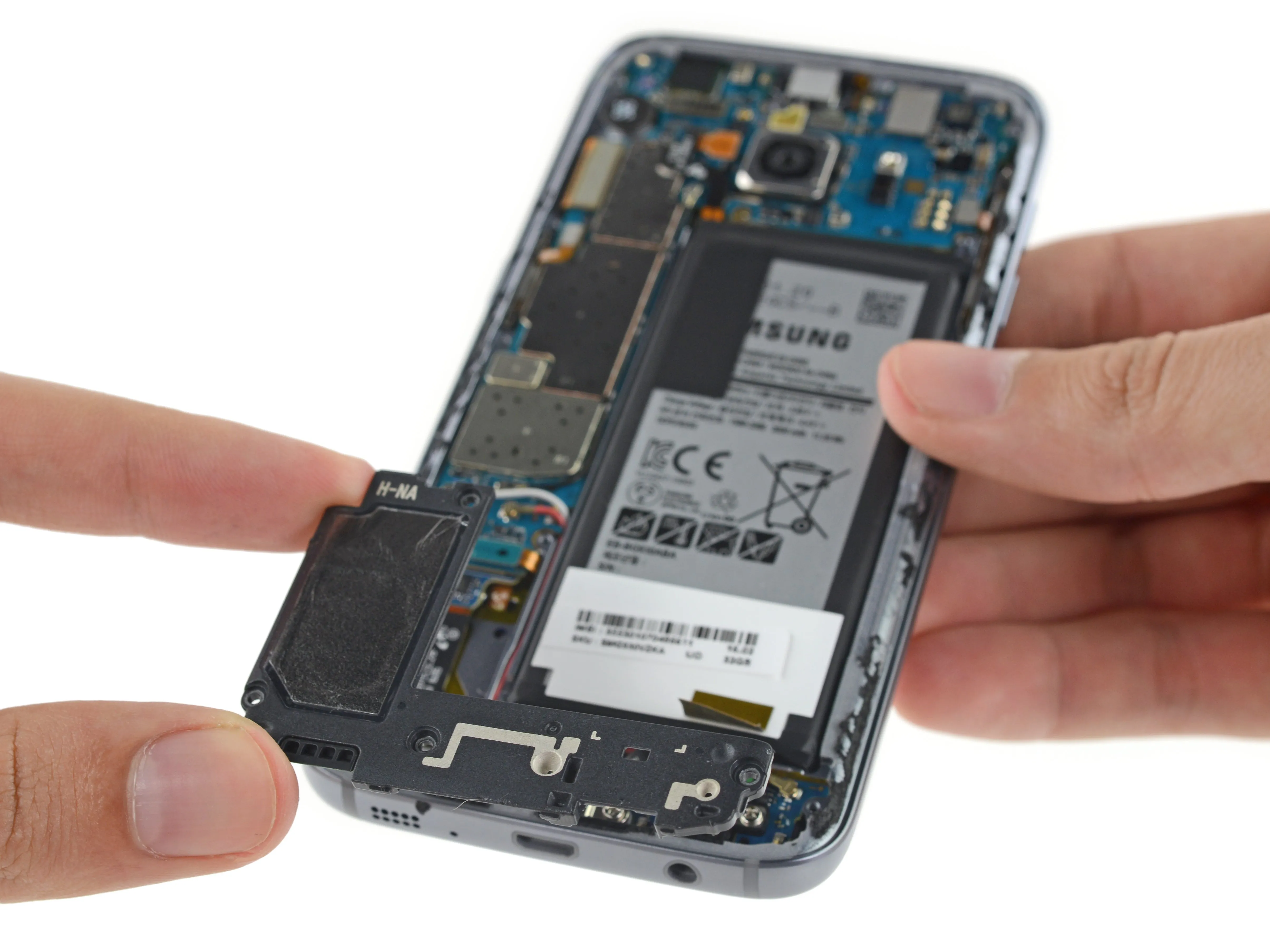

• На самом деле, эта гладкая поверхность содержит некоторые полезные элементы, такие как антенны S7...

• ...и динамик...

• ...и мой топор.

• Мы бы предпочли видеть сменную батарею или хотя бы доступный разъем для нее, но в наши дни мы не ждем от Samsung многого. Ее некогда высокие показатели ремонтопригодности сильно упали со времен Galaxy S4.

Шаг 7

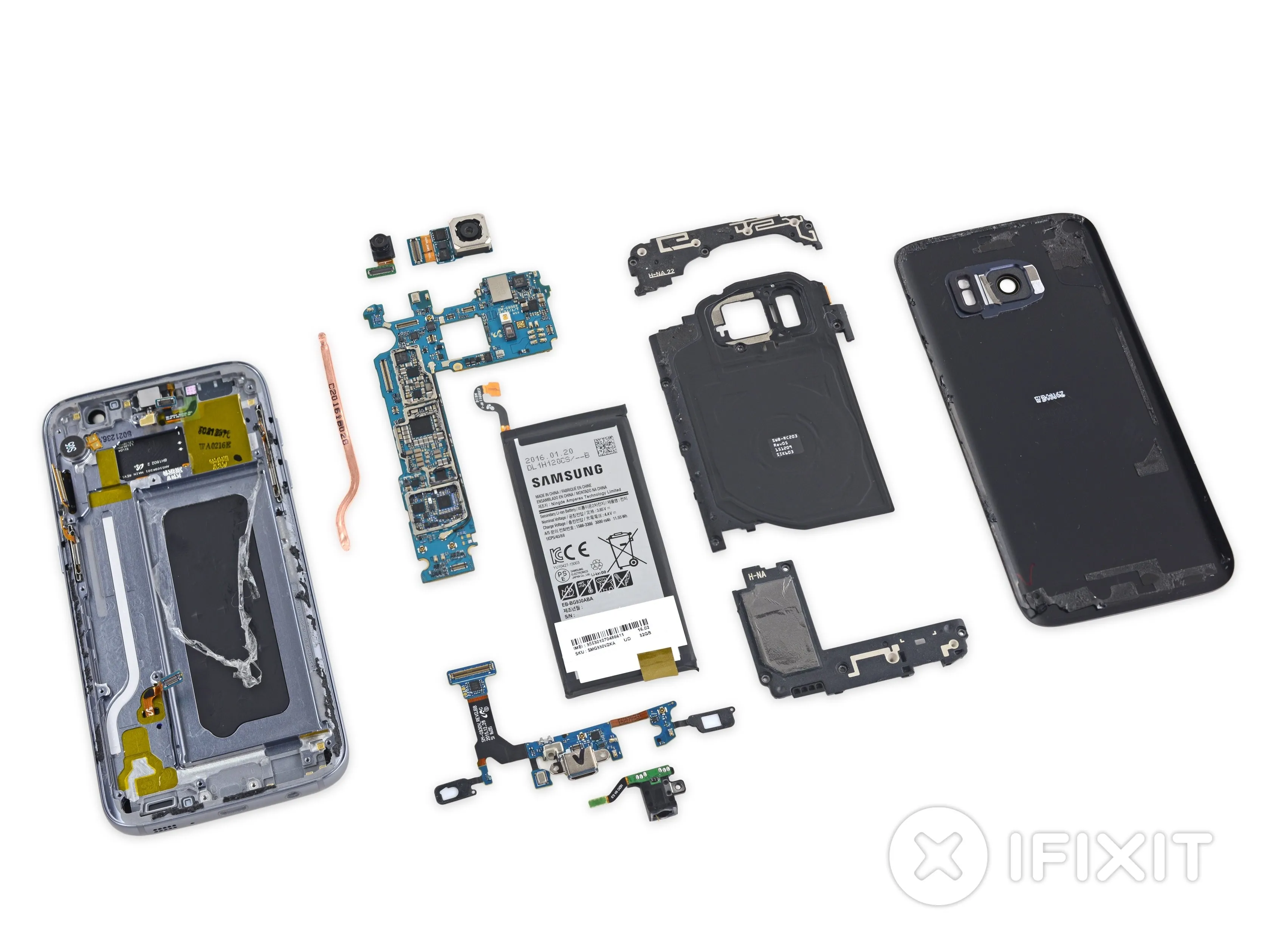

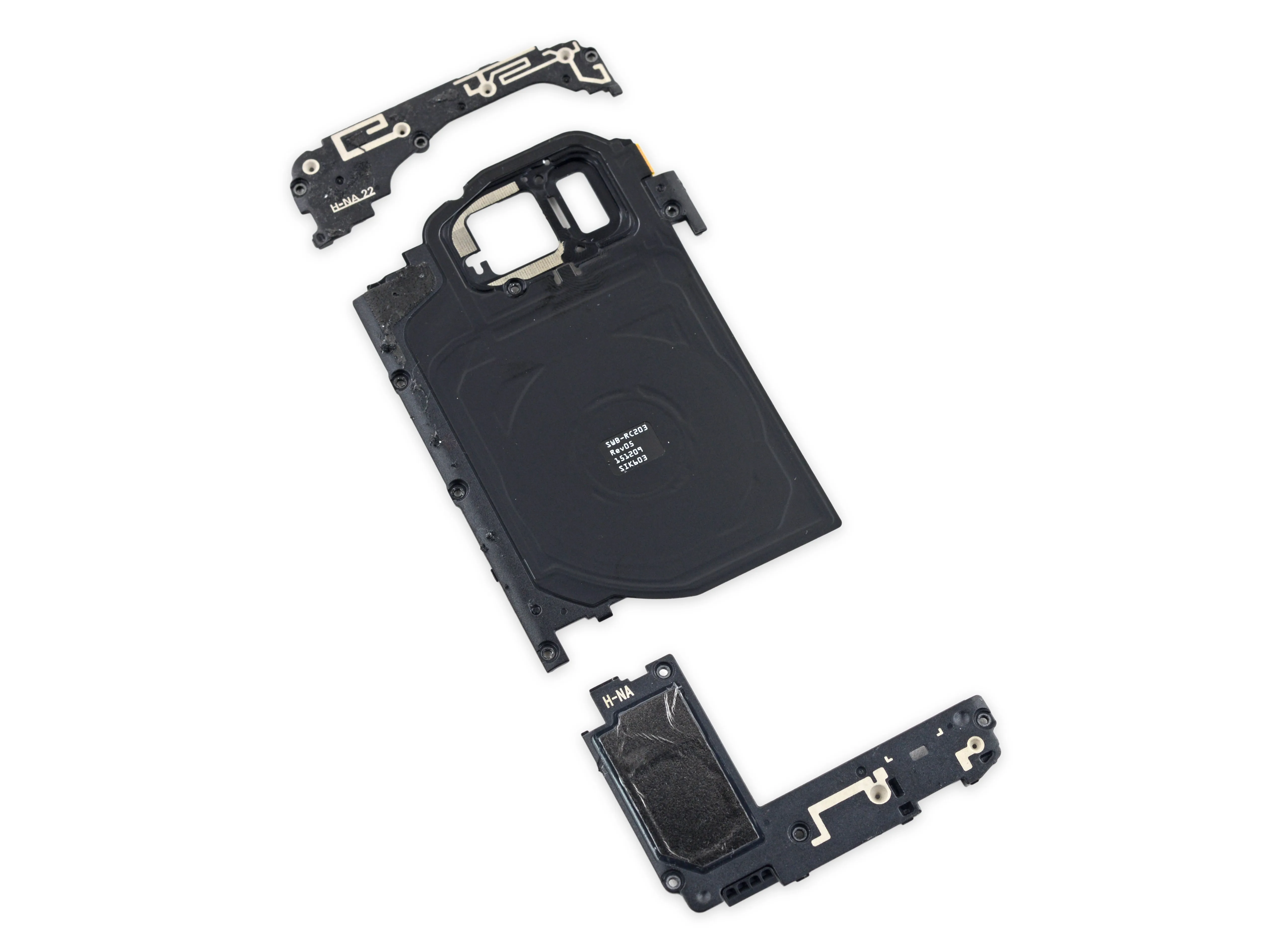

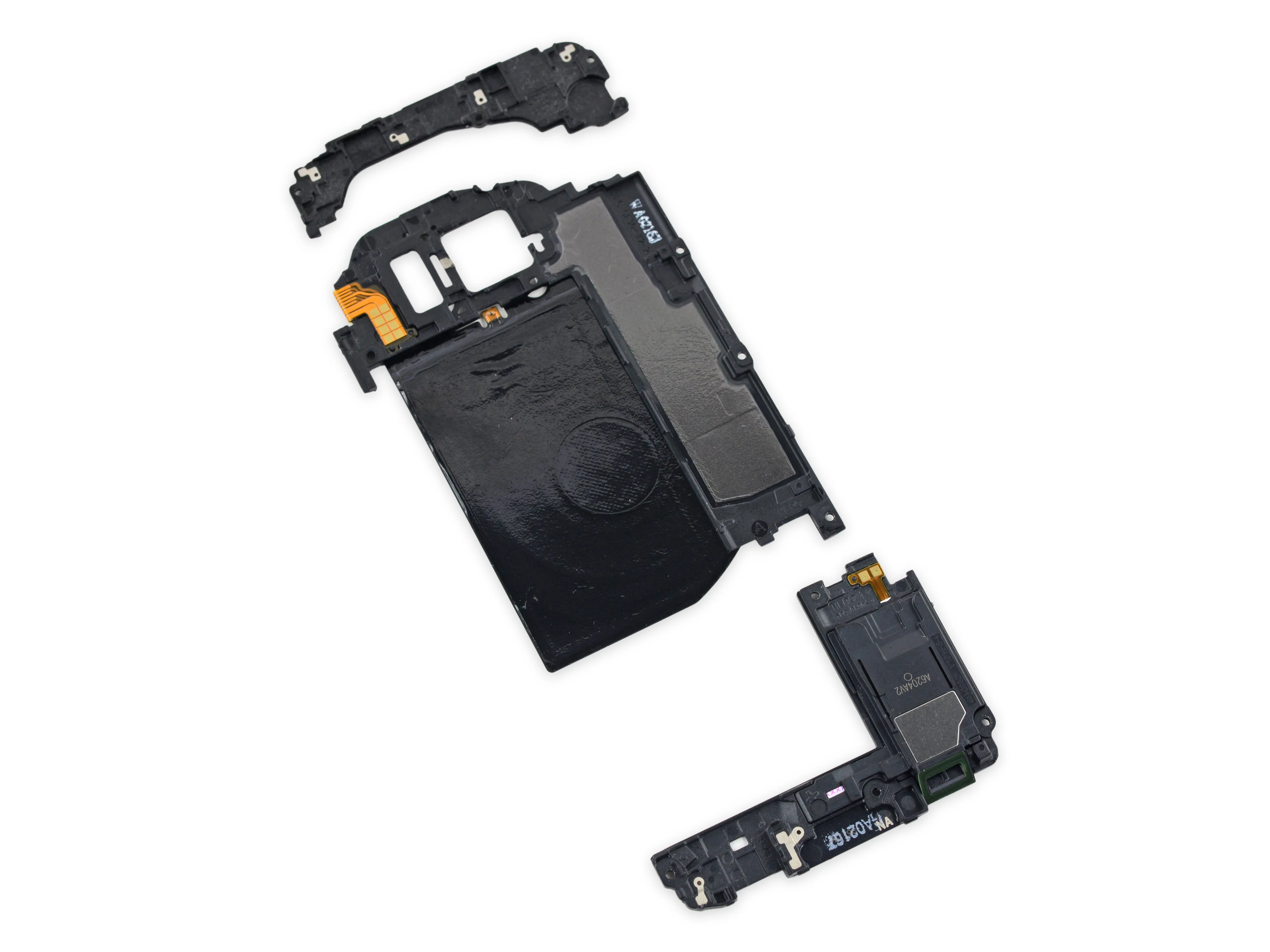

• Мы выстраиваем детали в ряд, чтобы рассмотреть отдельные компоненты, включая катушку беспроводной зарядки.

• Прошлогодний флагман Galaxy имел одну средняя рамка с горсткой агрессивно приклеенных деталей, поэтому такое разделение - долгожданное изменение в нашей книге.

• Все эти модульные компоненты подключаются к материнской плате с помощью крошечных пружинных контактов, что делает их извлечение и замену легким делом - во всяком случае, после того, как вы проложите себе путь через клей и стекло.

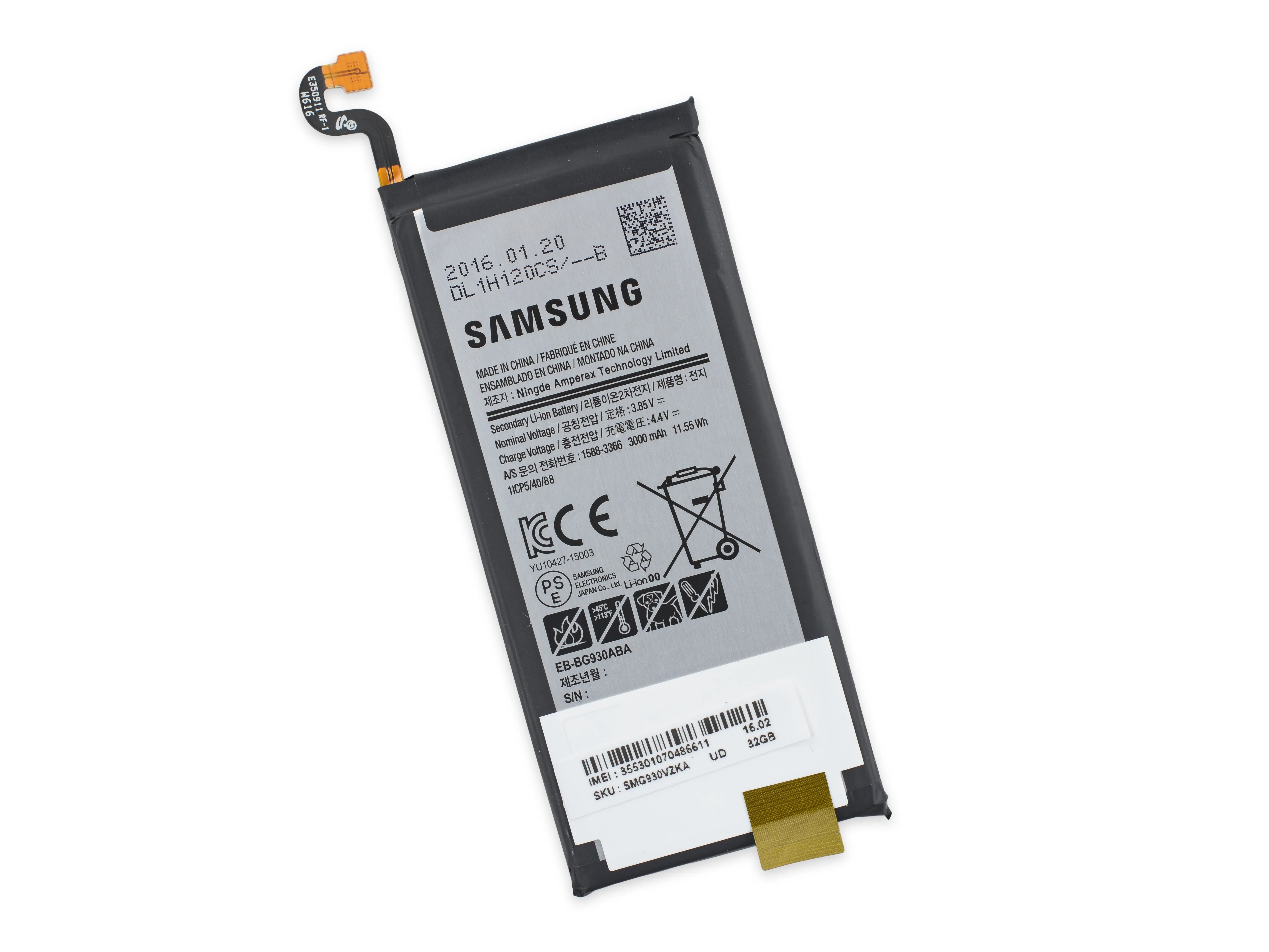

Шаг 8

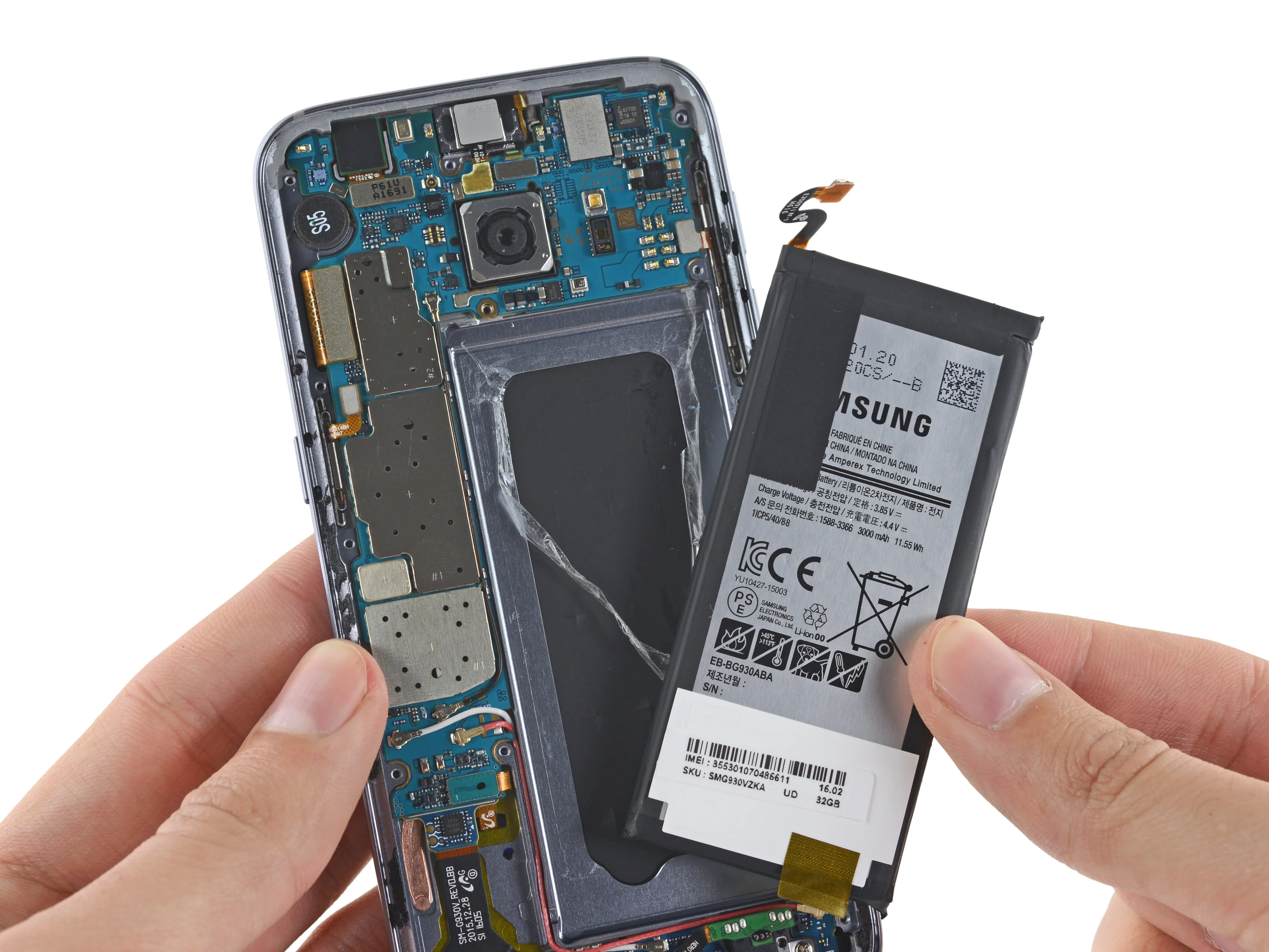

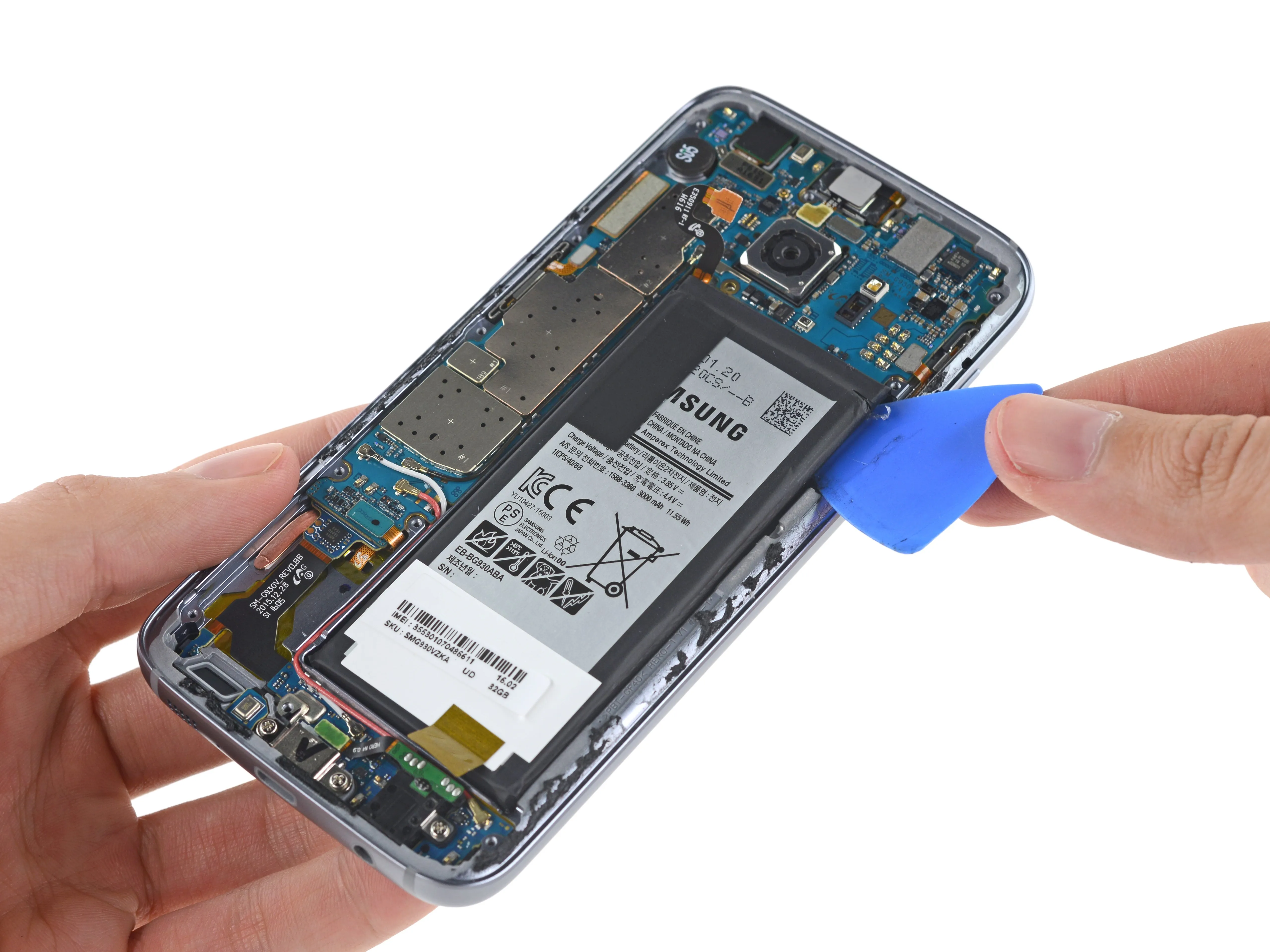

• Samsung получила несколько замечаний от потребителей за уменьшение емкости аккумулятора в прошлогоднем S6. Похоже, они поняли намек и компенсировали его, включив в S7 батарею емкостью 3000 мАч.

• Это значительный прирост по сравнению с батареей Galaxy S6 емкостью 2550 мАч, и он даже превосходит гораздо более емкую батарею iPhone 6s Plusс емкостью 2750 мАч.

• К сожалению, как свидетельствует эта важная предупреждающая надпись, батарея S7 не работает в присутствии щенков.

• Хотя обновление батареи означает больше времени для просмотра приложений и игр, сама батарея хорошо закреплена и приклеена на месте, что делает ее извлечение немного затруднительным.

• Если она не предназначена для легкого извлечения, значит, она не предназначена для ремонта или замены. Бу.

Шаг 9

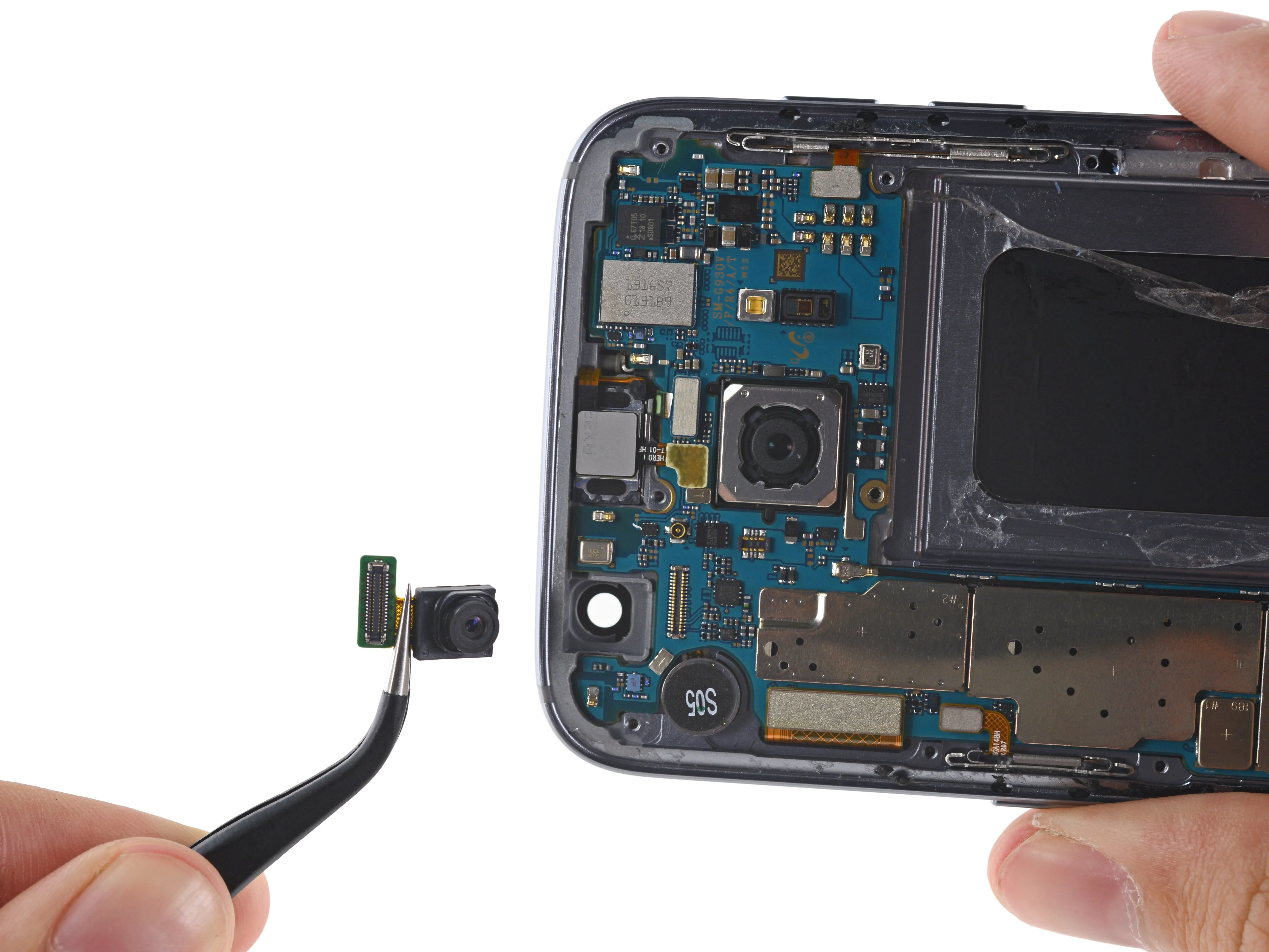

• Пробираясь к материнской плате, мы обнаруживаем 5-мегапиксельную фронтальную камеру.

• К сожалению, для получения безупречных селфи на S7 вам придется приложить почти столько же усилий, как и на S6. Единственное усовершенствование фронтальной камеры - это новая блестящая апертура ƒ/1,7.

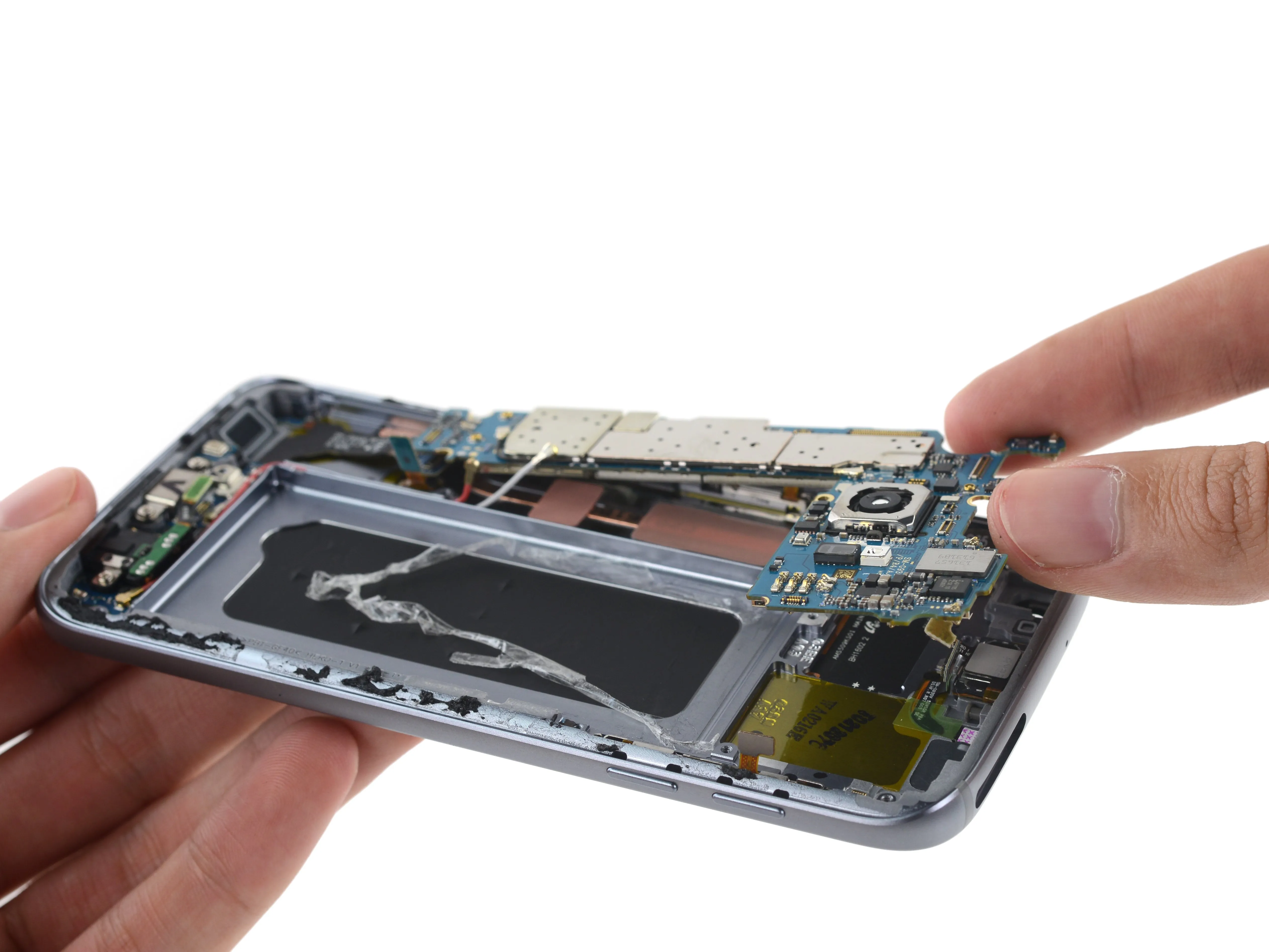

• Убрав фронтальную камеру, мы поднимаем материнскую плату и находим знакомый разъем дочерней платы на ее нижней стороне.

Шаг 10

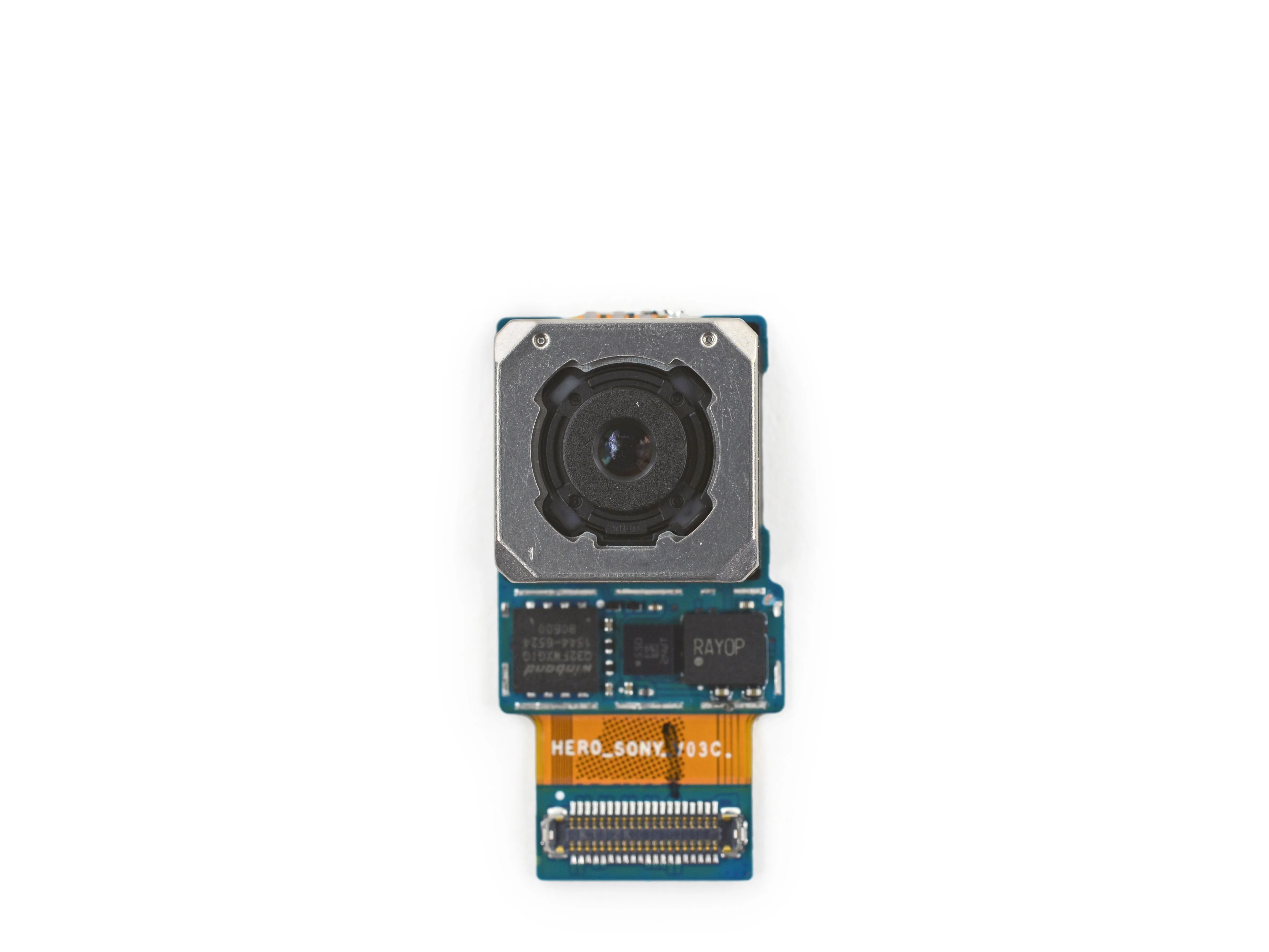

• По сравнению с 16-мегапиксельной задней камерой на S6, S7, похоже, получил 12-мегапиксельную/4K заднюю камеру.

• Тем не менее, сенсор в S7 оснащен технологией автофокуса Dual Pixel (т.н. фазовое обнаружение) для каждого пикселя.

• Кроме того, размер этих пикселей составляет 1,4 мкм - на целых 25 % больше, чем в прошлогодней модели. Таким образом, несмотря на меньшее количество пикселей, даже фотографии, сделанные при самом плохом освещении, должны получиться более четкими при сравнении 'лоб в лоб'.

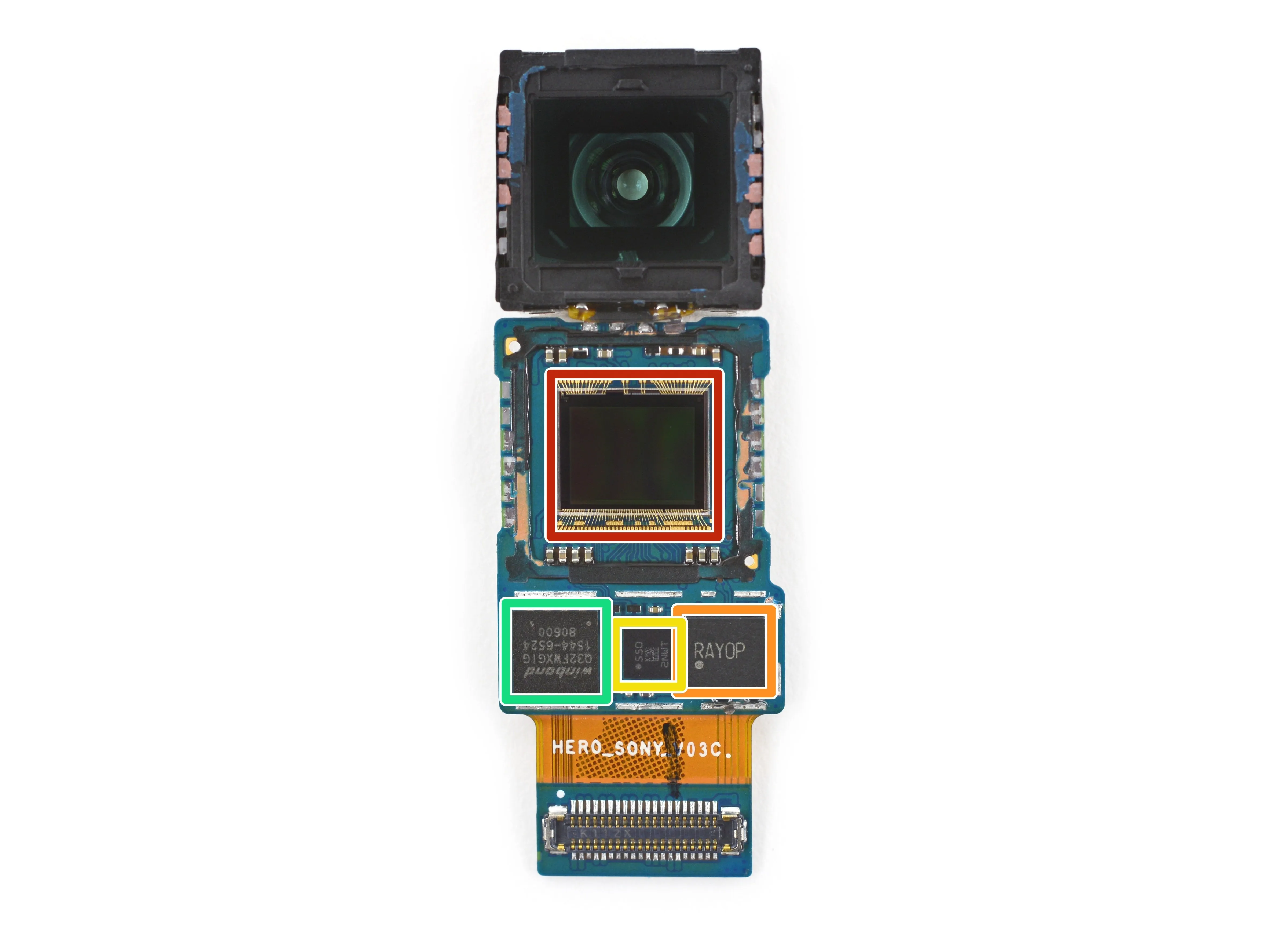

• При ближайшем рассмотрении мы обнаруживаем, что камера находится в сборе:

• Датчик изображения Sony IMX260 12 МП (вероятно)

• Драйвер Renesas OIS

• STMicroelectronics L2G2IS 2-осевой МЭМС-гироскоп

• Winbond W25Q32FWXGIG 32 Мб флэш-памяти

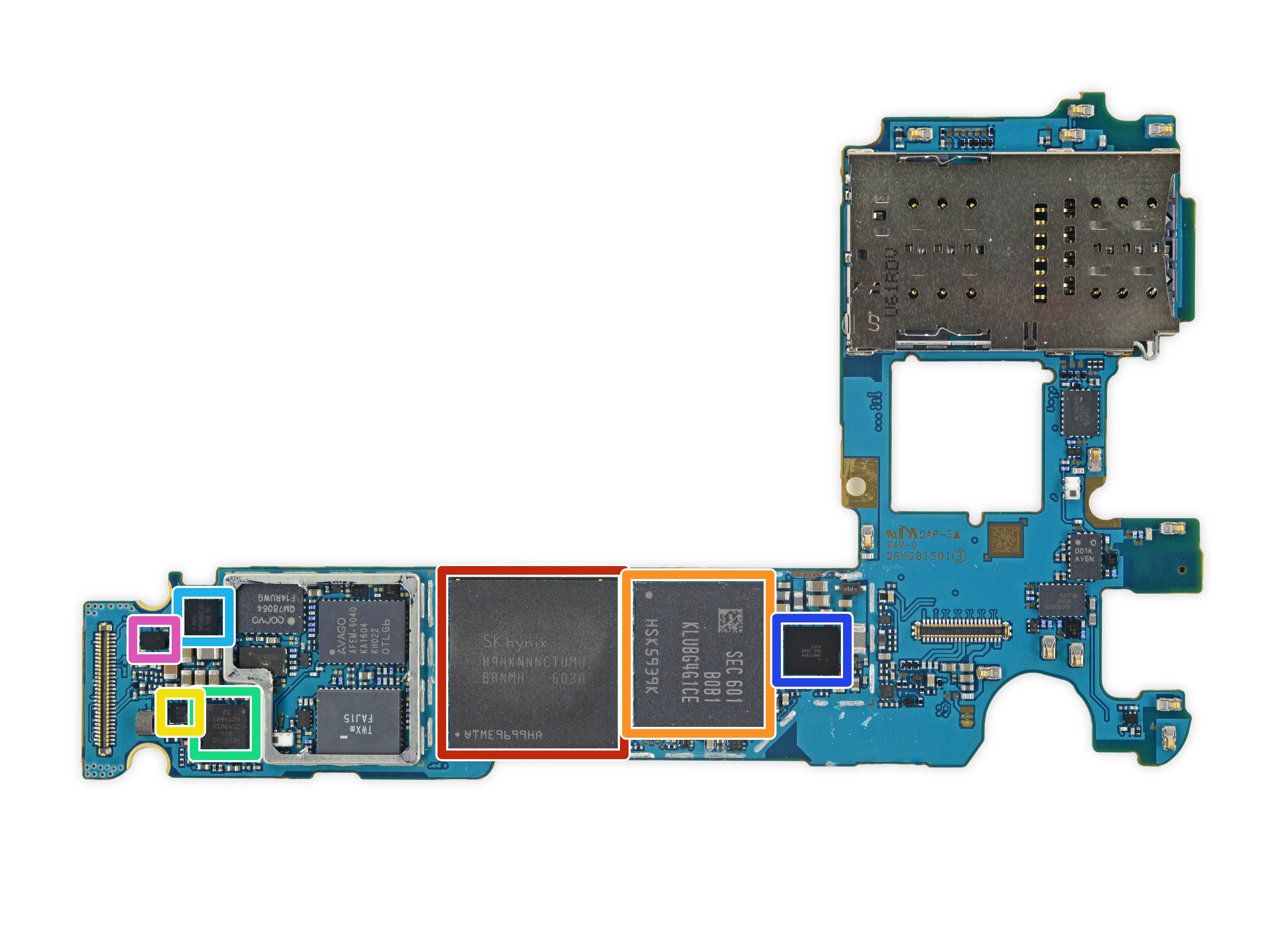

Шаг 11

• Наши друзья из Chipworks возможно, и опередили нас, но это не помешало нам провести тщательную проверку этой платы. Под защитой от электромагнитных помех мы обнаружили:

• SK Hynix H9KNNNCTUMU-BRNMH 4 ГБ памяти LPDDR4, установленной поверх Qualcomm MSM8996 Snapdragon 820

• Samsung KLUBG4G1CE-B0B1 32 ГБ универсальной флэш-памяти MLC 2.0

• Аудио/голосовой процессор DSP Group DBMD4

• Qualcomm WCD9335 аудиокодек

• Аудиоусилитель Maxim Integrated MAX98506BEWV

• Maxim Integrated MAX77854EWZ управление питанием/зарядное устройство для литий-ионных аккумуляторов

• Переключатель нагрузки ON Semiconductor

Шаг 12

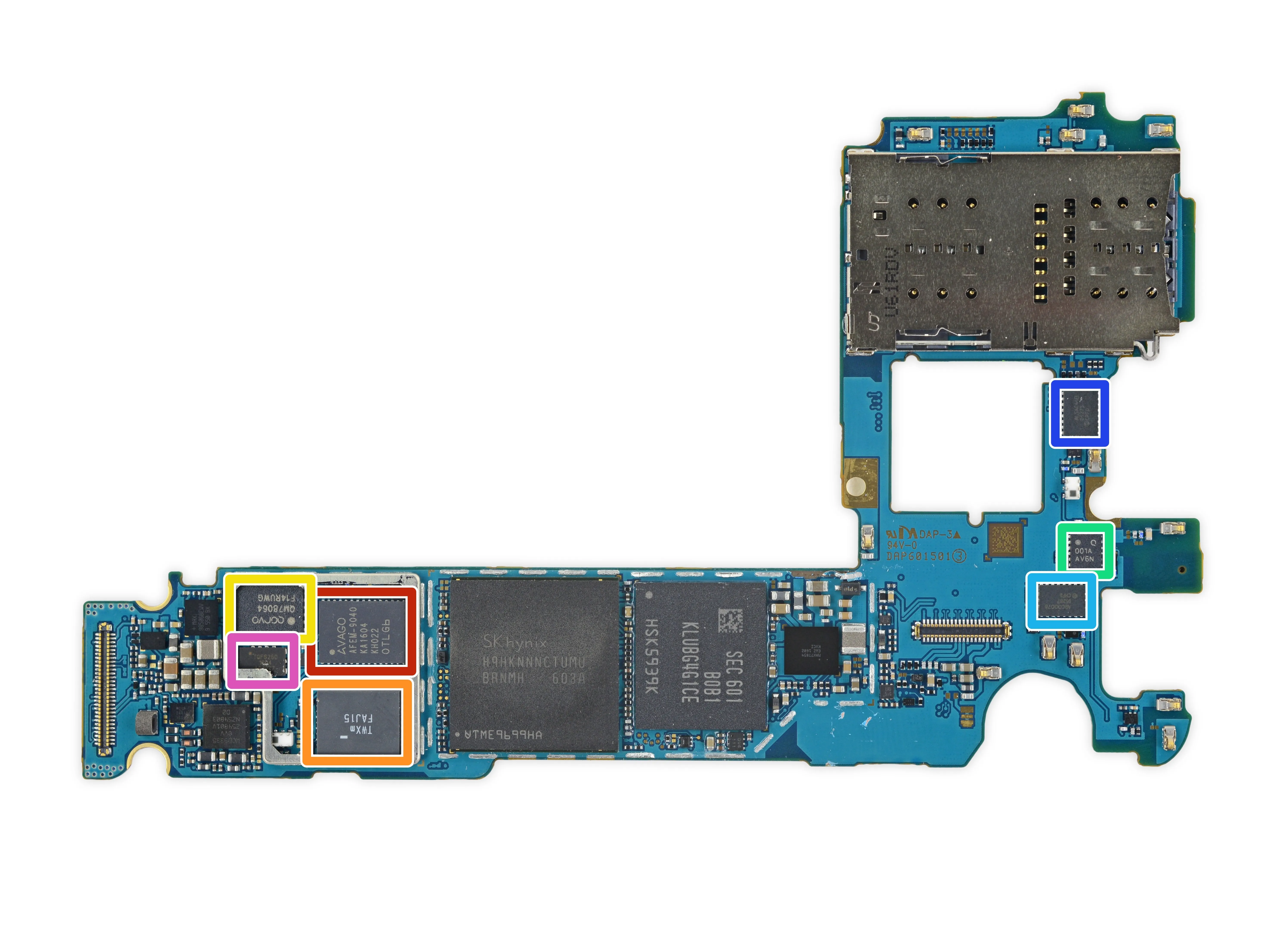

• И еще немного:

• Многополосный многомодовый модуль Avago AFEM-9040

• Фронтальный модуль Murata FAJ15

• Qorvo QM78064 высокополосный радиочастотный модуль слияния

• Qorvo QM63001A модуль разностороннего приема

• Модуль антенного переключателя TDK D5287

• Модуль антенного коммутатора TDK D5275

• Дуплексер усилителя мощности Qorvo TQF6260

Шаг 13

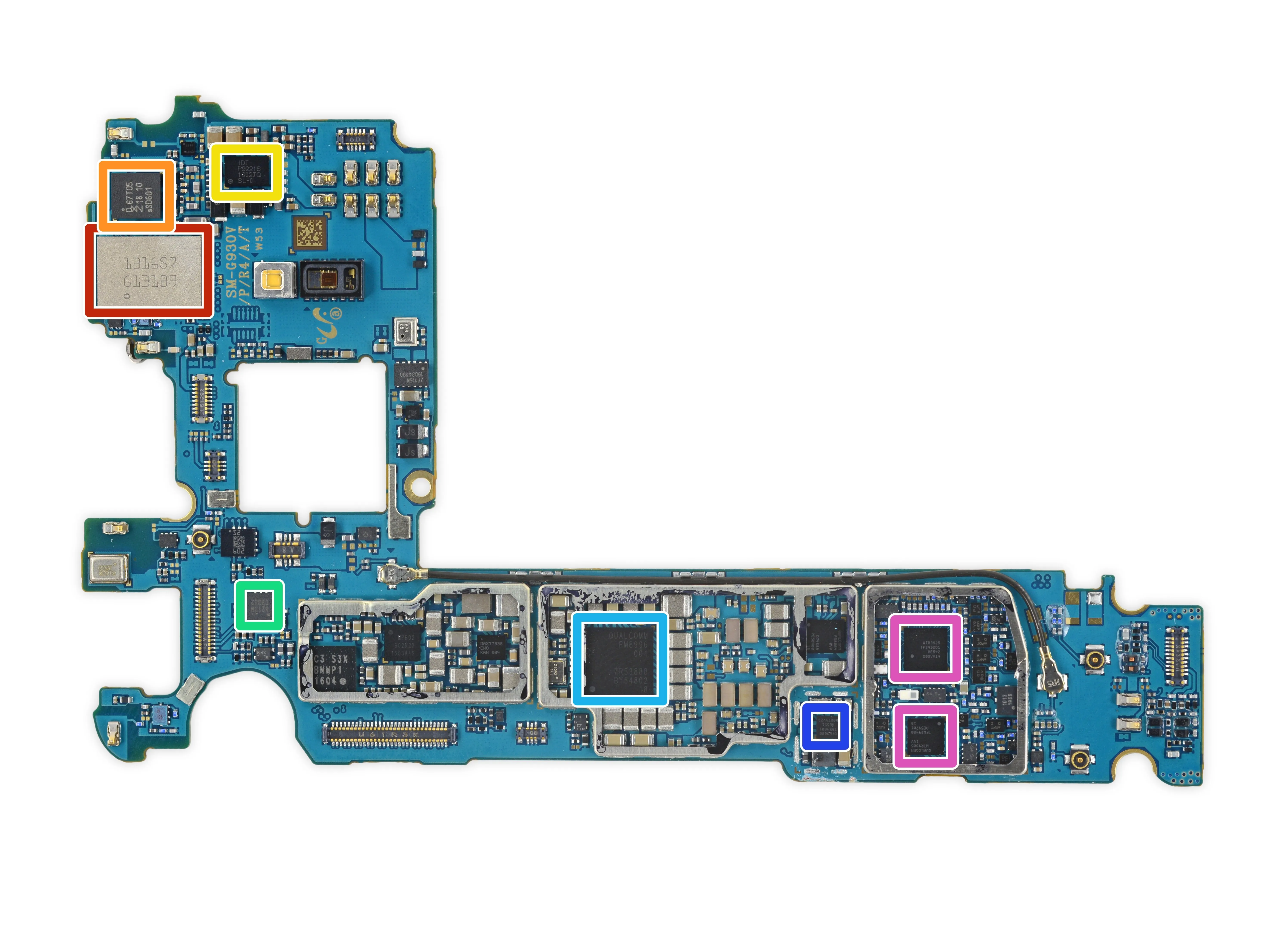

• А с другой стороны...

• Модуль Wi-Fi Samsung 1316S7 (вероятно, содержит приемопередатчик WiFi/Bluetooth Broadcom BCM4359)

• Контроллер NFC NXP Semiconductor 67T05 (PN67T)

• Беспроводной приемник питания IDT P9221 (вероятно, итерация IDT P9220)

• STMicroelectronics LSM6DS3 постоянно включенный 6-осевой IMU

• Qualcomm PM8996 PMIC

• Qualcomm QFE3100 трекер огибающей

• Qualcomm WTR4905 и WTR3925 Радиочастотные приемопередатчики

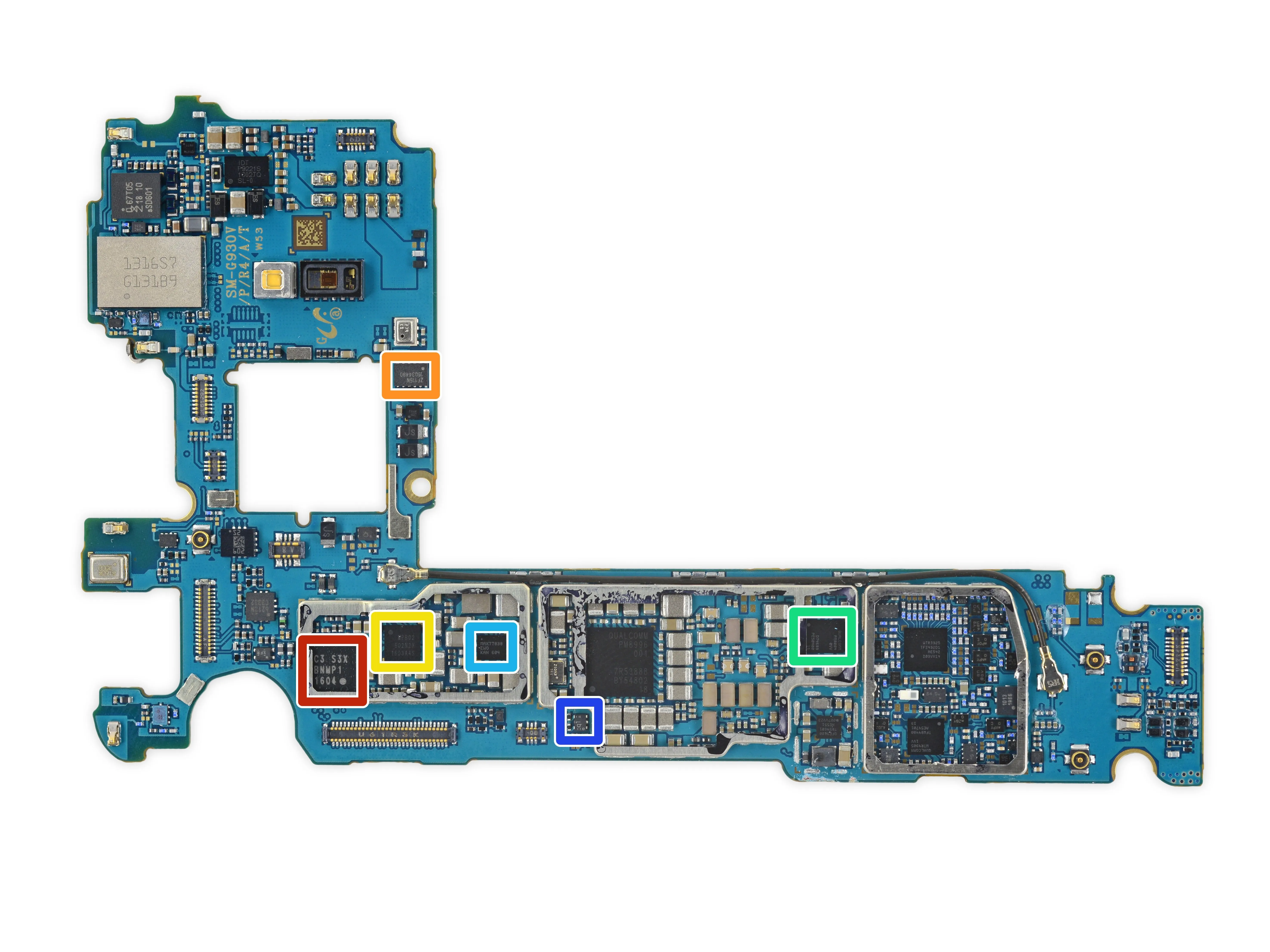

Шаг 14

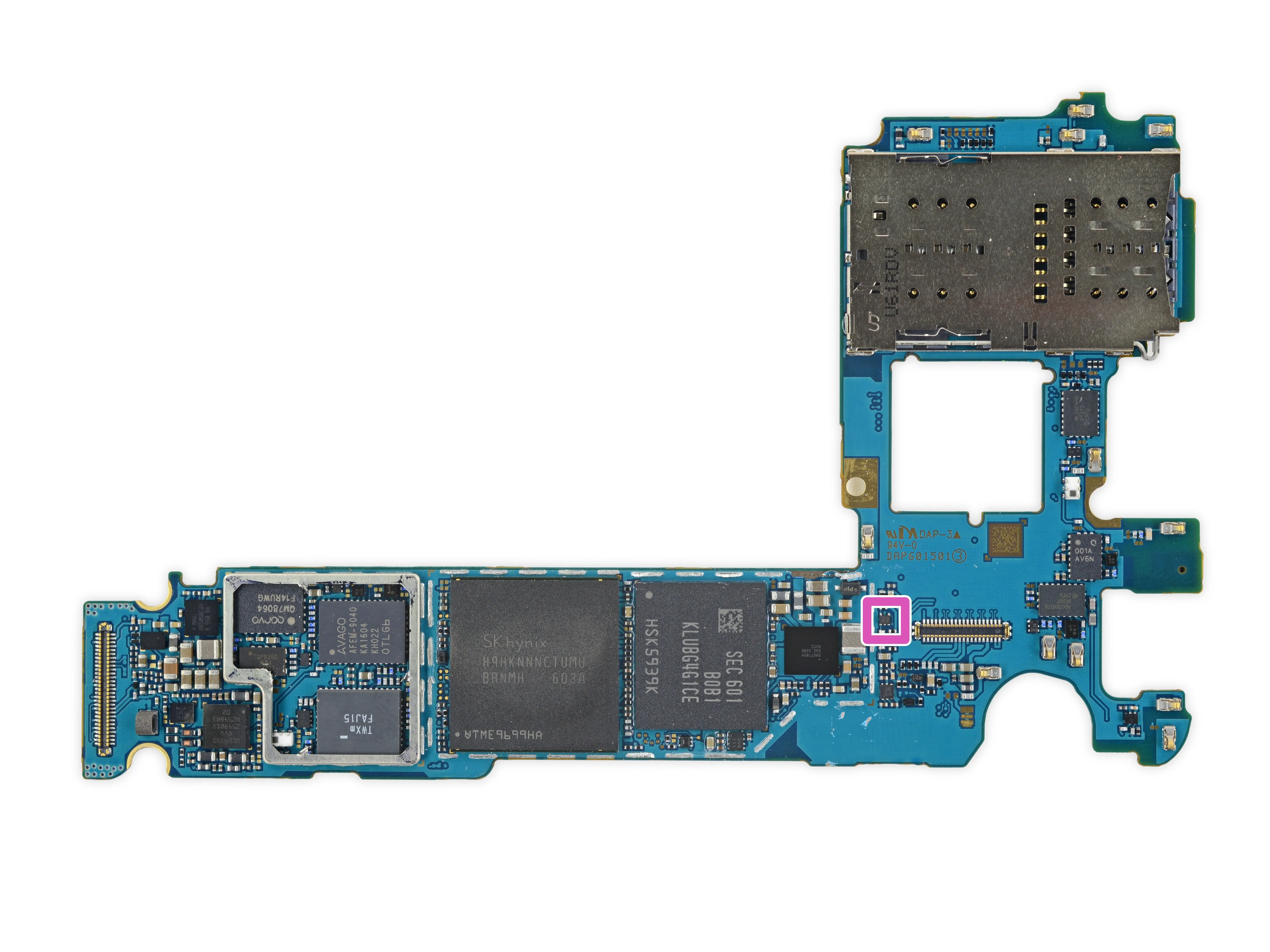

• Идентификация микросхем, часть 2:

• Процессор камеры Samsung (возможно)

• Тактильный драйвер Zinitix ZF115N

• Управление питанием Samsung S2MPB02

• Управление питанием Qualcomm PM8004

• Управление питанием Maxim Integrated MAX77838EWO

• NXP Semiconductor NCX2200 компаратор

• Коммутатор шины Toshiba TC7SBD385FU

Шаг 15

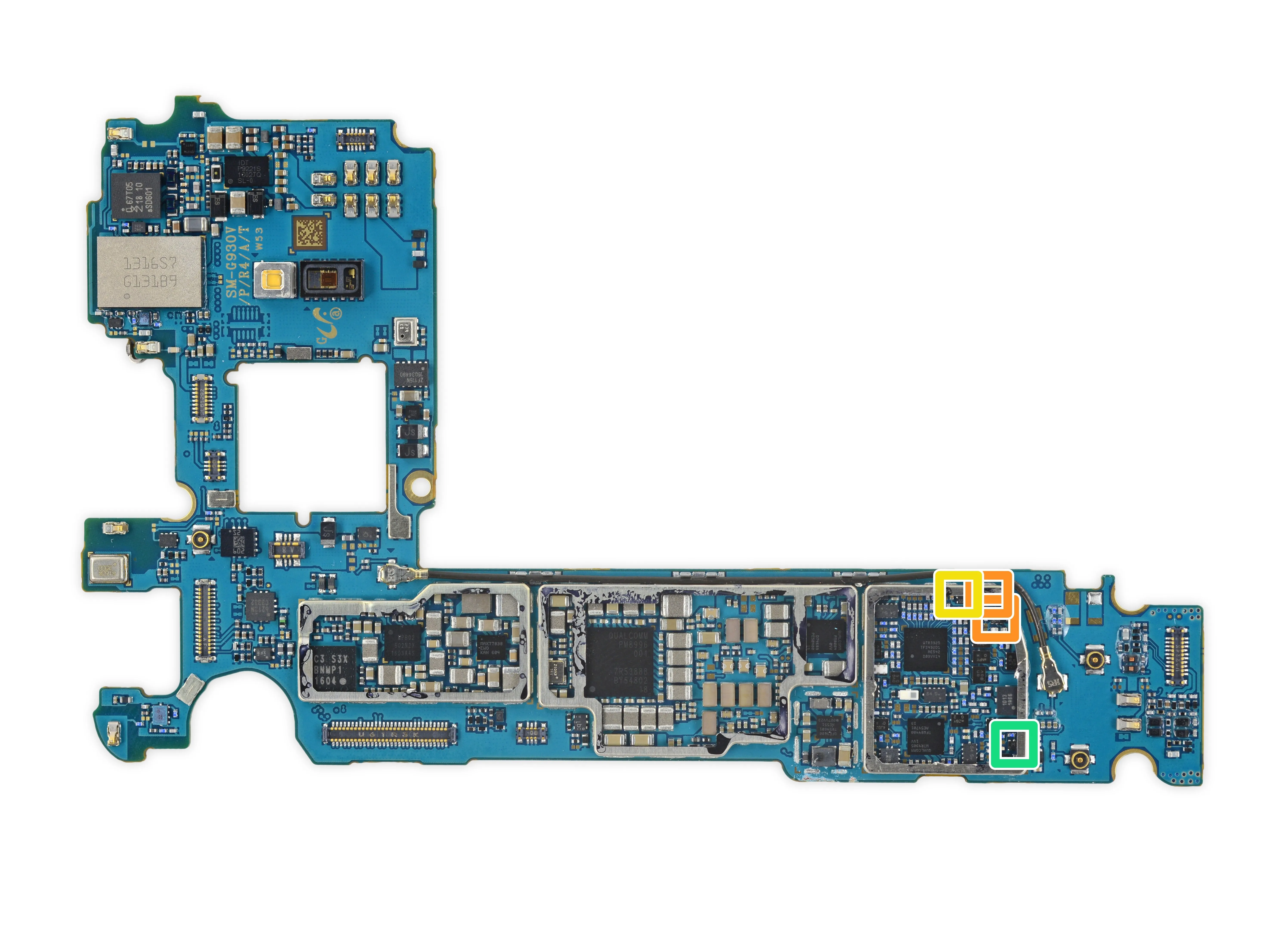

• Идентификация микросхем, часть 3:

• NXP Semiconductor BGU8103 Малошумящий усилитель GPS/ГЛОНАСС/Галилео/BeiDou

• NXP Semiconductor BGS8M2 Малошумящий усилитель LTE

• NXP Semiconductor BGS8H2 Малошумящий усилитель LTE

• NXP Semiconductor BGS8L2 Малошумящий усилитель LTE

• Infineon BGSX22GN10 DPDT переключатель РЧ антенны

• Infineon BGS12SN6 Радиочастотный переключатель

• Infineon BGS12PL6 ВЧ-переключатель

Шаг 16

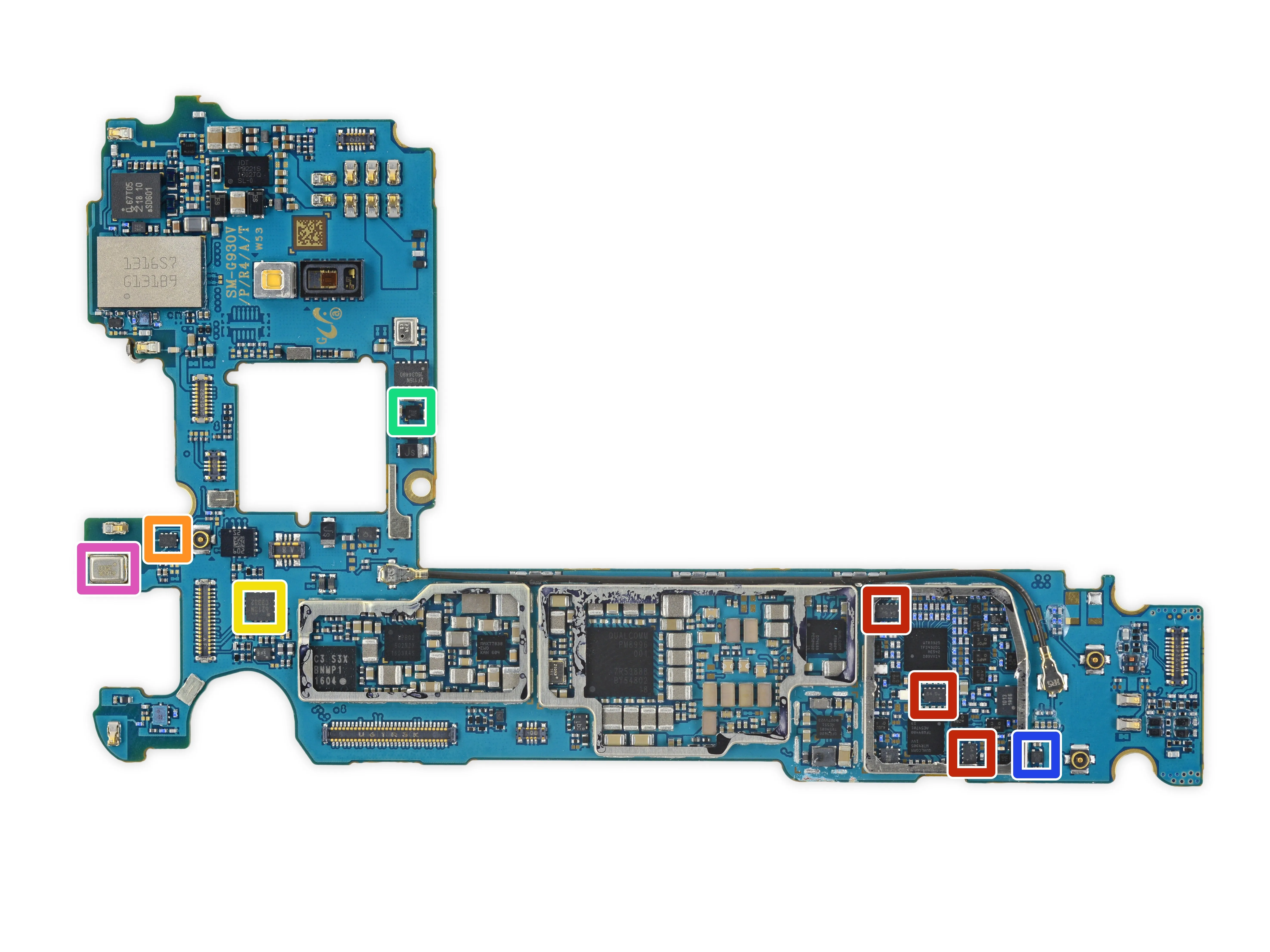

• Идентификация микросхем, часть 4:

• Радиочастотный переключатель Infineon

• Переключатель настройки антенны Infineon

• FM-радиоприемник RDA Microelectronics RDA6213N

• ON Semiconductor FPF2495B переключатель нагрузки с защитой от перенапряжения/тока

• Diodes Incorporated AP7346D-3318FS6-7 Двойной регулятор 3,3 В & 1,8 В LDO

• Diodes Incorporated AP7340D-18FS4-7 LDO-регулятор 1,8 В

• МЭМС-микрофон Knowles

Шаг 17

• Идентификация микросхем, часть 5 (датчики):

• Maxim Integrated MAX86902 датчик сердечного ритма/интегрированный модуль пульсоксиметрии/УФ-датчик (вероятно).

• STMicroelectronics LSM6DS3 3-осевой акселерометр/гироскоп

• Bosch Sensortec BMP280 датчик давления

• AKM Semiconductor AK09911 3-осевой электронный компас

• ABLIC, Inc. (ранее Seiko Instruments) S-5712CCDL1-I4T1U Датчик Холла

Шаг 18

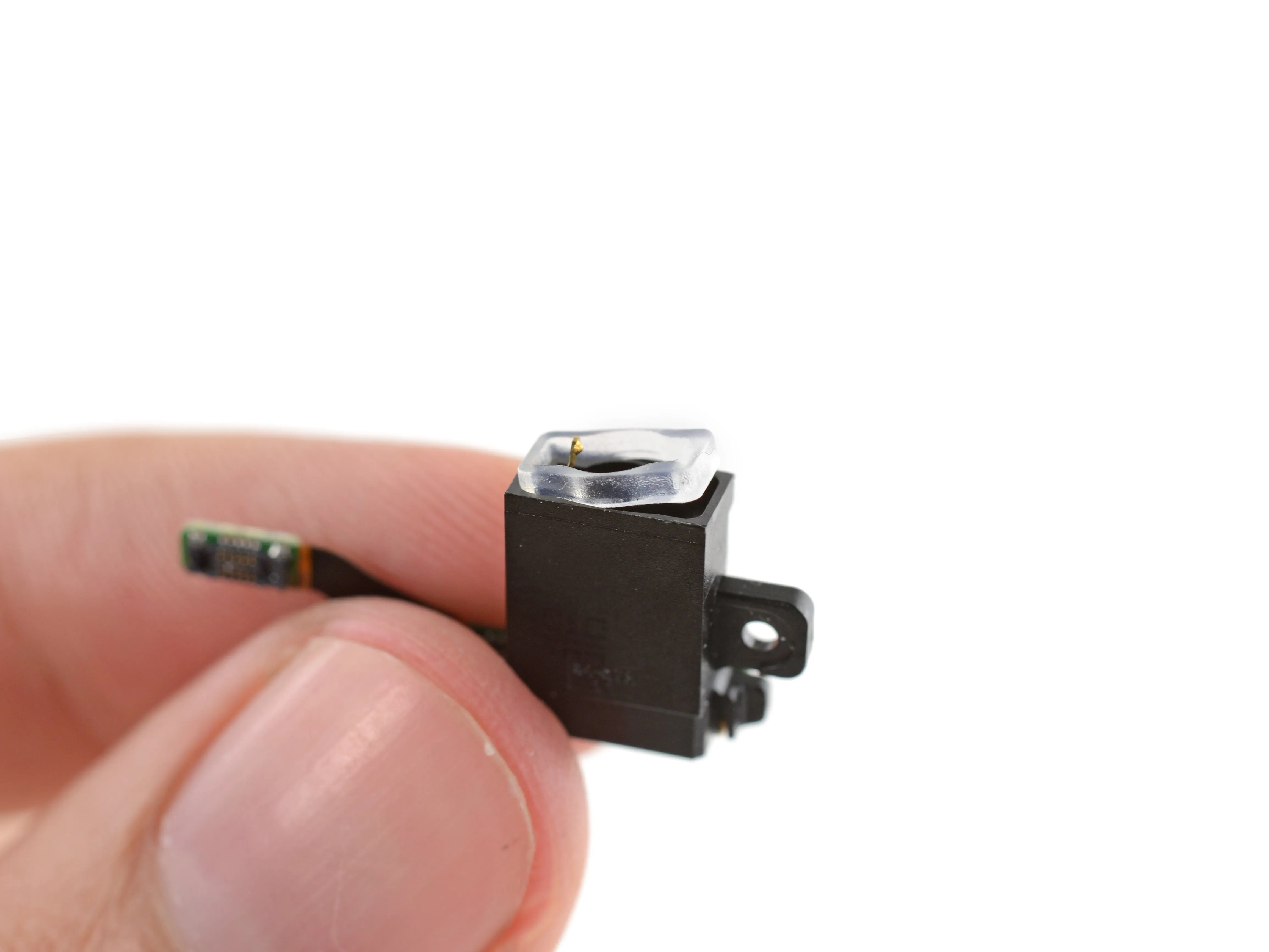

• Далее - модульный разъем для наушников S7.

• В комплекте с симпатичным резиновым уплотнителем!

• Похоже, Samsung решила применить к своему флагману стандарты повышенной прочности 'Sport', обеспечив ему высокий уровень защиты IP68 (высший уровень - IP69).

• Возможно, в ответ на недавние усилия одной фруктовой компании усилия по защите от воды?

• Мы видим больше резиновых уплотнителей вокруг нижнего микрофона и динамика, что обеспечивает серьезную защита от проникновения.

Шаг 19

• Как и его предшественникКабели для софт-кнопок S7 обернуты вокруг рамки дисплея.

• Из-за этих сплетенных кабелей замена дочерней платы (включая порт зарядки) становится практически невозможной, поскольку освобождение этих кабелей означает снятие OLED-экрана.

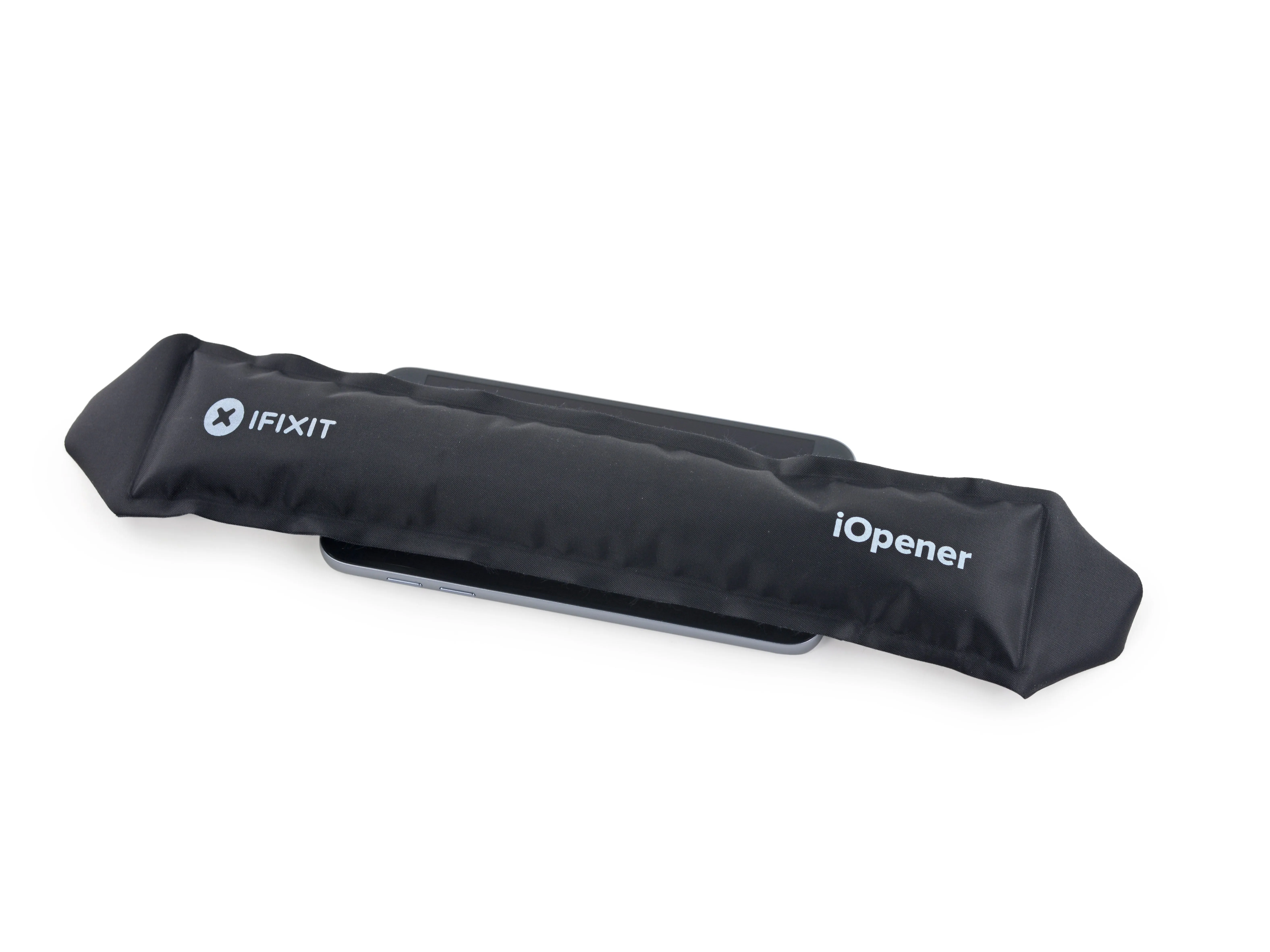

• Не унывая, мы снова используем наш iOpener, чтобы ослабить клей.

• Пока мы здесь, возьмем верную отмычку и приступим к выполнению ужасной задачи - отковыриванию OLED.

Шаг 20

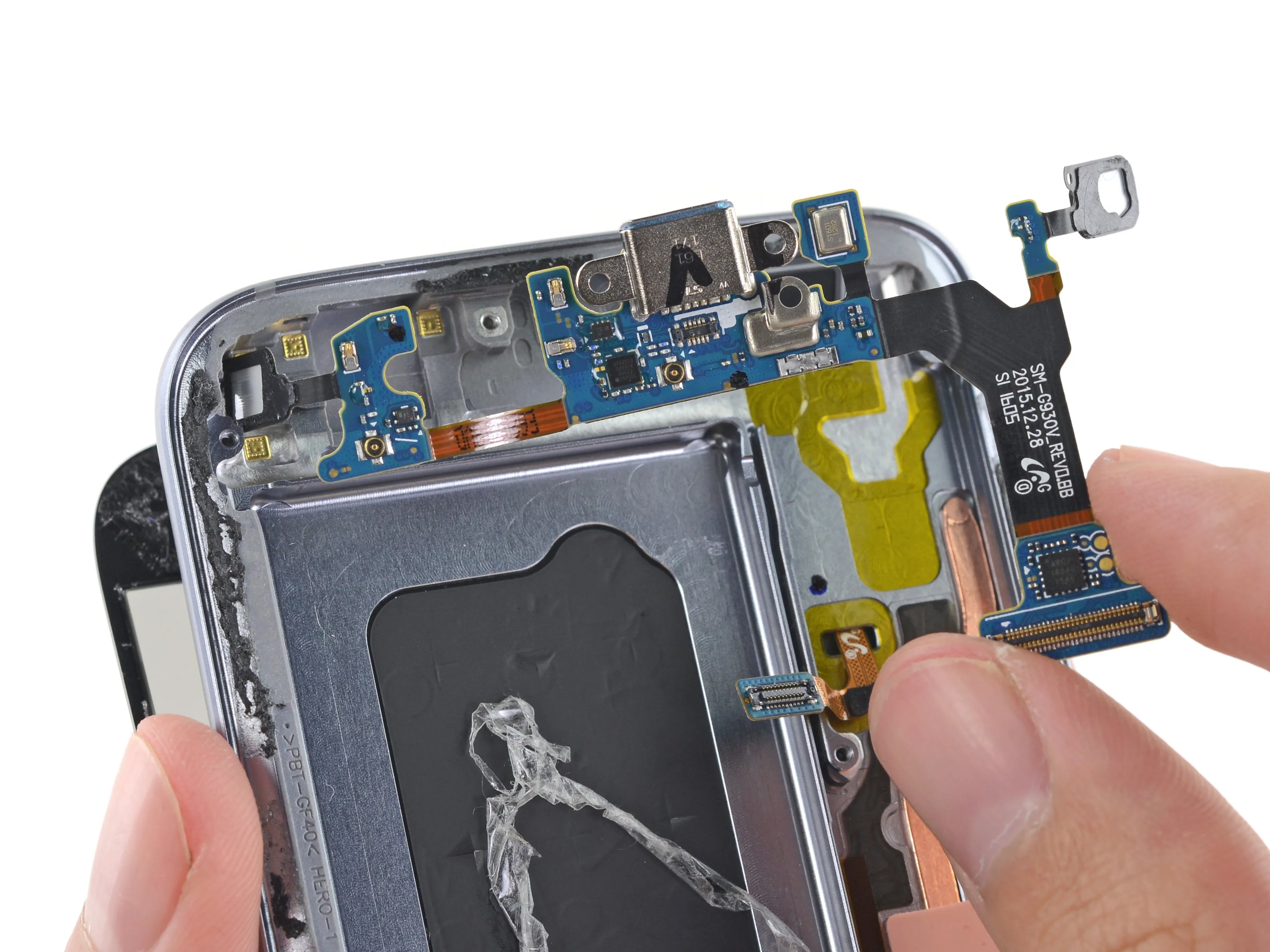

• Отсоединив эти надоедливые кабели светодиодов для мягких кнопок, мы наконец-то освободим дочернюю плату.

• Для тех, кто ведет счет, отметим, что эта запутанная ситуация не позволяет легко заменить: дисплей и дигитайзер (разумеется), USB-порт, микрофон и светодиоды софт-кнопок.

• Если вам нужно заменить порт зарядки, то, если у вас нет навыков микропайки, у вас есть два варианта: пожертвовать светодиодами мягких кнопок или заменить дисплей в процессе.

• Помните фальшивую 'среднюю рамку' из антенн? Оказывается, S7 просто закопал свою среднюю рамку поглубже и приклеил к ней дисплей, вместо того чтобы закрепить его дисплей в сборе к средней рамке с помощью винтов.

• Это повышает водонепроницаемость S7, но означает, что в случае возникновения проблем, не связанных с водой, придется побороться за ремонт.

Шаг 21

• Идентификация ИС дочерней платы:

• ABOV Semiconductor MC80F1504M 8-разрядный микроконтроллер с 8 Кб флэш-памяти

• Qualcomm QFE2550 антенный тюнер

• Переключатель настройки антенны Infineon

• МЭМС-микрофон Knowles

• ABLIC, Inc. (ранее Seiko Instruments) S-5712CCDL1-I4T1U Датчик Холла

Шаг 22

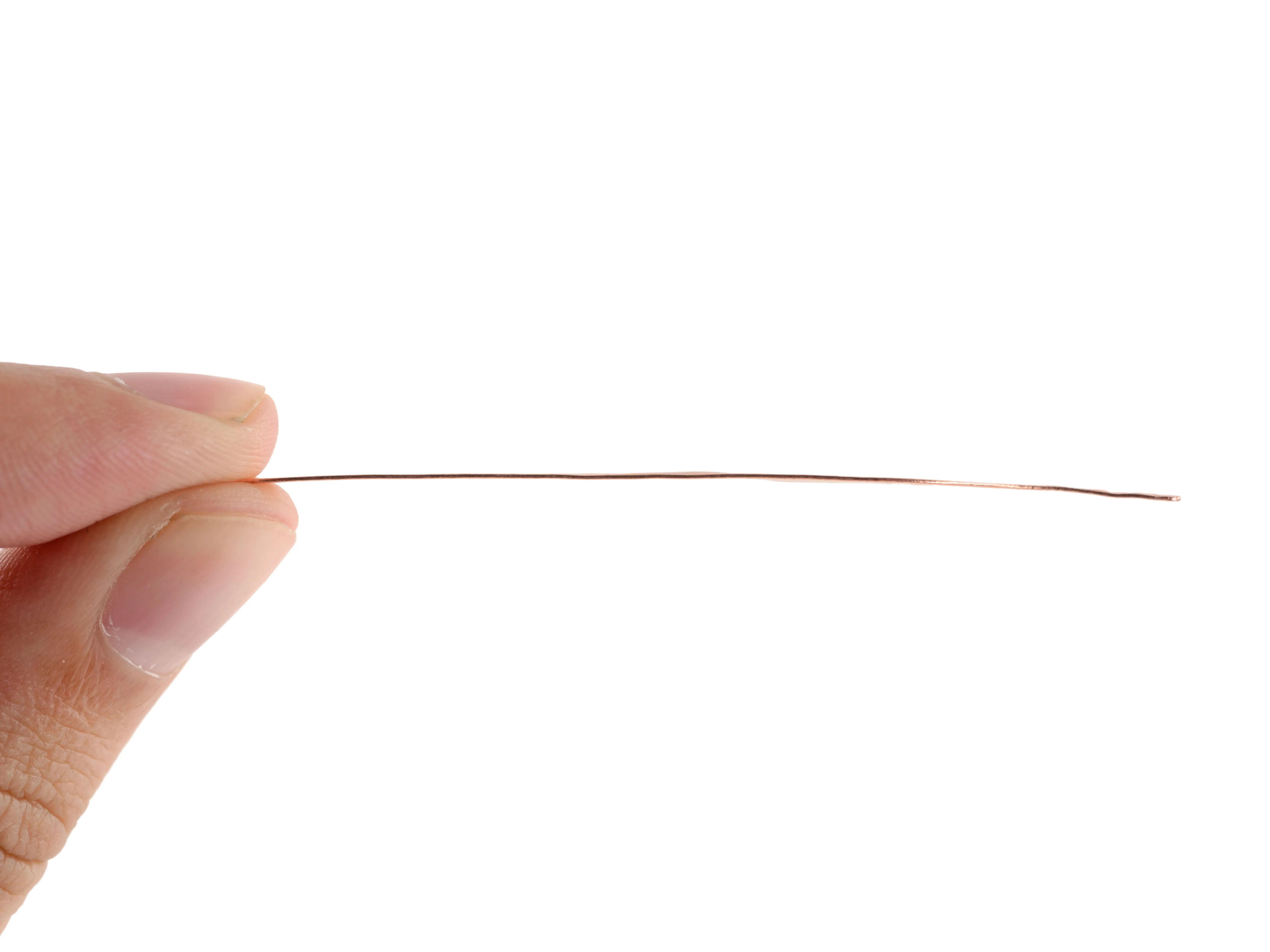

• Итак, момент, которого мы все ждали: легендарная система 'жидкостного охлаждения' в S7.

• Это крошечная медная веточка.

• На самом деле, это маленькаятепловая трубка (тонкая медная трубка) весом менее полуграмма и толщиной менее полумиллиметра.

• Возможно, это не так революционно. как описывает Samsung.Но большинство тепловых трубок технически используют жидкость для передачи тепла.

• В случае с S7 мы предполагаем, что трубка передает тепло на металлическую среднюю рамку телефона, откуда оно может излучаться в стороны - или прямо в руки.

• Мы уже видели тепловые трубки в телефонах, но растущая потребность в них показывает, что процессоры телефонов с каждым годом становятся все быстрее (а иногда и горячее).

Шаг 23

• Оценка ремонтопригодности Samsung Galaxy S7: 3 из 10 (10 - самый простой в ремонте).

• Многие компоненты являются модульными и могут быть заменены независимо друг от друга.

• В отличие от S6 Edge, батарею можно извлечь без предварительного демонтажа материнской платы, но жесткий клей и приклеенная задняя панель усложняют замену.

• Для замены USB-порта необходимо снять (и, скорее всего, уничтожить) дисплей.

• Переднее и заднее стекла вдвойне уязвимы для трещин, а сильный клей на заднем стекле сильно затрудняет проникновение внутрь устройства.

• Заменить стекло, не повредив дисплей, скорее всего, невозможно.
