Разборка Samsung Galaxy S7 Edge

Введение

По горячим следам нашего подробного разбора Samsung Galaxy S7мы представляем вам еще одну будущую классику разбора: Galaxy S7 Edge.

В большинстве случаев при выпуске двух флагманов производители стремятся использовать как можно больше элементов дизайна. Мы ожидаем, что этот разбор станет сложной игрой 'Найди отличия'.

Присоединяйтесь к нам, когда мы будем разбирать и сравнивать S7 Edge. Чтобы быть в курсе всех наших подвигов, следуйте за нами в InstagramTwitter и Facebook.

Что вам понадобится

Инструменты

•

•

•

•

•

•

Видео обзор

Шаг 1 Разбор Samsung Galaxy S7 Edge

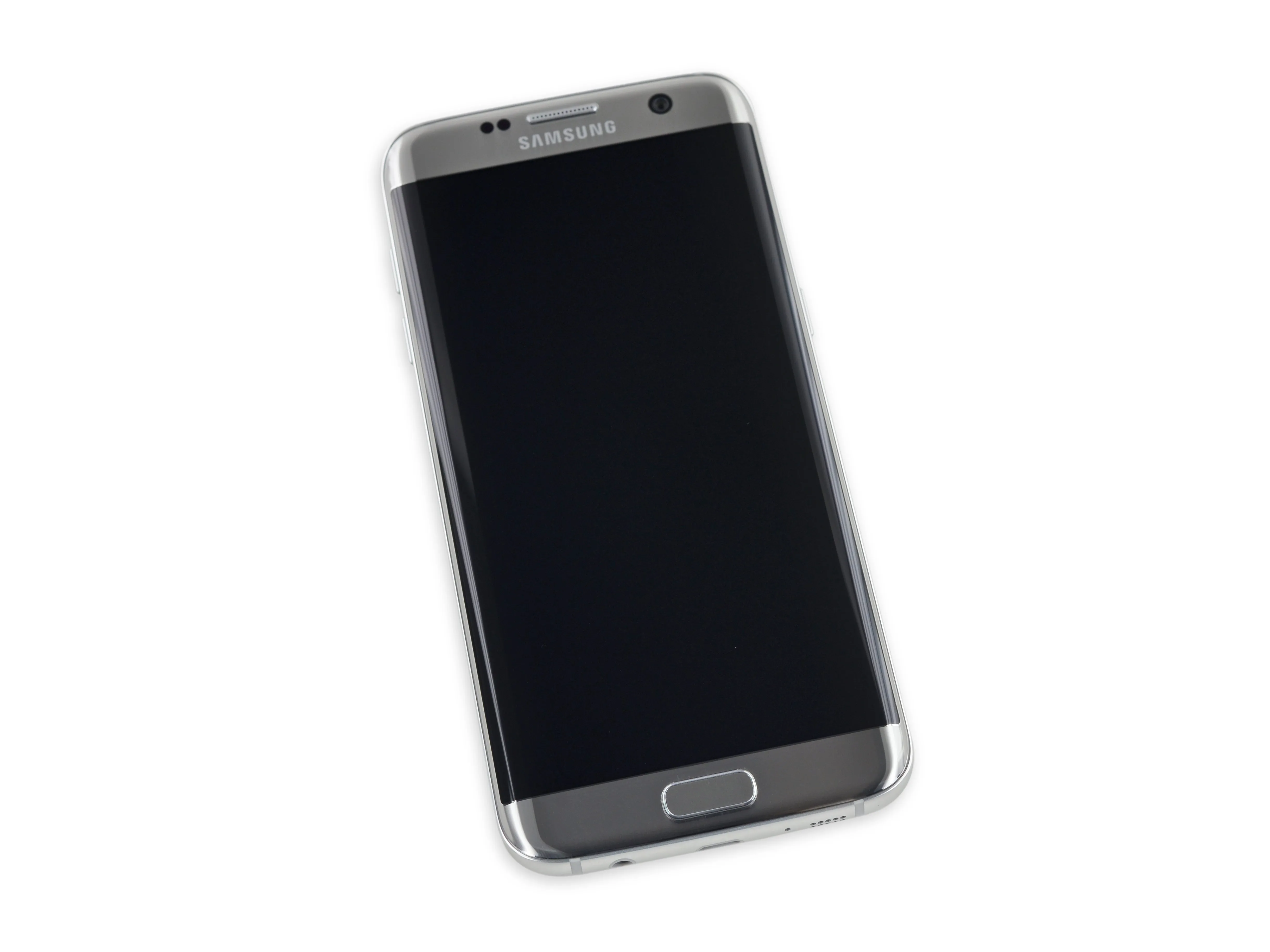

• Технические характеристики. Почему они кажутся знакомыми? Без причины.

• Двухсторонний 5,5-дюймовый сенсорный Super AMOLED-дисплей с разрешением 2560 × 1440 (534 ppi).

• Процессор Qualcomm Snapdragon 820 с 4 ГБ оперативной памяти + графический процессор Adreno 530

• 12-мегапиксельная задняя камера с двухпиксельным автофокусом, съемка видео в формате 4K; 5-мегапиксельная камера для селфи

• Внутренняя память 32 или 64 ГБ, расширяемая с помощью карт microSD (до 200 ГБ дополнительно)

• Степень водонепроницаемости IP68

• Android 6.0 Marshmallow

Шаг 2

• Мы просто обязаны были проверить уведомления на Edge, чтобы продемонстрировать этот изогнутый OLED-дисплей. К сожалению, ни у кого к сожалению, ни у кого нет нашего нового номера.

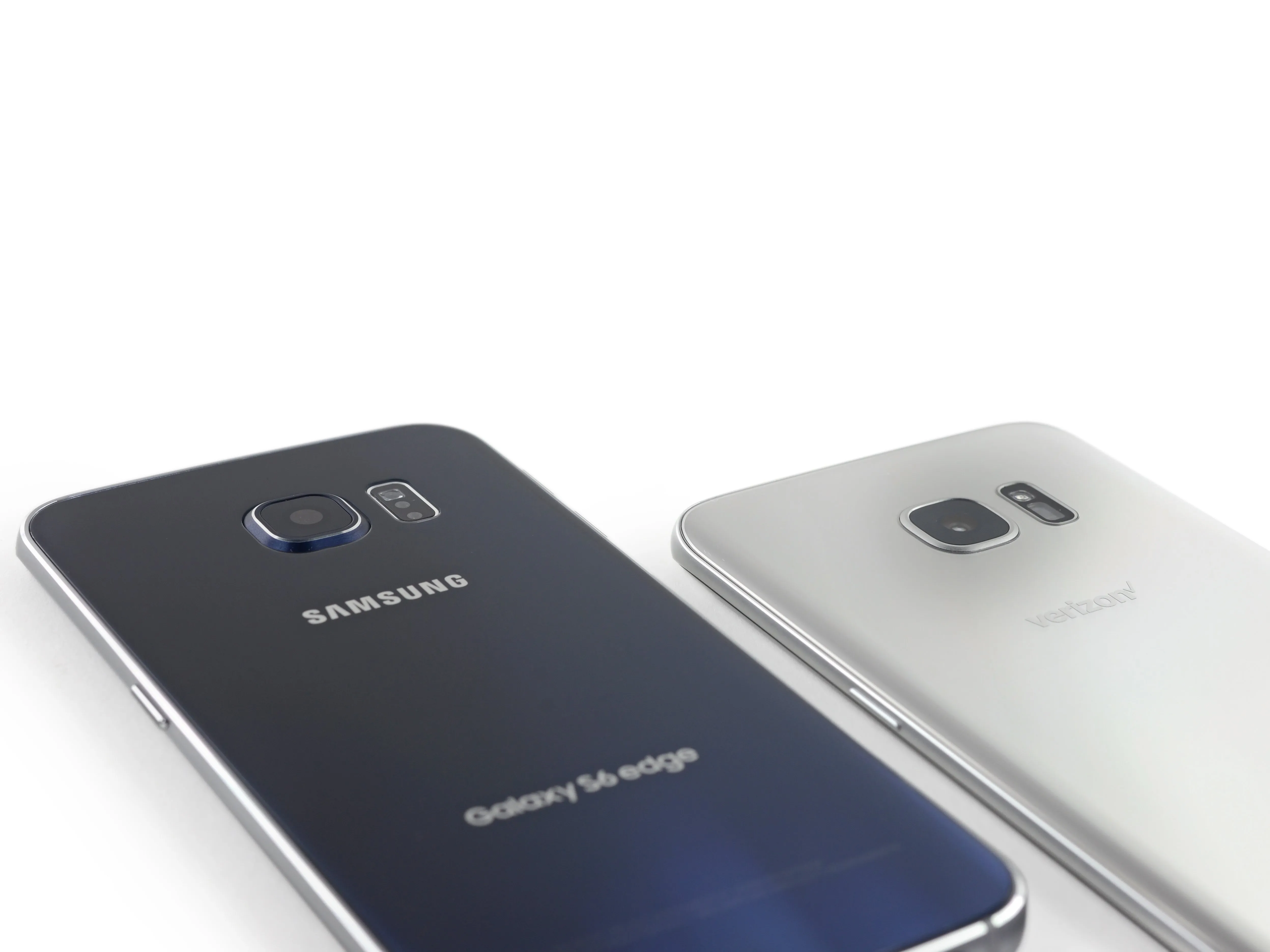

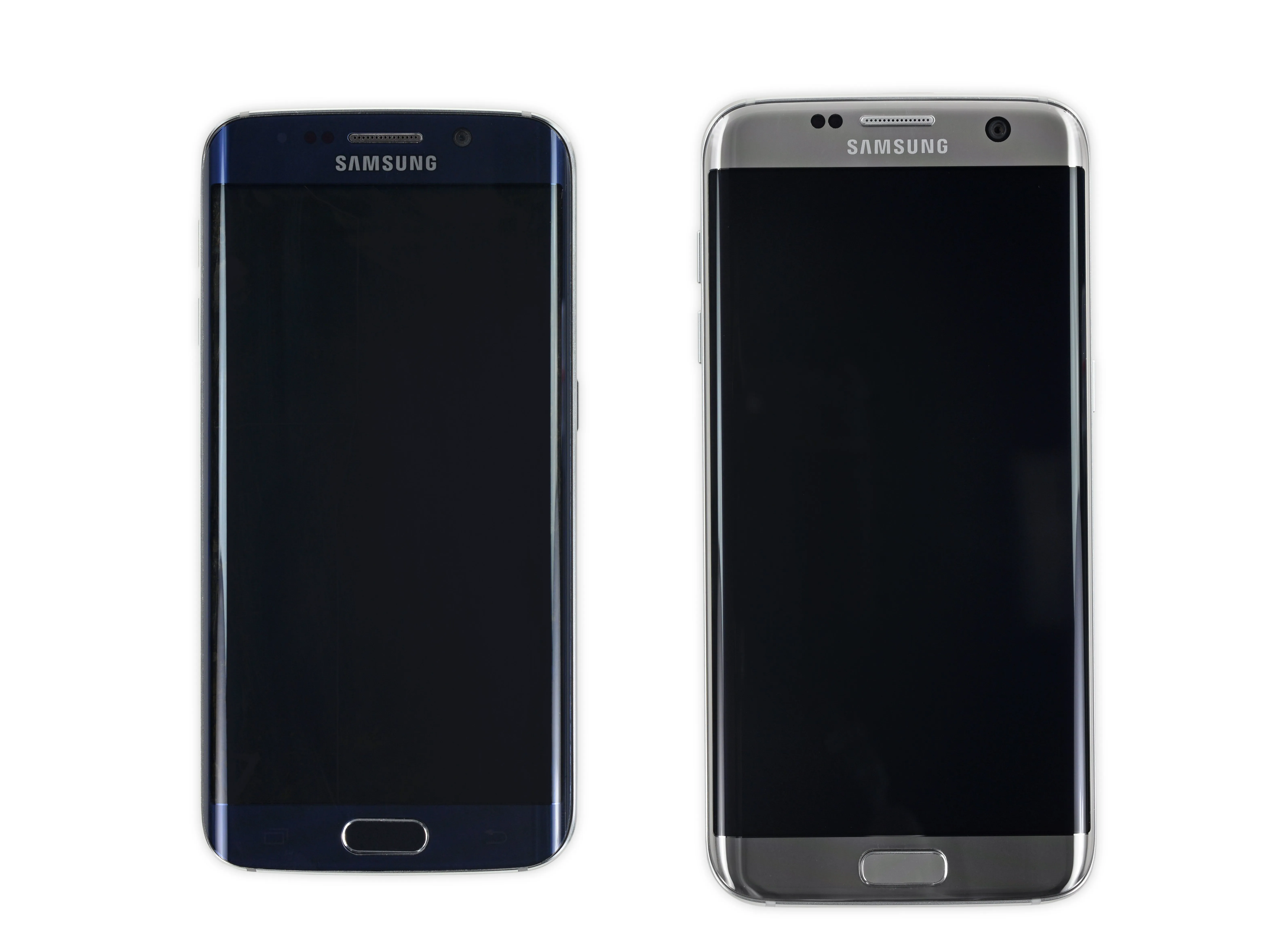

• Быстрое сравнение с прошлогодним Galaxy S6 Edge показывает, что он стал больше. В S7 Edge также добавился рейтинг IP68 и расширяемый слот microSD, который мы видели в S7 и который отсутствовал в прошлогодних предложениях.

• Заметно уменьшился и бугорок камеры, что может быть просто результатом дополнительных 0,7 мм толщины S7 Edge.

Шаг 3

• И снова мы имеем дело с продолжающимся путешествием iOpener, разогревающим галактику рядом с вами.

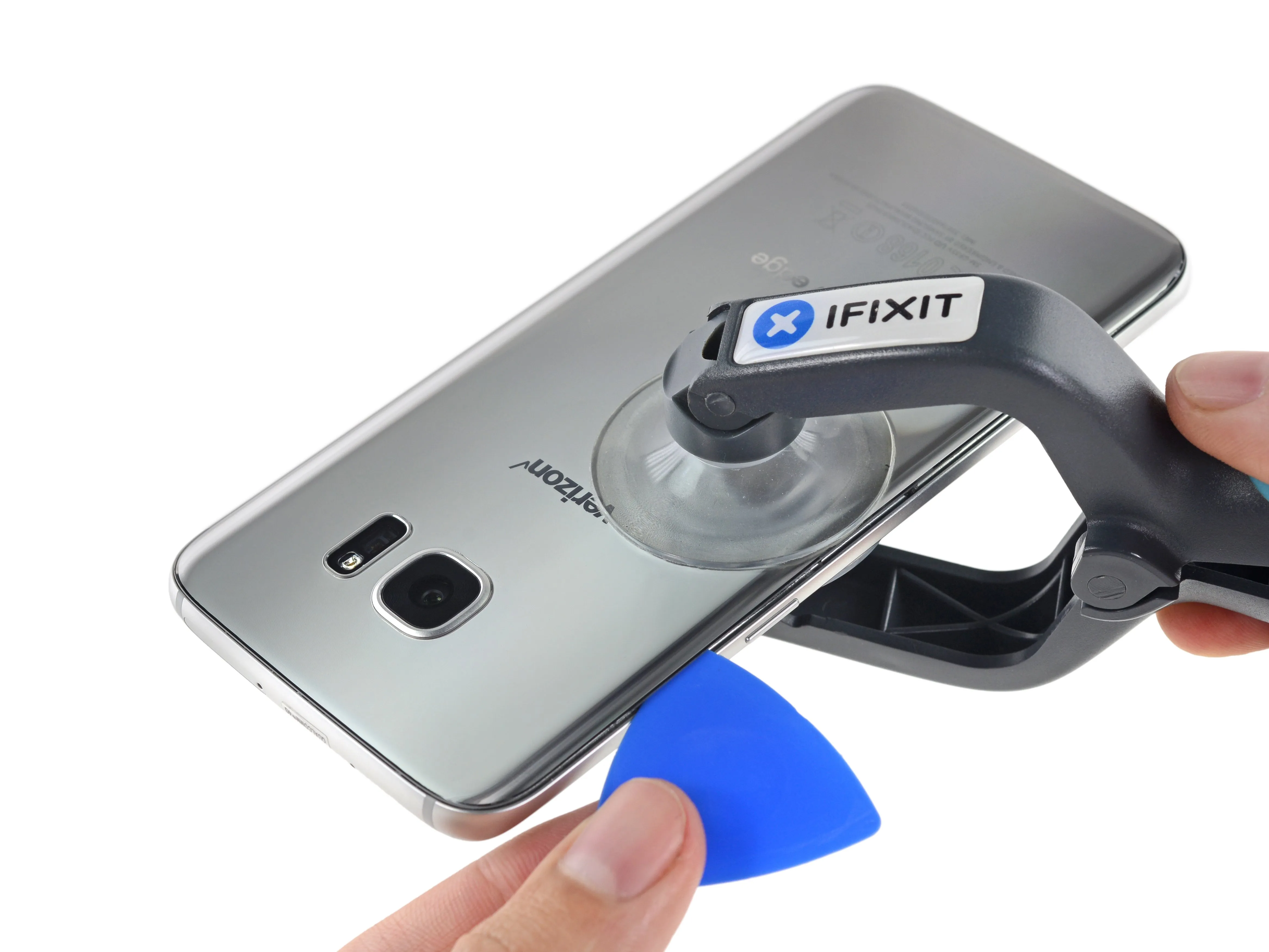

• Процедура идентична стандартной для S7: После обильного нагрева наше комбо из iSclack и медиатора становится очень эффективным, несмотря на чрезвычайно неподатливый клей.

• Помните времена, когда легко треснувшую заднюю панель можно было хотя бы легко заменить? Делаете.ру помнит.

Комментарии к шагу

Аминь. Хотелось бы вернуть те времена.

Да, верно, новая батарея стоила 60 долларов, но вы могли держать две свежие в сумке, и когда одна умирала, вы могли вынуть мертвую и поставить новую, продолжая слушать музыку. 10 лет спустя батареи стоят всего 10 долларов, и они все еще не работают пару часов, если держать экран выключенным, но если вы не выложите 100 долларов verizon, вы не сможете поменять его самостоятельно, потому что он приклеен в стеклянной коробке с проводами, которые лишают вас гарантии.

Шаг 4

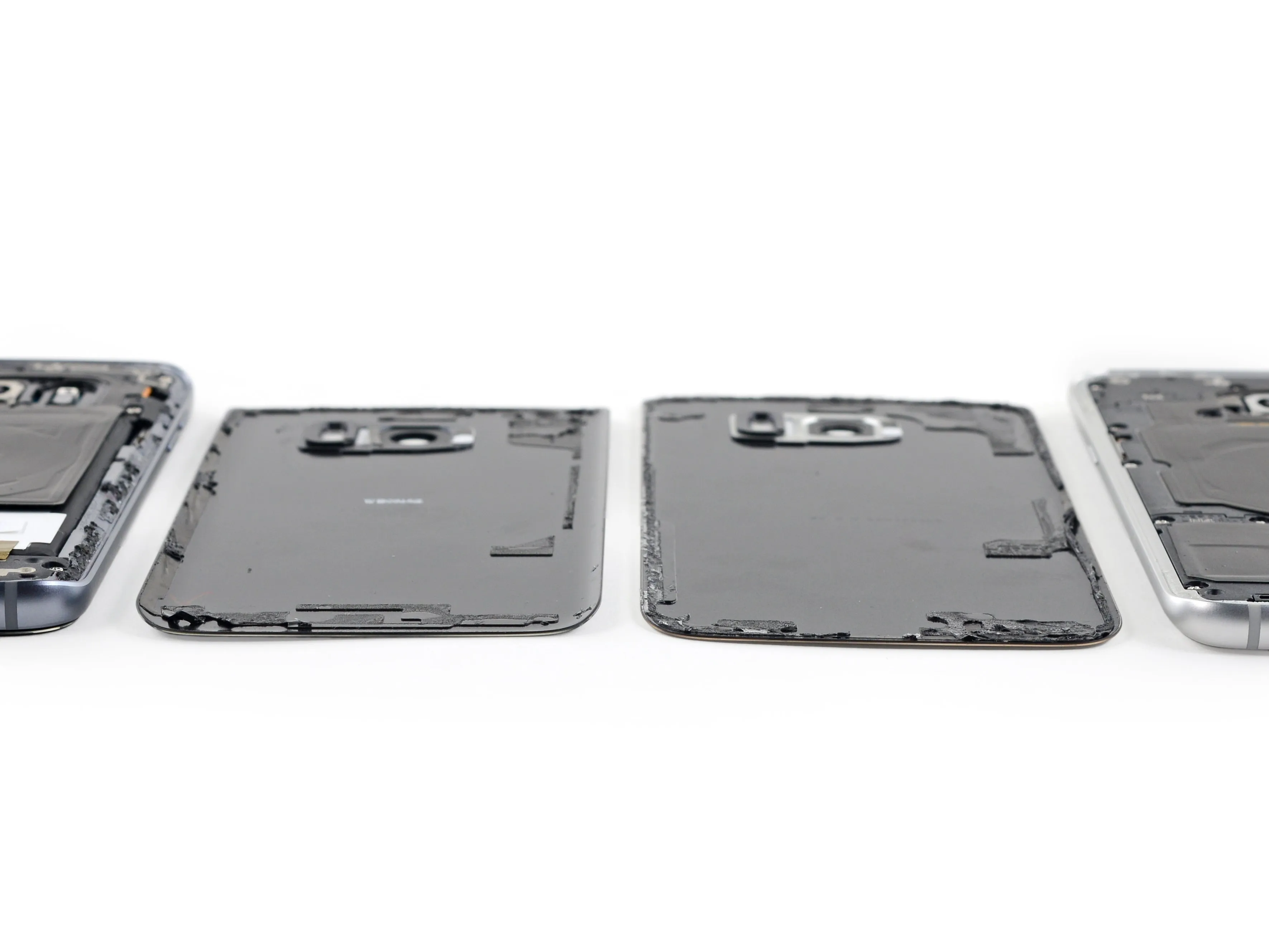

• S7 и S7 Edge бок о бок для сравнения и контраста: тяжелый в сравнении, легкий в контрасте.

• Внутри оба устройства имеют одинаковую камеру, вспышку, общую конструкцию и даже расположение антенн (хотя эти загогулины немного отличаются).

• Несмотря на поразительно схожий дизайн, сзади Edge менее изогнут, чем его стандартный собрат.

• Задняя часть S7 имитирует переднюю часть Edge, а задняя панель выполнена из стекла. В результате мы получаем зеркального злого близнеца из вселенной. Но с изгибами стекла вместо козлы.

Шаг 5

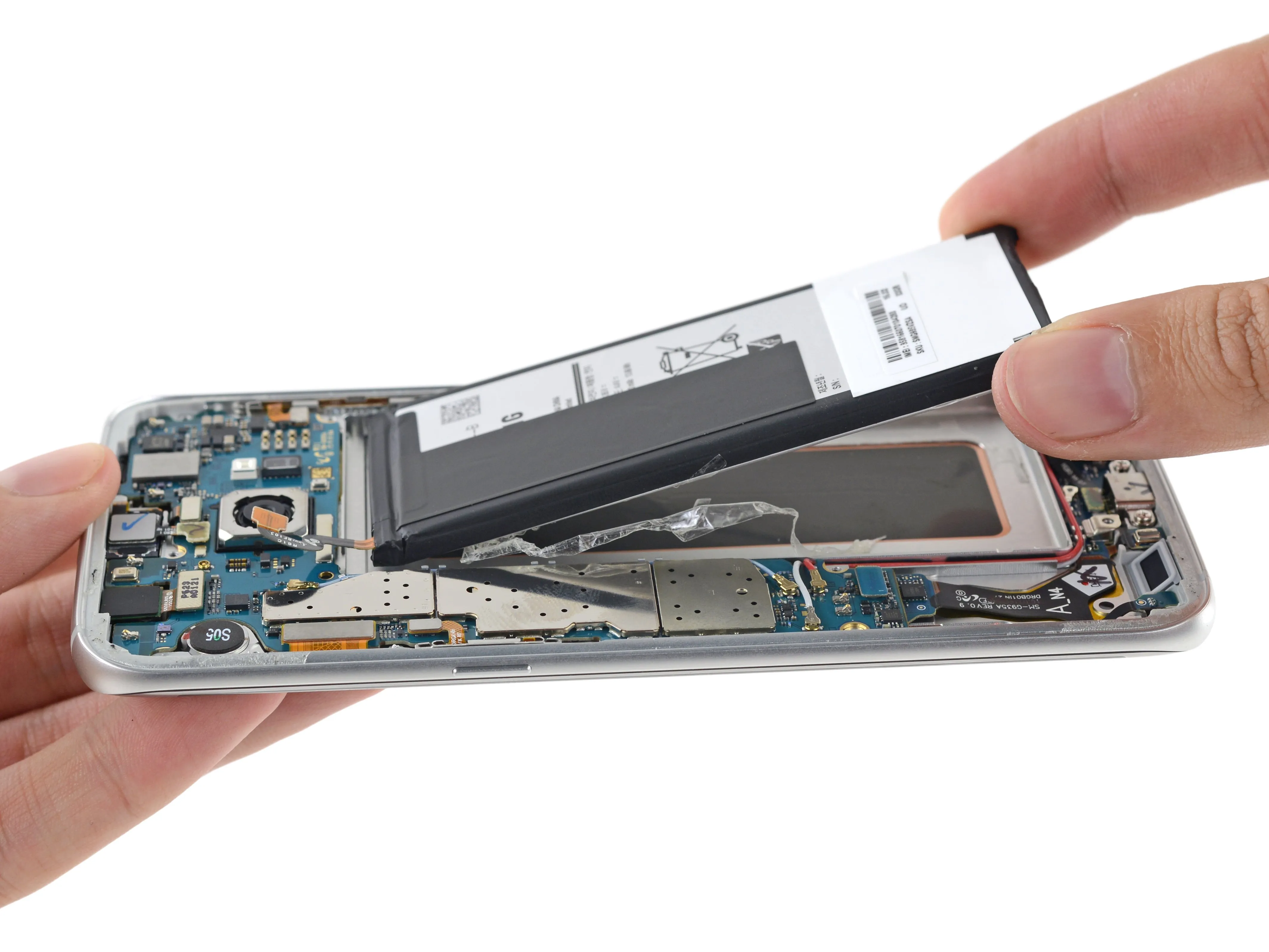

• Хорошие новости! Аккумулятор больше не зажат под материнской платой, как это было в прошлом сезоне Edge..

• Похоже, что стандартизация с ванильным S7 означает некоторые хорошие вещи для Edge.

• Мы извлекаем аккумулятор емкостью 3,85 В, 13,86 Вт-ч, 3600 мАч.

• Это на 20 % больше, чем и без того емкий 3 000 мАч в S7. Похоже, что в качестве компенсации за немного более толстый Edge мы получим более длительное время автономной работы и меньший износ от частой зарядки. Отлично!

• Молот Грабтара, какая экономия.

Шаг 6

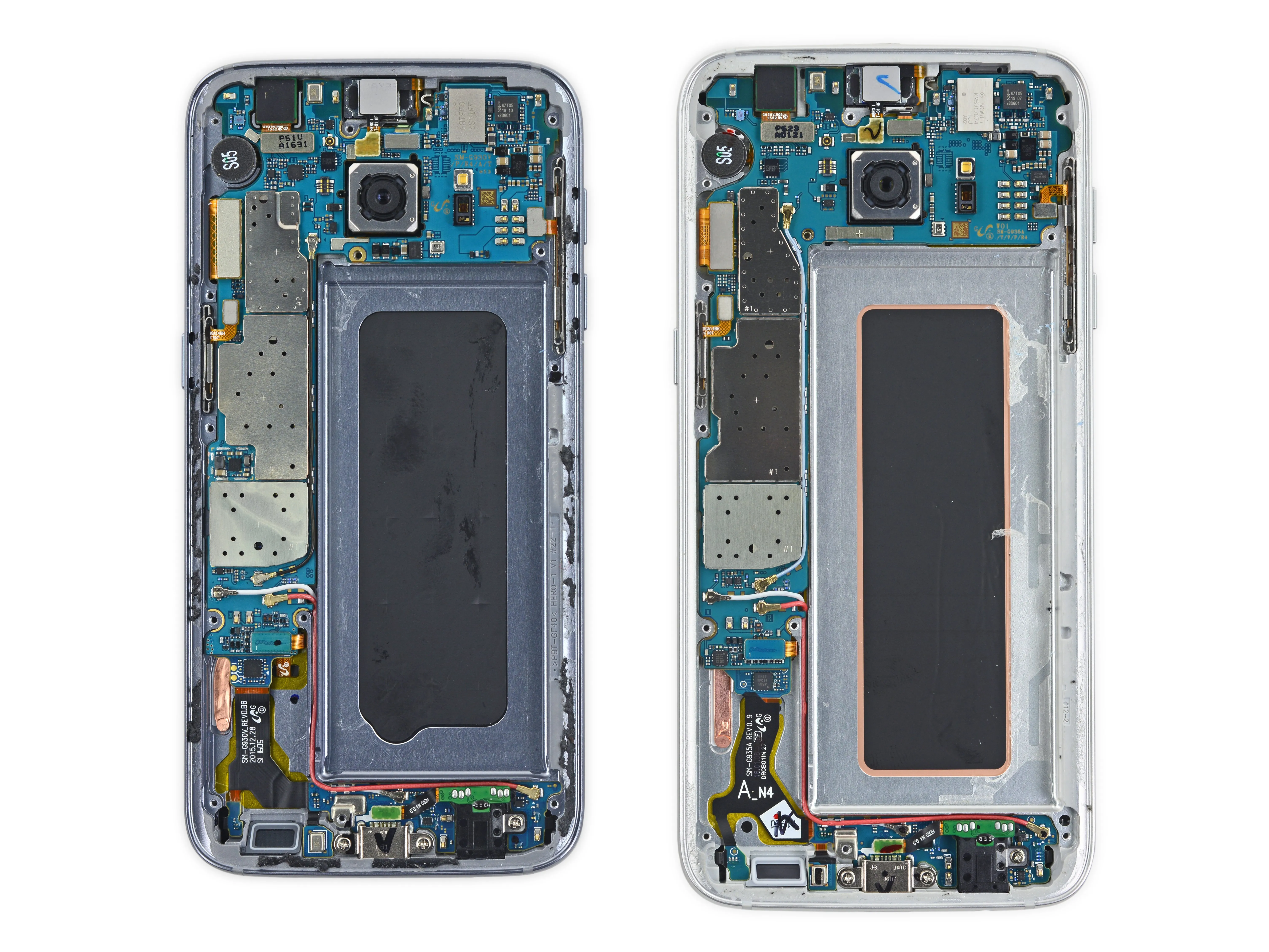

• Мы находимся глубоко во чреве зверя с изогнутым экраном, но по сравнению с его плоским собратом все выглядит... одинаково.

• К сожалению, по сравнению с прошлогодней моделью моделиЭтот Edge также получил нашу наименее любимую особенность дизайна: мягкие светодиодные кабели, которые обвивают среднюю рамку, чтобы быть приклеенными под стеклом дисплея. Эта дочерняя плата не скоро появится в продаже...

• В любом случае, давайте вытащим эту материнскую плату.

Шаг 7

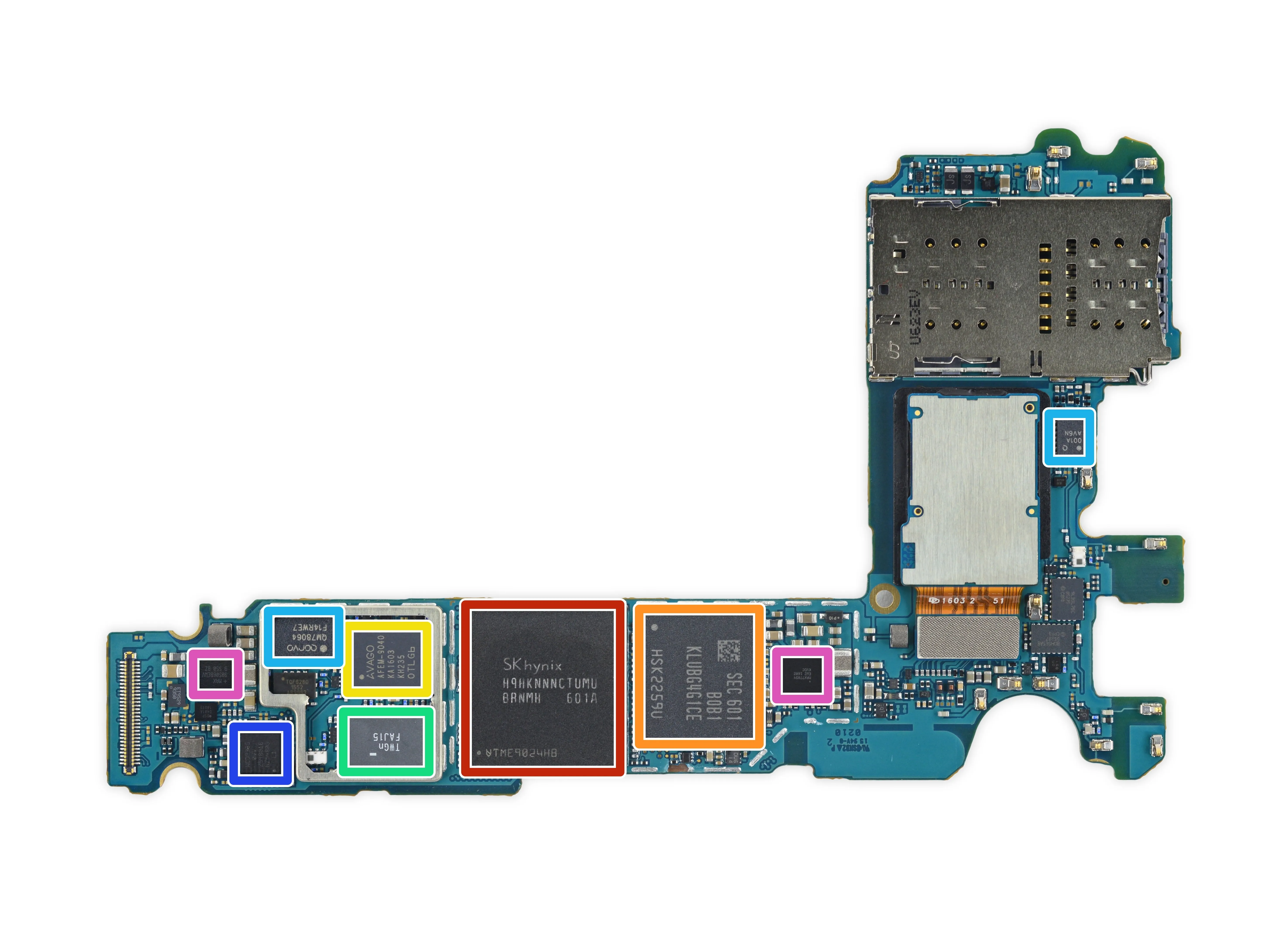

• Настало время нанести цифровой идентификатор чипа. На лицевой стороне материнской платы мы видим:

• SK Hynix H9KNNNCTUMU-BRNMH 4 ГБ LPDDR4 SDRAM, установленную поверх Qualcomm MSM8996 Snapdragon 820

• Samsung KLUBG4G1CE-B0B1 32 ГБ MLC Universal Flash Storage 2.0

• Многодиапазонный многомодовый модуль Avago AFEM-9040

• Фронтальный модуль Murata FAJ15

• Qorvo QM78064 высокочастотный модуль RF Fusion и QM63001A модуль разнесенного приема

• Аудиокодек Qualcomm WCD9335

• Maxim MAX77854 PMIC и аудиоусилитель MAX98506BEWV

Комментарии к шагу

Где находится чип GPS?

со всеми остальными радиостанциями (wifi bluetooth, cellular, fm)

Пожалуйста, снимите крышку в области sim/sd-карты... конфигурация контактов для карты microSD имеет огромное значение для расширения хранилища в этом телефоне...

Я поддерживаю это, пожалуйста, снимите металлическую крышку в области карты microSD, чтобы обнажить конфигурацию контактов!

Я также пришел в эту статью, чтобы узнать, есть ли в слоте microSD дополнительный ряд контактов, указывающий на поддержку UHS-II. Было бы очень полезно, если бы ответ на этот вопрос был подкреплен фотографией контактов слота microSD. Заранее спасибо.

Здравствуйте

У меня есть s7 edge live demo unit, если я поменяю материнскую плату, он будет работать как телефон?

Это одна и та же материнская плата для всех моделей?

Знаете ли вы, где находится чип магнитного датчика?

Эта маленькая синяя штучка рядом с камерой отвалилась. Как поставить ее на место?

Шаг 8

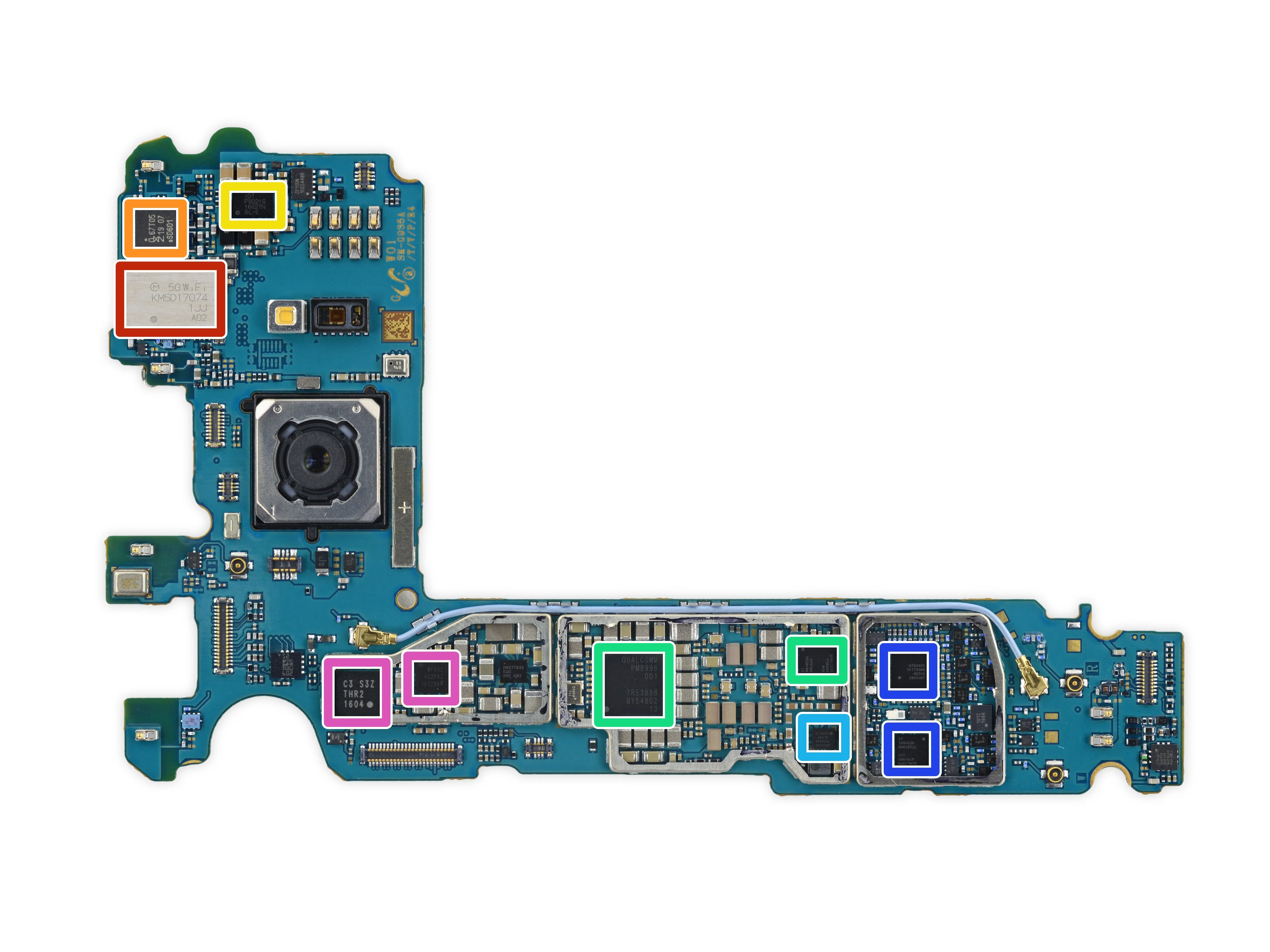

• С таким количеством сходств с чипсетом стандартного S7, что кажется, будто мы повторяем компьютер:

• Модуль Wi-Fi Murata KM5D17074 (вероятно, содержит приемопередатчик WiFi/Bluetooth Broadcom BCM4359)

• NFC-контроллер NXP Semiconductor 67T05 (PN67T)

• Беспроводной приемник питания IDT P9221 (вероятно, итерация IDT P9220)

• Микросхемы PM8996 и PM8004 от Qualcomm

• Qualcomm QFE3100 трекер огибающей

• Qualcomm WTR4905 и WTR3925 Радиочастотные приемопередатчики

• Процессор изображений Samsung C3 и PMIC Samsung S2MPB02

Шаг 9

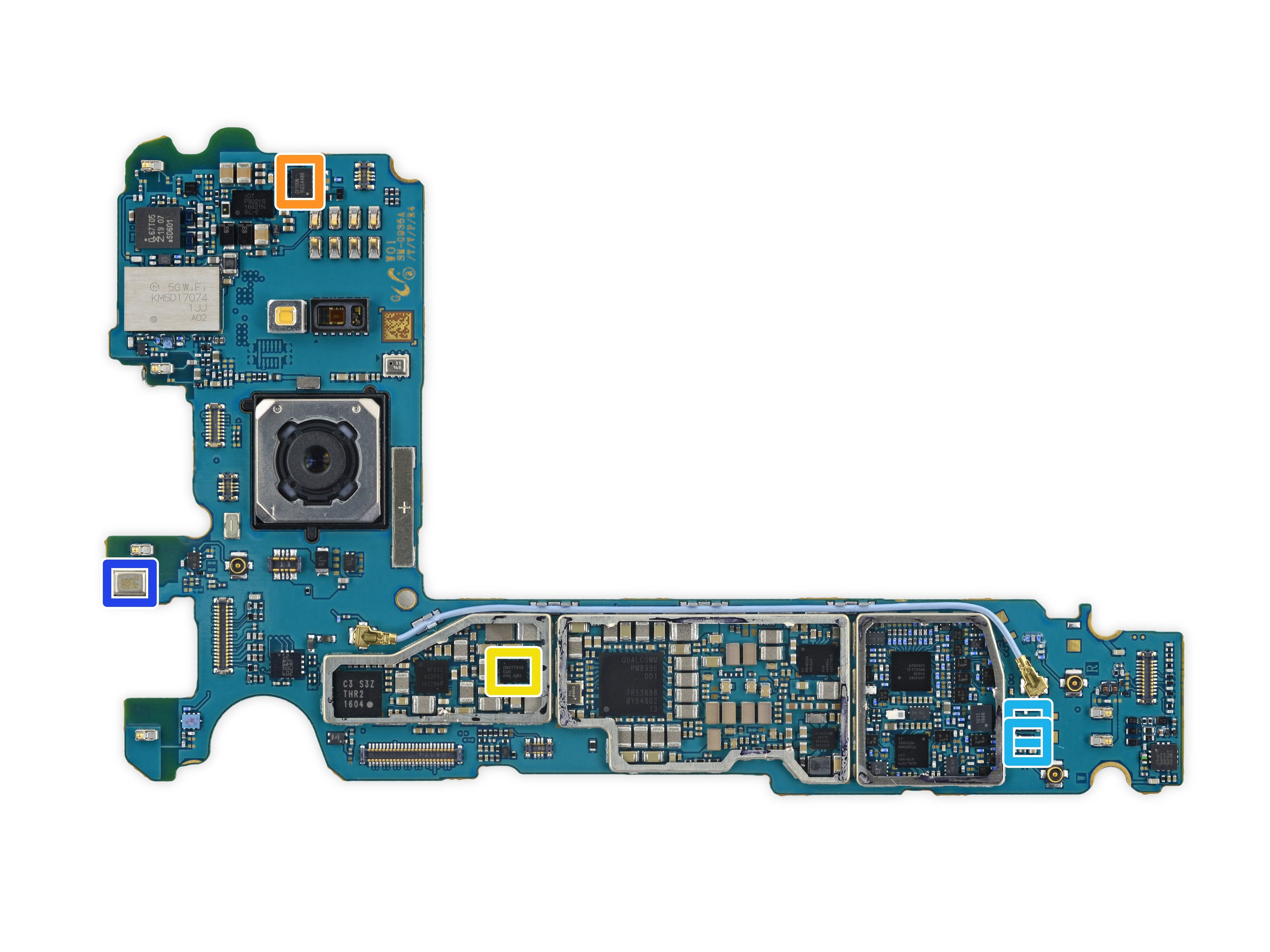

• Идентификация микросхем, часть 2:

• Аудио/голосовой процессор DSP Group DBMD4

• Тактильный драйвер Zinitix ZF115N

• Maxim Integrated MAX77838EWO управление питанием

• Выключатель защиты от повышенного напряжения ETEK Microelectronics ET9529 и ON Semiconductor FPF2495B выключатель нагрузки с защитой от перенапряжения/тока

• Diodes Incorporated AP7346D-3318FS6-7 и AP7340D-18FS4-7 LDO-регуляторы

• МЭМС-микрофон Knowles

• NXP Semiconductor NCX2200 компаратор и шинный коммутатор Toshiba TC7SBD385FU

Шаг 10

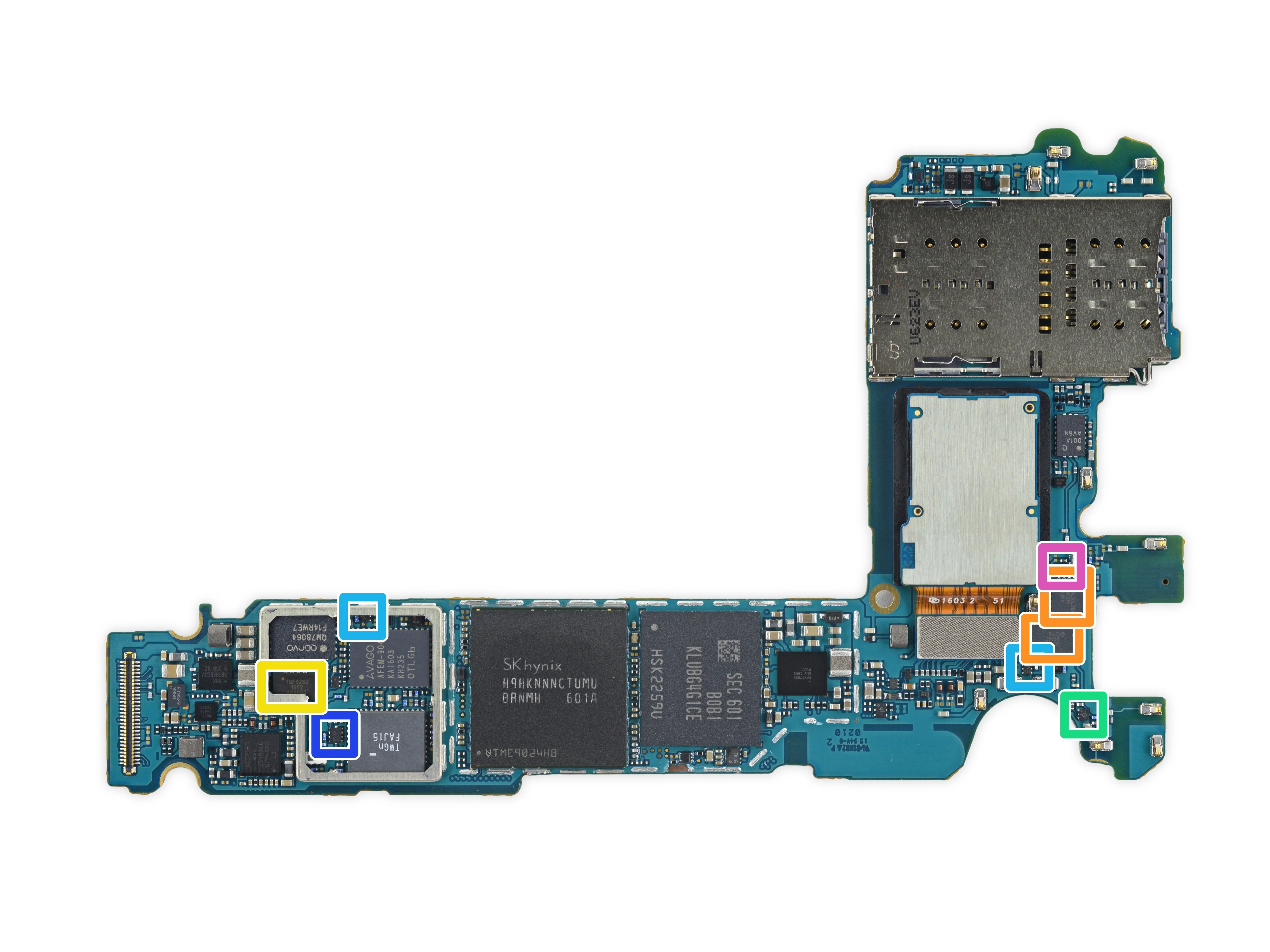

• Идентификация микросхем, часть 3:

• FM-радиоприемник RDA Microelectronics RDA6213N

• TDK D5275 и модуль антенного переключателя D5287

• Дуплексер усилителя мощности Qorvo TQF6260

• NXP Semiconductor BGU8103 Малошумящий усилитель GPS/ГЛОНАСС/Галилео/BeiDou

• NXP Semiconductor BGS8H2, BGS8L2и BGS8M2 Малошумящий усилитель LTE

• Антенный переключатель Infineon BGSX22GN10 DPDT RF и еще один неизвестного типа

• Infineon BGS12PL6 и BGS12SN6 Радиочастотный переключатель SPDT и набор из 3 переключателей неизвестного типа

Шаг 11

• Идентификация микросхем, часть 4 (датчики):

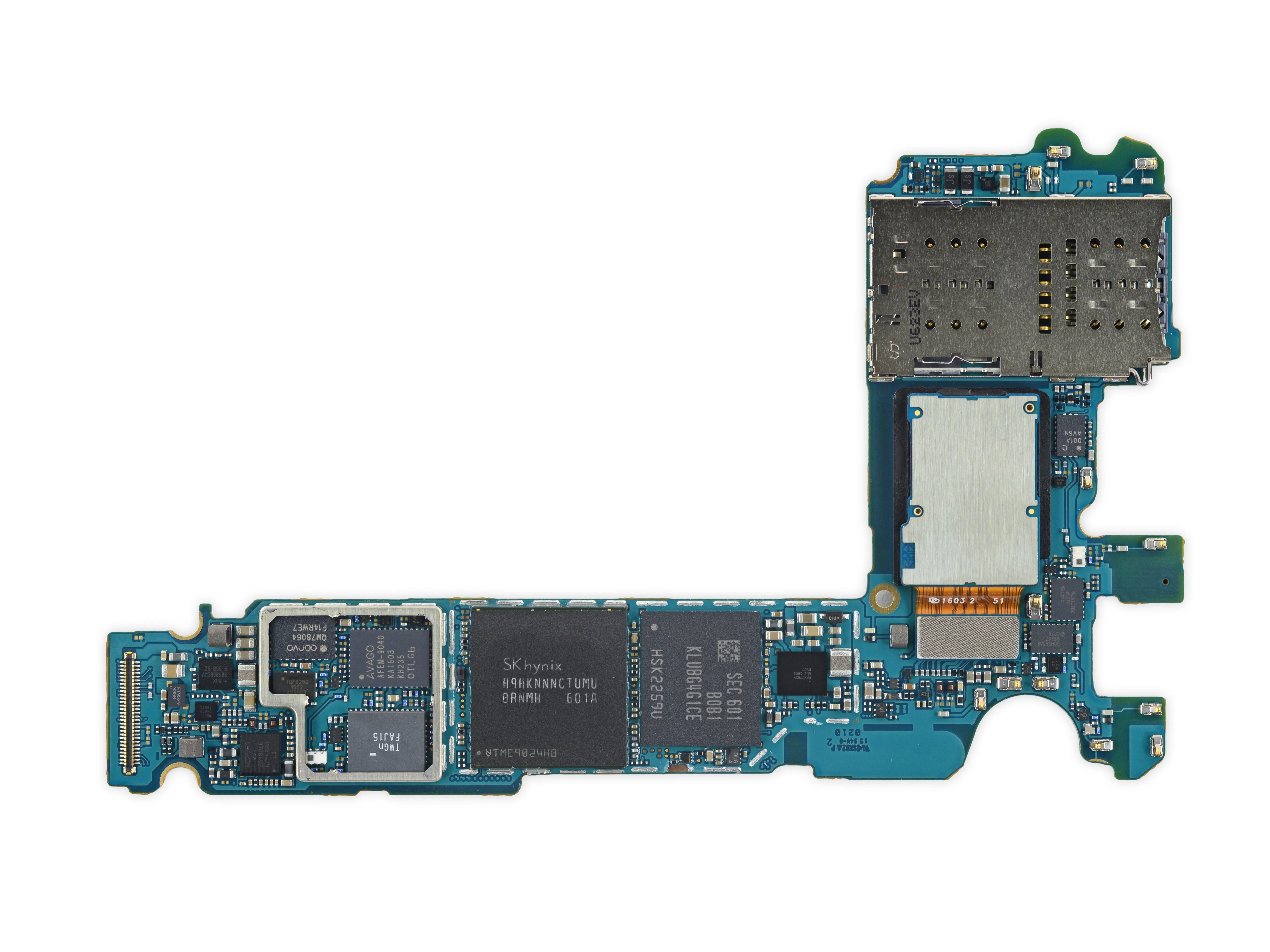

• 12-Мп датчик изображения Sony IMX260 (вероятно).

• Maxim Integrated MAX86902 датчик сердечного ритма/интегрированный модуль пульсоксиметрии/УФ-датчик (вероятно)

• STMicroelectronics LSM6DS3 3-осевой акселерометр/гироскоп

• Bosch Sensortec BMP280 датчик давления

• AKM Semiconductor AK09911 3-осевой электронный компас

• ABLIC, Inc. (ранее Seiko Instruments) S-5712CCDL1-I4T1U Датчик эффекта Холла

Шаг 12

• И еще одно.

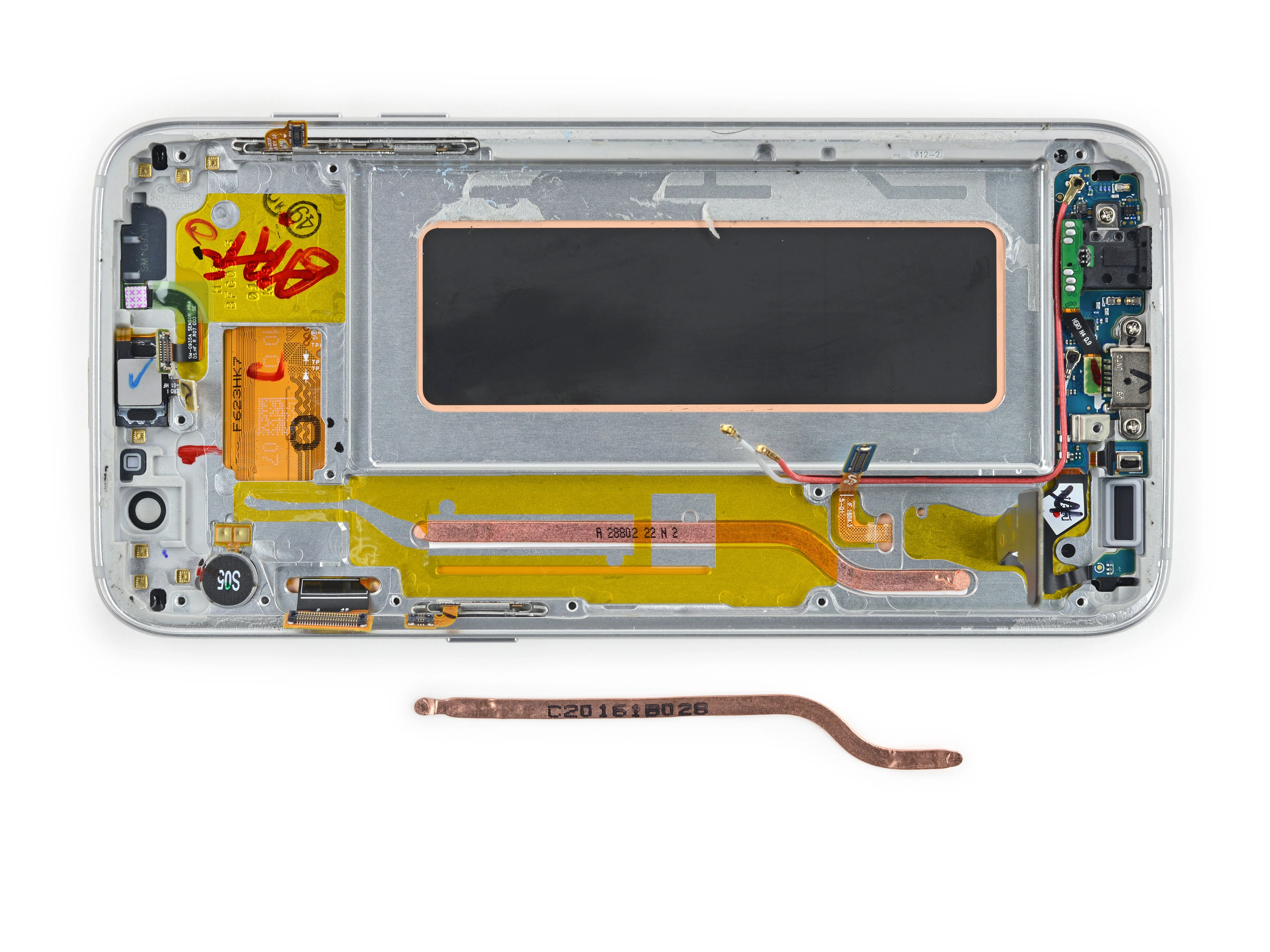

• Вся эта история с 'жидкостным охлаждением'? На самом деле все не так уж и страшно. Если вы пропустили, мы подробно описали наши выводы в нашем разбор S7и здесь ничего не изменилось.

• Крошечная тепловая трубка S7 Edge тепловая трубка практически идентична той, которую мы сняли с S7. Она должна обеспечивать такой же улучшенный отвод тепла к металлической средней рамке, улучшая охлаждение при длительных сеансах Samsung Gear VR.

Шаг 13

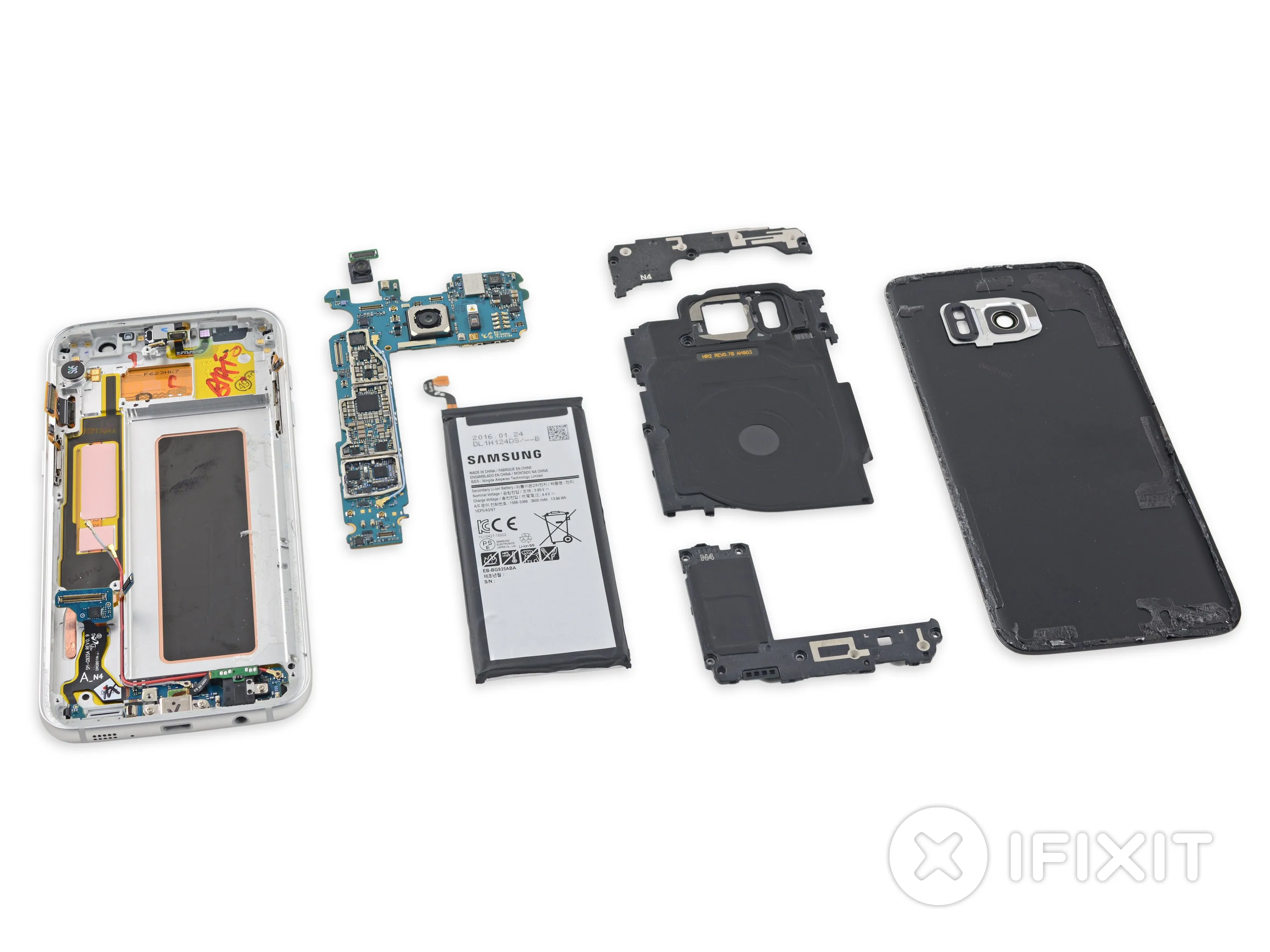

• Оценка ремонтопригодности Samsung Galaxy S7 Edge: 3 из 10 (10 - самый простой в ремонте).

• Многие компоненты являются модульными и могут быть заменены независимо друг от друга.

• В отличие от S6 Edge, батарею можно извлечь без предварительного демонтажа материнской платы, но жесткий клей и приклеенная задняя панель усложняют замену.

• Для замены USB-порта необходимо снять (и, скорее всего, уничтожить) дисплей.

• Переднее и заднее стекла вдвойне уязвимы для трещин, а сильный клей на заднем стекле сильно затрудняет проникновение внутрь устройства.

• Заменить стекло, не повредив дисплей, скорее всего, невозможно.
