Разборка Samsung Galaxy S8

Введение

После огненного выхода Galaxy Note7 компания Samsung надеется привнести в серию Galaxy S8 другой накал страстей. Мы тщательно изучили и проанализировали Galaxy S8+.-а теперь обратим внимание на его меньшего близнеца, Galaxy S8.

Есть ли у S8 то, что нужно, чтобы взорваться, не взорвавшись? Есть только один способ узнать это - дамы и господа, время разборки.

Готовы к новым разборкам? Пишите нам в Twitter, дружите с нами на Facebook или следите за нами в Instagram, чтобы увидеть все, что можно разобрать.

Что вам понадобится

Инструменты

•

•

•

•

•

•

•

•

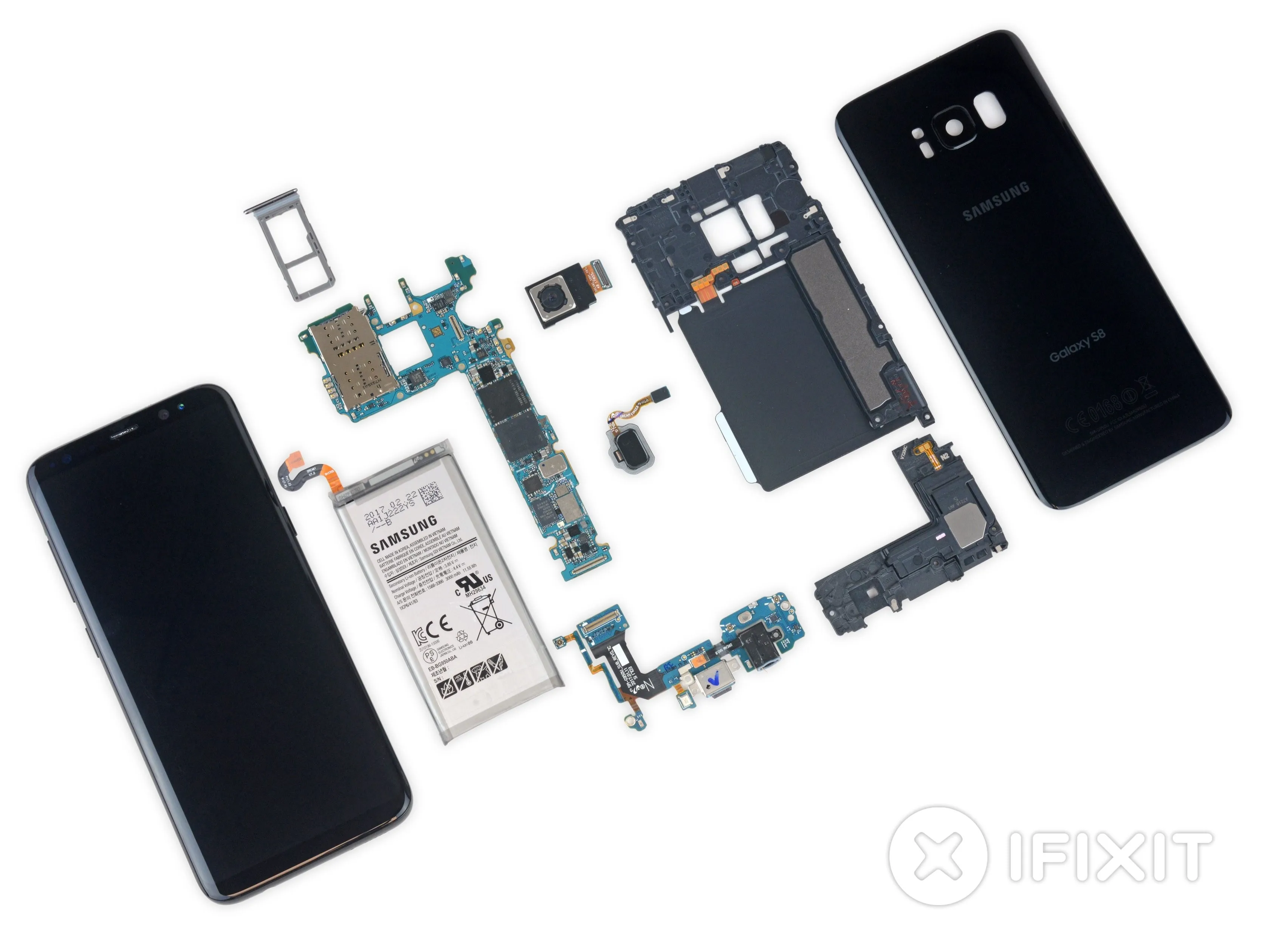

Шаг 1 Разборка Samsung Galaxy S8

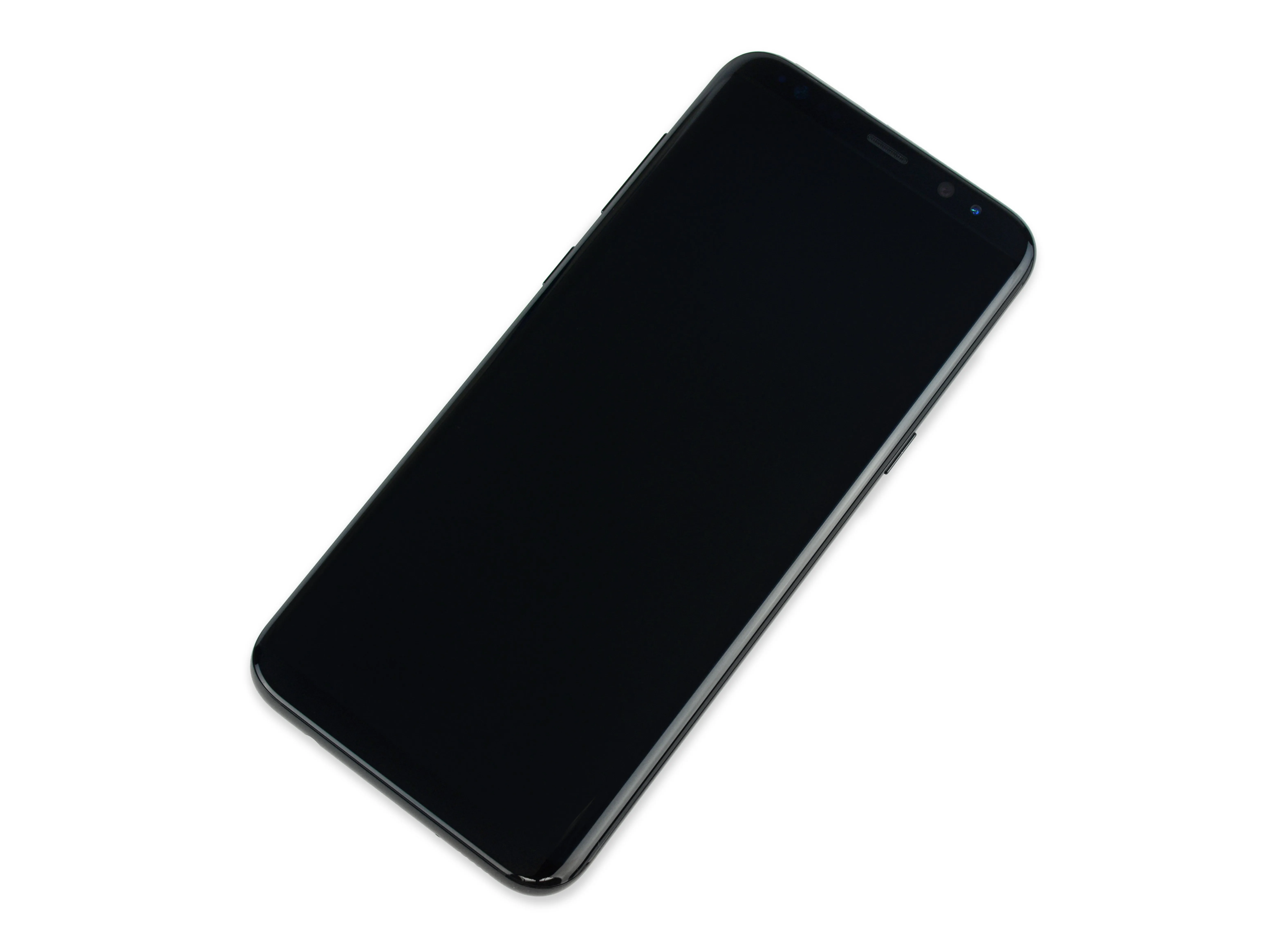

• Похоже, Samsung сделала все возможное, чтобы обеспечить одинаковые возможности смартфона независимо от размера экрана, и технические характеристики Galaxy S8 подтверждают это. Что-нибудь из этого выглядит знакомым?

• 5,8-дюймовый Super AMOLED дисплей с двумя краями и разрешением 2960 × 1440 (570 ppi)

• Процессор Qualcomm Snapdragon 835 или Samsung Exynos 8895, 4 ГБ оперативной памяти

• 12-мегапиксельная задняя камера с двухпиксельным автофокусом и возможностью съемки видео в формате 4K; 8-мегапиксельная камера для selfie

• 64 ГБ встроенной памяти с возможностью расширения с помощью карт MicroSD (до 256 ГБ дополнительно)

• Степень водонепроницаемости IP68

• Android 7.0 Nougat

Шаг 2

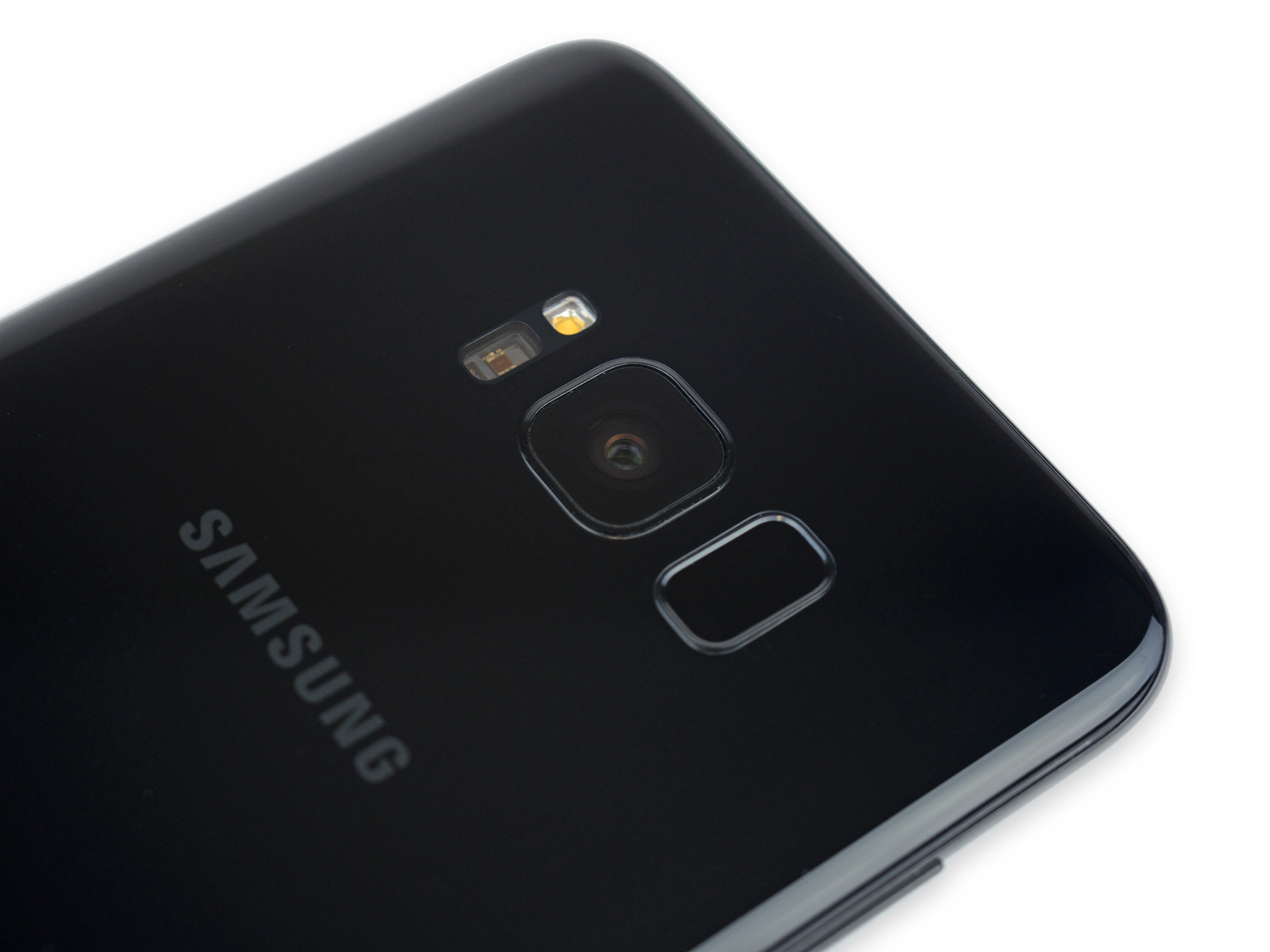

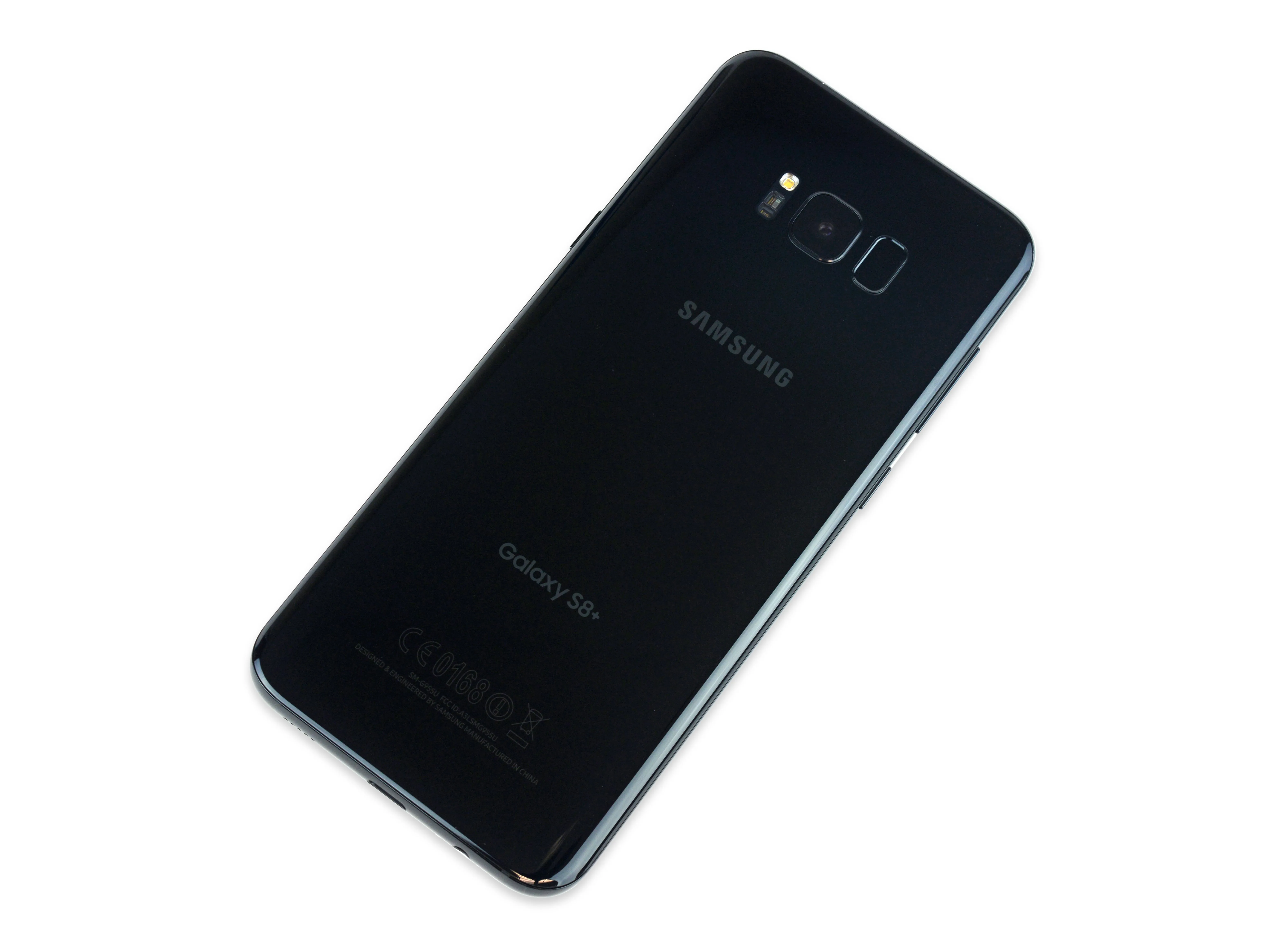

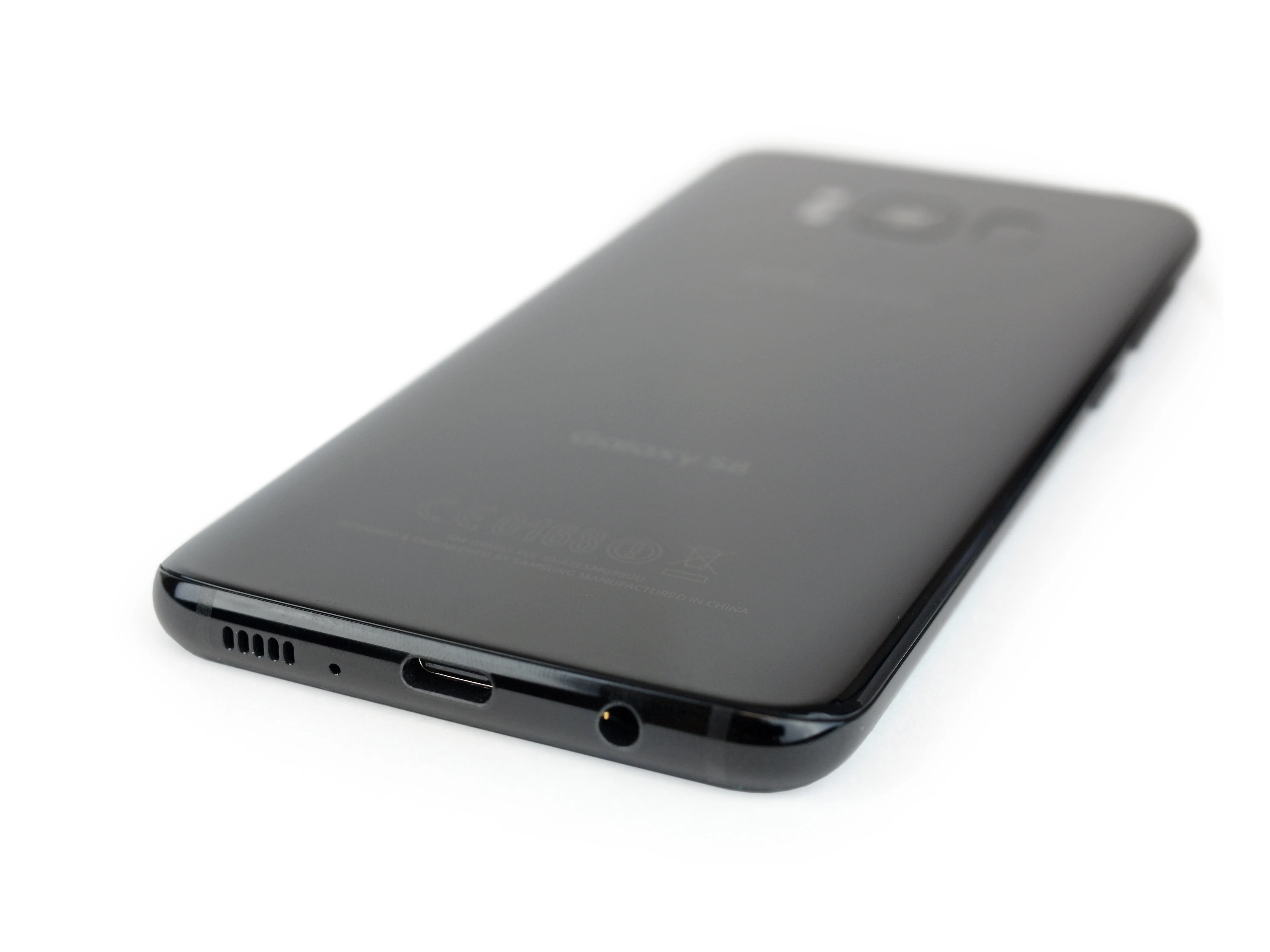

• Если не принимать во внимание размеры, S8 практически полностью повторяет внешний вид S8+. Особенности включают:

• Решетка динамика и отверстие микрофона

• Порт для зарядки USB-C и разъем для наушников (Apple: 0 Samsung: 1)

• Считыватель импульсов/вспышка

• Камера заднего вида

• Считыватель отпечатков пальцев

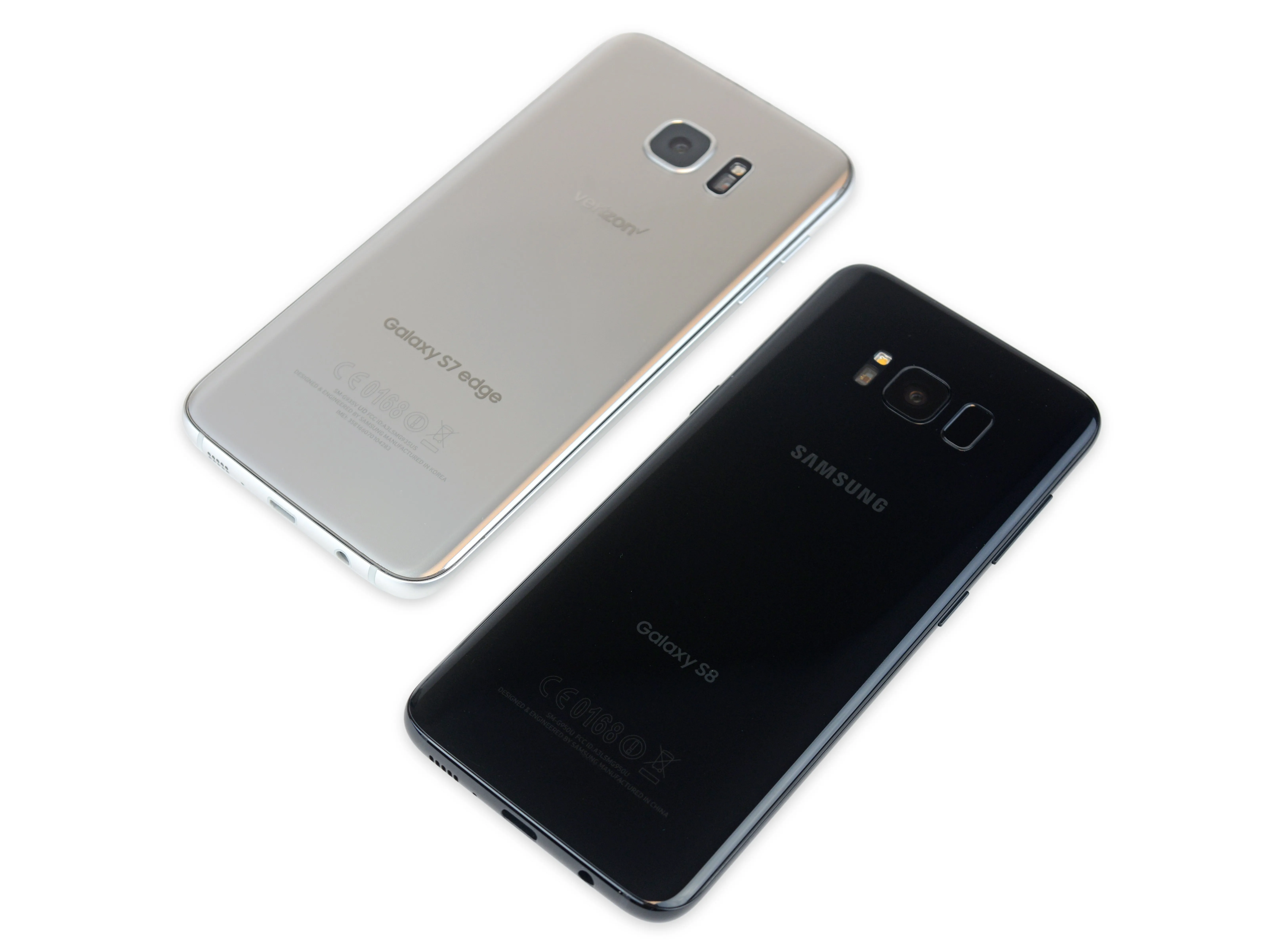

• S8 является безопасным развитием S7 Edge - пропорции, расположение камеры и датчиков, а также размер находятся на одном уровне.

Шаг 3

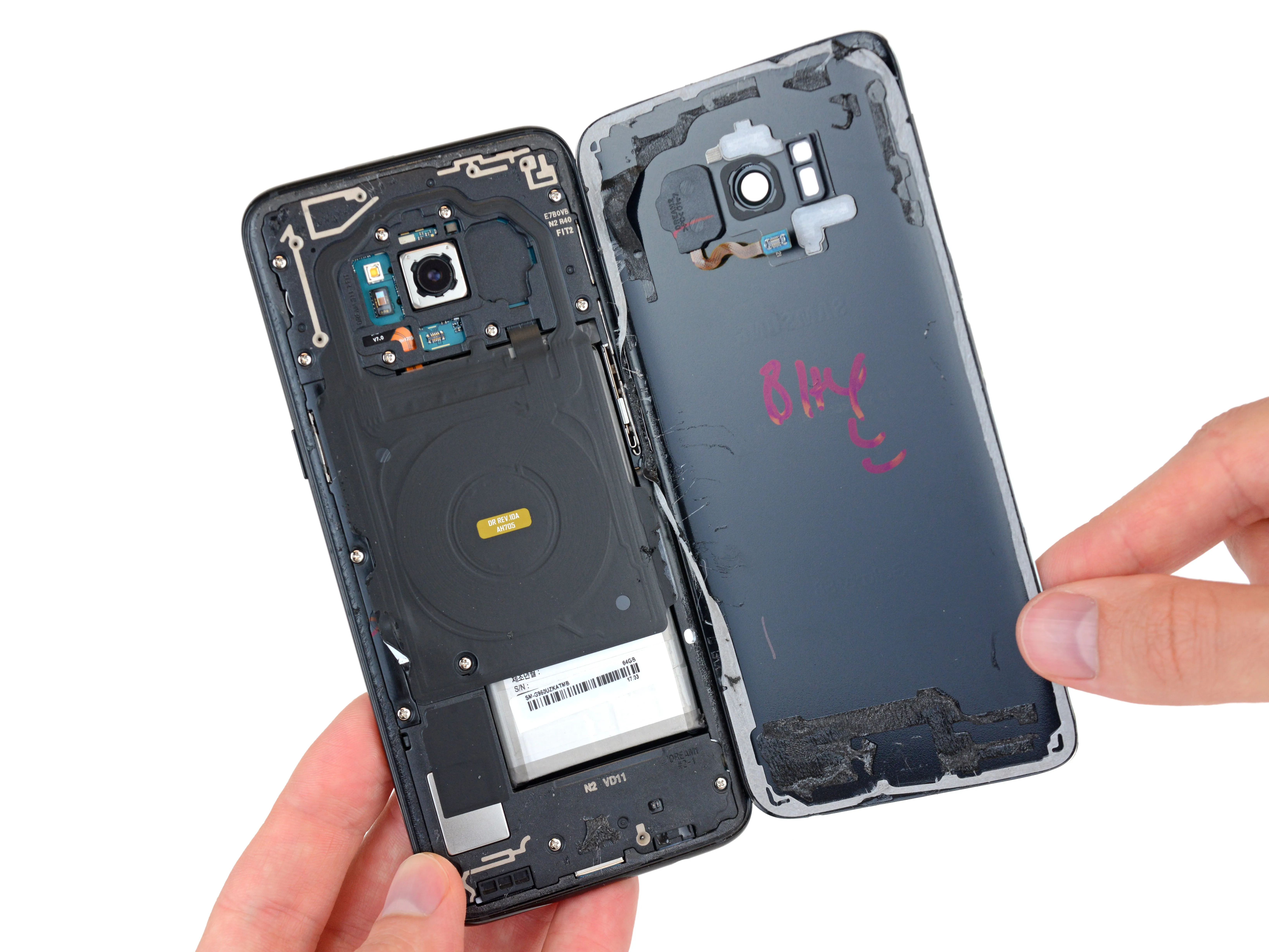

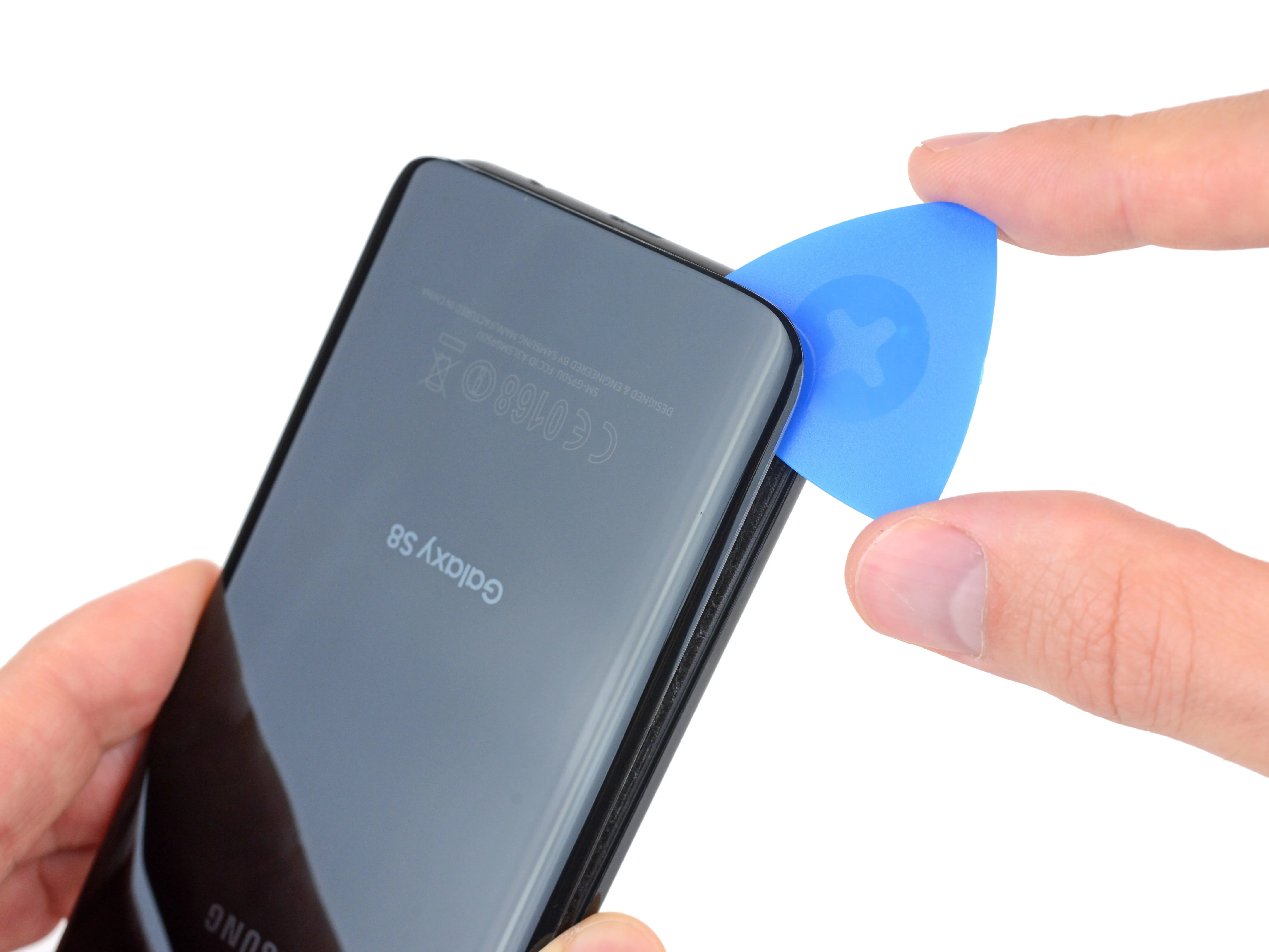

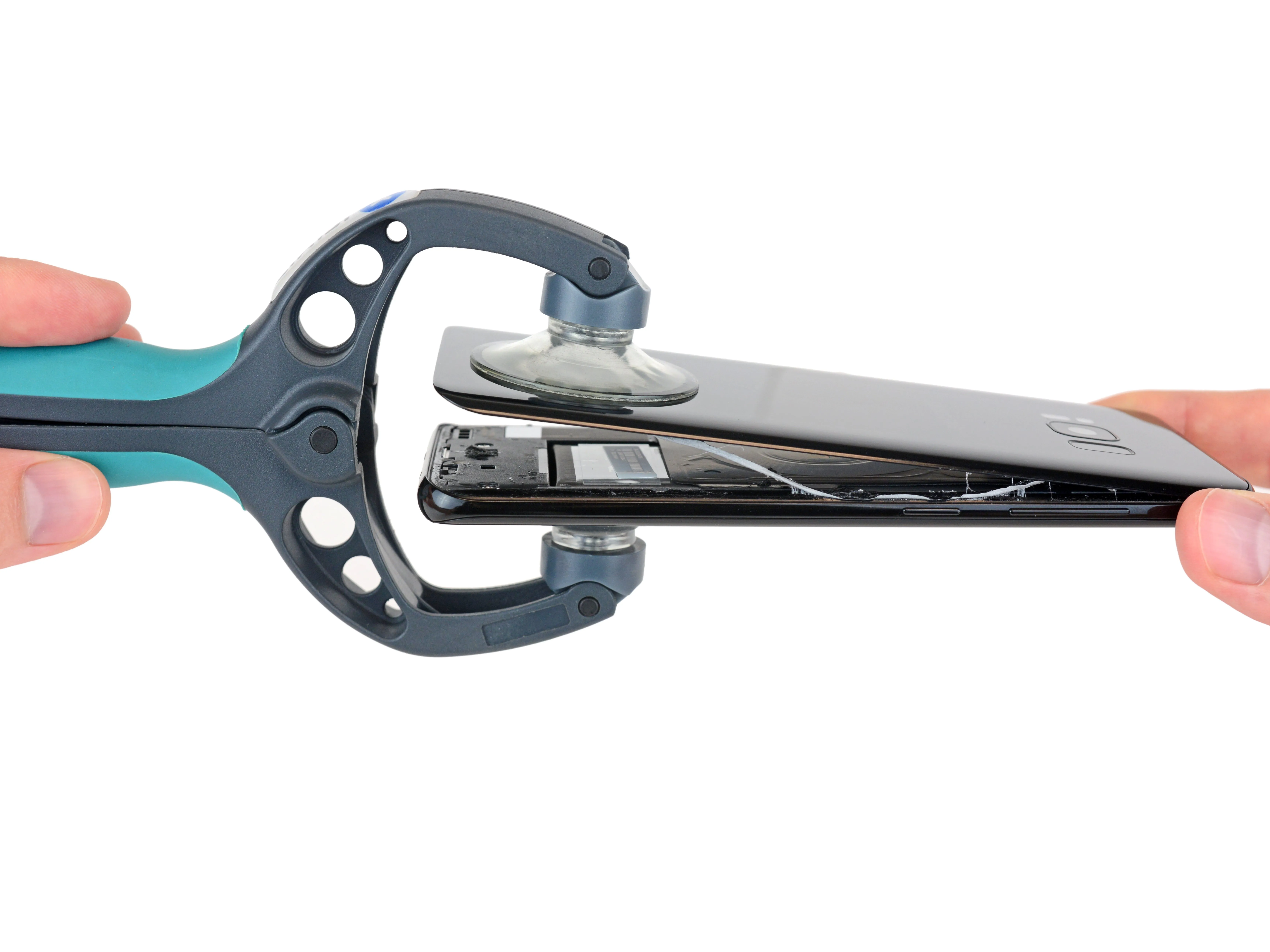

• Galaxy снова использует дизайн 'стекло на стекле', усложняя нам жизнь. Мы нагреваем эту панель и применяем множество выколоток.

• Как только нам удается открыть один край, iSclack помогает нам удалить оставшийся клей (который придется заменить при сборке - *groan*).

• И мы влезли в S8+? Этот парень выглядит довольно идентично.

Шаг 4

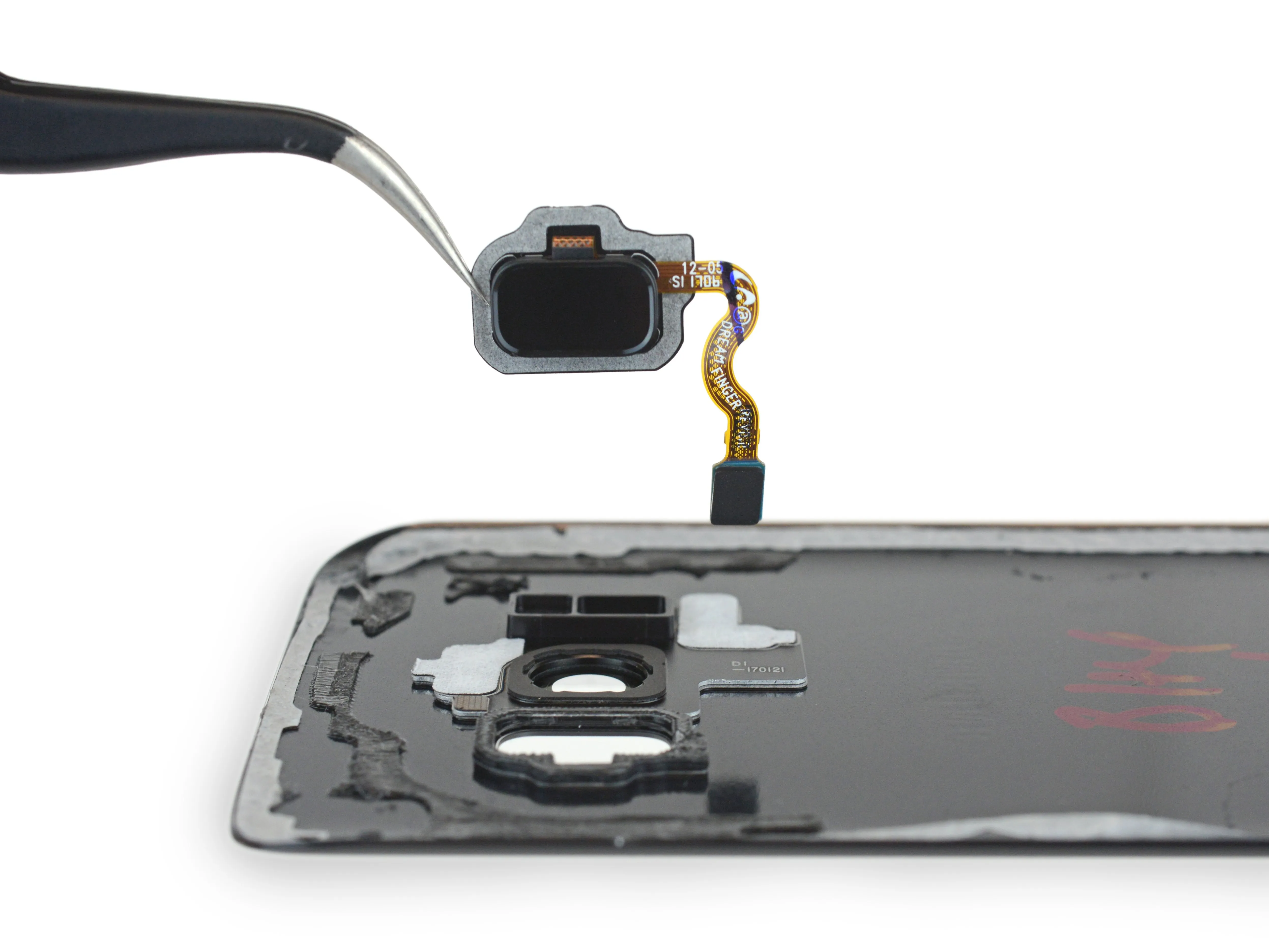

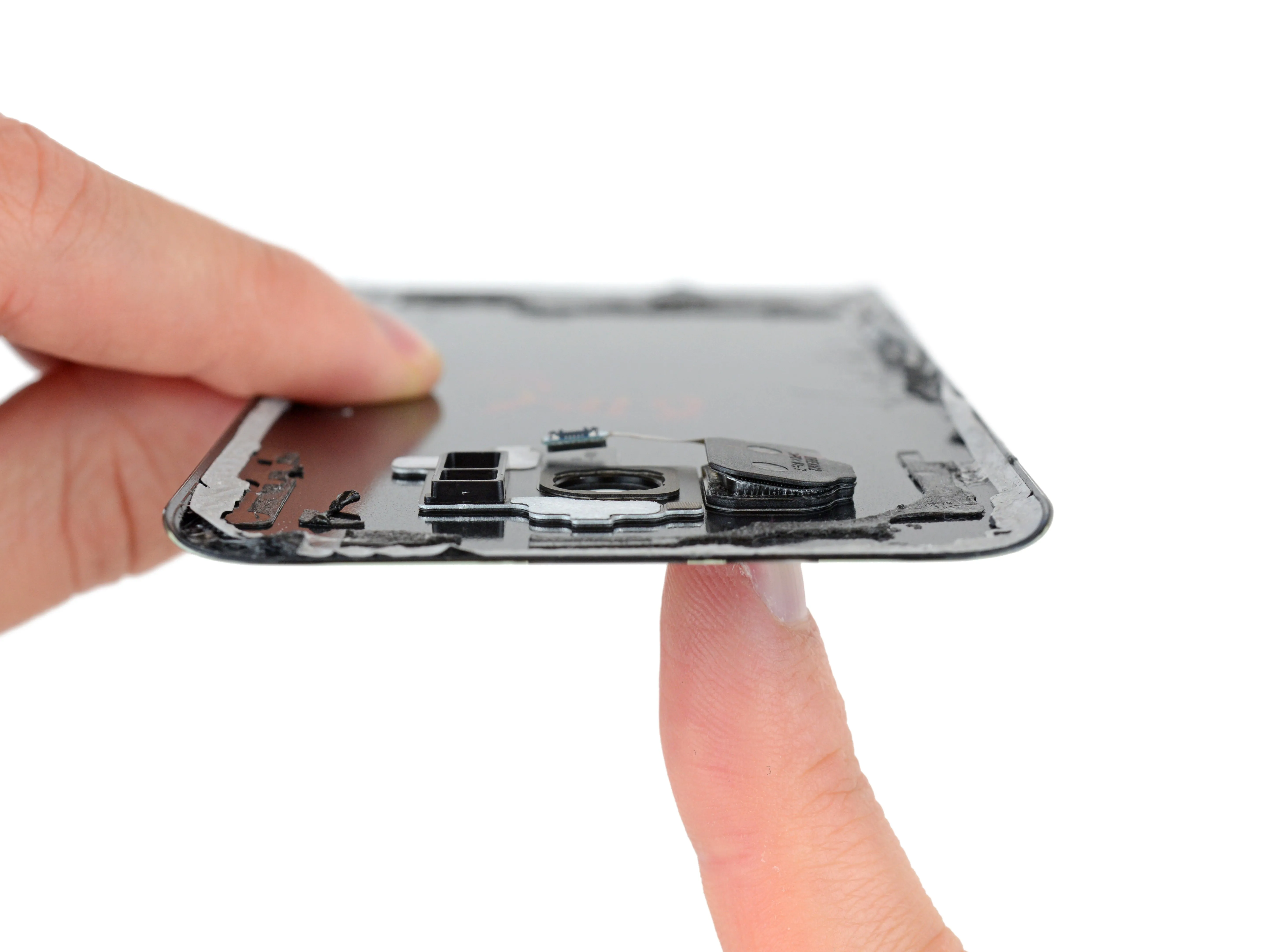

• Датчик отпечатков пальцев находится на задней панели, причем расположен он несколько спорно. Чтобы воспользоваться им (правой рукой), приходится вслепую тянуться к камере...

• Хорошая новость заключается в том, что этот датчик является модульным и может быть отклеен от клея для замены. Для этого нужно лишь немного нагреть и хорошенько надавить.

• Пока нет информации о том, будет ли программная блокировка (как в iPhone 7) помешает замене.

Шаг 5

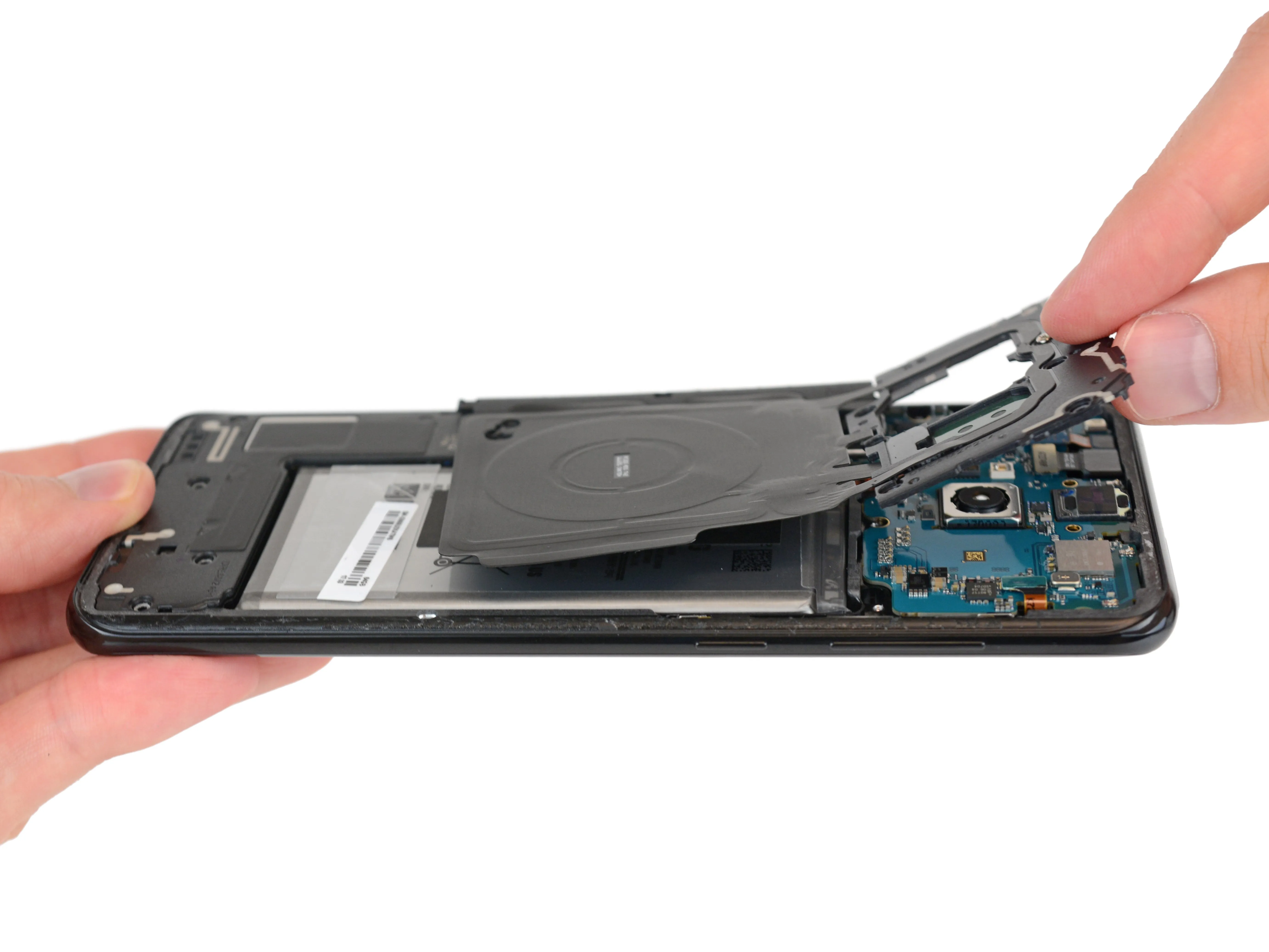

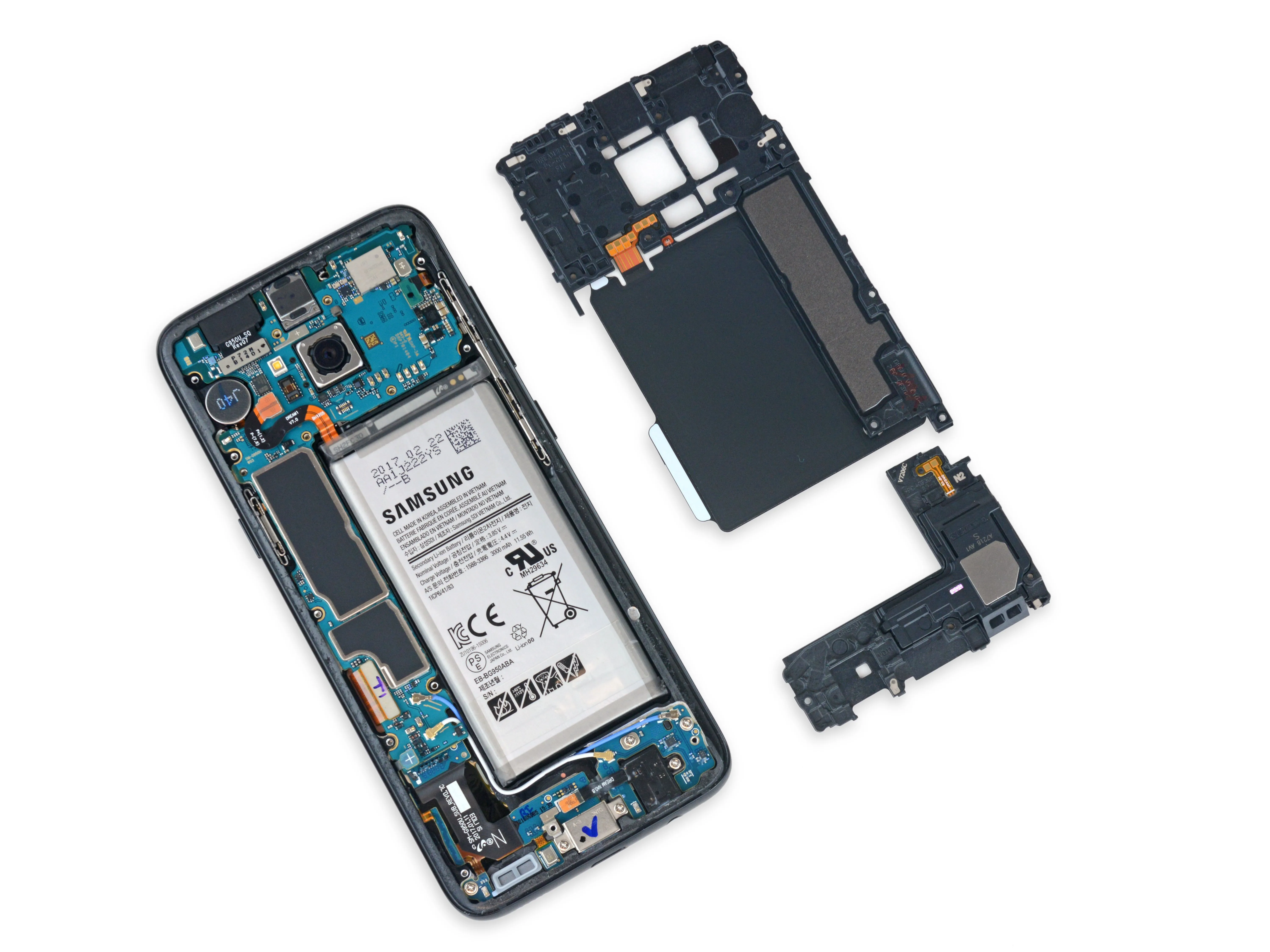

• Как и в S8+, в S8 реализована отличная аппаратная многозадачность. Массив динамиков/антенн и антенна/катушка NFC выполняют двойную функцию в качестве средней рамки телефона.

• Также, как и в S8+, антенна NFC, предположительно, выполняет дополнительную работу, подделывая MST для использования Samsung Pay в любой кассе считывания карт.

• Нам почти нечего сказать по этому поводу - остальная часть телефона выглядит очень похоже на S8+ тоже, вплоть до маленького блинчика-вибратора. Как будто кто-то оставил S8+ в кармане в день стирки, и он вышел из стирки немного уменьшившимся, но не худшим для ношения.

Шаг 6

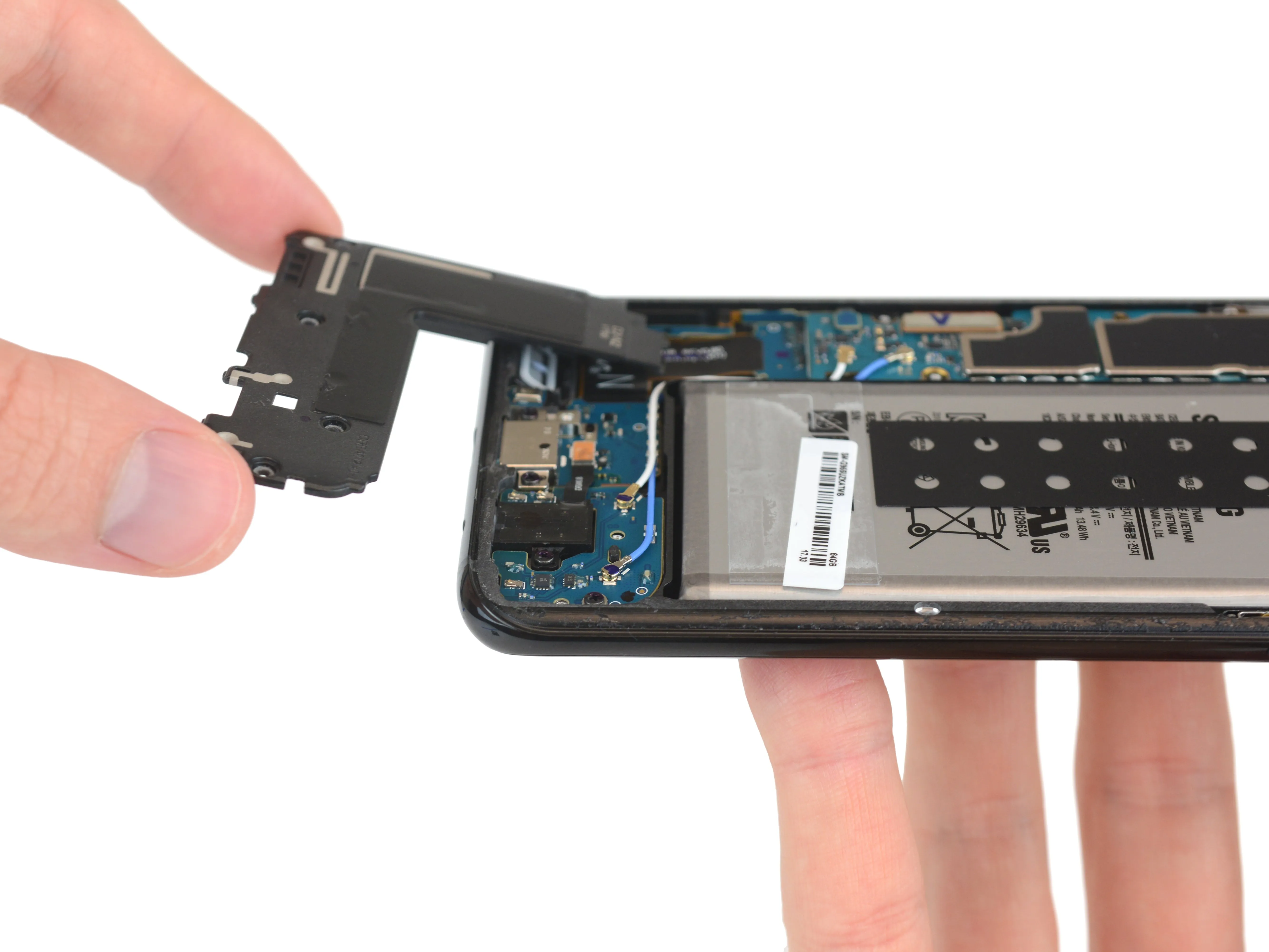

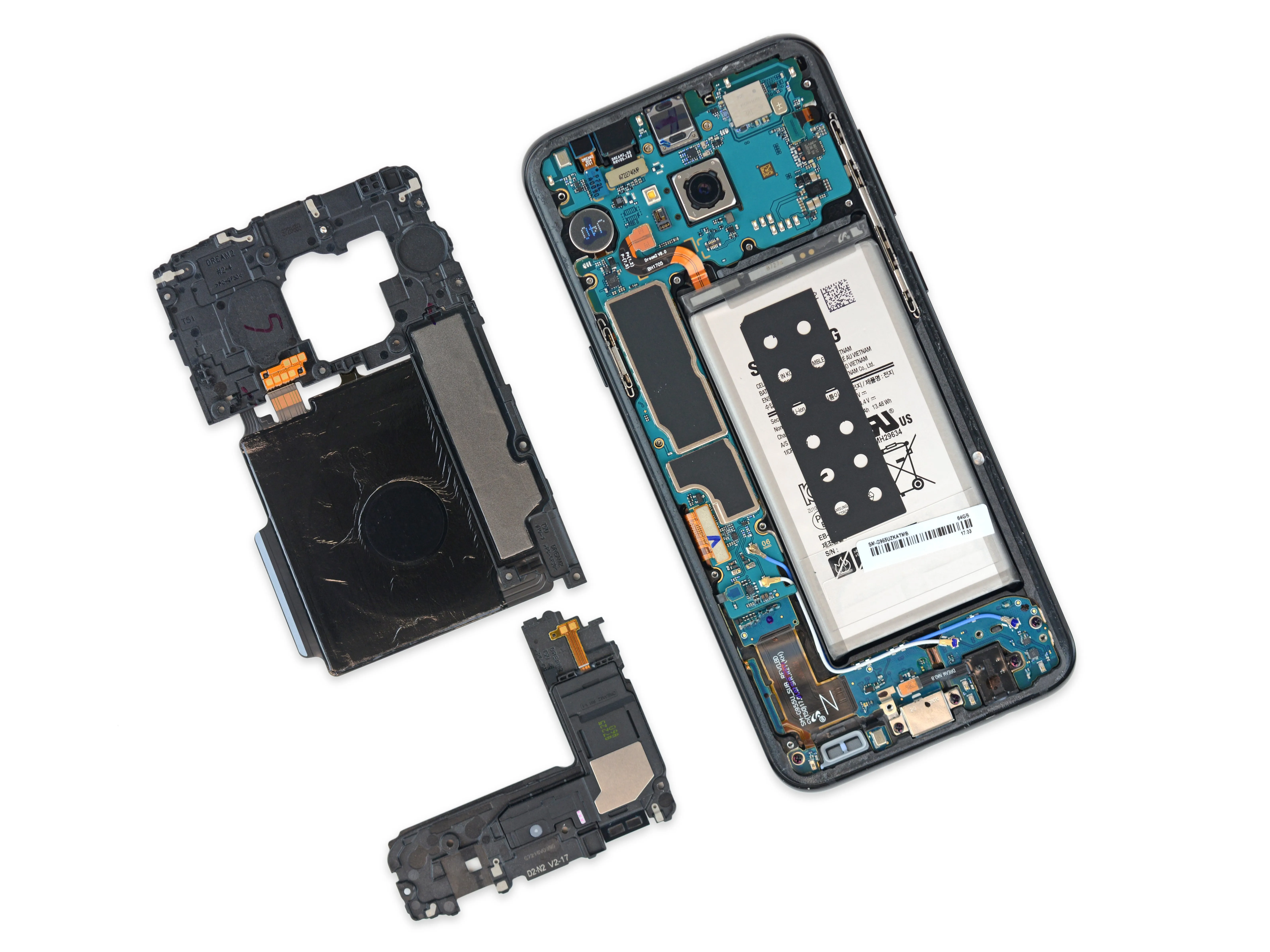

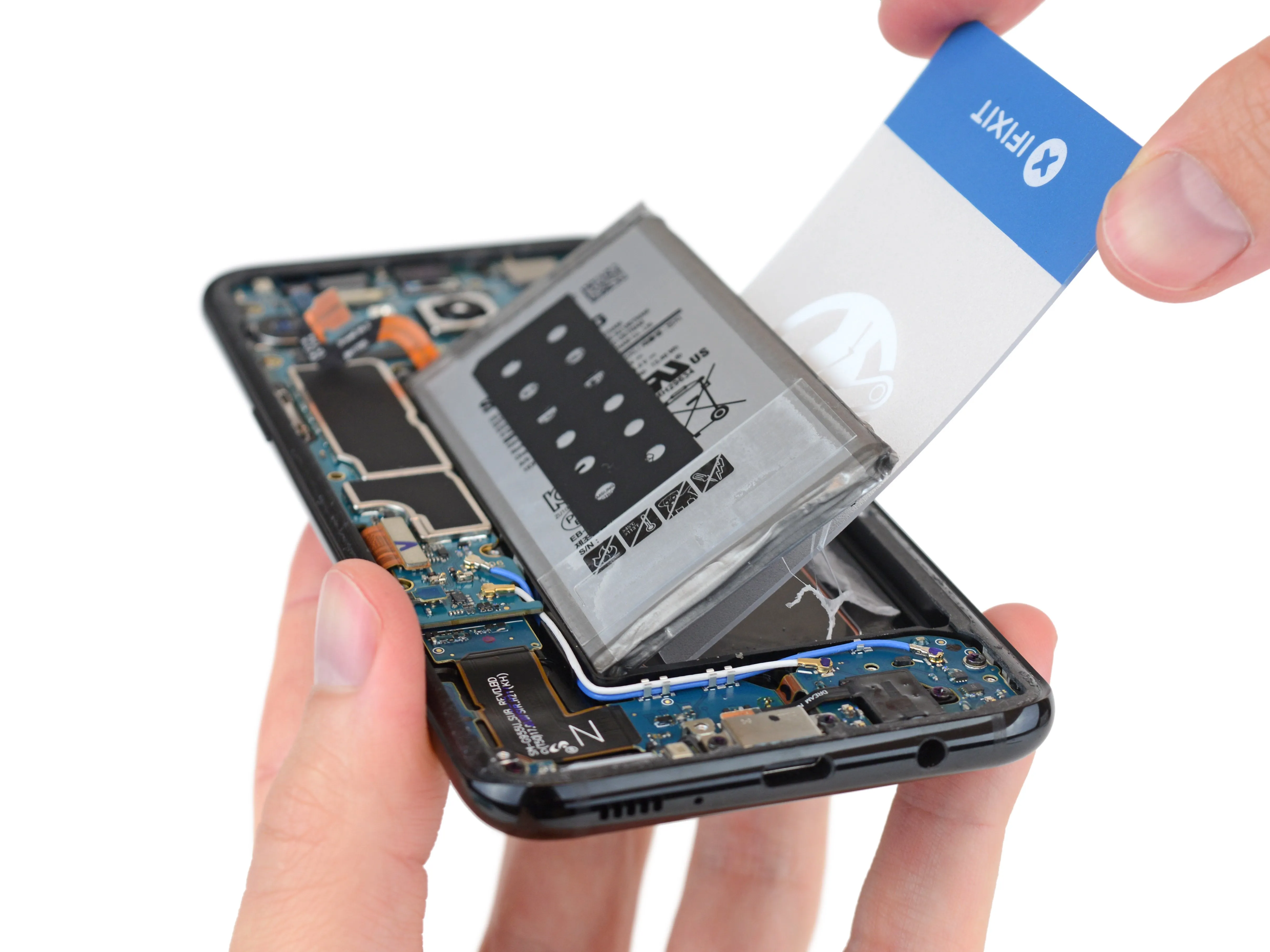

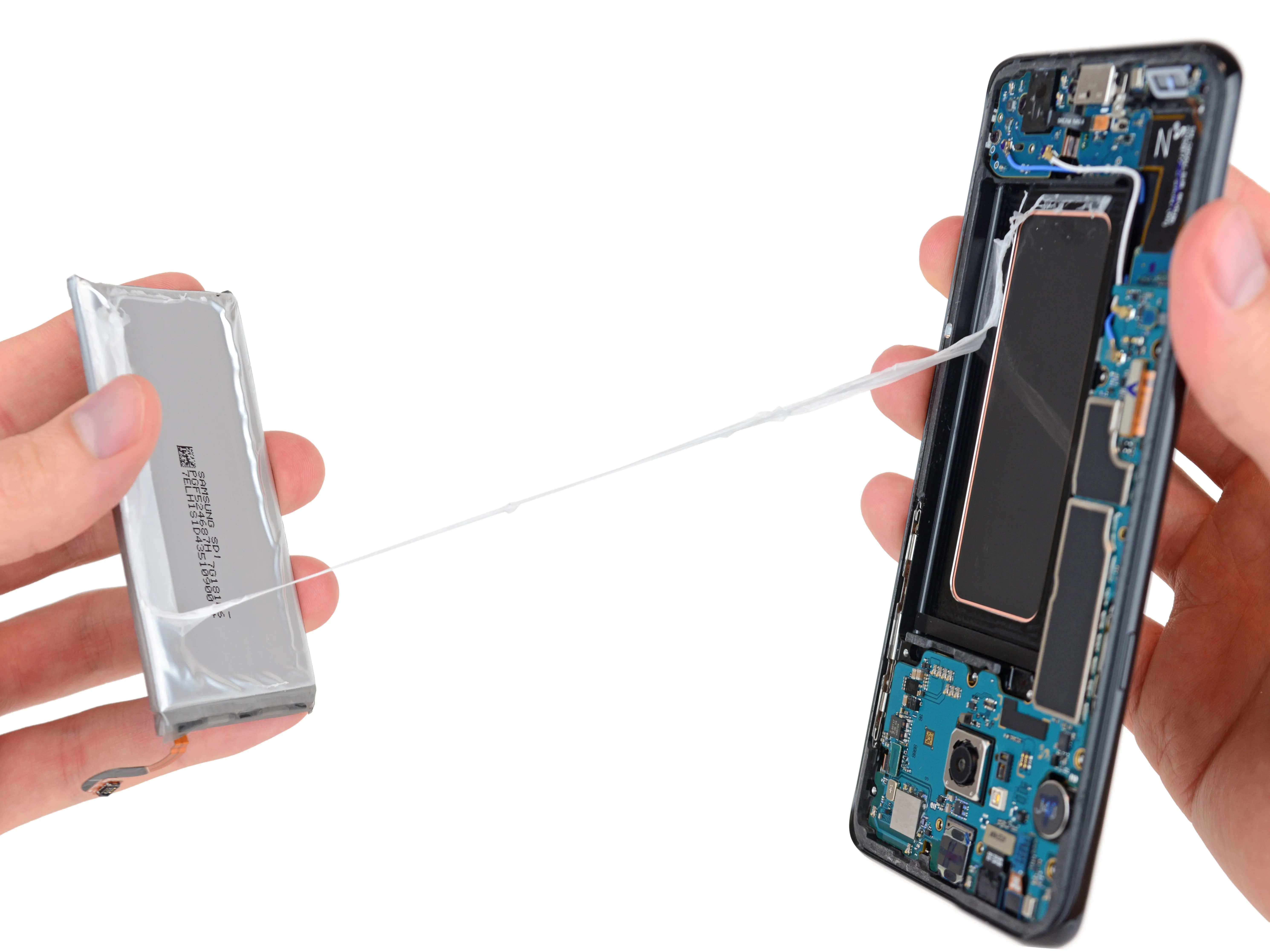

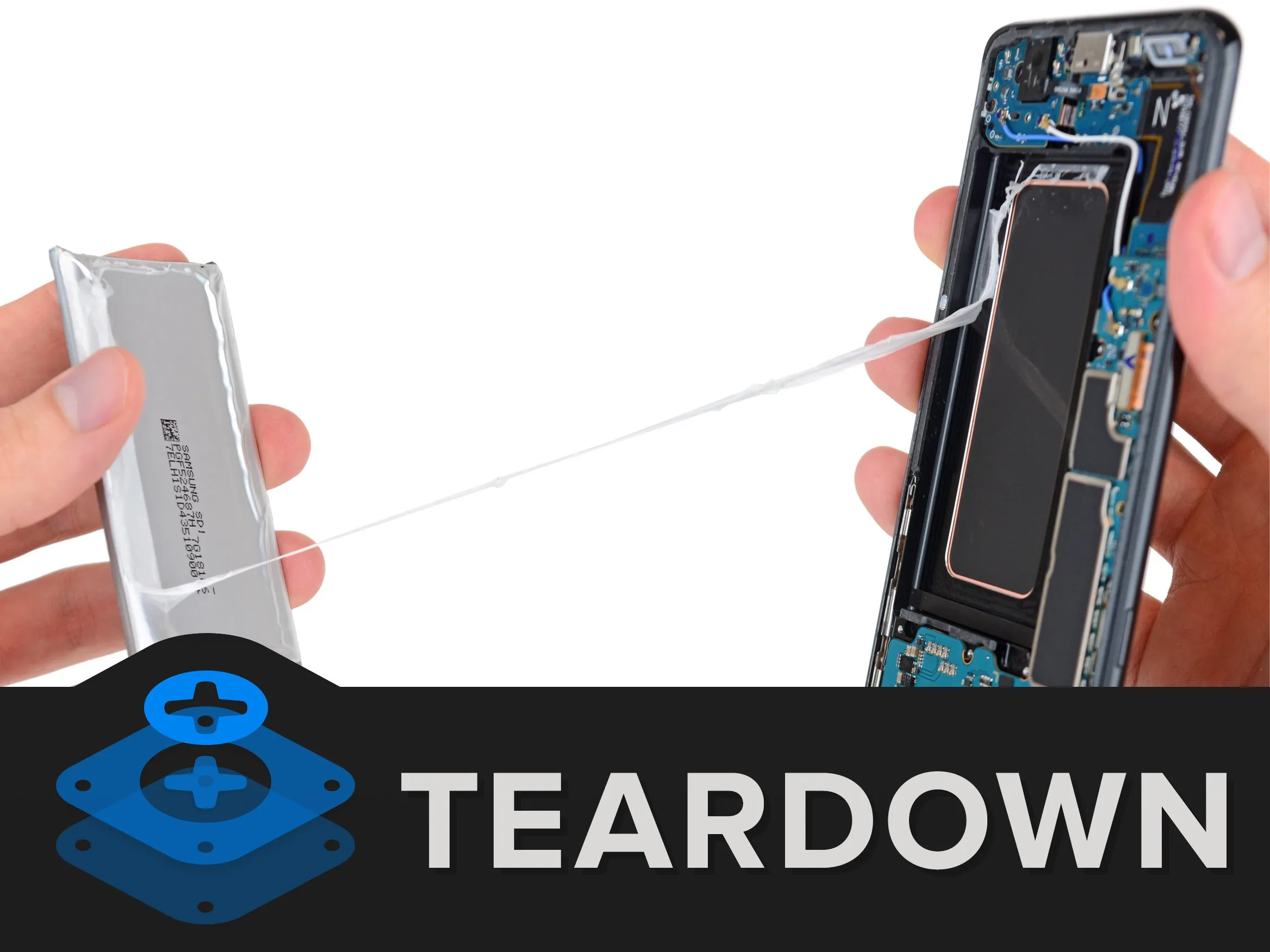

• Можно подумать, что после того, как Samsung менее чем звездной истории Samsung с аккумуляторамиу них есть система быстрого извлечения этих маленьких элементов. Но этот элемент прочно (и мы имеем в виду прочно) приклеен.

• И не то чтобы это было особенно сложно - иметь съемный аккумулятор. повсюду в мир телефонов.

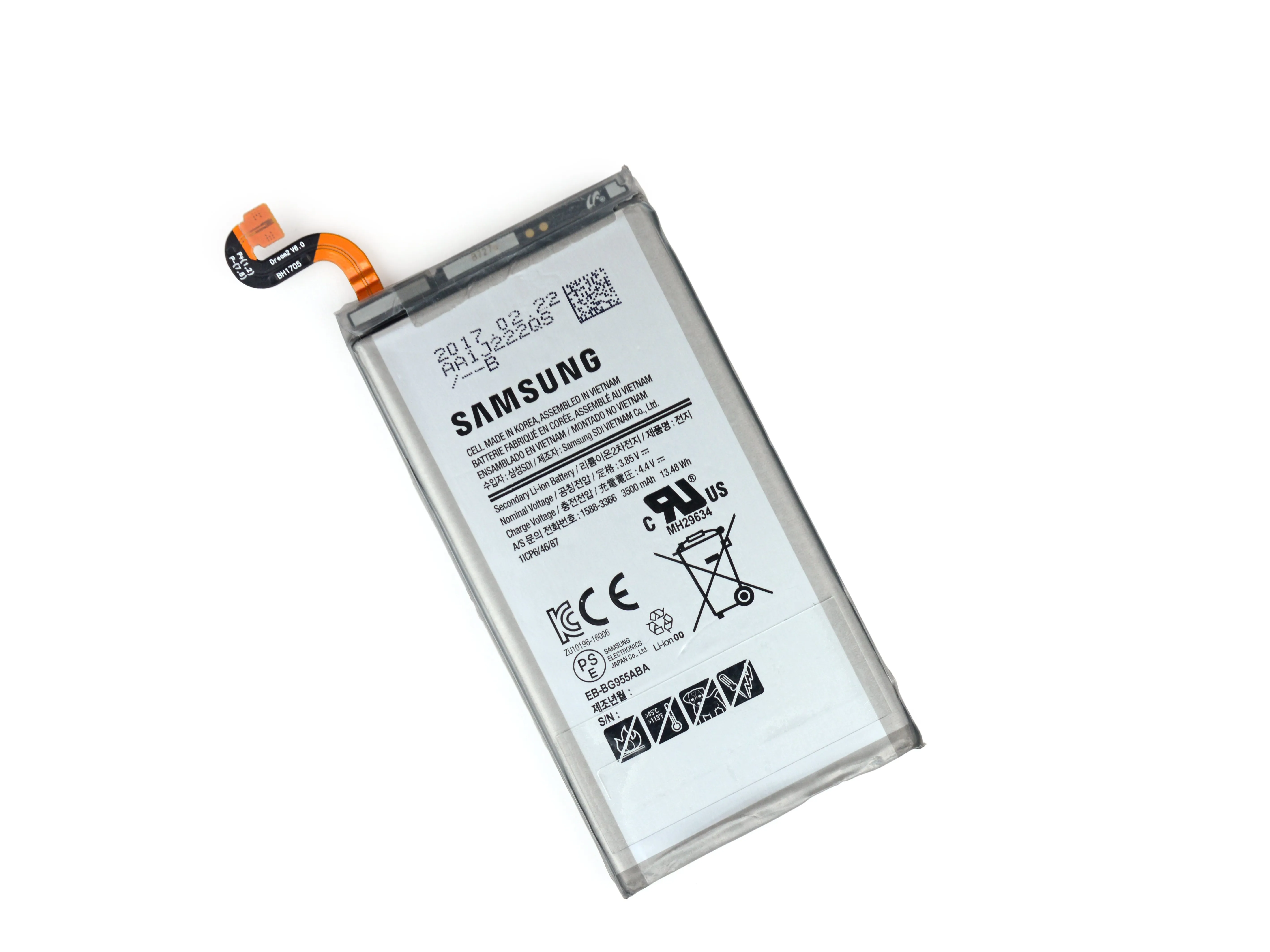

• Фирменная батарея Samsung аккумулятор составляет 11,55 Вт-ч - сопоставимо с 10,66 Вт-ч у Google Pixel, но превосходит по размерам (немного меньше) iPhone 7аккумулятор емкостью 7,45 Втч.

• Сравнение по емкости может показаться впечатляющим, но по сообщениям но, судя по отзывам, реальная производительность не вызывает восторга.

Шаг 7

• Разъем платы ввода-вывода находится под материнской платой в этих поздних моделях телефонов Galaxy. Почему бы не усложнить задачу?

• Сама материнская плата вынимается с относительной легкостью, позволяя нам взглянуть на стандартный для Samsung тепловой патрубок.

• Конфигурация дочерней платы ввода-вывода соответствует S8+ вплоть до модульного разъема для наушников.

• Поскольку мы уже прошли через махинации с камеройто перейдем непосредственно к чипам.

Шаг 8

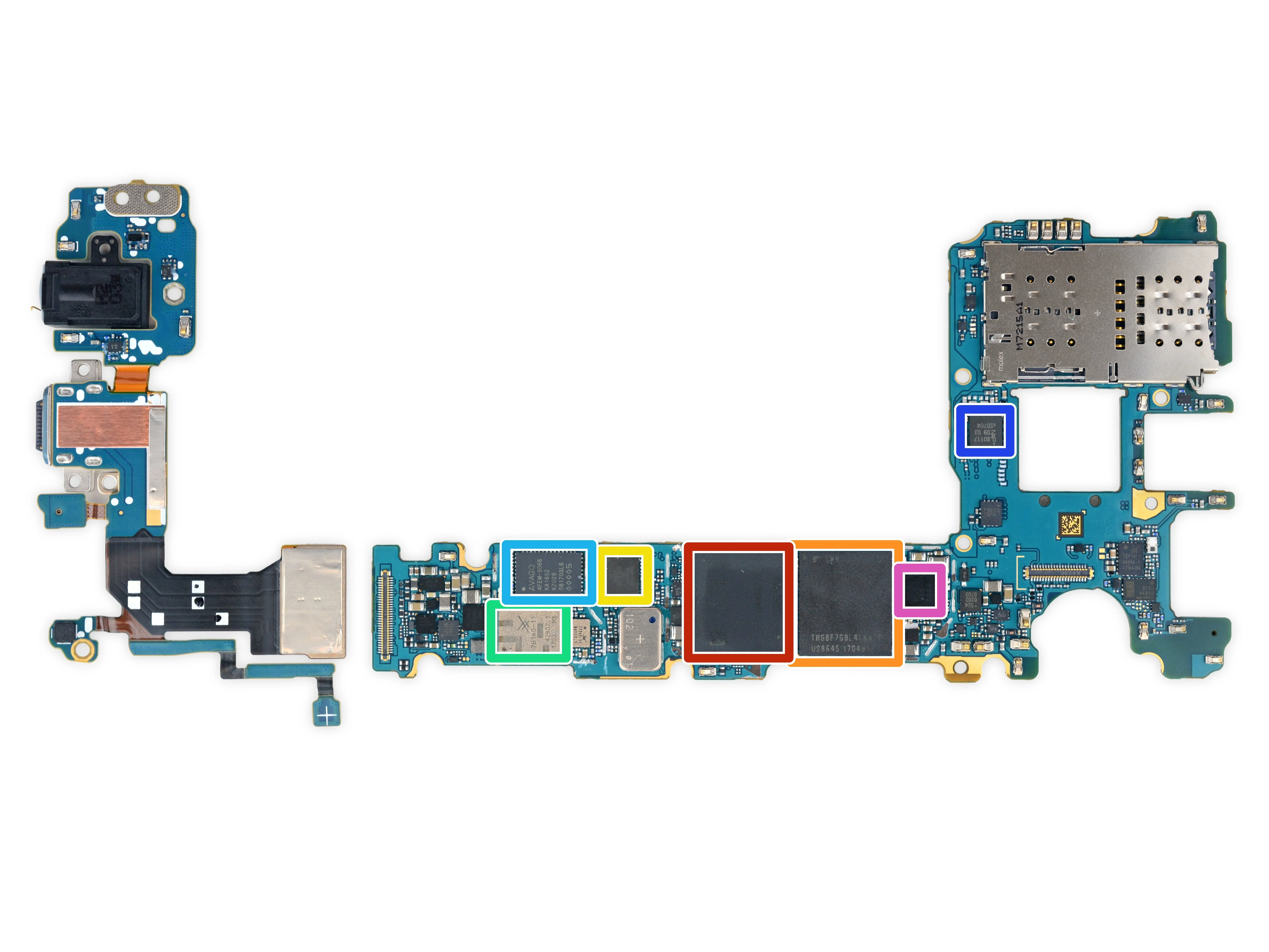

• Мы проверили чипы в S8, чтобы узнать, действительно ли он является меньшим близнецом S8+:

• Samsung K3UH5H50MM-NGCJ 4 ГБ оперативной памяти LPDDR4, установленной поверх MSM8998 Snapdragon 835

• Toshiba THGBF7G9L4LBATR 64 ГБ UFS (флэш-память NAND + контроллер)

• Qualcomm WCD9341 Аудиокодек Aqstic

• Фронтальный модуль WLAN Skyworks SKY78160-11

• Модуль усилителя мощности Avago AFEM-9066

• NXP Semiconductor PN80T Контроллер NFC с защищенным элементом

• Кремниевая PMIC интерфейса Mitus SM5720

Шаг 9

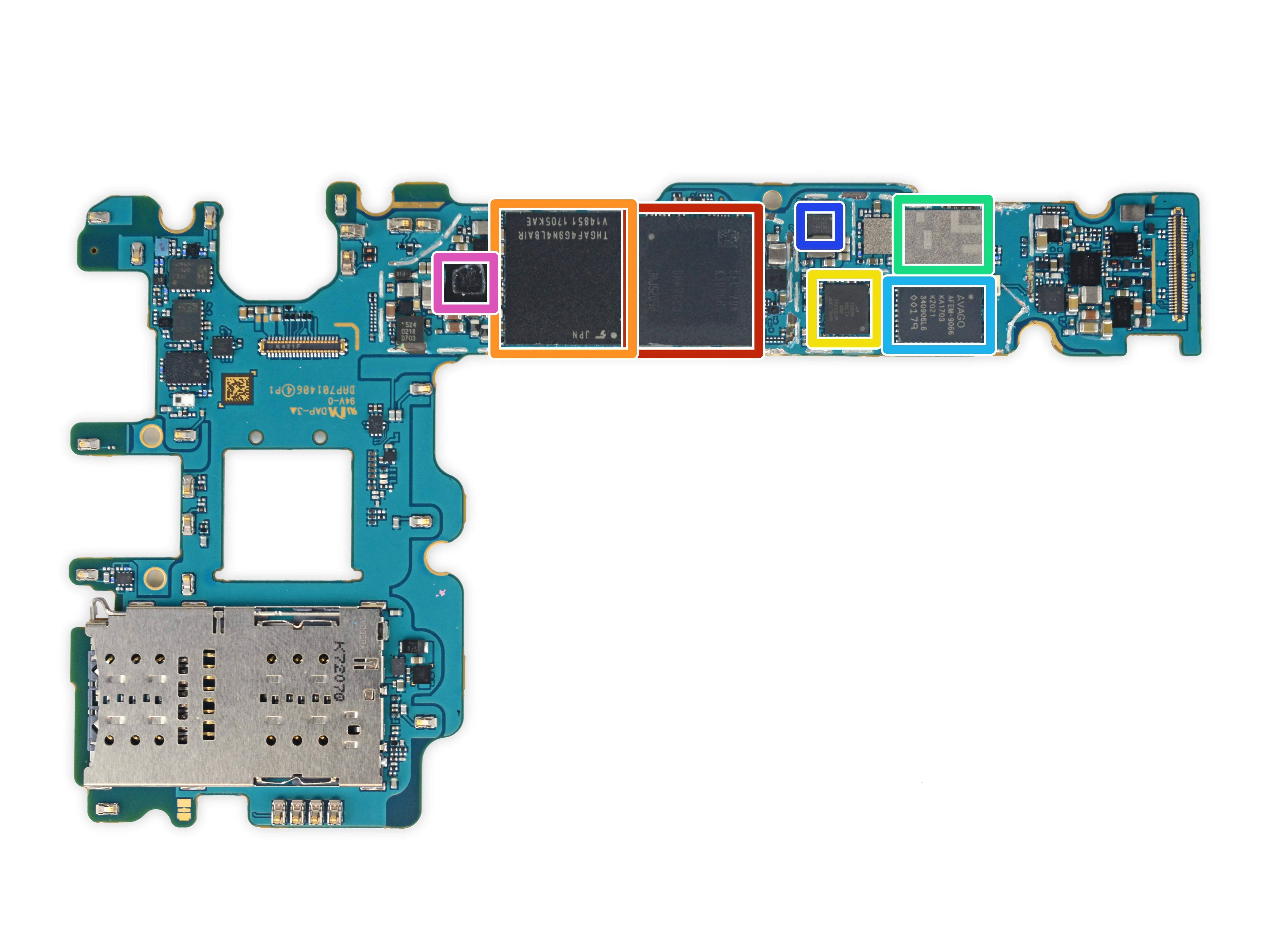

• На противоположной стороне мы находим:

• Модуль Wi-Fi Murata KM6D28040

• Qualcomm PM8998 (аналогичен PM8920) Управление питанием

• Qualcomm WTR5975 Радиочастотный трансивер

• Усилитель мощности Avago AFEM-9053 (вероятно)

• Беспроводной приемник питания IDT P9320S

• Maxim MAX77838 компаньон PMIC (аналогичен MAX77829) (для AMOLED-дисплеев)

• Процессор изображения Samsung S59X7P1 (вероятно)

Шаг 10

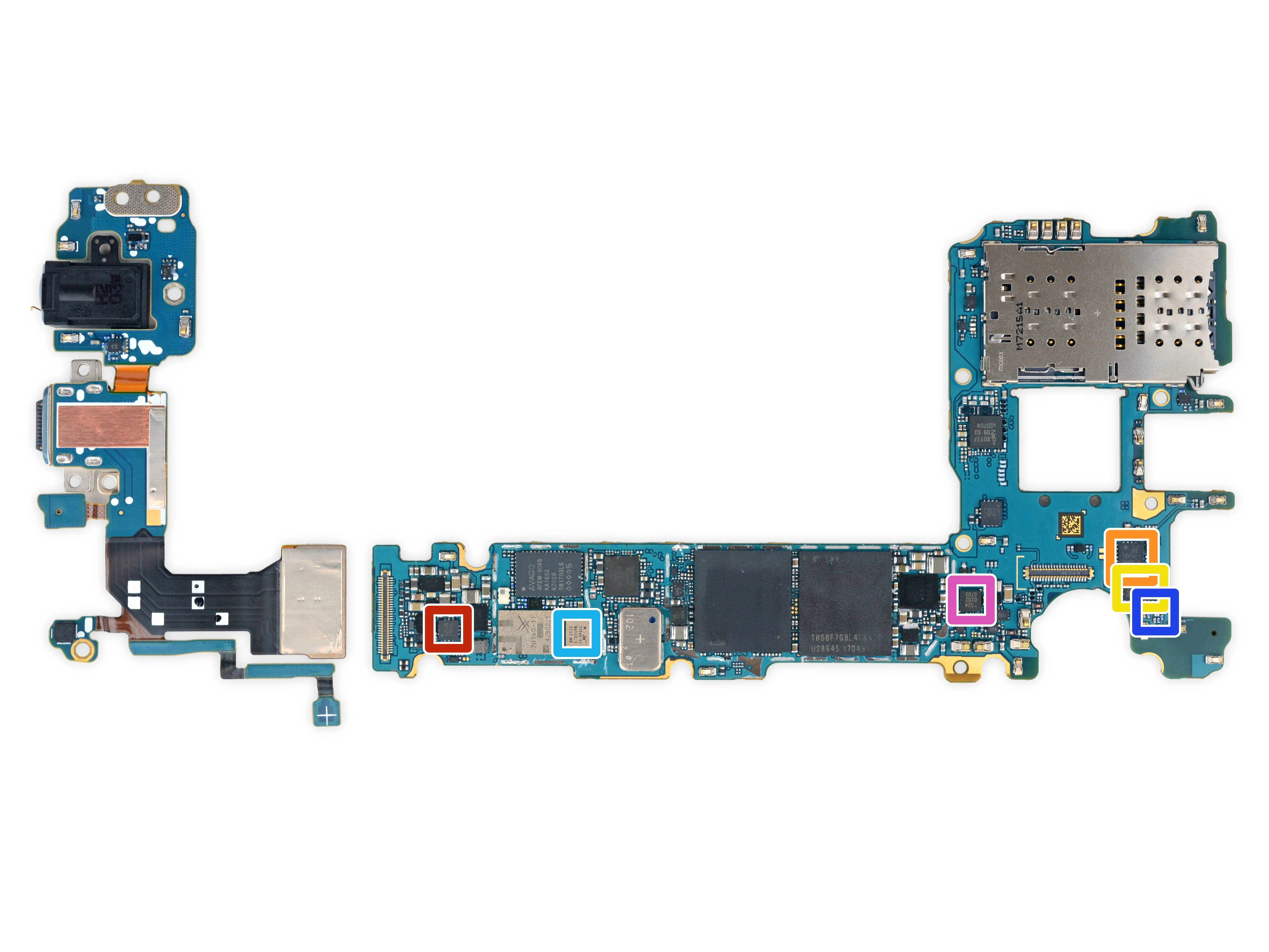

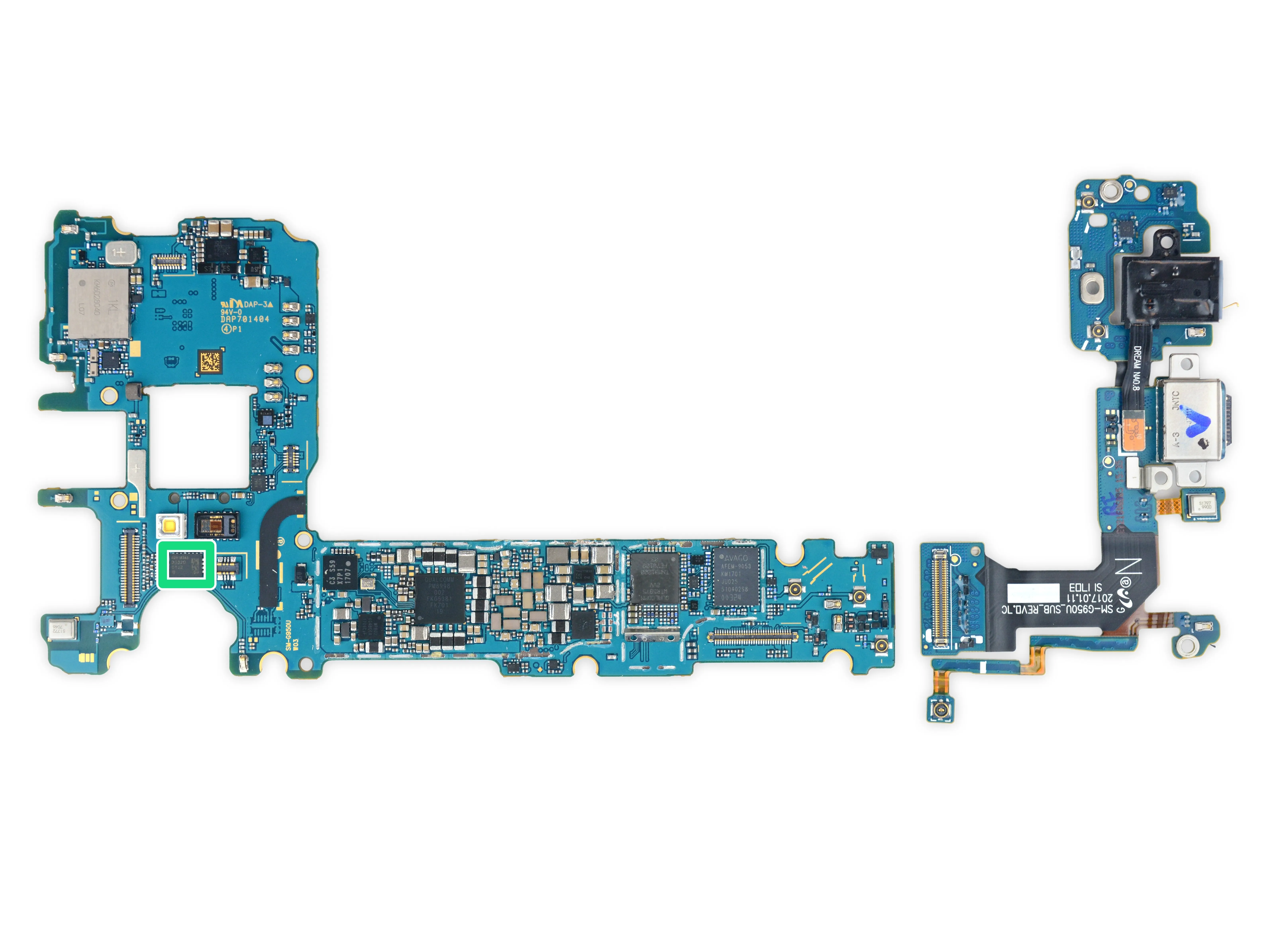

• Идентификация микросхем, часть 2:

• FM-трансивер RDA Microelectronics RDA6213N (вероятно)

• Skyworks SKY13716-11 низкочастотный фронтальный модуль LNA

• Qualcomm ? D5319 среднедиапазонный разнос

• Qualcomm ? D5320 разнесение в высоком диапазоне (вероятно)

• Skyworks SKY77365-11 модуль усилителя мощности

• NXP Semiconductor BGU8103 Малошумящий усилитель GPS/ГЛОНАСС/Галилео/BeiDou

• NXP Semiconductor PCAL6524 24-битный расширитель ввода/вывода

Шаг 11

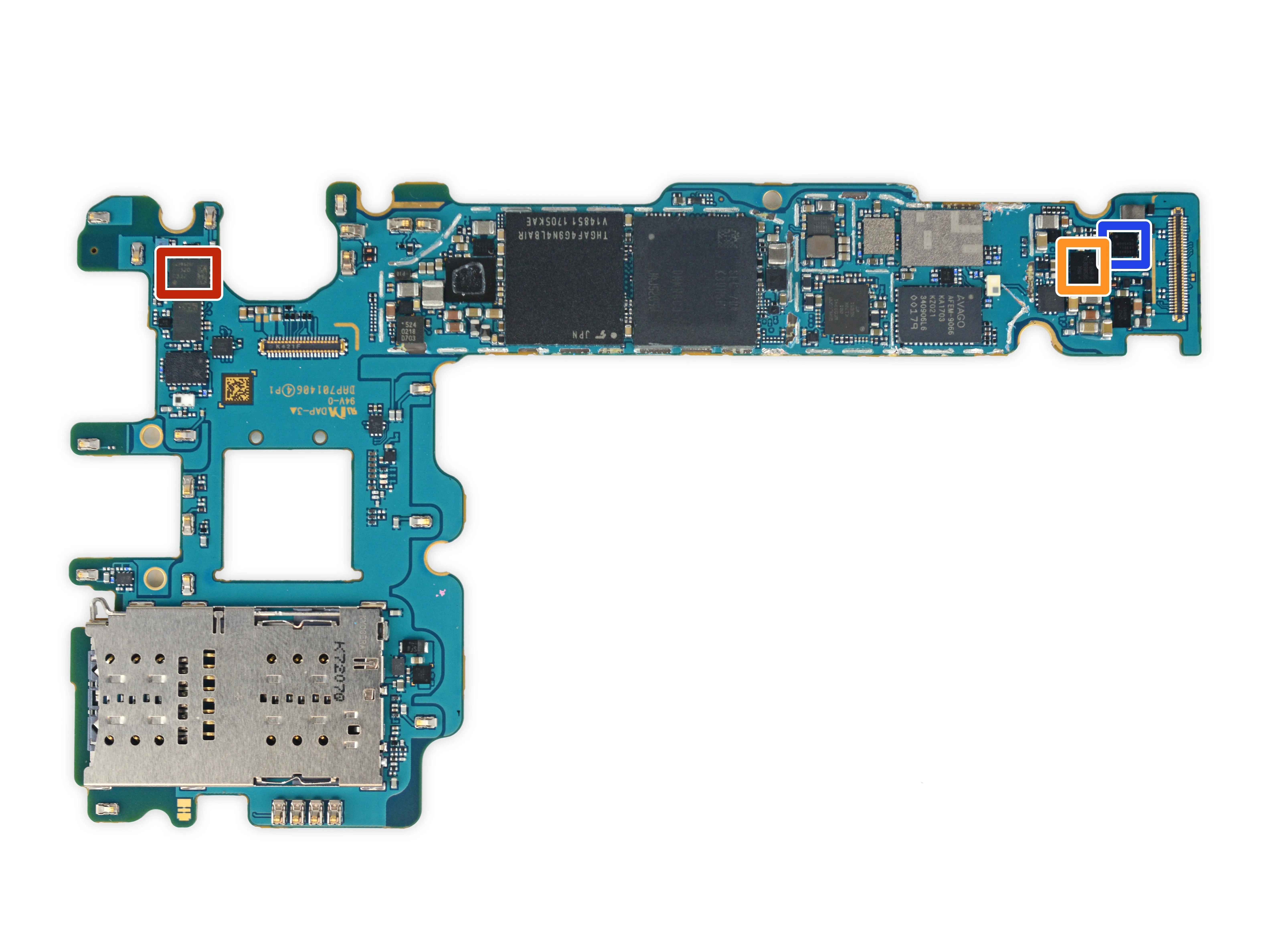

• Идентификация микросхем, часть 3:

• Аудиоусилитель Maxim MAX98506

• Qualcomm PM8008 управление питанием

• Samsung S2MPB02 управление питанием

• Samsung S2MM005X02 Контроллер доставки питания USB (вероятно)

• Переключатель нагрузки ON Semiconductor FPF3688UCX

• ON Semiconductor FAN48618 стабилизатор напряжения и Richtek RT8010GQW DC/DC-преобразователь на 1 А

• Vishay DG2730 Аналоговый коммутатор USB 2.0 DPDT на 2 порта, 480 Мбит/с и NXP Semiconductor NCX2200 компаратор

Шаг 12

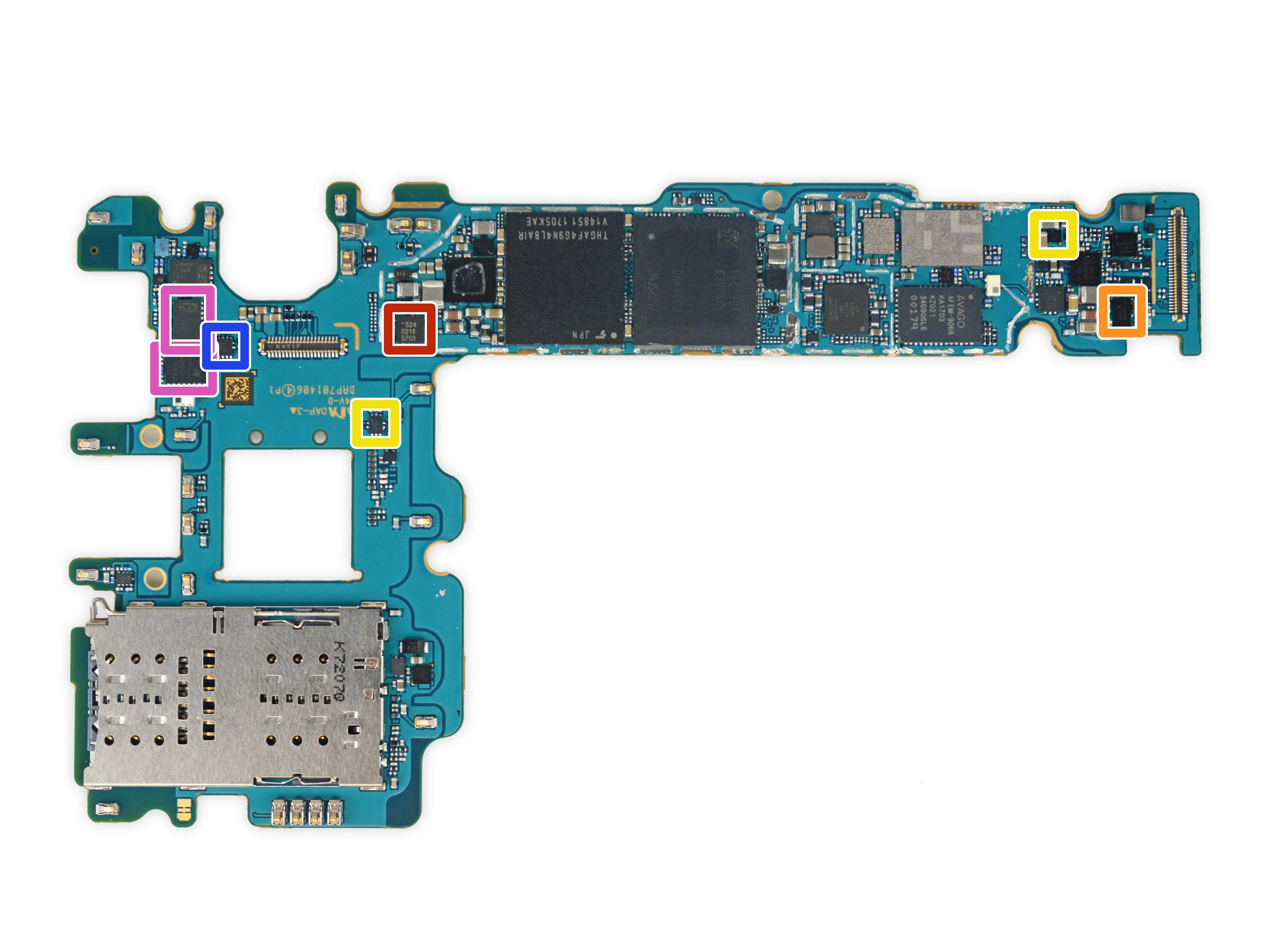

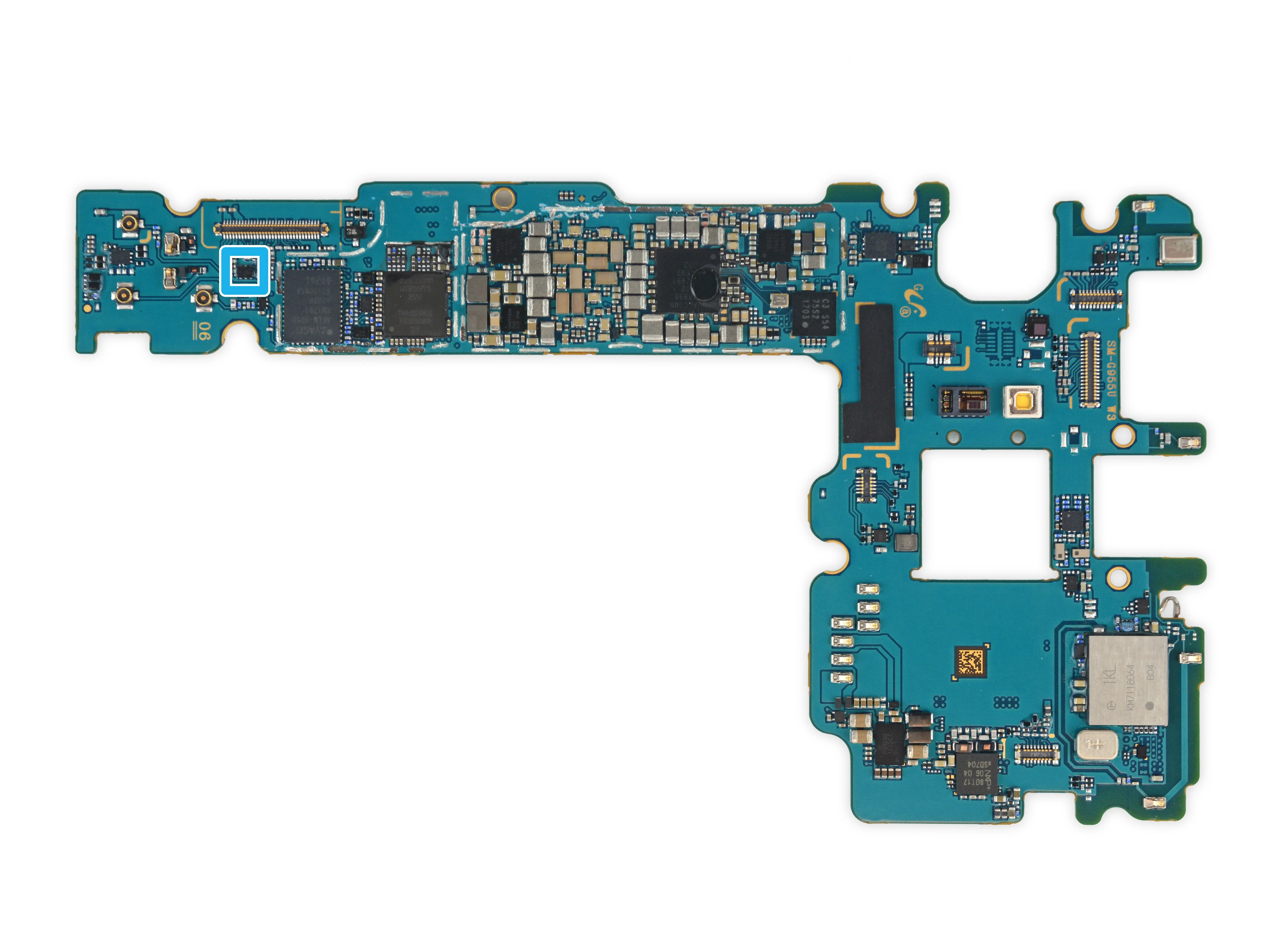

• Идентификация микросхем, часть 4 (датчики):

• STMicroelectronics LSM6DSL 3-осевой акселерометр/гироскоп

• STMicroelectronics LPS22HB Датчик давления

• AKM Semiconductor AK09916C 3-осевой электронный компас

• Ablic (ранее Seiko Instruments) S-5712CCDL1-I4T1U Датчик на эффекте Холла

• Semtech SX9320 Датчик приближения (вероятно)

• Analog Devices ? Датчик сердечного ритма

Шаг 13

• Вот и все для ванильного S8. Если вы еще не догадались, у нас есть более подробный обзор S8+так что ознакомьтесь с ним, если еще не читали.

• А теперь давайте оценим ремонтопригодность Galaxy S8.

Вывод

• Многие компоненты являются модульными и могут быть заменены независимо друг от друга.
• Аккумулятор можно заменить, но сильный клей и приклеенная задняя панель делают это неоправданно сложным.
• Переднее и заднее стекла вдвойне уязвимы для трещин, а сильный клей на обоих стеклах затрудняет доступ к внутренностям для ремонта.
• Из-за изогнутого экрана заменить переднее стекло, не разрушив дисплей, крайне сложно.

Оценка ремонтопригодности

Ремонтопригодность 4 из 10 (10 - легче всего отремонтировать)
