Разборка Samsung Galaxy S8+

Введение

Samsung возвращается, детка! Крупнейший в мире производитель смартфонов начинает 2017 год выпуском практически самого большого в мире смартфона - Galaxy S8+ с его чудовищным 6,2-дюймовым дисплеем производит фурор. Но как он поведет себя на столе для разборки? Давайте посмотрим на него со стороны.

О, вы искали наш стандартный разбор Galaxy S8? Что ж, смотрите дальше.

Хотите получить преимущество в будущих разборах? Следите за нами в Twitter, дружите с нами на Facebook и заглядывайте в наш Instagram, чтобы узнать все последние новости!

Что вам понадобится

Инструменты

•

•

•

•

•

•

•

•

Видео обзор

Шаг 1 Разборка Samsung Galaxy S8+

• Вы уже видели элегантный внешний вид S8+ на рекламных изображениях Samsung, но мы идем дальше. В этом обзоре мы рассмотрим следующие основные характеристики:

• 6,2-дюймовый Super AMOLED дисплей с двумя краями и разрешением 2960 × 1440 (529 ppi).

• Процессор Qualcomm Snapdragon 835 (или Samsung Exynos 8895) с 4 ГБ оперативной памяти

• 12-мегапиксельная задняя камера с двухпиксельным автофокусом и возможностью съемки 4K-видео; 8-мегапиксельная камера для selfie

• Внутренняя память 64 ГБ с возможностью расширения с помощью карт MicroSD (до 256 ГБ дополнительно)

• Степень водонепроницаемости IP68

• Android 7.0 Nougat

Шаг 2

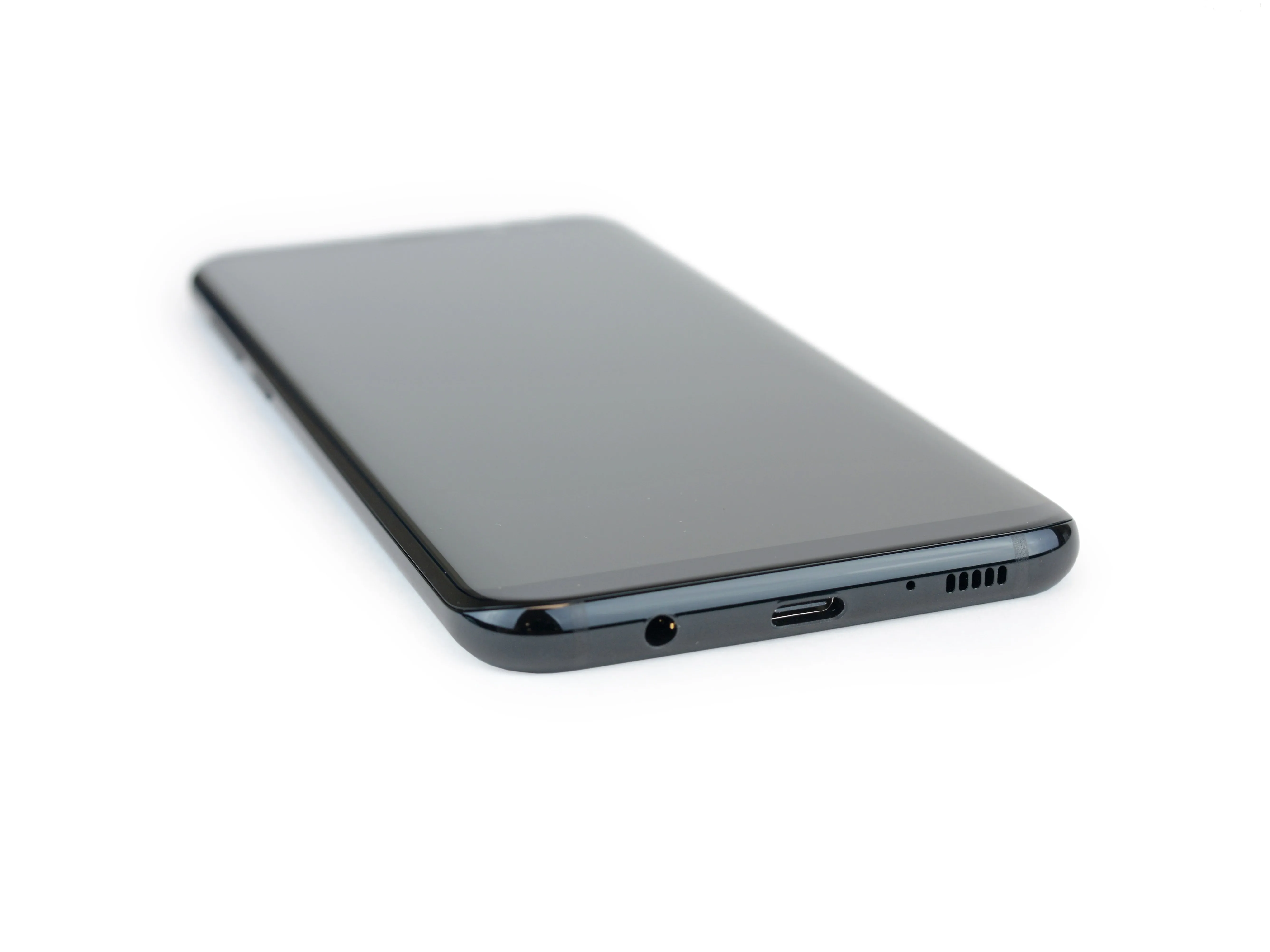

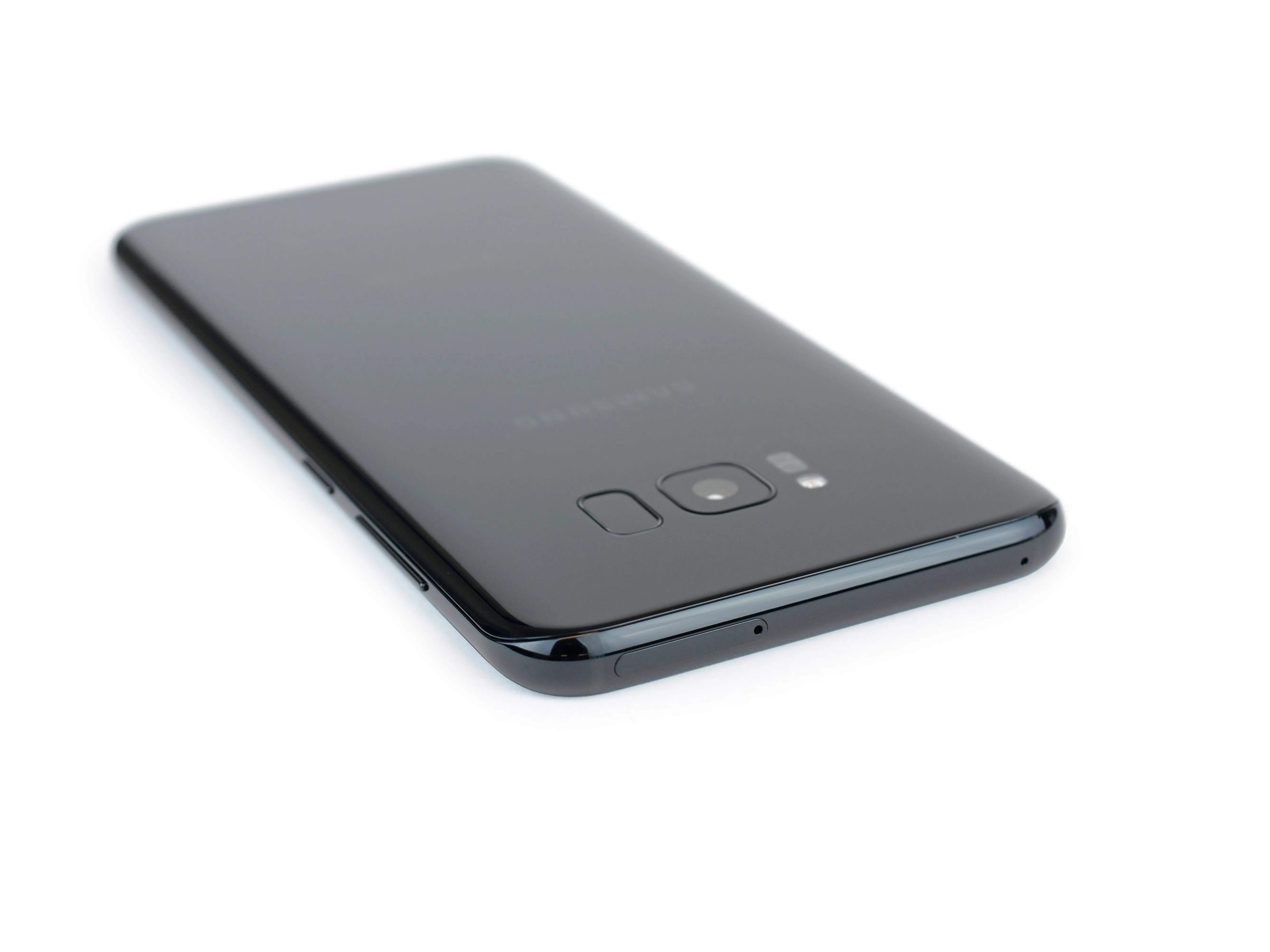

• В нижней части находятся разъемы для наушников, USB-C, микрофона и решетка динамика.

• Передняя панель гладкая и практически лишена функций - физическая кнопка 'Домой' заменена датчиком давления, который находится под дисплеем, что делает его по-настоящему монолитным устройство.

• Между тем, сканер отпечатков пальцев был перемещен в неудобный новый дом на задней панели. Очевидно, Samsung нашла более простое решение, чем Apple.

• И наконец, любители часто менять SIM-карты обратите внимание: в верхней части S8+ есть два совершенно одинаковых отверстия. В одном из них находится инструмент для извлечения SIM-карты, а в другом - микрофон. Не перепутайте их.

Комментарии к шагу

Samsung пошла на более простое решение в отношении сканера отпечатков пальцев, потому что synaptic не закончила разработку экранного сенсора; в то время как они находятся под давлением, чтобы выпустить новый флагман на довольно пустом для них рынке после фиаско Note 7.

Проведя эту разборку и зная, как выглядит внутренняя часть телефона. Какой ущерб мне грозит, если я случайно засуну инструмент для извлечения Sim в отверстие микрофона?

Я бы хотел понять, какой ущерб (особенно для рейтинга IP) мог быть нанесен в результате проталкивания выталкивателя симки через верхнее отверстие микрофона.

Шаг 3

• Прежде чем приступать к разборке, пришло время провести несколько быстрых сравнений.

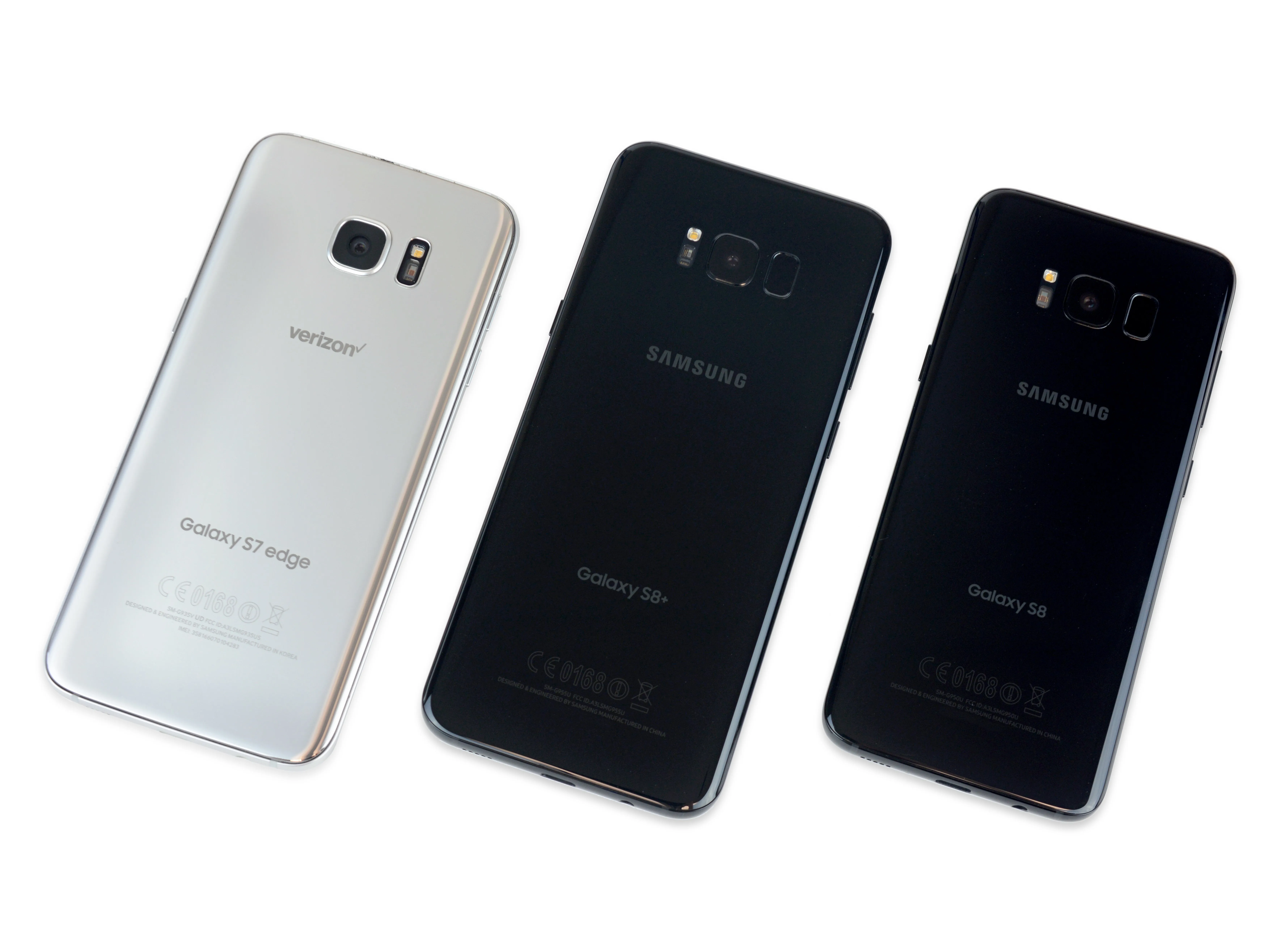

• В тройке слева - S7 Edge, в центре - S8+, а справа - S8.

• Благодаря более тонким рамкам и необычному соотношению сторон 18,5:9, S8+ удается разместить 6,2-дюймовый дисплей примерно в том же форм-факторе, что и 5,5-дюймовый S7 Edge.

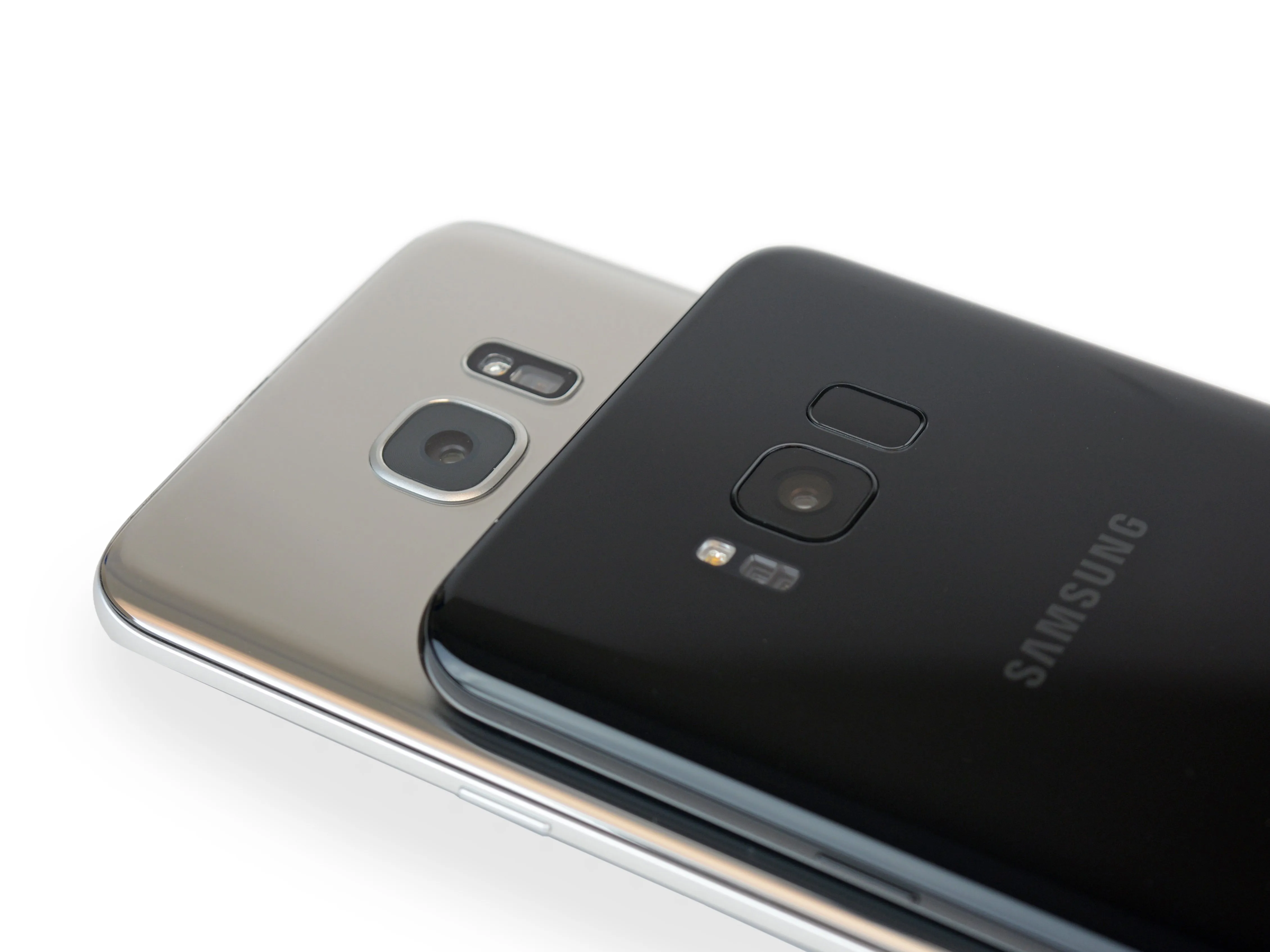

• В сравнении с прошлогодними моделями единственным заметным отличием является переехавший блок вспышки и перемещенный сканер отпечатков пальцев.

Шаг 4

• Хватит медлить - нам не терпится заглянуть внутрь. К счастью, теперь мы знаем, что к чему.

• Это не наш первыйразоткрывая a Galaxyтелефон.

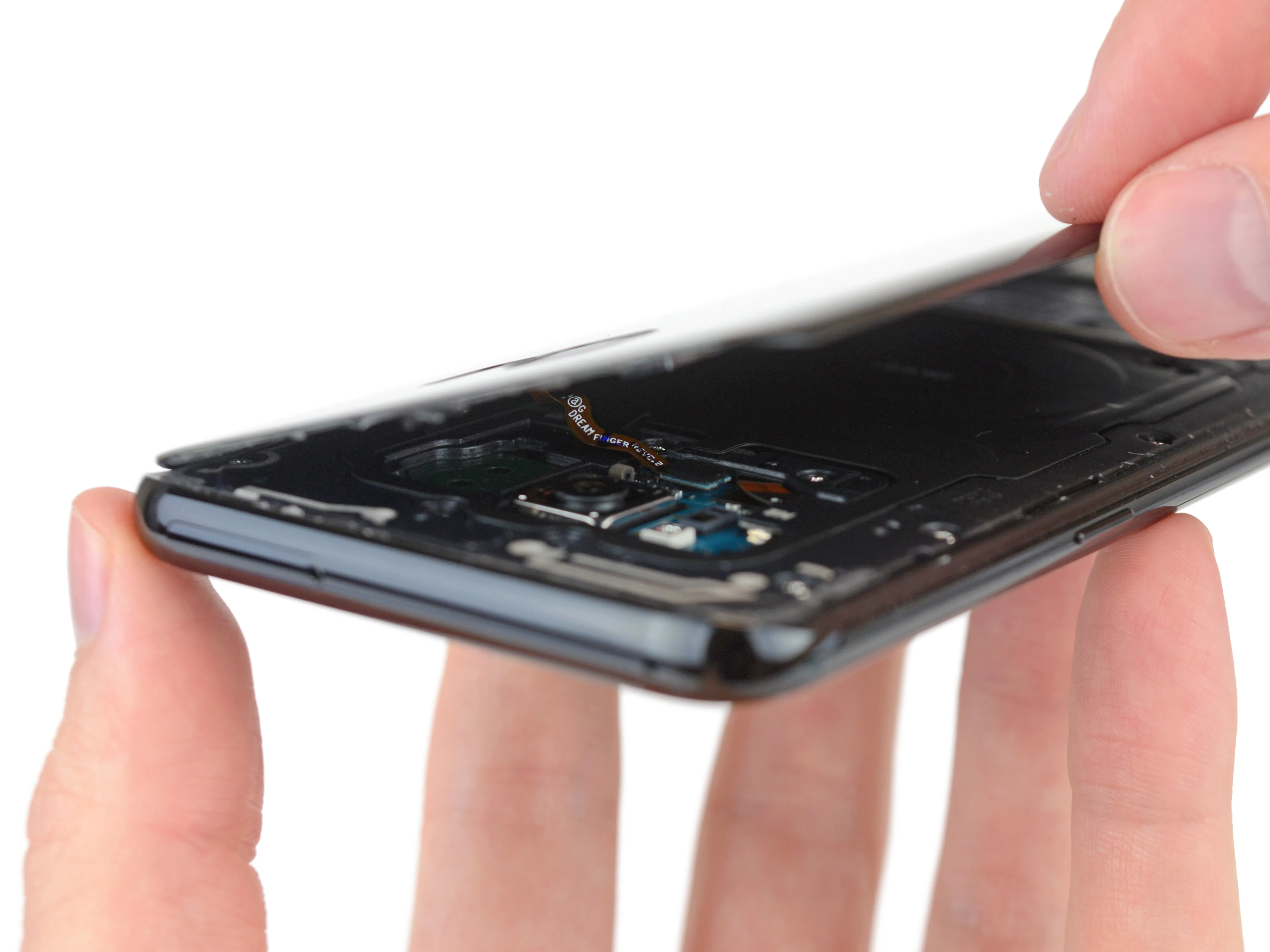

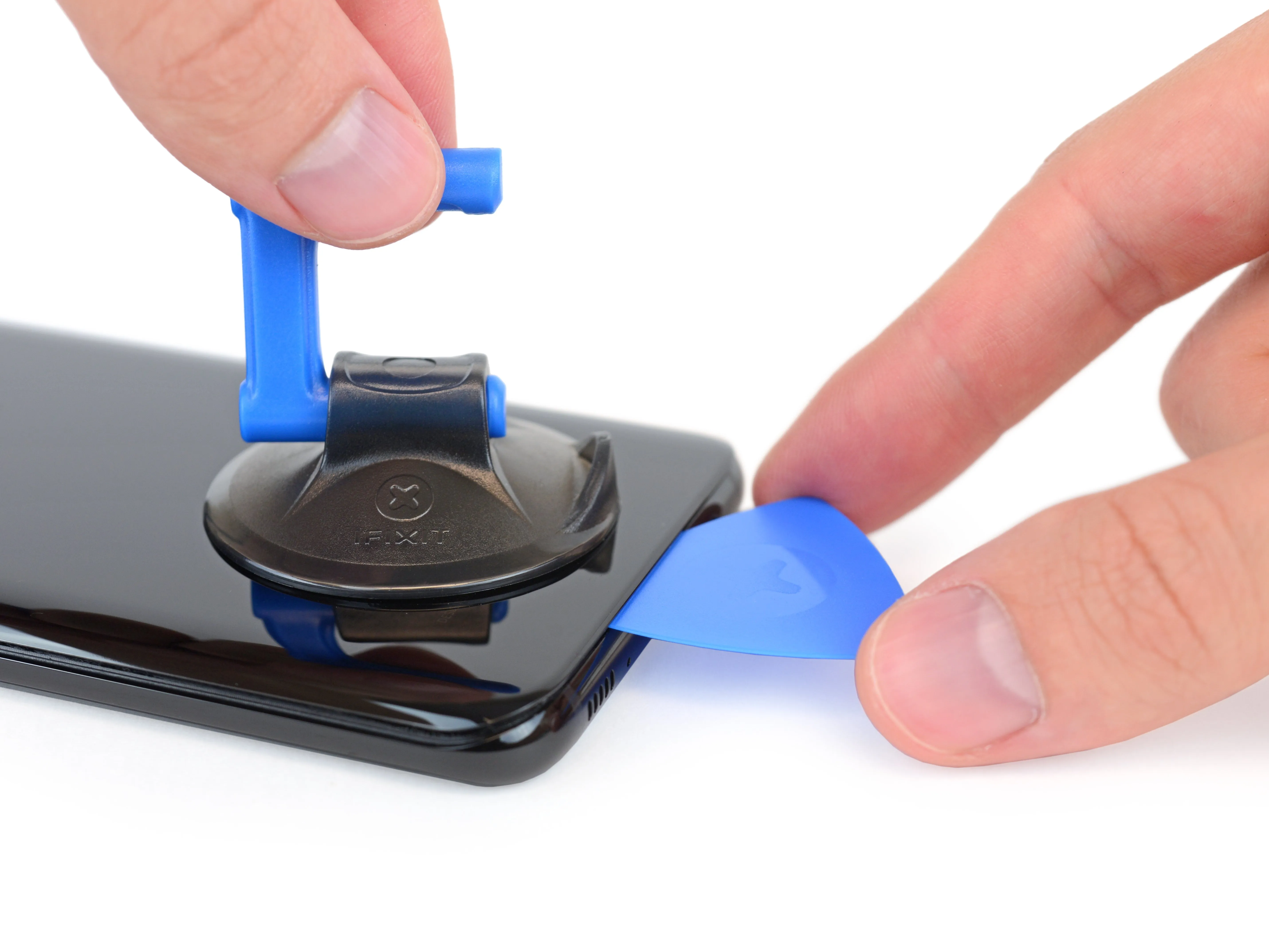

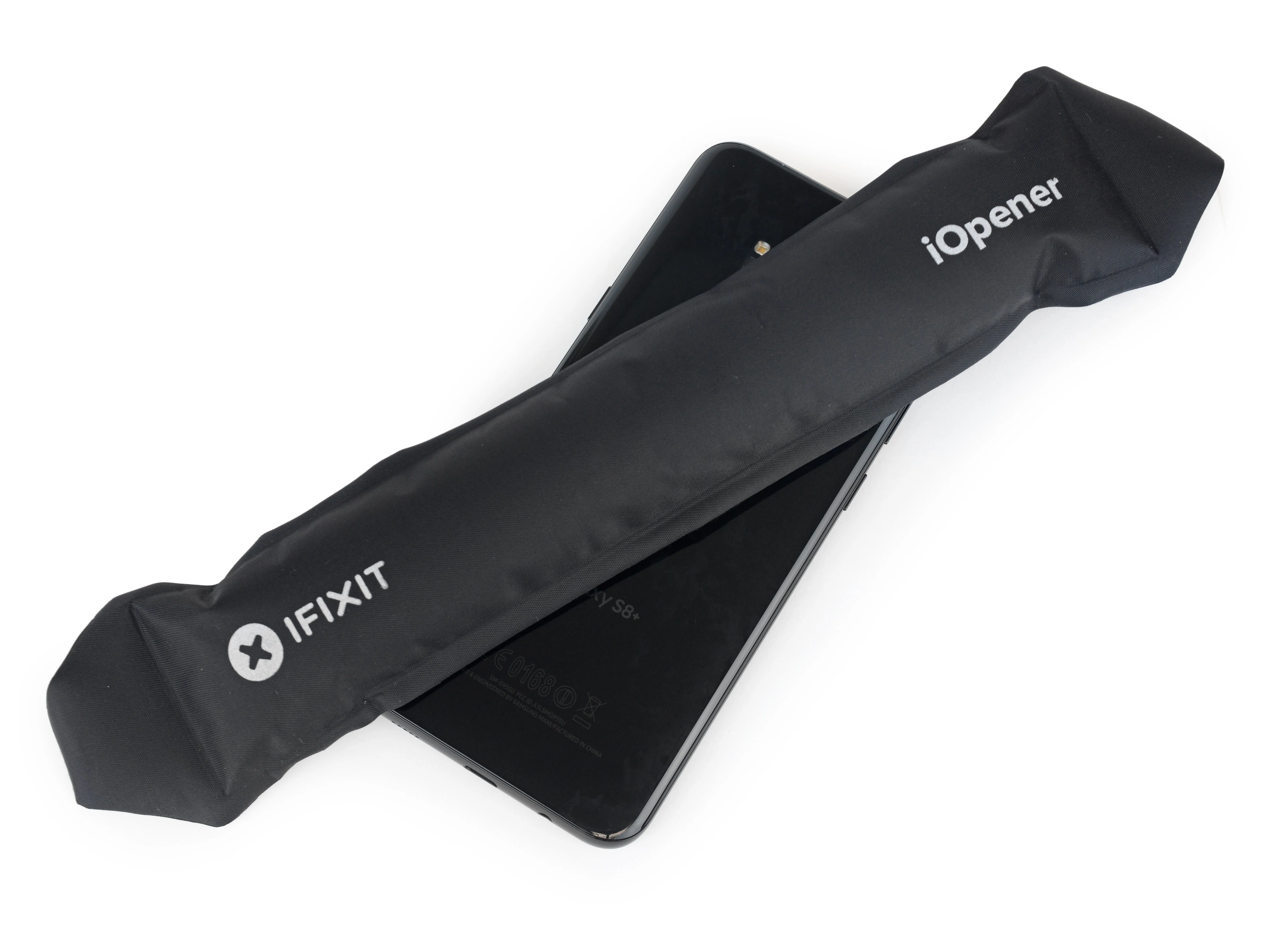

• Сильное тепло от нашего iOpener размягчает клей достаточно, чтобы поддеть заднее стекло и начать пробиваться внутрь.

• Мы, безусловно, делаем вид, что это легко - Samsung сделала открытие этого телефона самой сложной частью ремонта. Для получения полной версии ознакомьтесь с нашим Видеоинструкция по ремонту S7.

• И мы почти у цели...

Шаг 5

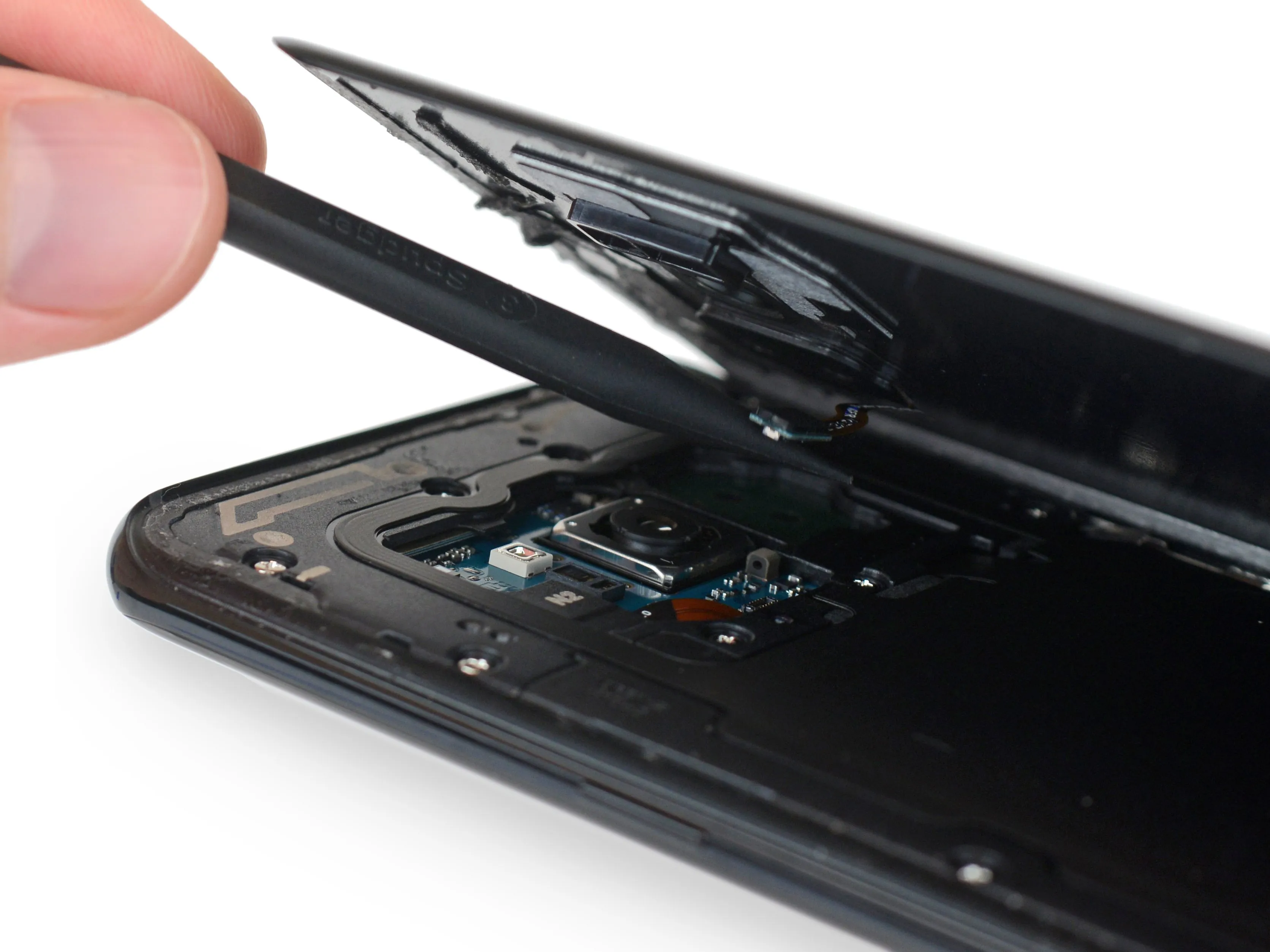

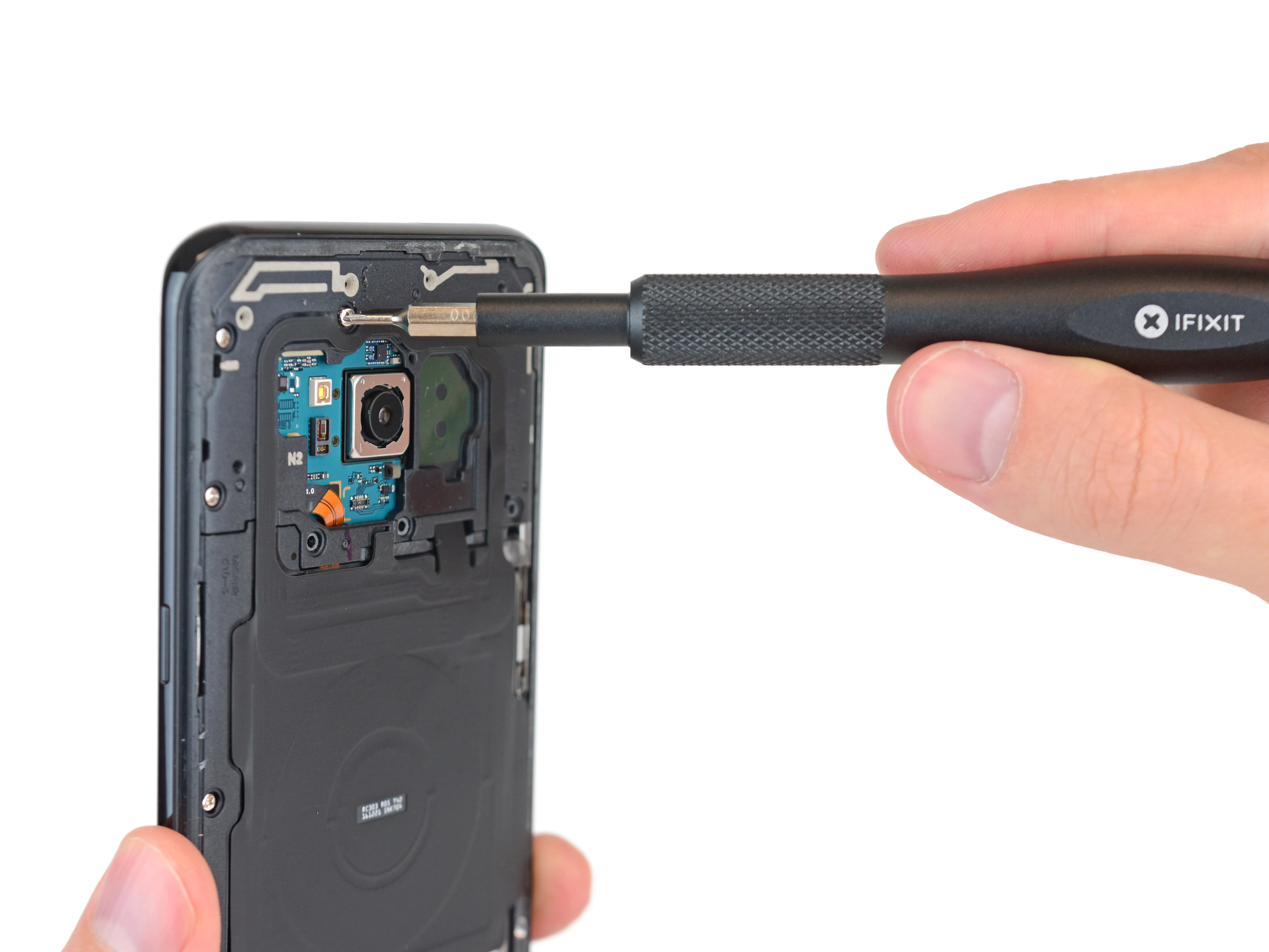

• ...Но, несмотря на все наши разговоры, эта задняя панель представляет собой нечто новое. Считыватель отпечатков пальцев находится на задней панели, а очень короткий кабель соединяет его с материнской платой.

• Похоже, Samsung спроектировала этот кабель так, чтобы его можно было безопасно вытащить вместе с задней панелью. Кабель почти не провисает, и при легком приподнимании панели он выдергивается из крошечного разъема. Это делает его менее подверженным повреждениям, чем некоторые кабели для датчиков отпечатков пальцев, которые мы видели раньше..

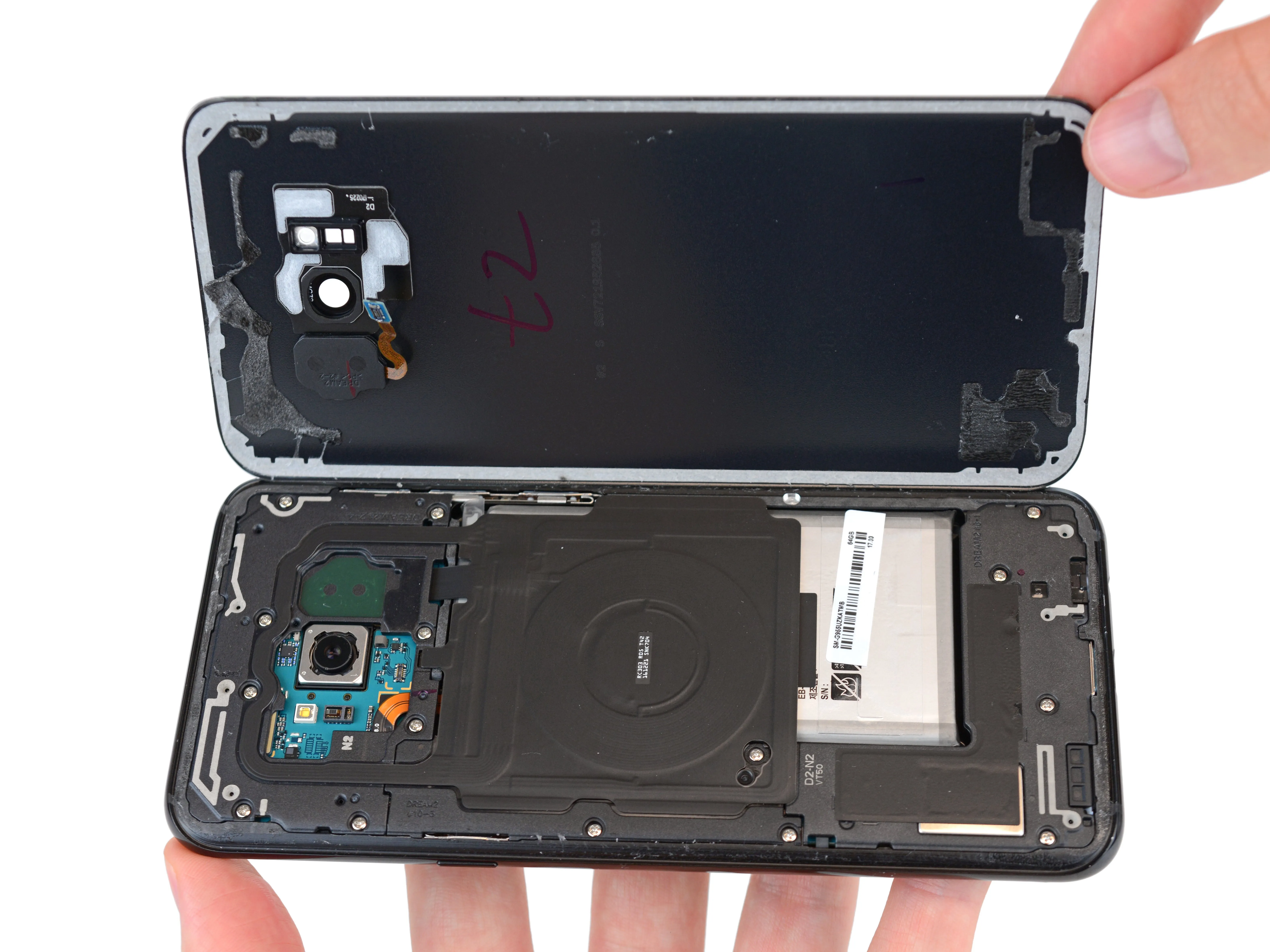

• Кабель извлечен, и мы убрали стекло с дороги. S8+ и S8 следуют примеру S6, который перешел на стеклянную заднюю панель. Такая конструкция позволила Samsung сэкономить на инженерных работах, связанных с интеграцией антенн в телефон с металлическим корпусом, за счет снижения прочности и ремонтопригодности.

• Вдвое большая вероятность раскола и чертовски сложная процедура вскрытия не помогут, когда придет время оценивать ремонтопригодность.

Шаг 6

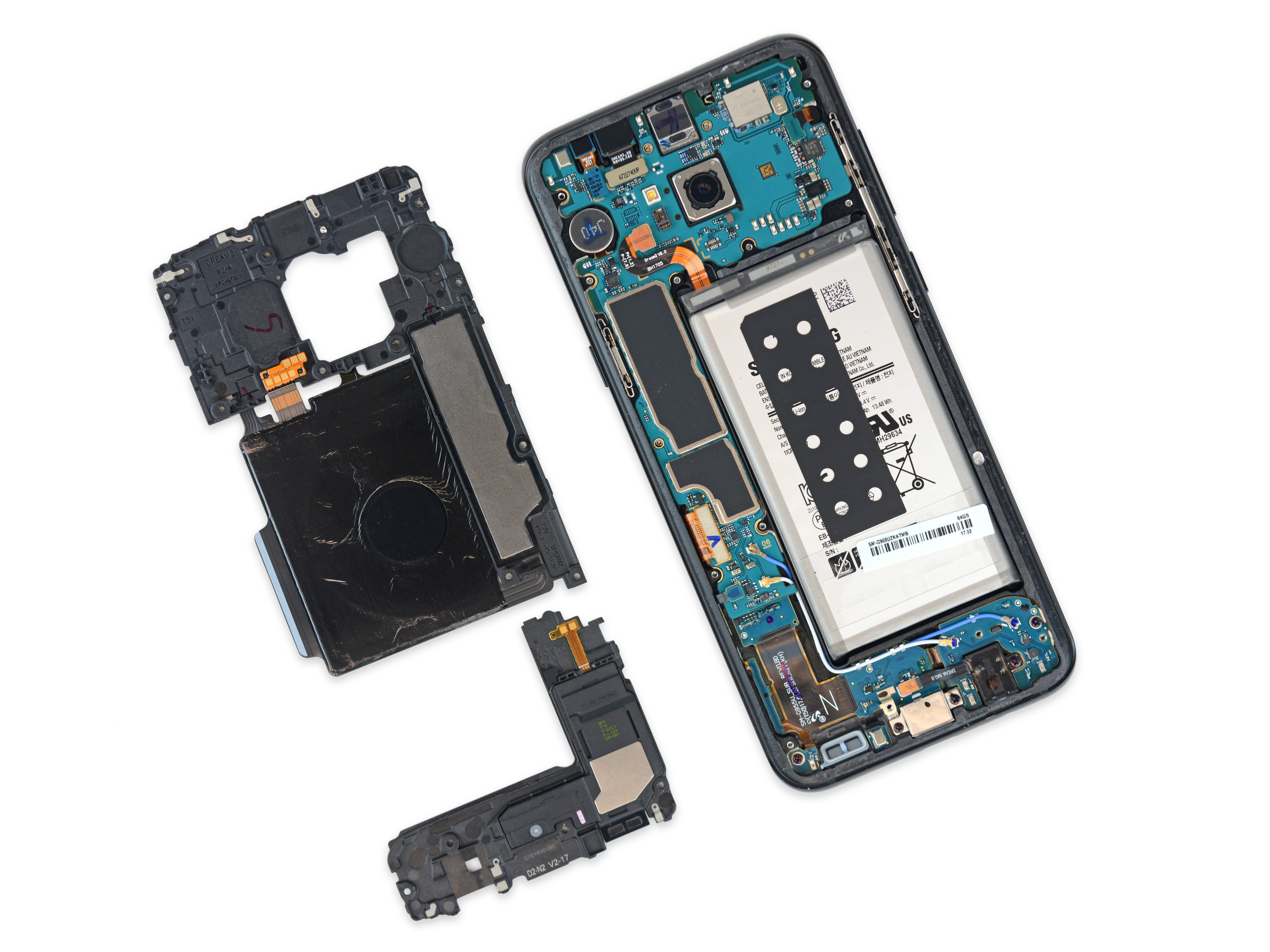

• Мы бы хотели начать с отсоединения аккумулятора, но его разъем находится в ловушке под средней рамкой.

• С вынимающейся по частям средней рамкой все выглядит очень похоже на S7 и S7 Edge.

• На этот раз верхний узел антенны совмещен с панелью NFC/беспроводной зарядки, как на Note7.

• Катушка также должна выполнять Samsung Pay функции, дублируя MST-Предположительно, катушка используется в качестве электромагнита, чтобы действовать так же, как полоска кредитной карты на считывающем устройстве.

Шаг 7

• Будем надеяться, что улучшенные процедуры тестирования Samsung - это то, чего не хватало Note7, потому что этот дизайн выглядит примерно так же на наш взгляд.

• И отклеить его от клея по-прежнему непросто. Даже при полном извлечении батареи клей не отходит.

• В S8+ установлен аккумулятор емкостью 13,48 Вт-ч (3500 мА-ч при 3,85 В) - точно такой же, как в Note7, и чуть меньше, чем в S7 Edge13,86 Втч.

• Samsung продолжает побеждать Apple в войне за емкость аккумулятора, при этом iPhone 7+ весит 11,1 Вт-ч (2900 мА-ч при напряжении 3,82 В).

• Однако iPhone может лучше использовать свой меньший аккумулятор, превзойдя S8+ по результатам тестирования..

Шаг 8

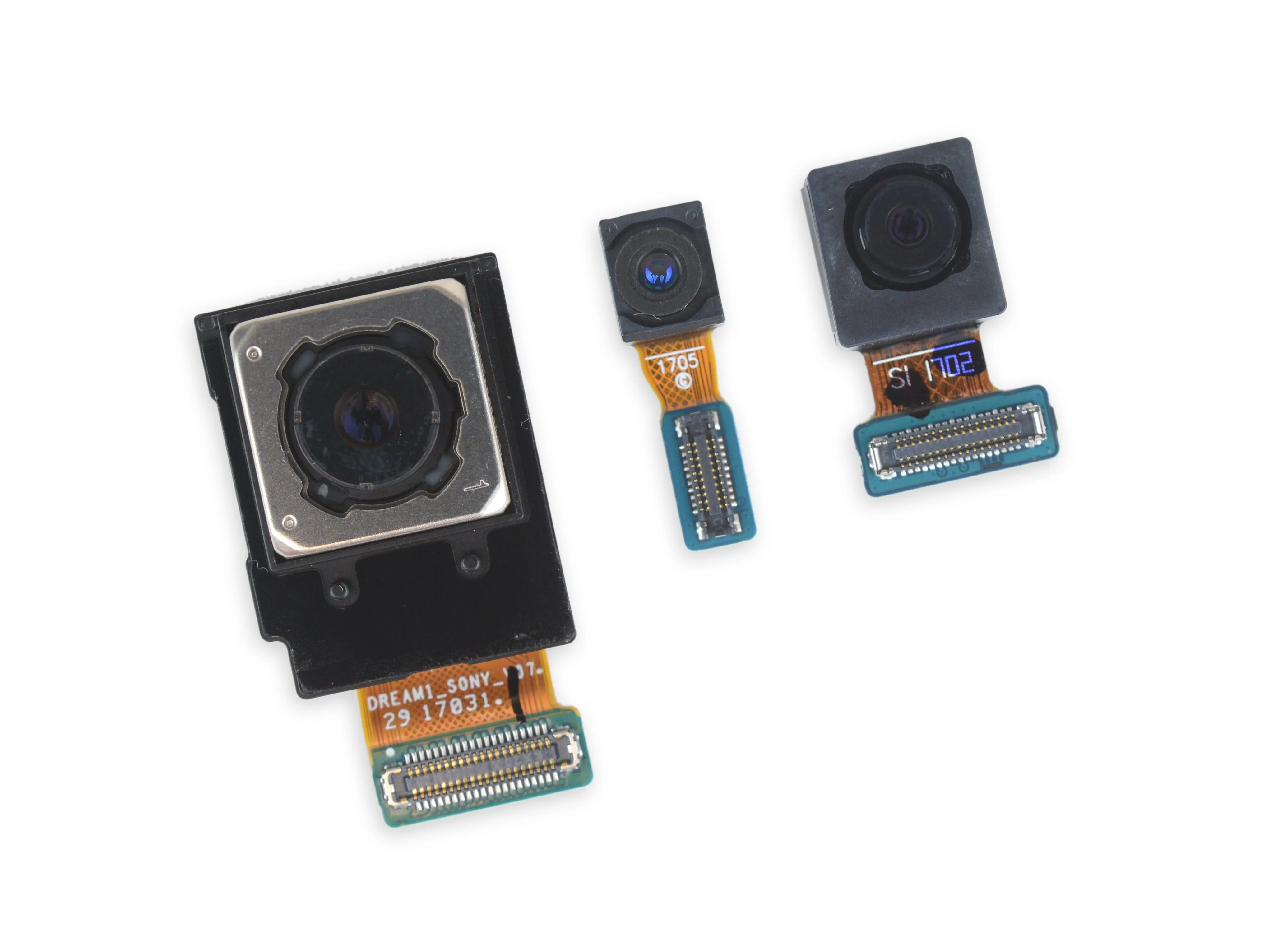

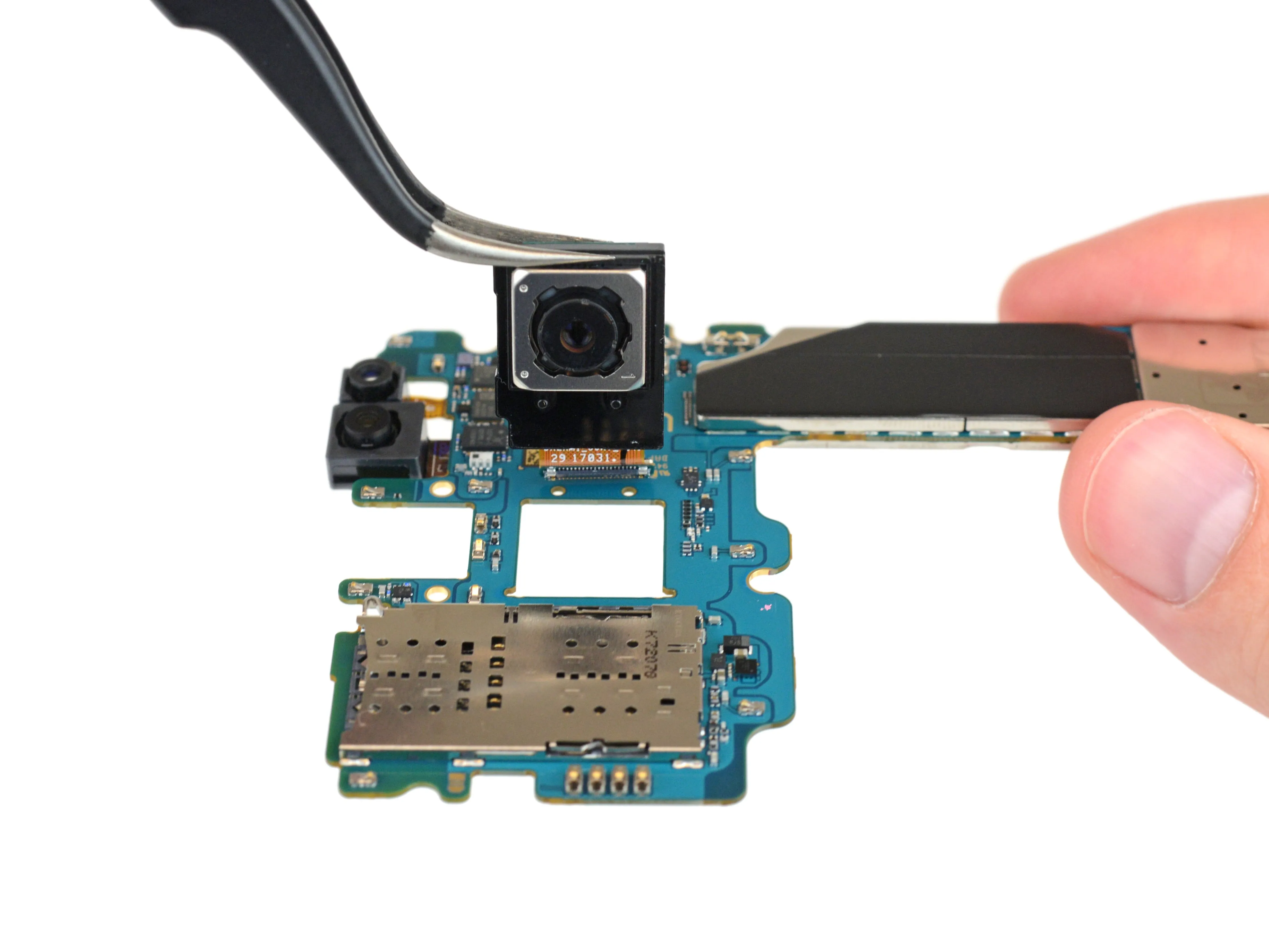

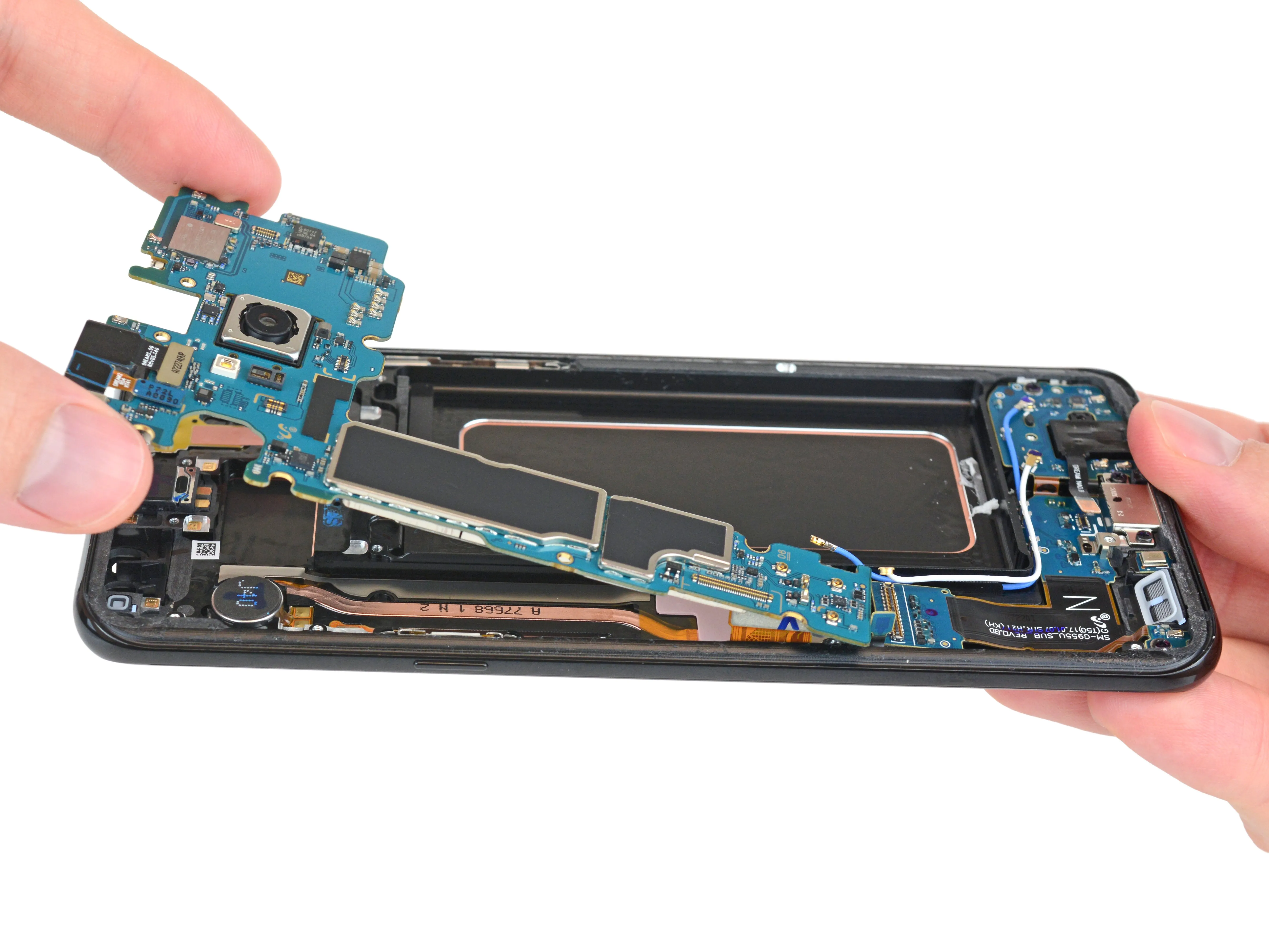

• Мы вынимаем материнскую плату и начинаем отсоединять камеры.

• Сайт старый 'Герой' Sony была заменена на Sony 'Dream1' в задней/основной камере. Различия в маркировке Однако, несмотря на это, утверждается, что это та же самая камера, что и в S7/S7 Edge - Samsung усовершенствовала программное обеспечение, не более того.

• Далее у нас фронтальная камера и еще одна камера со сканированием радужной оболочки глаза, которую мы ранее видели в Note7. в Note7.

Комментарии к шагу

Датчик изображения также отличается. Это IMX333. Кроме того, был обновлен провайдер. То, что это не просто 'программные улучшения и ничего больше', я понял сразу же, как только сделал RAW-снимок на обеих камерах при 500 iso. Несмотря на использование RAW, минуя обработку в jpeg, изображение S8 было заметно менее шумным, с гораздо меньшей цветовой размытостью.

Хотя в теории 'RAW' - это необработанный снимок, нет никакой гарантии, что это действительно необработанное изображение с самой камеры, там легко может быть постобработка.

В любом случае, имеет ли это значение? Даже если это 'всего лишь' программные улучшения, в итоге вы получите вполне улучшенное изображение.

Шаг 9

• Мы отодвигаем камеры в сторону, чтобы изучить кремний этой материнской платы. Наши находки включают:

• Samsung K3UH5H50MM-NGCJ 4 ГБ оперативной памяти LPDDR4, установленной поверх MSM8998 Snapdragon 835

• Toshiba THGAF4G9N4LBAIR 64 ГБ UFS (флэш-память NAND + контроллер)

• Qualcomm Aqstic WCD9341 аудиокодек

• Skyworks SKY78160-11 фронтальный модуль с LNA

• Avago AFEM-9066 фронтальный модуль

• Qualcomm QET4100 трекер огибающей

• Silicon Mitus SM5720 Interface PMIC

Шаг 10

• И на обратной стороне:

• Qualcomm WTR5975 радиочастотный приемопередатчик

• Модуль Wi-Fi Murata KM7118064

• Фронтальный модуль Avago AFEM-9053

• Qualcomm PM8998 (аналогичен PMM8920управление питанием

• NXP PN80T Контроллер NFC с защищенным элементом

• Приемник беспроводной зарядки Renesas (ранее IDT) P9320S

• Микрофон Likely Knowles MEMS

Шаг 11

• Идентификация микросхем, часть 2:

• Qualcomm ? D5320 высокочастотная разнесенная ИС (вероятно)

• Maxim Integrated MAX98506 аудио усилитель

• Qualcomm PM8005 ? управление питанием

• Maxim Integrated MAX77838 управление питанием

• Samsung S2MPB02 управление питанием камеры

• Samsung S2MM005X02 контроллер питания USB (вероятно)

• Samsung S5475S2 ? процессор камеры (вероятно)

Шаг 12

• Идентификация микросхем, часть 3:

• NXP Semiconductor PCAL6524 24-битный расширитель ввода/вывода

• ON Semiconductor FPF3688UCX переключатель нагрузки (вероятно)

• ON Semiconductor FAN48630UC35X Синхронный регулятор на 1,5 А

• Vishay DG2730 Аналоговый переключатель USB 2.0 DPDT на 2 порта, 480 Мбит/с

• NXP Semiconductor NCX2200 компаратор

• ON Semiconductor FXLA0104QFX 4-битный транслятор напряжения

• Возможно, некоторые низко/среднеполосные модули фронтального уровня

Шаг 13

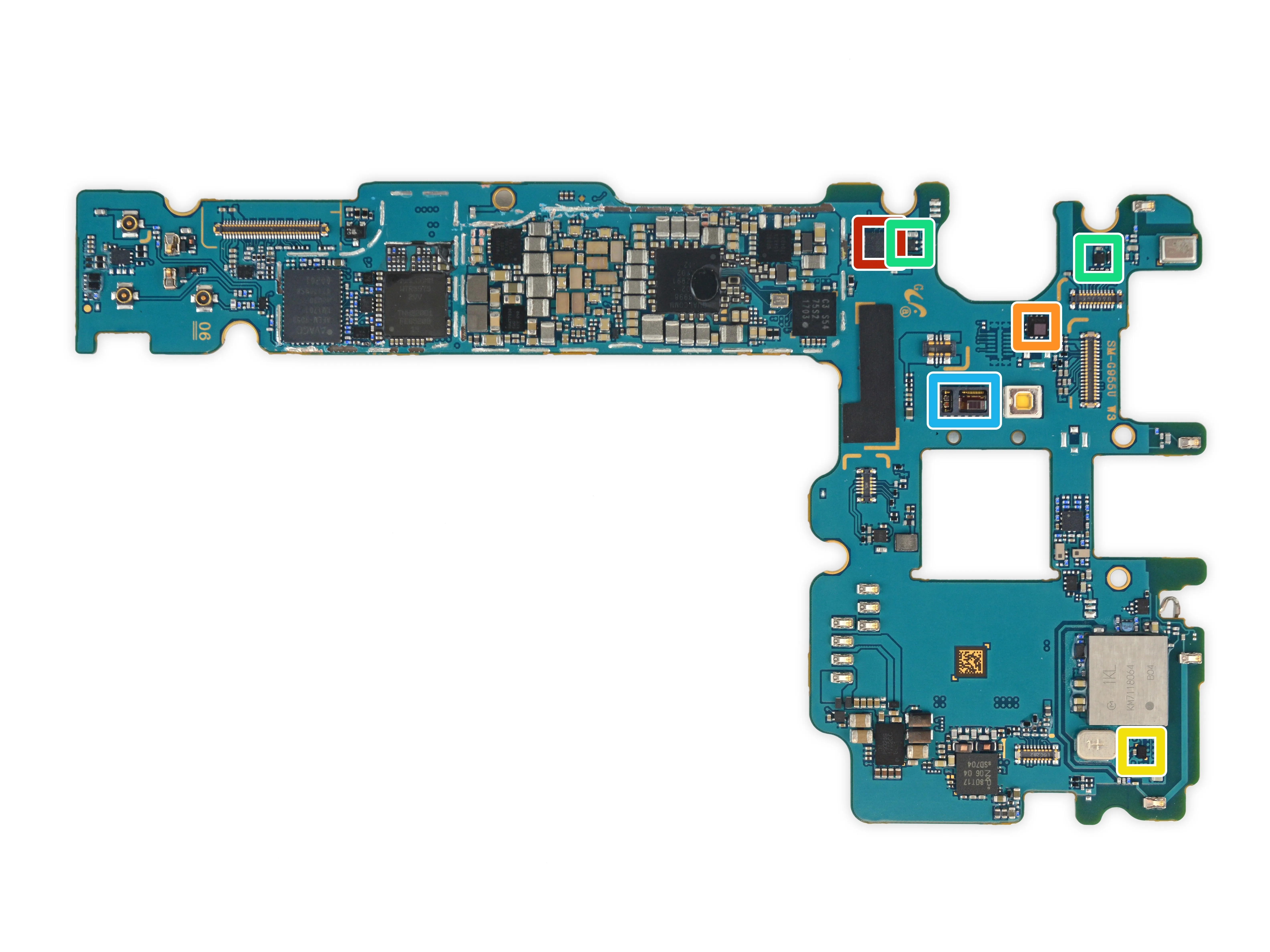

• Идентификация микросхем, часть 4 (датчики):

• STMicroelectronics LSM6DSL 3-осевой акселерометр/гироскоп (предположение)

• STMicroelectronics LPS22HB Датчик давления

• AKM Semiconductor AK09916C 3-осевой электронный компас

• Ablic (ранее Seiko Instruments) S-5712CCDL1-I4T1U Датчик на эффекте Холла (предположение)

• Analog Devices ? Датчик сердечного ритма

Шаг 14

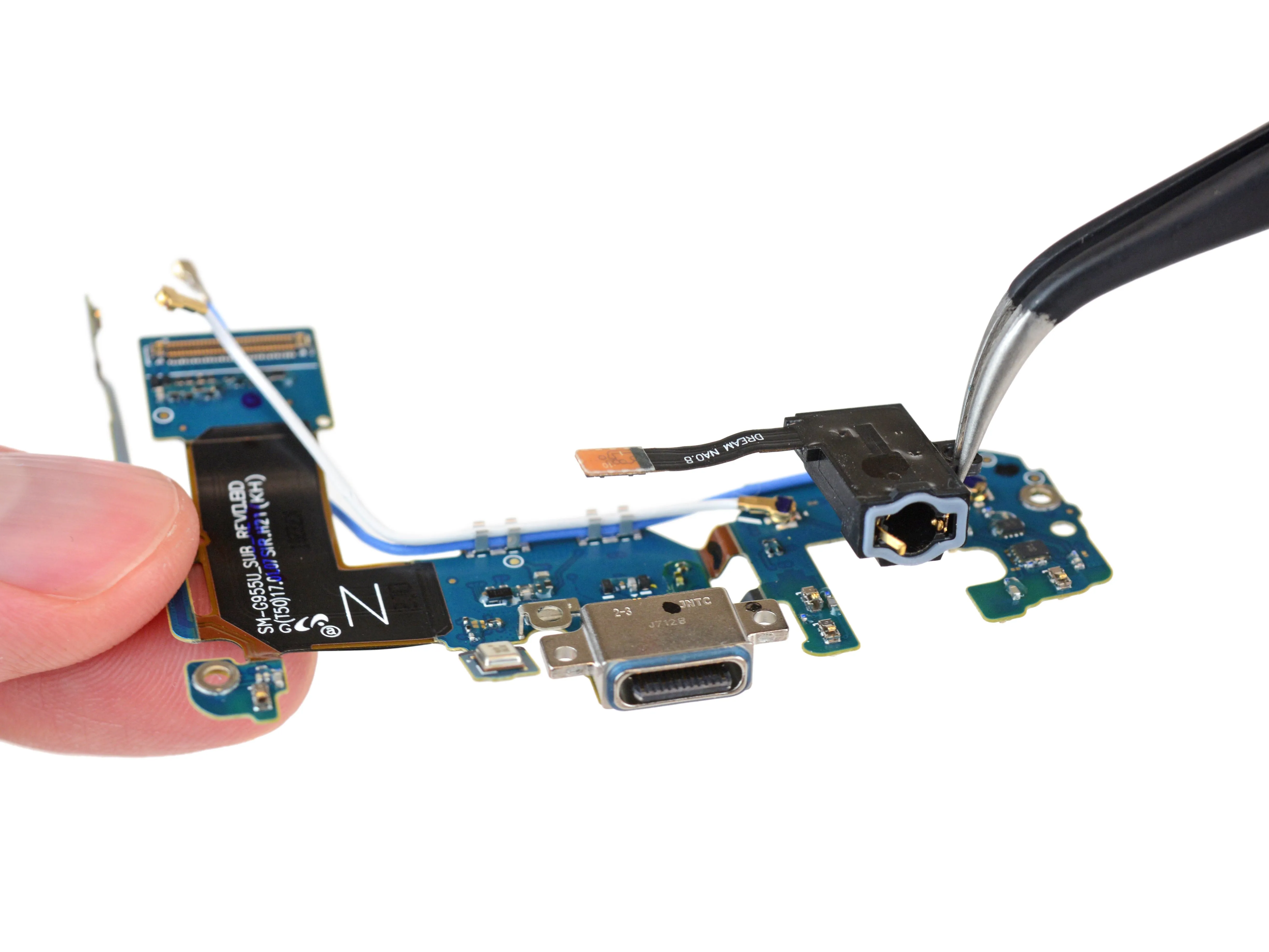

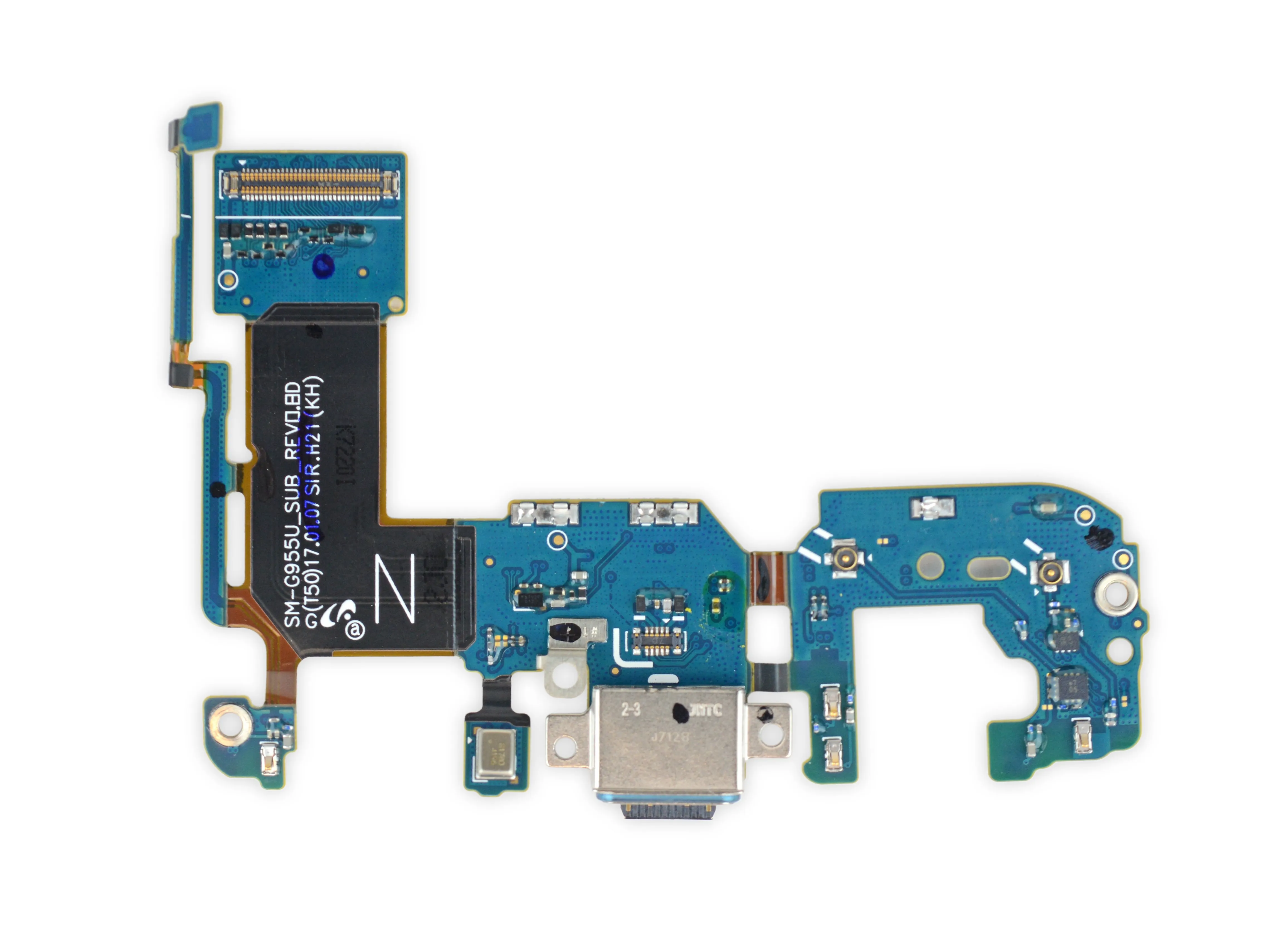

• Мы извлекаем дочернюю плату ввода/вывода. Здесь есть множество защитных элементов, включая решетку динамика, крошечные уплотнения на разъеме USB Type-C и гнезде для наушников - все это часть рейтинга IP68.

• Сам разъем для наушников остается модульным - хорошая новость для ремонтопригодности, поскольку этот компонент подвержен большому износу.

• На этой дочерней плате также расположены некоторые антенные тюнеры и, вероятно, датчик приближения Semtech SX9320.

Шаг 15

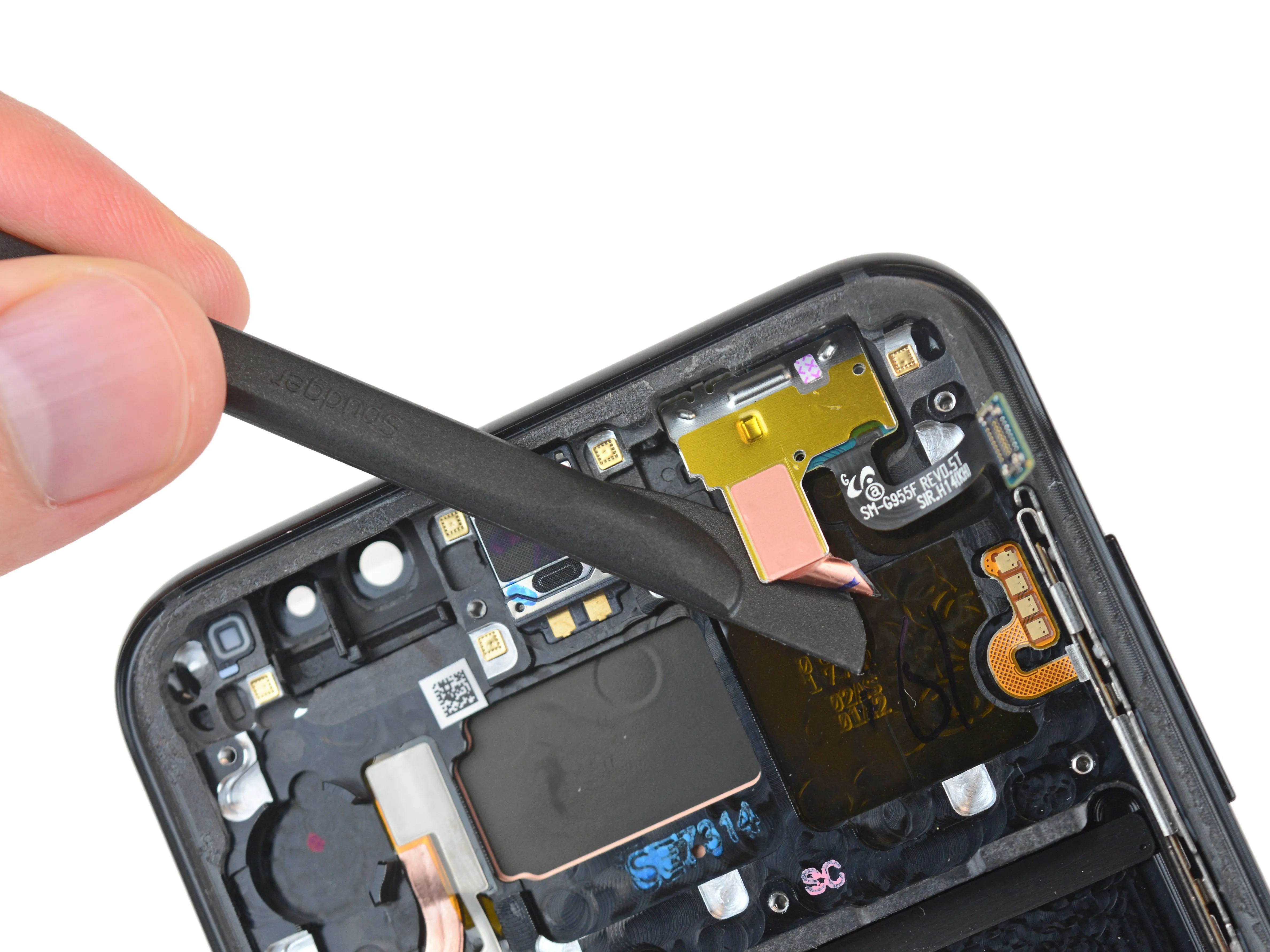

• После осмотра тепловой трубки и кабелей кнопок контактной площадки мы извлекаем из корпуса еще несколько деталей.

• Извлекаем старый добрый вибромотор.

• А также набор датчиков (с индикатором влажности):

• RGB-светодиод (вероятно)

• ИК-излучатель (возможно, для камеры сканирования радужной оболочки глаза)

• Модуль дальномера/датчика цвета AMS TMD4906 (возможно) для регулировки яркости экрана во время звонков.

Комментарии к шагу

Я думал, что ИК-камера/излучатель на передней панели должна быть частью системы сканирования радужной оболочки глаза, а не считывания импульсов

Именно так. Желтый - это датчик приближения, оранжевый - ИК-светодиод для сканера радужной оболочки глаза, а красный - светодиод уведомлений, как и было заявлено.

Не так, как заявлено, в описании сказано, что он предназначен для подсветки пальцев для считывания пульса,

Шаг 16

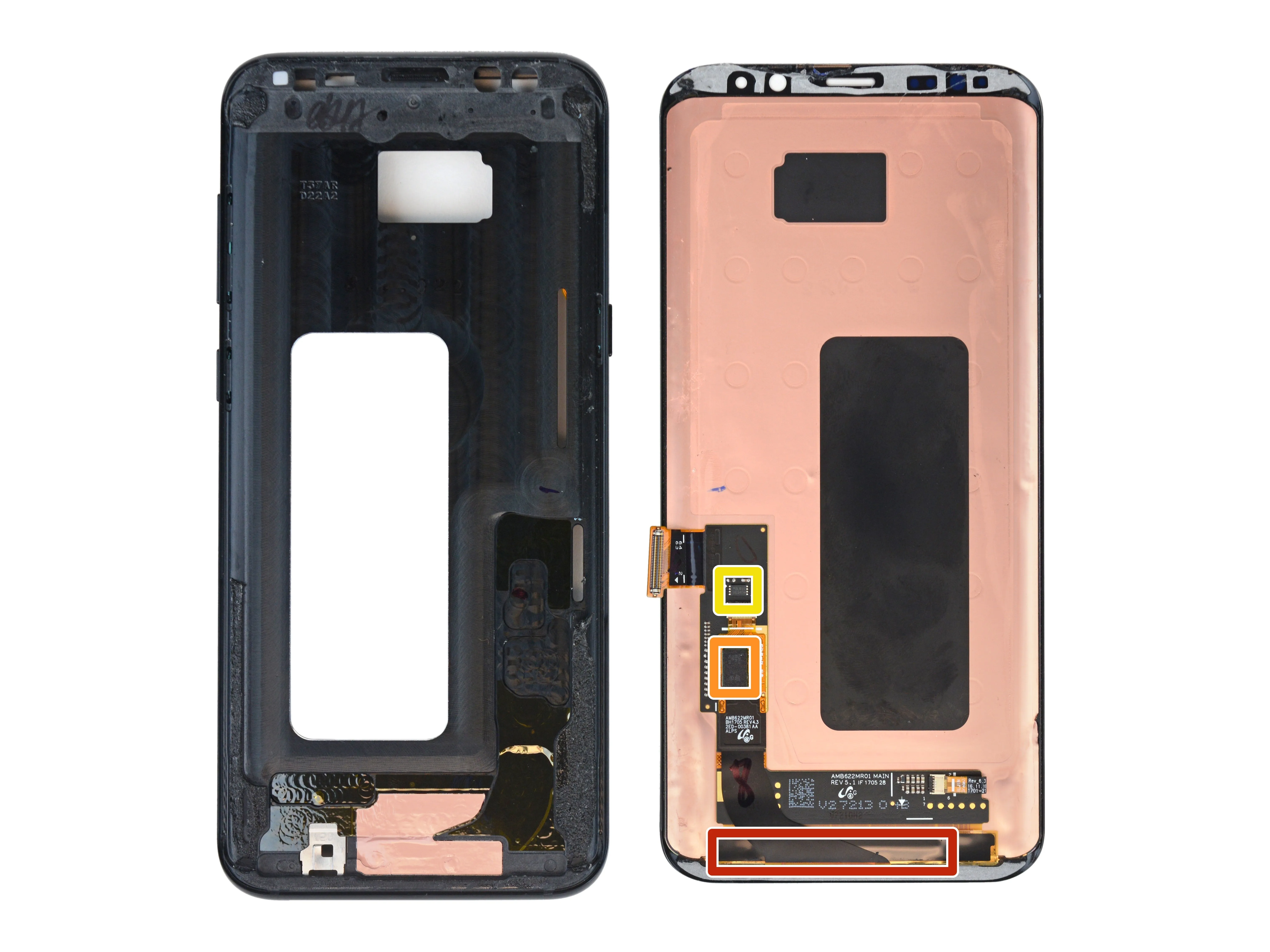

• В поисках загадочной кнопки 'домой' мы копаемся в дисплее, несмотря на предыдущий... трудности.

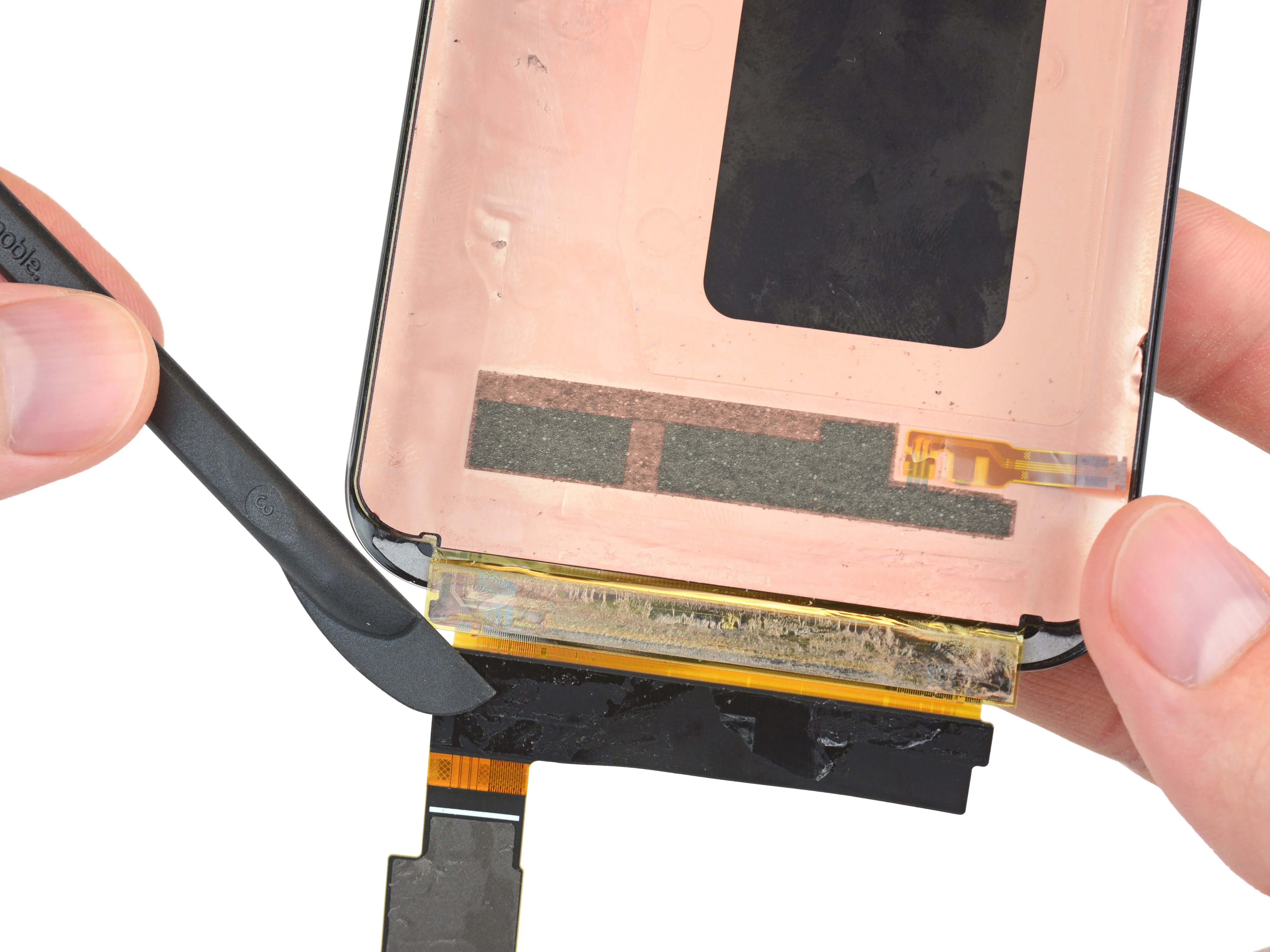

• К счастью, этот слитный дисплей/цифровой индикатор отделяется от рамки с приличным трудом, но без повреждений.

• В надежде найти какую-нибудь скрытую деталь под кабелями дисплея, мы отсоединяем его и обнаруживаем - ничего. Никакой информации о модели и никакого видимого датчика давления. В следующий раз повезет больше.

• Зато мы обнаружили несколько микросхем!

• Драйвер дисплея Samsung S6E3HA6

• STMicroelectronics палец контроллер сенсорного экрана

• Winbond W25Q80EWUXIE 8 Мб последовательной флэш-памяти NOR

Комментарии к шагу

Есть датчик силы... надеюсь, все смогут его увидеть, который подключается к плате дисплея/тач-контроллера.

Это интересует меня больше всего.... Значит, датчика давления нет вообще? Как S8 регистрирует нажатие кнопки 'домой' без какого-либо датчика силы нажатия?

Датчик давления не нужен, он просто должен видеть, насколько большой отпечаток оставляет ваш палец, ведь чем сильнее вы нажимаете, тем больше площадь контакта на экране.

Похоже, что под ним находится проводящий слой, покрытый губкой. Это может быть датчик силы.

Шаг 17

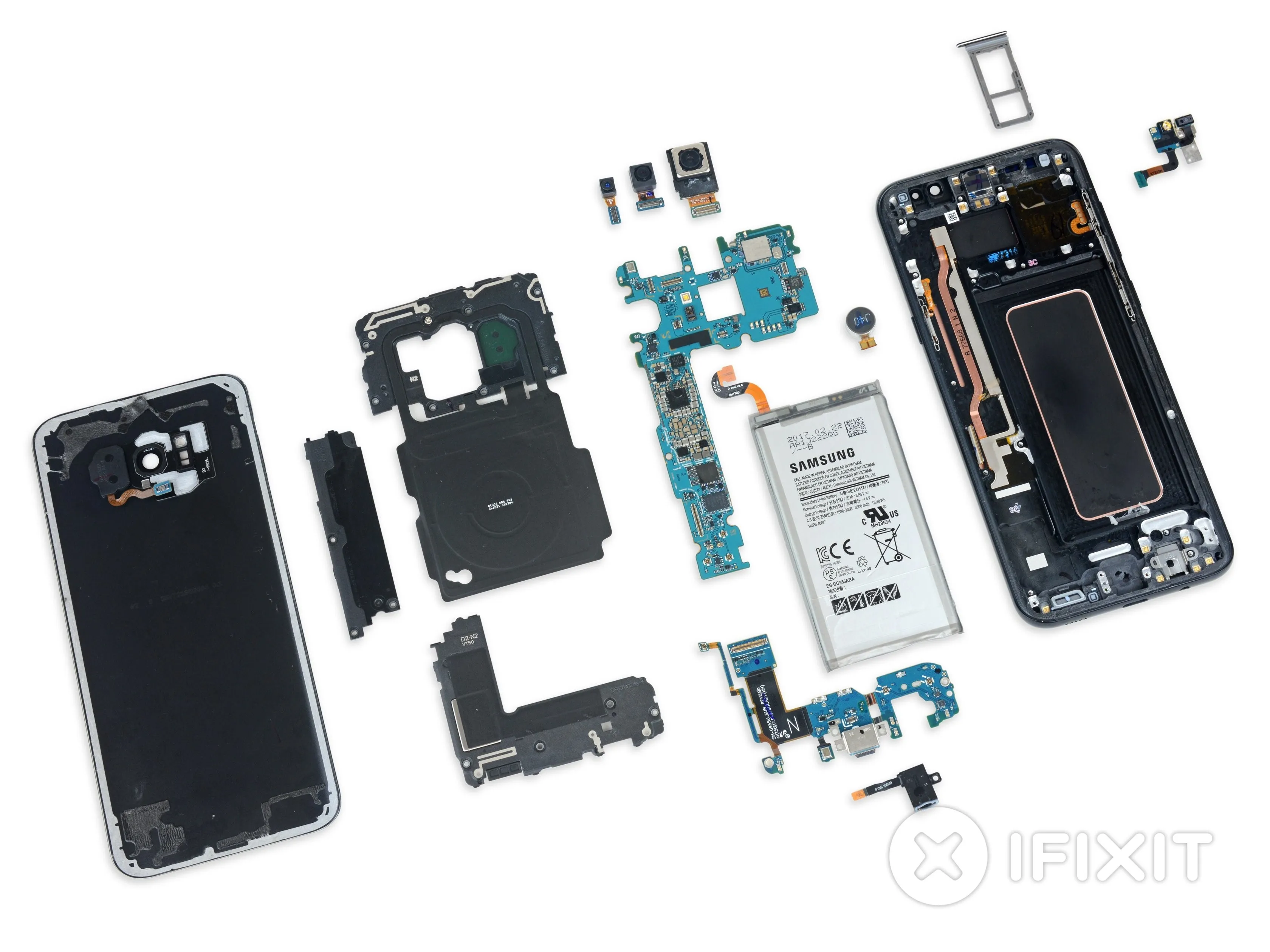

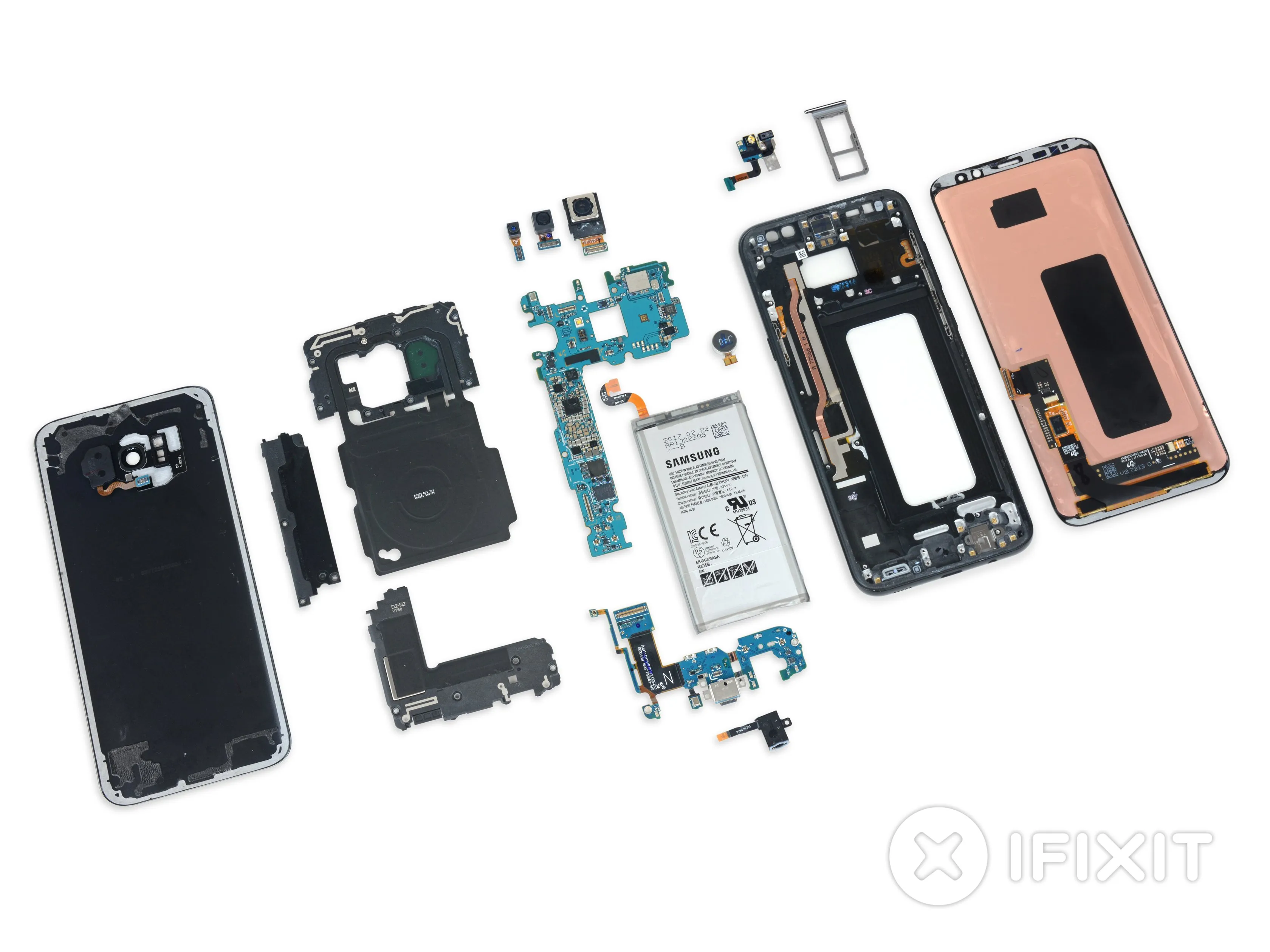

• Это все, что касается S8+. Если вы все еще жаждете больше разбора, перейдите к нашему анализу стандартного Galaxy S8.

• А пока настало время поставить этому телефону оценку.

Вывод

• Многие компоненты являются модульными и могут быть заменены независимо друг от друга.
• Батарею можно заменить, но жесткий клей и приклеенная задняя панель делают это неоправданно сложным.
• Переднее и заднее стекло вдвойне уязвимы для трещин, а сильный клей на обоих стеклах затрудняет доступ к внутренним компонентам для ремонта.
• Из-за изогнутого экрана заменить переднее стекло, не разрушив дисплей, крайне сложно.

Оценка ремонтопригодности

Ремонтопригодность 4 из 10 (10 - легче всего отремонтировать)
