Разборка Samsung Galaxy S9

Введение

Свежие новости! Обновленный разбор S9 ниже!

В мире появился новый флагманский телефон Samsung Galaxy - S9, и хотя вам придется прищуриться, чтобы отличить его от предшественника, мы здесь, чтобы заглянуть в его внутренности. Пришло время разобрать Galaxy S9! Хватайте лопатку и давайте поковыряемся внутри.

Вы надеялись на что-то большее? Попробуйте наш разборку S9+ на размер.

Занимайтесь с нами на Facebook, Twitter или Instagramгде мы общаемся со всеми нашими коллегами по увлечению.

Что вам понадобится

Инструменты

•

•

•

•

•

•

•

•

•

Видео обзор

Шаг 1 Разборка

• Эта уменьшенная версия S9+ получила большое аппаратное обновление. Давайте посмотрим:

• 5,8-дюймовый AMOLED-дисплей без насечек с разрешением 2960 × 1440 (~570 ppi)

• Qualcomm Snapdragon 845 или собственный Exynos 9810 от Samsung, в зависимости от места установки

• 12-Мп основная камера с двойной диафрагмой OIS - режимы f/1,5 и f/2,4 - и 8-Мп камера для селфи

• Разъем для наушников и слот microSD

• Степень защиты от воды/пыли IP68

• Android 8.0 Oreo

Шаг 2

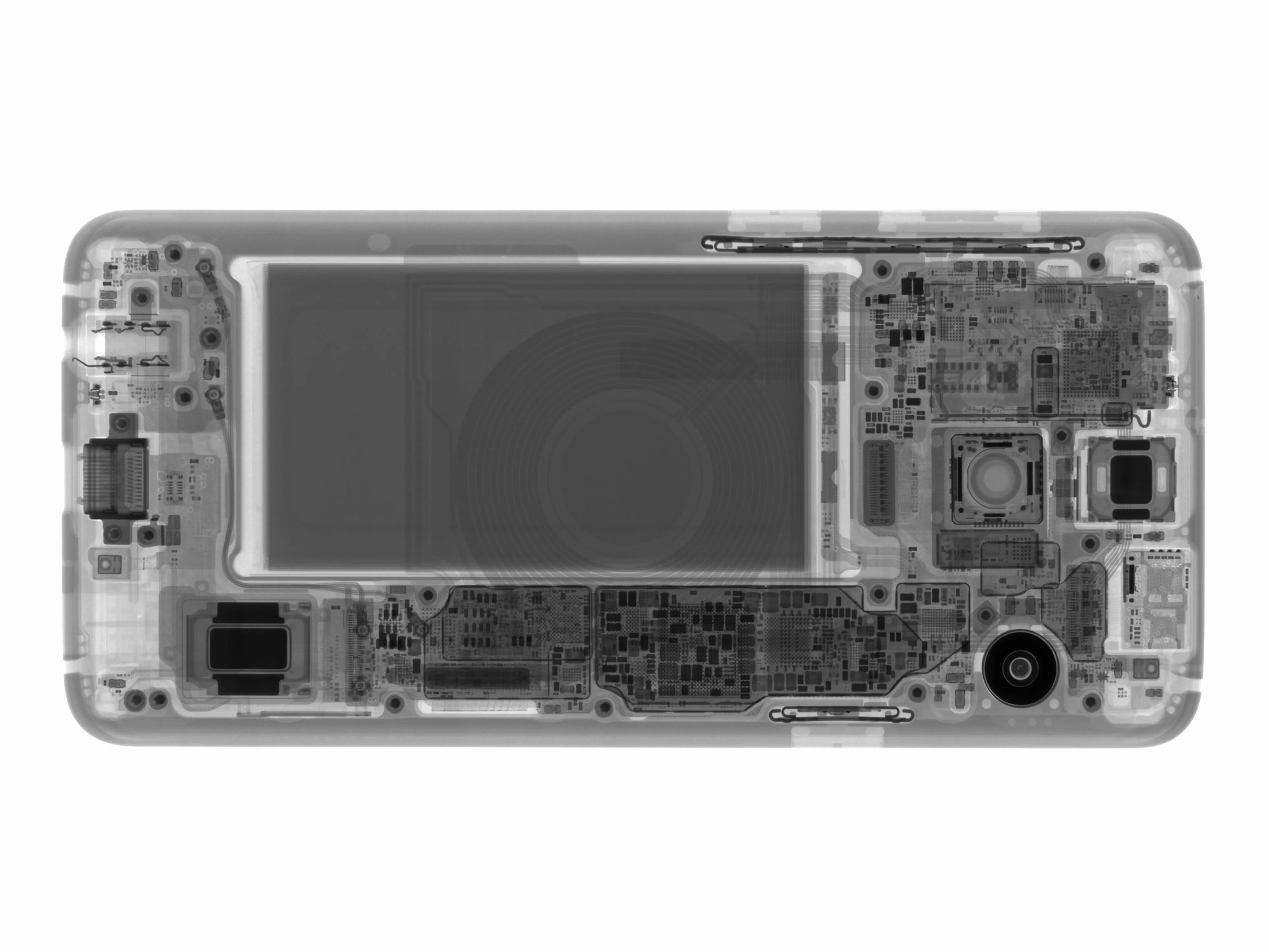

• Начнем с рентгеновского снимка, предоставленного нашими соучастниками из Creative Electron.

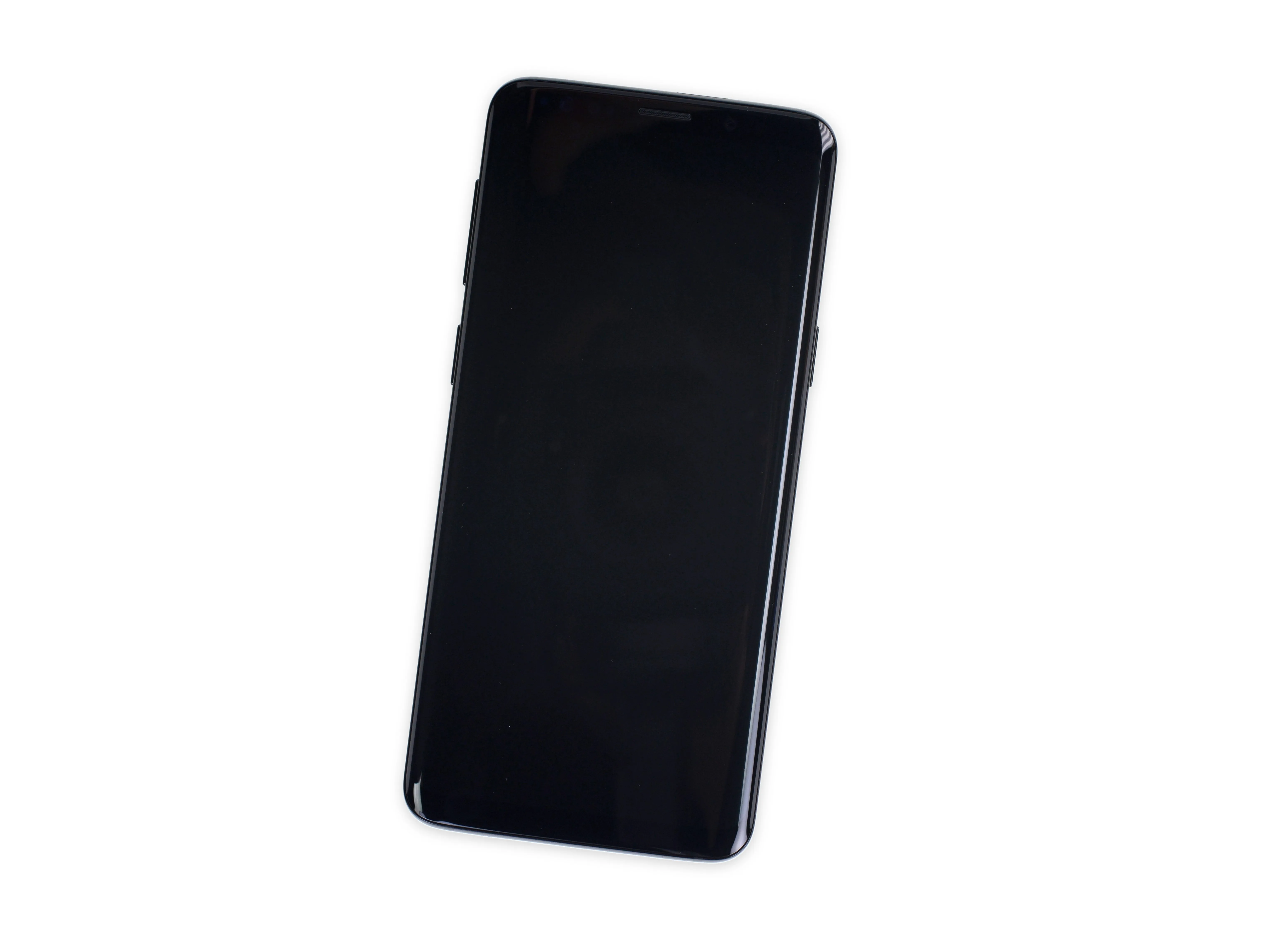

• Если вам понравился S8, у нас хорошие новости - Samsung с вами согласна. Дизайн практически не изменился, за исключением нового (и более удачного) расположения датчика отпечатков пальцев.

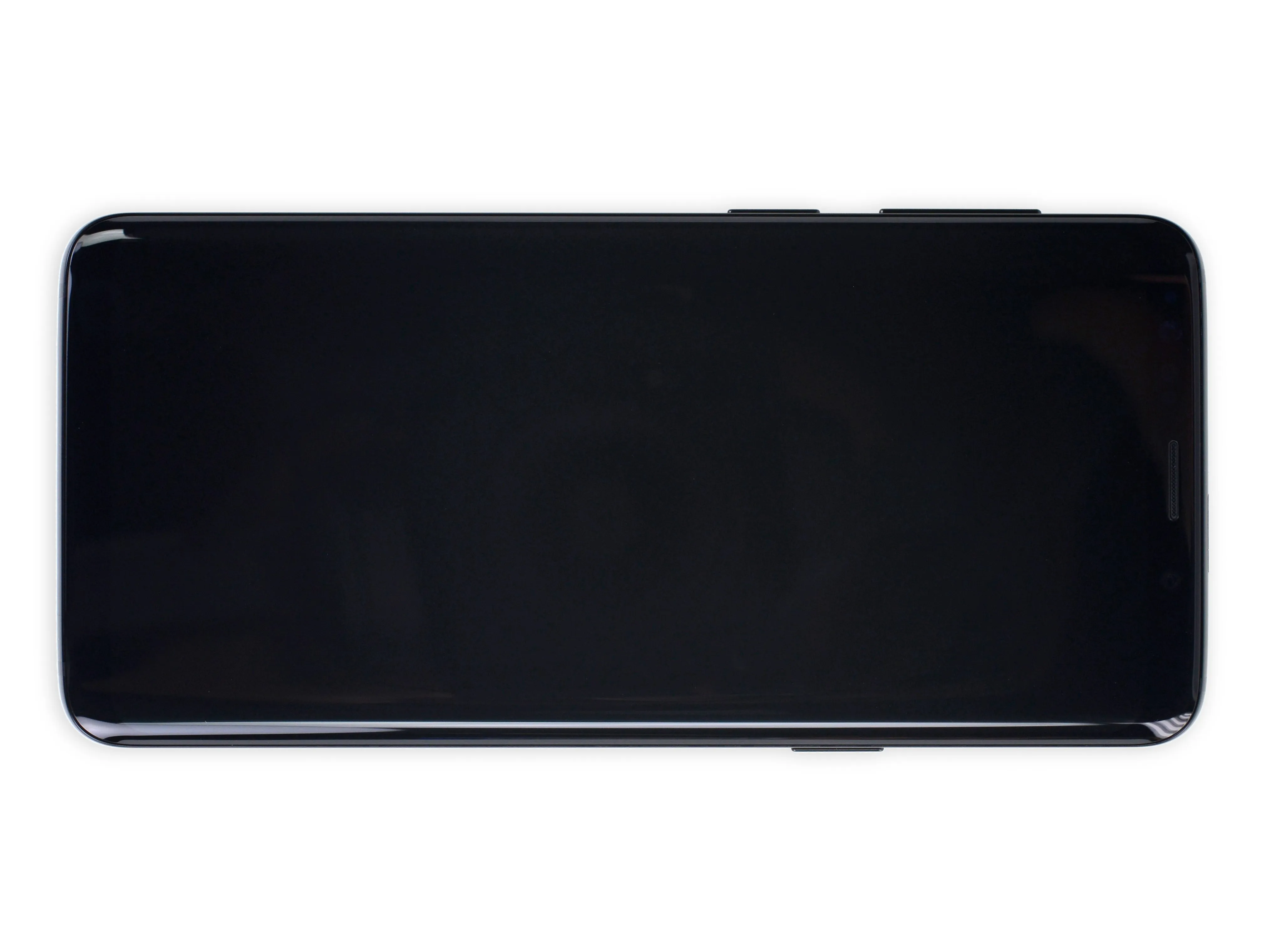

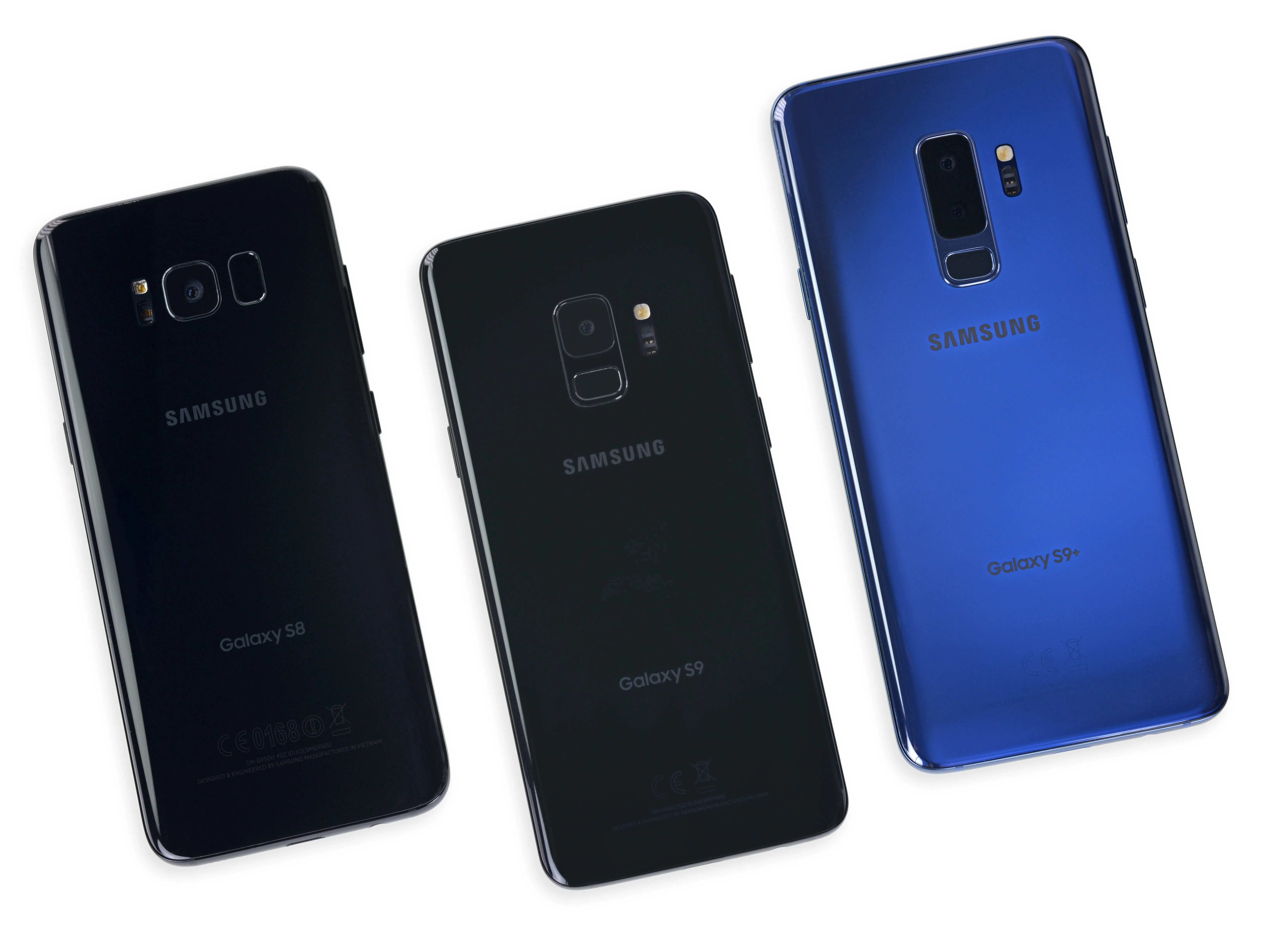

• Слева наш S9 прижимается к своему предку S8 (собранному из нашего разбора 2017 года) и его братом S9+ справа (все еще болит после нашего разбора в прошлые выходные).

• Samsung не отказалась от разъема для наушников и расширяемого хранилища, сохранив при этом защиту по стандарту IP68.

• Являются ли эти вещи новыми? Нет. Они по-прежнему хороши? Мы говорим 'да'.

Шаг 3

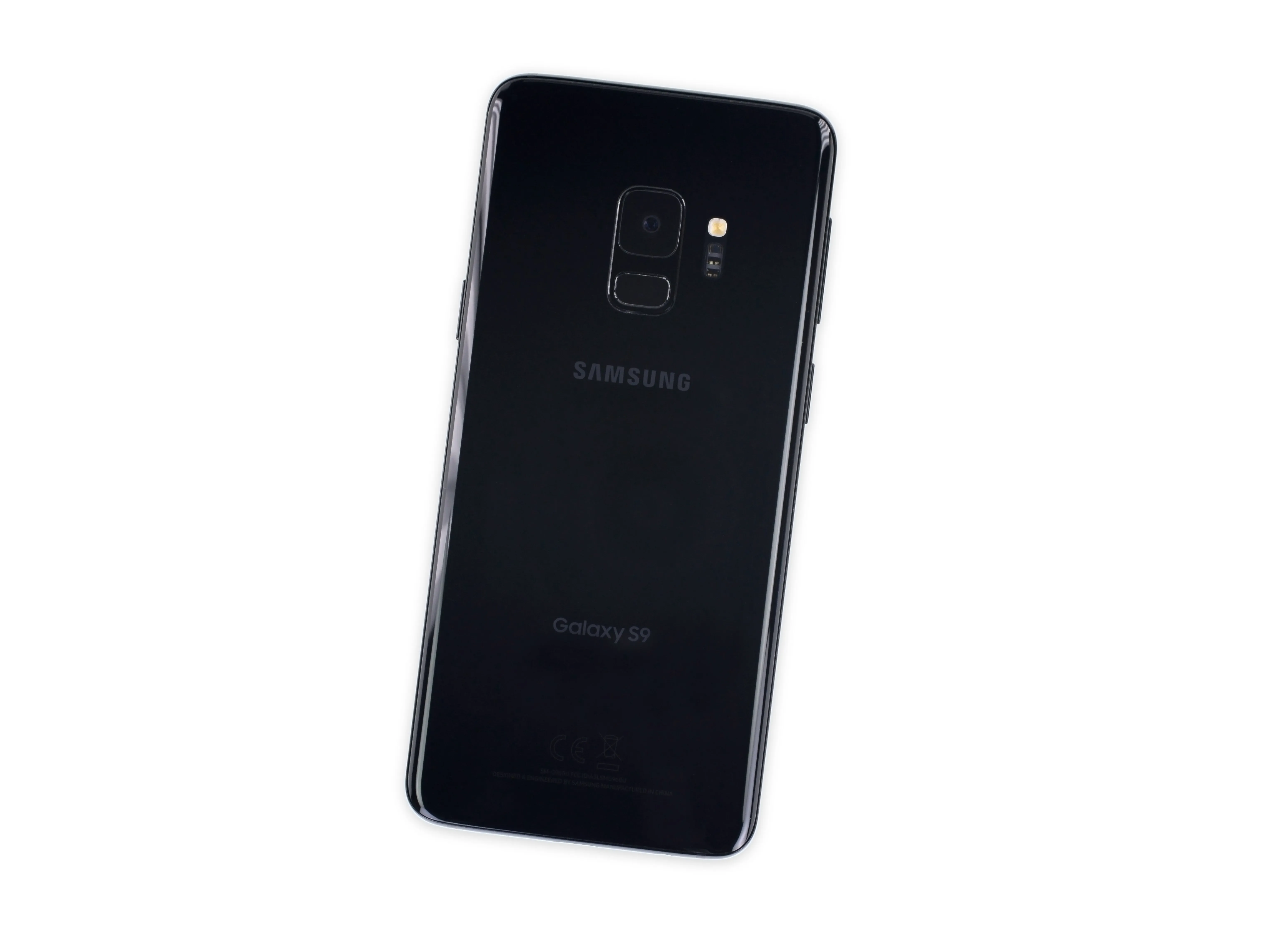

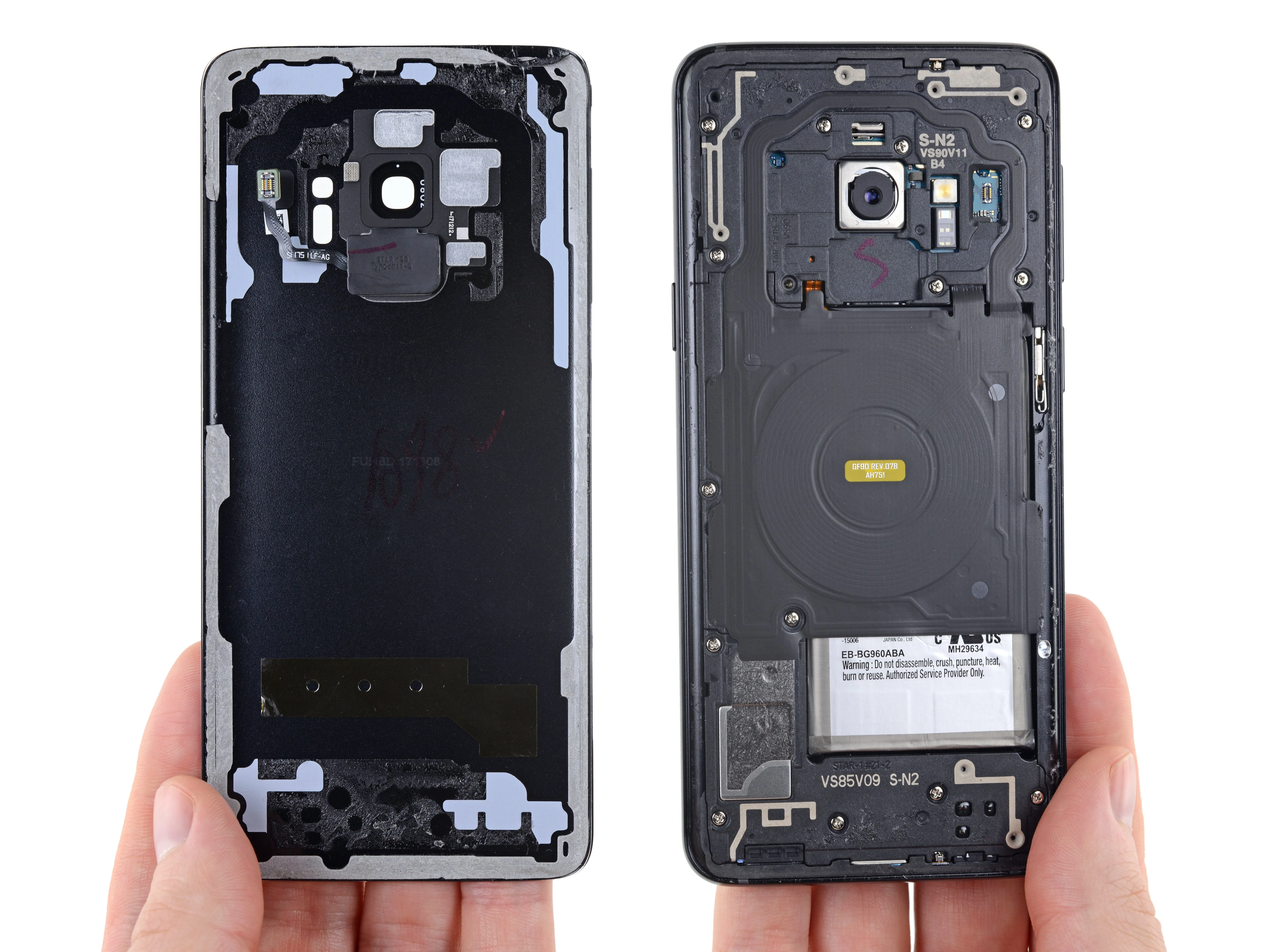

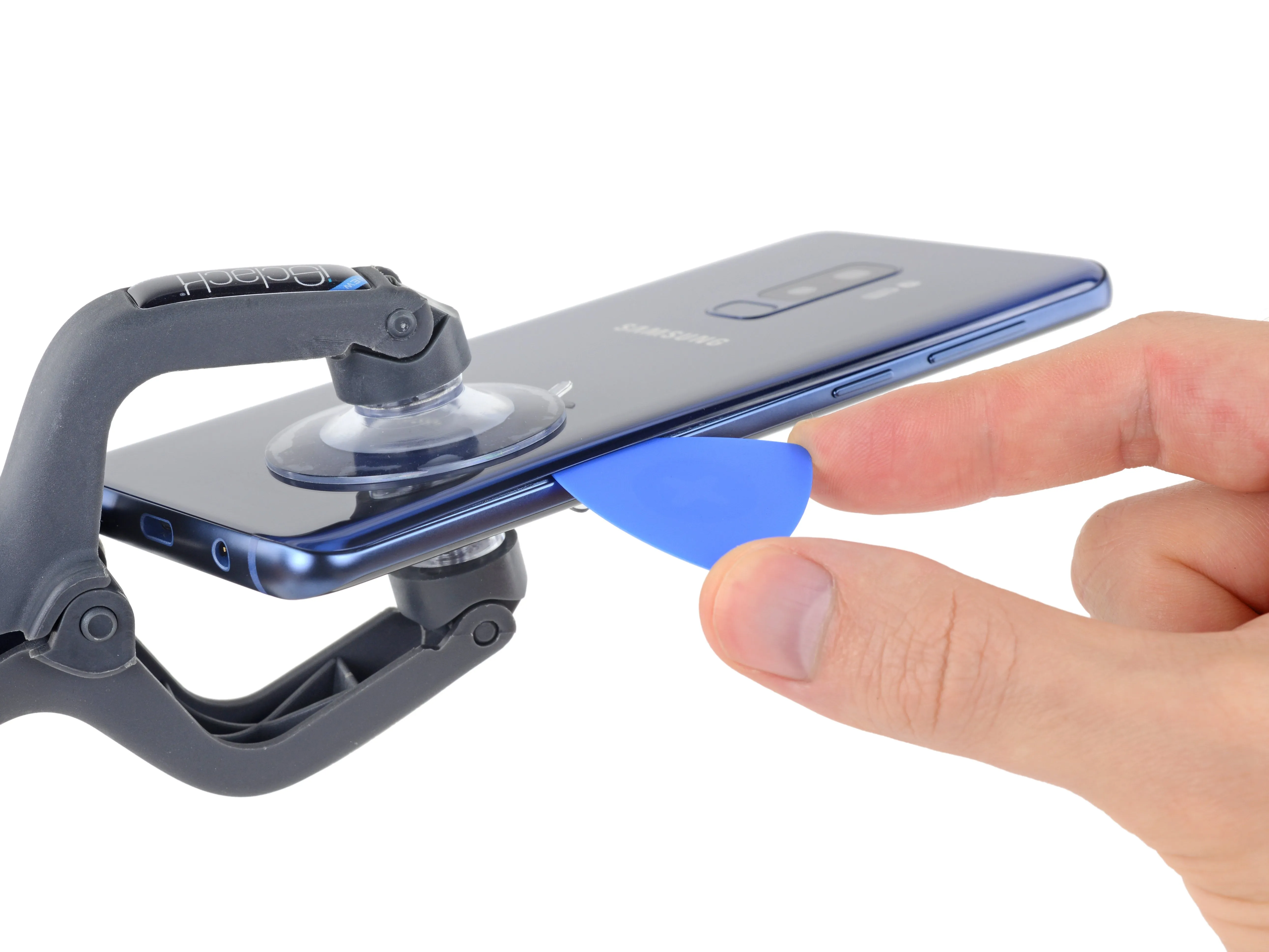

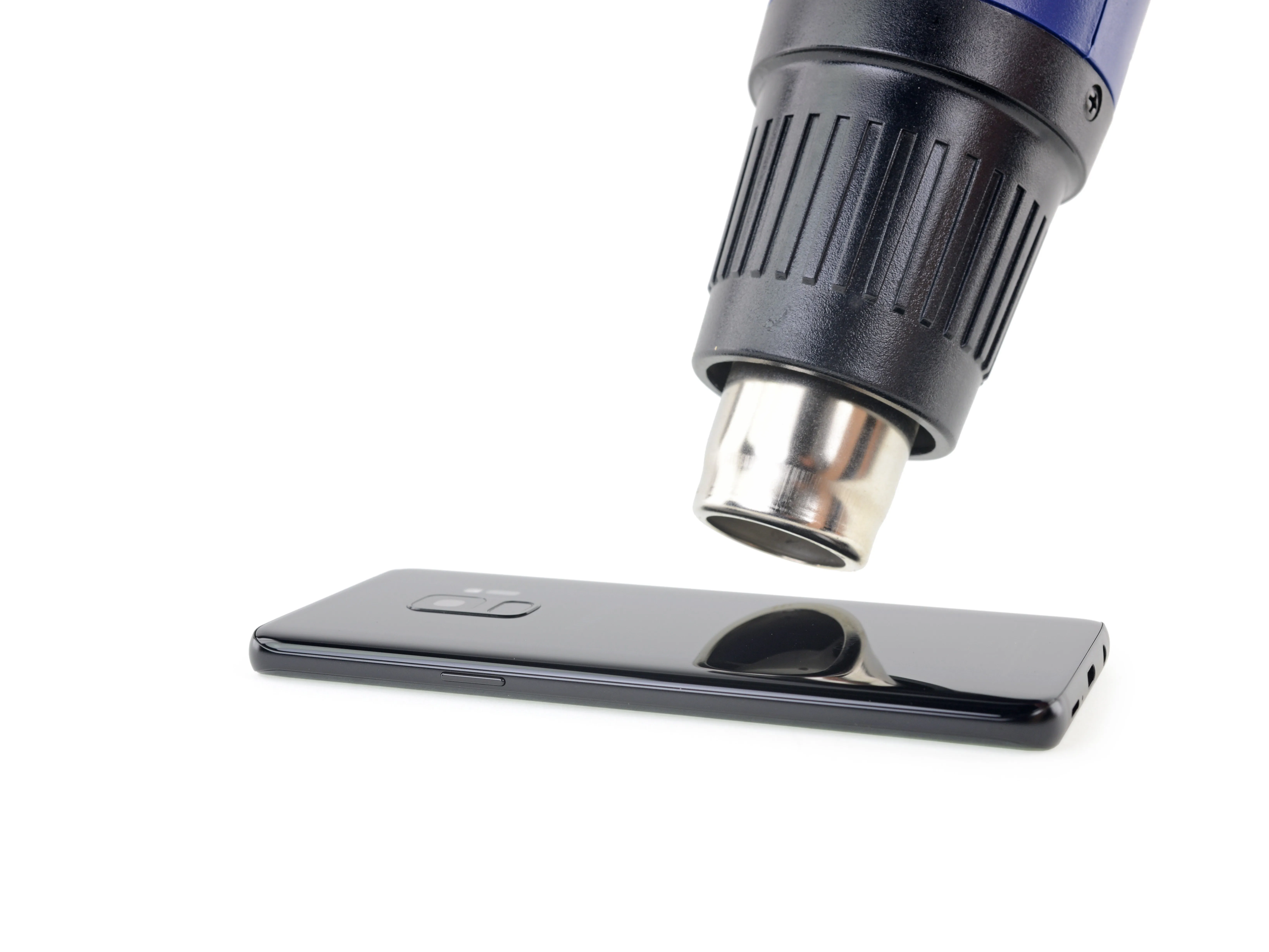

• Попасть внутрь телефона Galaxy в последнее время не стало проще, но, по крайней мере, процедура знакома:

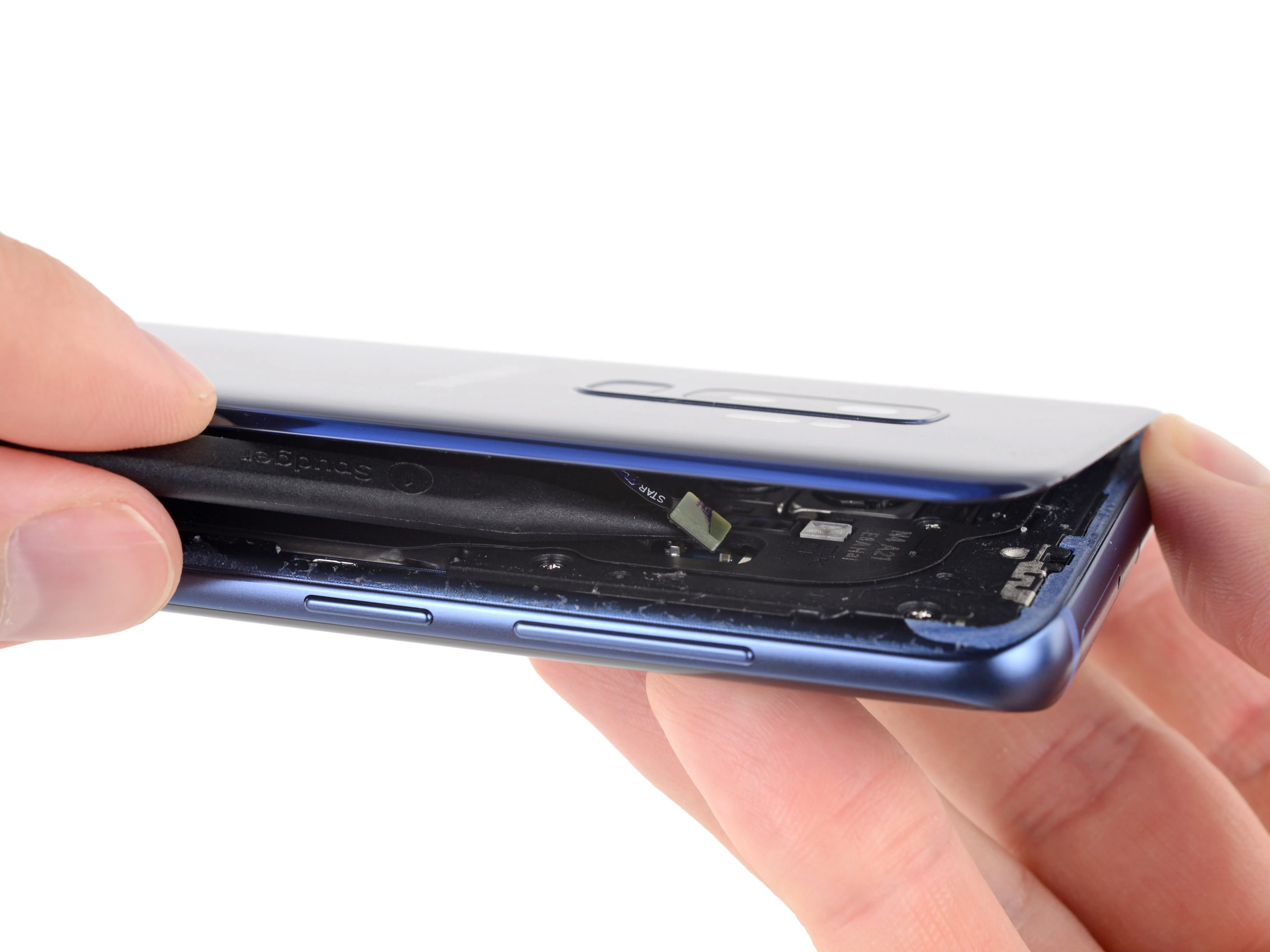

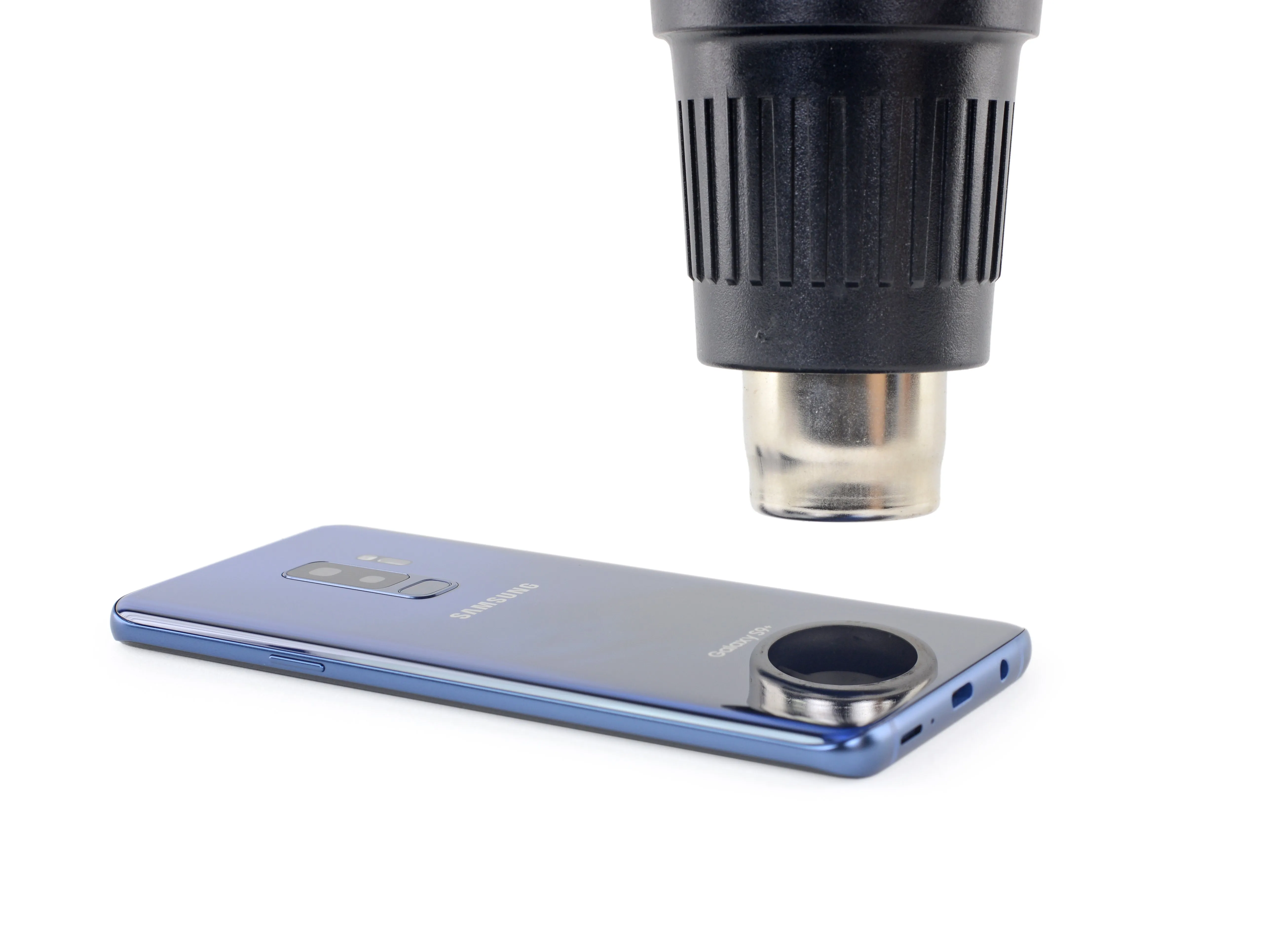

• Шаг 1: нагрейте его.

• Шаг 2: добавьте еще тепла.

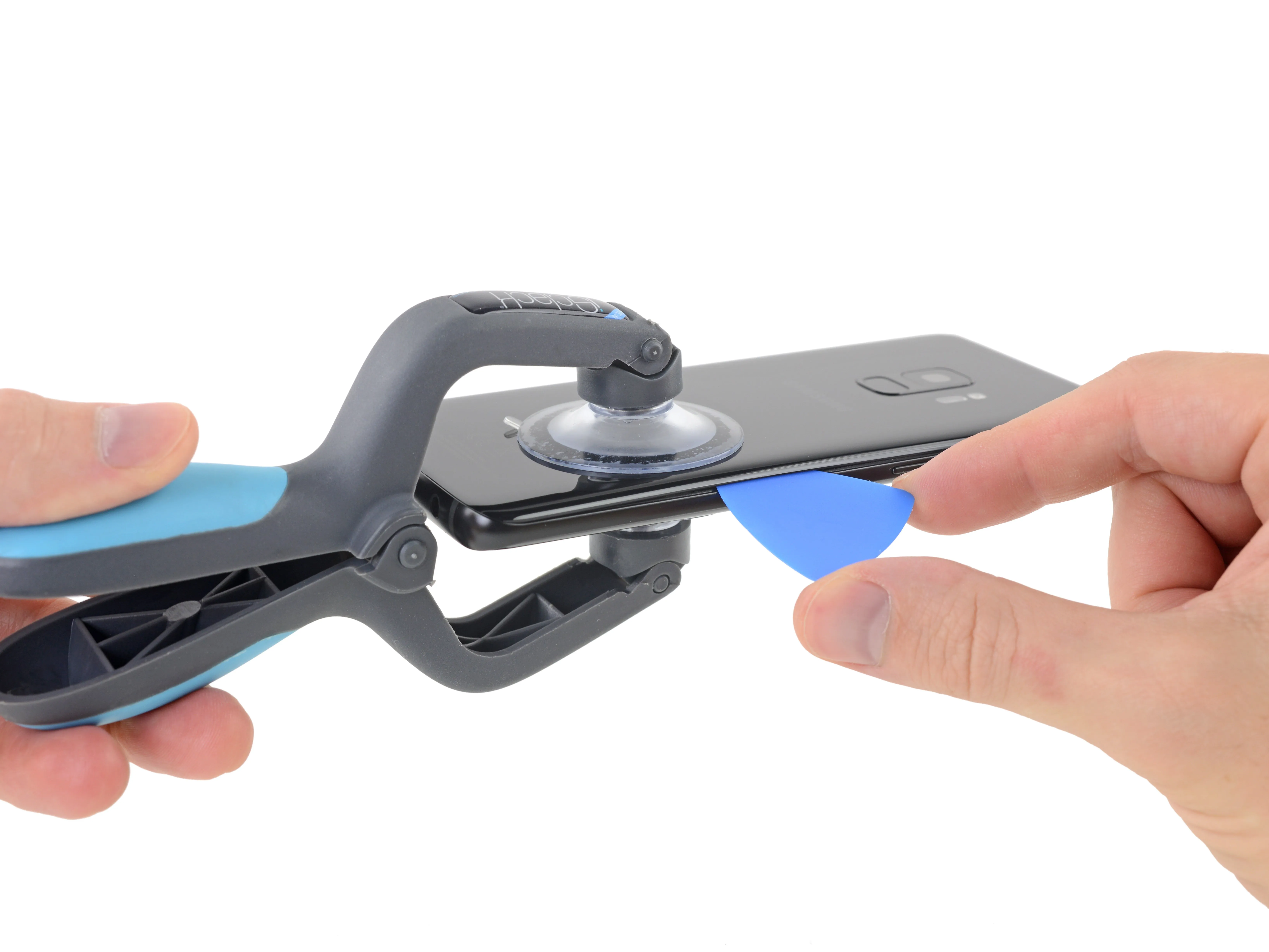

• Шаг 3: отсосите, порежьте и не задевайте кабель датчика отпечатков пальцев, который вы не видите.

• Вы наверняка уже слышали, как мы жаловались на это, так что мы просто добавим: да, это рискованно и утомительно, но, по крайней мере, если вы треснете заднее стекло, у вас есть шанс заменить его экономичным способом. (Наша любимая фруктовая компания все еще работает над этим вопросом.)

Шаг 4

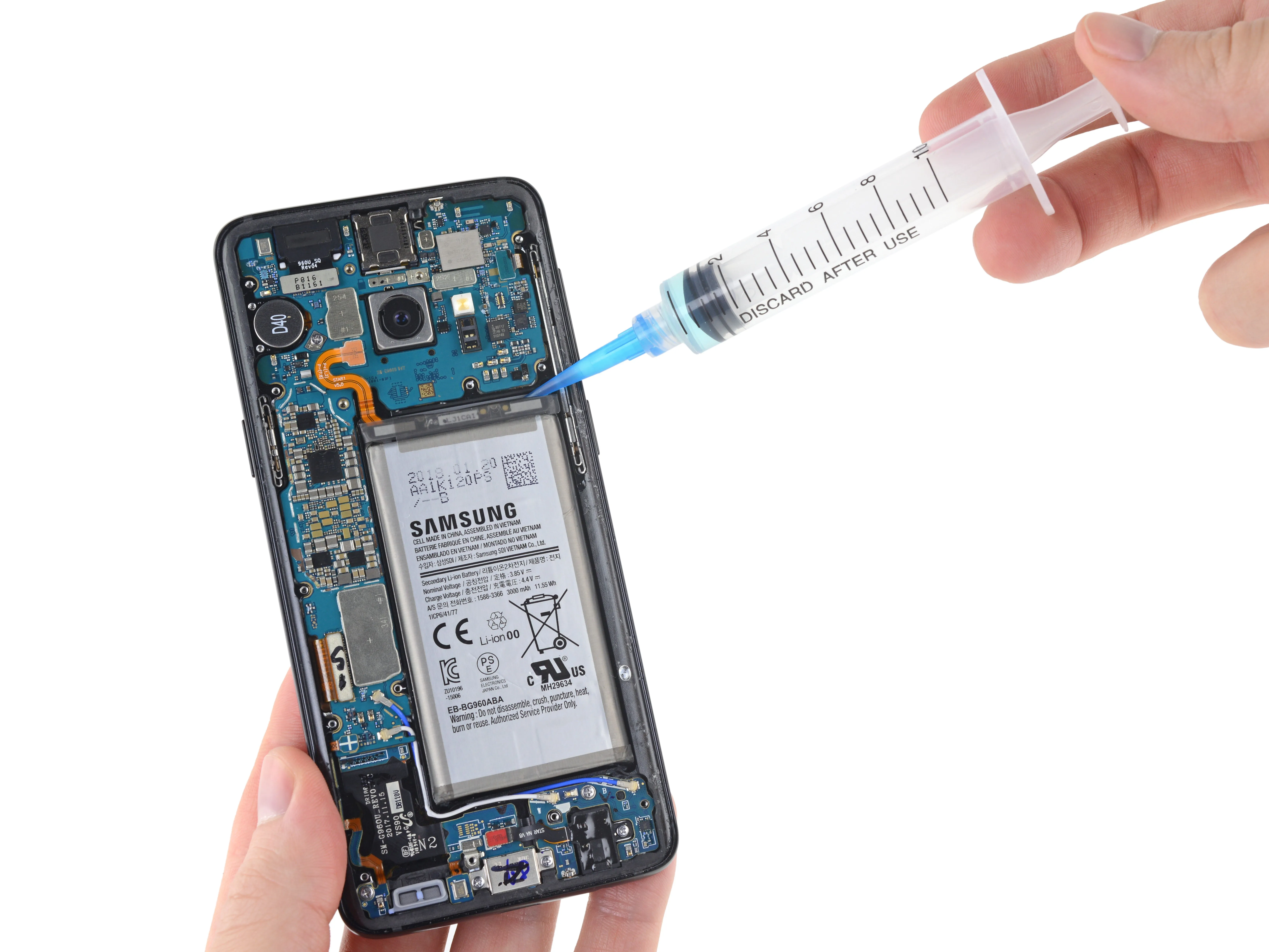

• Словно опасаясь, что батарея может разрядиться, Samsung не стала затягивать с клеем.

• Не бойтесь! Мы виделиэтораньшеи разработали секретную формулу для подобных затруднительных ситуаций.

• Помните, когда Samsung высмеивали айфоны за герметичную батарею?

• Помните, как Samsung выпустила водонепроницаемый смартфон с батареей, которую которую можно было заменить за 10 секунд без каких-либо инструментов.?

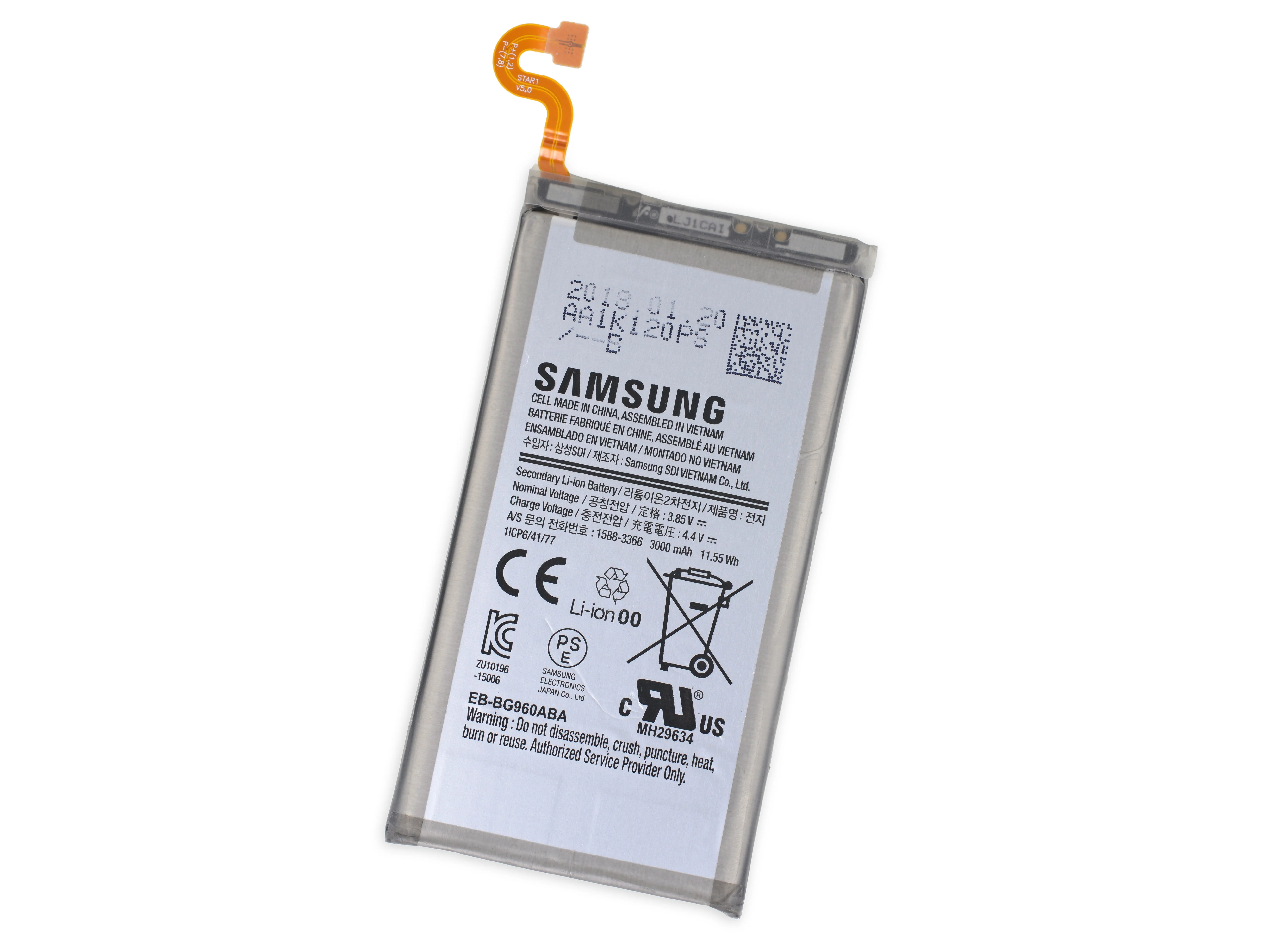

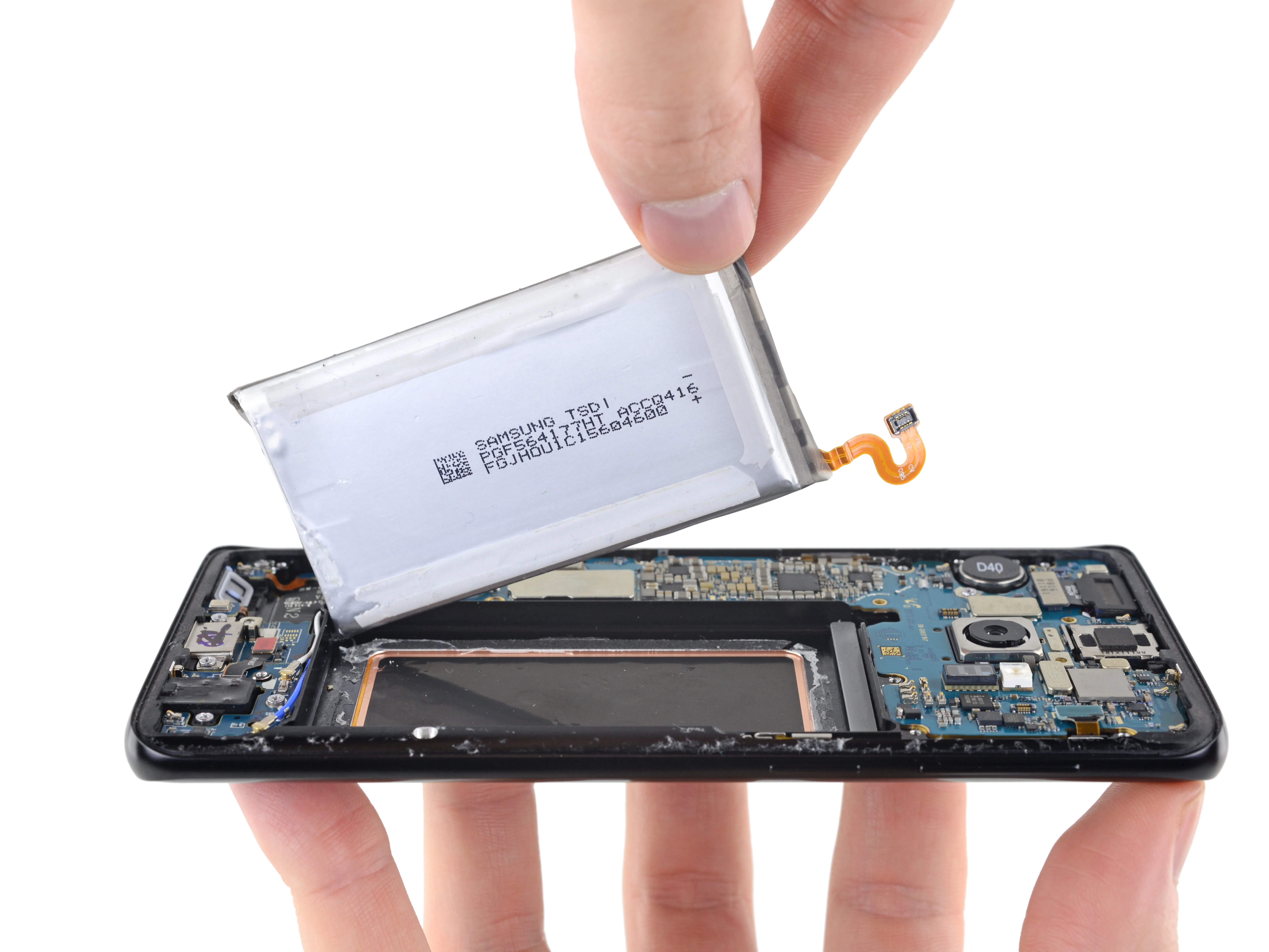

• Хотя он меньше, чем S9+батарея S9 не является слабой, она имеет емкость 3000 мАч при напряжении 3,85 В, что составляет 11,55 Втч.

• Это точно такой же показатель, как у S8и немного больше, чем у конкурентов, таких как Pixel 2 (10,39 Вт-ч) и iPhone X (10,35 Втч).

Шаг 5

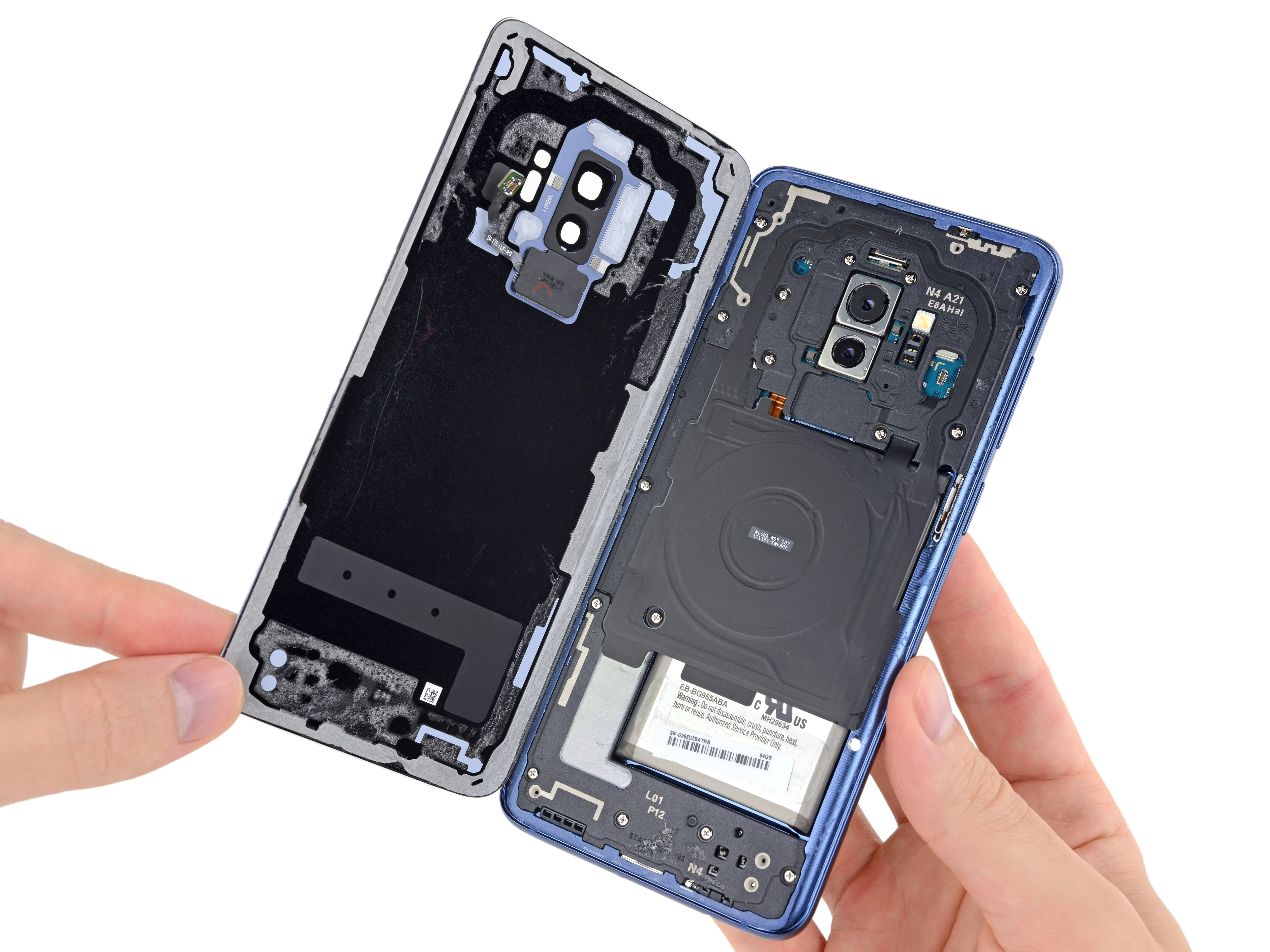

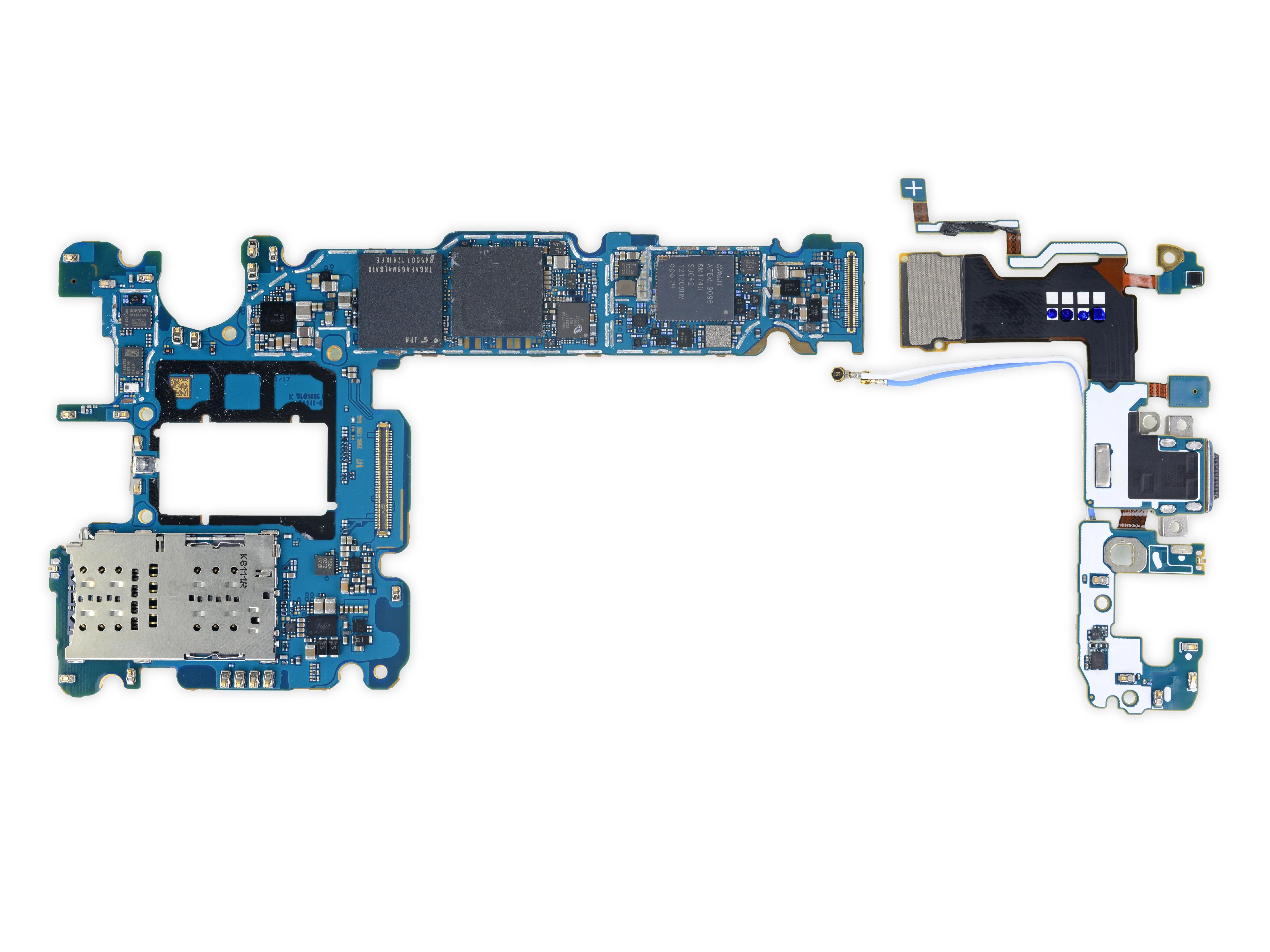

• Далее мы переходим к мозгам телефона, и после откручивания нескольких дружественных крестообразных винтов материнская плата выезжает на свободу.

• Если эта плата уже выглядит немного хуже, чем обычно, то это потому, что ранее мы сняли EMI-экраны для нашего видеоразбора. Похлопайте себя по спине, если вы заметили!

• В верхней части платы мы видим новые датчики сердечного ритма и артериального давления S9 - шаг вперед по сравнению со стандартным датчиком сердечного ритма, который можно увидеть на многих телефонах.

• Новое оборудование для измерения артериального давления работает вместе с исследовательским приложением, разработанным совместно Samsung и UCSF чтобы предоставить пользователям информацию об уровне стресса и кровяном давлении.

• Поприветствуйте доктора Биксби.

Шаг 6

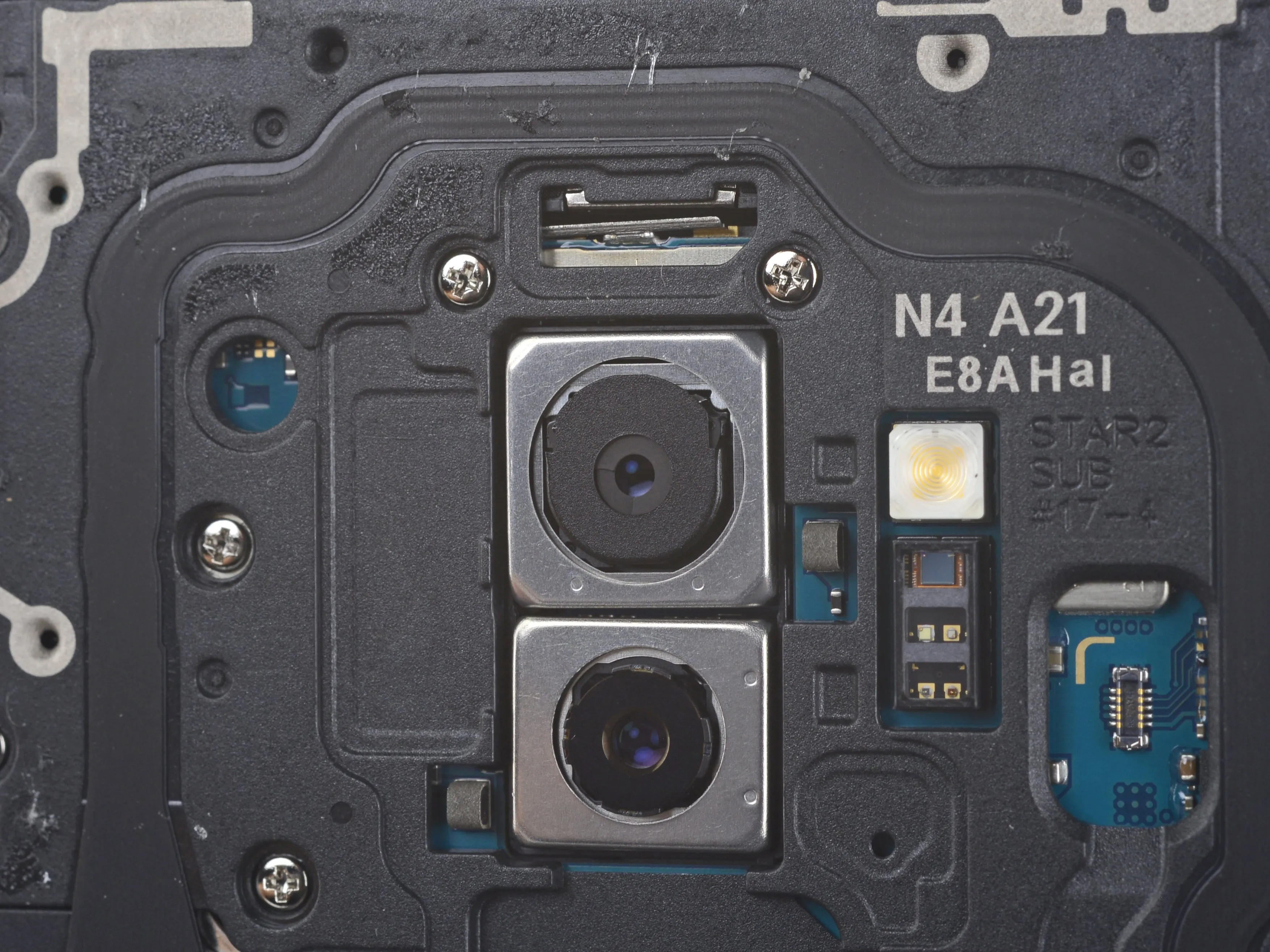

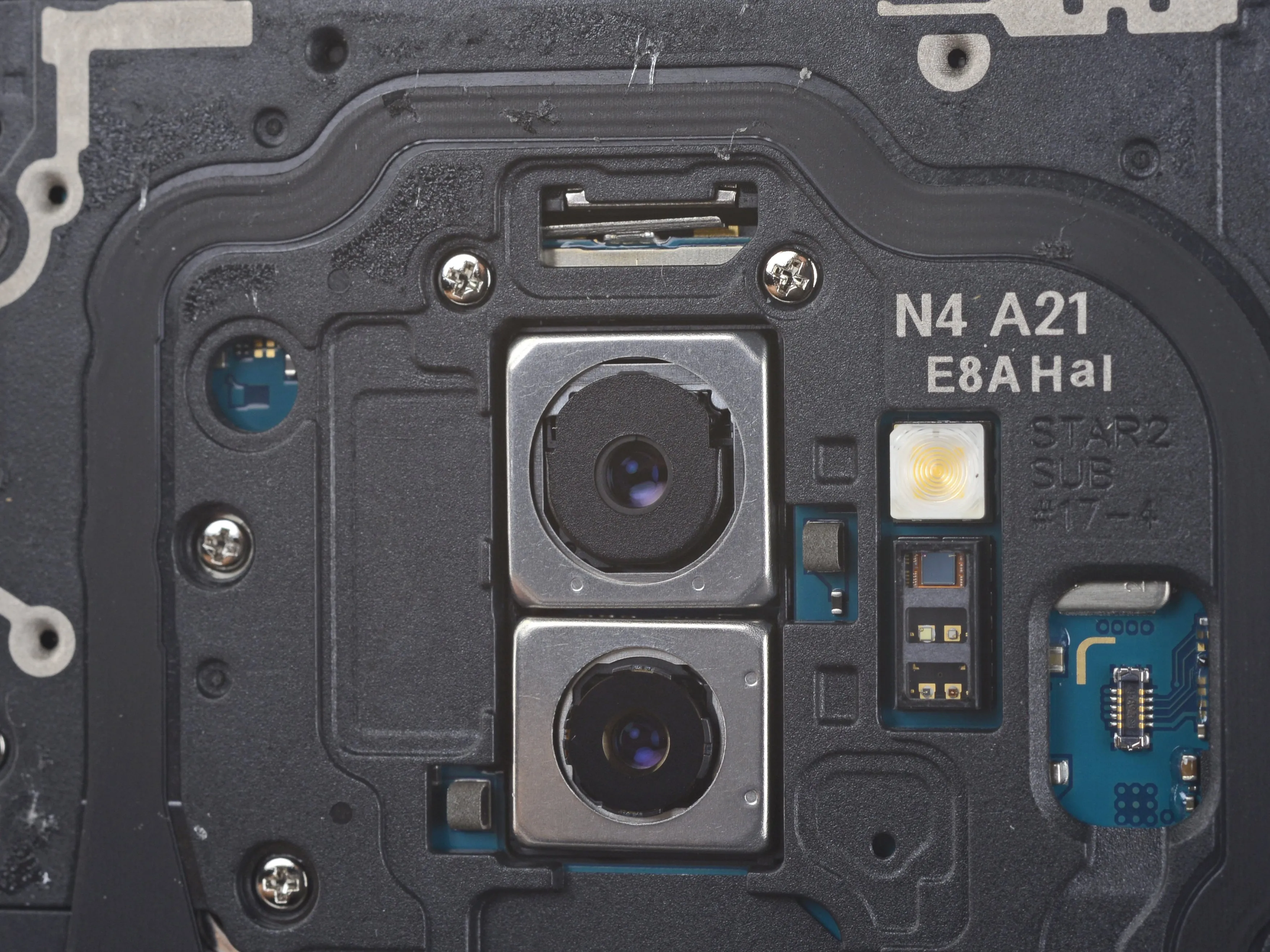

• По сравнению с некоторыми флагманами, у S9 в два раза больше f-стопов и в два раза меньше сенсоров.

• Не показано: Широко разрекламированная 2 Гбит LPDDR4 DRAM от Samsung, расположенная прямо под датчиком изображения..

• Показаны: Некоторые другие загадочные чипы.

• RD938, вероятно, драйвер OIS

• STMicroelectronics L2G2IS 2-осевой гироскоп OIS

• GigaDevice GD25LQ32 32 Мб последовательная флэш-память

Шаг 7

• Мы хотим опробовать новую двойную апертуру S9, но использование приложения камеры кажется слишком обычным.

• После некоторой разборки, кажется, что вместо этого можно использовать палец.

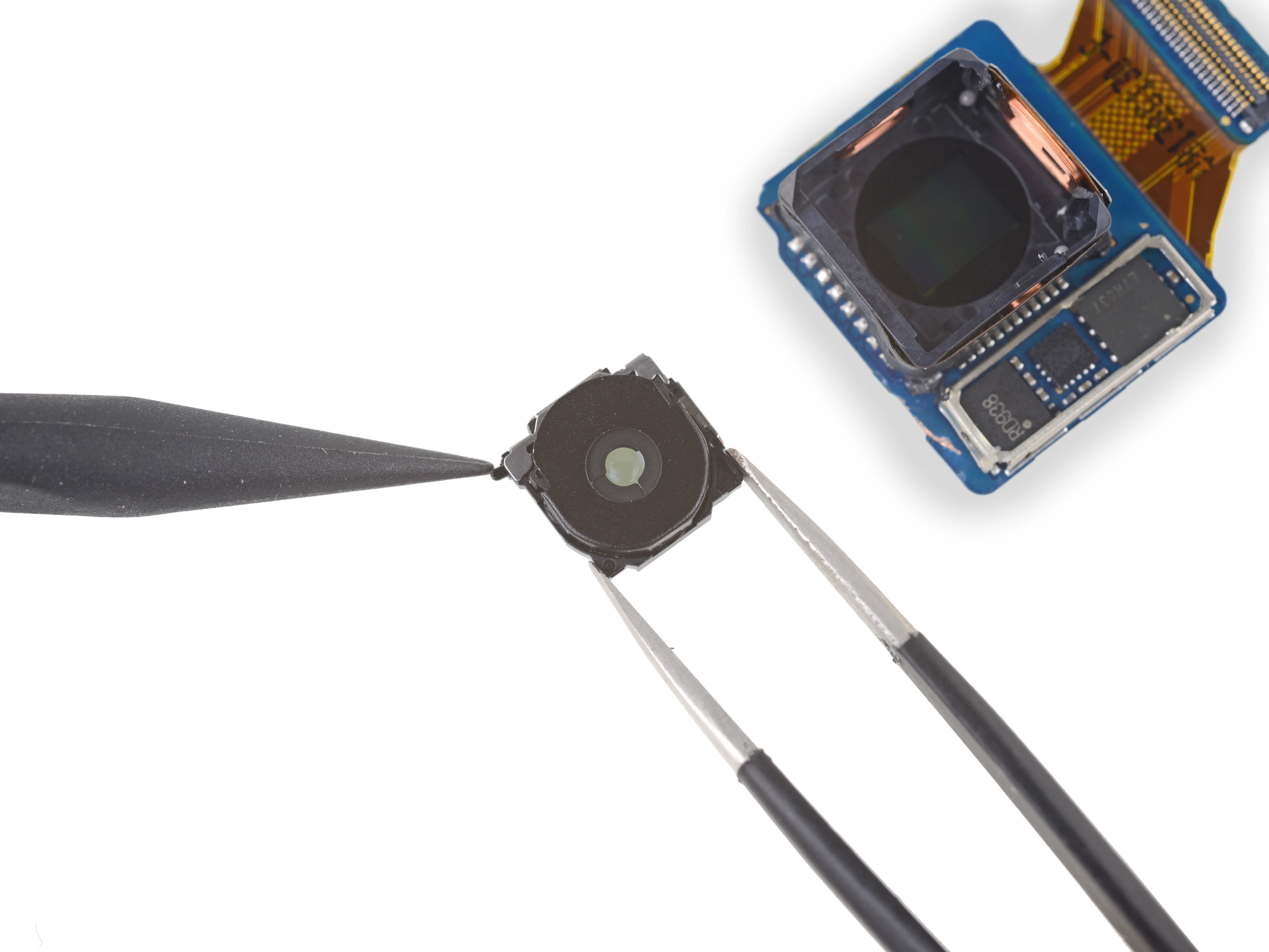

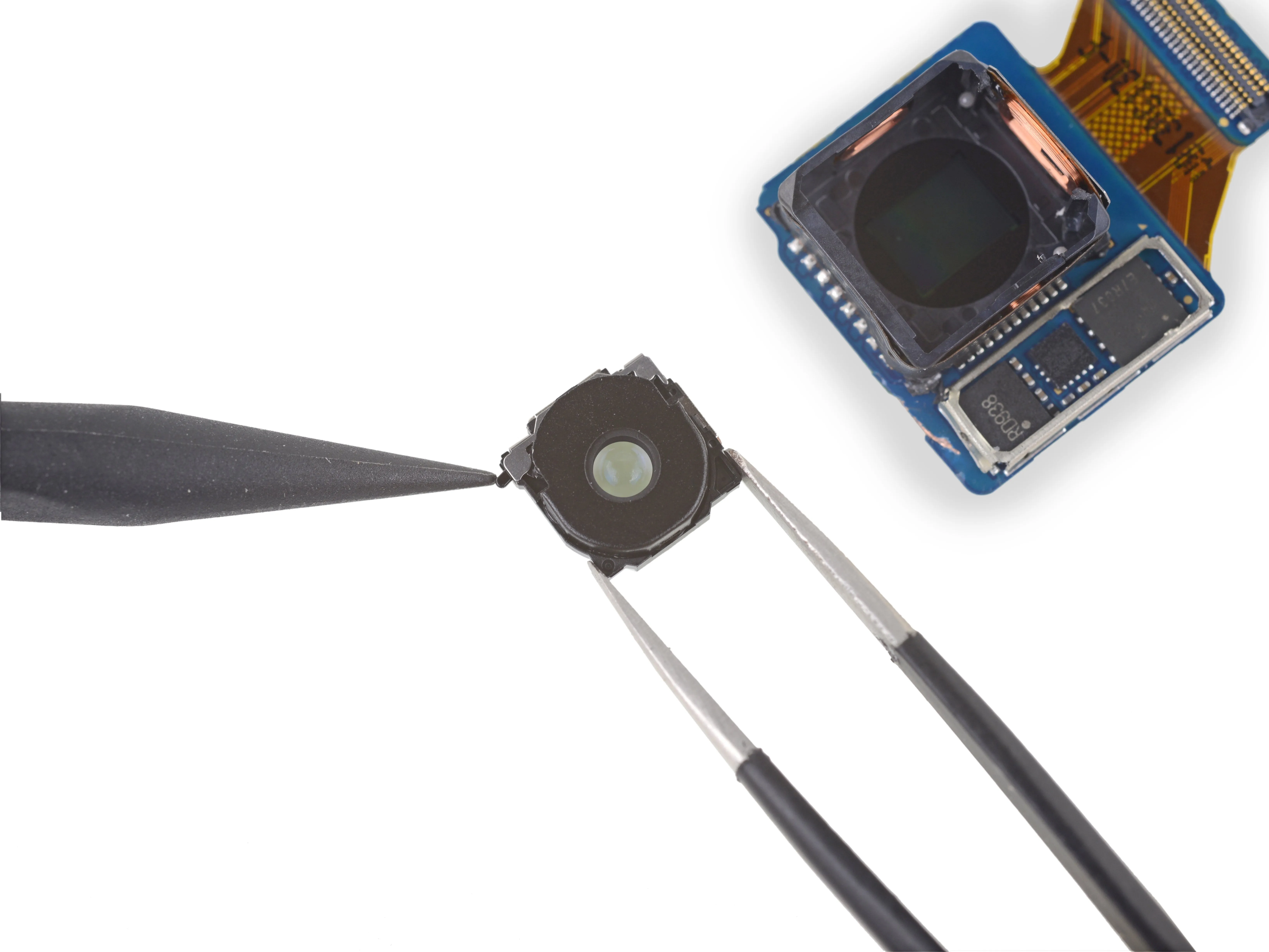

• Это может показаться странным, но в S9 действительно есть небольшой привод, который механически открывает и закрывает диафрагму - механическая деталь, которая может выйти из строя.

• Сняв объектив, мы также видим датчик изображения. При ближайшем рассмотрении мы видим... да, это датчик изображения. Может быть, рентгеновские лучи покажут нам DRAM...

Шаг 8

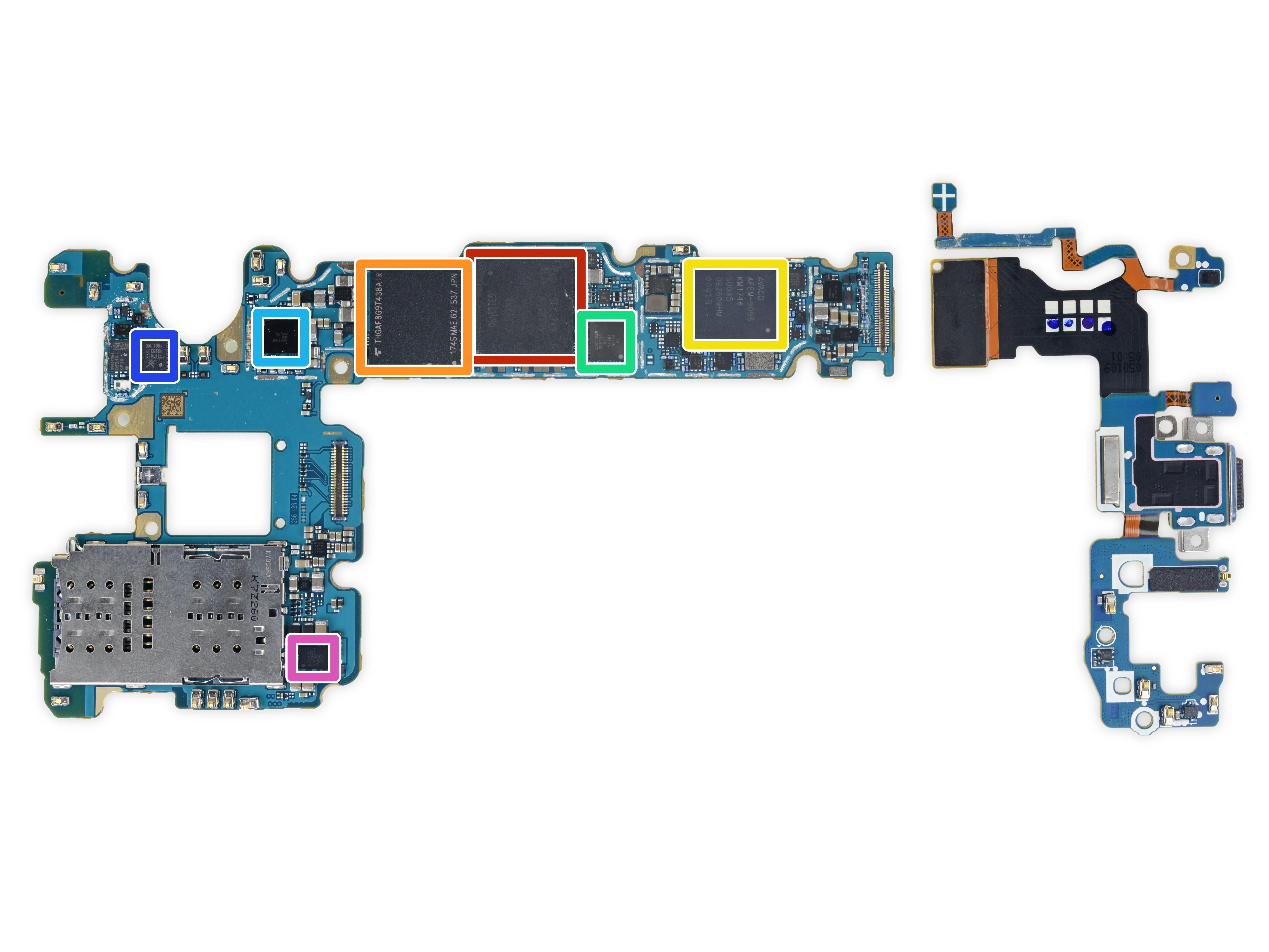

• Давайте посмотрим на чипы, которые питают все это модное оборудование:

• Samsung K3UH5H5OMM-AGCJ 32 Гб (4 Гб) LPDDR4X DRAM, расположенная поверх Qualcomm Snapdragon 845

• Toshiba THGAF8G9T43BAIR 64 Гб UFS (NAND флеш-память + контроллер)

• Фронтальный модуль Avago AFEM-9096

• Qualcomm Aqstic WCD9341 аудиокодек

• Maxim MAX77705F PMIC

• Skyworks SKY13716-1 низкочастотный фронтальный модуль

• Беспроводной приемник питания IDT P9320S, вероятно, аналогичный P9320

Шаг 9

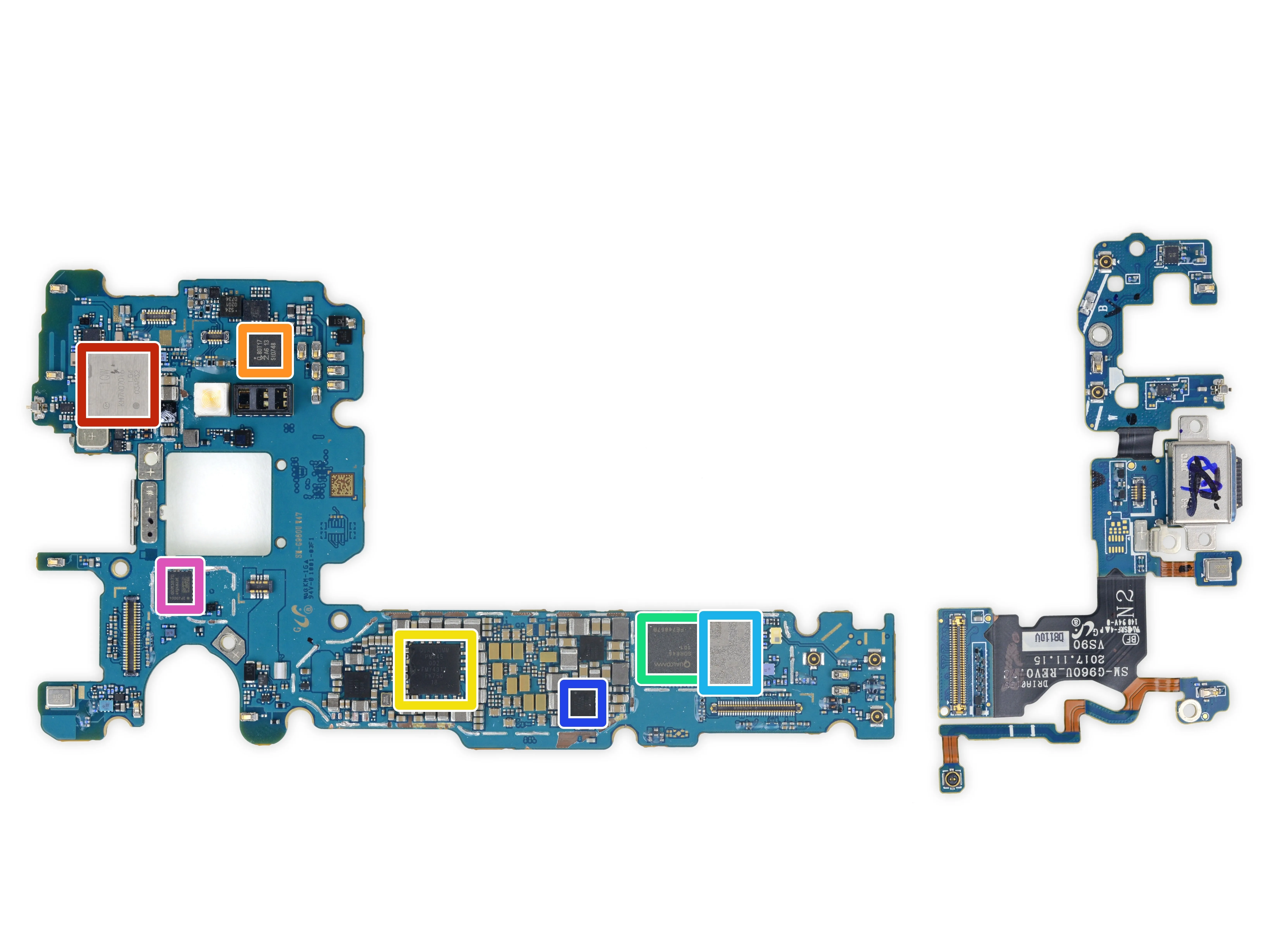

• На оборотной стороне находится еще одно скопление интегральных схем:

• Модуль Wi-Fi/Bluetooth Murata KM7N07016

• NXP PN80T NFC-контроллер

• Qualcomm PM845 (вероятно, PMIC)

• Радиочастотный трансивер Qualcomm SDR845

• Трудно разобрать, но мы думаем, что это, скорее всего, тот же Skyworks SKY78160-11 фронтальный модуль, который мы обнаружили в S9+.

• PM8005 PMIC от Qualcomm

• Фронтальный модуль Qualcomm QDM3870 для разнесения сигнала в высоком диапазоне частот

Комментарии к шагу

Это радиочастотный трансивер Qualcomm SDR845, а не Qualcomm SDR846

Трудно разобрать, но я думаю, что вы правы. Мы обновили текст. Спасибо за подсказку!

Шаг 10

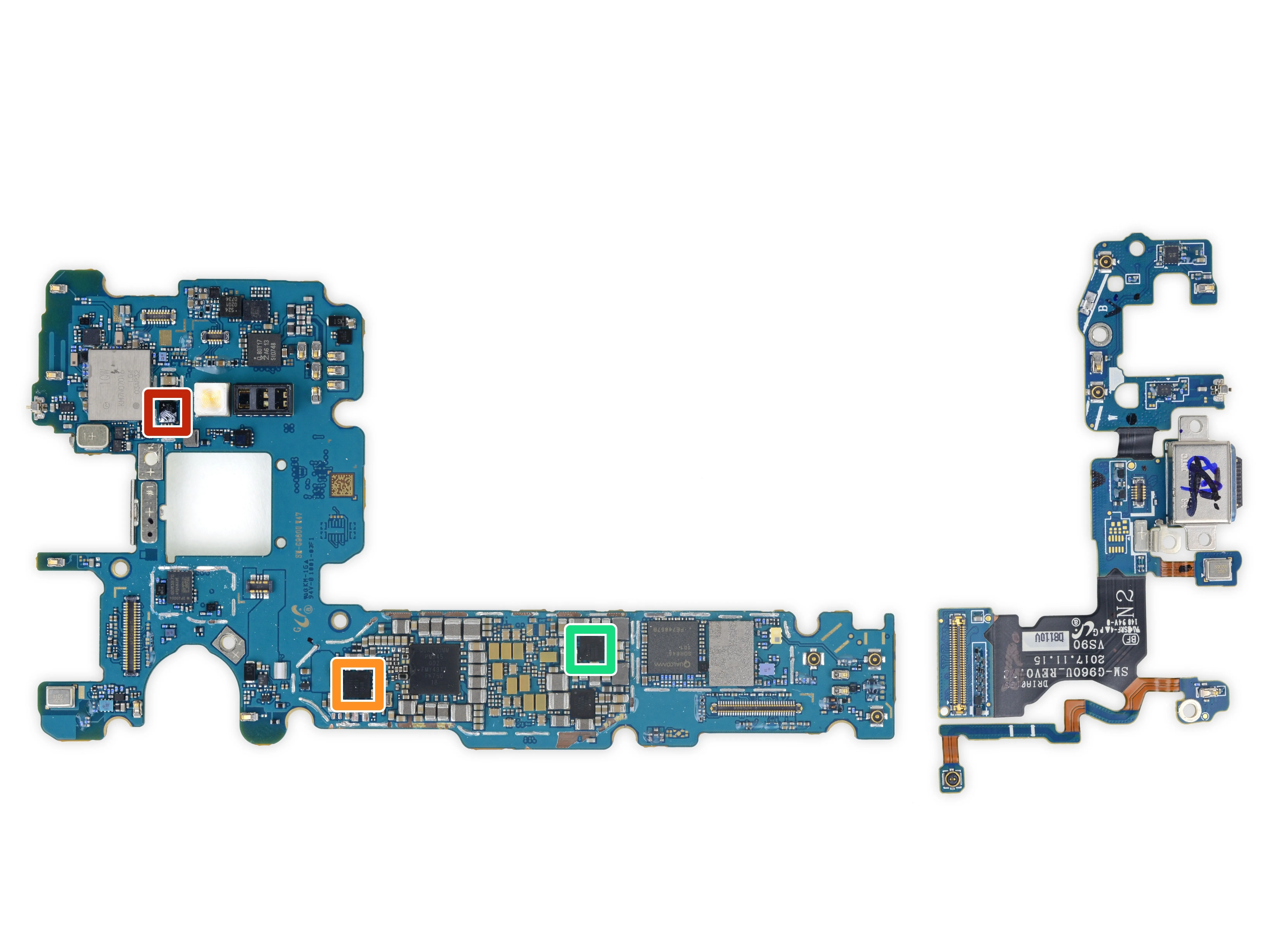

• Идентификация микросхем, часть 2:

• Аудиоусилитель Maxim Integrated MAX98512 (1-я отметка не подтверждена)

• Управление питанием камеры Samsung S2MPB02

• Samsung S2MPB03 управление питанием камеры

• Samsung S2DOS05 управление питанием дисплея

• Фронтальный модуль разнесения сигнала в среднем диапазоне Qualcomm D5319

• RDA Microelectronics RDA6213N FM-трансивер (вероятно)

• Qualcomm QET4100 огибающая трекера

Шаг 11

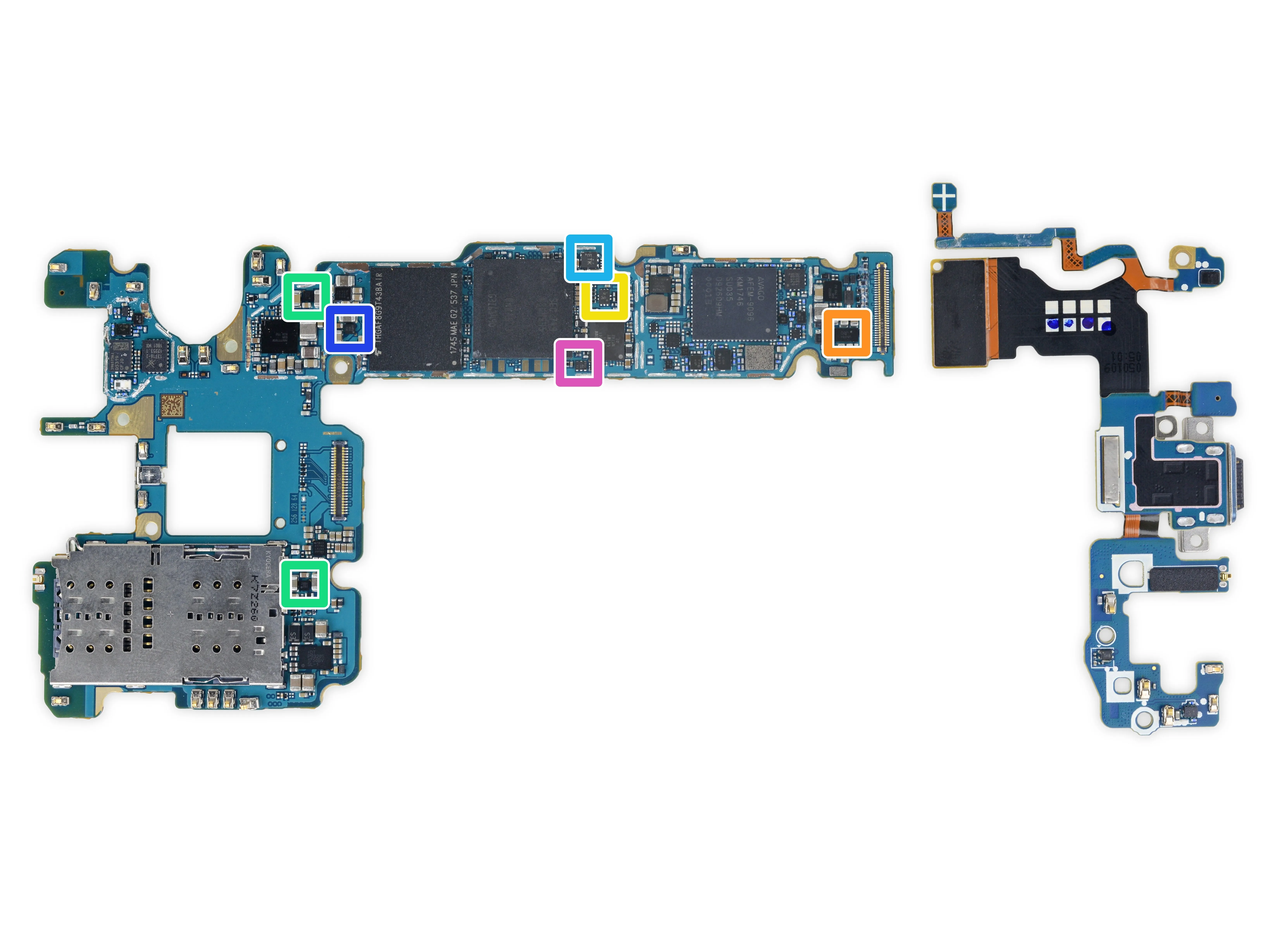

• Идентификация микросхем, часть 3:

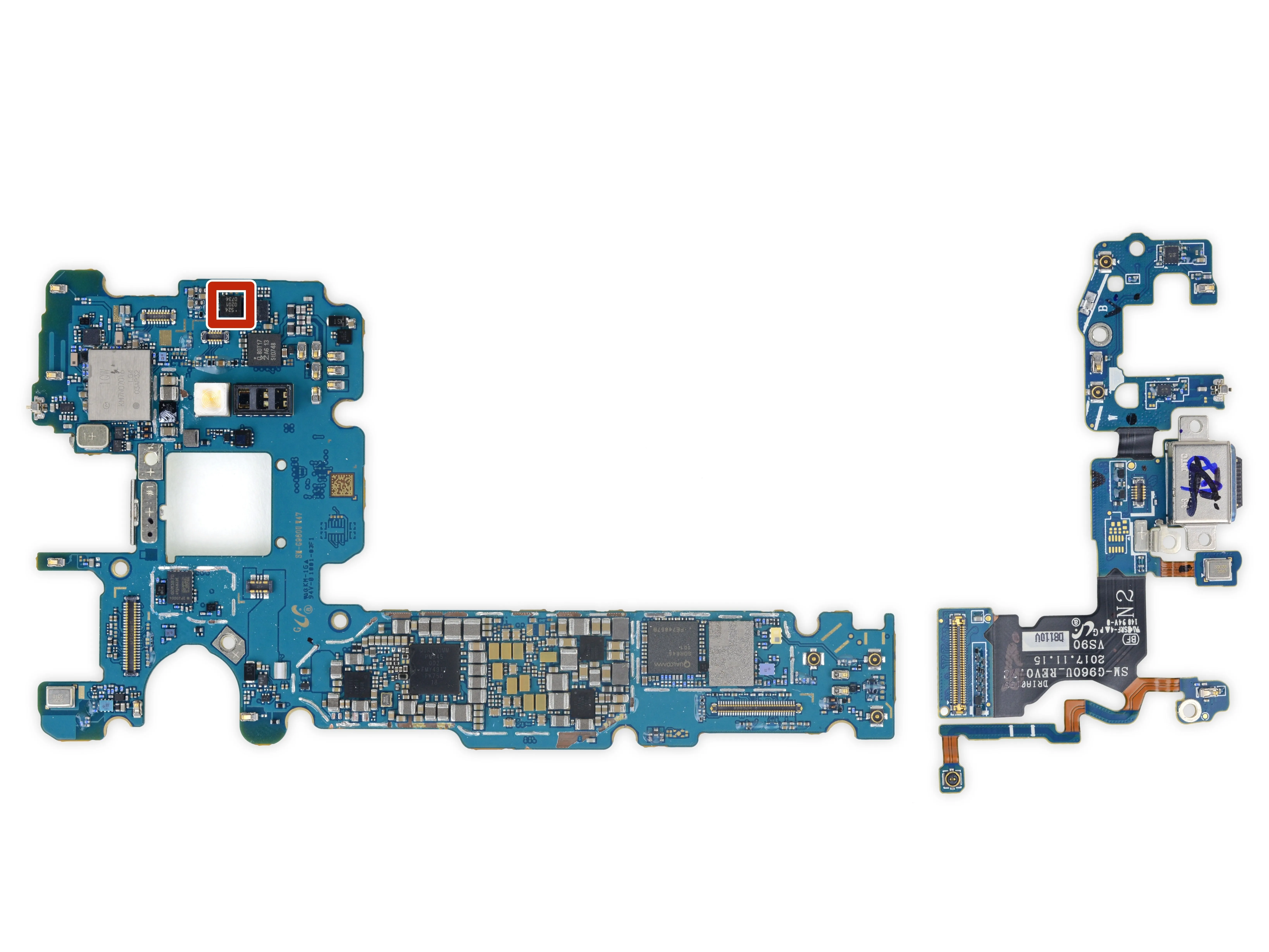

• NXP Semiconductor PCAL6524 24-битный расширитель ввода/вывода

• Переключатель нагрузки ON Semiconductor FPF3688UCX

• Vishay DG2730 Аналоговый переключатель DPDT с 2-портовым интерфейсом USB 2.0, 480 Мбит/с

• ON Semiconductor FAN48618BUC53X Повышающий регулятор на 1 А

• Richtek RT8010GQW 1 A понижающий DC-DC преобразователь

• Повышающий преобразователь Texas Instruments (вероятно)

• NXP Semiconductor NCX2200 компаратор

Шаг 12

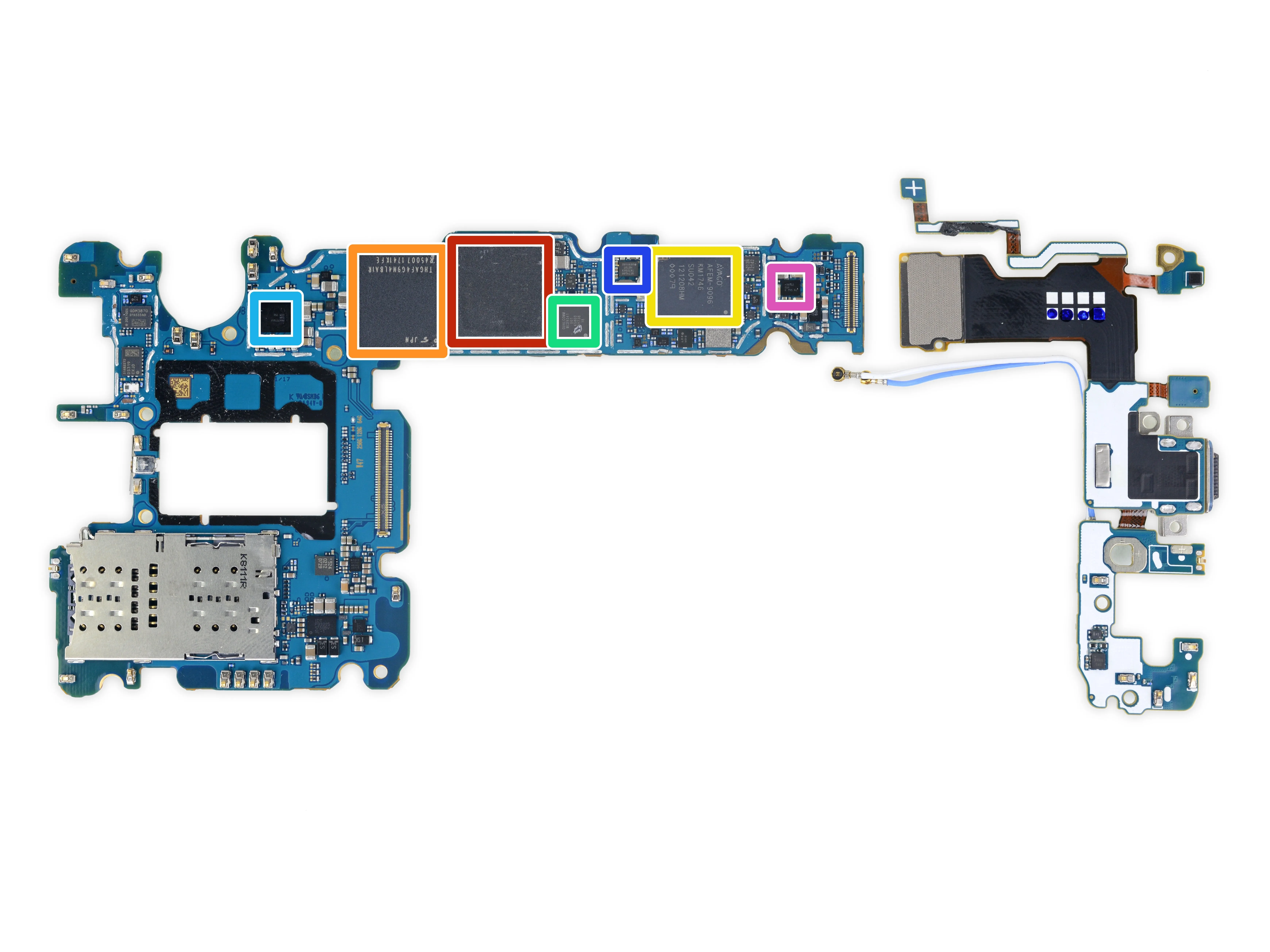

• Идентификация микросхем, часть 4 (датчики):

• STMicroelectronics LSM6DSL 3-осевой акселерометр/гироскоп

• AKM Semiconductor AK09916C 3-осевой электронный компас

• STMicroelectronics LPS22HB датчик давления

• датчик сердечного ритма

• Ablic (ранее Seiko Instruments) S-5712CCDL1-I4T1U датчик Холла

Шаг 13

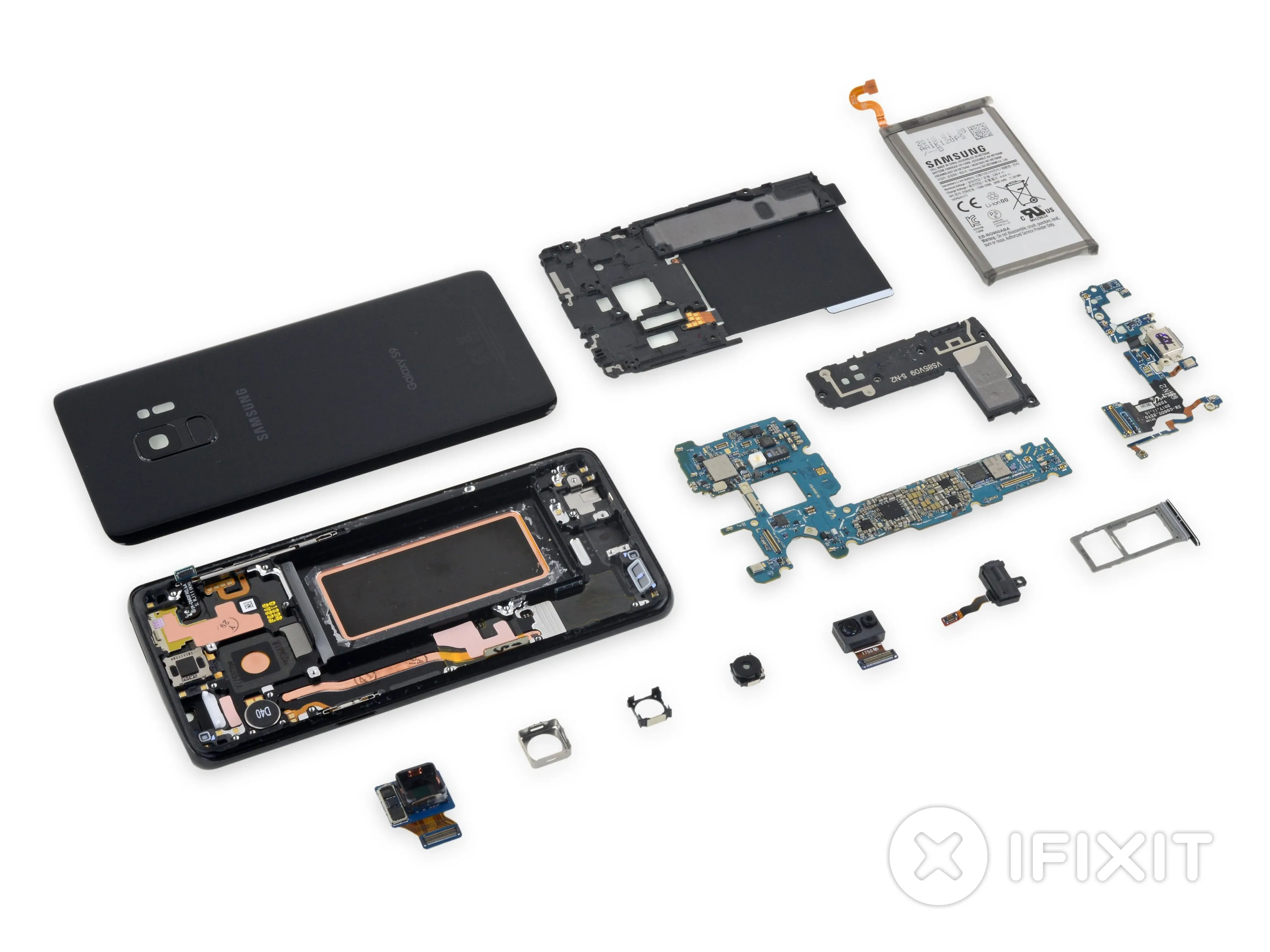

• От 'S9' до 'Увидимся позже!'. Этот разбор - тост!

• Мы пропустили много знакомых деталей - если вы еще не сделали этого, то можете ознакомиться с более глубоким разбором некоторых похожих Samsung, таких как S9+, S8, и S8+.

Вывод

• Многие компоненты являются модульными и могут быть заменены независимо друг от друга.
• Замена аккумулятора технически возможна, но доступ к нему представляет собой ненужную проблему.
• Вклеенное стекло как спереди, так и сзади означает повышенный риск поломки и затрудняет начало ремонта.
• Ремонт экрана требует много времени на разборку и борьбу с жестким клеем.
