Разборка Samsung Galaxy S9+

Введение

Пока производители телефонов и разработчики операционных систем с сомнительной грамотностью переходят от восьмерки к десятке, Samsung не сдается и представляет нам Samsung Galaxy S9+ (даже без выемки). Только разборка покажет, является ли этот телефон настоящим соперником или просто странной AR Emoji-машиной.

У нас также есть разборка меньшего, стандартного Galaxy S9-зацените!

Делаете.ру гораздо больше, чем просто разборки! Заходите к нам на Facebook, Twitter и Instagram чтобы быть в курсе всех событий, связанных с техникой!

Что вам понадобится

Инструменты

•

•

•

•

•

•

•

•

•

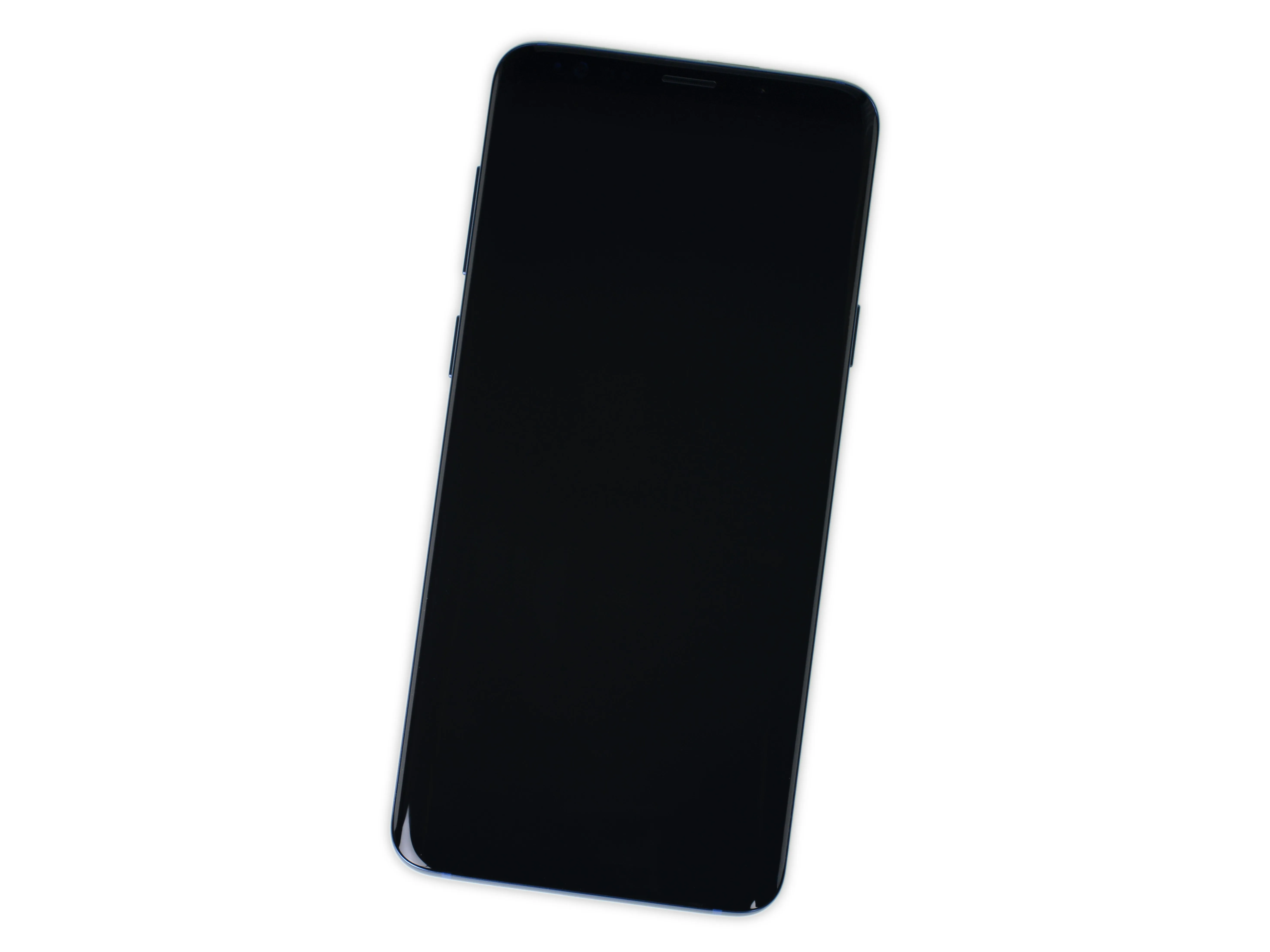

Шаг 1 Разборка Samsung Galaxy S9+

• S9+ отличается техническими характеристиками и количеством диафрагм. Вот что мы знаем:

• 6,2-дюймовый AMOLED-дисплей без насечек с разрешением 2960 × 1440 (~530 ppi)

• Qualcomm Snapdragon 845 или собственный Exynos 9810 от Samsung, в зависимости от места установки

• 12-Мп основная камера с двойной диафрагмой OIS - режимы f/1,5 и f/2,4, а также 12-Мп дополнительная камера OIS и 8-Мп камера selfie

• Разъем для наушников и слот microSD

• Степень защиты от воды/пыли IP68

• Android 8.0 Oreo

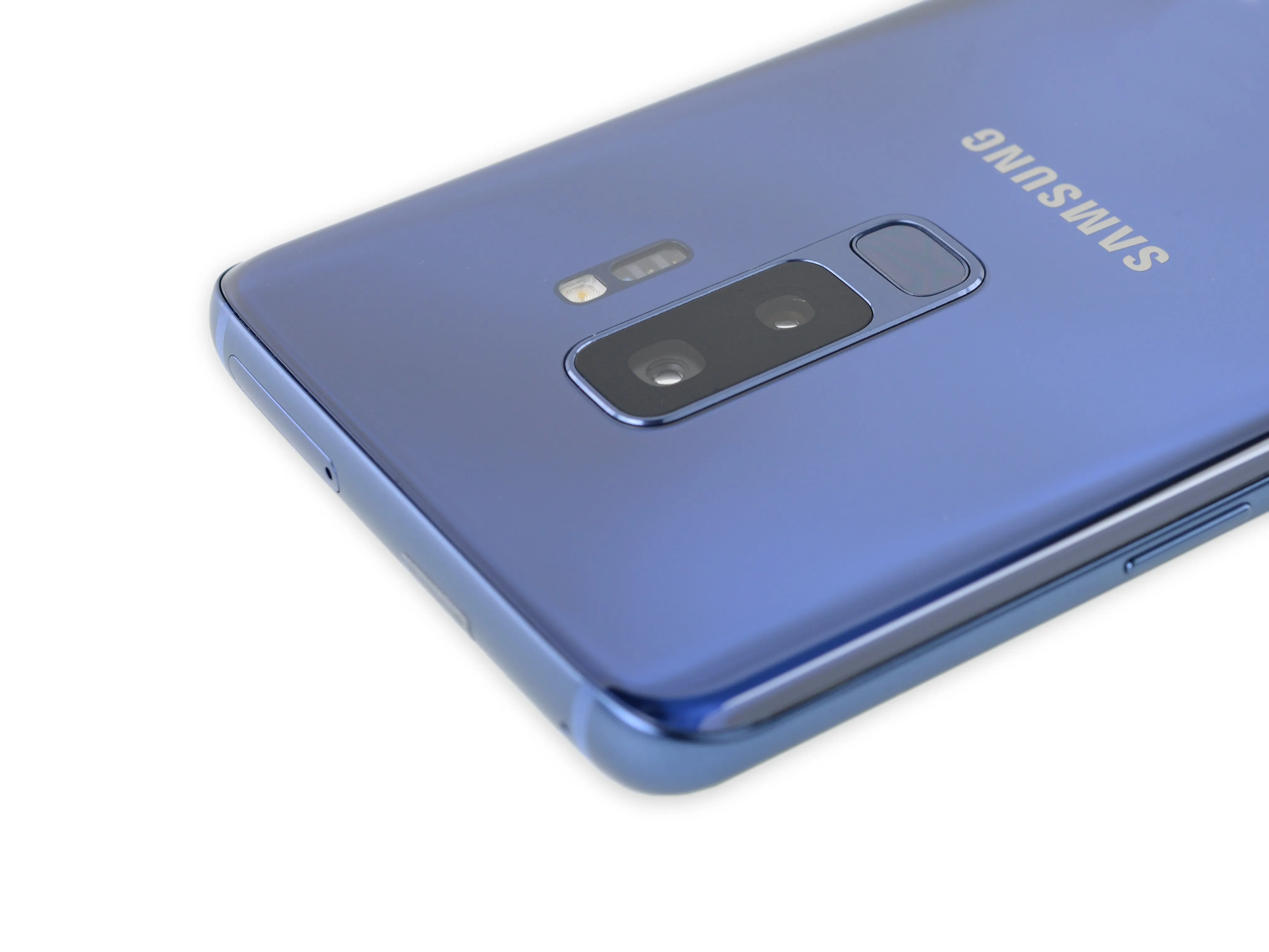

Шаг 2

• Сверху мы находим стандартный слот для SIM-карт и немного переставленную матрицу камеры/датчика отпечатков пальцев. Попрощайтесь с размазанными линзами!

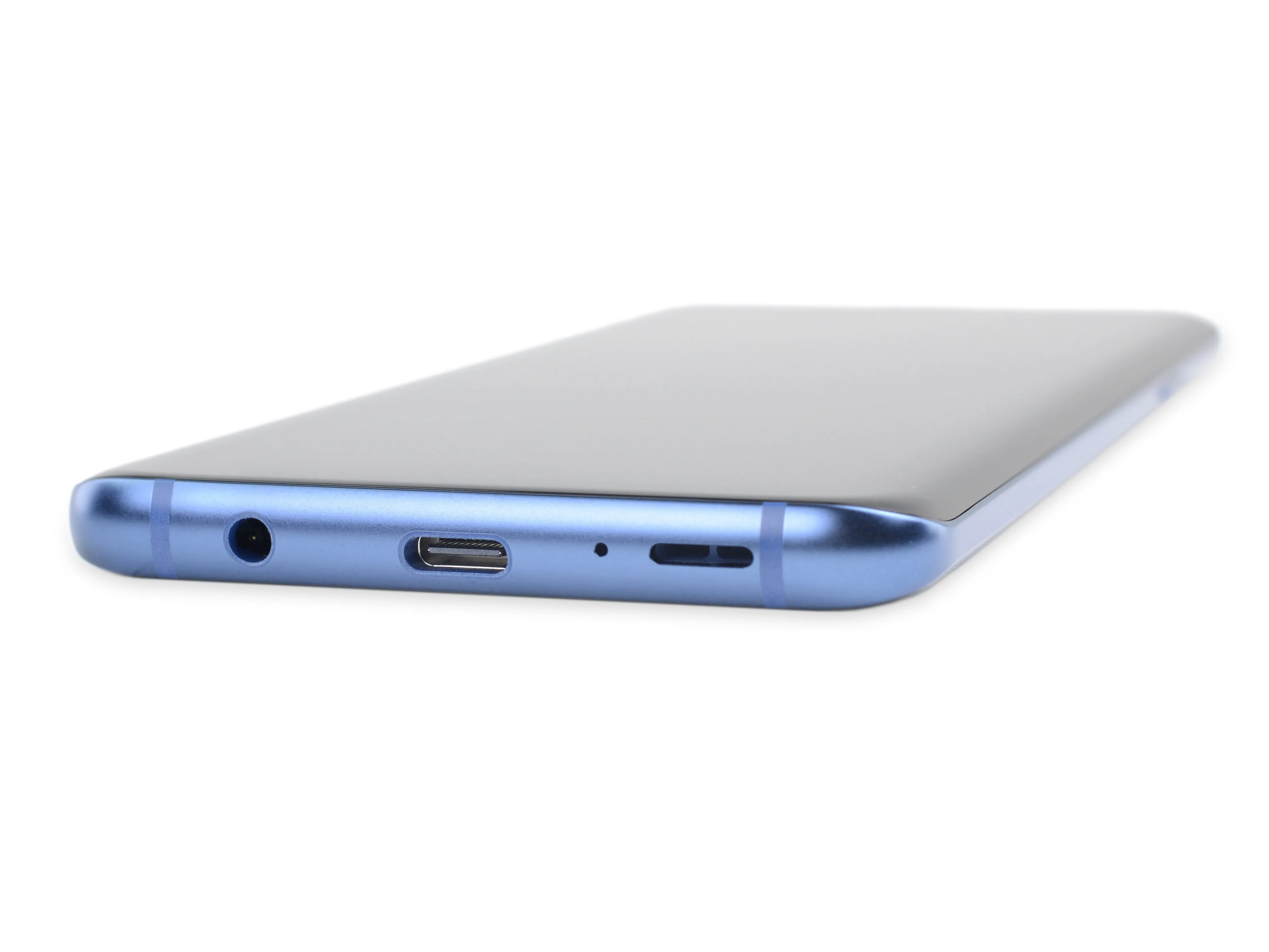

• Нижняя часть выглядит почти так же, как у S8 - да, это означает, что 3,5-мм аудиоразъем жив!

• На первый взгляд кажется, что решетка динамика заменена портом, но нет, это все еще решетка, а сетка спрятана далеко сзади. Есть ли польза от отверстий в динамике, которые можно заполнить ворсом?

• Как будто отверстия для микрофона, выдающего себя за SIM-карту, было недостаточно, а теперь еще и фальшивый порт для зарядки.

Комментарии к шагу

Вероятно, более глубокая полость динамика помогает в воспроизведении низких частот, как и было задумано. Верхний динамик предназначен скорее для твитера, обрабатывающего средние и высокие частоты.

Или, может быть, это ловушка для ворса!!!!. Нет причин и нет эффекта, чтобы сетка располагалась у внешнего края. Это совершенно не изменит звук.

У меня не было никаких проблем с ворсом на порту iPhone lightning или порте USB-C... Я думаю, вы просто придираетесь. Кроме того, разве вы не на форумах Verge? У вас есть дебаты об iPhone X и Samsung...

'Отверстие микрофона для извлечения SIM-карты сверху'... что произойдет, если владелец по ошибке вставит в это отверстие инструмент для извлечения SIM-карты? Я так и сделал, и почувствовал, что что-то отдает, но пока не заметил никаких проблем.

Я тоже случайно совершил эту ошибку от волнения. На данный момент заметных проблем нет, но я понятия не имею, как проверить вторичный микрофон.

Скорее всего, вы просто ударили резиновое уплотнение в этом отверстии, и вы, вероятно, не заметите изменений в работе микрофона (он в основном отвечает за восприятие окружающего шума). Есть вероятность, что уменьшилась водонепроницаемость. Зависит от того, насколько сильно вы его проткнули, но, скорее всего, вы в полной безопасности =)

Кого-нибудь еще беспокоит, что динамик, порт для зарядки и разъем для наушников расположены неровно?

Я тоже совершил ту же ошибку, ткнув булавкой в отверстие микрофона. Я надавил с такой силой, что можно было подумать, что нужно вытащить лоток для греха. Я не заметил никакого щелчка или звука, когда просовывал его. Никаких заметных повреждений или проблем со звуком, просто паранойя, что через год у него будут проблемы. (Беспокойство) Я не могу сказать достаточно из фотографий, чтобы увидеть, что линии с отверстием.

Я чувствую себя таким тупицей.

Я также просунул в отверстие инструмент для извлечения сим-карты. Я предположил, что это либо лоток для сим-карты, либо аналогичный механизм для карты microSD. Телефон у меня меньше дня, и я уже беспокоюсь, что повредил его. В отличие от других людей, которые чувствуют себя глупо из-за этого, меня раздражает Samsung. Если вы спроектируете автомобиль с чем-то, что выглядит как руль, но на самом деле является ручкой для снятия колес, вы неизбежно получите множество колес, выпавших из машин. Подобные отверстия десятилетиями использовались для сброса настроек электронного оборудования, замены SIM-карт, извлечения CD-приводов и т. д. - они стали стандартным визуальным сигналом, который наверняка понимают все высокооплачиваемые дизайнеры Samsung. По крайней мере, этот недостаток дизайна должен был быть замечен после поставки, и телефоны должны поставляться с желтой трудноудаляемой наклейкой, предупреждающей людей не тыкать в это отверстие. Я почти надеюсь, что телефон не работает должным образом и что я смогу вернуть его в ближайшее время по гарантии, а не беспокоиться о нем в течение следующих нескольких лет.

Шаг 3

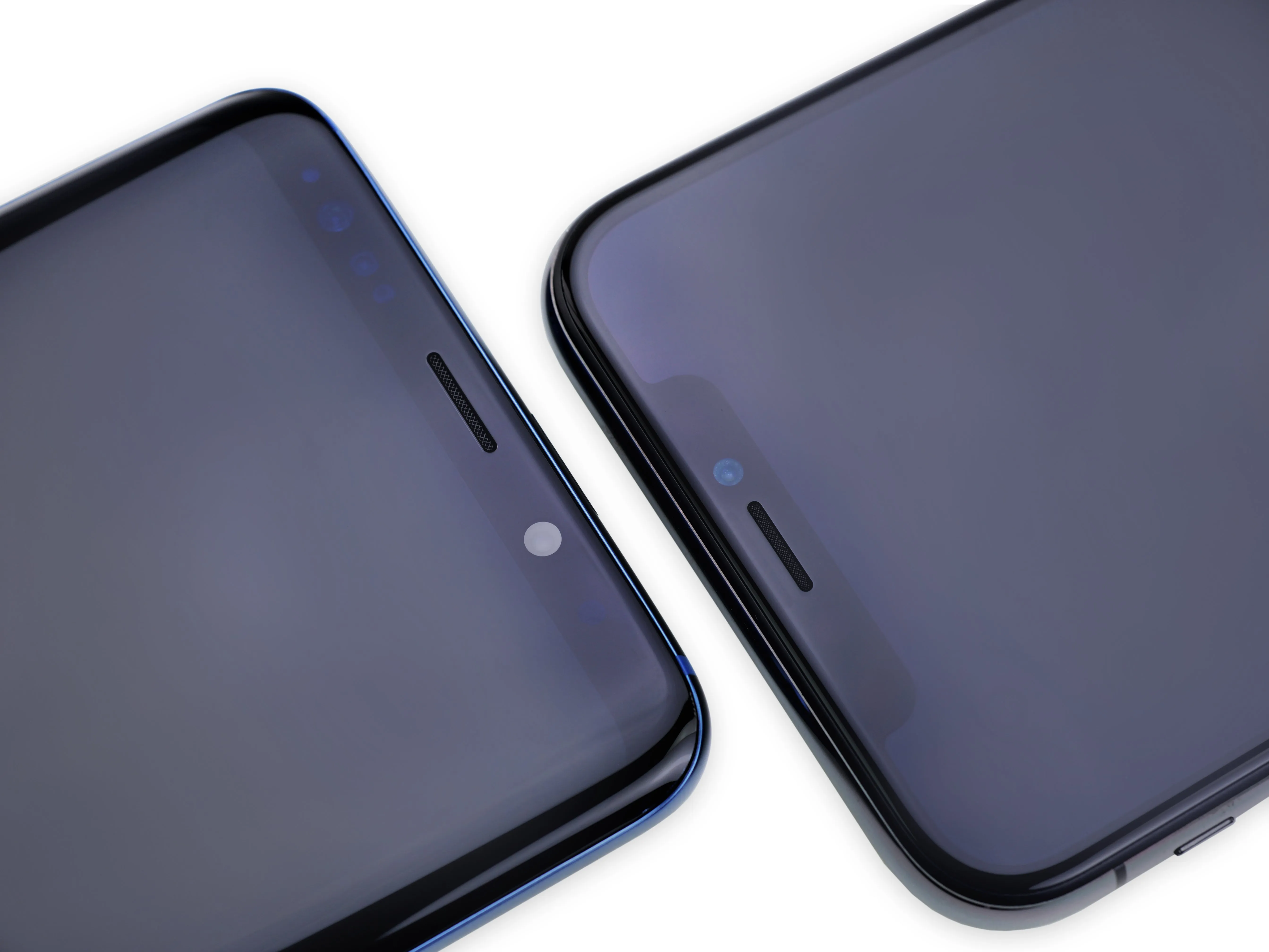

• Восхитительно, что в море подражателей iPhone, Samsung остается без вырезов и умудряется делать довольно маленькие безели.

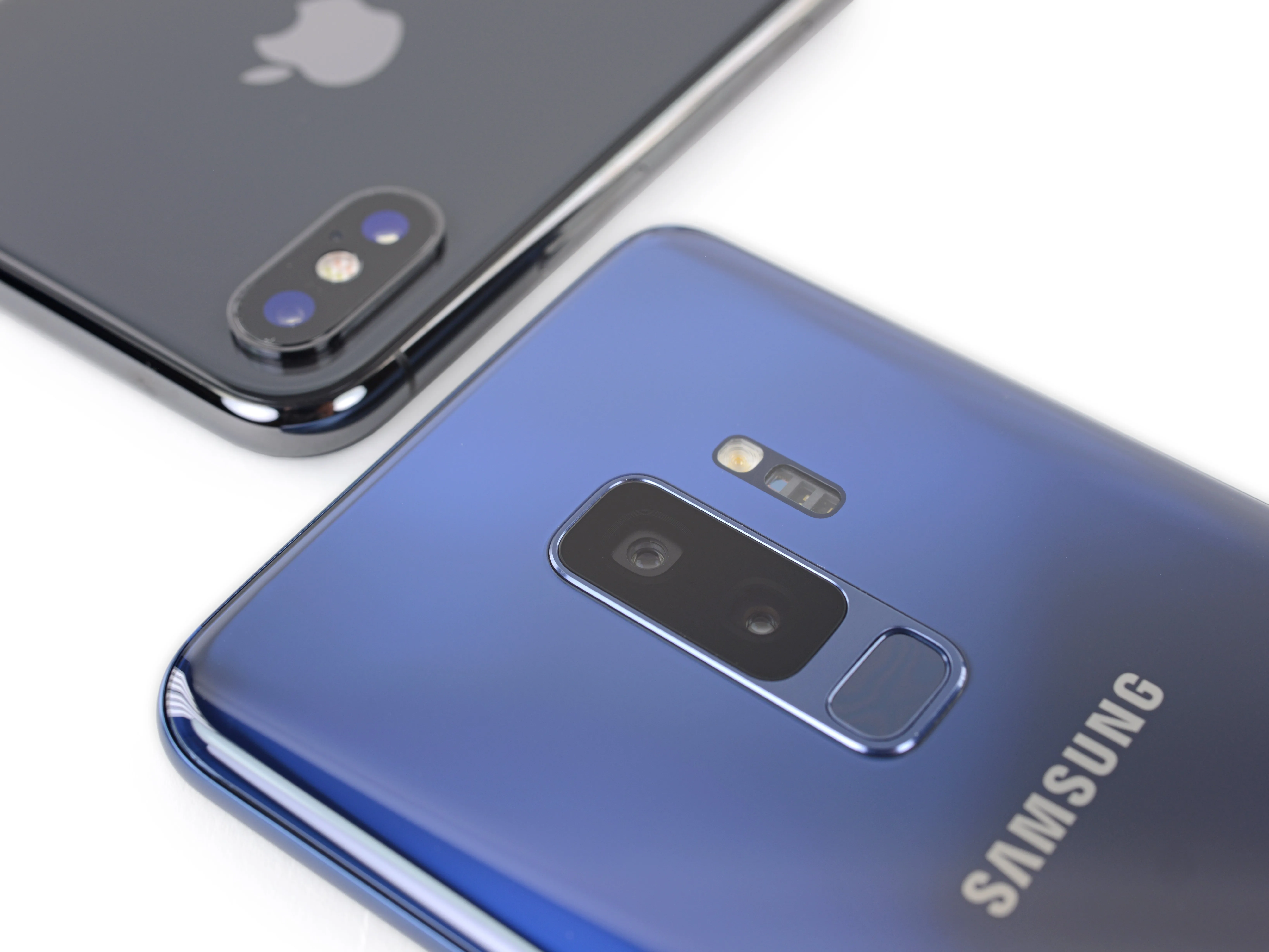

• S9+ слева и iPhone X без вырезов справа.

• На задней стороне бугорок камеры iPhone X может достигать уродливых высот, но в сравнении с ним расположение датчиков в S9+ выглядит более растянутым и неуклюжим.

• Стеклянные задние панели быстро становятся отраслевым стандартом благодаря беспроводной зарядке. Крутая функция; плохая новость для пальцев.

• Конечно, в iPhone 4S стеклянную заднюю панель можно было заменить за две минуты, но мы подозреваем, что в данном случае это не так.

Комментарии к шагу

Еще больше 'растянутости и неуклюжести'... Серьезно? От вас так сильно разит фанбойством, что это печально; лучше всего, если бы вы буквально делали плачевные вещи ради шанса на эксклюзивный прототип iPhone - овечка.

То есть вы хотите сказать, что galaxy s9 plus выглядит идеально сзади и совсем не нуждается в небольшом твике дизайна? Я лично тоже считаю, что он выглядит не так уж и здорово.

Боже, какой неловкий комментарий

У iPhone есть вырез, но вы видите, что слева и справа от него есть БОНУСНЫЙ экран. Плюс ко всему, в нижней части телефона есть еще одна черная полоса, которой у iPhone нет вообще. Ни выреза, ни чего-либо еще. Стекло на задней панели - это то, что Apple сделала давным-давно на iPhone 4 и 4S!!! Чтобы сделать беспроводную зарядку FAKE, вам нужно использовать непроводящую заднюю панель. Стекло отлично подходит для этого. Или вы идете и используете пластик, который я не думаю, что Apple будет использовать на высоком конце телефона и Samesung также отошел от своих телефонов высокого класса. Возможно, керамика - это вариант, но более дорогой. TheiPhone 6, который у меня есть, очень скользкий, и это не стеклянная задняя панель. Я установил громоздкий чехол, чтобы он не выскальзывал из рук.

Что именно такое 'фальшивая беспроводная зарядка'? Посмотрите, как работает индукционная зарядка и как вам не нужно подключать телефон.

Я думаю, он просто имеет в виду индуктивную зарядку в целом. Термин 'беспроводная зарядка' в применении к текущим технологиям - это своего рода неправильное название, поскольку она беспроводная только в тривиальном смысле - представьте, если бы кто-то продал вам 'беспроводной маршрутизатор', но вам пришлось бы физически поставить свой компьютер на него, чтобы получить сигнал. Если настоящая беспроводная зарядка дальнего радиуса действия когда-нибудь станет широко доступной, сегодняшняя 'беспроводная зарядка' может показаться глупой маркетинговой шумихой в ретроспективе.

(Голосом мистера Бернса) Samesung ey?

Серьезно, почему ты вообще здесь??? LOL

Шаг 4

• Прежде чем погрузиться в процесс, мы обратились к нашим друзьям из Creative Electron для проведения высокоэнергетической разведки.

• Кроме новой двойной камеры и некоторой перестановки второстепенных компонентов, здесь все выглядит практически так же, как и в прошлый раз. в прошлый раз.

• На самом деле, такое расположение батареи вокруг материнской платы характерно для многих последних смартфонов, за одним заметным исключением.

Шаг 5

• Хотя это не S4но S9 на самом деле является приятной передышкой от наших недавних, разрушительныхразрывов.

• Стандартное применение тепла и отковыривание помогает нам, но это определенно не пикник!

• Благодаря предыдущему опыту - не благодаря Samsung - нам удается безопасно и без потерь извлечь кабель блока сенсора. Документация делает мечту реальностью!

Шаг 6

• Пройдя через коварное отверстие, мы попадаем в заднюю часть телефона.

• Мы направляемся прямо к задней камере, чтобы посмотреть на новую камеру с двойной апертурой в действии.

• Камера автоматически настраивает диафрагму для работы при слабом освещении (при f/1,5 она имеет самую широкую диафрагму среди всех телефонов), сохраняя при этом более стандартную (и более резкую) f/2,4 для обычных фотографий.

• Стандартные объективы фотокамер используют не менее пяти лепестков диафрагмы для поддержания диафрагма приблизительно круглой на протяжении многих f-stop регулировок. Диафрагма этого Galaxy имеет всего два вращающихся, похожих на кольца лезвия для единственной регулировки.

Шаг 7

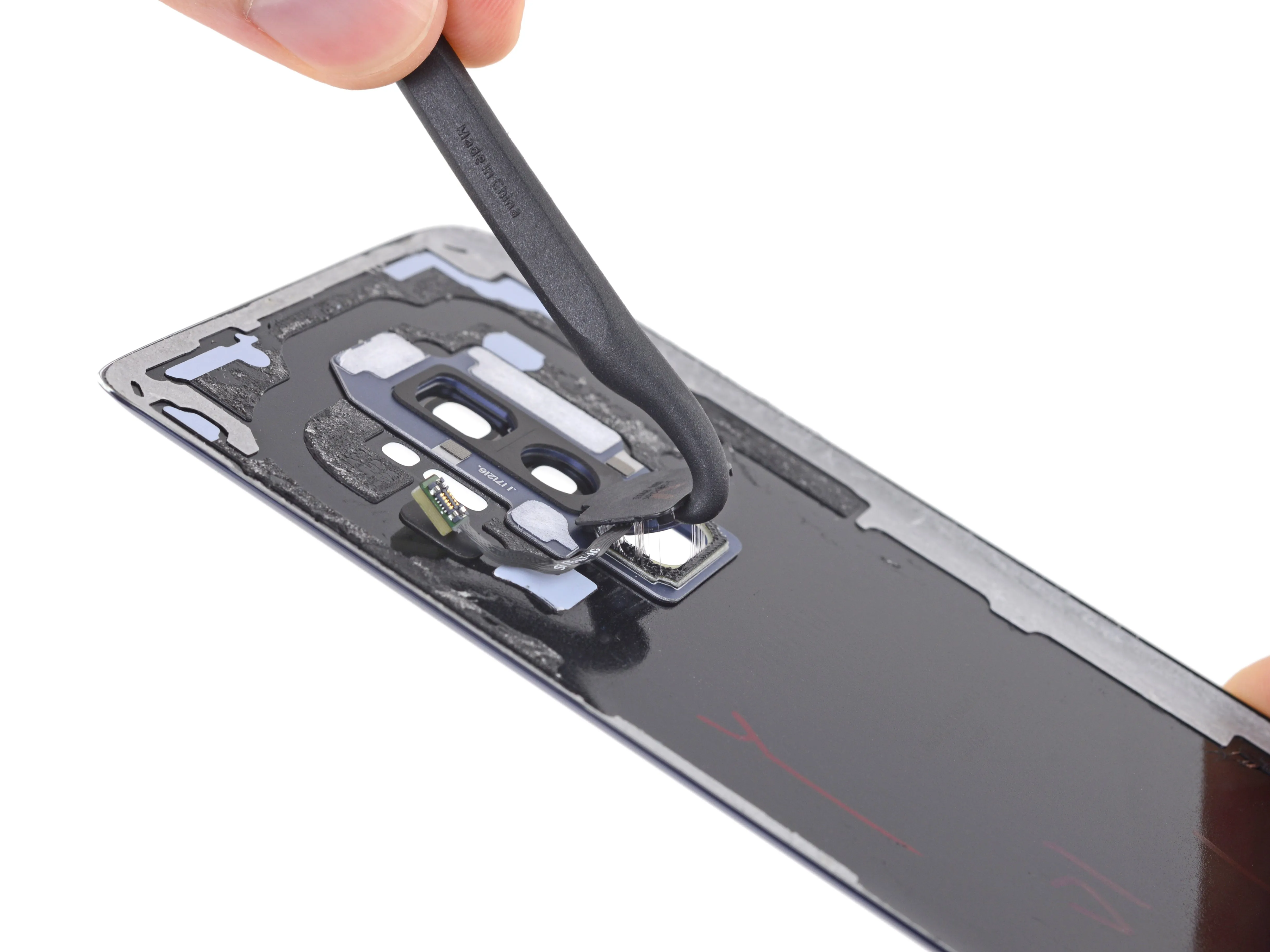

• Сайт перемещенный Датчик отпечатков пальцев становится нашей первой жертвой, когда мы вытаскиваем его из его дома. Липкое кольцо удерживает датчик внутри, а ваши жидкости - снаружи.

• Мы немного разочарованы тем, что Samsung до сих пор не придумала лучшего способа проложить кабель датчика отпечатков пальцев - он зацепился за неприятный клей, когда мы отклеивали заднюю крышку, что едва не стоило нам сенсора. В следующем году Samsung?

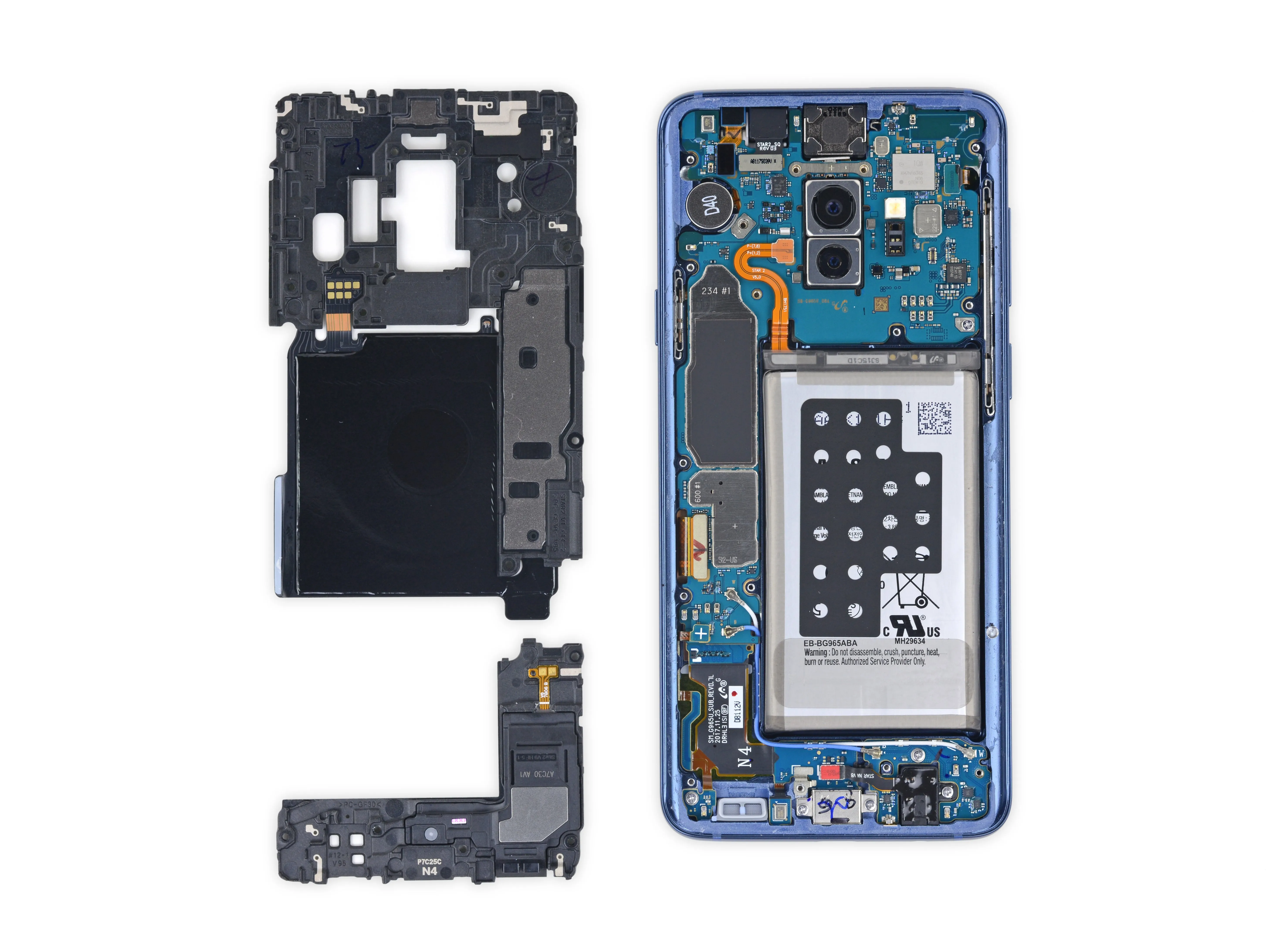

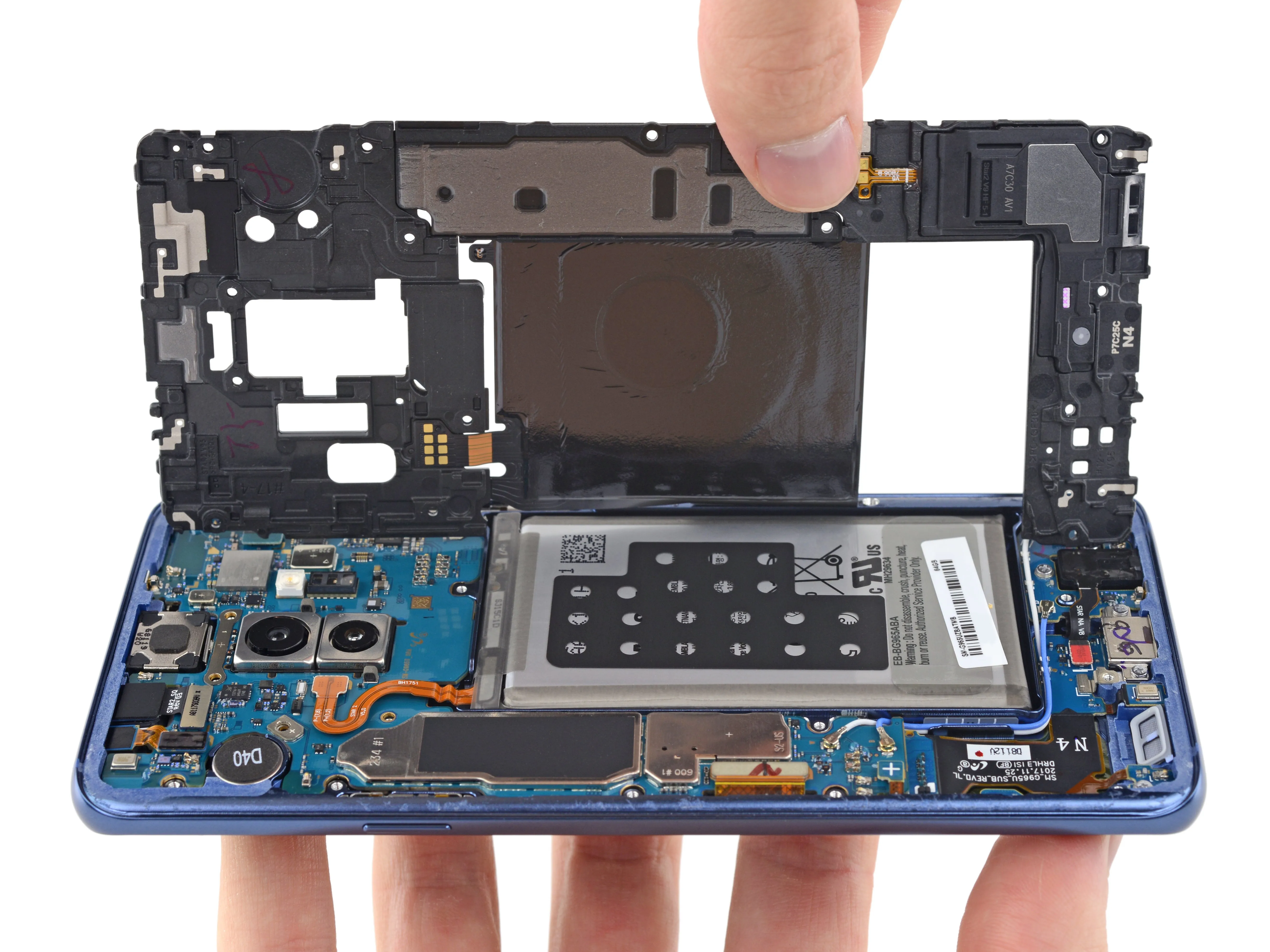

• Пятнадцать винтов спустя, знакомая средняя пластина, состоящая из двух частей, выскочила наружу, со встроенной катушкой беспроводной зарядки, антенной и нижним динамиком.

Шаг 8

• Что нужно, чтобы снять приклеенную батарею с телефона Galaxy?

• Вариант 1: много тепла, инструмент для выковыривания, огнетушитель, ведро песка и нервы вибраниума.

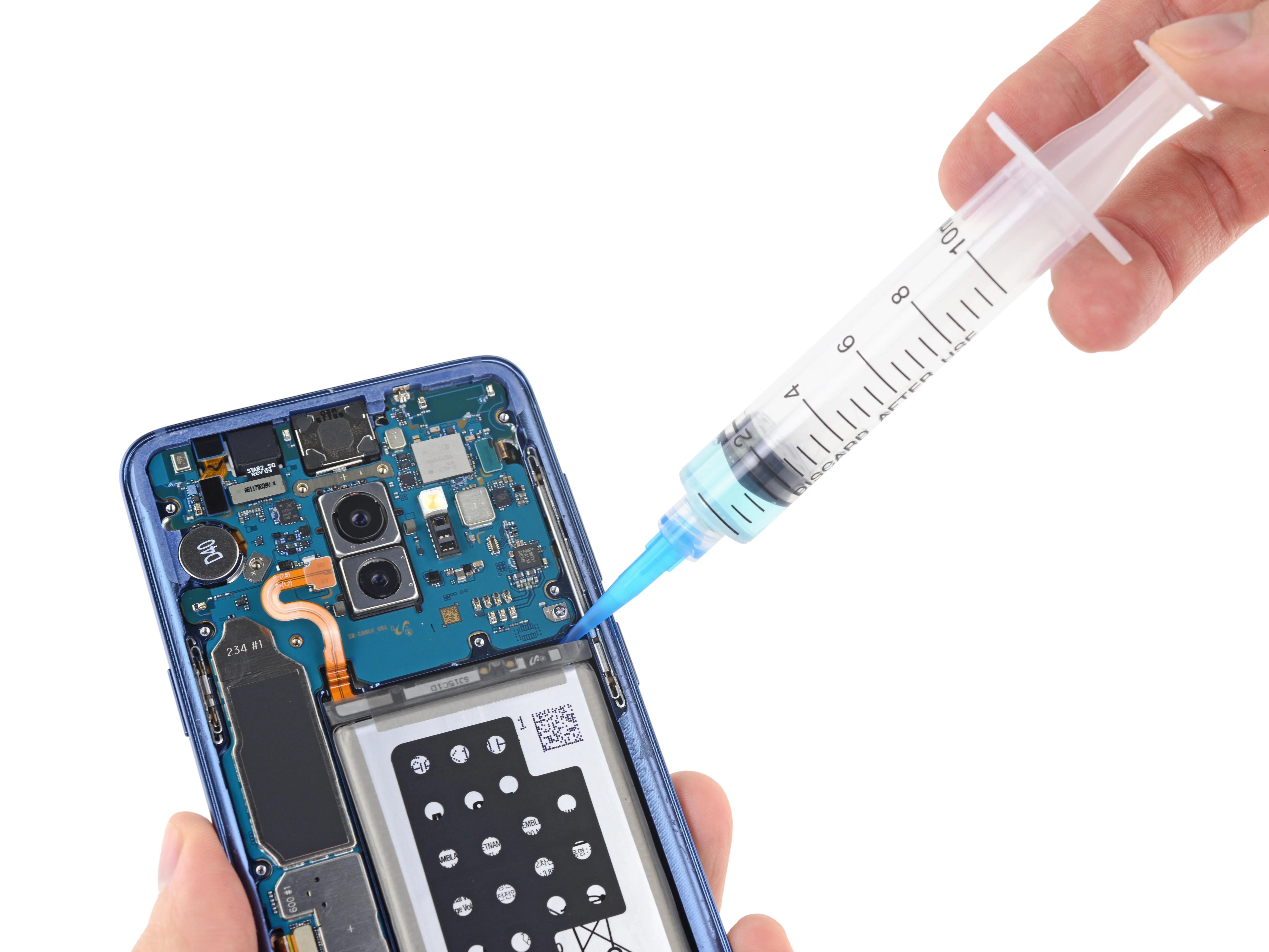

• Вариант 2: шприц с небольшим количеством средства для удаления клея Делаете.ру.

• Мы выбираем последний вариант и брызгаем немного синего вещества в маленькую ванночку, в которой находится батарея. Через несколько минут мы получили свой приз.

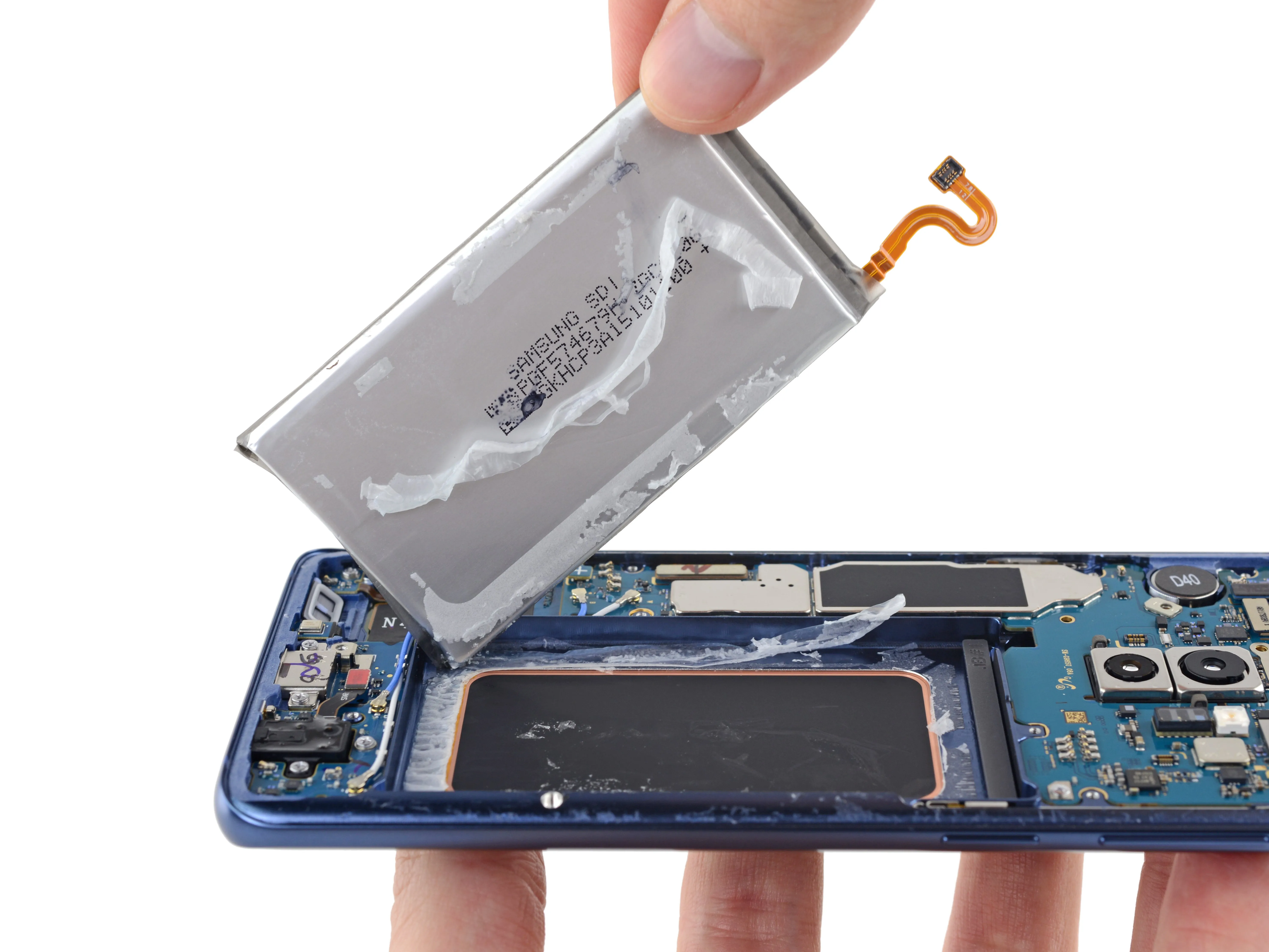

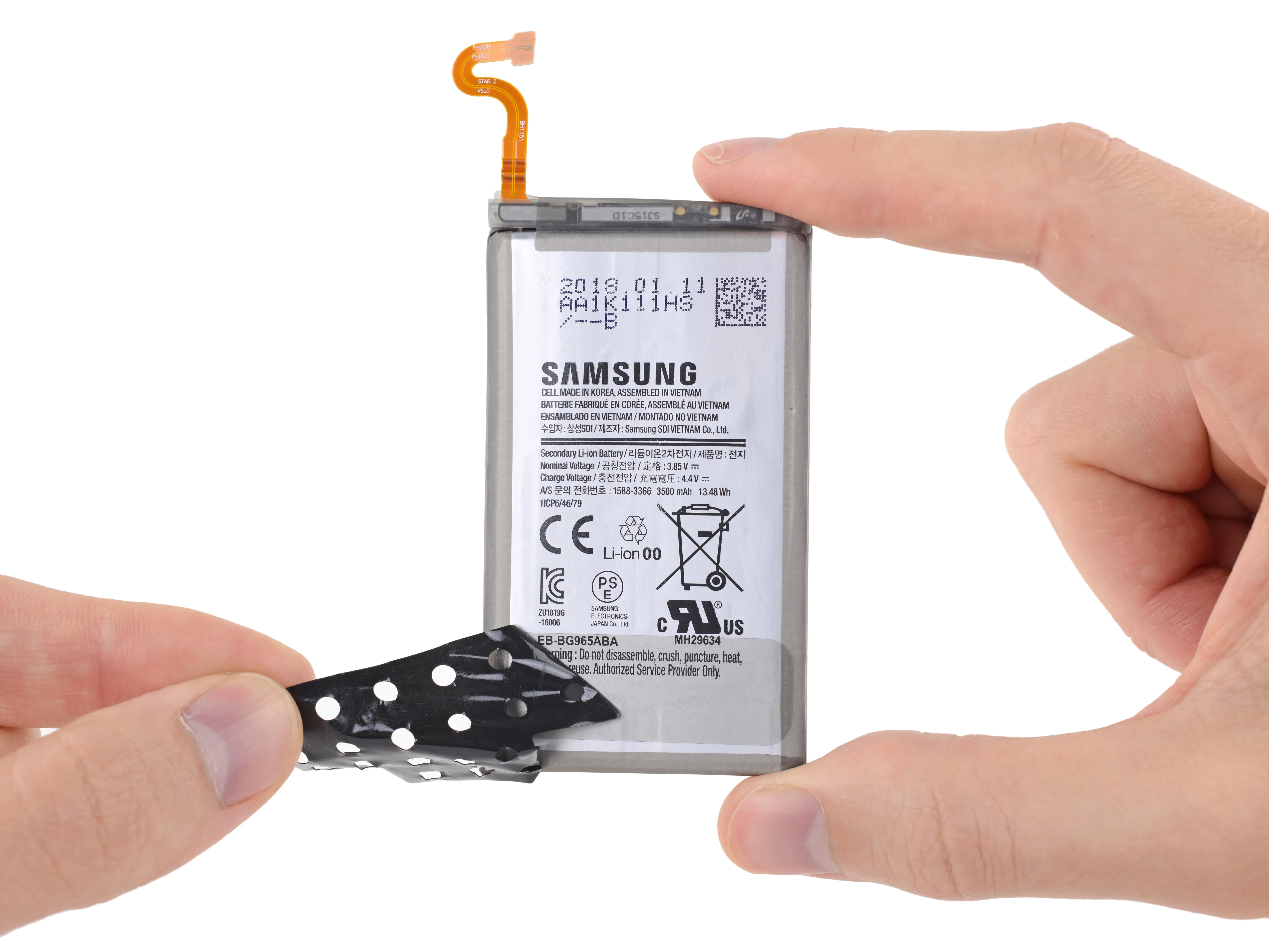

• Это батарея 3,85 В, 3500 мАч, весом 13,48 Втч. Звучит знакомо?

• Да, это точно такие же характеристики как у батареи, которую мы нашли в S8+ в прошлом году... и в печально известном Note7.

• Кстати, Samsung очень любитставить липкая черная паутина на их батареях, и мы так и не узнали, почему. Дайте нам знать, если вы можете предложить подсказку.

Комментарии к шагу

Липкая черная паутинка наверняка отводит тепло от батареи, нет?

'Вариант 1: много тепла, выколотка, огнетушитель, ведро песка и стальные нервы из вибраниума. '

Скорее всего, именно так я и поступлю.

Черная губчатая лента над батареей нужна для того, чтобы обеспечить мизерное расширение батареи, которое на 100% нормально для каждой стареющей литий-полимерной батареи, и чтобы не повредить заднее стекло, когда ему в конце концов понадобится это пространство. Дело закрыто.

А нужен ли вообще этот материал? Батарея приклеена так хорошо, что никуда не денется. Так что небольшой зазор для расширения не повредит тому, что вам понадобится этот коврик. Кто знает, и имеет ли это значение?

Это точная инженерия, так что да, имеет значение. Если вы уроните телефон, небольшой зазор не будет передавать энергию, как это делает прижатие батареи к пластиковой рамке; по мере расширения липокартона пена высокой плотности уступит место этому расширенному пространству. Скорее всего, это нано-метровый масштаб, но, как я уже сказал, он точно спроектирован. Такая инженерия позволяет обеспечить единые стандарты и способность к реинжинирингу после такого масштабного события, как выпуск Note 7...

Является ли черная лента проводящей?

Можете ли вы достать средство для удаления клея в Австралии? Я бы хотел попробовать

Просто используйте спирт или даже апельсин (не тот, который вы едите), его можно найти в супермаркетах, если вы можете подождать несколько минут. Я в стационаре De-Solv-it

Высокоэффективное чистящее средство на основе растворителя

Натуральная цитрусовая основа

Безопасен в использовании - не воспламеняется по классу 3

Не выделяет вредных паров

Австралийское производство

Раньше продавалось в Coles, теперь можно найти только в Bunnings.

У всех остальных телефонов есть вынимающиеся вкладки для батареи. Видимо, Samsung не получила памятку. Похоже, мне придется вложить деньги в этот шприц, поскольку я планирую пользоваться этим телефоном долгие годы.

Возможно, это поможет роботу распознать границы липового аккумулятора. Samsung может использовать разных поставщиков, как это было в случае с Note 7

Инженер Samsung: 'Мы не знаем, как, но черная наклейка предотвращает взрыв батареи. Поэтому мы просто оставили ее здесь. Магия'.

avec juste un sesamo et un peu de chaleur je vous retire la batterie en 2 min sans la tordre nor la boursouffler et l'ecran reste intacte idem pour le cache batterie .

Это для теплового расширения. Батареи дышат - вдыхают во время зарядки, им нужно место. Как легкие в грудной полости.

Это позволяет снизить давление на центр заднего стекла, иначе оно сломается на 1 000 000 000 000 000 000 000 % быстрее.

Шаг 9

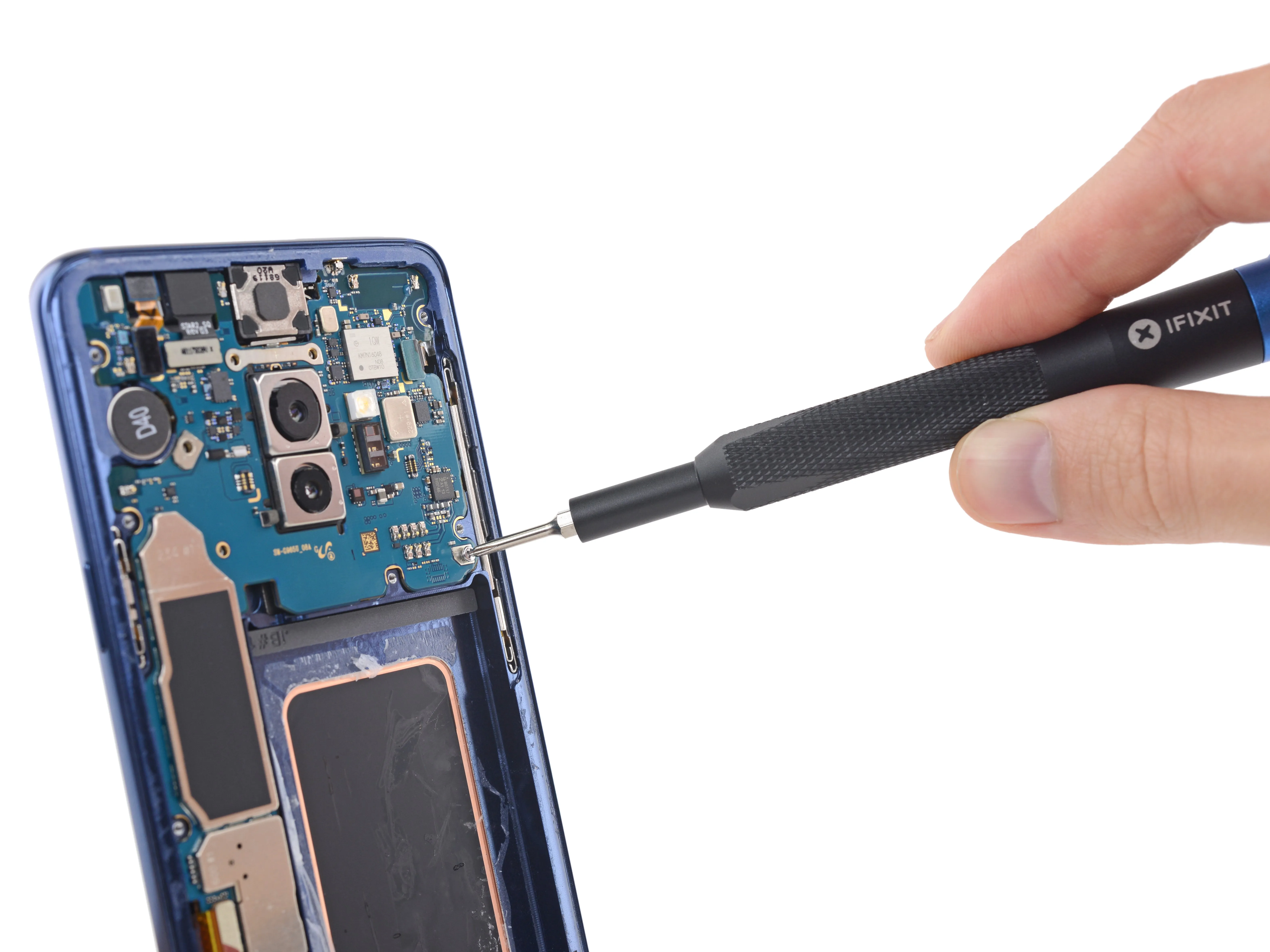

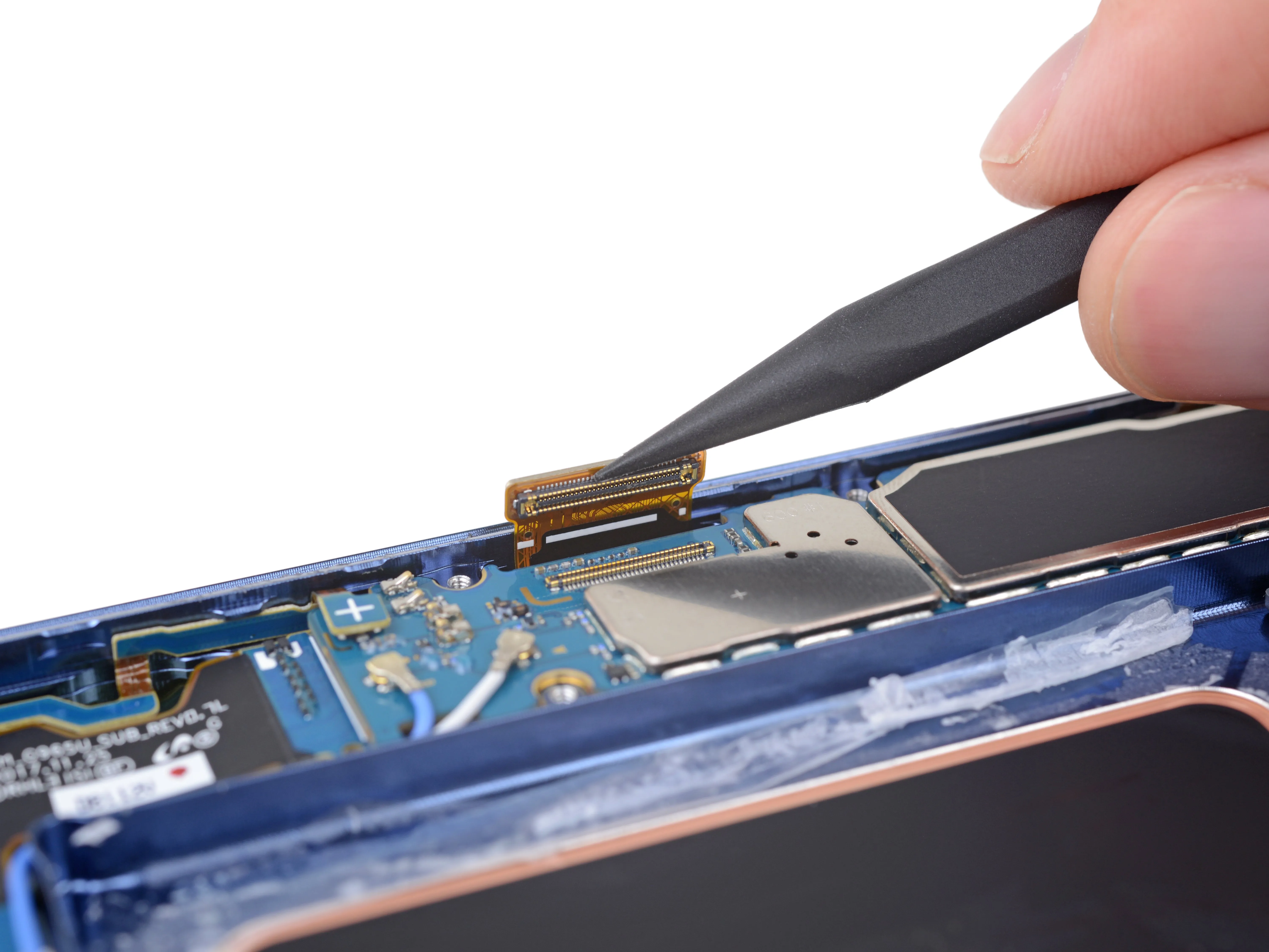

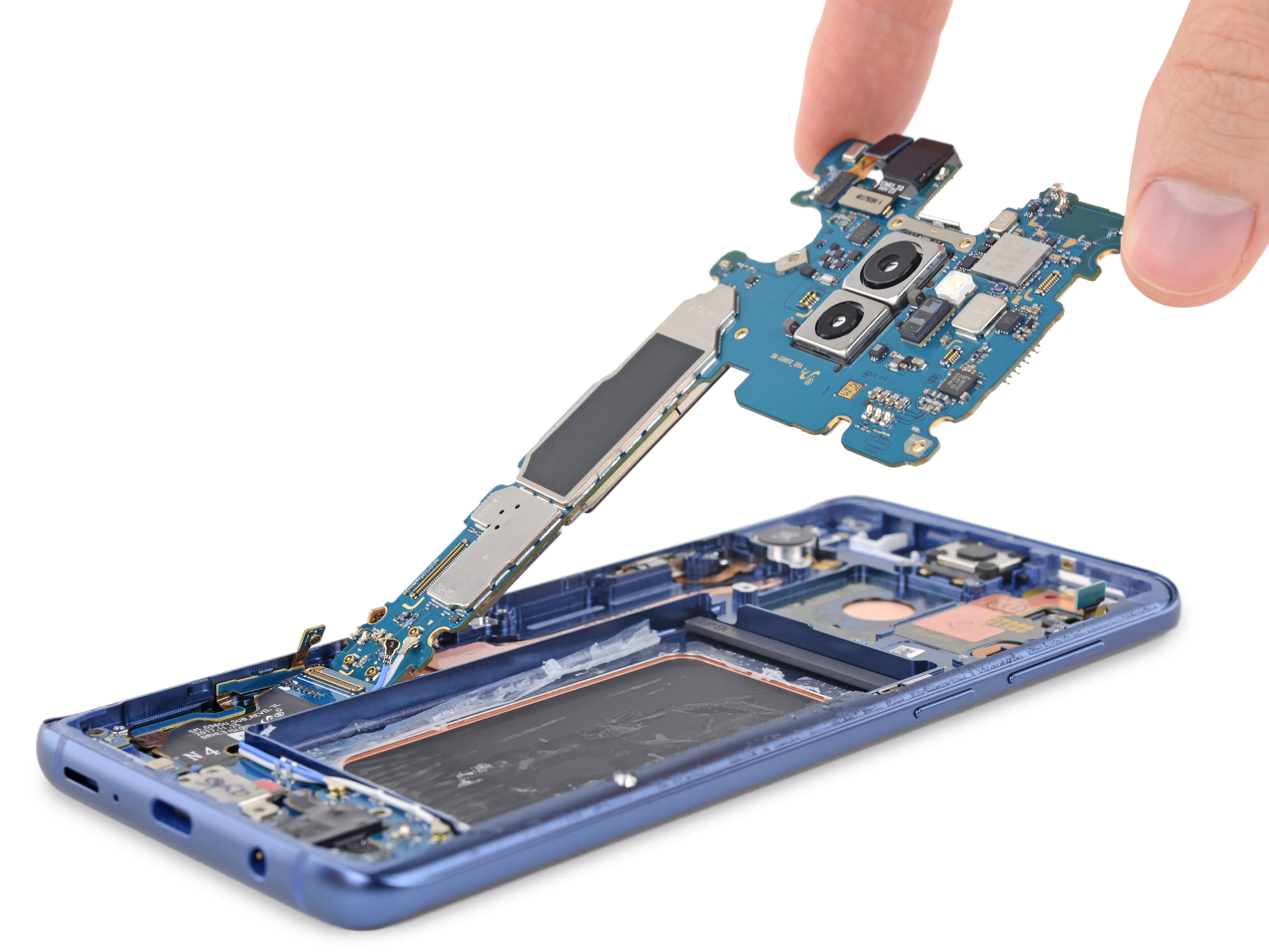

• Мы освободим материнскую плату, как только открутим два винта и отсоединим пару разъемов FPC.

• Никто не мог ожидать, что кабель дисплея будет пропущен через щель в корпусе и зацепится за материнскую плату, словно пытаясь утянуть ее вниз, на верную гибель...

• ...Никто, кроме вас, если вы читали почти все наши обзоры Galaxy за последние годы.

• Samsung, мы понимаем, почему вы это сделали, но мы уверены, что вы умнее. На дворе 2018 год - покажите нам дисплей, который можно отсоединить и заменить без необходимости вырезать приклеенную заднюю крышку. Мы осмелимся!

• Достижение 'Материнская плата': разблокировано.

Комментарии к шагу

С рейтингом ip68? Вы мечтаете, и ваше использование гиперболы.

И это не клей,

'Клей: клейкое вещество, используемое для склеивания предметов или материалов'. Чувствительные к давлению клеи, такие как двухсторонний скотч, тоже являются клеями, просто у них есть носитель =)

Что думаете по поводу вышеуказанных комментариев?

Шаг 10

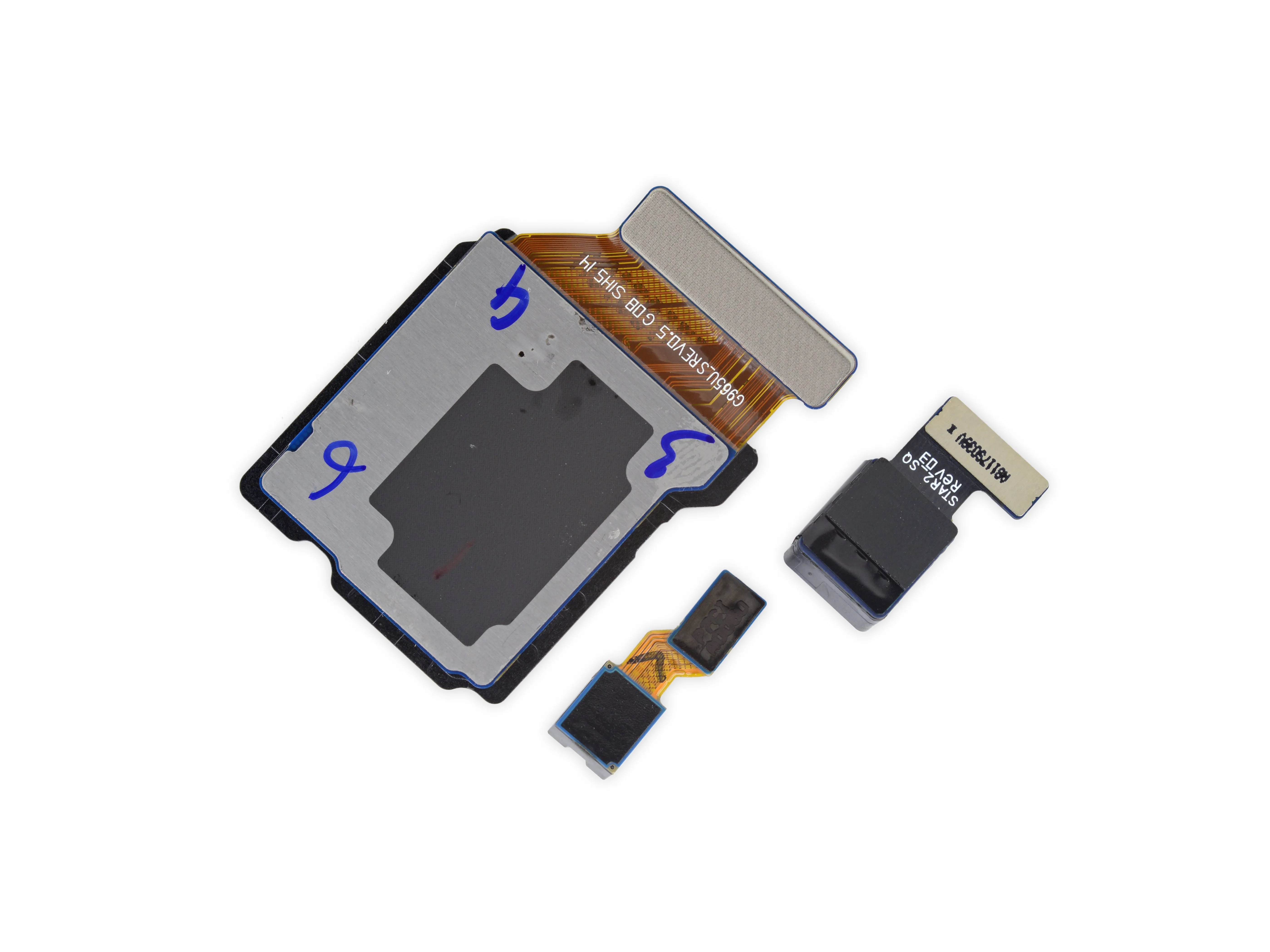

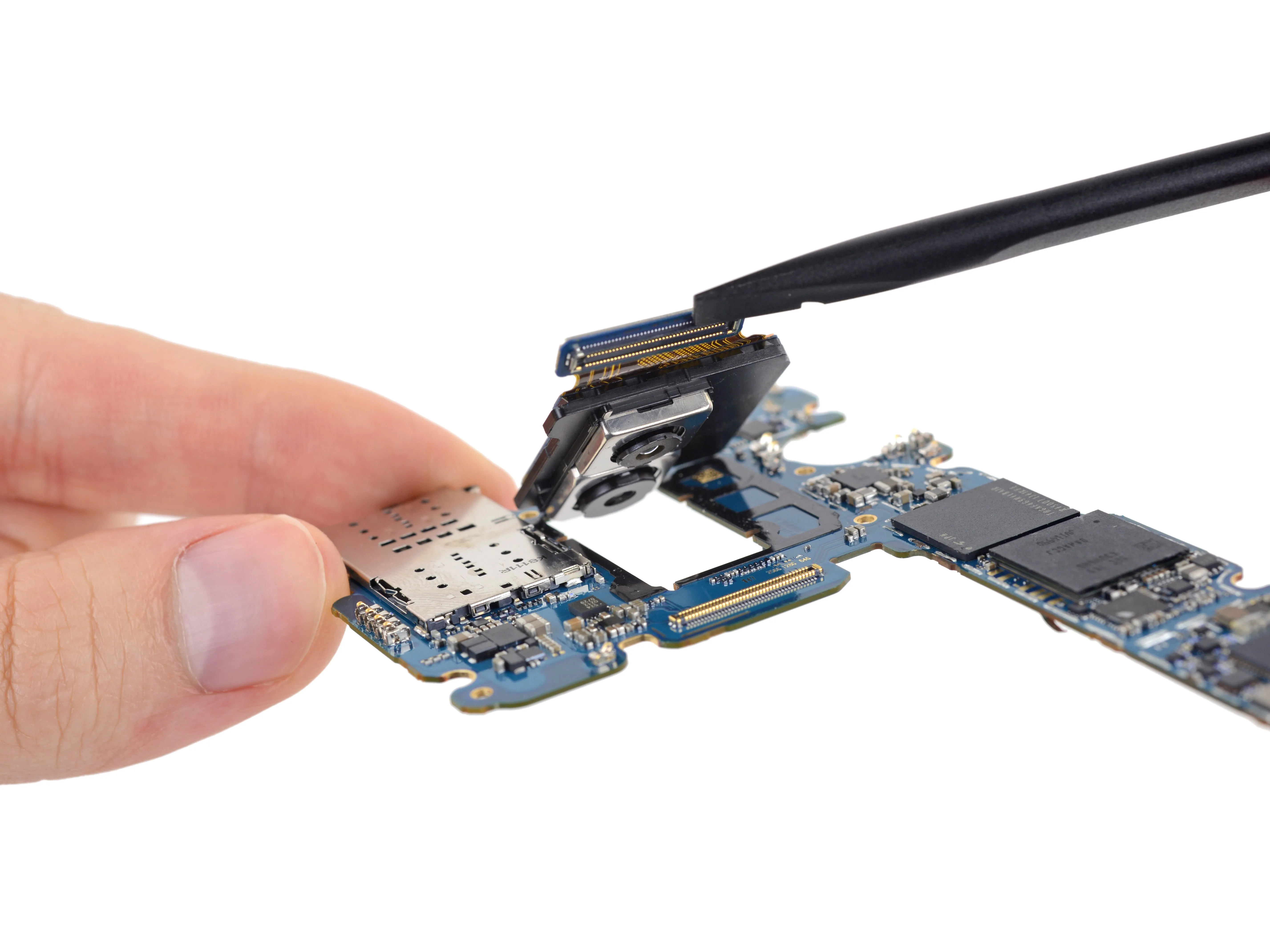

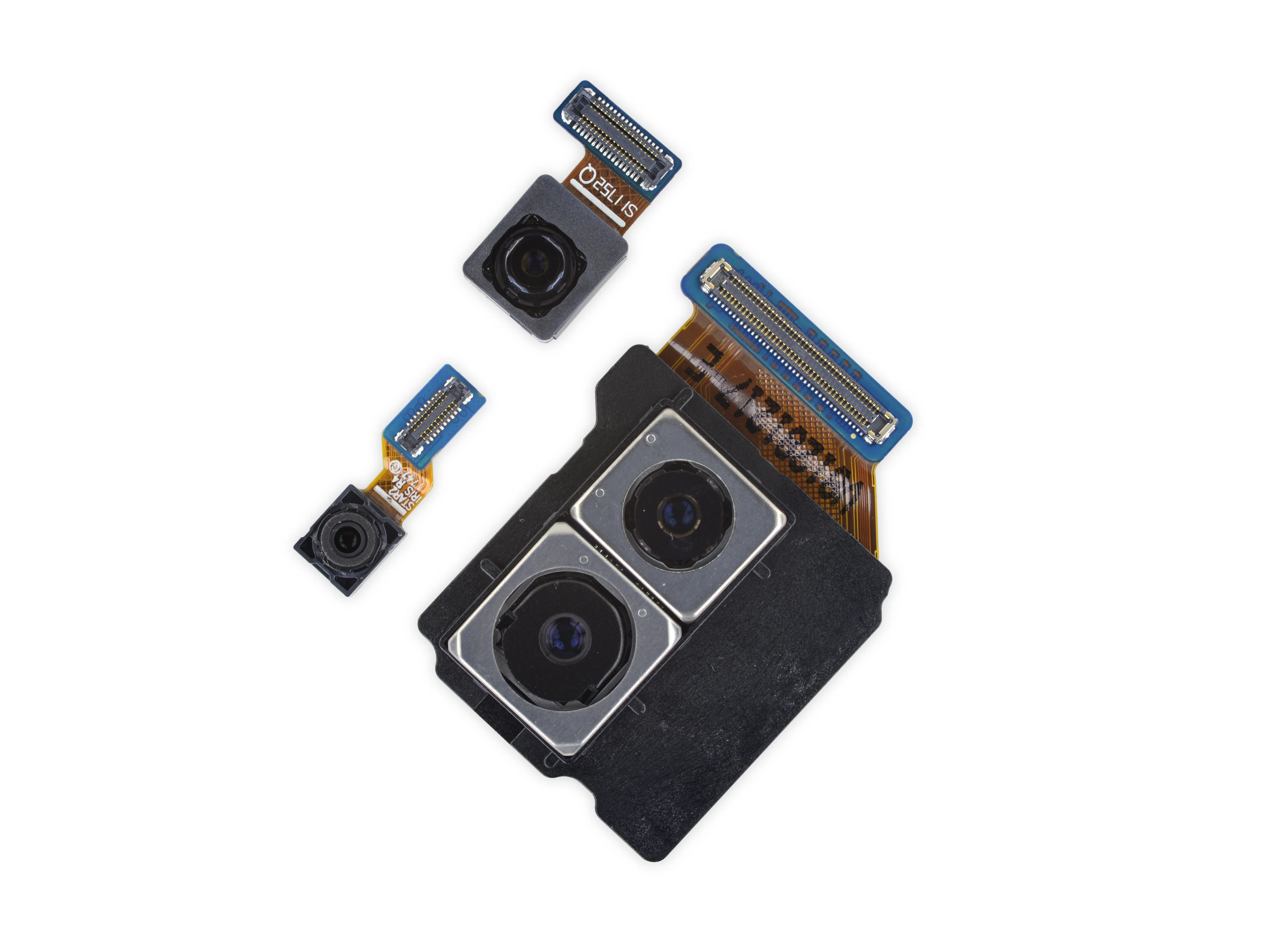

• Несмотря на двойные датчики изображения, эта двойная камера представляет собой единый блок на одной печатной плате с одним разъемом!

• Всего камер в S9+ теперь четыре - помимо (недавно) двойной основной камеры, у нас есть камеры selfie и радужной оболочки глаза.

• Можно утверждать, что с добавлением камеры с двойной диафрагмой общее количество камер составляет пять. Да, четыре датчика изображения, но пять способов захвата этих изображений.

• Линейка камер, судя по всему, на этот раз будет называться Star, по сравнению с прошлогодней 'Dream' камеры.

• Наши друзья из TechInsights разобрали модули камеры на части, и в них обнаружились чипы. Samsung утверждает, что их встроенная память DRAM помогает камере обрабатывать в четыре раза больше данных. 960 кадров в секунду в режиме слоу-мо, есть желающие?

Комментарии к шагу

Звезда' - это кодовое название устройств S9 (starlte) и S9+ (star2lte), а 'мечта' - кодовое название S8 (dreamlte) и S8+ (dream2lte).

Люди упускают из виду, что 960 кадров в секунду - это всего лишь 720P и это всего лишь несколько секунд, что выглядит глупо!!! А также способ SSLLLOOOWWW. Как человек, который время от времени использует Slow-Mo на моем iPhone для записи промышленных машин на заводе, чтобы я мог видеть, что происходит на более медленной скорости, потому что это обычно слишком быстро для моих глаз, чтобы уловить, что происходит, это достаточно медленно для моих нужд, и я могу записывать в течение длительного периода времени, чтобы я мог поймать его делает ошибку. 240 кадров в секунду от Apple - это действительно хорошая скорость, когда она достаточно замедлена, чтобы увидеть, что происходит и что на самом деле движется. В случае с SSLLLOOWWWW вы не сможете увидеть, что происходит на самом деле. Кроме того, S9 может делать то же самое, что и iPhone, теперь в 1080P 240 кадров в секунду, что действительно более полезно в любом случае. То, что я вижу на нескольких сайтах, Camera Sites, например, это запись в течение всего .2 секунд и воспроизведение 30 кадров в секунду в течение 6 секунд. Кто, черт возьми, будет это использовать? Это ГИММИК. Так что придерживайтесь 240 кадров в секунду при 1080P. У вас будут гораздо, гораздо более длинные/лучшие записи.

Парни со слоу-мо на youtube часто записывают действия на долю секунды. Этого достаточно, чтобы воспроизвести его и проанализировать результат. Если для вас 960 кадров в секунду слишком медленно, это не значит, что это уловка. Это очень высокомерно. Я не считаю беспроводную зарядку iPhone 8 необходимой, но я бы не назвал ее диковинкой. Я уверен, что вы найдете способы похвалить версию Apple на следующем iPhone. Вы, кажется, чувствуете необходимость проникнуть на не-Apple страницы и статьи, чтобы сказать нам, как много Samsung отстой и почему это то же самое, но сделать положительный спин для каждого решения Apple. iPhone в значительной степени остался прежним с iPhone 6 до 8, однако, поскольку это Apple, он знаком и узнаваем. Samsung повторно использует тот же дизайн для второй итерации, теперь они Samesung... Я не понимаю. Я даже не использую Samsung в качестве повседневного телефона, хаха.

Шаг 11

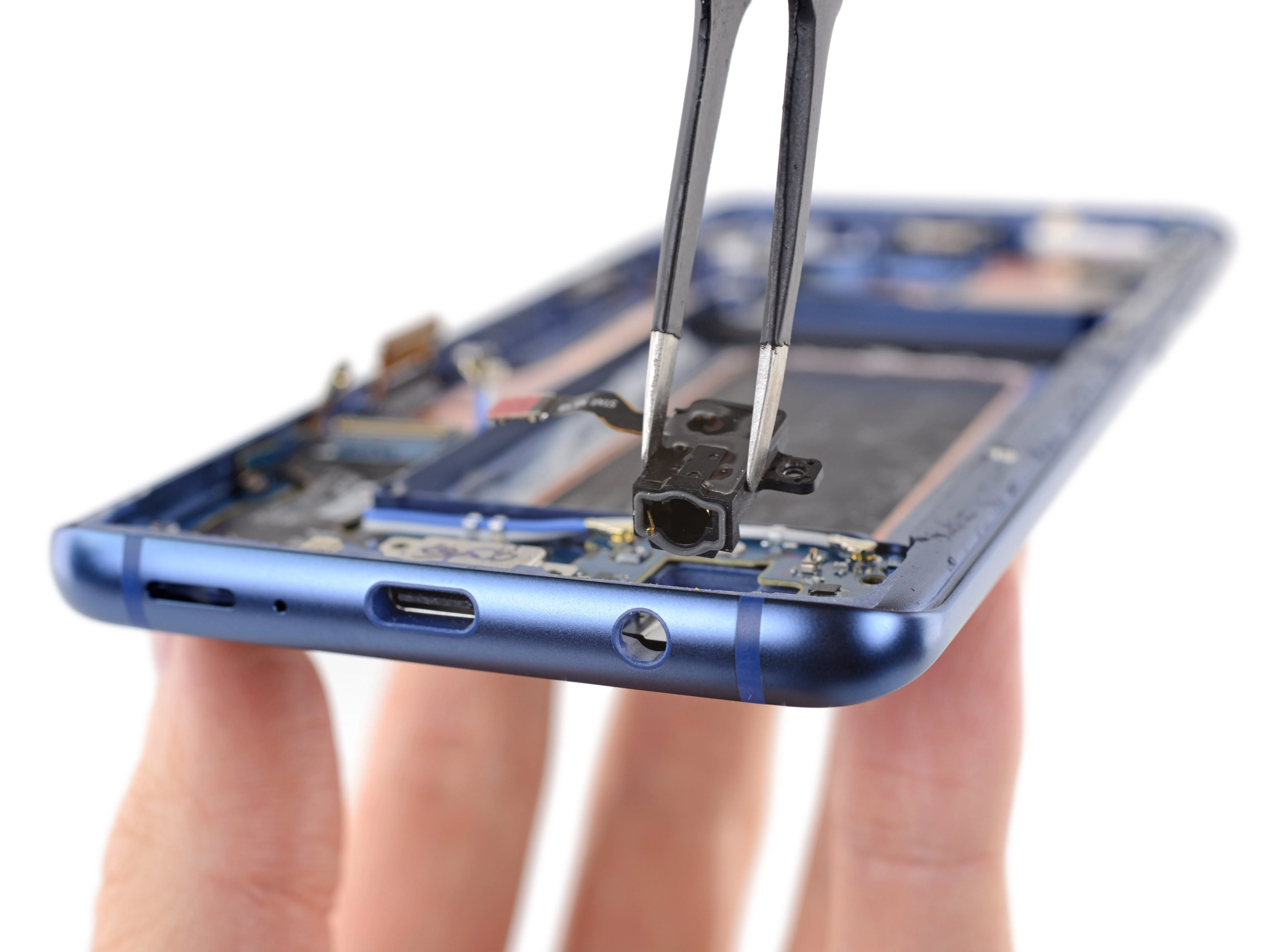

• Могучий разъем для наушников доблестно возвращается. Его прокладка защищает телефон, а модульная конструкция обещает недорогой ремонт в случае необходимости замены.

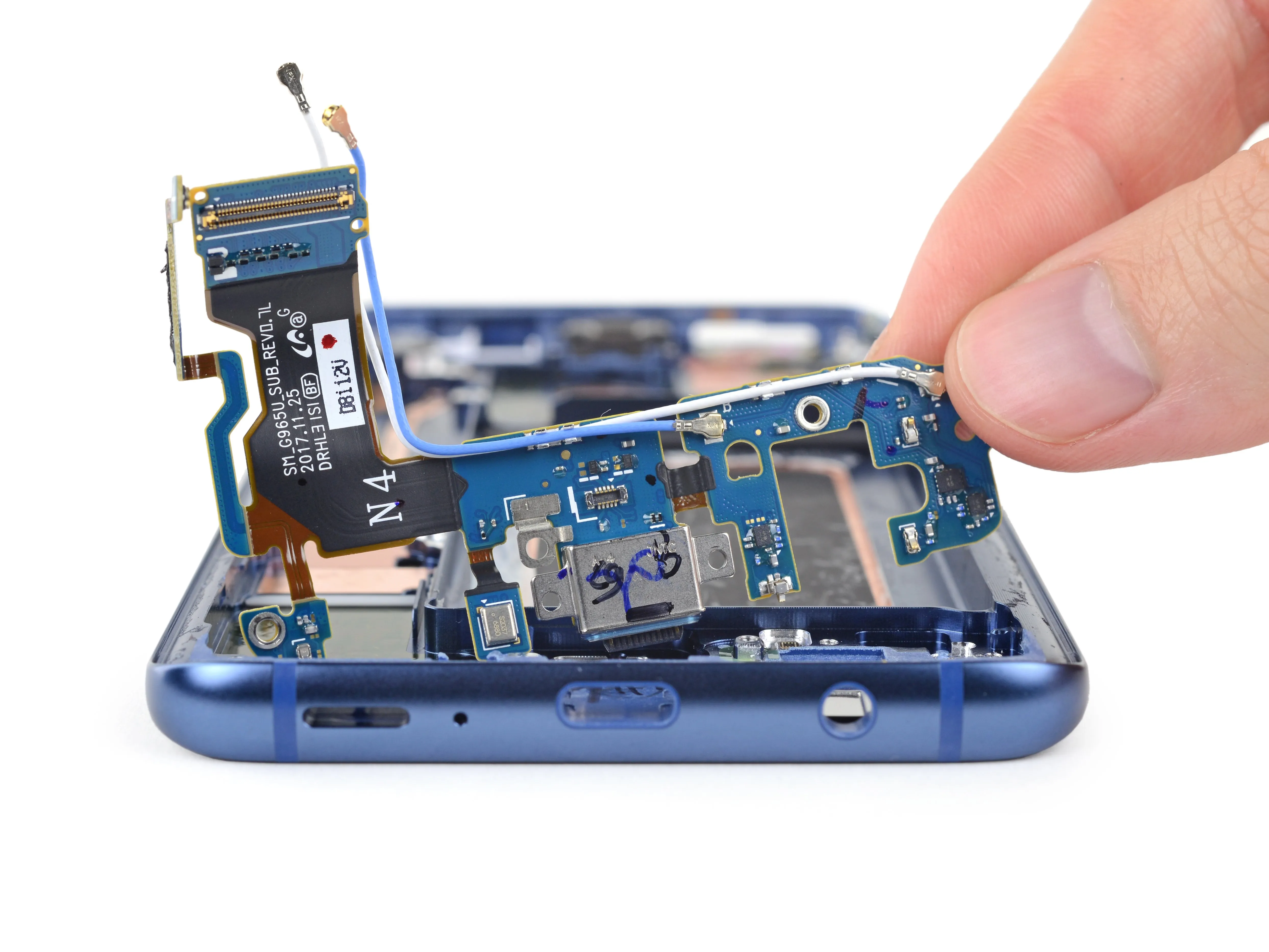

• Мы обнаружили многоцелевую дочернюю плату с коаксиальными соединительными кабелями, микрофоном, разъемом USB-C и множеством пружинных контактов.

• Установленный на дочерней плате порт для зарядки дешевле и проще, чем тот, что находится на материнской плате. Спасибо, Samsung!

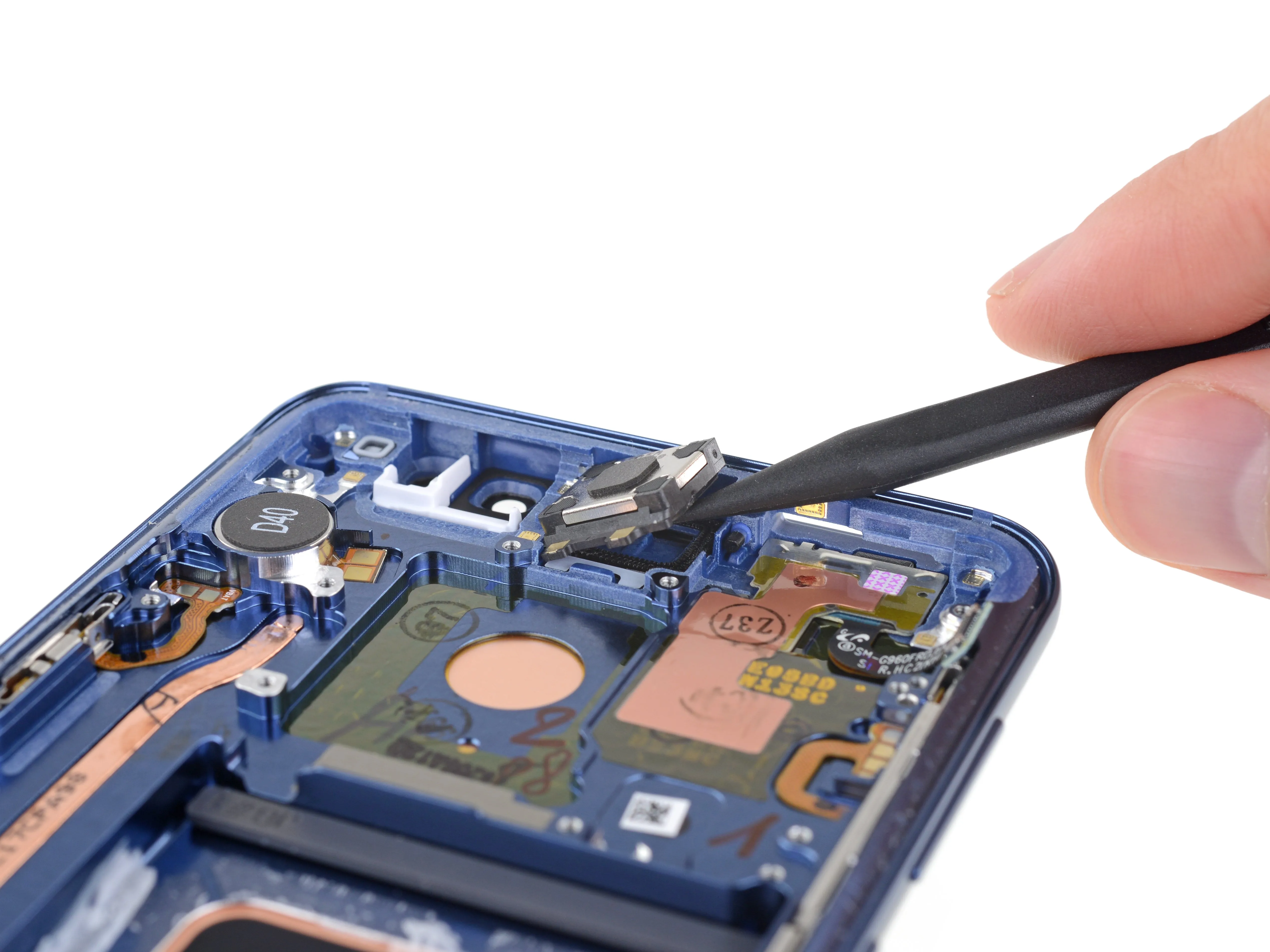

• Далее следует второй из динамиков - наушник, который теперь удваивается как громкоговоритель, обеспечивая не просто стерео, а 'объемный' звук (такой, какой может предложить телефон).

Комментарии к шагу

Проще в том смысле, что вам не нужно знать, как паять печатные платы

кто является поставщиком микрофонов?

Шаг 12

• Бросьте этот процессор на стол и дайте ему покрутиться! Сторона A содержит все основные хиты:

• Samsung K3UH6H60AM-NGCJ LPDDR4X 6 ГБ DRAM, расположенная поверх Qualcomm Snapdragon 845

• Toshiba THGAF4G9N4LBAIR 64 ГБ UFS (флэш-память NAND + контроллер)

• Фронтальный модуль Avago AFEM-9096

• Qualcomm Aqstic™ WCD9341 аудиокодек

• Maxim Integrated MAX77705F PMIC

• Qualcomm QET4100 трекер огибающей

• Аудиоусилитель Maxim MAX98512

Комментарии к шагу

По ссылке на продукт SAMSUNG https://www.samsung.com/semiconductor/dra... это 48 Гб LPDDR4x, что должно составлять 6 Гб.

О Боже! Samesung не делает все свои собственные детали!!!!!! Toshiba, Avago, Qualcomm, Maxim и ряд других!!!!. Не то чтобы меня это действительно волновало. Но это то, что фандроиды любят ругать iPhone. Простой факт заключается в том, что немногие компании производят свои собственные детали. Apple разрабатывает свои собственные детали, включая CPU/GPU и другие чипы, и даже несмотря на то, что OLED-экран iPhone X сделан Samesung, он был разработан Apple!!! В этом-то и дело. Смартфон настолько сложен, что ни одна простая компания не сможет сделать ВСЕ свои собственные детали. Однако Samesung делает много собственных деталей. Это большое преимущество для них. Для того чтобы эти фабрики приносили прибыль, они должны также производить детали для других компаний, таких как Apple. По спецификациям Apple. Эти предприятия должны работать 24 часа в сутки 7 дней в неделю.

SAMSUNG производит больше собственных деталей, чем Apple. Тот, который вы видите здесь, - это S9+ на базе Qualcomm AP. Вы можете проверить модель 'SAMSUNG AP-based'. SAMSUNG сделала свои собственные CPU, GPU, модем, NFC, PMIC, LPDDR4x, UFS...

https://www.techinsights.com/about-techin...

Ты говоришь как полный болван. Кто же будет ругать другой телефон за то, что он сделал свои собственные детали. Найдите себе занятие по душе или попросите кого-нибудь сделать это для вас!!!!.

Кроме того, Apple на самом деле не делает свои собственные чипы, они разрабатывают их и заставляют кого-то другого делать их. Samsung делает все это самостоятельно.

Шаг 13

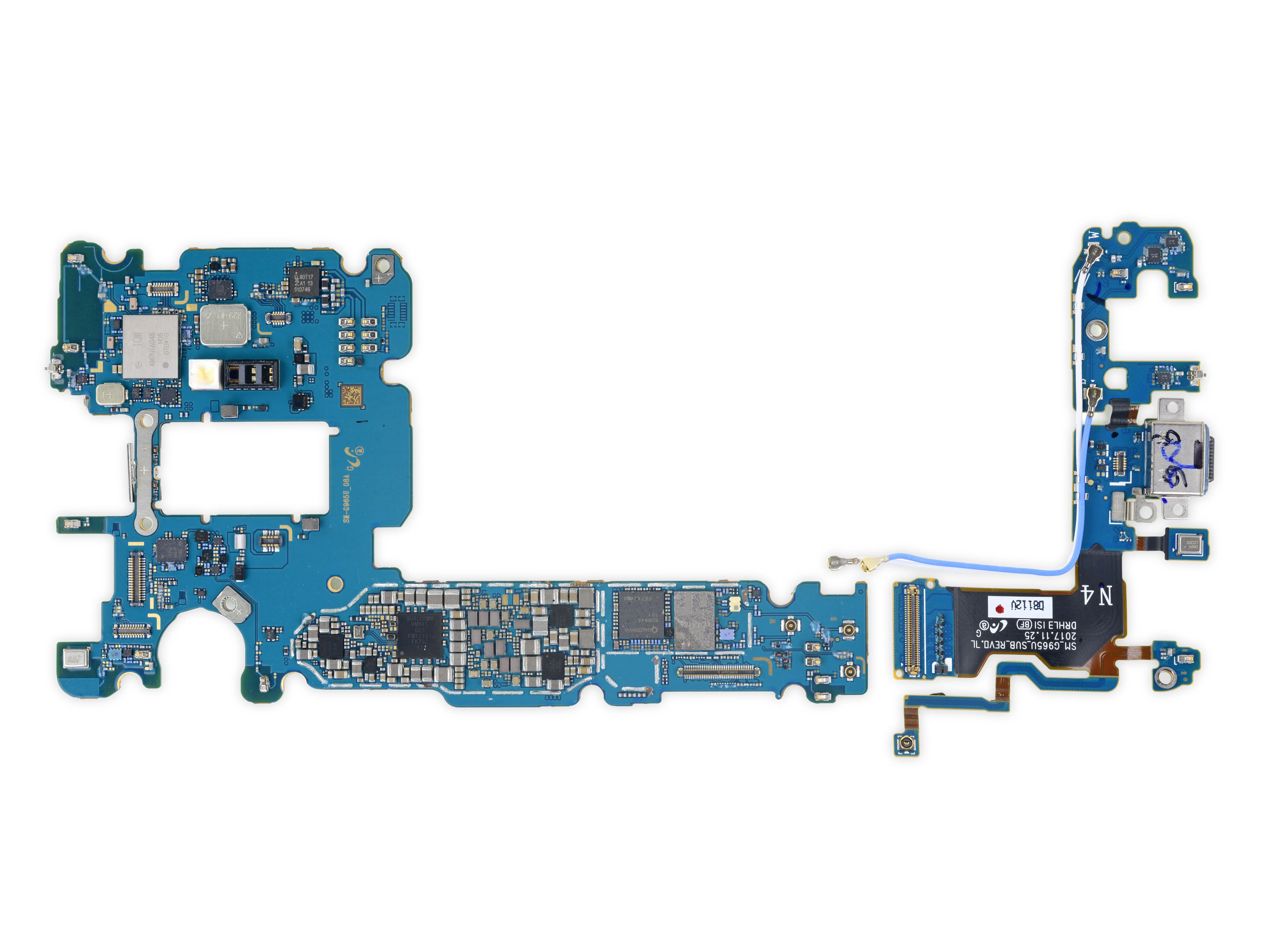

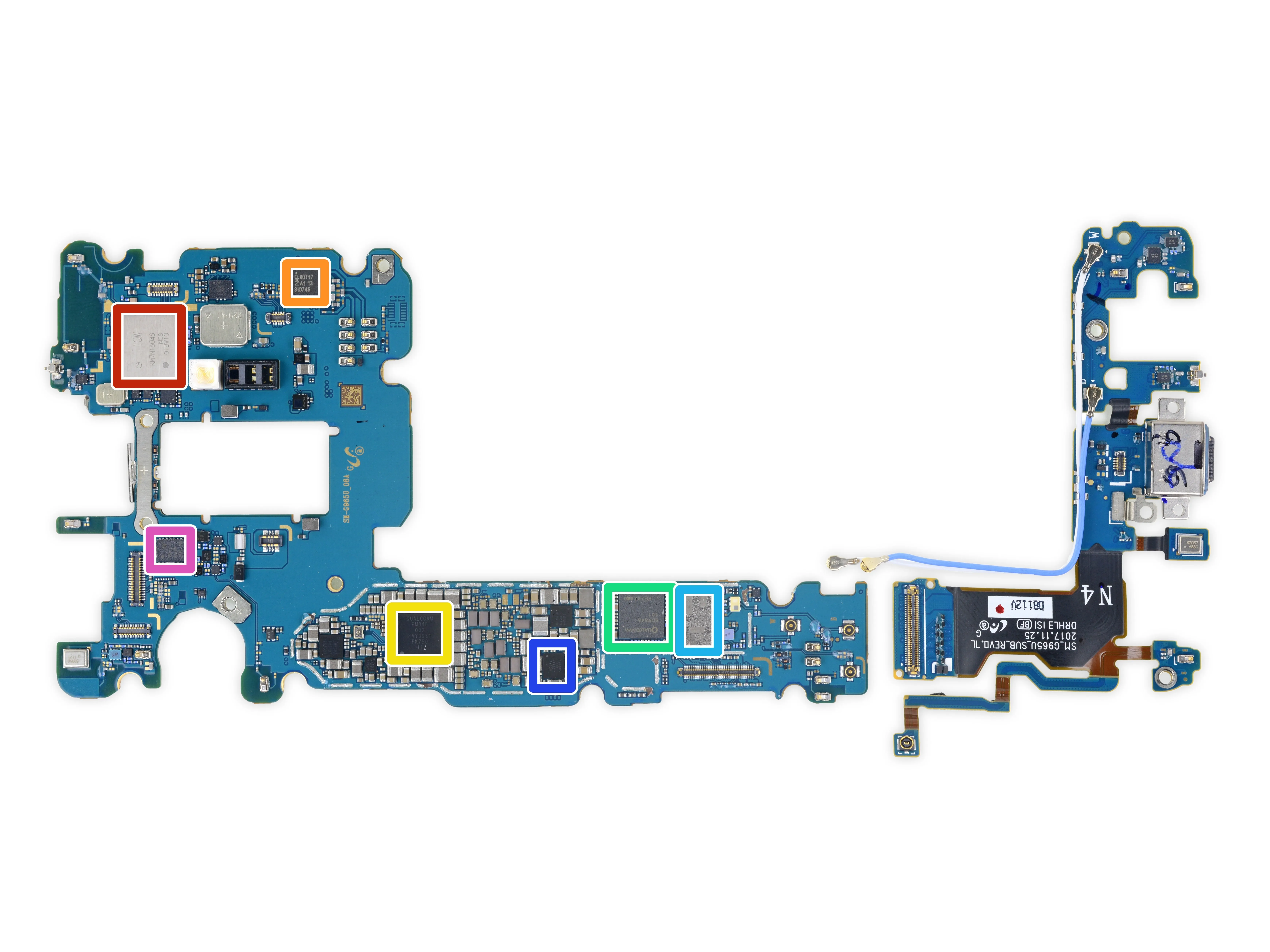

• На стороне B собраны все хиты, которые они не смогли вместить:

• Wi-Fi/Bluetooth-модуль Murata KM7N16048

• NXP PN80T NFC-контроллер

• Qualcomm PM845 (вероятно, PMIC)

• Qualcomm SDR845 Радиочастотный трансивер

• Skyworks SKY78160-11 Фронтальный модуль WLAN

• Микросхема PM8005 PMIC от Qualcomm

• Skyworks SKY13716-1 низкочастотный фронтальный модуль

Комментарии к шагу

Обозначать вещи как 'вероятные' и продолжать ошибаться, как сказано выше? Что за $@$* шоу вы устроили до сих пор. Как вы можете работать здесь? ...если только... вы все любители пошутить?

Не могли бы вы сфотографировать еще раз? Я не могу распознать букву на чипе.

Шаг 14

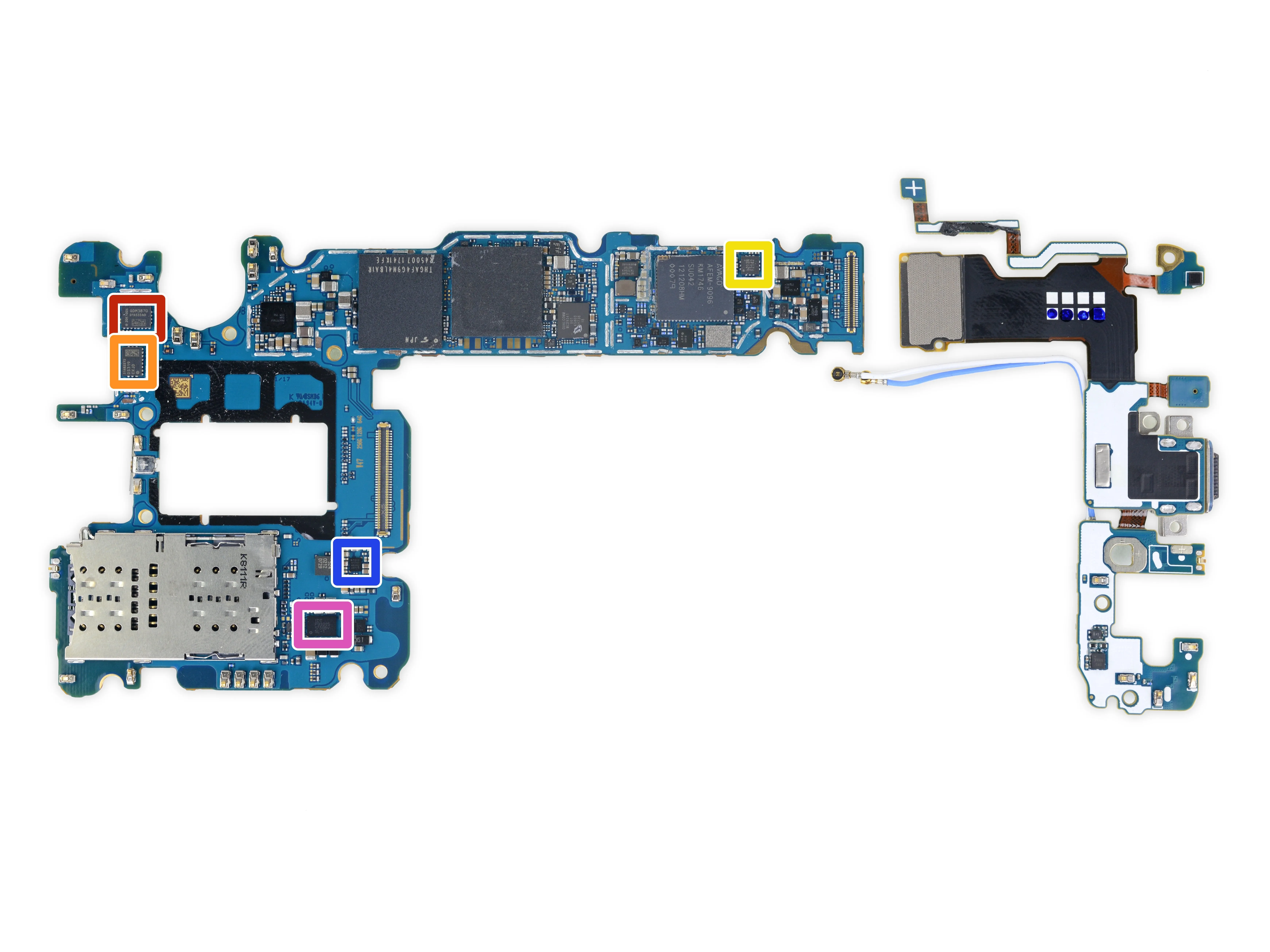

• Идентификация микросхем, часть 2:

• Высокочастотный фронтальный модуль разнесения Qualcomm QDM3870

• Фронтальный модуль разнесения в среднем диапазоне Qualcomm D5319

• FM-трансивер RDA Microelectronics RDA6213N (вероятно)

• Управление питанием камеры Samsung S2MPB02

• Samsung S2DOS05 управление питанием дисплея

• Samsung S2MPB03 управление питанием камеры

• Беспроводной приемник питания Renesas (ранее IDT) P9320S

Шаг 15

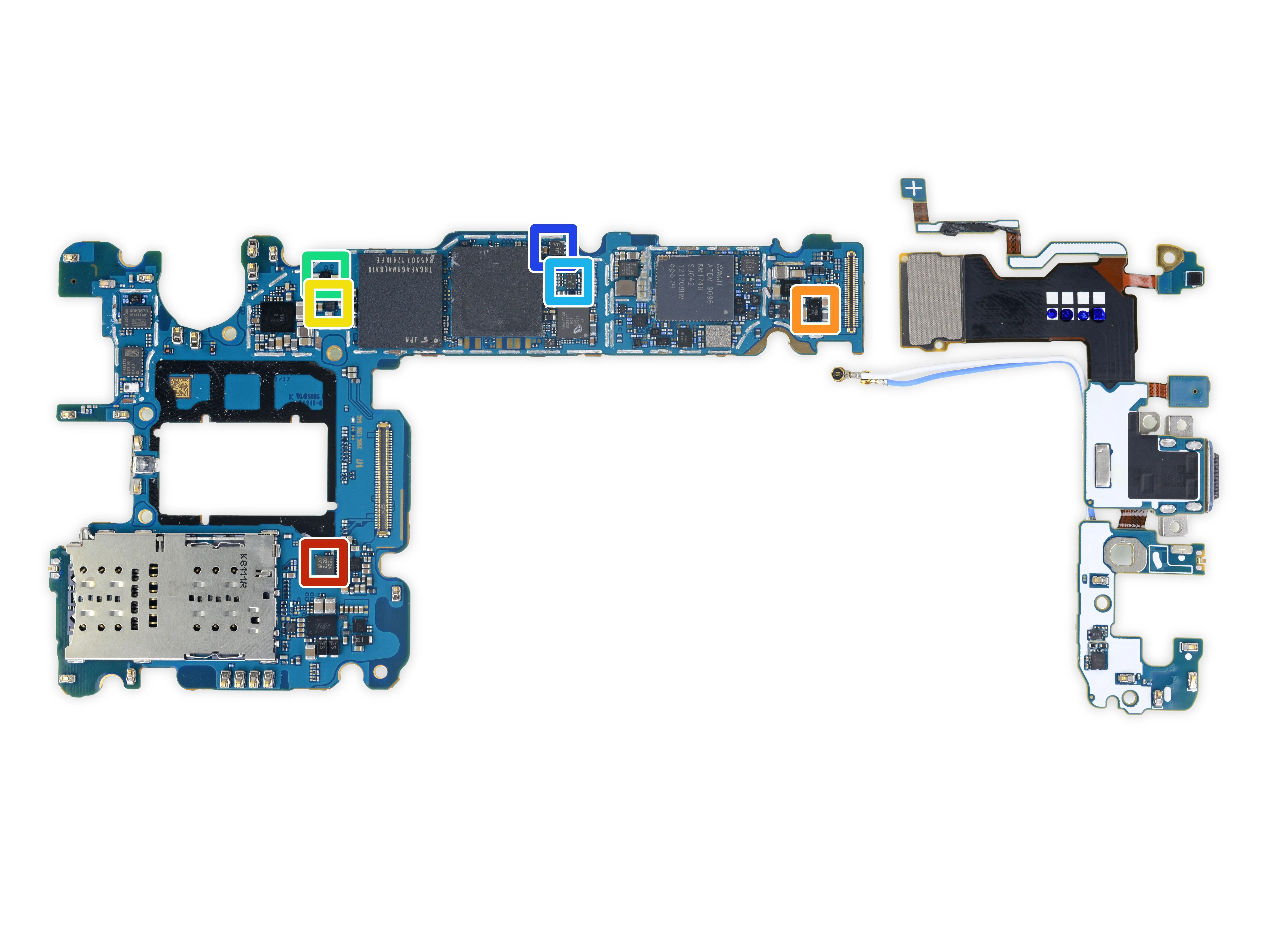

• Идентификация микросхем, часть 3:

• NXP Semiconductor PCAL6524 24-битный расширитель ввода/вывода

• Переключатель нагрузки ON Semiconductor FPF3688UCX

• Повышающий преобразователь Texas Instruments (вероятно)

• ON Semiconductor FAN48618BUC53X Повышающий регулятор на 1 А

• Vishay DG2730 Аналоговый переключатель DPDT с 2-мя портами USB 2.0, 480 Мбит/с

• Richtek RT8010GQW Понижающий DC-DC преобразователь 1 А

• Texas Instruments TPS7A05 LDO-регулятор 200 мА

Шаг 16

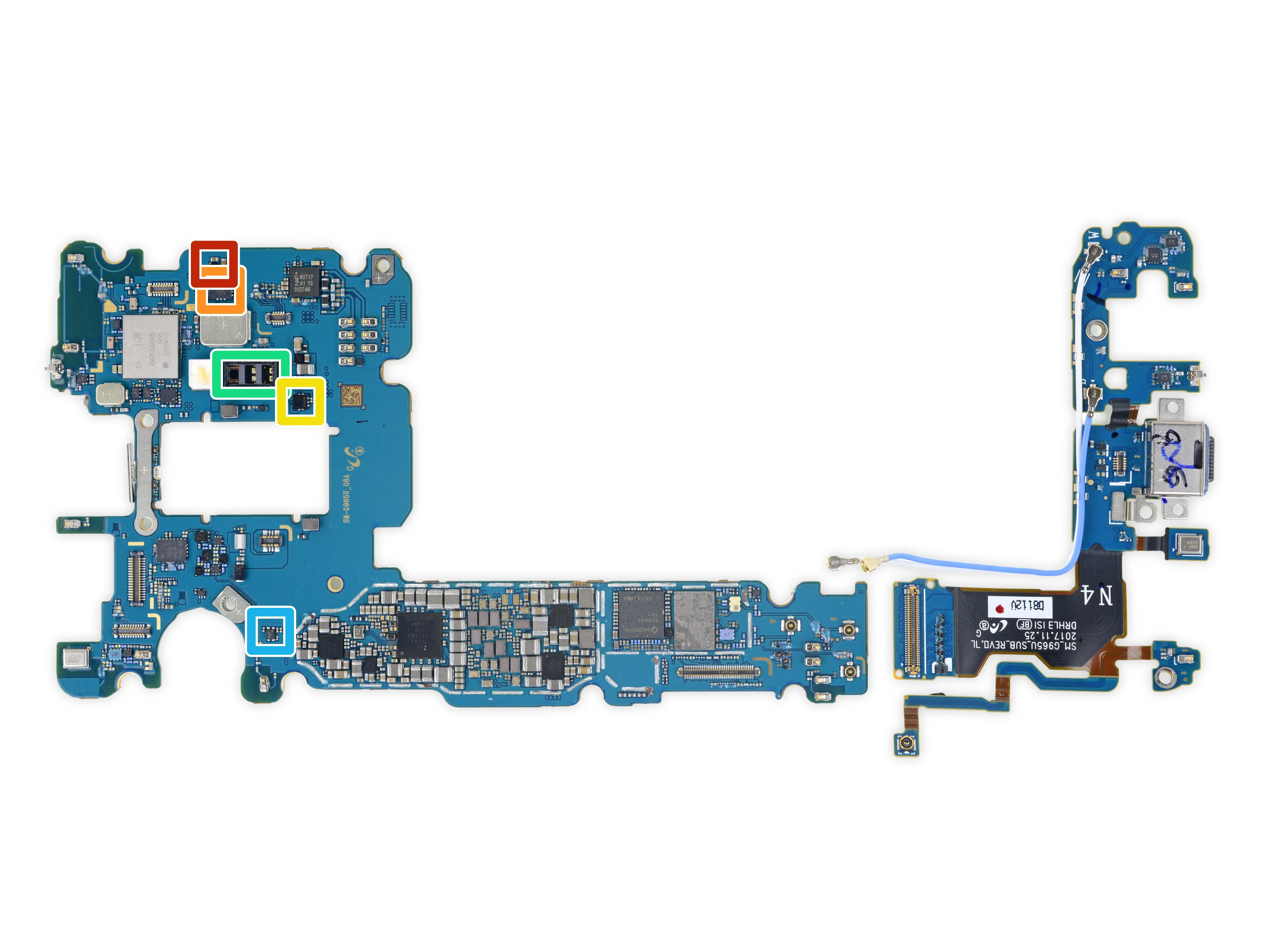

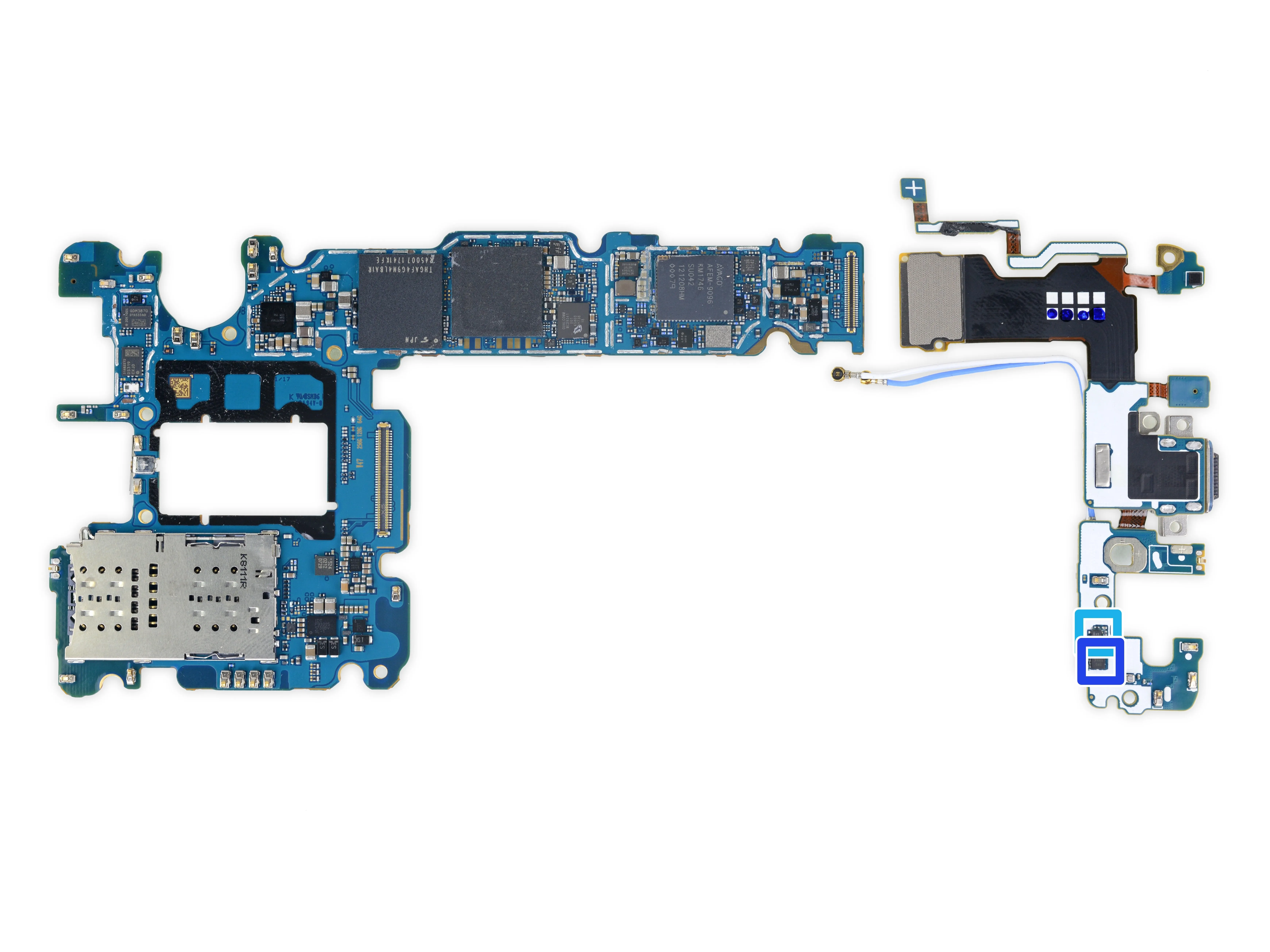

• Идентификация микросхем, часть 4 (датчики):

• STMicroelectronics LSM6DSL 3-осевой акселерометр/гироскоп

• AKM Semiconductor AK09916C 3-осевой электронный компас

• STMicroelectronics LPS22HB датчик давления

• датчик сердечного ритма

• Ablic (ранее Seiko Instruments) S-5712CCDL1-I4T1U датчик Холла

• Датчик приближения Semtech SX9320 (вероятно)

Шаг 17

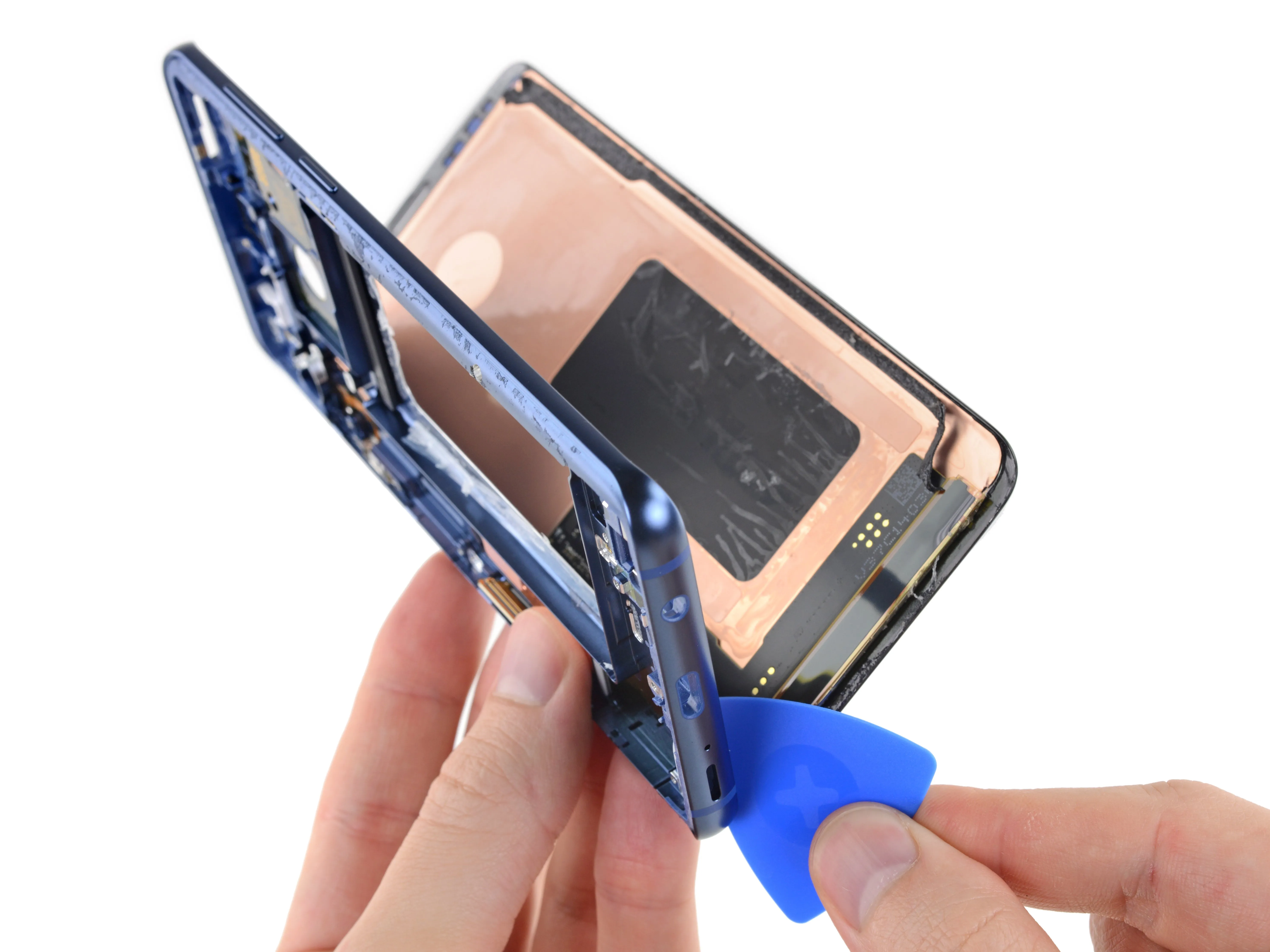

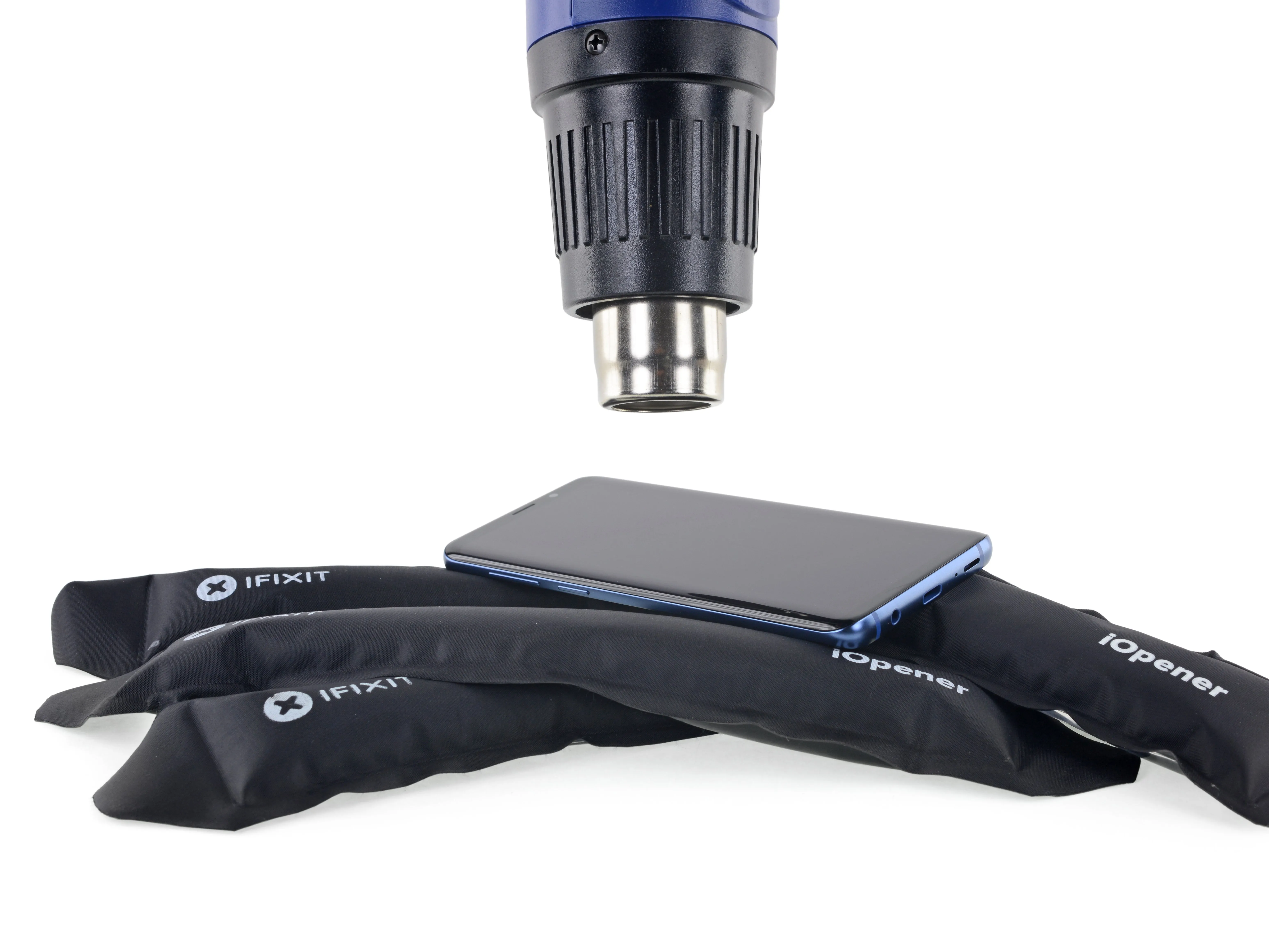

• Мы пытаемся отклеить дисплей, но клей испытывает наше терпение, и мы снова отказываемся от кучи iOpeners в пользу тепловой пушки.

• Как и раньше, тепло и открывающая кирка справляются с задачей, но если вы заменяете разбитый экран, то придется пройти марафонский путь.

• Дисплейный кабель производства Samsung, как и камеры, имеет маркировку Star и объединяет дисплей и дигитайзер в одном герметичном блоке.

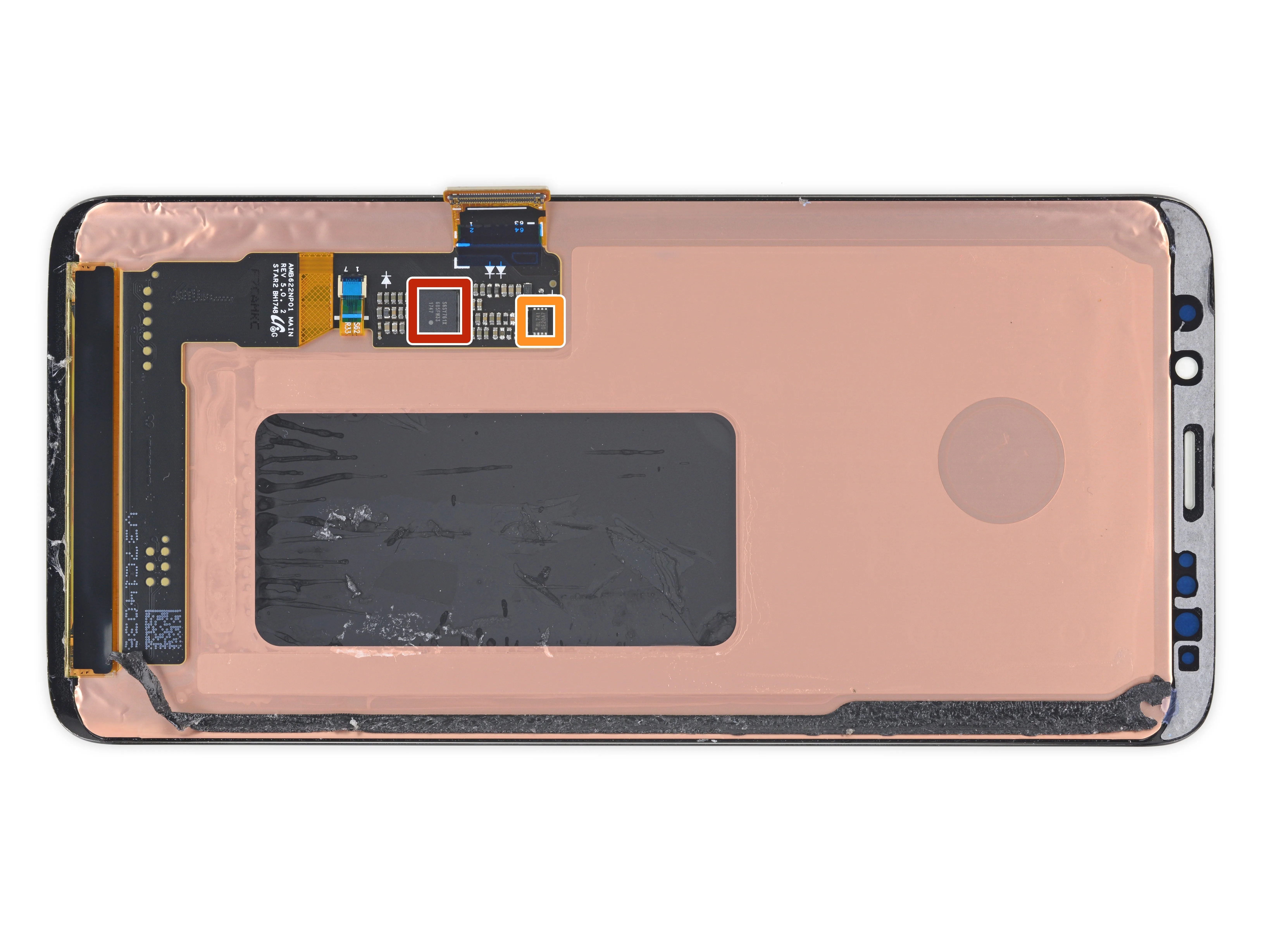

• В дисплей встроены два финальных чипа:

• сенсорный контроллер Samsung S6SY761X (как в серии S8)

• Winbond W25Q80EWUXIE 8 Мб последовательной NOR-флэш-памяти

Комментарии к шагу

Вот это да. Этот экран теперь бесполезен. Что за

С этими телефонами становится все сложнее работать. Экран легко заменить, так как он довольно часто трескается. Заменять экран на одном из этих телефонов я бы не стал. Куда бы вы отнесли телефон Samesung для замены экрана?

Думаю, вы пойдете в свой банк и снимете 400 долларов, чтобы заплатить за него.

Единственный способ снять экран - это работать с другой стороны.

Протрите изопропиловым спиртом батарейный отсек, гнездо для ЖК-кабеля, крепление камеры и гнездо для наушников. Покрутите стекло вперед-назад, чтобы всосать туда IPA, а затем нагрейте алюминиевую рамку, чтобы ослабить клей, прикрепляющий OLED-панель к рамке. Обычно я начинаю с края, ближайшего к аккумулятору и кнопкам. Как только появляется небольшой зазор, поддеваю его инструментом для снятия клея, добавляю еще немного IPA, затем нагреваю и проделываю путь сверху и снизу, после чего другой край просто отрывается.

Я считаю, что начинать нужно с этой стороны, потому что вы нагреваете клей, удерживающий OLED на рамке, больше, чем клей, удерживающий стекло на OLED. При этом не должно быть слишком жарко, чтобы работать в резиновых/нитриловых перчатках.

Я сделал это с 80+% успехом на более чем дюжине телефонов с двумя разрушенными экранами, может быть, тремя, но я не пытался спасти этот последний.

Не могли бы вы выложить фотографию сенсорного контроллера Samsung S6SY761X крупным планом?

Лучшая фотография может помочь мне определить модель чипа. Тогда я смогу внимательнее изучить технические характеристики.

Samsung, кажется, намекает на скорость сканирования/отчета 160 Гц/120 Гц.

Спасибо!

Шаг 18

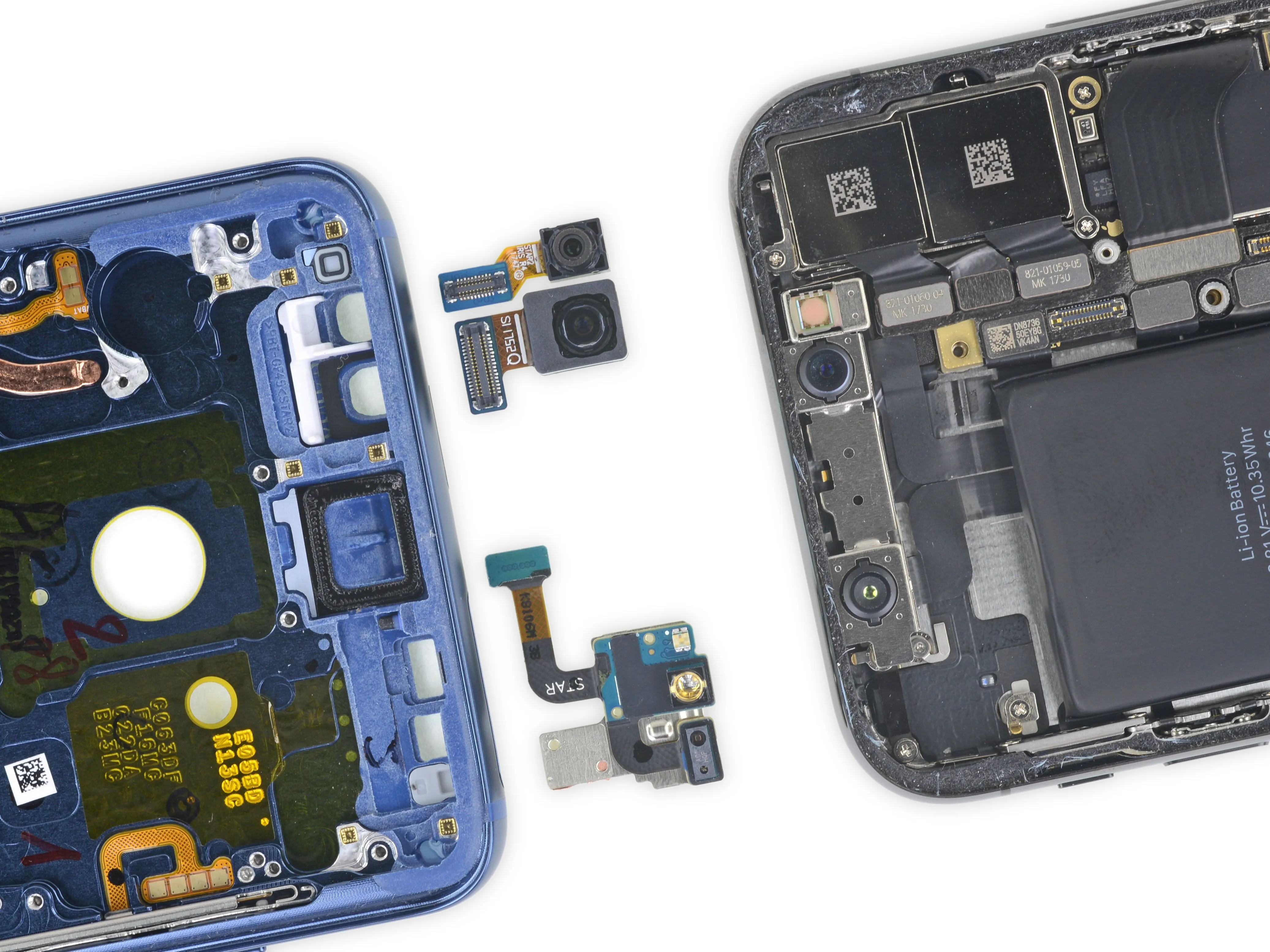

• Пришло время сравнить биометрию.

• Слева - выглядит практически так же, как то, что мы обнаружили в прошлом годуЗдесь же - аппаратная часть S9+: сканер радужной оболочки глаза, фронтальная камера, ИК-излучатель и датчик приближения (скорее всего, AMS TMD4906).

• Справа - смысл существования печально известного выреза Apple: Face ID, включая фронтальную камеру, проектор ИК-точек, ИК-камеру, а также место для встроенного в дисплей осветителя и дальномера.

• Требуется некоторая сборка.

• Судя по первым отзывам, со стороны Samsung, возможно, было слишком амбициозно вскочить на поезд Animoji без аппаратного обновления, чтобы довести его до совершенства.

Комментарии к шагу

Ух, как это неприятно.

Плачет на каждой фотографии, возьмите себя в руки.

Версия Самсунга выглядит немного жутковато. Не уверен, кто бы мог его использовать. В любом случае, это больше уловка, чем что-либо еще.

Samsung сканирует ваш глаз. Apple сканирует все лицо. Ваш глаз более уникален, чем отпечатки пальцев или лицо. Не понимаю, что такого жуткого в сканере глаза... они существуют с 90-х годов, и современный сканер довольно сложно обмануть. В то время как лицо, с другой стороны, можно легко обмануть с помощью фотографии, наклеенной на голову манекена или маски.

https://en.wikipedia.org/wiki/Iris_recog...

Пожалуйста, перестаньте называть Samsung диковинкой только потому, что лично вы не пользуетесь его функциями.

Я бы сказал, что и Animoji, и AR Emoji - это уловки. Разница в том, что вы можете использовать свой аватар в качестве gif во многих сторонних приложениях, аналогично Bitmoji. Это немного жутковато. Однако я считаю, что и то, и другое - новинка. Нельзя выделять Samsung только потому, что у вас есть iPhone X.

Он говорит об анимодзи, а не о сканировании лица или сетчатки глаза!

Мне кажется, или расположение фронтальной камеры и датчиков в разных телефонах отличается? У меня фронтальная камера находится на правой стороне телефона, а остальные датчики - на левой. Кроме того, когда я посмотрел видео с разбором S9 от Джерририга, у фронтальной камеры есть еще один объектив.

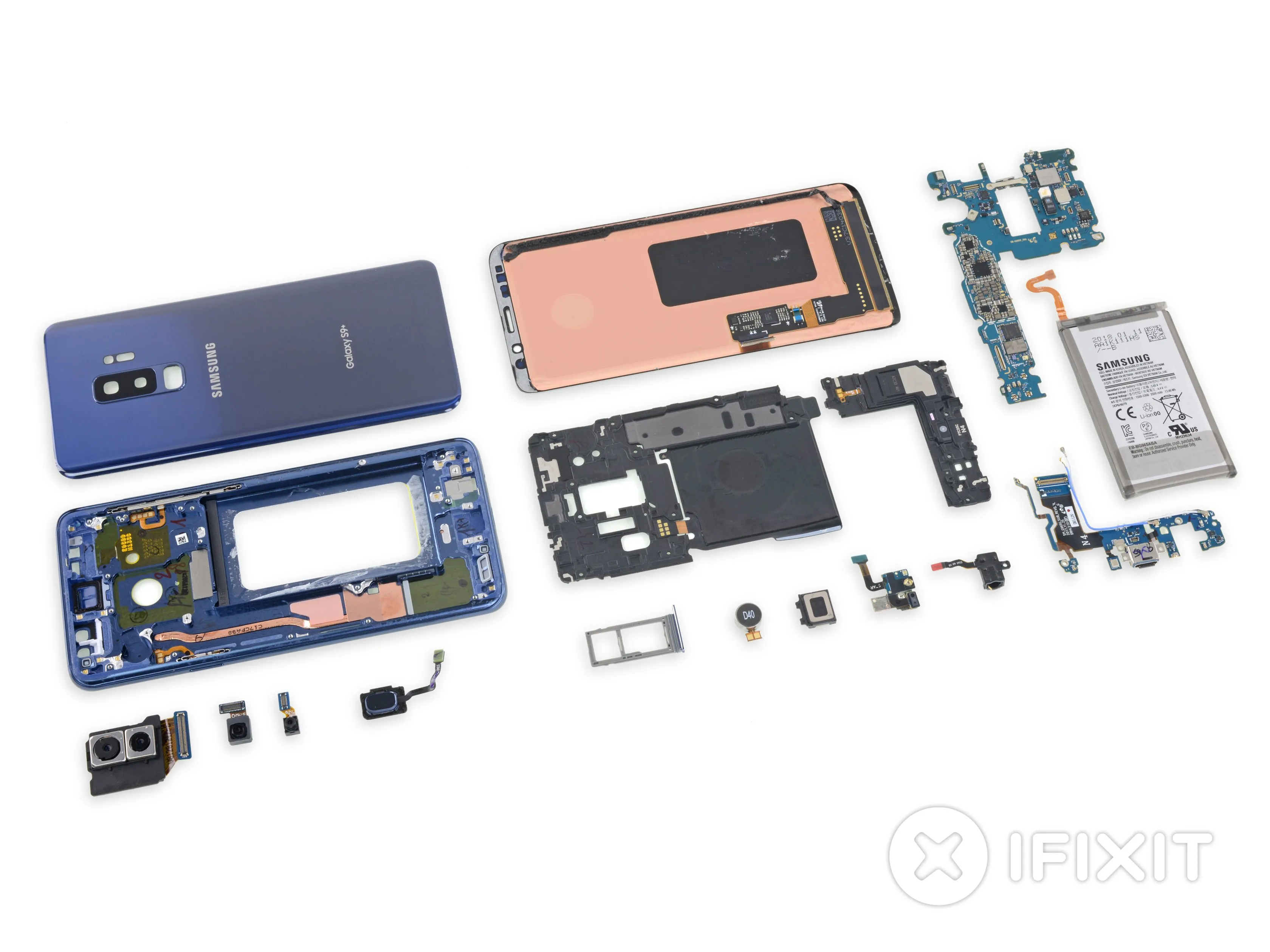

Шаг 19

• Вот и все! Во всяком случае, пока. Наслаждайтесь этими кусочками Galaxy S9+ и ждите новых развлечений от Делаете.ру!

• Хотите первыми узнавать новости о разборе? Подпишитесь на нашу рассылку и узнайте все подробности!

Вывод

• Многие компоненты являются модульными и могут быть заменены независимо друг от друга.
• Замена батареи технически возможна, но доступ к ней представляет собой лишнюю проблему.
• Вклеенное стекло спереди и сзади означает повышенный риск поломки и затрудняет начало ремонта.
• Ремонт экрана требует много времени на разборку и борьбу с жестким клеем.

Оценка ремонтопригодности

Ремонтопригодность 4 из 10 (10 - самый простой ремонт)

Комментарии к статье

Как S8 называли 'Мечтой', Note 8 называли 'Великим', так и S9 называют 'Звездой'. Так что да, датчики отпечатков пальцев называются 'Палец мечты', 'Большой палец' и 'Звездный палец'. Странно, но уморительно.

Посмотрите-ка на это 'DREAM FINGER' прямо здесь, на кабеле S8! Отличная информация!

Лмао, надеюсь, вы понимаете, что имеете в виду ленту, а не весь датчик; я не имею права вас поправлять, но посмотрите описание датчика отпечатков пальцев от подлинного OEM авторизованного реселлера.

Да, я понимаю, что я имею в виду ленту, поэтому я назвал ее кабелем. Не так уж сложно предположить, что кабель несет на себе маркировку сборки. Точно так же, как надпись 'S9+' на заднем корпусе обозначает весь телефон, а не только стекло.

Липкая черная паутинка на аккумуляторе, скорее всего, является термопрокладкой, помогающей отводить тепло. Воздушный зазор, даже крошечный (микрон), все равно является плохим теплопроводником.

Нет, это не так.

Интересно, что они выделяют значительное внутреннее пространство под тепловую трубку для лучшего терморегулирования. Однако даже в этом случае ни один из чипов (я предполагаю, необходимо провести дополнительные испытания) не догоняет A11 по стабильной производительности в течение долгого времени. Заставляет задуматься, какие улучшения покажет тепловая трубка в A11. И заставляет меня хотеть активно охлаждаемый корпус A11X.....

Я жду с момента запуска iPhone X, думаю, он обойдет приличное количество процессоров i7.

Дахххх, A11 уже побит - следите за новостями antutu почаще,

Вы, ребята, не рассказали о новом датчике пульсоксиметра, который рекламирует Samsung. Я отметил, что у него 4 светодиода (пара красных и пара инфракрасных?). Это определенно не та же деталь, что и в S8, которая, похоже, представляет собой ИС Maxim. Комментарии?

Вероятно, система аналогична Apple Watch. За исключением того, что он красный, а не зеленый.

Привет. Хм, приемник беспроводного зарядного устройства не выглядит так, будто он находится точно посередине. Он больше похож на нижнюю часть телефона. Может быть, размер больше? Не могли бы вы подтвердить точное расположение и размер катушки приемника беспроводной зарядки?

Нет, она находится практически в центре, это набор концентрических кругов в центре телефона, как показано здесь..

Как обычно, разбился экран? Вам придется заплатить за рамку, слуховой аппарат, мелкие детали и заплатить 450$.

Мой поставщик продает ЖК-дисплеи Samsung только с рамками, однако на переработку принимает только те, что без рамок. Так что у меня есть рамки, сидящие вокруг и ничего не делающие.

Я уронил и разбил заднее стекло на своем galaxy s9+. Я не хочу нести его в sprint, чтобы они заменили его, потому что они возьмут с меня плату, когда я могу сделать это сам. Кто-нибудь знает, где я могу купить такое стекло?

https://www.samsung-parts.net/

Я ошибочно думал, что в нижней части телефона есть слот для sim-карты. Я вставил сим-карту в маленькое отверстие рядом с портом usb c. Я думаю, что это часть динамика. Повредил ли я что-нибудь?

Это отверстие микрофона.

Я тоже. Я только что сделал это, и микрофон, кажется, работает нормально, но я не знаю, работает ли он безупречно или печать нарушена. Почему они делают все эти вещи такими запутанными.

Пожалуйста, сообщите мне о результатах.

Но чтобы заменить клавиши громкости и питания, нужно менять всю центральную рамку?

Клавиши питания и громкости можно заменить отдельно, если у вас есть детали. Они вынимаются из рамки без особых проблем.

Итак, я хотел заменить батарею на своем s9+. И это мой первый раз, когда я вообще делаю что-то подобное с любым телефоном. Вы бы порекомендовали мне сделать это? Или мне стоит отнести его в профессиональный магазин? Какие могут быть проблемы, если я это сделаю, и что может произойти? Спасибо!
