Разборка Samsung Galaxy Tab

Введение

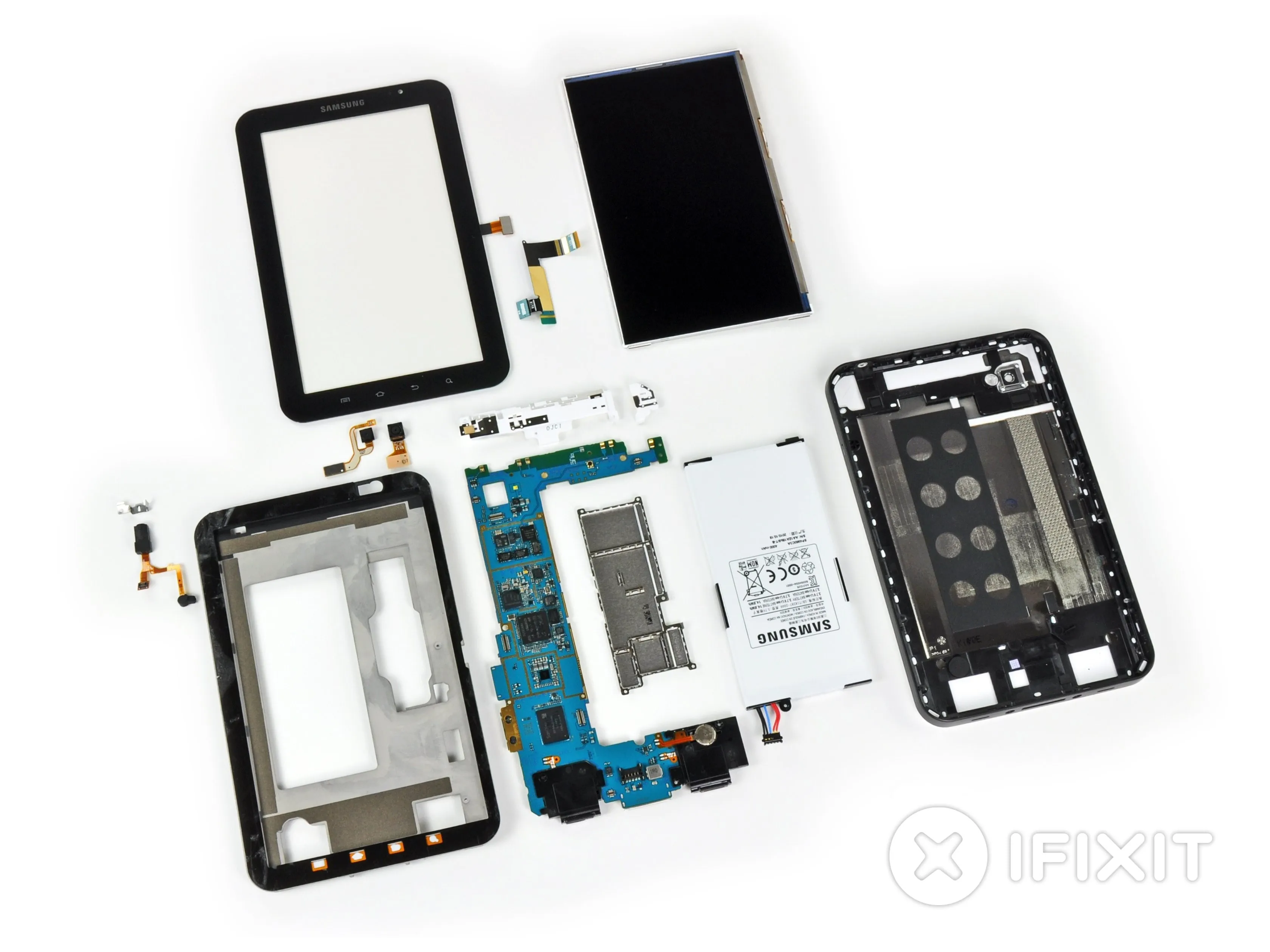

Присоединяйтесь к нам, и мы рассмотрим 7-дюймовый Android-планшет от Samsung! Серьезный респект Ричарду Лаю и Engadget за то, что помогли нам получить в свои руки это необычное оборудование. Спасибо, ребята!

Пришло время отстоять свое право на ремонт. Мы выступим против устройств, сделанных для устаревания, с нашим манифестом о самостоятельном ремонте!

Что вам понадобится

Инструменты

•

•

•

•

•

•

Шаг 1 Разборка планшета Samsung Galaxy Tab

• Планшет Samsung Galaxy Tab попал в руки Делаете.ру.

• Давно ходят слухи, что это 'убийца iPad', присоединяйтесь к нам, мы оценим эти слухи и раз и навсегда определим место Galaxy Tab в царстве планшетов.

• Технические характеристики:

• 1 ГГц процессор ARM Cortex-A8 Hummingbird для мультимедийных приложений на базе архитектуры ARMv7.

• 16 или 32 ГБ встроенной памяти + внешняя память microSD с возможностью расширения.

• 512 МБ оперативной памяти DDR

• 3,2-Мп камера на задней панели и 1,3-Мп фронтальная камера.

• Android 2.2 (Froyo) + Samsung TouchWiz

Шаг 2

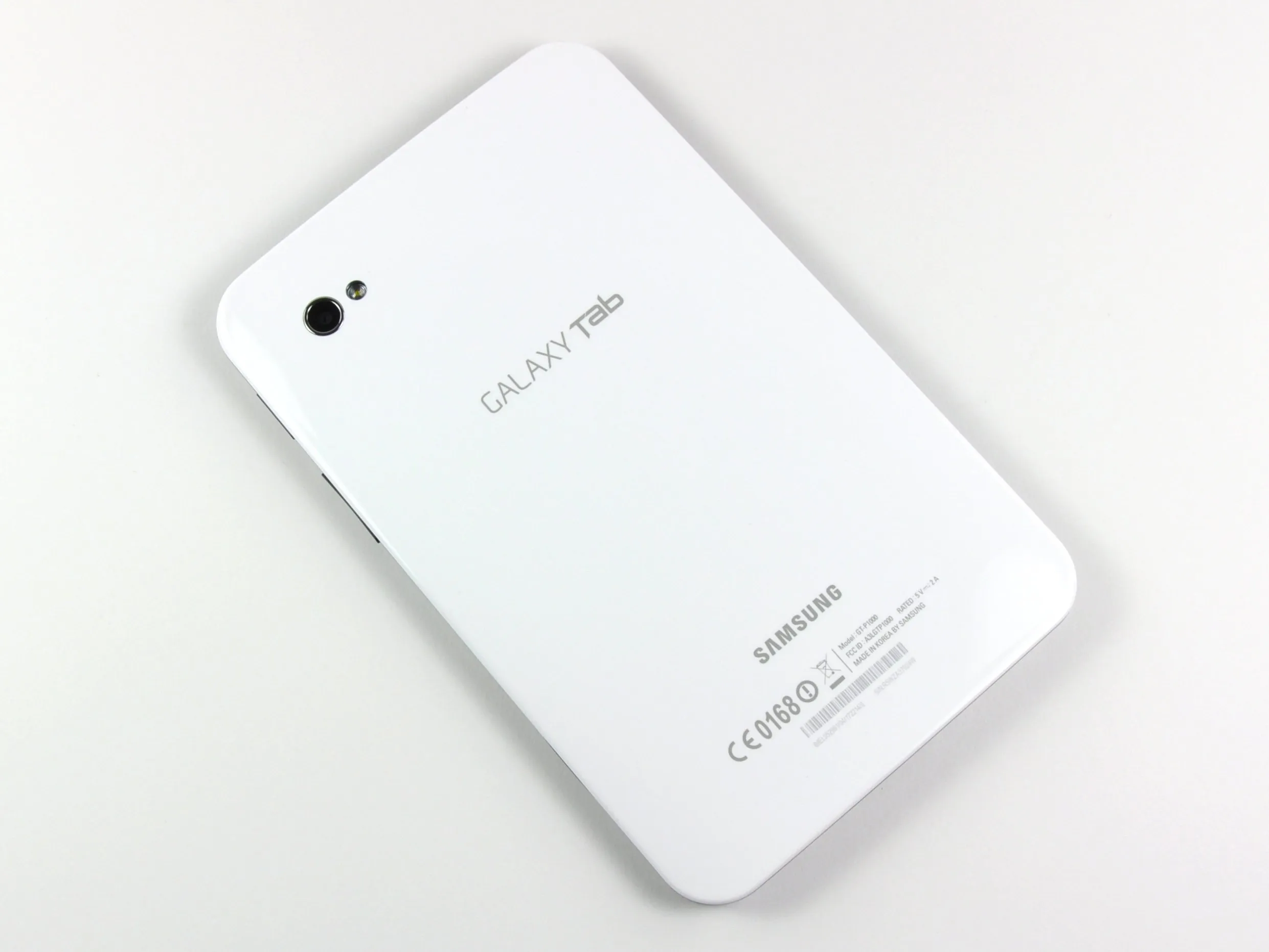

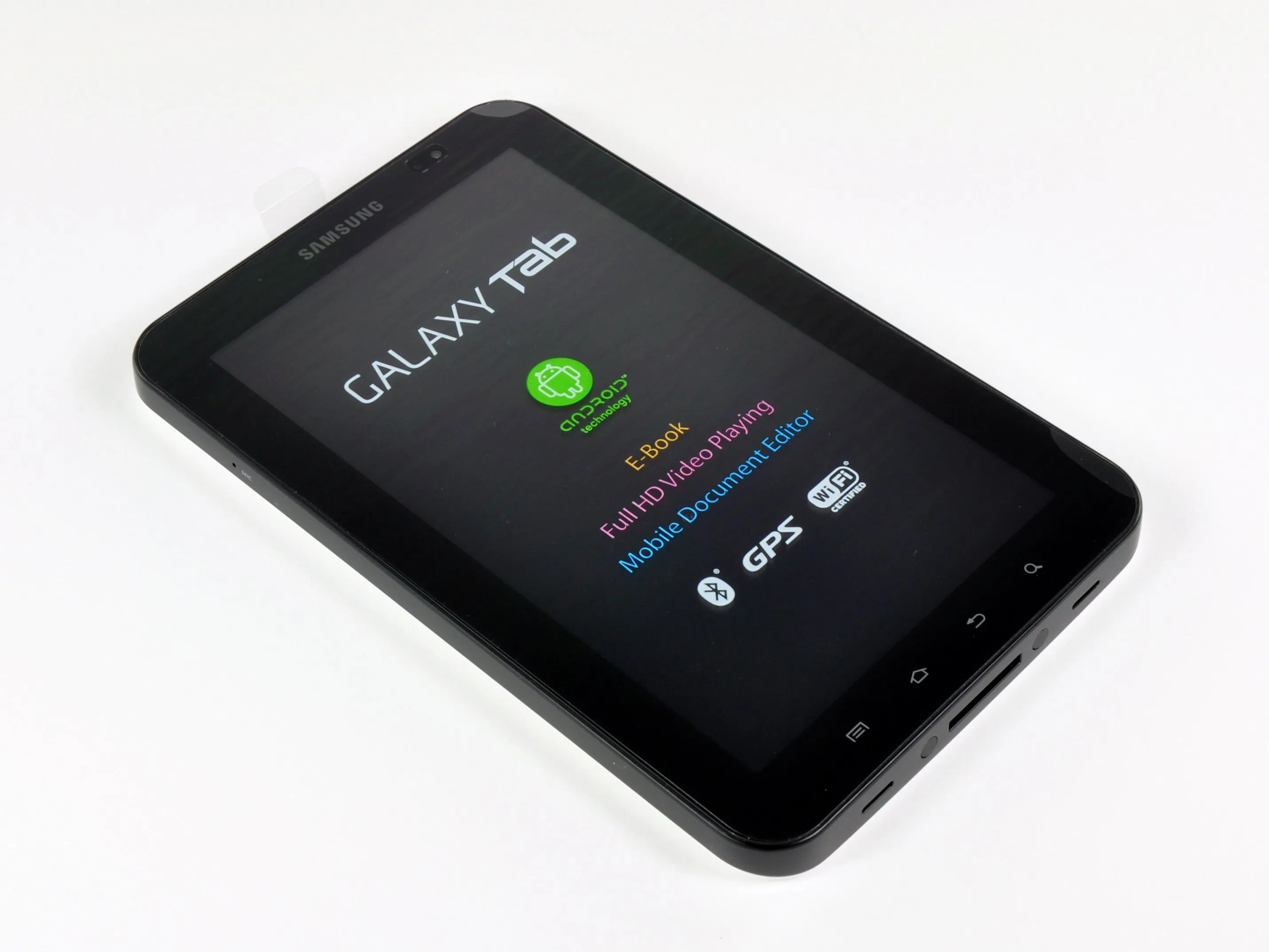

• Дифференцировать внешний вид устройств с цельным экраном стало непростой задачей, но Samsung справилась с ней, заставив белую заднюю крышку выделяться на фоне передней панели, напоминающей iPad.

• Емкостные элементы управления вдоль нижнего края передней панели - это стандартные элементы управления Android, которые можно встретить на большинстве телефонов с сенсорным экраном.

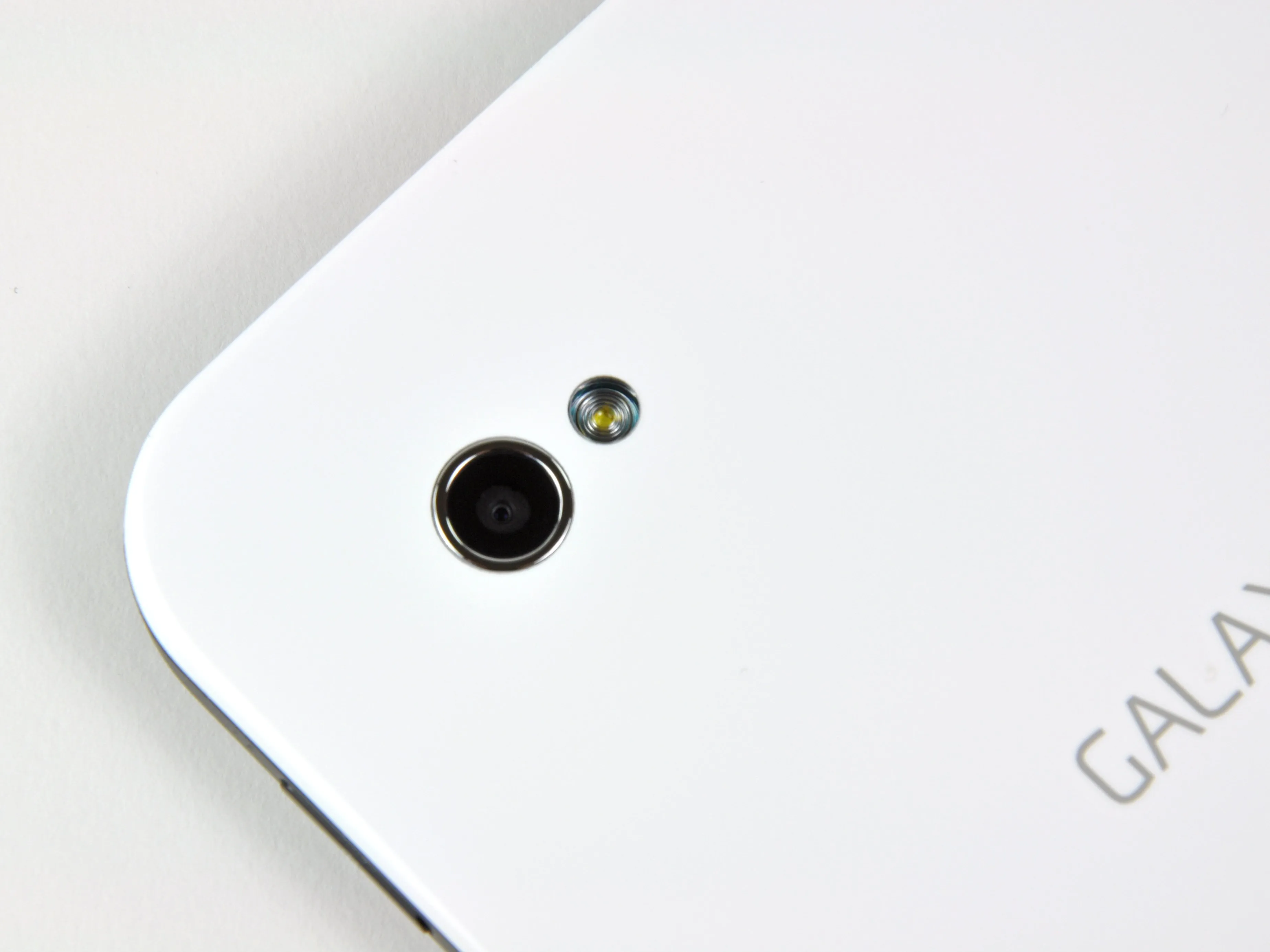

• Задняя камера 3,2 МП со светодиодной вспышкой немного не дотягивает до уровня устройства такого уровня, учитывая, что гораздо меньшие устройства, такие как Droid 2 оснащен 5-Мп камерой.

Шаг 3

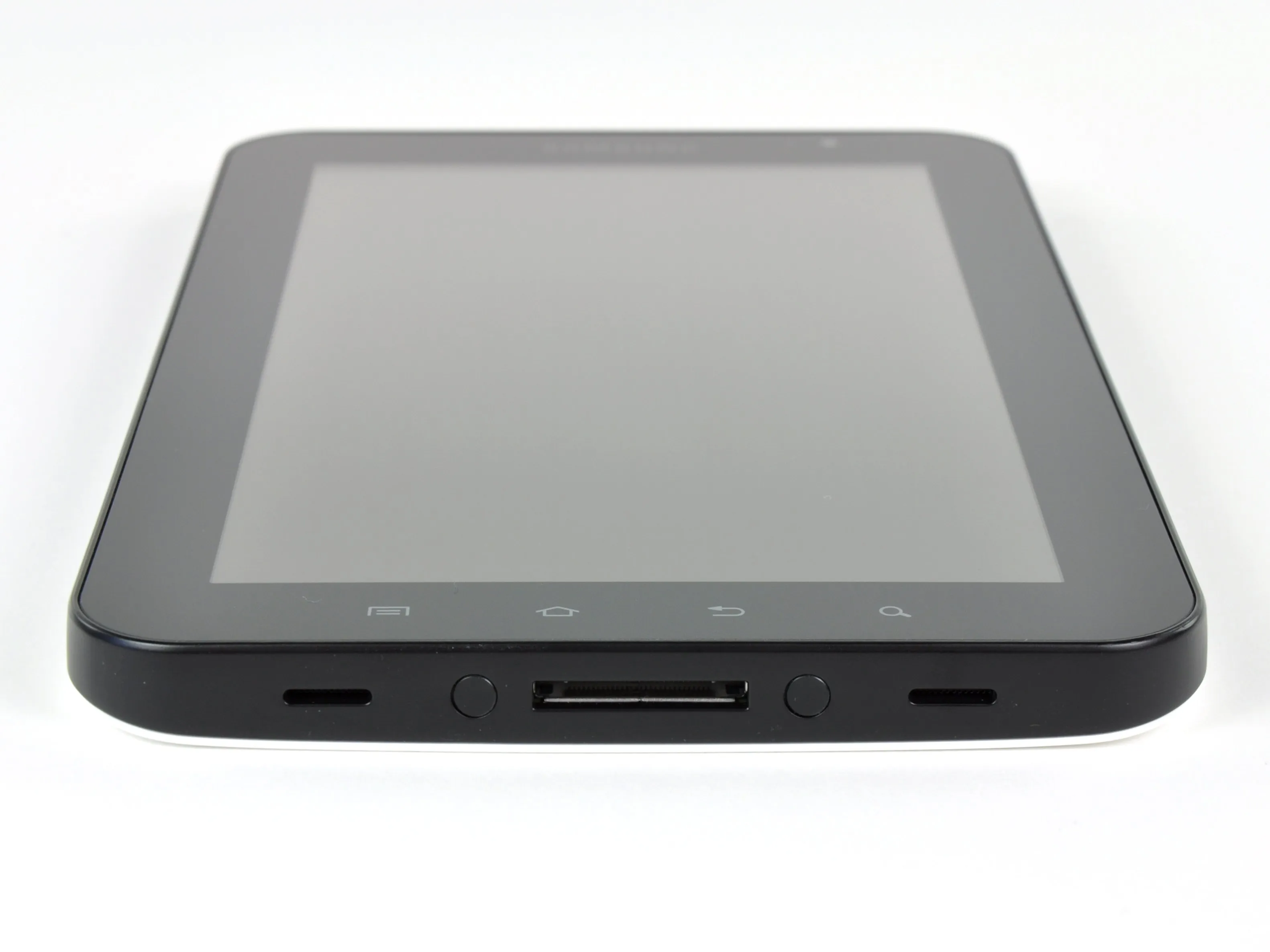

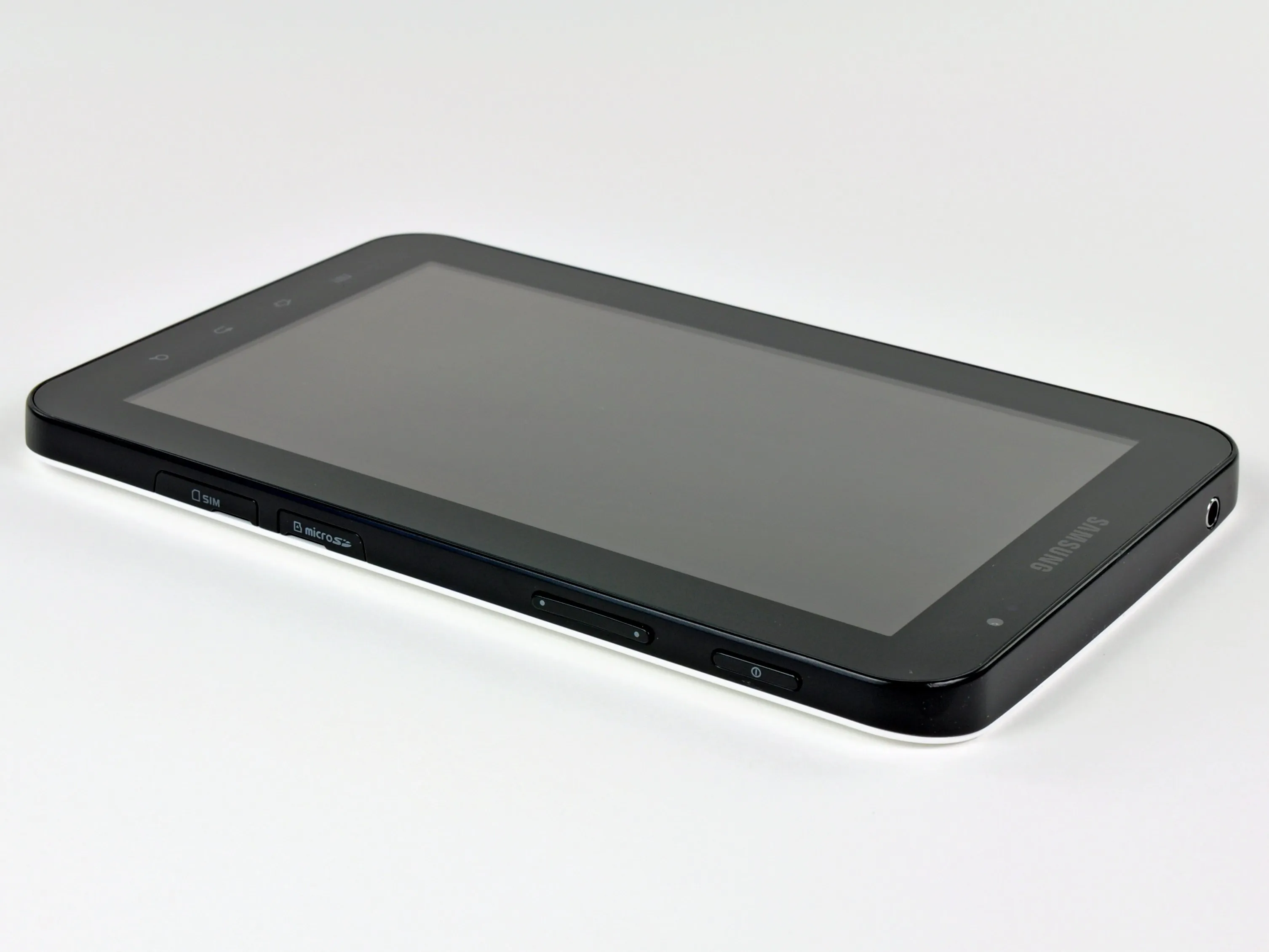

• На Galaxy Tab есть порты для наушников, sim-карты, microSD (поддержка до 32 ГБ) и USB-разъем для док-станции.

Шаг 4

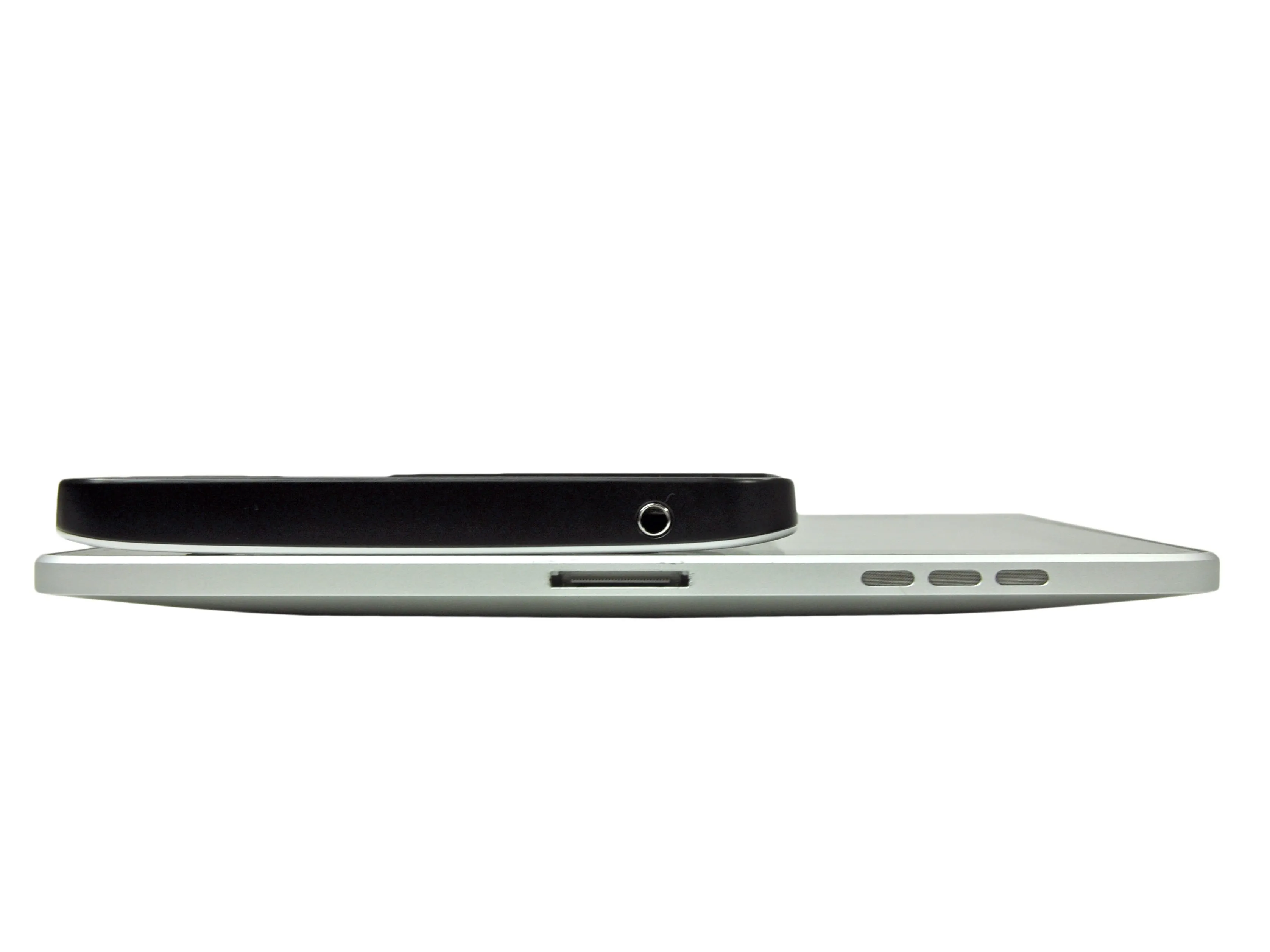

• Боковое сравнение Galaxy Tab и iPad.

• При размерах 190,1 x 120,6 x 12,0 мм Galaxy Tab по габаритам меньше своего конкурента. Размеры iPad составляют 242,8 x 189,7 x 13,4 мм.

• Объем планшета Galaxy Tab составляет 275,1 см.³тогда как iPad - 617,2 см.³.

Комментарии к шагу

Действительно ли это необходимый шаг при разборке? Я имею в виду, можно ли обойтись без сравнения с iPad? Ну и ну.

Нет, iPad для этого не нужен - он здесь просто для демонстрации.

Шаг 5

• Хватит глазеть. Давайте поищем винты.

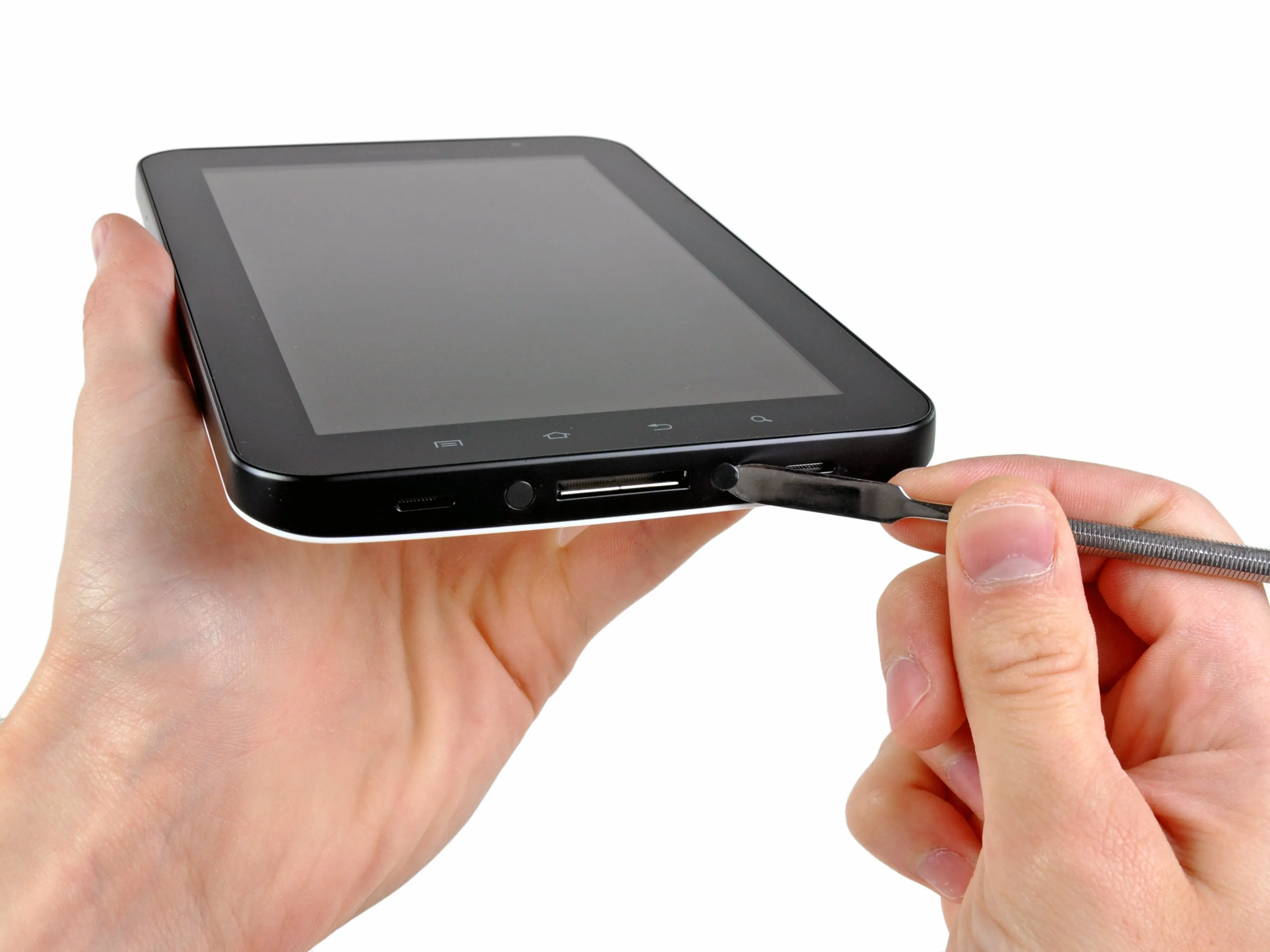

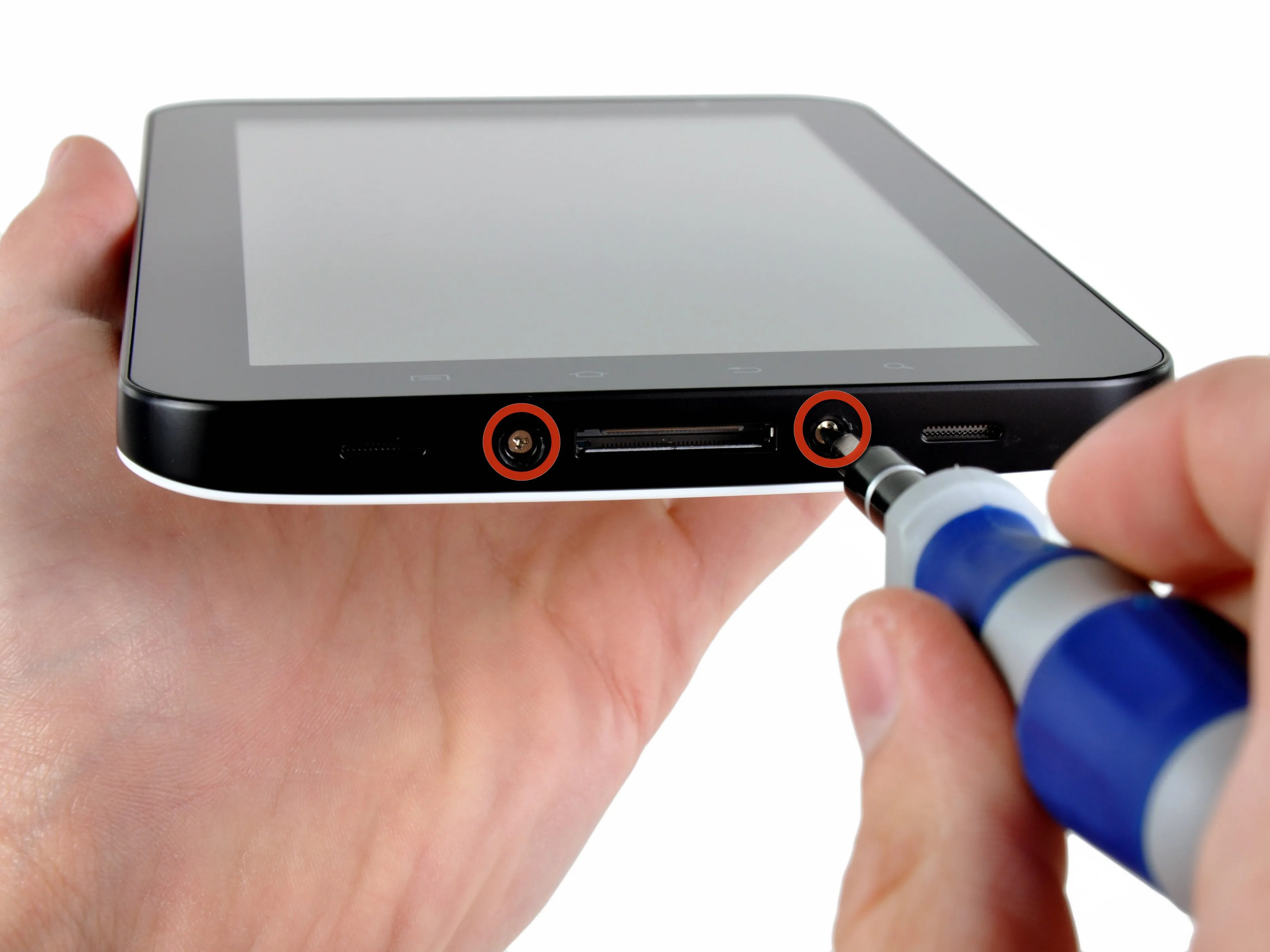

• Отделив пластиковую накладку с обеих сторон док-разъема в стиле Apple, вы обнаружите два винта с тремя крыльями.

• Трехзаходные винты - это довольно низкое решение для защиты продукта от несанкционированного доступа. У нас под рукой есть набор из 26 бит (в который входит трехкулачковая бита), чтобы продолжить расправу.

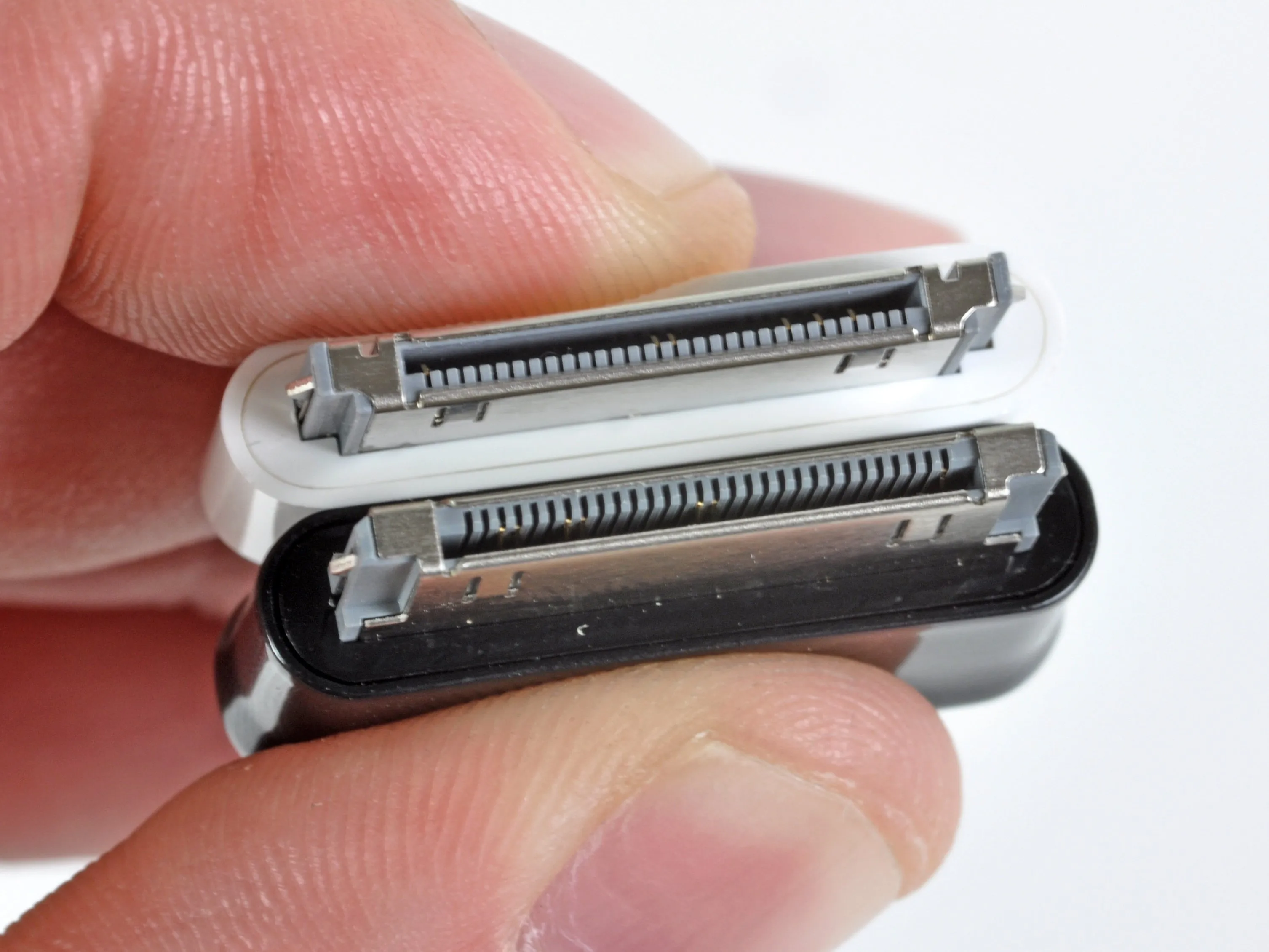

• Насколько док-коннектор похож на Apple? Посмотрите на сравнение USB-кабелей и убедитесь сами.

Комментарии к шагу

Разъем в стиле Apple - это PDMI (Portable Digital Media Interface), который должен стать стандартным разъемом для разных производителей, как и фирменный разъем Apple. Я полагаю, что первыми его используют компании Dell и Samsung.

Они просто не взаимозаменяемы, так как у Apple разное расположение контактов.

Шаг 6

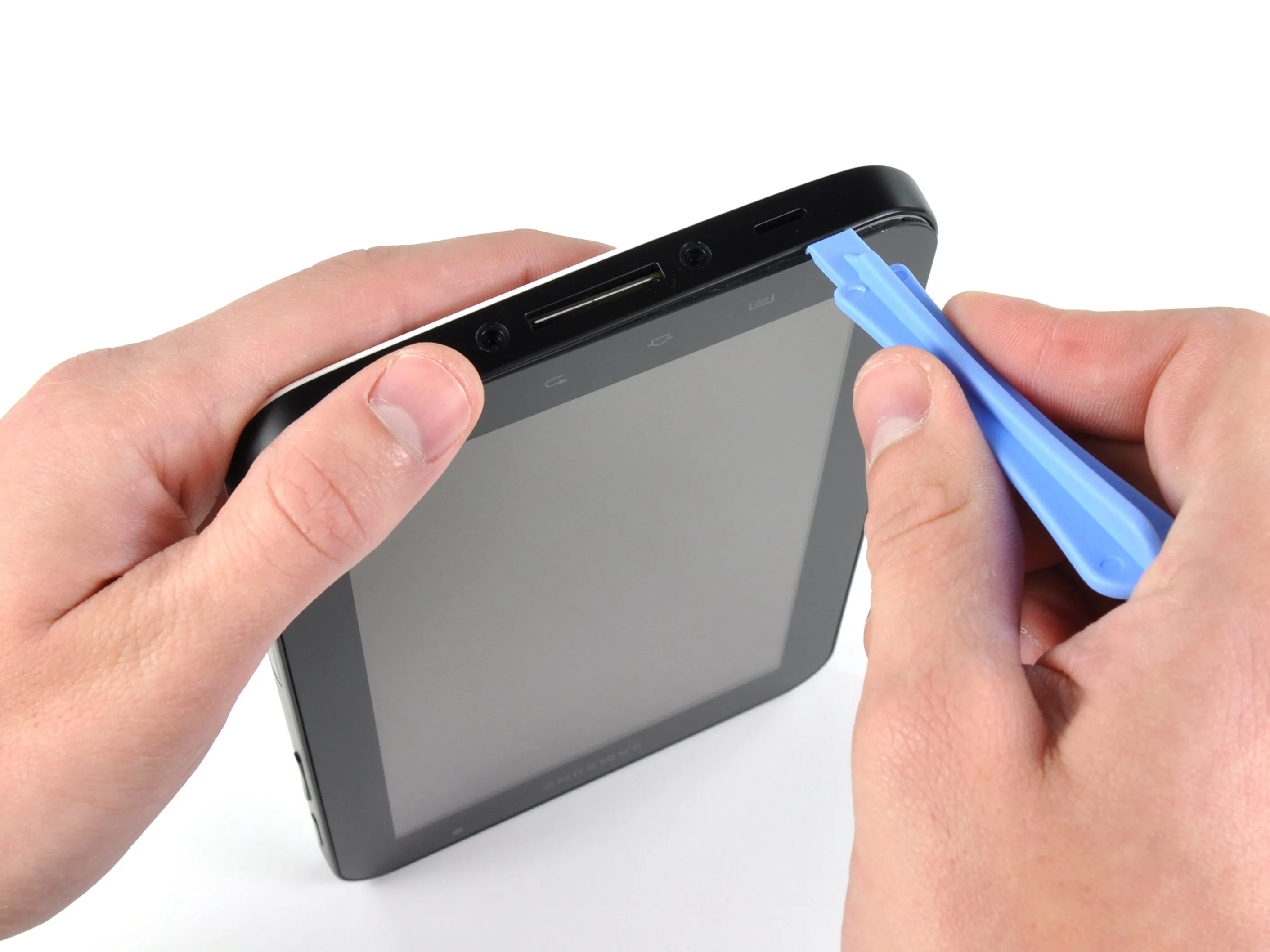

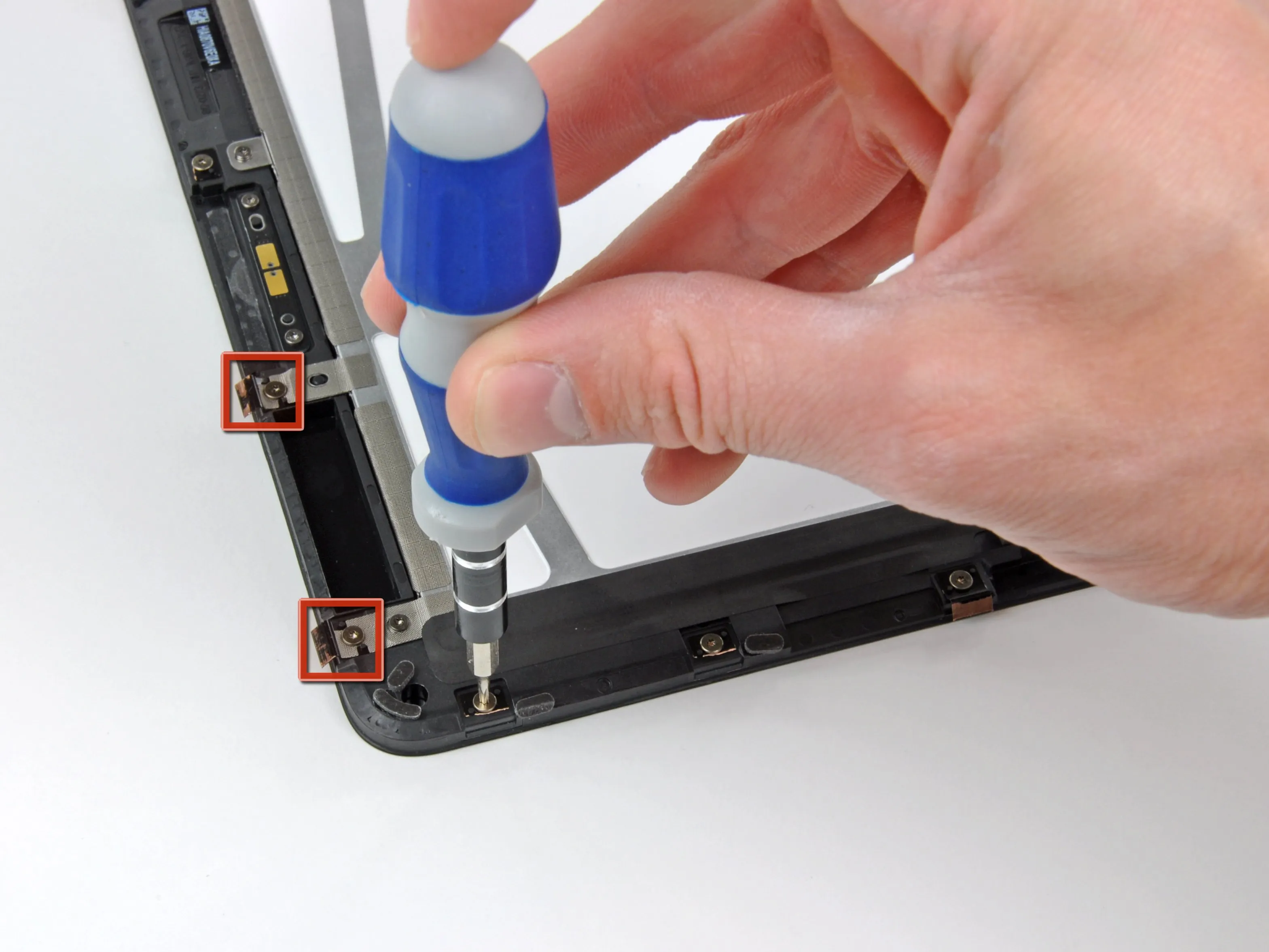

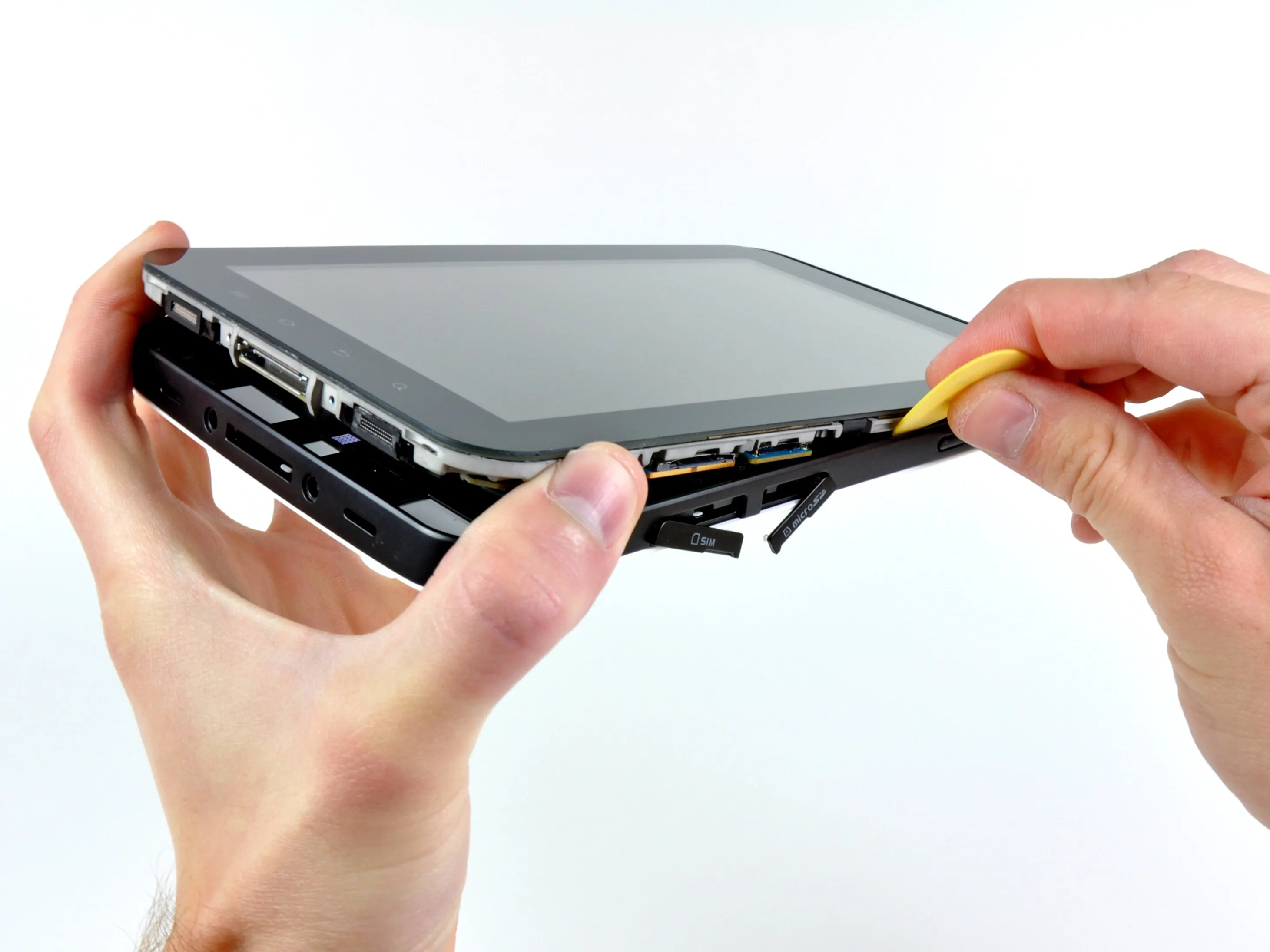

• Используя комбинацию пластиковых инструментов для открывания и гитарных медиаторов, подденьте переднюю панель по периметру, чтобы освободить ее от пластикового заднего корпуса.

• К счастью, в Galaxy Tab не используются саморазрушающиеся медные фиксаторы, как в iPad.

Шаг 7

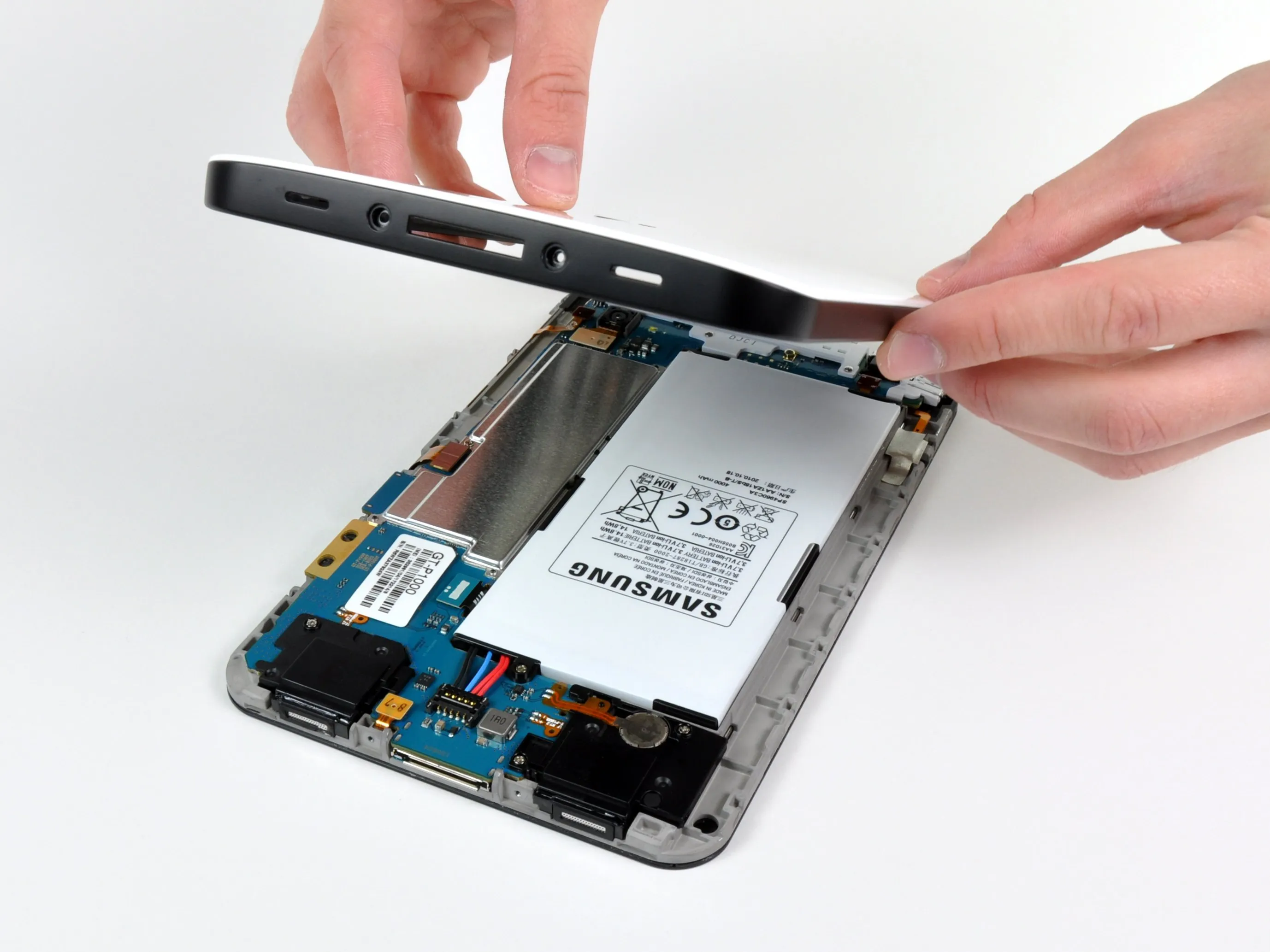

• После того как все пластиковые вкладки будут освобождены, задний корпус можно будет снять с Galaxy Tab.

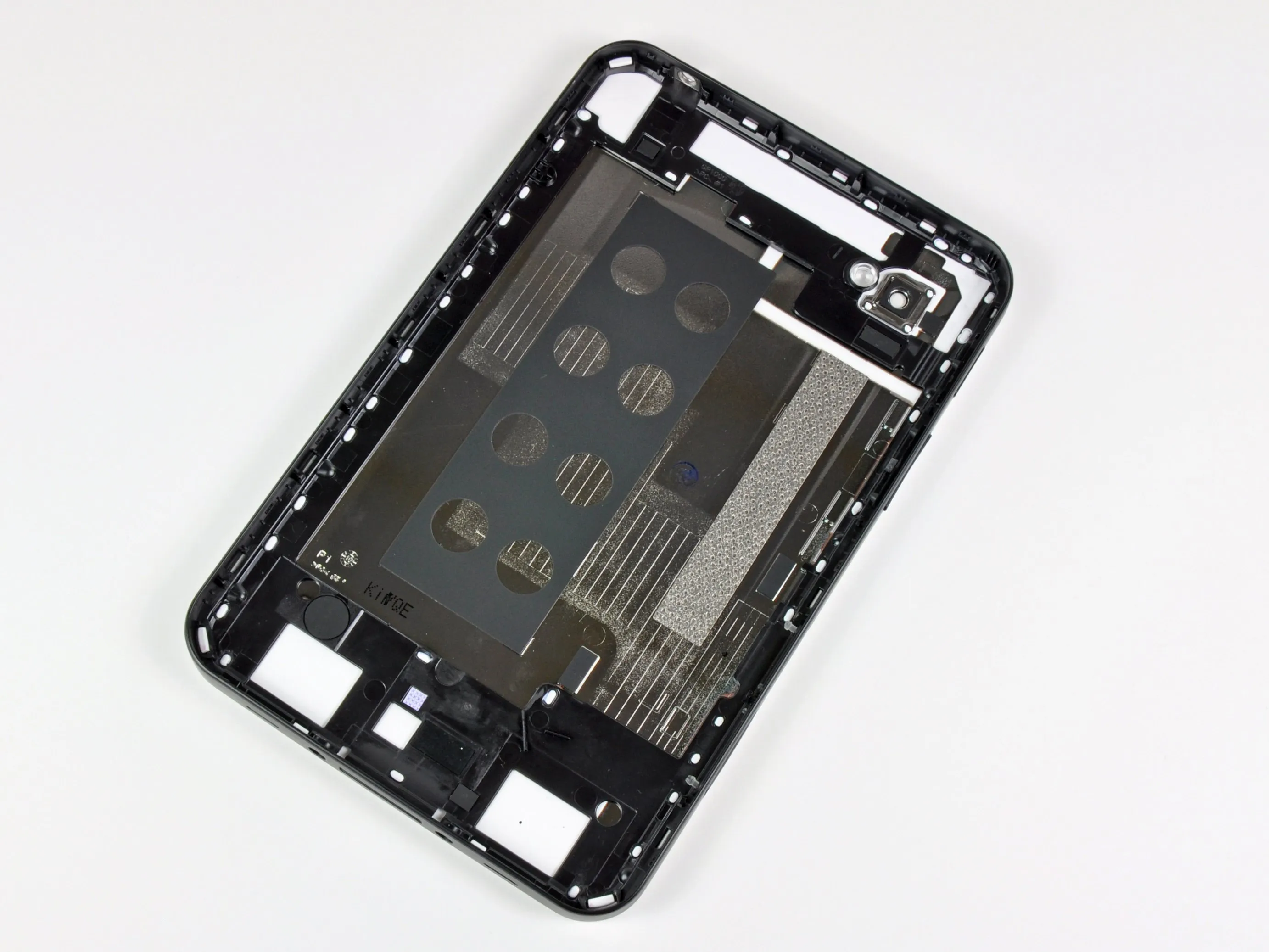

• Внутренняя поверхность задней крышки имеет плотную полосу защиты от электромагнитных помех, которая прилегает к процессору и микросхемам памяти на материнской плате.

• Пластиковая конструкция задней панели, несомненно, будет способствовать беспроводному приему сигнала. Использование пластика позволило Samsung обойти творческие меры которые использовали дизайнеры Apple в iPad для улучшения передачи сигнала.

Шаг 8

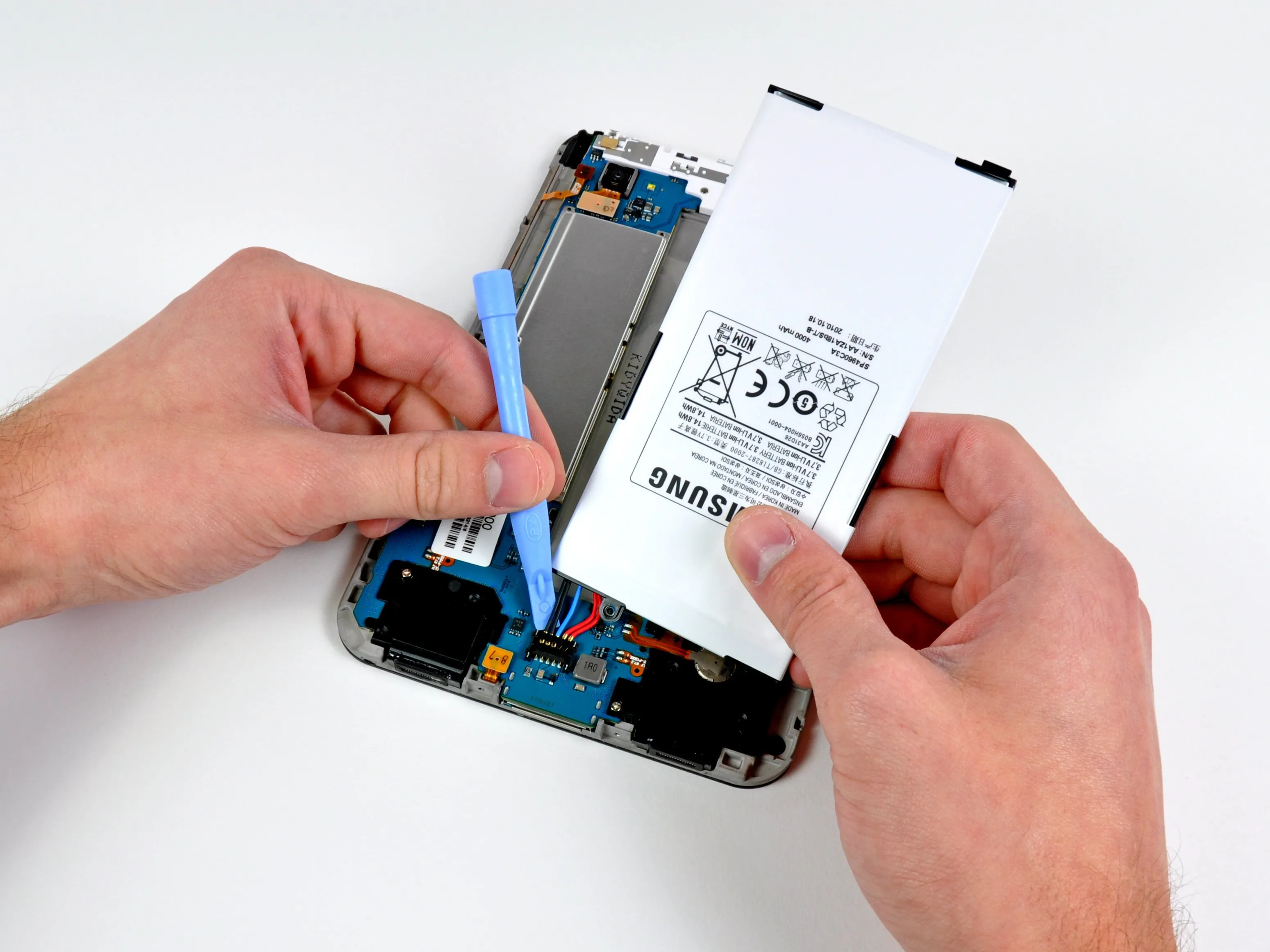

• Почти половину площади Galaxy Tab занимает аккумулятор.

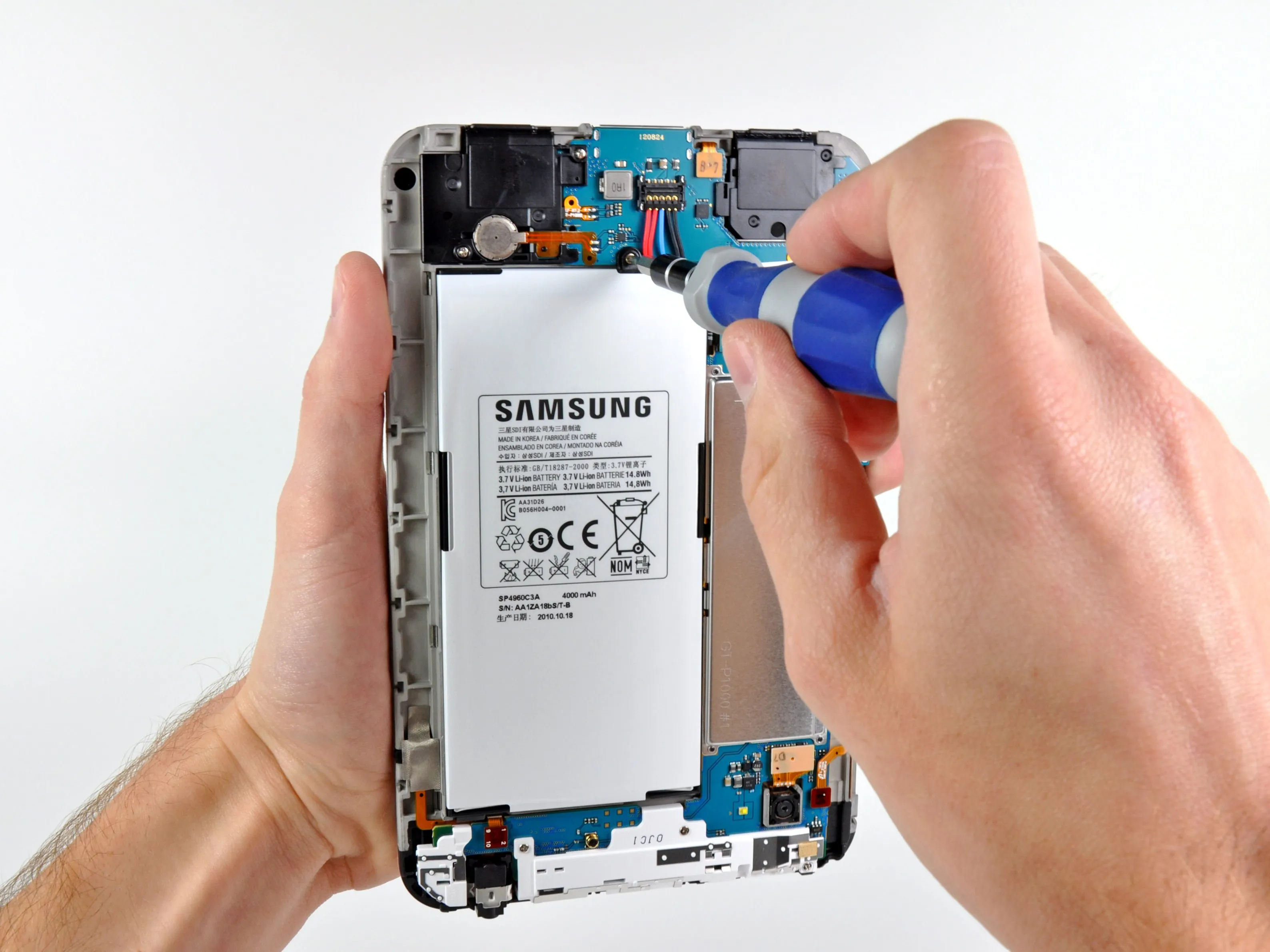

• Батарея крепится к задней панели одним винтом Phillips.

• Для отсоединения батареи необходимо вынуть разъем батареи из гнезда на материнской плате.

Шаг 9

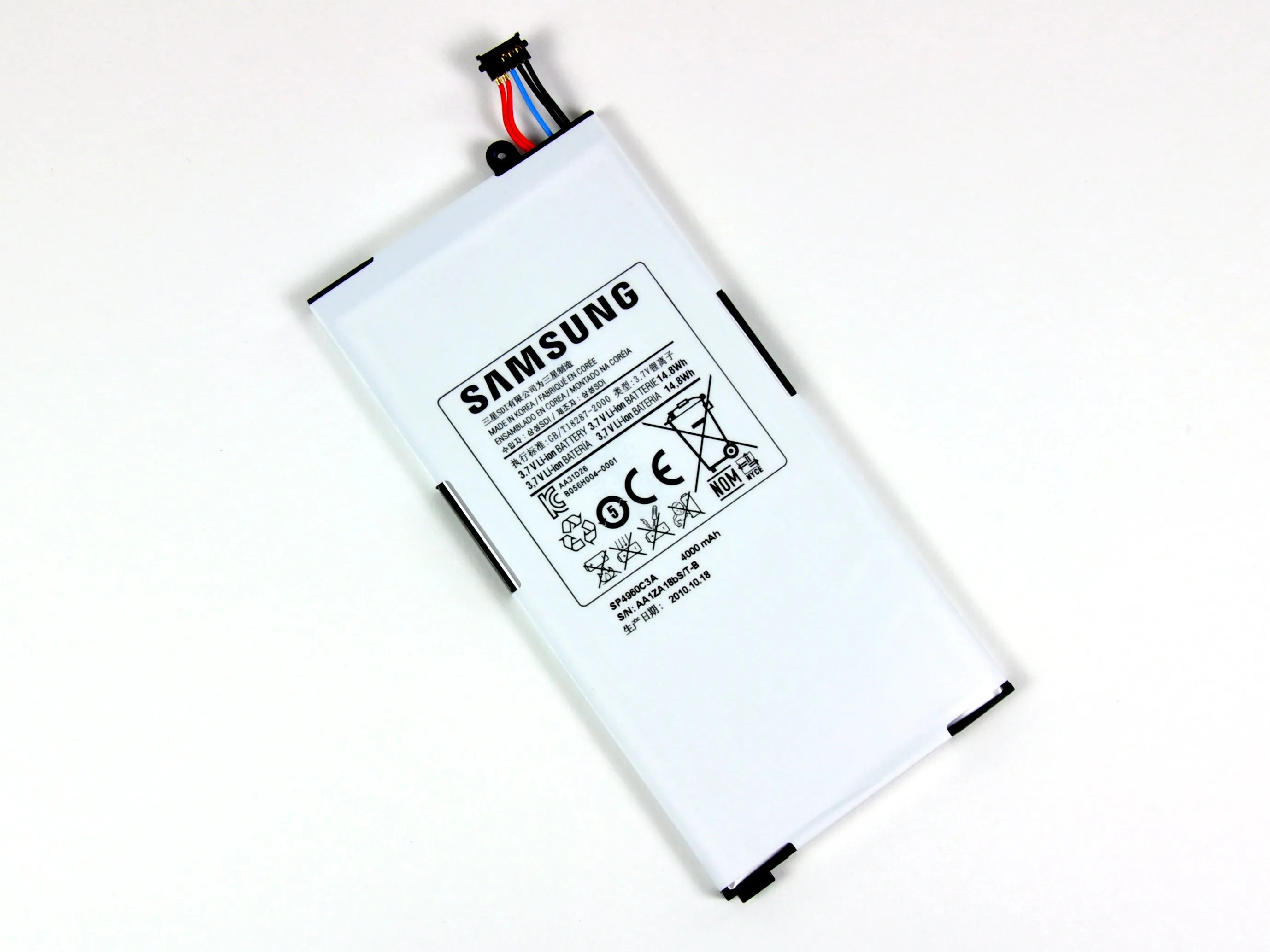

• Литий-ионный аккумулятор 3,7 В внутри Galaxy Tab имеет емкость 14,8 ватт-часов или 4000 мАч.

• Samsung утверждает, что батарея обеспечивает достаточно энергии для просмотра семи часов фильмов.

• Этих семи часов не хватит, чтобы досмотреть до конца вашу любимой кинотрилогииС этим легко справится iPad.

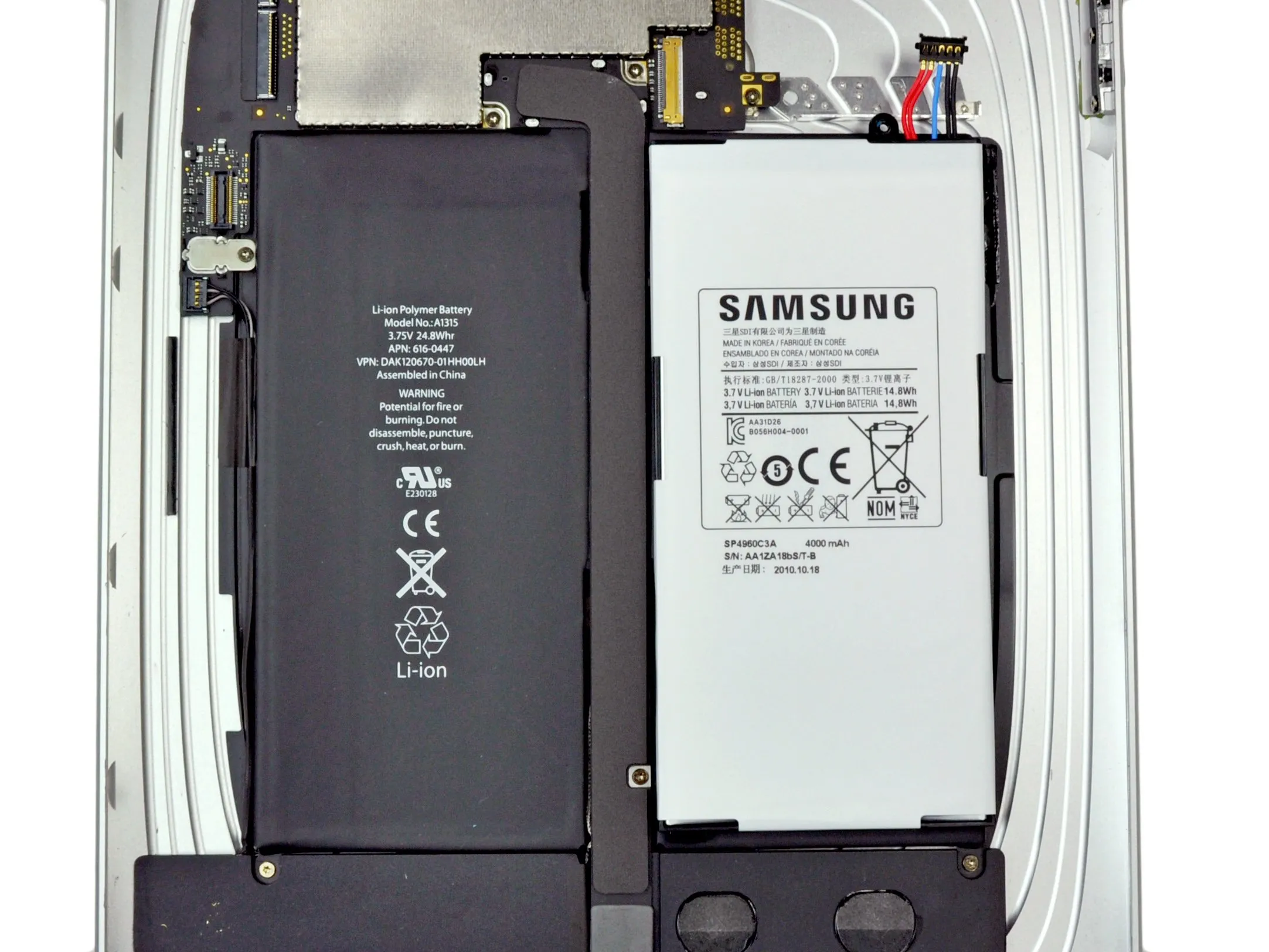

• Аккумулятор Galaxy Tab весит 81 грамм, что примерно на 55% меньше веса и на 60% меньше емкости аккумулятора iPad. Халк батареи.

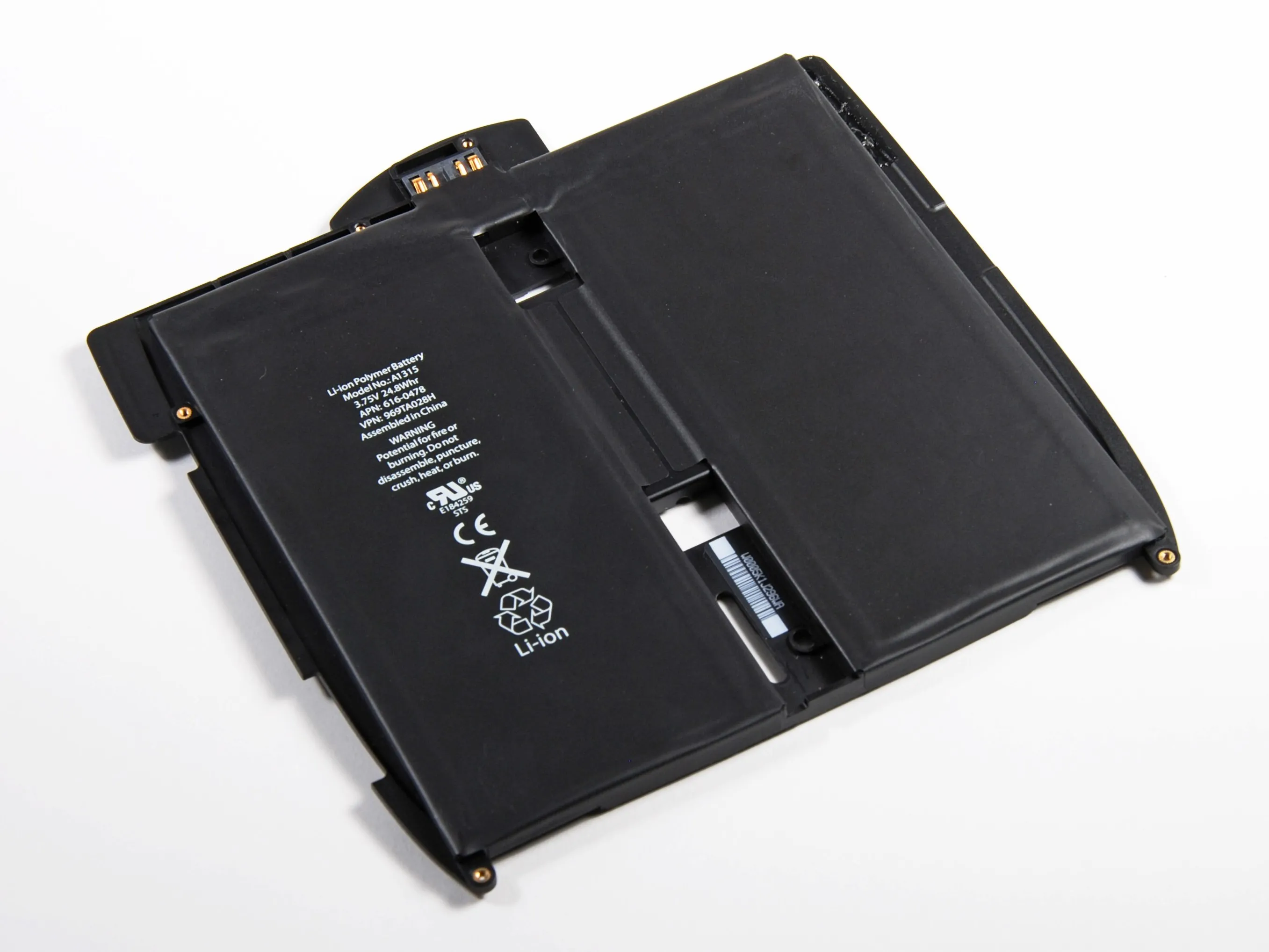

• Как показано на третьем рисунке, батарея Galaxy Tab примерно в два раза меньше батареи iPad.

Шаг 10

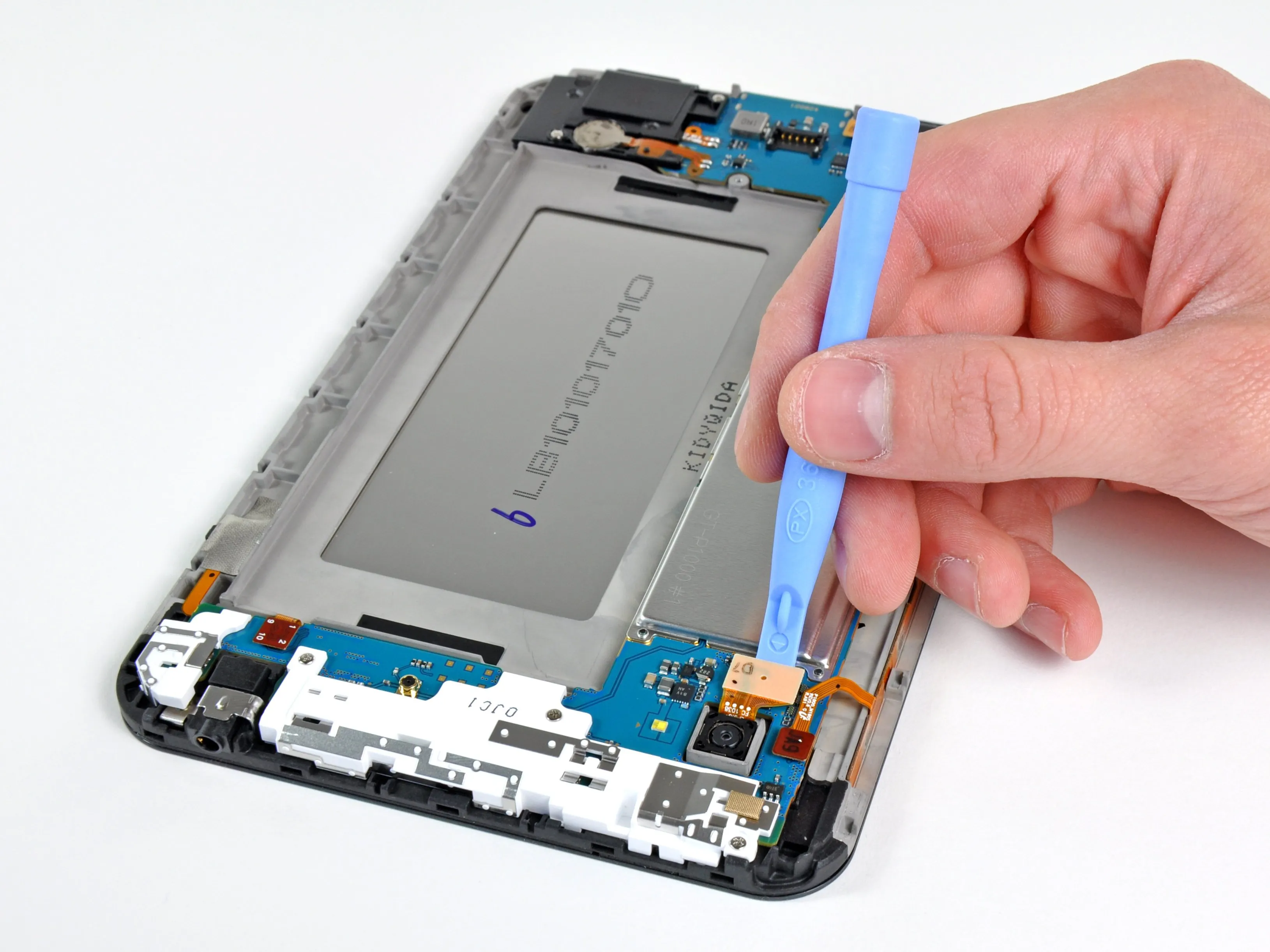

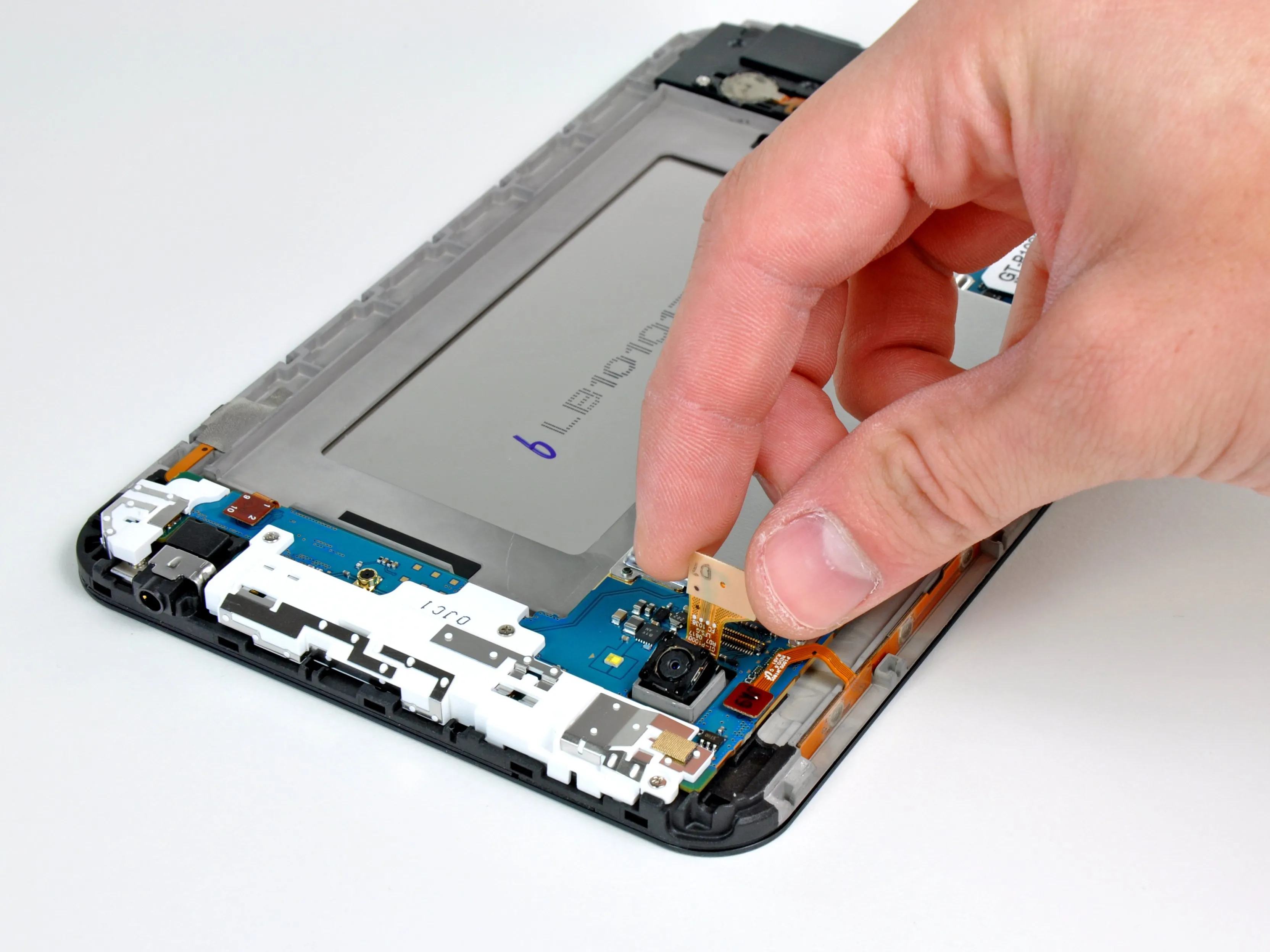

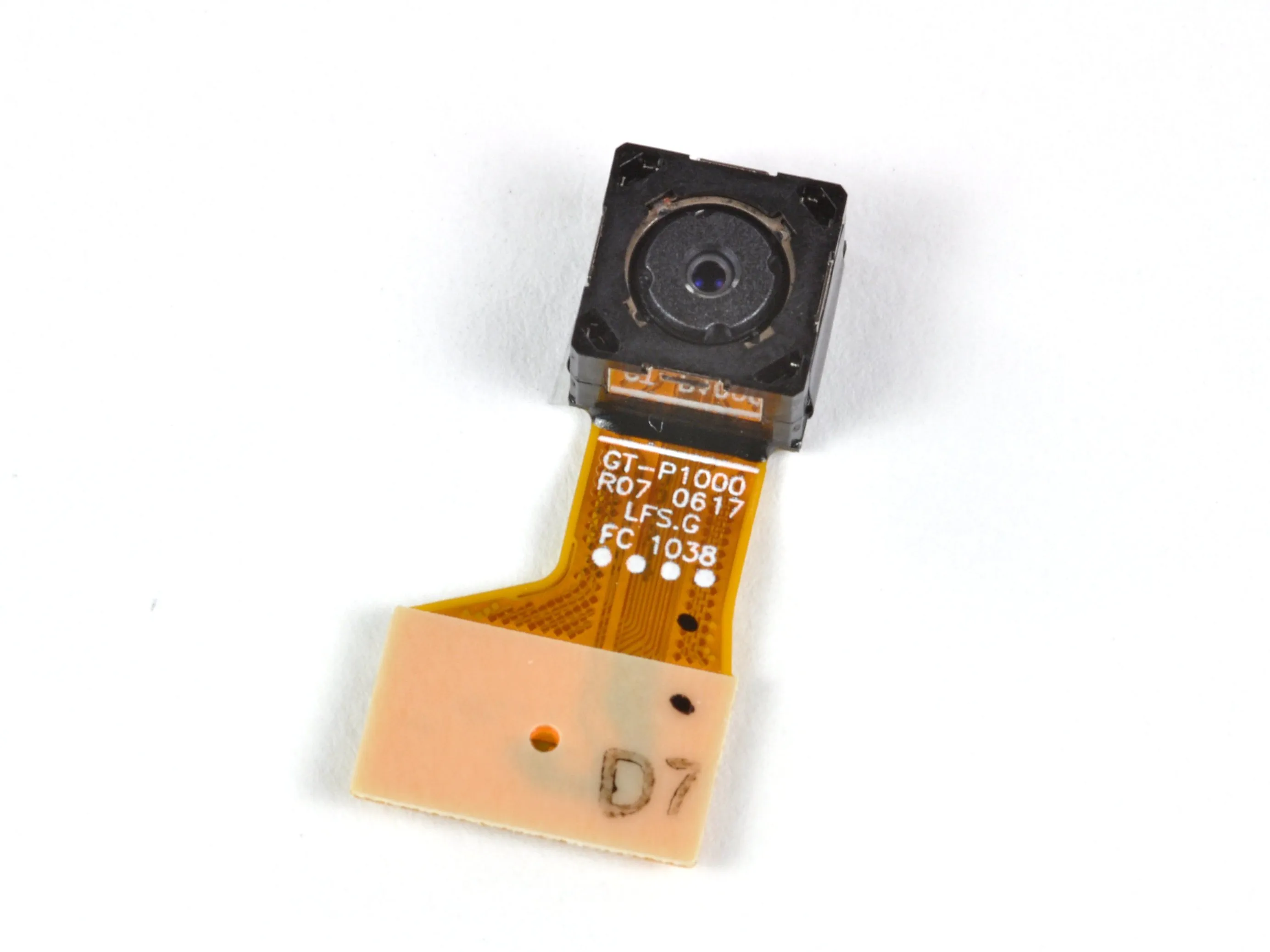

• Разъем камеры заднего вида вынимается из гнезда на материнской плате с помощью инструмента для открывания.

• Попрощайтесь с камерой заднего вида...

Шаг 11

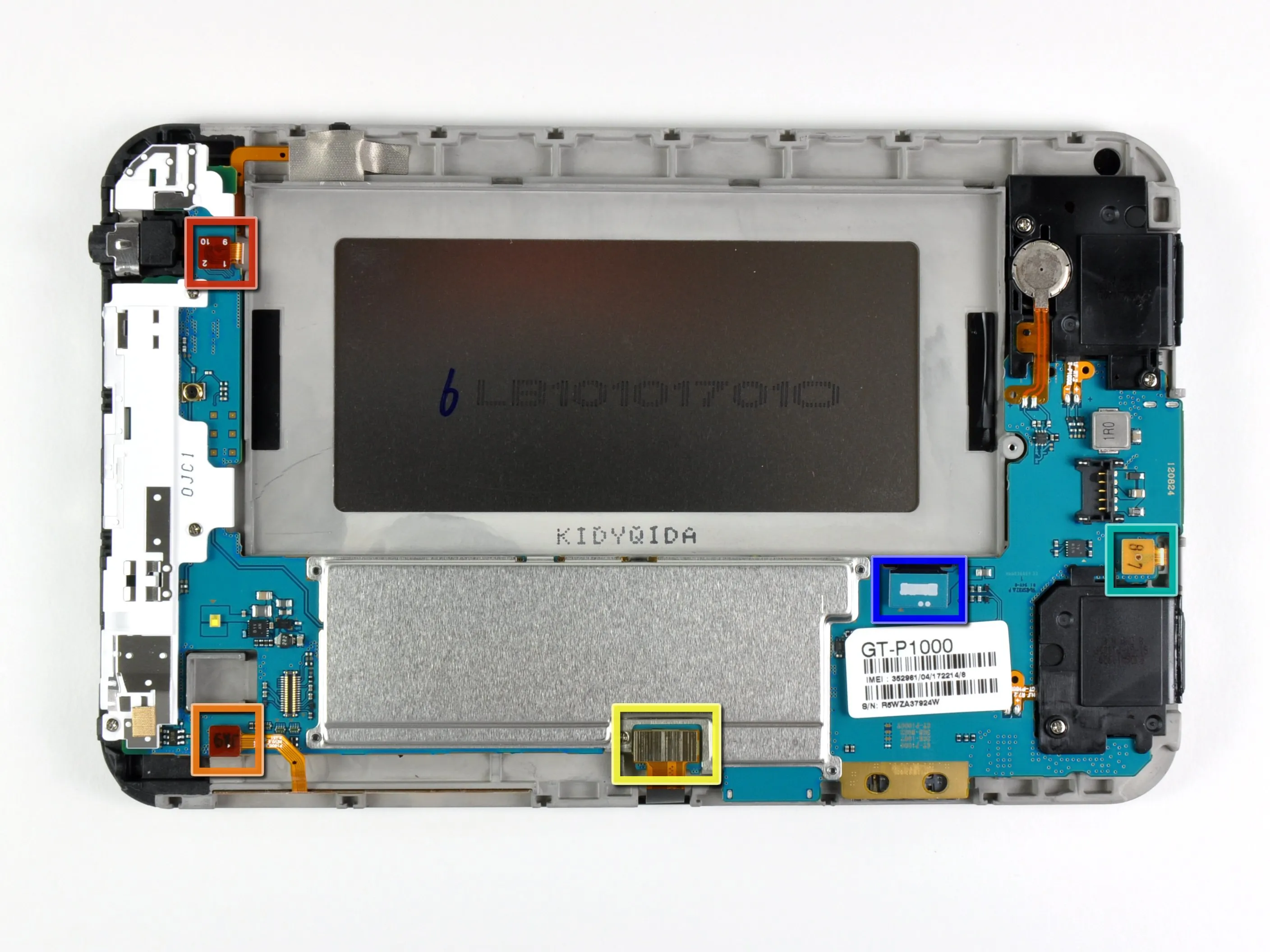

• Для снятия материнской платы необходимо отсоединить несколько разъемов:

• разъем для наушников/кабель микрофона

• кабель регулятора громкости

• Кабель сенсорного экрана

• Кабель светодиодного индикатора кнопки управления

• Кабель данных дисплея

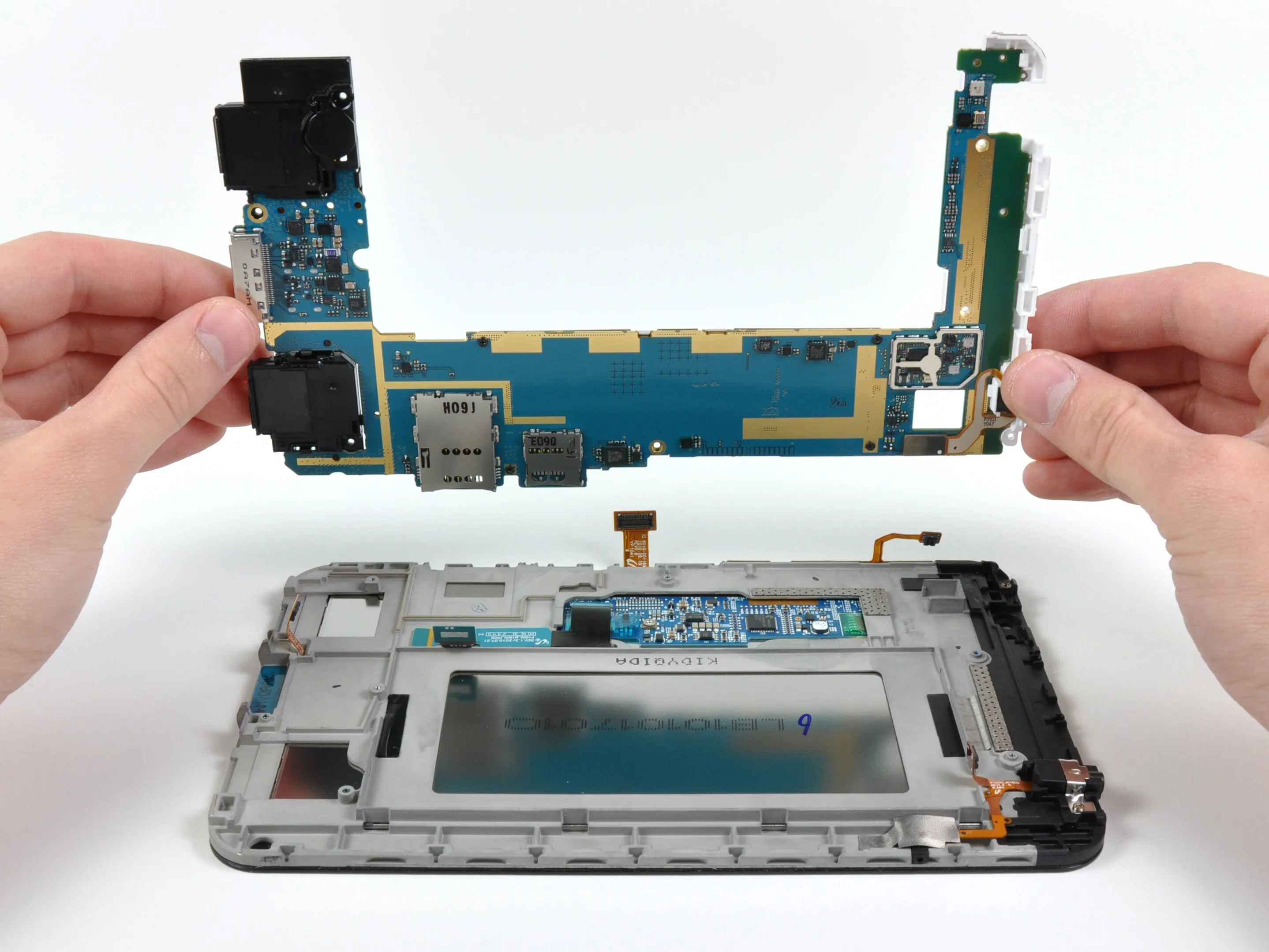

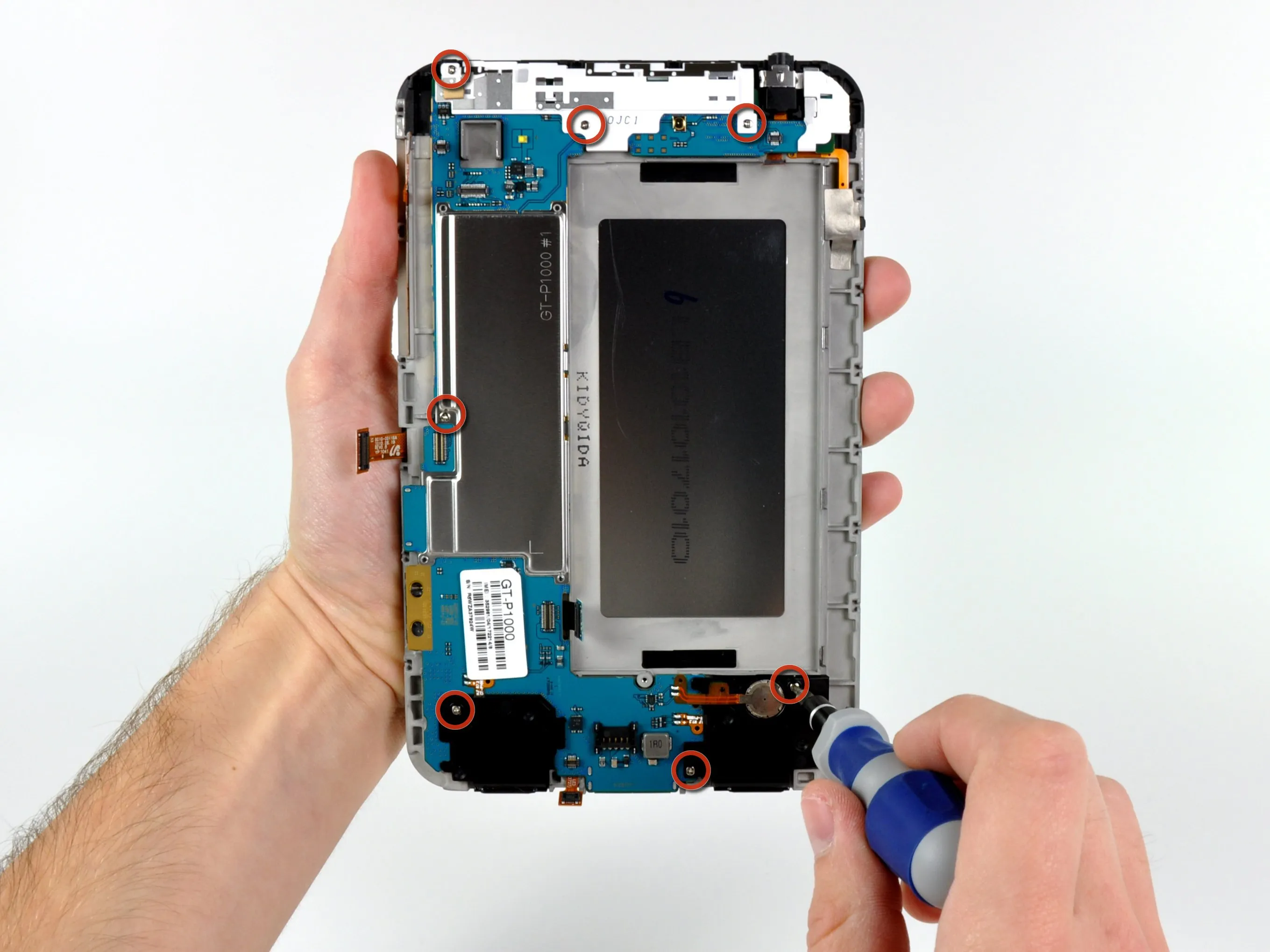

• Материнская плата крепится к задней панели семью винтами Phillips.

• Для извлечения материнской платы необходимо поднять ее с задней панели.

Шаг 12

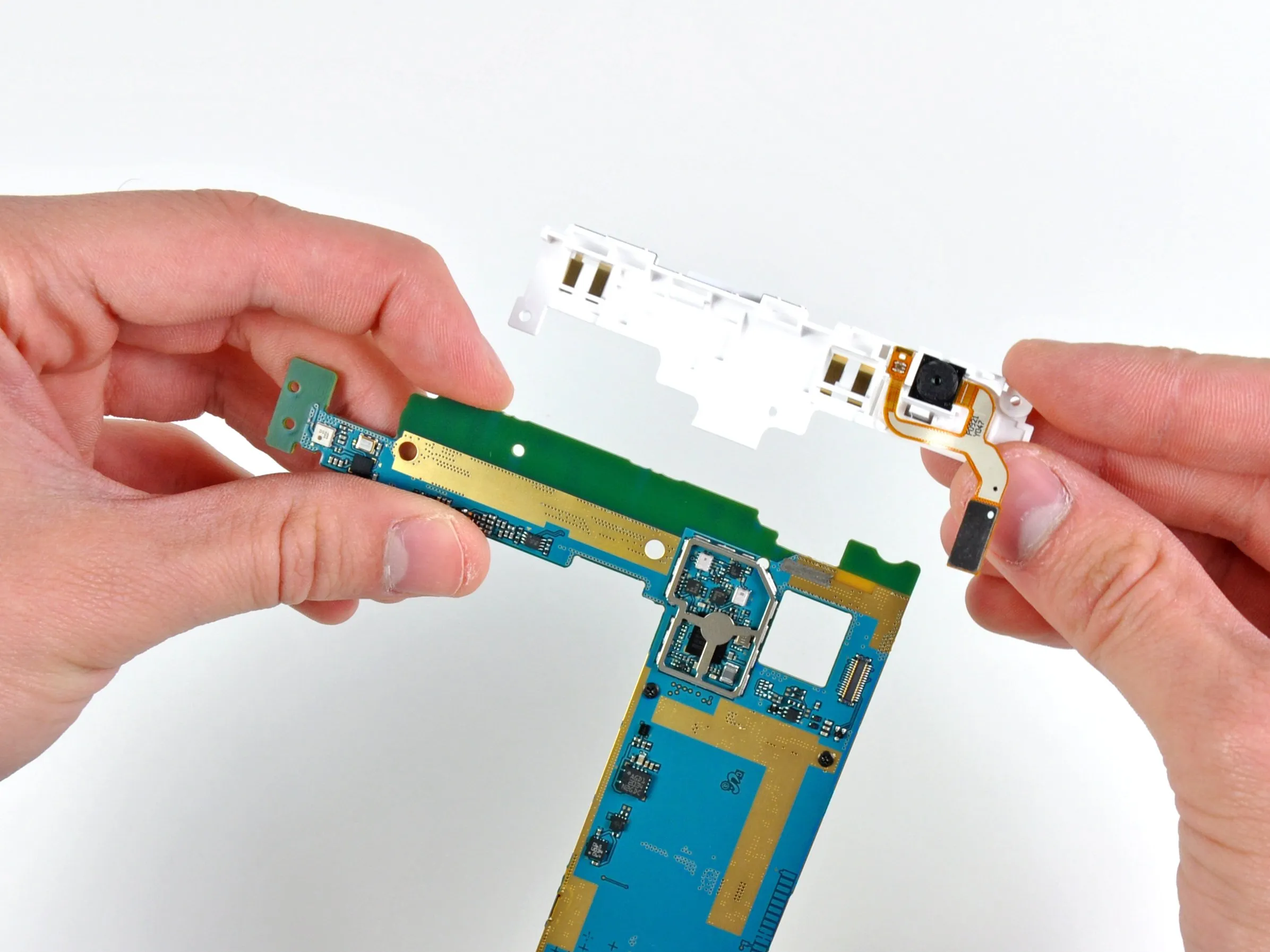

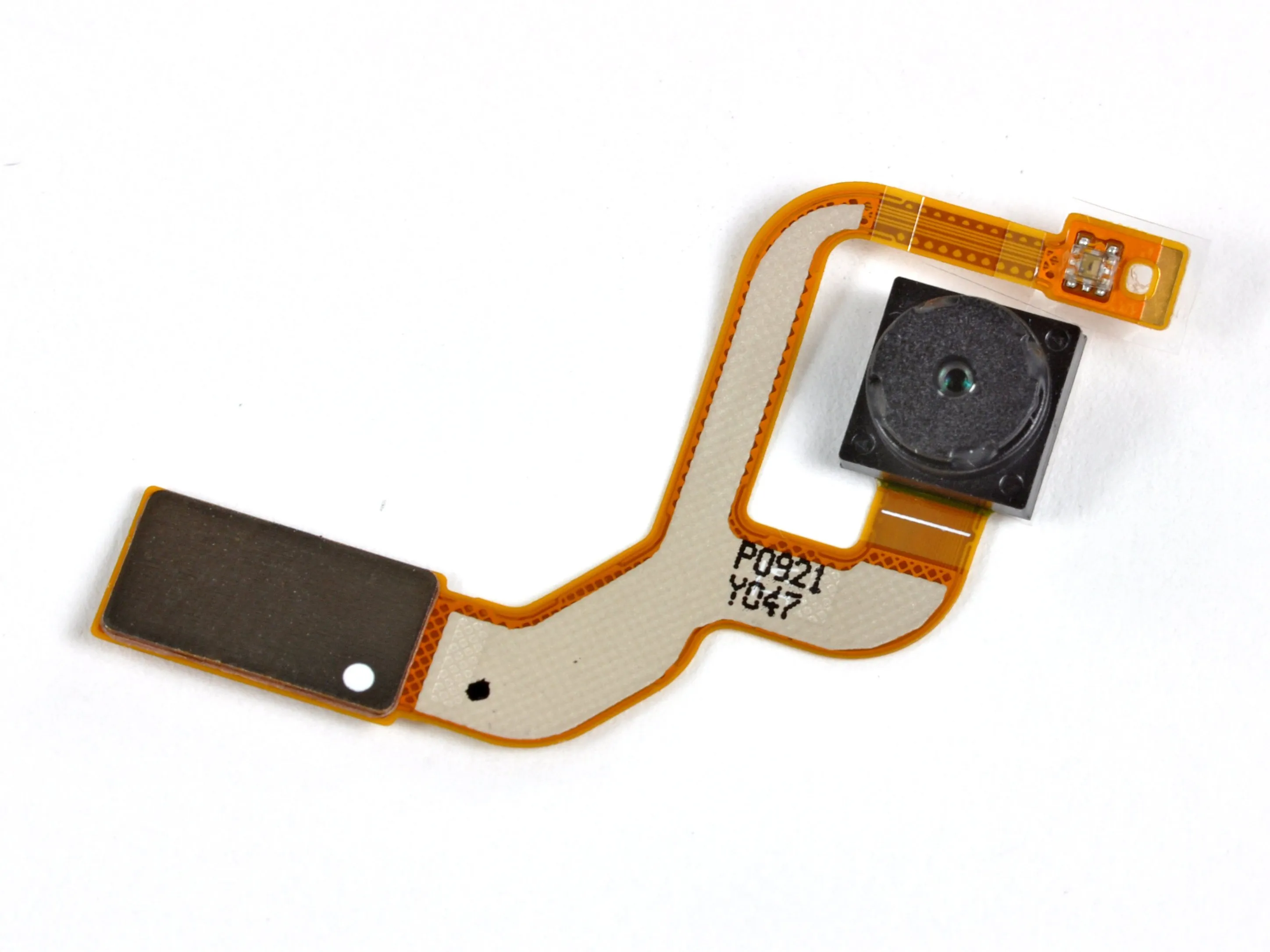

• Фронтальная камера легко отделяется от системной платы.

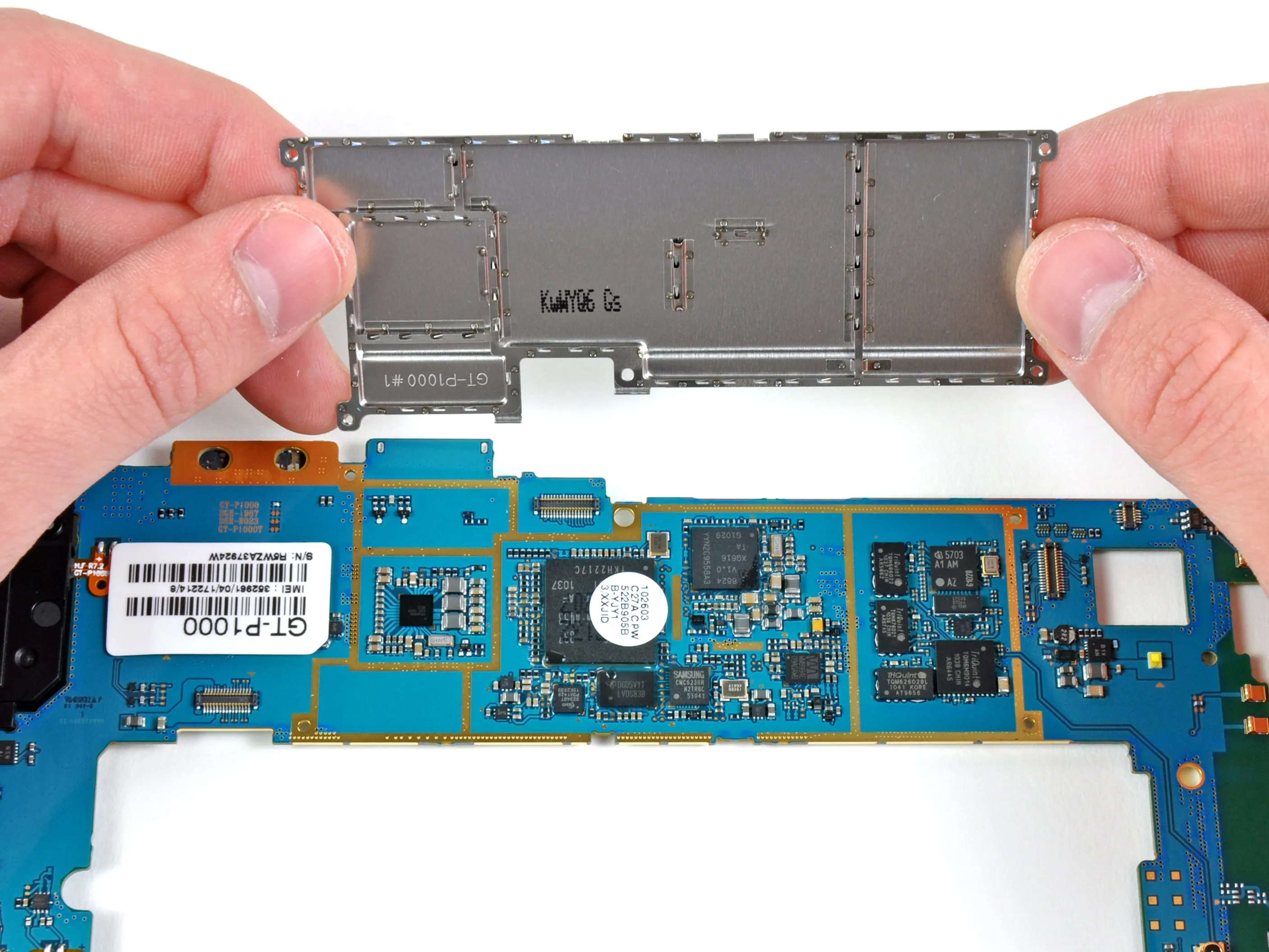

• Давайте поднимем этот уродливый EMI-экран, чтобы взглянуть на схему Galaxy Tab.

Шаг 13

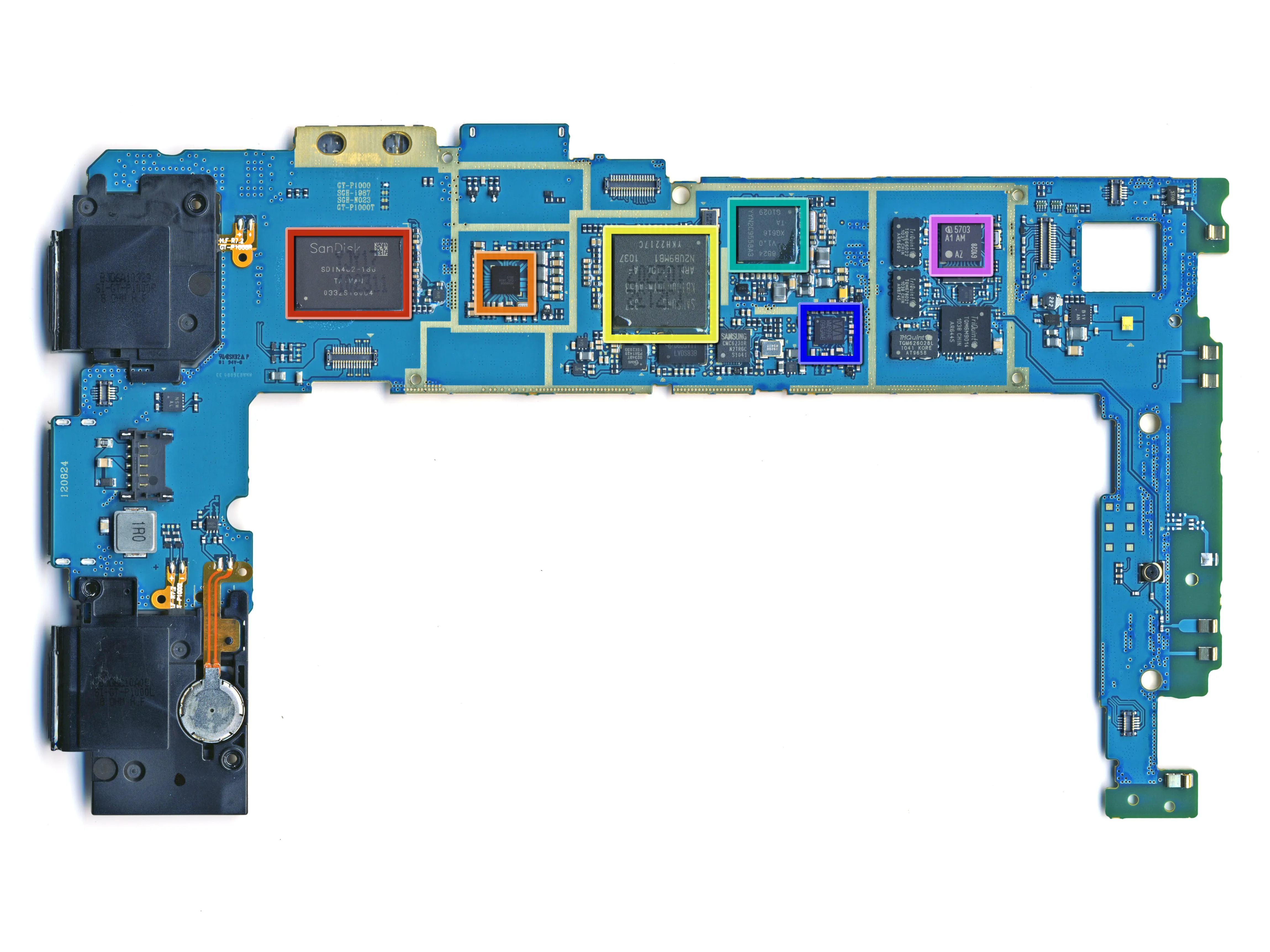

• Передняя сторона материнской платы. Опознавательные знаки принадлежат UBM TechInsights.

• Давайте рассмотрим модельный ряд:

• SanDisk SDIN4C2-16G (MLC NAND Flash 16 ГБ)

• Maxim 8998 (ИС управления питанием)

• Samsung S5PC110A01 + Samsung KB100D100YM (1 ГГц процессор Hummingbird Multimedia Applications Processor + 8 Гб MLC Flex OneNAND, 1 Гб OneDRAM и 3 Гб мобильной DDR).

• Infineon PM9801 (модемное решение X-GOLD 616 HSDPA/HSUPA/EDGE)

• Wolfson Microelectronics WM8994 (аудиокодек)

• Infineon PMB5703 (радиочастотный трансивер)

Шаг 14

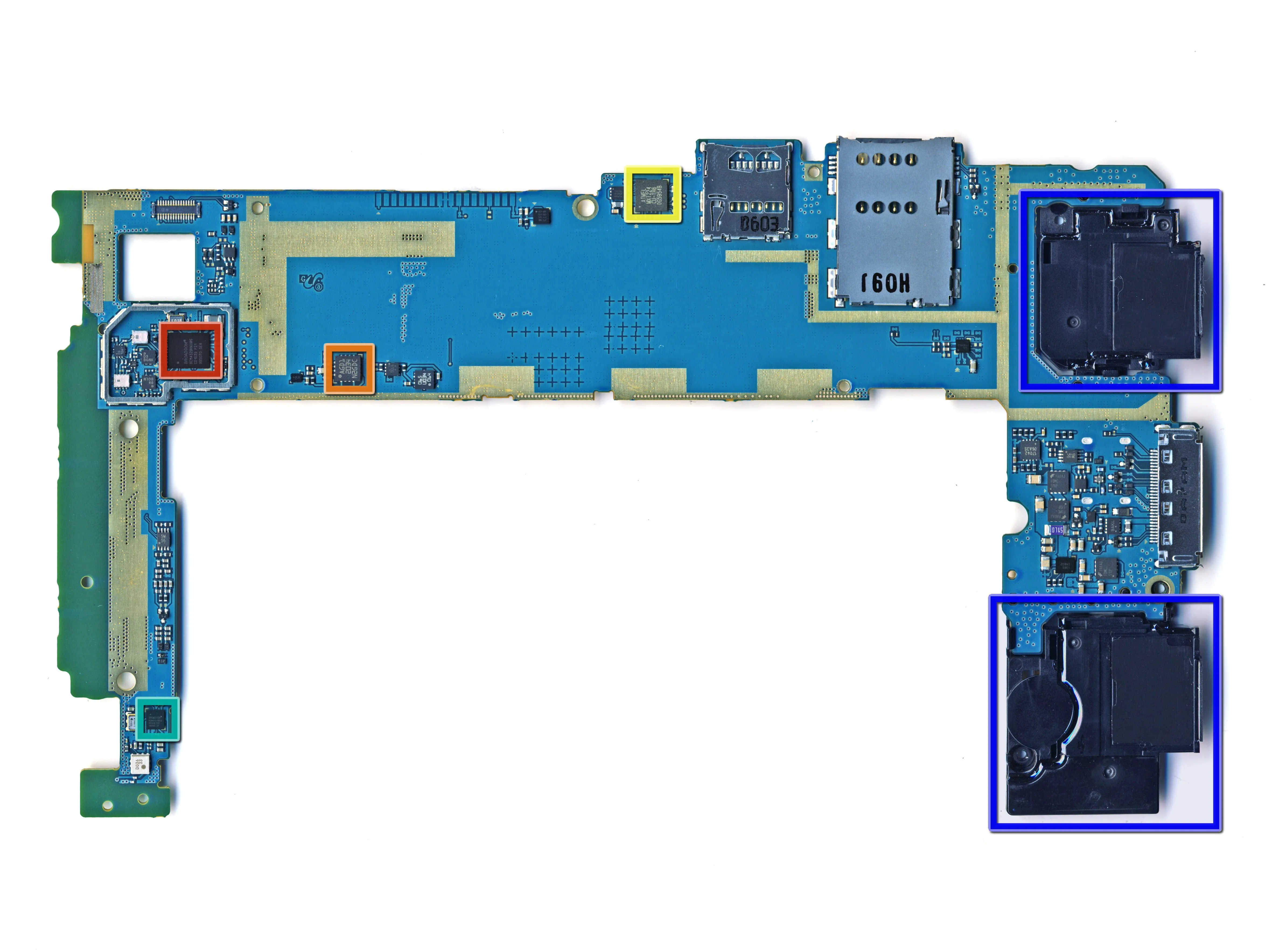

• Обратная сторона материнской платы.

• Продолжение линейки чипов:

• Broadcom BCM4329 (приемник Bluetooth/FM/WLAN)

• STMicroelectronics L3G4200D (гироскоп)

• ATMEL MXT224 (контроллер сенсорного экрана)

• Broadcom BCM4751 (GPS-приемник)

• Два динамика рядом с док-разъемом обеспечивают встроенный звук для Galaxy Tab.

Шаг 15

• Что же делает Samsung Galaxy Tab настоящим конкурентом iPad? Ответ кроется в процессоре.

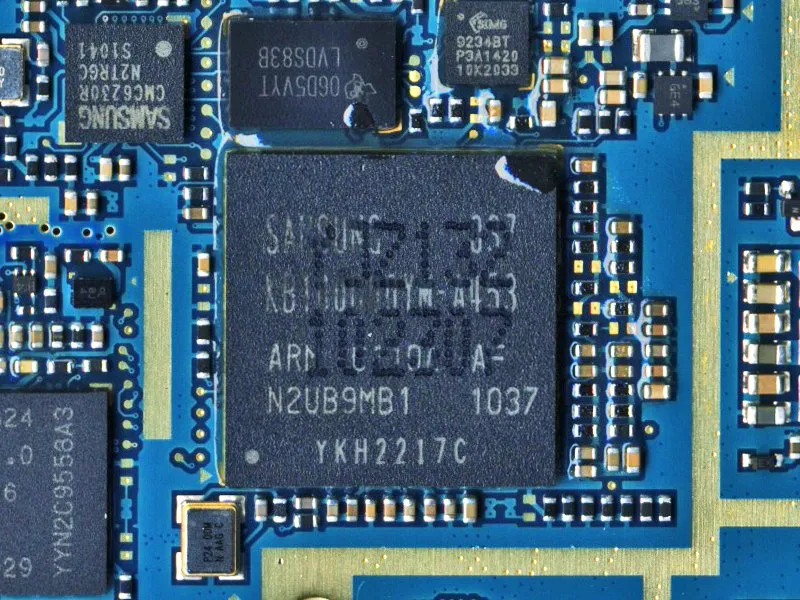

• Galaxy Tab работает на базе процессора мультимедийных приложений Samsung S5PC110A01.

• Подобно процессору iPad процессор A4процессор Hummingbird с частотой 1 ГГц представляет собой ARM Процессор Hummingbird с частотой 1 ГГц представляет собой ARM-процессор с конструкцией 'пакет-на-пакете' для повышения скорости и эффективности внутренних процессов.

• Samsung использует преимущества архитектуры Package-on-Package, встраивая в процессор 8 Гб MLC Flex OneNAND, 1 Гб OneDRAM и 3 Гб Mobile DDR.

• В процессоре A4 iPad два слоя оперативной памяти (Samsung K4X1G323PE) встроены в три слоя процессора.

Шаг 16

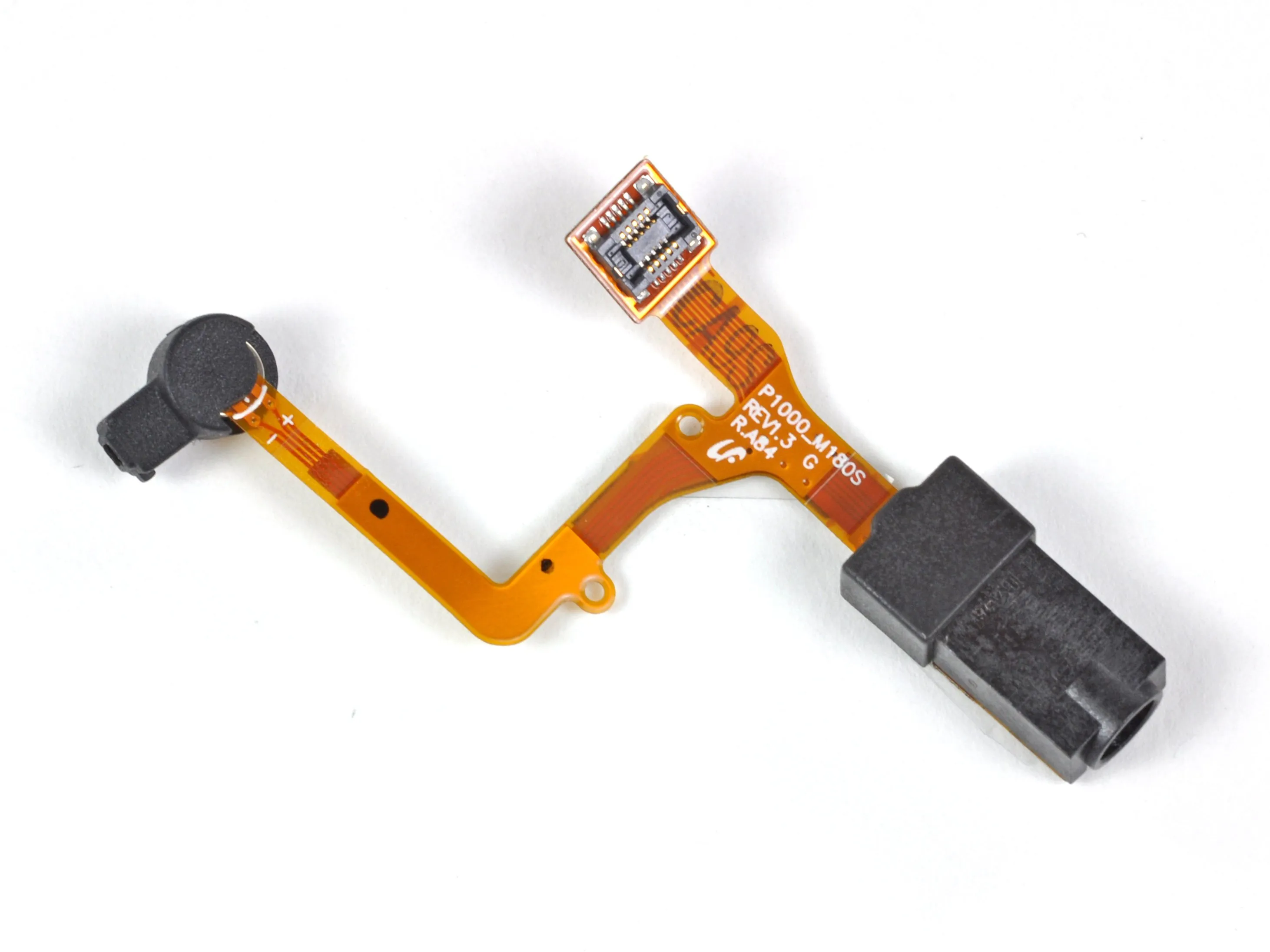

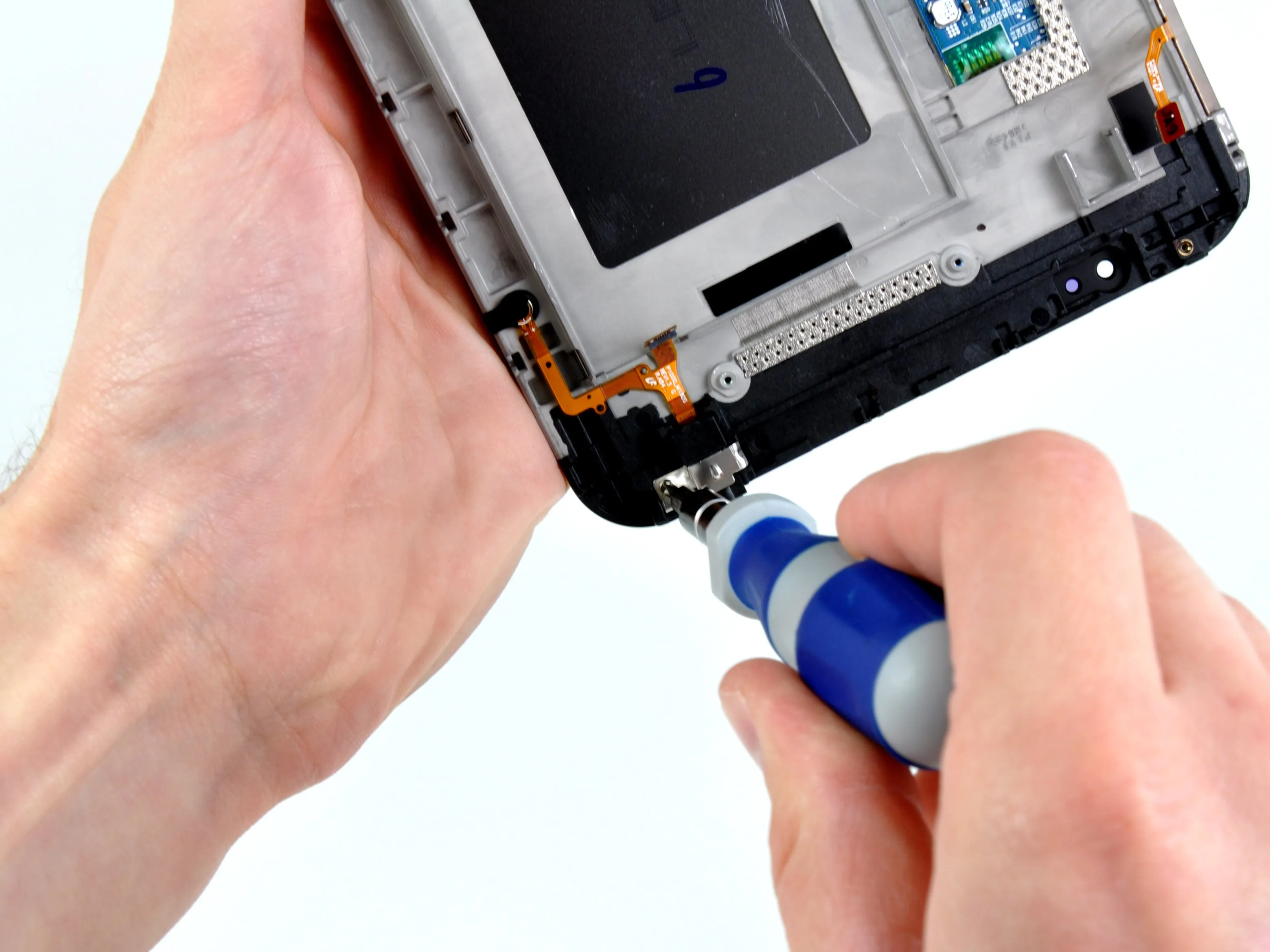

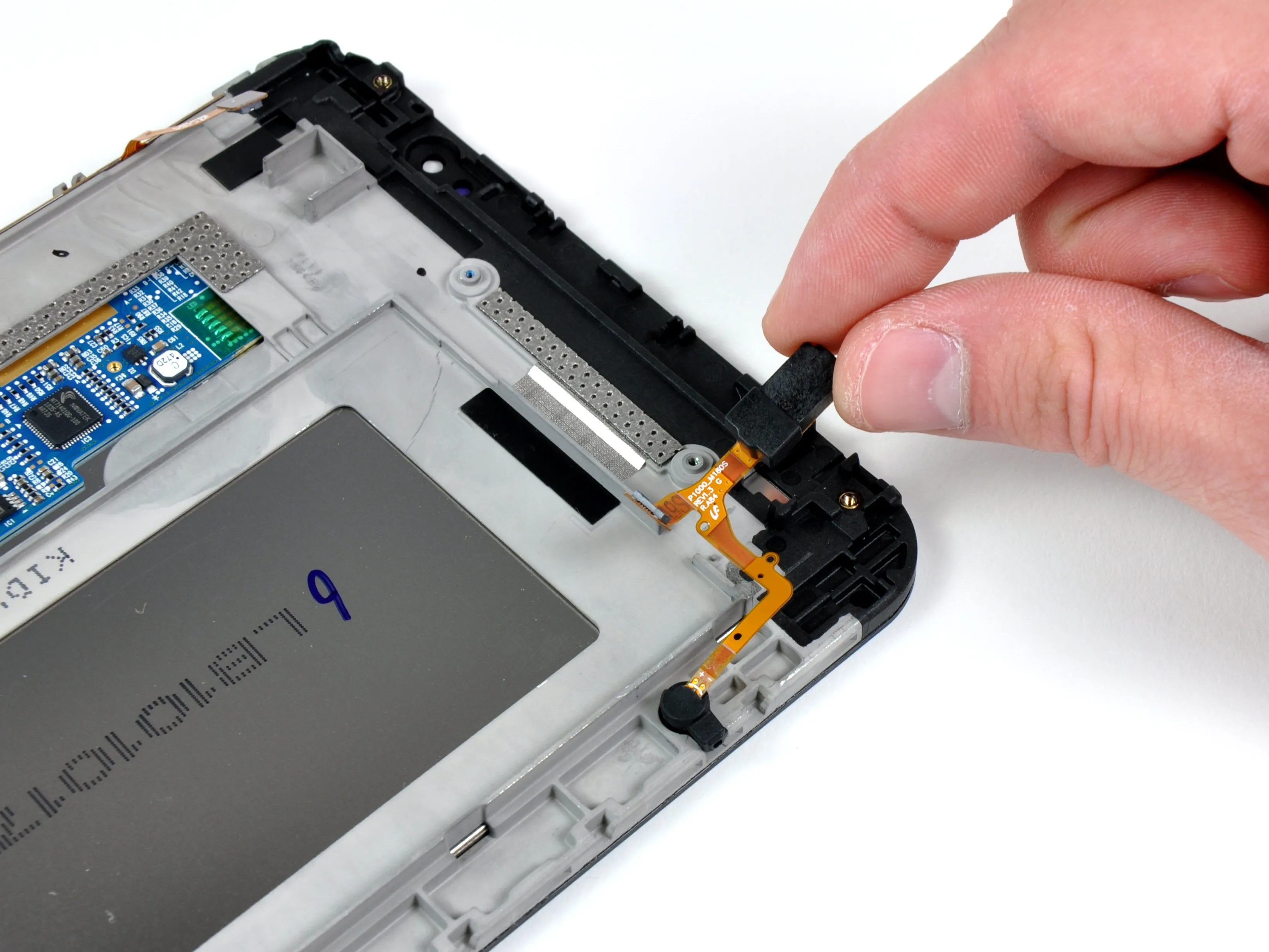

• Один крестообразный винт крепит гнездо наушников/микрофона к задней панели.

• Подняв его с помощью клея, его можно снять с Galaxy Tab.

• К счастью, разъем для наушников полностью отделен от материнской платы, что делает его замену простой, если вы случайно сломаете его, уронив Galaxy Tab с подключенными наушниками.

• Аналогичные идеи были у Apple в iPad.

Шаг 17

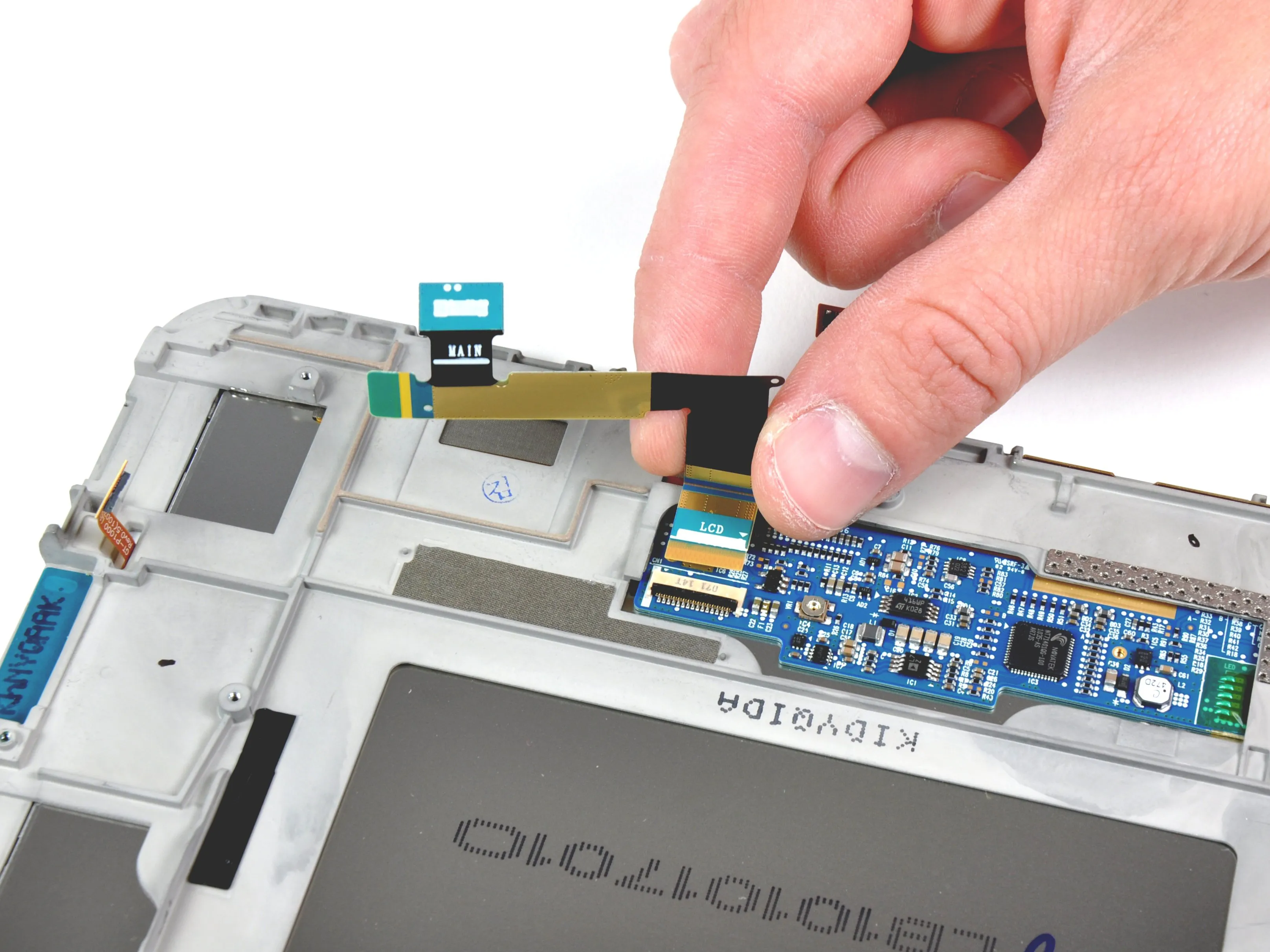

• Поддев его к корпусу и разблокировав гнездо ZIF, можно извлечь кабель подключения данных дисплея из передней панели в сборе.

Шаг 18

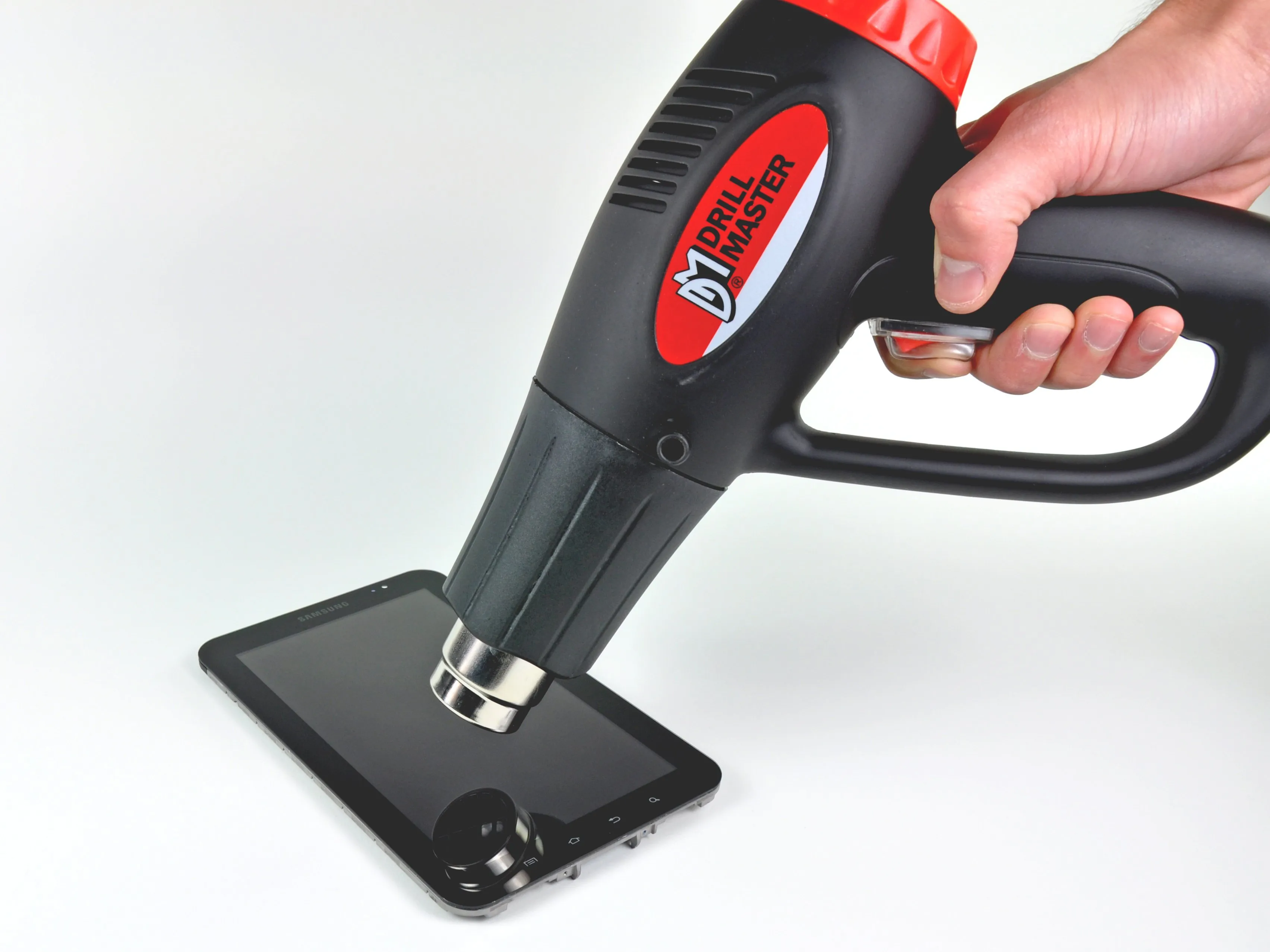

• К сожалению, для снятия передней панели требуется довольно много тепла.

• После нескольких ударов тепловой пушкой и нервного подталкивания передняя панель может быть отделена от корпуса.

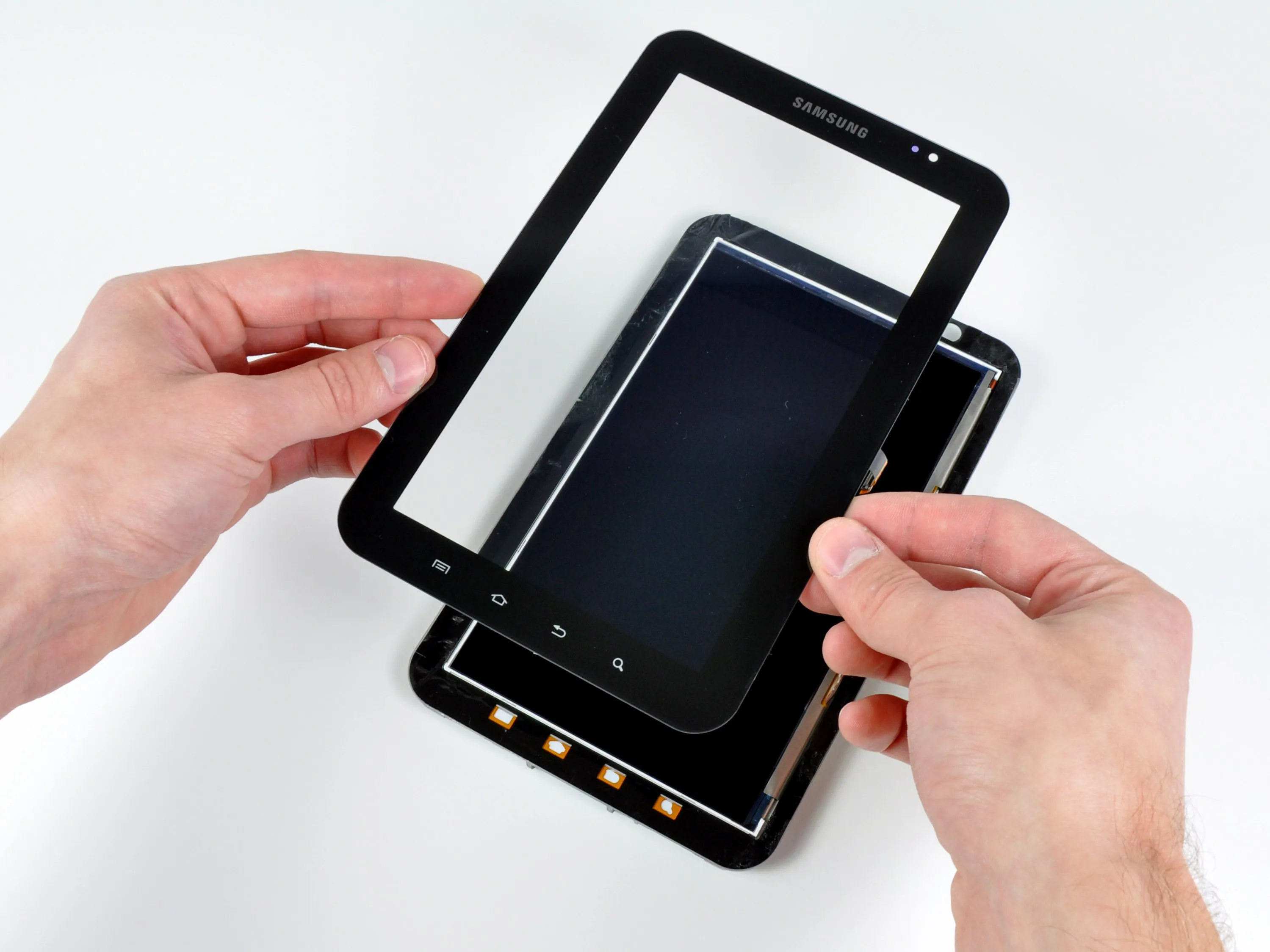

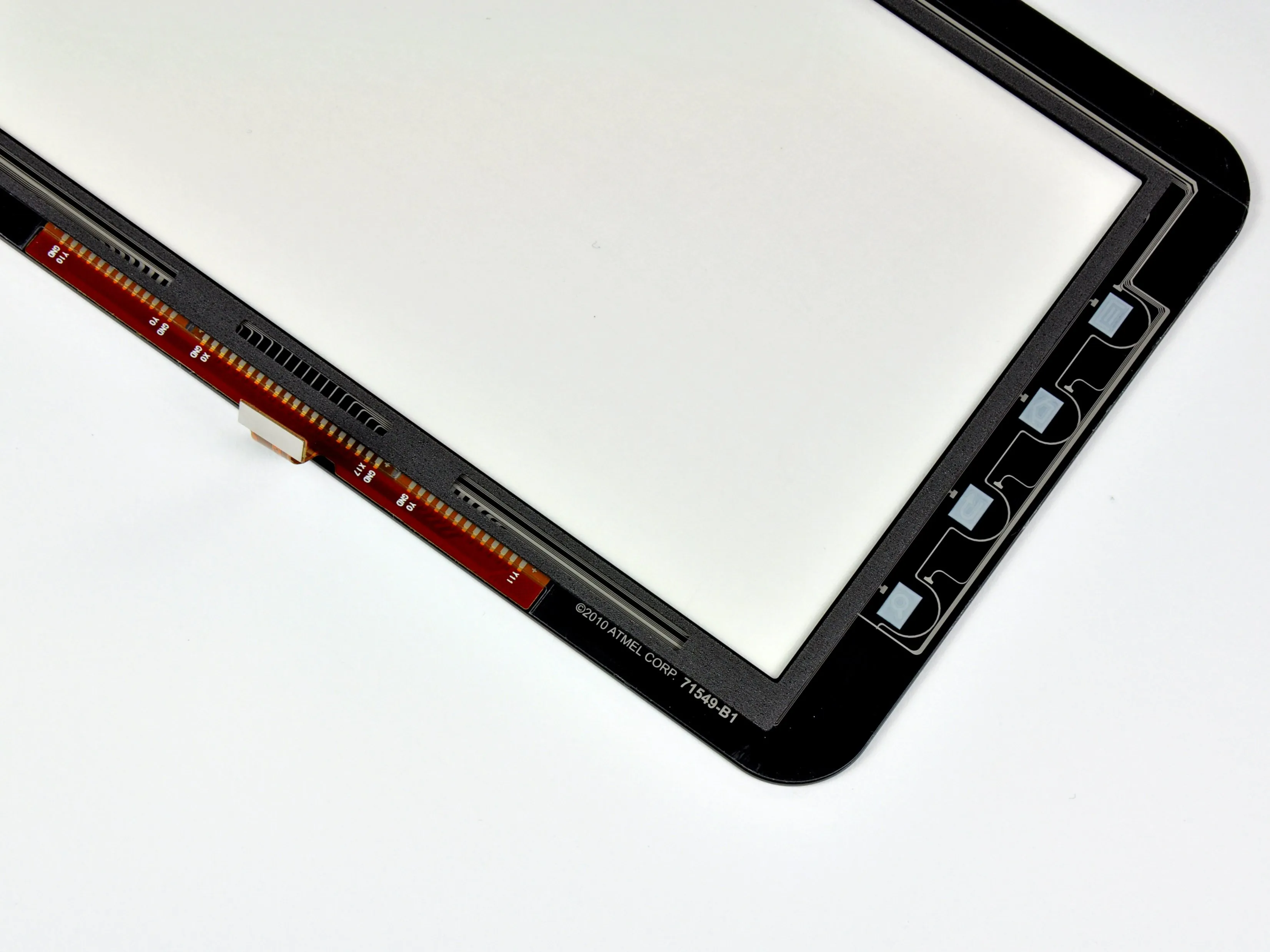

• Элемент дигитайзера был произведен компанией Atmel и приклеен к передней панели из стекла Corning Gorilla Glass.

• Судя по всему, Galaxy Tab также может использоваться в качестве бронежилет.

Шаг 19

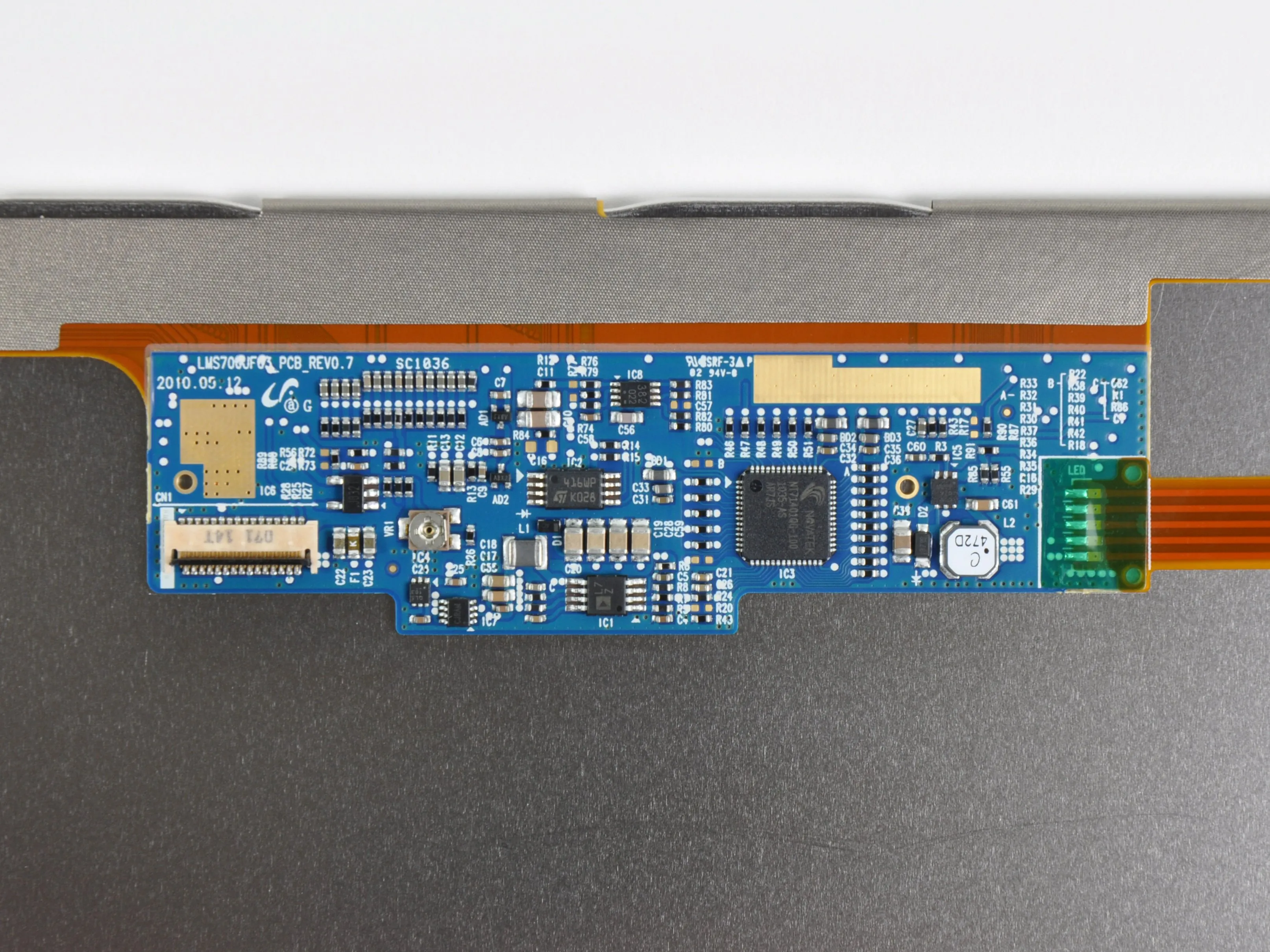

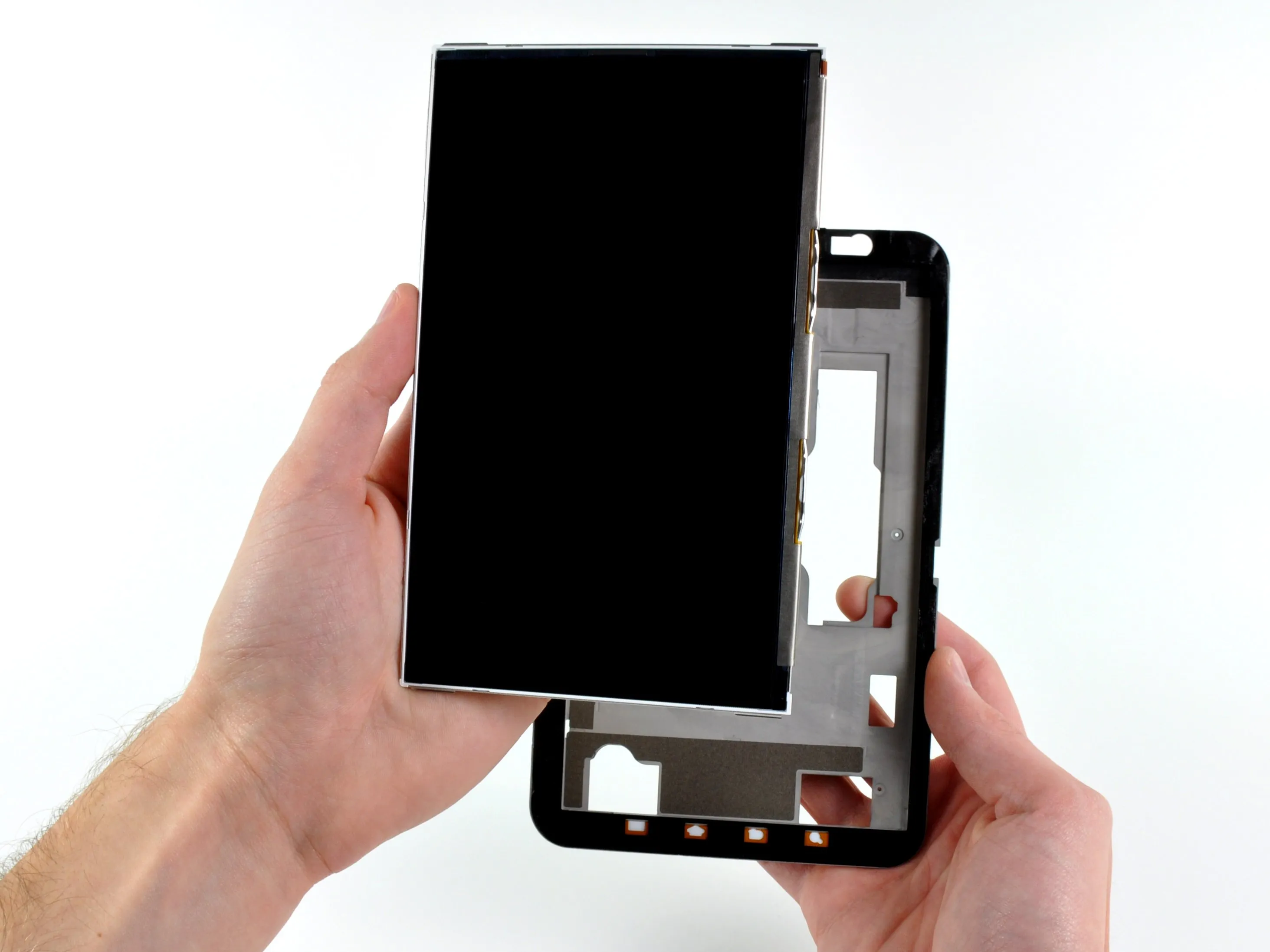

• Экран Galaxy Tab - это Super TFT LCD, обеспечивающий лучшее качество изображения и угол обзора по сравнению с обычным LCD.

• Хотя разрешение экрана Galaxy Tab (1024x600) меньше, чем у iPad (1024 x 768), у Galaxy Tab больше пикселей на дюйм (169 у Galaxy Tab против 132 у iPad).

• 169 ppi - это хорошо, но для нас недостаточно плотно. Нам больше нравится iPhone 4 326 ppi retina display.

Шаг 20

• Ремонтопригодность Samsung Galaxy Tab: 6 из 10 (10 - самый простой ремонт)

• Все компоненты доступны без пайки.

• Аккумулятор можно заменить.

• Для отпугивания потенциальных ремонтников использовались винты с тремя барашками, но с ними можно легко справиться с помощью одного из наборов бит-драйверов Делаете.ру.

• Для доступа к ЖК-дисплею потребуется тепловая пушка.

• Открыть Galaxy Tab - довольно сложная задача; одних только пластиковых инструментов для открывания недостаточно.

• Как и в случае с конкурентом iPad 3Gу Samsung Galaxy Tab не было ни единого шанса против хитроумных приспособлений Делаете.ру.

• Вот и все! Еще раз спасибо Ричарду Лаю из Engadget за предоставленное оборудование.
