Разборка Samsung Galaxy Tab 3 7.0 3G
Введение
Galaxy Tab 3, разбираем просто так. Почему? Потому что мы можем это сделать?
Что вам понадобится
Инструменты
Spudger | Источник - ifixit.com
Инструмент для открывания iFixit | Источник - ifixit.com
Пинцет | Источник - ifixit.com
Отвертка Phillips #0 | Источник - ifixit.com
Видео обзор

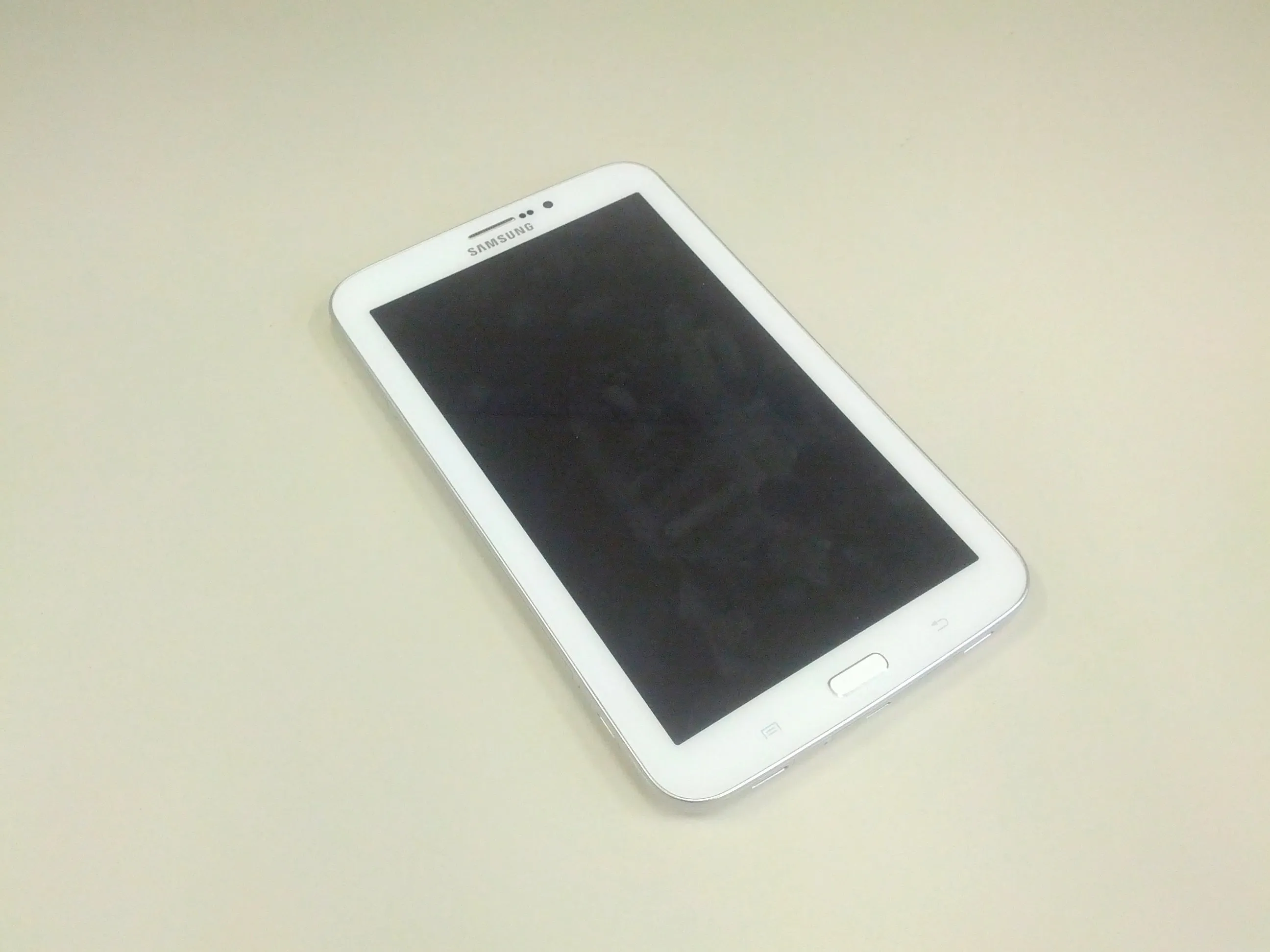

Шаг 1 Разборка Samsung Galaxy Tab 3 7.0 3G
Технические характеристики
1 Гб оперативной памяти
1024 x 600 - 7-дюймовый дисплей
16 ГБ флэш-памяти
Прежде чем начать, не забудьте положить экран на гладкую поверхность (я поцарапал свой экран, открывая его на грубом столе (ой!)).
Используя пластиковые инструменты для открывания и лопатку, найдите крышку micro SD или SIM и откройте ее. Вы сможете обнаружить крошечную щель, достаточную для того, чтобы пластиковый инструмент для открывания (клин) прошел через нее.
Осторожно пройдитесь инструментом вокруг устройства. Ваши уши смогут определить, когда пластиковый фиксатор отделится от основного корпуса, услышав 'щелчки'.
Шаг 2

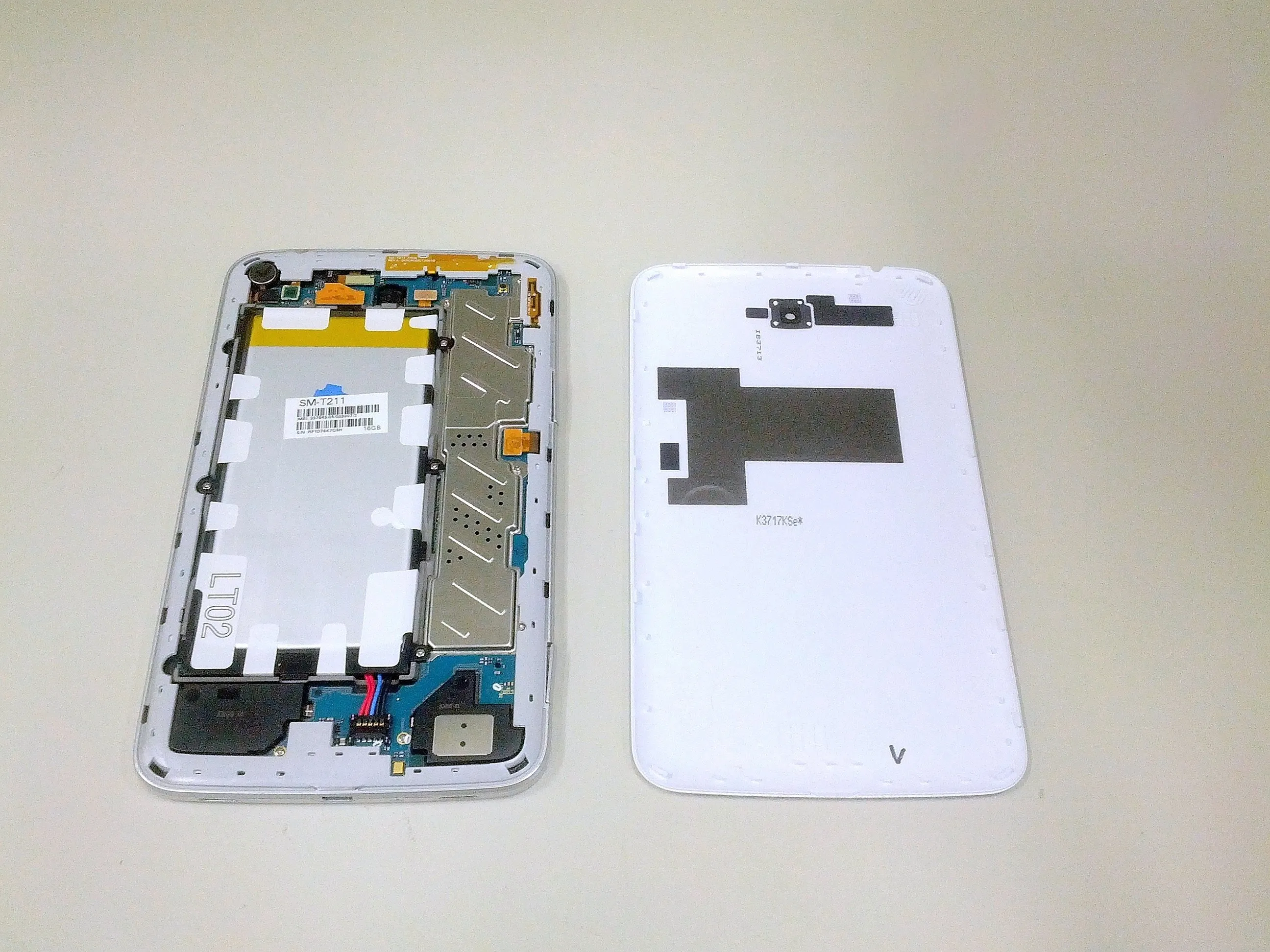

После того как задняя крышка будет отсоединена, вы можете сначала отсоединить аккумулятор, чтобы облегчить корпус планшета при переворачивании.

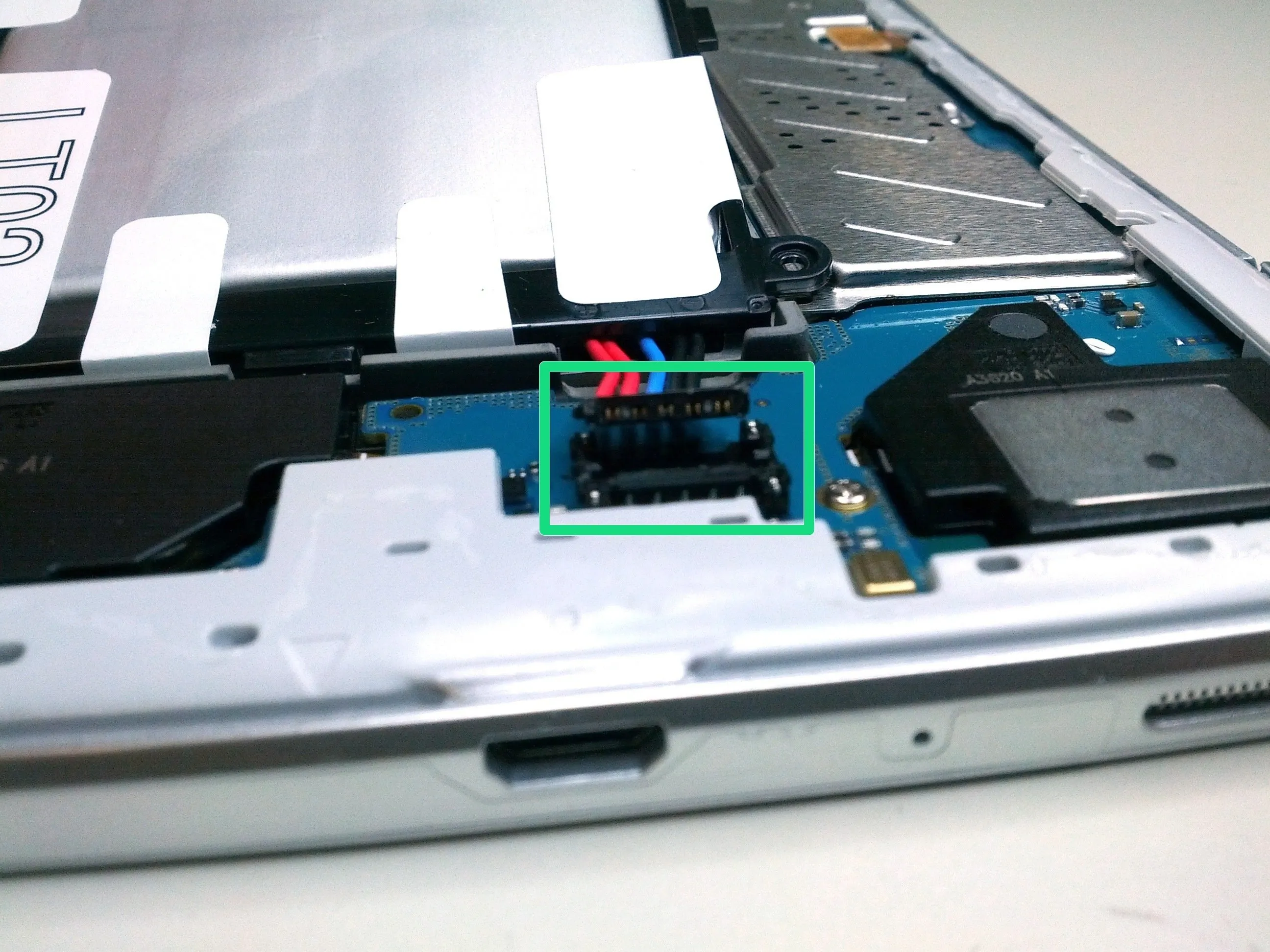

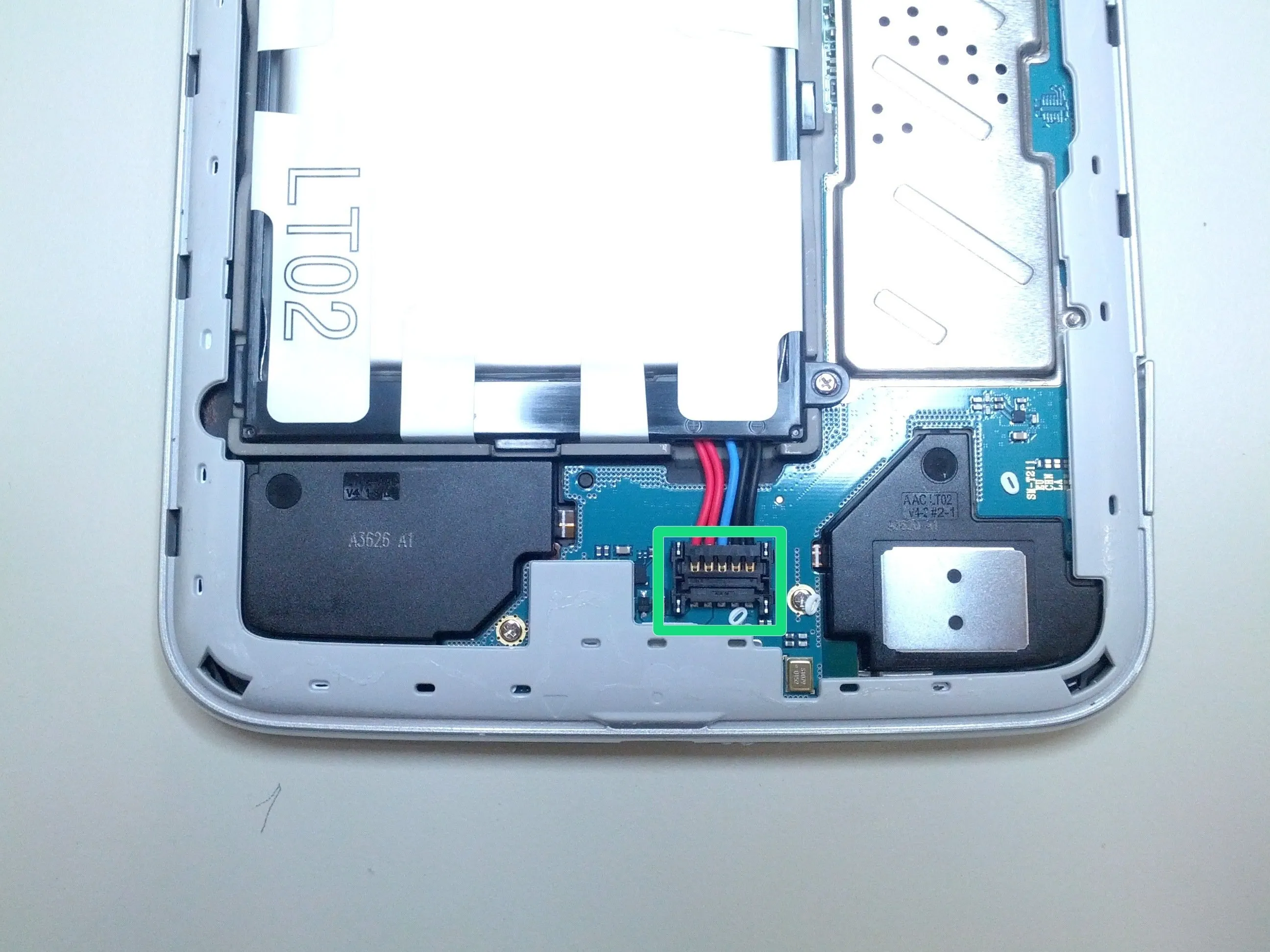

Аккуратно подденьте разъем с помощью пинцета.

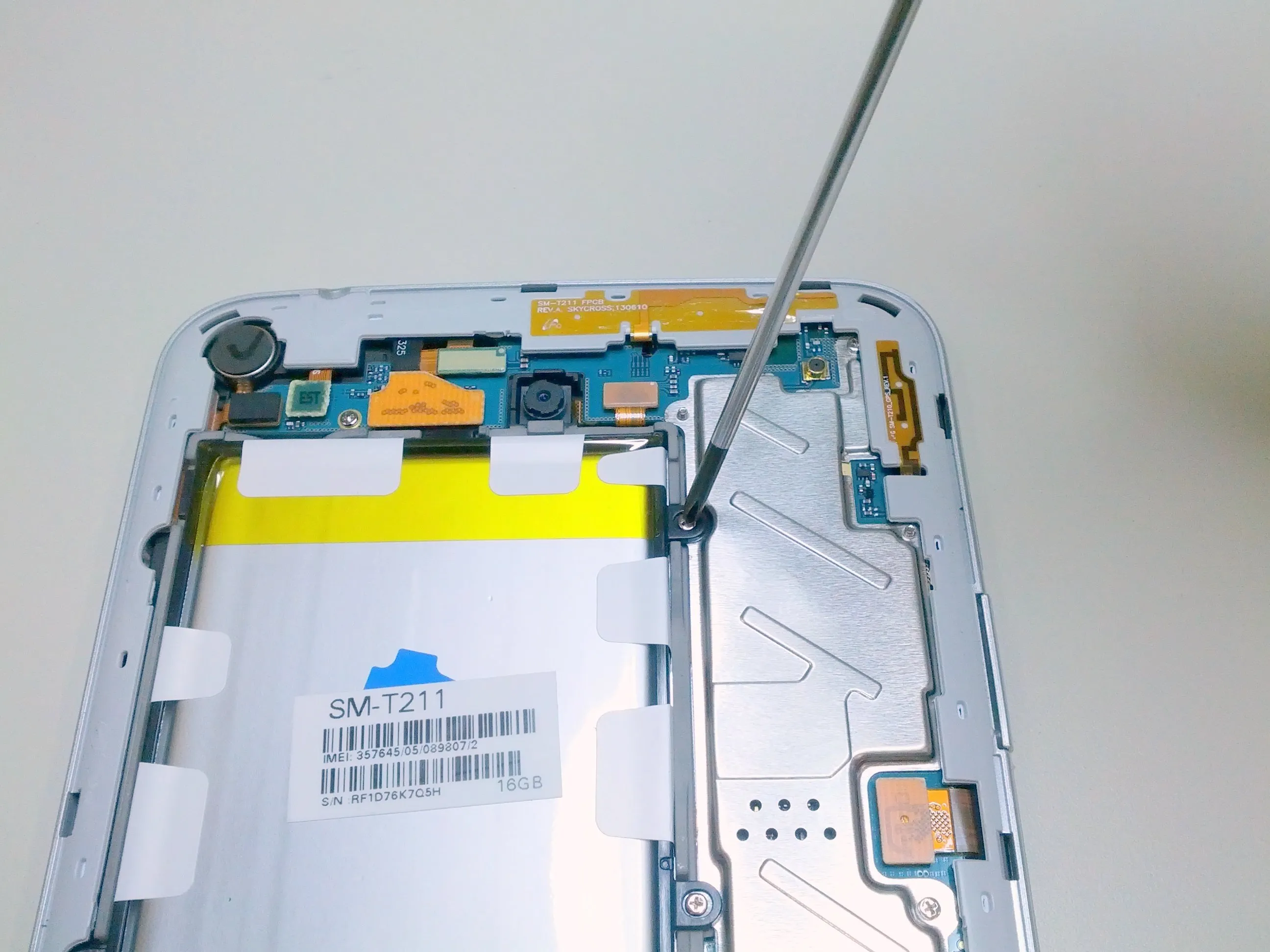

Открутите батареи с помощью крестообразной отвертки № 00.
Шаг 3
Снятие задней крышки обнажает антенну PCB на пластиковом корпусе

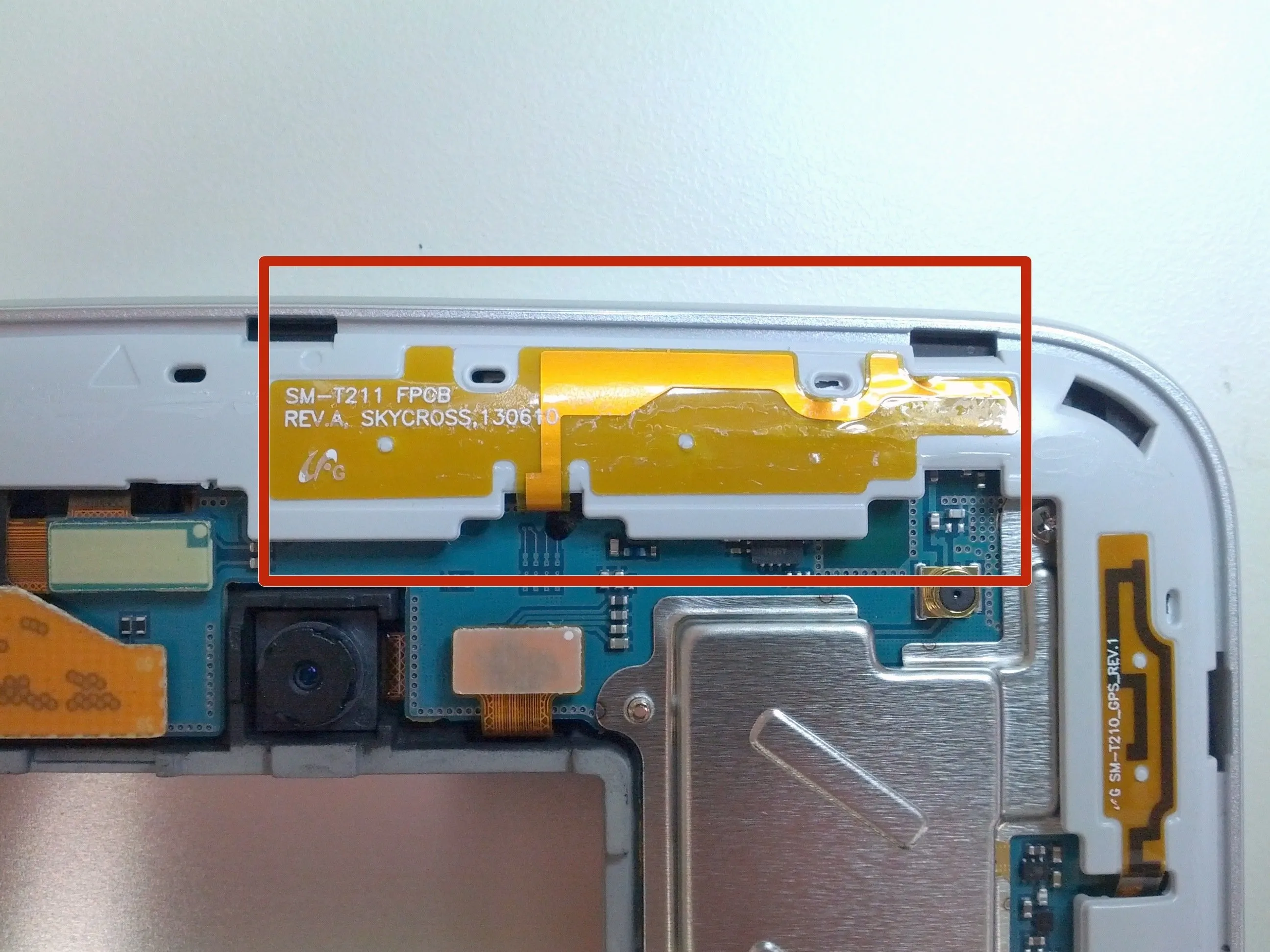

Гибкая печатная плата антенны 2,4 ГГц для WiFi и Bluetooth

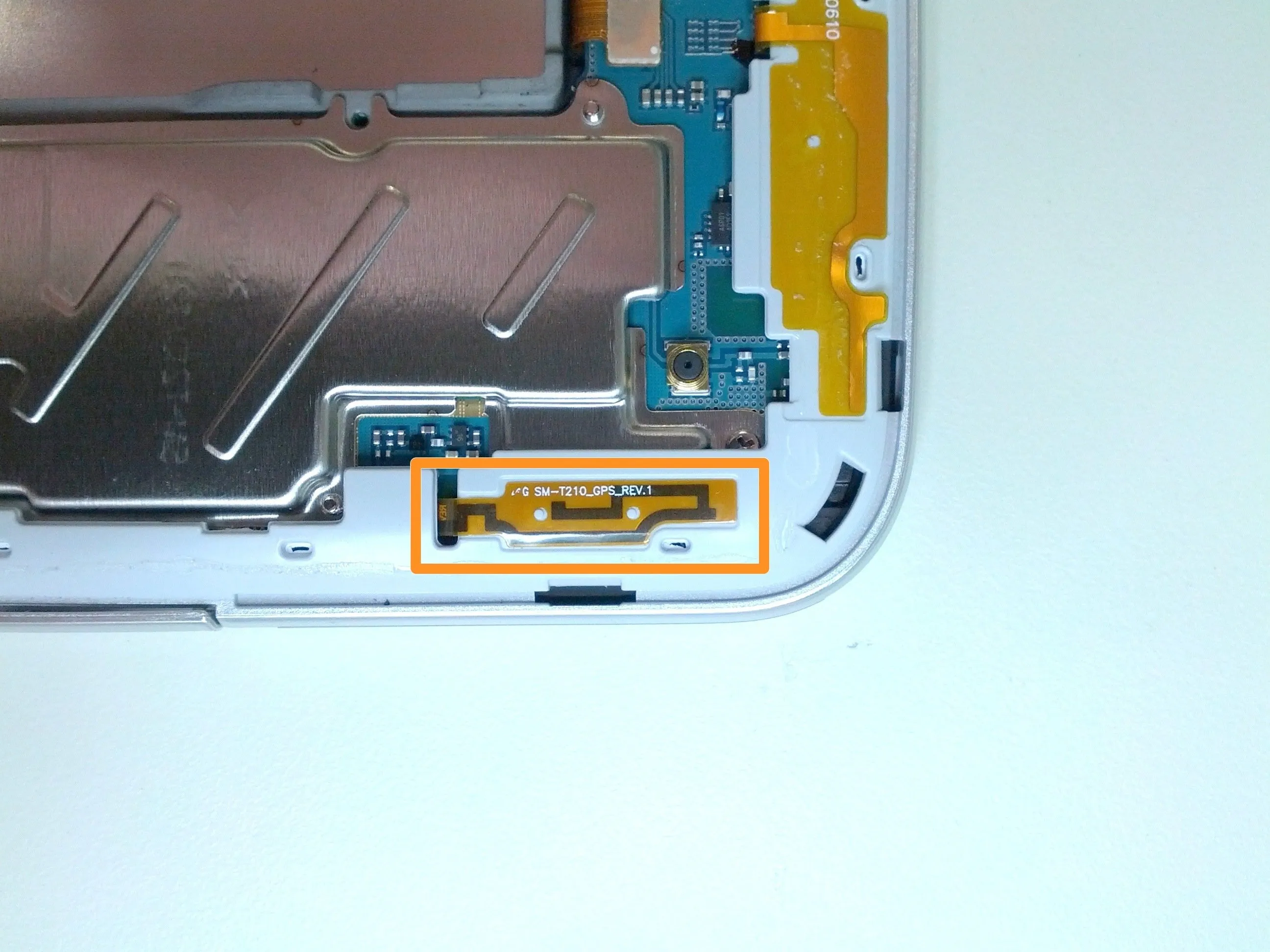

Гибкая печатная плата антенны GPS
Шаг 4
Открыв заднюю крышку, вы узнаете еще больше секретов
Информация о правом динамике: LT02 AAC V4 1-3 Le A3626 A1

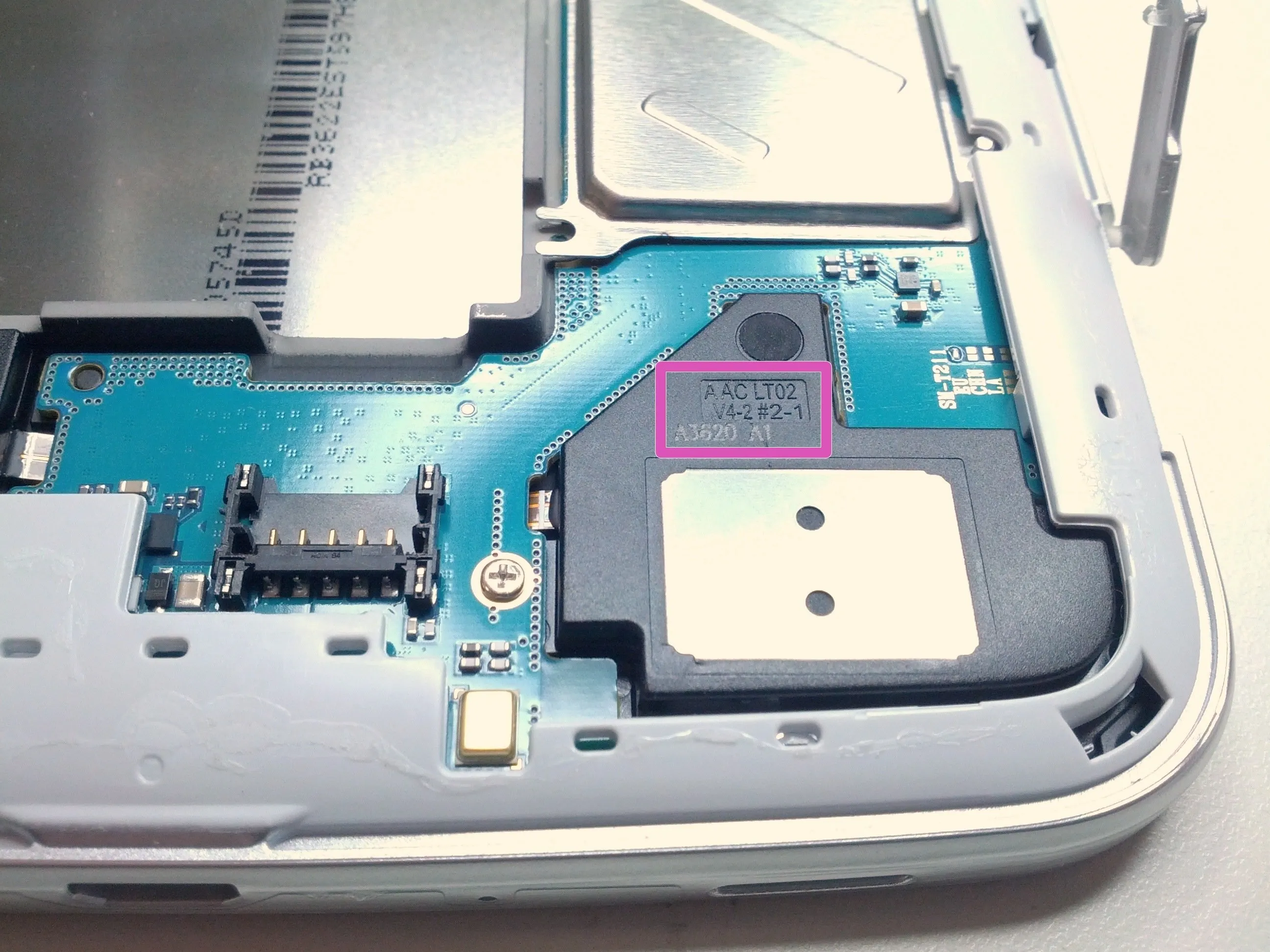

Информация о левом динамике: AAC LT02 V4-2 #2-1 A3620 A1

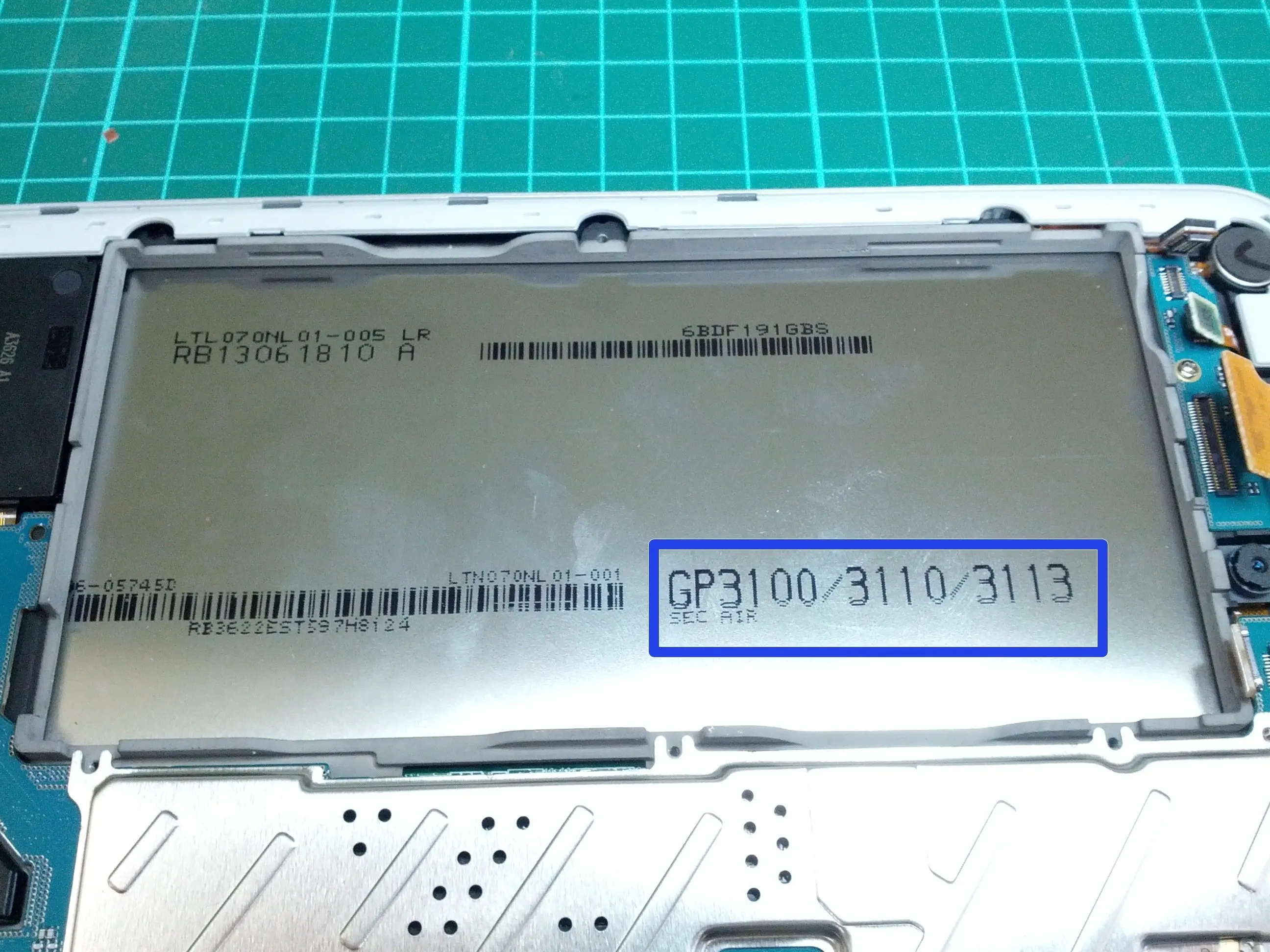

Извлечение аккумулятора открывает пару ЖК-экран - производственный номер GP3100/3110/3113
Шаг 5
В отличие от разборка планшета Tab 2материнская плата Tab 3 снимается не так просто, как у его предшественника.

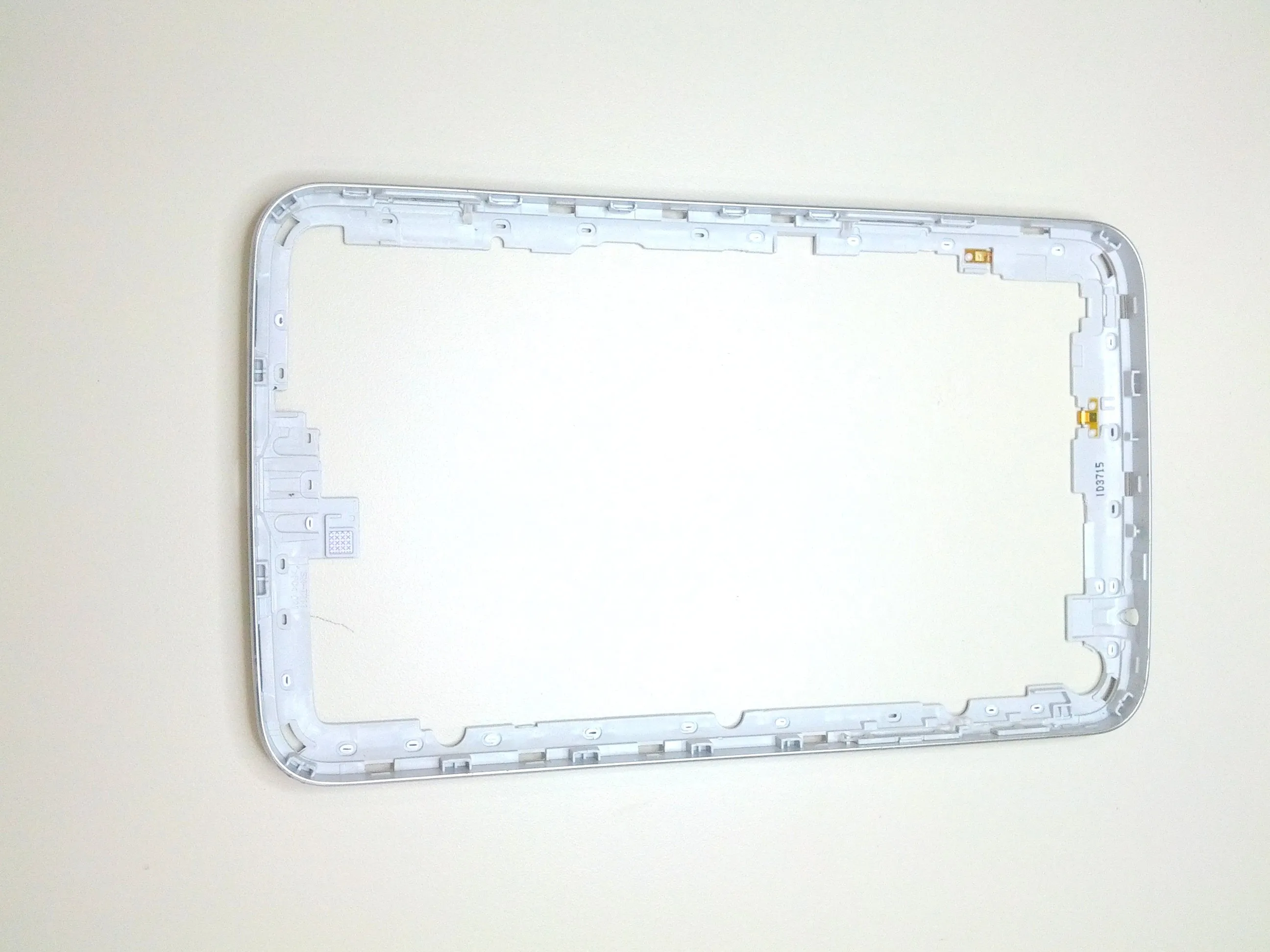

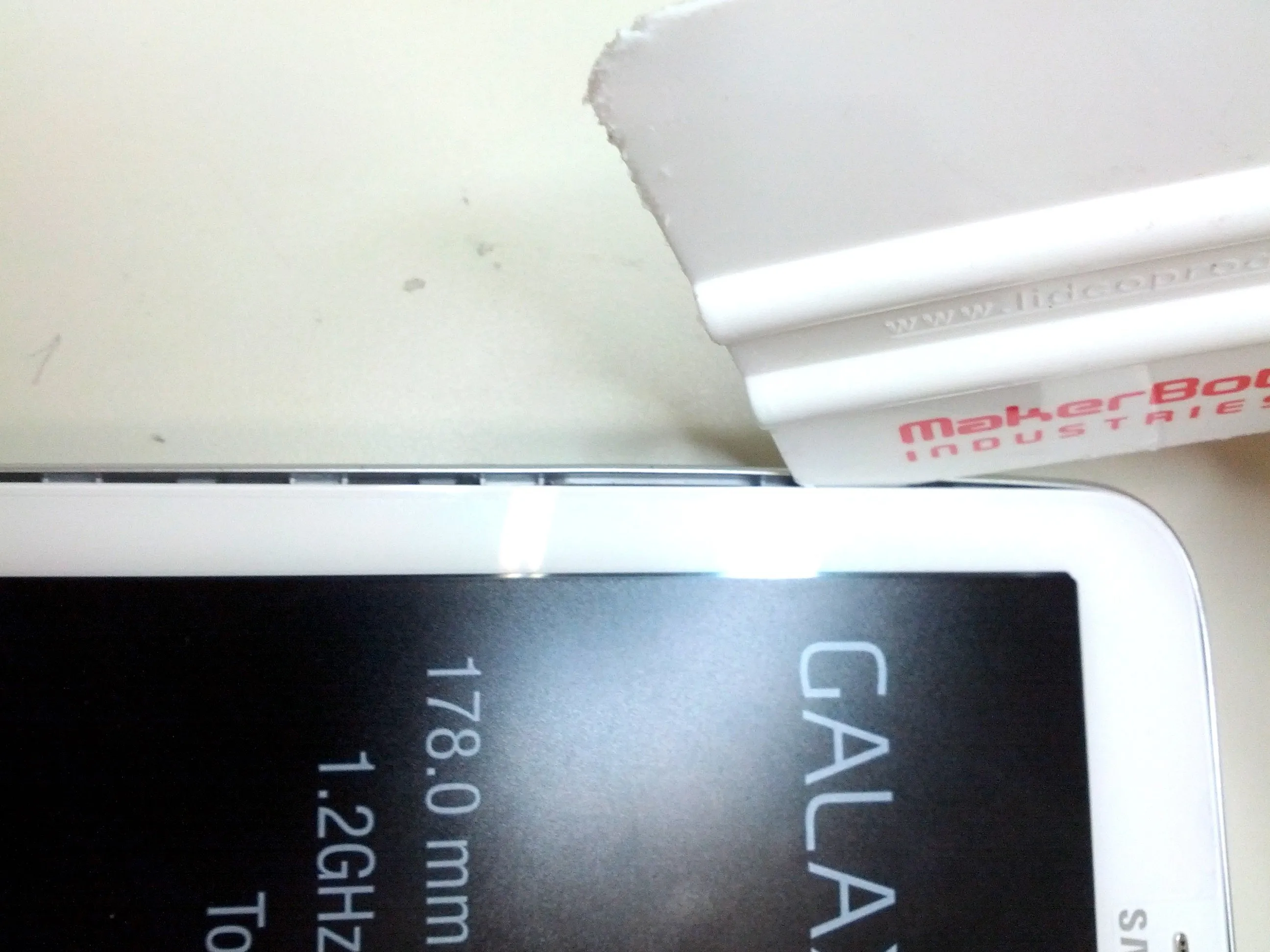

Используя клин Makerbot (в качестве инструмента для вскрытия пластика), аккуратно обойдите углы экрана, чтобы отсоединить боковой корпус от основного корпуса устройства.
Шаг 6
Открутите материнскую плату (по форме она не сильно отличается от своей предшественника) и отсоедините ее от основного корпуса (корпуса ЖК-дисплея). Освободив материнскую плату, мы можем рассмотреть все микросхемы на борту

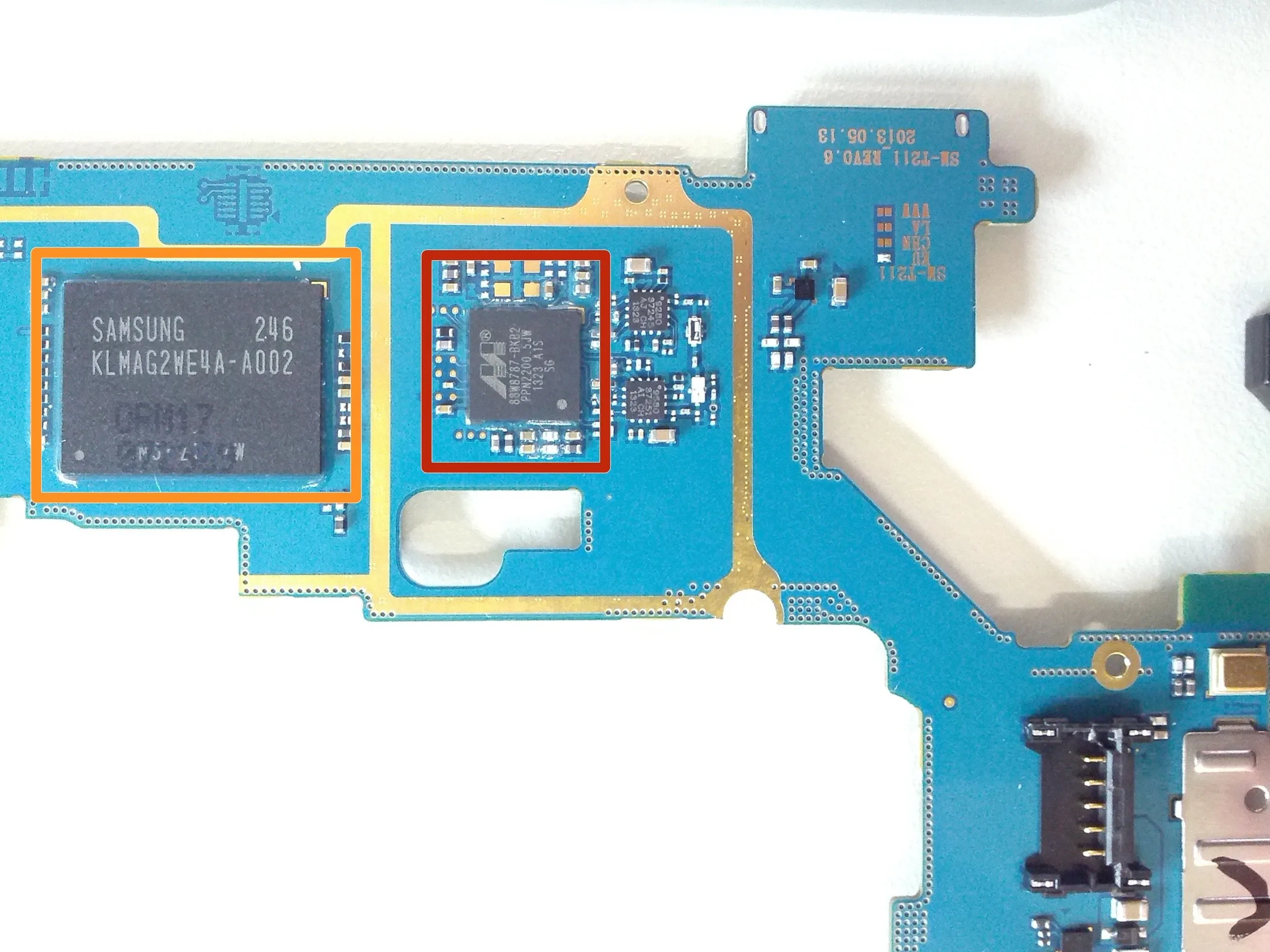

Одночиповая SoC Marvell Avastar 88W8787 WLAN/Bluetooth/FM
Samsung KLMAG2WE4A-A002 16 ГБ флэш-памяти NAND и eMMC
Power Manager 88PM812 (1205-004832), Marvell part 812-00D0E-319AP
Неизвестно 09529 P47A1G CSSP AL3VX 1320 SG
DDR2 SDRAM MT42L256M32D2LG-18, Micron part 3JA78 D9QJX, возможно, 1 ГБ
Marvell's PXA986 SoC (с двумя ядрами ARM Core Cortex A9, GPU, модемным процессором и DSP), возможно, располагается под этой частью, как и в конструкции предшественника.
Шаг 7
Больше деталей раскрывается

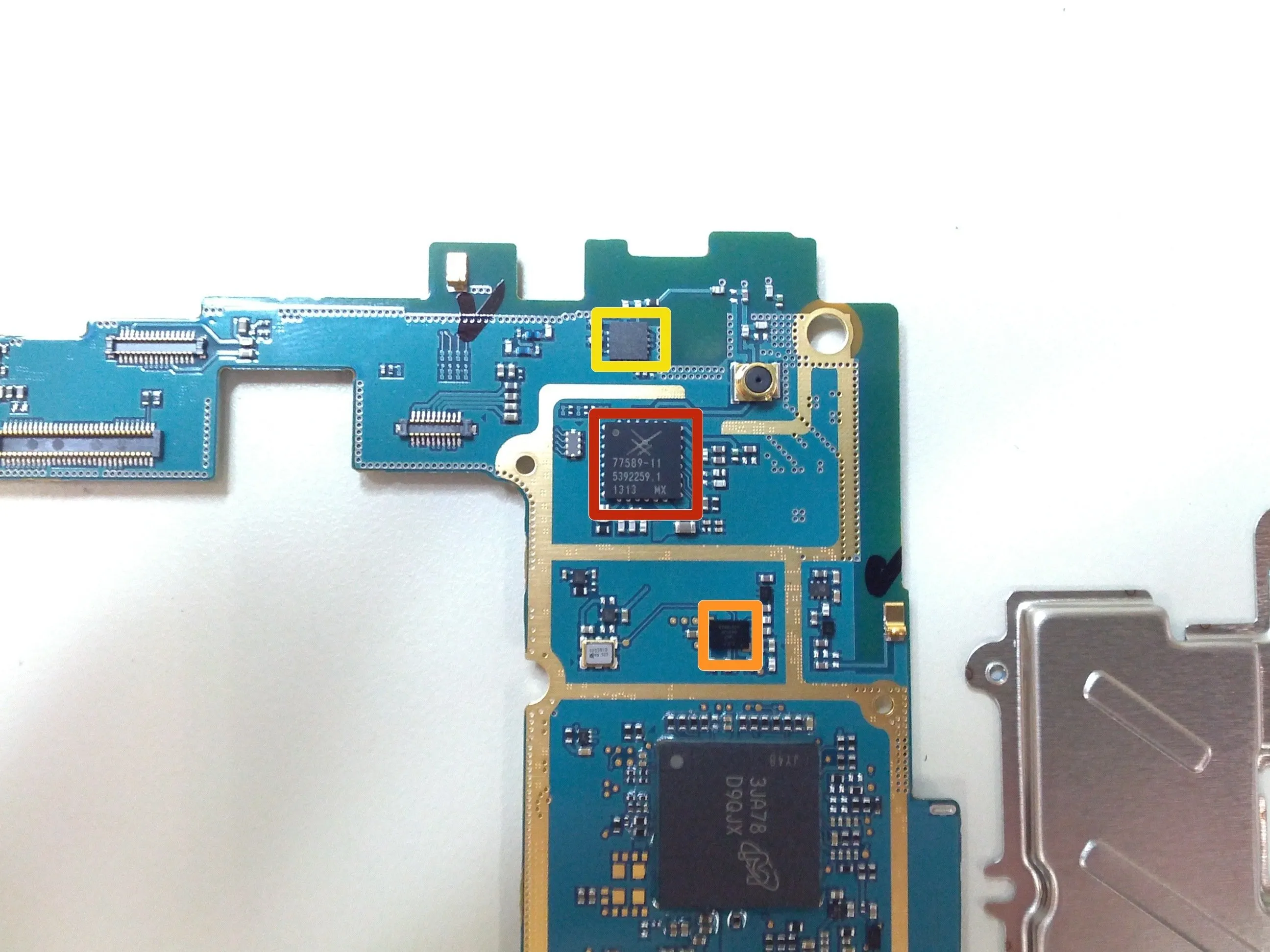

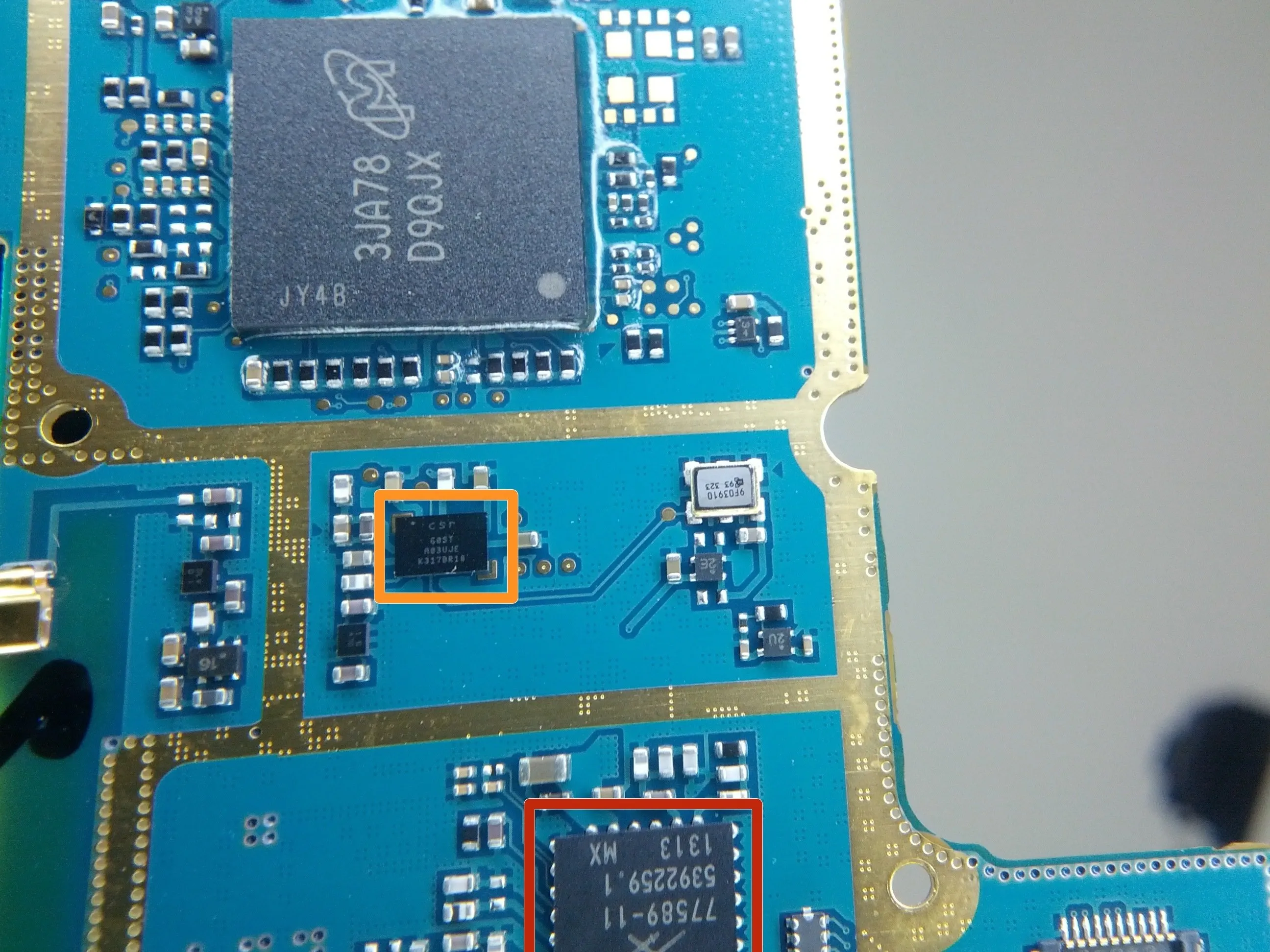

Модуль передней панели Skywork, 77589-11
GPS-Глонасс ПРИЕМНИК, CSRG05TA03, 60ST A03UJE K317BR18
Неизвестная деталь ASP01 AD152 1314
Шаг 8

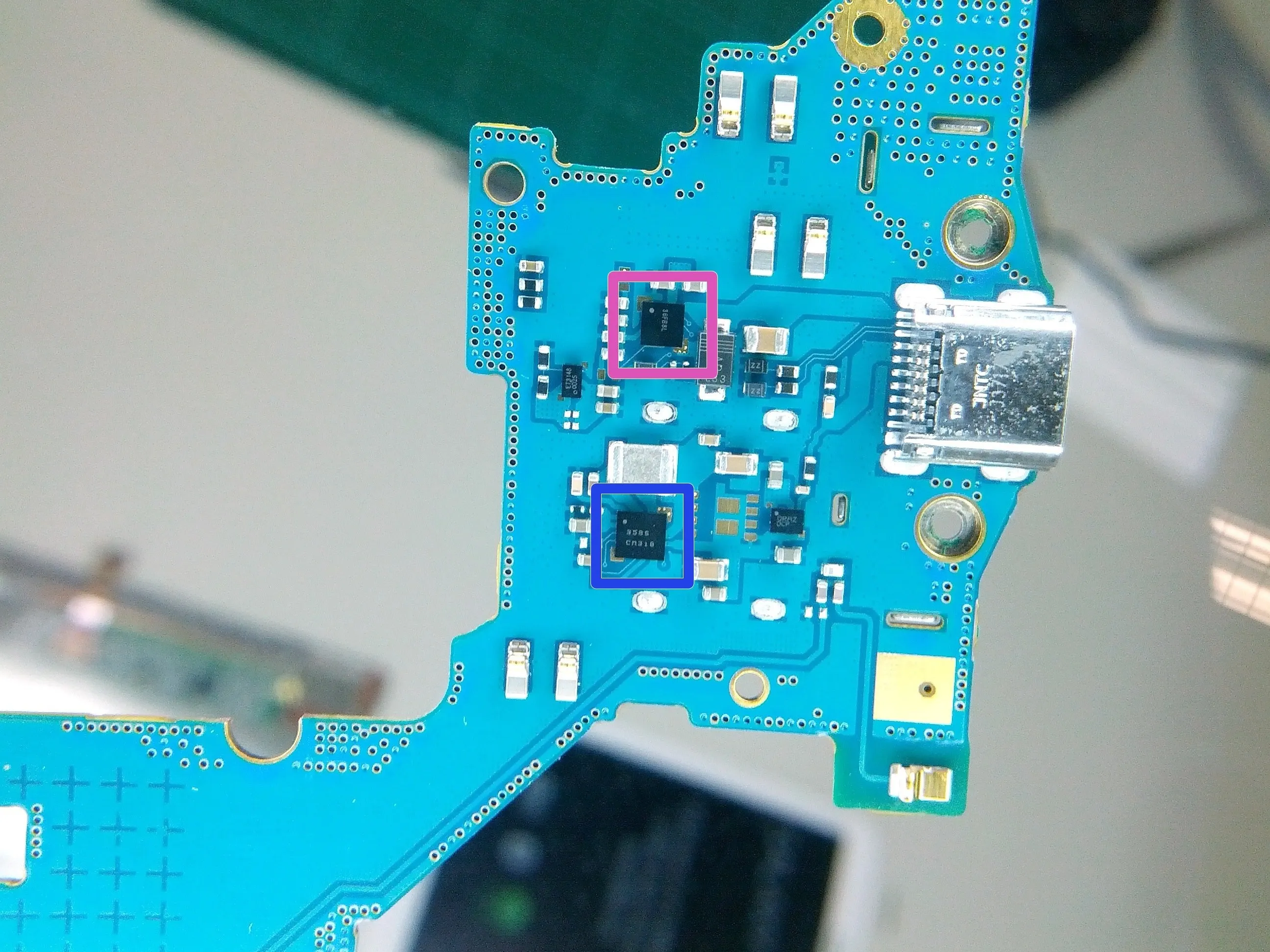

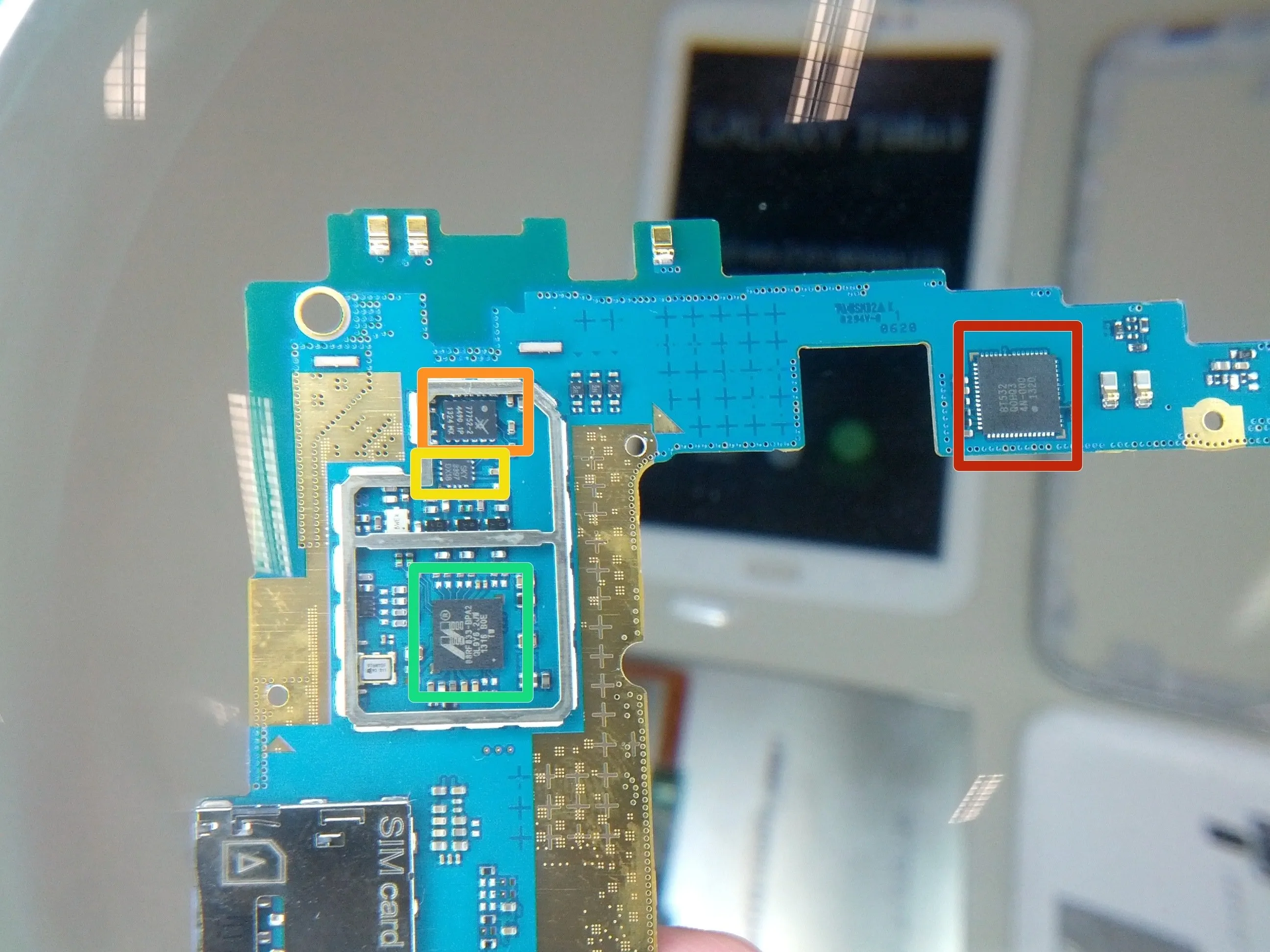

ИС зарядки SMB358SET-1939Y
Контроллер C-touch (1205-004830) BT532 Q0HQ3 4N-000 1320
Модуль усилителя Skyworks SKY77752
Коммутатор Skyworks DP5T 0,1-3,0 ГГц, SKY13397
3G-модем Marvell (часть решения на платформе PXA986) 88RF833
USB-коммутатор TSU6721
Шаг 9
Пришло время снять остальные периферийные устройства.
Эти детали обычно приклеены к корпусу, аккуратно отделите их вверх с помощью хорошего пинцета или острых ногтей.
Первая остановка - антенны 3G и GSM.

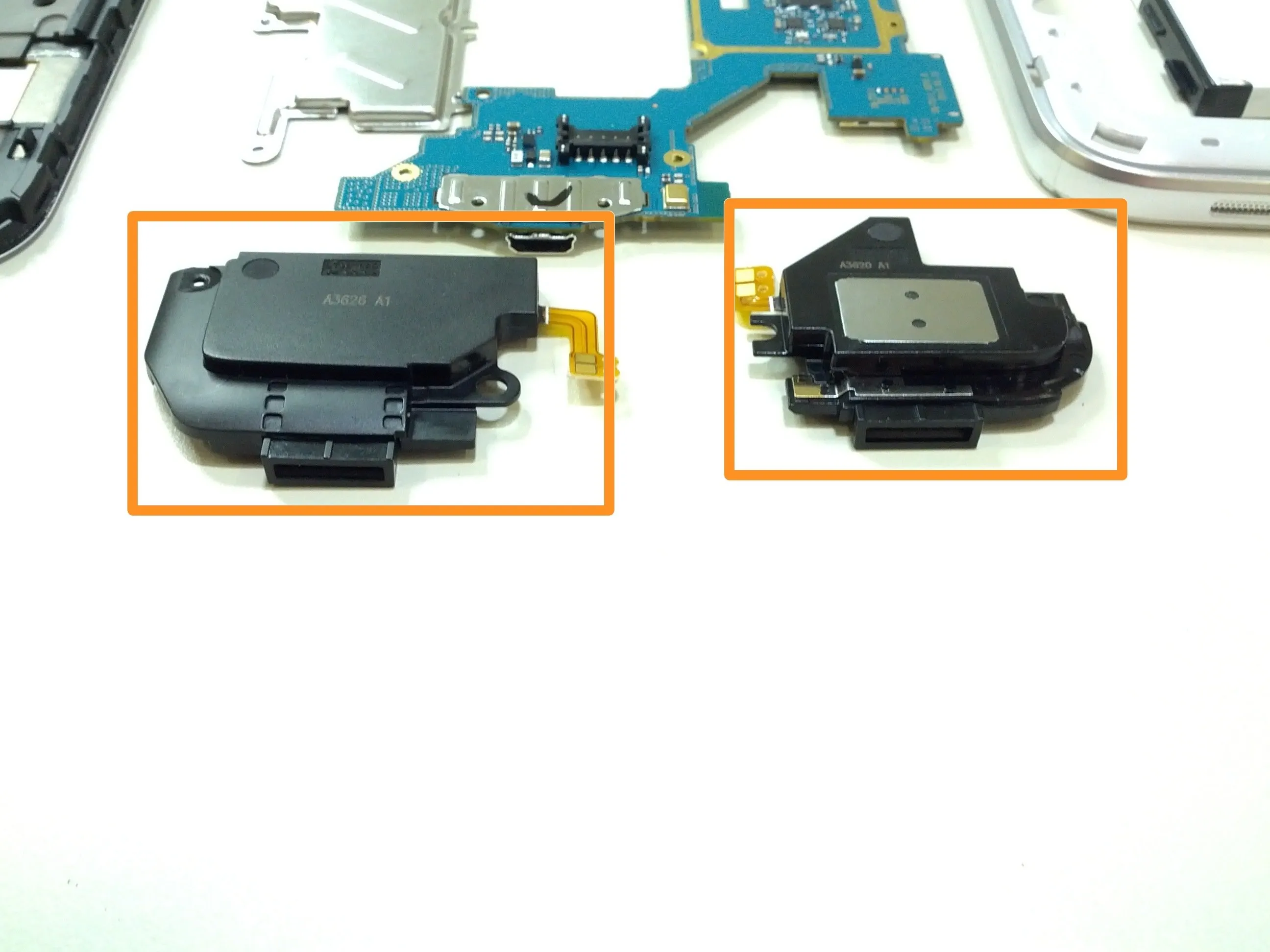

Далее, эти крошечные динамики.

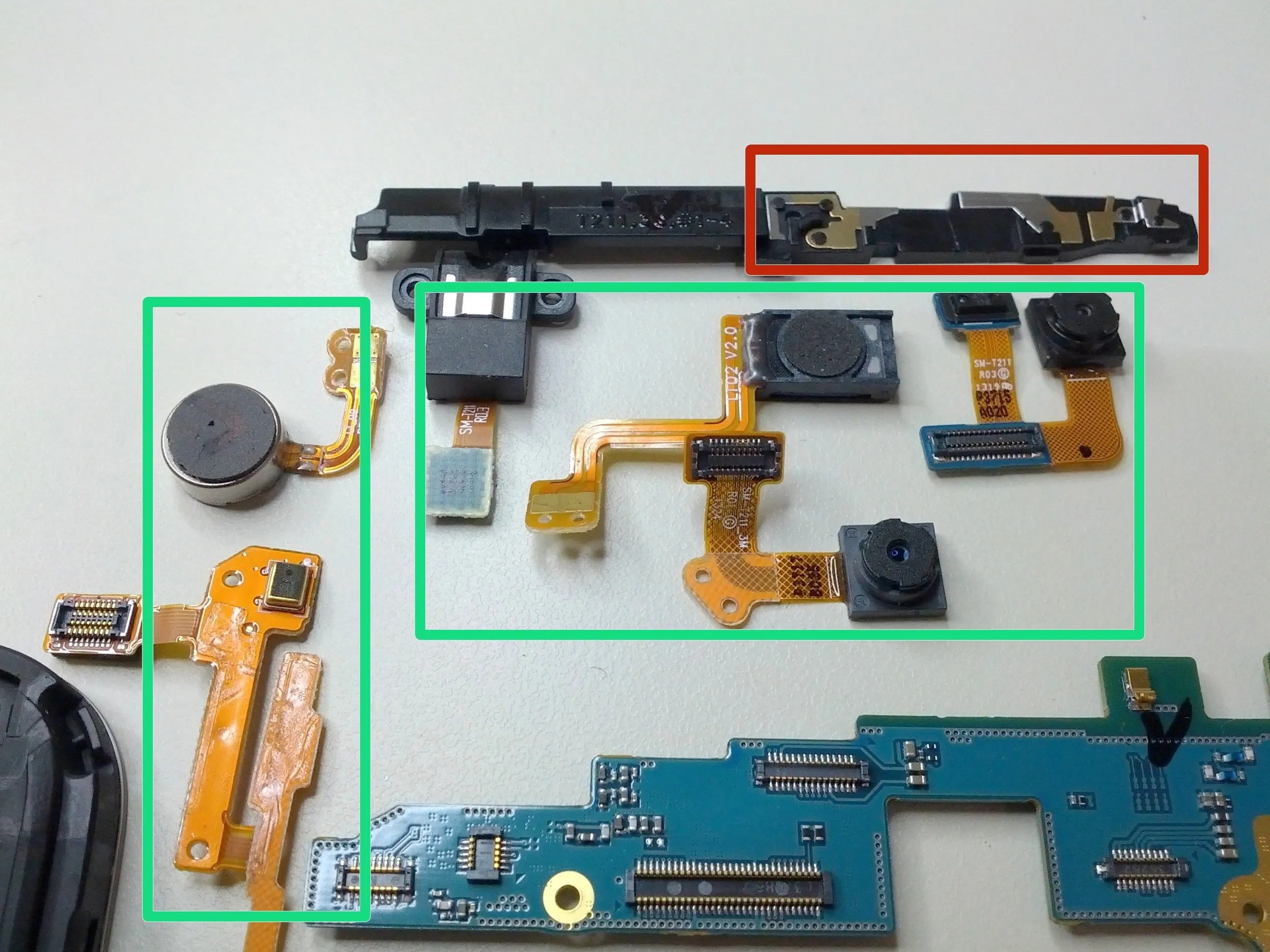

Затем боковые кнопки, разъем для наушников, вибромоторчик, динамики наушников, задняя камера, передняя камера + ИК-порт + датчик приближения, микрофон для шумоподавления + боковые кнопки,
Шаг 10
Вот несколько фотографий, которые я пропустил. Прошу прощения у тех, кто написал в комментариях ниже, за небольшое опоздание с ответом :)
Извлечь дигитайзер оказалось очень просто. Желательно использовать нагревательный элемент, чтобы ускорить процесс открытия. Обратите внимание, он приклеен по бокам.
Если у вас нет инструмента iOpener от Делаете.ру или тепловой пушки, вы можете импровизировать! Просто наполните огромный водонепроницаемый пластиковый пакет кипящей горячей водой; положите его на экран на 2 минуты. [Спасибо Феликсу Ласту за его совет].
Моя первая попытка была без использования нагревательного элемента (большая ошибка!), я использовал ноготь, чтобы попытаться сделать отверстие. Если у вас нет уже поврежденного экрана, я бы не стал этого делать.

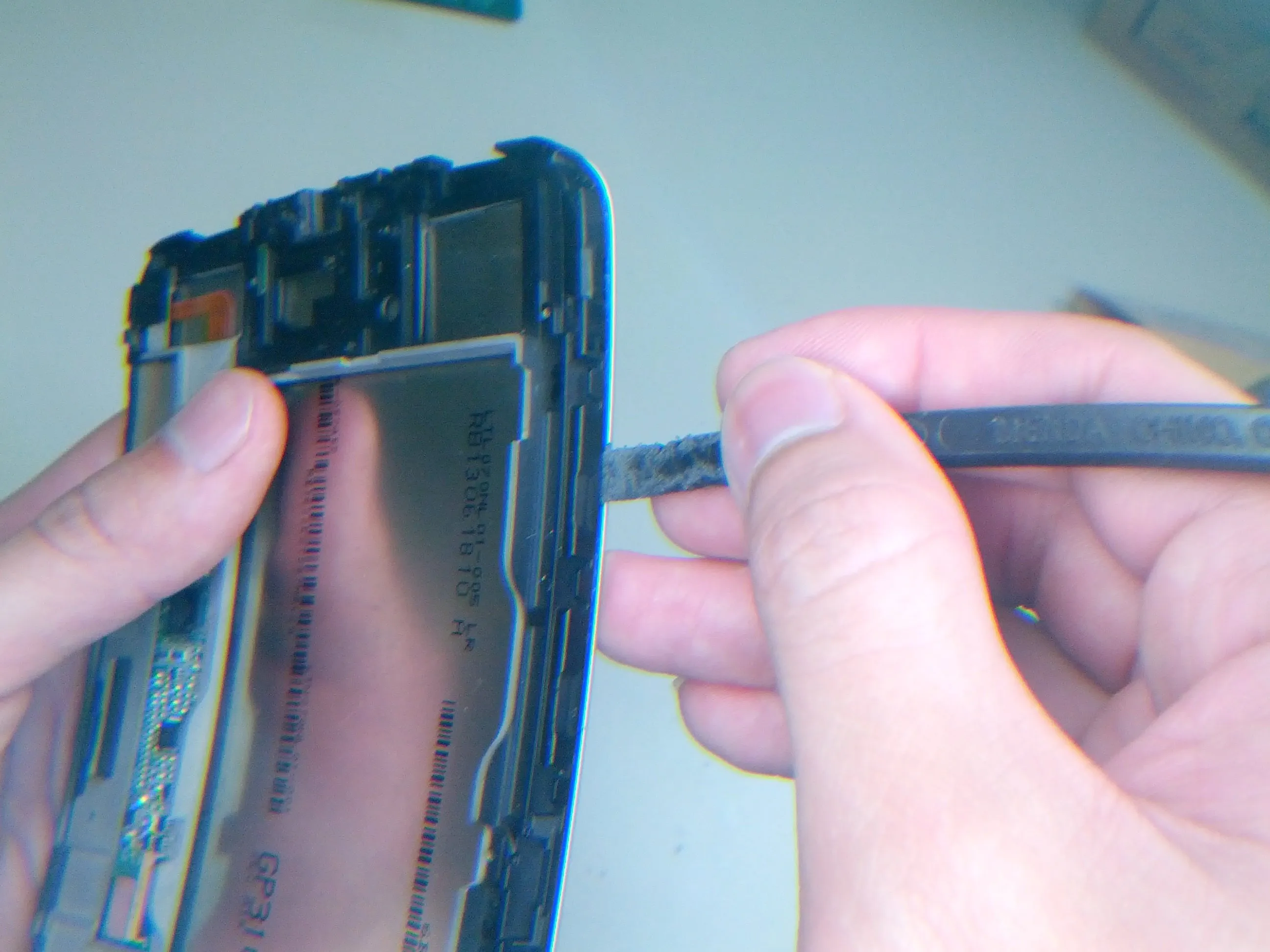

Слегка сдвиньте сумку, чтобы обнаружить самое слабое место на сенсорной панели (обычно посередине), и с помощью лопатки аккуратно попытайтесь проделать отверстие. Так же, как и в предыдущих шагах, аккуратно обойдите его и, когда все клеевые края окажутся наверху, слегка приподнимите его.
Обратите внимание на положение кнопки 'Домой'.
Последнее, что я проверил на ''этот сайт'', есть хороший груз, доступный для заказа из Китая
Комментарии к шагу
Только что закончили замену дигитайзера нашего первого Tab 3. После снятия задней панели и аккумулятора снять дигитайзер оказалось не так уж сложно, за исключением очень сильного клея по сравнению с iPad. С помощью сумки Делаете.ру или профессионального теплового пистолета (мой предпочтительный метод) экран легко снимается одним куском, и вам просто нужно правильно выровнять его при замене, чтобы не было проблем с обратной сборкой рамки и задней панели.
Я заменил разъем Micro USB на главной плате, но в процессе нагрев и немного припоя попали на один из белых конденсаторов, расположенных ближе всего к разъему Micro USB. Во время чистки детали он выскочил из моих подпружиненных твизеров и больше не был найден. Кто-нибудь знает значение керамических конденсаторов smd, если это они? Ни один из них не имеет маркировки.
По-моему, похоже на обходной колпачок. Я измерил свой. Он составляет примерно 1 мкФ. Должен работать даже без него.
Я тоже потерял пару компонентов (R/L/C ?) при замене USB-разъема. Они являются частью схемы антенны WiFi. Я знаю это, потому что прием ужасен/не существует на расстоянии более 20 футов. Есть шанс, что вы знаете схему или значения компонентов? Это самые левые компоненты на плате, если смотреть на разъем USB. Вы можете увидеть след, идущий от экранированной области IC, и след к клипу в левом нижнем углу платы.
Делаете.ру! Я заменил порт зарядки на своем galaxy tab 3, но в процессе мне удалось потерять 2 конденсатора прямо над разъемом micro usb. Теперь устройство включается, но не проходит дальше начального экрана 'Galaxy Tab 3'. Просто перезагружается снова и снова. Могу ли я найти эти конденсаторы где-нибудь или есть другая альтернатива, чтобы исправить это? (Маленькие черные и белые конденсаторы).
Я не уверен, какой из них вы имеете в виду. Можете прислать мне ссылку на фото, я могу помочь измерить их для вас
Нет открывалки Я сделал много таблеток ... Я использую старый носок трубки заполнены рисом и тепла в микроволновой печи.
Шаг 11

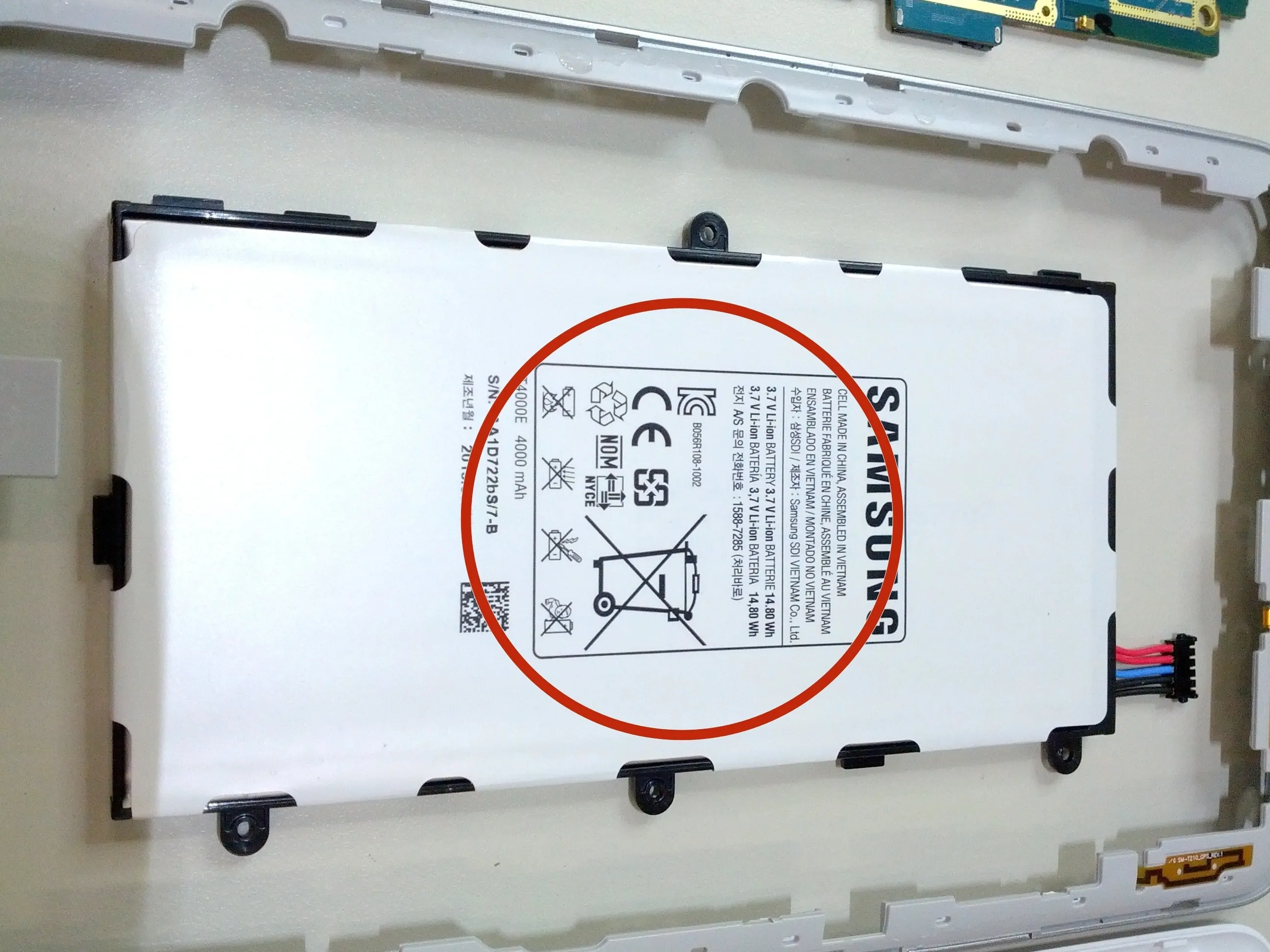

Как оказалось, батарея имеет напряжение 3,7 В и емкость 4000 мАч. Произведено компанией Samsung SDI Vietnam

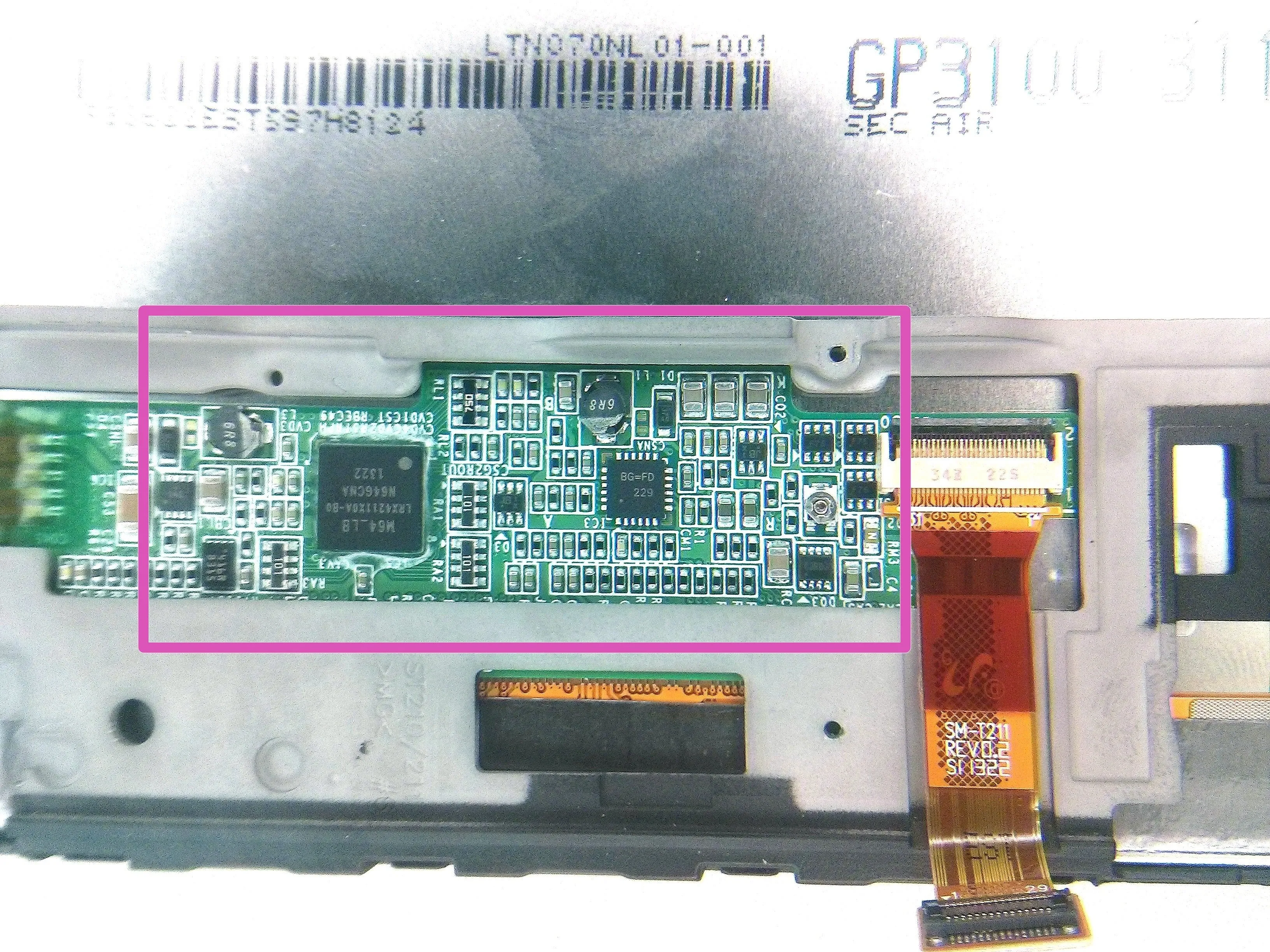

Плата контроллера дисплея. Идентификатор ЖК-панели: LTN070NL01, зарегистрированный на сайте Руководство по выбору продуктов Samsung . Похоже, что весь ЖК-дисплей является заменяемым (без микросхемы контроллера LRX4211); согласно этому сайту, у них есть запасные части.
Шаг 12
Задняя камера от неизвестного производителя

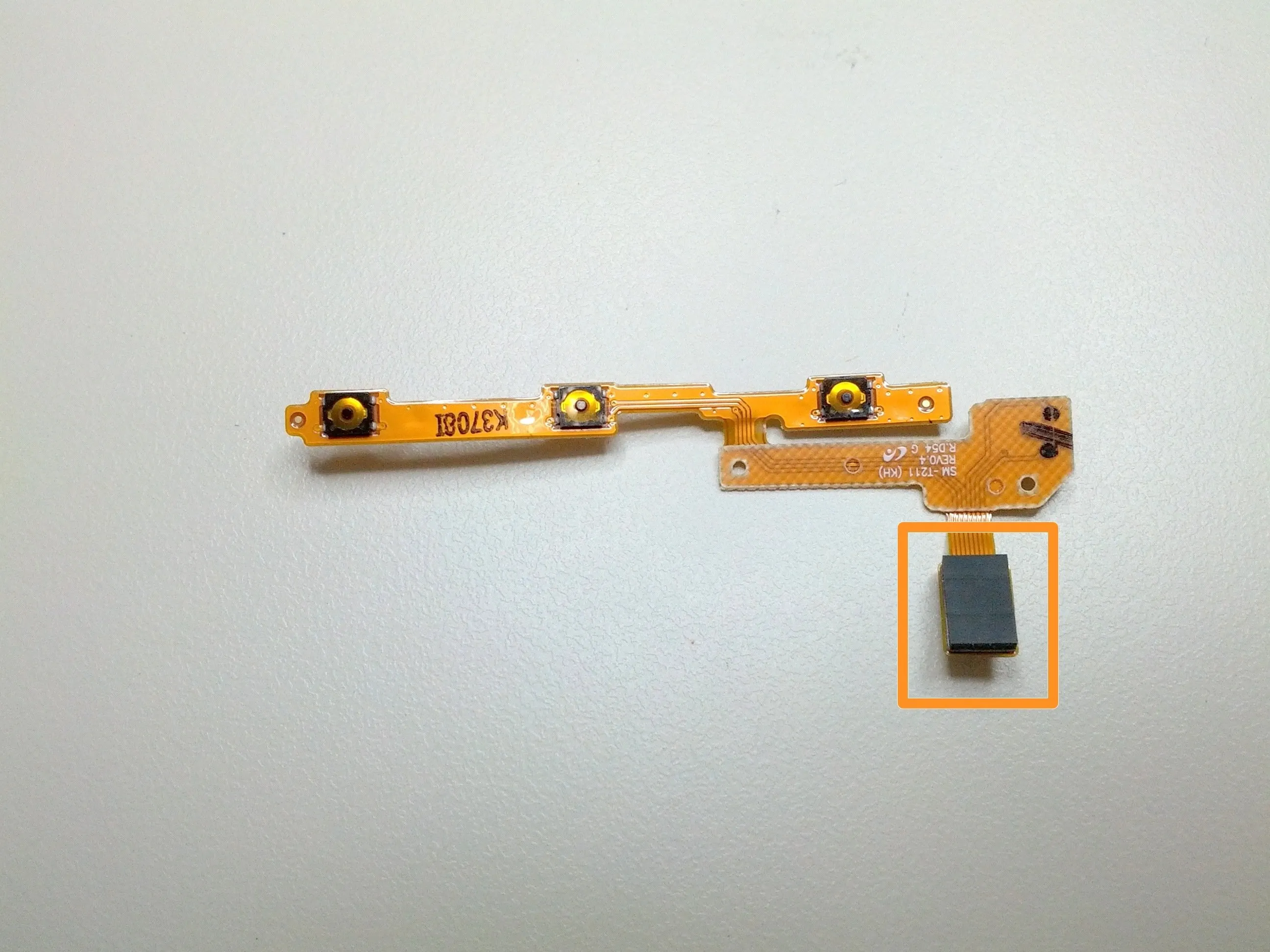

Микрофон с шумоподавлением MEMS и боковые кнопки на гибкой плате. Микрофон и разъем на нижней стороне. Неизвестный производитель

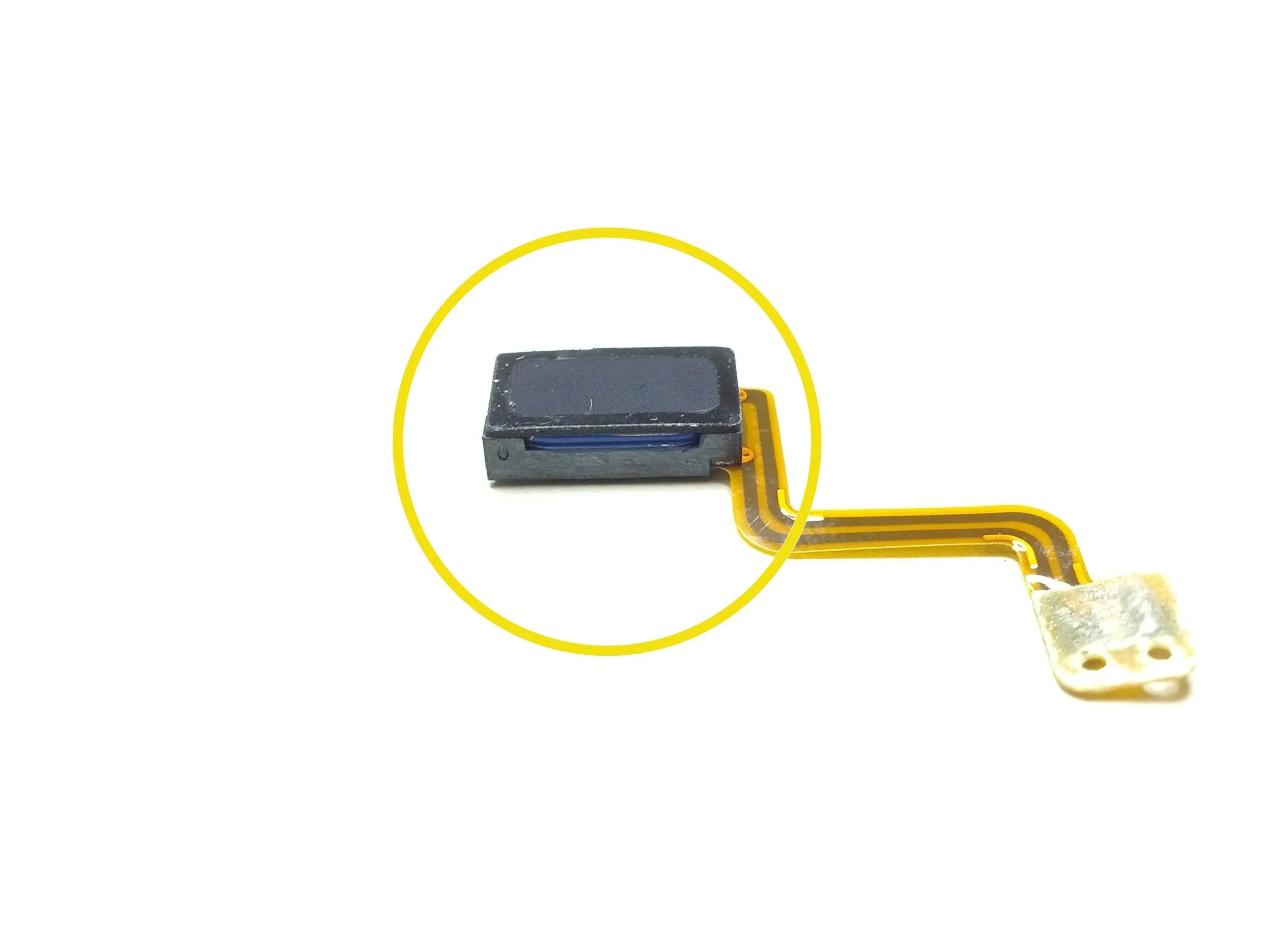

Наушник от неизвестного производителя
Шаг 13

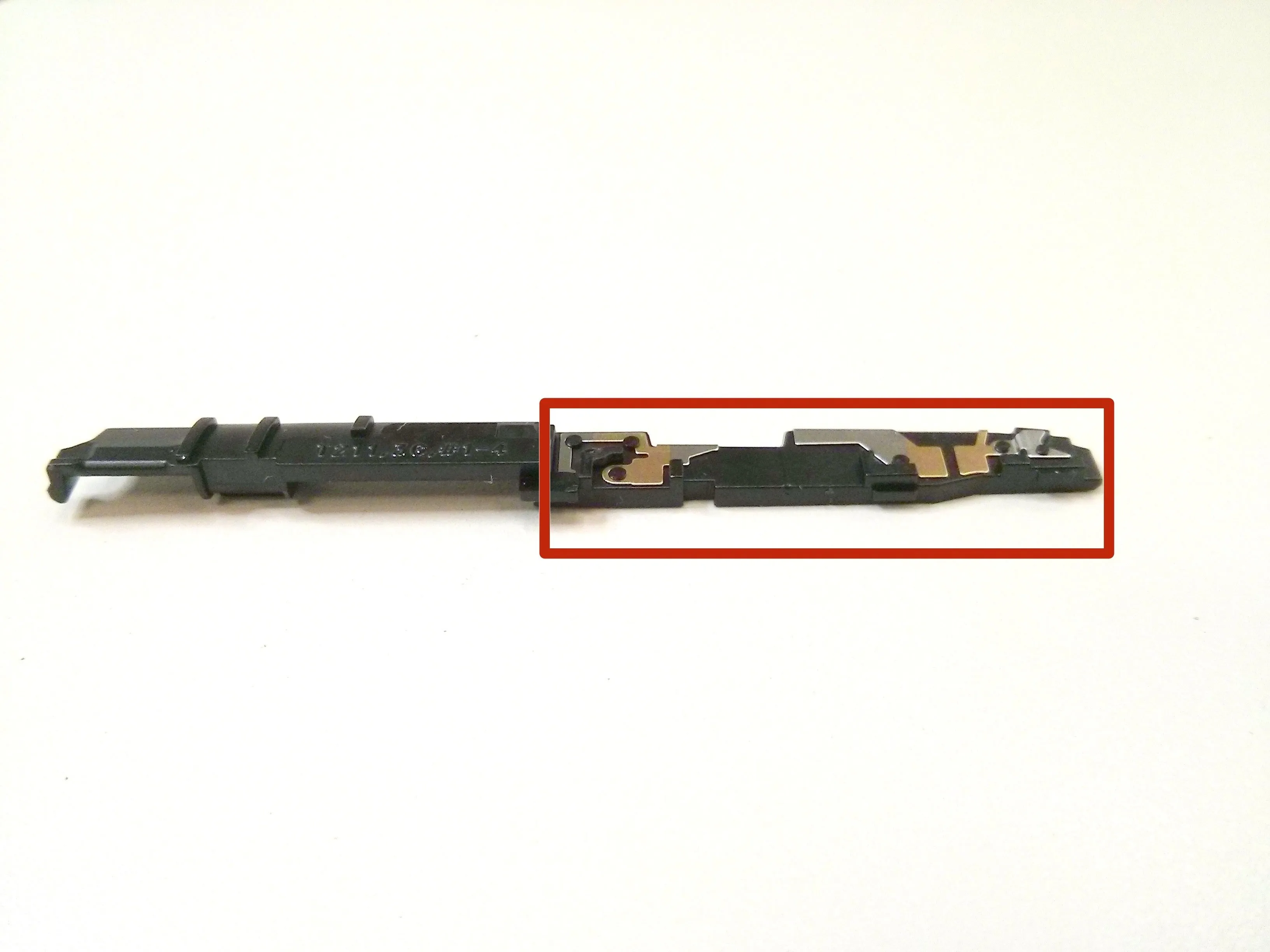

Антенна из листового металла и пластика, неизвестный производитель

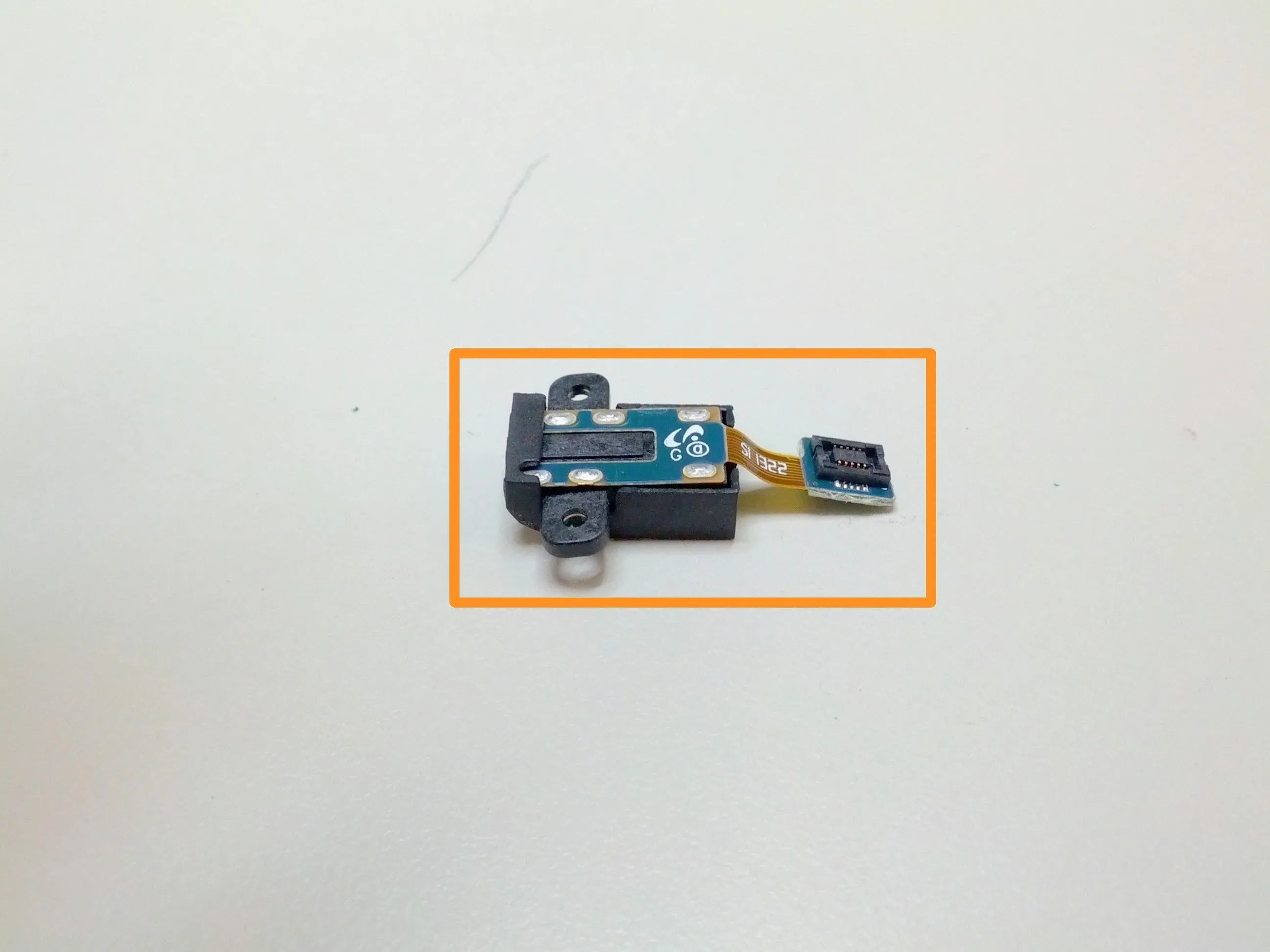

Разъем для наушников

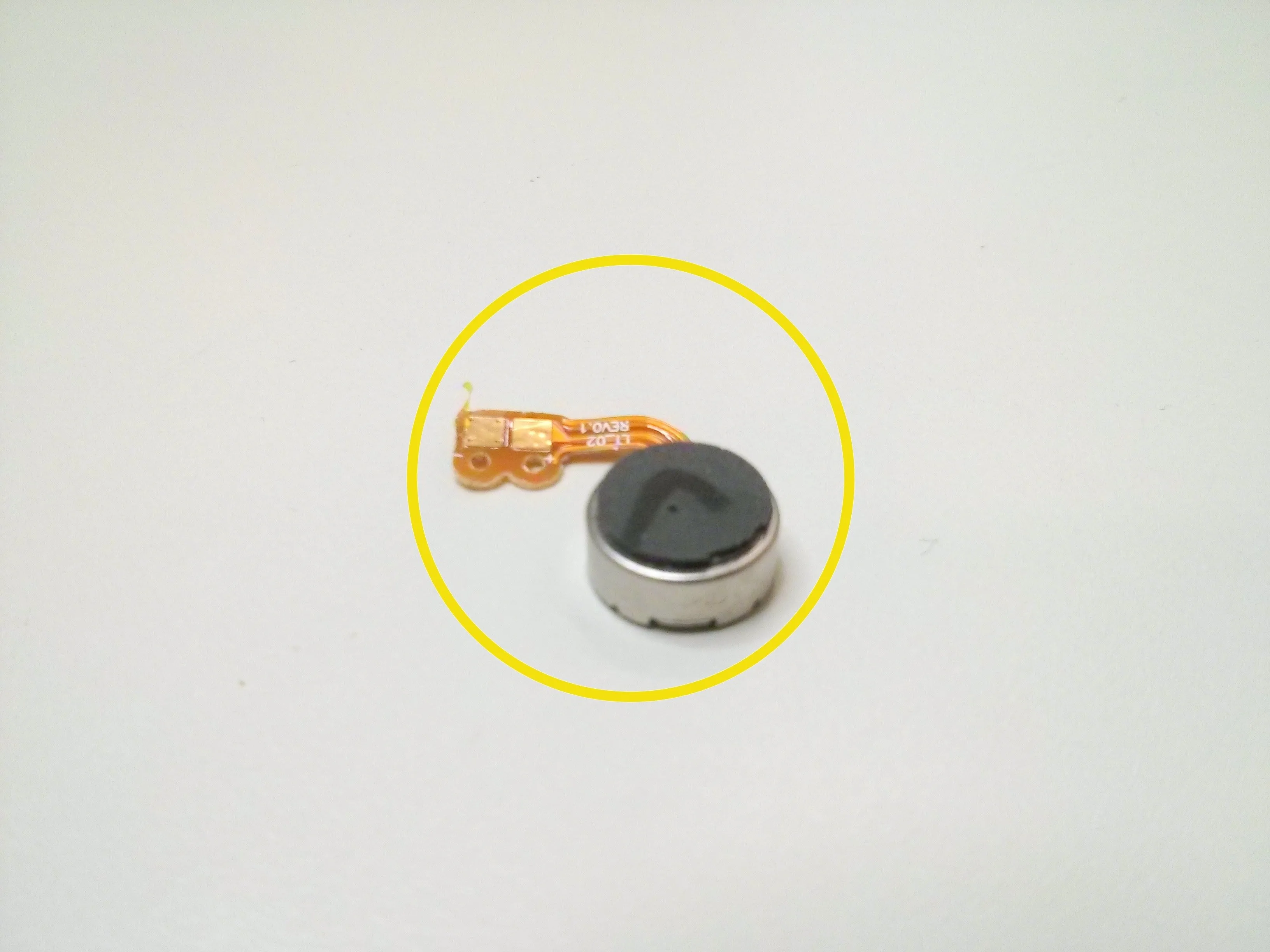

Вибромотор
Шаг 14

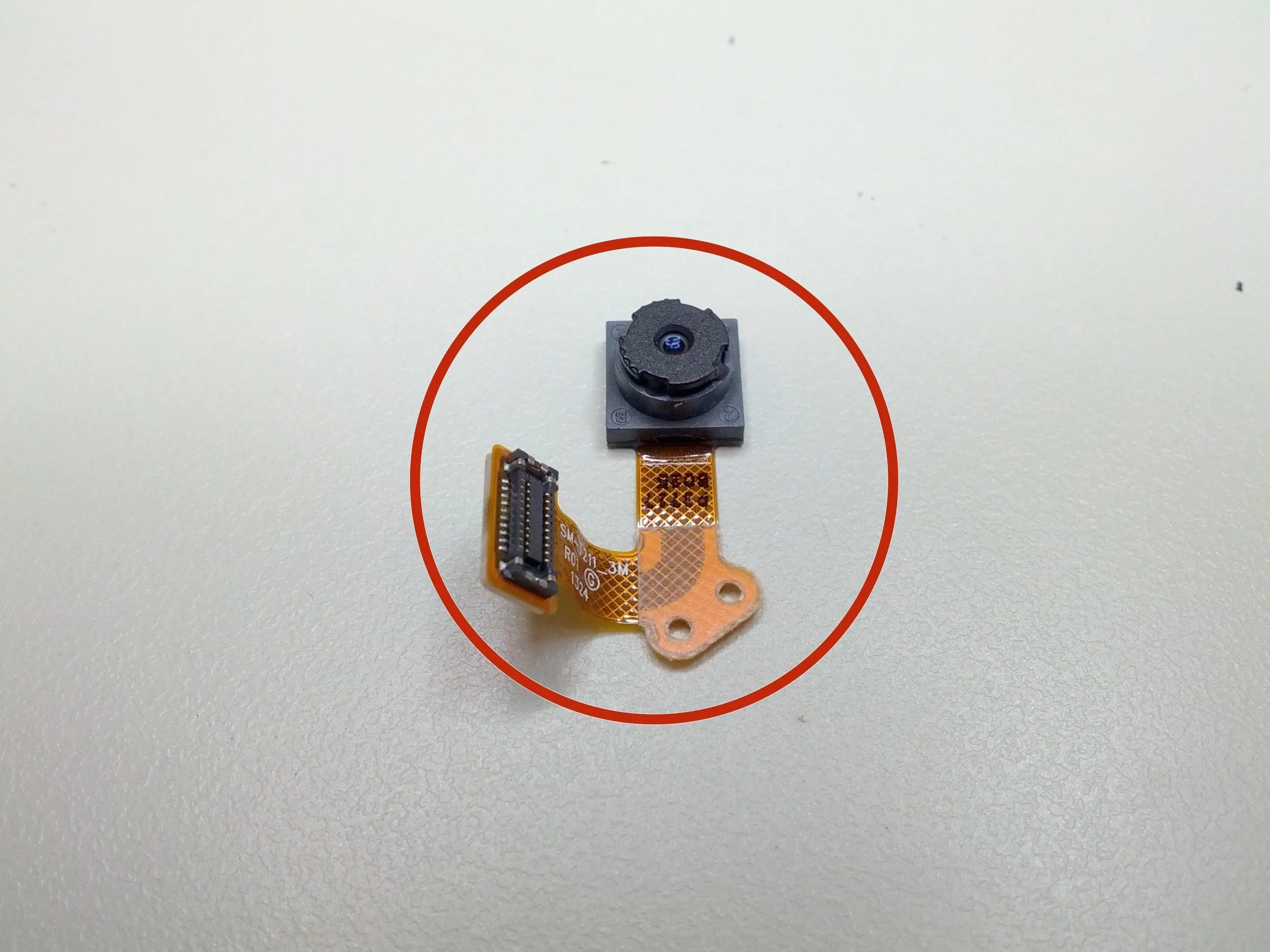

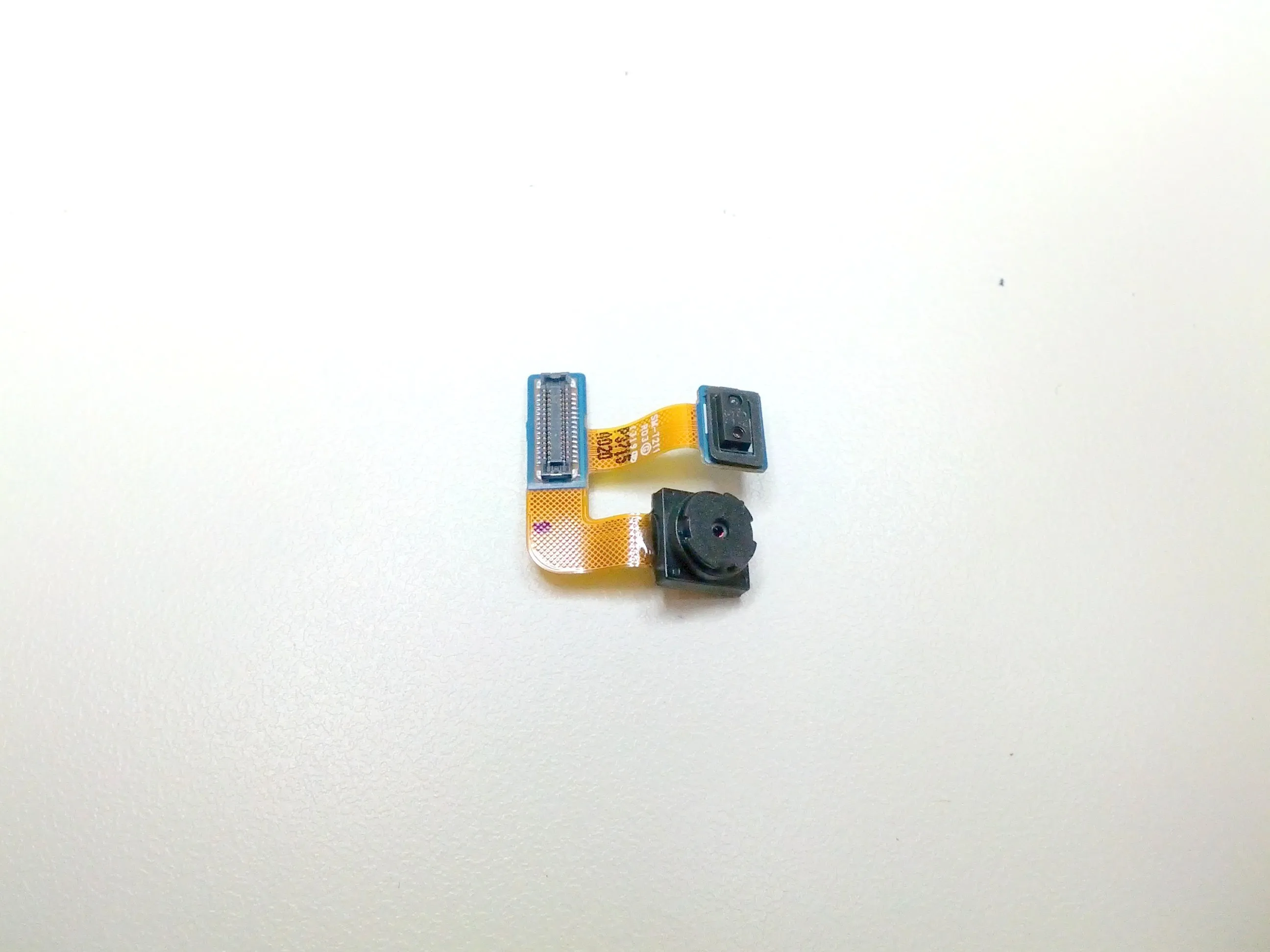

Фронтальная камера с датчиком приближения и освещенности

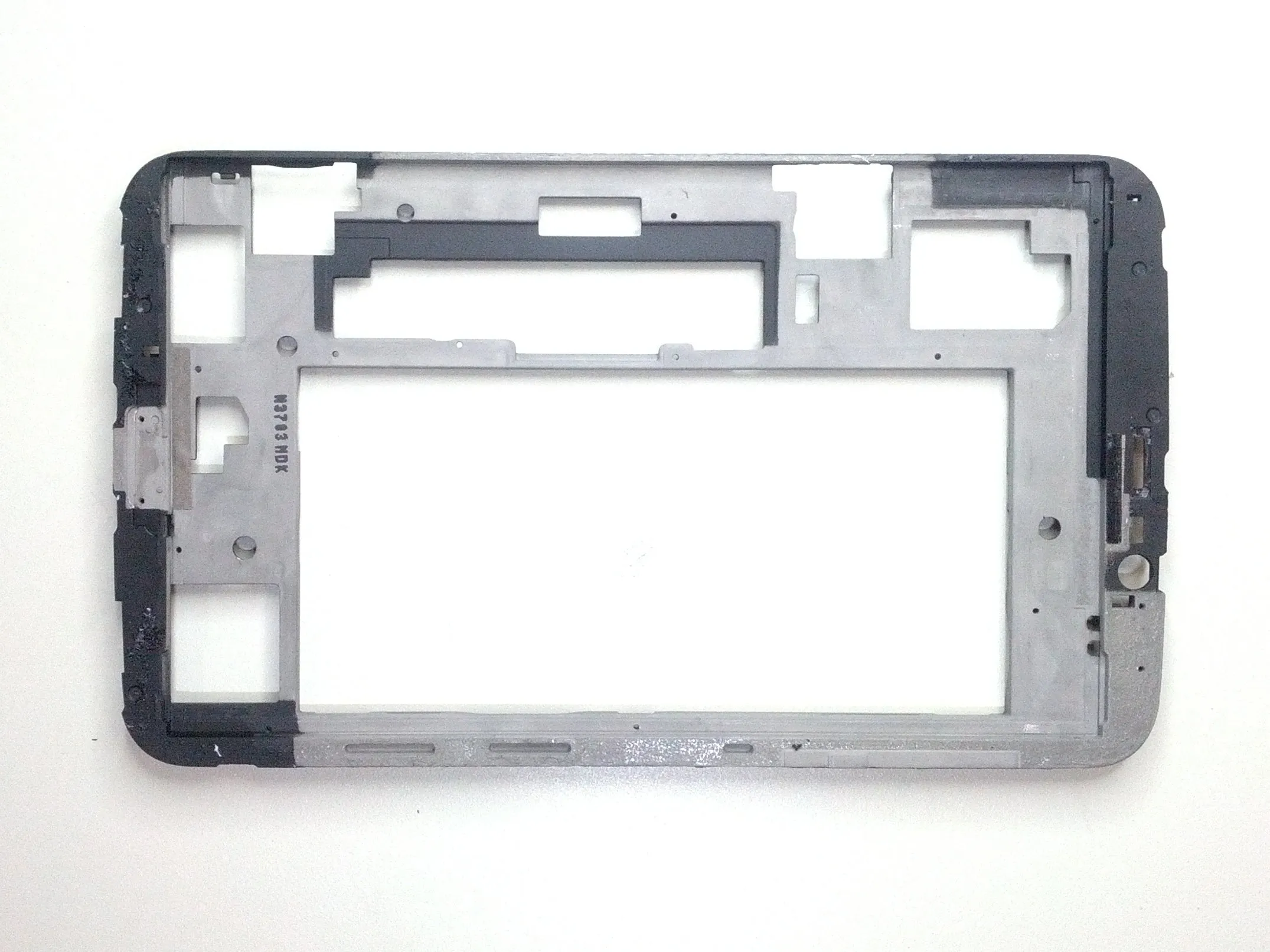

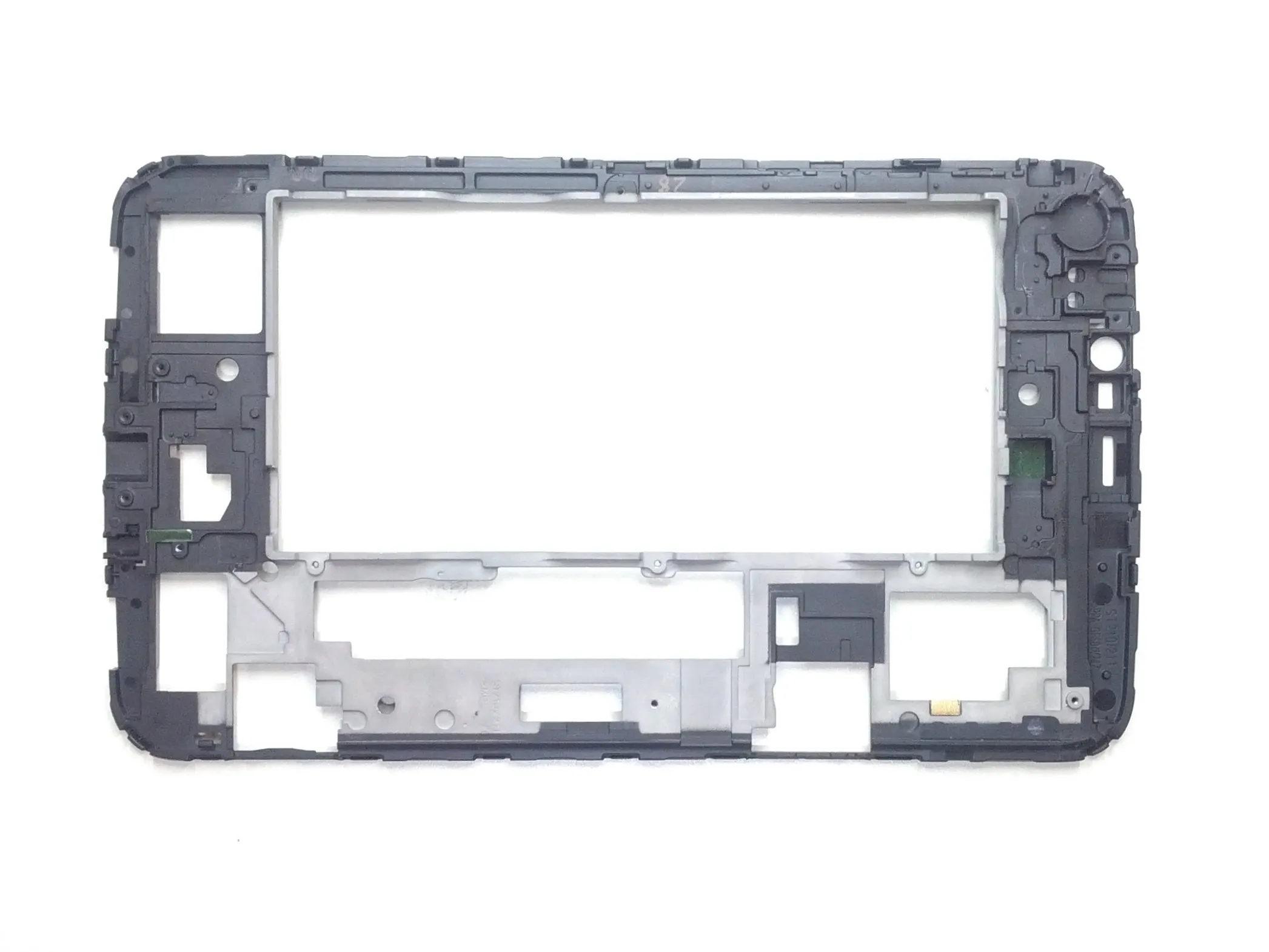

Шасси основного корпуса (сфотографировано спереди и сзади)
Шаг 15

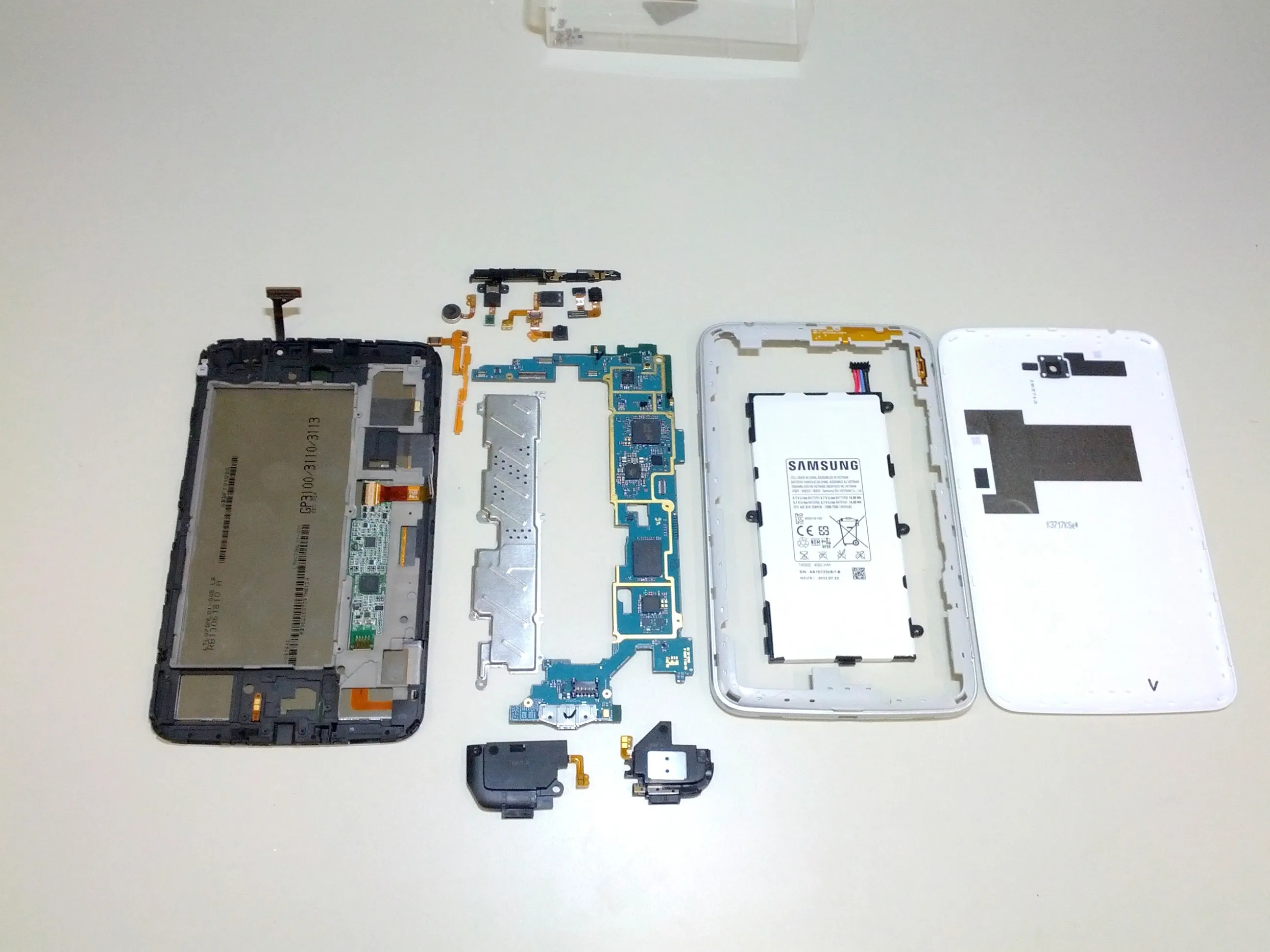

Планшет Samsung Galaxy Tab 3 7.0 разбирается очень просто. Абсолютно никаких сложностей, только много клея, на который нужно обратить особое внимание (на случай, если вы примените слишком большую силу).
На этом все, оставляйте комментарии ниже, если хотите получить более подробную информацию об интересующей вас детали.
