Разборка Samsung Galaxy Watch

Введение

В эпоху смартфонов Galaxy и планшетов Galaxy компания Samsung добавляет к своей мобильной вселенной часы Galaxy Watch. На рынке уже были уженесколькочасы плавали в космосе, образуя пояс вокруг солнца Samsung, но несколько месяцев назад появилось новое небесное тело. Сегодня мы отправимся туда, куда еще не ступала нога мастера, и исследуем глубины этих часов с помощью разборки. Все, вперед, датчики готовы, и настраиваем оружие на демонтаж.

Вселенная Делаете.ру расширяется! Станьте ее частью и подпишитесь на нашу земную рассылку, запишитесь на обучение в Twitter или обязуйтесь к флоту Facebook и институту Instagram.

Что вам нужно

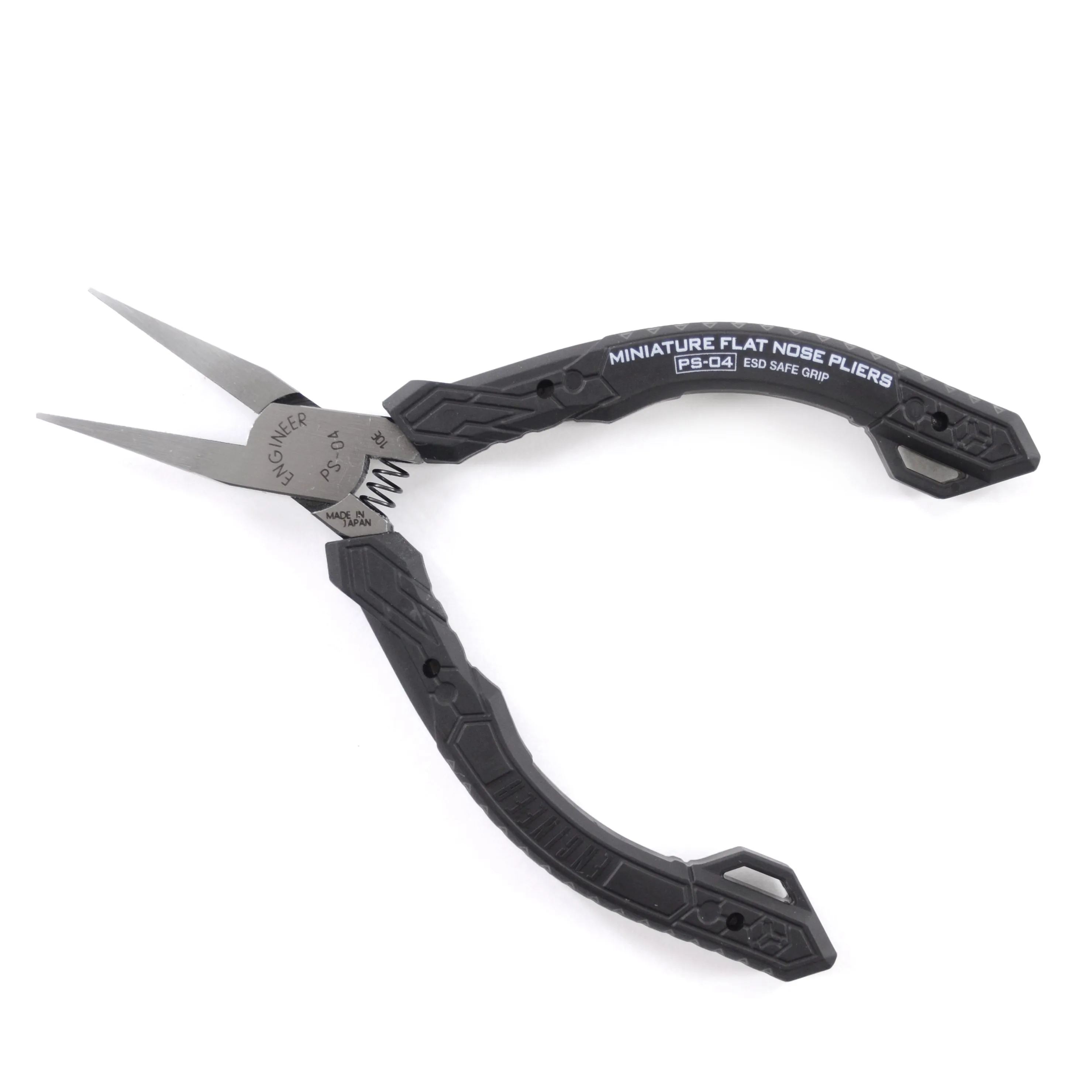

Инструменты

•

•

•

•

•

•

•

Шаг 1 Разборка Samsung Galaxy Watch

• Наша первоначальная телеметрия Galaxy Watch показывает:

• 1,3-дюймовый (33 мм) круглый Super AMOLED-дисплей с разрешением 360 × 360 (1,2 дюйма / 30 мм на меньшей 42-миллиметровой версии)

• Двухъядерный процессор Exynos 9110 с частотой 1,15 ГГц

• 1,5 ГБ оперативной памяти + 4 ГБ встроенной памяти (768 МБ оперативной памяти для версии с Bluetooth)

• Беспроводная зарядка и водонепроницаемость 5 АТМ по стандарту IP68

• Аккумулятор емкостью 472 мАч (270 мАч для версии 42 мм)

Шаг 2

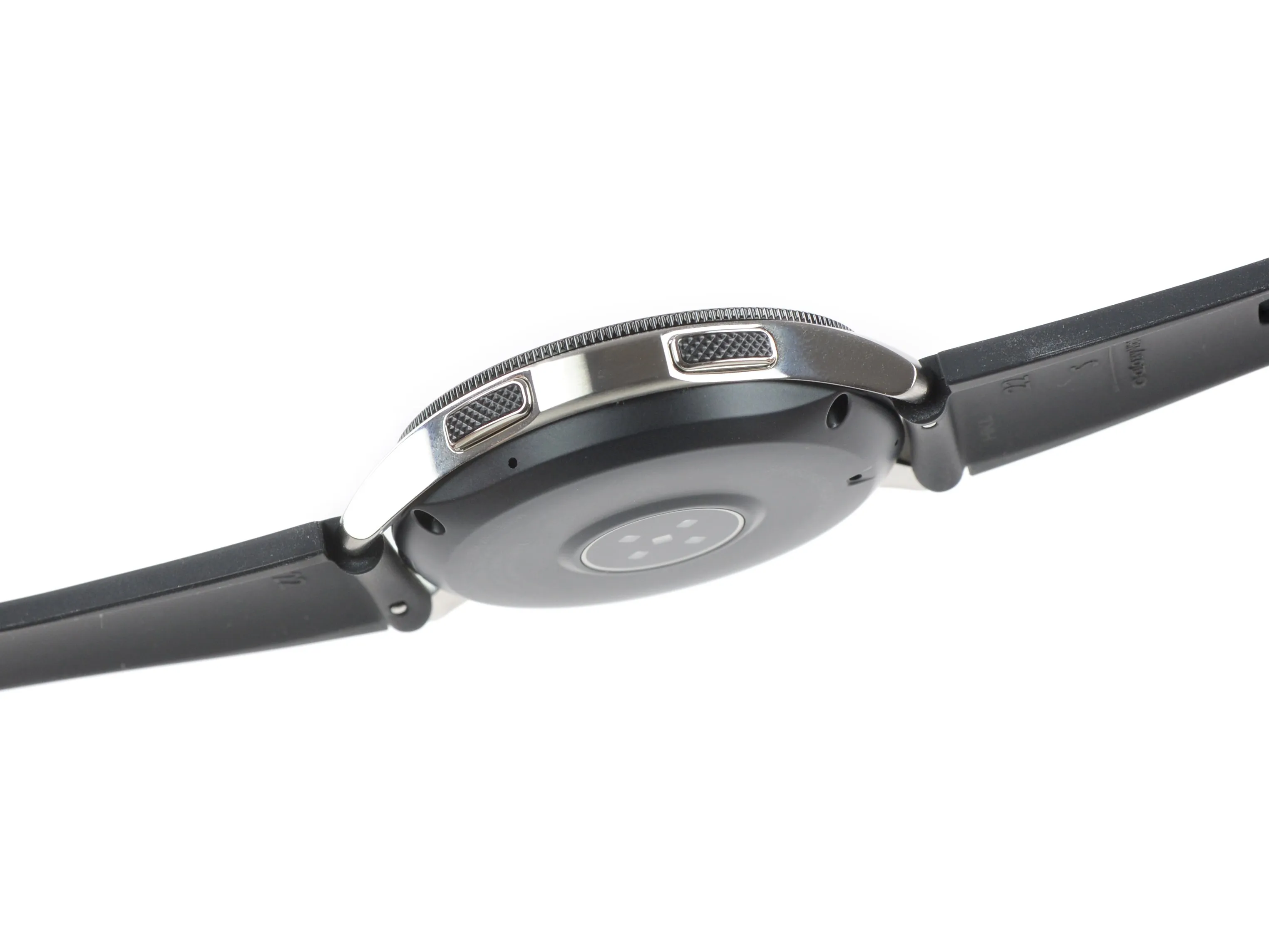

• Быстрый осмотр по орбите позволяет обнаружить сдвоенные механические кнопки на одной стороне часов, а также небольшое отверстие для микрофона.

• На дальней стороне мы видим еще три отверстия для динамика. В нижней части также находится блок датчиков сердечного ритма.

• На заднем торце, похоже, есть еще одно небольшое отверстие, возможно, для датчика приближения или клапана давления.

Шаг 3

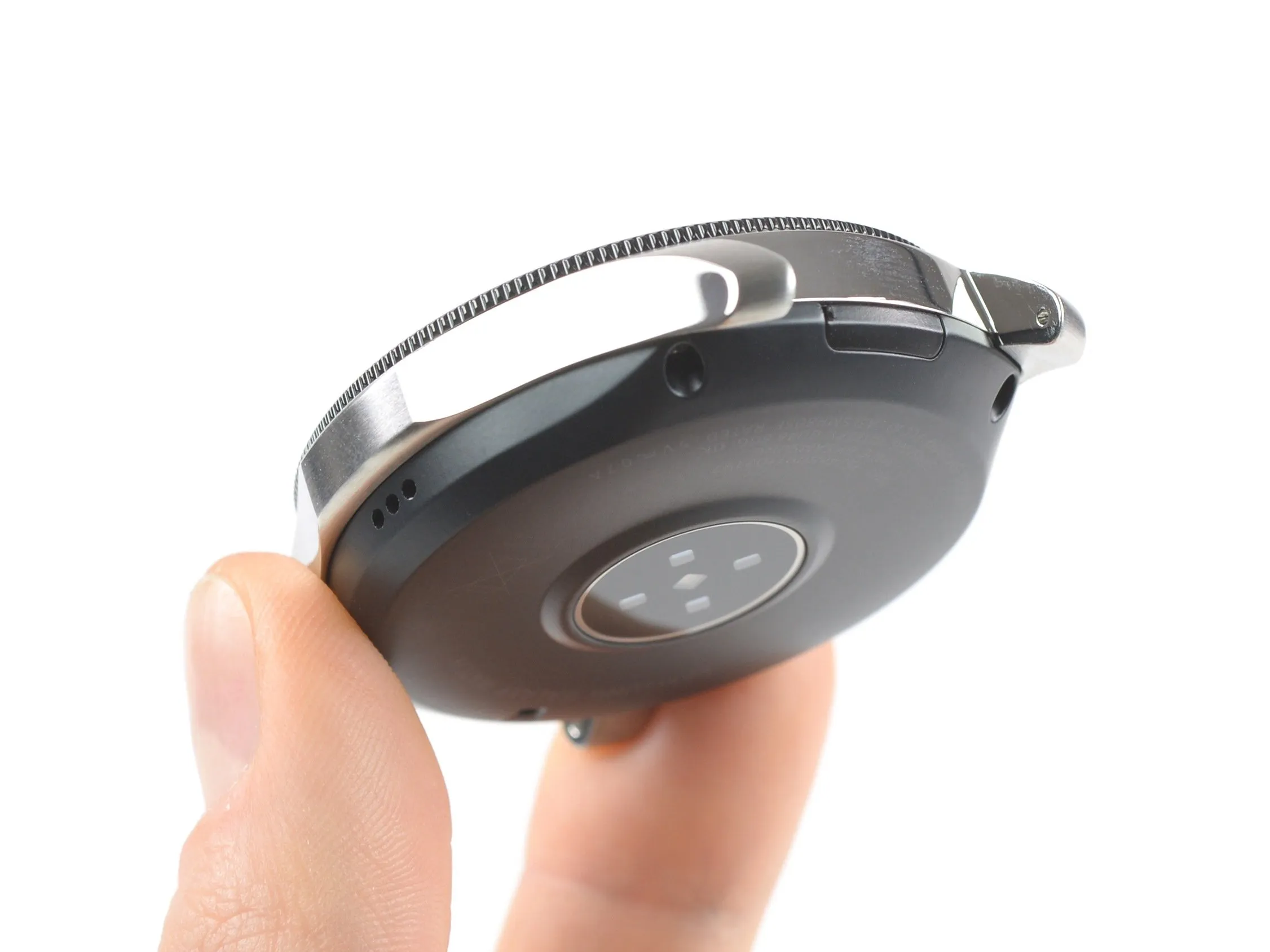

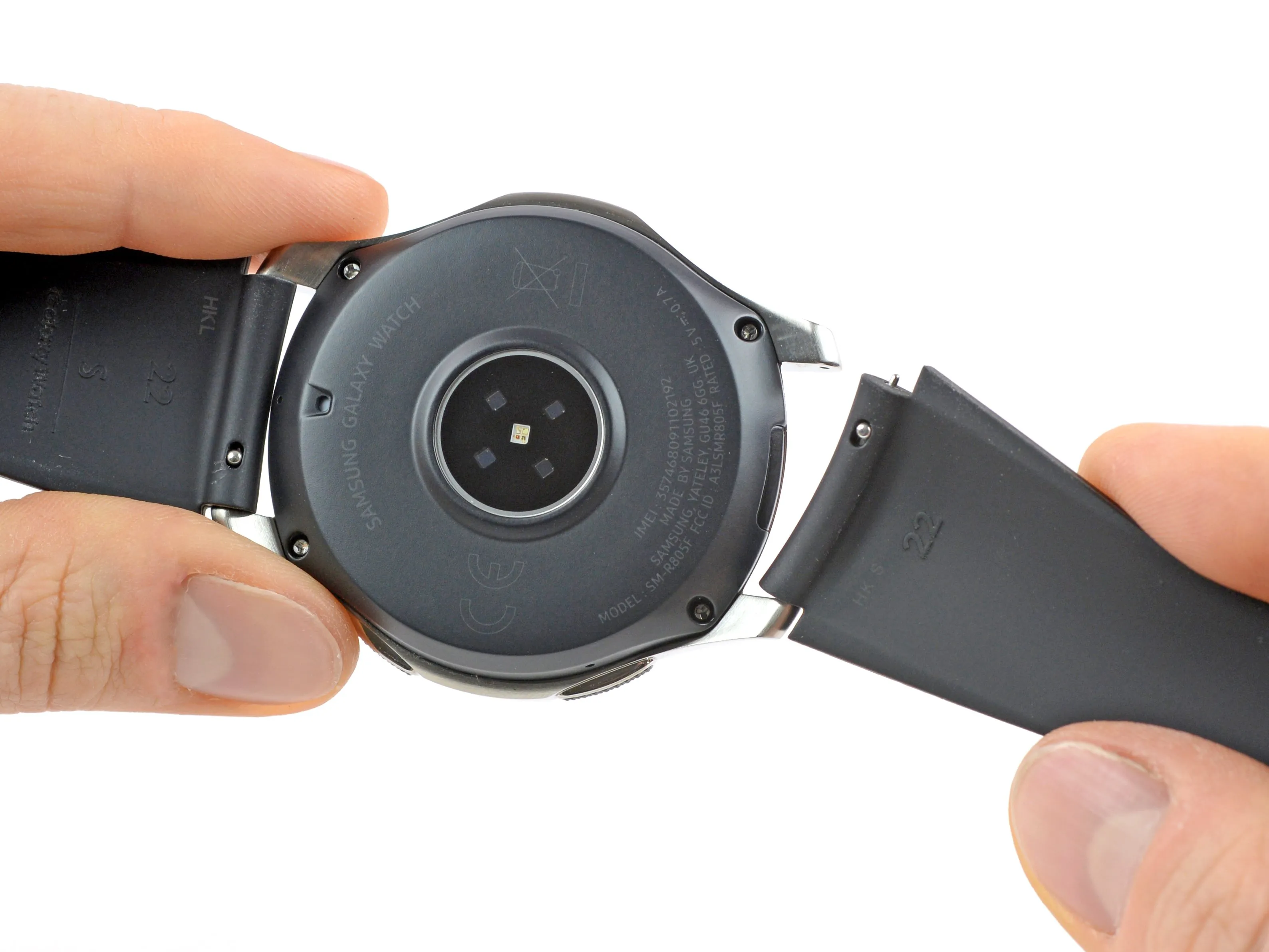

• Официальное обозначение этой модели Galaxy - SM-R805F.

• Стандартизированные 22-миллиметровые руки этой галактики довольно легко отсоединяются от центра...

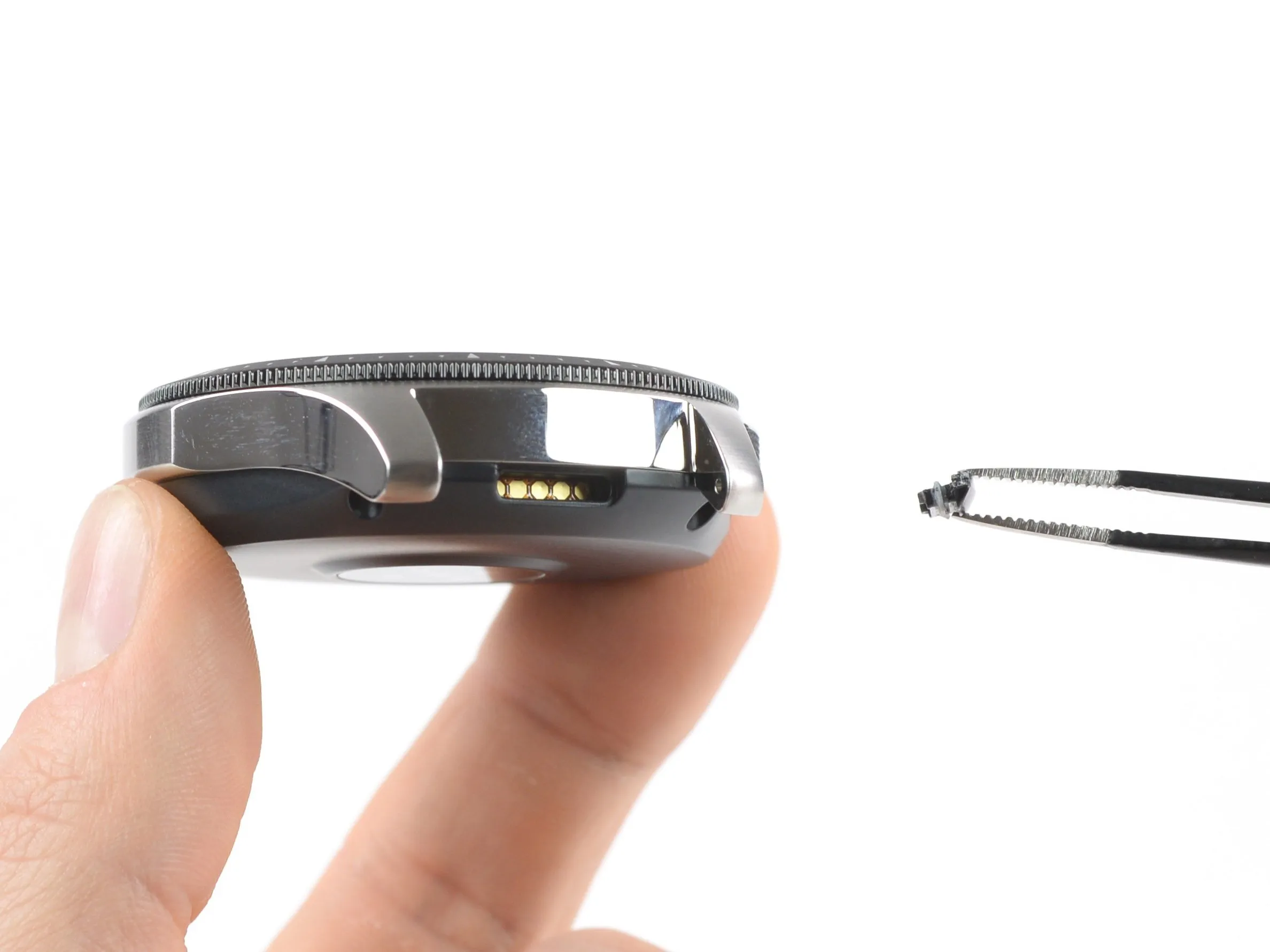

• ...и открывают доступ к пятиконтактному порту на нижнем конце центрального элемента.

• Это USB+1 для экстренной проводной зарядки и обслуживания?

Комментарии к шагу

Пятиконтактный порт - это остаток от оригинального Gear S, в котором использовался тот же 5-контактный разъем для зарядки и подключения USB. На самом деле, немного изменив его (в основном удалив немного пластика), можно использовать печатную плату зарядной док-станции Gear S для установки USB-соединения с часами в целях восстановления. Samsung использует специально изготовленный инструмент в ремонтных мастерских для диагностики.

Спасибо, Йозеф, за дополнительную информацию о зарядной док-станции Gear S. Очень интригующе.

Шаг 4

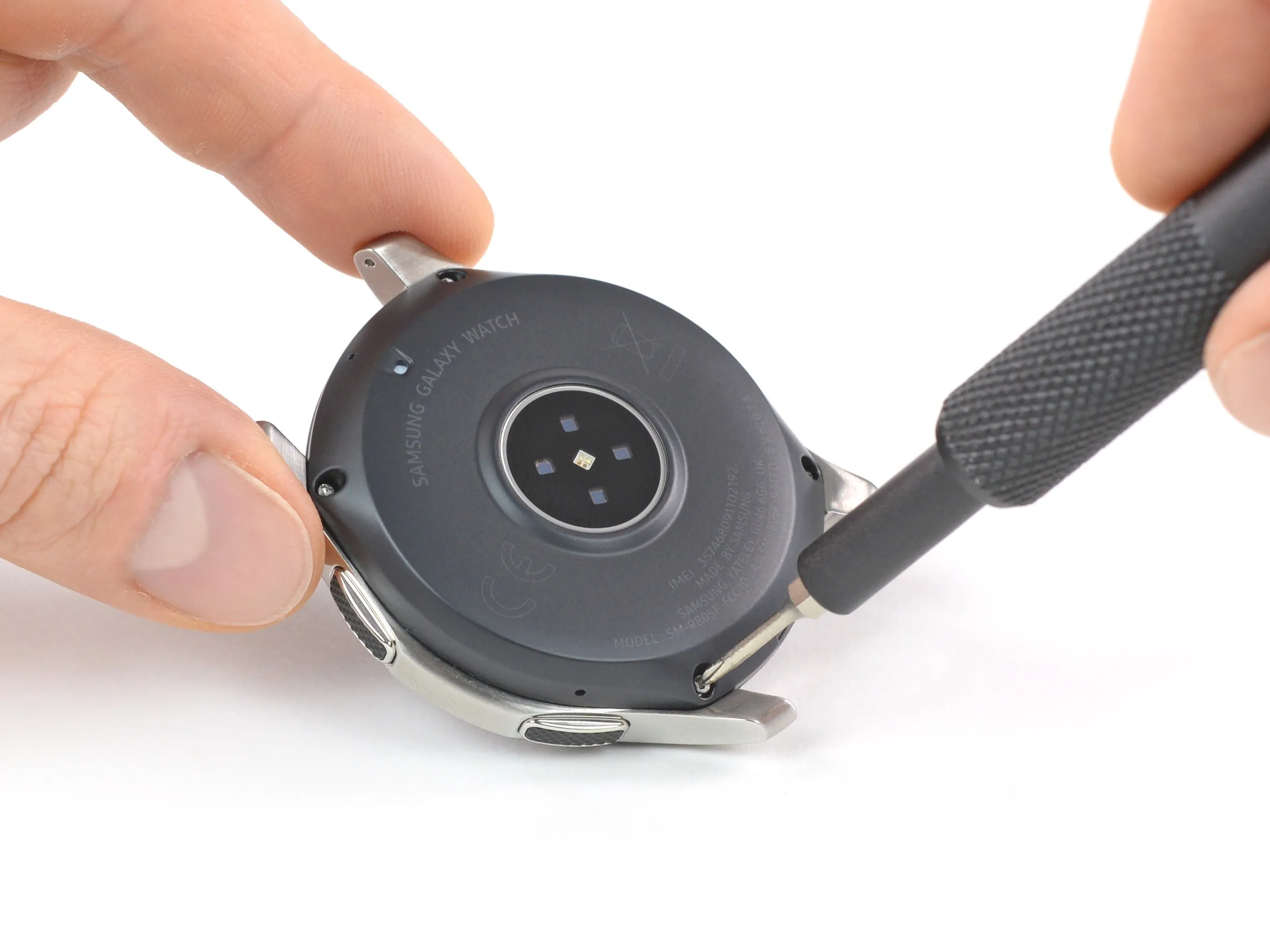

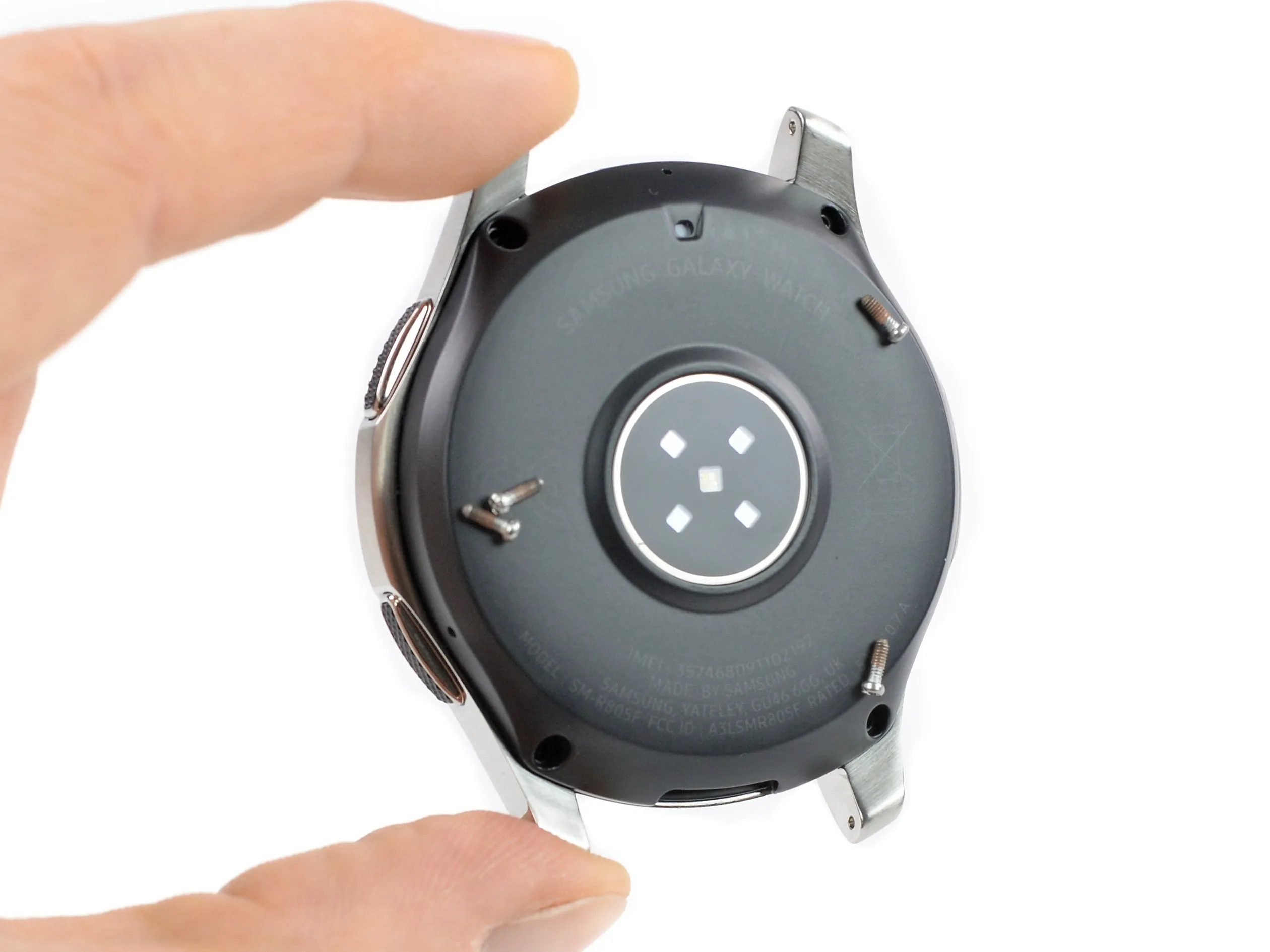

• Вооружившись алюминиевым Precision Bit Driver с поворотным колпачком, мы беремся за трехконечные винты в форме вихря.

• Кажется, что эти винты притягиваются тремя магнитными полями, которые управляют стыковкой с подставкой для беспроводной зарядки.

• Но мы не отвлекаемся на это обычное фундаментальное взаимодействие и откручиваем сердцевину часов, приложив чуть больше усилий.

• Часы Galaxy Watch имеют класс защиты IP68 и, следовательно, обладают определенной устойчивостью.но мы знаем, что это бесполезно..

Комментарии к шагу

Часы Galaxy Watch рассчитаны на 5ATM (5 раз атмосферное давление), поэтому 50 м, так как давление увеличивается на 1 ATM на 10 метров под водой.

Я потерял нижний винт. Может ли кто-нибудь поделиться спецификацией для них?

Возможно, вы захотите посмотреть здесь: Открытие Galaxy Watch

Используется ли на винтах фиксатор резьбы, если да, то какого цвета?

Отвертка Y00 или Y000?

Винты с тремя точками №00 (длина 4,2 мм), как указано в руководстве по процедуре открытия

Шаг 5

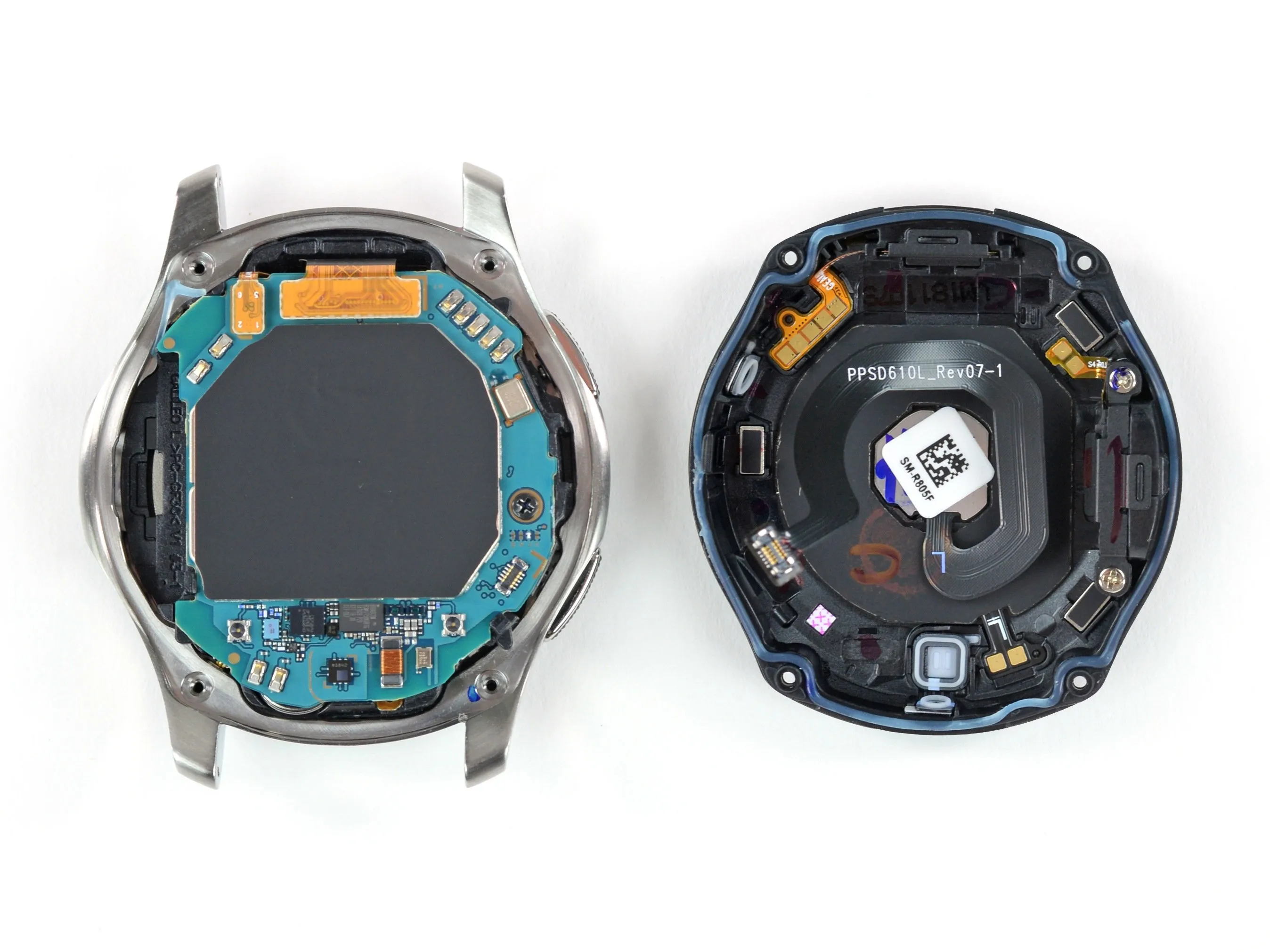

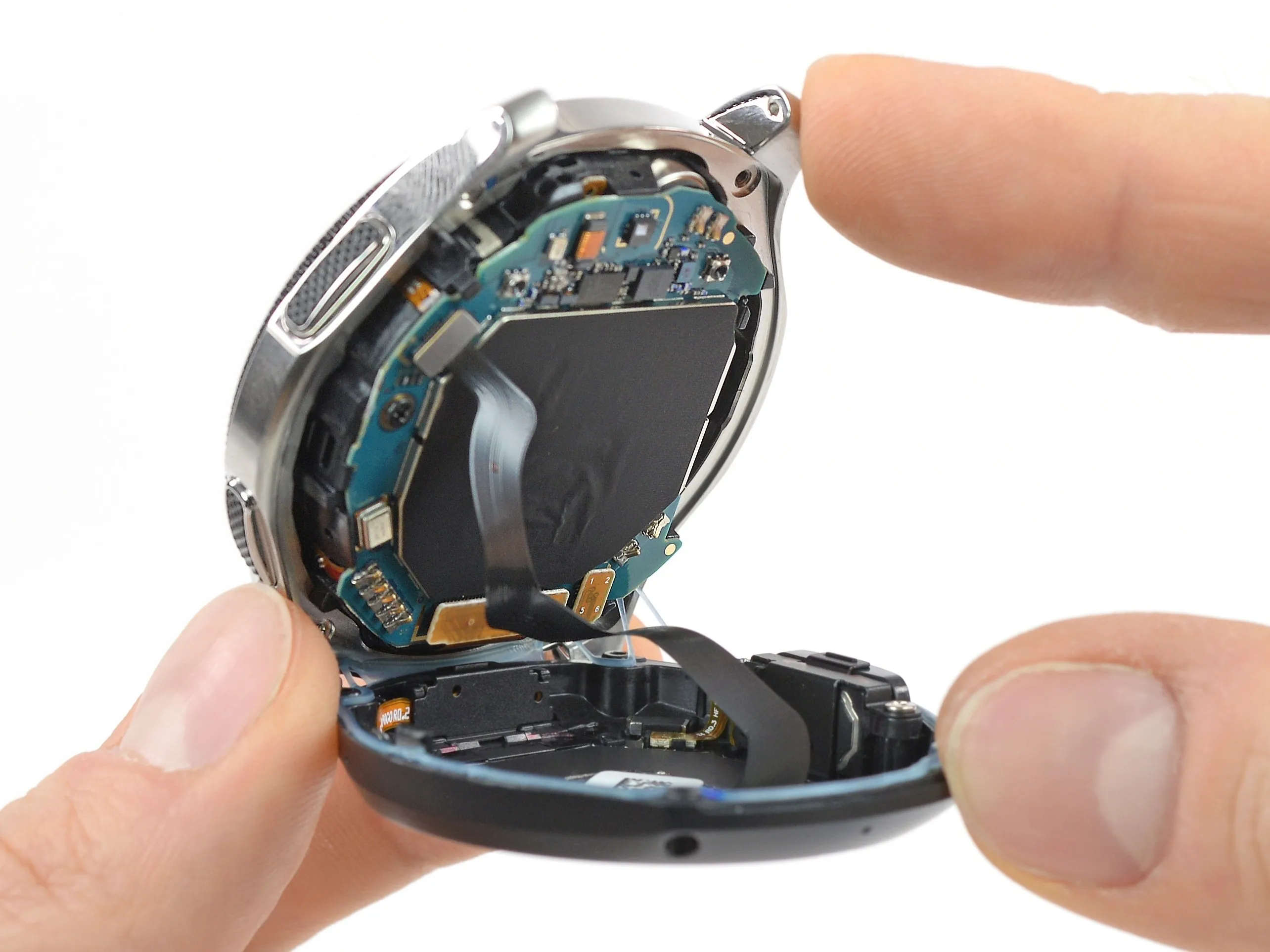

• Ожидая обнаружить мины-ловушки, мы удивляемся длинному ленточному кабелю, соединяющему датчик сердечного ритма с внутренним блоком.

• Синий резиновый уплотнитель вокруг края Galaxy может потребовать замены перед сборкой, если он поврежден, но пока что никакого клея нет - нам это нравится.

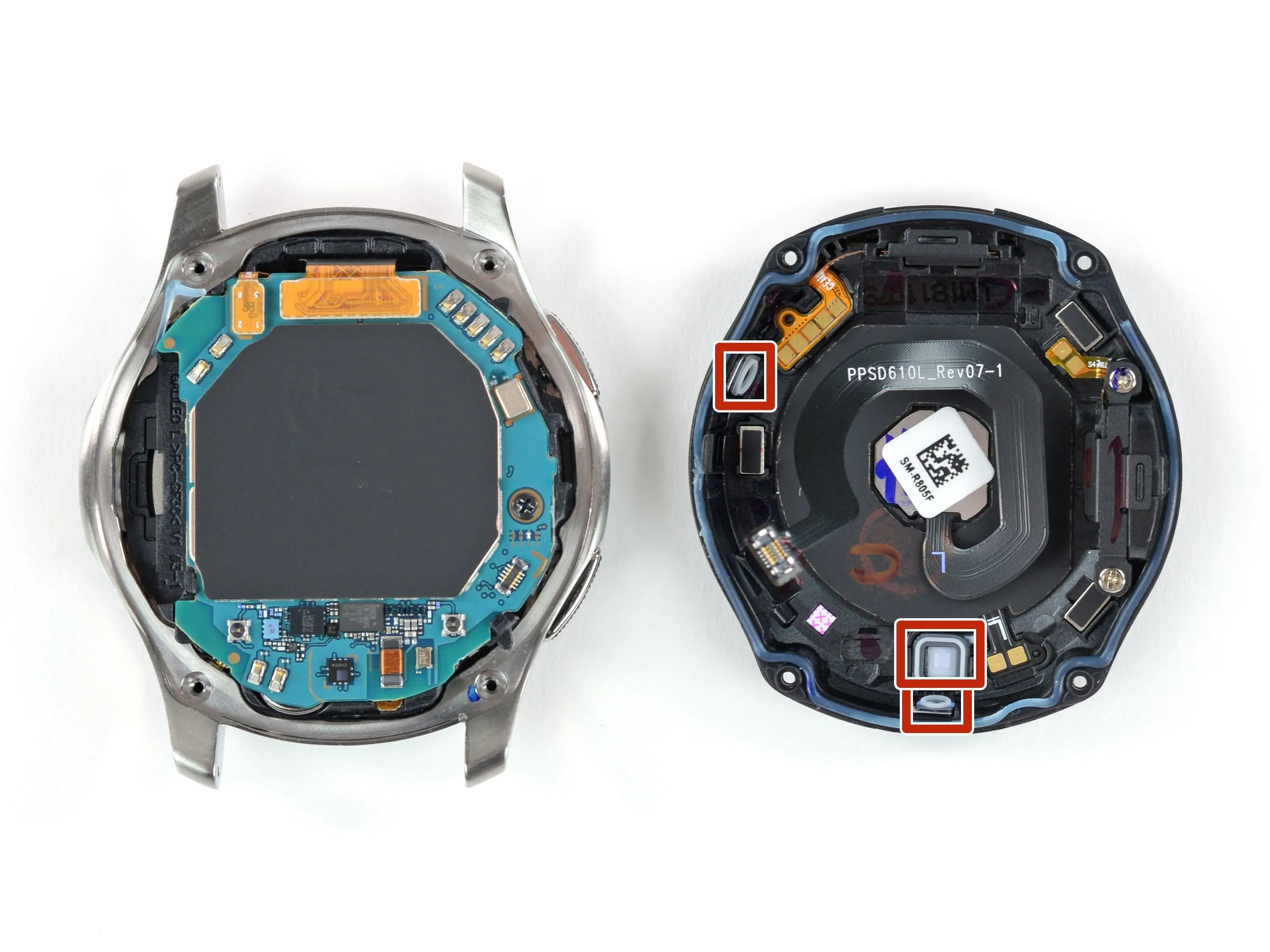

• Кстати, о герметичности: Мы также обнаружили резиновые прокладки для микрофона, датчика освещенности и датчика давления.

Комментарии к шагу

Вы составили отличное руководство. Тем не менее, у меня все еще есть вопрос... Могу ли я заменить Micro без проблем? Как я должен действовать? С наилучшими пожеланиями, Стефан

Где я могу достать - Синий резиновый уплотнитель? Какой размер?

где можно найти ла лазурную юнту и остальные три сенсора?

где взять резиновое уплотнение для задней крышки несколько человек спрашивали, но я не вижу ответов, пожалуйста, помогите

Шаг 6

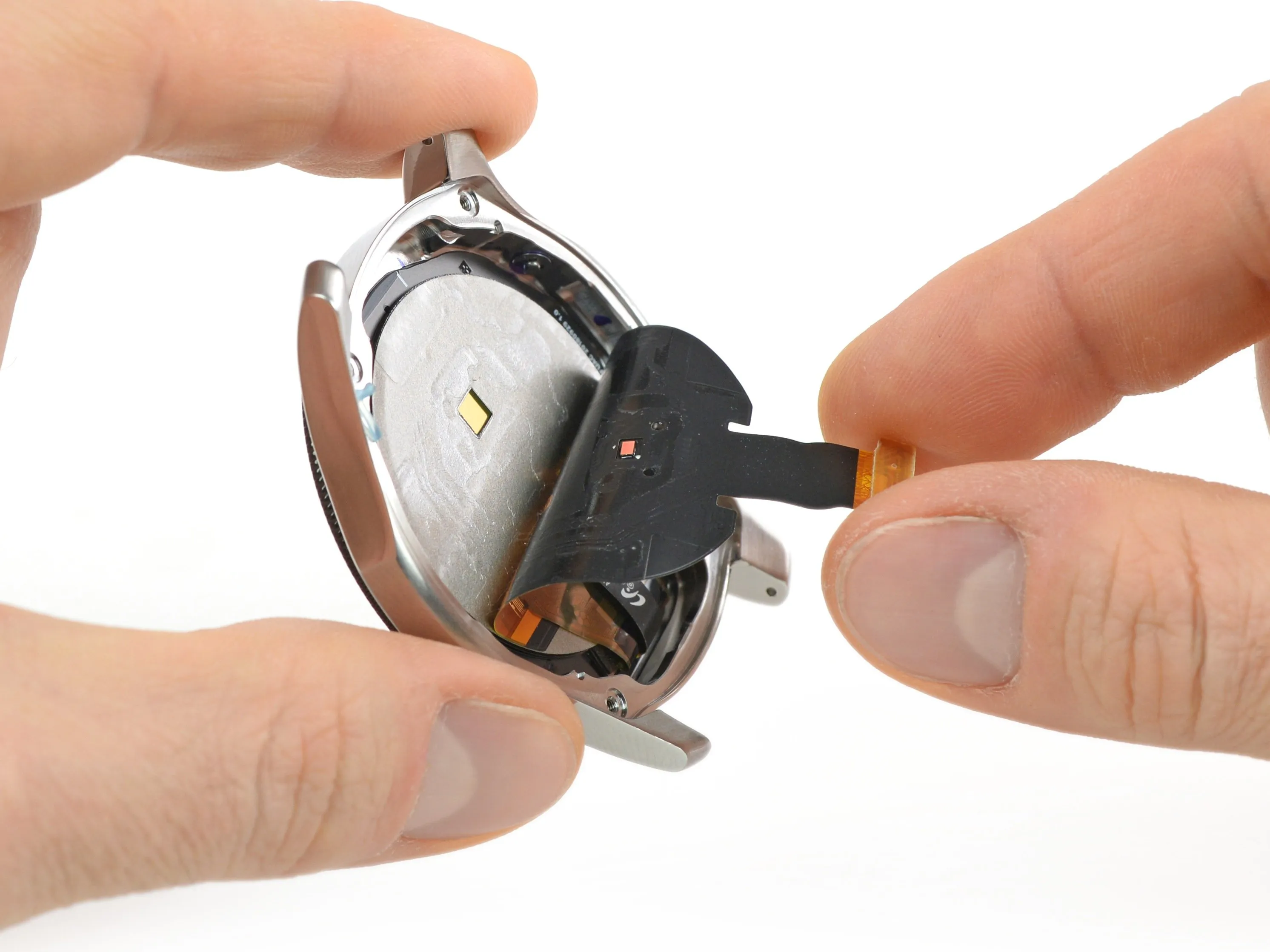

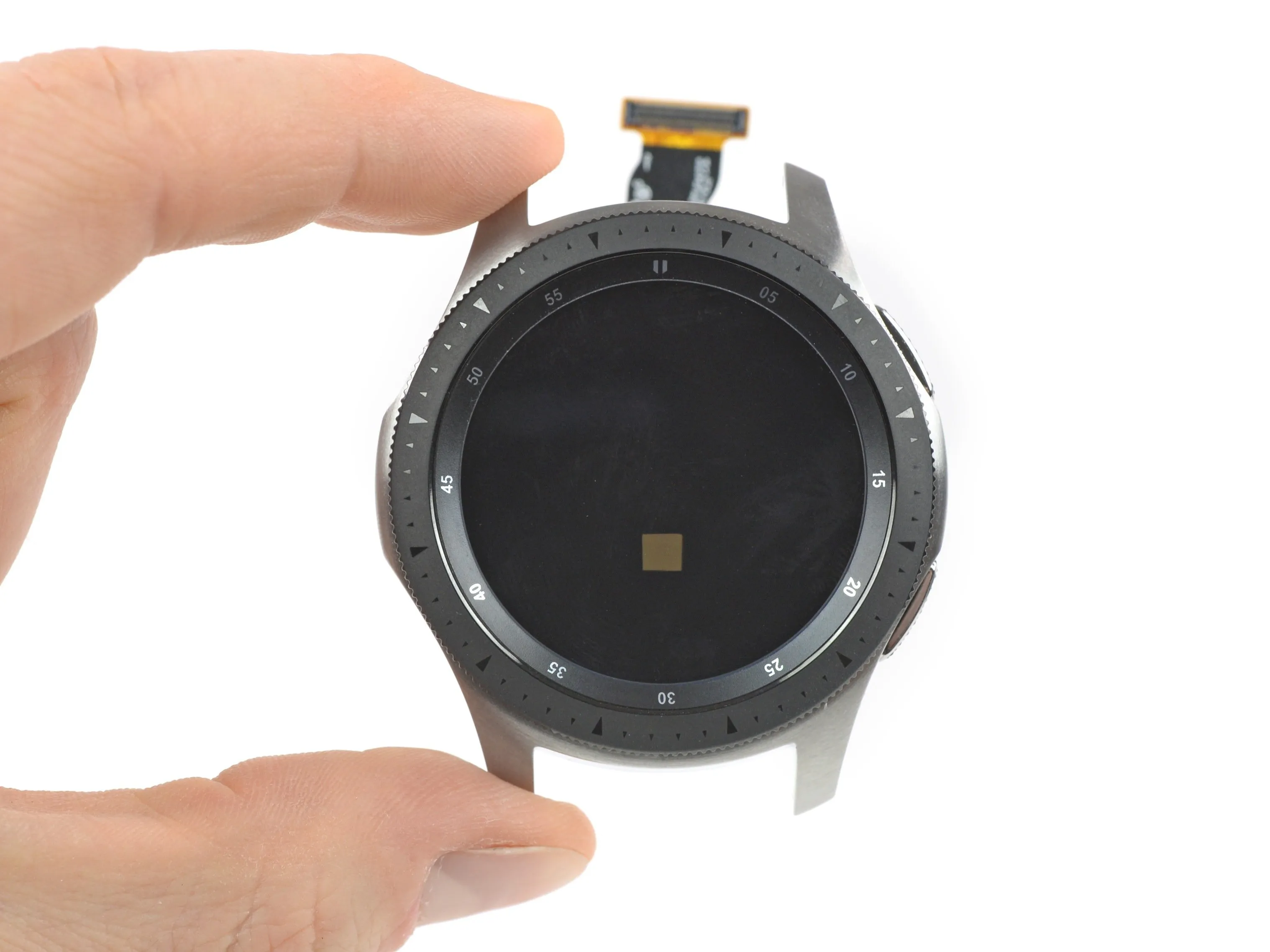

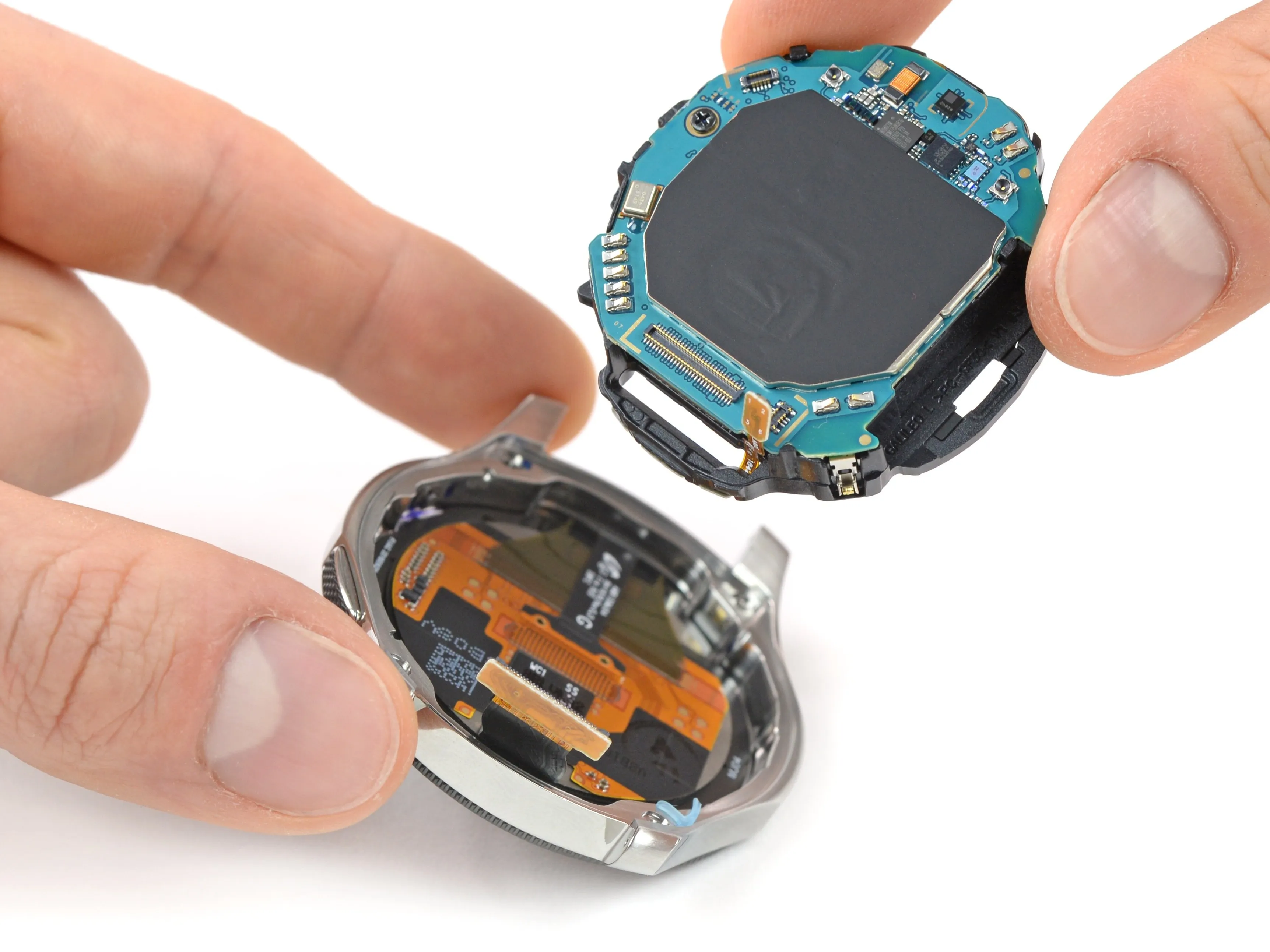

• После отсоединения дисплея это ядро прекрасно разделяется на несколько мелких элементов. Обнадеживает то, что здесь по-прежнему нет никаких признаков пятой фундаментальной силы - клея.

• На гибком ковре дисплея находится датчик освещенности, который подглядывает за внешним миром через небольшое отверстие в дисплее.

• Если оторвать ковер кабеля, как это сделали мы, дисплей, скорее всего, будет поврежден. Если вы планируете самостоятельно исследовать свой Galaxy, будьте внимательны и следите за нашими официальными руководствами.

Шаг 7

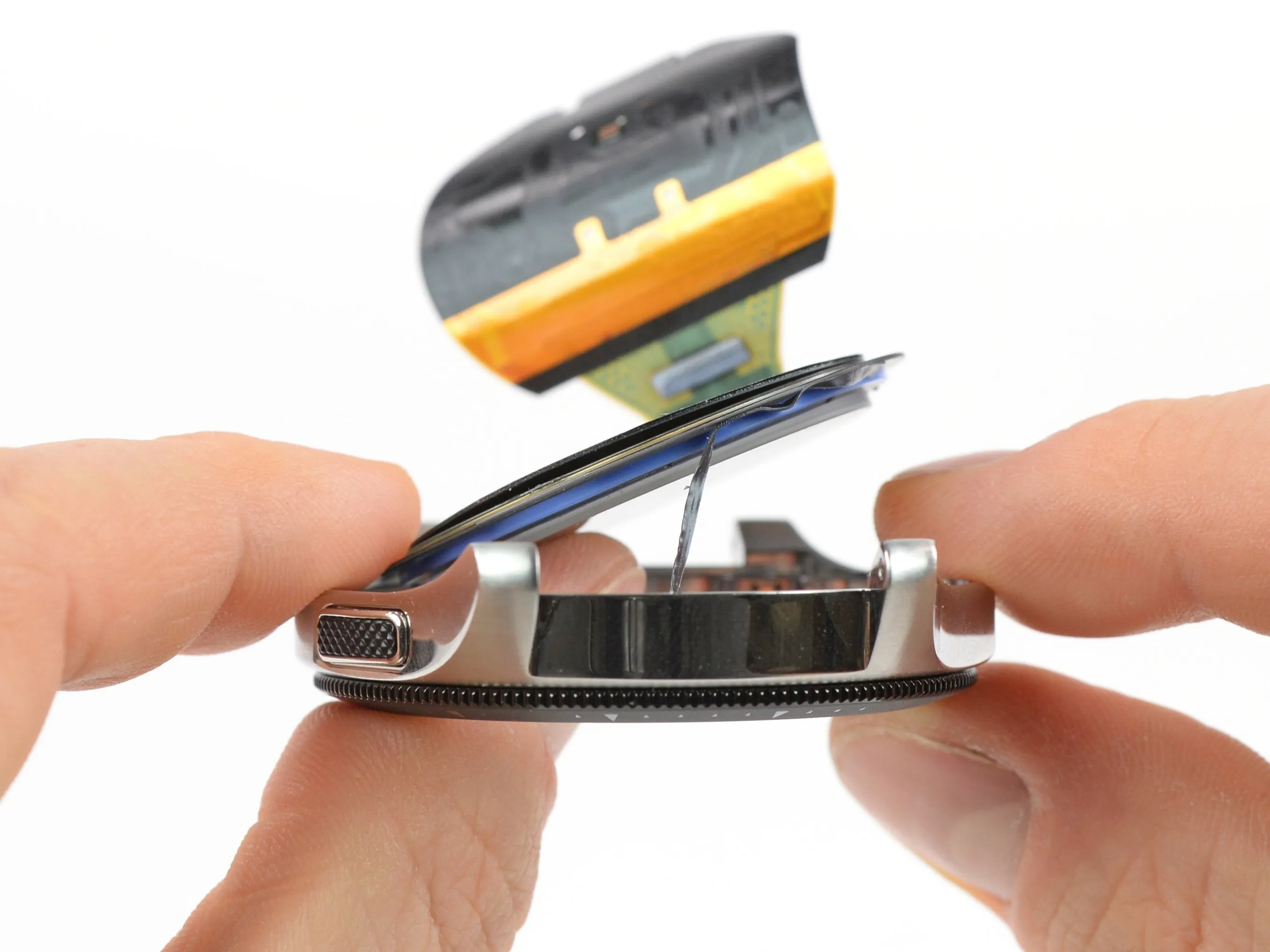

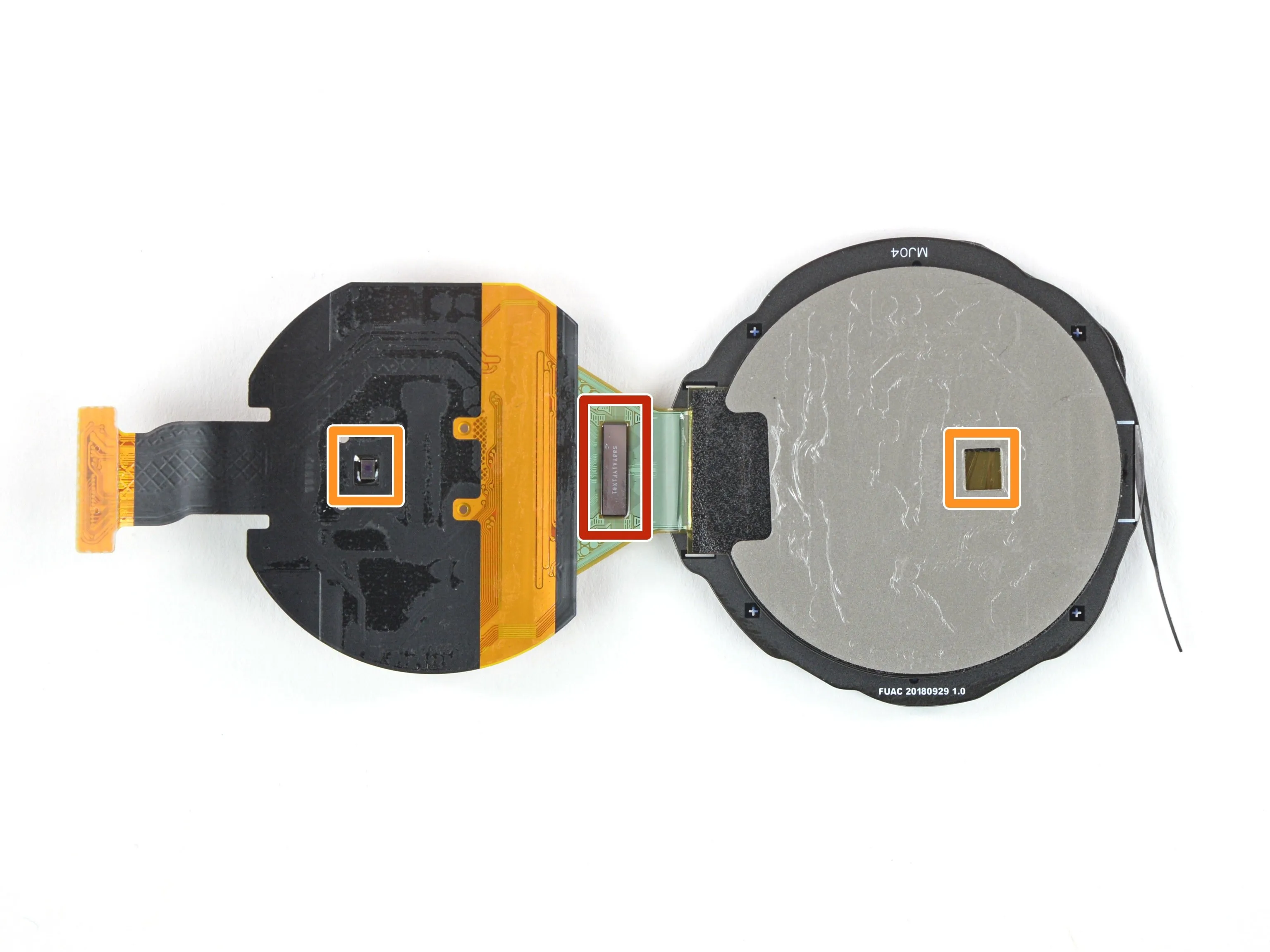

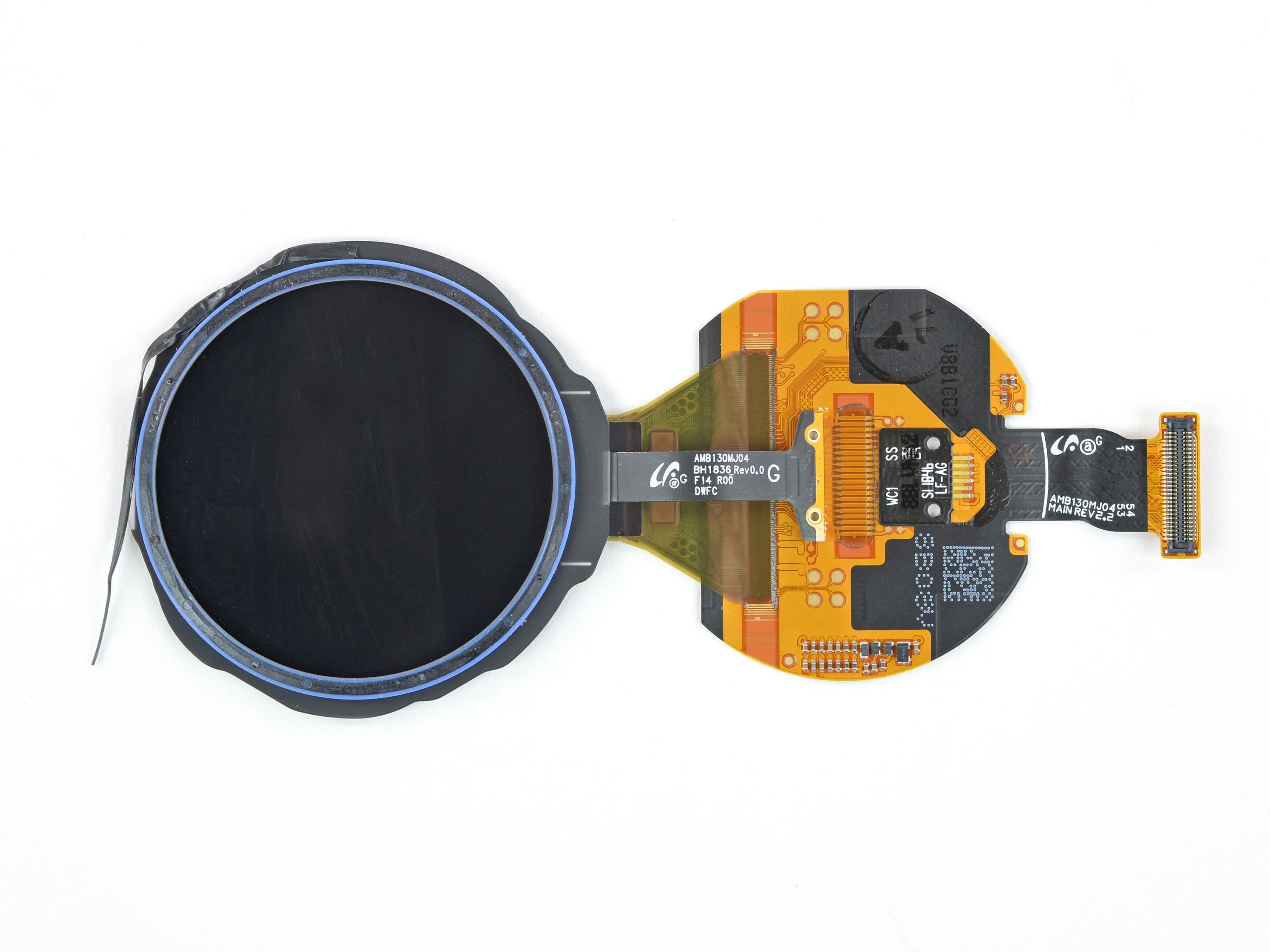

• Хотя дисплей круглый, он не сферический, что, похоже, подтверждает спорную теорию 'плоского дисплея'. Однако с появлением в ближайшем будущем складных дисплеев эта теория может быть опровергнута навсегда.

• Super AMOLED-дисплей нашей 46-миллиметровой версии имеет диаметр 1,3 дюйма (33 мм). Максимальное разрешение по вертикали и горизонтали составляет 360 пикселей.

• Мы видим чип с маркировкой S88YA1YF1X01 (скорее всего, драйвер AMOLED от Samsung)

• ... и датчик освещенности с отверстием для глазка.

Шаг 8

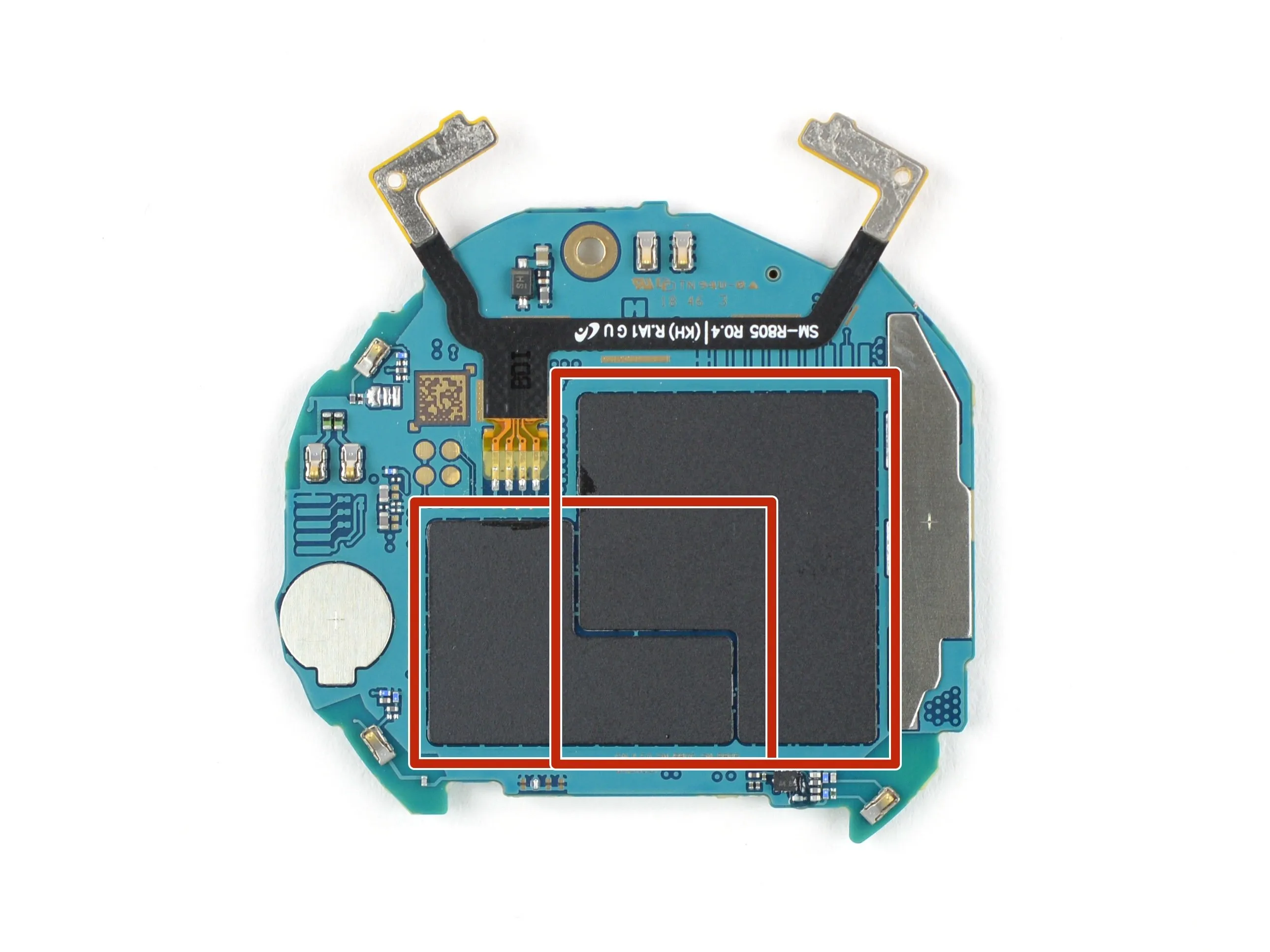

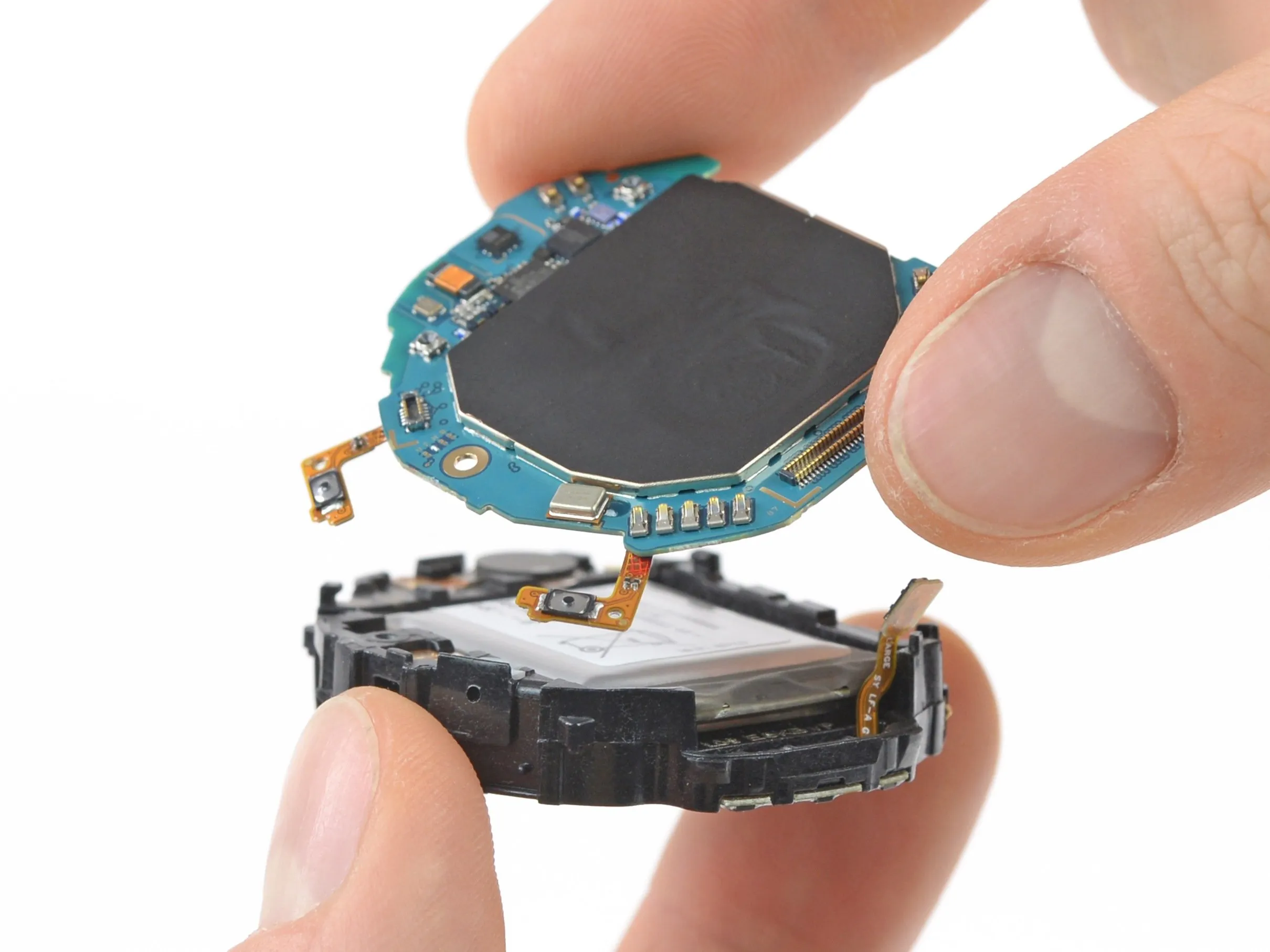

• Вычислительный центр галактики выглядит как маленькая плоская голова жука, а два кабеля с кнопками - как усики.

• С этой стороны мало что можно показать, кроме двух плоских монолитных блоков из смолы, похожих на тот, что находится в Apple Watch Series 4.

Комментарии к шагу

Здравствуйте,

Можете ли вы показать, как вы отделили два разъема 'жучок' на материнской плате от нижней части?

Спасибо

Podważa się czymś ostrym w okolicy guziczka 😏 odchodzi lekko, tylko musi być coś jak igła bo jest mało miejsca

Шаг 9

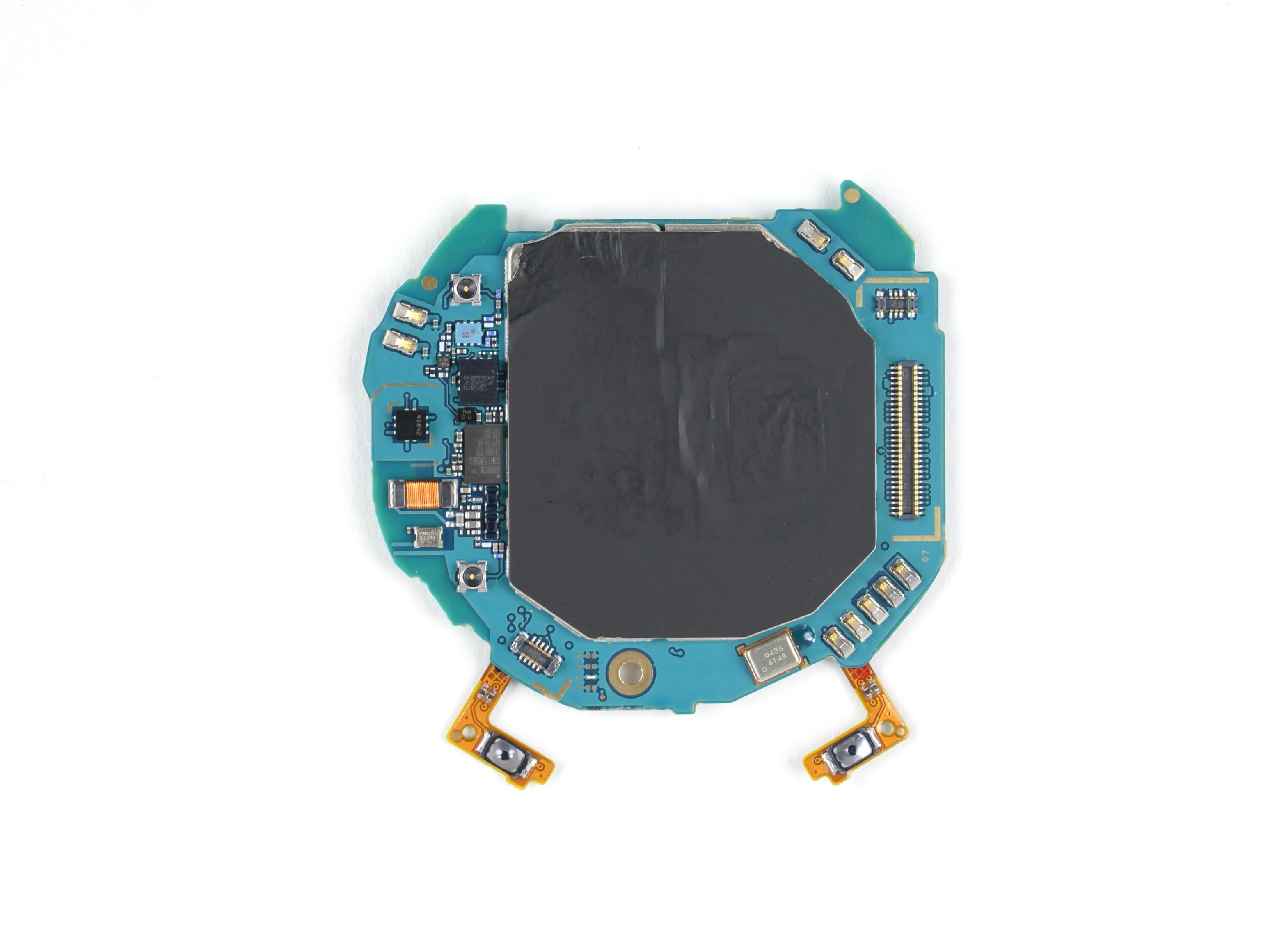

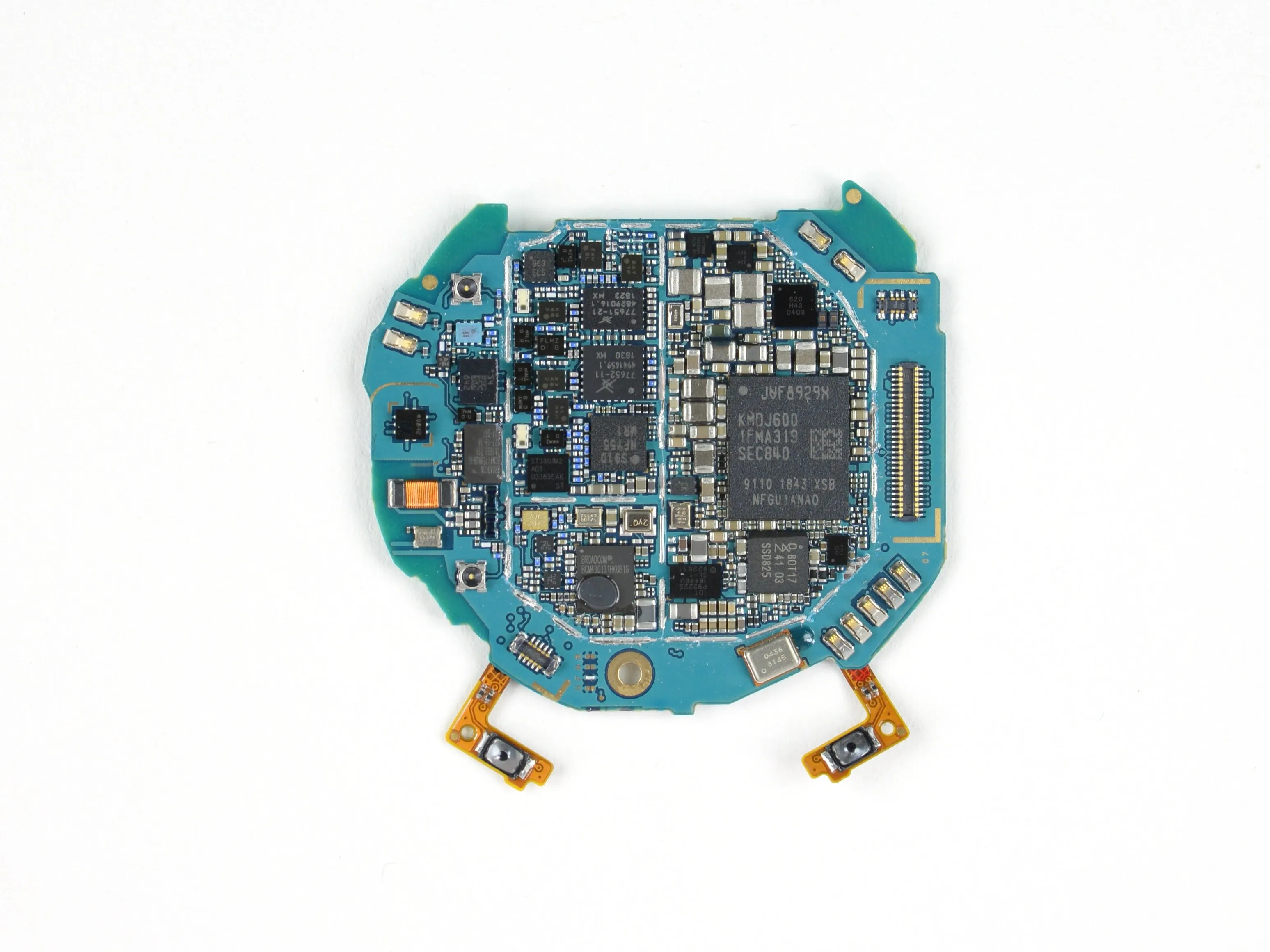

• Однако другая сторона может предложить немного больше:

• Samsung Exynos 9110 SoC (двухъядерный, 1,15 ГГц)

• NXP Semiconductor PN80T Контроллер NFC с защищенным элементом

• Чип Broadcom BCM430131 WiFi/BT и чип BCM47758 GPS/ГЛОНАСС с концентратором датчиков

• Skyworks SKY77651-21 и SKY77652-11 модули многомодовых/многодиапазонных усилителей мощности для 3G/LTE

• Огибающая трекера Samsung Shannon 910 (вероятно)

• STMicroelectronics LPS22HH датчик барометрического давления

• ST Micro ST33G1M2 32-битный ARM® SecurCore® SC300 (защищенный элемент)

Шаг 10

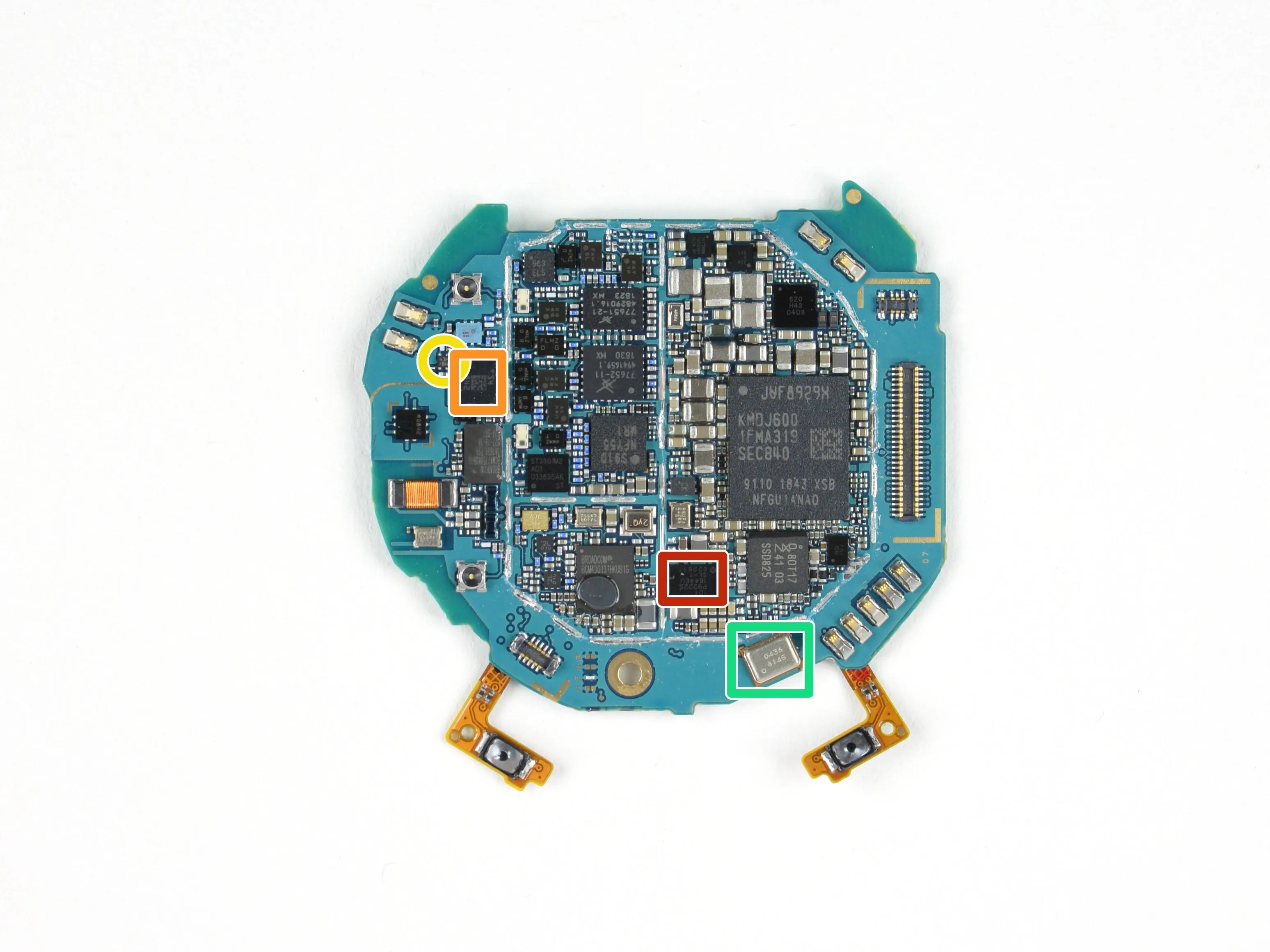

• ... и даже больше ID:

• Беспроводной приемник питания Renesas (ранее IDT) P9222S

• STMicroelectronics LSM6DS3 3-осевой акселерометр/гироскоп (вероятно)

• NXP Semiconductor BGU8309 Малошумящий усилитель GPS/ГЛОНАСС/Галилео/Компасс

• МЭМС-микрофон Goertek

Шаг 11

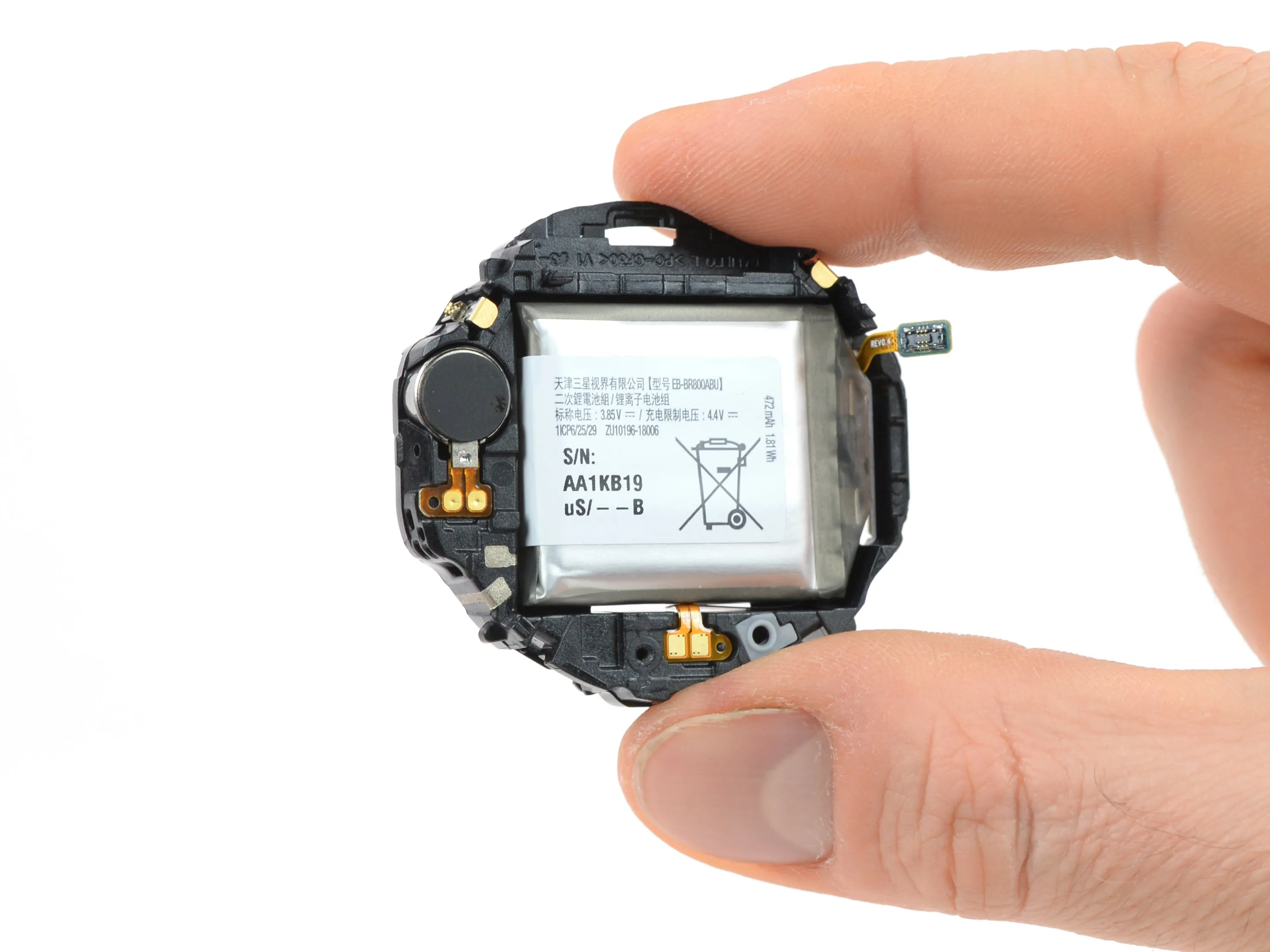

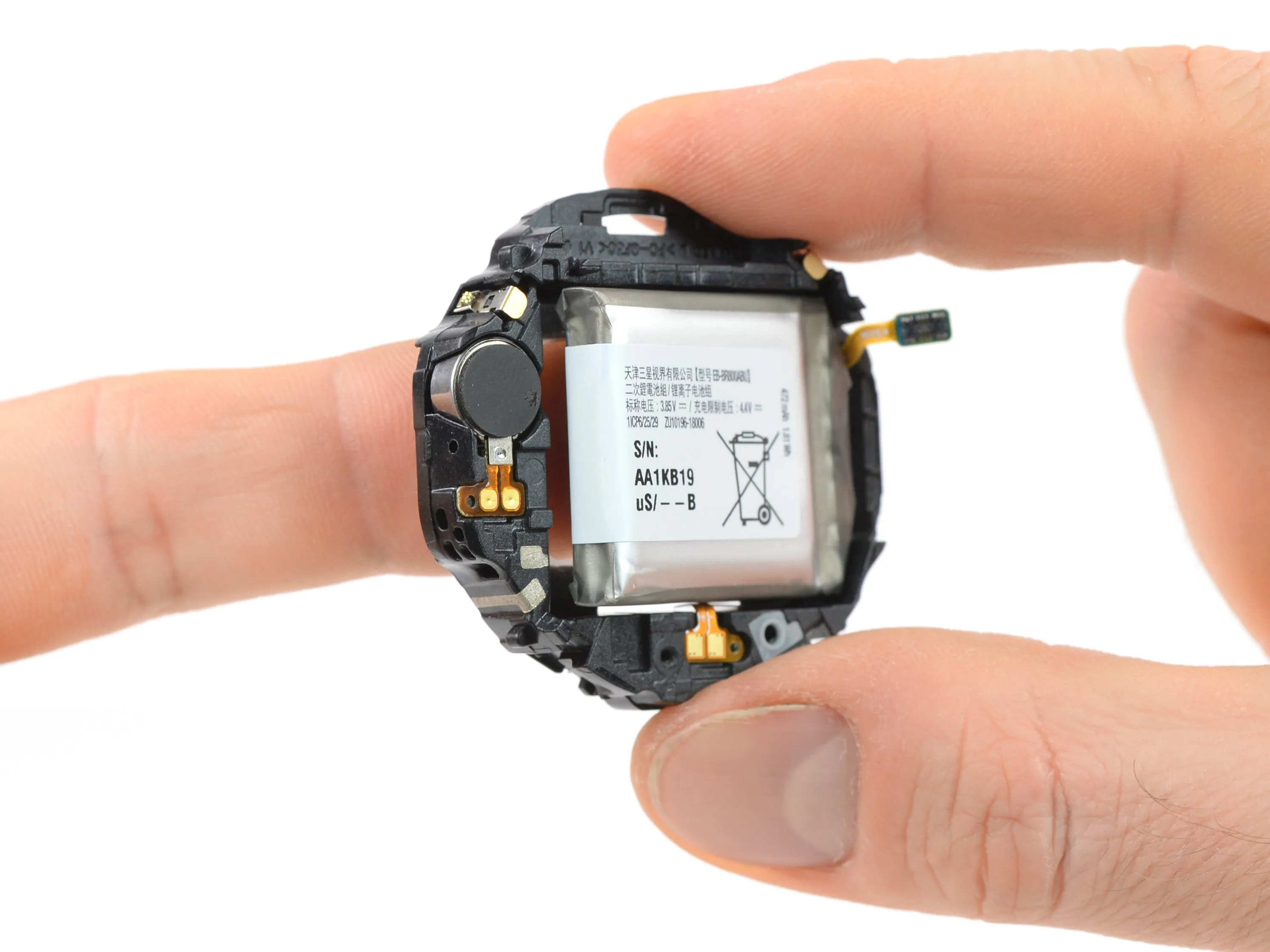

• Структурная целостность обеспечивается средней рамкой, в которой также находится источник питания, заставляющий эту галактику вращаться.

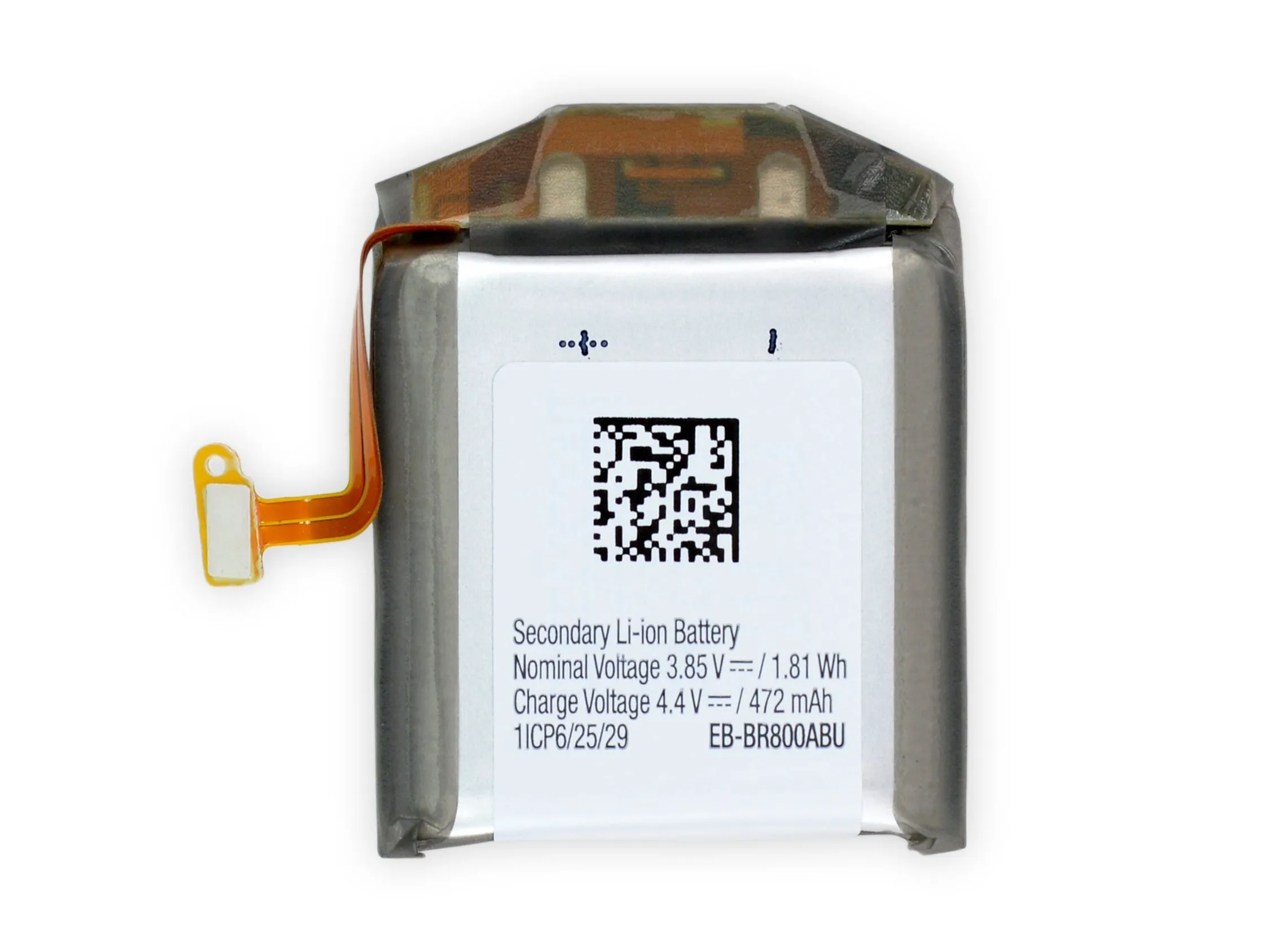

• Одним нажатием пальца мы можем извлечь аккумулятор 3,85 В емкостью 472 мАч, который обеспечивает 1,81 Втч.

• Это означает, что Galaxy превосходит 1,47 Вт-ч у Gear S3 (380 мА-ч @ 3,85 В) и 1,113 Вт-ч у Apple Watch Series 4 (291,8 мА-ч @ 3,81 В).

Шаг 12

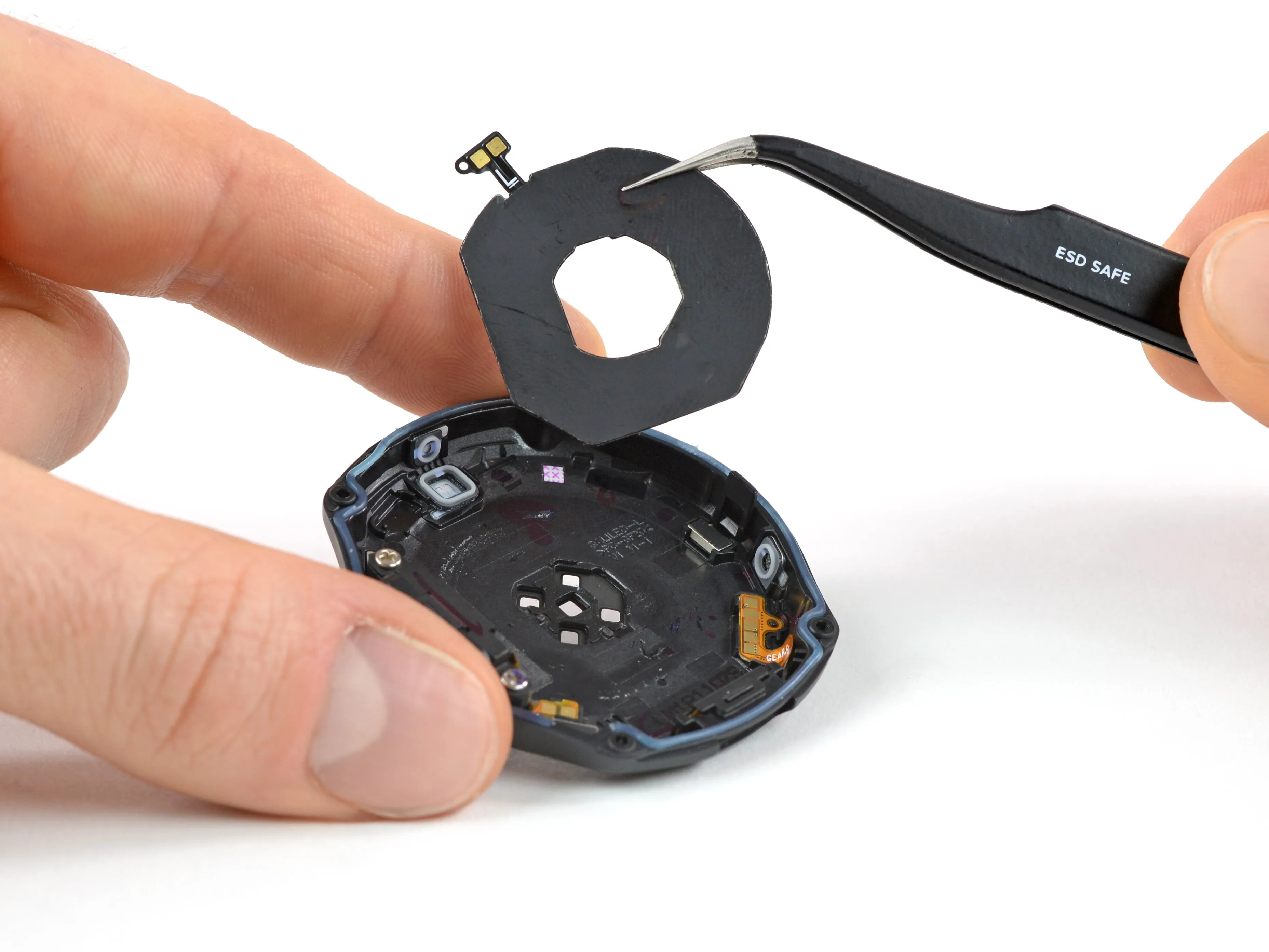

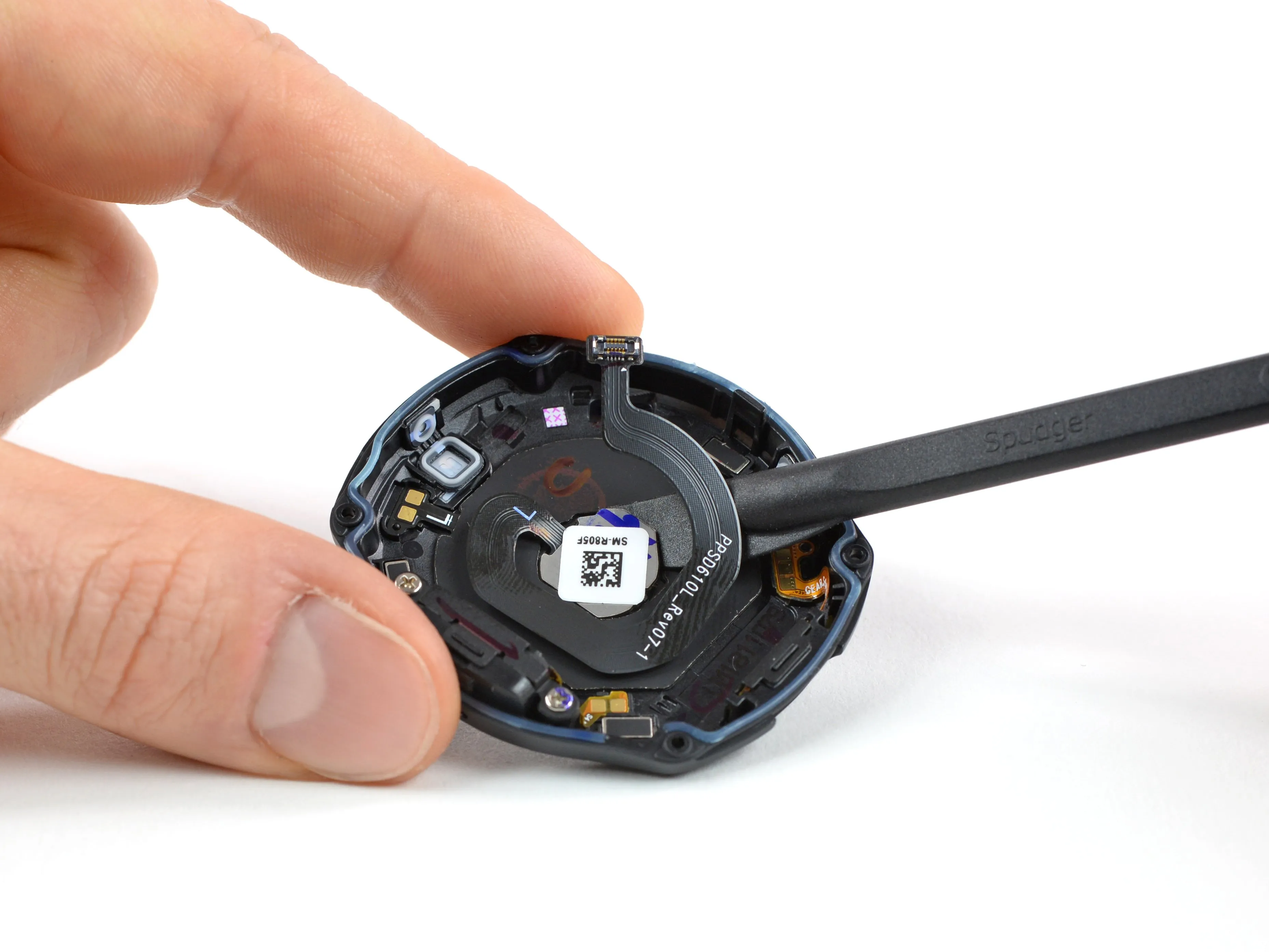

• Возвращаемся к задней крышке в поисках компонентов спутника. Вооружившись алебардой, прощупываем датчик сердечного ритма и катушку беспроводной зарядки.

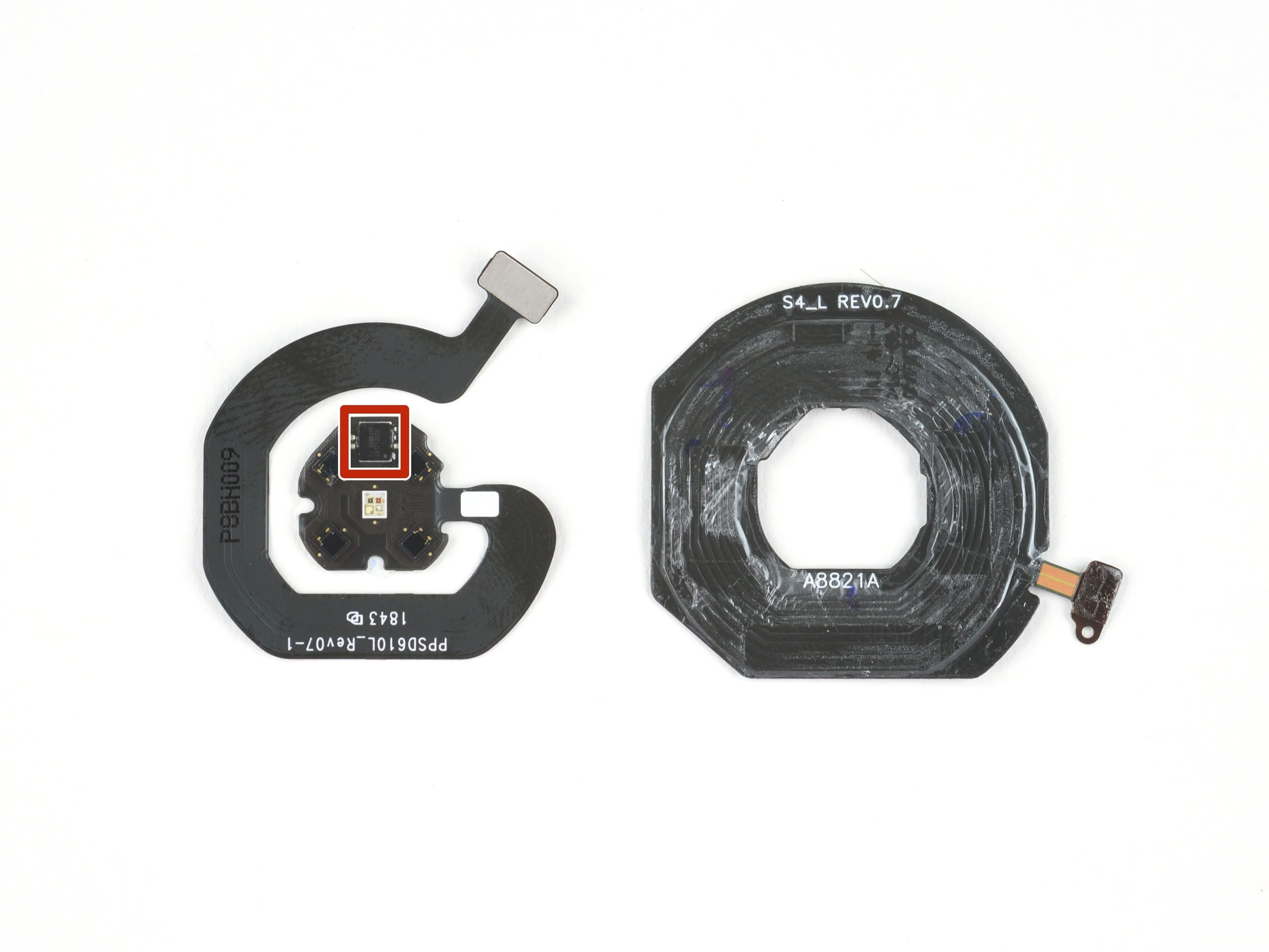

• Четыре фотоэлемента датчика сердечного ритма собраны вокруг источника света в центре.

• На борту находится один ультрамалый интегрированный чип AFE (аналоговый передний фронт) датчика сердечного ритма Texas Instruments SN1712025.

Комментарии к шагу

Разве это не антенна/катушка для беспроводной зарядки (а не для NFC)?

Предполагается, что антенна NFC должна находиться где-то на верхней стороне...

Привет, Wanderfalke, возможно, вы правы. Эти катушки чаще всего имеют двойную функцию (NFC/зарядка). Но в данном случае более вероятно, что это просто зарядная катушка. Я исправил это в шаге. Скорее всего, NFC находится на материнской плате (возможно, катушка расположена рядом с барометрическим датчиком). Спасибо за подсказку.

Здравствуйте, не могли бы вы объяснить процедуру извлечения и замены датчика сердечного ритма. Заранее спасибо.

Шаг 13

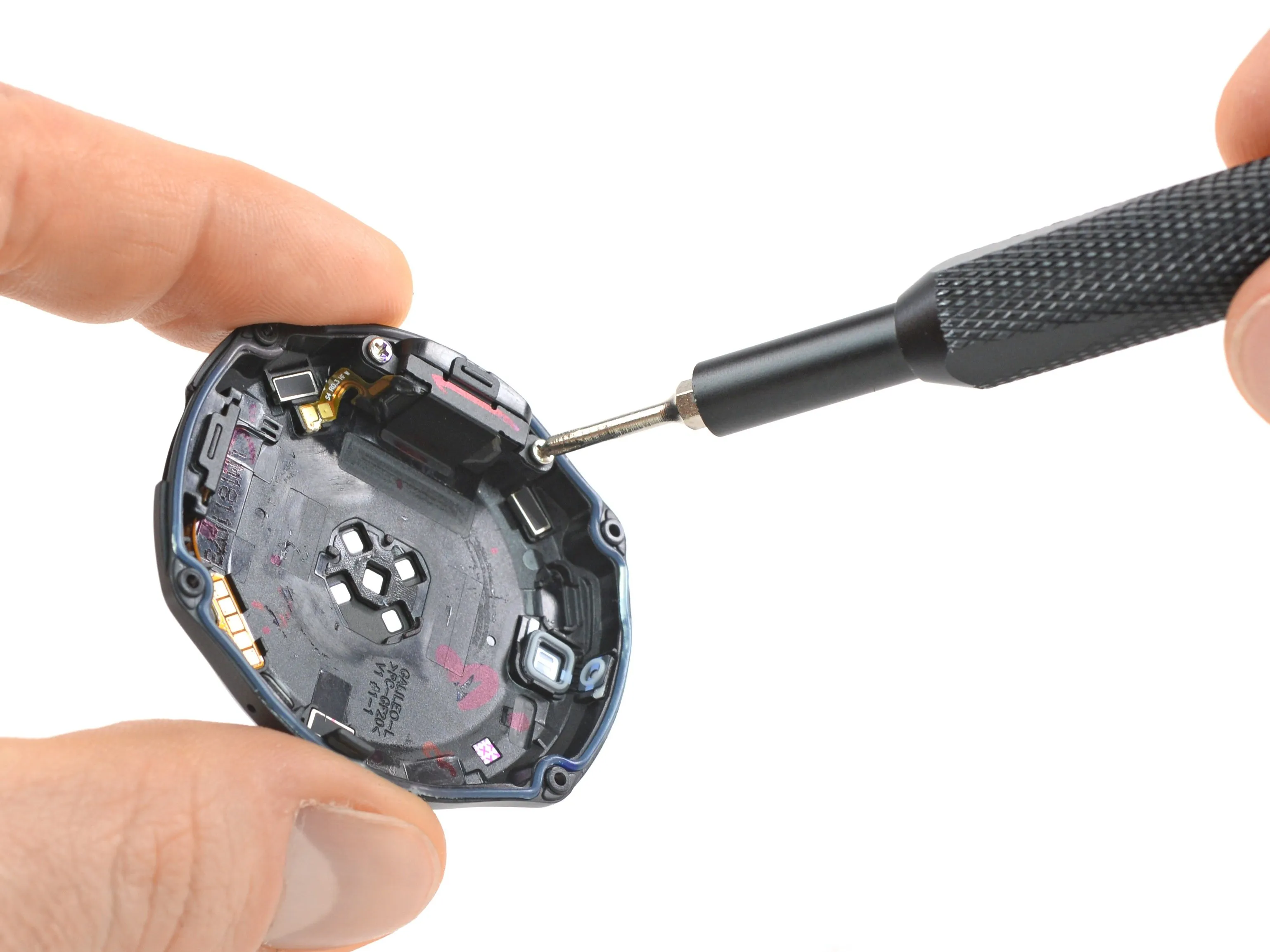

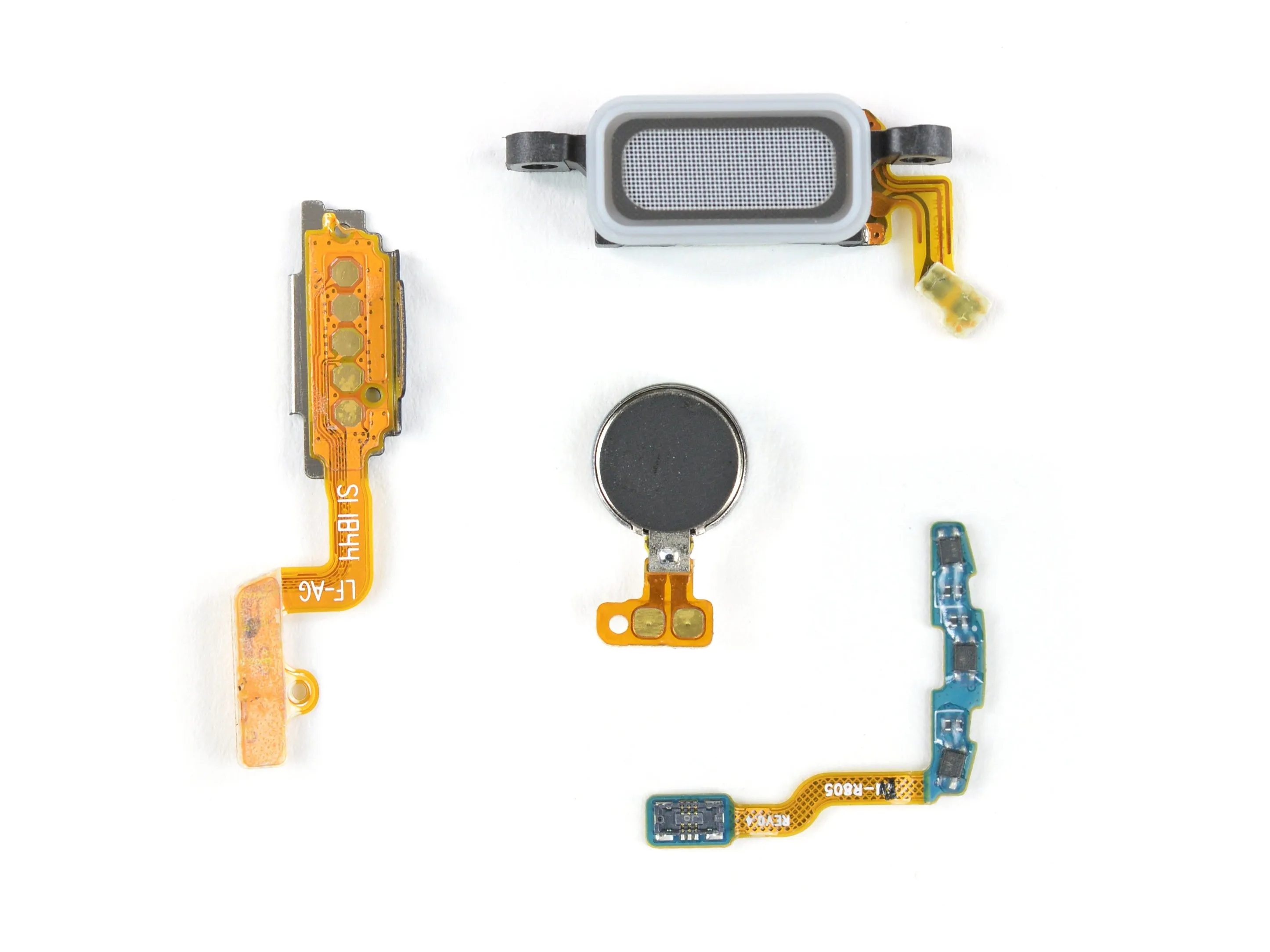

• Последними из задней крышки извлекаются сервисный порт и динамик, которые крепятся двумя винтами Phillips с резиновой прокладкой для защиты от проникновения.

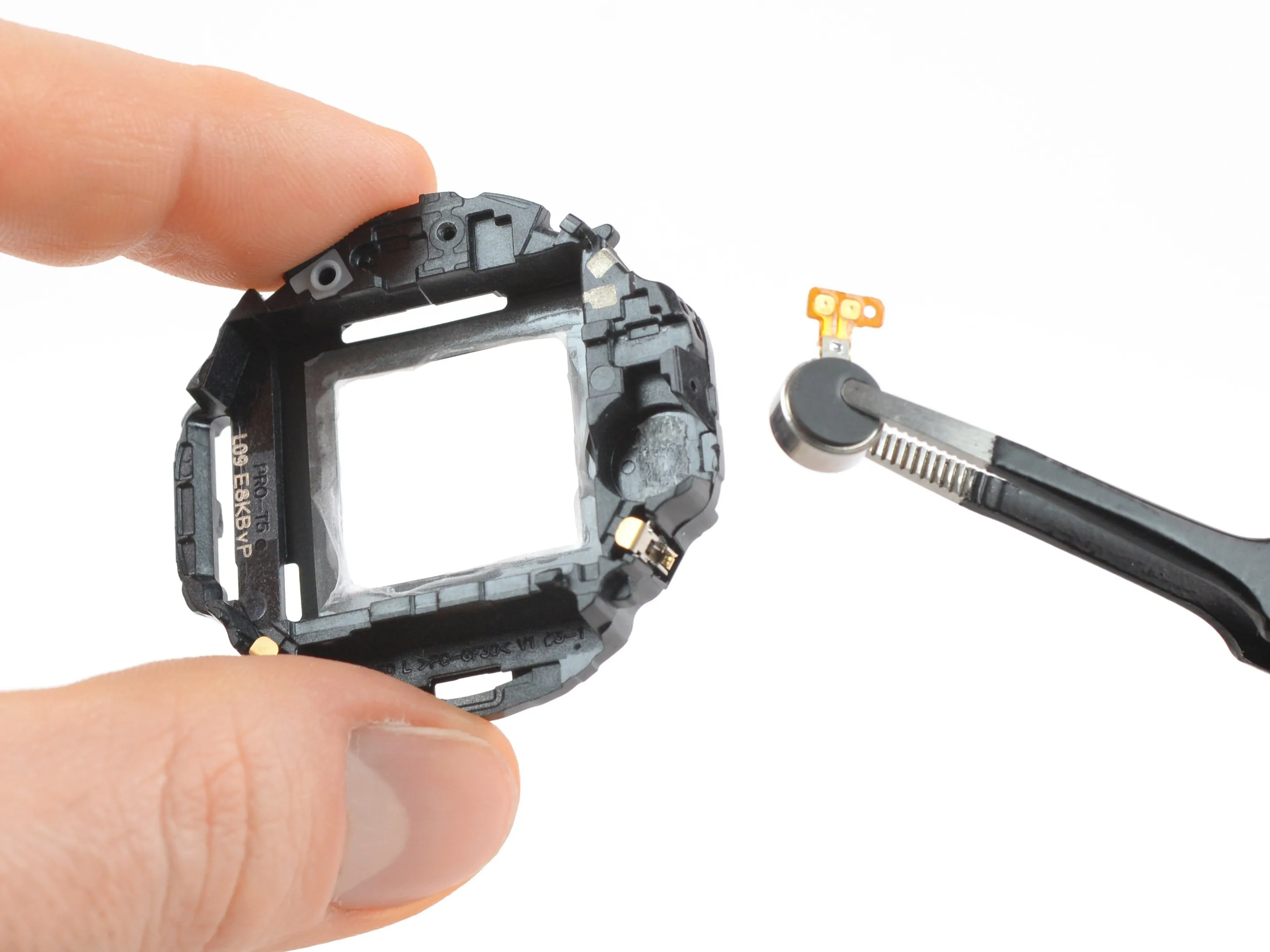

• Из средней части корпуса мы извлекаем обычный вибромотор и набор датчиков Холла, которые мы отложили в сторону, чтобы позже исследовать их вместе с вращающимся ободком.

Комментарии к шагу

На фотографии 3 какая деталь находится в правом нижнем углу? Я разбирал свои часы, и кабель сломался. Вы не знаете, где я могу купить детали для моих смарт-часов? Мне также нужен новый экран/цифровое стекло и заднее сенсорное стекло тоже разбито.

Привет, Брэндон, речь идет о датчике Холла в сборе, который описывается далее в этом разборе. К сожалению, у нас пока нет деталей для Galaxy Watch. В одном из комментариев к следующему шагу есть ссылка на возможный источник запчастей.

Шаг 14

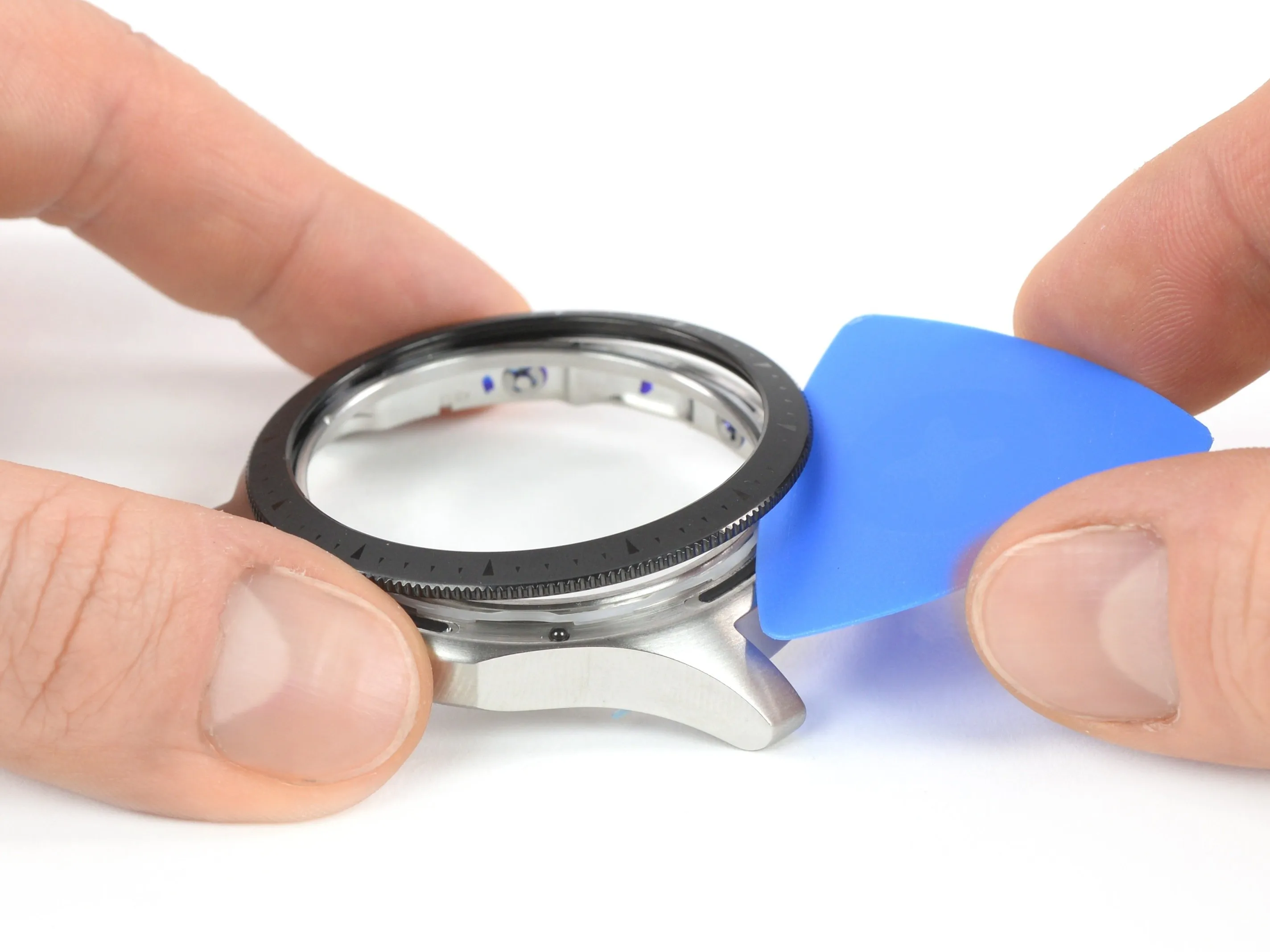

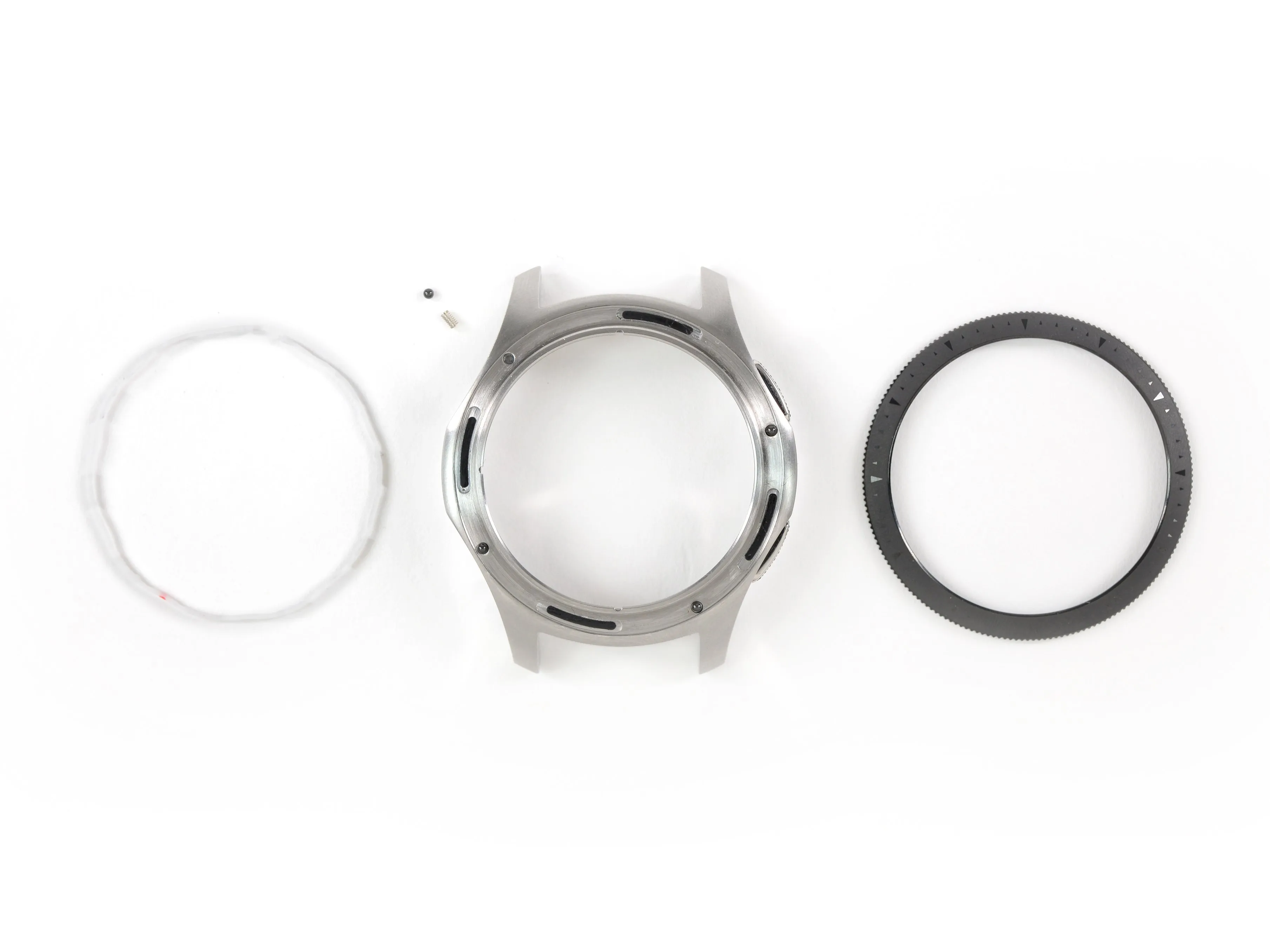

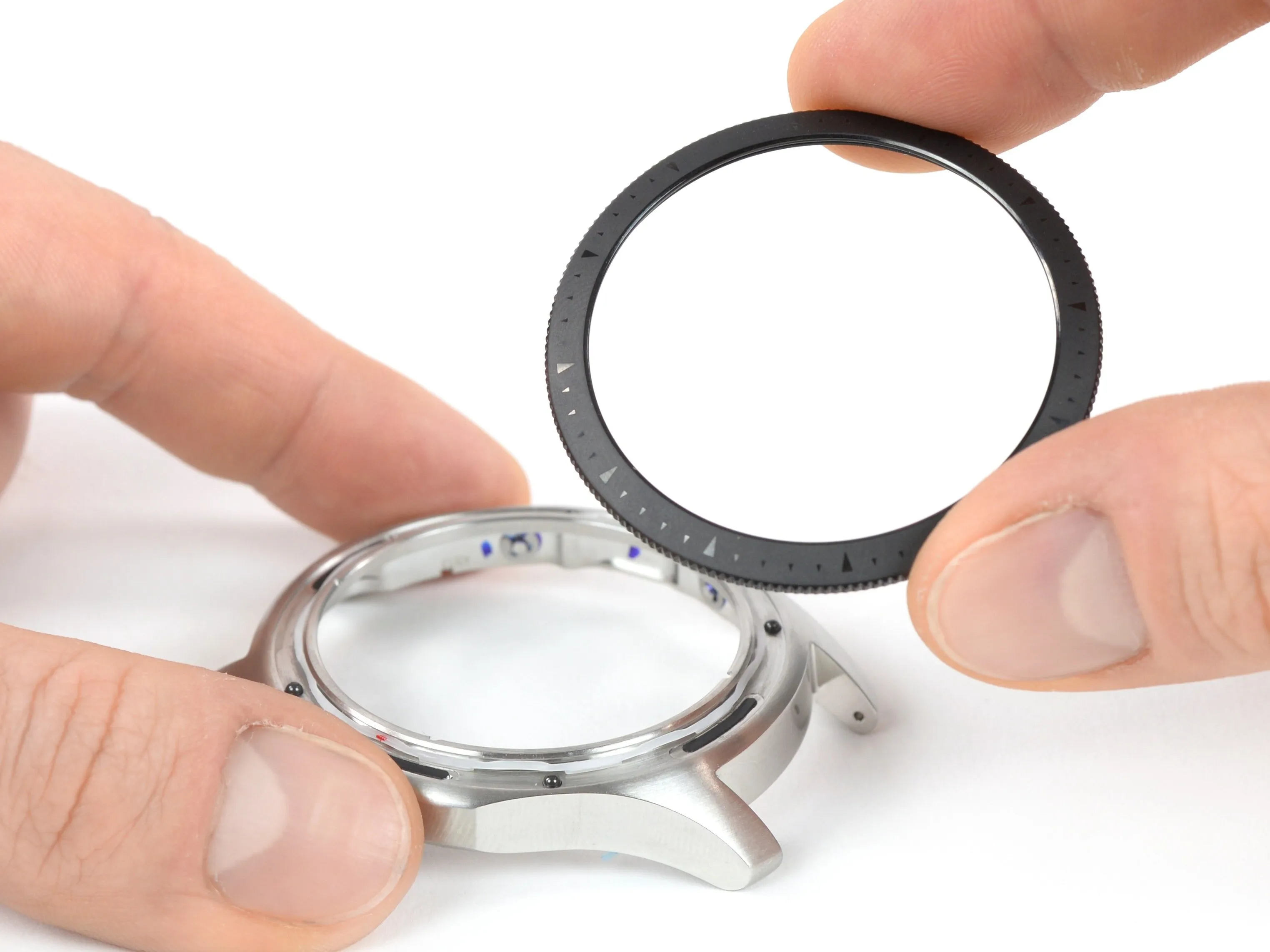

• У этой галактики есть свое внешнее кольцо, и мы хотим освободить его. С помощью открывающейся кирки мы сдвигаем кольцо с его орбиты.

• На свет появляется отдельное пластиковое кольцо и четыре металлических шарикоподшипника.

• Каждый из подшипников сидит на пружине, утопленной в алюминиевом корпусе, создавая щелчок при повороте безеля и совмещении созвездия подшипников с пазами в безеле.

Комментарии к шагу

Это кольцо с черными чешуйками должно быть сделано из твердого пластика?

Нет ли здесь возможности просачивания?

спасибо...

Здравствуйте, Планк, да, черное кольцо с чешуйками сделано из твердого пластика. Кольцевой механизм не связан с внутренним пространством часов, поэтому просачивание воды невозможно. Оно находится на верхней части алюминиевого корпуса, а датчик, считывающий движение, находится внутри.

Что представляют собой 4 черные овальные 'наклейки' на корпусе? Часы у меня уже около 2 месяцев, и 2 из них вылезли при вращении безеля. Действительно ли они что-то делают?

Под этими удлиненными/овальными черными наклейками ничего нет. Я проверил все четыре наклейки и не вижу причин, по которым ваши часы не должны продолжать работать, как раньше. Все должно быть в порядке.

Здравствуйте, Тобиас, скажите, пожалуйста, при снятии вращающегося безеля для чистки... что я сделал вчера... влияет ли что-нибудь или меняется ли что-нибудь в отношении водонепроницаемости 5ATM? Спасибо.

Привет, Жакуй, поскольку безель находится снаружи, его снятие (и повторное нанесение) не должно влиять на водонепроницаемость часов.

Как я могу получить запасное стекло?

Когда вы собираете часы обратно, сначала вставьте белое кольцо в черное. Затем аккуратно вставьте его на место.

Не знаете ли вы, где можно найти замену подшипника? Один отскочил от моего коврика, и я не могу его найти.

Вы можете заказать на сайте www.rounded.com.

Я заказывал у них и вращающийся ободок, и прокладочное кольцо.

Здравствуйте, где я могу купить пластиковое кольцо и четыре металлических шарикоподшипника.

Где я могу купить эту оболочку

Где я могу купить сменное кольцо для безеля?

Прокладка (белое пластиковое кольцо) не плоская. На ней есть какие-то выштамповки, перпендикулярные плоскости кольца. Кто-нибудь знает или может проверить, должны ли эти выштамповки быть направлены вверх или вниз?

Большое спасибо

Они направлены вниз.

При повторной сборке вы можете попробовать вставить белый ободок в металлическое кольцо (обратите внимание на обратную ориентацию рельефных деталей, которые смотрят на вас). Убедитесь, что оно плотно сидит внутри, чтобы между концами белого пластикового безеля оставалось свободное пространство. Затем наденьте кольцо на часы и прижмите его ладонью.

Где я могу достать это пластиковое кольцо? Я попал в аварию, и металлическое кольцо в порядке, остальные часы тоже, но я потерял эту часть?

Si potrebbe avere un tutorial del montaggio con le 4 sfere e molle . Grazie

Серджио

Шаг 15

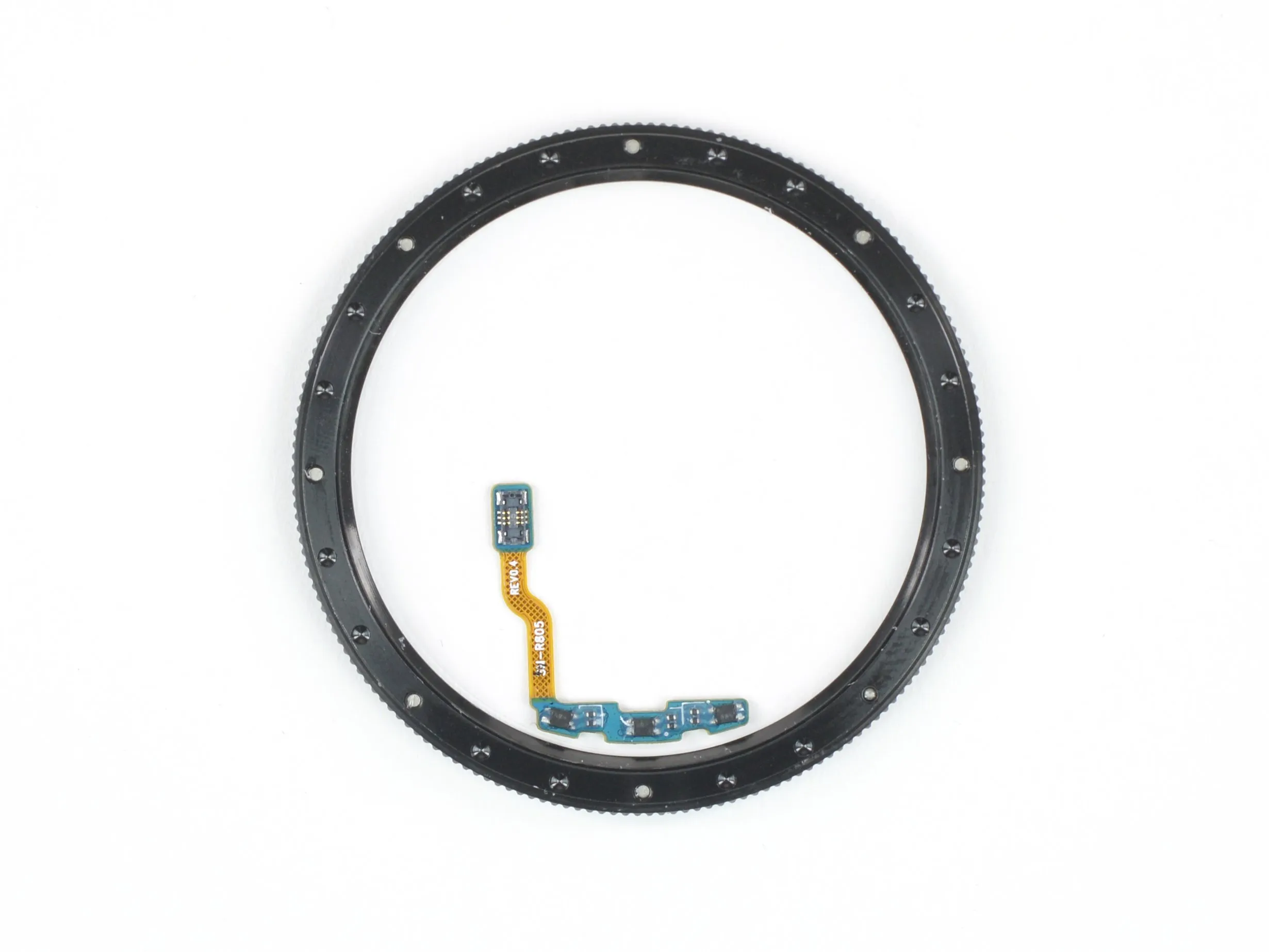

• Для считывания информации о повороте безеля в Galaxy Watch используется другой подход, нежели в Apple Watch. оптический энкодер Apple Watch..

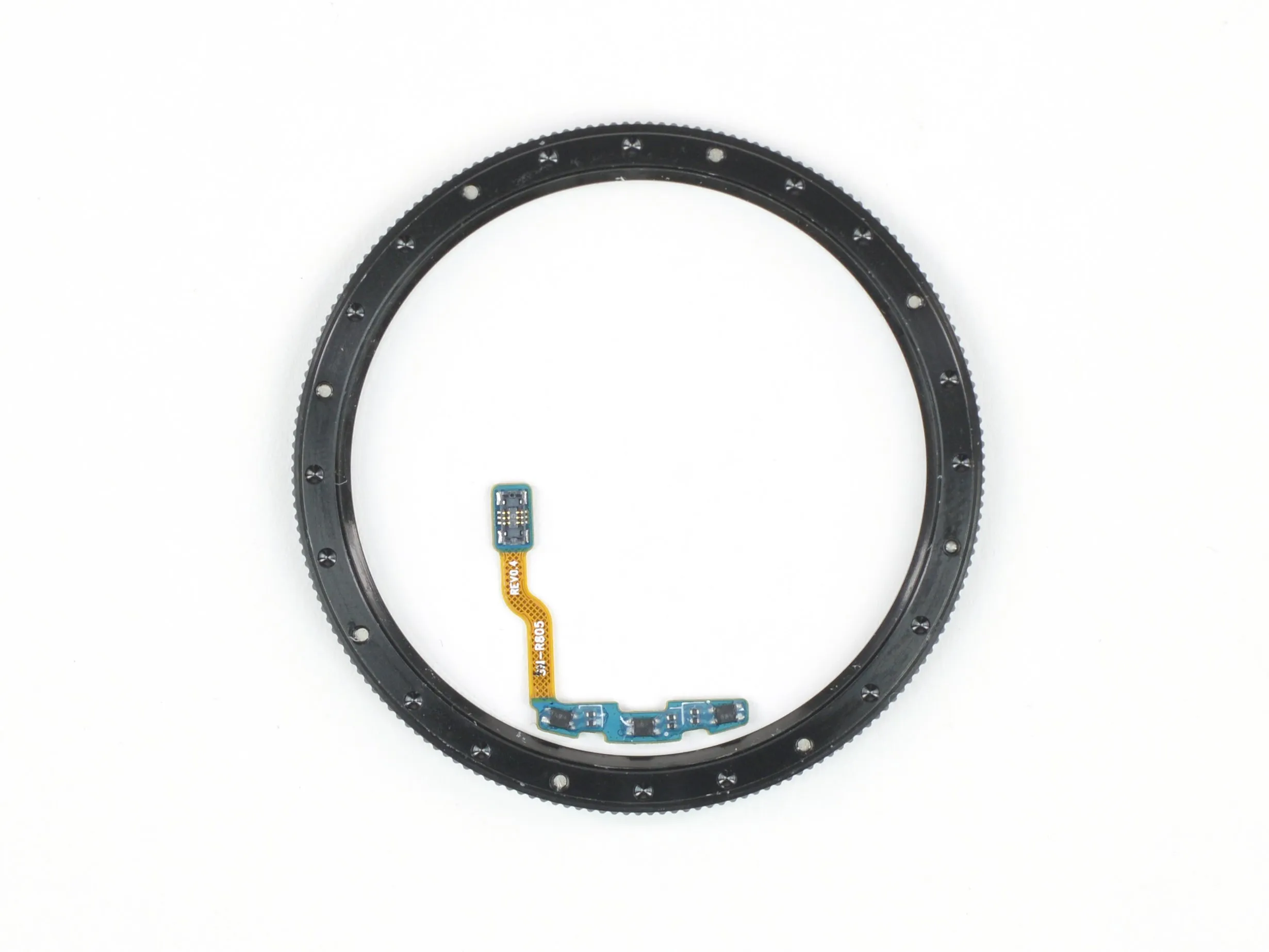

• Здесь есть три датчики Холла (Seiko Instruments) на небольшой печатной плате, расположенные на том же расстоянии друг от друга, что и канавки на ободке.

• И в каждом третьем пазу внутри находится маленький магнит.

• При повороте ободка два из трех датчиков считывают изменение своего магнитного поля (включено/выключено или выключено/включено). Третий датчик изменений не фиксирует. С помощью этого метода можно точно определить, в каком направлении поворачивается ободок.

Комментарии к шагу

Значит, можно снять безель, не открывая часы?

В принципе, да, вы можете снять вращающийся безель, не открывая часы. Не потеряйте маленькие шарикоподшипники или пружины. Кроме того, нужно немного повозиться, чтобы вернуть белое пластиковое кольцо на место.

Итак, безель можно снять, но что делать с тремя датчиками Холла? Где они находятся?

Датчики Холла расположены на пластиковой средней рамке. Вы можете обнаружить их в правом нижнем углу первой фотографии в шаг 8.

Вы знаете тип датчика Холла?

Привет, aschaudt, маркировка на датчиках гласит '6WN'. Не уверен, что это вам чем-то поможет. Это переключатели Холла (не линейные датчики Холла) и просто говорят о включении или выключении (цифровой датчик).

Какого размера маленький магнит？

Я думаю, что ободок можно приобрести отдельно в интернете.

Есть несколько недостающих магнитов, попробуйте получить 1 мм диам. x 1 мм thk исправить это.

Gdzie kupię głośnika ??

Czy jest problem z wymianą głośnika? I gdzie można go kupić

Привет, Тобиас, я пытался сделать безель более гладким, промыв его под водой. Теперь мои часы не распознают движение безеля. Я пробовал снимать и устанавливать безель, но безрезультатно. Не повредил ли я датчики холла, промыв его в воде? Теперь я застрял! Спасибо

Возможно, вам удалось размагнитить эти маленькие магнитные точки. Не уверен, как именно. Тепло может размагнитить, но кажется маловероятным, что мытье даже горячей водой может это сделать. На моих часах, похоже, мне удалось размагнитить только одну из точек. На каждом повороте есть 3 'щелчка', которые не распознаются, но остальные распознаются. Только после того, как я нашел эту страницу с разбором, я понял, почему. Из изображения 8-1 видно, что датчики эффекта Холла выровнены на 90 градусов по часовой стрелке в сторону кнопок, когда часы смотрят вверх... то есть вдоль 'нижнего' края... и, сдвинув ободок, пока 'средний' из 3 щелчков не окажется внизу, и отметив его, я знаю, какой из них создает мне проблемы. Теперь нужно выяснить, как его перемагнитить.

Шаг 16

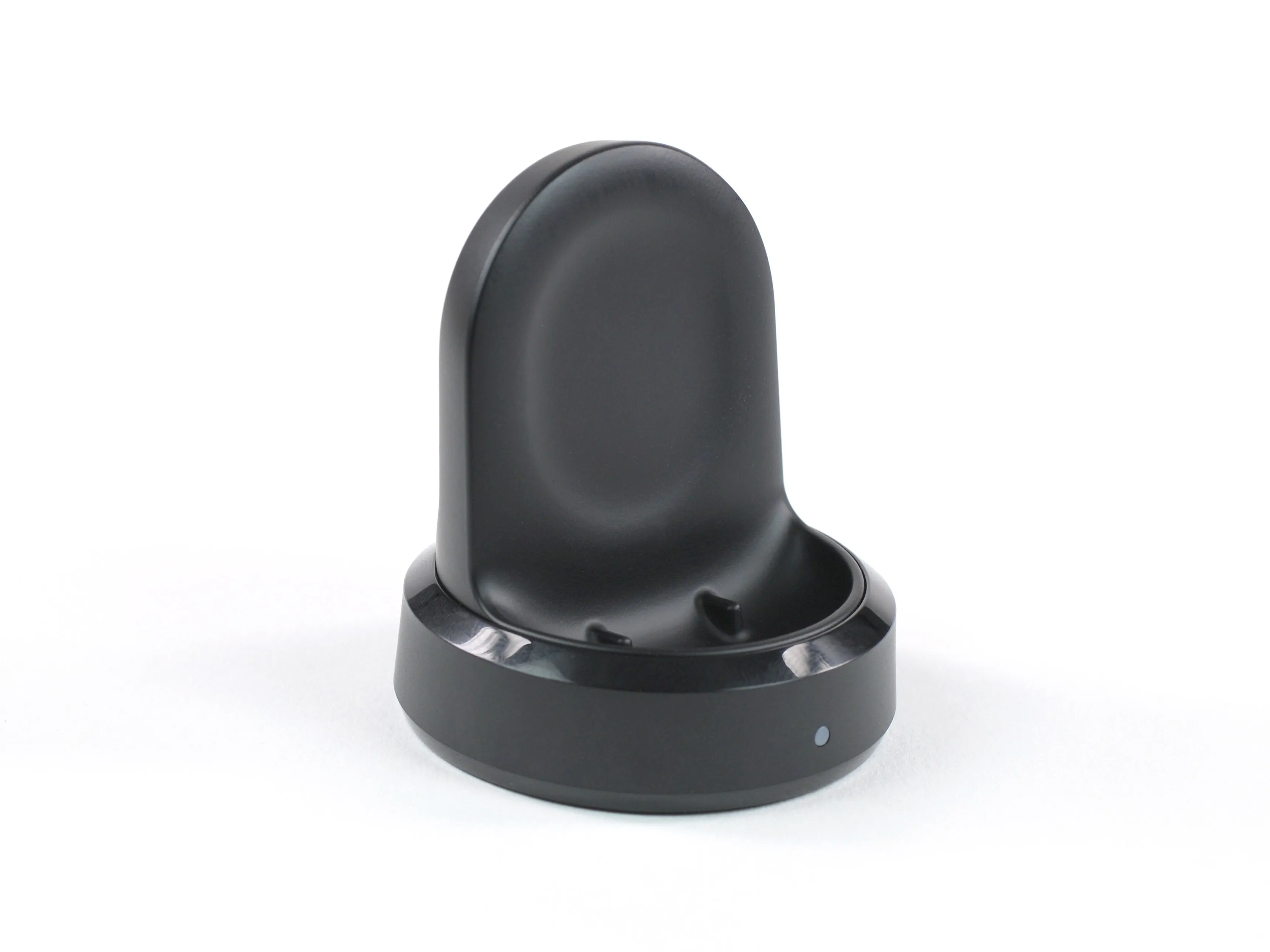

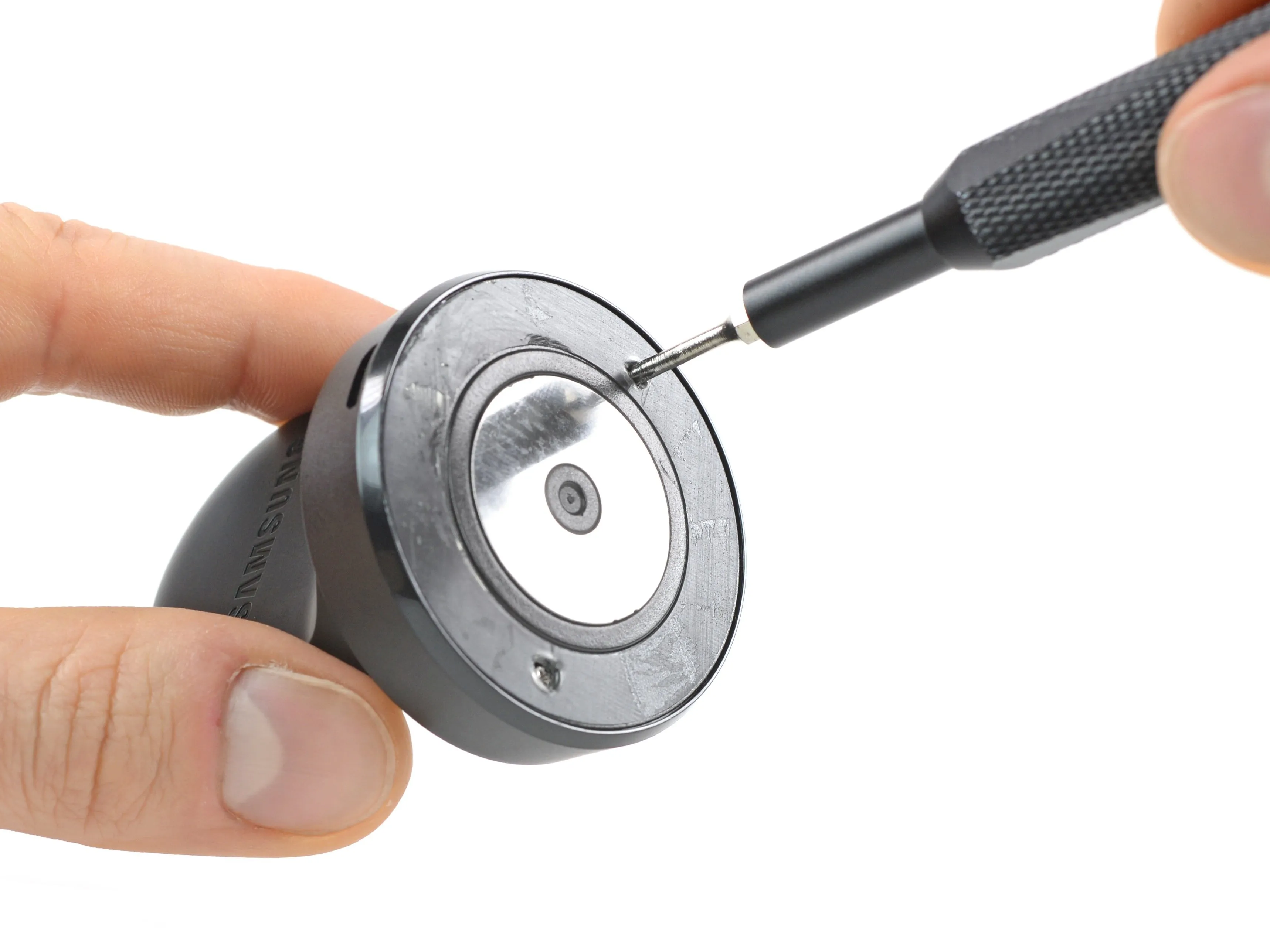

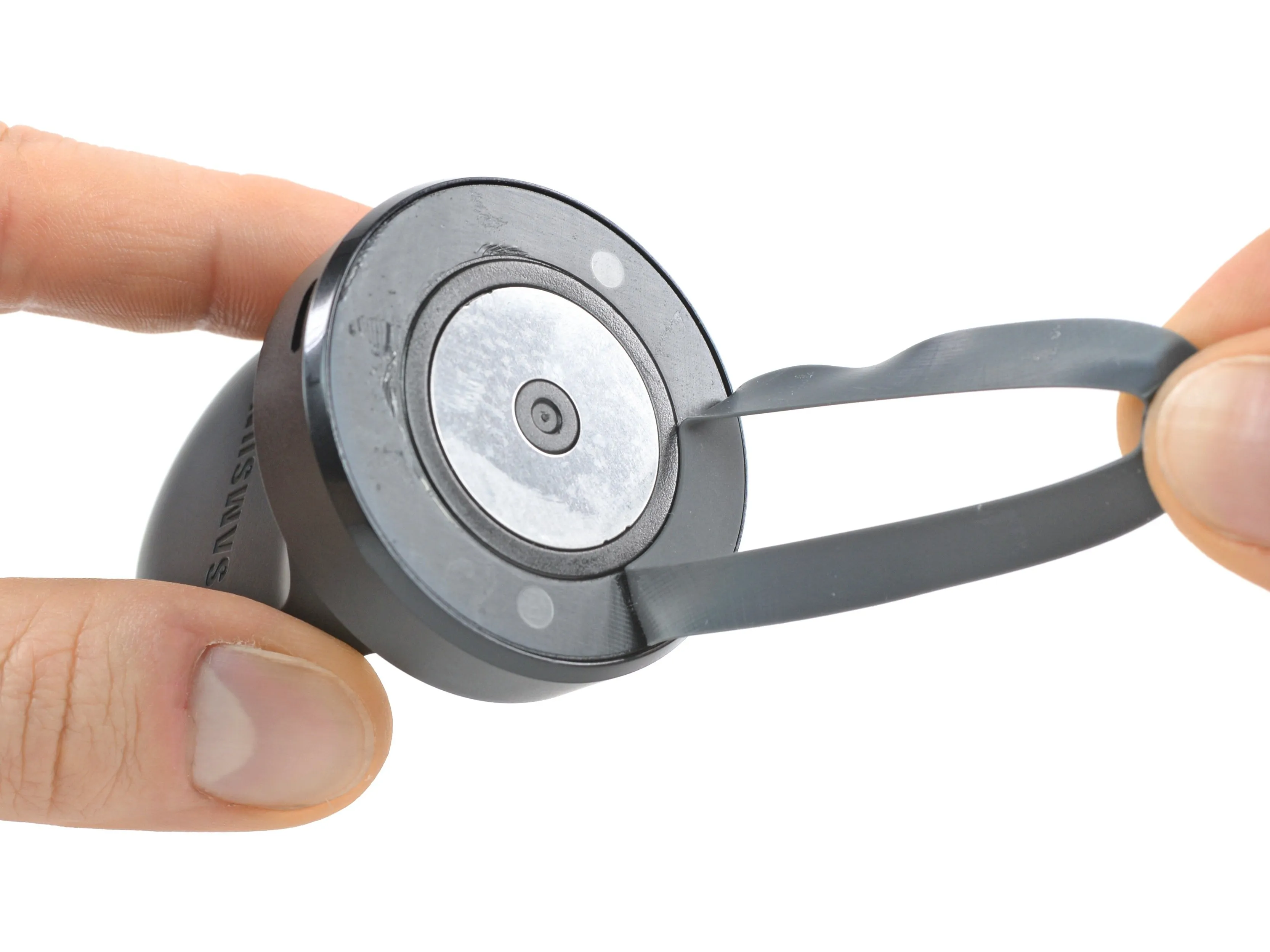

• Что произойдет, когда эта рукотворная галактика перестанет вращаться? Конечно же, она подзаряжается.

• И ее зарядное устройство не должно оставаться тайной. Снова берем в руки прецизионную насадку и отправляемся крутиться.

Шаг 17

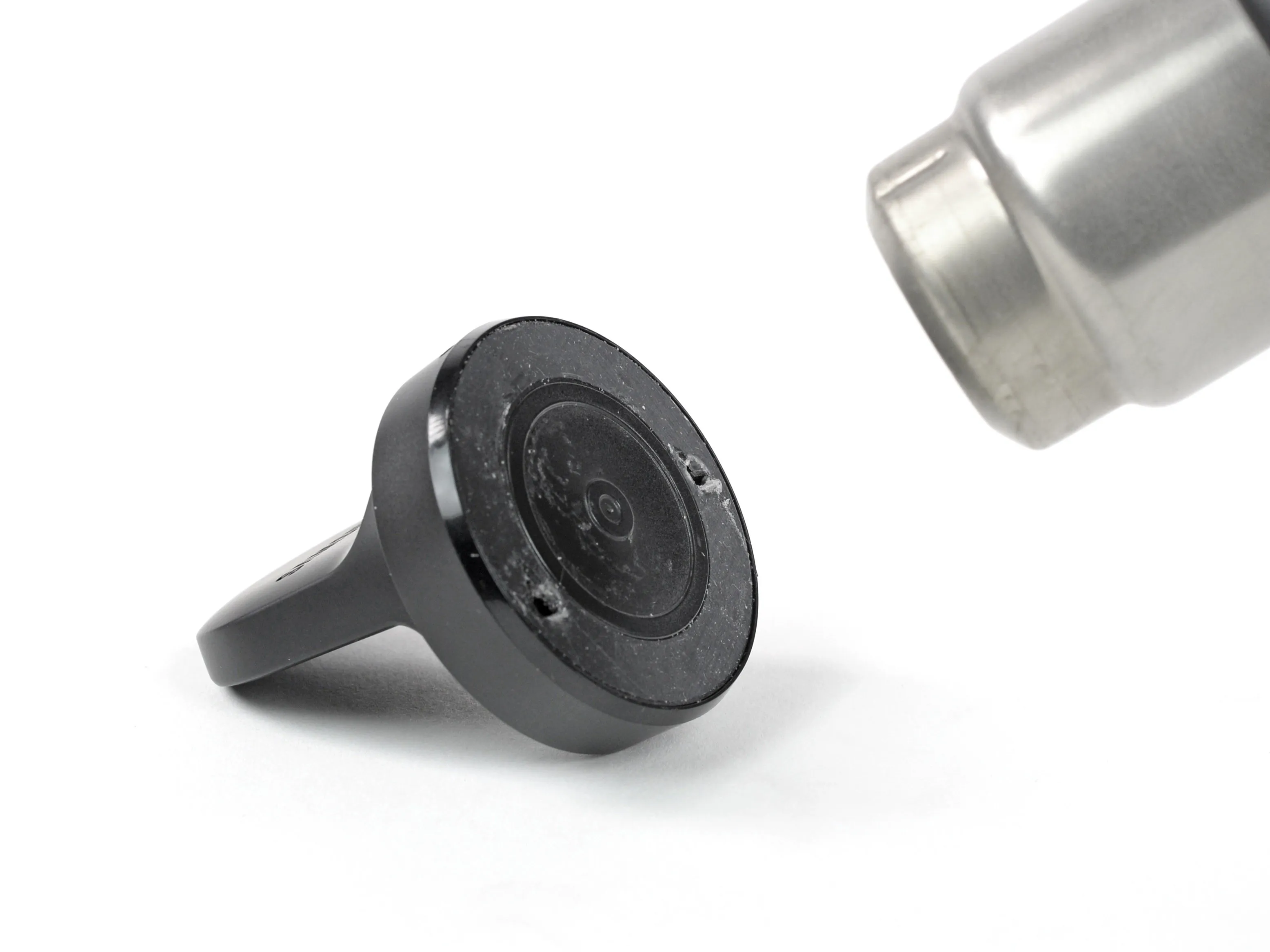

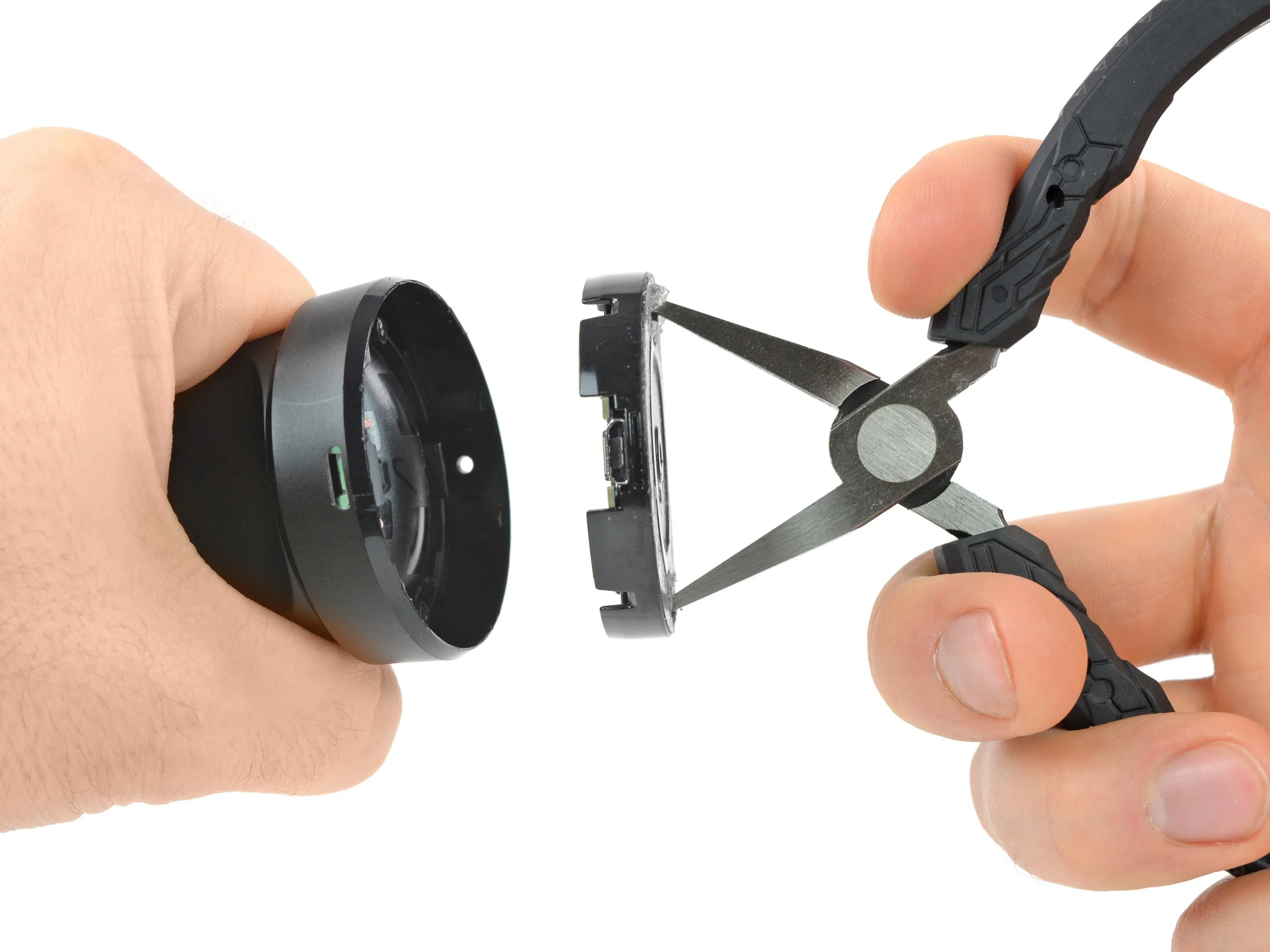

• Эти часы так просто не выдадут свои секреты, поэтому нам придется достать наш ускоритель частиц с термическим усилением (также известный как обычная тепловая пушка).

• В конце концов мы добиваемся успеха с помощью силы (ручной) и пары плоских плоскогубцев с игольчатым носом...

• ... что обнажает зарядную катушку с ее ~14 витками (спереди и сзади).

Шаг 18

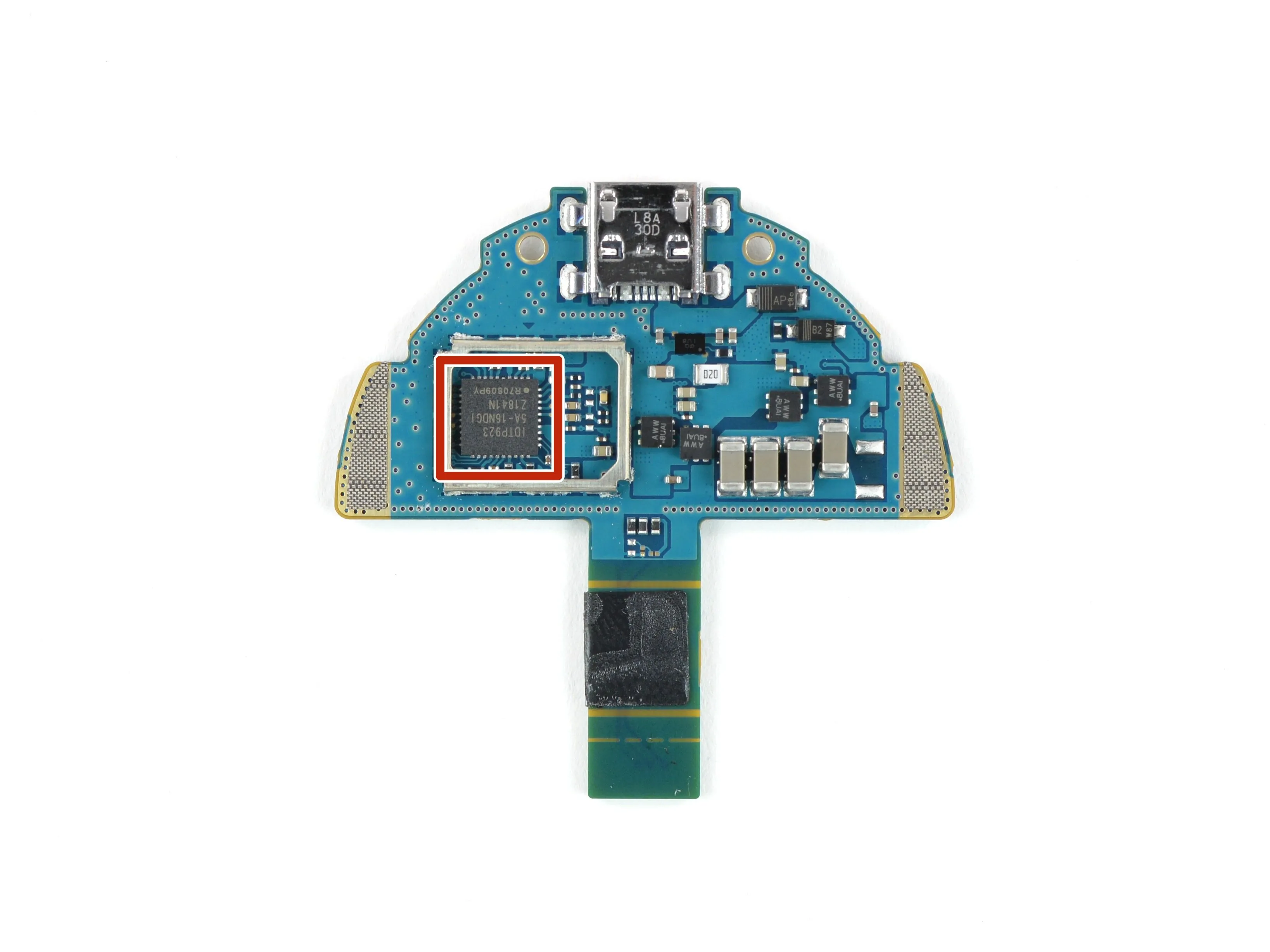

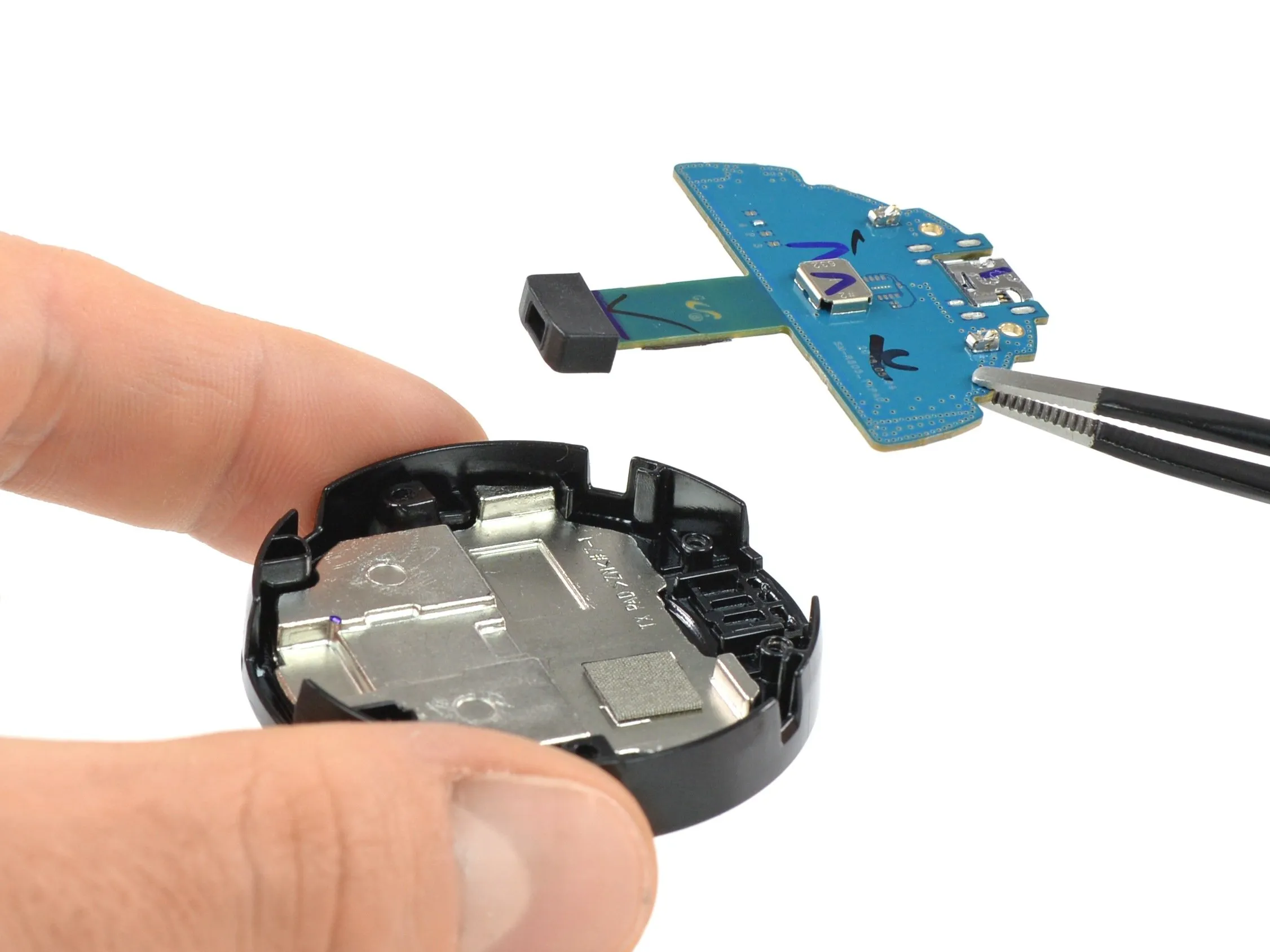

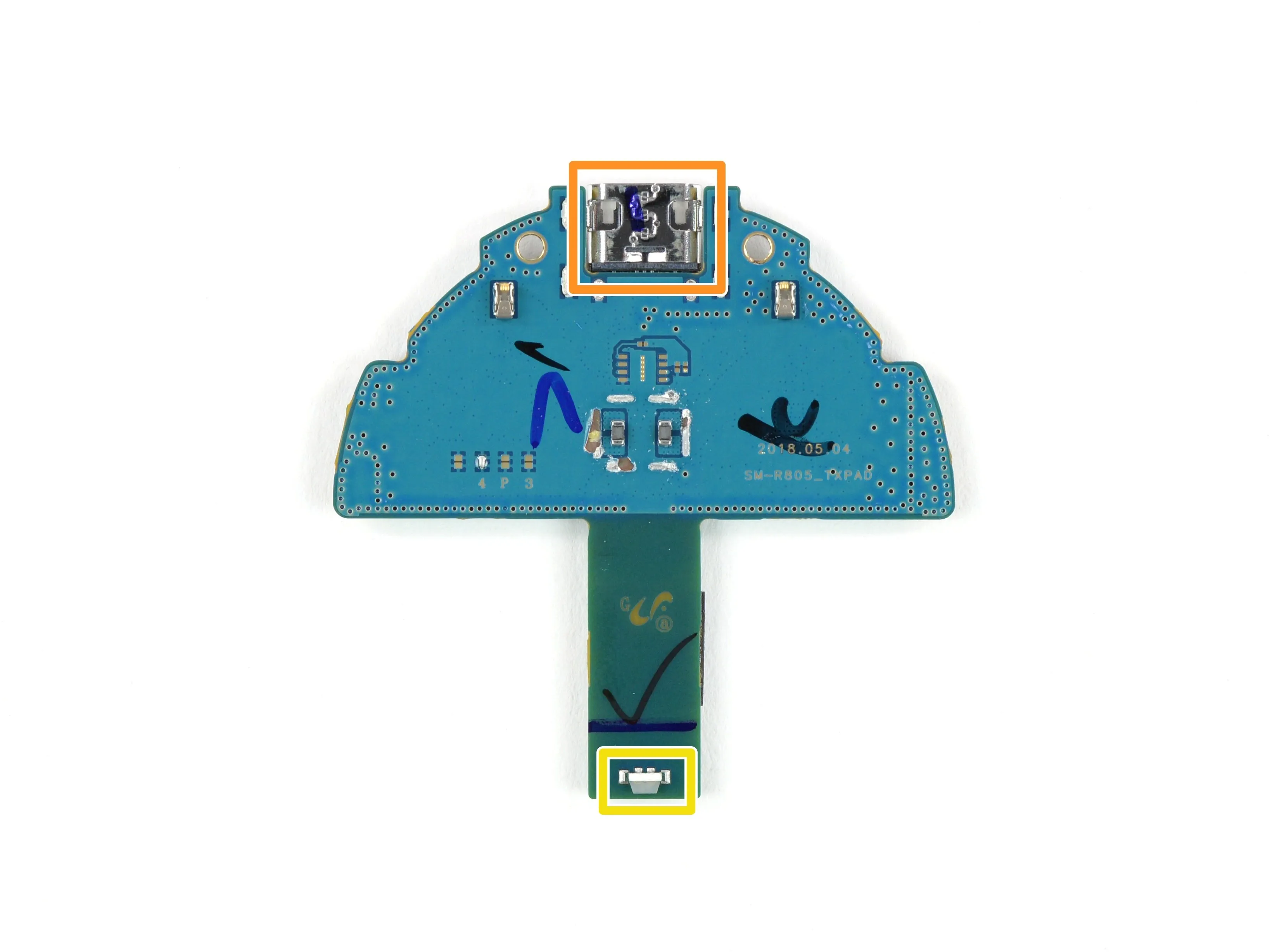

• Небольшая печатная плата отсоединяется от зарядного устройства, и на ней находится новый кремний:

• Renesas (бывшая IDT) P9235A-16NDGI беспроводной передатчик энергии с 32-битным процессором ARM® Cortex®-M0

• Micro USB для питания

• Не четыре, не пятьне четыре, а один светодиодный индикатор на хвосте.

• По компоновке это зарядное устройство может быть похоже на док-станцию для зарядки Gear S3, которая обеспечивает выходной ток 700 мА при напряжении 5 В.

Комментарии к шагу

Есть идеи, как часы узнают, что они не на официальном зарядном устройстве? Я хочу сказать, что это датчик Холла, поскольку у них уже есть магниты.

Привет, Чарли, я сомневаюсь, что датчик Холла может каким-то образом распознать зарядное устройство. Если часы и зарядное устройство совместимы по NFC, то это может сработать. Но, возможно, это просто небольшая разница в геометрии/размещении/дизайне зарядного устройства/часов. Возникали ли у вас проблемы при смене моделей/зарядных устройств? Если да, то с какими?

Мои часы Galaxy (46 мм) каждый вечер находятся на зарядном устройстве стороннего производителя. Никаких проблем, и даже нет уведомления о том, что это не зарядное устройство Samsung.

Не могли бы вы сказать, какое стороннее зарядное устройство у вас есть? Я пробовал по крайней мере 4, которые у меня были вокруг и ни один не работал до сих пор.

Hallo :)

Die galaxy watch meiner Frau misst leider kein puls und schritte zählt sie auch nicht mehr hast du einen Tipp was das sein Könnte ich vermute das es der sensor sein könnte aber welches Teil muss ich dafür tauschen? Большое спасибо за помощь.

Шаг 19

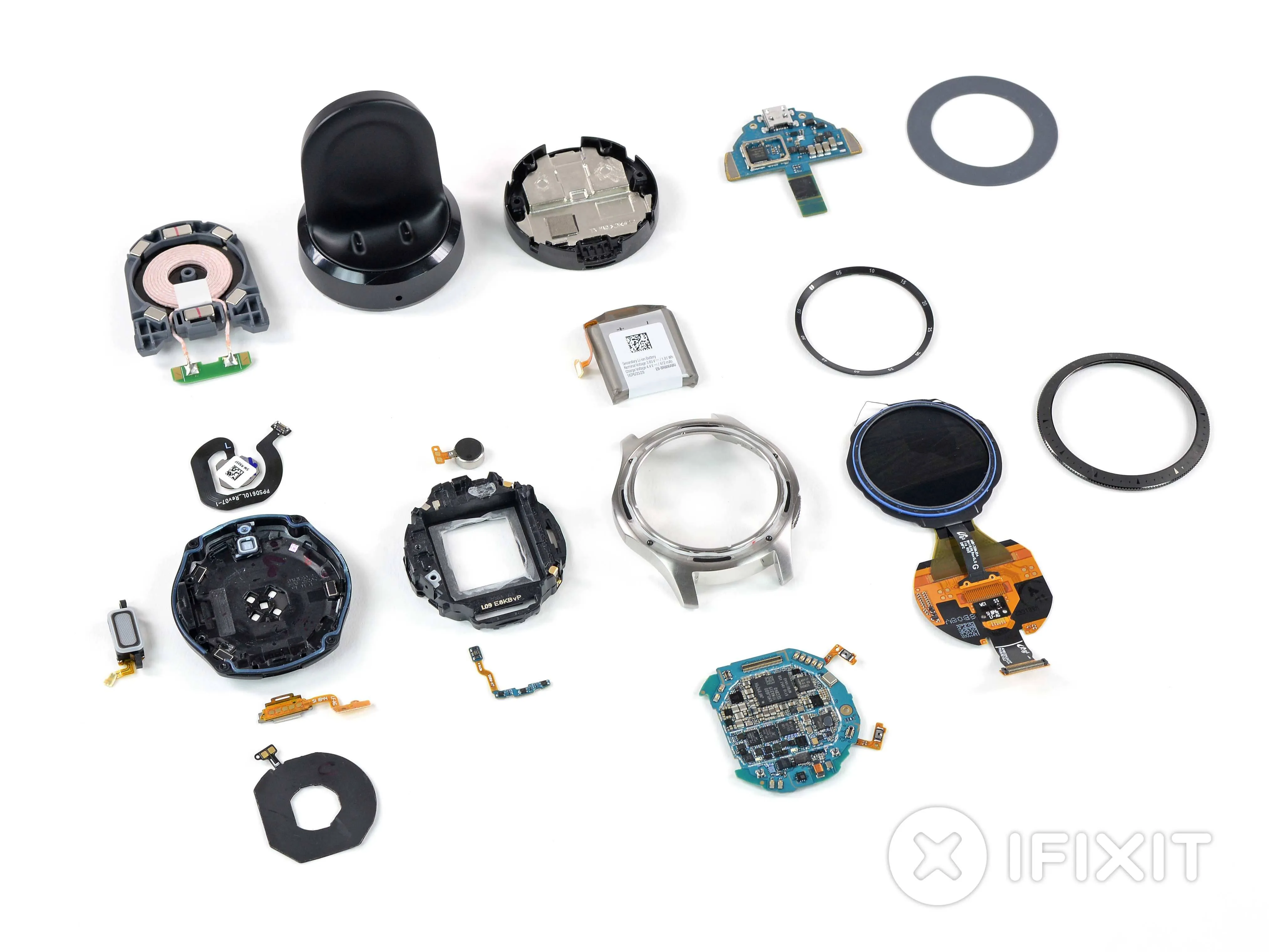

• Все части этой Галактики теперь разложены по столу.

• Наше галактическое путешествие на этом заканчивается. Пространственно-временной континуум остается стабильным, и мы заполнили нашу исследовательскую пустоту небольшим количеством знаний и представлений.

• Так что следите за будущими разборами и оставайтесь любопытными.

Вывод

• Ремонт дисплея является приоритетным.
• Никаких пересекающихся кабелей, никаких хрупких разъемов ZIF.
• Несмотря на водонепроницаемую конструкцию, процедура вскрытия проста и не требует клея (хотя для этого нужен необычный трехконечный драйвер).
• Батарея держится только на слабом клею, но для доступа к материнской плате ее необходимо снять.
• Многие компоненты являются модульными и могут быть заменены по отдельности - за исключением часто используемых кабелей двойных кнопок, которые припаяны к материнской плате.
• Стеклянный дигитайзер и экран сплавлены вместе, поэтому полная замена будет быстрой и простой, но ремонт только стекла будет непрактичным.

Оценка ремонтопригодности

Ремонтопригодность 7 из 10 (10 - самый простой ремонт)
