Разборка Samsung Galaxy Watch3

Введение

Galaxy Watch3 только недавно появились в сфере носимых устройств Samsung (наряду с Galaxy Buds Live, известными также как 'Galaxy Beans'). И этот конкретный экземпляр попал прямо на наш стол разбора. Как Samsung оправдывает переход от Galaxy Watch к Watch3, лишь ненадолго остановившись на Active Watch 2? Очень своевременный вопрос. Давайте вскроем его и посмотрим.

Делаете.ру Мультивселенная расширяется! Станьте ее частью и подпишитесь на нашу универсальную рассылку, а также следите за нами в Instagram, Twitter или Facebook.

Что вам понадобится

Инструменты

•

•

•

•

Видео обзор

Шаг 1 Разборка Samsung Galaxy Watch3

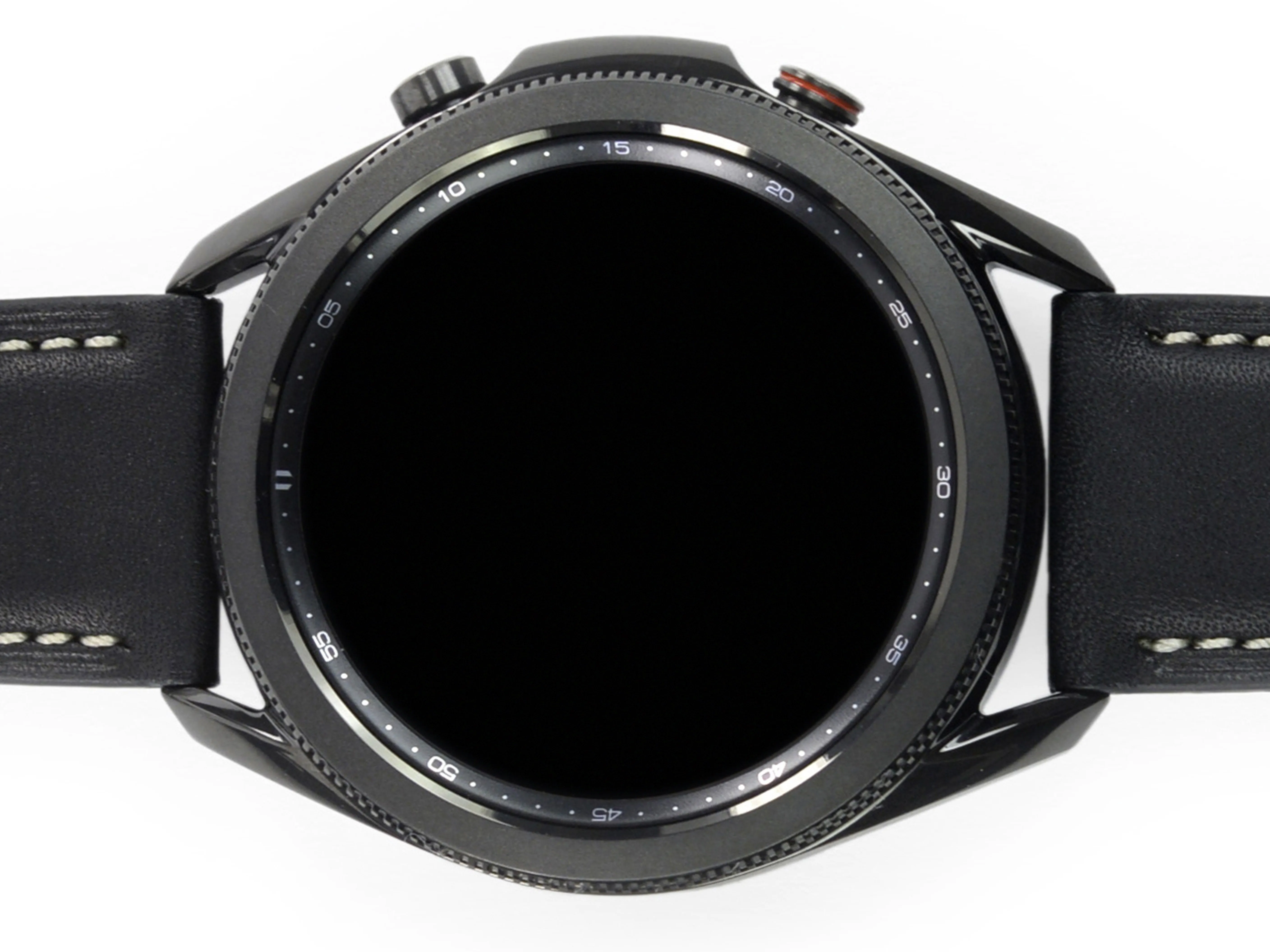

• Ознакомьтесь с характеристиками (и рентгеновскими снимками!) нашего 45-миллиметрового устройства:

• 1,4-дюймовый (34 мм) круглый дисплей super AMOLED с разрешением 360 × 360

• Двухъядерный процессор Exynos 9110, 1,15 ГГц Cortex-A53

• 1 ГБ оперативной памяти и 8 ГБ хранилища (у предшественника было 1,5 ГБ оперативной памяти и 4 ГБ внутреннего хранилища)

• Беспроводная зарядка

• ЭКГ-датчик, оптический датчик сердечного ритма, акселерометр, барометр, гироскоп

• Защита от проникновения воды по стандарту IP68, водонепроницаемость на глубине до 50 метров (5 АТМ).

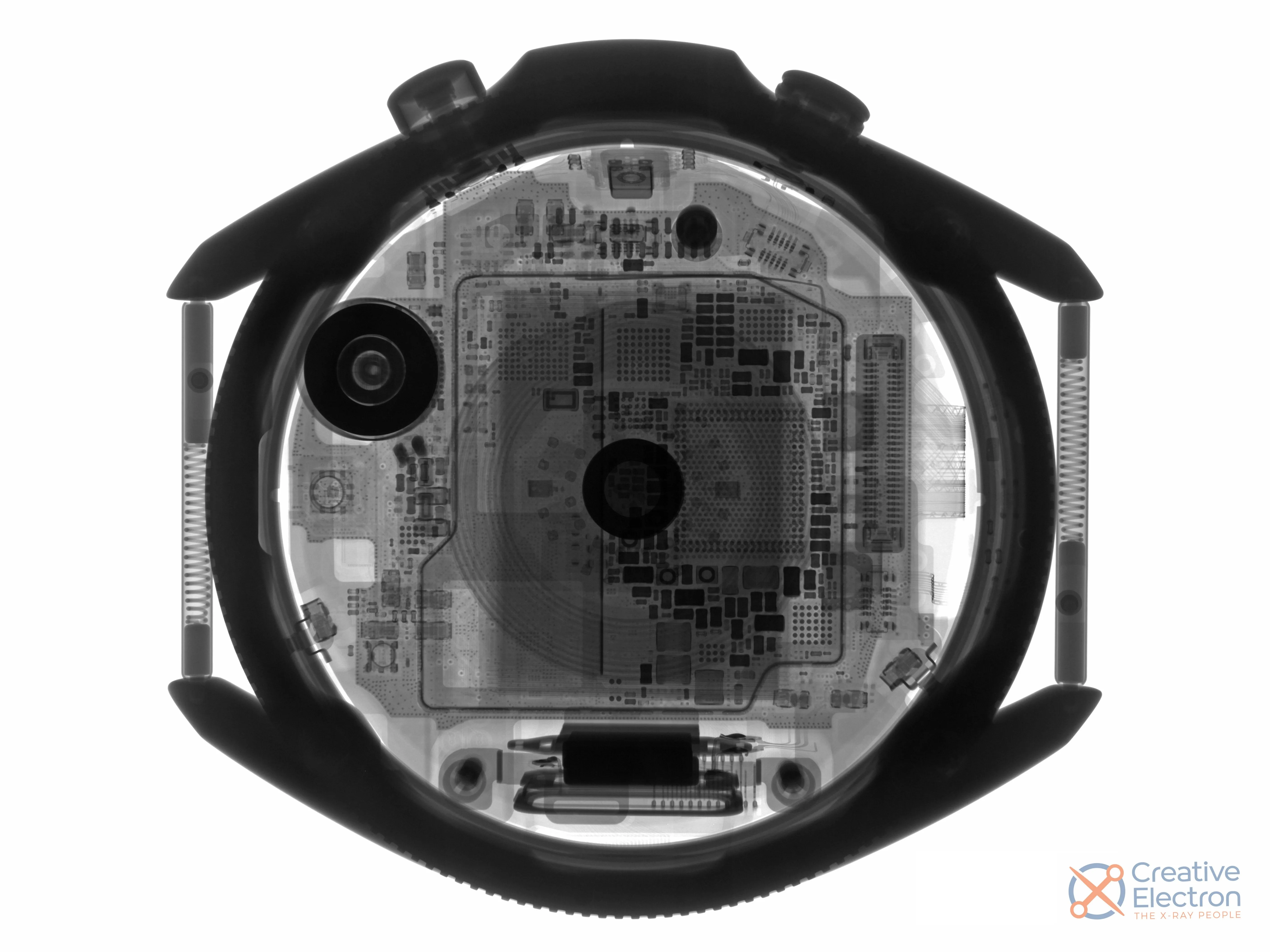

• И все это в корпусе, который, как сообщается, на 14% тоньше и на 15% легче предыдущего поколения. Посмотрите на этот рентгеновский снимок от наших друзей из Creative Electron чтобы увидеть все сразу, а затем продолжайте читать, чтобы увидеть, как он разбирается на части.

Шаг 2

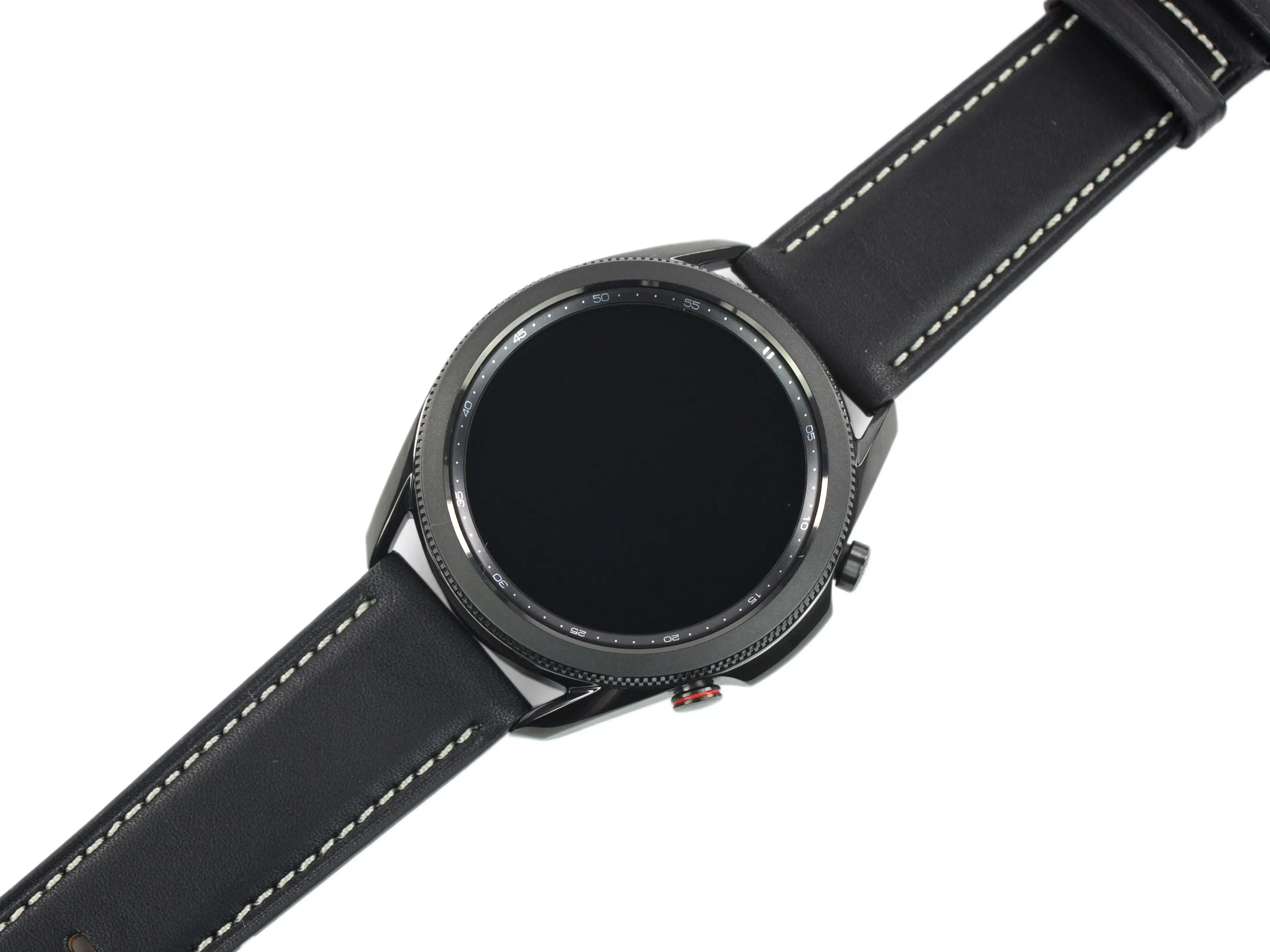

• Первое, что мы отмечаем: крутой вращающийся безель триумфально возвращается. Компульсивные непоседы, ликуйте!

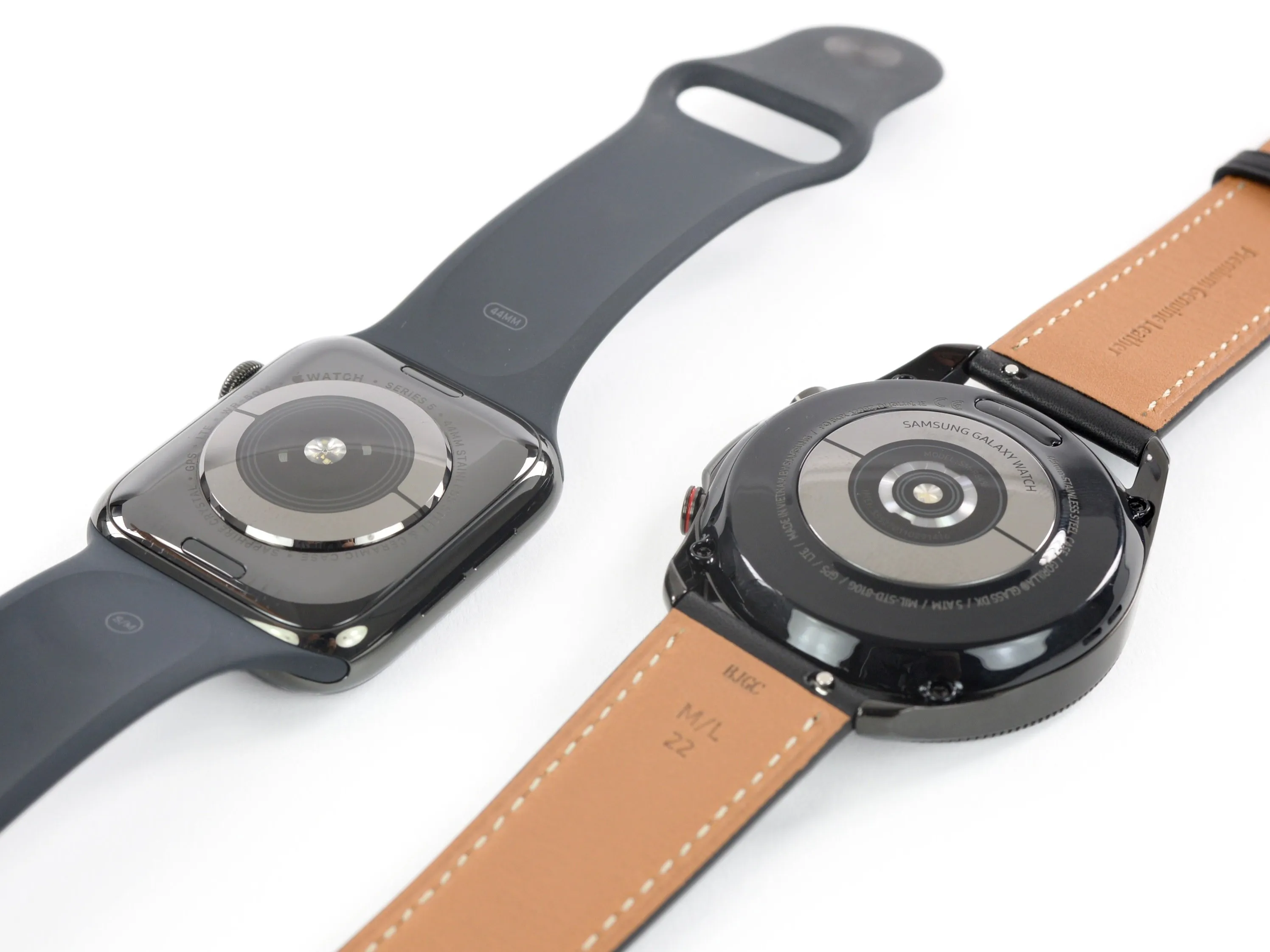

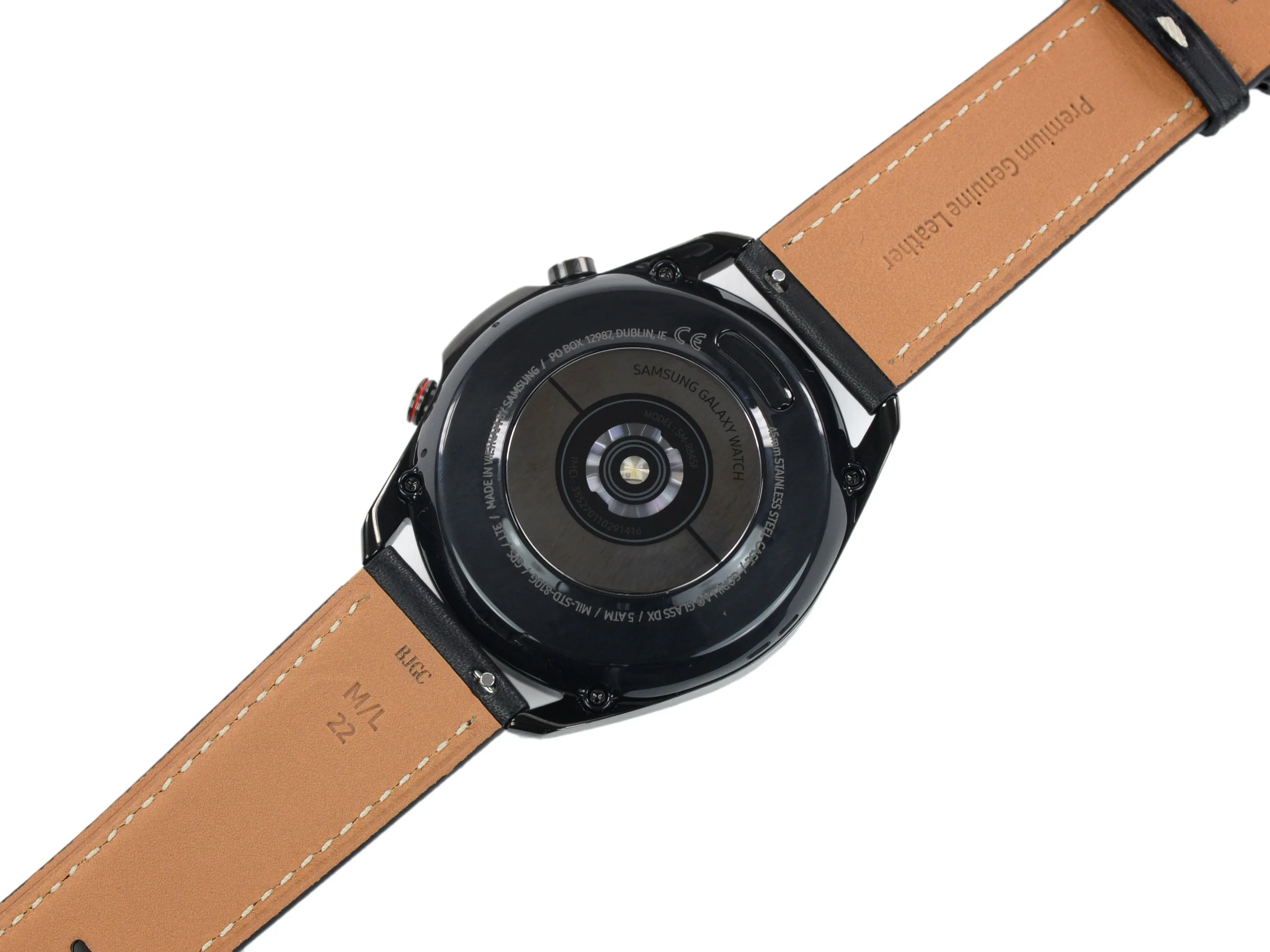

• На задней стороне мы видим созвездие отверстий для микрофона, альтибарометрического датчика и динамика, а также совершенно новое расположение датчиков сердечного ритма и ЭКГ.

• Разве мы не видели эту схему ЭКГ раньше? Она очень похожа на Apple Watch Series 4.

• Это также должно означать, что на одной из кнопок есть хитрый апгрейд, позволяющий считывать пульс, так что смотрите в оба!

Шаг 3

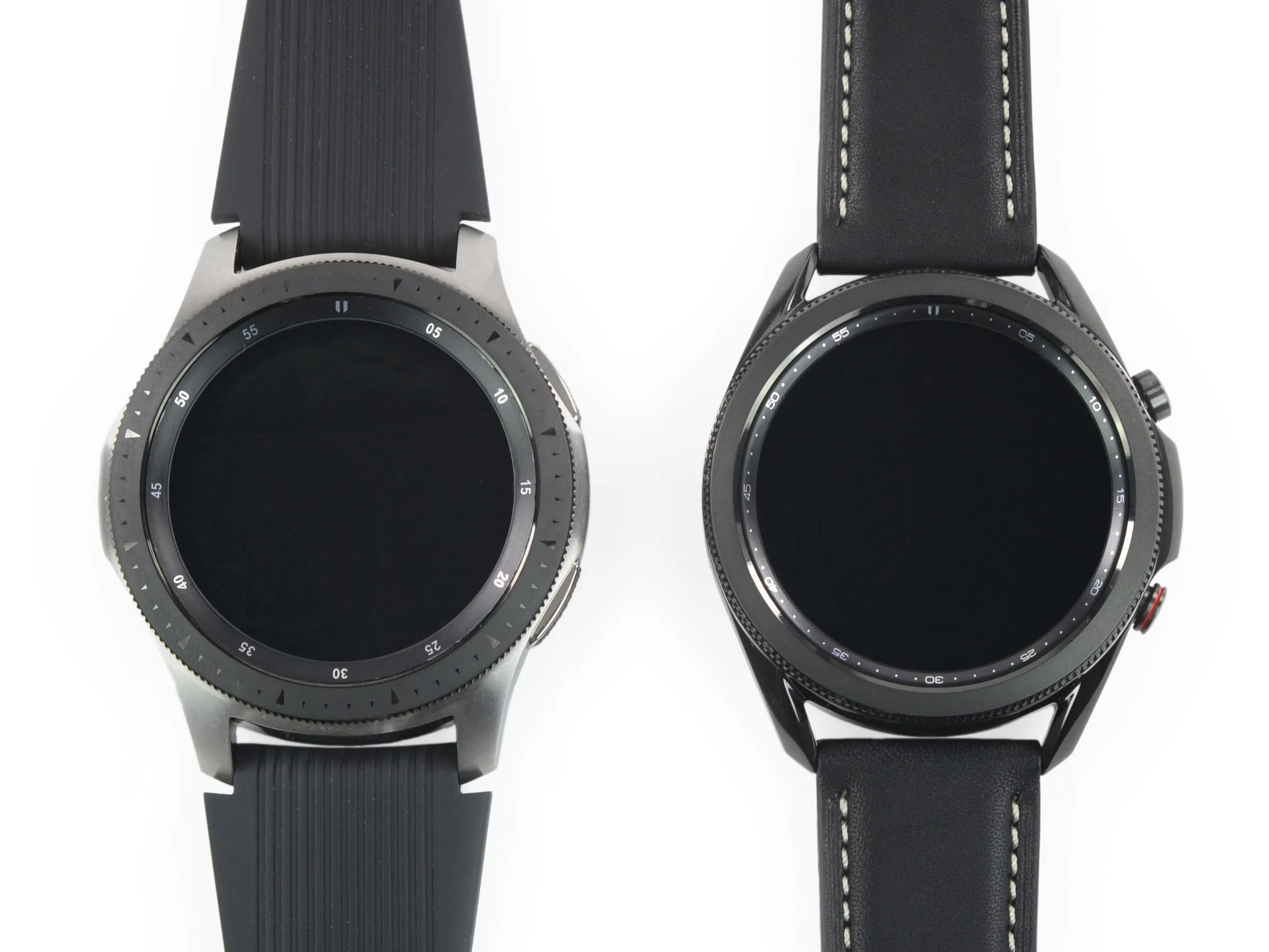

• Но давайте не будем сравнивать яблоки с галактиками. Вот оригинальные часы Galaxy Watch (слева) для игры в 'найди отличия'.

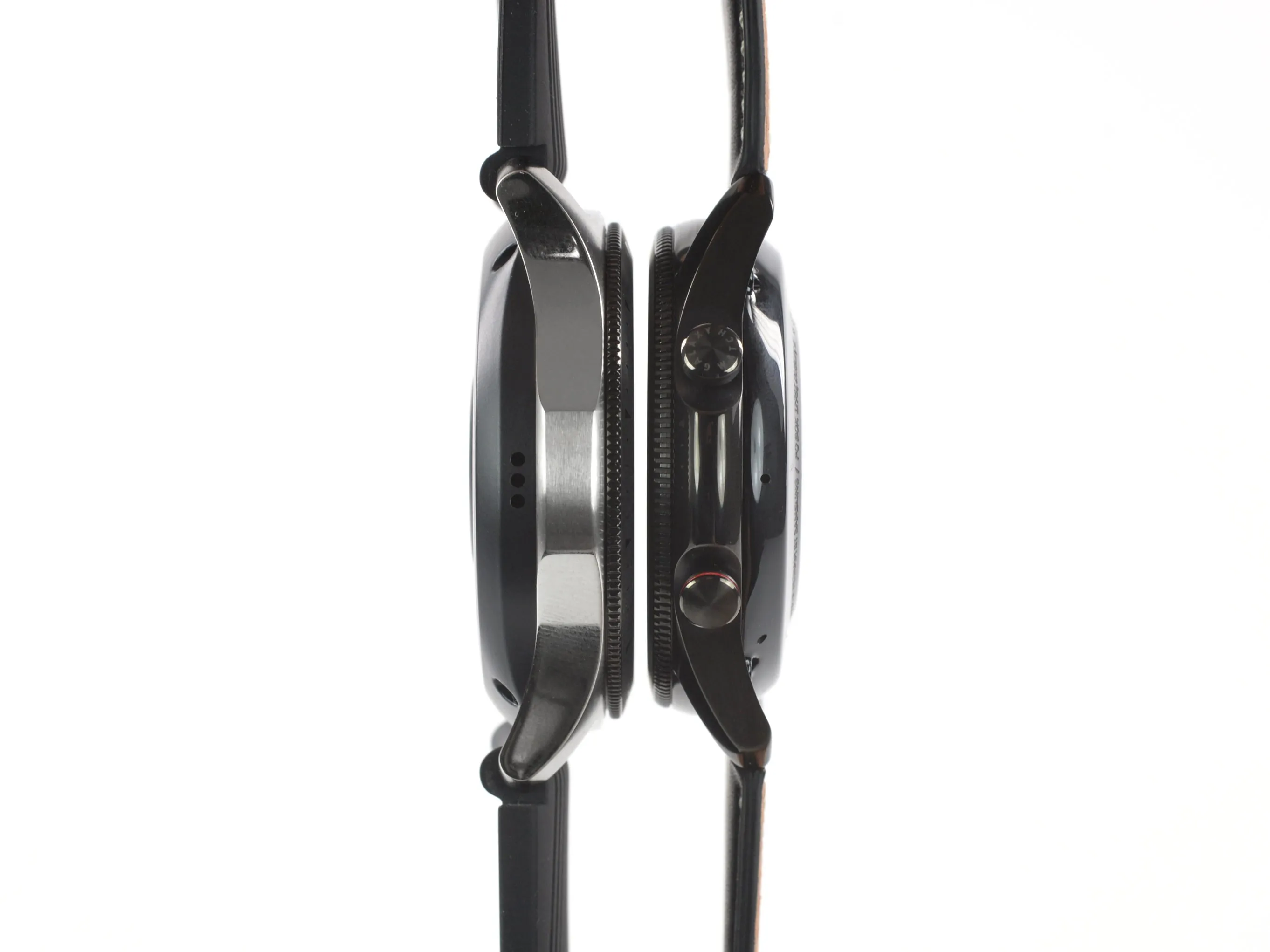

• Корпус Watch3 меньше, но экран больше (хотя и с тем же разрешением). Кроме того, кнопки у них более классически часовые.

• Но ведь главное - это то, что внутри, верно? Watch3 теперь оснащены восемью оптическими датчиками и ЭКГ-функциями, но на этом рентгеновском снимке с краю наиболее заметным для нашего глаза элементом является катушка беспроводной зарядки.

• Внутри много слоев, так что давайте разберем их по частям.

Комментарии к шагу

Что это за кнопка на задней панели сразу под верхним ремешком или то, что выглядит как кнопка? Заранее спасибо.

Это крышка сервисного порта. Она скрывает некоторые контакты для диагностики.

Шаг 4

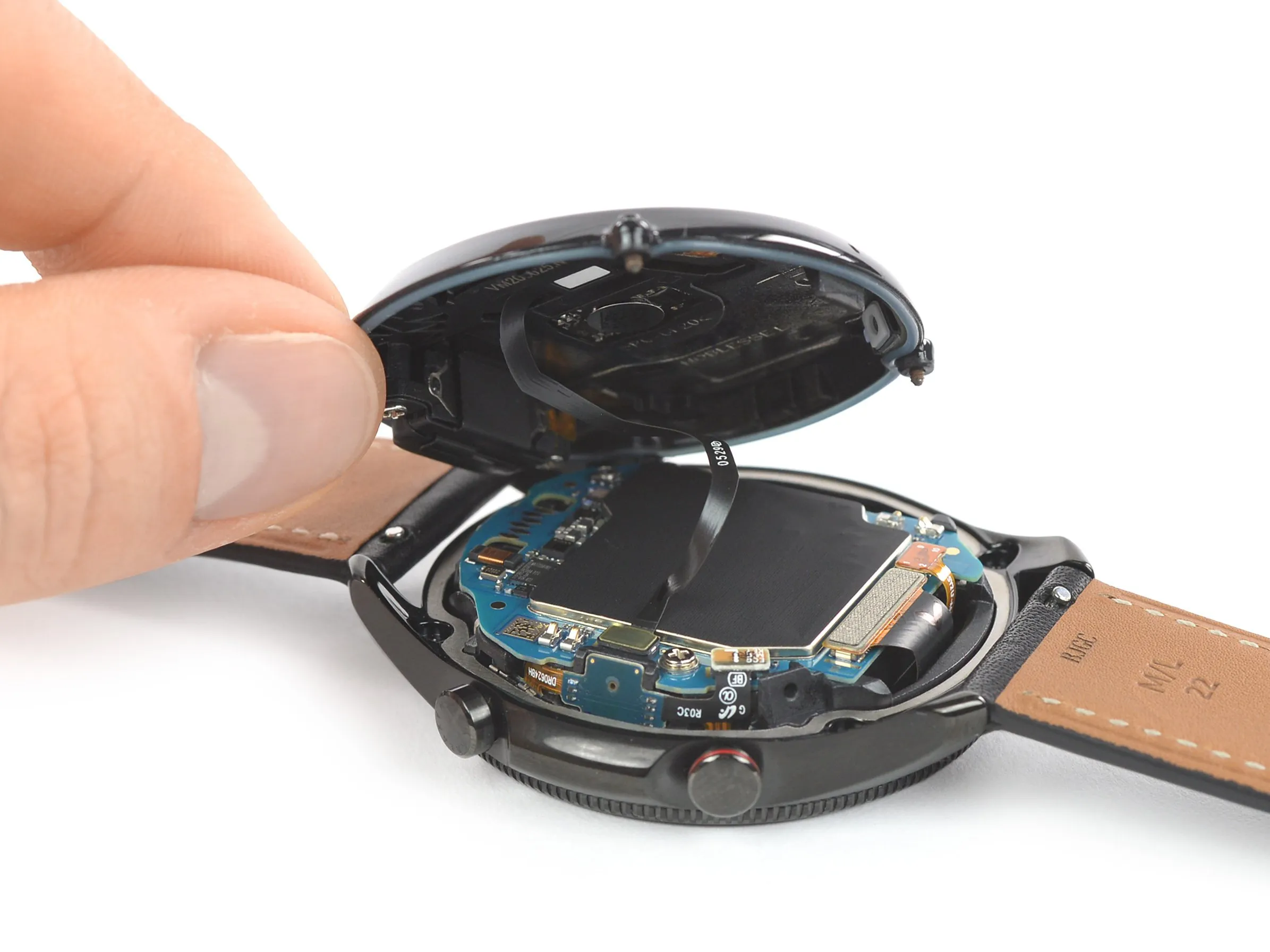

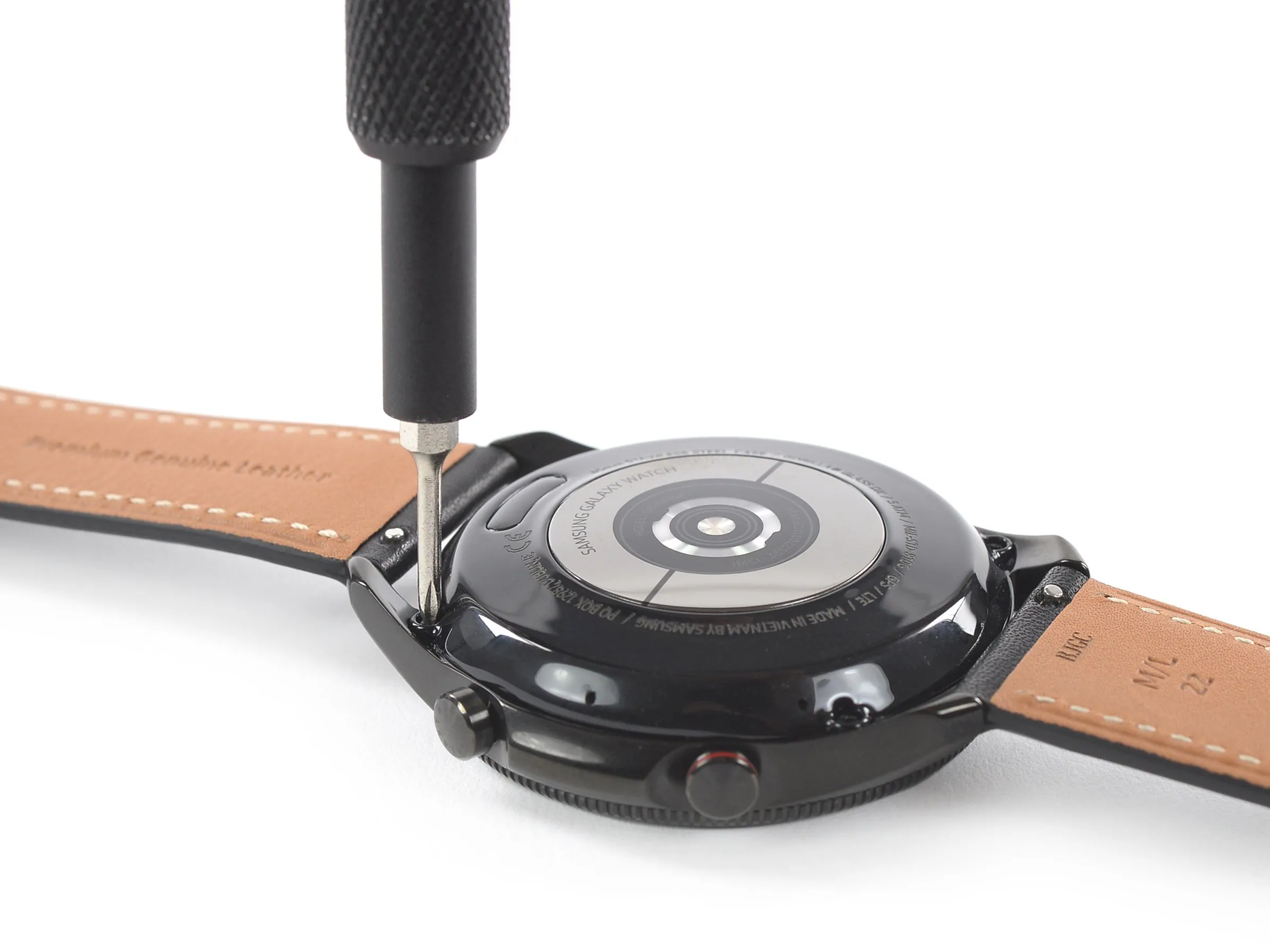

• Открытие Watch3 - привычная и относительно безболезненная процедура, в которой используются винты с тремя точками крепления и резиновая прокладка.

• Винты с тремя точками крепления крошечные, но, по крайней мере, они закрыты (их трудно потерять и легко заново запечатать).

• Хотя задняя крышка оснащена сенсорным кабелем-ловушкой, его достаточная длина делает его довольно безвредным. В процессе разборки не было обнаружено никаких ловушек.

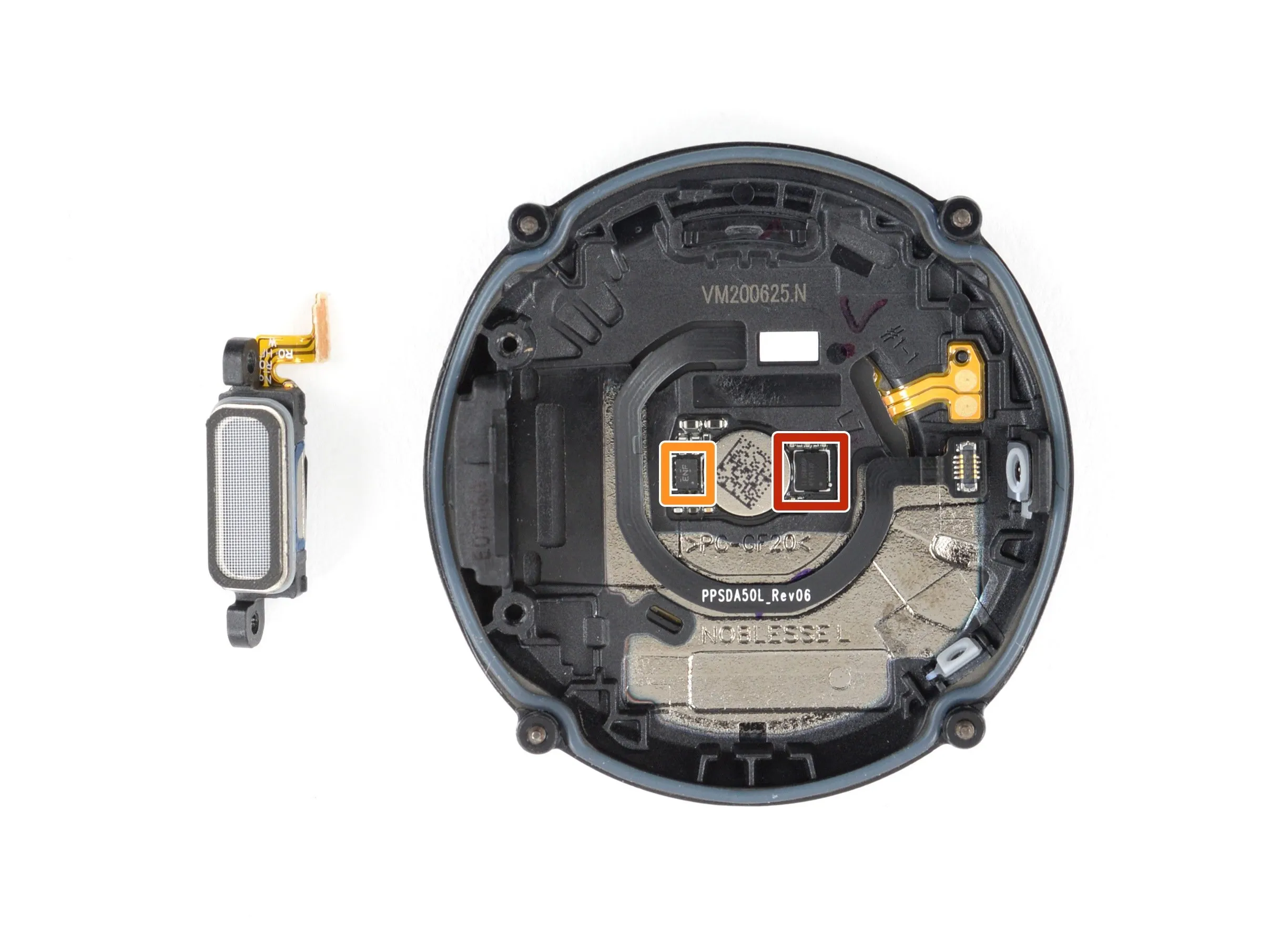

• Датчик ЭКГ, датчики сердечного ритма и катушка беспроводной зарядки плотно упакованы в монолитный задний корпус, но только не этот маленький свободный динамик с его замечательной прокладкой.

• За оптический биосенсинг отвечает Texas Instruments AFE49I30.

• Texas Instruments TLV9002 Операционный усилитель 1 МГц

• Модульность - это здорово! Мы одобряем. (Точнее, динамик. Остальное мы не одобрим, пока не найдем способ безопасно извлечь его, что может занять некоторое время).

Шаг 5

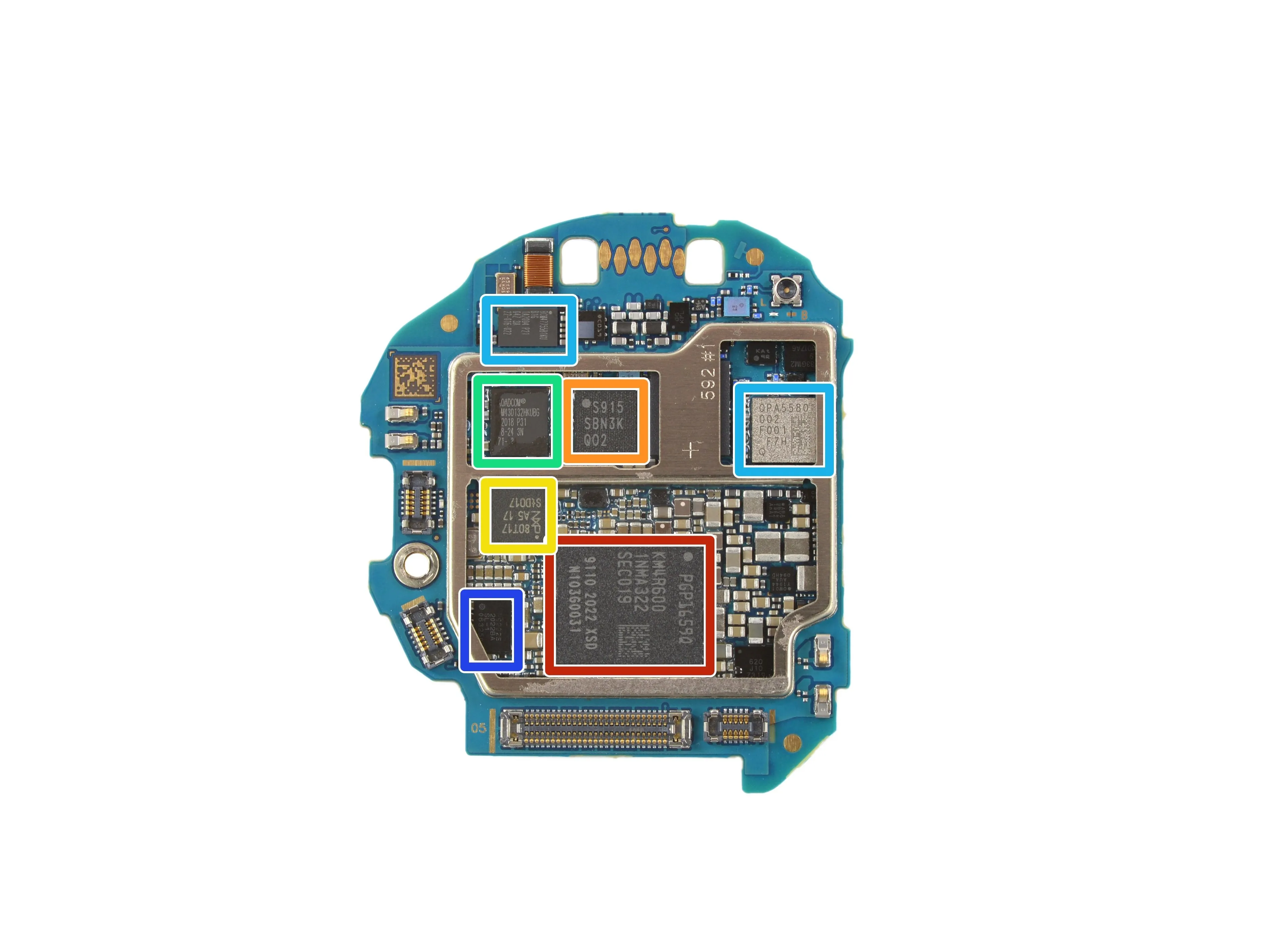

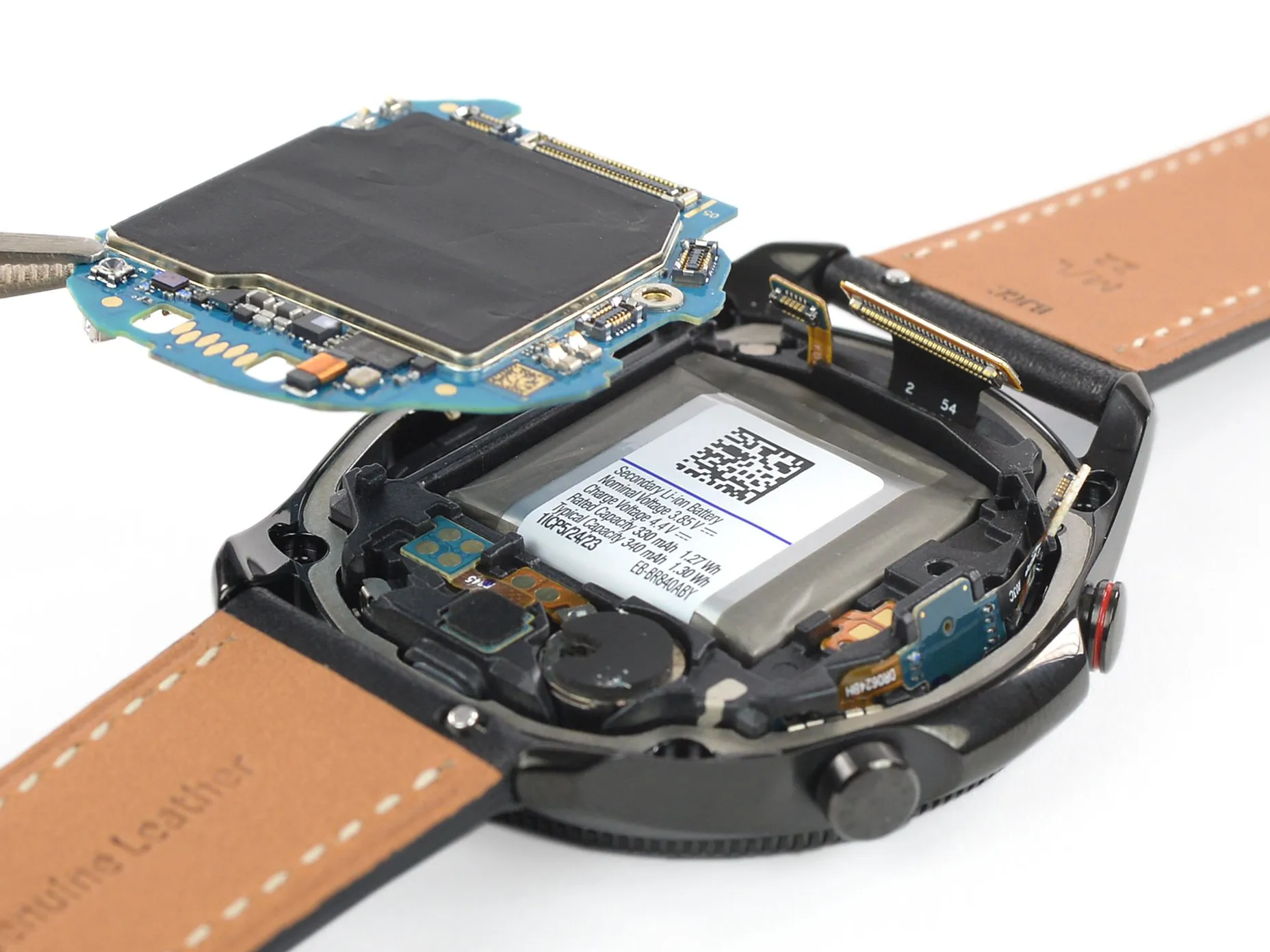

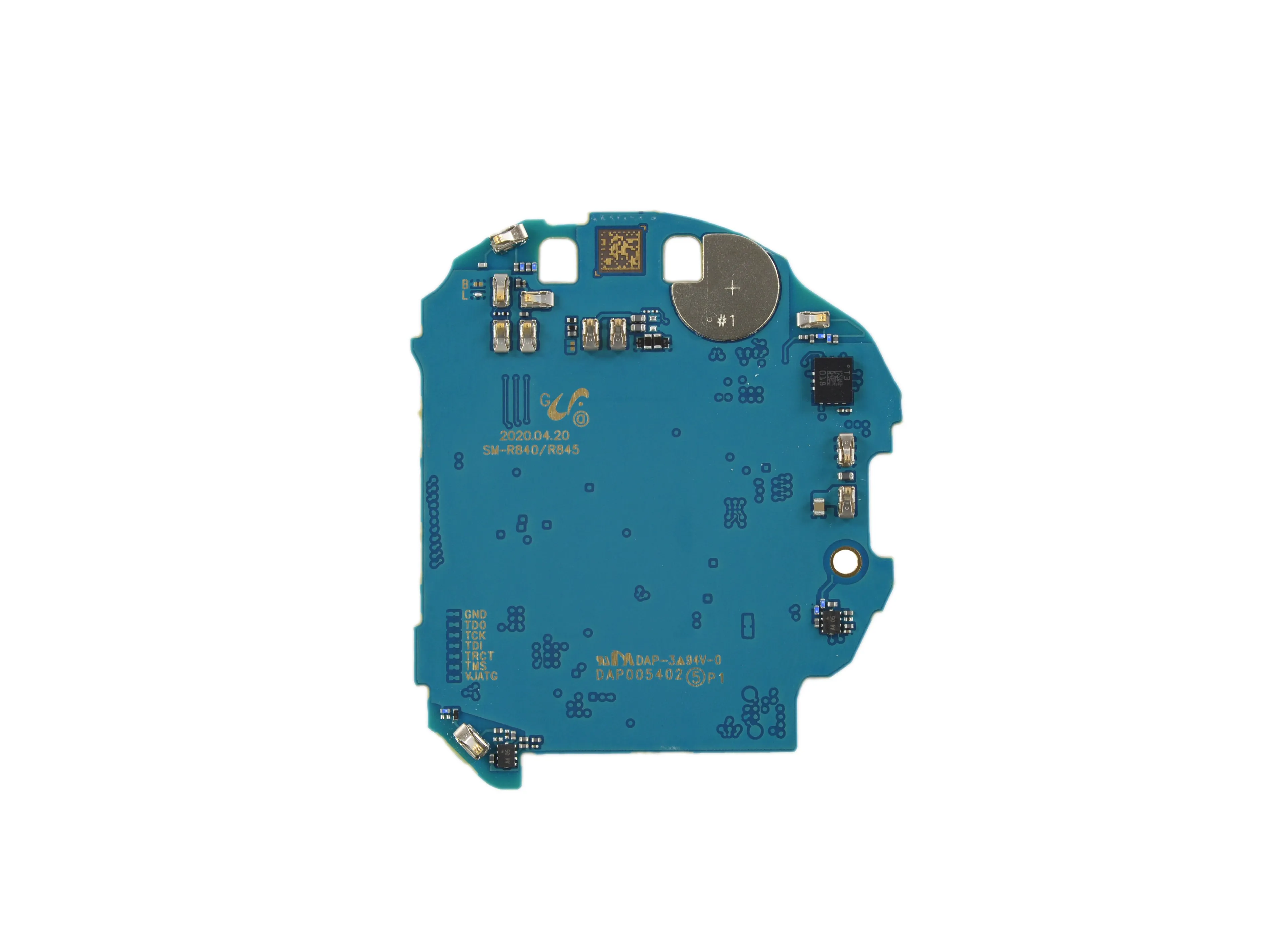

• Разбирая эту материнскую плату в форме диска, мы заглядываем под щитки и обнаруживаем:

• SiP FO-PLP от Samsung, объединяющий двухъядерный процессор Exynos 9110 с частотой 1,15 ГГц Cortex-A53, 1 ГБ оперативной памяти и микросхему управления питанием собственной разработки.

• SiP FO-PLP расшифровывается как System-in-Package Fan-Out Panel Level Packaging и представляет собой попытку Samsung вместить как можно больше технологий в крошечный корпус.-которая уже использовалась в оригинальных Galaxy Watch.

• ИС промежуточной частоты Samsung Shannon 915

• NXP PN80T Контроллер NFC с защищенным элементом

• Broadcom BCM430132 Модуль WiFi/Bluetooth и концентратор Broadcom GNSS Location Hub для GPS/ГЛОНАСС/etc

• Усилитель мощности Qualcomm Atheros QPA5580 (вероятно)

• Беспроводной приемник питания IDT P9222S

Шаг 6

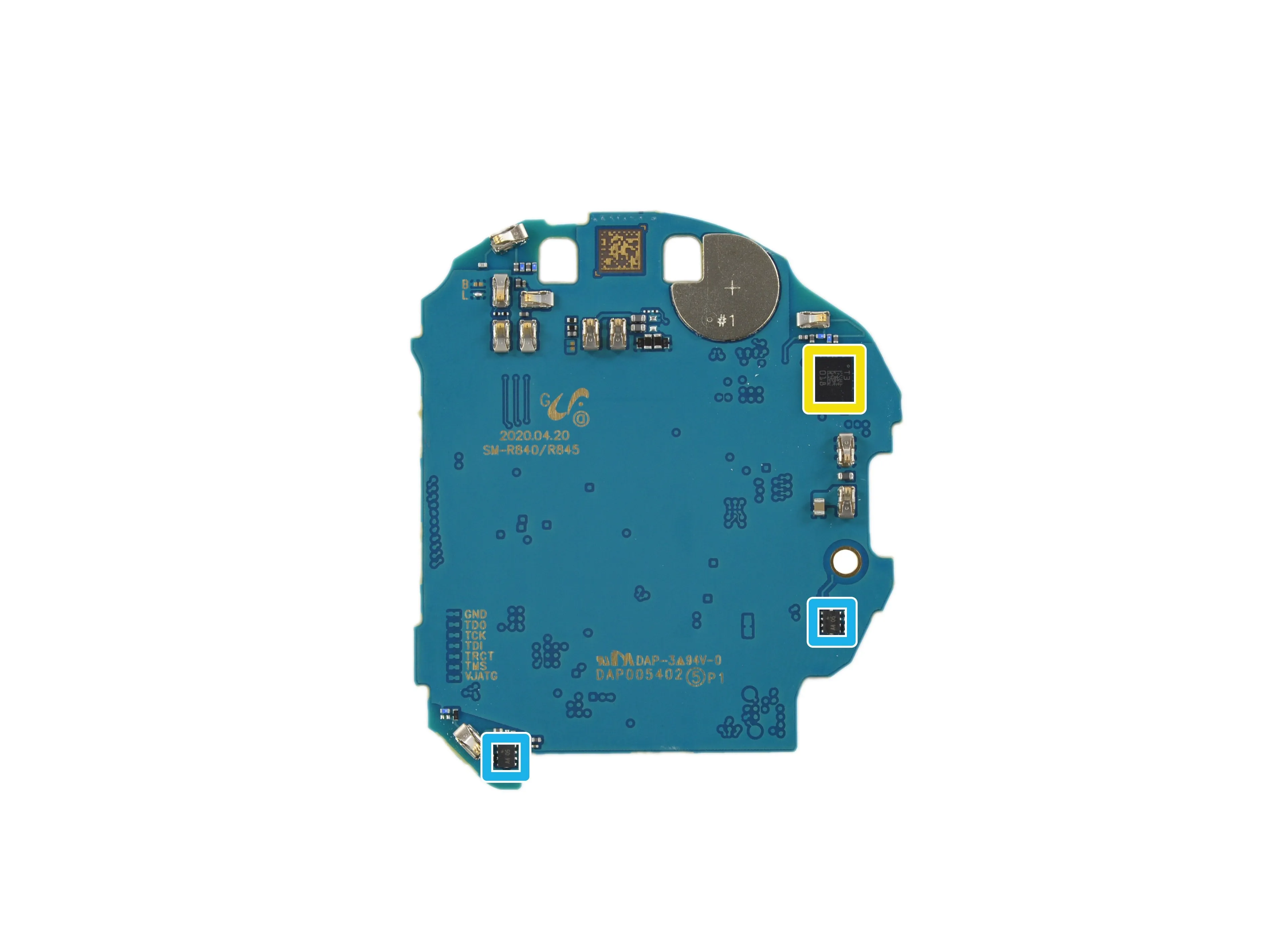

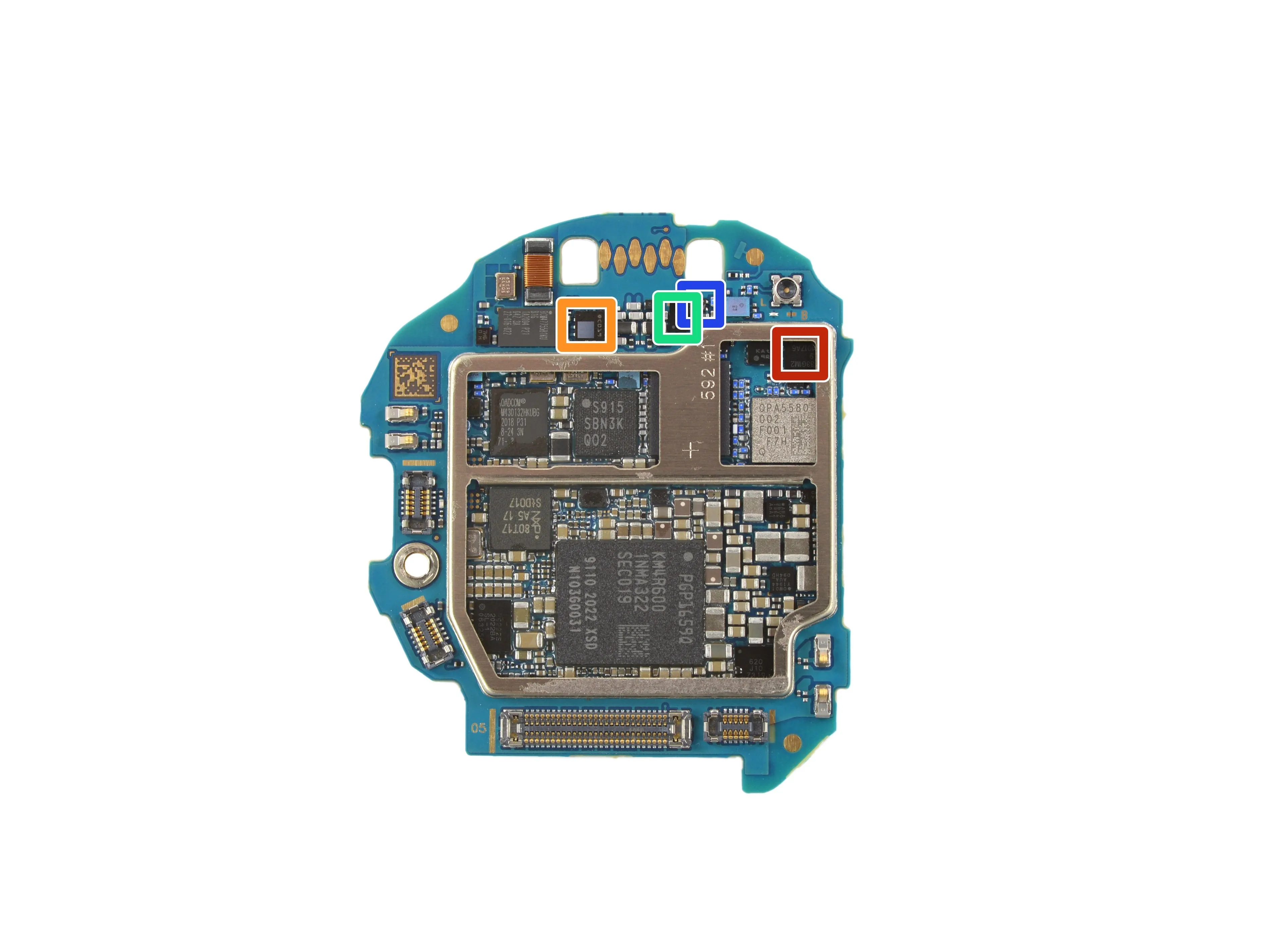

• Идентификация микросхем, часть 2:

• STMicroelectronics ST33G1M2 Защищенный элемент

• STMicroelectronics LPS22HB Датчик давления

• STMicroelectronics LSM6DSOP 3-осевой акселерометр и гироскоп

• Kinetic Technologies KTS1681 Переключатель OVP

• Infineon BGSA14GN10 Переключатель настройки антенны SP4T

• NXP Semiconductor BGU8309 Малошумящий усилитель GPS/ГЛОНАСС/Галилео/Компасс

Шаг 7

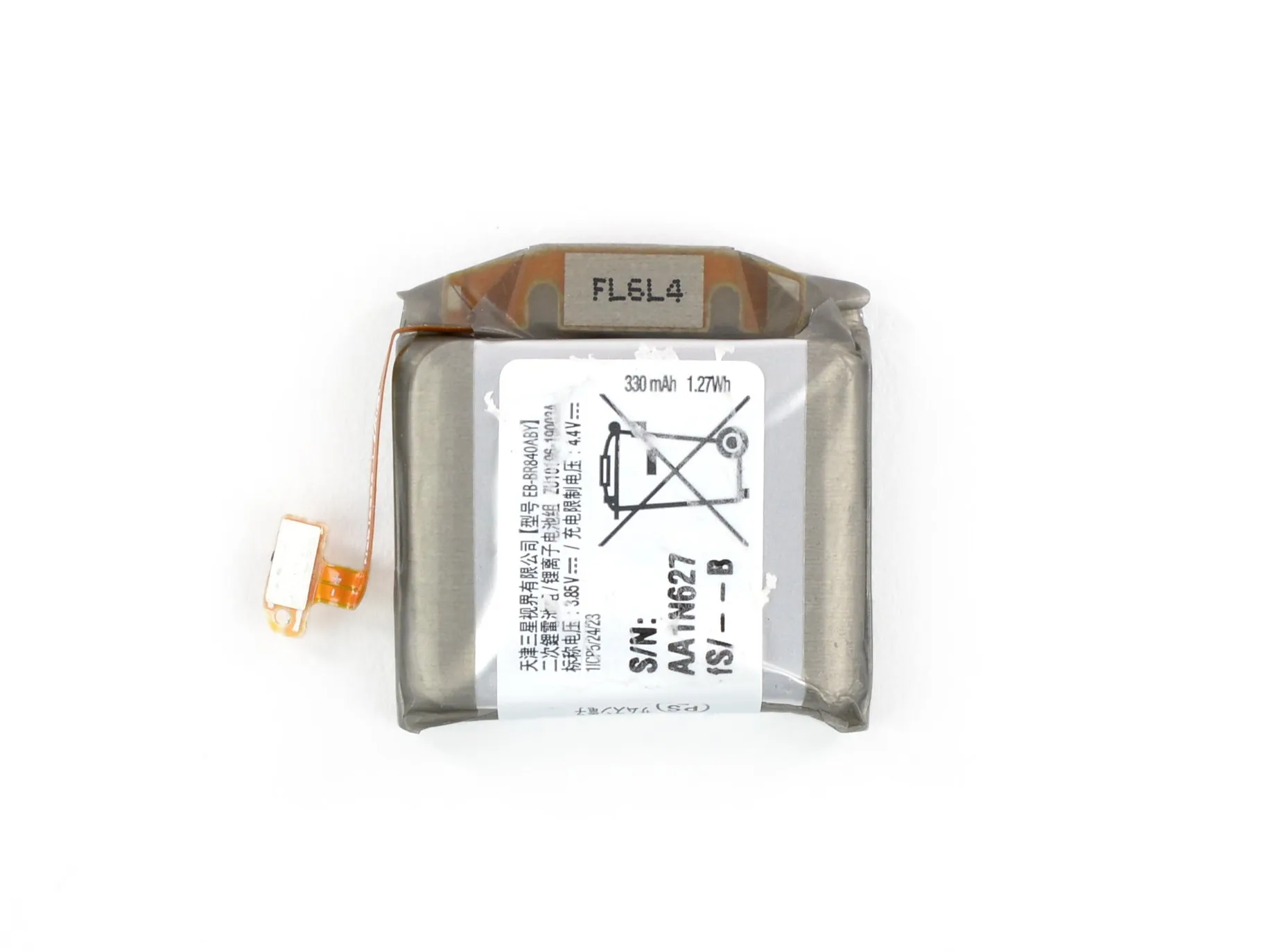

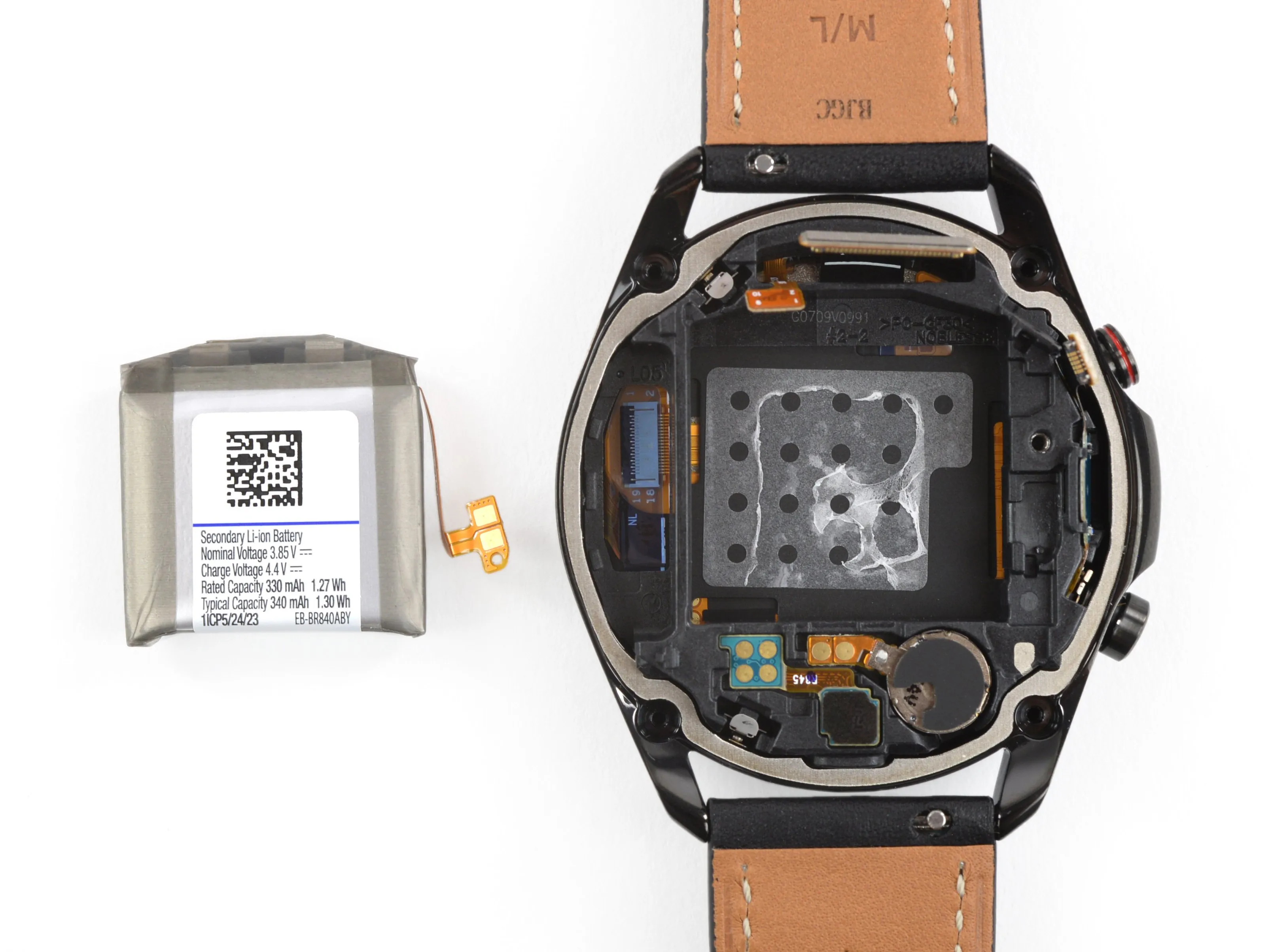

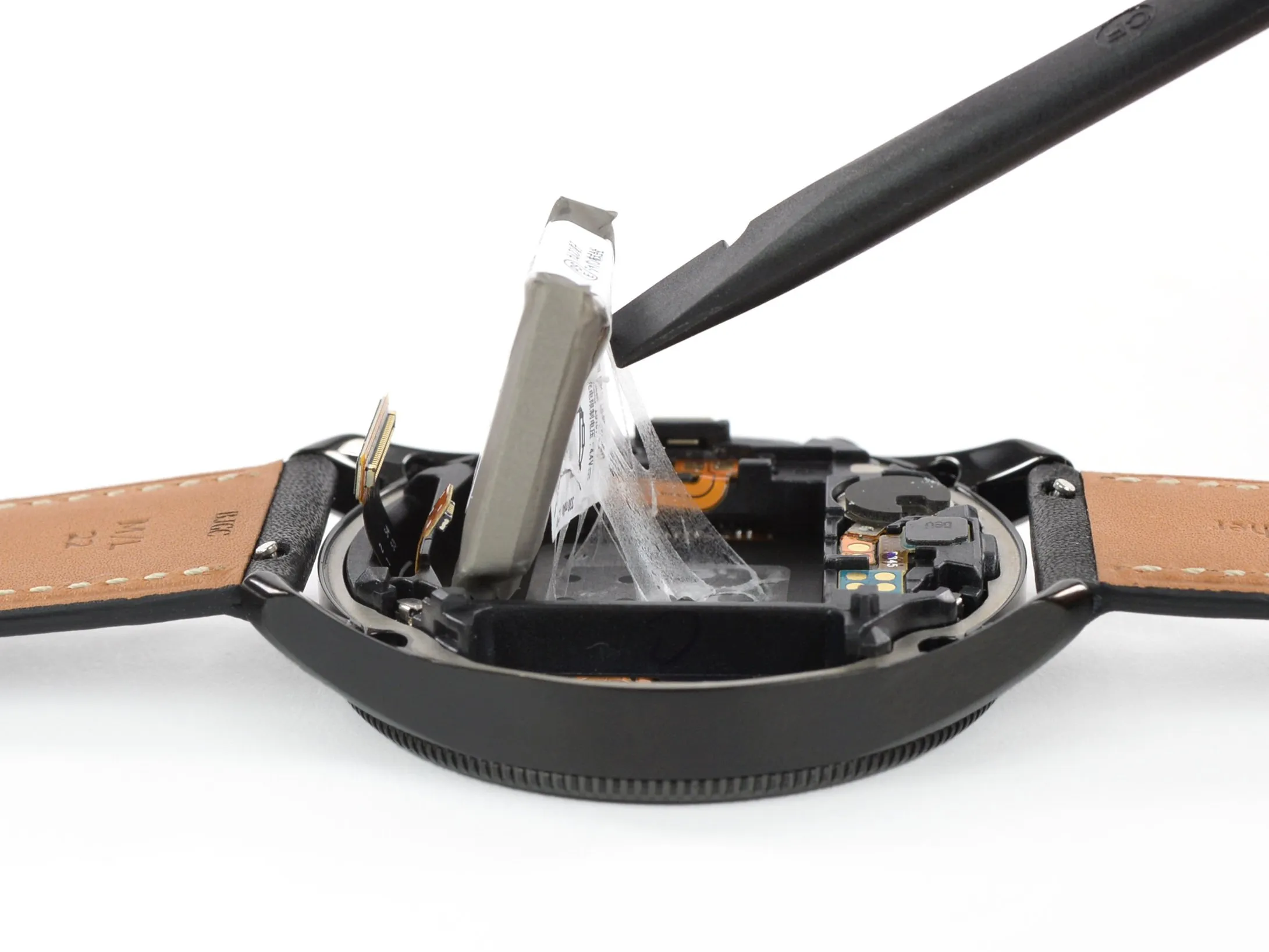

• Только слабый клей фиксирует батарейный блок, который мы можем выковырять без использования тепла. (Конечно, при температуре 90° F / 32° C погода здесь, возможно, помогла).

• Наш маленький друг рассчитан на скромные 1,3 Вт-ч (340 мА-ч @ 3,85 В) - но при заявленном 2-дневном времени автономной работы, возможно, Samsung просто не заботится о победе в войне за аккумулятор для смарт-часов.

• Это ставит их позади оригинальные Galaxy Watch (1,81 Втч) и Huawei Watch GT (1,56 Втч), но все еще впереди 44-миллиметровые Apple Watch Series 5 (1,129 Вт-ч).

• Мы наполовину ожидали увидеть новый дизайн батареи с металлическим чехлом, но пока что Apple, похоже, единственный производитель часов, который экспериментирует с этим.

Шаг 8

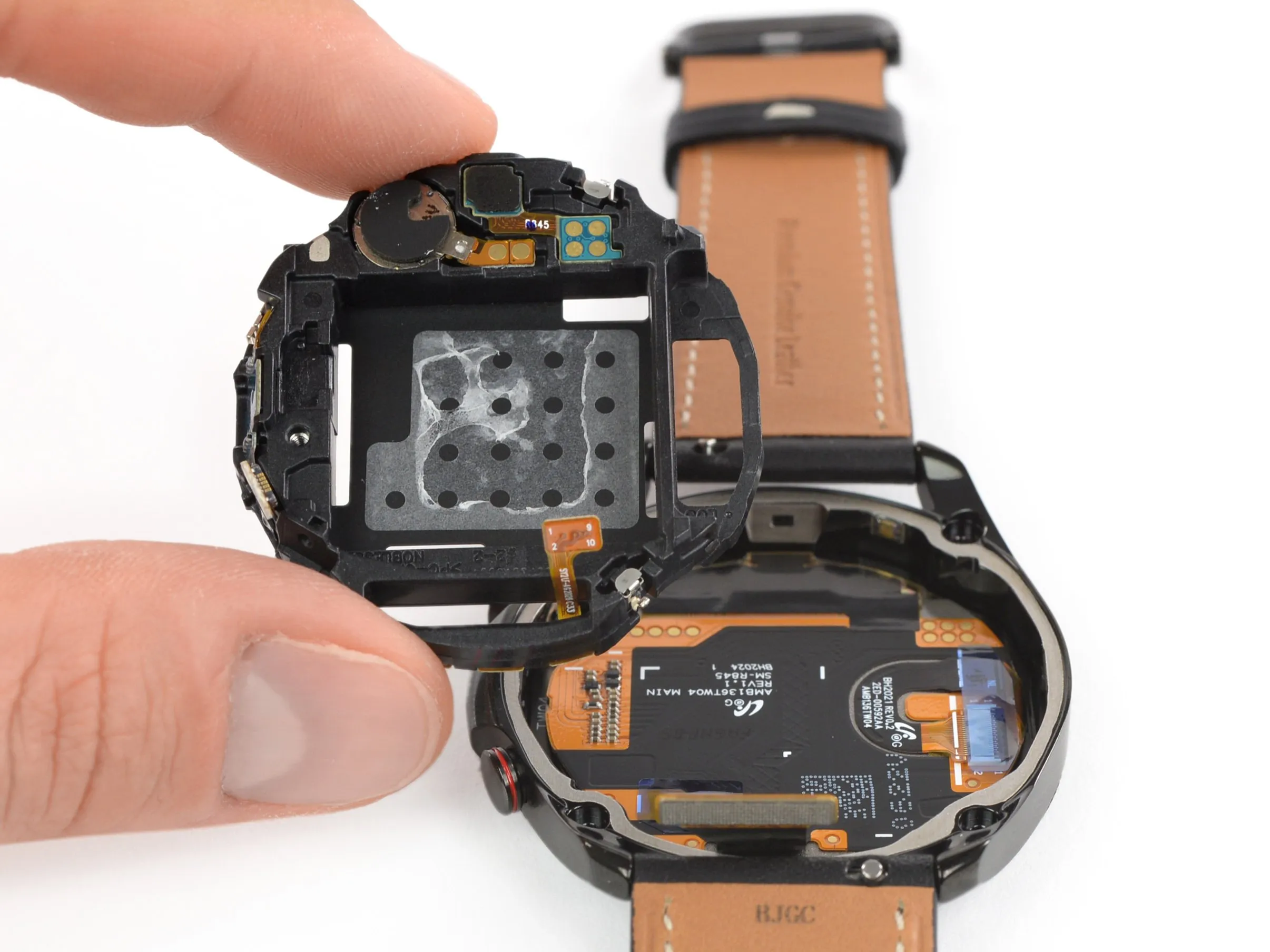

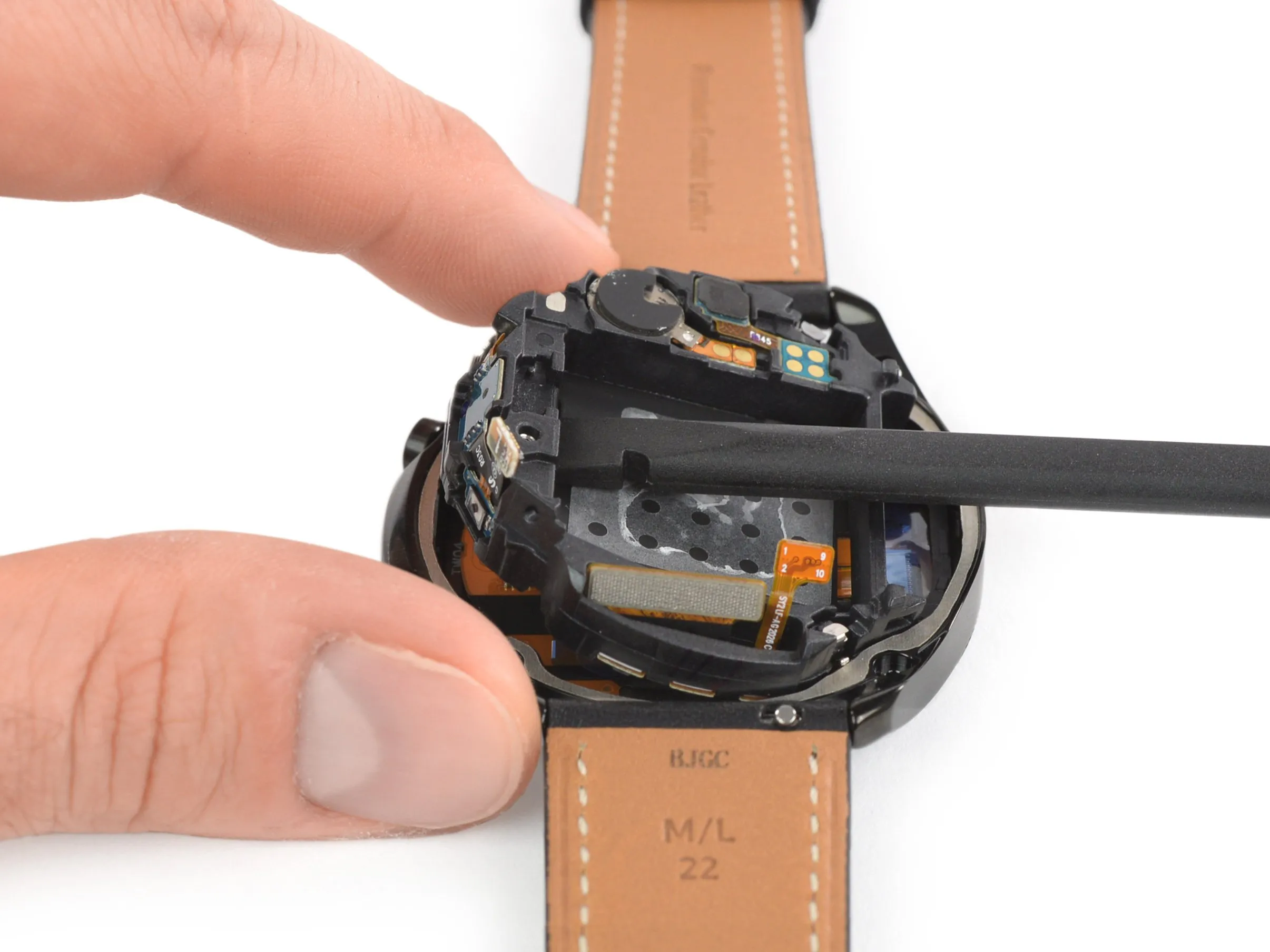

• Наш пассатижи из углеродного волокна - излишество для этой средней рамки, которая на самом деле хорошо поддается, когда мы вынимаем ее. Обнаруживается:

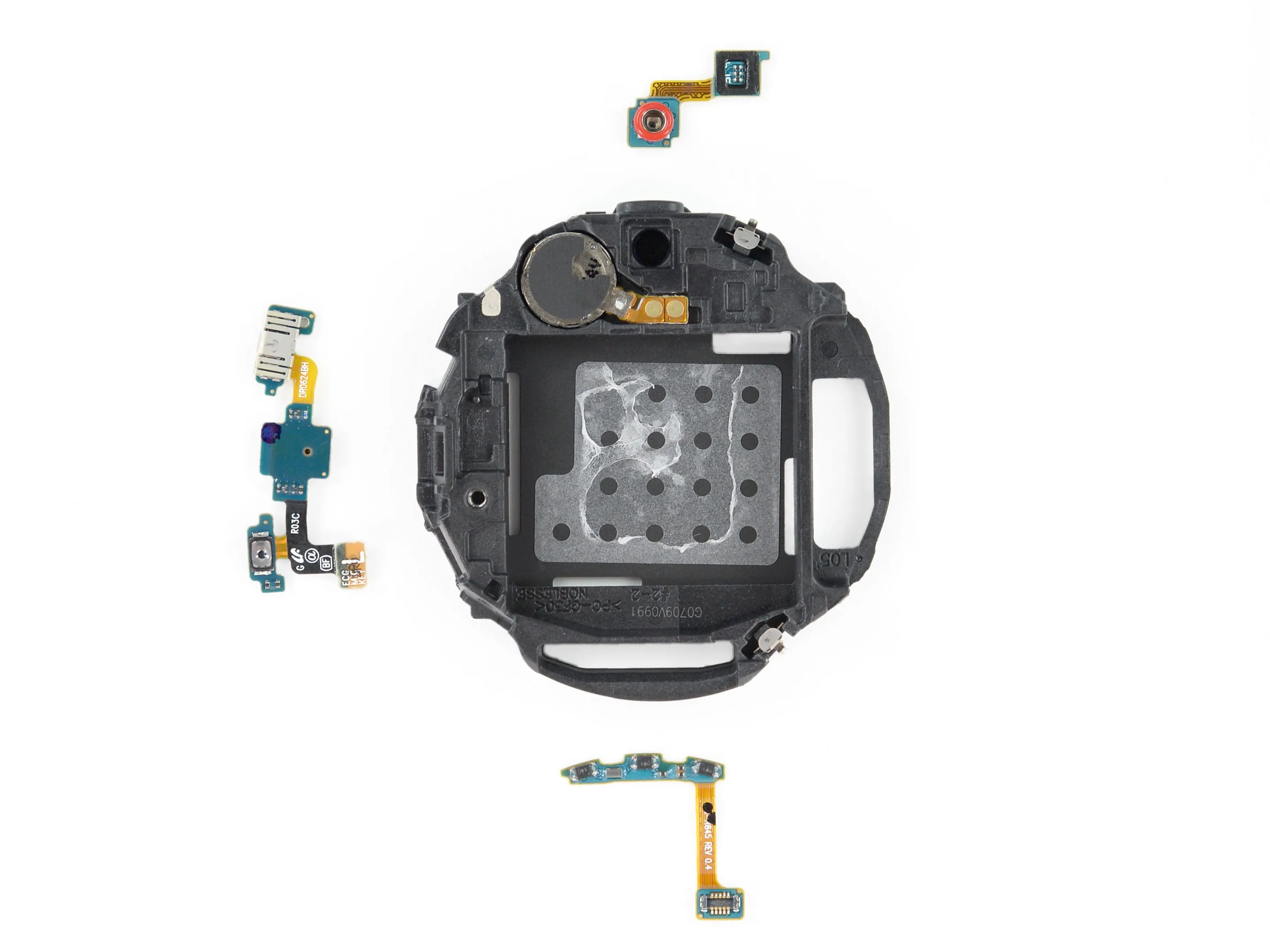

• Что может быть скрытым в резине альтибарометрическим датчиком

• Модульный кабельный комбо с двумя переключателями и микрофоном.

• Один из этих переключателей поставляется с кронштейном для включения функции ЭКГ путем замыкания цепи пальца и запястья.

• Датчики на эффекте Холла, которые отслеживают вращение внешнего ободка

• И вибромотор, слегка приклеенный к раме.

Шаг 9

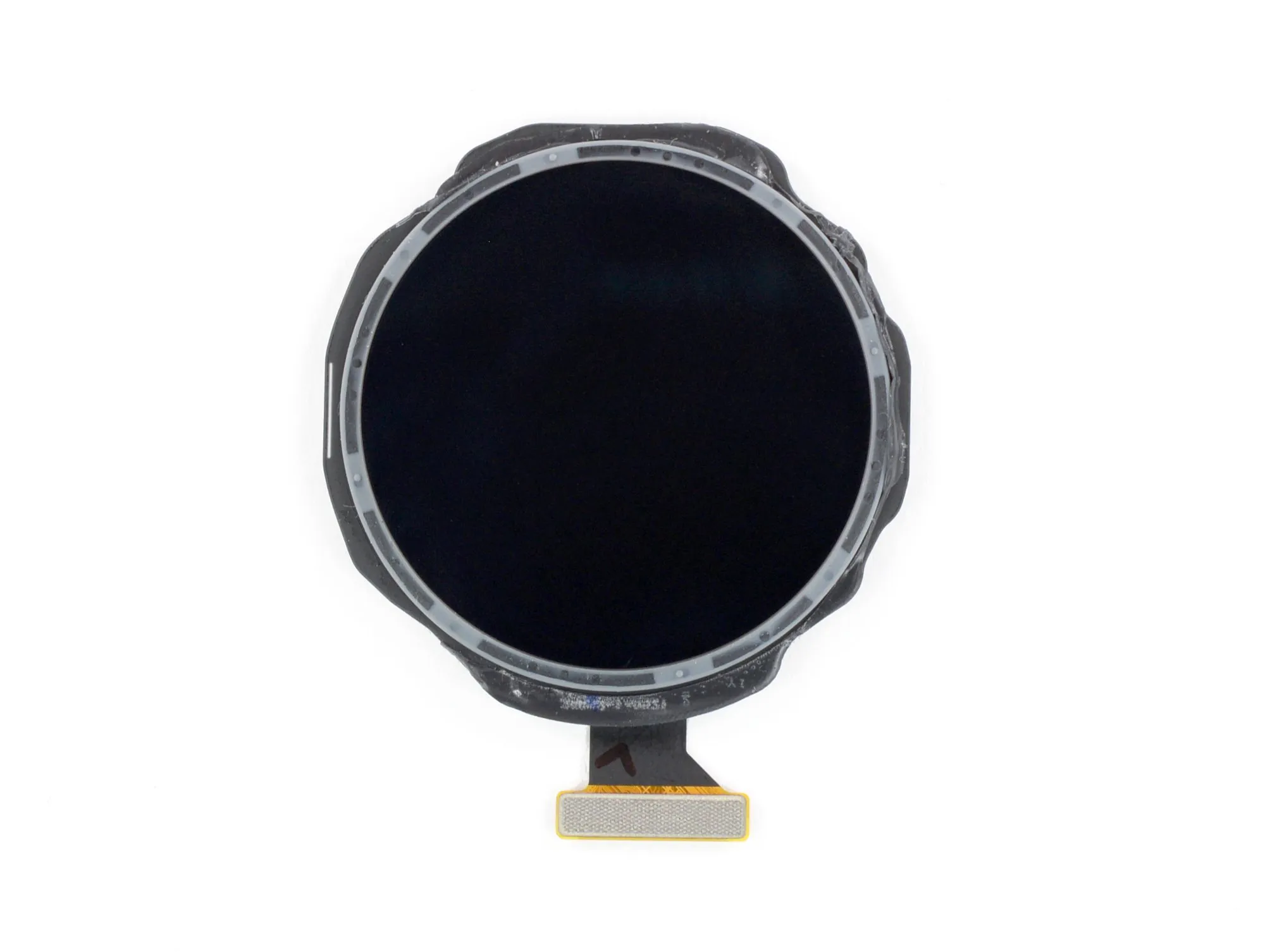

• После того, как часы выпотрошены, мы наконец-то получили доступ к круглому AMOLED-дисплею, который всегда включен. Вот только сейчас он не включен. Очевидно.

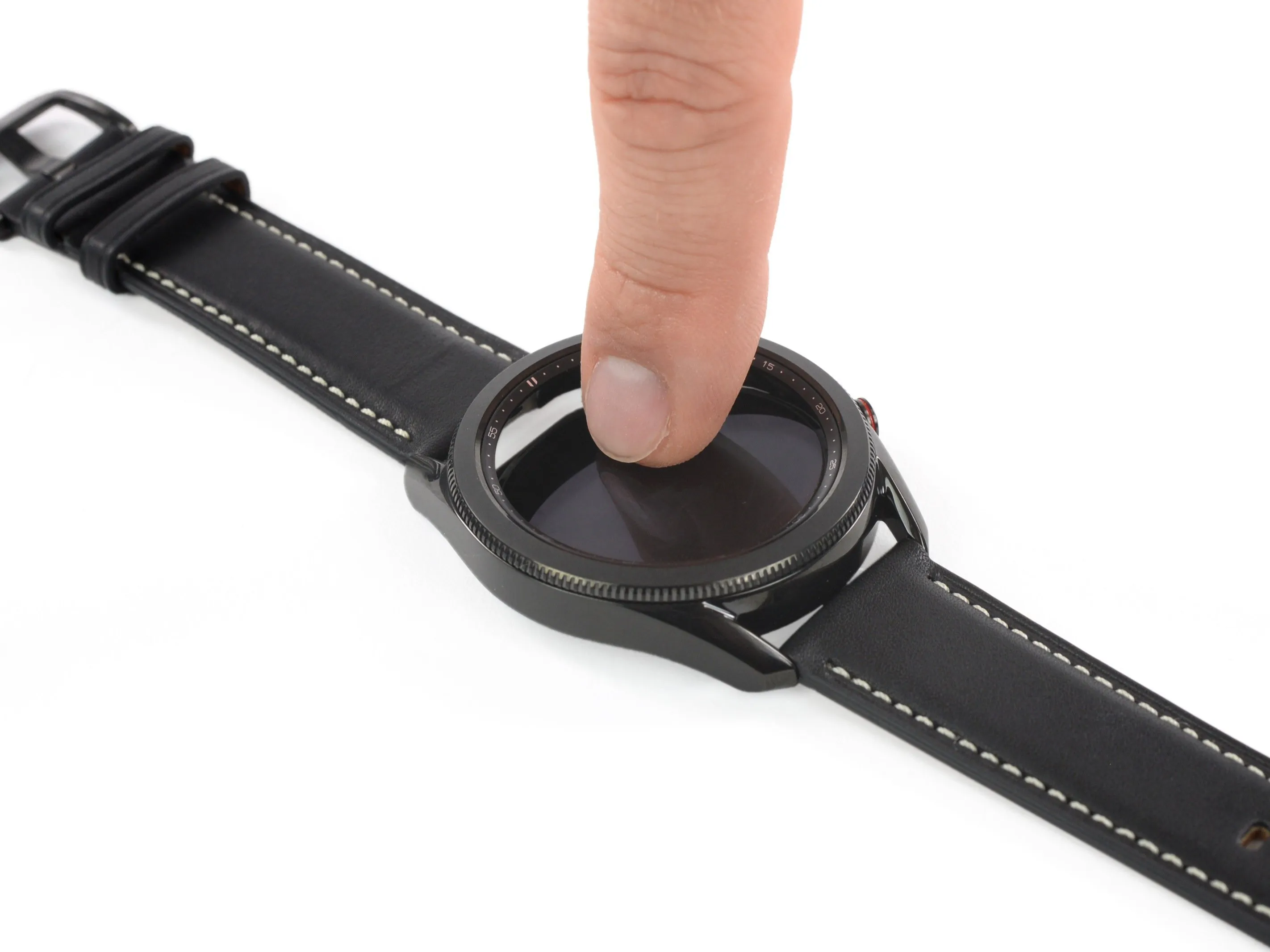

• Несмотря на то, что путь к этому был долгим, последний шаг в демонтаже дисплея занимает всего лишь один палец чтобы освободить его от рамки.

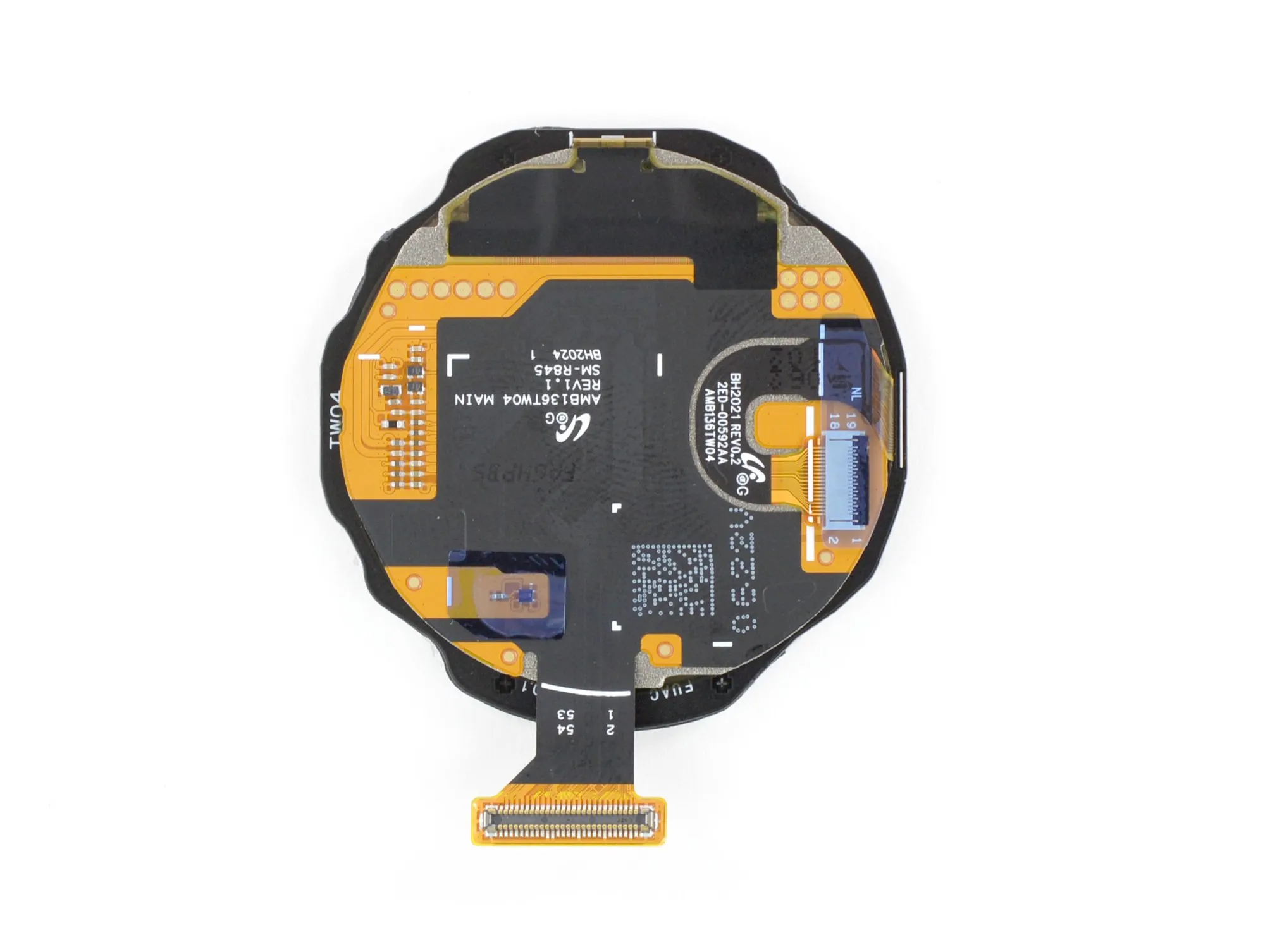

• Неудивительно, что сам дисплей изготовлен компанией Samsung Display. Как хорошо быть собственным клиентом!

• Samsung, конечно, была одним из первых разработчиков технологии AMOLED в своих мобильных устройствах. Но поскольку Apple, как сообщается, в ближайшем будущем перейдет на microLED-дисплеи, будет интересно посмотреть, что произойдет дальше.

• На этом, похоже, наше время закончилось!

Шаг 10

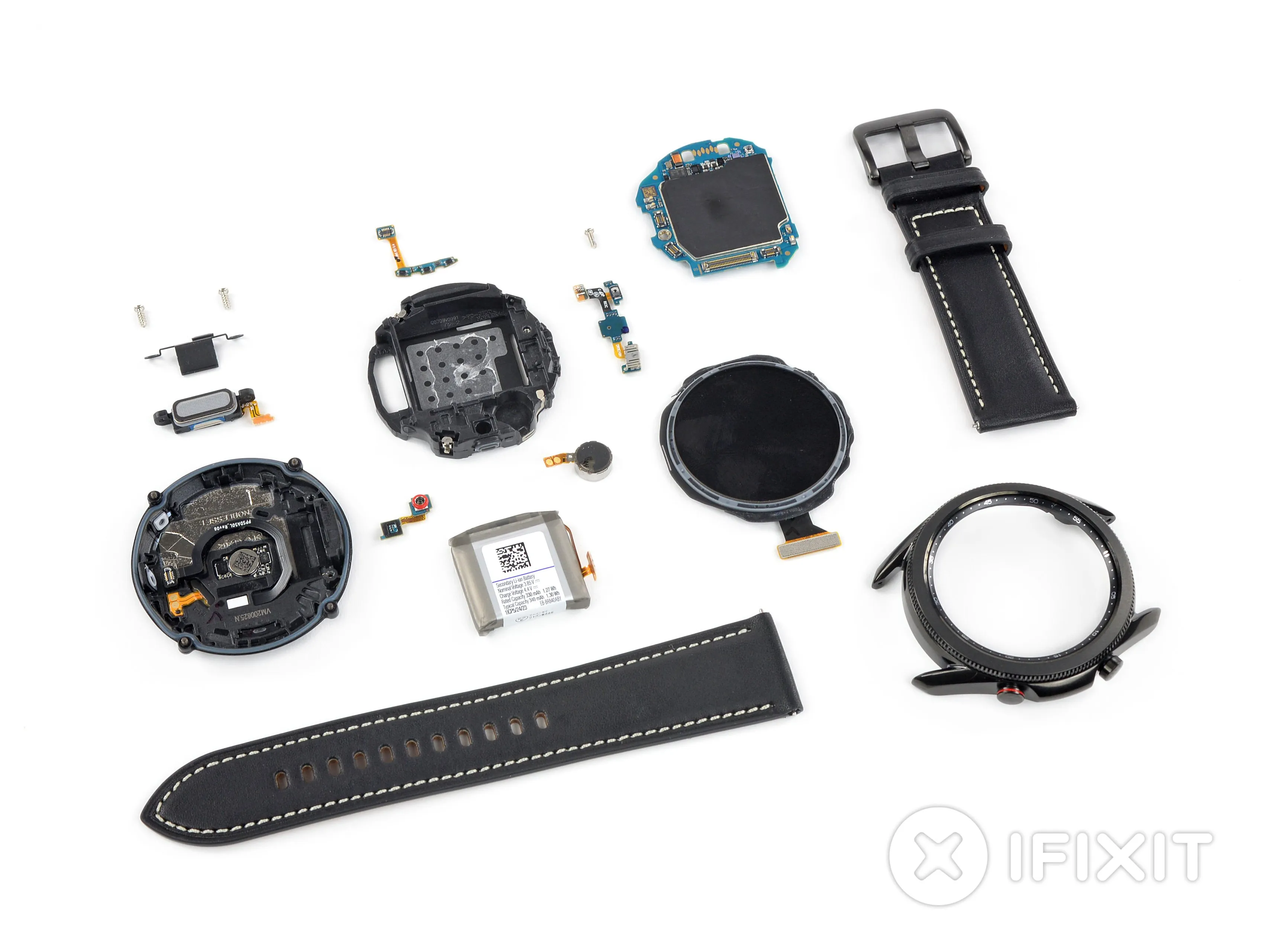

• Еще одна разобранная галактика: полосы, маленькие кометы, диски и энергия, плавающая вокруг. Только оценка ремонтопригодности покажет нам, насколько легко будет навести порядок в этом хаосе.

Вывод

• Процедура вскрытия проста и не требует клея.
• Никаких накладных кабелей, никаких хрупких разъемов ZIF.
• Аккумулятор и дисплей легко доступны при некоторой разборке.
• Для задней крышки потребуется необычный трехгранный ключ, внутри - обычный Phillips.
• Большинство компонентов являются модульными и могут быть заменены по отдельности - за исключением задней матрицы датчиков, которая крепится к задней крышке.
• Стеклянный дигитайзер и экран сплавлены воедино, поэтому ремонт только стекла будет нецелесообразным.

Оценка ремонтопригодности

Ремонтопригодность 7 из 10 (10 - легче всего отремонтировать)
