Разборка Samsung Galaxy Watch4 и Watch4 Classic

Введение

Недавно компания Samsung представила два новых обновления своей линейки смарт-часов - Galaxy Watch4 и Galaxy Watch4 Classic. Несмотря на внешнее сходство с прошлогодней моделью Watch3но велика вероятность внутренних различий, и мы здесь, чтобы их обнаружить. Пора разбирать часы!

Обязательно следите за каналом Делаете.ру YouTube-каналInstagram и Twitter, а также подписывайтесь на нашу рассылку рассылку чтобы первыми узнать, когда новейшие потребительские технологии попадут на стол для разбора.

Что вам понадобится

Инструменты

•

•

•

•

•

•

Шаг 1 Разбор Samsung Galaxy Watch4 и Watch4 Classic

• Настали часы - давайте посмотрим, какие обновления могут предложить вашему запястью новые носимые устройства Samsung:

• Exynos W920 1,18 ГГц с двумя ядрами ARM Cortex-A55, маломощный дисплейный процессор Cortex-M55, GPU Mali-G68 и интегрированный LTE

• Круглый Super AMOLED дисплей с функцией постоянного включения - 1,19 или 1,36 дюйма в обеих моделях (330 PPI)

• 1,5 ГБ оперативной и 16 ГБ встроенной памяти

• Аккумулятор емкостью 361 мАч в больших моделях, таких как Watch4 Classic (46 мм), и аккумулятор емкостью 247 мАч в маленьких моделях, таких как Watch4 (40 мм)

• Множество датчиков: акселерометр, барометр, гироскоп, геомагнитный датчик, датчик освещенности, оптический датчик пульса, ЭКГ, датчик биоэлектрического сопротивления, а также датчик Холла в модели Classic.

• Класс защиты IP68 с водонепроницаемостью на глубине до 50 метров (5 АТМ)

Шаг 2

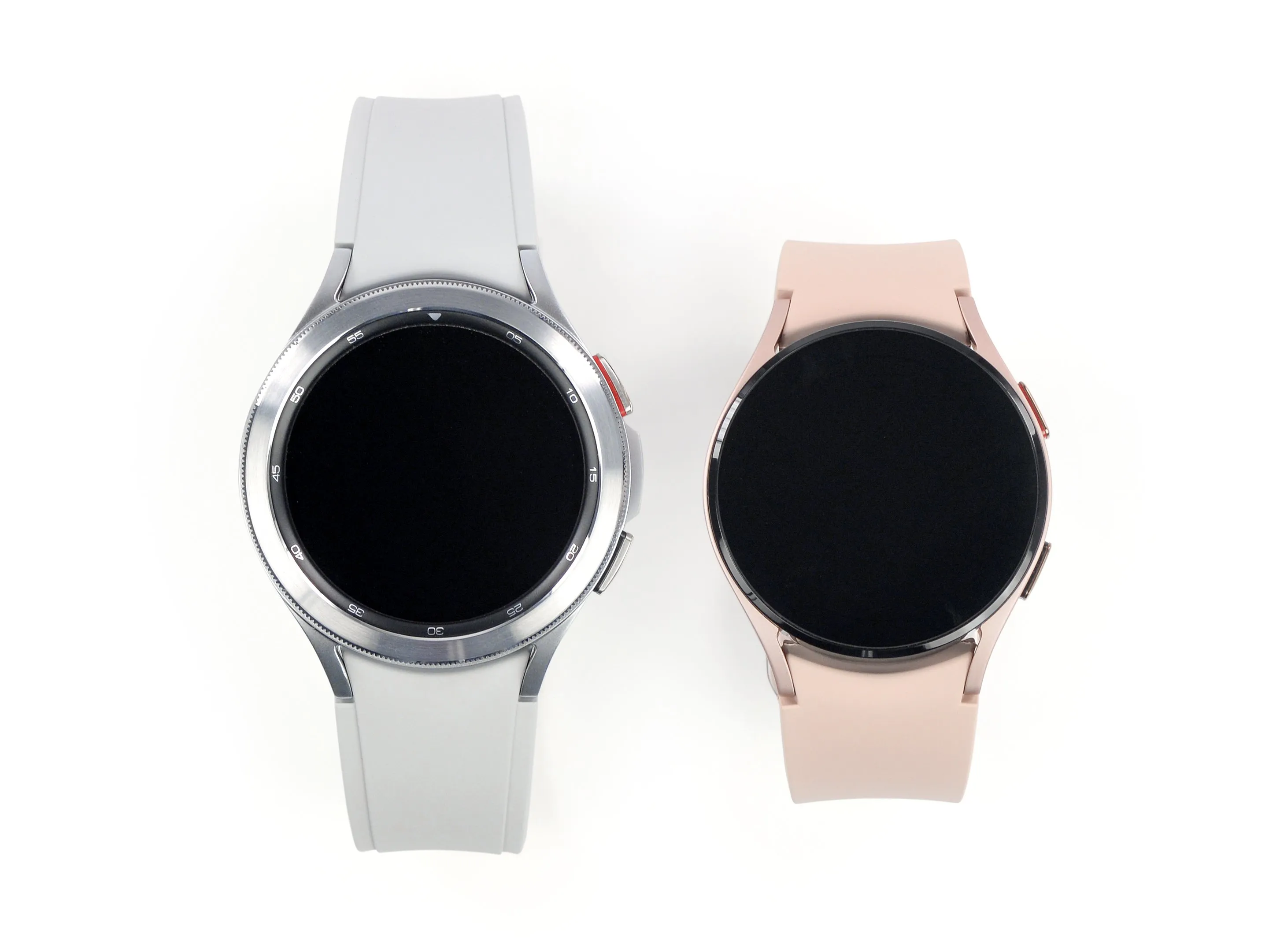

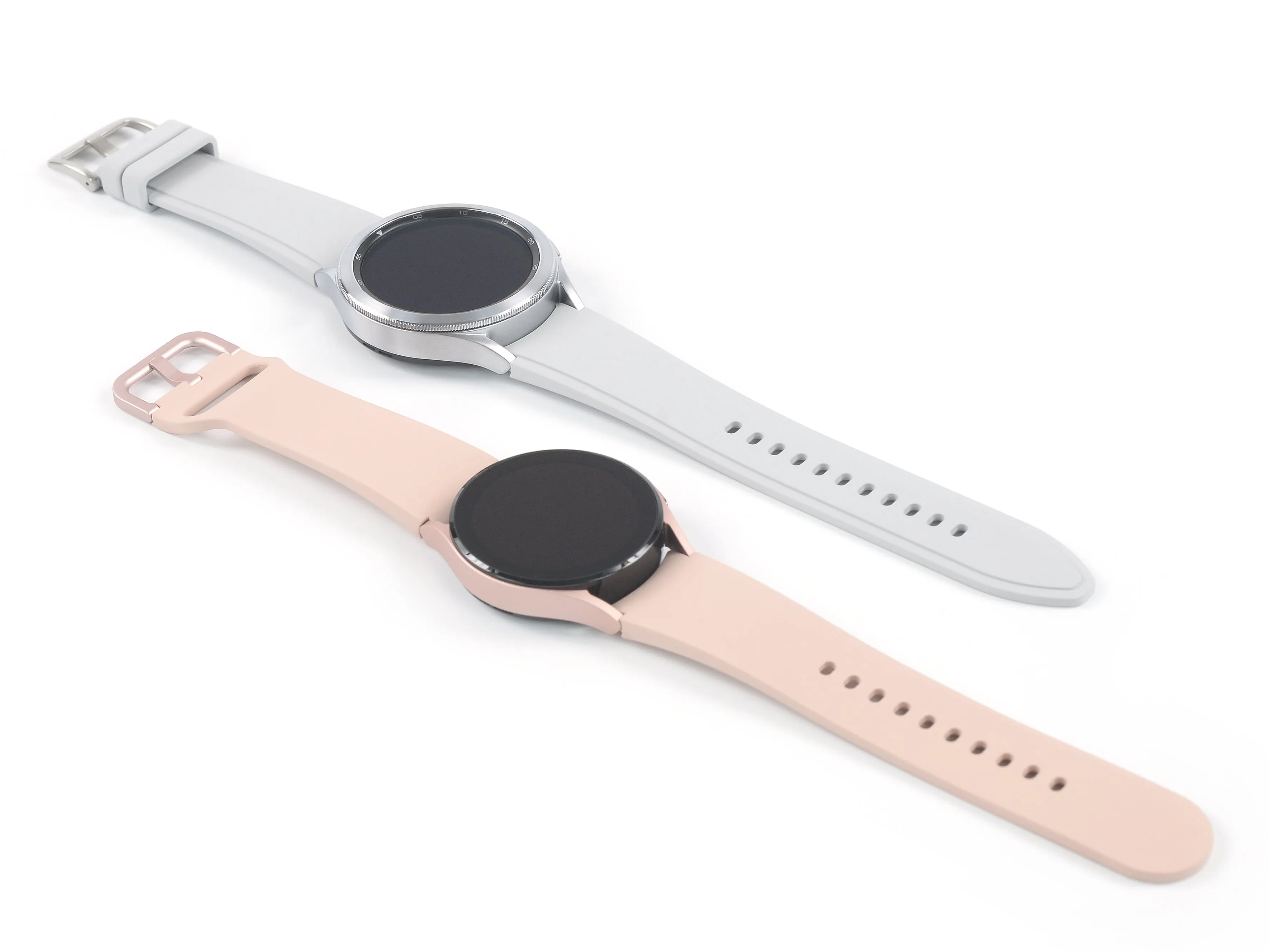

• Хотя Galaxy Watch4 и Galaxy Watch4 Classic имеют почти одинаковые характеристики, каждый из них выглядит по-своему:

• Вращающийся ободок от Watch3Watch4 Classic немного массивнее. Если вы предпочитаете что-то менее навязчивое, стандартные Watch4 больше похожи на Activeline от Samsung или Xiaomi Mi Watch 2021.

• В то время как Galaxy Watch4 всегда выполнены из алюминия, у Classic есть несколько вариантов стильных рамок: нержавеющая сталь 316L или титан (также в космосе).

Шаг 3

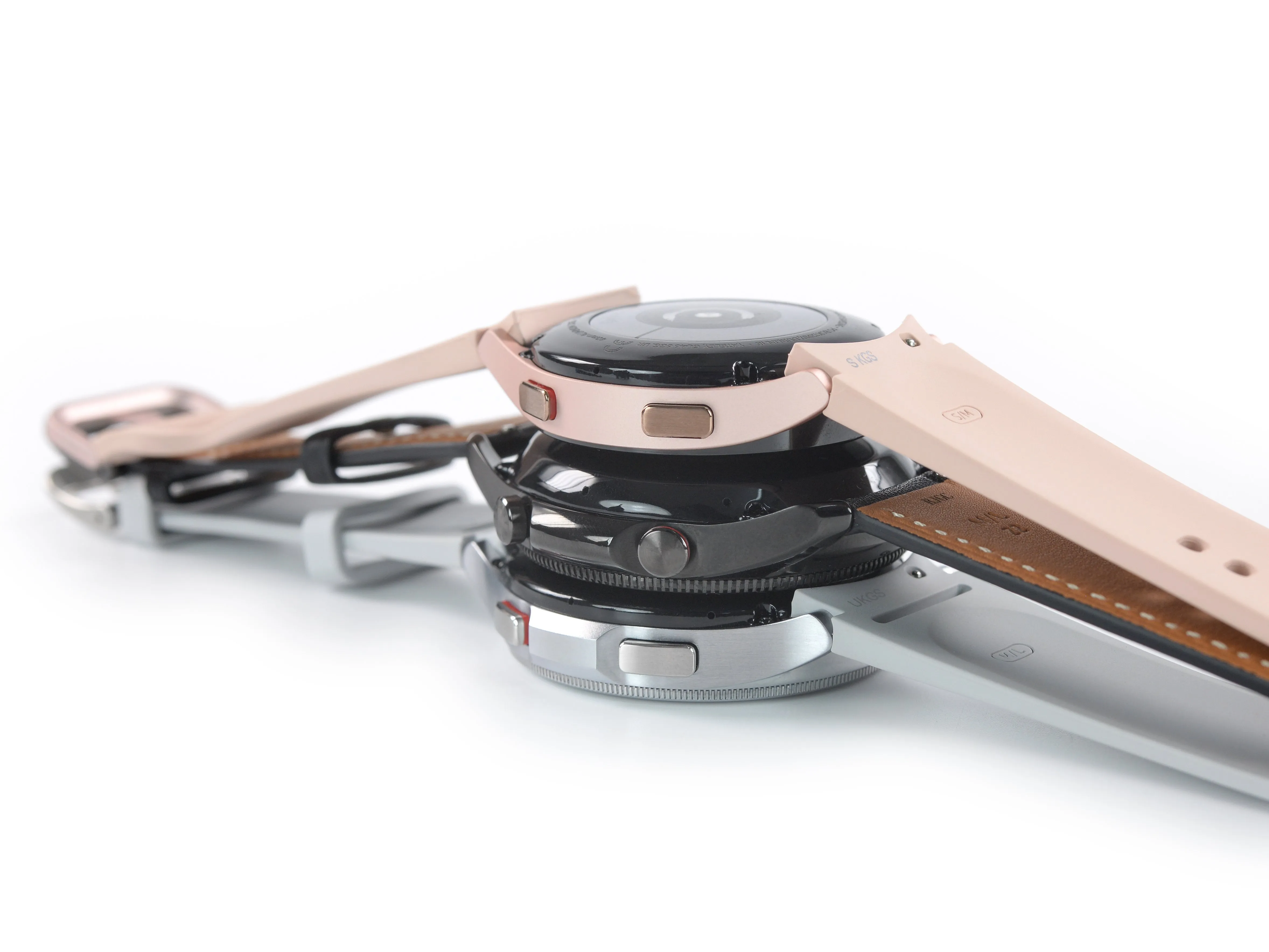

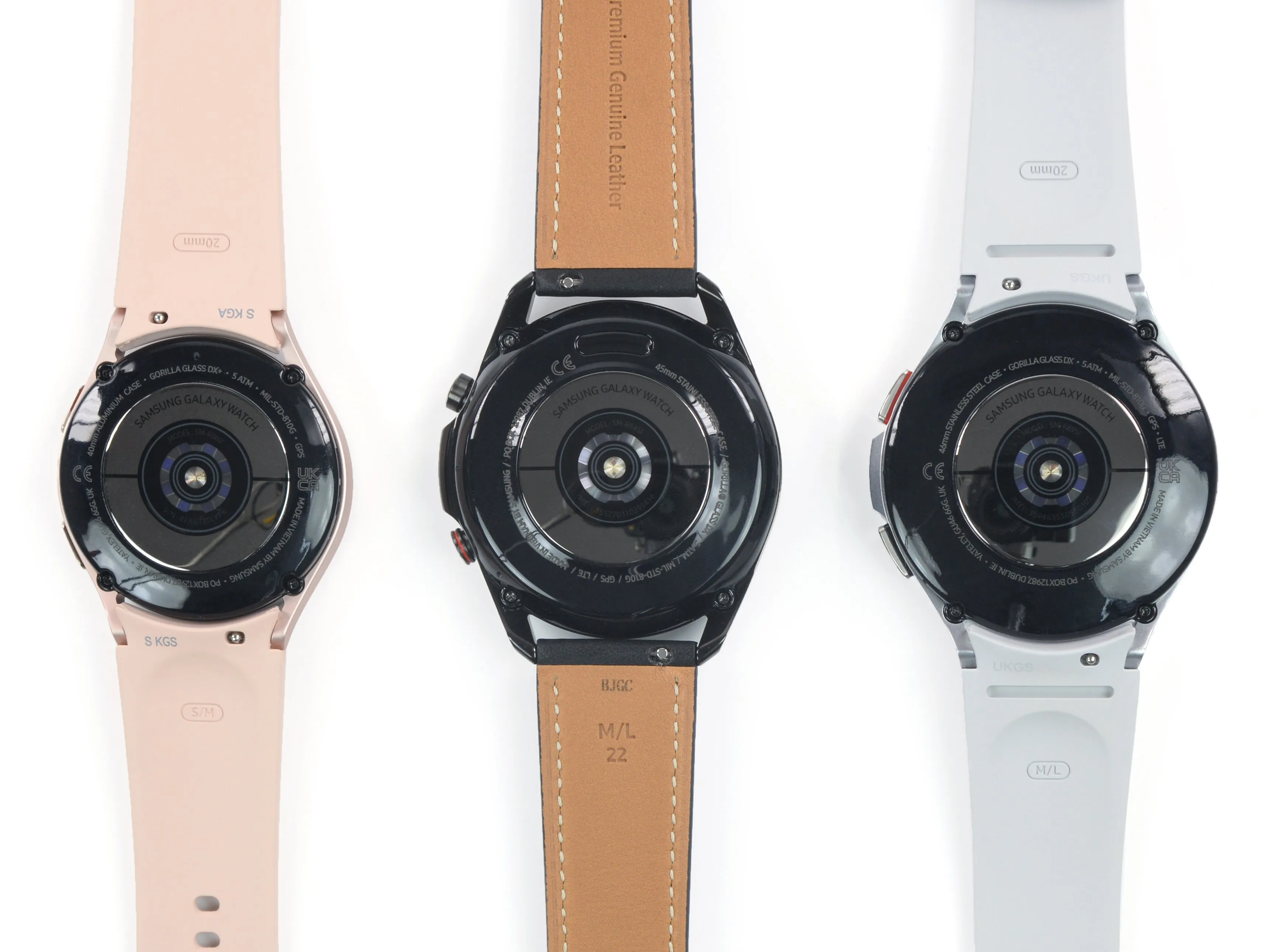

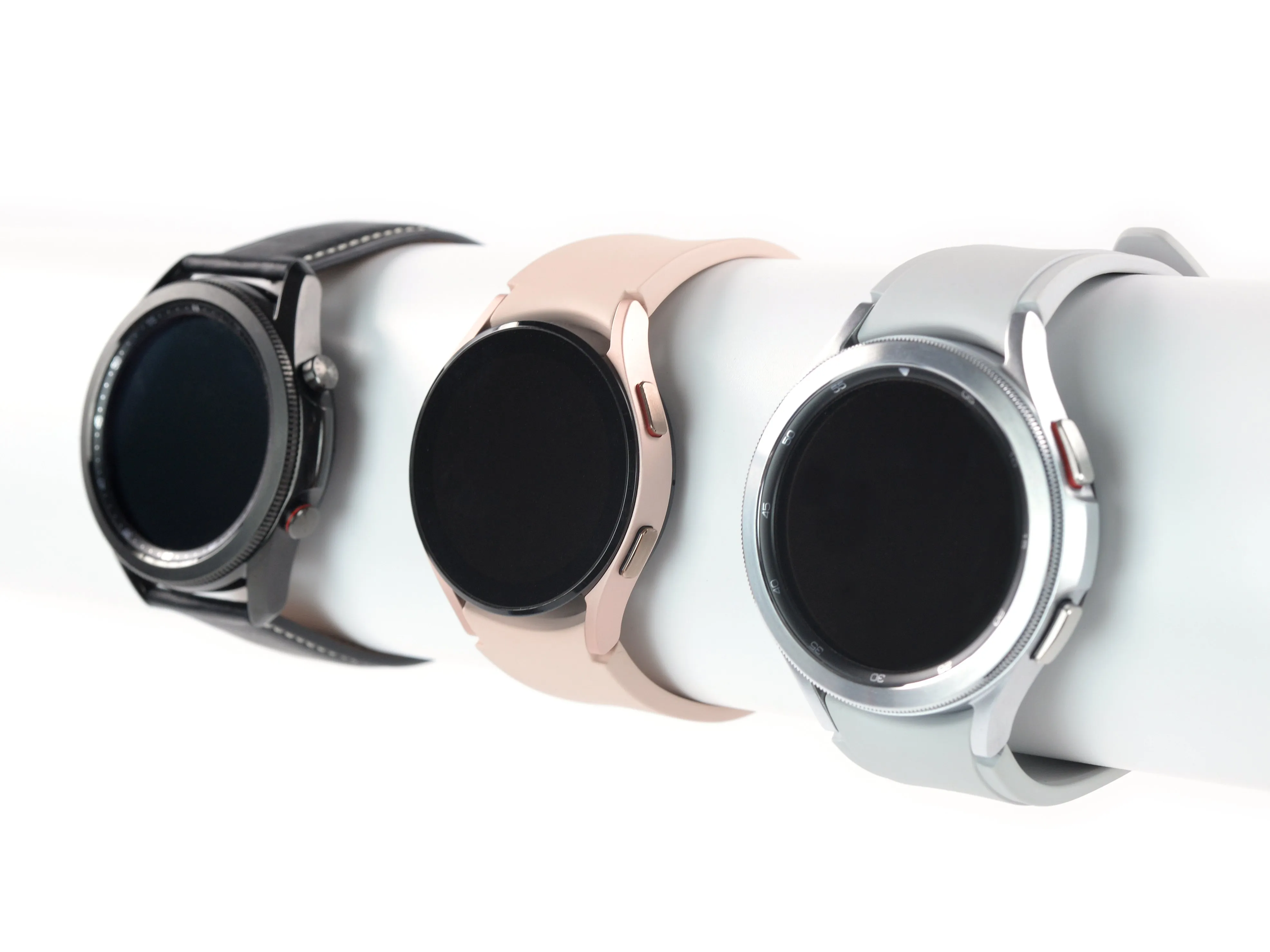

• Прежде чем вскрывать часы, мы достаем их предшественника - Watch3 - и ищем отличия:

• И стандартная, и классическая модели Watch4 оснащены гладкими прямоугольными кнопками, а не круглыми, как у Watch3.

• Появление новых анализ биоэлектрического импеданса датчика на задней панели Watch4 не изменило расположение аппаратной части. Зато пропал люк сервисного порта, который был в верхней части Watch3 (третье фото, в центре).

Шаг 4

• После всего того, что было сделано снаружи, мы готовы приступить к изучению внутренностей этих часов.

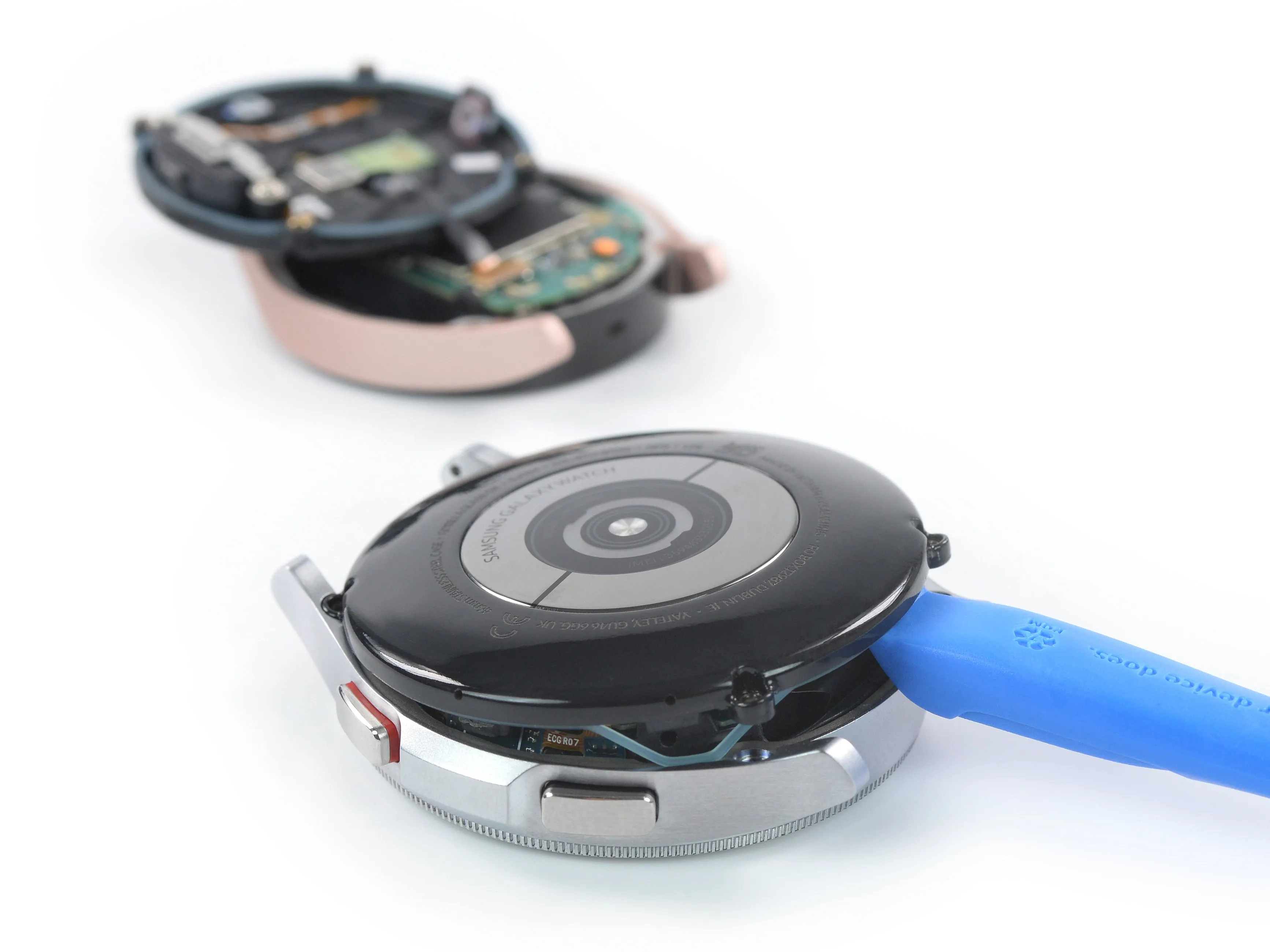

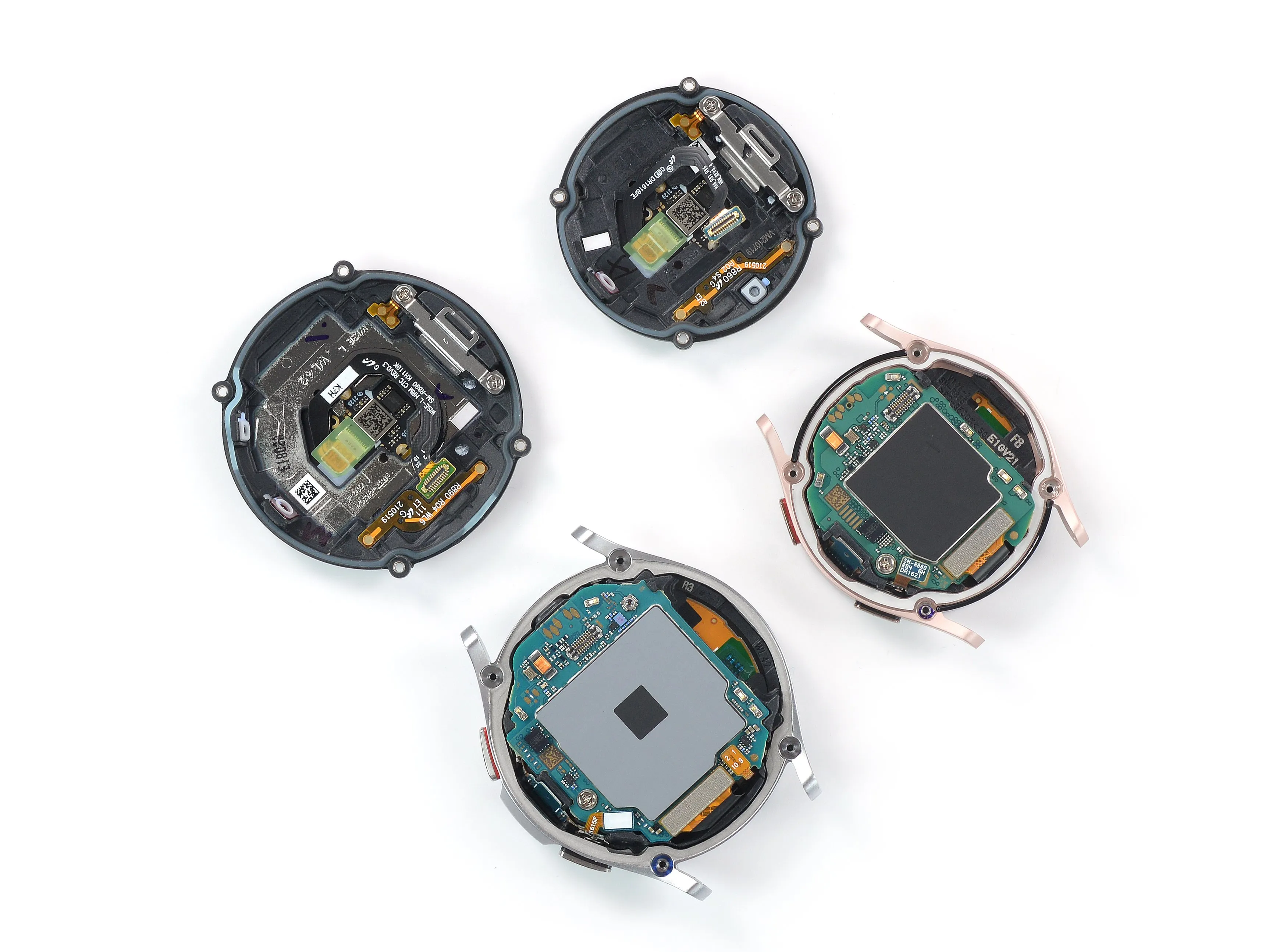

• Обе модели открываются через заднюю крышку, как и Watch3: на пути стоят четыре трехконечных винта, с которыми легко справится специальный драйвер. Затем быстрым рывком с помощью инструмента для открывания мы оказываемся внутри.

• Постойте, а не пропало ли что-нибудь? Нет, не нагрев или нехитрая нарезка резиновая прокладка, обеспечивающая класс защиты IP68, плотно закрывает заднюю крышку. Ура!

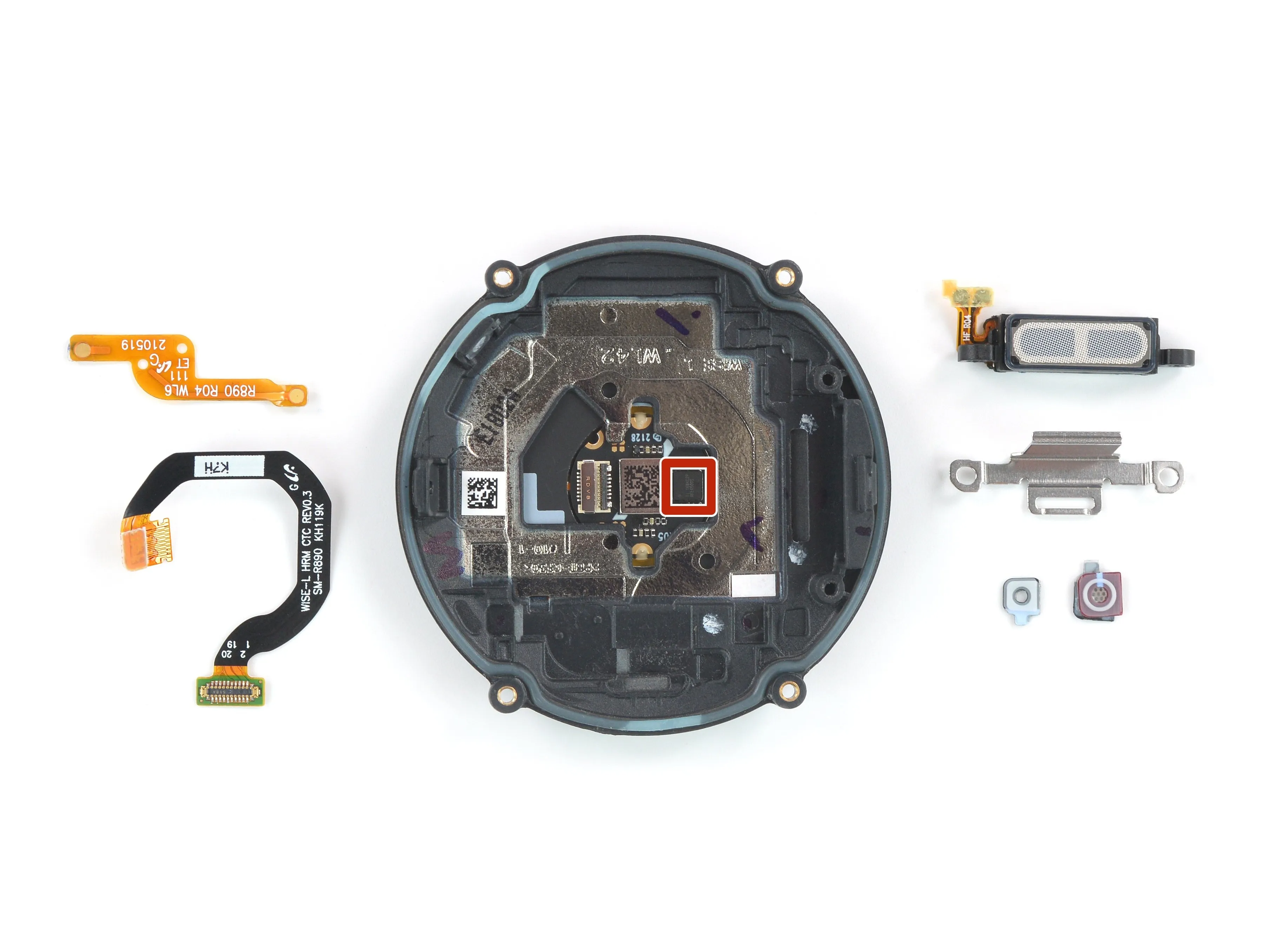

• По сравнению с относительно интегрированной задней панелью в Watch3Watch4 предлагает еще несколько элементов для быстрого извлечения: сами гибкие кабели и, похоже, провод для измерения состава тела.

• Единственный кремний, который мы заметили, это Texas Instruments AFE4500Sкоторый управляет оптическим биосенсором.

Шаг 5

• Если вам понравился этот маленький кусочек биосенсорного чипа из предыдущего шага, то у нас есть для вас угощение: еще больше чипов!

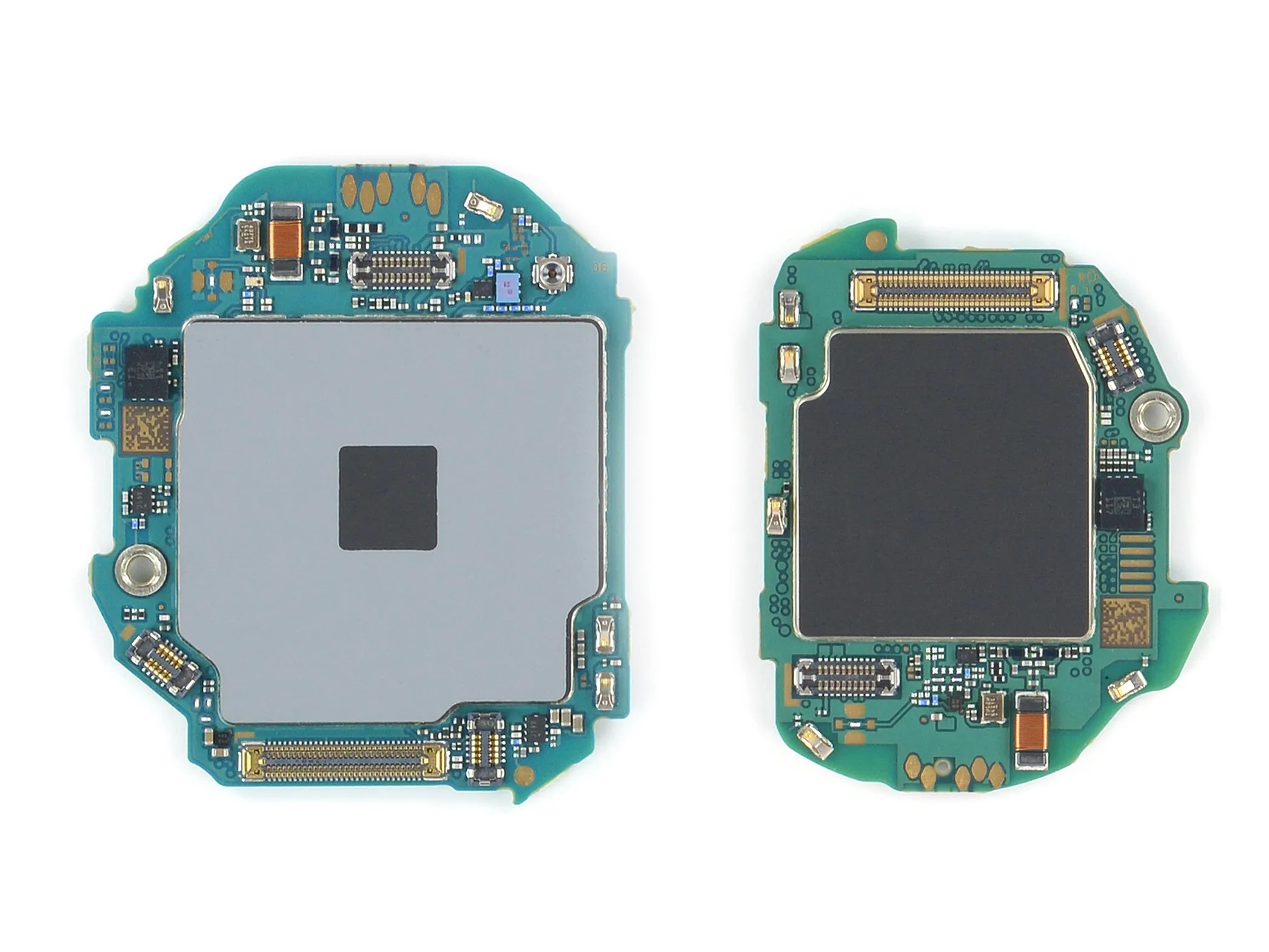

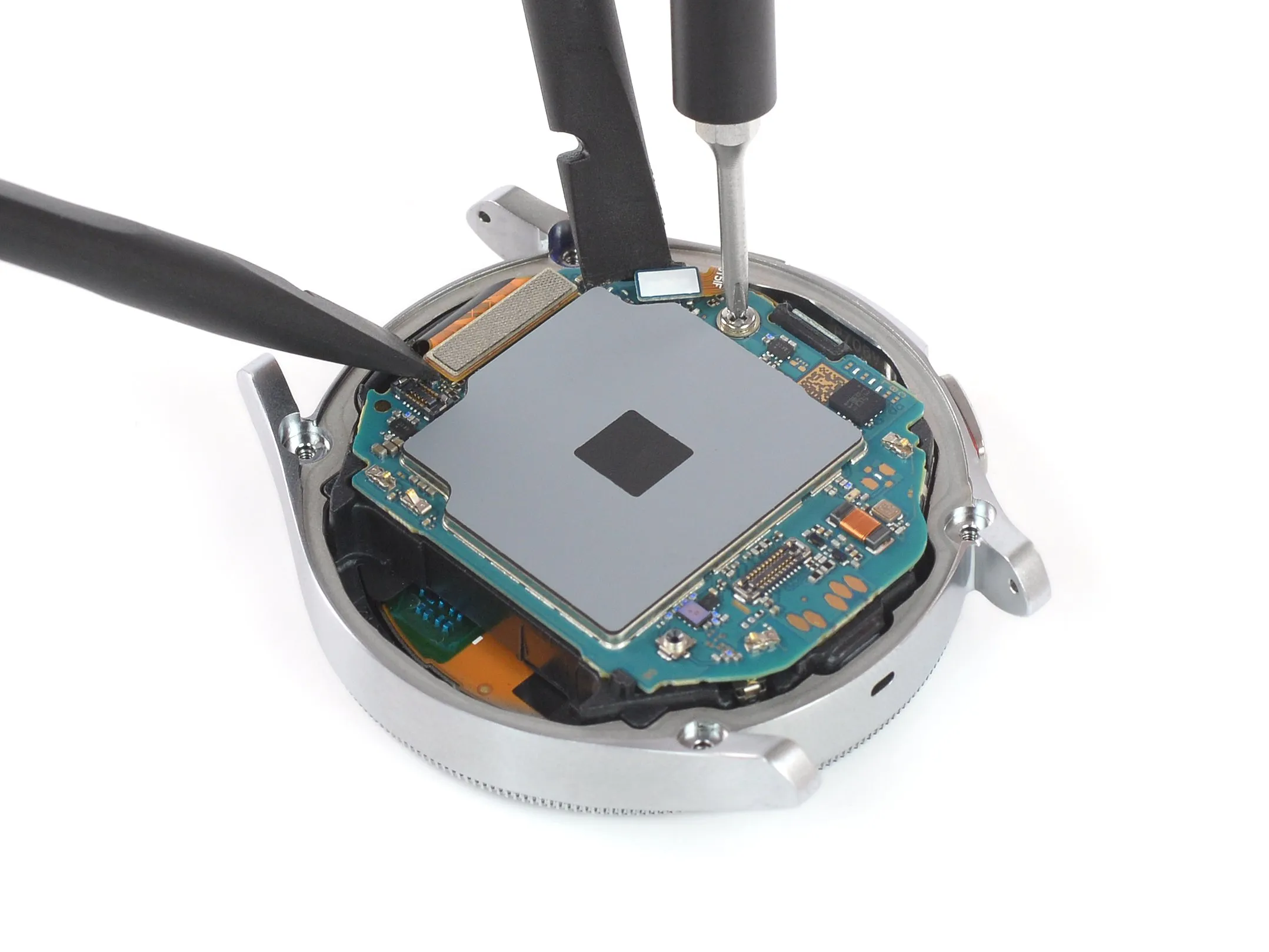

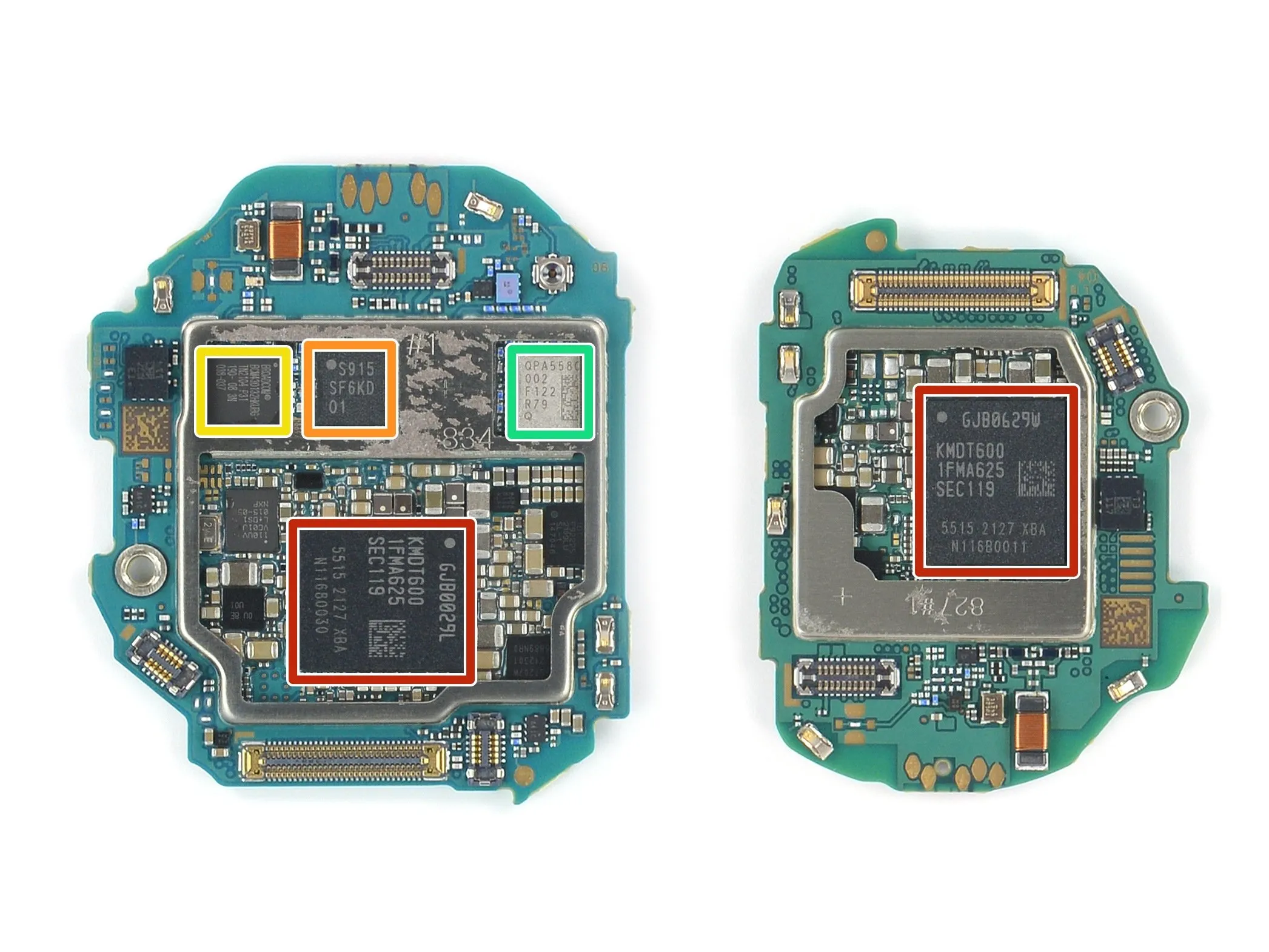

• Приходится откручивать и закручивать, но вот материнские платы извлечены - слева Watch4 Classic, справа Watch4.

• Samsung объединяет в одном корпусе двухъядерный процессор Exynos W920 с частотой 1,18 ГГц процессор с (кажется?) 1,5 ГБ собственной памяти LPDDR4.

• ИС промежуточной частоты Samsung Shannon 915

• ИС Broadcom BCM43013 с ультранизким энергопотреблением для двухдиапазонного Wi-Fi 802.11n и Bluetooth 5.0

• Усилитель мощности Qualcomm Atheros QPA5580 (вероятно)

Шаг 6

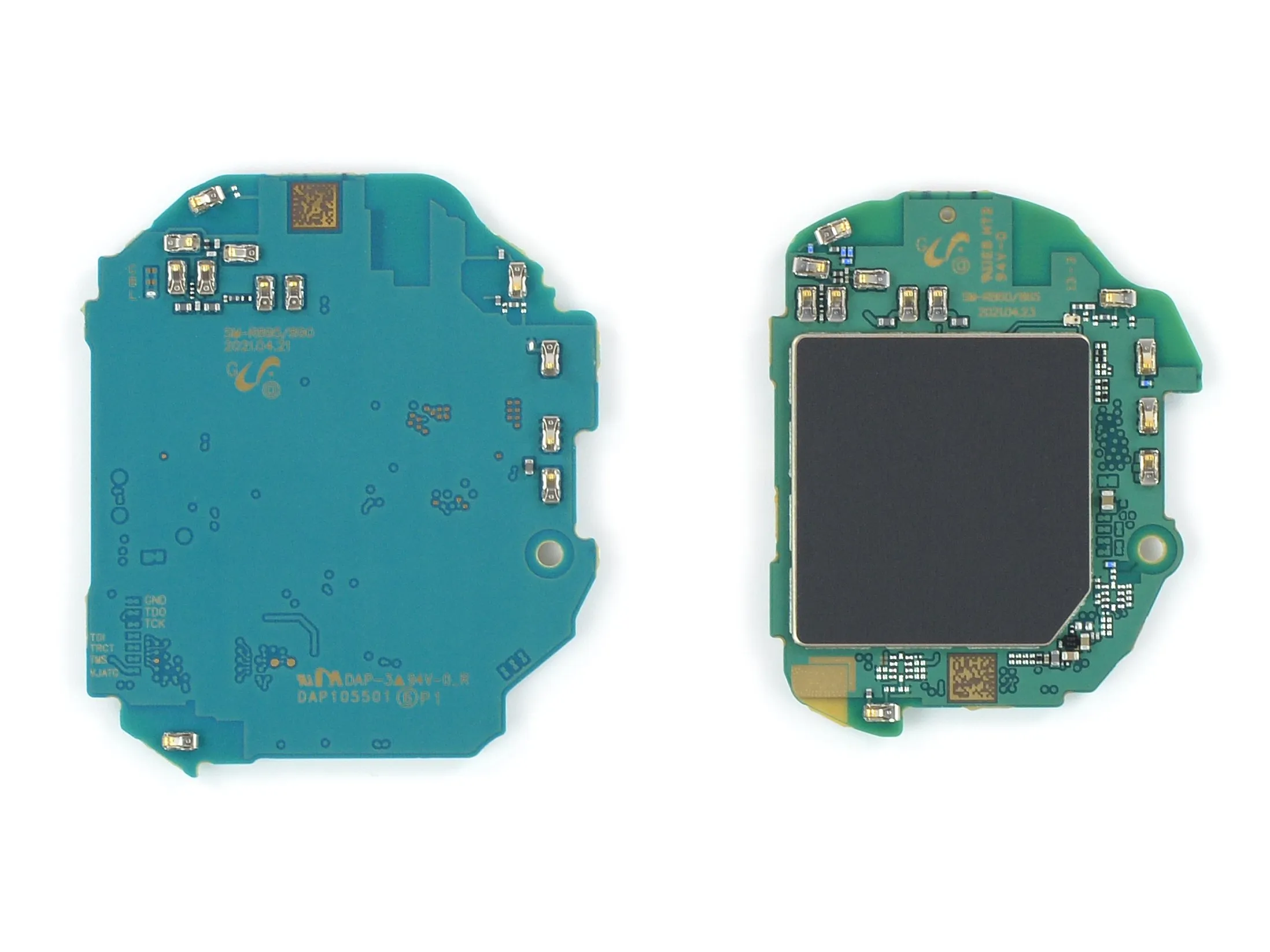

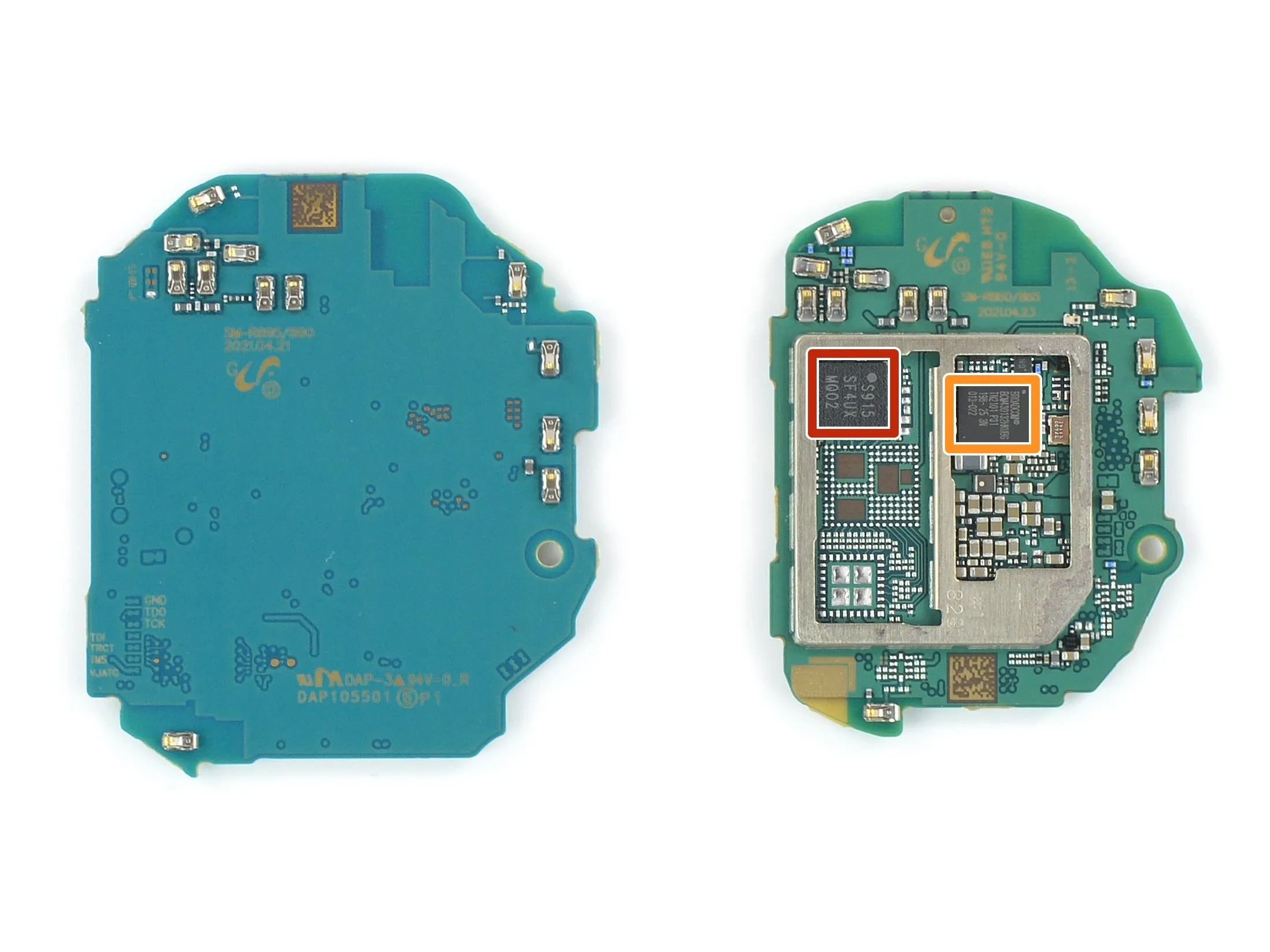

• Бонусный раунд! Задняя часть материнской платы Watch4 Classic не дает нам ничего для работы, но Watch4 показывает нам еще несколько таких же микросхем:

• ИС промежуточной частоты S915

• ИС Broadcom BCM43013 с ультранизким энергопотреблением для двухдиапазонного Wi-Fi 802.11n и Bluetooth 5.0.

• По техническим характеристикам мы догадались, что эти часы похожи, и что ж... так оно и есть. С точки зрения кремния, кажется, нет ничего, что бы отличало их друг от друга.

Шаг 7

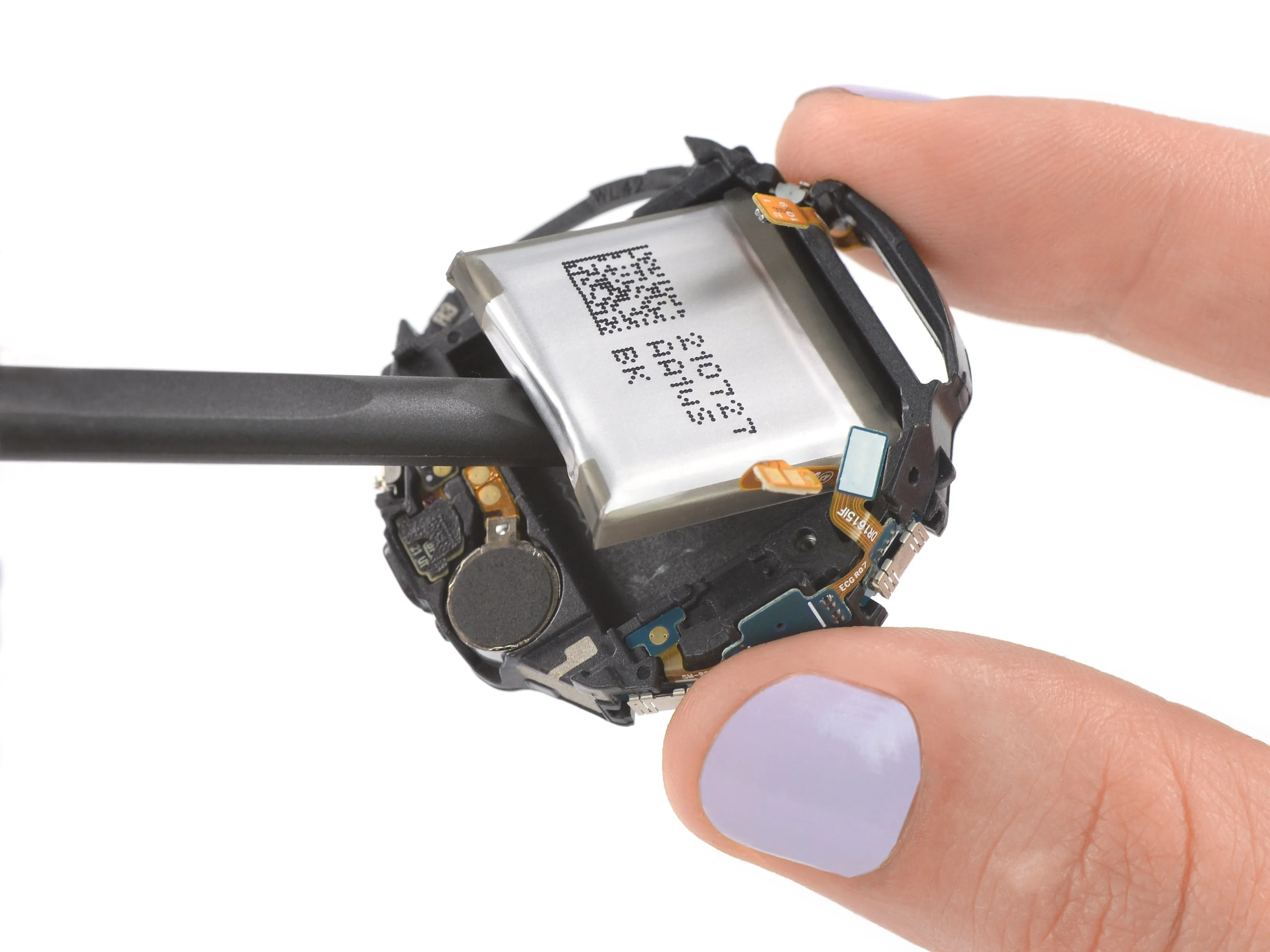

• Топливные баки часов спрятаны под материнскими платами и находятся в пластиковых корпусах.

• К счастью, их можно извлечь, не нагревая, если у вас под рукой есть прочная лопатка. (Только не тыкайте слишком сильно - обычные предостережения по поводу литий-ионных аккумуляторов здесь применимы).

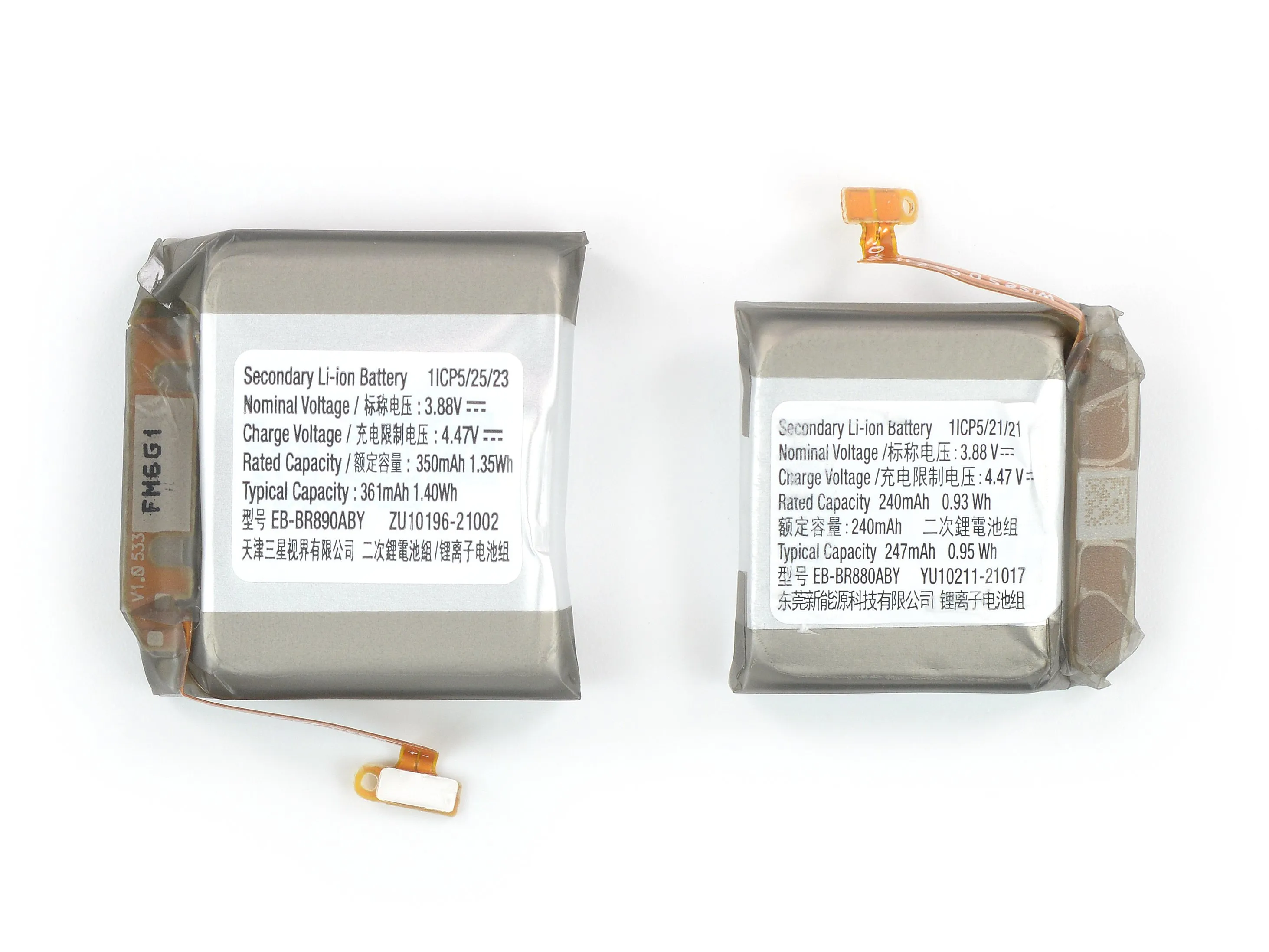

• В Watch4 Classic 46 мм установлен аккумулятор емкостью 1,40 Вт-ч (361 мА-ч @ 3,88 В), а в его 40-миллиметровой младшей сестре Watch4 - 0,95 Вт-ч (247 мА-ч @ 3,88 В).

• По сравнению с Watch3 с 1,3 Втч (340 мАч @ 3,85 В) это скромное обновление. С 1,62 Втч Mi Watch 2021 года все еще немного мощнее, чем Apple Watch Series 6 (44 мм) с показателем 1,17 Вт-ч занимают последнее место.

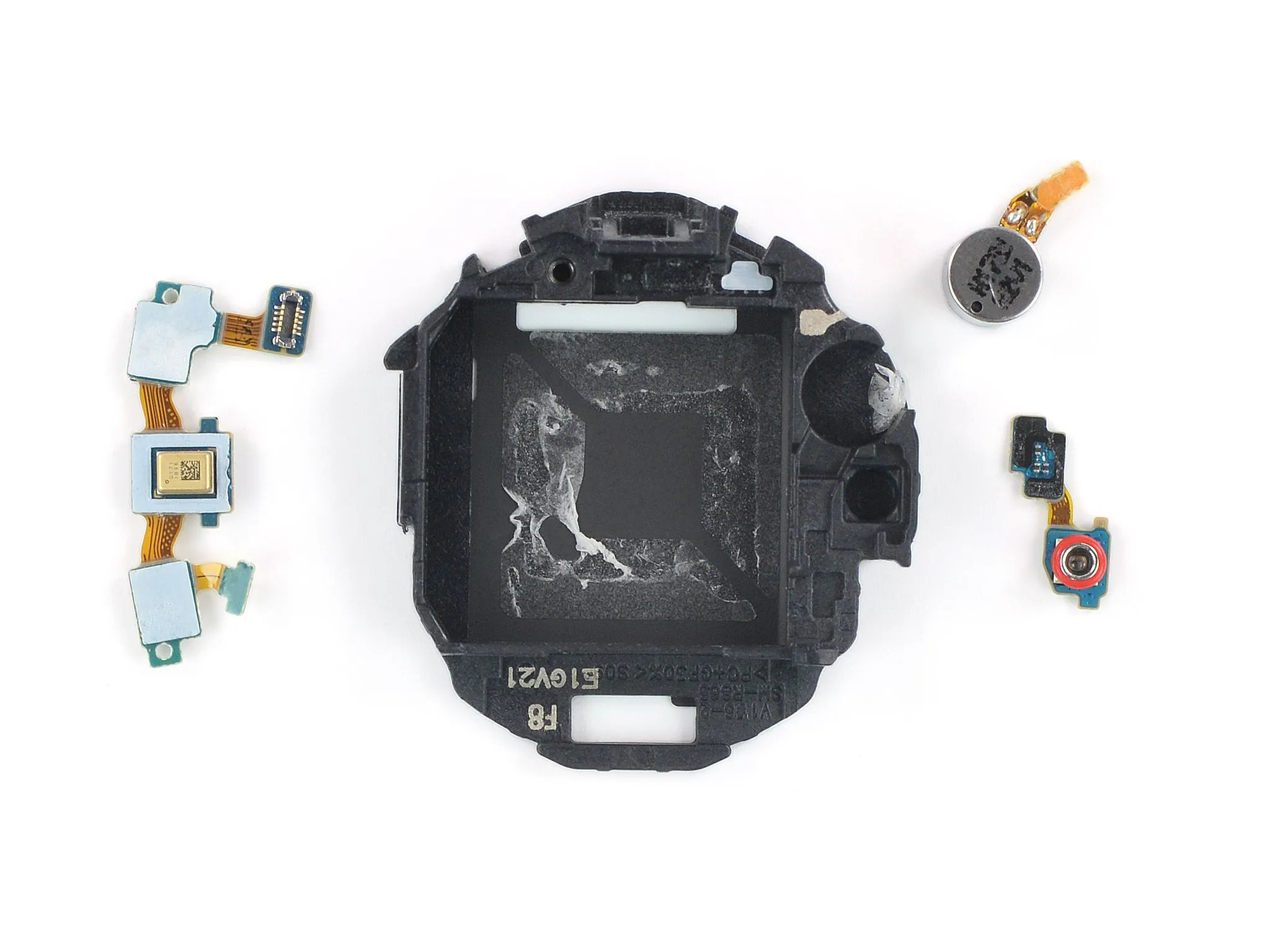

• Мы вытряхиваем последние компоненты из средней рамки и обнаруживаем знакомый вибромотор рядом с барометрическим датчиком.

• Но самая интересная часть - это гибкий кабель с кнопками. Он не только несет на себе микрофон (#snore-tracking), но и оснащен дополнительной контактной пластиной напротив разъема. Это позволяет часам замыкать электрическую цепь через ваше тело для анализа биоэлектрического импеданса.

Шаг 8

• Большинство часов Galaxy, прошедших через наши руки, в отличие от других умных часов-дружелюбны к ремонту экранов. Серия Galaxy Watch4 сохраняет эту тенденцию... по крайней мере, наполовину.

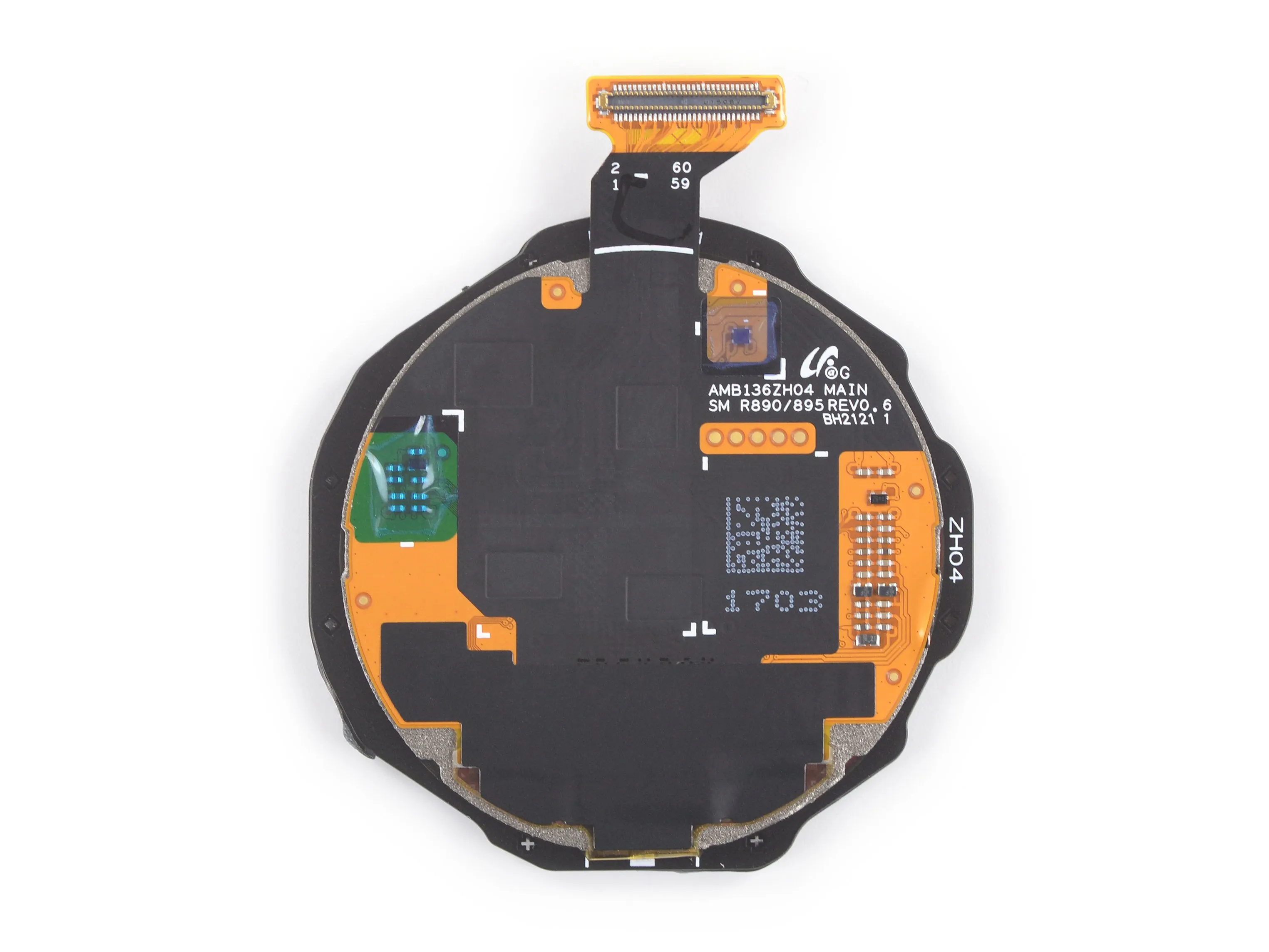

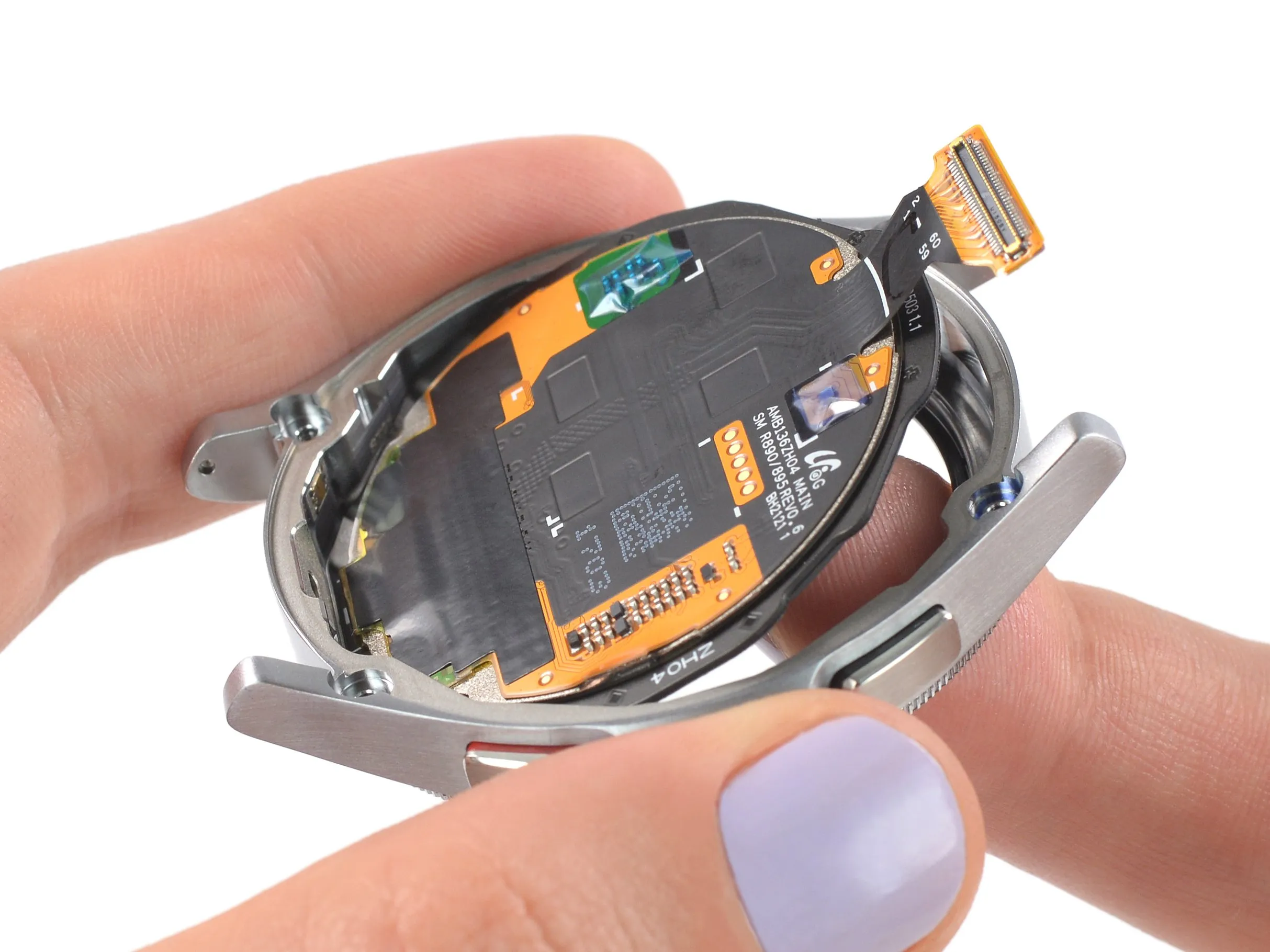

• В Watch4 Classic, как и в Watch3, приоритетом является простое снятие дисплея. Немного нагрев, мы можем отделить круглый AMOLED-экран от рамки нажатием пальца.

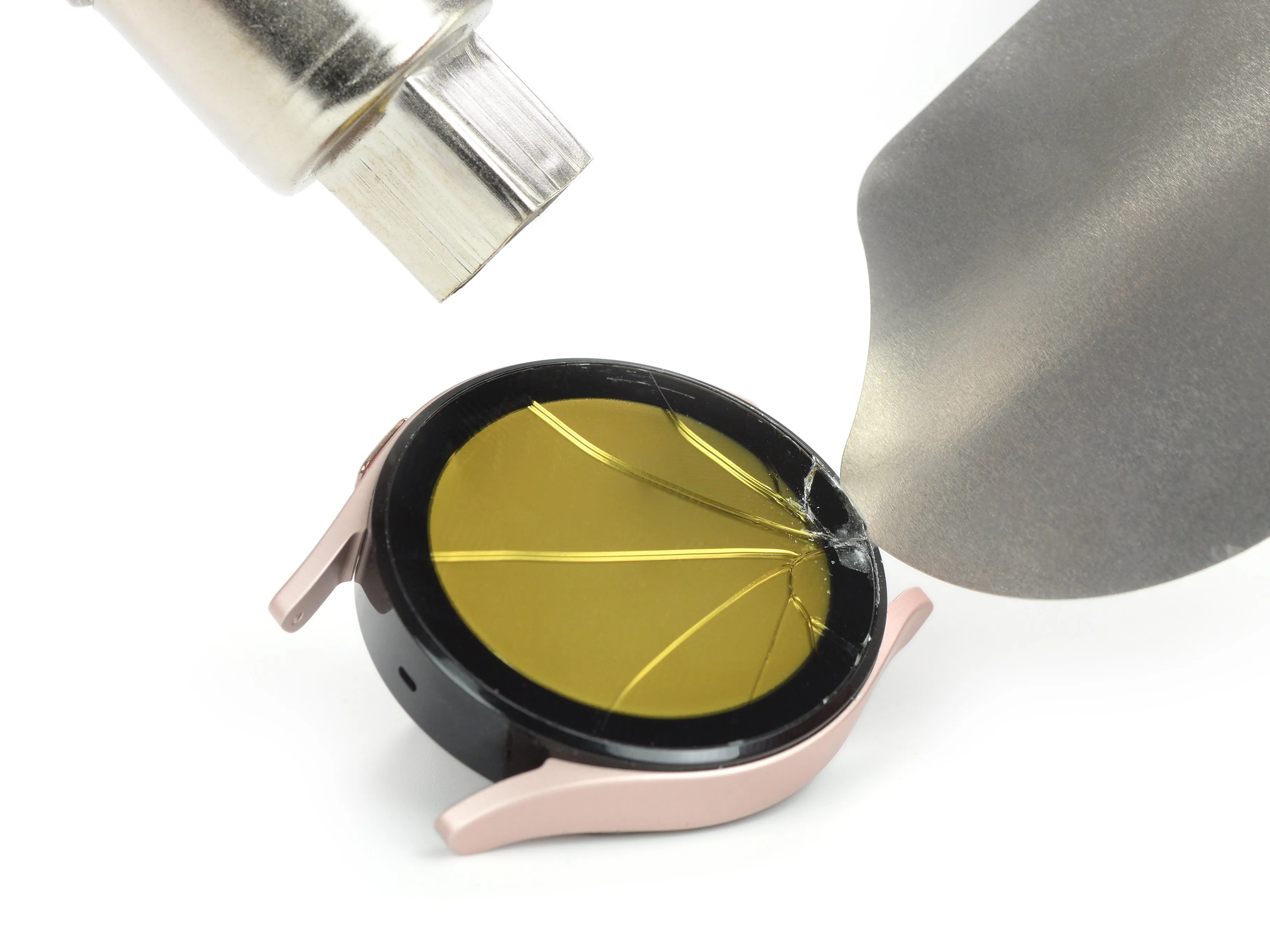

• К сожалению, стандартные Watch4 не так дружелюбны. На этот раз мы вынуждены прибегнуть к помощи нагревательных и отбойных инструментов, чтобы справиться с экраном.

• В награду мы получили треснувшее стекло дисплея и поджаренный желтый AMOLED. По крайней мере, экран не закрывает доступ к другим видам ремонта - если вы отрываете экран, он, скорее всего, уже сломан.

Шаг 9

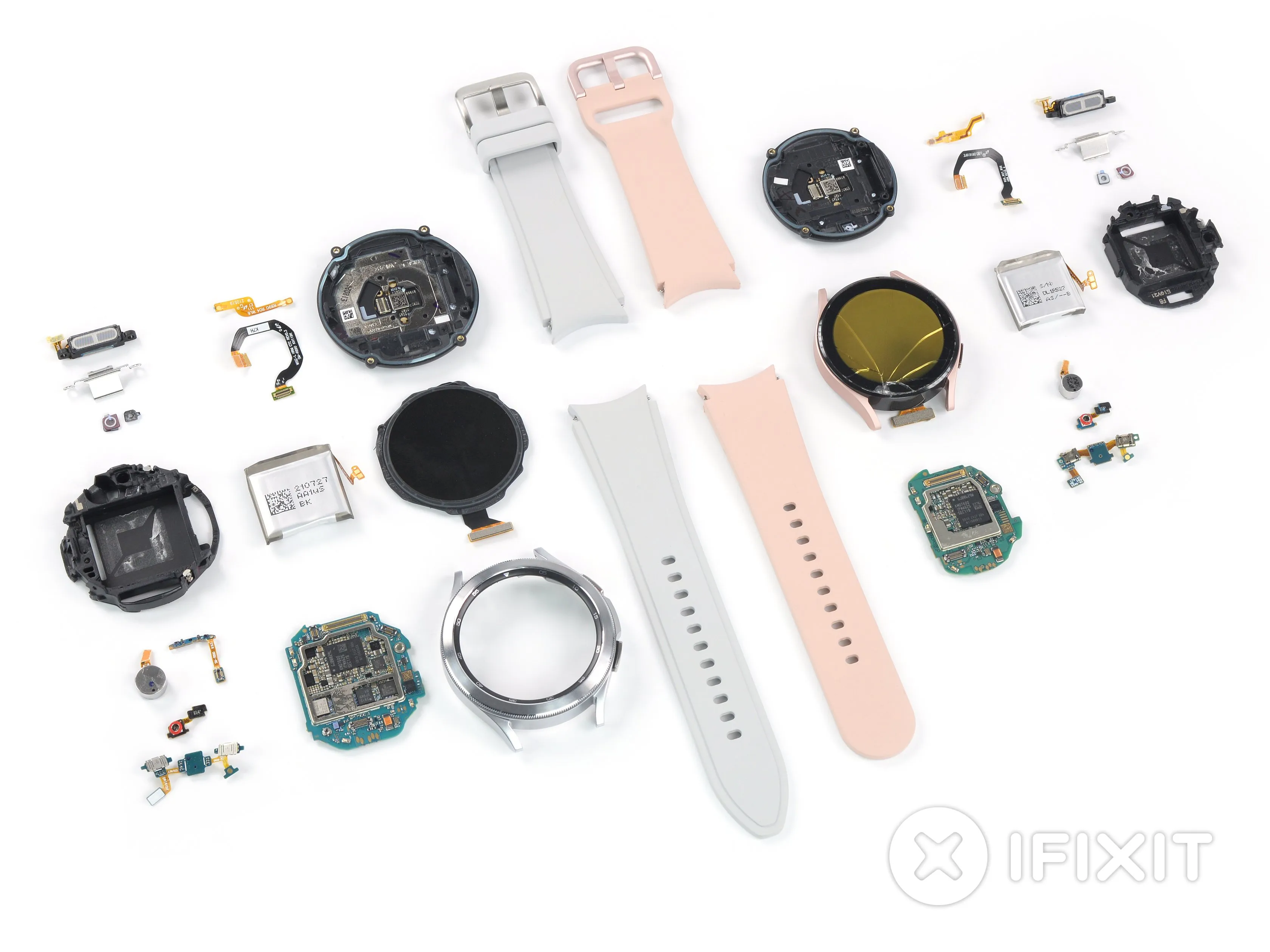

• Тик-так... время поджимает. Еще одно путешествие через две Галактики подходит к концу. Перед нами груда лута, полученного в результате наших приключений.

• К счастью, весь этот лут достался довольно легко. За исключением экрана Watch4, важные ремонтные работы просты и относительно безболезненны, чего и следовало ожидать после Watch3но это разительный контраст с Телефоны Galaxy от Samsung.

• Время вышло - давайте посмотрим, как эти часы оцениваются по нашей шкале ремонтопригодности!

Комментарии к шагу

Hallo, как выглядят часы с люнеттой, это очень красиво

Здравствуйте, Петер,

Это возможно, чтобы люнетта была убрана и расстелена. Она не требует особых усилий и может быть использована с помощью открывающего резца или инструмента для открывания в направлении к центру. Кроме того, в ней находятся один пластилин и несколько винтообразных желированных кугелей, которые очень легко поддаются обработке. Для того чтобы сделать более качественный снимок, зайдите в раздел Разбор Galaxy Watch 1 schauen. Am Mechanismus hat sich im Großen und Ganzen nichts geändert.Beste GrüßeDominik

Вывод

• Открывается легко и требует некоторого усилия, но без нагрева.
• Аккумуляторы легко доступны и используют только слабый клей.
• При небольшом нагреве дисплей Watch4 Classic можно снять без дополнительных инструментов.
• Используются только два типа винтов, хотя винты на задней крышке редко бывают трехконечными.
• Часы очень модульные, только задние датчики скрыты в задней крышке.
• Дисплей Watch4 упрямо сидит в рамке, и снять его, не повредив, кажется невозможным.

Оценка ремонтопригодности

Ремонтопригодность 7 из 10 (10 - самые простые в ремонте)
