Разборка Samsung Galaxy Z Flip

Введение

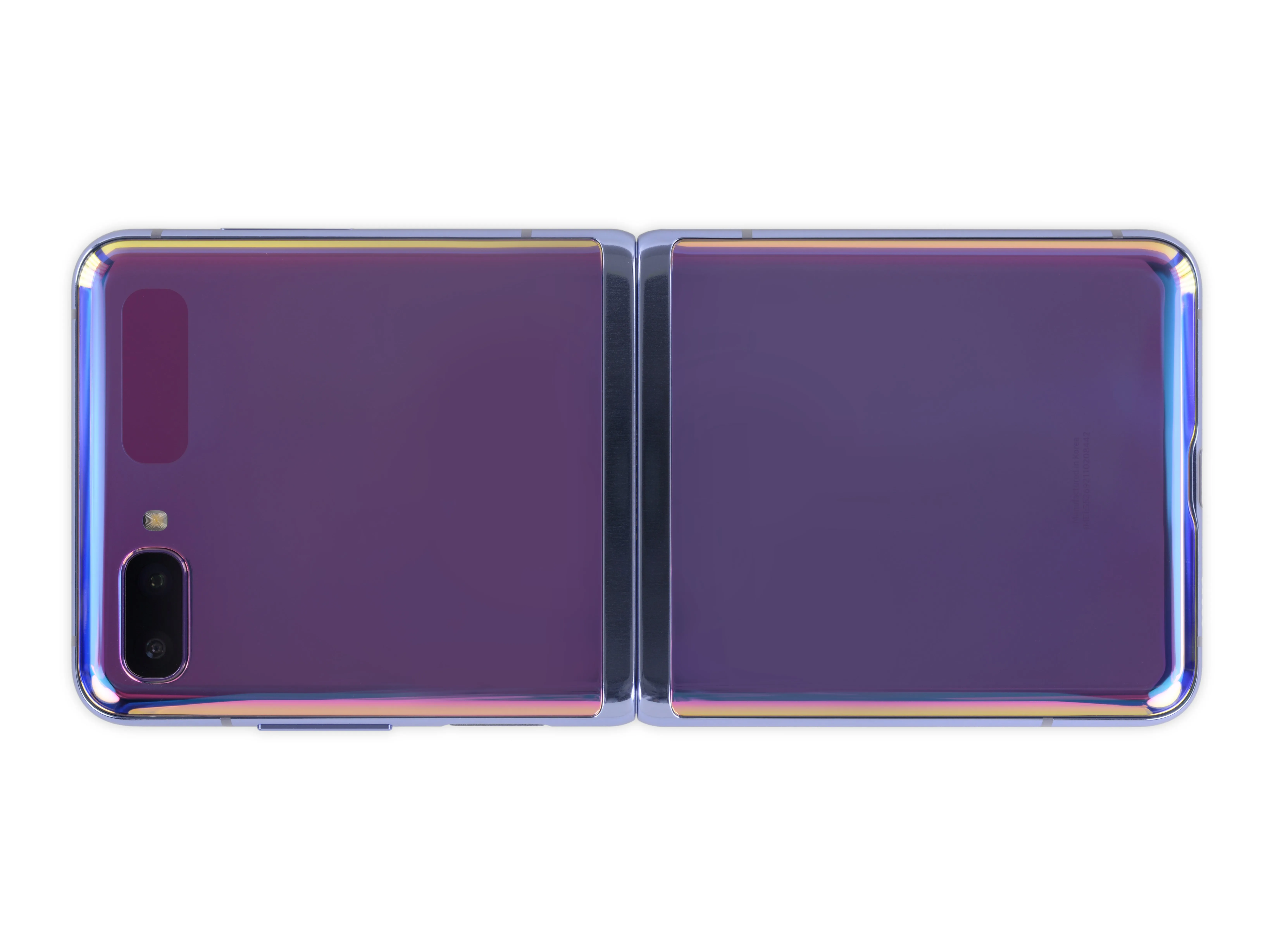

На прошлой неделе на мероприятии Unpacked компания Samsung с гордостью рассказала о своем новом раскладном стеклянном дисплее Galaxy Z Flip и 'слое волокон', встроенном в его шарнир. Нам едва удалось заполучить один из них, и теперь настало время испытать его в деле. Не в качестве телефона, конечно, а в качестве жертвы разбора. Давайте посмотрим, что там на самом деле происходит.

Чтобы узнать больше интересных разборов и новостей о ремонте, следите за нами в Instagram, Twitter и Facebook. Если вы хотите получать новости от Делаете.ру, подпишитесь на нашу рассылку.

Что вам понадобится

Инструменты

•

•

•

•

•

•

•

•

•

Видео обзор

Шаг 1 Разборка Samsung Galaxy Z Flip

• Имеют ли технические характеристики значение? За 1380 долларов можно ожидать получить довольно передовой телефон, и, по крайней мере, в данном случае это так. Flip превосходит Moto Razr, который мы разобрали на прошлой неделе:

• 6,7-дюймовый складной AMOLED-дисплей из ультратонкого стекла, соотношение сторон 21,9:9, разрешение 2636 x 1080 пикселей (425 ppi)

• 64-разрядный восьмиядерный процессор Qualcomm Snapdragon 855+ с тактовой частотой 2,95 ГГц.

• 8 ГБ оперативной памяти и 256 ГБ встроенного хранилища

• Аккумулятор емкостью 3300 мАч в двух ячейках

• Две задние камеры, обе 12 МП: широкоугольная ƒ/1,8 и сверхширокоугольная ƒ/2,2; 10 МП ƒ/2,4 камера для selfie

• Технология 'Sweeper', состоящая из 'слоя волокон' внутри 'Hideaway Hinge', чтобы 'отталкивать грязь и пыль'.

• Ослепительная психоделическая зеркально-фиолетовая отделка

Шаг 2

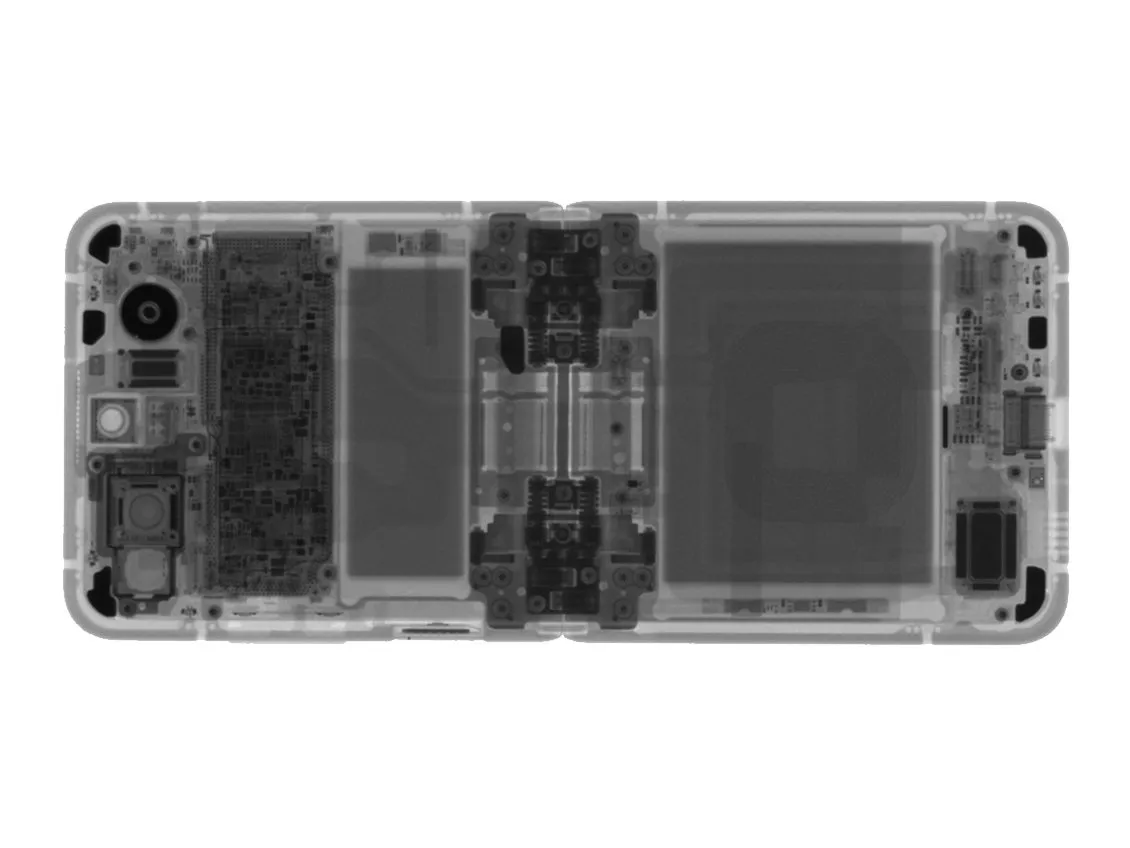

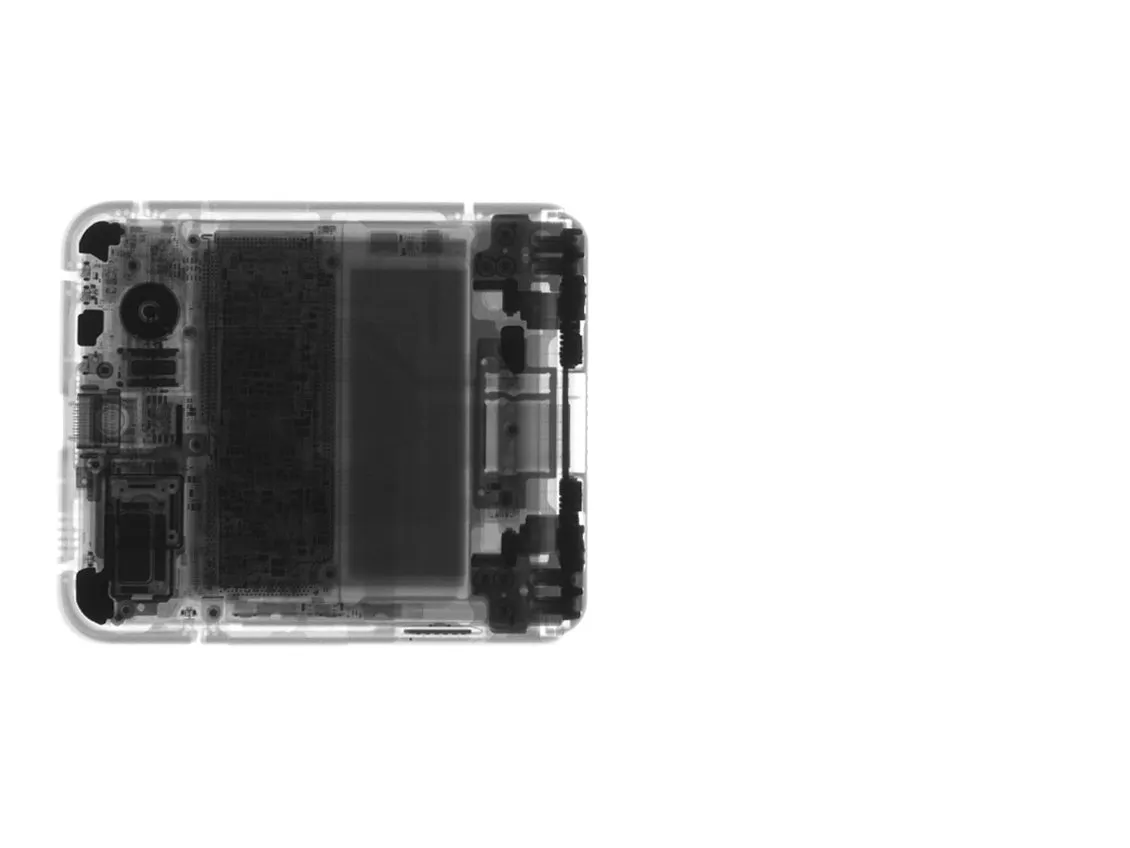

• Мы до сих пор радуемся каждой возможности положить что-то в один из Creative Electronрентгеновских аппаратов, и этот случай не стал исключением.

• Находки включают:

• Алюминиево-стеклянная конструкция - ее легко отличить от более темной и плотной стальной рамы, которую мы наблюдали в модели Razr

• Крошечная материнская плата, уложенная в стопку.

• Два отдельных элемента питания

• Чрезвычайно прочный пружинный шарнирный узел.

• А по углам - соответствующие наборы магнитов для надежного закрытия.

Шаг 3

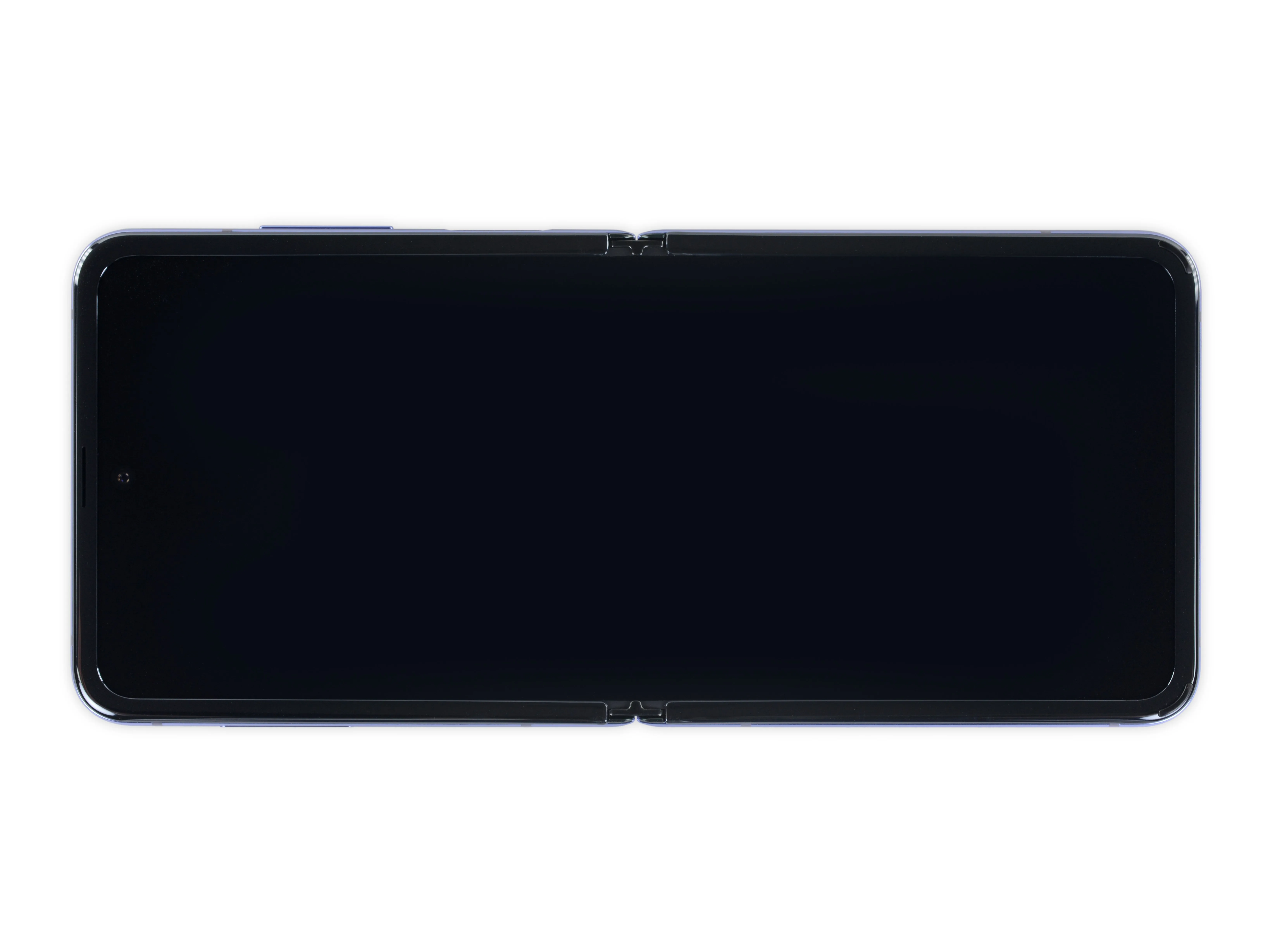

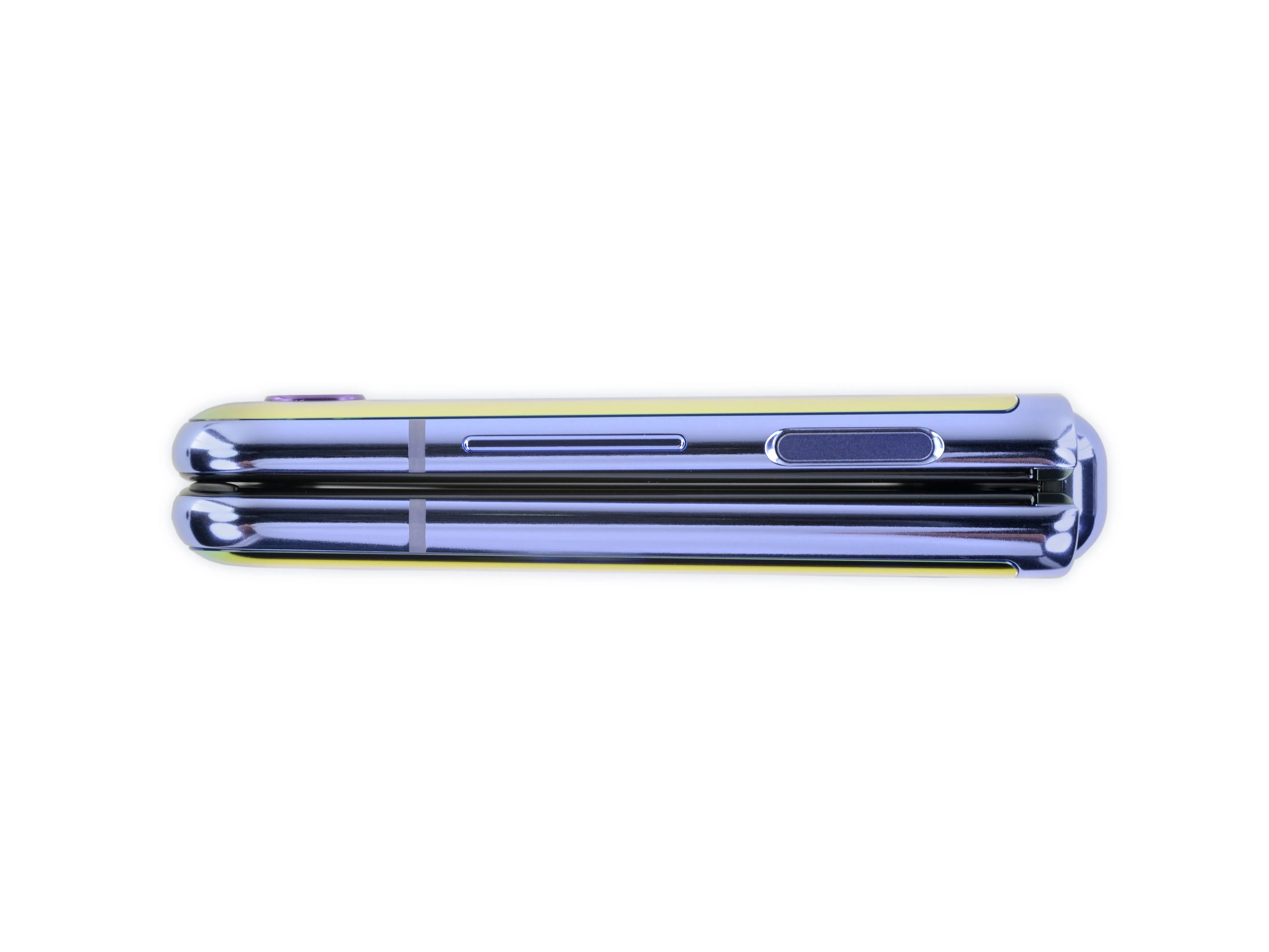

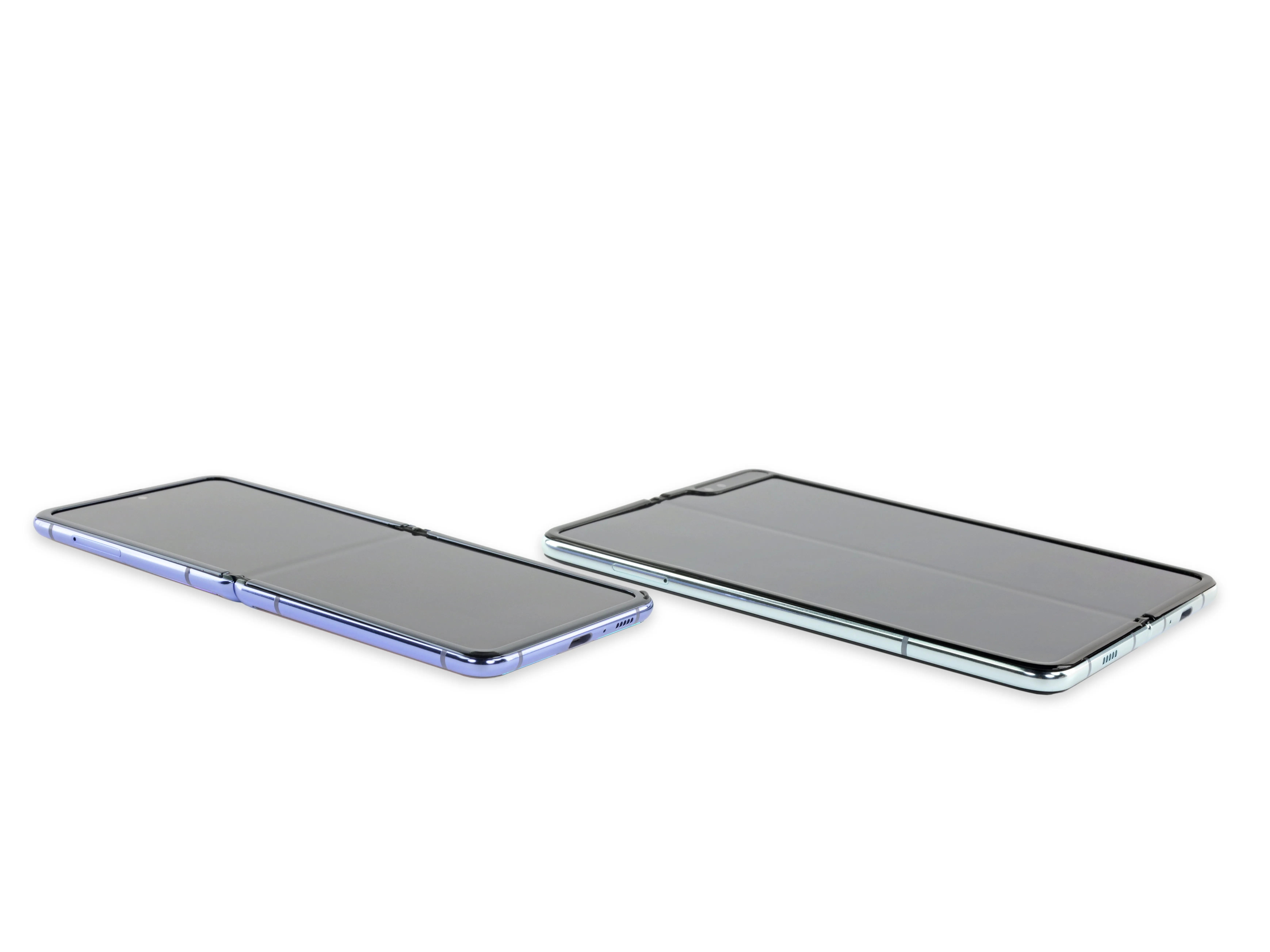

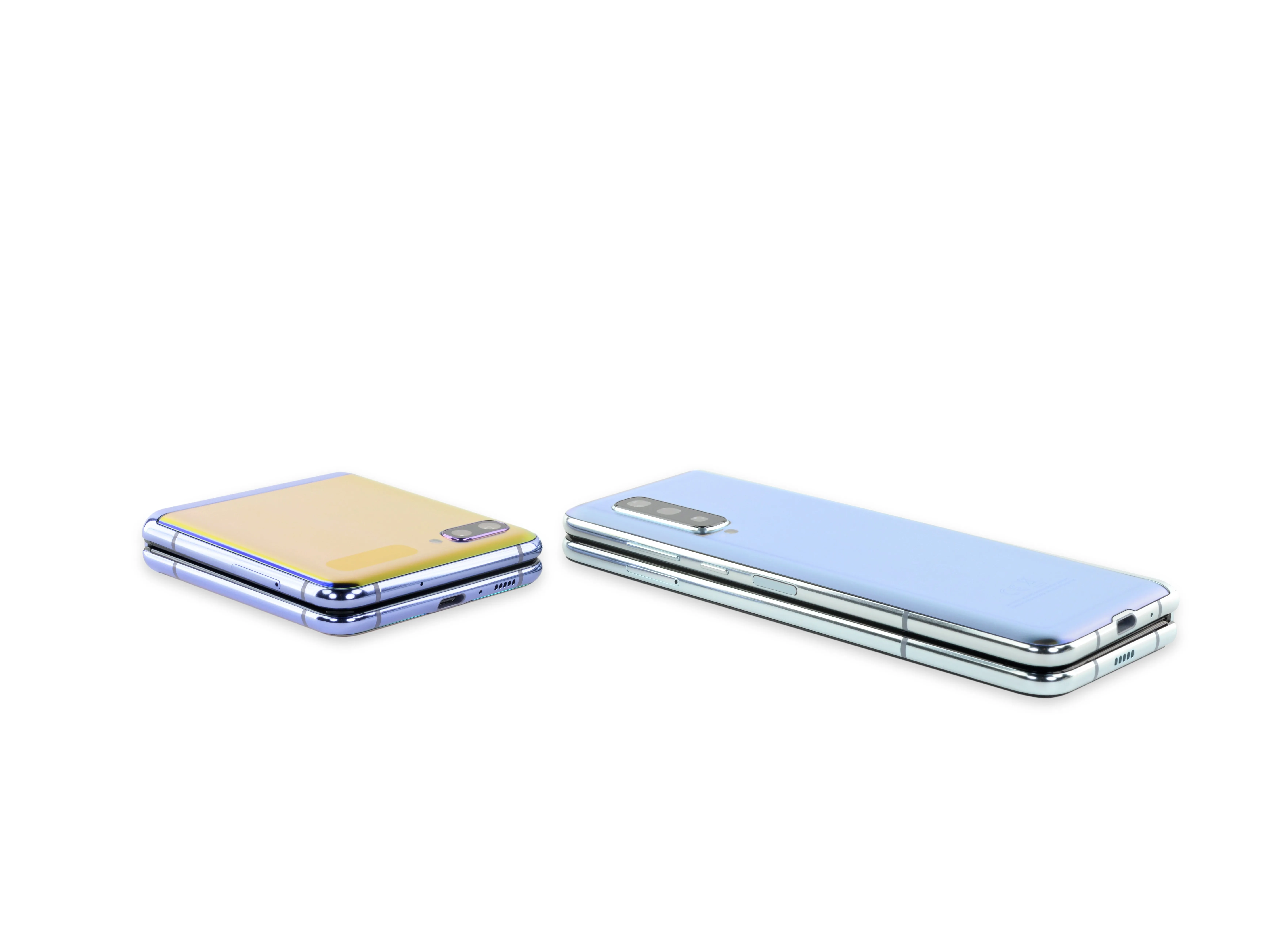

• Кажется, что Z Flip складывается чуть более аккуратно. чем у Fold. Другими словами, вокруг шарнира между двумя складывающимися половинками меньше зазора.

• Тем не менее, ни один из них не является таким же четким, как Razr, который может складываться полностью заподлицо благодаря своему уникальному шарниру и опорным пластинам..

• Откройте Z Flip, и вы сразу же заметите складку на дисплее. Это новое стекло, конечно же, царапается как пластик...

• Похоже, что и царапается оно тоже как пластик! Неудивительно, что оно не такое прочное, как Gorilla Glass, украшающее привычные нам нераскладывающиеся устройства.

Шаг 4

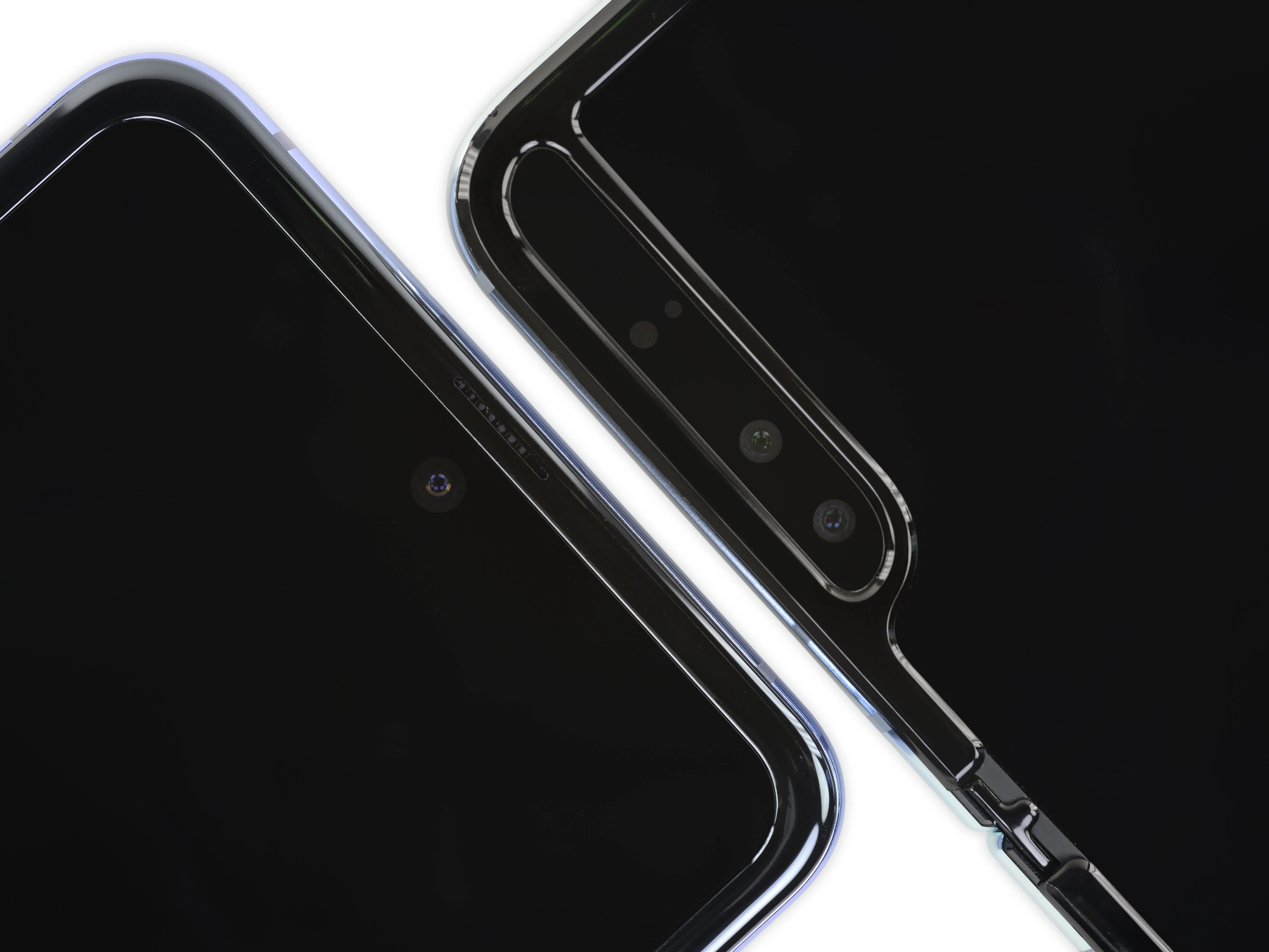

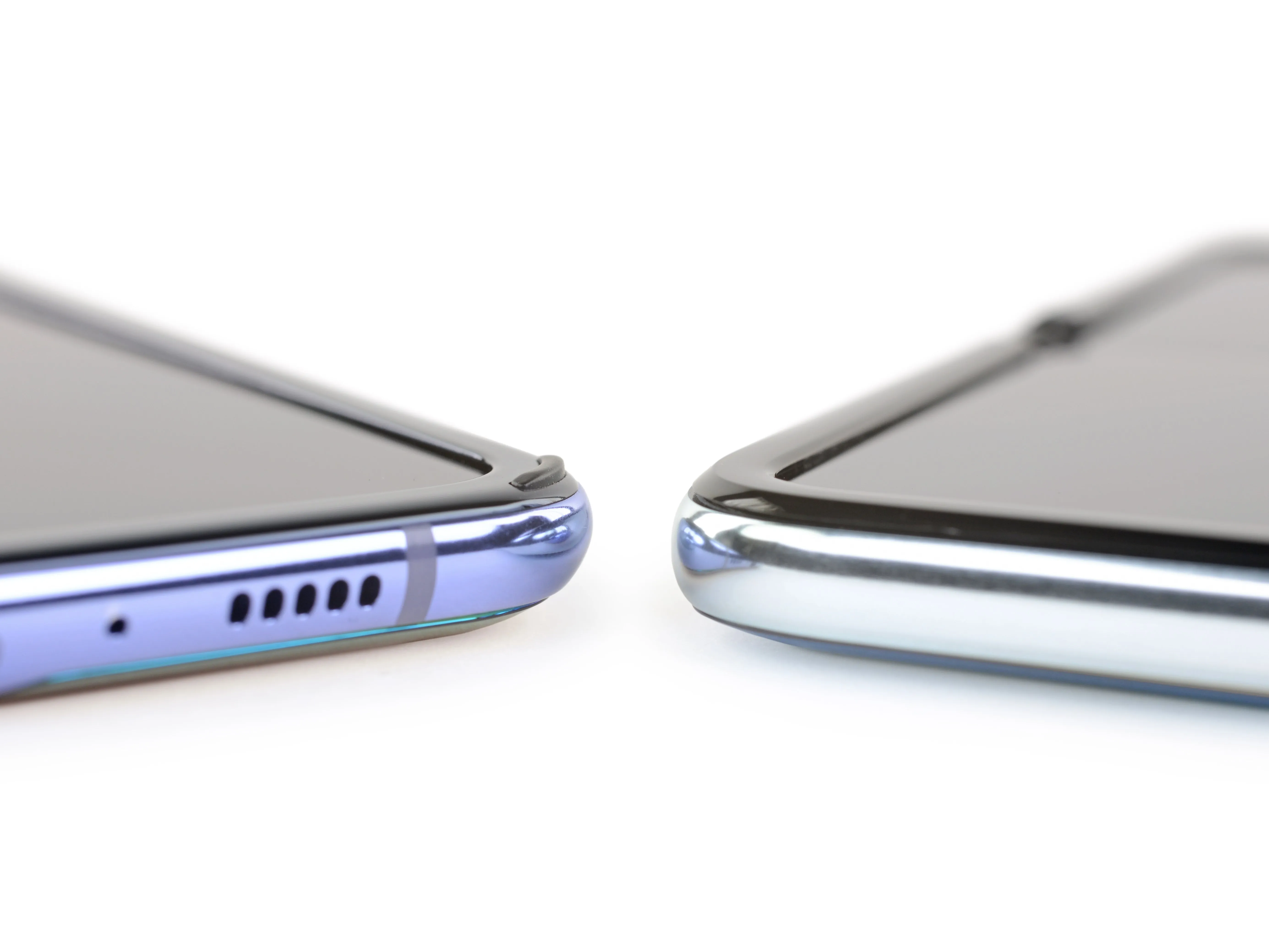

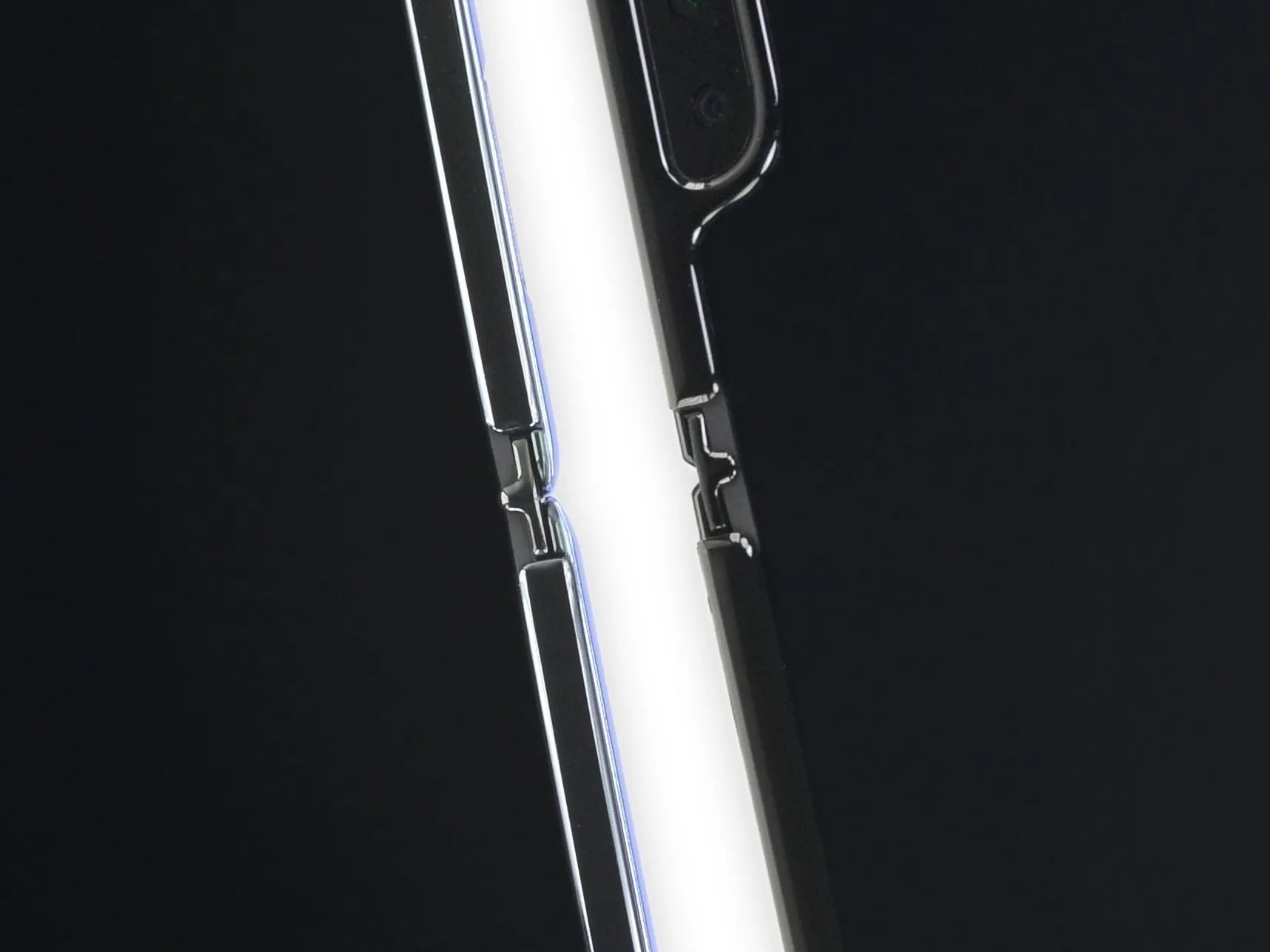

• Samsung заявляет, что толщина телефона составляет 6,9-7,2 мм, но измеряет ее без пластиковых ободков, унаследованных от Fold (на фото справа).

• Эти ободки действительно кажутся немного более низкими, но эффект несколько омрачают дополнительные резиновые ножки.

• Еще одна вещь, которую унаследовал Flip: похоже, неизменные 'крышки складок' - эти Т-образные насадки - от Фолд v2.

• С другой стороны, ситуация с вырезом камеры значительно улучшилась. Отверстие для камеры selfie в Flip стало гораздо менее громоздким.

Шаг 5

• Samsung объясняет что 'щетки' Z Flip, сметающие петли, - и мы цитируем здесь - используют нейлоновые волокна, созданные по технологии микровырезания, чтобы отталкивать грязь и пыль.

• Но если вы действительно купите эту штуку и включите ее, то получите целый ряд предупреждений что внушает несколько меньше доверия.

• Мы хотим проверить, насколько полезен этот новый 'волоконный щит', поэтому знакомим наш Flip с ярко-фиолетовой пылью, встряхнуть и запечь в стиле shake n' bake.

• Спойлер: после нескольких секунд сильного воздействия пыли при открытии телефона раздаются ужасные хлопающие звуки, а шарнир застывает на месте. Вылейте чайная ложка фиолетового порошка.

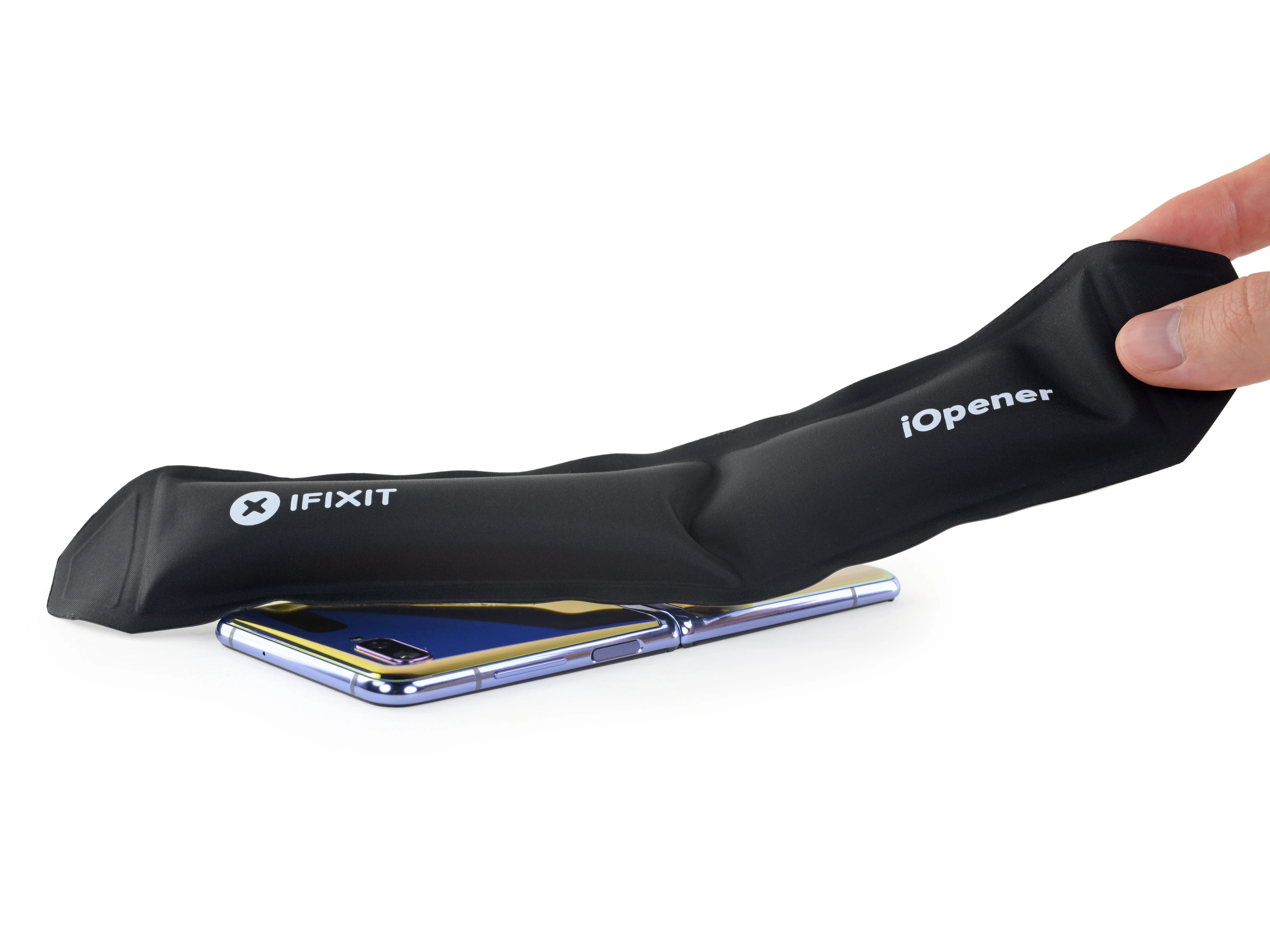

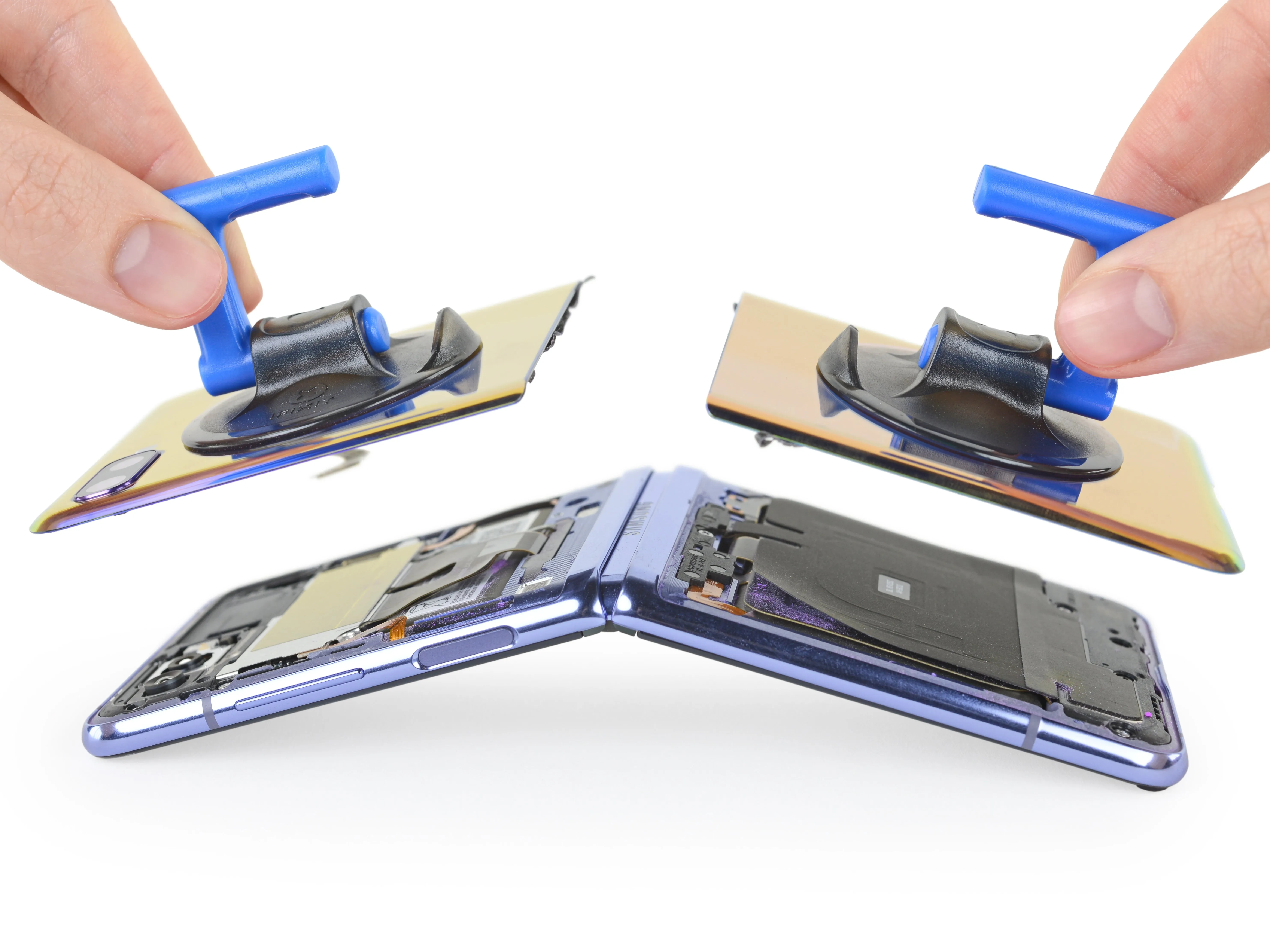

• Разборка превратилась в расследование. В стандартной для Galaxy манере мы обращаемся к нашему верному iOpener, чтобы снять обе задние крышки.

• Уже сейчас мы видим фиолетовую пыль, выглядывающую из-под катушки беспроводной зарядки - не самое лучшее предзнаменование.

Шаг 6

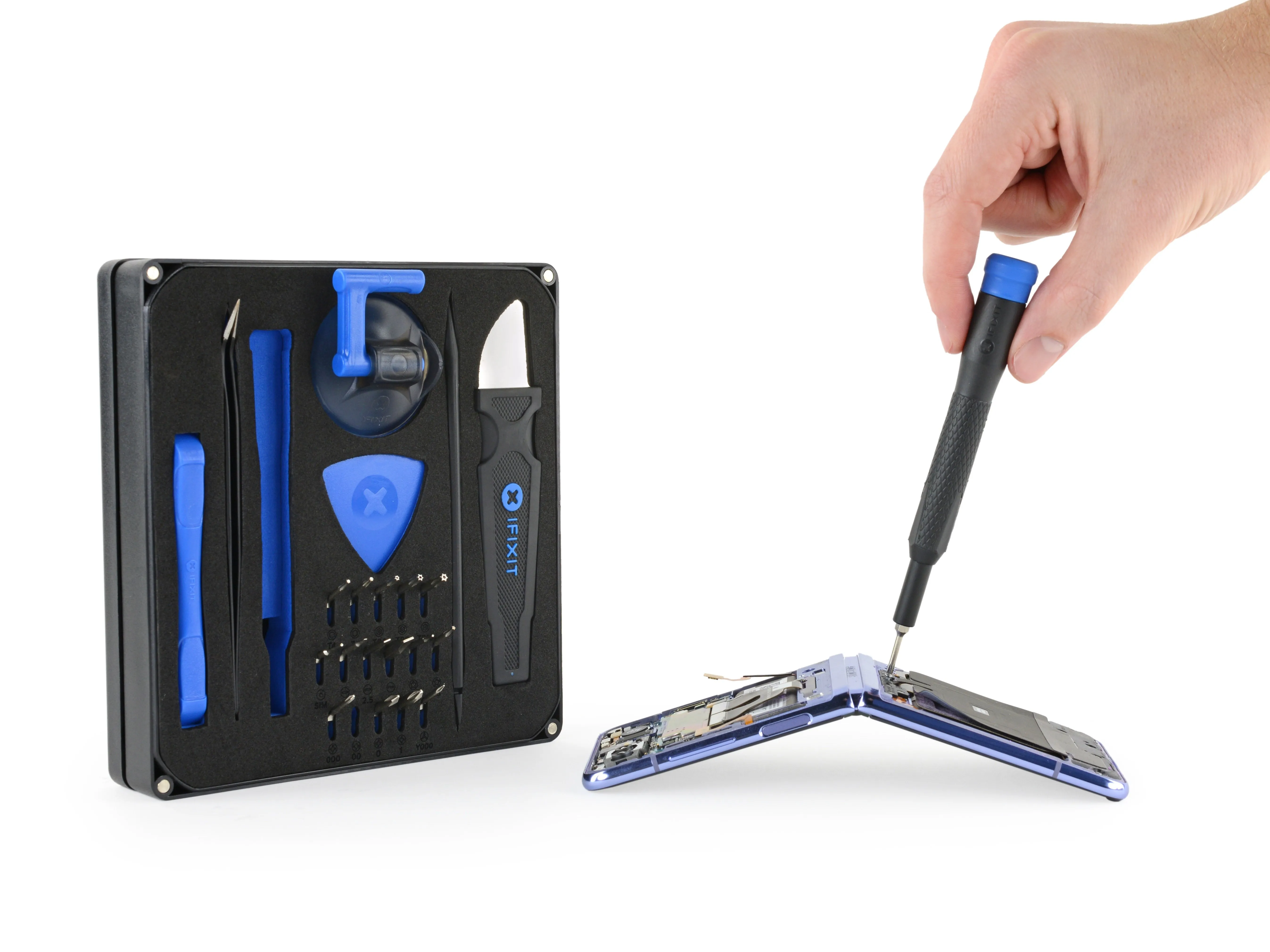

• Этот карманный телефон - идеальная добыча для нашего самого портативного набора инструментов, Essential Electronics Toolkit - все, что вам нужно, и ничего, что вам не нужно.

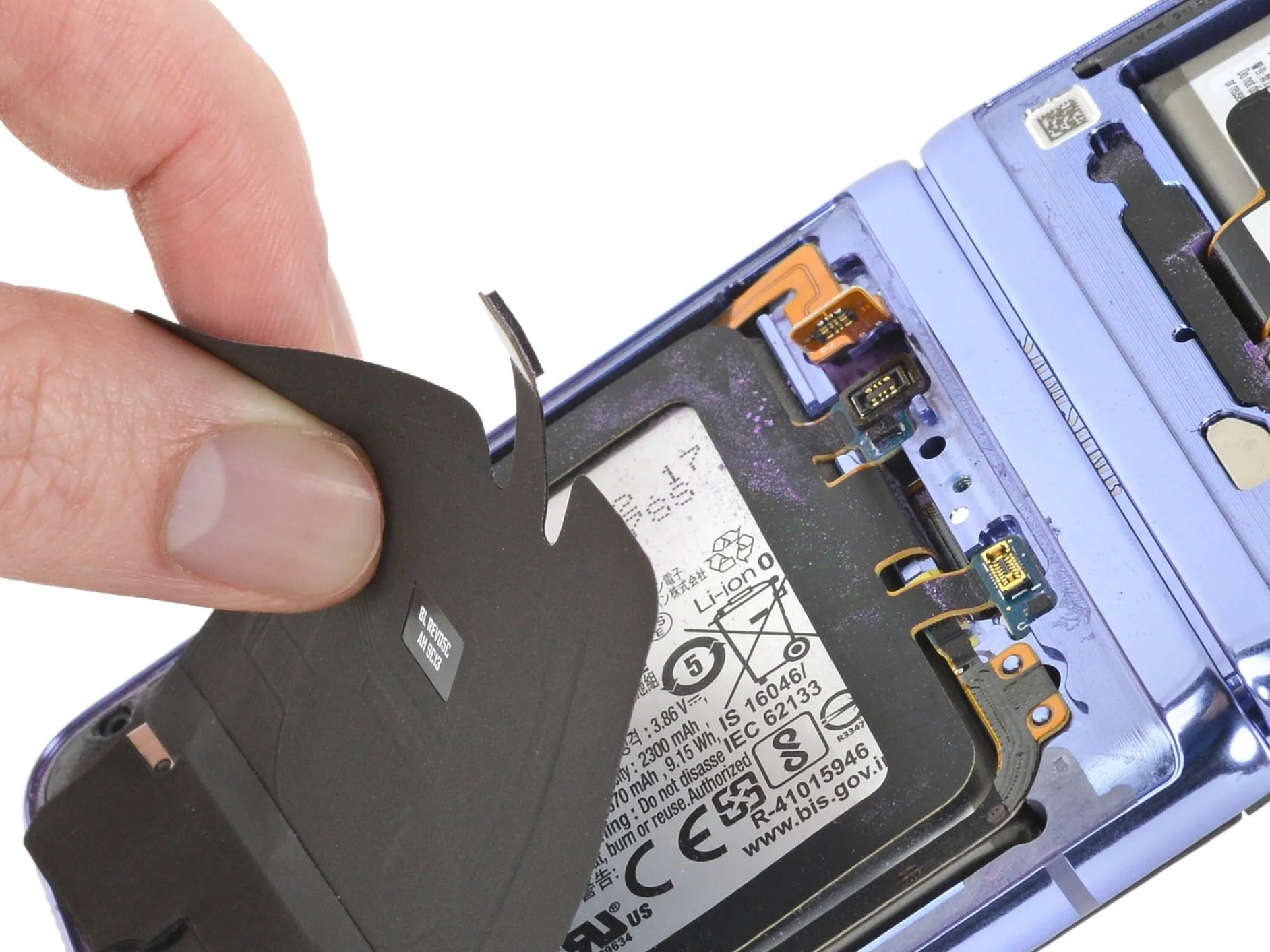

• Пыль, поломки - отсоединив катушку зарядки, вы обнаружите порошкообразное напоминание о том, что стоит больше верить пугающему тексту предупреждения, чем маркетинговой шумихе о 'технологии очистки'.

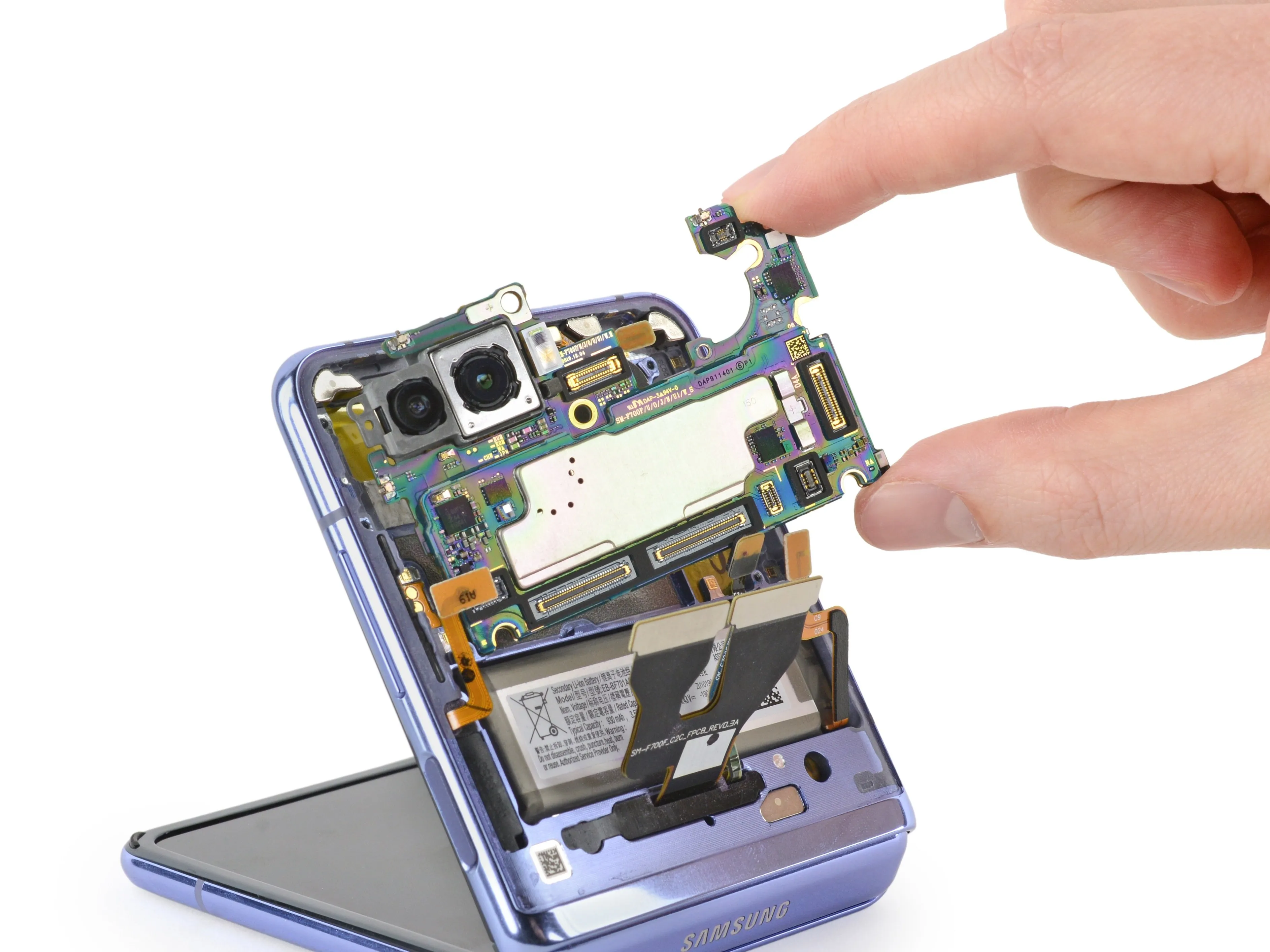

• Между тем материнская плата демонстрирует психоделический радужный блеск - явное свидетельство гидрофобного нано-покрытия.

• Мы видим это покрытие и не слышим никаких заявлений от Samsung о том, что оно не отталкивает воду, в отличие от Razr...

Шаг 7

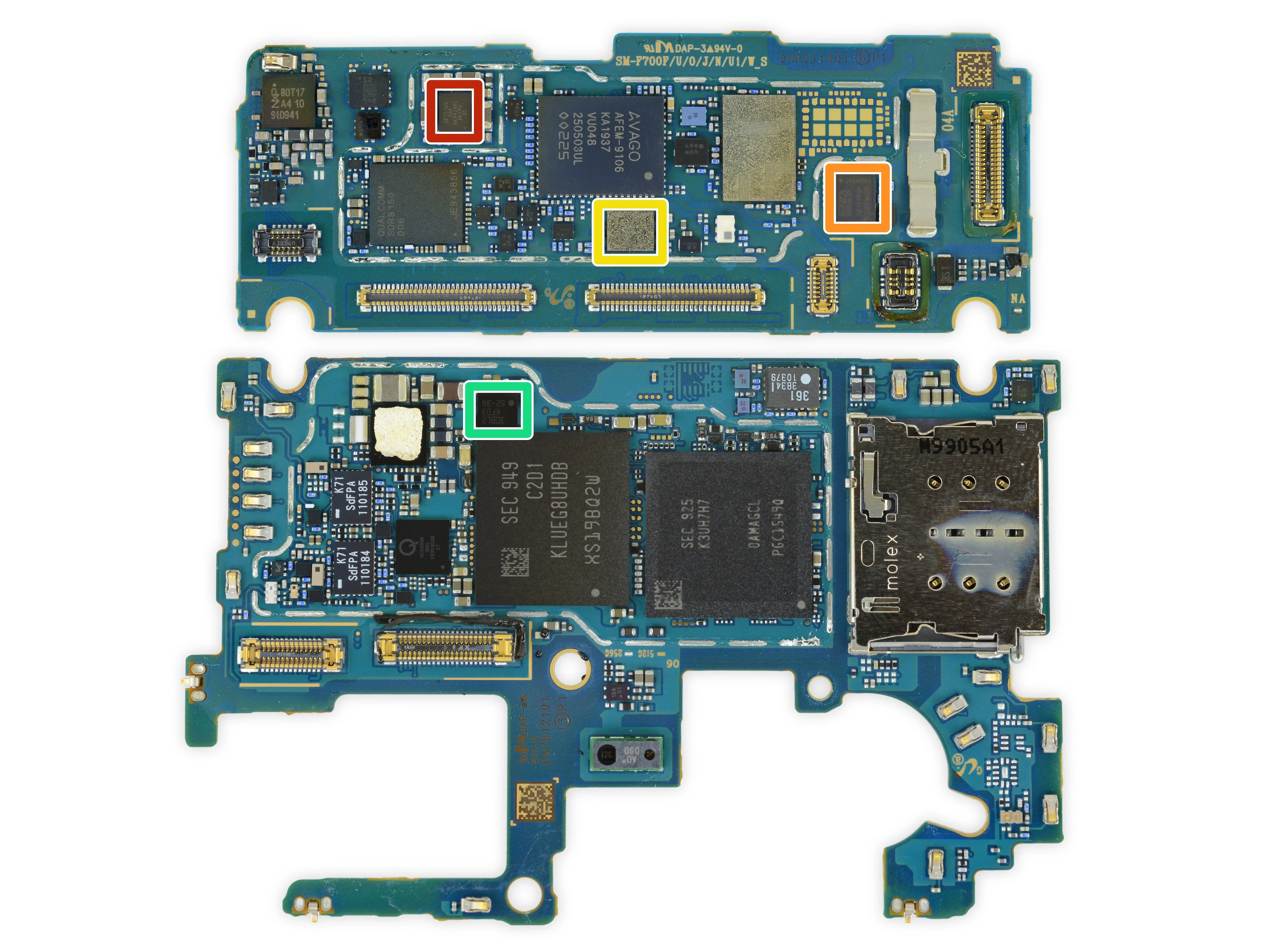

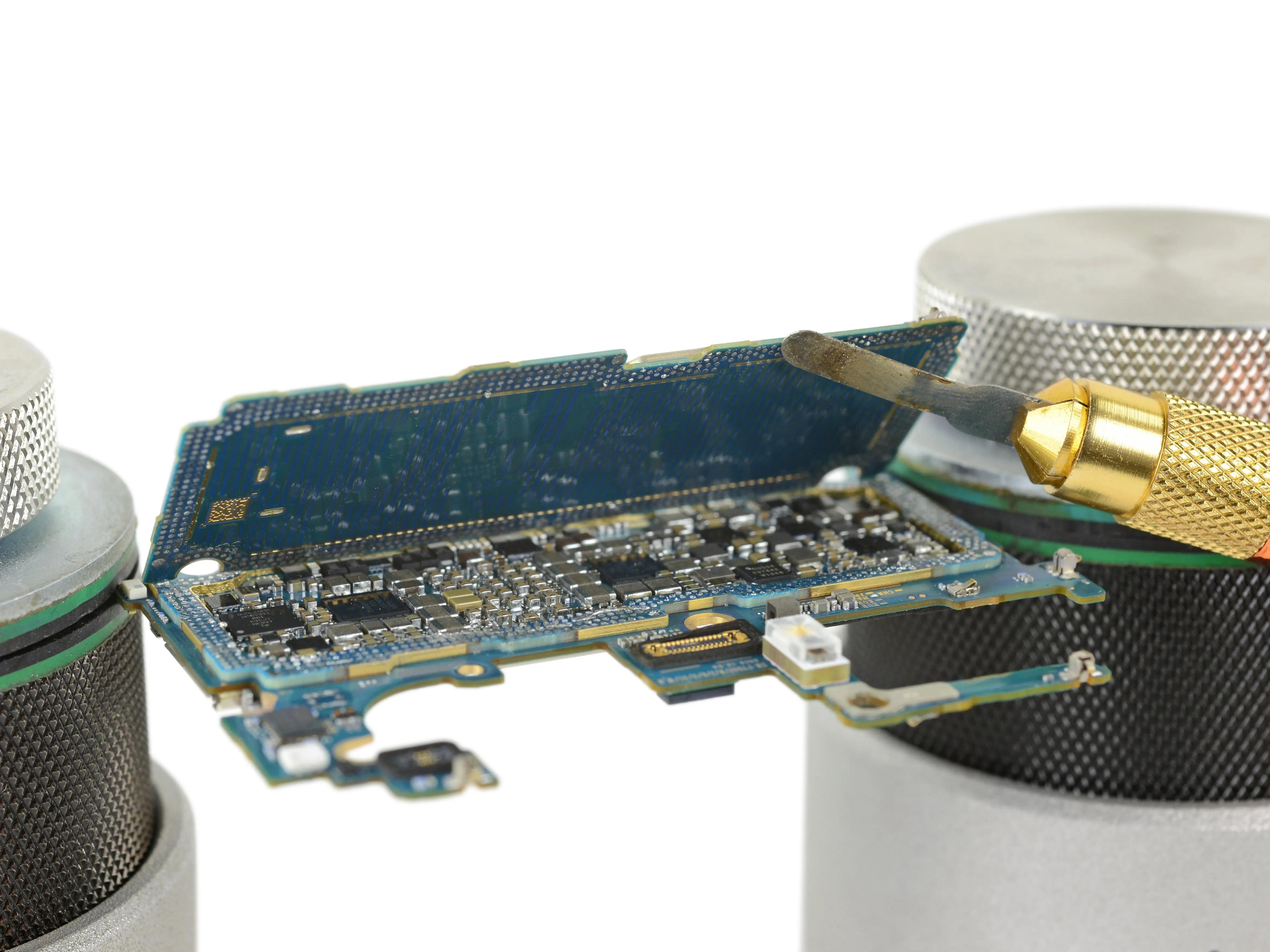

• Flip оснащен плотной материнской платой с двойной укладкой, известной в индустрии как подложкоподобная печатная плата. Впервые мы увидели эту технологию экономии места в iPhone Xи совсем недавно в Note10. Она усложняет жизнь специалистам по ремонту плат, но при этом вмещает множество микросхем в крошечное пространство:

• Samsung K3UH7H70AM-AGCL 8 ГБ оперативной памяти LPDDR4X, установленной поверх процессора Snapdragon 855

• Samsung KLUEG8UHDB-C2D1 UFS 3.1 256 ГБ NAND Flash

• Фронтальный модуль Broadcom AFEM-9106

• Skyworks SKY78160-51 Малошумящий усилитель

• Радиочастотный трансивер Qualcomm SDR8150

• Qualcomm WCN3998 WiFi + Bluetooth SoC

• NXP Semiconductor PN80T Контроллер NFC с защищенным элементом

Шаг 8

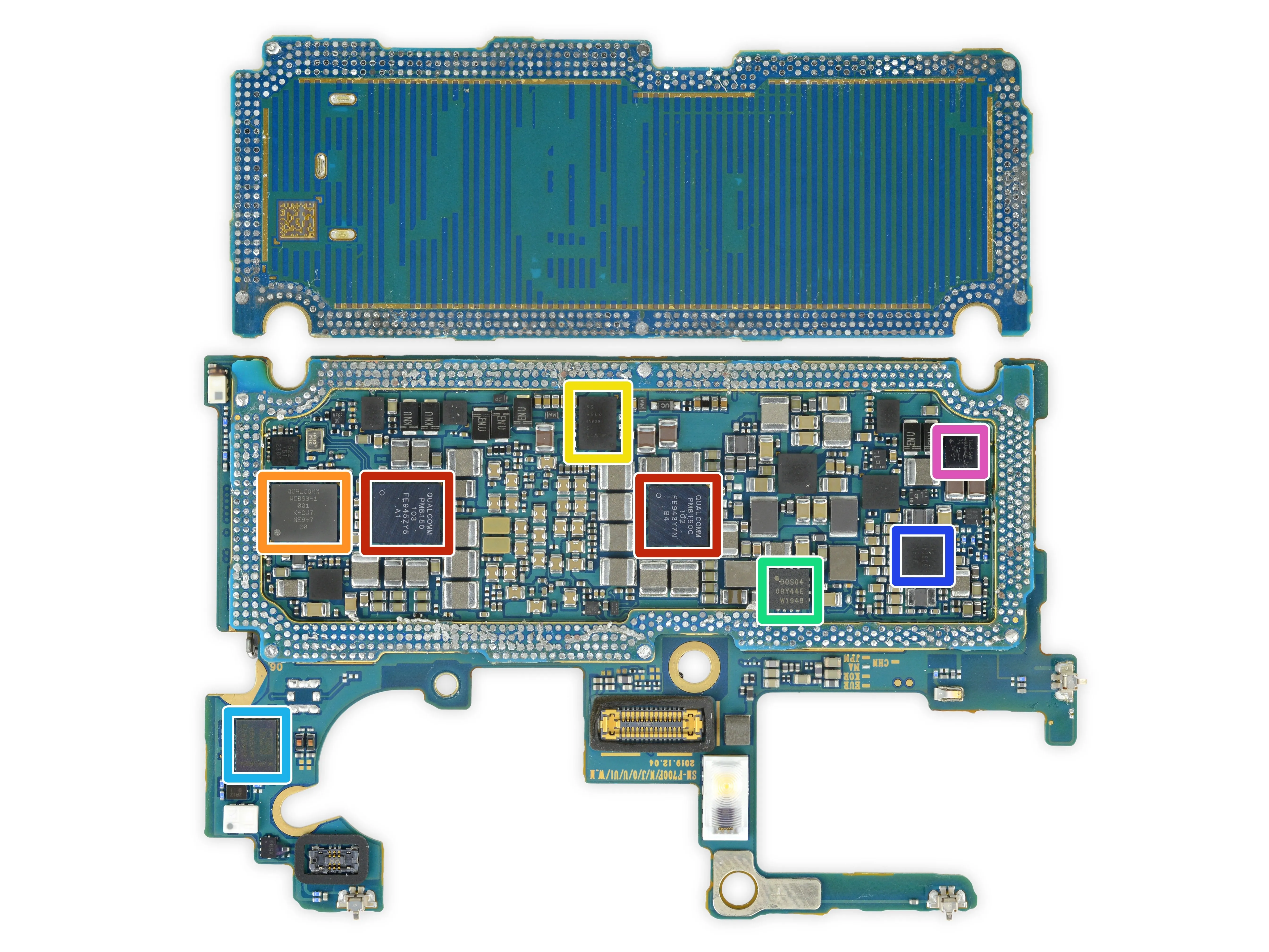

• Внутри этого кремниевого сэндвича находятся следующие чипы:

• ИС управления питанием Qualcomm PM8150

• Qualcomm WCD9341 аудиокодек

• Samsung S2MIW04 управление питанием

• DC-DC преобразователь Samsung S2DOS04 (вероятно, для подсветки)

• Модуль радиочастотного фронта Qualcomm QDM3870

• ИС управления питанием Samsung S2MPB02

• Вероятно, Texas Instruments TAS2562 аудиоусилитель

Шаг 9

• Еще немного начинки в этом сэндвиче:

• Qualcomm QET5100 envelope tracker

• Вероятно, фронтальный модуль Qualcomm QDM3870

• Skyworks SKY77365-11 четырехдиапазонный GSM / GPRS / EDGE модуль усилителя мощности

• Вероятно, переключатель нагрузки ON Semiconductor FPF3788UCX OVP

Шаг 10

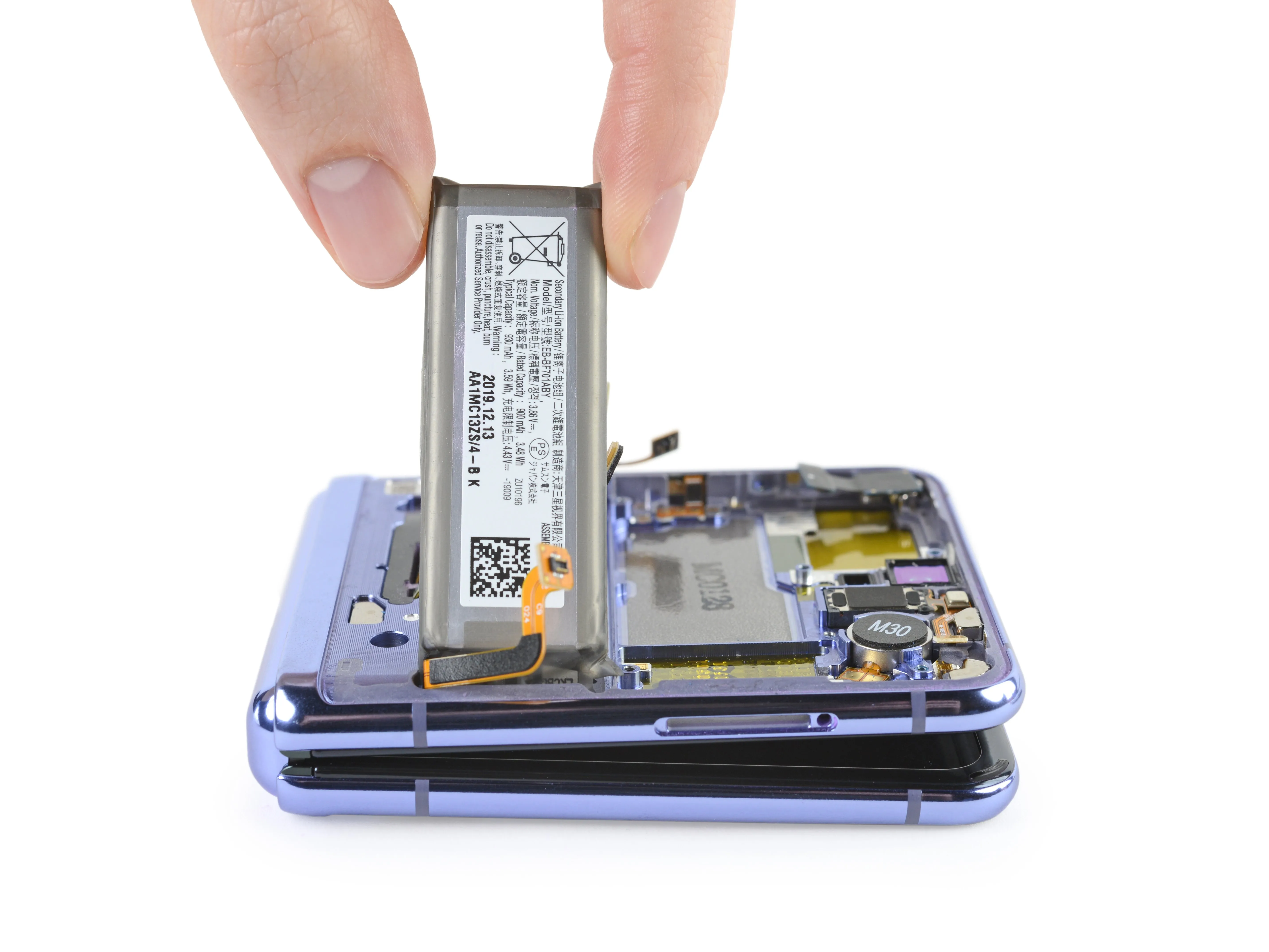

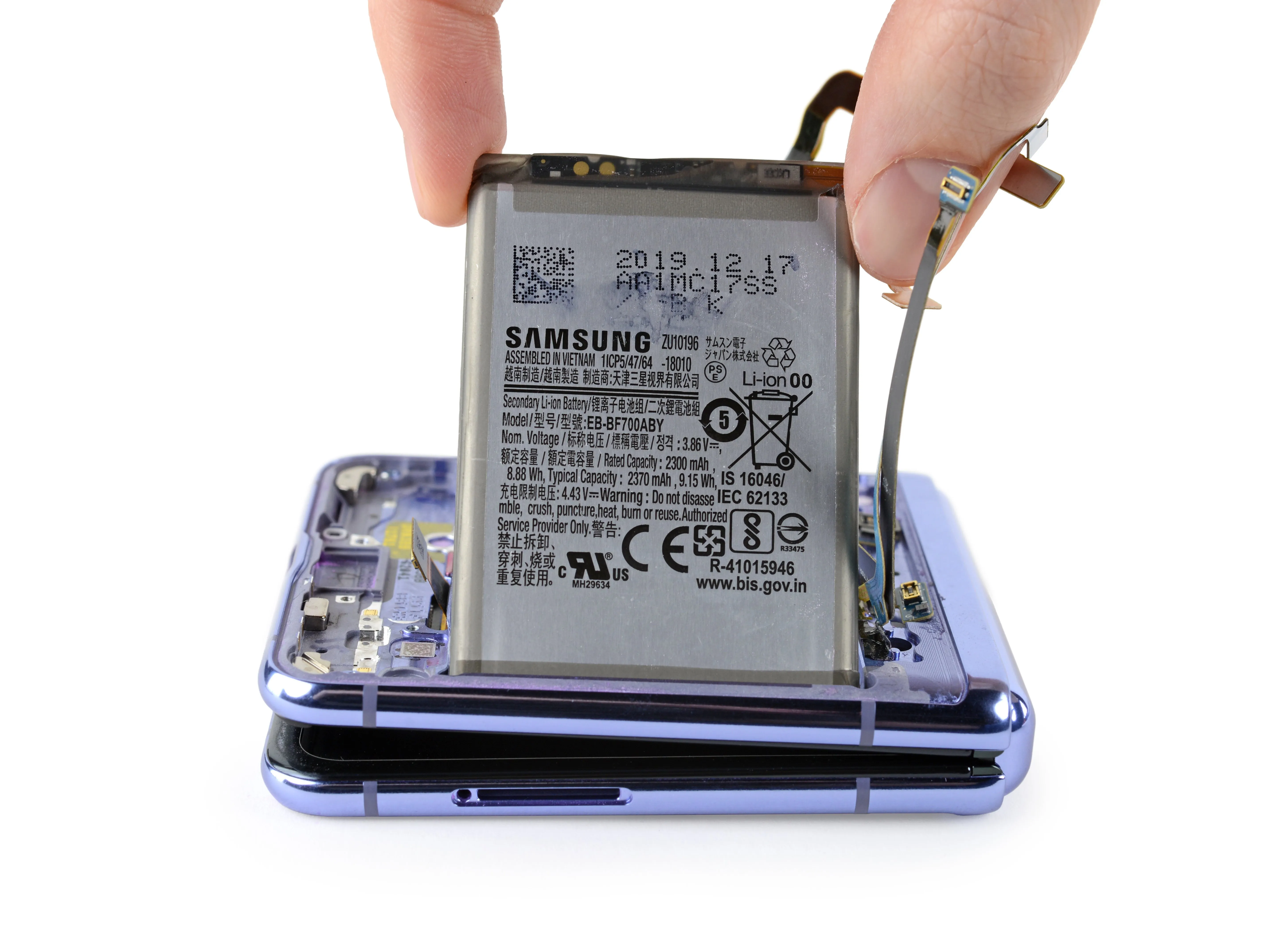

• Вынимаем две батареи для неограниченного количества POWAHHH!

• * Фактическое значение POWAHH может варьироваться в зависимости от сетевого окружения, режима использования и других факторов. Измерения и оценки POWAHH основаны на реальных условиях использования.

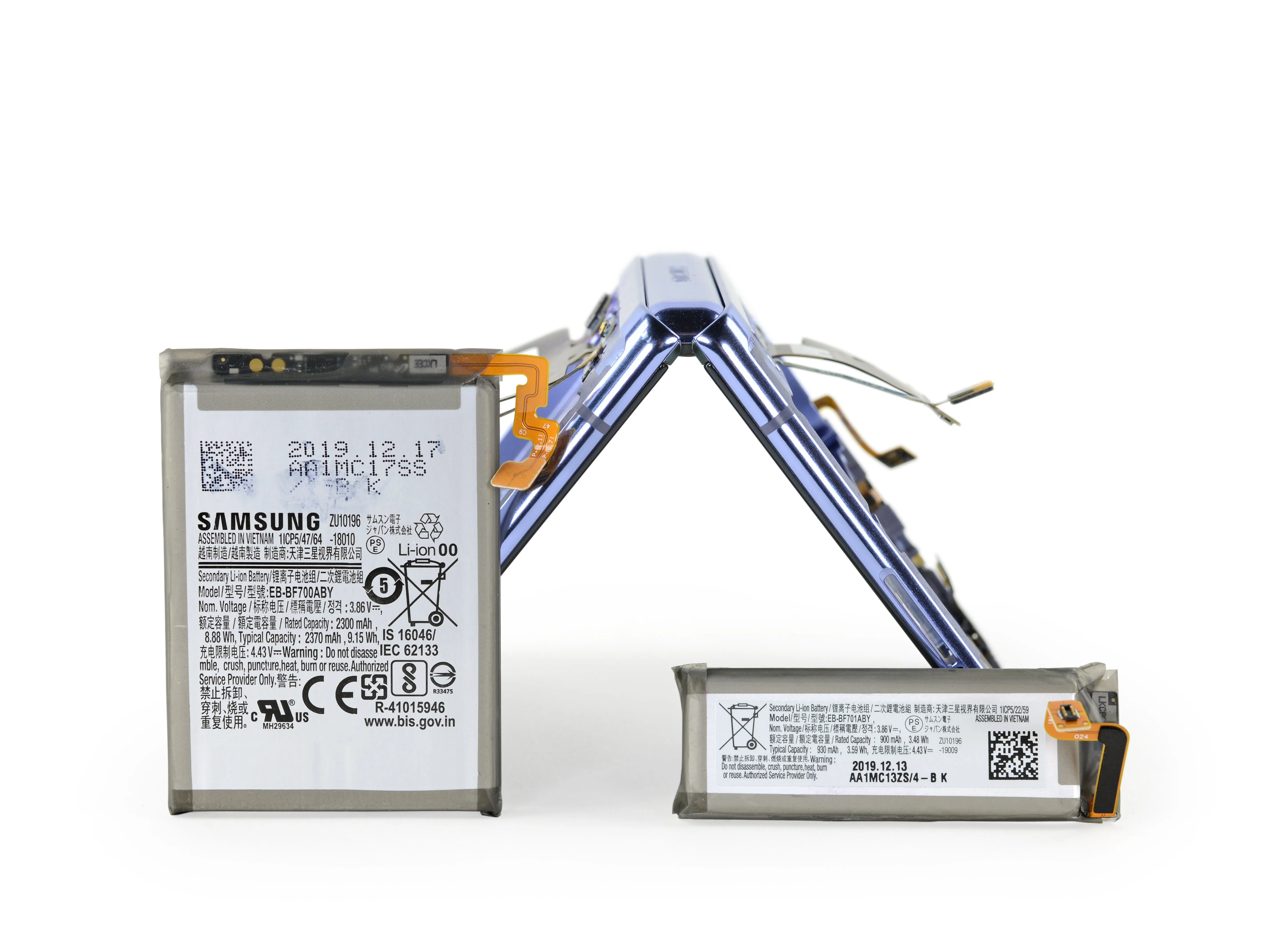

• Что касается фактической мощности, то большая из двух батарей ограничена типичной емкостью 2370 мАч и 9,15 Втч, а меньшая батарея - 930 мАч и 3,59 Втч. В сумме это составляет 12,74 Вт-ч.

• Это меньше, чем у Galaxy Fold 16,87 Втч, но больше, чем у Motorola Razr 9,7 Вт-ч. Это примерно на уровне флагманских смартфонов, таких как Galaxy S10 с 13,09 Вт-ч, или iPhone 11 с 11,91 Вт-ч.

• Как обычно, обе батареи приклеены неподатливым клеем. Чтобы извлечь их, потребуется спирт и осторожное поддевание. Это начинает напоминать миниатюрный Galaxy Fold...

Шаг 11

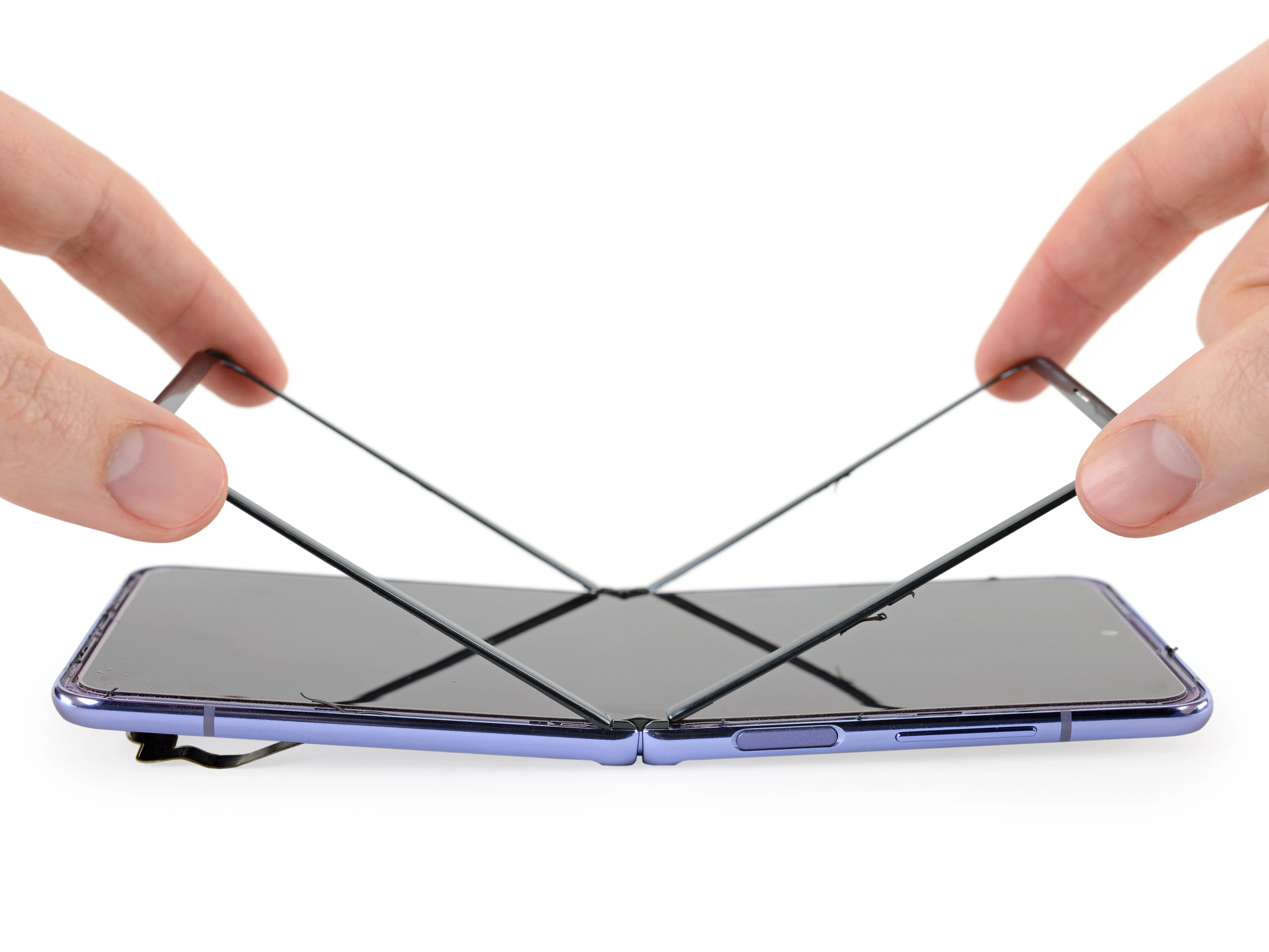

• Зафиксируйте Z-флип в атакующем положении! Эти приклеенные пластиковые ободки защищают основной дисплей - точно так же, как на Fold.

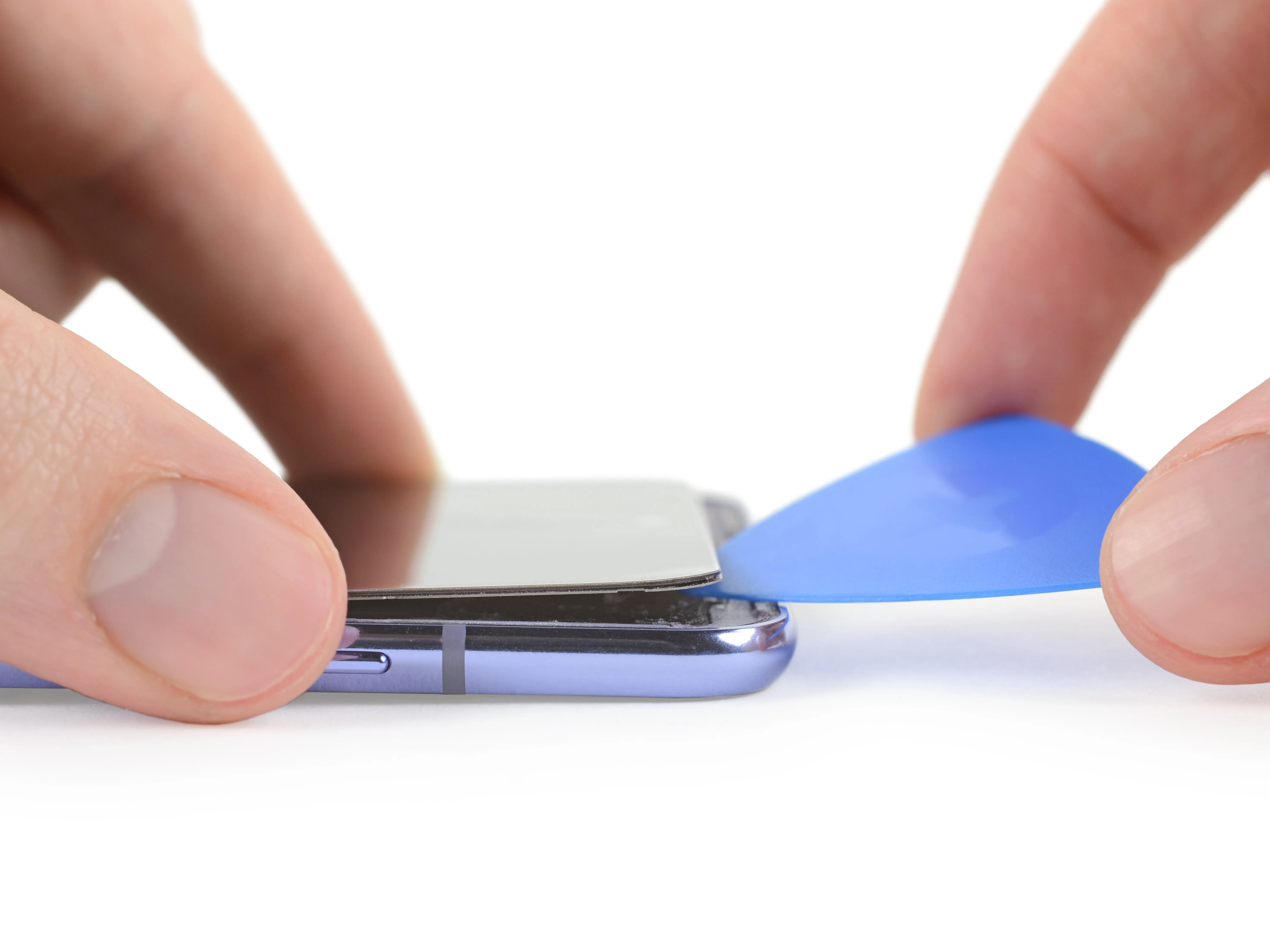

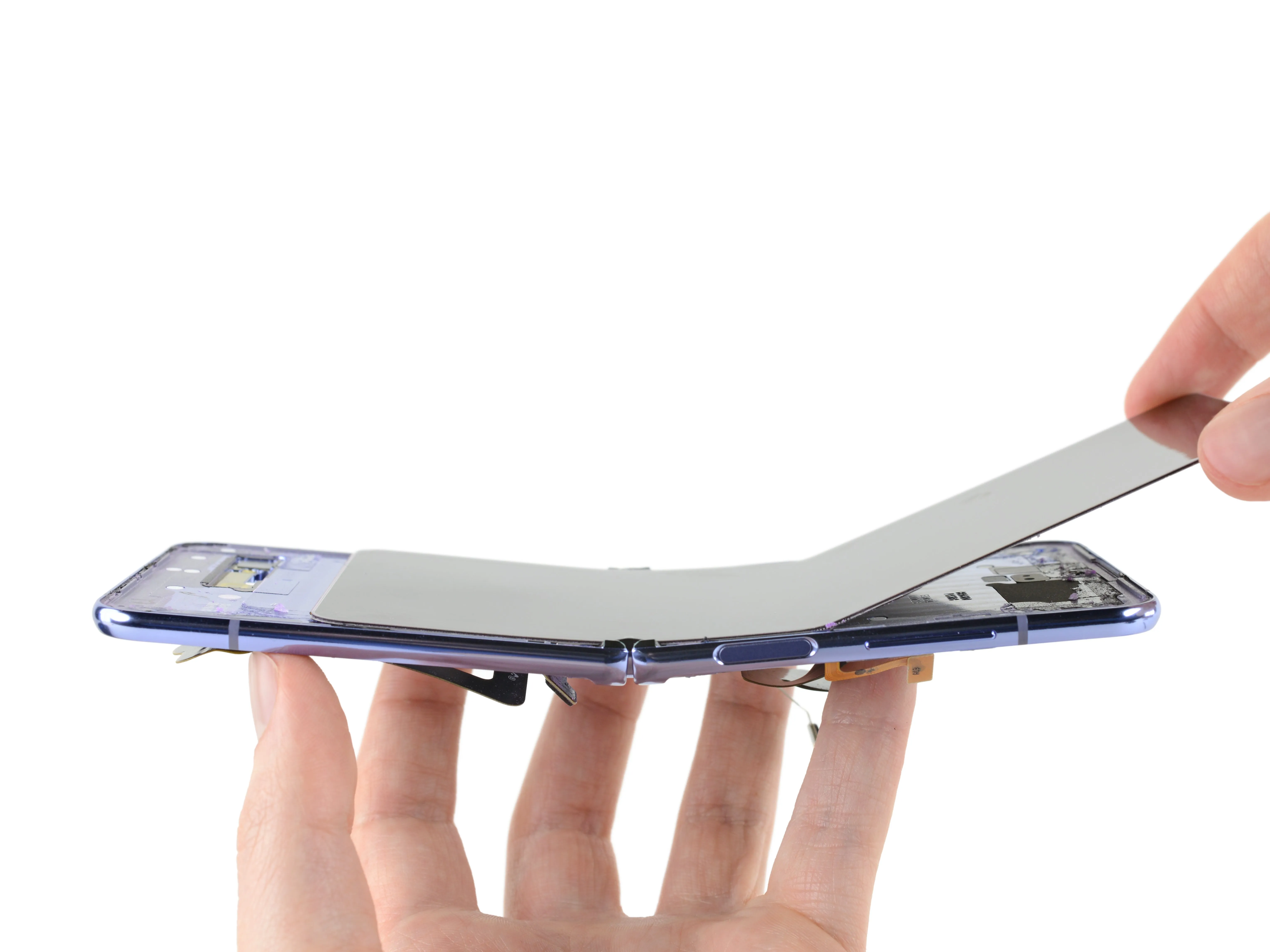

• Для извлечения самого дисплея требуется немного больше такта - мягкий нагрев и осторожное надавливание постепенно освобождают его от рамки. Он приклеен в основном по верхнему и нижнему краям, не так сильно в середине.

• Клей здесь несколько снисходителен, но все равно слишком легко случайно отделить слои дисплея.

• Как и в случае с Fold'sэтот дисплей одет в доспехи - металлический опорный лист с каждой стороны и цепная почта с прорезями посередине.

Шаг 12

• Пора развернуть ультратонкое складное стекло этого фаблета!

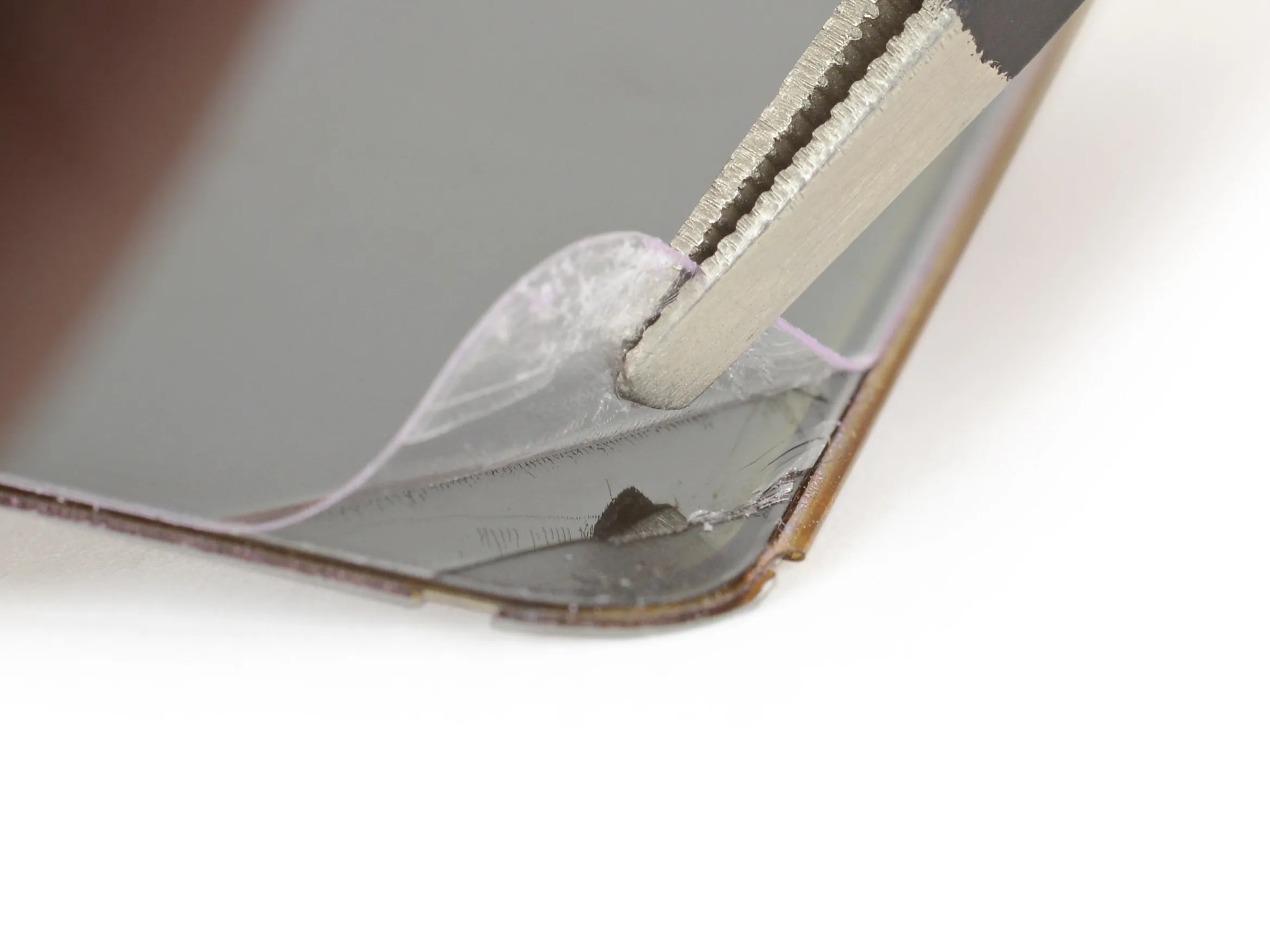

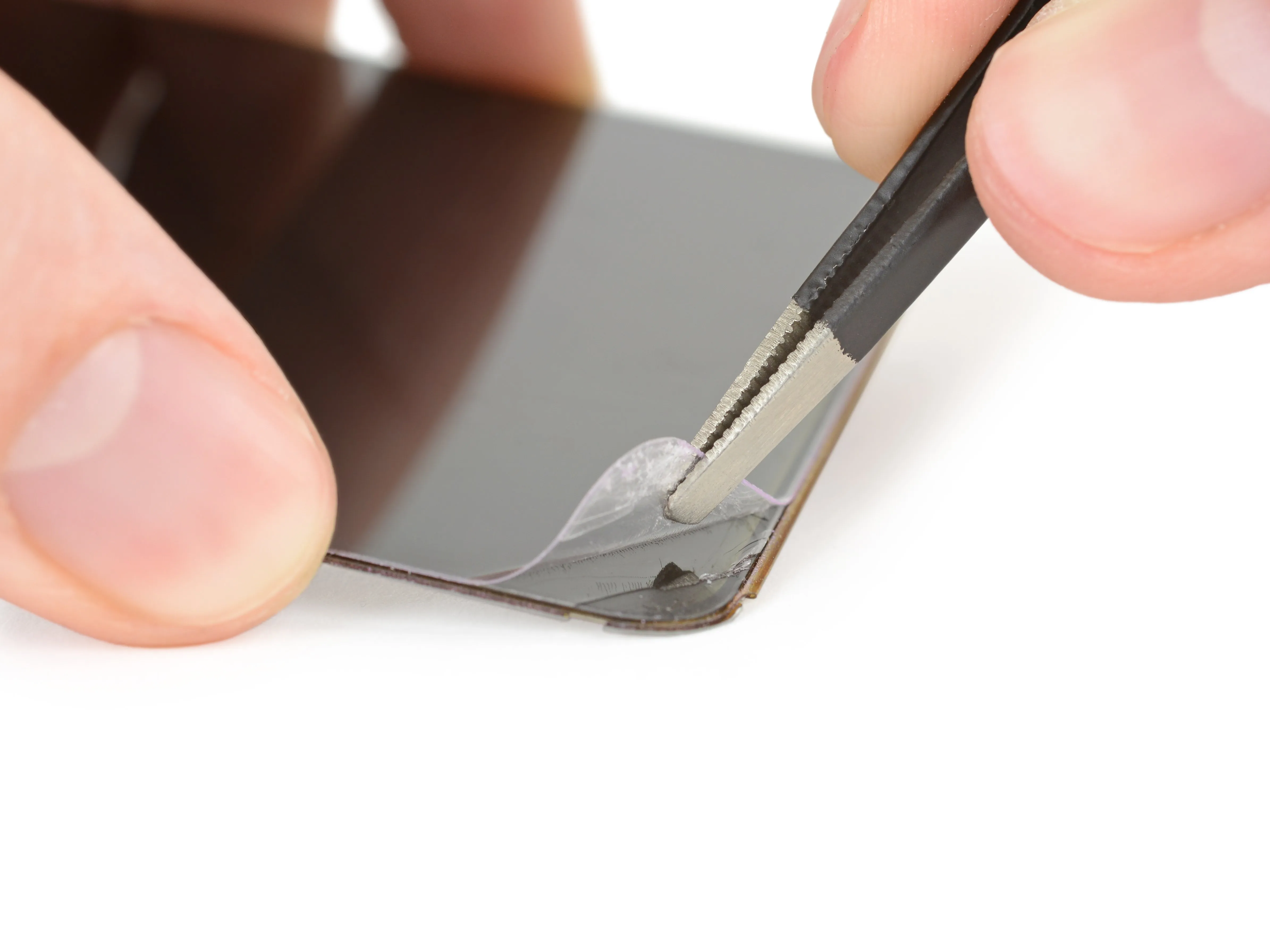

• Верхний слой действительно пластиковый, что в некотором роде лишает 'стеклянный' дисплей смысла - т.е. его устойчивости к царапинам.

• О том, что средний слой стеклянный, можно судить по тому, как он бьется, когда мы в него тыкаем. Упс.

• В целом, мы оцениваем этот стеклянный дисплей на твердую оценку meh.

• Со стороны Samsung очень мило предлагать одноразовую замену экрана за 119 долларов (если вы купите Z Flip до конца этого года), но проглотить эту пилюлю нелегко, особенно учитывая, как легко он царапается.

Шаг 13

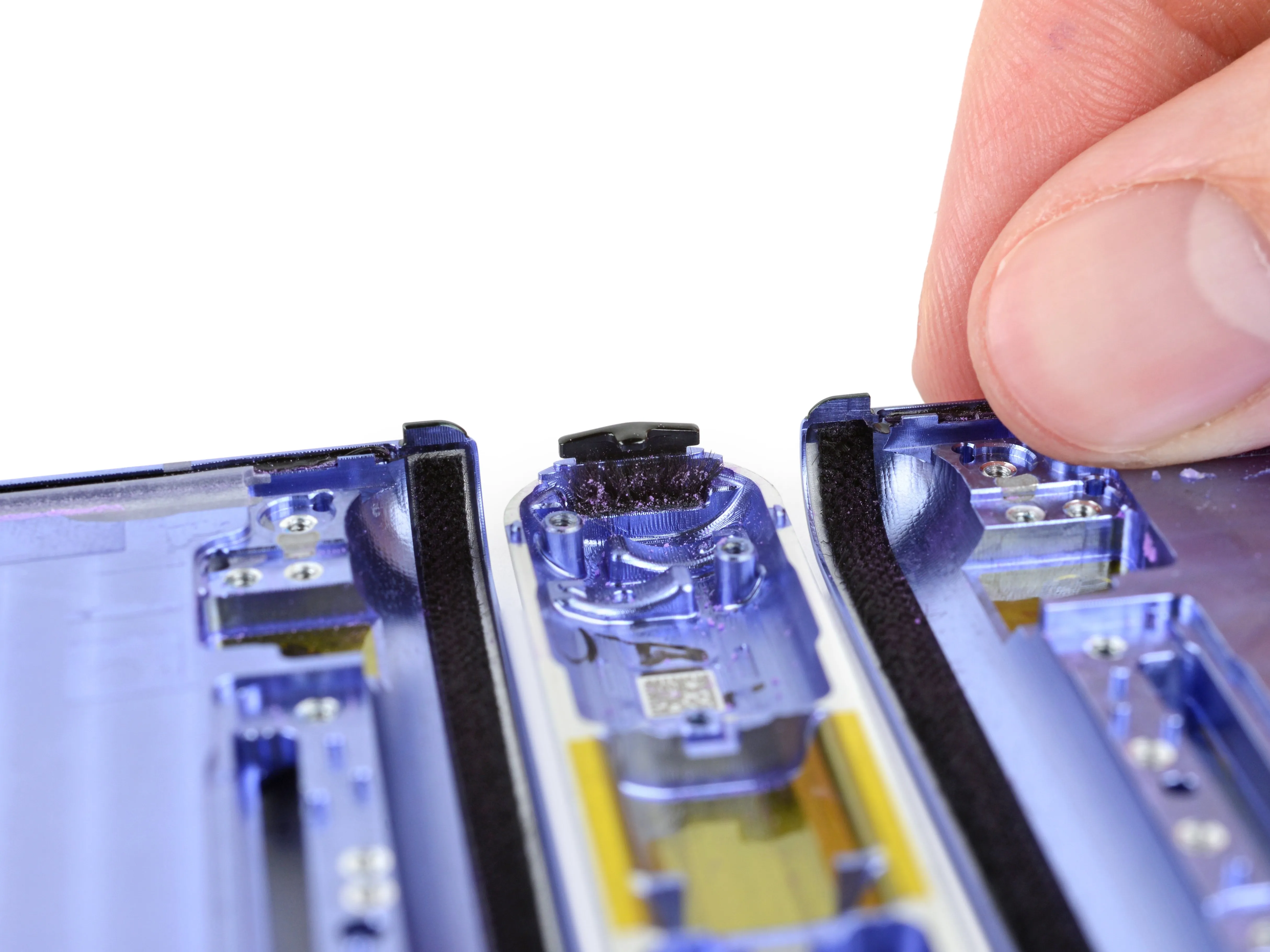

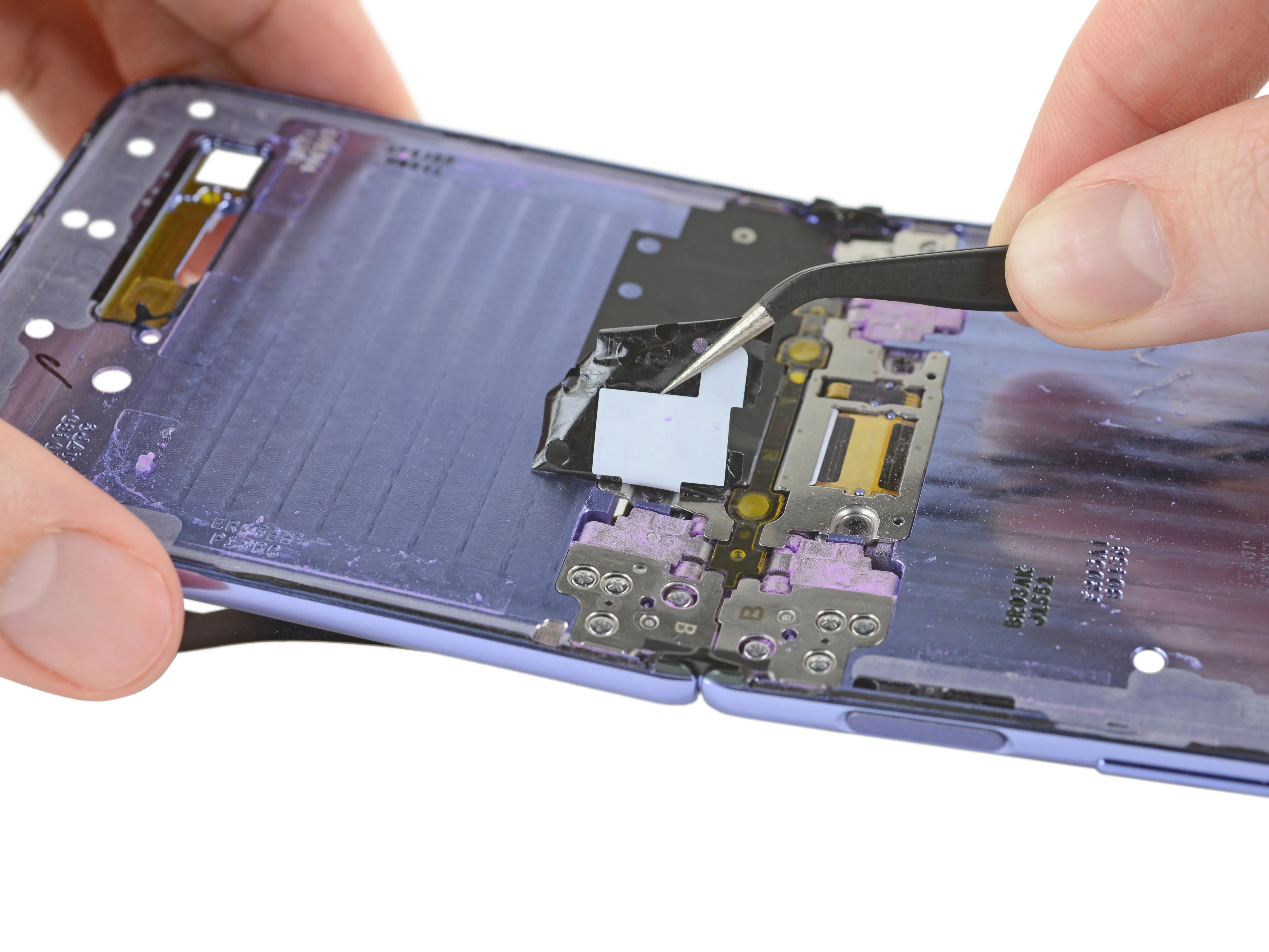

• Отклеив 'защитную' ленту шарнира, вы обнаружите самую высокую концентрацию нашего фиолетового порошка.

• Похоже, эта лента не давала порошку попасть на дисплей, но удерживала его в шарнире. По крайней мере, этот порошок хорошо сочетается с остальной частью телефона.

• Нам понадобится дальнейшая разборка, чтобы вычистить весь порошок. Давайте пойдем дальше и вытащим все.

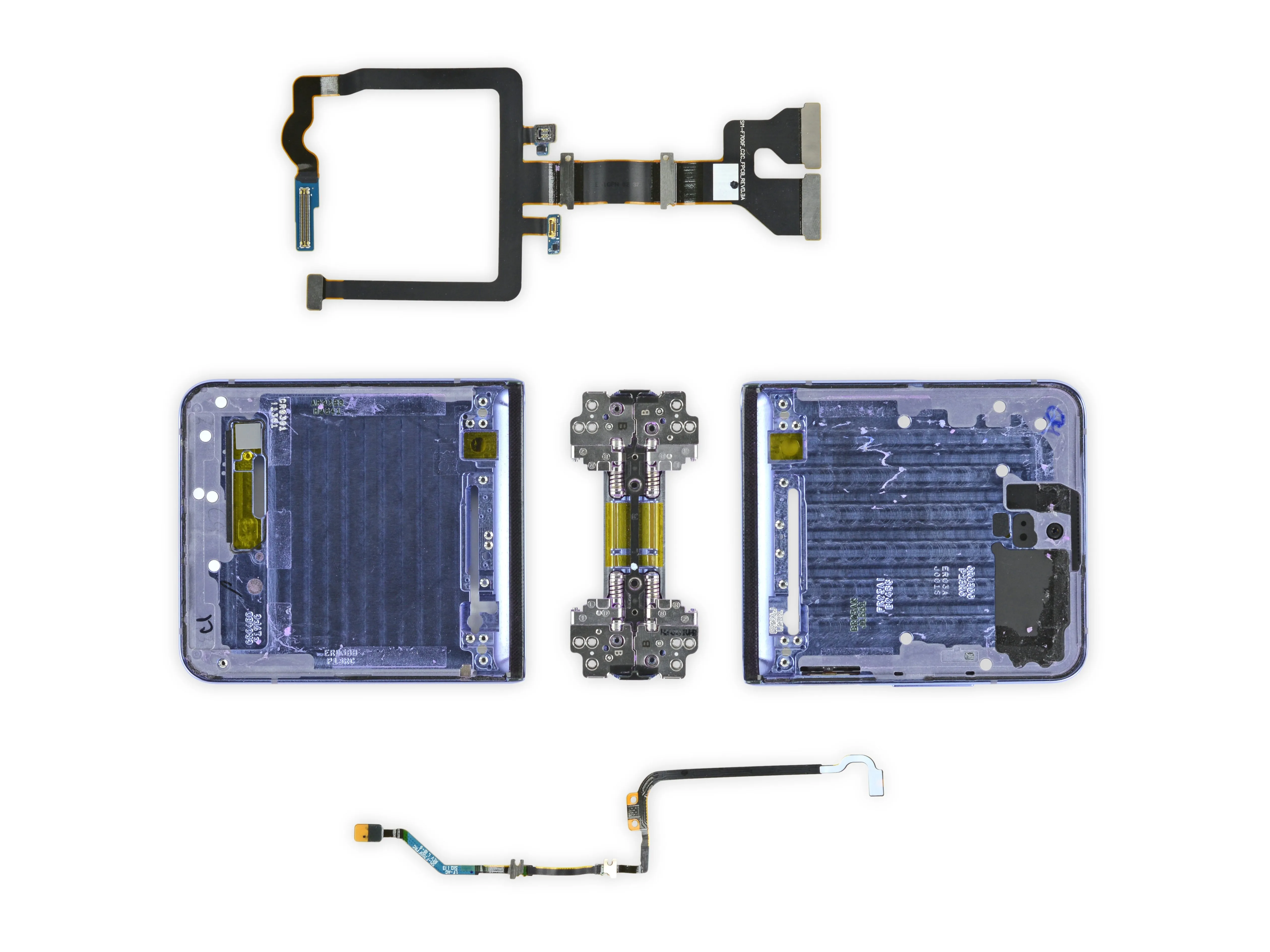

• Сначала мы обнаруживаем несколько хитроумных соединительных кабелей, которые безопасно проложены вокруг шарнира.

• Далее мы видим хваленые щетки, стоящие на страже покрытого пылью телефона. Что это? Они выглядят немного смущенными? Да, наверное, так и должно быть.

Шаг 14

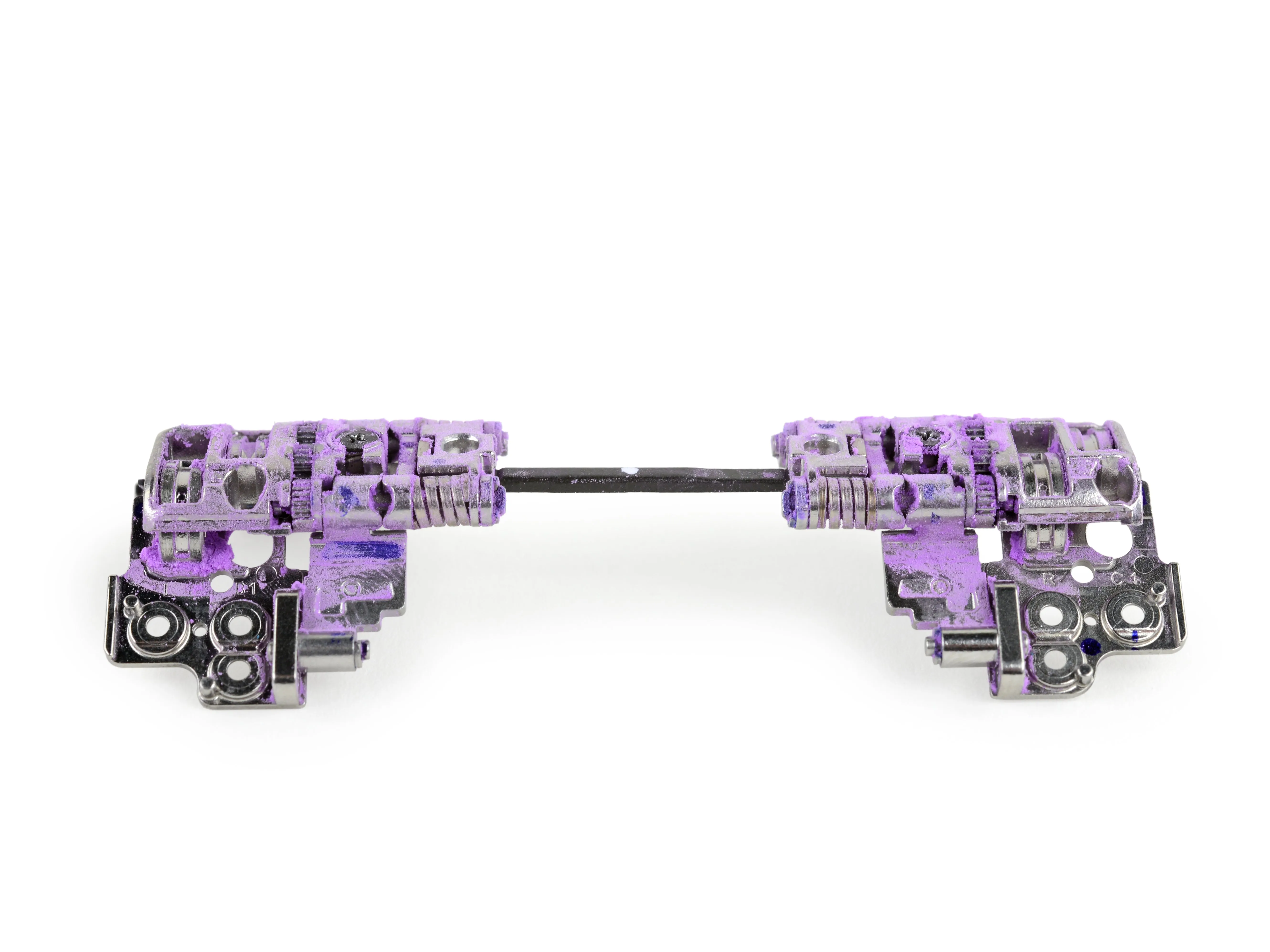

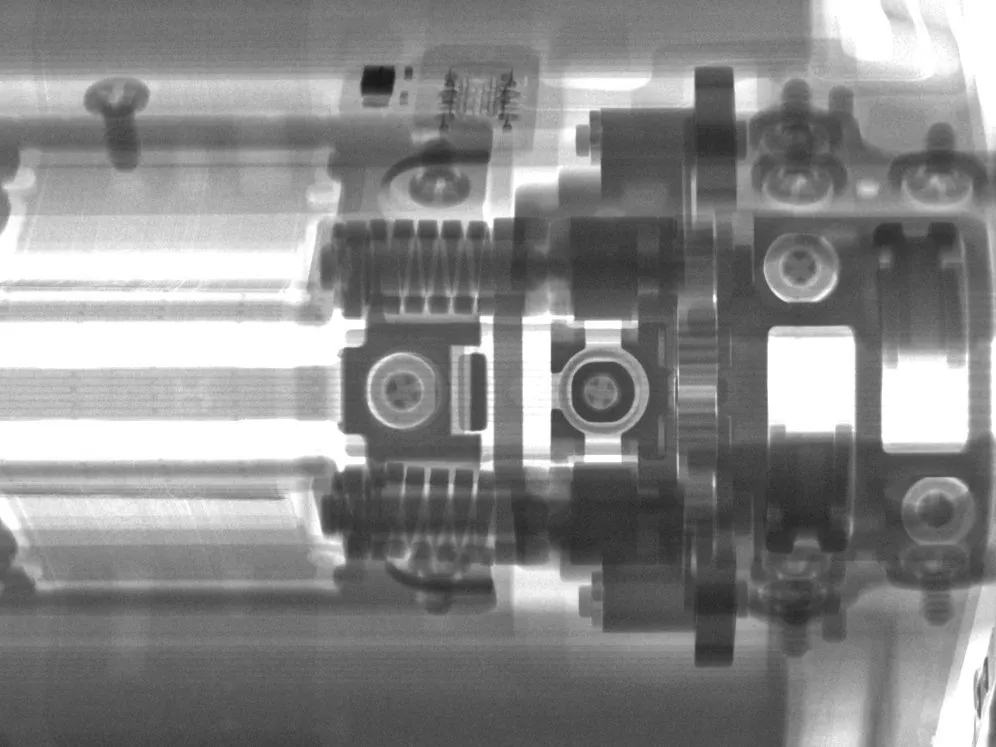

• Вот как выглядел наш шарнир после проверки на пыль. Клянемся Зевсом, мы ни в коем случае не подстраивали это.

• Должны сказать, что шарнир выглядит очень круто. Как будто сошел с костюма Железного человека Mk. 2.

• Этот шарнир не такой дикий, как тот. который мы нашли в Foldно он кажется прочным (несмотря на пыль) и полным красивых шестеренок.

• Может быть, при нормальном использовании она сама очистится? Или, может быть, смазка для шарниров превращает этот телефон в пылевого дракона...

Шаг 15

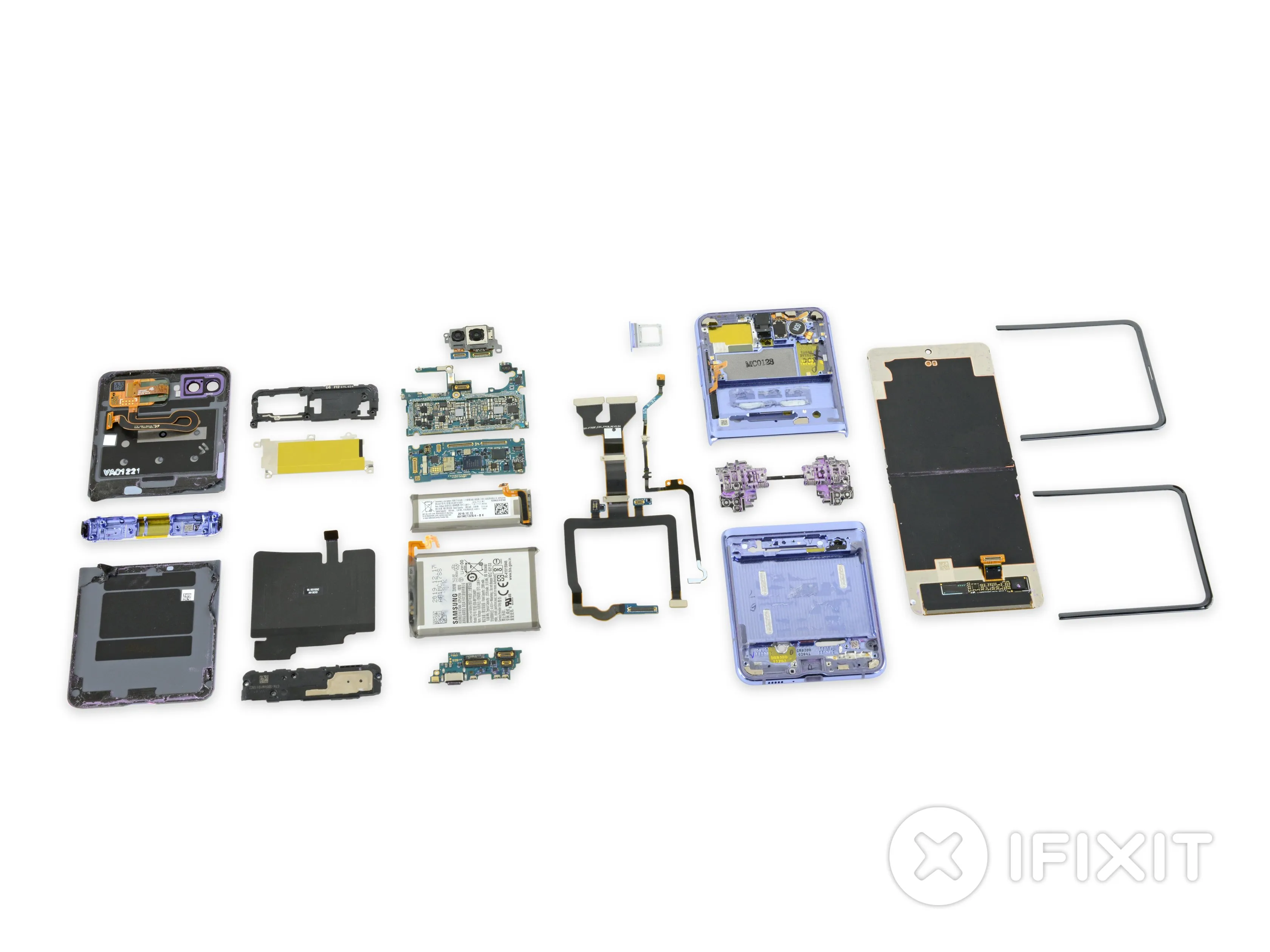

• Galaxy Z Flip от Samsung может разворачиваться в новом направлении, но его обновления не являются панацеей для складных телефонов.

• Щетки с технологией 'подметания' показали уморительно низкие результаты в нашем тесте на пыль. Хотя тест не совсем демонстрировал реальное использование, количество пыли, попавшей на щетки (очень мало), не внушало доверия.

• Ультратонкое стекло' на самом деле является стеклом - под слоем пластика - но оно не ощущается как стекло и не обеспечивает более устойчивую к царапинам поверхность, чем у Fold.

• Если вы не Instagram-пользователь, живущий в чистой квартире и нуждающийся в новейших новинках, этот телефон, скорее всего, не для вас. Это скорее новинка класса люкс. И, может быть, это нормально? Все новые технологии должны с чего-то начинаться. Будем надеяться, что этот телефон либо быстро повзрослеет, либо быстро погибнет.

Вывод

• Один крестообразный ключ справляется со всеми винтами.
• Многие компоненты являются модульными и могут быть заменены независимо друг от друга.
• Вклеенные стеклянные панели - ненужный барьер для ремонта, особенно учитывая отсутствие защиты от проникновения внутрь телефона.
• Замена аккумулятора возможна, но излишне сложна из-за плохо проложенных кабелей и отсутствия клея для снятия растяжек.
• Компоненты, участвующие в процессе раскладывания, со временем могут износиться (даже если вы не будете купать их в фиолетовой пыли), что в конечном итоге приведет к необходимости их замены.

Оценка ремонтопригодности

Ремонтопригодность 2 из 10 (10 - легче всего отремонтировать)
