Разборка Samsung Gear 2

Введение

Кольцо! Звонок!

Звонит ваш мобильный телефон. Вы знаете, что должны ответить, но он все время в кармане, и мысль о том, чтобы достать его, нажать кнопку, поднести к уху и заговорить, кажется просто утомительной. Но не бойтесь! Samsung приходит на помощь.

Представляем Gear 2, обновленные смарт-часы Samsung. Присоединяйтесь к нам, пока мы разбираем будущее носимых технологий и пытаемся ответить на вопрос: может ли устройство быть умным, носимым и ремонтопригодным?

Только время покажет...

Следите за последними разборами и разработками, следите за нами в Instagram, ставьте лайк на Facebook или пишите нам в Twitter.

Что вам понадобится

Инструменты

•

•

•

•

Видео обзор

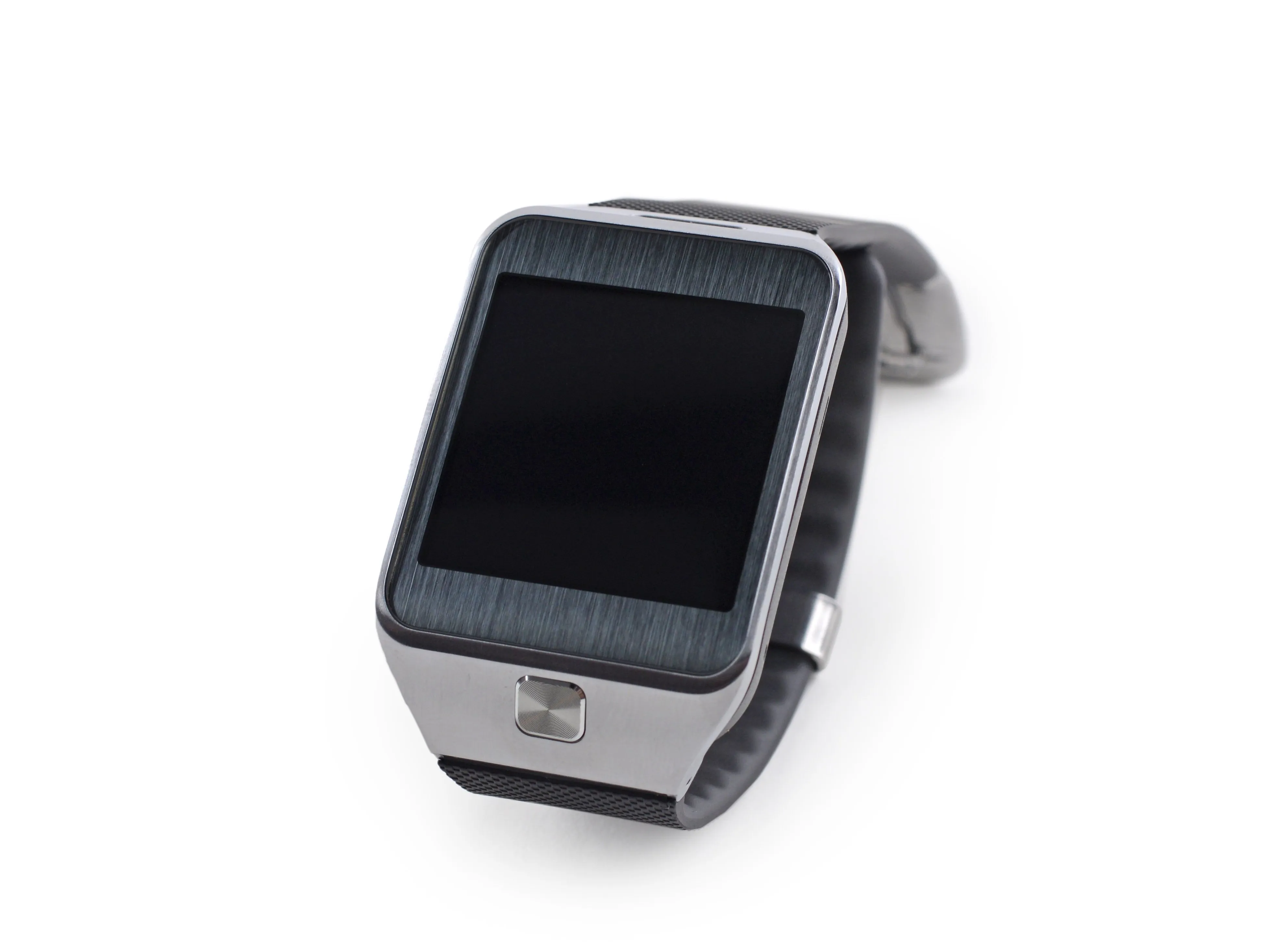

Шаг 1 Разборка Samsung Gear 2

• Одна из самых инновационных функций этого гаджета заключается в том, что в любой момент вы можете посмотреть на свое запястье и узнать точное время. Феноменально.

• Другие технические характеристики включают:

• 1,63-дюймовый Super AMOLED дисплей (320x320 пикселей)

• 4 Гб встроенной памяти

• Камера 2,0 МП с возможностью съемки видео в формате 720p при 30 к/с

• Аккумулятор емкостью 300 мАч (2-3 дня автономной работы)

• Bluetooth 4.0 LE

• Ради интереса мы сняли ремешок и взвесили эти маленькие часы: 41 грамм (менее 33% от веса Rolex Daytona - в мире технологий мы уверены, что это в три раза лучше).

Шаг 2

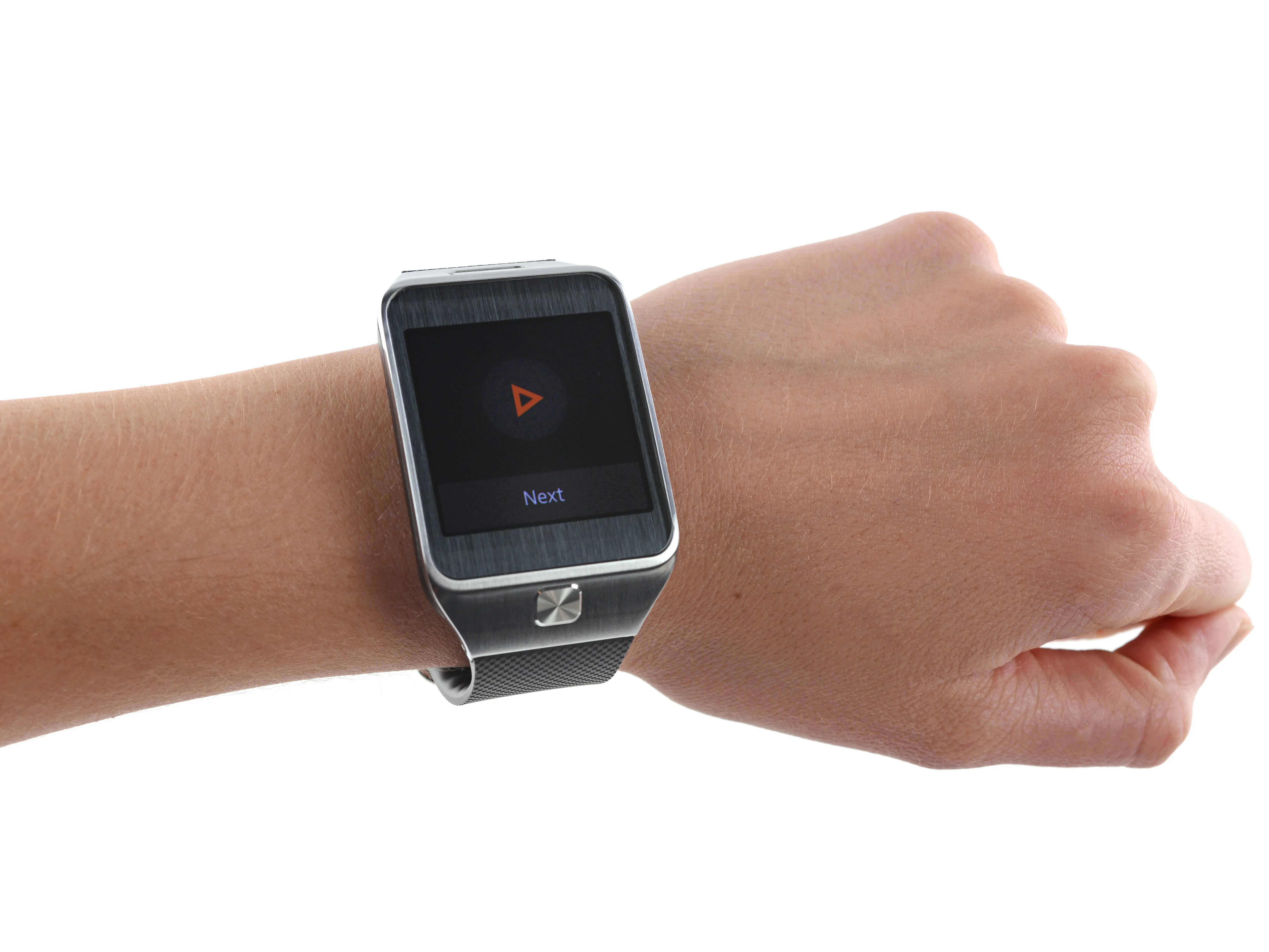

• Когда-то смарт-часы были уделом только супершпионов и телевизионных героев.

• Несмотря на всю технологичность Gear 2, единственным видимым гаджетом является 2-мегапиксельная камера, аккуратно вмонтированная в матовую металлическую поверхность.

• В первом поколении Galaxy Gear от Samsung камера располагалась в браслете - не самый удачный вариант, из-за которого ремешок не всегда можно было заменить. Такое новое расположение - хороший знак.

• Главная проблема, которую мы видим в таком дизайне, заключается в том, что камера, постоянно направленная в сторону от тела, делает селфи практически невозможным.

• Является ли это фатальным недостатком Gear 2? Это смелая стратегия, Samsung; посмотрим, окупится ли она для них.

Шаг 3

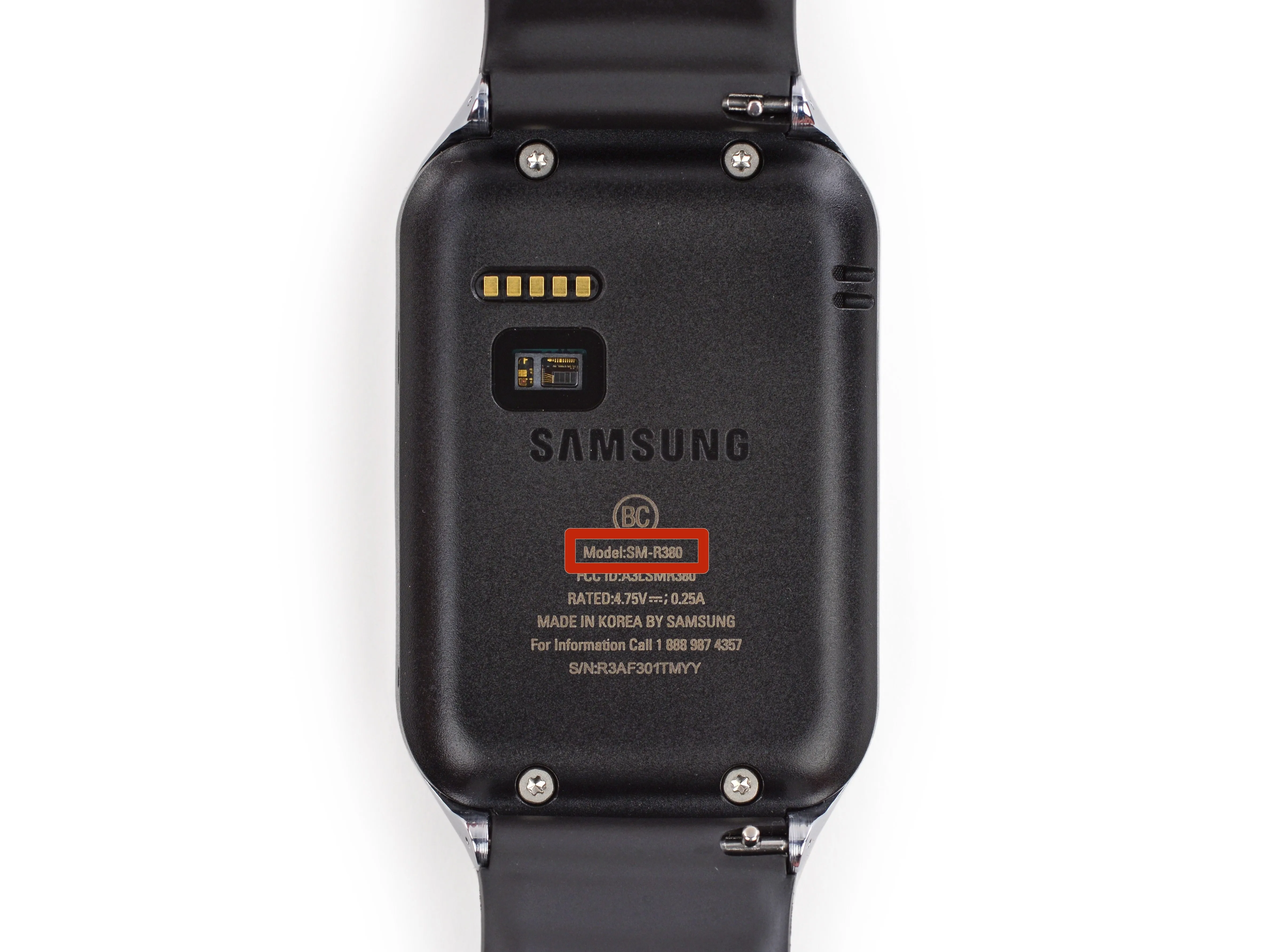

• Возможно, наш Gear 2 не является шпионским, поскольку на нем все еще есть опознавательные знаки: Номер модели SM-R380.

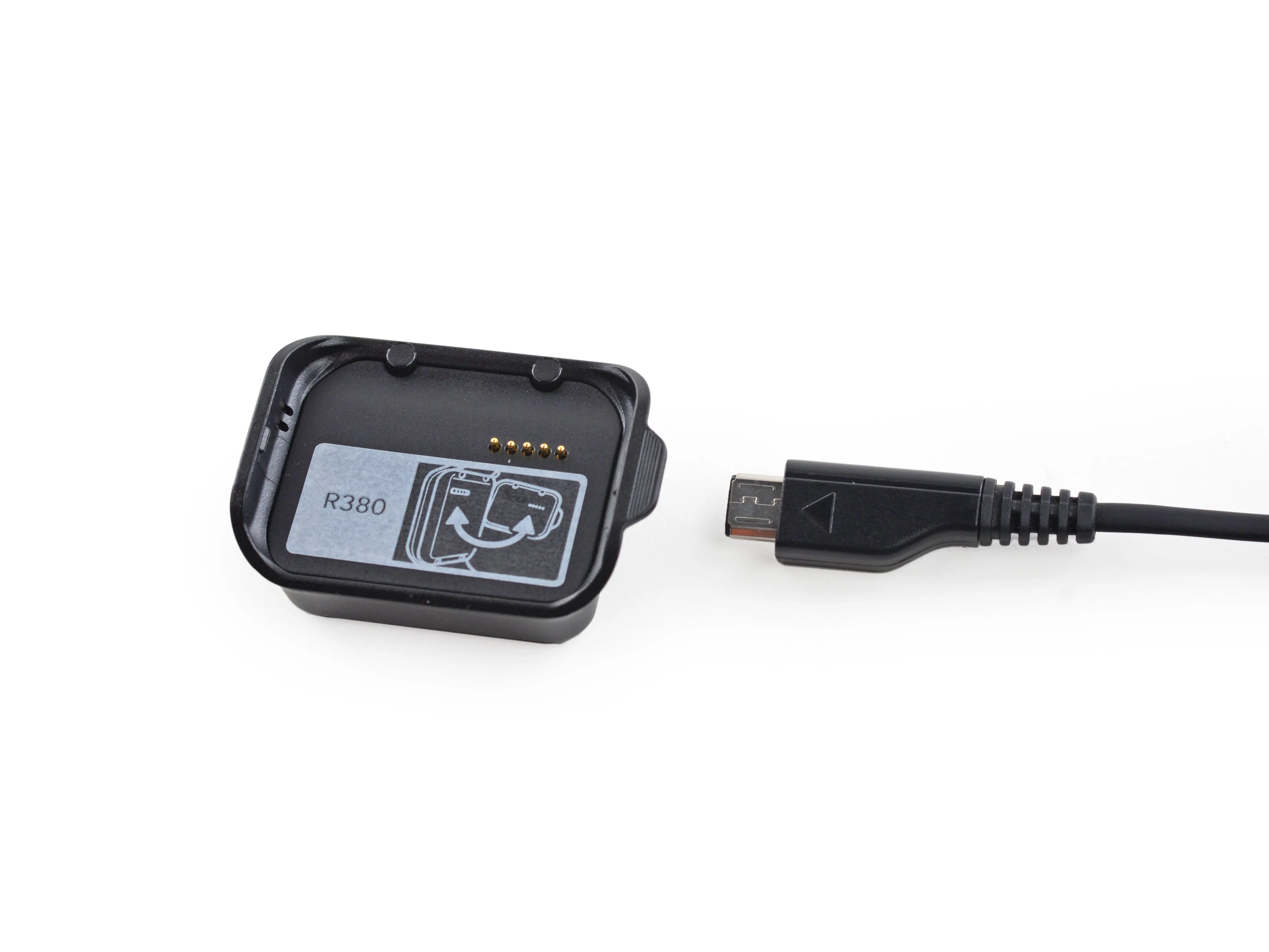

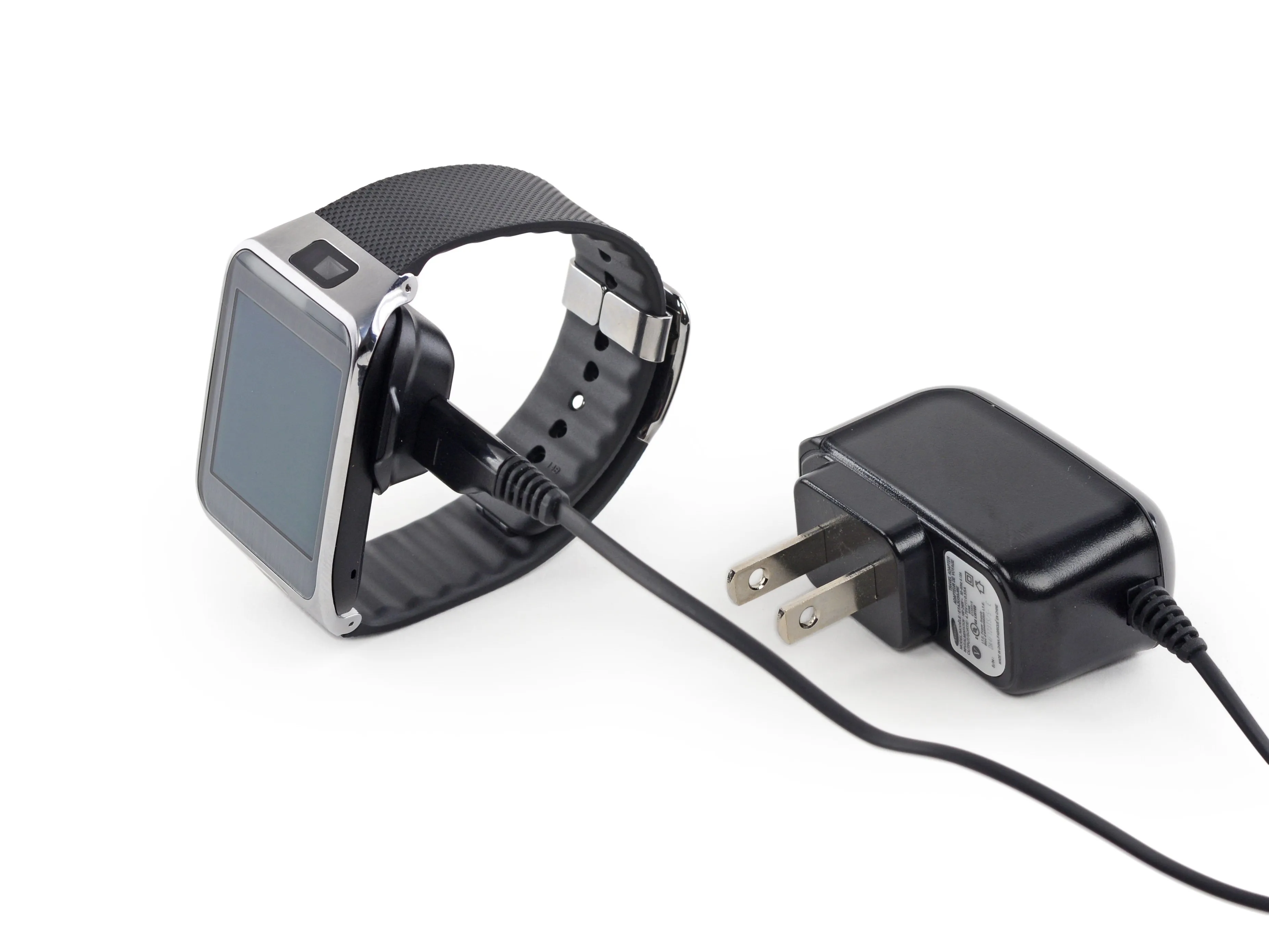

• На задней стороне находится ряд контактов для зарядного устройства, а также крошечный датчик. Об этом подробнее позже.

• Прежде чем мы начинаем искать путь в эти квинтэссенциальные смарт-часы, наш недоуменный взгляд привлекает квартет причудливых винтов Torx.

• Винты - это хорошая новость. Клей делает нас синими. Может быть, это устройство - Ксанаду для энтузиастов ремонта?

Шаг 4

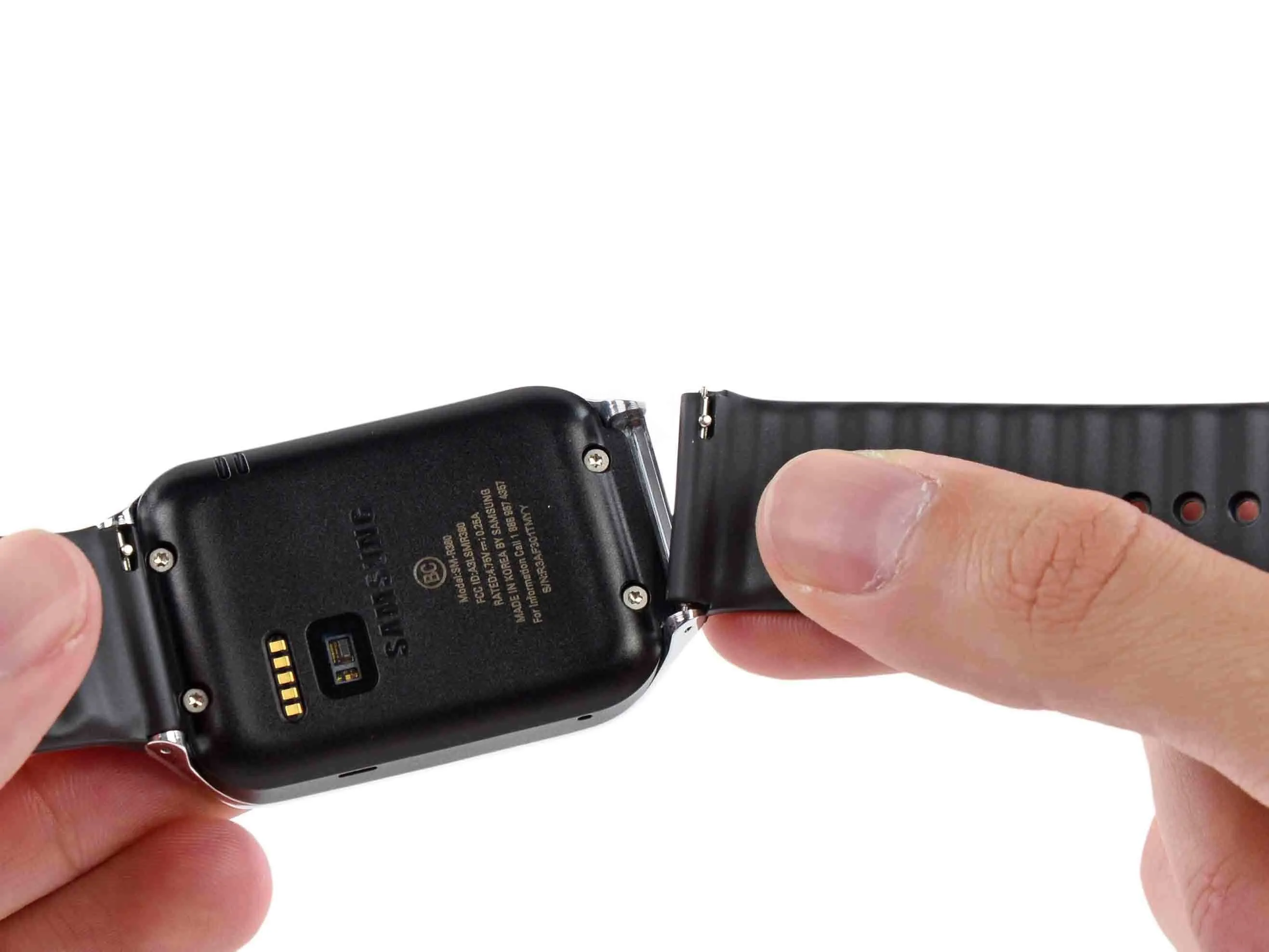

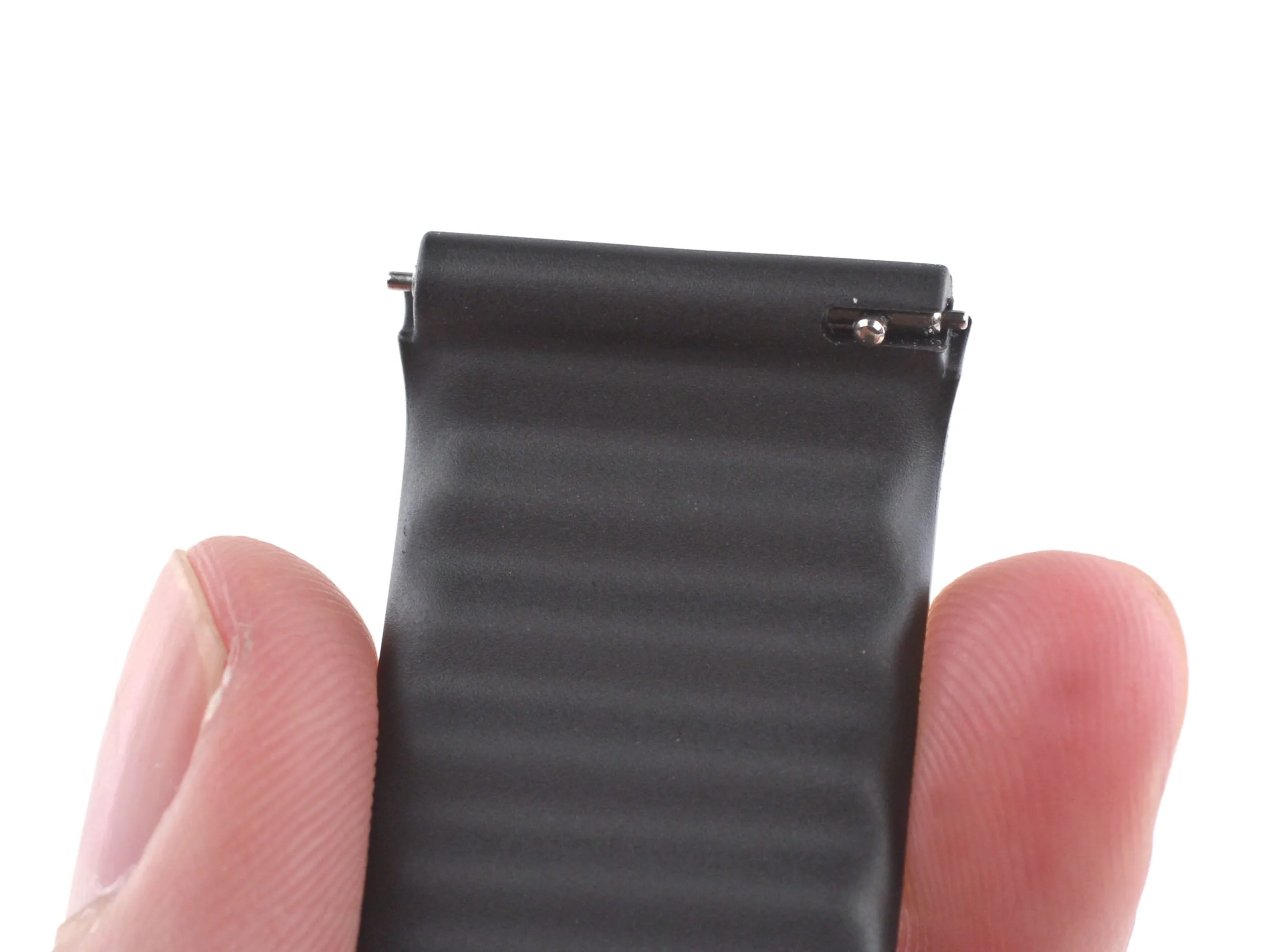

• Извлечение съемного браслета за 3...2...1...

• Наконец-то свободен! Сменный браслет - это право, а не привилегия. Мы рады, что у нас есть возможность немного изменить ремешок..

• Со временем ремешок может порваться, а может и износиться. Приятно знать, что независимо от того, сколько времени прошло, этот ремешок всегда можно снова собраться.

Шаг 5

• Вот и настал момент истины. Будет ли это устройство действительно умным, носимым и ремонтопригодным?

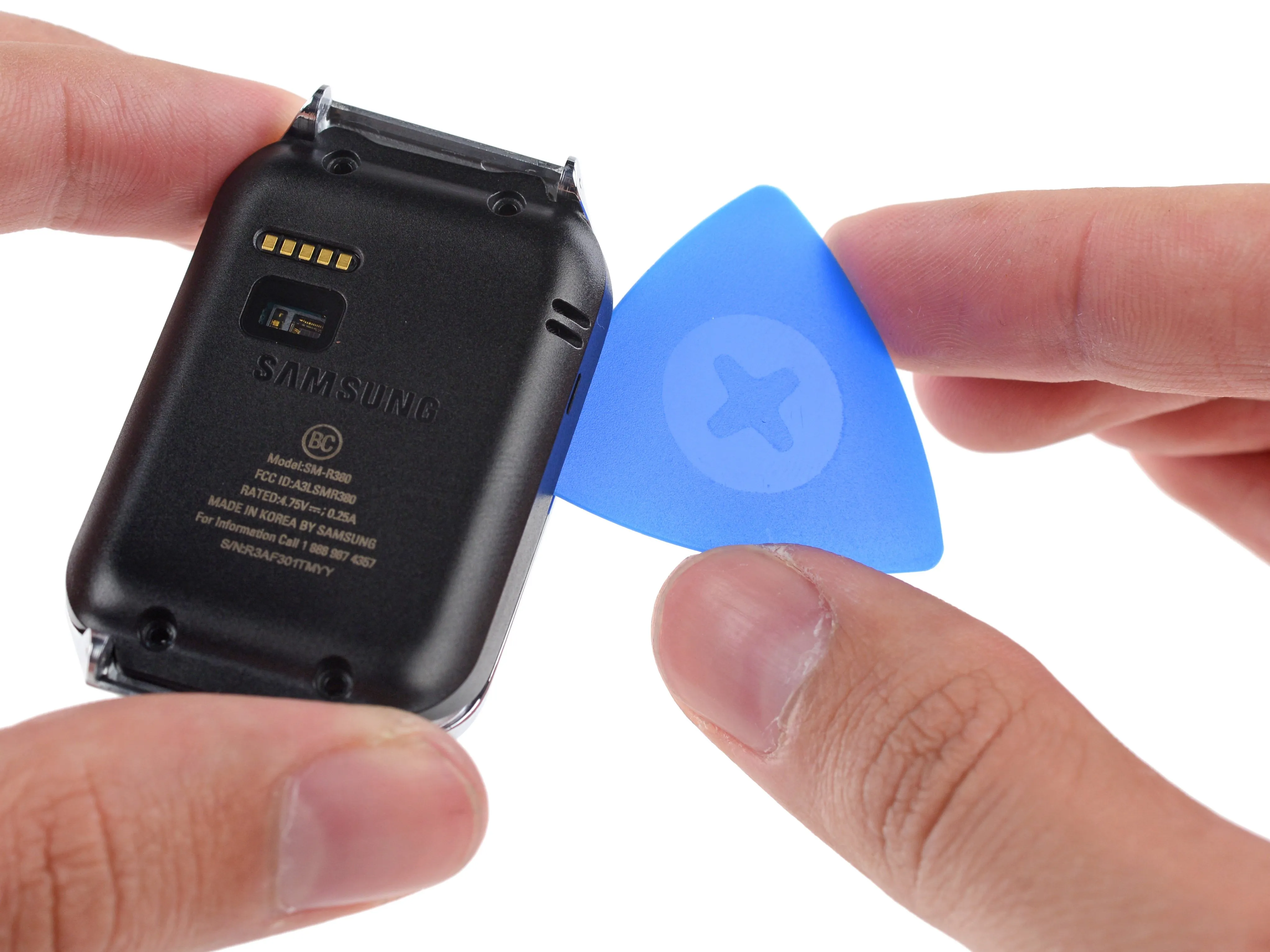

• О, мой летающий монстр из спагетти! Мы не можем в это поверить! Только посмотрите, как прекрасен этот начальный медиатор. Если это не вызовет у вас желания исполнить 20-минутное соло на гитаре, то мы не знаем, что вызовет!

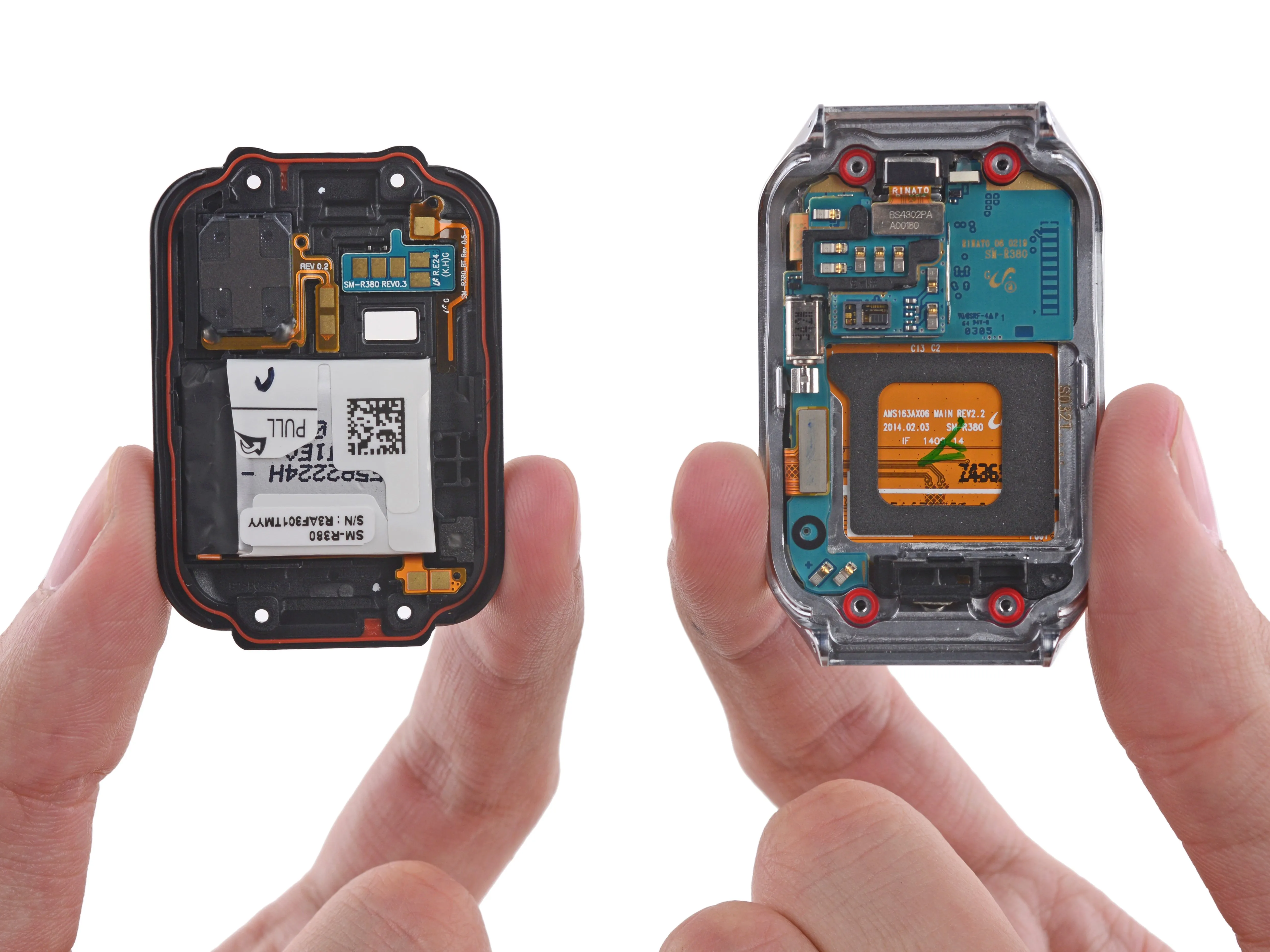

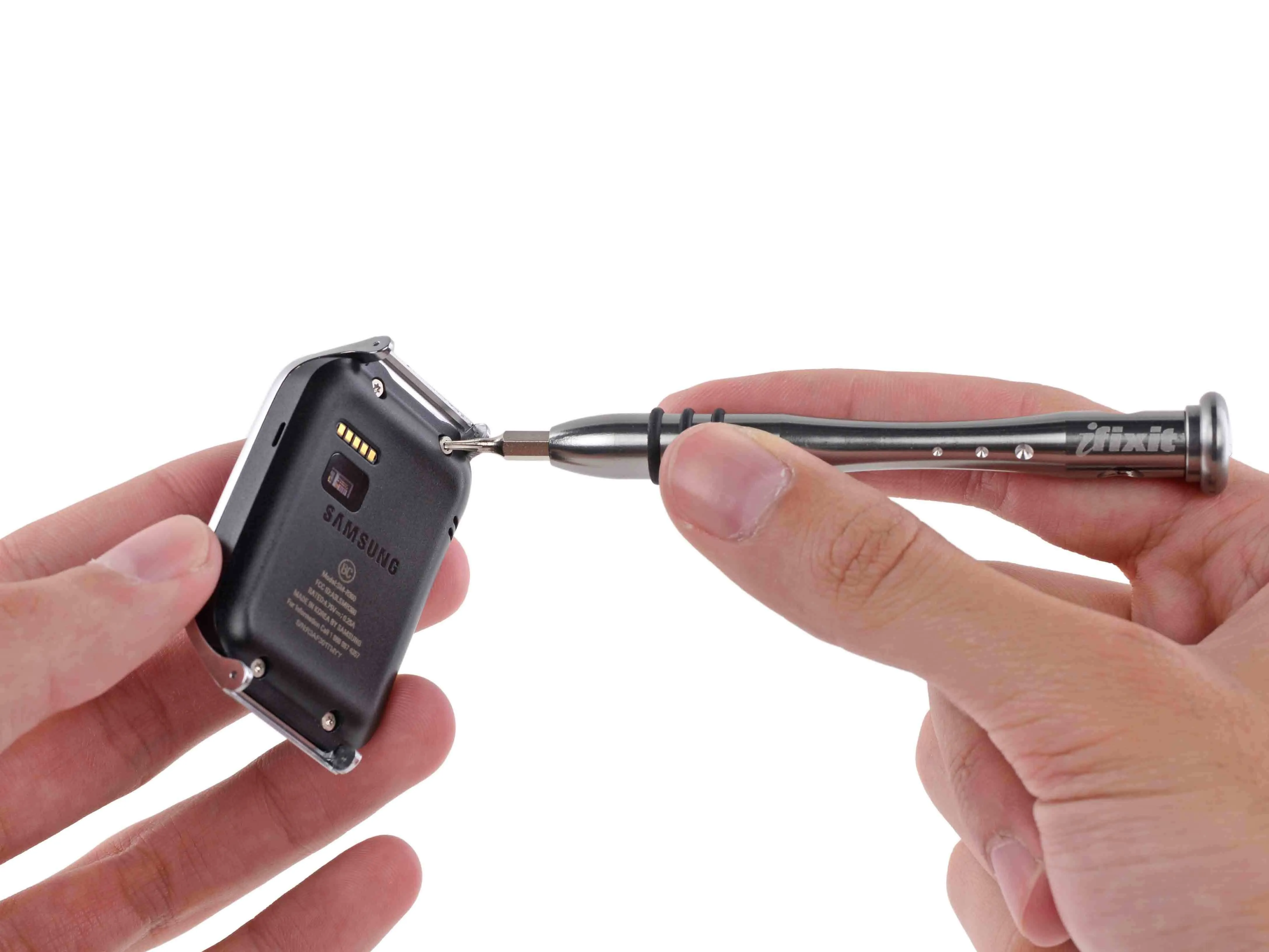

• Примечание: Gear 2 разбирается очень легко. Небольшая отвертка Torx и легкое надавливание с легкостью разделили эти часы пополам.

• 'Нет кабелей - нет проблем', - так мы говорим. Половинки сообщаются между собой исключительно с помощью пружинных контактов.

• Никогда еще устройство не было настолько ремонтопригодным, чтобы к нему прилагалась разметка.

Шаг 6

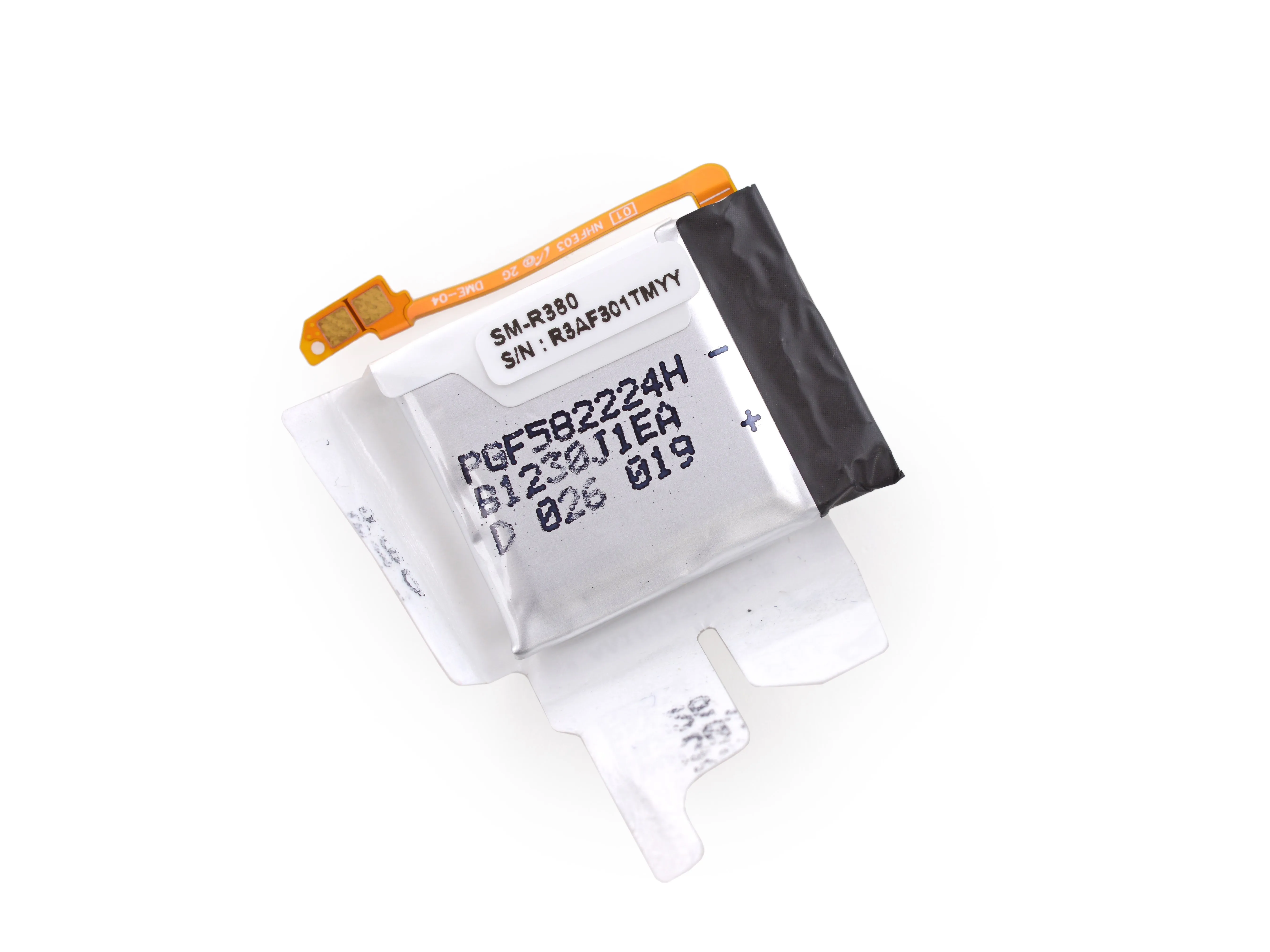

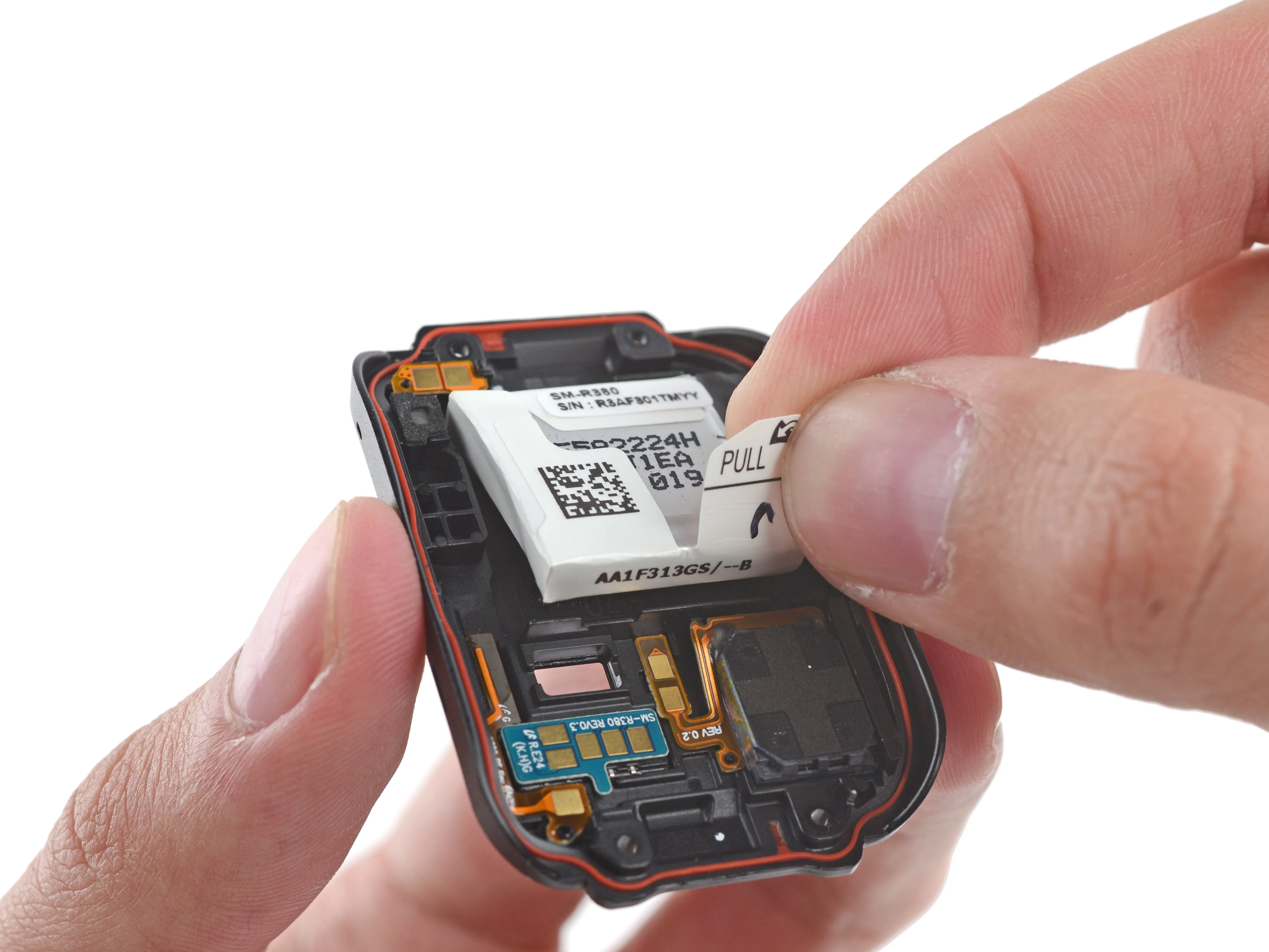

• Аккумулятор охотно выходит из своего гнезда с помощью удобной защелки.

• Gear 2 постепенно завоевывает нас своей ремонтопригодностью. Samsung, вы можете продолжать завоевывать нас.

• Samsung утверждает, что аккумулятора емкостью 300 мАч хватит на 2-3 дня нормального использования. Циклы зарядки являются огромным фактором для здоровья литий-ионного аккумулятора, поэтому многодневная зарядка нас радует.

• Сайт квартермейстер хотел бы получить оборудование обратно с полным зарядом, пожалуйста.

Комментарии к шагу

Вы знаете напряжение батареи? Где я могу купить такую батарею?

Похоже, это стандартный Li-Ion элемент, от 3,4 В до 4,0 В (в среднем 3,7 В), поскольку он заряжается от обычного USB-порта 5 В постоянного тока.

Отлично. Где я могу приобрести запасной аккумулятор? Менее чем через год моя батарея полностью разряжается за ночь в выключенном состоянии, а при включении с выключенным Bluetooth разряжается со 100% менее чем за 4 часа.

Шаг 7

• Эти часы заставляют нас почувствовать себя немного похожими на некоего инспектор... Давайте рассмотрим некоторые компоненты поближе.

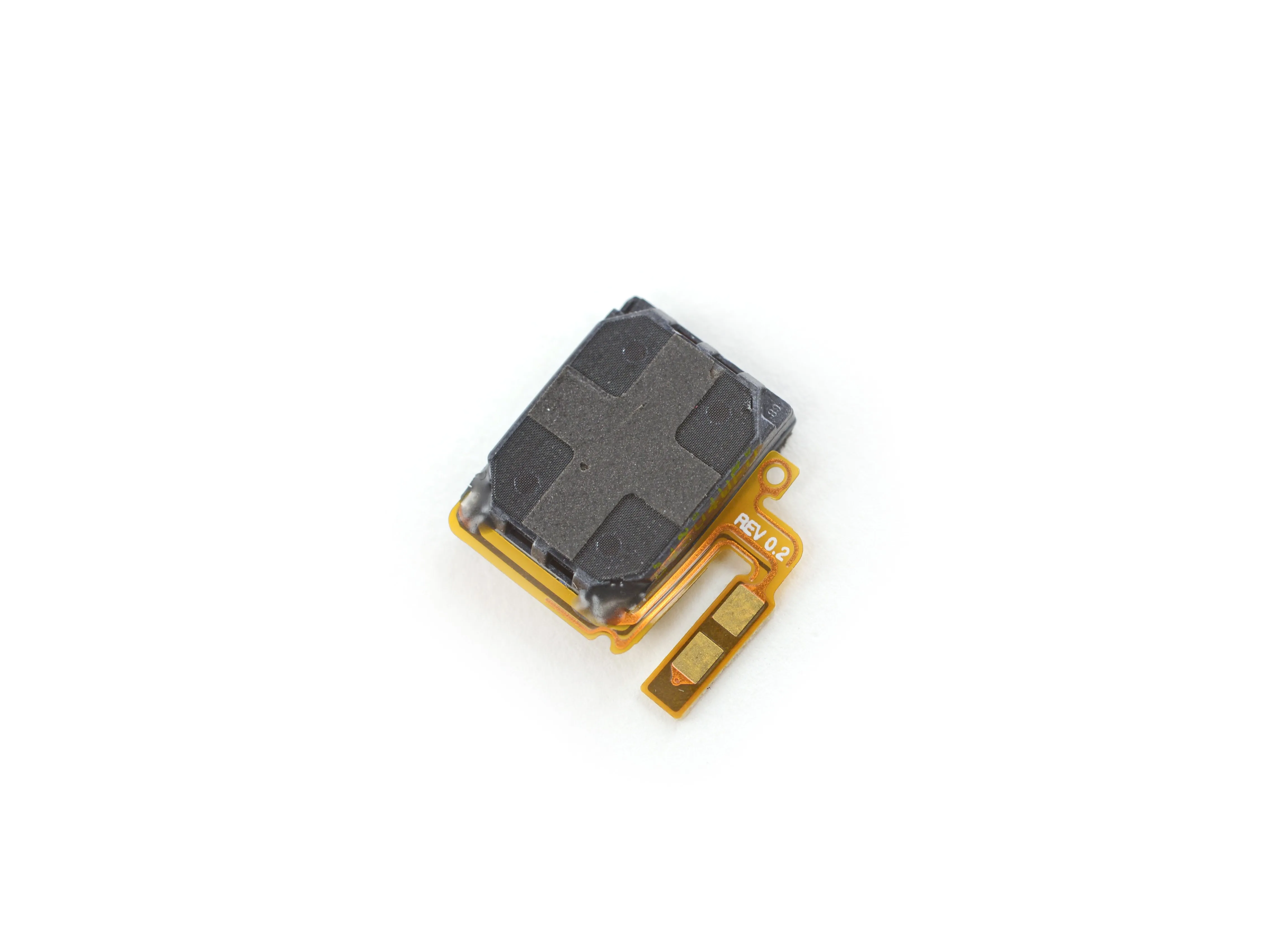

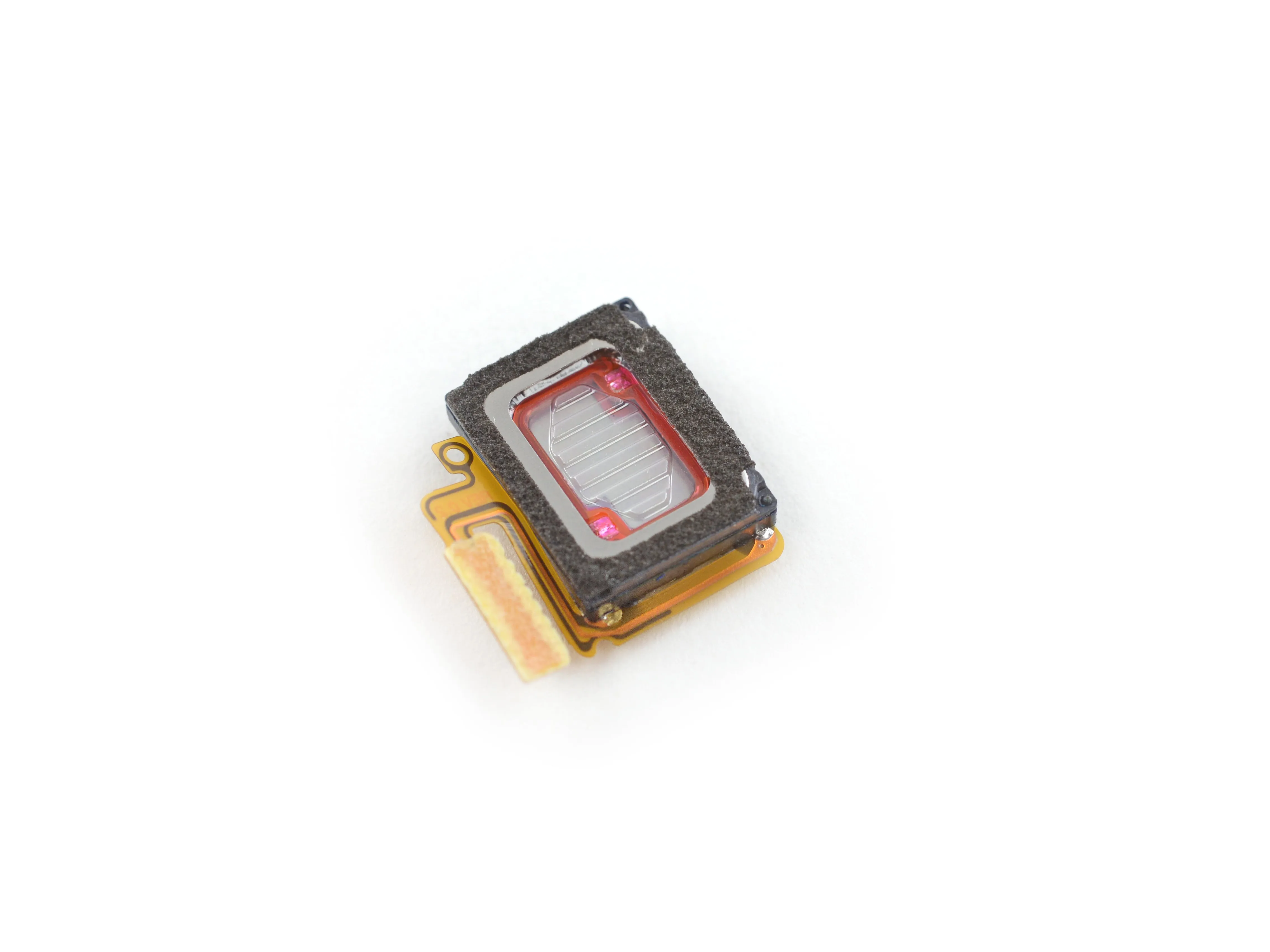

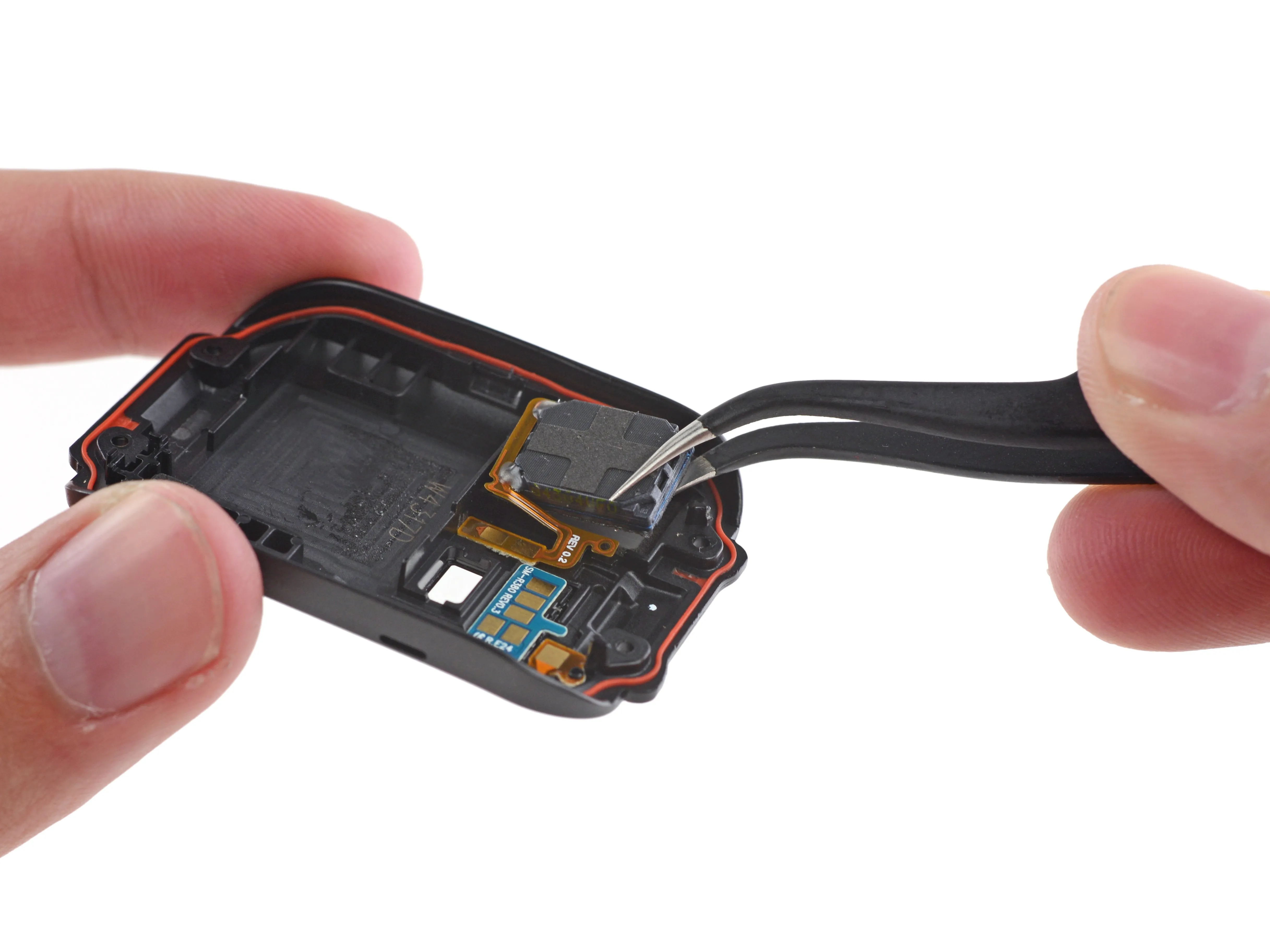

• Вперед, вперед, гаджет-колонка! Вынимается музыкальный/телефонный динамик, просто закрепленный легкой вспененной лентой.

• Ремонтопригодность этого устройства впечатляет нас больше, чем очередной инспектор в ярко-красном пиджаке..

Шаг 8

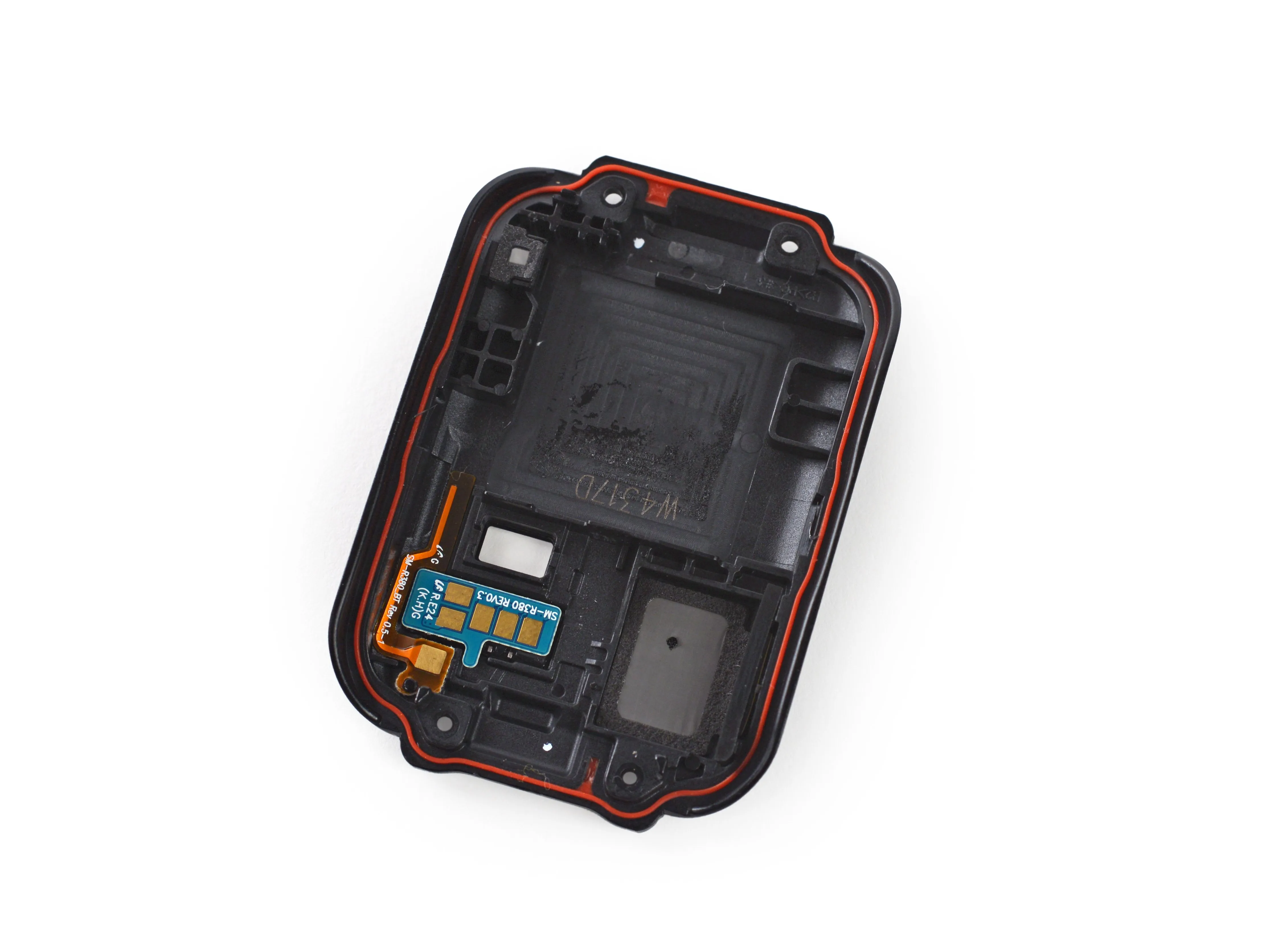

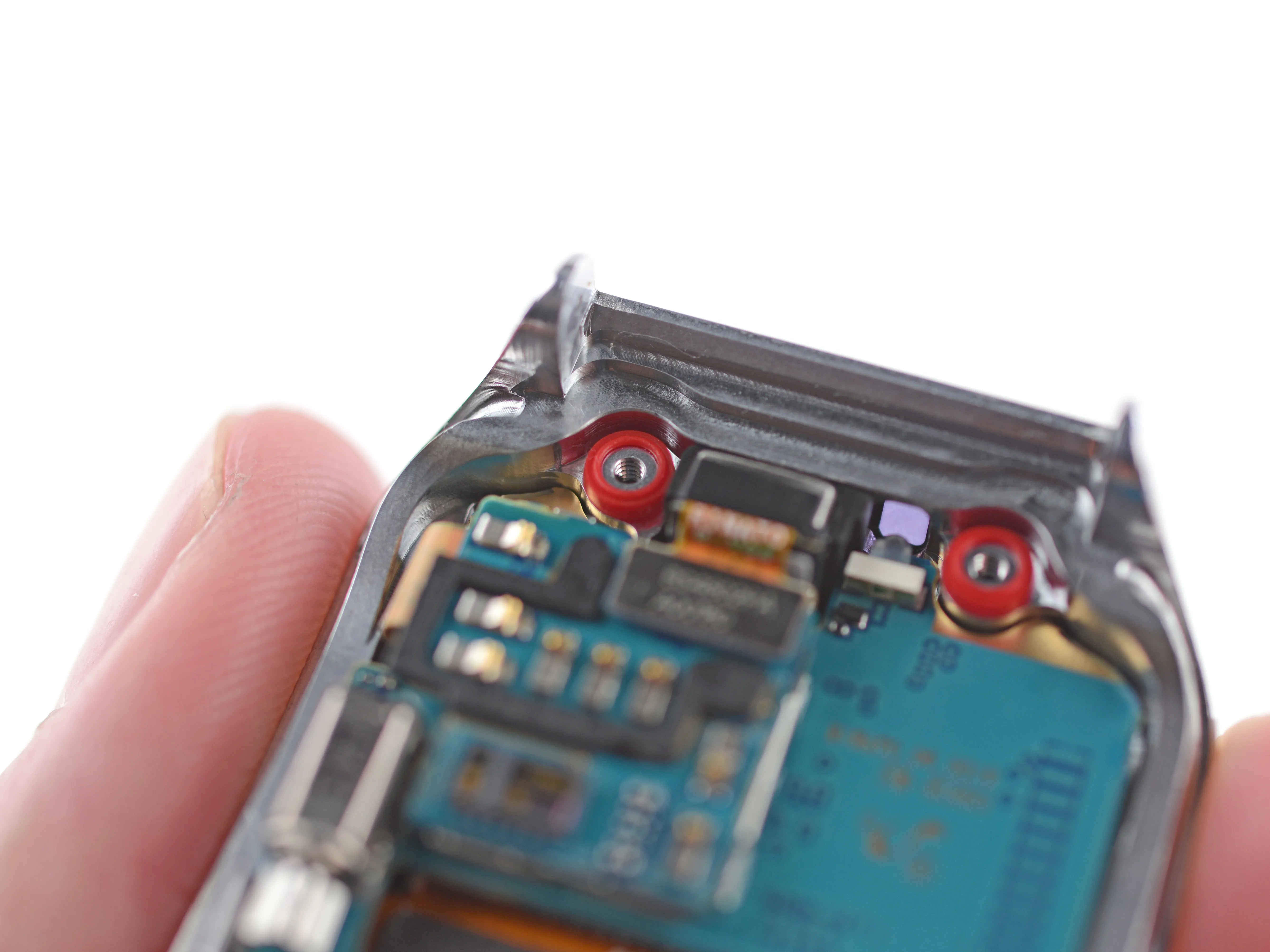

• Прокладка на корпусе: проверьте.

• Прокладки вокруг винтов: есть.

• Этой скромной конструкции достаточно, чтобы Gear 2 получил класс защиты IP 67 сертификации, что делает его безопасным для погружения в воду на глубину до 1 метра на срок до 30 минут.

• Подводные испытания пока не являются частью процесса оценки ремонтопригодности Делаете.ру. Следите за новостями.

Комментарии к шагу

Где купить эти разъемы для зарядки

Здравствуйте, где я могу купить синий/зеленый разъем для зарядки на задней крышке, как показано на этой фотографии?

Здравствуйте, мне нужна плата зарядки SM-R380 REV0:3

Пожалуйста, скажите мне веб-адрес, чтобы купить samsung gear 2 зарядное устройство SM-R380 REV0:3

Мне тоже нужна плата для зарядки с 5 контактами. Подставка для зарядки оторвала одну из пяти пластин, и теперь часы - кирпич.

Привет хотел бы знать, где получить зарядки контакты, а также. один из моих был разрушен и Samsung не заинтересованы, как они говорят, что это повреждение. Пот должен разъедать контакты, так как остальные имеют питтинг.

Шаг 9

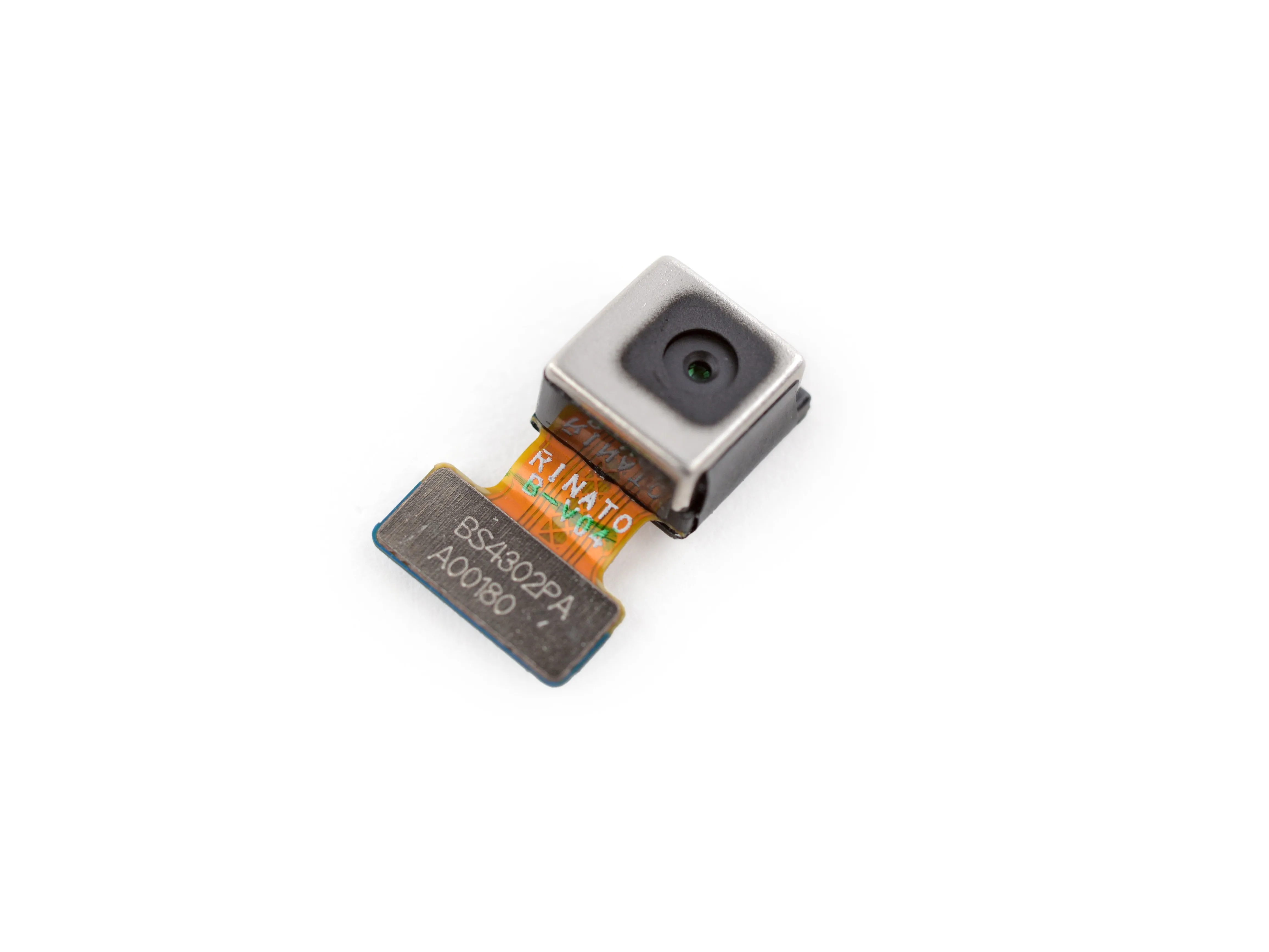

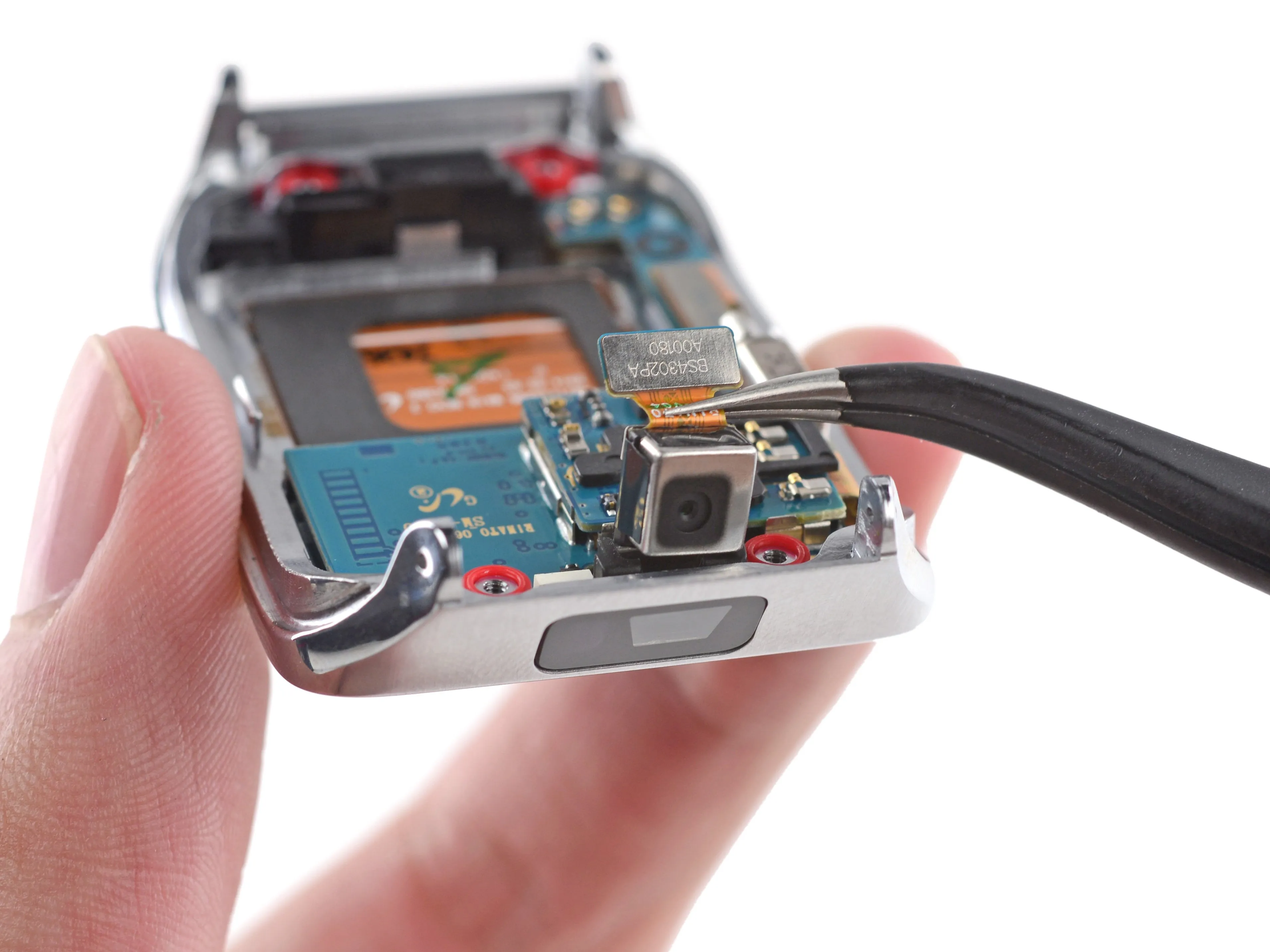

• Эта маленькая камера-шпионка с легкостью выйдет наружу, но сначала....

• Поздравляем! Это 2,0-мегапиксельная камера, способная снимать фото и видео в формате 720p со скоростью 30 кадров в секунду. Больше мы ничего не знаем, кроме того, что 'RINATO' в переводе с итальянского означает 'возрожденный'.

• И все это, и и при этом часы показывают время!

Шаг 10

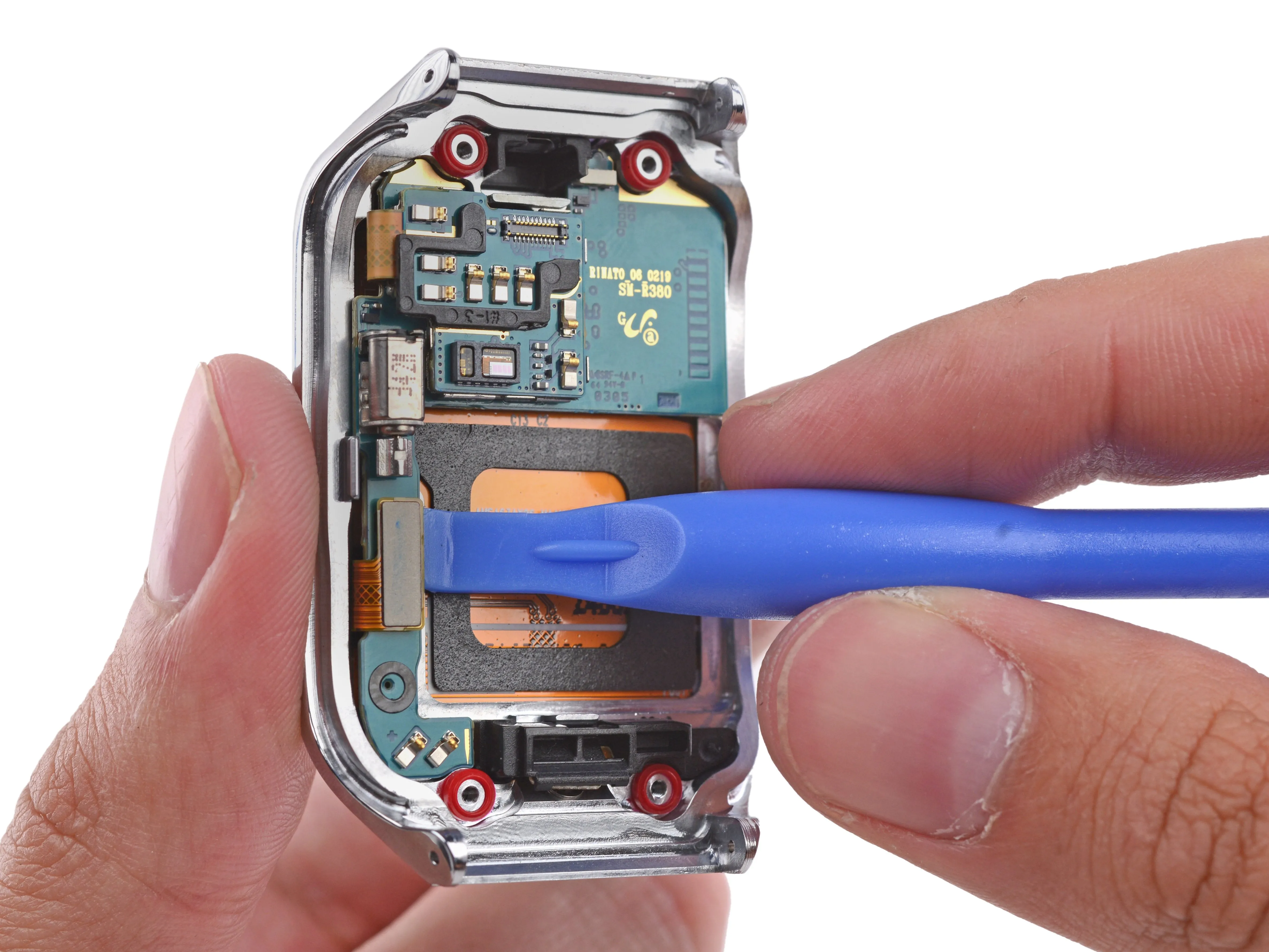

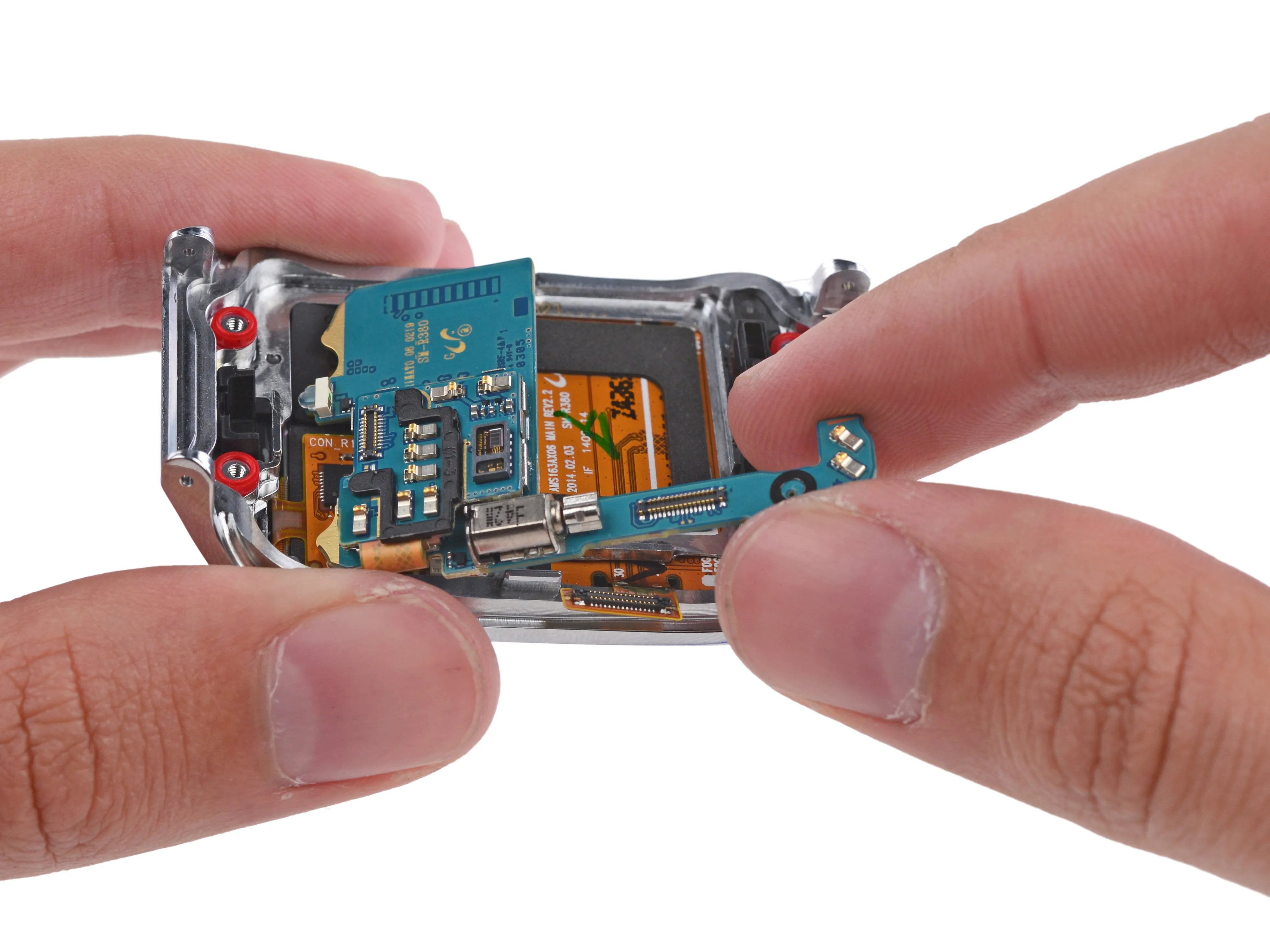

• ЖК-дисплей и дигитайзер подключаются к материнской плате с помощью одного кабеля, который также служит для фиксации платы, как маленький ремень безопасности.

• Когда разъем выведен наружу, плата может свободно перемещаться, а все ее эффективно упакованные периферийные устройства пристегнуты к ней.

• К плате припаяно несколько немодульных компонентов: ИК-светодиод (для пульта дистанционного управления телевизором), монитор сердечного ритма и вибромоторчик.

Шаг 11

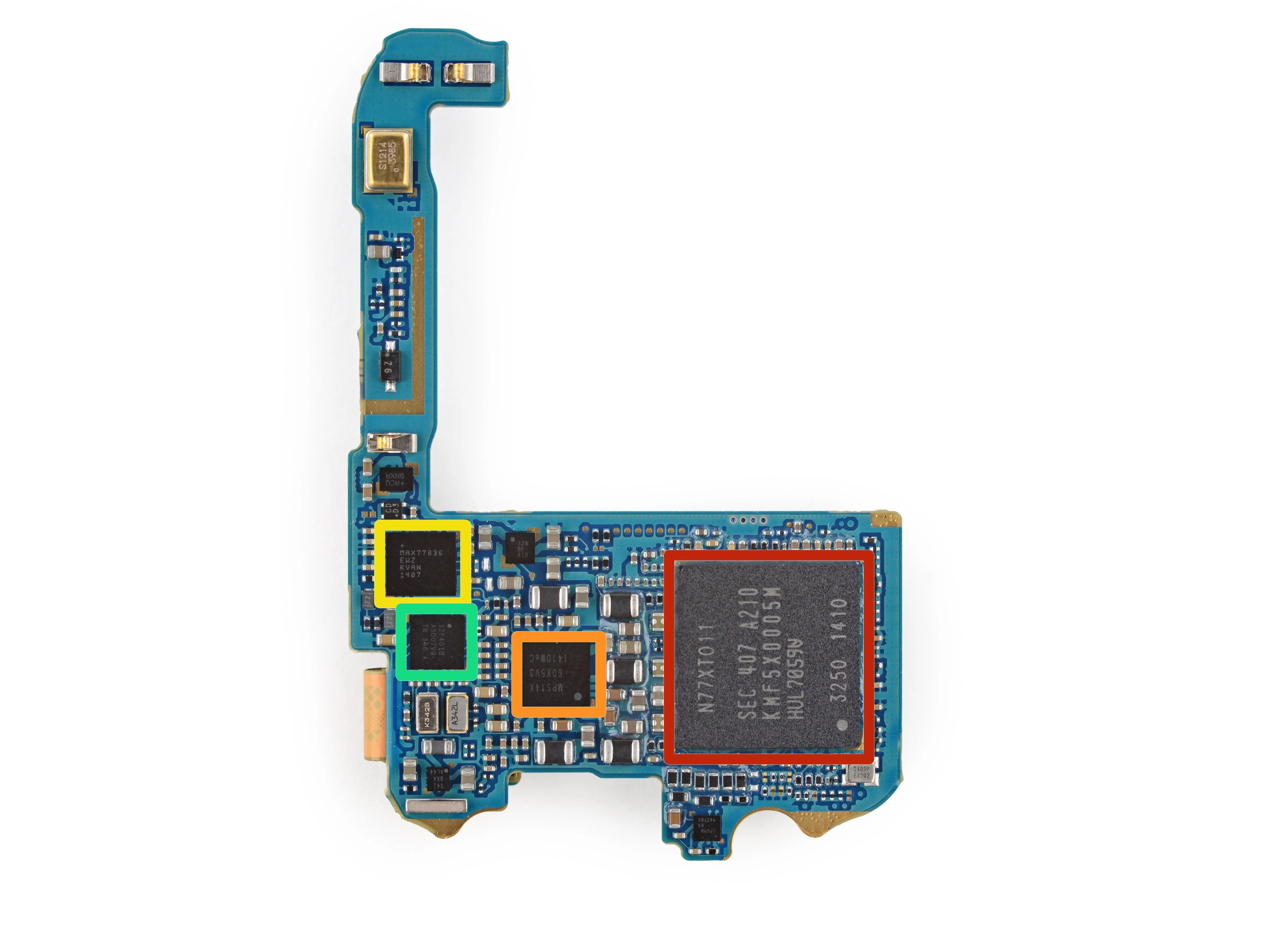

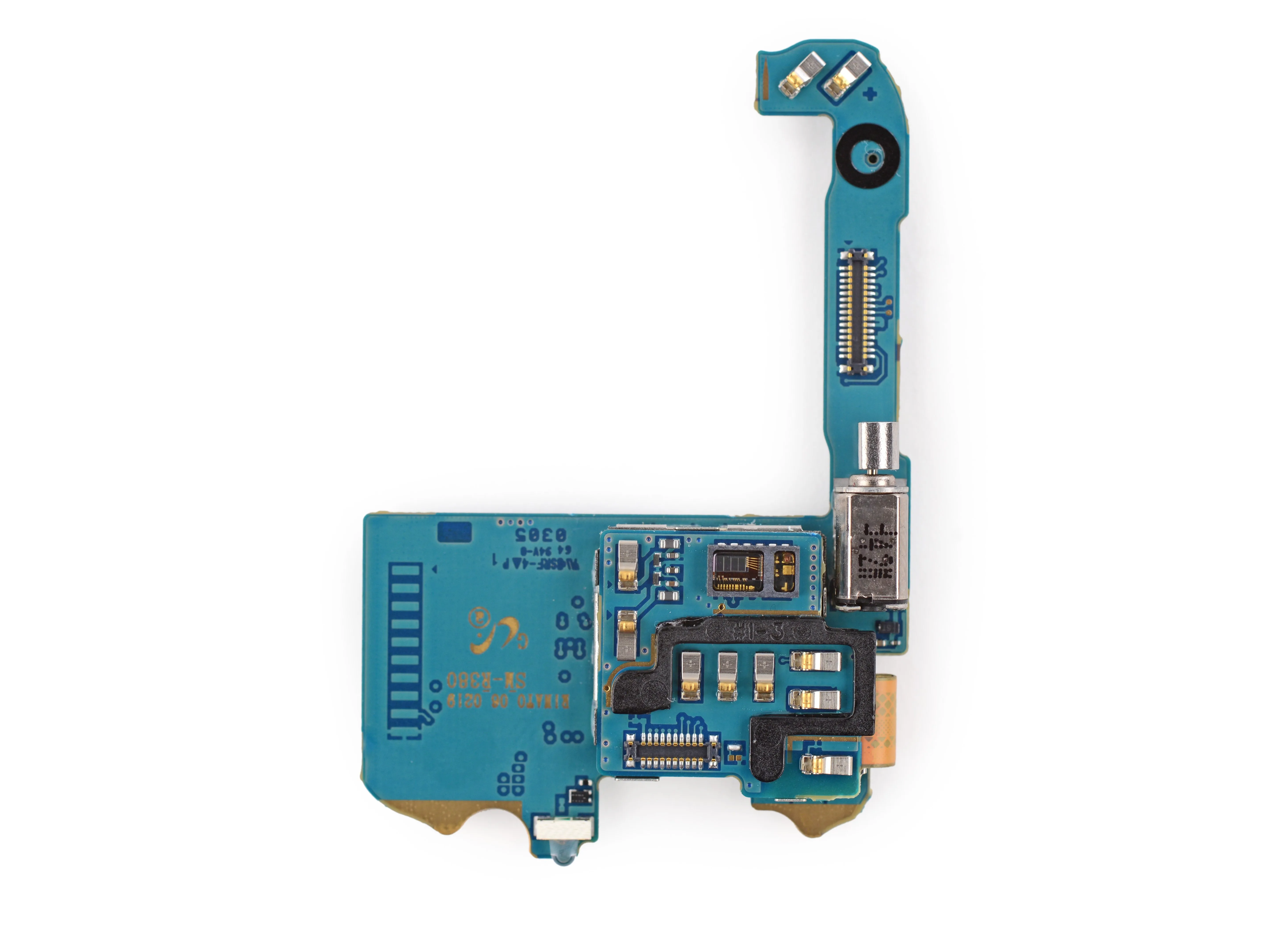

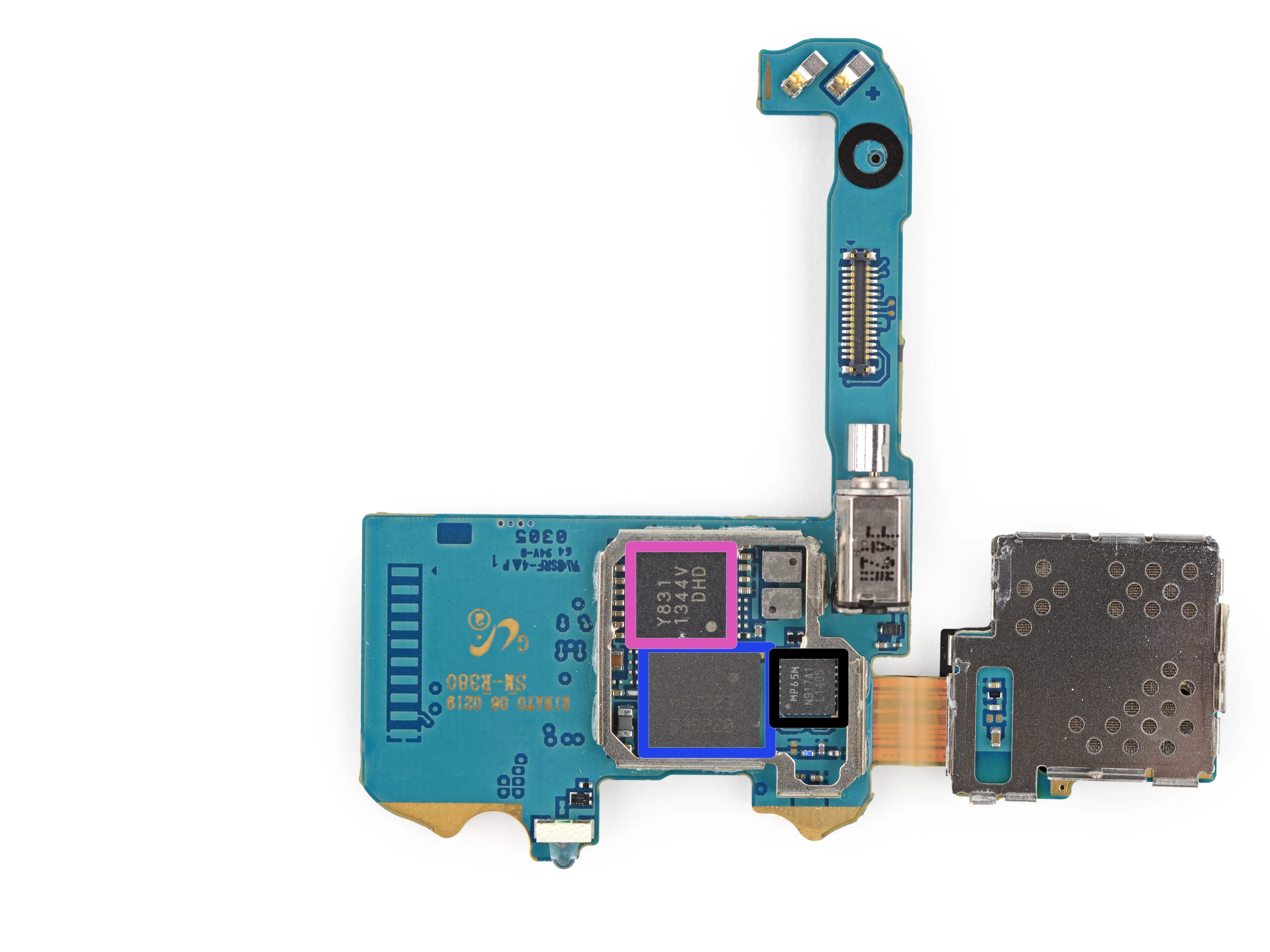

• Маленький корпус, много энергии:

• Samsung KMF5X0005M (вероятно, DRAM-пакет с двухъядерным процессором с частотой 1 ГГц)

• Motorola MPS14X 60X5V3 1410WeC

• Maxim Integrated MAX77836 Низковольтный вход, 3 В/3,3 В/5 В/ регулируемый выход, повышающий DC-DC преобразователь

• STMicroelectronics STM32F401B ARM-Cortex M4 MCU с 128 КБ флэш-памяти

• 0225E8 E225B4

• BCD Semiconductor Y831 аудиокодек

• 6-осевой гироскоп/акселерометр InvenSense MP65M

Шаг 12

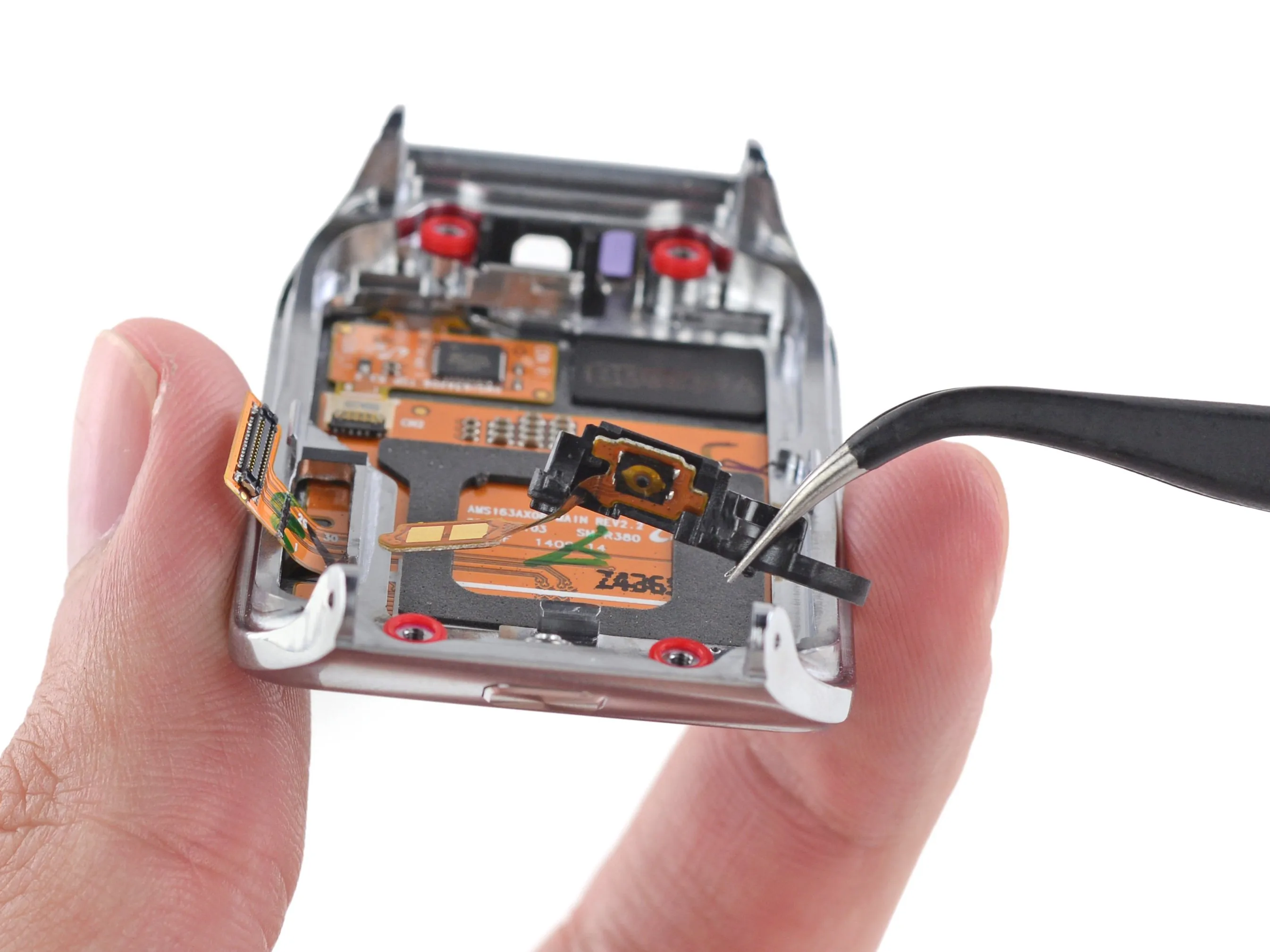

• Мы не можем не нажимать на кнопки производителей - и Samsung не исключение.

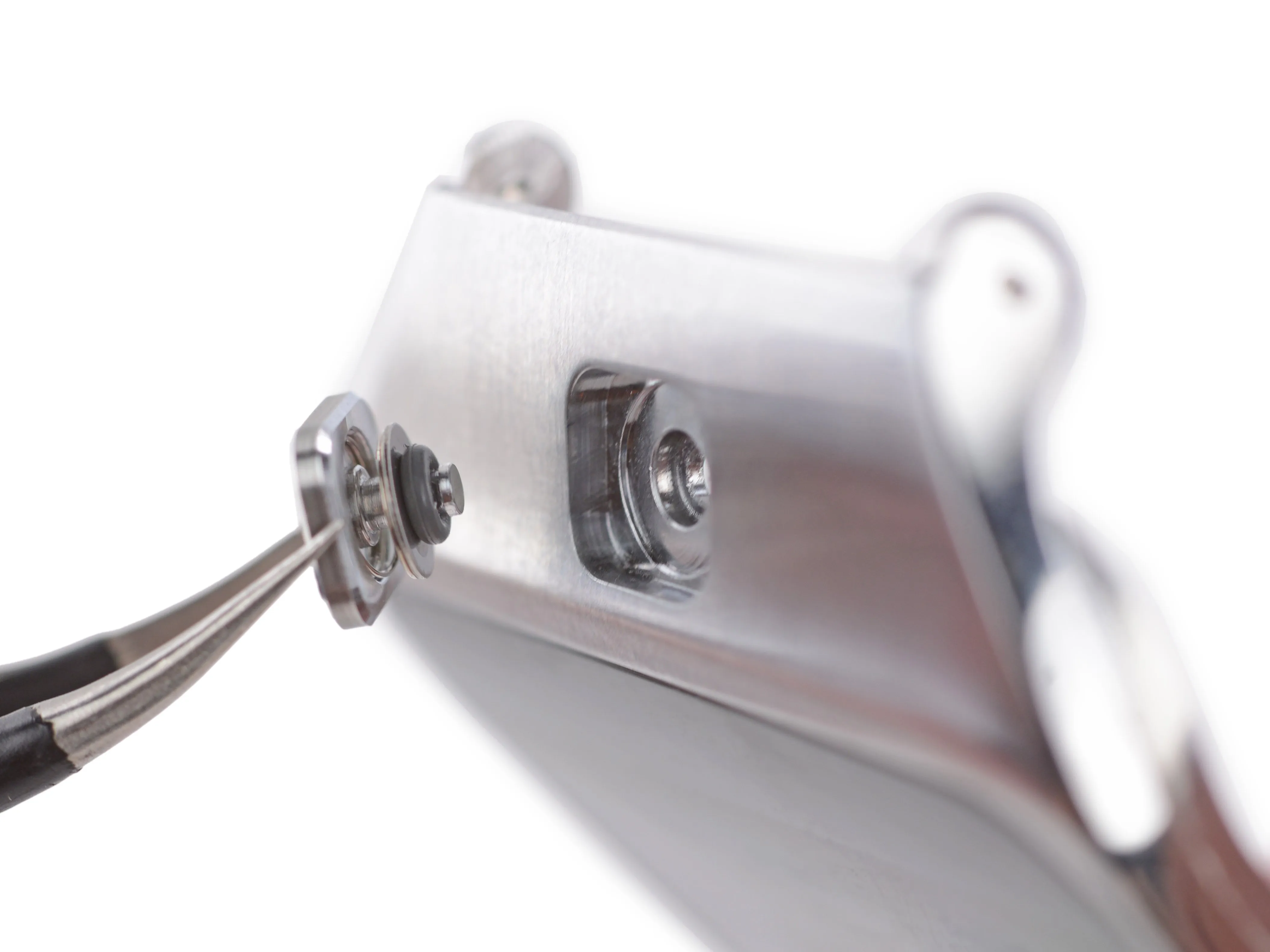

• Мы отсоединяем пинцетом узел кнопки 'Домой', а затем старую добрую механическую кнопку.

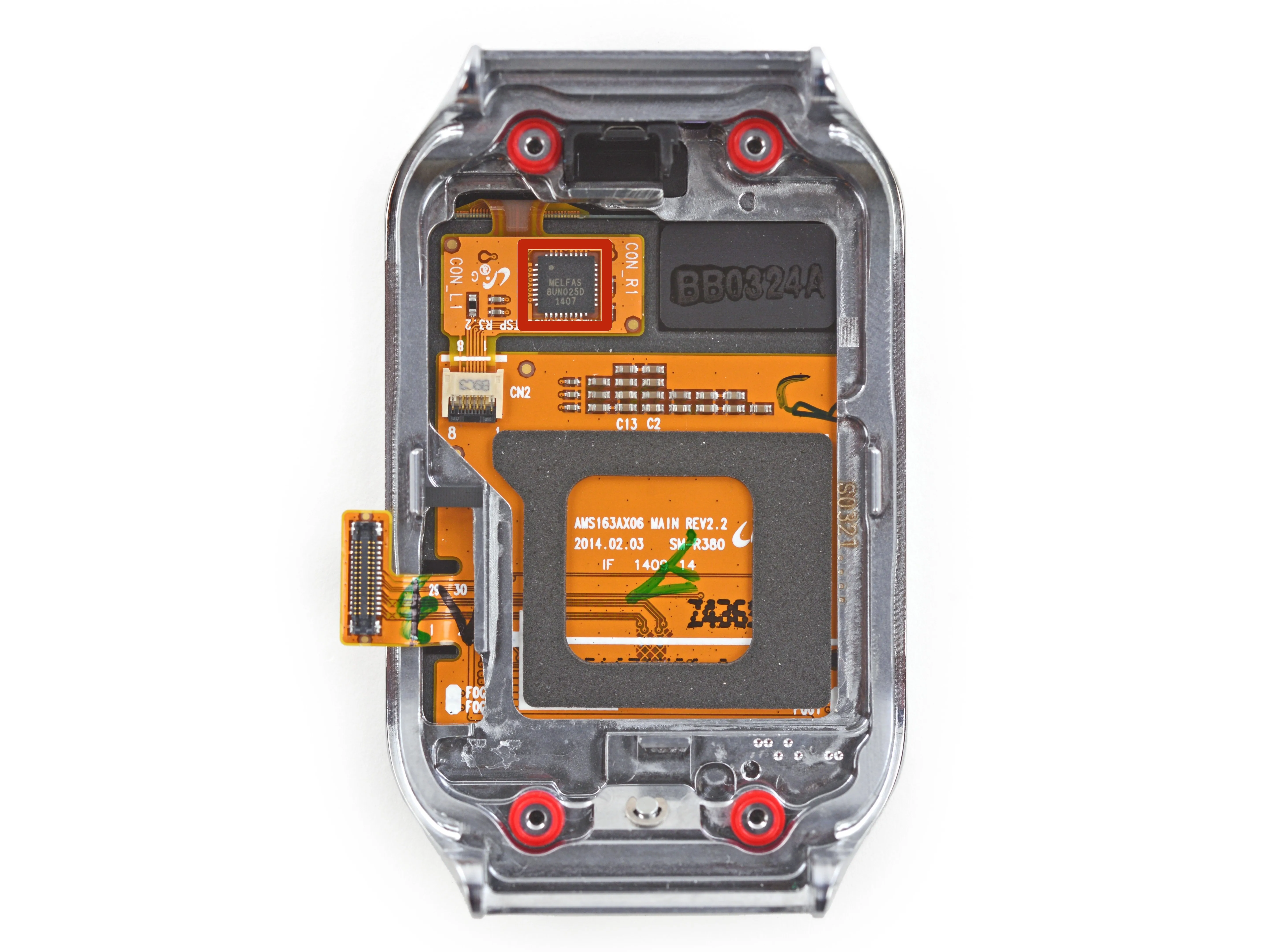

• Мы достигли конца времени. Все, что осталось, - это оплавленная задняя часть дисплея.

• Хотя нам грустно видеть этот (относительно) крупный компонент расплавленным, мы рады знать, что заросший паутиной дисплей можно починить, просто заменив весь дисплей в сборе.

• Крошечный сенсорный экран работает на чипе сенсорного датчика Melfas.

Комментарии к шагу

Как я могу заказать кнопку home

Мне нужны винты/крепежи...

те, которые находятся там, где серебряная застежка соединяется с браслетом. 2 винта вывалились, когда это случилось?!

Заранее спасибо...

STRONGBYD@AOL.COM

То же самое случилось и со мной, часы у меня уже более 6 месяцев. Не знаю, где взять винты для застежки. Попробую заменить через samsung.

Мне нужны новые контакты в нижней части часов есть блеклый контракт, который помогает ему заряжать whet я могу найти замену мента?

Вы уже нашли их?

Эй, вы когда-нибудь получали наводку на поиск, где вы можете получить новые контакты?

Мои крошечные винты выпали из моего крепления часового ремешка.... без понятия, куда они делись.

Я не смог найти ничего в Интернете, поэтому просто пошел в DollarTree и купил их набор для ремонта очков за 1 доллар. В наборе есть множество крошечных винтиков (и отверток), и я использовал пару крошечных винтиков, которые подходят к отверстиям. Они немного длинноваты, но они не касаются вашей кожи, потому что закрыты, когда лента на месте.

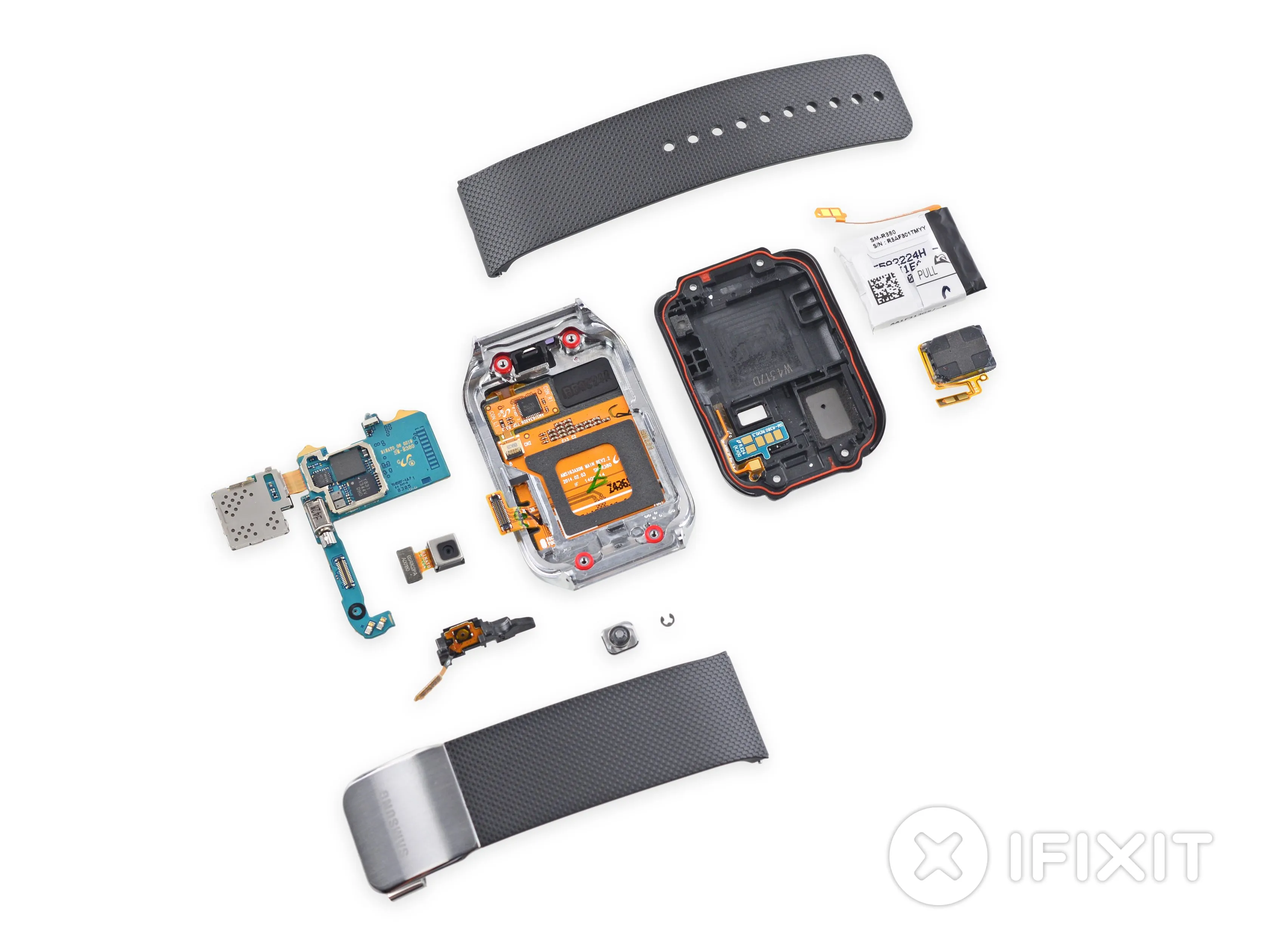

Шаг 13

• Оценка ремонтопригодности Samsung Gear 2: 8 из 10 (10 - легче всего отремонтировать)

• Ремешок часов снимается очень легко, что ускоряет его замену и обновление.

• Винты, клипсы и пружинные контакты обеспечивают простоту открывания. Попасть внутрь через заднюю крышку - проще простого.

• Как только вы окажетесь внутри, аккумулятор можно извлечь и заменить без каких-либо инструментов.

• Вклеенный в переднюю часть устройства дисплей делает замену экрана немного сложной и дорогостоящей.

Комментарии к статье

Зачем все эти пошлые формулировки?

Потому что у него есть чувство юмора? К счастью, от гиков больше не требуется носить карманные протекторы или быть роботами без чувства юмора.

Возникнет ли проблема, если пот засорит контактные штыри, сделанные для крэдла?

Нет, контактные гнезда достаточно глубокие, чтобы избежать попадания пота внутрь.

Пот окисляет задние контакты. Как я могу заказать новый задний корпус?

У меня такая же проблема.

Я потерял винты из браслета для крепления к металлической пластине на конце ремешка...

Я не смог найти ничего в Интернете, поэтому просто пошел в DollarTree и купил их набор для ремонта очков за $1. В наборе есть множество крошечных винтов (и отверток), и я использовал пару крошечных винтов, которые подошли к отверстиям. Они немного длинноваты, но они не касаются кожи, потому что закрыты, когда ремешок на месте.

Что нужно использовать при сборке задней части gear 2, чтобы сделать ее водонепроницаемой? Какой клей можно использовать при сборке? Я хочу заменить печатную плату разъема зарядки, которую я заказал на eBay и жду доставки.

Мне тоже нужно заменить свои, они износились, как прошел ремонт? Также не могли бы вы дать мне ссылку для заказа деталей
