Разборка Samsung Gear Fit

Введение

На этой неделе мы завершаем тройку разборов Gear Fit, последнего предложения Samsung, которое пытается то ли сделать смарт-часы спортивными, то ли сделать спортивные часы умными. Оставит ли он нас в таком же восторге, как его брат, модель Gear 2или просто вызовет приступы страха? Команда по разбору часов в самом разгаре, так что присоединяйтесь к нам и узнайте!

Если высокотехнологичное оборудование заставляет ваше сердце биться, вы можете подружиться с нами на Facebook, обменяться с нами твитами в Twitter и упасть в обморок от некоторых милых фотографий в нашем Instagram.

Что вам понадобится

Инструменты

•

•

•

•

•

•

Видео обзор

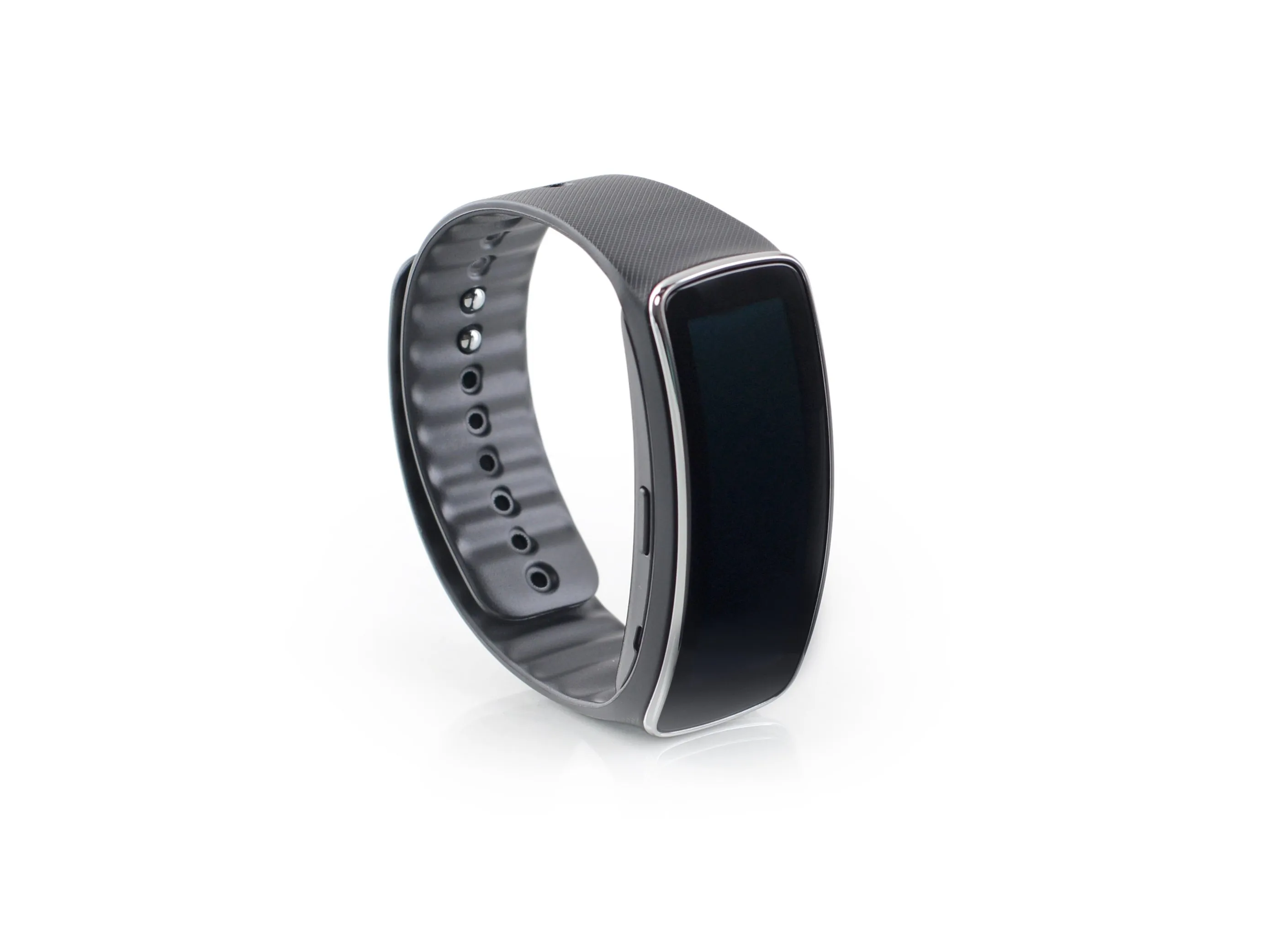

Шаг 1 Разборка Samsung Gear Fit

• Что Samsung поместила внутрь Gear Fit?

• 1,84-дюймовый изогнутый сенсорный Super AMOLED-дисплей (432 x 128 пикселей)

• Процессор ARM Cortex M4 с частотой 180 МГц

• Акселерометр, гироскоп и датчик сердечного ритма

• Аккумулятора хватает на 3-4 дня обычного использования

• Bluetooth 4.0 LE

• Небольшой аккуратный пакет, но вы же знаете, как это работает: все должно выйти наружу.

Шаг 2

• 'Эй, а у этих часов есть легко снимающийся ремешок, как у Gear 2?'

• 'Может быть, попробуй'.

• '...Да'.

• На самом деле, скоро вы сможете купить сменные ремешки разных цветов, чтобы 'чтобы вы выглядели круто даже во время самых напряженных занятий'.."

• Не стесняйтесь размышлять об этом, пока мы ищем нашего сбежавшего Фита. Вот это - разборка, и он так просто не отделаться.

Шаг 3

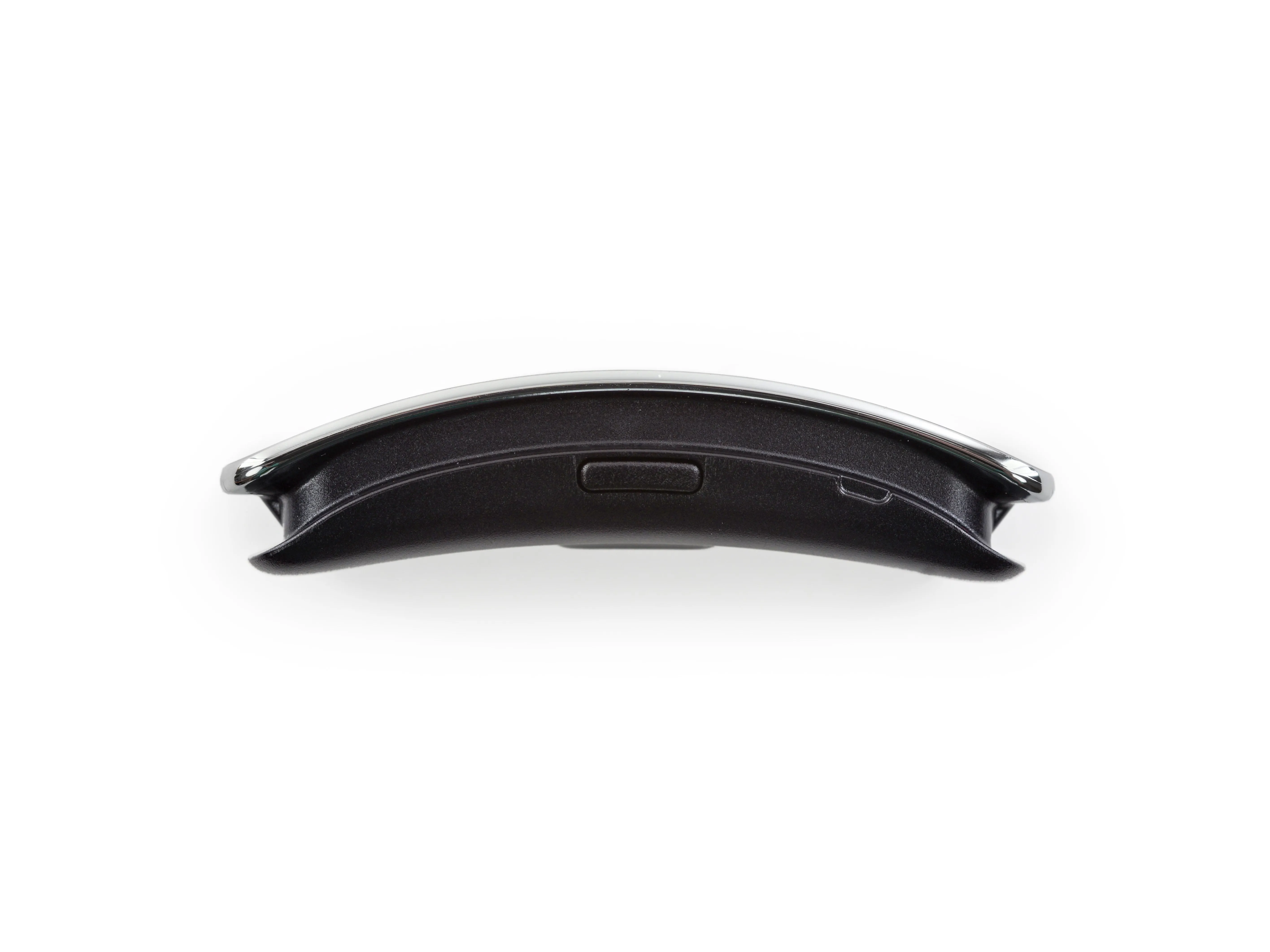

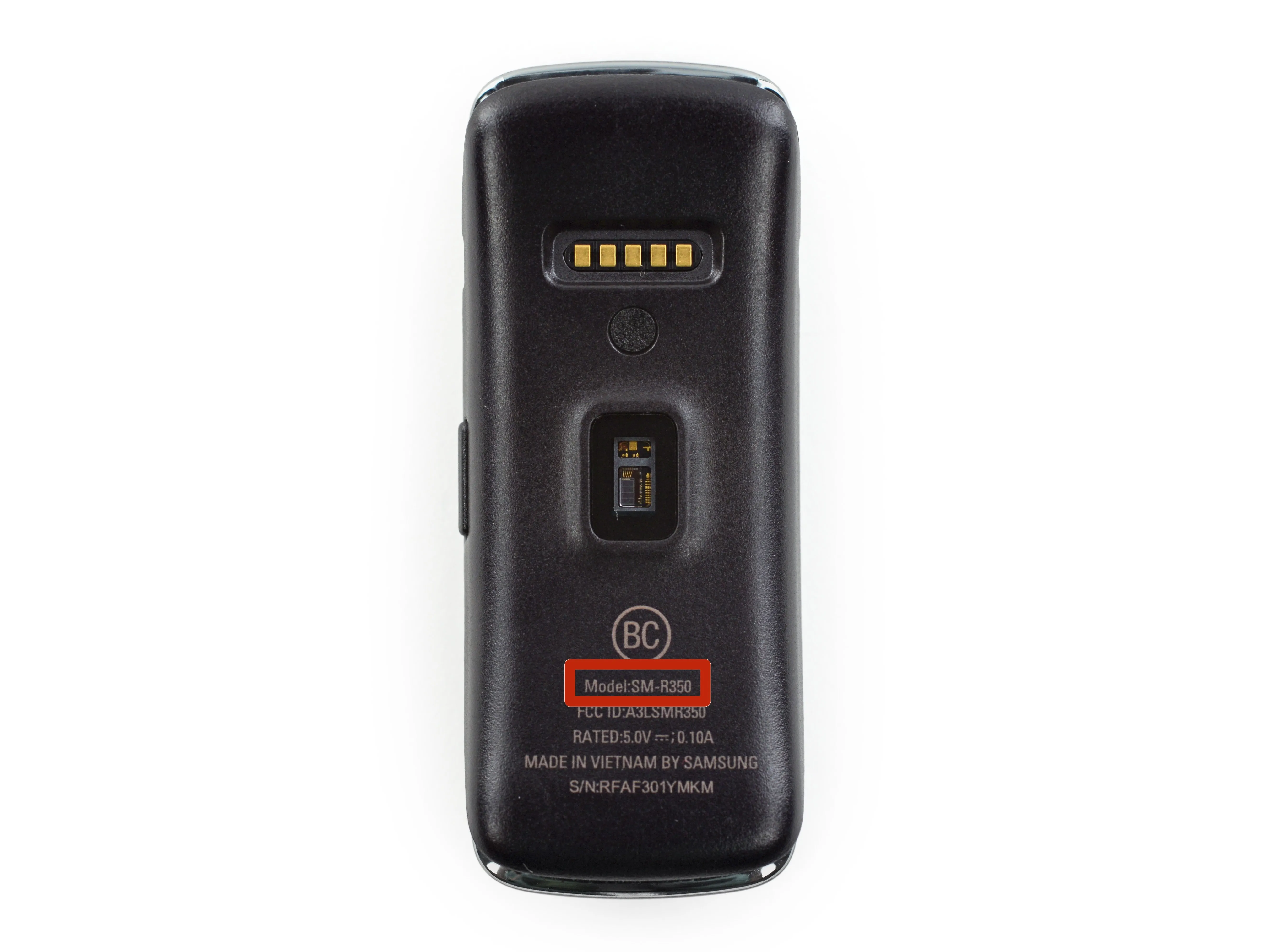

• Ремешок на запястье снят, пришло время рассмотреть наручные часы Fit крупным планом.

• На руке расположены датчики сердечного ритма и контакты для зарядки.

• Будем надеяться, что Samsung не включила в комплект функцию дистанционного электрошокера.

• Они указали номер модели: SM-R350, если глаза нас не обманывают.

• Единственная кнопка служит переключателем сна/пробуждения и питания, и это единственное значительное отверстие в корпусе unibody.

Шаг 4

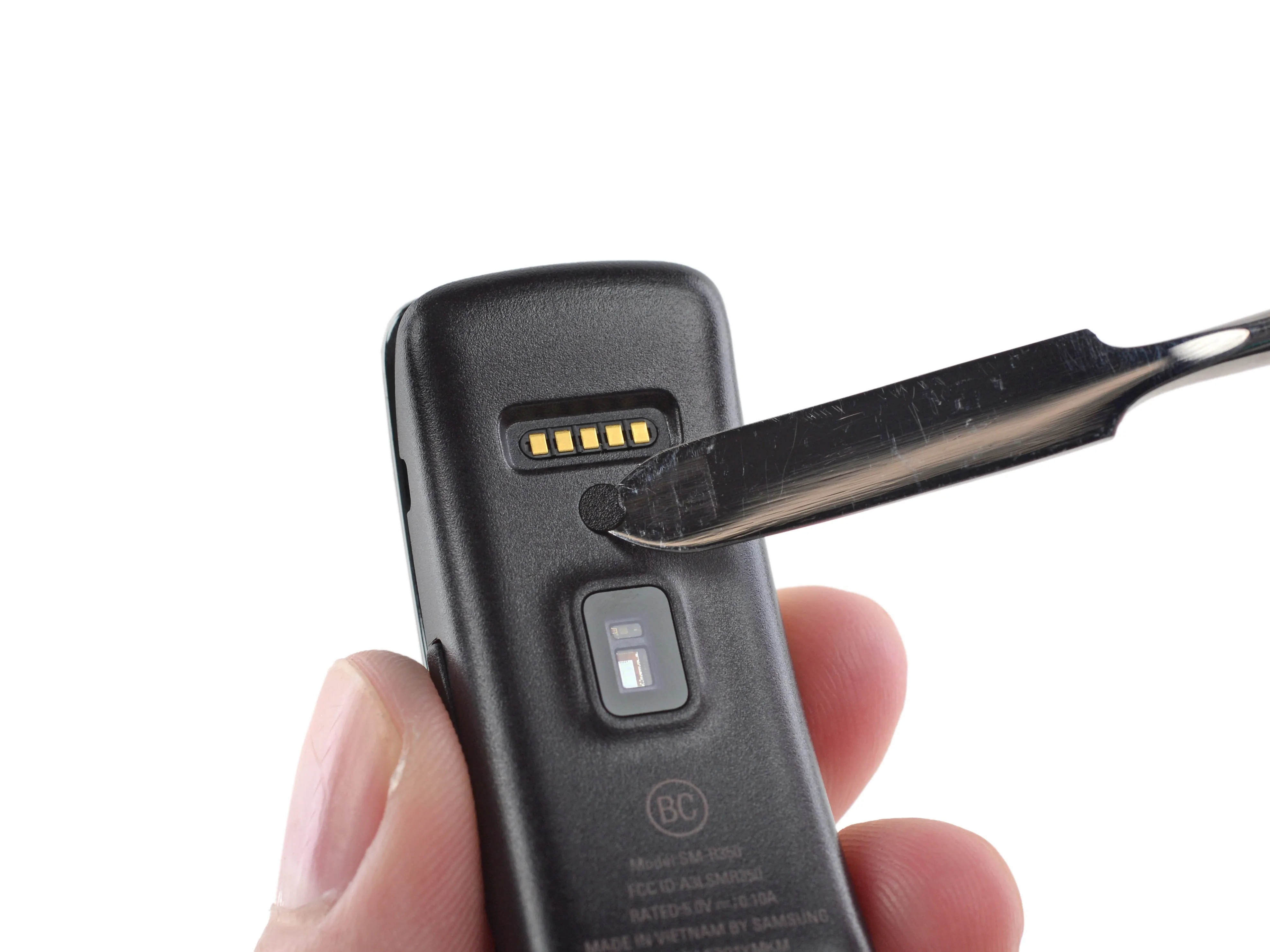

• В поисках винтов мы заглядываем под многообещающую крышку...

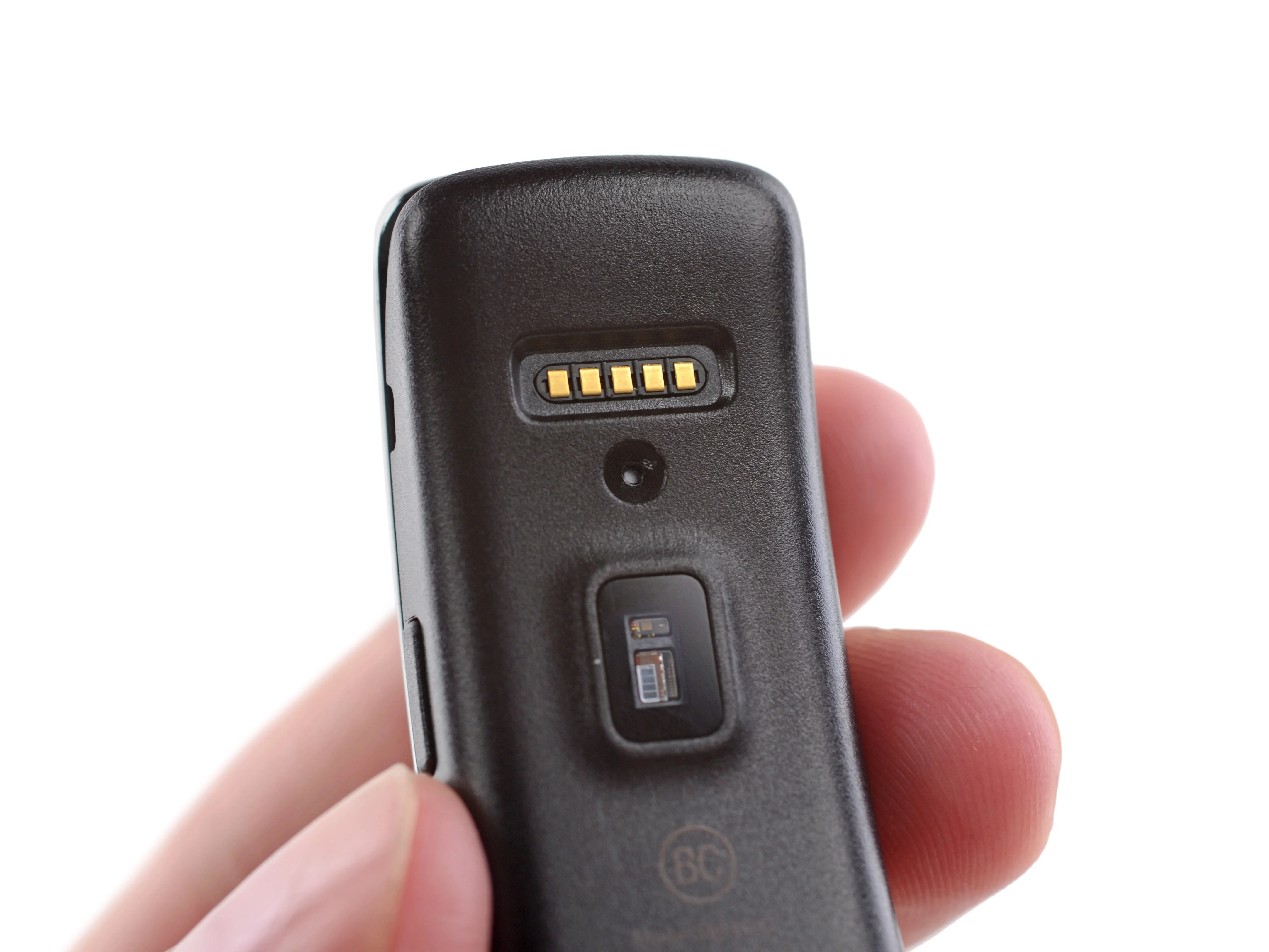

• ...и обнаруживаем отверстие. Возможно, для микрофона?

• Что бы это ни было, оно ничем не поможет в разгадке тайны процедуры открытия. Похоже, нам понадобится небольшая помощь.

Комментарии к шагу

отверстие должно функционировать только для проверки IPXX, возможно, это отверстие для проверки ваккумной машины

Маленькая круглая 'крышка' отвалилась у меня после примерно года ношения - без каких-либо попыток с моей стороны - думаю, пока IP67 не защищает от воды :( ... !!!?

Шаг 5

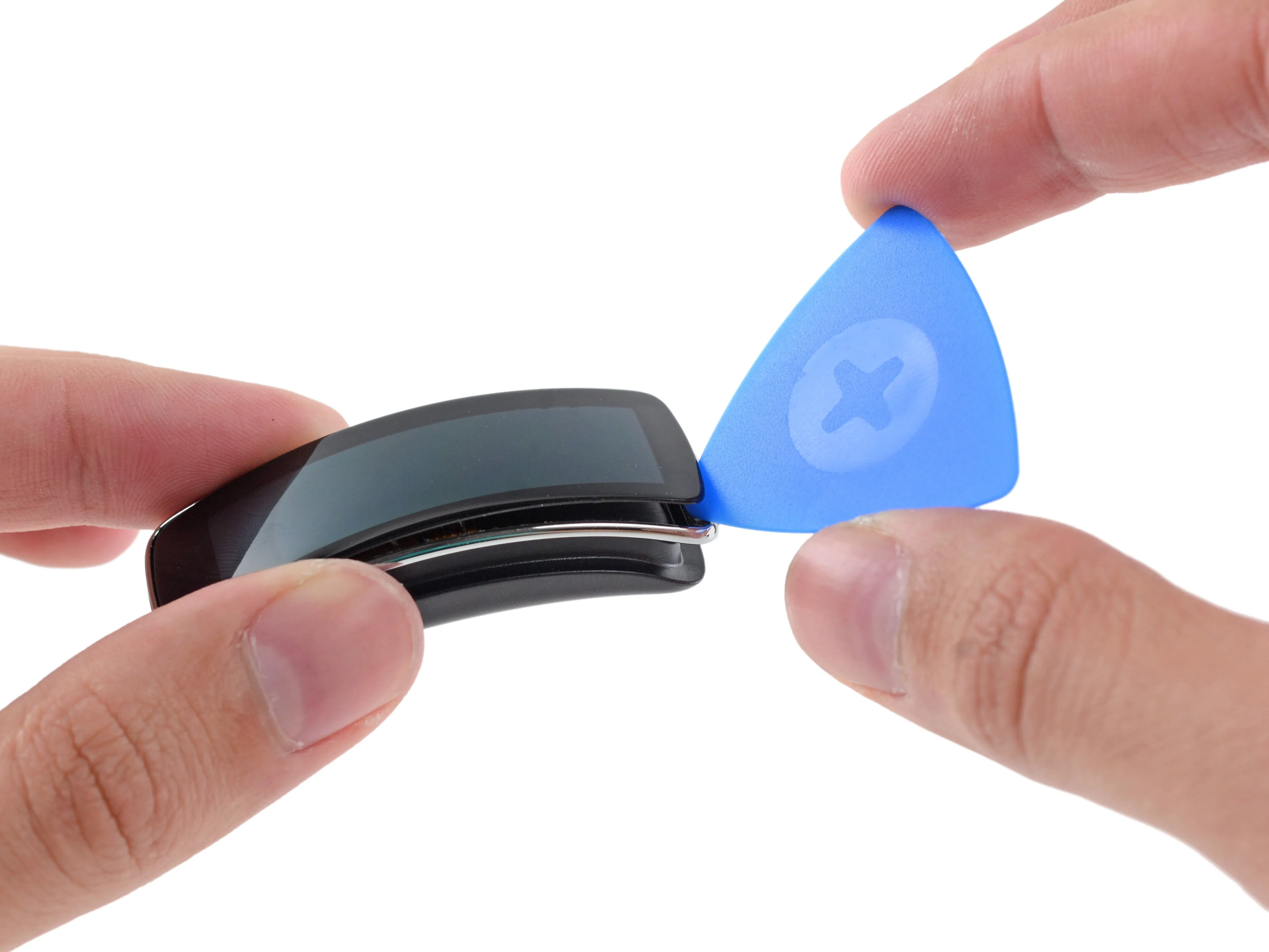

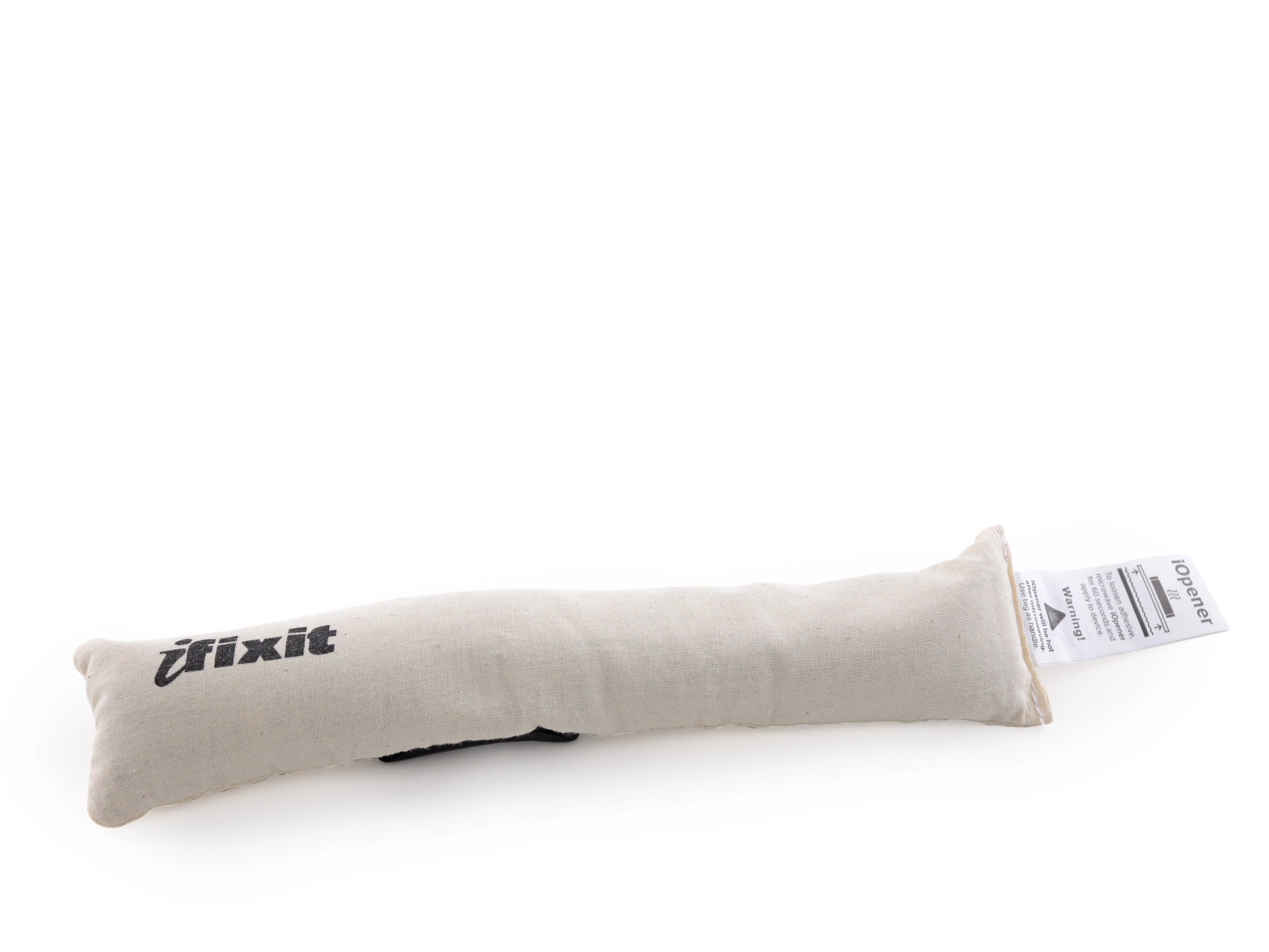

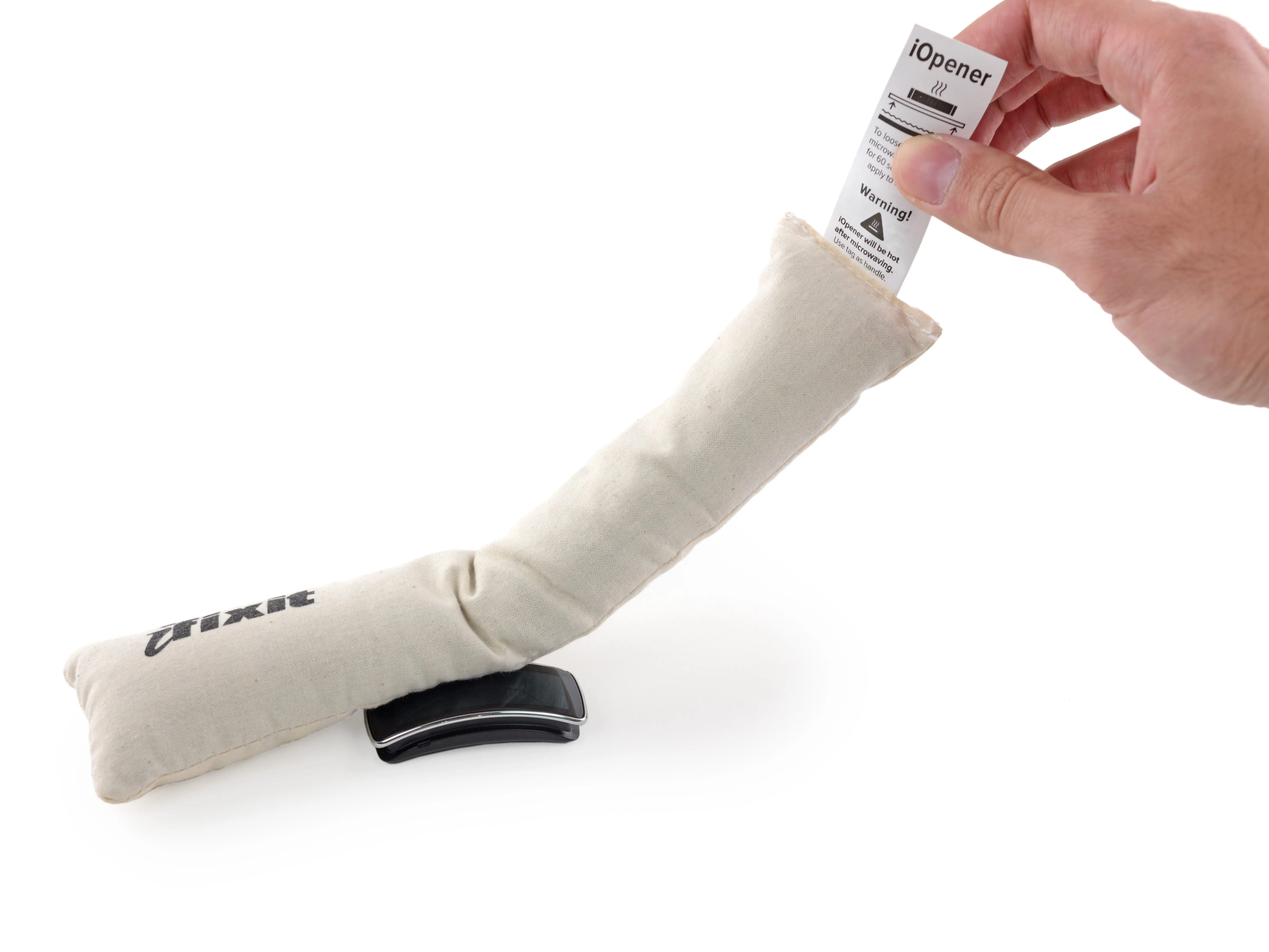

• И мы получим помощь - после того, как расскажем вам о нашем замечательном продукте, iOpener. iOpener делает ремонт более безопасным для вас и ваших устройств, мягко нагревая и размягчая неподатливый клей, без опасности расплавить пластик или деформировать ЖК-дисплей, как это происходит при использовании тепловой пушки.

• Давайте приложим iOpener к нашему устройству, и - о, что это? Мы уже сделали это?

• Привет, малыш Фит. Выглядит довольно уютно. Будет очень жаль, если кто-нибудь...

• ОТОРВЕТ ТЕБЕ ЛИЦО.

• Спасибо, iOpener.

Шаг 6

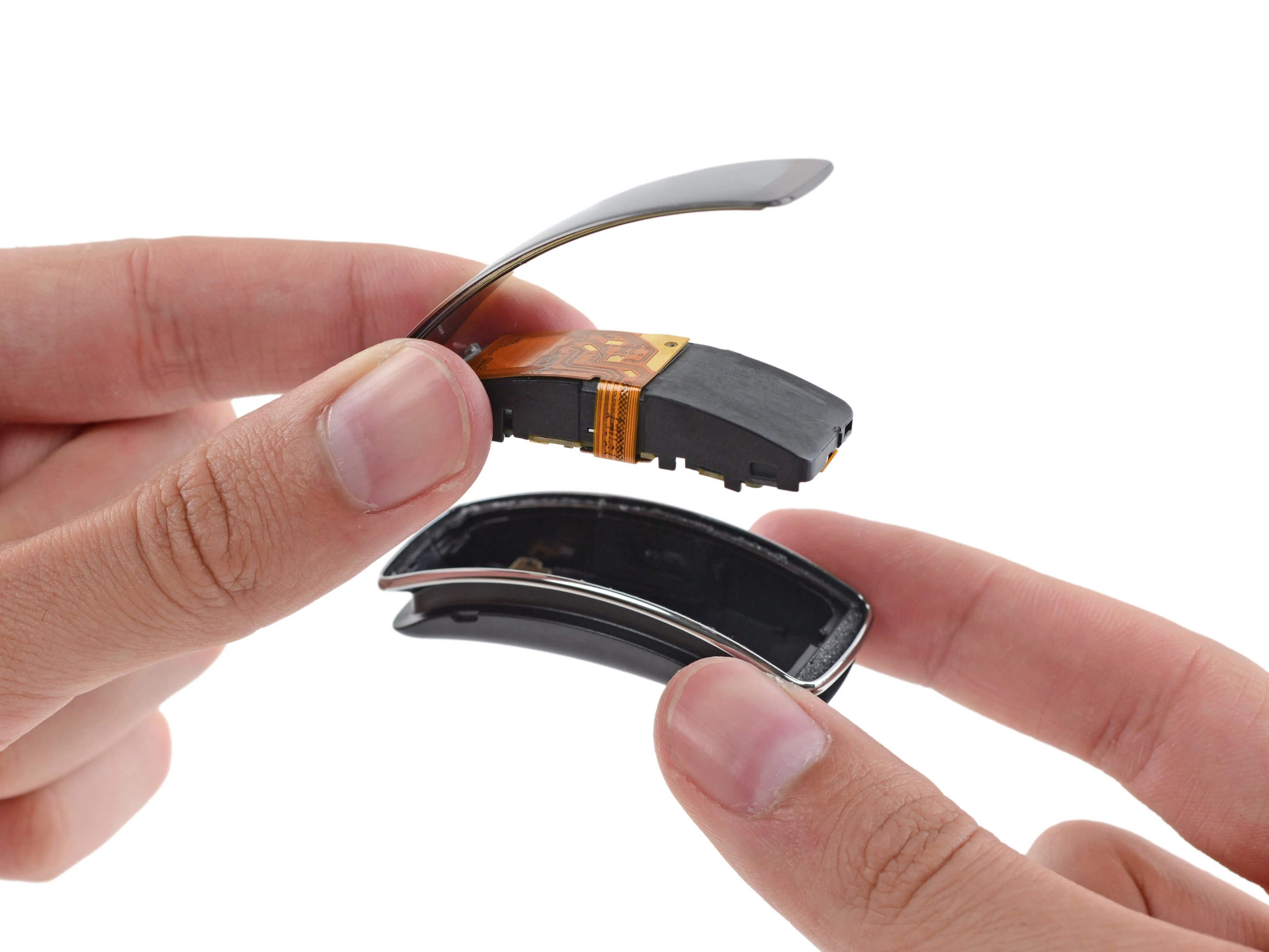

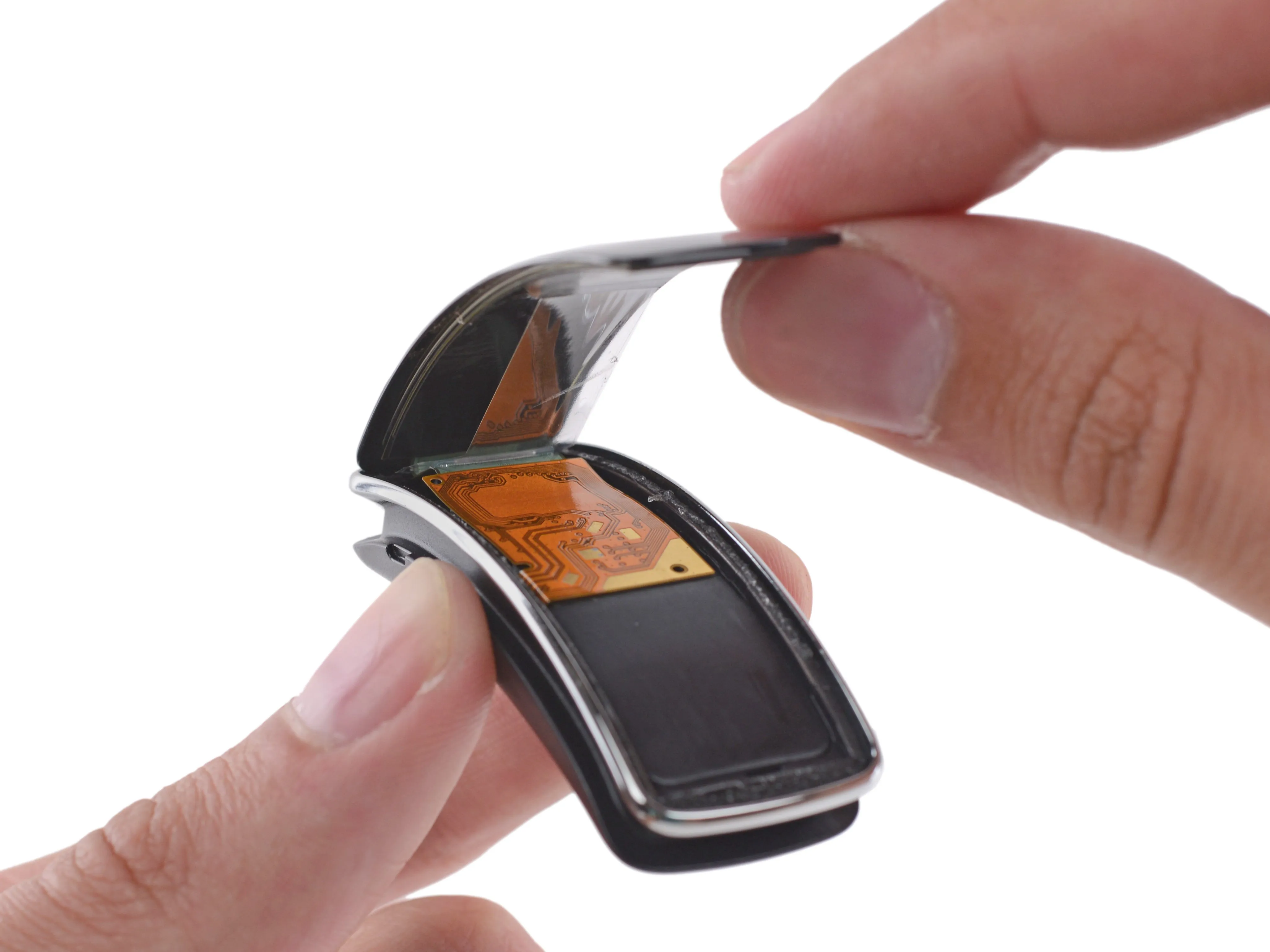

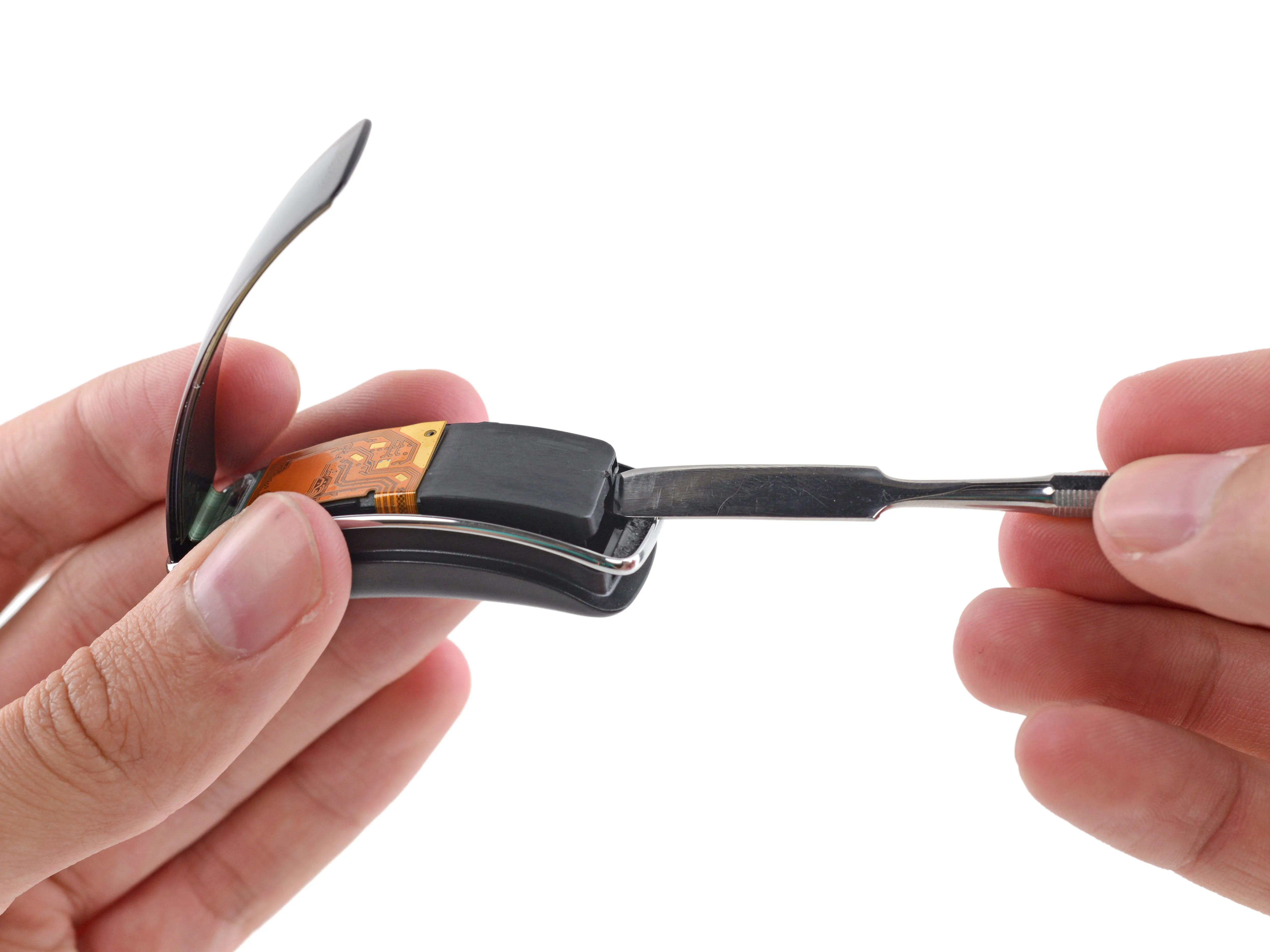

• Клей размягчен, немного аккуратного поддевания и разрезания - вот и все, что нужно, чтобы отделить изогнутый дисплей от корпуса, держащегося на кабелях данных и дигитайзера.

• Эта штука слоистая, как лук. Будем надеяться, что это безопасное место для отламывания...

• Так и есть! Легкий хлопок - и симпатичные внутренности в форме суши свободны. Лично мы думаем, что это похоже на вкусные нигири (в конце концов, мы же калифорнийская компания).

Шаг 7

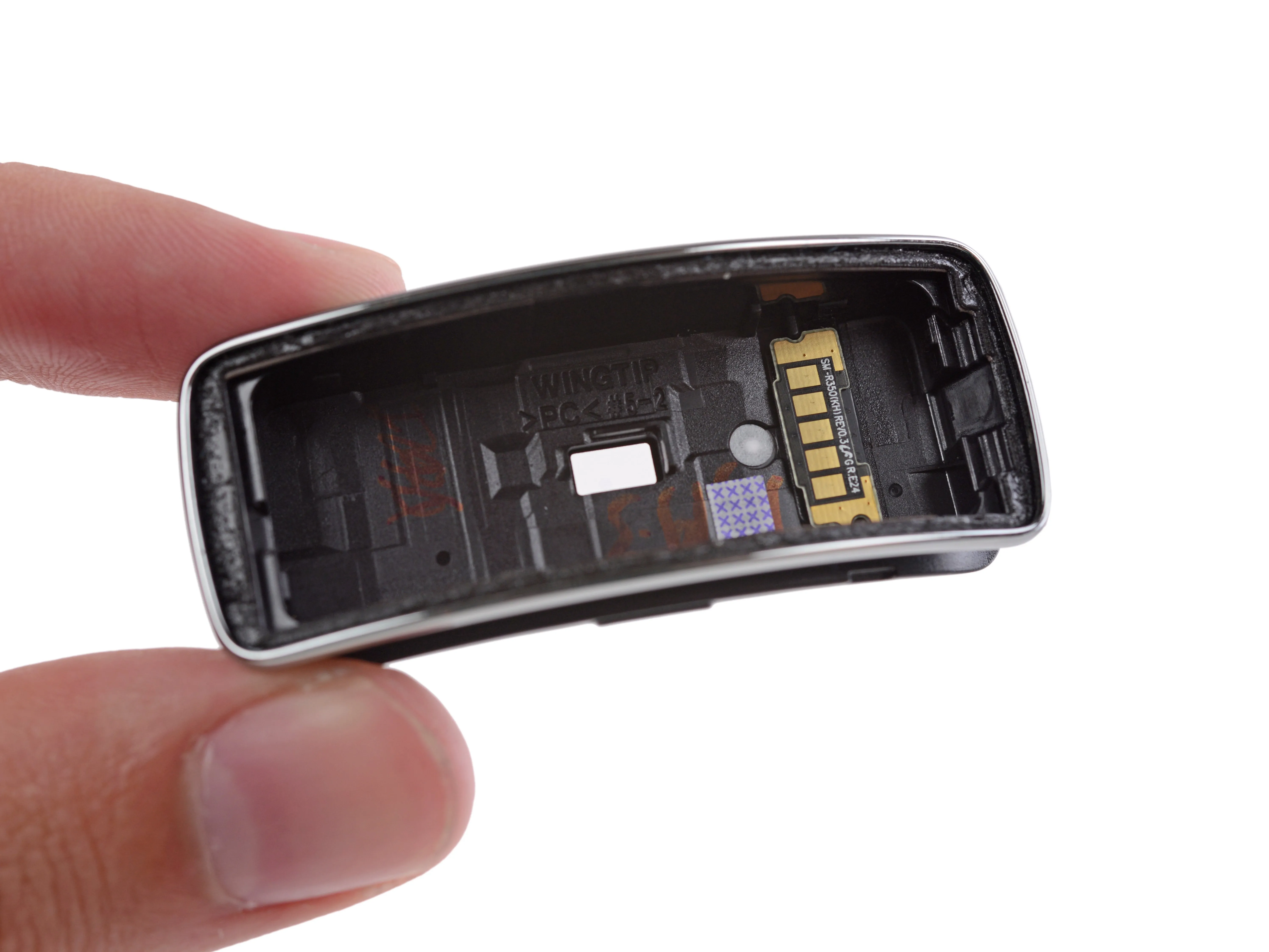

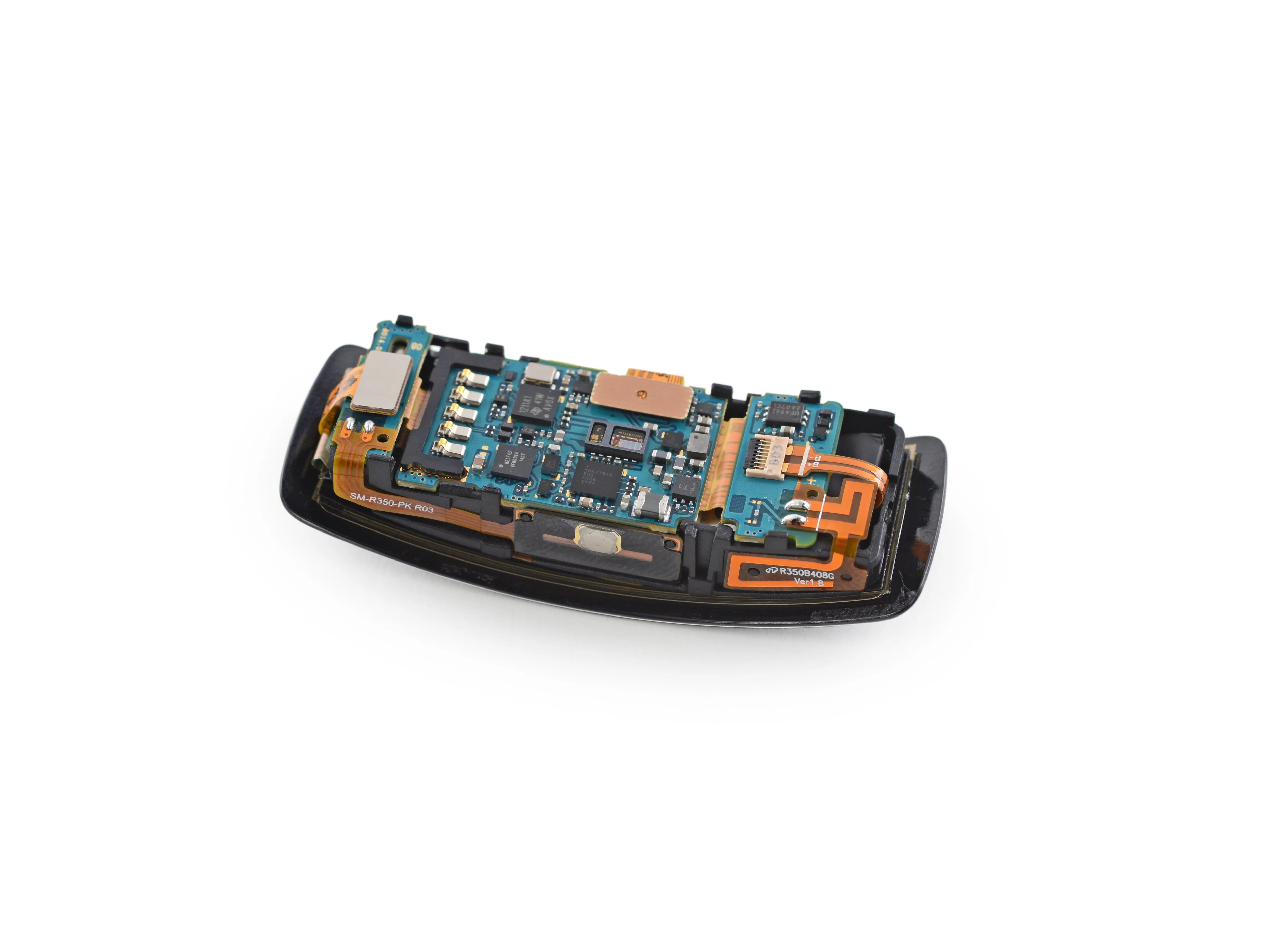

• Дисплей извлечен, и все, что осталось, - это пустой корпус. Разборка завершена!

• Снимаем шляпу перед Samsung, создателями первых в мире смарт-часов с воздушным питанием.

• Постойте, кажется, к задней части AMOLED-дисплея прилипло несколько кусочков. На данный момент мы снова в шляпе.

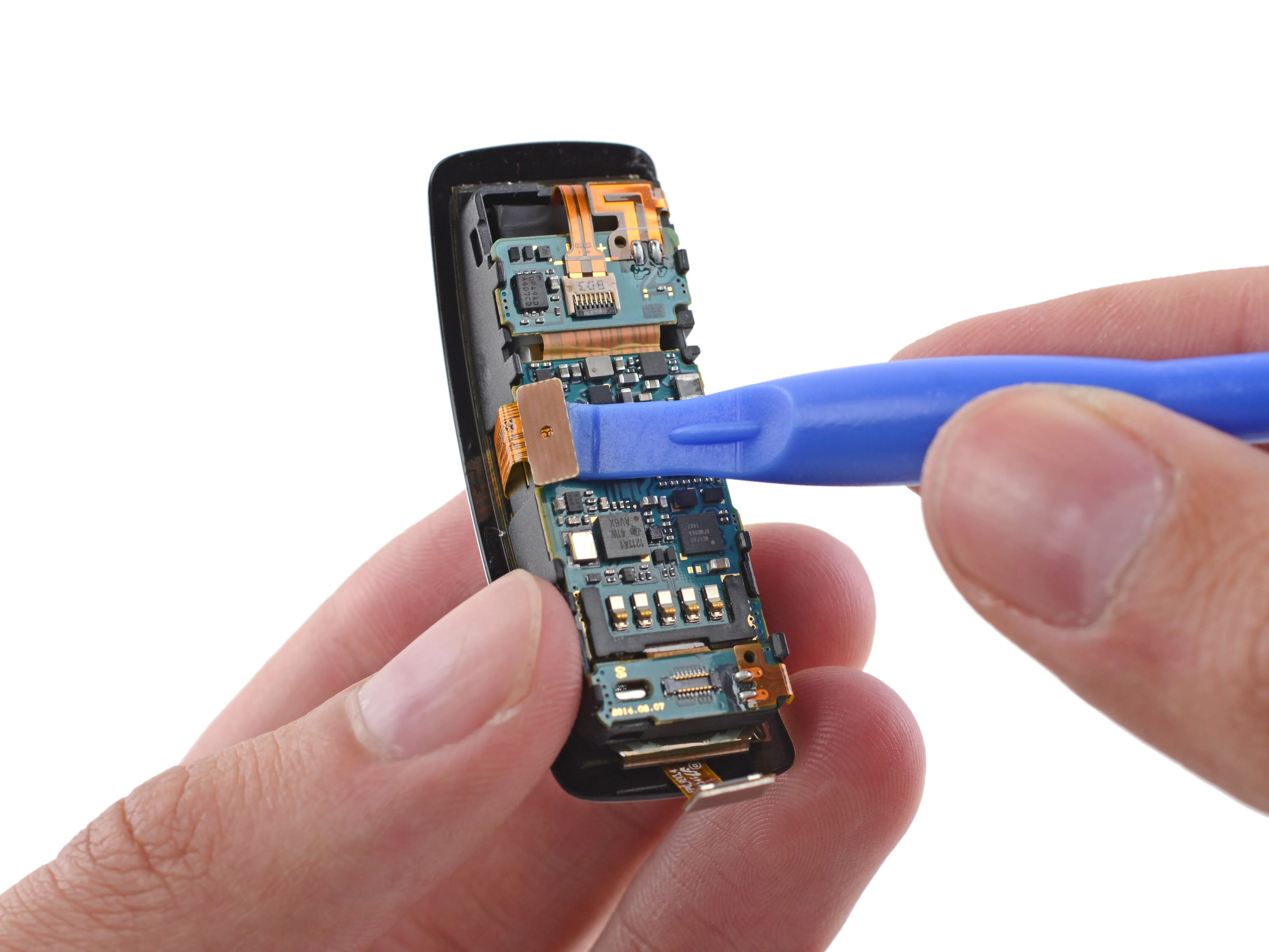

• Мы возвращаемся к работе, с пластиковым инструментом в руках, чтобы освободить ЖК-дисплей от его бремени.

Шаг 8

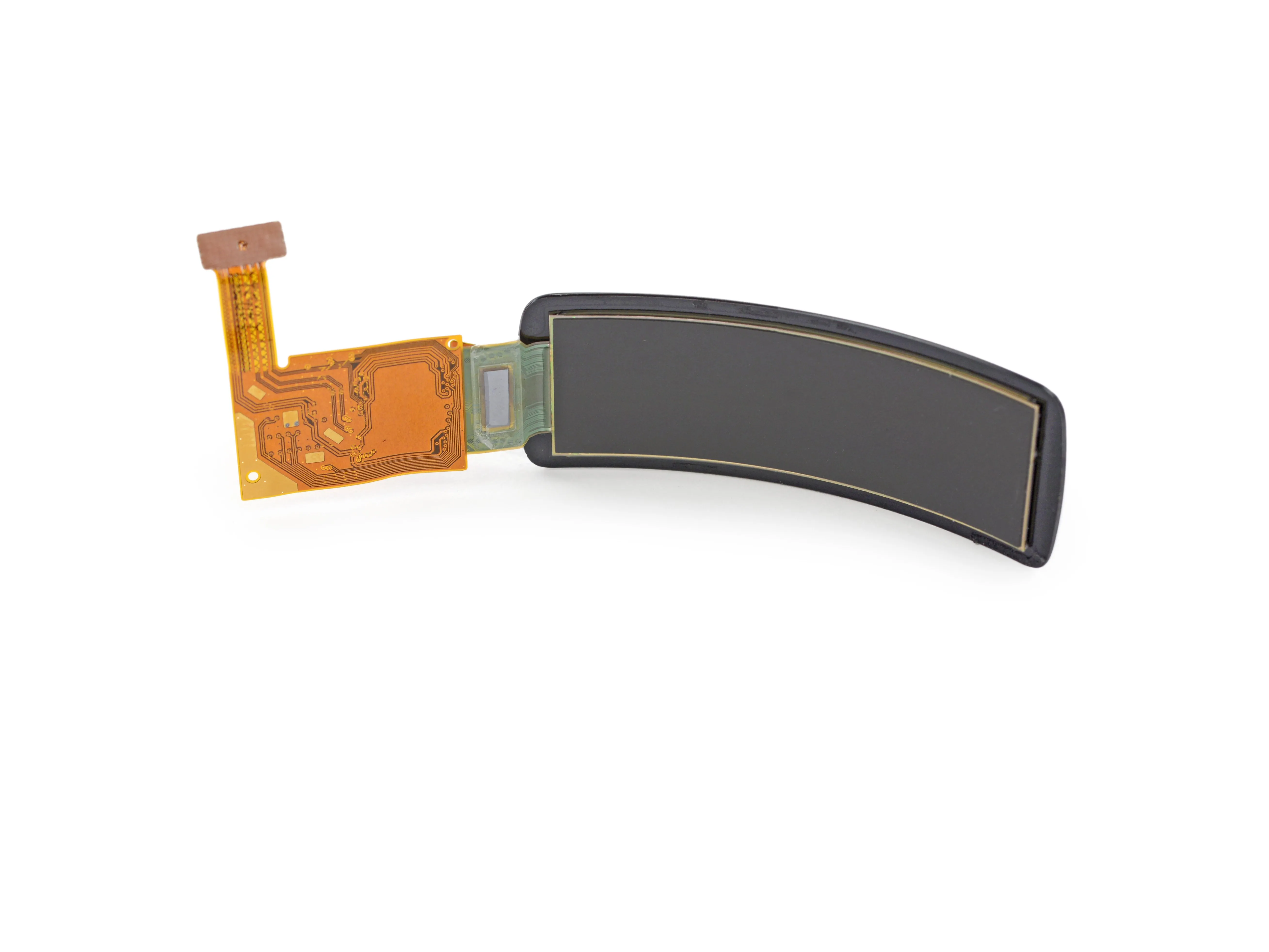

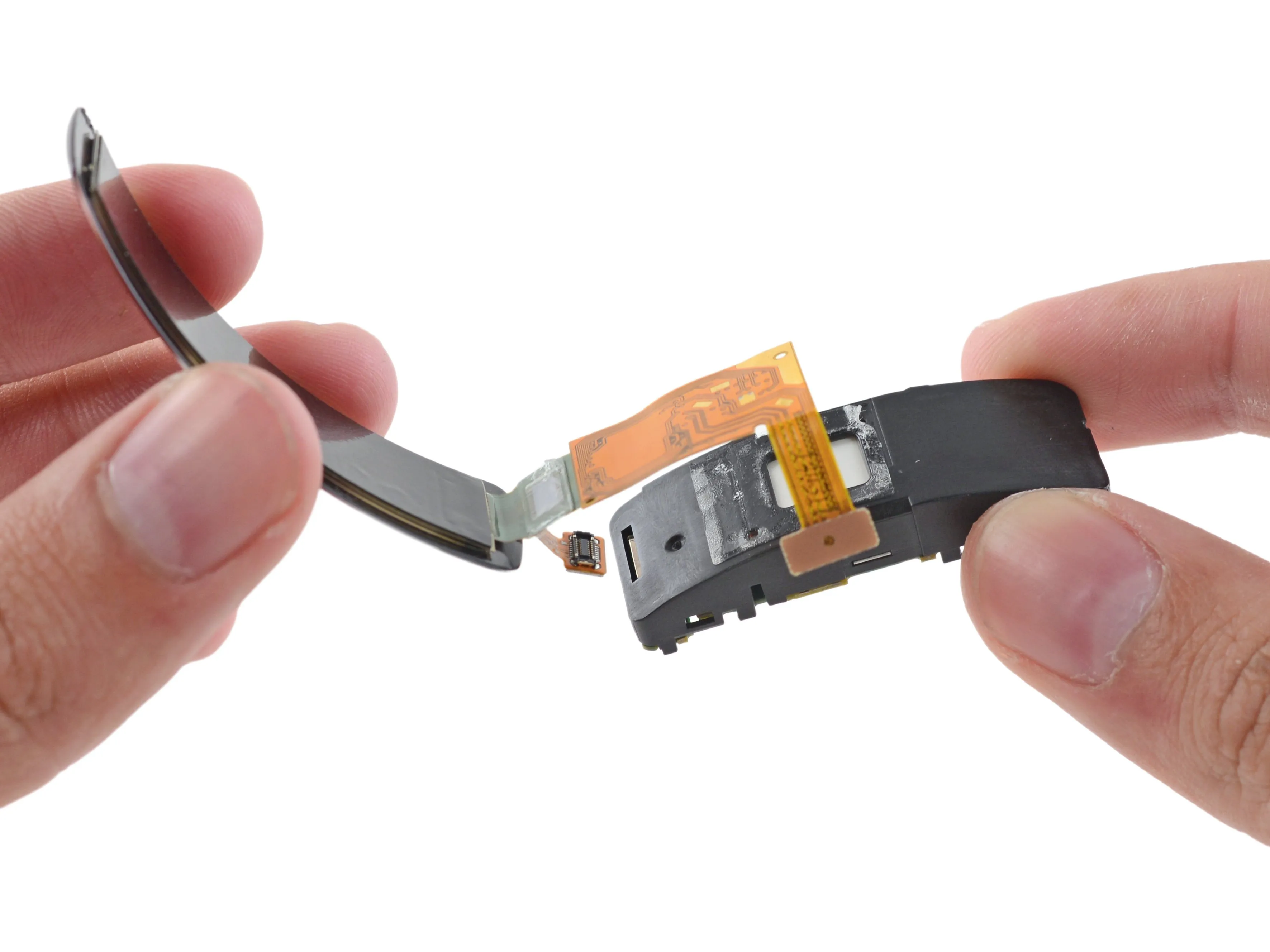

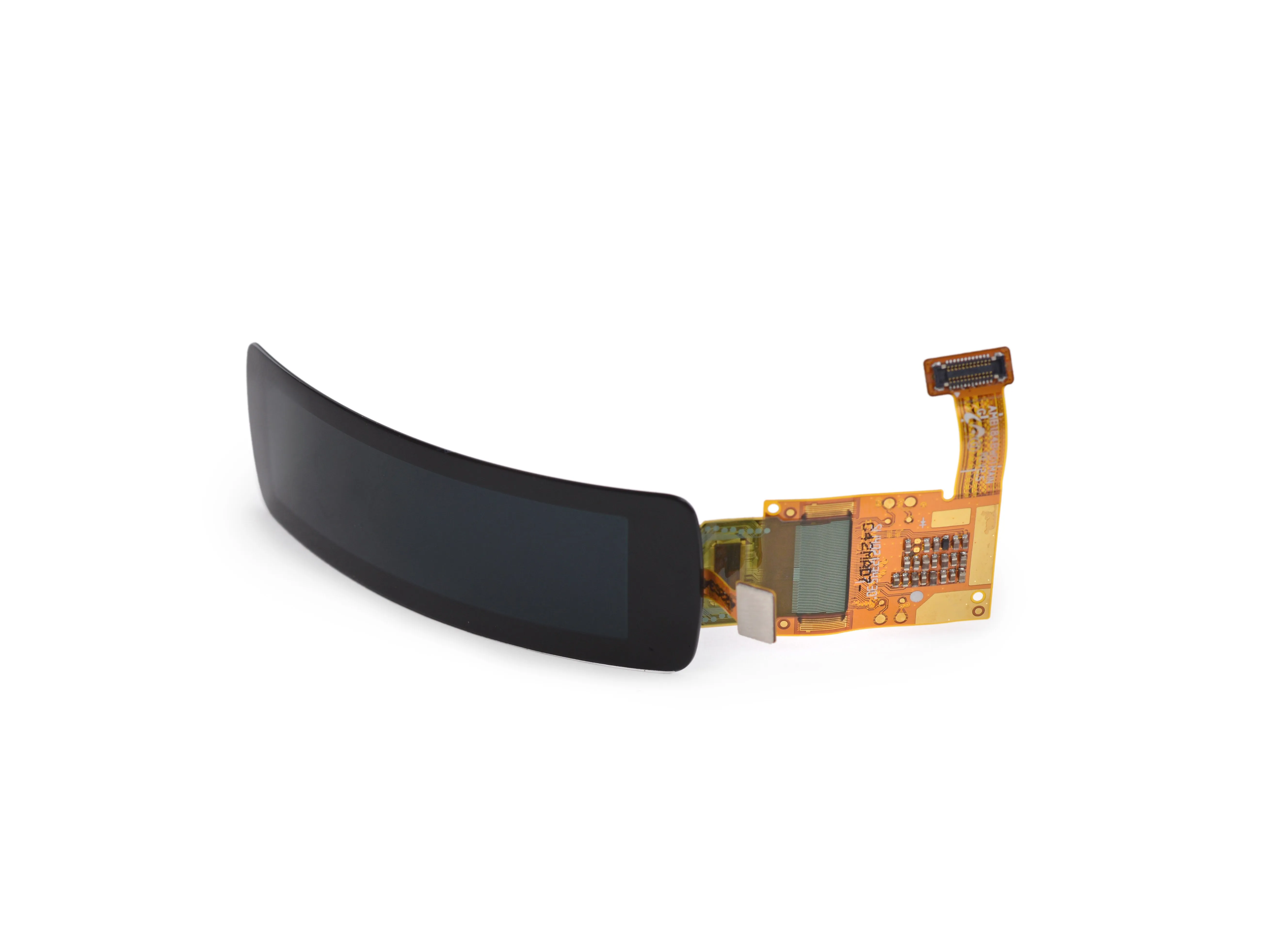

• С помощью осторожных уговоров мы разбираем наши суши и отсоединяем дисплей от рамки.

• Нам понравилось, что в Gear 2 совмещенный дигитайзер и ЖК-дисплейНо отсоединять два элемента, чтобы снять дисплей, не так уж и сложно.

• По крайней мере, эти парни никогда не мешали нашим трудолюбивым инструментам для открывания, в отличие от других, которые мы могли бы назвать..

• Дисплей Fit имеет разрешение 432 x 128 пикселей, что чуть больше половины от 320 x 320 пикселей дисплея Gear 2.

• Жаль, что стоит он в два раза дешевле.

Шаг 9

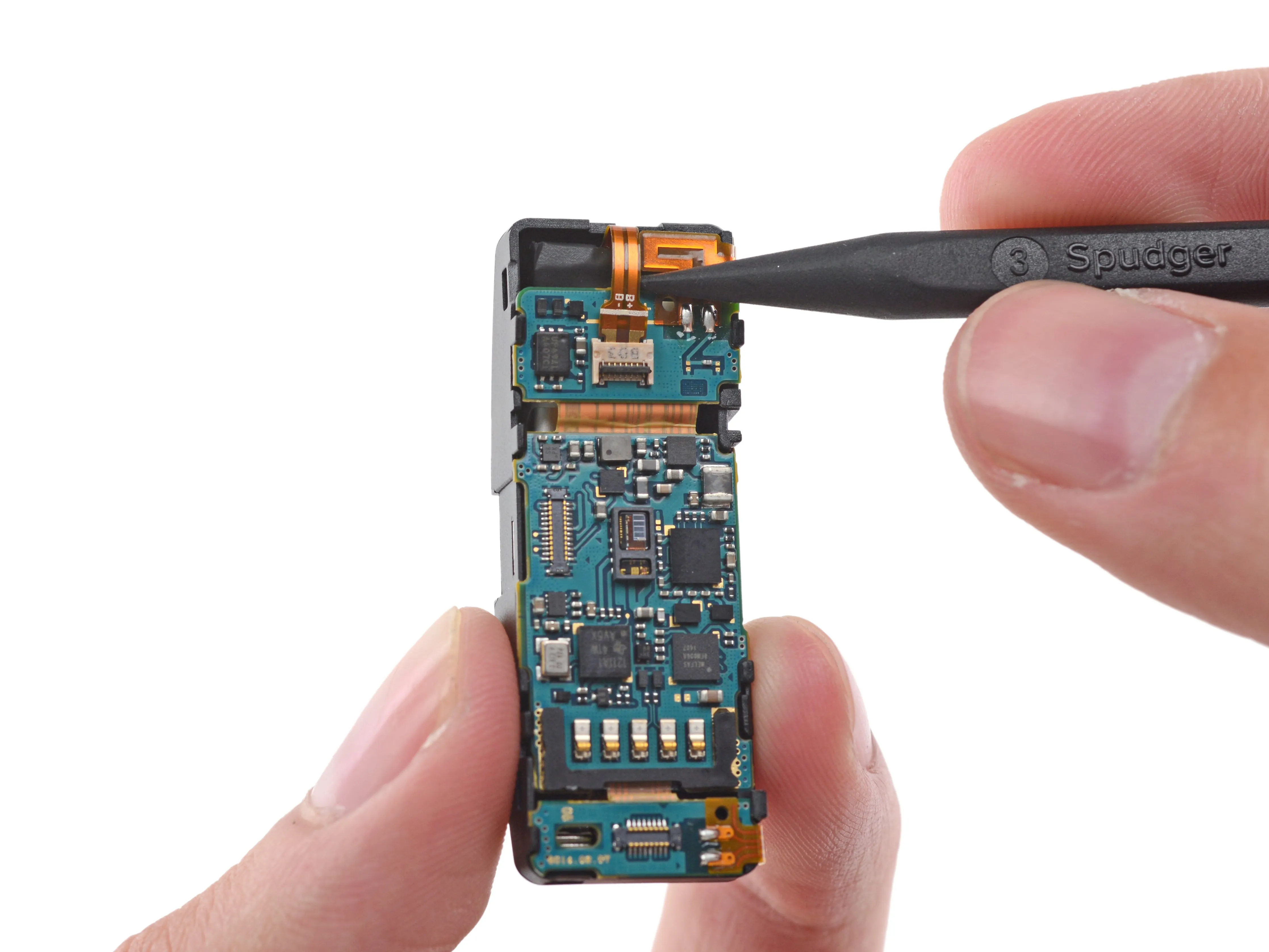

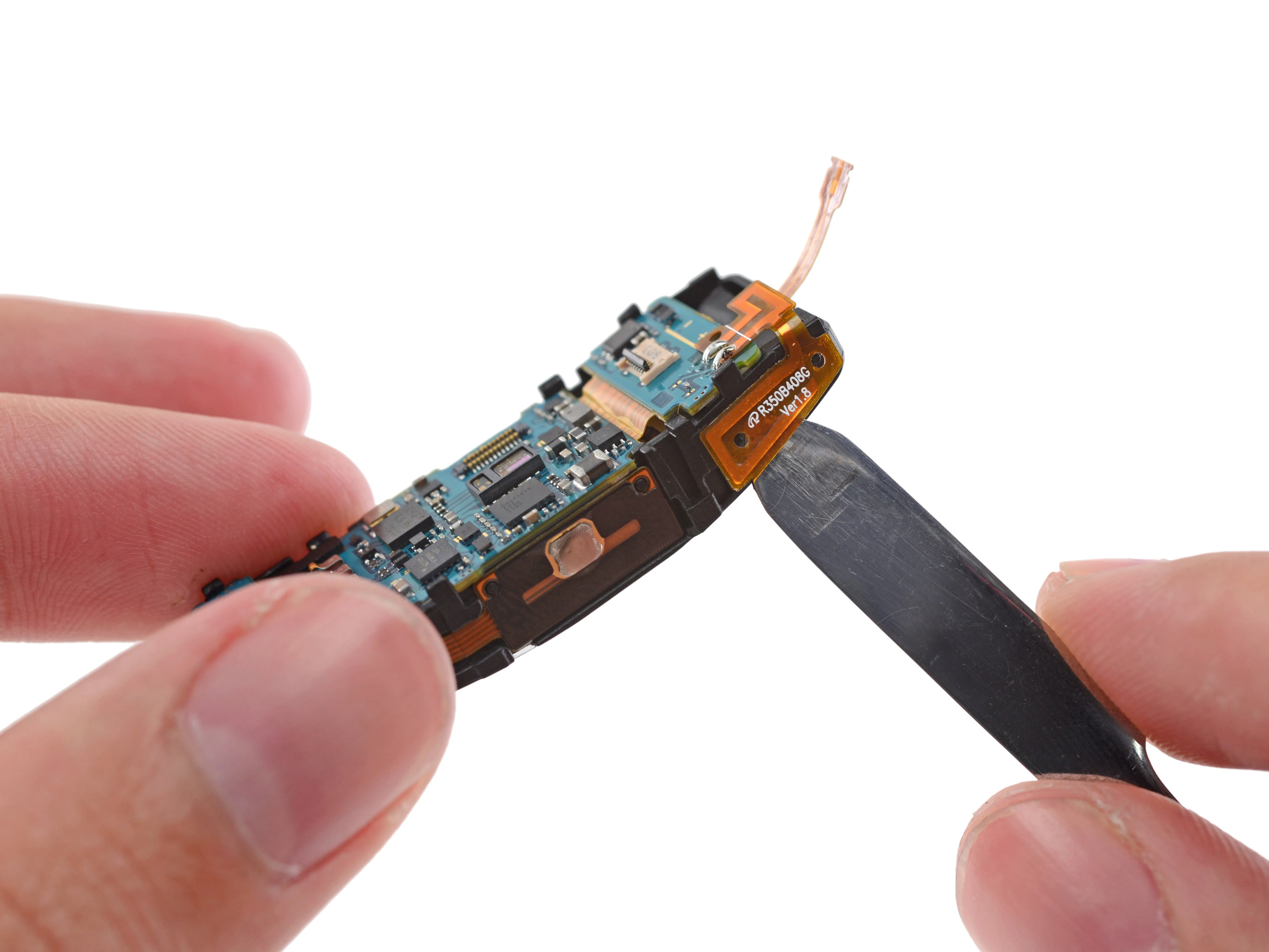

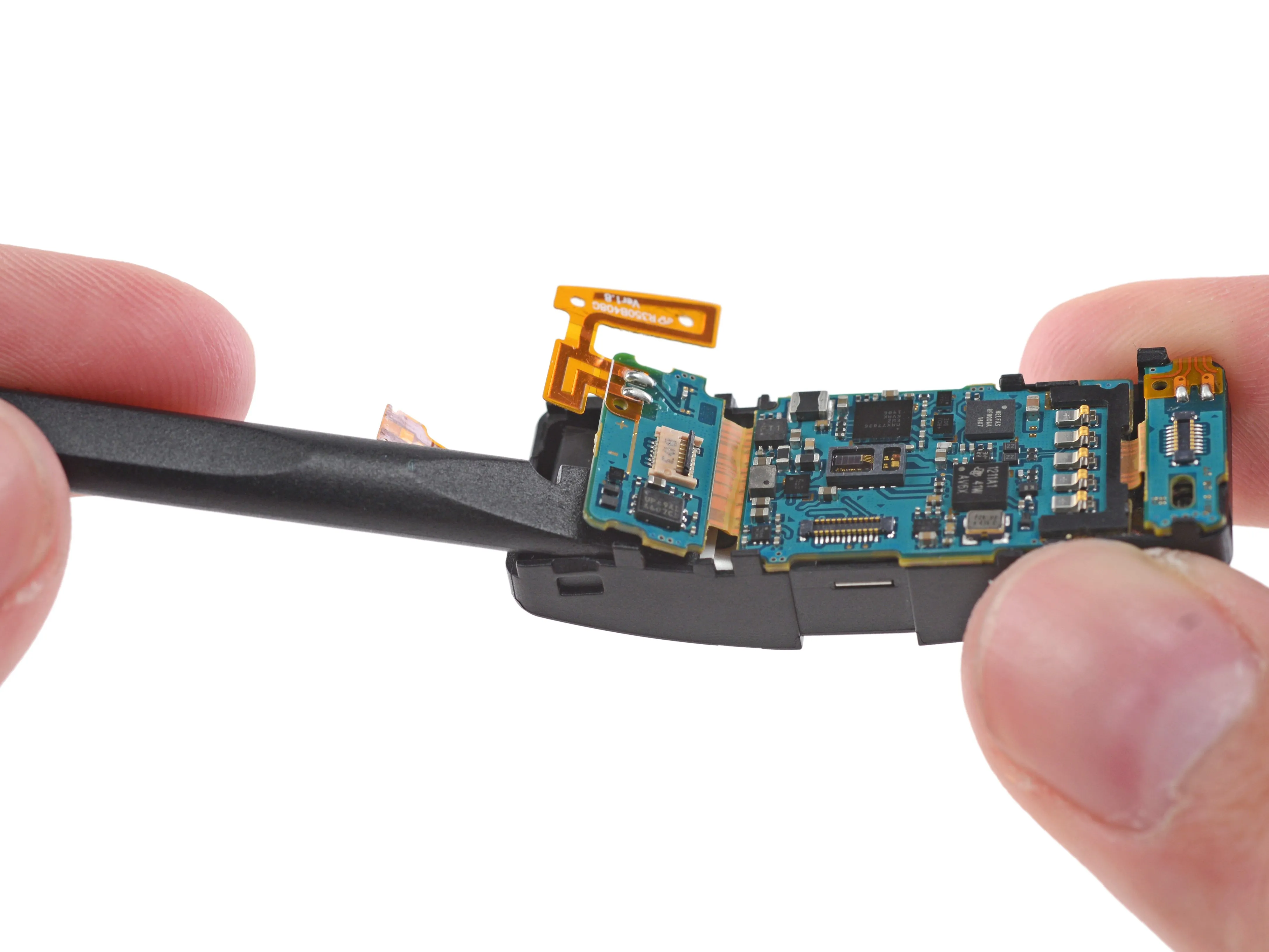

• При ближайшем рассмотрении материнская плата оказывается сегментированной, состоящей из трех частей, с ленточными кабелями, соединяющими части - несомненно, интересный подход, в отличие от по слухам, гибкой печатной платы грядущего носимого устройства iDevice.

• Первое, что мы сделаем: отсоединим аккумулятор. Следующий шаг: понять, как его вытащить. Для этого придется немного покопаться...

• Поддев антенну Bluetooth сбоку, мы сможем вынуть первый сегмент из пластиковой рамки.

Шаг 10

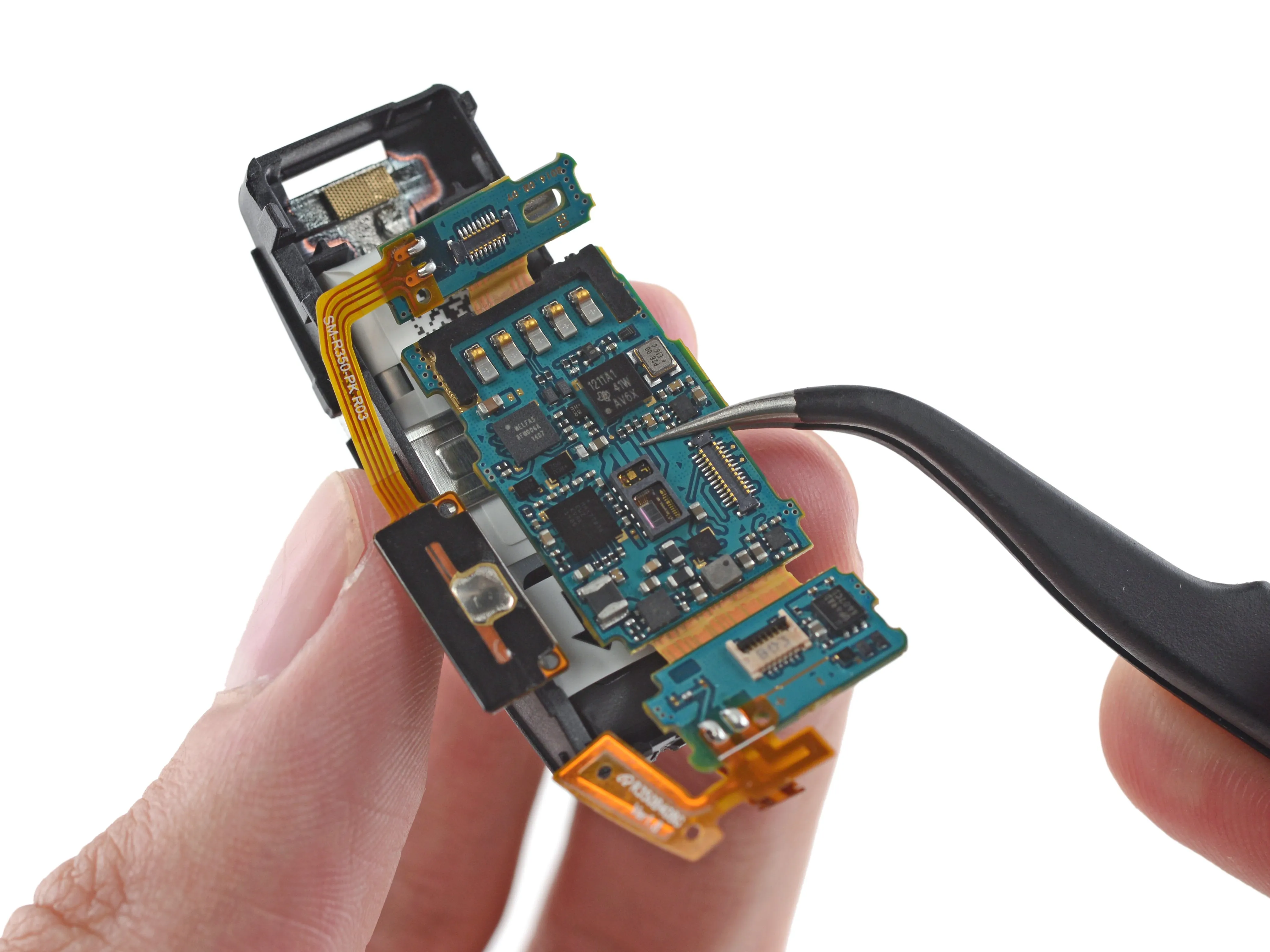

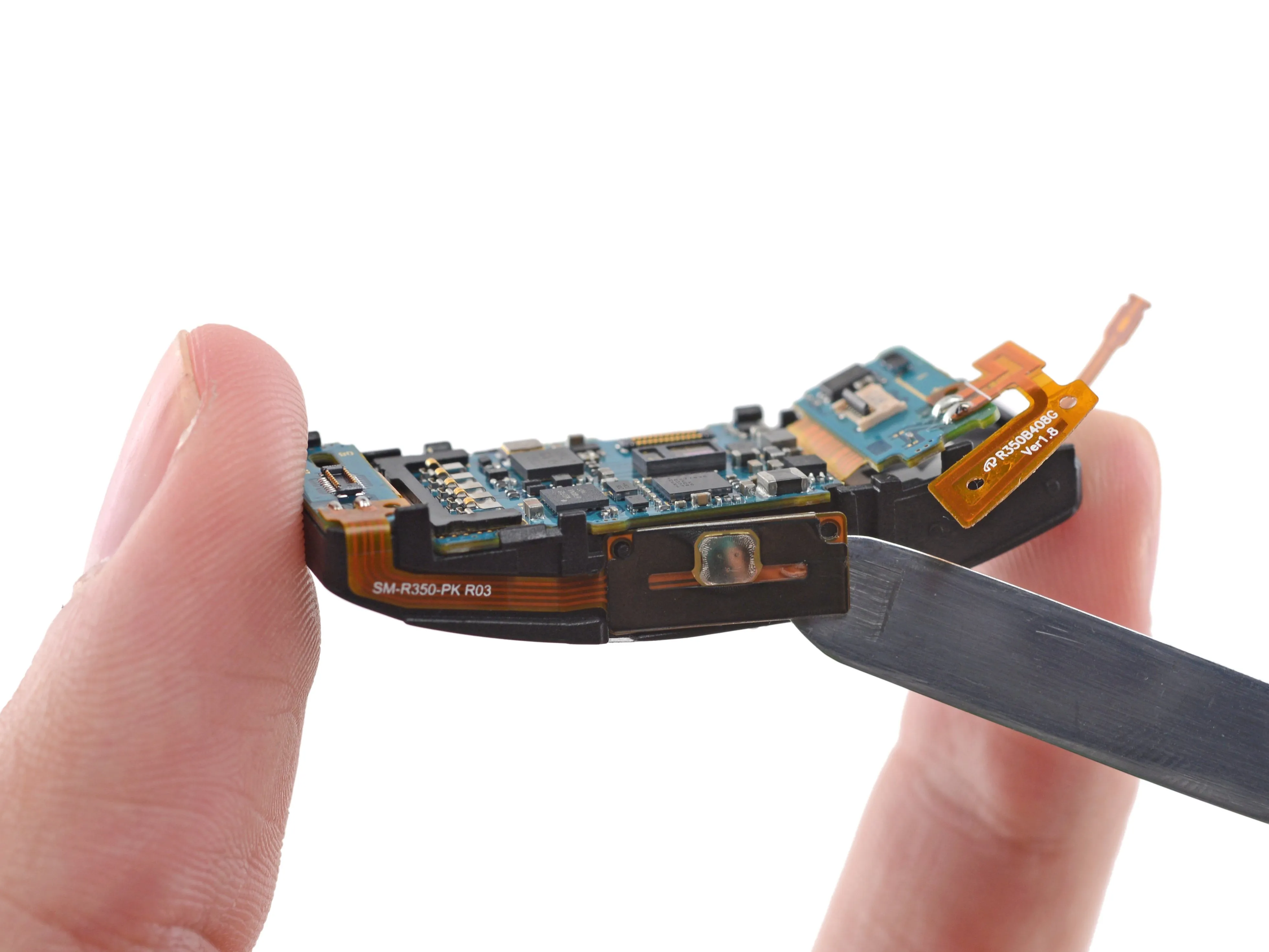

• Это начинает напоминать очень похоже на КП. Снова отслаивается ленточный кабель и контакт единственной кнопки Fit.

• Оу, ты же милая маленькая материнская плата, не так ли? Да, это так!

• Это может быть mirageНо есть ли под ним батарея? Придется подождать, чтобы увидеть.

Шаг 11

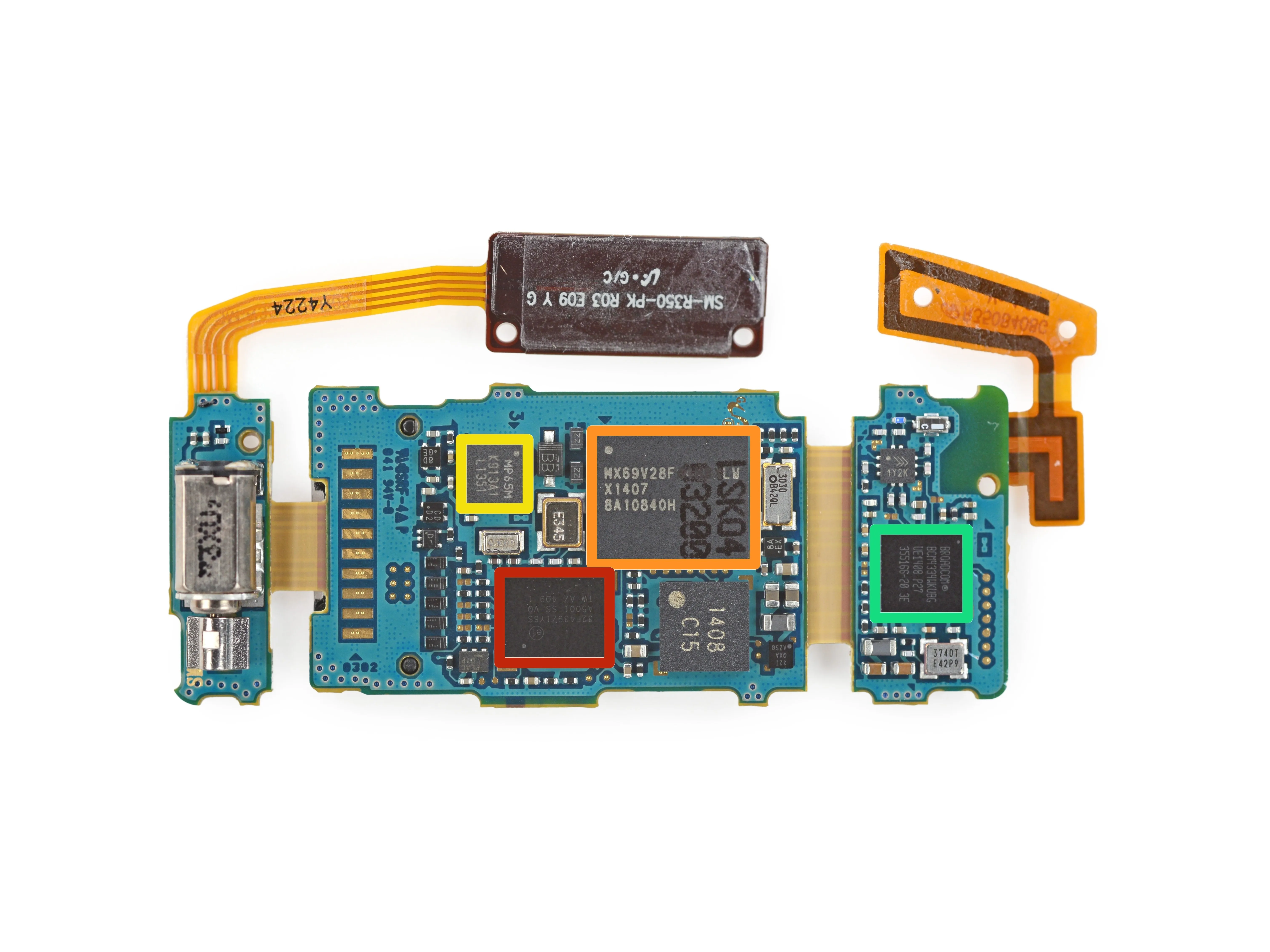

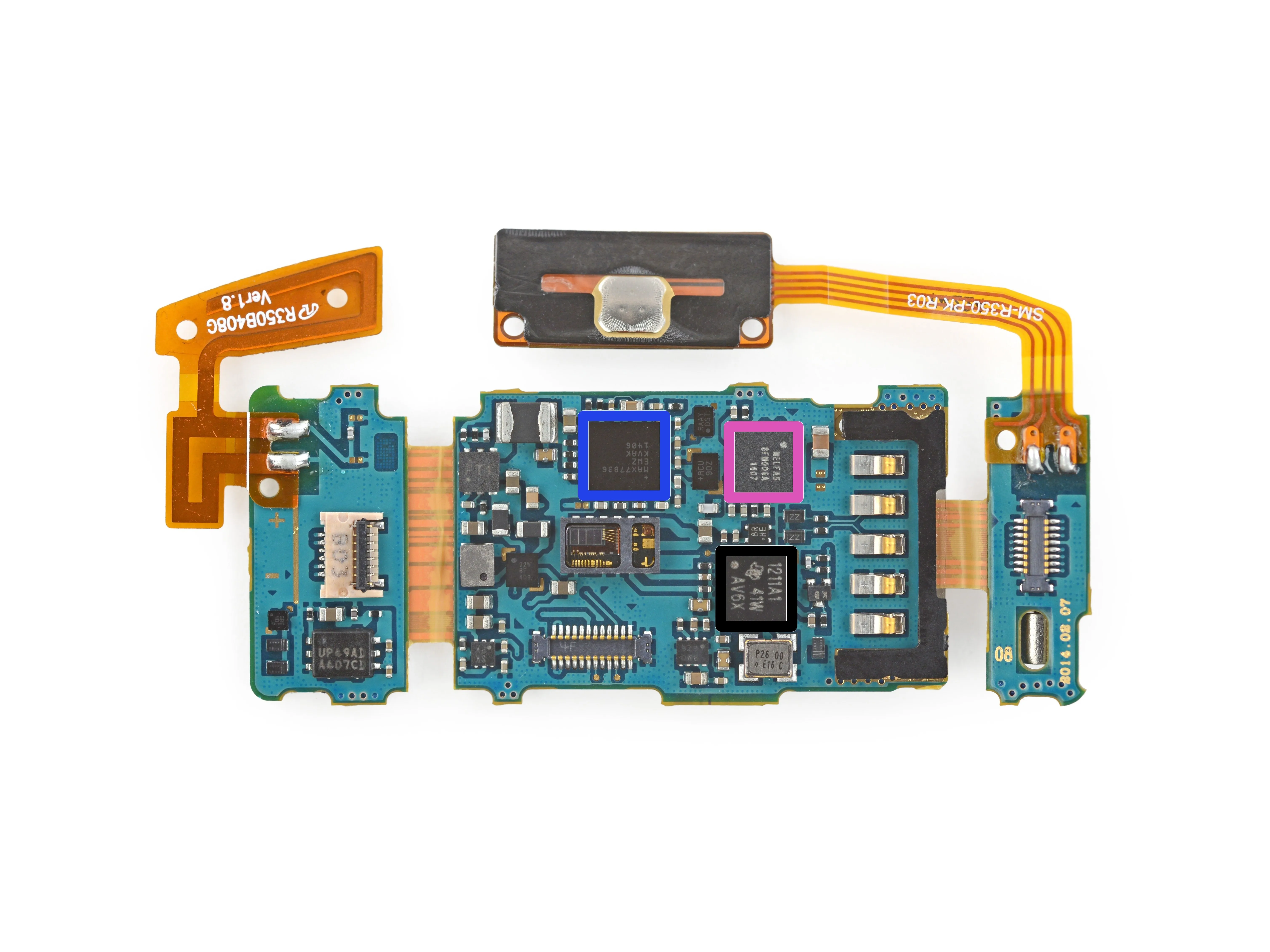

• На плате мы видим лилипутский набор микросхем:

• STMicroelectronics STM32F439ZI 180 МГц, 32-битный процессор ARM Cortex

• Флеш-память Macronix MX69V28F64 128 Мб

• InvenSense MPU-6500 6-осевой гироскоп / акселерометр

• Broadcom BCM4334WKUBG двухдиапазонный 802.11n, Bluetooth 4.0+HS, комбо-чип FM-приемника

• Maxim Integrated MAX77836 (тот же чип, что мы нашли в Gear 2-вероятно, контроллер интерфейса micro-USB и зарядное устройство для Li+ аккумулятора)

• Melfas 8FM006A (вероятно, контроллер сенсорного экрана)

• Texas Instruments 1211A1 микросхема автономного USB-трансивера

Шаг 12

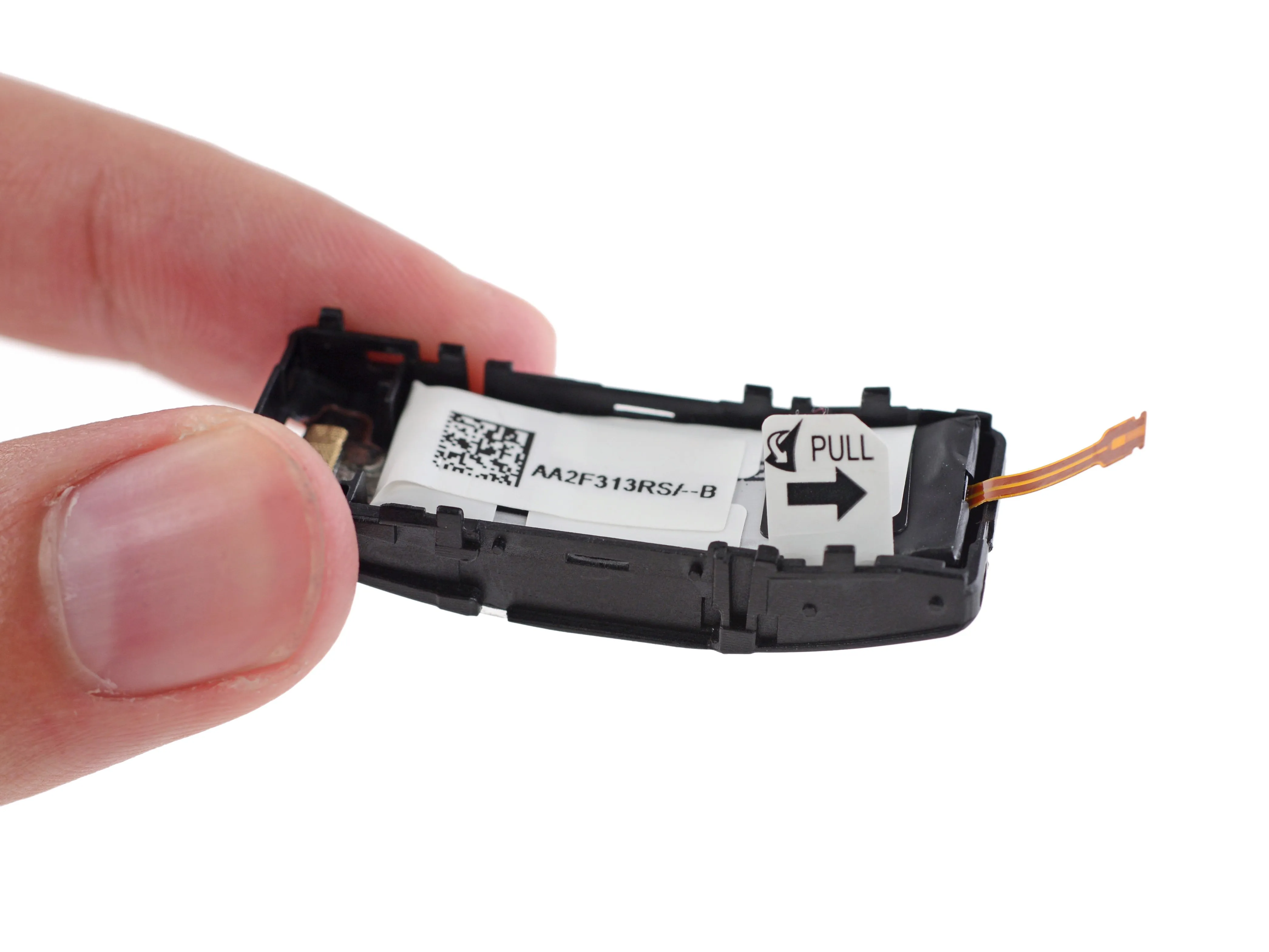

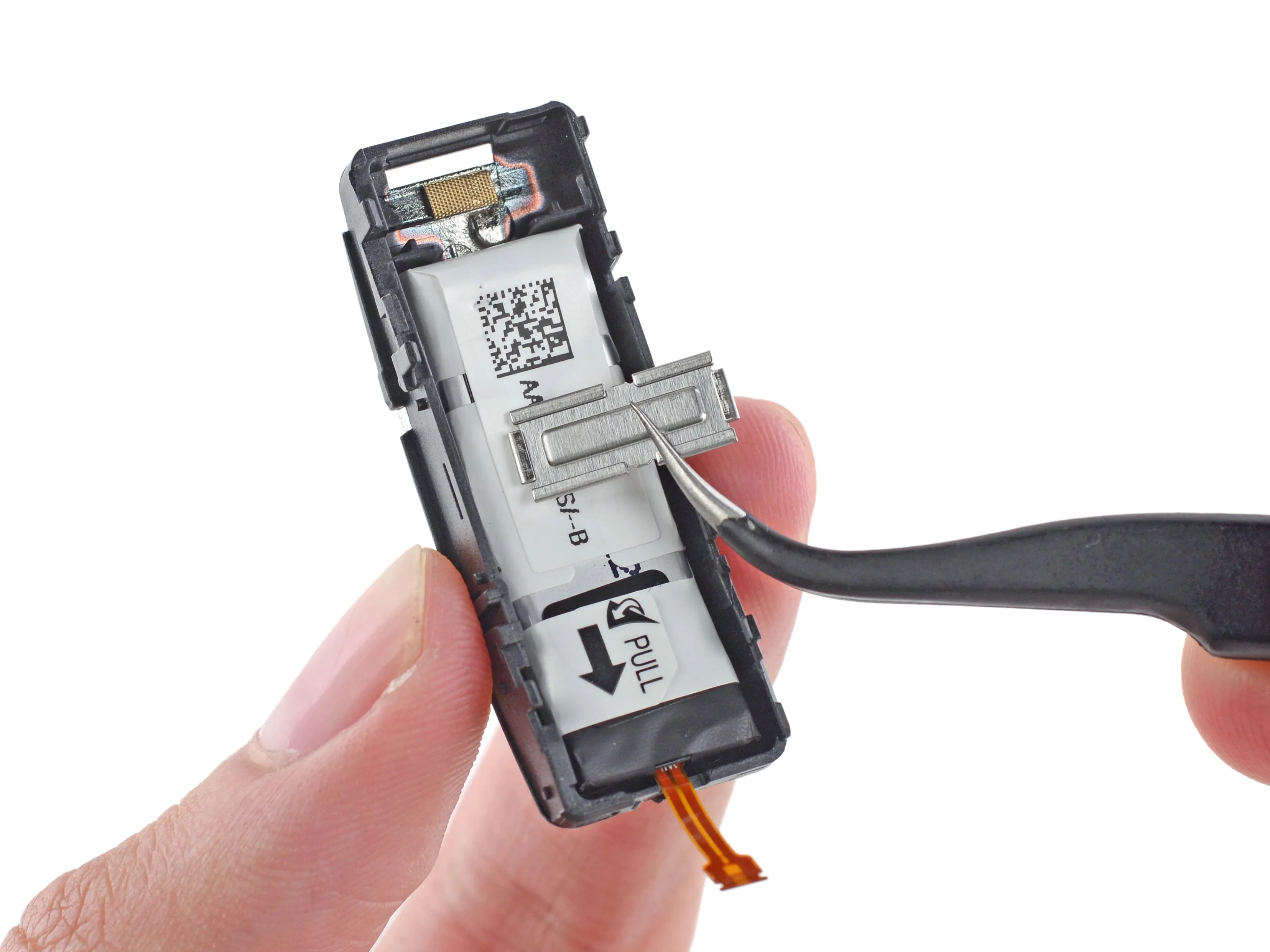

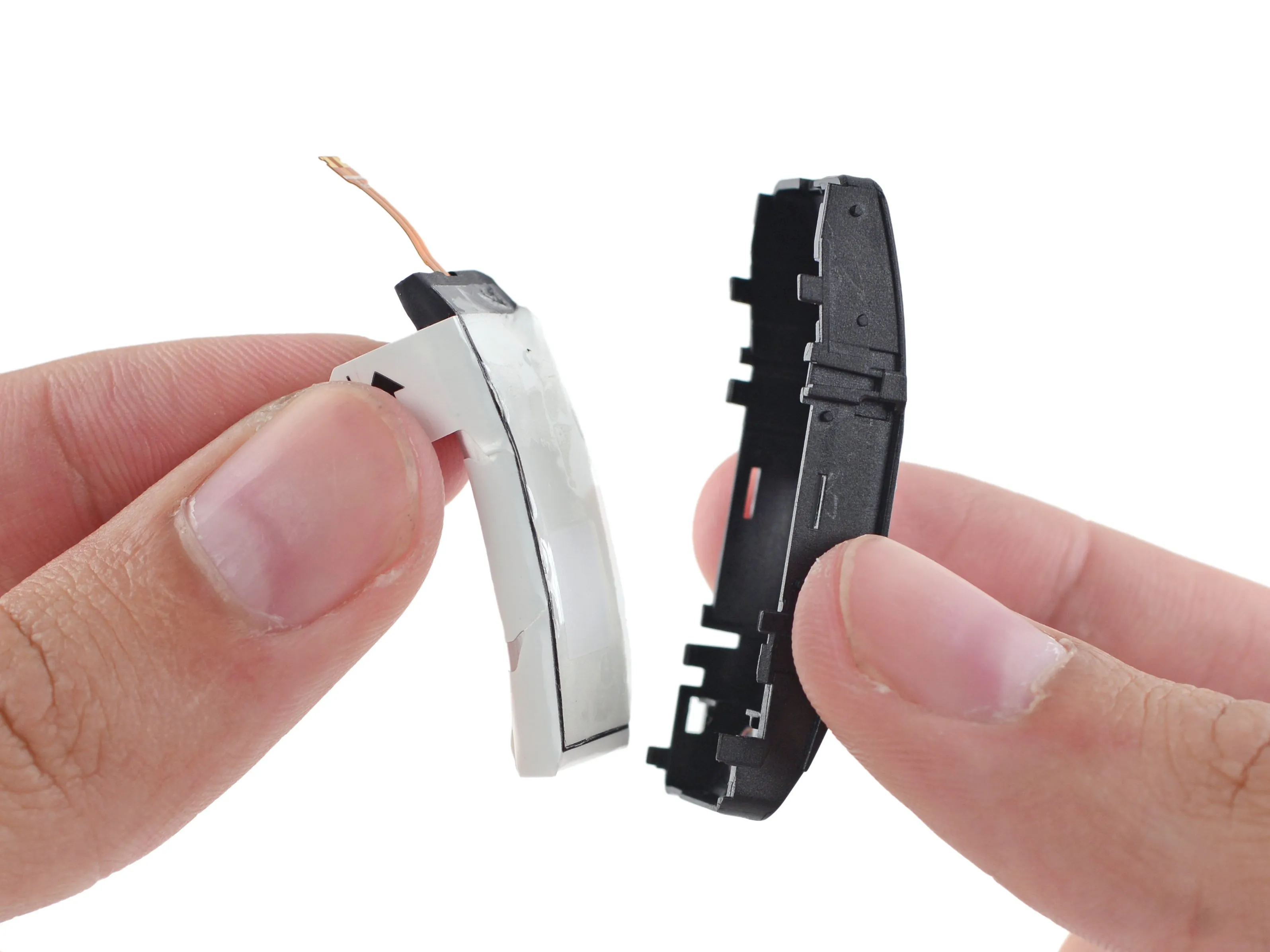

• Небольшая металлическая распорка отделяет материнскую плату от аккумулятора и защищает устройство от чрезмерного сдавливания, чтобы ваши Fit были пригодны к активной службе.

• Изогнутый Fit оснащен изогнутой батареей, плотно прилегающей, как жук в пластиковом коврике.

• Несмотря на то, что он довольно глубоко утоплен, батарея все же оснащена удобной и полезной защелкой. Мы назовем это 'довольно' удобной заменой.

• Хотя мы не смогли найти никаких полезных маркировок, подтверждающих это, Gizmodo сообщает нам, что это батарея емкостью 210 мАч, которой хватает на 3-4 дня между зарядками.

• Таким образом, Gear Fit опережает Gear 2 по показателям автономности, в основном за счет более простой ОС и маломощного процессора.

Шаг 13

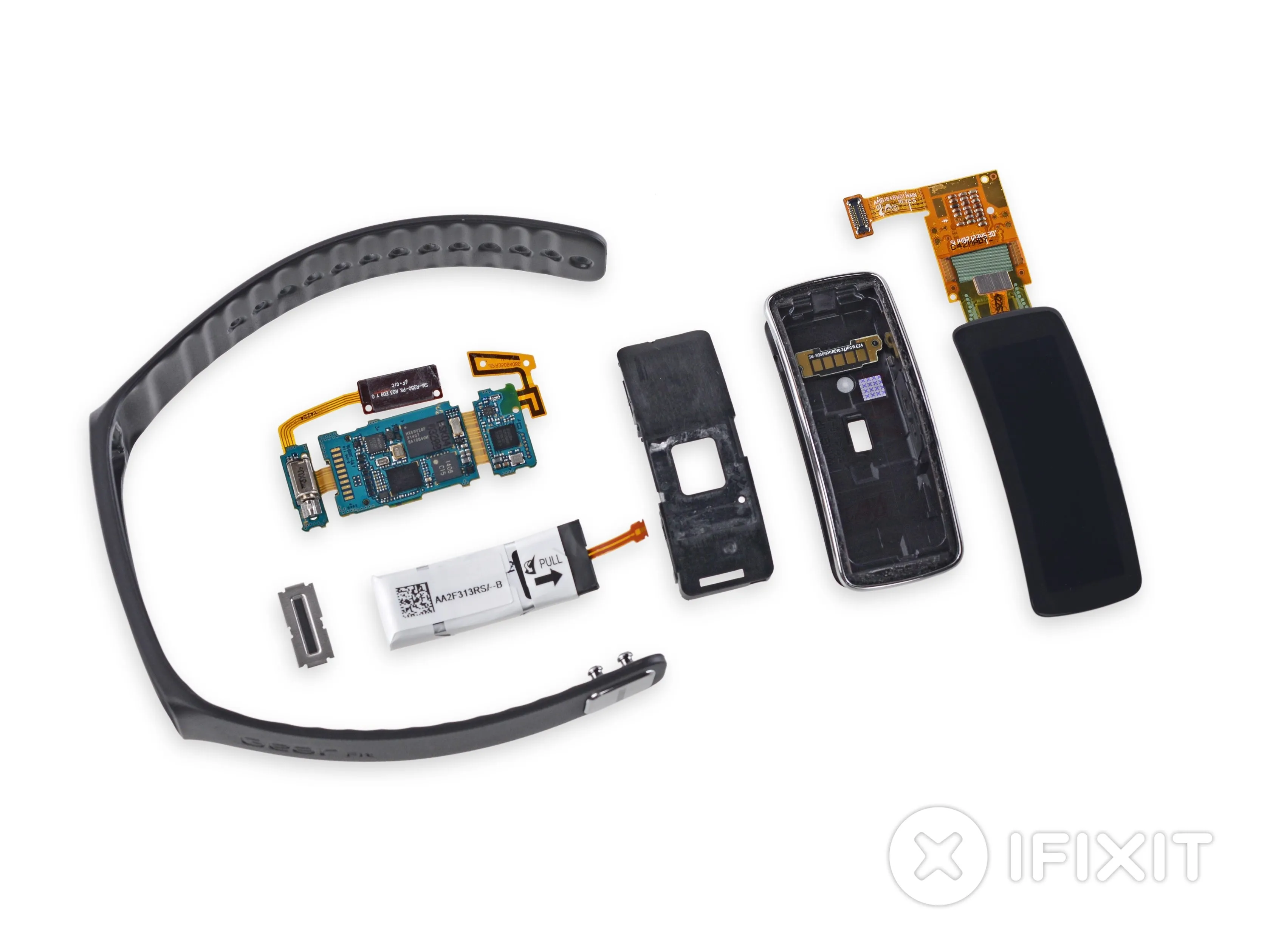

• Оценка ремонтопригодности Samsung Gear Fit: 6 из 10 (10 - самый простой ремонт).

• Несмотря на то, что это небольшая работа, пользователи могут самостоятельно заменить батарею, значительно продлив срок службы Fit.

• Ремешок часов можно снять и заменить за несколько секунд.

• Дисплей вынимается первым, что облегчает ремонт наиболее вероятного компонента, но все равно требует расплавления клея и поддевания.

• Низкая модульность - периферийные компоненты (выключатель, антенна и вибромотор) припаяны к основной плате и не могут быть заменены по отдельности без пайки.

• Конструкция unibody означает, что для любого ремонта необходимо сначала снять дисплей, что чревато повреждением ЖК-дисплея.
