Разборка Samsung Gear Live

Введение

Первый из разборов Android Wear уже здесь: Поприветствуйте наши маленькие Samsung Gear Live и LG G Watch друзья! Присоединяйтесь к нам, ведь мы путешествуем внутри двух новейших смарт-часов.

Не можете получить удовольствие от разбора? Поздоровайтесь с нами на Facebook, посмотрите на внутреннюю работу Делаете.ру в Instagram или узнайте о ремонте в Twitter!

Что вам понадобится

Инструменты

•

•

•

•

•

Видео обзор

Шаг 1 Разбор Samsung Gear Live Teardown

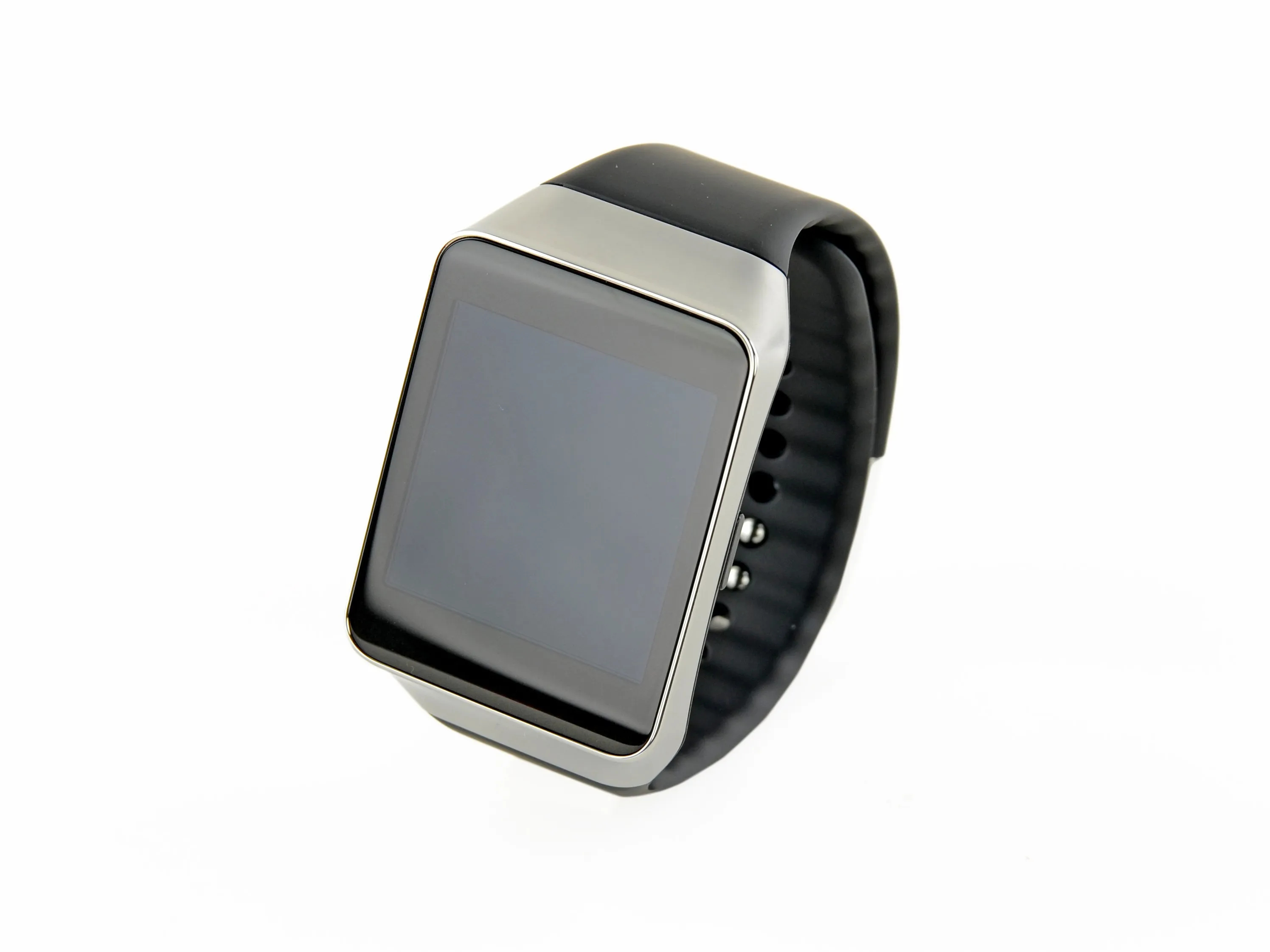

• Возможно, мы являемся свидетелями рождения революции смарт-часов. Google выпустила на поле боя не одни, не двое, а целых три смарт-часа. Перед нами Gear Live - один из этих трех легендарных смарт-часов.

• Официальные технические характеристики:

• 1,63-дюймовый Super AMOLED-дисплей с разрешением 320 x 320 пикселей (278 ppi)

• Процессор 1,2 ГГц

• Аккумулятор емкостью 300 мАч (рассчитан максимум на 1 день использования)

• 4 ГБ встроенной флэш-памяти и 512 МБ оперативной памяти

• Цифровой компас, акселерометр, гироскоп, датчик сердечного ритма

• Bluetooth 4.0 Low Energy

Шаг 2

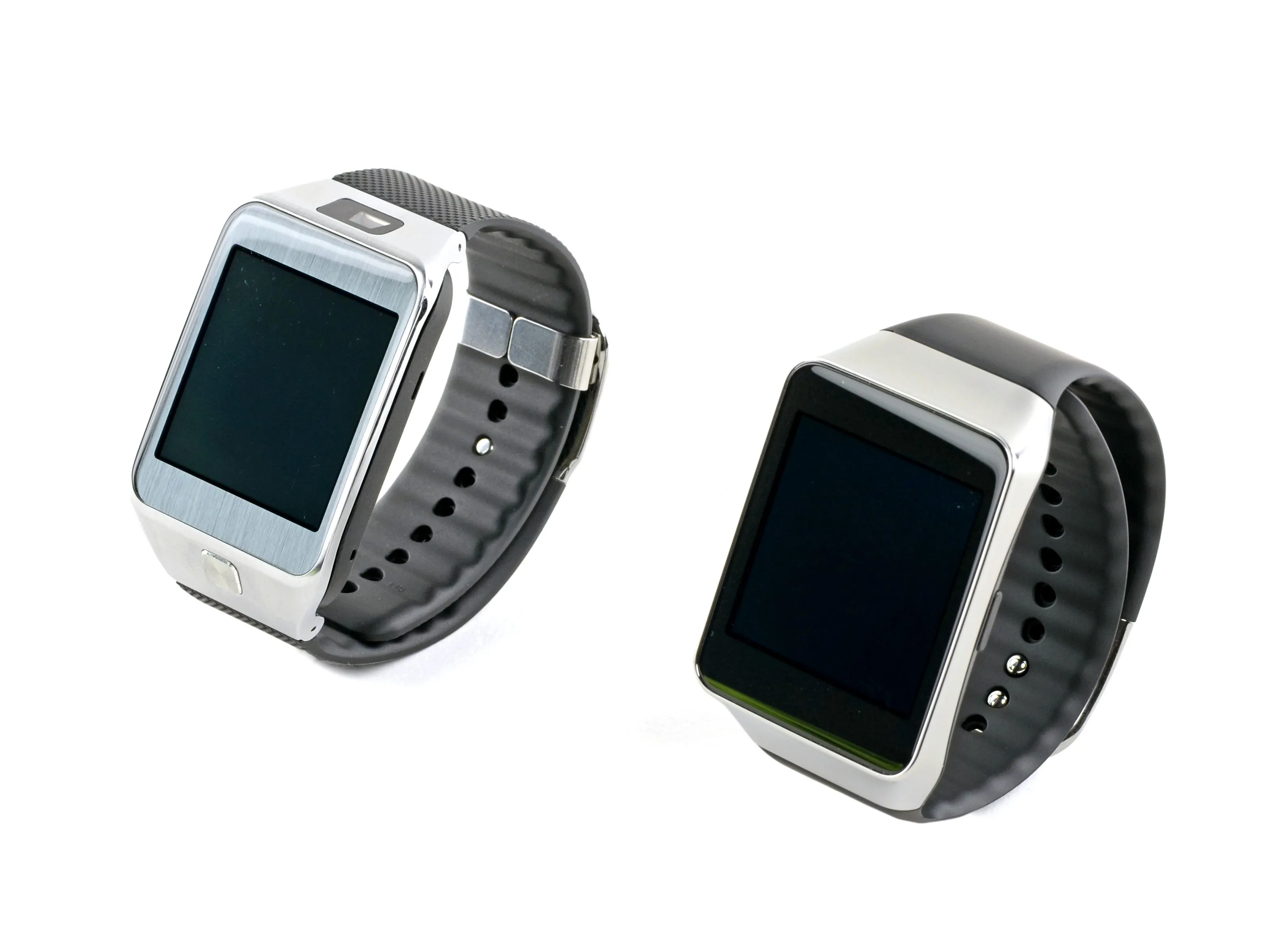

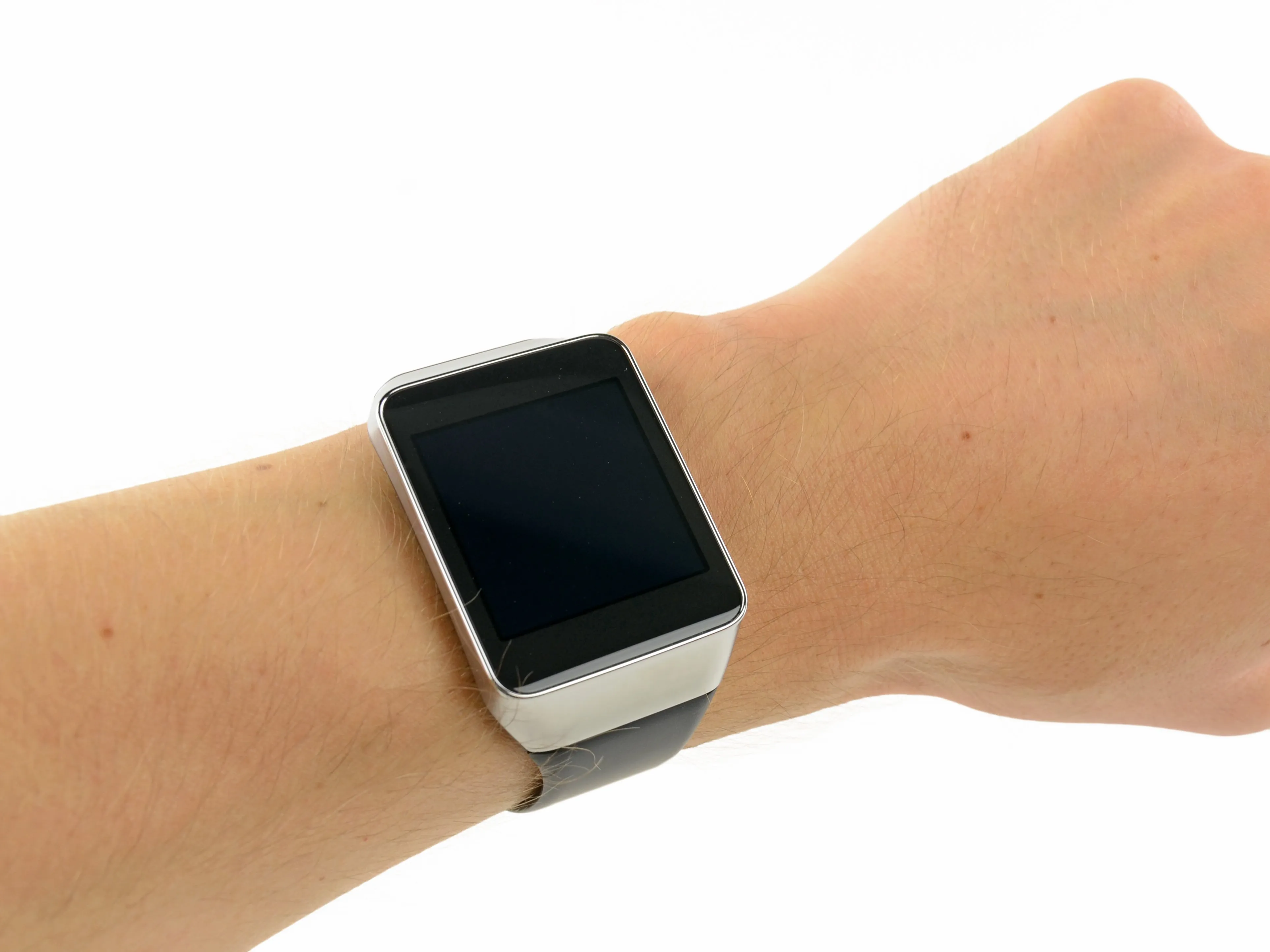

• Взяв страницу из книги 'Если ничего не сломалось, не чини', новые Gear Live выглядят до жути похожими на Samsung Gear 2 которые мы разбирали еще в апреле.

• Это послужит поводом для нескольких сравнений между ними - ведь вы же не хотите купить не те смарт-часы, не так ли?

• Если бы ваши смарт-часы когда-нибудь арестовали, смогли бы вы опознать их среди множества смарт-часов?

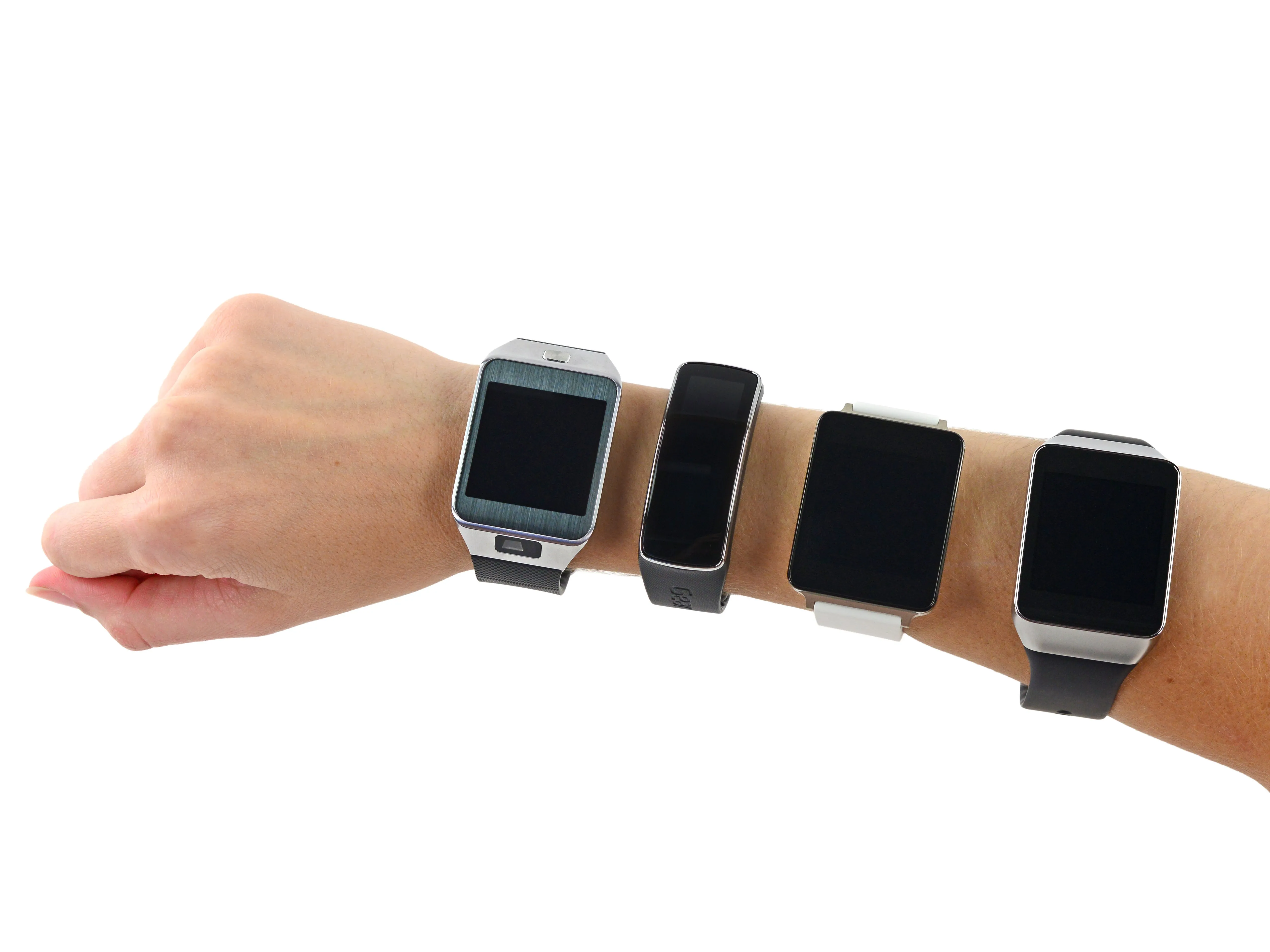

• Слева направо у нас Samsung Gear 2, Samsung Gear Fit, LG G Watchи Samsung Gear Live.

Шаг 3

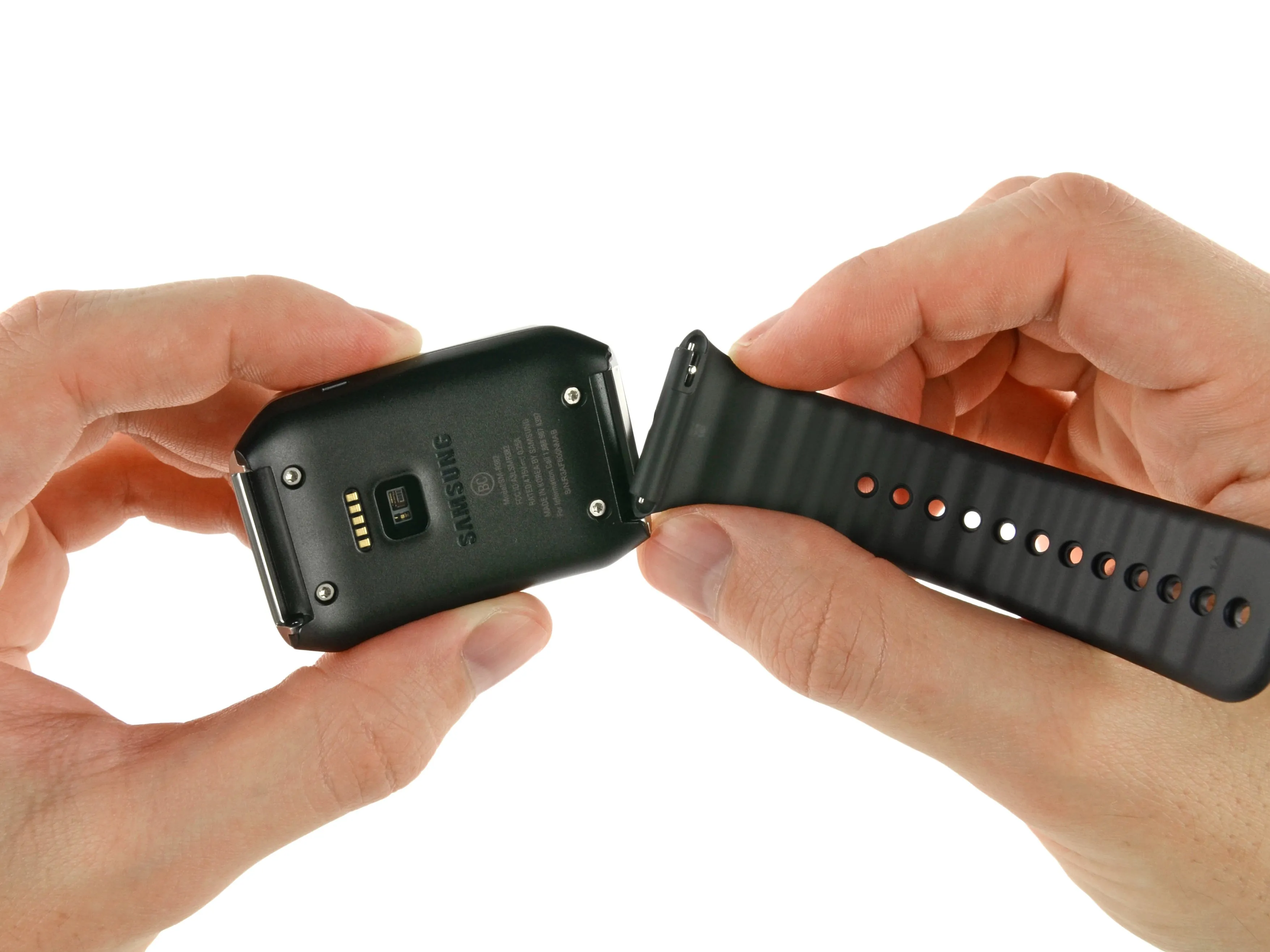

• Ремешки снимаются одним движением. Это та же конструкция, ориентированная на заменяемость, что и в Gear 2. Маленький аккуратный рычажок отсоединяет один из удерживающих штифтов, позволяя ремешку свободно отсоединиться от часов.

• На задней стороне смарт-часов расположен монитор сердечного ритма и указан истинный номер модели: SM-R382.

Шаг 4

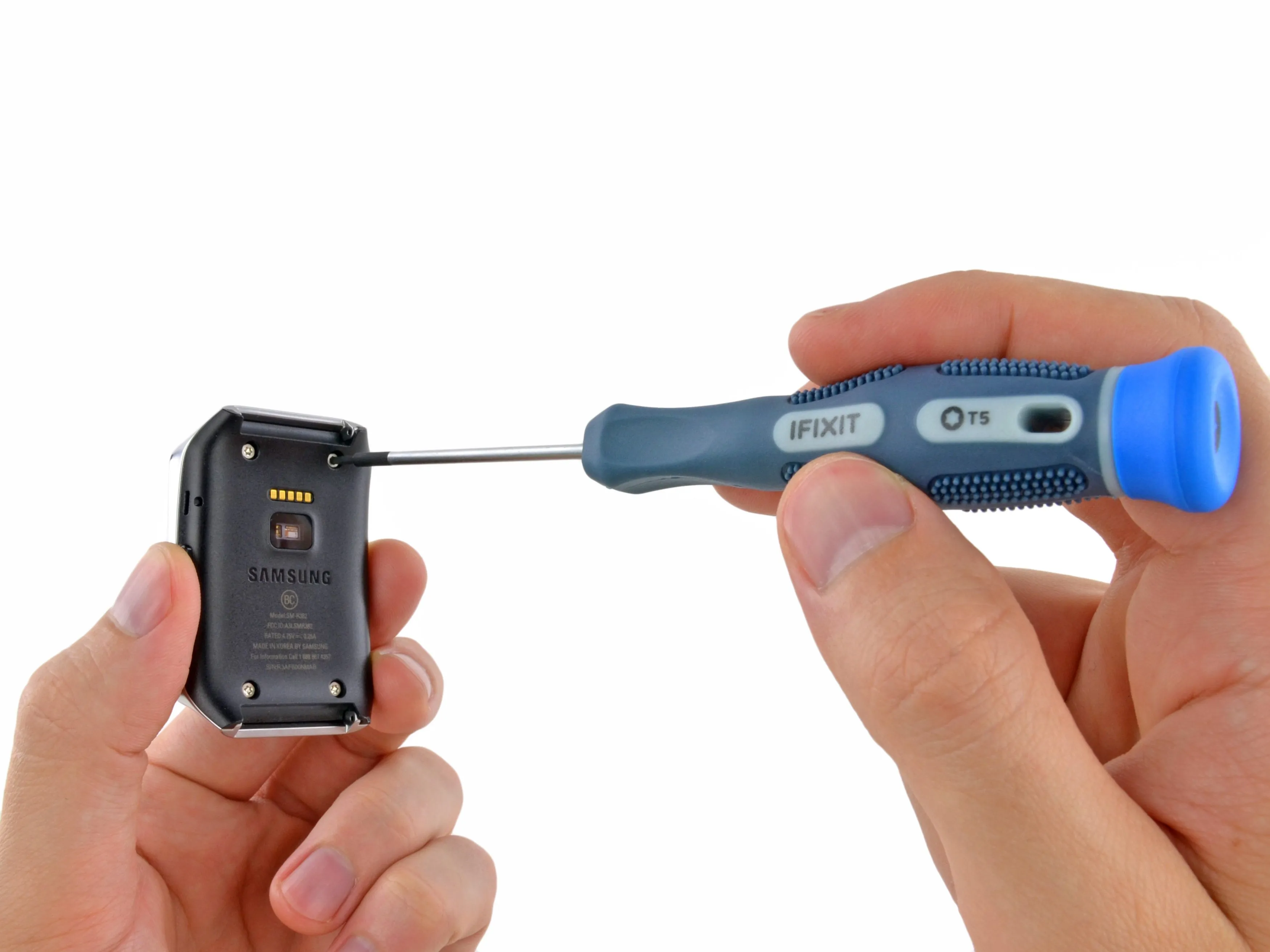

• Открутите винты Torx T5, расположенные на задней панели Gear Live - того же типа и размера, что и в часах LG. LG G Watch.

• Совпадение? Мы думаем, что да.

Шаг 5

• Ничего не подозревающие ремонтники, но мы-то знаем - эти в остальном приятные винты T5 Torx являются немагнитные. Проклятие!

• Мы часто встречали в iPhone один винт без магнита, рядом с цифровым компасом - возможно, это хитрый трюк, чтобы избежать вмешательства в работу сенсора.

• Но лучше всего предположить, что это сделано для того, чтобы предотвратить Магнето или металлический изгиб чтобы Магнето или погромщик металла не смогли полностью завладеть смарт-часами Gear Live.

Шаг 6

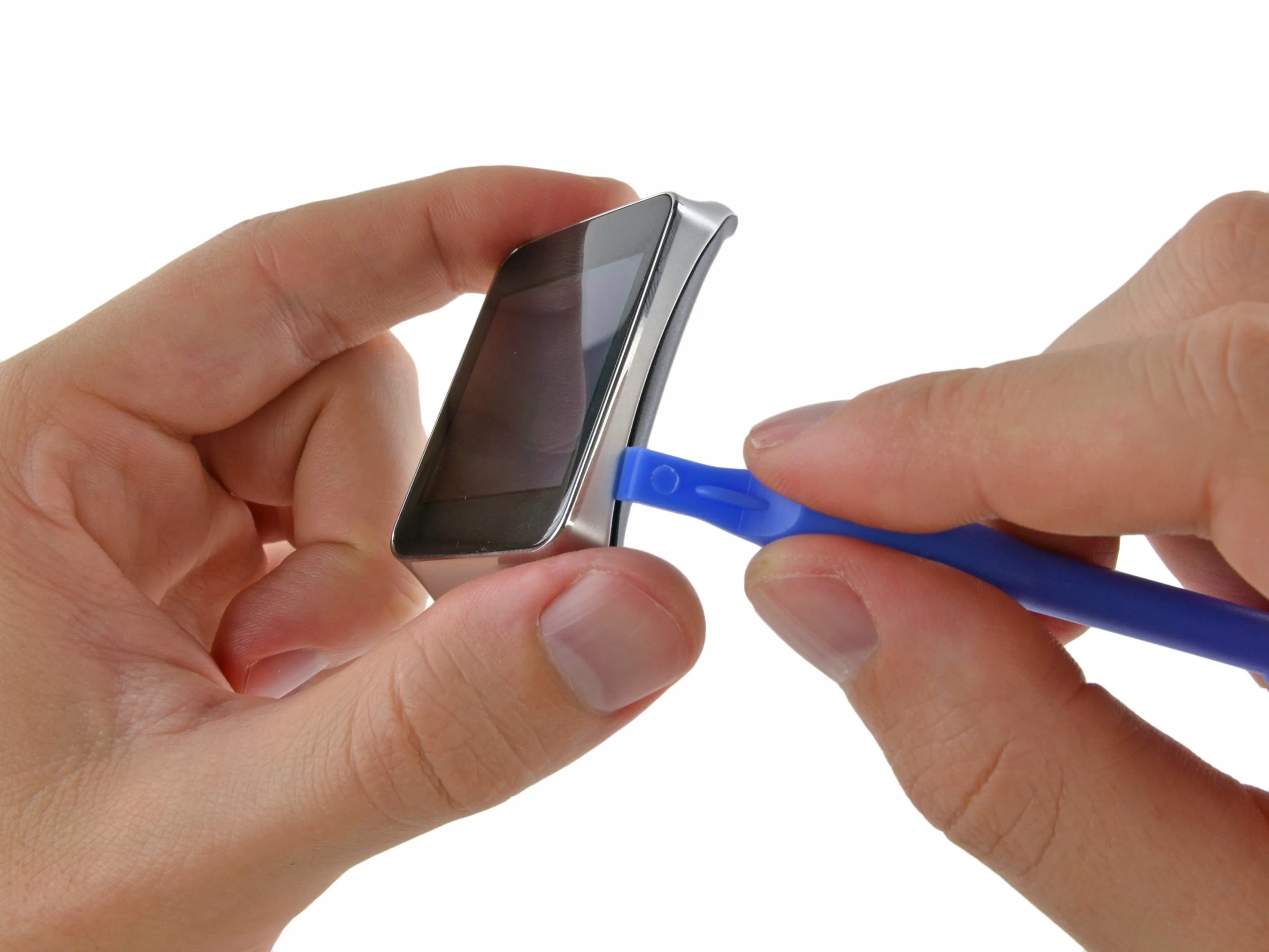

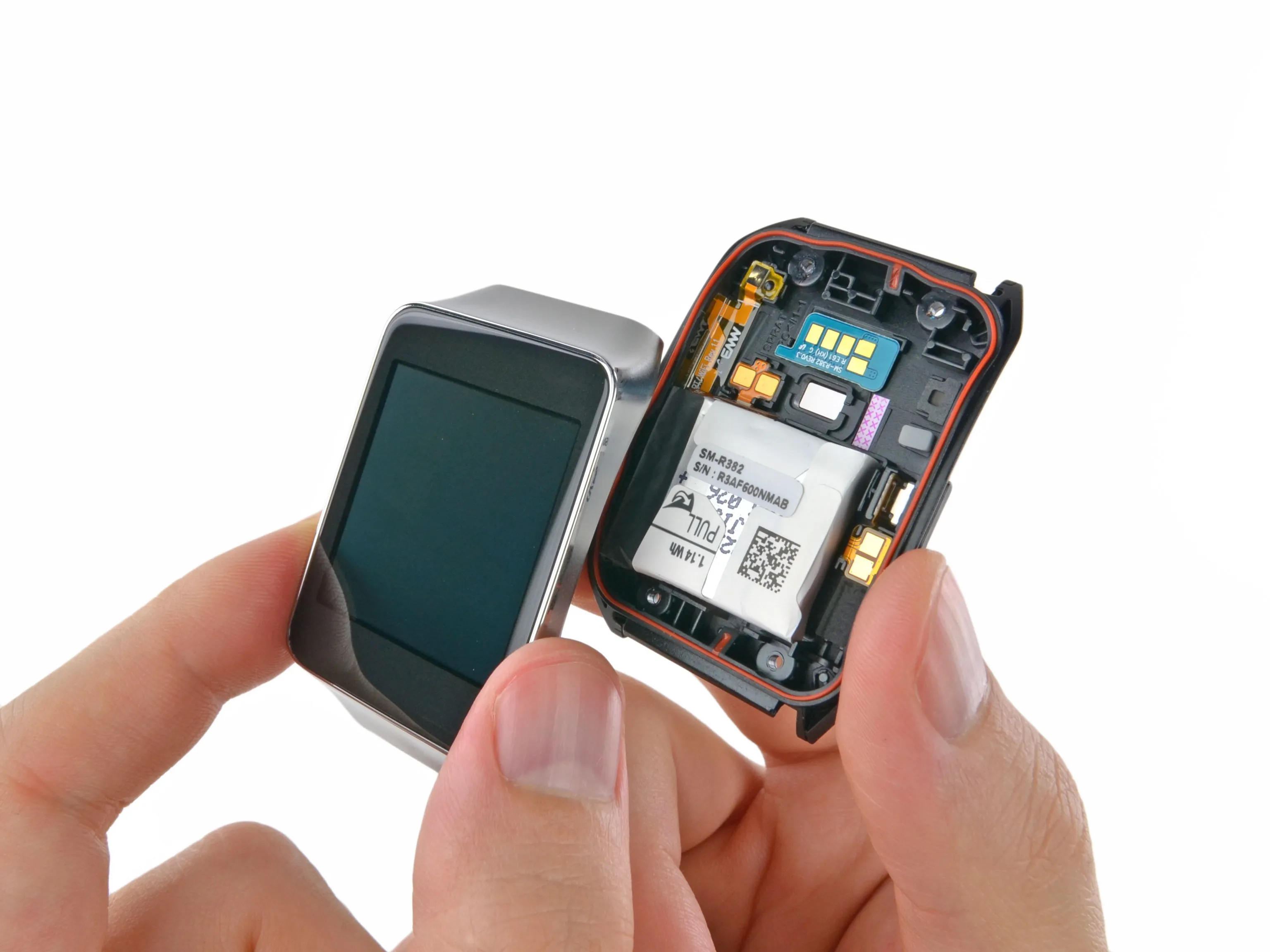

• Винты удалены, все, что вам нужно для доступа, это пластиковый инструмент для открывания, чтобы работать по периметру - точно так же, как в Gear 2.

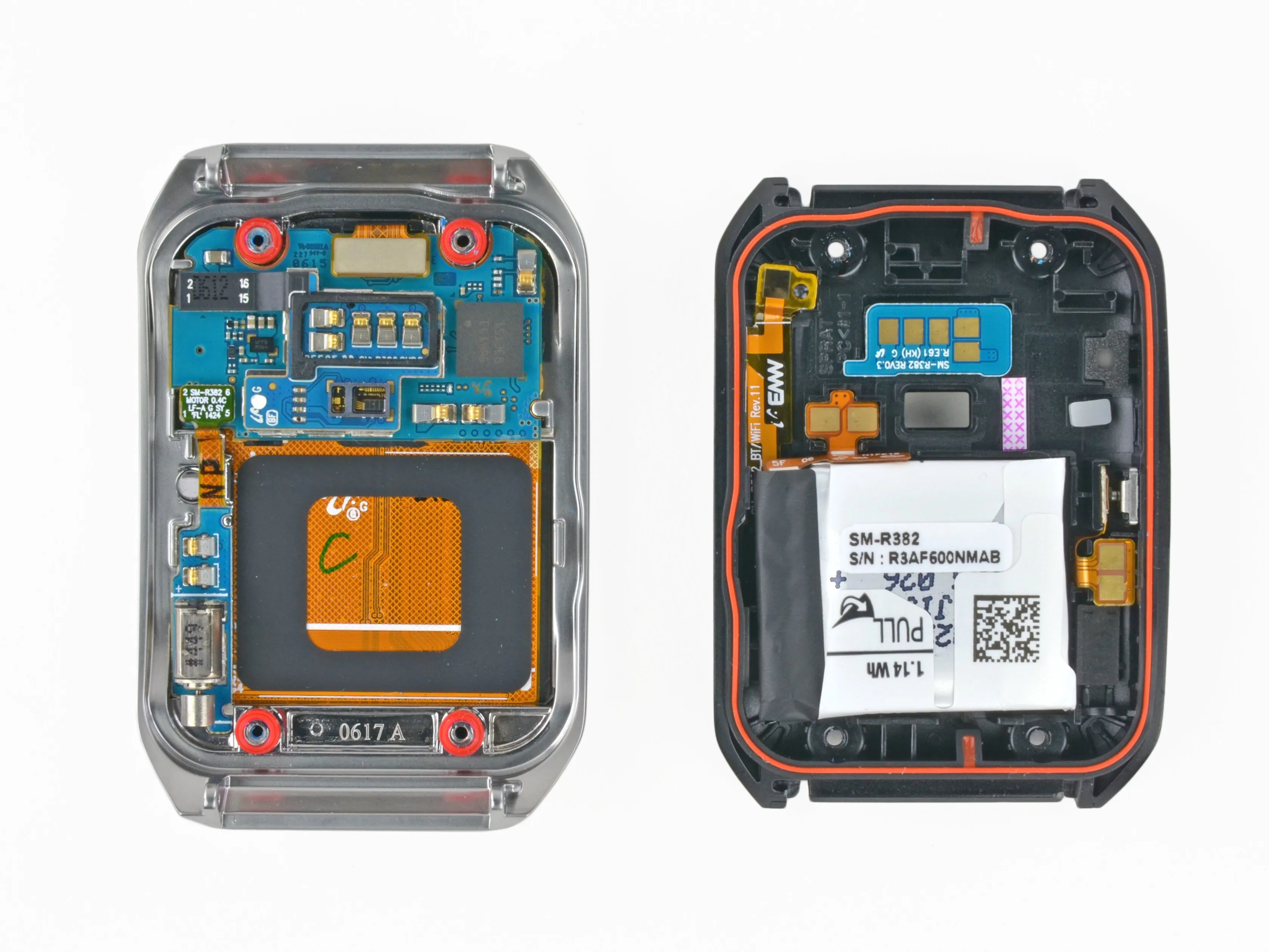

• Gear Live разбирается на две части - передний дисплей, где происходит вся магия, и заднюю крышку, где находится питание.

Шаг 7

• Прежде всего, давайте взглянем на батарею Gear Live.

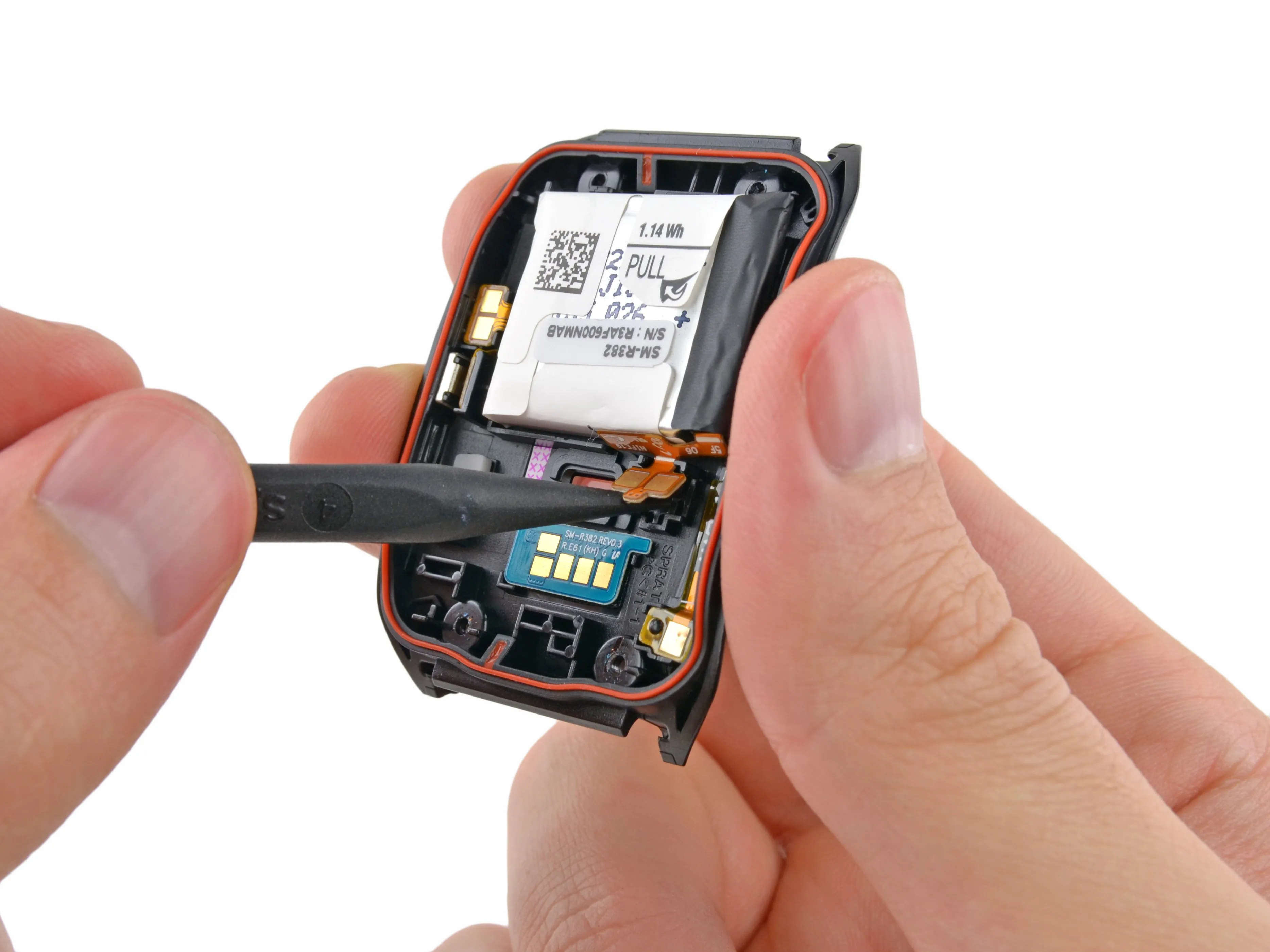

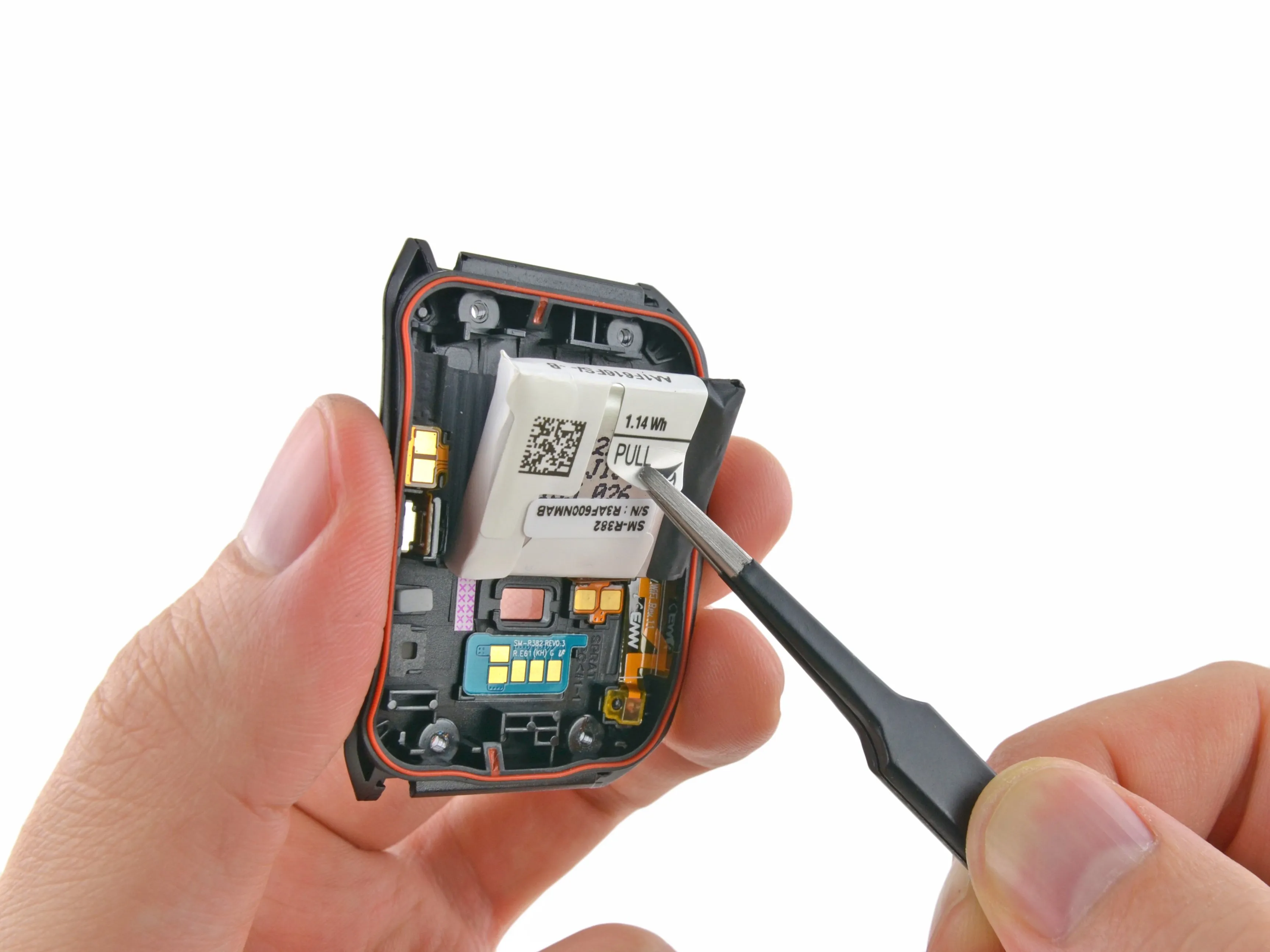

• С помощью палочки мы выковыриваем слегка засохшую контактную площадку батареи из ее гнезда в задней крышке, а затем с помощью пинцета извлекаем аккумулятор из задней панели.

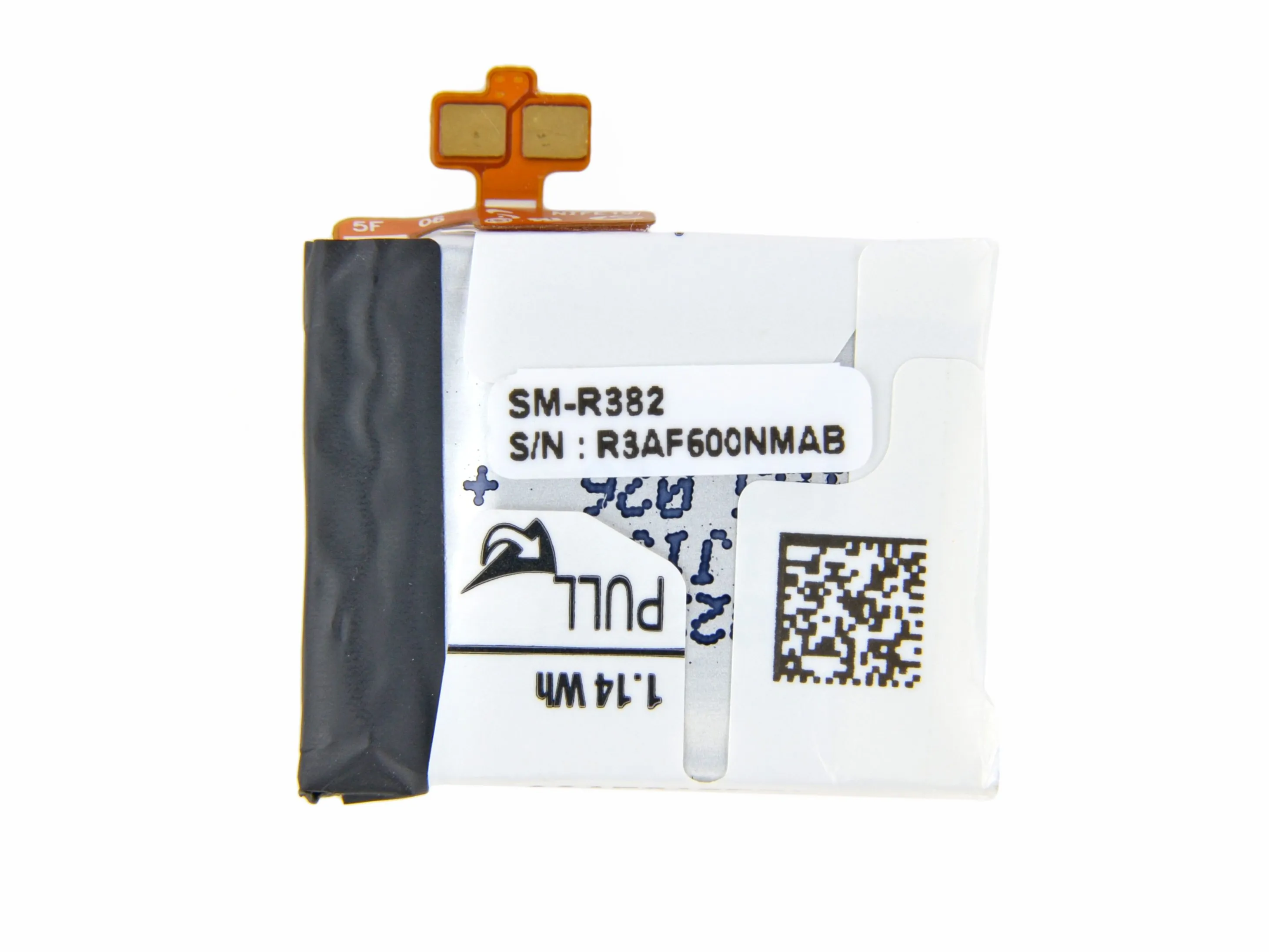

• Надпись на батарее гласит: '1,14 Вт-ч'. Если верить математике и аккумулятору емкостью 300 мАч, можно сделать вывод, что эти часы работают от вполне стандартного напряжения 3,8 В.

Шаг 8

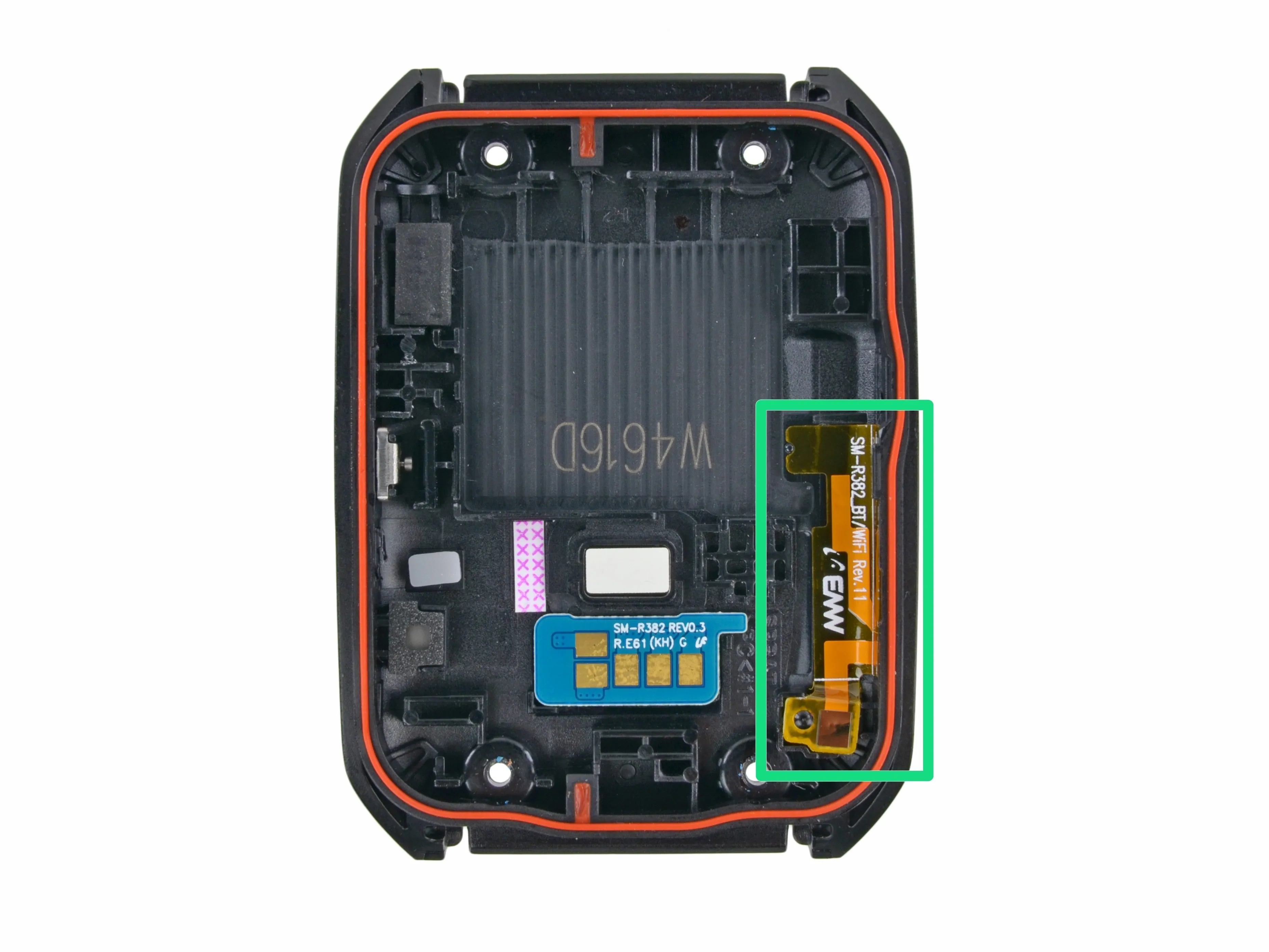

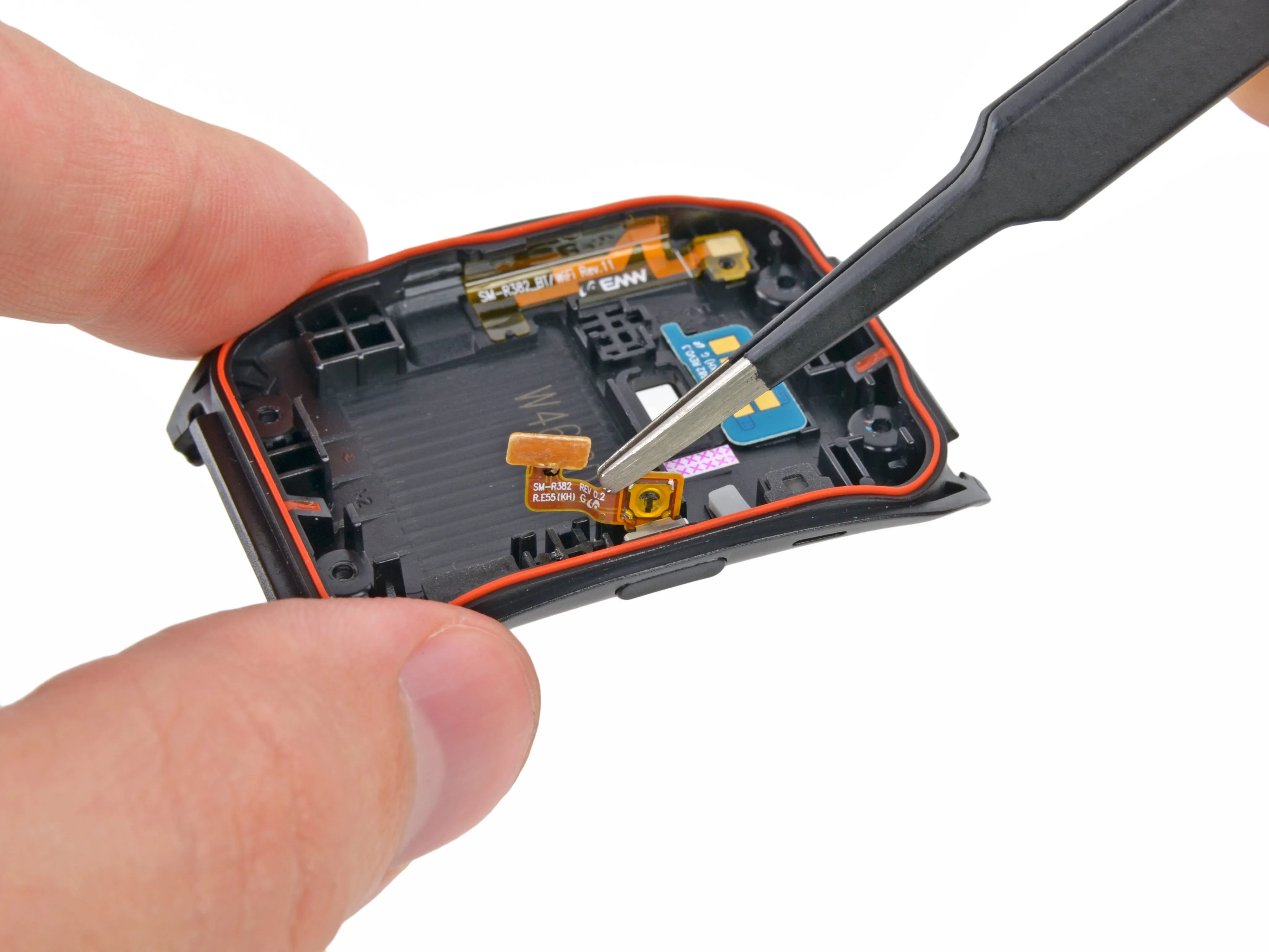

• Далее идет ленточный кабель кнопки питания. Какое-то время он держался как чемпион, но в конце концов наш пинцет справился с ним.

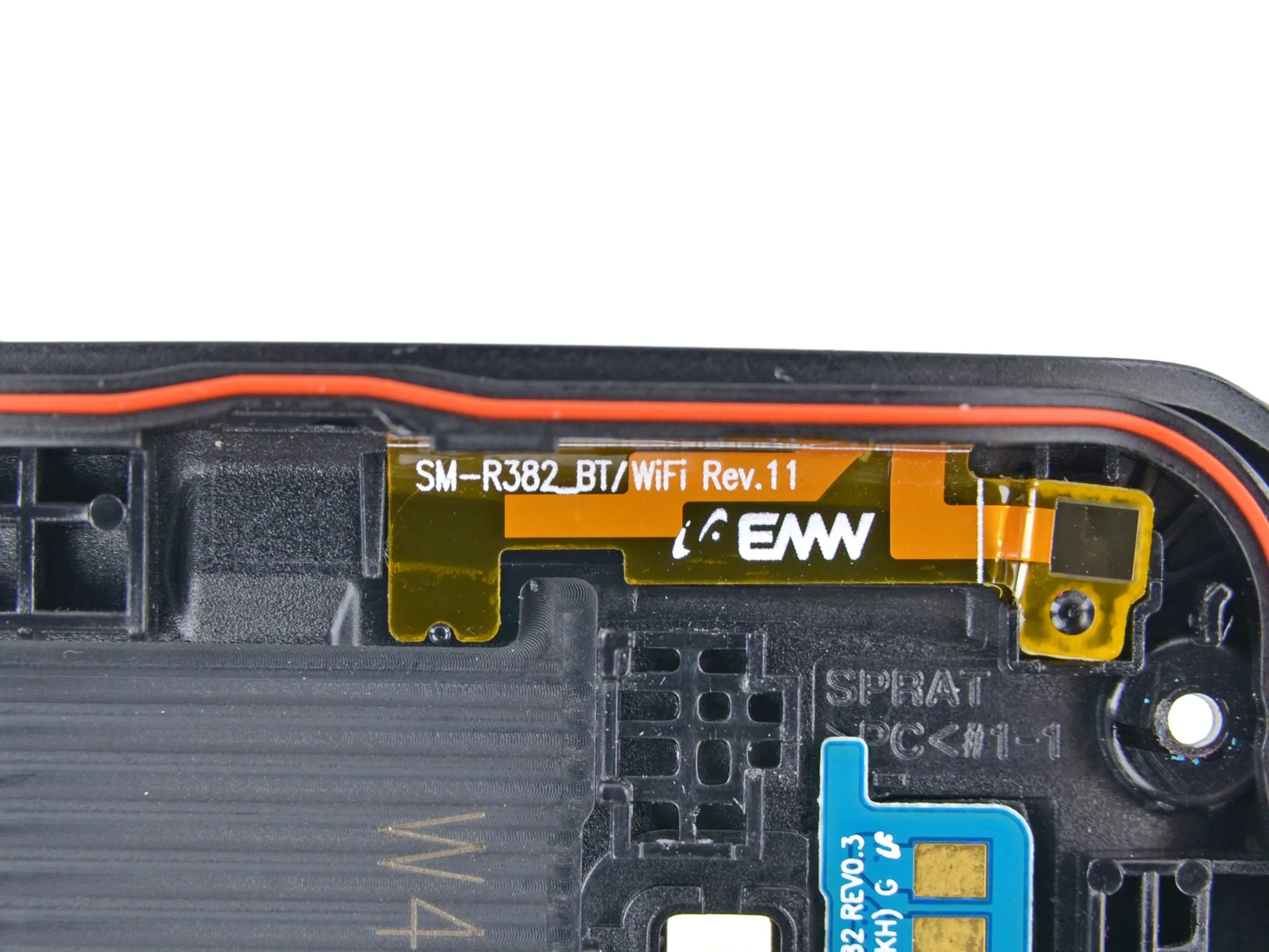

• Эй, что это? Антенна Bluetooth / Wi-Fi? У этой штуки не должно быть Wi-Fi! Не знаем, скрывает ли Samsung что-то на будущее, но мы уже умеем читать надписи на кабелях.

• Также стоит отметить индикатор повреждения жидкостью. И хотя это устройство 'водонепроницаемость IP67Но мы не рекомендуем ходить с ним в бассейн.

Шаг 9

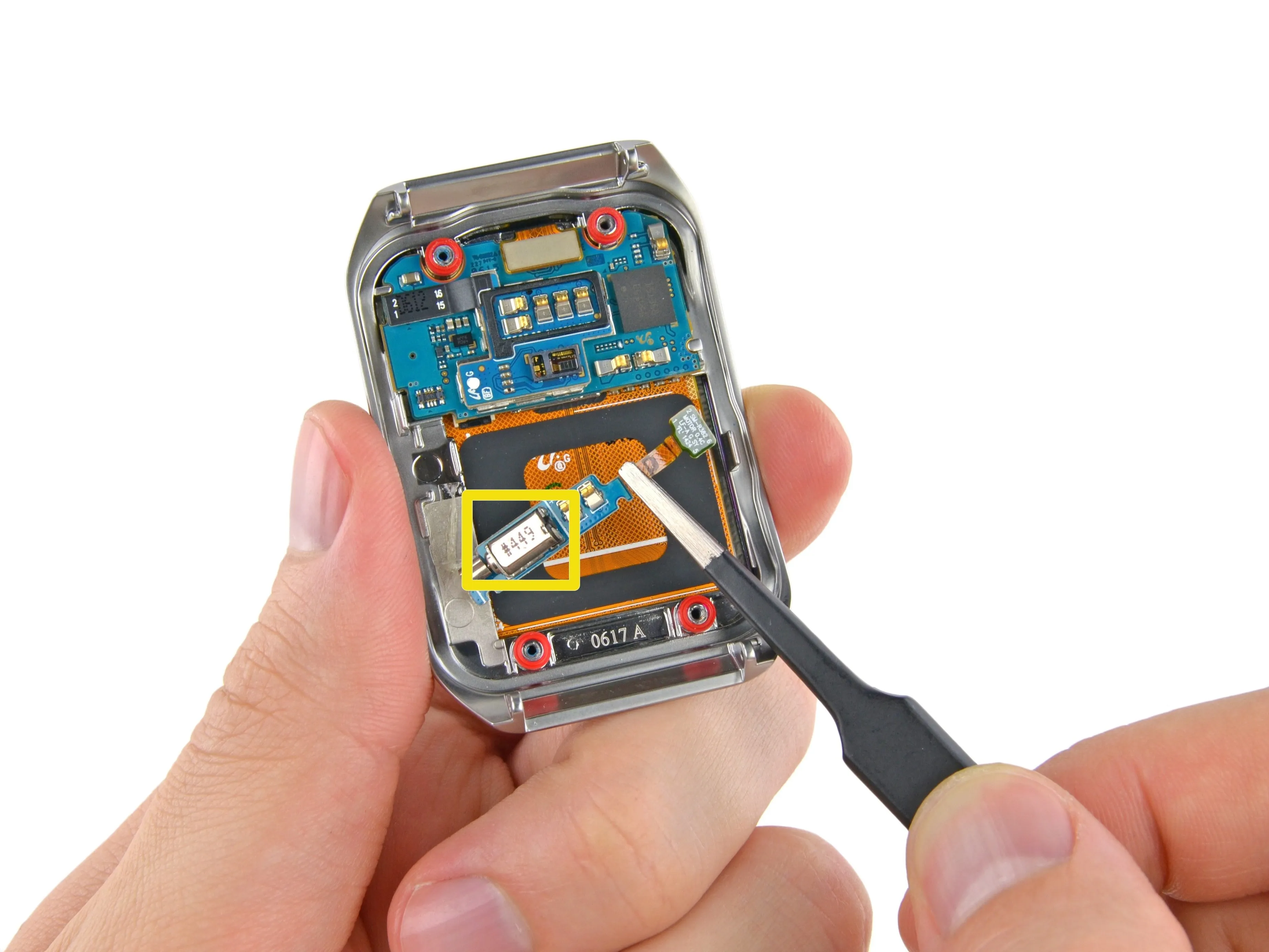

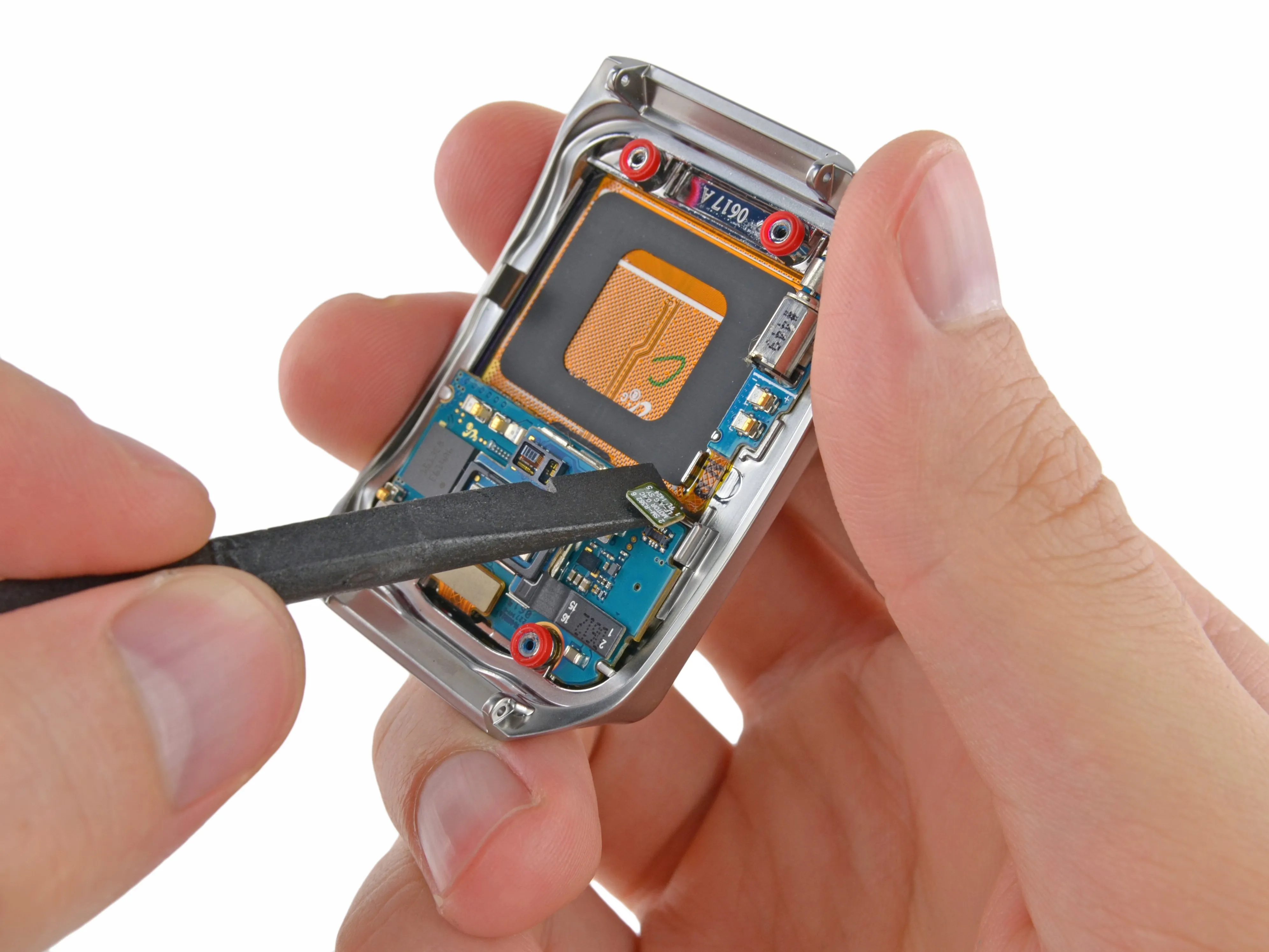

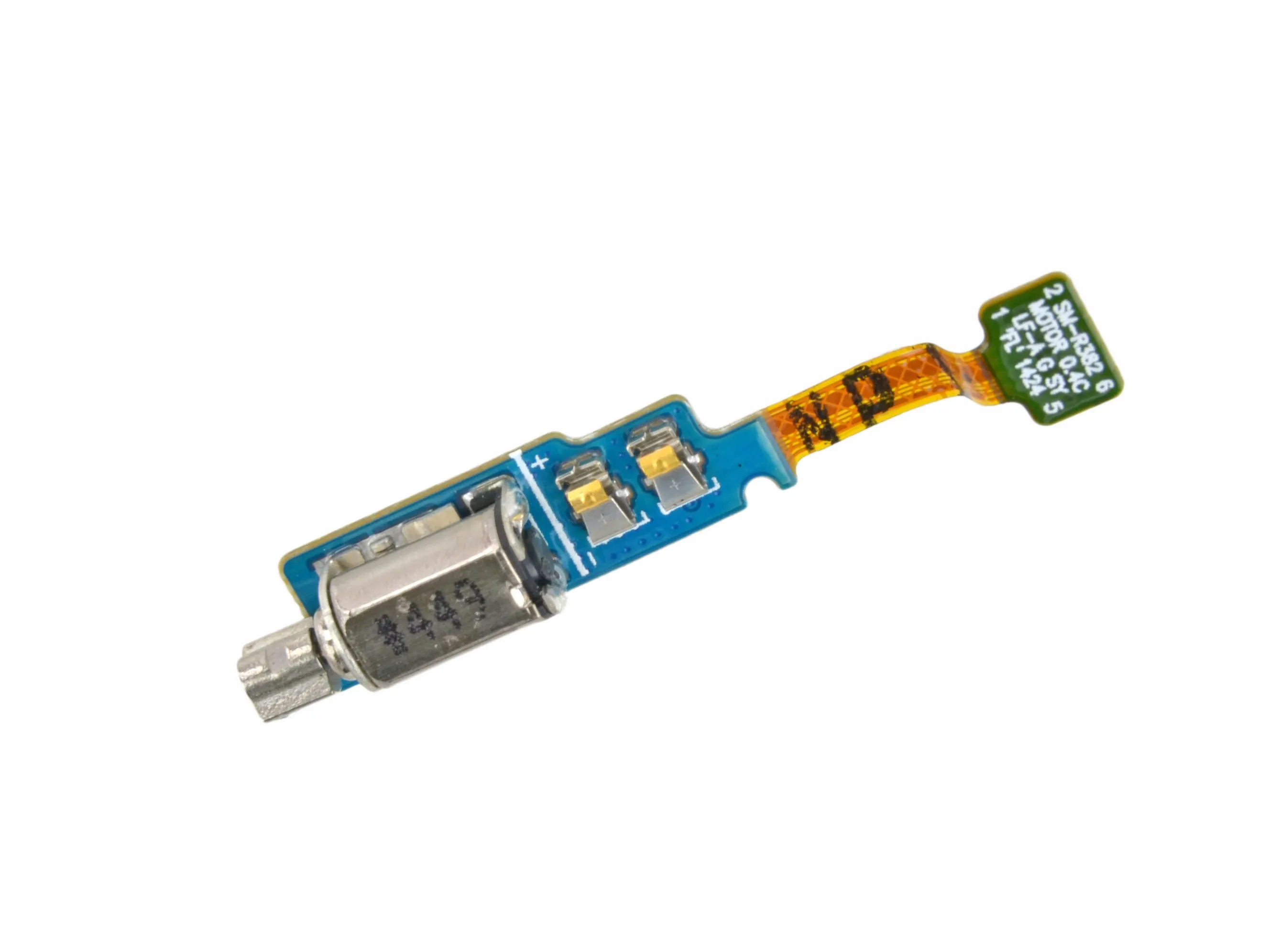

• Далее мы сосредоточим наше внимание на вибраторе в сборе. Мы определенно знаем, что внутри находится именно этот вибратор, поскольку на сборке также указан номер модели Gear Live SM-R382.

• Это также вибромотор, выпущенный ограниченным тиражом - № 449 из пятидесяти миллиардов произведенных.*

• (*Наша оценка основана на отсутствии реальных сведений о реальных количествах производства).

Шаг 10

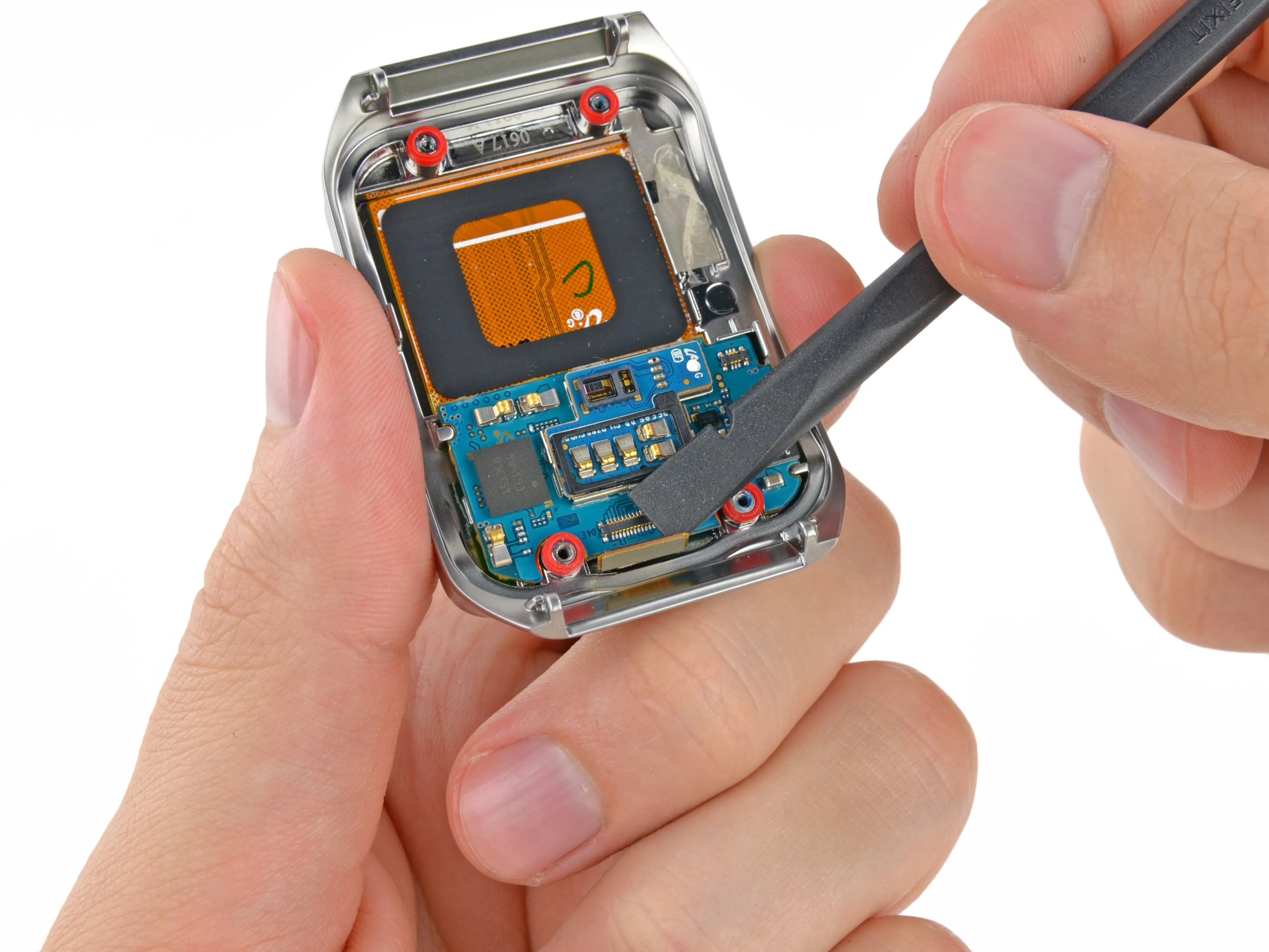

• Следующий шаг: отсоединяем кабель дисплея, чтобы добраться до материнской платы.

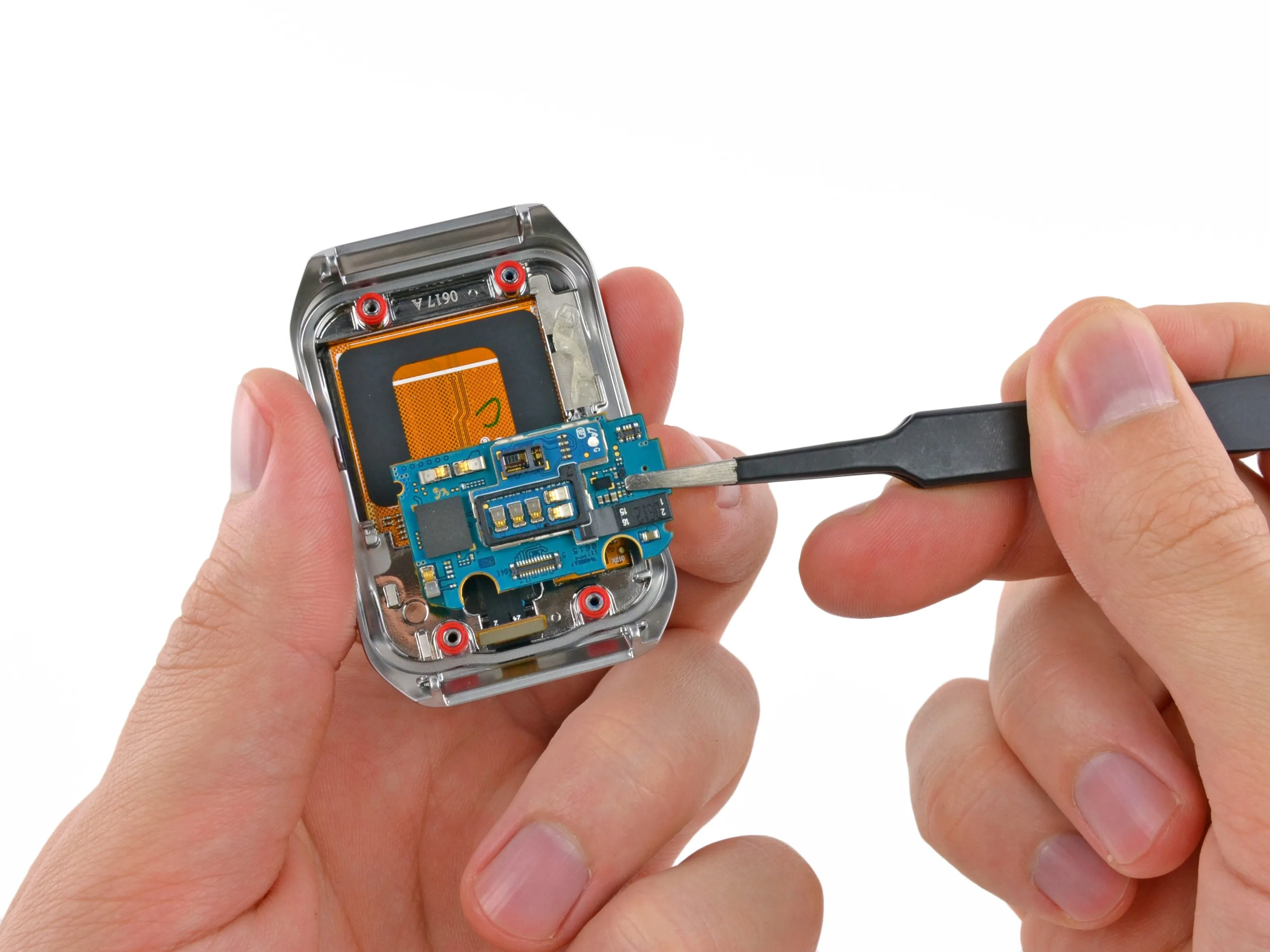

• Плата вынимается после легкого подталкивания нашим надежным пинцетом.

• На маленькой материнской плате расположена еще более маленькая дочерняя плата, на которой находятся разъемы для подключения питания и крошечный биометрический датчик (датчик сердечного ритма).

Шаг 11

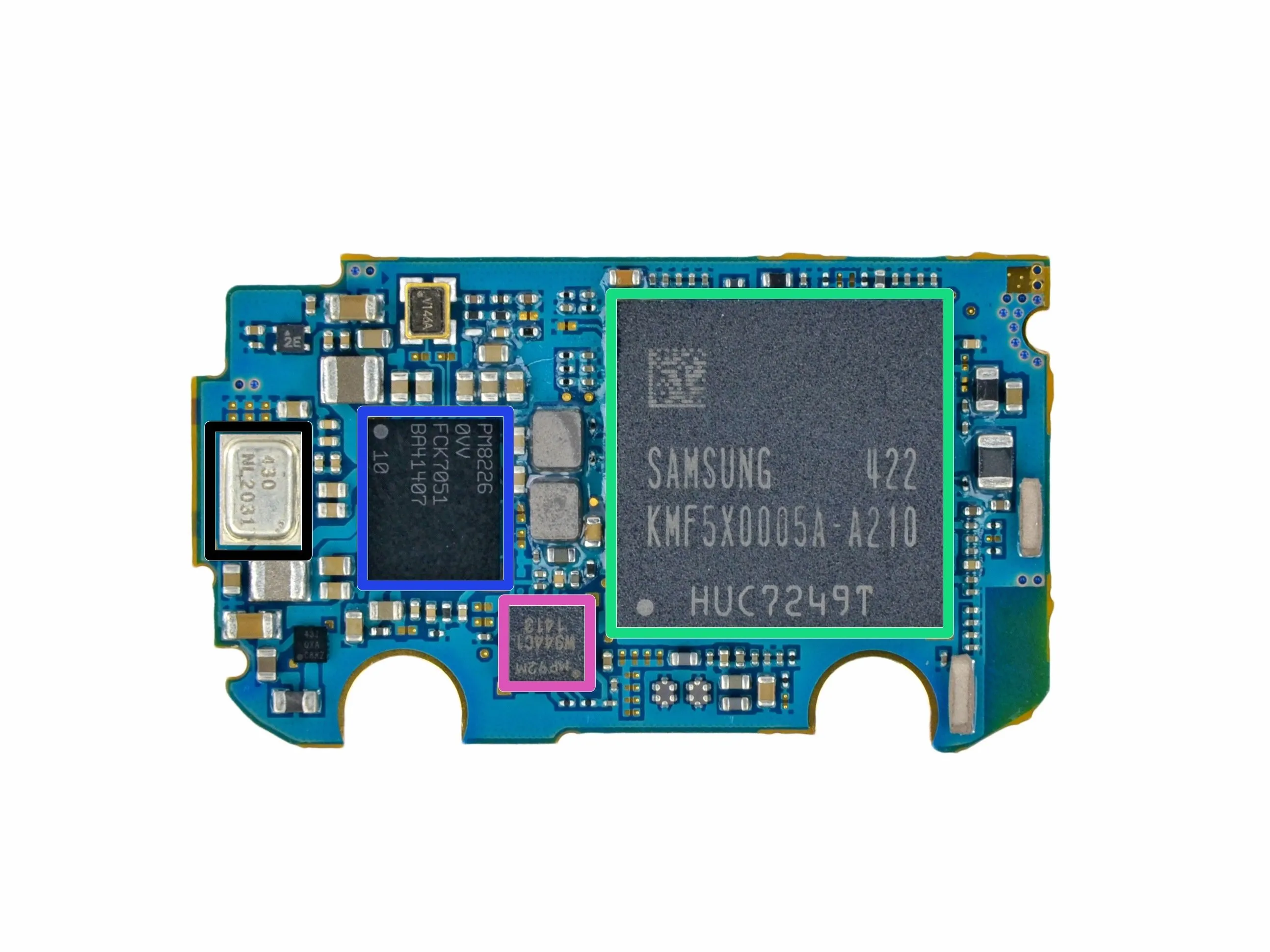

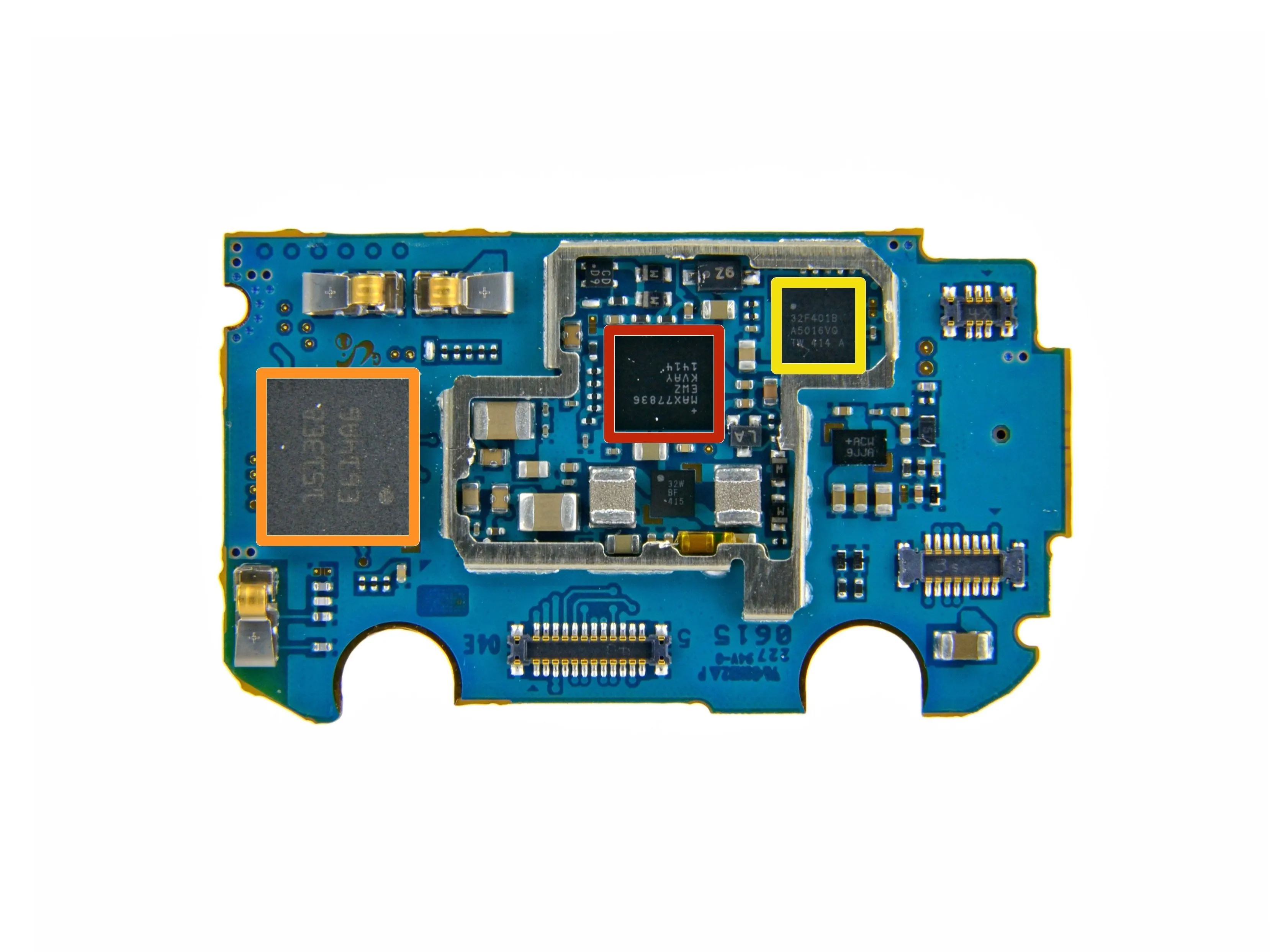

• Немного терпения, и платы отсоединяются, оставляя материнскую плату снятой и готовой для анализа ИС:

• Maxim Integrated MAX77836 Низковольтный вход, 3 В/3,3 В/5 В/регулируемый выход, повышающий DC-DC-преобразователь

• Broadcom BCM4334W Bluetooth 4.0 / 802.11 a/b/g/n Wi-Fi / FM-приемник

• STMicroelectronics STM32F401B ARM-Cortex M4 MCU с 128 КБ флэш-памяти

• Samsung KMF5X0005A-A210 512 МБ DRAM с системой на кристалле Qualcomm APQ8026 под ним

• ИС управления питанием Qualcomm PM8226

• InvenSense MP92M 9-осевой гироскоп + акселерометр + компас

• Микрофон InvenSense ICS-43430

Шаг 12

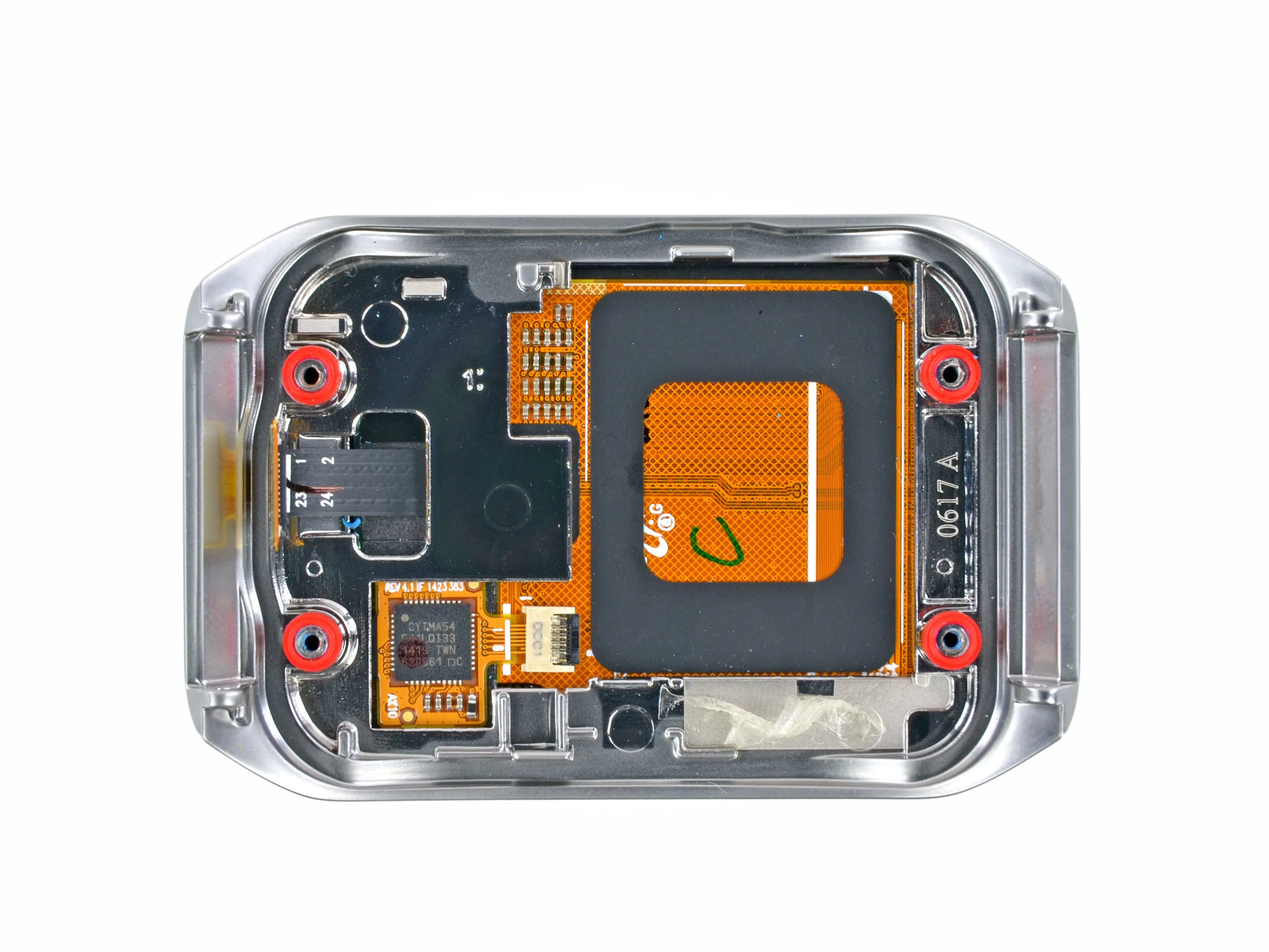

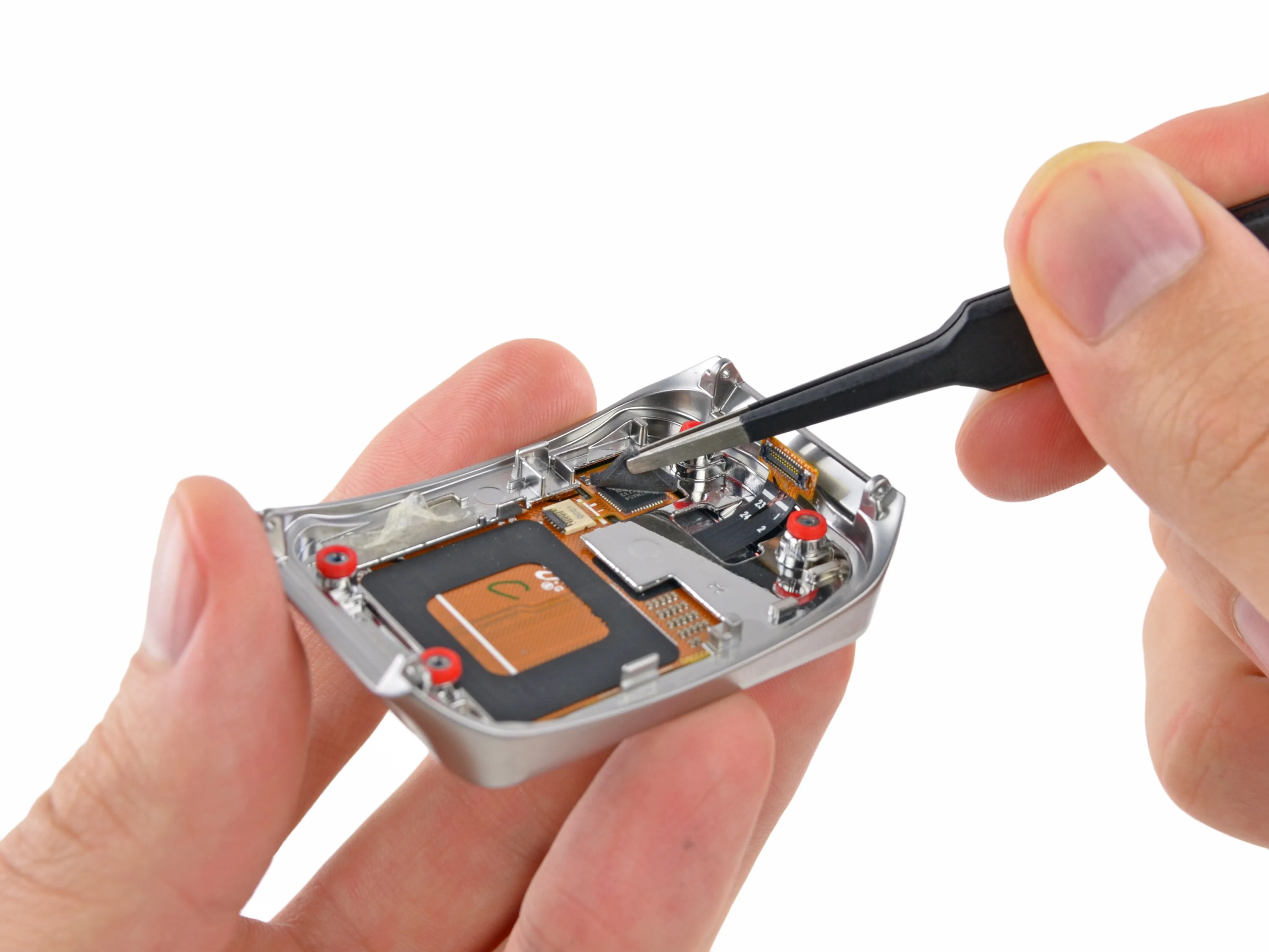

• К счастью, мы еще не закончили с пинцетом, потому что эта маленькая термопрокладка нуждается в доработке. Мы уже говорили, что 'пинцет' - это и полезно, и весело?

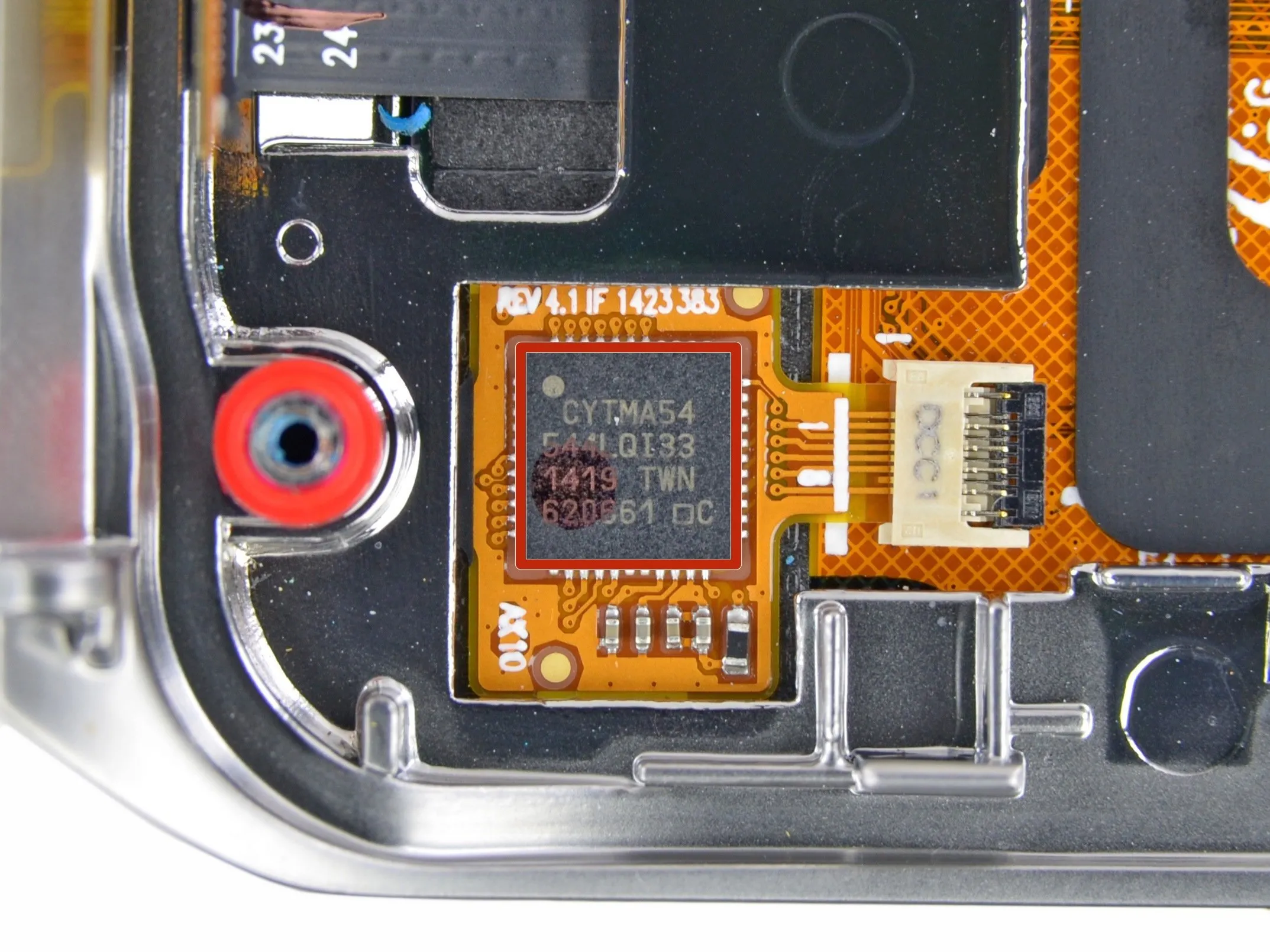

• Под термопрокладкой контроллер сенсорного экрана Cypress Semiconductor CYTMA545 моргает глазами под ярким светом стола для разборки.

• Если бы сам дисплей тоже можно было подправить. К сожалению, он, похоже, вклеен в металлическое шасси.

Шаг 13

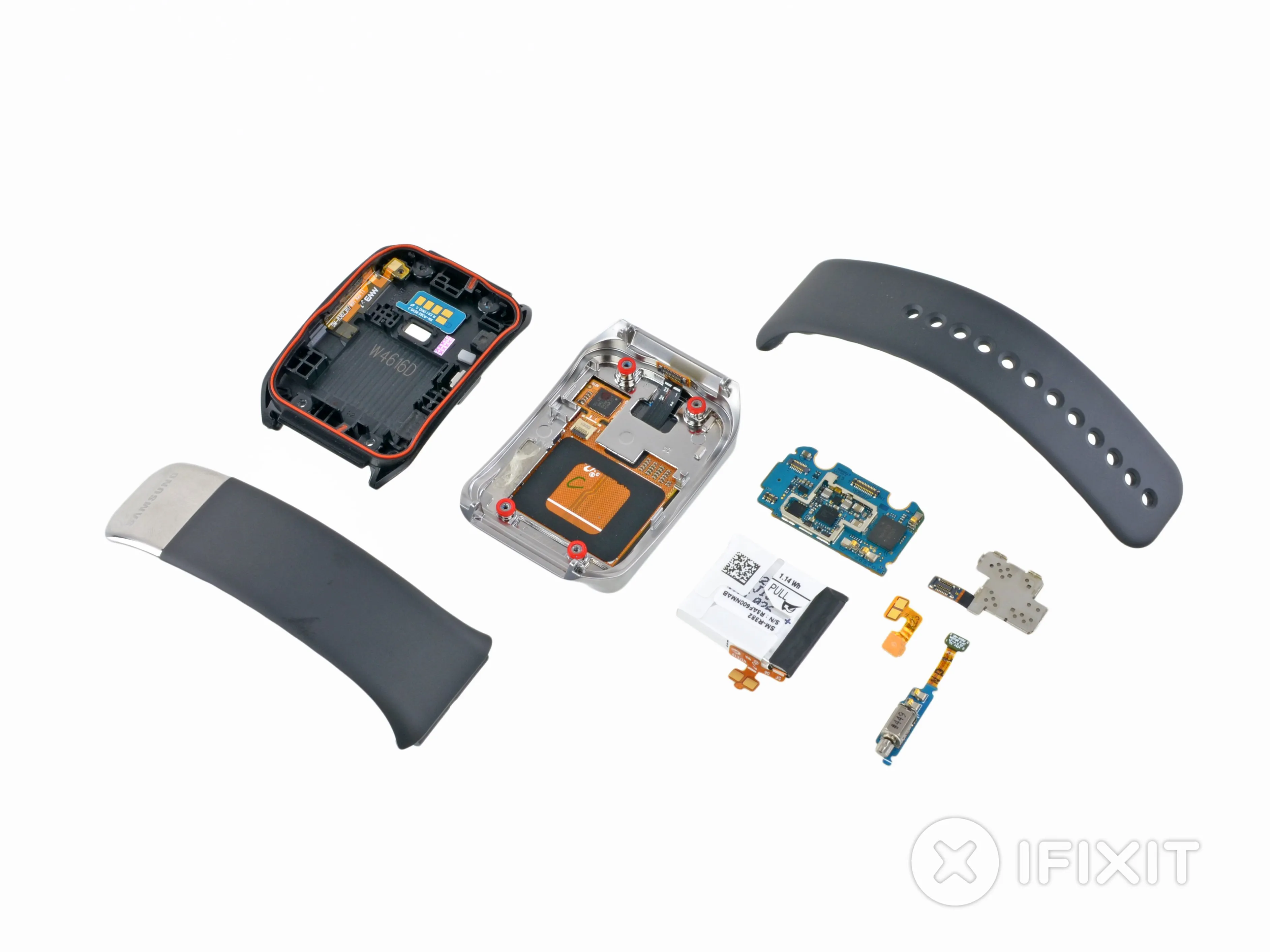

• Оценка ремонтопригодности Samsung Gear Live: 8 из 10 (10 - легче всего отремонтировать)

• Ремешок отсоединяется легко и почти так же, как обычный ремешок часов, что делает его замену простым и необременительным делом.

• Несмотря на водонепроницаемую конструкцию, открыть корпус не составит труда. Возьмите с собой драйвер T5 и инструменты для отжима, но не ждите драки.

• Батарея легко доступна и заменяется, а дружественная вкладка 'Pull' подбадривает вас.

• Несколько небольших гибких печатных плат с клейкой поверхностью будут представлять сложность при ремонте.

• Вклеенный в корпус дисплей делает замену экрана сомнительным и дорогостоящим занятием.
