Разборка Samsung GT-E1205Q

Введение

Привет всем! Сегодня я покажу вам, как разобрать Samsung Keystone 2, не сломав его, так что давайте начнем!

Что вам понадобится

Детали

Инструменты

•

•

•

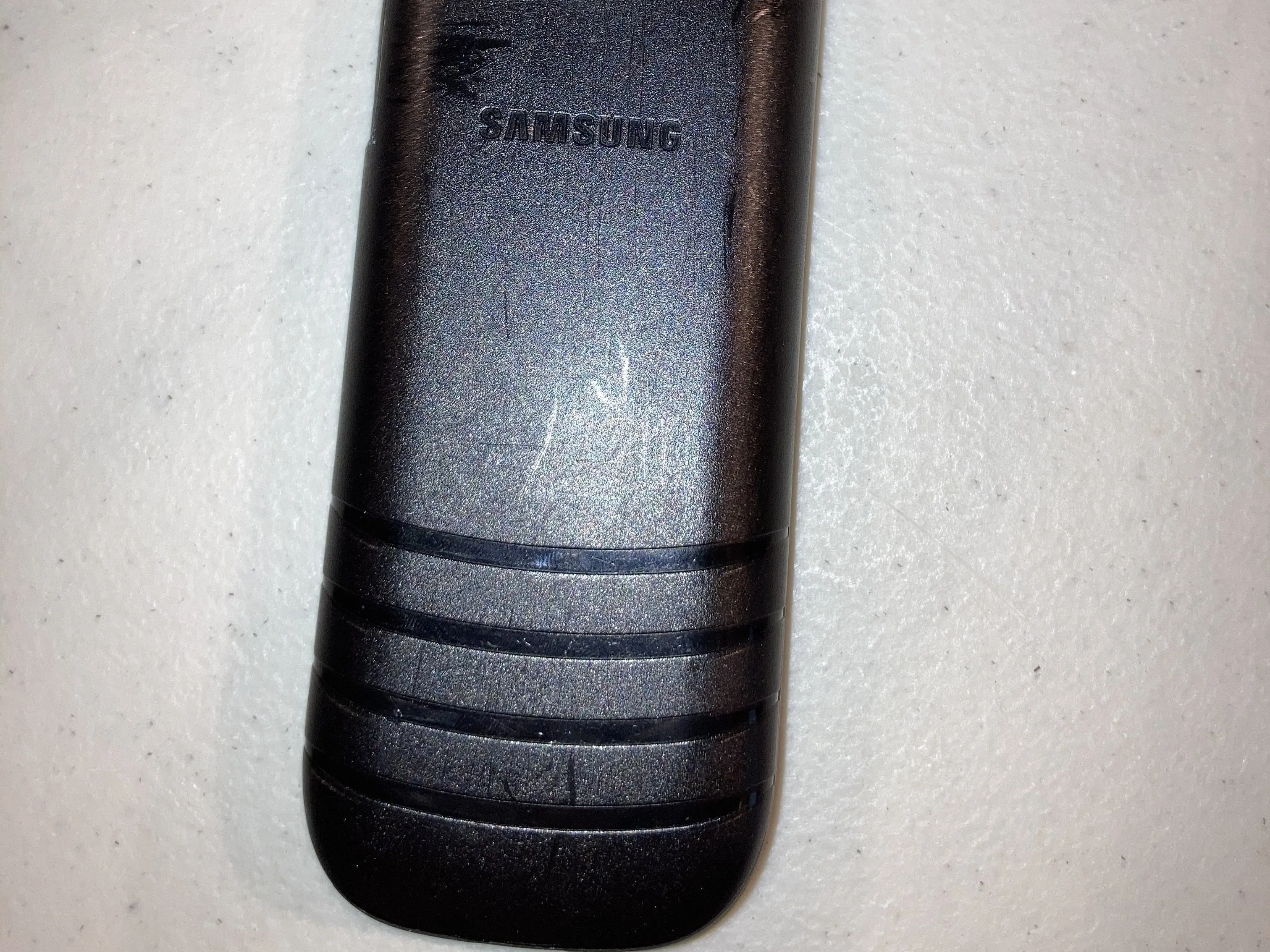

Шаг 1 Быстрый взгляд на телефон

• Если посмотреть на телефон, то он довольно крут! В нем есть:

• Альфа-цифровая клавиатура с подсветкой

• FM-радио

• SMS-сообщения

• Игры

• Инструменты конвертации

• 10 вариантов мелодий звонка и 4 варианта мелодий оповещения

• Будильник и таймер

Шаг 2 Аккумулятор

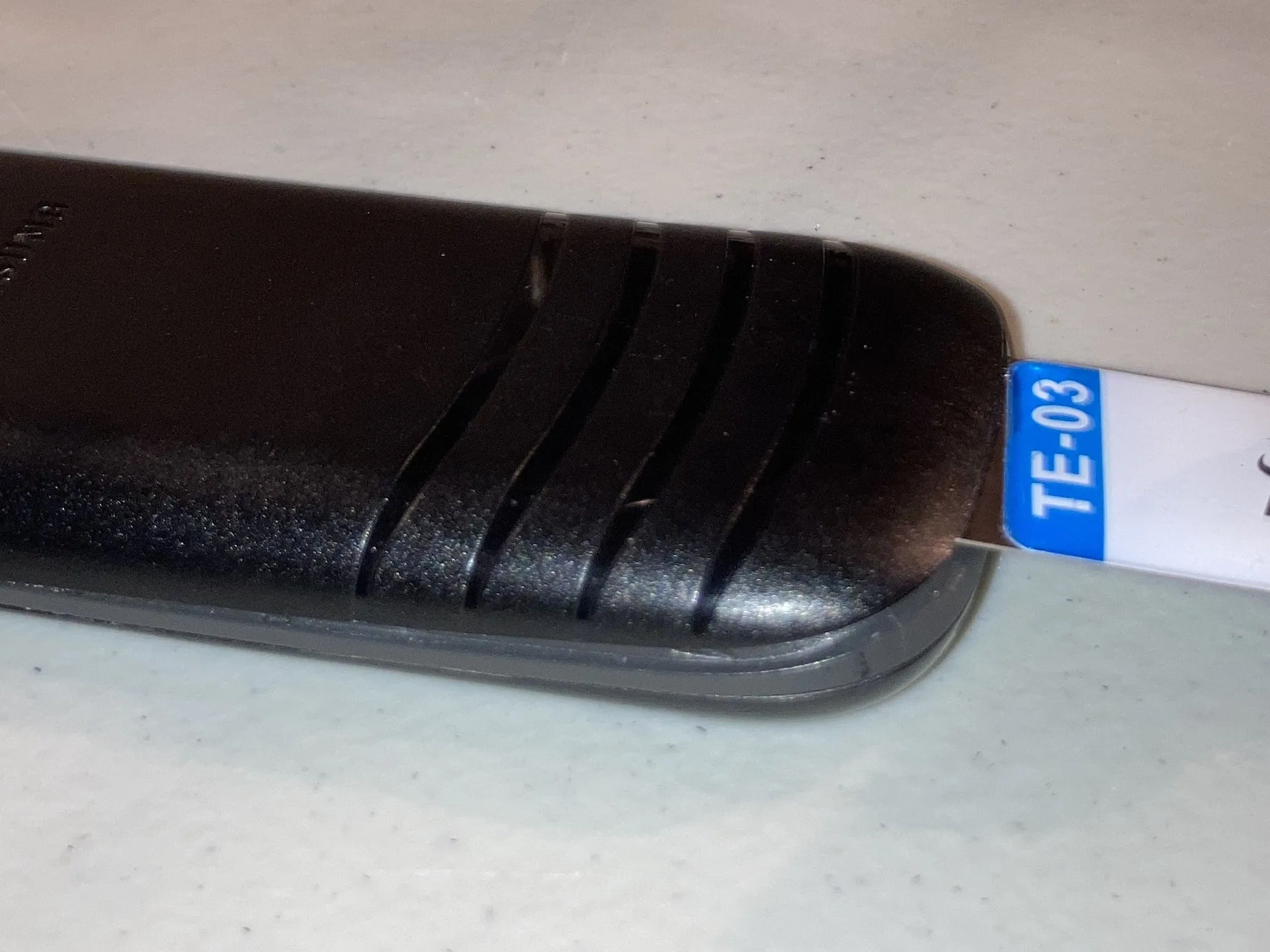

• Теперь с помощью инструмента для открывания снимите заднюю крышку, вдавив инструмент в выемку на дне и немного поработав по кругу, пока не снимите крышку. Затем извлеките аккумулятор, потянув его рукой.

• Будьте осторожны, чтобы не проткнуть батарею. Вряд ли вам понравится, если по всему дому будет валяться взорвавшаяся батарея!

• Перед извлечением батареи убедитесь, что телефон выключен, чтобы не повредить его.

Шаг 3 Винты

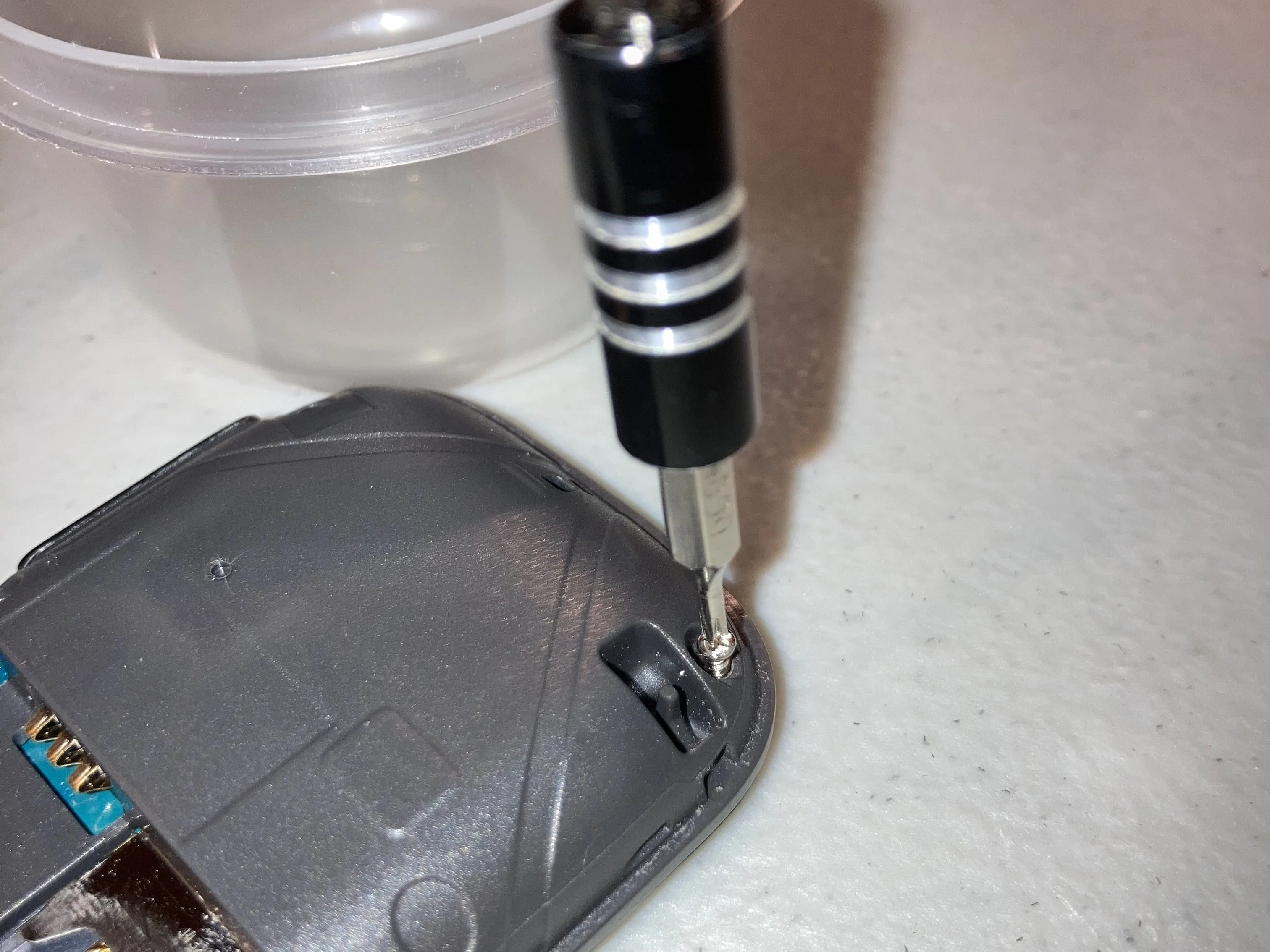

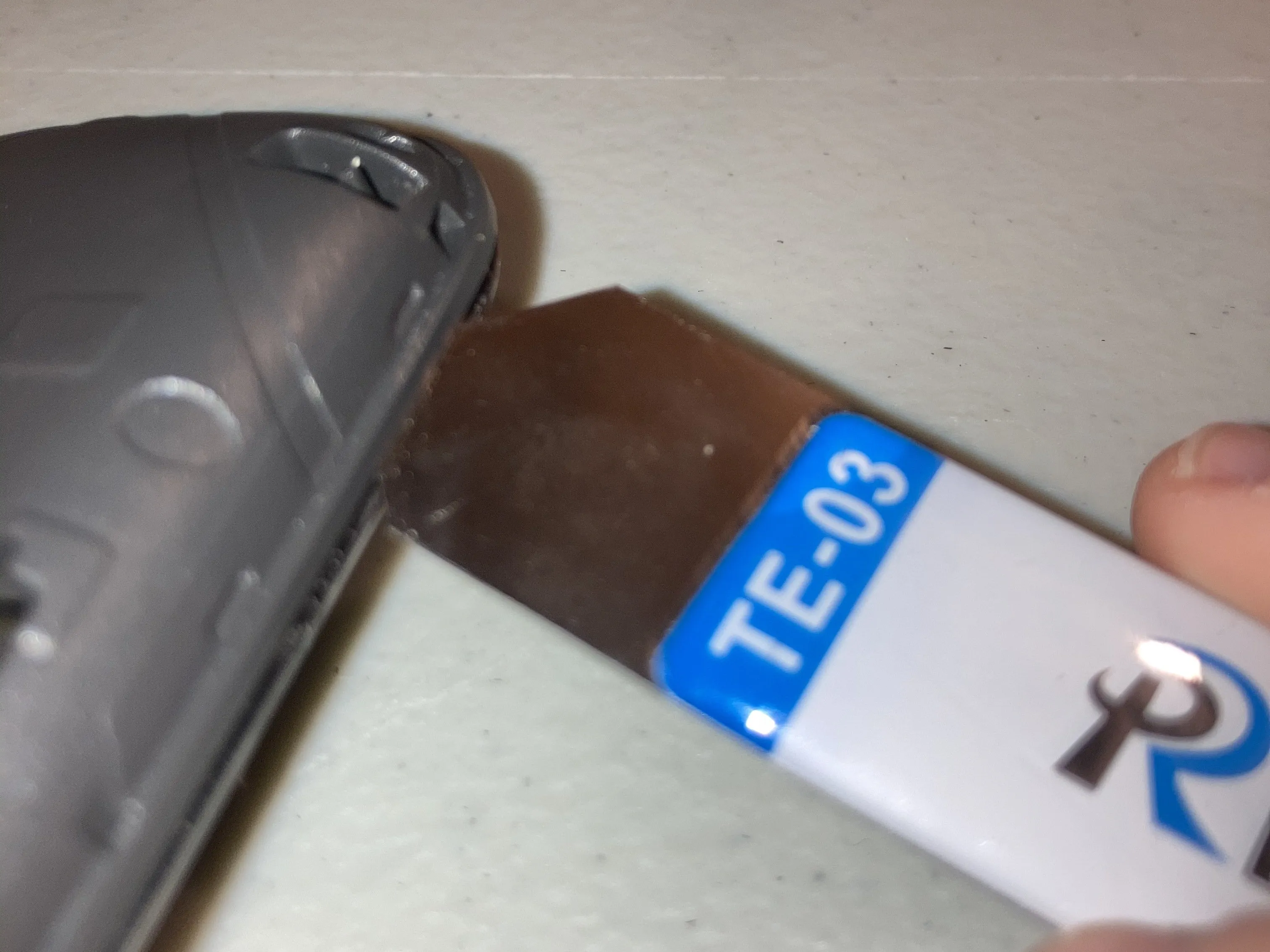

• Теперь открутите три винта Phillips с помощью отвертки PH#000 и, используя инструмент для открывания, пройдитесь по краям, чтобы снять заднюю крышку.

• Будьте осторожны, чтобы не пораниться инструментом для открывания! (См. фото 3)

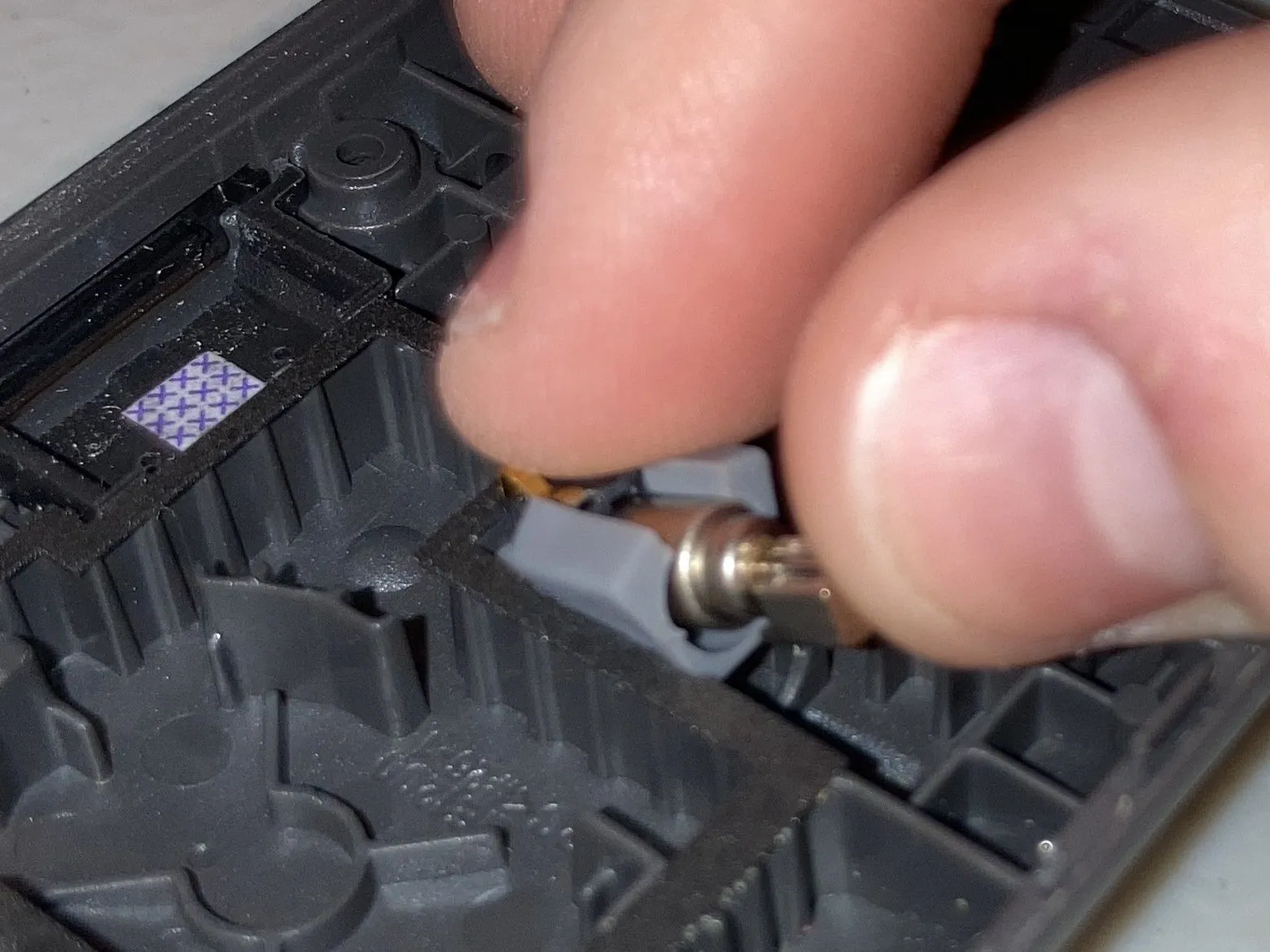

Шаг 4 Детали для снятия

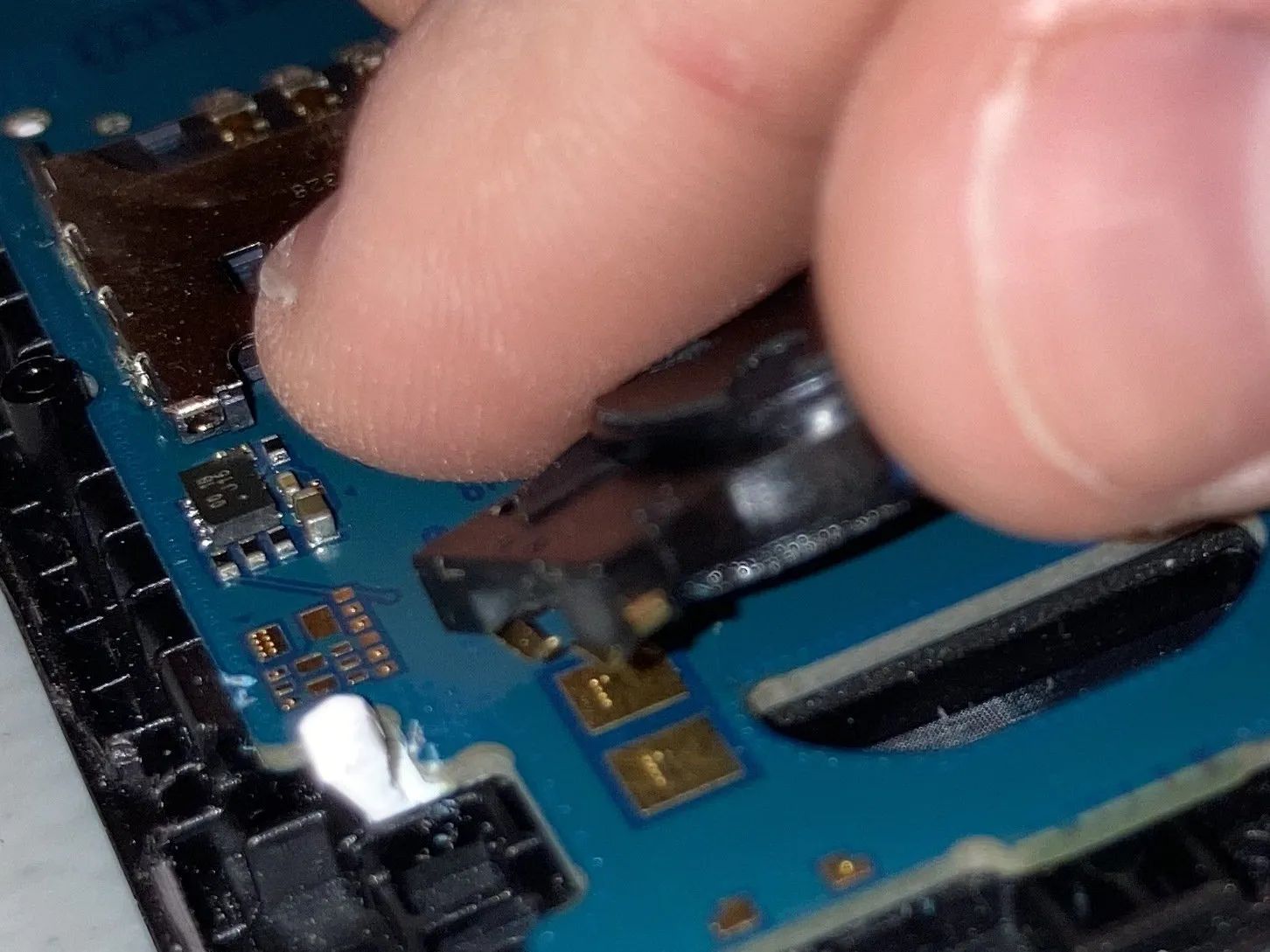

• На задней панели телефона мы можем снять вибромотор, а затем на печатной плате - динамик.

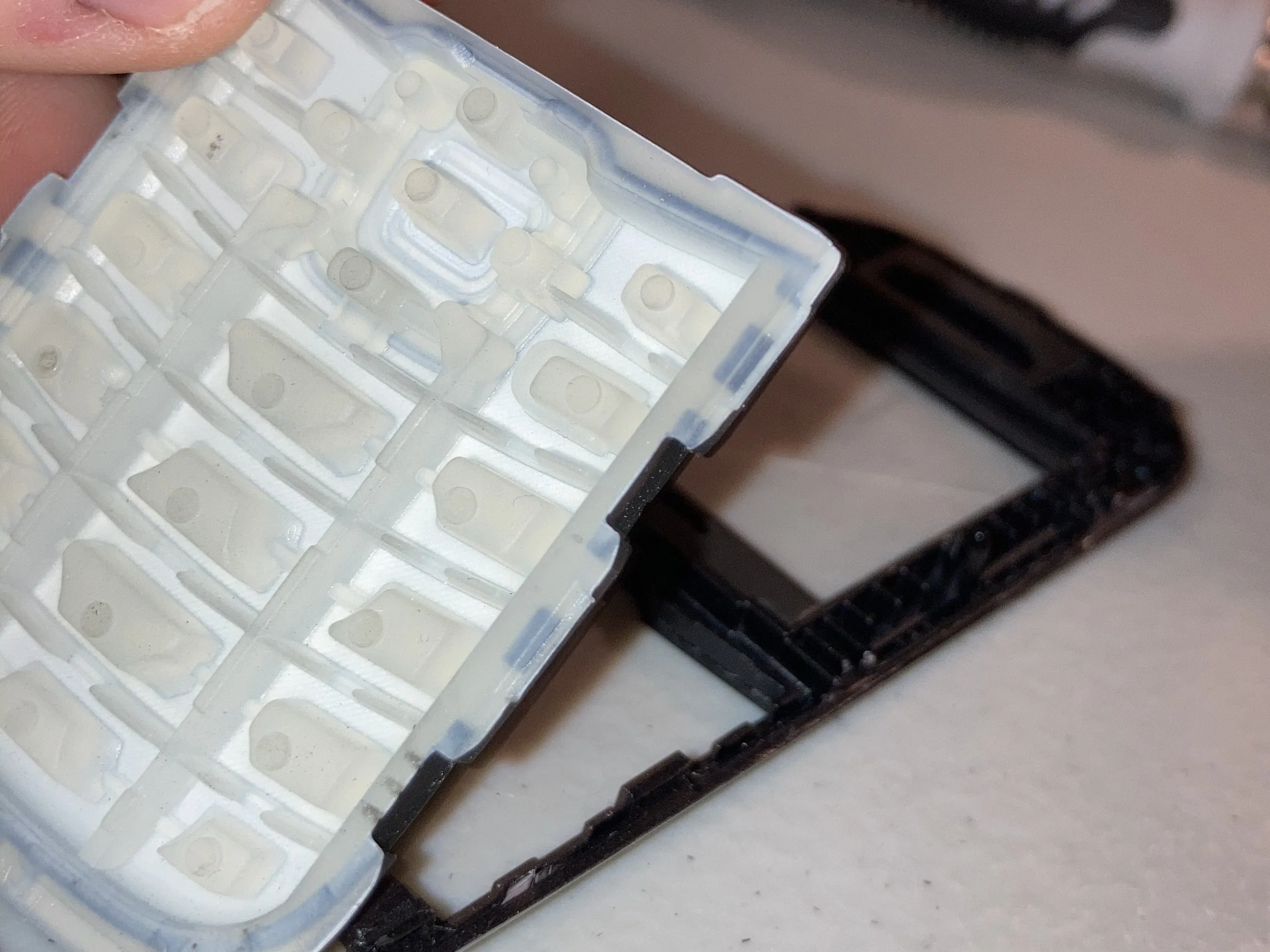

Шаг 5 Плата и алфавитно-цифровая клавиатура

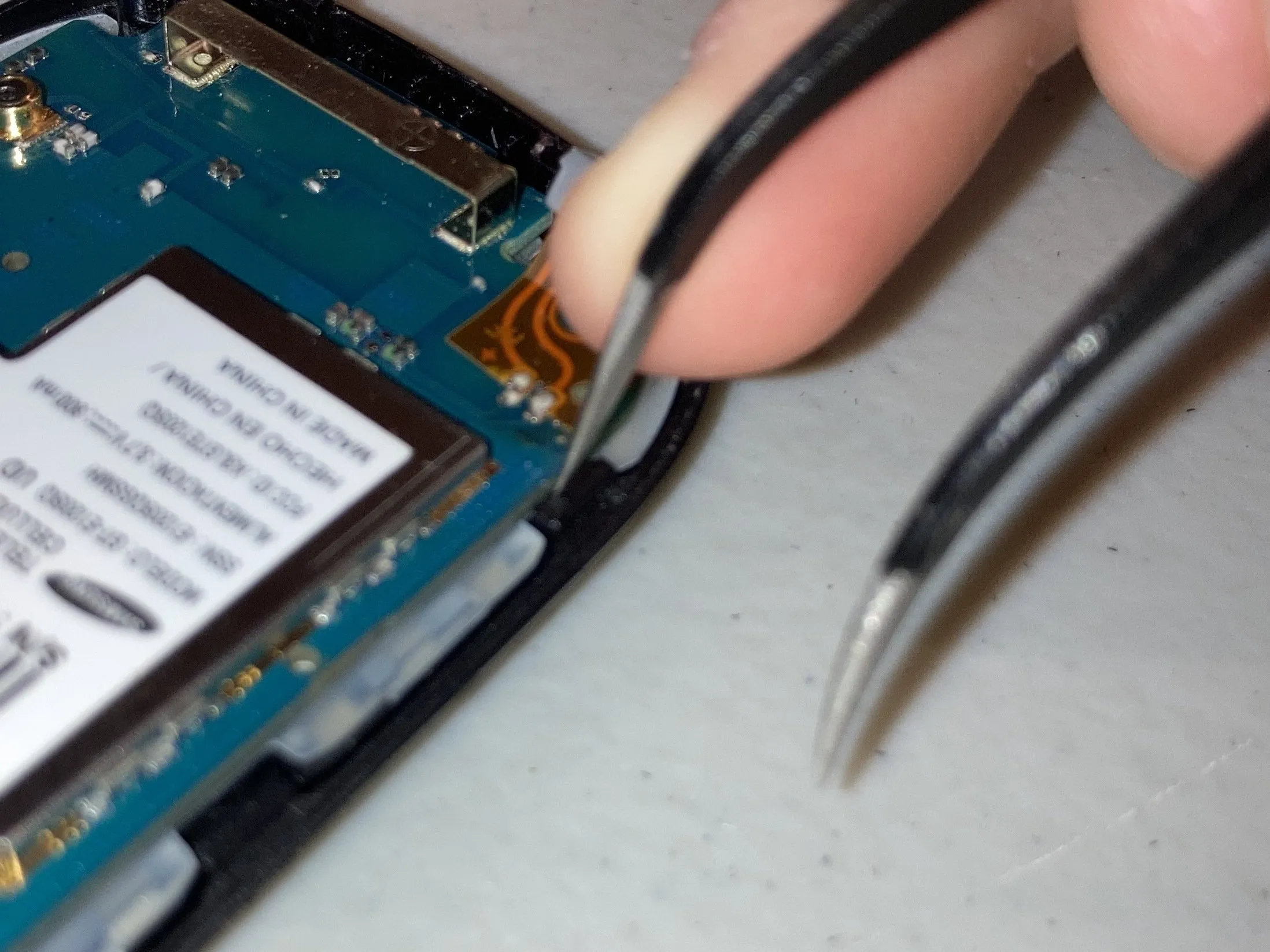

• Теперь потяните вверх верхнюю часть платы, с помощью пинцета вставьте правый нижний зажим, а затем потяните плату вправо и вверх. Затем снимите фальшивую клавиатуру.

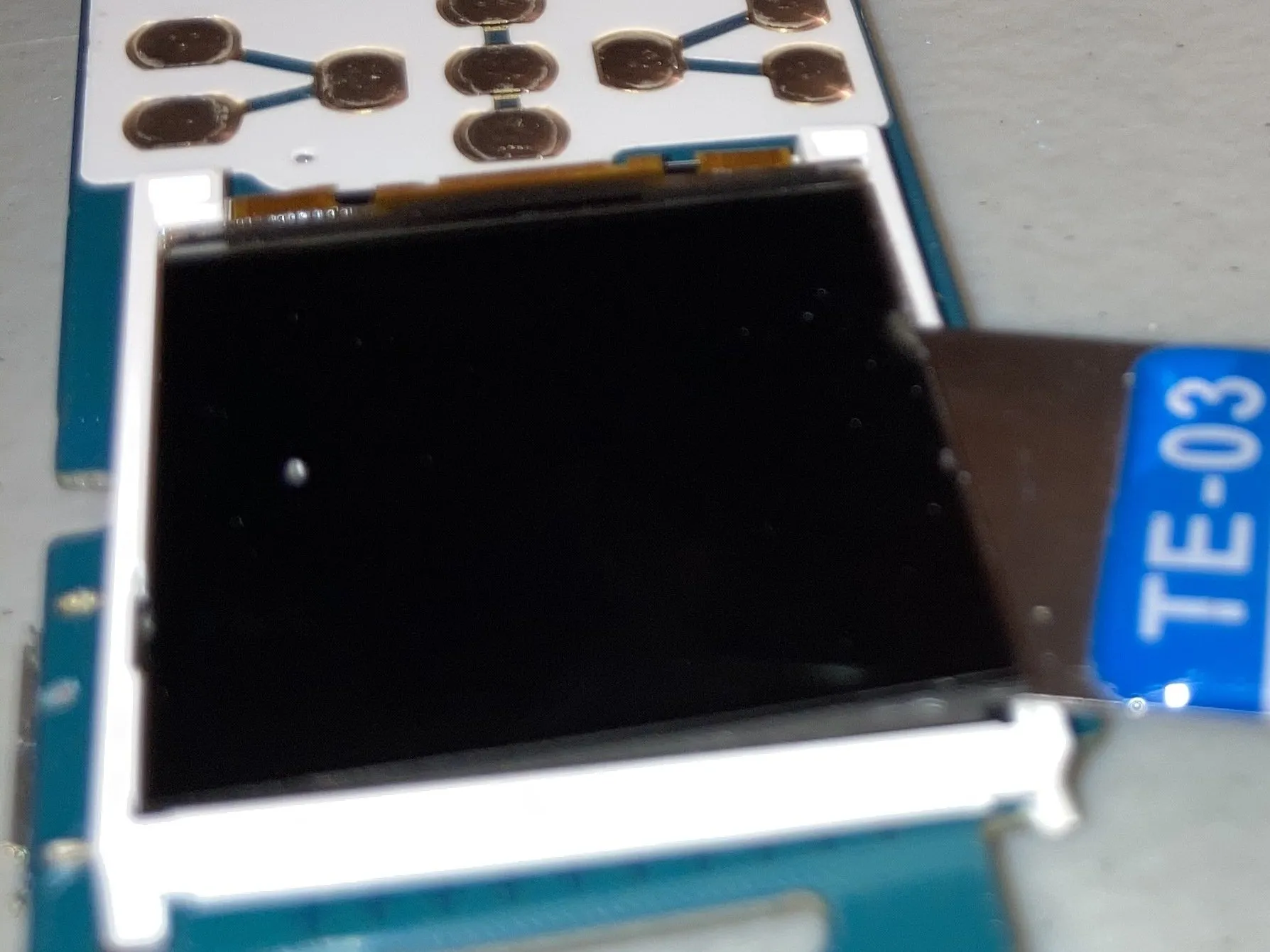

Шаг 6 Экран

• Теперь отстегните две белые клипсы на плате, переверните плату и очень осторожно подведите инструмент для открывания под экран и поднимите, ОСТОРОЖНО! Затем снимите белую пластиковую деталь, которая была под экраном.

• ВНИМАНИЕ! Будьте осторожны и не разбейте ЖК-экран, потому что жидкий кристалл внутри него токсичен!

Шаг 7 Последнее!

• Если вы не сломали его, то поздравляем! Вы дошли до конца! Большое спасибо, что прочитали это руководство. До встречи!
