Разборка Samsung GT-E1205Y

Что вам нужно

Инструменты

•

•

•

Шаг 1 Разборка Samsung GT-E1205Y

• Добро пожаловать в мой разбор Samsung GT-E1205Y!

• В этом разборе мы разберем кнопочный телефон без сенсорного экрана!

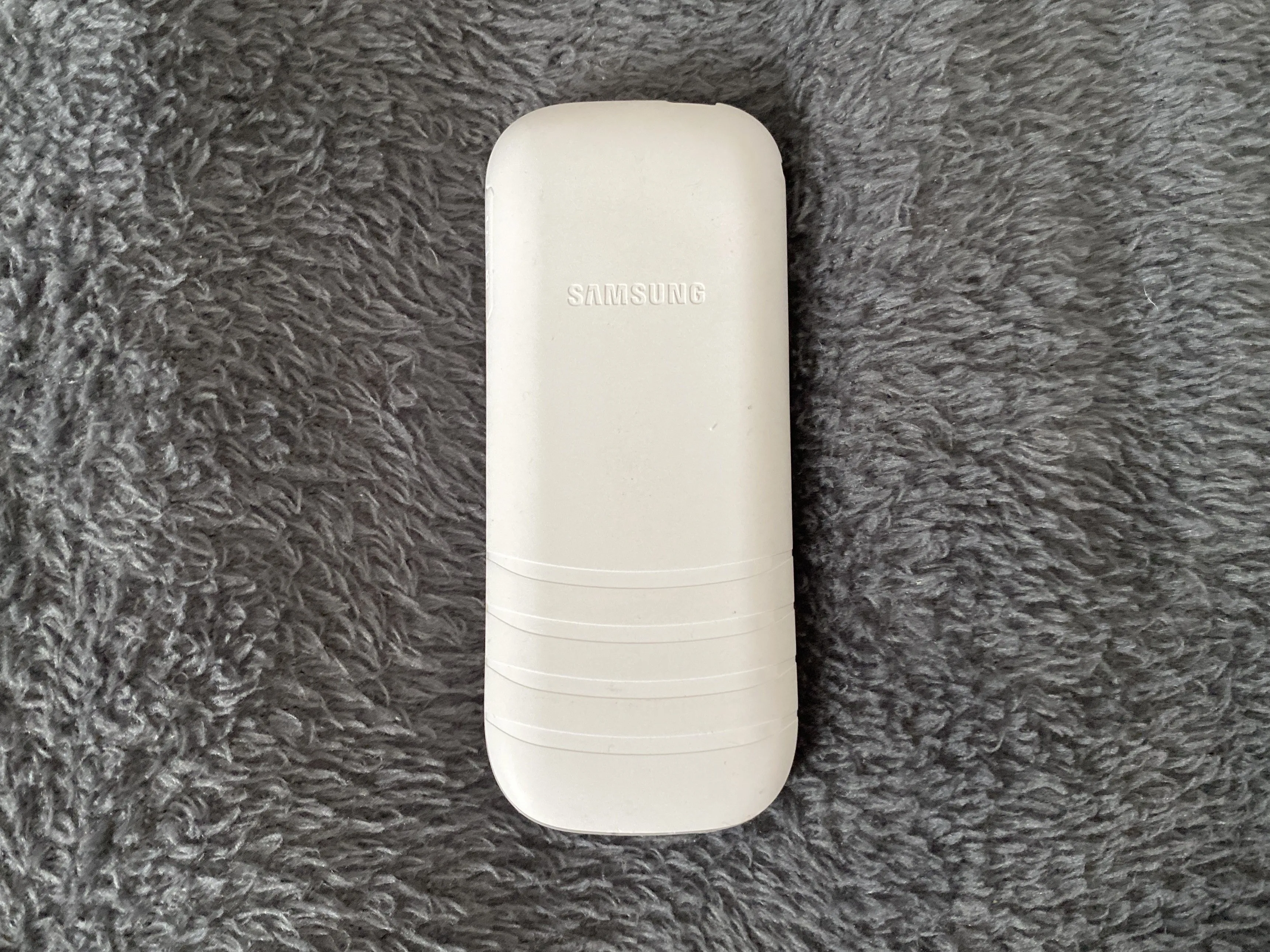

Шаг 2

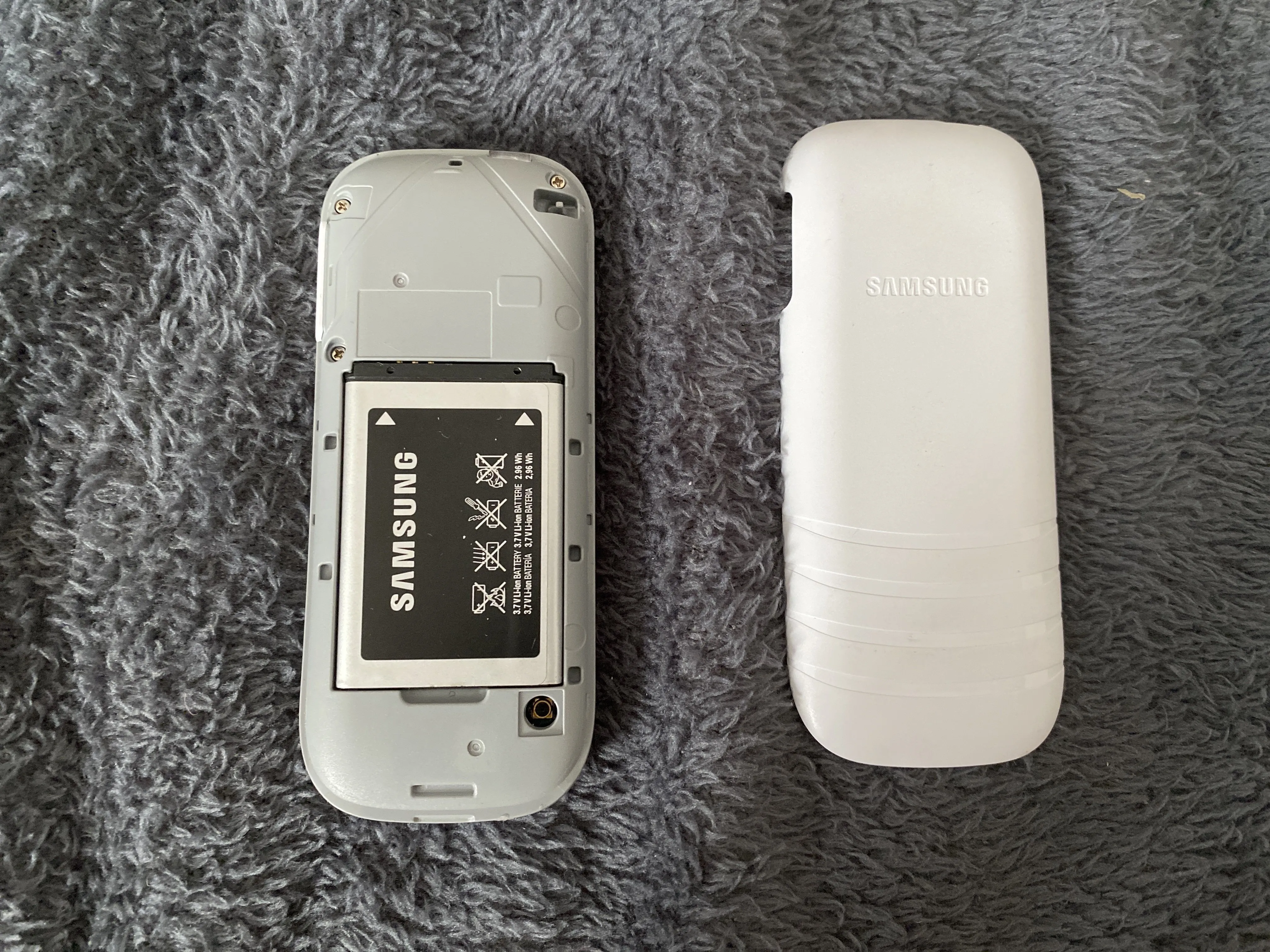

• Давайте снимем заднюю крышку?

Шаг 3

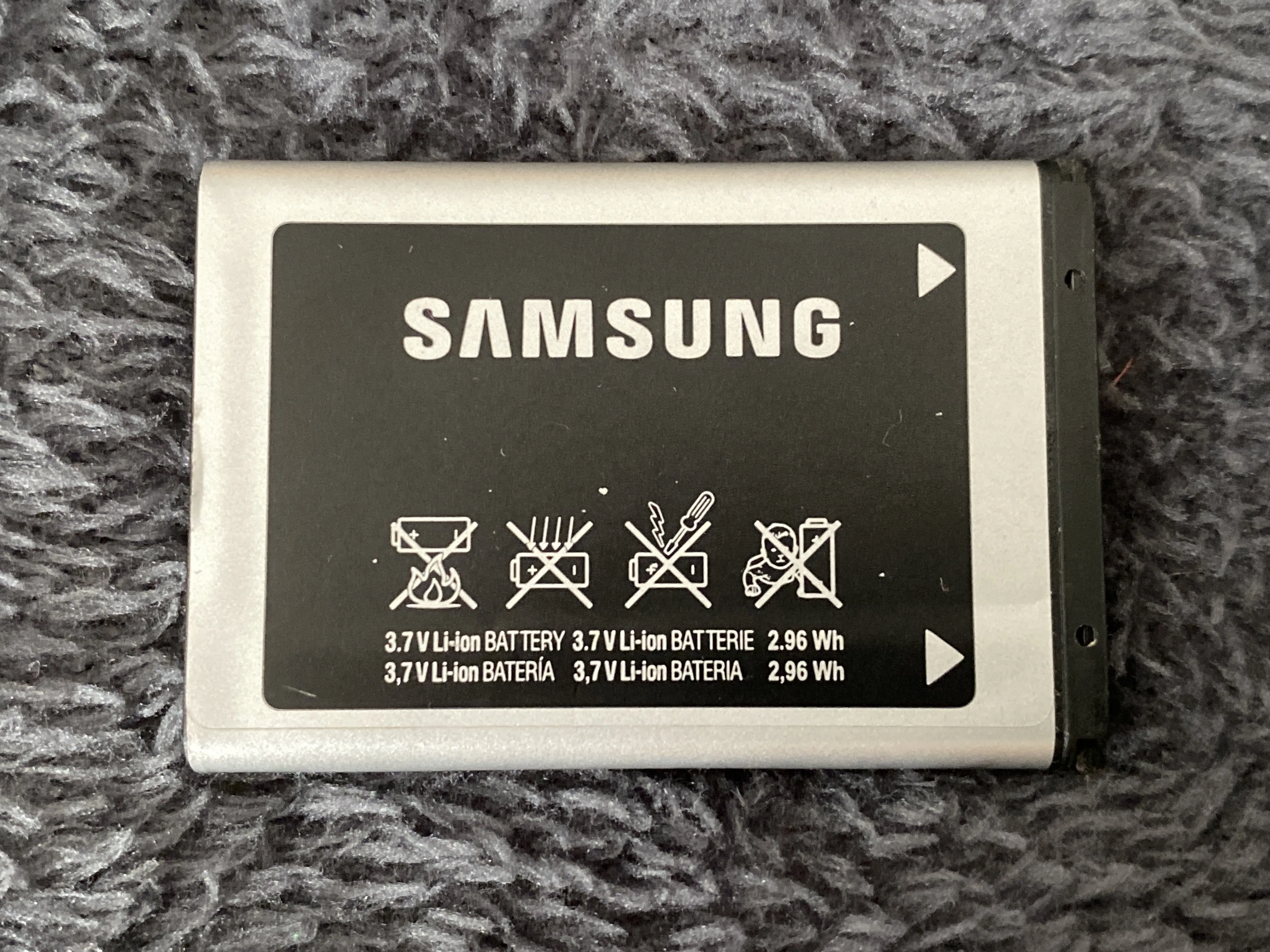

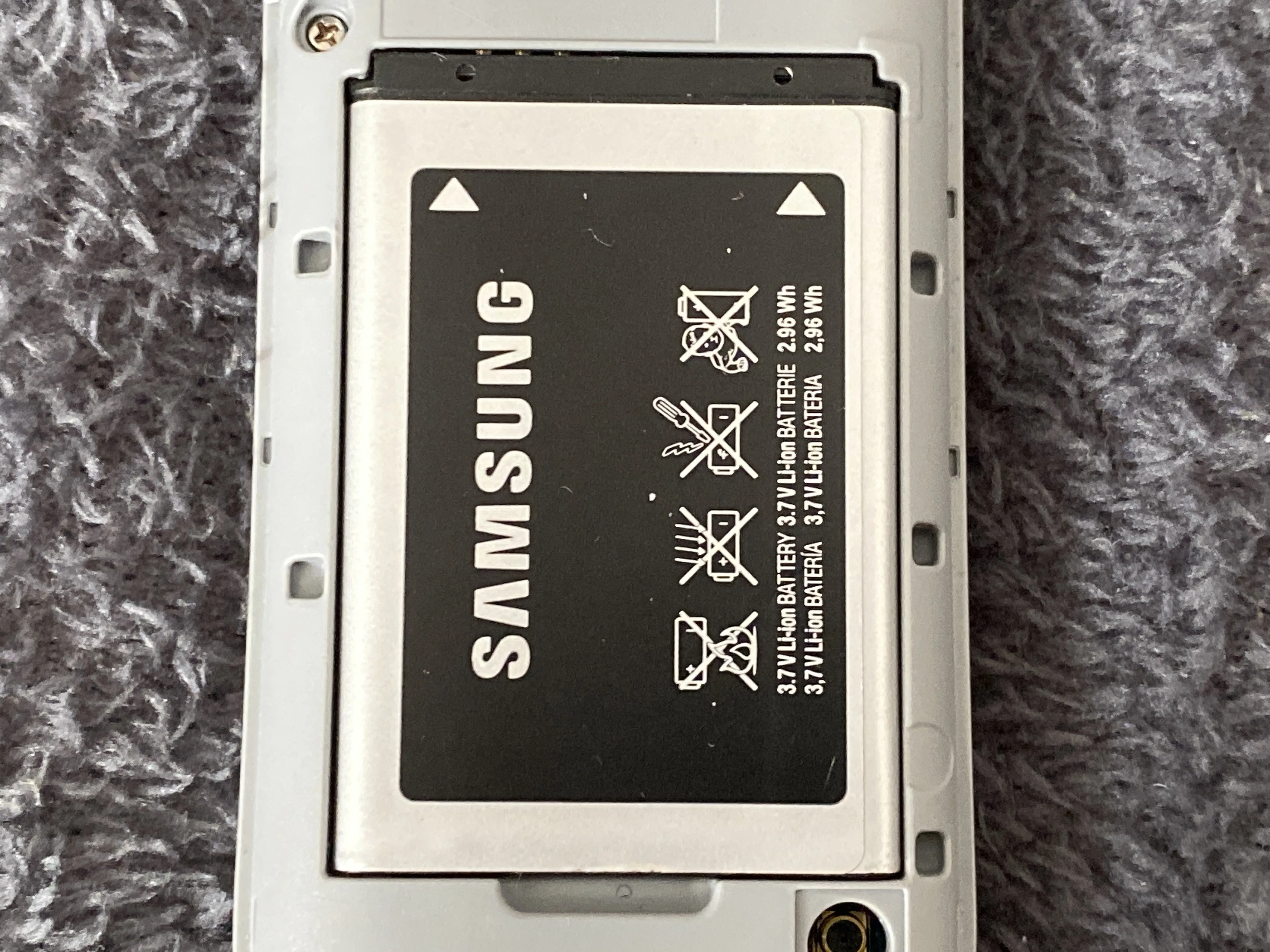

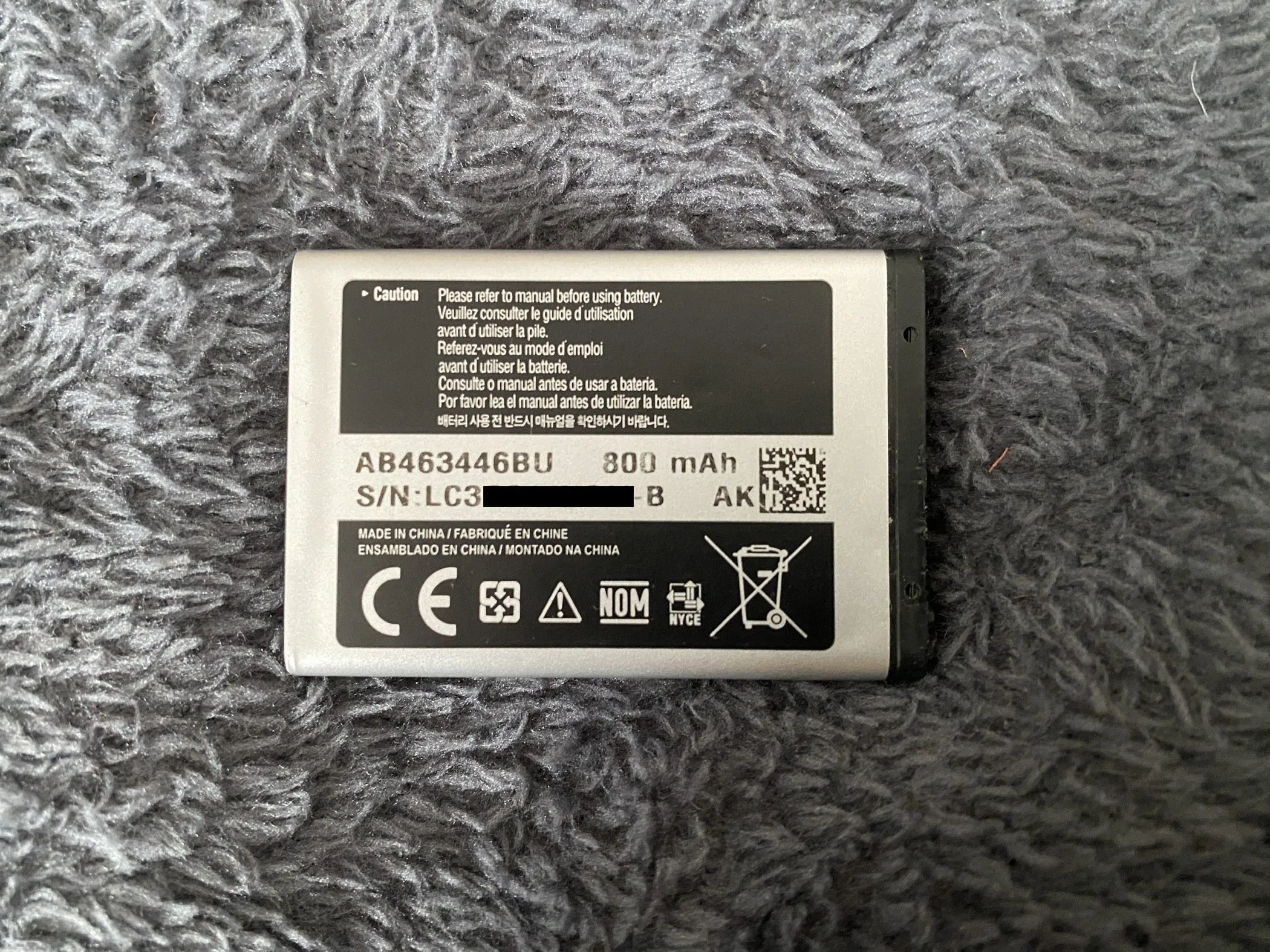

• Внутри задней крышки находится литий-ионный аккумулятор на 3,7 вольт 800 мАч, чего вполне достаточно для такого телефона.

Шаг 4

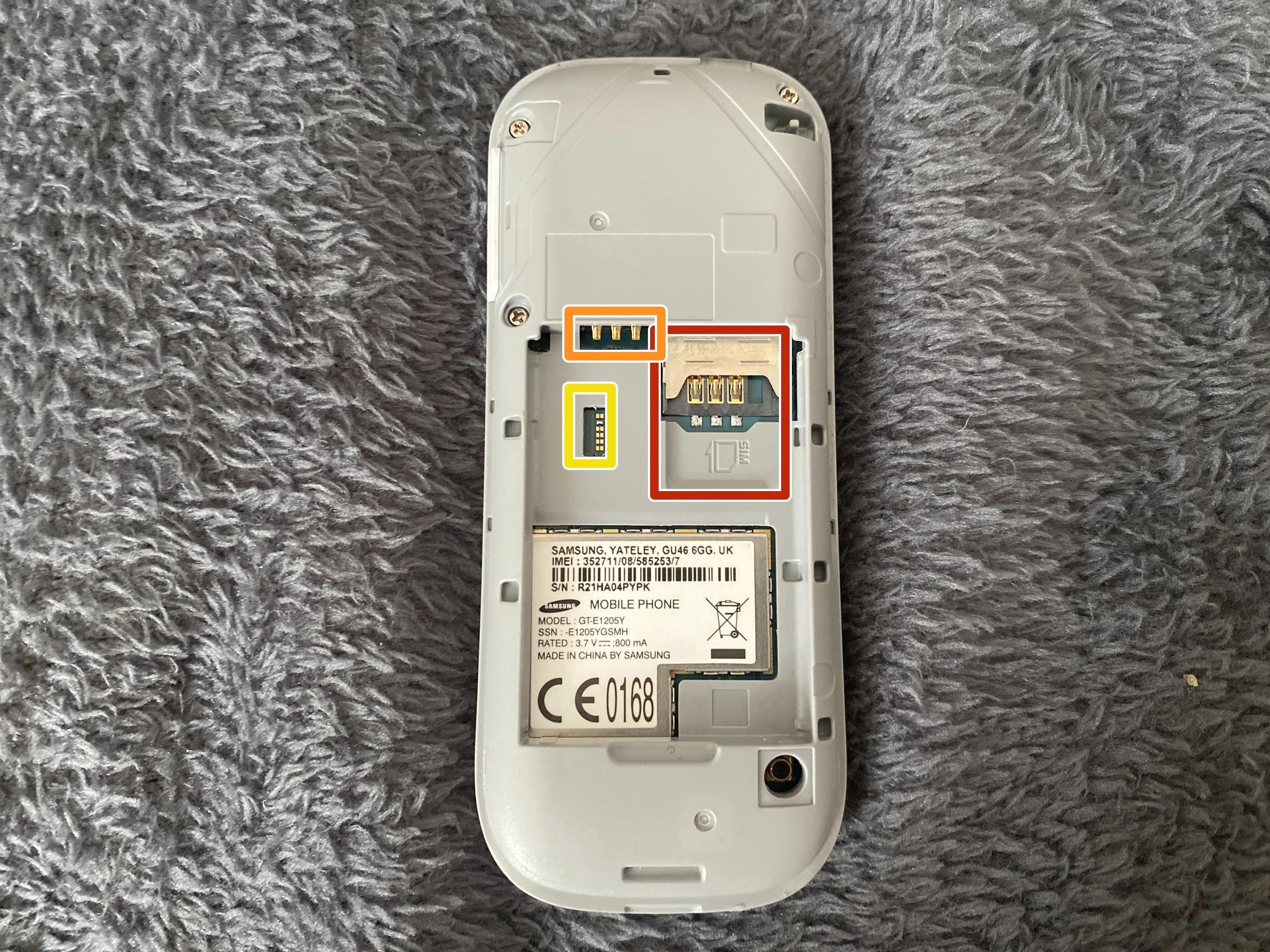

• Далее мы видим следующее:

• слот для Sim-карты

• штырьки аккумулятора

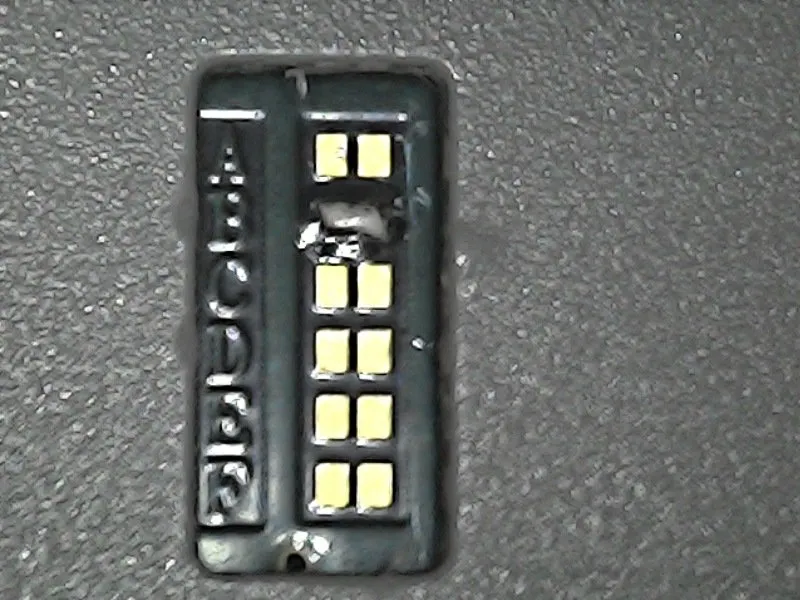

• Неизвестные штырьки, которые обозначены буквами?

• Если мы увеличим масштаб, то сможем увидеть эти буквы вблизи, мой был припаян на B, у всех может быть разная пайка

Шаг 5

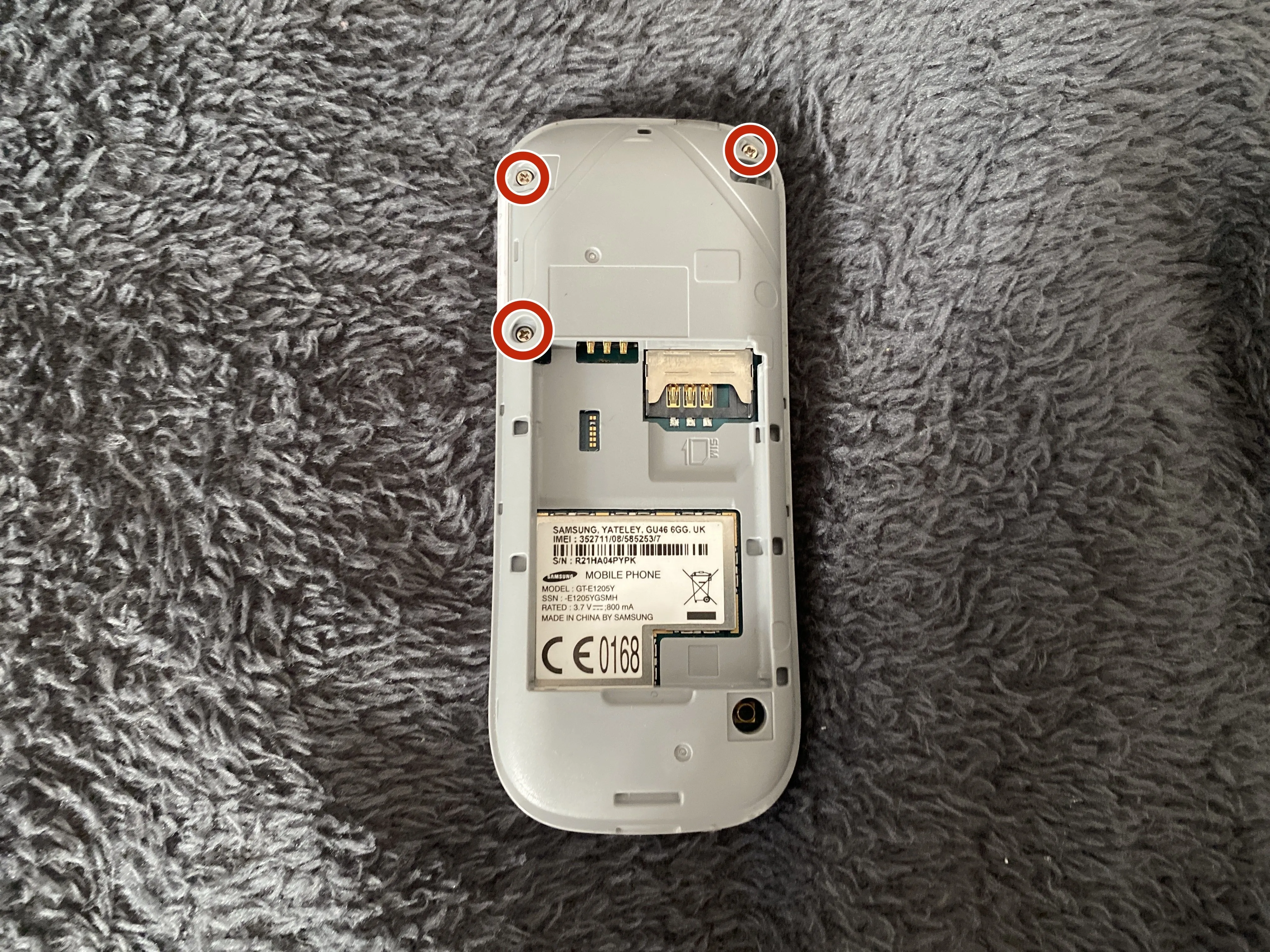

• Продолжая разборку, нам придется открутить следующие винты

• Винты PH00

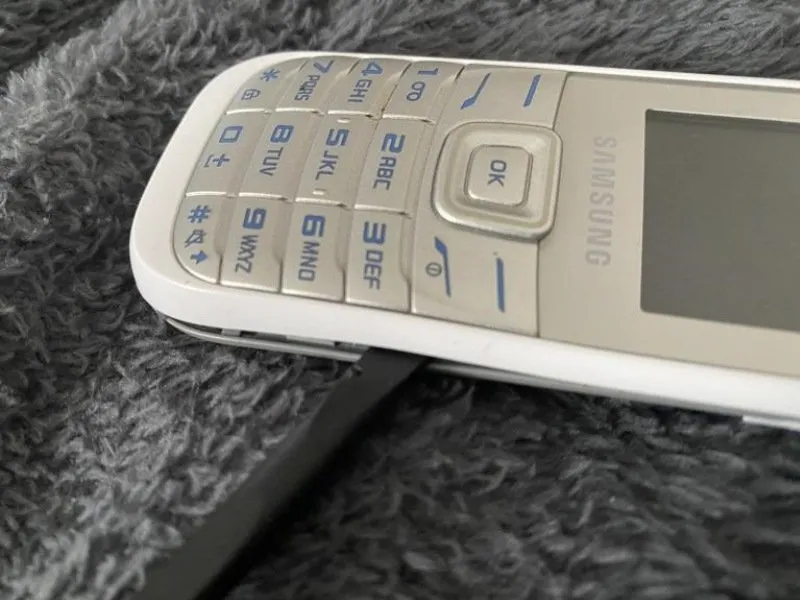

Шаг 6

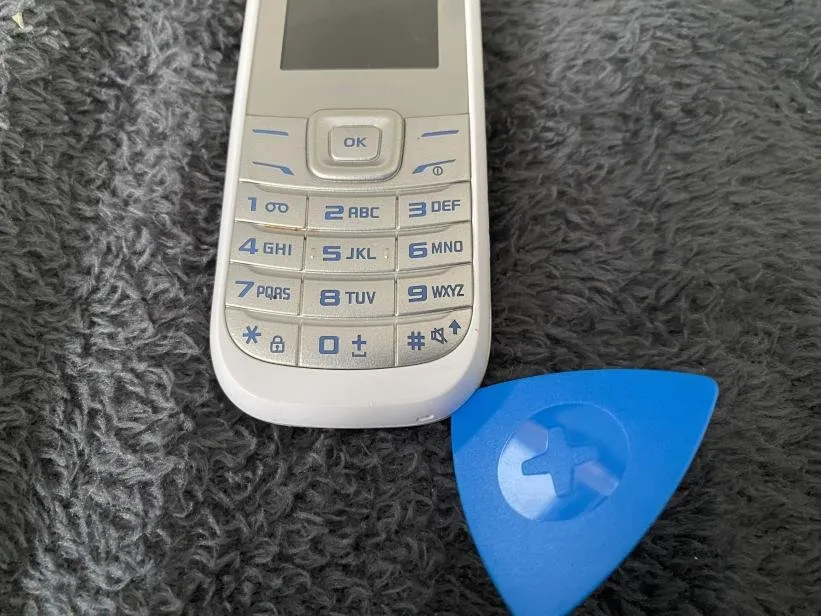

• Открутив их, я сделаю отверстие с помощью кирки, а затем продолжу с помощью пассатижей.

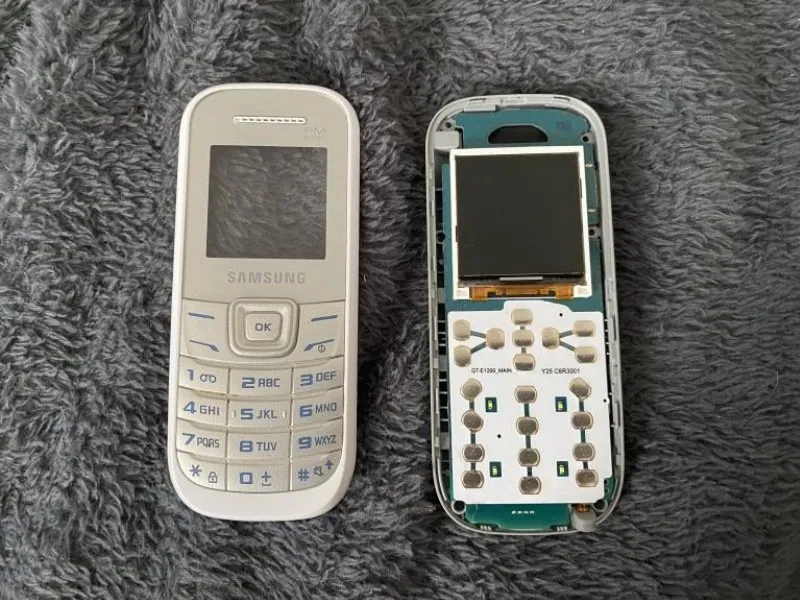

Шаг 7

• Теперь мы находимся внутри компонентов телефона! Ура!!!

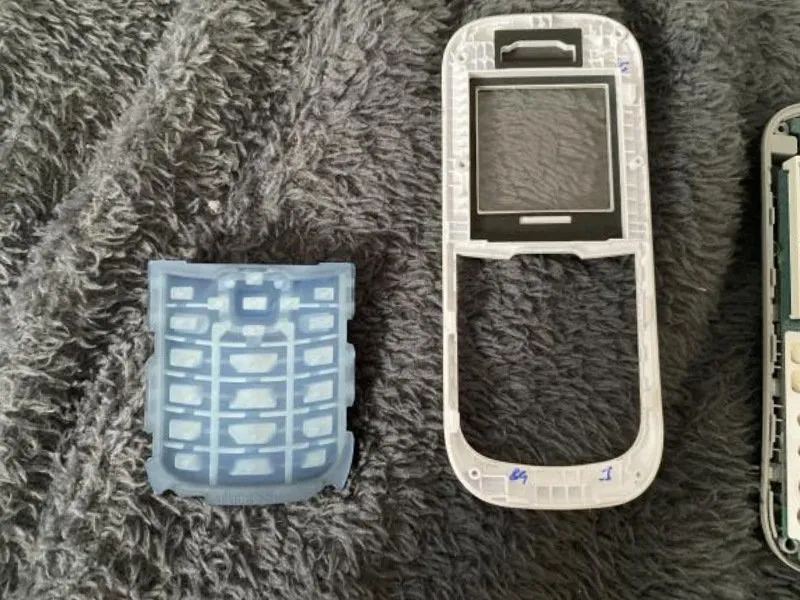

Шаг 8

• Теперь пришло время извлечь клавиатуру.

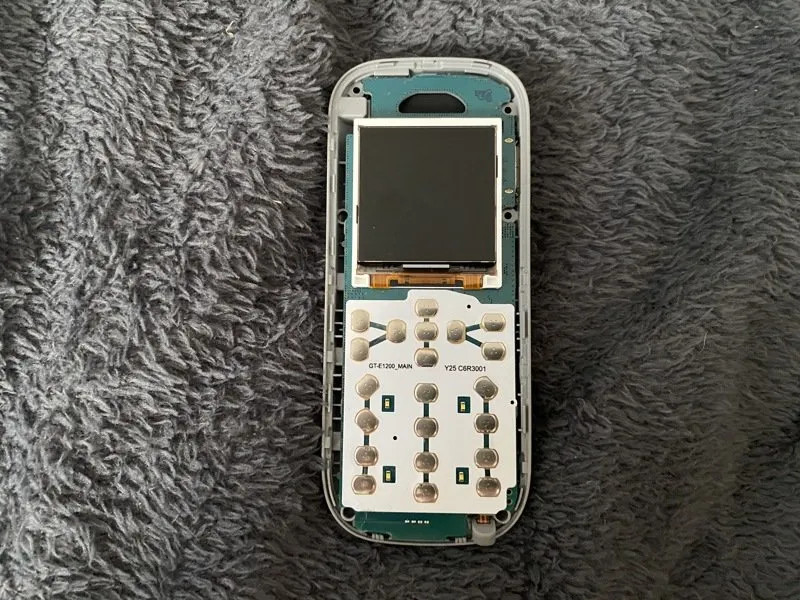

Шаг 9

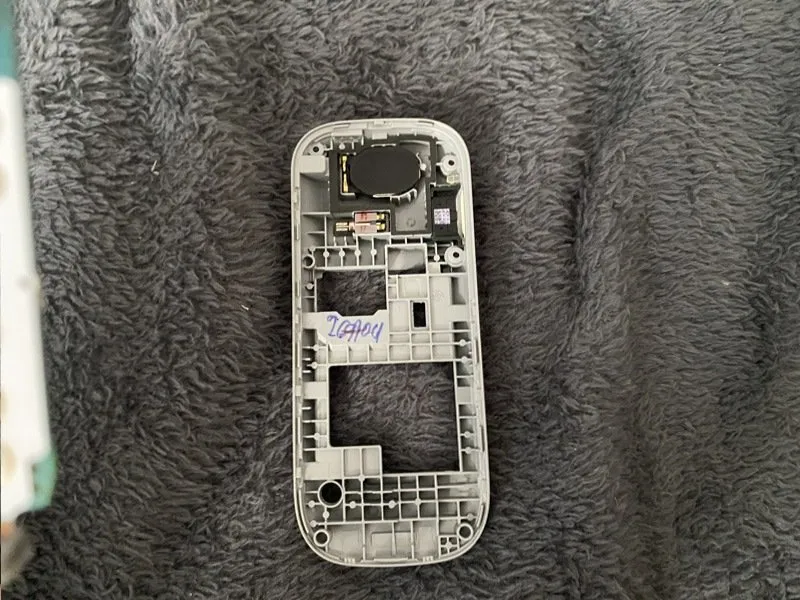

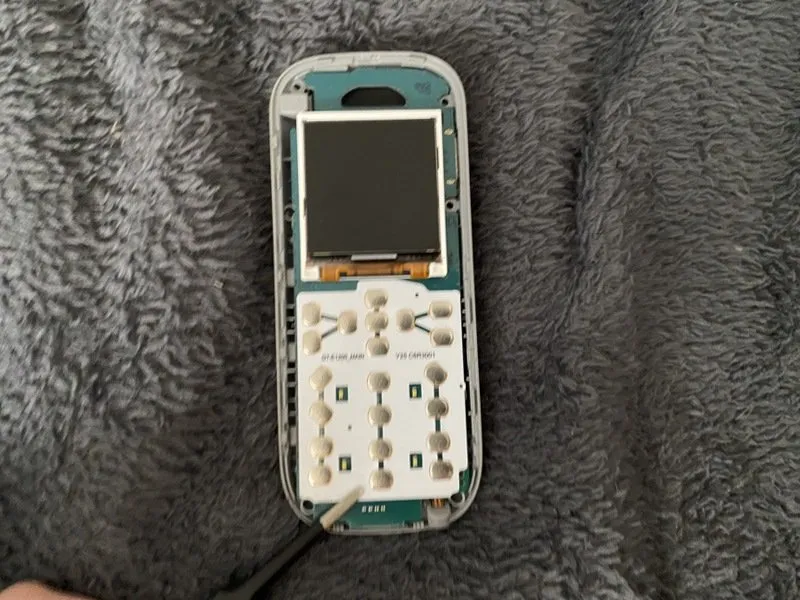

• Теперь пришло время извлечь материнскую плату...

Шаг 10

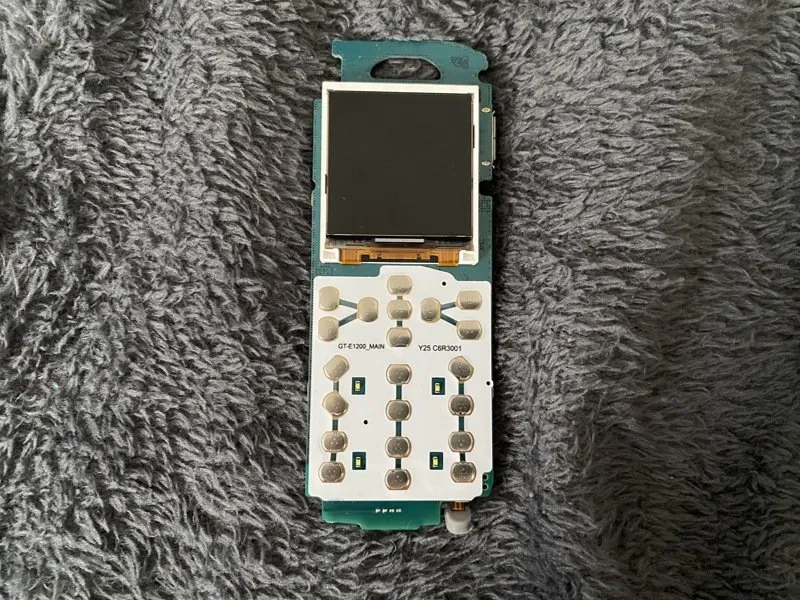

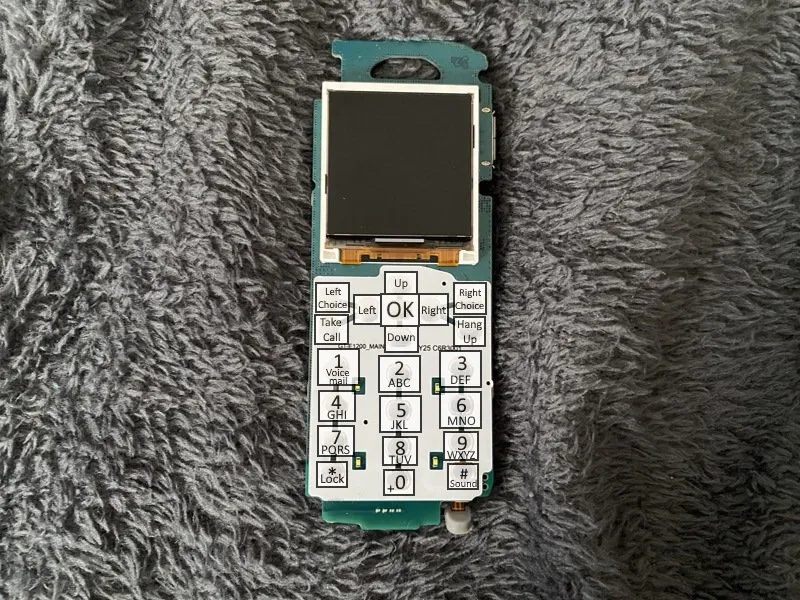

• Давайте посмотрим на материнскую плату, на втором изображении я обозначил, что делают кнопки.

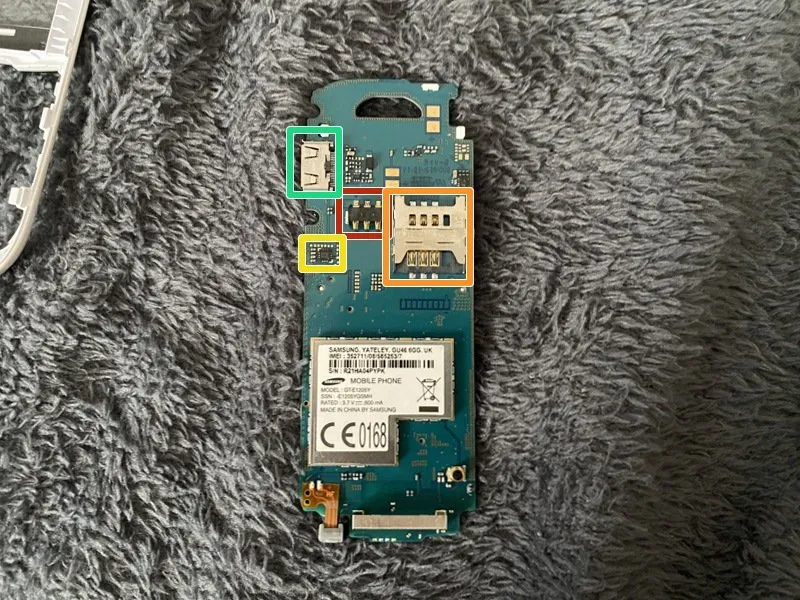

• Взглянув на заднюю сторону материнской платы, мы можем увидеть следующие вещи

• Разъем аккумулятора

• Слот для Sim-карты

• Возможный чип, в котором хранится прошивка

• Разъем для наушников и зарядного устройства

Шаг 11

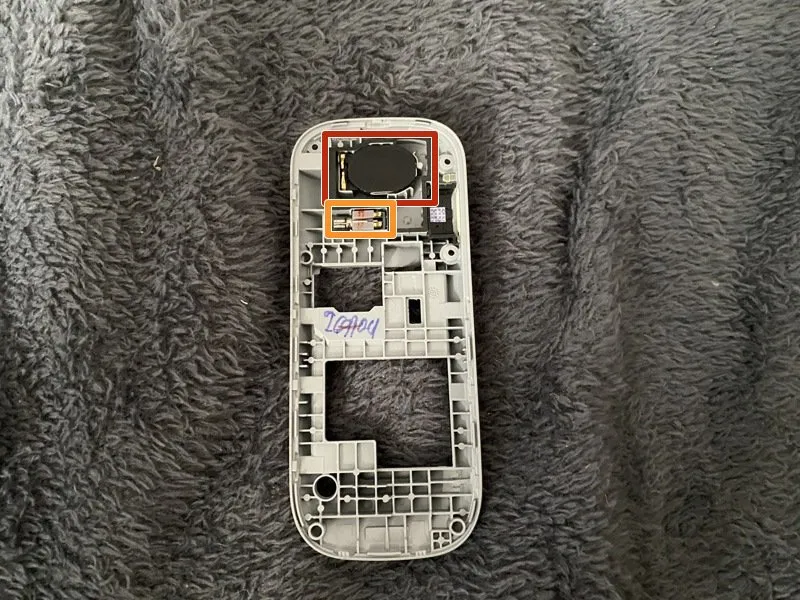

• Давайте посмотрим на корпус. У нас есть следующие вещи!

• Динамик

• Вибрационный мотор

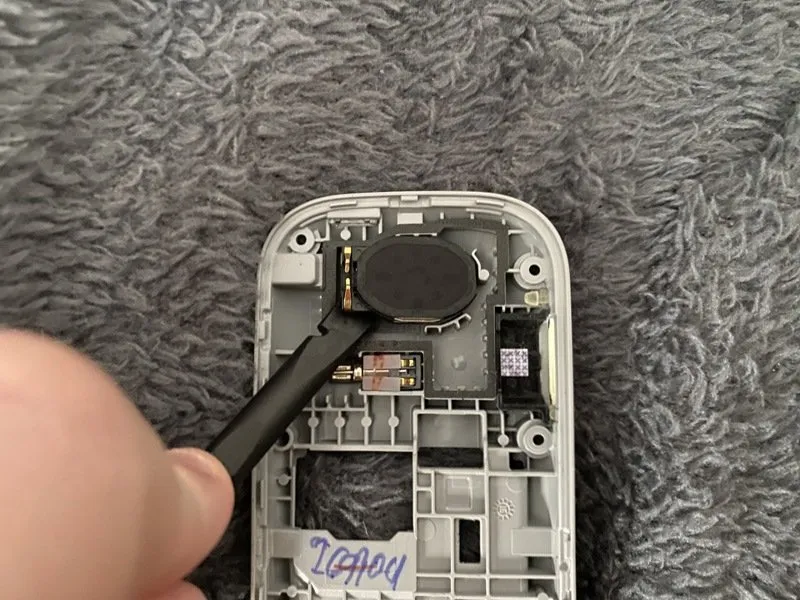

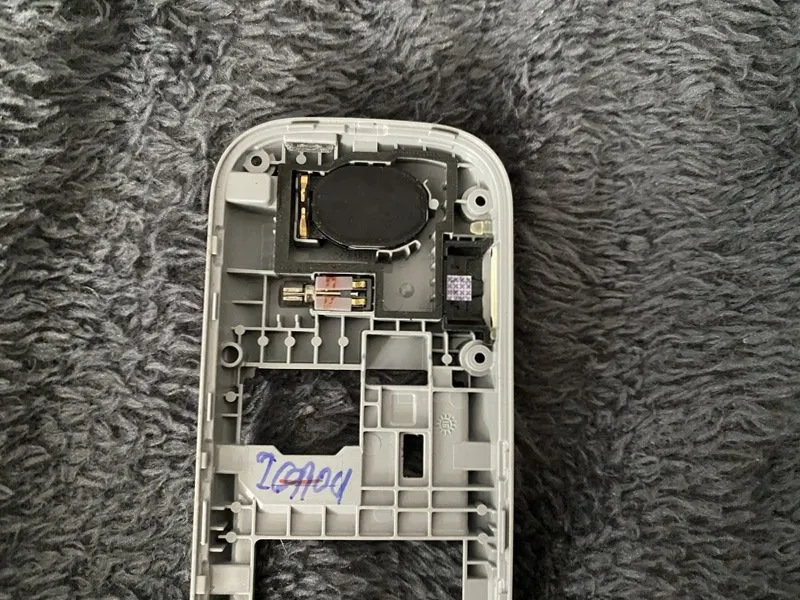

Шаг 12

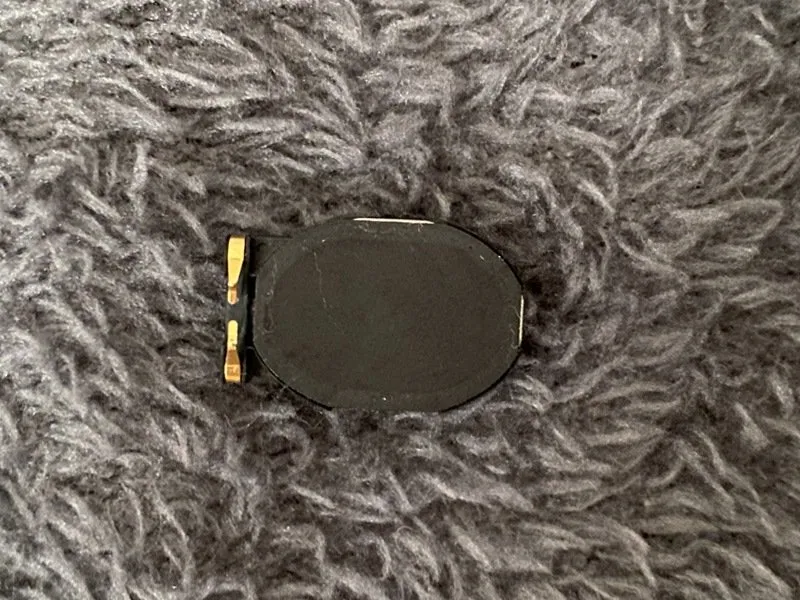

• Пора вынуть динамик!

Шаг 13

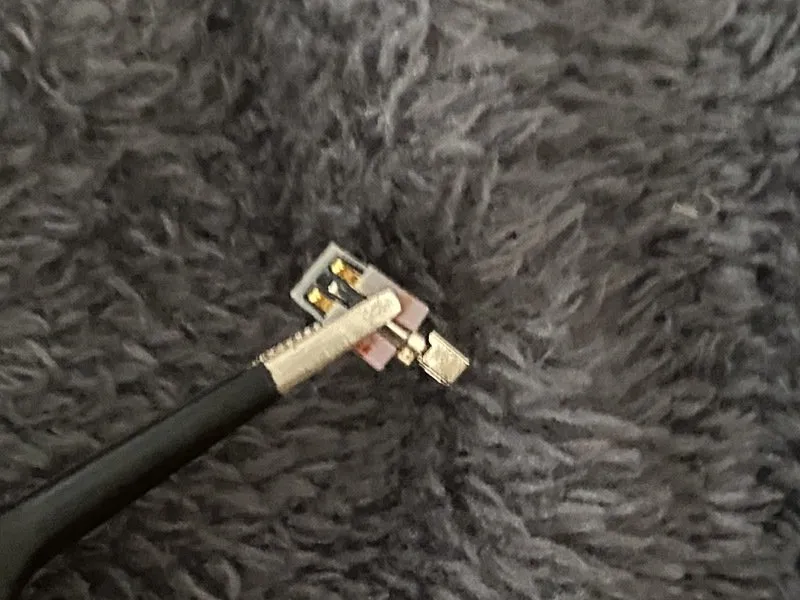

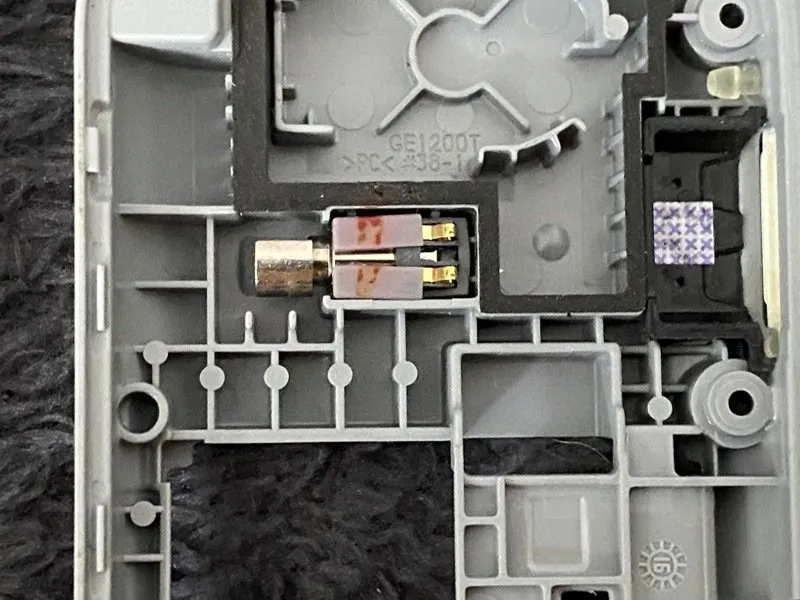

• А теперь вынимаем вибромодуль!

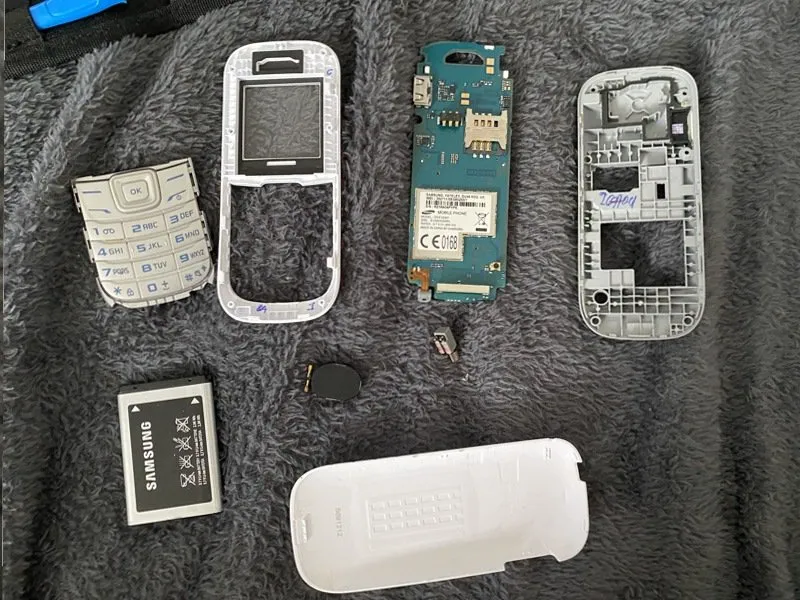

Шаг 14

• Вот и все! Мы разобрали следующие вещи!

• Клавиатура

• Аккумулятор

• Динамик и вибромотор

• Задняя и передняя панель

• Материнская плата

• И задняя крышка!
