Разборка Samsung Intercept

Введение

требования:

Инструменты:

отвертка с крестообразной головкой 000

пинцет

инструмент для снятия пластикового корпуса

Что вам нужно

Инструменты

•

•

•

•

Шаг 1 Samsung Intercept Teardown

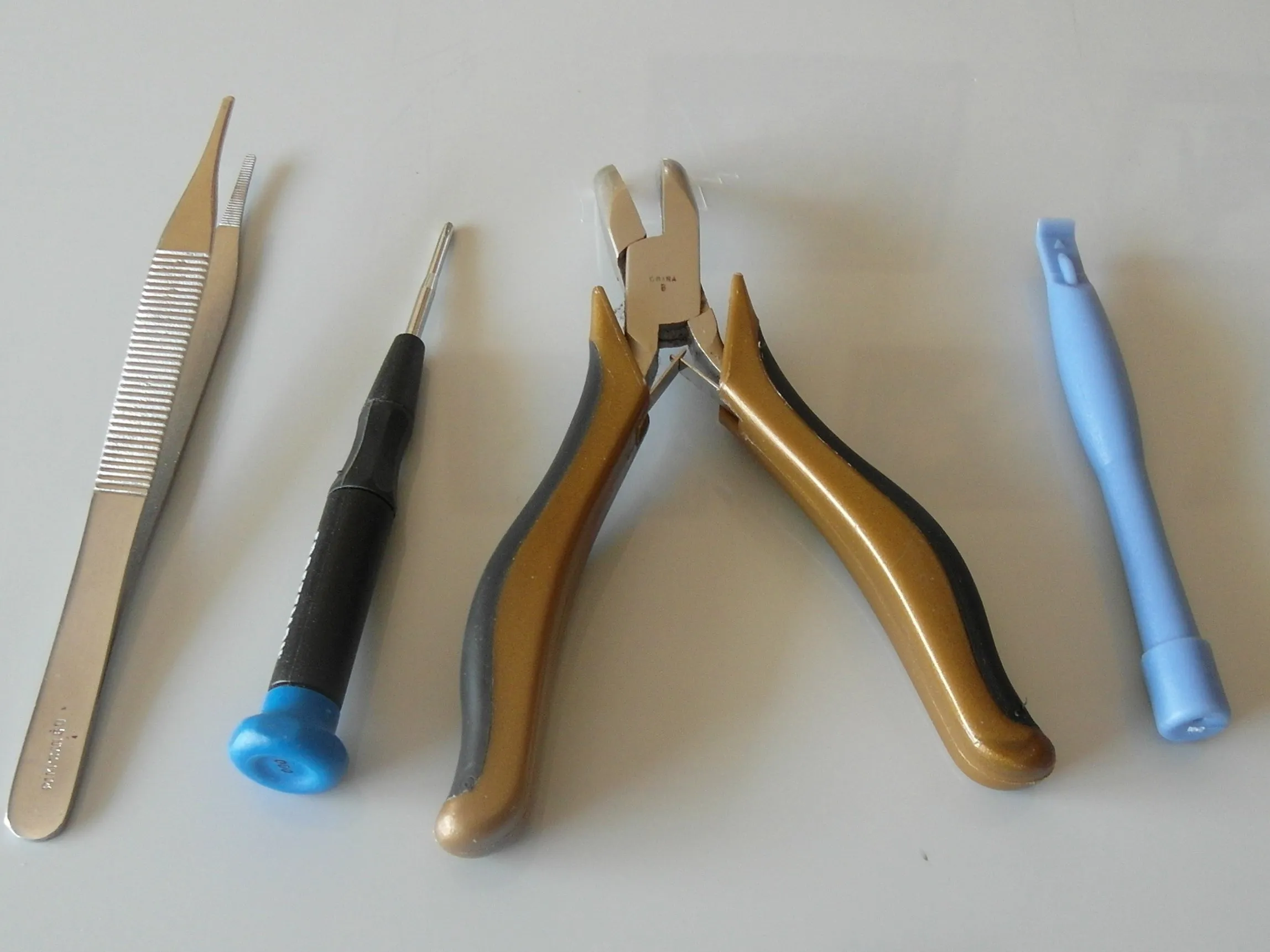

• Соберите инструменты

• Металлический пинцет $2,95 - 195 в наличии

• Отвертка Phillips #000 $6,95 - 50 в наличии

• Пластиковые инструменты для открывания $2.95 - 922 в наличии

• Маленькие плоскогубцы с игольным носом

Шаг 2

• Снимите крышку аккумуляторного отсека, аккумулятор и карту памяти.

Шаг 3

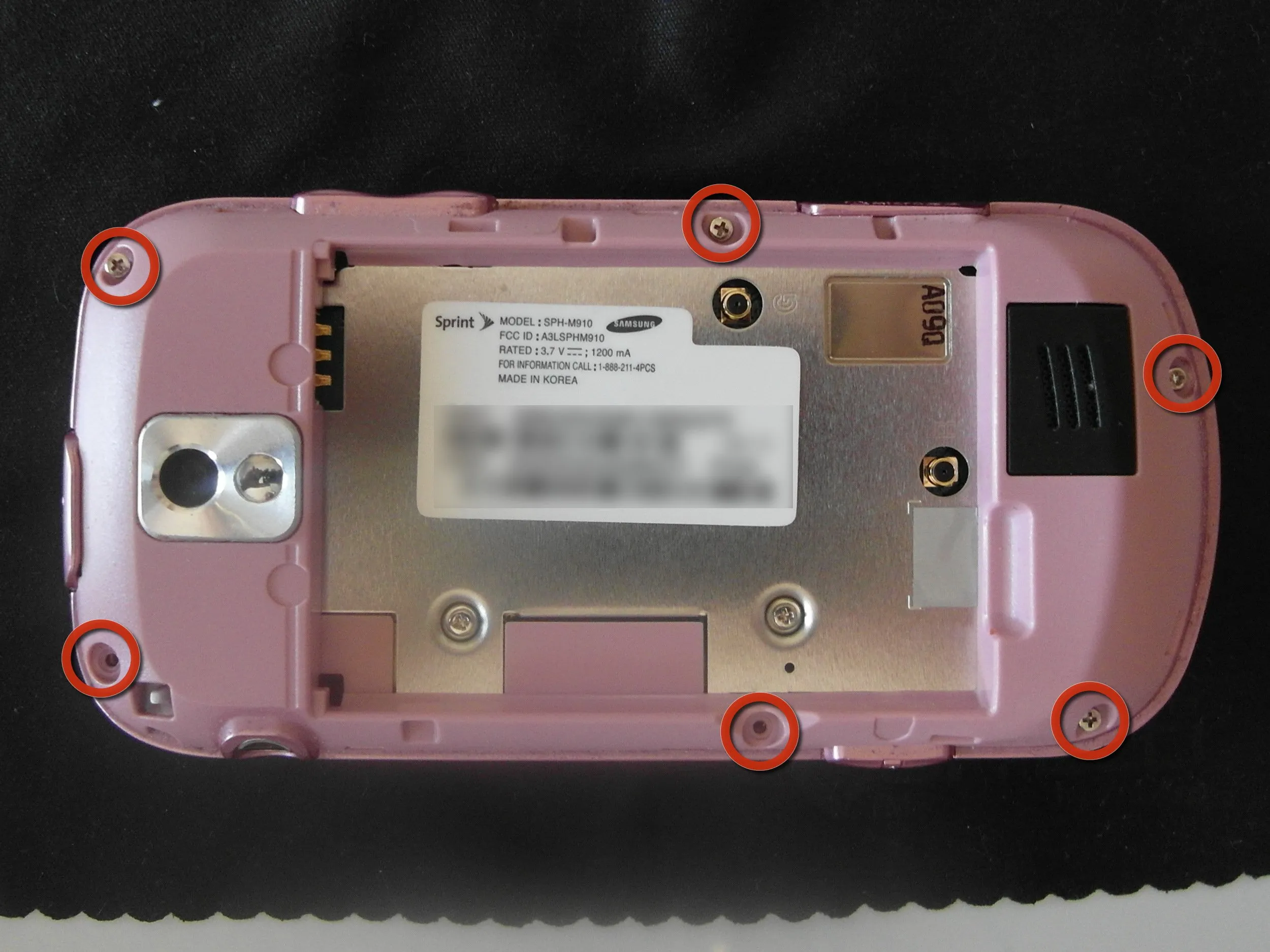

• Открутите эти винты.

Шаг 4

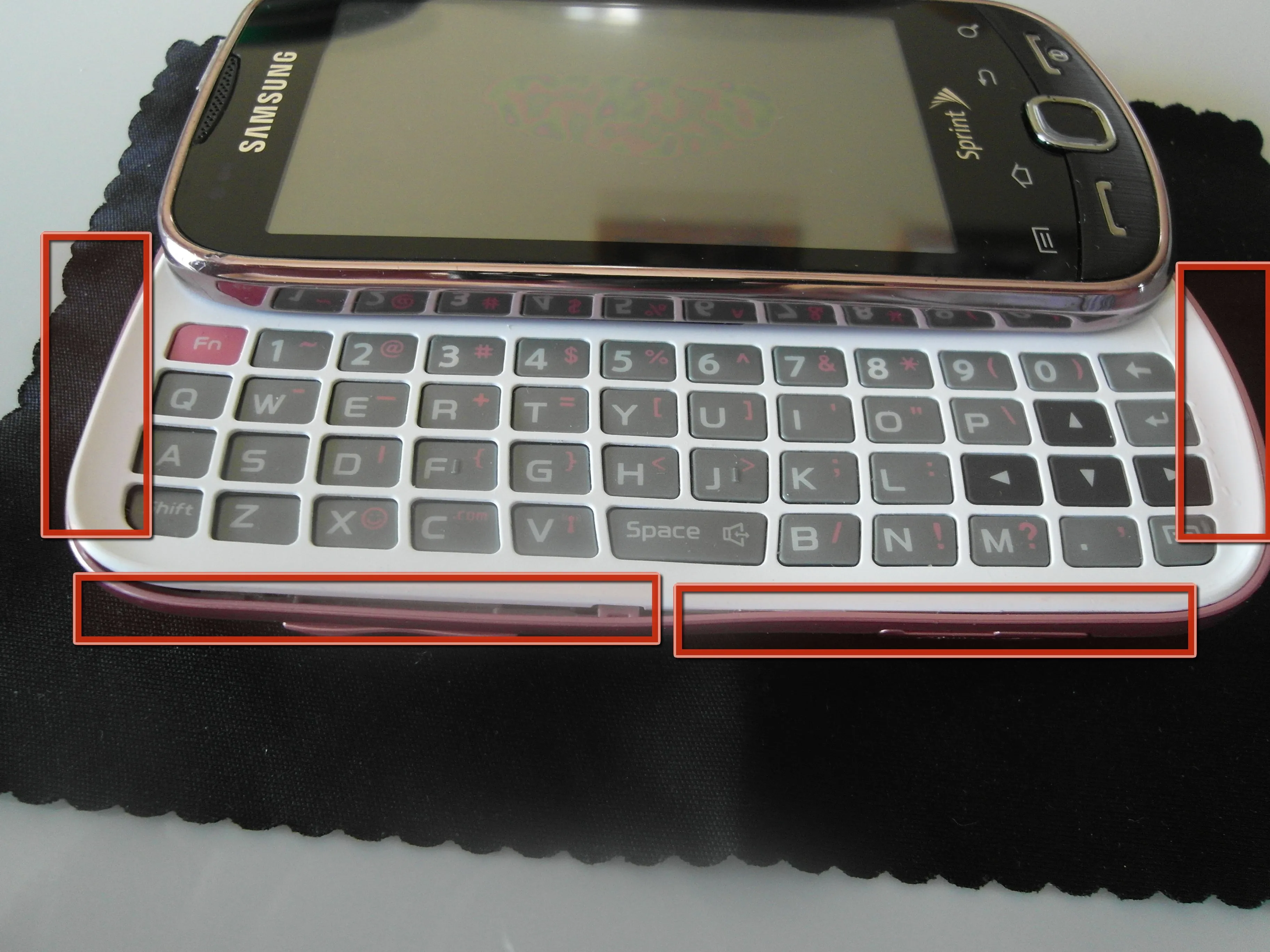

• Вставьте сюда инструмент для открывания.

• Аккуратно подденьте корпус.

• Извлеките корпус, стараясь не повредить порт micro-usb.

Шаг 5

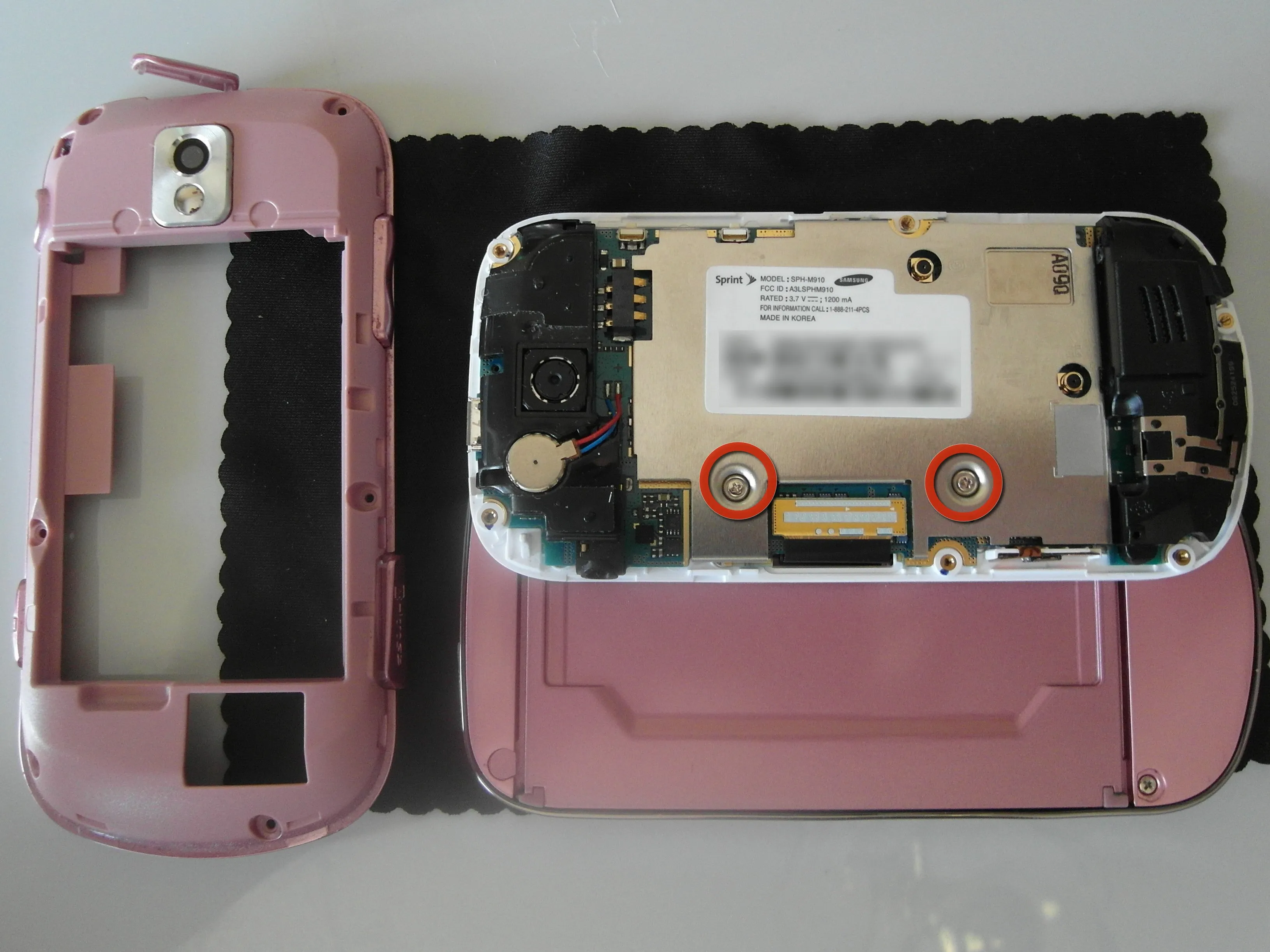

• Когда корпус будет снят, открутите винты с EMI-экрана.

Шаг 6

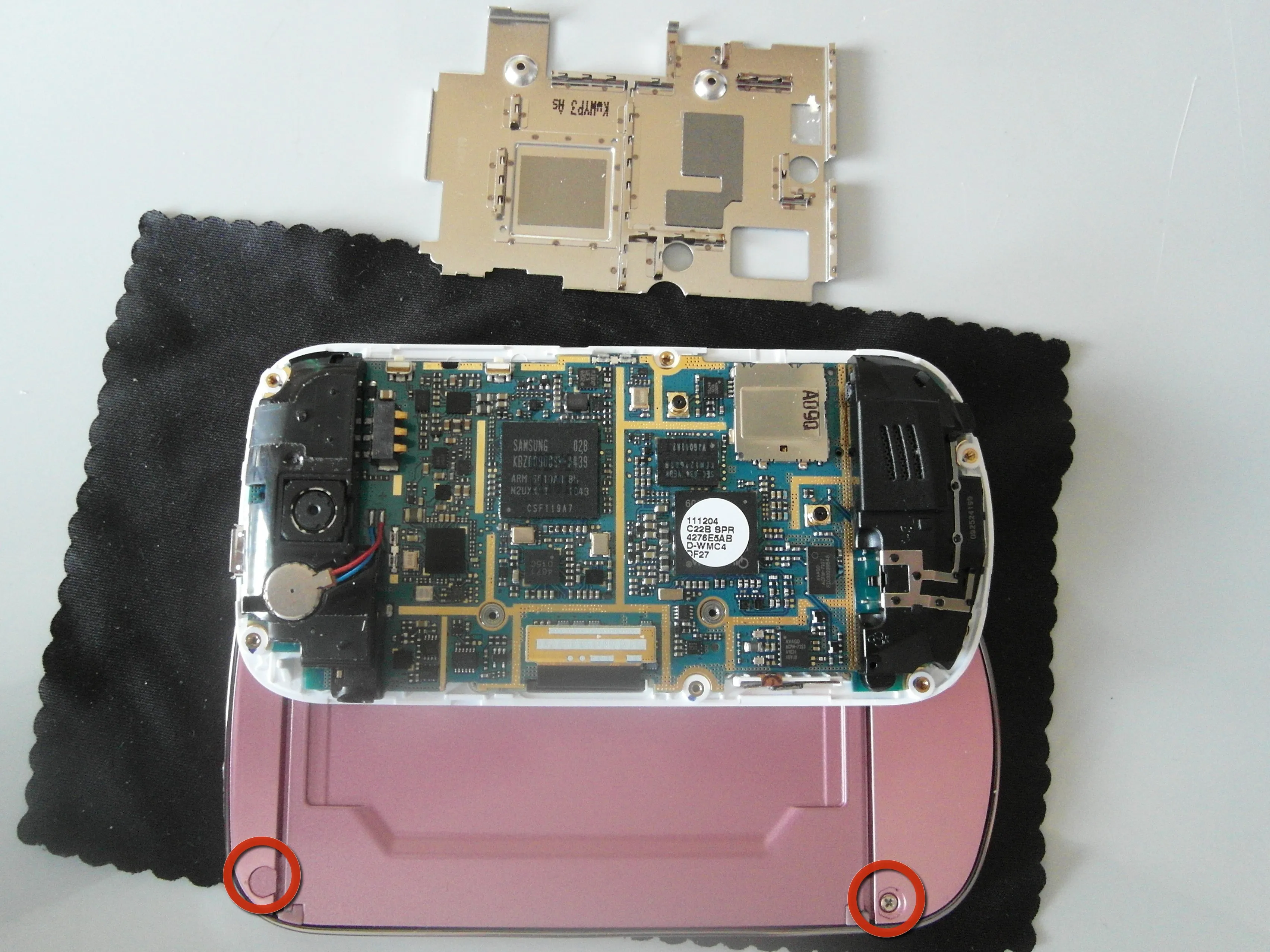

• Снимите экран EMI и открутите винты крепления экрана под пластиковыми наклейками.

Шаг 7

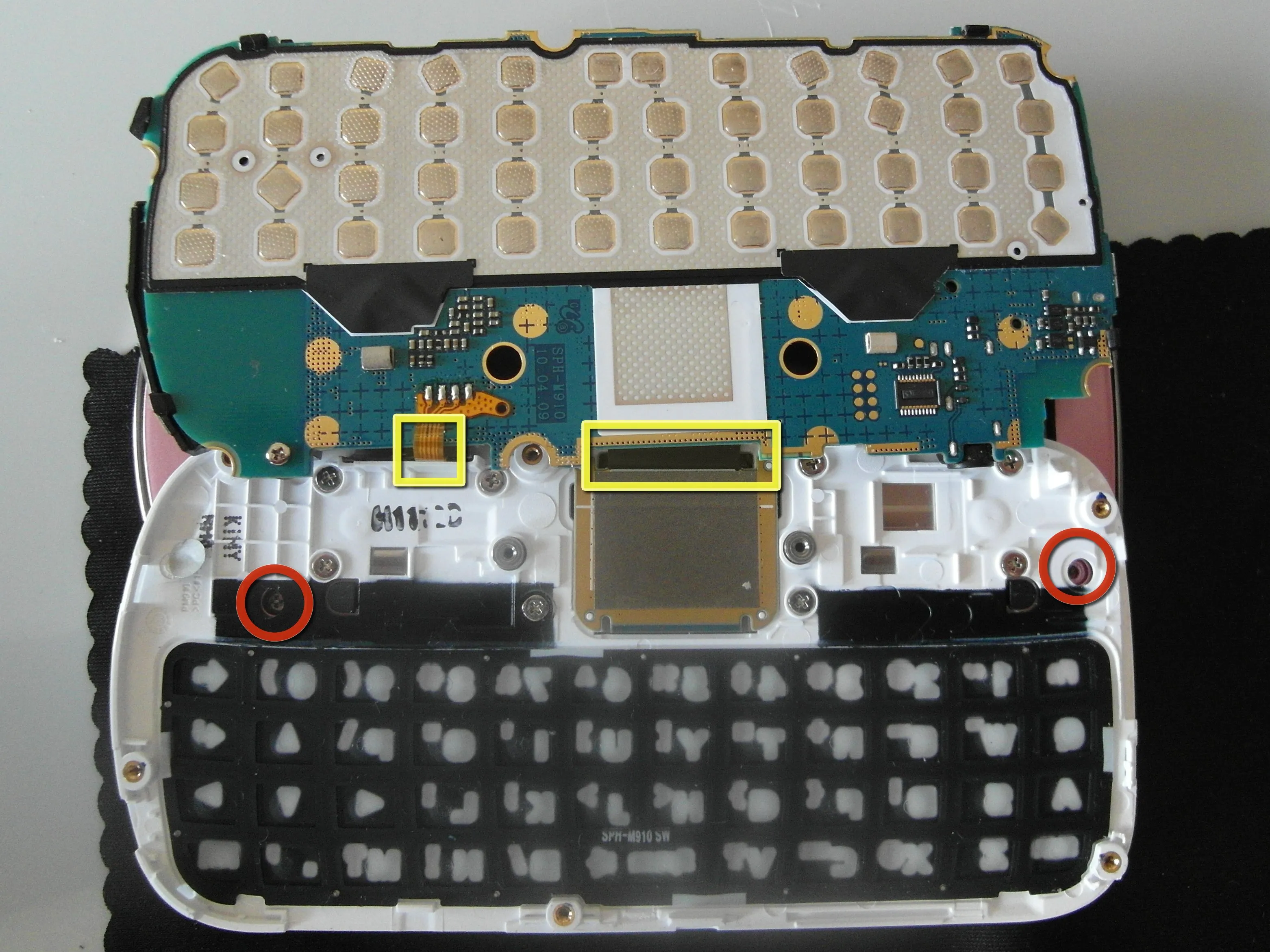

• Осторожно переверните плату, следя за двумя подключенными гибкими кабелями (желтого цвета).

• Открутите два нижних винта крепления экрана. Правый винт находится под серой наклейкой.

Шаг 8

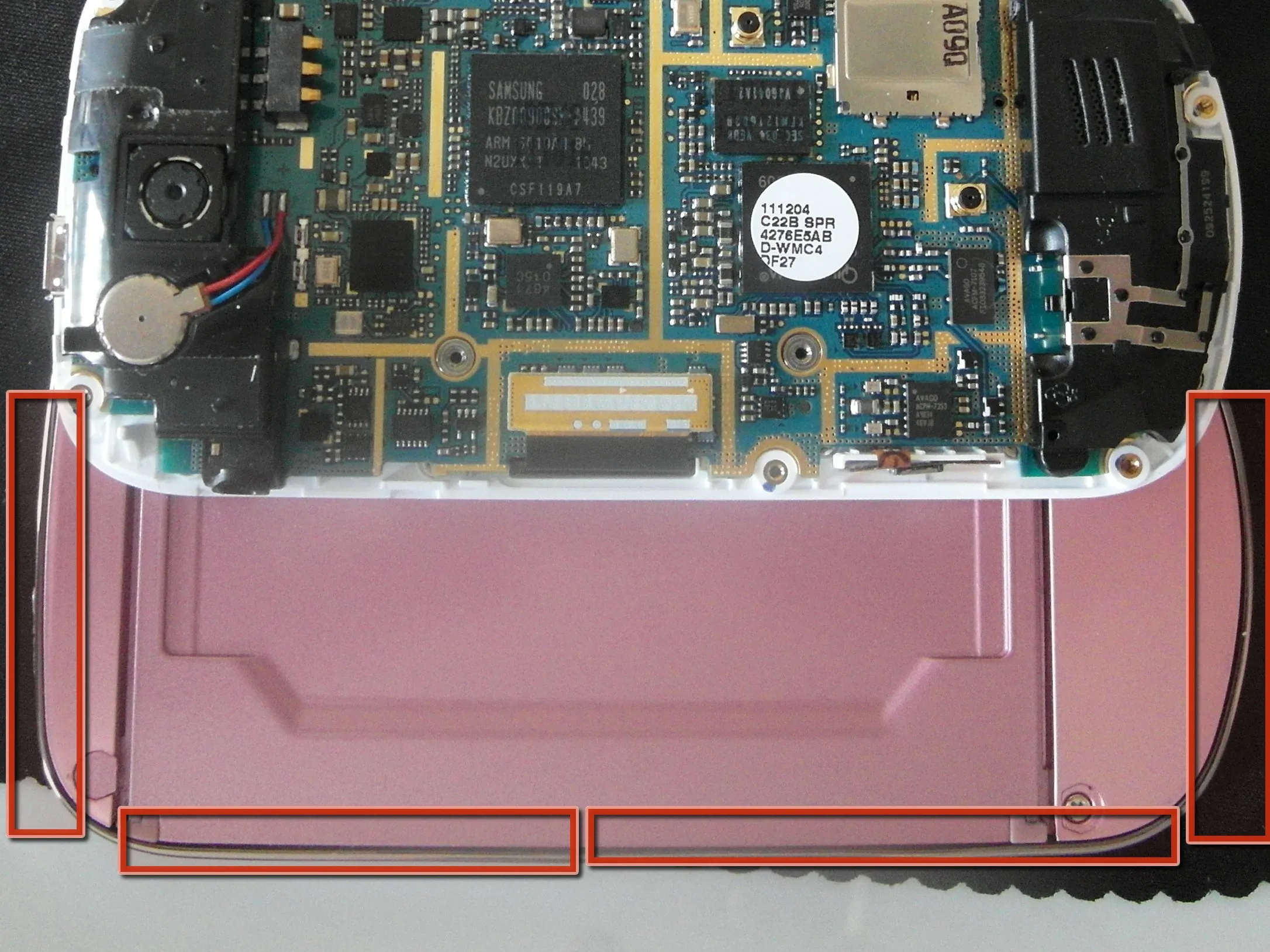

• Вставьте сюда инструмент для открывания, чтобы аккуратно поддеть ободок экрана.

Шаг 9

• После того как рамка экрана снята с корпуса слайдера, гибкий кабель подключается в двух местах.

• Главный гибкий кабель ЖК-дисплея подключен в центре. Снимите ленту пинцетом и подденьте черный фиксатор на разъеме. Гибкий кабель выдвинется.

• Дополнительный гибкий кабель подключен к плате управления. Снимите ленту пинцетом и подденьте коричневый фиксатор на разъеме, после чего гибкий кабель выдвинется.

Шаг 10

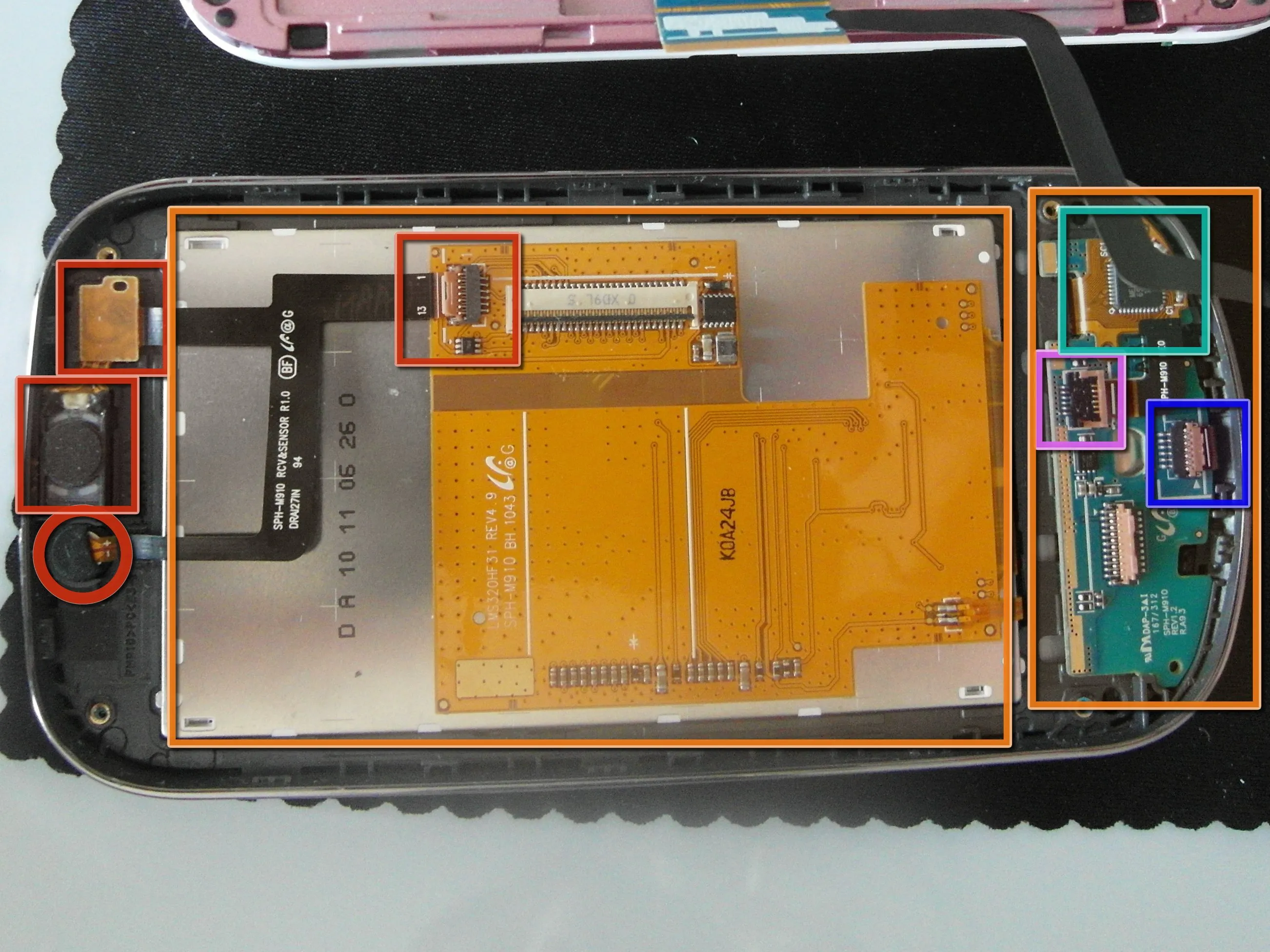

• Красным цветом выделены разъемы для подключения ушного вкладыша и датчиков освещенности. Они подключены гибким кабелем к основному ЖК-дисплею. Поднимите коричневый фиксатор и выдвиньте гибкий кабель.

• Аккуратно выньте резиновый микрофон для шумоподавления из отверстия. Датчики и ушной вкладыш можно поддеть инструментом для вскрытия корпуса.

• Основной ЖК-дисплей можно снять с помощью инструмента для открытия корпуса.

• Синим цветом выделен разъем для трекпада. Подденьте коричневый фиксатор. Его можно выдвинуть из разъема.

• Пурпурным цветом выделен разъем основного гибкого кабеля для дигитайзера. Поднимите черный фиксатор. Выдвиньте его и будьте предельно осторожны, так как этот гибкий кабель намного тоньше гибкого кабеля ЖК-дисплея.

• Зеленый цвет - это основной чип для дигитайзера. Он прикреплен к гибкой плате и приклеен к основной плате управления. Для замены дигитайзера его нужно поддеть, чтобы снять главную плату управления.

• Главная плата управления, выделенная оранжевым цветом, может быть снята после удаления соединений дигитайзера. Ее можно поддеть инструментом для вскрытия корпуса.

• Для замены дигитайзера и стекла необходимо снять опорную площадку.

Шаг 11

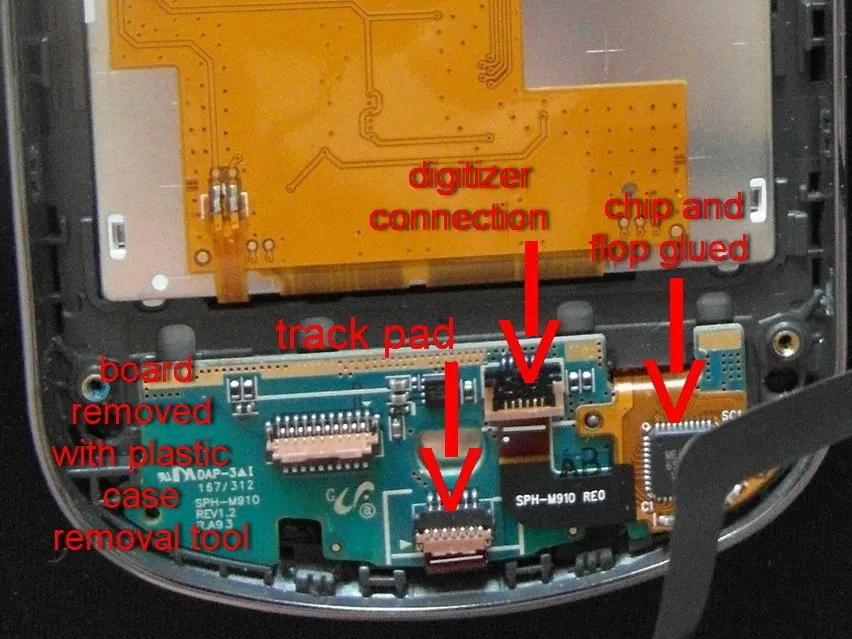

• Дигитайзер и стекло приклеены к ободку экрана. Стекло можно снять, нагрев его с помощью тепловой пушки, пока клей не станет достаточно мягким, чтобы его можно было поддеть. ЭТО, СКОРЕЕ ВСЕГО, ПРИВЕДЕТ К ПОЛОМКЕ СТЕКЛА.

• Для замены дигитайзера нужно сначала просунуть микросхему и гибкий кабель через отверстие трекпада и вставить его в предусмотренное отверстие.

• Когда вы будете готовы, снимите полоску, чтобы открыть клей для стекла, и аккуратно поместите его на рамку экрана. С первого раза разместите его правильно, так как после установки его нельзя будет сдвинуть с места.
