Разборка Samsung Jitterbug

Разборка Samsung Jitterbug

Введение

Взгляд изнутри на Samsung Jitterbug.

Что вам понадобится

Инструменты

  • Плоская головка 3/32
    Плоская головка 3/32 | Источник - ifixit.com
  • Отвертка Phillips #00
    Отвертка Phillips #00 | Источник - ifixit.com

Шаг 1 Разборка Samsung Jitterbug

Samsung Jitterbug Teardown, Samsung Jitterbug Teardown: шаг 1, изображение 1 из 3
Samsung Jitterbug Teardown, Samsung Jitterbug Teardown: шаг 1, изображение 1 из 3 | Источник - ifixit.com
Samsung Jitterbug Teardown, Samsung Jitterbug Teardown: шаг 1, изображение 2 из 3
Samsung Jitterbug Teardown, Samsung Jitterbug Teardown: шаг 1, изображение 2 из 3 | Источник - ifixit.com
Samsung Jitterbug Teardown, Samsung Jitterbug Teardown: шаг 1, изображение 3 из 3
Samsung Jitterbug Teardown, Samsung Jitterbug Teardown: шаг 1, изображение 3 из 3 | Источник - ifixit.com

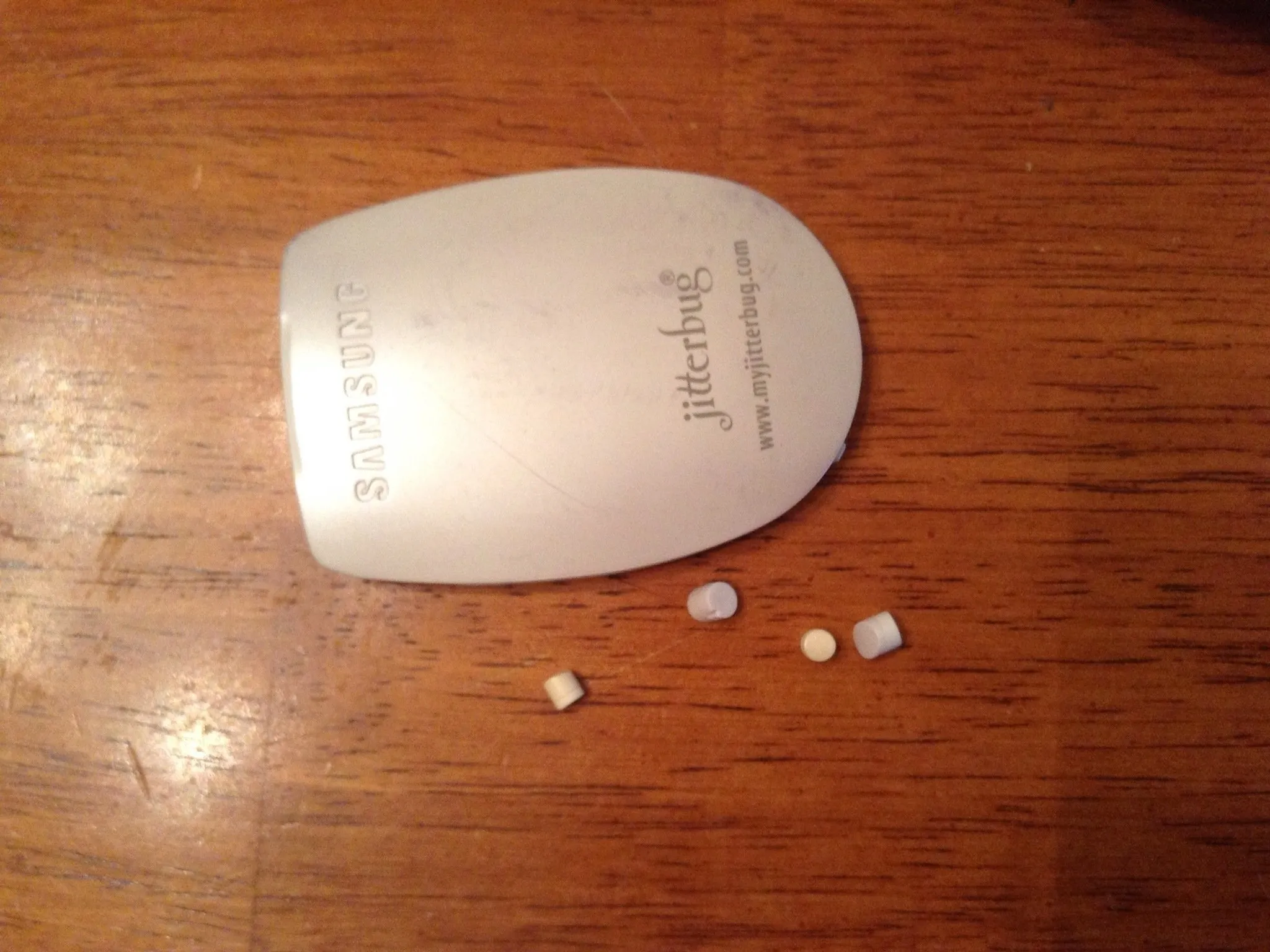

  • Сначала снимите батарею и резиновые ножки с основания и под номером телефона внутри.

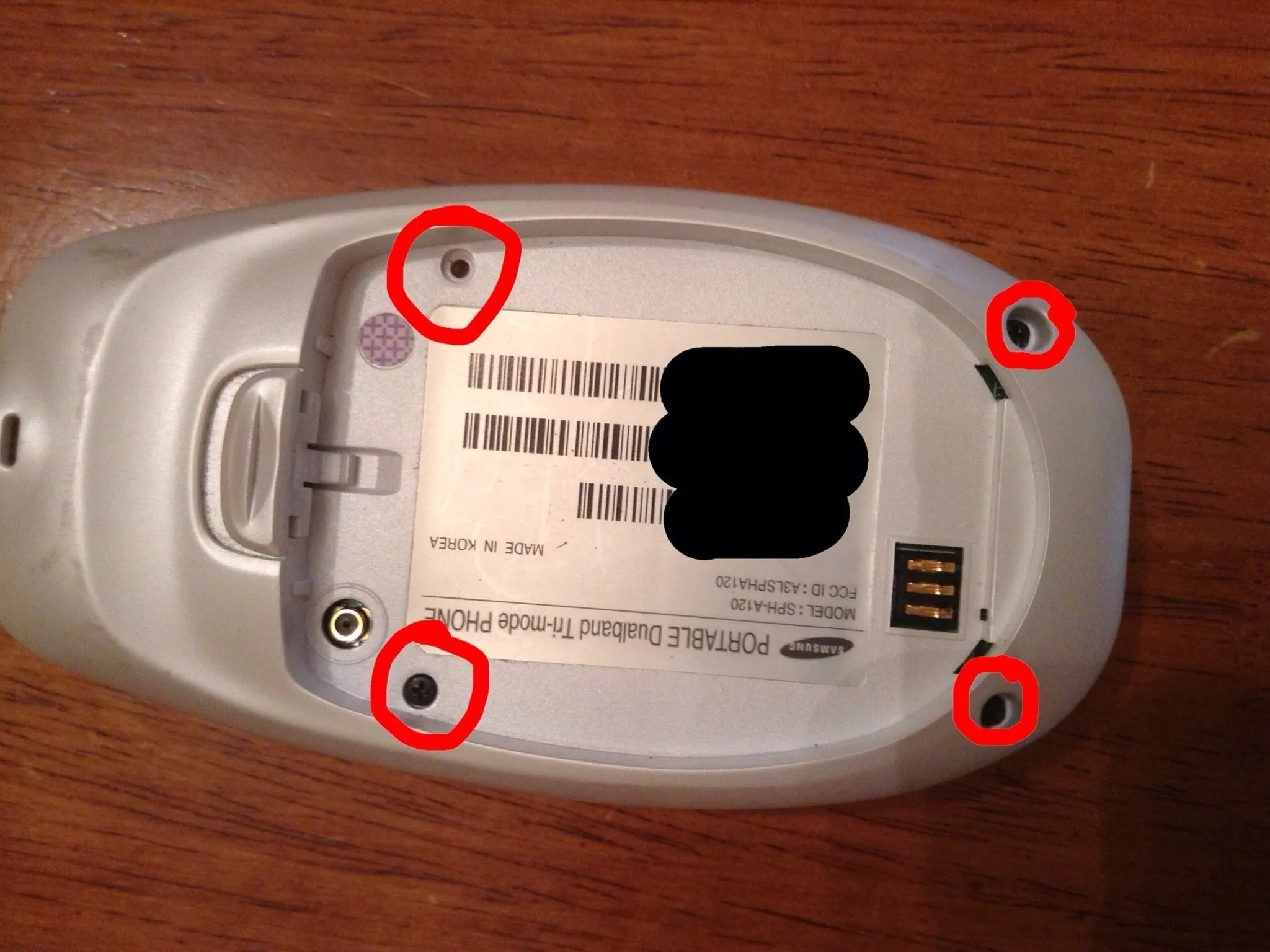

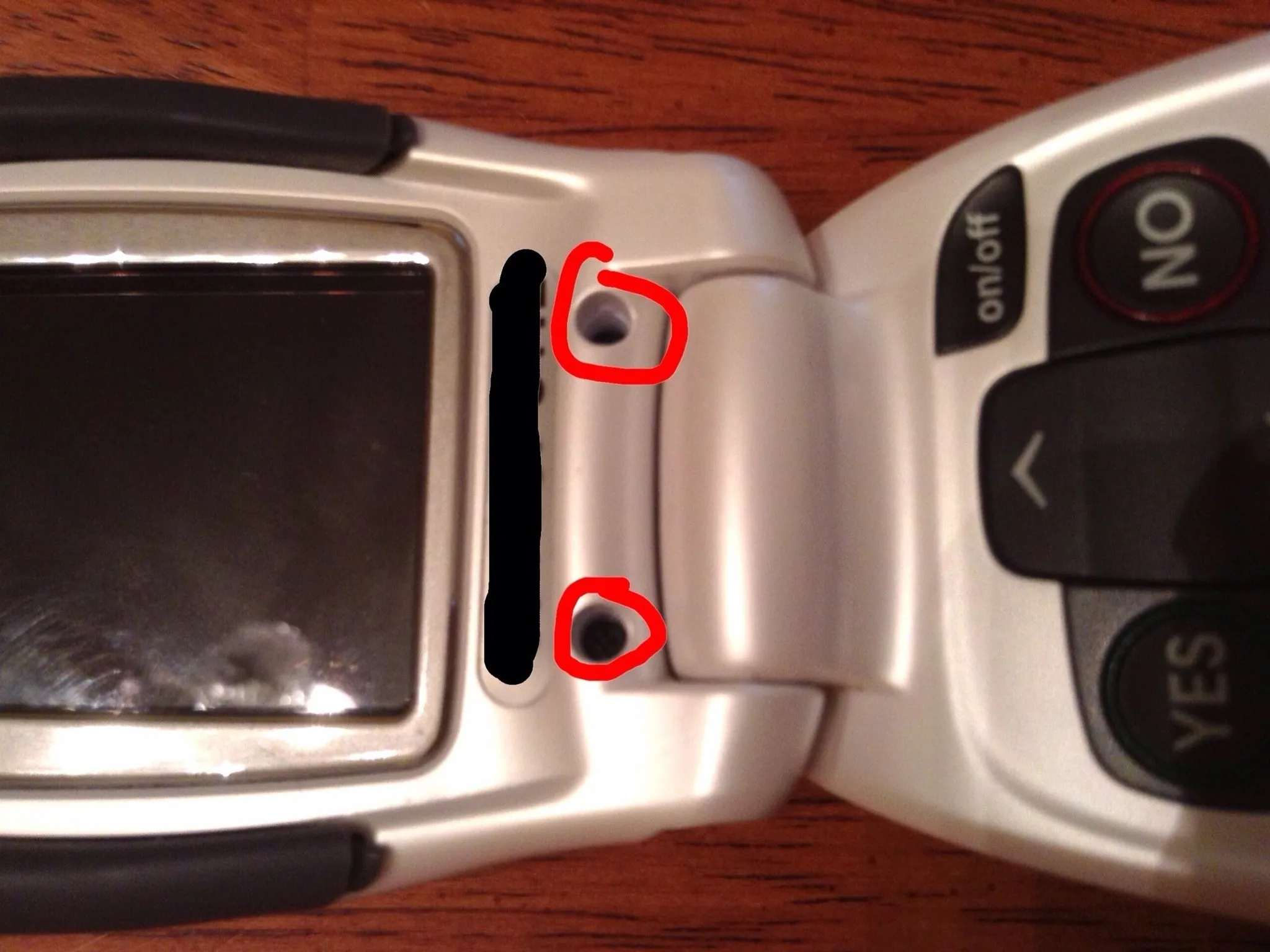

  • Открутите все шесть винтов. Только два под батареей выйдут полностью.

Шаг 2

Разбор Samsung Jitterbug: шаг 2, изображение 1 из 2
Разборка Samsung Jitterbug: шаг 2, изображение 1 из 2 | Источник - ifixit.com
Samsung Jitterbug Teardown: шаг 2, изображение 2 из 2
Samsung Jitterbug Teardown: шаг 2, изображение 2 из 2 | Источник - ifixit.com

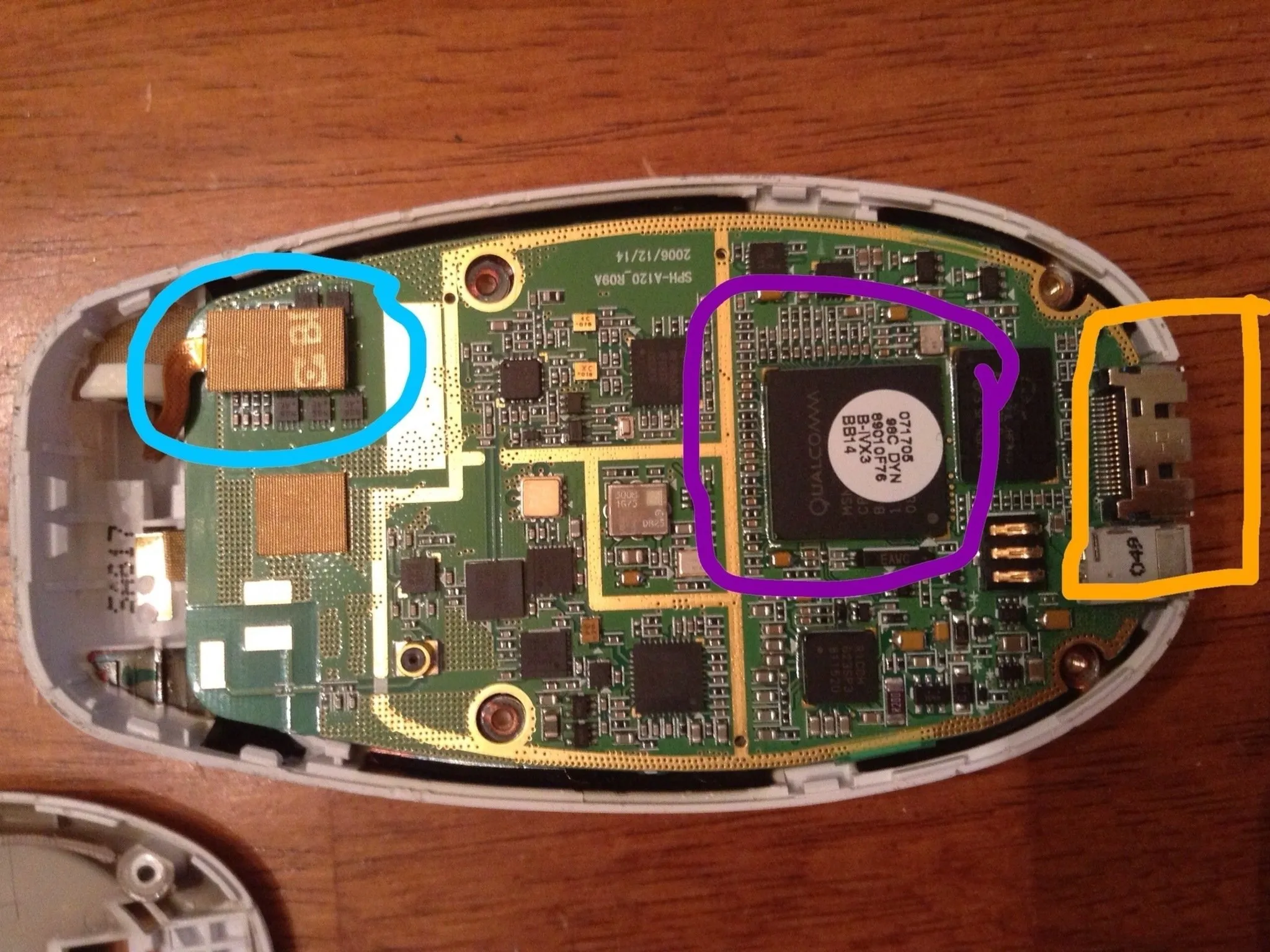

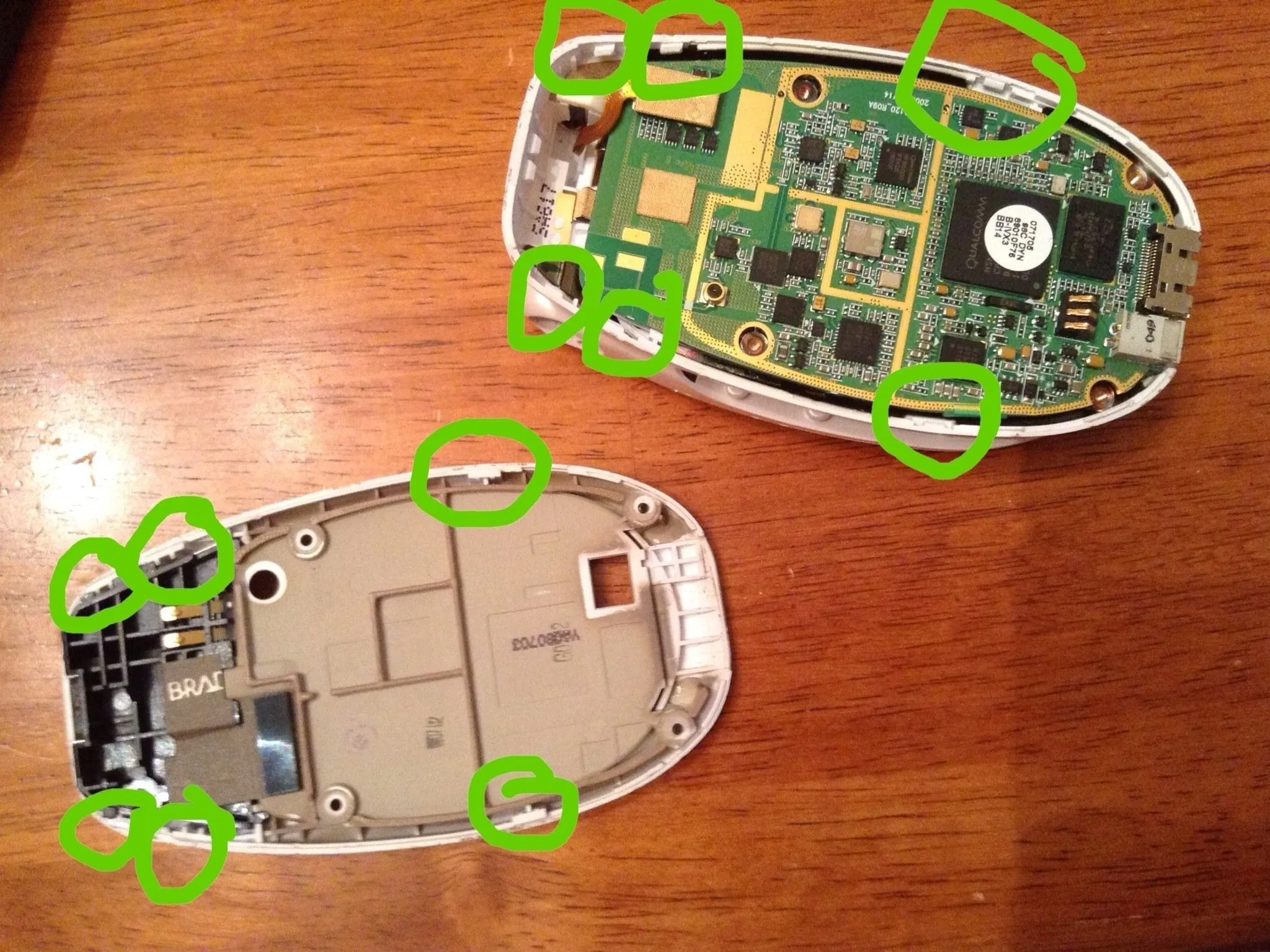

  • Отсоедините шесть клипс, отмеченных зеленым цветом, и снимите заднюю панель. Сначала я снял две по бокам, но открывать остальные было очень тяжело. Рекомендую начать с четырех верхних.

  • Синий - это разъем для подключения экрана и динамика в верхней части телефона.

  • Фиолетовый - это чип, а оранжевый - порт для зарядки.

  • На противоположной стороне платы (не изображена) находится микрофон - это небольшой черный круглый бугорок внизу.

Шаг 3

Samsung Jitterbug Teardown: шаг 3, изображение 1 из 3
Samsung Jitterbug Teardown: шаг 3, изображение 1 из 3 | Источник - ifixit.com
Samsung Jitterbug Teardown: шаг 3, изображение 2 из 3
Samsung Jitterbug Teardown: шаг 3, изображение 2 из 3 | Источник - ifixit.com
Samsung Jitterbug Teardown: шаг 3, изображение 3 из 3
Разборка Samsung Jitterbug: шаг 3, изображение 3 из 3 | Источник - ifixit.com

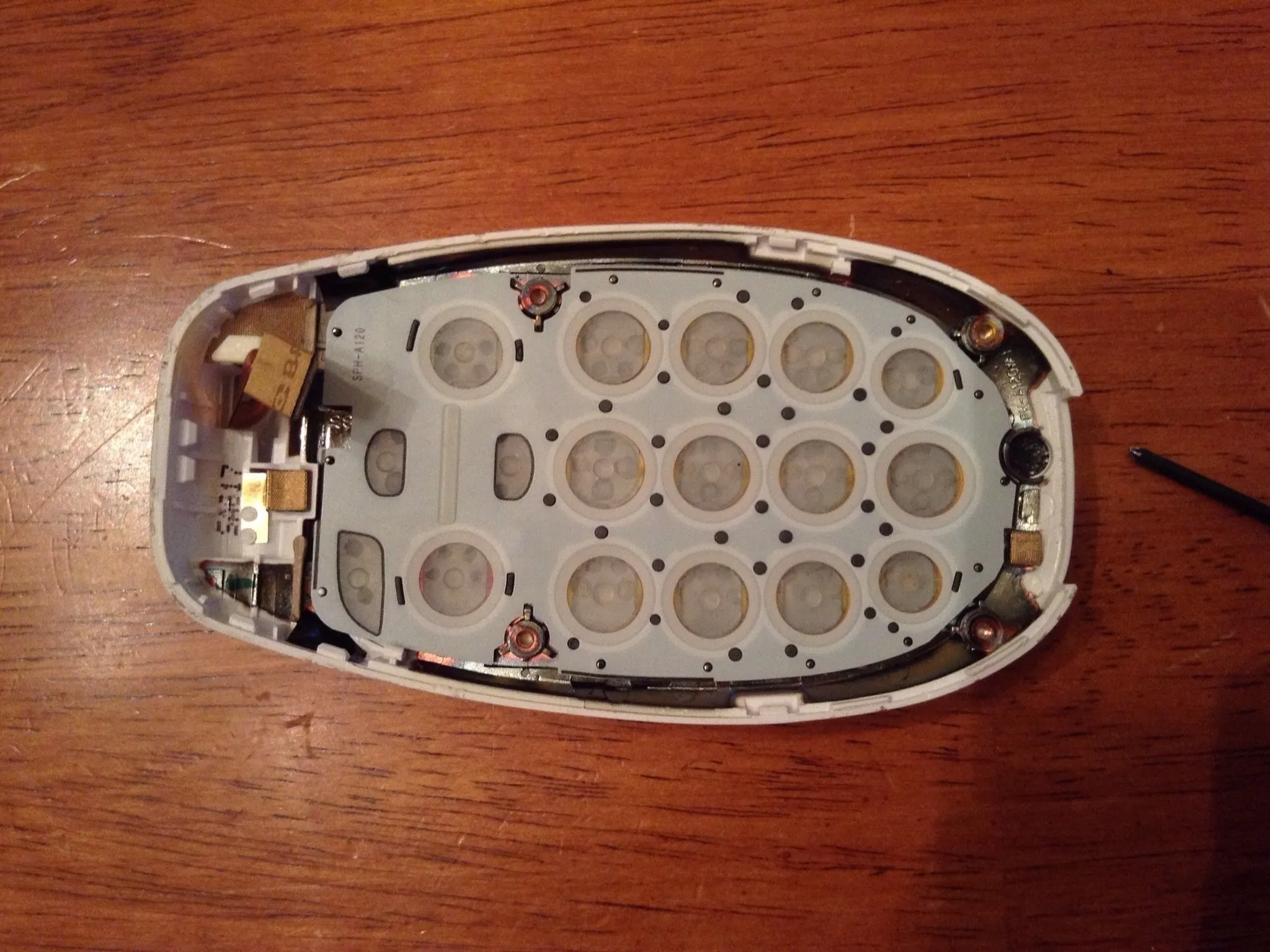

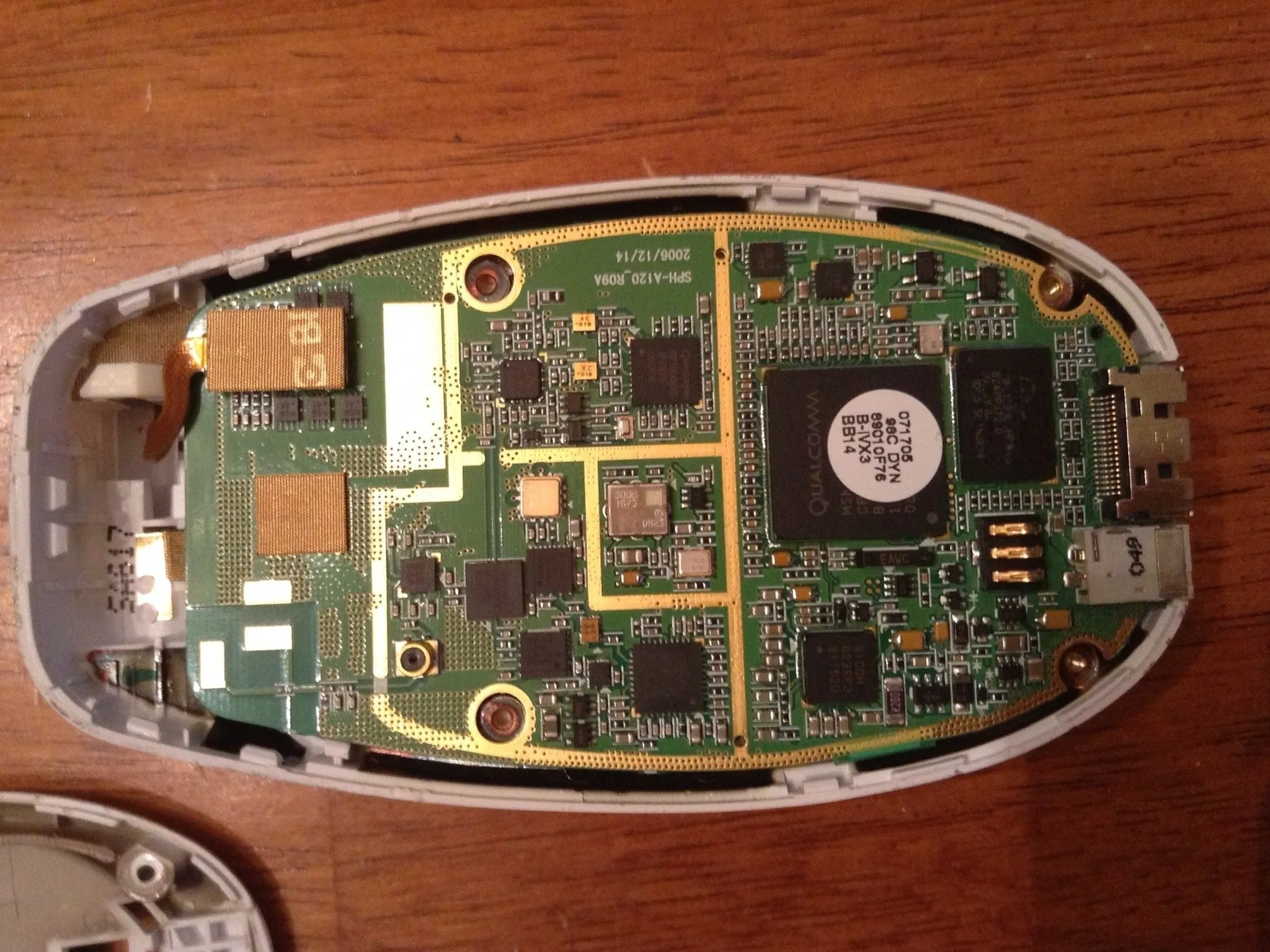

  • Отсоедините разъем экрана и выньте плату (просто подденьте отверткой и подденьте).

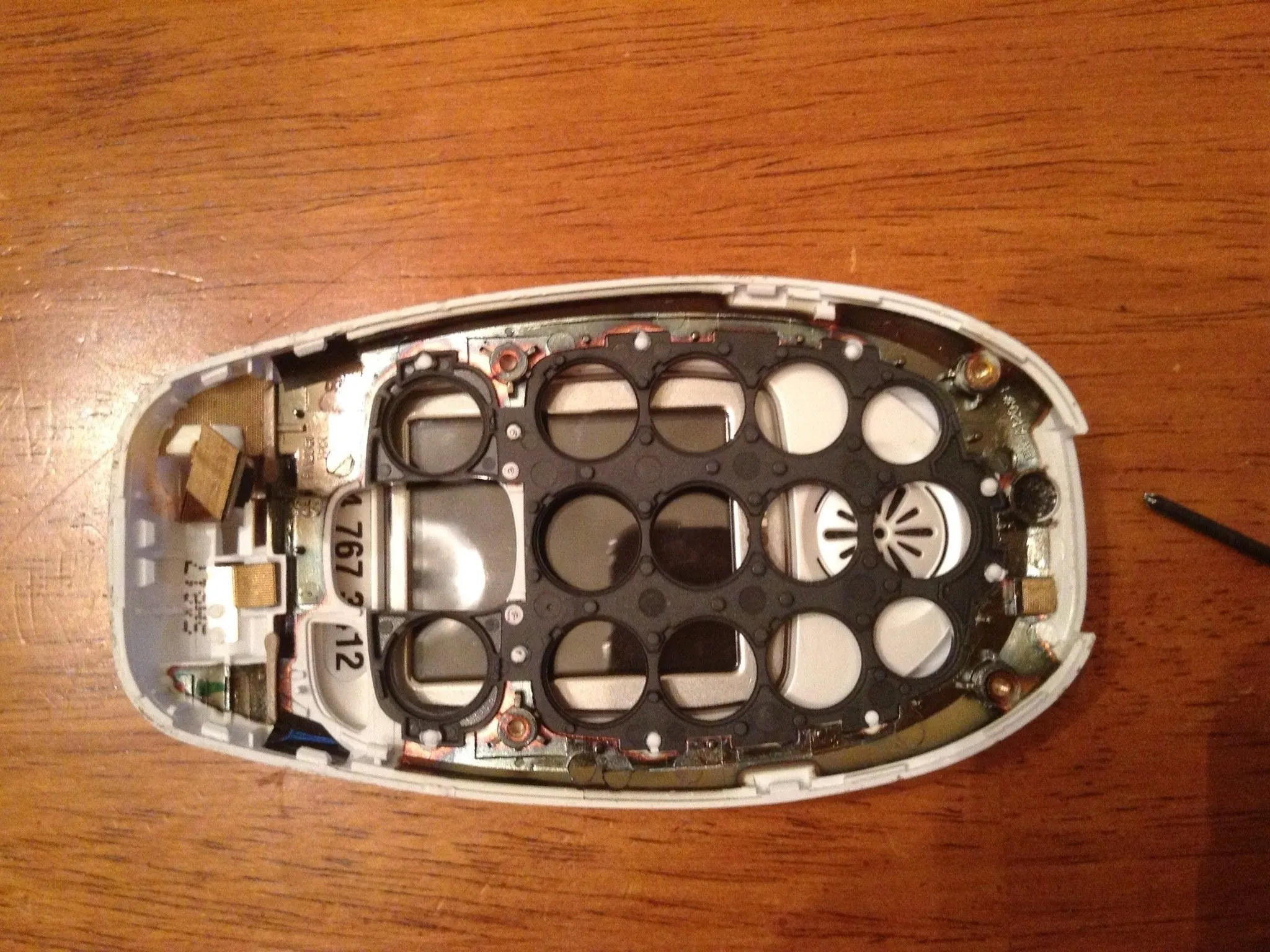

  • Снимите накладку с кнопок.

Шаг 4

Разбор Samsung Jitterbug: шаг 4, изображение 1 из 3
Samsung Jitterbug Teardown: шаг 4, изображение 1 из 3 | Источник - ifixit.com
Samsung Jitterbug Teardown: шаг 4, изображение 2 из 3
Samsung Jitterbug Teardown: шаг 4, изображение 2 из 3 | Источник - ifixit.com
Samsung Jitterbug Teardown: шаг 4, изображение 3 из 3
Разборка Samsung Jitterbug: шаг 4, изображение 3 из 3 | Источник - ifixit.com

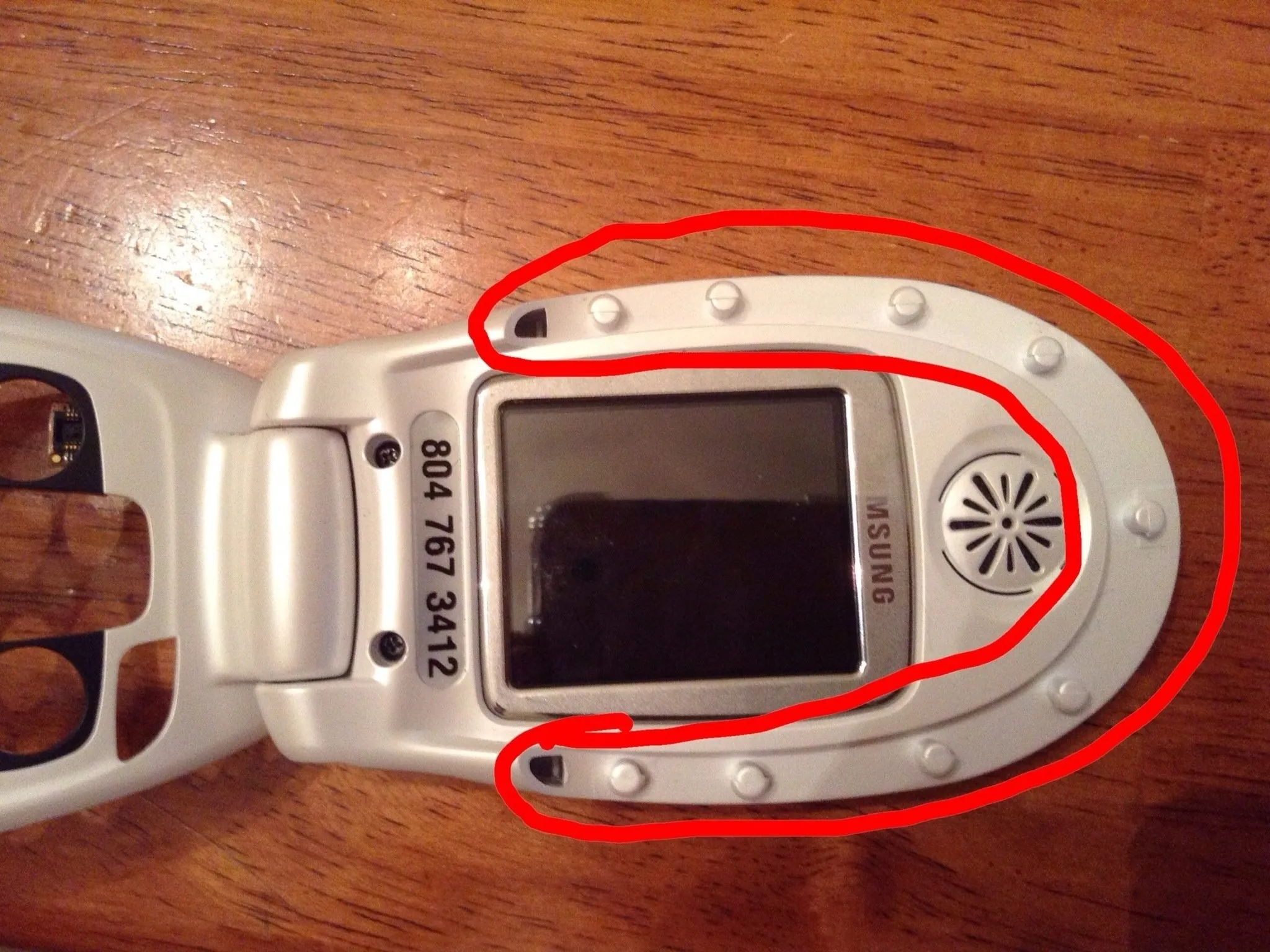

  • Снимите резиновую переднюю панель, затем переверните.

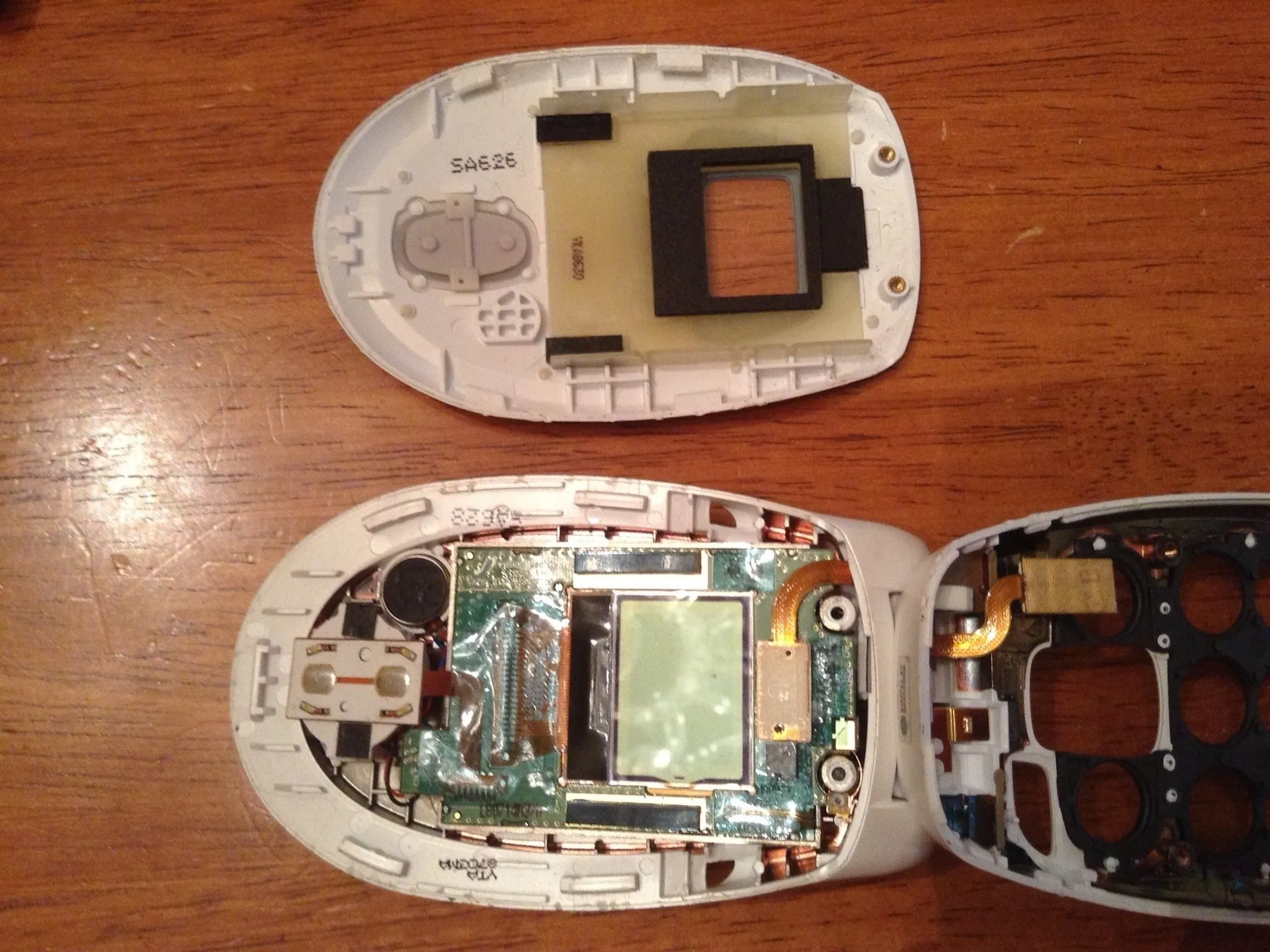

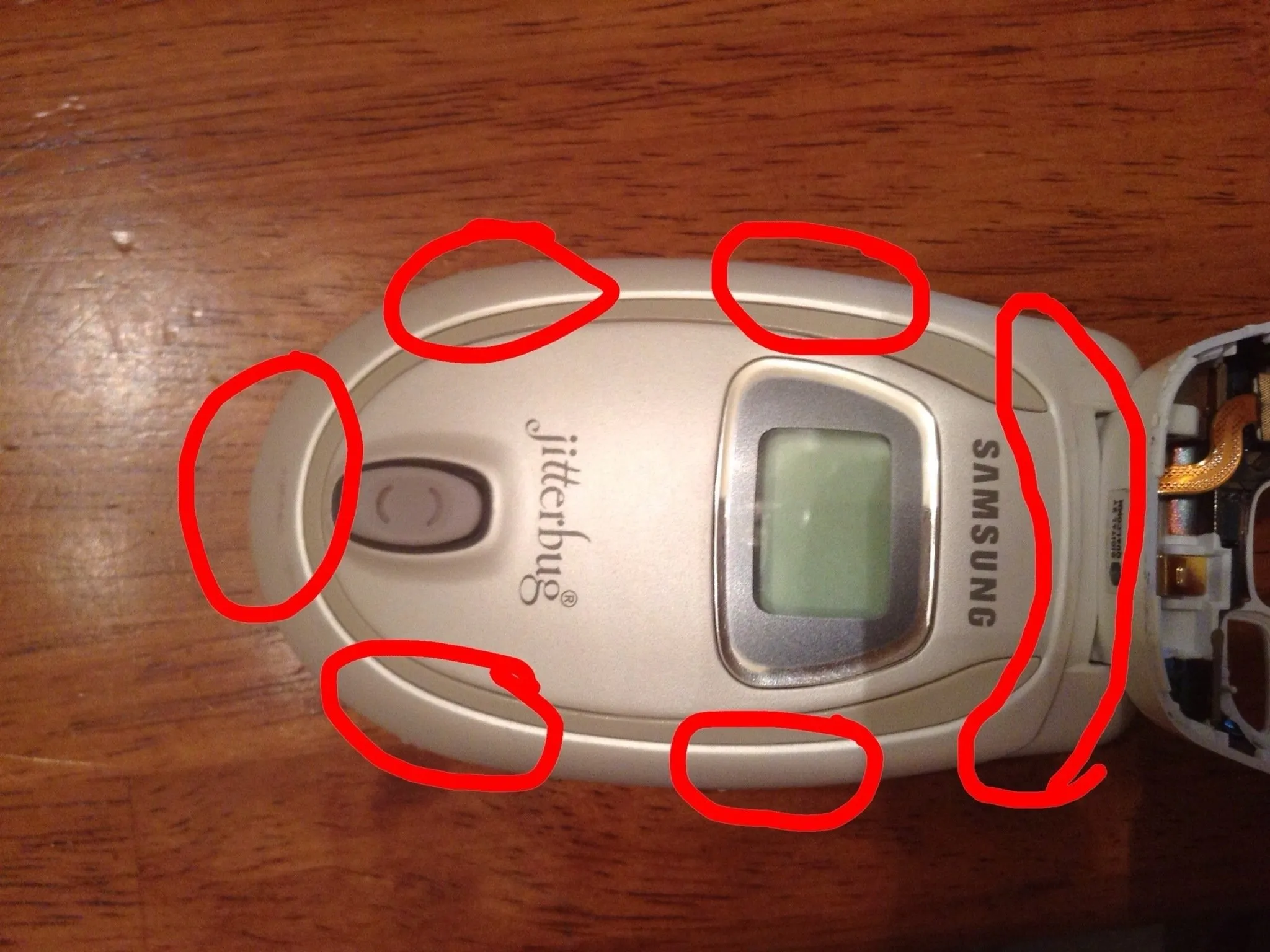

  • Отсоедините все пять фиксаторов. Начните с верхней части возле шарнира и двигайтесь вниз.

Шаг 5

Разбор Samsung Jitterbug: шаг 5, изображение 1 из 3
Samsung Jitterbug Teardown: шаг 5, изображение 1 из 3 | Источник - ifixit.com
Samsung Jitterbug Teardown: шаг 5, изображение 2 из 3
Samsung Jitterbug Teardown: шаг 5, изображение 2 из 3 | Источник - ifixit.com
Samsung Jitterbug Teardown: шаг 5, изображение 3 из 3
Разбор Samsung Jitterbug: шаг 5, изображение 3 из 3 | Источник - ifixit.com

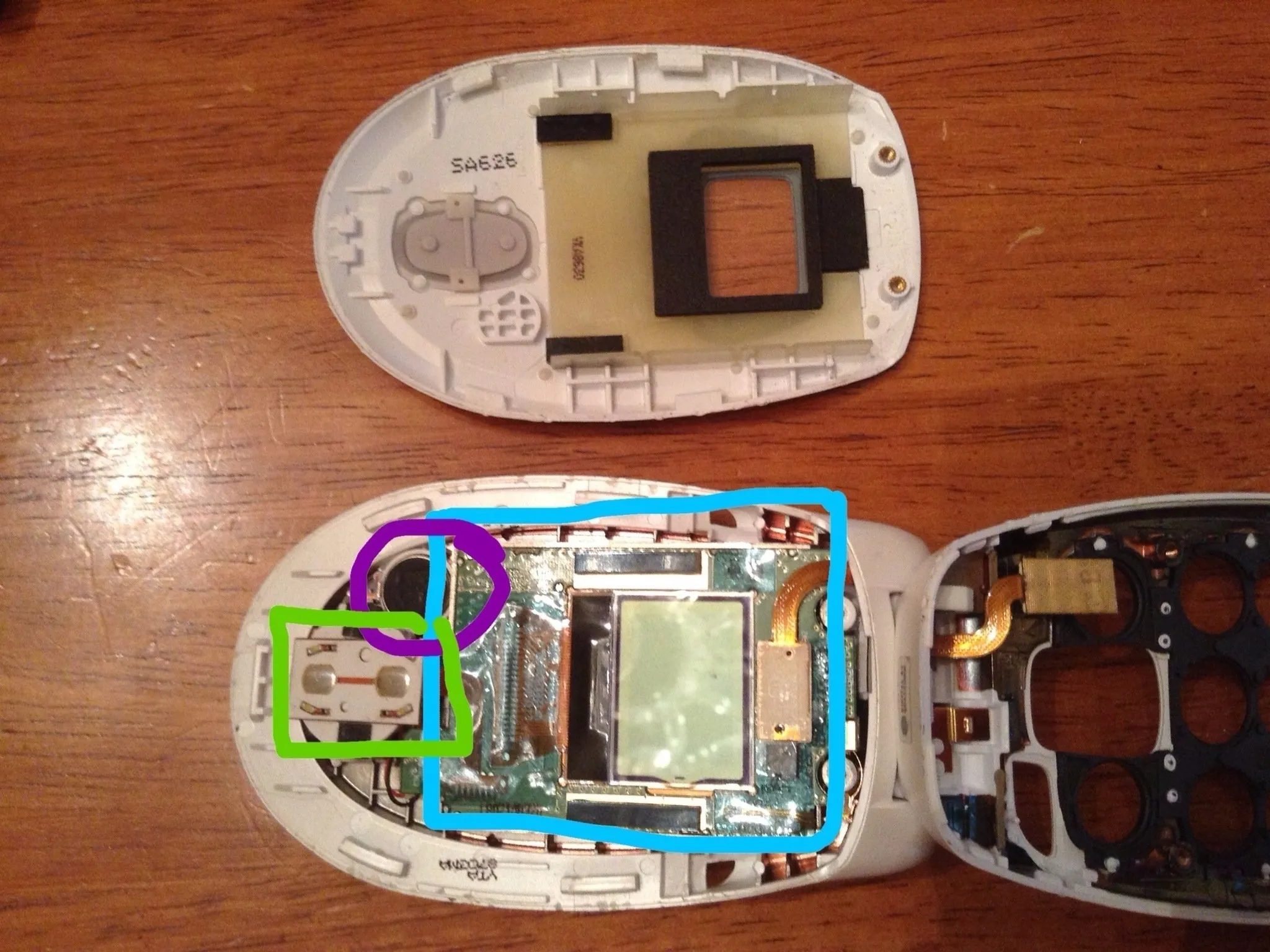

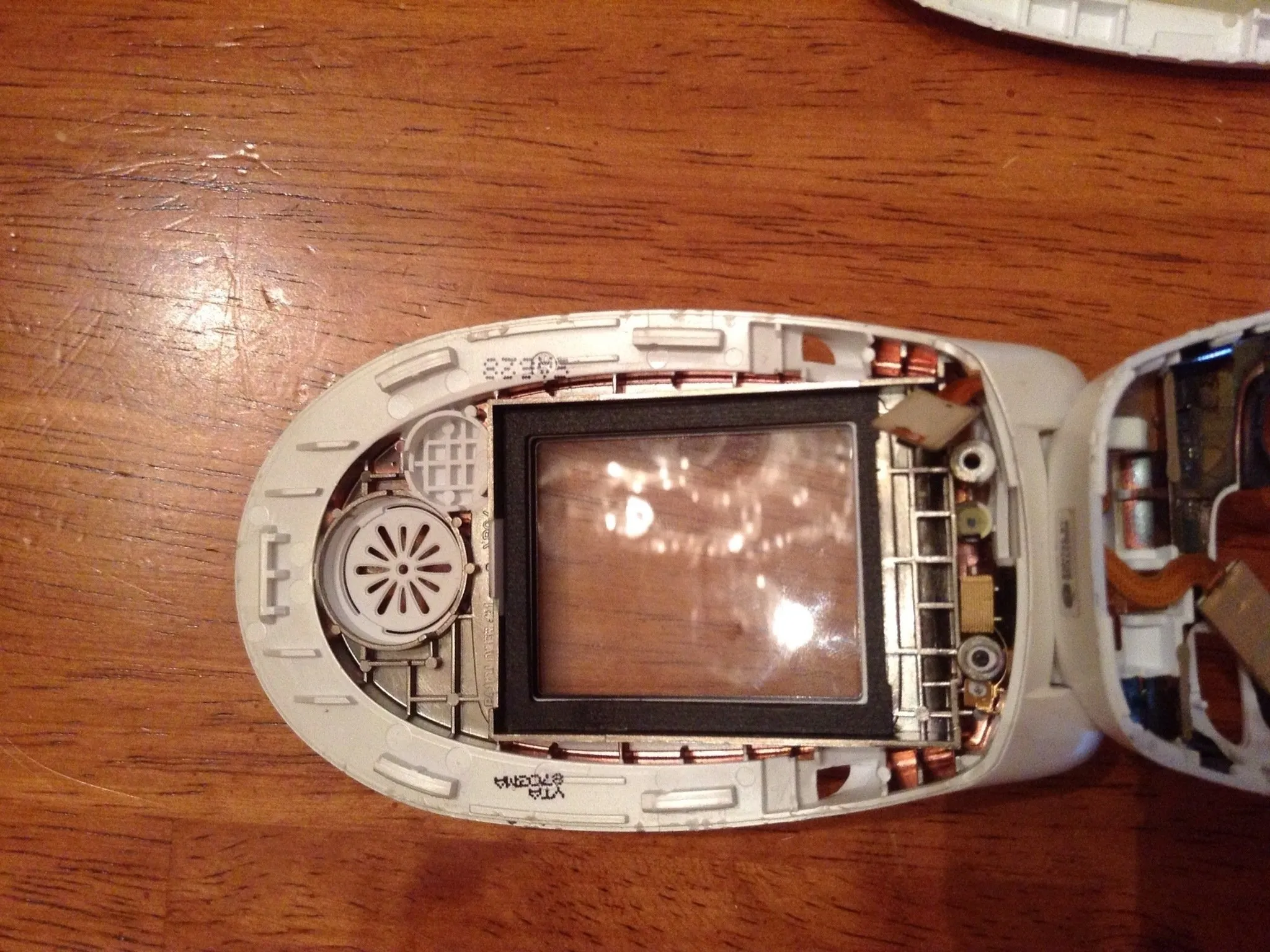

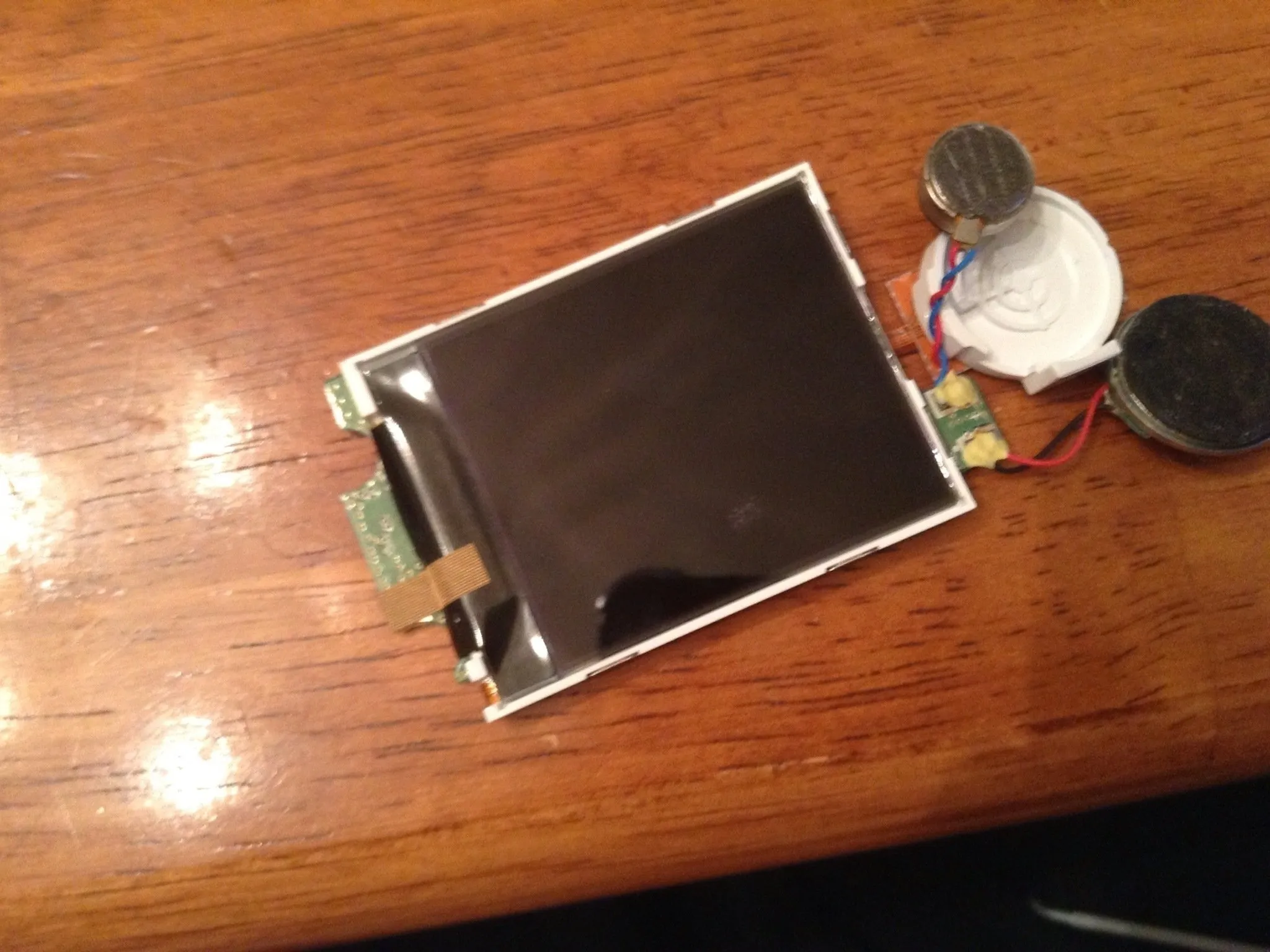

  • Синий - основной экран и плата мини-экрана. Зеленый - кнопки, а под ними - основной динамик. Фиолетовый - это

  • Вытащите все части. Будьте осторожны, чтобы не сломать провода, соединяющие внешние части с платой.
