Разборка Samsung QLED TV Smart Remote
Введение
Взгляд внутрь пульта дистанционного управления Samsung QLED TV Smart Remote
Что вам нужно
Инструменты
Spudger | Источник - ifixit.com
Инструмент для вскрытия iFixit | Источник - ifixit.com
Шаг 1 Разбор пульта дистанционного управления Samsung QLED TV Smart Remote

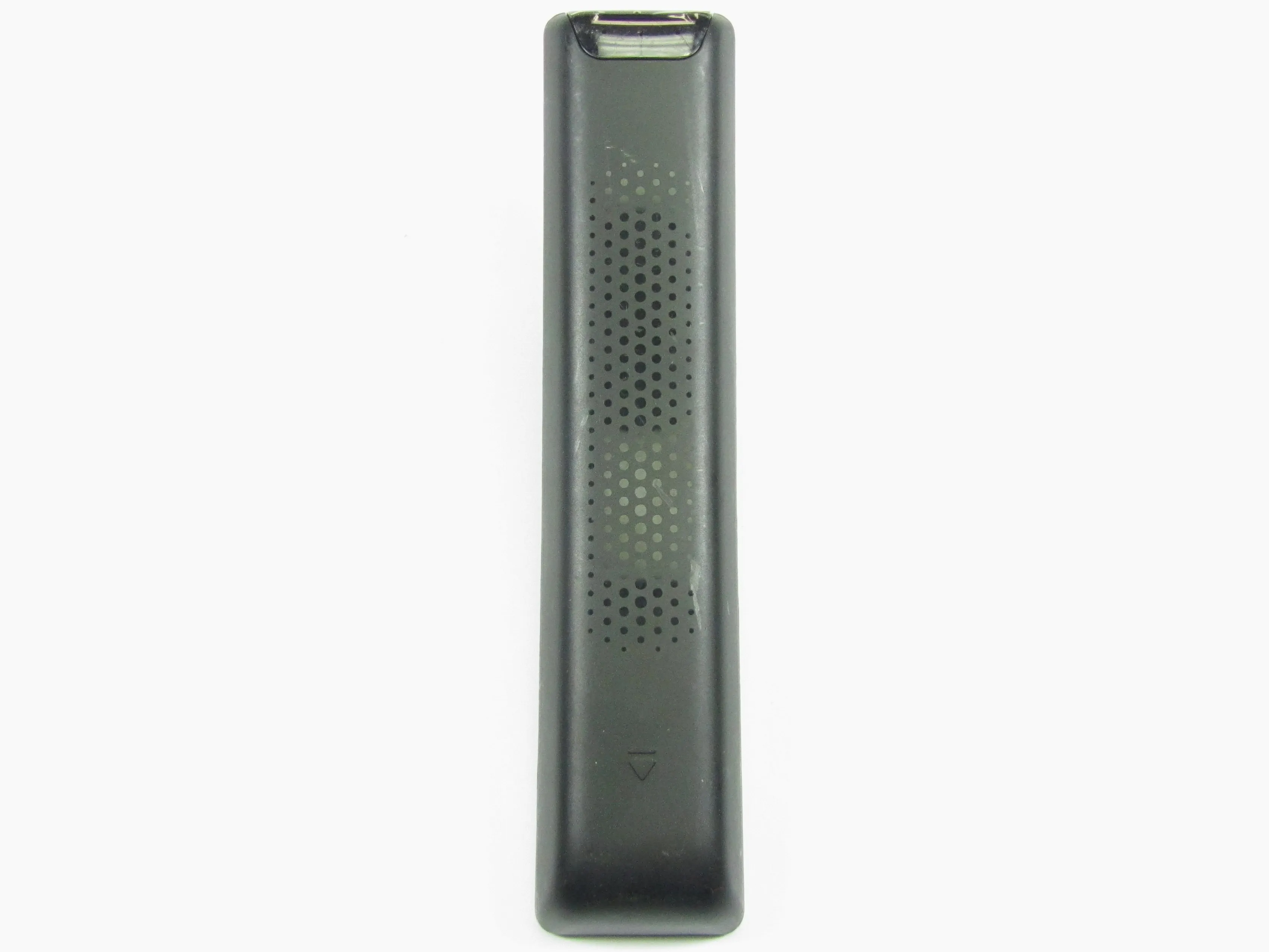

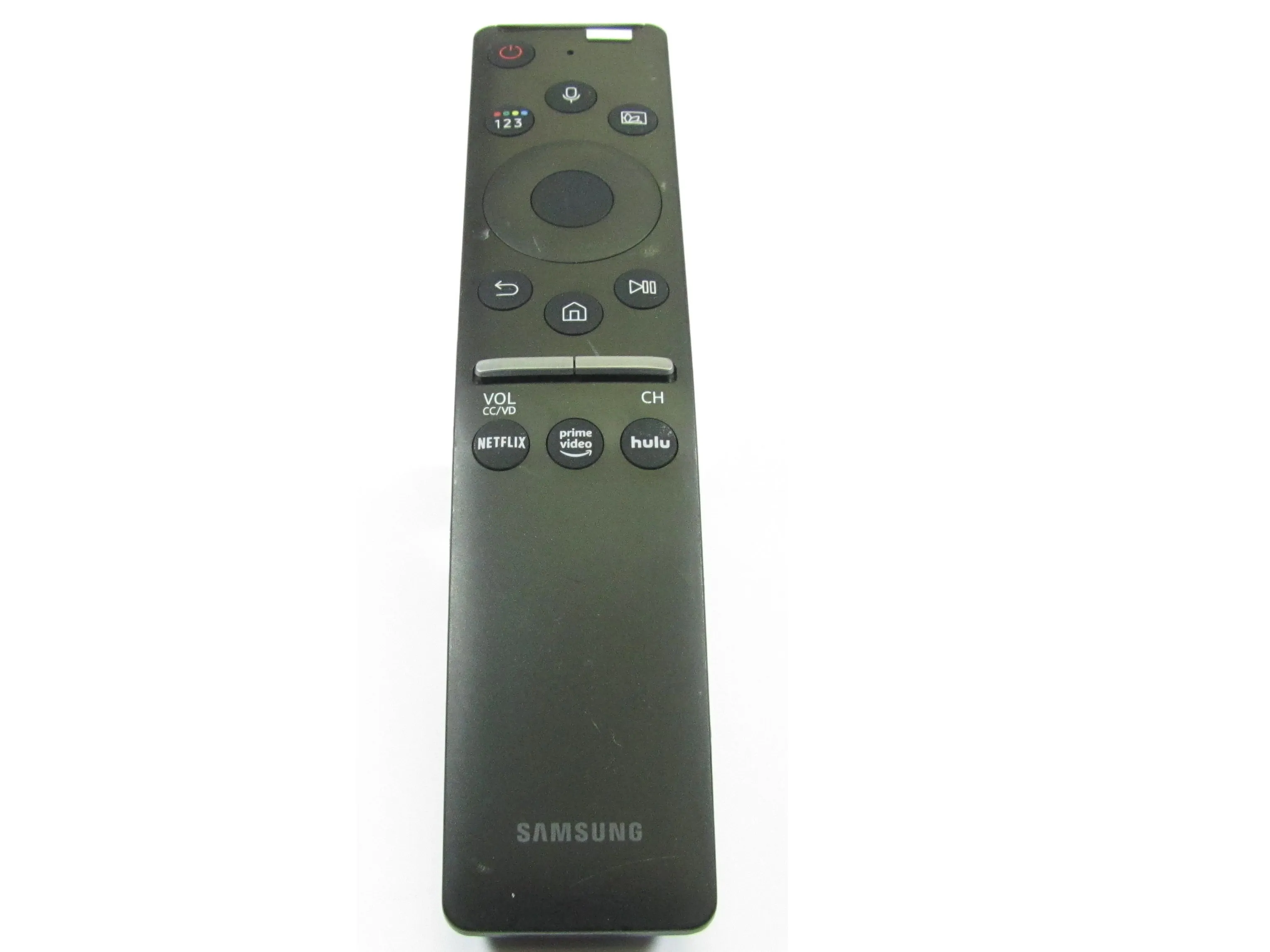

Пульт Samsung QLED TV Smart Remote с голосовыми командами через Bixby от Samsung и WiFi Direct
Шаг 2

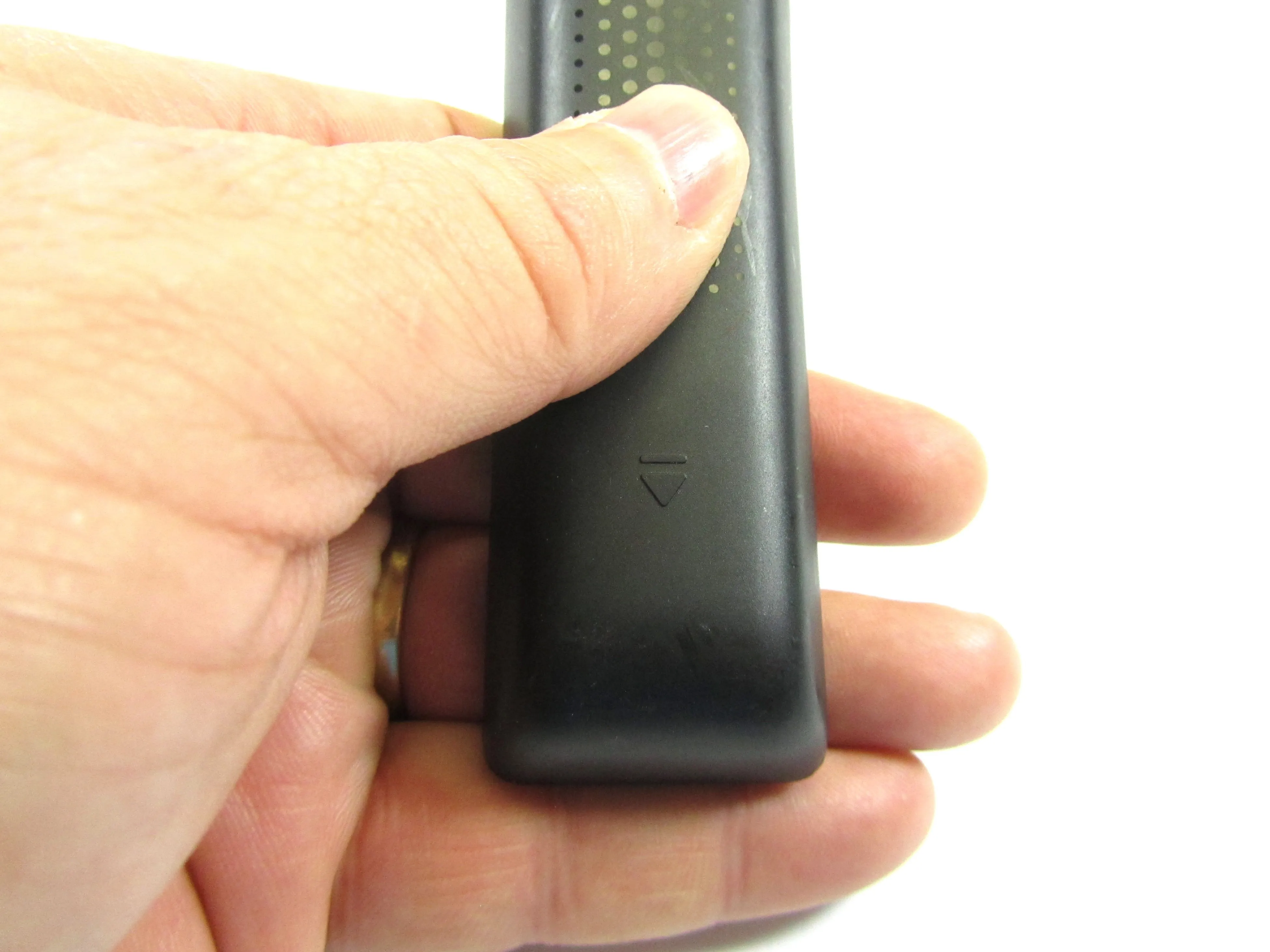

Чтобы открыть пульт Samsung Smart TV Remote, переверните пульт и сдвиньте заднюю крышку вниз в направлении, указанном на индикаторах.

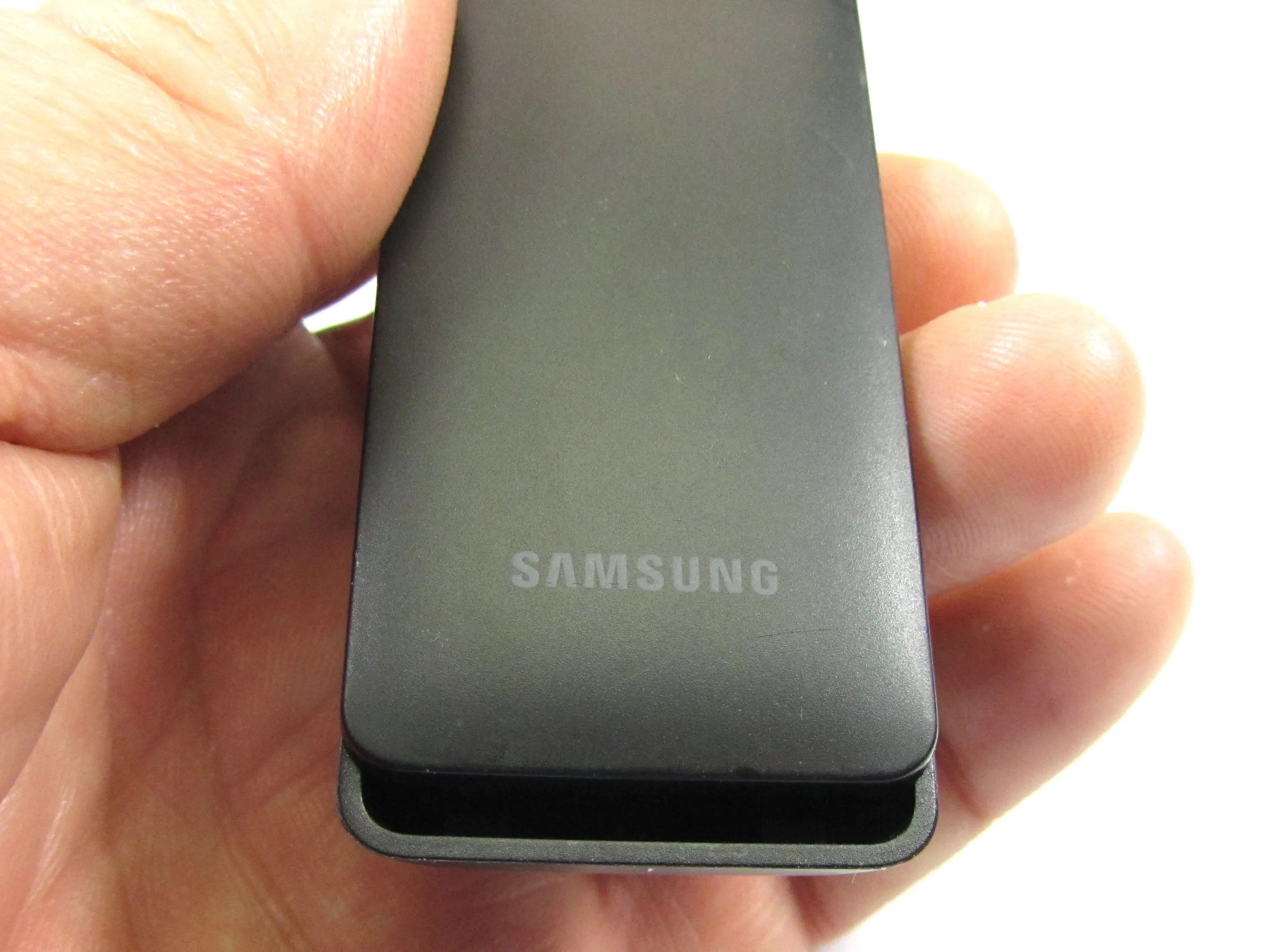

Если сдвинуть заднюю крышку по направлению к индикаторам, на передней стороне пульта появится небольшой зазор.
Этот зазор позволяет легко захватить заднюю крышку и снять ее.

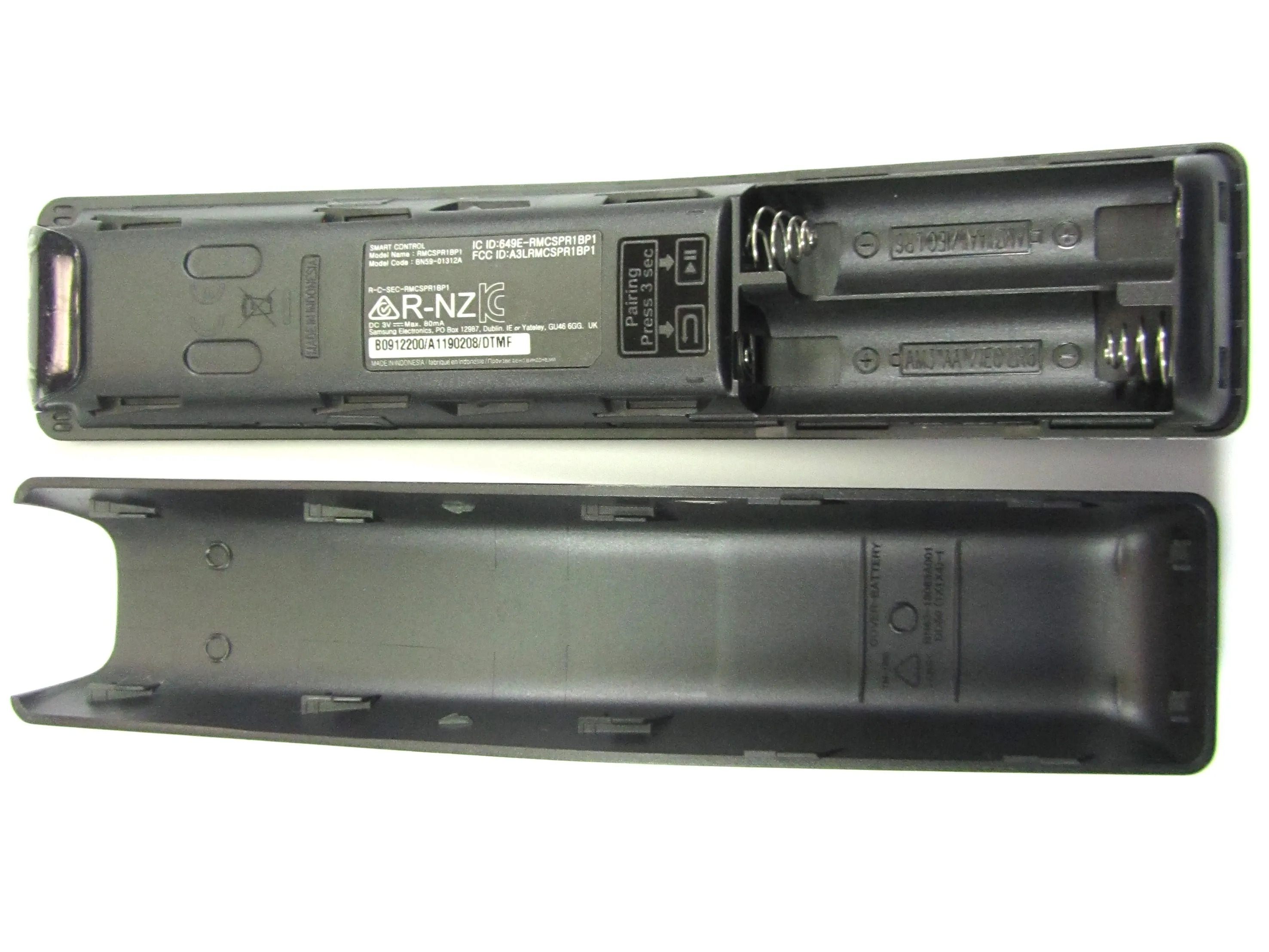

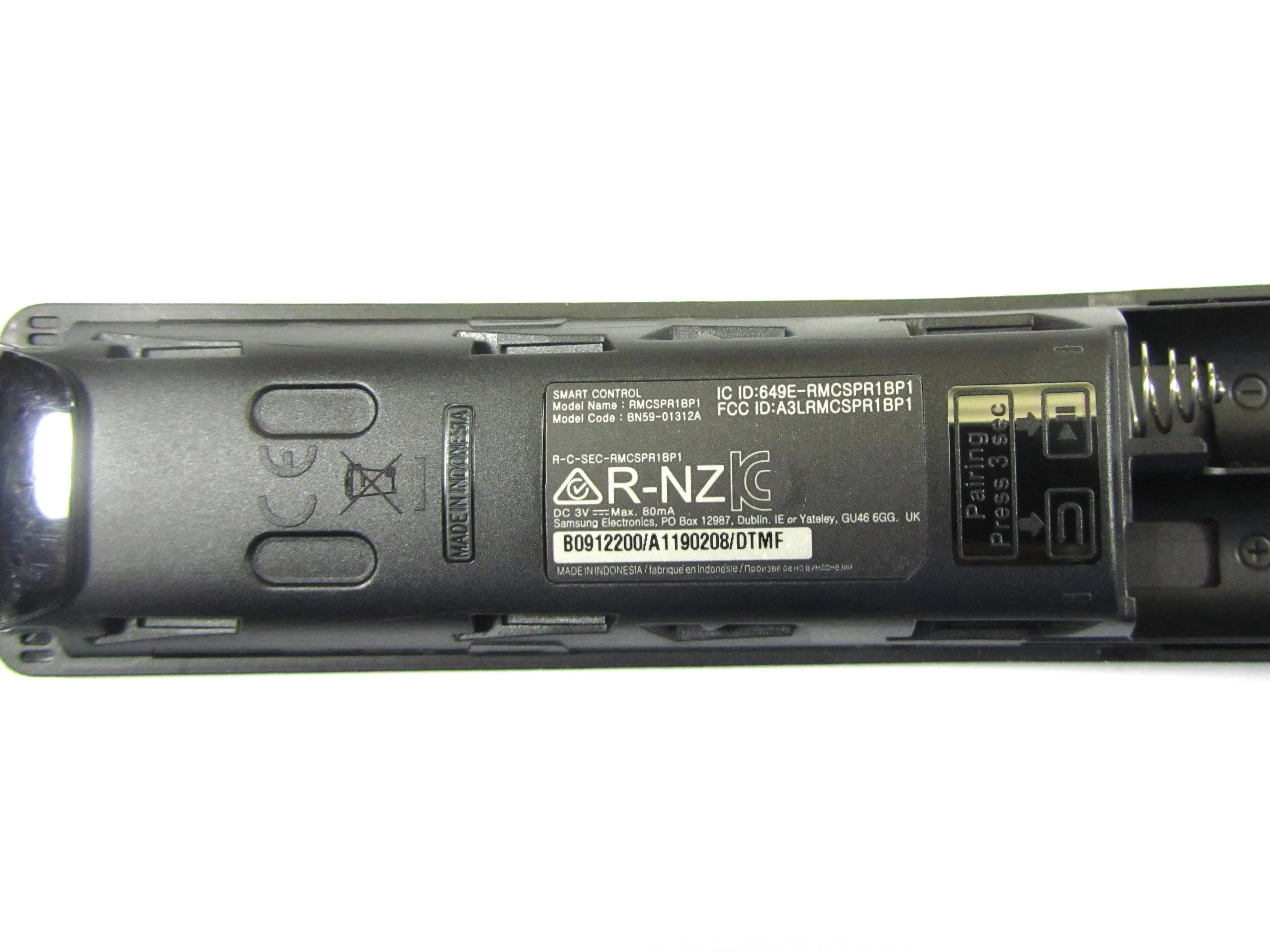

Сняв заднюю крышку, вы увидите отсек для батареек и инструкции по сопряжению пульта.
Комментарии к шагу
Не может быть! Я больше никогда не куплю Samsung.
Я не понимаю, почему мой пульт не работает, когда я делаю это! Он просто не двигается.
Согласен... он не двигается! И что теперь? Не могу пользоваться телевизором без пульта за $5.00...ужас!!!
Этот пульт - кусок $@$*. Я могу вернуть телевизор только из-за пульта!!!
Это помойка. Я верну этот телевизор из-за этого управления.
Да, снятие крышки - это бука! Возможно, придется взять маленькую плоскую отвертку для этого!
Моя жена сделала крошечную щель сзади ножом и подтолкнула ее - ура, получилось.
Хотел бы я посмотреть, как генеральный директор Samsung откроет этот пульт. Ужасный дизайн.
Это самый ужасный пульт, который я когда-либо видел в своей жизни!!! Я ПОРЕЗАЛ СЕБЕ РУКУ, ПЫТАЯСЬ ОТКРЫТЬ ЗАДНЮЮ ЧАСТЬ ЭТОГО %#*@ ПУЛЬТА.
Кто разработал этот ?????? Не работает!
Sept 2nd, My brother and I have both tried.... not budging at all!
Я согласна со всеми во всем. Мой муж, как мне кажется, потерял из-за этого душу. Он говорит, что нужно надавливать вниз и внутрь одновременно, но только немного. Маленький зажим сверху тоже имеет к этому отношение. Чуть ниже этого зажима слегка надавите вниз. Это может сработать, а может и нет. У него ушло полчаса, и он использовал слова, которых я от него никогда не слышал. Попробуйте еще раз, вы никогда не знаете. ??
Шаг 3

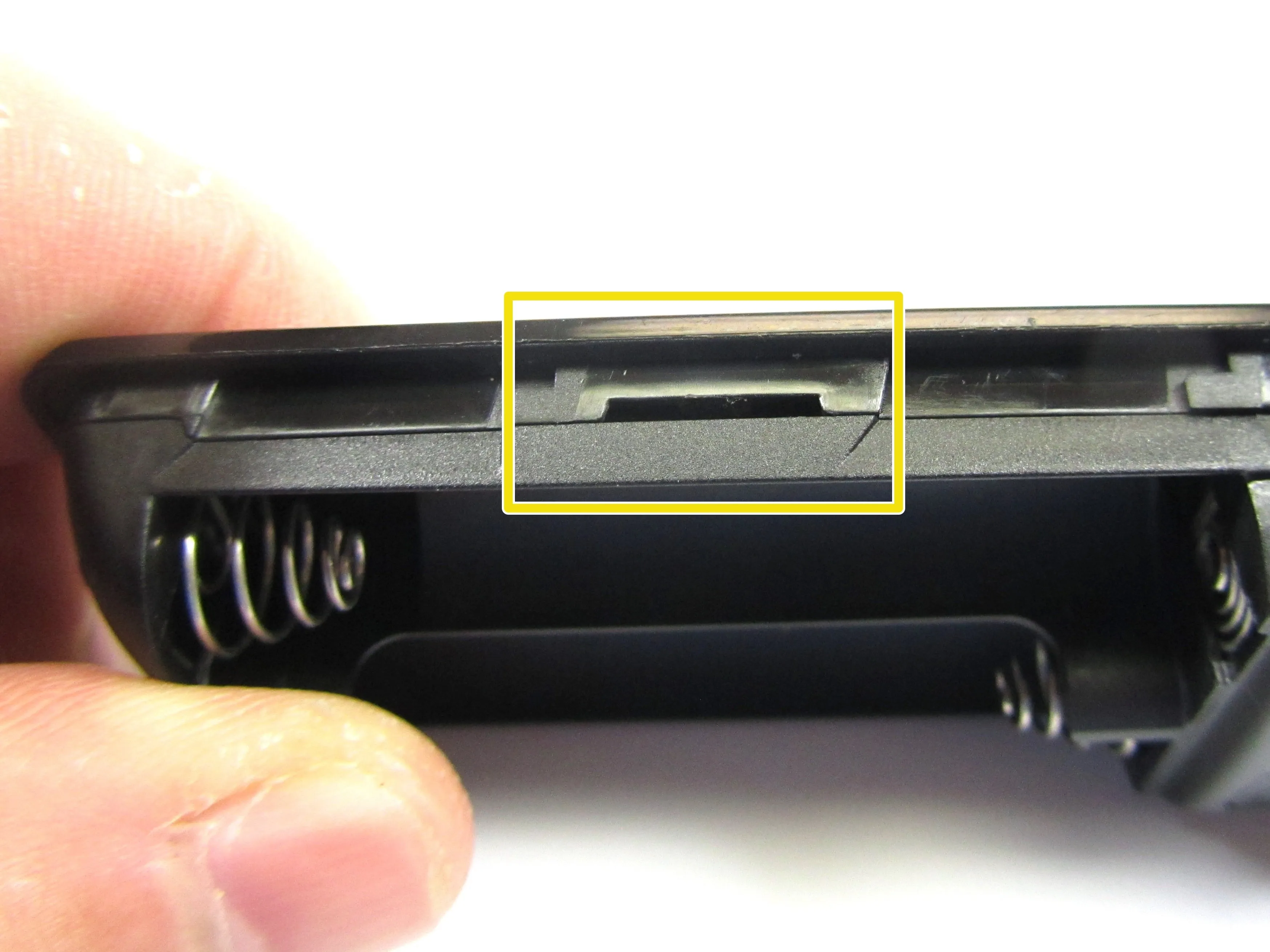

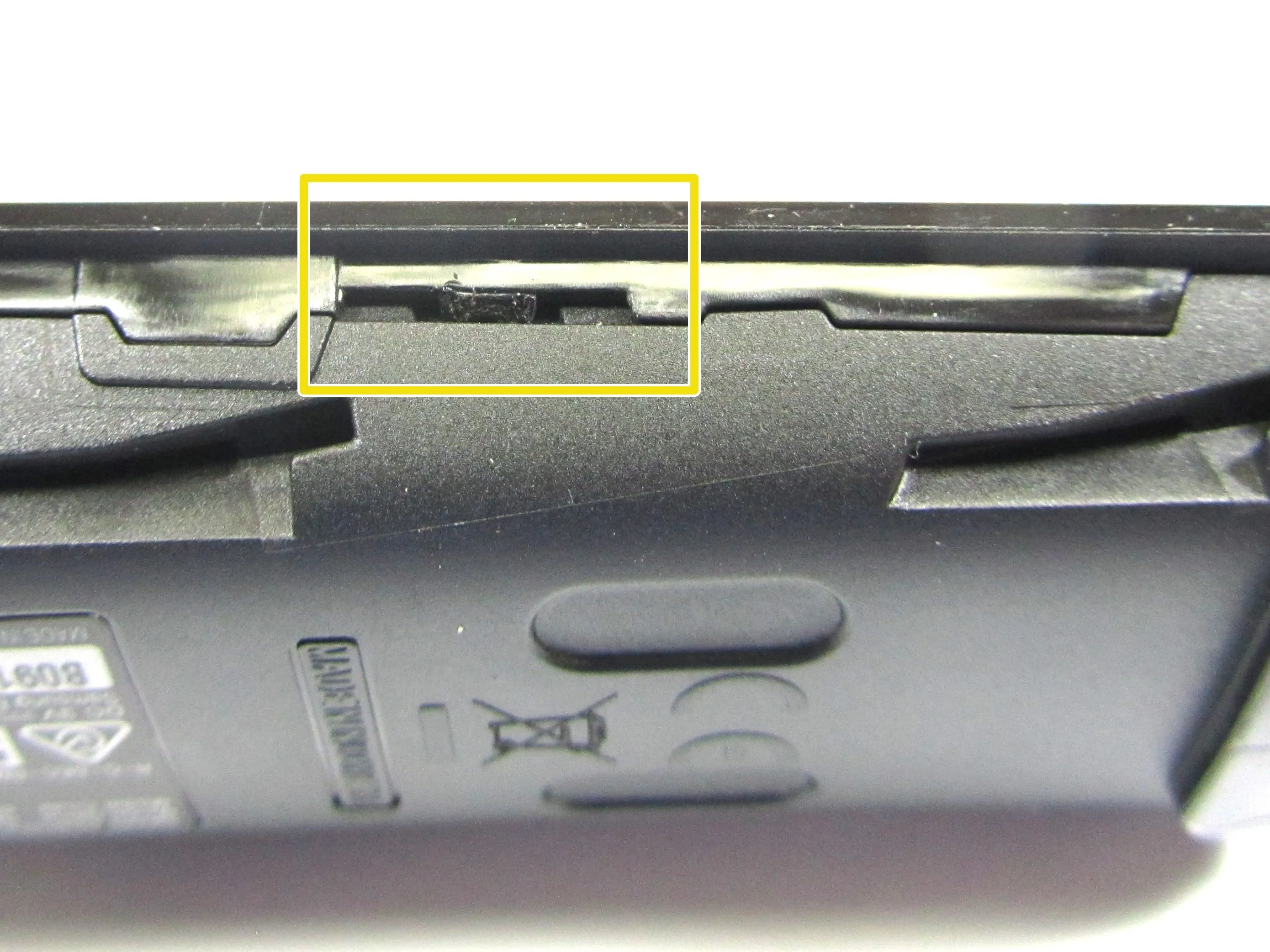

Остальные части пульта держатся вместе с помощью пластиковых зажимов.
На правой стороне пульта, когда он расположен лицевой стороной вверх, есть две большие области для открытия клипс. Эти большие области для открытия клипс расположены только на правой стороне пульта.
Шаг 4

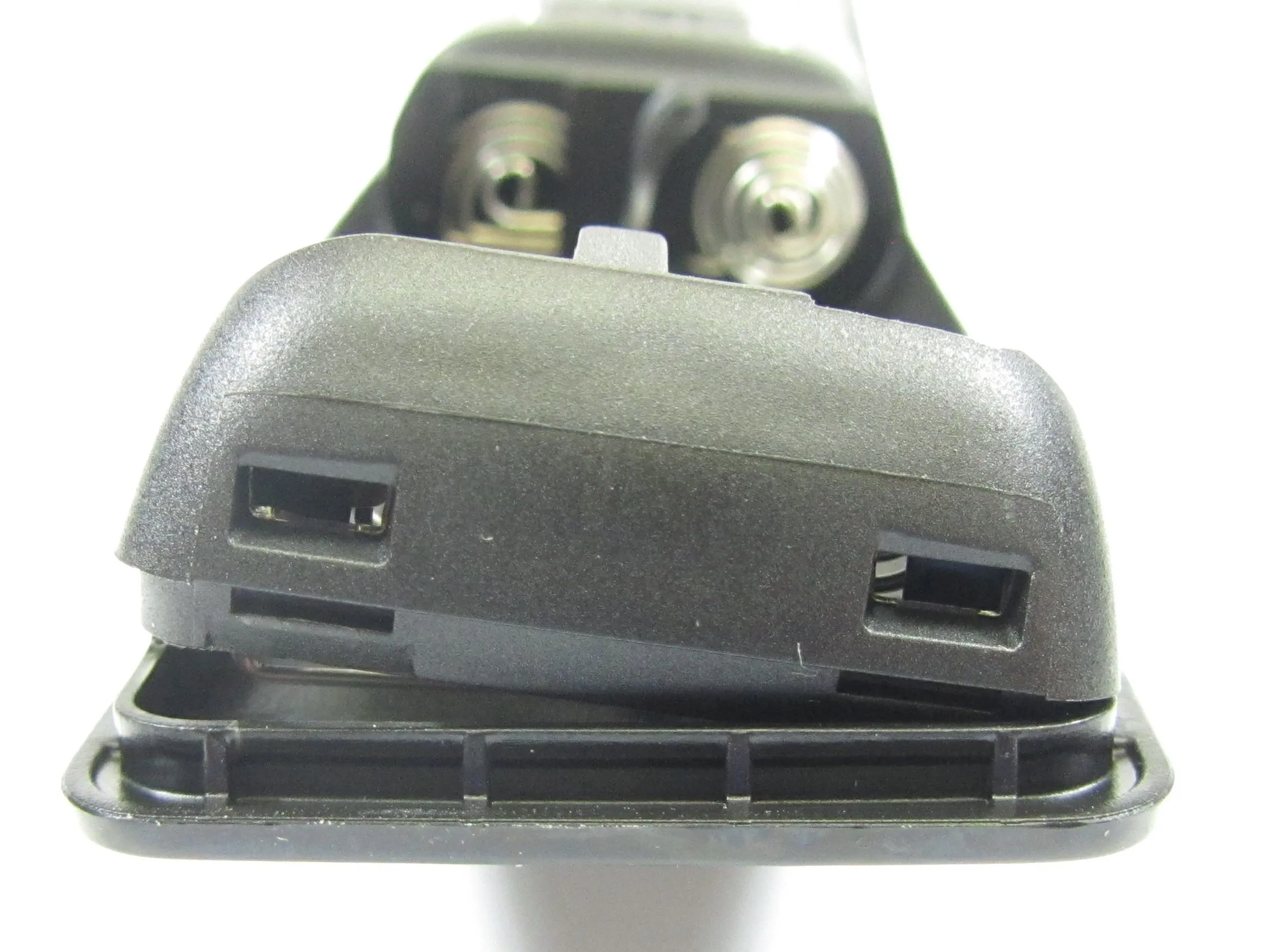

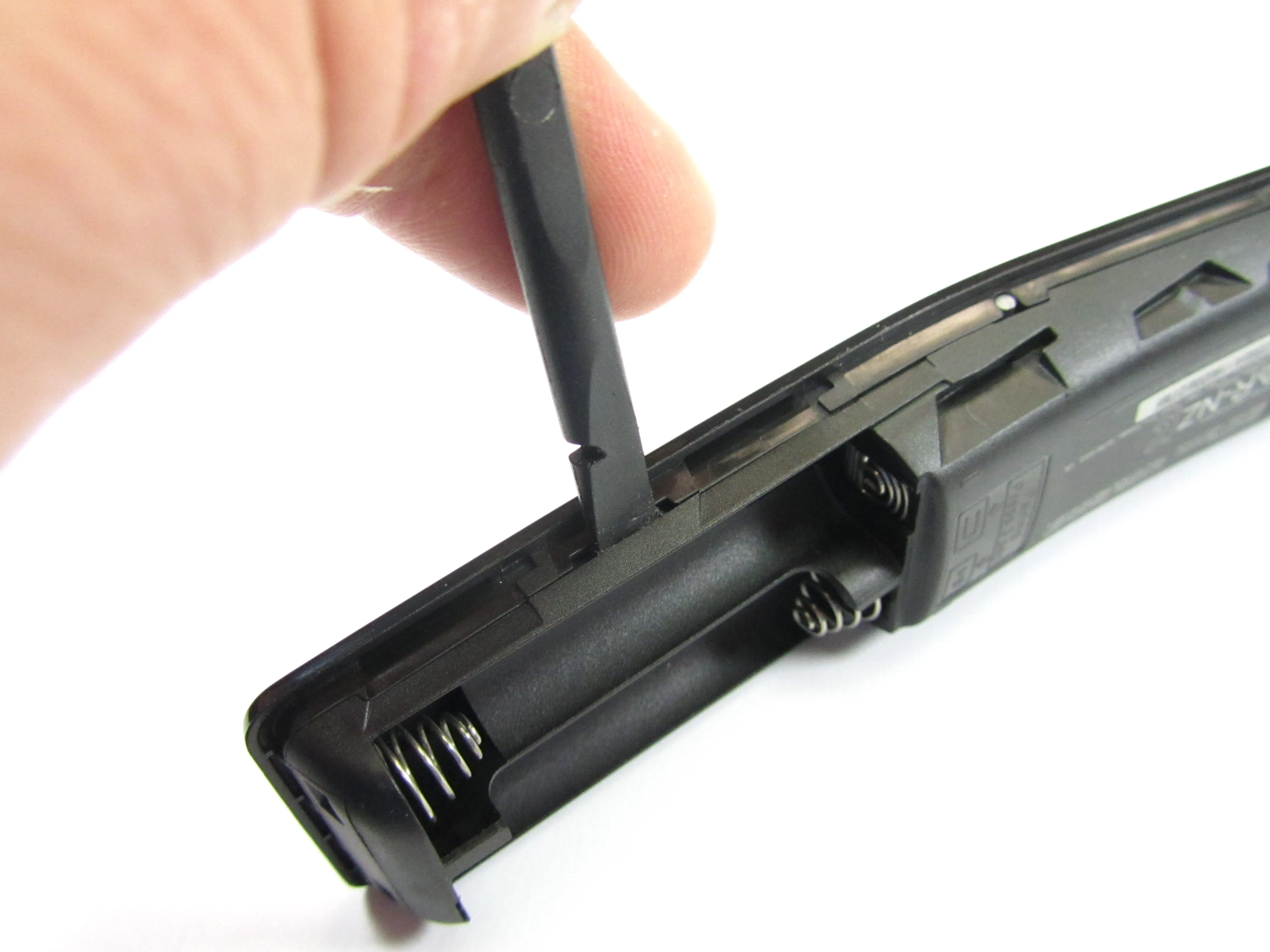

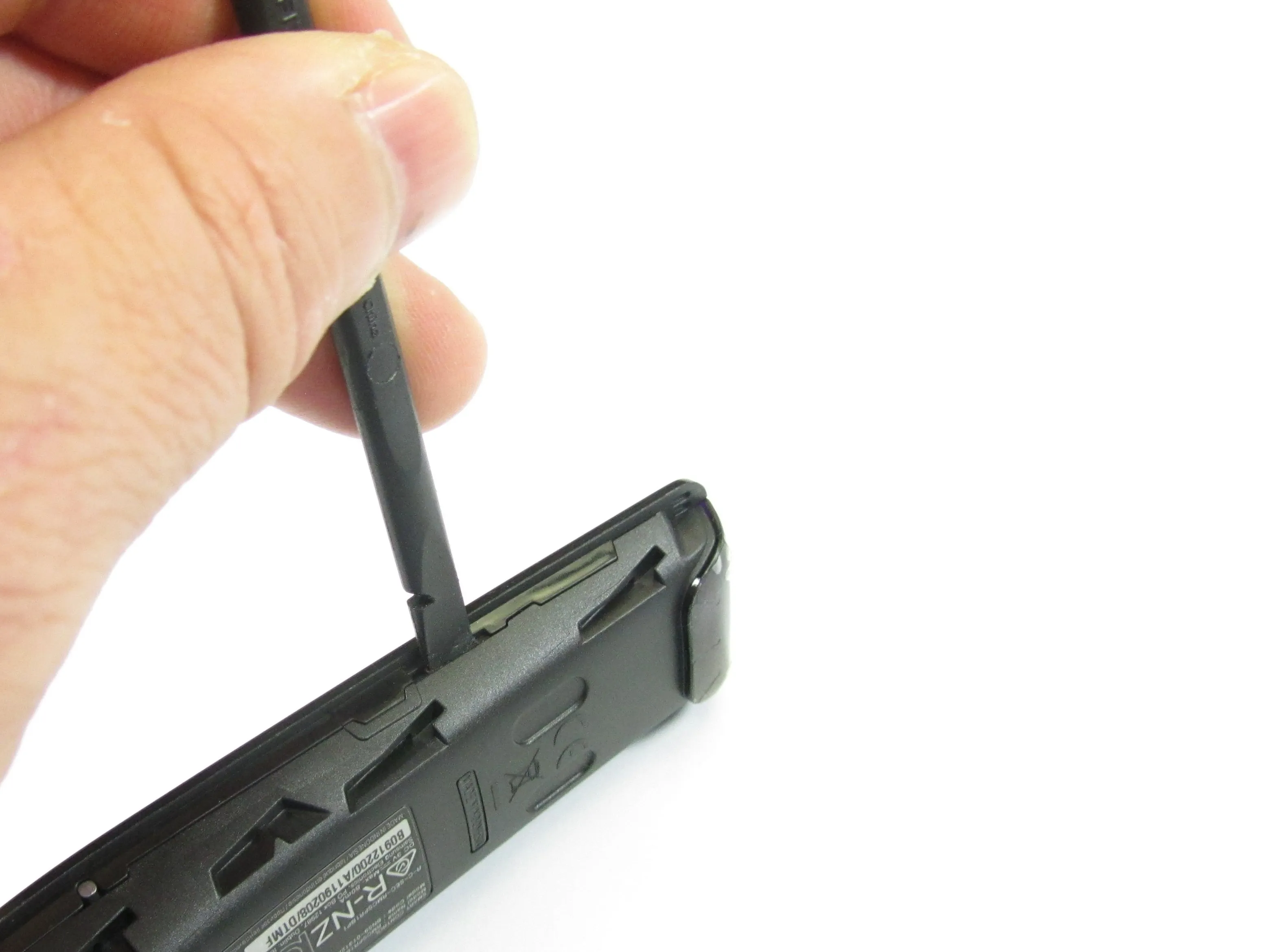

Чтобы открыть удаленный корпус, можно использовать инструмент для вскрытия пластика, чтобы начать разделение шва корпуса через большие области открытия клипс. Затем можно использовать инструмент Spudger, чтобы поддеть корпус.
Как только корпус начнет открываться, аккуратно проведите инструментом Spudger по внешней стороне шва выносного корпуса, чтобы освободить оставшиеся клипсы корпуса.
Комментарии к шагу
Какой абсолютно идиотский способ снять простую панель с пульта. Это разрушает пульт. Я был очень осторожен и следовал инструкциям, но нет никакого способа сделать этот шаг, не разрушив пульт, так что спасибо за разработку худшего пульта всех времен.
Пробовал это более 30 минут. Не смог открыть его. Все, что получилось, это повредить пластик на корпусе и согнуть один из моих инструментов. Так обидно, что Samsung сделал его не подлежащим ремонту.
К сожалению, ребята выше %#*@ правы, это $@$*!& дизайн. Нет возможности открыть его, не оставив 'шрамов'.
К счастью, Делаете.ру помог советом. Как обычно (я до сих пор пользуюсь iphone 7 plus, собранным из кусочков).
Шаг 5
После открытия корпуса можно рассмотреть верхнюю часть корпуса и клавиатуру с резиновой мембраной.
Область удаленной клавиатуры на задней стороне печатной платы состоит из купольных тактильных кнопок.
Шаг 6

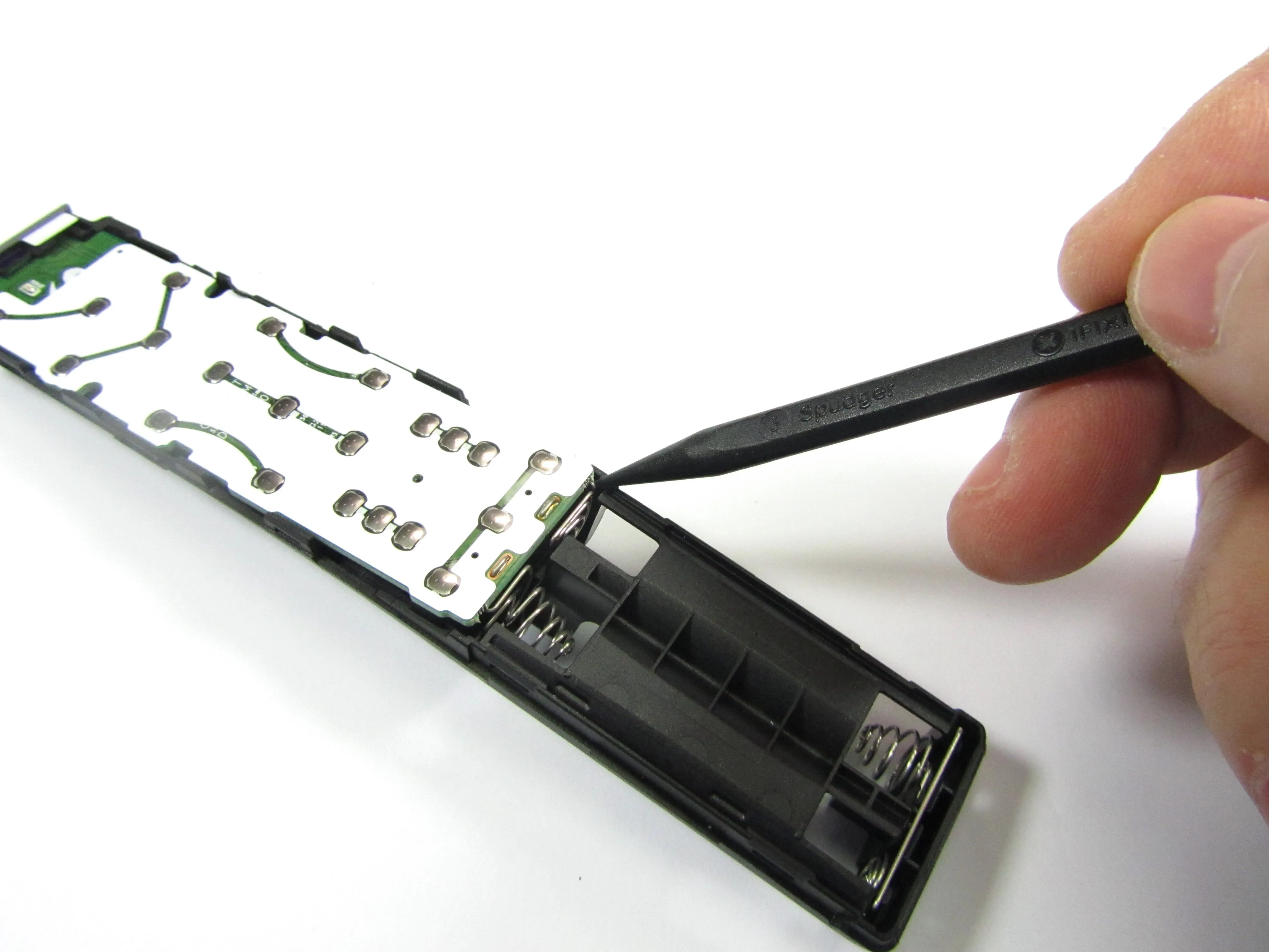

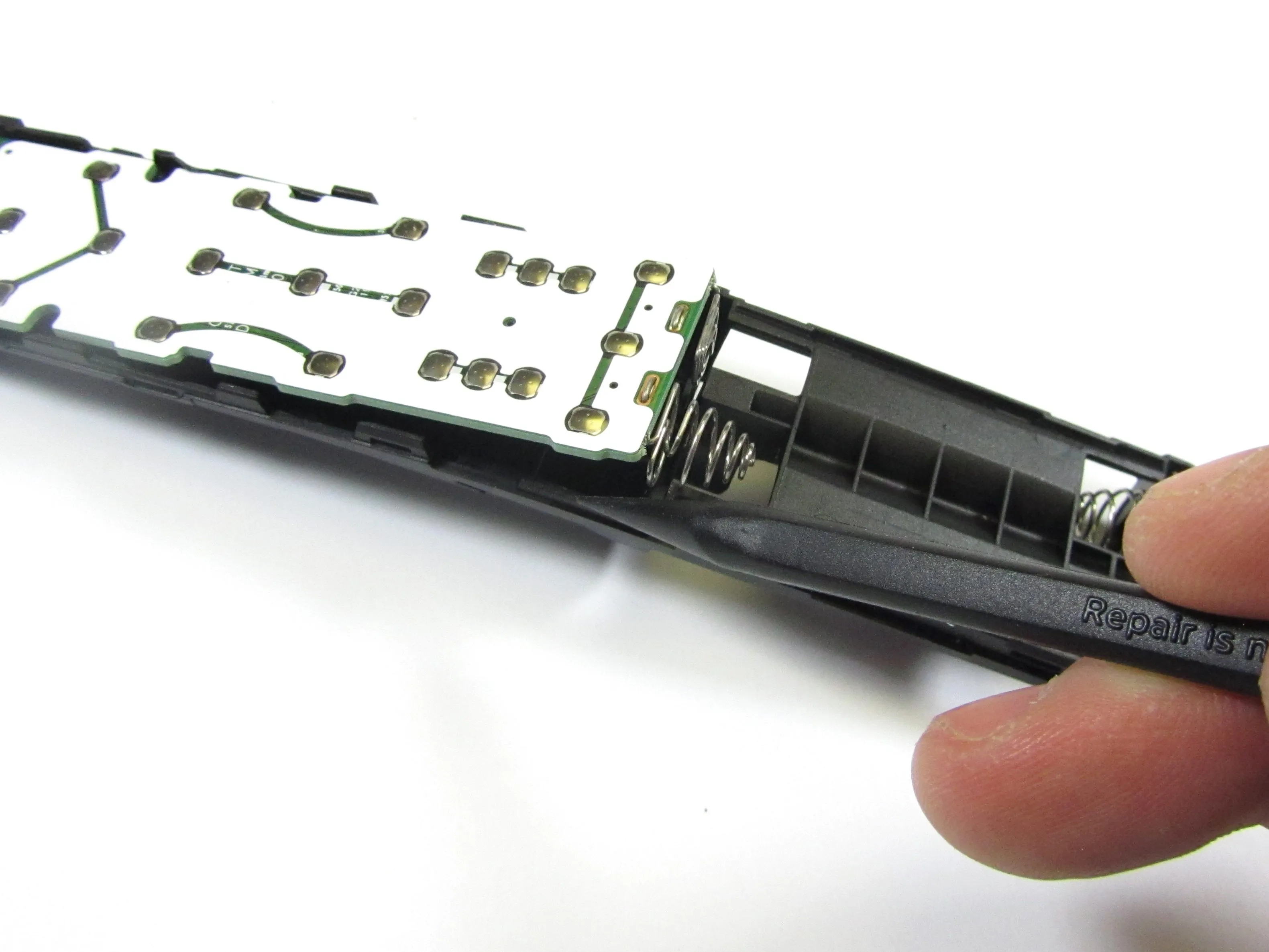

Чтобы извлечь печатную плату из корпуса, с помощью инструмента Spudger Tool аккуратно подденьте с обеих сторон нижнюю часть печатной платы в районе батарейного отсека. Это позволит высвободить печатную плату из корпуса.
Шаг 7

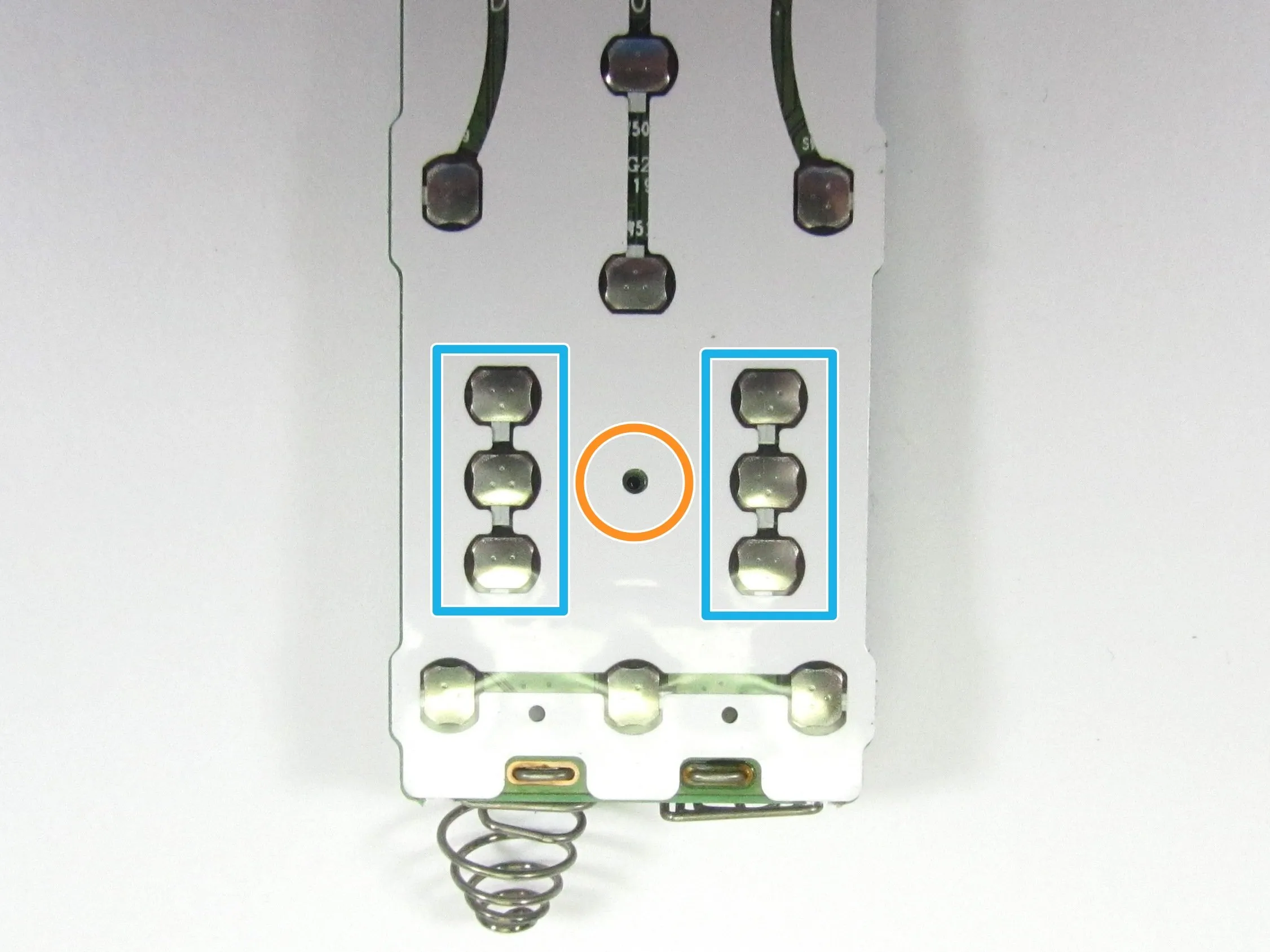

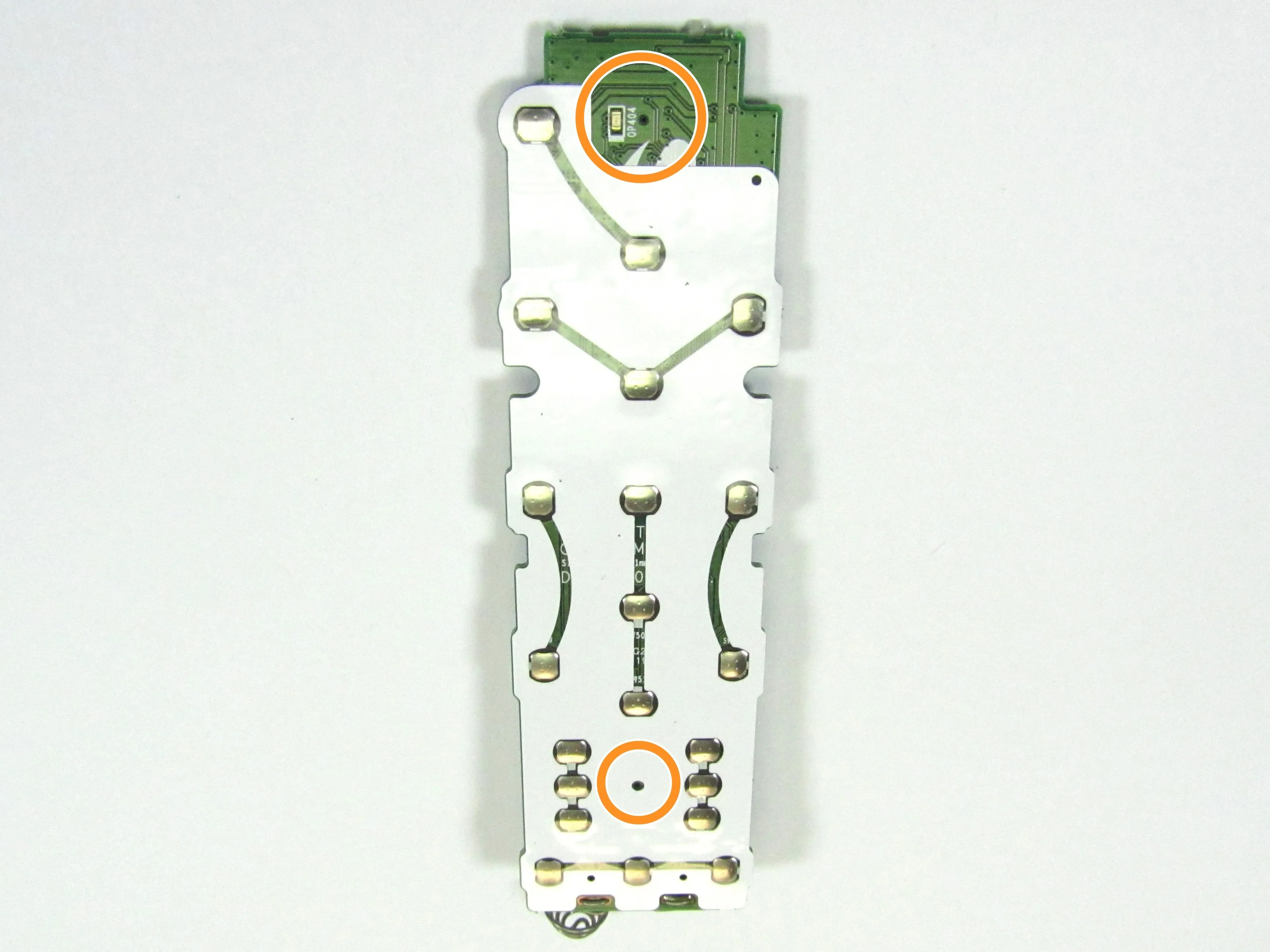

Внимательный осмотр стороны печатной платы тактильной кнопки выявил два небольших отверстия. Эти маленькие отверстия оказались отверстиями для двойных MEMS-микрофонов, установленных в пульте.
Также при внимательном осмотре тактильных кнопок на печатной плате было обнаружено, что две горизонтальные кнопки на передней панели пульта способны контактировать с тактильными кнопками выше и ниже той, на которую они опираются, что означает, что пользователь может нажимать вниз, толкать вверх или тянуть вниз при использовании этих кнопок.

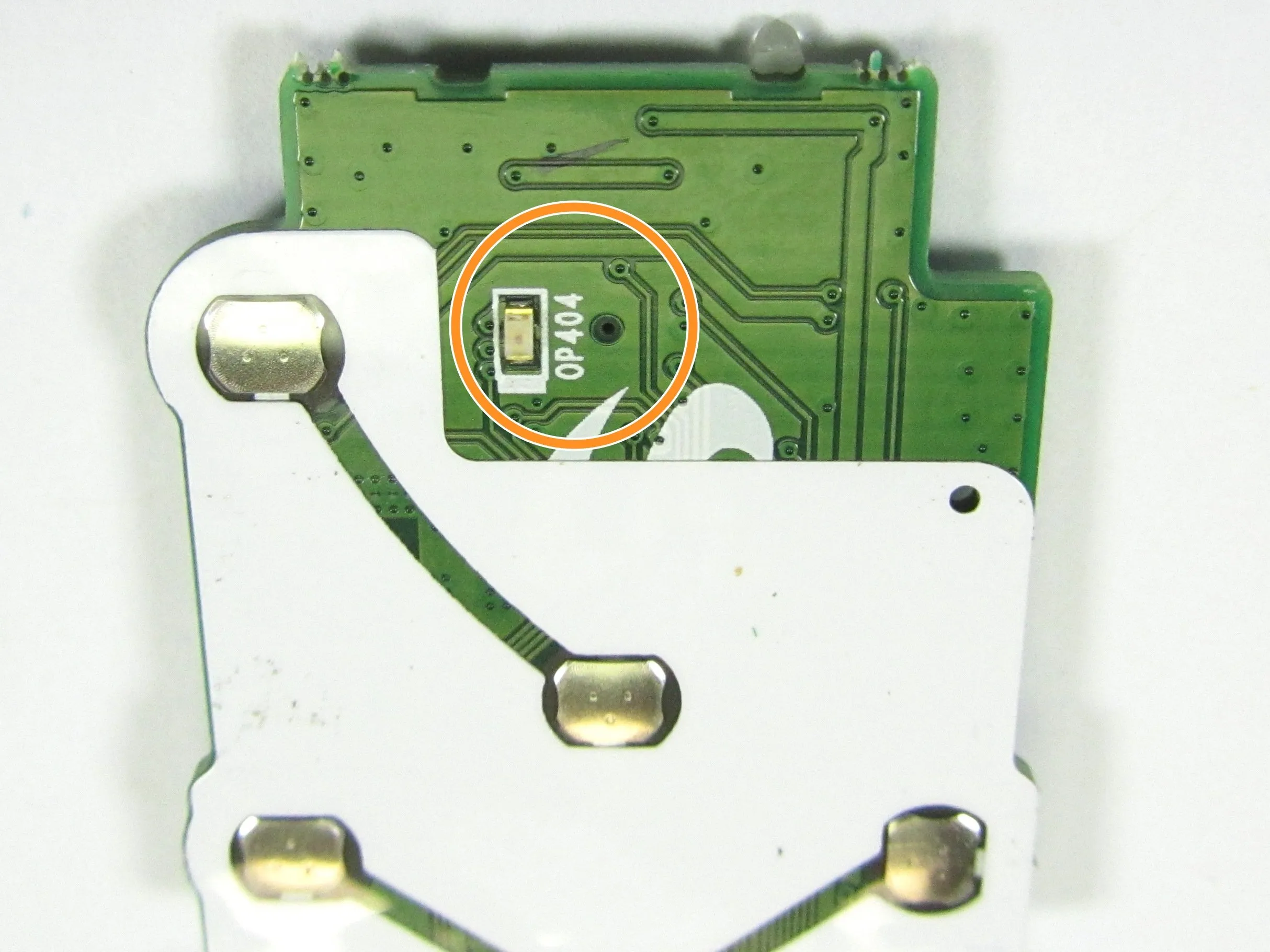

Рядом с одним из отверстий микрофонного порта также был расположен светодиод.
Шаг 8

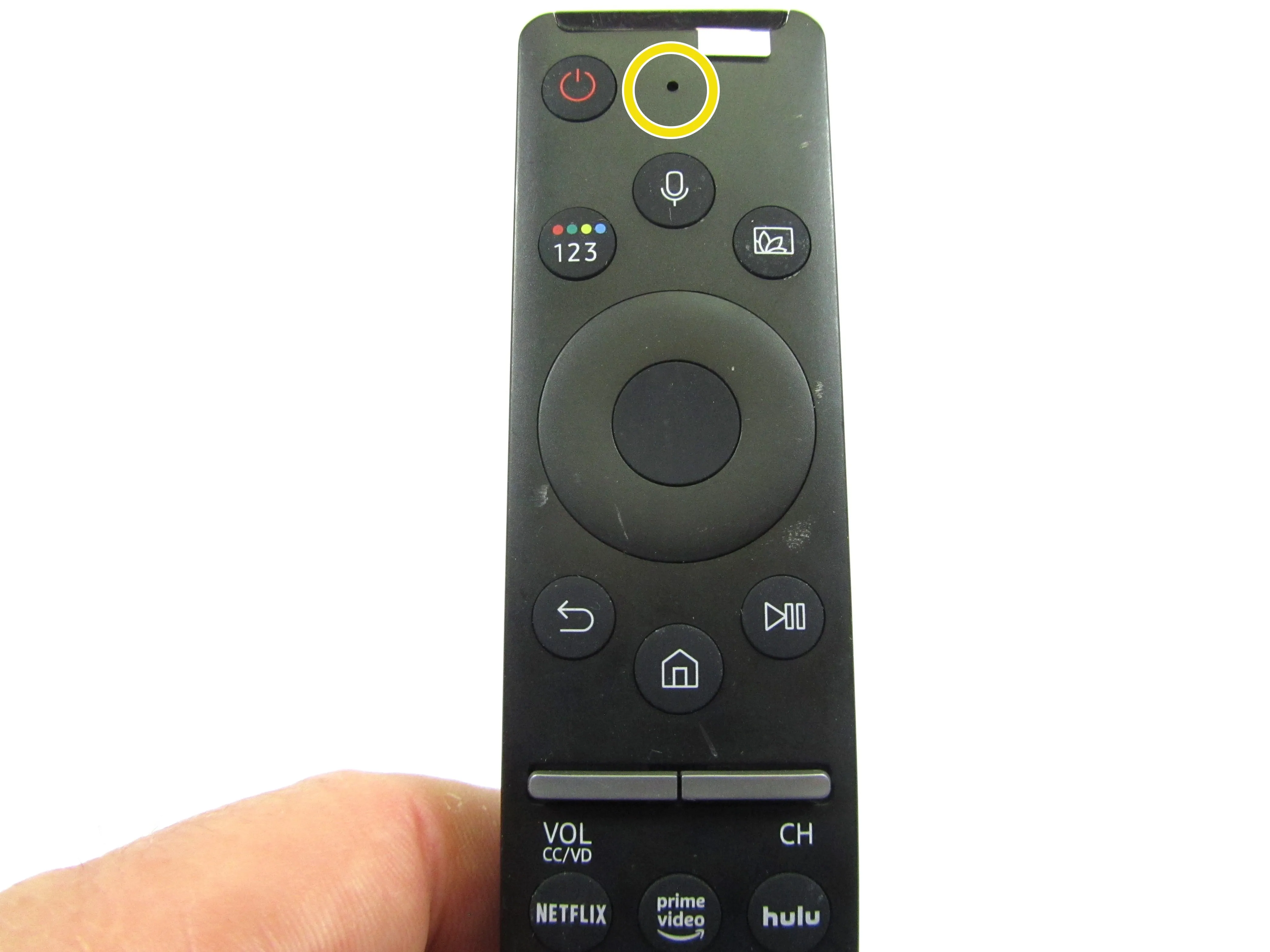

Расположение микрофона MEMS на верхней стороне корпуса пульта.

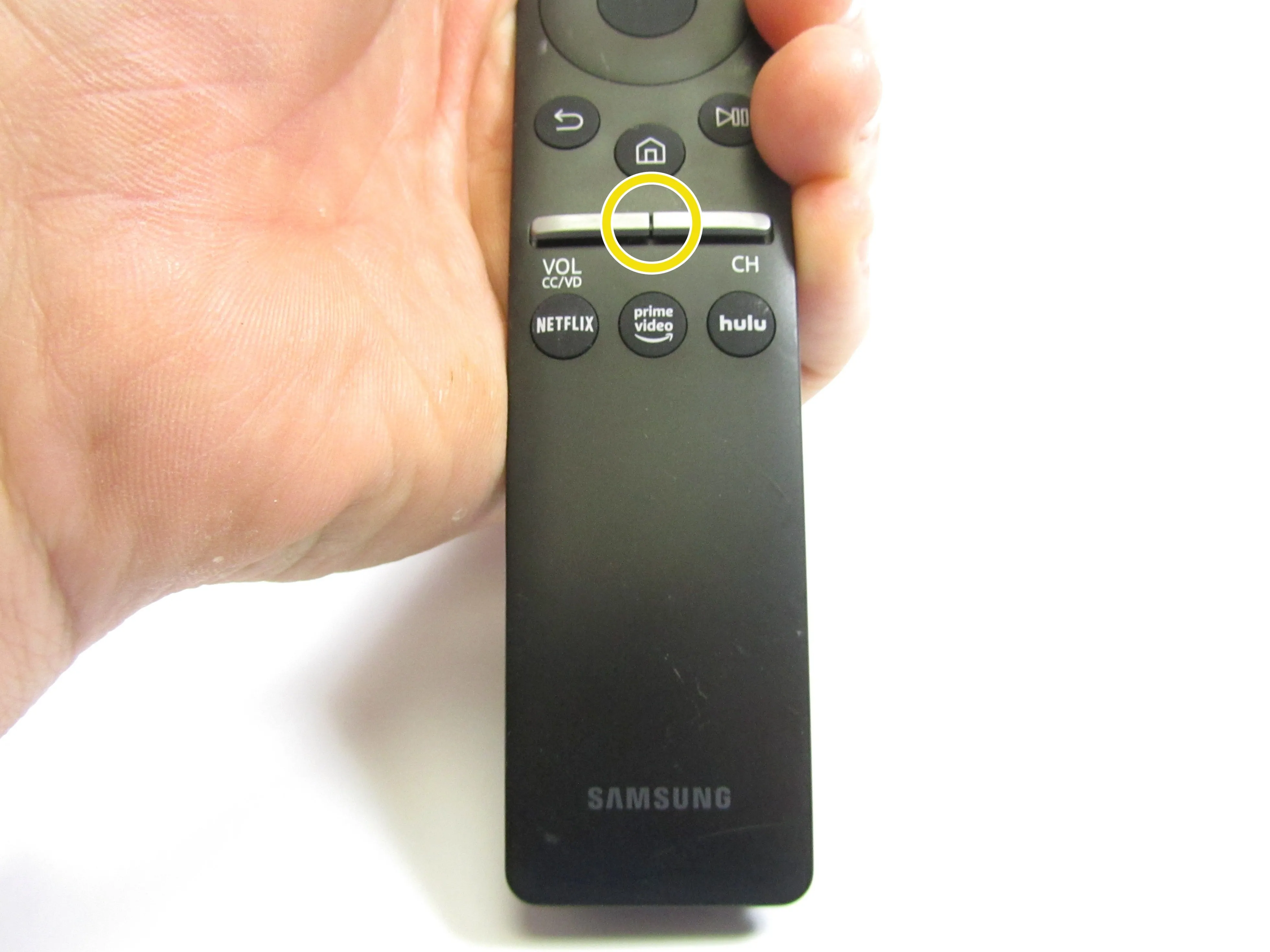

Нижний MEMS-микрофон расположен под двумя горизонтальными кнопками пульта.
Шаг 9

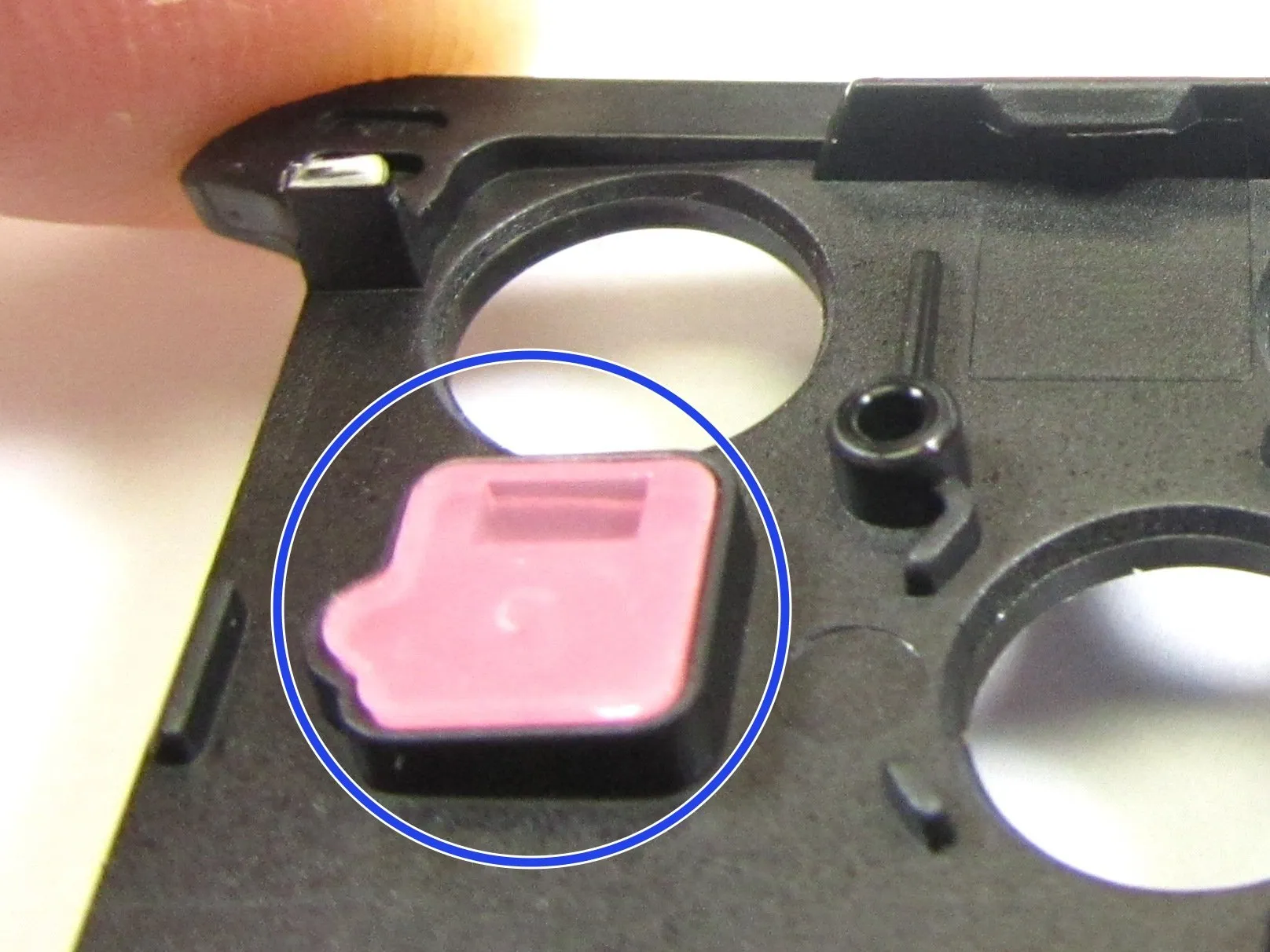

При сборке корпуса к каждому МЭМС-микрофону прилегают акустические прокладки.
В верхней части выносного корпуса находится акустическая прокладка для верхнего микрофона.

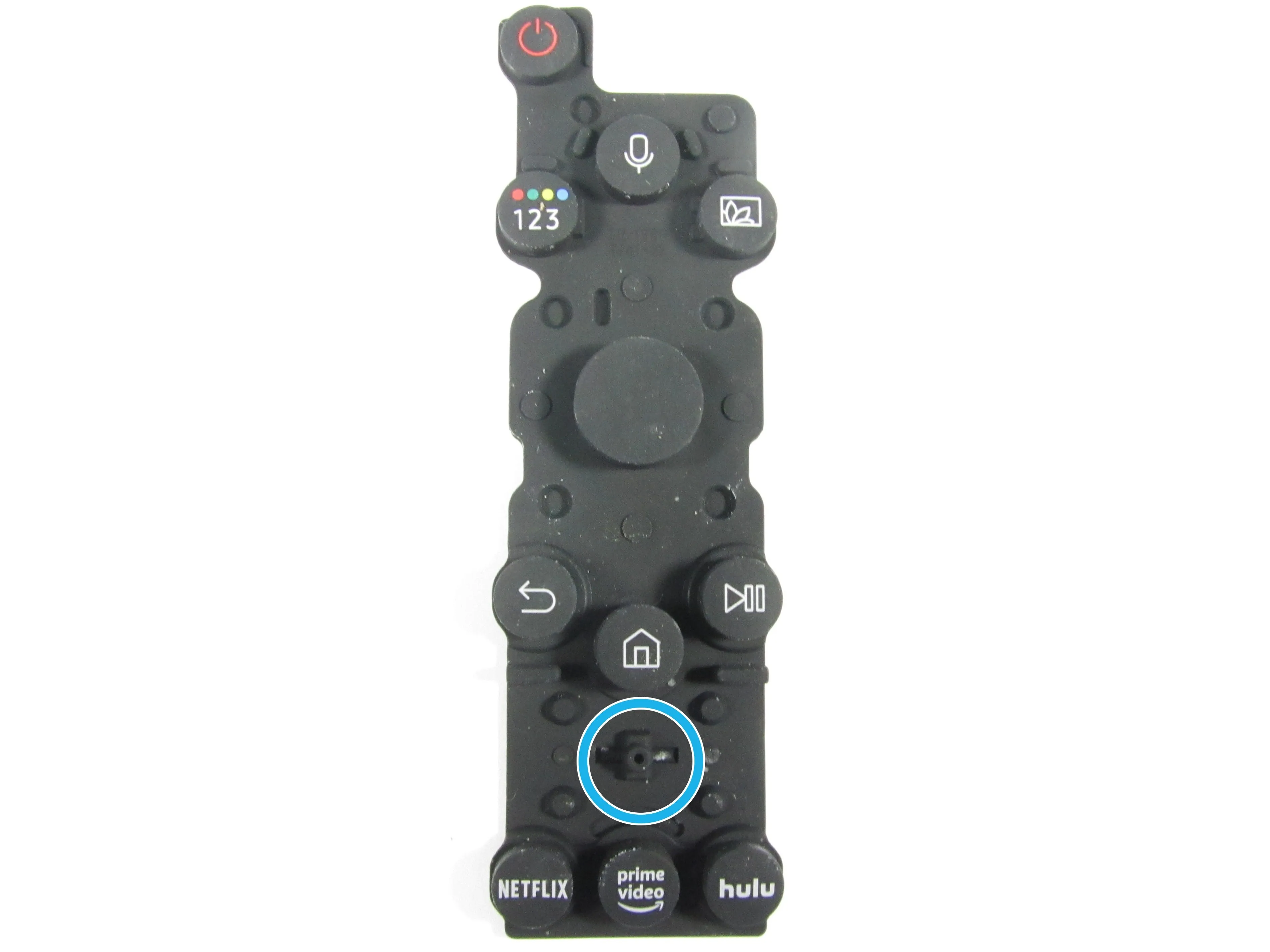

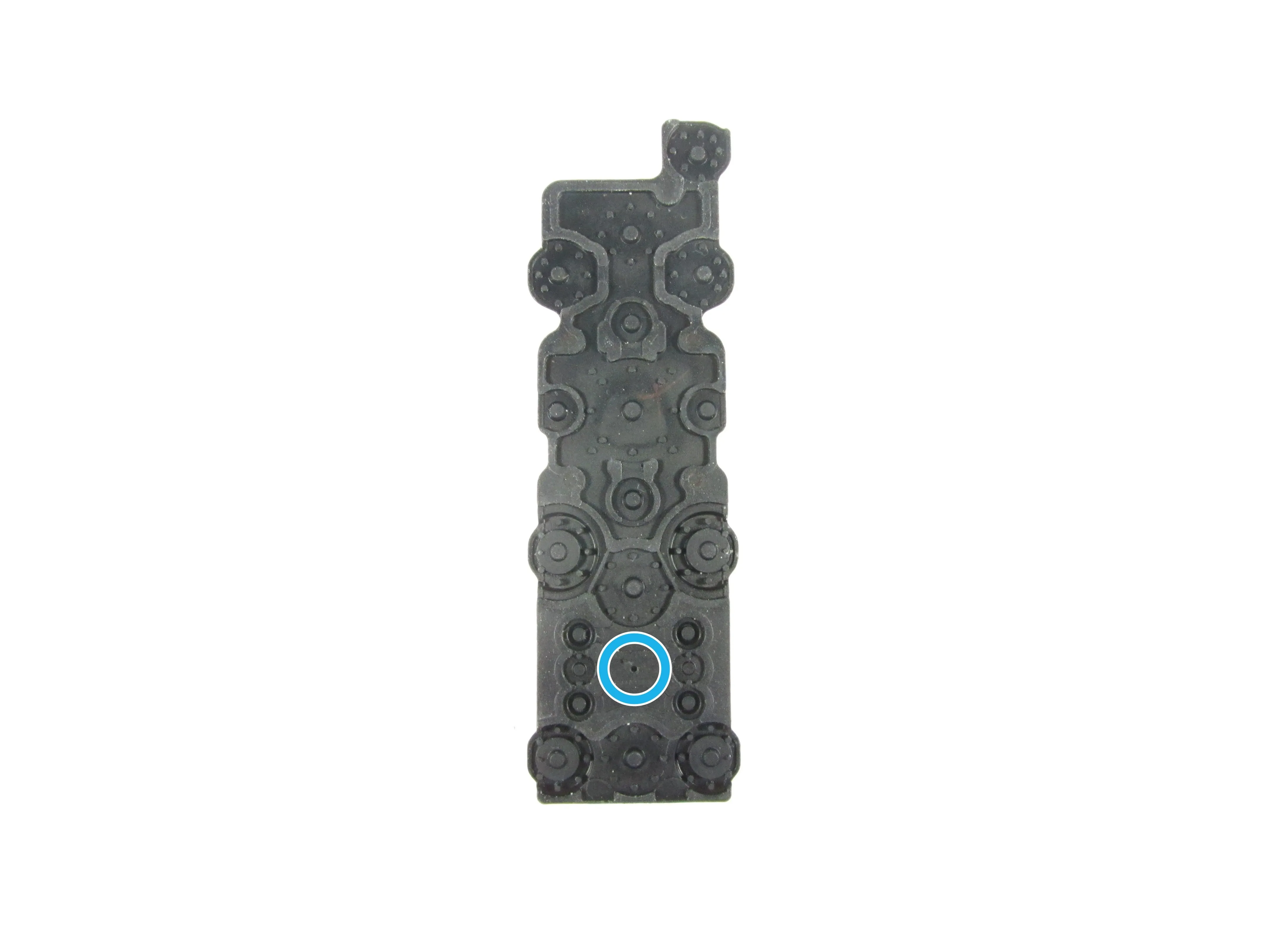

Резиновая мембрана клавиатуры пульта используется в качестве акустической прокладки для нижнего микрофона.
Шаг 10

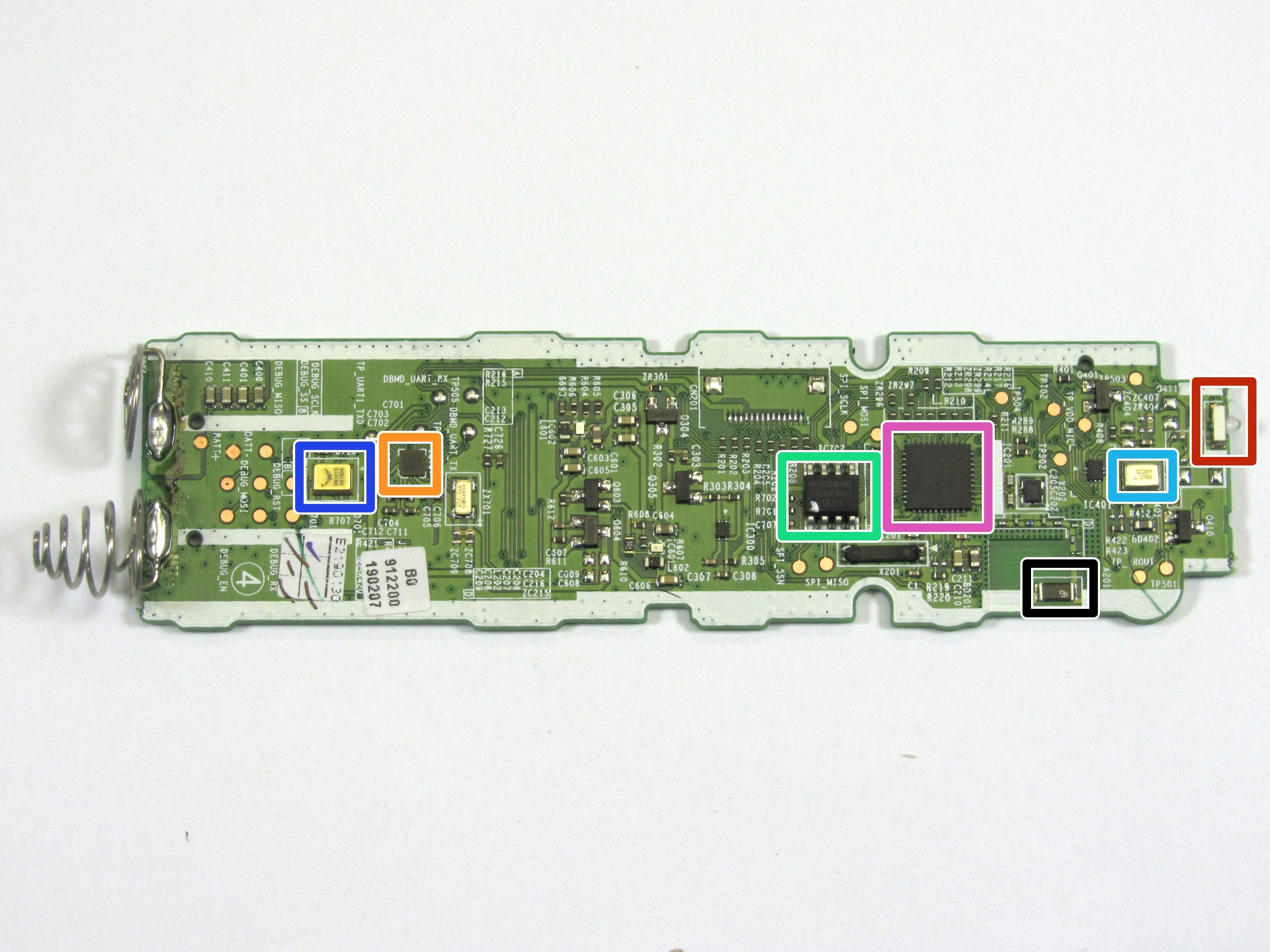

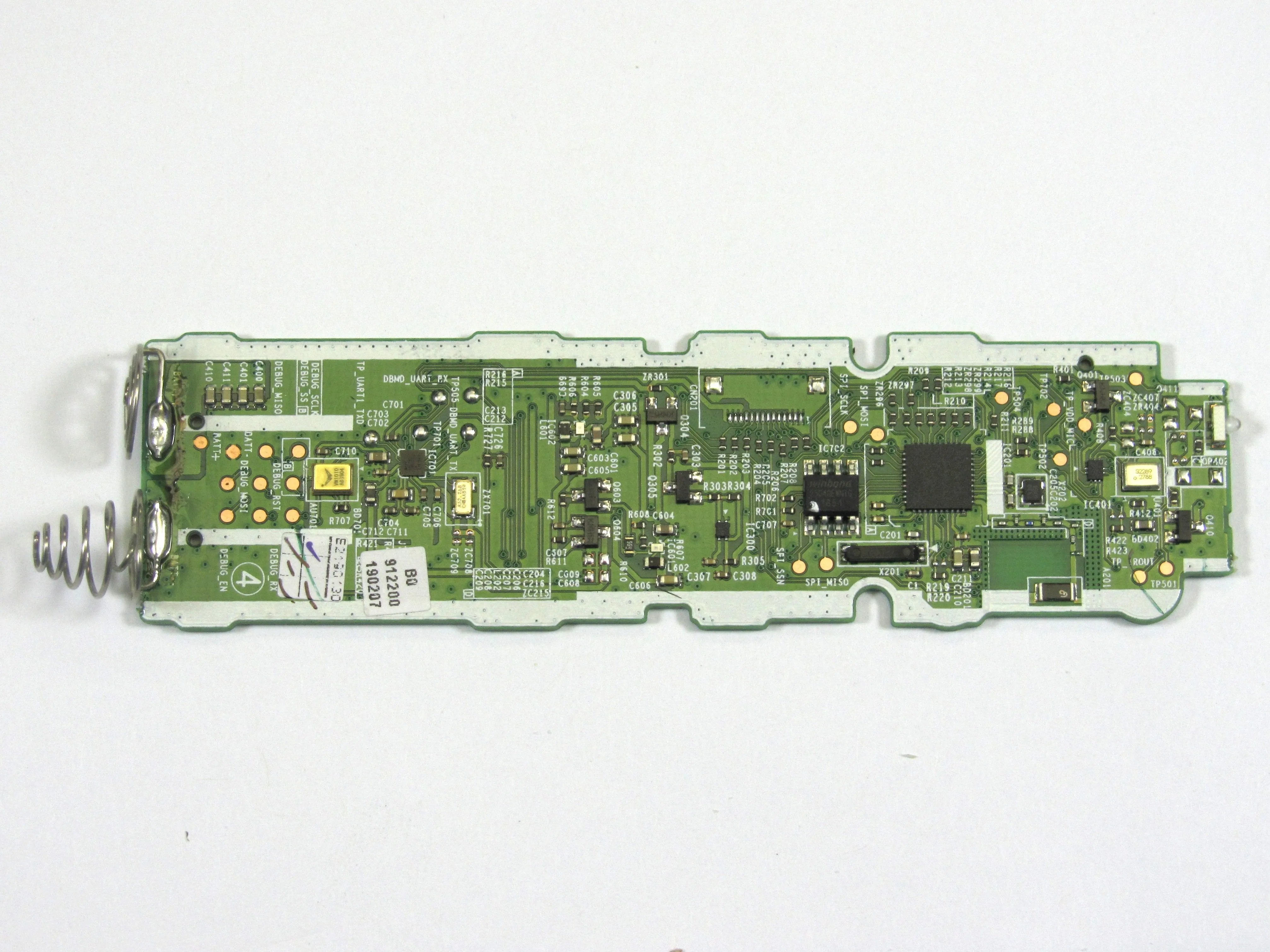

Обратив внимание на обратную сторону печатной платы, мы можем рассмотреть компоненты, обеспечивающие функциональность пульта. Здесь есть ряд дискретных деталей, транзисторов и микросхем питания. Кроме того, ниже перечислены компоненты, на которые были сделаны перекрестные ссылки. На некоторые компоненты не удалось найти перекрестных ссылок. Оставляйте комментарии, если вам известна какая-либо деталь.
Антенна на чипе WiFi
Инфракрасный светодиод
Комментарии к шагу
добавить комментарий
добавлено................ a
Что за деталь находится на плате обозначена как Х201 ? рядом с UE878NMEG и W25Q40BWSNIG
Шаг 11

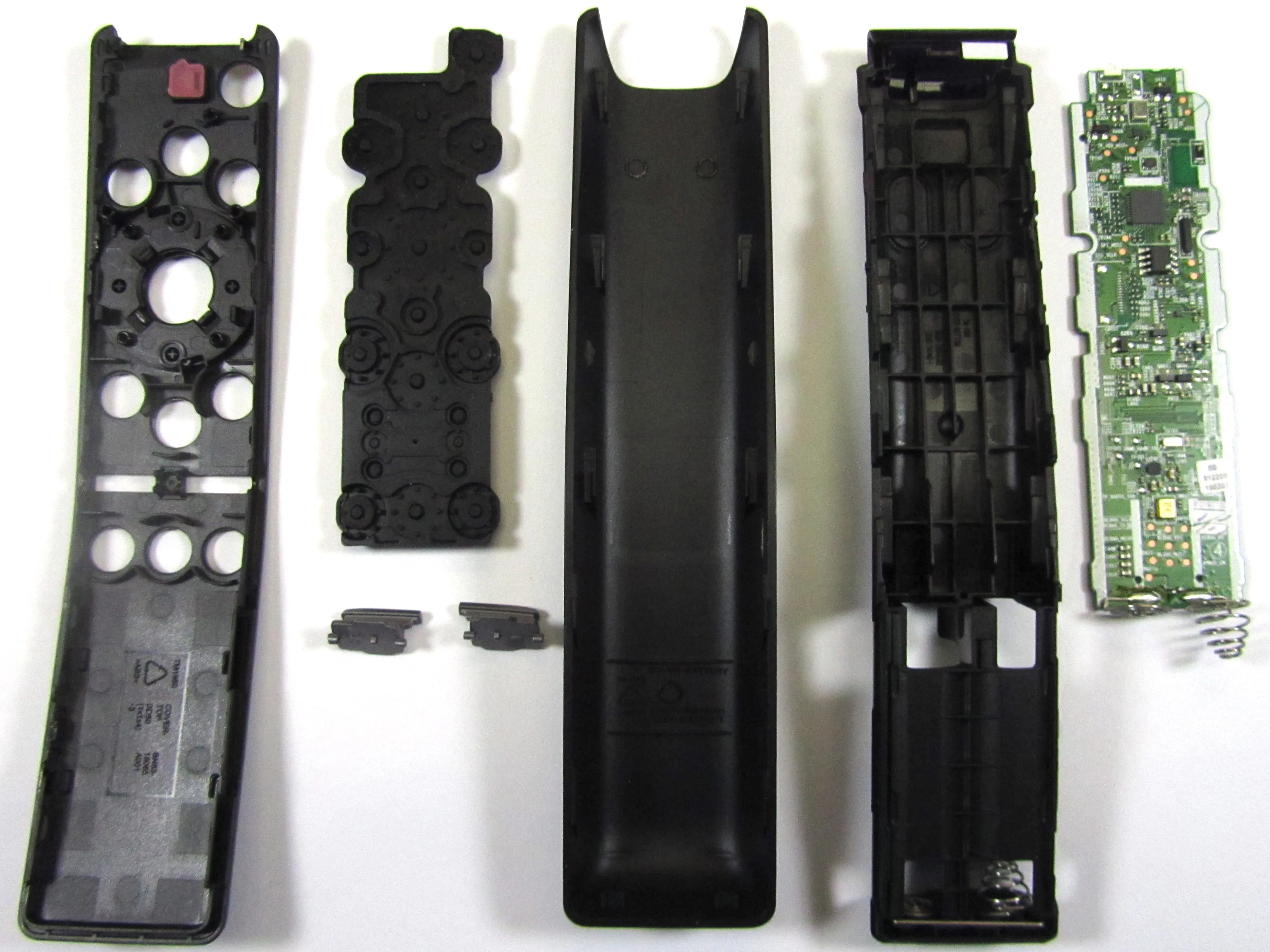

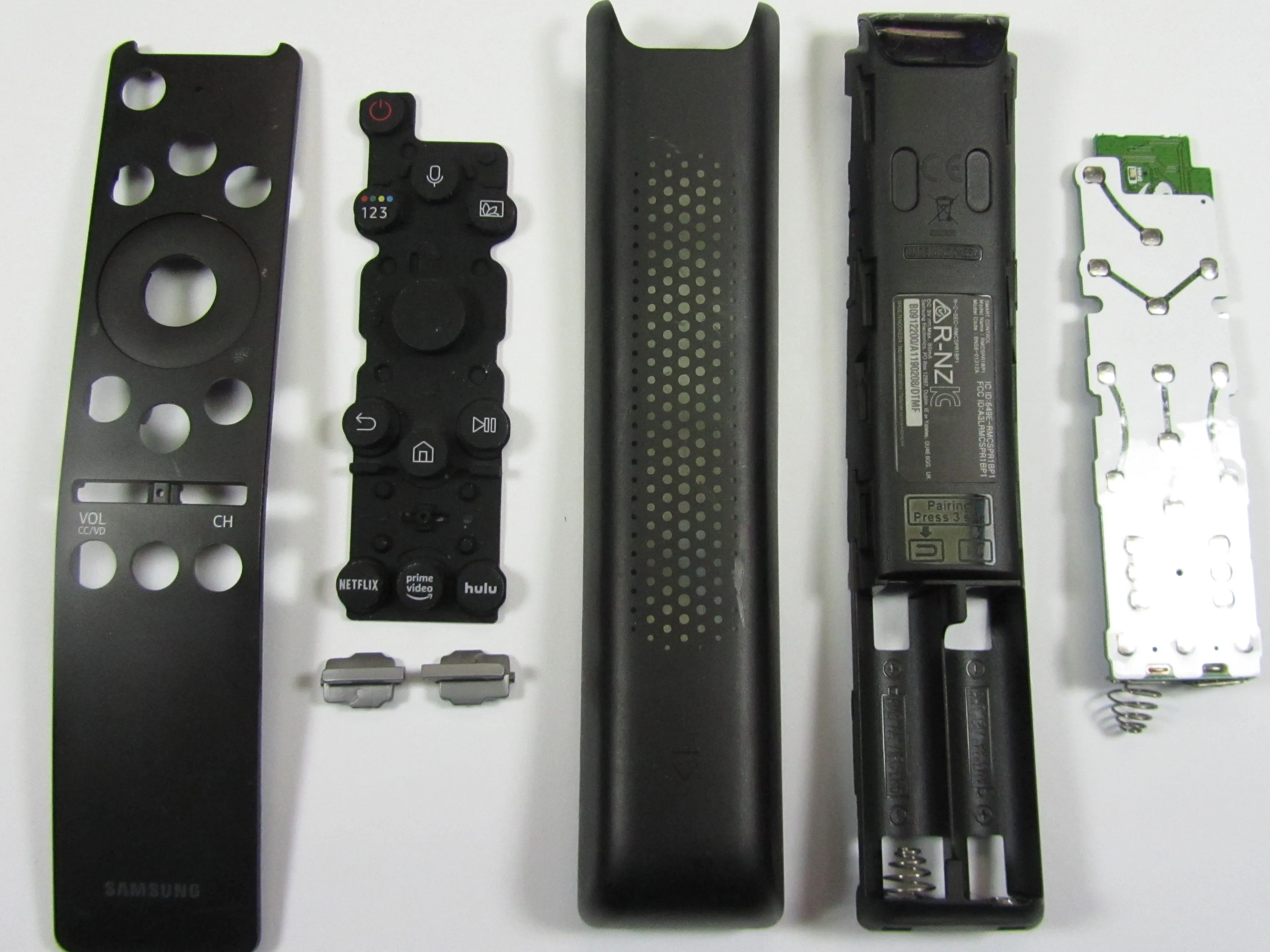

Разборка пульта дистанционного управления Samsung QLED TV с лицевой и тыльной стороны
Комментарии к статье
HI Спасибо, отличная информация.
На моем пульте не работает уменьшение громкости, но я увеличиваю громкость.
Идея движения вверх / вниз является проблемой я думаю, он не будет длиться долго, как традиционный пульт. нужно купить новый
В настоящее время использую мобильное приложение samsung для пульта.
любые предложения,
Спасибо.
Акаш
Интересно, что у меня было с увеличением громкости - в некоторых случаях оно работает, но не всегда. После разбора и чистки ничего не изменилось. При увеличении громкости он щелкает так же, как и при уменьшении, поэтому я предполагаю, что кнопка увеличения громкости на плате не имеет хорошего контакта. Я не обратил внимания на то, насколько легко удалить лист с кнопками с платы. Может быть, в следующий раз, когда я буду разбирать его, я посмотрю и попробую починить его.
У моей мамы такой пульт, с кнопками Netflix, Prime Video и Hulu внизу. Она постоянно нажимает на эти кнопки по ошибке. Мой вопрос в том, что если я разберу этот пульт, смогу ли я отключить эти 3 нижние кнопки? Если да, то как? Спасибо большое!!!
Я только что подумал о другом. Я могу просто удалить эти 3 металлических контакта, как это сделал человек в видео ниже. И тогда кнопки Netflix, Prime Video и Hulu больше не будут работать.
https://www.youtube.com/watch?v=s0oQ3BW2...
Это сработало. Я просто удалил 3 металлических кликера/контакта из-под 3 кнопок, вырезав их лезвием бритвы, и теперь эти 3 кнопки НЕ РАБОТАЮТ. Отлично! Больше никаких случайных нажатий на эти кнопки.
