Введение

Это разборка Samsung SCH-8500.

Что вам понадобится

Инструменты

  • Крестовая отвертка №00
    Отвертка Phillips #00 | Источник - ifixit.com
  • Металлический шпатель
    Металлический шпатель | Источник - ifixit.com
  • Отвертка T6 Torx
    Отвертка T6 Torx | Источник - ifixit.com
  • Инструмент для вскрытия iFixit
    Инструмент для вскрытия iFixit | Источник - ifixit.com

Шаг 1 Разборка Samsung SCH-8500

Разборка Samsung SCH-8500, разборка Samsung SCH-8500: шаг 1, изображение 1 из 3
Samsung SCH-8500 Teardown, Samsung SCH-8500 Teardown: шаг 1, изображение 1 из 3 | Источник - ifixit.com
Samsung SCH-8500 Teardown, Samsung SCH-8500 Teardown: шаг 1, изображение 2 из 3
Samsung SCH-8500 Teardown, Samsung SCH-8500 Teardown: шаг 1, изображение 2 из 3 | Источник - ifixit.com

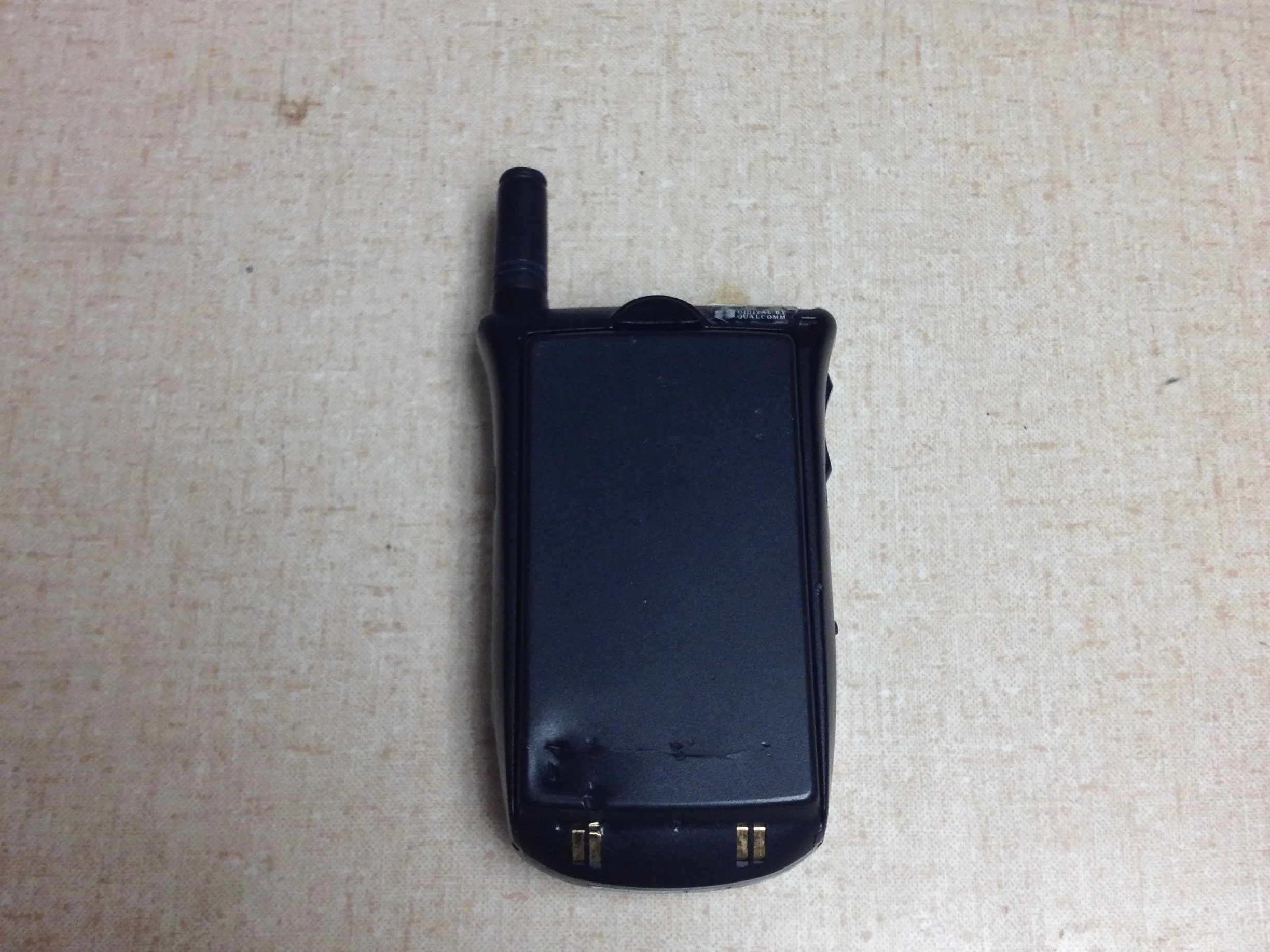

Samsung SCH-8500 Teardown, Samsung SCH-8500 Teardown: шаг 1, изображение 3 из 3
Разборка Samsung SCH-8500, разборка Samsung SCH-8500: шаг 1, изображение 3 из 3 | Источник - ifixit.com

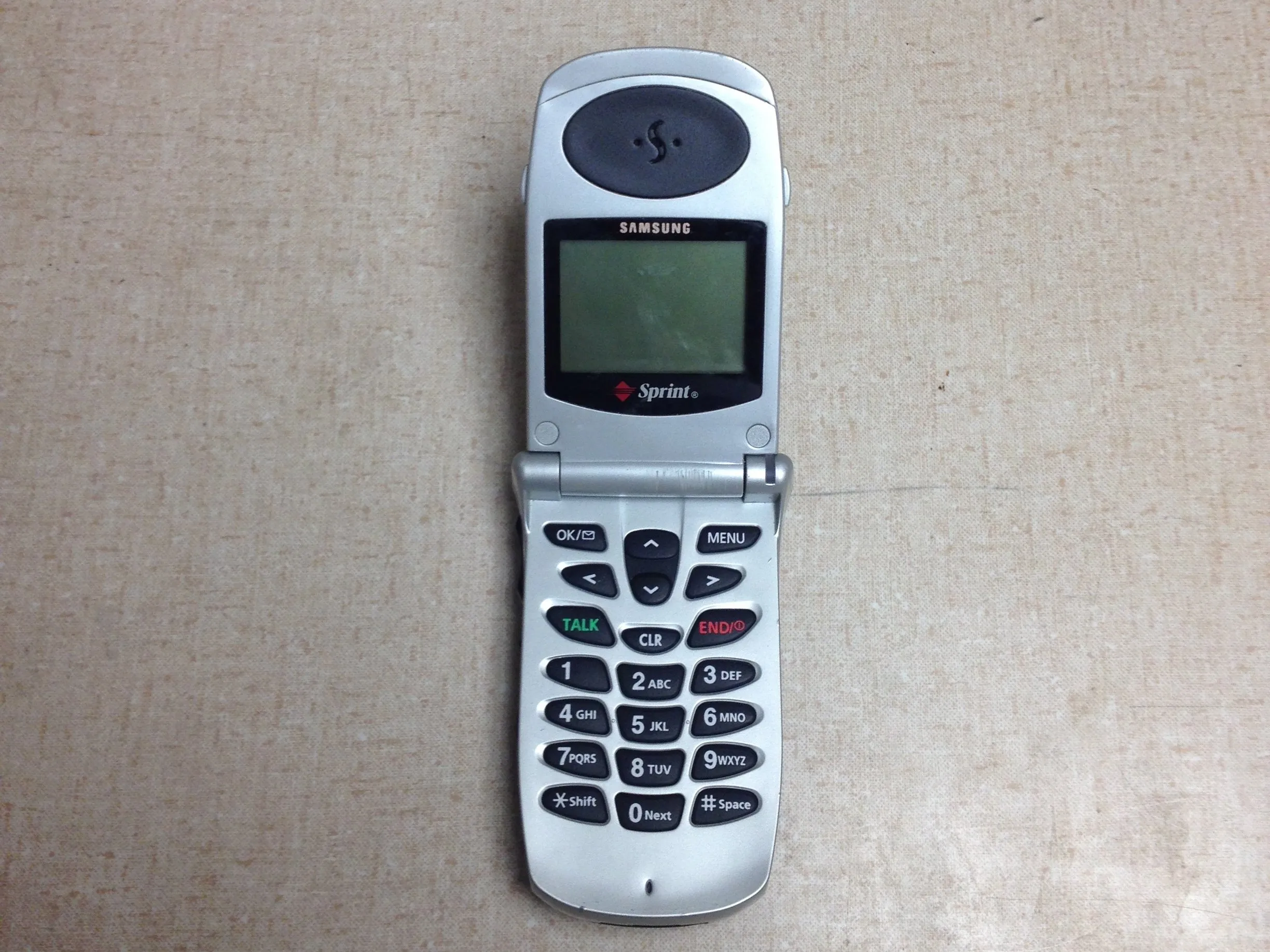

  • Телефон, который мы сегодня разбираем, это Samsung SCH-8500.

Шаг 2

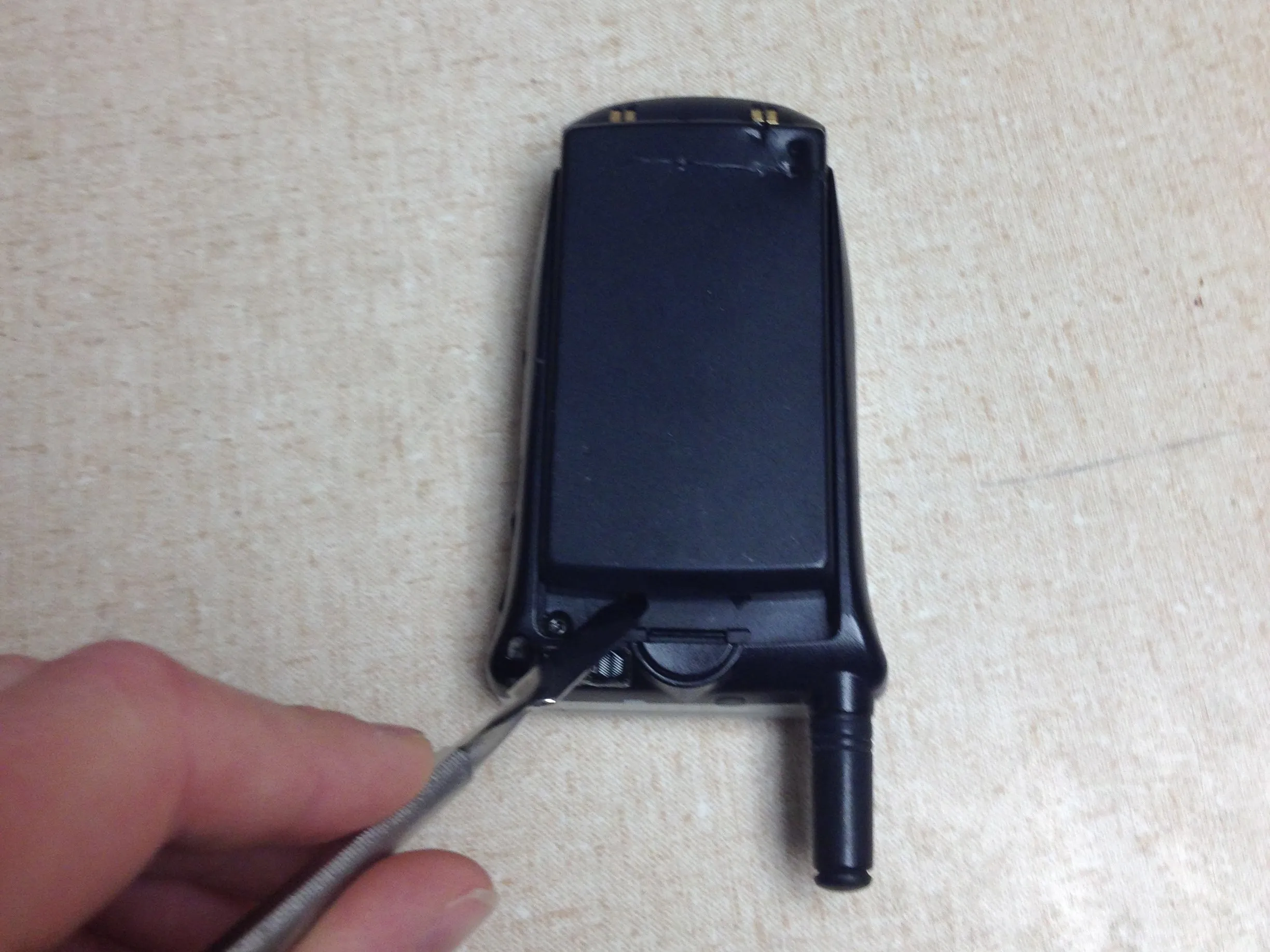

Samsung SCH-8500 Разборка: шаг 2, изображение 1 из 3
Разборка Samsung SCH-8500: шаг 2, изображение 1 из 3 | Источник - ifixit.com

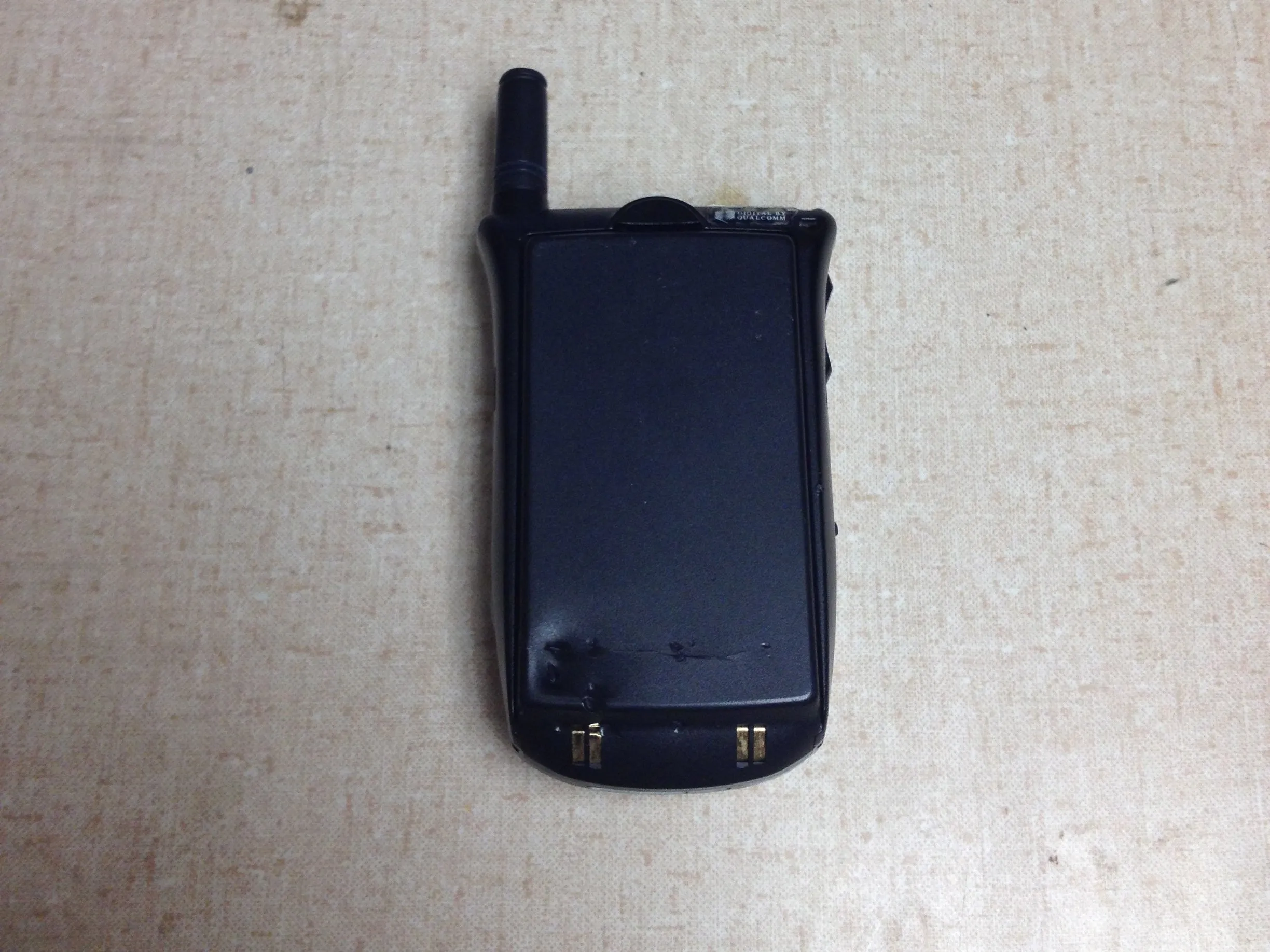

Samsung SCH-8500 Разборка: шаг 2, изображение 2 из 3
Разборка Samsung SCH-8500: шаг 2, изображение 2 из 3 | Источник - ifixit.com

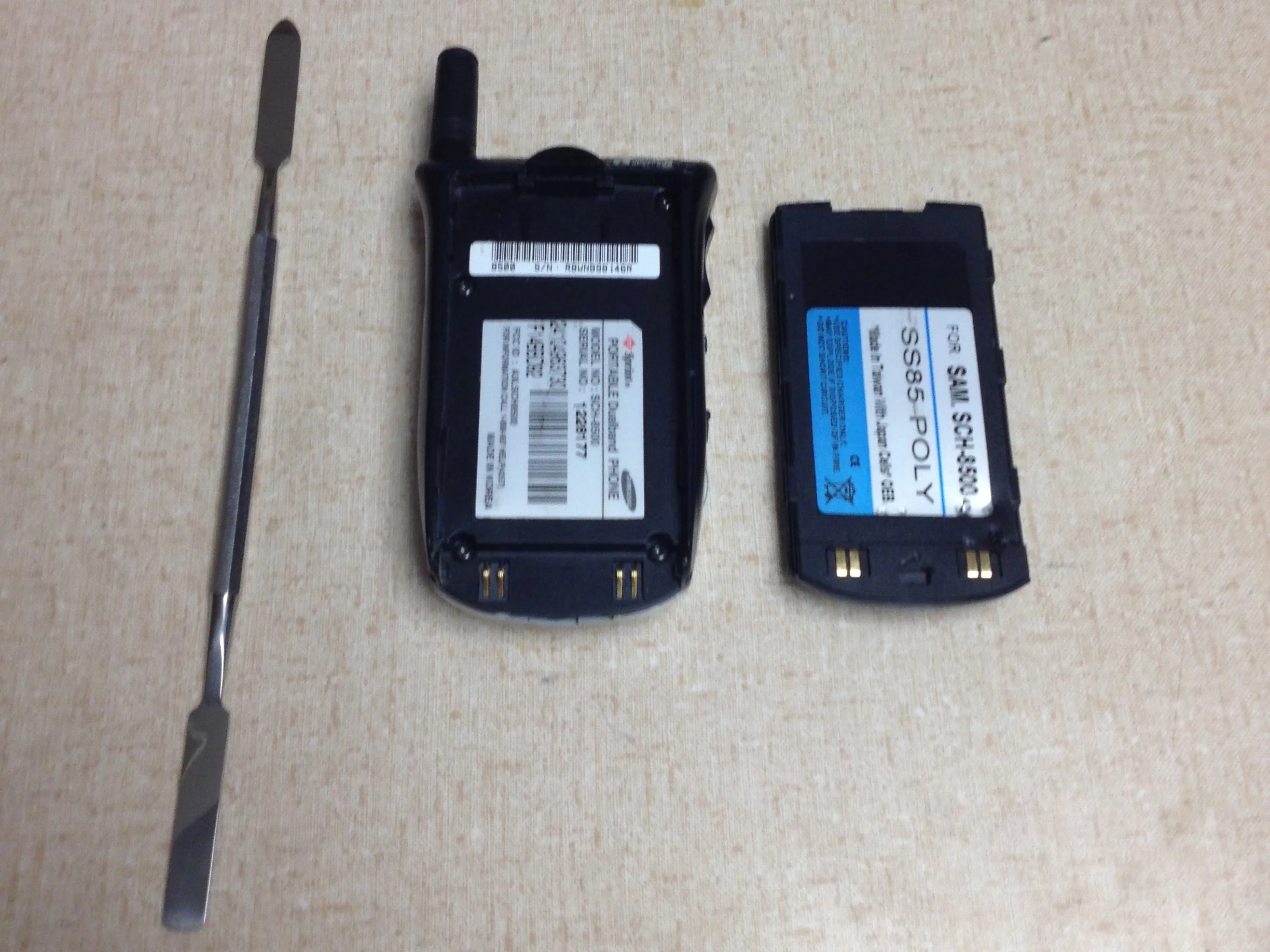

Samsung SCH-8500 Teardown: шаг 2, изображение 3 из 3
Разборка Samsung SCH-8500: шаг 2, изображение 3 из 3 | Источник - ifixit.com

  • Нажмите на черную кнопку рядом с батареей и с помощью металлической лопатки или другого острого предмета подденьте батарею с задней стороны.

Шаг 3

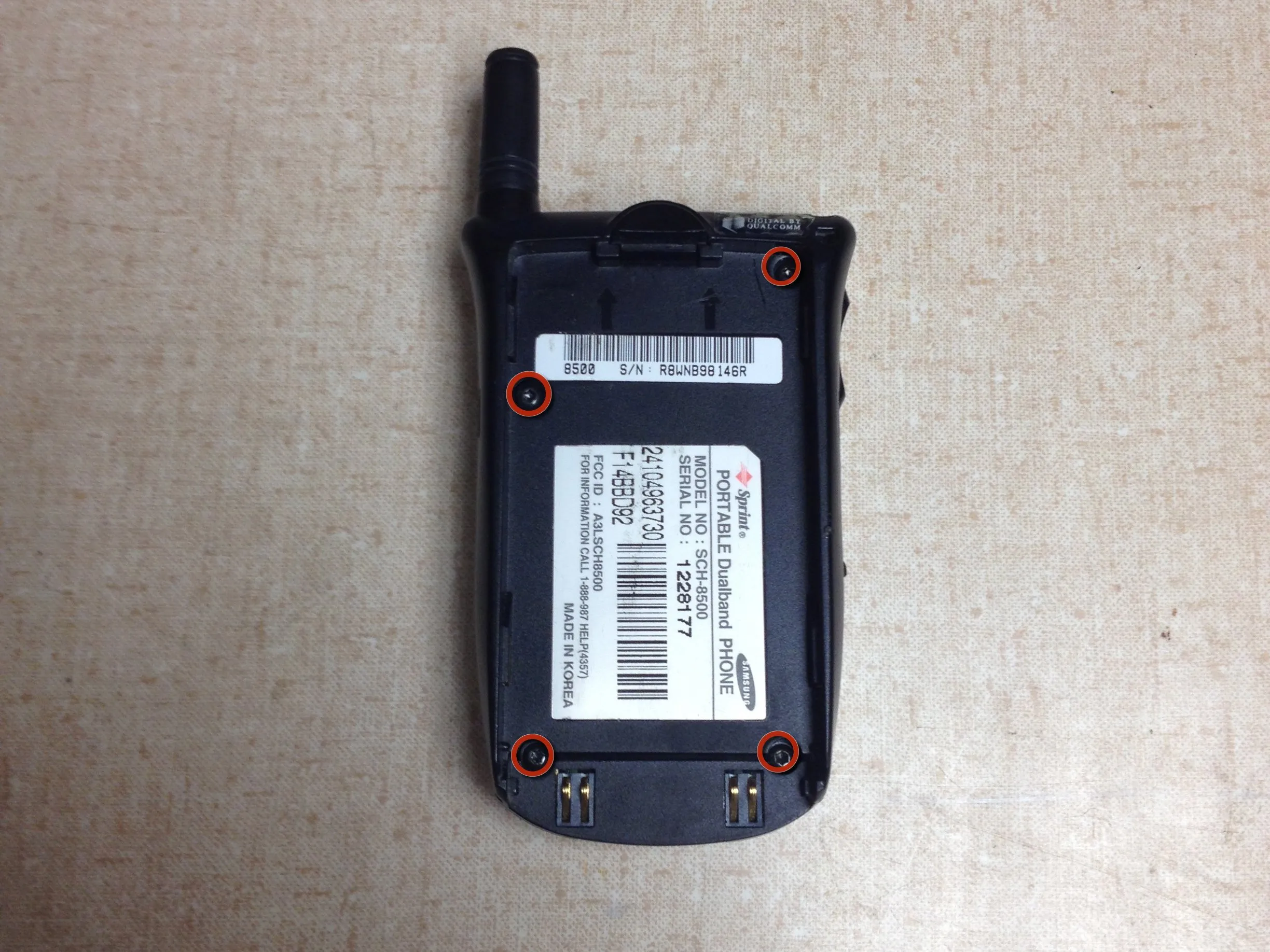

Разборка Samsung SCH-8500: шаг 3, изображение 1 из 3
Разборка Samsung SCH-8500: шаг 3, изображение 1 из 3 | Источник - ifixit.com

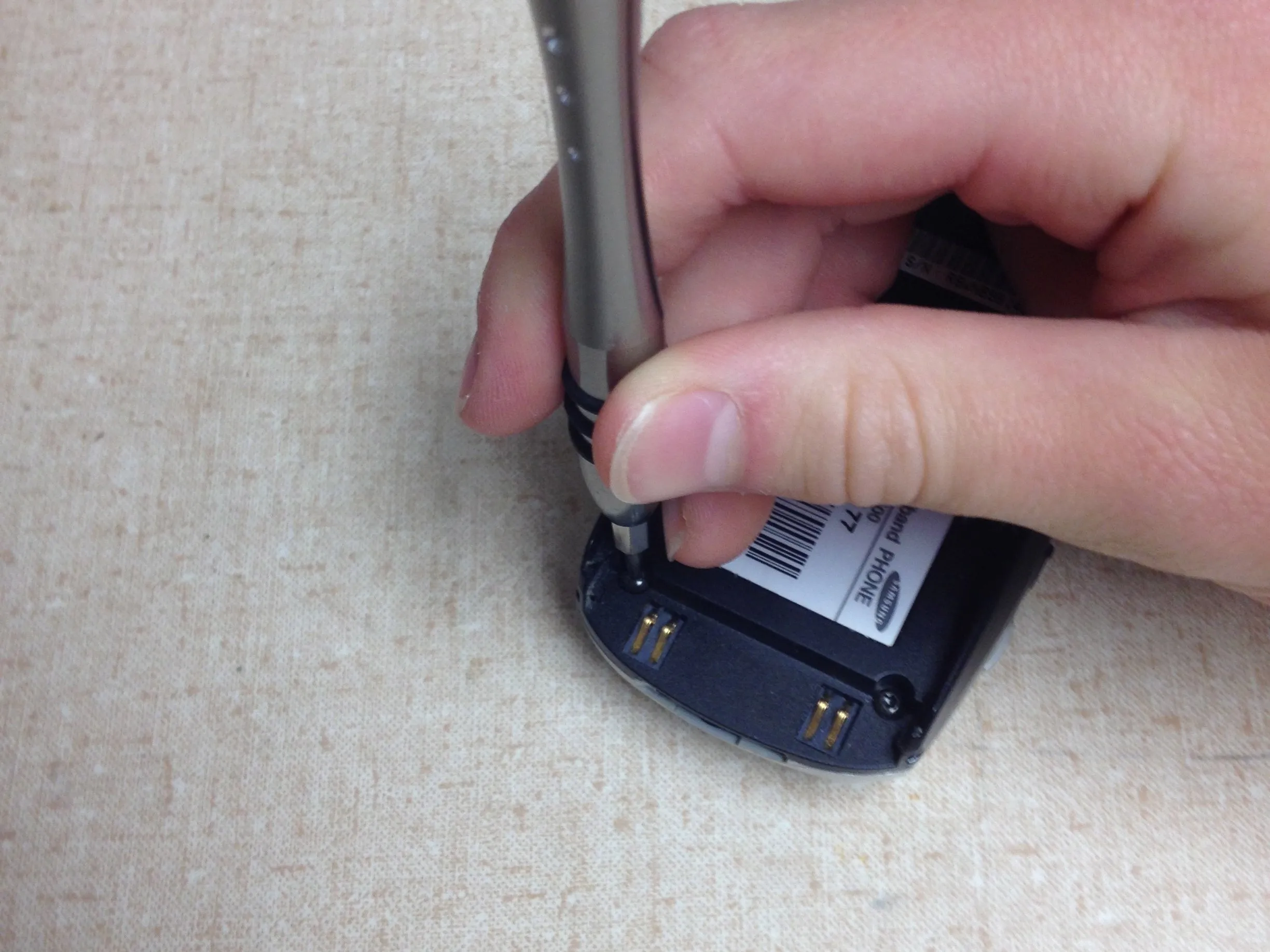

Разборка Samsung SCH-8500: шаг 3, изображение 2 из 3
Разборка Samsung SCH-8500: шаг 3, изображение 2 из 3 | Источник - ifixit.com

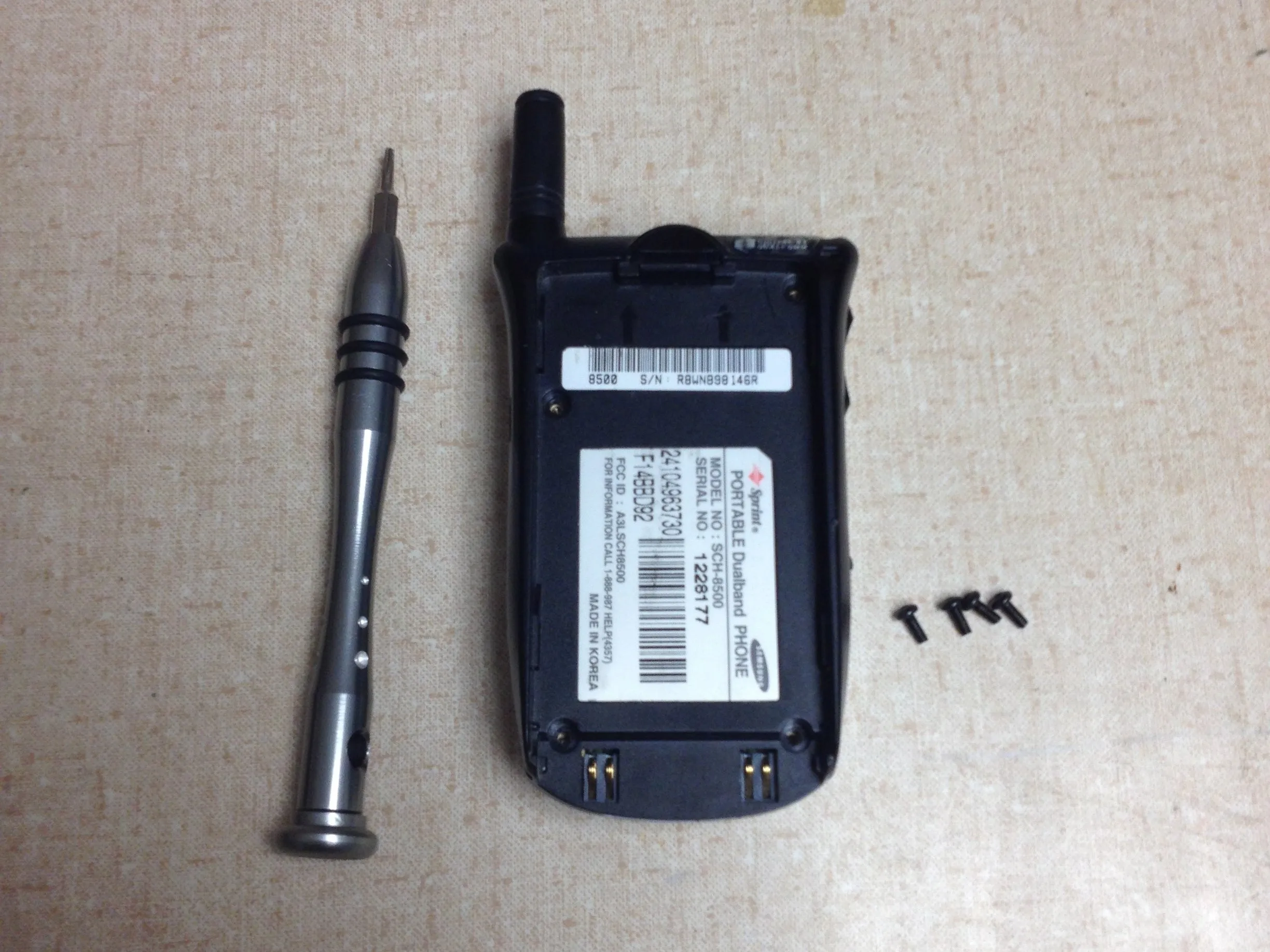

Samsung SCH-8500 Разборка: шаг 3, изображение 3 из 3
Разборка Samsung SCH-8500: шаг 3, изображение 3 из 3 | Источник - ifixit.com

  • Выкрутите 4 винта 0,6 мм с помощью отвертки T6.

Шаг 4

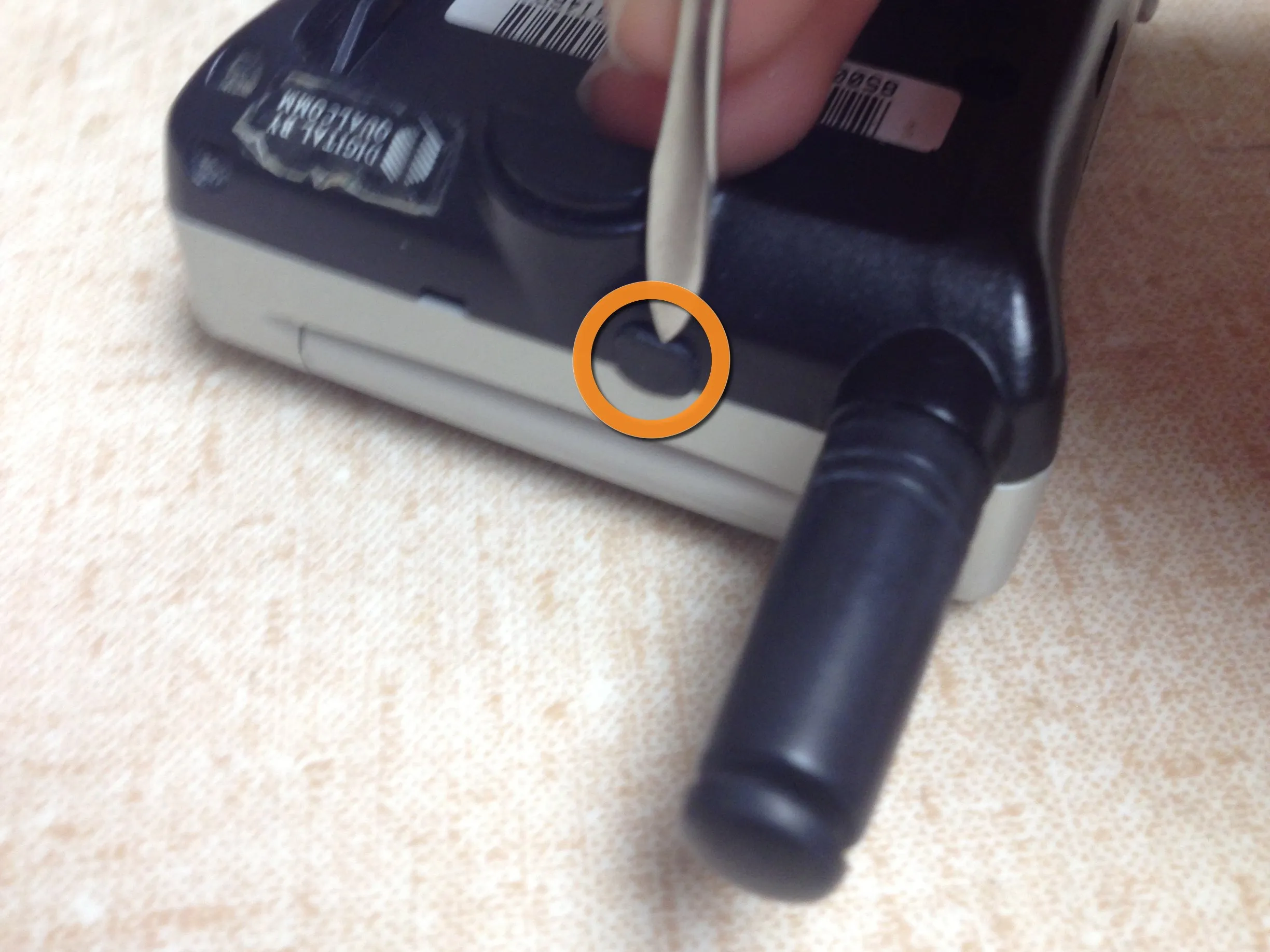

Разборка Samsung SCH-8500: шаг 4, изображение 1 из 3
Разборка Samsung SCH-8500: шаг 4, изображение 1 из 3 | Источник - ifixit.com

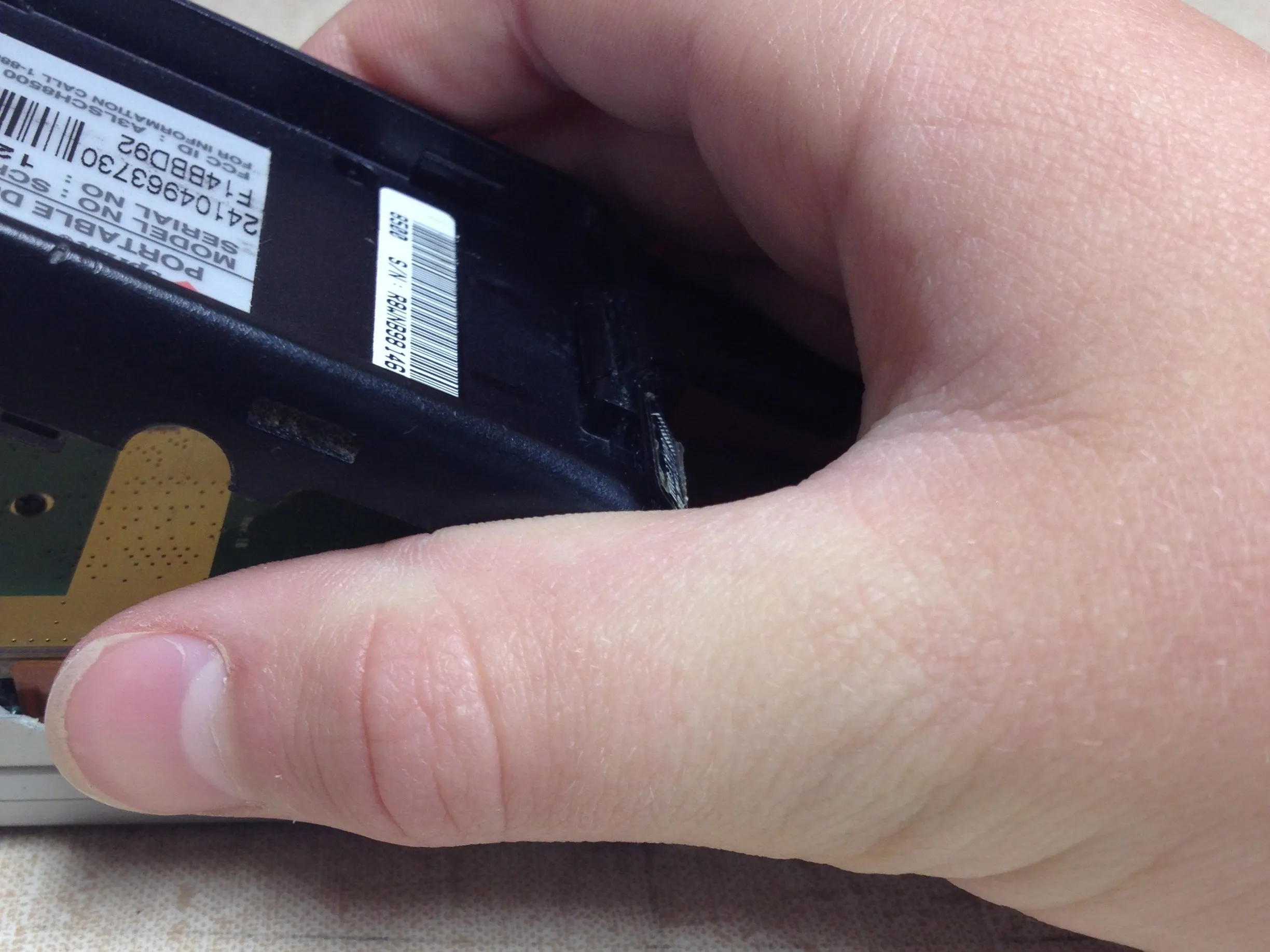

Разборка Samsung SCH-8500: шаг 4, изображение 2 из 3
Разборка Samsung SCH-8500: шаг 4, изображение 2 из 3 | Источник - ifixit.com
Samsung SCH-8500 Разборка: шаг 4, изображение 3 из 3
Разборка Samsung SCH-8500: шаг 4, изображение 3 из 3 | Источник - ifixit.com

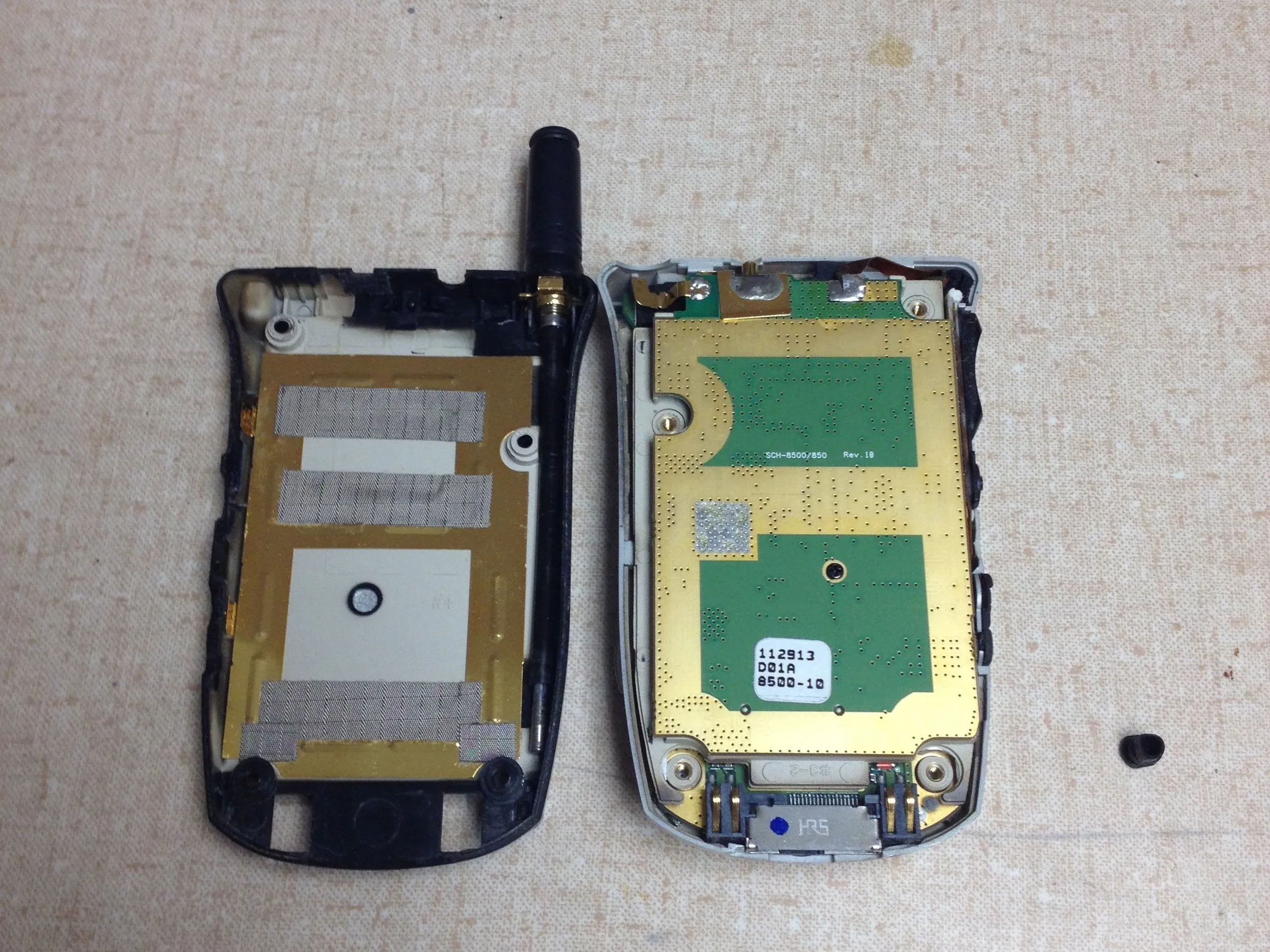

  • Снимите маленькую резиновую деталь.

  • Затем аккуратно поднимите заднюю крышку.

Шаг 5

Разборка Samsung SCH-8500: шаг 5, изображение 1 из 3
Разборка Samsung SCH-8500: шаг 5, изображение 1 из 3 | Источник - ifixit.com
Разборка Samsung SCH-8500: шаг 5, изображение 2 из 3
Разборка Samsung SCH-8500: шаг 5, изображение 2 из 3 | Источник - ifixit.com

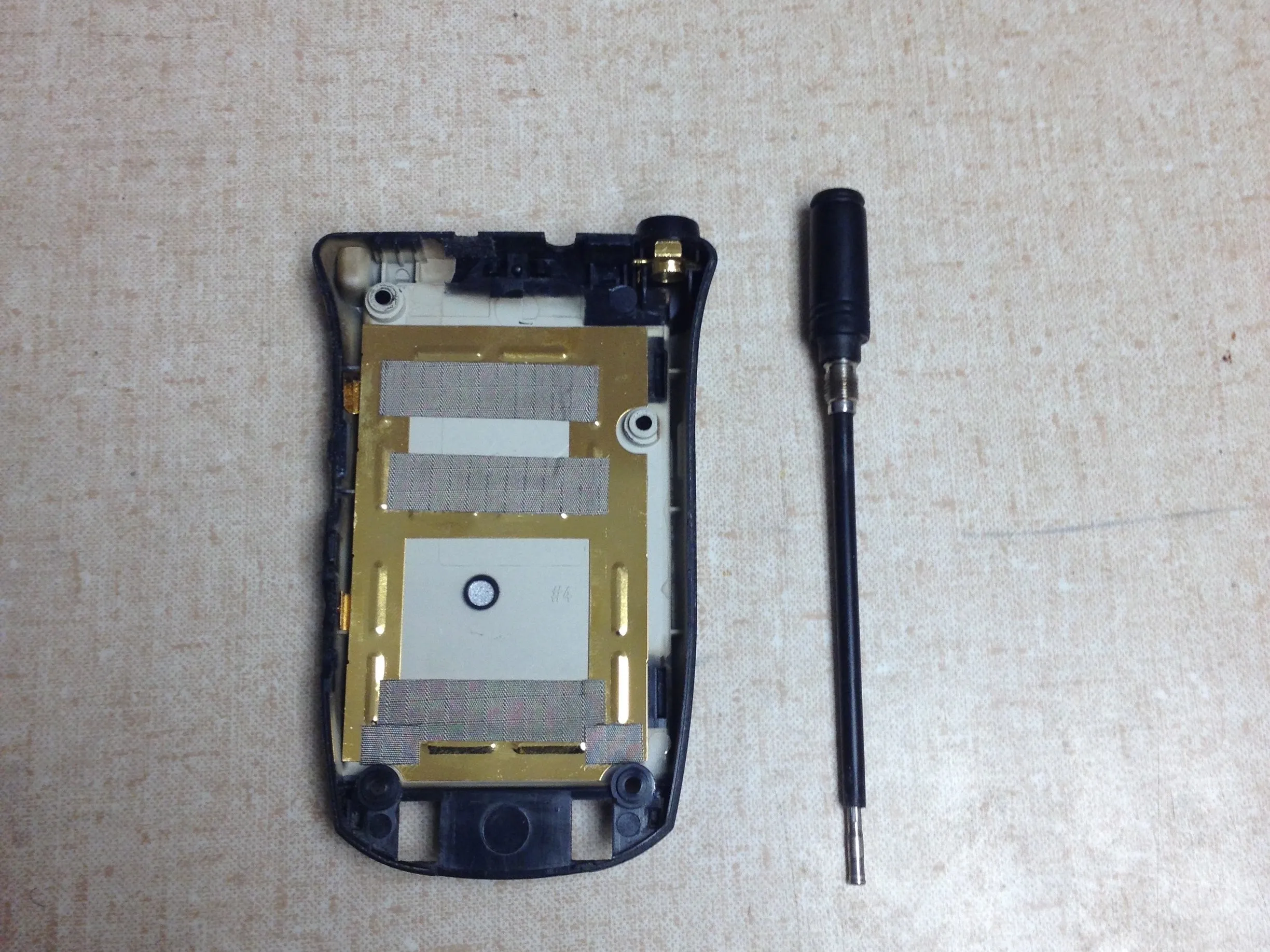

Разборка Samsung SCH-8500: шаг 5, изображение 3 из 3
Разборка Samsung SCH-8500: шаг 5, изображение 3 из 3 | Источник - ifixit.com

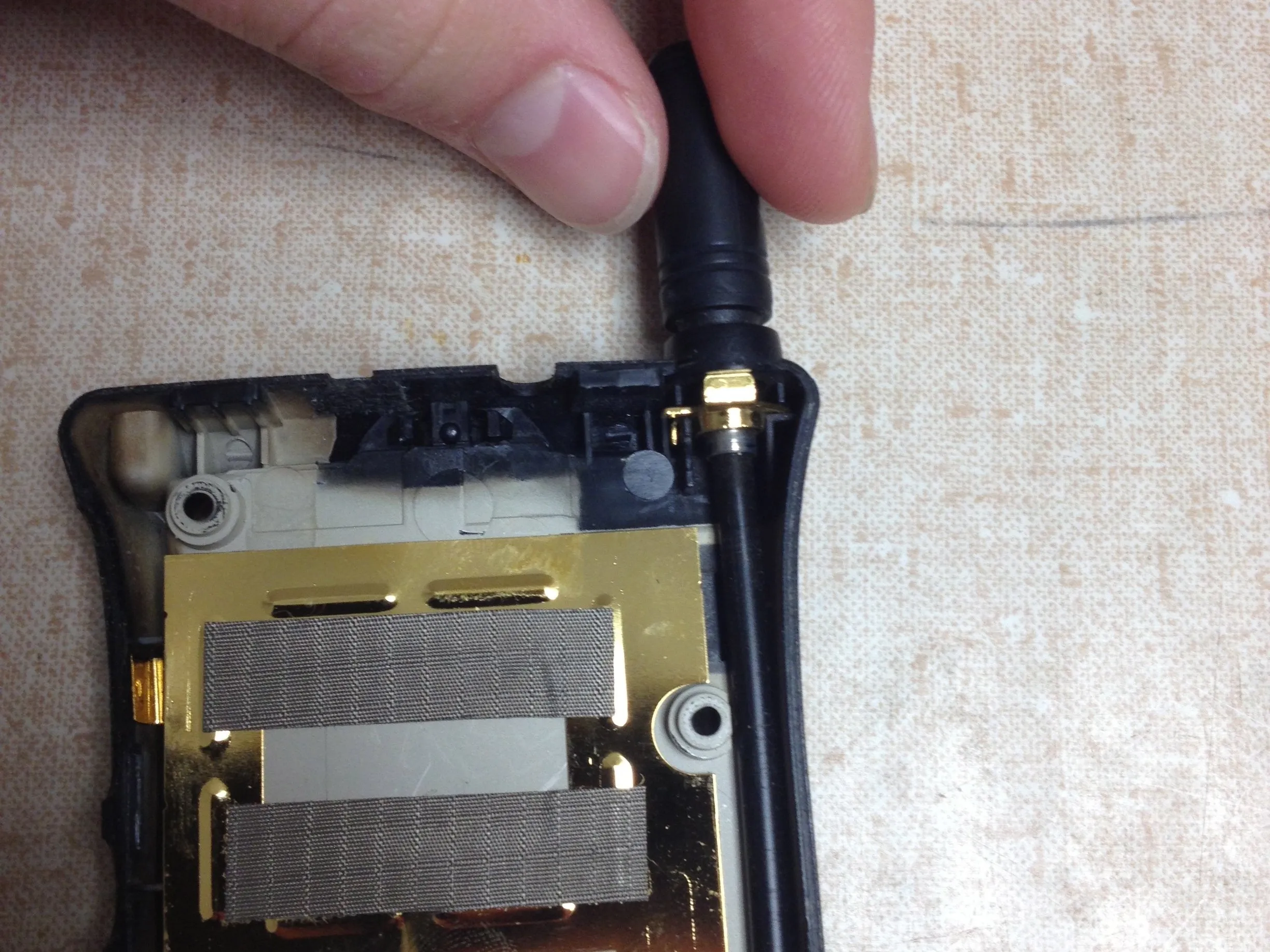

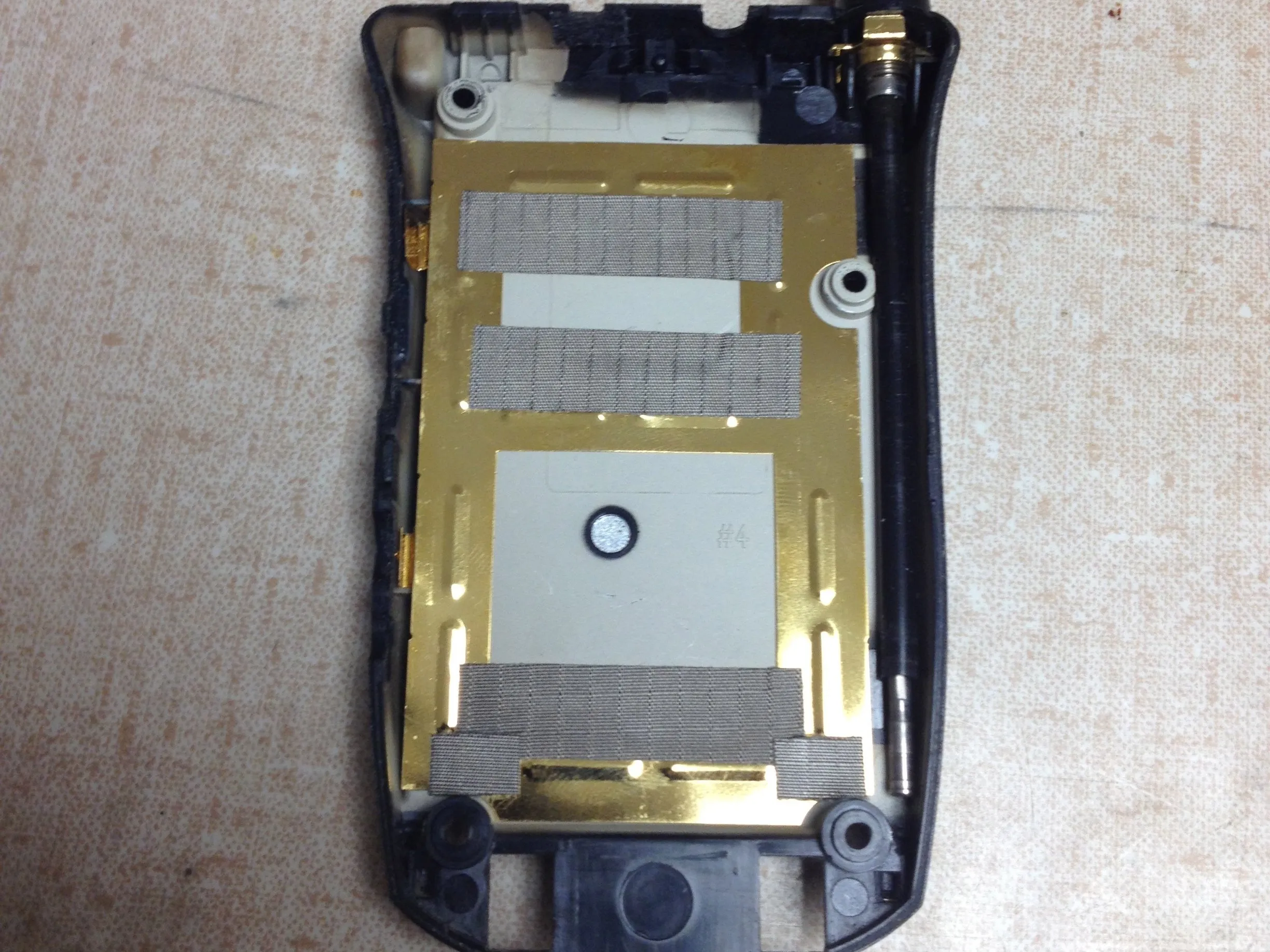

  • Открутите антенну от заднего корпуса.

Шаг 6

Разборка Samsung SCH-8500: шаг 6, изображение 1 из 3
Разборка Samsung SCH-8500: шаг 6, изображение 1 из 3 | Источник - ifixit.com
Разборка Samsung SCH-8500: шаг 6, изображение 2 из 3
Разборка Samsung SCH-8500: шаг 6, изображение 2 из 3 | Источник - ifixit.com

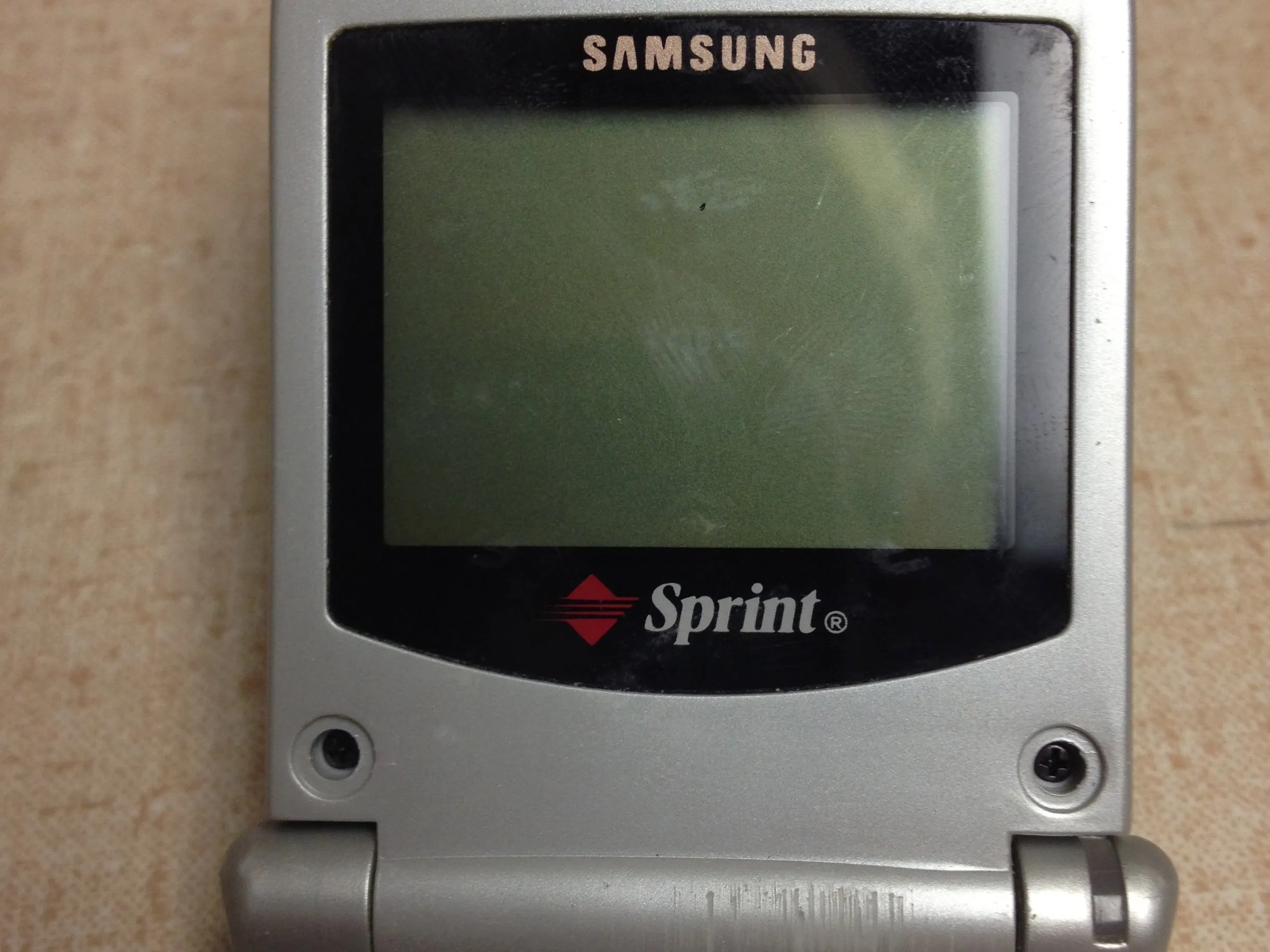

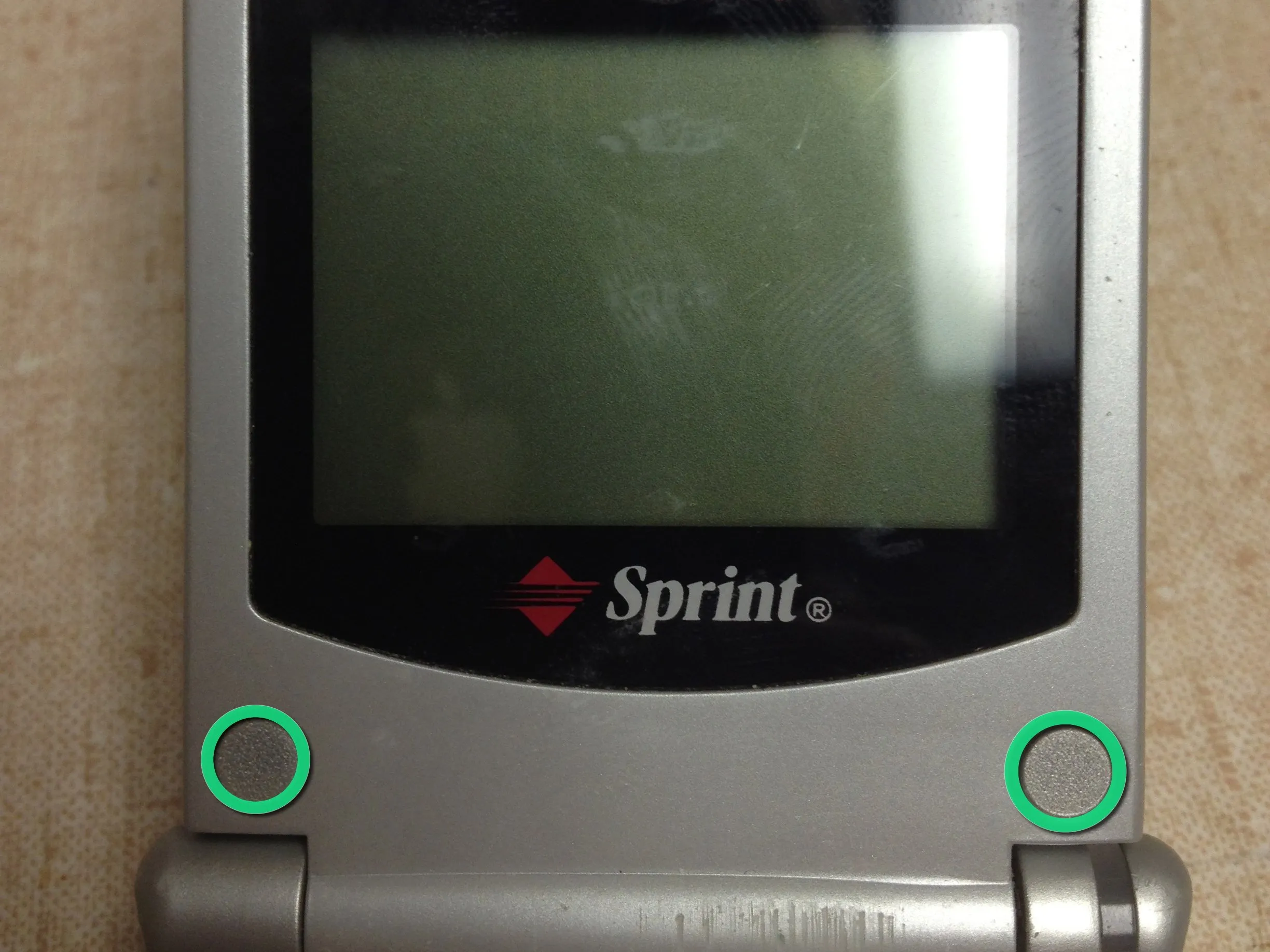

Разборка Samsung SCH-8500: шаг 6, изображение 3 из 3
Разборка Samsung SCH-8500: шаг 6, изображение 3 из 3 | Источник - ifixit.com

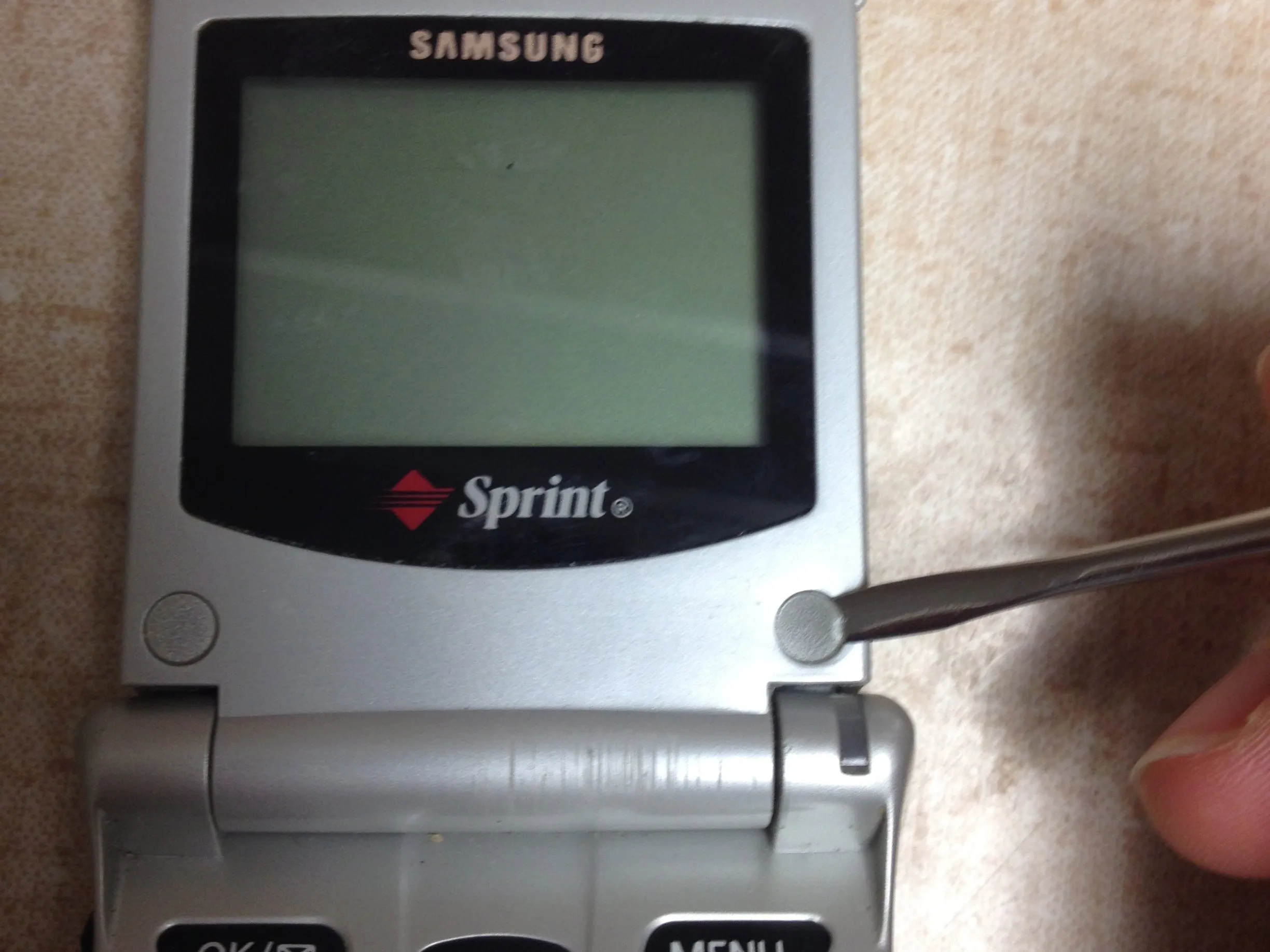

  • Отделите 2 крышки на дисплее.

Шаг 7

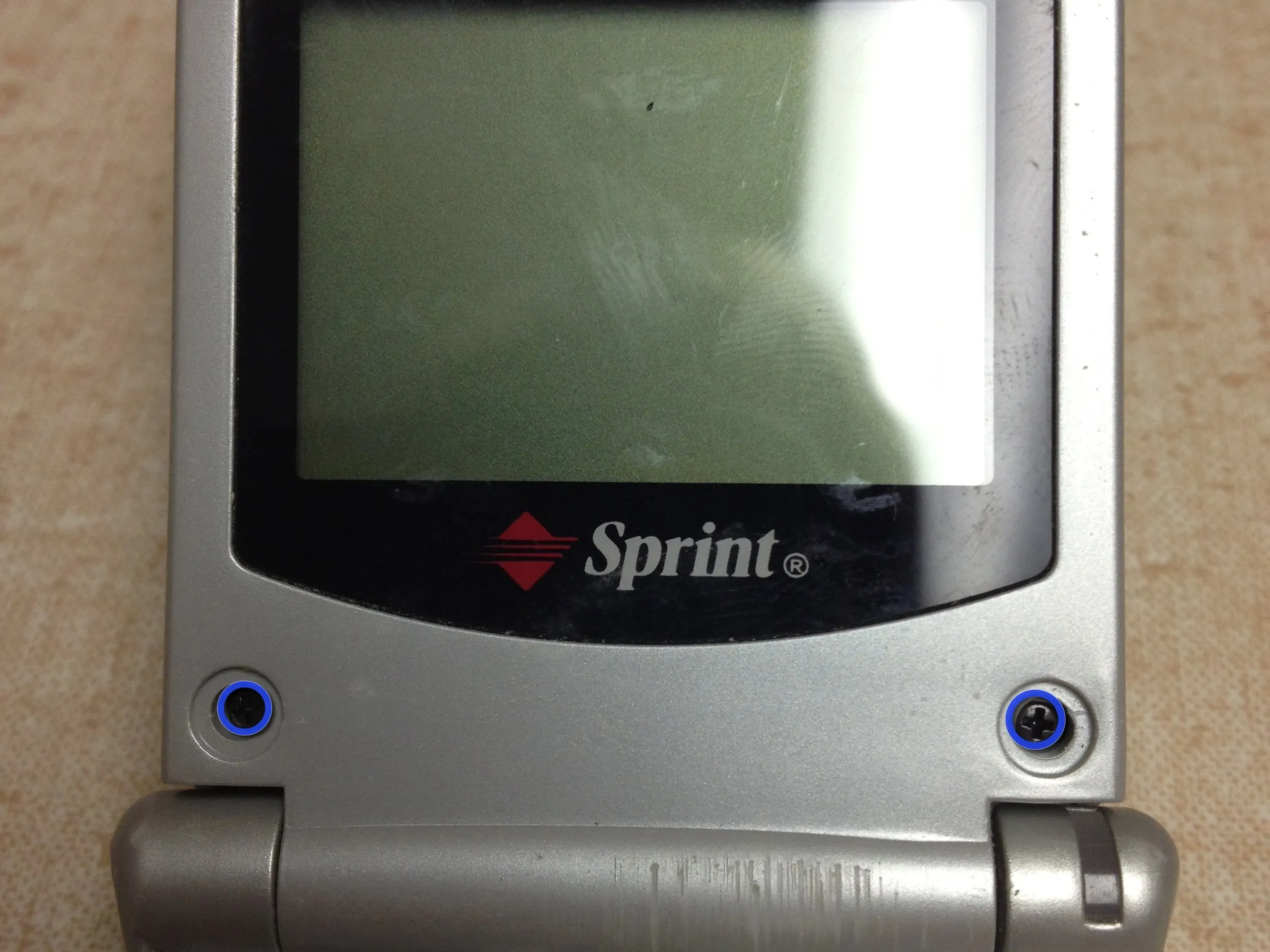

Разборка Samsung SCH-8500: шаг 7, изображение 1 из 3
Разборка Samsung SCH-8500: шаг 7, изображение 1 из 3 | Источник - ifixit.com

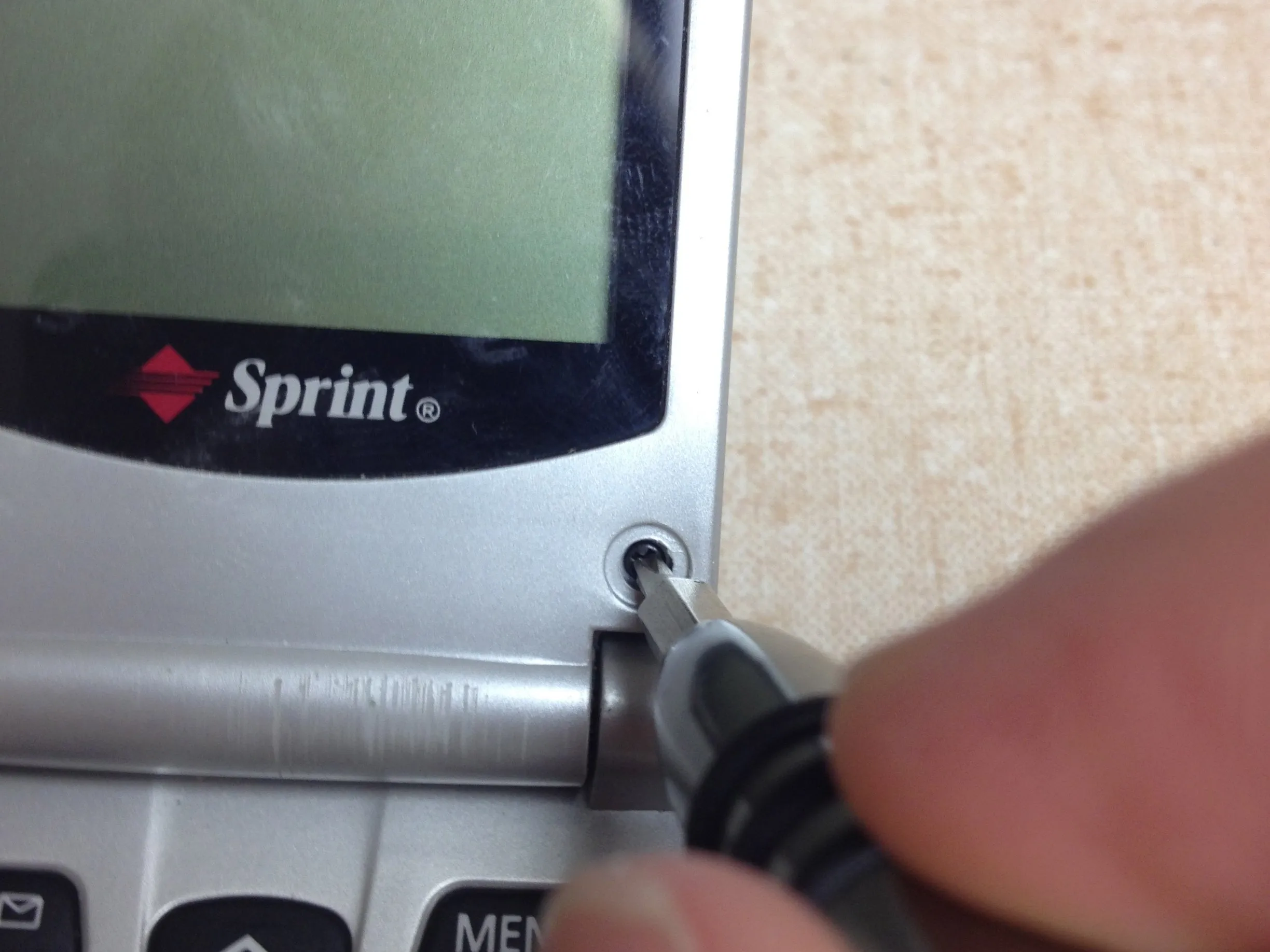

Разборка Samsung SCH-8500: шаг 7, изображение 2 из 3
Разборка Samsung SCH-8500: шаг 7, изображение 2 из 3 | Источник - ifixit.com

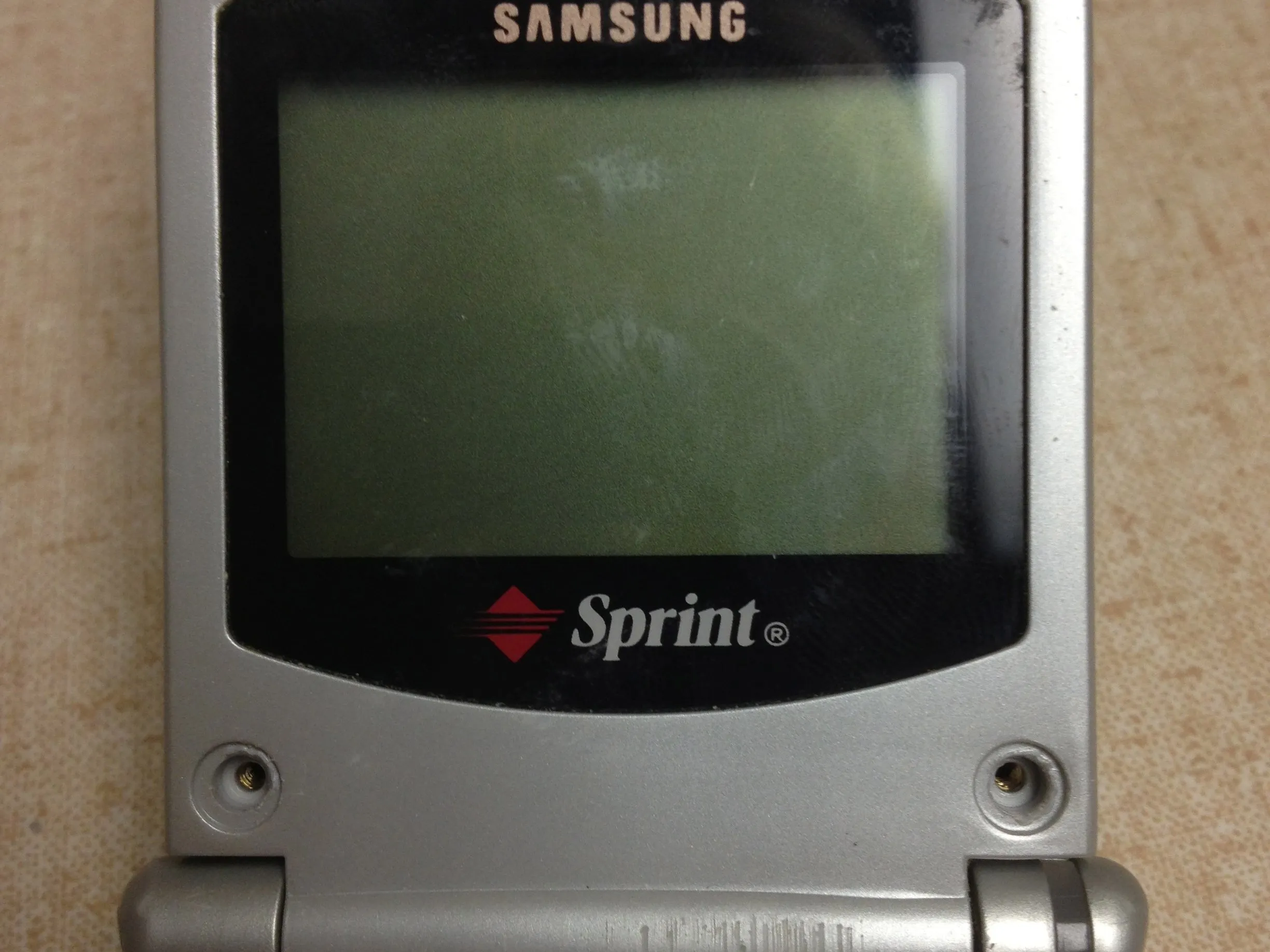

Разборка Samsung SCH-8500: шаг 7, изображение 3 из 3
Разборка Samsung SCH-8500: шаг 7, изображение 3 из 3 | Источник - ifixit.com

  • Открутите 2 винта 0,3 мм от дисплея

Шаг 8

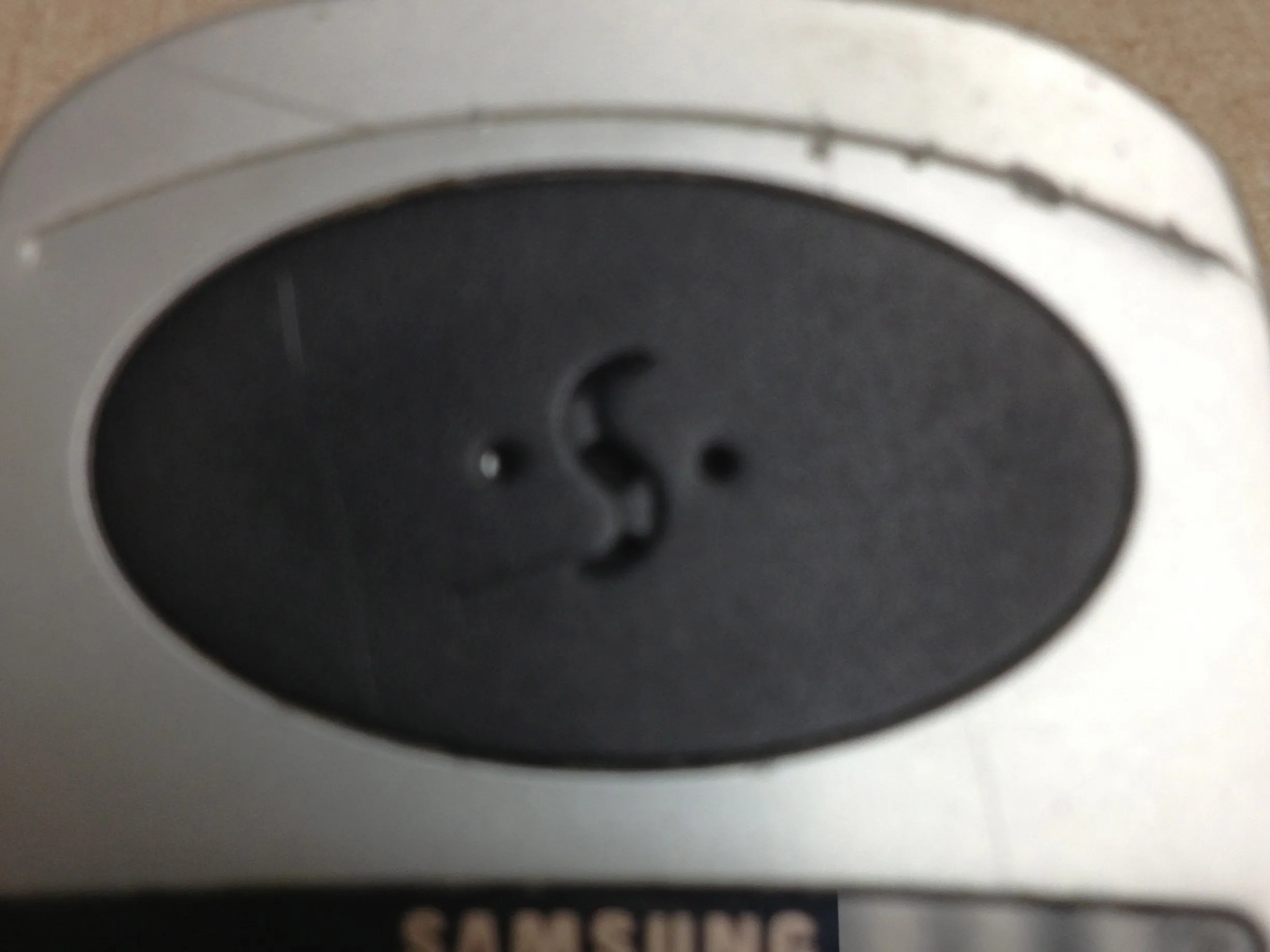

Разбор Samsung SCH-8500: шаг 8, изображение 1 из 3
Разборка Samsung SCH-8500: шаг 8, изображение 1 из 3 | Источник - ifixit.com

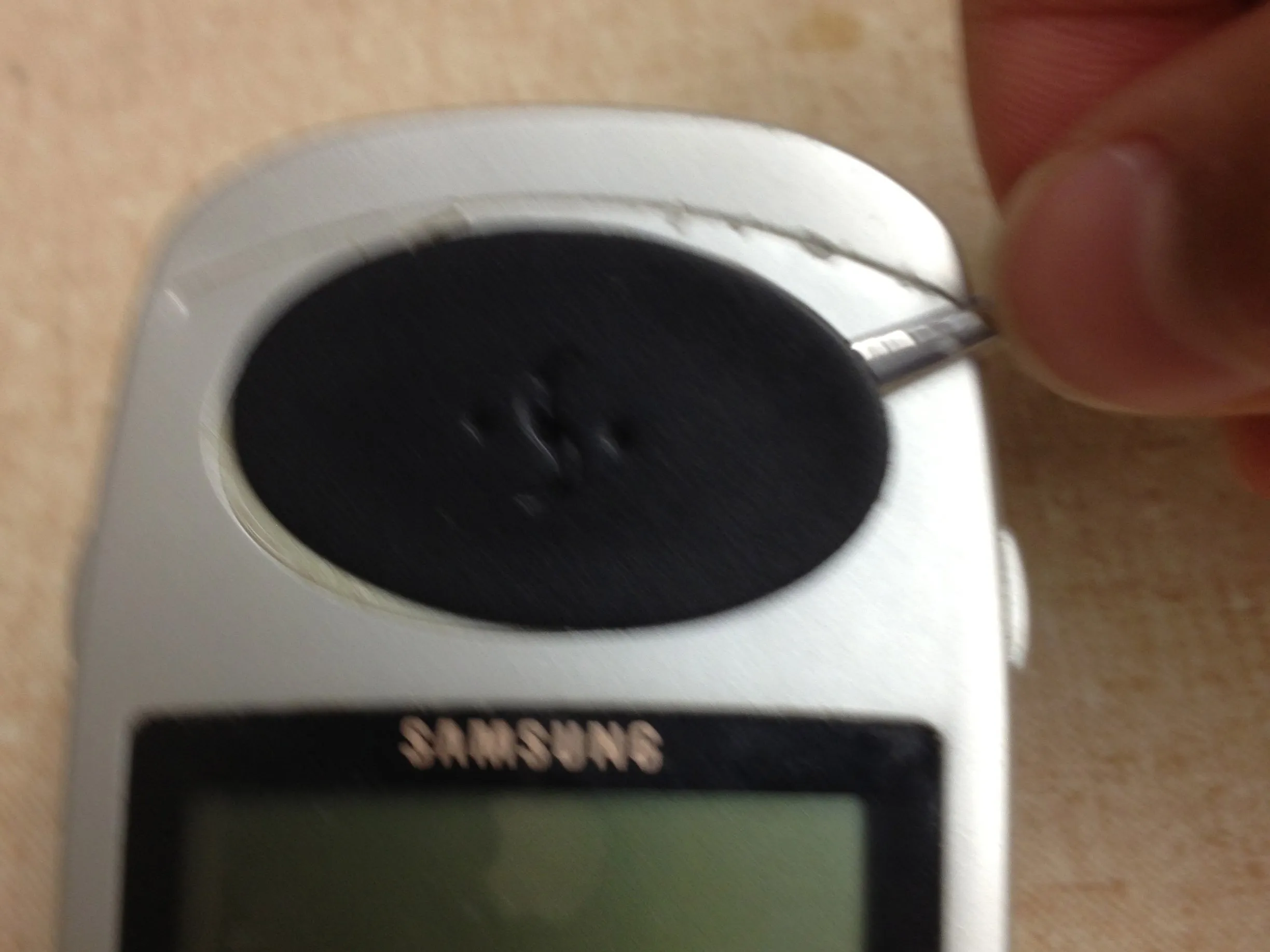

Samsung SCH-8500 Разборка: шаг 8, изображение 2 из 3
Разборка Samsung SCH-8500: шаг 8, изображение 2 из 3 | Источник - ifixit.com

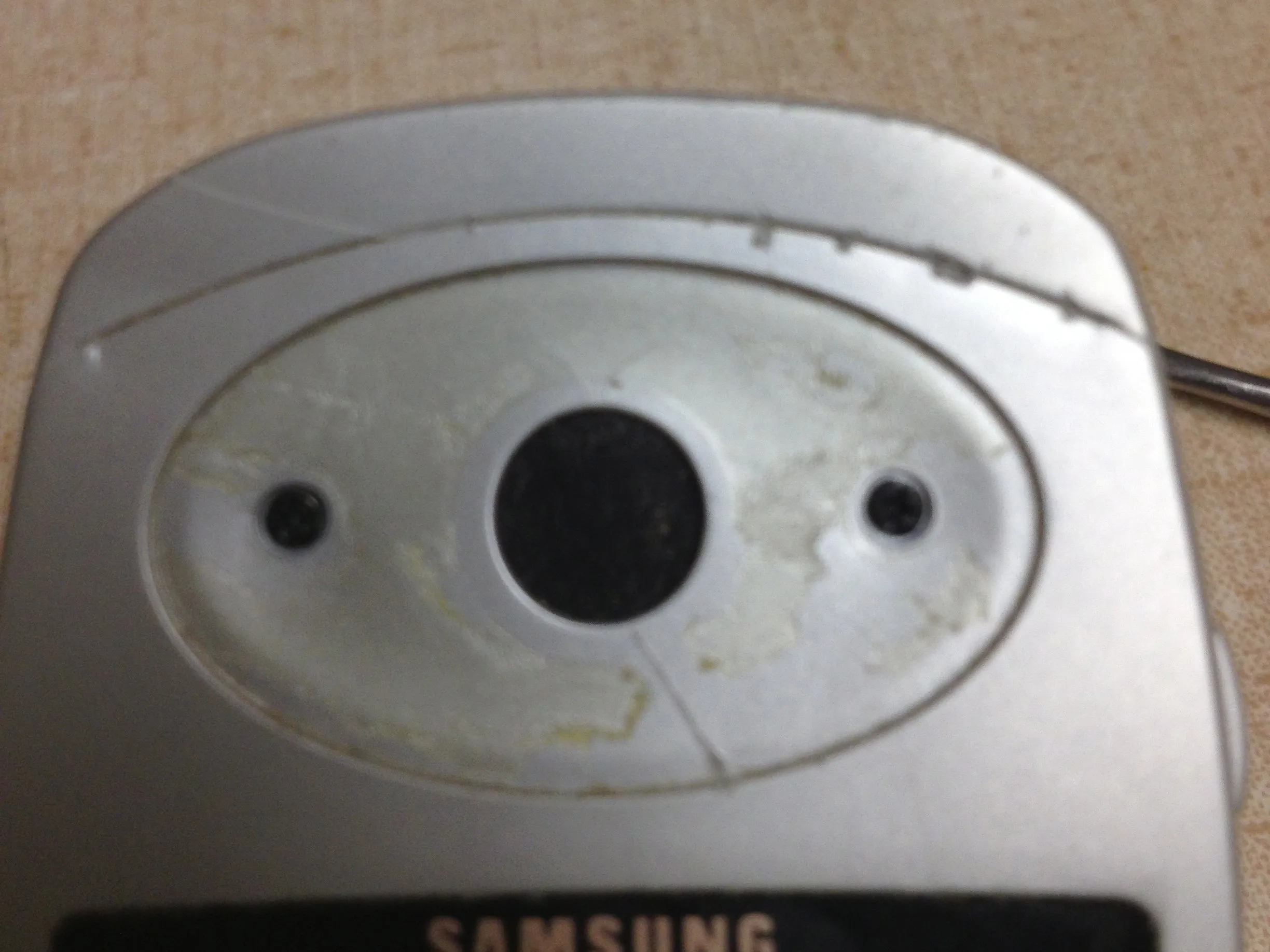

Samsung SCH-8500 Разборка: шаг 8, изображение 3 из 3
Разборка Samsung SCH-8500: шаг 8, изображение 3 из 3 | Источник - ifixit.com

  • Отделите крышку динамика от дисплея, чтобы обнаружить 2 винта.

Шаг 9

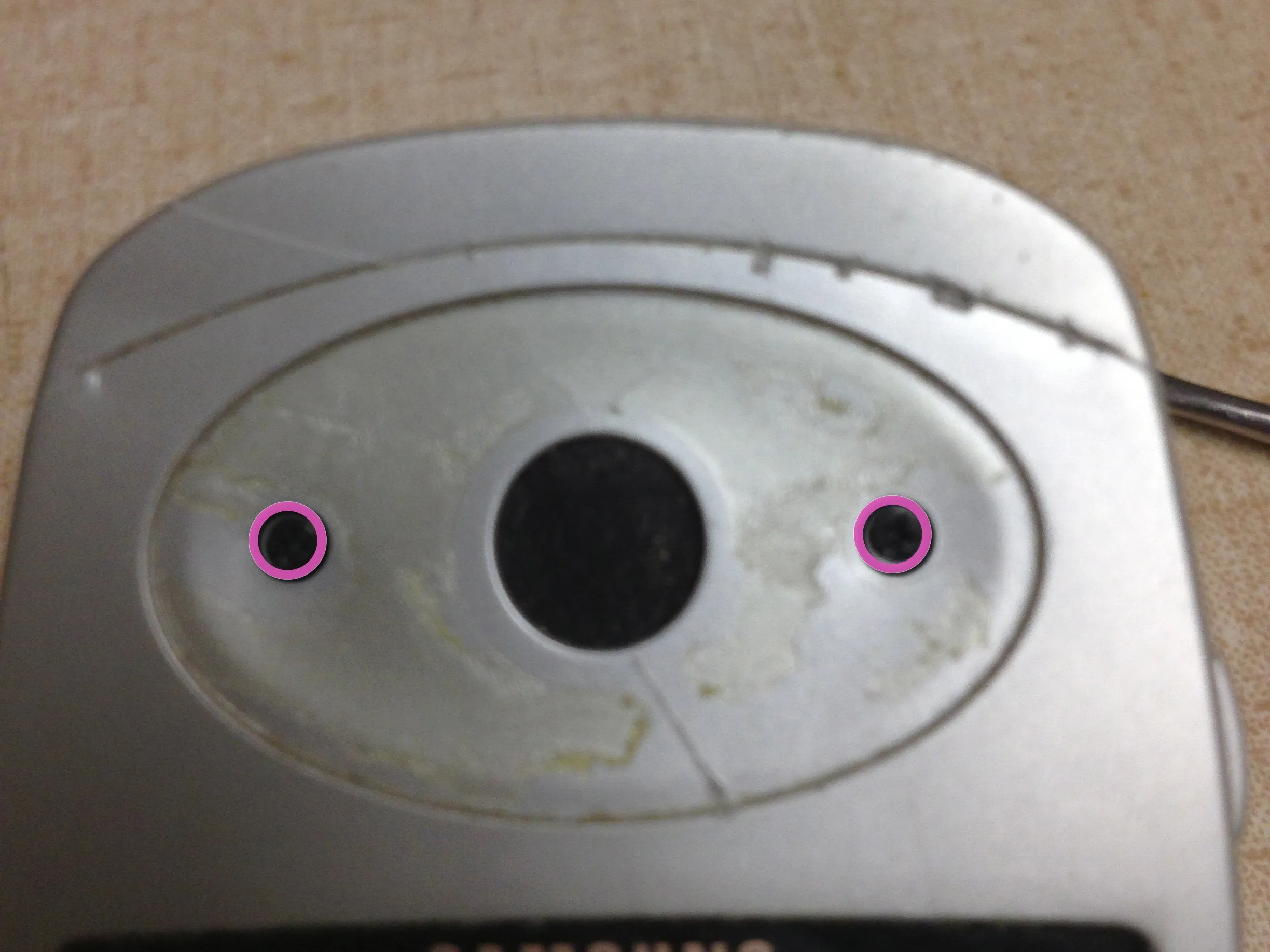

Разборка Samsung SCH-8500: шаг 9, изображение 1 из 3
Разборка Samsung SCH-8500: шаг 9, изображение 1 из 3 | Источник - ifixit.com

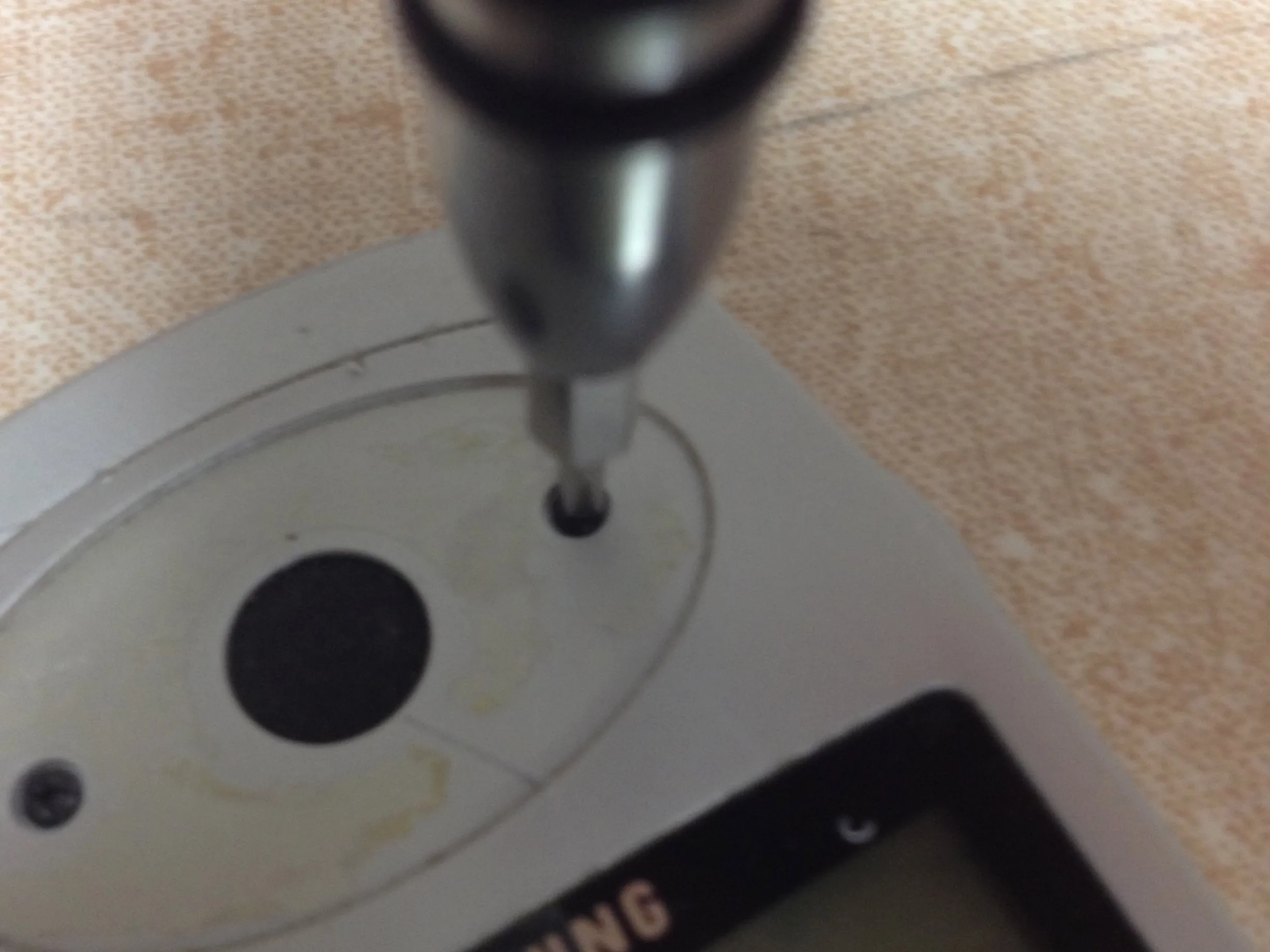

Samsung SCH-8500 Разборка: шаг 9, изображение 2 из 3
Разборка Samsung SCH-8500: шаг 9, изображение 2 из 3 | Источник - ifixit.com
Samsung SCH-8500 Разборка: шаг 9, изображение 3 из 3
Разборка Samsung SCH-8500: шаг 9, изображение 3 из 3 | Источник - ifixit.com

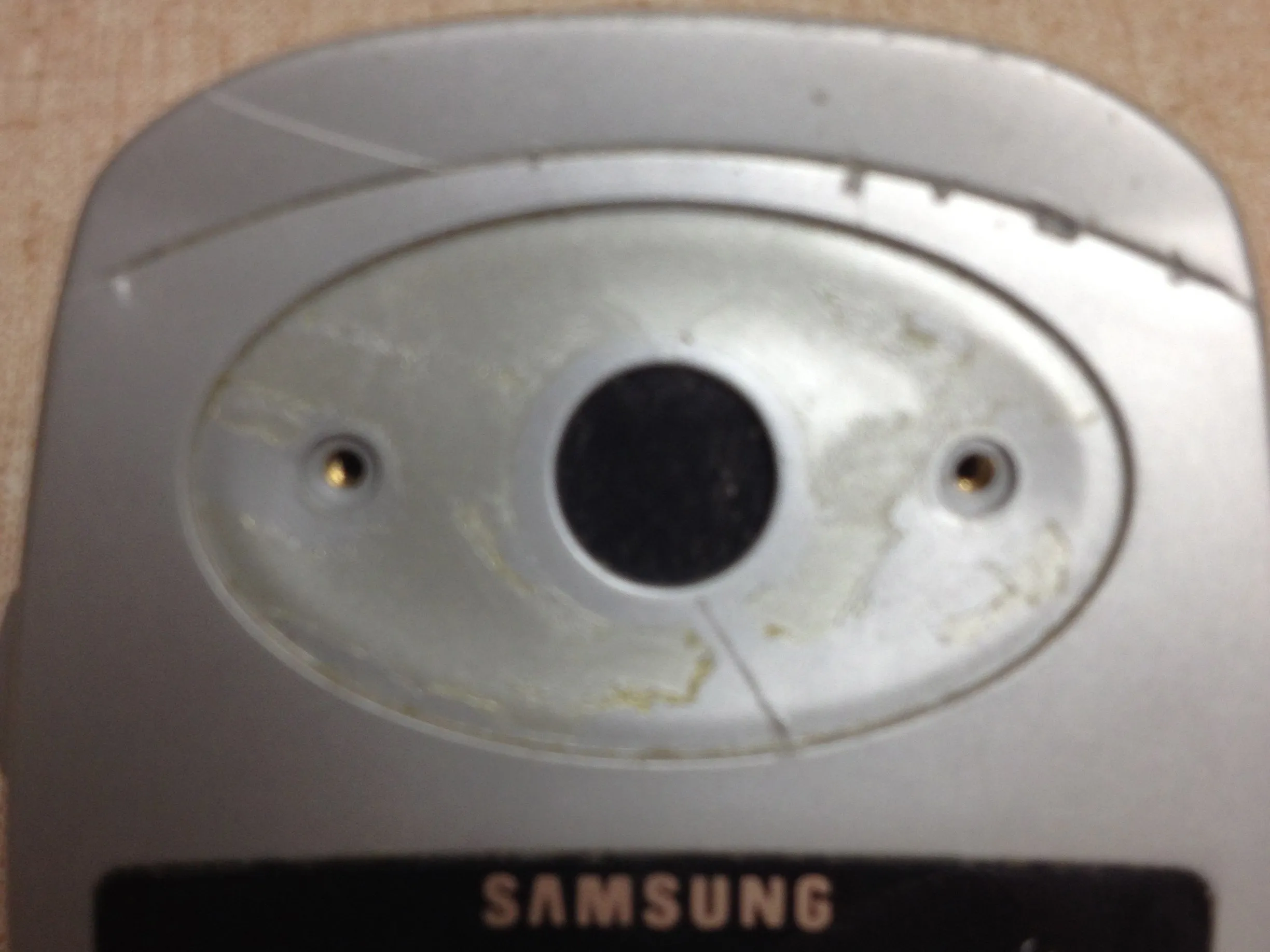

  • Выкрутите 2 винта 0,3 мм.

Шаг 10

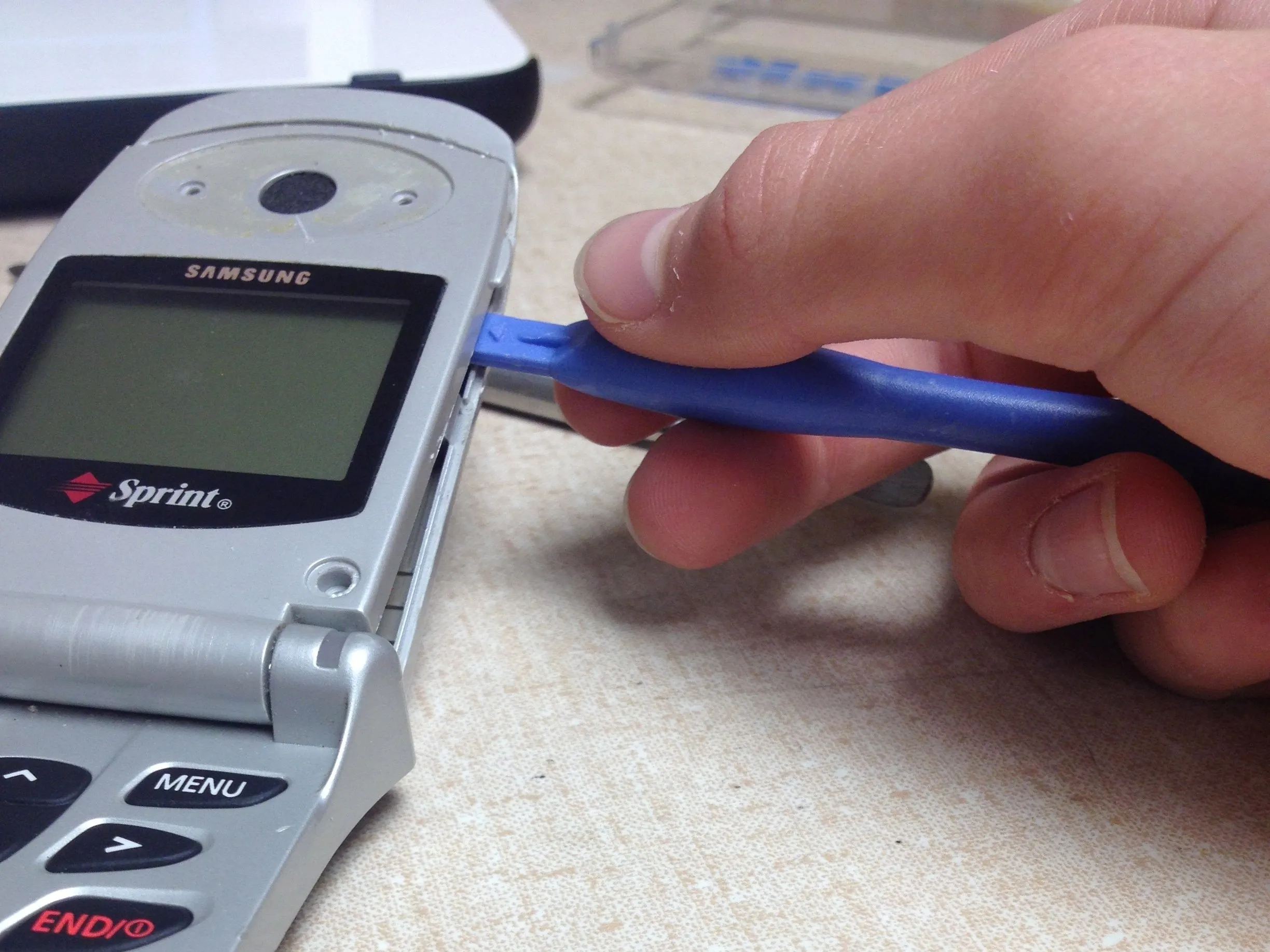

Разборка Samsung SCH-8500: шаг 10, изображение 1 из 2
Разборка Samsung SCH-8500: шаг 10, изображение 1 из 2 | Источник - ifixit.com
Разборка Samsung SCH-8500: шаг 10, изображение 2 из 2
Разборка Samsung SCH-8500: шаг 10, изображение 2 из 2 | Источник - ifixit.com

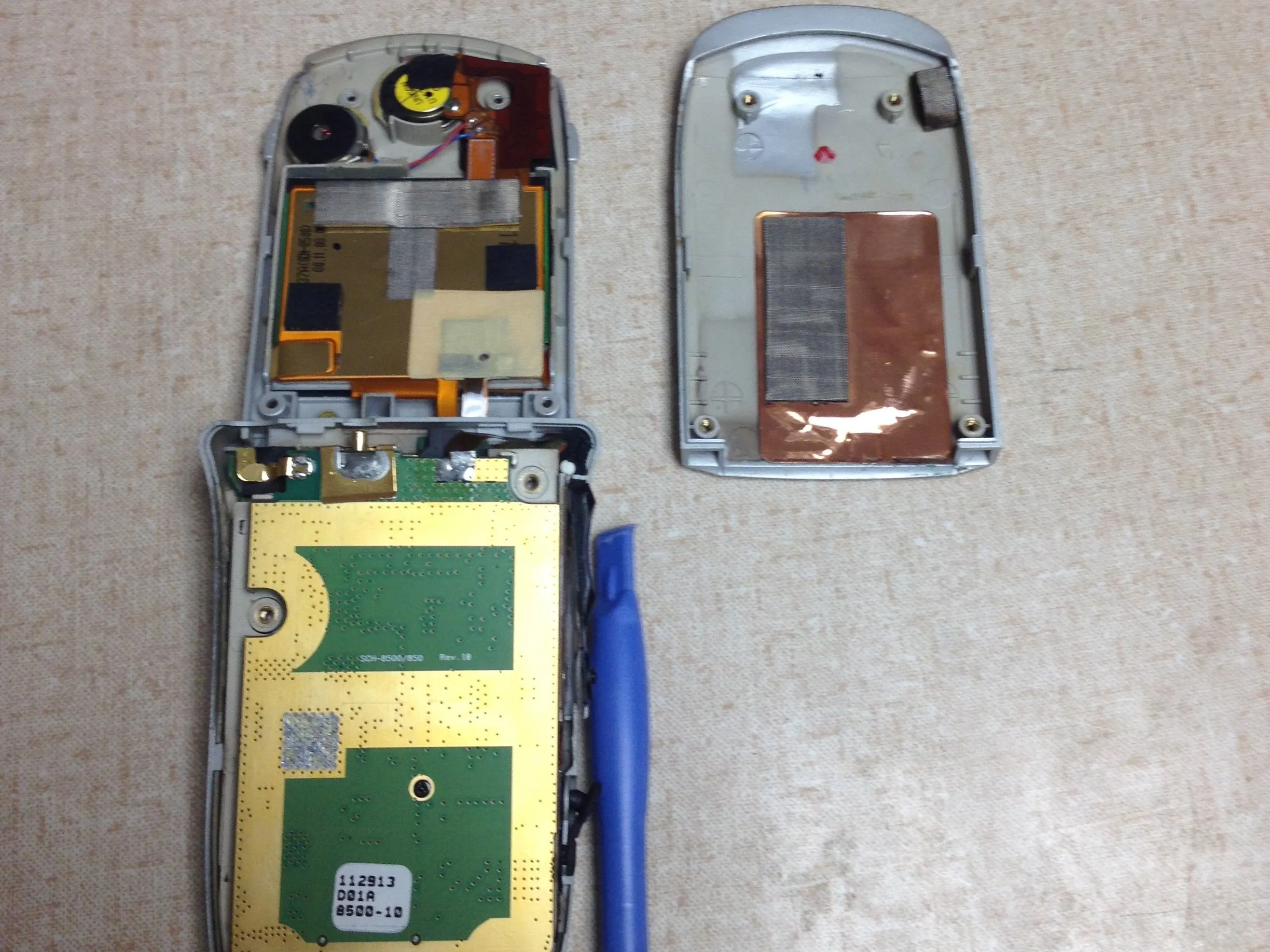

  • Используйте инструмент для вскрытия корпуса и подденьте корпус дисплея.

Шаг 11

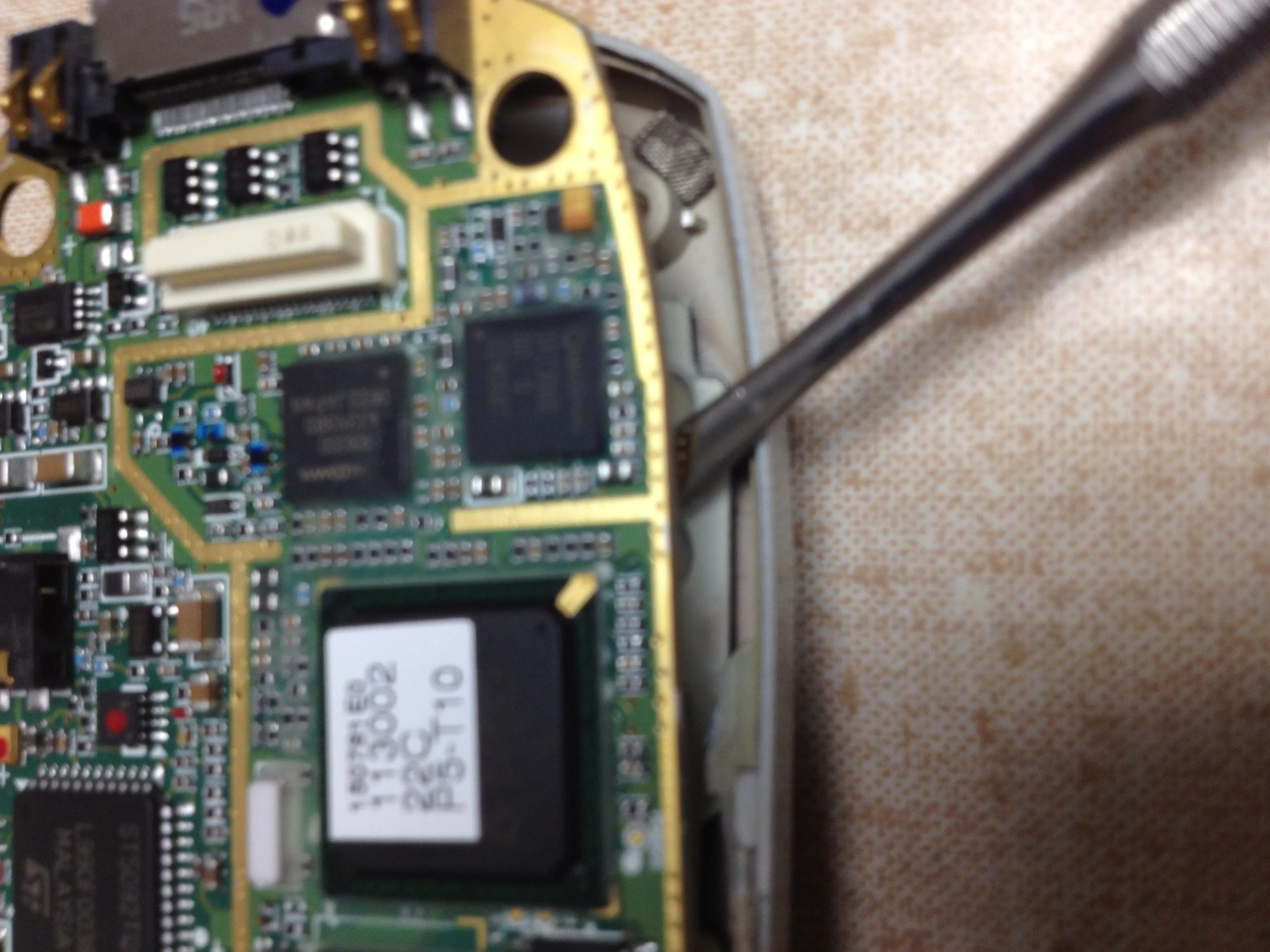

Разбор Samsung SCH-8500: шаг 11, изображение 1 из 3
Разборка Samsung SCH-8500: шаг 11, изображение 1 из 3 | Источник - ifixit.com

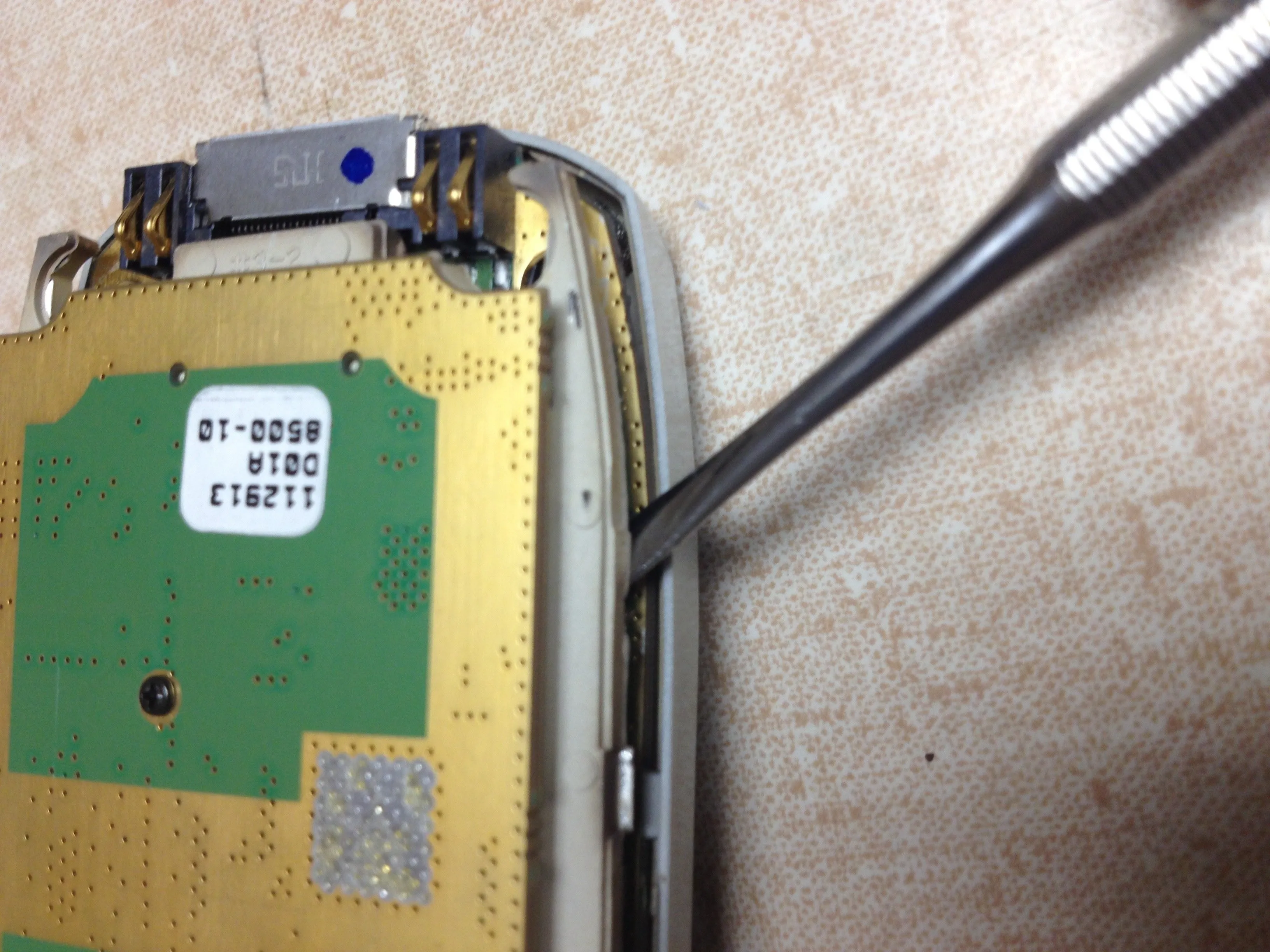

Разборка Samsung SCH-8500: шаг 11, изображение 2 из 3
Разборка Samsung SCH-8500: шаг 11, изображение 2 из 3 | Источник - ifixit.com
Samsung SCH-8500 Разборка: шаг 11, изображение 3 из 3
Разборка Samsung SCH-8500: шаг 11, изображение 3 из 3 | Источник - ifixit.com

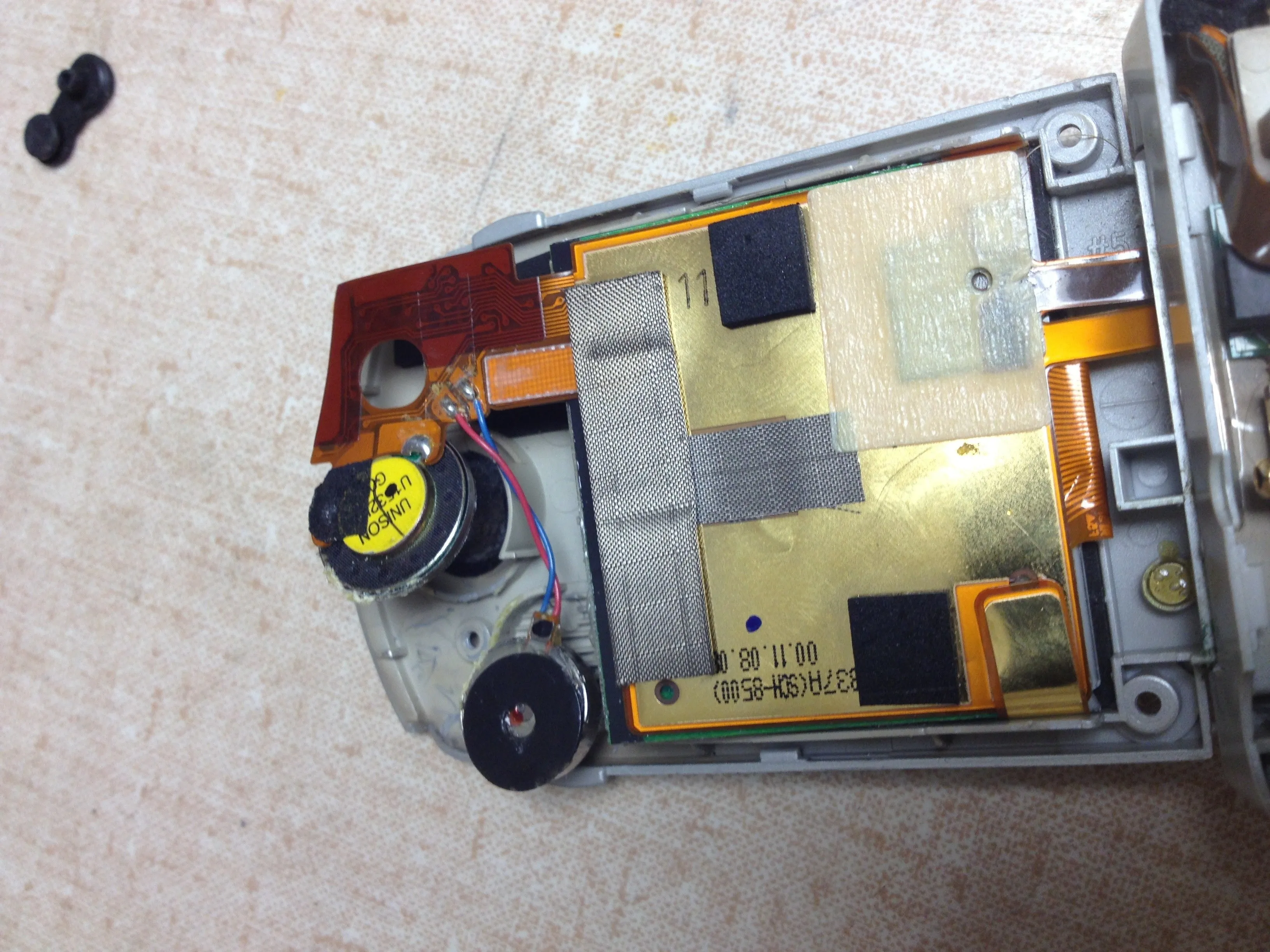

  • Отделите дисплей, динамики и основную плату телефона

  • Снимите клавиши

Шаг 12

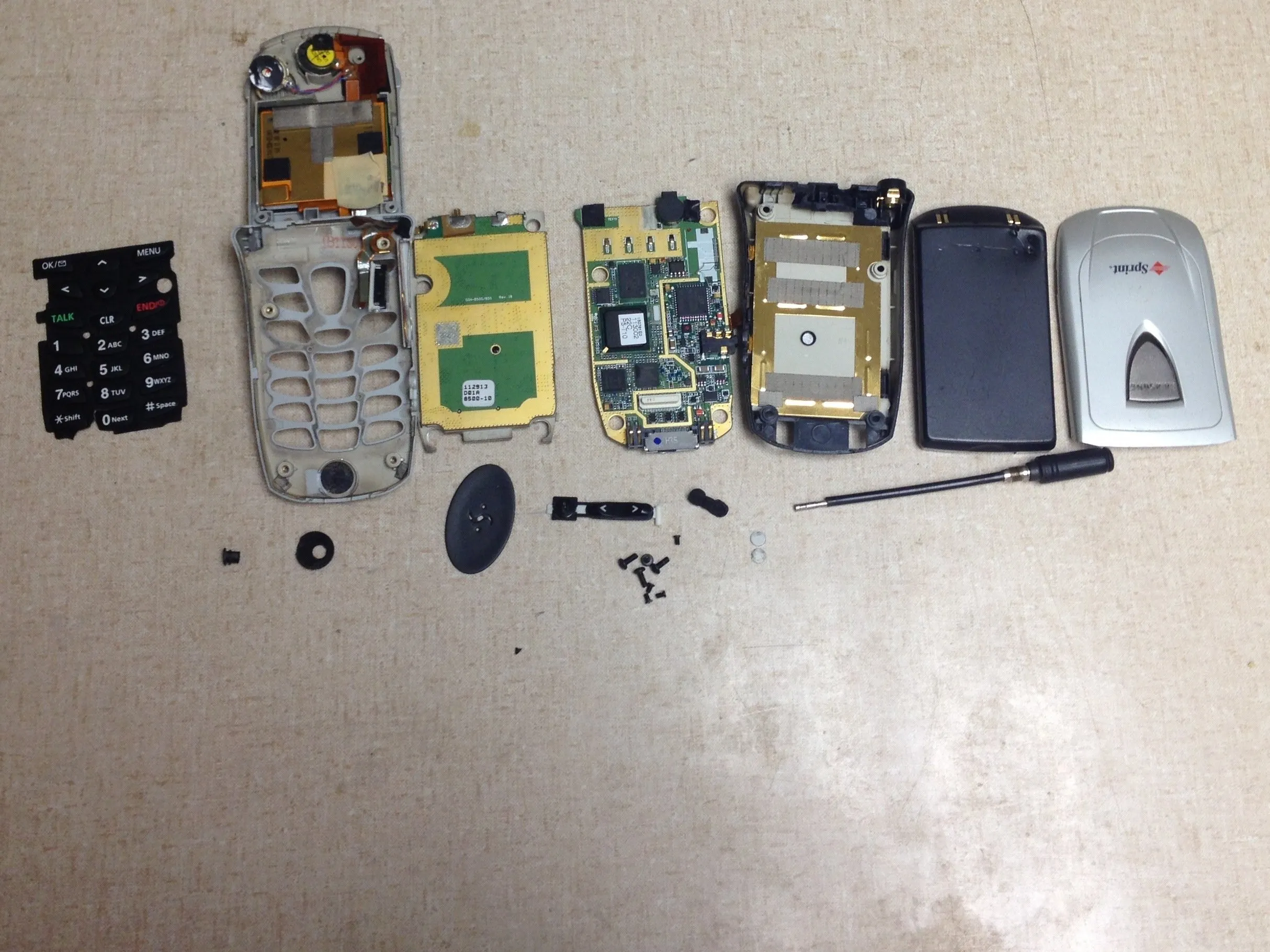

Разбор Samsung SCH-8500: шаг 12, изображение 1 из 1
Разборка Samsung SCH-8500: шаг 12, изображение 1 из 1 | Источник - ifixit.com

  • Вуаля! Вы закончили.
