Разборка Samsung Series 5 3G Chromebook

Введение

В то время как Google проводит охоту за сокровищамиДелаете.ру шагнул дальше и обнаружил наше собственное сокровище - Samsung Series 5 3G ChromeBook.

Сильно ли изменилась компания Google с тех пор, как в конце прошлого года разработчикам были разосланы прототипы Chromebook Cr-48? Присоединяйтесь к нам, и мы раскроем самые сокровенные секреты Series 5 3G ChromeBook.

Для получения самой свежей информации следите за Делаете.ру в twitter.

Что вам понадобится

Инструменты

•

•

•

Шаг 1 Разбор Samsung Series 5 3G Chromebook

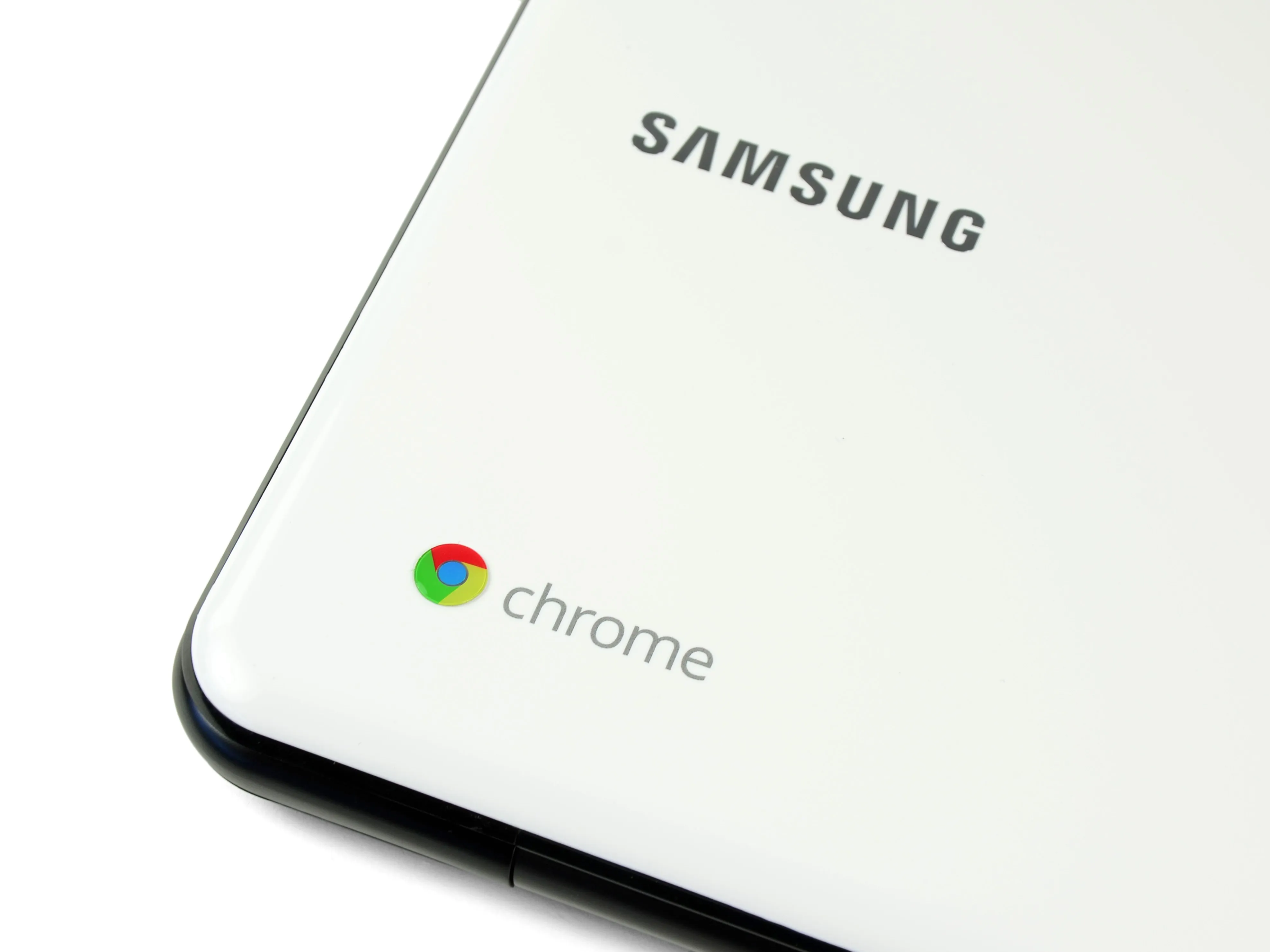

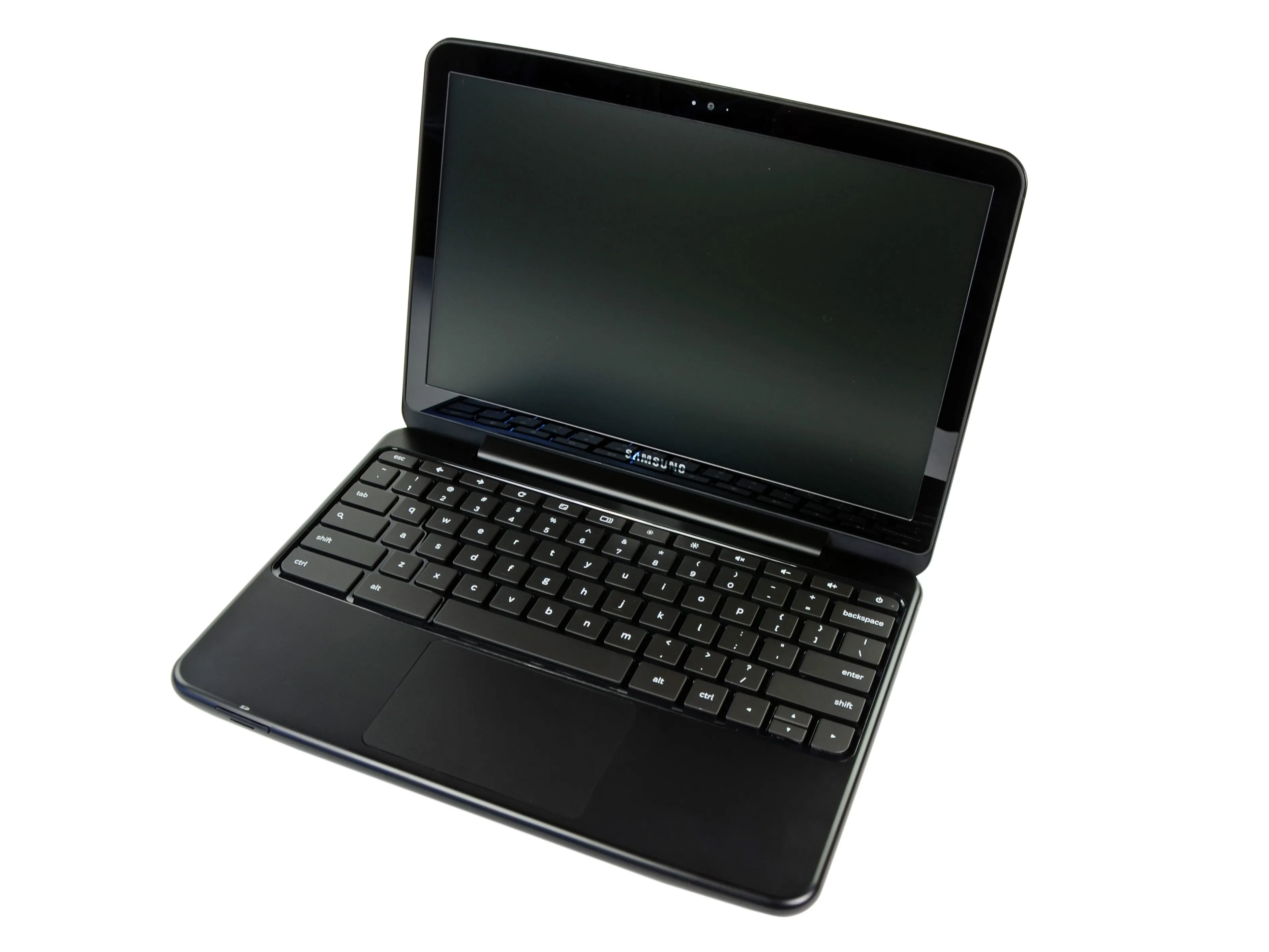

• Samsung Series 5 Chromebook - первый ноутбук с операционной системой ChromeOS, представленный широкой публике.

• Он имеет:

• Процессор Intel Atom N570 с тактовой частотой 1,66 ГГц и интегрированной графикой Intel NM10.

• 2 ГБ оперативной памяти DDR3 без возможности обновления

• 12,1-дюймовый матовый ЖК-дисплей со светодиодной подсветкой

• 16 ГБ встроенный SSD

• Wi-Fi 802.11 b/g/n и Wi-Fi 3G WWAN от Verizon

• Устройство для чтения карт памяти SD и два порта USB 2.0

Шаг 2

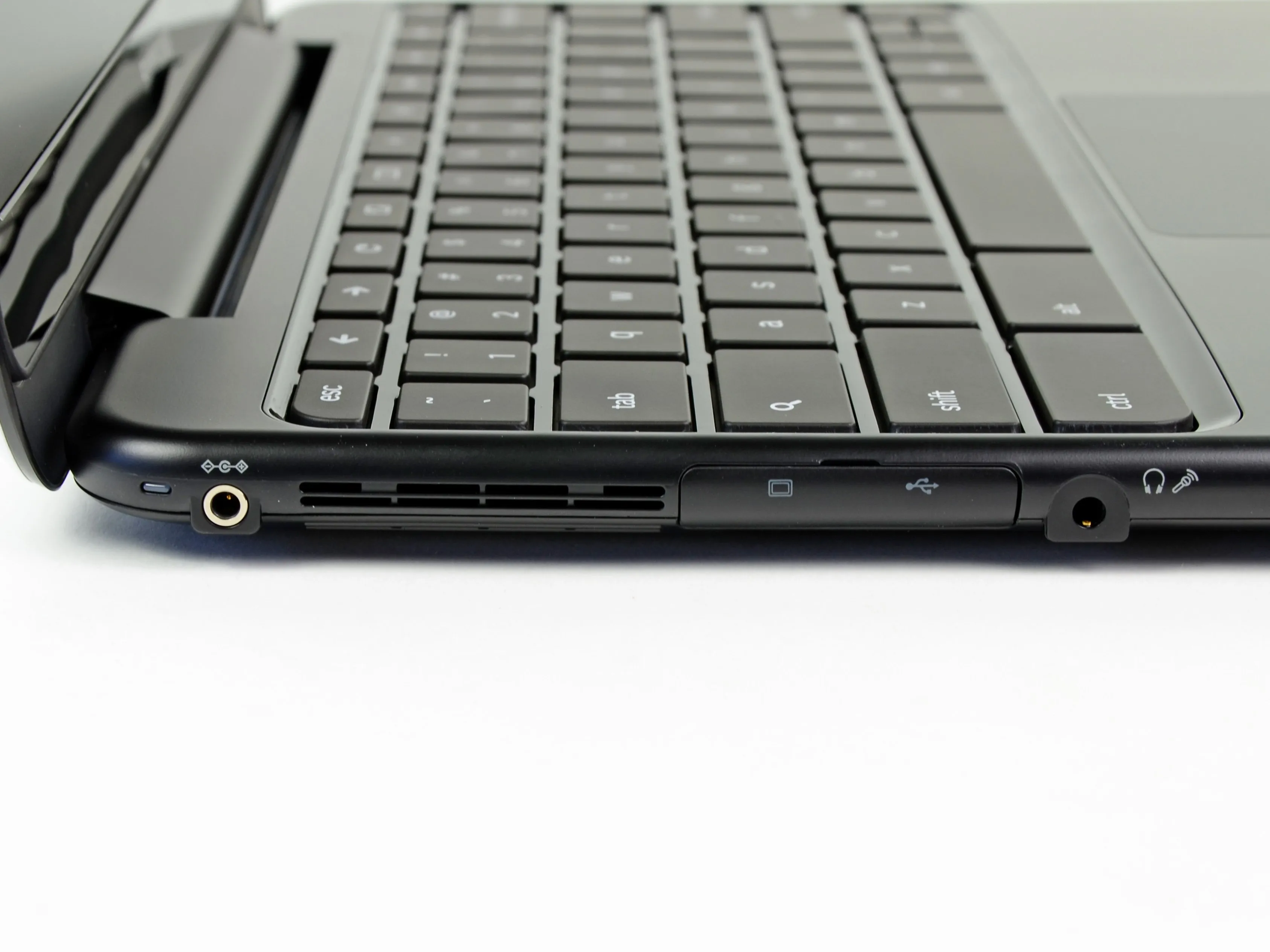

• Вдоль левого края расположены разъем питания, вентиляционное отверстие, резиновая дверца для портов Mini-VGA и USB, а также разъем для наушников/микрофона.

• На переднем левом торце находится SD-ридер для всех любителей затворов и мини-накопителей.

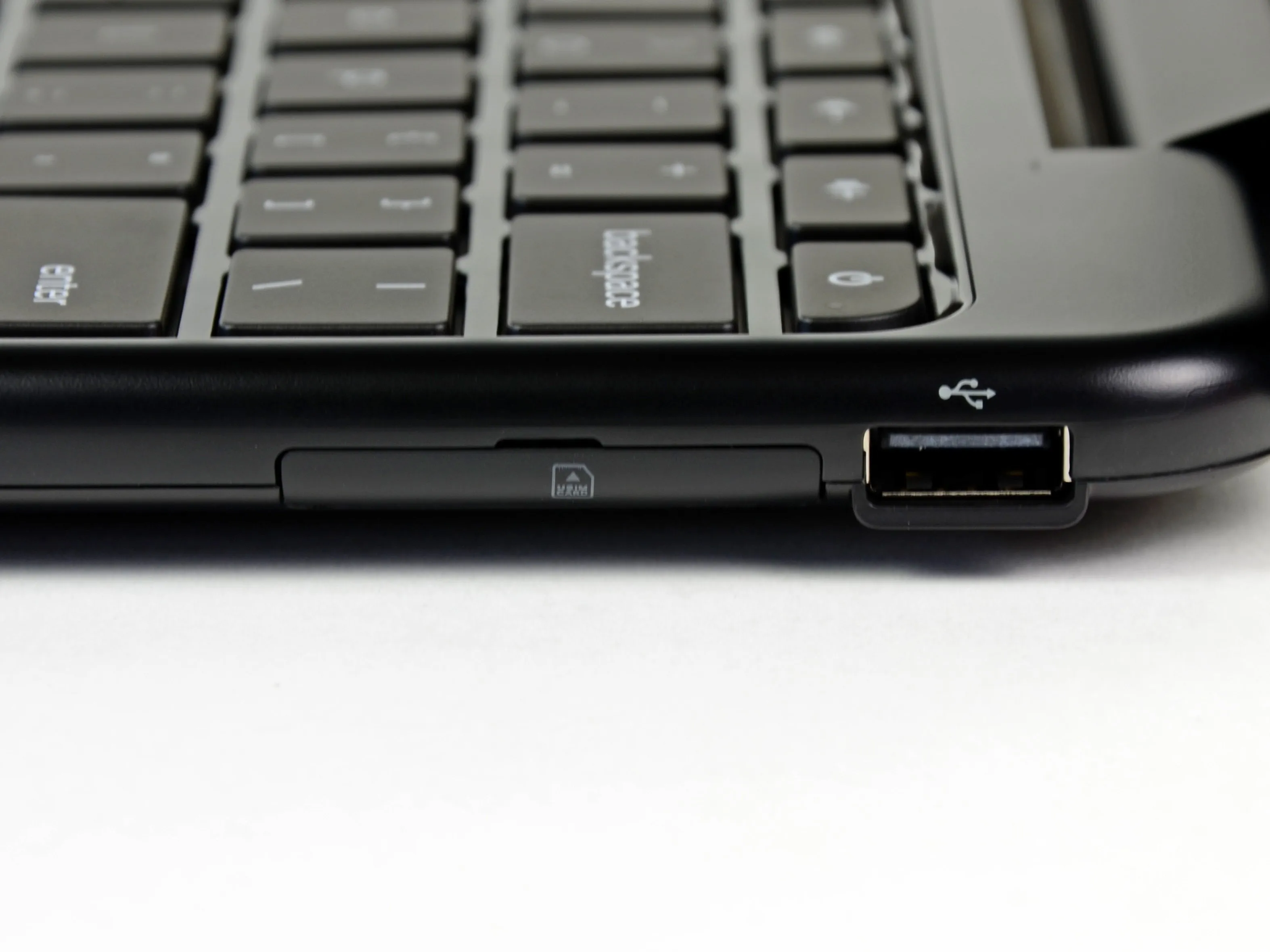

• Наконец, на правой стороне находится дверца для USIM-карты и еще один USB-порт.

Шаг 3

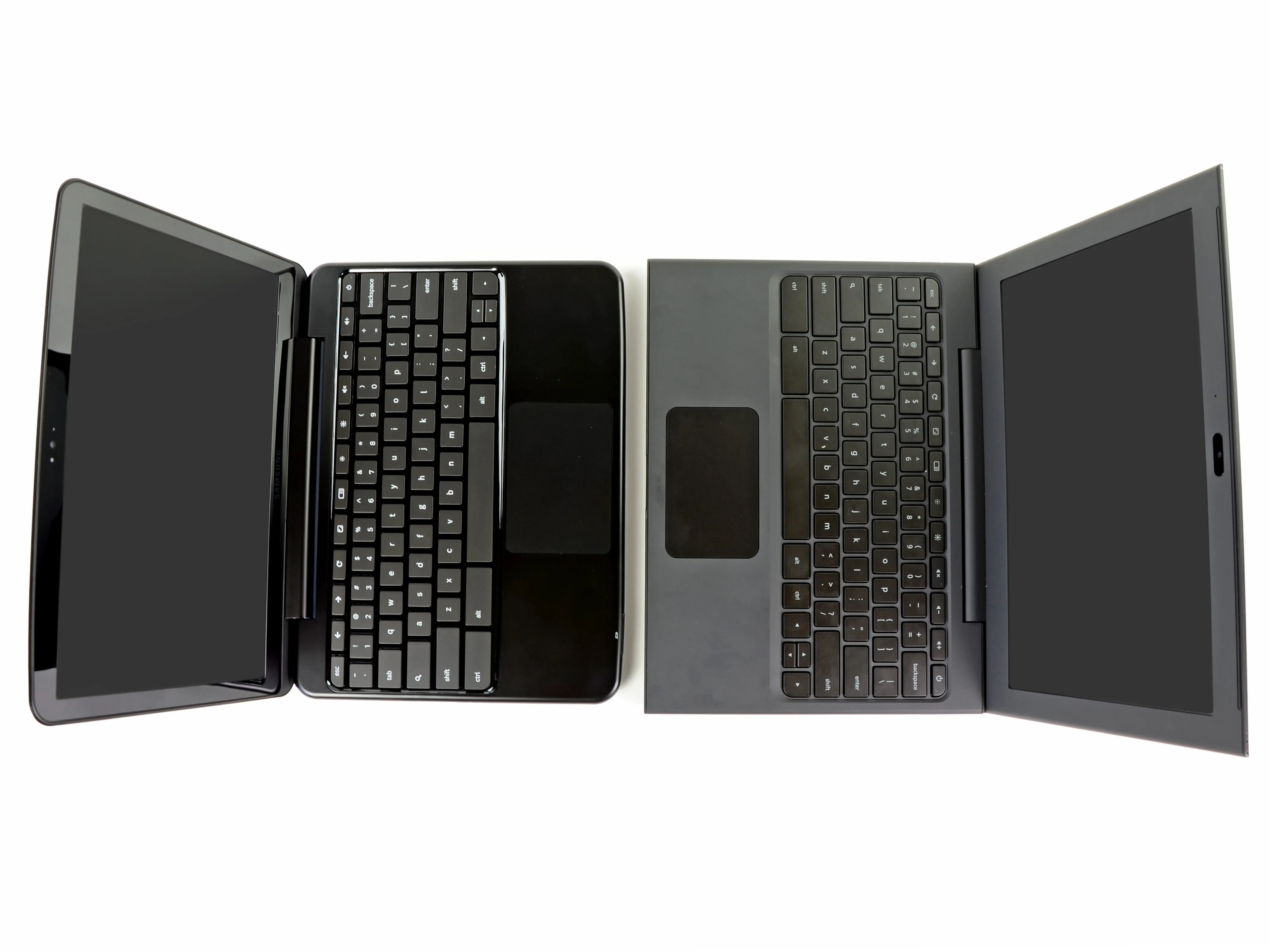

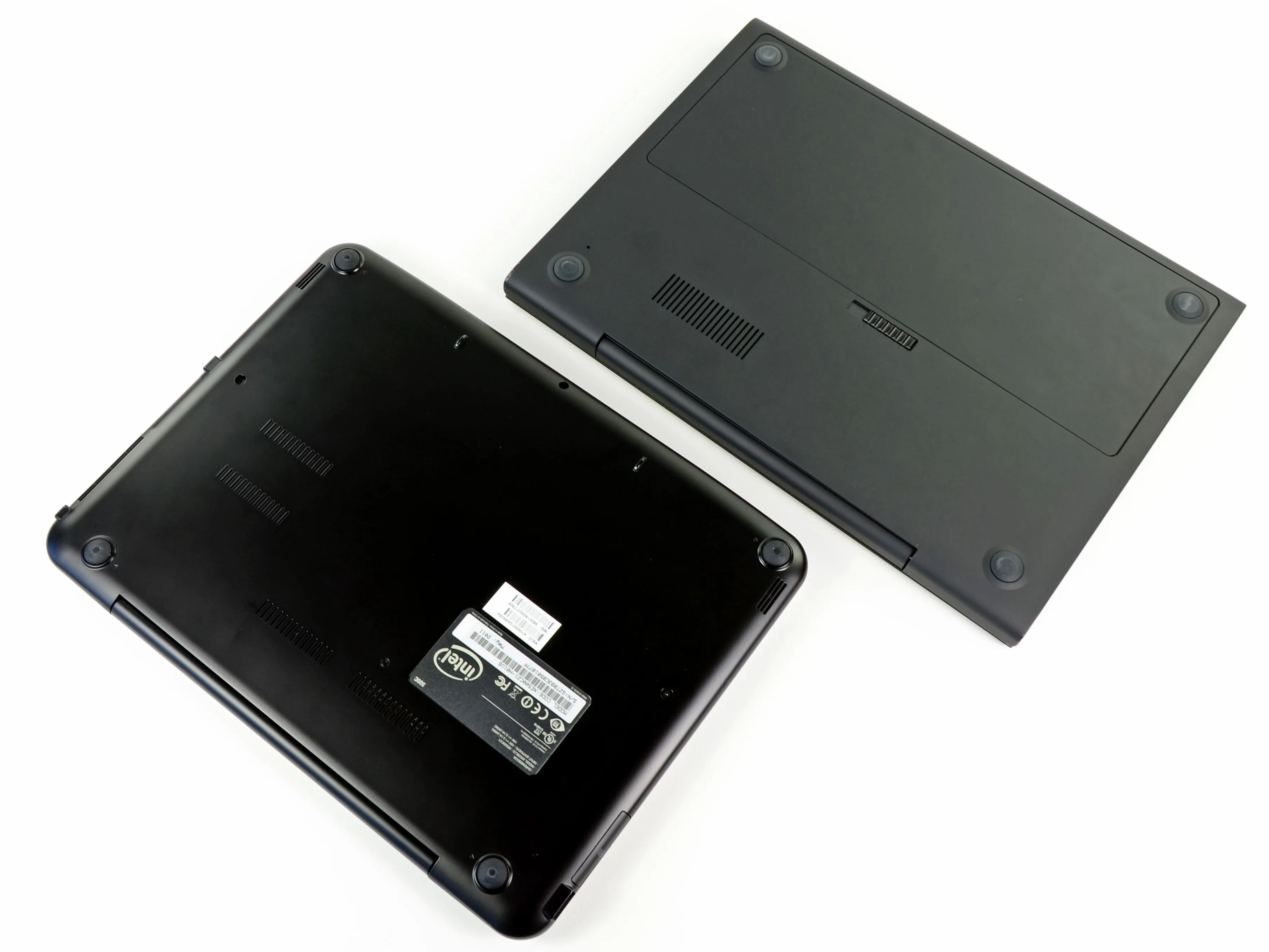

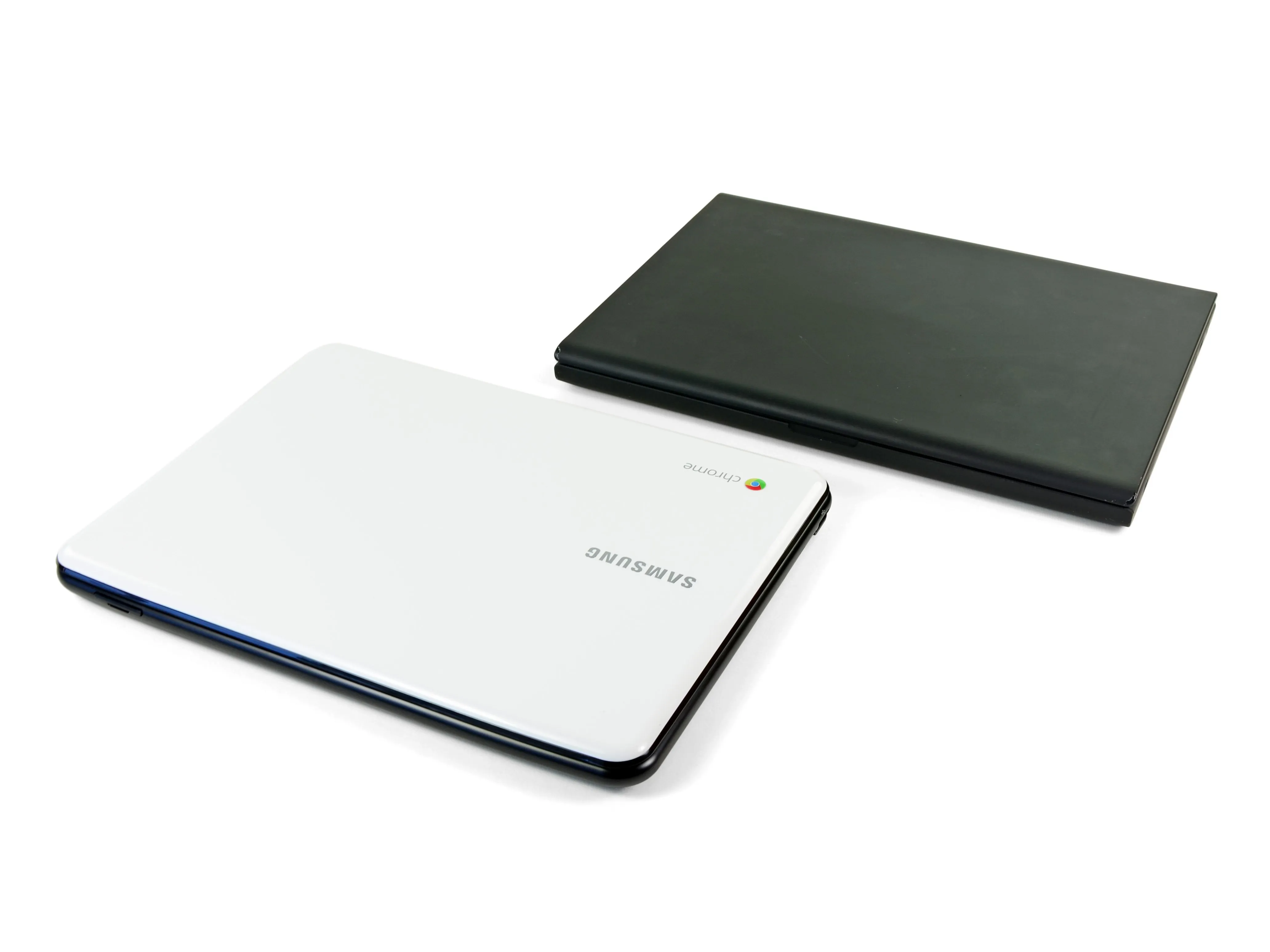

• Прежде чем мы начнем разбирать это устройство, давайте проведем небольшое сравнение с предыдущим Chromebook от Google, предназначенным только для разработчиков. Cr-48.

• Внешне Series 5 выглядит гораздо элегантнее своих предшественников, а также немного тоньше.

• Cr-48 получает бонусные очки за ремонтопригодность благодаря съемной батарее.

• Оба устройства оснащены практически идентичными клавиатурами, а небольшая игра с аппаратом показала, что трекпад Series 5 стал лучше, чем у Cr-48.

• К сожалению, юридически грамотный технический отдел Samsung сделал инструкции по безопасности гораздо более скучными, чем те, которые прилагаемые к Cr-48..

• Хватит болтать, давайте вскроем эту штуку!

Шаг 4

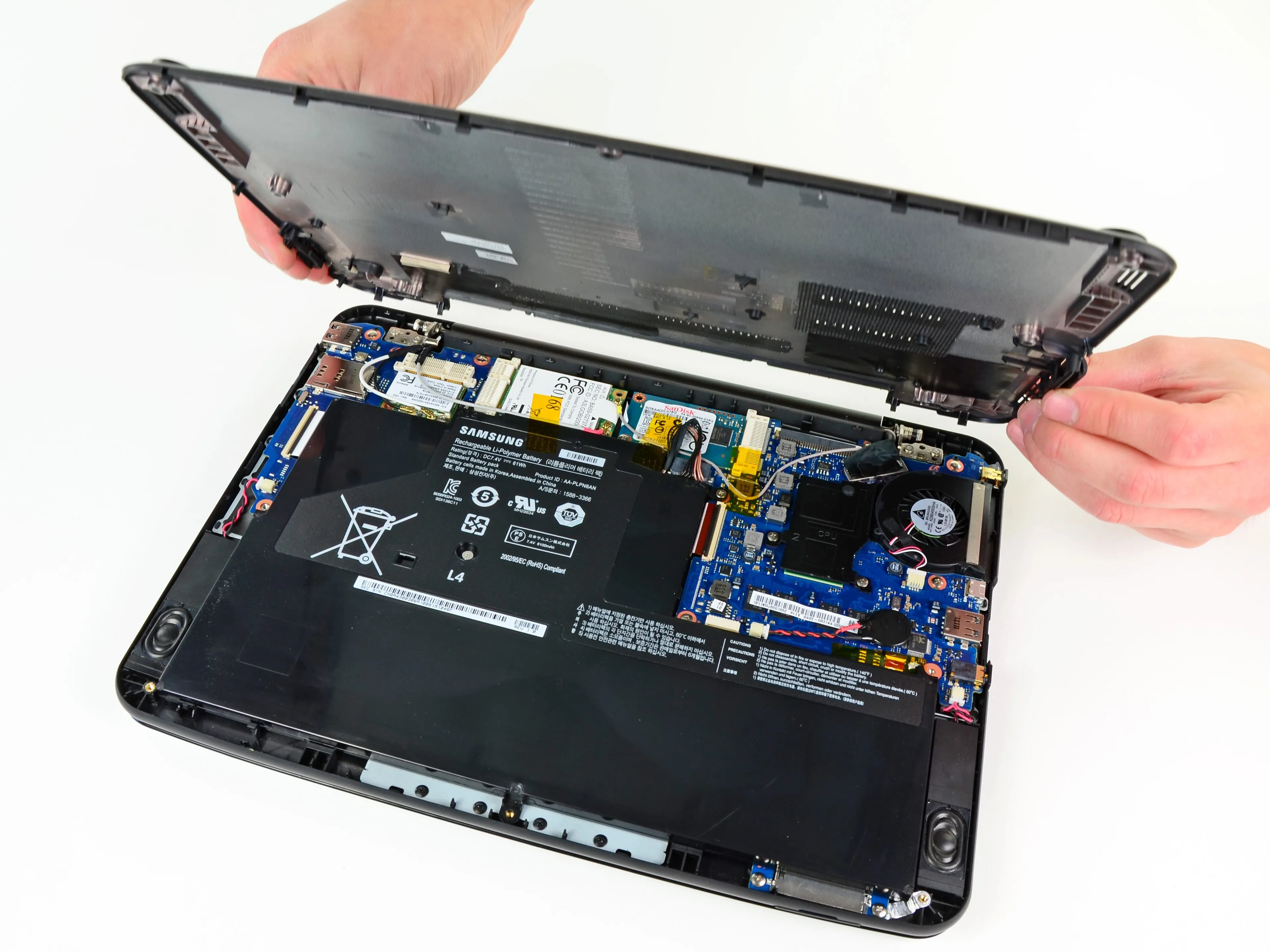

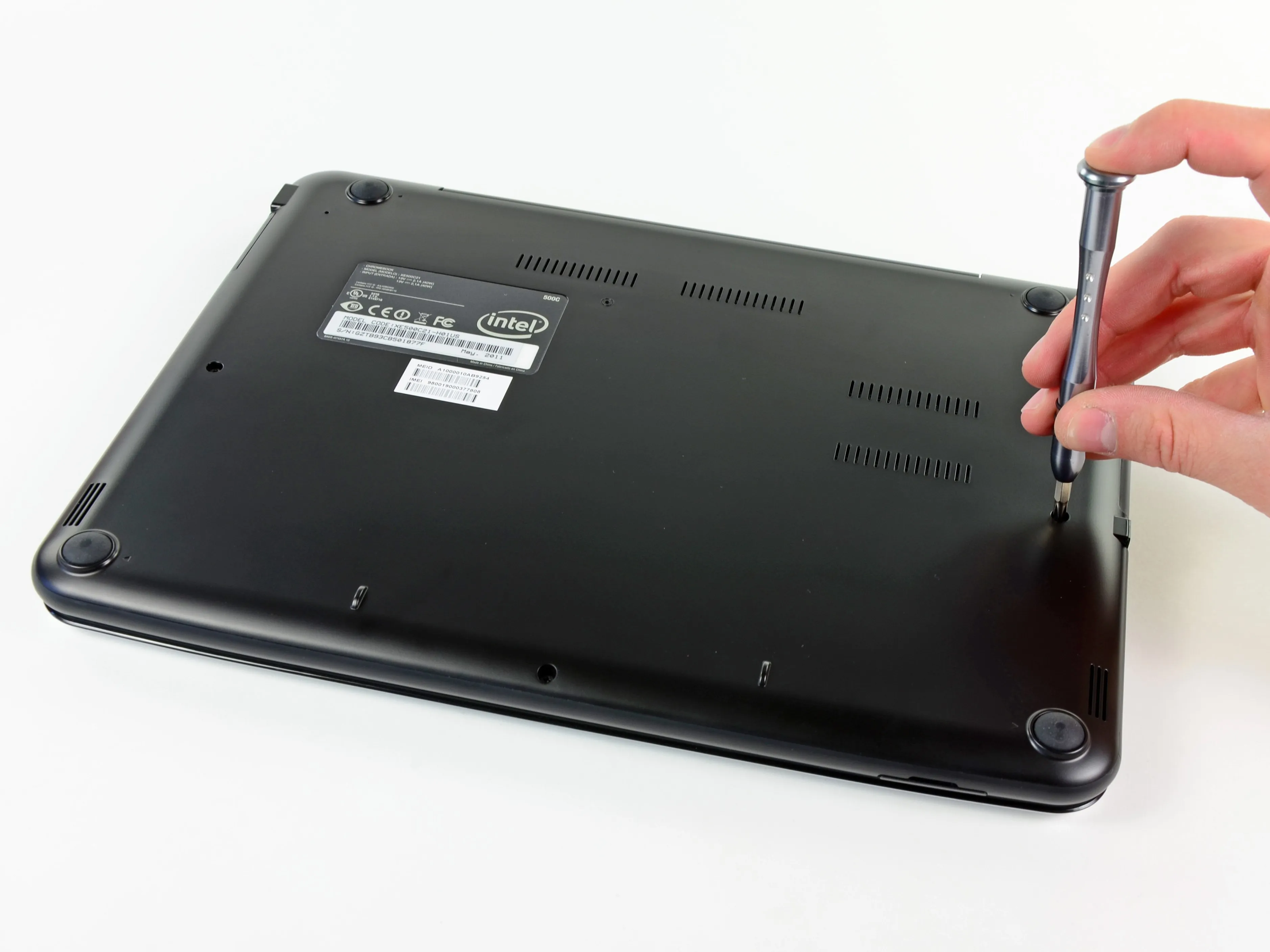

• После откручивания пары винтов Phillips и поиска других винтов Phillips под ножками, пластиковый инструмент для открывания позволяет быстро справиться с фиксаторами, крепящими нижнюю панель.

• Когда нижняя панель снята, мы наконец-то можем рассмотреть внутренности зверя.

Комментарии к шагу

Я насчитал три (3) открытых винта, и я не нашел хорошего способа снять резиновые ножки.

Привет, Роберт, я только что разобрал свой Chromebook и обнаружил, что резиновые ножки очень легко снять с помощью плоской отвертки. После этого они также приклеиваются обратно.

Я также обновил эту часть руководства, чтобы прояснить этот момент.

Шаг 5

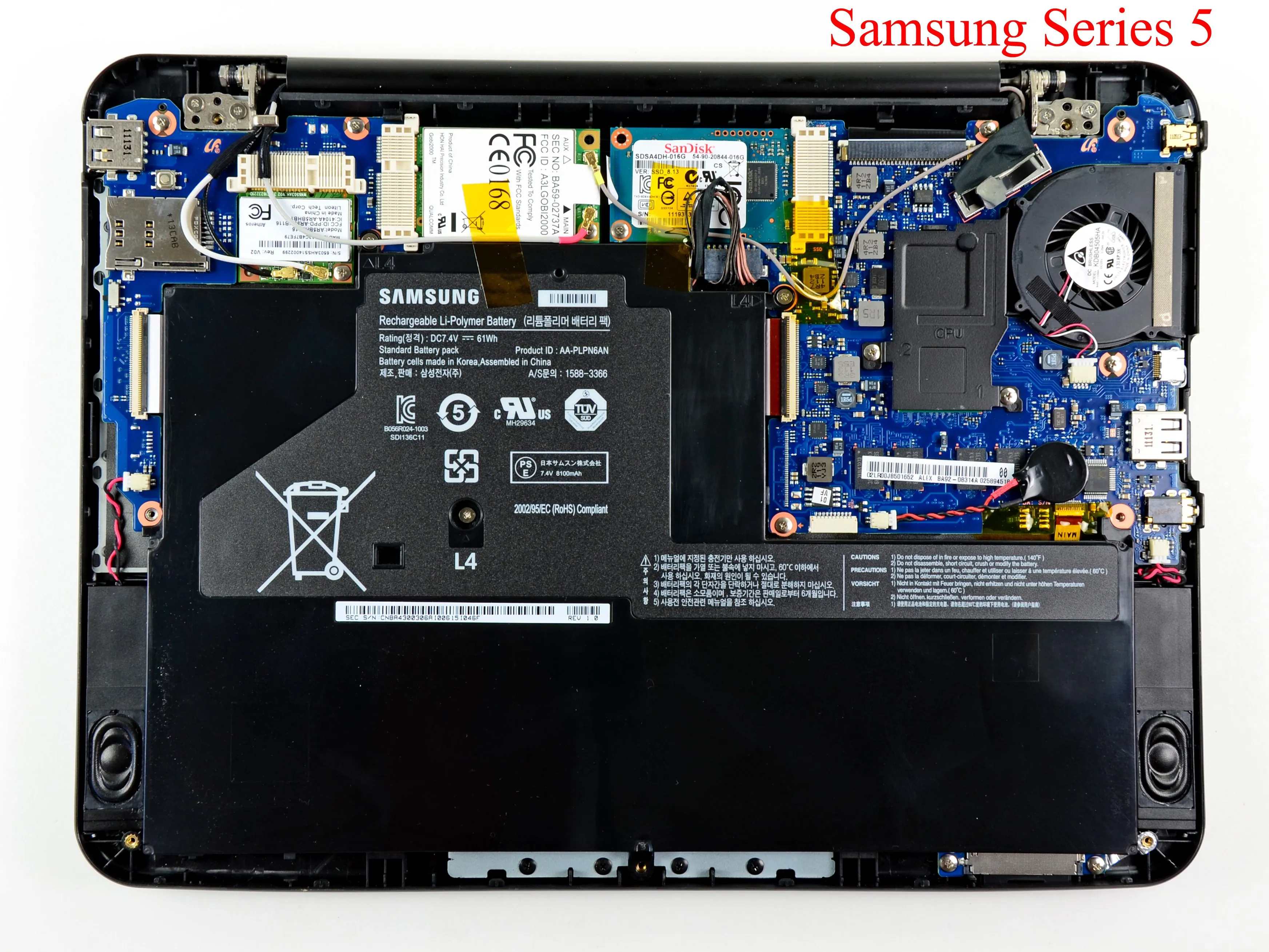

• Мы решили вскрыть Cr-48, чтобы посмотреть, как он выглядит по сравнению с новой Series 5.

• Сходства включают в себя:

• Отдельная материнская плата и плата ввода-вывода с платами mini-PCIe для WWAN, Wi-Fi и флеш-памяти.

• В обеих машинах используются графические карты Intel NM10.

• Основные отличия:

• Cr-48 имеет съемную/модернизируемую оперативную память, в то время как в Series 5 оперативная память припаяна к материнской плате.

• Батарея Cr-48 доступна снаружи, в то время как в Series 5 для замены батареи необходимо вскрывать корпус.

• Материнская плата Series 5 Atom N570 процессор с двумя ядрами и кэшем L2 на 512 Кбайт больше, чем у одноядерного процессора Cr-48. Atom N455.

Шаг 6

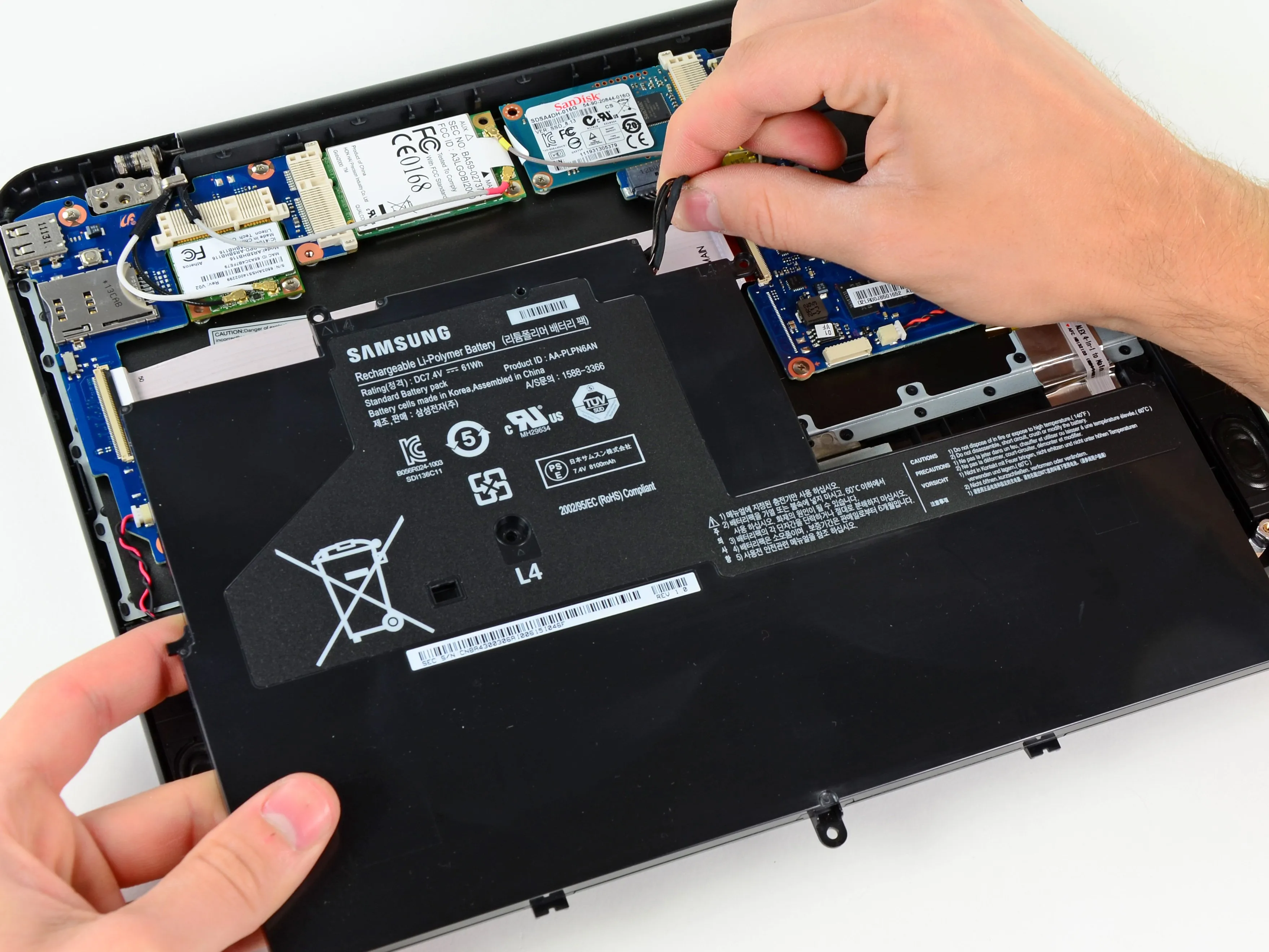

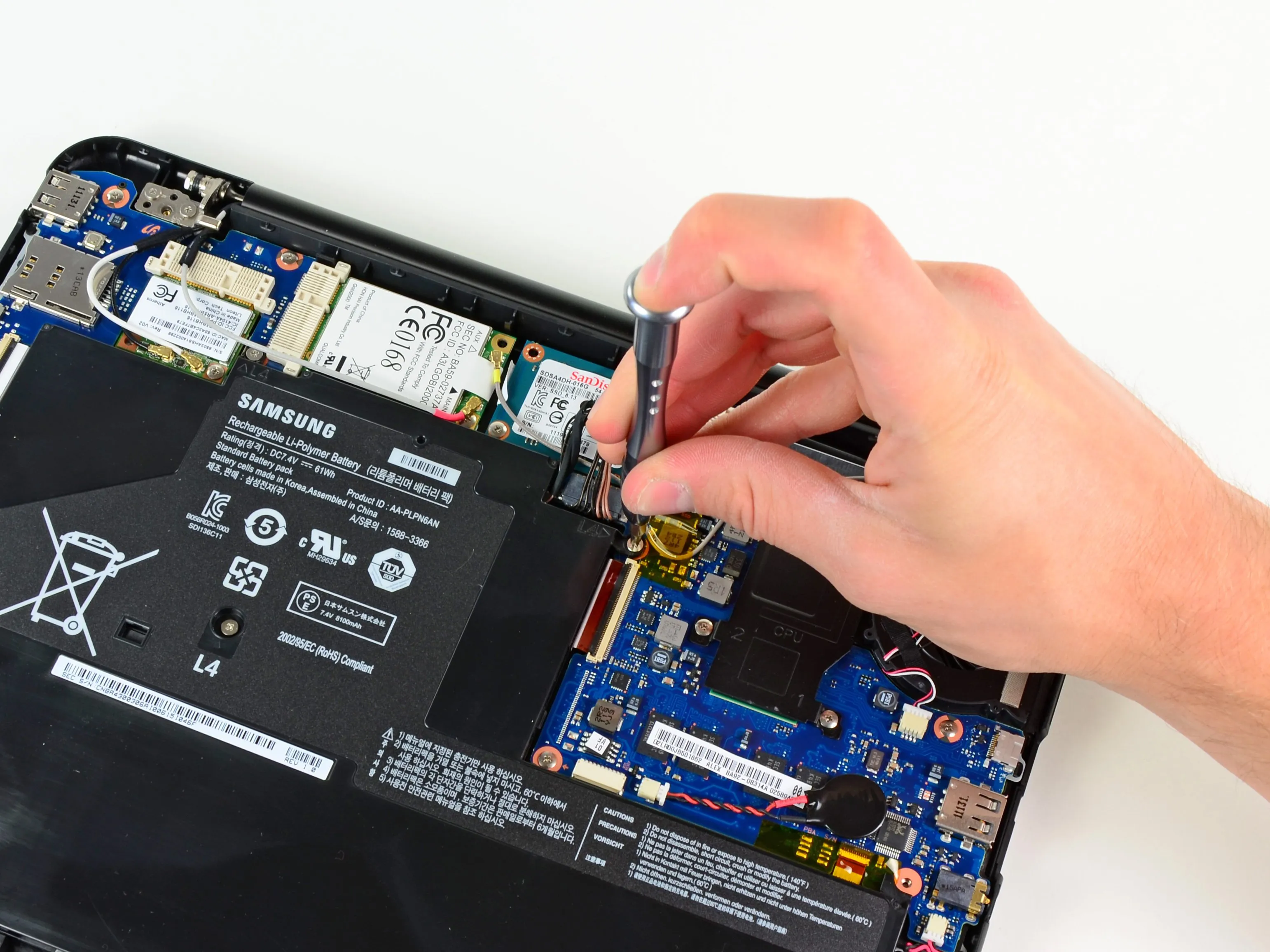

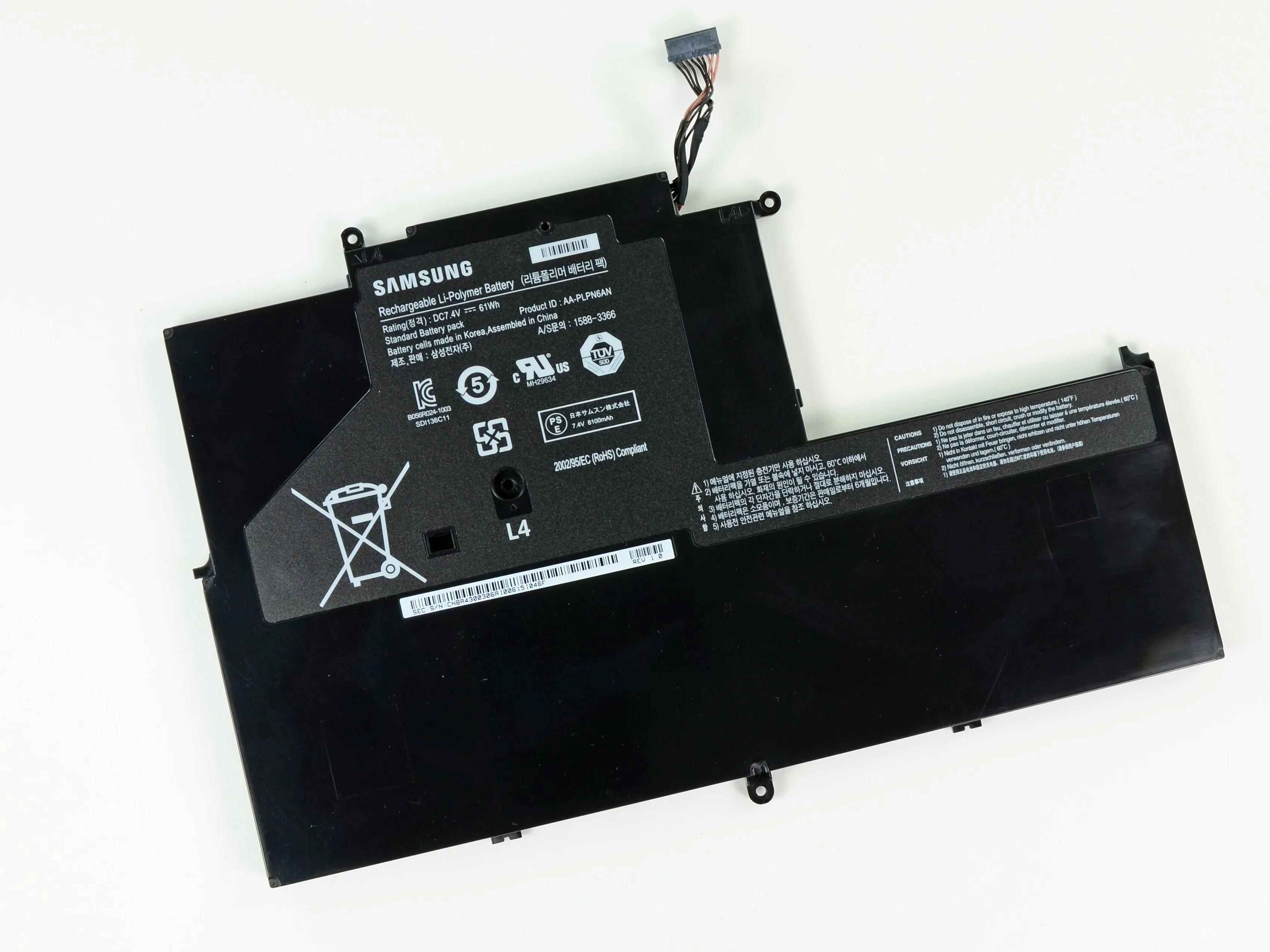

• Массивный (хотя и тонкий) аккумулятор Series 5 можно извлечь, выкрутив три винта Phillips и отсоединив его от материнской платы.

• Литий-полимерная батарея производства Samsung рассчитана на 8,1 А/ч при напряжении 7,4 В!

• В сочетании с маломощным процессором Atom в Series 5 батарея работает 8,5 часов без подзарядки.

Шаг 7

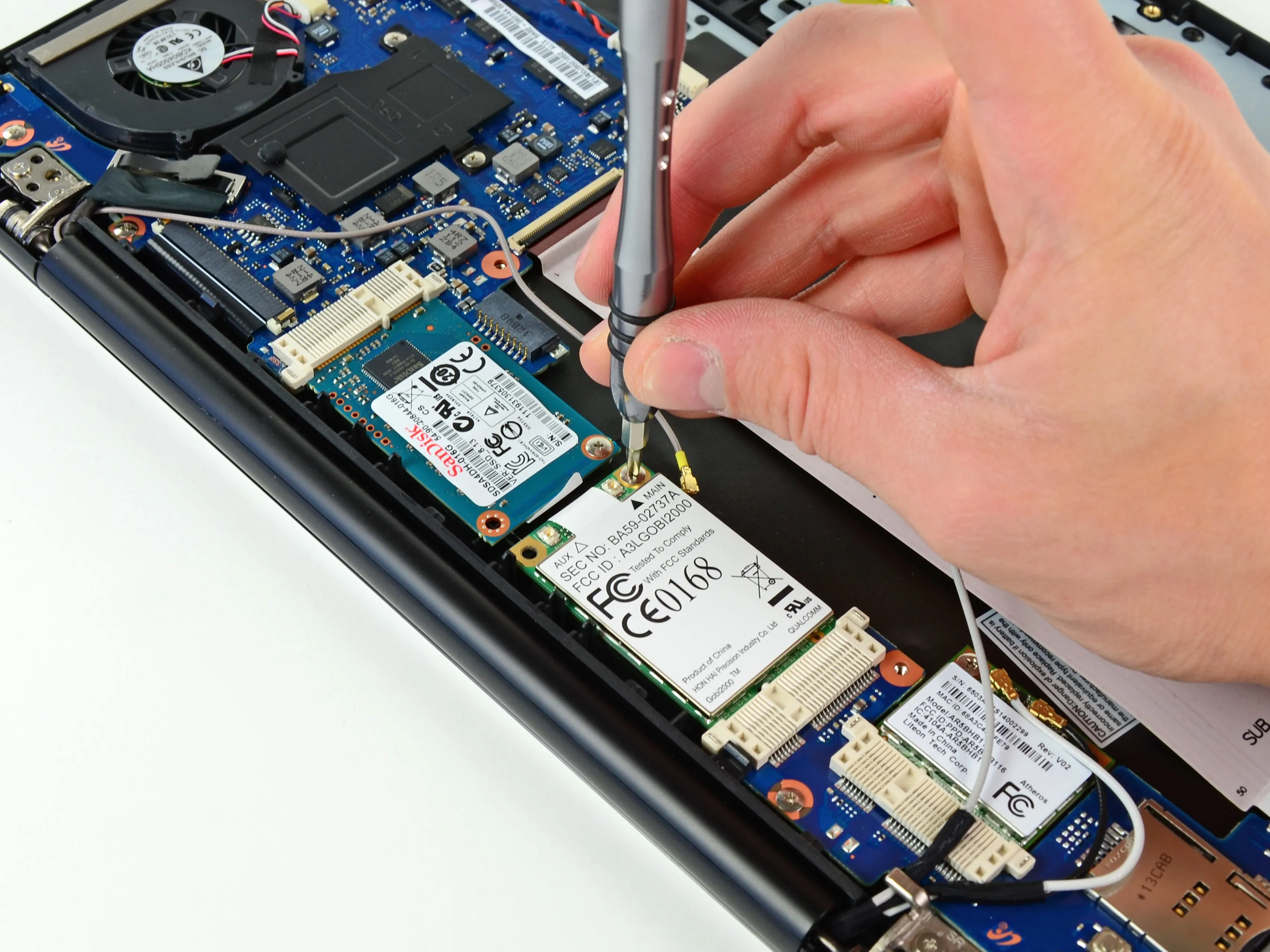

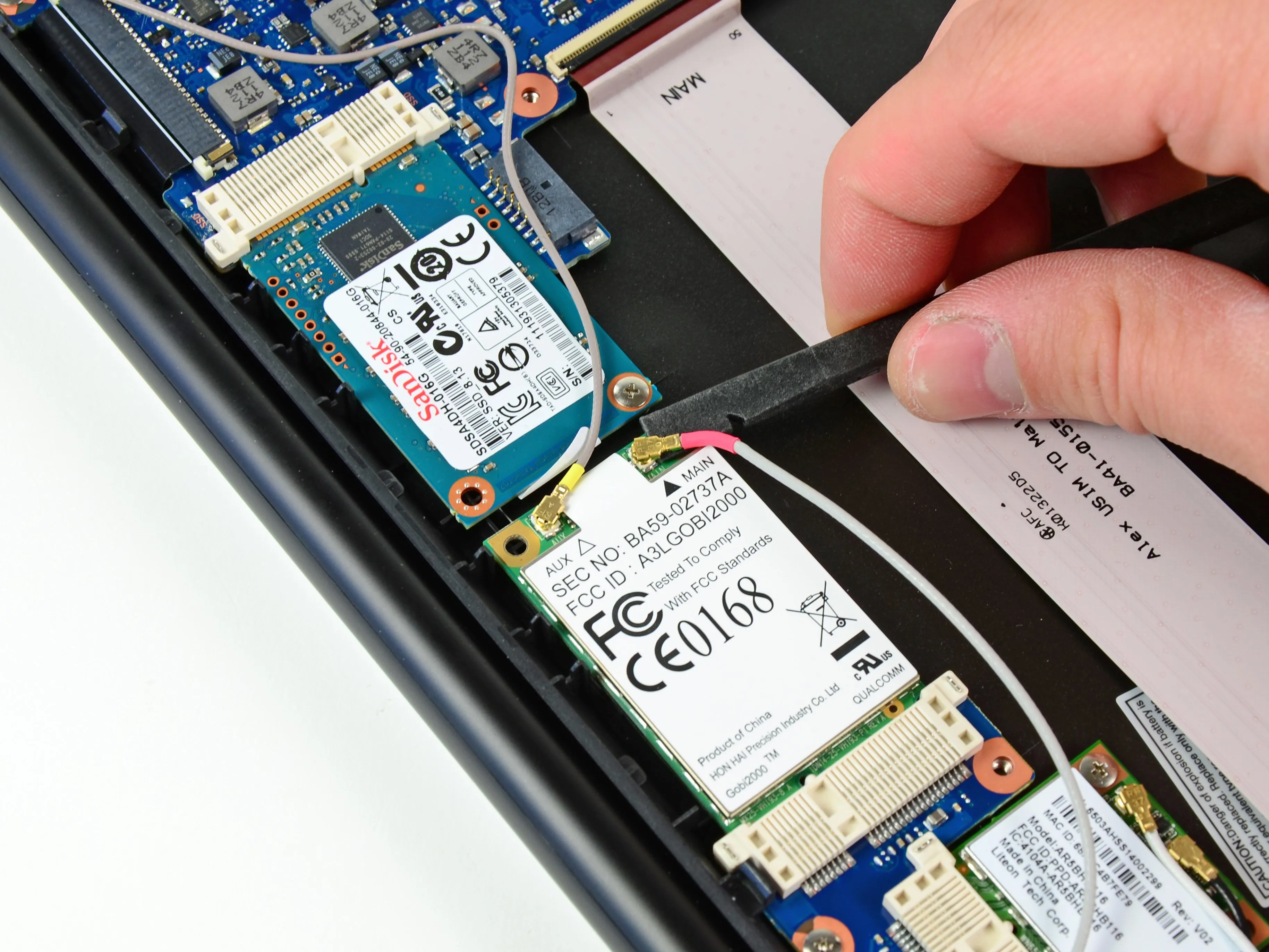

• Далее с помощью пассатижей отсоединяем антенны WWAN.

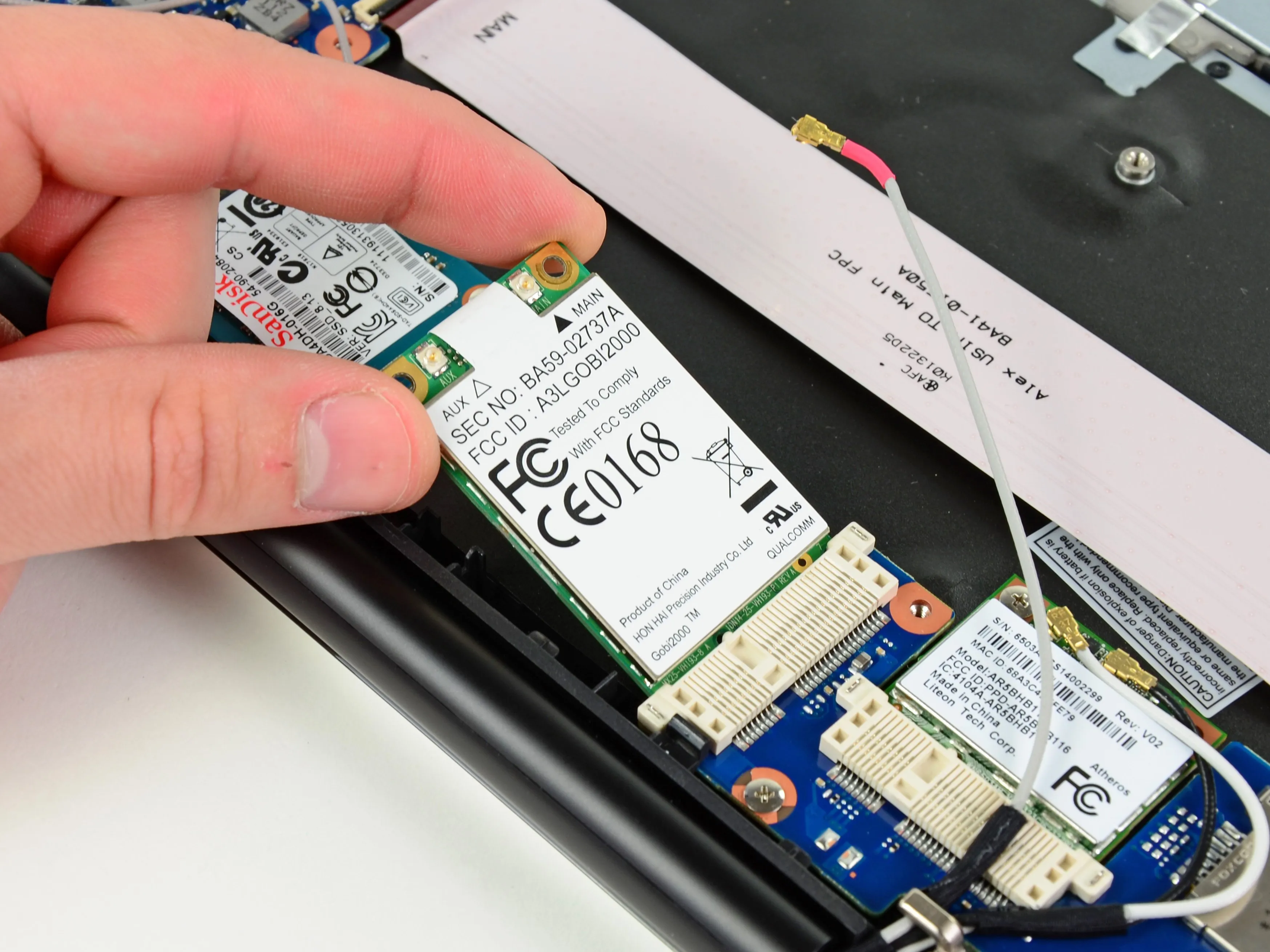

• Открутив один винт, можно снять плату WWAN с платы ввода/вывода.

Шаг 8

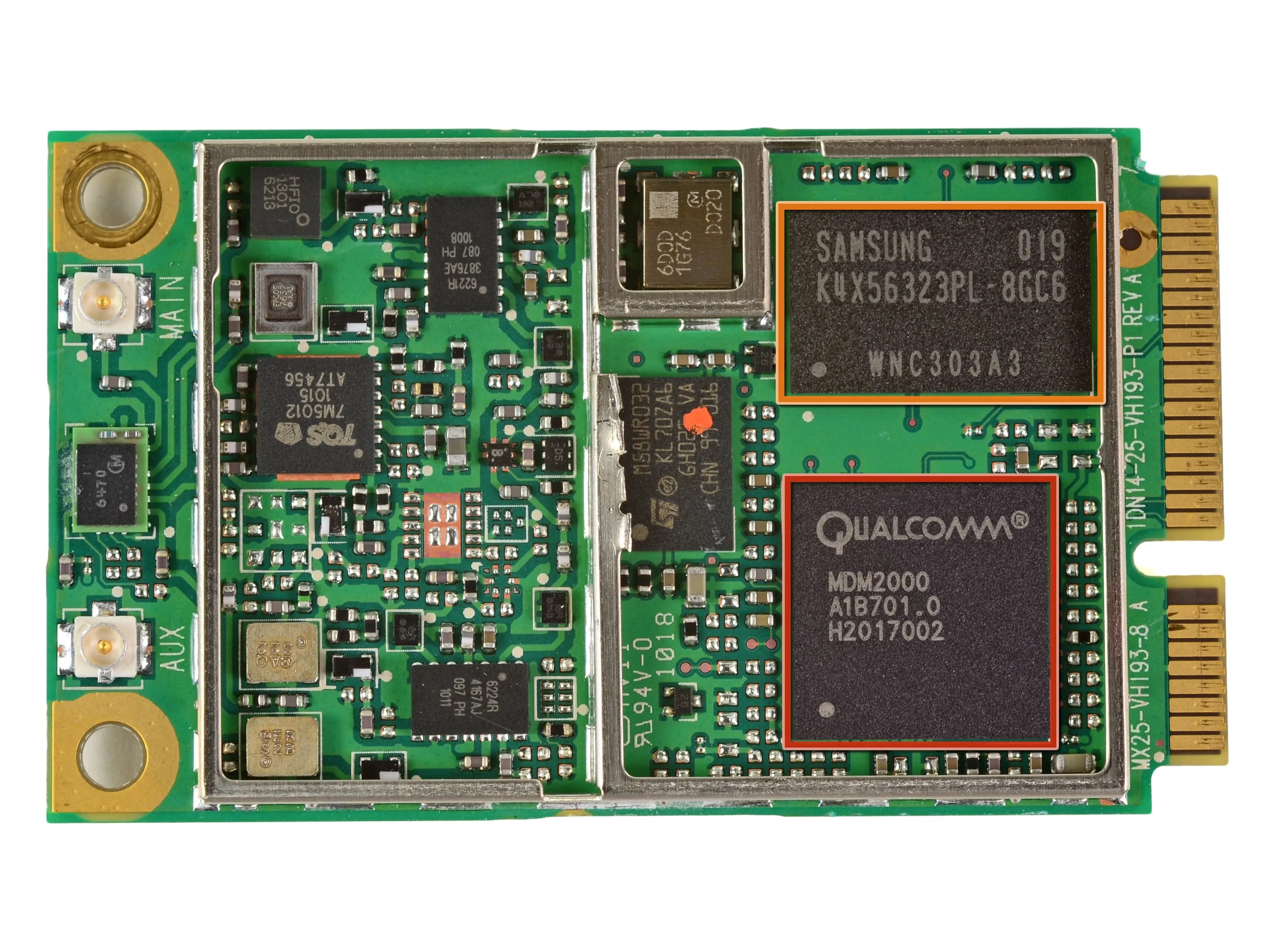

• Крупные игроки на плате Qualcomm Gobi2000 WWAN включают:

• Qualcomm MDM2000

• Samsung K4X56323PI 32 МБ мобильной памяти DRAM

• Qualcomm RFR6500 приемник

• Qualcomm RTR6285 Приемопередатчик UMTS с GPS

Шаг 9

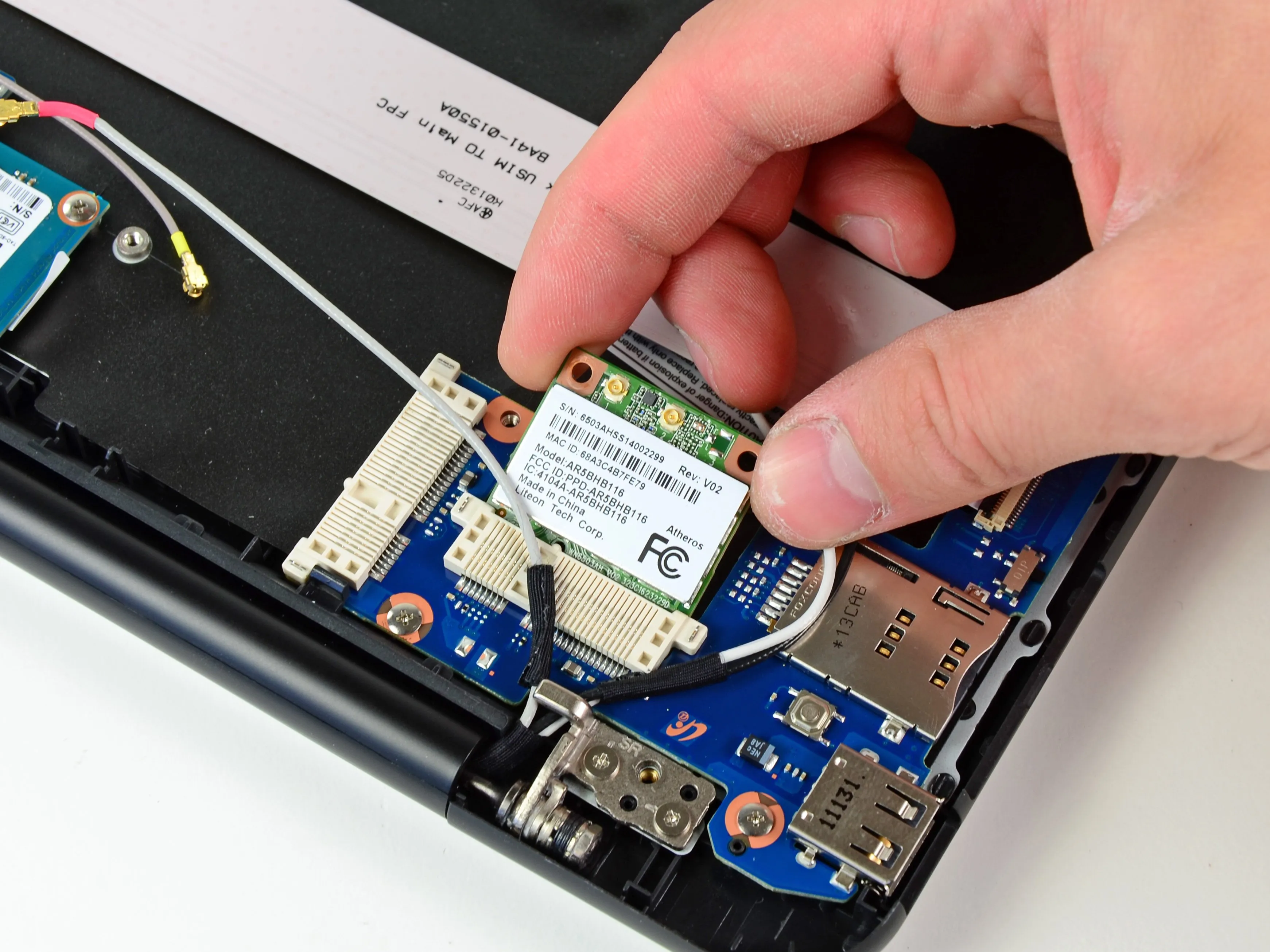

• Плата Wi-Fi использует практически те же крепления и возможности подключения, что и плата WWAN.

• Сняв ее с Series 5 и отпаяв электромагнитные экраны, мы получим хороший обзор платы Atheros AR9382 802.11n Wi-Fi чип с XSPAN.

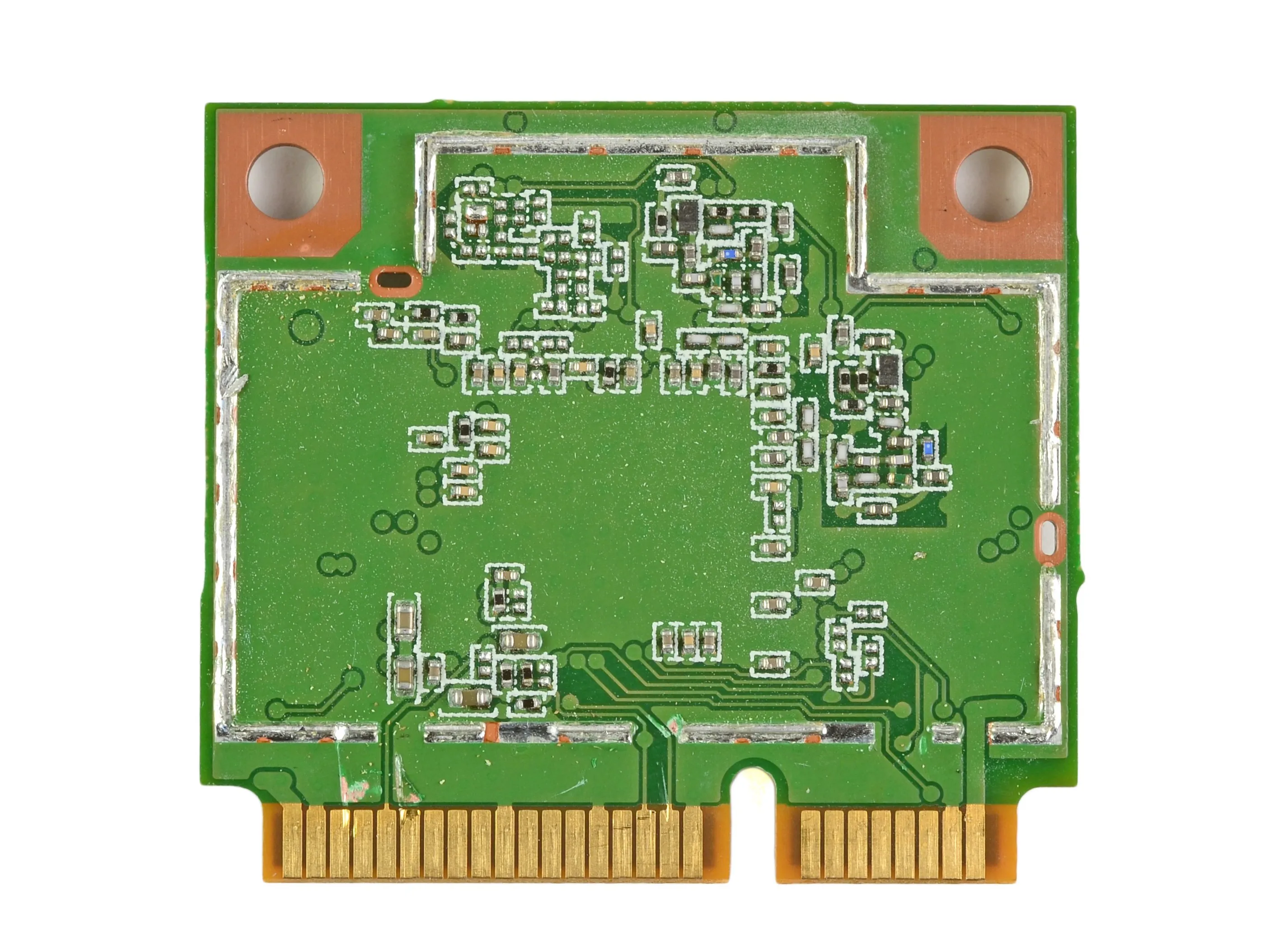

• На задней стороне платы Wi-Fi ничего особенного нет.

Шаг 10

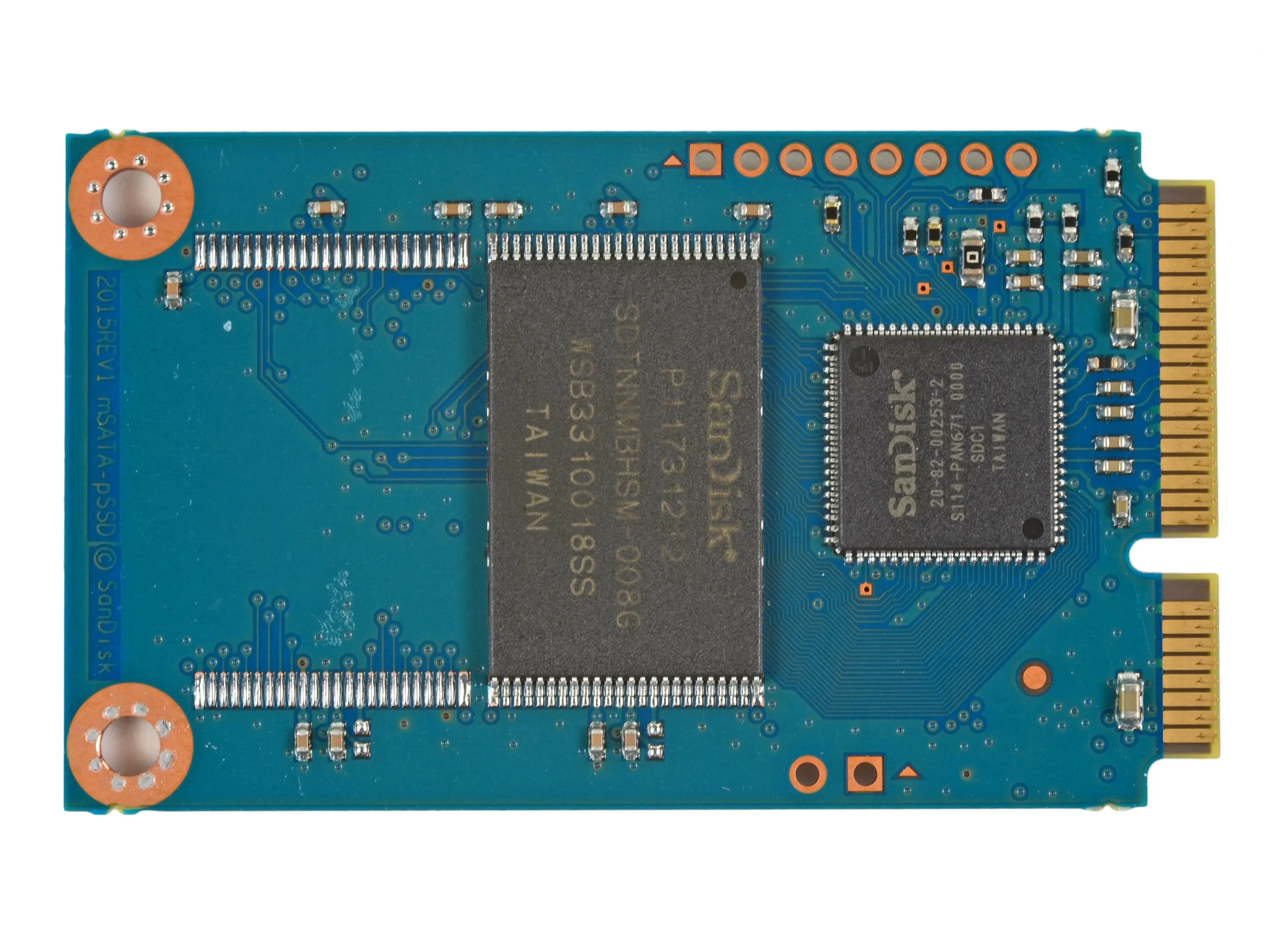

• Открутив крепежный винт, можно извлечь из материнской платы твердотельный накопитель SanDisk SDSA4DH-016G объемом 16 ГБ.

• Это тот же самый SSD, который используется в Cr-48.

Шаг 11

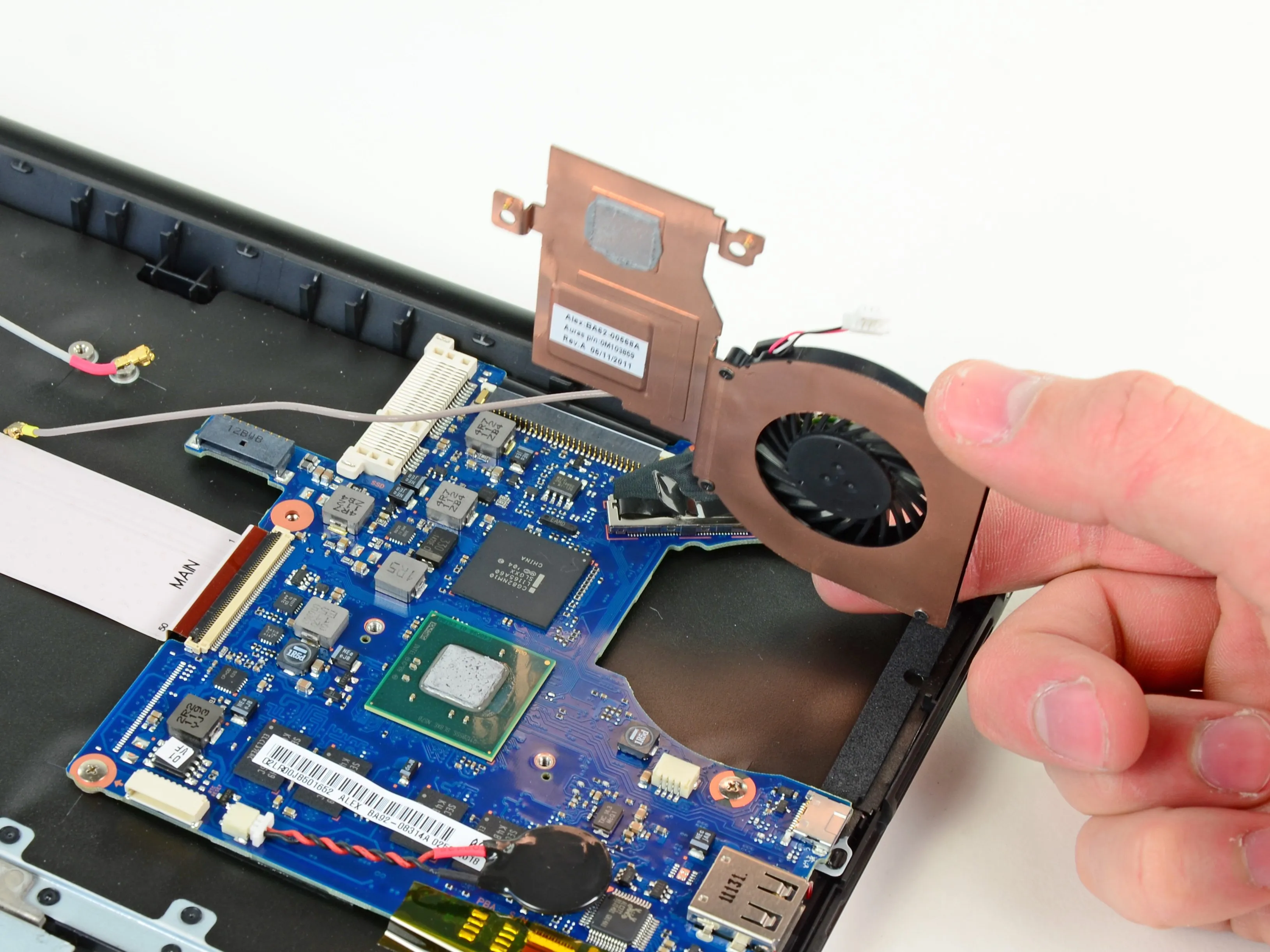

• Открутив два винта, вы освобождаете миниатюрный радиатор от процессора Atom.

• Процессор Atom и графический чип NM10 выделяют так мало тепла, что на выходе вентилятора не используются охлаждающие ребра. Воздуха, нагнетаемого лопастями вентилятора над тонкой медной пластиной радиатора и нижней частью кожуха вентилятора, достаточно для поддержания прохлады.

Шаг 12

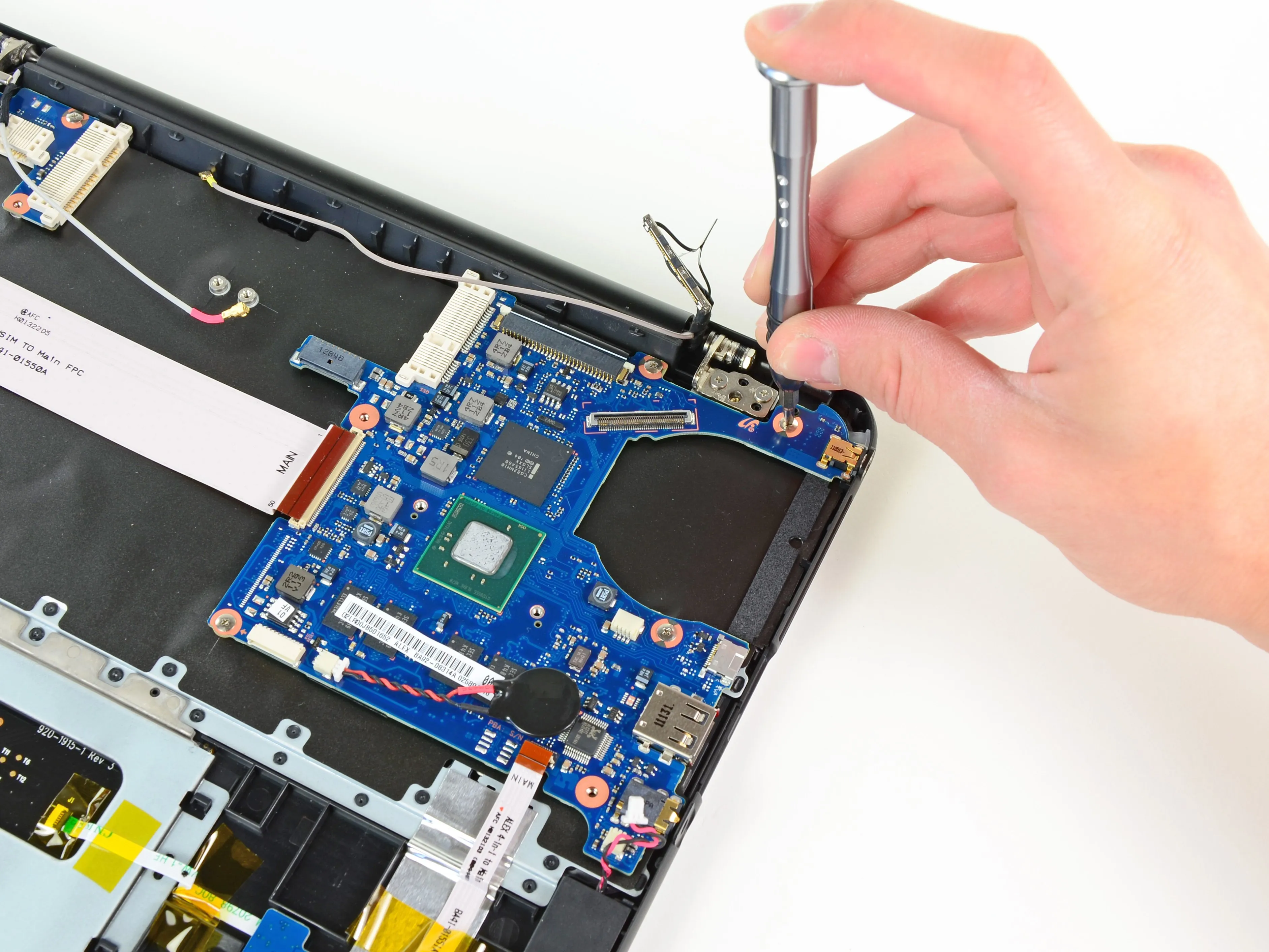

• После отсоединения дисплея, клавиатуры, платы ввода-вывода, SD-ридера и кабелей динамиков осталось лишь несколько винтов, удерживающих материнскую плату на месте.

• После того как она будет окончательно освобождена от корпуса Series 5, материнскую плату можно будет легко извлечь.

Шаг 13

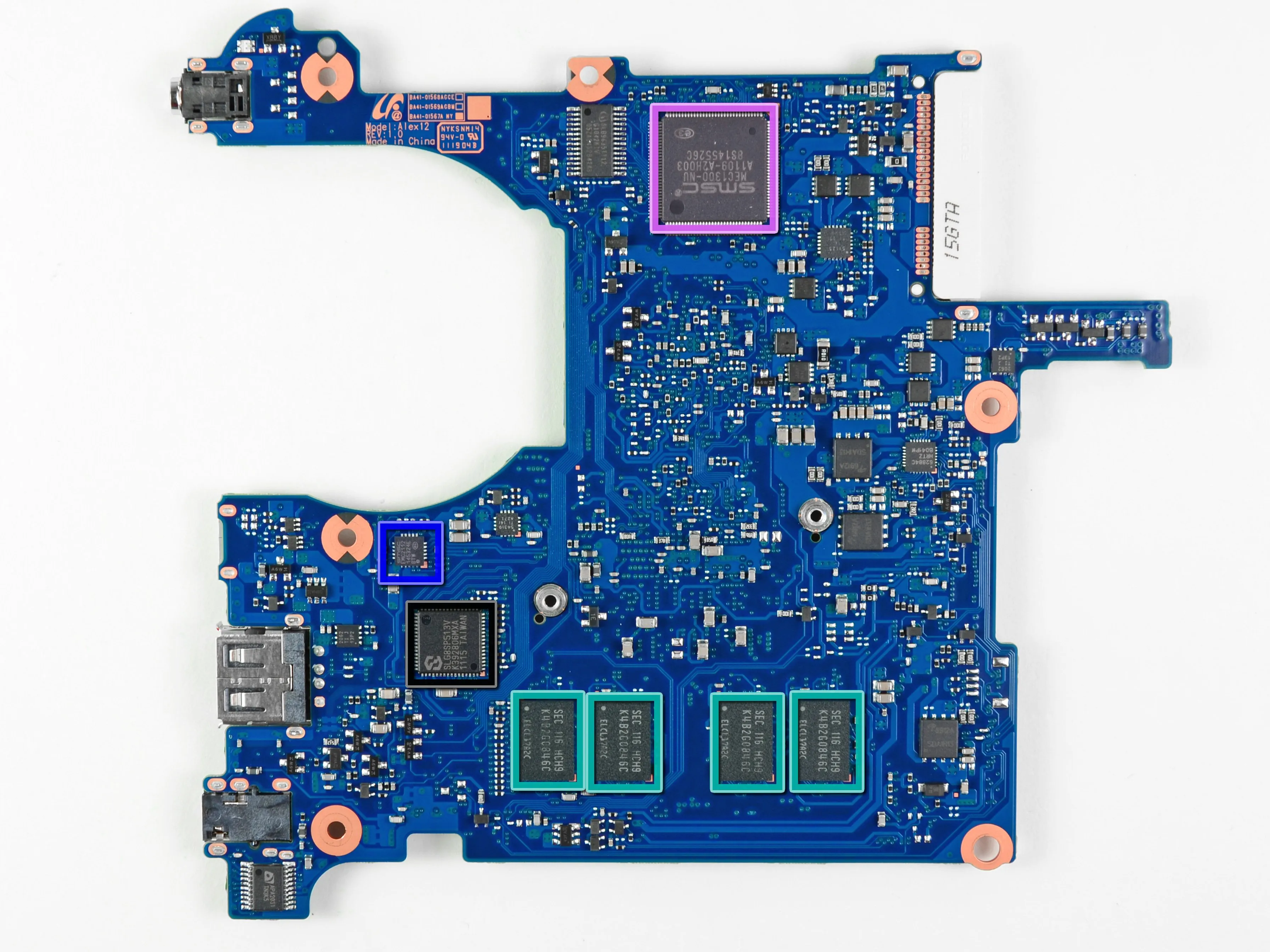

• Передняя и задняя стороны материнской платы:

• Двухъядерный процессор Intel Atom N570 с тактовой частотой 1,66 ГГц

• Чипсет Intel NM10 Express (маркируется как CG82NM10)

• Realtek ALC272 4-канальный аудиокодек высокой четкости

• Samsung K4B2G0846 HCH9 2 Гб DDR3 SDRAM (всего 8 микросхем = 2 Гб ОЗУ)

• SMSC MEC1300-NU

• Тактовый генератор SLG8SP513V

• SMSC EMC2112 Контроллер вентилятора

Шаг 14

• На данный момент в корпусе Series 5 осталось не так много интересных компонентов.

• На этом этапе можно снять плату ввода-вывода, которая не представляет собой ничего интересного. Она просто служит для передачи информации от материнской платы к коммуникационным картам mini PCIe, USIM-карте, порту USB и правому динамику.

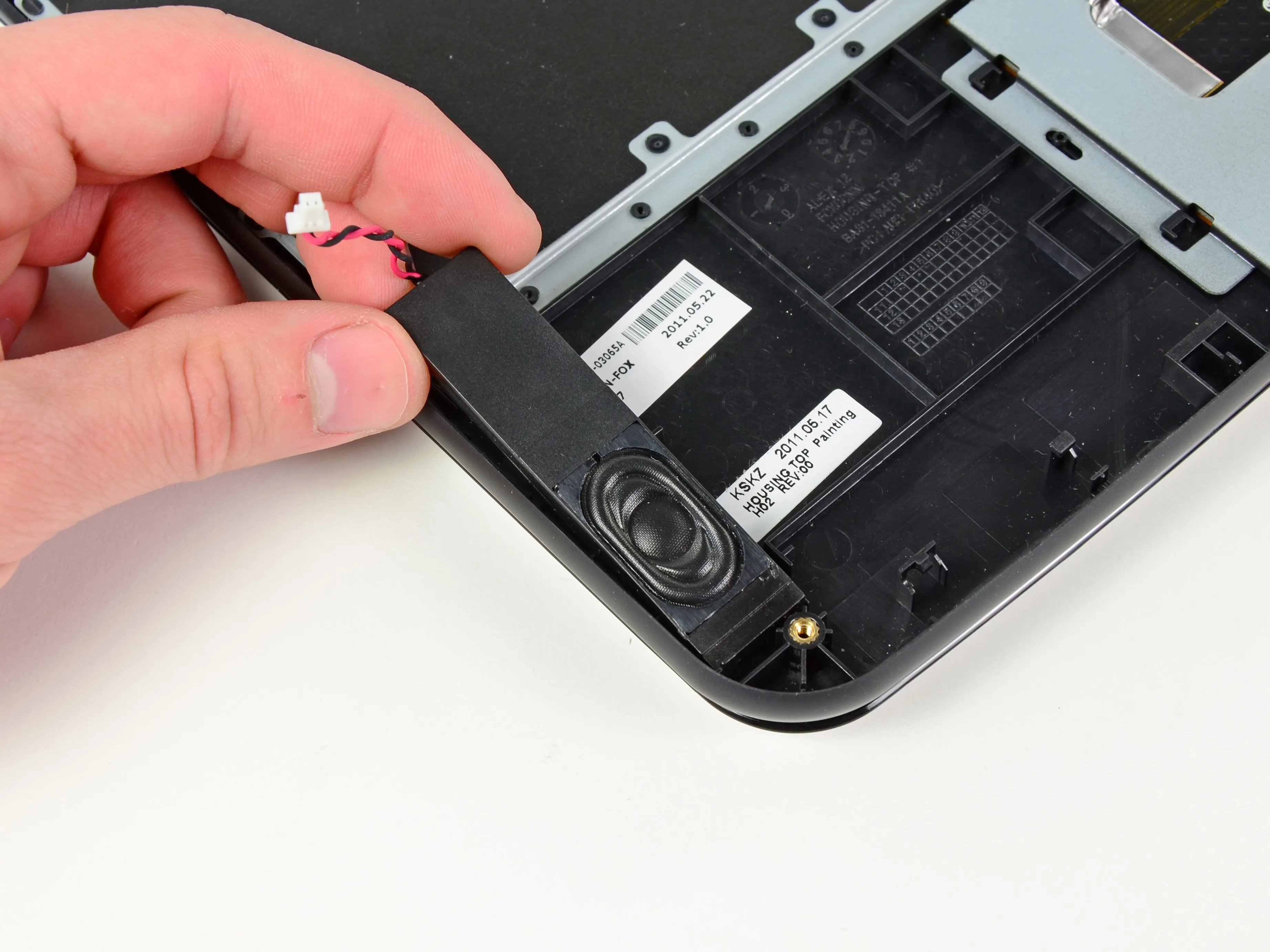

• Динамики крепятся с помощью маленьких полосок скотча и могут быть сняты в этот момент. Пока нет информации о том, как они звучат, но, судя по их миниатюрным размерам и тканевым куполам, они, вероятно, не будут в ближайшее время разрывать барабанные перепонки.

• Извлечение устройства чтения SD-карт позволяет обнаружить широко распространенную микросхему Realtek RTS5138 SD reader IC.

Шаг 15

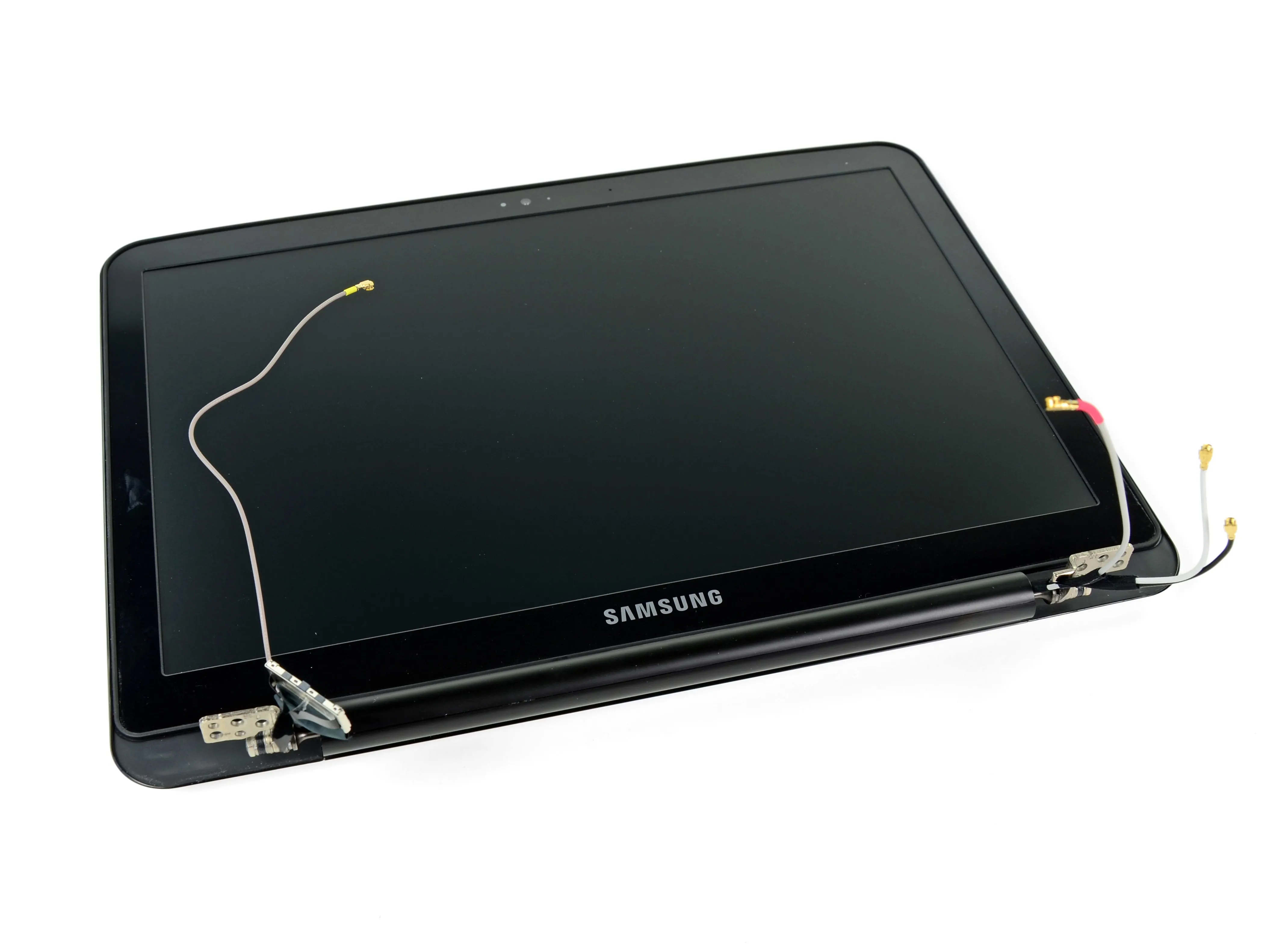

• Дисплей Series 5 крепится к верхнему корпусу четырьмя удивительно слабыми винтами Phillips.

• После небольшого количества покачиваний и фокусов дисплей отсоединяется без проблем.

• Под клавиатурой мы обнаружили Synaptics T1320A - контроллер емкостного тачпада.

Комментарии к шагу

Чем отличается этот контроллер от контроллера тачпада CR48?

Было бы неплохо, если бы вы разобрали и экран. Мне всегда интересно, как устроена веб-камера и MCU в экране.

Шаг 16

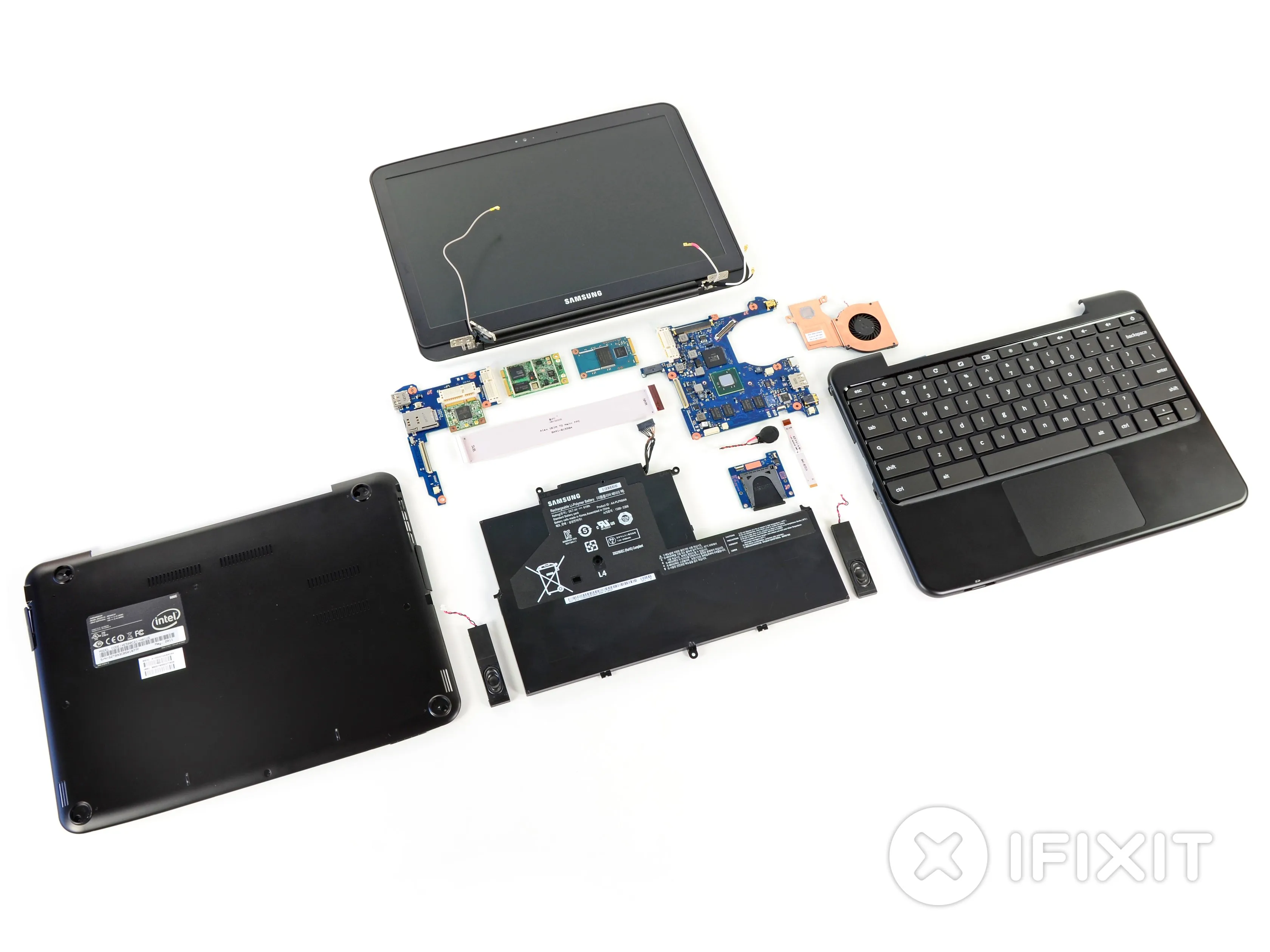

• Оценка ремонтопригодности Samsung Series 5 3G Chromebook: 6 из 10 (10 - самый простой ремонт)

• SSD, Wi-Fi и WWAN, а также большинство других компонентов представляют собой отдельные модули, которые можно заменить независимо друг от друга.

• Дисплей снимается очень легко

• Пластиковая конструкция кажется немного дешевой

• Оперативная память не подлежит замене

• Батарею нельзя извлечь, не открывая корпус
