Samsung SGH-A117: разборка и сборка
Введение
Samsung SGH-A117 - это базовый флип-телефон. В этом руководстве описаны шаги, необходимые для разборки и сборки телефона.
Что вам понадобится
Инструменты
Spudger | Источник - ifixit.com
Отвертка Phillips #00 | Источник - ifixit.com
Шаг 1 Самсунг SGH-A117
Это Samsung SGH-A117.

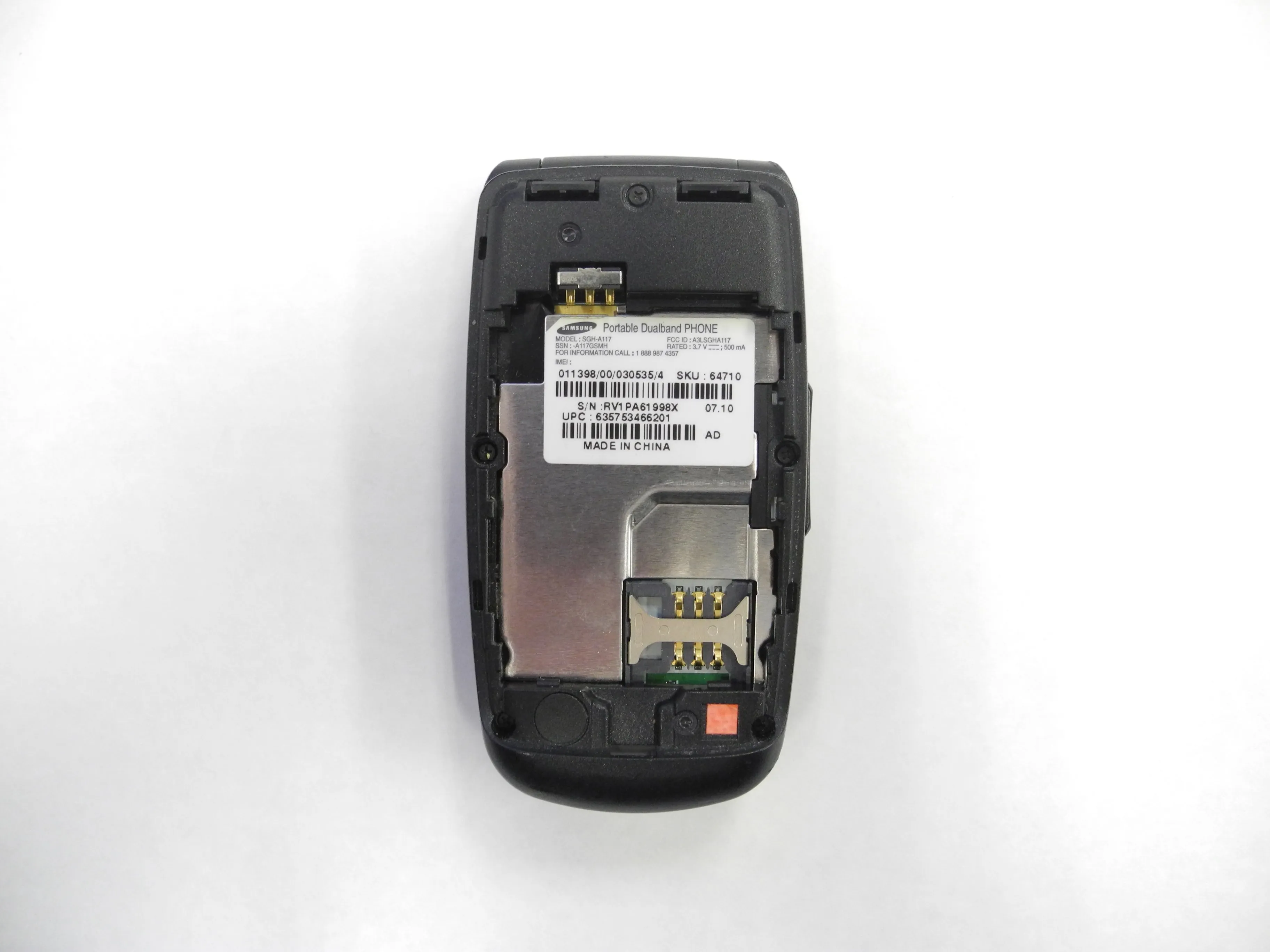

Шаг 2 Задняя сторона мобильного телефона
Это вид сзади после снятия задней крышки и аккумулятора.

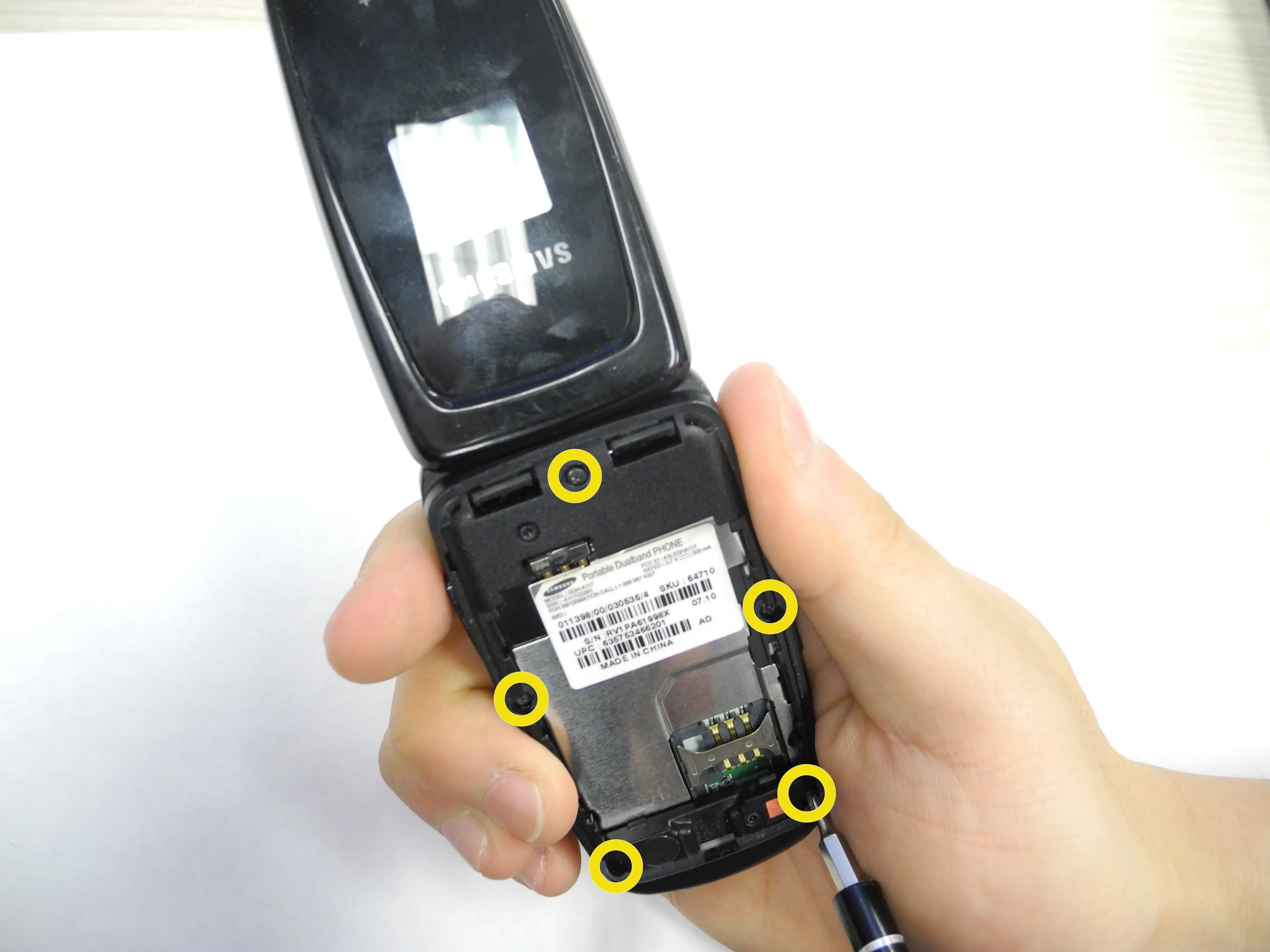

Шаг 3 Откручивание винтов
С помощью отвертки открутите винты вокруг рамки.
Для этого шага используйте винты размера PH00.
Винты очень маленькие. Рекомендуется иметь небольшой контейнер для хранения винтов.

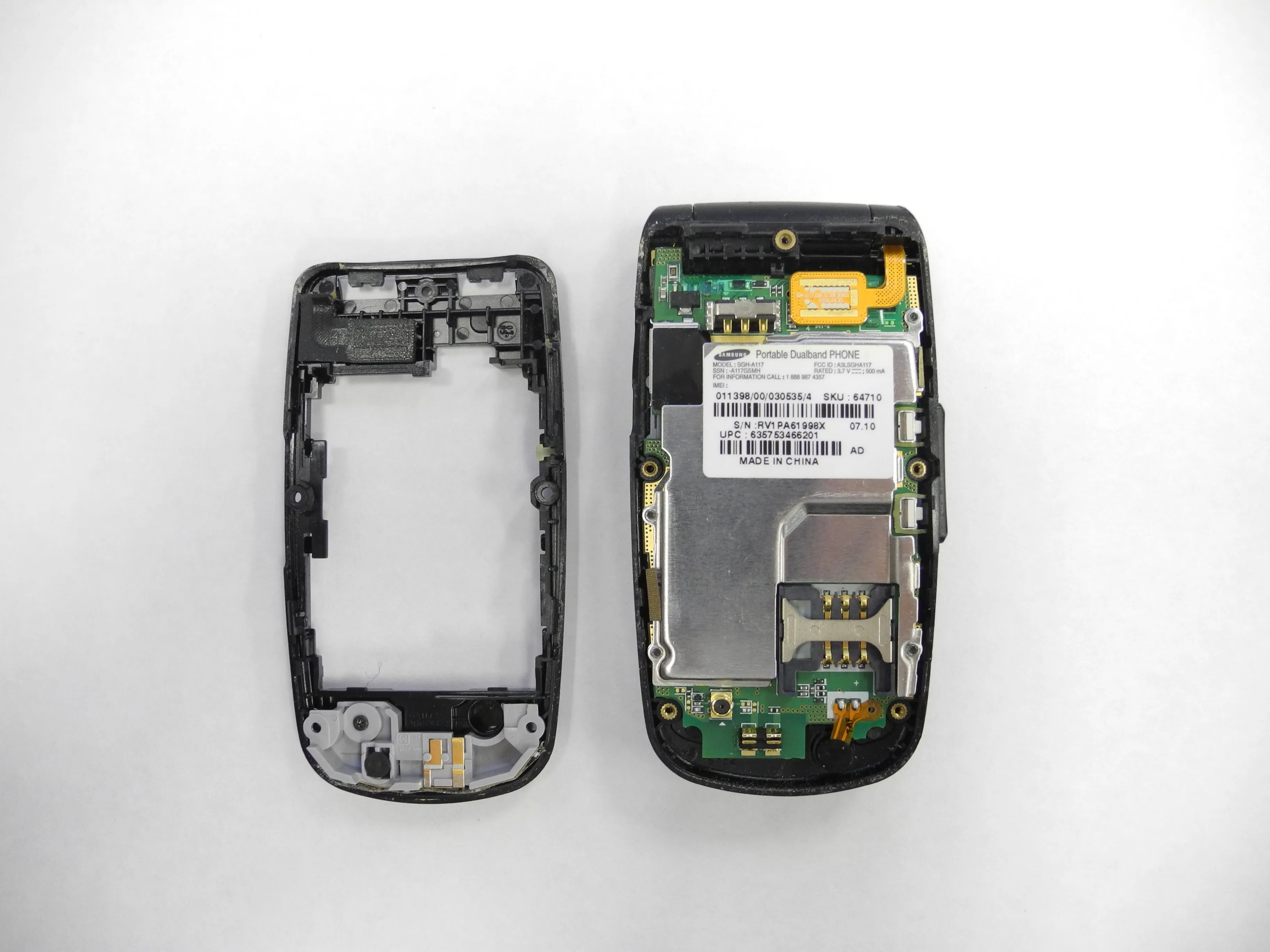

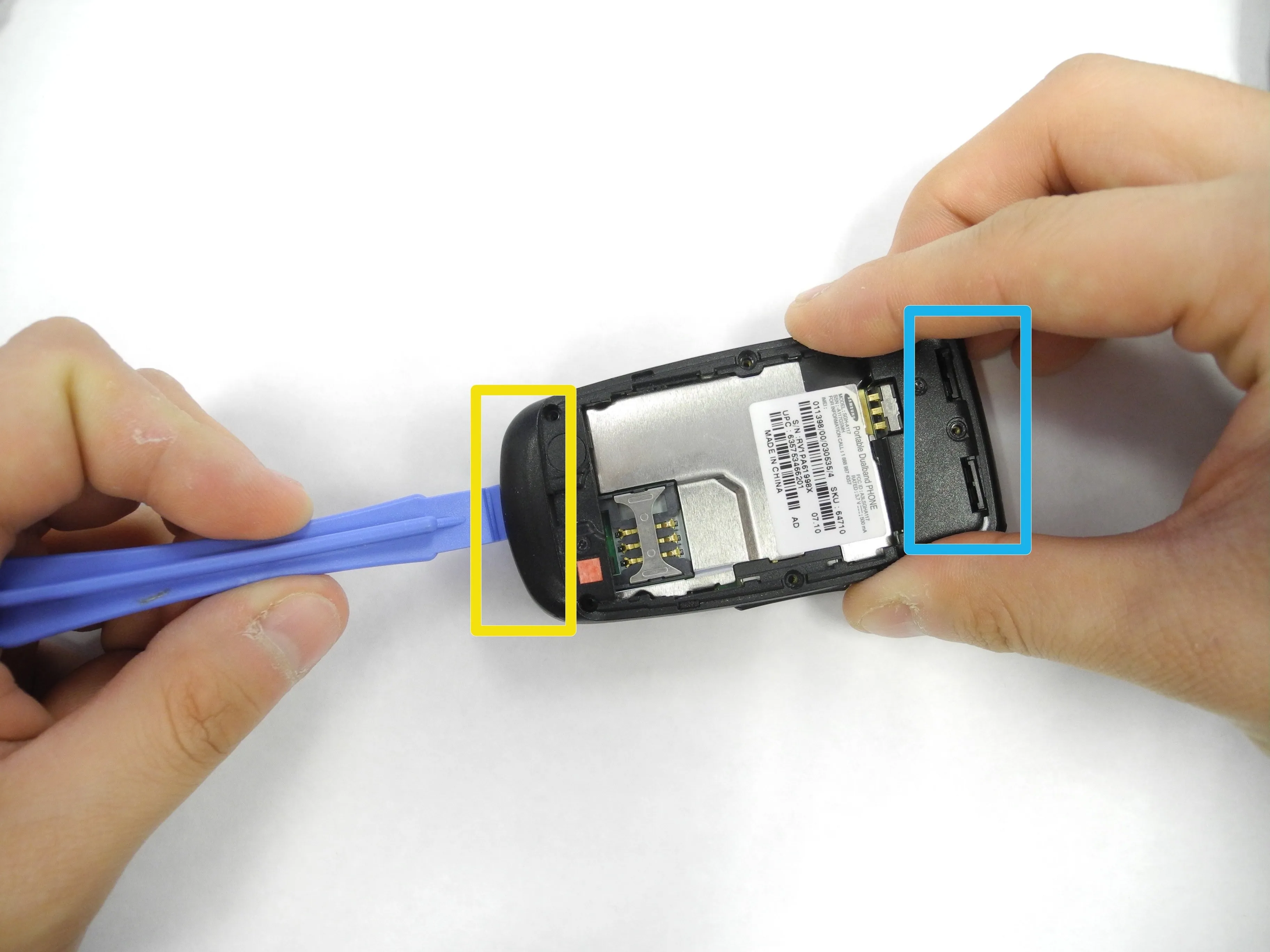

Шаг 4 Снятие задней крышки
Вставьте пробойник под заднюю крышку в отмеченных местах и осторожно поднимите, чтобы снять заднюю крышку.
Для снятия потребуется дополнительное усилие на конце телефона, расположенном ближе к шарниру.
Будьте осторожны, чтобы не погнуть крышку в процессе снятия.

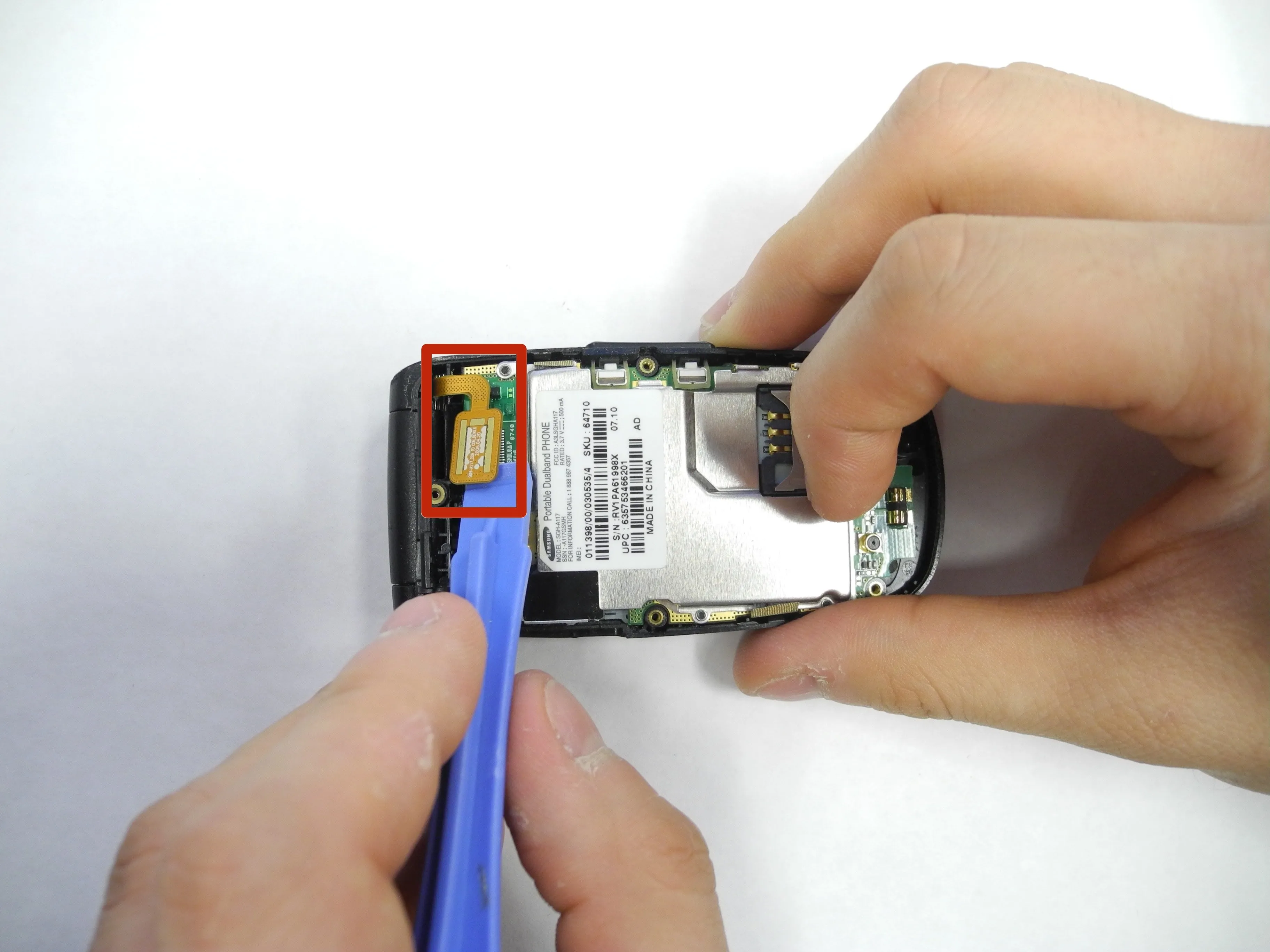

Шаг 5 Отделите коннектор микросхемы от логической платы
С помощью пробки аккуратно подденьте разъем с логической платы.
Будьте осторожны, чтобы не вынуть разъем из телефона.

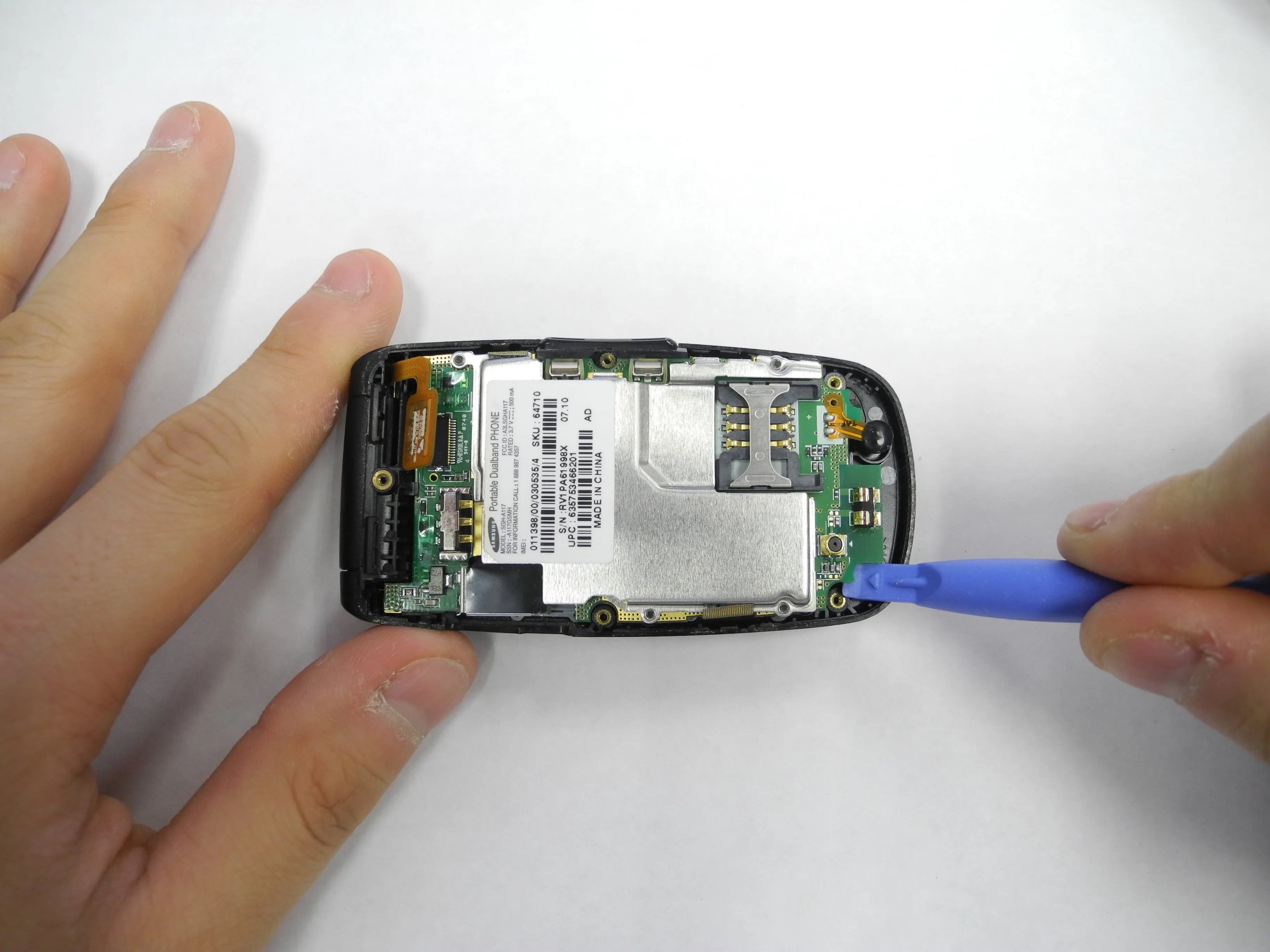

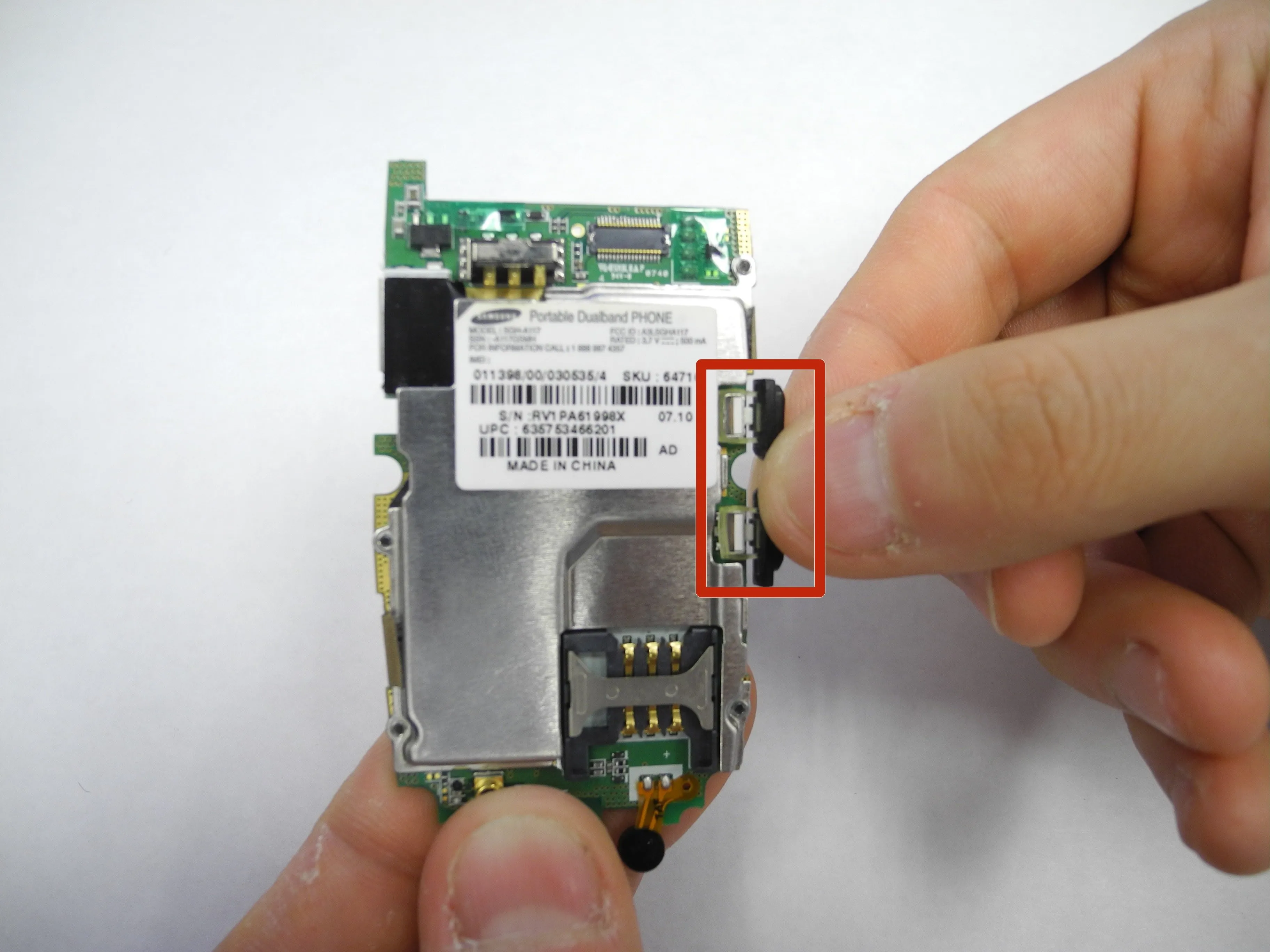

Шаг 6 Поднимите логическую плату
Подденьте логическую плату и отделите ее от основного корпуса телефона с помощью пассатижей.
Рекомендуется поднимать с нижней части логической платы, как показано на рисунке.
Будьте осторожны, чтобы не потерять кнопку регулировки громкости, которая неплотно прилегает к логической плате.

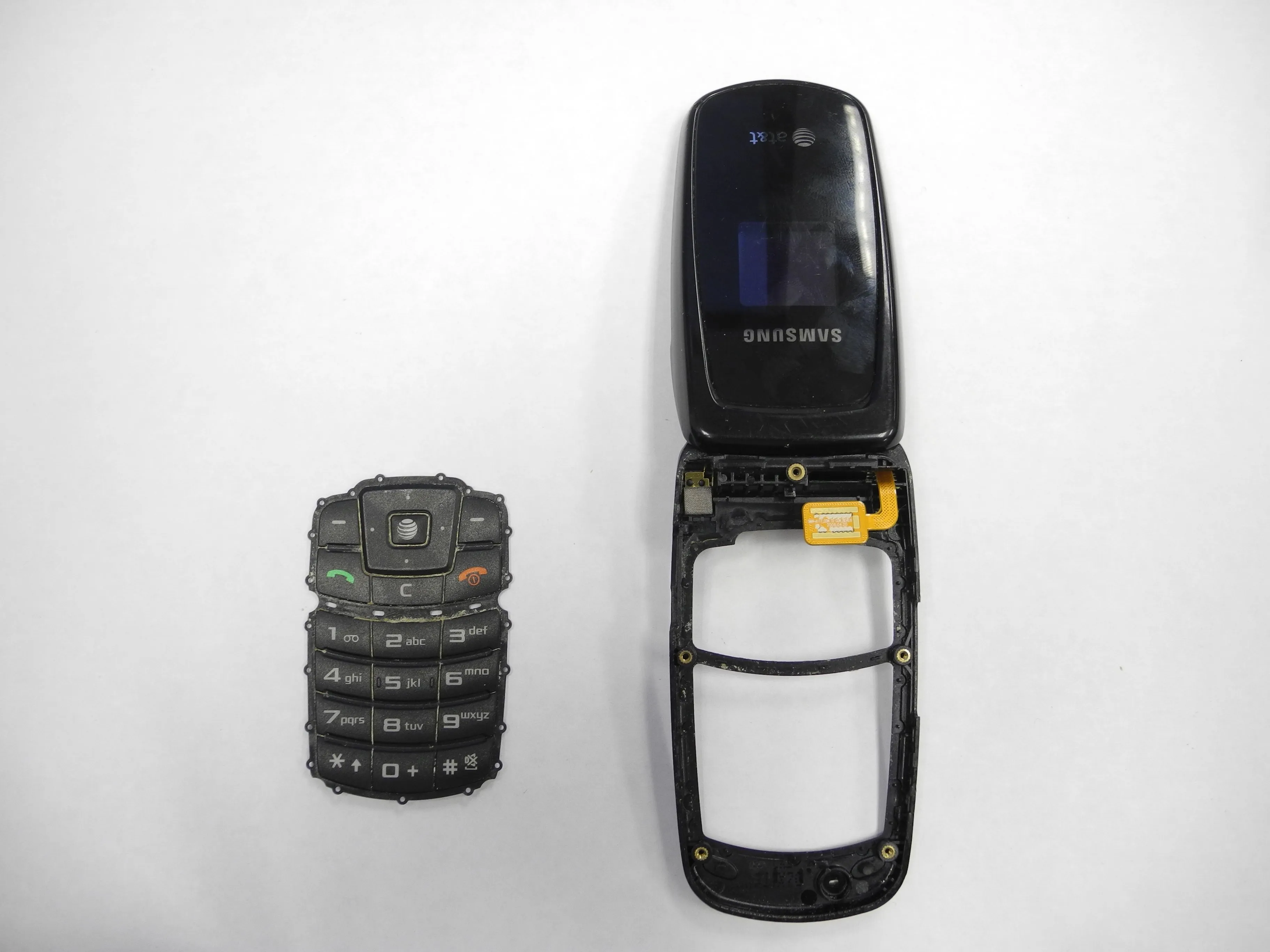

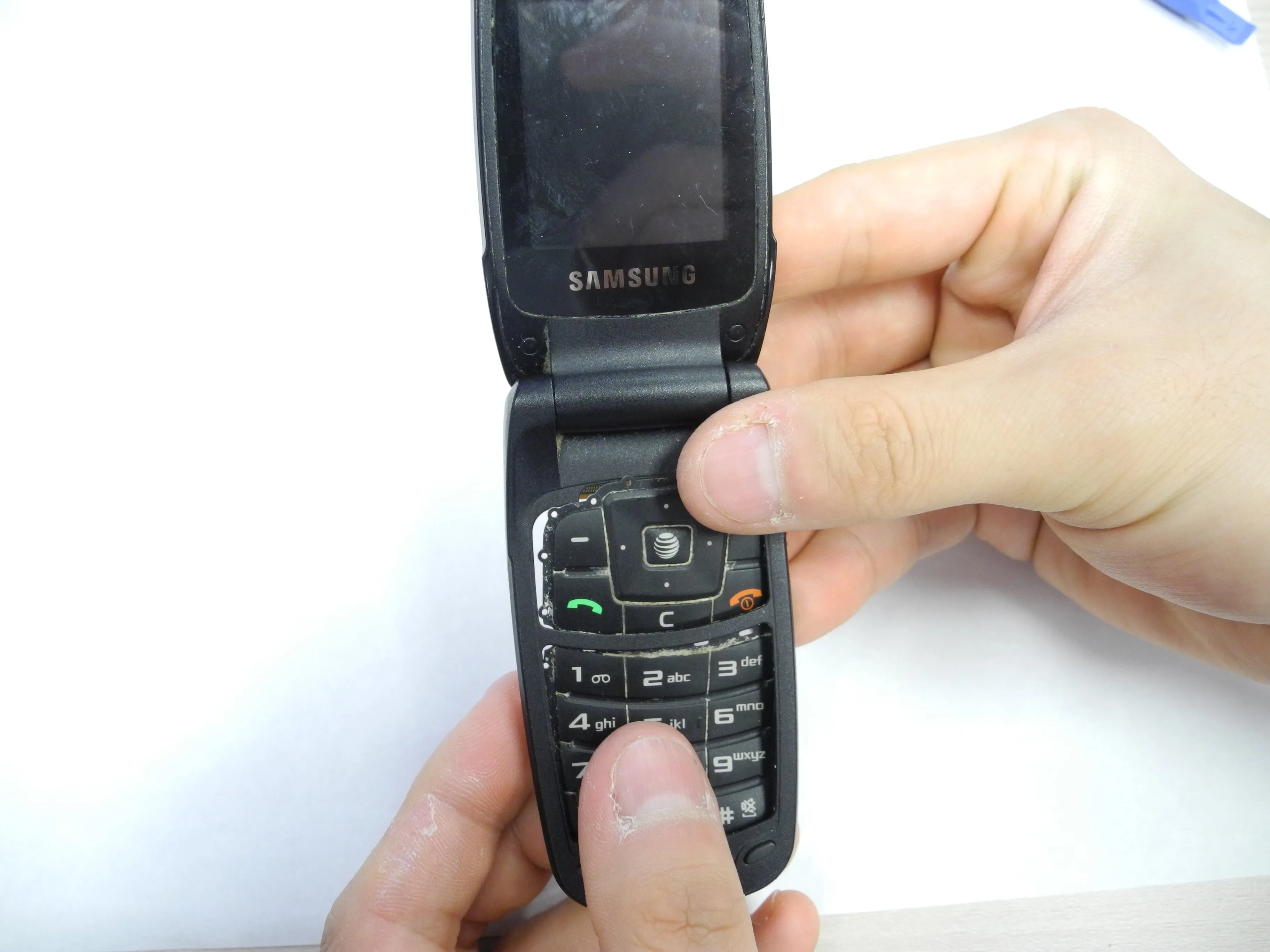

Шаг 7 Снимите клавиатуру
Аккуратно вытолкните клавиатуру из корпуса, как показано на рисунке.

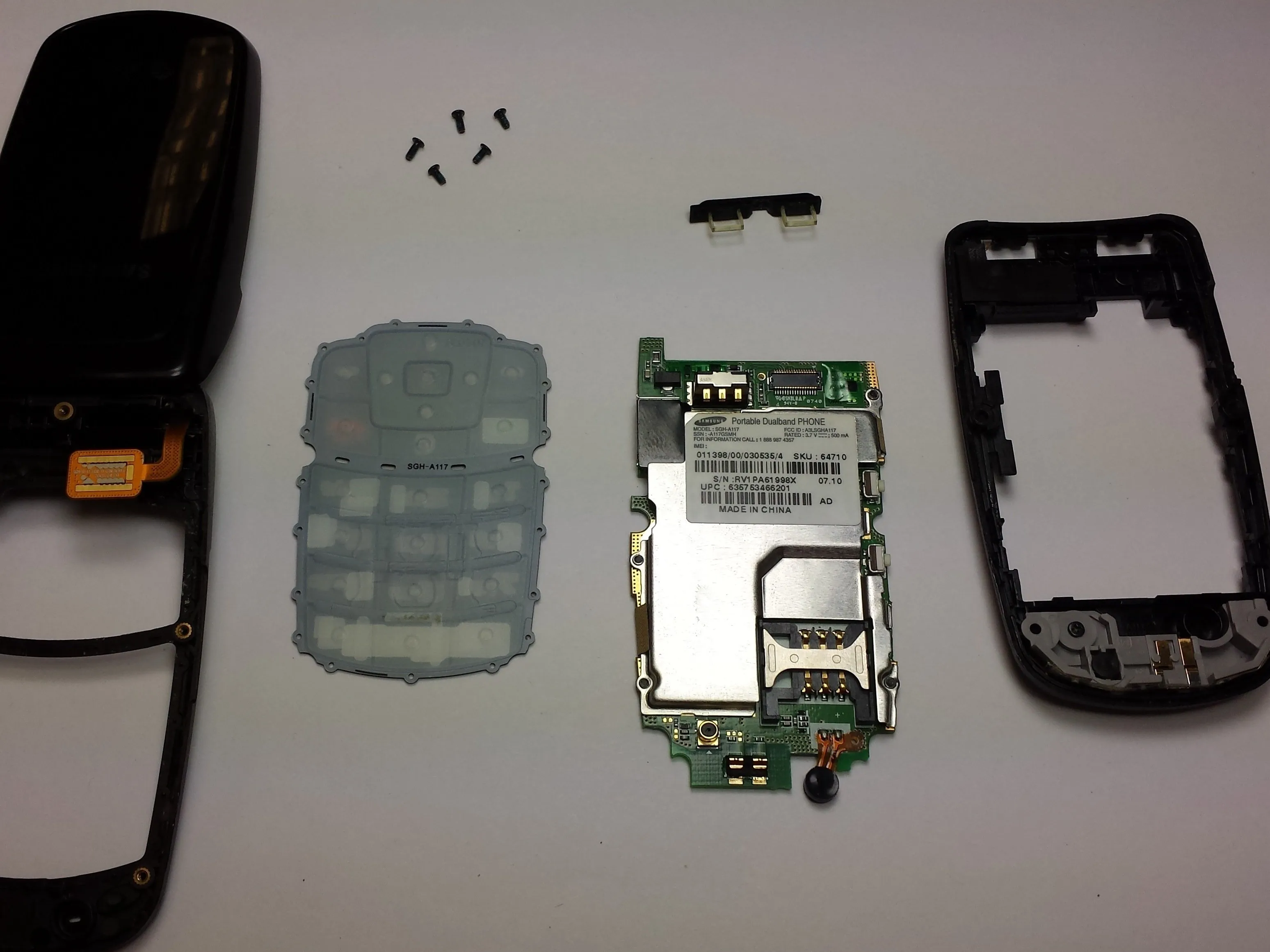

Шаг 8 Макет разобранного устройства
1 Корпус
1 Клавиатура
1 Логическая плата
1 Регулятор громкости
1 Задняя крышка
5 винтов
