Разборка Samsung SGH-C450

Разборка Samsung SGH-C450

Что вам нужно

Инструменты

  • Отвертка Phillips #0
    Отвертка Phillips #0 | Источник - ifixit.com
  • Большие плоскогубцы с игольчатым наконечником
    Плоскогубцы с большим игольчатым наконечником | Источник - ifixit.com
  • Плоская головка 3/32
    Плоская головка 3/32 | Источник - ifixit.com
  • Инструмент для открывания iFixit
    Инструмент для вскрытия iFixit | Источник - ifixit.com

Шаг 1 Разборка Samsung SGH-C450

Разборка Samsung SGH-C450, разборка Samsung SGH-C450: шаг 1, изображение 1 из 1
Samsung SGH-C450 разборка, Samsung SGH-C450 разборка: шаг 1, изображение 1 из 1 | Источник - ifixit.com

  • Снимите крышку аккумуляторного отсека, аккумулятор и SIM-карту.

Шаг 2

Разборка Samsung SGH-C450: шаг 2, изображение 1 из 1
Разборка Samsung SGH-C450: шаг 2, изображение 1 из 1 | Источник - ifixit.com

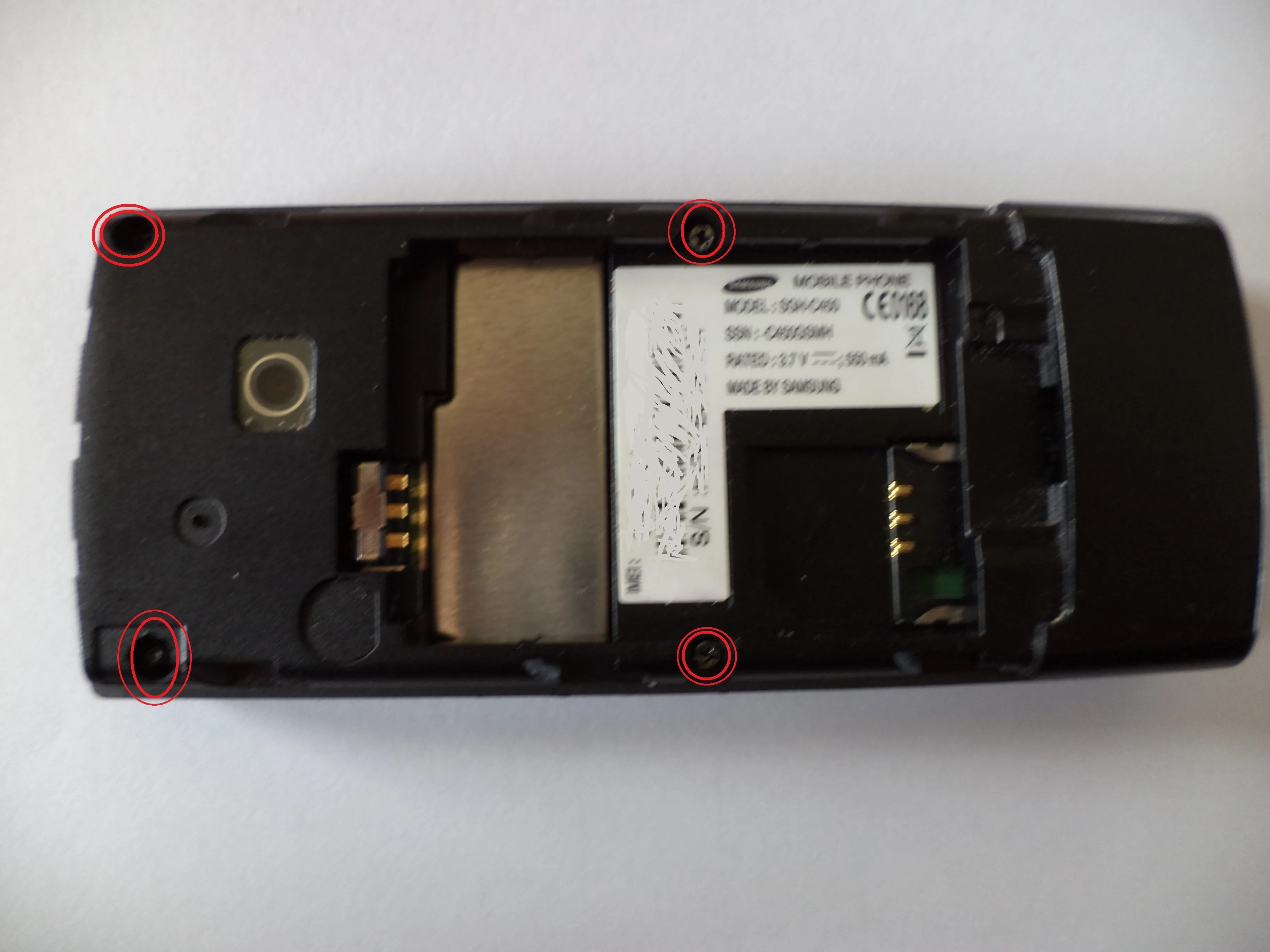

  • Открутите эти винты.

Шаг 3

Разборка Samsung SGH-C450: шаг 3, изображение 1 из 1
Разборка Samsung SGH-C450: шаг 3, изображение 1 из 1 | Источник - ifixit.com

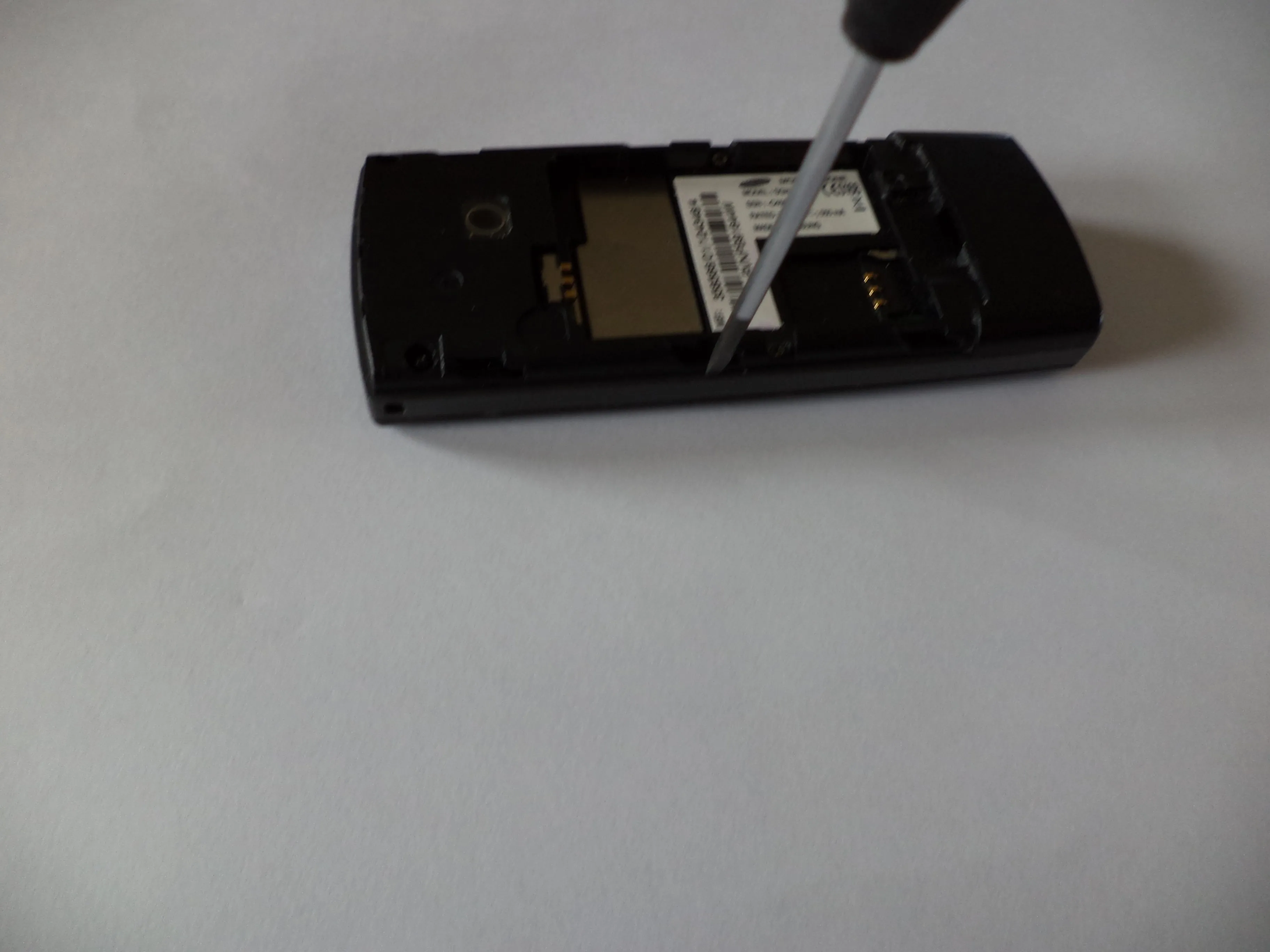

  • Вставьте сюда плоскую отвертку или отверстие и обойдите устройство.

  • Аккуратно подденьте корпус.

Шаг 4

Разбор Samsung SGH-C450: шаг 4, изображение 1 из 1
Разборка Samsung SGH-C450: шаг 4, изображение 1 из 1 | Источник - ifixit.com

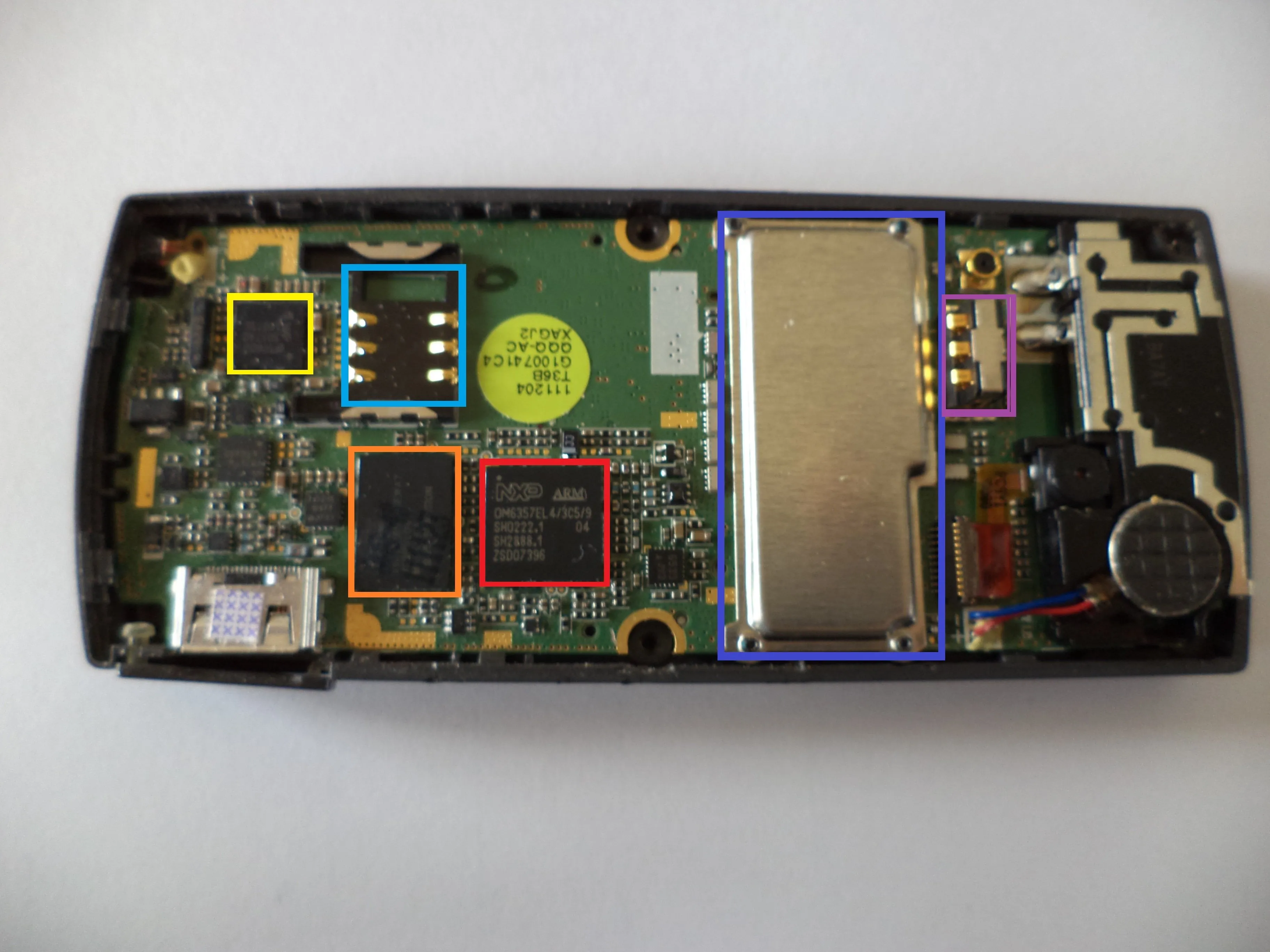

  • После снятия корпуса можно увидеть печатную плату.

  • ПРОЦЕССОР NXP OM6357EL4 ARM

  • Флеш-память

  • Контроллер питания и аккумулятор NXP CF50600

  • слот для SIM-карты

  • EMI-экран

  • Контакты аккумулятора

Шаг 5

Samsung SGH-C450 Teardown: шаг 5, изображение 1 из 1
Разборка Samsung SGH-C450: шаг 5, изображение 1 из 1 | Источник - ifixit.com

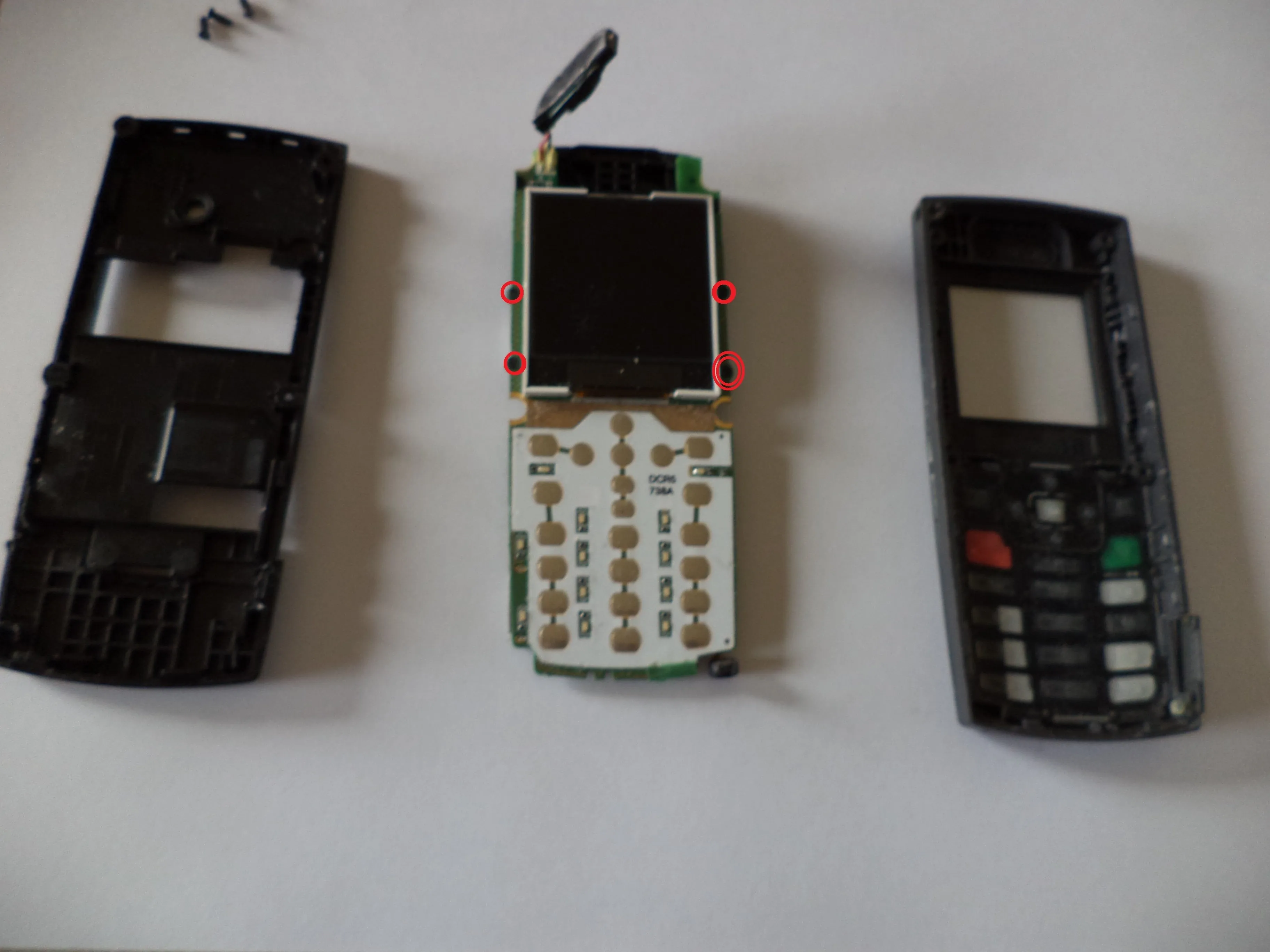

  • Чтобы достать другую сторону печатной платы, подденьте ее края плоской отверткой.

  • Чтобы снять экран EMI с другой стороны, выкрутите эти винты

Шаг 6

Разборка Samsung SGH-C450: шаг 6, изображение 1 из 1
Разборка Samsung SGH-C450: шаг 6, изображение 1 из 1 | Источник - ifixit.com

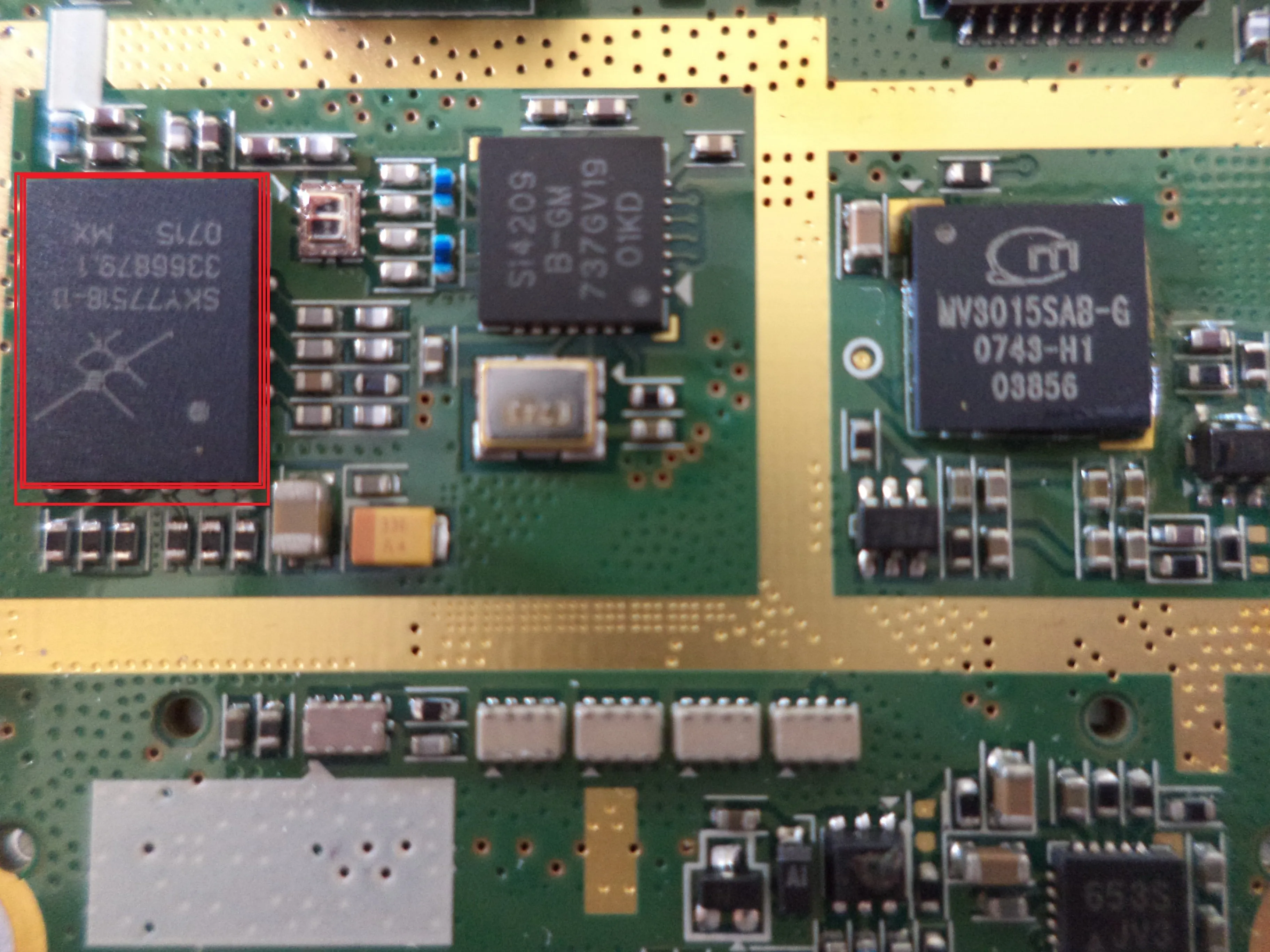

  • Микросхемы под экраном EMI.

  • Двухдиапазонный GSM/GPRS-модуль Skyworks SKY77518

Шаг 7

Разбор Samsung SGH-C450: шаг 7, изображение 1 из 1
Разборка Samsung SGH-C450: шаг 7, изображение 1 из 1 | Источник - ifixit.com

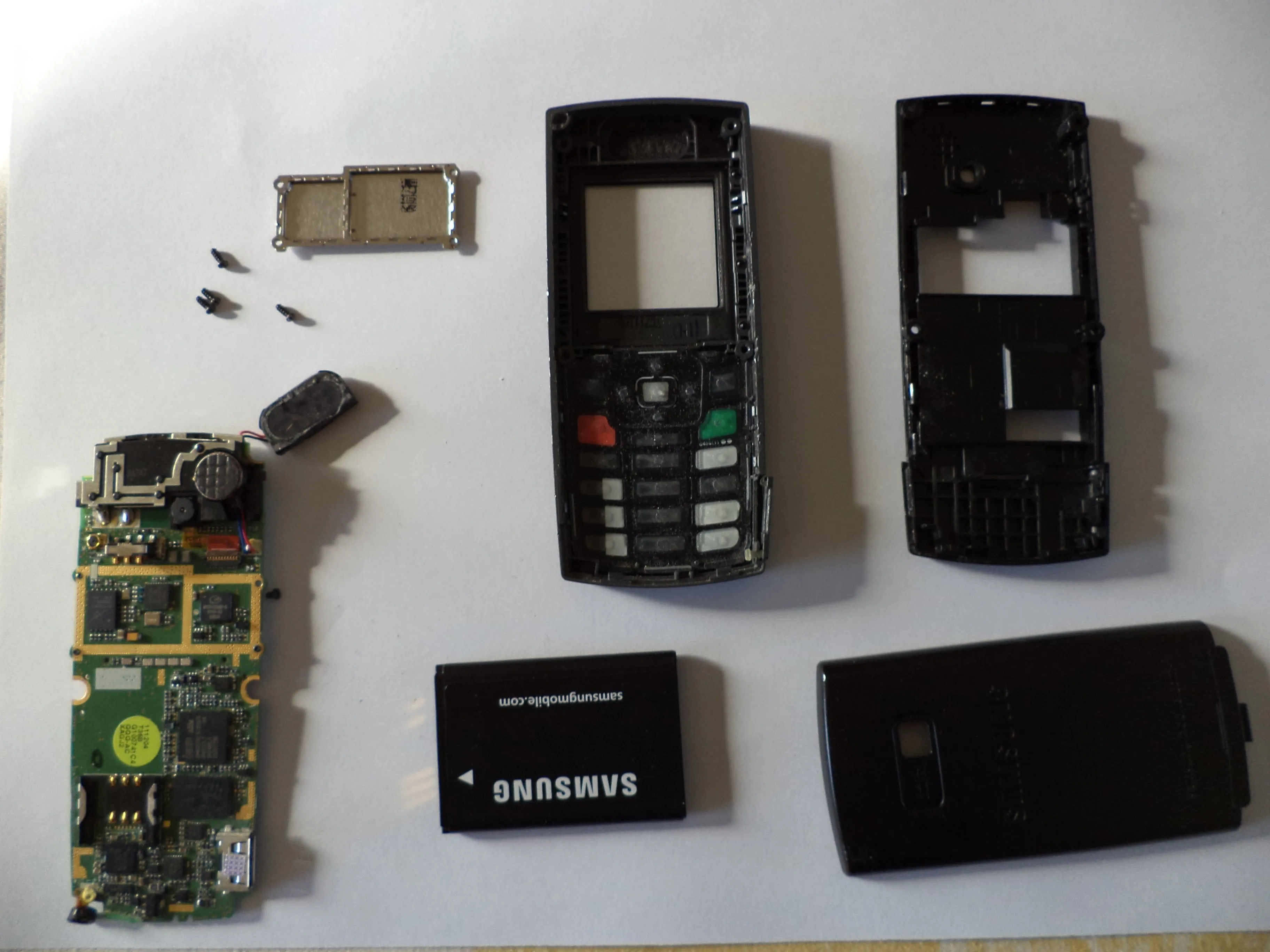

  • Готово!
