Разборка Samsung SPH-A660

Введение

Сотовый телефон Samsung SPH-A660, поставляемый компанией Sprint. Поставляется с базовыми характеристиками: без камеры, цветной экран, флип-телефон с выдвижной антенной.

Что вам понадобится

Инструменты

•

•

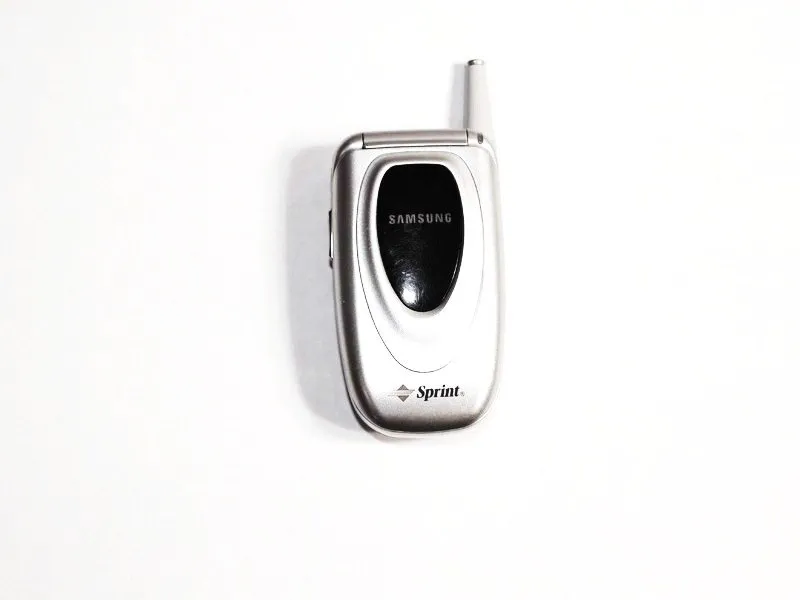

Шаг 1 Разборка Samsung SPH-A660

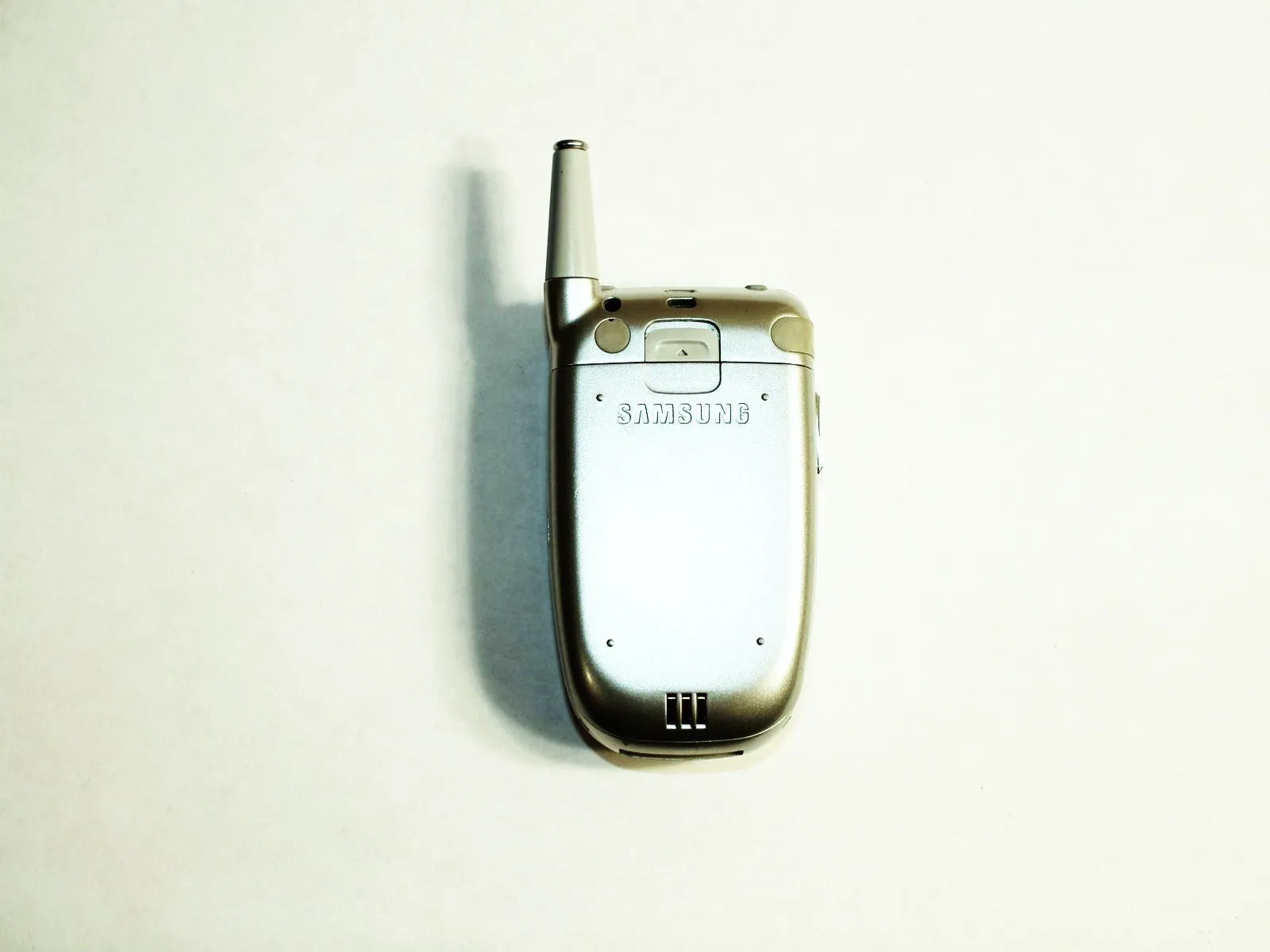

• Разборка сотового телефона Samsung SPH-A660.

Шаг 2

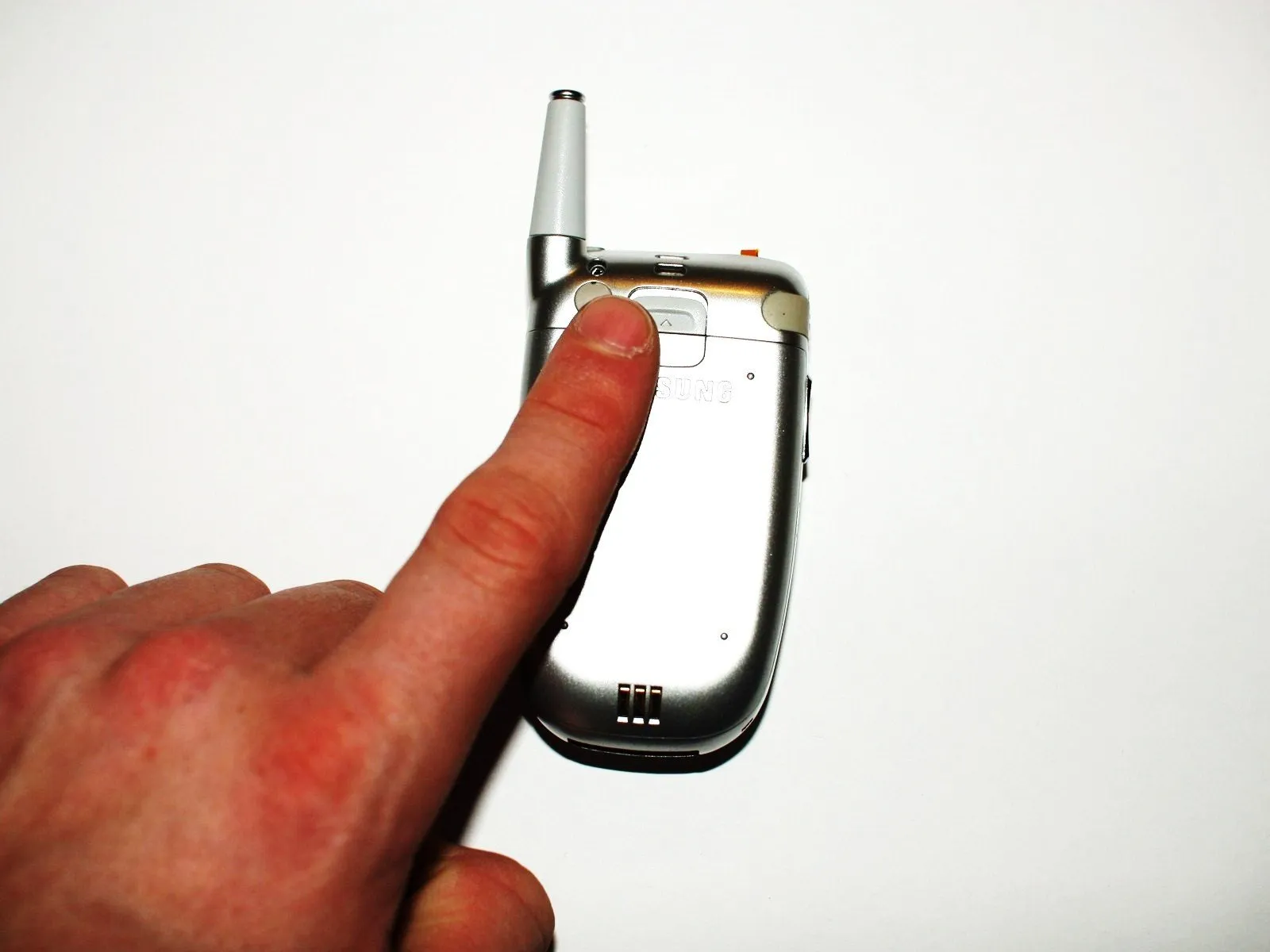

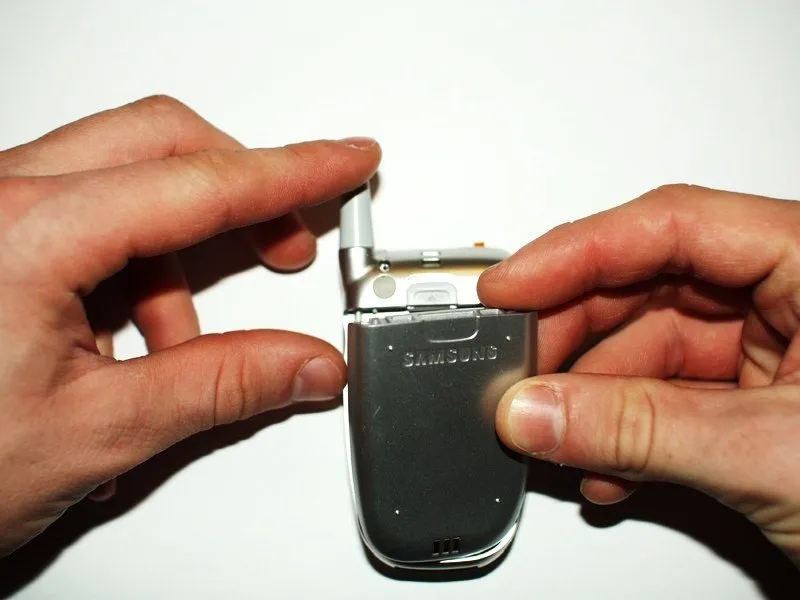

• Сдвиньте серый выступ вперед и подденьте аккумулятор, чтобы вытащить его из телефона.

Шаг 3

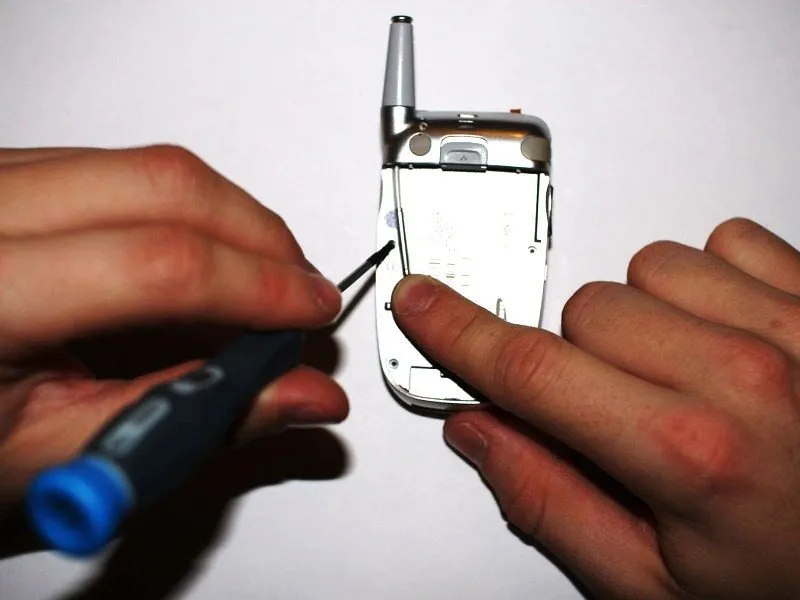

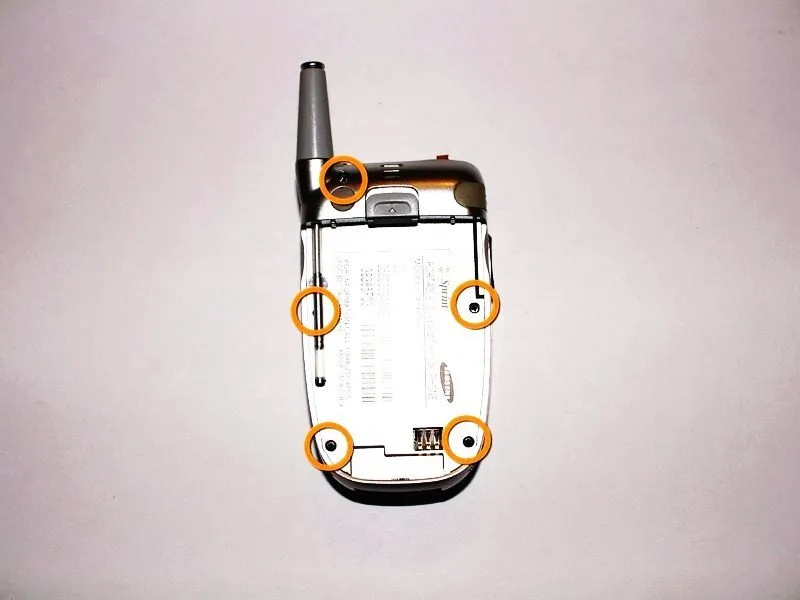

• После извлечения аккумуляторного блока из телефона открутите указанные винты.

• Отогните антенну, чтобы получить доступ к левому среднему винту.

Шаг 4

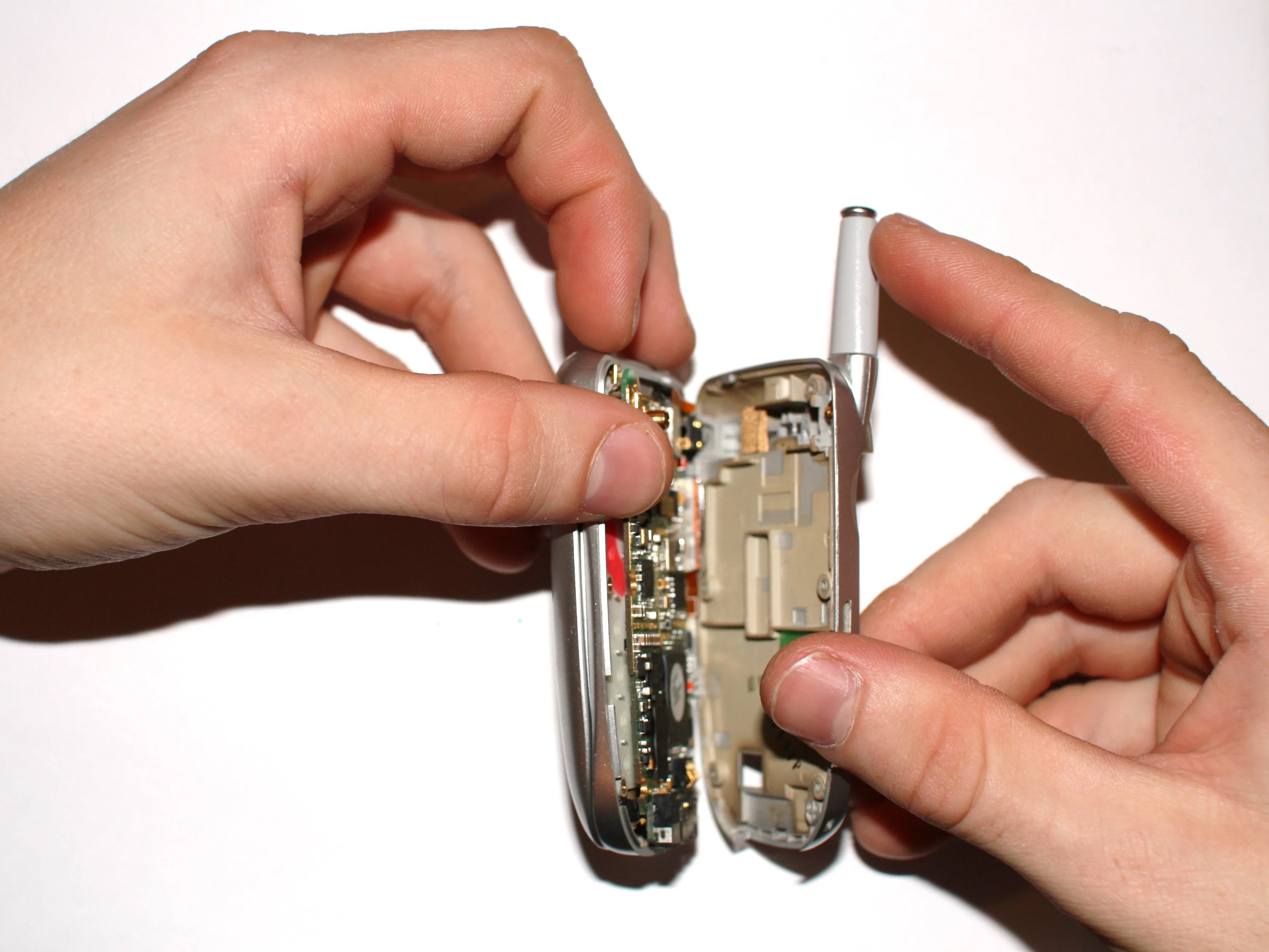

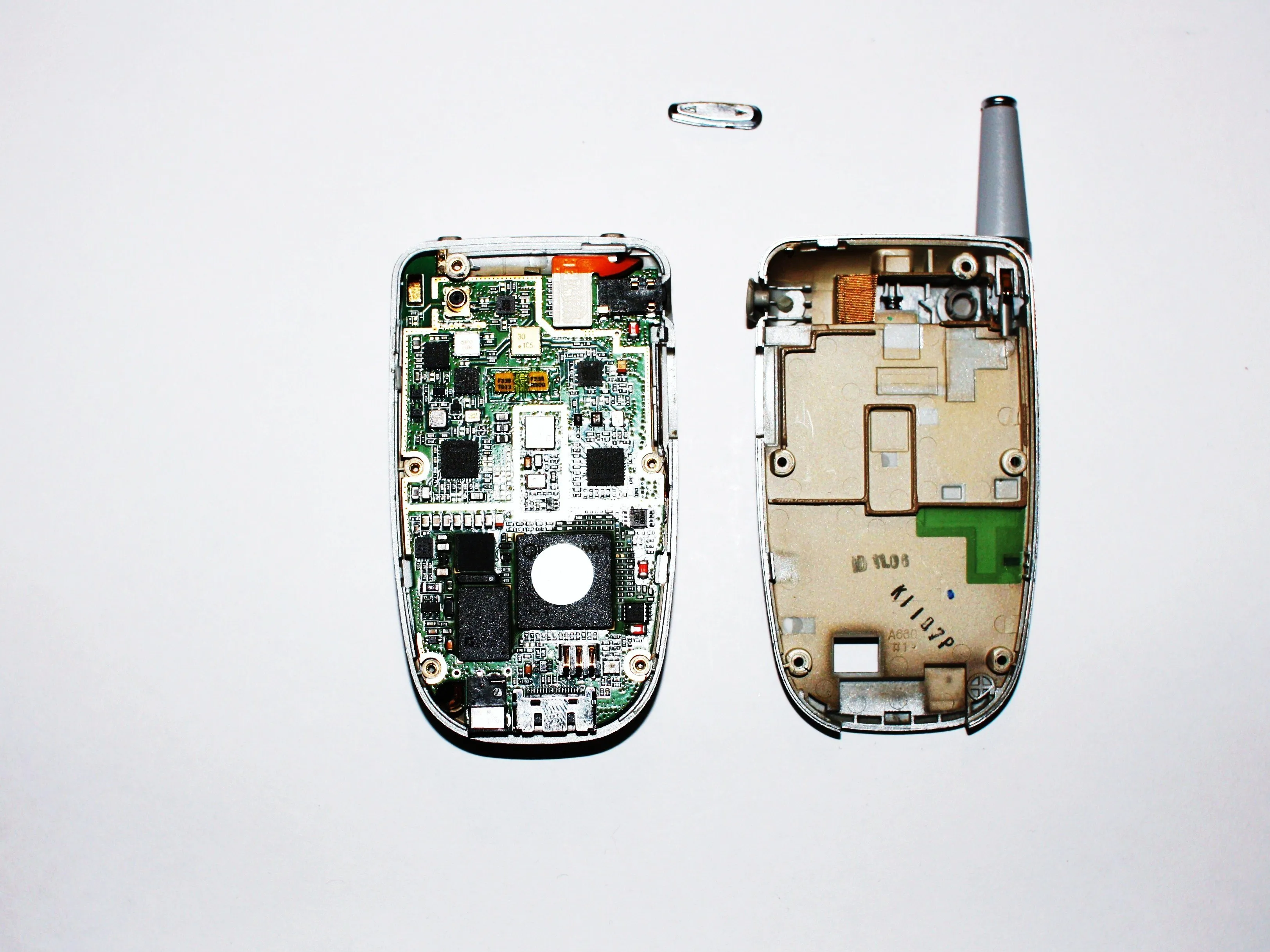

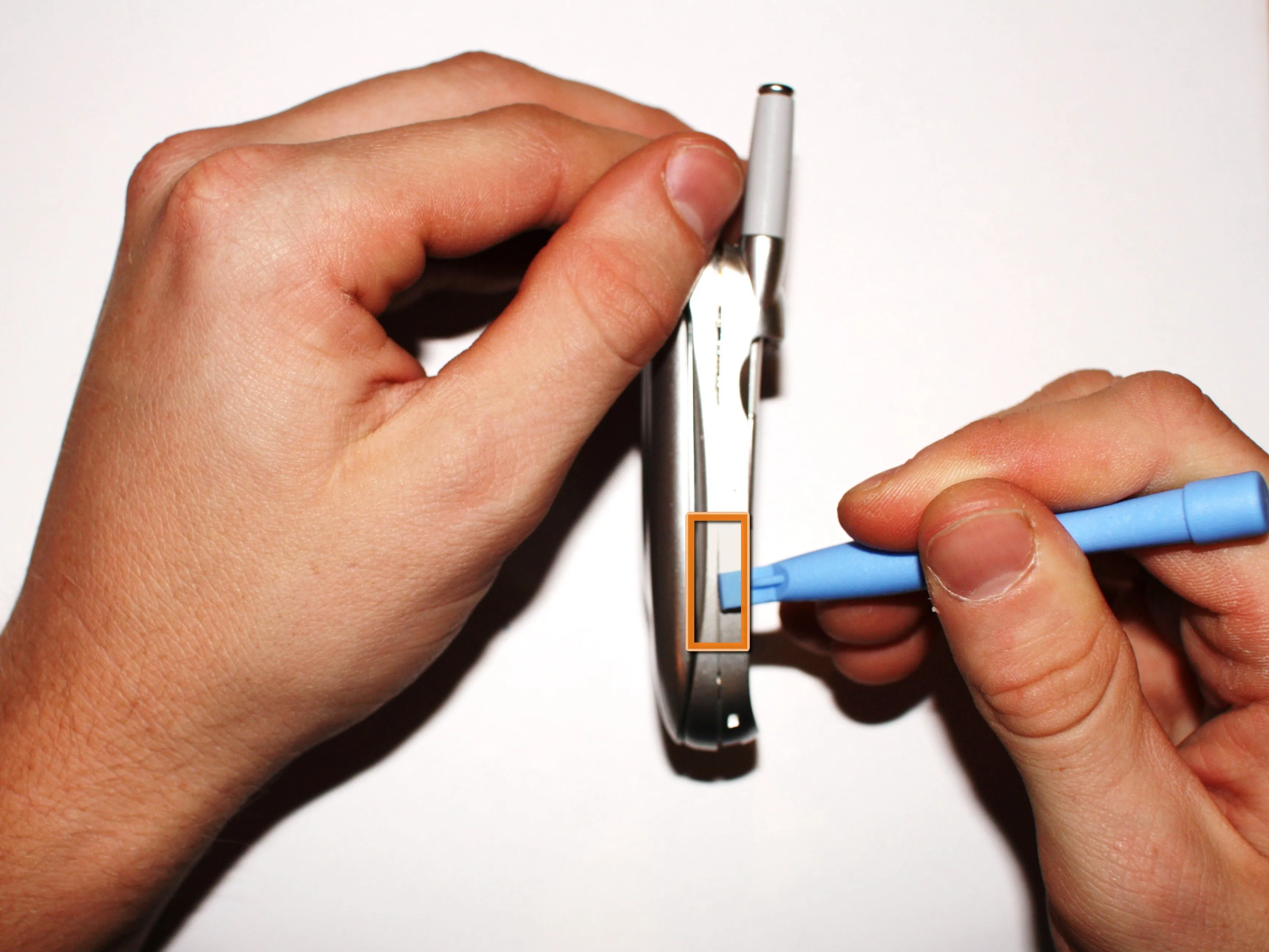

• Вставьте пластиковый инструмент для открывания в паз, который проходит вдоль боковой стороны телефона. Медленно подденьте телефон, двигаясь по краям.

• Телефон удерживается защелками, и вам может потребоваться усилие, чтобы раздвинуть его.

• Во время этого шага боковая клавиша регулировки громкости может выпасть, это нормально.

Шаг 5

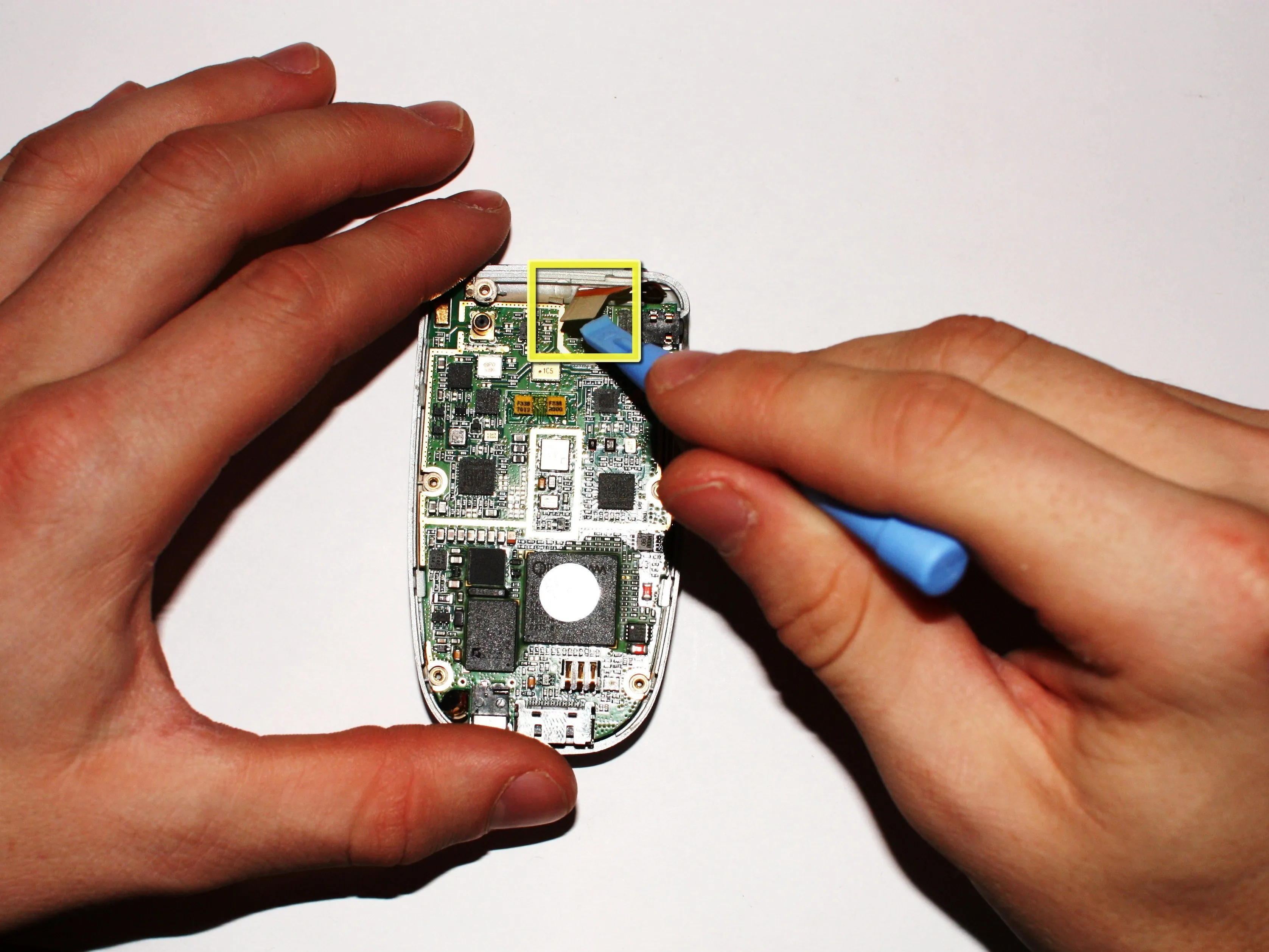

• Осторожно отсоедините выделенный разъем между логической платой и экраном, используя пальцы или пластиковый инструмент для открывания.

• Приподнимите разъем с язычком, чтобы извлечь его.

Шаг 6

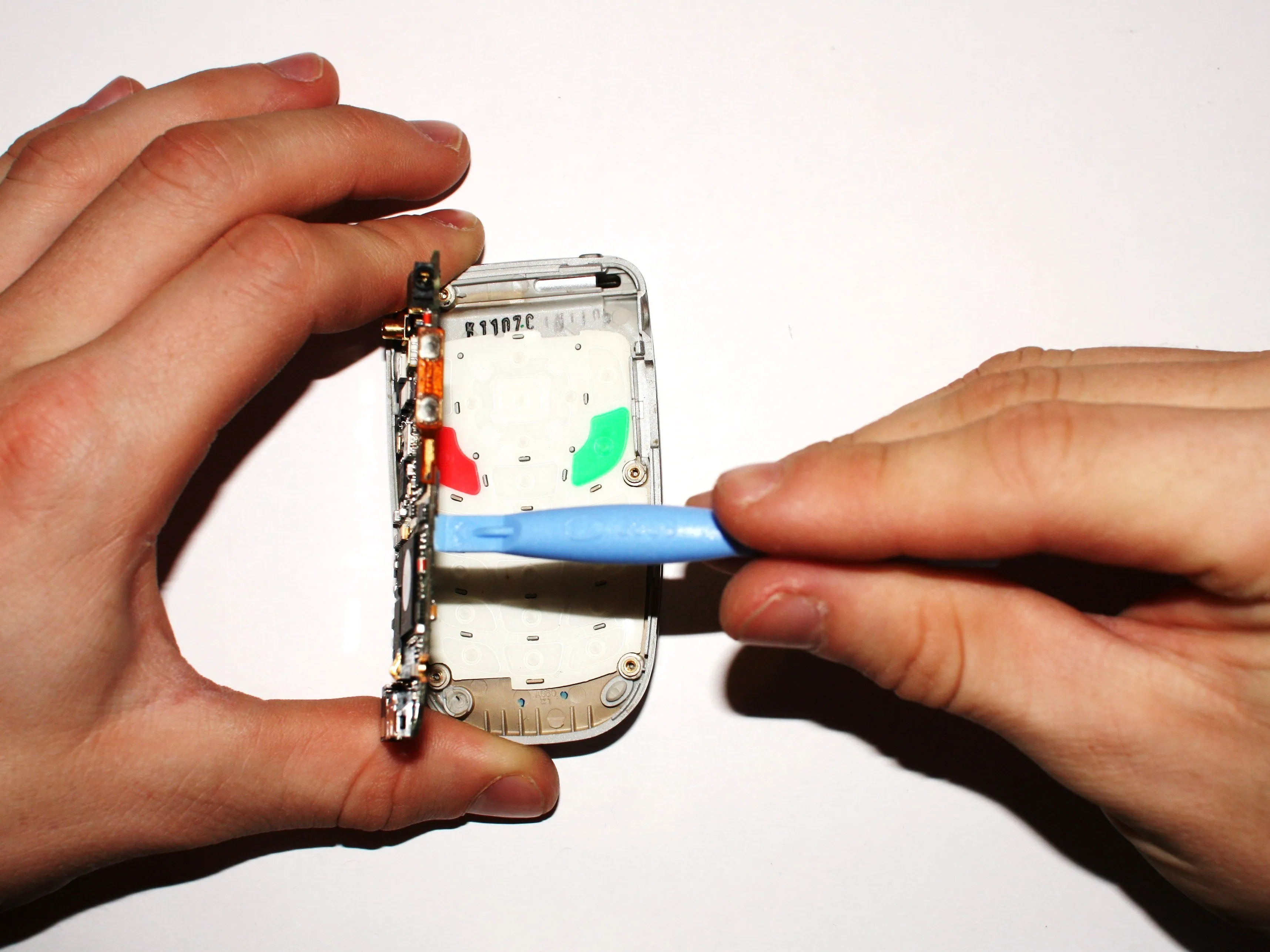

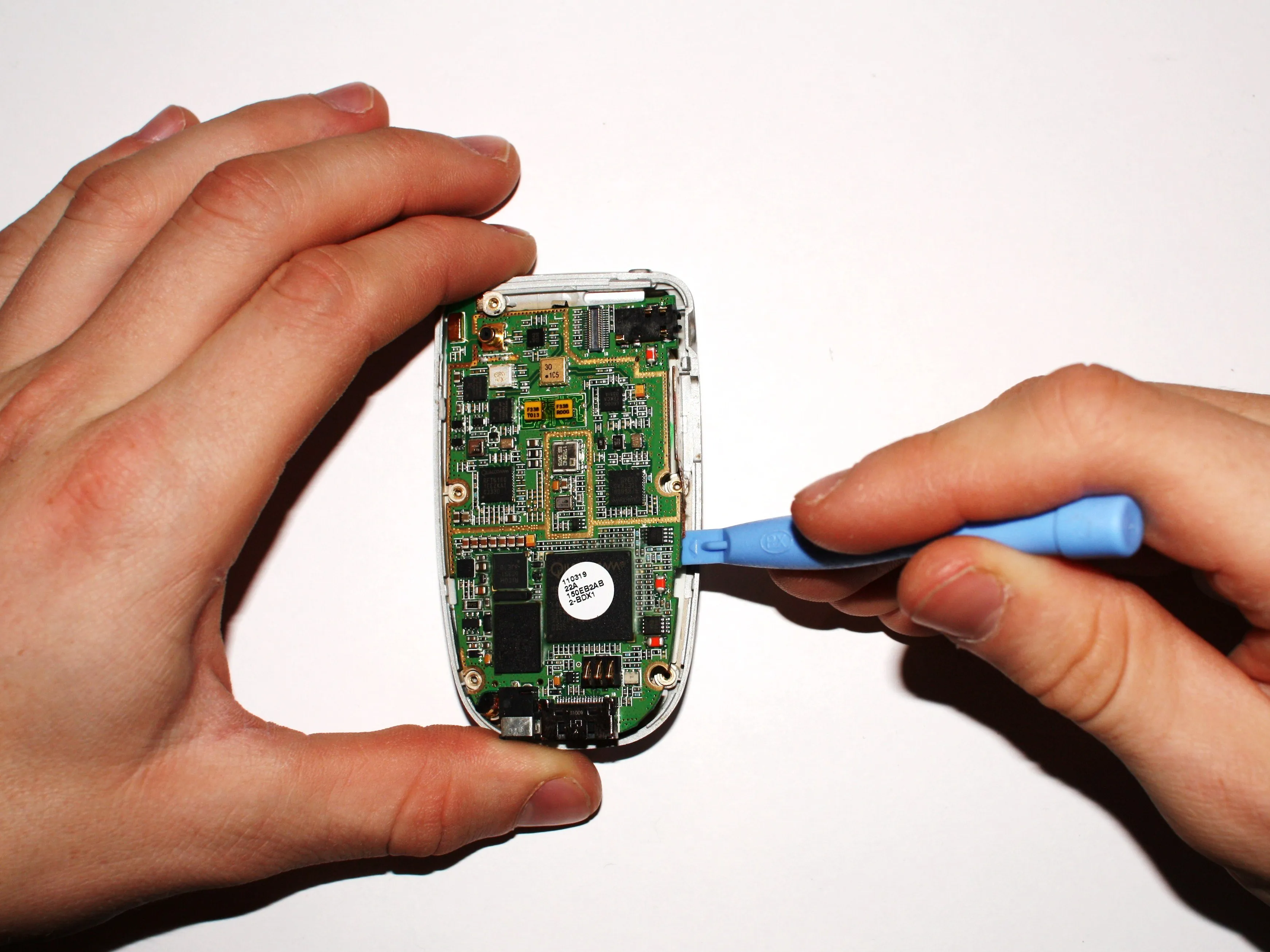

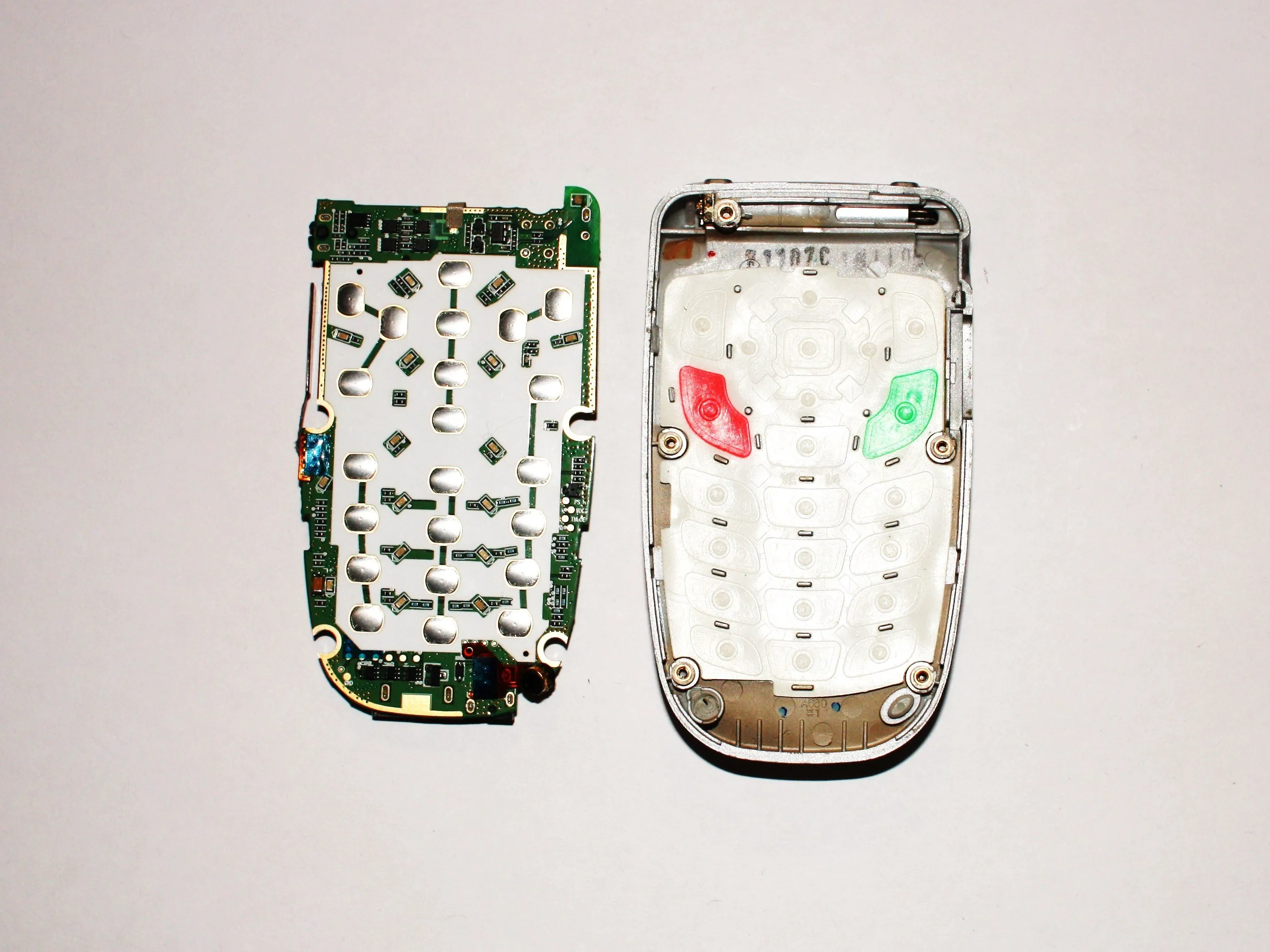

• Извлеките логическую плату из телефона, аккуратно приподняв большую зеленую логическую плату с помощью пластикового инструмента для открывания.

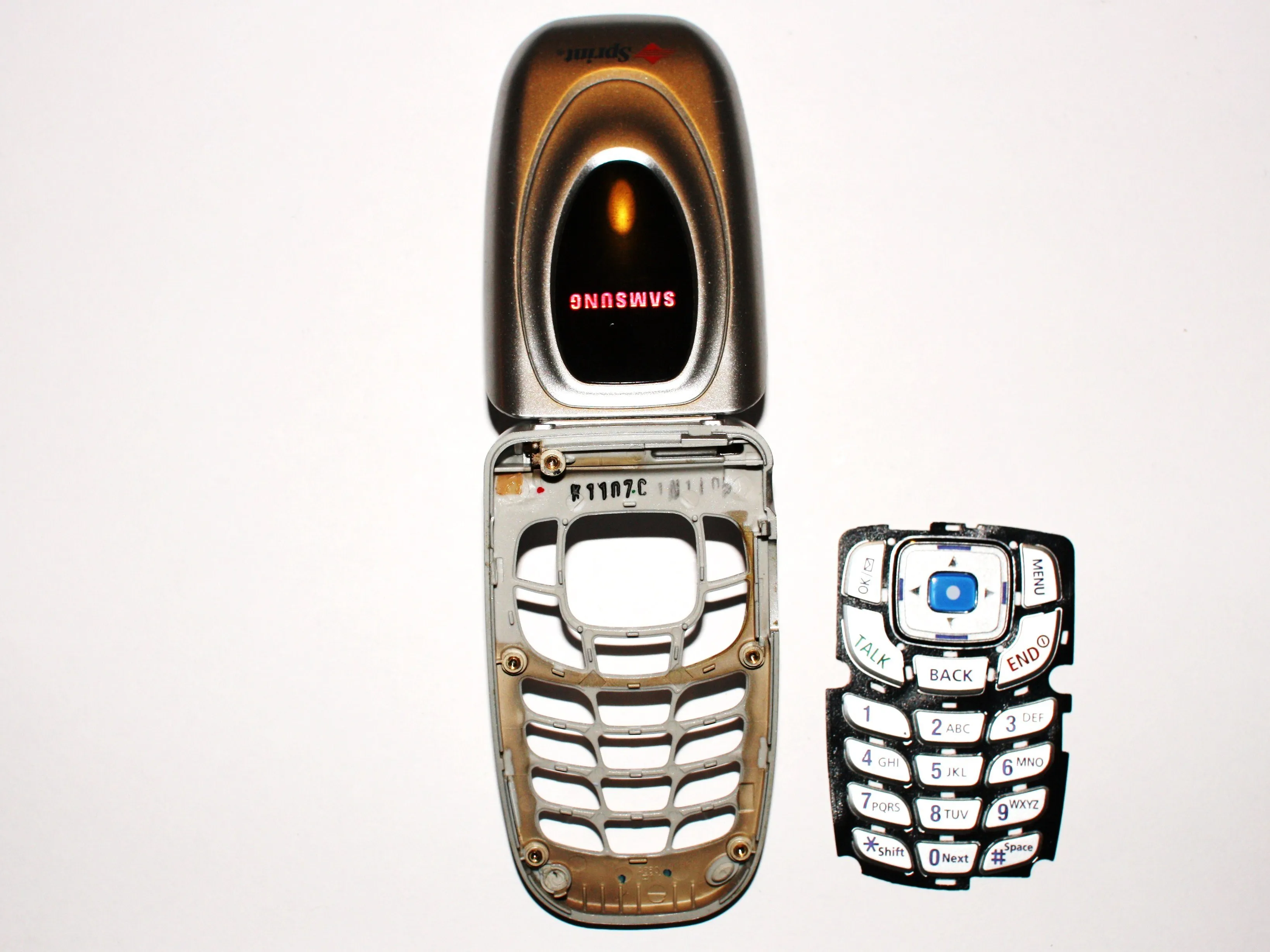

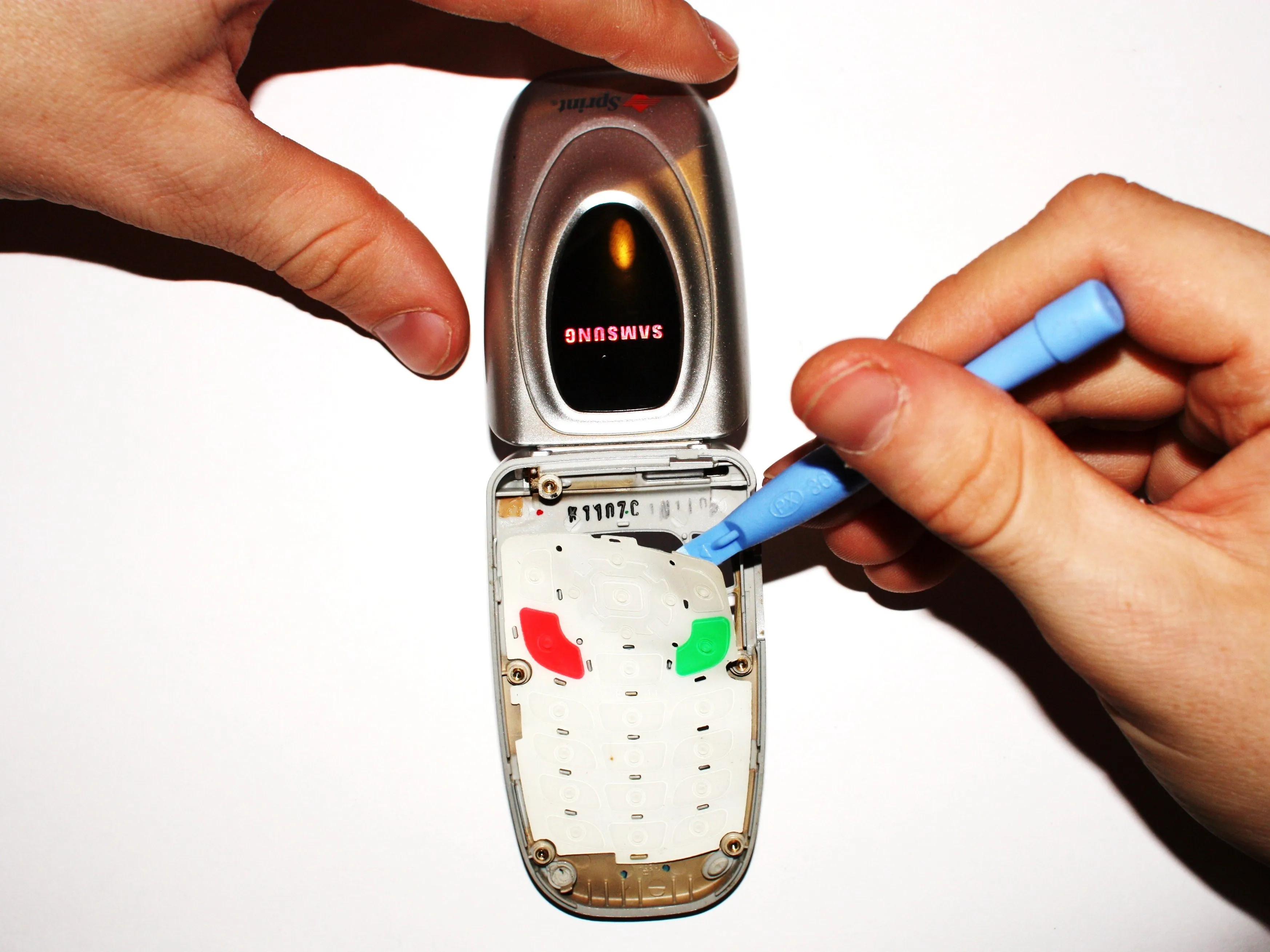

Шаг 7

• Отсоедините клавиатуру от корпуса, взявшись за белую резиновую накладку, и поднимите ее с телефона.

Шаг 8

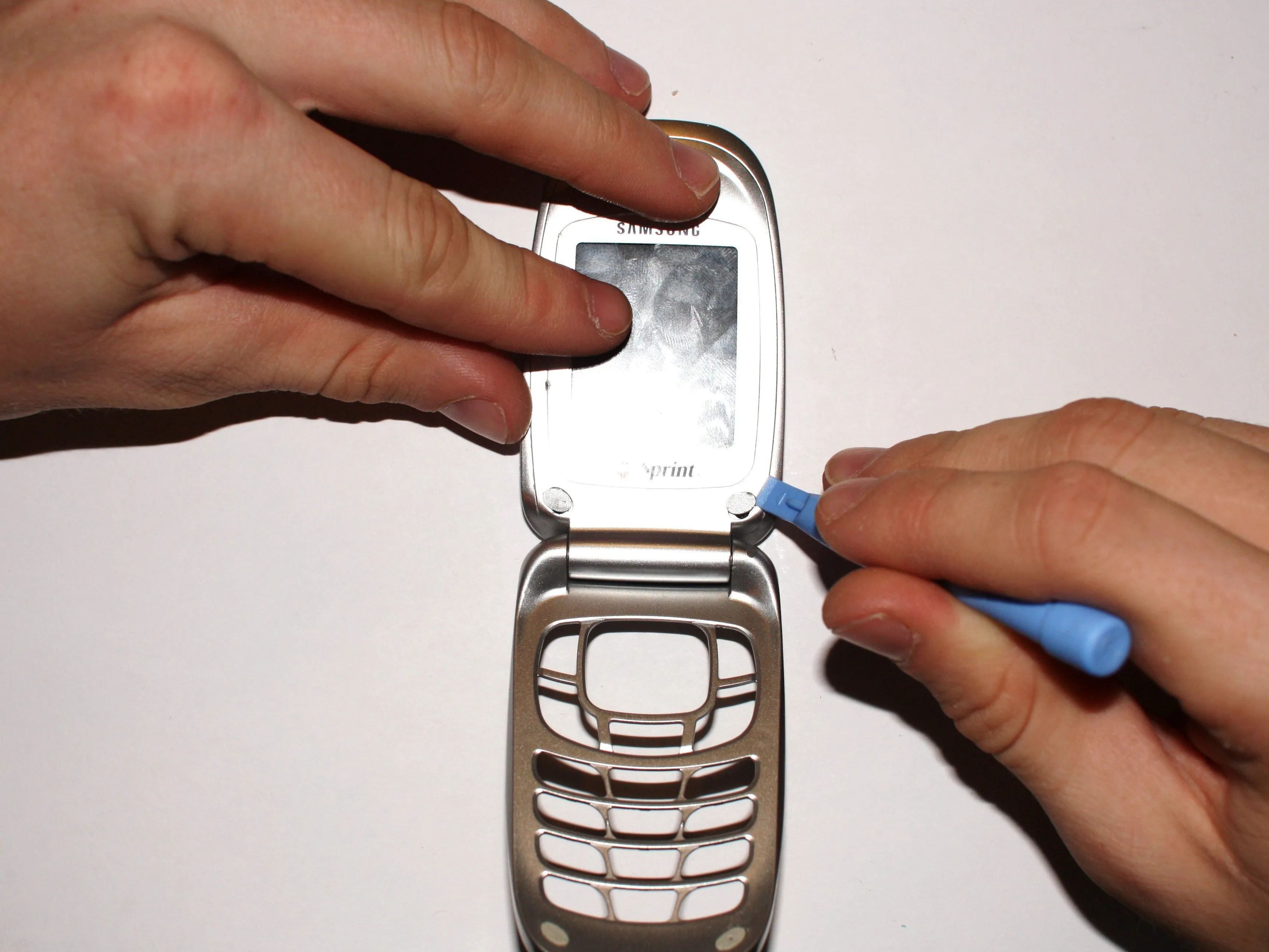

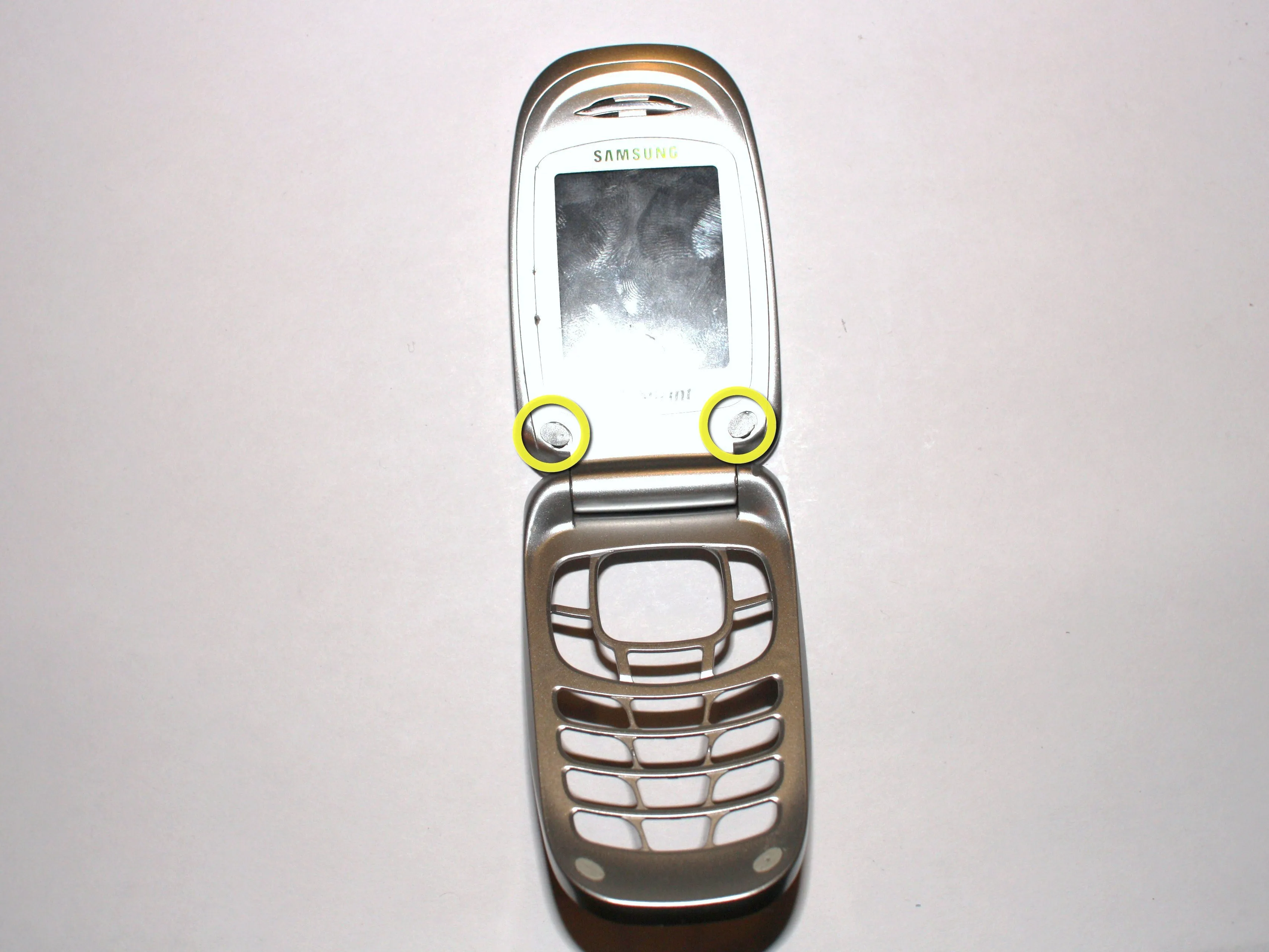

• Снимите две липкие крышки, поддев плоским краем наклейки, чтобы получить доступ к винтам.

• Подденьте край под наклейками, и они снимутся с относительной легкостью.

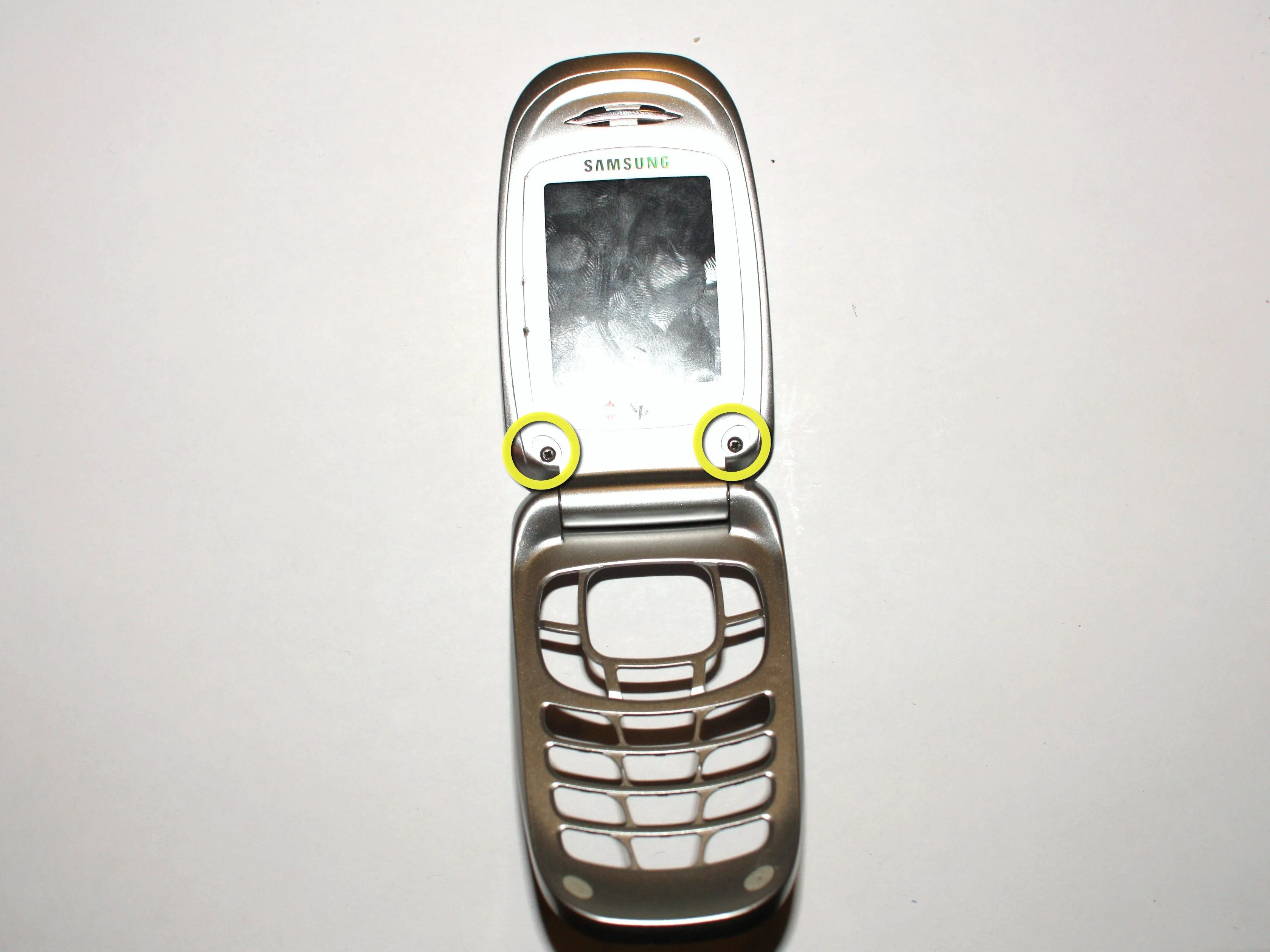

Шаг 9

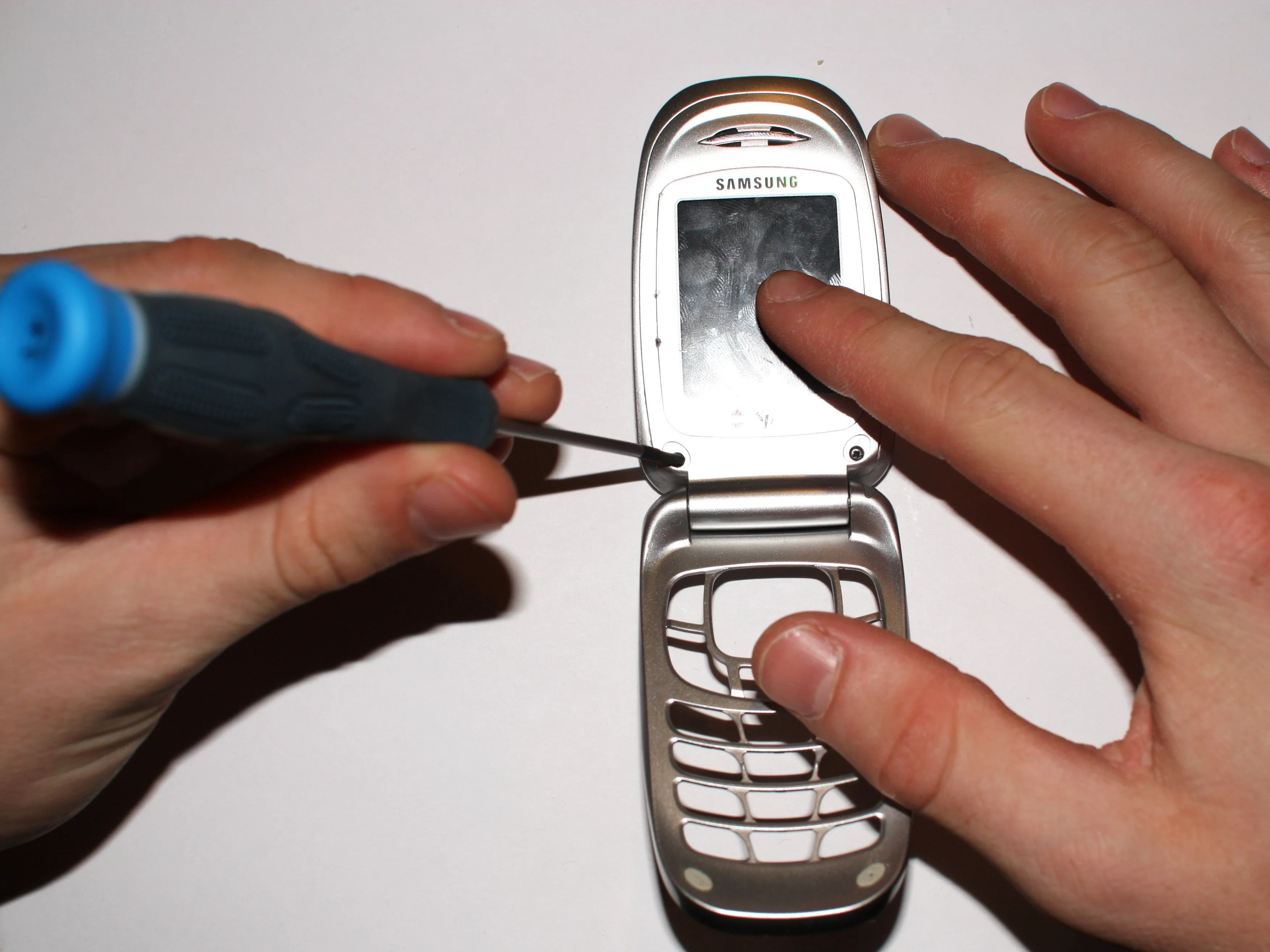

• Выкрутите два выделенных винта из телефона под экраном, чтобы открыть область дисплея.

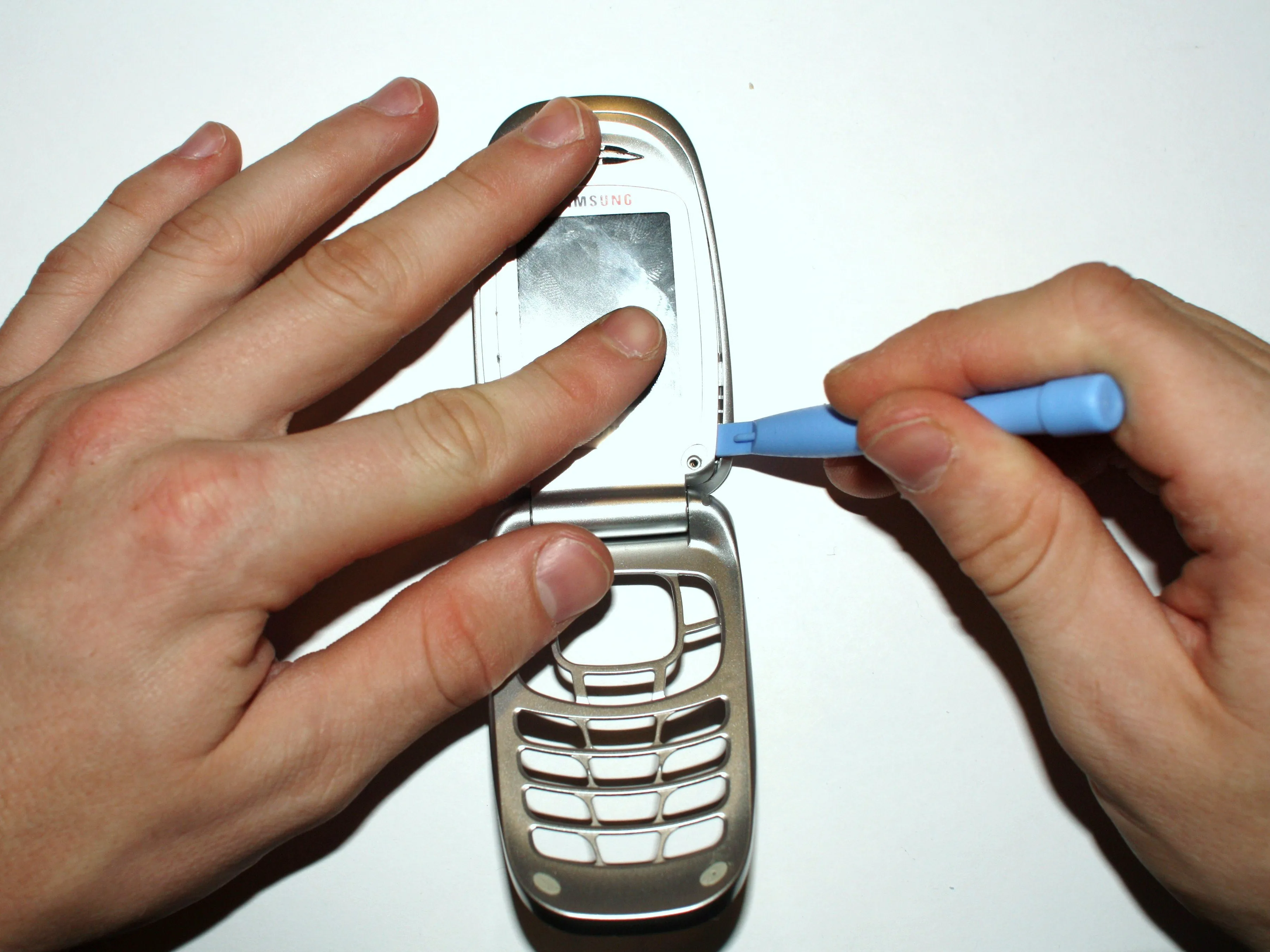

Шаг 10

• Подденьте дисплей телефона, вставив пластиковый инструмент для открывания в трещину, которая проходит вдоль боковой стороны дисплея телефона под винтами.

• Как только крышка дисплея будет открыта, подденьте ее пальцами, чтобы снять всю крышку с телефона.

• Для снятия крышки может потребоваться некоторое усилие, так как там есть несколько выступов, которые удерживают две части на месте. Поэтому будьте осторожны при отсоединении крышки.

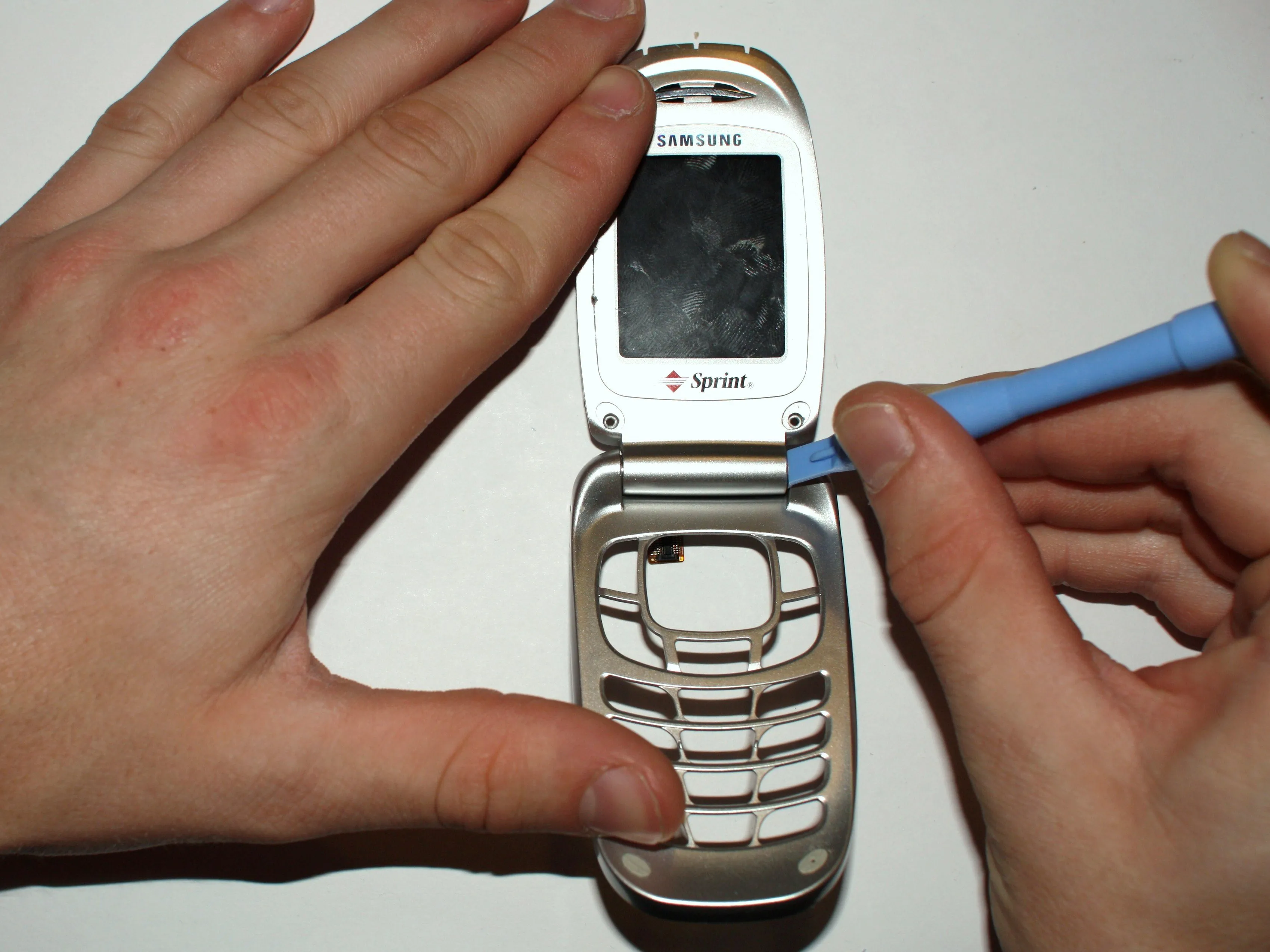

Шаг 11

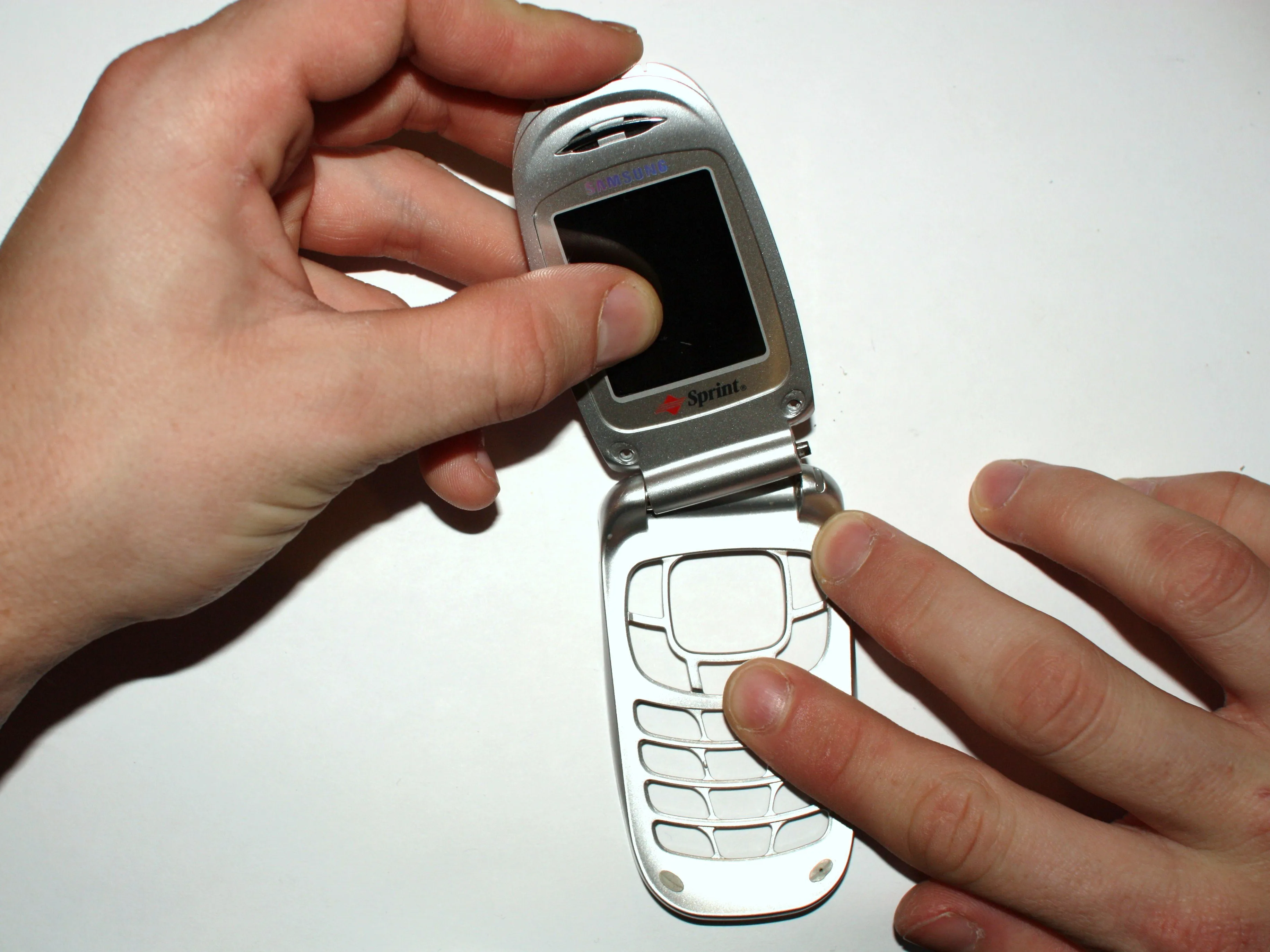

• Будьте предельно осторожны на этом этапе, так как если вы будете отрывать шарнир слишком быстро, вы можете порвать разъем между логической платой и экраном.

• Осторожно вставьте пластиковый инструмент для открывания между шарнирами на корпусе, как показано в выделенной области на втором рисунке. (обязательно вставьте клин в правый шарнир, если смотреть на телефон сверху вниз, как показано на рисунке).

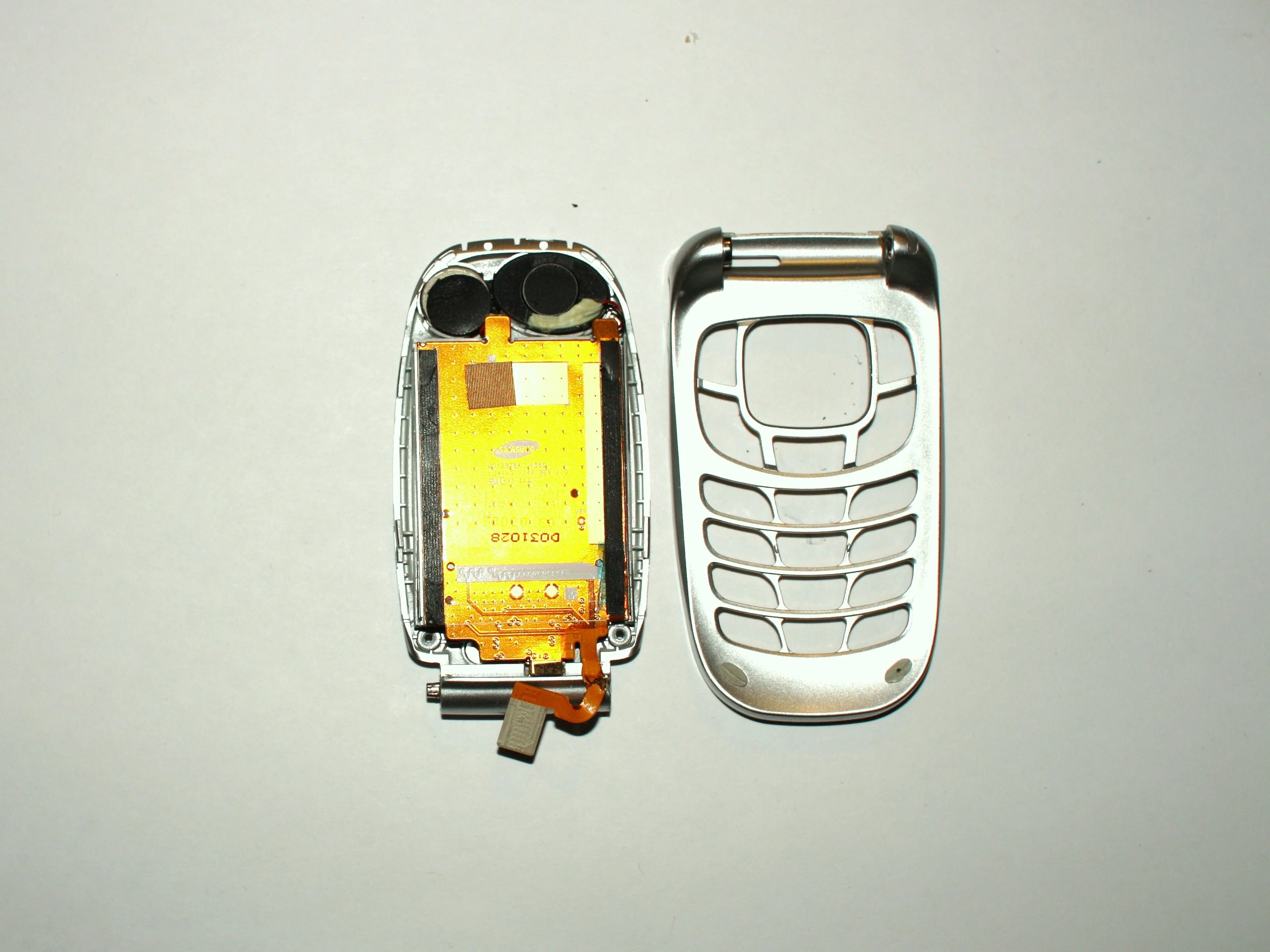

• Медленно отделите шарнир от корпуса, как показано на третьей картинке, и положите телефон на пол, когда дойдете до этого шага.

• Затем выведите соединительный кабель из разъема на задней стороне телефона, и экран будет отсоединен от корпуса клавиатуры.

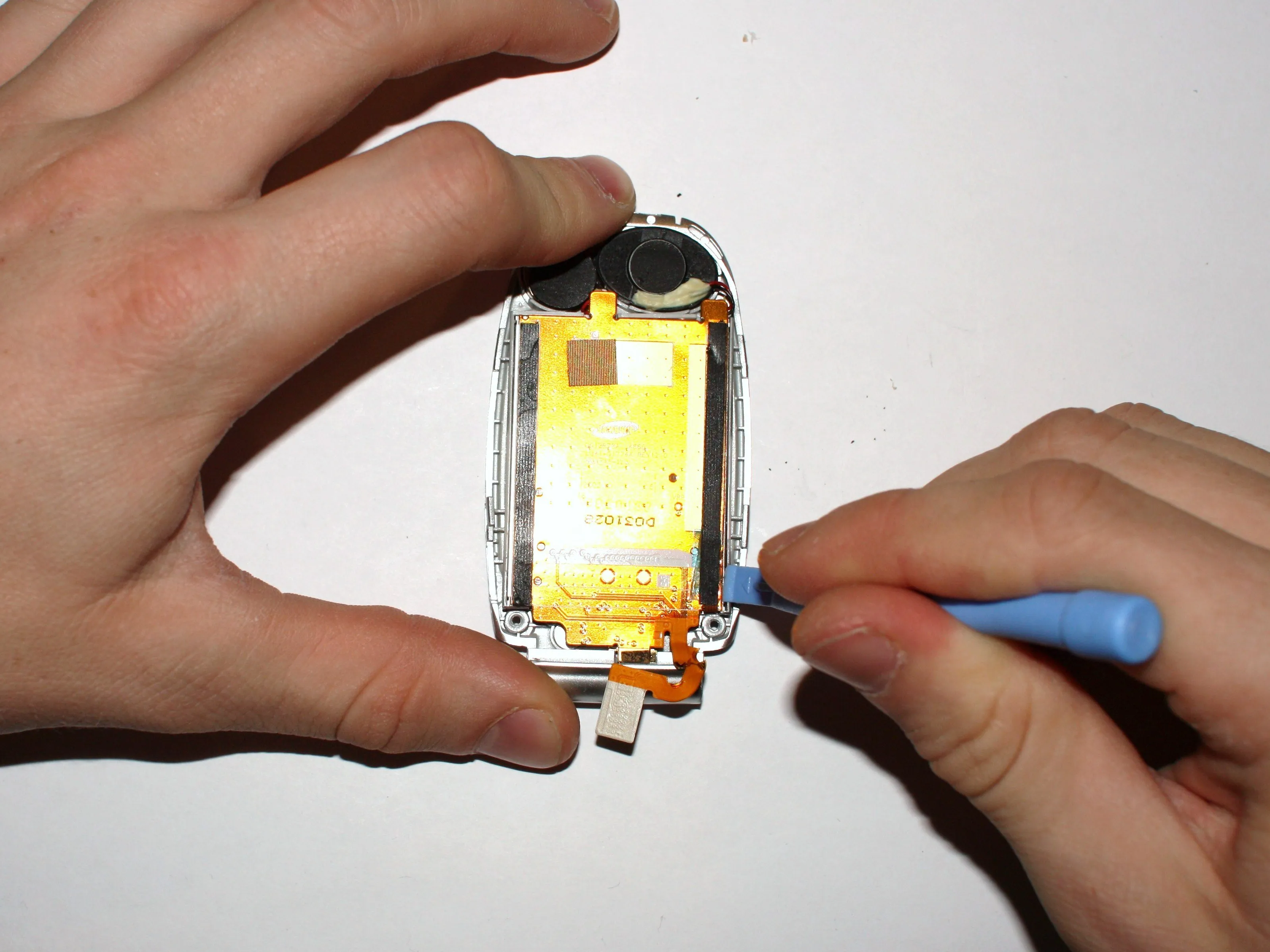

Шаг 12

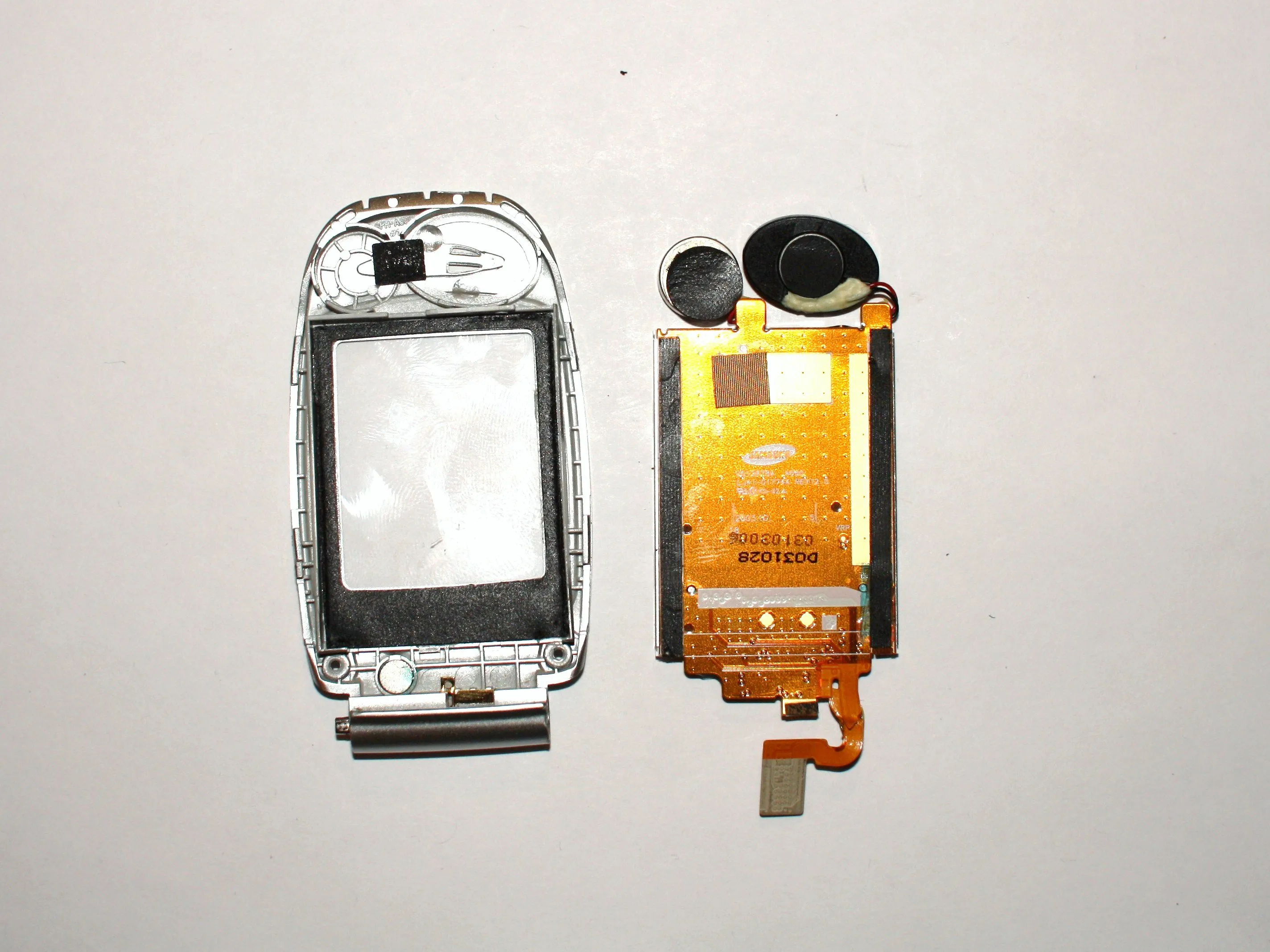

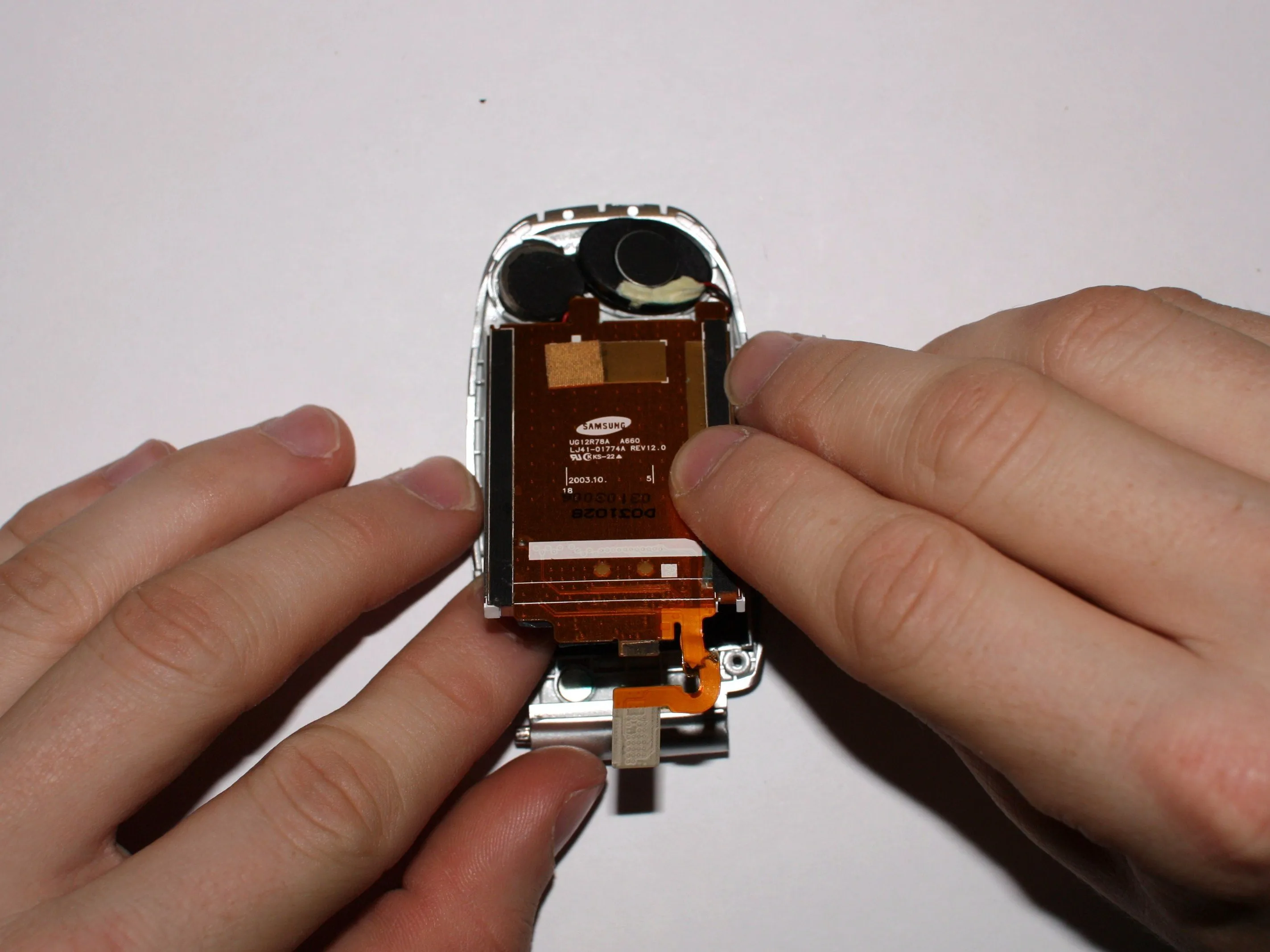

• Затем с помощью пластикового инструмента для открывания отделите экран от крышки телефона.

Шаг 13

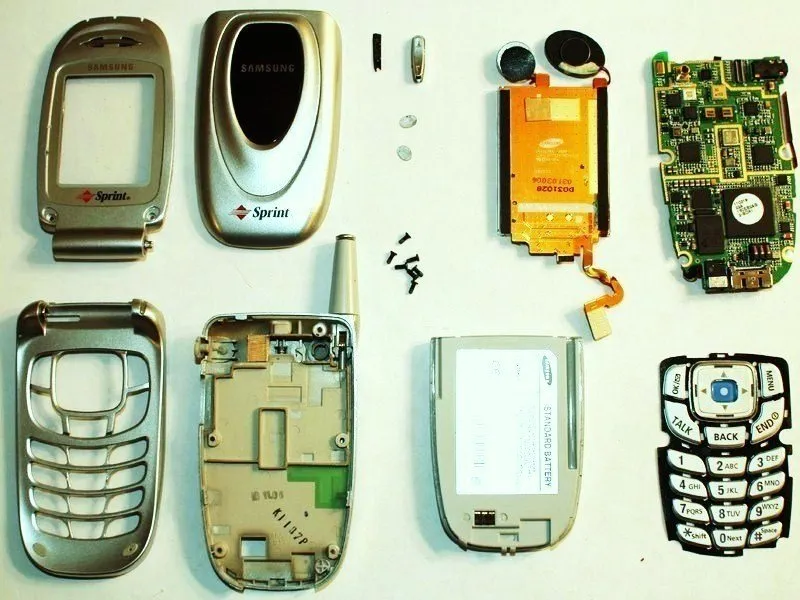

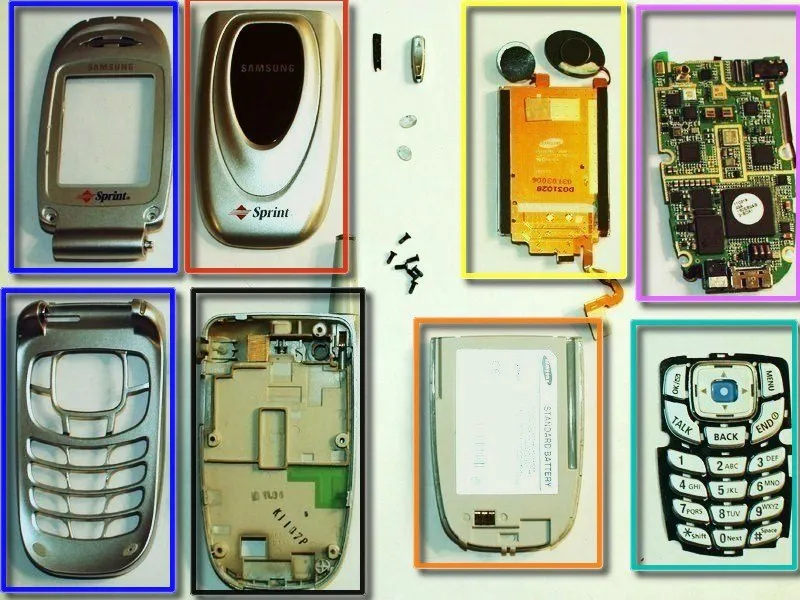

• Поздравляем!!! Вы успешно разобрали Samsung SPH-A660

• Внешний корпус

• Верхняя крышка телефона

• ЖК-экран

• Логическая плата

• Задняя панель телефона

• Аккумулятор

• Клавиатура
