Введение

Разборка, показывающая все внутренности старого флип-телефона Samsung T139.

Что вам понадобится

Инструменты

  • Джимми
    Джимми | Источник - ifixit.com
  • Spudger
    Spudger | Источник - ifixit.com
  • Пинцет
    Пинцет | Источник - ifixit.com
  • Отвертка Phillips #00
    Отвертка Phillips #00 | Источник - ifixit.com

Шаг 1 Извлечение аккумулятора и задних винтов

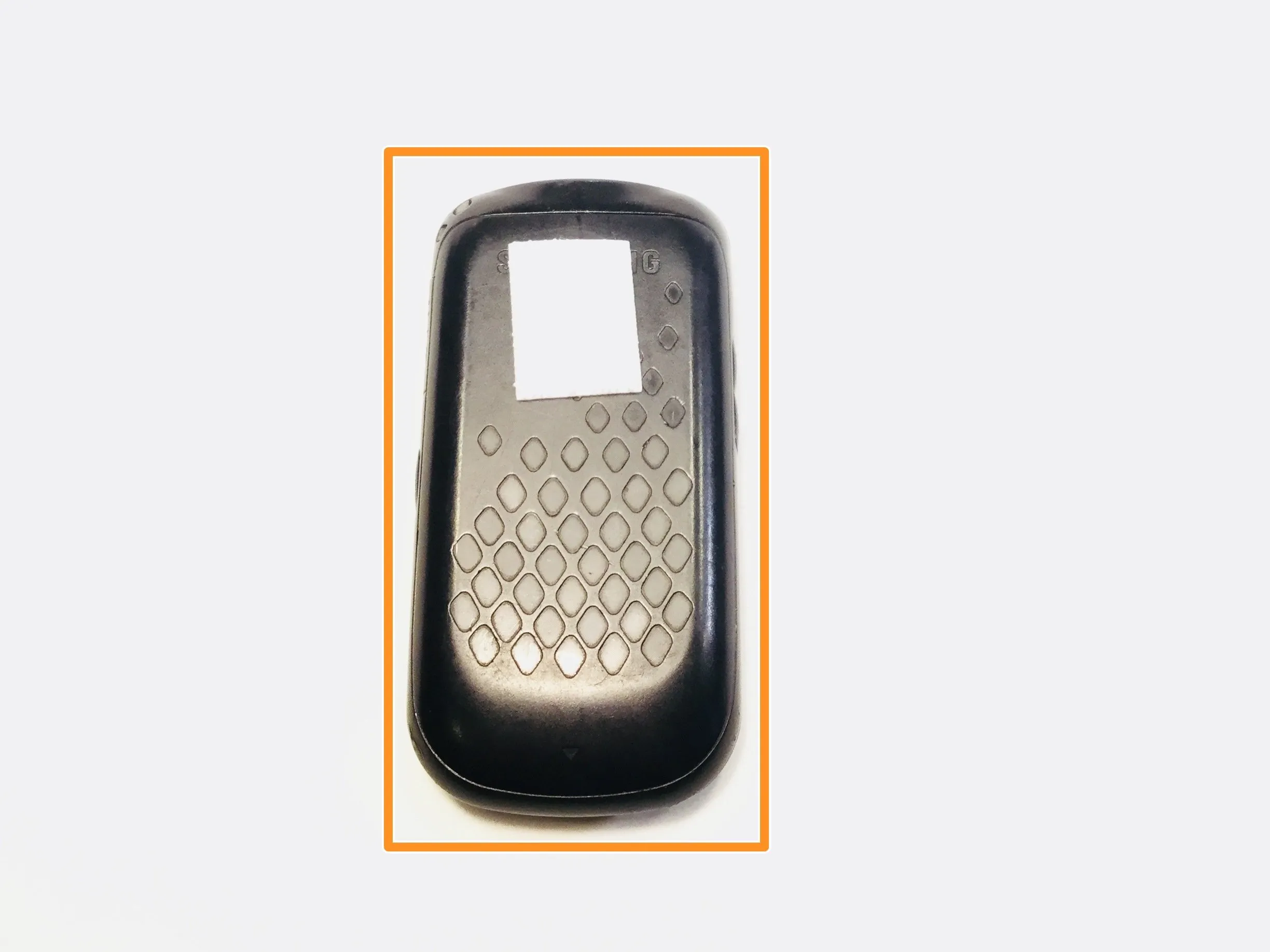

Samsung T139 Teardown, Извлечение аккумулятора и задних винтов: шаг 1, изображение 1 из 2
Samsung T139 Teardown, извлечение батареи и задних винтов: шаг 1, изображение 1 из 2 | Источник - ifixit.com

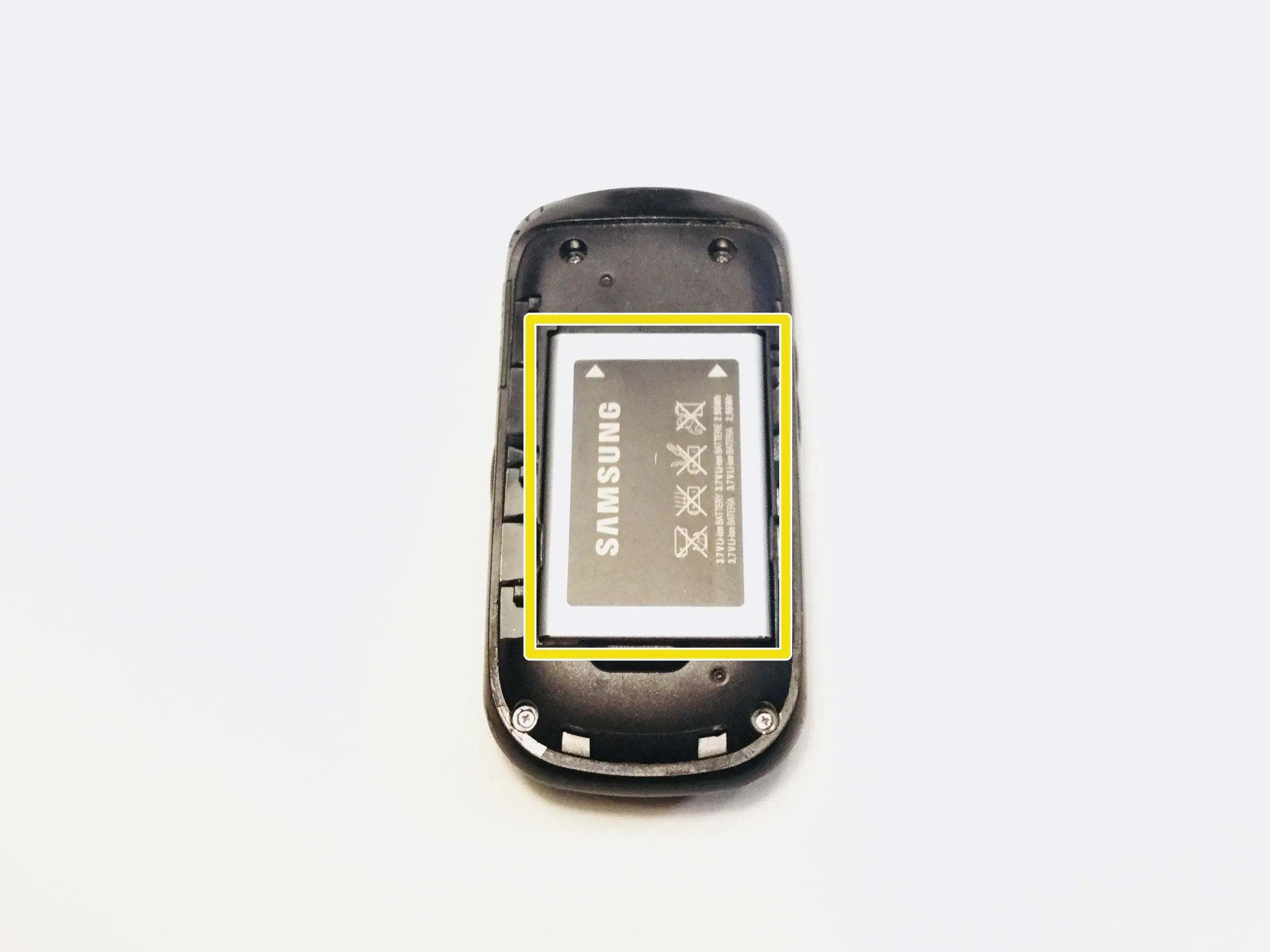

Samsung T139 Teardown, извлечение аккумулятора и задних винтов: шаг 1, изображение 2 из 2
Samsung T139 Разборка, извлечение батареи и задних винтов: шаг 1, изображение 2 из 2 | Источник - ifixit.com

  • Начните со снятия задней панели телефона. После этого вы обнаружите 4 винта Phillips 00, по два сверху слева и справа и два снизу слева и справа.

  • Выньте аккумулятор

Шаг 2 Открутите задние винты

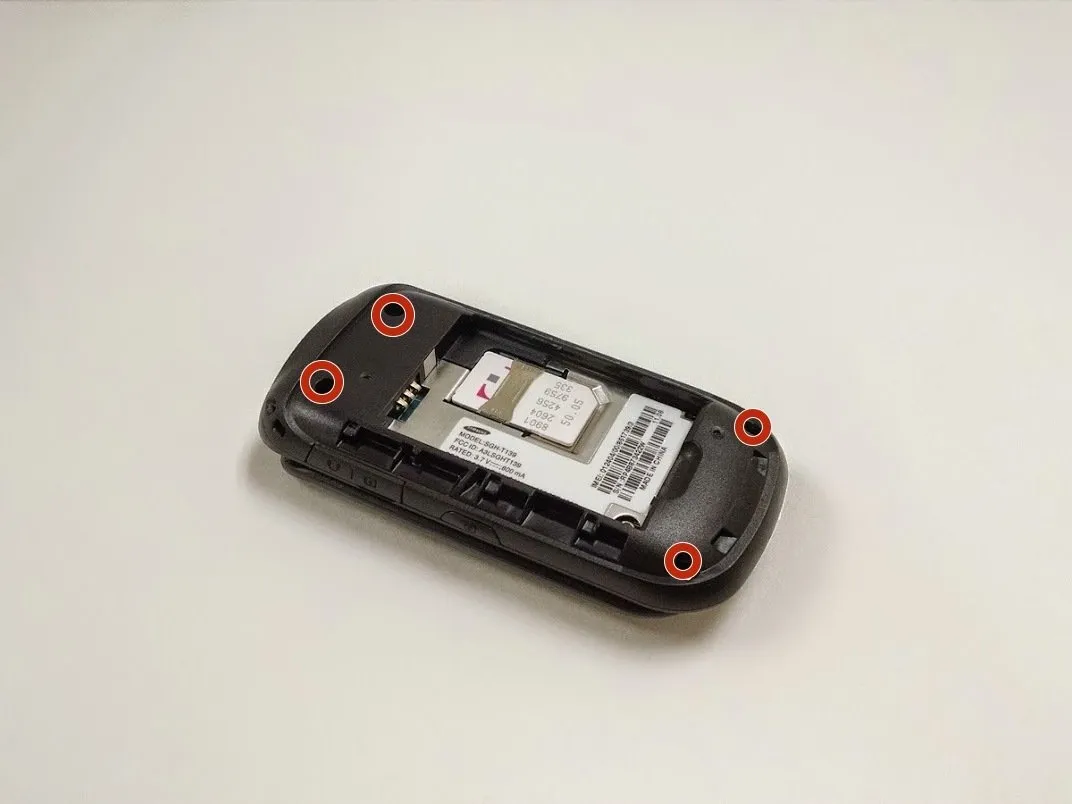

Samsung T139 Teardown, Открутите задние винты: шаг 2, изображение 1 из 1
Samsung T139 Разборка, Открутите задние винты: шаг 2, изображение 1 из 1 | Источник - ifixit.com

  • Вы увидите 4 винта phillips 00, по два сверху слева и справа и два снизу слева и справа. Выкрутите их.

Шаг 3 Снятие внешней рамки

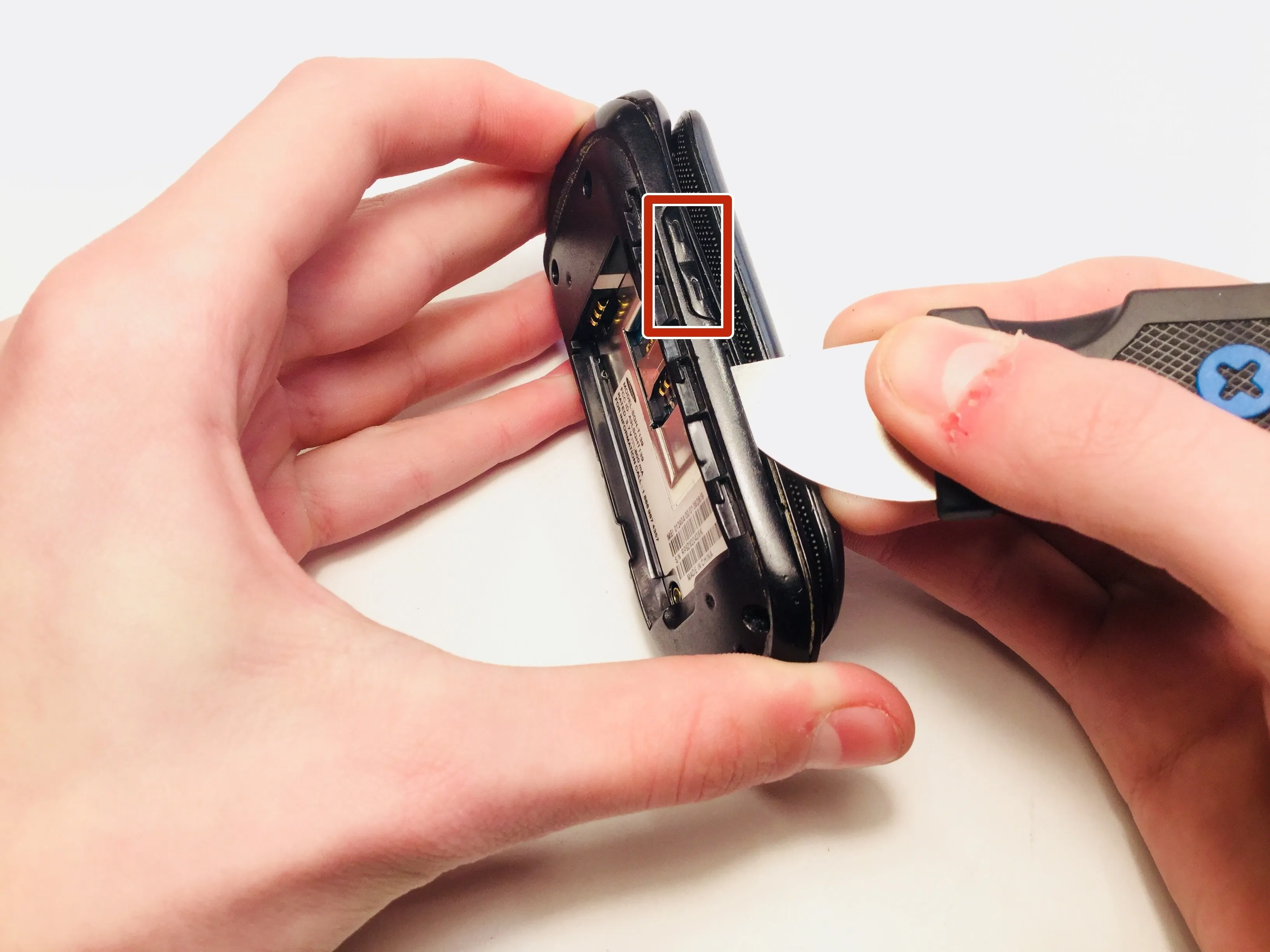

Samsung T139 Teardown, Снятие внешней рамки: шаг 3, изображение 1 из 3
Samsung T139 Teardown, удаление внешней границы: шаг 3, изображение 1 из 3 | Источник - ifixit.com

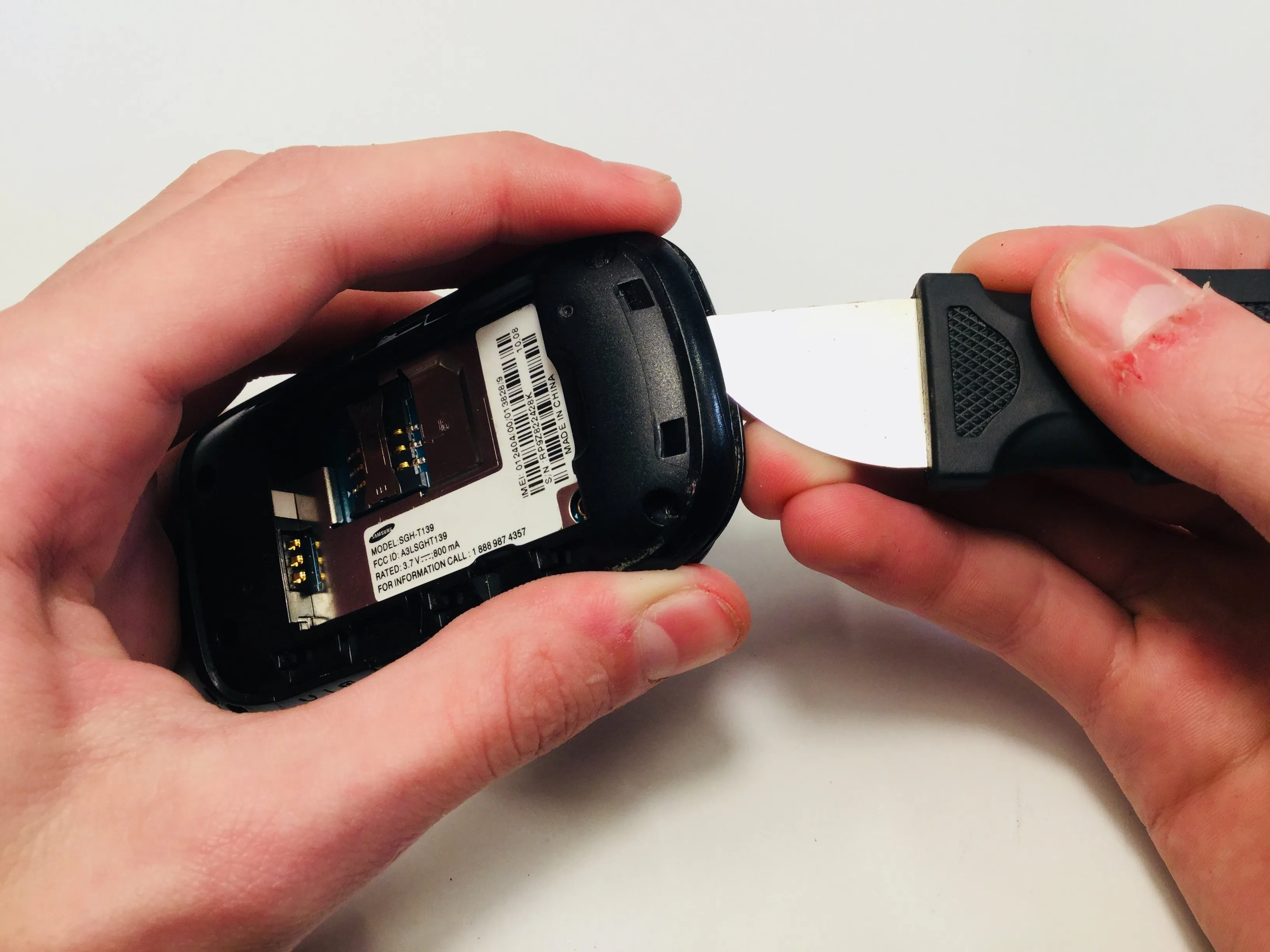

Samsung T139 Разборка, удаление внешней границы: шаг 3, изображение 2 из 3
Samsung T139 Разборка, удаление внешней границы: шаг 3, изображение 2 из 3 | Источник - ifixit.com

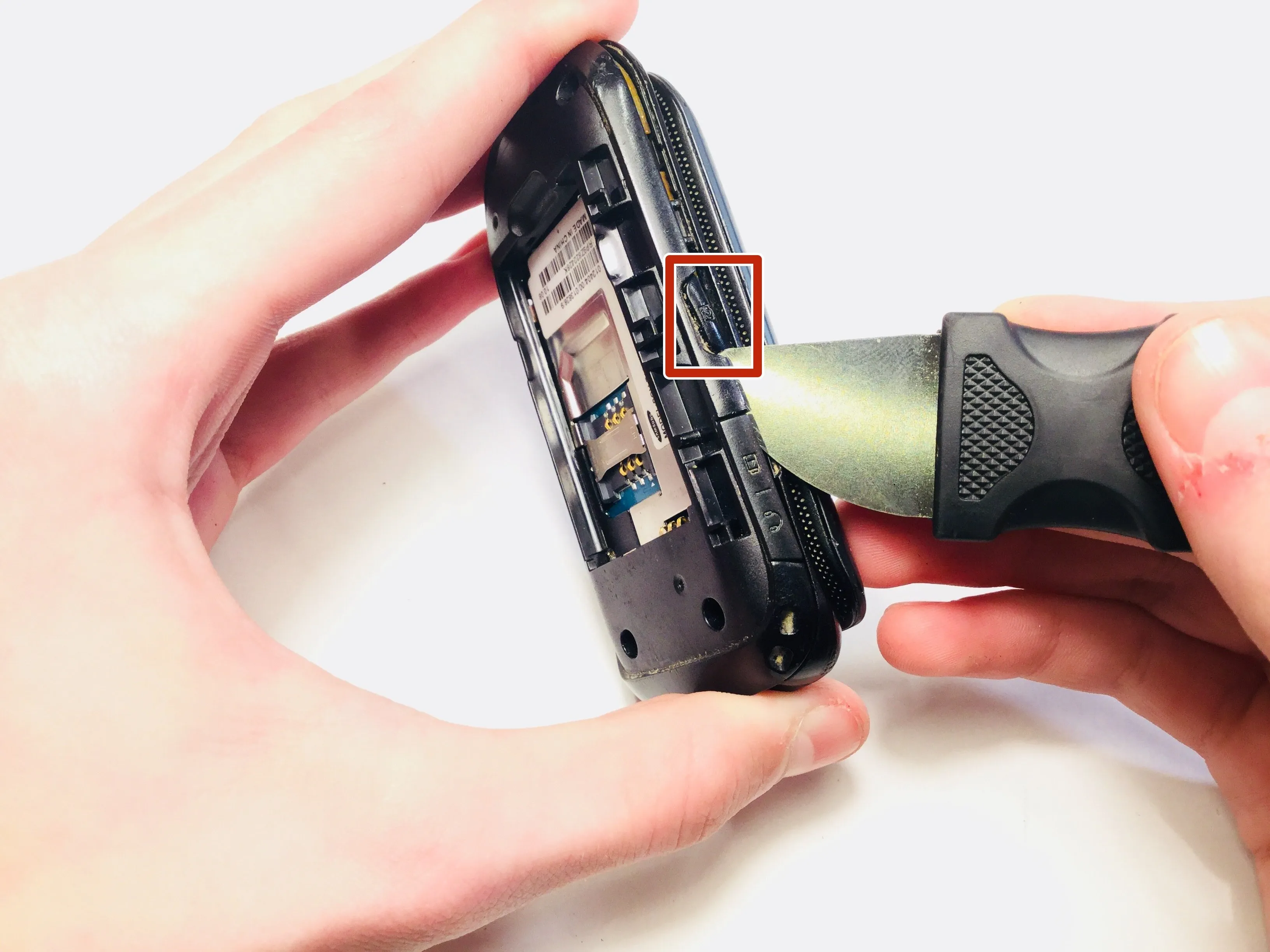

Samsung T139 Teardown, удаление внешней границы: шаг 3, изображение 3 из 3
Samsung T139 Разборка, удаление внешней границы: шаг 3, изображение 3 из 3 | Источник - ifixit.com

  • Возьмите инструмент Jimmy и проведите им по бокам телефона, пока не снимите внешнюю рамку.

  • Не забывайте о кнопках сбоку, так как они могут выпасть.

Шаг 4 Снятие логической платы

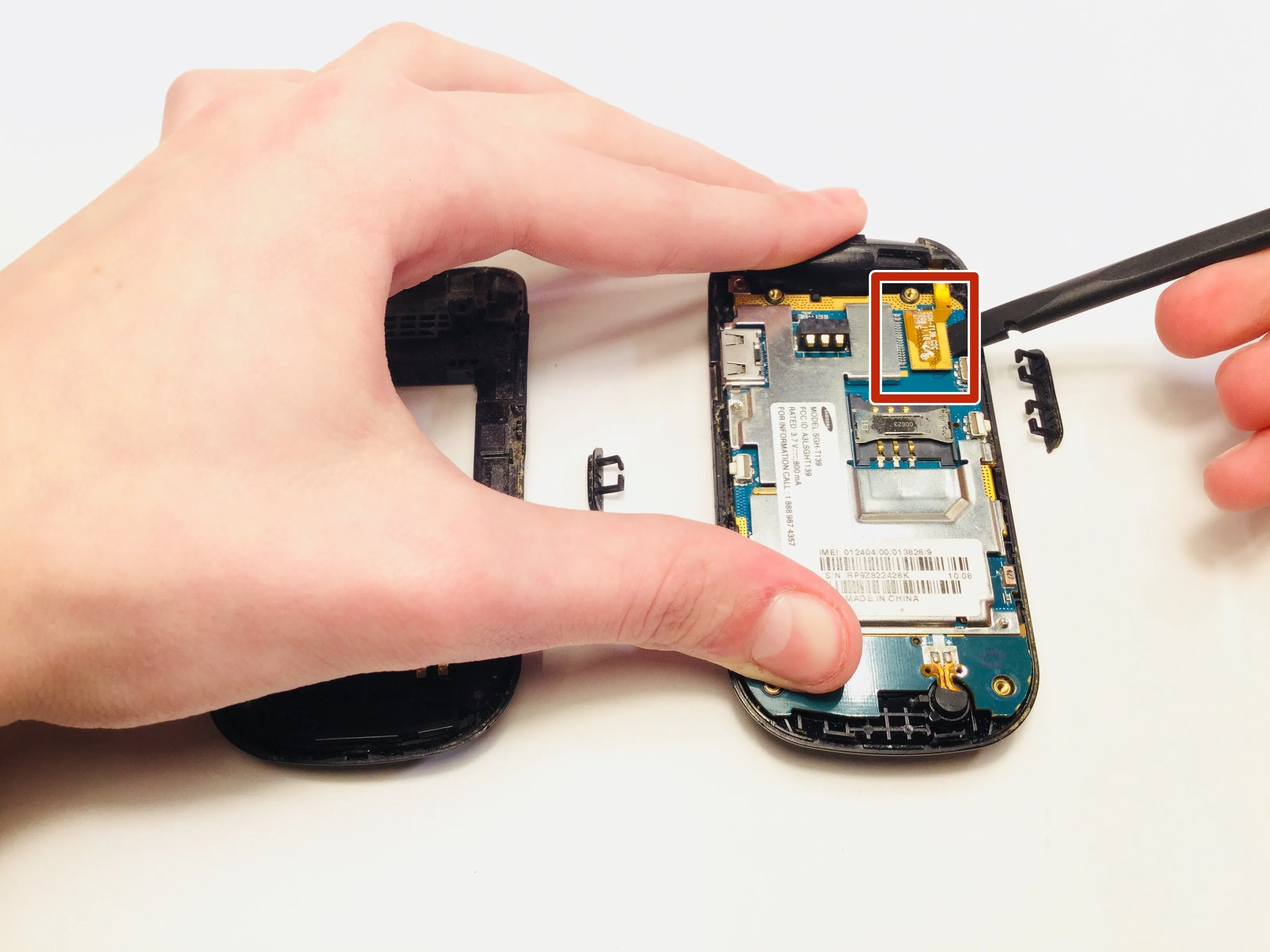

Samsung T139 Teardown, извлечение логической платы: шаг 4, изображение 1 из 2
Samsung T139 Разборка, извлечение логической платы: шаг 4, изображение 1 из 2 | Источник - ifixit.com

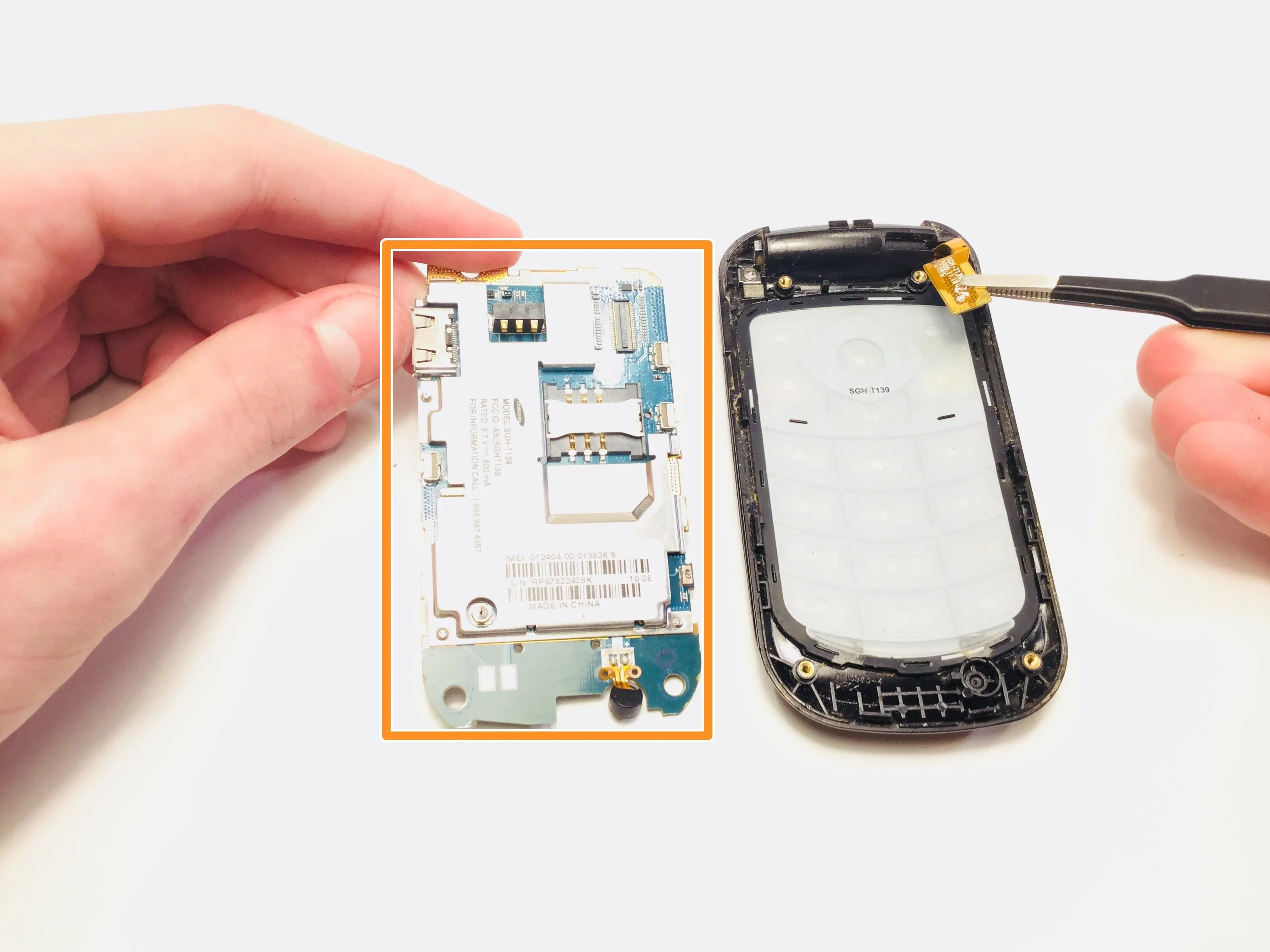

Samsung T139 Разборка, извлечение логической платы: шаг 4, изображение 2 из 2
Samsung T139 Разборка, извлечение логической платы: шаг 4, изображение 2 из 2 | Источник - ifixit.com

  • Осторожно надавите на кабель экрана, чтобы освободить его.

  • Затем снимите логическую плату.

Шаг 5 Снятие клавиатуры

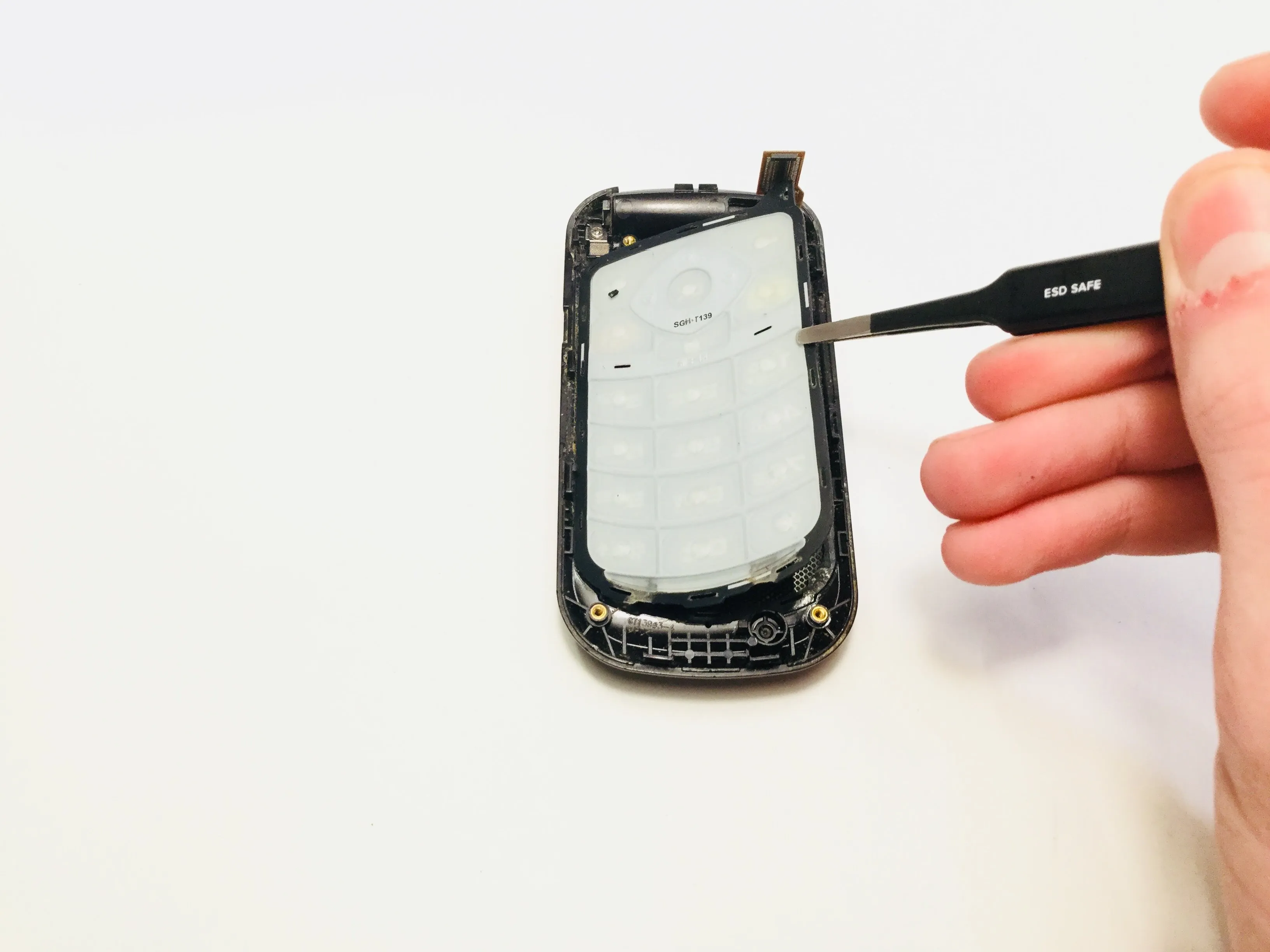

Samsung T139 Разборка, снятие клавиатуры: шаг 5, изображение 1 из 1
Samsung T139 Разборка, извлечение клавиатуры: шаг 5, изображение 1 из 1 | Источник - ifixit.com

  • Выньте клавиатуру, аккуратно потянув за боковую часть пинцетом.

Шаг 6 Открутите винты

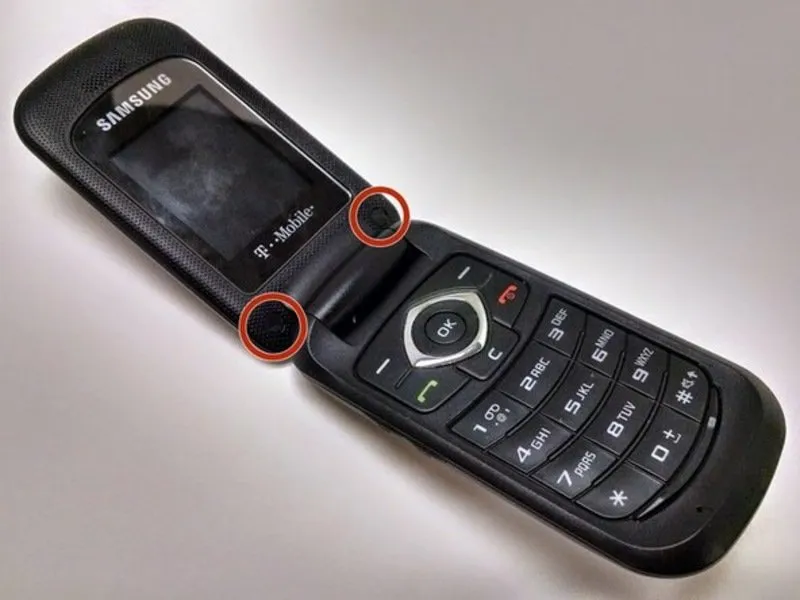

Samsung T139 Разборка, Открутите винты: шаг 6, изображение 1 из 2
Разборка Samsung T139, извлечение винтов: шаг 6, изображение 1 из 2 | Источник - ifixit.com

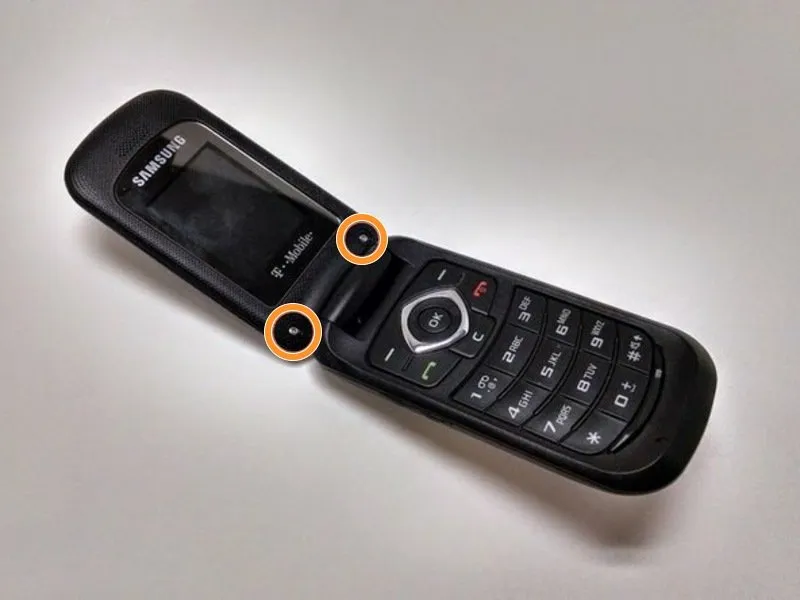

Разборка Samsung T139, откручивание винтов: шаг 6, изображение 2 из 2
Разборка Samsung T139, откручивание винтов: шаг 6, изображение 2 из 2 | Источник - ifixit.com

  • Снимите две черные крышки винтов в нижней части экрана

  • Выкрутите два винта, которые будут открыты.

Шаг 7 Снятие корпуса

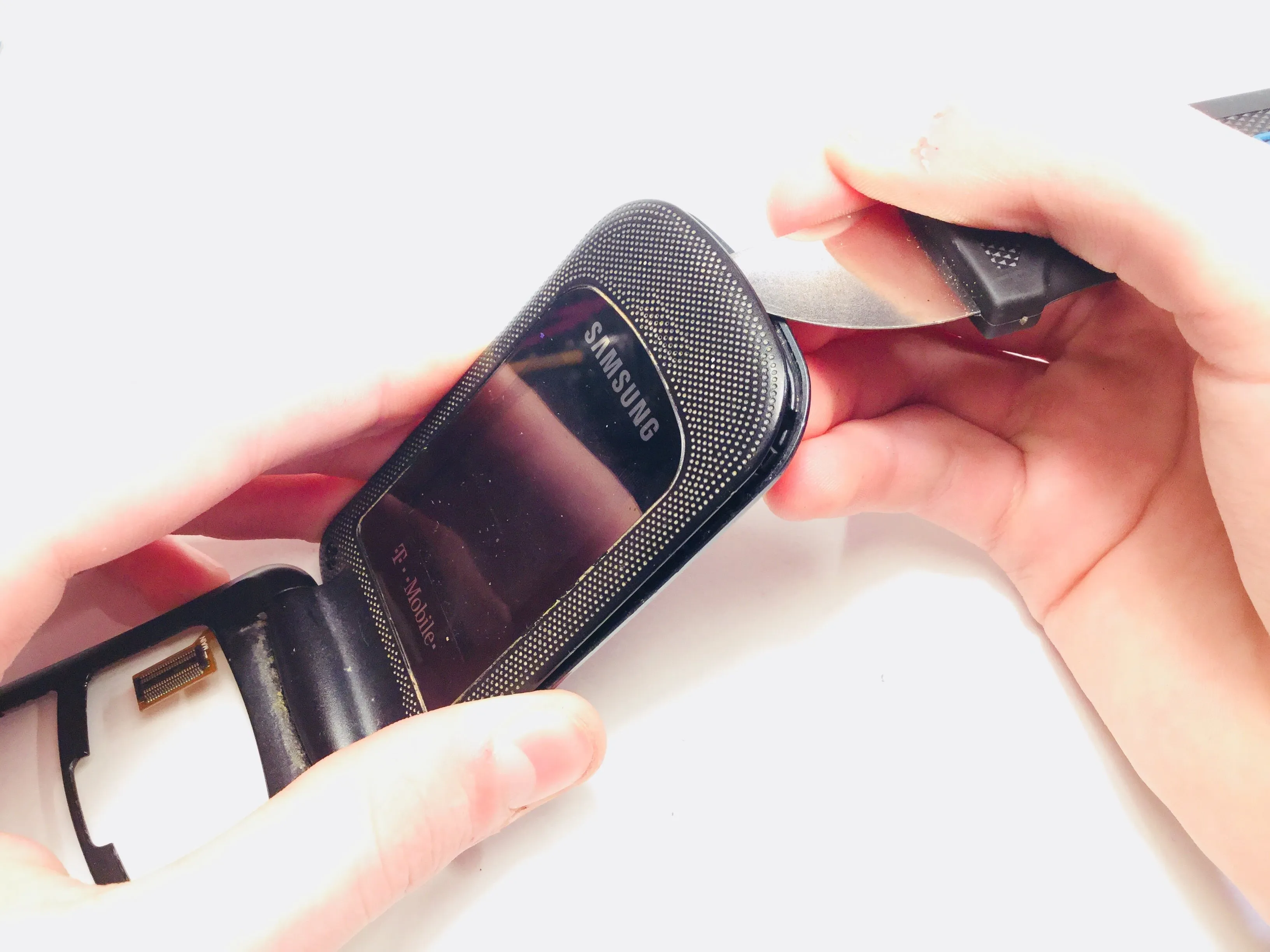

Samsung T139 Teardown, Снятие корпуса: шаг 7, изображение 1 из 2
Samsung T139 Разборка, снятие корпуса: шаг 7, изображение 1 из 2 | Источник - ifixit.com

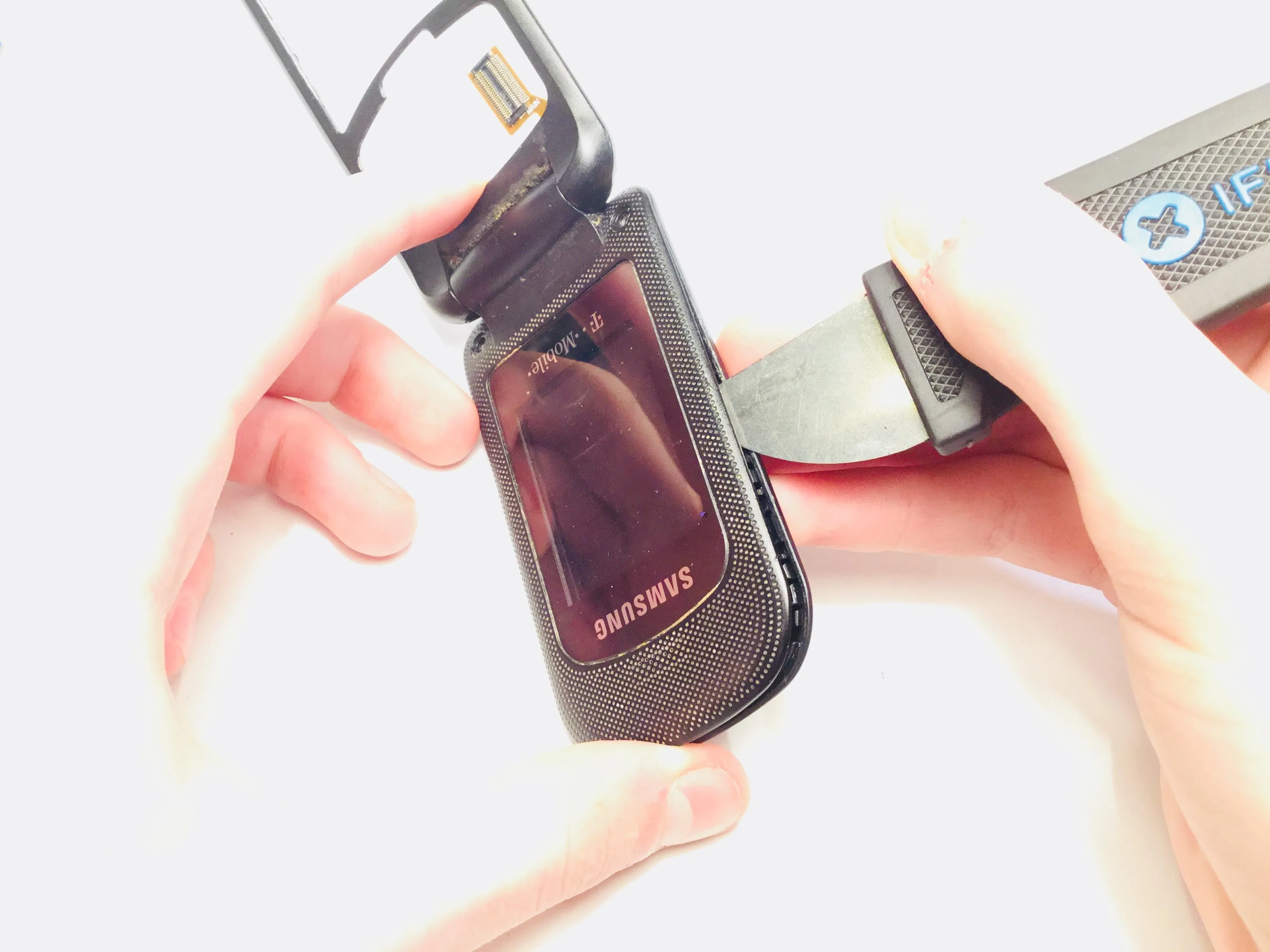

Samsung T139 Разборка, снятие корпуса: шаг 7, изображение 2 из 2
Samsung T139 Разборка, снятие корпуса: шаг 7, изображение 2 из 2 | Источник - ifixit.com

  • Возьмите Jimmy и обойдите его, пока не снимите переднюю часть корпуса (ту, что с меньшим экраном).

Шаг 8 Смотрим на телефон

Samsung T139 Teardown, Взгляд на телефон: шаг 8, изображение 1 из 1
Разборка Samsung T139, взгляд на телефон: шаг 8, изображение 1 из 1 | Источник - ifixit.com

  • После выполнения шестого шага телефон должен выглядеть следующим образом

Шаг 9 Отсоедините логическую плату от экрана

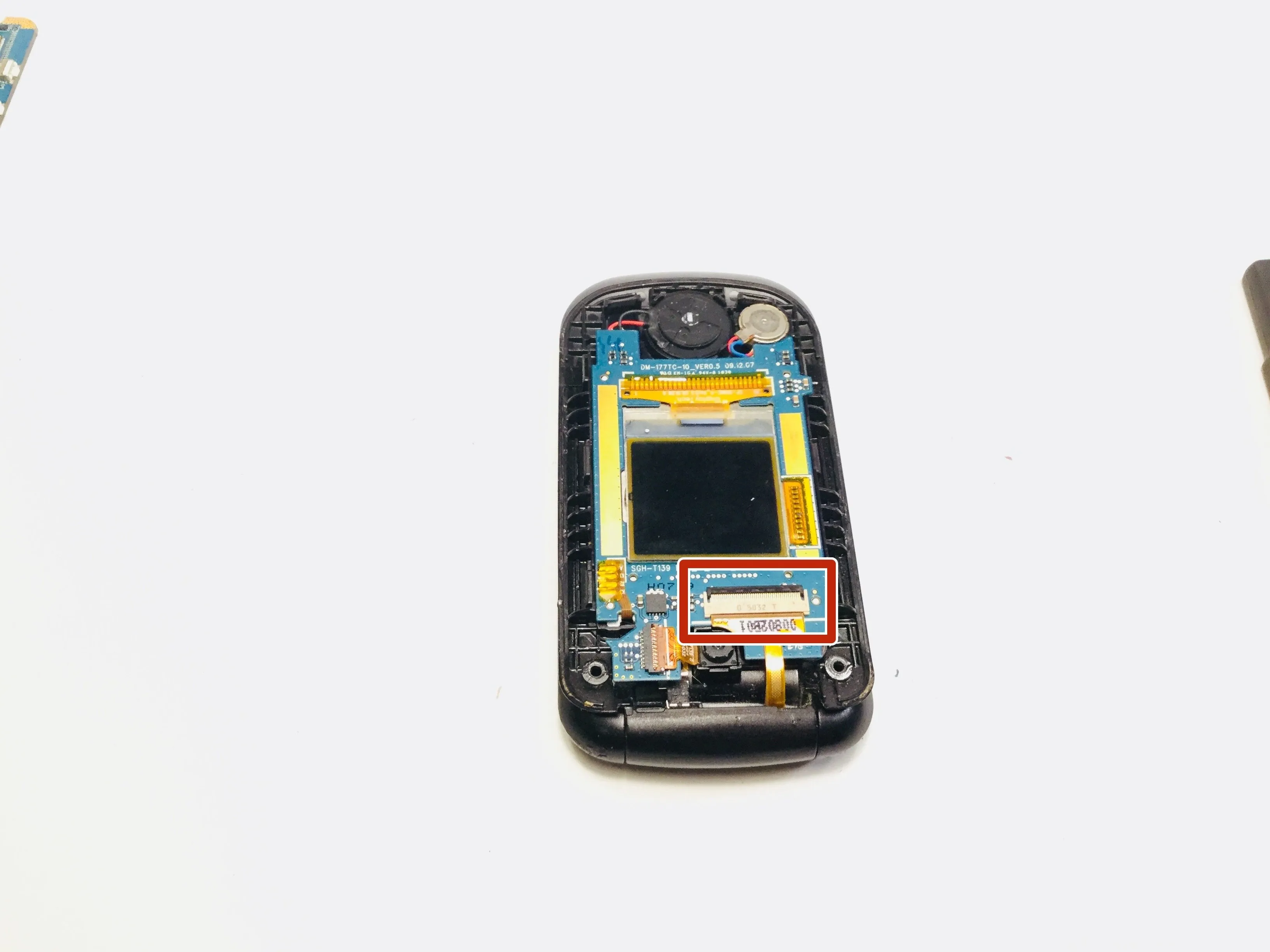

Разборка Samsung T139, демонтаж соединения логической платы с экраном: шаг 9, изображение 1 из 3
Samsung T139 Разборка, извлечение логической платы для подключения к экрану: шаг 9, изображение 1 из 3 | Источник - ifixit.com

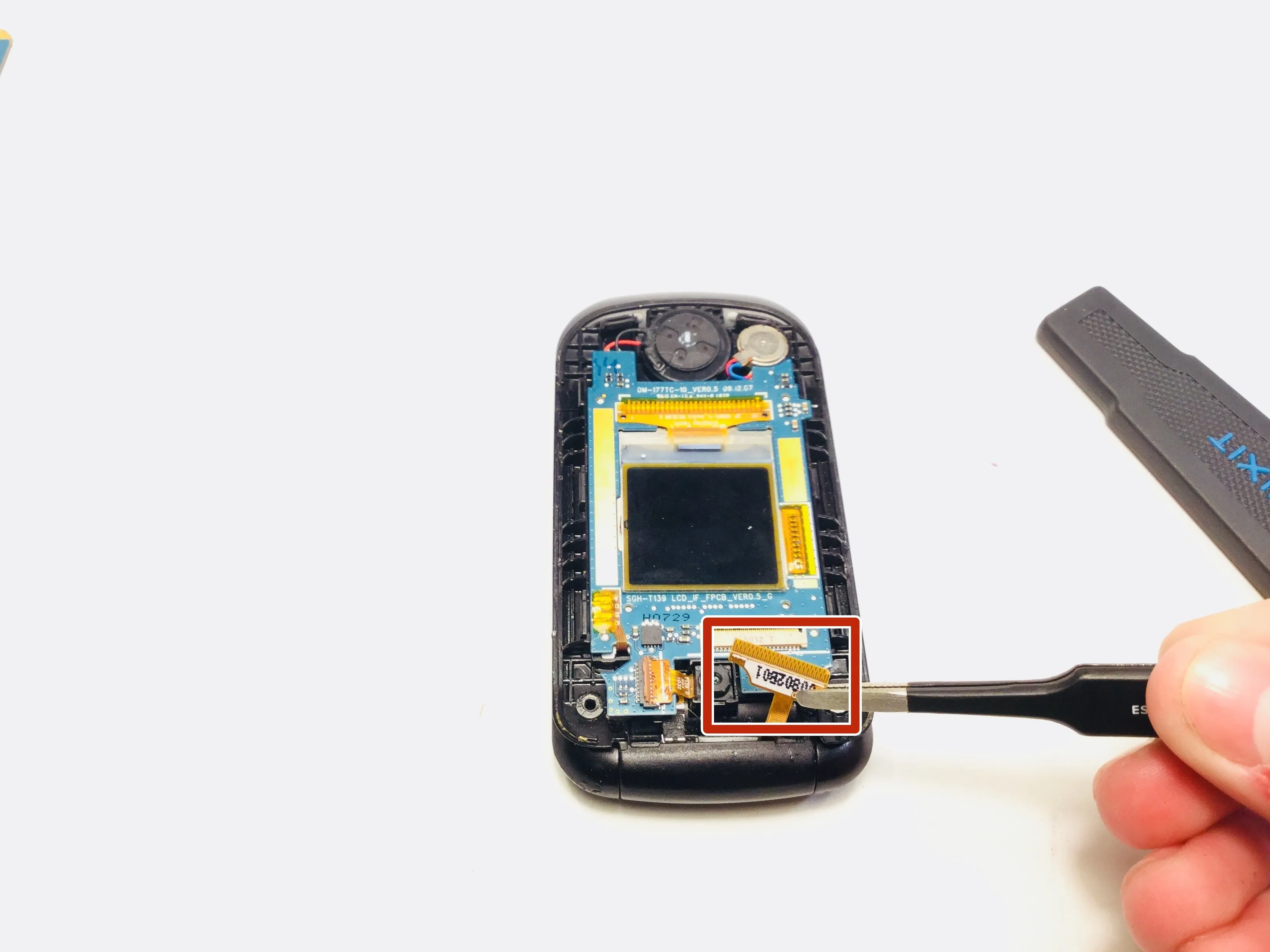

Разборка Samsung T139, демонтаж соединения логической платы с экраном: шаг 9, изображение 2 из 3
Samsung T139 Разборка, демонтаж соединения логической платы с экраном: шаг 9, изображение 2 из 3 | Источник - ifixit.com

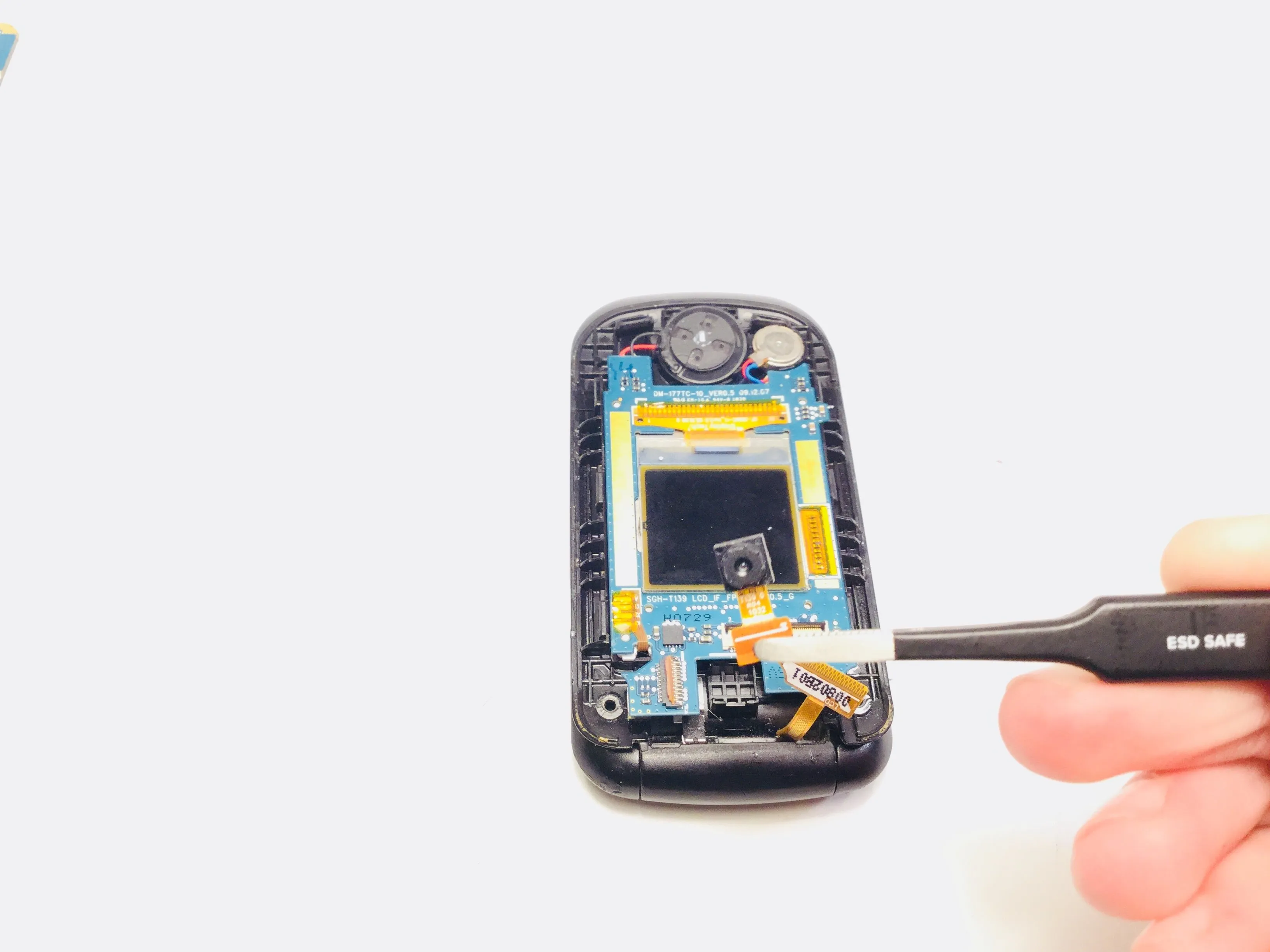

Разборка Samsung T139, демонтаж соединения логической платы с экраном: шаг 9, изображение 3 из 3
Samsung T139 Разборка, извлечение логической платы для подключения к экрану: шаг 9, изображение 3 из 3 | Источник - ifixit.com

  • Возьмите палочку и надавите на маленькую черную полоску на верхнем конце кабеля от экрана к логической плате.

Шаг 10 Снимите камеру

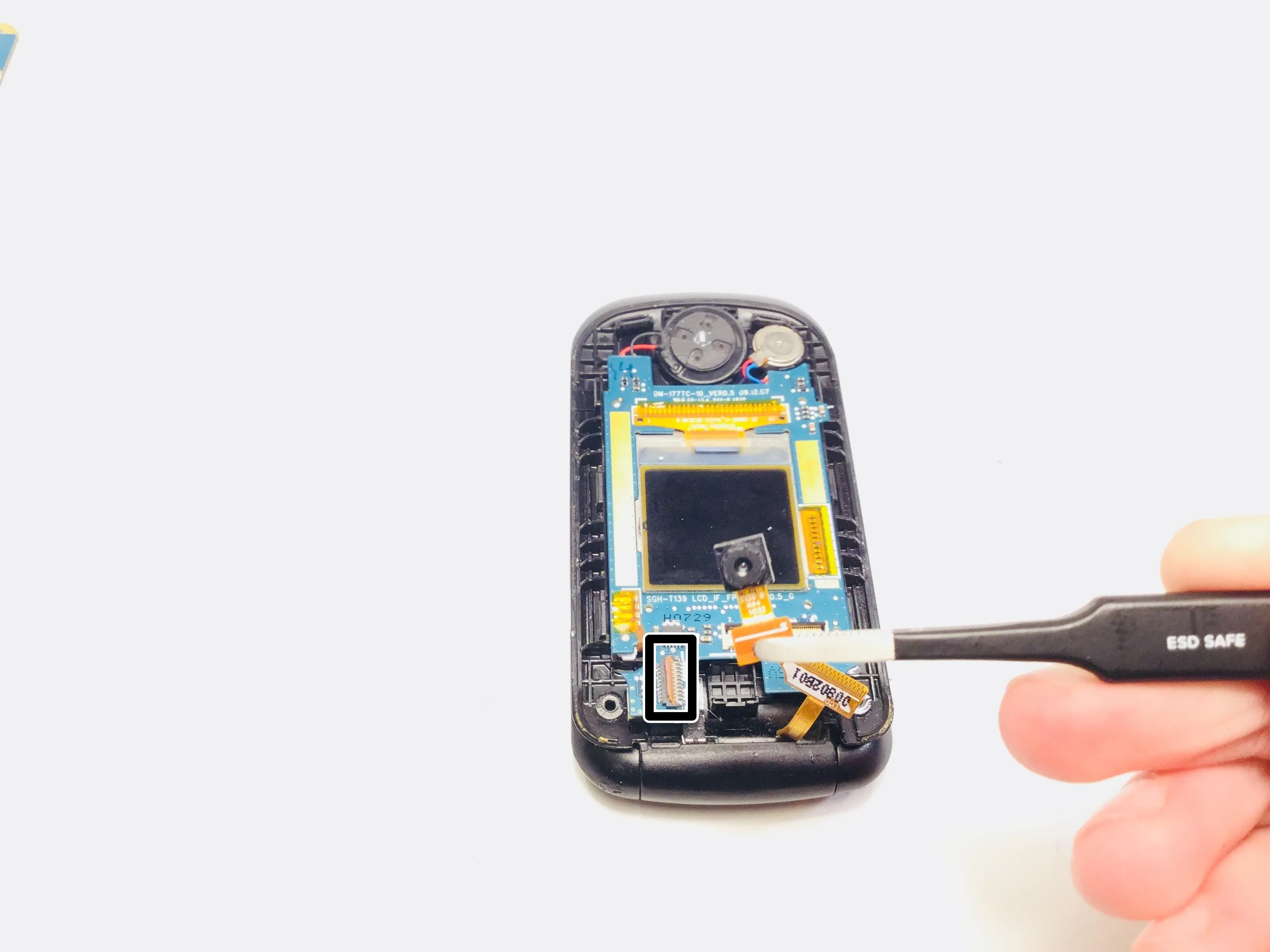

Samsung T139 Teardown, извлечение камеры: шаг 10, изображение 1 из 1
Samsung T139 Разборка, извлечение камеры: шаг 10, изображение 1 из 1 | Источник - ifixit.com

  • Возьмите палочку и подденьте маленькую красную полоску над кабелем камеры.

  • Вытяните кабель и снимите камеру.

Шаг 11 Извлечение экрана

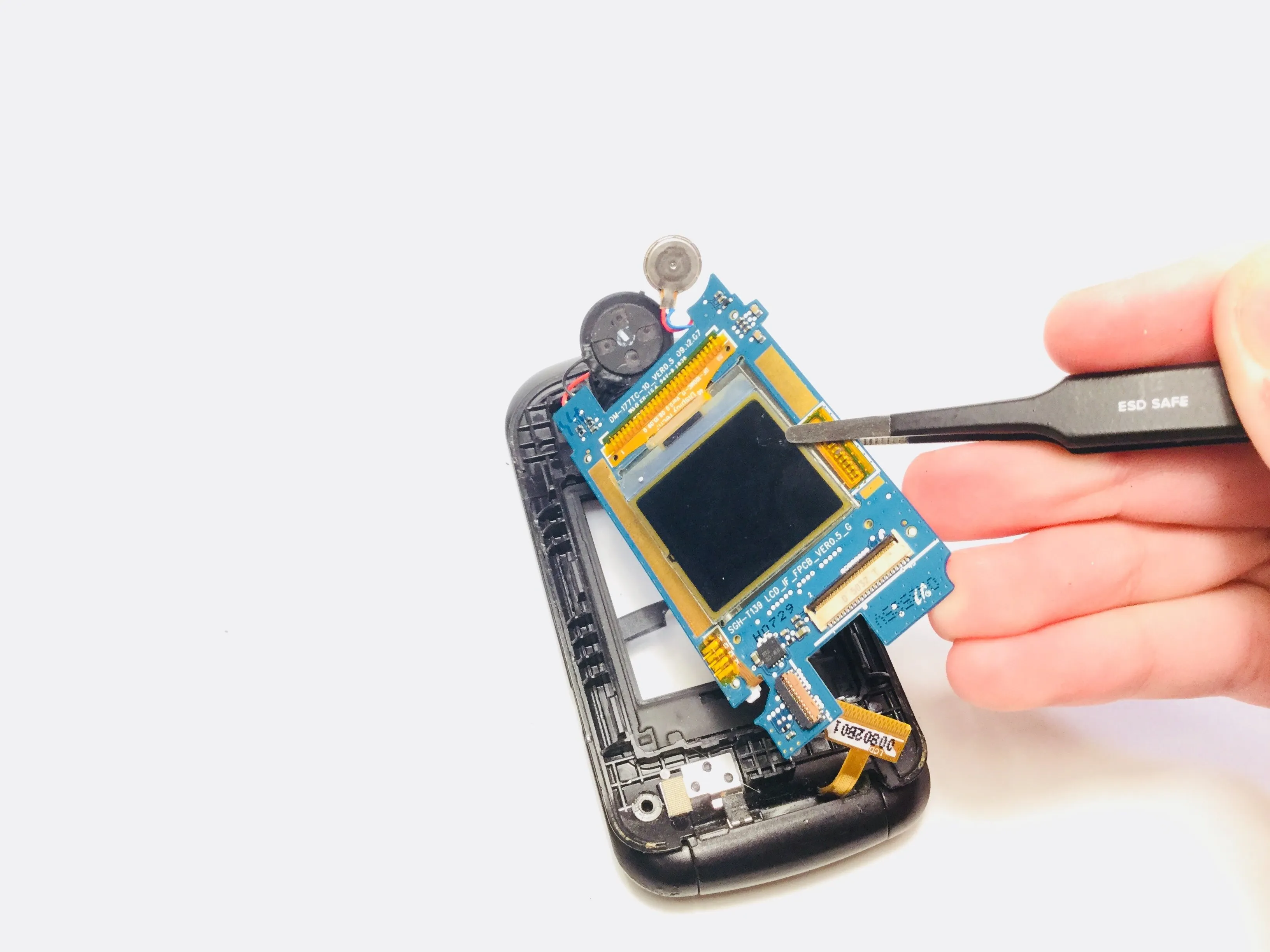

Samsung T139 Teardown, Вытаскивание экрана: шаг 11, изображение 1 из 1
Разборка Samsung T139, извлечение экрана: шаг 11, изображение 1 из 1 | Источник - ifixit.com

  • Возьмите пинцет и подденьте, чтобы снять экран.

Шаг 12 Готовый продукт

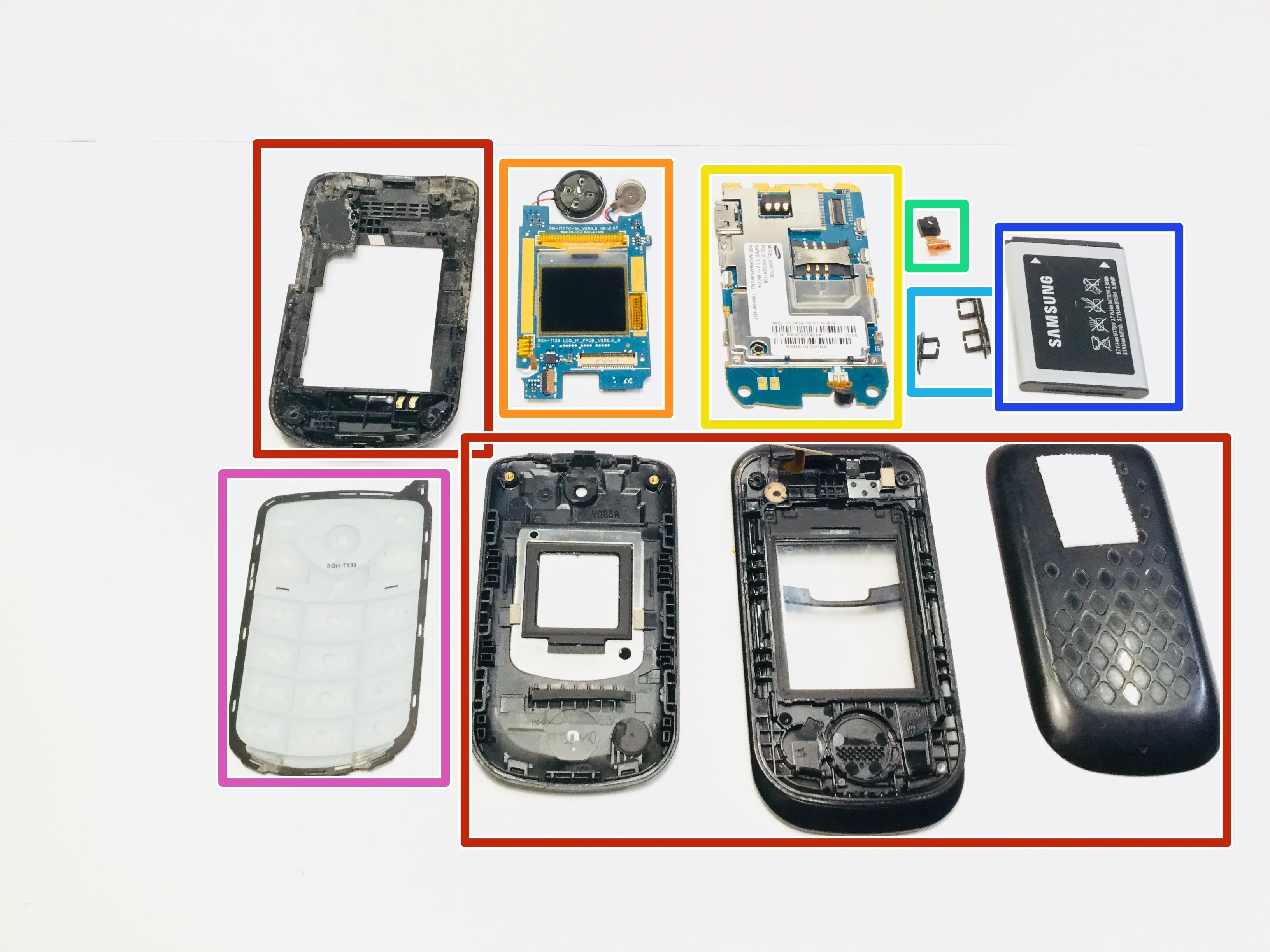

Samsung T139 Teardown, Готовый продукт: шаг 12, изображение 1 из 1
Samsung T139 Teardown, Готовый продукт: шаг 12, изображение 1 из 1 | Источник - ifixit.com

  • Поздравляем! Вы закончили. Давайте посмотрим, что у нас есть.

  • Внешние корпуса

  • Экраны

  • Логическая плата

  • Камера

  • Несколько крышек для кнопок

  • Батарея

  • Крышка клавиатуры
