Разборка беспроводной зарядной панели Samsung

Введение

Простое руководство по безопасной разборке беспроводной зарядной панели Samsung.

Что вам понадобится

Детали

Инструменты

•

•

Шаг 1 Возьмите беспроводное зарядное устройство

• Не снимайте резиновое кольцо сверху, клей может ослабнуть (как мой, который едва придерживается), когда вы попытаетесь заменить его.

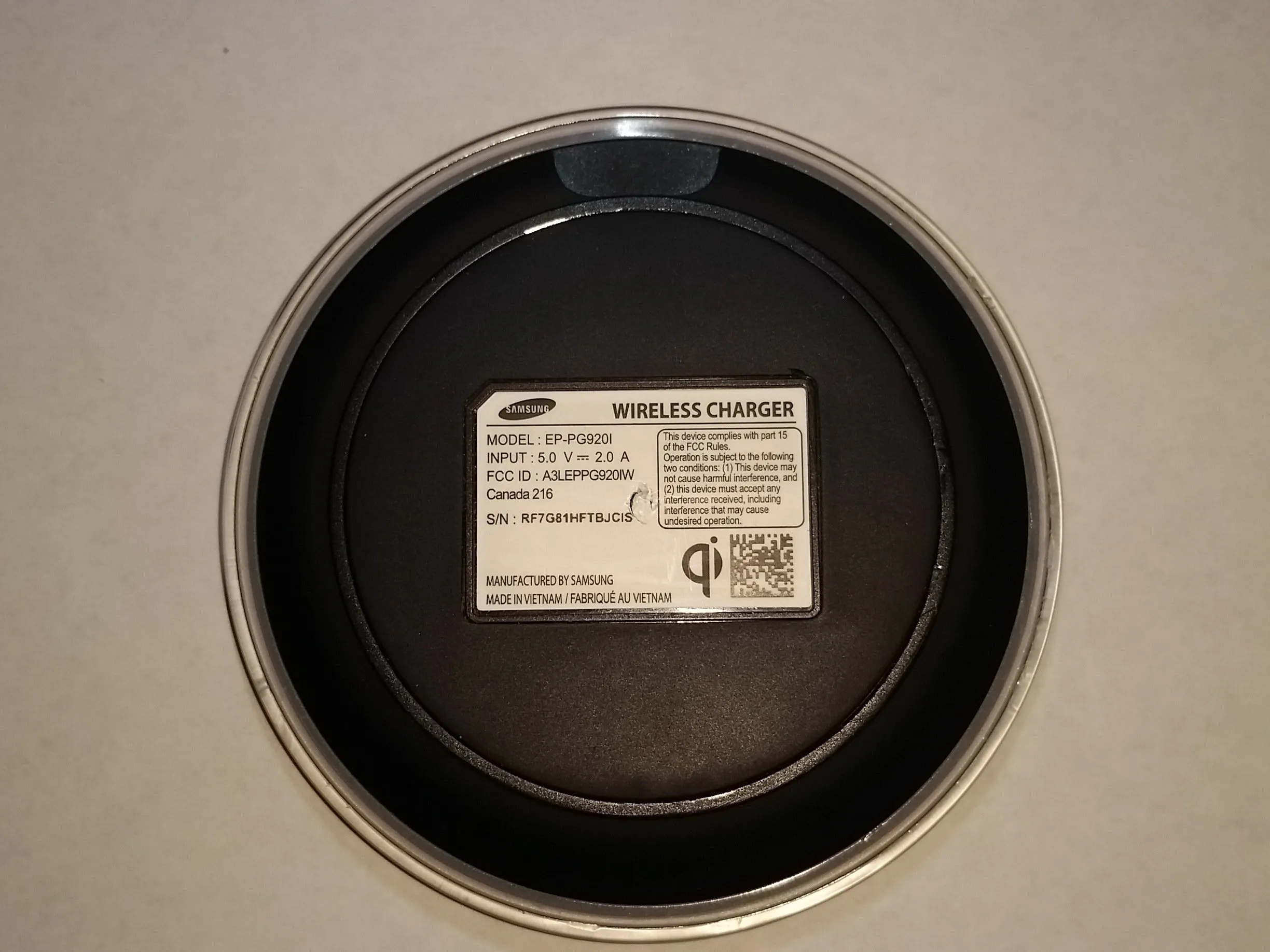

Шаг 2 Переверните зарядную панель

• Переверните беспроводную зарядную панель, обратив внимание на расположение логотипа Qi (внизу справа от этикетки)

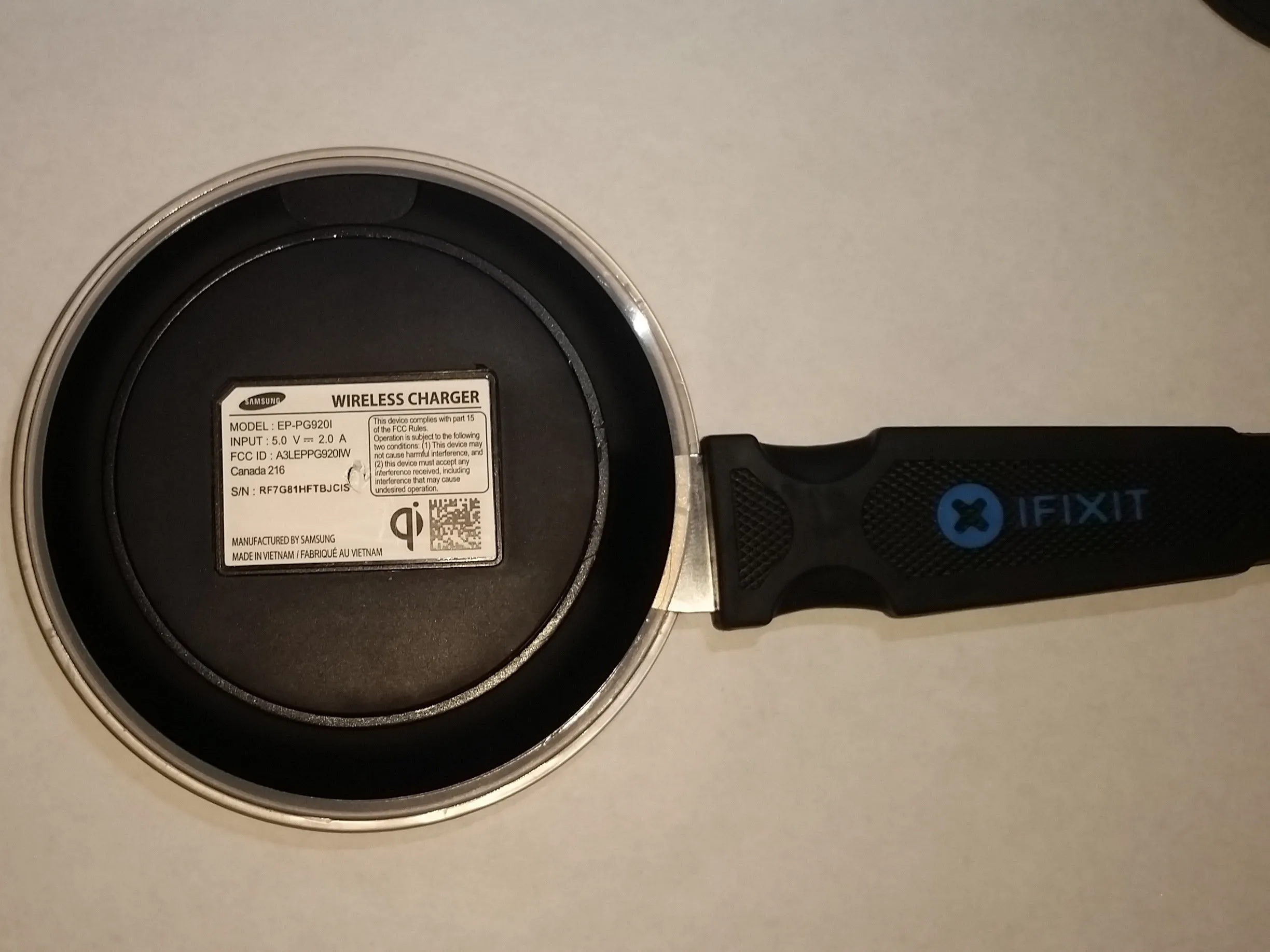

Шаг 3 Использование инструмента Джимми

• С помощью инструмента Jimmy подденьте два прозрачных пластиковых слоя. Старайтесь, чтобы кончик джимми был направлен вверх, когда вы вставляете его в зарядную панель, а закругленная сторона - вниз (по отношению к логотипу Qi).

• Теперь аккуратно сдвиньте джимми вверх до упора.

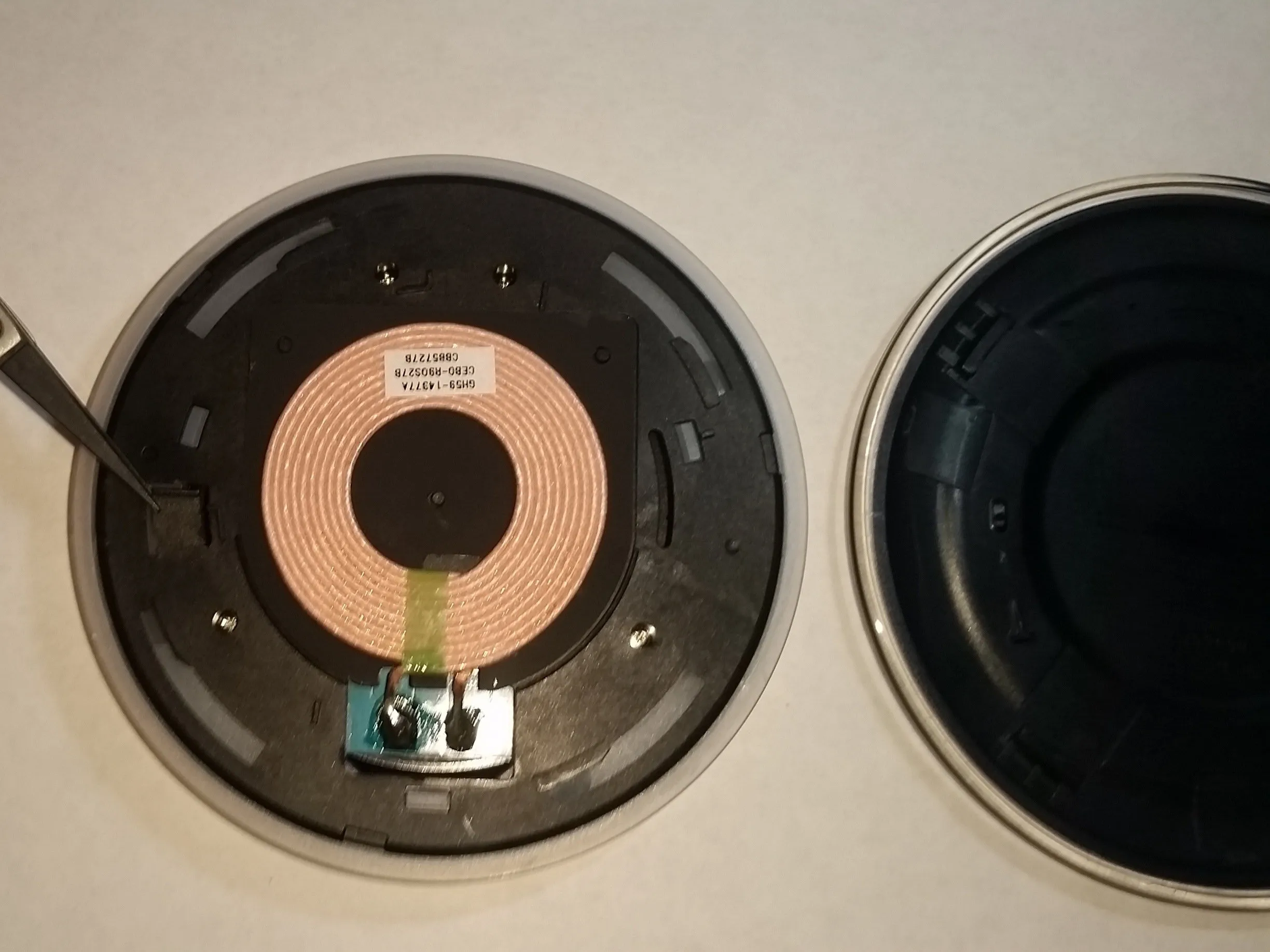

Шаг 4 Отделение крышки и средней рамки

• Не вынимая инструмент Jimmy, поверните верхнюю часть (все еще перевернутую) по часовой стрелке, а нижнюю - против часовой стрелки. Обе части отделятся друг от друга.

• Обратите внимание на расположение этого выступа, который удерживается обратным пинцетом. Мой отломился, потому что я слишком грубо загнул его обратно, но вам может понадобиться слегка загнуть его, чтобы сохранить способность зарядного устройства оставаться закрытым при транспортировке.

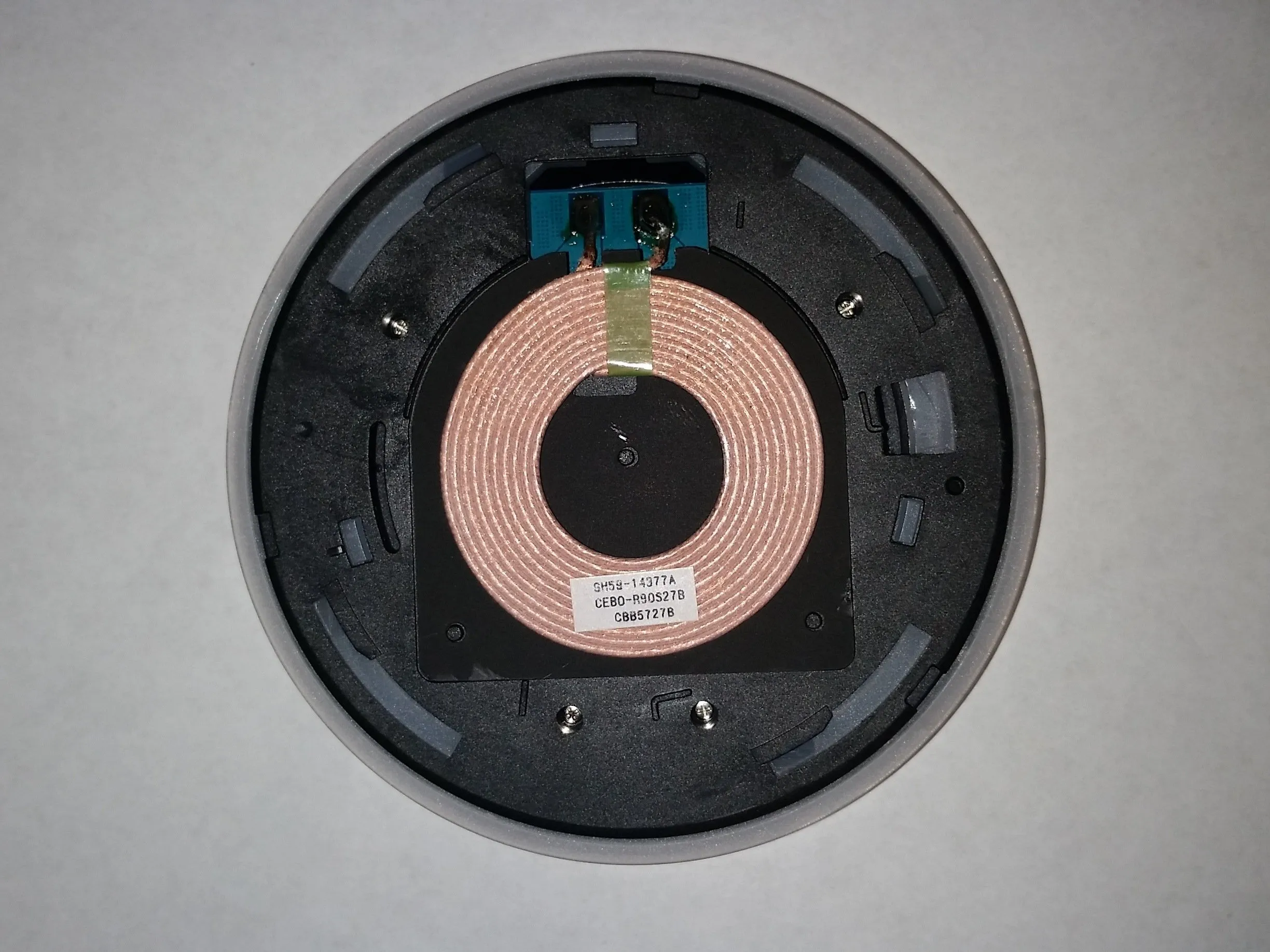

Шаг 5 Использование отвертки

• Выкрутите четыре отмеченных винта из отверстий с помощью маленькой отвертки...

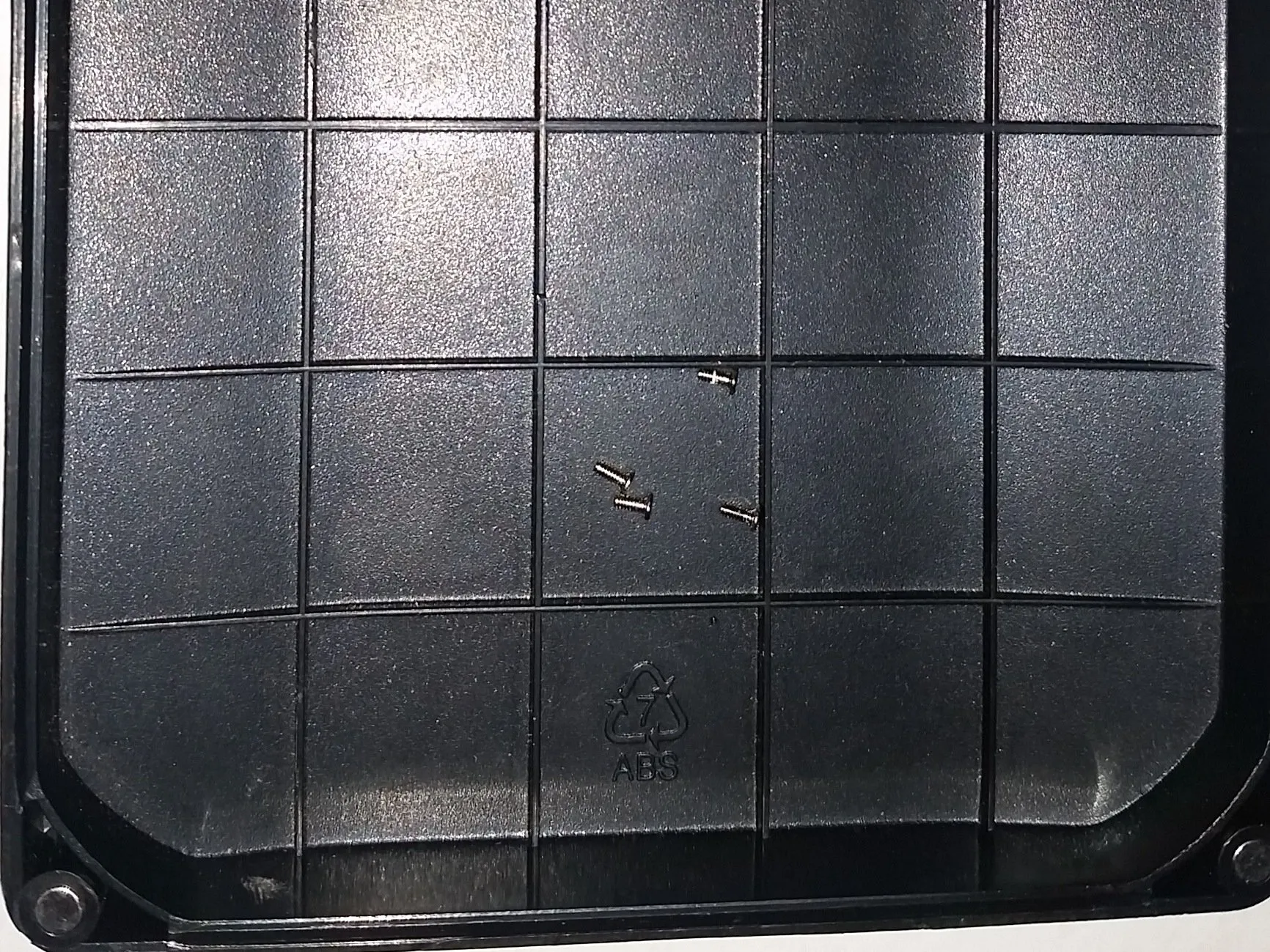

Шаг 6 Не потеряйте винты!

• ...Убедитесь, что вы поместили их в лоток для винтов или безопасное место, пока не будете готовы собрать зарядную панель.

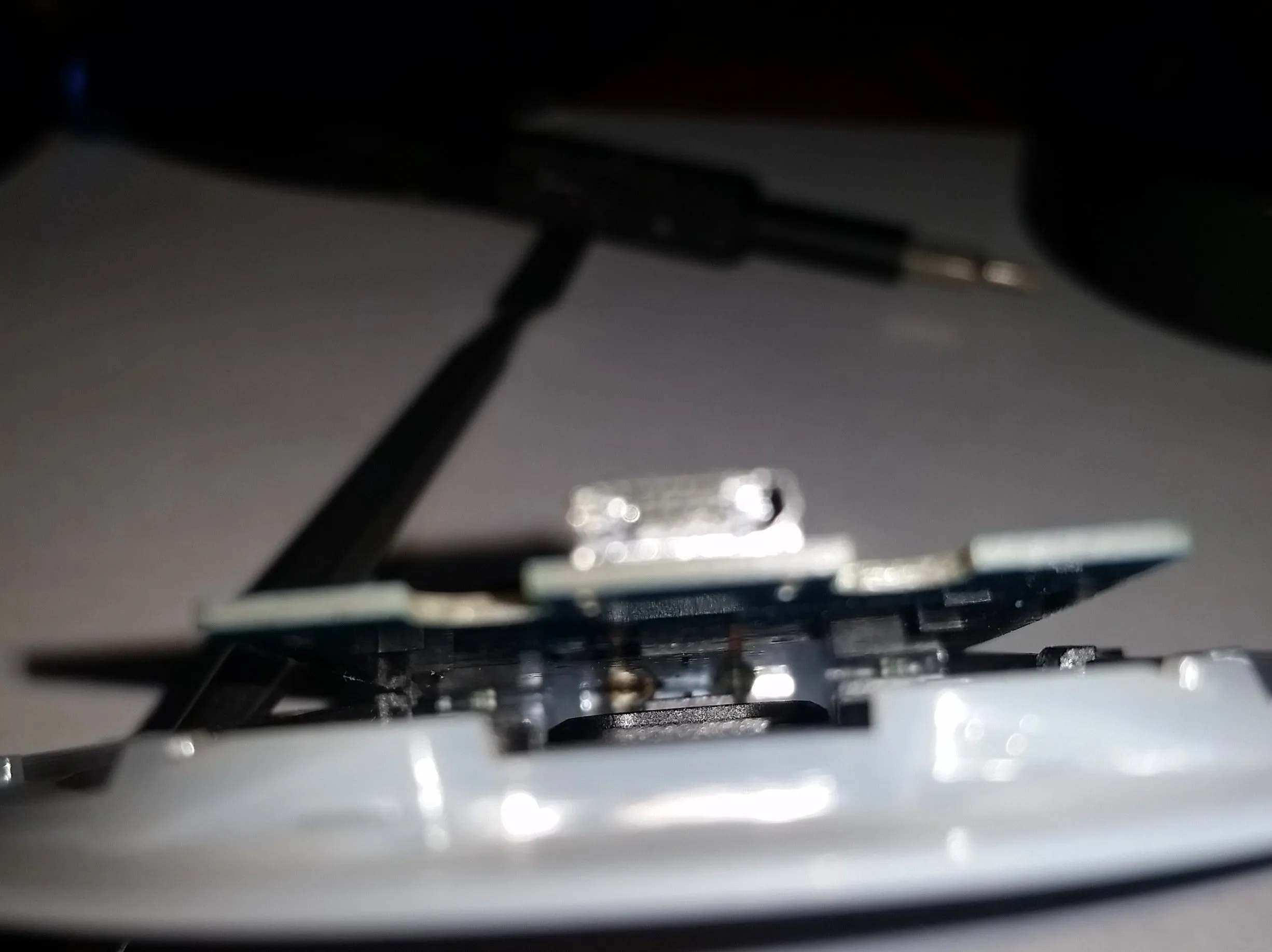

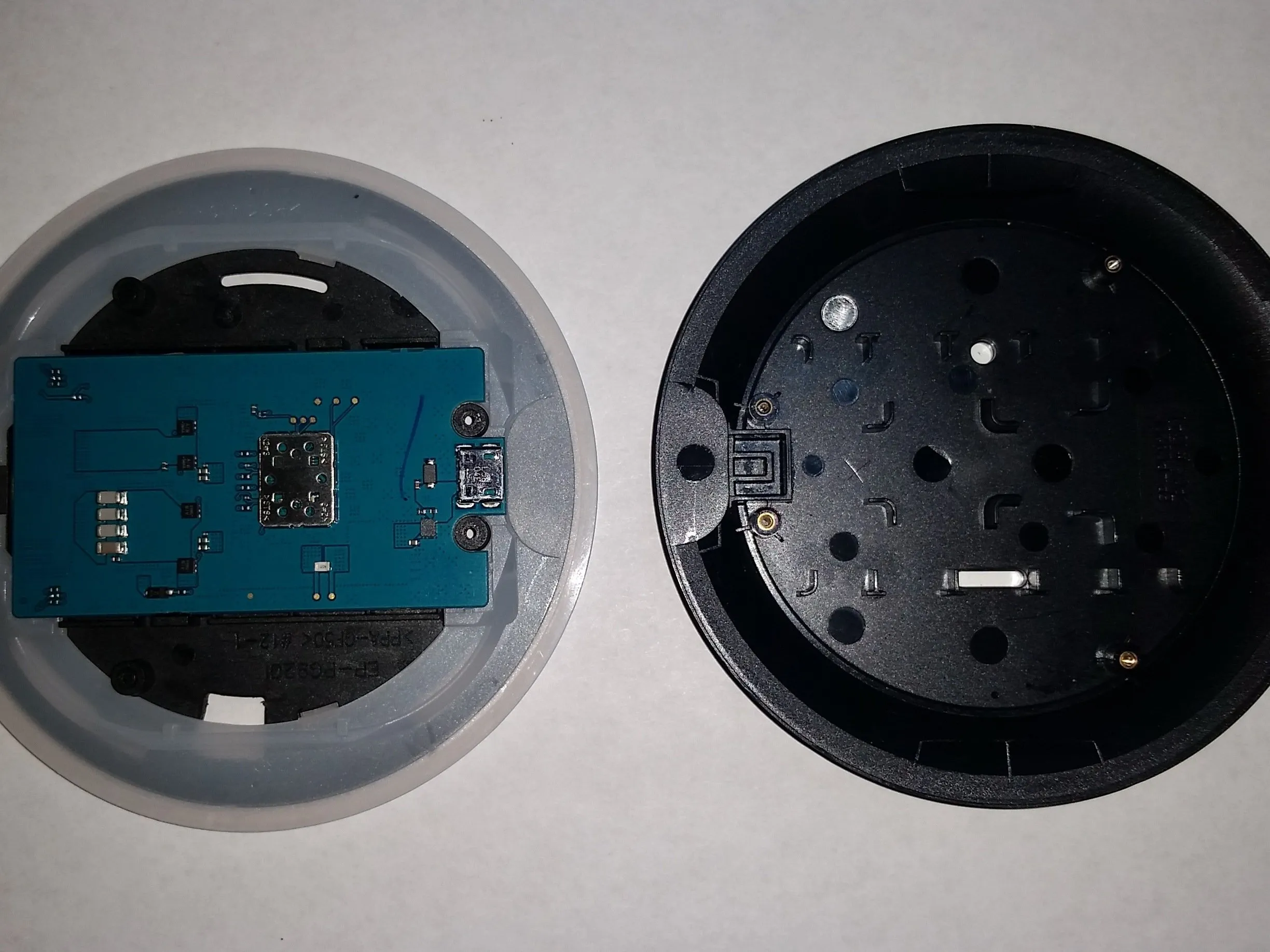

Шаг 7 Разделение средней рамки и основания

• Аккуратно отделите две части. Здесь вы найдете плату питания.

• Внимание: НЕ пытайтесь снять плату питания, если вы не собираетесь перепаивать зарядные катушки. Задняя часть платы питания полностью пуста, поэтому единственными заменяемыми компонентами являются микросхемы на лицевой стороне, которую вы видите здесь.

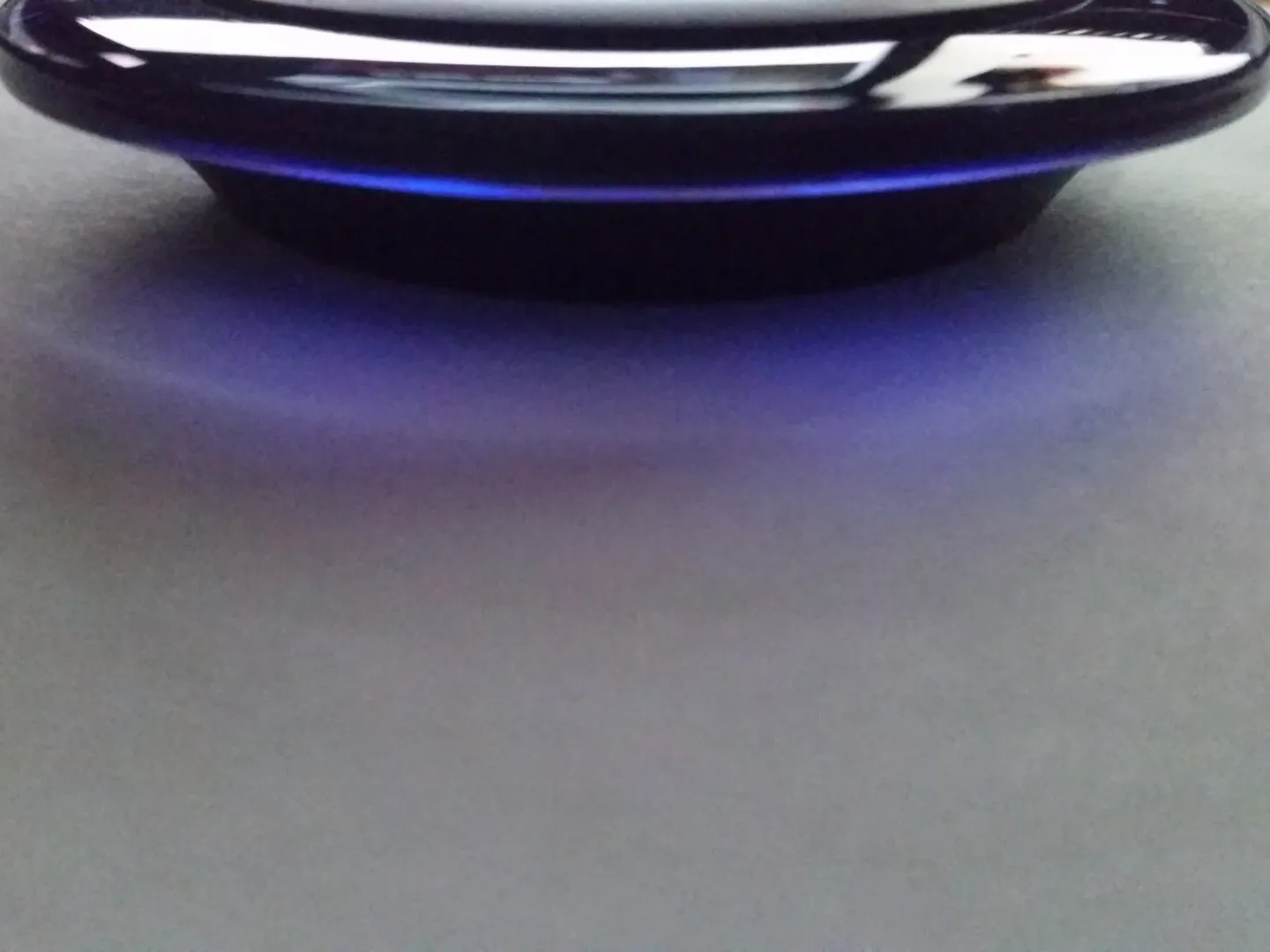

Шаг 8

• Повторите эти шаги, чтобы собрать зарядную панель, и по завершении подключите ее к сети, чтобы проверить работоспособность. Поздравляем, вы успешно разобрали беспроводную зарядную панель Samsung.
