Введение

Разборка калькулятора Sanyo CX-110 начала 1980-х годов.

Что вам понадобится

Инструменты

  • Крестовая отвертка №0
    Отвертка Phillips #0 | Источник - ifixit.com

Шаг 1 Разборка Sanyo CX 110

Sanyo CX 110 Teardown, Sanyo CX 110 Teardown: шаг 1, изображение 1 из 2
Sanyo CX 110 Teardown, Sanyo CX 110 Teardown: шаг 1, изображение 1 из 2 | Источник - ifixit.com

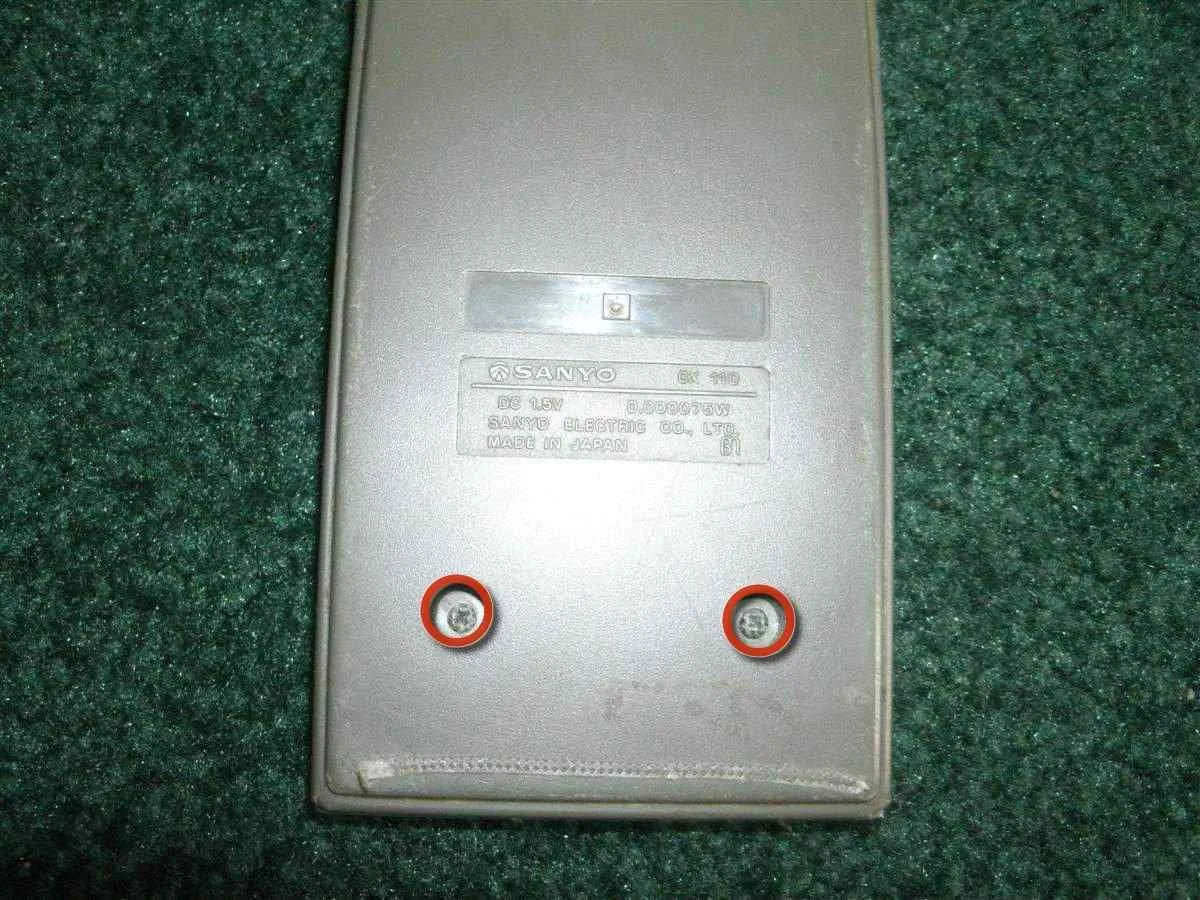

Sanyo CX 110 Teardown, Sanyo CX 110 Teardown: шаг 1, изображение 2 из 2
Sanyo CX 110 разборка, Sanyo CX 110 разборка: шаг 1, изображение 2 из 2 | Источник - ifixit.com

  • Отверткой Phillips #0 открутите эти два винта с задней стороны калькулятора.

Шаг 2

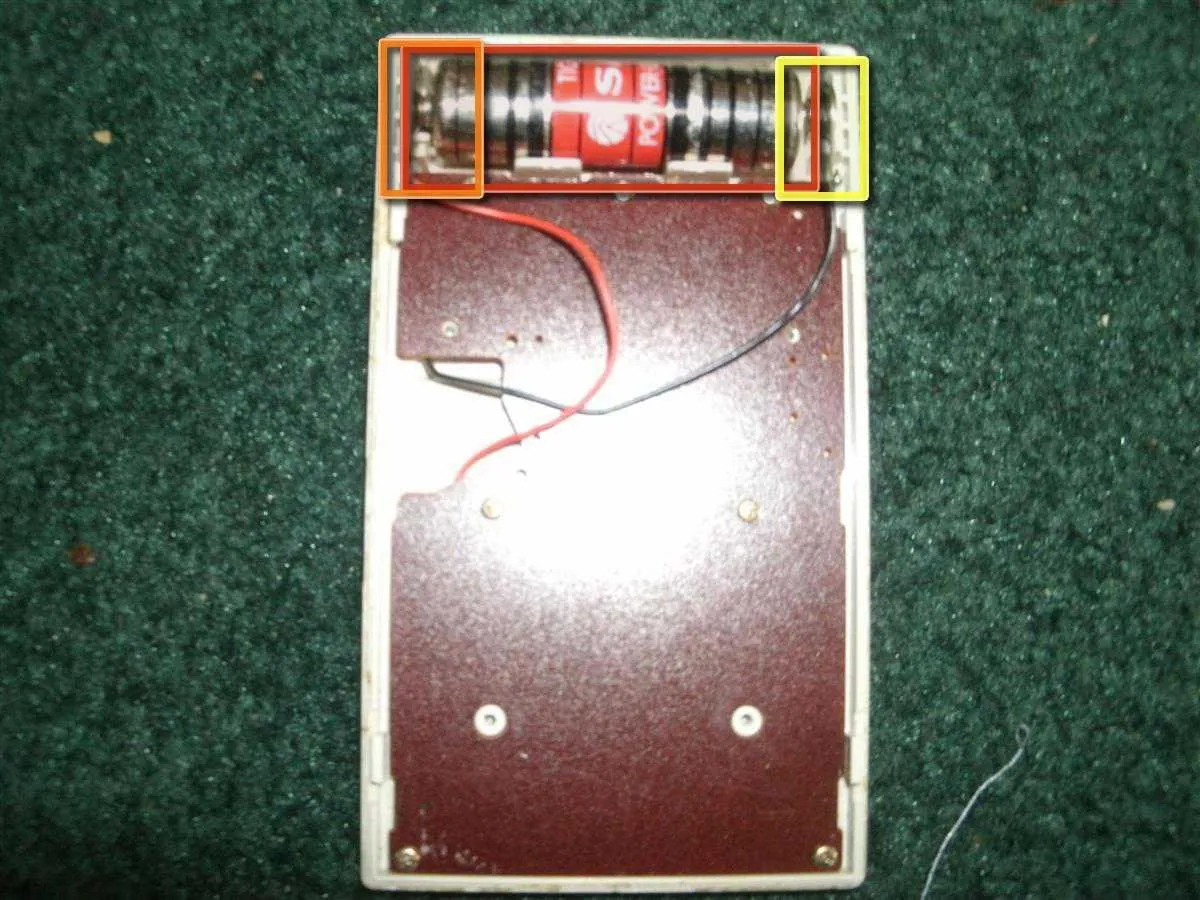

Sanyo CX 110 разборка: шаг 2, изображение 1 из 2
Sanyo CX 110 Teardown: шаг 2, изображение 1 из 2 | Источник - ifixit.com

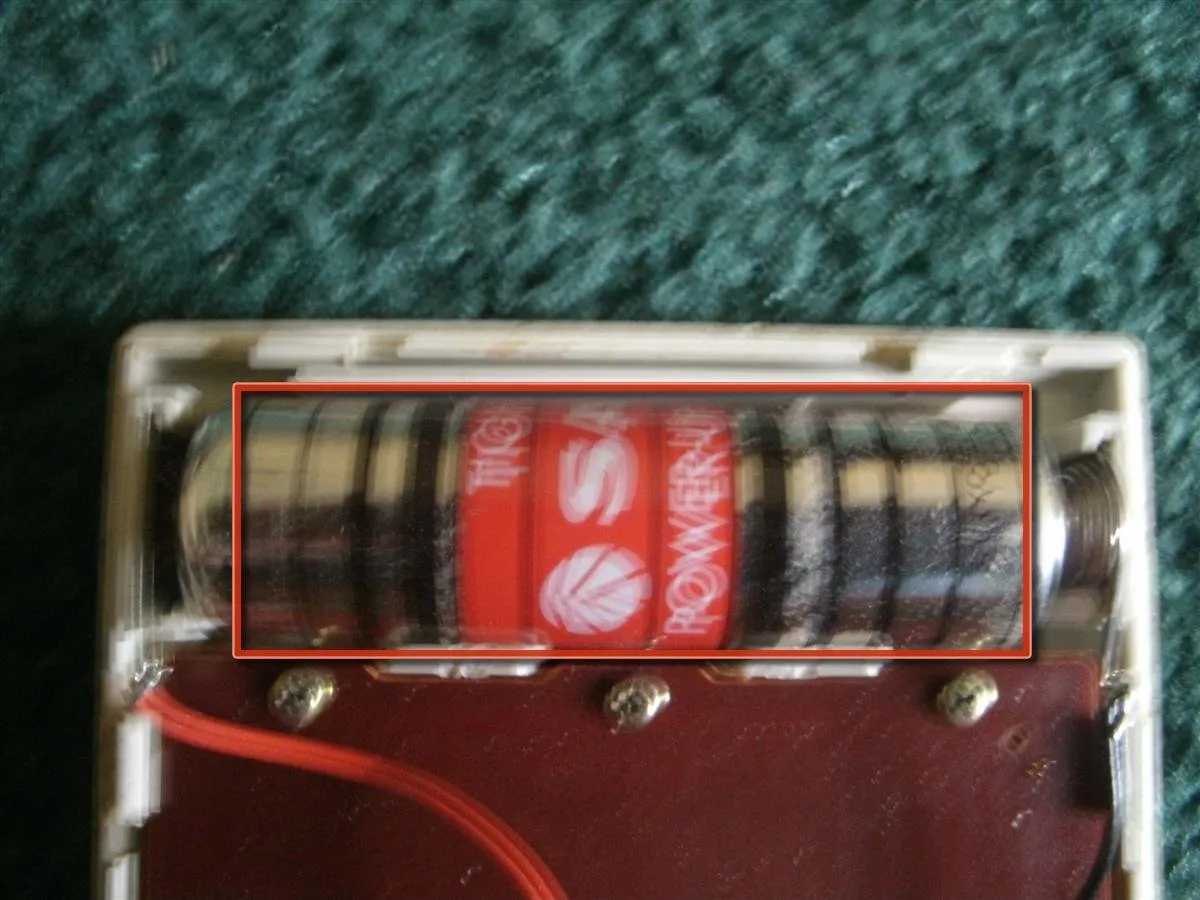

Sanyo CX 110 Teardown: шаг 2, изображение 2 из 2
Sanyo CX 110 разборка: шаг 2, изображение 2 из 2 | Источник - ifixit.com

  • Теперь, когда мы сняли заднюю панель калькулятора, мы видим батарею и заднюю часть печатной платы.

  • Батарейка Sanyo Tight-Seal Power-Up Sum-3 1,5 В AA.

  • Положительный контакт для батарейки.

  • Отрицательный контакт батарейки.

Шаг 3

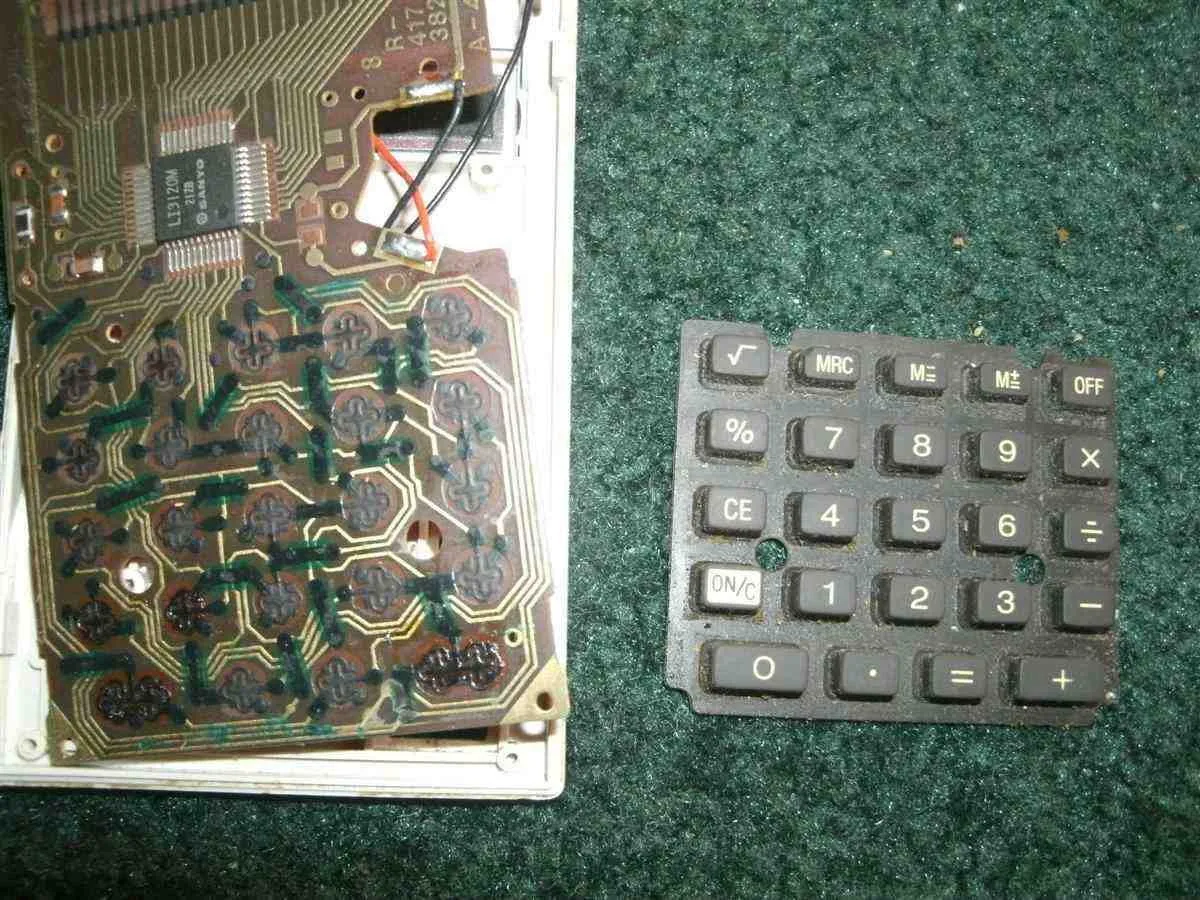

Sanyo CX 110 Teardown: шаг 3, изображение 1 из 1
Sanyo CX 110 Разборка: шаг 3, изображение 1 из 1 | Источник - ifixit.com

  • Открутив семь винтов Phillips и перевернув печатную плату, вы увидите 'мозг' калькулятора - микросхему Sanyo LI3120M.

  • Клавиатура была удалена из калькулятора.

Шаг 4

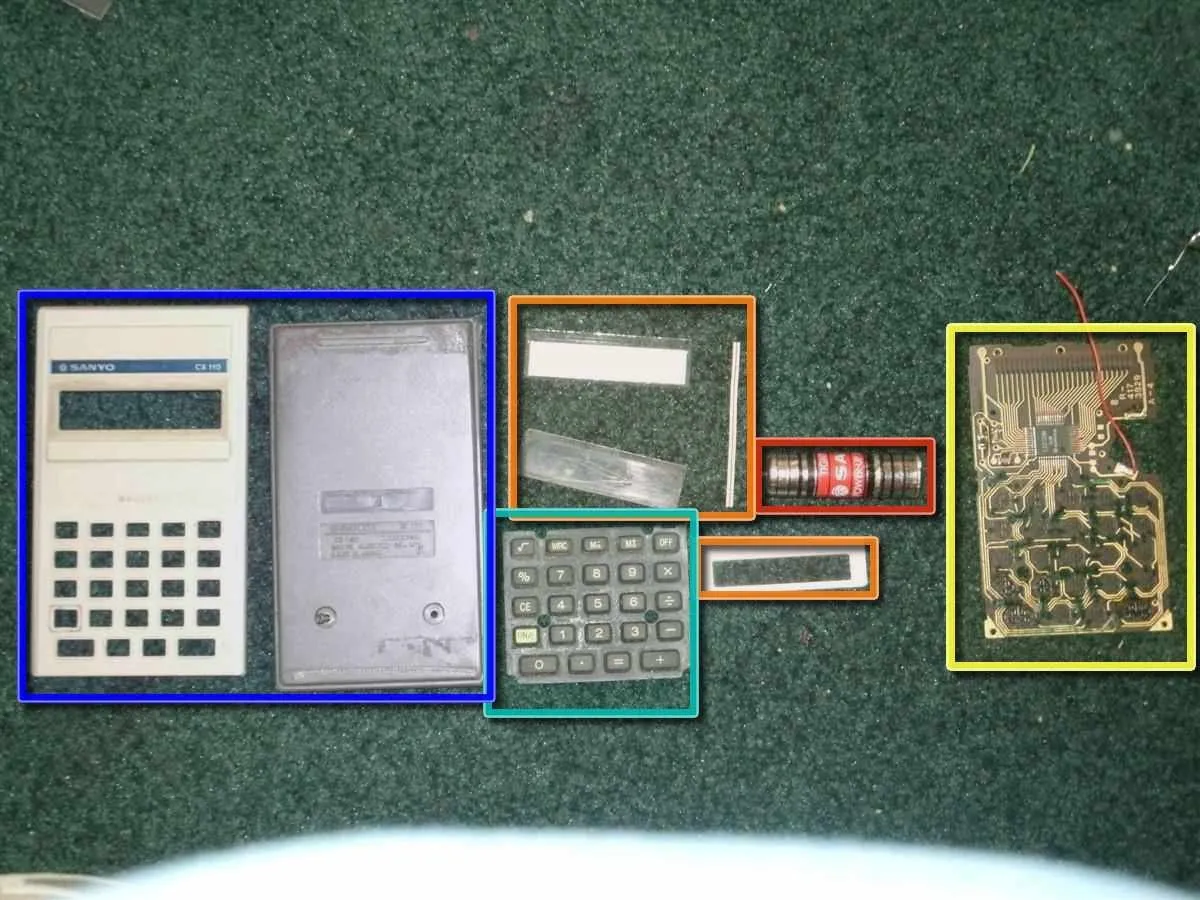

Разборка Sanyo CX 110: шаг 4, изображение 1 из 1
Разборка Sanyo CX 110: шаг 4, изображение 1 из 1 | Источник - ifixit.com

  • Теперь, когда мы закончили разборку, мы можем разложить все части калькулятора.

  • Батарейка AA.

  • Части ЖК-дисплея.

  • Печатная плата.

  • Клавиатура со всеми кнопками калькулятора.

  • Корпус калькулятора.
