Разборка Sappire Vapor-X AMD R9 280x

Введение

Это руководство существует потому, что я хочу почистить вентиляторы и радиаторы, я покажу вам фотографии наилучшего порядка разборки GPU.

Если вы хотите почистить радиатор или вентиляторы, вам понадобится термопаста, потому что для снятия вентиляторов нужно полностью разобрать процессор.

Что вам понадобится

Инструменты

•

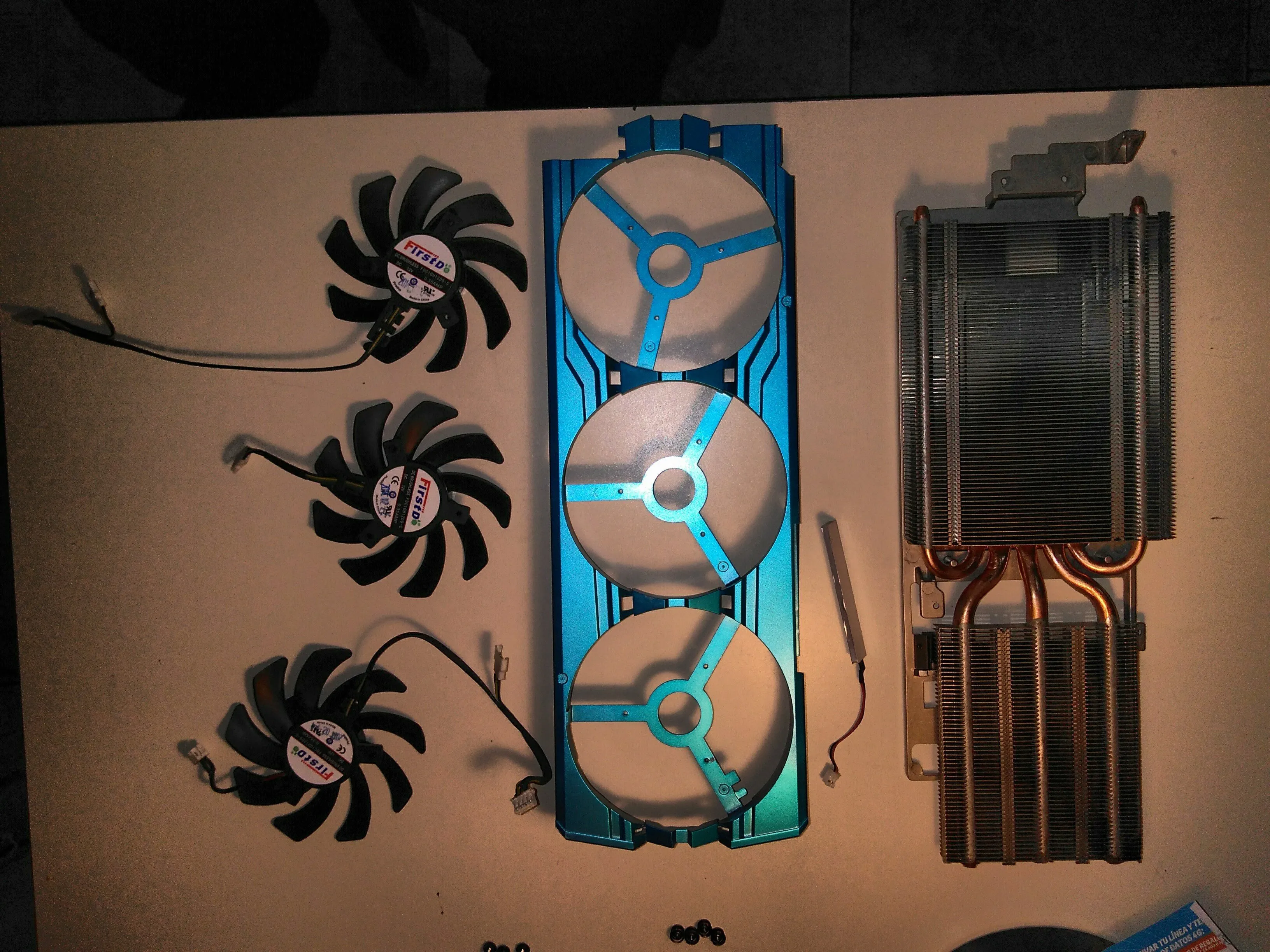

Шаг 1 Разборка Sappire Vapor-X AMD R9 280x

• Чтобы разобрать графический процессор, вам понадобится крестовая отвертка №0.

Шаг 2

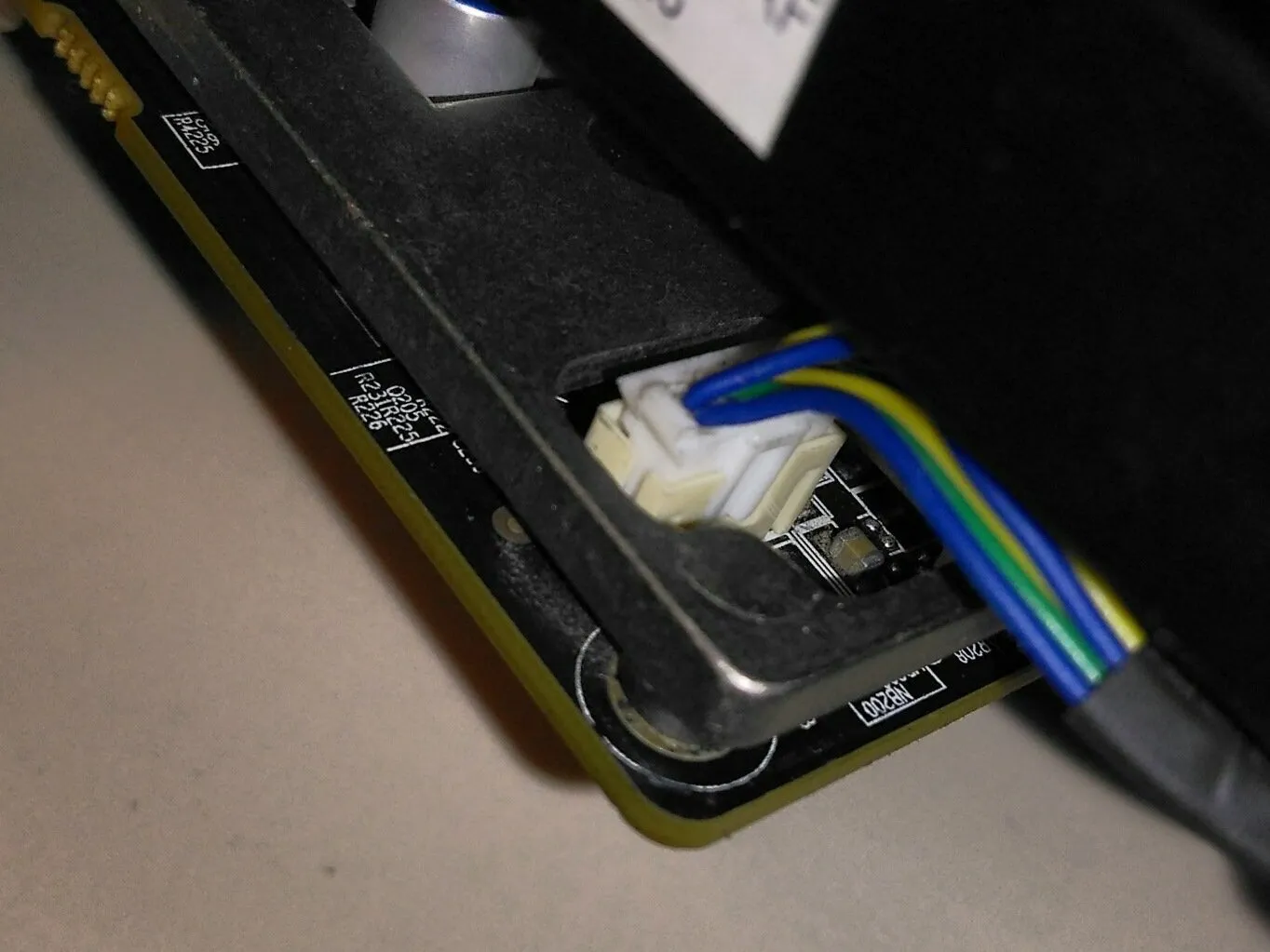

• Отсоедините вентиляторы и разъем подсветки

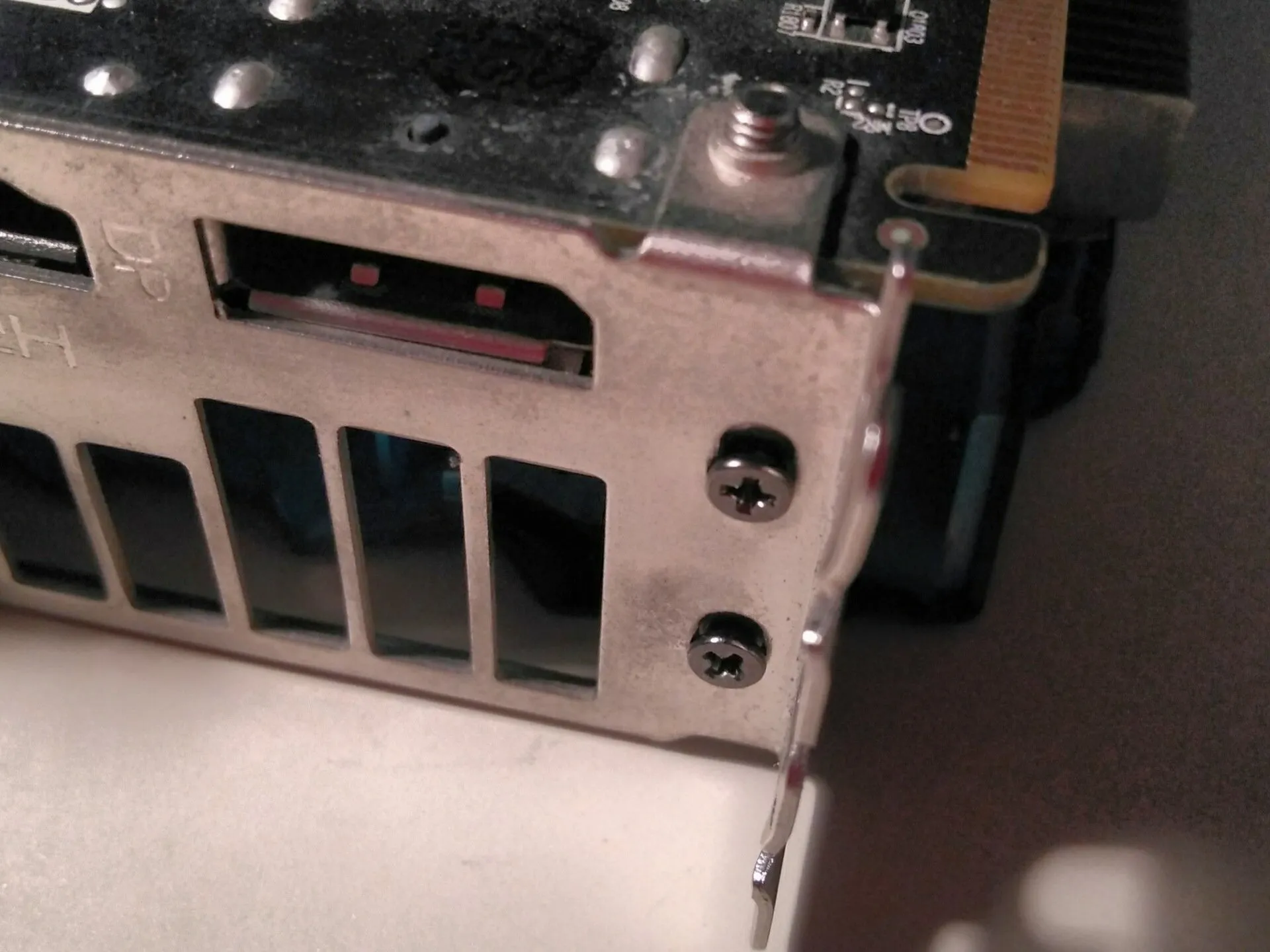

Шаг 3

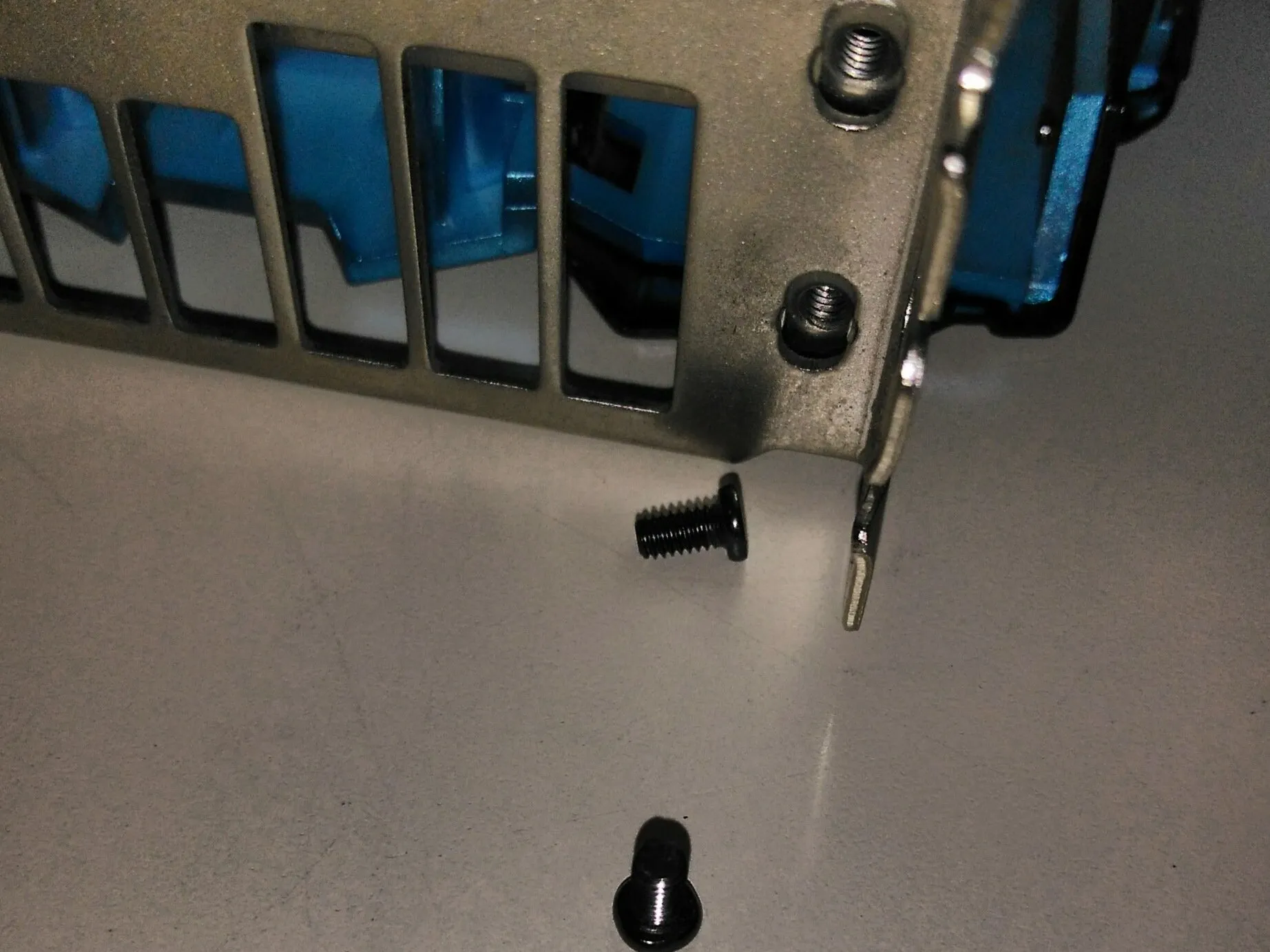

• Выкрутите пару винтов, соединяющих радиатор с пластиной ввода/вывода.

• Примечание! Эта пара винтов уникальна для данного соединения. Держите их отдельно от других винтов.

Шаг 4

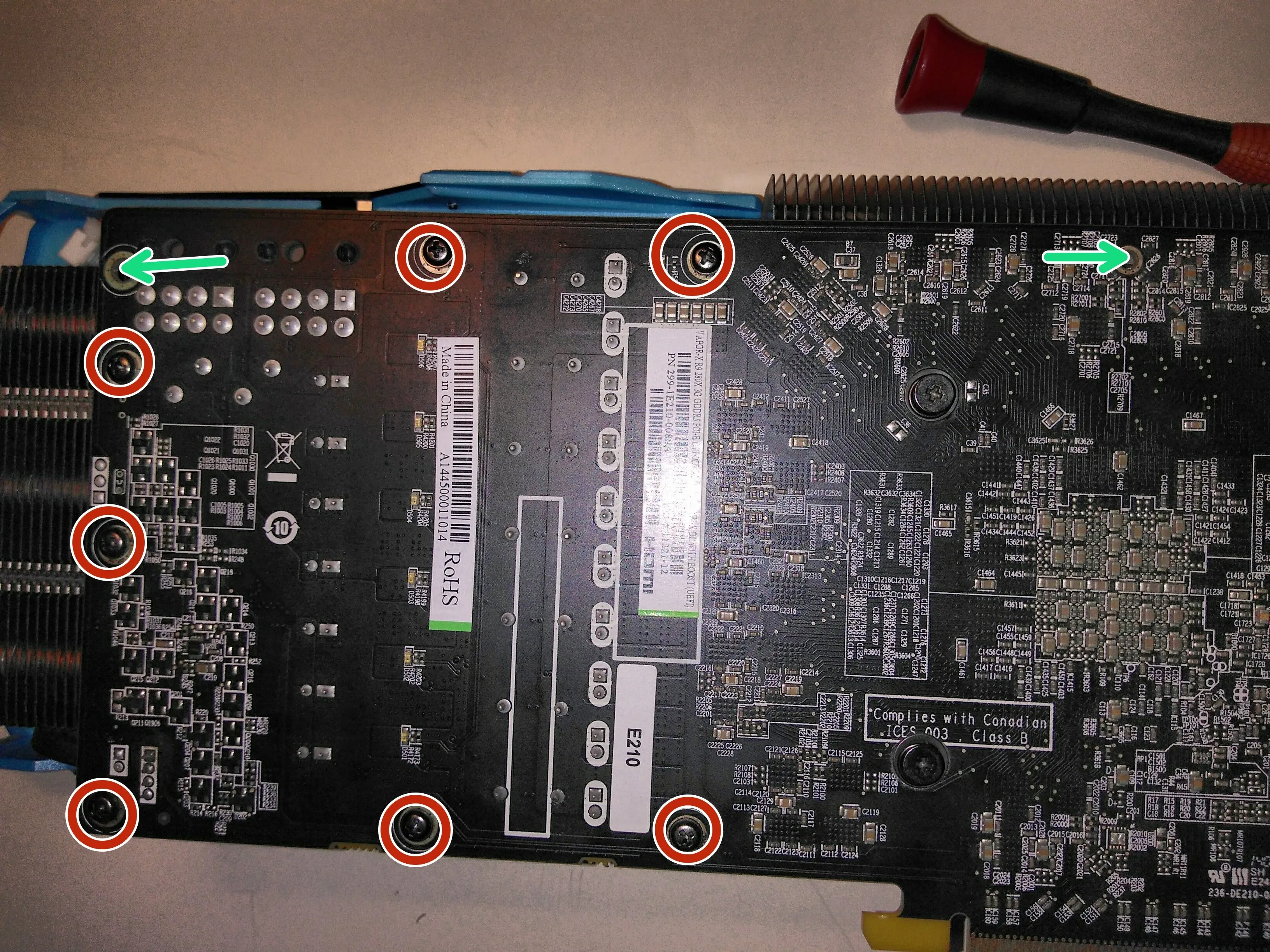

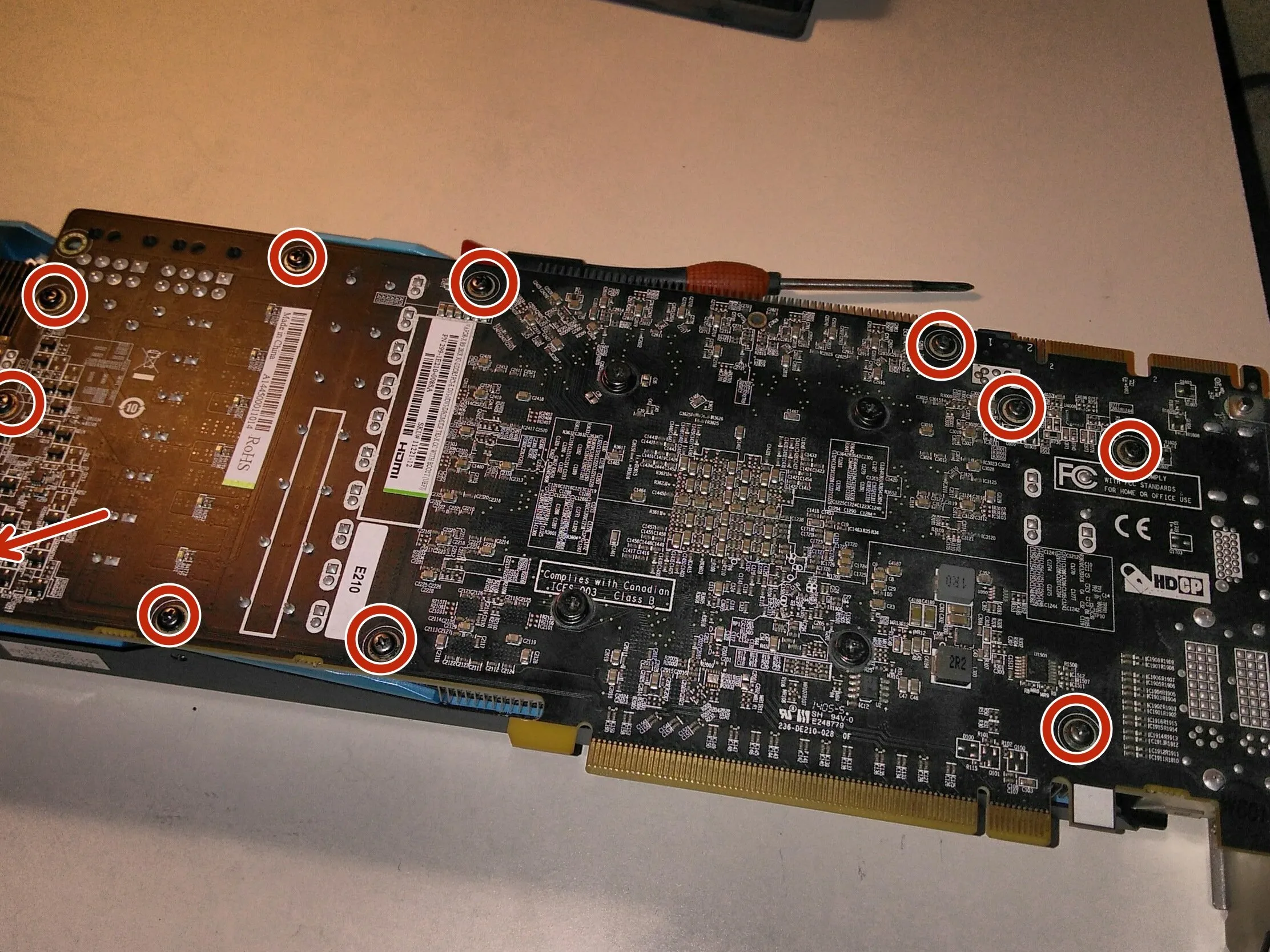

• Открутите 11 винтов, они (+ следующие 4 винта) служат для присоединения группы радиаторов+вентиляторов к графическому процессору

• Примечание: не обращайте внимания на 2 пустых отверстия

Шаг 5 Снятие радиатора

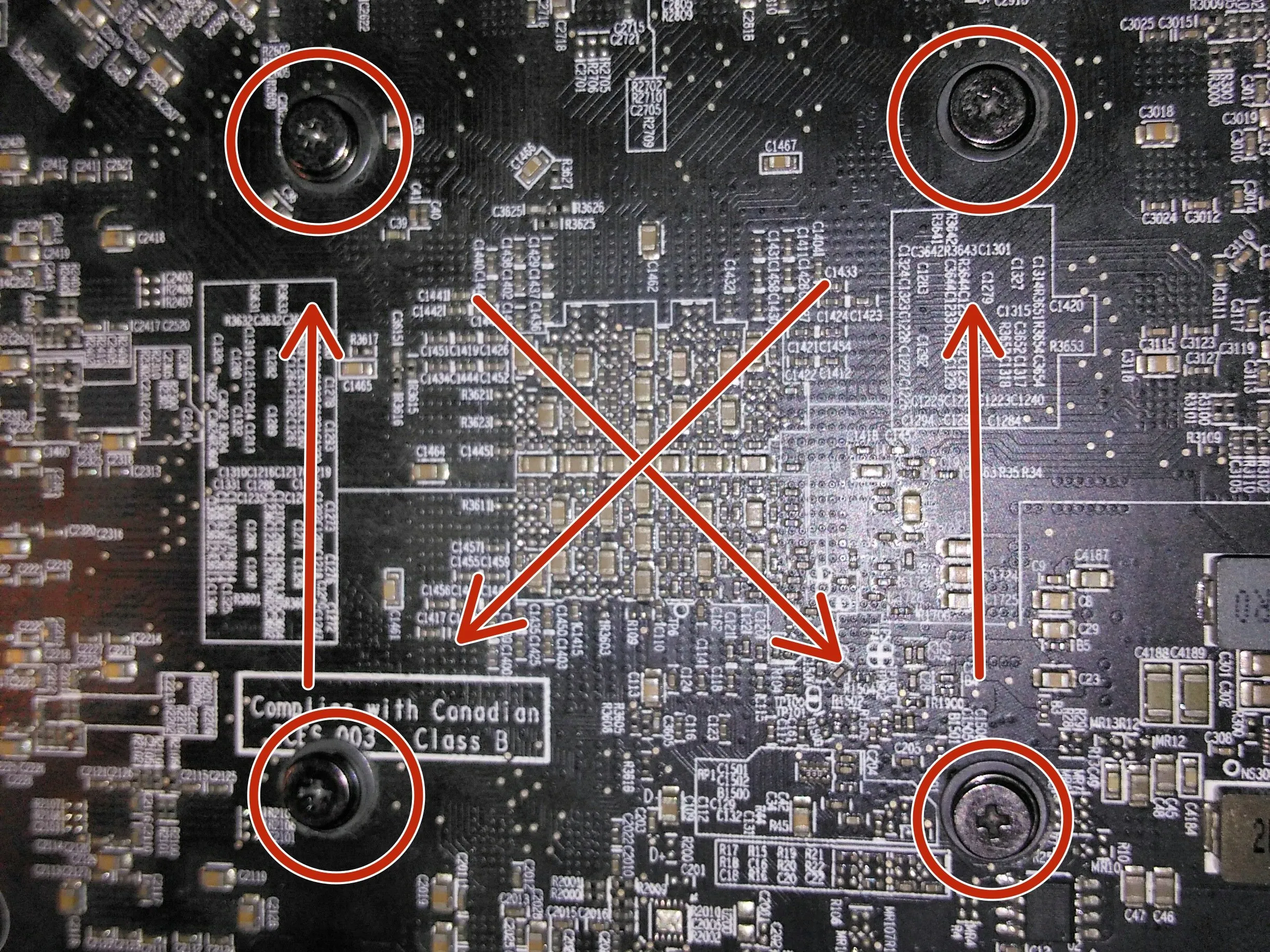

• Теперь открутите 4 винта (повторяя рисунок звезды, чтобы равномерно распределить усилие на графический чип), которые крепят ядро GPU к радиатору.

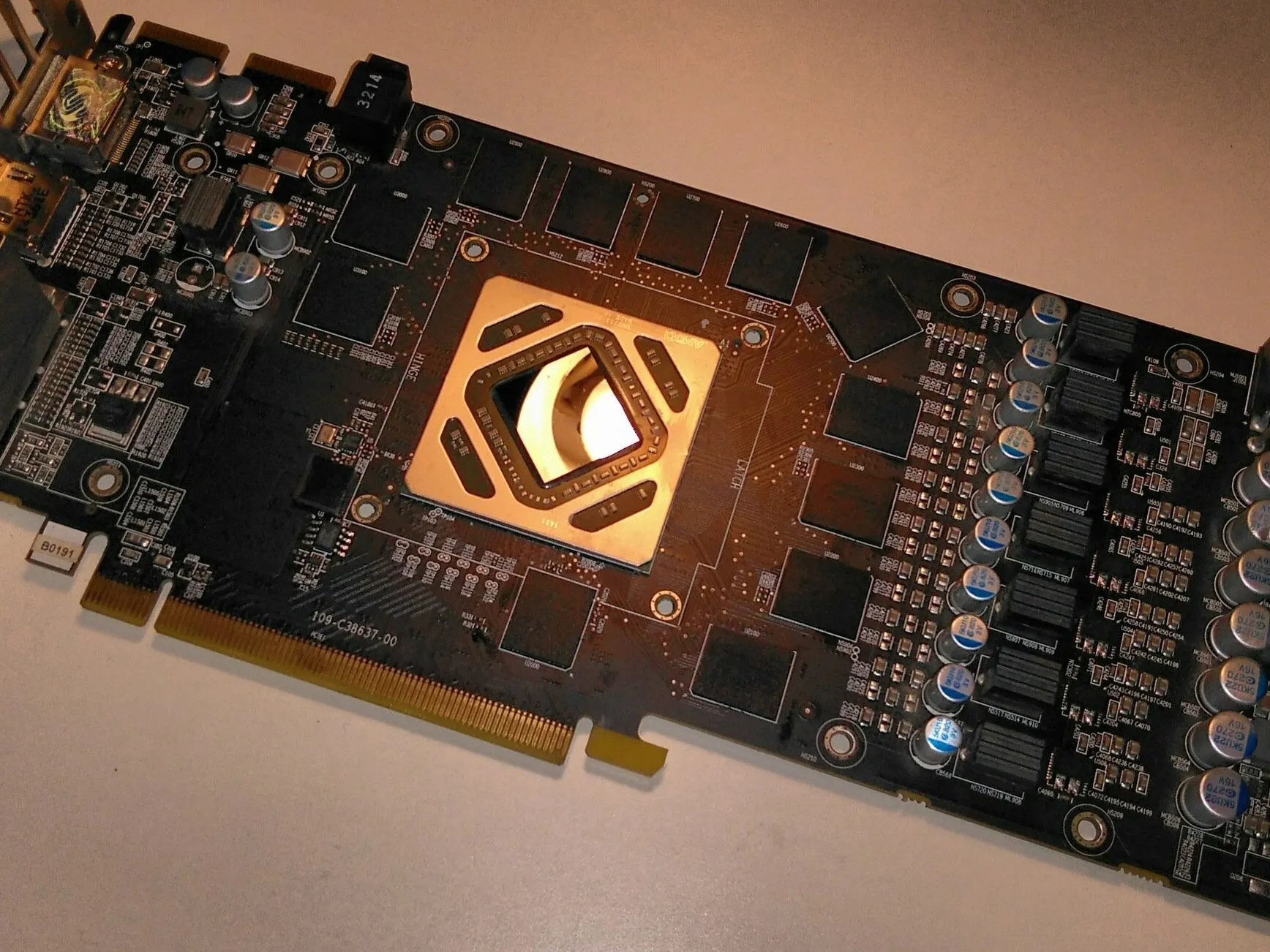

• Обратите внимание, что это чистая, готовая к нанесению термопасты фотография.

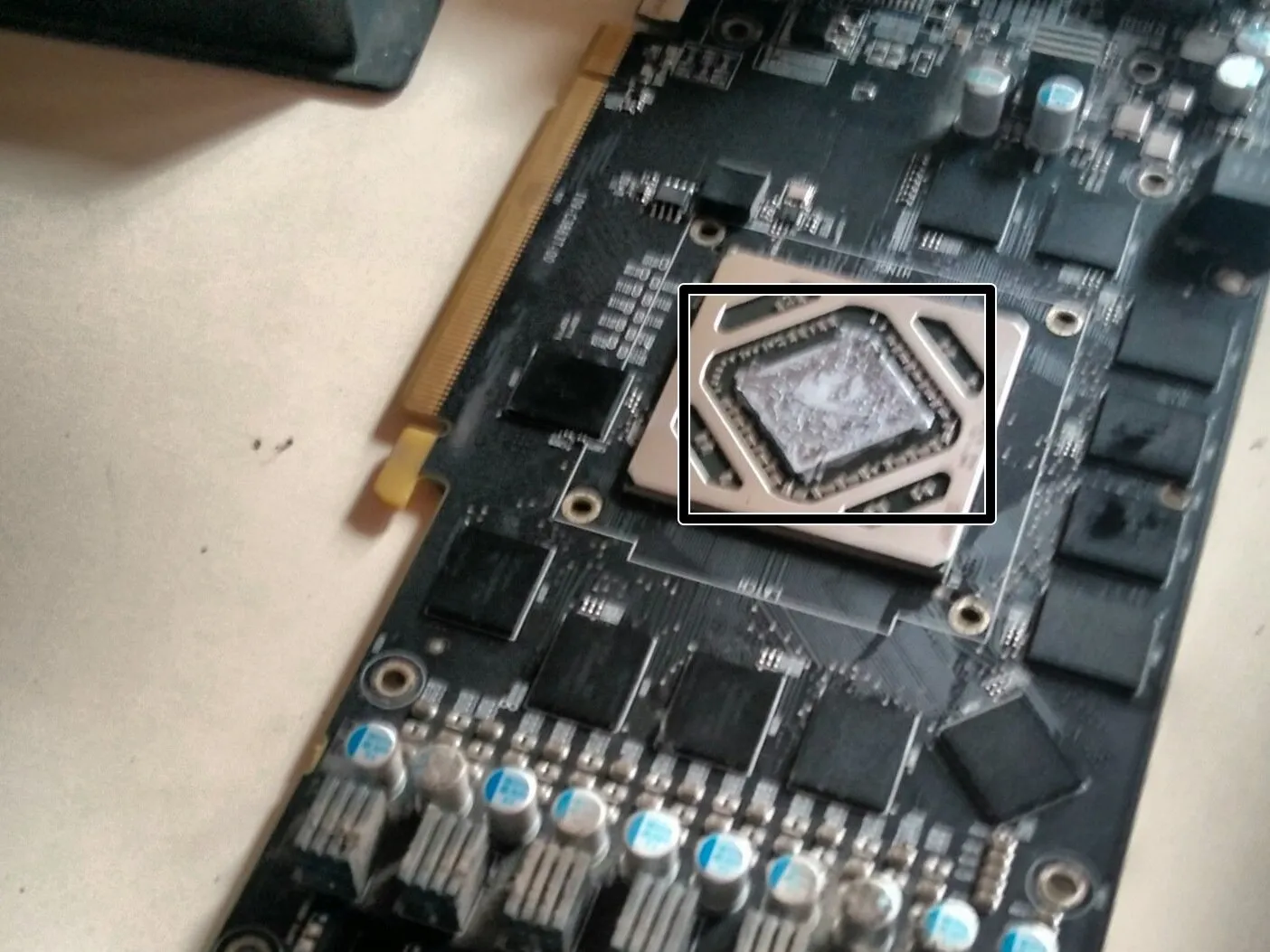

• А это грязная фотография, сделанная 3 года назад

Шаг 6 Снятие опоры вентилятора

• Открутите 4 винта, чтобы отделить вентиляторы от радиатора.

• Обратите внимание, что эти винты имеют заостренный наконечник для пластика

• На этом этапе вы увидите, что радиатор не очень чистый.

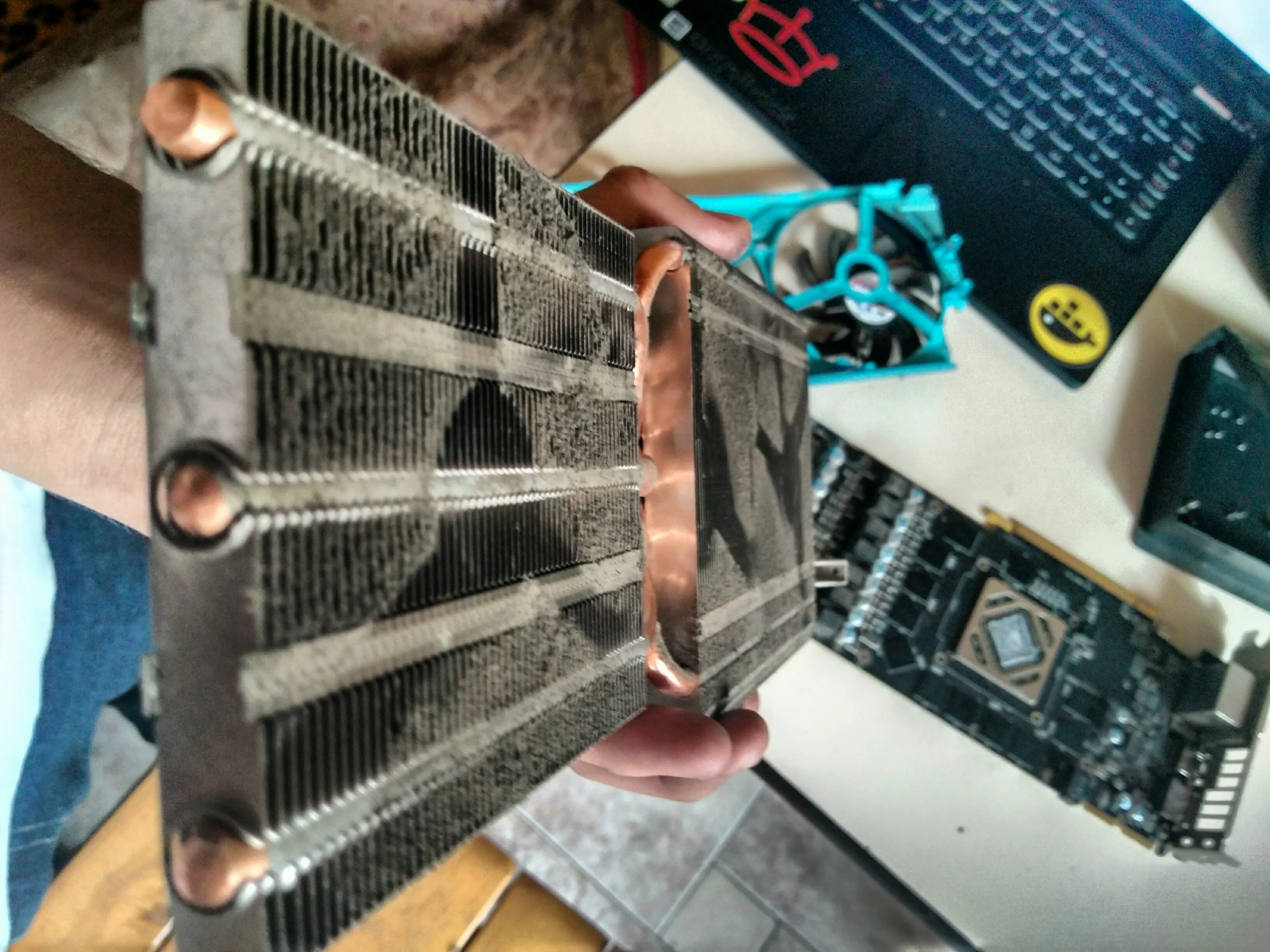

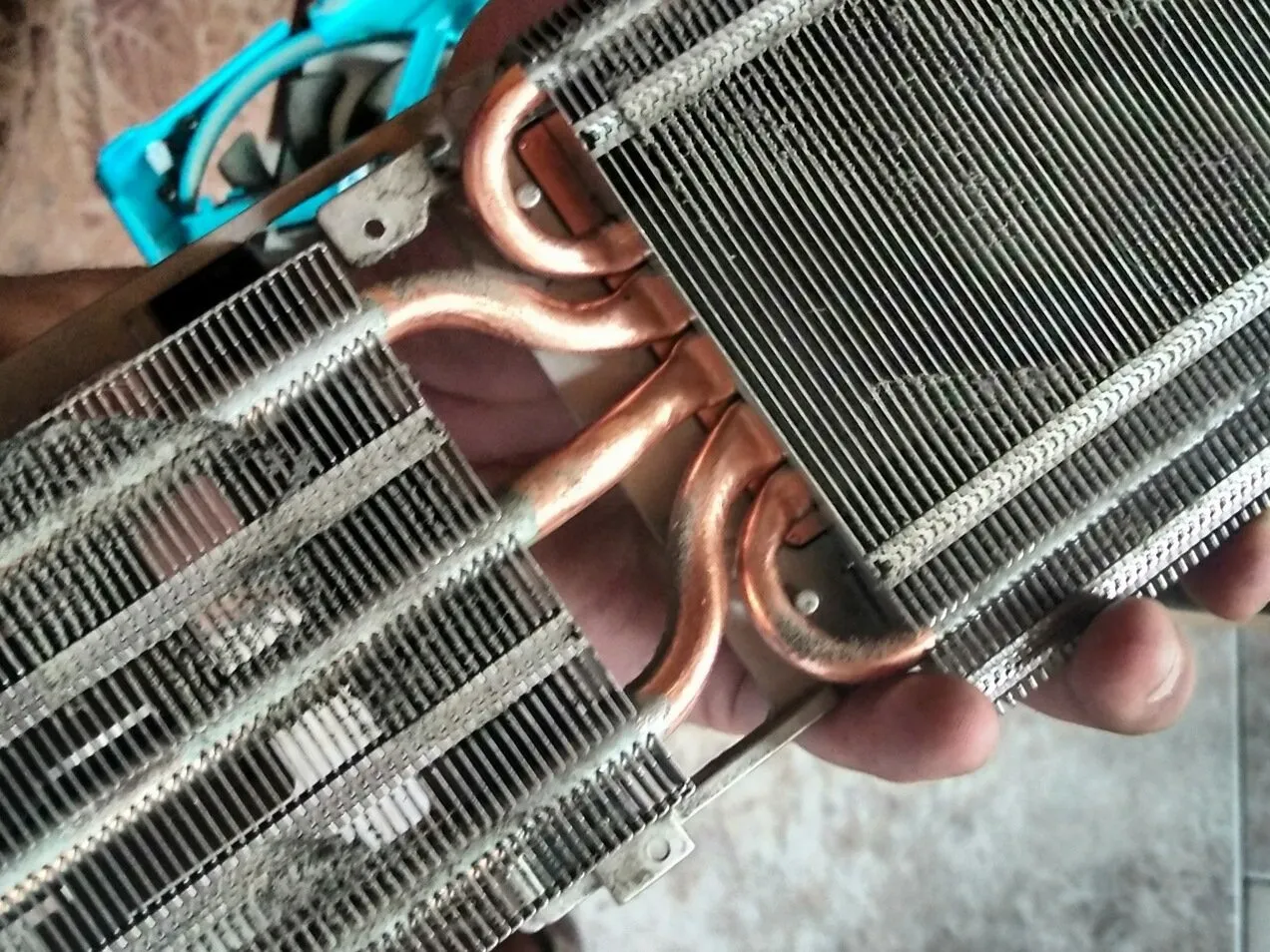

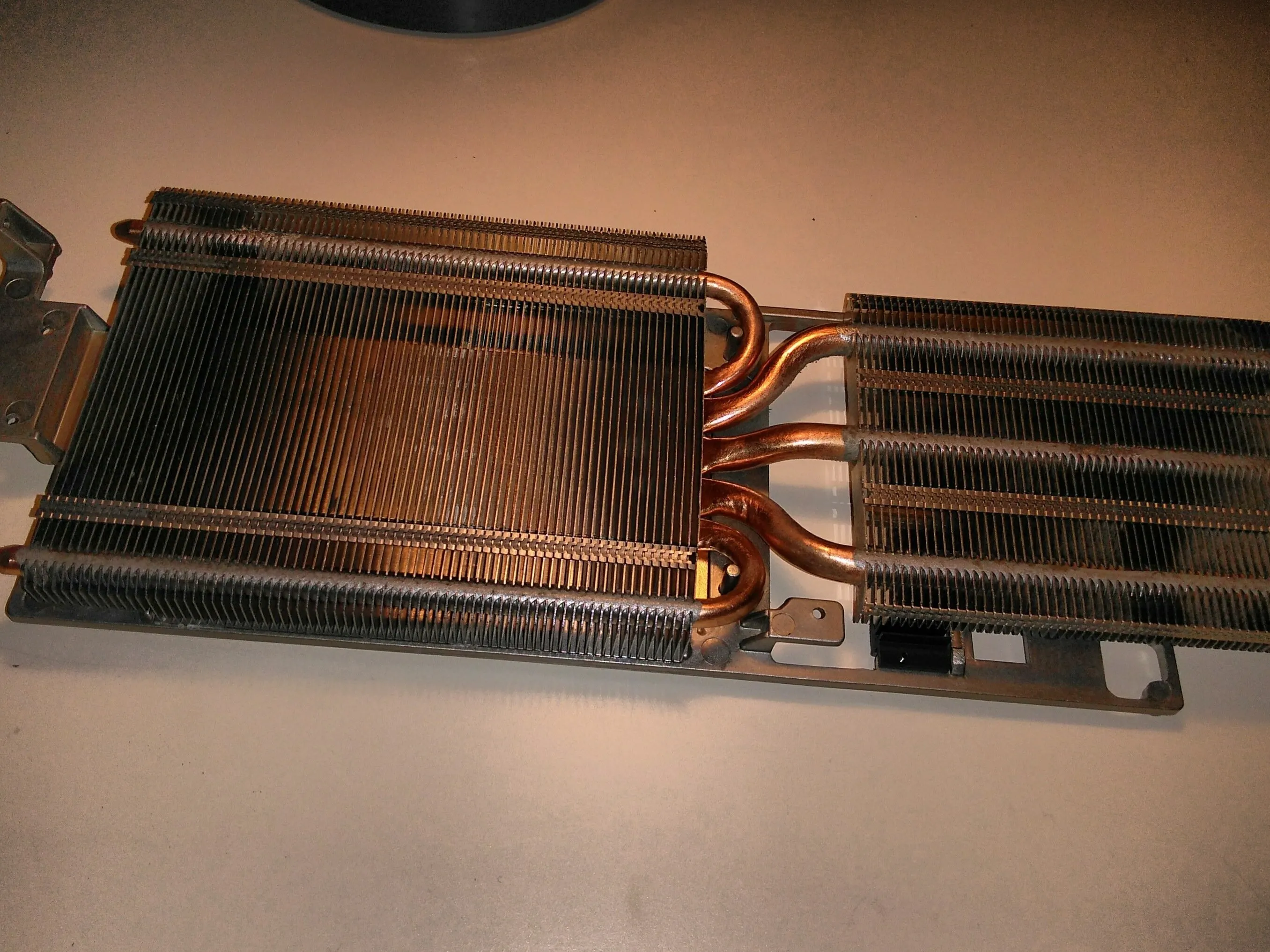

Шаг 7 Ваш грязный радиатор

• Самое время почистить радиатор, если он загрязнен.

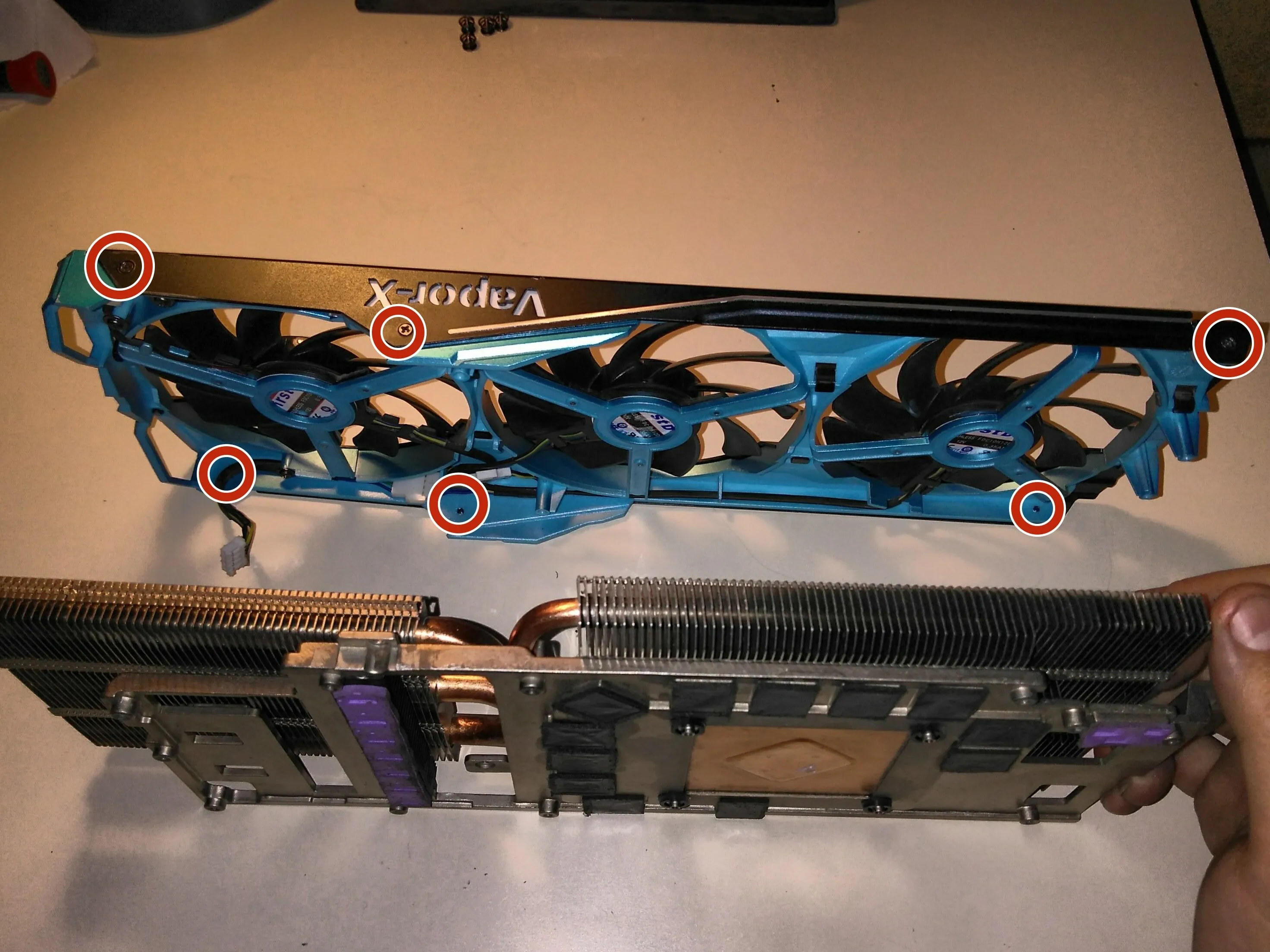

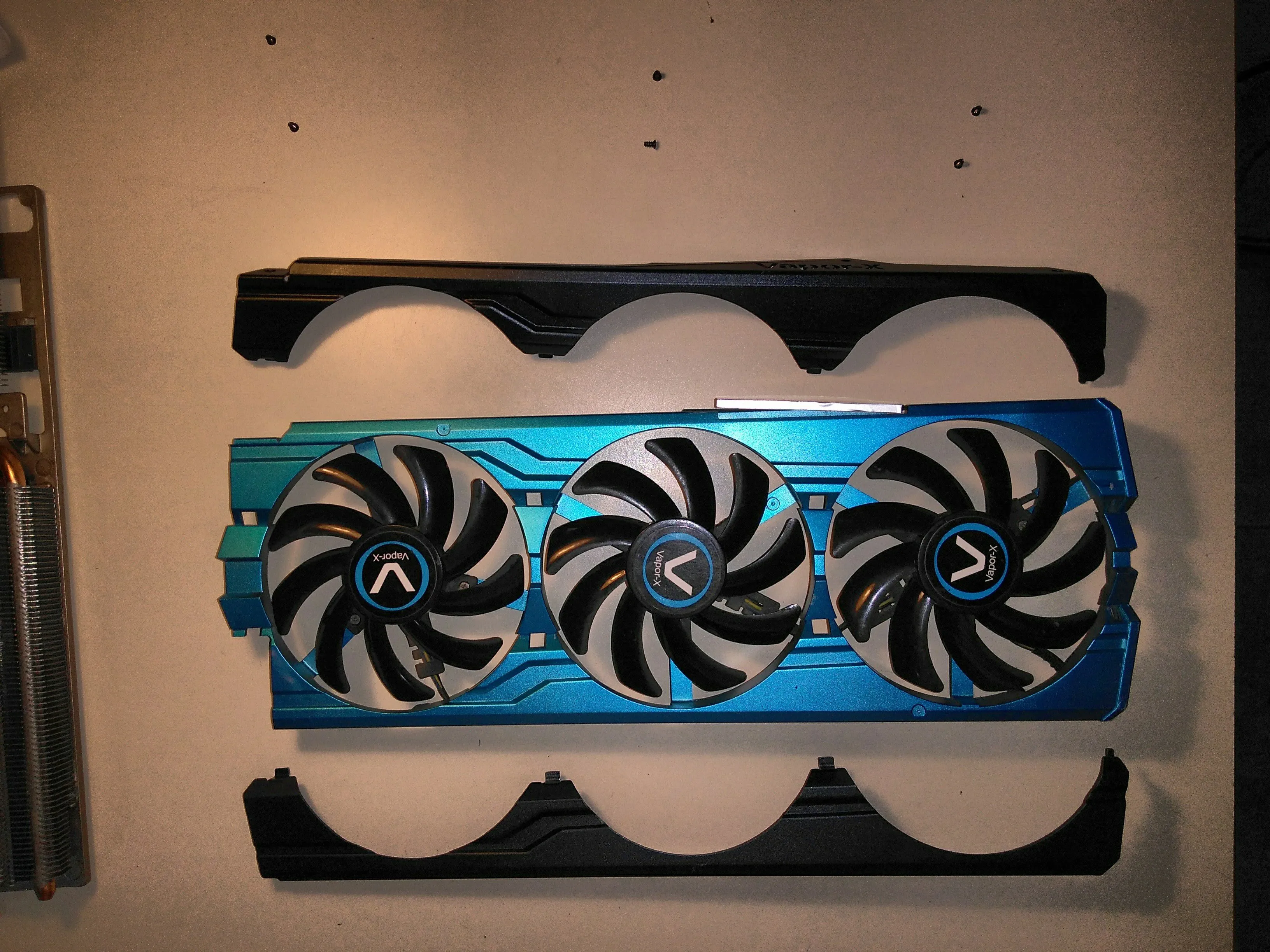

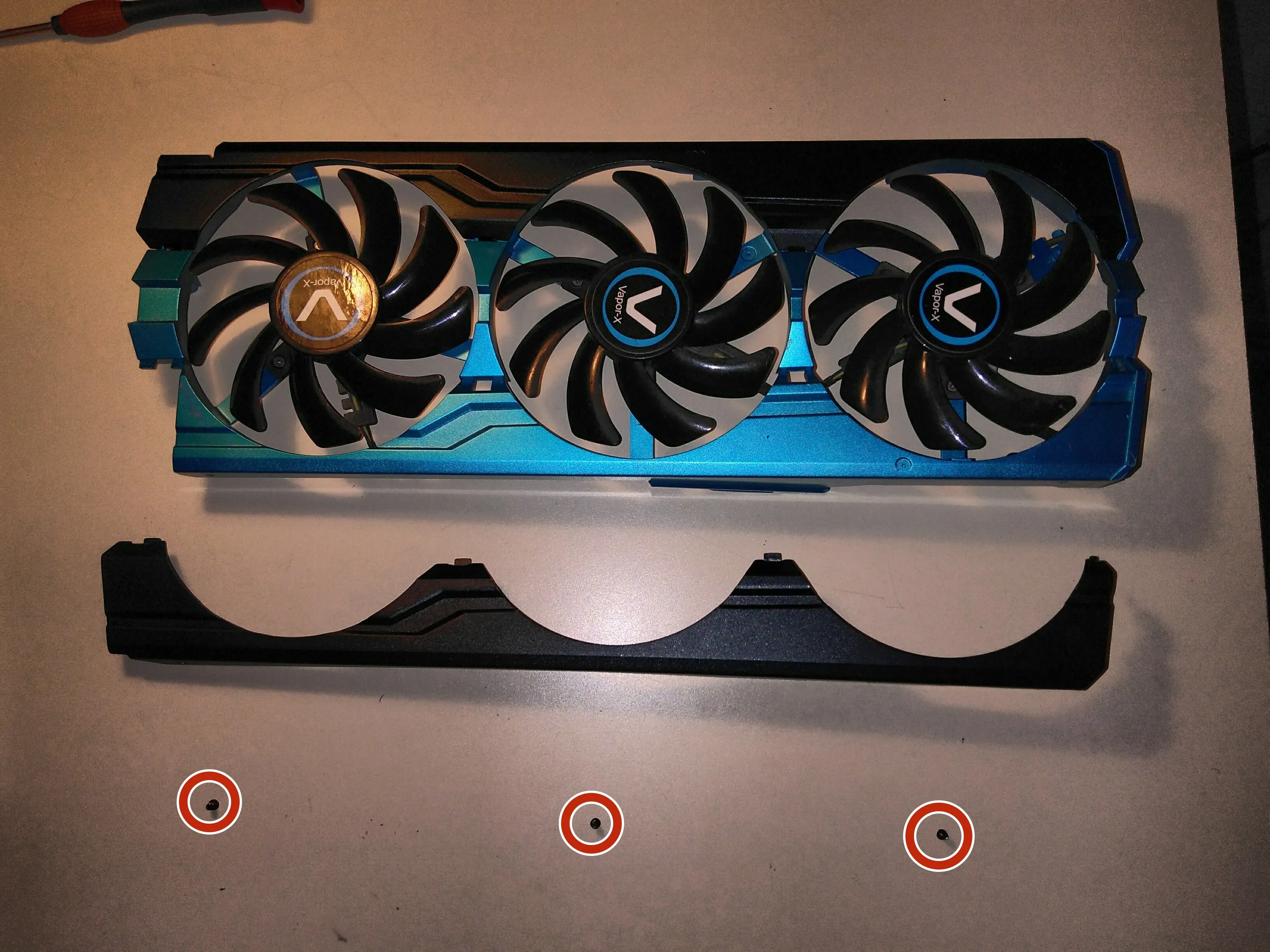

Шаг 8 Освободите металлическую пластину

• Открутите по 3 винта с каждой стороны (всего 6 винтов), чтобы освободить 2 металлические пластины

Шаг 9 Освобождение вентилятора и подсветки

• Открутите 3 винта (всего 9 на каждый вентилятор), чтобы снять каждый вентилятор

• Открутите 2 винта, которые удерживают провода освещения и вентилятора

• Отсоедините и снимите лампу

Шаг 10 Снятие вентиляторов

• На этом этапе вы можете легко снять вентиляторы.

• Примечание: тот, что с более коротким кабелем и 4 проводами, является центральным (для ядра GPU)

• тот, что с двойным 4-проводным разъемом, находится ближе всего к выходам GPU.

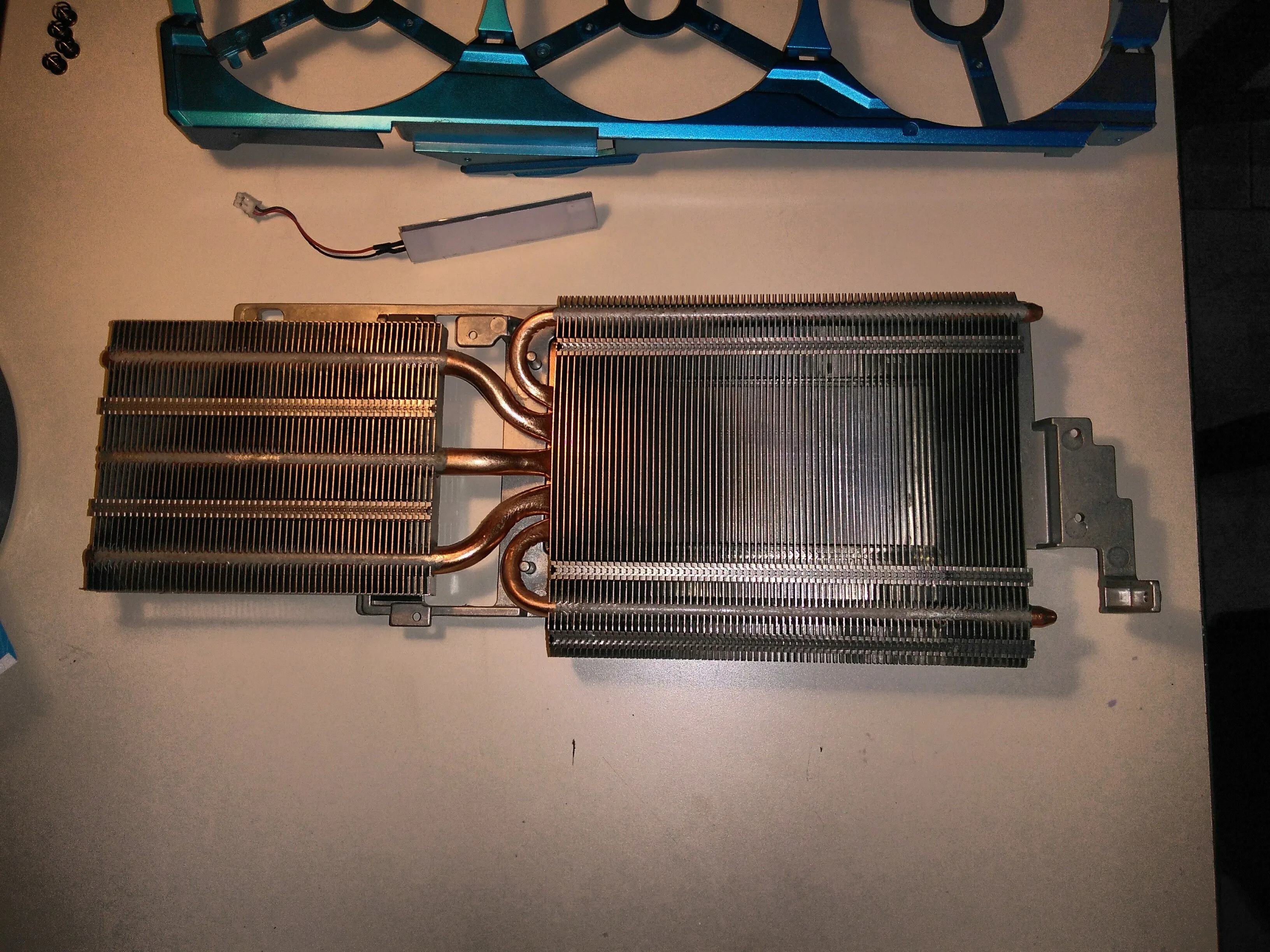

Шаг 11. Окончательная разборка

• На этом этапе вы можете легко очистить вентиляторы, опору вентилятора (она пластиковая) и пластины.

Шаг 12 Заметки по сборке

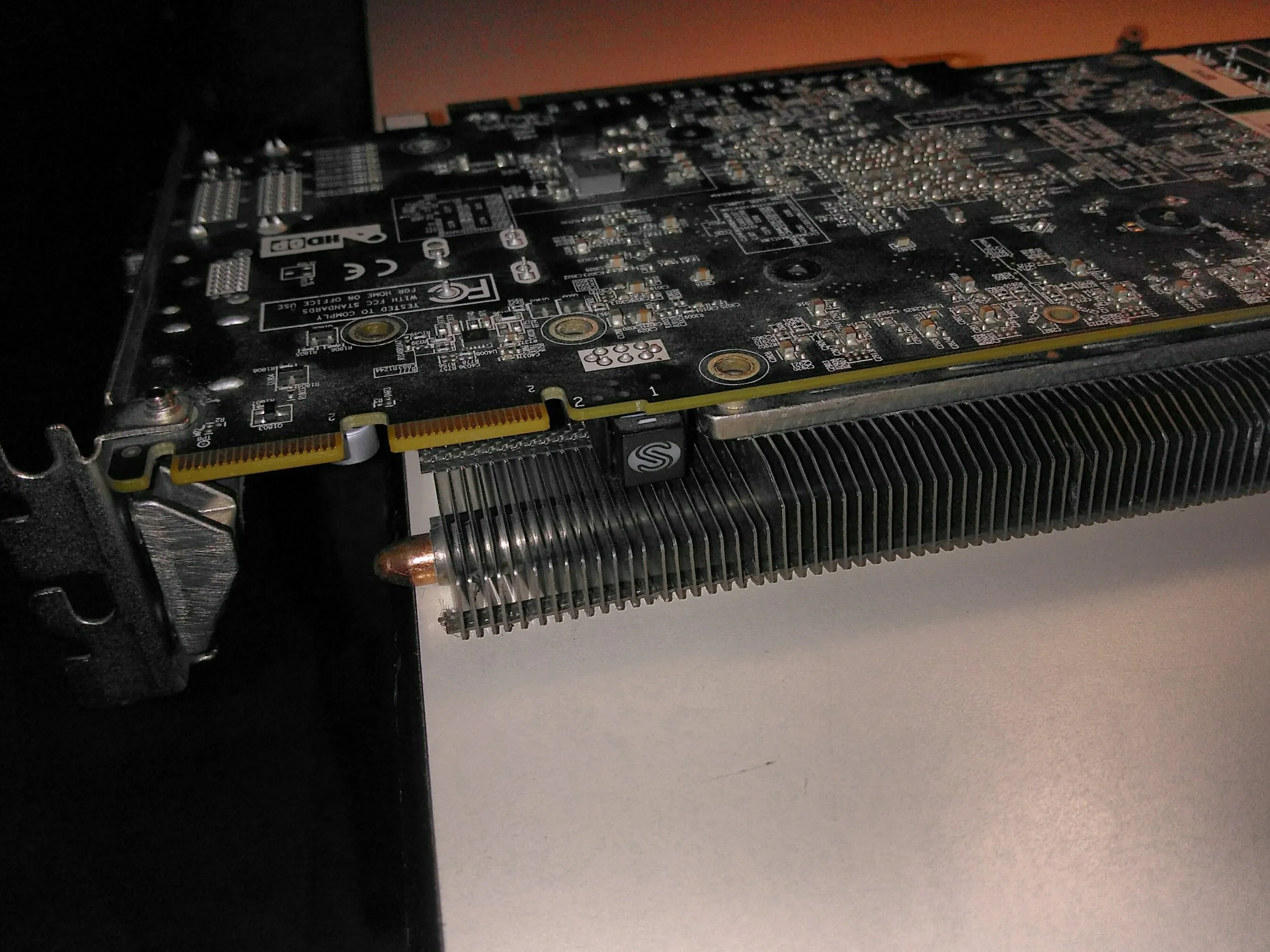

• когда вы присоединяете радиатор (плюс опору вентилятора), я рекомендую положить блок на край стола для оптимального положения

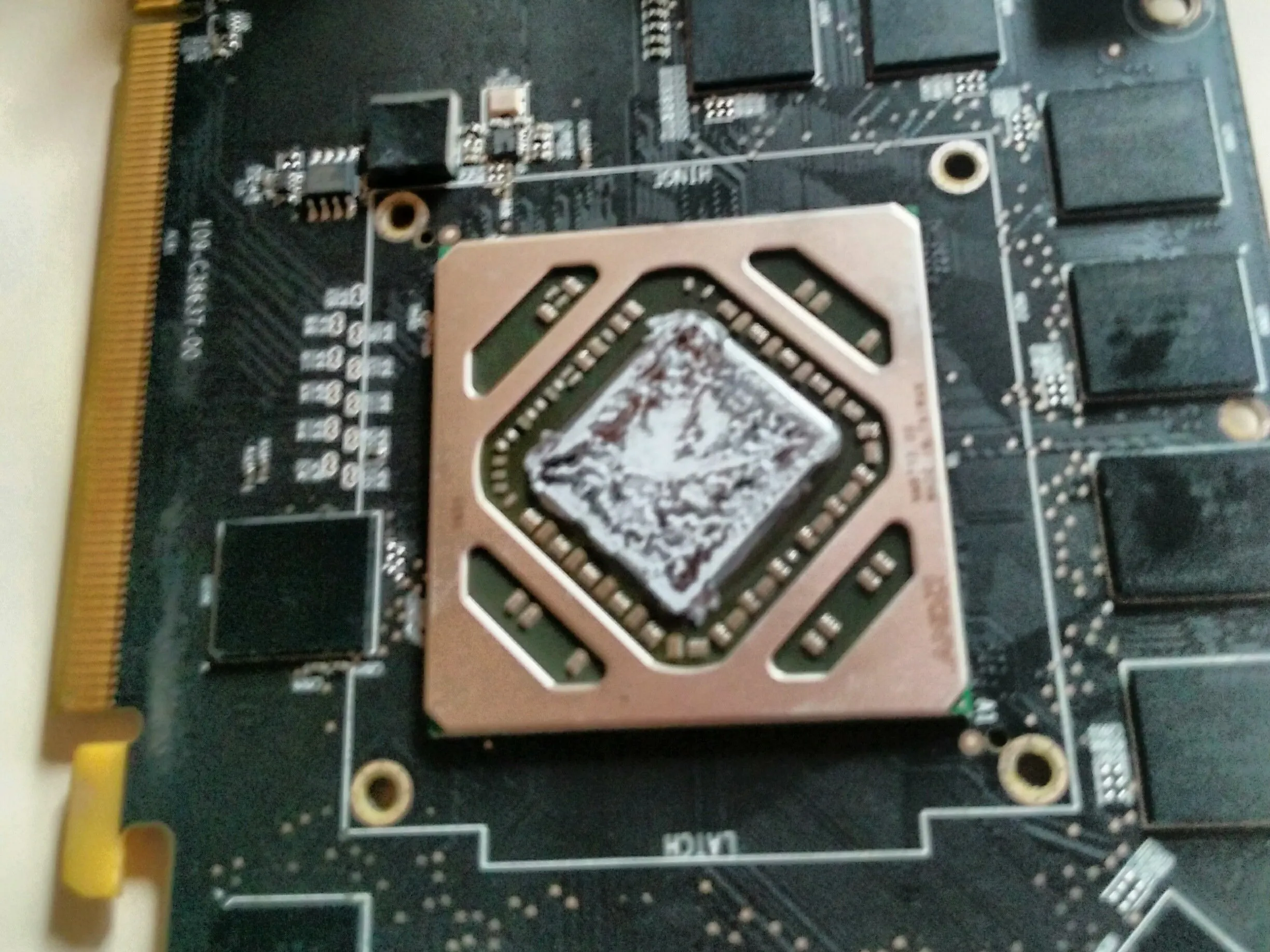

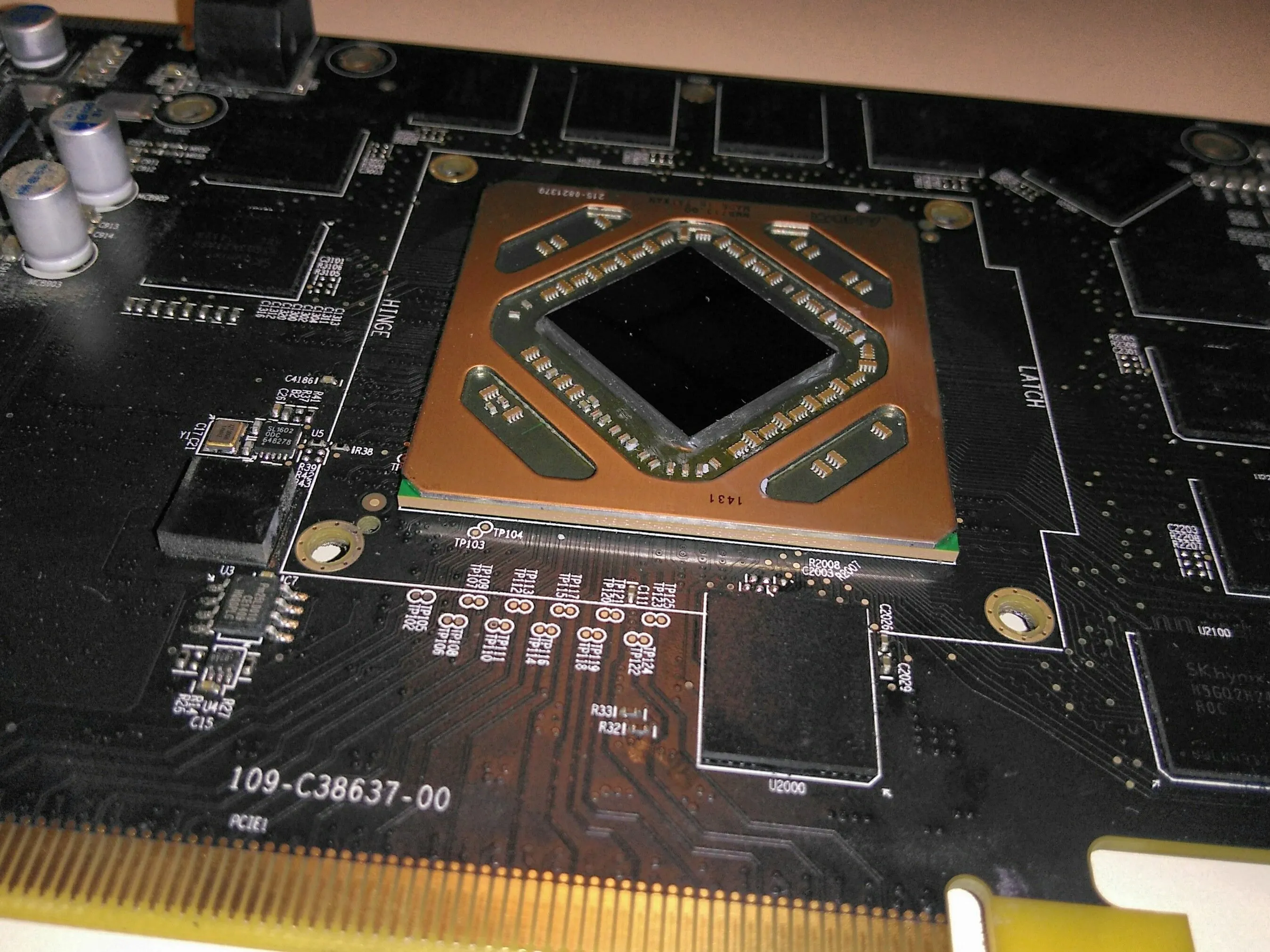

• Не забудьте очистить старую термопасту и заменить ее новым слоем
