Разборка Schick Hydro 5 Groomer Kit 4 In 1 Power Trimmer

Введение

Это задание по разборке IDES2323 Task2 выполнил студент факультета промышленного дизайна Юаньхань Ян. Предметом разборки является Schick - Hydro 5 Groomer Kit for Men, 4-In-1 Power Trimmer. В этой заметке мы подробно рассмотрим внутреннее устройство этого набора для груминга.

Что вам понадобится

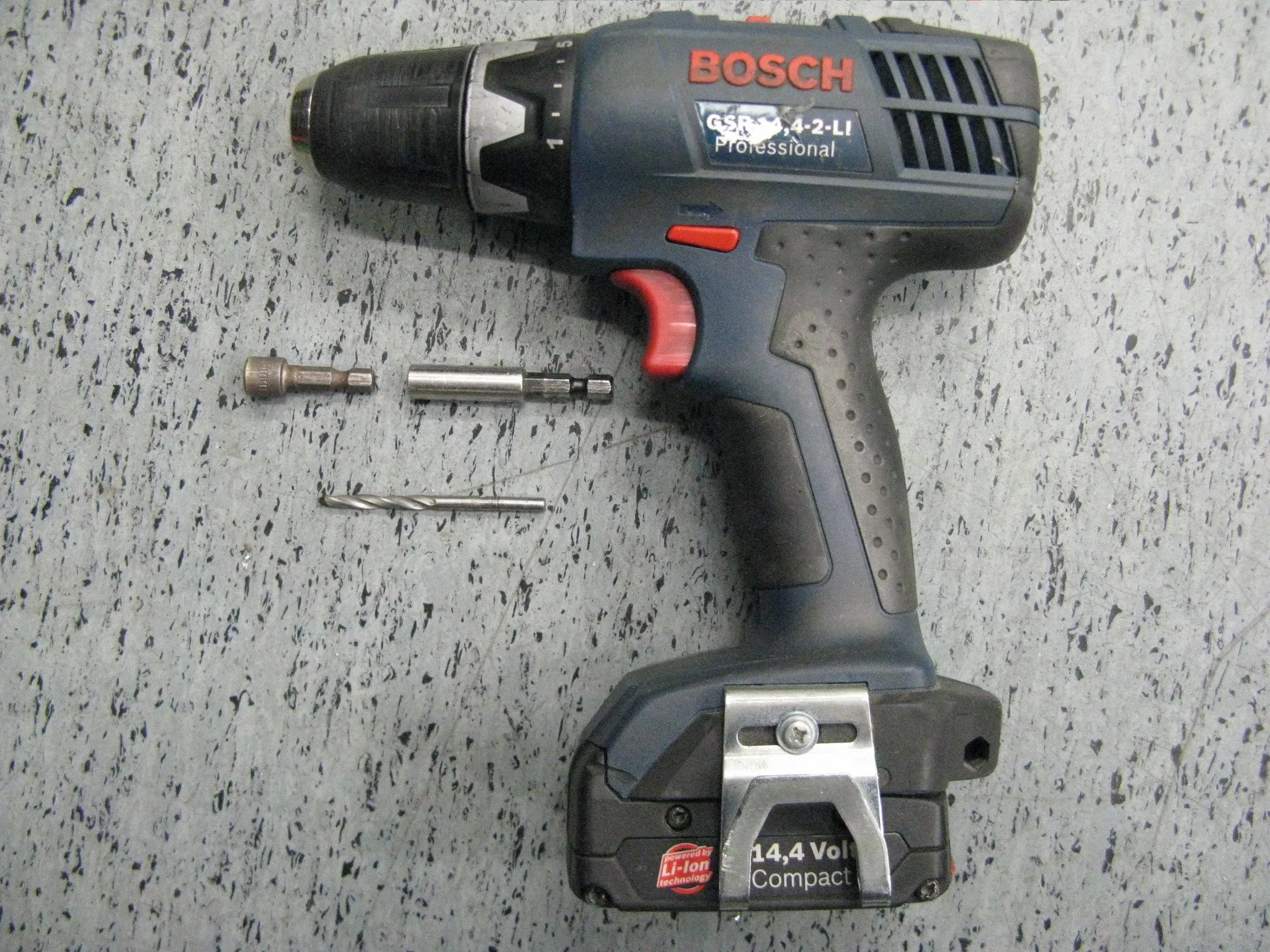

Инструменты

•

•

  Посмотреть

Обзор набора Step 1 GroomerKit

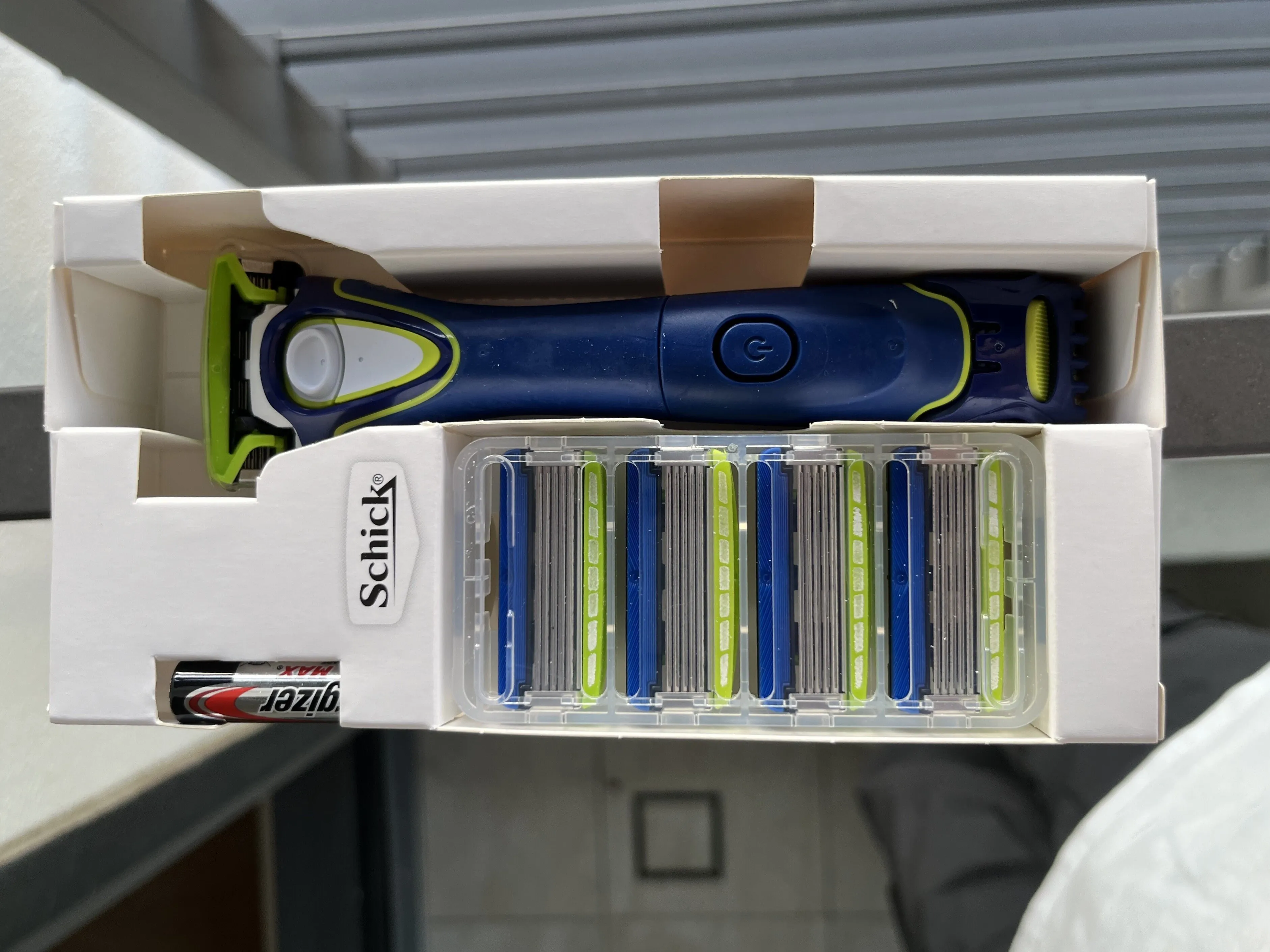

• Schick - Hydro 5 Groomer Kit for Men, 4-In-1 Power Trimmer

• В коробке содержатся: Батарейка AA, четыре сменные бритвенные головки, набор GroomerKit.

Шаг 2 Откройте отсек для батареек

• Просто потяните верхнюю и нижнюю части GroomerKit в стороны, чтобы открыть его.

Шаг 3 Бритвенная часть

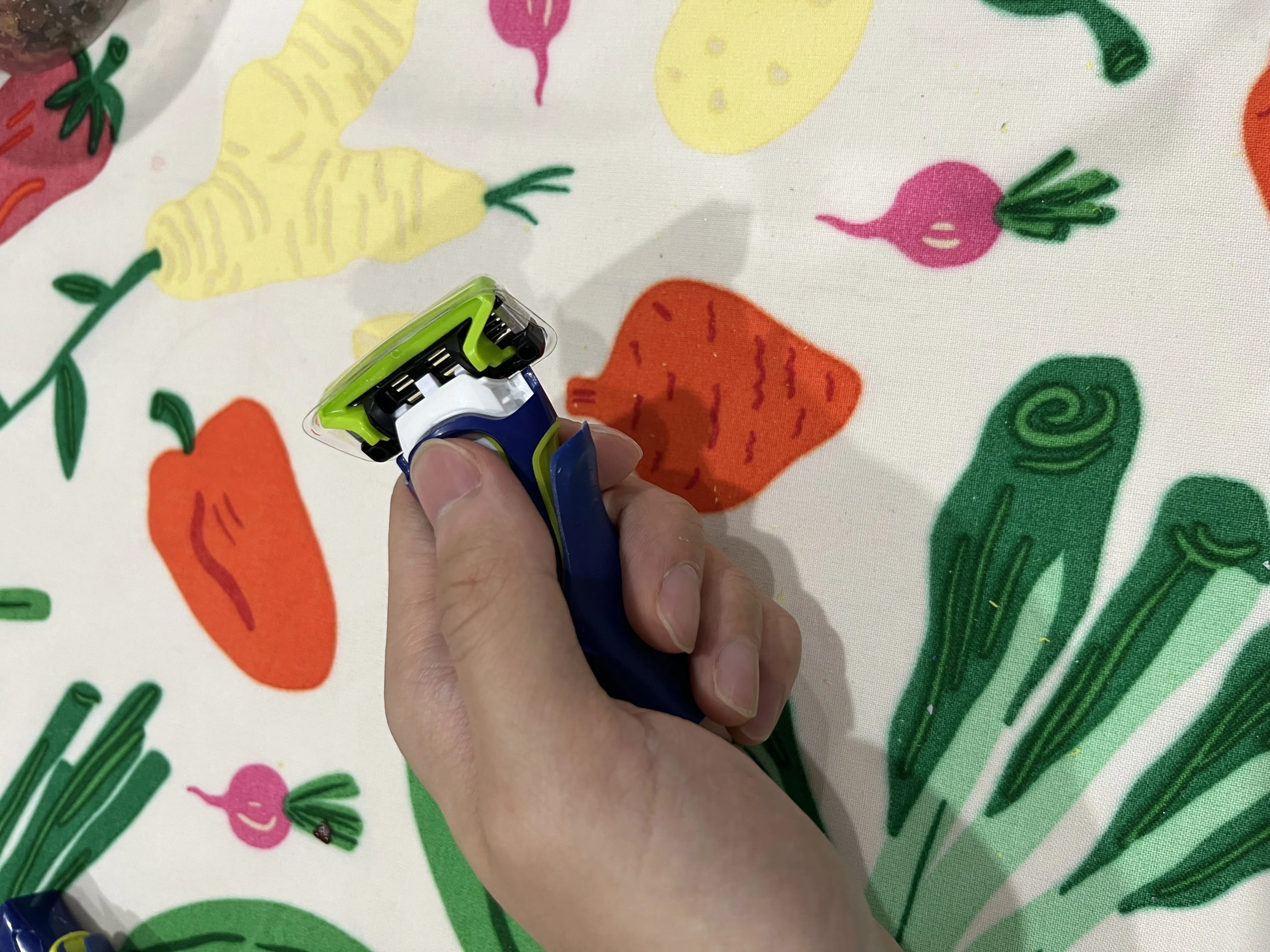

• Часть бритвы имеет сменную бритвенную головку, просто нажмите белую кнопку на передней панели, и бритвенная головка автоматически снимется.

Шаг 4 Бритвенная часть - отсек для батарейки

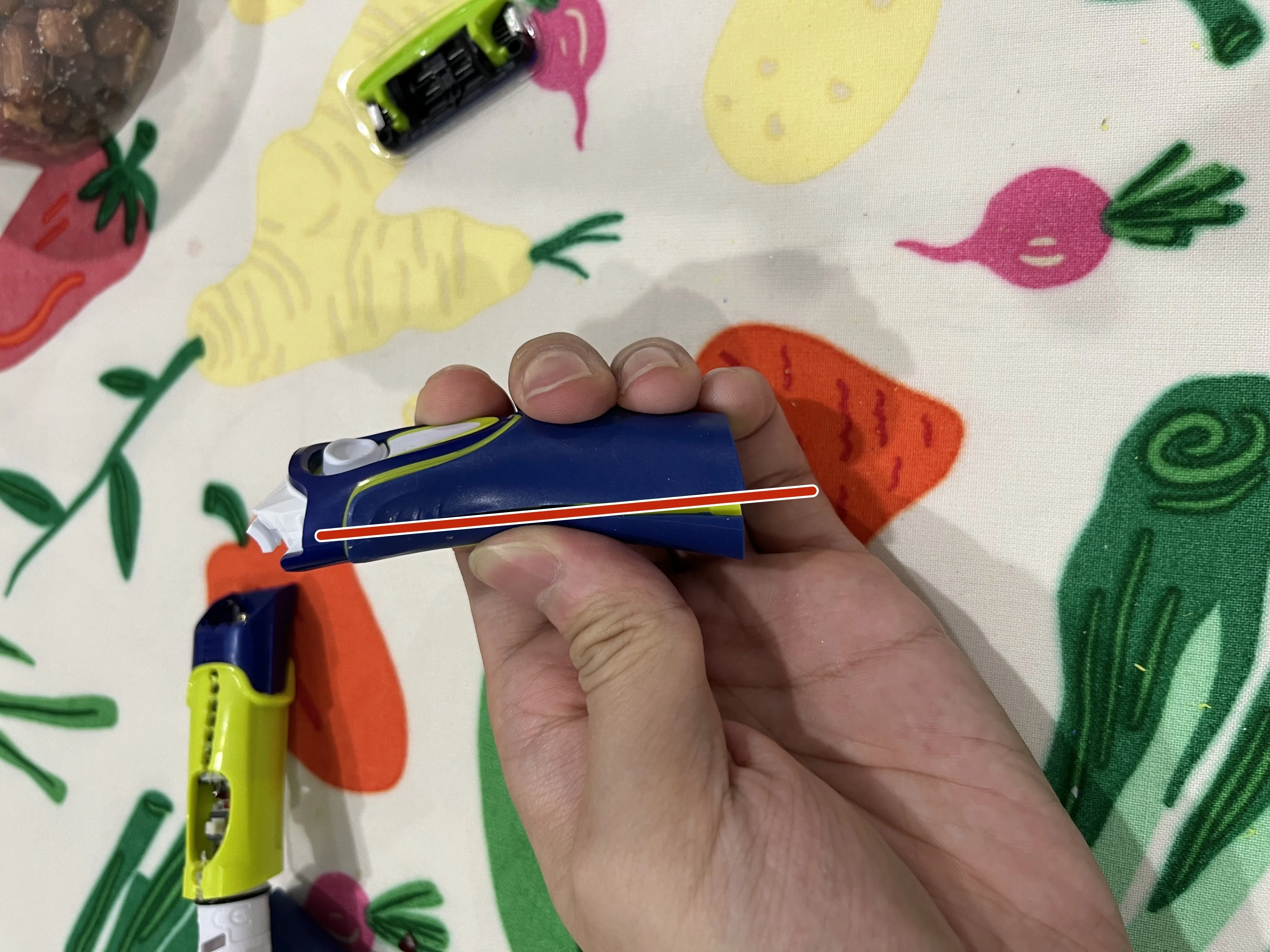

• Открытие батарейного отсека бритвенного станка начинается с разрезания ножом внешней силиконовой оболочки вдоль красной линии.

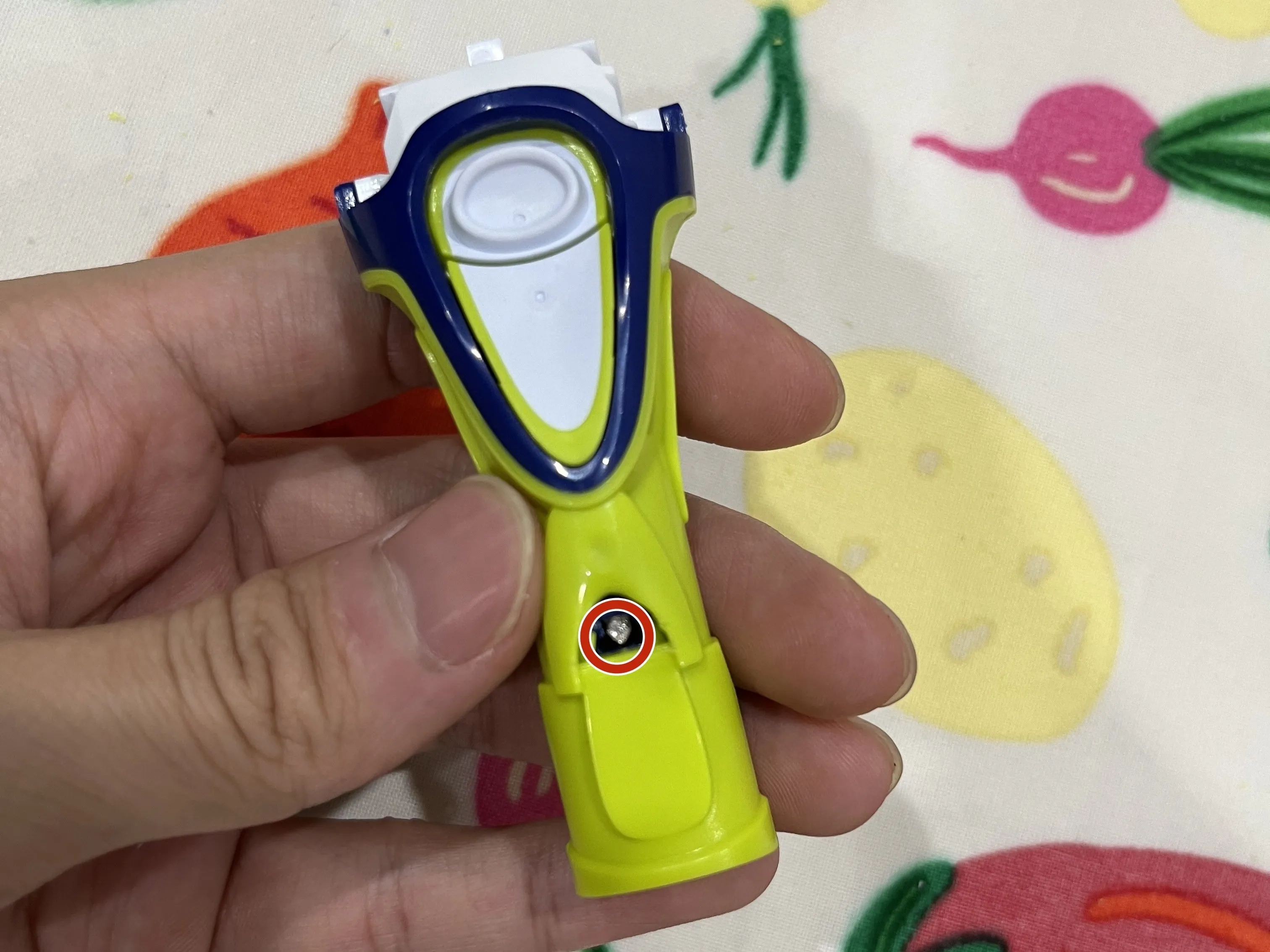

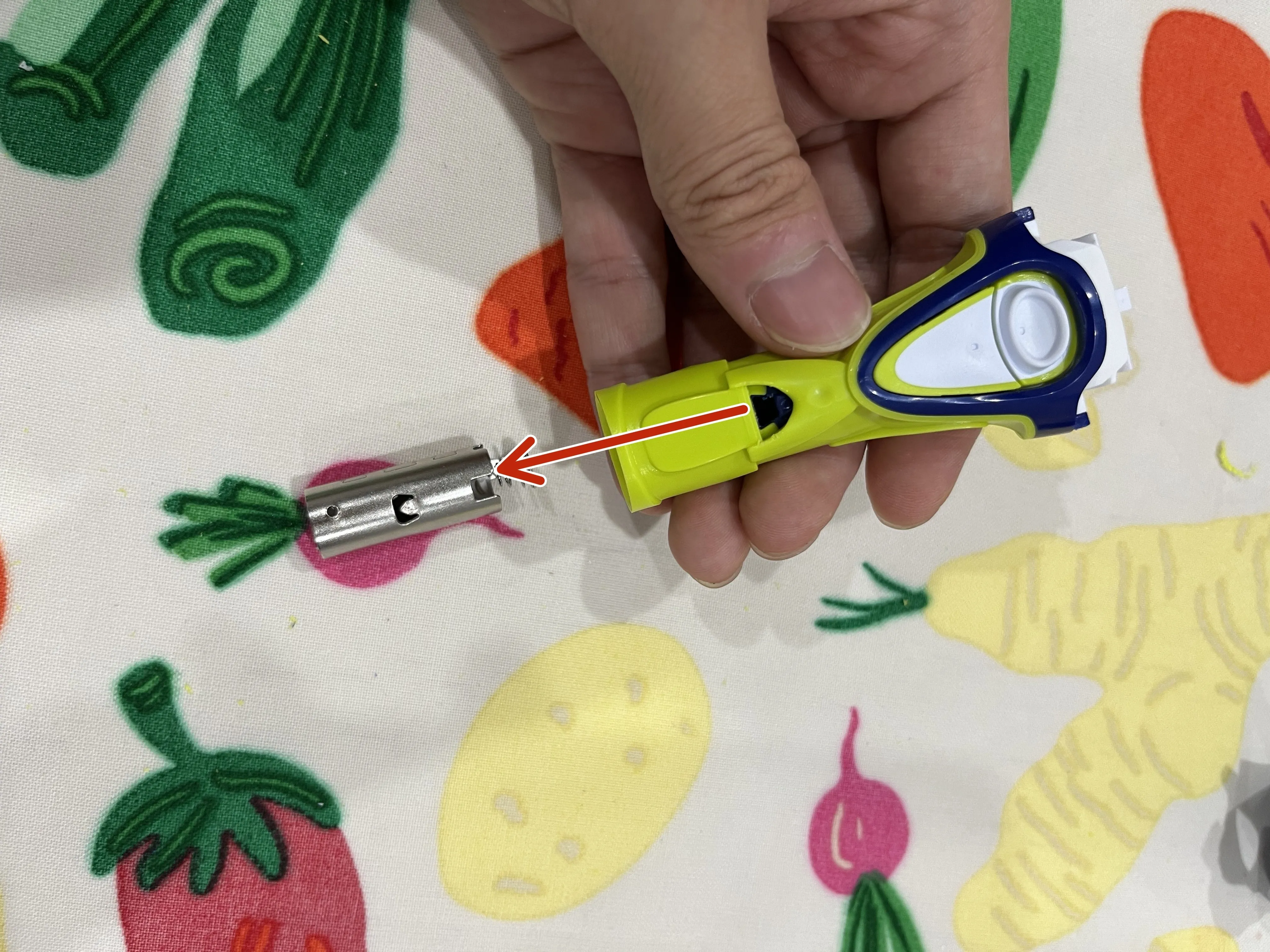

• Сняв силиконовый слой, вы увидите внутреннюю структуру батарейного отсека, а затем вам нужно будет просто нажать отверткой на металлическую часть внутри красного круга, чтобы плавно извлечь батарейный отсек.

• Мне потребовалось много времени, чтобы разобрать бритвенный отсек, который, похоже, имеет литой корпус и был разработан с расчетом на то, что его больше никогда не откроют.

Шаг 5 Тримминговая часть

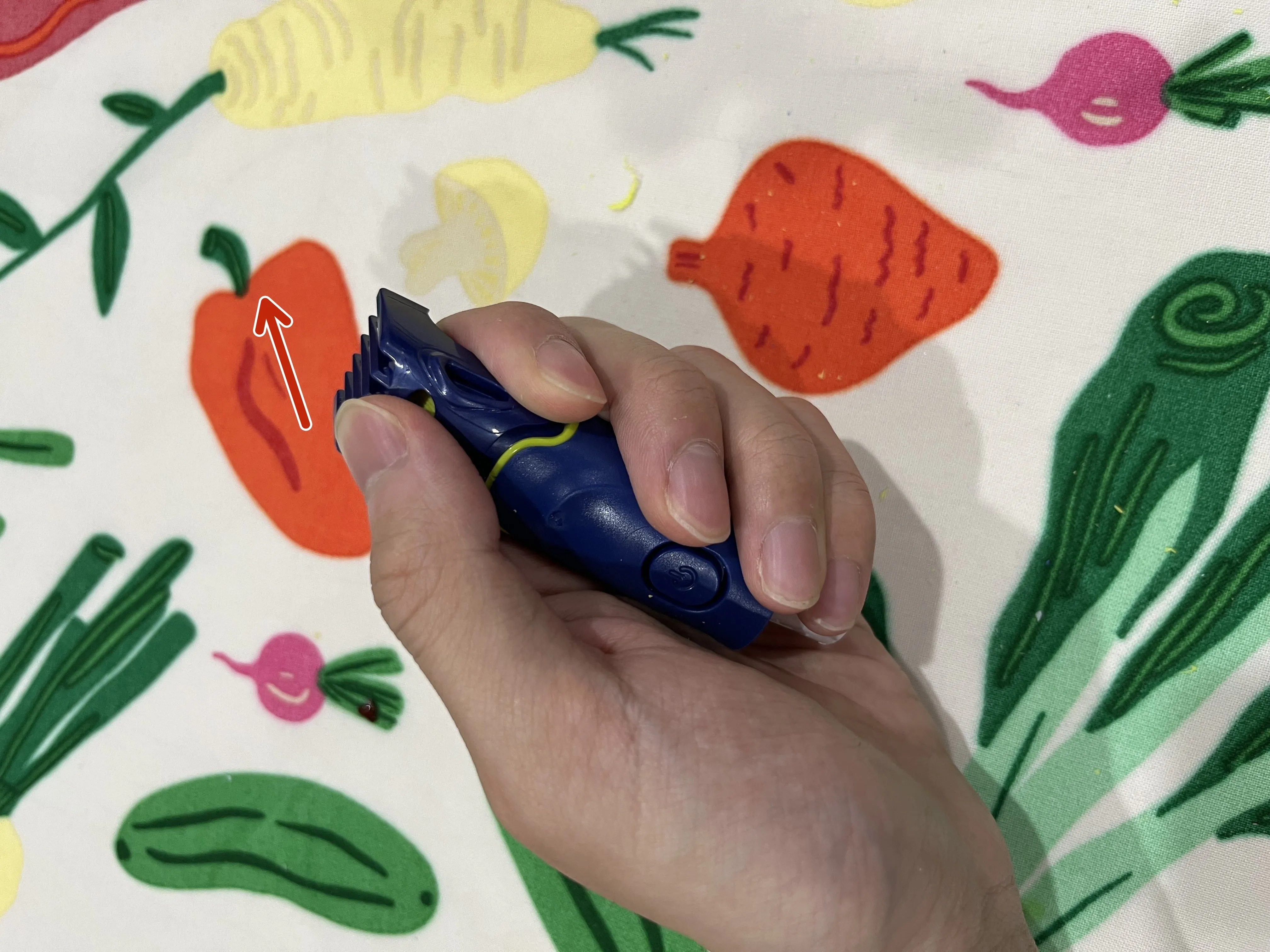

• Защитная часть части для стрижки просто снимается, если нажать большим пальцем на красную линию.

• Лезвие части обрезка просто снимается, если нажать большим пальцем на красную линию.

• В положении, показанном на рисунке кружком, находится выход двигателя, и этот металлический стержень всегда будет двигаться по часовой стрелке.

Шаг 6 Обрезная часть

• Триммерная часть работает, постоянно перемещая лезвие из стороны в сторону, чтобы срезать волосы.

• Открытие части для стрижки начинается с разрезания ножом внешней силиконовой упаковки вдоль красной линии.

Шаг 7 Тримминг-часть-двигатель

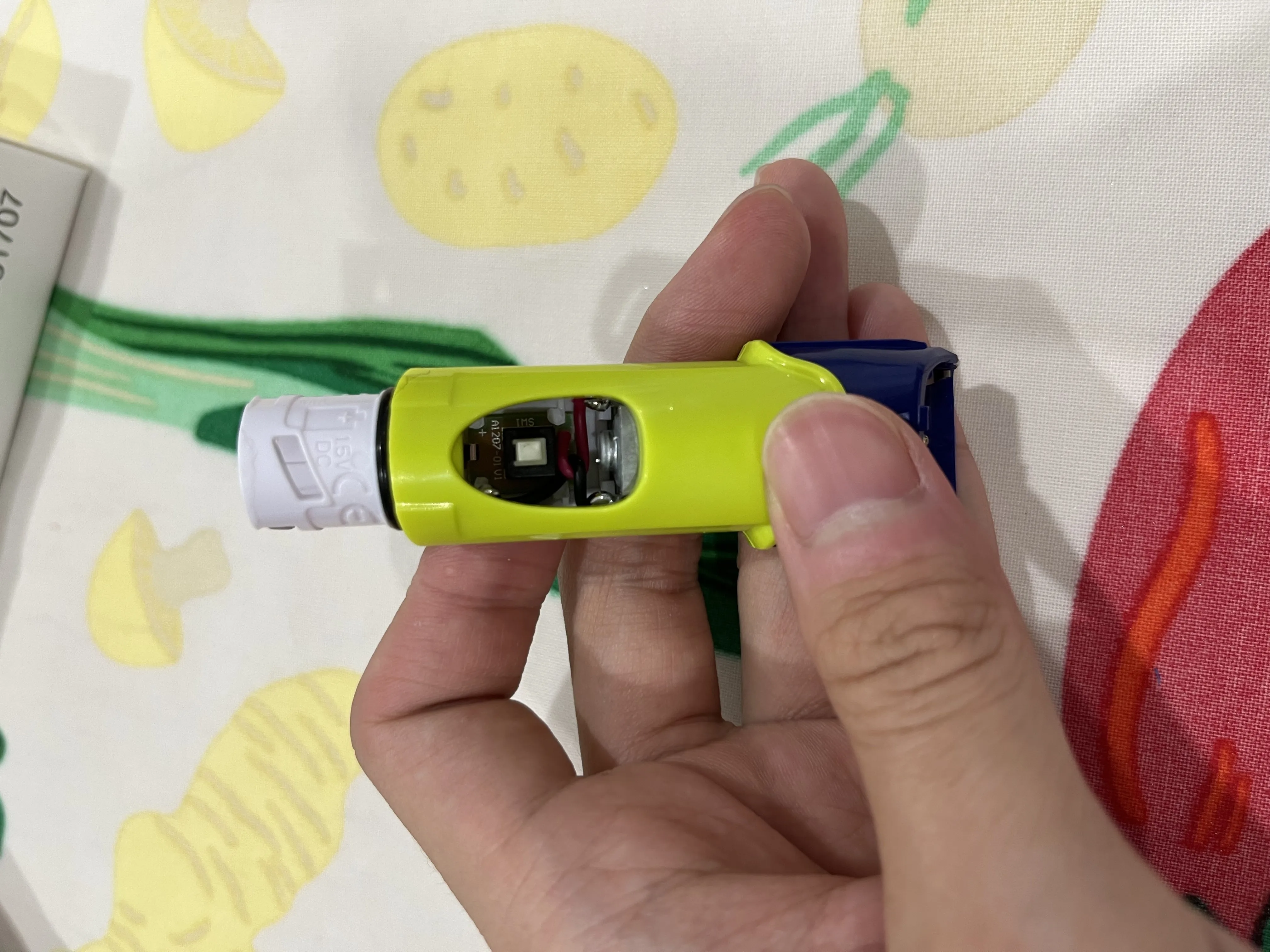

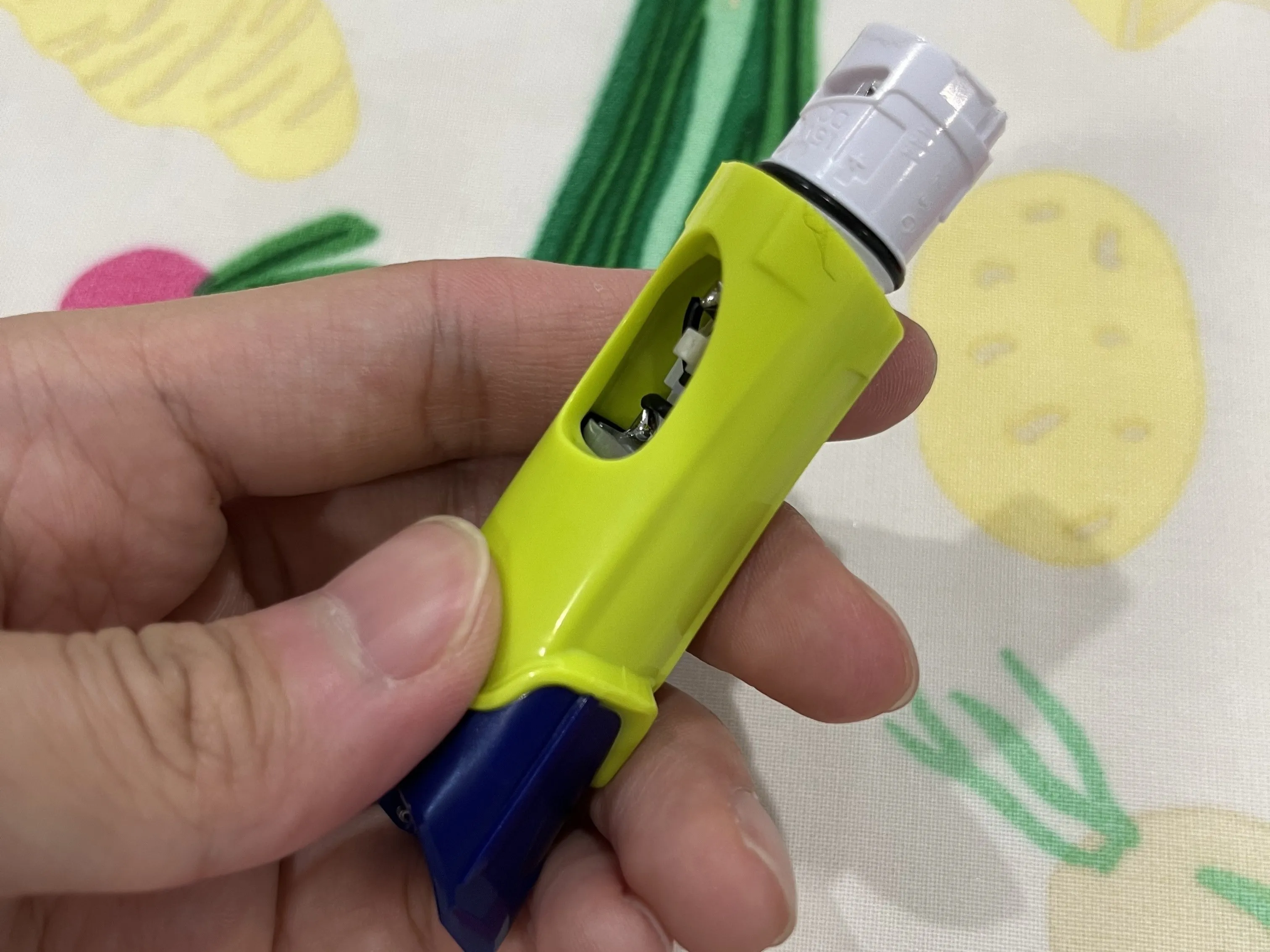

• Открыв силиконовую кожу, вы увидите часть печатной платы кнопки.

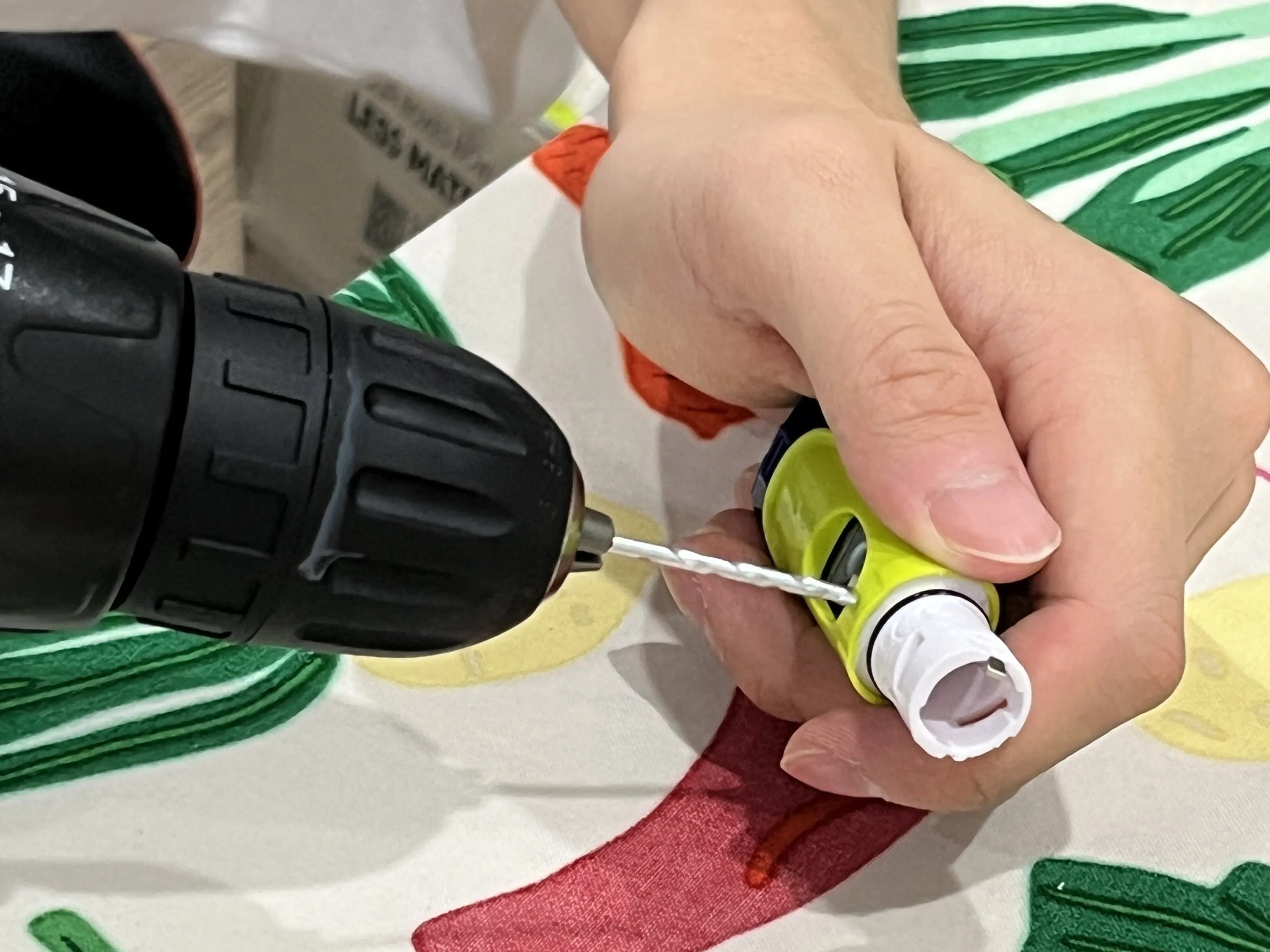

• Поскольку внешний слой печатной платы Trimming Part состоит из трех слоев пластика, плотно прилегающих друг к другу, я попытался использовать сверло, чтобы вскрыть весь корпус, но это закончилось неудачей.

Шаг 8 Внутренняя схема двигателя

• Так как я не смог открыть внутреннюю структуру, я нарисовал картинки внутренней структуры.

• Второе изображение взято из Интернета, на нем показана похожая внутренняя структура.

Шаг 9

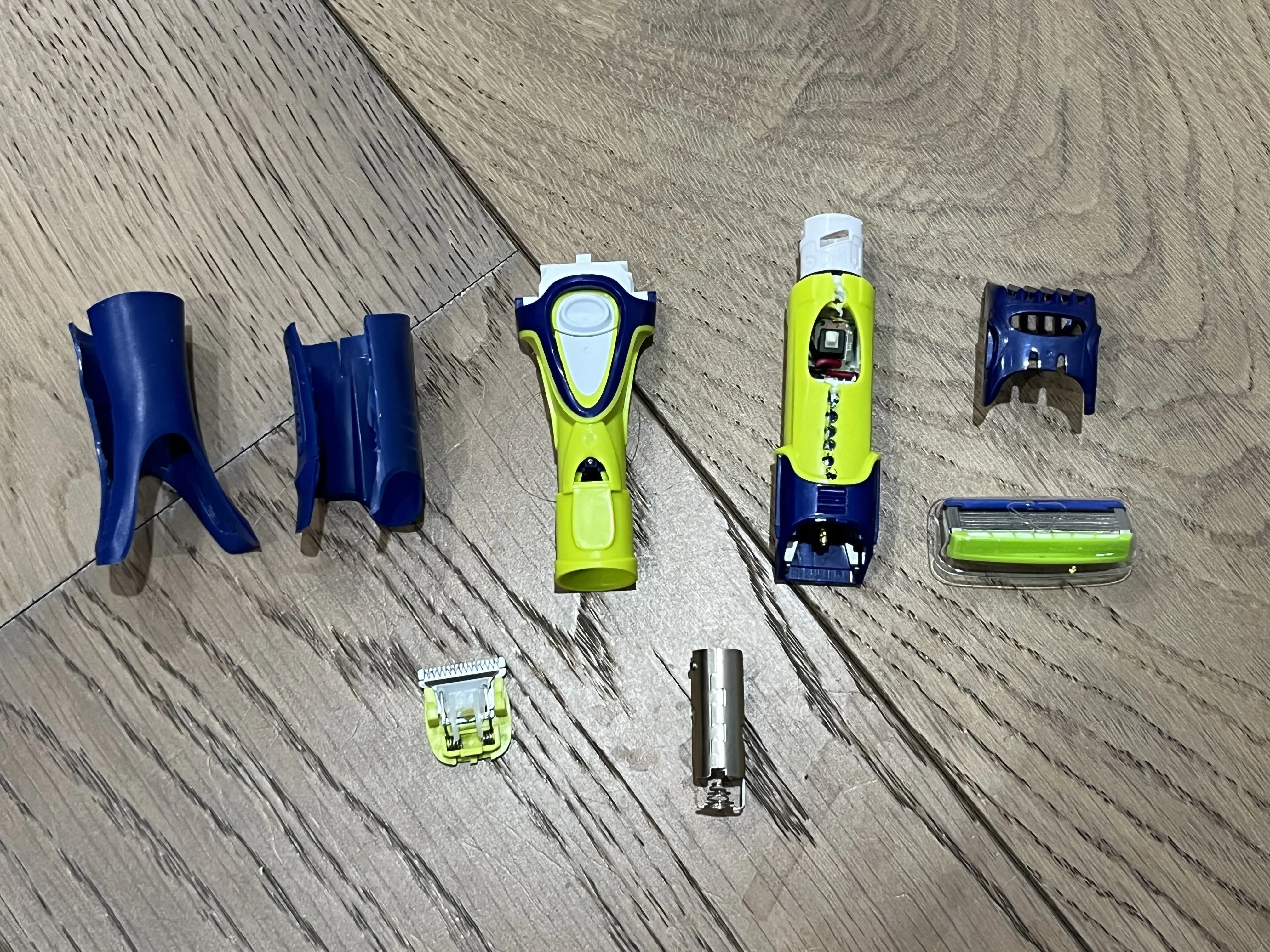

• Все разобранные части набора Groomer Kit.
